Содержание

Ремонтные вкладыши коленвала – подборка и установка + видео » АвтоНоватор

В процессе эксплуатации двигателя постепенно происходит износ всех деталей, в том числе коренных и шатунных шеек, поэтому для восстановления их работоспособности используются ремонтные вкладыши коленвала. Коренная шейка – часть подшипника, связывающего мотор и вал, является главной опорой коленвала. А шатунная шейка также является опорой, но уже для связи вала с шатунами. Поэтому целостность этих деталей принципиально важна.

Что такое ремонтные вкладыши коленвала?

Для всех шатунных и коренных шеек коленчатого вала имеются свои ремонтные размеры (параметры, которые они могут принимать после шлифовки в процессе расточки коленвала), которые должны соответствовать размерам аналогичных вкладышей, используемых в качестве запасных частей. Оба вида вкладышей исполняют роль подшипников, в значительной степени улучшающих скольжение, поэтому при их износе должна осуществляться своевременная замена, сопровождаемая расточкой коленчатого вала.

Для большинства двигателей существует несколько ремонтных размеров вкладышей. Например, для классических ВАЗовских моделей таких размеров четыре. Соответственно, коленчатый вал может быть расточен четыре раза. По сути, это обычная шлифовка поверхности трущихся деталей, чтобы сделать ее снова гладкой и пригодной к работе.

Наружный размер вкладышей остается неизменным, а внутренний размер регулируется за счет увеличения их толщины. После каждой замены вкладышей двигатель должен проработать не одну тысячу километров, если он будет исправно смазываться, т.е. другие системы не будут барахлить.

Как определить износ вкладышей коленвала и помочь механизму?

При ремонте двигателя очень часто возникает вопрос, как определить износ вкладышей коленвала и их следующий ремонтный размер (который они будут иметь после грядущей расточки). Как правило, для замеров применяется микрометр (измеряет линейные размеры), но можно с достаточной точностью вычислить это визуально. Сразу же оценивается возможность дальнейшей расточки коленчатого вала.

Замена требуется практически незамедлительно в том случае, когда провернуло вкладыши коленвала. Об этом вам скажет громкий стук механизма и постоянные попытки мотора глохнуть, иногда шейки клинит, тогда ехать дальше точно не получится. Во всех других случаях необходимо проводить тщательный осмотр, и, если на шейках наблюдаются волнообразные канавки, которые можно почувствовать руками, коленчатый вал необходимо растачивать и устанавливать вкладыши соответствующего ремонтного размера.

Рекомендуется приобретать вкладыши только после расточки вала, поскольку при большом износе возможна его расточка не на один размер, а на два.

Как поставить вкладыши на коленвал – порядок действий

В большинстве случаев замена вкладышей производится на СТО, однако при желании любой водитель, имеющий навыки ремонта и умеющий пользоваться инструментом, вполне может попытаться осуществить эту операцию самостоятельно. Для этого нужно последовательно сделать такие действия:

  1. Первым делом важно проверить зазор между вкладышем и коленвалом. Для этого калиброванная пластмассовая проволока располагается на нужной шейке. После этого устанавливается крышка с вкладышем и затягивается с необходимым усилием (примерно 51 Н·м (Ньютон на метр), измерить эту величину можно, затягивая обследуемый узел динамометрическим ключом).
    После снятия крышки зазор определяется по степени сплющивания проволоки
    . Для оценки этого параметра существует номинальный зазор для каждой марки авто, и если проволока свидетельствует о том, что зазор больше, то потребуется ремонтный вкладыш.
  2. После проверки зазоров на всех шатунных шейках необходимо снять шатуны, демонтировать коленчатый вал и отправить его в расточку. Шлифовка проводится на специальном станке (центростремителе), который есть, конечно, не у каждого. Поэтому лучше это делать у мастера. После проведения расточки нужно выполнить подбор вкладышей коленвала, тут опять поможет микрометр и дальнейшая примерка с замером зазора.
  3. Когда размер вкладышей окончательно подобран, производится установка коленчатого вала в обратном порядке. Его элементы необходимо расположить на свои посадочные места и закрутить крышки коренных подшипников.
  4. Далее нужно решить вопрос, как поставить вкладыши на коленвал, и установить шатуны на свои места. Для этого они смазываются моторным маслом, их крышки закручиваются, так что непосредственная установка занимает минимум времени, не говоря о подготовке. Сборку коленчатого вала важно проводить с тем же сцеплением и маховиком, установленным в двигателе до ремонта.

Надо помнить, что коленчатый вал является одной из дорогих деталей в любом автомобиле. Кроме того, на него приходится самая большая нагрузка. Поэтому необходимо принимать все меры, чтобы продлить срок его эксплуатации. В этом вопросе своевременная расточка коленвала играет решающую роль. После этой процедуры все шейки становятся идеально гладкими и готовыми к дальнейшей работе. Именно этот фактор и определяет качество проведенного капитального ремонта.


carnovato.ru

Почему проворачивает шатунные вкладыши или вкладыши коленвала

 24.04.2018

Вкладыши шатунов или коленвала являются подшипниками скольжения, на которые дополнительно подается моторное масло из системы смазки двигателя. Данное решение позволяет нагруженным деталям свободно и легко перемещаться, при этом достигается такое сопряжение нагруженных элементов, в котором отсутствуют зазоры и люфты. Под такими подшипниками скольжения следует понимать высокопрочный стальной лист особой формы, на который нанесено специальное антифрикционное покрытие.



Проворачивание шатунных вкладышей или вкладышей коленвала является серьезной неисправностью, которую необходимо устранять незамедлительно. Чаще всего водитель узнает о возникшей проблеме благодаря появлению отчетливого характерного шатунного стука или стука коленчатого вала двигателя.  Дальнейшая эксплуатация ДВС, в котором провернут вкладыш, крайне не рекомендуется, так как поломки данного рода причиняют значительный ущерб не только сопряженным деталям, но и другим узлам силового агрегата. Далее мы поговорим о том, что делать, если провернуло шатунный вкладыш, какой может быть причина и последствия в результате такой поломки.



Почему проворачивает вкладыши?



Вкладыши в двигателе установлены в специальные установочные места (постель вкладыша). Установка предполагает особую фиксацию, так как вкладыши имеют в своем теле отверстия, что позволяет подавать на них моторное масло. Указанные отверстия должны четко совпадать с отверстиями, которые высверлены в самих деталях для прохода смазки. Также фиксация вкладыша необходима с учетом того, что во время работы двигателя возникает трение по поверхностям сопряженных элементов.



С учетом вышеприведенной информации становится понятно, что если провернуло шатунный вкладыш, причина может заключаться в следующем:



  • недостаточная фиксация вкладыша;
  • сильное трение по поверхности вкладыша;



Как известно, трение возникает в результате скольжения двух тел по отношению друг к другу при наличии определенной нагрузки. Общая величина силы трения будет зависеть от величины нагрузки на трущуюся пару, а также от коэффициента трения. Для того чтобы снизить силу трения при изготовлении деталей применяются специальные антифрикционные материалы, которые имеют низкий коэффициент трения.









Что касается вкладыша, антифрикционный материал наносится на его поверхность. Коленвал по отношению к вкладышам совершает вращательное движение, в месте сопряжения вкладыша и коленчатого вала  возникает сила трения, которая стремится провернуть вкладыши по отношению к их установочным местам. Для защиты от проворачивания и смещения вкладыш удерживает специальный усик. Также при установке сами вкладыши вставляются с определенным натягом, величина которого рассчитана конструкторами того или иного ДВС.



Становится понятно, что избыточное трение или недостаточно надежная фиксация (слабый натяг), являются основными причинами, по которым не удается удержать вкладыш на его посадочном месте. Отметим, что во время изготовления двигателя на заводе недостаточный натяг вкладышей при сборке ДВС встречается крайне редко. Чаще проблемы с коренными или шатунными вкладышами появляются после того, как двигатель ремонтировался. Другими словами, неправильный подбор ремонтных вкладышей и другие дефекты, которые не позволяют добиться необходимого натяга, приводят к проворачиванию. Так как на КШМ воздействуют неравномерные нагрузки, вкладыши с ослабленной посадкой начинают вибрировать, масляная пленка на их поверхности разрушается, вкладыш может «прихватить». В такой ситуации проворачивание неизбежно, так как фиксирующий усик попросту не способен противостоять моменту проворачивания на самом вкладыше.



Как уже было сказано, еще одной причиной проворачивания вкладышей двигателя является превышенный момент трения, то есть нарушаются расчетные условия работы самих подшипников скольжения. Нормальная работа вкладышей предполагает так называемое жидкостное трение, то есть поверхность вкладыша и шейку коленчатого вала разделяет масляная пленка. Это позволяет избежать прямого контакта нагруженных деталей, обеспечивает необходимую смазку и охлаждение, минимизирует трение.









Вполне очевидно, что если масляная пленка будет иметь недостаточную толщину или прорвется, коэффициент трения начнет увеличиваться. Работа сопряженных деталей, которые испытывают постоянную нагрузку, в подобных условиях будет означать, что проворачивающий момент увеличился. Если проще, чем больше сила трения, тем сильнее возрастают риски проворачивания вкладышей коленвала при таких увеличенных нагрузках.



Рост нагрузок в паре вкладыш-коленвал приводит к уменьшению толщины масляной пленки или к полному разрыву (сухое трение). Параллельно увеличению силы трения происходит усиленное выделение тепла, в области трения возникают локальные перегревы. При повышении нагрева нарушается температурная стабильность масла, толщина масляной пленки еще больше снижается, вкладыш может прихватывать к поверхности шейки коленчатого вала.



Также следует добавить, что толщина масляной пленки между сопряженными деталями напрямую зависит от того, с какой скоростью указанные детали перемещаются относительно друг друга (гидродинамическое трение). Чем быстрее детали двигаются, тем интенсивнее масло попадает в зазор, который присутствует между трущимися элементами. Получается, создается более толстый масляный клин-пленка по сравнению с такой же пленкой на меньшей скорости движения сопряженных деталей. При этом необходимо учитывать тот факт, что увеличение скорости движения деталей увеличивает и силу трения, а также растет нагрев от такого трения. Это значит, что температура моторного масла начинает повышаться, смазка разжижается, толщина пленки становится меньше.



Еще на силу трения оказывает влияние то, с какой точностью изготовлены поверхности сопряженных деталей, от степени шероховатости указанных поверхностей и т.д. Если, например, поверхность вкладыша или шейки окажется неровной, тогда возникнут зоны, в которых возникнет практически сухое трение или детали будут контактировать в условиях недостаточной толщины масляной пленки.  Параллельно такие зоны сухого трения могут возникать и в тех случаях, когда в моторном масле присутствуют механические частицы, то есть масло загрязнено.









По указанным причинам после сборки нового ДВС или капитального ремонта двигателя силовой агрегат должен пройти процесс обкатки, который предполагает умеренные нагрузки и частую смену моторного масла. Дело в том, что нагруженные пары должны приработаться друг к другу, так как притирка постепенно нивелирует возможные имеющиеся микродефекты, которые оказывают влияние на эффективность образования и последующую стабильность образованной масляной пленки.



Добавим, что определенное влияние оказывает и вязкость масла в двигателе. Более вязкие масла вызывают увеличенный момент трения в нагруженных парах. Параллельно с этим толщина пленки вязкого масла также больше в месте сопряжения деталей. Однако это не значит, что нагруженные детали будут защищены от повышенного или сухого трения. Дело в том, что вязкая смазка может просто не доходить до места трения в необходимом количестве, что приводит, в свою очередь, к уменьшению толщины пленки или даже ее разрыву.



По указанной причине не так просто дать ответ, какое масло лучше применительно к вкладышам и их проворачиванию с учетом только одного показателя вязкости. Не следует забывать о том, что важнейшей характеристикой является также смазывающая способность масла, то есть свойство смазки сцепляться с металлическими поверхностями. Следует учитывать и стабильность пленки того или иного масла в условиях различных нагрузок и температур.



Последствия проворота вкладышей



Начнем с того, что проворачивание шатунных вкладышей двигателя при своевременном определении поломки является менее серьезной проблемой по сравнению с проворачиванием коренных вкладышей коленвала. Если же проблему выявили поздно, тогда последствия для ДВС могут быть разными. Бывает так, что после проворачивания шатунного вкладыша двигателю может понадобиться дорогостоящий капитальный ремонт.



Распространена и такая ситуация, когда провернутый  шатунный вкладыш попросту меняют на новый и двигатель работает дальше. Отметим, что делать так не рекомендуется по причине того, что ресурс отремонтированной таким образом сопряженной пары шатун-шейка коленвала может быть сильно сокращен (на 60-70%). Более приемлемым вариантом принято считать подход, когда меняется шатун, в котором провернуло вкладыш. Также шатун часто подлежит замене и по причине того, что в результате проворачивания вкладыша ломается замок шатуна. Оптимальным же способом ремонта принято считать расточку коленвала и замену вкладышей/шатунов.









Шлифовка коленвала после проворачивания вкладыша обычно является необходимой операцией, так как на шейке появляются задиры. После разборки двигателя коленчатый вал необходимо промерять, после чего осуществляется его расточка с учетом последующей установки новых вкладышей ремонтного размера. Только так удается добиться необходимого состояния поверхностей и правильного натяга вкладыша после установки.



Что в итоге



С учетом приведенной выше информации можно сделать вывод о том, что появление стука в двигателе является подом для немедленного прекращения эксплуатации ТС. Также следует учитывать, что на состояние вкладышей сильно влияет и температурный режим работы силового агрегата. Другими словами, перегрев двигателя может привести к проворачиванию шатунных или коренных вкладышей, заклиниванию мотора и т.д. В таком случае двигатель может полностью прийти в негодность, так как разбивается постель коленвала, выходит из строя сам коленчатый вал, блок цилиндров и т.д.



Что касается моторного масла, необходимо использовать только те ГСМ, которые соответствуют всем требованиям и необходимым допускам завода-изготовителя силового агрегата. Также масло и масляный фильтр необходимо своевременно менять, не допускать попадания грязи и механических частиц в смазку. Повышенного внимания заслуживает и сама система смазки, так как снижение производительности или неисправности могут привести к масляному голоданию, в результате чего существенно повышается риск проворачивания вкладышей.



Напоследок добавим, что бензиновый двигатель нуждается в прогреве после холодного запуска, затем ездить необходимо без нагрузок до момента выхода силовой установки на рабочие температуры. В случае с дизелем мотор прогревается в движении, до полного прогрева не рекомендуется резко нагружать агрегат. Также следует помнить, что как новый двигатель, так и мотор после ремонта нуждается в обкатке, так как нагруженные пары и сопряженные элементы нуждаются в притирке.

autostrong-m.by

Вкладыши коленвала - что это такое?

Коленчатый вал Двигатель внутреннего сгорания – сложный механизм, состоящий из не одной сотни деталей. И все они до одной важны для сбалансированной и корректной работы сложной системы, в той или иной степень. Но в тот же момент ни в коем случае нельзя равнозначно расценивать степень важности каждой из них. Одним из самых важных элементов, безусловно, является коленчатый вал и все его детали, что сопрягаются с ним, который передаёт энергию сгорающего топлива на колёса, тем самым вращая их. Речь далее пойдёт о составляющих данного механизма, а именно о вкладышах коленвала, что представляют собой небольшие полукольца из мягкого металла с антифрикционным покрытием. Во время длительной работы мотора машины именно они должны самыми первыми покидать свой пост, а не шейки коленчатого вала.

Что такое ремонтные вкладыши коленвала, их виды

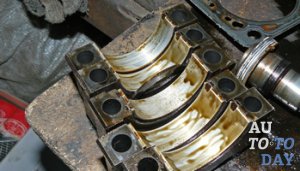

Вкладыши коленвала

По сути, вкладыши коленвала – это подшипники скольжения для шатунов, что вращают коленчатый вал. Данное вращение является результатом микровзрыва в камерах сгорания цилиндров двигателя. В этой системе довлеют высокая скорость и большие нагрузки, в результате этого приходится минимизировать трение деталей, ибо в противном случае двигатель попросту выйдет из строя, причём мгновенно. Для того, чтобы трение было максимально снижено, все значимые детали двигателя внутреннего сгорания облачены в так называемую «масляную пелену» - тонкую микронную плёнку, что обеспечивается специальной системой смазки автомобильного двигателя. Появление плёнки, что обволакивает металлические детали, возможно только в том случае, если давление масла достаточно сильное. И между шейкой коленвала и его вкладышами так же присутствует подобная масляная прослойка. И только благодаря ей сила трения минимизируется, насколько это возможно. Из этого можно сделать вывод, что вкладыши коленвала представляют собой определённую защиту, действие которой увеличивает срок эксплуатации такой важной для мотора детали.

Для начала, вкладыши коленвала необходимо условно разделить на две категории: шатунные и коренные. Шатунные вкладыши, как мы говорили выше, расположены между шатунами коленвала и его шейками. Коренные же в свою очередь играют сходную роль, но располагаются они между коленчатым валом и местами его прохода через корпус ДВС.

Для разных двигателей на заводах изготавливают вкладыши коленвала, которые различаются между собой своим внутренним диаметром. Ремонтные вкладыши имеют отличия друг от друга и, безусловно, от новых, установленных на только что выпущенный автомобиль. Их минимальное различие исчисляется с отметки в четверть миллиметра и нарастает с аналогичным шагом. Таким образом, мы имеем размерный ряд ремонтных вкладышей коленвала с шагом в 0,25 мм по внутреннему диаметру: 0,25; 0,5; 0,75; 1 мм и т.д.

Причины замены вкладышей коленчатого вала?

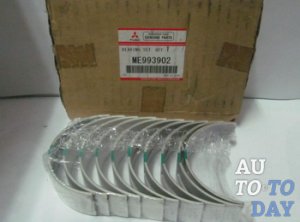

Вкладыши В условиях экстремальных температурных и физических нагрузок, что постоянно переносит коленчатый вал, помогают ему удержаться на оси, обеспечивая деятельность кривошипно-шатунного механизма, только лишь вкладыши коленвала. Коренные и шатунные шейки работают по принципу внутренних обойм, а вкладыши коленвала выполняют функцию наружных, соответственно. В системе моторного блока продумана целая сеть маслопроводов, через которые на вкладыши подаётся моторное масло под большим давлением. Оно то и создаёт ту самую микроскопическую плёнку, о которой говорилось выше, что и позволяет вращаться коленвалу.

Первопричиной замены вкладышей коленвала является их физическое изнашивание. Каково бы ни было желание уберечь вкладыши от износа, но физика есть физика. Поверхности шеек вкладышей коленвала со временем стираются, увеличивая между ними зазор, что приводит свободному ходу коленвала и меньшей подаче масла из-за резкого снижения давления. А это уже приводит к поломкам автомобильных двигателей.

Второй причиной вынужденного ремонта является проворачивание вкладышей коленчатого вала. О таких ситуациях доводилось слышать, наверное, каждому автовладельцу, но вот о причинах данного положения вещей знают, увы, но далеко не все. Так как же и почему это случается? Тончайшая пластина вкладыша ложиться в импровизированную постель. Наружные стенки полуколец обрамлены специальными выступами, которые в новом двигателе упираются во фронтальные части блока. При определённых условиях усики попросту не выдерживают вкладыш, и он начинает проворачиваться, слипаясь с шейкой коленчатого вала. Если такое случилось и вкладыш повернуло, двигатель попросту перестаёт функционировать. Типичными причинами таковой поломки являются:

- предельная вязкость смазки, попадание в неё абразивных соединений или вообще её пропадание;

- недостаточный натяг установленных крышек подшипников;

- слишком жидкая смазка и эксплуатация двигателя в режимах постоянных перегрузок.

Как определить износ вкладышей коленвала и помочь механизму?

Вкладыши коленвала После того как случилось так, что ремонт двигателя уже неизбежен, возникает вопрос о том, как же определять далее износ коленвальных вкладышей и какого размера необходимо их будет приобретать для следующей замены? В основном для замеров используется микрометр, но всё же достаточно точно это вычисляется и визуально, как говорится «на глаз». Сразу же оцените возможность следующей расточки коленчатого вала.

Незамедлительная замена необходима в случае поворота вкладышей коленвала. Показателем данной проблемы послужит громкий стук коленвала и постоянные попытки мотора заглохнуть. Если заклинит шейки, то ехать Вам дальше уже не получится никак. В любом из случаев следует проводить детальный осмотр механизмов. Если Вы обнаружите на шейках волнообразные рытвины, которые вполне осязаются руками, то не избежать расточки коленвала и последующей установки ремонтных вкладышей соответствующего размера. Настоятельно рекомендуем приобретать вкладыши только по факту его расточки. Ведь большой износ может повлечь провести данную процедуру на один, а то и на два размера.

Как поставить вкладыши на коленвал – порядок действий?

По большей части случаев заменять вкладыши коленвала автолюбители отправляются на СТО. Но при сильном желании каждый из Вас, кто имеет навыки ремонта и неплохого обращения с инструментом, вполне справиться в данной ситуации с возложенной на него задачей. Для этого необходимо просто соблюдать последовательность следующих действий:

Шатунные вкладыши 1. Самое первое и важное – это проверка зазора между коленвалом и его вкладышем. Для этого необходимо воспользоваться калиброванной проволокой из пластмассы, что расположена на соответствующей шейке. После крышку с вкладышем установите и затяните с нужным усилием, которое равно 51 Н·м (измерение данной величины можно произвести при помощи динамометрического ключа). После того как крышка снята, размер зазора будет равен степени сплющивания проволоки. Чтобы оценить данный параметр необходимо воспользоваться номинальным зазором, который соответствует каждой автомобильной марке. И если степень сплющивания проволоки говорит о том, что зазор более номинального, значит необходима установка ремонтного вкладыша.

2. После того как все зазоры были проверены, следует снять шатуны со всех шеек, демонтировать коленвал и расточить его. Шлифовка коленчатого вала производится на центростремителе, наличием которого, конечно, похвастает не каждый. Поэтому данную часть процедуры лучше сделать у мастера. После того как коленчатый вал расточили, можно заняться подбором ремонтных вкладышей. Тут снова Вам придёт на помощь микрометр и дальнейшая примерка ремонтных вкладышей коленвала.

3. Когда вкладыши окончательно подобраны, следует производить монтаж коленвала в обратном порядке. Когда элементы вставлены в свои посадочные места, закрутите крышки коренных подшипников.

4. Далее решаем вопрос установки вкладышей коленвала и шатунов на свои места. Для этого вкладыши просто смазываем моторным маслом и закручиваем их крышки. Так что, как Вы видите их установка занимает очень мало времени, в отличии от подготовительных работ и приготовлений.

Вкладыши Помните, что коленвал – одна из самых дорогих деталей каждого автомобиля. Кроме того он испытывает огромные нагрузки. А посему стоит принимать все возможные меры, дабы продлить его эксплуатационный период. И актуальным действием будет своевременная расточка коленчатого вала, которая сыграет основополагающую роль. После выполнения данной процедуры все шейки снова идеально гладкие и готовы к последующим «рабочим будням».

Важно! Автомобильный двигатель – агрегат достаточно сложный и специфичный. Многие автолюбители и умельцы полностью разбирают, ремонтируют и собирают его, можно сказать с закрытыми глазами. Но установка вкладышей коленвала требует дополнительных специальных навыков. Лучше доверить эту работу опытному мотористу. Нужно это во избежание недостаточного или избыточного натяга, что может привести к проворачиванию вкладышей.

Как правильно подобрать вкладыши коленвала?

Какой бы ни была причина разборки автомобильного двигателя и замены вкладышей коленвала, тут без его шлифовки не обойтись. Новые вкладыши монтируют либо на новый коленвал, либо уже на расточенный. Даже если повреждениям подвержена лишь одна шейка, то шлифовальную подгонку под неё обязаны пройти и все остальные.

Вкладыши При сборке мотора на конвейере производится установка стандартных вкладышей коленвала. Например, для моделей ВАЗ вкладыши выпускают в четырёх ремонтных вариациях. Следовательно, и растачивать коленвал можно будет не более четырёх раз. Двигателям, которые устанавливают на ГАЗ и Москвич доступны пятая и шестая расточки до 1,25 и 1,50 мм. Размеры коленвальных вкладышей определяет только тот, кто производил расточку коленвала. В зависимости от глубины повреждений шеек, шлифовка может уйти на два размера вперёд. Вкладыши продаются комплектно для всех, как для коренных, так и для шатунных шеек.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Вкладыши шатунные: описание,причины поломки,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ



Современный двигатель является весьма сложным устройством, состоящим из большого числа деталей. Одним из самых важных считается коленчатый вал и все связанные с ним детали, передающие энергию топлива сгорания на колёса, придавая им вращение. Составной частью коленвала являются вкладыши коренные и шатунные, которые во время работы мотора первыми приходят в движение.

Что такое шатунные вкладыши коленвала?

Как уже стало понятно из предисловия, шатунные вкладыши коленвала – это подшипники скольжения шатунов коленчатого вала, которые придают ему вращательные движения. Вращение возникает в результате микровзрывов в камерах сгорания цилиндров ДВС. Данная автомобильная система постоянно работает в условиях высоких скоростей и предельных нагрузок. Поэтому возникает острая необходимость минимизирования трения деталей, ведь в противном случае может произойти мгновенный выход двигателя из строя. Для наиболее полного снижения силы трения между деталями двигателя внутреннего сгорания, они покрываются особой маслянистой тонкой плёнкой.

Обеспечивается она благодаря системе автомобильной смазки двигателя. Плёнка появляется только в том случае, когда масло находится под достаточно сильным давлением. Вкладыши коленчатого вала и его шейка также разделены такой микроскопической масляной прослойкой. Именно благодаря такой защите сила трения сводится к минимуму настолько, настолько это возможно. Из этого можно сделать вывод, что шатунные вкладыши коленвала – это определённые защитные элементы, которые увеличивают эксплуатационный срок важнейшей части мотора автомобиля. Давайте сначала упомянем то, что их существует две категории: коренные и шатунные.

Вкладыши шатунного типа располагаются между шатунами и шейками коленчатого вала. Коренные схожи с первыми в своём эксплуатационном предназначении, но расположены на коленчатом валу в том месте, где он проходит через корпус двигателя внутреннего сгорания. Вкладыши коленвала имеют различный внутренний диаметр. Это зависит от типа двигателей, для которых они производятся. Ремонтные вкладыши коленвала различаются между собой и, конечно же, отличаются от новых, которые установлены на автомобиль, только сошедший с конвейера. Различаются между собой ремонтные вкладыши коленвала лишь отметкой, кратной 0,25 мм. То есть их размерный ряд по внутреннему диаметру выглядит примерно следующим образом: 0,25; 0,5; 0,75; 1 мм и т.д.

Причины поломки

Из-за высоких нагрузок данные части коленвала имеют повышенный риск поломки. Основными причинами возникающих проблем с данными элементами являются их физический износ и проворачивание. Первая считается естественной поломкой, поскольку со временем они имеют свойство стираться, это ведёт к большему ходу вала и сниженной подаче масла из-за низкого давления.

Вторая ситуация происходит потому, что пластина вкладышевого элемента слишком тонкая и при проворачивании он слипается с шейкой коленвала. Это фактически ведёт к поломке двигателя. Причины второго случая могут быть такими:

  • предельные показатели вязкости смазки, попадание в неё вредных примесей или полное отсутствие таковой;
  • плохое натяжение для поставленных подшипниковых крышек;
  • смазка слишком жидкая;
  • двигатель часто эксплуатируется в условиях регулярных перегрузок.



Всё это ведёт к поломке указанных компонентов и фактически делает невозможной эксплуатацию двигателя. Поэтому важно при обнаружении указанной неисправности заменить поломанные детали новыми и произвести их полноценную установку.

Почему проворачивает шатунные вкладыши или вкладыши коленвала

Вкладыши в двигателе установлены в специальные установочные места (постель вкладыша). Установка предполагает особую фиксацию, так как вкладыши имеют в своем теле отверстия, что позволяет подавать на них моторное масло. Указанные отверстия должны четко совпадать с отверстиями, которые высверлены в самих деталях для прохода смазки. Также фиксация вкладыша необходима с учетом того, что во время работы двигателя возникает трение по поверхностям сопряженных элементов.

С учетом вышеприведенной информации становится понятно, что если провернуло шатунный вкладыш, причина может заключаться в следующем:



  • недостаточная фиксация вкладыша;
  • сильное трение по поверхности вкладыша;

Как известно, трение возникает в результате скольжения двух тел по отношению друг к другу при наличии определенной нагрузки. Общая величина силы трения будет зависеть от величины нагрузки на трущуюся пару, а также от коэффициента трения. Для того чтобы снизить силу трения при изготовлении деталей применяются специальные антифрикционные материалы, которые имеют низкий коэффициент трения.

Что касается вкладыша, антифрикционный материал наносится на его поверхность. Коленвал по отношению к вкладышам совершает вращательное движение, в месте сопряжения вкладыша и коленчатого вала  возникает сила трения, которая стремится провернуть вкладыши по отношению к их установочным местам. Для защиты от проворачивания и смещения вкладыш удерживает специальный усик. Также при установке сами вкладыши вставляются с определенным натягом, величина которого рассчитана конструкторами того или иного ДВС.

Становится понятно, что избыточное трение или недостаточно надежная фиксация (слабый натяг), являются основными причинами, по которым не удается удержать вкладыш на его посадочном месте. Отметим, что во время изготовления двигателя на заводе недостаточный натяг вкладышей при сборке ДВС встречается крайне редко. Чаще проблемы с коренными или шатунными вкладышами появляются после того, как двигатель ремонтировался. Другими словами, неправильный подбор ремонтных вкладышей и другие дефекты, которые не позволяют добиться необходимого натяга, приводят к проворачиванию. Так как на КШМ воздействуют неравномерные нагрузки, вкладыши с ослабленной посадкой начинают вибрировать, масляная пленка на их поверхности разрушается, вкладыш может «прихватить». В такой ситуации проворачивание неизбежно, так как фиксирующий усик попросту не способен противостоять моменту проворачивания на самом вкладыше.

Как уже было сказано, еще одной причиной проворачивания вкладышей двигателя является превышенный момент трения, то есть нарушаются расчетные условия работы самих подшипников скольжения. Нормальная работа вкладышей предполагает так называемое жидкостное трение, то есть поверхность вкладыша и шейку коленчатого вала разделяет масляная пленка. Это позволяет избежать прямого контакта нагруженных деталей, обеспечивает необходимую смазку и охлаждение, минимизирует трение.

Вполне очевидно, что если масляная пленка будет иметь недостаточную толщину или прорвется, коэффициент трения начнет увеличиваться. Работа сопряженных деталей, которые испытывают постоянную нагрузку, в подобных условиях будет означать, что проворачивающий момент увеличился. Если проще, чем больше сила трения, тем сильнее возрастают риски проворачивания вкладышей коленвала при таких увеличенных нагрузках.

Рост нагрузок в паре вкладыш-коленвал приводит к уменьшению толщины масляной пленки или к полному разрыву (сухое трение). Параллельно увеличению силы трения происходит усиленное выделение тепла, в области трения возникают локальные перегревы. При повышении нагрева нарушается температурная стабильность масла, толщина масляной пленки еще больше снижается, вкладыш может прихватывать к поверхности шейки коленчатого вала.

Также следует добавить, что толщина масляной пленки между сопряженными деталями напрямую зависит от того, с какой скоростью указанные детали перемещаются относительно друг друга (гидродинамическое трение). Чем быстрее детали двигаются, тем интенсивнее масло попадает в зазор, который присутствует между трущимися элементами. Получается, создается более толстый масляный клин-пленка по сравнению с такой же пленкой на меньшей скорости движения сопряженных деталей. При этом необходимо учитывать тот факт, что увеличение скорости движения деталей увеличивает и силу трения, а также растет нагрев от такого трения. Это значит, что температура моторного масла начинает повышаться, смазка разжижается, толщина пленки становится меньше.

Еще на силу трения оказывает влияние то, с какой точностью изготовлены поверхности сопряженных деталей, от степени шероховатости указанных поверхностей и т.д. Если, например, поверхность вкладыша или шейки окажется неровной, тогда возникнут зоны, в которых возникнет практически сухое трение или детали будут контактировать в условиях недостаточной толщины масляной пленки.  Параллельно такие зоны сухого трения могут возникать и в тех случаях, когда в моторном масле присутствуют механические частицы, то есть масло загрязнено.

По указанным причинам после сборки нового ДВС или капитального ремонта двигателя силовой агрегат должен пройти процесс обкатки, который предполагает умеренные нагрузки и частую смену моторного масла. Дело в том, что нагруженные пары должны приработаться друг к другу, так как притирка постепенно нивелирует возможные имеющиеся микродефекты, которые оказывают влияние на эффективность образования и последующую стабильность образованной масляной пленки.

Добавим, что определенное влияние оказывает и вязкость масла в двигателе. Более вязкие масла вызывают увеличенный момент трения в нагруженных парах. Параллельно с этим толщина пленки вязкого масла также больше в месте сопряжения деталей. Однако это не значит, что нагруженные детали будут защищены от повышенного или сухого трения. Дело в том, что вязкая смазка может просто не доходить до места трения в необходимом количестве, что приводит, в свою очередь, к уменьшению толщины пленки или даже ее разрыву.

По указанной причине не так просто дать ответ, какое масло лучше применительно к вкладышам и их проворачиванию с учетом только одного показателя вязкости. Не следует забывать о том, что важнейшей характеристикой является также смазывающая способность масла, то есть свойство смазки сцепляться с металлическими поверхностями. Следует учитывать и стабильность пленки того или иного масла в условиях различных нагрузок и температур.

ПОХОЖИЕ СТАТЬИ:

  • Mercedes-Benz Concept седан — видео трейлер
  • Бмв е90: описание,обзор,фото,видео,комплектация,характеристики.
  • Volkswagen c coupe gte: обзор,описание,фото,видео,комплектация.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Опель Зафира: обзор,описание,фото,видео,комплектация.
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • КАК ПРОИЗВОДЯТ АВТОМОБИЛИ В ГЕРМАНИИ — немецкие авто видео.
  • Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Volkswagen Amarok 2017 года фото видео обзор описание комплектация.
  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • Киа пиканто 2019: обзор,характеристики,комплектация,фото
  • Интересные модели автомобилей от мерседес
  • Современная услуга – прокат автомобиля в Киеве
  • Toyo Snowprox S943: популярная модель для украинских автолюбителей
  • Хендай Солярис 2019 года: комплектация,цена,характеристики,фото,описание

seite1.ru

Таблица ремонтных вкладышей

ПРИЛОЖЕНИЕ Б (справочное)

Таблица Б. 1

ТАБЛИЦА РЕМОНТНЫХ ВКЛАДЫШЕЙ ПОДШИПНИКОВ КОЛЕНЧАТОГО ВАЛА

Обозначение

Диаметр коренной шейки, мм.

Диаметр отверстия в блоке цилиндров, мм.

740.60-1005170Р01

740.60-1005171    Р01

94,75

100

740.60-1005170    Р02

740.60-1005171    Р02

94,5

100

740.60-1005170    Р03*

740.60-1005171    Р03*

94,25

100

740.60-1005170    Р10*

740.60-1005171    Р10*

95

100,5

740.60-1005170    Р11*

740.60-1005171    Р11*

94,75

100,5

740.60-1005170    Р12*

740.60-1005171    Р12*

94,5

100,5

740.60-1005170    Р13*

740.60-1005171    Р13*

94,25

100,5

Таблица Б.2

Обозначение

Диаметр коренной шейки, мм.

Диаметр отверстия в блоке цилиндров, мм.

7405.1005170    Р1

7405.1005171    Р1

94,5

100

7405.1005170    Р2*

7405.1005171   Р2*

94

100

7405.1005170    Р3*

7405.1005171   Р3*

95

100,5

7405.1005170    Р4*

7405.1005171   Р4*

94,5

100,5

ТАБЛИЦА РЕМОНТНЫХ ВКЛАДЫШЕЙ НИЖНЕЙ ГОЛОВКИ ШАТУНА

Таблица В.1

Обозначение

Диаметр шатунной шейки, мм.

Диаметр отверстия в кривошипной головке шатуна, мм

740.60-1004058Р01

79,75

85

740.60-1004058Р02

79,5

85

740.60-1004058Р03*

79,25

85

740.60-1004058Р10*

80

85,5

740.60-1004058Р11*

79,75

85,5

740.60-1004058Р12*

79,5

85,5

740.60-1004058Р13*

79,25

85

Таблица В.2

Обозначение

Диаметр шатунной шейки, мм.

Диаметр отверстия в кривошипной головке шатуна, мм

7405.1004058 Р1

79,5

85

7405.1004058Р2*

79

85

7405.1004058Р3*

80

85,5

7405.1004058Р4*

79,5

85,5

* при ремонте коленчатых валов, упрочненных азотированием или карбони грированием, необходимо проведение повторной упрочняющей обработки (карбонитрирование или азотирование) по специальной технологии.

www.remkam.ru

Вкладыши коленвала: неисправности и подбор новых деталей

Одним из важнейших элементов привычного нам ДВС является коленвал. За счет него энергию от сгорания топлива можно передать смежным элементам и обеспечить вращение колес. Ключевой момент здесь: вал вращается. На первый взгляд ничего особенного, но любой инженер подтвердит, что работа с вращающимися элементами требует особого подхода. Ведь необходимо обеспечить вращение для вибраций, а также нагрева, обусловленного действием сил трения. В этом очень помогают вкладыши коленвала, представляющие собой полукольца с т.н. антифрикционным покрытием. На первый взгляд, очень простая вещь, однако грамотному автолюбителя нужно знать об этих элементах коленвала все. Об устройстве вкладышей, их неисправностях, а также методике замены вы узнаете из материала Avto.pro.

Коленвал и вкладыши

Подробнее о детали

Вкладыши по своей сути – это подшипники скольжения, в которых нуждаются шатуны, вращающие коленвал, и отдельные части самого вала. Вращение обеспечивает сгорающая в цилиндрах двигателя смесь воздуха и топлива. Разумеется, двигатель работает при больших нагрузках и стремится как можно сильнее раскрутить коленчатый вал. Проблема возможного трения деталей здесь стоит особенно остро, причем возникновение т.н. сухого (безмасляного) трения может вывести двигатель из строя очень быстро. Решение простое: обеспечить постоянное наличие тонкой масляной пленки. Выходит, что вкладыши коленчатых валов представляют собой лишь своеобразную защиту, которая поддерживает масляную пленку в местах трения. В идеале из строя по адекватным причинам вкладыши должны выходить. Сразу отметим, что вкладыши коленвала бывают следующие:

  • Коренные. Такие вкладыши располагают между самим валом и теми местами, в которых он проходит через корпус двигателя;
  • Шатунные. Их устанавливают между шатунами и шейками автомобильного коленвала.

Как уже было указано выше, вкладыши коленвала не похожи на классические роликовые или шариковые подшипники – они выглядят как обычные полукольца. Дело в том, что обычные подшипники не выдержат нагрузок, которые выдает силовой агрегат автомобиля. Лишь в некоторых маломощных моторах установлены подшипники качения, тем временем как наиболее распространенными являются именно подшипники скольжения. Резюмируя, назначение вкладышей коленчатого вала в следующем:

  • Обеспечить нормальную передачу сил и моментов, которые возникают при работе силового агрегата;
  • Минимизация сил трения, которые возникают в местах контакта коленвала, опор блока цилиндров, а также шатунов;
  • Центровка деталей, правильное позиционирование;
  • Распределение масла.

Здесь стоит отметить, что со временем геометрия вкладышей меняется. Сильно изношенные детали необходимо менять, но в качестве замены не всегда подходят оригинальные вкладыши, установленные еще на заводе автоконцерна. Рекомендуется установка вкладышей ремонтных размеров, толщина которых больше. Если на старый двигатель установить не ремонтные вкладыши, зазор между деталями будет слишком большим, что может вылиться к появлению стуков и интенсивному износу коленчатого вала.

Вкладыши коленчатого вала Avto.pro

Как устроены вкладыши коленвала

Конструкция современных подшипников скольжения коленчатого вала составная. Она включает в себя пару металлических полуколец, которые охватывают шейку коленчатого вала и снизу, и сверху. Сами полукольца при этом плоские – иначе бы не удалось создать достаточно небольшой зазор между вкладышем и валом. Кроме того, во вкладышах предусмотрены такие элементы:

  • Одно или два отверстия, через которые масло может двигаться к масляному каналу;
  • Продольная канавка, если это коренной вкладыш (нижний) или же верхний шатунный;
  • Боковые стенки, если вкладыш упорный;
  • Фиксирующий замок, выполненный в виде пазов под штифтовое крепление или в виде шипов.

Сами вкладыши при этом бывают биметаллические или же триметаллические. Самыми простыми и распространенными являются именно биметаллические вкладыши, основой которых является полосы 0,9 – 4,0 миллиметра толщиной из стали и с антифрикционным покрытием, толщина которого составляет 0,25 0,40 миллиметра. Как правило, такое покрытие выполнено из мягкого сплава меди, свинца и олова. Реже встречается сплав из меди, алюминия и олова, а также свинца, алюминия, олова и кремния. Как правило, медь и алюминий составляют 75% сплава.

Менее распространенные триметаллические вкладыши коленвала имеют специальный покровный слой очень малой толщины. Он призван защитить вкладыш от коррозии и быстрого износа. Состав сплава почти аналогичен составу для антифрикционного слоя, вот только в нем содержится очень много свинца и довольно мало меди. Кроме того, самые продвинутые и дорогостоящие вкладыши могут иметь дополнительные защитные слои – один с внутренней, а второй с наружной стороны. В составе защитных слоев может встречаться олово и никель. Сразу отметим, что подшипники скольжения имеют иногда имеют весьма занятные исполнения, так как автоконцерны могут создавать вкладыши по-своему, не руководствуясь единым стандартом.

Причины и признаки неисправности

Вкладыши могут выходить из строя по ряду причин. Разумеется, эксплуатационный ресурс вкладышей очень большой, так что автолюбители не так часто сталкиваются с необходимостью их замены. Но если поломка все же случилась, действовать нужно незамедлительно. Рекомендуется сразу обратиться на СТО, где двигатель сможет осмотреть специалист. Однако продлить эксплуатационный ресурс вкладышей автолюбитель может. Вот по каким причинам данные детали могут выходить из строя:

  1. Попадание инородных тел;
  2. Усталость металла;
  3. Износ вследствие проникновения олова;
  4. Коррозия поверхности;
  5. Грязевая эрозия;
  6. Недостаточное смазывание;
  7. Эрозия из-за кавитации;
  8. Несоостность.

Как видите, причин выхода из строя довольно много. Давайте рассматривать их по порядку. Касательно первой причины: если на рабочую поверхность вкладыша попадают инородные тела или же грязь, дальнейший износ вкладыша происходит ускоренно. Строго рекомендована очистка системы и замена подшипников, если они имеют критический износ. Касательно второй: усталость может быть вызвана как длительной эксплуатацией, так и чрезмерной нагрузкой на деталь. Стоит опасаться как установки низкокачественных вкладышей, так и недогорания топлива в камерах и неправильного тюнинга мотора. Кроме того, имеет смысл проверить форму шейки вала. Касательно третьей: если вкладыш перемещается на своем посадочном месте, в местах, где слой олова значителен, он может изнашиваться намного сильнее. Здесь рекомендован осмотр, очистные работы и корректировка. Касательно четвертой причины: ускоренный износ детали и появление на ней следов коррозии зачастую связано с применением низкокачественного моторного масла. При этом особняком стоит выход вкладышей из строя вследствие грязевой эрозии (пятый пункт списка). На вид все просто: из-за скопления грязи на вкладышах, а в иных случаях и в области вокруг масляных отверстий, детали изнашиваются быстрее. На деле же причин, по которым в системе появляется так много грязи, несколько. Рекомендована замена масла, а также масляных и воздушных фильтров.

Вкладыши Hyundai Avto.pro

Одной из самых частых причин, по которой любые вкладыши приходится менять чаще обычного, кроется в невысоком качестве смазывания (шестой пункт списка). Вследствие возникновения сухого трения вкладыши могут изнашиваться очень сильно. Рекомендуется проверить систему смазывания агрегата, а также убедиться в опор вкладышей и общей целостности вала. Касательно седьмой причины: проверьте, нет ли в моторном масле примесей антифриза от утечки. Также имеет смысл убедиться в правильности зазоров вкладышей. В иных случаях эрозия из-за кавитация может быть вызвана частой детонацией топлива и слишком большой скоростью тока моторного масла в системе. Сам вкладыш при этом будет иметь хорошо заметные точки вымывания. И, наконец, что касается восьмой причины: если вкладыш сильно изнашивается ближе к кромке, нужно проверить правильность расположения осей вкладышей и шейки.

Выявить поломку вкладыша зачастую удается лишь в самый последний момент. Именно по этой причине производители автомобилей рекомендуют периодически проводить диагностику двигателя, менять вкладыши, опционально производить шлифовку шеек коленчатого вала. Если вы слышите глухой металлический стук в районе двигателя, критически высока вероятность того, что его источником является вал с изношенными вкладышами. Как показала практика, стук шатунных вкладышей имеет высокую резкость и очень хорошо прослушивается, если вы удерживаете холостые обороты и затем резко подгазовываете.

Немного о подборе вкладышей

Самостоятельный подбор вкладышей – довольно рисковое дело, так как вероятность выбрать деталь, которая не вполне подходит к коленвалу вашего автомобиля, будет сложно. Дело в том, что потенциальному покупателю важно учитывать не только совместимость запчасти с автомобилем, но еще и состояние некоторых его узлов. В данном случае речь идет об коленчатом вале, который еще и придется отшлифовать. Так что без обращения к эксперту, который разберет двигатель и проведет диагностику, зачастую не обойтись. Вполне вероятно, что придется устанавливать ремонтные вкладыши большой толщины. Такие детали можно искать по следующим параметрам:

  • Данные автомобиля;
  • VIN-код;
  • Код подходящего вкладыша.

Проще всего вести поиски в каталогах интернет-магазинов. Там автолюбитель сможет, к примеру, найти оригинальные вкладыши и, отталкиваясь от них, подобрать ремонтные. Если старые вкладыши просто износились по причине длительной эксплуатации и значительных нагрузок, есть вероятность того, что дефектовка коленчатого вала не потребуется. Из этого следует, что подходящие вкладыши будет подобрать несколько проще.

Установка вкладышей Avto.pro

Если вы хотите выполнить как можно более значительный объем работ самостоятельно, то для начала вам придется определить показатель зазора. Для этого нужен динамометрический ключ и специальная калибровочная проволока. Если зазор большой, это говорит о необходимости расточки вала и дальнейшей установки ремонтных вкладышей. Работу с валом можно доверить исключительно профессионалам. Размер подходящих вкладышей можно определить микрометром. В технических руководствах тоже можно найти полезную для поиска вкладышей информацию.

Вывод

Вкладыши коленчатого вала – простые и, на первый взгляд, невероятно живучие элементы современных двигателей. Практика успела показать, что с необходимостью замены вкладышей за весь период пользования автомобилем приходится сталкиваться один-два раза. Но не стоит думать, что это именно та деталь, которая не должна ломаться. Напротив, вкладыши иногда называют защитными элементами коленчатого вала, так как они одними из первых принимают на себя удар. Если вы столкнулись с необходимостью замены вкладышей, ни в коем случае не медлите. Обратитесь к специалисту по двигателям и доверьте все ему, или же попытайтесь сделать часть работы самостоятельно.

avto.pro

СПОСОБ РЕМОНТНЫХ РАМЕРОВ

Определение ремонтных размеров шеек вала

При восстановлении вала способом  ремонтных размеров следует определить ремонтные размеры шеек вала. При этом следует иметь в виду, что для подавляю­щего большинства двигателей, выпускаемых не менее пяти лет, можно найти вкладыши подшипников коленчатого вала с ремонтным уменьшением 0,25 и 0,50 мм. Для более старых двигателей часто имеются ремонтные размеры 0,75 мм, реже - 1,0 мм. Вкладыши следующих ремонтных размеров (1,25 и 1,50) встречаются редко. Для относительно новых двигателей вкладыши некоторых ремонтных размеров (обычно 0,25 и 0,50 мм) могут поставляться в запасные части от фирм-про­изводителей автомобилей.

Перед определением ремонтного размера шеек коленча­того вала конкретного двигателя желательно располагать ин­формацией о том, какие ремонтные вкладыши существуют и могут быть приобретены. Поэтому, например, не следует шли­фовать вал в какой-либо ремонтный размер до момента полу­чения (приобретения) необходимых вкладышей.

Учитывая, что все способы восстановления коленчатых валов уменьшают надежность их работы, желательно шлифо­вать вал в один из существующих ремонтных размеров, даже если этот размер соответствует последним ремонтам - 0,75 мм, 1,0 мм и более. К восстановлению шеек следует прибе­гать только при таких износах, когда последний ремонтный размер уже не проходит, а другого (в том числе, нового) вала приобрести не удается.

Зазор в подшипниках - величина, наиболее сильно влияющая на весь результат ремонта. Так, при зазоре  0,07+0,09 мм увеличивается шум двигателя, может упасть давление масла, что снизит ресурс. В то же время: зазор менее 0,03 мм становится опасен задирами и заклиниванием подшипника. Кроме того, меньший зазор требует , точности обработки постели, в то время как после подготовительной работы и, особенно, после непродолжительного и прогрева, геометрия постели уже не будет идеальной. Вследствие этого не следует стремиться к очень малым зазорам.

Измерение сопряженных деталей

Другой способ определения ремонтного размера предполагает последовательное измерение сопряженных деталей. Измеряется диаметр постели нутромером. Затем с помощью микрометра и шарика подшипника определяется толщина вкладыша. Измерения толщины вкладыша выполняются ближе к середине. следует учитывать отклонения формы постёли и зазор нигде не должен быть меньше 0,03 мм.

Следует отметить, что при измерениях постелей подшипников нередко оказывается, что их размер превышает уже заданный в литературе максимальный на 0,02 мм. Для шатунов это может быть исправлено обработкой отверстия постели в то же время как обработка постелей коренных вкладышей без специализированного оборудования проблематична. Небольшая их деформация, может быть компенсирована соответствующим незначительным увеличением диаметра вала. В любом случае все измененения размеров должны выполняться только после тщательных измерений, чтобы избежать ошибок, приводящих к недопустимому уменьшению зазоров в подшипниках.

Для сильно изношенных валов (износ шеек более 0,10-0,15 мм) определение ремонтного уменьшения диаметра шеек имеет особенности. Если вал не деформирован или правился, то основное внимание должно быть уделено шатунным шейкам. Так, максимально возможный ремонтный диаметр зависит от износа и овальности шейки. Практика показывает, что сильно изношенные шейки всегда овальны, причем максимальный износ наблюдается в направлении, близком к радиусу кривошипа. Например , максимальный износ шейки 0,15 мм, а овальность 0,1 мм то шейка вала пройдет в ремонтное уменьшение 025 мм. Биение коренных шеек вала еще больше усложняет подбор ремонтных размеров для шатунных шеек, исходя из условия сохранения хода поршня. Кроме того, после длитель­ной эксплуатации двигателя и, особенно, серьезных повреж­дений шатунных шеек вал может иметь остаточное скручива­ние, когда, например, оси попарно расположенных шатунных шеек не совпадают. Чем сильнее износ и эллипсность шатун­ных шеек и чем меньше припуск на шлифование, тем, оче­видно, сложнее обеспечить равенство радиусов кривошипа и общую ось парных шеек. На практике эти требования часто удается выполнить только при неоправданно больших ремонтных уменьшениях диаметров, а в некоторых случаях не удается вообще.

При сильном износе шатунной шейки и минимальном припуске на шлифование нередко приходится переходить на новую ось шейки, смещенную относительно старой на меньший радиус на величину, близкую к половине эллипса .

Обычно эта величина не превышает 0,1-0,3 мм, что является допустимым для всех типов двигателей легковых автомобилей (включая дизельные). Смещение более 0,3-0,5 мм может быть нежелательно для дизелей, это вызывает заметное снижение степени сжатия. По­этому во всех случаях, когда обеспечить одинаковые радиусы кривошипов невозможно, следует стремиться к минимальной их разнице.

Вследствие деформации вала происходит увод осей шатунных шеек на различное расстояние от оси вращения вала. В результате деформации вала оси крайних шатунных шеек слабо отклоняются от своих прежних радиусов, в то время как оси средних шеек переходят на новые радиусы вращения (рисунок 3.3.19), если эти шейки находятся в плоскости деформации вала или рядом с ней (±30-40°). Шатунные шейки, расположенные в плоскостях, перпендикулярных плоскости деформации вала, смещаются в окружном направлении.



Рисунок 3.3.19 - Переход шатунных шеек на новые радиусы вращения при деформации вала:

а — деформированный вал;  б — шейка имеет радиус вращения больше номинального.

На практике наиболее часто встречается случай, когда вал максимально де­формируется по наиболее изношенной шейке, при этом направление биения коренных шеек получается к шатунной шейке (сжатие щек вала). Тогда происходит взаимная частичная компенсация износа и биения, в результате чего ремонтный диаметр можно сделать несколько больше.

Элементарный расчет показывает, что даже при не очень большом повреждении шатунной шейки из-за разрушения ша­тунного подшипника использовать ремонтное уменьшение -0,25 мм оказывается проблематично. Однако при оценке ремонтного уменьшения диаметров шеек необходимо ориентироваться в первую очередь на минимальный съем металла, а условия равенства радиусов кривошипов или общая ось попарно расположенных шеек второстепенны, но весьма жела­тельны, особенно с точки зрения уравновешенности вала.

Если деформированный вал не правится, то часто наблю­дается следующая картина. После разрушения крайнего шатунного подшипника образуется деформация ва­ла у этой шейки в плоскости вала. Поскольку износ шейки имеет односторонний характер (сверху), он частично компен­сируется биением. В то же время биение средних шеек может оказаться таким, что уже именно они будут определять ре­монтное уменьшение размера. У валов шести и восьмицилиндровых двигателей наблюдается более сложная картина, по­скольку их шатунные шейки не лежат в одной плоскости. Таким образом, ремонт деформированных валов без применения правки представляет собой достаточно сложную техническую задачу.

В зависимости от деформации (биения) вала способы ремонта будут следующими:

1)биение до 0,08-^0,10 мм - традиционный ремонт - шлифование всех шеек в ремонтный размер 0,25 или 0,50 мм, возможно исправление передней центровой фаски; биение 0,10-0,20 мм - шлифование в ремонтный раз­мер 0,25+0,50 мм, возможна наварка (наплавка) хвостовика и шлифовка от новой базы, не исключена необходимость шли­фования торцевых поверхностей вала, балансировка;

2)биение 0,20-0,40 мм и более аналогично, но ремонтный размер шеек вала -0,50 мм или больше, возможна наварка (наплавка) коренных шеек с биением более 0,40 мм, обя­зательны наварка хвостовика, шлифование торцевых поверхностей, балансировка.

У многих двигателей на коленчатых валах применяются фланцевые коренные вкладыши, выполненные за одно целое с упорными полукольцами. В ремонт такие вкладыши нередко поставляются с увеличенным расстоянием между торцами (для некоторых двигателей есть варианты как с увеличенной, так и со стандартной шириной),  что предполагает шлифование торцевых поверхностей соответствующей коренной шейки ва­ла. Обычно увеличение размера между торцами в два раза меньше, чем уменьшение диаметра, например, для вклады­шей 0,25 мм торцевой размер увеличивается на 0,10-0,15 мм, а для 0,5 мм - на 0,20-0,25 мм.

Для двигателей с упорными полукольцами, выполненными отдельно от коренных вкладышей, упорные полукольца не входят в ремонтный комплект и должны быть заказаны отдельно. Для некоторых двигателей поставляются также упорные полукольца увеличенной толщины.

Ремонтное увеличение толщины упорных подшипников обеспечивает возможность исправления биения, кругов; скол и царапин на опорных поверхностях вала при его ремонте. В практике ремонта встречаются ситуации очень большого износа задней поверхности упорного подшипника коленчатого вала (более 0,8-1,0 мм). Обычно это является следствием остаточной смазки при сильной нагрузке на упорный подшипник со стороны сцепления. Одним из немногих возможных способов ремонта вала с таким повреждением является растачивание торца на токарном станке. После токарной обработки упорная поверхность полируется. Далее в расточку вставляются дополнительные полукольца после чего вал с полукольцами устанавливается в блок. В данном варианте ремонта дополнительные "плавающие" полукольца позволяют использовать обычные вкладыши с фланцами или двойные стандартной толщины полукольца на расточенном упорном торце коленчатого вала, не прибегая к специальным нестандартным полукольцам увеличенной толщины.

Рисунок 3.3.20 - Конструкция ремонтного упорного подшипника коленчатого вала:

1— дополнительные полукольца, ус­тановленные в расточку на поврежденном торце коленчатого вала;2— штатный вкладыш с упорными
полукольцами

Рисунок 3.3.21 - Растачивание по­врежденной упорной поверхности коленчатого вала

Чтобы исключить или максимально ограничить деформацию вала после ремонта, рекомендуются следующие операции:

1.Предварительная термообработка перед шлифованием выдержка при 180°С в течение 3-4 часов с медленным охлаждением.

2.Шлифование коренных шеек только после шлифовании шатунных.

3.Термообработка после шлифования шатунных шеек перед шлифованием коренных.

Очевидно, выполнение подобных операций сопряжено с большими затратами времени и необходимостью применения специального термического оборудования.

Поскольку это не всегда реально сделать, можно упростить технологию ремонта, применив специальный порядок шлифования вала:

1.Предварительное шлифование коренных шеек но с припуском не менее 0,1 мм для окончательной об­работки.

2.Шлифование шатунных шеек.

3.Выдержка в течение нескольких часов, контроль деформации вала (на призмах по индикатору)

Таблица 3.3.2 - Ремонтные размеры вкладышей и шеек коленчатого вала КамАЗ-740

Шатунный подшипник Коренной подшипник
Диаметр мм Маркировка вкладыша Диаметр мм Маркировка вкладыша
Шейки коленчатого вала Постели шатуна Шейки коленчатого вала Постели блока
79,95

85,0

740.1004058 Р1 79,95 94,95 100,0 740.1005170Р1 94,95
79,75 85,0 740.1004058 Р2 79,75 94,75 100,0 740.1005170Р2 94,75
79,50 85,0 740.1004058 Р3 79,50 94,50 100,0 740.1005170Р3 94,50


www.autoezda.com

Отправить ответ

avatar
  Подписаться
Уведомление о
