устройство и 3 способа его проверки

Содержание статьи

В статье вниманию представлены ответы на вопросы: что представляет собой данное устройство, как оно работает, как проверить его на предмет работоспособности и как провести необходимые ремонтные работы.

Что такое вакуумный усилитель тормозов и зачем нужен

Вакуумный усилитель тормозной системы в современных авто — это особый функциональный узел, без которого сложно представить себе всю конструкцию целиком. Как известно, усилий ноги человека недостаточно, чтобы замедлить или остановить движение машины, которая к тому же несётся на огромной скорости. Именно в этот момент и приходит на помощь данное устройство. Усилитель позволяет всей системе отработать с оптимальным коэффициентом полезного действия.

Водитель оказывает на педаль незначительно усиление, по сравнению с тем, как осуществляется работа его же, но уже на колодках тормозной системы. Именно вакуумный усилитель позволяет хрупким девушкам управлять многотонными внедорожниками.

Говоря иными словами, вакуумный усилитель — это достаточно эффективная конструкция, которая обеспечивает огромную разницу в усилениях, производимых человеком и осуществляемых по факту.

Устройство и месторасположение

По своей конструкции усилитель представляет собой прочный герметичный корпус, выполненный в округлой форме. Устанавливается деталь непосредственно перед педалью тормоза, в особой части моторного отсека.

Описывая устройство вакуумного усилителя тормозов, можно отметить, что состоит он из таких деталей и элементов, как:

  • корпус;
  • диафрагма для двух камер;
  • специальный следящий клапан;
  • шланг вакуумного усилителя тормозов;
  • толкатель тормозной педали;
  • шток поршня от основного тормозного гидроцилиндра;
  • возвратная пружина.

Корпусная часть усилителя разделена на две камеры при помощи диафрагмы: атмосферную и вакуумную. Вторая находится со стороны основного тормозного цилиндра, что касается первой, то она расположена со стороны педали тормоза. Через обратный клапан встроенного усилителя вакуумная камера соединяется с источником разряжения наполняющего его вакуума.

В дизельных авто источником подобного разряжения является электрический вакуумный насос. Здесь осуществляется незначительное разряжение, потому насос должен быть использован обязательно. Присутствующий у вакуумного усилителя обратный клапан, предназначен для разъединения его с источником разряжения в процессе остановки двигателя и при выходе из строя электровакуумного насоса.

Атмосферная камера, в своем исходном положении, соединяется с вакуумной камерой. При нажатии на педаль тормоза осуществляется соединение с атмосферной. Подобное перемещение производится при помощи специального толкателя.

В конструкции встроенного вакуумника, для увеличения общего уровня эффективности в сложной ситуации, допускается специальная система экстренного торможения. Она имеет вид дополнительного электромагнитного штокового привода.

Принцип действия

Самым главным в данной конструкции является её надежность. Чтобы приблизительно представить себе принцип работы встроенного вакуумника, стоит представить работу механизма, в накопительный бак которого в процессе движения осуществляется подача воздуха. В результате достигается достаточно большое давление. Подобный накопленный запас воздуха, подаваемый под серьезным давлением, пропорционально подается в механизм, создавая при этом высокое усилие. В этом заключается основной принцип действия усилителя.

Несмотря на отсутствие каких-либо секретов в особенностях работы механизма, производители с особым вниманием относятся к конструкции узла. Это важно по той причине, что для современного транспортного средства, предназначенного для эксплуатации на высокой скорости, максимально надежная работа тормозной системы — это самый главный фактор.

Именно по этой причине конструкция вакуумного усилителя должна быть максимально надежной.

Признаки наличия неисправностей в вакуумном усилителе тормозов

При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:

  • необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
  • сниженная величина хода тормозной педали;
  • торможение продолжается после отжатия педали;
  • неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
  • присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
  • полный отказ в работе усилителя.

Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.

Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.

Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:

  1. Потеря герметичности шланга.
  2. Неисправность диафрагмы.
  3. Потеря основных свойств встроенных клапанов.
  4. Общее нарушение герметичности камер.
  5. Поломка возвратной пружины.

Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями. Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации.

Как самостоятельно проверить работоспособность тормозной системы?

Существует два относительно простых метода проверить, как работает вакуумный усилитель тормозов. Первый заключается в следующих действиях:

  1. Нужно завести и прогреть двигатель.
  2. Следует заглушить его.
  3. Несколько раз нажать на тормозную педаль.

При первом нажатии она должна быть выжата до упора. После вторичного нажатия и всех последующих, ход движения педали должен снижаться. Если при неоднократном нажатии педали не отмечается никакой разницы, это говорит о том, что разряжения в усилителе не создается.

Второй метод проверки осуществляется при заглушенном двигателе. Потребуется несколько раз нажать на тормозную педаль до предела, а при последнем нажатии зафиксировать её в нажатом положении. После этого необходимо завести двигатель. Если система работает исправно, педаль немного передвинется вниз.

Чтобы быстро определить, как работает вакуумный усилитель тормозов, можно провести очень простой тест. При запущенном двигателе требуется максимально сильно выжать тормоз и потом заглушить двигатель. Если на протяжении одной минуты после остановки двигателя, педаль немного сдвинется вверх, можно судить о том, что в системе есть небольшая утечка воздуха. Соответственно придется провести определённые ремонтные работы.

Способы самостоятельного устранения неисправностей

Наличие неисправности автоматически влечёт за собой необходимость проведения ремонтных работ.

Для этого потребуется обратиться в СТО или провести восстановление своими руками, при наличии необходимых инструментов и оборудования.

При желании провести ремонтные работы самостоятельно, в первую очередь придётся приобрести новый усилитель, посетив имеющий положительную репутацию автомагазин.

После совершения покупки, нужно выполнить следующую последовательность действий:

  1. Требуется отсоединить от тормозной педали авто специальный шток вакуумного усилителя. Для этой цели потребуется аккуратно снять стопорную пластинку пальца, немного поддев её предварительно чем-то острым.
  2. В подкапотном пространстве необходимо разъединить колодку с проводками от основного датчика уровня тормозной жидкости.
  3. Аккуратно снимается шланг, посредством удержания обратного клапана рукой.
  4. От вакуумного усилителя откручивается, при помощи ключей, цилиндр тормоза. При этом не нужно отсоединять все тормозные трубки.
  5. Необходимо отвернуть 4 гайки кронштейна, в той части, где устройство прикреплено к кузову транспортного средства.

После всех этих действий можно будет без проблем снять деталь одновременно с кронштейном. Потом нужно будет просто отсоединить кронштейн от усилителя, открутив ещё пару гаек. После этого можно считать усилитель полностью снятым.

Устранив вышедший из строя элемент, можно будет подсоединить совершенно новый, приобретенный в автомагазине усилитель. Для этого потребуется совершать обратную последовательность действий.

Заключение

Вакуумный усилитель автомобильной тормозной системы является незаменимой её деталью. Обойтись без него невозможно. Если усилитель выйдет из строя, придётся прилагать серьёзные усилия в процессе элементарного торможения, вплоть до нажатия на педаль двумя стопами. Кроме того, перемещение в машине без усилителя очень опасно. При необходимости совершить экстренное торможение, может просто не хватить отведённого для этого процесса тормозного пути.



Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

Вакуумный усилитель тормозов "Газели": неисправности и ремонт

Современные автомобили оснащены вакуумным усилителем тормозов, что позволяет тормозить плавно и без каких-либо усилий. Особенно это эффективно на мокрой дороге или при гололеде. Как можно понять, что вакуумный усилитель тормозов "Газели" неисправен и требует ремонта?

Принцип работы усилителя

Вакуумный усилитель представляет собой округлую камеру, разделенную внутри мембраной. С одной стороны присоединен шланг разряжения, с другой стороны находится клапан, который регулирует смену разряжения и атмосферного воздуха. При нажатии на педаль тормоза шланг разряжения перекрывается клапаном, а мембрана отходит в сторону, толкая шток. Шток же в свою очередь давит на поршень цилиндра. Чем сильнее мы давим педаль, тем больше создается атмосферного давления на цилиндр и колодки.

Исправный и хороший вакуумный усилитель тормозов "Газели" делает процесс торможения более надежным. Неполадки в вакууме не повлияют на работу системы тормозов полностью, но западание педали тормоза может негативно сказаться на качестве езды и привести к аварии в момент, когда срочно нужно остановиться.

Как проверить

Проверка и замена вакуумного усилителя тормозов "Газели" обязательна при первой необходимости. Для этого не нужно каждый день поднимать машину и проверять ее. Как только водитель замечает, что при нажатии на педаль тормоза становится тяжело, следует проверить усилитель на неисправности.

  1. Нажимаем на педаль тормоза несколько раз до упора и в нажатом состоянии запускаем двигатель. Перепады давления в усилителе заставят тормозную педаль сдвинуться еще вперед. Если вы не почувствовали перемещения педали, нужно проверить шланги соединения на герметичность. Возможно, где-то пропускает воздух.
  2. Если вышеупомянутая процедура не помогает, тогда вакуумный усилитель тормозов "Газели" нуждается в замене или ремонте.
  3. Герметичность самого усилителя проверяем так: заводим двигатель на несколько минут и глушим мотор. Секунд через тридцать нажимаем на тормоза два раза. Если вы не слышите характерного шипения воздуха, деталь неисправна.
  4. Продуваем шланг с обратным клапаном. Если воздух проходит с обеих сторон шланга, следует заменить клапан.
  5. Во время холостой работы двигателя начинается «троение». Если в этот момент нажать тормоза и троение исчезнет, значит вакуум неисправен.

Иногда вполне достаточно затянуть потуже хомуты, чтобы избежать разгерметизации, или заменить резиновые элементы, такие как мембрана или прокладка. Предварительная проверка выявит, в чем именно проблема. Осмотр детали нужно проводить тщательно: потеки масла и даже мелкие трещины могут быть причиной неисправности. Возможен износ хомутов или их сдвиг. Если ваши попытки выполнить ремонт вакуумного усилителя тормозов "Газели" не принесли успеха, придется менять механизм.

Как устроен механизм

Корпус имеет две части: вакуумная, со стороны главного цилиндра, и атмосферная - от педали тормоза. В вакуумной камере установлен обратный клапан, который соединяет полость с впуском. На дизельных двигателях есть электрический насос, который бесперебойно усиливает тормоза. Механизм усилителя функционирует, только когда мотор заведен. Также в нем имеется толкатель, который методом сдвига клапана соединяет диафрагму с цилиндром, а поршень нагнетает тормозную жидкость.

Когда вы отпускаете педаль, возвратная пружина возвращает диафрагму на место и процесс торможения прекращается. Большинство современных автомобилей оснащены системой ESR, которая предотвращает опрокидывание машины при очень резком торможении.

Замена детали

Для начала нужно будет снять обивку моторного отсека. Все трубки, соединяющиеся с главным тормозным цилиндром, остаются на своем месте, главное, чтобы в систему не попал воздух.

Снимаем усилитель тормозов с машины в таком порядке:

  • При необходимости очищаем деталь от грязи.
  • Откручиваем гайку, чтобы снять вакуумный усилитель с цилиндра.
  • Снимаем шланг разряжения. Если нужно, можно снять его со штуцером.
  • Закрепить главный цилиндр так, чтобы из него не вытекла тормозная жидкость.
  • Скручиваем отверткой шайбы, на которых держится усилитель, со стороны кабины.
  • Откручиваем и вытаскиваем болт из проушины ключом № 17.
  • Из отверстия толкателя вытаскиваем две пластиковые прокладки.
  • Из кабины отворачиваем четыре гайки, которые соединяют усилитель с педалью тормоза, и отсоединяем механизм от перегородки, отключая провод стоп-сигнала.
  • Откручиваем еще несколько гаек из кронштейна.

Агрегат снят. Теперь можно осмотреть механизм и выявить неисправность вакуумного усилителя тормозов "Газели". Установить новый усилитель тормозов нужно в обратном порядке.

Регулировка усилителя

Прежде чем установить новый тормозной усилитель в машину, его нужно отрегулировать. Это позволяет педали легко ходить при нажатии. Настраиваем длину штока, стального длинного болта, выходящего над поверхностью детали. Регулировка длины штока определяет давление на тормозные цилиндры во время нажатия на педаль.

В среднем этот болт должен возвышаться над усилителем на 7 миллиметров. Если расстояние больше, то педаль будет иметь большой ход, а если меньше, то машина будет самопроизвольно притормаживать при езде. Правильная регулировка вакуумного усилителя тормозов "Газели" также влияет на то, как быстро педаль будет возвращаться в исходное положение. Недотянутый регулировочный винт собьет эффект механизма.

Безопасность важнее

Водитель обязан быть на все сто процентов уверенным в своей машине и в безопасности тормозной системы. Теперь, зная все нюансы того, как устроен и работает вакуумный усилитель тормозов "Газели", можно смело браться за его ремонт самостоятельно. Это будет по силам любому автолюбителю.

вакуумный усилитель ваз

Вакуумный усилитель тормозов появился на серийных автомобилях ещё в 50 — 60 годах прошлого века и позволил значительно облегчить усилие на тормозную педаль и эффективность тормозов. В этой статье будет подробно описано устройство и принцип работы вакуумного усилителя, знание которых существенно поможет даже начинающим водителям самостоятельно выявить и устранить самые распространённые неисправности усилителя, которые так же будут описаны в этой статье (и как их устранить).

Вакуумный усилитель служит для уменьшения усилия, которое прикладывает водитель к тормозной педали, тем самым облегчая управление машиной и повышая эффективность тормозов. Усилитель расположен в подкапотном пространстве (моторном отсеке) автомобиля и крепится задним фланцем к кронштейну педалей и перегородке, разделяющей моторный отсек от салона.

Далее будет подробно описано устройство вакуумного усилителя тормозов ваз, который достаточно распространён и не сильно отличается по конструкции от усилителей других машин, в том числе и иномарок. Принцип работы у многих усилителей разных машин одинаков, за исключением некоторых мелочей.

Работа усилителя тормозов разумеется возможна при работающем двигателе машины, то есть когда в впускном коллекторе двигателя создаётся разряжение воздуха, но о работе усилителя немного позже, а сначала рассмотрим его устройство, знание которого позволит новичкам лучше понять принцип работы и возможные неполадки.

Устройство вакуумного усилителя тормозов ваз.

Рисунок 1 — вакуумный усилитель в момент торможения. 1 — главный тормозной цилиндр, 2 — шток, 3 — вакуумный клапан, 4 — возвратная пружина, 5 — корпус клапана, 6 — диафрагма, 7 — корпус усилителя, 8 — крышка усилителя, 9 — буфер штока, 10 — упорная пластина поршня, 11 — поршень, 12 — клапан усилителя, 13 — пружина клапана, 14 — возвратная пружина клапана, 15 — воздушный фильтр, 16 — толкатель, 17 — оттяжная пружина, 18 — наконечник включателя стопсигнала, 19 — вилка толкателя, 20 — тормозная педаль, 21 — пыльник, 22 — манжета, 23 — уплотнитель, 24 — регулировочный болт.

Вакуумный усилитель тормозов состоит из корпуса 7 (см. рисунок 1) крышки 8  и корпуса клапана 5 с диафрагмой 6. Благодаря корпусу 5 и резиновой диафрагмы 6 усилитель разделяется на две полости, одна из которых вакуумная А, а вторая полость атмосферная Д. К тому же корпус клапана 5 не только делит усилитель на две полости, но ещё и выполняет роль большого поршня, который двигается в общем корпусе 7.

На большинстве автомобилей корпус клапана 5 выполнен из пластмассы и имеет сквозное отверстие, из которого идут каналы В и С. Канал обозначенный на рисунке буквой В соединяет центральное отверстие с вакуумной полостью, а канал С соединяет центральное отверстие с атмосферной полостью.

В центр корпуса клапана 5 заходит толкатель 16, который через вилку 19 шарнирно соединён с тормозной педалью 20. Передний конец толкателя имеет шаровый наконечник, который зафиксирован в поршне 11.

Продольное перемещение поршня 11 относительно корпуса клапана ограничено упорной пластиной 10, которая неподвижно зафиксирована в корпусе клапана и которая заходит в кольцевую проточку в поршне. И ширина поршня немного больше пластины.

Кольцевой зазор между корпусом клапана 5 и горловиной крышки 8 уплотняется манжетой 22, которая должна быть в хорошем состоянии. А поверхность корпуса клапана должна быть смазана консистентной смазкой (Литолом 24 или ЦИАТИМом-221).

От попадания пыли и грязи горловина крышки 8 защищена резиновым гофрированным пыльником 21 (разумеется этот пыльник не должен иметь трещин, а тем более разрывов). Так же вокруг толкателя установлен фильтр 15 очистки воздуха, поступающего в полость усилителя и ещё установлены опорные чашки пружин, сами пружины 13 и 14 и резиновый клапан 12.

В передней части корпуса 7 вакуумного усилителя, на выходе штока 2, вставлен уплотнитель 23. А на конце штока 2 стоит регулировочный болт 24, который при торможении машины упирается в посадочное место в поршне главного тормозного цилиндра 1. Своей задней частью шток 2 упирается в резиновый буфер 9, который установлен между штоком и поршнем 11.

При отсутствии вакуума или механического воздействия, возвратная пружина 4 перемещает корпус клапана 5 в крайнее правое положение. А вакуумная полость А соединяется шлангом с внутренней полостью впускного коллектора двигателя через штуцер, в котором располагается обратный клапан 3. Этот обратный клапан открывается при перепаде давления между полостью А усилителя и впускным коллектором двигателя.

Как было сказано выше, работоспособность усилителя возможна только при заведённом двигателе машины, когда во впускном коллекторе имеется разряжение воздуха, которое передаётся в полости А.

Работа вакуумного усилителя тормозов.

Рисунок 2. Вакуумный усилитель когда тормозная педаль не нажата.

Принцип работы вакуумного усилителя основан на разности давлений в вакуумной и атмосферной камерах. И создаваемое в вакуумной камере давление, перемещает шток и давит на поршень главного тормозного цилиндра, тем самым облегчая водителю давить на тормозную педаль. Выше был кратко описан принцип работы, а если намного подробнее, то читаем далее.

Работа усилителя заключается в следующем: при опущенной педали тормоза (см. рисунок 2) вакуумная полость А, через каналы С и В  сообщается с атмосферой полостью Д, с помощью кольцевой щели между передним торцом клапана 12 и расположенным перед ним кольцевым выступом корпуса клапана 5.

Атмосферная полость Д при этом изолирована от атмосферы торцом резинового клапана 12, который от усилия пружины 13 прижимается к заднему торцу поршня 11. И при этом по обе стороны диафрагмы имеется вакуум, и диафрагма и корпус клапана под действием пружины 4 прижимаются к крышке 8 корпуса усилителя.

При торможении автомобиля толкатель 16 совместно с поршнем 11 и прижатой к нему подвижной частью резинового клапана 12, передвигается вперёд до того момента, пока не исчезнет кольцевая щель и торец клапана 12 не упрётся в кольцевой выступ корпуса клапана 5. При этом вакуумная полость А будет изолирована от атмосферной полости Д.

При торможении дальнейшее перемещение тормозной педали 20 и её толкателя 16 отодвинет поршень 11 от клапана 12 (как показано на рисунке 1) и это приведёт к образованию кольцевой щели между ними и в атмосферную полость Д пойдёт воздух из полости Е, которая соединена с атмосферой через вористый воздушный фильтр 15.

Из-за разности давлений корпус клапана  5 и диафрагма 6 начнут перемещаться вперёд, от этого головка регулировочного болта 24 штока 2 начнёт давить на поршень главного тормозного цилиндра. При этом поршень создаст избыточное давление в гидравлической тормозной системе автомобиля.

Рисунок 3. Работа вакуумного усилителя, когда нажатие на тормозную педаль приостановлено.

Когда тормозная педаль прекратит перемещаться вперёд (см. рисунок 3), от действия разряжения в полости А, корпус клапана 5 совместно с прижатым к нему торцом резиновым клапаном 12 будет перемещаться вперёд до тех пор, пока клапан 12 не упрётся в задний торец поршня 11. От этого сообщение полости Д и полости Е прекратится, как и прекратится передвижение корпуса клапана 5.

При этом установится равновесие и тормозная жидкость в гидравлической тормозной системе будет находиться под постоянным давлением.

В случае экстренного торможения машины, поршень 11 упрётся через резиновый буфер 9 в шток 2 и начнёт механически воздействовать на поршень главного тормозного цилиндра. К тому же поршень 11, отходя от клапана 12, будет обеспечивать его упор в кольцевой выступ корпуса клапана 5. Это приведёт к разобщению полости Д и полости А и сообщению полости Д с атмосферой, а это увеличит давление, создаваемое в гидроприводе тормозной системы.

Рисунок 4. Работа вакуумного усилителя, когда водитель отпустил педаль тормоза (происходит растормаживание)

Когда торможение машины уже не требуется и водитель отпускает педаль тормоза, подвижные детали привода вернутся назад в начальное положение (как на рисунке 4) от действия возвратной пружины 17 тормозной педали и от действия возвратной пружины 4 вакуумного усилителя тормозов, ну и от действия возвратных пружин главного тормозного цилиндра.

При этом поршень 11 отожмёт клапан 12 от кольцевого выступа корпуса клапана 5 и при этом образуется кольцевая щель, через которую воздух начнёт по каналам В и С поступать из полости Д в полость А и при этом отсасываться разряжением во впускном коллекторе двигателя. При этом сообщение полости Д с полостью Е прекратится, так как торец клапана 12 от усилия пружины 13 прижат к поршню 11.

Когда двигатель автомобиля не работает (или при неисправном вакуумном усилителе тормозов) торможение машины возможно, но ход тормозной педали несколько увеличится и снизится эффективность тормозов. В таком случае привод поршней главного тормозного цилиндра будет осуществляться только механически, от тормозной педали через толкатель 16, поршень 11, резиновый буфер 9 и шток 2.

Основные неисправности и ремонт вакуумного усилителя.

Как и любой механизм, вакуумный усилитель, точнее его детали, со временем изнашиваются и требуют замены, обслуживания, или ремонта. Подсказкой для водителя, что с вакуумным усилителем что то не в порядке, послужит увеличение усилия, прилагаемого к тормозной педали и снижение эффективности торможения.

Снижение эффективности торможения конечно же может произойти и по другим причинам, например из-за неисправности суппортов (подробнее о их восстановлении советую почитать вот тут) или по другим причинам, описанным в статье «Тормозная система, её устройство и неисправности» (статья находится вот здесь), но вот увеличение усилия на тормозную педаль служит верным признаком неисправности вакуумного усилителя.

Частая причина неисправности усилителя, которая появляется со временем, особенно если машина часто ездит по пыльным дорогам — это засорение грязью или пылью воздушного фильтра 15 (см. рисунок 1). Грязный фильтр следует промыть, просушить, или заменить новым.

А при достаточно большом пробеге машины, неисправности могут появиться из-за заедания корпуса клапана 5 от разбухания (от старости) диафрагмы 6. Так же неисправности могут возникнуть из-за неплотного крепления вакуумного шланга, который соединяет вакуумный усилитель тормозов с штуцером впускного коллектора двигателя. Или из-за старения шланга на нём появляются трещины или разрывы.

Определить трещины или разрывы визуально достаточно легко, или можно услышать по характерному шипению (подсосу воздуха). Кстати при такой неисправности (негерметичности или порчи шланга) двигатель автомобиля как правило работает с перебоями, или теряет мощность, так как во впускной коллектор попадает лишний воздух и горючая смесь обедняется на всех режимах работы двигателя.

Ну и ещё менее распространённая неисправность, которая может возникнуть при небрежном уходе или от применения некачественной (поддельной и дешёвой) тормозной жидкости, или из-за попадания в тормозную жидкость бензина, масла — это разбухание уплотнителей гидроцилиндров тормозной системы. И появляется заедание подвижных деталей в гидроцилиндрах.

Чтобы выявить неисправность, следует промыть воздушный фильтр (если он грязный), проверить работу системы вентиляции картера (как её усовершенствовать я написал вот тут), заменить вакуумный шланг, если он разбух или имеет трещины, а тем более разрывы, и надёжно закрепить вакуумный шланг с помощью нового хомута (лучше более прочного из нержавеющей стали).

В случае заедания штока, следует разобрать главный тормозной цилиндр и заменить разбухшие манжеты новыми. При такой неисправности (разбухании уплотнителей) перед заменой резинок, следует обязательно промыть всю тормозную систему изопропиловым спиртом (если его нет, то промываем свежей тормозной жидкостью, той же марки, которая будет использоваться в системе). После промывки системы и установке новых манжет, заливаем свежую тормозную жидкость и прокачиваем систему.

Если после проведения выше описанных работ, неисправность не устранится (усилие к тормозной педали, при работающем двигателе, останется таким же тяжёлым как и при заглушенном моторе) то скорей всего причина неисправности в разбухшей или порванной диафрагме 6.

Заменить диафрагму новой не так просто, так как большинство усилителей имеют неразборный корпус (крышка 8 завальцована к корпусу 7), да и новую диафрагму не всегда удаётся купить. В таком случае вакуумный усилитель тормозов подлежит замене.

Проверить исправность вакуумного усилителя можно не только по уменьшению усилия на тормозную педаль при работающем моторе, но и другим способом. При неработающем двигателе нажимаем на тормозную педаль с небольшим усилием, затем заводим мотор. После того, как мотор завёлся, если тормозная педаль уйдёт немного вперёд (немного провалится), значит с вакуумным усилителем всё в порядке.

И последнее: на вакуумном усилителе и примыкающем к нему главному тормозному цилиндру не должно быть запотеваний и тем более потёков тормозной жидкости. Обнаружить точно откуда течёт можно если тщательно отмыть корпус усилителя и главного тормозного цилиндра и затем заведя двигатель понажимать на тормозную педаль несколько раз. После этого течи как правило обнаруживаются сразу, и разумеется негодные уплотнения следует заменить новыми.

Вот вроде бы и всё, надеюсь эта статья поможет начинающим водителям определить неисправность вакуумного усилителя тормозов и устранить большинство его неисправностей, успехов всем.

Лучший вакуумный усилитель тормозов - Отличные предложения на вакуумный усилитель тормозов от глобальных продавцов вакуумных усилителей тормозов

Отличные новости !!! Вы находитесь в нужном месте для вакуумного усилителя тормозов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний вакуумный усилитель тормозов вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели вакуумный усилитель тормозов на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в вакуумном усилителе тормозов и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести вакуумный усилитель тормозов по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшие цены на вакуумные усилители тормозов - Отличные предложения на вакуумные усилители тормозов от глобальных продавцов вакуумных усилителей тормозов

Отличные новости !!! Вы попали в нужное место для вакуумных усилителей тормозов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний вакуумный усилитель тормозов скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели вакуумные усилители тормозов на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в вакуумных усилителях тормозов и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите вакуумный усилитель тормозов по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Brake Booster - перевод на немецкий - примеры английский

Предложения: усилитель тормозов согласно

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Если тормоза не работают должным образом, проверьте усилитель тормозов .

Не пытайтесь разбирать усилитель тормозов .

Гидравлический усилитель тормозов с быстрым натяжным устройством и полным ходом.

Усилитель тормозов по п.1, в котором текучей средой является воздух.

Заменить усилитель тормозов в сборе на новый.

Снимите уплотнение штока (F) с усилителя тормозов .

Извлеките усилитель тормозов из моторного отсека.

Снимите главный цилиндр с усилителя тормозов (D).

Снимите главный цилиндр с усилителя тормозов (F).

Потяните усилитель тормозов вперед, пока скоба не выйдет из переборки.

Снимите усилитель тормозов (D).

Перед установкой главного цилиндра и усилителя тормозов регулировка зазора толкателя не требуется.

Vor dem Einbau von Hauptzylinder und Bremskraftverstärker ist eine Einstellung des Kolbenstangenspiels nicht erforderlich.

Кроме того, описывается электромеханический усилитель тормозов , имеющий блок управления для выполнения способа.

Weiterhin wird ein elektromechanischer Bremskraftverstärker mit einer Steuereinheit zum Durchführen des Verfahrens beschrieben.

В другом рабочем режиме усилитель тормозов может работать в исходном виде.

In einem weiteren Betriebsmodus kann der Bremskraftverstärker in seiner ursprünglichen Form betrieben werden.

ТОЙОТА FORTUNER KUN50R-NKPDHE, 4703 УСИЛИТЕЛЬ ТОРМОЗА И ВАКУУМНАЯ ТРУБКА.

T0067
04444 КОМПЛЕКТ КЛАПАНА УПРАВЛЕНИЯ УСИЛИТЕЛЯ
1905 г. Ссылка на 1905
44610 УСИЛИТЕЛЬ, ТОРМОЗ
44696 ПРОКЛАДКА, ОБРАТНЫЙ КЛАПАН
44730 КЛАПАН В СБОРЕ, ВАКУУМНАЯ ПРОВЕРКА (ДЛЯ ТОРМОЗА)
44730C ЗАЖИМ (ДЛЯ ВАКУУМНОГО ШЛАНГА)
44730 К СОЕДИНИТЕЛЬ, ВАКУУМНЫЙ ШЛАНГ (ДЛЯ ВАКУУМНОГО НАСОСА)
44763 ТРУБКА, УСИЛИТЕЛЬНЫЙ ВАКУУМ
44763A ТРУБКА, ШЛАНГ К ШЛАНГУ, NO.1
44771 ШЛАНГ, СОЕДИНИТЕЛЬ ВАКУУМНОЙ ТРУБКИ
44772 ШЛАНГ, ОБРАТНЫЙ КЛАПАН К СОЕДИНИТЕЛЬНОЙ ТРУБКЕ
44774 ШЛАНГ, СОЕДИНИТЕЛЬНАЯ ТРУБКА

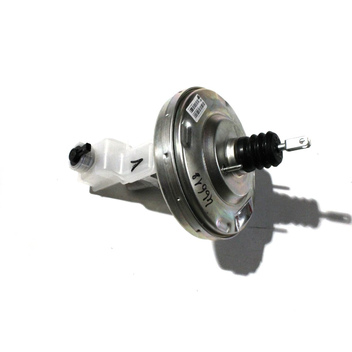

44785 ПРОКЛАДКА, УСИЛИТЕЛЬ ТОРМОЗА
4702 Ссылка на 4702
47262A ГАЙКА, ЗАЖИМНЫЙ ЗАМОК ГЛАВНОГО ЦИЛИНДРА
47264D КЛЮЧ, ТОЛКАТЕЛЬ ГЛАВНОГО ЦИЛИНДРА ТОРМОЗА
47381К КРОНШТЕЙН, ЗАЖИМ ТРУБКИ УСИЛИТЕЛЯ ТОРМОЗА
8401 Ссылка на 8401
T0059 ** Стандартная часть
** Стандартная часть
T0001 ** Стандартная часть
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
