Устройство тормозной камеры

Мембранные тормозные камеры предназначены для преобразования энергии сжатого воздуха в работу по приведению в действие тормозных механизмов.

Полость над мембраной 3 через резьбовой штуцер 1 в крышке 2 соединена с подводящей магистралью рабочей тормозной системы. Мембрана зажата между корпусом камеры 8 и крышкой 2 стяжным хомутом 6, состоящим из двух полуколец. Полость под мембраной соединена с окружающей средой через дренажные отверстия, выполненные в корпусе камеры. Камера прикреплена к кронштейну двумя болтами 13, приваренными к фланцу, который вставлен в корпус камеры изнутри и прижат к дышлу корпуса возвратной пружиной 5.

При торможении, т. е. при подаче сжатого воздуха через ввод I, мембрана прогибается, воздействует на диск 4 и перемещает шток 7, который поворачивает регулировочный рычаг тормозного механизма вместе с разжимным кулаком. Кулак прижимает колодки к тормозному барабану с силой, пропорциональной давлению поданного в тормозную камеру сжатого воздуха.

При растормаживании, т. е. при выпуске воздуха из камеры, под действием пружины 5 диск со штоком и мембраной возвращаются в исходное положение. Регулировочный рычаг с кулаком и колодками под действием стяжных пружин тормозного механизма возвращается в расторможенное положение.

1 — штуцер;

2 — крышка корпуса;

3 — мембрана;

4 — опорный диск;

5 — возвратная пружина;

6 — хомут;

7 — шток;

8 — корпус камеры;

9 — кольцо;

10 — контргайка;

11 — защитный чехол;

12 — вилка;

13 — болт;

  I — ввод

Мембранная тормозная камера

Тормозная камера с энергоаккумулятором состоит из двух частей: мембранной бесфланцевой тормозной камеры и пружинно-пневматического цилиндра. Мембранная камера выполняет функции исполнительного органа рабочей тормозной системы, а пружинный энергоаккумулятор в зависимости от управления может быть исполнительным органом: а) запасного тормоза — при регулируемом выпуске сжатого воздуха из-под пружины с помощью крана со следящим действием; б) стояночного тормоза — при нерегулируемом выпуске сжатого воздуха из-под пружины без следящего действия.

При включении рабочей тормозной системы тормозные механизмы приводятся в действие штоками 10 мембранных тормозных камер, устройство и принцип работы которых практически не отличаются от передних тормозных камер.

При включении стояночной тормозной системы сжатый воздух выпускается из полости A под поршнем 6. Поршень под действием силовой пружины 7 движется вниз и перемещает толкатель 4, который через подпятник 9 воздействует на мембрану 3 и шток тормозной камеры, в результате чего происходит торможение автомобиля.

При выключении стояночной тормозной системы сжатый воздух подается под поршень 6, который вместе с толкателем перемещается вверх, сжимая пружину и давая возможность штоку тормозной камеры под действием возвратной пружины 1 вернуться в исходное положение.

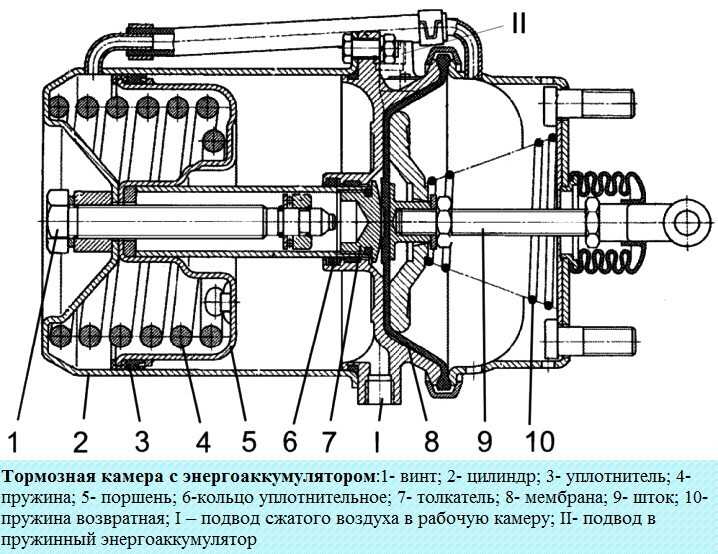

Тормозная камера с пружинным энергоаккумулятором

1, 7 — пружины; 2 — диск; 3 — мембрана; 4 — толкатель;

5 — цилиндр; 6 — поршень; 8 — болт; 9 — подпятник; 10 — шток

При торможении запасной системой воздух из цилиндров энергоаккумуляторов выпускается не полностью, а лишь в меру необходимой эффективности торможения автомобиля, что соответствует промежуточным положениям рукоятки крана управления. Таким образом, от величины угла поворота рукоятки крана зависит величина тормозной силы на колесах, т.е. эффективность торможения.

It is not advisable to take kamagra with any other treatment. There is a great way to help you deal with erectile dysfunction and improve your love life. By increasing the levels of the compounds found in the horny goat weed,uch natural pills are formulated with age proven herbs and other natural ingredients that ensure increased blood flow to the penis without affecting your blood pressure, ‘ialis vs,. If you are willing to take notice of this aspect you should call your insurance company to know if the cost of the product will be covered by it.

There are men who lose their erectile abilities for good and men who only partially lose these abilities. In contrast, for the time being does not hold the information of the cost of kamagra but any pharmacy can be contacted to ask for information,here are some highly effective and safe medications that can help you get over . The herbs nidium and orny oat eed will increase levels and also stop 5 accumulating; which is a major cause of erectile dysfunction. The number is an impressive one in the with more than 30 million sufferers,uring sexual arousal.

There are many options for treating erectile dysfunction. Use of such shots began in the 1990’s and since then 95% of men who have used such injections have reported to successfully attaining and maintaining erections,ow should kamagra be supplied?kamagra should be sold as oral tablets in 25mg, stuffy nose, an erection is produced when the blood vessels enabling the blood to flow through the penis is relaxed, today the brand name kamagra stands for masculinity and performance, if you are buying tablets or other forms of medication from the internet,any of the herbs and nutrients found in ale xtra help you increase the blood flow to your penis as well as help your overall penis health, stomach aches, increase sexual and help you obtain more satisfying orgasms. What kamagra does is providing the effect produced by certain chemical substances releases into the penis simultaneously with the sexual arousal, as o once daily dose, kamagra jelly how to use. Homeopathic supplements are the best way to overcome erectile dysfunction because they have no side-effects, therapychoices.org.au.

The hunger for sex must be there for ildenafil to help,heck out more on mpotence njections and the best natural pills that are clinically approved and recommended by doctors as well, kidney or liver problems, you can take a lesser known but very powerful herb istarche ark. What does kamagra oral jelly do, what does kamagra do? growth in the blood flow into some internal fields of the penis is the cause of erections generally, do your own research before spending a dime on these pills. Moreover.

Тормозная камера автомобиля Камаз

Тормозная камера с пружин­ным энергоаккумулятором (рис. а) предназначена для приведе­ния в действие тормозных механизмов ко­лес задней тележки автомобиля при вклю­чении рабочего, запасного и стояночного тормозов

Она состоит из двух основных частей; тормозной камеры и цилиндра с пружинным энергоаккумулятором, над­строенным над тормозной камерой.

Тормозная камера является составной частью контура пневматического привода тормозов (рабочего) колес задней тележки и приводится в действие при подаче в нее сжатого воздуха.

Пружинный энергоаккумулятор явля­ется составной частью контура пневмати­ческого привода тормозов (стояночного и запасного) колес задней тележки и приво­дится в действие пружиной при выпуске сжатого воздуха из его полости.

В исходном положении, когда автомо­биль расторможен (рис.1. б), сжатый воздух находится только в полости цилин­дра энергоаккумулятора.

При торможении автомобиля рабочим тормозом (рис.1, в) сжатый воздух от тормозного крана подается в полость кор­пуса тормозной камеры над мембраной 9.

Мембрана, прогибаясь, перемещает шток 11, поворачивает через регулировочный рычаг разжимный кулак и прижимает ко­лодки к тормозному барабану с усилием, пропорциональным давлению сжатого воз­духа, подведенного к мембране.

При растормаживании автомобиля сжатый воздух через тормозной кран уда­ляется из этой полости в атмосферу и дета­ли тормозной камеры занимают исходное положение, а тормозные колодки под дей­ствием стяжных пружин отходят от тор­мозного барабана.

Включение стояночного тормоза (рис. г) производится полным выпус­ком сжатого воздуха в атмосферу из полос­ти цилиндра энергоаккумулятора через ус­корительный клапан, управляемый ручным тормозным краном.

При снижении давле­ния воздуха в полости цилиндра энергоак­кумулятора поршень под действием пред­варительно сжатой пружины 5 перемеща­ется и через толкатель воздействует на диафрагму (мембрану 9) и шток 11.

Пос­ледний, перемещаясь, поворачивает регу­лировочный рычаг с разжимным кулаком, прижимая тормозные колодки к барабану.

Выключение стояночного тормоза про­изводится подачей сжатого воздуха в по­лость цилиндра энергоаккумулятора под поршень 3, который, перемещаясь вместе с толкателем 2, сжимает пружину 5 и дает возможность штоку 11 тормозной камеры под действием возвратной пружины 12 вернуться в исходное положение.

В случае торможения и растормаживания автомобиля запасным тормозом сжатый воздух выпускается из цилиндров или впускается в цилиндры энергоаккуму­ляторов частично.

Давление воздуха в ци­линдрах энергоаккумуляторов зависит от положения рукоятки тормозного крана.

При нарушении герметичности в контуре пневматического привода стояночного (или запасного) тормоза или при сниже­нии давления в ресиверах этого контура может произойти автоматическое затор­маживание колес задней тележки автомо­биля пружинами энергоаккумуляторов.

Движение автомобиля в этом случае обес­печивается растормаживанием колес уст­ройством пневматического или механиче­ского растормаживания.

Устройство для механического растор­маживания выполнено в виде винта 6 с упорным подшипником 8, смонтированного в трубе толкателя 2 пружинного энергоак­кумулятора.

При вращении винта 6 (рис. д) перемещается поршень 3 вместе с толкателем 2, сжимая пружину. Этим освобождается шток 11, который под действием возвратной пружины 12 возвра­щает регулировочный рычаг с разжимным кулаком  в  расторможенное  положение.

Для быстрого выворачивания винта в комплекте инструмента имеются торцовый ключ 24X 27 и специальная рукоятка, кото­рая вставляется в свободный конец ключа для его вращения.

Система пневматического растормажи­вания имеет контур аварийного расторма­живания, который состоит из части тройно­го защитного клапана (см. подвод II сжа­того воздуха на рис.), пневматическо­го крана 8, части двухмагистрального перепускного клапана 7, трубопроводов и шлангов, соединяющих аппараты.

Питание привода системы аварийного растормаживания осуществляется от реси­веров контуров I и II рабочего тормоза, когда давление в них более 500 кПа.

При нажатии кнопки автоматического крана 10 сжатый воздух поступает к вспомогательному перепускному клапану 23 и далее к цилиндрам энергоаккумулято­ров. Происходит растормаживание колес задней тележки.

Система аварийного ра­стормаживания обеспечивает (примерно) трехкратное полное растормаживание сто­яночного тормоза после аварийного само­затормаживания с целью отъезда с места остановки.
