Что такое тахограф?

Тахограф, в простонародье топограф, это контрольное устройство которое в режиме реального времени регистрирует скорость, режим труда и отдыха водителей и экипажа. Без участия в этом процессе человека.  Существует на данный момент времени два вида тахографов разрешенных к использованию на территории РФ.

Виды тахографов, их отличия.

В России разрешены два вида тахографов, тахограф с блоком СКЗИ и тахограф ЕСТР. В чем же отличия?

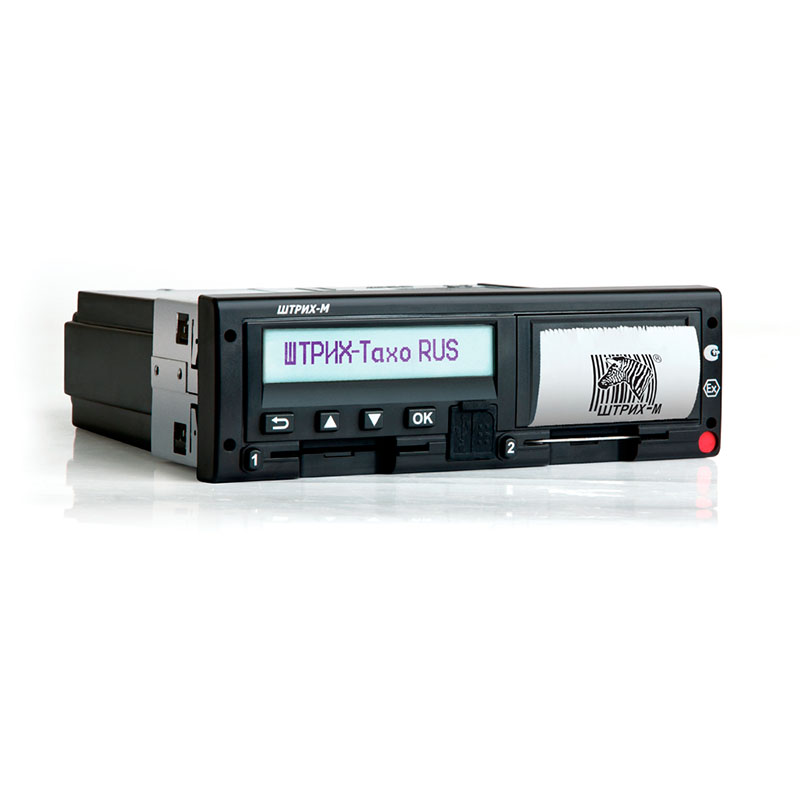

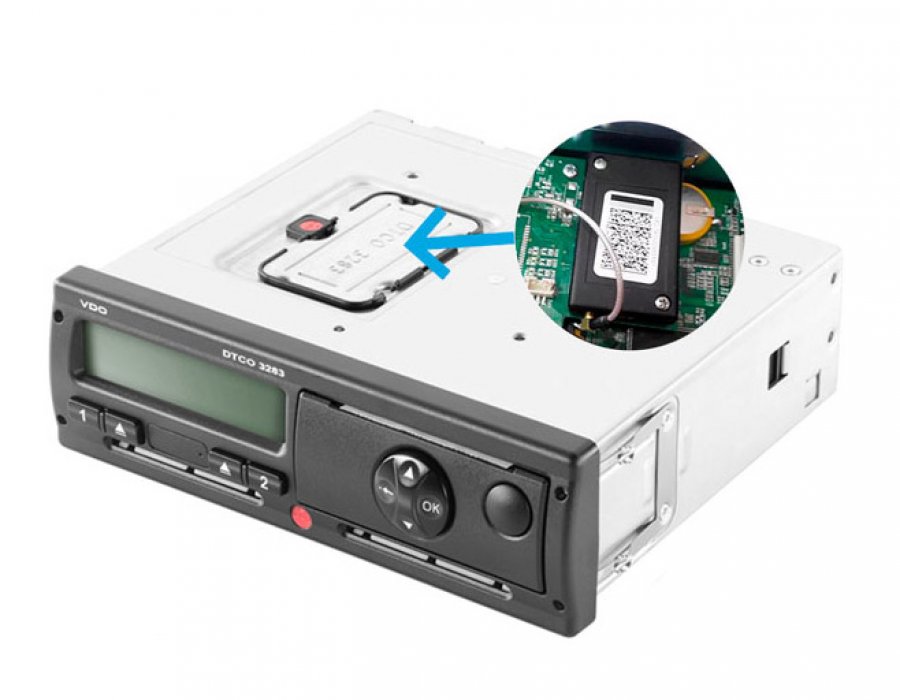

Тахограф с блоком СКЗИ предназначен для использования только на территории РФ. Он дополнительно оснащен блоком СКЗИ, который, подобно черному ящику в самолете фиксирует в себя информацию в зашифрованном виде.
Тахограф ЕСТР разрешен к использованию как в РФ, так и в странах участвующих в соглашении ЕСТР (Европейское соглашение, касающееся работы экипажей транспортных средств, производящих международные автомобильные перевозки).

Простыми словами тахограф ЕСТР может использоваться только на транспорте используемом при международных перевозках, либо транспорт имеющий действующую лицензию на их осуществление.

История возникновения тахографа.

Как мы можем уже представить, идея применения тахографа возникла в Европе. В период бума грузоперевозок возникла потребность в контроле транспортных средств и наемных водителей владельцами автопредприятий. Именно для этого были разработаны тахографы. Первыми производителями тахографов были часовые фирмы, так как, именно часовой механизм лег в основу первых тахографов.
Спустя некоторое время, принципы работы, конструкция, как и, впрочем, основные задачи тахографов в соответствии с требованиями рынка изменились.
На сегодняшний день тахограф это прибор обеспечения безопасности дорожного движения. Он призван не только честную конкуренцию, но и обеспечить соблюдение режимов труда и отдыха водителей и контроль скорости движения транспортного средства, при этом показания тахографа являются юридически признаваемыми данными при разбирательстве в суде или транспортном контроле на дорогах.

Как пользоваться тахографом?

Принцип использования цифрового тахографа один. Он одинаково подходит к любому типу тахографа. Единственная разница в реализации самого меню и способах ввода/вывода данных на различных моделях тахографов. Первый и самый очевидный совет это воспользоваться инструкцией, которая идет в комплекте с тахографом. Но наш исконно русский водитель никогда не пользуется инструкцией.
В таком случае необходимо усвоить несколько непреложных истин.

1. Никогда не вставляйте карту во время движения, только во время стоянки.
2. Не забывайте считывать информацию с карты водителя один раз в 28 дней.
3. Запомните пин код карты, или запишите его.
4. Не теряйте конверт с которым пришла карта, там хранится ПАК-код карты, с его помощью проще разблокировать заблокированную карту.
5. Не пытайтесь, вскрыть, самостоятельно отремонтировать, какими-либо способами обмануть тахограф. Все ошибки и вмешательства будут записаны в память блока СКЗИ и в последствии могут сыграть против Вас.
6. При первых неисправностях обращайтесь в сервисную мастерскую, там вам подскажут как быть.

Наши партнеры компания Атол записала довольно подробную видео инструкцию по использованию тахографа Атол Drive Smart. Если вы посмотрите и разберетесь в нюансах использования тахографа и будете следовать нашим советам, дорога всегда будет для Вас прияной, а штрафы обойдут стороной. Если у Вас возникли вопросы вы можете оставить их в нашем чате или заказать обратный звонок. Ни гвоздя вам, ни жезла!



Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Возврат к списку

что это за устройство и как выбрать, назначение и виды тахографов

Новости

Публикация: środa, 10 sierpnia, 2016

Автотранспортные компании нуждаются в использовании специального оборудования – автомобильного тахографа, позволяющего контролировать свои транспортные средства. Ведь как быть уверенным, что наемный водитель ответственно подходит к выполнению своих профессиональных обязанностей, не нарушает правила дорожного движения, а также не использует авто в личных целях? Кроме того, каждый руководитель должен четко понимать, сколько времени водитель проводит за рулем, а сколько отдыхает.

К слову, помочь в данной ситуации может несложный и эффективный автомобильный прибор, который называется тахографом. Кроме того, применение такого оборудования, как автомобильный тахограф является обязательным с точки зрения закона для различных видов автотранспортных средств, в том числе грузовых машин, автобусов и прочего. С 2013 года подобной техникой должны быть оснащены все грузовики с массой более трех с половиной тонн, а также пассажирские авто, с числом мест более восьми.

Что такое тахограф?

Автомобильный тахограф — это специальный регистрационный прибор, который устанавливается в кабине грузовых и пассажирских транспортных средствах. Основное предназначение такого оборудования — контроль над использованием автомобильного транспорта, включая скорость его передвижения, соблюдением водителем ПДД. Устройство фиксирует информацию и сохраняет ее в своей памяти, либо же записывает на специальную карту. Используя его, вы сможете всегда знать, как именно использовалась техника тем или иным водителем, и какое расстояние она преодолела.

Внешне регистрирующий прибор выглядит как небольшая коробочка черного цвета с дисплеем и кнопками управления. Ее размеры невелики, практически как у стандартной автомагнитолы. Для того чтобы узнать, как выглядит цифровой или аналоговый тахограф вы можете просмотреть фото на нашем сайте.

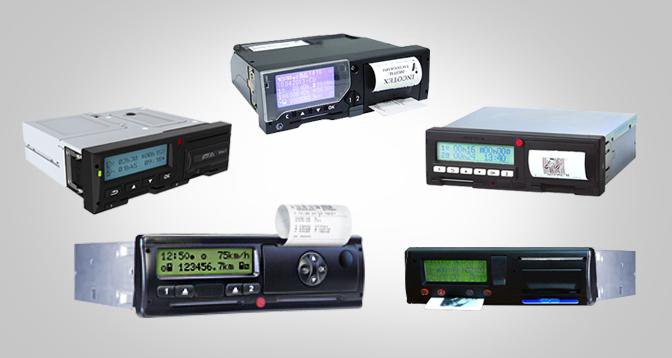

Какие существуют виды тахографов?

На практике можно встретить аналоговые или цифровые регистрирующие приборы для автомобильного транспорта.

Аналоговый тахограф

налоговый автомобильный тахограф представляет собой регистрирующий прибор, который раньше широко применялся для контроля над использованием грузовых и пассажирских авто. В отличие от более современных криптографических устройств, в которых вся информация записывается в электронном виде на карту водителя или же во внутреннюю память, в аналоговых моделях данные фиксируются на бумажном носителе.

Такими носителями выступают диаграммные диски (аналоговые шайбы).

Аналоговые приборы–тахографы также нередко называют электромеханическими, так как в них объединяется работа электронных и механических элементов. Главным недостатком подобного оборудования можно считать неудовлетворительный уровень защиты от взлома и противоправных действий, к примеру, со стороны водителя грузового авто. Существуют некоторые способы, позволяющие повлиять на работу устройства и изменить его показания в своих интересах.

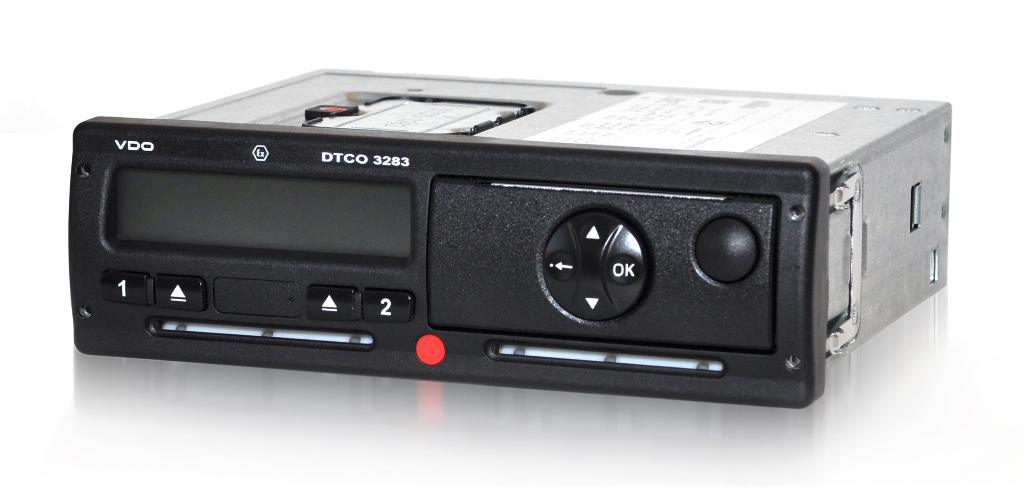

Цифровой тахограф

Цифровой электронный тахограф — это более современное, функциональное и защищенное электронное устройство, предназначенное для грузовиков и пассажирского транспорта. В отличие от морально устаревших аналоговых моделей, в данном виде регистрирующего оборудования полностью отсутствуют механические функциональные элементы. В результате такая техника более проста, надежная и эффективна в работе. Более подробно узнать о его возможностях вам поможет инструкция для тахографов.

Важным преимуществом такого тахографа является ее более высокая защищенность от взлома или изменения регистрируемых данных. Электронное оборудование включает в себя и специальную систему кодирования информации — СКЗИ, которая шифрует данные и закрывает доступным к ним всем лицам, которые не имеют на это разрешение. В результате водитель не сможет «подкрутить» километраж или изменить другие показатели своей деятельности. Запись данных в таком случае происходит во внутреннюю память прибора и на водительскую цифровую карту.

Особенности работы тахографов

Цифровая карта

Цифровая карта тахографа является обязательным атрибутом, необходимым для работы с оборудованием. Каждый водитель перед началом смены вставляет свою персональную карту в устройство, благодаря чему возможно определить поминутно, кто именно управлял автомобилем в тот или иной момент.

Также обязательно изготавливается отдельная карта для тахографа для представителей автотранспортной компании. С ее помощью сотрудник может в любой необходимый ему момент получить доступ ко всей хранящийся в памяти устройства информации, которая закрыта для водителей и других посторонних лиц. Таким образом, представитель получает возможность скачивать эти сведения и просматривать их на персональном компьютере.

Использование специализированного программного обеспечения для тахографов

В наше время большое распространение получило профессиональное программное обеспечение, с помощью которого можно скачивать информацию с тахографов, а также проводить ее обработку, анализ и вывод на бумажные носители (печать). Одним из наиболее современных, эффективных и удобных видов такого ПО является программа Тахоспец.

С ее помощью представители автотранспортных компаний могут решать широкий спектр задач, в том числе таких, как:

• Осуществление контроля над профессиональной деятельностью всех ваших водителей;
• Быстрое и удобное считывание данных с различных моделей тахографов (как электронных, так и аналоговых), а также возможность их дальнейшего изучения и просмотра на персональном компьютере;
• Проведение анализа полученных сведений, что позволяет увидеть более полную картину, а также статистические данные, качающиеся работы ваших водителей;
• Генерирование отчетов о работе и их вывод в электронном или же печатном виде;
• Создание баз данные на основании полученной информации, ее сортировка и классификация по всевозможным критериям.

Важно отметить, что программа «Тахоспец» способна работать с разными моделями, в том числе цифровыми и электромеханическими (аналоговыми) тахографами.

Установка ПО Тахоспец в Москве от компании–разработчика

Воспользовавшись услугами наших специалистов, вы можете установить ПО на тахограф в Москве уже прямо сегодня. Если вы еще сомневаетесь, стоит ли использовать наше программное обеспечение Тахоспец, то вы можете скачать пробную демо–версию этого продукта. Сделать это можно прямо сейчас на этом сайте. Процесс установки очень прост и он не займет у вас много времени.

Если вас интересует подключение программного обеспечения для тахографа на авто в Москве, то вы можете связаться с нашими специалистами прямо сейчас по номерам телефонов, которые вы видите на сайте. Мы с радостью проконсультируем вас и ответим на любые вопросы. Ждем с нетерпением вашего звонка!

Тахограф

Тахограф – это устройство, которое регистрирует время вождения и периоды отдыха, а также периоды другой работы и готовности водителя большегрузного транспортного средства. Назначение тахографа – предотвратить усталость водителя и гарантировать честную конкуренцию и безопасность дорожного движения.

Установка тахографа обязательна в новых транспортных средствах массой более 3,5 тонн, если они предназначены для перевозки грузов, или в новых транспортных средствах, перевозящих более 9 человек, включая водителя, когда они предназначены для перевозки пассажиров.

Регламент (ЕС) № 165/2014 по записывающему оборудованию на автомобильном транспорте устанавливает основные конструктивные характеристики тахографа и устанавливает основные элементы системы, которые необходимо установить и обслуживать для использования тахографа на дорогах. ЕС.

Цифровые тахографы способны записывать и сохранять действия водителя и штурмана точным и безопасным способом благодаря внедрению передовых технологий и строгим мерам защиты от несанкционированного доступа. Перед началом движения водитель должен вставить в тахограф личную карту с микрочипом. Эта личная карта хранит информацию о вождении водителя в течение не менее 28 дней и гарантирует, что информация может быть легко извлечена инспекционными органами.

С 15 июня 2019 года на новые зарегистрированные грузовые автомобили и автобусы устанавливаются тахографы нового поколения, так называемые умные тахографы. Интеллектуальный тахограф имеет те же функции, что и цифровые тахографы предыдущих поколений, дополненные дополнительными средствами связи, такими как позиционирование GNSS и передача информации в режиме реального времени правоохранительным органам посредством канала связи ближнего действия. Он также включает расширенные меры защиты от несанкционированного доступа, такие как ключи шифрования, созданные с использованием самых передовых алгоритмов.

В соответствии с недавней поправкой к Регламенту (ЕС) № 165/2014 в 2023 году будет внедрена новая версия интеллектуального тахографа (версия 2 интеллектуального тахографа). Версия 2 будет включать новые функции для обеспечения соблюдения законодательства ЕС. о каботаже и размещении рабочих, таких как регистрация пересечения границы или определение положения транспортного средства при выполнении операции погрузки/разгрузки. Дополнительная информация, связанная с деятельностью водителя, передается в правоохранительные органы по каналу ближней связи.

Интеллектуальный тахограф версии 2 повысит устойчивость текущего тахографа к взлому за счет новых функций, таких как его способность аутентифицировать спутниковые сигналы или установка внутреннего датчика, который не зависит от внешнего датчика движения.

Интеллектуальный тахограф версии 2 будет устанавливаться на новые зарегистрированные транспортные средства с августа 2023 г. и на уже зарегистрированные транспортные средства, осуществляющие международные автомобильные перевозки, не позднее августа 2025 г. (до 31 декабря 2024 г. для транспортных средств, оснащенных аналоговым или цифровым интеллектуальный тахограф и 18 августа 2025 г. для автомобилей, оснащенных интеллектуальным тахографом версии 1). Кроме того, с 1 июля 2026 года транспортные средства массой более 2,5 тонн при международных автомобильных перевозках или каботажных перевозках будут оснащаться интеллектуальным тахографом версии 2.

Подробные вопросы по реализации записывающего оборудования можно задать в Службу поддержки по цифровому тахографу.



Связанные документы

Законодательство

Регламент (ЕС) № 165/2014 о гармонизации некоторых социальных законодательных актов, касающихся автомобильного транспорта

Регламент (ЕС) № 2016/799, устанавливающий требования к строительству, испытаниям, установке , эксплуатация и ремонт тахографов и их комплектующих (Сводная версия от 26.02.2020)

Исполнительный регламент Комиссии (ЕС) 2021/1228 от 16 июля 2021 г., вносящий поправки в Исполнительный регламент (ЕС) 2016/799 в отношении требований к конструкции, испытаниям, установке, эксплуатации и ремонту интеллектуальных тахографов и их компонентов

Директива Комиссии 2009 г. /4/ЕС от 23 января 2009 г. о мерах противодействия предотвращению и обнаружению манипуляций с записями тахографов, вносящих поправки в Директиву 2006/22/ЕС

Политика

Руководство по тахографам

Другие соответствующие документы

Интеллектуальный тахограф версии 2: VU, спецификация удаленного ЧМИ и транспортный протокол для ITS Веб-сайт

Список мастерских

Конфедерация организаций по контролю за соблюдением правил дорожного транспорта (CORTE)

символов тахографа (включая бесплатную загрузку): значения и объяснение

Тахографы — это устройства, установленные на транспортных средствах, которые записывают и хранят различные типы данных, включая расстояние в пути, скорость и время в пути. Тахограф специально регистрирует время вождения и отдыха профессиональных водителей. Водитель и компания должны хранить эти регистрационные файлы в безопасном месте. Темы на этой странице:

Загрузить обзор символов тахографа

Введите адрес электронной почты, чтобы загрузить обзор сейчас

• Компания
• Электронная почта*

Отправляя эту форму, вы подтверждаете, что прочитали наше Заявление о конфиденциальности и согласны с ним.

Получите БЕСПЛАТНО!

Прямая загрузка, без ожидания

Содержание

• Вождение, Доступно, Отдых/Перерыв и Другое
• Почему важно знать символы тахографа?
• Почему важно знать символы тахометра и их значения?
• Как символы представлены на тахографе?
• Как называются символы тахографа?
  • Символ вождения тахографа
  • Символ тахографа «Другая работа»
  • Символ доступности тахографа
  • Символ перерыва в работе тахографа (или символ периода отдыха)
• Большое разнообразие других символов тахографа
  • Ознакомьтесь с указаниями различных производителей здесь загрузок:
• Общий список символов тахографа: скачать бесплатно
  • НОВИНКА: ТАХОГРАФ В КОМПЛЕКТЕ ОТ FLEETGO

Вождение, доступность, отдых/перерыв и прочее

С 1 мая 2006 года цифровой тахограф (Digitach) является обязательным во всех странах-членах ЕС. Регистрация времени вождения и отдыха стала более прозрачной и менее подверженной мошенничеству, чтобы улучшить условия труда водителей автобусов и грузовиков, а также повысить общую безопасность на дорогах. Таким образом, цифровые тахографы стали незаменимым инструментом для целей управления автопарком, который в настоящее время широко используется во всем транспортном секторе. Они могут помочь предоставить доказательства того, что водители соблюдают правила ЕС о часах работы водителей, поскольку они обязаны это делать. Но разобраться с тахографами не всегда просто.

После появления тахографа их использование было упрощено за счет введения определенных символов. В целях гармонизации законодательно установлены четыре формата ключевых символов. Эти символы отображают различные основные состояния водителя: «Движение», «Доступно», «Отдых/перерыв» и «Другая работа», и они по-прежнему применимы в этом секторе. Вскоре после ратификации этих четырех символов различные производители тахографов расширили эти ключевые символы и теперь включают в себя широкий спектр символов.

Почему важно знать символы тахографа?

Каждый, кто пользуется тахографом, должен знать используемые символы. Каждый символ отображает различный статус водителя и помогает водителю предотвратить случайные нарушения. Если вы плохо знаете эти символы, вам будет очень сложно правильно использовать тахограф. В дополнение к ключевым символам, тахографы разных марок используют более или менее разные наборы символов. Каждый водитель должен знать конкретный набор, применимый к используемому им тахографу. Любая ошибка может привести к угрозе безопасности, а также к нарушениям, которые могут привести к штрафам.

Большая экономия для аналитиков тахографов
Так же, как символы тахографа облегчают анализ данных тахографа, решение для удаленной загрузки файлов тахографа увеличит время любого аналитика и менеджеров автопарка и сбережет проблемы. Универсальное решение для удаленной загрузки тахографов было разработано для того, чтобы разгрузить руководителей автопарков за счет автоматизации загрузки файлов цифровых тахографов всех производителей. Вместо того, чтобы вручную загружать данные тахографа и водителя с автомобиля, решение FleetGO позволяет менеджеру автопарка просматривать и анализировать все файлы цифрового тахографа на одной платформе. Данные отправляются через наш блок управления прямо на платформу. Все файлы проверяются на полноту и целостность, поэтому вы точно знаете, соответствует ли ваш архив нормам ЕС. Организовать процесс сбора и хранения файлов .ddd становится проще, чем когда-либо прежде.

Почему важно знать символы тахометра и их значения?

Символы тахографа, очевидно, упрощают использование тахографа для водителей. Было решено использовать несколько символов, чтобы повысить полезность устройства для водителей и менеджеров.

В то же время символы могут поддерживать контроль и анализ данных тахографа. Использование символов помогает людям с первого взгляда визуализировать схему вождения и отдыха. Менеджеры автопарка или операторы несут различные обязанности, когда речь идет о цифровых данных тахометра. Они обязаны загружать и хранить данные с карточек водителей и агрегатов транспортных средств, а также внимательно следить за карточками и распечатками водителей. Они должны сообщать о случаях несоблюдения правил рабочего времени водителей, случаях превышения скорости, пропущенных действиях и пропущенных местах начала/конца. Кроме того, операторы несут ответственность за обучение водителей использованию систем тахографа, обеспечение надлежащего использования карточек водителей и обеспечение надлежащей калибровки устройств тахографа и их полного рабочего состояния. Использование и представление символов тахографа может сэкономить много времени при выполнении этих обязанностей.

Изображение: символы тахографа, используемые в программном обеспечении анализа тахографа.

Как символы отображаются на тахографе?

Символы тахографа отображают текущее состояние тахографа. «Режим вождения» активируется автоматически при движении автомобиля. Цифровой тахограф обычно автоматически выбирает режим «другие действия», когда он останавливается. Режимы «перерыв/отдых» и «доступный» могут быть выбраны водителем вручную, когда автомобиль стоит на месте.

Как называются символы тахографа?

Визуальные символы обычно называются «символами», а также «знаками», «пиктограммами», «пиктограммами цифровых тахографов» или «значками».
Символ диаграммы тахографа
Каждый тахограф предлагает как минимум четыре различных состояния водителя, обозначенных уникальным символом. Эти символы законодательно установлены регламентами ЕС (https://eur-lex.europa.eu/legal-content/EN/TXT/PDF/?uri=CELEX:32014R0165&from=EN статья 34, номера 5b i-iv) и их Форматы должны соблюдаться каждым производителем.

Символ вождения тахографа

Символ «Вождение» указывает на статус водителя, управляющего транспортным средством, за которым обычно следует время, проведенное за рулем. Этот символ также включает время, когда двигатель автомобиля работает без движения из-за светофора или пробки. Этот символ применяется, пока водитель находится за рулем, а двигатель работает, даже если автомобиль стоит или припаркован. Он автоматически записывается как таковой на большинстве тахографов, поэтому водителям не нужно намеренно выбирать этот параметр.

Тахограф Символ «Прочая работа»

Символ «Прочая работа» указывает на то, что водитель вошел в систему и выполняет работу, не связанную с вождением. Автомобиль стоит на месте. Этот статус может включать в себя помощь с погрузкой и разгрузкой, работу на поставщика или другого работодателя и даже работу вне сектора транспорта и флота.

Символ доступности тахографа

Символ «Доступно» указывает на доступность водителя. Периоды доступности включают время ожидания, время, проведенное на койке во время движения автомобиля, посадку автомобиля на паром или ожидание погрузки и разгрузки. Уточняется, что в этот период водителю необходимо оставаться на своем посту только с целью ответа на вызовы для начала или возобновления движения.

Символ перерыва на тахографе (или символ периода отдыха)

Символ «Перерыв/отдых» указывает на то, что водитель делает перерыв или отдыхает. Сюда входят как перерывы в работе, так и ежедневные/еженедельные периоды отдыха.

Большое разнообразие других символов тахографа

Помимо основных четырех символов тахографа используется широкий спектр символов для обозначения определенных статусов, оборудования или ролей. Каждый производитель предоставляет свой собственный набор пиктограмм цифрового тахографа, представляющих, например, режимы работы, действия водителя, карты и оборудование. Комбинации символов также часто используются для указания, например, на Неисправности, определенные периоды вождения, различные виды Карточек. Полный список и руководство по символам и значкам тахографа предоставляется каждым соответствующим производителем и обычно включается в руководство пользователя или руководство по эксплуатации, которое поставляется с конкретной маркой и версией приобретаемого тахографа.

Take a look here for directions to different manufacturers’ downloads:

• Stoneridge tachograph symbols
• Tachomaster tachograph symbols
• Optac tachograph symbols
• Novadata tachograph symbols
• RSA tachograph symbols

General list of tachograph symbols: free загрузить

Чтобы быть уверенным, что вы хорошо осведомлены о наиболее распространенных символах, загрузите этот список.
