Содержание

что это такое, для чего он нужен в машине, как устроен, как работает и почему ломается, фото и схема устройства

Стартер — основной агрегат пусковой системы двигателя, по сути — это электромотор постоянного тока с механическим приводом. Принцип работы стартера основан на перемещении обгонной муфты (бендикса) на валу при срабатывании реле. Функционирование электромеханического устройства кратковременно, поскольку после отбрасывания шестерни оно в движении автомобиля больше не участвует.

Содержание

Открытьполное содержание

[ Скрыть]

Где находится стартер?

В машине стартер находится на стыке двигателя и трансмиссионного механизма. Место, где соединяются эти части оборудования автомобиля, закрывается пластиковым корпусом, изготовленным в форме колокола.

Доступ к нему различается в зависимости от модели машины:

  • снизу, из-под днища авто;
  • из отсека двигателя, под капотом.

Фиксируется механизм по стандарту тремя или двумя болтами.

Место размещения стартера в авто: красными стрелками показаны болты крепления и подключение электропроводки

Зачем нужен стартер и каковы его функции?

Стартер нужен для преобразования электрической энергии в механическую для запуска силового агрегата.

Назначение механизма продемонстрировано на видео. Автор — serzh86.

Виды стартеров

По своему устройству электромеханизм подразделяется на два вида:

  • с наличием редуктора в конструкции;
  • без редуктора.

С редуктором

Редуктивные стартеры эффективны в эксплуатации и экономят расход электроэнергии батареи, поскольку постоянные магниты в механизме увеличивают период использования обмотки статора.

Преимущества:

  • повышенный ресурс использования детали за счёт усиления редуктора;
  • небольшие размеры и лёгкость;
  • надёжная работа в зимний период при минусовых температурах.

Недостатки редукторного стартера:

  • починка элемента, вышедшего из строя, требует высокой компетенции ремонтника;
  • сложность в подборе запасных деталей.

Без редуктора

Стартер без редуктора устроен таким образом, что подаёт крутящий момент напрямую на обгонную муфту без передачи через редукторный механизм.

К его плюсам относят:

  • надёжность и простоту использования в тёплое время;
  • доступность ремонта благодаря лёгкой конструкции;
  • распространённость запасных деталей для восстановления в рабочее состояние.

Количество недостатков у стартеров без редуктора не меньше:

  • значительные размеры и тяжеловесность;
  • повышенный расход запаса энергии аккумулятора;
  • ненадёжная работа в холодное время года при минусовых температурах.

Фотогалерея

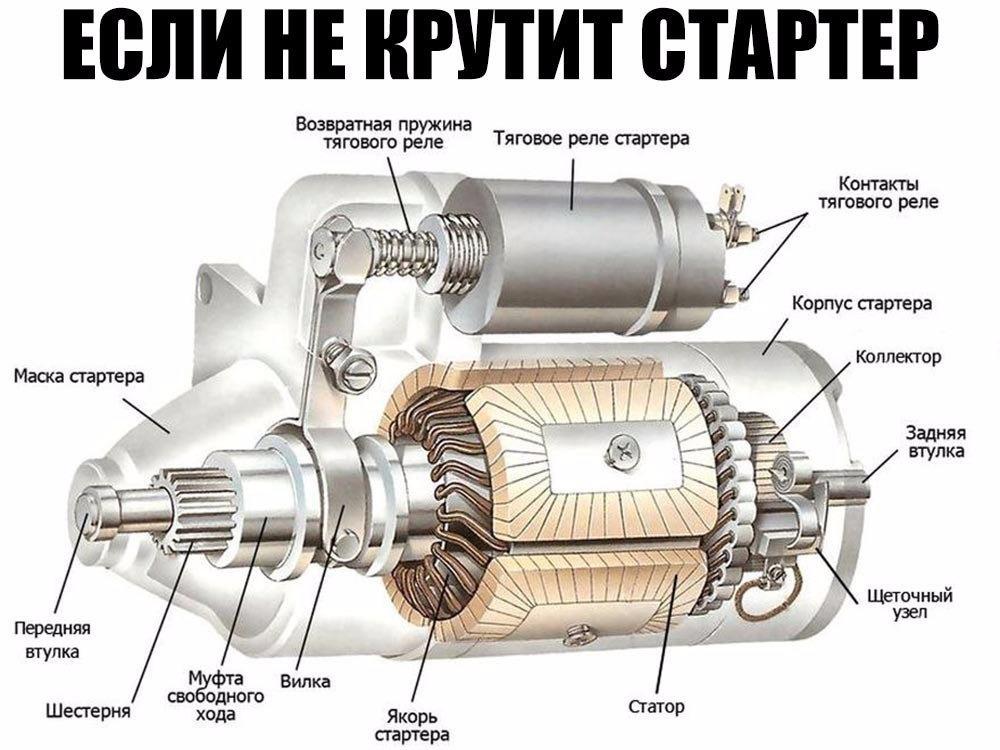

Устройство стартера

Деталь изготовлена в форме небольшого цилиндра, помещённого в корпус из металла длиной от 13 до 15 сантиметров. Зачастую через провод к нему подключается также реле (похожий элемент, но меньших размеров). Второй кабель обязательно соединяется с аккумуляторной батареей.

Устройство пусковой системы двигателя в машине включает 5 основных элементов:

  1. Электродвигатель. Представлен в качестве металлического цилиндра, внутри которого прикреплены сердечники и обмотки. По стандарту их четыре штуки, крепятся они винтовым способом, плотно прижимаясь к внутренней стенке. Специальные отверстия с резьбой в корпусе обеспечивают крепление передней части, где двигается обгонная муфта.
  2. Якорь. Этот элемент стартера выполнен в виде оси. Изготавливается она из легированной стали и служит центральной частью механизма, в который помещены коллекторные пластины и сердечник.
  3. Втягивающее реле. Передаёт импульс от замка зажигания непосредственно на электрический двигатель стартёра, выталкивая обгонную муфту.
  4. Привод включения или бендикс. Механизм с роликом, крепящимся к одному из валов якоря. Этот элемент является подвижным и выполняет важную функцию по передаче крутящего момента. Цепляющая шестерня раскручивает венчик маховика, обеспечивая устойчивость механизма при работе. Сразу после запуска двигателя внутреннего сгорания обгонная муфта отцепляет шестерню, сохраняя работоспособность системы.
  5. Щёточный узел. Стабилизирует напряжение на пластинах якоря. Щётки и специальные щёткодержатели выполняют основную работу в цикле передачи тока на крутящий момент.

На фото — составные части пускового устройства

Схема соединений и принцип работы

Принцип работы стартера осуществляется по заданной схеме соединений:

  1. При повороте ключа в замке зажигания тяговое реле питается от электроэнергии аккумулятора и образует контакт.
  2. Шестерня обгонной муфты сцепляется с маховиком и приводит его в подвижное состояние.
  3. Привод включения замыкает цепь, подавая напряжение на якорь и пластины, приводя таким образом электродвигатель в рабочее состояние.
  4. Затем происходит пуск двигателя внутреннего сгорания. В тот момент, когда ДВС раскрутится быстрее стартера, обгонная муфта отцепляет шестерню и устройство выключается.

Стандартная электросхема соединений стартерного механизма

Возможные неисправности

Возможные неисправности стартера возникают, как правило, из-за нарушения условий его эксплуатации.

Признаки поломок и диагностика

Симптомы самых распространённых проблем со стартером:

  • подозрительный шум или треск при повороте ключа зажигания;
  • мотор глохнет без срабатывания электродвигателя;
  • отсутствие возможности запуска ДВС;
  • «чих» стартерного механизма без зацепления маховика.

Чаще всего пусковое устройство ломается из-за разомкнутой электрической цепи, поэтому следует проверить:

  • уровень заряда аккумуляторной батареи;
  • проводку на наличие повреждений;
  • крепление клемм;
  • замочную скважину зажигания.

Если с вышеперечисленным проблем нет, то следующий этап заключается в проверке тягового реле. Диагностировать этот элемент можно без снятия стартера, поскольку от него зависит работа электродвигателя. Если при замыкании плоской отвёрткой контактов на реле происходит запуск электромотора, значит, причина поломки кроется именно в этой детали.

Виды неисправностей

Неисправности в работе стартера бывают двух видов — механические и электрические.

Электрические неполадки, требующие квалифицированной помощи:

  • периодическое замыкание обмотки якоря;
  • обрыв втягивающего реле и статора;
  • поломка щёток и контактных пластин;
  • износ сердечника и отсутствие контакта в электромоторе.

Механические неисправности стартера:

  • застопоривание привода включения на венце маховика;
  • деформация зубьев шестерёнок;
  • повреждение подшипников и бендикса;
  • пригоревшая поверхность «пятаков».

Причины неполадок

Самые распространённые причины неисправностей:

  1. Если стартер начинает характерно «жужжать» и работает на «холостом ходу», значит, обгонная муфта не подсоединяется, и механизм функционирует без сцепления шестерни с валом. Неполадка устраняется промывкой бендикса в специальном очистительном растворе или бензине. Рекомендовано поместить деталь в тару с жидкостью, выдержать час-полтора и затем пару раз привести привод в движение для очищения механизма.
  2. Если авто не заводится, то причина может крыться в отсутствии электропитания. В случае исправности цепи и наличия тока, необходимо проверить реле, возможно, причина кроется в нём. Следует тщательно очистить элемент от пыли, внимательно обследовать ещё раз контакты, собрать и поставить на место составные части. Если проблема не устранена, скорее всего, замкнулась обмотка, и поможет только замена детали.

На видео (автор — Александр Аникин) в подробностях показано, почему нужно чистить стартер и основные этапы этого процесса.

Как уберечь стартер от поломки?

Чтобы уберечь стартер от поломки, необходимо знать, что:

  1. Частое использование системы дистанционного запуска двигателя является одной из основных причин поломки пускового устройства.
  2. Категорически запрещено применять электростартер вместо ДВС, если закончилось топливо. Чрезмерная нагрузка на стартерный узел выводит из строя его отдельные элементы. Конструктивно пусковое устройство не предназначено для функционирования в режиме основной силовой установки.
  3. Воспрещается задерживать стартер во включённом состоянии больше чем на 10 секунд. Чаще всего устройство сжигается при попытке запустить двигатель. Следует делать минутные промежутки между заходами, таким образом, конструктивные элементы успеют остынуть и не будут подвержены преждевременному износу.
  4. Необходимо регулярно проверять места контакта и клеммы аккумулятора. В случае обнаружения окислительных пятен, осуществляется их зачистка для лучшей проводимости тока.
  5. После запуска мотора требуется немедленное отключение стартерного узла. Удерживание ключа зажигания в активном положении увеличивает износ пусковой системы электродвигателя в несколько раз.

Видео

Тематический канал Maysternya TV снял полезный видеоролик с наглядным руководством по обслуживанию стартерного механизма.

 Загрузка ...

Принцип работы стартера,Устройство и работа стартеров

просмотров 15 730 Google+

Устройство и работа стартеров выпускаемых до 2000 года одинаковое. Основной частью стартера является электромотор на валу, которого располагается шестерня, которая входит в зацепление с венцом маховика при включении стартера. Одновременное включение электродвигателя и ввод шестерни в зацепление с маховиком осуществляет втягивающее реле.

Питание стартер при пуске получает от аккумуляторной батареи, поэтому электродвигатель, применяемый в стартере постоянного тока с последовательным или последовательно-параллельным соединением обмоток статора и якоря. Включение электродвигателя происходит через контакты замыкаемые якорем втягивающего реле в конце хода, после введения в зацепление, посредствам рычагов, шестерни обгонной муфты. Обгонная муфта (бендикс) передаёт крутящий момент от якоря стартера на маховик двигателя внутреннего сгорания. Бендикс по валу якоря перемещается по шлицам расположенным вдоль вала винтообразно навстречу вращению, что способствует отбросу шестерни при пуске двигателя, когда частота вращения маховика превышает число оборотов электродвигателя. Так же шестерня бендикса вращается в одну сторону свободно, а в другую с якорем. Это сделано для предотвращения работы стартера одновременно с двигателем. На некоторых автомобилях применяется схема для предотвращения включения стартера при работающем двигателе.

Принцип работы стартера заключается в следующем: с «+» АБ на стартер подаётся питание, при включении замка зажигания в режим стартера подаётся питание на обмотку втягивающего реле. Якорь втягивающего реле перемещается внутрь катушки перемещая по валу обгонную муфту. После входа в зацепление шестерни происходит замыкание контактов соединяющих «+» АБ с двигателем который начинает вращаться приводя в движение маховик двигателя.
Электродвигатель состоит из статора, ротора (якоря), щёточного узла со щётками. После 2002 года большое распространение получили редукторные стартера. Бендикс в таких стартерах имеет свой вал, соединённый с валом якоря через редуктор. Принцип работы стартера
практически такой же как у обыкновенных стартеров.

admin 30/04/2011 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

Устройство и принцип работы стартера

Стартер представляет собой электродвигатель постоянного тока, который используют для пуска двигателя внутреннего сгорания установленного на дизельной электростанции или любой другой технике.

Стартер представляет собой электродвигатель постоянного тока, который используют для пуска двигателя внутреннего сгорания установленного на дизельной электростанции или любой другой технике.

При запуске коленчатый вал двигателя раскручивается стартером, питающимся от аккумуляторной батареи, обеспечивая вспышку рабочей смеси в одном из цилиндров.

Мощность стартера зависит от момента сопротивления проворачиванию коленчатого вала, который пропорционален рабочему объему двигателя, и минимальной частоты вращения коленчатого вала, при которой в цилиндрах начинаются вспышки.

Минимальная пусковая частота карбюраторных бензиновых двигателей, установленных на электростанцию - 40-50 об/мин, а дизельных - 100-250 об/мин.

Обладающему небольшой массой и габаритами стартеру приходится вращать массивный маховик и приводить в движение всю кривошипно-шатунную группу двигателя. Чтобы провернуть коленчатый вал холодного двигателя, ему необходим большой пусковой ток, который выдаётся аккумулятором, стремительно теряющим максимальный ток и ёмкость с понижением температуры. С использованием слишком вязкого масла это делает запуск на морозе невозможным или существенно осложняет его.

Электрический стартер, устанавливаемый на большинство электростанций, представляет из себя электродвигатель постоянного тока со смешанным возбуждением, с электромагнитным включением шестерни привода и дистанционным управлением.   При этом он имеет особую конструкцию с четырьмя щётками (две положительные и две отрицательные), которая позволяет уменьшить сопротивление ротора и увеличить  мощность электродвигателя.

Электрическое подключение стартера:

  1. аккумуляторная батарея (АБ)

  2. предохранитель

  3. замок зажигания

  4. реле стартера


Силовой «+» толстый красный провод- постоянно подключен к верхнему контактному болту на рис. «30». Массой «-» является непосредственно корпус стартера. Провод управления работой стартера (значительно тоньше силового) подключается через наконечник или гайку к обмотке тягового реле на рис. «50».

Принцип работы стартера

1 - корпус стартера;

2 - вал якоря стартера;

3 - шестерня привода с муфтой свободного хода;

4 - рычаг привода шестерни;

5 - обмотки тягового реле;

6 - якорь тягового реле;

7 - контактная пластина;

8 - контактные болты;

9 - обмотки стартера;

10 - якорь стартера;

11 - коленчатый вал двигателя;

12 - зубчатый венец маховика

Принцип работы стартера в двух словах можно описать так:

При нажатии на исполнительное устройство (в качестве которого может выступать: кнопка, ключ зажигания…) питание от АБ через реле стартера подается на обмотку тягового реле 5.   Якорь тягового реле под воздействием силы электромагнитной индукции смещается, замыкая контактной пластиной «пяткой»7 силовые контакты 8, одновременно перемещая через рычаг 4 шестерню 3 (бендикс) и переводя ее в зацепление с маховиком 12 двигателя. При замыкании контактов 8 питание от АБ поступает на обмотку стартера 9, приводя во вращение якорь и соответственно шестерню вошедшую в зацепление с венцом маховика,  которая проворачивает коленчатый вал двигателя через маховик, запуская двигатель. После начала работы двигателя, (что определяется либо частотой вращения двигателя, либо временем задержки вращения стартера) питания на реле стартера снимается и механизм привода выводит шестерню стартера из зацепления с зубчатым венцом маховика.

Варианты исполнения

1 – шестерня;
2 – муфта;
3 – рычаг;
4, 9 – крышки;
5 – реле;
6 – коллектор;
7 – щетки;
8 – втулка;
10 – болт;
11 – корпус;
12 – полюс;
13 – якорь;
14 – кольцо;
15, 16 – обоймы;
17 – плунжер;
18 – ролик

В стальном корпусе 11 стартера (схема 1) закреплены четыре полюса 12 с обмотками возбуждения, три из которых соединены с обмоткой якоря 13 последовательно и одна параллельно.

Вал якоря стартера вращается в двух втулках 8 из спеченных материалов, пропитанных маслом. Втулка заднего конца вала запрессована в крышку 9, а втулка переднего конца вала – в картере сцепления. На переднем конце вала якоря находится привод стартера, включающий в себя муфту свободного хода 2 и шестерню 1 привода, которые при включении стартера перемещаются по шлицам вала. Крышки стартера отлиты из алюминиевого сплава.

На передней крышке 4 закреплено тяговое реле 5, связанное через пластмассовый рычаг 3 и кольцо 14 с приводом стартера. Реле обеспечивает ввод шестерни в зацепление с венцом маховика и подключение электрической цепи обмоток стартера к аккумуляторной батарее при пуске двигателя.

На задней крышке 9 установлены щеткодержатели с четырьмя медно-графитовыми щетками 7. Щетки прижимаются пружинами к торцовому коллектору 6 якоря. Торцовый коллектор выполнен в виде пластмассового диска, в котором залиты медные контактные пластины. Такой коллектор уменьшает длину стартера, снижает его массу и способствует более стабильной и длительной работе щеточных контактов. Крышки и корпус стартера стянуты между собой двумя болтами 10.

Муфта свободного хода 2 состоит из наружной 16 и внутренней 15 обойм. Внутренняя обойма объединена с шестерней привода стартера. Наружная обойма объединена со ступицей, которая через спиральные шлицы соединена с валом якоря. Спиральные шлицы обеспечивают поворот муфты при ее перемещении вдоль вала, что облегчает ввод в зацепление зубьев шестерни 1 стартера и венца маховика.

В наружной обойме имеются три паза переменной ширины, в которых размещены ролики 18 и поджимные плунжеры 17 с пружинами. Ролики постоянно отжимаются в суженную часть вырезов, заклинивая наружную и внутреннюю обойм. При пуске двигателя заклинивание обойм усиливается, а после пуска обоймы расклиниваются, так как ролики, преодолевая сопротивление пружин поджимных плунжеров, выкатываются в расширенную часть пазов наружной обоймы муфты.

Техническая информация о стартере и генераторе. О ремонте стартера и ремонте генератора.

Предназначение стартера

Стартер – устройство, преобразующее электрическую энергию в механическую для запуска двигателя. По сути – стартер это электромотор постоянного тока с механическим приводом. Работает стартер следующим образом, при повороте ключа зажигания, либо нажатия кнопки START питание от аккумулятора поступит на клемму втягивающего реле (обычно она обозначается «50»), замыкаются втягивающая и удерживающая катушки реле перемещая сердечник, который через рычаг («вилку») выталкивает бендикс и последний входит в зацепление с маховиком двигателя, когда бендикс доходит до конца, - сердечник замыкает накоротко втягивающую обмотку реле, и фиксируется только удерживающей обмоткой, в то же время замыкаются контакты электромотора, и якорь вращаясь через бендикс начинает раскручивать маховик двигателя.

Устройство стартера

По закону магнитной индукции если через рамку из токопроводящего материала, находящуюся в магнитном поле пропустить ток, - рамка начинает вращаться. В случае со стартером «рамкой» является якорь (ротор), который вращается в магнитном поле, образованном статорной обмоткой или постоянными магнитами, ток к якорю подводится через скользящий контакт исполненный в виде щеточного узла и коллектора. Одна пара щеток крепится к массе стартера, вторая пара к «+» АКБ через втягивающее реле. Втягивающее реле состоит из 2-х катушек, втягивающей и удерживающей. Для втягивания сердечника необходимо относительно большое усилие, поэтому задействуются обе катушки, в то же время в статическом состоянии достаточной одной удерживающей обмотки, которая соответственно потребляет меньше тока.

Бендикс в стартере необходим для зацепления вала якоря и маховика, жесткая сцепка невозможна, по причине того, что маховик в момент пуска начинает превышать обороты стартера, и при жесткой сцепке якорь будет вращаться со скоростью двигателя, что неминуемо приведет к его повреждению под воздействием центробежной силы. Конструкцию бендиксов можно условно разделить на 3 группы. Роликовые муфты – наиболее часто встречающаяся конструкция бендикса. Принцип действия основан на заклинивании зубчатки относительно обоймы при вращении в одном направлении и свободном ходе при противоположном вращении.

Вторая группа бендиксов – это так называемые «трещетки», принцип действия построен на храповом механизме, наиболее часто такие бендиксы применяются на стартерах производства DELCO REMY USA серий 42-50МТ. Стартера этих серий имеют мощность 7-11КВТ, поэтому применение более прочных конструкций подобных бендиксов наиболее оправдано. Третья группа бендиксов – приводы, зацепление которых основано на фрикционном сцеплении пакета пластин. Применяются в стартерах BOSCH серий 0001 410…, 0001 416 …, 0001 417 … и т.д. от грузовых автомобилей.

Конструкции стартеров

Основное различие в конструкции стартеров – тип передачи крутящего момента с вала якоря на бендикс. Здесь подразделяются прямоточные «классические» стартера, где бендикс установлен непосредственно на валу якоря, и редукторные стартера, где между якорем и бендиксом находится зубчатая передача. Редукторные стартера позволяют при тех же массо-габаритных показателяхи при том же потреблении тока развивать больший крутящий момент по отношению к прямоточным. Чаше встречаются стартера с планетарными редукторами, что позволяет не увеличивать габаритов стартера, по сравнению со смещенным редуктором. В планетарных редукторах стартеров малой мощности применяются пластмассовые планетарные кольца, что в некоторой степени снижает ресурс стартера. В то же время стартера с планетарным редуктором относительно дешевы в производстве и ремонте.

Схема включения стартера


Ремонт стартера, принцип работы, типовые проблемы — BMW 3 series, 2.3 л., 1984 года на DRIVE2

Дорогие друзья, столкнулся с проблемой, стартер крутится, да в холостую…
Было такое прошлой весной… относил в ремонт, сказали — "Захряс, почистили, держи, 1500р"
Собственно проблема — сначала крутился в холостую, потом, издавая дикие звуки похожие на металлический скрежет, все же заводил авто. На следующий день — никак, только жужжит, в контакт с двигателем не вступает.

Ну тут ясно все стало. Надо разбирать. Как говориться "Хочешь сделать хорошо — сделай это сам"
Вообще правда — когда сам делаешь, понимаешь суть проблемы и откуда корни растут.
Начал разбирать. Снял. Информации много по этому поводу. Дело выполнимое.
Дальше интереснее.
------------------------------------------------
Рассмотрим принцип работы всего агрегата в целом и его частей.
Принцип работы автомобильного стартера.
Рабочий процесс электростартера можно условно разделить на три этапа: соединение приводной шестерни с венцом маховика, пуск стартера, рассоединение маховика и приводной шестерни. Рабочий цикл стартера является кратковременным, т.к. он не участвует в последующем движении автомобиля — его основная задача запустить мотор. Если рассмотреть подробнее, то принцип работы стартера выглядит следующим образом:
1) Поворот ключа в замке зажигания в положение "запуск". Ток передается по цепи от АКБ на замок зажигания и далее на тяговое реле;
2) Приводная шестерня обгонной муфты (бендикса) входит в зацепление с маховиком;
3) Одновременно с перемещением и зацеплением шестерни замыкается цепь и напряжение подается на электродвигатель;
4) Осуществляется запуск мотора и после того, как его обороты превысят обороты стартера, обгонная муфта рассоединяет приводную шестерню и вал электродвигателя.

Стартер

Принцип работы бендикса заключается в следующем:
Шестерня имеющаяся на бендиксе стартера, входит в зацеп с маховиком, для запуска мотора, стартер раскручивает маховик со скоростью 50-100 об/минуту. Сам ДВС после запуска способен раскручивать маховик с гораздо большей скоростью, которая недопустима для стартера. Пусковое устройство именуемое стартером вообще рассчитано на короткие, но интенсивные периоды работы, продолжительные включения могут просто вывести стартер из строя. Даже короткая "передержка", когда после запуска двигателя водитель промедлил и не выключил стартер может стоить дорого, именно для этих ситуаций был придуман бендикс, который выполняет роль страховки стартера от возможного выхода из строя. Другими словами, бендикс предотвращает передачу крутящего момента от маховика на стартер. Обгонная муфта не имеет жесткого сцепления с валом двигателя стартера, поэтому в свободном состоянии он способен прокручиваться, правда только в одну сторону.

Полный размер

Бендикс внутри

Принцип работы втягивающего реле:
После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке и якорь, притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса.
Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.
С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой. Вот, собственно, такой принцип работы втягивающего реле стартера.

Втягивающее

------------------------------------------------
Ну вот, с основой разобрались.
Далее, исключаем типовые проблемы следующим методом.
Проверяем ОТДЕЛЬНО КАЖДЫЙ УЗЕЛ на его работоспособность, гарантируя тем самым работу всего агрегата в целом. Вооружившись пониманием сути работы.

Проверяем
1- Все контакты на наличие грязи и окисления, зачищаем.
2-Щетки у якоря, не должны быть стерты. не должно быть выработки на самом валу(не должны быть забиты щели в месте, где щетки прилегают к якорю"
3- втягивающее, проверяем контакты внутри, наличие грязи, а так же свободных ход рычага к бендиксу.
4- проверяем сам бендикс, должен свободно двигаться по валу "втягиваться" от рычага втягивающего.
А так же проверяем его непосредственно, шестерня должна крутиться только в одну сторону, как у велосипеда "трещетка"
5- проверяем все втулки на наличие люфтов
6- проверяем ротор и статор на наличие нагара и сгоревших проводов.

Полный размер

Собирать по такой схеме

Полный размер

Щетки (две снизу, две сверху)

Полный размер

Тут трутся щетки — следует проверить

Полный размер

Ржавчина на валу под бендиксом

Полный размер

Ржавчина на валу под бендиксом

Полный размер

Ржавчина внутри бендикса

Полный размер

Устанавливаем бендикс — н

www.drive2.ru

Стартер — Энциклопедия журнала "За рулем"

Стартер - электрическая машина, коллекторный двигатель постоянного тока, основной механизм системы пуска автомобильного двигателя внутреннего сгорания.

Схема соединений стартера

1 – стартер;
2 – аккумуляторная батарея;
3 – генератор;
4 – монтажный блок;
5 – реле включения стартера;
6 – выключатель зажигания;
I – удерживающая обмотка;
II – втягивающая обмотка.

Для запуска любого ДВС водителю необходимо раскрутить коленчатый вал, то есть передать на него вращающий момент. Коленчатый вал приводит в движение через шатуны поршни, в цилиндры засасывается топливо-воздушная смесь. Свеча зажигания поджигает сжатую топливовоздушную смесь, расширяющиеся газы оказывают давление на поршень. Поршень в цилиндре, который находится в состоянии рабочего хода, через шатун воздействует на коленчатый вал. В результате приходят в движение шатуны и поршни других цилиндров, в которых происходят аналогичные рабочие процессы сжатия, поджига топливо-воздушной смеси, расширения газов. Двигатель запускается и передает крутящий момент на механизмы трансмиссии.

Типы пусковых механизмов

Для первоначальной раскрутки коленчатого вала применяются пусковые механизмы, которые подразделяются на несколько типов. Группа мускульных пусковых механизмов включает в себя механизмы с ножным приводом используются на одноколейных транспортных средствах с ДВС. На мотоциклах - до недавнего времени широко применялись кикстартеры, пусковая педаль с трещоткой свободного обратного хода, соединенная с коленвалом двигателя через шестерни пусковой системы. На мопедах и мотовелосипедах для запуска ДВС используют педали велосипедного типа. Пусковые системы с ручным приводом подразделяются на механизмы с использованием шнура, наматываемого на маховик (барабан). Эти пусковые системы используются для запуска ДВС небольшой мощности - на бензопилах, лодочных моторах, стационарных электрогенераторах и насосах. На инерционные механизмы с использованием понижающего редуктора, которыми оснащаются легкие тракторы и катерные дизели. На системы прямого действия, в которых какие-либо механизмы не используются вовсе - как на легких самолетах, в которых запуск двигателя производится раскручиванием винта вручную.
На автомобилях в качестве запасной используется ручная система пуска рукояткой, в простонародье «кривой стартер». На переднем торце коленчатого вала ДВС находится венец с косыми зубьями, покатые поверхности которых направлены против направления вращения вала. В этот венец вставляется пусковая рукоятка с поперечными штифтами. Штифты входят в зацепление с зубьями венца. При повороте рукоятки по часовой стрелке крутящий момент передается на коленчатый вал двигателя. Как только ДВС запустится, косые поверхности зубьев венца выталкивают штифты пусковой рукоятки вперед, рукоятка выходит из зацепления с коленчатым валом.
Простейший по устройству механизм с пусковой рукояткой широко использовался на заре автомобилизма. В большинстве моделей легковых автомобилей начала ХХ столетия пусковая рукоятка была несъемной и соединялась с коленчатым валом либо муфтой одностороннего ходя, либо посредством венца - рукоятку при пуске нужно было слегка вдвинуть по ходу и провернуть. В современных автомобилях рукоятка ручного запуска ДВС встречается редко и только в автомобилях классической заднеприводной компоновки с передним расположением двигателя.
В гоночных автомобилях используется пусковая система с отсоединяемым электрическим стартером - вместо пусковой рукоятки используется электродвигатель с венцовым зацеплением с коленчатым валом ДВС. Этот стартерный механизм подключается к специальному фланцу в задней части автомобиля, поскольку двигатель таких машин располагается над задней осью или перед ней. Другая большая группа пусковых механизмов включает в себя стартеры с использованием вспомогательных двигателей разного типа. Самым распространенным видом подобных механизмов является электростартер, который повсеместно применяется на автомобилях всех типов, мощных лодочных моторах, катерах, мотоциклах, квадроциклах и другой транспортной технике с ДВС.
На тракторных дизелях применяется система запуска со вспомогательным ДВС - «пускачом». Обычно это одноцилиндровый двухтактный бензиновый двигатель воздушного охлаждения, мощность которого примерно в десять раз меньше мощности основного двигателя. Пусковой ДВС, в свою очередь, запускается либо электростартером, либо вручную шнуровым механизмом (как на лодочных моторах). Судовые, танковые, тепловозные дизели оснащаются пневматической системой запуска. В данном пусковом механизме для приведения во вращение коленчатого вала используются сам главный двигатель, в цилиндры которого через дополнительные клапаны подается сжатый воздух. Как только двигатель запускается, подача сжатого воздуха в цилиндры прекращается. ДВС начинает работать в обычном режиме. Баллон со сжатым воздухом пополняется во время работы основного двигателя, который соединен с компрессором. Обычно этот же компрессор используется в системе управления транспортным средством, в тормозной системе (с пневмоприводом), в механизмах подвески (пневмоподвеска) и других. Особое распространение пневмозапуск получил в самолетах 30-40-х годов прошлого века. В наши дни в авиационной технике используются электрические стартеры, получающие питание от бортовых аккумуляторов самолета, стационарных станций и подвижных аэродромных пусковых агрегатов (АПА).
Помимо пусковых механизмов различного типа существует и система непосредственного запуска ДВС, разработанная немецкой компанией BOSH. Система Direct Start включает в себя управляющий компьютер и систему форсунок, впрыскивающих топливо-воздушную смесь в один из цилиндров остановленного двигателя, поршень которого находится в положении рабочего хода. Свеча поджигает смесь, которая поступает в цилиндр уже в сжатом виде. Происходит вспышка, расширяющиеся газы толкают поршень, который через шатун приводит во вращение коленчатый вал. Управляющий компьютер подает поочередно команды на впрыск в другие цилиндры, поршень которых приходит в положение рабочего хода - двигатель запускается. Эта система работает только в ДВС с количеством цилиндров от четырех и более и в серийных автомобилях пока не применяется.

Устройство автомобильного электростартера

1 – ограничительное кольцо хода шестерни;
2 – буферная пружина;
3 – шестерня привода;
4 – ступица обгонной муфты;
5 – ролик обгонной муфты;
6 – наружное кольцо обгонной муфты;
7 – кожух обгонной муфты;
8 – ось рычага привода шестерни;
9 – рычаг привода;
10 – крышка со стороны привода;
11 – якорь тягового реле;
12 – шток тягового реле;
13 – втягивающая обмотка реле;
14 – удерживающая обмотка реле;
15 – корпус реле;
16 – крышка реле;
17 – контактные болты;
18 – контактная пластина;
19 – щетка;
20 – коллектор;
21 – обмотка статора;
22 – обмотка якоря;
23 – стяжной болт;
24 – кожух;
25 – сердечник якоря;
26 – корпус стартера;
27 – полюс статора;
28 – поводковое кольцо.
В качестве вспомогательного двигателя для запуска двигателя применяются коллекторные электродвигатели постоянного тока, получающие питание от бортовой аккумуляторной батареи автомобиля. На вал электродвигателя насажена подвижная муфта одностороннего хода, которую венчает шестерня. При повороте ключа зажигания или нажатии пусковой кнопки соленоид стартера перемещает муфту по валу. Венец муфты входит в зацепление с зубьями маховика ДВС. Одновременно через замкнувшиеся контакты на коллекторные щетки электродвигателя подается электрический ток. Вал двигателя приводится во вращение, крутящий момент передается через зубья маховика на коленчатый вал ДВС. Как только двигатель запускается, соленоид и электродвигатель стартера обесточиваются, муфта под воздействием пружины возвращается в исходное положение, выводя пусковую шестерню из зацепления с маховиком.
Электростартер в ряде случаев может применяться в качестве вспомогательного двигателя автомобиля - когда машину необходимо переместить на небольшое расстояние (в несколько метров) при неработающем ДВС. В экстренных ситуациях, когда жизни водителя и пассажиров может угрожать опасность, водитель может включить первую передачу и стартером привести автомобиль в движение.

Электростартеры мотоциклов

На легких мотоциклах, скутерах, мотороллерах с электрозапуском обычно используется электрическая машина двустороннего действия - династартер, который при подаче тока может работать, как электродвигатель, а в обычном состоянии (при работающем ДВС) выполняет функции электрогенератора.
Династартер устанавливается непосредственно на левую часть коленчатого вала мотоциклетного двигателя (встречается и обратное расположение), его якорь вращается с той же скоростью, что и коленчатый вал. Недостатком династертера, как и любого мотоциклетного генератора, является выработка недостаточного тока на малых оборотах двигателя (поскольку нет повышающей обороты якоря ременной, цепной или шестеренчатой передачи). На тяжелых мотоциклах (чопперах, спортбайках и других) применяются более совершенные системы электрозапуска схожие по устройству с автомобильными.
Для обеспечения безопасности мотоциклетные электростартеры дополняются специальными механизмами блокировки, предотвращающими запуск двигателя при неработающих тормозах. Подобная блокировка в обязательном порядке устанавливается на все мотоциклы и скутеры с автоматической передачей (клиноременным вариатором). Двигатель скутера запускается поворотом ключа только в том случае, если одна из тормозных рукояток (переднего или заднего тормоза) зажаты водителем. При свободных тормозных рукоятках энергия на электростартер не подается.

Запуск двигателя в экстренных случаях

На транспортных средствах с механической КП запуск двигателя при неработающем электростартере и отсутствии механизма пуска рукояткой возможен буксировкой автомобиля («с толкача»). Однако, таким образом невозможно запустить автомобиль и мотоцикл с автоматической трансмиссией - если транспортное средство не оборудовано механизмом блокировки АКП. На скутерах с вариатором подобный механизм отсутствует. Поэтому пуск двигателя буксировкой или при движении накатом на них невозможен, но обязательно есть кикстартер, который на скутерах с электрозапуском двигателя используется в качестве вспомогательного пускового механизма. При истощенной бортовой аккумуляторной батарее автомобиля и исправном электростартере двигатель можно запустить, подавая ток от внешнего источника электроэнергии. Для этого используются сетевые понижающие трансформаторы или аккумуляторы других автомобилей.

wiki.zr.ru

Устройство и схемы включения стартера. Схема подключения стартера и принцип работы

Поломка стартера – часто встречающаяся неисправность автомобиля. Их ремонтом, как правило, занимаются специализированные СТО. Перед тем, как эвакуировать автомобиль для ремонта или замены стартера, следует на 100% быть уверенным в неисправности именно этого узла.

Желательно также продиагностировать, какой из элементов стартера неисправен, чтобы принять решение о ремонте либо замене узла, оценить приблизительную стоимость работ, возможность самостоятельного устранения неисправности.

Схема и принцип работы

Стартер – один из наиболее консервативных узлов автомобиля. Впервые такое электрическое устройство было испытано Чарльзом Каттерингом в 1912 году, то есть более ста лет тому назад. Поначалу он также выполнял функции генератора.

Но в том виде, в котором стартер применяется для запуска современных автомобилей с двигателями внутреннего сгорания, он обязан американскому изобретателю и автопромышленнику Винсенту Гуго Бендиксу, который увековечил свою фамилию в одной из главных деталей пускового устройства.

Типовая функциональная схема стартера приведена на рисунке:

Принцип работы стартера практически одинаков для всех моделей автомобилей с двигателями внутреннего сгорания. При включении замка зажигания в положение «Start» подается пусковой ток на втягивающую обмотку.

Она, в свою очередь, приводит в движение якорь тягового реле и шток контактной пружины. Тяговое реле действует на рычаг, обычно именуемый вилкой, который толкает муфту свободного хода с шестерней (бендикс) в зацепление с маховиком. Одновременно контактная пластина замыкает пятаки, посредством которых подается напряжение на запуск электродвигателя стартера.

Типовая функциональная схема стартера настолько продумана и опробована, что различие моделей пусковых устройств заключается лишь в конструктивных особенностях и материалах, из которых изготовлены узлы.

Тем не менее, у стартеров есть свои уязвимые места:

  • втягивающее реле;
  • щетки электродвигателя;
  • пятаки;
  • вилка;
  • муфта свободного хода;
  • шестерня;
  • коллектор якоря;
  • втулки якоря;
  • демпферная пружина.

Собственно, практически каждый узел этого устройства в процессе эксплуатации может придти в негодность. Это связано, прежде всего, с тем, что при запуске, особенно в холодное время года, стартер отдает большую мощность, испытывает предельные нагрузки, через него протекают огромные токи.

Важно при отказе работы стартера его продиагностировать и определить какой именно из его узлов неисправен. Ни одно из современных компьютерных диагностических устройств это сделать не может. Следует руководствоваться опытом и собстве

www.avto-lux74.ru

Схемы соединений стартера 29.3708 ВАЗ 2108, 2109, 21099

Ниже приведена схема электрических соединений стартера 29. 3708 автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем.

Электрический ток поступает в цепь включения стартера с вывода «30» генератора.

Далее через колодку Ш8 монтажного блока (выводы 5,6), колодку Ш1 — розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 монтажного блока (вывод 8), далее колодка Ш5 (вывод 4), реле включения стартера (вывод 85).

Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

Электрическая схема включения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099



Примечания и дополнения

— В электрической цепи стартера применяется реле включения 111.3747-10.

— На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем применяются стартер 5712. 3708 или стартер 2109.3708 с планетарными редукторами.

Еще статьи по стартеру 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Разборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Сборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Стартер 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Снятие тягового (втягивающего) реле стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Ремонт и Доработка» на DRIVE2

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.
Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.
За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение "карлсона", при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
Решил поставить реле стартера заодно сделал дополнительную массу.
Купил 4-х контактное реле на 30А, пять разьёмов "мама" один "папа" и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.
Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.


До установки массы напряжение с генератора рабыло 14,1 (достаточно неплохо)
После напрежение стало 14,4
При нагрузке (ближний свет, печка и магнитола) было13,2, стало 13,8
Результат на лицо, но цель была не в этом.
Далее подключал дополнительное реле на стартер.
Подключал по следующей схеме.

С 85 контакта реле на массу кузова.
С 87 контакта на "+" аккумулятора
Снял кабель с клеммой от втягивающего реле и к нему подключил 86 контакт реле.
А 30 контакт реле подключил к освободившемуся контакту на втягивающем.
При таком подключении родная проводка машины не страдает и в любой момент перекинув провод можно вернуть к заводской схеме.
Реле установил высоко и не так далеко от стартера, самое главное что бы не попадала на него влага.

И о проблеме с заводом машины забыл. ура!
В итоге получил прямое подключение стартера от аккумулятора прямым проводом малой длины и с хорошим сечением.
Только плюсовой кабель разрывается реле, для срабатывания которого достаточно и небольшого напрежения, которое вполне могут предать и плохие контакты и проблемная контактная группа.
Улучшен запуск двигателя в зимних условиях и наподсевшем аккумуляторе.

www.drive2.ru

Кнопка Start-stop. Месяц спустя. Реле стартера. — Лада 2107, 1.5 л., 1985 года на DRIVE2

Сегодня ровно месяц как я установил кнопку Start-Stop. Каких то явных глюков за это время не было но пытливый ум опять узнал что то новое, но об этом в конце. И где то через неделю переделал проводку на стартер. Напомню моя 2107 1985 года выпуска. А в 1988 году АвтоВАЗ сделал очень много изменений касающихся проводки и электрооборудования. Модели с 1986 по 1988 стали переходными на них мог быть установлен любой из вариантов проводки.
К примеру у меня установлен стартер СТ-221.

Большинство 2107 после 1988 имеет следующее подключения стартера

Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Историческая справка
С 1986 г. на автомобилях ВАЗ-2107 в основном применяется стартер 35.3708 с торцевым коллектором. Схема стартера ваз 2104, ваз 2105, ваз 2107.
До 1986 г. применялся стартер СТ-221, который отличается от стартера 35.3701 цилиндрическим коллектором. Поэтому у него другое устройство задней части. Кроме того, у него другая обмотка статора, состоящая из двух сериесных и двух шунтовых катушек (у стартера 35.3708 в обмотке статора имеется одна шунтовая и три сериесные катушки).
По своим характеристикам и установочным размерам стартер СТ-221 полностью взаимозаменяем со стартером 35. 3708.
До 1985 г. в схеме включения стартера не применялось дополнительное реле 8 и штекер "50" стартера соединялся красным проводом через монтажный блок с выводом "50" выключателя зажигания лада классика.
* Для стартера СТ-221.

Собственно по такой схеме и подключен мой СТ-221 с силовым проводом без реле через замок зажигания. И это не давало мне покоя.

Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 9 – монтажный блок; 10 – выключатель зажигания

После того как несколько раз услышал щелчок втягивающего, а стартер при этом не проснулся решил омолодить схему его подключения. И тем самым снять всю силовую нагрузку от греха подальше с кнопки Start-Stop из поднебесной. Лучше чистить контакты или вообще заменить силовое реле за 25 грн под капотом чем сидеть дорожки с паяльником восстанавливать и микро-реле.

Вторым аргументом стала 2104 отца. Машина 1991 года, немка =). Реле присутствует (хотя на схемах от "За рулем" его нет). И заводится она действительно с пол пинка.

Сказано — сделано… Тем более сделать это достаточно просто использую только монтажный блок, и клеммы 6,3 мм. Согласно схемы нам нужно взять силовой +12 с второго пина черной фишки блока предохранителей. Он рядом с Толстым розовым проводом. Этот пин Вас будет пустым как и у меня. Обжимаем провод он должен быть достаточно толстым, таким как красный который ушел на стартер. У меня на фото это желтый

Дополнительно в моей ситуации реле устанавливаем на крыло.Схема подключения реле следующая:
86 — красный который раньше шел на стартер,
85 — черный масса (у меня был синий)
87 — Наш силовой провод который мы только что вставили в БП (в моем случае желтый)
30 — Красный провод который идет на стартер.

К стати у Вас как и у меня этот провод имеет фишку в районе штанов. Поэтому смело ее отключаете. Маму сразу втыкаете на контакт 86 нашего реле, а папу которая со стороны стартера отрезаете, обжимаете на маму и подключаете к контакту 30 реле.

Вот и вся переделка. Не скажу что у меня машина плохо заводилась раньше, но то как заводится сейчас однозначно лучше. Кто подписан на канал уже видели видео "похолодало :-(" автомобиль даже холодный успевает завестись просто от касания. А это не может не радовать.

К кстати на схемах 2106, 2101 та же ситуация стартер работает через ключ зажигания.

Схема соединений стартера ваз 2106: 1 – стартер; 2 – генератор; 3 – аккумуляторная батарея; 4 – втягивающая обмотка тягового реле; 5 – выключатель зажигания; 6 – удерживающая обмотка тягового реле

Схема соединений стартера ваз 2101: 1 – стартер; 2 – удерживающая обмотка тягового реле; 3 – выключатель зажигания; 4 – генератор; 5 – монтажный блок; 6 – втягивающая обмотка тягового реле; 7 – аккумуляторная батарея

Решать конечно Вам. Но я рекомендую переделать если даже АвтоВАЗ решил это изменить еще в конце 80-х 😉

Теперь о самой кнопке. Вернее о обнаруженном. приколе Особенно для тех кто на R-fid метку смотрит как на систему безопасности =). Если снять клемму аккумулятора то кнопка на охрану не стает ;-). Так как всем этим управляет микроконтроллер (PIC16F628A) — то для де активации кнопки микроконтроллер нужен сигнал от него же по таймеру 30 с. Если вы заглушили машину и отключили массу то сигнала не будет =), приехали отключили массу. Пришли через 5 часов, включили массу завелись, приехали отключили массу — сигнала от контроллера нет. А R-fid метку положите дома чтобы не потерять не дай Бог. У кого как и у меня метка — спите спокойно. А кто только думает о кнопке присмотритесь к более дешевой версии но с авто запуском уже.

P/S. Не пинайте меня сильно =). Лучше когда Вы знаете об этом и можете предупредить чем жить в неведении 😉

www.drive2.ru

Как устроен автомобильный стартер, принципы работы

Большинство водителей очень быстро переходят от желания просто ездить к желанию проводить самостоятельно некоторые ремонтные работы своего авто. Для того чтобы совершенствовать свой автомобиль нужно знать принцип его работы и внутренне устройство. А приступить к изучению лучше с самого начала, то есть со стартера автомобиля – то, без чего движение ТС изначально невозможно.

Стартер, его назначение

Стартер – это устройство относительно маленьких размеров, которое, в силу своей конструкции, преобразовывает электрический поток энергии в механический. Из самого названия следует, что служит деталь для запуска двигателя.

Визуально, стартер – это небольшой мотор постоянного тока, который имеет механический привод. Он запускает первичное движение коленвала с частотой, необходимой для запуска ДВС и является обязательно составляющей электрического оборудования транспортного средства.

Если разбирать структуру стартера более детально, то можно понять, что он выглядит как четырехполюсный двигатель. Питает такой мотор аккумулятор автомобиля – сразу после поворота ключа зажигания, на клемму реле поступает ток. Мощность у элемента бывает разная, но производители предусматривают для большинства бензиновых ДВС стартеры на 3кВт. Напряжение от АКБ автомобиля значительно усиливает работу электромотора.

Поскольку, в идеале, стартер – единственный способ завести двигатель, автомобильные производители изобретают массу дополнительных функций и блокирующие механизмы для повышения безопасности при запуске двигателя и снижения риска угона.

К примеру, некоторые модели автомобиля предусматривают запуск двигателя только при выжатом сцеплении. При АКПП включение стартера происходит, только если селектор находится в положении «parking».

Виды стартеров

Среди всего спектра автомобильных деталей выделяют только два типа стартеров двигателя:

  1. Без редуктора. Не имея редуктора, такие детали обладают возможностью прямого воздействия на шестерню. Кроме того, после момента получения тока на контроллер, стартер обеспечивает более быстрое зажигание, за счет мгновенной цепкости шестерни и маховика. Такие устройства имеют большое преимущество в виде простой конструкции, легкой возможности ремонта и очень низкой вероятности поломки из-за влияния электричества. Однако среди недостатков автомобилисты выделяют иногда перебойную работу в условиях низкой температуры.
  1. С редуктором. Казалось бы, после большого списка преимуществ безредукторного стартера, выбор можно остановить, но нет. Большинство специалистов настаивают на эксплуатации стартера с редуктором. За счет последнего эффективная работа возможна, даже если заряд АКБ на исходе. Сниженная потребность тока усиливается наличием постоянных магнитов. Подобный тандем снижает вероятность проблем с обмоткой практически к нулю. С другой стороны, продолжительная эксплуатация такого устройства чревата поломками основной шестерни. Хотя чаще к этому приводит производственный брак.

Внутреннее устройство и особенности

ДВС генерирует энергию для работы при помощи оборотов коленвала. Другие электрические системы транспортного средства работают от этой же энергии. Чтобы запустить ТС с неподвижной точки необходимо правильное взаимодействие электродвигателя и внешнего источника – аккумулятора.

Общий тандем обеспечивается благодаря некоторым составляющим:

  • Якорь. Имеет запрессованный сердечник и несколько коллекторных пластин. Основа изготовляется из легированной стали.
  • Щетки и держатели. По ходу главного цикла, щетки способствую повышению мощности. В первую очередь, служат для подачи рабочего напряжения на набор пластин якоря.
  • Реле. Главное назначение втягивающего реле – подача питания от зажигания и выталкивание обгонной муфты. Производители предусмотрели в структуре несколько силовых контактов и специфичную перемычку.
  • Непосредственно электромотор. Включает несколько сердечников и обмотки возбуждения; имеет форму цилиндра.
  • Бендикс и шестерня. Главный рабочий механизм стартера, который перенаправляет момент вращения на венец маховика ДВС через шестерню при помощи роликового механизма. После запуска система разрывает связь венца маховика и приводной шестерни, сохраняя работоспособность всего устройства.

Подобным образом устроено большинство автомобильных стартеров, хотя могут быть некоторые отличия. В целом, если разобрать элемент, можно насчитать порядка 50 различных составляющих компонентов.

Чаще всего отличия между разными устройствами заключаются в механизме рассоединения шестерен.

В автомобилях с АКПП стартер может иметь несколько дополнительных обмоток, чтобы предотвратить запуск мотора при ходовой позиции селектора.

Принцип работы автомобильного стартера

Автомобильный стартер относится к ряду электромеханических приспособлений ТС. В основе лежит преобразование природы одной энергии в другую, и чтобы в итоге завести двигатель, происходят следующие процессы:

  1. Ток попадает на обмотку тягового реле после прохождения по реле стартера, исключительно после замыкания контакта замка зажигания.
  2. Якорь взаимодействует с бендиксом. Через втягивающее реле внутри мотора бендикс заставляет венец маховика и шестерню сцепиться.
  3. При достижении верхней точки, контакты взаимодействуют для передачи напряжения к обмотке стартера.
  4. Движение вала провоцирует запуск ДВС. В момент, когда скорости маховика и вала отличаются в положительную сторону, зацепление прекращается и бендикс возвращается в стартовую позицию за счет пружины.
  5. Подача энергии прекращается при повороте ключа.

С виду может показаться, что механизм работы стартера достаточно запутан, но это чувство преследует водителя до первого самостоятельного ремонта элемента.

Возможные проблемы стартера

Естественно, что на стартер приходится гораздо меньше нагрузки, чем на многие другие узлы транспортного средства, но даже при лояльных нагрузках полностью исключить вероятность поломки невозможно.

  • Стартер «отказывается» запускаться. Причин для такого поведения устройства может быть несколько, и все они напрямую связаны с внутренней конструкцией элемента – неисправности реле, нарушение контактов или обмотки.
  • Медленное движение коленвала. Возможной основой для замедленного вращения вала может стать повышенная вязкость масла, снижение заряда внешнего источника питания или окислением контактов проводов.
  • Вращение якоря не приводит в движение коленчатый вал. Скорее всего, подобная неприятность возникает из-за буксировки муфты свободного хода привода или помехи в передвижении элемента по винтовой нарезке вала.
  • Скрежет шестерни. За нехарактерным поведением шестерен стоит неправильно отстроенное замыкание контактов или задиры на зубчиках венца маховика ДВС. Маловероятной, но все-таки причиной, может быть ослабление пружины привода.
  • Излишне продолжительная работа стартера. Специалисты считают, что причина кроется в заедании замка зажигания или обмотки в структуре стартера, неправильная работа контактов.
  • Усиление шума. Нехарактерные громкие звуки появляются по причине ослабевания креплений деталей стартера или из-за медленного выхода шестерни из зацепления.

Проблем в работе стартера лучше не допускать. Естественно, что практически любую его поломку можно компенсировать грамотным ремонтом, но правильнее будет приобрести новое исправное устройство, не стараясь при этом сэкономить на стоимости элемента.

Чтобы разбираться в пусковой системе автомобиля, необходимо не только знать устройство стартера, но и разбираться в его технических характеристиках: напряжение, мощность, потенциальная скорость движения вала, величина крутящего момента и необходимый ток. Естественно, что любые знания лучше закрепить практикой. Для начала можно ознакомиться с некоторыми видео в сети:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

pricurivatel.ru

Схема подключения стартера автомобиля — Меандр — занимательная электроника

От времени создания автомобиля, а точнее внедрения в него стартера, до наших дней прошло немало времени, но схема сохранилась практически неизменной. Первая схема подключения стартера выгледила примерно как показано на рисунке ниже, сейчас она немного изменилась, в чем расскажу ниже.

Плюс аккумулятора (1) соединяется толстым проводом с клемой стартера (3). Ток стартера при пуске может достигать сотни ампер. Далее плюс, через генератор (2), подается на замок зажигания(5). После замыкания контактов замка зажигания запитывается катушка промежуточного реле (4), которая замыкает свои контакты. Один из контактов реле подключен к плюсовому проводу, следовательно после их замыкания запитются обмотки втягивающего реле. Как работает стартер и втягивающее реле рассмотрим в другой статье.

Такие схемы применялись в автомобилях совецкого производства, иномарки если их и применяли отошли они от таких схем очень быстро. Первые стартера были масивными и имели малый КПД. Следовательно для цепей управления требовались то же не малые токи. Для пропускания этих токов и применяется промежуточное реле. Современные стартера имеют меньшую мощность. Достигли этого путем применения постоянных магнитов на полюсах статора и установкой понижающего редустора у некоторых моделей. Это позволило избавиться от промежуточного реле и подать напряжение от замка зажигания прямо на обмотки втягивающего реле.


meandr.org

Принцип работы и устройство автомобильного стартера

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 21

Для запуска двигателя внутреннего сгорания необходимо, чтобы в нем воспламенилась воздушно топливная смесь. Чтобы сделать это, требуется раскрутить коленвал до минимальных необходимых для нормальной работы оборотов, от чего в цилиндрах начинаются рабочие процессы, в соответствии с тактами работы ДВС. Провернуть коленчатый вал при запуске двигателя поможет электромеханическое устройство, которое и называется стартер.

Устройство стартера

Конструктивно стартер представляет собой электродвигатель и предназначен для преобразования электрической в механическую энергию. Принцип его работы состоит в том, что по закону Ампера рамка с током, находящаяся в постоянном магнитном поле, начинает вращаться. Рассмотрим основные узлы стартера.

  1. Корпус со стальным сердечником (башмаком), с проводящей обмоткой. В корпус устанавливается и укрепляется болтами четыре сердечника. Получается обмотка статора, которую еще называют обмоткой возбуждения. Вход на обмотку подается со стороны корпуса, а выход на две щетки медно-графитового типа. В результате получается стандартный электромагнит. Конструкция стартера в современных автомобилях проще – здесь сердечники заменяются постоянными магнитами, что позволяет делать устройства компактнее.
  2. Якорь – стальной вал, на который набирается сердечник. Он делается из тонких листов специальной электротехнической стали, чтобы исключить влияние вихревых токов. В пазах сердечника размещаются проводящие рамки, выводящиеся на коллектор из меди. На него выходят щетки обмотки статора с положительным зарядом и отрицательные щетки, выведенные на массу устройства.
  3. Задняя крышка имеет специальные щеткодержатели, которые удерживают щетки на месте и подпружинивают их для улучшения качества контакта с коллектором. В центре установлена опорная втулка для упора якоря.


Работа электродвигателя стартера

Принцип работы стартера практически не отличается от электродвигателя. От плюсовой клеммы аккумулятора ток подается на входной контакт, переходя на обмотку стартера или возбуждения и на положительные медно-графитовые щетки, контактирующие с коллектором. Оттуда он переходит в проводящие рамки якоря, отрицательные щетки массы и отрицательную клемму аккумулятора.

При взаимодействии магнитных полей статора и якоря последний начинает вращаться, превращая электрическую энергию в механическую. Это требуется, чтобы заставить вращаться коленчатый вал двигателя внутреннего сгорания. На современных устройствах ток не нужно подавать на обмотку возбуждения, поскольку она заменена постоянными магнитами. От аккумулятора он направляется непосредственно на положительные щетки, от которых, через коллектор ток перетекает на обмотку якоря. Нужно учитывать, что по плюсовому проводу проходит ток до 400 А, поэтому его материал и сечение должны соответствовать этому параметру.

Как стартер запускает двигатель

Единственное назначение стартера – запуск двигателя автомобиля, поэтому  в нем есть специальные соединительные устройства, которые передают ему выработанную механическую энергию.

Для этого на якоре делаются шлицы, на которые устанавливается направляющая и бендикс. Он представляет собой специальную конструкцию, которая должна вращаться с определенной скоростью, передавая вращение вала якоря на шестерню. При этом бендикс поступательно перемещается по валу якоря, при этом вращаясь вместе с ним.

Для перемещения бендикса служит вилка, вставленная в пазы направляющей. Она может перемещаться относительно оси крепления, подавая бендикс вперед или назад, в зависимости от того, работает стартер или нет. Вилка приводится в движение сердечником, соединенным с реле или электромагнитом.



Принцип работы реле стартера прост: его контакты выводятся на замок зажигания и аккумулятор, при включении зажигания, ток приходит на катушку реле, она примагничивает сердечник, который выдвигает вилку вперед. Одновременно намагниченное реле замыкает силовой провод аккумулятора и стартера при помощи медного пятака. При размыкании цепи зажигания, катушка перестает притягивать сердечник, который под воздействием пружинок возвращается на исходную позицию. Якорь начинает вращаться в тот момент, когда бендикс подается вперед, при размыкании контакта – стартер перестает вращаться, а бендикс подается назад. Вся эта конструкция закрывается корпусом и называется втягивающее реле стартера.

Стартер устанавливают непосредственно возле маховика двигателя, который жестко крепится на коленчатый вал. На боковой части диска маховика установлен зубчатый венец, который подходит шестерне стартера. При повороте ключа зажигания в положение запуска двигателя втягивающее реле вставляет шестерню бендикса в зубчатый венец маховика, после чего замыкается контакт на электродвигатель. Вал якоря начинает вращаться, усилие передается на маховик и коленчатый вал, в результате чего заводится двигатель. После запуска двигателя контакт ключа зажигания размыкается, все детали возвращаются в первоначальное положение. Стартер при этом останавливается, а двигатель продолжает работать.

Особенности конструкции

Устройство и работа стартера на постоянных магнитах отличается более сложной системой передачи усилия на вал, который приводит в движение бендикс. Для этого используется планетарная передача, которая крепится на более короткую часть вала, жестко связанную с якорем. Вал бендикса вращается при этом на водиле, связанном с планетарными шестернями или сателлитами главной шестерни вала якоря. Так работают так называемые редукторные стартеры.

Бендикс тоже имеет свое устройство и часто называется обгонная муфта или муфта свободного хода. Проблема состоит в том, что его шестерня должна заставить маховик вращаться с частотой не меньше 100 оборотов в минуту. При этом сама она вращается с частотой 1000 оборотов в минуту. В момент, когда двигатель заводится, его коленвал начинает вращаться с большой частотой, около 1000 оборотов и если шестерня бендикса остается в зацеплении, она будет вращаться 10000 оборотов в минуту, в результате чего стартер выйдет из строя. Чтобы этого не произошло, в бендиксе предусмотрен специальный механизм, препятствующий передаче вращения от маховика на вал якоря.

Основные неисправности

Несмотря на то что устройство стартера достаточно простое, периодически возникают проблемы, о которых лучше знать заранее. Часто случается так, что от корпуса отстают и падают магниты. Данная неисправность легко устраняется, достаточно приклеить их обратно, что можно сделать даже самостоятельно.

Со временем изнашиваются опорные втулки, на них упирается якорь, который начинает вибрировать и биться,  ухудшая контакт щеток и коллектора. Это приводит к нестабильной работе стартера, искрению, выгоранию щеток. Нужно проточить коллектор, заменить щетки и втулки.

Еще одна часто встречающаяся проблема – износ роликов бендикса. В этом случае вал якоря просто не проворачивает шестерню, а она не крутит маховик. Чтобы решить проблему, требуется заменить бендикс.

Но чаще всего выходит из строя втягивающее реле. Например, когда залипает пятак, который под воздействием высокого тока приваривается к контактам. Тогда при выключении зажигания, якорь стартера продолжает вращаться, поскольку основной контакт не разомкнут. Чтобы устранить проблему, нужно просто снять минусовую клемму аккумулятора, затем достаточно просто почистить пятак, но иногда нужно менять все втягивающее реле.

topmekhanik.ru

схема, принцип работы и виды — DRIVE2

Стартер и его функции

Автомобильный стартер представляет собой маленький 4-х полосный электродвигатель, который обеспечивает первичное вращение коленчатого вала. Это необходимо для того, чтобы обеспечить необходимую частоту его вращения для запуска двигателя внутреннего сгорания. Как правило, для запуска бензинового двигателя среднего объёма цилиндров необходимо иметь стартер, который обладает в среднем 3 кВт энергии. Стартер является двигателем постоянного тока и питает энергию от аккумуляторной батареи. Забирая напряжения от аккумулятора, электродвигатель увеличивает свою мощность с помощью 4 щёток, которые являются неотъемлемой частью любого автомобильного стартера.

Виды стартеров

Среди большого количества подобных электромагнитных двигателей различают всего 2 основных вида: стартеры с редуктором и без него.
С редуктором

Многие специалисты советуют использовать стартер с редуктором. Это обусловлено тем, что подобное устройство обладает сниженной потребностью тока для эффективной работы. Такие устройства будут обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму. С другой стороны при длительном использовании такого устройства есть вероятность поломки вращающей шестерни. Но к этому, как правило, приводит заводской брак или попросту некачественное производство.

Без редуктора

Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. В данной ситуации владельцы автомобилей, которые имеют без редукторные стартеры выигрывают в то, что такие устройства имеют более простую конструкцию и легко поддаются ремонту (читайте про ремонт стартера своими руками). Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком. Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах.

Принципы работы стартера с редуктором

При подачи тока от аккумуляторной батареи автомобиля, приводимого с помощью замыкания зажигания, на редукторный стартер происходит процесс подачи тока на якорь стартера через редуктор, который увеличивает мощность проходящего напряжения в разы. Далее происходит передача крутящего момента с якоря на шестерню. Всё это также происходит при помощи редуктора, который наделён постоянно работающими магнитами, а специальные щётки, которые способны вырабатывать большее сопротивление чем щётки обычного стартера позволяют обеспечить его постоянную и эффективную работу.

Схема стартера ВАЗ 2110 (5702.3708)
1 – вал привода; 20 – контактные болты;
2 – втулка передней крышки; 21 – вывод «положительных» щеток;
3 – ограничительное кольцо; 22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты; 23 – щеткодержатель;
5 – ролик обгонной муфты; 24 – «положительная» щетка;
6 – опора вала привода с вкладышем; 25 – вал якоря;
7 – ось планетарной шестерни; 26 – стяжная шпилька;
8 – прокладка; 27 – задняя крышка с втулкой;
9 – кронштейн рычага; 28 – коллектор;
10 – рычаг привода; 29 – корпус;
11 – передняя крышка; 30 – постоянный магнит;
12 – якорь реле; 31 – сердечник якоря;
13 – удерживающая обмотка; 32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка; 33 – планетарная шестерня;
15 – тяговое реле; 34 – центральная (ведущая) шестерня;
16 – шток тягового реле; 35 – водило;
17 – сердечник тягового реле; 36 – шестерня с внутренними зубьями;
18 – контактная пластина; 37 – кольцо отводки;
19 – крышка тягового реле; 38 – ступица с наружным кольцом обгонной муфты.

www.drive2.ru

Устройство и схемы включения стартера

Категория:

   1Отечественные автомобили

Публикация:

   Устройство и схемы включения стартера

Читать далее:

Устройство и схемы включения стартера

Стартер состоит из корпуса, якоря, крышек (со стороны привода) и (со стороны коллектора), привода стартера, включающего муфту свободного хода, шестерню и поводковую муфту. На корпусе стартера укреплено тяговое реле.

Корпус стартера изготовляют из стали. Он может быть сварным или выполненным из цельнотянутой трубы. Полюса получают горячей штамповкой из стали. Крышка отливается из чугуна или алюминиевого сплава. Крышка штампуется из листовой стали или отливается из цинкового или алюминиевого сплава. На задней крышке укреплены щеткодержатели коробчатого типа. На стартерах большой мощности применяют щеткодержатели, в которых устанавливают по две щетки в один ряд.

Вал якоря вращается в трех подшипниках (втулках из пористой графитовой бронзы или металлокерамики). Втулки перед сборкой стартера смазываются маслом.

Рекламные предложения на основе ваших интересов:

Обмотка возбуждения изготовляется из медной шины с небольшим числом витков. В небольших стартерах обмотки возбуждения включаются последовательно, в стартерах средней и большой мощности — параллельно-последовательно. В этом случае сопротивление четырех катушек (на четырех полюсах) будет равно сопротивлению одной катушки. Якорь стартера набран из пластин электротехнической стали с целью снижения его нагрева вихревыми токами.

При пуске двигателя якорь тягового реле, втягиваясь магнитным полем обмотки, перемещает рычаг и связанную с ним муфту привода. При этом шестерня стартера входит в зацепление с венцом маховика двигателя. Подвижный контакт тягового реле замыкает цепь аккумуляторная батарея— стартер, и якорь стартера начинает вращаться. Если шестерня не вошла в зацепление с венцом маховика (так называемое «утыкание» шестерни стартера в зубцы венца маховика), то рычаг все равно будет перемещаться, сжимая пружину. Как только якорь начнет вращаться, шестерня повернется и под действием пружины ее зубья войдут во впадины между зубьями венца маховика.

Рис. 1. Стартер СТ130-А1: 1 — контакты тягового репе, 2 — контакт замыкания добавочного резистора катушки зажигания, 3 — обмотка тягового реле, 4 — якорь тягового реле, 5 — регулировочный винт-тяга, 6 — защитный кожух рычага, 7 — рычаг, 8 — винт регулировки хода шестерни, 9 — крышка стартера со стороны привода, 10 — упорное кольцо, И — шестерня привода, 12 — муфта свободного хода, 13 — пружина, 14 — поводковая муфта привода, 15 — корпус стартера, 16 — якорь стартера, 17 — защитная лента, 18 — коллектор, 19 — крышка стартера со стороны коллектора, 20 — обмотка возбуждения, 21 — полюс, 22 — стяжная шпилька, 23 — щеткодержатель, 24 — пружина щеткодержателя, 25 — провод щетки, 26—стяжной винт защитной ленты, 27 — щетка

В случае, если двигатель завелся, а шестерня привода не вышла из зацепления с венцом маховика, срабатывает муфта свободного хода, и вращение от маховика двигателя не передается на якорь, что предохраняет его от «разноса».

Муфта свободного хода роликового типа может перемещаться по спиральным шлицам вала стартера. На втулке, имеющей внутренние шлицы, укреплена обойма. В ней имеются четыре

клиновидные паза, в которых установлены ролики, ролики отжимаются в сторону узкой части паза толкателем с пружиной. Шестерня выполнена заодно со ступицей.

При включении стартера крутящий момент от втулки передается ропиками на ступицу шестерни. В этом случае ролики заклинены между ступицей шестерни и обоймой. Как только двигатель будет запущен, ступица шестерни станет ведомой (ведущим будет зубчатый венец маховика), ролики раскпиниваются и муфта начинает пробуксовывать.

В стартерах большой мощности муфты свободного хода не применяют, так как в этих условиях они работают ненадежно. На рис. 3 изображен механизм привода стартеров дизельных двигателей. На спиральных шлицах вала установлены гайка и шестерня. Гайка двумя внешними выступами входит в продольные пазы хвостовика шестерни. Между гайкой и хвостовиком шестерни помещена пружина. На валу якоря свободно посажен стакан, в котором имеется спиральный паз. На опорной втулке стакана размещены буферная пружина и шайба.

Рис. 2. Муфта свободного хода: а — конструкция муфты, 6 — ролик заклинен, муфта передает момент, в — ролик вращается, муфта пробуксовывает; 1—втулка привода, 2, 6—замочные кольца, 3 — опорное кольцо, 4 — пружина, 5 — поводковая муфта, 7 — буферная пружина, 8 — обойма, 9 — кожух, 10 — ролик, 11 — ступица шестерни, 12 — шестерня, 13 — толкатель, 14 — пружина толкателя

Рис. 3. Механизм привода стартеров дизельных двигателей: 1 — вал якоря, 2 — стакан, 3 — рычаг, 4 — буферная пружина, 5 — шайба, 6 — гайка, 7 — пружина, 8 — шестерня, 9 — упорное кольцо, 10 — спиральный паз

Ход шестерни на валу ограничивает упорное кольцо. При включении стартера тяговое реле, действуя на рычаг, перемещает стакан вправо. При этом опорная втулка стакана нажимает, на ведущую гайку и перемещает ее вместе с шестерней до упорного кольца. Если происходит «утыкание» зубьев шестерни и венца маховика, то ведущая гайка сжимает пружину и поворачивает шестерню, так как шлицевые пазы в шестерне шире шлицев вала.

В первый момент пуска двигателя стакан повертывается благодаря трению и по спиральному пазу отводится назад в исходное положение, освобождая место для отхода шестерни. Как только двигатель будет запущен, венец маховика начнет вращать шестерню стартера и она, перемещаясь по спиральным шлицам, отойдет в первоначальное положение.

При наличии на нем тягового реле стартер включается подключением обмоток тягового реле к аккумуляторной батарее. Это подключение на, автомобилях с дизельными двигателями осуществляют при помощи выключателя стартера, контакты которого рассчитаны на ток, потребляемый тяговым реле. На автомобилях с карбюраторными двигателями, у которых мощность стартера значительно ниже, тяговое реле включается через выключатель зажигания. Однако контакты выключателя зажигания не рассчитаны на силу тока, потребляемую тяговым реле в момент включения (30—40 А), поэтому приходится ставить реле стартера, контакты которого включают обмотки тягового реле, а обмотки реле стартера включаются через выключатель зажигания.

На рис. 4, а, 6 приведены электрические схемы включения стартера СТ130-А1 на автомобиле ЗИЛ-130, когда система электрооборудования имеет генератор постоянного и переменного тока. Если система электрооборудования имеет генератор постоянного тока, то обмотка реле стартера (PC) включается в цепь через якорь генератора. В этом случае обмотка реле стартера находится под разностью напряжений батареи и э. д. с. генератора. Такое включение обмотки реле стартера обеспечивает автоматическое отключение стартера, как только двигатель завелся, и невозможность его включения при работающем двигателе.

В системах электрооборудования с генератором переменного тока такую схему включения реле стартера осуществить нельзя, поэтому блокировка в этой схеме отсутствует. Блокировка стартера в этом случае может быть осуществлена при помощи .специального реле блокировки (автомобиль «Запорожец»)ю

Рис. 4. Электрические схемы включения стартера СТ130-А1: а—в схеме электрооборудования с генератором постоянного тока Г130, б— в схеме электрооборудования с генератором переменного тока Г250-И1

При повороте вправо ключа в выключателе ВЗ появляется ток в обмотке реле стартера и замыкаются его контакты PC, включая ток в обмотки тягового реле ТР. Сердечник тягового реле перемещается и замыкает его главные контакты, включая стартер. Одновременно замыкаются дополнительные контакты тягового реле, шунтирующие добавочное сопротивление Яд катушки зажигания.

Главные контакты тягового реле, замыкаясь, шунтируют втягивающую обмотку ВО реле, чем значительно снижается ток, потребляемый тяговым реле, так как якорь реле удерживается только удерживающей обмоткой УО. Если в схеме с генератором переменного тока отсутствует блокировка стартера, необходимо сразу после запуска двигателя отпустить ключ выключателя зажигания, чтобы быстрее вывести шестерню стартера из зацепления с венцом маховика.

Рекламные предложения:

Читать далее: Приборы освещения и сигнализации

Категория: - 1Отечественные автомобили

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Стартер автомобиля схема, принцип работы и виды

Как сделать кнопку старта вместо ключа зажигания в автомобиле своими руками

Как ни странно, данный вопрос очень часто тревожит автомобилистов и не только из эстетических соображений — в духе времени. Контактная группа, расположенная за ключом зажигания, очень часто выходит из строя, и менять ее далеко не простая задача.

В старых автомобилях часто провода от самого стартера подключены напрямую к контактам внутри контактной группы, которые замыкаются при повороте ключа зажигания. При срабатывании стартера потребляется очень большое колличество энергии, а значит протекает большой ток (контакты бьют искру). Со временем на контактах образуется налет из гари или они вовсе перегорают, больше не обеспечивая надежный контакт. В более новых автомобилях устанавливается отдельное реле, которое замыкает контакты стартера при повороте ключа зажигания.

Схема стартера

Так называемый — щеточный узел стартера (фото 2), состоит из четырех графитовых щеток установленных в щеткодержателях.  Если внимательно посмотреть  по схеме, можно заметить, что две щетки имеют общее соединение с массой автомобиля, а две другие щетки изолированы от корпуса (массы автомобиля) и два провода этих щеток соединены в один провод.

фото 2

Провод, который состоит в соединении с двумя щетками (фото 2), соединяется с одним концом обмотки возбуждения (19).  Катушки обмотки возбуждения соединены между собой последовательно, как это видно по самой электрической схеме и на фотоснимке (фото 3).

фото 3

 Из фотоснимка можно понять, что четыре катушки обмотки возбуждения намотаны на четырех магнитных полюсах (20).

По данному фрагменту схемы (рис. 2) дается пояснение для якоря тягового реле (4), на котором установлен контактный диск (27), с  помощью которого происходит замыкание и размыкание цепи.

рис. 2

На сердечнике якоря тягового реле (4) намотаны две обмотки, это удерживающая (25) и втягивающая (26) обмотки.

Как включается стартер

Многие из нас работали или продолжают работать водителями на грузовых автомобилях и знают, каких усилий требуется, чтобы завести автомобиль в зимнее холодное время, если автомобиль к примеру простоял в неотапливаемом гараже или на улице (возле Вашего дома).

Известно, что трансмиссионное масло (нигрол) применяемое для редуктора моста или моторное масло для двигателя имеют свойство застывания на морозе, что неблагоприятно сказывается при пуске двигателя.  В этом примере, опытный водитель знает, как разогреть поддон картера двигателя или как разогреть редуктор моста, — для облегчения пуска двигателя.

Рассмотрим пуск автомобильного двигателя при благоприятных погодных условиях:

Постараюсь объяснить все коротко и понятно (смотрим по схеме рис. 1, б).  При замыкании ключа или же, выключателя зажигания (30), ток от АКБ (21) поступает на обмотку возбуждения и на обмотку якоря (15; 19).  Тем самым, создаются магнитные потоки как для обмотки возбуждения так и для обмотки якоря.  Магнитные потоки, создаваемые в обеих обмотках, — приводят во вращение якорь.

Чтобы ток поступил на обмотки стартера, при включении выключателя зажигания, одновременно при этом срабатывает реле включения (23) с помощью которого замыкается цепь на контактах (24).  Далее, замыкаются контакты выключателя (28) за счет якоря тягового реле (4), — на котором расположены втягивающая (26) и удерживающая (25) обмотки.  Реле включения и якорь тягового реле срабатывают по принципу электромагнита.

Подробно описывать, как входит в зацепление зубчатое колесо стартера (10) с зубчатым венцом маховика коленчатого вала, — нет смысла.  Достаточно и так все понятно по чертежу стартера.

Неисправности стартера

Что касается конкретно по неисправностям стартера, то к таким неисправностям можно отнести:

1. перегорание, либо межвитковое замыкание в одной из обмоток возбуждения;

2. нарушение изоляции между ламелями коллектора;

3. замыкание обмотки возбуждения на корпус стартера;

4. замыкание между обмоткой якоря и сердечником якоря;

5. окисление, подгорание контактов (смотреть по электрической схеме)

и далее, допустим механическое повреждение ламелей (пластин) коллектора.

Как проверить стартер

На представленных рисунках (3; 4; 5; 6) наглядно показано, — как проводится диагностика (проверка) стартера.

рис. 3

В этом примере,  проводится проверка обмотки якоря (рис. 3) способом замера сопротивления  между пластинами коллектора.

рис. 4

Здесь,  прибором Омметром определяется наличие либо отсутствие замыкания между обмоткой и сердечником якоря (рис. 4).

рис. 5

И на последнем рисунке показано, как следует правильно проводить проверку  обмотки возбуждения стартера  (рис. 5).  То-есть, проверяется наличие, либо отсутствие замыкания обмотки возбуждения на корпус.

На этом пока все.  Следите за рубрикой.

Реле стартера описание назначение устройство ремонт фото видео

Поделиться «Реле стартера описание назначение устройство ремонт фото видео»

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

Установка электростартера на мотоцикл

Лучше всего из советских мотоциклов тюнингу в виде монтажа электростартеров поддаются мотоциклы Днепр от КМЗ. После установки системы электрозапуска на двигатель данного байка не нужно обустраивать последний автомобильным аккумулятором. Для этого этому МТ достаточно АКБ то мощности, которым они комплектуются.

Способов по установки электрического стартера существует несколько. К мотору советского железного коня вышеуказанный механизм либо приваривается аргоном, либо же прикручивается с использованием шпилек.

Электростартер на мотоцикл Урал устанавливается по такому же принципу, что и на Днепр. Отметим, что использование сварки подходит наилучшим образом, так как изготовитель стартерных венцов дарит выверенный кондуктор. Все же при использовании сварочного метода КПП может столкнуться с родом проблем, связанных с потребностью в переменах.

Установки электрического стартера на мото можно тоже подразделить на отдельные конструкционные способы. Самым простым будет вариант, когда одно ухо изделия «садят» на левую верхнюю шпильку, а пластину-растяжку монтируют на правую верхнюю шпильку.

Отметим, что монтаж электростартеров на Урал или Днепр предусматривает использование удлиненных шпилек. Автоматический запуск двигателя Днепр, Урал и т.д. будет максимально надежно функционировать, если его главный элемент стоит ровно посередине. Не нужно осуществлять срезку верхнего упорного, центрирующего прилива коробки, при этом.

Электостартер на мотоцикл после установки внесет некоторые неудобства. Венец, что уже установлен, часто мешает усадке коробки на место. Дабы решить эту проблему, нужно уменьшить пальцы сцепления на пару миллиметров.

Нужна и настройка маховика. При монтаже электрического стартера на мото она нужна, дабы при большом зазоре не срезались зубья всего лишь за один сезон. Кроме того, маленький зазор приведет к возникновению писка или визга во время запуска мотора. Также это может привести вообще к отказу двигателя запускаться.

Важное в процессе установки электростартера на мотоцикл Урал/Днепр

Левое отверстие для монтажа шпильки можно винтить сразу. Правое же делают уже по месту. Определяя расположение правого отверстия при установке, закрепив стартер на пластине и одев пластину на левую шпильку, можно избежать существенного «геморроя». Когда вы будете продевать правую родную шпильку, предварительно укоротив ее используя «болгарку», проконтролируйте, чтоб из стартера была выдвинута шестерня. Некоторые упущенные моменты в будущем можно будет решить, используя напильник.

Электростартер на мотоцикл устанавливается после того, как вы заранее предусмотрели возможность регулировки. На пластине провенчивается отверстие примерно в 12-14мм для дальнейшей установки в него эксцентриковой втулки. Если одновременно проворачиваются обе втулки, пластину нужно немного опустить или поднять. Все же, втулки лучше не проворачивать. Их перепрессовывают с проворотом. Электрический стартер, установленный на мотоцикл, после небольшой регулировки можно незначительно сместить влево или же вправо. Это несет в себе целую массу удобств в монтаже автоматического стартера на левое ухо, растяжку к правому.

Помните, не стоит гнуть шпильки для того, чтоб опустить пластину пониже. Когда шпилька уже закручена в картер, это наверняка разрушит ее посадочное место, а сама шпилька, при этом, даже не согнется.

Электростартер на мотоцикл Урал, Днепр, и т.п

оппозитники нужно устанавливать максимально осторожно, обеспечивая надежность всем узлам байка

Главный элемент автоматического запуска может опираться на левый болт крепления фильтра, расположенного на коробке. Стык, что возник между установленным электронным стартером и коробкой нужно заполнить обычным герметиком, дабы на сцепление не попадала вода.

Назначение и устройство

Стартер предназначен для запуска двигателя автомобиля. Он состоит из трех основных частей: электродвигателя постоянного тока, втягивающего реле и приводной шестерни с обгонной муфтой.

Электродвигатели применяются с электромагнитным возбуждением или с возбуждением от постоянных магнитов. Последние более современные. Они компактнее, проще, потребляют меньший ток и имеют большую скорость вращения, но меньший крутящий момент. Поэтому в конструкцию таких стартеров дополнительно вводится редуктор для увеличения крутящего момента. Редуктор — планетарный, состоящий из трех шестерён, вращающихся вокруг центральной шестерни. Конструкция электродвигателя включает в себя ротор (вращающаяся часть) и статор (неподвижная часть). Питание к ротору подводится с помощью скользящих подпружиненых контактов — щеток. Ток, потребляемый стартером при работе, в пределах 100-200 ампер, а при запуске в морозы может достигать 400 — 500 ампер. Вот почему не рекомендуется держать стартер включенным более 10-15 секунд.

Втягивающее реле предназначено для подачи питания на электродвигатель и подвода приводной шестерни к венцу маховика. При повороте ключа зажигания в положение «Старт» на контакты реле подается питание. При этом замыкается цепь питания электродвигателя, а якорь реле через приводной рычаг вводит в зацепление шестерню с венцом маховика. В более современных стартерах втягивающее реле имеет, кроме основной обмотки, еще и удерживающую. Эта дополнительная обмотка предназначена для уменьшения потребляемого стартером тока, так как для удержания реле во включенном состоянии нужен гораздо меньший ток, чем для его пуска.

Обгонная муфта («бендикс») предохраняет электродвигатель стартера от поломки после запуска двигателя. Как только частота вращения коленвала превысит частоту вращения стартера, обгонная муфта рассоединяет приводную шестерню и вал электродвигателя.

Устройство и схемы включения стартера

Категория:

   1Отечественные автомобили

Публикация:

   Устройство и схемы включения стартера

Читать далее:



Устройство и схемы включения стартера

Стартер состоит из корпуса, якоря, крышек (со стороны привода) и (со стороны коллектора), привода стартера, включающего муфту свободного хода, шестерню и поводковую муфту. На корпусе стартера укреплено тяговое реле.

Корпус стартера изготовляют из стали. Он может быть сварным или выполненным из цельнотянутой трубы. Полюса получают горячей штамповкой из стали. Крышка отливается из чугуна или алюминиевого сплава. Крышка штампуется из листовой стали или отливается из цинкового или алюминиевого сплава. На задней крышке укреплены щеткодержатели коробчатого типа. На стартерах большой мощности применяют щеткодержатели, в которых устанавливают по две щетки в один ряд.

Вал якоря вращается в трех подшипниках (втулках из пористой графитовой бронзы или металлокерамики). Втулки перед сборкой стартера смазываются маслом.

Рекламные предложения на основе ваших интересов:

Обмотка возбуждения изготовляется из медной шины с небольшим числом витков. В небольших стартерах обмотки возбуждения включаются последовательно, в стартерах средней и большой мощности — параллельно-последовательно. В этом случае сопротивление четырех катушек (на четырех полюсах) будет равно сопротивлению одной катушки. Якорь стартера набран из пластин электротехнической стали с целью снижения его нагрева вихревыми токами.

При пуске двигателя якорь тягового реле, втягиваясь магнитным полем обмотки, перемещает рычаг и связанную с ним муфту привода. При этом шестерня стартера входит в зацепление с венцом маховика двигателя. Подвижный контакт тягового реле замыкает цепь аккумуляторная батарея— стартер, и якорь стартера начинает вращаться. Если шестерня не вошла в зацепление с венцом маховика (так называемое «утыкание» шестерни стартера в зубцы венца маховика), то рычаг все равно будет перемещаться, сжимая пружину. Как только якорь начнет вращаться, шестерня повернется и под действием пружины ее зубья войдут во впадины между зубьями венца маховика.

Рис. 1. Стартер СТ130-А1: 1 — контакты тягового репе, 2 — контакт замыкания добавочного резистора катушки зажигания, 3 — обмотка тягового реле, 4 — якорь тягового реле, 5 — регулировочный винт-тяга, 6 — защитный кожух рычага, 7 — рычаг, 8 — винт регулировки хода шестерни, 9 — крышка стартера со стороны привода, 10 — упорное кольцо, И — шестерня привода, 12 — муфта свободного хода, 13 — пружина, 14 — поводковая муфта привода, 15 — корпус стартера, 16 — якорь стартера, 17 — защитная лента, 18 — коллектор, 19 — крышка стартера со стороны коллектора, 20 — обмотка возбуждения, 21 — полюс, 22 — стяжная шпилька, 23 — щеткодержатель, 24 — пружина щеткодержателя, 25 — провод щетки, 26—стяжной винт защитной ленты, 27 — щетка

В случае, если двигатель завелся, а шестерня привода не вышла из зацепления с венцом маховика, срабатывает муфта свободного хода, и вращение от маховика двигателя не передается на якорь, что предохраняет его от «разноса».

Муфта свободного хода роликового типа может перемещаться по спиральным шлицам вала стартера. На втулке, имеющей внутренние шлицы, укреплена обойма. В ней имеются четыре

клиновидные паза, в которых установлены ролики, ролики отжимаются в сторону узкой части паза толкателем с пружиной. Шестерня выполнена заодно со ступицей.

При включении стартера крутящий момент от втулки передается ропиками на ступицу шестерни. В этом случае ролики заклинены между ступицей шестерни и обоймой. Как только двигатель будет запущен, ступица шестерни станет ведомой (ведущим будет зубчатый венец маховика), ролики раскпиниваются и муфта начинает пробуксовывать.

В стартерах большой мощности муфты свободного хода не применяют, так как в этих условиях они работают ненадежно. На рис. 3 изображен механизм привода стартеров дизельных двигателей. На спиральных шлицах вала установлены гайка и шестерня. Гайка двумя внешними выступами входит в продольные пазы хвостовика шестерни. Между гайкой и хвостовиком шестерни помещена пружина. На валу якоря свободно посажен стакан, в котором имеется спиральный паз. На опорной втулке стакана размещены буферная пружина и шайба.

Рис. 2. Муфта свободного хода: а — конструкция муфты, 6 — ролик заклинен, муфта передает момент, в — ролик вращается, муфта пробуксовывает; 1—втулка привода, 2, 6—замочные кольца, 3 — опорное кольцо, 4 — пружина, 5 — поводковая муфта, 7 — буферная пружина, 8 — обойма, 9 — кожух, 10 — ролик, 11 — ступица шестерни, 12 — шестерня, 13 — толкатель, 14 — пружина толкателя

Рис. 3. Механизм привода стартеров дизельных двигателей: 1 — вал якоря, 2 — стакан, 3 — рычаг, 4 — буферная пружина, 5 — шайба, 6 — гайка, 7 — пружина, 8 — шестерня, 9 — упорное кольцо, 10 — спиральный паз

Ход шестерни на валу ограничивает упорное кольцо. При включении стартера тяговое реле, действуя на рычаг, перемещает стакан вправо. При этом опорная втулка стакана нажимает, на ведущую гайку и перемещает ее вместе с шестерней до упорного кольца. Если происходит «утыкание» зубьев шестерни и венца маховика, то ведущая гайка сжимает пружину и поворачивает шестерню, так как шлицевые пазы в шестерне шире шлицев вала.

В первый момент пуска двигателя стакан повертывается благодаря трению и по спиральному пазу отводится назад в исходное положение, освобождая место для отхода шестерни. Как только двигатель будет запущен, венец маховика начнет вращать шестерню стартера и она, перемещаясь по спиральным шлицам, отойдет в первоначальное положение.

При наличии на нем тягового реле стартер включается подключением обмоток тягового реле к аккумуляторной батарее. Это подключение на, автомобилях с дизельными двигателями осуществляют при помощи выключателя стартера, контакты которого рассчитаны на ток, потребляемый тяговым реле. На автомобилях с карбюраторными двигателями, у которых мощность стартера значительно ниже, тяговое реле включается через выключатель зажигания. Однако контакты выключателя зажигания не рассчитаны на силу тока, потребляемую тяговым реле в момент включения (30—40 А), поэтому приходится ставить реле стартера, контакты которого включают обмотки тягового реле, а обмотки реле стартера включаются через выключатель зажигания.

На рис. 4, а, 6 приведены электрические схемы включения стартера СТ130-А1 на автомобиле ЗИЛ-130, когда система электрооборудования имеет генератор постоянного и переменного тока. Если система электрооборудования имеет генератор постоянного тока, то обмотка реле стартера (PC) включается в цепь через якорь генератора. В этом случае обмотка реле стартера находится под разностью напряжений батареи и э. д. с. генератора. Такое включение обмотки реле стартера обеспечивает автоматическое отключение стартера, как только двигатель завелся, и невозможность его включения при работающем двигателе.

В системах электрооборудования с генератором переменного тока такую схему включения реле стартера осуществить нельзя, поэтому блокировка в этой схеме отсутствует. Блокировка стартера в этом случае может быть осуществлена при помощи .специального реле блокировки (автомобиль «Запорожец»)ю

Рис. 4. Электрические схемы включения стартера СТ130-А1: а—в схеме электрооборудования с генератором постоянного тока Г130, б— в схеме электрооборудования с генератором переменного тока Г250-И1

При повороте вправо ключа в выключателе ВЗ появляется ток в обмотке реле стартера и замыкаются его контакты PC, включая ток в обмотки тягового реле ТР. Сердечник тягового реле перемещается и замыкает его главные контакты, включая стартер. Одновременно замыкаются дополнительные контакты тягового реле, шунтирующие добавочное сопротивление Яд катушки зажигания.

Главные контакты тягового реле, замыкаясь, шунтируют втягивающую обмотку ВО реле, чем значительно снижается ток, потребляемый тяговым реле, так как якорь реле удерживается только удерживающей обмоткой УО. Если в схеме с генератором переменного тока отсутствует блокировка стартера, необходимо сразу после запуска двигателя отпустить ключ выключателя зажигания, чтобы быстрее вывести шестерню стартера из зацепления с венцом маховика.

Рекламные предложения:


Читать далее: Приборы освещения и сигнализации

Категория: - 1Отечественные автомобили

Главная → Справочник → Статьи → Форум


Много типов электростартеров

Магнитный пускатель двигателя

Другой основной тип пускателя - пускатель магнитного двигателя переменного тока. Эти пускатели широко используются, и часто термин пускатель двигателя используется в ссылка на пускатель магнитного двигателя переменного тока. Пускатели двигателей предлагают некоторые дополнительные возможности, недоступные в ручных пускателях. главное дистанционное и автоматическое управление.Другими словами, пускатель магнитного двигателя переменного тока удаляет оператора из непосредственной близости. Подобно магнитным контакторам, пускатель двигателя зависит от магнитов и магнетизма для своей работы. Эти дополнительные возможности обусловлены, в частности, к электромагнитному срабатыванию пускателей двигателей и цепи управления.

Схема пускателя магнитного двигателя

Пускатель двигателя имеет две цепи: цепь питания и цепь управления .Цепь питания проходит от линии к двигателю. Электричество проходит через контакты стартера, реле перегрузки и выходит на двигатель. Силовые (главные) контакты несут двигатель. Текущий.
Схема управления управляет контактором (вкл. / Выкл.). Контакты, которые прерывают или пропускают основной ток к двигателю: управляется размыканием или замыканием контактов в цепи управления. Схема управления питает катушку, создавая электромагнитное поле, которое замыкает силовые контакты, тем самым подключая двигатель к линии.Схема управления обеспечивает дистанционное управление возможный.
Схема управления может получать питание одним из двух способов. Если схема управления получает питание от того же источника, что и двигатель, это называется Common Control .
Другой тип - Separate Control . Это наиболее распространенная форма контроля. При таком расположении цепь управления получает питание от отдельного источника, обычно более низкого напряжения, чем источник питания двигателя.
Кроме того, есть два способа подключения цепи управления. Один из распространенных методов подключения цепи управления известен как двухпроводной. В нем используется пилотное устройство с поддерживаемым контактом, такое как термостат, поплавковый выключатель или датчик присутствия. Эта схема обеспечивает автоматический режим (старт-стоп) нагрузки.
Другой распространенный метод подключения цепи управления - трехпроводное управление.В нем используются пилотные устройства моментального контакта и удержание контурный контакт. Контакт удерживающей цепи обычно является вспомогательным контактом пускателя или контактора. Если питание отключено, цепь должна быть перезапущена оператором или другой промежуточной логикой.

Магнитные пускатели двигателя, подобные изображенному выше, способны работать без использования ручного вмешательство.Таким образом, оператор по-прежнему может запуск мотора, правда, из удаленного места. Цепь стартера двигателя

- Currents Bluewater Cruising

Распространенное бедствие, в связи с которым мы часто получаем запросы на обслуживание, - это то, что двигатель не запускается или даже не запускается. Большинство из нас знакомо со звуком низкого заряда батареи, когда стартер двигателя медленно переворачивает двигатель, но недостаточно быстро, чтобы запустить двигатель; некоторые люди, возможно, даже слышали «щелкающий» звук от батареи настолько низкого напряжения, что стартер даже не включается.Традиционные схемы стартера относительно просты, и базовое понимание схемы может позволить оператору устранять неисправности в цепи.

«Стартер» состоит из электродвигателя, достаточно мощного, чтобы провернуть двигатель и запустить его. Из-за высокой силы тока, необходимой для работы двигателя, включение стартера осуществляется соленоидом (обычно прикрепленным к двигателю), который позволяет снизить силу тока для кратковременного переключения цепи для включения стартера.Кабель высокого тока подключается к одной стороне соленоида, а другой вывод соленоида с высоким током подключается к стартеру. На соленоиде будет один или два (два, если соленоид имеет изолированное заземление) меньших клемм, которые обеспечивают электрическое срабатывание соленоида.

Логика схемы стартера следует этому традиционному формату. Электропитание подается на сторону высокого тока соленоида стартера по кабелю, подключенному к переключателю пусковой аккумуляторной батареи двигателя.Выключатель батареи стартера также будет обеспечивать питание остальной части цепи стартера, которая может включать дополнительный переключатель включения / выключения (он же выключатель зажигания), но должен включать выключатель мгновенного действия для управления соленоидом стартера. Когда переключатель стартерной батареи двигателя находится в положении «включено», питание должно подаваться с одной стороны соленоида стартера и с одной стороны переключателя мгновенного действия стартера (возможно, от переключателя «зажигание»). Нажатие кнопки кратковременного стартера подает напряжение на клемму срабатывания соленоида стартера, замыкая контакт соленоида и активируя стартер.

Советы и методы диагностики цепи стартера. Проблемы

Большинство технически подкованных людей знают, как сделать электромагнит, намотав изолированный провод на металлический сердечник и пропустив по нему ток. И поскольку полярность электричества меняется, так же меняется и ориентация магнитного поля север / юг. Поместите магнит встык на вращающийся сердечник между двумя постоянными магнитами и снабдите его контактным коммутатором с парой или парами дискретных контактов, подающих постоянный ток на сердечник.Затем, когда вы подаете питание на неподвижные щетки, скользящие по коммутатору, сердечник вращается, потому что магнитное поле в сердечнике постоянно отталкивается от аналогичных полюсов во внешних магнитах.

Что касается бесщеточных двигателей DC , вы просто кладете магниты на вращающуюся часть. Поместите электромагнитные обмотки снаружи, как генератор переменного тока с ротором с постоянными магнитами, только вы питаете статор, а не собираете его энергию. Бесщеточные двигатели переменного тока в трансмиссиях гибридных автомобилей работают аналогичным образом, но они питаются переменным током от инвертора, а не постоянным током.Бесщеточный двигатель постоянного тока нуждается в некоторой электронике, чтобы заставить его работать, потому что вы должны подавать импульсы на внешние фиксированные обмотки таким образом, чтобы они синхронизировались с переключением постоянных магнитов, встроенных в ротор, с севера на юг. Таким образом, вы берете постоянный ток и превращаете его в переменный ток внутри двигателя.

Электроника бесщеточного двигателя постоянного тока должна использовать датчик, соответствующий тому, где находится ротор в любой момент времени, и для этого обычно используется датчик Холла. Кроме того, из-за электроники вы не можете просто изменить полярность тока, который подается в бесщеточный двигатель постоянного тока, и ожидать, что он будет вращаться в обратном направлении, если его электроника не настроена для работы таким образом.

Это простая схема того, как следует проводить проверку падения напряжения. Просто убедитесь, что стартер вращается при проведении измерений, и обязательно включите все подозрительные соединения. Принято считать, что отрицательная сторона составляет 0,1v или меньше, а положительная - 0,5v или меньше. Прежде чем устранять любую предполагаемую проблему со стартером, необходимо разобраться со сценариями этих типов, и сама батарея также должна получить справку о работоспособности.Адаптер боковой стойки и его множество соединений (справа) могут привести к катастрофическому падению напряжения. Проблемы с низким напряжением (из-за падения напряжения или слабой батареи) могут быстро расправиться с некогда исправным стартером. Этот коммутатор был разрушен многократными запусками с аккумулятором, у которого едва хватало напряжения для запуска двигателя.

Стартеры, напряжение и «незаметное» падение напряжения
У стартеров тяжелая работа в начале с , и низкое напряжение - будь то из-за слабой батареи или падения напряжения из-за плохих кабелей и соединений - приведет к перегреву стартер так же, как если бы вы его заглушили, пытаясь раскрутить полублокированный двигатель.Вот почему так важно иметь хороший, сильный аккумулятор и хорошие, чистые соединения. В крайнем случае, падение напряжения может полностью вывести пускатель из строя.

Иногда можно увидеть место, где происходит падение напряжения. Иногда ты не можешь. Еще в середине 70-х, когда я был подростком, меня уже знали, что я разбираюсь в ключах, и местный фермер позвал меня взглянуть на его трактор Massey Ferguson. Концы кабеля аккумулятора были формованными, они были чистыми и плотно прилегающими. Батарея была новая, но даже не крутилась.Мне потребовалось около 10 минут (без контрольной лампы или измерителя), чтобы выяснить, что не было электрического соединения между положительным литым концом кабеля и кабелем, который был в него впрессован. Я полностью снял трос, наложил его на часть рамы плуга и ударил молотком в том месте, где кабель входил в него. Таким образом, я снова прижал провод к меди и завел трактор. Это был мой первый опыт «незаметного» падения напряжения на чистом кабеле, который был изготовлен на заводе и выглядел как новый.

В качестве более современного примера «незаметного» падения напряжения я помню, как новенький Mustang Cobra 2000 года пришел к дилеру Ford на крюке для сценария без проворачивания, и когда я нарисовал наряд на выполнение работ, я передал его дилеру Ford. мой молодой протеже. Он был в восторге от работы над этим красивым красным «Мустангом», поэтому я позволил ему сделать работу самому.

Он проверил аккумулятор и обнаружил, что он полностью заряжен, затем залез под машину, чтобы проверить провод соленоида, который включает стартер. Он нашел красивое яркое 12 вольт с ключом в стартовом положении, так что это исключило проблему нейтрального переключателя безопасности.Он подумал, что стартер неисправен, поэтому он поручил стартеру зарядить его по гарантии из отдела запчастей и сломал свою фанни, поставив его туда, только чтобы обнаружить, что у него все еще была та же проблема.

Что я показал ему после всей его тяжелой работы, так это то, что если вы подключите контрольную лампу к заземленной стороне батареи и прикоснетесь щупом к блоку двигателя, весь блок загорится с напряжением 12 вольт. Он выглядел как олень в фарах, пока я не объяснил, что у него 100-процентное падение напряжения на отрицательной стороне системы.Единственный путь заземления проходил через контрольную лампочку, как видите, электрически «горячий» блок двигателя.

Такие наземные соединения могут выглядеть просто отлично, пока некоторые довольно простые исследовательские операции не покажут обратное. Довольно интересно, что фабрика допускает такую ​​ошибку, но такое случается! Мы атаковали этого босса проволочной щеткой, а также осветлили клеммный наконечник и его болт. Это стартер, который был снят с Lexus LS400 - он установлен под впускным коллектором, но основное внимание на этой фотографии уделяется тому, чтобы показать, как большая медная шайба и сердечник соленоида работают вместе, сильно хлопая медной шайбой, чтобы закрыть соединение между клемму аккумулятора и тот, который подает ток на стартер. Это обгоревший винт держателя щетки на восстановленном стартере Chrysler, который девушке приходилось ломать большую часть времени, прежде чем он раскрутился.Мы сняли винт и отполировали его сопрягаемую поверхность, чтобы отремонтировать этот. Я часто видел это на тех дизельных стартерах Power Stroke конца 90-х.

Заземление между аккумулятором и двигателем этого конкретного автомобиля находилось на стороне водителя в блоке между головкой и масляным поддоном, и хотя оно выглядело чистым и на ощупь герметичным, все напряжение падало прямо здесь. Мы открутили анодированный болт крепления кабеля к блоку и увидели много краски двигателя между кабельным наконечником и блоком, и столько же на резьбе, где проходил болт.Проволока, зачистив все и затянув назад, исправила это.

Аналогичным образом, когда кто-то приезжает с автомобилем, у которого есть новый стартер и новая батарея, но стартер все еще пытается повернуть двигатель, возьмите вольтметр и выполните необходимые подключения, чтобы определить, где пропадает напряжение. Если двигатель механически не связан, это разумно. Но сначала целесообразно проверить механическое заедание. Если стартер только щелкает, но батарея горячая, поищите такие вещи, как заедание подшипников муфты кондиционера или аналогичные проблемы с водяным насосом.Если вы снимаете ремень, и он сразу заводится, выясните, какой шкив блокирует вещи - и, вероятно, это будет один из самых больших. Иногда сам стартер может быть причиной блокировки двигателя, поэтому не пренебрегайте им во время диагностики.

И помните, малоиспользуемый автомобиль, который ежедневно проезжает всего две или три мили в каждую сторону, может нуждаться в стартере при очень небольшом пробеге, потому что, миля за милей, он должен запускать двигатель намного больше, чем больший пробег. транспортных средств.

Пара странных
Думаю, самым странным из тех, что я видел за очень долгое время, была Mazda 1997 года, которая продолжала сгорать один стартер за другим, и даже новый стартер изо всех сил пытался раскрутить двигатель, и после несколько запусков, он будет уничтожен.На не было падения напряжения между аккумулятором и главным выводом стартера, а также между аккумулятором и блоком двигателя.

Падение напряжения на этом было неожиданным. Дело было в самом замке зажигания. Подача пускового сигнала соленоида стартера от замка зажигания через предохранительный выключатель нейтрали в результате была слабой, но предохранительный выключатель нейтрали не сбрасывал напряжение. Реле отключения стартера тоже было возможно, но оно уже было исключено.

Поскольку соленоид стартера не получал достаточного тока, чтобы сильно ударить своей большой внутренней медной шайбой по шпильке аккумуляторной батареи и сопутствующей шпильке, которая подает питание от батареи к стартеру, соленоид действовал не так, как контактор, которым должен был быть - он получал достаточно напряжения только для медленного включения и раз за разом зажигания дуги, которая покрывала пузыри и сжигала шайбу и шпильки, только вы не могли этого видеть. Таким образом, стартер умер бы от болезни низкого напряжения.

На Crossfire 2005 года «импульсный модуль» предотвращает повреждение стартера, позволяя включать стартер только до тех пор, пока двигатель не заработает. Кроме того, он не разрешит работу стартера, когда PCM также знает, что двигатель работает. Это явно немецкая забота. VW делал это в течение многих лет механически с помощью замка зажигания. Однако, если PCM никогда не просыпается, стартер вообще не включается.В этом была проблема с Crossfire. На Impala поворот ключа зажигания отправляет сигнал запроса на запуск в BCM. Затем BCM отправляет сообщение запроса CRANK в PCM, который проверяет, находится ли трансмиссия в режиме парковки или нейтрали, а затем PCM подает 12 вольт на цепь управления реле стартера. Когда это происходит, положительное напряжение аккумуляторной батареи подается через сторону переключателя реле стартера на клемму S соленоида стартера. Если реле главной платы зажигания не запускает PCM, стартер не работает.

Хороший способ найти такую ​​вещь - провести общий тест на падение напряжения между положительной клеммой батареи и проводом триггера соленоида, а затем повторить это снова между батареей и штырем, о котором мы обычно не думаем. проверка того, что напряжение аккумулятора подается с соленоида на сам стартер. Каждое соединение в системе - это потенциальная точка падения напряжения. Мораль этой истории заключается в том, что если стартер терпит неудачу более одного раза, неплохо выяснить, почему.Но все мы это знаем, не так ли?

Еще одна странная проблема с стартером - это мой собственный Taurus 2007 года выпуска. Стартер внезапно сломался примерно на 100 000 миль, и я был вынужден поднять его на подъездной дорожке и заменить его блоком для запчастей из-за угла. Это началось безупречно около двух месяцев, а затем однажды, когда я сел за руль, чтобы ехать домой, стартер начинал вращаться, как только я повернул ключ в исходное положение, так что он вращался на полной скорости, прежде чем когда-либо увлеченный. Стартер отскочил от маховика с этим поразительным пронзительным криком и без какого-либо движения маховика.

Подумайте об этом: ни один стартер не должен начинать вращаться, пока ведущие зубья стартера полностью не войдут в зацепление с маховиком. Теоретически это невозможно, потому что контактор, который мы называем соленоидом, даже не подает ток на стартер, пока привод не будет полностью выдвинут и включен. Но этот сделал именно это. Другой стартер решил проблему.Что-то пошло не так внутри соленоида, который вызвал это.

«Ударил!» синдром
Большинство людей, которые водят старые автомобили, научились «бить» стартером, если он не работает, но делать это нужно осторожно - эти керамические магниты не выдерживают много ударов, прежде чем они треснут. . Но однажды ко мне пришла дама и сказала, что кто-то заменил стартер на ее Крайслере, потому что вам нужно было взбить его, чтобы завести его, и она обнаружила, что даже после замены стартера вам все равно придется каждый раз подбивать его, чтобы получить его, чтобы начать.

Несколько простых советов
  • При медленном пуске или без запуска не забудьте проверить потребление тока стартера (в среднем, более 225 ампер, как правило, слишком много, по моему опыту) и проверьте падение напряжения как в цепях питания, так и в цепях заземления, но особенно в цепях питания. цепь заземления. Помните, что все, что вы теряете из-за падения напряжения, не доходит до стартера. Расплавленный вторичный заземляющий провод обычно указывает на плохое заземление между батареей и блоком.
  • Убедитесь, что у вас есть действительно толстая пара соединительных кабелей для вызовов дорожной службы. Однажды я вмешался на стоянке Винн Дикси, где некоторые сотрудники изо всех сил пытались завести Buick Roadmaster пожилой женщины с парой действительно хороших соединительных кабелей, и стартер почти не ворчал. Я подошел к своей машине, взвалил 30 фунтов на одно плечо, подошел к «Бьюику», и он завертелся и завелся, как новенький. Купите или сделайте ХОРОШИЕ кабели. Сварочный провод - лучший набор.
  • При сборе данных для определения состояния отсутствия проворачивания, переключение селектора передач в нейтральное положение является хорошей стратегией, но имейте в виду, что некоторые продукты Chrysler оснащены переключателем безопасности нейтрали, который использует тот же контакт для парковки и нейтрали, поэтому отсутствие активности на Положение N может не устранить нейтральный предохранительный выключатель как возможную причину. Если в стартере используется реле, проверьте его внимательно; одиночный муравей, зажатый между набором контактов реле ISO, может обездвижить весь автомобиль.

То, что я обнаружил на этом, было ослабленным винтом держателя щетки на задней крышке стартера, и вы могли видеть, где он образовывал дугу. Щетки заземления в стартере сильно зависят от этих винтов для их заземления. Я видел это много раз на тех легких алюминиевых стартерах азиатского производства, которые Форд использовал на двигателях Power Stroke d D в конце 90-х. Вы могли видеть на задней крышке двигателя, где крепежный винт держателя щетки искривлял дугу почти каждый раз при запуске автомобиля, и все, что мне нужно было сделать, это открутить винты по одному, почистить их и их сопрягаемую поверхность и снова установить с надлежащим крутящим моментом.Именно так я поступил на Chrysler. Это было 10-минутное исправление даже без снятия стартера.

Когда пусковой механизм не связан с пускателем
За последние 10 лет или около того многие довольно распространенные платформы предоставили PCM полный контроль над стартером, а не только над системами запуска с помощью кнопки. Вы просто поворачиваете ключ на короткое время в положение запуска на замке зажигания, и двигатель запускается. В системе, где PCM не просыпается по той или иной причине, не будет работать стартер, поэтому не забудьте сломать диагностический прибор.

Некоторое время назад я писал о Chrysler Crossfire, который был к дилеру по поводу периодически возникающей проблемы с запуском кривошипа, и владелец сообщил нам, что сервисный отдел дилерского центра заменил PCM в попытке устранить эту проблему. Счет за ремонт был огромен из-за того ошибочного диагноза, и проблема осталась.

В моем магазине мы проанализировали цепь срабатывания стартера, разработанную Mercedes. PCM полностью контролирует работу стартера. Пусковой сигнал поступает на PCM и на «Импульсный модуль», который передает сигнал стартера на соленоид.Сообщения Identifix отдавали предпочтение импульсному модулю как любимой причине, но наш диагноз показал, что, когда эти неработающие шатуны были вызваны отказом модуля реле , детали производства Mercedes, которая, среди прочего, содержит двигатель Реле управления и топливного насоса. Наш поиск неисправностей привел нас к реле управления двигателем в релейном модуле, которое иногда не подает ток на PCM, а когда PCM спит, импульсный модуль ничего не делает. Потребовался релейный модуль за 400 долларов, но мы устранили эту периодически возникающую проблему без проворачивания.

По тому же заказу, как раз на прошлой неделе мы разработали Impala 2008 года, у которой периодически возникала проблема с запуском двигателя, не связанная со стартером. Это было легко скопировать, и хотя было несколько случаев замены распределительной коробки под капотом для этой проблемы, было примерно столько же плохих BCM, и никогда не стоит выбрасывать дорогостоящую деталь без проверки того, что где отсутствует. .

Интересно, что, как и в случае с Chrysler Crossfire, выяснилось, что у этой Импалы было неисправное реле, которое было неотъемлемой частью распределительной коробки под капотом, и мы поймали его, когда он не подает мощность, чтобы разбудить PCM, сначала с помощью диагностического прибора и затем с помощью тестовой лампы.И когда мы снова подали питание в эту цепь и проверили наш диагноз, наш поиск неисправностей был завершен, и Импала исчезла.

Промышленные пускатели для двигателей | Магнитный пускатель двигателя

Введение

Пускатели двигателя - одно из основных изобретений в области управления двигателями. Как следует из названия, стартер - это электрическое устройство, которое регулирует электрическую мощность для запуска двигателя. Эти электрические устройства также используются для остановки, реверсирования и защиты электродвигателей.Ниже приведены два основных компонента пускателя:

  1. Контактор: Основная функция контактора - регулирование электрического тока двигателя. Контактор может включать или отключать питание цепи.
  2. Реле перегрузки: Перегрев и потребление слишком большого тока могут привести к перегоранию двигателя и его практически бесполезному использованию. Реле перегрузки предотвращают это и защищают двигатель от любой потенциальной опасности.

Стартер представляет собой сборку этих двух компонентов, которая позволяет ему включать и выключать электродвигатель или электрическое оборудование, управляемое электродвигателем.Пускатель также обеспечивает необходимую защиту цепи от перегрузки.

Типы пускателей двигателей

Существует несколько типов пускателей двигателей. Однако существуют два основных типа этих электрических устройств:

Ручные пускатели

Ручные пускатели - это устройства, которые управляются вручную. Эти пускатели чрезвычайно просты в эксплуатации и не требуют вмешательства специалиста. Стартер включает в себя кнопку (или поворотную ручку), которая позволяет пользователю включать или выключать подключенное оборудование.Кнопки оснащены механическими связями, которые размыкают или замыкают контакты, запуская или останавливая двигатель. Следующие особенности ручного стартера делают его предпочтительным выбором по сравнению с другими типами:

  • Эти стартеры обеспечивают безопасную и экономичную работу.
  • Компактные размеры этих устройств делают их пригодными для широкого спектра применений.
  • Они обеспечивают защиту двигателя от перегрузки, защищая его от любого потенциального повреждения.
  • Эти устройства поставляются с широким выбором корпусов.
  • Начальная стоимость ручного стартера невысока.

Магнитный пускатель двигателя

Это другой основной тип пускателя двигателя. Он работает от электромагнита. Это означает, что нагрузка двигателя, подключенная к пускателю двигателя, обычно запускается и останавливается с использованием более низкого и безопасного напряжения, чем напряжение двигателя. Как и другие пускатели двигателей, магнитный пускатель также имеет электрический контактор и реле перегрузки для защиты устройства от слишком большого тока или перегрева.

Схема и работа пускателя двигателя

В пускателе двигателя есть две цепи, а именно:

  1. Цепь питания: Цепь питания соединяет линию с двигателем. Он обеспечивает передачу электроэнергии через контакты стартера, реле перегрузки, а затем на двигатель. Ток двигателя передается по силовым (главным) контактам контактора.
  2. Цепь управления: Это другая цепь пускателя двигателя, которая включает или выключает контактор.Главные контакты контактора отвечают за разрешение или прерывание прохождения тока к двигателю. Для этого контакты в цепи управления либо разомкнуты, либо замкнуты. Схема управления питает катушку контактора, которая создает электромагнитное поле. Силовые контакты притягиваются этим электромагнитным полем в закрытое положение. Это замыкает цепь между двигателем и линией. Таким образом, дистанционное управление становится возможным с помощью схемы управления. Схема управления может быть подключена двумя способами:
    1. Метод 1: Один из наиболее широко используемых методов подключения схемы управления называется «Двухпроводным методом».При двухпроводном способе подключения управляющей цепи используется пилотное устройство с поддерживаемым контактом, такое как датчик присутствия, термостат или поплавковый выключатель.
    2. Method 2: В отличие от двухпроводного метода, «трехпроводный метод» подключения схемы управления использует контакт удерживающей цепи и управляющие устройства с мгновенным контактом.

Цепь управления может получать мощность одним из следующих трех способов:

  • Общее управление: Этот тип управления возникает, когда источник питания схемы управления такой же, как и у двигателя.
  • Раздельное управление: Это самый популярный тип управления. Как следует из названия, в этой схеме схема управления получает питание от отдельного источника. Обычно получаемая мощность имеет меньшее напряжение по сравнению с источником питания двигателя.
  • Управление трансформатором: Как следует из названия, цепь управления получает питание от трансформатора цепи управления. Обычно получаемая мощность имеет меньшее напряжение по сравнению с источником питания двигателя.

Типы пускателей с магнитным приводом

В зависимости от того, как они подключены в цепь, существует множество типов пускателей с магнитным приводом, например:

1. Пускатель прямого включения

-Онлайн-пускатель - это простейшая форма пускателя двигателя, кроме ручного пускателя. Контроллер этого стартера обычно представляет собой простую кнопку (но может быть селекторным переключателем, концевым выключателем, поплавковым выключателем и т. Д.). Нажатие кнопки пуска замыкает контактор (путем подачи питания на катушку контактора), подключенный к основному источнику питания и двигателю.Это обеспечивает ток питания двигателя. Для выключения мотора предусмотрена кнопка останова. Чтобы защитить его от перегрузки по току, цепь управления подключена через нормально замкнутый вспомогательный контакт реле перегрузки. Когда реле перегрузки срабатывает, нормально замкнутый вспомогательный контакт размыкается и обесточивает катушку контактора, а главные контакты контактора размыкаются.

Преимущества использования пускателей двигателей с прямым включением:
  • Они имеют компактную конструкцию.
  • Они экономичны.
  • Они имеют простую конструкцию.

2. Стартер сопротивления ротора

В пускателе сопротивления ротора три сопротивления соединены так, что они включены последовательно с обмотками ротора. Это помогает значительно снизить ток ротора, а также увеличивает крутящий момент двигателя.

Преимущества использования пускателей электродвигателей с сопротивлением ротора:
  • Они экономичны.
  • У них простой метод регулирования скорости.
  • Они обеспечивают низкий пусковой ток, большой пусковой момент и большой момент отрыва.

3. Пускатель сопротивления статора

Пускатель сопротивления статора состоит из трех резисторов, которые последовательно соединены с каждой фазой обмоток статора. На каждом резисторе возникает падение напряжения, поэтому возникает необходимость подавать низкое напряжение на каждую фазу. Эти сопротивления устанавливаются в начальное или максимальное положение на этапе запуска двигателя. Пусковой ток в пускателях этого типа поддерживается на минимальном уровне.Кроме того, необходимо поддерживать пусковой момент двигателя.

Преимущества использования пускателей электродвигателей с сопротивлением статора:
  • Они подходят для использования в системах управления скоростью.
  • Они обладают чрезвычайно гибкими пусковыми характеристиками.
  • Обеспечивают плавный разгон.

4. Пускатель автотрансформатора

С пускателем автотрансформатора трансформатор подает определенный процент первичного напряжения на вторичную обмотку трансформатора.Автотрансформатор подключен по схеме звезды. В пускателе этого типа три вторичных обмотки трансформатора с ответвлениями подключены к трем фазам двигателя. Это помогает снизить напряжение, подаваемое на клеммы двигателя.

Преимущества использования пускателей двигателей с автотрансформатором:
  • Их можно использовать для ручного управления скоростью, но с ограниченными возможностями.
  • Они обладают чрезвычайно гибкими пусковыми характеристиками.
  • Имеют высокий выходной крутящий момент.

5.

Пускатель звезда-треугольник

По сравнению с другими типами пускателей, пускатель звезда-треугольник широко используется. Как следует из названия, в пускателях звезда-треугольник три обмотки соединены звездой. Определенное время устанавливается таймером или любой другой схемой контроллера. По истечении этого времени обмотки подключаются по схеме треугольник. Фазное напряжение при соединении звездой снижается до 58%, а общий потребляемый ток составляет 58% от нормального тока.Это приводит к уменьшению крутящего момента.

Преимущества использования пускателей электродвигателей звезда-треугольник:
  • Они идеально подходят для длительного разгона.
  • У них меньший импульсный ток на входе по сравнению с другими пускателями.
  • Они имеют более простую конструкцию по сравнению с другими стартерами.

Характеристики пускателей двигателей

Сегодня пускатели двигателей широко используются из-за их перечня полезных свойств.Ниже приведены некоторые особенности этих очень полезных электрических устройств:

  1. Они облегчают запуск и остановку двигателя.
  2. Пускатели рассчитаны на мощность (в лошадиных силах, киловатт) и ток (в амперах).
  3. Они обеспечивают необходимую защиту двигателя от перегрузки.
  4. Электрическое устройство обеспечивает функцию дистанционного включения / выключения.
  5. Эти устройства позволяют быстро включать и отключать ток (включение и выключение).

Основные функции пускателей двигателей

Ниже перечислены основные функции, которые должен выполнять пускатель:

  1. Управление: Функция управления в основном выполняется контактором пускателя.Он контролирует размыкание и замыкание силовой электрической цепи. Коммутация осуществляется главными контактами (полюсами) контактора. Электромагнитная катушка находится под напряжением, которая размыкает или замыкает контакты. Эта электромагнитная катушка имеет номинальное управляющее напряжение и может быть переменным или постоянным напряжением.
  2. Защита от короткого замыкания: В промышленных приложениях нормальный ток нагрузки может достигать тысяч ампер. В случае короткого замыкания ток короткого замыкания может превысить 100 000 ампер.Это может вызвать серьезное повреждение оборудования. Защита от короткого замыкания отключает питание и безопасным образом предотвращает потенциальное повреждение. Защита от короткого замыкания обеспечивается предохранителями или автоматическими выключателями в комбинированном контроллере двигателя.
  3. Защита от перегрузки: Когда двигатель потребляет больше тока, чем рассчитано, возникает состояние перегрузки. Основная задача реле перегрузки - обнаружение избыточных токов. При обнаружении перегрузки вспомогательный контакт реле перегрузки размыкает цепь и предотвращает перегрев или перегрев двигателя.Электронные или электромеханические реле перегрузки используются в сочетании с контактором для обеспечения необходимой защиты от перегрузки.
  4. Отключение и отключение: Чтобы предотвратить непреднамеренный перезапуск, необходимо отключить двигатель от основной цепи питания. Чтобы безопасно выполнять техническое обслуживание двигателя или стартера, двигатель должен отключаться и быть изолированным от источника питания. Эту функцию выполняет размыкающий выключатель цепи. Отключение и отключение обеспечивается размыкающим выключателем или автоматическим выключателем в комбинированном контроллере двигателя (или может быть установлен удаленно от стартера).

Стандарты и характеристики

Номинальные параметры пускателя двигателя зависят от многих факторов, таких как тепловой ток, длительный ток, напряжение двигателя и мощность.

Тепловой ток зависит от теплопроводности (k), которая является свойством, указывающим теплопроводность материала. Это означает, что тепловой ток прямо пропорционален теплопроводности.

Постоянный ток, который также обычно называют номинальным постоянным током, является мерой способности пускателя, управляющего двигателем, выдерживать ток в течение непрерывного времени.

Номинальная мощность пускателя двигателя зависит от типа используемого двигателя. Пускатели двигателей постоянного тока рассчитаны на мощность постоянного тока. С другой стороны, пускатели двигателей переменного тока имеют номинальную мощность однофазной и трехфазной мощности.

Характеристики пускателя двигателя зависят от размера и типа нагрузки, на которую он рассчитан. Стартеры соответствуют стандартам и рейтингам Underwriters Laboratories (UL), Канадской ассоциации стандартов (CSA), Международной электротехнической комиссии (IEC) и Национальной ассоциации производителей электрооборудования (NEMA).

Рейтинг NEMA

Рейтинг NEMA стартера в значительной степени зависит от максимальной номинальной мощности, указанной в стандарте ISCS2 Национальной ассоциации производителей электрооборудования. Выбор стартеров NEMA осуществляется на основе их размера NEMA, который варьируется от размера 00 до размера 9.

Стартер NEMA с его заявленной мощностью может использоваться в широком диапазоне приложений, от простого до и от приложений до приложений для подключения к сети и бега трусцой, которые более требовательны. При выборе подходящего пускателя двигателя NEMA необходимо знать напряжение и мощность двигателя. В случае значительного количества закупорок и толчков, потребуется снижение номинальных характеристик устройства, соответствующего требованиям NEMA.

Рейтинг МЭК

Международная электротехническая комиссия (МЭК) определила рабочие и рабочие характеристики устройств МЭК в публикации МЭК 60947. Стандартные размеры не указаны МЭК.Типичный рабочий цикл устройств IEC определяется категориями использования. Что касается общих применений для запуска двигателей, наиболее распространенными категориями применения являются AC3 и AC4.

В отличие от типоразмеров NEMA, они обычно рассчитываются по максимальному рабочему току, тепловому току, номинальной мощности и / или кВт.

Есть и другие параметры, которые важно учитывать при выборе пускателей двигателя, такие как ускорение с ограничением по времени, ускорение линии тока, управляющее напряжение, количество полюсов и рабочая температура. Мы рассмотрим их в будущем официальном документе.

Мы надеемся, что этот краткий технический документ дал вам хорошее базовое представление о пускателях двигателей. Другие статьи c3controls ищите на c3controls.com/blog.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг.Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты. Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

Устранение неисправностей системы стартера мотоцикла - Cyclepedia

Получите доступ к технической поддержке и нашему руководству по устранению неполадок

Электростартерные системы теперь можно найти почти на всех силовых спортивных автомобилях. Все электрические пусковые системы имеют две отдельные цепи: одну для слабого тока и одну для сильноточного. Обе цепи подключены к батарее.

Когда стартер активирован, для его вращения требуется большой ток. Сильноточная цепь передает этот ток на стартер от аккумуляторной батареи. Эту схему легко идентифицировать, так как в ней должен использоваться провод большего сечения, чтобы выдерживать большой ток. Провода калибра от 6 до 8, которые соединяют положительный вывод аккумуляторной батареи с реле стартера и реле стартера с двигателем стартера, образуют сильноточную цепь вместе с сильноточными контактами в реле стартера.

Сильноточная цепь управляется слаботочной цепью. В слаботочной цепи используются провода меньшего диаметра, обычно от 16 до 12 калибра. Центральными компонентами этой цепи являются аккумулятор, главный выключатель зажигания, выключатель запуска двигателя, предохранитель и обмотка катушки внутри реле стартера.

При срабатывании переключателя запуска двигателя замыкается цепь низкого тока, и внутри реле стартера создается электромагнитное поле. Это электромагнитное поле замыкает сильноточные контакты и замыкает сильноточную цепь.Сильный ток течет по толстому проводу для питания стартера. Когда пусковой переключатель двигателя отпускается, цепь низкого тока размыкается, и в результате размыкаются контакты высокого тока и прекращается подача большого тока на стартер.

Большинство пусковых цепей предназначены для предотвращения вращения стартера в нежелательных условиях. Это может включать в себя выключатели тормоза, сцепления, боковой подножки или нейтрали, которые не позволят замкнуться слаботочной цепи, если не будут созданы оптимальные условия запуска.Если система запуска не работает должным образом, устраните неисправность всей цепи, а не только основных компонентов.

При проверке системы электрического запуска обязательно начинайте с полностью заряженной аккумуляторной батареи. Найдите реле стартера. Попытайтесь завести двигатель и послушайте реле стартера. Реле стартера должно щелкнуть. Если реле щелкает, замыкается слаботочная цепь пусковой системы.

Если реле стартера не щелкает, проверьте слаботочную цепь и компоненты на наличие проблемы.Таким же образом можно проверить почти все реле стартера.

Отсоедините сильноточный провод от положительной клеммы аккумуляторной батареи и отсоедините слаботочный разъем от реле стартера. Подайте напряжение 12 В непосредственно на входные клеммы слабого тока реле стартера. Проверьте целостность цепи между клеммами высокого тока. Когда скачок завершен, между сильноточными клеммами должно быть соединение. Когда перемычка разомкнута, не должно быть непрерывности между сильноточными клеммами.Замените реле стартера, если оно не прошло проверку.

Если реле стартера щелкает, но стартер не вращается, проблема в сильноточной цепи. Проверьте надежность соединения толстых проводов между аккумуляторной батареей и реле стартера, а также реле стартера и стартером. Проблема может заключаться в стартере, если проверить силовые провода и соединения.

Чтобы проверить стартер, подключите к нему 12 В и посмотрите, вращается ли он.Обязательно подготовьте автомобиль к включению стартера, так как в этом тесте не будут приняты меры по обеспечению безопасности цепи низкого тока. Если стартер не вращается, значит, он либо неисправен, либо заблокирован, это проблема механического двигателя.

Аккумулятор, стартер и система зарядки

Связь аккумулятора с системой запуска и зарядки на самом деле представляет собой непрерывный цикл преобразования одной формы энергии в другую, а затем обратно. Это отношения типа курицы и яйца, в которых механическая энергия двигателя приводит в действие генератор переменного тока, который направляет электрическую энергию (ток) в батарею, где она сохраняется в виде химической энергии.Затем химическая энергия батареи превращается обратно в электрическую, когда она подает ток на стартер, который использует механическую энергию для запуска двигателя. Затем механическая энергия двигателя снова заставляет генератор перезаряжать аккумулятор, чтобы он мог подавать больший ток на стартер, когда это необходимо. Неважно, где вы берете цикл в качестве отправной точки, если вы понимаете, как аккумулятор, генератор и стартер связаны друг с другом.

Основные сведения об аккумуляторах

Большинство жалоб, относящихся к аккумуляторной батарее или системе зарядки или запуска, включают в себя симптом жесткого запуска или невозможности запуска. Медленное проворачивание, длительное время проворачивания или отказ от проворачивания могут иметь свои коренные причины в любой - или во всех - этих электрических областях. Часто задача состоит в том, чтобы исправить проблему, которая не запускается, и точка. Итак, с чего начать устранение такой проблемы? С аккумулятором.

Помимо простого перегоревшего предохранителя или обрыва провода, вы не сможете устранить любую электрическую проблему без полностью заряженного аккумулятора. Хороший аккумулятор имеет две характеристики: во-первых, он должен обеспечивать электрический ток, необходимый для стартера и других электрических устройств автомобиля.Во-вторых, он должен поддерживать достаточное напряжение, чтобы протолкнуть этот ток через цепи автомобиля. Основные тесты батареи включают проверку напряжения холостого хода, тест под нагрузкой и, возможно, трехминутный тест заряда. Большинство продаваемых сегодня аккумуляторов не требуют обслуживания и имеют несъемные вентиляционные крышки. Однако, если у батареи есть съемные крышки, достаньте свой верный ареометр и проверьте удельный вес электролита.

Помните, что электролит аккумулятора - это серная кислота и вода. Таким образом, проверка удельного веса электролита означает его просто «взвесить».Удельный вес воды является базовой линией и, следовательно, имеет значение 1.000. Серная кислота тяжелее воды, а электролит в полностью заряженной батарее составляет от 35% до 40% кислоты. Получается, что удельный вес составляет от 1,260 до 1,280. Когда аккумулятор полностью заряжен, вся сульфатная часть кислоты остается в электролите. По мере разряда батареи сульфат-ионы перемещаются от электролита к свинцовым пластинам, и в электролите становится больше воды и меньше кислоты. По мере разбавления уровень заряда аккумулятора падает следующим образом:

Удельный вес Состояние заряда (при 80 ° F) (%)

1.280 - 1,260 ................................... 100

1,250 - 1,230 ........................... .......... 75

1.220 - 1.200 ..................................... 50

1,190 - 1,170 ..................................... 25

1.160 или ниже ................... Разряжено

Если аккумулятор в проблемном автомобиле не требует обслуживания (как и большинство из них сегодня), вы не можете использовать ареометр. В качестве альтернативы, начните с проверки напряжения разомкнутой цепи (холостого хода).Для этого снимите поверхностный заряд с аккумулятора, включив фары примерно на 10 секунд. Затем выключите свет и подключите вольтметр к клеммам аккумулятора. Показания напряжения покажут приблизительное состояние заряда, а именно:
Напряжение% заряда

12,72 - 12,60 ................................... 100

12,45 ................................................ 0,75

12.30 ................................................ .50

12.15 ................................................. 25

Если испытание на удельный вес или испытание напряжением холостого хода показывает, что батарея заряжена на 75% или выше, вы можете продолжить испытание под нагрузкой. Если аккумулятор заряжен менее чем на 75%, вам следует развернуть зарядное устройство перед дальнейшим тестированием. В любом случае это хороший момент для базового осмотра.

Осмотрите гайки, болты и ремни

Вы можете найти и исправить множество основных проблем с помощью простой проверки на ранних этапах поиска и устранения неисправностей.Сейчас хорошее время для поиска ослабленных, застекленных или иным образом поврежденных приводных ремней. Помните, что генератор не может разогнаться и поддерживать аккумулятор в заряженном состоянии, если его приводной ремень соскальзывает.

Ни генератор, ни аккумулятор не могут пропускать достаточный ток через изношенную или поврежденную проводку. Ослабленные или корродированные клеммы проводки и соединения заземления также добавляют сопротивление цепям и уменьшают ток. А еще есть сами клеммы аккумулятора. Многие проблемы, связанные с отсутствием запуска, были устранены простой очисткой и затяжкой соединений аккумуляторной батареи, на которых образовался большой «серый туман».

Испытание под нагрузкой

Тест нагрузки (емкости) показывает, насколько хорошо аккумулятор может выдавать высокий ток, при этом сохраняя напряжение, достаточное для срабатывания зажигания. Нагрузочный тест - это основной способ проверить необслуживаемую батарею и важный тест для любой батареи. Перед установкой аккумулятора еще раз проверьте напряжение разомкнутой цепи, чтобы убедиться, что он полностью заряжен.

Чтобы определить силу тока нагрузки для теста, проверьте верхнюю часть батареи, чтобы убедиться, что она там напечатана. Если это не так, разделите номинальную силу тока холодного пуска на 2 или умножьте номинальную силу тока в ампер-часах на 3.Вы также можете использовать эти рекомендации:

Испытательный ток двигателя

4-цилиндровый, малый 6-цилиндровый ... 170-190

Маленький 8-цил. (до 5 литров) ............. 175 - 250

Большой 8-цил. (более 5 литров) ........... 225 - 300

Если аккумулятор был заряжен непосредственно перед этим тестом, не забудьте удалить поверхностный заряд, включив фары на 10–20 секунд. Традиционный метод испытания под нагрузкой требует использования вольтметра (НДС) с углеродным ворсом для приложения испытательной нагрузки.Подключите тестер к аккумулятору и поверните ручку управления, чтобы потреблять требуемый ток в течение примерно 15 секунд. Обратите внимание на показания вольтметра и поверните ручку управления в положение «Выкл.».

Во время теста напряжение должно оставаться выше 10 вольт. Обычно допустимое минимальное напряжение составляет 9,6 при температуре от 70 ° до 80 ° F. Если напряжение остается выше 10,0 при полной токовой нагрузке в течение 15 секунд, аккумулятор в порядке. Если напряжение упадет ниже 9,6 или если указанный ток не может быть применен, аккумулятор можно проверить дальше, хотя обычно делается вывод о том, что он заслужил почетную отставку.Если напряжение аккумулятора находится в диапазоне от 9,6 до 10,0, зарядите его и повторно протестируйте, прежде чем решить его судьбу.

Если у вас нет НДС, вы все равно можете провести нагрузочный тест с помощью цифрового вольтметра. Это особенно хорошо работает, если ваш глюкометр имеет функцию записи мин / макс. Просто подключите измеритель к клеммам аккумуляторной батареи и выберите функцию Min / Max. Затем отключите зажигание, включите фары и проверните двигатель примерно на 10 секунд. Проверьте зарегистрированные минимальные и максимальные показания на вашем глюкометре.Еще раз, напряжение аккумулятора не должно опускаться ниже 9,6 во время проворачивания.

Хотя вы не измеряете текущую нагрузку во время этого теста, это реалистичная мера способности батареи запускать двигатель под нагрузкой ее собственного двигателя и электрической системы. Тест прост и быстр - менее чем за минуту. В качестве доказательства того, что старомодные базовые тесты имеют место в мире высоких технологий, компания Fluke запрограммировала этот нагрузочный тест в меню своего первоклассного осциллографа модели 98. Вы даже можете изобразить падение напряжения, если хотите.

Испытания потребляемого тока, падения напряжения и скорости стартера

Если аккумулятор в норме, можно переходить к некоторым основным тестам системы запуска. Чтобы проверить потребляемый пусковой ток и число оборотов в минуту, вы в основном повторяете испытание под альтернативной нагрузкой с амперметром, подключенным к цепи стартера, и тахометром, подключенным к двигателю. Проверните двигатель примерно на 15 секунд и отметьте показания вольтметра, амперметра и тахометра. Опять же, напряжение не должно быть ниже 9,6. Если это так, вам придется вернуться к квадрату с батареей или искать колоссальное потребление тока.

Пусковой ток должен соответствовать спецификациям производителя. Если он выше, поищите короткое замыкание в стартере или двигателе, который по какой-то причине заедает. Если сила тока ниже нормативной, поищите высокое сопротивление в системе запуска или перепроверьте аккумулятор.

Скорость проворачивания для большинства двигателей составляет около 200 620 об / мин. Низкая частота вращения коленчатого вала плюс большой потребляемый ток указывают на возможность заклинивания двигателя. Высокая частота вращения коленчатого вала при низком потреблении тока указывает на сильно изношенный двигатель - сгоревшие клапаны или поршни или что-то еще, что резко снижает компрессию. Интересно, что ничто не заставляет старый толкатель V8 проворачиваться быстрее или плавнее, чем перекошенная цепь привода ГРМ ... но он не заводится.

Испытания тока запуска, падения напряжения и скорости позволят вам точно определить падение напряжения в системе запуска. Для этих испытаний мы разделим систему на цепь управления, а также изолированную и заземленную стороны цепи двигателя. Контрольные точки будут отличаться от автомобиля к автомобилю, поэтому у вас должна быть точная электрическая схема из руководства, если вы не знаете систему наизусть.

Цепь управления стартером состоит из переключателя зажигания, переключателя безопасности нейтрали (или переключателей) и со стороны катушки реле или соленоида стартера. Отключите зажигание, а затем проверните двигатель выключателем зажигания во время этих проверок. Не используйте дистанционный выключатель стартера, потому что вы хотите учесть падение напряжения на выключателе зажигания и его проводке, чтобы полностью удовлетворить требованиям испытаний.

Вы собираетесь использовать вольтметр, чтобы проверить падение напряжения в цепи, чтобы определить высокое сопротивление.Помните, что согласно закону Ома, каждая точка сопротивления в цепи будет понижать часть напряжения источника. Избыточное сопротивление в любой точке падает больше, чем его доля от напряжения, и не оставляет достаточно, чтобы протолкнуть ток через цепь. Высокое сопротивление в цепи управления обычно не вызывает проблемы с медленным запуском. Скорее всего, это будет препятствовать запуску двигателя вообще, потому что не будет достаточного тока, чтобы замкнуть реле или соленоид и включить стартер. Иногда реле или соленоид будут дребезжать, когда пограничный ток пытается возбудить его, но просто не может выполнить свою работу.

Проверяя двигатель, подключите вольтметр ко всем переключателям и катушкам в цепи управления, чтобы измерить падение напряжения. Не менее важно проверить падение напряжения на всех разъемах и на всех участках проводки в цепи. Это максимально допустимые падения напряжения, которые вы должны увидеть:

Проволока любой длины

или кабель . ..................... 200 мВ (0,2 В)

Любой переключатель .................... 300 мВ (0,3 В)

Любое заземление.................. 100 мВ (0,1 В)

Подключение любой другой цепи ........................ 0 мВ (0 В)

Если вы не решили проблему отсутствия пуска после проверки цепи управления стартером, или если вы устраняете проблему с медленным запуском, переместите вольтметр в цепь питания двигателя. Изолированная сторона цепи двигателя - это часть, которая подает напряжение батареи (B +) на двигатель. Он содержит положительный полюс батареи, тяжелые кабели, силовые контакты реле или соленоида и сам двигатель.Сторона заземления цепи стартера начинается с заземления двигателя на двигатель и включает путь заземления низкого напряжения через раму или корпус, а также кабель заземления к отрицательной клемме аккумуляторной батареи.

Для проверки цепи двигателя отключите зажигание и используйте дистанционный выключатель стартера, чтобы провернуть двигатель. Для изолированной стороны цепи подсоедините положительный провод вольтметра к положительной клемме аккумуляторной батареи (а не к зажиму кабеля). Затем выполните зондирование в обратном направлении через цепь с отрицательным проводом измерительного прибора от сильноточного кабельного соединения на двигателе до каждого сильноточного соединения на соленоиде и обратно к зажиму положительного кабеля аккумуляторной батареи.Ищите такие же или меньшие падения напряжения, указанные для цепи управления.

Для стороны заземления цепи подсоедините отрицательный провод вольтметра к отрицательной клемме аккумуляторной батареи (а не к зажиму кабеля). Затем проверьте обратную связь по цепи с положительным проводом измерителя от заземления двигателя к двигателю, а затем обратно к зажиму отрицательного кабеля аккумуляторной батареи. Опять же, ищите чрезмерные падения напряжения. Если похоже, что мы имеем дело с большим количеством небольших значений напряжения и сопротивления, то это так.Но сколько у друзей несколько десятых вольта или ома? Ответ: много! Используя старый добрый закон доктора Ома (E = IxR), вы можете рассчитать, что всего лишь 0,01 Ом сопротивления в цепи стартера вызывает потерю электродвижущей силы на 2 В. И вот ваша проблема с медленным запуском.

Тест выходной мощности системы зарядки

Заключительные этапы этого электрического упражнения гарантируют, что система зарядки сможет вернуть в аккумулятор то, что извлекла система запуска. После запуска двигателя аккумулятор слегка разряжается, и это хорошее время, чтобы проверить генератор, потому что он выдает высокий ток и напряжение, как только двигатель запускается.

Подключив вольтметр и амперметр к двигателю, включите зажигание, но не проворачивайте двигатель. Считайте разрядный ток на амперметре. Это первичный ток зажигания, а на некоторых автомобилях - ток возбуждения генератора и электродвигателя вентилятора. Теперь запустите двигатель и дайте ему поработать на 2000 об / мин, затем считайте напряжение и ток зарядки. Затем удерживайте частоту вращения двигателя на уровне 2000 об / мин, пока сила тока не упадет ниже 10 ампер. Затем снова проверьте напряжение и верните двигатель в режим холостого хода.

Добавьте текущее значение, полученное при выключенном двигателе, к максимальному значению выходного тока при работающем двигателе. Это общий выходной ток, который должен находиться в пределах от 10% до 20% номинальной мощности генератора. Регулируемое напряжение должно быть от 12,6 до 15,5 вольт. Когда ток падает ниже 10 ампер, напряжение должно быть на регулируемом максимуме. Точные характеристики см. В руководстве. Если ток и напряжение выходят за общие пределы этого теста, вам нужно пройти точечные тесты тока и сопротивления.

Из-за разнообразия генераторов и регуляторов на последних моделях автомобилей рекомендуется проверить спецификации и электрические схемы в руководстве для этих испытаний.Однако при тестировании цепей системы зарядки вы по-прежнему будете проводить измерения сопротивления и тока, которые являются приложениями базовой электрической диагностики. Вспомните, что один технический специалист сказал об устранении неполадок: «Базовое тестирование обнаружит 99% неисправностей, после чего вы получите право использовать оставшийся 1% своих знаний».

Скачать PDF

Безопасность

- Почему не защищены цепи стартера?

Несколько лет я работал в сфере автомобильной электроники. С точки зрения безопасности, вы не пытаетесь «защитить автомобиль», вы пытаетесь «защитить человека». Обычно человек будет водителем или пассажиром, но иногда человек может быть пешеходом (подумайте о зонах столкновения и смятия), сторонним наблюдателем (избегая взрывов топливного бака) или даже аварийной бригадой (электромобили не должны подвергать воздействию высокого напряжения, которое может убить человека). спасатели).

Однако для большинства проблем безопасности нет универсального решения. Вы получаете компромисс и выбираете наименее худший вариант.Существуют формальные методы, такие как FMEA или FTA, которые позволяют вам количественно оценить это, так что, если что-то пойдет не так, вы можете доказать, что следовали передовой практике.

Самая распространенная проблема - это компромисс между отказоустойчивостью и доступностью. Если ваша первая реакция на какую-либо проблему - остановить машину и заставить водителя вызвать эвакуатор, это поначалу может показаться хорошей идеей и самым безопасным решением. Я работал над гибридным электромобилем для Ford, где программное обеспечение действительно использовало этот подход, когда оно оказалось в неопределенной ситуации, потому что результатом могло быть неконтролируемое движение транспортного средства.Учитывая правовую ситуацию в США, это казалось лучшим подходом.

Во время разработки мы поговорили с инженерами Volvo и обнаружили, что у них совершенно другой подход. Аргумент безопасности Volvo заключается в том, что если вы не сможете доказать , что дальнейшее движение транспортного средства категорически небезопасно, вы не должны останавливать транспортное средство. Вы можете снизить скорость или доступную мощность, но автомобиль не должен останавливаться.Почему? Потому что, если ваша машина вырубится скандинавской зимой, у вас есть около 2 часов, прежде чем вы замерзнете. В обосновании безопасности Volvo говорилось, что было предпочтительнее иметь некоторый риск столкновений на низкой скорости и малой мощности, если в автомобиле разовьется неисправность, и согласиться с тем, что это будет происходить чаще с в основном не смертельными последствиями по сравнению с менее серьезными последствиями. частый риск остановки автомобиля в смертельных ситуациях. Кроме того, водитель может предпринять некоторые действия для устранения неисправности, выключив зажигание, даже если автомобиль больше не реагирует должным образом на электронное управление акселератором, тормозами и выбором передачи.

Предохранитель

А в цепи стартера следует той же логике. Каков худший сценарий без предохранителя? Ответ: проводка или аккумулятор перегреваются, и в моторном отсеке возникает пожар, который распространяется на остальную часть автомобиля. Обычно напряжение батареи падает до того, как все становится слишком плохо. Водитель может смягчить этот сценарий, если не запускать двигатель непрерывно в течение продолжительных периодов времени. Они также могут смягчить эту неисправность, поскольку между двигателем и пассажирским салоном имеется огнестойкая перегородка, которая дает им достаточно времени, чтобы покинуть автомобиль.Даже в случае, если центральный замок не запирается, а электрические стеклоподъемники не закрываются, молоток для аварийного эвакуации делает тривиальным разбить окна и сбежать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
