Сульфатация аккумулятора как устранить: Сульфатация и десульфатация аккумулятора: фото, видео

Как устранить и Что такое

Каждому автомобилисту знакома ситуация, когда его автомобиль перестает заводиться из-за неисправности аккумуляторной батареи. Незнающий водитель в таком случае попросту покупает новую АКБ, а старую, отслужившую не такой уж большой срок – выкидывает или сдает в пункт приема лома. Стоит ли это делать?

Причин выхода из строя «сердца» электрооборудования транспортного средства множество. Зачастую основной причиной поломки источника питания является сульфатация пластин. Подобная проблема проявляется ярко, ведь двигатель не запускается даже при полном заряде АКБ, а включенные фары разряжают батарею всего за какие-то пару тройку минут.

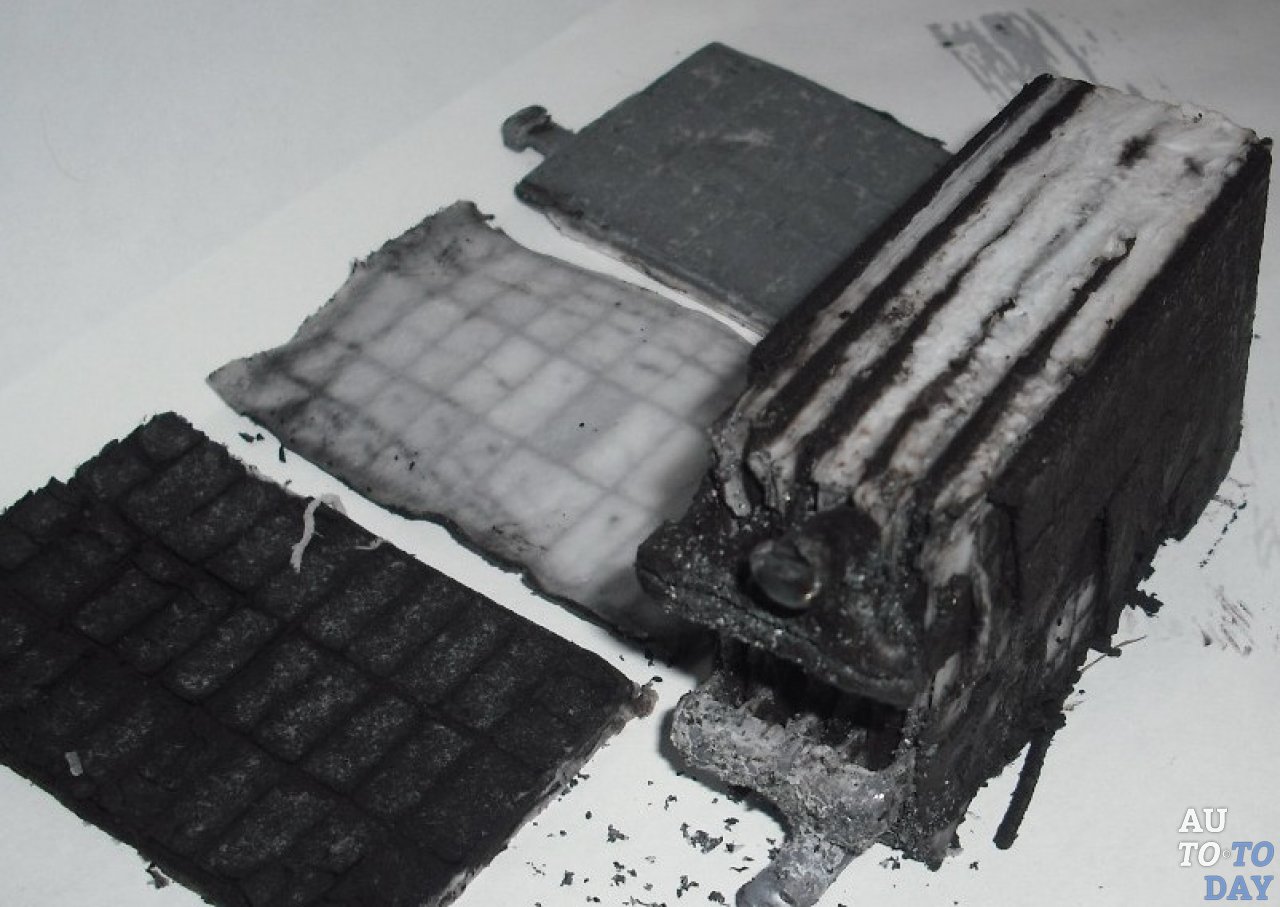

Что такое сульфатация пластин аккумулятора

Сульфатацией называются процессы, приводящие к покрытию пластин батареи сернокислым свинцом, происходящие в процессе разряда источника питания.

Электролит в АКБ состоит из двух составляющих: дистиллированной воды и серной кислоты. В процессе зарядки расходуется вода, а пластины покрывают свинец (минусовая) и окись свинца (плюсовая).

При обратном процессе (разрядке) расходуется уже кислота, а пластины покрываются сульфатом свинца.

Сульфат свинца на пластинах новых аккумуляторов никак не влияет на их работоспособность, ведь естественные циклы разрядки и подзарядки сопровождаются и химическими реакциями в результате которых образуются небольшие отложения молекул. Однако, в случае нештатных ситуаций, молекулы преобразовываются в кристаллы, вырастая и зачехляя пластины, нарушая их нормальное функционирование. Это происходит из-за уменьшения рабочей площади элемента устройства, как следствие это приводит к снижению емкости батареи.

Небольшие кристаллы, которые образуются при незначительной разрядке растворяются. Большие же кристаллы, появляющиеся при нулевом заряде, уже не могут расщепиться и остаются на пластинах даже при максимальном заряде устройства.

Причины сульфатации аккумуляторной батареи

Как уже было отмечено, причинами сульфатации батареи могут служить множество факторов. Основными являются следующие:

• Сильная разрядка. При падении заряда до минимальной отметки пагубные процессы практически неизбежны. Последствия приобретают катастрофический характер уже после двух-трех сильнейших разрядов.
• Холодное время года. Стоит отговориться, что АКБ не боится морозов как таковых. Однако, при минусовых температурах и незначительной продолжительности поездок батарея не успевает нагреться. Это приводит к тому, что ухудшается качество подзарядки устройства, а энергии на завод двигателя транспортного средства зимой требуется намного больше. Эти приводит к образованию налета на пластинах.
• Жара. Удивляться тому, что жара вредит автомобильному аккумулятору не стоит. Подкапотное пространство ограничено и заполнено практически под завязку различными агрегатами. В таких условиях и при жаркой погоде температура вокруг АКБ возрастает до семидесяти градусов, что ускоряет сульфатацию.
• Добавление в электролит концентрированной кислоты, а также «концентрата» электролита приводит к тем же последствиям, что и воздействие на аккумулятор высоких температур.
• Хранение в разряженном состоянии. Так как пластины обрастают кристаллами вследствие сильной разрядки, хранить «посаженую» батарею на протяжении длительного периода времени нельзя. Многие автомобилисты грешат этим и, поставив автомобиль на стоянку, несут домой разряженный аккумулятор, где он стоит больше полугода. Если по прошествии двенадцати месяцев замерить заряд аккумулятора, то он покажет менее сорока процентов от первоначального своего значения.

Как устранить сульфатацию

Устранение сульфатации максимально эффективно, если владелец авто вовремя определил нежелательные процессы. Как же это сделать? Для начала нужно осмотреть аккумулятор. Если у него имеются крышки банок, то он обслуживаемый и их нужно просто вывернуть, чтобы заглянуть внутрь. В случае наличия на пластинах отложений, автолюбитель обязательно их заметит, ведь контраст между чистыми ярко-серым свинцом и белыми кристаллами разительный.

В том случае, если аккумулятор необслуживаемый, то выявить проблемы можно по косвенным признакам. Снижение функциональности устройства, сильное кипение электролита и быстрый разряд, свидетельствует о том, что нужно принимать меры. Кроме того, важно обратить внимание на емкость, она не должна резко снижаться.

Процедура по нейтрализации сульфатации называют десульфатацией. Ее можно осуществлять как с помощью химических веществ, так и тока. Первый метод не пользуется популярностью ввиду его трудоемкости и необходимости привлечения высококвалифицированных специалистов, а вот током аккумуляторы «лечат» многие.

Высокая амплитуда импульсного тока возбуждает электроны на поверхности пластины. Отложения сульфата свинца от такого воздействия убираются. Для проведения подобной процедуры необходимо специальное устройство, которое может быть изготовлено, как в кустарных условиях, так и куплено в магазине. Стоимость последних очень высока, что делает их покупку нецелесообразной, особенно на последней стации сульфатации батареи.

Важно! Высокоамплитудный ток может сбить активную массу АКБ, что только снизит емкость устройства.

Безопасным, но более длительным методом разбития сульфатации является многократная зарядка батареи малым током. Все, что потребуется – зарядное устройство с предусмотренными регулировками. Ток выставляется на отметке четырех сотых от базовой емкости аккумулятора. Зарядка производится на протяжении десяти часов при напряжении 14 вольт. После двенадцатичасовой передышки процедура повторяется как минимум три раза. Каждый цикл увеличивает плотность и чистит пластины.

Можно воспользоваться еще более времязатратным способом. Сначала необходимо зарядить АКБ обычным способом, а затем, слив электролит, залить в банки дистиллированную воду и заряжать устройство на протяжении двух недель. После этого проверяется плотность электролита. За счет разложения налета на пластинах, дистиллированная вода превращается в электролит с низким содержанием кислоты. Его опять нужно слить и повторит процедуру. Восстановлением можно считать незначительное изменение показателя плотности после зарядки. Завершающим этапом становится заправка батареи электролитом и его зарядка при нормальных условиях.

Как уменьшить сульфатацию батареи

Помимо десульфатации, важное значение в продлении срока службы батареи имеет профилактика. Она позволяет снизить интенсивность нежелательных процессов и достичь нормального использования аккумулятора на протяжении семи лет. Профилактика включает в себя следующие действия:

• Хранение АКБ должно производиться отдельно от транспортного средства в заряженном состоянии;
• Отслеживание уровня электролита;
• Зарядка батареи должна сопровождаться контролем плотности электролита;
• Осуществление разряда и заряда батареи раз в шесть месяцев.

Рабочий аккумулятор – одна из основных деталей транспортного средства, позволяющая его эксплуатировать. От ее состояния зависят не только нервы автолюбителя, но и размеры его кошелька.

Остались вопросы по сульфатации пластин или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полезным, полным и точным.

Электронное восстановление аккумулятора — десульфатирование

По статистике, большая половина аккумуляторов выходит из строя по причине – сульфатации пластин. По каким причинам происходит это явление я особо вдаваться не буду, но в небольшой части это связано с неправильной эксплуатацией аккумулятора. А в большей — с длительным периодом эксплуатации батареи.
Есть ряд способов обратить сульфатацию вспять, такой процесс называется – десульфатацией. Я расскажу вам, как собрать электронное устройство, способное десульфатировать пластины аккумуляторной батареи электрическими импульсами.

Достоинства электронного способа восстановления аккумуляторной батареи

Для восстановления батарею не нужно подвергать каким-либо разборкам, что так важно при восстановлении неразборных или гелевых аккумуляторов. Её даже не нужно снимать с машины, если речь идет об автомобильном аккумуляторе.
Такой метод восстановления эффективен в 80 процентах случаев – и это очень хороший процент.
По времени способ не затратный и займет у вас не более 24 часов.

Электрическая схема

Схема не замысловатая. Слева стоит выпрямительный мост со сглаживающими конденсаторами. Далее идет стабилизатор на микросхеме, который питает задающий генератор, собранный на таймере 555. Таймер в свою очередь управляет мощным полевым транзистором, который коммутирует аккумуляторную батарею с источником питания.
Подключается вся схема к выпрямительному трансформатору, с выходом вторичной обмотки вольт 15-20 переменного тока. Напряжение выпрямляется в постоянный ток до 20-25 В. Это будет основное напряжение, которое будет подаваться на батарею. Задающий генератор выдает очень короткие импульсы высокой частоты, где-то 10-35 кГц. Посредствам транзисторного ключа эти импульсы поступаю на батарею.

Принцип действия

Устройство выдает аккумулятору короткие импульсы высокой амплитуды. Пик, которых может достигать величины 10-25 А. Под действием этих импульсов высокой частоты и высокой амплитуды происходит возбуждение электронов ионов, которые в свою очередь и разрушают свинцовый сульфат, и батарея восстанавливает свою емкость.

Этот способ восстановления является очень действенным и помогает вернуть к жизни, казало бы, почти «убитые» аккумуляторные батареи.

Сборка устройства для десульфатации

Собрать схему можно на макетной плате. Транзистор не будет лишним установить на небольшой радиатор.

Процесс восстановления аккумулятора

В любом случае, перед тем как начать восстановление батареи, неплохо бы проверить наличие электролита в банках. И, при необходимости, долить дистиллированную воду.
Ну а дальше подключаем к аккумулятору как обычное зарядное устройство и периодически контролируем процесс заряда, замеряя напряжение на батарее.


Весь процесс может занять у вас от 1 часа до 24 часов, все зависит от емкости аккумулятора. Естественно, для автомобильных аккумуляторов оно будет больше. Так же, возможно, для АКБ с большой емкостью может потребоваться более мощный сетевой трансформатор с более высоким напряжением.
Переменным резистором регулируется частота импульсов. Вращая который, опытным путем, добиваются наилучших результатов восстановления.
За все время мне удалось восстановить не один аккумулятор. Устройство подходит как для 12-ти вольтовых батарей, так и для 6-ти вольтовых.

Сморите видео

Десульфатация аккумулятора своими руками

Автопром не стоит на месте, и сегодня автомобиль требует минимального технического обслуживания. Если раньше за работой автоаккумулятора приходилось пристально следить, то сейчас многие автовладельцы вспоминают о нем только в случае каких-либо неполадок или во время планового прохождения техосмотра. Однако такие приемы, как, например, десульфатация аккумулятора своими руками, могут существенно продлить срок его службы. При должном уходе он прослужит значительно дольше, а значит, ваше авто вас не подведет.

Почему происходит сульфатация аккумулятора?

Если аккумуляторная батарея часто используется во время неполной зарядки, то постепенно она теряет емкость из-за такого явления, как сульфатация пластин, но что это такое и что значит для аккумулятора, знают не все. Рассмотрим химические реакции, протекающие в процессе сульфатации.

При эксплуатации на пластины аккумуляторов оседает сульфат свинца. Постепенная потеря заряда характеризуется такой химической реакцией: Pb + 2h3SO4 + PbO2 → 2PbSO4 + 2h3O. Это означает, что свинцовые пластины с оксидом свинца на поверхности вступают в контакт друг с другом, и в этой реакции участвует также серная кислота. В итоге образуется сульфат свинца, а также вода.

Во время подключения к «Вымпел 55» или другому зарядному устройству батареи реакция происходит с точностью до наоборот, и сульфат свинца исчезает, а плотность электролита повышается. Но не всегда до конца, он может так и остаться на пластинах, особенно если аккумулятор далеко не новый. Таким образом, полезная поверхность аккумулятора загрязняется и уменьшается. Сульфат свинца имеет плохую электропроводимость, и емкость сульфатированной АКБ уменьшается.

Из-за чего сульфатация может происходить быстрее и чаще:

• автомобиль долго простаивает без использования;
• аккумулятор редко заряжают от сети, таким образом уменьшая количество обратных реакций;
• АКБ долго хранится в состоянии полной разрядки;
• разрядка «в ноль» — современные кальциевые аккумуляторы таковы, что их электроды в этом случае покрываются сульфатом кальция и перестают заряжаться до конца;
• наоборот, перезаряд аккумулятора — длительное поддержание аккумулятора подключенным к сети;
• работа в «городском режиме» — частые запуски и короткие периоды в движении;
• работа в «экстремальных» условиях — слишком низкой или слишком высокой (от +40^оС) температуре воздуха.

Как определить, что пластины сульфатированы? В первую очередь это замечают, когда аккумулятор начинает терять емкость. Начав исследовать причины этого, можно обнаружить на пластинах АКБ специфический белый налет, по виду напоминающий снег. Другие признаки — нагрев пластин, кипение аккумулятора при зарядке раньше времени, слишком высокий потенциал на электродах. Все это означает, что наступило время для десульфатации — если, конечно, вы хотите избежать полной замены аккумулятора авто.

Производим десульфатацию без автосервиса

Человеку, плохо знакомому с химией, может прийти в голову идея долить серной кислоты в надежде «оживить» батарею. Но такие вещи нельзя делать ни в коем случае, так как при этом станет только хуже — потерявшие активность сульфатированные пластины уже не сработают так, как раньше, и в результате АКБ придется выбрасывать — на этот раз без возможности ее оживить.

Правильно и быстро произвести десульфатацию поможет аммиачный раствор Трилона Б. Другое его название — этилендиаминтетрауксуснокислый натрий. Как правило, Трилона Б содержится в этой смеси 2%, аммиака — 5%. Использование этого реактива идеально для правильного устранения сульфата свинца, но есть проблема — раздобыть раствор очень сложно, разве только обратившись в лабораторию. Тем не менее, опишем здесь этот способ.

Для начала нужно полностью зарядить аккумулятор и убрать (слить) из него электролит. После этого пару-тройку раз промойте АКБ дистиллированной водой. Затем залейте ее упомянутым аммиачным раствором и оставьте все в таком состоянии на час. Будьте готовы к тому, что начнут выделяться газы и брызги. Вы увидите, когда реакция с газовыделением прекратится, и тогда можно будет сливать раствор. Перед заливкой электролита обратно еще два раза произведите промывку устройства дистиллированной водой.

Десульфатация автомобильного аккумулятора электрическим током

Устранить сульфат свинца можно также при помощи электричества. Народные умельцы-автолюбители собирают собственные устройства для таких целей. В интернете легко находится схема и видео, как сделать их из ЗУ, используя трансформатор и выпрямитель. Основой является импульсный ток, который приводит в действие электроны, удаляющие с поверхности пластин все «ненужное». Но для правильной сборки таких инструментов нужно быть хоть чуть-чуть электриком и разбираться в этой сфере. В противном случае, не зная всех тонкостей, можно даже случайно уменьшить емкость АКБ. Поэтому данные способы мы здесь описывать не будем.

Использовать электроток для избавления аккумуляторов от сульфата свинца можно и без собирания сложных устройств. Не нужно особых навыков — только время, работающую домашнюю розетку и ареометр, чтобы он снимал показания плотности.

Извлеките аккумулятор из авто и измерьте плотность электролита в каждой из банок. Подключите провода от зарядного устройства (например, «Вымпел 55») к соответствующим полюсам аккумуляторной батареи. Ток необходимо поставить 0,04 от емкости АКБ. Обычно это будет 2,4 А. Напряжение ставьте 14 В. 8 часов заряжайте ваш аккумулятор, затем отключите его на 12-14 часов, чтобы концентрация электролита стала равномерной.

Повторите операцию от трех до пяти раз, в зависимости от наличия времени и степени сульфатации. Затем осмотрите пластины и измерьте плотность электролита. Белый налет должен уменьшиться, а плотность — увеличиться.

Если у вас есть возможность оставить авто без аккумулятора на длительное время, можно использовать еще один способ борьбы с сульфатом свинца, для которого потребуется «Вымпел 55» или другой зарядник.

Сначала просто зарядите аккумулятор полностью, как вы обычно это делаете. Затем слейте электролит и залейте дистиллированную воду. В таком виде подключите его к «Вымпел 55» на напряжении 14 В. Должно быть выделение газов, но слабое. Если же оно сильное, то надо понемногу снижать напряжение до достижения нужного эффекта.

Придется оставить его так на 10-14 дней. После этого возьмите ареометр и измерьте плотность воды. За это время она должна стать электролитом слабой концентрации. Снова замените его дистиллированной водой и повторите длительный процесс зарядки. После второго раза, если плотность воды мало изменилась, можно считать снятие сульфата свинца законченным, сливать воду, заливать электролит и заряжать до рабочего состояния.

После того, как вы с помощью вышеописанных способов уберете сульфат свинца с АКБ, то есть будет произведена десульфатация, то наверняка задумаетесь, что проще было бы свести к минимуму сульфатацию в будущем.

Как ее предотвратить:

• регулярно проверяйте плотность электролита ареометром, а также его количество в банках;
• не оставляйте автомобиль в мороз на улице или неотапливаемой парковке;
• ток при зарядке должен быть не выше 1/10 от емкости аккумулятора, этот параметр легко выставить на ЗУ «Вымпел 55», как и на любом другом.

Соблюдая правила эксплуатации, вовремя занимаясь обслуживанием аккумулятора можно существенно продлить его срок службы.

Потеря емкости и определение причины разрядки аккумулятора

Узнайте, что вызывает разрядку аккумулятора.

Энергоаккумулятор батареи можно разделить на три части, известные как доступной энергии , которая может быть мгновенно извлечена, пустая зона , которая может быть пополнена, и неиспользуемая часть, или горных пород , которая стал неактивным из-за использования и старения. Рисунок 1 иллюстрирует эти три раздела.

Рис. 1: Старение аккумулятора. Батареи начинают выгорать со дня изготовления. Новый аккумулятор должен обеспечивать 100-процентную емкость; большинство используемых пакетов работают дешевле. Предоставлено Cadex

По мере того, как доля в аккумуляторе, содержащая камень , увеличивается, время зарядки сокращается, поскольку остается меньше места для заполнения. Более быстрое время зарядки выцветших аккумуляторов заметно, особенно для никелевых аккумуляторов и частично также для свинцово-кислотных, но не обязательно для литий-ионных. Более низкая способность к переносу заряда, которая препятствует потоку свободных электронов, продлевает время заряда устаревшего Li-ion. (См. BU-409a: Почему старые литий-ионные аккумуляторы долго заряжаются?)

В большинстве случаев уменьшение носит линейный характер, и уменьшение емкости в основном зависит от количества циклов и возраста. Глубокая разрядка нагружает аккумулятор больше, чем частичный разряд.Поэтому лучше не разряжать аккумулятор полностью, а заряжать его чаще. Периодическая полная разрядка рекомендуется только для никелевых батарей для контроля «памяти» и для интеллектуальных батарей в рамках калибровки. Литиевые и никелевые аккумуляторы обеспечивают от 300 до 500 полных циклов разрядки / зарядки, прежде чем емкость упадет ниже 80 процентов.

Технические характеристики устройства всегда основаны на новом аккумуляторе. Это всего лишь моментальный снимок, который нельзя поддерживать в течение длительного времени.Как и в случае с любой новой блестящей машиной, батарея постепенно выцветает, и, если ее не контролировать, сокращение времени работы может привести к поломкам, связанным с батареей.

Блок необходимо заменить, когда его емкость упадет до 80 процентов; однако порог окончания срока службы может варьироваться в зависимости от приложения, предпочтений пользователя и политики компании. Измерение емкости — услуга, которая остается лучшим индикатором замены, — должно выполняться каждые 3 месяца с активными батареями парка. (См. BU-909: Оборудование для испытаний аккумуляторов)

Помимо возрастных потерь, сульфатация и коррозия сети являются основными убийцами свинцово-кислотных аккумуляторов.Сульфатирование — это тонкий слой, который образуется на пластине отрицательного элемента, если батарее позволяют оставаться в низком состоянии заряда. Если вовремя поймать уравнительный заряд, это может изменить ситуацию. Коррозию сети можно уменьшить за счет тщательной зарядки и оптимизации поплавкового заряда. (См. BU-403: Зарядка свинцово-кислотных аккумуляторов)

В никелевых батареях содержание горных пород часто является результатом образования кристаллов, также известного как «память». Полный цикл разрядки / зарядки часто восстанавливает полную работоспособность аккумулятора.Периодическая полная разрядка во время эксплуатации аккумулятора позволяет контролировать кристаллизацию и предотвращает повреждение сепаратора. (См. BU-807: Как восстановить батареи на основе никеля)

Процесс старения литий-ионных аккумуляторов — это окисление элементов, процесс, который происходит естественным образом при использовании и старении и не может быть отменен. (См. BU-808b: Причины смерти литий-ионных аккумуляторов)

Последнее обновление 16.08.2017

*** Пожалуйста, прочтите комментарии ***

Комментарии предназначены

Как продлить и восстановить свинцово-кислотные батареи

Узнайте, что вызывает коррозию, выпадение, короткое замыкание, сульфатирование, высыхание, расслоение кислоты и поверхностный заряд.

Свинцово-кислотная батарея проходит три этапа жизни: форматирование, пик и убыль (рис. 1).На этапе форматирования пластины находятся в подобном губке состоянии, окруженном жидким электролитом. Упражнение пластин позволяет абсорбировать электролит так же, как сжимать и отпускать затвердевшую губку. По мере активации электродов емкость постепенно увеличивается.

Рис. 1: Срок службы батареи. Три фазы батареи — это форматирование, пик и спад. Предоставлено Cadex

Форматирование наиболее важно для батарей глубокого разряда. Для достижения максимальной производительности им требуется 20–50 полных циклов, и это достигается при использовании в полевых условиях. Производители рекомендуют бережно относиться к аккумулятору при обкатке. Стартерные батареи менее критичны и не нуждаются в заправке. Полная мощность запуска доступна с самого начала, хотя CCA немного повысится с форматированием в начале использования.(См. Также BU-701: Как заправить аккумуляторы.)

Аккумулятор глубокого разряда обеспечивает 100–200 циклов до начала постепенного разряда. Замена должна производиться, когда емкость упадет до 70 или 80 процентов. Некоторые приложения допускают более низкие пороговые значения мощности, но время выхода на пенсию никогда не должно опускаться ниже 50 процентов, так как старение может ускориться после выхода из пика.

Чтобы свинцово-кислотный аккумулятор оставался в хорошем состоянии, нанесите полностью насыщенный заряд продолжительностью от 14 до 16 часов. Если цикл зарядки не позволяет этого, полностью заряжайте аккумулятор раз в несколько недель.По возможности работайте при умеренной температуре и избегайте глубоких разрядов; заряжайте как можно чаще. (См. BU-403: Зарядка свинцово-кислотной батареи.)

Основная причина относительно короткого срока службы свинцово-кислотной батареи — это истощение активного материала. Согласно исследованию BCI Failure Modes Study за 2010 год, поломка, связанная с пластиной / сеткой, увеличилась с 30 процентов 5 лет назад до 39 процентов сегодня. В отчете не приводятся причины повышенного износа, кроме как предположить, что более высокие требования к стартерной батарее в современных автомобилях вызывают дополнительную нагрузку.Каждые 5 лет организация проводит исследование для определения видов отказов аккумуляторов, которые были повреждены

Коррозия, выпадение и внутреннее короткое замыкание

Узнайте, что пользователь может сделать, чтобы уменьшить коррозию аккумулятора и потепление.

Коррозия возникает в основном на решетке и известна как «размягчение и отслаивание» свинца с пластин. Этой реакции нельзя избежать, потому что электроды в свинцово-кислотной среде всегда реактивны.Выделение свинца — это естественное явление, которое можно уменьшить, но нельзя устранить. Батарея, срок службы которой истекает из-за этого режима отказа, достигла или превысила ожидаемый срок службы. Ограничение глубины разряда, сокращение количества циклов, работа при умеренной температуре и контроль перезарядки являются превентивными мерами по сдерживанию коррозии.

Чтобы уменьшить коррозию аккумуляторов с длительным сроком службы, производители держат удельный вес на умеренном уровне 1.200 при полной зарядке по сравнению с 1.265 и выше для высокопроизводительных свинцово-кислотных аккумуляторов. (См. BU-903: Как измерить уровень заряда). Более низкий удельный вес снижает удельную энергию батареи.

Применение длительной перезарядки — еще один фактор, способствующий коррозии сети. Это особенно опасно для герметичных свинцово-кислотных систем . Хотя заливная свинцово-кислотная смесь обладает некоторой устойчивостью к перезарядке, герметичные блоки должны работать с рекомендованным плавающим зарядом. (См. BU-403: Свинцово-кислотная зарядка)

Зарядные устройства с переменным плавающим напряжением регулируют напряжение заряда в соответствии с преобладающей температурой. Уменьшение поплавкового заряда, когда температура окружающей среды достигает 29 ° C (85 ° F), и увеличение его, когда холоднее, снижает коррозию. (См. BU-410: Зарядка при высоких и низких температурах.) Большинство зарядных устройств для стационарных аккумуляторов имеют контроль температуры, но это не распространено в транспортных средствах. Полностью заряженный стартерный аккумулятор во время движения поддерживает напряжение 14,40 В (2,40 В / элемент), что может привести к перезарядке. Рекомендуемое напряжение холостого хода составляет 13,60 В (2,27 В / элемент).

Поскольку свинцово-кислотные батареи заменяются литий-фосфатными (LiFePO), точная зарядка имеет первостепенное значение.В то время как автомобильная система зарядки обеспечивает правильное конечное напряжение для LiFePO, литий-ионный аккумулятор не должен получать дополнительную зарядку, когда аккумулятор полностью заряжен. При замене LiFePO этого не происходит, и стартерная батарея постоянно заряжается во время движения. Хотя LiFePO более устойчив к перезарядке, чем литий-ионный аккумулятор с добавлением кобальта, перезарядка может сократить срок службы литий-фосфатной батареи.

Чтобы получить максимальную площадь поверхности, провод на стартерной батарее имеет губчатую форму.Со временем и в процессе использования куски свинца отваливаются и снижают производительность. На рисунке 1 показаны внутренности корродированного свинцово-кислотного аккумулятора.

Рисунок 1: Внутренности корродированной свинцово-кислотной батареи. Коррозия сетки неизбежна, потому что электроды в свинцово-кислотной среде всегда реактивны. Выделение свинца — это естественное явление, которое можно только замедлить, но не устранить. Источник: Journal of Power Sources (2009)

Выводы аккумуляторной батареи также могут подвергнуться коррозии. Это часто видно по образованию белого порошка в результате окисления между двумя разными металлами, соединяющими полюса. Коррозия клемм может в конечном итоге привести к обрыву электрического соединения. Замена соединительных клемм на свинец из того же материала, что и полюс стартерной батареи, решит большинство проблем с коррозией.

Свинец в батарее механически активен. При разряде сульфат свинца вызывает расширение пластин, движение, которое меняет направление во время заряда, когда пластины снова сжимаются. Со временем образуются кристаллы сульфита, которые вызывают выпадение свинцового материала. Выделение стартерной батареи управляемо, поскольку батарея не подвергается глубокому разряду, но это большая проблема с батареей глубокого цикла.

Короткое замыкание на электрическую цепь — еще один вид отказа, особенно со стартерными аккумуляторами в грузовиках.По мере того, как батарея опускается вниз

Как восстановить аккумуляторы — автомобиль, ноутбук, свинцово-кислотный, никадовый аккумулятор

Большинство людей считают, что старую батарею нужно выбросить и заменить новой. Хотя это единственное решение для таких людей, есть еще один способ сэкономить деньги и получить 100% функциональную батарею. Пришло время поговорить о том, как восстановить батареи (да, восстановленные батареи будут работать как новые, и вы даже сможете их продать).Читать на

Вы должны знать, что восстановление аккумуляторов — это очень простая процедура, и ее может сделать каждый человек. Вам понадобится немного времени и несколько гаджетов и предметов, но вы сможете получить совершенно новый аккумулятор. Это означает, что ваш старый отремонтированный аккумулятор будет иметь такую ​​же емкость и те же функции, что и новый аккумулятор.

Если вы хотите узнать , как ремонтировать аккумуляторы , почти все их типы, обратите внимание на все детали, указанные ниже.

Кроме того, вы получите новую батарею, вы сэкономите деньги и не вызовете загрязнения (1). Таким образом мы можем снизить воздействие старых батарей на окружающую среду на 50%. В результате планета станет более здоровой, и вам не придется платить огромные деньги за новую батарею просто потому, что она очень дорогая.

Гибридные автомобили — одни из лучших автомобилей на планете, они состоят из двух основных компонентов, поэтому они также просты. Основные компоненты — электродвигатель и аккумулятор.Аккумулятор может длиться до 200 000 миль в большинстве гибридных автомобилей.

Если он будет поврежден, пока находится на гарантии, производитель заменит его. Однако большинство этих батарей служат дольше, поэтому они будут повреждены по истечении срока гарантии. В этом случае вы должны заплатить за новую гибридную батарею. Вы должны знать, что новый аккумулятор такого типа может стоить до 3000 долларов!

Это также означает, что восстановить аккумулятор — отличное дело. Еще один факт, который вы должны знать, это то, что это возможно и очень просто.

В спешке? Посмотрите видео о восстановлении гибридной батареи Пошаговое видео

Все гибридные батареи состоят из модулей. В некоторых автомобилях их больше, в некоторых меньше, но все они основаны на одном принципе. Например, у Toyota Prius 28 модулей. Когда производитель заменяет батарею, он отремонтирует старую и снова продаст ее.

Хорошо, что можно сделать то же самое. Фактически, все, что вам нужно сделать, это заменить поврежденный модуль, и этой батареи хватит на долгое время.Цена на это исправление составляет около 700 долларов, так что это намного дешевле, чем покупать новое. С другой стороны, восстановленный аккумулятор прослужит еще 6-7 лет, так что это тоже разумное вложение.

Автомобильные аккумуляторы — дорогие компоненты вашего автомобиля. Хорошо то, что вы можете восстановить их и получить новую батарею. Главный факт, который вы должны знать, — это то, что восстанавливаемая батарея будет иметь до 70% мощности нового устройства, но это больше, чем нужно вашему автомобилю.Все, что вам нужно сделать, это выполнить эти простые шаги.

Вам понадобятся: дистиллированная вода, вольтметр, зарядное устройство и шприц.

1. Выньте аккумулятор и снимите резину, которая защищает колпачки. Затем снимите колпачки. Некоторые батареи могут иметь 6-7 крышек, а некоторые — больше или меньше. Обязательно удалить их все.

2. Наполните аккумулятор дистиллированной водой и зарядите его. Имейте в виду, что не следует ставить крышки обратно. Поместите аккумулятор в зарядное устройство и заряжайте его в течение одного часа.Вы должны увидеть пузыри на отверстиях.

Если пузырьков нет, поменяйте местами отрицательный и положительный провода и подождите 2 минуты. Теперь вы должны увидеть пузыри. Переверните провода в правильное положение и зарядите аккумулятор еще на 30 минут.

3. Вы также можете попробовать заменить кислоту внутри батареи и смешать новую кислоту с дистиллированной водой. Затем зарядите аккумулятор на несколько часов. В любом случае вы получите новую батарею, которой хватит на долгое время.

Хотите проверенный и 100% рабочий метод? Попробуйте посмотреть это видео.

Производители аккумуляторных батарей МОЛИТЕСЬ, что вы никогда не увидите это показательное видео…

Восстановление аккумуляторов ноутбука — это больше, чем просто возможность, и есть много разных способов добиться этого, но некоторые из них могут занять много времени. В любом случае, это лучший выбор просто потому, что новый аккумулятор для ноутбука стоит дорого и может стоить больше, чем новый ноутбук.

С другой стороны, все эти способы просты, и вы можете сделать их самостоятельно. На ноутбуках со съемными батареями это сделать намного проще, но вы можете попробовать эти шаги на ноутбуках с несъемными батареями.

Кроме того, не используйте эти растворы с новой батареей просто потому, что это будет иметь отрицательный эффект и они выйдут из строя. В любом случае, вы можете восстановить старую батарею, и вы сможете использовать этот ноутбук намного больше времени. Самое приятное то, что все решения ничего не стоят.

Решение 1

1. Извлеките аккумулятор из ноутбука и поместите его в пластиковый пакет.
2. Поместите его в морозильную камеру и подождите 12 часов. Затем выньте его из пакета и очистите.
3. Поместите его в портативный компьютер и полностью зарядите.

Если аккумулятор не протекает, вокруг него нет кислоты, этот способ будет успешным. В любом случае вы получите новую батарею, которой хватит на долгое время. Кроме того, вы можете повторить процедуру несколько раз.

Решение 2

Некоторые ноутбуки необходимо «перезагрузить», чтобы увеличить время автономной работы. Это очень простое решение, но не очень удачное. Фактически, речь идет больше о повторной калибровке ноутбука, чем о ремонте аккумулятора.С другой стороны, большинство людей сказали, что это эффективное решение.

1. Зарядите аккумулятор до 100% и оставьте ноутбук на 2-3 часа.
2. Теперь оставьте ноутбук отключенным от сети и подождите, пока аккумулятор полностью разрядится и ноутбук не выключится.
3. Оставьте в таком состоянии на 5 часов.
4. Зарядите аккумулятор до 100% заряда. Известно, что это решение увеличивает время автономной работы и позволяет вашему ноутбуку получать более точную информацию об уровне заряда аккумулятора.

Решение 3

Похоже, что снижение температуры ноутбука положительно сказывается на времени автономной работы. Все, что вам нужно сделать, это купить кулер и поставить на него ноутбук. Это снизит температуру батареи и ноутбука, поэтому батарея прослужит дольше. В теплые месяцы это даже лучше.

Решение 4 (НАИЛУЧШЕЕ — Рекомендуемое видео)

Сделайте это, чтобы вернуть к жизни ЛЮБУЮ старую батарею — как новую

Решение 5

Этот метод более чем эффективен, но это длительный процесс.В любом случае вам придется подключить аккумулятор и подождать, пока он не заполнится на 100%. Затем подождите, пока он почти не опустеет, около 5%. Затем снова подключите его и снова зарядите. Повторите процедуру несколько раз, пока не получите восстановленный аккумулятор.

Решение 6

Это решение может показаться странным, но оно очень простое. Кроме того, это возможно только в том случае, если в вашем ноутбуке есть съемный аккумулятор. Вам нужно будет подключить ноутбук и оставить его заряженным. Когда аккумулятор полностью зарядится, выньте аккумулятор из ноутбука. Если ваш ноутбук не может работать без аккумулятора, эта процедура не сработает. С другой стороны, если получится, время автономной работы будет увеличено.

Это возможно из-за того, что, когда вы это сделаете, вы остановите химический процесс в батарее и сбросите его. В конечном итоге ваша батарея сможет заряжаться намного лучше и дольше оставаться заряженной. период времени.

Вы должны знать, что никель-кадмиевые аккумуляторы также можно ремонтировать. Однако сначала следует знать, почему они повреждаются.Это происходит из-за кристаллов серы, которые в конечном итоге достигают обоих выводов и препятствуют зарядке. Это решаемо, так что ваших батареек хватит надолго. Кроме того, процедура более чем простая.

Не покупайте 1 новую батарею — сделайте это вместо этого Видео

1. Вам понадобится конденсатор фотовспышки. Есть много дешевых фотоаппаратов этого типа, которые можно разобрать и использовать их части. Вы узнаете, что такое конденсатор, потому что это большая часть цилиндра.
2. Добавьте к конденсатору держатель батареи и переключатель. Приклейте провода к большому черному цилиндру и соедините их с держателем батареи и переключателем.
3. Убедитесь, что все провода изолированы и не касаются ничего, что может проводить электричество.
4. Вставьте щелочную батарею в конденсатор, а никель-кадмиевую батарею в держатель, который вы добавили ранее.
5. Затем нажмите переключатель и подождите, пока загорится светодиод. Затем повторите шаг. Имейте в виду, что вы должны услышать звук, это означает, что кристаллы серы разрушаются и аккумулятор можно использовать снова.

После того, как вы сделаете это «устройство», вы сможете использовать его для восстановления никель-кадмиевых батарей навсегда. Это может показаться сложным, но это очень просто, и вы не можете ошибиться. Кроме того, для этого приложения можно купить конденсатор, но это слишком дорого и не справится с работой лучше, чем это устройство.

Свинцово-кислотные батареи дороги, поэтому их лучше отремонтировать, чем покупать новые. При этом можно починить старую батарею и получить от нее еще несколько лет.В любом случае, это простая процедура, но она может быть опасной, потому что кислота может быть опасной. В любом случае вам нужно будет выполнить следующие шаги.

[Видео] верните старые батарейки к жизни вместо покупки новых

1. Выньте аккумулятор и откройте крышки. Некоторые батареи имеют резиновую защиту, но ее тоже можно легко снять. Снимите все колпачки и не ставьте их обратно, пока не закончите.

2. В большинстве случаев в батарее не хватает дистиллированной воды, и это основная проблема.В этом случае добавьте дистиллированную воду и зарядите аккумулятор. Еще раз не ставьте крышки обратно. Имейте в виду, что при измерении вольтметром батарея должна иметь напряжение от 13 до 14 вольт.

3. Если это не решит проблему, вы можете попробовать более агрессивный метод. Вы должны получить пакет с кислотой, заменить кислоту и добавить новую дистилляционную воду. В этом случае повторите процедуру с зарядкой, и вы получите новую батарею.

Не забывайте, что время зарядки аккумулятора должно составлять от 10 до 12 часов, если вы используете медленное зарядное устройство.С другой стороны, если вы используете быстрое зарядное устройство, вы можете зарядить его менее чем за 6 часов. Лучше всего измерять уровень заряда батареи вольтметром во время зарядки, чтобы получить наилучшие результаты.

Имейте в виду, что этот тип кислоты может быть опасным, поэтому это не очень безопасная процедура, но вы можете справиться с этим и быть полностью защищенными, если наденете очки и перчатки. То же самое, если вы планируете полностью заменить аккумуляторную кислоту.

В некоторых случаях, если элементы батареи повреждены, вы не получите 100% емкости батареи, как когда она была новой.С другой стороны, вы получите более 70% заряда батареи, которая была новой. Этого достаточно для большинства аккумуляторов просто потому, что этого достаточно для их приложений.

Если вы научитесь ремонтировать батареи, это положительно скажется на окружающей среде и на планете в целом. В то же время вы сэкономите деньги и сможете продлить срок службы ваших батарей. С другой стороны, все эти процедуры очень просты.

Ознакомьтесь с нашим рекомендованным руководством по ремонту аккумуляторов

Ремонт и обслуживание аккумуляторных батарей | Energic Plus

Что означает восстановление батареи и почему это полезно?

Свинцово-кислотные аккумуляторы в основном страдают от сульфатации аккумуляторов.Это явление происходит, когда аккумулятор полностью разряжен, но возвращается в нормальное состояние при подзарядке аккумулятора. Однако естественные процессы не эффективны на 100%. Сульфатные детали прикрепляются к пластинам, влияя на общую емкость аккумулятора. Для зарядки требуется больше энергии, и температура батареи повышается, что сокращает срок ее службы. Это результат того, что технология зарядки не совсем эффективна.

Восстановление батареи или последующая процедура могут восстановить или продлить срок службы батареи.Предыдущий анализ предоставляет информацию о состоянии батареи и позволяет нам диагностировать возможность восстановления батареи. Эта услуга позволит аккумулятору прослужить дольше, что будет финансово выгодно для работодателя.

У нас есть инструменты для извлечения аккумуляторных вилочных погрузчиков, тележек для гольфа, лодок, поездов, телекоммуникационных компаний, распределительных компаний, электроэнергетики и т. Д. Наше устройство для восстановления аккумуляторов удаляет сульфат свинца с помощью процесса электрической высокочастотной пульсации.

Восстановление батареи также называется регенерацией батареи или десульфатацией батареи .

Щелкните здесь, чтобы получить дополнительную информацию о нашем решении для восстановления аккумуляторов и нашем регенераторе аккумуляторов.

Как работает восстановление батареи?

1) Ежегодное техническое обслуживание снижает потерю емкости из-за сульфатации аккумулятора

Когда емкость аккумулятора уменьшается, это, вероятно, происходит из-за кристаллов сульфата, которые постепенно накапливаются на электродах. Это предотвращает эффективную подачу тока батареей, потому что кристаллы «задыхают» батарею.

Сульфат свинца увеличивает внутреннее сопротивление и снижает плотность электролита. Неизбежен процесс нарастания сульфатирования. Что еще хуже, через 3-4 года процесс существенно ускоряется (отсюда и быстрое падение производительности вашего аккумулятора). Если ваша батарея страдает от этого типа сульфатации, наш регенератор батареи будет очень эффективным.

Если вы обслуживаете аккумулятор один раз в год с помощью нашего регенератора аккумуляторов, сульфатация аккумулятора не будет иметь шансов!

2) Чистка + разбор + ремонт АКБ

Перед процессом десульфатации батареи очень важно убедиться, что батарея, соединения батареи и батарейный отсек не имеют дефектов.Мы также должны убедиться, что поверхность батареи нейтрализована (AQ Steam), чтобы накопление сульфата на разъемах не влияло на производительность батареи. Необработанная поверхность батареи может вызвать токи утечки, что отрицательно скажется на сроке службы батареи.

Когда все соединения проверены и поверхность обработана, можно продолжить сам процесс регенерации.

3) Восстановление свинцово-кислотных аккумуляторов с помощью Energic Plus

Устройство для восстановления аккумуляторов выполняет 2 цикла зарядки, выравнивания и разрядки.Во время этого процесса сульфат свинца удаляется за счет процесса электрической высокочастотной пульсации регенератора батареи. Это дает следующие результаты:

— удельный вес электролита увеличится,
— уменьшится внутреннее сопротивление,
— увеличится емкость аккумулятора (Ач) и
— напряжение элемента увеличится

Если регенератор батареи объединен с нашей системой мониторинга батареи (BMS-система), вы даже можете выполнить полный анализ каждого элемента батареи.Поистине уникальная особенность!

4) Анализ батареи после процесса восстановления батареи

После завершения процесса восстановления батареи, состояние батареи анализируется повторно. Улучшения обрабатываются, и все ячейки проверяются на предмет необходимости замены каких-либо из них. Отчеты о состоянии батареи (в формате pdf, Word или Excel) и отчеты системы BMS (в формате pdf, Word или Excel) создаются, чтобы вы точно знали, в каком состоянии находится ваша батарея.

5) Ввод свинцово-кислотного аккумулятора в работу

После завершения процесса десульфатации аккумулятор можно снова использовать! Хватит тратить деньги, начни пользоваться регенератором аккумуляторов Energic Plus!

Когда нужно восстанавливать аккумулятор?

Регенерация батареи может быть произведена в любое время. Обычно это происходит, когда батарея разряжается на 30-40%. Тогда обычно возможно полностью вылечить его. Хотя в некоторых случаях невозможно достичь полной мощности, такое восстановление часто дает невероятные результаты.Помимо сульфатирования, батареи часто повреждаются из-за естественного процесса старения. Потерянные части положительных пластин и сильная коррозия не подлежат восстановлению.

Почему Energic Plus является инновационным по сравнению с другими вариантами?

Оборудование для регенерации батарей

Energic Plus сочетает в себе различные эффективные методы регенерации батарей с интегрированной рекуперацией энергии в одном устройстве. О технологии: для достижения оптимальных результатов вам нужны правильное напряжение, сила тока, время обновления и температура.Мы делаем это с помощью компьютеризированного процесса: каждая батарея разряжается и восстанавливается индивидуально, в зависимости от ее состояния и размера, а максимальные импульсы напряжения регулируются с помощью переменных кривых и циклов. Процесс разряда также меняется на импульсных минимальных расстояниях. Он защищает батареи и подготавливает их к регенерации. Эти комбинации и методы уникальны и защищены мировыми патентами. В зависимости от размера батареи требуются огромные токи и напряжения, которые могут быть обеспечены только трансформаторами соответствующего размера.Особой изюминкой является возврат энергии в процессе разряда. Энергопотребление остается на самом низком уровне.

Можно ли получить обновление и сульфатредукцию с помощью специальной жидкости?

Да и нет. Добавки кобальта, марганца и других веществ не новость. Он широко использовался во время 2-й мировой войны на батареях подводных лодок. Результатом является высвобождение поверхностных отложений сульфата. Уровень кислоты повышается до нормального, а емкость несколько увеличивается.Этот эффект возникает в зависимости от степени сульфатирования и возраста батареи через короткий промежуток времени. Кроме того, в электролите остаются загрязнения. Структурные повреждения поверхности не фиксируются и могут даже увеличиться. Более того, твердые кристаллы сульфата не растворяются полностью, и они могут вызвать дальнейшее загрязнение и разрушение батареи. Со временем соединения серебра и / или кобальта вызывают необратимые повреждения батареи.

Есть ли польза от регенерации «молодой» батареи?

Да.Десульфация батареи может улучшить батареи, возраст которых составляет 1-2 года, поскольку сульфатирование происходит с момента изготовления батареи. Аккумуляторы, прошедшие процесс регенерации, сохраняют и обеспечивают постоянную емкость на уровне 90–100% в течение 8–10 лет.

Технологии регенерации аккумуляторов, подходящие для нескольких приложений

Регенерация аккумуляторов для вилочных погрузчиков
Восстановление аккумуляторов для автомобилей
Восстановление аккумуляторов для грузовых автомобилей
Восстановление аккумуляторов для гольф-каров
Восстановление аккумуляторов для поездов
Восстановление аккумуляторов для автобусов
Восстановление аккумуляторов для тракторов
Восстановление аккумуляторов для квадроциклов
Восстановление аккумуляторов для телекоммуникаций

Как начать бизнес по ремонту аккумуляторов

Вы ищете новую возможность? Станьте дилером систем восстановления аккумуляторов Energic Plus и начните бизнес по ремонту аккумуляторов! Заинтересованы? Применить сейчас!

Изучены 2 простых схемы десульфатора батареи

В этой статье мы исследуем 2 простые, но мощные схемы десульфатора батареи, которые можно использовать для эффективного удаления и предотвращения десульфатации в свинцово-кислотных батареях. Первый метод использует импульсы PWM, а второй метод реализует обычный мостовой выпрямитель для того же.

Сульфатирование в свинцово-кислотных аккумуляторах является довольно распространенным явлением и представляет собой большую проблему, потому что процесс полностью снижает эффективность аккумулятора. Считается, что зарядка свинцово-кислотной батареи с помощью метода ШИМ инициирует десульфатацию, помогая восстановить эффективность батареи до некоторых уровней.

Что такое сульфатирование в свинцово-кислотных аккумуляторах

Сульфатирование — это процесс, при котором серная кислота, присутствующая внутри свинцово-кислотных аккумуляторов, со временем реагирует с пластинами с образованием слоев белого порошка, подобного веществу, над пластинами.

Этот слой отложений серьезно ухудшает химические процессы внутри батареи во время зарядки или разрядки, делая батарею неэффективной с ее способностями к передаче энергии.

Обычно это происходит, когда аккумулятор не используется в течение длительного времени, а процессы зарядки и разрядки выполняются не очень часто.

К сожалению, не существует эффективного способа решения этой проблемы, однако было исследовано, что застрявшие отложения серы на поврежденной батарее могут быть в некоторой степени разрушены путем воздействия на батарею сильноточных импульсов во время зарядки.

Эти сильноточные зарядные импульсы должны быть хорошо оптимизированы с помощью некоторой схемы управления и должны тщательно диагностироваться при реализации процесса.

1) Использование ШИМ

Реализация метода через схему с ШИМ-управлением, вероятно, лучший способ сделать это.

Вот отрывок из википедии, в котором говорится:

«Десульфатация достигается за счет сильноточных импульсов, генерируемых между клеммами батареи. Этот метод, также называемый импульсным кондиционированием, разрушает кристаллы сульфата, которые образуются на пластинах батареи. .Лучше всего работают короткие сильноточные импульсы. Электронные схемы используются для регулирования импульсов различной длительности и частоты сильноточных импульсов. Их также можно использовать для автоматизации процесса, так как для полной десульфатации батареи требуется много времени ».

https://en.wikipedia.org/wiki/Talk%3ABattery_regenerator

Схема батареи с ШИМ Обсуждаемое здесь зарядное устройство можно рассматривать как лучшую конструкцию для выполнения вышеупомянутого процесса десульфатации

Как работает схема

IC 555 конфигурируется и используется в стандартном режиме управления ШИМ.

Выходной сигнал ИС соответствующим образом усиливается через пару транзисторов, так что он может передавать упомянутые сильноточные импульсы на батарею, которую необходимо десульфатировать.

ШИМ-регулирование может быть установлено на низкий коэффициент «отметки» для реализации процесса десульфатации.

И наоборот, если схема предназначена для использования для зарядки обычных аккумуляторов, ШИМ-регулятор может быть настроен для генерации импульсов с равным соотношением метка / пространство или в соответствии с желаемыми характеристиками.

Управление ШИМ будет зависеть исключительно от личных предпочтений человека, поэтому должно выполняться правильно в соответствии с инструкциями производителя батарей.

Несоблюдение надлежащих процедур может привести к несчастному случаю со смертельным исходом из-за возможного взрыва аккумулятора.

Уровень входного тока, равный уровню AH батареи, может быть выбран изначально и постепенно уменьшаться, если обнаруживается положительный ответ от батареи.

2) Десульфатирование с помощью схемы трансформатора и мостового выпрямителя

Чтобы сделать этот простейший, но эффективный десульфатор аккумуляторной батареи с помощью схемы зарядного устройства, вам просто потребуется трансформатор подходящего номинала и мостовой выпрямитель.Конструкция не только обессеривает аккумулятор, но и предотвращает возникновение этой проблемы в новых аккумуляторах и одновременно заряжает их до желаемого уровня.

В начале этого поста мы узнали, как десульфатировать, используя концепцию ШИМ, однако более глубокое исследование показывает, что процесс десульфатации батареи не обязательно требует прецизионной схемы ШИМ, просто источник питания должен колебаться с определенной заданной скоростью, и этого достаточно, чтобы запустить процесс десульфатации (в большинстве случаев) . ..при условии, что батарея все еще находится в диапазоне отверждения и не вышла из состояния восстановления.

Итак, что вам нужно, чтобы сделать эту сверхпростую схему десульфатора батареи, которая также будет заряжать данную батарею и, кроме того, обладать способностью предотвращать развитие проблемы сульфатирования в новых батареях?

Трансформатор подходящего номинала, мостовой выпрямитель и амперметр — все, что нужно для этой цели.

Номинальное напряжение трансформатора должно быть примерно на 25% выше номинального напряжения батареи, то есть для батареи 12 В на клеммах батареи может подаваться напряжение от 15 до 16 В.

Ток может быть приблизительно равен номинальному значению Ач батареи для тех, которые необходимо восстановить и которые сильно сульфатированы, для хороших аккумуляторов ток зарядки может составлять примерно 1/10 или 2/10 их номинала Ач. Мостовой выпрямитель должен быть рассчитан в соответствии с указанными или рассчитанными уровнями заряда.

Схема десульфатора с использованием мостового выпрямителя

Как мостовой выпрямитель работает в качестве десульфатора

На приведенной выше диаграмме показаны минимальные требования к предлагаемому десульфатору батареи со схемой зарядного устройства.

Мы можем увидеть наиболее стандартную или, скорее, грубую настройку источника питания переменного тока в постоянный, где трансформатор понижает сетевое напряжение до 15 В переменного тока для указанной батареи 12 В.

Прежде чем достичь клемм аккумулятора, 15 В переменного тока проходит процесс выпрямления через подключенный мостовой выпрямительный модуль и преобразуется в двухполупериодный 15 В постоянного тока.

При питании от сети 220 В частота перед мостом будет 50 Гц (стандартная спецификация сети), а после выпрямления предполагается, что она станет двойной по сравнению с 100 Гц.Для входа 110 В переменного тока это будет около 120 Гц.

Это происходит из-за того, что мостовая сеть инвертирует нижние полупериоды понижающего переменного тока и объединяет их с верхними полупериодами, чтобы в конечном итоге получить пульсирующий постоянный ток 100 или 120 Гц.

Именно этот пульсирующий постоянный ток становится ответственным за встряхивание или сбивание сульфатных отложений на внутренних пластинах конкретной батареи.

Для хорошей батареи это импульсное зарядное устройство с частотой 100 Гц гарантирует, что сульфатирование прекращается в первую очередь, и, таким образом, помогает удерживать пластины относительно свободными от этой проблемы.

Вы также можете увидеть амперметр, подключенный последовательно к входу питания, он обеспечивает прямую индикацию потребления тока батареей и обеспечивает «живое обновление» процедуры зарядки, а также то, может ли происходить что-либо положительное.

Для хороших аккумуляторов это предоставит информацию от начала до конца, касающуюся процесса зарядки, то есть первоначально стрелка измерителя будет указывать заданную скорость зарядки аккумулятора, и можно ожидать, что постепенно она опустится до нулевой отметки, и это когда необходимо отключить зарядное устройство.

Можно использовать более сложный подход для включения автоматического отключения после полной зарядки аккумулятора с помощью схемы автоматического отключения полного заряда аккумулятора на базе операционных усилителей (вторая диаграмма)

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / плат, производитель.
