Гайковерт ручной оптом и в розницу в Кирове

Грузовые гайковерты

Основное назначение гайковертов — ремонт колес грузовых автомобилей. Для той или иной гайки имеется подходящая по размеру торцевая головка (продаются по-отдельности или в наборе). Гайковерт удобно перевозить с собой в автомобиле в легком и ударопрочном кейсе.
Редуктор представленных гайковертов механический (ручной) планетарного типа на подшипнике. Часто такой тип гайковертов называют «мясорубка«.

Модели гайковертов-мясорубок:

1. Односкоростные

— стандартные механические гайковерты (общая длина 270 мм)
— удлиненные механические гайковерты (общая длина 310 мм). Удлинен сам корпус.

2. Двухскоростные (режимы с усилением и без усиления крутящего момента)

— стандартные механические гайковерты (общая длина 280 мм)
— механические гайковерты с удлинителем в комплекте (с удлинителем-насадкой 490 мм, без насадки 380 мм)

Обращаем ваше внимание на то, что насадку-удлинитель

можно приобрести отдельно, она подходит к гайковертам с присоединительным квадратом 1 дюйм (25 мм). Головки для гайковерта продаются в наборе (с 24 по 50) или в наборе в кейсе (с 27 по 41). Присоединительный квадрат головой 1 дюйм.

В чем преимущества представленных гайковертов?

— прогрессивная конструкция (3-х ступенчатый планетарный редуктор, закрытый механизм и головка с шипом) и , как следствие, приходится прикладывать меньшее физическое усилие в работе
— гайковерты созданы с расчетом на работу по ремонту колес вне стационарных объектов, поэтому их отличает неприхотливость
— для производства используются только качественные материалы, поэтому гайковерты имеют высокую степень износостойкости
— возможность подобрать головки гайковерта, которые максимально подойдут под гайки вашего грузового автомобиля
— возможность удлинить гайковерт с помощью специальной насадки-удлинителя

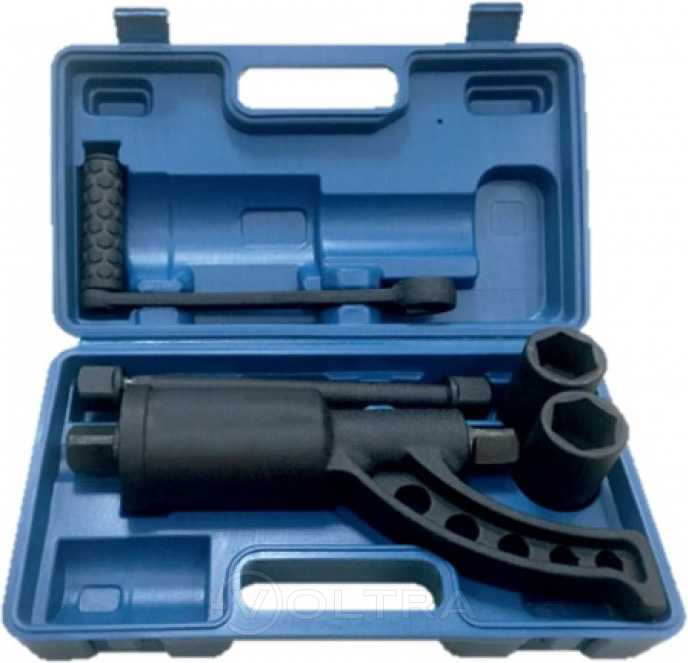

В стоимость гайковерта входит удобный кейс и наиболее пользующиеся спросом головки на 30 и 32 мм.

Из представленных моделей механических гайковертов можно подобрать, а при желании доукомплектовать инструмент с максимальным учетом специфики ваших работ.





Ручной механический гайковерт РГ ATW — Профессиональные гидравлические инструменты

Характеристики

МодельКрутящий момент Nm.Масса кг.Передаточное числоD мм.H мм.h мм.входной квадратВнешний квадрат
РГ-1010002,21/480,58849,51/2″3/4″
РГ-2020003,31/13,780,5105761/2″1″
Рг-3536005,01/17 или 1/1096,5163941/2″1-1/2″
РГ-5555008,91/211171871071/2″1-1/2″
РГ-75750011,91/24,31211951071/2″1-1/2″
РГ-10010000161/291/2″1-1/2″
РГ-15015000301/61,23/4″2-1/2″
РГ-20020000351/673/4″2-1/2″

Ручной механический гайковёрт — мультипликатор предназначен для завинчивания/отвинчивания гаек и болтов тарированным усилием в тяжело нагруженных крепёжных соединениях при выполнении монтажно–демонтажных работ во всех областях промышленности. Благодаря современной технологии завинчивания и отвинчивания гаек, болтов и других крепёжных деталей, мультипликатор является незаменимым инструментом при работе с болтовыми соединениями.

При использовании мультипликаторов значительно повышается прочность резьбовых соединений, снижается опасность ослабления и раскручивания соединения от усталости или осевых нагрузок.

Для работы с ручными мультипликаторами необходимы:

Описание

1. Каждый гайковерт имеет свое передаточное число (Передаточное читсло это коэфициент усиления). Например РГ-55 имеет передаточное число 21 и это значит что РГ-55 усиливает входной крутящий момент в 21 раз (но так же уменьшает скорость вращения выходного вала практически на эту же величину 21 по сравнению со скоростью вращения входного вала).  РГ-55 Имеет максимальный крутящий момент 5500 Nm.

2. Для того что бы подобрать оптимальный  динамометрический ключ для РГ-55 вам необходимо 5500 Nm поделить на коэфициент усиления 21: Итого 5500/21= 261,9. Нам необходим ключ с усилием не выше 262 Nm., либо установленный максимальный крутящий момент на динамометрическом ключе не выше 262 Nm.  Во избежание повреждения планетарного редуктора не рекомендуется превышать максимальный расчетный момент на входном валу!!!!

3. Для того что бы установить на ручном гайковерте РГ-55 имеющем max. момент 5500 Nm другой крутящий момент (например 3600) вы должны произвести следующие расчеты: 262 мы должны поделить на 5500,  262/5500=0,0476 и теперь получившийся коэфициент 0,0476 вы умножаете на 3600  0,0476*3600=171,36 Nm.

Для того что бы при помощи ручного гайковерта РГ-55 получить крутящий момент 3600 Nm. нам необходимо установить на динамометрическом ключе момент приблизительно 171 Nm. Это правило актуально для любого значения которое вы хотите установить на ручном усилителе крутящего момента.

Если у вас есть вопросы о наши специалисты готовы ответить на них  по телефону 8(812)363-19-12 или по электронной почте: [email protected] ru.

Комплектация

  • — Ручной гайковерт
  • — Реакционная опора.
  • — Кейс
  • — Паспорт, Руководство по эксплуатации.
  • — Динамометрический ключ поставляется отдельно (В комплект не входит.)
  • — Торцевые головки поставляются отдельно (в комплект не входят)



 Дополнительная комплектация

Сервис

Предоставляем полный сервис для наших клиентов в который входит:

1. Презентация продукции

    • — Презентация на Вашем объекте
      Наш специалист выезжает к Вам и применимо к вашим задачам демонстрирует оборудование в работе
    • — Презентация у нас на складе в Санкт-Петербурге. Если Вы с другого региона мы компенсируем Вам затраты на переезд в счет стоимости оборудования



2. Обучение и пуск в эксплуатацию
Наши специалисты готовы выехать к Вам на объект и провести обучение персонала в эксплуатации оборудования.

3. Техническое сопровождение
Всегда готовы Вас проконсультировать по любым вопросам связанных с эксплуатацией наших инструментов

4. Гарантийное в течении 24 месяцев и пост гарантийное обслуживание
Если по каким-либо причинам в процессе работы оборудование перестало работать, мы можем дать на замену аналогичное оборудование пока идет ремонт, чтоб избежать простоя.

5. Ремонт гидравлического оборудования

особенности механического двухскоростного гайковерта с редуктором. Тонкости выбора головок для удлиненных и ударных гайковертов

Гайковёрт является одним из самых важных приспособлений, который придумал человек, чтобы бороться с недостатками другого своего изобретения – резьбового соединения. Он широко используется и в индустриальных, и в бытовых целях, в несколько раз облегчая затяжку и раскручивание прикипевшей или заржавевшей гайки, или другого резьбового соединения. С его помощью легко разбирают любую крупногабаритную металлическую конструкцию, даже длительное время находившуюся под влиянием атмосферного влияния.

Что это такое?

Гайковёрты ручного применения можно охарактеризовать как узкоспециализированные устройства, предназначенные для монтажа и демонтажа резьбовых соединений. Проще говоря – это усовершенствованные гаечные ключи, использующие принцип увеличения мощности вращающего момента. Гайковёрт довольно компактен, но обладает большой мощностью и вполне справляется с метизами самых больших размеров. Из-за своей оригинальной внешности этот инструмент чем-то похож на мясорубку. По этой причине водители так его и прозвали.

В конструкцию механических гайковёртов входят рычаг, планетарный редуктор (ещё его называют мультипликатором), упор и патрон, в который вставляются насадки. Редуктор планетарного типа увеличивает усилие, прилагаемое к вращению ручки более чем в 70–80 раз. Такие силовые нагрузки потребовали использования прочных материалов, поэтому для изготовления всех деталей механизма гайковёрта используется легированная сталь.

Стоит рассмотреть следующие особенности гайковёрта:

  • инструмент имеет обратное направление вращения, то есть при повороте ручки в направлении по часовой стрелке гайка поворачиваться будет по часовой стрелке и, наоборот;
  • нужно правильно выставлять упор, поскольку, например, при откручивании/закручивании гаек колеса левой и правой стороны автомобиля его расположение изменится;
  • когда закручивают гайку либо болт таким инструментом, необходима особая осторожность; поскольку происходит многократное увеличение мощности, часто сворачивают резьбу и ломают болты.

Область применения

Чаще всего ручные гайковёрты с редуктором применяются в индустриальном производстве при монтаже и демонтаже крепежа металлических крупногабаритных конструкций. Другое своё предназначение он нашёл в автомастерской, где стал очень востребован. Ещё его часто применяют на стройплощадках, в судостроительной и других сферах производства. Широкое его применение слесарями обусловлено необходимостью работы с массивными конструкциями либо нагруженными резьбовыми соединениями, которые проблематично разобрать обычным инструментом.

В бытовых условиях такую «мясорубку» использовать можно, но здесь сфера её использования гораздо уже меньше, если сравнивать с вышеописанными примерами её применения.

Дома эти инструменты нельзя отнести к необходимым инструментам, которыми, например, являются шуруповёрты, поскольку их легко заменяют гаечные либо баллонные ключи, а большой мощности затягивания не требуется. Как правило, такое приспособление покупают дальнобойщики – им очень удобно менять пробитые колёса в поездках, не теряя много времени. Пригодится «мясорубка» и в реализации какого-то домашнего строительного проекта, где применяются крупные резьбовые соединения.

Виды

По принципу работы ручной гайковёрт может быть нескольких видов.

  • Пневматический. Такие гайковёрты наиболее компактны по габаритам, обладают более высоким быстродействием и точностью. Самое широкое применение они нашли в автомастерских и СТО.
  • Гидравлический. Гайковёрты с гидравлическим приводом обладают самым высоким КПД.
    При их использовании практически отсутствует вибрация при работе, их ресурс выше остальных типов, они очень износостойки. Ручные гидравлические гайковёрты встречаются редко и только на производстве, поскольку в основном они относятся к стационарному оборудованию и обладают слишком большими размерами для ручного использования. Это профессиональные инструменты.
  • Электрический. Такой гайковёрт – это высокоскоростной, обладающий высокой точностью инструмент, почти лишённый вибрации. В свою очередь, их подразделяют на гайковёрты, работающие от электросети и от аккумуляторных батарей. Такой тип оборудования эффективен, но ручные модели не обладают достаточной мощностью, например, для быстрой замены колеса фуры в дороге.
  • Механический. Учитывая все достоинства других типов, гайковёрт, основанный на механическом принципе действия, стал наиболее востребованным. Преимуществами механического принципа действия являются большая плавность откручивания, равномерность усилия, низкий процент поломанных болтов.

Кроме того, пневмо- и электрогайковёрты бывают ударными. Это означает, что в них реализован принцип действия, при котором в механизм инструмента включены специальные молотки, усиливающие крутящий момент, что не приводит к повышенной вибрации корпуса самого инструмента. Как правило, с такими гайковёртами (в том числе и с удлинёнными, то есть использующими удлинённый вал) применяются головки особого типа – ударные. Отличия у них есть, поскольку они относятся к материалу, из которого изготовлены ударные головки (в обоих случаях используют одинаковый сплав хрома с ванадием CR-V). Часто встречается применение тонкостенной ударной головки (с ней работают при установке дисков на шиномонтажках), а толстостенные головки называют силовыми.

Важно! Основное отличие ударной головки от обычной – отверстие в хвостовике для штифта, которым головка фиксируется на валу. Штифт удерживает от выпадения кольцо из упругой резины, вдевающееся на хвостовую часть головки.

Характеристика

Стоит подробнее рассмотреть главные характеристики ручного гайковёрта.

  • Передаточные числа. Самым распространённым передаточным числом такой «мясорубки» является отношение 1: 56, то есть когда рукоятка делает 56 полных оборотов, головка инструмента сможет сделать всего один оборот. Такое медленное вращение не употребляется, чтобы полностью открутить гайку. «Мясорубка» используется на первом этапе, чтобы стронуть прикипевший крепёж, а в дальнейшем гораздо быстрее использовать обычный ключ либо откручивать руками. Реализован и гайковёрт, работающий по двухскоростной схеме, которая позволяет изменение передаточного числа по формуле 1: 3. В этом варианте гайку можно выкручивать гайковёртом полностью.
    Прибегать к использованию гаечного ключа необязательно, так как время откручивания при переходе на вторую скорость сокращается.
  • Вращающий/крутящий момент. Им определяется сила, которая будет прилагаться гайковёртом к гайке. Измеряют её в ньютон-метрах (Nm). Различные виды работы предполагают применение соответствующей величины крутящего момента. Если нужно открутить болты колеса легковушки, потребуется усилие всего в пару сотен Nm. Никому не придёт в голову использовать тяжёлый мощный гайковёрт, развивающий усилие впятеро больше.
  • Квадрат для насадки. Техническая спецификация определяет использование квадратной формы соединения «гайковёрт-насадка». Его размер определяет размеры соединений, с которыми работает данный инструмент. Например, крепёж 10–16 мм потребует применения полудюймового квадрата, а гайкам размеров 20–50 мм подойдёт квадрат не менее одного дюйма.
  • Размер гайковёрта. Конечно, габариты гайковёрта влияют на удобство его использования и перевозки. Как правило, более мощные инструменты имеют большие размеры.

Достоинства и недостатки

Достоинствами ручного механического гайковёрта являются следующие:

  • использование мультипликатора, который преобразует крутящий момент и усиливает его;
  • простая конструкция и, как следствие, надёжность;
  • плавность развинчивания резьбового соединения;
  • отсутствие зависимости от наличия электросети;
  • небольшой размер.

Недостатком можно считать сравнительно большую массу инструмента, но стоит учитывать, что она обуславливается применением в конструкции надёжных и прочных металлов и сплавов. На сегодняшний день комбинация «прочный, но лёгкий» подразумевает слишком высокую стоимость такого гайковёрта. Ещё в вину ему иногда ставят относительно большую мощность, так как легко можно поломать шпильку либо сорвать резьбу. Но это неверно, так как любой, даже самый простой инструмент, требует осторожного и внимательного обращения.

Обслуживание

Использование любого механического устройства требует соблюдения определённых требований. Например, корпус и элементы планетарного редуктора (ручка, головки) не должны иметь заусенцев и неровностей, головки и рукоятки не должны допускать люфт, одеваться на шпиндель штатно. Применение изношенных головок с разбитыми шестигранниками запрещается. Для электроинструмента дополнительно необходимо периодически проверять целостность кабеля, изолировать протирающиеся места.

Чтобы продлить срок использования гайковёрта, нужно своевременно его обслуживать и ремонтировать по мере надобности. Помимо этого, хранить его нужно соблюдая правила, например, исключить попадание воды и грязи, периодически смазывать трущиеся поверхности, чтобы гайковёрт не подвёл в самый неподходящий момент.

Из видео ниже можно узнать, как открутить колеса ручным гайковертом.

Ручной гайковерт для обслуживания БелАЗа

Впоследнее десятилетие появился и активно развивается принципиально новый тип передач, в которых крутящий момент передается посредством промежуточных тел качения (шариков, роликов), взаимодействующих с периодическими дорожками каче -ния сопрягаемых деталей. Такие передачи еще не получили общего названия. Ряд авторов называет их синусошариковыми, другие — волновыми передачами с промежуточными звеньями, некоторые классифицируют их как шариковые планетарные передачи.

Компания ЗАО «Томские трансмиссионные системы» создала несколько передач подобного типа, получивших общее название «Редуктор-подшипник» (далее РП). В сравнении с лучшими планетарными редукторами у РП в десятки раз меньшие массогабаритные показатели (отношение массы редуктора к передаваемому им крутящему моменту). Соответственно, РП имеют кратно меньшие, чем у зубчатых редукторов, массу и габариты при одина -ковых силовых характеристиках.

Одно из изделий компании — промышленный ручной гайковерт, предназначенный для усиления мо -мента при завинчивании — отвинчивании тяжело нагруженных резьбовых соединений. Гайковерт специально разработан для обслуживания большегрузных автомобилей БелАЗ. При эксплуатации этих автомобилей требуется частое протягивание колесных гаек, причем в на -стоящее время все работы осуществляются водителем вручную при помощи различного рода рычагов (ломов, труб и т. п.). Гайковерт производства ЗАО «ТТС» позволяет легко достичь значительных моментов затяжки меньшим входным усилием.

УКМ-150

УКМ-200

УКМ-300

УКМ-500

УКМ-700

Момент, Н-м

1500

2000

3000

5000

7000

Коэффициент усиления

10

13

16

20

22

Вход, дюйм

1/2

1/2

1/2

Выход D2, мм

70

80

90

120

120

Масса, кг

3. 9

4.8

7.5

12

15

Диаметр D, мм

135

150

170

190

230

Длина B, мм

40

40

40

40

40

С помощью этого гайковерта можно производить обслуживание следующих резьбовых соединений на БелАЗе:

• крепление колеса на ступице;

• крепление электромотор-колеса;

• крепление поперечины к раме;

• крепление шаровой опоры цилиндра подвески;

• крепление проушины центрального шарнира к рычагу заднего моста;

• крепление рычага рулевой трапеции;

• крепление проушины центрального шарнира к рычагу передней подвески.

Гайковерт производства ЗАО «ТТС» позволяет затягивать эти соединения с требуемым моментом, уменьшая в десятки раз затраты физической энергии и времени, а также травматизм на рабочих местах. Компактность, простота и надежность конструкции делают гай -коверт незаменимым инструментом в работе водителей и обслуживающего персонала БелАЗа.

Высокая нагрузочная способность гайковерта обеспечивается геометрией зацепления передачи с промежуточными телами качения. В отличие от классического зубчатого зацепления, где в контакте находится не более двух зубьев, в РП в силовом контакте участвуют 50% промежуточных тел (зубьев передачи). Отечественных и зарубежных аналогов подобных механизмов нет, а новизна его защищена патентами РФ и международными заявками.

Гайковерты поставляются в комплекте с необходимыми головками, оснасткой для отбора реактивного момента, а также могут комплектоваться динамометрическим ключом.



Журнал «Горная Промышленность» №2 2005

Ручной гайковерт (мультипликатор) РГ в Москве и Московской области

Назначение

Ручной механический гайковёрт — мультипликатор предназначен для завинчивания/отвинчивания гаек и болтов тарированным усилием в тяжело нагруженных крепёжных соединениях при выполнении монтажно–демонтажных работ во всех областях промышленности. Благодаря современной технологии завинчивания и отвинчивания гаек, болтов и других крепёжных деталей, мультипликатор является незаменимым инструментом при работе с болтовыми соединениями.

При использовании мультипликаторов значительно повышается прочность резьбовых соединений, снижается опасность ослабления и раскручивания соединения от усталости или осевых нагрузок.

Для работы с ручными мультипликаторами необходимы:

  • Динамометрические ключи
  • Торцевые головки

Модели

Модель

Крутящий

момент Nm.

масса

кг.

передат.

число

D мм.

H мм.

h мм.

Входной

квадрат

Внешний

квадрат

РГ-10

1000

2,2

1:4

80,5 88 49,5

1/2″

3/4″

РГ-20

2000

3,3

1:13,7

80,5 105 76

1/2″

1″

РГ-35

3500

5,9

1:17

96,5 163 94

1/2″

1-1/2″

РГ-55

5500

8,9

1:21

117 187 107

1/2″

1-1/2″

РГ-75

7500

11,9

1:24,3

121 195 107

1/2″

1-1/2″

РГ-100

10000

16

1:29

1/2″

1-1/2″

РГ-150 15000 30 1:61,2 3/4″ 2-1/2″
РГ-200 20000 30 1:67 3/4″ 2-1/2″

Ручной гайковерт (мультипликатор) TM100W (РГ-100)

Ручной гайковерт (мультипликатор) TM150W (РГ-150)

Ручной гайковерт (мультипликатор) TM200W (РГ-200)

10 рекомендаций по использованию ручного динамометрического ключа

Меры предосторожности и надлежащее обслуживание являются обязательными при использовании любых инструментов, и динамометрические ключи не являются исключением.

Вот 10 рекомендаций по использованию динамометрических ключей, которые помогут вам безопасно и эффективно использовать свои инструменты.

1. Защитное снаряжение

Убедитесь, что вы всегда надеваете надлежащее защитное снаряжение — перчатки и защитные очки — при использовании динамометрического ключа или любого другого ручного инструмента.

2.Следуйте инструкциям производителя

Далее в нашем списке передовых методов работы с динамометрическими ключами: важность соблюдения конкретных рекомендаций производителя. Сюда входят правила для:

  • Правильное направление приложенной силы
  • Схема или последовательность затяжки
  • Использование или неиспользование смазанных крепежных изделий
  • Циклы затяжки и отпускания

Эти правила существуют не просто так. Несоблюдение их может привести к травмам операторов или к повреждению инструмента.

3. Оставайтесь в пределах рекомендуемых диапазонов

Не превышайте рекомендуемый рабочий диапазон вашего динамометрического ключа. Надежные измерения основаны на процентном соотношении этого диапазона.

Для большинства механических ключей рабочий диапазон динамометрических ключей составляет от 20 до 100 процентов полной шкалы. В электронных гаечных ключах этот диапазон составляет от 10 до 100 процентов полной шкалы.

4. Удлинители или адаптеры

Мы не рекомендуем использовать удлинители или адаптеры, так как они изменят откалиброванный выход гаечного ключа.

5. Инспекция

Осмотрите гнездо, которое вы будете использовать, как на входе (сторона гаечного ключа), так и на выходе (сторона гайки / болта) гаечного ключа. Найдите время, чтобы правильно смазать и заменить изношенные детали. Треснувшие или изношенные гнезда являются обычным явлением, и их следует утилизировать перед использованием инструмента.

6. Надлежащее хранение

Еще одно важное дополнение к списку передовых методов работы с динамометрическими ключами: хранение инструментов в соответствующих ящиках. Используйте защитный чехол для гаечного ключа и храните его в месте с температурой выше 40 градусов по Фаренгейту и ниже 100 градусов.

Избегайте воздействия на динамометрические инструменты экстремальной влажности, агрессивных сред или погружения в жидкость.

7. Использование по назначению

Не используйте динамометрические ключи для ослабления болтов. Динамометрические ключи никогда не должны быть основным методом ослабления или затяжки, а должны использоваться для определения крутящего момента во время окончательной сборки.

8. Не роняйте гаечный ключ

Будьте осторожны, чтобы не уронить динамометрический ключ. Удар о твердую поверхность может привести к потере калибровки гаечного ключа. Если вы уронили гаечный ключ, обратитесь к квалифицированной лаборатории для его повторной калибровки.

9. Регулярная калибровка

Регулярно проверяйте и калибруйте динамометрический ключ. Профессионалы расходятся во мнениях относительно того, как часто вы должны это делать, но вы никогда не должны оставаться без этого больше года. Проконсультируйтесь со своей командой инженеров о передовых методах повторной калибровки динамометрического ключа.

10. Правильная калибровка

Регулярная калибровка важна, как и использование квалифицированной лаборатории, получившей аккредитацию ISO 17025, которая считается ведущим стандартом для калибровочных лабораторий.

Калибровочная лаборатория

Maxpro имеет аккредитацию ISO 17025 с 2015 года. Мы гордимся инвестициями, которые мы сделали для получения этой аккредитации, и соблюдением передовых методов работы с динамометрическими ключами для инструментов, которые мы продаем, арендуем и калибруем.

Свяжитесь с нами сегодня, чтобы узнать больше о наших услугах по калибровке и о том, что вы можете сделать, чтобы ваши инструменты работали с максимальной эффективностью.

TACKLIFE HTW1A 3/8-дюймовый динамометрический ключ Drive Click Руководство пользователя

TACKLIFE HTW1A 3/8-дюймовый динамометрический ключ Drive Click Руководство пользователя

Покомпонентное изображение

ПРИМЕЧАНИЕ. Схема в разобранном виде предоставлена ​​только для иллюстрации.Не разбирайте какие-либо части динамометрического ключа. Внутри или внутри гаечного ключа нет деталей, обслуживаемых пользователем. Показанные детали и сборка могут незначительно отличаться в зависимости от модели.

Привод

3/8 дюйма
Трещотка

24 зуба

Длина

14,76 дюйма
двухдиапазонный

10-80 футов.-фунт. и 13,6-108,5 Нм

Приращение

0,5 фут-фунт (0,68 Нм)
Точность

+/- 4%

Перед использованием динамометрического ключа внимательно прочтите и усвойте руководство, включая всю информацию по технике безопасности. Этот инструмент представляет собой прецизионный измерительный прибор. Обращайтесь с ним осторожно и храните должным образом. Не пытайтесь увеличить усилие этого гаечного ключа каким-либо другим устройством.Несоблюдение всех инструкций может привести к повреждению динамометрического ключа, материальному ущербу или травмам.

  • При низких настройках крутящего момента медленно потяните ключ до щелчка.
  • Ключ
  • поставляется готовым к использованию, откалиброванным и испытанным с точностью +/- 4%. Для поддержания этой точности важно, чтобы гаечный ключ хранился при минимальном крутящем моменте, 10 фунт-фунт (13,6 Нм). Эта настройка снимает дополнительное напряжение с внутренней пружины, устраняя усталость, которая может отрицательно повлиять на точность.
УСТАНОВКА СЧИТЫВАНИЯ МОМЕНТА

Это двухдиапазонный динамометрический ключ с маркировкой фут-фунт (фунт-фунт) и ньютон-метра (Нм) на противоположных сторонах рукоятки. Шкала крутящего момента нанесена на корпус рукоятки с более точными делениями на рукоятке с накаткой (Рис. A).

Рис. A

В этих инструкциях шкала на корпусе ручки будет называться «основной шкалой», а шкала с накаткой на ручке будет называться «микрометрической шкалой».

Затягивайте / регулируйте стопорную гайку и ручку с накаткой только вручную.

Фут-фунт (Пример значения: 51 фут-фунт

  1. Найдите стопорную гайку на конце ручки. Разблокируйте ручку с накаткой, повернув контргайку против часовой стрелки.
  2. НАСТРОЙКА Грубой шкалы (Рис. B): с использованием фут-фунт. шкалы, поверните ручку с накаткой до тех пор, пока ее верхний край не сравняется с горизонтальной отметкой «50» на основной шкале, а отметка «0» на микрометрической шкале находится в центре вертикальной линии основной шкалы.

    Рис. B
  3. ТОЧНАЯ РЕГУЛИРОВКА ШКАЛЫ (Рис. C): Микрометрическая шкала делит основные отметки шкалы на 10 делений. Каждая отметка микрометрической шкалы равна 0,5 фунт-фут, что также известно как минимальное приращение. Для увеличения крутящего момента с 50 до 51 поверните ручку микрометра по часовой стрелке до тех пор, пока отметка «1» не будет находиться в центре вертикальной линии основной шкалы. 50 фут-фунтов (основная шкала) + 1 фут-фунт. (шкала микрометра) = 51 фут-фунт.

    Рис.C
  4. Зафиксируйте настройку крутящего момента, повернув контргайку по часовой стрелке до упора.Размер гаечного ключа теперь установлен на 51 фунт. крутящего момента и готов к использованию.

Ньютон-метр (Пример показания: 40,0 Нм)

Для установки желаемого крутящего момента по шкале Нм используется та же процедура, которая описана выше для фут-фунт. шкала. Шкала микрометра делит основные отметки шкалы на 10 делений. Каждая отметка микрометрической шкалы равна 0,69 Нм, что также называется минимальным шагом. Чтобы установить значение крутящего момента 40,0 Нм, поверните ручку микрометра с накаткой до тех пор, пока верхняя часть не совместится с отметкой «34. Отметка «0» на основной шкале и отметка «0» на микрометрической шкале расположены по центру вертикальной линии основной шкалы. Чтобы увеличить крутящий момент с 34,0 Нм до 40,0 Нм, поверните ручку микрометра по часовой стрелке до тех пор, пока метка «4» не будет находиться в центре вертикальной линии основной шкалы. 40,0 Нм — 34,0 Нм = 6 Нм. 6 Нм ÷ 0,69 ≈ отметки шкалы 8 мкм. Теперь гаечный ключ настроен на крутящий момент 40,0 Нм и готов к использованию.

РАБОТА С КЛЮЧОМ

На рис. D показаны основные операции динамометрического ключа. Для точной работы беритесь только за ручку с накаткой и прилагайте тянущее усилие.При достижении желаемого крутящего момента роликовый подшипник и роликовый штифт перекатываются друг по другу, вызывая щелчок, который вы можете услышать и почувствовать.


Рис. D ( Крутящий момент измеряется только ПО ЧАСОВОЙ СТРЕЛКЕ)

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ
  1. Если гаечный ключ не использовался в течение длительного периода времени, задействуйте его несколько раз с низким крутящим моментом. Это позволит внутренней смазке повторно покрыть движущиеся части.
  2. Когда ключ не используется, продолжайте регулировку на минимальном крутящем моменте, 10 футов □.-фунт. (13,6 Нм) (Рис. E). Не поворачивайте ручку ниже минимального значения крутящего момента.

    Рис. E
  3. Этот гаечный ключ представляет собой прецизионный измерительный прибор. Позаботьтесь о правильном использовании гаечного ключа. Хранить в чистом, сухом месте.
  4. Очистите гаечный ключ чистой сухой тканью без ворса. Не погружайте в какие-либо жидкости или очистители. Это может повредить внутренние компоненты ключа.
ПРИМЕЧАНИЕ
  1. Не пытайтесь увеличить усилие этого гаечного ключа каким-либо другим устройством.
  2. Затягивайте / регулируйте стопорную гайку и ручку с накаткой только вручную.
  3. По мере того, как гайка / болт плотно прилегают, переходите от медленного к плавному и равномерному затягиванию. Слишком быстрое использование гаечного ключа или слишком большое усилие может привести к неправильной настройке крутящего момента.
  4. Остановка, когда вы чувствуете и / или слышите щелчок.
  5. При настройках с низким крутящим моментом щелчок может быть незначительным. Будьте особенно осторожны, чтобы отпустить гаечный ключ в нужном месте после щелчка. Используйте гаечный ключ в тихой обстановке.
  6. Не используйте гаечный ключ для освобождения застрявшего крепежа.
  7. Когда ключ не используется, продолжайте регулировку на минимальном крутящем моменте. Не поворачивайте ручку ниже минимального значения крутящего момента.
  8. Ключ
  9. не измеряет крутящий момент ниже 10 фут-фунтов. (13,6 Нм).
  10. Если гаечный ключ не использовался в течение длительного периода времени, задействуйте его несколько раз с малым крутящим моментом. Это позволит внутренней смазке повторно покрыть движущиеся части.
  11. Очистите гаечный ключ чистой сухой тканью без ворса. Не погружайте в какие-либо жидкости или очистители.Это может повредить внутренние компоненты ключа.

ФУНТ-ФУНТЫ (фут-фунты)

ДЮЙМ ФУНТОВ (дюйм-фунт) ДЮЙМ ФУНТОВ (дюйм-фунт) НЬЮТОН-МЕТРОВ (Нм) ФУНТ-ФУНТЫ (фут-фунты) ДЮЙМ ФУНТОВ (дюйм-фунт) ДЮЙМ ФУНТОВ (дюйм-фунт) ФУНТ-ФУНТЫ (фут-фунты)

НЬЮТОН-МЕТРОВ (Нм)

5

60 6. 78 10 7,37 88,51 100 8,34 11,29
10 120 13,55 20 14,75 177.01 150 12,50

16,94

15

180 20,33 30 22,12 265,52 200 16,67 22.59
20 240 27,11 40 29,50 354,03 250 20,83

28,24

25

300 33,89 50 36,87 442,53 300 25,00 33,89
32 360 40,67 60 44.25 531,04 350 29,17

39,54

35

420 47,45 70 51,63 619,55 400 33,33 45,19
40 480 54,23 80 59,00 708. 06 450 37,50

50,84

45

540 61.01 90 66,38 796,56 500 41,67 56,49
50 600 67,79 100 73,75 885,07 550 45,83

62,14

55 660 74,56 110 81,13 973,58 600 50,00

67.79

60

720 81,34 120 88,50 1062.09 650 54,16 73,44
65 780 88,12 130 95,88 1150,59 700 58,33

79,09

70

840 94,90 140 103. 25 1236.10 750 62,50 84,73
75 900 101,68 150 110,63 1327,61 800 66,67

90,38

80

960 108,46 160 118.01 1416,12 850 70,83 96,03
85 1020 115.24 170 125,38 1504,62 900 75,00

101,68

90

1080 122,02 180 132,76 1593,13 950 79,16 107,33
195 1140 128,80 190 140,13 1681,64 1000 83.33

112,98

100

1200 135,58 200 147,51 1770,15 1050 87,50 118,63
105 1260 142,36 210 154,88 1858,65 1100 91,67

124,28

110

1320 149. 13 1150 95,83 129,93

115

1380 155,91 1200 100,00

135,58

120 1440 162,69 1250 104,16

141.23

125

1500 169,47 1300 108,33 146,88
130 1560 176,25 1350 112,50

152,53

135

1620 183,03 1400 116.67 158,17
140 1680 189,81 1450 120,83

163,82

145

1740 196,59 1500 125,00 169,47
150 1800 203,37 1550 129. 16

175,12

КОНВЕРСИИ

1 фут-фунт
0,138 м-кг
12,0 дюйм-фунт 1,35 Нм
13,8 см-кг
1 дюйм-фунт = 0,113
0,0833 фунт-фут
Нм 0,0115 м-кг
1,15 см-кг
1 Нм = 8,85 дюйм-фунт.
0,737 фут-фунт
0,102 м-кг
10,2 см-кг

Техническая поддержка

Шэньчжэнь Take Tools Co., Ltd.
www.tacklifetools.com
www.facebook.com/Tacklife.US
[электронная почта защищена]
№ B714, Niulanqian Building, Minzhi Road, Longhua District, Shenzhen, Guangdong, China 518000

Сделано в Тайване

Динамометрический ключ для микрометров серии

SDR с регулируемым храповиком

Нужна распечатка деталей? Щелкните номер детали, и откроется PDF-файл.

Технические характеристики и информация для заказа

Обратите внимание: с 1 сентября 2016 г. мы больше не принимаем заказы на регулируемые ключи для микрометров с неопреновой рукояткой.

T Техническая информация

SDR Микрометр Регулируемый гаечный ключ Размеры Английские единицы измерения

Номер детали

Модель Обозначение

Минимальная емкость Максимальная вместимость Выпускной A (дюйм.) B (дюймы) C (дюймы) D (дюймы) Масса (фунты) Размер привода (дюймы)
810749 2 SDR 50 I 10 дюймов фунт 50 дюймов фунт 1 дюйм фунт 10,1 1,0 0,8 0,9 1,0 1/4
810750 2 SDR 150 I 30 дюймов фунт 150 фунтов фунтов 2 фунта 10. 1 1,0 1,1 0,9 1,1 1/4
810751 3 SDR 150 I 30 дюймов фунт 150 фунтов фунтов 2 фунта 10,6 1,4 1,1 0,9 1,1 3/8
810761 3 SDR 200 I 40 дюймов фунт 200 дюймов фунт 2 фунта 10,7 1,4 1.1 0,9 1,1 3/8
810748 3 SDR 600 I 120 дюймов фунт 600 дюймов фунт 5 дюймов фунт 14,0 1,4 1,1 0,9 1,5 3/8
810752 3 SDR 750 I 150 фунтов фунтов 750 дюймов фунт 5 дюймов фунт 14,0 1,4 1,1 0,9 1.5 3/8
810747 3 SDR 1200 I 240 дюймов фунт 1200 дюйм фунтов 10 дюймов фунт 17,6 1,4 1,1 0,9 1,5 3/8
810755 4 SDR 1800 I 360 дюймов фунт 1800 фунтов 10 дюймов фунт 18,3 1,9 1,1 0,9 2,0 1/2
810756 3 SDR 75 10 фунт-футов 75 фунт-футов 0. 5 фут-фунтов 14,0 1,4 1,1 0,9 1,5 3/8
810754 3 SDR 100 20 фунт-футов 100 фут-фунтов 1 фунт-фут 17,6 1,9 1,1 0,9 1,5 3/8
810757 4 SDR 150 30 фунт-футов 150 фунт-футов 1 фунт-фут 18.3 1,9 1,4 0,9 2,0 1/2
810758 4 SDR 250 50 фут-фунтов 250 фут-фунтов 2 фунта-фунта 24,3 2,7 1,4 1,1 3,5 1/2
810760 6 SDR 300 50 фут-фунтов 300 фут-фунтов 2,5 фут-фунт 29,0 2,7 2.0 2,0 7,8 3/4
810597 *
6 SDR 600 100 фут-фунтов 600 фут-фунтов 5 фунт-футов 39,2 2,7 2,0 2,0 10,5 3/4
810525 ** 6 SDR 700 100 фут-фунтов 700 фунт-футов 5 фунт-футов 39,2 2,7 2. 0 2,0 16,5 3/4

* Для 810597 можно использовать дополнительное удлинение ручки, номер детали 853363. Использование ручки требует повторной калибровки гаечного ключа.

** 6 SDR 700 поставляется с завода с удлинительной ручкой и ДОЛЖЕН использоваться с прикрепленной ручкой.

Свяжитесь со своим специалистом по продажам Sturtevant Richmont.

Техническая информация

SDR-микрометр Регулируемый щелевой ключ Размеры Метрические единицы измерения

Номер детали Обозначение модели Минимальная емкость Максимальная вместимость Выпускной A (мм) B (мм) C (мм) D (мм) Масса (кг) Размер привода (дюйм. )
810774 2 SDR 6 Нм 1 Нм 6 Нм 0,1 Нм 257 25 21 24 0,5 1/4
810775 2 SDR 20 Нм 4 Нм 20 Нм 0,2 Нм 257 25 21 24 0,5 1/4
810776 3 SDR 20 Нм 4 Нм 20 Нм 0.2 Нм 270 35 29 24 0,5 3/8
810782 3 SDR 50 Нм 10 Нм 50 Нм 0,5 Нм 371 35 29 24 0,7 3/8
810777 3 SDR 100 Нм 20 Нм 100 Нм 0,5 Нм 371 35 32 24 0. 7 3/8
810797 4 SDR 100 Нм 20 Нм 100 Нм 0,5 Нм 371 35 32 24 0,7 1/2
810783 3 SDR 140 Нм 30 Нм 140 Нм 1 Нм 456 49
32 24 0,7 3/8
810798 4 SDR 140 Нм 30 Нм 140 Нм 1 Нм 456 49 32 24 0.7 1/2
810778 4 SDR 200 Нм 40 Нм 200 Нм 1 Нм 470 49 33 24 0,9 1/2
810779 4 SDR 300 Нм 60 Нм 300 Нм 2 Нм 618 49 33 27 1,6 1/2
810789
6 SDR 300 Нм 60 Нм 300 Нм 2 Нм 618 49 41 27 1. 6 3/4
810598 * 6 SDR 800 Нм 160 Нм 800 Нм 5 Нм 989 68 51 51 4,8 3/4

* 810598 имеет дополнительную удлинительную ручку (номер по каталогу 853363), которую можно заказать. Использование удлинительной рукоятки требует повторной калибровки гаечного ключа.

Думаете о ремонтных наборах с трещоткой? Посетите страницу обновления Ratchet.

Серия SDR с регулируемым микрометром — трещотка с квадратным хвостовиком

Если вам постоянно нужны храповые механизмы, этот инструмент отлично справляется со своей задачей. Точность / надежность / долговечность в одном удобном динамометрическом ключе.

У вас есть регулируемые щелчковые ключи микрометра с неопреновой рукояткой, и вы хотите преобразовать их в рукоятку Knurl Grip? Вы можете сделать это самостоятельно и заказать детали, перейдя на страницу комплекта для переоборудования Knurl Grip.

Посмотрите видеоролик, посвященный ключу Knurl Grip.

Свяжитесь со своим специалистом по продажам Sturtevant Richmont.

Приложения
Динамометрические ключи с храповым механизмом и фиксированным квадратным приводом с микрометром

идеально подходят для любого применения, где:

  • Крепление или фитинг можно зафиксировать с помощью розетки.
  • Оператору приходится часто менять значения крутящего момента.
  • Большое вращение или ограниченный доступ требует храпового механизма для достижения уровня крутящего момента.
  • Повторяемость и надежность важны.
  • Защита от ошибок по дизайну: сплющенный корпус снижает влияние боковой нагрузки во время применения или тестирования.
  • Необходима возможность быстрого выбора значения крутящего момента и его блокировки.
  • Требуется простота эксплуатации.
  • Важна высокая долговечность.

Небольшие сборочные операции, а также функции технического обслуживания и ремонта показывают, что линейка ключей SDR очень хорошо соответствует их потребностям.

Особенности и характеристики

  • Величина крутящего момента регулируется вращением рукоятки.Наши инструменты меняются от верхней части шкалы к нижней за наименьшее количество оборотов.
  • Фиксатор рукоятки обеспечивает быструю, простую и надежную фиксацию крутящего момента.
  • Шарикоподшипник в сборе с откидным верхом обеспечивает плавную работу, повышает повторяемость и увеличивает срок службы гаечного ключа.
  • Точность +/- 4% от номинального значения от 20% до 100% от номинальной мощности.
  • Отвечает требованиям ASME B107.300-2010 и ISO 6789 или превосходит их.
  • Устранение ошибок с помощью указаний: конструкция обеспечивает сильный звуковой и тактильный импульс при достижении установленного крутящего момента.
  • Защита от ошибок по дизайну: сплющенный корпус обеспечивает механизму превосходную поддержку, в результате чего гаечный ключ легче калибровать и дольше удерживает калибровку.
  • Ratchet создан для долговечности.
  • Замена храповика при необходимости выполняется легко и быстро.
  • Все инструменты с усилием до 250 фут-фунтов или 300 Нм поставляются в прочном пластиковом корпусе, изготовленном по индивидуальному заказу.
  • Ключи 6 SDR 600 Нм и 6 SDR 800 Нм также поставляются в пластиковом футляре.(кат. номер 82170)
  • Модель 810760, 300 фут-фунтов, поставляется в картонном транспортировочном ящике.
  • Включает БЕСПЛАТНЫЙ сертификат калибровки в виде таблицы.

Свяжитесь со своим специалистом по продажам Sturtevant Richmont.

Точный. Надежный. Прочный. Все это является частью нашей программы «Предотвращение ошибок по дизайну».

Нужна помощь? Звоните по всему миру 1 + 847-455-8677

Sturtevant Инструменты Richmont созданы умелыми и талантливыми руками.

Китай Высококачественный ручной ручной гайковерт F-24 для болтов M24 Производители и поставщики — заводская цена

1. Обзор продукции:

HANPU — Электрический гайковерт напрямую от HANPU MACHIENRY. Производство гаечных ключей высшего качества в Китае широко используется клиентами по всему миру. С HANPU Shear Wrench было реализовано множество крупных проектов.

HANPU — обеспечивает высочайшее качество, прямую техническую поддержку инженера, достаточный запас для обеспечения своевременной доставки.Как непосредственный производитель, HANPU может предоставить самую профессиональную поддержку и лучший сервис.

Описание:

Высококачественный ручной ручной гайковерт. Ключ для накидной гайки. Металлический материал, легкий вес, рабочая сила, простота управления. Срезной ключ для болта TC. Каждый ключ имеет 2 свободных гнезда. Отправка со склада, быстрая доставка, DHL, TNT, UPS и т. Д.

2. Параметры продукта

9002 9002

КЛЮЧ НОЖНИЧНЫЙ

МОДЕЛЬ

МАКСИМУМ. МОМЕНТ

ВЕС

ДИАМЕТР АДАПТАЦИОННЫХ БОЛТОВ

S-10T

A325

A490

0

0

9

2,62 кг

M12 M16

M20 M22

1/2 «5/8»

3/4 «7/8»

1/2 «5/8»

3/4 «7/8»

F-24

1200N. м

3,18 кг

M16 M20

M22 M24

5/8 «3/4»

7/8 «1»

5/8 «3/4»

7/8 «1»

F-30

2500N.m

4.62KG

M24 M27 M30

1 «1-1 / 8» 1- 1/4 «

1″ 1-1 / 8 «1-1 / 4»

ВЫ МОЖЕТЕ ВЫБРАТЬ ЛЮБУЮ ИЗ 2 АДАПТИВНЫХ РОЗЕТК ДЛЯ КАЖДОЙ МОДЕЛИ В КАЧЕСТВЕ СТАНДАРТА, БЕСПЛАТНО

РУКА НОЖНИЧНЫЙ КЛЮЧ F-24

000

Ручной ручной гаечный ключ высокого качества F-24

МАКС. МОМЕНТ

1200 Нм

ВЕС (ГЛАВНЫЙ КОРПУС)

3,18 кг

АДАПТАЦИОННЫЙ БОЛТ ДИАМЕТР

03

S-1024 M22

A325

5/8 «3/4» 7/8 «1»

A490

5/8 «3/4» 7/8 «1»

ВЫ МОЖЕТЕ ВЫБРАТЬ ЛЮБОЕ ИЗ 2 АДАПТИВНЫХ РАЗЪЕМОВ ДЛЯ КАЖДОЙ МОДЕЛИ В КАЧЕСТВЕ СТАНДАРТА, БЕСПЛАТНО

3.Принцип работы


4. Упаковка и доставка

Упаковка:

1. Внешняя упаковка в картонной коробке. Фиксируется упаковочной лентой.

Доставка:

Сертификат:



ISO9000 Сертификат Сертификат ISO9000

Добро пожаловать на покупку высококачественного ручного гайковерта для продажи у наших профессиональных производителей и поставщиков. Мы предложим вам конкурентоспособные цены и сервис.

Добро пожаловать на покупку высококачественного ручного гайковерта f-24 для болтов m24 от профессиональных производителей и поставщиков. Мы предложим вам конкурентоспособные цены и хорошее обслуживание.

Hot Tags: высококачественный ручной ручной гайковерт f-24 для болтов m24, Китай, производители, поставщики, завод, цена, продажа

Ручной мультипликатор крутящего момента ручные мультипликаторы крутящего момента Динамометрический ключ

Множители крутящего момента с ручным управлением


Ручные усилители крутящего момента alkitronic заменяют гайковерты, удлинители труб и другие ненадлежащие методы крепления болтов.Они обеспечивают энергонезависимую, точную, надежную затяжку и ослабление болтовых соединений. Крутящий момент от 200 до 50 000 Нм. Для достижения точного крутящего момента не требуется дополнительный источник питания. Они особенно эффективны для технического обслуживания и использования во взрывоопасных зонах.

Наши механические редукторы сконструированы с соблюдением высочайших стандартов точности и идеально подходят для приложений без сторонних источников питания — эффективный инструмент для ослабления и затяжки болтов, который подходит для использования в любом месте и в любое время.Механические редукторы alkitronic просты в обращении и подходят для всех промышленных требований.

Преимущества ручных усилителей крутящего момента от alkitronic

В общем, ручные динамометрические инструменты от alkitronic нельзя сравнивать с обычными ручными динамометрическими ключами или «динамометрическими ключами». Ручные динамометрические инструменты Alkitronic очень надежны и технически безупречны, то есть: прецизионный храповик предотвращает обратный ветер при повороте. Почувствуйте разницу!

  • Высокая безопасность труда
  • Низкое энергопотребление, точная передача высокого крутящего момента
  • Прецизионная храповик с защитой от заводов обеспечивает эффективную работу с очень короткими перемещениями и коротким временем сборки
  • Прочные силовые шестерни, изготовленные с использованием высокоточный процесс без чипа, удовлетворяет высочайшим эксплуатационным требованиям
  • Встроенный срезной штифт защищает от входной перегрузки

Ручные множители крутящего момента от alkitronic:

alkitronic M
Missing Link / XCE Link

Tranzquip Manual Torque Гаечные ключи | Specialized Force

Ручные динамометрические ключи Tranzquip

Набор ручных динамометрических ключей с двойной шкалой (Нм / FT-LB) идеально подходит для многочисленных промышленных применений.

  • 11 доступных моделей / размеров
    (диапазон крутящего момента: от 4-20 Нм / 39,8-172,6 IN-LB до 500-2500 Нм / 443-1771 FT-LB)
  • Промышленное применение
  • Допуск крутящего момента ± 3%
  • Конструкция с простой регулировкой крутящего момента
  • Быстроразъемная конструкция
  • Применяется как по часовой, так и против часовой стрелки
  • Качество соответствует DIN ISO 6789 и ASME B107.300-2010
  • Поставляется с сертификатом калибровки
  • Поставляется с прочным футляром для переноски
  • Двойная шкала (Нм / фут-фунт)

Технические характеристики

Загрузите лист технических данных.

01 Головка с храповым механизмом:
Надежный храповой механизм для работы по часовой и против часовой стрелки с быстроразъемной конструкцией, позволяющей быстро менять головку. Ремкомплект головки трещотки приобретается отдельно.

02 Ручка TPR:
Ручка TPR (термопластичная резина) обеспечивает нескользящую технологию и обеспечивает комфорт.
REACH — Декларация соответствия SVHC.

03 Серийный номер:
На каждом ключе выгравирован серийный номер для отслеживания.

04 Надежный механизм:
Труба из хромированной стали прочная и надежная, что делает ее идеальной для промышленного использования. Звуковой и ощутимый сигнал указывает, когда достигается желаемое значение крутящего момента.

05 Стопорное кольцо:
Нажатие на стопорное кольцо обеспечивает легкую регулировку крутящего момента с минимальными усилиями. Стопорное кольцо блокируется автоматически, чтобы избежать изменения установленного значения крутящего момента.

06 Весы:
Легко читаемые лазерные весы обеспечивают гибкость для различных потребностей рынка.

07 Микрометрические шкалы:
Точная юстировка обеспечивается микрометрическими лазерными шкалами на рукоятке. Регулировка измеряется в интегральных значениях, что позволяет производить отсчет с помощью круглых цифр.

08 Пружинный нажимной штифт:
Пружинный нажимной штифт для снятия шестигранного гнезда.

Craftsman 875199190 Руководство пользователя Руководства и руководства для гаечных ключей L0309530

CRAFTSMAN храповой ключ / гаечный ключ Руководство пользователя L0309530 CRAFTSMAN храповой ключ / гаечный ключ Руководство пользователя, CRAFTSMAN руководство по установке храпового ключа / гайки

Руководство пользователя: Craftsman 875199190 875199190 CRAFTSMAN WRENCH — Руководства для 875199190 CRAFTSMAN WRENCH — Руководства и руководства для вашего CRAFTSMAN.На главную: Детали инструмента: Детали мастера: Руководство по гаечному ключу мастера

Непосредственное открытие PDF: Просмотр PDF.
Количество страниц: 5

 Руководство пользователя

ПРОФЕССИОНАЛЬНЫЙ

Пневматический

3/8 "Привод

Ключ с трещоткой

Модель №.
875.199190

ПРЕДУПРЕЖДЕНИЕ:
Перед использованием инструмента прочтите
• это руководство и следуйте всем
Рекомендации по безопасности
Инструкция по эксплуатации_

•
÷
_,
•
•

а также

Безопасность
Гарантия
Особенности и работа
Обслуживание
Espar_ol

Sears, Roebuck

and Co., Ho # fman Estates, IL 60179 USA

Прочтите инструкцию по эксплуатации] 'uctJons
Пожалуйста, ознакомьтесь со всеми instrt_ctions и
предупреждения перед использованием любого пневмоинструмента.ПОЛНАЯ ДВА ГОДА ГАРАНТИИ НА МАСТЕРА
ПРИВОДНЫЕ ИНСТРУМЕНТЫ

Al_ys Носите одобренные средства защиты глаз
Защита глаз от ударов должна соответствовать или превышать
стандарты, изложенные в ANSI Z87.1, Профессиональные и
Образовательная защита глаз и лица. Ищите маркировку
ZBT.1 на вашем глазу pretec_ion, чтобы убедиться, что это
утвержденный стиль.

удовлетворение в течение двух лет с даты
покупка, ВЕРНУТЬ ЕЕ В БЛИЖАЙШЕЕ_КОНЕЦ aF_AR $
S ERW CECENTE RR) EPARTM ENT iN, _: HE UNITED

Если этот инструмент Craftsman Air-DHve не дает полного

ГОСУДАРСТВА, a_d aeara отремонтируют его бесплатно.Если это
Инструмент ремесленника используется для продажи или аренды
гарантия действует в течение 90 дней с
дату покупки. Настоящая гарантия
дает вам конкретные
законные права, а также вы можете иметь _другие права, которые
варьируются от штата к штату.

Рекомендуется слышать Prot_cUon »
ЗАЩИТУ слуха следует использовать, когда уровень шума
экспозиция равна или превышает 8 часов по шкале Тироса.
средний уровень звука 85 дБА. Шум процесса, отражающий
поверхности, другие инструменты, работающие поблизости, все добавить к
уровень шума в данной рабочей зоне.Если вы не можете
Определите уровень шума по истечении срока службы, мы рекомендуем
использование средств защиты органов слуха.

Sears, Roebuck and Co, Департамент 817WA, Хоффман
Усадьбы,

IL 60178.

Модель Craftsman Pro'Model 875.199190 3/8 "Ddve
Ключ с храповым механизмом предназначен для таких применений, как:
авторемонт, генеральная сборка, трансмиссия
демонтаж и обслуживание, функции включают рычаг
дроссель для регулировки скорости и низкопрофильный hea0 для
работать в тесном контакте.

Избегайте длительного воздействия вируса
Пневматический, инструменты могут вибрировать во время использования.Длительный
воздействие вибрации или очень повторяющейся руки и a_l
движения могут привести к травмам. Прекратите использование любых
если вы испытываете покалывание, онемение, дискомфорт или
боль в руках или руках. Вы должны осудить свой
врач b_перед возобновлением использования инструмента.
90 фунтов на кв. Дюйм изб.
Этот инструмент предназначен для работы при давлении воздуха 90
фунты на квадратный дюйм манометрического давления (90 фунтов на кв. дюйм)
максимум, у инструмента. Использование более высокого давления воздуха может и
может вызвать травму. Кроме того, использование более высокого давления воздуха
помещает внутренние компоненты под нагрузку и
подчеркивает, что они не были разработаны для_.что могло вызвать
преждевременный выход инструмента из строя.

Функции
Литой корпус из поб / уретана COVerfor увеличенный

•
:

ПРИМЕЧАНИЕ: ПОДАЧА ВОЗДУХА TH_ ДОЛЖНА БЫТЬ ЧИСТЫЙ И СУХОЙ,
ПРЕДПОЧТИТЕЛЬНО СМАЗАННЫЙ ДЛЯ НАИЛУЧШИХ РЕЗУЛЬТАТОВ
СЛИВ ВЛАЖУ ИЗ КОМПРЕССОРА
ЕЖЕДНЕВНО.

operatorcontTol

и комфорт

знак равно

Высота головки с трещоткой 1-1 / 8 дюйма (без головки) для
использовать в дозе-четверть
аппликации.

•

Передний мост

воздух вдали от оператора.

Ключ Craftsman Pro 3J8 "E) r_veR_tchet
рассчитан на работу на 90 P $ iG. Более низкое давление
(ниже 90 фунтов на кв. дюйм) снизит производительность инструмента.
в то время как более высокое давление воздуха (более 90 фунтов на кв. дюйм) увеличивает
производительность инструмента превышает его номинальную мощность и
может нанести серьезный ущерб инструменту и пользователю.Розетки и аксессуары только для США
Используемые розетки и аксессуары должны быть от источника питания.
тип розетки. Всегда проверяйте розетки, фиксаторы и приводы.
регулярно для износа или замятия и заменяйте каждый раз
необходимо.

Всегда используйте чистый сухой воздух. Чрезмерный moish_re и грязь
Вильт значительно сократит срок службы любого пневмодвигателя. Мы
Рекомендуем установить встроенный фильтр-регулятор смазки как можно ближе к инструменту.

ПРЕДУПРЕЖДЕНИЕ:
S_E
СПИСОК СОЗДАН P_R
ШЛИФОВКА. ЭКОНОМИЯ, GRINDINC. БУРЕНИЕ И ДРУГИЕ СТРОИТЕЛЬСТВА (_N ACT] ВЕН
СОДЕРЖИТ CHEMW, ALS, ИЗВЕСТНО ВЫЗЫВАЮЩИЙ РАК, _ Rll-I
ДЕФЕКТЫ ИЛИ ВОСПРОИЗВОДИТЕЛЬНЫЙ ВРЕД.НЕКОТОРЫЕ ID_MPLES OF
ЭТИ ХИМИЧЕСКИЕ ВЕЩЕСТВА AR_ :.

Требуется воздушный шланг 3/8 дюйма длиной до 8 футов. Если
требуется большая длина, воздушный шланг 1/2 дюйма должен быть
подсоединен к шлангу _e 3/8 дюйма, чтобы убедиться, что инструмент имеет tr_e

ВЕДУЩИЙ ОТ LEAD-aASEO
PAl N'i'_
КРИСТАЛЛИЧЕСКИЙ
КРЕМНИЙ FRO_ КИРПИЧ, ЦЕМЕНТ И
OTHEP_ MASONRY
ПРОДУКТЫ;
А.Д. СЕНИК И ХРОМ
ХИМИЧЕСКИ
-r "RF-.ATt_13LU M _.R

необходимая подача воздуха. 8 убедитесь, что {{шланги и фитинги
имеют правильный размер и надежно закреплены.

YOL_ РИСК ОТ КРАЖИ _ = _ ПОСЛЕДОВАТЕЛЬНО РАЗЛИЧНЫЕ, В ЗАВИСИМОСТИ ОТ
КАК ВЫ ЧАСТО ВЫ {30 ЭТОТ ВИД РАБОТЫ.УМЕНЬШИТЬ ВАШУ
_ОТВЕРЖДЕНИЕ ЭТИМ C_i_MICALS. РАБОТА В ОБЩЕЙ ВЕНТИЛЯЦИОННОЙ ЗОНЕ МЫ RK _TH APPROVE {3 S_M: ETY EQ_IPMENT
ТАК КАК'rt-iOSE ПЫЛЬ _V _-_ S
KS T; -tATAR E, СПЕЦИАЛЬНО ПРЕДНАЗНАЧЕН ДЛЯ ФИЛЬТРОВАНИЯ МИКРОСКОПИЧЕСКИХ ПАРАМЕТРОВ] CL_S.

(2)

I nLs ra £ cne [is equlppeo WtLrl; dI_v_r lnl OtLIr_wlt_.J_
позволяет оператору изменять скорость. Дитеэтфон
управление расположено на задней части храпового механизма.
Первоначальная затяжка и ослабление креплений должны
выполняется вручную с помощью трещотки, используемой в качестве ручного инструмента.
Тогда гайки можно будет относительно легко наматывать и снимать.Recommenaeo as = [увеличивает [oo = .re anQ Сохраняет
инструмент в длительной эксплуатации. Встроенный
лубрикатор необходимо регулярно проверять и наполнять
с воздушным зубчатым маслом, Правильная регулировка рядного
тубрикатор выполняется путем размещения листа бумаги
рядом с выхлопными отверстиями и удерживая дроссельную заслонку
откройте примерно 30 секунд. Лубрикатор
правильно установить, когда на поверхности собирается небольшое пятно масла.
бумага. Следует избегать чрезмерного количества масла.

Держите розетку плотно прижатой к рабочей поверхности, когда
включите храповик, чтобы не смещать гнездо
с наковальни.Чрезмерный рычаг крутящего момента выше
технические характеристики инструмента приведут к преждевременной передаче
носить.

В случае необходимости хранить
инструмент на длительный период времени (на ночь.
выходные, eta.}, он должен получить щедрый
количество смазки в это время. Гудок должен
поработать примерно 30 секунд, чтобы масло
был также равномерно распределен по всей территории].
Инструмент следует хранить в чистом и сухом виде.
среда.
Рекомендуемые смазочные материалы: используйте масло air teol или любое другое
другое высокосортное турбинное масло, содержащее влагу
абсорбент, ингибиторы ржавчины, смачиватели металлов и
присадка EP (противозадирная).Характеристики
Скорость холостого хода ............................................... ..
150
Днвэ ................................................. ................
3/8 дюйма
Воздухозаборник ................................................ ....
l14-1n. ДНЯО
Рабочий крутящий момент ..........................................
65 фут-фунтов.
Длина ................................................. ..............
10 дюймов
Масса ................................................. ..........
2,4 фунта
Рекомендуемый размер шланга .............................. 3/8 дюйма
Средний расход воздуха ............................... 4 куб.
Максимальное рабочее давление ........................ 90 PSI

Икс
я

Икс

Икс

Икс

/

Икс

Проверьте, нет ли воды в зубцах.

Икс

Икс

Икс

Икс

Проверьте вперед, я бред, так рычаг,
Икс

Смажьте инструмент маслом для пневматического инструмента.

(3)

Пневматический
Взорвался

3/8 "приводной храповик
Вид

Гаечный ключ

и список запчастей

\
\

¢ 1_

4

31 год

Я-

ReL

Часть NQ.

Описание

44 год

Cl'ty.

872920Q

YOke

2
3

8729177
_ = 9013] 24

_ve
Bu_hln_
Коленчатый вал

4
5

873104_
8731042

Рой Пин
R eve_e

Рычаг

6

8729170

Rat_et

Собачка

i7
8

8729190
8729168

Rever_e
Rever_e

Штырь
S =: _ 'дюйм_

; 9
10

8729197
8731044

Дюбель
Наковальня

l1
12

R729175
81004968

Thr_sL Wa._ее
5_eel 8_11

13
14

8729194
8729191

Чт / _ст
W_L_hL_
R etainin_
Звенеть

15
16

8_ (313125
872 г 1_

Рар_т_ет Хоус_о_
Игольчатый подшипник

17
18
19
20

g7310t9
_7291_
gt32_6
g2

Бушин8
Замок Рин_.
PI_J_L Cs_e
Pla_Ct Pi ¢ _

21 год

8 [3 _.038

Самолет(

2 г

f! 7310_6

Intcfn & l

штырь
Соринг

(вкл.

20)

Ref.

Деталь No.

23
24
25
26 год
27
28 год
29
30
31 год

826
828
829
81D () I_
873_03_
8729_ 83
872gl82
827
8732445
8731033
8729 (312
8729178
_0_346
_729173
81_6_
B72_ _53
81015215
B729164
B72016 "1
8729162
8732444

32
33
34
35 год
36
37
3_
39
40
41 год

42

G_ ¢

43 год
4_

Ge,% r

(4]

Описание
Lock Wa.она ¢
Flyv / n_d
Baaing
Frm_ Pl_e
cM _ (_ w_r
Штифт
Ротор
RO_O_Blat_e
Rea / P_ate
8_I 8_uing
nea_n_ C_O
Moto_ _ousmg 0n =: l.
Куст.)
Відве Винт
O-Rm_
Клапан 5прм_.
V_IVe
V_lve Pin
Luve_ Pin
t; _le_ Bushlrl_
беспорядки

C OVL. '

Кол-во.

На ремонт или замену
запчасти, которые вам нужно доставить прямо к вам домой
Звоните 7 утра - 7 профессионалов, 7 дней в неделю

1-800-366-ЧАСТЬ
(1-800-366-7278)
Para ordenar piezas con entrega
a domieilio - 1-800-659-7084

Для расположения
Центр запчастей и ремонта Sears
в вашем районе
Calt 24 часа, три раза в день, 7 дней в неделю

1-800-488-1222

Для дополнительной информации

на

покупка
а парит
Обслуживание
Согласие или узнать
о существующем соглашении
Звоните с 9:00 до 5:00, понедельник-суббота

1-800-827-6655

Номер модели вашего пневмоинструмента находится
на табличке с серийным номером, прикрепленной к инструменту.При запросе обслуживания или заказе запасных частей,
всегда предоставляйте следующую информацию:
• Тип продукта
• Номер модели

S_ars,

, Дж R8

• Пневматический инструмент
• Описание детали

:: _ oebuck and Co., Хойфман

; = _ States, IL 30179 США

_ "_" '_



Исходные данные Exif:
 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение / pdf
Версия PDF: 1.2
Линеаризованный: Нет
Количество страниц: 5
Макет страницы: одностраничный
Режим страницы: UseNone
Производитель: Goby Monitor Application версии 3, 2, 1, 4
Дата создания: Вт, 14 августа, 17:02:32 2007
Автор:
Заголовок                           :
Тема                         :

EXIF ​​Метаданные предоставлены EXIF.инструменты .

Добавить комментарий

Ваш адрес email не будет опубликован.
