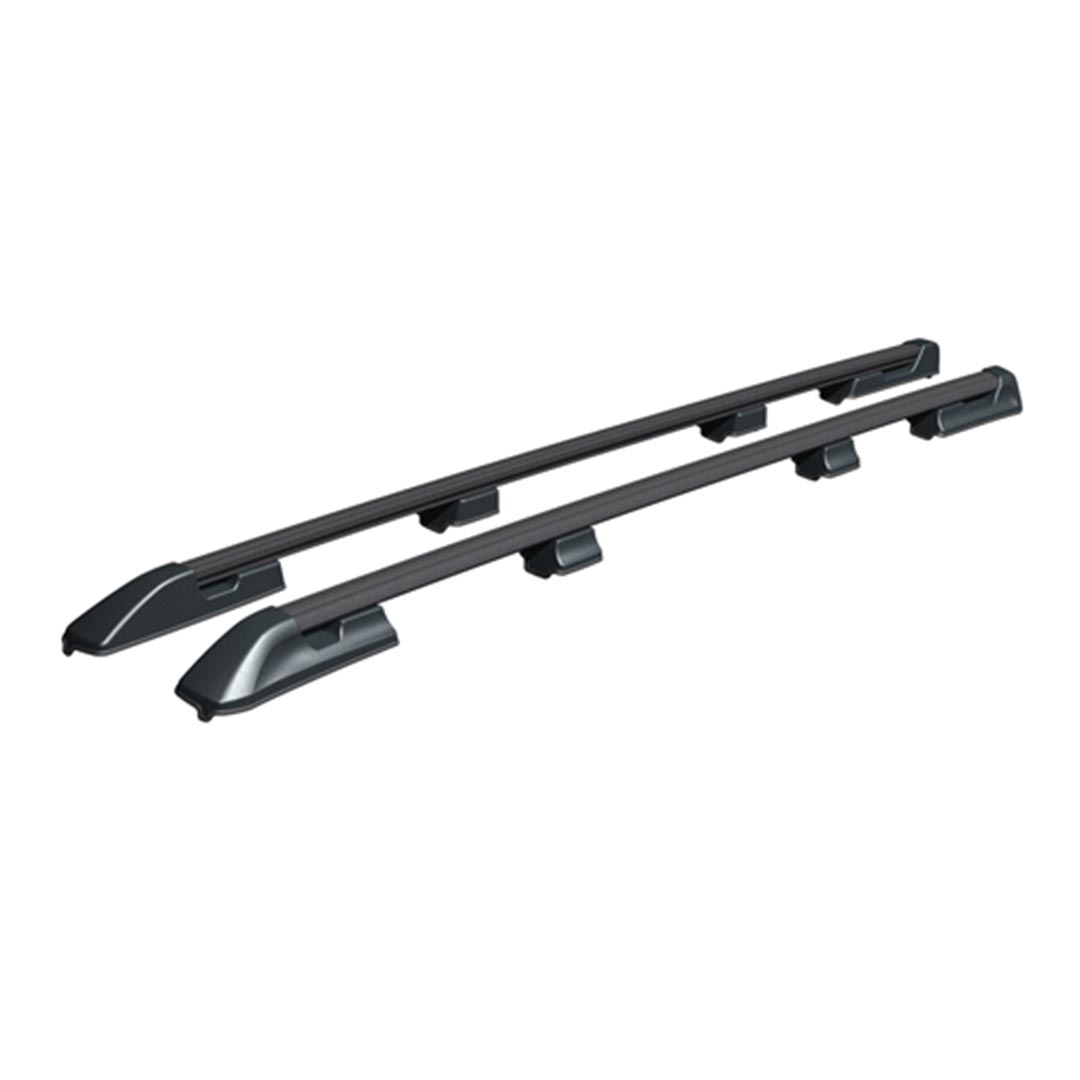

Продольные рейлинги для автомобилей

Когда нужны рейлинги?

Рейлинги относятся к тем элементам тюнинга, которые не только преображают внешний вид автомобиля, но и порой просто незаменимы в практическом плане. Продольные рейлинги представляют собой металлические или пластиковые рейки, которые крепятся вдоль крыши автомобиля, и могут быть использованы для транспортировки определенных типов грузов.

Чаще всего, это спортивное или туристическое снаряжение, а также слишком длинные или габаритные для салона грузы. Кроме того, продольные рейлинги часто используют в качестве основы для установки багажника.

Материалы и форма

Как правило, продольные рейлинги имеют обтекаемую форму, благодаря чему не оказывают отрицательного воздействия на аэродинамические характеристики автомобиля. Качественно выполненные рейлинги надежны и практичны, имеют небольшой вес и стильный внешний вид.

Наш интернет-магазин предлагает широкий выбор продольных рейлингов от лучших производителей автомобильных аксессуаров и навесного оборудования. Рейлинги изготовлены из высококачественных материалов (алюминия, пластика), и соответствуют всем требованиям, предъявляемым к конструкциям подобного типа.

Что входит в полный комплект?

Обычно, в комплект входят крепежи для монтажа рейлингов. Некоторые позиции предлагаются в нескольких цветовых решениях, или в комплекте с поперечными рейлингами. Кроме того, в нашем интернет-магазине можно приобрести ремкомплект рейлингов (заглушки передние и задние), выполненные из качественного пластика.

Наша компания гарантирует своим клиентам оптимальное сочетание высокого качества и выгодных цен на все товары, представленные в каталоге интернет-магазина, а также предлагает воспользоваться услугами квалифицированных специалистов по монтажу автомобильных аксессуаров.

Чтобы купить товар Продольные рейлинги, поместите его в корзину или оформите заказ по телефону: (499) 649-10-11, (916) 200-00-09.

Рейлинги крыши продольные OE-Style, декоративные, TOYOTA HILUX Revo, 2015-н.

в.

Рейлинги крыши продольные OE-Style, декоративные, TOYOTA HILUX Revo, 2015-н.в.

Автомобиль: TOYOTA HILUX Revo, 2015-
Габариты
Ширина, мм: 140
Длина, мм: 1420
Высота, мм: 70
Остальные
Артикул: AUTHR15
Бренд: WINBO, Китай
Цвет: Серебро, черный (тиснение)
Материал: Пластик ABS
Комплектация: Рейлинги 2шт.
Тип установки: На 3M скотч, без сверления
Вес брутто, кг: 2,2
Вес нетто, кг: 1,3
Серия товара: OE-Style

Рейлинги на крышу автомобиля

Нередки случаи, когда стандартный багажник автомобиля не может вместить в себя все, что хотели положить в него хозяева. Велосипед для активного отдыха на даче, лыжи для зимней поездки на природу, лодка для рыбалки – все эти габаритные вещи порой бывают нужны каждому из нас. Однако багажники большинства машин сконструированы так, что не вмещают в себя все необходимое. Автолюбитель оказывается перед выбором – купить прицеп или установить универсальные рейлинги на крышу автомобиля вместе с дополнительным багажником.

Конечно, можно поступить проще и приобрести прицеп. Однако не стоит забывать, что владение прицепом может доставить некоторые неудобства. Во-первых, прицеп необходимо регистрировать. Во-вторых, проходить техосмотр. В-третьих, управление машиной с прицепом может быть сопряжено с определенными неудобствами и повышенной опасностью.

Рейлинги на крыше автомобиля  представляются куда более простым решением. Для габаритных, но не громоздких грузов они могут стать идеальным решением. Прицеп стоит приобрести в том случае, если вы планируете перевозить тяжелый и крупногабаритный груз, например, водяной мотоцикл или катер.

Во всех остальных случаях внешний багажник вместе с рейлингами на крышу автомобиля, купить и установить которые можно довольно недорого, вполне правится со своей задачей.

Конструкция багажника может варьироваться в зависимости от того, какой груз вы планируете перевозить. Базовая система багажника для крыши – это продольные опоры и поперечные штанги, к которым крепятся всевозможные устройства, зависящие от типа груза.

На российских автомобилях и части иномарок старых лет в качестве продольных опор для установки могут быть использованы водостоки. Однако отдельные изготовители автомобилей могут предложить в дополнительной комплектации специальные универсальные рейлинги на крышу автомобиля.

Рейлинги устанавливаются параллельно крыше по бокам, а к ним крепится непосредственно багажник. Преимущество использования рейлингов на крыше автомобиля в том, что они предотвращают непосредственный контакт между крышей и багажником, а значит, минимизируют шанс повреждения краски.

Ещё одним методом крепления являются специальные скобы. С виду они похожи на крюки. Используются скобы через дверные проемы, а их поверхность не наносит повреждений уплотнителям дверей. Автомобили с двумя дверями комплектуются багажниками с опорами на них, в то время как задняя часть багажника просто кладется на крышу.

Впрочем, с точки зрения надежности такая схема несколько уступает рейлингам на крыше автомобиля.

Магнитные, равно как и вакуумные конструкции считаются ненадежными. Помимо того, что они могут нанести вред лакокрасочному покрытию крыши автомобиля, в случае отрыва от крыши такой багажник может стать причиной ДТП.

Поперечины в основном производятся из алюминиевых сплавов или стали. К плюсам последних стоит отнести крепость и низкую цену, а к минусам – вес и шум, создаваемый ими при движении.

Алюминиевые поперечины создают в разы меньше шума и весят значительно меньше, кроме того, они выглядят весьма эстетично. Однако их стоимость так же высока. То же самое касается опциональных алюминиевых универсальных рейлингов на крышу автомобиля. Они дороги, но отличаются высоким ресурсом службы и надежностью.

Для хэтчбеков и внедорожников существует отдельный вид внешних багажников. Эти багажники крепятся позади автомобиля, цепляясь за низ и верх задней двери. Некоторые производители добавляют опору на прицепное устройство для усиления надежности багажника. Такие багажники идеально подходят для велосипедов, в то время как сумки могут пропылиться во время перевозки на заднем багажнике.

К минусам подобных конструкций стоит отнести увеличение габаритов и без того не маленькой машины. Кроме того, доступ через заднюю дверь ограничивается, а нагрузка может привести к деформации петель.

Во время использования внешнего багажника и универсальных рейлингов на крыше автомобиля можно закрепить груз на поперечных штангах или воспользоваться вспомогательными устройствами. Первый способ лучше всего подходит для перевозки крупногабаритных грузов.

Самым простым устройством является специальная корзина, состоящая из сетчатого днища и сетчатых или сплошных бортов. Обычно поверх багажа, лежащего в такой корзине, натягивается специальная страховочная сеть. При этом корзина крепится непосредственно к рейлингам на крыше автомобиля.

Специализированные боксы для грузоперевозки по емкости могут достигать 500 литров. Обычно они сделаны из пластика, и цена такого бокса напрямую зависит от качества материала. Так же на стоимость грузового бокса влияет покрытие, наличие замка, доводчик крышки, морозоустойчивость и наличие амортизаторов.

Помимо жестких боксов для внешних багажников существуют и мягкие боксы. Основное их достоинство – это компактность. Когда необходимость в нем отпадает, то мягкий бокс можно легко сложить и убрать в обычный багажник или бросить на заднее сидение. Из недостатков мягких боксов стоит отметить низкую защищенность грузов от осадков и ухудшение аэродинамических свойств автомобиля. Кроме того, мягкий бокс легко может быть разграблен злоумышленниками.

Для перевозки различных велосипедов можно подобрать крепежные устройства идеально подходящие конкретному велосипеду и учитывающие его конструктивные особенности. Подобные крепления выпускаются и для сноубордов, лыж, лодок, а так же для многого другого спортивного снаряжения. Если вы часто перевозите специфический габаритный багаж, например байк или рыболовную лодку, то имеет смысл подобрать для него крепления, учитывающие вес технические особенности груза. Устройства подобного рода обычно крепятся на поперечины, надежны и элементарны при эксплуатации.

Таким образом, выбрать подходящий багажник для автомобиля не так уж и трудно. Впрочем, можно разделить данную процедуру на два этапа – первоначально установить универсальные рейлинги на крышу автомобиля, а после этого осуществить выбор поперечин и бокса наиболее подходящего типа. Такая схема позволит несколько раздвинуть во времени финансовые траты и позволит приобрести качественные комплектующие, поскольку при покупке багажного комплекта в сборе нередки случаи, что отдельные элементы не отличаются высокой надежностью.


Что такое рейлинги в автомобиле. Особенности, строение, виды и критерии выбора

Сегодня мы узнаем, что называется рейлингами автомобиля, для чего нужны багажные элементы на крыше кузова, какие функции выполняют, чем отличаются детали и как правильно выбрать нужную модель

ЧТО ТАКОЕ РЕЙЛИНГИ В АВТОМОБИЛЕ. ОСОБЕННОСТИ, СТРОЕНИЕ, ВИДЫ И КРИТЕРИИ ВЫБОРА


Добрый день, сегодня мы узнаем, что называется

автомобильными рейлингами, для чего нужны багажные элементы на крыше кузова, какие функции выполняют, а также, чем отличаются детали друг от друга и как правильно выбрать нужную модель для своего транспортного средства.  Кроме того, расскажем про то, каково строение рейлингов, какие существуют разновидности и критерии выбора деталей. В заключении поговорим о том, как классифицируются рейлинги автомобиля по техническим характеристикам, какими преимуществами и недостатками обладают элементы, а также, из каких материалов производят детали.


На сегодняшний день некоторые автолюбители даже не догадываются, что из себя представляют рейлинги, для чего нужны, куда и как они устанавливаются. Однако, как не удивительно, но такие водители каждый день садятся в свою машину и почему то не обращают внимания на то, что на крыше их автомобиля установлен специальный багажник, который состоит из рейлингов. Если говорить по простому, то багажник из рейлингов представляет из себя своего рода конструкцию, состоящую из спаянных труб, зачастую изготовленных из металла. Эти трубы, они же рейлинги на торцах оснащаются пластиковыми наконечниками, которые имеют специальные типы крепежей для возможности установки системы на крышу автомобиля. Крыша машины в свою очередь должна быть оборудована специальными проемами для сцепки с крепежами рейлингов.



ЧТО ТАКОЕ ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ. ВИДЫ И ОСОБЕННОСТИ



Заметим, что благодаря рейлингам, которые у определенной доли современных машин идут по умолчанию или штатно с завода изготовителя, на крыше автомобиля можно создать полноценный багажный отсек открытого вида. Кроме того, стоит учитывать, что рейлинги играют роль не только багажника, то еще выполняют эстетическую функцию, так как вполне достойно украшают внешний вид транспортного средства, делая автомобиль более солидным и презентабельным. Но не стоит думать, что рейлинги – это только багажник и эстетика, в действительно они выполняют намного больше функций и задач. Поэтому не стоит недооценивать роль рейлингов в современном автомобиле.

1. ОСОБЕННОСТИ, ФУНКЦИИ И СТРОЕНИЕ АВТОМОБИЛЬНЫХ РЕЙЛИНГОВ

Перед тем, как переходить к детальному рассмотрению автомобильных рейлингов, стоит разобраться, что это такое, исходя из официального понятия? Итак, в переводе с английского языка railings означает рейки или перила, то есть рейлинги в привычном понимании означают – продольные дуги, которые устанавливаются на крышу кузова автомобиля. Как мы отметили ранее, основным назначением устройств является крепление грузов на той самой крыше машины. Как видим само понятие пришло к нам от туда, с Запада, как и все остальные “замудренно-модныетермины. Однако, если мы вспомним наши отцовские и дедовские автомобили, те же “Волги“, “Нивы” или “Жигули“, которые через одну имели на крыше багажники, то поймем, что рейлинги к нам не откуда не пришли, а всегда были с нами, еще со времен социализма, просто выглядели они немного по другому, чем сейчас.


Багажник на крыше, который устанавливался еще в советское время на отечественные машины был достаточно не практичным, как в плане крепления, так и из-за ухудшения аэродинамических показателей. Кроме того, нередко происходили ситуации, когда крепления багажника царапали заводскую краску на крыши в местах установки, многие конечно подкладывали самодельные подкладки, но это особо не спасало от повреждений лакокрасочное покрытие. С течением времени и благодаря технологиям, а также новаторским решениям, были созданы встроенные багажники, они же рейлинги. Справочно заметим, что рейлинги почти не влияют на аэродинамику, правда когда без груза, а также визуально смотрятся очень достойно. Есть даже определенная доля автовладельцев, которые специально устанавливают рейлинги на крышу, чтобы таким образом добавить солидности автомобилю и тем самым осуществить косметический тюнинг кузова машины.
Итак, какие же функции и задачи выполняют рейлинги на крыше? Основной функцией, да и в принципе задачей элементов является предоставление возможности автовладельцу фиксировать на крыше машины багажники разного формата, причем их крепление может быть стандартным или простым, либо обтекаемым, то есть поперечным. К простому креплению, как правило, относятся специальные аэродинамические поперечины изготовленные из определенного профиля. В том случае, если используется обтекаемый вид рейлингов, то применяется прямоугольный профиль.

Следующей немаловажной функцией, которую выполняют рейлинги на крыше транспортного средства является возможность закрепления грузовых платформ или специальных корзин. С помощью таких видов багажников, автовладелец может перевозить на машине крупные грузы, которые не помещаются в салон или багажный отсек транспортного средства. Кроме того, багажные платформы установленные на рейлинги дают возможность закреплять и перевозить на крыше велосипеды, что позволяет не разбирать двухколесное средство передвижения. Справочно заметим, что надежность фиксации велосипедов находится на высоком уровне и за его безопасность можно не волноваться
Также благодаря заводским или отдельно установленным рейлингам увеличивается надежность магнитных и механических крепежей. Это дает возможность безопасно транспортировать те же лыжи или сноуборд, а также прочий спортивный инвентарь. Отдельно отметим, что дополнительную эстетичность машине добавляют компактные рейки, установленные на крыше. Однако стоит понимать, что все же главная задача рейлингов заключается не в эстетике, а в возможности установки на них того или иного вида багажного снаряжения, с целью перевозки различных грузов. Справочно заметим, что благодаря рейлингам, автовладельцам порой нет надобности покупать или арендовать прицеп для перевозки груза, который нужно регистрировать и дополнительно обслуживать.
Типовое строение рейлингов представляет из себя конструкцию, которая состоит из 2-ух дуг продольного типа, изготовленные из облегченного металла или прочного пластика. Дуги на концах оснащаются специальными креплениями, которые крепятся непосредственно к крыше автомобиля. Однако не у всех машин на крышах имеются специальные разъемы, спрятанные за декоративными накладками. Как правило, разъемами по умолчанию комплектуются автомобили обладающие таким видом кузова, как универсал, реже хетчбэк. Дело в том, что кузов универсал, конструктивно рассчитан на перевозку тяжелых грузов, чем тот же седан.
Кроме того, на рейлинги всегда можно установить дуги поперечного типа, которые зачастую предназначаются для крепления верхнего багажного бокса с целью перевозки дополнительных грузов, которые не поместились в салон или багажный отсек транспортного средства. На сегодняшний день ассортимент багажных боксов, которые реализуются в магазинах просто поражает своим разнообразием и практически все модели обладают отличными аэродинамическими показателями

Багажные боксы еще хороши тем, что они идеально подходят людям, которые привыкли часто путешествовать на своей машине и основной багажный отсек автомобиля у них не бывает пустым. Багажные боксы хороши еще тем, что они вмещают в себя порой даже больше груза, чем багажный отсек, расположенный в салоне машины, в случае с кузовом универсал.

2. РАЗНОВИДНОСТИ И КРИТЕРИИ ВЫБОРА АВТОМОБИЛЬНЫХ РЕЙЛИНГОВ

На протяжении многих лет, в течении которых рейлинги успешно используются для установки на крышу автомобиля всевозможных крепежных элементов для перевозки грузов, система пережила большое количество модификаций, доработок и обновлений. Вот поэтому на сегодняшний день, любой покупатель может столкнутся с проблемой выбора, из-за широчайшего ассортимента рейлингов для крыши той или иной машины. Чтобы приобрести действительно оптимальные по цене, качеству, а также надежности устройства, необходимо в первую очередь ориентироваться на определенный алгоритм действий или критерии выбора, чтобы выбрать действительно лучшую модель системы для своего автомобиля.

Критерии выбора или признаки оптимальных рейлингов для автомобиля:


– Материал изготовления: является основным параметром, который отвечает на надежность и долговечность любого устройства. Основными материалами, из которых изготавливают рейлинги являются металл, пластик и металлопластик. Если рассматривать такой материал, как металл, то элементы в основном изготавливаются из алюминия и нержавеющей стали. По мнению специалистов, если отталкиваться от данного критерия выбора рейлингов, то лучше покупать элементы изготовленные из алюминия или прочного пластика, так как по соотношению цены и качества устройства будут наиболее оптимальными.

– Тип крепления реек: является важной особенностью, которая влияет на перевозку того или иного груза на крыше машины. По способу монтажа реек, все рейлинги делятся на два основных видапоперечные и продольные. Справочно заметим, в зависимости от вида реек, некоторые автовладельцы называют продольные элементы “рельсами“, а поперечные – “шпалами“. Кроме того, в последнее время на рынке все чаще можно встретить в продаже комбинированный вид рейлингов, который оснащен, как поперечными, так и продольными рейками. Что касается данного критерия выбора, то этот пункт полностью индивидуален и зависит от вида перевозимого груза на крыше автомобиля.


– Конструктивные характеристики: делят все рейлинги на универсальные или многофункциональные, которые предназначены для разных моделей крыш автомобилей и индивидуальные или оригинальные, которые рассчитаны под конкретную марку машины. Поэтому в том случае, если у нашего автомобиля не предусмотрены на крыше специальные рейлинги, то мы можем смело подбирать и устанавливать многофункциональные устройства.
– Габариты (диаметр и длина) реек: является также немаловажным критерием выбора той или иной модели рейлингов. Данный признак особое значение имеет в том случае, если для крыши машины подбираются многофункциональные или универсальные устройства. Что касается модельных рейлингов, то их размеры зачастую подбираются под определенную марку и тип транспортного средства.
– Внешние параметры: подразумевают, что все рейлинги делятся по форме, цвету и дизайну. На сегодняшний день наиболее востребованными устройствами являются рейлинги с классическим дизайном и рейками черного цвета, которые изготавливаются из металлопластика. Также неплохо смотрятся рейлинги покрытые хромовым напылением и изготовленные из алюминия. Данный критерий выборы также полностью индивидуален, так как все зависит от вкуса покупателя и внешнего вида автомобиля.
Таким образом, при выборе рейлингов для крыши автомобиля нужно в первую очередь ориентироваться на модель своей машины, ее цвет, размеры и тип кузова. Далее нужно обращать внимание на то, как и каким образом можно прикрепить рейлинги к крыше. В том случае, если на крыше имеются специальные разъемы, которые зачастую прячутся под декоративными накладками, то нужно подбирать систему идеально подходящую под эти отверстия. Справочно заметим, что даже если подбираются универсальные механизмы, то они все равно могут отличаться по способу крепления к крыше, поэтому этот нюанс стоит также учитывать перед покупкой рейлингов.


Видео обзор: “Рейлинги в автомобиле. Строение, виды и критерии выбора”


Подводя итог вышесказанному отметим, что ориентироваться в процессе выбора той или иной модели рейлингов мы должны на свои предпочтения и стоимость устройства, так как цена порой может достаточно сильно разниться, в зависимости от характеристик крепежных элементов. От себя лично заметим, что иногда просто нет смысла переплачивать за рейлинги, особенно это касается того случая, если мы не планируем перевозить на них тяжелые грузы. Чтобы наверняка подобрать систему рейлингов на свою крышу, идеальным вариантом является консультация у официального дилера, который реализует автомобили нашей марки и модели, потому что специалист автосалона предоставит информацию, исходя из конструкторских предписаний автопроизводителя.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

Вольво XC90 комплектации и цены

Комплектация Двигатель Трансмиссия Привод Разгон* Скорость** Расход*** Цена
Momentum B5 AWD 2.0 л, 235 л/с АКПП 8 Полный 7.8 220 км/ч 5,8 л 5 609 000
B5 AWD 2.0 л, 249 л/с АКПП 8 Полный 7.9 215 км/ч 7,9 л 5 180 000
Momentum 6 мест B5 AWD 2.0 л, 235 л/с АКПП 8 Полный 7. 8 220 км/ч 5,8 л 5 699 000
Momentum 7 мест B5 AWD 2.0 л, 235 л/с АКПП 8 Полный 7.8 220 км/ч 5,8 л 5 499 000
B5 AWD 2.0 л, 249 л/с АКПП 8 Полный 7.9 215 км/ч 7,9 л 5 270 000
Inscription B5 AWD 2.0 л,235 л/с АКПП 8 Полный 7.8 220 км/ч 5,8 л 5 950 000
B5 AWD 2.0 л,249 л/с АКПП 8 Полный 7.9 215 км/ч 7,9 л 5 521 000
Inscription 6 мест B5 AWD 2.0 л,235 л/с АКПП 8 Полный 7.8 220 км/ч 5,8 л 6 040 000
Inscription 7 мест B5 AWD 2. 0 л,235 л/с АКПП 8 Полный 7.8 220 км/ч 5,8 л 6 040 000
B5 AWD 2.0 л,249 л/с АКПП 8 Полный 7.9 215 км/ч 7,9 л 5 611 000
R-Design B5 AWD2.0 л, 235 л/с АКПП 8 Полный 7.8 220 км/ч 5,8 л 6 159 000
B5 AWD2.0 л, 249 л/с АКПП 8 Полный 7.9 215 км/ч 7,9 л 5 730 000
R-Design 7 мест B5 AWD 2.0 л, 235 л/с АКПП 8 Полный 7.8 220 км/ч 5,8 л 6 249 000
B5 AWD 2.0 л, 249 л/с АКПП 8 Полный 7.9 215 км/ч 7,9 л 5 820 000
RECHARGE XC90 Recharge Inscription T8 Plug-in hybrid 7 мест, 320+87л/с АКПП 8 Полный нет нет 2,3-2,9 л 7 284 000
XC90 Recharge Inscription T8 Plug-in hybrid 7 мест, 320+87л/с АКПП 8 Полный нет нет 2,3-2,9 л 7 284 000
XC90 Recharge R-Design T8 Plug-in hybrid 7 мест, 320+87л/с АКПП 8 Полный нет нет 2,3-2,9 л 7 493 000
