Регулировка сцепления и других рабочих узлов грузового автомобиля КамАЗ-5320

Выполнять регулировку сцепления на КамАЗе 5320 и других моделях необходимо для поддержания исправного состояния грузовой машины. Иногда потребность проведения таких работ может возникнуть в пути, поэтому водителю автомобиля желательно знать основные условия для самостоятельного и правильного выполнения настройки механизма.

Блок: 1/9 | Кол-во символов: 325
Источник: https://autodvig.com/kpp/regulirovka-stsepleniya-kamaz-33281/

Регулировка сцепления КАМАЗ

       Вырабатываемый двигателем крутящий момент, как следствие преобразования тепловой энергии в механическую, передается к колесам посредством большого числа узлов-механизмов. Каждый из них должен иметь определенные характеристики, и чем ближе они к заводским, тем качественней работа и больший КПД автомобиля. В процессе использования транспортного средства и машины Камского Автозавода не исключение, кроме обслуживания может потребоваться регулировка-настройка отдельных составляющих, в том числе и сцепления-привода.

Можно выполнить ее на СТО, а можно и самостоятельно…

ЗАЧЕМ ЭТО НУЖНО

 Если говорить о том, зачем это делать самому, то тут две причины:

  •  — не всегда есть возможность добраться к сервису и поручить ремонт мастерам;
  •  — платить себе за сделанное своими руками не обязательно.

  Если же разбирать вопрос со стороны технологической необходимости, то дело вот в чем. Задача узла заключается в передаче крутящего момента от двигателя к коробке передач, а в определенные моменты в отсоединении трансмиссии от ДВС. Нужно это для щадящего переключения шестерен КПП и более плавного движения, а возможны они лишь при выверенном расположении-перемещении деталей сцепления, что обуславливается спецификой способа передачи. Дело в том, что здесь перевод вращения от ведущих к ведомым элементам выполняется не зацеплением шестерен или чем-то подобным, но единственно посредством трения. И очень важно, чтобы и степень сжатия фрикциона, и расстояние отвода элементов оставались в конкретном диапазоне значений.



  Изначально, соответствие работы предусмотренному плану определяется качеством исполнения своих задач персоналом автостроителя. Проектировщики обязаны все придумать и рассчитать, а работники обеспечить претворение теории в готовое изделие. Но уже первые пройденные километры начнут сказываться на состоянии комплектующих. И чем больше цифирок перекрутит спидометр, тем сильнее будет произошедшие с деталями изменения. А работа на критических режимах и форс-мажорные ситуации и вовсе могут поспособствовать нарушению настроек всего за один выезд.

  В общем, долгий срок эксплуатации означает обязательность дополнительных работ, как то регулировка корзины сцепления КамАЗ или его привода. В последнем варианте необходимые работы заключаются в контроле и настройке свободного хода педали, муфты выключения и толкателя.

 Если проигнорировать этот момент, то вас ожидают следующие «радости»:

  • • Неполное выключение, при котором диски при нажатой педали продолжают касаться друг друга, из-за чего переключение передачи сопровождается ударами шестерен, повышенным износом и поломками зубьев
  • • Ведение, когда при включении нет плотного сжатия, и начинается проскальзывание контактных поверхностей, их перегрев, а также потери в передаче

 И в том и в другом случае вас ожидает скорый ремонт с существенными тратами! Конечно, к таким неприятностям приводят и полноценные неисправности, но об этом в другой раз…

ЧТО И КАК РЕГУЛИРОВАТЬ

  При первом ТО, затянув крепежные болты пневматического усилителя, проверьте «на глаз» герметичность привода.

Если все в порядке проверьте правильность действия оттяжных пружин рычага вилки выключения и самой педали. Если и здесь все в порядке, то можно переходить непосредственно к приводу.

  В отношении муфты регулировка сцепления КамАЗ 5320 предполагает ручное перемещение рычага вилки от сферической гайки толкателя. При меньшем, чем 3 мм ходе на радиусе 90 градусов гайка толкателя ПГУ доворачивается до величины 3.7 – 4.6 мм. Это  будет означать для муфты выключения сцепления величину свободного хода 3.2 – 4.0 мм, то есть, как раз то, что нужно. Полный ход толкателя проверяется нажатием на педаль – если все проведено правильно, то при нажатии до упора толкатель должен сместиться не меньше, чем на 25 мм. Если ход меньше, то это будет означать невозможность нормального отвода нажимного.

  Меньший ход толкателя может быть обусловлен недостаточностью жидкости в элементах гидросистемы или отклонением от нормы свободного хода педали – этот показатель должен составлять 6-12 мм, не больше и не меньше, и выравнивается при помощи регулировки зазора между поршнем и толкателем.

При прижатой к верхнему упору педали эксцентриковый палец вращают пока не произойдет касание толкателя и в токам положении фиксируют и шплинтуют стопор-гайку.

  Если говорить конкретно про лепестковое сцепление КамАЗ 5320, регулировка корзины здесь происходит автоматически, за счет диафрагменной пружины, которая «сама» будет увеличивать давление по мере того, как фрикционные накладки дисков будут изнашиваться. Поэтому самое главное периодически проверять состояние комплектующих и при необходимости выполнять их замену. В то же время, болты, удерживающие корпус на маховике и ограничивающие смещение-деформацию, могут попросту из-за вибраций и механических воздействий немного поворачиваться в резьбовом. Результат – перекосы или неправильное функционирование, так что им тоже может потребоваться поправка.

  Но необходимо помнить о том, что целесообразными любые настройки-регулировки могут быть только в том случае, если сам узел исправен. Чрезмерно изношенные комплектующие или вовсе сломанный хоть «зарегулируйся», а толку все равно не будет. Так что не забывайте об техобслуживании  силового агрегата, и проверке целостности (соответствия конфигурации) отдельных деталей!

  Рабочие части тормозной системы, ПГУ, корзина, вилка включения и диск сцепления КамАЗ, все эти элементы в процессе эксплуатации подвергаются максимальному влиянию. Именно поэтому, основным критерием при их выборе всегда должна быть прочность и износоустойчивость. Как раз такие запчасти, с повышенным ресурсом работы (порядка 100 тысяч пробега) и предлагает вам наш торговый дом «СпецМаш». Вся продукция прошла обязательную сертификацию МАДИ, поэтому вы можете быть уверены в том, что купленные у нас запчасти будут служить действительно долго.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

   Заявки принимаются на сайте интернет-магазина, по телефону, или через электронную почту. Можем отправить купленный товар в любой российский регион, причем обратите внимание – примерно в сотню населенных пунктов доставка бесплатная, так что есть реальный шанс сэкономить на пересылке. Впрочем, наши цены и так вас порадуют, особенно тех, кто станет нашим постоянным клиентом или просто сделает оптовый заказ. Рассчитываться можно по безналу и наличными, предоставление отсрочек происходит в установленном порядке (уточняйте непосредственно при заказе). 1     14.1601130     Диск ведомый в сборе     2     14.1601094     Диск ведущий средний     3     14.1601090-10     Диск нажимной в сборе     4     14.1601093     Диск нажимной     5     14.1601120     Кольцо упорное     6     14.1601086     Рычаг оттяжной в сборе     7     14.1601095     Рычаг оттяжной нажимного диска     8     14.1601270     Ролик 2х11,8 игольчатый     9     14.1601113     Ось рычага нажимного диска     10         Шайба стопорная 9х18,5х1,1     11     14.1601096     Шайба     12     14.1601108     Вилка рычага нажимного диска     13     14.1601273     Пружина упорного кольца     14     14.1601275     Петля пружины     15     14.1601125     Кожух     16     14.1601318     Пластина балансировочная     17         Заклепка     18     14.

1601109     Гайка регулировочная     19     870865     Шайба стопорная 21х37х1,2     20     14.1601110     Пластина опорная регулировочной гайки     21     14.1601111     Пластина запорная     22         Болт М8-6gх12     23     14.1601115-10     Пружина нажимная     24     14.1601118     Шайба теплоизолирующая     25     14.1601117     Шайба подкладки     26         Болт М10х1,25-6gх40     27         Шайба 10 пружинная     28     14.1601217     Рычаг вала вилки выключения сцепления     29     14.1601215     Вал вилки выключения сцепления     30     870813     Шпонка сегментная 6х9х22     31     14.1601240     Крышка сальника вала выключения сцепления     32     14.1601244     Кольцо сальника ГОСТ 6308-71     33     14.1601242     Кольцо уплотнительное сальника     34         Шпилька М16х1,5х22х35     35         Штифт 12х35     36     14.1601015-10     Картер     37     262542     Пробка КГ1/4″     37     262542     Пробка КГ1/4″     38     14.1601038     Прокладка крышки     39     14.
1601030-10     Крышка смотрового люка верхняя     40         Шайба 8 пружинная     40         Шайба 8 пружинная     40         Шайба 8 пружинная     41         Болт М8-6gх25     41         Болт М8-6gх25     41         Болт М8-6gх25     42         Шпилька картера М16х1,5х22х45     43         Шайба 16 пружинная     44         Гайка М16х1,5-6Н     45     870840     Масленка КГ/8″ 45 (45916751064)     46     14.1601216     Втулка вала вилки сцепления     46     14.1601216     Втулка вала вилки сцепления     47     870833     Заглушка 43     48     14.1601026     Прокладка крышки     49     14.1601022-30     Крышка смотрового люка нижняя     50     14.1601025     Прокладка передняя     51     14.1601018-10     Крышка люка передняя     52     14.1601203     Вилка выключения сцепления     53         Шайба 10 пружинная     54         Болт М10х1,25-6gх35     55     14.1601187     Сухарь муфты     56     870010     Болт М8-6gх27     57     870866     Шайба стопорная     58     14.1601284     Втулка установочная     59     870012     Болт М10х1,25-6gх30     60         Шайба 10 пружинная     61     14.
1601230     Шланг смазки муфты выключения сцепления     62     14.1601188     Пружина муфты выключения сцепления     63     14.1601185     Муфта выключения сцепления     64     14.1601196-01     Подшипник     64     280114СА     Подшипник     65     14.1601306     Ось отжимного рычага     66     14.1601310     Втулка отжимного рычага     67     14.1601300     Рычаг отжимной     68     14.1601314     Пружина отжимного рычага     69     870870     Шайба стопорная 10,5х26х1,95     Ссылка на эту страницу: http://www.kspecmash.ru/catalog.php?typeauto=2&mark=8&model=91&group=140

www.kspecmash.ru

Блок: 3/8 | Кол-во символов: 10105
Источник: https://starimpex.ru/kamaz/regulirovka-korziny-scepleniya-kamaz.html

Регулировка лапок корзины сцепления КАМАЗ 55111

Регулировка корзины сцепления камаз

Корзина сцепление Камаз

Замена корзины сцепления КамАЗ

Сцепление автомобиля КАМАЗ 4310.

Ремонт,восстановление корзины,маховика авто Камаз

регулировка лапок сцепления мотоблок или мототрактор

Ремонт и выявление дефектов делителя и др. Камаз

Установка двухдисковое сцепления МАЗ 1

Регулировка сцепления

Как отрегулировать привод сцепления.

  • Двигатель КАМАЗ 740 детали
  • Кареной на КАМАЗе
  • Удлинение рамы и кузова КАМАЗ
  • Гусеничные вездеходы КАМАЗы
  • КАМАЗ с кабиной от мерседеса
  • Кто разработал модель КАМАЗа
  • Тормазная система на КАМАЗ своими руками
  • Сколько м3 автомобили КАМАЗ
  • КАМАЗ штурман кредо технические характеристики
  • Цвет КАМАЗа апельсин
  • Жилой кунг для КАМАЗа
  • Номера разборок КАМАЗ
  • Как управлять манипулятором КАМАЗ
  • Наш КАМАЗ последний выпуск
  • Установка ком лебедки КАМАЗ

Главная » Новое » Регулировка лапок корзины сцепления КАМАЗ 55111

kamaz-parts.ru

Блок: 4/8 | Кол-во символов: 926
Источник: https://starimpex.ru/kamaz/regulirovka-korziny-scepleniya-kamaz. html

Как осуществляется регулировка?

При появлении неполадок в работе сцепления необходимо попробовать выполнить регулировку. Когда возникло проскальзывание дисков (вялый разгон, небольшой запах гари) необходимо выставить правильный ход муфты.

При неполном разведении дисков (затрудненное переключение) придется выполнить больше операций:

  1. Выставить ход педали.
  2. Убрать завоздушенность магистралей привода.
  3. Проверить уровень жидкости в ПГУ.

При использовании узла Евро в настройке нуждается только свободный ход педали. Смазка и регулировка остальных деталей сцепления в процессе эксплуатации машины не предусмотрена, кроме контроля высоты уровня жидкости, находящейся в бачке привода.

Под регулировкой сцепления на КамАЗе 5320 и других моделях понимают установку правильного зазора между плоскостью выжимного диска и головками рычагов, а также настройку свободного хода педали и приводной муфты. Допустимый свободный ход для педали привода сцепления должен быть в пределах от 6 до 12 мм.

Под зазором понимается расстояние между точками центральной части площадки педали при отпущенном состоянии и в момент начала включения главного цилиндра. Свободный ход регулируется вращением эксцентрикового пальца, находящегося в соединении рычага педали с верхней проушиной тяги усилителя. Регулировку производят при полностью отжатой натяжной пружине педали, т. е. педаль должна упираться в верхний резиновый буфер, служащий ограничителем хода.

Например, на КамАЗе 65115 процесс регулировки своими руками таков:

  1. Расконтрить шплинт корончатой гайки пальца.
  2. Вращением пальца надо добиться приемлемого свободного хода.
  3. Затянуть гайку и законтрить ее шплинтом.
  4. Проконтролировать полный ход педали. Если все отрегулировано правильно, то он должен быть в пределах от 185 до 195 мм.

На однодисковых узлах MFZ регулировка ведется аналогично, но ход педали должен составлять от 140 до 150 мм.

Ниже продемонстрирован процесс регулировки свободного хода на примере КамАЗа 4310, автор ролика Vladimir Krasikov.

Блок: 3/9 | Кол-во символов: 1967
Источник: https://autodvig.com/kpp/regulirovka-stsepleniya-kamaz-33281/

Как выполнить регулировку сцепления на КамАЗе?

Механизм сцепления обеспечивает плавный ход автомобиля, предохраняет трансмиссию от перегрузок, при изменении скорости или внезапном торможении. Рассмотрим, как грамотно отрегулировать сцепление на КамАЗе.

Когда нужно регулировать сцепление?

При нарушении свободной работы педали (пробуксовке), сцепление нуждается в регулировке. Данный дефект заметен на больших передачах: обороты двигателя увеличиваются, а скорость нет. Если не отладить, машина не тронется и с первой передачи. Первый фактор такой поломки – малый ход педали. Вторая причина – замасленные накладки и ослабленные пружины.

Этапы регулировки

Увеличить срок эксплуатации и избежать замены сложного устройства поможет регулировка сцепления КамАЗа. Процесс делится на три действия:

1. Регулировка свободного хода педали

2. Регулировка свободного хода муфты

3. Регулировка полного хода толкателя усилителя

Внимание! Срок службы механизма сокращает буксировка и удержание педали отжатой длительное время. Сцепление КамАЗ прослужит долго при соблюдении всех технических рекомендаций.

Регулировка свободного хода педали

Технические нормы передвижения педали – от 6 до 12 мм. Замер делают от центральной части пластины. Педаль опускается, пока не заработает главный цилиндр после нажатия на нее. Отладку производят эксцентриковым пальцем. При регулировке педаль сцепления на КамАЗе должна быть прижата к верхнему упору. Расстояние между поршнем и толкателем ПГУ не должно выходить за границы от 6 до 12 мм. Затем максимально зажимается корончатая гайка. Делается замер полного хода, технические показатели которого в рамках от 18,5 до 19,5 см.

Регулировка свободного хода муфты

Проверяется передвижением рычага вала от сферической гайки толкателя. Движение рычага должно быть не более 4-5 мм, для этого снимают пружину и регулируют его ход сферической гайкой. По совету производителя ход муфты должен быть в пределах 3,2 – 4 мм. Смажьте подшипники и втулки.

Регулировка полного хода толкателя усилителя

Лапка сцепления выжимается до упора в пол. Правильное расстояние хода – 25 мм. Если меньше, проверяется жим педали и уровень жидкости в главном цилиндре, прокачивается воздух в гидросистеме.

Дополнительные процедуры после регулировки

После того как вы отрегулировали сцепление на КамАЗе, выполните следующие инструкции:

1. Стяните крепёжные болты усилителя привода сцепления.

2. При наличии подтеков, устраните их, прокачайте систему.

3. Проверьте пружины педали и рычага вала, неисправные поменяйте.

4. Смажьте подшипник муфты и втулку вала вилки.

5. Долейте жидкости в компенсационный бак, по необходимости.

На практике правильное использование сцепления не обязывает регулировать корзину, ремонтировать или заменять прочие детали механизма КамАЗа на протяжении длительного периода использования.

Впервые справиться самому с такой задачей проблематично. Доверьтесь специалистам и понаблюдайте за выполнением последовательных операций. Это поможет вам заниматься мелким ремонтом самостоятельно.

Итак, разобравшись, как регулировать сцепление на КамАЗе, вы поймёте важность этой детали для двигателя и коробки передач. Не пренебрегайте правилами ее эксплуатации. Берегите свой автомобиль и эксплуатируйте сцепление бережно!

Была ли эта статья полезна?

auto.today

Блок: 3/5 | Кол-во символов: 3276
Источник: http://autoprivat.ru/remont_avto/kak_otregulirovat_sceplenie_na_kamaze.html

Конструктивные особенности сцепления

На большинстве грузовых автомобилей КамАЗ используется двухдисковая система сцепления (СС) с радиальным положением силовых пружин. Для функционирования механизма применяется специальный гидравлический привод, оснащенный пневматическим усилителем. Такая схема позволяет обеспечить снижение усилия, которое требуется для того, чтобы выжать педаль сцепления.

Схема системы сцепления на Камаз 4310 и 53215

Основные элементы устройства:

  1. Маховик.
  2. Средний ведущий вал.
  3. Ведомый шкив.
  4. Нажимной диск.
  5. Кратерное устройство.
  6. Защитный кожух.
  7. Опорная вилка.
  8. Рычаг переключения скоростей.
  9. Муфта деактивации с подшипниковым элементом.
  10. Вилка выключения системы.
  11. Упорное кольцо рычагов отключения.
  12. Выжимная пружинка.
  13. А — люфт между подшипником муфты и кольцом рычага отключения.

Схема соединений привода сцепления Камаз 43118 и 65115

Основные компоненты схемы:

  1. Педаль сцепления.
  2. Основной цилиндр.
  3. Цилиндрический элемент пневмоусилительного устройства.
  4. Следящий механизм пневматического усилителя для устройства с двумя дисками.
  5. Воздухопровод.
  6. Рабочий гидравлический цилиндр.
  7. Муфта отключения, оснащенная подшипниковым элементом.
  8. Рычаг переключения.
  9. Шток.
  10. Трубопроводы и патрубки гидравлического привода.

Ведомые диски в СС Камаз 55111 или 43114 производятся с применением термостойких фрикционных накладок, позволяющих не допустить быстрого износа конструктивных элементов. Также устройство включает в себя гаситель колебаний, которые образуются при прокручивании коленвала мотора. Педаль приводного устройства располагается на специальных втулках и обычно функционирует без необходимости регулярной смазки. В более современных версиях Камаз 55102 и 6520 используются однодисковые сцепления класса Евро.

Сцепления в системах Камаз могут отличаться между собой по величине передающегося крутящегося момента.

Основная особенность усовершенствованных версий СС заключается в наличии встроенного индикатора, определяющего износ фрикционных накладок. Измерение зазора производится по расстоянию между корпусом усилительного устройства, а также шайбой, расположенной на штоке. При серьезном износе этот показатель может составить около 2,3-2,5 см. В некоторых СС на Камаз 43114 и 4308 с ПГУ может отсутствовать возможность регулировки положения штока.

Фотогалерея: разновидности систем сцепления

Однодисковое СС для грузового авто

На фото — многодисковая система сцепления

Блок: 2/9 | Кол-во символов: 2353
Источник: https://avtozam.com/kamaz/kak-otregulirovat-stseplenie/

Регулировка лапок корзины сцепления КАМАЗ 65115

Регулировка корзины сцепления камаз

Корзина сцепление Камаз

Замена корзины сцепления КамАЗ

Сцепление автомобиля КАМАЗ 4310.

Ремонт и выявление дефектов делителя и др. Камаз

Сцепление, его виды, назначение и устройство

КамАз 65115 часть 6 движок,сцепление

Установка двухдискового сцепления МАЗ 2

Розбирання зчеплення xvid

КАМАЗ регулировка 1

  • Сколько вольт в прикуривателе КАМАЗ
  • Защита от импульсного напряжения КАМАЗ
  • Сколько кубов в КАМАЗе будке
  • Теплообменник КАМАЗ евро 65115
  • Насос водяной КАМАЗ евро 2 пекар
  • Размер подшипников генератора КАМАЗ
  • Прицеп КАМАЗ ширина
  • Передняя подвеска КАМАЗ 5410
  • Тройная защита КАМАЗ
  • Спидометр сломался КАМАЗ
  • Дтп ваз 2199 и КАМАЗ
  • Маркировка поршней КАМАЗа
  • Новый КАМАЗ тигач
  • Топливный датчик КАМАЗ 43118
  • Схема автомобиля КАМАЗ 5410

Главная » Лучшее » Регулировка лапок корзины сцепления КАМАЗ 65115

kamaz136. ru

Блок: 6/8 | Кол-во символов: 881
Источник: https://starimpex.ru/kamaz/regulirovka-korziny-scepleniya-kamaz.html

Кол-во блоков: 11 | Общее кол-во символов: 19833
Количество использованных доноров: 4
Информация по каждому донору:
  1. http://autoprivat.ru/remont_avto/kak_otregulirovat_sceplenie_na_kamaze.html: использовано 1 блоков из 5, кол-во символов 3276 (17%)
  2. https://starimpex.ru/kamaz/regulirovka-korziny-scepleniya-kamaz.html: использовано 3 блоков из 8, кол-во символов 11912 (60%)
  3. https://autodvig.com/kpp/regulirovka-stsepleniya-kamaz-33281/: использовано 2 блоков из 9, кол-во символов 2292 (12%)
  4. https://avtozam.com/kamaz/kak-otregulirovat-stseplenie/: использовано 1 блоков из 9, кол-во символов 2353 (12%)

Прейскурант на техническое обслуживание и ремонт

Наименование узлов и агрегатов

Трудоемкость, н/ч

Стоимость,
Руб
с НДС 20%

1

АКБ (2 шт,)

0,80

2

Подвеска балансирная

12,00

3

Башмак подвески балансирной

4,00

4

Насос водяной

0,50

5

Коллектор впускной

2,50

6

Коллектор выпускной

3,50

7

Генератор

0,70

8

Гидромуфта привода вентилятора

3,00

9

Гидроцилиндр подъема платформы

3,00

10

Гильза цилиндров (с поршнем, пальцем, поршневыми кольцами — двигатель на а/м) 1 шт.

6,50

11

Главная передача заднего моста

4,00

12

Равная передача переднего мост

5,50

13

Равная передача среднего моста

4,50

14

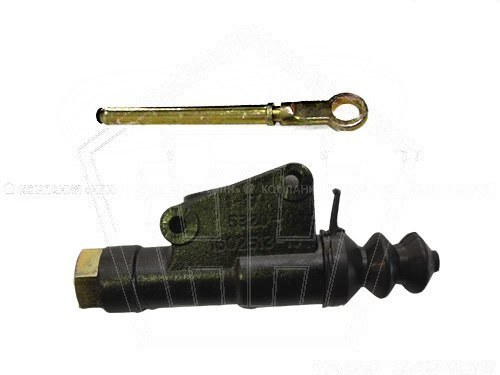

Главный цилиндр сцепления
