Содержание

Для чего нужен расширительный бачок в автомобиле?

В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок. Он работает как компенсатор колебаний объёмов охлаждающей жидкости при изменении температурных режимов. В зависимости от сложности конструкции охлаждающей системы, он может быть как обычным резервуаром для лишней жидкости, так и устройством, которое регулирует давление в системе охлаждения.

Назначение расширительного бачка

Охлаждающие жидкости на основе водного раствора пропилен- или этиленгликоля имеют более высокий коэффициент теплового расширения, чем у дистиллированной воды. Если таким охладителем наполнить радиатор «под завязку», то при запуске двигателя жидкость под воздействием высоких температур значительно расширится, образовав излишки. Далее она начнёт выдавливаться наружу из радиатора через предохранительный клапан и попадёт в тот самый такой простой расширительный бачок, который служит резервуаром для накопления излишков антифриза.

Когда двигатель заглушат, и он остынет, объём охлаждающей жидкости в радиаторе снова нормализуется, и в охладительной системе возникнет разрежение. Клапан радиаторной крышки сработает и засосёт воздух, таким образом, высока вероятность появления воздушных тромбов в «охлаждающих «рубашках». Это повлечёт за собой более глобальные нарушения процесса теплообмена и перегрев силового агрегата. Вот поэтому и возникла потребность в установке дополнительной ёмкости для излишней жидкости, которая бы не давала поступать воздуху в радиатор, заполняя свободное пространство антифризом. Таким элементом и стал расширительный бачок.

На сегодняшний день имеют место для существования такие системы, в которых клапан, схожий с перепускным на радиаторной крышке, присутствует на крышке расширительного бачка. Его назначение – выпускать лишний пар и даже перегретый тосол. В данном случае на расширительный бачок возлагается функция своеобразной верхней части радиатора, что даёт ему полное право считаться важным элементом системы охлаждения.

Расположение расширительного бачка

Располагается данное устройство близко к радиатору и крепится прямо к автомобильному кузову. Расширительный бачок на половину своего размера выступает над радиатором. Это необходимо для того, чтобы имел место быть эффект сообщающихся сосудов. Они соединяются между собой с помощью шланга. Он с одной стороны крепится к нижней части расширительного бачка, с другой – к заливной горловине радиатора.

Благодаря такому конструктивному решению излишки разогретой охлаждающей жидкости попадают в расширительный бачок, а при остывании мотора происходит компенсация объёма охлаждающей жидкости в системе из содержимого расширительного бачка. При таком процессе в радиатор не может попадать и скапливаться воздух.

Конструкция расширительного бачка

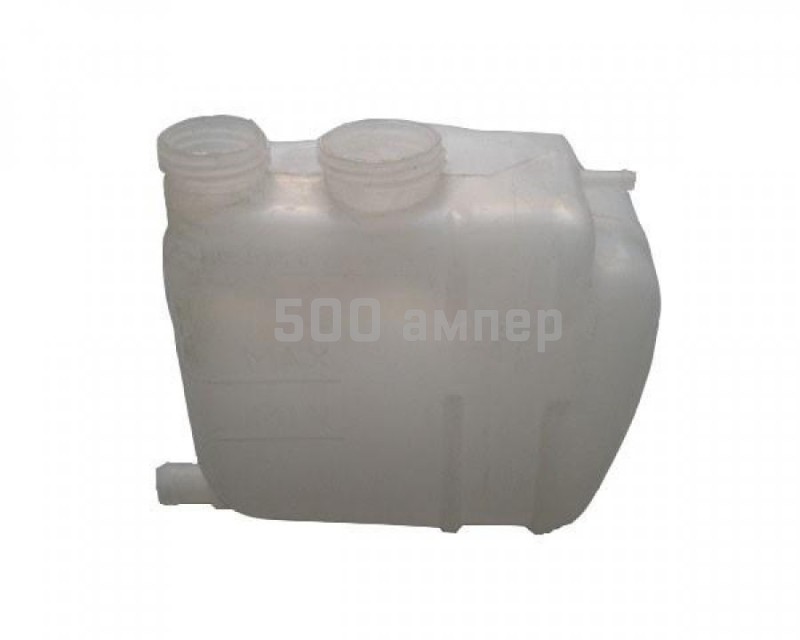

По своей конструкции данный элемент предельно прост. Он имеет вид пластиковой ёмкости, в которую вмонтирован специальный датчик, который реагирует на изменение нормального уровня охлаждающей жидкости. Бачок герметично закрыт крышкой с клапаном, регулирующим давление, который срабатывает при излишнем давлении в системе выше номинального.

Корпус

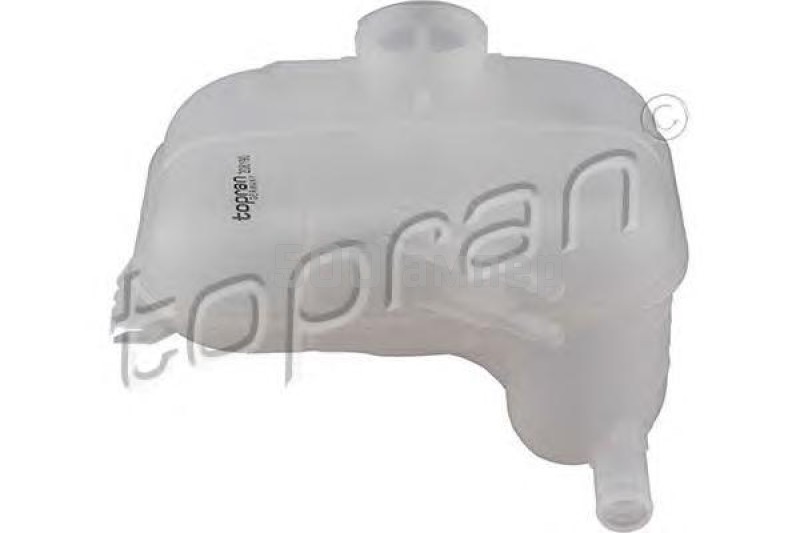

Расширительные бачки по большей части изготавливаются из полупрозрачного пластика. На боковой стенке имеется специальная шкала, при помощи которой можно следить за уровнем охлаждающей жидкости в системе. Нижняя метка показывает, сколько необходимо иметь ОЖ по минимуму. Максимальный уровень охлаждающей жидкости при остывшем двигателе не должен превышать трёх сантиметров над верхней отметкой шкалы, нанесённой на боковину расширительного бачка.

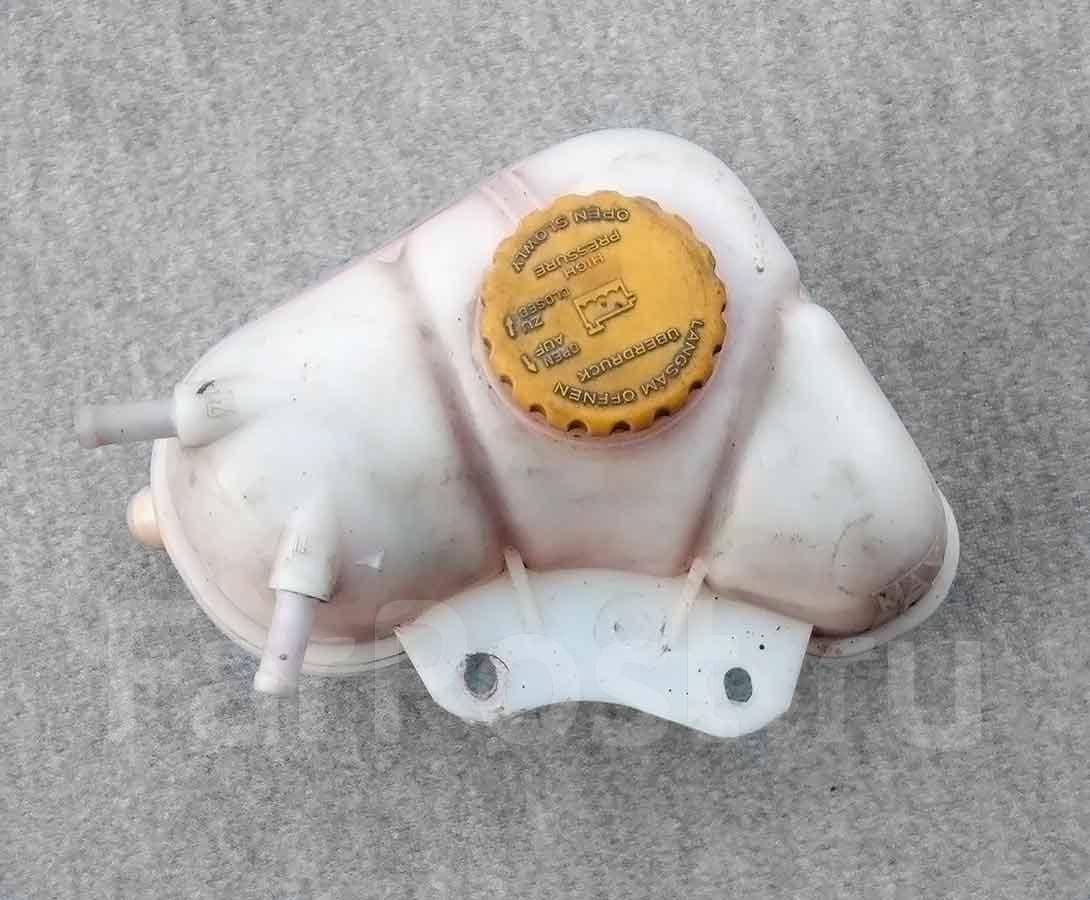

Крышка расширительного бачка

Крышка расширительного бачка системы охлаждения силового агрегата содержит в себе всего три элемента: резиновое крепление, пружинное кольцо и верхушку. Последний элемент является единственным блоком впускного воздушного и выпускного парового клапанов.

Когда двигатель начинает нагреваться, давление ОЖ в системе охлаждения, а также и в расширительном бачке, соответственно, постепенно начинает расти. Когда давление достигает максимум 120 кПа, происходит открывание выпускного клапана. Если давление падает ниже 83,4 кПа, происходит его закрытие. Если давление в системе вырастает чрезмерно сильно, это может стать причиной повреждения шлангов и даже самого радиатора. Выпускной клапан пробки расширительного бачка предотвращает повышение давления в системе охлаждения до критической отметки.

Когда зажигание отключается и двигатель остывает, давление в системе начинает снижаться, и происходит её разрежение. Когда давление в системе падает ниже 3 кПа, открывается впускной клапан расширительного бачка, и в него попадает воздух. Давление начинает понемногу нормализовываться благодаря компенсации объёма ОЖ из содержимого бачка.

Возможные неисправности

Учитывая простейшую конструкцию расширительного бачка, даже не может прийти в голову, что в нём имеется нечто, что может поломаться. Это же просто контейнер с резиновой крышкой, но вот как раз она и является не простым элементом. Это пропускной клапан давления, как мы уже говорили ранее. Именно от её корректной работы и зависит нормальное функционирование системы охлаждения мотора. Также

наиболее распространёнными поломками по справедливости можно считать протекание и разрыв РБ.

Разрыв расширительного бачка

При разрыве расширительного бачка значительно снижается объём ОЖ, который необходим для нормального функционирования системы охлаждения двигателя, а это приводит к неизбежному выходу её из строя. Если РБ лопнул, продолжать движение категорически запрещено. Лопнувший расширительный бачок нужно сразу же заменить и залить номинальный объём охлаждающей жидкости. Доливать ОЖ категорически запрещается, так как это может привести к повреждению ГБЦ. Это значительная поломка и она серьёзно повлияет на эксплуатацию вашего автомобиля.

Течь расширительного бачка

Он начинает подтекать из-за нарушения целостности корпуса в результате какого-либо механического повреждения, дефекта соединительного шланга или сломанной либо просто неплотно прилегающей крышки.

Поломка клапанов крышки расширительного бачка

Если крышка расширительного бачка износилась, её разъело или распались клапаны, происходит разгерметизация системы охлаждения двигателя. В результате этого она наполняется излишним воздухом, который повышает давление и выводит из строя элементы системы. Это, конечно же, ведёт к неизбежному перегреву силового агрегата. Также лишний воздух провоцирует «тромбообразование» системы охлаждения, в результате чего перестаёт работать печка.

Если клапаны крышки засоряются, тогда их функции также нарушаются. Опять же лишний воздух не выходит из системы, она разгерметизируется, повреждаются патрубки, а двигатель повреждается. Если крышка засорена несильно, но клапаны не успевают своевременно втягивать воздух и выпускать его, то это пагубно отражается на радиаторе, он начинает течь. Также ломаются термостат и помпа.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Расширительный бачок системы охлаждения двигателя: в чем его миссия?

Автомобильный мотор, как и любой двигатель внутреннего сгорания, при работе нагревается, поэтому требуется постоянно его охлаждать. Для этой цели предназначены системы охлаждения. По принципу работы они бывают двух видов: жидкостные и воздушные. Наибольшее распространение получили первые, хотя они и более сложны конструктивно. «Воздушники» при своей простоте, намного более склонны к перегреву.

Поскольку все двигатели сегодня работают с жидкостным охлаждением, в моторном отсеке любого авто находится небольшая емкость из полупрозрачного пластика с крышкой, предназначенная для заливки тосола. Это и есть расширительный бачок системы охлаждения двигателя. У разных моторов объем расширительного бака колеблется от 1,5 до 8 литров.

Его назначение

Для чего нужен расширительный узел? Дело в том, что любая жидкость при нагревании увеличивается в объеме. Так, объем воды при нагревании до 100°C возрастает на 4,5%, антифриза и тосола — до 6%. Чтобы при нагревании охлаждающей жидкости (ОЖ) она не выливалась из системы, нужен расширительный бак, являющийся своего рода буфером или компенсатором.

До середины прошлого века расширительные бачки под капотом отсутствовали, поскольку в качестве ОЖ использовалась обыкновенная вода, а роль компенсатора играл верхний бачок радиатора, который не доливали «под завязку». С появлением ОЖ на основе этиленгликоля (антифризы), коэффициент объемного расширения которых больше, чем у воды, появляются дополнительные расширительные бачки, чтобы не увеличивать радиатор.

Таким образом, расширительный бак (РБ) предназначен для компенсации объемного расширения ОЖ при повышении ее температуры. Располагается РБ в моторном отсеке таким образом, чтобы уровень жидкости находился примерно на середине высоты бачка.

При этом жидкость в радиаторе и бачке располагается на одном уровне по принципу сообщающихся сосудов. Поскольку РБ расположен выше радиатора, в качестве заливной горловины используется крышка расширительного бачка, про которую будет рассказано ниже.

Устройство и работа

Расширительный бак состоит из полипропиленового корпуса, крышки и двух патрубков для присоединения шлангов жидкостной системы. С помощью нижнего шланга устройство подключается к охлаждающей магистрали, верхний служит для отведения паров и воздушных пузырей из системы. На современных моделях часто устанавливаются поплавковые датчики уровня ОЖ.

Для этой опции расширительный бачок сверху оснащается еще одной горловиной, предназначенной для установки датчика. На боковой поверхности емкости нанесены несколько контрольных рисок, от нижней — min до верхней — max. В этом промежутке и должен располагаться уровень ОЖ.

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Температура двигателя, °C Рабочая Кратковременно
80 — 100 120 — 125
Температура закипания жидкостей, °C (при атмосферном давлении) воды 100
тосола 105 — 110
антифриза 120

Чтобы поднять планку допустимой температуры, конструкторы повышают давление в ОЖ (больше атмосферного), благодаря чему температура ее закипания повышается. Для этого система закрывается герметично, и в ней поддерживается избыточное давление. Для разных двигателей эта величина находится в пределах от 0,1 до 0,5 бар (кг/см²).

В то же время недопустимо и значительное разрежение (больше 0,03 — 0,1 кг/см²) в свободном пространстве расширителя, поскольку в систему будет подсасываться воздух, что приведет к появлению воздушных пробок, затрудняющих циркуляцию ОЖ и, следовательно, к перегреву двигателя. Поддержание давления в ОЖ на требуемом уровне возложено на специальный регулятор, расположенный в заливной крышке.

Крышка бачка — два в одном

Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?

Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.

При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.

Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.

После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.

Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.

Неисправности РБ и причины

Понижение уровня ОЖ:

  • течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
  • не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

Перегрев двигателя:

  • из-за уменьшившегося объема жидкости вследствие утечек;
  • не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

  • течет расширительный бак;
  • неисправность предохранительного клапана.

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Заводим мотор и, соблюдая осторожность, отворачиваем крышку: если слышится шипящий звук спущенной камеры — перепускной клапан работает (однако, правильно или нет, — неизвестно).

Сняв крышку, сожмем рукой любой шланг охлаждающей системы. Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает.

Более точно предохранительный клапан можно проверить с помощью насоса и манометра. Насос присоединяем к нижнему подводящему патрубку бачка, а верхний заглушаем с помощью подручных средств: болта или цилиндрического сверла, туго входящих в подводящий шланг.

Насосом создаем давление и контролируем момент, когда срабатывает предохранительный клапан (шипящий звук). Величина давления, зафиксированная на шкале прибора, показывает фактическое давление срабатывания.

Если предохранительный клапан излишне тугой, его можно отремонтировать. Зачем тратить лишние деньги, когда достаточно укоротить пружину давления на один-два витка, и пружина станет мягче. Разбирается узел легко, главное — не потеряйте мелкие детали. И не переусердствуйте, откусывая витки. Делайте это понемногу, проверяя результат.

Доливка охлаждающей жидкости

Уровень жидкости в бачке контролируют по двум крайним рискам: min и max. Как правильно доливать ОЖ в расширительный бак:

  1. Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
  2. Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
  3. Долейте жидкость, не доходя до риски max.
  4. Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
  5. Проверьте уровень ОЖ и долейте его до отметки max.

Небольшой совет: следите за внешним состоянием бачка и всех элементов системы охлаждения. Потеки жидкости в моторном отсеке зачастую свидетельствуют о неисправности расширительного бачка, в первую очередь крышки.

Как следует из написанного, от такого, второстепенного на первый взгляд, узла, как расширительный бачок системы охлаждения, на самом деле зависит — насколько стабильно будет работать двигатель вашего автомобиля.

Почему выкидывает антифриз из расширительного бачка или радиатора

Довольно часто автолюбители сталкиваются с утечкой жидкости из системы охлаждения двигателя. Такая неисправность не всегда очевидна и порой вызывает сложности при диагностике. В этой статье разберемся, почему выкидывает антифриз из расширительного бачка и из-за чего уровень жидкости может постоянно падать до критической отметки. Оказывается, проблема может заключаться как в незначительных неполадках, так и в серьезной неисправности силового агрегата. В любом случае она должна решаться оперативно.

Принцип работы расширительного бачка

Каждый легковой автомобиль оснащен охлаждающей системой, в которой находится до 10 л «охлаждайки» (антифриза либо тосола). В процессе эксплуатации жидкость нагревается. Колебания могут происходить в диапазоне от -40 °С (например, в северных регионах) до +100 °С. При такой разнице температур антифриз увеличивается в объеме на 5–10 %, поэтому и возникает необходимость в дополнительном резервуаре, который выполняет сразу несколько функций.

  • Расширительный бачок забирает излишки охлаждающей жидкости.
  • Охлаждающая система закрытая и работает под давлением. При поступлении жидкости в бачок воздушная прослойка сжимается, а давление увеличивается. Оно выдавливает пробку. Чтобы этого не происходило, сжатый воздух выгоняется через клапан.
  • Во время охлаждения жидкость перетекает из резервуара, а через клапан подается воздух извне. Это нужно, чтобы в патрубках не возникало разрежения (для предотвращения появления воздушной пробки).

Расширительный бачок – это пластиковая емкость с крышкой. Он может быть произвольной формы. На крышке есть перепускной клапан, благодаря которому и происходит выпуск и запуск воздуха или пара при закипании антифриза.

Как определить неполадки в системе охлаждения

Если антифриз вытекает из бачка – это явный признак какой-либо неисправности. Причем протечки могут быть как явными, так и скрытыми. Это может происходить следующим образом:

  • жидкость выбрасывает через пробку бачка. Тогда вокруг крышки и на стенках емкости будут видны потеки. При этом под машиной в сухую погоду легко заметить мокрое пятно;
  • протечки происходят в других местах. Им могут быть подвержены патрубки и соединения, помпа и основной радиатор;
  • протечки возникают в скрытых местах. Антифриз может течь из-за прохудившегося радиатора салонного отопителя или при прогорании прокладки под головкой цилиндров.

Явные протечки обнаружить достаточно легко. Кстати, если говорить о мокром пятне под автомобилем, то необходимо отметить, что оно не всегда совпадает с местом реальной протечки. Это происходит потому, что жидкость стекает по элементам защиты картера и подкапотного пространства от пыли.

Если самостоятельно определить протечку не удается, требуется глубокая диагностика, иногда и разборка системы. В некоторых случаях приходится искать проблему в салоне авто. Для этого нужно снять декоративные панели и проверить состояние радиатора. Загвоздка может быть в том, что охлаждающая жидкость, которая выплескивается через радиатор печки, капает на пол. Если на нем лежат коврики, то антифриз в них просто впитывается, и мокрые следы обнаружить невозможно. Но косвенным признаком протечки будет являться сладковатый запах и жирный налет на стеклах, который сложно оттирается.

Если проблема с протечкой антифриза произошла по вине прогоревшей прокладки ГБЦ, автовладелец может наблюдать густой белый дым из выпускного тракта. Причем это не зависит от режима работы мотора. Дело в том, что жидкость проникает в цилиндры и там испаряется при сжигании топлива, поэтому и выходит в виде тумана. Еще такую проблему можно заподозрить при появлении в расширительном бачке жижи темного цвета. Она образуется при смешивании антифриза с моторным маслом, которое попало в систему охлаждения.

Причины неисправностей

Наиболее распространенной причиной того, почему выбивает антифриз из расширительного бачка, является заклинивание или загрязнение перепускного клапана крышки. В этом случае сжатый давлением воздух не находит выход, и антифриз вышибает наружу через самое слабое место в конструкции. Обычно это резьба на пробке или стык патрубка. Случается и такое, что клапан крышки остается в открытом состоянии. Тогда система постоянно контактирует с атмосферой, что снижает минимальную температуру кипения жидкости, при этом в патрубках образуется больше пара. Он выходит через отверстие в пробке, а уровень антифриза постоянно, хоть и медленно, снижается. Основная сложность здесь в том, что утечек не видно.

Неполадки могут иметь и другие причины:

  • антифриз может вытекать через трещину в расширительном бачке, которая появилась из-за неисправности клапана крышки. Когда все соединения плотные, сжатый воздух не находит выхода и буквально разрывает емкость;
  • если неисправен сальник помпы (водяного насоса), жидкость будет вытекать наружу и попадать на шкив и ремень ГРМ и забрызгивать блок цилиндров;
  • течь может возникнуть в радиаторе охлаждения и печке из-за механического повреждения или коррозии;
  • прокладка между головкой и блоком цилиндров может прогорать при появлении микротрещин, в которые просачиваются газы. Со временем трещины расширяются и соединяют камеры с водяными и масляными каналами. При этом происходит смешивание технологических жидкостей, и они попадают в цилиндры.

Владелец авто может не догадываться о неполадках, но его должен смутить тот факт, что антифриз постоянно пропадает из расширительного бачка, а доливать его приходится практически каждый день. Но важно понимать, что если причина, к примеру, в пробое прокладки, то медлить не стоит. Без своевременной диагностики и ремонта двигатель может выйти из строя.

Способы устранения

Любой ремонт требует предварительной диагностики, поэтому, чтобы устранить проблему с вытекающим антифризом, нужно выявить причину, почему это происходит. Если все дело в шлангах, то обнаружить это и исправить не составит особого труда. Если проблема коснулась радиаторов, то здесь все несколько сложнее, так как трещины в трубках обычно очень маленькие и неприметные. К тому же на ходу они обдуваются воздушным потоком, поэтому найти следы протечки тяжело. Опытные автолюбители советуют залить в систему охлаждения антифриз c флуоресцентной добавкой, а после посветить на систему ультрафиолетовой лампой. В ее свете даже малейшие потеки будут видны.

Устранить неполадки можно следующими способами:

  • Если неисправен клапан пробки расширительного бачка, его следует прочистить. А если это не поможет, потребуется замена детали. Стоит она недорого.
  • Если проблема заключается в лопнувшем бачке, его также стоит заменить. Есть, конечно, возможность запаять емкость, но такой вариант не отличается надежностью.
  • Если протечка настигла шланги, их однозначно нужно поменять. Исключением может быть только трещина у самого торца. В таком случае патрубок можно просто подрезать.
  • Если прохудился сальник помпы, то на большинстве автомобилей он меняется вместе с водяным насосом.
  • Если проблема в радиаторе, то обычно его можно отремонтировать. В сервисе должны проверить, чтобы трещины в сотах не стали результатом коррозии алюминиевого сплава.
  • Если была пробита прокладка ГБЦ, ее требуется незамедлительно заменить. Эксплуатировать авто с такой поломкой нельзя.

Если проблема произошла в пути, допускается долить в систему воду, чтобы доехать до ближайшего сервиса. Но это при условии, что не произошел прогар прокладки. В таком случае потребуется вызвать эвакуатор.

Почему уровень антифриза поднимается в расширительном бачке

Нагрев автомобильного мотора во время работы — нормальное явление, если температура не превышает критической отметки. Чрезмерному нагреванию препятствует охлаждающая жидкость, или антифриз. От этого состава зависит не только вся работы системы охлаждения, но и ресурс двигателя.

Немаловажный параметр — уровень охладителя в бачке под капотом. Почему поднимается уровень антифриза в бачке? Чем это чревато и что делать? Обо всем этом пойдет речь в данном материале.

На что влияет уровень охлаждающей жидкости

Охлаждение мотора происходит за счет герметичной системы с каналами и трубками, по которым постоянно циркулирует жидкость. До выхода на оптимальную рабочую температуру двигателя антифриз идет по так называемому малому кругу, то есть через печку, головку блока цилиндров и сам блок цилиндров, минуя радиатор и расширительный бачок. Как только появляется необходимая температура, срабатывает термостат и запускается циркуляция по полному кругу.

Весь описанный выше процесс сопровождается увеличением и уменьшением объема жидкости, все излишки которой при нагревании уходят в расширительный бак, а при остывании возвращаются из него в систему. Такой простой принцип, с одной стороны, исключает образование паровых пробок, нарушающих температурный режим, а с другой – предотвращает избыток давления в системе.

Чрезмерное давление приводит к протечкам шлангов, крышек и трубок. Охладитель при этом может попадать на блок цилиндров, вызывая трещины от резкого перепада температур. Именно поэтому рекомендуется регулярно проверять состояние жидкости в расширительном бачке и вовремя фиксировать его внезапное увеличение.

Возможные причины повышения уровня антифриза в расширительном бачке



  1. Уровень охладителя в норме может повышаться на несколько процентов, так как происходит тепловое расширение жидкости. Однако он не должен пересекать верхнюю отметку на баке.
  2. Возможно, в системе есть воздушная пробка, из-за который также могут не работать печка и термостат. Это приводит к повышению давления и выдавливанию антифриза.
  3. При повреждении прокладки головки блока цилиндров в систему охлаждения попадают газы, которые и выдавливают охладитель. В этом случае стоит проверить масляный щуп и пробку горловины на предмет белого налета.
  4. Следующая причина – разгерметизация системы и, как следствие, закипание антифриза с поднятием его уровня в бачке. Рекомендуется проверить крышку бачка, сам бак и все шланги и трубки. Внимательно осмотрите место, на котором ваш автомобиль стоял длительное время. Возможно, на нем вы обнаружите следы протечки. Если протечка произошла не под капотом, а в районе отопителя, в салоне появится заметный запах. В крайних случаях не исключено появление пятен под панелью.

Важно! Если Вы ощутили неприятный запах, прервите свою поездку и устраните протечку. Пары этиленгликоля вредны для здоровья.

  1. Поломка вентилятора охлаждения может повлечь закипание мотора, вследствие которого поднимется антифриз. Закипание двигателя не заметить достаточно трудно: из-под капота повалит заметный пар, а стрелка температуры ДВС на панели приборов начнет зашкаливать.
  2. Неисправности помпы — еще одна возможная причина выдавливания антифриза в бачок. Определить ее очень просто. В районе помпы будут заметны влажные участки с налипшей на них грязью.

Дополнительные признаки поломок

Для точного выявления неисправности, помимо повышения уровня охладителя, важно своевременно заметить признаки проблем с охлаждением мотора:

  • образование влаги на нижней поверхности радиатора;
  • белый дым из выхлопной трубы;
  • специфический запах антифриза, проникающий внутрь салона автомобиля;
  • пятна под машиной на месте длительной парковки;
  • белая эмульсия на пробке маслозаливной горловины;
  • подтеки на крышке расширительного бачка;
  • кристаллические наросты в местах соединения шлангов.

Если Вы заметили хоть один из перечисленных симптомов, необходимо проверить систему охлаждения в целом.

Как правильно проверять уровень жидкости

Данную процедуру желательно проводить регулярно. Сама она включает в себя несколько простых этапов:

  1. При заглушенном двигателе нужно открутить крышку на радиаторе. Антифриз в этот момент должен находиться на уровне, от которого идет шланг к бачку.
  2. Следует обратить внимание на расширительный бачок. Жидкость должна находиться между метками «минимум» и «максимум».
  3. Если уровень недостаточен, необходимо долить жидкость до требуемого объема. Далее автомобиль заводится и прогревается до рабочей температуры. Падающий или растущий за пределы нормы уровень в бачке сообщит о наличии проблем.

Стоит отметить некоторые особенности проверки. Проводить ее есть смысл лишь на холодном моторе, поскольку после нагрева охладитель расширяется и данные о его объеме будут другими. Лучше всего заглянуть под капот утром перед поездкой: за ночь двигатель точно успеет остыть даже в летнюю жару. Проверять антифриз мы рекомендуем не реже одного раза в неделю, особенно если автомобиль не новый и имеет большой пробег.

Профилактика проблем в системе охлаждения

Многие неисправности можно предотвратить, если принимать правильные профилактические меры. Для долгой и стабильной работы системы охлаждения рекомендуется:

  1. Использовать только качественный фирменный антифриз, подходящий к вашему автомобилю. Узнать рекомендуемые параметры можно в официальной инструкции по эксплуатации.
  2. Не смешивать несколько разных по химическому составу охладителей, даже если они одного цвета.
  3. Своевременно менять охлаждающую жидкость до потери ее свойств.
  4. Следить за уровнем в бачке и не допускать его чрезмерного снижения или повышения.
  5. При замене старого антифриза на новый делать промывку системы чистой водой или специальными химическими средствами.

В качестве заключения

Если Вы заглянули под капот и обнаружили, что уровень охлаждающей жидкости в бачке поднялся, это серьезный сигнал о проблемах в системе охлаждения двигателя. Источником неисправности может быть как простое подтекание шланга в месте крепления, так и возникшие дефекты головки блока цилиндров. Стоит как можно быстрее выяснить истинную причину и устранить ее, чтобы не было более серьезных поломок и дорогостоящего ремонта. После решения проблемы очень важно использовать качественный охладитель и систематически проверять его уровень.

для чего нужен, принцип работы, где находится и что в него заливают » АвтоНоватор

Система охлаждения современного автомобиля включает в себя несколько элементов, без которых её нормальное функционирование невозможно. К таковым относится и расширительный бачок, устанавливаемый в разных местах подкапотного пространства в зависимости от марки авто. Незамысловатый пластиковый резервуар с пробкой играет важную роль в работе охлаждающего контура двигателя и требует периодического контроля со стороны владельца машины.

Назначение расширительной ёмкости

В системах охлаждения различных автомобилей содержится от 5 до 20 и более литров незамерзающей жидкости — антифриза (тосола). В процессе эксплуатации двигатель, а вместе с ним и антифриз разогревается от низкой температуры зимой до высокой в летний период.

Перепад температур может достигать 100 °С и более. Например, при эксплуатации машины в северных регионах, где прогрев мотора начинается от минус 20 °С и заканчивается рабочей температурой 90 °С, эта разница составит 110 °С.

Во время работы двигателя в расширительном баке возникает давление около 1 Бар

Поскольку любая жидкость расширяется в объёме при нагревании, в охладительном контуре авто образуется излишек, который нужно куда-то направить. Антифриз является средой несжимаемой, поэтому при расширении он создаст в системе высокое давление, способное разорвать патрубки и соты радиаторов. И наоборот, при охлаждении жидкость уменьшится в объёме и создаст разрежение (вакуум), воздействующий с такой же силой.

Чтобы обеспечить нормальную работу системы охлаждения силового агрегата и избежать скачков давления, в неё интегрирован расширительный бачок. Его функции следующие:

  • воспринимать дополнительный объём антифриза, расширяющегося при нагреве;
  • сбрасывать излишки давления через пробку со встроенным предохранительным клапаном;
  • отдавать жидкость обратно в систему при остывании мотора, препятствуя возникновению воздушных пробок.

На грузовиках применяются расширительные баки больших размеров

Антифриз, являющийся смесью дистиллированной воды с этиленгликолем (иногда — пропиленгликолем), при нагревании от нуля до 100 °С прибавляет в объёме порядка 5%. В контуре, рассчитанном на 10 л тосола, после полного прогрева образуется целых 500 мл, которые уходят в расширительный бачок.

Видео: зачем нужен расширительный бачок

Конструкция и принцип действия

Современные расширительные ёмкости для автомобилей представляют собой резервуар, изготовленный из прочной толстостенной пластмассы с заливной горловиной и штуцерами для подключения к элементам охлаждающей системы. Форма резервуара не имеет значения в функциональном плане, так что производители подгоняют её под место установки резервуара.

Форма бачка зависит от места его установки и может быть разной — круглой, прямоугольной или плоской

Вместительность сосуда для расширяющегося тосола рассчитывается для каждой модели авто и зависит от полного объёма жидкости в патрубках и агрегатах. Причём в холодном состоянии бачок заполняется антифризом только наполовину, остальное пространство занимает воздух, способный сжиматься под давлением. Горловина резервуара закрыта пробкой со встроенным воздушным клапаном. Принцип работы ёмкости следующий:

  1. При «холодном» моторе бачок наполовину пуст — уровень антифриза находится между минимальной и максимальной отметкой на корпусе.
  2. После запуска двигателя тосол начинает расширяться и его уровень в сосуде повышается, а воздушная прослойка сжимается. Клапан крышки остаётся герметичным.
  3. При достижении жидкостью рабочей температуры 90—95 °С и максимального увеличения в объёме давление в баке достигает порога срабатывания воздушного клапана (1—1,2 Бар или 120 кПа). Он открывается и сбрасывает воздух в атмосферу.
  4. В процессе остывания мотора наблюдается обратная картина — клапан пропускает воздух в обратную сторону до тех пор, пока количество антифриза не перестанет уменьшаться. Это предотвращает появление воздушных пробок в шлангах и радиаторах.

Устройство ёмкости довольно простое — корпус бачка закрыт пробкой со встроенным клапаном

В аварийной ситуации, когда тосол или вода по разным причинам начинает кипеть, предохранительный клапан сбрасывает не только воздух, но и пар.

Встроенный датчик подаёт сигнал о недостаточном уровне жидкости на панель приборов

В некоторых моделях автомобилей, например, ВАЗ 2110—2115 ёмкость оснащена второй горловиной, куда вкручивается датчик уровня охлаждающей жидкости. Если в силу поломки либо протечки какого-то узла антифриз начнёт вытекать наружу и его уровень в ёмкости упадёт до минимума, датчик сработает и предупредит водителя сигналом соответствующей лампочки на панели приборов.

Существуют автомобили (как отечественного производства, так и импортного), в которых расширительный бачок закрывается простой пробкой, не оснащённой клапаном и сообщающейся с атмосферой. В подобных системах функцию сброса давления и обратного впуска воздуха выполняет крышка основного радиатора, а резервуар только компенсирует расширение жидкости.

Крышка радиатора снабжается перепускным клапаном, направляющим излишек тосола в расширительный бак

Место бачка в охладительной системе

Ёмкость для компенсации расширяющегося антифриза может устанавливаться в разных местах, расположение зависит от марки автомобиля. Резервуар крепится к деталям кузова — лонжеронам и салонной перегородке с помощью резинового хомута либо специального кронштейна. Как правило, бачок ставится с той стороны, где находится верхний патрубок радиатора для его подключения.

Обычно ёмкость устанавливается ближе к патрубку радиатора

Существуют ёмкости на 2 и 3 штуцера. Последние присоединяются тремя шлангами к следующим агрегатам:

  1. Толстый патрубок, подключённый к нижнему штуцеру сосуда, соединяет его с основной магистралью контура охлаждения — малым кругом циркуляции жидкости, который всегда открыт. Увеличивающийся в объёме тосол поступает в бак именно по этому шлангу.
  2. Тонкая трубка, идущая от радиатора к верхнему штуцеру. Предназначена для сброса жидкости и пара из радиатора напрямую.
  3. Второй тонкий патрубок, подсоединённый к среднему штуцеру, идёт от радиатора салонного отопителя. Его задача такая же — отвод излишков антифриза и пара в ёмкость.

В резервуар на 3 штуцера поступают излишки антифриза из трёх агрегатов

Бачки, оснащённые двумя штуцерами, присоединяются к малому контуру циркуляции и основному радиатору охлаждения, подключение к печке отсутствует.

Расширительный резервуар является самой высокой точкой системы охлаждения мотора. Это сделано для того, чтобы жидкость из бачка могла перетечь в контур по закону сообщающихся сосудов. Когда уровень антифриза в ёмкости находится на 3—4 см выше риски Min на корпусе, все патрубки и агрегаты заполнены тосолом. В том числе самый высокий из них — контур охлаждения дроссельной заслонки.

Остатки воздуха из системы удаляются через патрубки подогрева дросселя

При заливке жидкости в водяную рубашку силового агрегата через расширительный бачок рекомендуется снимать патрубок охлаждения дросселя. Это позволяет вытолкнуть из магистралей и радиатора печки воздушные пробки.

Жидкости для заливки в бак

Нынешние автомобили, строящиеся с широким применением новых технологий, весьма требовательны ко всем технологическим жидкостям, в том числе и охлаждающей. Перечень требований такой:

  • жидкость должна закипать при температуре не ниже 110 °С;
  • порог замерзания — от минус 20 до —60 °С в зависимости от условий окружающей среды;
  • отсутствие пенообразования при контакте с крыльчаткой насоса, минимальная вязкость;
  • в составе жидкости должны быть неагрессивные присадки, препятствующие появлению накипи на металлических частях;
  • химический состав не должен меняться в течение 3 лет или 60 тыс. км пробега.

Тосол — чисто отечественный продукт, синтезированный во времена СССР

Всем перечисленным требованиям соответствует антифриз или тосол, что суть одно и то же. Название антифриз пошло от английского слова antifreeze, что в переводе означает «незамерзающая». Тосол — вещество, созданное на той же основе из этиленгликоля в бывшем СССР. Слово состоит из аббревиатуры ТОС (технология органического синтеза) и окончания «ол», присущего названиям химических препаратов.

Основа антифриза и тосола одинакова — вода + этиленгликоль в различных соотношениях. Отличия изделий от разных производителей может заключаться в пакете ингибирующих присадок, поэтому путать жидкости нежелательно. Фатальных последствий не наступит, но одни вещества могут нейтрализовать действие других и свойства «незамерзайки» ухудшатся. При этом цвет жидкости не играет роли — это всего лишь краситель.

Для заливки в бачок можно использовать дистиллированную воду в следующих ситуациях:

  • для разбавки концентрата антифриза до нужной температуры замерзания;
  • при аварийной ситуации — полной либо частичной потере охлаждающей жидкости в пути;
  • с целью промывки.

Окраска антифриза не влияет на его свойства, важен пакет присадок

Дистиллированная (обессоленная) вода не отвечает указанным выше требованиям: она замерзает при нулевой температуре и кипит при 100 °С. Поэтому она заливается временно либо в качестве растворителя для антифриза.

Воду из-под крана, насыщенную солями, заливать в расширительный бачок недопустимо. Исключение — поломка и потеря тосола в пути и отсутствие поблизости автомагазина. Устраните течь, заполните охлаждающую систему водопроводной водой и доберитесь до гаража или СТО, после чего её немедленно слейте. Иначе на внутренних стенках водяной рубашки двигателя и других агрегатов образуются отложения, ухудшающие теплообмен.

Видео: жидкости для заливки в контур охлаждения автомобиля

О неисправностях и ремонте ёмкости

Во время эксплуатации машины могут возникнуть следующие поломки расширительного бачка;

  • загрязнение или выход из строя перепускного клапана пробки;
  • разрыв корпуса бачка;

    Стенка бачка разрывается при слишком высоком давлении изнутри

  • подтекание тосола из-под крышки.

    Неплотность крышки характеризуется появлением разноцветных потёков на корпусе

Большинство автолюбителей при поломке клапана или корпуса попросту меняют деталь на новую. Это оправдано отсутствием времени на ремонт и дешевизной данных запчастей. Хотя при желании лопнувший пластик резервуара можно запаять, а крышку — разобрать и прочистить.

Потёки из-под пробки возникают при неплотном прилегании либо из-за конструктивных особенностей ёмкости. К примеру, на автомобилях ВАЗ 2110 струя из верхнего малого штуцера, подключённого к радиатору, бьёт прямо в горловину, отчего возникает протечка. Способ устранения — установка более совершенного бачка от «Приоры».

Видео: ремонт корпуса бачка

Расширительный бачок автомобиля считается одной из самых надёжных деталей. Нередко они служат весь срок эксплуатации машины, особенно на иномарках. Чтобы не пришлось менять ёмкость раньше времени, рекомендуется периодически проверять состояние клапана в крышке. Если он в порядке, то и пластик сосуда не лопнет от высокого давления.

Оцените статью: Поделитесь с друзьями!

почему может выбрасывать охлаждающую жидкость, причины выброса через крышку

В процессе эксплуатации транспортного средства водителям приходится сталкиваться с самыми разными неисправностями узлов и механизмов автомобиля. Многих поломок удается избежать с помощью своевременного прохождения ТО, аккуратной эксплуатации, соблюдения предписаний завода-изготовителя. Но любая техника имеет свой ресурс и, пробежав несколько десятков тысяч километров, машина может потребовать дополнительного к себе внимания.

Содержание:

Одна из наиболее частых проблем, с которыми сталкиваются владельцы отечественных и импортных авто, – вытекание или выплескивание антифриза из расширительного бачка. Антифриз – международное название охлаждающей жидкости, в состав которой входят этиленгликоль, дистиллированная вода, присадки и краситель. Что может быть причиной выброса жидкости из расширительного бачка, как не допустить такой поломки и что делать, если хладагент выливается из системы охлаждения?

Общие сведения

Система охлаждения двигателя автомобиля представляет собой комплект устройств, которые отвечают за подвод хладагента к разогретым элементам силового агрегата и отвод от них избыточного тепла в атмосферу. При сгорании топливной смеси температура в цилиндрах поднимается до отметки 2000 °С. Задача системы охлаждения – обеспечить температуру двигателя, равную 80–90 °С. Ключевую роль в отводе тепла играет специальная жидкость – антифриз, главная особенность которой – низкая температура замерзания. С этой же ролью могла бы справляться и обычная вода, но при температуре атмосферного воздуха ниже 0°С она замерзает, расширяется в объеме и становится причиной выхода из строя емкостей и патрубков системы охлаждения. Кроме того, антифриз, в отличие от воды, наделен защитными свойствами: он предохраняет омываемые поверхности от коррозии и вредного воздействия химических реакций, сопровождающих рабочий процесс.

Особенности эксплуатации системы охлаждения

Система охлаждения дизельного или бензинового двигателя, как и любая другая совокупность узлов и механизмов, нуждается в регулярных осмотрах и техническом обслуживании. Особенно внимательно нужно следить за уровнем охлаждающей жидкости в расширительном бачке. Изменение уровня антифриза может быть вызвано целым рядом причин, определить которые бывает достаточно непросто. Высота столба охлаждающей жидкости должна находиться между двумя отметками, указывающими минимальное и максимальное его значение. Если при осмотре было обнаружено, что хладагент не достигает нижней отметки, это должно быть сигналом к проведению диагностики. Т. е. двигателю пока ничего не грозит, но, если не принять меры, уровень может упасть до критической отметки, а это грозит длительным и дорогостоящим ремонтом. Количество антифриза в системе может уменьшаться по естественным причинам, или же система охлаждения где-то течет.

Прогорание прокладки ГБЦ

Самая типичная причина, по которой антифриз выдавливает из бачка, – прогорание прокладки между блоком двигателя и головкой блока. Такое может случиться, например, из-за перегрева силового агрегата. Убедиться, что жидкость выгоняет вследствие выхода из строя уплотнителя, можно, выполнив следующее:

  • заводим мотор и выкручиваем крышку бачка;
  • о проблемах с прокладкой будут свидетельствовать пузырьки, которые идут из основного шланга при работе на холостом ходу.

Пробой прокладки может быть внутренним или наружным. В первом случае из выхлопной трубы идет белый дым. Во втором – антифриз будет выгонять наружу, что станет заметным по подтекам на блоке цилиндров. Внутреннее повреждение случается гораздо чаще. Жидкость при этом попадает внутрь цилиндра, что может привести к перегреву и заклиниванию двигателя, а также гидроудару в головке и возникновению трещин в корпусе агрегата.

Воздушная пробка

Нередко причиной выкидывания антифриза в расширительный бачок становится завоздушивание системы охлаждения. Заливая новый хладагент, водители иногда допускают образование воздушных пробок (такое может случиться и при разгерметизации системы). Как следствие, не работает печка, двигатель перегревается, охлаждающую жидкость выбивает из бачка. Определить, что антифриз выплевывает именно по причине завоздушивания, можно прогазовкой. Для этого нужно включить мотор и дать ему поработать некоторое время на высоких оборотах. Если в емкости появились пузыри, а уровень антифриза уменьшился, значит в системе была воздушная пробка.

Проблемы с расширительным бачком

Давить охлаждающую жидкость может из-за проблем с расширительным бачком. В числе возможных причин таких неполадок:

  • неплотное закрытие горловины резервуара крышкой. В результате антифриз под давлением выливается наружу;
  • использование расширительной емкости низкого качества. После определенного периода эксплуатации на корпусе такого бачка появляются трещины, через которые может выливаться охлаждающая жидкость;
  • неисправный перепускной клапан. Это наиболее частая поломка расширительного резервуара. Распознать ее можно по характерным признакам: на холостых оборотах протекания нет, течь появляется при возрастании нагрузки на мотор. Перепускной клапан встроен в крышку бачка. С его помощью избыточное давление, которое возникает в системе при нагреве антифриза, стравливается наружу. Когда клапан выходит из строя, охлаждающая жидкость под высоким давлением начинает искать «слабые места» и в результате вытекает через стыки патрубков, резьбу пробки и пр.

Низкий уровень антифриза

Если уровень охлаждающей жидкости в резервуаре упал ниже допустимой нормы, в какой-то момент хладагент может выплеснуться наружу. Это происходит из-за слишком быстрого нагрева антифриза, его интенсивного испарения и повышения давления в системе. Уменьшение количества хладагента может быть связано:

  • с естественным износом шлангов, трубок, патрубков. Часто трескается соединительный шланг на расширительном бачке. Если заменить изношенную деталь нечем, можно временно использовать хомуты;
  • повреждениями радиатора. Соты теплообменника нередко страдают от камней, вылетающих из-под колес, а также подвергаются коррозии. После длительной эксплуатации могут появиться трещины на боковых бачках радиатора;
  • неисправностью помпы, например, с износом манжеты или выходом из строя прокладки между помпой и блоком цилиндров;
  • поломкой термостата. Нарушение герметичности этого прибора чаще всего случается в результате износа прокладок.

Другие причины

В числе других причин выдавливания антифриза:

  • выход из строя вентилятора, который одновременно с жидкостью охлаждает и остальные элементы системы. Если вентилятор не включается, температура достаточно быстро поднимается до критического значения, особенно в жаркую погоду;
  • поломка температурного датчика. Исправный прибор должен передавать соответствующие команды на термостат и вентилятор. Если сигналов нет, эти устройства не работают и хладагент закипает;
  • использование антифриза низкого качества. Жидкость сомнительного производства может иметь более низкую температуру закипания, чем указано на канистре;
  • смешивание несовместимых антифризов. Если добавить, например, в жидкость класса G11 продукт категории G12, полученный состав может вспениваться при работе и в итоге закипеть.

Естественные факторы

Неисправности системы охлаждения, как правило, ведут к резкому снижению уровня антифриза, что проявляется какими-то внешними признаками довольно быстро. Но количество хладагента может уменьшаться и постепенно, когда очевидных поломок нет, а уровень жидкости изменяется по естественным причинам. Такое может происходить в результате:

  • перепадов температур. Как и большинство других веществ, антифриз может менять объем под воздействием высоких и низких температур. Разумеется, такие изменения не должны быть поводом для беспокойства;
  • длительного срока эксплуатации. Даже если утечек нет и система работает без перебоев, некоторое падение высоты столба охлаждающей жидкости с течением времени неизбежно. Причина этому – банальное испарение, которое происходит вследствие того, что абсолютно герметичных систем охлаждения не существует. Убедиться в том, что уровень снизился именно из-за испарения, можно, сверившись с допустимыми нормами расхода.

Как определить проблему

Прежде чем переходить к устранению неисправностей, связанных с протеканием или выбросом антифриза, нужно разобраться, почему возникла подобная проблема. Если, например, по характерным признакам было установлено, что прокладка головки блока цилиндров пробита, то ездить на такой машине нельзя. Чтобы восстановить работоспособность силового агрегата, в этом случае нужны определенные навыки. Лучше доверить замену прокладки мастерам сервисного центра.

Если причина выброса антифриза – воздушная пробка, то для развоздушивания системы нужно поднять домкратом переднюю часть авто, долить хладагент до необходимого уровня и понажимать на педаль газа для вывода воздуха наружу. Радиатор с поврежденными сотами демонтируют и определяют степень его пригодности к дальнейшей эксплуатации. Если ремонт невозможен, покупают и устанавливают новый. То же самое с перепускным клапаном: если ревизия не дает желаемых результатов, устанавливают новую деталь.

Способы устранения

Большинство неисправностей, которые становятся причиной выдавливания антифриза из бачка или протекания хладагента, можно устранить собственными силами. Если утечка или выброс жидкости случились в дороге, обычно бывает достаточно долить аналогичный продукт или дистиллированную воду в систему. После этого нужно добраться до ближайшей СТО и разобраться с проблемой более детально. Исключение составляет пробой прокладки ГБЦ. В этом случае нужно вызывать эвакуатор: к самостоятельному передвижению такая машина не пригодна.

Если во время движения выхлопные газы пошли из-под капота, нужно аккуратно открутить крышку расширительного бачка и проверить, не кипит ли антифриз. Убедившись в том, что прокладка пробита, следует не откладывая обращаться в автосервис (или менять деталь своими силами). Об этой же неисправности может свидетельствовать белый нагар на свечах и резкое увеличение температуры двигателя.

Правила техники безопасности

Важно помнить, что любые работы, связанные с ремонтом системы охлаждения, можно начинать после полного остывания двигателя. Прежде всего нельзя открывать крышку расширительного бачка до тех пор, пока силовой агрегат остается горячим. Это может привести к ожогам. Кроме того, нельзя прикасаться к перегретым деталям подкапотного пространства и поливать двигатель холодной водой.

#Устранение неисправностей

Вам также может быть интересно

Расширительный бачок системы жидкостного охлаждения

Применение расширительного бачка в системе жидкостного охлаждения связано с физическими свойствами жидкости

Двигатель

Расширительный бачок —  необходимый элемент системы жидкостного охлаждения. Он служит для компенсации изменения объема, характерного для любой жидкости при изменении температуры. В зависимости от конструкции системы может быть как простым резервуаром для излишков жидкости, так и элементом, регулирующим давление в системе охлаждения.

Для чего нужен расширительный бачок

Коэффициент теплового расширения подобных жидкостей, основой которых является водный раствор пропиленгликоля или этиленгликоля, гораздо выше, чем у воды. Если антифриз или тосол залить в холодный радиатор «под горлышко», то при включении двигателя и термическом расширении охлаждающей жидкости, появляются ее излишки. Жидкость через предохранительный клапан выдавливается из радиатора наружу и попадает в примитивный расширительный бачок, служащий резервуаром для излишков антифриза.

Пропиленгликоль, составляющий основу антифриза и тосола — основной элемент жидкости для электронных сигарет.

При выключении и остывании двигателя объем жидкости в радиаторе уменьшается и в системе охлаждения возникает разрежение. Срабатывает клапан крышки радиатора и в него засасывается воздух. Появляется опасность возникновения воздушных пробок в «рубашках охлаждения». Это может привести к нарушению процесса теплообмена и перегреву мотора.Поэтому возникла потребность в дополнительном резервуаре для жидкости, которая поступала бы в радиатор вместо воздуха. Таким резервуаром и стал расширительный бачок.

Существуют системы, в которых перепускной клапан, позволяющий выпускать излишки пара и даже чрезмерно раскаленной охлаждающей жидкости, расположен не в крышке радиатора, а в пробке расширительного бачка. В таком случае расширительный бачок как бы выполняет функцию верхней части радиатора и включен в систему охлаждения на правах важного элемента.

Расположение и устройство расширительного бачка

Изготавливаются расширительные бачки преимущественно из прозрачной пластмассы. На боковую стенку при изготовлении наносят специальную шаклу, позволяющуюю следить за уровнем охлаждающей жидкости в системе. Нижняя метка на боковой поверхности указывает минимально допустимый уровень жидкости. Максимальный уровень охлаждающей жидкости в бачке при холодном двигателе должен находиться на 25-30 мм выше верхней метки, нанесенной на боковую сторону расширительного бачка.

При расчете систем охлаждения принято оставлять на температурное расширение примерно 1/20 общего объема жидкости. Именно столько антифриза может поместиться между отметками Min и Max

Располагается расширительный бачок рядом с радиатором и крепится непосредственно к кузову автомобиля. Середина бачка и верхний край радиатора располагаются на одном уровне — по принципу сообщающихся сосудов. При помощи шланга, находящегося в нижней части расширительного бачка, он подсоединяется к заливной горловине радиатора.

Такая конструкция позволяет излишкам разогретой охлаждающей жидкости попадать в бачок. А при остывании двигателя — компенсировать объем жидкости в системе из его содержимого. При этом процессе исключается попадание в радиатор воздуха.

Характерные неисправности расширительного бачка

Самыми распространенными поломками справедливо считают подтекание или разрыв расширительного бачка. Подтекание может быть следствием нарушения целостности его корпуса или дефекта соединительного шланга. Результатом разрыва расширительного бачка может стать катастрофическое падение объема охлаждающей жидкости. Это может привести к перегреву двигателя. Если это произошло, необходимо срочно остановиться и, заменив поврежденный элемент, пополнить объем жидкости. При этом следует помнить, что доливать холодную жидкость в систему охлаждения категорически запрещено, так как это может привести к образованию трещин в головке блока или в самом блоке цилиндров.

Как устроен расширительный бачок радиатора

Автомобильные гиды

Бак охлаждающей жидкости с розовым жидким антифризом радиаторной системы в автомобиле.

TNS

Q: У меня вопрос по переливным бачкам радиатора. У меня всегда были легковые и грузовые автомобили с переливным баком, который можно было поддерживать до отметки «холодно» или «горячо». Проверяю машину дочери, у нее есть бачок с навинчивающейся крышкой, и я не могу найти другого способа проверить жидкость в радиаторе.Подскажите, почему разница и как ее поддерживать?

— Джим С.

A: Похоже, машина вашей дочери оснащена расширительным бачком радиатора, а не переливным бачком, с которым вы знакомы.

Старые отечественные автомобили обычно оснащались радиатором верхнего или бокового бака с крышкой сброса давления. При нагревании охлаждающая жидкость двигателя расширяется, вызывая повышение давления. Работа при давлении до 15 фунтов на квадратный дюйм — это хорошо, поскольку это повышает точку кипения воды примерно на 3 градуса по Фаренгейту на фунт давления (257 против212 градусов по Фаренгейту). Смесь охлаждающей жидкости и воды в соотношении 50/50 увеличивает температуру до 265 градусов по Фаренгейту. Поскольку типичный диапазон рабочих температур большинства автомобилей составляет от 195 до 230 градусов по Фаренгейту, это гарантирует, что охлаждающая жидкость остается жидкостью и лучше всего передает тепло двигателя радиатору. Старые автомобили будут выпускать охлаждающую жидкость через трубку на тротуар, когда происходит чрезмерное расширение жидкости — не самое лучшее!

Добавление емкости для перелива для улавливания пролитой жидкости и комбинированной крышки для давления / вакуума было хорошей идеей, поскольку любая потерянная охлаждающая жидкость удерживается и может быть втянута обратно в радиатор по мере охлаждения системы (вакуумный клапан в крышке позволяет это).Эти системы обычно имеют простую крышку контейнера, а переливная трубка проходит около дна контейнера для возврата.

В нормальном режиме работы уровень охлаждающей жидкости в емкости варьируется между холодной и горячей линиями. Если уровень охлаждающей жидкости в контейнере поддерживается, а трубка и крышка выполняют свою работу, можно предположить, что радиатор полон — хотя я все же хотел бы это проверить! Если произойдет даже небольшая утечка, разрежения для охлаждения может оказаться недостаточно, чтобы оттянуть жидкость и сохранить радиатор заполненным.

В машине вашей дочери вместо простой емкости для перелива используется расширительный бачок под давлением гораздо большей прочности с крышкой для сброса давления. Расширительный бачок расположен выше радиатора и функционально становится верхней частью радиатора, увеличивая объем жидкости, оставляя достаточно места для расширения охлаждающей жидкости. Этот метод позволяет использовать низкую линию вытяжки, поскольку радиатор может быть немного короче по высоте и не имеет собственной крышки.

Еще одно преимущество заключается в том, что если радиатор полностью заполнен жидкостью, образуется меньше пузырьков воздуха, что улучшает теплопередачу.В расширительном бачке также есть трубопроводы для холодной и горячей жидкости, которые следует периодически проверять, и можно наблюдать истинный уровень жидкости в радиаторе, не снимая герметичную крышку. Никогда не снимайте герметичный колпачок, если система не остыла!

Моему соседу недавно сказали в ремонтной мастерской, что расширительный бачок его BMW нуждается в замене из-за потери жидкости за 400 долларов, среди прочих выполненных сервисных работ. Он отказался от работы, и мы вместе рассматривали ее в течение нескольких дней (роскошь, которая не нравится большинству магазинов).Оказалось, с танком все в порядке! Похоже, что техник переполнил бак, и при движении он выливал охлаждающую жидкость из крышки, которая стекала вниз и собиралась вокруг верхнего шва бака, в результате чего он выглядел неисправным.

Знай свои баки — Технический блог: Бак для переполнения охлаждающей жидкости против расширительного бака

В старые добрые времена (так называемое младенчество) двигателей с жидкостным охлаждением почти все системы выброса выхлопных газов выбрасывали в атмосферу химические вещества и вредные пары.Никаких линий PCV или CCV, никаких каталитических нейтрализаторов, только капля охлаждающей жидкости и прорыв на проезжей части. Это было здорово для автомобилей, но не так хорошо для окружающего нас мира (извините, озон). Поскольку экологические ограничения ужесточились, производителям пришлось разработать способы удержания побочных продуктов внутреннего сгорания и охлаждающих химикатов внутри автомобиля.

В настоящее время почти все, что есть в двигателе, остается там и каким-то образом перерабатывается, в том числе и сама жидкость, которая поддерживает нужную температуру в цилиндрах.Это может вернуть вас на уроки химии в старшей школе, но когда становится жарко, вещи расширяются. Когда дело доходит до охлаждающей жидкости, она также создает давление пара и газа, которое должно куда-то снижаться. Раньше эта горячая охлаждающая жидкость просто выбрасывалась в атмосферу (точнее, в землю), но в духе сохранения целостности нашей единой земли автопроизводители разработали резервуары для улавливания и повторного использования расширяющейся охлаждающей жидкости. Конечным результатом стали два разных типа танков, которые используются именно для этого.

Переливной бак Резервуар перелива обычно имеет одно, а иногда и два порта. Горячий хладагент перемещается между баками в зависимости от давления, создаваемого горячим хладагентом.

Резервуар для перелива также может называться резервуаром для утилизации и представляет собой более простую систему из двух. Лучший способ определить, используется ли в вашем автомобиле переливной бачок, — это выяснить, есть ли на вашем радиаторе крышка с номинальным давлением, поскольку именно это определяет, когда охлаждающая жидкость начинает течь между системой охлаждения и баком.Эта система также сильно зависит от давления, создаваемого расширяющейся охлаждающей жидкостью.

Обратите внимание, что крышка имеет большую пружину внизу с маленьким выступом в центре. По мере того, как давление горячей охлаждающей жидкости увеличивается и превышает номинальное значение крышки радиатора, она сжимает большую пружину, открывая отверстие для перелива. Это позволяет любому пару и избытку охлаждающей жидкости проходить через линию в ваш переливной бак и оставаться там до тех пор, пока температура в системе не упадет.

Этот небольшой язычок в центре представляет собой односторонний клапан, который позволяет охлаждающей жидкости возвращаться в радиатор после того, как давление в системе вернется к нормальному уровню.

Как только автомобиль остынет, давление, естественно, должно выровняться. Это более низкое давление создает вакуум и втягивает охлаждающую жидкость из переливного бачка обратно в систему охлаждения через небольшой клапан внутри крышки радиатора.

Расширительный бак Расширительные баки немного сложнее. На фото — заводской расширительный бачок от FK8 Civic Type R или меньшая версия заглавного изображения.

Расширительный бак, или баллон дегазации, как его называют в области дизельного топлива, немного сложнее.В этой конфигурации резервуар всегда находится под давлением, а крышка с номинальным давлением расположена на резервуаре, а не на самом радиаторе. Фактически, в большинстве случаев радиатор не имеет какой-либо крышки или заливной горловины, поскольку вы заливаете охлаждающую жидкость из бака.

В системах охлаждения, в которых используются расширительные бачки, крышка радиатора под давлением будет расположена на расширительном бачке, а не на радиаторе.

Система охлаждения постоянно находится под давлением с использованием расширительного бачка. Вместо того, чтобы направлять расширяющуюся охлаждающую жидкость в бак при достижении определенного давления, охлаждающая жидкость всегда циркулирует через радиатор и выходит в расширительный бачок.Здесь давление, создаваемое горячей охлаждающей жидкостью, заполняет верхнюю половину бака и действует как сила, выталкивая охлаждающую жидкость обратно в систему.

Обычно расширительный бачок находится в самой высокой точке системы охлаждения и требует намного больше водопровода, чем переливной бак, но эта система более эффективна для сброса высокого давления от нагретой охлаждающей жидкости, поскольку она всегда подается в бак для расширения. Поскольку в расширительном бачке используются герметичная крышка и разгрузочная форсунка, вы все равно можете запустить резервуар для перелива в линию, чтобы не допустить попадания капель охлаждающей жидкости на дорожку.

Зачем обновляться?

Я знаю, что это революционная концепция, но охлаждающая жидкость работает лучше всего, когда она остается в системе. Перегрев из-за утечки охлаждающей жидкости определенно войдет в десятку самых неприятных способов сократить трек-день или даже остановить поездку на работу.

Это проблема, с которой я столкнулся лично. Это не совсем мой бак, но это была обычная проблема для R53 Mini Cooper S. Уплотнение со временем ухудшалось, и охлаждающая жидкость просачивалась через теплоизоляцию выхлопных газов, а иногда и сам выхлоп.Такая постоянная утечка может привести к хроническому перегреву и потенциальному повреждению компонентов двигателя.

Производители автомобилей производят сотни тысяч таких резервуаров-резервуаров, подходящих для всего своего автопарка. Учитывая чрезвычайно низкую норму прибыли от новых автомобилей, они должны максимально снизить затраты на их выпуск с конвейера. Это означает производство переливных или расширительных баков из пластика. Эти материалы обычно рассчитаны на сотни циклов нагрева и охлаждения, которые испытывает автомобиль, но часто они не используются в течение длительного времени.

Этот пластик может показаться толстым, но постоянное нагревание и охлаждение этих материалов, не говоря уже о неизбежности окрашивания цветной охлаждающей жидкостью, неблагоприятно сказываются на баке.

Если резервуар для охлаждающей жидкости изготовлен из алюминия, он лучше приспособлен к постоянным и резким перепадам температуры. Установка алюминиевого бака дает вам уверенность в том, что расширяющаяся охлаждающая жидкость не просто выливается по всей проезжей части, но вместо этого поддерживает температуру вашего двигателя.

Для тех из вас, кто ценит эстетику, расширительные и переливные баки выступают, как больной палец. Стандартный бежевый или полупрозрачный белый — это чистый холст для плохих навыков рисования охлаждающей жидкостью. Загрязненный бак с охлаждающей жидкостью — не лучший вариант для тех, кто пытается поддерживать чистоту моторного отсека.

Автомобильная промышленность прошла долгий путь как в чистой скорости, так и в эффективности в отношении общего внимания к окружающей среде. Хранение охлаждающей жидкости в автомобиле и вне проезжей части выгодно для вашего собственного транспорта и асфальта.Знание разницы между функциями резервуара помогает усовершенствовать систему охлаждения в любой сборке и знать, когда вам нужно запустить обе. Кроме того, есть преимущество дополнительной прочности и эстетики при замене стандартных единиц алюминиевыми баками.

Обязательно ознакомьтесь с нашим ассортиментом алюминиевых расширительных и переливных бачков для вашего автомобиля!

Спасибо за чтение!
-Ник

Связанные

Переливной бак vs.Расширительный бак — за клетчатым флагом

Время от времени мы получаем вопрос о расширительных и переливных баках. Хотя названия говорят сами за себя и оба выполняют схожие функции, между ними есть разница. Здесь мы объясним оба танка и, надеюсь, устраним любую путаницу в том, как каждый из них используется.

Многие автомобили в 1960-х годах и ранее имели трубку, прикрепленную к заливной горловине радиатора, и эта трубка выходила в атмосферу (землю).Когда охлаждающая жидкость расширяется из-за повышения температуры двигателя, она обычно создает пар, а вентилируемая крышка позволяет этому пару выходить, чтобы защитить вашу систему охлаждения. Но по мере того, как пар расширяется, увеличивается и давление, и часто вентилируемая крышка также выталкивает охлаждающую жидкость.

Этот процесс был хорош для радиатора, но вреден для окружающей среды. Добавление резервуара к этой вентиляционной трубке позволило удалить пар, но также позволило улавливать хладагент, который шел с ним, вместо того, чтобы сбрасывать его на землю.Улавливание вытесненной охлаждающей жидкости означало, что ее можно было собрать и снова ввести в радиатор.

Переливной бак — также: резервуар или сборный бак

Резервуары для перелива были добавлены в системы охлаждения для улавливания и хранения перелива, вместо того, чтобы оставлять его на земле. Это было хорошо для радиаторов и намного лучше для окружающей среды. Разные производители называли их по-разному: перелив — поймать перелив из радиатора; резервуар — для хранения уловленного теплоносителя; или бак рекуперации — для сбора охлаждающей жидкости, которая была выброшена при повышении давления.


Тяжелая пружина на крышке радиатора, которую можно увидеть, сжимается, когда давление достигает примерно 0,9 бар (13 фунтов на кв. Дюйм). Пружина меньшего размера, которую не видно, возвращает хладагент — через центр крышки.

Процесс возврата охлаждающей жидкости обратно в радиатор возможен, поскольку сочетание пониженного давления пара позволяет атмосферному давлению выталкивать охлаждающую жидкость из бака обратно в радиатор через вентилируемую крышку радиатора. Это, в свою очередь, добавляет больше охлаждающей жидкости в вашу систему и помогает немного охладить двигатель.

Многие пластиковые резервуары имеют отметки «холодный» и «горячий»; Эти отметки указывают, где охлаждающая жидкость должна находиться в баке во время холодных циклов (неработающий) и горячих (работающий двигатель). На самом деле это всего лишь руководство, однако наполнение резервуара во время холодных циклов просто означает, что в конечном итоге охлаждающая жидкость окажется на земле. По этой причине в переливных емкостях / резервуарах, резервуарах-утилизаторах предусмотрена собственная вентиляция. Вытесненная охлаждающая жидкость будет поступать в бачок снизу, а при повышении уровня будет вытекать через вентиляционную трубку.


На дне перелива, подобного нашему, вы найдете две трубки. Самый длинный снаружи и самый длинный внутри. Это позволяет вытесненной охлаждающей жидкости заполнить резервуар до определенной точки, прежде чем она будет выброшена в атмосферу (землю).

Эти резервуары могут быть цилиндрическими, с обоими шлангами, прикрепленными снизу, как у нас, или заводской стиль войдет снизу, а вентиляционное отверстие будет вверху. В нашем переливном баке две трубки имеют разную длину, а вентиляционное отверстие намного длиннее, что позволяет повысить уровень до того, как он удалит излишек охлаждающей жидкости.

Система с переливом будет иметь вентилируемую крышку радиатора и обычно герметичную крышку резервуара. Резервуар никогда не находится под давлением пара, что позволяет хладагенту возвращаться через атмосферное давление.

Расширительный бак

Некоторые производители и веб-сайты путают переливной бачок с расширительным бачком, но они выполняют очень разные функции. Расширительные баки работают примерно так же, как и переливной бак, но служат для совсем другой цели.Расширительные баки — это всего лишь баки, которые обеспечивают расширение вашей системы охлаждения, давая вам на полгаллона охлаждающей жидкости больше. Вы видели это на некоторых классических автомобилях, таких как Galaxie или даже на старых Shelby Cobras.

Расширительный бак действительно отличается тем, что он, как правило, представляет собой герметичную систему, на которую не влияет атмосферное давление. При повышении температуры и давления расширительный бак позволяет системе охлаждения расширяться без выброса в атмосферу. В системе этого типа, если у радиатора есть крышка, это будет крышка без вентиляции; расширительный бак будет иметь вентилируемую крышку на случай, если давление превышает вместимость расширительного бака. В этом случае с расширительным бачком можно использовать улавливатель или перелив для повторного улавливания вытесненной охлаждающей жидкости. После того, как система выровняется, вам не придется добавлять дополнительную охлаждающую жидкость.

Расширительный бачок также подсоединяется к системе охлаждения через байпас или шланг обогревателя. Таким образом, расширительный бачок не только содержит расширенную охлаждающую жидкость, но и является частью всей системы охлаждения, и охлаждающая жидкость циркулирует через бак, как и через радиатор.Обычно это самая высокая точка в системе охлаждения.

Расширительный бак охлаждающей жидкости, универсальный


Щелкните здесь, чтобы загрузить инструкции по установке (PDF)

Расширительные бачки охлаждающей жидкости необходимы для надлежащего отвода воздуха в тех случаях, когда используется радиатор, установленный сзади, или радиатор, установленный на низком уровне, например, V-образное крепление. Однако расширительные баки также ценны, если они интегрированы в общую радиаторную установку.Чтобы обеспечить тепловое расширение, традиционные системы охлаждения требуют, чтобы воздух присутствовал в верхней части радиатора во время низких температур. Расширительный бачок охлаждающей жидкости позволяет заполнить радиатор охлаждающей жидкостью на 100% в любых условиях.

Расширительный бак радиевой охлаждающей жидкости вмещает 750 мл. Это двухкомпонентная конструкция, изготовленная из алюминиевой заготовки 6061 с ЧПУ. Две половины (показанные ниже) скреплены болтами вместе с алюминиевой горловиной радиатора с ЧПУ, которая принимает стандартную 32-миллиметровую герметичную крышку типа «Mini».Крышка радиатора должна иметь уплотнение типа A, как показано ЗДЕСЬ.



Расширительный бачок охлаждающей жидкости имеет две внутренние камеры. Эти камеры НЕ изолированы друг от друга. Вверху и внизу есть переходы. Этот продукт не является резервуаром для перелива охлаждающей жидкости. Вместо этого он предназначен для использования в системе охлаждающей жидкости под давлением.

Напорный бак охлаждающей жидкости Radium Engineering также имеет внутреннюю завихрение, как показано ниже. Горячая охлаждающая жидкость под давлением из головки блока цилиндров направляется во входное отверстие вихревой камеры по касательной и ускоряется до высокой скорости вращения.Это помогает удалить воздух из системы.


Порты с резьбой

Сторона (вход): -6AN ORB (9/16 «-18)
Нижняя часть: -10AN ORB (7/8″ -14)

Бак имеет три порта бобышки с уплотнительным кольцом для положительная печать. В комплект входят переходные фитинги с наружной резьбой -6AN (не с конической трубной резьбой). Нижние порты обработаны резьбой 10AN ORB. Список других переходных фитингов 10AN ORB, которые можно использовать, можно найти ЗДЕСЬ. Боковой порт имеет резьбу 6AN ORB.Список других переходных фитингов 6AN ORB, которые можно использовать, можно найти ЗДЕСЬ. В комплект входят три конца шланга с внутренней резьбой -6AN под углом 90 градусов, которые навинчиваются на три штуцера с наружной резьбой -6AN. Они изготовлены из легкого черного анодированного алюминия и используются для шлангов с внутренним диаметром 3/8 дюйма.


Крепление

В комплект входит монтажный кронштейн для лазерной резки черного цвета с покрытием для лазерной резки.

См. Габаритный чертеж ниже.


Включает

— Алюминиевый бак для СОЖ в заготовке
— Монтажный кронштейн из анодированного алюминия
— Переходные фитинги 6AN (x3)
-6AN Концы шлангов с защелкой под углом 90 градусов (x3)
— Фитинги с никелевым покрытием и смотровая трубка Приемник
— Алюминиевый штуцер для отбора давления 1/4 «
— Крепеж из нержавеющей стали


Колпачки давления

Дополнительные герметичные колпачки Radium Engineering (продаются отдельно) позволяют пользователю выбирать диапазон давления. Колпачок высокого давления предназначен для повышения температуры кипения в системе охлаждения, обеспечивая повышенную эффективность охлаждения. Каждая крышка изготовлена ​​из нержавеющей стали с проверенным гоночным клапаном высокого давления. Это необходимо учитывать при отслеживании транспортного средства в экстремальных условиях. Для получения дополнительной информации, перейдите по ссылке.

Радиевый колпачок — 1,1 бар (110 кПа, 15,6 фунта на кв. Дюйм)
Радиевый колпачок — 1,3 бар (130 кПа, 18,9 фунта на кв. Дюйм)
Радиевый колпачок — 1,5 бар (150 кПа, 21,8 фунта на кв. Дюйм)


Запасные баки для перелива охлаждающей жидкости и компоненты — CARiD.com

Система охлаждения двигателя очень сложна и включает несколько подсистем. Одна из них — это система рекуперации охлаждающей жидкости, которая обеспечивает отсутствие воздуха в системе и предотвращает проливание охлаждающей жидкости на землю. Поскольку воздух вызывает ржавление и коррозию компонентов системы охлаждения, его присутствие в системе может привести к утечкам антифриза, который содержит этиленгликоль, вредный для окружающей среды. По мере того, как охлаждающая жидкость циркулирует через систему охлаждения, она улавливает металлические частицы, что также способствует его классификации в качестве опасного материала.

В системе рекуперации охлаждающей жидкости охлаждающая жидкость добавляется в отдельный пластиковый бачок, который соединен с радиатором. Обычно на бачке вылеплены градуировки, указывающие на надлежащий уровень охлаждающей жидкости, который обычно проверяется на холодном двигателе. Однако не все системы одинаковы. Существуют системы переливного бака и системы расширительного бака. В системе перелива герметичная крышка расположена на радиаторе, а бачок перелива имеет простую пластиковую крышку. Когда давление в радиаторе превышает номинальное давление крышки, охлаждающая жидкость может течь из радиатора в бак утилизации.Когда температура охлаждающей жидкости падает, в системе создается разрежение, открывающее вакуумный клапан в герметичной крышке, позволяющий втягивать охлаждающую жидкость обратно в радиатор.

Герметичная крышка расположена на баке в системе расширительного бака. Поскольку бак является частью системы охлаждения под давлением, он изготовлен из более тяжелого армированного пластика. В этой системе расширительный бак является самой высокой точкой в ​​системе охлаждения, и в бак встроено пространство, позволяющее охлаждающей жидкости расширяться и сжиматься в зависимости от температуры.Герметичный колпачок функционирует так же, как и в системе перелива, но вместо охлаждающей жидкости выпускается воздух, когда давление превышает номинальное давление крышки, а атмосферное давление заставляет воздух возвращаться обратно, когда температура охлаждающей жидкости падает и в системе создается разрежение. Воздух здесь не представляет проблемы для системы, потому что резервуар находится над радиатором и в этом положении не будет аэрации охлаждающей жидкости.

Поскольку правильное функционирование системы регенерации охлаждающей жидкости жизненно важно для безопасной и эффективной работы всей системы охлаждения, регулярные проверки системы имеют важное значение. Мы рекомендуем вам регулярно проверять бачок восстановления охлаждающей жидкости на предмет трещин и признаков утечки. Хотя компоненты в целом надежны, они могут выйти из строя из-за старения и повторяющихся циклов нагрева. Они также могут обесцвечиваться из-за загрязненной охлаждающей жидкости, что затрудняет точное определение уровня охлаждающей жидкости. Если вы заметили какие-либо признаки охлаждающей жидкости за пределами бачка утилизации, на крышке радиатора или на двигателе, первое, что вы должны сделать, это проверить все шланги и зажимы.Если все в порядке, следующее, что вы должны проверить на предмет повреждений, — это крышка радиатора и бачок утилизации.

Если бачок утилизации не имеет признаков повреждения, обратите особое внимание на состояние крышки радиатора, потому что даже совершенно новая крышка может быть корнем проблемы. Сравните номинальное давление на герметичной крышке радиатора со спецификациями производителя транспортного средства, чтобы убедиться, что оно соответствует данному автомобилю. Дождитесь полного остывания системы и снимите крышку с радиатора или расширительного бачка.Проверьте уплотнительную прокладку на наличие повреждений, которые не позволят крышке удерживать давление, и осмотрите вакуумный клапан на предмет повреждений, которые могут привести к его прилипанию, предотвращая попадание охлаждающей жидкости обратно в радиатор и вызывающее повреждение шлангов. Проверьте колпачок под давлением с помощью подходящего тестера и адаптера. Колпачок должен удерживать давление на уровне своего номинала, а затем отпускать, позволяя сбросить давление.

Настройка вашей системы охлаждения

Системы охлаждения — одна из самых важных систем в двигателе.Работа слишком горячего двигателя может привести к поломке жидкостей и деталей, что в конечном итоге может привести к катастрофической поломке. В то же время двигатель, который работает слишком холодно, может быть неэффективным и плохо работать.

Двигатели традиционно охлаждались двумя способами: воздушным и водяным. Многие старые автомобили и даже некоторые новые мотоциклы оснащены двигателями с воздушным охлаждением. Однако для большинства современных автомобилей требуются системы с жидкостным охлаждением.

Система с жидкостным охлаждением обычно включает радиатор, вентилятор, термостат, водяной насос, резервуар для охлаждающей жидкости и точку заправки.Тип бака с охлаждающей жидкостью и расположение точки заправки могут различаться в зависимости от системы. Во многих современных автомобилях радиатор устанавливается ниже двигателя. Так как радиатор расположен ниже двигателя, требуется точка сброса давления и заполнения выше, чем у двигателя. Это достигается с помощью расширительного бачка. Когда радиатор достаточно высокий, чтобы действовать как точка наполнения и сброс давления, расширительный бак не обязательно. В этих приложениях вместо этого может использоваться резервуар для рекуперации.

В системах с жидкостным охлаждением создается повышенное давление для повышения температуры кипения охлаждающей жидкости. Температура кипения смеси охлаждающей жидкости 50/50 составляет 226 градусов по Фаренгейту при 0 фунтах на квадратный дюйм. При 16 фунтах на квадратный дюйм точка кипения смеси 50/50 составляет 267 градусов по Фаренгейту. Один из самых простых способов отличить расширительный бак от резервуара утилизации — это то, является ли резервуар частью находящейся под давлением части системы охлаждающей жидкости или нет.

Установка расширительного бачка:
Расширительный бачок является частью находящейся под давлением секции системы охлаждающей жидкости.Расширительный бачок легко узнать по горловине и крышке. Поскольку резервуар находится под давлением, для него потребуются крышка и горловина с номинальным давлением (показано справа). Сброс давления в расширительном бачке должен быть наивысшей точкой в ​​вашей системе охлаждающей жидкости.


Расширительный бачок разработан таким образом, чтобы в баке оставалось пространство для расширения охлаждающей жидкости. Если расширительный бачок переполнен, из него будет сливаться охлаждающая жидкость, когда система прогрета до рабочей температуры.

Расширительный бак также может использоваться как точка наполнения системы.При использовании расширительного бачка радиатор не требует крышки для сброса давления. Крышка расширительного бачка будет выполнять те обязанности, которые традиционно выполняла крышка на радиаторе. Увеличение емкости системы и обеспечение более удобной точки заправки — одно из преимуществ расширительного бачка.

Сборка / установка резервуара-резервуара:

Напротив, резервуар для сбора / резервуара обычно имеет вентилируемую крышку и не обязательно должен быть выше головок цилиндров.Задача резервуара для сбора / накопления — удерживать хладагент, который выходит из системы сброса давления, когда хладагент горячий и расширяется. Когда система охлаждается, эффект охлаждения создает вакуум, который втягивает эту охлаждающую жидкость обратно в систему.

Резервуар для регенерации охлаждающей жидкости / резервуар дает системе возможность слить и заправить охлаждающую жидкость, когда это необходимо для поддержания необходимого давления. Это позволяет системе постоянно поддерживать полную емкость охлаждающей жидкости.

Резервуар рекуперации / накопительный бак может использоваться вместе с расширительным баком или может быть подсоединен к радиатору с функцией сброса давления.

Однако резервуар для сбора / накопления не следует путать с резервуаром-уловителем. Резервуар для утилизации / резервуара будет либо подсоединен к дну резервуара, либо будет иметь внутренний шланг, ведущий к дну, так что хладагент может быть втянут обратно в систему. С другой стороны, улавливающий бак обычно имеет водопровод в верхней части бака и не имеет шланга, идущего к дну. Улавливающий бак служит для сбора вытесненной охлаждающей жидкости, которая впоследствии сливается из этого бака. В то время как резервуар для утилизации / резервуара и резервуар-уловитель содержат излишки охлаждающей жидкости, резервуар для восстановления / резервуар автоматически вернет охлаждающую жидкость обратно в систему, где в качестве резервуара-уловителя будет удерживаться охлаждающая жидкость до тех пор, пока она не будет опорожнена.

Если вы хотите узнать больше об особенностях, которые следует учитывать при выборе резервуара, откройте наше Руководство разработчика алюминиевых резервуаров, нажав кнопку ниже.

Подпишитесь на кантонский блог вверху страницы, чтобы получать новые сообщения.

Размер

имеет значение — Расчет требований к размеру расширительного бака

Основная задача расширительного бака связана, что неудивительно, с расширением. В качестве основного требования расширительные баки должны обеспечивать достаточно места для расширения охлаждающей жидкости при нормальной рабочей температуре и не допускать ее выталкивания из фитинга сброса давления в горловине.

Общее практическое правило для надлежащей способности расширения: 12% от общего объема охлаждающей жидкости для отвода и 6% от общего объема для теплового расширения.

Пропускная способность — это количество охлаждающей жидкости, которое может быть потеряно до того, как воздух достигнет водяного насоса и попадет в систему. Пузырьки воздуха в системе охлаждения могут вызвать непостоянное охлаждение, а также могут помешать открытию термостата, если под ним окажется пузырь воздуха.

Тепловое расширение происходит, когда охлаждающая жидкость аккумулирует тепло от двигателя.6% объема расширения рассчитывается исходя из количества, на которое уровень охлаждающей жидкости поднимется на 212 градусов по Фаренгейту. При этом учитывается изменение плотности самой охлаждающей жидкости и всех компонентов, находящихся в системе охлаждающей жидкости. Если объем рассчитан неправильно и не предусмотрено достаточное пространство для расширения, охлаждающая жидкость будет выводиться из системы при рабочей температуре. Чтобы предотвратить возможность проливания охлаждающей жидкости, можно использовать уловитель или бак утилизации.

Чтобы получить надлежащий объем расширительного бака, нам необходимо сложить требования к пропускной способности и требования к тепловому расширению, чтобы получить дополнительные 18% общего объема, необходимого для расширительного бака. Большинство систем охлаждающей жидкости рассчитаны на работу с расходом около 13 квартов в системе. Если мы используем систему 13 qt в качестве нашей модели. Мы будем использовать следующие расчеты:

Просадка = 12% от 13 кварт = 1,56 кварт

Тепловое расширение = 6% от 13 квартов = 0,78 кварты

Требуемый размер расширительного бака = 2,34 кварты

В системе 13 квартов потребуется расширительный бак на 2,34 кварты. В ситуации, когда достаточно большой резервуар недоступен, можно использовать резервуар для утилизации, чтобы занять часть необходимого объема расширения.Бак утилизации будет собирать любую охлаждающую жидкость, которая выбрасывается из сброса давления. В установке с баком утилизации важно убедиться, что система охлаждающей жидкости все еще достаточно заполнена, чтобы допустить просадку. Дополнительную информацию о настройке системы бака с охлаждающей жидкостью см. В нашей записи блога «Настройка системы охлаждения».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
