для чего нужны и какие бывают

Как известно, весь автомобиль в целом и сам автомобильный двигатель является совокупностью множества металлических, пластиковых, резиновых и других деталей. Что касается ДВС, помимо элементов из металла и различных сплавов, в устройстве силовой установки активно используются различные уплотнительные элементы и прокладки.

При этом далеко не все автовладельцы до конца понимают, для чего нужны прокладки в двигателе, а также какие автомобильные прокладки бывают и как меняются подобные элементы. В этой статье мы намерены рассмотреть эти вопросы более подробно.

Содержание статьи

Прокладки на двигатель: основные функции

Как и в любом другом случае, главной задачей прокладки является обеспечение герметичности того или иного узла, устройства или механизма. Двигатель внутреннего сгорания не является исключением.

Внутри этого сложного механизма во время работы постоянно циркулируют технические жидкости. Более того, указанные жидкости находятся под определенным давлением. Для того чтобы указанное давление сохранялось на нужном уровне, а также не происходило утечек жидкостей из корпуса, необходима герметичность.

Такую герметичность и обеспечивают прокладки, которые отличаются по форме, а также изготавливаются из разных материалов с учетом тех или иных особенностей (нахождение в  определенном участке ДВС, нагрузки на прокладку и степень давления, взаимодействие с конкретной технической жидкостью, температурные режимы и т.п.).

Как видно, прокладки позволяют не допустить различных утечек рабочих жидкостей и смазок из механизмов, а также предотвратить попадание пыли, влаги и грязи снаружи. Использование прокладок позволяет добиться идеального и плотного прилегания двух поверхностей, нивелируя определенные погрешности их обработки.

Прокладка  способна повторять форму деталей, при этом благодаря мягкости и эластичности удается сгладить неровности, шероховатости и другие мелкие дефекты. Получается, решение уплотняет корпус, герметизирует внутренние узлы мотора, предотвращает протечки  технических жидкостей.

Типы прокладок двигателя автомобиля

Как уже было сказано, форма прокладки, а также материал изготовления,  напрямую зависят  от того, в какой среде данному элементу придется находиться и какую функцию он будет выполнять.

  • Одни прокладки нужны для того, чтобы удерживать технические жидкости внутри корпуса (например, моторное масло, жидкость системы охлаждения).
  • Другие необходимы для максимального уплотнения участков, где соприкасаются детали. Такие прокладки дополнительно испытывают серьезные нагрузки от внутреннего давления, находятся в условиях высоких температур.

Наглядно данный тип прокладок представляет прокладка головки блока цилиндров, которая условно даже является некоторой частью камеры сгорания, в ней также выполнены каналы для движения охлаждающей жидкости и смазки.

  • Еще одним типом прокладок, который более известен среди водителей и механиков под названием сальник, являются уплотнители, которые установлены в местах контакта подвижных деталей с неподвижными элементами.

По форме изготовления прокладки предназначены для разных плоскостей, которые прилегают друг к другу. При этом важно учитывать, что для различных типов ДВС производители используют всевозможные уникальные детали.

Это значит, что прокладки не взаимозаменяемы на разных моторах,  то есть приобретать для их ремонта нужно только такие элементы, которые подходят для конкретной модели того или иного силового агрегата. Давайте остановимся на разных типах автомобильных прокладок для двигателя более подробно.

Прокладка ГБЦ

Указанная деталь устанавливается  в том месте, где соединяется блок цилиндров и головка блока.  Данная прокладка находится в тяжелых условиях, так как в месте ее установки проходят каналы жидкостной системы охлаждения, системы смазки двигателя. Также она выступает в роли уплотнителя камеры сгорания, удерживая высокое давление и испытывая значительный нагрев.

Как видно, такие условия весьма неблагоприятны, так как происходит контакт с моторным маслом и ОЖ, отмечены постоянные перепады температуры и давления. Вполне очевидно, что для сохранения работоспособности при таких нагрузках  прокладка ГБЦ изготавливается из особых износостойких и жаропрочных  материалов.

Сегодня принято делить такие  прокладки с учетом материала их изготовления на два типа. Прокладки  головки блока бывают

  • металлическими;
  • неметаллическими;

Что касается металлических прокладок ГБЦ, этот тип изделий встречается наиболее часто. Прокладка многослойная, изготавливается из тонкой листовой стали, медных сплавов и т.п. Те участки, которые уплотняют прилегающие поверхности, обычно дополнительно покрыты специальными составами, напоминающими плотную резину. Это обеспечивает максимум уплотнения.

Указанный тип прокладок отличается высокой износостойкостью и большим сроком службы. Стальные изделия встречаются чаще, так как их производство дешевле изготовления элементов из меди.

Ко второму типу относятся неметаллические прокладки головки блока, которые дополнительно делятся на асбестовые изделия, а также безасбестовые прокладки ГБЦ. В первом случае материалом изготовления является листовой асбест. Обычно отверстия од цилиндры на таких прокладках  армируют при помощи стальных колец, которые находятся на кромке в месте среза. Аналогичные кольца имеются и в месте изготовления отверстий под болты.

Еще прокладки бывают из прессованной резиновой смеси, в которую производится добавка асбестового волокна, графитового порошка и т.д. Отдельно выделяют также паронитовые прокладки ГБЦ, которые имеют более высокую конечную стоимость, при этом отличаются улучшенной износостойкостью.

При обтяжке головки в обязательном порядке нужно придерживаться схемы затяжки (последовательности), а также затягивать крепежи с нужным усилием (момент затяжки) при помощи динамометрического ключа.

Также во время ремонта двигателя нужно понимать, что прокладка ГБЦ меняется на новую, причем каждый раз после того, как снималась головка блока и независимо от состояния детали. Дело в том, что после обтяжки уплотнительный элемент приобретает форму привалочных плоскостей, то есть после снятия повторно установить прокладку точно на место уже не получится.

Прокладка крышки клапанов

Прокладки клапанной крышки обычно выполнены из резины и служат для герметизации места стыка крышки клапанов и верхней части ГБЦ.

Использование данной прокладки продиктовано необходимостью избежать протечек моторного масла, которое подается для смазки ГРМ. Отметим, что сегодня в ряде случаев производители отказываются от прокладки крышки клапанов, заменяя  данное решение специальным герметиком для двигателя.

Прокладка впускного и выпускного коллектора

Место присоединения впускного и выпускного коллектора систем впуска и выпуска к блоку цилиндров также нуждается в уплотнении.  В случае с впускным коллектором  требования к уплотнителю пониженные, так как необходимо только удерживать давление. Температура на впуске значительно не повышается, так что для уплотнения подходят изделия из картона, который на производстве плотно прессуется.

Что касается выпускного коллектора, через него проходит поток  очень горячих отработавших газов.

По этой причине  прокладка выпускного коллектора должна выдерживать не только давление, но и высокие температуры. Для решения задачи используются металлические или паронитовые решения.

Другие прокладки в устройстве ДВС

Начнем с прокладок системы охлаждения двигателя. Как известно, в устройстве данной системы имеется водяной насос (помпа) термостат, радиатор, а также множество каналов и патрубков.  Естественно, чтобы не происходило утечек охлаждающей жидкости, в местах соединений и установки различных элементов используются прокладки.

Как правило, элементы выполнены из каучука, который хорошо справляется с перепадами температур, выдерживает давление и не разрушается от контакта с антифризами. Каучуковые прокладки ставятся под крышку помпы и термостата, а также в местах соединения других деталей.

Теперь перейдем к сальникам (манжетам). Дело в том, что ДВС имеет большое количество движущихся частей. Не вдаваясь в подробности, достаточно вспомнить о приводных валах, которые «выходят» наружу из корпуса.

При этом внутри агрегата постоянно подается масло, которое смазывает подвижные и другие детали.

Так вот, сальники нужны для того, чтобы смазка не вытекала наружу. Фактически, сальник нужен для того, чтобы добиться нужной герметизации торцевых посадочных мест валов. Речь идет о коленчатом вале, распределительном вале и т.д.

Обычно сальник является прокладкой круглой формы. Дополнительно может быть реализовано усиление при помощи пружины, а также используется профиль. Материалом изготовления служит искусственный каучук.

Что в итоге

С учетом того, что в рамках одной статьи рассмотреть все типы прокладок мотора по отдельности не представляется возможным, выше были упомянуты только основные уплотнители, которые используются в ДВС.

Если продолжать список, можно отметить прокладку поддона картера, уплотнительные кольца инжекторных форсунок, прокладки карбюратора, маслосъемные колпачки и целый ряд других похожих по своему назначению изделий.
Элементы имеют различную форму, в устройстве двигателя подобные детали используются десятками и повсеместно.

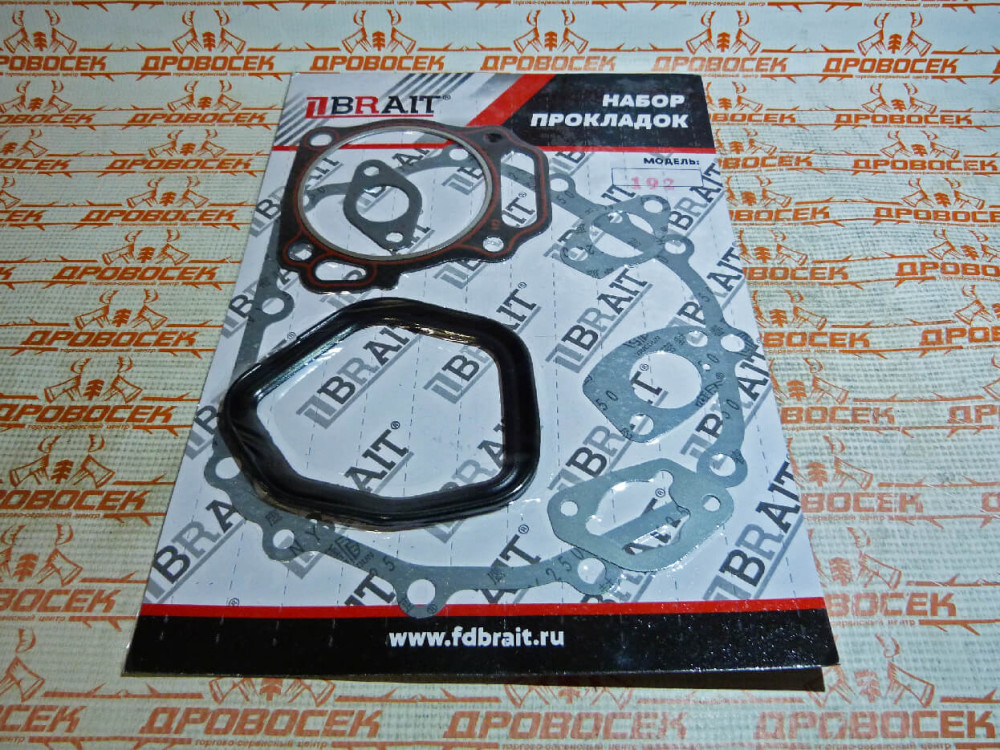

Как правило, в продаже встречаются целые ремонтные наборы (ремкомплекты) прокладок для разных автомобилей. При этом важно понимать, что для каждого типа и модели двигателя даже у одного производителя прокладки и сальники отличаются. По этой причине необходимо точно подбирать необходимые детали и элементы по оригинальным каталогам запчастей для конкретной модели авто с учетом года выпуска, типа ДВС и т.д.

Читайте также

  • Признаки пробитой прокладки ГБЦ

    Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Прокладки двигателя

Двигатель автомобиля – сложный механизм, состоящий из множества деталей.

Внутри двигателя при работе непрерывной циркулируют различные технические жидкости, часть которых находится под большим давлением. Для поддержания давления на постоянном уровне и предупреждения выхода жидкостей наружу корпус двигателя должен быть герметичен. Для обеспечения герметичности служат прокладки разной формы, сделанные из различных материалов.

Виды и назначение прокладок двигателя

Форма и материал, из которого сделана прокладка, зависят от физических свойств той среды, с которой она будет соприкасаться. Часть прокладок служит для удержания в отведенных им местах технических жидкостей - моторного масла и охлаждающей жидкости. Другие служат для уплотнения мест прилегания деталей и противодействия внутреннему давлению в сочетании с высокой температурой - например, блока и головки блока цилиндров, образующих камеру сгорания.

Дополнительное преимущество прокладок в том, что их применение позволяет не добиваться идеальной обработки прилегающих поверхностей. Мягкая прокладка примет форму детали, сгладив шероховатости

Третьи, их принято называть сальниками, уплотняют места соприкосновения подвижных деталей с неподвижными.

 Конкретная форма прокладок зависит от конфигурации прилегающих плоскостей. У каждого производителя встречаются детали уникальные формы, поэтому прокладки не унифицированы между собой, и при замене необходимо приобретать прокладки, рекомендованные фирмой-изготовителем.

Прокладка головки блока цилиндров

Прокладка ГБЦ устанавливается в месте соединения блока цилиндров и его головки. В области размещения прокладки находятся каналы водного охлаждения двигателя и системы смазки, кроме того внутрь цилиндра поступает топливо-воздушная смесь, которая при сгорании вырабатывает большое количество энергии. Среда очень неблагоприятная, поскольку происходят постоянные скачки температуры и давления. Соответственно, чтобы выдерживать такие серьезные нагрузки, прокладки ГБЦ изготавливают из прочных, стойких к высоким температурам материалов.

Детали, которые мы называем сальниками, на самом деле ими не являются. Сальник - устаревшая конструкция из металлической обоймы и набивки (пропитанной маслом пеньковой веревки)

Материалы, из которых изготавливают прокладки ГБЦ, можно поделить на две группы: металлические и неметаллические.

Неметаллические прокладки

Неметаллические прокладки, в свою очередь, делятся на асбестовые и безасбестовые. Первые делаются из листового асбеста. Как правило, центральные отверстия для цилиндров таких прокладок укрепляют стальными кольцами, надетыми на кромку вырезов. Такими же кольцами снабжены отверстия для крепежа, проходящего сквозь прокладку. Существует разновидность прокладок из резиновой смеси, которую прессуют с добавлением асбестового волокна и порошка графита.

Существует безасбестовая разновидность материала; сформированные из него прокладки дороже в производстве, но отличаются повышенной износостойкостью. Его изготавливают из синтетического волокна и каучука, которые прессуют при высокой температуре.

Металлические прокладки

Металлические прокладки ГБЦ - наиболее распространенный тип. Чаще всего прокладки изготавливают из многослойной тонкой листовой стали или листовой меди. Места, соприкасающиеся с плоскостями деталей, нередко покрывают похожим на резину составом для обеспечения надежного уплотнения.  Такие прокладки, в отличие от неметаллических, обладают большей износостойкостью и служат дольше. Прокладки из меди встречаются реже из-за высокой стоимости материала. Следует помнить о том, что прокладка ГБЦ - изделие одноразового использования, даже если вы не видите на ней признаков повреждений. При затяжке она принимает форму соприкасающихся с ней поверхностей, и поставить ее на сто процентов в то же положение невозможно. По этой причине, каждый раз, снимая ГБЦ, необходимо приобрести новую прокладку.

Основная причина преждевременного выхода из строя прокладки ГБЦ - перегрев двигателя. При замене прокладки необходимо правильно затянуть крепежные болты или шпильки с соблюдением момента затяжки. Делать это необходимо при помощи надежного и качественного динамометрического ключа и строго в порядке, описанном в руководстве по ремонту данного двигателя.

Прокладки клапанной крышки

Для изготовления прокладок клапанной крышки используется резина (в прошлом встречались прокладки из пробки). Прокладка крышки герметизирует место стыка крышки клапанов и соответствующего ей паза в верхней кромке ГБЦ. Служит для защиты от протечек моторного масла, смазывающего расположенный в головке блока механизм ГРМ.

Впускной и выпускной коллекторы уплотняют прокладками на месте стыка с блоком цилиндров. Уплотнить стык впускного коллектора проще, так как в нем необходимо соблюдать только постоянство давления. Температура в коллекторе не повышается, поэтому чаще всего для уплотнения используют прокладки из прессованного картона. Прокладка выпускного коллектора препятствует прорыву раскаленных отработавших газов в подкапотное пространство. Выпускной коллектор, находится в зоне повышенных температур, поэтому прокладка должна быть из материала, который выдерживает температурные перепады и высокое давление. Часто применяют металлические прокладки и прокладки из безасбестового паронита.

Прокладки в системе охлаждения

От корректной работы системы охлаждения зависит рабочая температура внутри блока цилиндров, и, как следствие, ресурс двигателя. Для охлаждения двигателя используют вентилятор, обеспечивающий циркуляцию воздуха, радиатор и охлаждающую жидкость, которая подается по каналам с помощью насоса. Для того чтобы на месте стыков в системе охлаждения не произошла разгерметизация, также используются прокладки.

Материалом для прокладок теплообменника служит синтетический каучук, который хорошо выдерживает воздействие жидкостей и масел. Диапазон температур, который выдерживает синтетический каучук: от -45 до +110 градусов. Такими прокладками оснащают крышку водяного насоса,  крышку термостата и другие прилегающие детали.

Другие типы прокладок в конструкции двигателя

Благодаря большому количеству подвижных частей, прежде всего, приводных валов, в двигателе применяется большое количество различных прокладок, препятствующих просачиванию моторного масла наружу. Особо в этой категории следует выделить сальники - прокладки особого типа, применяющиеся для герметизации торцевых посадочных мест валов (коленчатого, распредвала и так далее). Детали, которые мы называем сальниками, на самом деле на техническом языке принято называть манжетами - это круглая прокладка П-образного профиля, усиленная кольцевой пружиной. Основной параметр сальника - внешний и внутренний диаметр. Внешний диаметр соответствует посадочному месту в блоке, внутренний - диаметру торцевой части вала. Делают сальники из прочного искусственного каучука, а профилированная форма (в разрезе) придает изделию жесткость.

В комплекте с прокладкой клапанной крышки для многих двигателей идет дополнительная прокладка, состоящая из нескольких колец, защищающих от масла свечные колодцы

Для герметизации различных стыков в узлах двигателя применяются десятки каучуковых и паронитовых прокладок различной формы. Их количество так велико, что зачастую прокладки продаются наборами и ремкомплектами, например, "ремкомплект карбюратора" и тп. Искусственный каучук, из которого они делаются, устойчив не только к воздействию моторного масла, но и бензина. Прокладки не унифицированы по размеру и форме даже в рамках линейки двигателей отдельного производителя, поэтому приобретать их можно, только если известен точный номер детали, полученный при помощи оригинального каталога и VIN автомобиля.

прокладки двс
masterkit

надёжное уплотнение для Вашего двигателя


Для изготовления уплотнений используются самые современные материалы: высококачественный нитрил бутилкаучук (NBR - Nitrile Butadiene Rubber или Buna N), а также сохраняющий эластичность в широком диапазоне температур силикон для формованных изделий, специальная нержавеющая сталь для прокладок между блоком и головкой блока цилиндров и выпускных коллекторов, многослойные высокотемпературные материалы для уплотнения каналов системы выпуска отработавших газов (для выхлопной системы).

Компания MasterKit насчитывает в своём ассортименте более 150 комплектов прокладок для двигателей внутреннего сгорания и свыше 300 прокладок ГБЦ. Ассортимент постоянно обновляется. Все уплотнения выполнены в соответствии с требованиями ведущих автопроизводителей.

На большинство двигателей компания MasterKit предлагает отдельно комплекты уплотнений для головок блока цилиндров (комплекты прокладок ГБЦ) – верхний прокладок на весь двигатель.

В комплекты уплотнений MasterKit входят следующие компоненты:

- прокладки головки блока цилиндров,
- прокладки клапанной крышки,
- прокладки поддона картера двигателя,
- прокладки передней и задней крышки двигателя,
- прокладки масляных теплообменников и корпусов масляных фильтров,
- уплотнения для каналов и магистралей системы смазки двигателя,
- прокладки помпы (насоса системы охлаждения),
- прокладки крышки термостата и корпуса термостата,
- прокладки фланцев и труб системы охлаждения двигателя,
- прокладки впускной трубы (впускного коллектора),
- прокладки выпускной трубы (выпускного коллектора),
- манжетные уплотнений валов (сальники распределительных и коленчатых валов),
- манжетные уплотнений впускных и выпускных клапанов (маслосъёмные колпачки),
- уплотнения для топливных форсунок (MPI)
- прокладки и уплотнения для турбокомпрессоров,
- уплотнительные кольца из металлов и полимерных материалов


перейти в каталог

ПРАВИЛА РАБОТЫ С КАТАЛОГОМ

Поиск в каталоге может осуществляться по OEM номеру, входящему в комплект, номеру заменителя и по марке, модели автомобиля. Вся продукция сопровождается технической информацией и фотографиями.

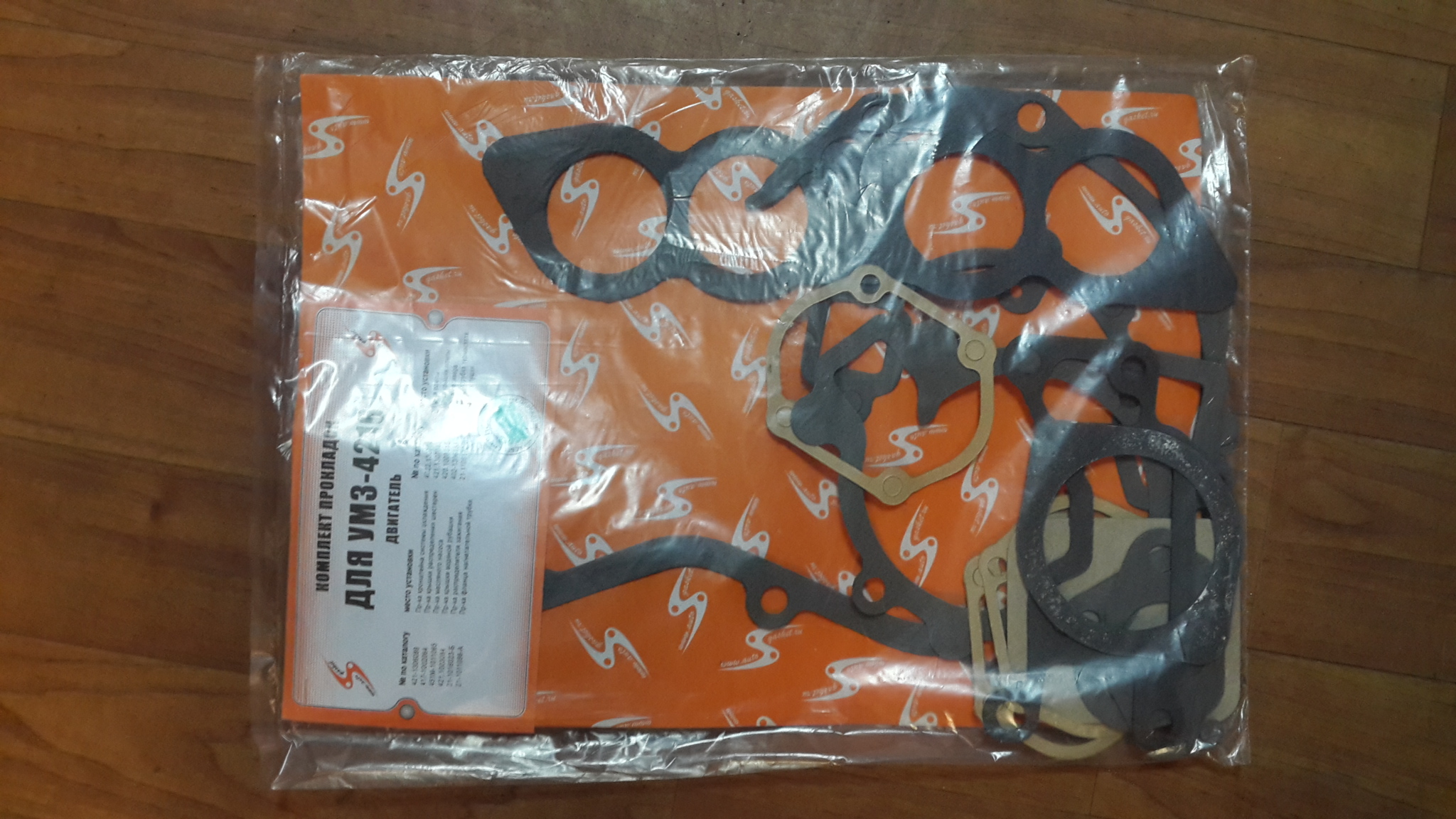

Комплект прокладок двигателя и их замена

  • 3879 просмотров

Посмотреть прокладку двигателя в каталоге «АВТОмаркет Интерком»

Записаться в автосервис на Пономарева, 25

Получить скидку в автосервис

Задать вопрос специалисту «АВТОмаркет Интерком»



 Прокладки двигателя нужны для того, чтобы уплотнять неподвижные соединения в двигателе автомобиля. Изготавливаются они из разных материалов - пробковый материал, из фибры и других материалов. Для того, чтобы загерметизировать прокладки двигателя смазывают слоем специального герметика. За состоянием прокладок двигателя необходимо периодически смотреть, иначе последствия вас вовсе не обрадуют.

 Для лучшей работы двигателя автомобиля, чтобы он дольше вам служил и отлично работал проходите вовремя техобслуживание,  и устраняйте все обнаруженные неполадки вовремя. Например, если Вы нашли нарушение в герметичности двигателя, можно просто подтянуть болты крепления. Но может случиться, что вам нужна замена прокладки впускного или выпускного коллектора. Иногда необходима замена прокладки головки цилиндра.

 Прокладки в двигателе бывают разных видов: прокладки клапанной крышки (названий много), прокладки поддона, прокладки ГБЦ, коллекторные прокладки, сальник клапанов (маслосъемные колпачки), сальник распредвала и коленвала.

Мы вам расскажем, как обнаружить, само повреждение прокладок. В качестве причин отметим - перегрев, попадание в камеру газов, которые уже отработали. К тому, же если в работе мотора слышится какой-либо стук и возникающая детонация, то это тоже символизирует о каких-либо повреждениях прокладки. Если вы занялись болтами, но обнаружили стако подтекать масло, необходима замена прокладки в двигателе. При прорыве газов неправильно работает двигатель, или если троит в двигателе, возможна негерметичность прокладки коллектора. Качество прокладок, определяется фирмой изготовителем. В магазинах запчастей «АВТОмаркет Интерком» можно купить прокладки двигателя самых известных производителей – ESM, TRIALLI, ELRING, PARTSMALL и многих других.

 В каких случаях меняется прокладка в двигателе? Во-первых при любом демонтаже головки блока цилиндров (ГБЦ). Обязательно заранее приобретите новый комплект прокладок. Прокладка является запчастью, которую используют один раз, и многие водители правильно делают, что проверяют ее состояние и скупятся при покупке. Ремонт двигателя дорого может обойтись водителю.

 Второй случай, когда требуется именно замена прокладки головки блока цилиндров – это явные признаки того, что свой срок она уже прослужила. Вероятные признаки - течет моторное масло или тосол.

 Как правило, местом течи является линия соединения ГБЦ с блоком цилиндров. Причиной неисправности прокладки головки блока, как правило, становится коробление головки блока в результате перегрева двигателя. Тогда требуется своевременная замена прокладки головки блока цилиндров. Иначе двигатель может выйти из строя.

 Если возникли проблемы с системой смазки или системой охлаждения двигателя, то это может стать причиной выхода из строя двигателя.

 Как проводят замену прокладки головки блока цилиндров? Процедура по замене прокладки схожа для любых моделей автомобилей. Может существовать такая особенность, как порядок затяжки болтов крепления ГБЦ и параметры затяжного момента этих болтов. Перед ремонтом ознакомьтесь с инструкцией к модели вашего автомобиля. Если у вас возникнут какие-либо дополнительные вопросы, то обратитесь к специалистам магазинов «АВТОмаркет Интерком» или автосервиса на Пономарева, 25.

 Внимание! Прежде чем раскрутить болты крепления, их надо очистить для того, чтобы не происходили срывы ключей, которые могут привести к разрушению шлица болта и невозможности его открутить.

 Специалисты компании «АВТОмаркет Интерком» рекомендуют раскрутку болтов крепления с середины и вначале провернуть равномерно все болты примерно на один оборот.

 Обязательно отсоедините навесное оборудование перед ремонтом. Последовательность демонтажа желательно пометить и обозначить схематично.

 После того, как вы раскрутите болты, снимайте головку блока и производите замену прокладки головки блока цилиндров. Найдите специальные втулки в самом блоке, которые вам помогут.

 Затем в обратной последовательности проведите монтаж самой головки блока цилиндров и всего остального навесного оборудования, которое с ней связано. При этом нарисованная вами схема вам пригодится.

 При ремонте используйте динамометрический ключ.

 Заменить прокладку головки блока цилиндров можно в автосервисе «АВТОмаркет Интерком» на Пономарева, 25. Заранее можно записаться на ремонт автомобиля через услугу Экспресс-service.

Пробило прокладку ГБЦ - как узнать?

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

О чем мы поговорим:

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Признаки прогара прокладки ГБЦ

  • Выход выхлопных газов из-под ГБЦ. Это самый простой и очевидный признак. При прогорании прокладки она начинает пропускать выхлопные газы, которые будут выходить в моторный отсек. Это будет видно визуально, а также ощутимо на слух — из-под капота будут раздаваться громкие звуки, которые не заметить попросту невозможно. Однако, если прогар небольшой, то необходимо обратить внимание на другие признаки.
  • Прострел между цилиндрами. Внешние признаки будут напоминать те, которые возникают, когда двигатель “троит”. Происходит смешивание топливной смеси из одного цилиндра с выхлопными газами в другом. Как правило, в этом случае бывает трудно запустить двигатель, однако после прогрева он продолжает устойчиво работать. Для определения поломки необходимо провести замер компрессии цилиндров. Если происходит упомянутое смешивание, то значение компрессии в разных цилиндрах будет значительно отличаться.

    Эмульсия из-под крышки расширительного бачка

  • Попадание выхлопных газов в охлаждающую жидкость. В случае, если пробило прокладку ГБЦ, то из корпуса блока цилиндров отработанные газы в небольшом количестве могут попасть в систему охлаждения. В этом случае достаточно открутить крышку радиатора или расширительного бачка. В случае, если газы в большом количестве попадают в систему, бурление будет очень активным. Однако, если газов немного, то для диагностики используют подручные средства — целлофановые пакеты, воздушные шарики, презерватив. Подробно метода диагностики мы коснемся ниже.
  • Антифриз попадает в один из цилиндров. Как правило, это происходит из-за разрыва прокладки в месте между каналом рубашки охлаждения и непосредственно камерой сгорания. Зачастую при этом происходит появление белого дыма из выхлопной трубы, даже в теплую погоду. А уровень тосола в бачке падает. Чем больше антифриза попадет в цилиндры — тем больше белого пара выйдет из выхлопной трубы.
  • Утечка масла наружу из-под ГБЦ. Эти факты также могут быть признаками прогара прокладки ГБЦ. То есть, происходит разрыв ее внешней оболочки. В этом случае в районе стыка ГБЦ и БЦ можно увидеть потеки масла. Однако их причины могут быть и в другом.

    Пена в расширительном бачке

  • Значительный и быстрый рост температуры двигателя. Такое явление происходит по причине того, что горячие выхлопные газы попадают в систему охлаждения, вследствие она не справляется со своими задачами. В этом случае кроме замены прокладки также необходимо выполнить промывку системы охлаждения. Как это сделать и с помощью каких средств вы можете почитать отдельно.
  • Смешивание масла и антифриза. В данном случае охлаждающая жидкость может попасть в моторный отсек и смешаться с маслом. Это очень пагубно влияет на двигатель, поскольку свойства масла теряются, и двигатель вынужден работать в неподходящих условиях, что приводит к его значительному износу. Диагностировать эту неисправность можно по наличию маслянистых пятен в расширительном бачке охлаждающей системы. Для этого нужно открыть пробку маслозаливной горловины и посмотреть на внутреннюю поверхность крышки. Если на ее поверхности есть эмульсия (ее еще называют “сметаной”, “майонезом” и так далее) рыжеватого цвета — значит, антифриз смешался с маслом. Особенно это актуально в случае, когда машина стоит не в теплом гараже, а зимой на улице. Аналогично нужно смотреть за наличием упомянутой эмульсии на щупе проверки уровня масла.

    Мокрые свечи

  • Плохая работа печки. Дело в том, что при прогорании прокладки ГБЦ появляются выхлопные газы в “рубашке” охлаждения. Как следствие — завоздушивается теплообменник отопителя, и соответственно, снижается эффективность его работы. Зачастую при этом температура охлаждающей жидкости резко скачет.
  • Рост давления в патрубках радиатора. В случае разгерметизации прокладки выхлопные газы будут попадать в систему охлаждения через патрубки. Соответственно, они станут на ощупь очень твердыми, это можно проверить просто рукой.
  • Появление значительного нагара на свечах. Кроме этого, они могут быть в буквальном смысле мокрыми вследствие появления в цилиндрах антифриза или влаги.

А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя. Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

Антифриз в цилиндре

Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9...10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

  • При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.
  • Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.

    Белый дым из выхлопной трубы

  • Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.
  • Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3...5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки ГБЦ презервативом

Проверка презервативом

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Проверка прокладки ГБЦ на грузовиках

Проверка с помощью бутылки

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену. Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока. Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

  • Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
  • Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5...1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Какой материал для прокладки лучше

Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Заключение

В случае, если у вас пробита прокладка ГБЦ, то ездить на неисправном автомобиле нежелательно. Поэтому рекомендуем вам при обнаружении пробития прокладки сразу же заменить ее. Кроме этого, важно не только обнаружить сам факт того, что она пробита, но и причину этого. В частности, почему перегревается двигатель или возникают другие неисправности.

В процессе замены контролируйте значение момента на крепежных болтах. Своевременная замена прокладки ГБЦ избавит вас от больших финансовых трат по ремонту более дорогостоящих узлов. Чем дольше вы будете ездить на машине с пробитой прокладкой ГБЦ, тем больше вероятность, что из строя выйдут другие, более дорогостоящие и важные узлы двигателя.

Спрашивайте в комментариях. Ответим обязательно!

6 лучших производителей прокладок ГБЦ - Рейтинг 2021

Одной из важнейших деталей любого двигателя в автомобиле являются прокладки ГБЦ. От качества зависит стабильная работа системы в целом. Рассмотрим лучших производителей прокладок ГБЦ, а так же их плюсы и минусы.

Содержание:

  1. Elring
  2. Victor Reinz
  3. Ajusa
  4. GLASER
  5. ESPRA
  6. ERISTIC

Лучшие производители прокладок ГБЦ

Для рейтинга выбиралась продукция, характеристику которой составляли специалисты и покупатели. Они отметили положительные и отрицательные качества за весь срок эксплуатации.

Elring

Описание. Это предприятие одно из самых старых в Германии. На сегодняшний день в подчинении компании находится больше 20 заводов.

Прокладки от представленной компании подходят для любого вида машин. Согласно отзывам потребителей, эта запчасть может быть установлена даже на MAN, на который другие производители не выпускают прокладок.

Было отмечено, что независимо от выбора металлических многослойных прокладок или «метал-мягкий материал», компания выпускает продукцию, идеально соответствующую требованиям двигателя.

Плюсы Elring

  1. Они герметичны по отношению к газу, охлаждающей жидкости и маслу.
  2. Эластичны, их не нужно подтягивать.
  3. Не подвергаются деформации.
  4. Стойки к химическому воздействию.
  5. Снижена жесткость за счет применения легкого сплава.
  6. Оптимизирована по весу.

Минусы Elring

  1. Часто встречаются подделки.
  2. Установка должна проводиться исключительно специалистом.



Victor Reinz

Описание. Следующий производитель – это соединение нескольких предприятий американского и немецкого. В 93 году они вошли в состав крупного предприятия Dana и получили статус самого крупного мирового производителя уплотнителей для машин.

Рассмотрим прокладку этого производителя более подробно:

  1. В прокладке установлено кольцо из меди. Оно не дает маслу протекать на момент эксплуатации.
  2. С каждой стороны присутствует слой герметика. Он дает качественное герметичное соединение между поверхностями.
  3. На оригинальной продукции есть защита от подделок в виде голограммы на упаковке. На всей поверхности прокладки нанесено наименование марки.
  4. Дополняет набор руководство по эксплуатации. Оно включает в себя схематическое изображение затяжки болтов. Указано рекомендуемое усилие.

Плюсы Victor Reinz

  1. Надежность.
  2. Высокое качество.
  3. Качественная герметизация.
  4. Наличие руководства по правильному использованию.

Минусы Victor Reinz

  1. Часто встречаются подделки.
  2. Завышенная стоимость.



Ajusa

Описание. Компания Ajusa начала заниматься изготовлением прокладок ГБЦ с 1972 года. Прокладки ГБЦ – это традиционная продуктовая линейка от Ajusa.

Компания заботится о полном покрытии не только пассажирских, но и грузовых автомобилей. Поэтому здесь можно подобрать многослойные стальные или прокладки из металла и резины.

Основные характеристики:

  • Диаметр варьируется от 80 до 96 мм.
  • Толщина 0,7-1,2 мм.
  • Ширина до 168 мм.
  • Длина до 400 мм.

Плюсы Ajusa

  1. Цена.
  2. Наличие инструкции.

Минусы Ajusa

  1. Наличие большого количества подделок на рынке.
  2. Небольшой срок службы.



GLASER

Описание. Испанская компания GLASER является прямым конкурентом производителя Ajusa. Продукция не уступает по качеству и стоимости.

Специализируется компания на изготовлении деталей и элементов из резины и метала. В число продукции входят и прокладки ГБЦ.

При изготовлении прокладок, производство проводит многоплановые тесты:

  1. Тестируют толщину монтированной прокладки.
  2. Проверяют текучесть.
  3. Укрепление для исключения деформации.
  4. Исключение быстрого нагрева и переохлаждения.
  5. Определение динамики на установленном двигателе в рабочем состоянии.
  6. Проводится уплотнение каналов.

Основные характеристики:

  • Толщина 1,75 мм.
  • Вес 100 гр.
  • Диаметр 87 мм.

Плюсы GLASER

  1. Качество высшего уровня.
  2. Доступная стоимость.
  3. Хорошие уплотняющие качества.
  4. Большой выбор.

Минусы GLASER

  1. Есть риск попасться на подделку.
  2. Требуется профессиональный монтаж из-за точного затягивания болтов.
  3. Срок эксплуатации на дизельных моторах очень маленький.



ESPRA

Описание. Представленная компания была образована за счет слияния двух компаний испанского происхождения. ESPRA полностью направляет свою деятельность на изготовление продукции с высоким уровнем качества, чтобы не только удовлетворять клиентов, но и превосходить свои возможности.

Они постоянно работают над качеством и услугами, которые оказывают. Стараются постоянно взаимодействовать с клиентами.

Рассмотрим прокладку этого производителя более подробно:

  1. Внешне это сложная монолитная деталь.
  2. В каркасе предусмотрены отверстия для цилиндров и жидкости охлаждения.
  3. В состав классической прокладки входит несущий лист с перфорацией.
  4. С двух сторон прикреплены пластины из пробкового или другого мягкого материала.
  5. Центральные части отделаны кольцами из металла.

Большей популярностью пользуются прокладки производителя, выполненные из меди и стали.

Плюсы ESPRA

  1. Многослойны.
  2. Имеют повышенную износостойкость.
  3. Покрыты специальным слоем герметика.
  4. Обладают длительным сроком эксплуатации.

Минусы ESPRA

  1. Срок эксплуатации может составлять более двух лет при условии профессионального монтажа.
  2. Завышенная стоимость.



ERISTIC

Описание. Это одна из крупнейших компаний в Тайвани, которая начинала свою работу с маленькой мастерской производящей отдельные запчасти для автомобилей японской марки.

Среди представленного ассортимента на данный момент можно приобрести прокладки ГБЦ. Опытные водители отзываются о качестве положительно и ставят оценку не ниже среднего.

Отзывы говорят о том, что готовая продукция обладает уровнем оригинала, но при этом стоимость в несколько раз ниже. Поэтому приобретать прокладки ГБЦ этого производителя – выгодное решение.

Срок службы. Пользователи утверждают, что с момента установки, прокладка может проработать на дистанцию более 10 тыс.км.

Плюсы ERISTIC

  1. Повышенная прочность.
  2. Нагрузка распределяется равномерно.
  3. Есть дополнительные зоны с уплотнителями, что гарантирует герметизацию.

Минусы ERISTIC

  1. Неправильная самостоятельная установка может привести к выходу из строя автомобиля.
  2. Небольшой срок службы.



Какую прокладку ГБЦ купить

О том, что прокладка ГБЦ играет важную роль нельзя спорить. От нее будет зависеть показатель качества герметизации смазки, выходящих газов и системы охлаждения. Кроме того, она изолирует камеры сгорания горючего в цилиндрах.

Замена может проводится:

  1. Планово.
  2. В срочном порядке.

От правильной покупки будет зависеть эффективность работы двигательной системы и длительность срока до следующих ремонтных работ.

Для правильной покупки прокладки, потребуется узнать показатель высоты части поршня, который выступает над поверхностью блока. Показатели должны быть точными.

Исходя из полученных данных, вам останется только определиться с одним из проверенных производителей, предложенных выше и подобрать нужный элемент.

Связанные материалы:

Прокладки для двигателя - паронит, характеристики

Паронитовые прокладки для двигателей внутреннего сгорания

Автомобильный двигатель является весьма сложным механизмом, состоящим из большого количества взаимосвязанных между собой деталей. В основе работы движка стоит взаимосвязь газов и жидкостей, циркулирующих внутри системы. Естественно, для безупречной работы корпус двигателя внутреннего сгорания должен быть максимально герметичен. Его непроницаемость гарантирует идеальное давление во всей системе. Чтобы избежать таких неприятностей, как внезапная протечка, при скреплении деталей двигателя применяются специализированные прокладки.

Разновидности прокладок

Для каждого соединительного узла двигателя существует своя, специально предназначенная прокладка. Изготовляют такие запчасти тоже из разных материалов, напрямую зависящих от спецназначения и среды «обитания». Безусловно, и форма прокладок весьма разнообразна. Она зависит от формы узлов, стык которых уплотняет. По видам уплотнительный материал делится на четыре части: безасбестовый, тале — асбестовый, паронитовый, цельнометаллический. Каждый материал по-своему актуален, но для максимально прочного соединения в водопроводах и газ воздухопроводах большей популярностью у современных мастеров пользуются паронитовые прокладки.

Производство паронитовых прокладок

Паронитовый уплотнитель изготавливают при помощи прессования асбеста и каучука. Благодаря наличию армированной металлической сетки, полезные свойства изделия только увеличиваются. Герметизирующий материал паронит при повышении давления способен достичь текучего вязкого состояния. В таком виде материал заполняет все изъяны, надежно соединяя все узлы. К тому же паронит очень пластичен. Легко режется и беспрепятственно принимает самые различные формы.

Изготавливаются паронитовые прокладки на специальном высокоуровневом программно-аппаратном оборудовании, что разрешает выпускать уплотняющие детали различной формы. Применение плоттерной резки позволяет производить данную продукцию всевозможных размеров и любой сложности.

Сферы использования паронитовых автопрокладок

Паронитовые автопрокладки делятся на несколько видов: прокладка паронитовая общего назначения, маслобензостойкие, кислостойкие, армированные. При таких показателях, как t =+ 200 °C и p = 40 бар можно использовать неармированное паранитовое изделие. Если показатели температуры и давления гораздо выше, то лучше использовать уже армированный уплотнитель.

Паронитовые прокладки широко применяются во многих сферах деятельности. Металлургия, пищпром, нефтегазовое и коммунальное хозяйства. Очень часто данное изделие применяется при герметизации систем водоснабжения. Помимо двигателей внутреннего сгорания, прокладки из паронита нашли свое применение во всевозможных насосах, а также газобаллонной и отопительной системах.

Преимущества паронитовых изделий

Высокая термоустойчивость отличает изделие из паронита от других прокладок. Этот факт позволяет использовать паронитовые прокладки практически во всех двигателях внутреннего сгорания. Такие изделия стойко переносят высокое давление, благодаря тщательному прессованию волокна из асбеста. Паронитовые прокладки отличаются особой упругостью, эластичностью. Для большей выносливости их окантовывают тончайшим слоем мягкого металла. Прокладки двигателя паронит. При правильной эксплуатации и соблюдении инструкций паронитовые прокладки прослужат вам верой и правдой долгие годы.

Все виды паронита предлагаемые нашей компанией

Для чего нужны прокладки двигателя?

По оценкам, более 250 отдельных компонентов составляют типичный двигатель внутреннего сгорания, используемый в современных легковых, грузовых автомобилях и внедорожниках. Но знаете ли вы, что одними из самых важных компонентов являются прокладки, которые устанавливаются между двумя другими частями? Хотя они небольшие по размеру и не особенно сложные, они жизненно важны для работы двигателя.

Есть несколько различных прокладок, которые используются в различных частях двигателя.Некоторые прокладки находятся внутри двигателя, в то время как другие соединяют двигатель с поддерживающими компонентами, такими как впускной коллектор, выпускной коллектор и водяные насосы. Их основная задача - не допускать попадания мусора в двигатель, поддерживать постоянное внутреннее давление и удерживать масло и другие жидкости внутри двигателя. Вот самые важные прокладки вашего двигателя и почему они так важны для поддержания его работы.

Прокладки ГБЦ

Прокладка головки блока цилиндров, которую часто называют просто прокладкой головки блока цилиндров, предотвращает попадание продуктов сгорания в систему охлаждающей жидкости.Обычно они изготавливаются из меди и размещаются между [головкой блока цилиндров] (https://www.yourmechanic.com/article/how-to-clean-cylinder-heads-by-spencer-clayton) и блоком двигателя. Толщина прокладки головки может повлиять на степень сжатия внутри камеры сгорания. На старых автомобилях прокладки головки блока цилиндров имели «срок годности» и изнашивались, особенно ближе к краям камеры сгорания из-за высокой температуры. давление внутри камеры сгорания и может привести к отказу двигателя.

Хотя сегодняшние прокладки головки блока цилиндров намного лучше по конструкции, одна проблема, с которой они все еще связаны, - это их повреждение во время перегрева. При выходе из строя прокладки головки охлаждающая жидкость просачивается в камеру сгорания и смешивается с моторным маслом. Это может привести к значительному повреждению двигателя и потребовать полной перестройки или замены двигателя.

Прокладки впускного и выпускного коллектора

Прокладка впускного коллектора регулирует температуру внутри камеры и предотвращает выход воздуха во время горения.Это гарантирует, что в топливной смеси содержится необходимое количество кислорода для эффективной работы двигателя. Выпускной коллектор аналогичен, но устанавливается между головкой блока цилиндров и выпускным коллектором. Когда эти прокладки выходят из строя, они могут создавать проблемы со сжатием и снижать эффективность двигателя. Обычно эти прокладки не выходят из строя при правильном уходе за автомобилем и регулярном техническом обслуживании.

Прокладки коренных подшипников

Прокладка коренного подшипника предназначена для удержания масла в масляном поддоне при движении коленчатого вала.Он установлен сразу на последнем коренном подшипнике и расположен в задней части двигателя. Прокладка или уплотнение обычно изготавливаются из резины или силикона, чтобы выдерживать высокие температуры. Он предотвращает прохождение масла мимо коленчатого вала во время его вращения. Уплотнение коренного подшипника выйдет из строя из-за чрезмерного давления масла, чрезмерного нагрева или накопления шлама двигателя, вызванного несоблюдением рекомендованной замены моторного масла и фильтра.

Прокладки распределительного вала

Распределительный вал также требует прокладки для предотвращения утечки масла.Круглая резиновая прокладка, также называемая кулачковым уплотнением, выполняет двойную функцию. Он не только предотвращает просачивание масла, но и предотвращает попадание пыли и грязи в двигатель и его повреждение.

Неисправная прокладка может со временем вызвать серьезные повреждения, если ее не заменить. Хотя профессиональный мобильный механик может заменить некоторые внешние прокладки, внутренние прокладки двигателя следует заменить в специализированной моторной мастерской. Важно, чтобы механик проверил прокладки в двигателе, чтобы знать, когда их нужно заменить.

Что прокладки делают для двигателя вашего автомобиля

[et_pb_section fb_built = ”1 ″ custom_padding_last_edited =” on | desktop ”admin_label =” Header ”_builder_version =” 4.2.2 ″ use_background_color_gradient = ”on” background_color_gradient_start = ”rg , 0.34) ”background_color_gradient_end =” rgba (0,0,0,0.28) ”background_color_gradient_type =” radial ”background_color_gradient_direction_radial =” верхний левый ”background_color_gradient_end_position =” 50% ”background_color_gradient_overlays_image = ”au” background_image = ”on” background_image.com / wp-content / uploads / 2020/02 / auto-repair-chicago.jpg ”custom_padding =” 12vh | 0 | 14vh || false | false ”custom_padding_tablet =” 10vh || 10vh || false ”custom_padding_phone =” 5vh | | 5vh || false »hover_enabled =» 0 ″ background_blend = «умножить» background_position = «top_center» top_divider_style = »wave2 ″ top_divider_color =» rgba (12,113,195,0.11) »top_divider_height =« 206px_ »top_divider_flip =» horizontal_divider_flip = ”horizontal_divider_flip” ″ Bottom_divider_color = ”# ffffff” bottom_divider_height = ”6vw”] [et_pb_row _builder_version = ”4.2.2 ″ custom_margin = ”5vh || 5vh || true | false” custom_margin_tablet = ”0vh || 0vh || true | false” custom_margin_phone = ”” custom_margin_last_edited = ”на | телефоне”] [et_pb_column type = ”4_4 ″ _builder_version =” 3,25 ″ custom_padding = ”|||” custom_padding__hover = ”|||”] [et_pb_post_title text_color = ”light” _builder_version = ”4.2.2 ″ title_font =” Vollkorn |||||||| ” title_font_size = "75px" title_line_height = "1.2em" meta_font_size = "16px" text_orientation = "center" title_font_tablet = "" title_font_phone = "" title_font_last_edited = "на | планшете" title_font_size_tablet = "55px" title_phone_ "_size " | phone ”meta_font_size_tablet =” ”meta_font_size_phone =” 12px ”meta_font_size_last_edited =” на | телефоне ”] [/ et_pb_post_title] [/ et_pb_column] [/ et_pb_row] [/ et_pb_column] [/ et_pb_row] [/ et_pb_built_section]» [et_pb_section_section] »2.2 ″ custom_padding = ”1px || 0px |||”] [et_pb_row column_structure = ”3_5,2_5 ″ _builder_version =” 4.2.2 ″] [et_pb_column type = ”3_5 ″ _builder_version =” 4.2.2 ″] [et_pb_text _builder_version = ”4.2.2 ″ text_font =” |||||||| ” text_text_color = ”# 242424 ″ text_font_size =” 16px ”text_line_height =” 1.6em ”header_font =” |||||||| ” header_font_size = "32px" header_2_font = "Vollkorn | 600 |||||||" header_2_text_color = "# 474747 ″ header_2_font_size =" 28px "header_2_line_height =" 1.4em "max_width =" 100% "module_alignment =" center "custom_margin =" | 0px ||| false | false "custom_padding =" | 0px || 0px || ” header_2_font_tablet = ”” header_2_font_phone = ”” header_2_font_last_edited = ”на | рабочем столе” header_2_font_size_tablet = ”30px” header_2_font_size_phone = ”25px” header_2_font_size_last_edited = ”на | рабочем столе” заблокировано = ”выключено”] Ваш автомобиль состоит из сотен компонентов. и маленькие, которые работают вместе, чтобы доставить вас из пункта А в пункт Б и обеспечить максимально безопасную и эффективную работу вашего автомобиля.Чтобы ваш автомобиль плавно двигался по дороге, нужны все эти детали, о многих из которых, например, о прокладках, вы, вероятно, даже не слышали или не знаете, что они делают. Но они очень важны для правильной работы двигателя вашего автомобиля.

Что такое прокладка?

В двигателе вашего автомобиля постоянно проходит множество жидкостей и газов, которые помогают или выполняют определенные важные функции. Когда эти жидкости и газы циркулируют, прокладки двигателя работают как уплотнения, поддерживая давление, удерживая жидкости и предотвращая попадание мусора в двигатель.В различных частях двигателя используются несколько различных типов прокладок. Некоторые из них расположены внутри двигателя, а другие подключают двигатель к другим компонентам, таким как впускной коллектор, выпускной коллектор и водяные насосы. Для того, чтобы выполнять свою работу, прокладки рассчитаны на то, чтобы выдерживать экстремальные температуры, переносить широкий спектр химикатов и деформироваться до дефектов на поверхностях, которые они герметизируют. Несколько важных типов прокладок включают:
  • Прокладка головки - Также известные как прокладки головки цилиндров, они предотвращают попадание продуктов сгорания в систему охлаждающей жидкости.Обычно они изготавливаются из меди и размещаются между головкой блока цилиндров и блоком двигателя.
  • Впускная прокладка - Обеспечивает наличие в топливной смеси необходимого количества кислорода в цилиндре и предотвращает утечку воздуха во время сгорания.
  • Прокладка выхлопной трубы - Между цилиндром и выпускным коллектором. Прокладка выхлопной системы предотвращает выход вредных паров из выхлопной трубы перед выхлопной трубой в салон автомобиля.
  • Прокладка распределительного вала - Также называемая уплотнением кулачка, прокладка распределительного вала изготовлена ​​из резины и предотвращает утечку масла из распредвала.В то же время он также предотвращает попадание пыли и грязи в двигатель и его повреждение.
  • Прокладка подшипника - Прокладка коренного подшипника предназначена для удержания масла в масляном поддоне при движении коленчатого вала. Эта прокладка обычно изготавливается из резины или силикона, чтобы выдерживать очень высокие температуры.

Раздутая прокладка

Неисправная или «взорванная» прокладка обычно возникает из-за перегрева двигателя, плохой конструкции прокладки, детонационного повреждения или неправильного крутящего момента. Высокий уровень сжатия может привести к образованию отверстий в прокладке, что может привести к выходу из строя.Если у вашего двигателя взорванная прокладка, это может вызвать полоскание, пенообразование или пузыри внутри радиатора, быстрое повышение давления в системе охлаждения, появление белого дыма из выхлопной трубы, наличие масла в охлаждающей жидкости или низкое давление в цилиндре. Основная причина повреждения или вздутия прокладки - экстремальные температуры двигателя. Высокая температура двигателя часто вызвана недостаточным количеством охлаждающей жидкости в радиаторе или утечкой охлаждающей жидкости, что затем может привести к повышенному износу из-за смешивания антифриза с маслом вашего автомобиля.Предупреждающим признаком выхода из строя прокладки головки в двигателях с водяным охлаждением является наличие в масле вещества, напоминающего майонез. Обычно это можно увидеть на щупе или крышке масляного фильтра.

Как предотвратить повреждение прокладки

Существует ряд факторов, которые могут привести к повреждению прокладки двигателя, а также множество способов предотвращения поломки. Регулярное обслуживание системы охлаждения поможет предотвратить перегрев двигателя. Техническое обслуживание системы охлаждения включает промывку и замену охлаждающей жидкости по установленному графику, а также проверку ремней и шлангов и их замену до того, как они выйдут из строя.Для предотвращения вздутия прокладок также важно использовать охлаждающую жидкость, рекомендованную производителем, поддерживать надлежащий момент затяжки болтов головки и следить за признаками повреждения прокладки. Если вы заметили какие-либо из этих признаков вздутия прокладки или у вашего автомобиля проблемы с производительностью, доставьте его в сертифицированный центр обслуживания автомобилей HEART, чтобы он осмотрел его. Мы проведем полный осмотр вашего автомобиля, порекомендуем любой необходимый ремонт и сделаем снимки на протяжении всего процесса. [/ Et_pb_text] [et_pb_button button_url = ”https: // heartautocare.com / schedule-service / ”button_text =” Записаться на прием ”button_alignment =” center ”_builder_version =” 4.2.2 ″ custom_button = ”on” button_bg_color = ”# e02b20 ″ button_border_color =” # e02b20 ″ button_border_radius = ”6px” button_letter_spacing ”1px” button_font = ”| 600 || на |||||” background_layout = ”dark” custom_padding = ”| 100px || 100px | false | true” locked = ”off” button_bg_color__hover_enabled = ”on | desktop” button_text_color__hover_enabled = ”on | desktop” button_bg_color__hover = ”# fffff_” button_bg_text_color__hover = ”# fffff_” button_bg_text_color__hover__hover__hover__hover__hover__hover__hover__hover__hover ”# 000000 ″] [/ et_pb_button] [/ et_pb_column] [et_pb_column type =” 2_5 ″ _builder_version = ”4.2.2 ″] [et_pb_sidebar Ориентация = ”вправо” _builder_version = ”4.2.2 ″ header_font =” Vollkorn |||| on |||| ” header_text_color = ”# e02b20 ″ header_font_size =” 23px ”header_line_height =” 1.5em ”body_text_color =” # 242424 ″ body_font_size = ”16px”] [/ et_pb_sidebar] [/ et_pb_column] [/ et_pb_row_row] [_ » ] [et_pb_column type = ”4_4 ″ _builder_version =” 4.2.2 ″] [et_pb_post_nav in_same_term = ”off” _builder_version = ”4.2.2 ″ title_text_color =” # e02b20 ″ title_font_size = ”17px” background_color = ”rgg 0,0) ”] [/ et_pb_post_nav] [/ et_pb_column] [/ et_pb_row] [/ et_pb_section] [et_pb_section fb_built =” 1 ″ prev_background_color = ”# ffffff” _builder_version = ”4.2.2 ″ background_color = ”# f7f7f7 ″ custom_margin =” || 0px || false | false ”custom_padding =” 10vh || 2vh || false | false ”top_divider_style =” wave2 ″] [et_pb_row _builder_version = ”4.2.2 ″ custom_margin = ”26px | auto || auto ||”] [et_pb_column type = ”4_4 ″ _builder_version =” 4.2.2 ″] [et_pb_post_slider posts_number = ”10 ″ include_categories =” 1 ″ orderby = ”rand” excerpt_length = ”175 ″ show_meta = ”Off” show_image = ”off” use_bg_overlay = ”off” use_text_overlay = ”off” arrow_custom_color = ”# 000000 ″ dot_nav_custom_color =” rgba (0,0,0,0) ”_builder_version =” 4.2,2 ″ header_font = ”Vollkorn ||||||||” header_text_color = ”# 000000 ″ header_line_height =” 1.3em ”body_text_color =” # 8f8f8f ”background_color =” rgba (0,0,0,0) ”custom_button =” on ”button_text_color =” # ffffff ”button_bg_color =” # e02b20 ″ button_border_color = ”# E02b20 ″ button_alignment =” center ”background_layout =” light ”custom_padding =” 5vh || 5vh || true | false ”header_font_size_tablet =” ”header_font_size_phone =” ”header_font_size_last_edited =” on | tablet ”14px” button_text_size_last_edited = ”на | телефоне”] [/ et_pb_post_slider] [/ et_pb_column] [/ et_pb_row] [/ et_pb_section]

Что такое прокладка головы и как узнать, взорвалось ли оно

Прокладка головки блока цилиндров находится между головкой блока цилиндров и блоком двигателя.Этот небольшой, но жизненно важный компонент используется для уплотнения процесса внутреннего сгорания, позволяя охлаждающей жидкости и маслу проходить по двигателю для охлаждения и смазки. А это значит, что когда он «дует», это может означать большие проблемы для двигателя. Признаки перегорания прокладки головки блока цилиндров довольно легко определить, и их необходимо быстро устранить, чтобы предотвратить повреждение двигателя. Эта статья поможет вам понять, что такое прокладка головки блока цилиндров, что она делает и как узнать, когда она выходит из строя.

Что такое прокладка головки блока цилиндров?

В дополнение к уплотнению камеры сгорания двигателя, чтобы позволить маслу и охлаждающей жидкости циркулировать, прокладка головки также герметизирует камеру сгорания в двигателе.Это позволяет транспортному средству производить достаточно мощности для движения вперед, а также предотвращать выход вредных газов из камеры сгорания, направляя их через выхлопную систему. Прокладка головки в современных автомобилях состоит из нескольких слоев стального материала, переплетенного с эластомером, что делает их более прочными и долговечными. Автомобили, произведенные в прошлом, оснащались прокладками из графита или асбеста. Для сравнения, современные прокладки лучше, поскольку они менее подвержены утечкам и практически не представляют опасности для здоровья по сравнению с прокладками, произведенными из асбеста.

Прокладка головки блока цилиндров - жизненно важный компонент двигателя горючих газов. Прокладка головки гарантирует, что давление, создаваемое свечой зажигания паров топлива, остается в камере сгорания. Камера сгорания содержит поршни и требует высокого давления, чтобы поршни продолжали работать надлежащим образом. Кроме того, масло и охлаждающая жидкость выполняют одинаково важные функции, но для эффективного выполнения своих задач они не могут смешиваться. Прокладка головки разделяет камеры, чтобы исключить перекрестное загрязнение жидкостей.

Что вызывает повреждение прокладки головки блока цилиндров?

Наиболее частая причина взрыва или повреждения прокладки головки блока цилиндров - это перегрев двигателя. Высокая температура двигателя обычно вызвана нехваткой охлаждающей жидкости в радиаторе, как правило, из-за утечки. Некоторые прокладки могут ослабнуть раньше, чем другие, в зависимости от их материала. Например, алюминий быстрее расширяется при нагревании. Металлы с более высокой скоростью теплового расширения более чувствительны к нагреванию.Более высокие температуры могут вызвать изменение формы объекта, что приведет к неблагоприятному исходу. Расширение и деформация головки блока цилиндров в результате нагрева ухудшает ее целостность, что препятствует надлежащему уплотнению прокладки головки блока цилиндров.

Когда прокладка головки повреждена, очень важно немедленно устранить ее. Продолжение эксплуатации автомобиля с поврежденной прокладкой может привести к серьезным и непоправимым повреждениям двигателя. Поскольку прокладка используется в качестве уплотнения, поддержание давления является ключом к мощности двигателя.Как только прокладка взорвется, она больше не сможет действовать как уплотнение и позволит сбросить давление, что значительно снизит мощность двигателя, что является одним из немногих признаков вздутия прокладки головки блока цилиндров. Кроме того, каналы для масла и охлаждающей жидкости могут начать просачиваться в места, где их быть не должно. Когда охлаждающая жидкость попадает в камеры сгорания, она смешивает и разбавляет моторное масло, а также снижает охлаждающую способность системы охлаждения, что может вызвать перегрев двигателя.

Признаки перегорания прокладки головки

Для работы двигателя необходимы три жизненно важные жидкости: топливо, охлаждающая жидкость и моторное масло.Если прокладка взорвется, все жидкости могут попасть в камеру сгорания или выйти из нее. Вы можете заметить несколько или все из следующего:

  • Перегрев - вызван недостатком охлаждающей жидкости или ее недостаточным содержанием. Также вызвано попаданием углеводородов в систему охлаждения.
  • Белый, синий или серый дым - указывает на попадание охлаждающей жидкости или масла в камеру сгорания.
  • Потеря мощности - из-за недостаточного сжатия, приводящего к разбрызгиванию, потере мощности и снижению топливной эффективности.
  • Обесцвеченное масло - Масло цвета шоколадного молока указывает на смешивание охлаждающей жидкости с маслом в двигателе.

Получить помощь

Обширное повреждение двигателя из-за выдувания прокладки головки блока цилиндров - наиболее неблагоприятный вид проблемы двигателя. Поврежденная прокладка головки блока цилиндров, которая игнорируется, может потребовать ремонта блока цилиндров, головок цилиндров или полной замены двигателя. Если вы заметили какие-либо симптомы, которые могут указывать на повреждение прокладки головки блока цилиндров в вашем автомобиле, не ждите осмотра. Специалисты Sun Auto Service обладают знаниями и опытом, чтобы помочь в ремонте вашего двигателя.Вам неудобно управлять автомобилем из-за риска дополнительного повреждения двигателя? Мы приедем к вам! Мы предлагаем бесплатную буксировку с большинством капитальных ремонтов. Если вам нужен ремонт, и он вам нужен быстро, обратитесь в ближайший к вам сервисный центр Sun Auto. Мы здесь, чтобы помочь!

Какие признаки выдува прокладок головки блока цилиндров?

Когда дело доходит до блока двигателя вашего автомобиля, прокладка головки блока цилиндров немного напоминает шезлонг на вечеринке. Его самая большая задача - не дать любым жидкостям получить доступ друг к другу и смешаться друг с другом способами, которых они не должны.Используя герметичное уплотнение, он предотвращает накопление остатков на гусеницах и защищает ваш двигатель от вещей, которые могут загореться и взорваться.

Если вы когда-либо изучали обслуживание автомобилей и выясняли, где находятся ваши автомобильные факторы риска, вы поймете, почему это важно. Как и любой другой компонент вашего автомобиля, прокладки головки блока цилиндров могут изнашиваться и будут изнашиваться в течение достаточно долгого времени. Это могло произойти из-за неправильного использования или небрежного обращения, но часто в результате возраста и использования.

Итак, как определить, взорвана ли прокладка головки блока цилиндров? Каковы предупреждающие признаки взорванной прокладки головки блока цилиндров, которая говорит нам все бросить и посмотреть на машину? Присоединяйтесь к нам сегодня, когда мы узнаем.

Признаки выдувания прокладок головки

Признаки выдувания прокладок головки могут быть незаметными. Вот восемь наиболее распространенных признаков поломки прокладки головки блока цилиндров.

Telltale Leaks

При ремонте автомобилей есть одно предупреждение, которое всегда может что-то значить, - это утечка. Жидкости вашего автомобиля должны быть закрытой системой, поэтому потеря чего-либо, кроме конденсации в кондиционере, может быть верным признаком.

В случае раздува головки масло или охлаждающая жидкость будут вытекать из швов между блоком цилиндров и головкой блока цилиндров.Эти утечки являются признаком неисправности прокладки головки блока цилиндров и хорошим признаком того, что вам необходимо немедленно проверить возможные трещины и скручивания головки блока цилиндров.

Неисправные цилиндры

Пропуски зажигания в ваших цилиндрах - еще один признак того, что прокладка вашей головки, возможно, вышла из строя. Цилиндр - это буквально камера, в которой бензин горит и превращается в энергию, питающую ваш автомобиль. Особенно в случаях, когда есть разрыв между двумя цилиндрами на одной и той же головке, вам нужно заняться ремонтом прокладки головки.

Проверка на сжатие и герметичность цилиндров отлично подходит для локализации утечек, так что вы можете исследовать их во время разборки.

Проблемы при запуске

Во время процесса запуска следите за белым дымом выхлопных газов. Ваш автомобиль проходит через серию мощных пусковых операций, и ваши цилиндры, в частности, нуждаются в охлаждении. Имея это в виду, белые выхлопные газы являются признаком неисправности прокладки головки блока цилиндров.

Когда дело доходит до расходов, затраты на ремонт прокладки головки блока цилиндров могут показаться пугающими для тех, кто просто осознает необходимость выполнения этой работы.Однако затраты на ожидание решения этой проблемы до тех пор, пока она «не станет действительно серьезной», значительно перевешивают то, что вы, вероятно, заплатите.

Синие выхлопные газы

Белый дым выхлопных газов - не единственный предупреждающий знак взрыва прокладки головки блока цилиндров. Синий дым может указывать на неисправность прокладки головки блока цилиндров и на то, что в вашем двигателе горит масло. Когда масло просачивается из места смазки поршней в камеру сгорания, самое время довести автомобиль до некоторых ремонтных работ.

Дым - это большой предупреждающий знак, который должен поднять предупреждающие флажки, когда вы его заметите.Густые дымные выхлопные газы автомобилей образуются при поломке или износе прокладки головки блока цилиндров рядом с масляной системой. Как уже упоминалось, масло просачивается в камеру сгорания, создавая очень заметный дым.

Нефть горит не так чисто, как топливо, что является одной из причин, по которой мы используем газ, а не большинство масел. Когда оно горит, дым, который он создает, густой и неприятный, но само масло также оставляет после себя остатки. Эти остатки накапливаются в камере сгорания, что в дальнейшем может привести к проблемам.

Перегрев

Перегрев никогда не является хорошим признаком, но это, в частности, один из индикаторов повреждения прокладки головки блока цилиндров. Когда масло попадает в систему охлаждения, оно снижает его способность охлаждать двигатель, в результате чего двигатель быстро перегревается.

Утечка может быть более или менее серьезной, и, в зависимости от этого, нередко обнаруживаются пузырьки в переливном баке. Как вы уже догадались, это означает, что цилиндр начал протекать в вашу систему охлаждения.

Жидкости

Одним из наиболее незаметных признаков вздутия прокладки головки является обесцвеченная жидкость. Работа прокладки головки блока цилиндров - предотвращать смешивание жидкостей в двигателе. Обесцвечивание может быть не обычным явлением, но это верный признак того, что этот компонент вышел из строя и вещи смешиваются там, где не должно быть.

Смешивание масла и охлаждающей жидкости

Моторное масло служит очень важному процессу, и если оно перестает работать, это может привести к шлифованию поршней и различным другим осложнениям.Это представляет проблему, когда прокладка головки взрывается, так как это может привести к смешиванию масла и охлаждающей жидкости по-разному.

Масло с охлаждающей жидкостью

Масло, загрязненное охлаждающей жидкостью, вспенивается. Это тоже обычно не очень тонко. Представьте себе пену из капучино, которая находится на крышке вашего клапана. Не идеальный вариант и явная проблема, поскольку это мешает вашему маслу выполнять свою работу должным образом.

Охлаждающая жидкость с маслом

Когда в охлаждающую жидкость попадает масло, она образует толстую белую пленку.Обнаружение этого может быть неприятным, но оно похоже на майонез и содержится в крышках радиаторов или, иногда, в переливных резервуарах.

Это изменение текстуры масла делает его менее эффективным при смазке вашего двигателя. Это быстро приведет к более быстрому износу компонентов двигателя.

Прокладка с выдувной головкой

Беспокоитесь, что у вас может быть взорванная прокладка? Нашли свой автомобиль в сегодняшнем списке? Не торопитесь, чтобы полностью диагностировать проблему самостоятельно или с помощью механика.Подумайте об испытаниях на сухое и влажное сжатие или испытании на герметичность цилиндра, чтобы определить точное место утечки.

Тестер блока также является хорошей идеей для определения наличия каких-либо продуктов сгорания в системе охлаждения. Это не только безопасно, но и является полезным критерием для определения неисправности прокладки головки блока цилиндров. В конце концов, многие из вас захотят позвонить своему надежному механику, попросить разбить стоимость прокладки головки блока цилиндров и принять решение как можно скорее.

Ищете более качественную информацию о техническом обслуживании и ремонте автомобилей от отраслевого профессионала с многолетним опытом в этой области? Не забудьте проверить остальные содержимого нашего блога сегодня!

Прокладки двигателя Ваукеша

Комплекты полных прокладок Waukesha

Прокладки головки блока цилиндров Waukesha

Наборы прокладок под головку Waukesha

Комплекты прокладок подрамника Waukesha

Комплекты нижних прокладок Waukesha

Прокладки коллектора Waukesha

Прокладки масляного поддона Waukesha

Waukesha Seals

Прокладка крышки привода ГРМ Waukesha

Прокладки крышки клапана Waukesha

Типы наборов прокладок

Комплект прокладок головки: Это комплект прокладок верхнего конца.Он содержит такие прокладки, как прокладка головки, прокладка крышки клапана, прокладки впускного и выпускного коллектора и уплотнения клапана (если используются)

Комплект нижних прокладок: Это набор прокладок нижнего конца. Он содержит такие прокладки, как прокладка масляного поддона, переднее и заднее уплотнения коленчатого вала, прокладки боковой крышки и прокладка крышки привода ГРМ.

Полный комплект прокладок: Это полный набор прокладок для капитального ремонта. Он содержит все необходимые прокладки для полного восстановления двигателя. Комплект «Головка» и «Нижний комплект» вместе составляют «Полный комплект»

Комплект прокладок подрамника: Этот комплект прокладок используется при капитальном ремонте двигателя на шасси.В этот комплект входят комплект прокладок головки и комплект прокладок масляного поддона. В него не входят прокладки крышки купели или уплотнения коленчатого вала.

9 различных типов прокладок [используются в двигателях и трубопроводах]

Из этой статьи вы узнаете, что такое прокладка , как она работает ? типов прокладок, применяемых в двигателе, его свойства, и более.

Прокладка и типы прокладок

В двигателе прокладка размещается между головкой цилиндров и блоком цилиндров для предотвращения утечки, обеспечения металлического плотного соединения, а также для поддержания сжатия в цилиндре.Прокладка должна выдерживать высокое давление и экстремальную температуру.

OLYMPUS DIGITAL CAMERA

Прокладки находятся в

  • Между головкой цилиндров и блоком цилиндров
  • Между картером и масляным поддоном.
  • В блоке цилиндров и коллекторе.

Читайте также: Список деталей автомобильного двигателя: его функции (с изображениями)

Требования / свойства прокладки следующие

  • Соответствие : Прокладки должны соответствовать сопрягаемым поверхностям, которые могут иметь шероховатость или коробление.
  • Сопротивление : Он должен обладать устойчивостью к высокому давлению, экстремальным температурам и вибрациям.
  • Герметичность : Прокладка должна быть непроницаемой для жидкости.
  • R Устойчивость к химическому воздействию : Прокладка должна обладать стойкостью к химическим веществам, таким как топливо, охлаждающая жидкость, продукты сгорания и моторное масло.
  • Предоставление отверстий: Прокладка должна иметь отверстия для любых шпилек, болтов, отверстий и т. Д.

Типы прокладок

Ниже приведены некоторые из различных типов прокладок :

  1. Прокладка головки цилиндров
  2. Прокладка поддона
  3. Прокладки коллектора
  4. Прокладка насоса

Прокладка головки цилиндров

  • Металлическая прокладка типа «сэндвич» изготовлена ​​из меди и асбеста или стали и асбеста.В основном используется на легковых и грузовых автомобилях.
  • Рельефная стальная прокладка или регулировочная прокладка обычно используется в двигателях с I-образной головкой.
  • Shimbestos - это комбинация тонкого стального теплозащитного экрана с одной стороны и высокоэластичного армированного металлом асбеста с верхней стороны.
  • Felbestos состоит из перфорированного стального сэндвича между двумя листами асбеста.

Прокладка масляного поддона

Прокладки масляного поддона изготавливаются из трех различных материалов:

  • Пробка имеет преимущество высокой сжимаемости, но она подвержена усадке и расширению.
  • Фелкоид - это усовершенствованная пробка. Он также хорошо сжимается, но менее подвержен усадке и расширению. Он может выдерживать значительные изгибы и скручивания без поломки.
  • Фелкопрен - это смесь синтетического каучука. Он очень эластичный и сжимаемый. Не подвержен воздействию масел и смазок, а также не подвержен расширению и усадке.

Прокладки коллектора

  • Асбестовая прокладка в металлическом корпусе более устойчива к выгоранию, но стоит дороже.
  • Felbestos - это перфорированная стальная основа с асбестом, механически скрепленная с одной или обеих сторон.
  • Металлическая тисненая регулировочная прокладка также является хорошим типом прокладки для коллекторов.

Прокладка насоса

Прокладки насоса изготовлены из ряда материалов, таких как асбест, карропак, фелькоиды и другие. Они обработаны, чтобы выдерживать воздействие масел, воды, бензина и незамерзающих жидкостей. Карропак - это высококачественное растительное волокно. В то время как Felcoid представляет собой более сжимаемую и эластичную комбинацию гранул из волокна и пробки.

Прокладки Покрывающие материалы

Часто прокладки покрываются специальным лаком, который плавит и герметизирует все небольшие промежутки в блоке и головке при прогреве двигателя. Некоторые из материалов покрытия следующие.

  1. Медь-асбест
  2. Сталь-асбест
  3. Сталь-асбест-медь
  4. Одинарная стальная рифленая или рифленая прокладка
  5. Нержавеющая сталь

В прокладке сделаны соответствующие отверстия для прохода шпилек и отверстия цилиндра.Прокладки также используются для уплотнения стыков между другими частями, например, между масляным поддоном, коллекторами или водяным насосом и блоком.


Вот и все, спасибо за прочтение. Если у вас есть какие-либо вопросы или сомнения по поводу прокладок типа , задавайте их в разделе комментариев ниже. Поделитесь этой статьей, если ею стоит поделиться.

Читать далее:

5 признаков вздутия прокладки головки (и как это предотвратить)

Прорвавшаяся прокладка головки блока цилиндров - плохие новости. Очень плохие новости. Если вы думаете, что ваше дело идет, это требует немедленного внимания.Прокладка головки блока цилиндров может выйти из строя 7 разными способами, , о котором мы рассказывали недавно, , и все это плохие новости для двигателя. Если за вами все время следует сладко пахнущее белое облако, возможно, у вас плохая прокладка головки блока цилиндров.

Обычно прокладки головки выходят из строя, когда головка и двигатель расходуют с разной скоростью, и прокладка не может закрыть недавно увеличившийся зазор. Эта проблема усугубляется на некоторых двигателях, в которых используется железный блок цилиндров и алюминиевая головка.А некоторые двигатели просто спроектированы с плохим усилием зажима болтов головки или имеют головку, склонную к деформации, и имеют репутацию неисправных.

Если прокладка головки неисправна, это может вызвать всевозможные проблемы, в том числе:

1) Перегрев

Неисправность прокладки головки блока цилиндров могла быть вызвана чрезмерным перегревом двигателя (в результате засорения радиатора, утечки охлаждающей жидкости, неисправного вентилятора и т. Д.), Но поврежденная прокладка головки также может вызвать перегрев двигателя.Горячие выхлопные газы могут просачиваться в систему охлаждения, или охлаждающая жидкость может просачиваться в цилиндры и сгорать в виде пара, в любом случае конечным результатом является перегрев двигателя.

Если автомобиль приводится в движение при перегреве, это также может привести к короблению головки блока цилиндров из сплава или к повреждению каталитического нейтрализатора паром, что значительно увеличивает стоимость ремонта.

2) Потеря мощности

Если прокладка головки выходит из строя, позволяя выходить сжатому воздуху / топливу, компрессия этого цилиндра уменьшается.Эта потеря сжатия приводит к грубой работе двигателя и заметному снижению мощности двигателя. Такой отказ обычно сопровождается звуком, похожим на звук утечки выхлопных газов.

3) Загрязнение масла

Один из самых известных признаков неисправности прокладки головки блока цилиндров - молочный осадок на нижней стороне крышки маслозаливной горловины или на щупе, иногда в шутку называемый «молочным коктейлем». Это вызвано попаданием охлаждающей жидкости в масло и наоборот. Хотя это не убедительное доказательство неисправности прокладки головки блока цилиндров, это, как правило, хороший индикатор и верный признак того, что вашему двигателю необходимо разобрать двигатель, чтобы найти источник загрязнения.

Из-за загрязнения масла антифризом любая вождение быстро приведет к разрушению подшипников двигателя. Для ремонта требуется как минимум промывка моторного масла, а также замена масляного фильтра, а зачастую и полная разборка нижней части двигателя, чтобы убедиться, что подшипники не повреждены, и очистить все загрязненное масло.

4) Белый дым

Неисправная прокладка головки блока цилиндров чаще всего приводит к появлению больших облаков сладко пахнущего белого дыма из выхлопной трубы. Это вызвано утечкой антифриза через прокладку в цилиндры, где он превращается в пар в процессе сгорания.Менее распространенной, но все же возможной является утечка из масляного канала в цилиндр, вызывающая голубоватый дым.

Любой из этих типов неисправности прокладки также приведет к попаданию давления сгорания в систему охлаждения или в систему сапуна. Если шланг радиатора внезапно вылетает из выпускного отверстия для воды или щуп не остается на месте, это может быть причиной.

5) Внешние утечки

Если прокладка головки блокада между каналом для воды или масла и внешней стороной двигателя вышла из строя, результатом может быть простая утечка охлаждающей жидкости или масла.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
