Пневмоподвеска на авто: Пневмоподвеска на внедорожники и пикапы

Пневмоподвеска Газель, Газель NEXT (94-), задняя ось, Aride

Комплект не применим на а/м Газель NEXT Цельнометаллический фургон.

Комплект вспомогательной пневмоподвески на заднюю ось устанавливается в дополнение к штатной рессорной подвеске автомобиля позволяя снизить нагрузку на рессоры, увеличить комфортабельность автомобиля и улучшить грузовые характеристики автомобиля. Установка пневмоподушек позволит перевозить больше груза без потери управляемости, избавит от проседания рессор и их поломок, сократит раскачку кузова с валкостью. Приобретая комплект пневмоподвески от производителя на Газель, Газель NEXT (94-) вы получаете решение для увеличения срока службы штатной рессорной подвески. Монтаж вспомогательной пневмоподвески не требует специальных навыков и занимает в среднем 4 часа. Установить комплект вспомогательной пневмаической подвески возможно: в нашей мастерской, в любом автосервисе, а также своими руками. Дополнительная установка поперечины в некоторых продуктах необходима для того, чтобы убрать вращающий момент с верхних кронштейнов, который в свою очередь возникает, при размещении подушек со смещением относительно оси рамы.


Особенности пневмоподвески на Газель, Газель NEXT (94-):

• Снижение износа рессор с амортизаторами (штатные рессоры на вашем автомобиле прослужат дольше, т.к. пневпоподвеска снизит нагрузку на них, а также на другие элементы подвески)
• Устранение шумов, вибраций подвески и ударов отбойника при перегрузе (полностью исключается ситуация, когда коммерческий автомобиль ложится на отбойники)
• Возможность установить на уставшие рессоры (после установки рессоры требующие замены прослужат еще долго)
• Правильное положение кузова при любой нагрузке (всегда горизонтальное положение кузова коммерческого автомобиля в независимости от нагрузки, а это правильная работа головного света с уменьшением тормозного пути)
• Уменьшение кренов с раскачиванием автомобиля (пневмоподвеска не дает автомобилю кренится на перегруженный борт, и всегда находится в горизонтальном положении)
• Увеличение комфорта для водителя, пассажиров (значительное увеличение комфорта при езде на автомобили по плохим и неровным дорогам, как для водителя, так и для пассажиров (на пассажирских микроавтобусах)
• Увеличение прибыли от перевозок (пневморессора – это возможность перевезти в 1. 5 раза больше груза за 1 рейс + экономия на замене рессор, а так же штрафах ГИБДД за перегруз
• Возможность управлять свесом автомобиля при загрузке и выгрузке (регулировка заднего клиренса для выравнивания пола будки коммерческого автомобиля с уровнем пола пандуса для удобной загрузки)
• долговечность пневмоподвески (не требует никакого дополнительно обслуживания, и эффективно работает в течении 5 — 6 лет при любых условиях эксплуатации будь то мороз, грязь, соли или реагенты. Рабочее давление до 15 атмосфер)
• Возможно увеличение комфорта с мягкостью хода
• Устраняется эффект «Козления»



Дополнительные опции управления:

• Возможна установка системы управления с регулировкой из салона
• Система может быть установлена на 1 контура (общее давление в подушках)
• На два контура (разное давление в подушках, уменьшает раскачку, позволяя независимо выравнивать левый и правый борт)
• Возможность дополнительно установить ресивер для сжатого воздуха, чтобы увеличить скорость работы (накачки) пневмоподвески, а также добавить возможность подключать пневматические приборы, например подкачку колес или пневмосигнал



Комплект поставки

Комплект пневматической подвески разработан специально для автомобиля и включает в себя два пневмоэлемента, кронштейны для крепления к раме и мосту, крепеж, фурнитуру для накачки от внешнего компрессора, инструкцию по установки своими руками.



В комплект входит:

• Американские Пневмоэлементы (пневморессоры) сильфонного типа, которые оптимально подобраны по размерам для данного автомобиля. Не требуют никакого обслуживание за счет надежной резинно кордовой конструкции и служит более 400 тыс по пробегу автомобиля в любых дорожных условиях
• элементы крепления собственного заводского производства из 6мм Российской стали, разработанные специально под данный автомобиль. Данные кронштейны надежны, просты в установке и прослужат большой срок. Кронштейны покрыты порошковой окраской, что защищает их от ржавчины весь срок эксплуатации
• набор Российских болтов, шайб, гаек для сборки комплекта
• воздушные фитинги и пневмомагистраль фирмы Camozzi, в комплекте идет 7 метров пневмошланга что позволяет вывести ниппель подкачки в любую часть автомобиля
• ниппель для спуска и подкачки любым внешним компрессором AirLift
• инструкция по установке
• все оборудование прошло тестирование в различных условиях, что дает нам уверенность в надежности данного комплекта пневмоподвески. Комплект поставляется в полностью разборном виде с пошаговой инструкции по установке. В отличие от конкурентов мы не скрываем то, из чего собраны комплекты и даем возможность клиенту самостоятельно при установке ознакомиться со всем крепежом убедиться в его надежности с простотой установки.



Установка пневмокомплекта:

Комплект пневмоподвески устанавливается в дополнение к штатным рессорам и не вносит изменения в штатные элементы подвески. Следовательно, данный комплект не требует вносить изменения в ПТС автомобиля. Пневмоподушка ставится между рамой с рессорами на специальных крепежных пластинах, идущих в комплекте. Верхняя крепежная пластина ставится на раму в штатные отверстия, между крепления ставится дополнительная поперечная распорка для усиления рамы и распределения нагрузки. Нижняя крепежная пластина ставится на мост.





Пневмоподвеска на авто

Что такое пневмоподвеска в машине и для чего она нужна

Несмотря на достаточно большое количество разновидностей типов подвесок, в большинстве современных автомобилей используется только те их подкатегории, у которых главный демпфирующим элементом выступают либо мощные пружины, либо амортизаторы гидравлического типа с телескопическим механизмом. Пневматические устройства ещё не получили достаточного распространение. Их преимущественная сфера использования – коммерческий транспорт или легковые автомобили, относящаяся к премиальному классу. Неудивительно, что многие автомобилисты попросту не знакомы с этой разновидностью подвесок. Наша задача — дать читателю представление о том, что это такое, как работает, какими преимуществами и недостатками обладает.

что это в автомобиле, устройство и принцип работы

Параметры автомобильной подвески обычно задаются на этапе конструирования. При этом разработчики вынуждены оставаться в рамках сложной системы компромиссов, поскольку одни и те же свойства не могут одинаково хорошо показывать себя в разных условиях. Возникает естественная потребность оперативно вмешиваться и изменять характеристики по ходу эксплуатации. Поэтому, а также по ряду других причин, на автомобилях стали применять пневматические подвески.

Содержание статьи:

Что в машине называется пневмоподвеской

В основе пневматической подвески лежит свойство газов увеличивать своё давление при уменьшении объёма. Если заключить атмосферный воздух внутри эластичного пневмобаллона, то он начинает вести себя подобно обычной металлической пружине.

Нагнетая дополнительный воздух в этот объём или наоборот, стравливая его часть, можно получить эффект изменения жёсткости этой пружины. Что гораздо сложнее реализовать в случае более традиционных листовых или спиральных рессор, а также торсионов.

Отличия от классической подвески

Использование данного свойства пневмобаллона означает, что отличия от более традиционных видов подвесок ограничены только используемым упругим элементом. Всё прочее, то есть демпфирующие и направляющие элементы, остаётся без изменений, по крайней мере качественных.

Некоторые изменения в конструктиве всё же происходят. Хотя они настолько незначительны, что наборы пневмоподушек с компрессорами, ресиверами и системой воздушных магистралей, клапанов, датчиков и устройств управления могут изготавливаться, продаваться и устанавливаться на серийные автомобили в порядке тюнинга.

Читайте также: Общее устройство подвески Hydractive, принцип работы и цена ремонта

Ещё они могут предлагаться самими автомобильными фирмами в качестве опции на стандартно комплектуемые пружинами модели.

Более кардинально изменения сделаны в подвесках грузовиков. Некоторые полезные свойства пневмоподвесок настолько удачно вписываются в концепцию тяжёлой машины с большой разницей между массой в пустом и гружёном состояниях, что автомобили изначально разрабатываются под пневмоэлементы вместо массивных и крупногабаритных рессор с подрессорниками.

Разновидности

Принципиально различные исполнения пневматики отличаются количеством каналов управления жёсткостью:

• одноканальная система, когда пневмоэлементы установлены на одной оси и питаются от одной общей воздушной магистрали;
• двухканальная, задействованы обе оси, но нет разделения на правую и левую сторону;
• четырёхканальная, можно раздельно управлять подвеской каждого колеса.

В первом случае система упрощена и выполняет обычно только функцию компенсации загрузки задней оси, на которую приходится основная дополнительная масса у грузовых автомобилей. Естественно, таких осей может быть несколько, но поскольку они расположены рядом и фактически просто нужны для распределения общей массы гружёного автомобиля на несколько колёс, что связано с ограничениями на грузоподъёмность шин и нагрузочную способность дорожного покрытия. Но работают все подвески абсолютно параллельно, воздух поступает в баллоны под одним и тем же давлением.

Второй вариант более продвинут, управлять можно и положением передней оси относительно кузова. Машина позволяет более гибко регулировать угол продольного наклона кузова и изменять дорожный просвет, в том числе и под передней частью шасси.

Третий случай самый совершенный, система способна отслеживать неравномерность поперечного расположения груза в автомобиле, не допуская перекосов подвесок. Обычно всё происходит автоматически по командам от датчиков, следящих за ходом подвески каждого колеса.

Принцип работы

На самом деле пневмоподвесок множество, есть смысл рассмотреть наиболее популярный вариант, например, применённый на внедорожниках Toyota Land Cruiser.

Здесь чаще всего применяется двухканальная система регулирования, но работающая только на задней оси. То есть можно управлять высотой кузова в зоне размещения задних пассажиров и багажника раздельно слева и справа.

Передние колёса здесь стабильно загружены массивным двигателем и трансмиссией, особой необходимости в применении пневматики там нет. Ограничились установкой электроуправляемых амортизаторов, которые применяются именно с опциональной пневмоподвеской задних колёс.

Это интересно: Что такое шасси в автомобиле, назначение и принцип работы

Работать подвеска может под управлением автоматики, вмешательство водителя ограничивается ручной установкой переключателя на максимальный подъём кузова или предельно допустимое опускание.

В любом случае автоматика отслеживает скорость автомобиля и переводит подвеску в среднее положение из соображений безопасности и управляемости.

Функций у системы контроля несколько:

• сбор данных о скорости автомобиля, текущей высоте правой и левой стороны кузова, положении ручного переключателя;
• включение компрессора для добавления воздуха в пневмобаллоны и пополнения ресивера;
• перевод подвески из крайних положений в рабочее по двум предусмотренным пороговым значениям скорости;
• удержание давления перекрытием всех клапанов;
• включение особого режима увеличенной артикуляции заднего моста при определении нахождения на бездорожье, контролируется разница в показаниях датчиков правой и левой сторон, а также разница в скорости вращения колёс, то есть одно из них могло разгрузиться и потерять сцепление с дорогой;
• поперечное выравнивание кузова в том случае, когда давление в баллонах разное, а режим бездорожья отсутствует.

Для выполнения всех задач в системе имеется компрессор, использующий обычный забортный воздух, накопительный ресивер, набор клапанов и электронный блок управления подвеской.

Воздух может переходить при открытии соответствующих клапанов между всеми узлами управления и пневмобаллонами подвески, установленными над задней осью вместо обычных пружин.

Амортизаторы могут быть обычными гидравлическими или с электронным управлением, но к работе пневмосистемы они отношения не имеют, в отличие от пневмогидравлических подвесок, более сложных и совершенных.

Устройство

Большинство элементов системы размещено под днищем автомобиля в пределах его рамы. Все они связаны между собой воздушными трубопроводами и электрическими цепями.

Пневмоэлементы

Пневмоподушки представляют собой цилиндрические баллоны из прочной армированной резины. С одной стороны, они соединены с рамой, а с другой – с неразрезным задним мостом автомобиля.

В каждом баллоне имеется штуцер, к которому через клапан подключена воздушная магистраль. В зависимости от нагрузки и количества закачанного воздуха высота пневмоэлемента меняется, что влечёт за собой подъём или опускание кузова над дорогой.

Одновременно они служат упругим элементом подвески, то есть дополнительных пружин или рессор не предусмотрено.

Подушки могут быть соединены между собой при включении выравнивающего клапана.

Компрессор

Для нагнетания воздуха служит обычный компрессор поршневого или мембранного типа, снабжённый ресивером и фильтром. Включение и выключение компрессора осуществляется через электронное реле, расположенное в блоке управления.

Между компрессором и всей пневмосистемой ставится дополнительный осушитель, препятствующий накоплению влаги в баллонах и магистралях. Здесь же стоит атмосферный клапан сброса лишнего воздуха.

Ресивер

Ресивер выполняет роль аккумулятора сжатого воздуха, что позволяет уменьшить нагрузку на компрессор и более оперативно управлять ресурсами энергии в системе.

Так, например, при необходимости быстро сбросить давление в баллонах открывается клапан ресивера и воздух уходит именно в него, только часть может быть сброшена в атмосферу.

Точно так же происходит и частичное пополнение баллонов без лишних затрат моточасов компрессора.

Система управления

В управляющую систему входит отдельный электронный блок контроля пневмоподвески, набор электропневмоклапанов, ручной переключатель уровней кузова и датчики положения его правой и левой сторон.

Собираются также сигналы о скорости автомобиля и даже об открытии дверей кузова. Алгоритмы работы прошиты в памяти процессора электронного блок и достаточно сложны. Вплоть до наличия незадокументированных функций.

Система допускает сервисные регулировки, в основном сводящиеся к калибровке положения датчиков подвески по методике из инструкции. Можно использовать диагностический сканер или обычный мультиметр.

Датчики достаточно просты, это потенциометры с приводом от рычагов задней подвески, регулируемым по высоте.

Плюсы и минусы

Все достоинства системы определены возможностью её автоматической регулировки и применению газа в качестве упругой среды:

• можно оперативно изменять высоту кузова для обеспечения либо высокой проходимости, либо улучшенной управляемости при понижении центра тяжести автомобиля;
• при опускании кузова в крайнее положение облегчается загрузка багажника;
• пневмоэлементы работают лучше, чем металлические пружины, что повышает комфорт на неровностях, у газа практически отсутствует внутреннее трение;
• установленный клиренс автомобиля не зависит от его нагрузки;
• отсутствует эффект потери комфорта на ненагруженном автомобиле;
• можно вводить дополнительные режимы работы, например описанный выше способ увеличения артикуляции мостов.

Без недостатков тоже не обходится:

• пневмобаллоны имеют ограниченный ресурс из-за старения резины;
• стоимость баллонов гораздо выше, чем у обычных пружин;
• имеющиеся дополнительные устройства и узлы пневматики и электроники существенно повышают стоимость подвесок;
• из-за большого количества относительно деликатной пневматики снижается надёжность подвески, автомобиль может внезапно «упасть» на дорогу или перекосить кузов при отказе одного баллона;
• размещение элементов под днищем сильно сокращает их ресурс из-за коррозии.

Пневматические подвески однозначно оправданы на тяжёлых грузовых автомобилях. Во всех прочих случаях это полезная опция, за которую приходится доплачивать.

Поэтому и применяется она лишь на вполне определённом круге автомобилей, в основном на внедорожниках премиум-сегмента. Хотя приобрести и установить набор пневмоподвески могут владельцы и многих других машин.

Что такое пневматическая подвеска автомобиля и зачем её устанавливать

Пневматическая подвеска стала нормой жизни для хот-рода. Мы расскажем Вам все, что нужно знать о пневмоподвеске.

С недавних пор в хот-родах применяется принципиально новый вид подвески: на смену привычным металлическим амортизаторам пришли пневматические системы с автоматической электронной регулировкой уровня кузова автомобиля относительно дорожного полотна и сверхточными воздушными компрессорами.

Пневматическая подвеска в сочетании с огромными колесами и шинами стала нормой в автомобильной индустрии и используется как для улучшения общих показателей автомобиля, его грузоподъемности, реализации возможности динамического изменения клиренса, так и просто для улучшения внешнего вида транспортного средства.

Сотрудники издательства HOT ROD решили досконально разобраться с устройством подвески данного типа, ее плюсами и минусами, и пообщались с такими ведущими специалистами в данной области, как Брет Воэлкель из Air Ride Technologies и Сан Солорзано из Total Cost Involved (TCI). Эти выдающиеся специалисты являются одними из лидеров в области применения пневматической подвески на хот-родах. В данной статье они расскажут читателям, как подобрать и установить свою первую пневматическую подвеску на хот-род.

В настоящее время наиболее часто используются встроенные пневматические амортизаторы с электронным управлением, например, в системе LevelPro от Air Ride Technologies используются датчики клиренса и давления воздуха для быстрой установки высоты кузова автомобиля относительно дорожного полотна в соответствии с пользовательскими установками.

Именно такая система установлена на шасси Корвета 53-62 годов Арта Мориссона, фотографии которого выложены в данной статье в качестве наглядного материала.

Что такое пневматическая подвеска

В пневматической подвеске вместо обычных амортизаторов используются пневматические элементы, аналогичные тем, которые устанавливаются на 18-колесных фурах. Наиболее просто модифицировать стандартную пружинную подвеску – вместо заводских стоек устанавливаются пневматические баллоны, которые крепятся на штатные посадочные места с помощью болтов и кронштейнов, приобретаемых у производителей автозапчастей.

Пневмоподвеска получила достаточно широкое распространение, поэтому пионеры индустрии, такие как Air Ride Technologies, TCI, Air Lift и прочие, выпустили широкий ассортимент крепежных наборов для наиболее распространенных автомобилей и грузовиков. Существуют даже комплекты для установки на транспортные средства с рессорными или торсионными подвесками.

Зачем устанавливать пневматическую подвеску

Пневматическая подвеска обладает пятью основными преимуществами, о которым мы сейчас и поговорим.

Регулируемость

Пневматические подвески легко регулируются в зависимости от загруженности транспортного средства или личных предпочтений водителя. Изменение посадки автомобиля, которое ранее занимало недели кропотливого труда, может осуществляться всего за несколько минут.

Регулировка пружинной подвески для получения оптимальной посадки автомобиля не всегда завершается успехом.

Пневматическая подвеска, в свою очередь, обеспечивает очень точную регулировку, позволяющую добиться максимальной эффективности, при этом не требуется каких-либо сложных манипуляций для ее установки и регулировки.

Управляемость

Большинство пневматических баллонов имеют прогрессивную жесткость – чем сильнее они сжимаются, тем жестче они становятся. Данное свойство в сочетании с возможностью автономного регулирования дает потрясающие результаты. Процесс адаптации подвески к текущим условиям занимает всего несколько минут.

В наиболее сложных системах пневматическая подвеска оснащается противораскачивающей системой и баллонами, которые регулируются не только на сжатие, но и на растяжение.

Получение оптимальных характеристик

У каждого водителя свои требования к управляемости и клиренсу автомобиля. Пневматическая подвеска позволяет удовлетворить практически любые пожелания без внесения каких-либо конструктивных изменений. Возможность регулировки пневматической подвески позволяет добиться необходимого уровня комфорта или управляемости, либо найти золотую середину между этими двумя понятиями.

Вы можете добраться до гоночного трека в комфорте на мягкой подвеске, затем сделать подвеску жесткой для участия в гонках, а после этого снова ее смягчить и вернуться домой, наслаждаясь комфортной ездой.

Внешний вид автомобиля

Пневматическая подвеска позволяет занизить автомобиль, чтобы он выглядел «круто». Крайним случаем являются специально заниженные минигрузовики и лоурайдеры, однако на сегодняшний день они занимают очень малую долю рынка.

Гораздо чаще водители хотят занизить свой автомобиль или грузовик для красоты за разумную цену, но без каких-либо потерь маневренности и надежности транспортного средства. Большинство пневматических подвесок позволяют добиться нормального клиренса во время движения, отличающегося от заводского варианта подвески всего лишь на несколько дюймов.

Неважно, насколько занижен автомобиль на пневмоподвеске, клиренс всегда может быть увеличен для нормального передвижения транспортного средства по трассе, при въезде на АЗС или для заезда на прицеп.

Загрузка транспортного средства

Изначально пневмоподвеска использовалась в коммерческих целях на 18-колесных фурах – данное техническое решение позволило перевозить тяжелые грузы без потери комфорта для водителя. Конечно, совсем не обязательно устанавливать пневмоподвеску, чтобы превратить свой автомобиль в хот-род, однако данная система может оказаться вполне практичной, например, на автоэвакуаторе, чтобы динамически изменять клиренс в зависимости от текущих дорожных условий.

По сути, уже сейчас некоторые внедорожники в определенных комплектациях оснащаются пневмоподвеской.

Пневматическая подвеска может устанавливаться как дополнение к рессорной подвеске, но большинство владельцев хот-родов предпочитают полный переход к более современной пневмосистеме. Для большинства популярных шасси существуют специальные крепежные комплекты, требующие минимальных сварочных работ для крепления кронштейнов.

Конструкция пневматического баллона

На сегодняшний день основным производителем пневматических баллонов является компания Firestone, которая является пионером среди производителей пневмобаллонов для больших грузовиков. Существует 3 основных разновидности пневматических баллонов: двойные (double-convoluted), конические (tapered-sleeve) и роликовые (rolling-sleeve).

Двойные пневматические баллоны выглядят как большой двойной чизбургер (российская адаптация — «бублик»), обладают наилучшими нагрузочными и прогрессивными характеристиками, и имеют короткий ход.

Баллоны данного типа чаще всего используются в передней подвеске, где амортизатор располагается в непосредственной близости к точке нагрузки, и позволяют максимально справиться с повышенными нагрузками в ущерб качеству хода транспортного средства.

Конические и роликовые пневматические баллоны меньше в диаметре, однако имеют больший ход и более линейную характеристику сжатия – они лучше всего подходят для использования в задней подвеске, поскольку именно к ней предъявляются сниженные требования по нагрузкам и повышенные требования к обеспечению комфортной езды.

Компрессоры

Вполне очевидно, что пневматический амортизатор может быть приподнят внешним источником воздуха, например, пневматическим компрессором. Однако такое решение сразу отсекает одно из главных положительных качеств пневмоподвески: возможность ее регулировки в зависимости от условий дорожного полотна, загрузки транспортного средства и прочее.

В таком случае Вам бы пришлось подсоединять компрессор каждый раз, когда Вы нагружали бы транспортное средство дополнительным весом – пассажирами, бензином, грузами.

Поскольку преимущества возможности регулирования подвески очевидны, наиболее правильным решением является использование источника воздуха прямо на транспортном средстве. Пневматические амортизаторы имеют малый объем, вследствие чего их точная регулировка внешним источником воздуха для максимального соответствия текущим условиям практически невозможна.

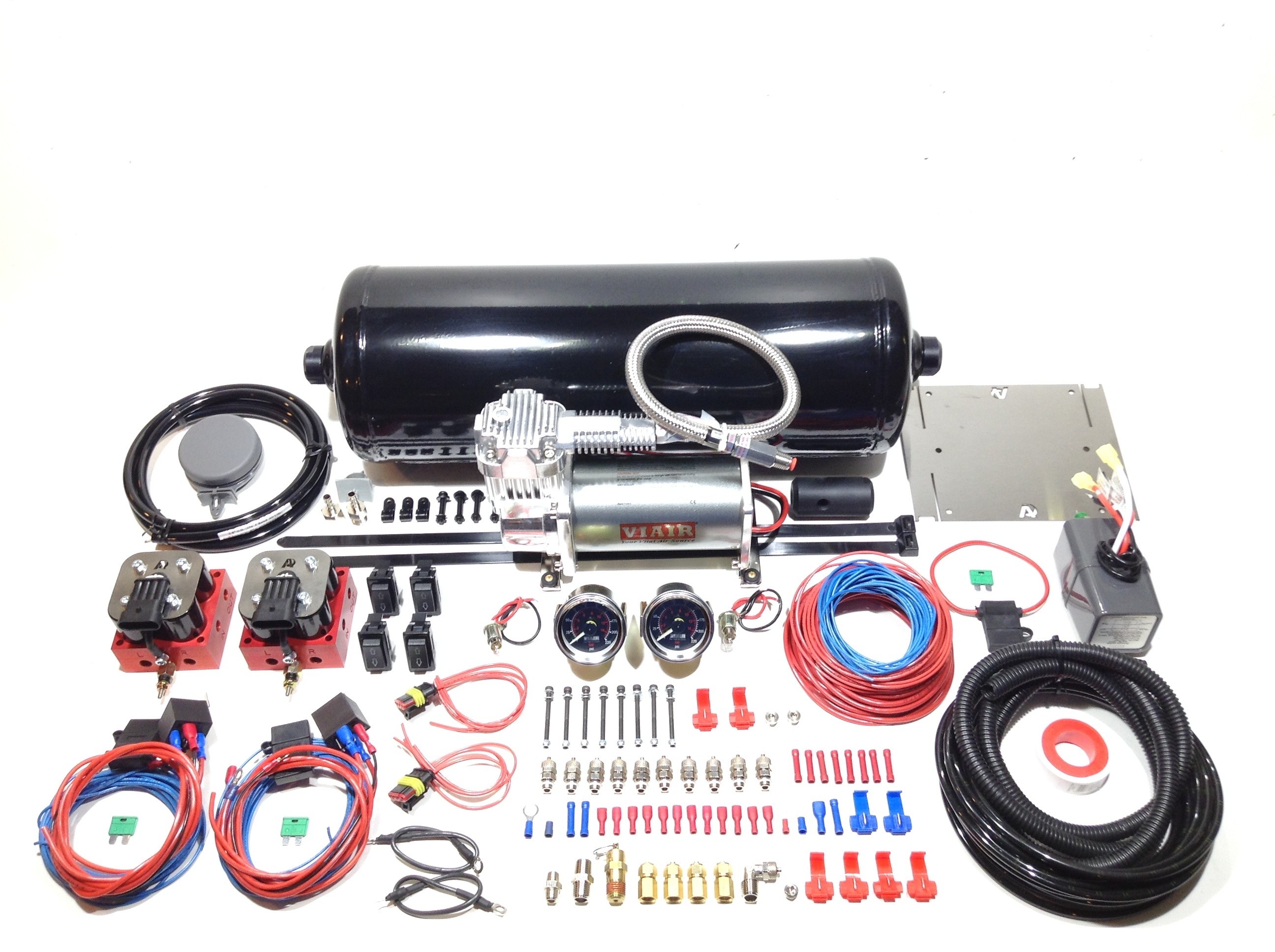

Встроенная пневмосистема состоит из минимум одного компрессора, накопительной емкости (ресивера) и некой системы управления. Наиболее эффективным с точки зрения себестоимости и в то же время простым решением, позволяющим добиться достойных параметров, является использование одного компрессора с накопительной емкостью объемом 2 галлона.

С другой стороны, если Вы хотите, чтобы автомобиль поднимался или опускался всего за пару секунд, необходимо установить пару компрессоров мощностью 150 psi (фунтов на кв. дюйм) и 2 или более 5-галонных емкостей, огромные промышленные пневмоклапаны и 31/44-дюймовые пневмолинии.

Тем не менее, такая производительная установка может значительно затруднить точную подстройку подвески аналогично случаю с внешним компрессором: в случае быстродействующей системы каждое нажатие кнопки приводит к резкому изменению давления на 20 psi.

Пневмолинии

В большинстве комплектов используются коммерческие, сертифицированные пластиковые пневмолинии, разработанные для больших грузовых автомобилей. Эти пневмолинии позволяют легко соединить компрессоры с пневматическими амортизаторами. Диапазон давлений в системе обычно составляет от 75 до 150 psi – эти значения являются нормальными для эффективной работы данных пневмолиний.

Стойка Макферсона? Не проблема. Компания Air Ride Technologies выпускает для большинства современных популярных автомобилей систему AirStruts, которая полностью заменяет заводские стойки. Данные комплекты имеют щелевые крепежные отверстия и эксцентрики, благодаря которым отпадает необходимость установки специальных пластин, требуемых для регулировки положения колеса при малом клиренсе.

В качестве нестандартного решения Вы можете установить стальную жесткую линию, как в тормозной или топливной системе, используя стандартные конусные гайки и переходники. Для подключения пневматических элементов необходимо использовать гибкие шланги – конструкция пневмолиний в данном случае по сути аналогична конструкции гидравлической линии тормозной системы.

Кроме того, по аналогии с тормозной системой, предпочтительно использовать шланги из нержавеющей стали вместо резиновых трубок.

Передняя подвеска

В пневматической подвеске первого поколения использовалась система смещения амортизатора, поскольку в середине пневматического баллона не предусмотрена полая область для монтажа стокового амортизатора, который обычно размещается по центру пружины.

Комплекты, разработанные для монтажа обычных пневматических баллонов, оснащаются специальными кронштейнами для смещения амортизаторов и, при необходимости, новыми опорами. Это простое и доступное решение. Однако в некоторых случаях могут возникнуть проблемы с установкой колесных дисков, особенно при нынешней моде на огромные колеса на небольших автомобилях.

По мере развития пневмоподвесок, были разработаны более дорогие пневматические системы на основе комплексных систем с регулируемыми амортизаторами. Конструктивно данное решение отличается тем, что вместо регулируемого амортизатора устанавливается воздушный элемент (пневмоэлемент).

Подобные комплекты являются более дорогими, однако проще монтируются, лучше выглядят и позволяют легко регулировать просвет между кузовом и колесами.

С другой стороны, в зависимости от шасси, на которое устанавливается пневмоподвеска, применение сдвоенной пневмосистемы может привести к ухудшению общих характеристик по сравнению с системой, когда пневмобаллон и амортизатор устанавливаются раздельно.

Как правило, для большинства автомобилей применение четырех верхних рычагов предпочтительнее реализации независимой подвески. Конструктивно установка любой подвески на шасси является типичной, будь то пневматический баллон, система ShockWave (баллон со встроенным амортизатором) или обычная металлическая пружина. Пневматическая подвеска легко регулируется в широком диапазоне значений в зависимости от веса транспортного средства – необходимо просто нагнать давление с помощью компрессора или стравить его.

Например, уменьшенный просвет между аркой и колесом может потребовать большей жесткости, чтобы колесо не цеплялось при движении на установленном клиренсе.

Таким образом, если для водителя предпочтительной характеристикой является качество движения, рекомендуется устанавливать раздельную подушку и амортизатор.

Задняя подвеска

Если автомобиль уже оснащен пружинными амортизаторами, установка пневмоподвески не отнимет много сил и времени. Баллоны легко ставятся на стоковые опоры, однако иногда требуется определенная модификация (обычно все необходимые конструктивные элементы идут в комплекте).

Также возможна установка пневмобаллона со встроенным амортизатором, однако такое решение может потребовать значительных изменений в конструкции подвески автомобиля.

Для автомобилей с рессорами существует 2 варианта установки пневмоподвески. Наиболее простым решением является демонтаж нескольких пластин с каждой рессоры и установка пневмобаллона между рессорой и кузовом автомобиля.

Рессоры нельзя полностью демонтировать, поскольку они необходимы для поддержания задней оси, однако основная динамическая нагрузка теперь ложится на пневматические элементы.

На старых автомобилях с изношенными рессорами рекомендуется (если позволяют денежные средства) полностью их демонтировать и установить четырехточечную подвеску. Основные производители предлагают готовые наборы пневмоподвесок для установки на наиболее популярные модели автомобилей с рессорами, которые монтируются на болтовые соединения с минимальными сварочными работами для крепления оси.

Для гоночных автомобилей и нестандартных решений существуют универсальные комплекты, требующие большого объема сварочных работ.

В зависимости от физических ограничений, связанных с конструкцией шасси и требованиями к клиренсу, верхние рычаги четырехточечных систем могут быть треугольными либо быть ориентированы параллельно нижним связям.

В общем случае, параллельные рычаги отлично подходят для установки на грузовые автомобили, а треугольные – для легковых автомобилей. Для некоторых шасси производители выпускают оба вида рычагов. Если у Вас есть возможность выбирать, то для повседневных автомобилей рекомендуется устанавливать треугольные рычаги, а для драг-рейсинга или гоночных автомобилей – параллельные.

Несмотря на то что пневмобаллоны со встроенными амортизаторами дороже, их монтаж требует значительно меньших затрат. Например, существуют комплекты для Chevy II 62-67 годов, которые просто устанавливаются на стандартное место для заводских пружинных амортизаторов. Данный люксовый комплект также оснащается наконечниками Fat Man и реечной рулевой. Обратите внимание, что при поднятой подвеске для нормальной езды пластины пневмоэлемента параллельны кронштейнам амортизаторов. Смещение пружины в сторону шаровой опоры значительно повышает ее жесткость.

Двухконтурная или четырехконтурная пневмосистема

Когда пневматическая подвеска стала впервые применяться в середине 90-х на хот-родах, для нагнетания или спуска давления использовалась двухконтурная система управления. Другими словами, оба пневматических баллона на оси были связаны друг с другом.

Двухконтурная

Данное решение было очень простым и требовало установки только одного клапана на каждую ось, однако имело существенный недостаток – во время поворотов внешний (наиболее загруженный) пневматический баллон перекачивал воздух во внутренний (ненагруженный) баллон, что приводило к увеличению крена автомобиля. Данную проблему можно устранить на легком автомобиле – необходимо установить жесткие стабилизаторы.

Четырехконтурная

В наши дни получила распространение четырехконтурная система с независимым управлением каждым пневматическим элементом. Несмотря на то что для реализации подобной системы необходимо установить на каждый пневматический баллон по клапану, она решает все проблемы с передачей сжатого воздуха.

Кроме того, данная система позволяет точно контролировать клиренс транспортного средства при изменении веса и выравнивать кузов относительно дорожного полотна. Четырехконтурная система – нечто вроде системы компенсации веса на автомобилях для трековых гонок.

Установка пневматической подвески обычно достаточно проста – элементы новой подвески крепятся болтами, а может требовать значительной модификации конструкции шасси. Компания TCI является известным производителем приспособлений для шасси для хот-родов и предлагает модифицированный элемент шасси для Chevy II 62-67 годов. Для установки требуемой монтажной высоты используются специальные прокладки (можно увидеть на фото), поставляемые производителем.

Системы управления

В качестве бюджетного варианта покупателям доступны двухконтурные и четырехконтурные системы с ручным управлением. В подобных системах обычно используются пневматические клапаны с манометром на панели.

Более сложным вариантом, позволяющим получить плавное изменение клиренса, является использование электромагнитных клапанов с электронным управлением. За последние 3-4 года на рынке появилось множество систем электронного контроля клиренса, позволяющих автоматически регулировать высоту посадки транспортного средства во время движения.

Электронная система обычно состоит из компьютера и набора различных датчиков, на основе показаний которых управляются электромагнитные клапаны. В настоящее время распространены два вида электронных систем управления: система управления, измеряющая давление в пневмоподвеске, и система управления, контролирующая клиренс во время движения.

Система управления, измеряющая давление

В данной системе необходимое положение пневматического элемента устанавливается на основе данных о давлении в пневмосистеме, которые сигнализируют (теоретически) о текущем положении пневматического баллона и, соответственно, о клиренсе транспортного средства (тоже теоретически). Очевидно, что в данной цепочке происходит слишком много интерпретаций данных и слишком много допущений.

Несмотря на то что данная система может прекрасно работать на транспортном средстве, которое редко перевозит грузы и прекрасно отбалансировано, для большинства транспортных средств она не годится, поскольку при увеличении веса транспортного средства (например, при перевозке груза или пассажиров), все заложенные параметры, которые интерпретируются в высоту посадки автомобиля, оказываются ошибочными.

Существует множество причин изменения веса транспортного средства: посадка и высадка пассажиров, перевозка грузов, количество топлива в топливном баке, крен автомобиля при парковке на неровной дороге и даже индивидуальные особенности пневмосистемы.

Все вышеперечисленное, в конечном счете, может привести к установке неправильного клиренса транспортного средства, не отвечающего текущим дорожным условиям.

Некоторым автомобилям необходимо увеличить дорожный просвет для установки пневматической системы. Система Strong Arms от Air Ride Technologies обеспечивает соответствующее крепление и позволяет немного увеличить угол продольного наклона оси поворота колеса. В некоторых случаях возможно добавлением верхней тяги для увеличения отрицательного развала колес, предотвращающего ограничение хода шаровой в случае установки более длинного поворотного кулака.

Активные системы управления, измеряющие давление, могут неправильно реагировать в затяжном плавном повороте (например, при проезде через транспортную развязку или при любом динамическом маневре, увеличивающем нагрузку на одну сторону автомобиля в течение длительного времени).

В данных условиях активная система управления, измеряющая давление, пытается стравить давление с внешней (загруженной) стороны и увеличить давление с внутренней (незагруженной) стороны, увеличивая раскачивание кузова, что, в свою очередь, отрицательно сказывается на управляемости транспортного средства. По сути, происходит та же ситуация, что и в старых двухконтурных системах.

Система управления, контролирующая клиренс

В данной системе используются отдельные датчики, которые измеряют фактическое положение подвески транспортного средства. Такое решение позволяет избавиться от ряда допущений, используемых в системах, измеряющих давление, поскольку система управления получает точные данные о реакции положения кузова на изменение давления в пневматических элементах и может точно определить клиренс.

Тем не менее, в данных системах тоже есть недостаток, известный под названием «перекрестная нагрузка». Данное явление наблюдается в случае, если при обеспечении клиренса в различных пневматических баллонах нагнетается абсолютно разное давление.

В обычных условиях, давление в различных пневмобаллонах должно отличаться не более чем на 20 процентов. Однако бывают ситуации, когда система управления, контролирующая клиренс, ошибочно увеличивает давление в двух диагональных пневмобаллонах и одновременно стравливает его в двух других.

Таким образом, система выравнивает кузов, однако управляемость транспортного средства при этом значительно снижается.

Комбинированные системы

Для устранения вышеперечисленных проблем были разработаны комбинированные системы, объединяющие преимущества рассмотренных ранее систем. При такой реализации каждая из систем используется для проверки показаний друг друга.

Одним из примеров такой системы является новая LevelPro от Air Ride Technologies. Если Вы хотите поэтапно вкладывать деньги в пневмоподвеску, наиболее разумно сначала установить систему управления, измеряющую давление, а потом добавить в нее датчики системы управления, контролирующей клиренс.

Система LevelPro позволяет запрограммировать 3 различные программы: низкая посадка, нормальная посадка (для туризма и гонок) и высокая посадка (для преодоления препятствий, например лежачих полицейских). Просто нажмите кнопку, и автомобиль поднимется или опустится до запрограммированного уровня.

Данные предустановки не мешают регулировать клиренс в зависимости от количества топлива в баке, числа пассажиров или загрузки автомобиля.

Air Ride Technologies предлагает широкий ассортимент комплектов, крепящихся болтами, для различных моделей легковых и грузовых автомобилей. Изображенный комплект (PN ABAR20400) подходит для полноразмерного Ford Galaxie 60-64 годов. Существуют даже передние и задние комплекты для Chrysler.

Модифицированные системы

Существуют готовые комплекты пневматических подвесок для серийных классических мощных автомобилей, мощных заводских хот-родов, грузовиков и внедорожников. Рекомендуется устанавливать именно такие комплекты, а не разрабатывать подвеску с нуля, поскольку они правильно спроектированы и тщательно протестированы.

В данных системах уже решены все вопросы касательно высоты устанавливаемого пневматического баллона, модификации шаровой опоры, углов приводной оси, клиренса относительно дорожного полотна, просвета между аркой и колесом и других параметров, учитываемых при проектировании безопасной и функциональной системы.

Для менее популярных транспортных средств, для которых нет готовых комплектов, особые энтузиасты хот-родов вполне могут самостоятельно спроектировать рабочую пневматическую подвеску. На самом деле проектирование пневмоподвески принципиально не отличается от проектирования обычной подвески, просто традиционные металлические амортизаторы заменяются пневматическими элементами.

Проектировать пневмоподвеску в некоторой степени проще, поскольку пневмобаллоны имеют больший рабочий диапазон и лучшие нагрузочные характеристики по сравнению с обычными амортизаторами.

Принимая во внимание различные конструкции воздушных баллонов и различные конфигурации системы, которые были описаны выше, при разработке необходимо учесть возможный вес транспортного средства и возможный ход подвески.

Очевидно, что пикап, буксирующий 48-футовый трейлер, требует больших пневматических баллонов, чем задняя подвеска Мустанга 69 года. Специалисты по пневмоподвеске могут дать приблизительные рекомендации по заданным характеристикам транспортного средства, необходимой минимальной и максимальной посадке и скорости изменения клиренса.

Одинаковые пневматические элементы и амортизаторы могут дать абсолютно разные результаты, даже если они устанавливаются на транспортные средства с идентичным весом и одинаковыми параметрами клиренса.

Как упоминалось ранее, расположение пружинной опоры в передней подвеске теоретически может значительно увеличить коэффициент сжатия.

Увеличение расстояния между точкой крепления и осью поворота тяги (передвижение точки крепления ближе к шаровой опоре) может привести к увеличению коэффициента сжатия подвески. Кроме того, увеличение угла амортизатора также требует более высокого коэффициента для поддержания заданного клиренса при движении.

Существуют ресиверы (резервуары для воздуха) различной емкости. Основным преимуществом ресиверов большего объема является сокращение времени увеличения клиренса. Большинство владельцев хот-родов используют один ресивер емкостью от 2 до 5 галлонов. Ярые фанаты хот-родов, желающие значительно увеличить скорость увеличения клиренса, могут использовать большие емкости или установить несколько ресиверов и компрессоров, соответствующих установленным пневмолиниям.

После того как Вы выберете пневматические баллоны, их необходимо установить на транспортное средство. Не существует универсальных рекомендаций по выбору оптимального клиренса для достижения максимальной производительности.

Высота подвески (характеристики можно получить у производителя) должна соответствовать предполагаемым требованиям по клиренсу, после чего можно определиться с особенностями ее монтажа. Монтажная точка должна обеспечивать достаточный ход подвески, достаточный просвет между колесом и аркой, клиренс и правильные углы привода.

Слишком маленький просвет между пневматическим элементом и другими конструктивными элементами может привести к их быстрому износу.

Производители комплектов пневматических подвесок предлагают широкий ассортимент универсальных кронштейнов. Такие комплекты, как ShockWaves от Air Ride Technologies монтируются аналогично регулируемым амортизаторам, что значительно упрощает их установку по сравнению с раздельным монтажом пневмобаллона и амортизатора.

Необходимо смоделировать условия езды транспортного средства по шоссе. В данном случае клиренс должен составлять минимум 411/42 дюйма, ход подвески должен быть минимум 3 дюйма на сжатие и 2 дюйма на отбой. Убедитесь, что концевые пластины пневматических амортизаторов выровнены и параллельны при установке нормального клиренса.

Двойные пневматические баллоны Firestone не требуют установки отбойников, предотвращающих их повреждение, однако в Вашей системе могут потребоваться отбойники для безопасного клиренса при максимальном стравливании давления. При использовании конических и роликовых пневмобаллонов необходимо устанавливать отбойники и ограничители, предотвращающие возникновение экстремальных режимов работы.

На последнем этапе необходимо установить клиренс, соответствующий нормальному движению автомобиля, учитывая, что его изменение в сторону увеличения или уменьшения должно осуществляться плавно.

Блок электромагнитных клапанов BigRed от Air Ride Technologies значительно упрощает монтаж компрессорной установки и пневматических линий. Данный блок разработан специально для применения в системах пневматической подвески – его герметичные электромагнитные клапаны обеспечивают надежность и производительность системы. Клапаны имеют большую емкость и разработаны специально для быстродействующих пневматических систем.

Регулировка подвески

Амортизаторы и стабилизаторы подвески имеют важное значение не только для стандартной подвески, но и для пневматической. Независимо от конструкции главной задачей подвески является поддержание веса транспортного средства на определенной высоте. Амортизаторы отвечают за раскачивание подвески. Стабилизаторы подвески используются для предотвращения крена кузова при изменении параметров подвески и поворотах.

Эксперты по пневматической подвеске рекомендуют использовать максимально мягкие пружины, уделяя особое внимание правильности выбора амортизаторов и стабилизаторов для контроля крена и раскачивания кузова. Такая реализация позволяет добиться максимально комфортной езды (ради чего и устанавливается пневмоподвеска) без ухудшения управляемости при поворотах.

Регулировка стандартной подвески в соответствии с загрузкой транспортного средства, дорожных условий, стиля вождения и предпочтений водителя занимает длительное время. Установив пневматическую подвеску, Вы сразу оцените ее преимущества – настройка подвески выполняется всего лишь нажатием кнопки и поворотом ручки управления.

Износостойкость

Качество пневматических баллонов подтверждено миллионами милей пробега коммерческого транспорта, занятого перевозкой грузов, в течение долгих 70 лет. Компания Firestone тестирует свои комплекты десятками миллионов циклов, что соответствует сроку службы 40-50 лет. Если пневмобаллон не трется о другие конструктивные элементы автомобиля и расположен на расстоянии не менее 2 дюймов от горячих элементов, он переживет автомобиль, на котором он установлен.

Пульт управления (дополнительная опция) позволяет контролировать работу системы LevelPro от компании Air Ride Technologies.

Наиболее распространенной проблемой являются утечки воздуха, которые обычно являются следствием неправильного монтажа системы. Вот что сказал Воэкель про утечки: «Элементарное использование герметика на резьбовых соединениях позволяет предотвратить 97 процентов всех утечек.

Единственной причиной утечки может быть воздушный клапан, если в него попадает мусор при монтаже, а также попадание подмоточной ленты (ленты ФУМ) в канал. Теоретически, пневматика ShockWave может иметь утечки, однако за 10 лет мне не встретилось ни одного протекающего баллона».

Несмотря на это, любое механическое устройство, будь то пневмобаллон или обычный амортизатор, может получить механические повреждения. При разработке собственной системы пневмоподвески необходимо обеспечить достаточный клиренс и просвет между аркой и колесом на случай, если давление будет полностью стравлено – таким образом, Вы сможете, по крайней мере, припарковаться на обочине, не повредив колесо или арку.

Правильно спроектированный и сконструированный баллон имеет для подвески такое же значение, как система электронного впрыска топлива и повышающая передача для привода.

Да, необходимы значительные технические знания; да, сложные современные системы стоят больших денег – однако это настоящий шаг к построению автомобиля, на котором Вы сможете в воскресенье поучаствовать в гонках, а затем поехать в понедельник на работу, наслаждаясь комфортом.

что это такое и для чего она нужна – Автомастерская №1

Каждый водитель сталкивается с этой проблемой: нехватка запаса клиренса. Никому не хочется ползти на брюхе по ухабам на дороге, сугробам или грязи. Еще хуже пробить подвеску на бездорожье.

Пневматическая подвеска или как её зачастую называют “пневмоподвеска” — это по большому счету лишь модификация других видов подвески, а не отдельный вид.

Первые разновидности пневмоподвески появились более 70 лет назад, пневмоэлементы применялись в деталях подвески на грузовой технике и полуприцепах.

Сейчас же, без них трудно представить машины бизнес-класса и большие внедорожники, например такие, как Mercedes-Benz ML/GL, Touareg, Cadillac, Range Rover.

Пневмоподвеска позволяет регулировать уровень клиренса, то есть улучшить проходимость. Более того, система повышает устойчивость на высоких скоростях и уменьшается крен автомобиля при прохождении на поворотах.

Автомобили с пневмоподвеской обладают более высокими показателями комфортной езды ,чем стандартная пружинная подвеска.

За счёт чего же это происходит?

Пневмоэлементы поддерживают определённое положение кузова авто относительно дорожного покрытия за счёт ряда элементов:

1. Упругие элементы (прорезиненные баллоны)

2. Ресивер

3. Компрессор

4. Клапанная система

5. Система распределения сжатого воздуха

6. Система управления

Конструкция самого баллона представляет из себя корпус, изготовленный из многослойной резины, с кордом,манжеты.

Могут быть установлены:

1. рядом со стойкой

2. надет и обжат непосредственно на стойке (пневматическая стойка в сборе)

3. надет на стойку, но снимается отдельно

Пневмостойки и система подачи воздуха образуют пневмосистему и бывают двух видов:

замкнутой и незамкнутой.

Система собирает, обрабатывает информацию, поступающую от датчиков и в зависимости от ситуации регулирует уровень давления в пневмоэлементах.

При увеличении давления, соответственно увеличивается клиренс и жесткость подвески. И наоборот.

Ручное управление подвеской происходит на панели в салоне авто, которая получает сигналы от датчиков, которые следят за ускорением/уровнем кузова/температурой компрессора и т.д.

Зачастую пневмоподвеска имеет 3 режима: ручное управление положения кузова, автоматический и автоматический в зависимости от скорости

Для ручного:

– Повышенный;

– Нормальный;

– Пониженный.

Возможность изменять клиренс с помощью пневмоподвески, адаптируя его под те или иные дорожные условия позволяет преодолевать небольшие преграды и чувствовать себя при этом в полном комфорте.

Пневмоподвеска своими руками — AvtoSovet

Отдавая дань моде, пневмоподвеска становится одной из атрибутик автомобиля.  Становится все более развито направление stance, при котором не владея пневмоподвеской, а допустим винтовой подвеской, использование автомобиля в повседневном режиме становится более затрудненное и дискомфортное.

Пневмоподвеску устанавливают не только ценители новых тюнинг направлений, так же она может быть очень полезной и в повседневной жизни обычного среднестатистического водителя.

Давай те же рассмотрим основные плюсы пневмоподвески:

1. Возможность регулировать дорожный просвет (вы можете улучшить проходимость вашего автомобиля не смотря на его более низкий класс)
2. Управляемость и крены(стоит отметить, что несмотря на плавность хода в отличии от пружин, вы можете в считанные секунды изменить поведение своего автомобиля, путем регулирования давления)
3. Просадка при загруженности(вы можете отрегулировать высоту автомобиля не смотря на его загруженность)

К плюсам можно отнеси еще множество факторов удовлетворяющих запросы автовладельца.

К основным минусам  можно отнести:

1. Затраты на первичную установку(так как ваш автомобиль, ранее не был укомплектован данной функцией, необходимо будет затратиться на приобретение всех агрегатов)
2. Срок службы пневмоподвески из-за внешних факторов(морозы, реагенты и т.д) значительно меньше чем у пружин.

Основные типы пневмоподвески:

1. Двухконтурная — возможность регулировать отдельно высоту передней и задней части автомобиля.
2. Четырехконтурная — управление каждой пневмоподушкой отдельно, при этом они связаны друг с другом посредством электронного контроллера для динамического и статического управления(является более дорогим вариантом).

Что касаемо пневмоподушек, их тоже существует несколько типов:

1. Более дорогим вариантом является подушки типа «бублик» так как наиболее устойчивы к нагрузкам, и обеспечивают лучшую управляемость(ход подвески более жесткий)



   Самые распространенные состоят из двух и трех звеньев. Три звена соответственно имеют более длинный ход, что позволит выше поднимать автомобиль.
2. Тип «рукава» — наиболее дешевый вариант, ход подвески более мягкий, менее устойчивы к нагрузкам и окружающей среде.


Комплектующие пневмоподвески

1. Пневмоподушки(бублики либо рукава)
2. Ресивер(оптимальным является 12 литров)

3. Компрессор(исходя из множества отзывов на сегодняшний день оптимальным считается модель Berkut r20)

4. Пульт  управления — устройство с помощью которого вы сможете поднимать и занижать клиренс автомобиля, проще говоря это головное устройство которое отвечает за функции распределения сигналов на клапана. На сегодняшний день имеется множество выборов готовых пультов как под двух так и под четырехконтурную подвеску, с различными функциями от самых простых до более сложных беспроводных


5. Блок клапанов — отвечает за подачу и сброс давления в системе. Можно изготовить своими руками либо купить уже готовый комплект.

6. Манометры — необходимы для регулирования давления в системе. Бывают однострелочные и двустрелочные, также бывают электронные.

7. Влагоотделитель — необходим для того, что бы несобералась дополнительная влага в системе.

8. Реле давления

9. Соединители и фитинги

10. Обратный клапан
11. Соединительные трубки +Армированный шланг(для компрессора)— бывают 6, 8 и 10 мм.
    Чем больше диаметр трубка, тем быстрее производится накачка подушек. Оптимальным является трубки 0,8мм.

Изготовление пневмостоек

Перед изготовлением пневмостоек, необходимо определится с выбором подушек, исходя из веса транспортного средства и диаметра пружин.

Так же нужно учитывать расположение пружины(отдельно от амортизатора, либо амортизатор в пружины).

Для легкового автомобиля самыми распространенными и универсальными считаются пневмоподушки Rubena 114х2, 114х3, 130х2 и 130х3.


Для более тяжелых транспортных средств подходят модель Dunlop 152х2, 152х3 и Rubena 170х2, 170х3.

Для изготовления пневмостоек нам понадобится выточенные флянцы и брекеты, под крепление пневмоподушки.

Флянец под сварку(для стойки,амортизатора).

В продаже на сайтах имеются уже готовые флянцы под диаметр пневмоподушки, а так же готовые полукомплекты. Флянцы под диаметр вашей подушки и стойки  можно заказать у токоря.

Брекет может быть глухого типа(фото №1)(если амортизатор находится отдельно от пневмоподушки), или с отверстием по центру(фото №2) для хвостовика амортизатора(если амортизатор находится в нутри подушки).

фото №1

фото №2

Со стойки срезается площадка под пружину и наваривается флянец под крепление подушки.

На подушку надевается брекет.

И затягивается к привареному флянцу на стойку, с помощью болтов. С верху на подушку так же надевается брекет и притягивается болтами к флянцу, с верху на шток надевается резиновый уплотнитель.

Готовая пневмостойка.

Если задние амортизаторы установлены в пружины,то процесс изготовления аналогичен.

Если задний амортизатор находится отдельно от пружины,то процесс изготовления становится проще. Наваривать уже ничего не придется.

Готовая задняя пневмоподушка(при условии если амортизатор находится отдельно).

После изготовления пневмостоек их необходимо проверить на утечку воздуха перед установкой. После проверки остается снять старую подвеску и установить новую,протянуть шланги, провода, и подключить  блоку управления.

Установление пневматической подвески в специализированных центрах обойдется не в малую сумму денег, готовые пневмокоплекты либо комплектующие, и установка собственноручно сэкономят вам как минимум половину бюджета.

Надувной матрас. Зачем нужна пневматическая подвеска и как на ней ездить? | Об автомобилях | Авто

В середине 1990-х годов бытовало мнение, что пневматика недолговечна. Этому способствовали частые поломки того же Land Rover. Однако со временем поставщикам комплектующих и автопроизводителям удалось исправить ситуацию. Пневматические баллоны теперь могут служить дольше, чем амортизаторы. Они намного удобнее в дальней дороге, лучше удерживают кузов тяжелых внедорожников, сохраняют стабильность движения и препятствуют образованию кренов. Кроме того, с их помощью можно изменять клиренс, опускать и поднимать тяжелый кузов, снижая дорожный просвет для быстрой езды по асфальтовым дорогам общего пользования.

Изменение законов физики

Чтобы проверить теорию на практике, мы взяли Land Rover Range Rover Sport с 5.0-литровым двигателем мощностью 525 л. с. В самом названии этой машины заложено противоречие. Как большой внедорожник может быть спортивным?

Необычное шасси на ходу опознается сразу же. Автомобиль не чувствует колеи и волн асфальта и идет по ним ровно, как по паркету. Время от времени, если дорога оказывается совсем разбитой, он покачивается, как корабль на волнах, без повторения профиля дороги.

На таком большом дредноуте удобно проходить повороты. Перед виражом ждешь, что будут крены, однако кузов остается ровным и возникает желание даже подкрутить корму газом, как на спортивном заднеприводном купе. Машина отзывается охотно и становится еще более стабильной при выходе из виража. В общем, пневматическая подвеска с системой интеллектуального полного привода, умеющего распределять тягу между колесами, наделяет большой автомобиль несвойственной для пружинных внедорожников динамикой.

Секрет пневмоподвески кроется в пневмостойках. Передняя подвеска конструктивно имеет не только подушки, но и амортизаторы, которые устанавливаются раздельно. Снимаются они тоже по отдельности, что упрощает ремонт. Задние пневмоэлементы смонтированы немного в стороне от амортизаторов и управляются от компрессора с блоком управления. Пневмоподушки фактически заменяют пружины, а гасят колебания амортизаторы.

Контроль за положением кузова возложен на датчики блока управления. По мере необходимости в тот или иной баллон накачивается воздух, чтобы сохранять стабильность кузова, а перераспределение давления идет через воздушные магистрали.

Надежность и функционал

Несмотря на сложность, система в целом получилась очень надежной. Внедорожники Land Rover Discovery с пневматической подвеской активно использовались в циклах экспедиций по России в течение 5 лет, и за это время не было ни одной серьезной поломки пневматической подвески, хотя другие неисправности случались.

Надежность пневматики неудивительна, так как поставщики пневматичесих устройств изготавливают их в том числе и для магистральных тягачей, а также для самосвалов и карьерных грузовиков, где нагрузки намного выше. Но почему автопроизводители ставят ее на внедорожники, которые всегда обходились простыми пружинами?

Сжатый воздух в баллонах ведет себя не так, как металлические пружины. Он деформируется немного по иным законам физики и обладает инертностью при возвращении в положение покоя после деформаций, что и отражается на поведении автомобиля. Пневматические подушки «глотают» сильные удары, практически полностью поглощая их энергию. Пружины на это не способны.

Благодаря системе стабилизации кузова Range Rover Sport с мощным V-образным 8-цилиндровым 5,0-литровым двигателем способен не только разгоняться до 250 км/ч, но и показывать зажигательное ускорение, которое нравится даже больше, чем скорость. 5,2 секунды до «сотни» под силу только хорошим спортивным купе.

Если бы кто-нибудь из инженеров два десятилетия назад стал рассказывать, что 2,0-тонные внедорожники смогут ездить так же зажигательно, как Ford Mustang, мало кто ему бы поверил. Однако контроль над кузовом с помощью пневматической подвески позволяет придать тяжелой машине иное поведение, нежели на машинах с крепкими металлическими пружинами. Автомобиль становится универсальным. Он и в грязи показывает хорошую проходимость, и на спортивном треке не ударит в грязь лицом.

Недостатки пневмоподвески

Подобные конструкции пневмоподвески используют многие автопроизводители. Похожая схема есть у Volkswagen Tuareg, а также у Mercedes GLS и на других внедорожниках. Есть у этих конструкций и присущие им всем недостатки. Порой автомобиль опускается за ночь из-за потерь воздуха в пневмоэлементах. Автомобиль встает на отбойники. Чаще всего проблема кроется в уплотнителях баллонов или в блоке клапанов. Диагностировать неисправность можно с помощью мыльного раствора. При осмотре появляются пузырики, как на спускающейся шине.

Пневматика не терпит грязи, пыли и песка. После настоящих оффроудных испытаний с проездом по липким суглинкам обязательна мойка днища и элементов конструкции подвески.

Пневматические подушки не подлежат ремонту. Если вышел из строя пневмобаллон, то он меняется в сборе. Найти такую сложную деталь не всегда возможно при поездках за сотни километров от очагов цивилизации. Хотя если в багажнике будет лежать нужная запчасть, то установить ее можно даже на домкрате в поле.

И главное — пневматическая подвеска не любит крепких морозов ниже 30 градусов. Блок управления старается не выставлять баллоны в крайние положения, чтобы избежать максимального давления в системе. Поэтому для условий Крайнего Севера или для постоянной жизни в Якутии пневмоподвеска не годится. Однако со средней российской зимой с частыми оттепелями такие внедорожники вполне справляются. За великолепную плавность хода и комфорт в дальней дороге им прощаются многие недостатки.

Смотрите также:

Лучшие комплекты пневмоподвески (обзор) в 2020 году

• Дом
• Категории
  • Принадлежности
    • Аксессуары для интерьера
    • Внешние аксессуары
    • Игрушки
  • Очистка и детализация
  • Электроника
  • Двигатель и производительность
  • Мотоциклы и велосипеды
  • Уход на дому
  • Кемперы на колесах
  • Внедорожники
  • Гарантии
    • Расширенные гарантии
    • Заводские гарантии
• Блог
• О нас
• Связаться

.

Как работают пневмоподвески

Обновлено в июне 2020 г .: Исходя из пары историй о стиле VIP, которые мы недавно представили, в том числе одна перечисляет наши 5 самых популярных сборок Bippu, а другая объясняет, что такое VIP, для нас имело смысл объяснить, как эти автомобили и другие — включая, но не ограничиваясь, выставочные машины — становятся настолько смехотворно низкими. Подавляющее большинство из них делают это с помощью пневматической подвески, иначе говоря, мешков, систем, которые по своей сути не так уж и отличаются от койловеров.В то время как комплекты пневматической подвески могут быть намного дороже, чем койловеры, и требуют больше работы, компромисс между дорожным просветом и управляемостью на лету, в дополнение к инновациям, которые поставляются с современными системами, может иметь большой смысл для некоторой подвески. покупатели.

Каждый автомобиль имеет комбинацию пружин, амортизаторов, стержней или звеньев, которые подвешивают его шасси, кузов, двигатель и трансмиссию над колесами. Избавьтесь от всего этого, и способность ускоряться, поворачивать и останавливаться — и делать это с относительным комфортом — пойдет наперекосяк.Проблема в том, что большинство этих характеристик противоречат друг другу, и именно поэтому вы знаете о настройке подвески меньше, чем обо всем остальном.

Фото 18/18 | По сравнению с более традиционной подвеской на спиральных пружинах, системы пневматической подвески состоят из гораздо большего количества элементов. Помимо пневматических рессор, есть компрессор, резервуар, трубопроводы и какой-то контроллер. Здесь Boden AutoHaus с нуля изготовил линии из нержавеющей стали — это всего лишь одна часть процесса, из-за которой установка пневматической подвески более высокого уровня может стоить намного дороже и занять до месяца.

Смотреть фото галерею (18) Фото

Системы пневмоподвески кажутся еще более загадочными, но, как оказалось, они не сильно отличаются. Большинство современных подвесок состоит из винтовой пружины, которая скользит по амортизатору или располагается рядом с ним. По сути, пневматическая подвеска действительно избавляется от этих винтовых пружин для создания гибких, наполненных давлением воздушных мешков, которые обычно изготавливаются из той же резины, что и ваши шины. Одним нажатием кнопки сумки можно надуть или спустить, мгновенно изменив высоту дорожного просвета и работу подвески.

Пара уникальных аттракционов
Time Attack GD WRX STI
Подвески Kean R32 Skyline

Ненавистники годами противопоставляют системы пневмоподвески более традиционным подвескам с цилиндрическими пружинами, зачастую без всяких аргументов. Правильная подвеска тоже не так субъективна, как вы думаете, и ее можно измерить по тому, насколько хорошо она использует тяговые возможности своих шин; насколько равномерно распределяется тяга спереди назад; и насколько он отзывчив к рулевому управлению, торможению и нажатию педали газа.Пройдите эти тесты, и на самом деле не имеет значения, говорим ли мы о плотно намотанных стальных катушках или резиновых подушках с воздухом.

Фото 18/18 | Как и любая подвеска, пневматические рессоры основаны на тех же амортизаторах, которые находятся внутри набора винтовых пружин. Большая разница — резиновые сильфоны.

Смотреть фото галерею (18) Фото

В основе любой системы пневмоподвески лежат ее подушки или пневморессоры.Здесь резиновые сильфоны с металлическими пластинами на каждом конце скользят по амортизаторам, как винтовая пружина. Как и винтовые пружины, пневматические рессоры имеют прогрессивную природу, что означает, что повышенное сжатие приводит к более жесткой пружине. Возможность изменить скорость пневматической рессоры в любой момент означает, что потенциал для повышения производительности или качества езды стал намного проще.

Скорее всего, установка пневморессоры на ваш автомобиль тоже стала намного проще. По словам Кори Россера из Air Lift Performance, за последние десять лет весь процесс прошел долгий путь.«Благодаря технологическому прогрессу в области пневматических рессор и пневматического управления, система пневматической подвески сегодня является очень сопоставимым вариантом с системой койловера», — говорит он. Прошли те времена, когда были изрублены опоры амортизаторов и перемещены части подвески в надежде установить на место несколько вздымающихся сумок. Сегодня полые сильфоны, которые позволяют амортизаторам проходить сквозь себя, делают их установку в большинстве автомобилей проще, чем когда-либо. Сегодняшние комплекты позволяют оставлять амортизаторы на заводе и, по большей части, крепить болтами, как и любая обычная система койловера.

Фото 18/18 | Не каждая установка с пневмоподвеской должна быть отдельным аттракционом. Здесь Боден АвтоХаус спрятал многие компоненты в скрытом отсеке багажника этого M4.

Смотреть фото галерею (18) Фото

Однако правильная система пневмоподвески — это гораздо больше, чем четыре мешка горячего воздуха. Любой комплект, заслуживающий вашего внимания, состоит из множества других компонентов.Он начинается с бортового воздушного компрессора, который питается от электрической системы автомобиля и может надувать каждую сумку по запросу. Компрессор питает пружины по отдельности с помощью гибких полиуретановых трубок или, в некоторых случаях, изогнутых по индивидуальному заказу трубок из нержавеющей стали (вы увидите, что верхние шоу-машины раскачивают жесткие линии). В большинстве случаев интегрирован отдельный воздушный резервуар, который помогает мгновенно увеличивать и поддерживать давление воздуха в системе и обеспечивает более плавный переход между большими изменениями давления.Оба компонента обычно устанавливаются в багажнике, иногда в специальном корпусе, но они также могут быть спрятаны под шасси или прикреплены к несущему корпусу или раме.

Компрессор работает так же, как и любой другой воздушный насос, всасывая наружный воздух во внутренний резервуар, где он находится под давлением и отправляется другим концом. Кто-то должен сказать ему, когда качать и сколько воздуха пропустить, что означает, что в систему должен быть интегрирован какой-то контроллер, управляемый драйвером.Здесь доступны ручные или электронные контроллеры, которые могут быть установлены рядом с водителем или доступны из приложения для смартфона в некоторых случаях для легкой регулировки высоты посадки по требованию.

Фото 18/18 | Цифровой контроллер AirREX реагирует на беспроводные команды, позволяя поднимать или опускать автомобиль практически из любого места. На ЖК-экране также отображается вся важная информация, такая как давление пневматической пружины и давление в резервуаре.

Смотреть фото галерею (18) Фото

После того, как система установлена, вы должны определить, будете ли вы регулировать высоту дорожного просвета на основе давления воздуха или с помощью серии датчиков. Системы, основанные на давлении, полагаются на заданное значение, которое, как вы знаете, определяет положение вашего автомобиля на определенной высоте дорожного просвета. Но мы должны вас предупредить, датчики давления не всегда точны, и изменение веса все равно может повлиять на дорожный просвет. Например, сбросьте несколько сотен фунтов на задние сиденья и посмотрите, как падает дорожный просвет.Поскольку пневматические рессоры сжимаются из-за дополнительного веса, системы, основанные на давлении, распознают это и компенсируют это, снижая давление воздуха до его исходного значения, что приводит к тому, что вы думаете, это не приведет к еще большему опусканию вашего автомобиля. Нежелательные изменения также могут произойти, когда вес перебрасывается во время поворота или при подъеме или спуске с холма.

Электронные системы, которые полагаются на серию датчиков для определения и поддержания дорожного просвета, гораздо более точны и не заботятся о том, есть ли внутри этих пневморессор давление в 150 фунтов.Здесь сложные датчики, расположенные под шасси, контролируют высоту дорожного просвета и передают эту информацию обратно в контроллер, гарантируя, что дорожный просвет останется там, где вы хотите, несмотря на давление.

Как и в случае с винтовыми пружинами, пневморессора лучше всего работает с правильными опорными моделями. Большинство экспертов рекомендуют действовать мягко при настройке жесткости пневматических рессор и вместо этого сосредотачиваться на правильных амортизаторах, чтобы устранить колебания, и на правильных стабилизаторах поперечной устойчивости, чтобы минимизировать крен кузова.

Фото 18/18 | Электронные системы управления основаны на электронных коллекторах, которые распределяют давление воздуха по каждой пружине индивидуально.

Смотреть фото галерею (18) Фото

• Регулировка дорожного просвета и управляемости на ходу. Ах!
• Сохраните дорогие низко висящие компоненты кузова и предотвратите повреждение шасси.
• Пневматические рессоры с прогрессивной скоростью, как и ваши катушки.
• Регулируемая жесткость пружины.
• Очень универсальный.
• Нет другого способа добиться впечатляющего дорожного просвета и сохранить работоспособность.
• Мгновенно адаптируется к изменению веса.
• Уменьшите дорожный просвет без ущерба для качества езды.

Фото 18/18 | Как правило, в систему интегрирован резервуар, который позволяет мгновенно регулировать высоту дорожного просвета, не дожидаясь, пока воздушный компрессор выполнит свою работу.

Смотреть фото галерею (18) Фото

• Дороже, чем подвески с винтовой пружиной.
• Процесс установки более сложный.
• Процесс установки дороже.
• Требуются дополнительные компоненты.
• В некоторых случаях необходимы постоянные модификации шасси.

Фото 18/18 | Как и в любой другой подвеске, амортизаторы определяют, насколько хороша система пневматической подвески.Даже самые лучшие пневморессоры никогда не исправят паршивые амортизаторы.

Смотреть фото галерею (18) Фото

«Но пакеты могут лопнуть, братан».

По словам Джоша Исфахани, эксперта по установке пневмоподвески из Boden AutoHaus, с этим часто сталкиваются те, кто не знаком с воздухом. «Да, может быть, если они установлены неправильно и что-то натирают, может возникнуть проблема», — говорит он. В остальном лопнувшие пневморессоры — не более чем плод диких фантазий неформалов.

Фото 18/18 | Большинство систем более высокого уровня имеют регулируемое демпфирование ударов, которое позволяет выполнять дальнейшую точную настройку после определения дорожного просвета. В сочетании с возможностью изменения скорости пневматической рессоры это делает подвеску очень универсальной.

Смотреть фото галерею (18) Фото

«Пневматическая подвеска никогда не будет такой хорошей и надежной, как комплект койловеров.»

Престон Доусон из

Function Form говорит, что это уже не так. Правильно спроектированная система, обладающая соответствующими характеристиками удара, может справиться так же хорошо, как и многие обычные подвески. «Если вы выберете правильные компоненты, которые работают вместе, вы можете получить такую ​​же надежность, как и любая статическая установка койловера», — говорит он. И, по словам Кори Россера из Air Lift Performance, производительность также не снижается: «Мы потратили тысячи часов тестирования и улучшения нашего продукта до такой степени, что он может справиться с такими же проблемами, как люди, которые подвергают свои койловеры.«

«Пневмоподвеска для шоу-каров».

Маршал Люм из

AirREX говорит, что большая часть комплектов компании продается энтузиастам, которые никогда не увидят ничего подобного обвесу или моторному отсеку циркового цвета, а тем более автомобильному шоу. Он добавил, что клиенты уже много лет используют системы AirREX на трамваях и специальных путевых машинах. Исфахани говорит то же самое: «Раньше пневматические рессоры предназначались для парней, которые хотели спускаться ниже, чем ниже.«

Фото 18/18 | Уникальная модульная система Function and Form позволяет легко модернизировать подвеску с винтовой пружиной на пневматическую подвеску без необходимости замены амортизаторов.

Смотреть фото галерею (18) Фото

Производительность против роскоши: в чем разница?

Все дело в шоках. Это основное различие между воздушной системой, разработанной для седана с велюровыми занавесками на окнах, и купе мощностью 550 л.с. на R comps.Как и в подвесках с цилиндрическими пружинами, степень сжатия и отскока амортизаторов, демпфирующие силы и возможности охлаждения определяют, подходит ли система в целом наилучшим образом для стоянки на стоянке магазина пончиков или дорожного движения. Пневматические рессоры, компрессоры, трубопроводы, электроника и все остальное никогда не превратят хороший амортизатор в плохой.

Системы, основанные на характеристиках

, обычно имеют те же амортизаторы, что и подвески с койловерами более высокого класса. Здесь регулируемые по высоте корпуса с резьбой, регулируемое демпфирование, регулировка развала и кастера и однотрубная конструкция являются общими признаками амортизатора, основанного на характеристиках.Возможность регулировать демпфирование амортизатора вместе со скоростью пневматической пружины может обеспечить непревзойденный уровень настраиваемости по сравнению с подвесками на спиральных пружинах. Другими словами, одна и та же машина может превратиться из мягкой и комфортной в твердую и точную всего за несколько секунд.

Скорость пневматической рессоры зависит от того, какое давление внутри. Увеличьте давление, чтобы достичь той жесткости пружины, которую вы хотите для гонок, и вы только что подняли машину. Если вы думаете, что это звучит нелогично для настройки вашего автомобиля на трассу, вы были бы правы.Здесь еще большее значение приобретают амортизаторы с резьбовыми корпусами, которые позволяют самостоятельно изменять дорожный просвет.

Фото 18/18 | Модульная система Function and Form основана на пневморессорах, которые навинчиваются непосредственно на существующие амортизаторы компании.

Смотреть фото галерею (18) Фото

Мы спросили несколько авиакомпаний, о чем новичкам следует больше всего беспокоиться при покупке воздушной системы.

Marshall Lum, AirREX: Потребители должны сначала понять свое шасси. Некоторые шасси необходимо модифицировать, однако большинство систем AirREX позволят вам максимально снизить высоту без значительных модификаций.

Престон Доусон, функция + форма: Потребители должны инвестировать в систему, предназначенную для совместной работы. Сумки созданы для работы со стойками? Они должны посмотреть, какой тип сумки использует компания, и понять плюсы и минусы каждого типа. Компания помогает с техподдержкой? Потому что она вам понадобится.

Кори Россер, Air Lift Performance: Существует множество вариантов пневматической подвески на выбор. Самое главное, на что может обращать внимание потребитель, — это качество продукта и обслуживание клиентов.

Фото 18/18 | Air Lift предлагает одни из самых совершенных в отрасли систем пневматических рессор. Его комплект Honda Civic 12-15 годов включает в себя все необходимое, с возможностью электронного или ручного управления подачей воздуха.

Смотреть фото галерею (18) Фото

Приложения, которые необходимо знать

Function + Form Комплекты для переоборудования ONAIR: Function + Form известна своими подвесками с койловерами и теперь является одной из первых, кто интегрировал свои пневматические рессоры в существующие приложения.Это означает, что вы можете купить комплект койловеров сегодня и заменить их на пневморессоры в следующем году. Преобразование не требует резки, сварки или обрезки и полностью обратимо. Ручные и электронные контроллеры продаются отдельно и интегрируются во все системы ONAIR компании Function and Form.

Air Lift Performance / Performance Серия: Эти ребята были одними из первых, кто предложил комплекты для таких автомобилей, как Honda Civic девятого поколения. Его системы серии Performance включают все необходимое, а также ручные или электронные системы управления.Комплекты состоят из 30-позиционного демпфирования, полностью резьбовых, однотрубных амортизаторов, пневматических рессор с двойным сильфоном и всех соответствующих линий, зажимов и фитингов, необходимых для соединения всего этого. Системы ручного управления состоят из воздушного компрессора на 200 фунтов на квадратный дюйм, баллона с воздухом на четыре галлона и соответствующего оборудования для подключения всего этого. Компания заявляет, что ее комплект Civic девятого поколения подходит для падения почти с 4,5 дюймов.

AirREX / Комбинированные комплекты беспроводного управления: Компания AirREX была основана в надежде предоставить населению системы пневматических рессор, основанные на характеристиках.Его комплекты основаны на полностью резьбовых, регулируемых в 12 направлениях амортизаторах со встроенными кронштейнами и креплениями, которые упрощают установку на болтах. Цифровое решение AirREX для управления воздухом основано на электрическом соленоидном коллекторе, который позволяет пользователям устанавливать скорость, с которой автомобиль может быть опущен или поднят, и все это с беспроводного контроллера.

.Комплекты пневматической подвески серии

Performance от Air Lift Performance

• Кто мы есть
  • Наша история
  • Введение в воздух
  • Slam против производительности
  • Карьера
• Товары
  • Пневматическая подвеска
    • Производительность серии
    • Slam серии
    • Универсал
      • Воздушные стойки
      • Амортизаторы SlamAir
      • Пневматические пружины
  • Управление воздухом
    • 3H / 3P
      • Высота + давление
      • Приложение для Android
      • Приложение для iOS
      • Статус прошивки
    • 3S
      • Начальный уровень #LifeOnAir
    • Руководство
• Выберите свой автомобиль
• Магазин
• #LifeOnAir Media
  • #LifeOnAir
  • Блог производительности
  • Игра: Aired Out
• Поддержка
  • Связаться
  • Дилерский портал
  • Часто задаваемые вопросы
  • Руководства по установке
  • Запрос на новый комплект
  • Гарантия

.

Air Lift Performance | Производительность пневмоподвески и пневмоподвески

• Кто мы есть
  • Наша история
  • Введение в воздух
  • Slam против производительности
  • Карьера
• Товары
  • Пневматическая подвеска
    • Производительность серии
    • Slam серии
    • Универсал
      • Воздушные стойки
      • Амортизаторы SlamAir
      • Пневматические пружины
  • Управление воздухом
    • 3H / 3P
      • Высота + давление
      • Приложение для Android
      • Приложение для iOS
      • Статус прошивки
    • 3S
      • Начальный уровень #LifeOnAir
    • Руководство
• Выберите свой автомобиль
• Магазин
• #LifeOnAir Media
  • #LifeOnAir
  • Блог производительности
  • Игра: Aired Out
• Поддержка
  • Связаться
  • Дилерский портал
  • Часто задаваемые вопросы
  • Руководства по установке
  • Запрос на новый комплект
  • Гарантия

• Найти дилера
• Поиск

• Кто мы есть
  • Наша история
  • Введение в воздух

.

Автомобили с пневмоподвеской | BuyaCar

Если ваш единственный опыт воздушной амортизации — обвисшая надувная кровать, то вы можете не осознавать того превосходного комфорта, который может предложить пневматическая подвеска.

Замена рессор над колесами автомобиля на подушки безопасности позволяет автомобилям выдерживать тряску и сотрясения на выбоинах, неровных дорожных покрытиях и лежачих полицейских. Это означает, что они могут плавно двигаться по дороге, делая ее более комфортной для пассажиров.

Хотя пневмоподвеска обычно считается одним из лучших достижений в области автомобильных технологий за последние годы, она, как правило, доступна только на более дорогих автомобилях — и особенно на высоких внедорожниках.Это связано с тем, что его производство обходится дороже, чем традиционные компоненты подвески, такие как пружины, а также более дорогие системы для замены систем пневматической подвески. Другими словами, не ожидайте в ближайшее время найти пневматическую подвеску на своем обычном семейном автомобиле, таком как Ford Fiesta или Vauxhall Astra.

Как работает пневмоподвеска

Системы подвески добавляют некоторую гибкость между колесами и остальной частью автомобиля, так что удары неровностей и неровностей дороги могут быть поглощены, а не заставляют автомобиль подпрыгивать вверх и вниз с дискомфорта .

В большинстве автомобилей используются стальные пружины, которые поглощают это движение, но автомобили с пневматической подвеской заменяют их подушками безопасности. Давление воздуха можно регулировать с помощью компрессора, что позволяет изменять высоту автомобиля вместе с ощущением от вождения: более мягкое Подушка безопасности может добавить больше комфорта, а более жесткая подушка может сделать вождение автомобиля более спортивным. Эта регулировка может быть произведена автоматически или нажатием кнопки внутри автомобиля.

Некоторые автомобили высокого класса с пневматической подвеской даже комбинируют данные GPS и карты для автоматической регулировки настроек подвески автомобиля в ожидании следующего поворота на вашем маршруте.

Пневматическая подвеска: хорошо

✔ Управляемость
✔ Безмятежность вождения
✔ Адаптируемость

Пневматическая подвеска: плохая

✘ Дорого
✘ Дорогой ремонт при необходимости замены
✘ Не очень точное рулевое управление

Автомобили с воздухом подвеска

Mercedes C-Class

Последний Mercedes C-Class AirMatic предлагает от 15 599 фунтов стерлингов
Финансы от 244 фунтов стерлингов в месяц

Mercedes C-Class — один из самых комфортабельных автомобилей своего независимо от типа подвески, что делает его идеальным для семей или водителей, путешествующих по делам.

Он может быть оснащен пневматической подвеской Mercedes Airmatic, которая особенно плавна на скоростях автострады, где кажется, что автомобиль скользит по ней. Это может сделать длительные поездки более расслабляющими, но его эффекты не особенно заметны по сравнению со стандартной подвеской, по городу и на малых скоростях.

Audi A6 Allroad

Последние предложения Audi A6 allroad от £ 17 398
Финансы от £ 286 в месяц

Этот A6 может выглядеть немного как обычный универсал, но он предназначен для быть немного прочнее и лучше на поверхностях с низким сцеплением.И хотя он не так хорош для бездорожья, как Range Rover, он намного маневреннее, чем типичный внедорожник, и к тому же более экономичен.

Ключом к его внедорожным способностям является пневматическая подвеска. Несмотря на то, что при нормальной езде он сидит ниже (лучше динамически и для экономии топлива), на неровных поверхностях его можно поднять еще на 45 мм. Это снижает вероятность того, что он будет царапать колеи, канавы или бордюры.

Volvo XC60

Последние предложения моделей Volvo XC60 с пневмоподвеской от £ 26 490
Финансы от £ 394 в месяц

Volvo XC60 является крупнейшим продавцом Volvo и сокращает разрыв между меньший внедорожник XC40 и огромный XC90.Минималистичный интерьер, тихие двигатели и плавная коробка передач делают этот автомобиль в высшей степени комфортным, особенно если он оснащен пневматической подвеской, которая улучшает плавность движения.

Акцент в автомобиле на комфорте означает, что лучше всего расслабляться в поворотах, где автомобиль кажется тяжелым и громоздким, чем BMW X3 аналогичного размера. Режим «Dynamic» пневматической подвески немного улучшает это, делая подвеску более жесткой и занижая автомобиль на 20 мм, но это не спортивный автомобиль.

Range Rover

Последние предложения Range Rover от £ 38528
Финансы от £ 604 в месяц

Роскошный Range Rover доступен с стеганой кожей и сиденьями с массажем горячими камнями , подогрев подлокотников и столов с деревянной отделкой. А статус крупнейшего Land Rover среди землевладельцев закреплен за его стойкость на бездорожье.

Возможность побаловать себя и отправиться в путешествие в неизведанное стало возможным благодаря его пневматической подвеске.На дороге он обеспечивает мягкость, подобную подушке, при движении, а на бездорожье он дает автомобилю возможность самостоятельно поднимать и опускать дорожный просвет. Он также может выровняться — поэтому, если вы наполните багажник дробовиками и икрой, он не провиснет на колесах некрасиво.

Audi Q7

Последние предложения по моделям Audi Q7 с пневмоподвеской от £ 19 899
Финансы от 364 £ в месяц

Пневматическая подвеска оказывает преобразующее влияние на Audi Q7.Без него вы почувствуете вибрацию, когда большой семиместный внедорожник врезается в выбоины и на лежачих полицейских, но если будет установлен дорогостоящий вариант (стоимостью около 2000 фунтов стерлингов в новом), двухтонный Q7 будет поглощать удары на безмятежная поездка.

Помимо нынешнего Q7 (см. Выше), пневматическая подвеска также доступна для Q7 предыдущего поколения, который стоит от 19899 фунтов стерлингов, что делает семиместную Audi с плавным ходом более доступным предложением.

Rolls-Royce Phantom

Автомобили не намного роскошнее Rolls-Royce Phantom.Он большой и показной, но большинство людей, владеющих им, не тратят много времени на то, чтобы разглядывать его или даже водить его. Это машина, на которой можно ездить, а в задней части это самая роскошная машина из всех когда-либо существовавших.

У Phantom есть высший комфорт, соответствующий его роскоши. Этот комфорт достигается благодаря одной из самых сложных систем пневматической подвески. В него даже встроена система «активного управления креном», которая должна сделать ручку автомобиля более плоской с меньшим креном для более комфортной езды на спине.Это особенно полезно для людей в тылу, которые не хотят проливать чай, объезжая круговую развязку.

.Пневматическая подвеска

— это просто | Найти качественные детали и комплекты пневматической подвески

Детали пневматической подвески, устанавливаемые сегодня в современные автомобили, — это настоящее чудо. В отличие от предыдущего, это похоже на то, что поиски самой плавной езды сравнивают с поисками короля Артура Святого Грааля: его преследуют бесконечно, но каким-то образом неуловимо. Но, модернизировав свой автомобиль с помощью программы запчастей с пневматической подвеской, вы можете быстро достичь нирваны через удовольствие от вождения. Это дает автолюбителям исключительное ощущение прогресса во всех областях.Он создает отличительное ощущение тяги на любой поверхности.

Система подвески автомобиля подобна учителю в государственной школе: перегружены и недооценены системы. Он должен выдерживать вес автомобиля, включая пассажиров и груз, даже несмотря на то, что позволяет шинам и колесам двигаться вверх и вниз, чтобы уменьшить удары от трещин, неровностей и других многочисленных неровностей дороги. Ваша подвеска также предотвращает чрезмерное приседание и крен при разгоне и торможении. На рынке существует ряд систем подвески, но, без сомнения, пневмоподвеска остается самой популярной.

Пневматические амортизаторы приводятся в действие двигателем или электрическим воздушным компрессором и по-прежнему пользуются большой популярностью среди тех, кто знает. Компрессор сжимает воздух и использует его для замены обычных стальных пружин. Подвеска подушки безопасности обеспечивает более плавную езду и полностью регулируется, позволяя водителю настраивать давление воздуха в каждом колесе индивидуально и даже наклонять автомобиль из стороны в сторону или спереди назад, чтобы выровнять его. Воздушная подушка смягчает контакт между осью и рамой, чтобы уменьшить опускание на дно, и они обеспечивают способность выравнивания нагрузки от 500 до 5000 фунтов в зависимости от вашего автомобиля и типа пневматической подвески, которую вы получаете.

Самая распространенная проблема с деталями пневмоподвески

Большинство комплектов воздушных компрессоров — это полное средство для модернизации вашей подвески, включая воздушный компрессор, коллектор, жгут проводов, блок управления и некоторые из них, в которых даже есть 5-галлонный воздушный бак, который заполняется до 200 фунтов на квадратный дюйм менее чем за 40 секунд.

Комплект пневматической подвески с высокими эксплуатационными характеристиками — это Road Runner в автомобильном мире: довольно непобедимый. А поскольку мы живем во времена высоких технологий, несколькими воздушными компрессорами можно управлять с помощью беспроводного пульта дистанционного управления из кабины вашего автомобиля.Эта инновационная система позволяет легко регулировать пневматические рессоры изнутри (или снаружи) кабины — просто нажмите кнопку, и все готово. Кроме того, беспроводная конструкция означает, что у вас не будет кучи проводов, проходящих через вашу кабину.

Некоторые системы пневматической подвески имеют расширенную диагностику для обеспечения полного контроля над вашими воздушными амортизаторами. Кроме того, многие системы предоставляют настройки для пользовательской памяти, что позволяет быстро переключаться между наиболее часто используемыми настройками.

Факты о деталях пневмоподвески

Программа запасных частей для пневматической подвески, улучшающая характеристики, включает использование воздушного компрессора для обеспечения максимально плавной езды.Воздушные компрессоры обычно поставляются в виде полного комплекта, предлагая ценность за счет самостоятельной установки, когда вы хотите обновить свою поездку с ограниченным бюджетом.

При правильной работе доставляет самый роскошный и комфортный внедорожник. Но многочисленные владельцы знают по опыту, что когда эта сложная подвеска выходит из строя …

Многочисленные владельцы знают на собственном опыте, что в случае выхода из строя сложных деталей пневматической подвески у них возникает проблема, которая требует от них вызова эвакуатора и оставления своего любимого автомобиля в ближайшем гараже для обработки.Некоторые даже решают отказаться от деталей пневмоподвески и использовать традиционную пружинную подвеску.

В этот момент они отказываются от великолепных деталей пневмоподвески и оставляют свой любимый автомобиль без аргументов для будущей продажи и должны будут сообщить об этом покупателю.

Не требуется отказываться от пневматической подвески, и у вас будет система диагностики неисправностей, и ваша уверенность возрастет, потому что вам не придется вызывать эвакуатор по этой причине.

Таким образом, он позволяет отключать каждую пневматическую пружину по отдельности и накачивать пружины с помощью сжатого воздуха транспортного средства, поступающего от компрессора или на заправочной станции.

Соединители, представленные в некоторых продуктах, созданы таким образом, что для их установки не требуются инструменты. Соединения выполняются путем проталкивания воздуховодов в быстро регулируемые соединители до тех пор, пока воздухопровод не присоединится автоматически.

Воздушные линии должны быть по возможности эффективно заблокированы, чтобы избежать любого напряжения или неадекватного движения.

Будьте осторожны, чтобы они не располагались вдали от горячих или движущихся частей. Важно не допускать чрезмерных углов соединения воздуховодов. Напряжение в соединении может деформировать воздуховод и помешать правильному уплотнению.

Одно слово: не соблазняйтесь универсальными деталями, особенно деталями пневматической подвески. Когда дело доходит до вашего метода изготовления деталей пневмоподвески, лучшие комплекты — это те, которые были специально созданы для вашей марки, модели и года выпуска и содержат все компоненты, необходимые для быстрой и простой самостоятельной установки.Нет ничего хуже, чем пройти половину пути через обновление деталей пневмоподвески только для того, чтобы узнать, что в заказанном вами комплекте отсутствуют некоторые ключевые компоненты, такие как воздушный компрессор.

.

Пневмоподвеска на любой автомобиль

Пневмоподвеска на любой автомобиль

Первый вопрос который надо задать самому себе перед установкой пневноподвески, это зачем мне это надо ?
Пневмоподвеска на любой автомобиль устанавливается в трех случаях:
1. Поднимать автомобиль
2. Опускать и поднимать автомобиль
3. Возможность изменить характеристики работы пневмоподвески и возможность их настроить.

Легковые автомобили

На легковых автомобилях существует две проблемы: комфорт и грузоподъёмность.
При малом фактическом весе легкового автомобиля хотелось бы загрузить по больше, и этот вес зачастую равен почти половине массы автомобиля. Подобрать пружину с таким диапазоном практически нет возможности, а если и есть то получится две крайности – или очень не комфортный жесткий не загруженный автомобиль или полное проседание, если в багажник немного загрузить и посадить 3 человека на заднее сиденье.

Выход в сложившийся ситуации очень простой — пневмоподвеска на любой автомобиль. Не зависимо от веса автомобиля и на сколько он загружен пневматическая подвеска позволит всегда не цеплять дорожное покрытие т.е. выравнивать автомобиль. Это довольно таки распространенный способ в наше время среди авто производителей.

Если есть уверенность, что вы хотите в результате получить – то выбирайте тип пневматической подвески на вашу марку автомобиля и выбирайте подготовку воздуха : либо автоматическую либо ручную. Если на вашем автомобиле установлена пружина отдельно от амортизатора , то можно считать, что вам круто повезло и вы сможете уложиться в среднем 20.000-25.000 за комплект без подготовки, в противоположном случае т.е. амортизатор внутри пружины, придется заплатить в среднем 35.000-40.000.

Исключения составляют автомобили Volvo и Peugeot, на них устанавливают специфические подвески с применением эксклюзивных технологий, поэтому придется заплатить еще больше.

Пневмоподвеска на любой автомобиль — Chrysler 300C
Это клубный «кар».
Постоянный участник многих выступлений и выставок. Автомобиль не только стал ниже, но и приобрел более плавный ход подвески.

Пневмоподвеска на любой автомобиль — Opel Zafira
Кто сказал, что минивен Opel Zafira не может быть внедорожником

Внедорожники

Установка пневматической подвески использовалось специально для поднятия кузова при преодолении сложный препятствий, где обычная подвеска не справится.

И тут возникает вопросы — насколько надежна пневматическая подвеска в грязи, можно ли ее пробить?
Отвечаем – напоминает строение колеса, так что шансы пробить колесо или элемент пневмоподвески у вас равносильные. Если остались сомнения, то всегда модно поставить себе на автомобиль вставки в пружины или купите запасной элемент пневмоподвески.

Пневмоподвеска на любой автомобиль — HUMMER h3
Hummer h3 обзавёлся пневматической подвеской на 4 колеса и пневматическим сигналом от компании AirRide. Система поддержания уровня пола от Аккуэйр.

На переднюю ось установлены пневматические амортизаторы, с их помощью можно поднять передок Hummer h3 на 5-6 см. Заднюю часть Hummer h3 можно двигать в пределах работы стандартных амортизаторов.

Пневмоподвеска на любой автомобиль — Ford Expedition 2008
На автомобиль установлена пневмоподвеска только на заднюю подвеску, видимо для перевозки грузов, установлено в Казахстане.

Микроавтобусы

Для этого типа автомобилей масса плюсов:
1. Сглаживание колебаний кузова на плохих дорогах;
2. Увеличение грузоподъемности;
3. Снижение уровня боковых качаний.

Для большинства «микриков» пневмоподвеску устанавливают только на заднюю подвеску, но бывают случаи и на переднюю. Отдельной хотелось бы выделить американские «Дома на колесах», где пневматика на задней оси – незаменимая вещь, так как пневматическая подвеска позволяет убирать проблемы с огромным задним весом, а установка на переднюю ось — с одной стороны позволяет поднять автомобиль и заехать высокий подъем на пароме, а с другой стороны опустить автомобиль и заехать в небольшие ворота, такие как на мойках или стоянках.

Пневмоподвеска на любой автомобиль — Chevrolet Express

Главная проблема микроавтобусов это сильное проседание задней оси автомобиля.
Первая задача, которую позволяет решить пневматическая подвеска – это подъем, вторая –устранить боковые качения и нормализовать плавность хода. Обычно для управления используется стандартная безресиверная подготовка воздуха.

И действительно, пневмоподвеска на любой автомобиль пригодится, будь то легкий автомобиль, мощный внедорожник или грузовой микроавтобус.

для чего устанавливается и какие проблемы решает?

6 сентября 2021 PRAGMATEC SHOP



Для чего устанавливать пневмоподвеску на бус?

• Для повышения грузоподъемности при неизменной массе самого транспортного средства. Увеличение массы груженого автомобиля, по сравнению с пустым, достигает 100 и более процентов.
• Для увеличения устойчивости и управляемости транспортного средства при росте скорости движения. Для достижения этой цели возникает необходимость в изменении положении кузова и повышении жесткости штатной подвески. Установка вспомогательных пневматических подушек здесь является весьма актуальной.
• Элементарное повышения показателей плавности хода и комфортабельности передвижения.
• Использование дополнительных пневматических элементов подвески дает дополнительные преимущества и удобства по сравнению с обычной подвеской. Например, регулировать высоту кузова относительно поверхности для преодоления препятствий или для других функциональных необходимостей.



Какие проблемы позволяет решить установка пневмоподвески?

Устранить

• боковой крен и проседание кузова
• раскачку кузова при поворотах
• тряску во время езды по неровным дорогам
• проседание автомобиля



Защитить

• кузов от ударов
• рессоры от поломки
• подвеску от пробоя
• раму и колеса автомобиля от удара



Улучшить

• рулевое управление и торможение груженого буса
• увеличить клиренс и грузоподъемность автомобиля
• сцепление шины с дорогой
• уменьшить тормозной путь
• продлить срок службы деталей амортизаторов

Комплекты пневмоподвески доступны на такие модели авто:



Что входит в комплект пневмоподвески с креплениями?

В комплект пневмоподвески с креплениями входит:

Пневморессоры 2Б-180 — 2 шт.

Кронштейны крепления пневмоподвески

Комплект итальянской пневматики



В зависимости от типа комплекта в него входят:

• ниппель подкачки пневморессоры 6/4
• фитинг 6/4 — 1/8
• трубка высокого давления 6/4
• фитинг тройник 6/4
• манометр
• фитинг манометра 6/4 — 1/8

В комплекте без креплений отсутствуют кронштейны.

Почему именно комплекты пневмоподвески PRAGMATEC?

	Грузоподъемность — в 2 раза больше, чем у конкурентов В большинстве представленных вариантов на рынке данная продукция рассчитана на пару – 2.5т. Мы предлагаем пневмоподушки, изготовленные по технологии, обеспечивающей дополнительную прочность, которая рассчитана на 5 тонн.
	Мощные крепления – утолщенный метал креплений Крепления сделаны из листов метала в 5 мм, которые обеспечивают надежность и длительный срок эксплуатации.
	Разборные – возможность заменять только резиновую часть В непредвиденных ситуациях, когда резиновая часть выходит из строя, вам не нужно тратить дополнительные деньги на новые подушки, достаточно заменить сам сифон (чулок).
	Гарантия – 24 месяца При наступлении гарантийного случая в течении 2 лет с момента приобретения, обеспечиваем ремонт или замену.



Где можно приобрести и установить комплекты пневмоподвески?

Посмотреть и заказать комплект пневмоподвески можно по ссылке:
https://pragmatec.com.ua/uk/pnevmopodushky.html

Отправляем удобными для вас почтовыми перевозчиками, а также возможен самовывоз из наших филиалов по Украине в таких городах, как:

• Киев
• Львов
• Ивано-Франковск
• Ровно
• Винница
• Тернополь
• Хмельницкий
• Черновцы

Установка пневмоподвески возможна на нашем специализированном СТО в Луцке по адресу ул. Дубновская, 16

Пневмоподвеска «AirRide» для Вашего автомобиля!

04.07.2018

Предлагаем Вашему вниманию пневмоподвеску для автомобиля!

Компания «Автодоверие» — является официальным партнёром компании «Air-Ride» и осуществляет деятельность по продаже и установке пневмооборудования на территории Москвы и Московской области. Вся продукция компании имеет сертификацию и гарантию, является первой Российской компанией по производству и разработкам систем пневматических подвесок для малотоннажного коммерческого транспорта.

Компания «Air-Ride» производит пневмоподвеску для автомобилей всемирных марок, таких как ГАЗ, УАЗ, ВАЗ, КАМАЗ, Ford, Peugeot, Renault, Citroen, Fiat, Dodge, Chevrolet, Mercedes-Benz, Volkswagen, Isuzu, Iveco, Mitsubishi, BAW, Hyundai, Toyota, HINO, LDV, KIA, Ssang Yong и другие.

Выпускаемая продукция включает в себя пневмоподвеску на легковые автомобили, легкий коммерческий транспорт (малотоннажные грузовые автомобили), пикапы и внедорожники, системы управления пневмоподвеской (компрессорные установки), а также дополнительное оборудование. Основные компоненты как осевых комплектов пневмоподвески, так и систем управления, носят логотип компании, как знак качества, что подтверждает использование в производстве только проверенных материалов.

Преимущества продукции:

• Надежность и долговечность материалов оборудования
• Гарантия применимости оборудования к популярным маркам и моделям транспорта
• Широкий выбор модификаций осевых комплектов и систем управления
• Расширенная гарантия без ограничения пробега
• Наличие запасных частей на центральном складе
• Сертификат соответствия, действующий на всей территории таможенного союза РФ
• Цена на комплекты пневмоподвески выражена в Российских рублях без существенного ориентира на курс валют

Установка оборудования происходит в сертифицированном установочном центре в городе Москва.

Почему покупают у нас:

• Компания «Автодоверие» не занимаемся перепродажей чужого товара, а продает продукцию по установленным ценам производства компании «Air-Ride»
• Практически всегда в наличии весь ассортимент пневмооборудования
• Тысячи довольных клиентов рекомендуют продукцию своим знакомым
• Постоянные участники тематических автомобильных выставок в Москве и Санкт-Петербурге



Гарантия:

• Начало гарантийного срока эксплуатации наступает с момента установки оборудования на транспортное средство
• На приобретаемое и устанавливаемое фирменное оборудования систем пневматических подвесок распространяется гарантия от 1 до 2 лет без ограничения пробега
• Общая гарантия на приобретаемое оборудование систем пневматических подвесок от компании Air-Ride, устанавливаемых на новые автомобили составляет — 2 (два) года
• Если вы приобрели фирменное оборудование у официальных дилеров, а также воспользовались услугами по монтажу приобретенного оборудования, началом исчисления гарантийного срока является дата установки, зафиксированная в инструкции по монтажу
• Оборудование систем пневматических подвесок, устанавливаемое на транспортные средства, сроком эксплуатации которых более 2х лет (окончание гарантийного срока эксплуатации ТС) или самостоятельно, составляет 1 год
• Расширение гарантийного срока до 2х лет возможно при условии установки и соблюдения регламента обслуживания оборудования в авторизованных сервисных мастерских компании
• Для исключения наступления гарантийных случаев рекомендуем внимательно изучить техническую документацию, прилагаемую к приобретаемому оборудованию



Презентацию продукции можно посмотреть тут.

Отзывы о продукции.

Хотите заказать или просчитать стоимость пневмоподвески и установки комплекта на ваш автомобиль?

Вам помогут наши специалисты. Свяжитесь с нами удобным для вас способом. Наши цены на пневмоподвеску в отличии от зарубежных аналогов Вас приятно удивят!

Пневмоподвеска, вариант установки пневмоподвески на УАЗ Патриот

 Компромисс для подвески автомобиля между трассой и бездорожьем всегда однозначен, на трассе нам нужна жесткая подвеска и низкое расположение центра тяжести,  для бездорожья подвеска помягче, чтобы «глотала» кочки и кузов повыше, чтобы не цеплять за ухабы. Как быть если автомобиль у вас один, а надо и по трассе и по бездорожью. Как альтернатива сделать ваш автомобиль чуточку универсальней это пневмоподвеска. Так по трассе вы сможете немного добавить жесткости для штатной конструкции подвески,  а для бездорожья приподнять автомобиль.

История серийного внедрения гидро и пневмоподвески

 Если говорить о ноу-хау и применяемости пневмоподвески, то это не такое уж чудо, так ряд мировых лидеров среди автопроизводителей выпускают автомобили со штатной пневмодвеской. На самом мы немножко слукавили, с элементами пневмоподвески, так как «чистая» пневмоподвеска не эффективна, обычно она дублирует штатную.  Дело в том, что газ имеет свойства сжиматься и подвеска выполненная лишь с применением  пневматических компонентов будет слишком инерционная, мягкая, к тому же еще и не безопасная. Ведь давление в контурах управляющих пневмоподвеской может достигать более 2,5 атмосфер, а если к этому прибавить значительный объем газа, то получается маленькая бомба. Более рационально и эффективно применять гидроподвеску, она быстрее сможет отреагировать на  управляющие сигналы, будет более надежной, за счет применения герметизирующих сальников работающих с жидкостью, а не с газом. Так первым серийным автомобилем с пнемогидравлической подвеской был Citroen DS 19 (1955 год).

Автомобиль произвел фурор среди профессионалов и простых автолюбителей, достаточно сказать, что в первый же день «Citroen» получил двенадцать тысяч заявок на новую модель, из них 749 за первые 45 минут. Именно на этом автомобиле серийно выпускающемся стояла первая гидроподвеска,  газовыми элементами в ней были пневмоаккумуляторы. Так и сегодня  гидроподвеску с пневмоаккумуляторами выпускает тот же Citroen, VW,  Toyota, Mercedes и другие.
 Но это тема отдельной статьи, а мы все же вернемся к «чистой» пневмоподвеске.
Итак, как мы уже упоминали, пневмоподвеску эффективно использовать с штатной подвеской, в этом случае она будет как бы вспомогательной, брать на себя часть нагрузки штатной, помогать ей, если можно так выразиться. Так рессоры или пружина автомобиля находятся в постоянном сжатии, за счет полной массы автомобиля, при этом для того чтобы поднять кузов автомобиля, не нужны такие уж дикие усилия. Это вы можете почувствовать на простом примере, попробуйте приподнять на несколько сантиметров кузов рукой вверх, просто за крыло вашего авто, это не покажется вам сложным.  И так имея реальную возможность регулировать высоту кузова относительно земли, фактически клиренс, можно этим воспользоваться установив пневмоподвеску.

Монтаж пневмоподвески на УАЗ Патриот

Далее мы рассмотрим вариант установки пневмоподвески на автомобиль УАЗ Патриот для задней подвески. Для установки подвески были куплены пневмоподушки (Air Lift), стоимостью порядка 130 долларов. Со следующими характеристиками:

Минимальная высота — 71 мм
Максимальная высота — 266 мм
Максимальный диаметр — 177 мм
Максимальное давление — 41 Бар
Диаметр воздушного отверстия — 1/2″
Производитель: Air Lift (США).

 Также был приобретен двухпоршневой компрессор, обратные клапана, клапана для спуска. Для измерения давления воздуха необходим манометр. Пневмоподушки имеют ровные площадки, при этом подача воздуха подается сверху через отверстие в одной из них. Для того чтобы вывести штуцер, пришлось сварить защитный и в то же время опорный кожух (высота порядка 7 см). Вниз для крепления пневмоподушки к раме также была приварена площадка с крепежными отверстиями.



Фото 1 Доработанная пневмоподушки для пневмоподвески

Фото 2 доработанный низ (высота порядка 2 см)

Фото 3 Доработанный верх

Поршневой компрессор нашел свое место в моторном отсеке перед радиатором.

Фото 4 Компрессор для пневмоподвески



Фото 5 Вариант пневмоподвески для автомобиля УАЗ Патриот

Сама подушка в итоге была установлена между рамой и мостом, фактически «параллельно» рессорам. При подъеме подушки, часть усилий рессор берет на себя она.
 Если говорить о результате доработки, то при давлении газа в системе 1,5-2,5 атмосферы подъем кузова составляет порядка от 3 до 9 см, что видно по фотографиям ниже.

Фото 6 Изменение высоты кузова с применением пневмоподвески и при ее отключении.

 После доработки, у автомобиля появилась возможность спокойно брать в багажник 400 кг при этом задок не проседал, то есть в целом кузов был горизонтален опорной поверхности (земле). При подкачке (2 атм.), пневмоподвеска хорошо показала себя на трассе, в целом вся система вместе с штатной подвеской стала более жесткой, машина стала устойчивей.

Что такое пневмоподвеска?

Что такое пневмоподвеска?

В качестве отправной точки важно обсудить, что такое пневмоподвеска и чем она отличается от традиционных систем подвески? Основное различие между традиционными амортизаторами или стойками заключается в том, что у них есть амортизирующий механизм, настроенный на определенное ощущение езды, в то время как система пневматической подвески использует воздушный компрессор в сочетании с пневматическими стойками и подушками безопасности подвески для управления ощущением езды.

Пневматическая подвеска

имеет ряд преимуществ перед традиционными амортизаторами и стойками. Во-первых, качество езды часто контролируется водителем транспортного средства. Поэтому, если вы хотите более мягкую езду, вы можете настроить свою систему пневматической подвески на это, и наоборот, если вы ищете более жесткую и жесткую поездку. Второе преимущество заключается в том, что вы можете контролировать высоту дорожного просвета, некоторые системы усовершенствованы тем, что они автоматически контролируют это за вас. Последним преимуществом системы пневматической подвески является регулирование веса.Если вы загружаете заднюю часть своего внедорожника большим количеством продуктов из магазина, система пневматической подвески либо автоматически настраивается, чтобы справиться с этим, либо вы можете настроить ее вручную. Для традиционных амортизаторов и стоек установлен уровень отскока, и поэтому, независимо от веса вашего груза, вы должны его придерживаться. Это часто приводит к провисанию задней части при переноске тяжелого груза.

Прочтите о других системах подвески:
Mercedes ABC System
Электронный контроль устойчивости

Хотя система пневматической подвески более сложна, преимущества очевидны.Система состоит из центрального компрессора пневматической подвески, а также пневматических стоек в воздушной подушке на каждом колесе. Воздушный компрессор сжимает воздушные стойки по мере необходимости, чтобы контролировать ощущения. На приведенной выше схеме можно увидеть другие компоненты, все из которых в основном представляют собой воздуховоды для передачи давления и осушители (фильтры) для завершения системы.

Какие общие проблемы с пневмоподвеской?

Самая частая проблема с деталями пневмоподвески — утечки воздуха.Поскольку в системе с пневматической подвеской воздух используется во всей системе для поддержания дорожного просвета и качества езды, в случае утечки в пневматической рессоре или компрессоре пневматической подвески ваш автомобиль провиснет. Общие симптомы утечки воздуха включают чрезмерный люфт колес и чрезмерное раскачивание кузова автомобиля.

Если вы столкнулись с этой проблемой, мы рекомендуем обратиться к профессионалу для оценки вашей системы пневматической подвески.

Здесь, на BuyAutoParts.com, мы с гордостью предлагаем детали пневматической подвески Arnott .
Arnott, компания с пневмоподвеской, базирующаяся во Флориде, была первой в отрасли, кто начал восстановление и производство запчастей для вторичного рынка, чтобы удовлетворить потребности потребителей, ищущих доступную замену своих деталей пневмоподвески, избавив их от дилерских цен.

Объяснение компонентов пневматической подвески — Garagewire

Специалист по пневматической подвеске, Арнотт на этой неделе поделился руководством для технических специалистов, в котором подробно описаны компоненты пневматической подвески и принцип их работы.

Пневматическая подвеска — это другая система подвески по сравнению с традиционными витыми стальными рессорами.

Сверхпрочные резиновые пневмоподушки обеспечивают роскошные автомобили с автоматическим выравниванием, повышенной безопасностью и более плавным и стабильным движением.

Основными компонентами системы пневмоподвески являются датчики дорожного просвета, электронный блок управления (ЭБУ), компрессор пневмоподвески и пневмостойки.

Датчик дорожного просвета контролирует дорожный просвет и отправляет сигнал на бортовой компьютер для включения компрессора.

Он измеряет различные расстояния между дорогой и шасси транспортного средства, чтобы обеспечить входной сигнал для электронного блока управления транспортного средства, который затем отправляет сигнал компрессору пневматической подвески, чтобы заполнить или выпустить воздух для пневматических стоек транспортного средства.

Компрессоры с пневмоподвеской

Компрессоры с пневматической подвеской — это электрические воздушные насосы, которые подают сжатый воздух в резервуар или непосредственно в гибкие пневмобаллоны, расположенные на пневморессорах, стойках и пневмоударниках.

Компрессоры

Arnott представляют собой 100-процентную прямую замену, устанавливаются по принципу «включай и работай» и оснащены защитой от тепловой перегрузки для предотвращения перегрева.

Блоки электромагнитных клапанов пневмоподвески

Блоки электромагнитных клапанов пневматической подвески отвечают за распределение воздуха от компрессора к пневматическим стойкам и / или пневматическим рессорам.

Пневморессоры

Пневматическая рессора — это резиновый баллон, наполненный воздухом, который по своим функциям эквивалентен винтовой пружине.

Пневматические рессоры используют сжимающую способность воздуха и резины для поглощения вибраций и подъема или опускания автомобиля.

Пневматические рессоры

Arnott разработаны с поршнем, верхним и нижним креплениями и прочными резиновыми втулками, которые обеспечивают структурную целостность, герметичность конструкции, устойчивость к легкому истиранию дорожным мусором и стойкость к солевой и химической коррозии.

Пневматические рессоры

обеспечивают практически мгновенную настройку и способность адаптировать управление к различным ситуациям и различным нагрузкам.

Высококачественные компоненты имеют ключевое значение для обеспечения безопасности водителя / пассажиров, ведь обычно давление в пневморессорах составляет 7-15 бар.

Вот почему Arnott не просто копирует оригинальный продукт, используя дешевые материалы низкого качества, но пытается улучшить конструкцию и использует только компоненты самого высокого качества.

Arnott — инжиниринговая компания, которая тщательно тестирует оригинальную продукцию на современном испытательном стенде, оценивая слабые места и сложности во время установки, а также улучшая конструкцию и применяемые материалы.

Это делается в тесном сотрудничестве с несколькими производителями оригинального оборудования Tier 1.

Пневмостойки

Пневматические стойки сочетают в себе амортизатор с пневматической рессорой, чтобы обеспечить структурную поддержку подвески автомобиля.

Амортизаторы необходимы для замедления или смягчения движений пружины, но они не выдерживают нагрузки.

Неисправная пневматическая рессора оригинального производителя приводит к тому, что амортизатор выполняет дополнительную работу и изнашивается. Активные, электрические и адаптивные разряды более сложны, но, по сути, выполняют ту же функцию, что и пассивные амортизаторы с переменной скоростью, которые контролируют скорость прохождения масла в амортизаторе через внутренние клапаны.

Arnott предлагает два варианта: новые или модернизированные пневмостойки.

Новые пневмостойки

Arnott спроектированы инженерами, применившими многолетний опыт для разработки совершенно новых стоек, построенных с новыми пассивными амортизаторами переменной нормы, настроенными для обеспечения плавности хода, аналогичной оригинальным.

Они также включают в себя все новые, более плотные, верхнее и нижнее крепления, прочные воздушные рукава известных производителей и другие компоненты первого уровня.

В модернизированных пневматических стойках

Arnott повторно используются оригинальные амортизаторы, верхняя и нижняя опоры, а также любые дополнительные встроенные компоненты, помогающие поддерживать полную заводскую функциональность демпфирования.

Помимо замены воздушного рукава, многие модернизированные стойки Arnott также заправляются новым высокоэффективным маслом для амортизаторов и заменяются изношенные внутренние компоненты.

Для получения дополнительной информации об Арнотте выберите «подробнее» ниже.

Подвеска

Air Ride: когда стоит модернизировать?

По мере того, как пневмоподвеска продолжает совершенствоваться, все больше и больше строителей тянутся к ней. Черт, все больше и больше поставщиков присоединяются к этой смеси, чтобы предоставить ее энтузиастам в автомобильном мире.В основном это связано с тем простым фактом, что легко управлять дорожным просветом невероятно полезно . Подумайте об этом: когда вам нужно выровнять транспортное средство, вы можете. Если вы хотите поднять автомобиль, вы можете. И даже если вы захотите сделать подвеску более жесткой, вы сможете. Все тоже по запросу.

Несколько лет назад было несколько законных опасений по поводу использования подушек безопасности. Они были подвержены износу, не выдерживали тяжелых ударов и могли быть ограничивающими. И да, в некоторых случаях эти опасения все еще актуальны.Но сегодняшние производители потратили много времени на исследования и разработку решений для современных систем пневмоподвески. В результате мы видим, что многие модели могут противостоять этим злоупотреблениям, что делает пневматическую подвеску более популярной в приложениях оригинального оборудования, настройках производительности и даже в сегментах рынка внедорожников.

Строители всех форм и размеров начинают задаваться вопросом, подходит ли пневматическая система для их езды. Что ж, давайте рассмотрим здесь общий подход и рассмотрим сценарии производительности, подъема и буксировки и поговорим о том, почему вам следует или не следует рассматривать систему пневматической подвески для вашего автомобиля.

Приложения для повышения производительности

В мире динамических характеристик пневматическая подвеска широко используется в уличных транспортных средствах. В случае с гусеничным автомобилем это встречается не так часто, потому что вы имеете дело с фиксированными настройками, а фиксированный тип подвески — это действительно все, что вам нужно. Но, как мы отметили: производители продолжают подталкивать развитие.

Весной 2018 года RideTech незаметно заменила тройные регулируемые койловеры серии TQ в своем 48-часовом сборке Gen-2 Camaro на пневматическую подвеску TQ Series Shockwaves.Результат? «Ударные волны, безусловно, не помешали работе», — говорит президент RideTech Брет Фелькель. «На самом деле это почти несправедливое преимущество. Одним нажатием кнопки я могу регулировать давление воздуха небольшими приращениями, чтобы точно настроить жесткость пружины и высоту дорожного просвета. На некоторых трассах время круга увеличилось на несколько десятых. Другим преимуществом является возможность небольшого изменения жесткости пружины на дороге для достижения идеального качества езды. Конечным результатом является более быстрый и комфортный автомобиль с пневматической подвеской, чем с другими опциями.”

Кроме того, к этим системам стекаются хот-роды, уличные грузовики и тюнинговые автомобили. Даже высококлассные автомобили, такие как Porsche и Mercedes, идут с завода в стандартной комплектации.

Почему это?

Ну, это добавляет универсальности системе. С большинством настроек производительности вы очень хорошо сочетаетесь с качеством езды и дорожным просветом. Даже с регулируемыми койловерами вы не можете отрегулировать высоту дорожного просвета, не сломав инструменты и не залезя под автомобиль.И даже тогда вы можете лишь немного прибавить в росте.

Однако с пневмоподвеской вы можете настроить автомобиль на комфортную и безопасную высоту дорожного просвета, которая позволит вам двигаться по дороге, не разорвав позвоночник и подвеску на куски при обнаружении выбоин или лежачих полицейских. Затем, когда придет время выехать на трассу или похвастаться, вы можете опустить машину.

Я видел их на всех типах транспортных средств: на удилищах, уличных грузовиках, тюнерах и т. Д. Что действительно круто, так это то, что есть комплекты подвески с полным набором характеристик, которые включают эти системы, что действительно помогает стереть разрыв между ними и койловерами для многоцелевых автомобилей.

Применения для бездорожья

Поскольку пневмоподвеска представлена ​​в качестве заводского оборудования для новых RAM, многие энтузиасты задаются вопросом, является ли этот тип системы хорошим выбором для их внедорожного применения. Теоретически концепция возможности поднимать и выравнивать свой грузовик по команде кажется довольно идеальной для тех, кто хочет заводской дорожный просвет для улицы и дополнительный дорожный просвет, когда приходит время поиграть.

И на практике это может быть правдой. Пневматическая подвеска отлично подходит для тех, кто ездит по бездорожью от легкой до умеренной, но большую часть времени проводит за рулем на улице.Однако это не идеальная установка для серьезных приложений. Злоупотребление бездорожьем может очень серьезно повлиять на задействованные компоненты, и замены традиционному лифтовому комплекту просто не существует.

Я думаю, можно с уверенностью сказать, что комплекты пневмоподвески лучше подходят для рабочих грузовиков и тех, кто работает на выходных. Когда вы едете по улице, вы хотите, чтобы поездка была комфортной, а традиционные подъемные комплекты, как правило, делают прямо противоположное. Но когда вы едете по грунтовой дороге с небольшими препятствиями, возможность поднять автомобиль в таких случаях, безусловно, пригодится.

Важно помнить, что существуют различные типы систем пневмоподвески. В наборах, подобных тем, которые используются в RAM и во многих спортивных автомобилях, используется амортизатор в паре с воздушным сильфоном, в то время как многие другие просто добавляют сильфон к подвеске. Первый тип лучше всего подходит для сегмента, который мы только что обсудили, так как простой сильфонный тип может мешать ходу подвески, что во многих ситуациях опасно.

Применения для буксировки

Как мы уже объясняли в блоге ранее, важность принятия надлежащих мер безопасности при буксировке невозможно переоценить.Вес дышла прицепа и даже вес полезной нагрузки могут увязнуть в задней части вашего автомобиля, потянув переднюю часть вверх и тем самым уменьшив управляемость и управляемость. Это лишь одна из причин, по которой пневмоподвеска доминируют в этом сегменте.

«Когда дело доходит до выбора буксирующего транспортного средства, отдайте предпочтение подвеске, а не мощности», — пишет журнал Popular Mechanics. «Подвеска вашего грузовика — это ключ к вашему опыту буксировки, и лучшая настройка, которую вы можете иметь, — это пневматическая подвеска. Когда вы едете по шоссе и сталкиваетесь с одним из тех, кто крутится крик , который имеет тенденцию появляться до или после моста, грузовик с прицепом остаются гораздо более собранными, чем с обычной системой.Это потому, что у вас нет сжатых пружин, которые внезапно разряжаются, запускают все в небо, а затем рушатся обратно ».

Кроме того, жесткие системы выравнивания груза постоянно увеличивают нагрузку на подвеску, что всегда приводит к неровной дороге даже без прицепа. Установка пневмоподвески может стоить дороже (как за , так и за ), но лучшая ходовая часть, лучшая экономия топлива и лучшая управляемость, вероятно, с лихвой компенсируют это. Важно отметить, что воздушные амортизаторы — не лучший выбор для буксировки и выравнивания полезной нагрузки в серьезных ситуациях.Вместо этого, воздушные сильфоны, прикрепленные к отдельной позиции, будут лучшим выбором.

На основании представленной информации, считаете ли вы, что пневматическая подвеска является достойной модернизацией?

Нравится:

Нравится Загрузка …

Связанные

Что нужно знать для обучения автомехаников

Системы пневматической подвески — относительно новое и инновационное дополнение к автомобилям.Они предлагают захватывающие перспективные изменения в способах работы транспортного средства на различных участках, но, как и в большинстве случаев, есть и определенные недостатки.

Вот полезное руководство по системам пневматической подвески для обучающихся автомехаников.

Как работают системы пневмоподвески

До появления пневматической подвески многие автомобили имели — и до сих пор имеют — традиционные стойки или амортизаторы, которые представляют собой амортизирующие механизмы, которые помогают транспортному средству поглощать неровности и неровности дороги, такие как выбоины и бездорожье.Типичные стойки включают металлические пружины, которые представляют собой спирали, которые поглощают энергию и выталкивают ее обратно, что позволяет автомобилю лучше реагировать на различные условия движения.

Пневматическая подвеска отличается тем, что заменяет металлические пружины прорезиненными пакетами воздуха. Существуют различные разновидности стилей пневматической подвески. Однако наиболее популярной из них является пневморессора со спиральной или двойной спиралью. Этот тип используется чаще всего, особенно потому, что он имеет лучшую выносливость, менее легко изнашивается и обеспечивает меньшее расстояние между осью автомобиля и рамой, что означает больше места для ударов, если автомобиль движется по труднопроходимая местность.

Профессионалы, прошедшие обучение работников автомобильной промышленности, знают преимущества использования пневматической подвески

Добавление системы пневматической подвески имеет ряд преимуществ. Одним из наиболее важных преимуществ перед традиционными стойками является то, что он дает автомобилю регулируемую высоту дорожного просвета. Это означает, что если автомобиль несет тяжелый груз, его нижняя часть находится не так близко к дороге, как это было бы на стойках, потому что, когда пневматические рессоры сжимаются под действием веса, система реагирует увеличением давления воздуха, сохраняя баланс автомобиля.

Пневматическая подвеска идеально подходит для езды по бездорожью

Большой допуск на дорожный просвет также делает системы пневматической подвески более удобными для использования на бездорожье. Водители могут рассчитывать на регулируемую высоту, которая обеспечивает более плавную езду и улучшенную управляемость, особенно на пересеченной местности, а также снижает риск повреждения шасси или днища. Как известно любому, кто прошел обучение автомехаников , система подвески предназначена в основном для того, чтобы строить на основе тяги, обеспечиваемой шинами, чтобы реагировать на рулевое управление и потребности водителя, а хорошая система должна продлить качество транспортного средства.Пневматическая подвеска помогает уменьшить удар по кузову автомобиля, а также помогает автомобилю выдерживать заданную аэродинамическую высоту дорожного просвета, что снижает лобовое сопротивление и расход топлива.

Недостатки использования систем пневмоподвески

Распространенное заблуждение, связанное с системами пневмоподвески, состоит в том, что из-за наличия сжатого воздуха пружины лопаются при слишком большом давлении. Это немного ошибочно, потому что они могут лопнуть при неправильной установке, но в остальном они безопасны. Студенты, прошедшие курс для автомобильных рабочих, обучающие , должны знать, что установка системы пневматической подвески является более сложной и включает в себя больше компонентов, чем традиционные винтовые пружины, поэтому неправильная установка является редкостью, но возможна.

Пневматическая подвеска в настоящее время считается дополнением роскоши

Еще один недостаток пневмоподвески — это стоимость. Это считается роскошным дополнением, и его установка и обслуживание дороги. Хотя вероятность того, что подушка безопасности взорвется, нет, общая проблема заключается в том, что, если система получает достаточно повреждений, она может начать протекать, что влияет на всю систему подвески и требует профессиональной оценки.

Готовы ли вы вернуться в школу и заинтересованы в курсах механиков в Торонто?

Обратитесь в местный автомобильный учебный центр для получения дополнительной информации!

Категории: Новости УВД, Торонто
Теги: обучение автомехаников, обучение автомобильных рабочих, курсы механиков в Торонто

Какие внедорожники имеют пневмоподвеску? [Средний и полноразмерный]

Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

Если вы ищете внедорожник с большим ощущением «скольжения» при вождении, то вам подойдет вариант, оснащенный системой пневматической подвески. В наши дни на рынке так много автомобилей, какие внедорожники оснащены пневмоподвеской? Мы провели исследование и составили список лучших среднеразмерных и полноразмерных внедорожников с пневматической подвеской.

В этом списке внедорожников не только предлагается пневматическая подвеска, но они также являются лучшими внедорожниками в своей категории! Вот список десяти лучших внедорожников с пневмоподвеской на 2021 год:

Среднеразмерные внедорожники

• 2021 Audi SQ7
• 2021 Порше Макан S
• 2021 Volvo XC90
• 2021 Джип Гранд Чероки
• 2021 Tesla Модель X

Полноразмерные внедорожники

• 2021 Ленд Ровер Дискавери
• 2021 Лексус LX 570
• 2021 Мерседес Бенц GLS450
• 2021 Кадиллак Эскалейд
• 2021 Линкольн Навигатор

Это большой выбор внедорожников! Читайте дальше, чтобы узнать больше о плюсах и минусах внедорожника с системой пневматической подвески.Кроме того, мы расскажем о технических характеристиках каждого из этих автомобилей.

Что такое система пневматической подвески?

Прежде чем мы перейдем к автомобилям с пневмоподвеской, давайте разберемся, что это такое и как работает. Пневматическая подвеска — это тип подвески, приводимый в действие компрессором или воздушным насосом с электрическим приводом. Пневматическая подвеска оснащена подушками безопасности, которые заполняются компрессором для создания пружинной подвески.

При заполнении подушек безопасности автомобиль поднимается, создавая больший просвет.Для большей маневренности на высоких скоростях подавите воздух в подушках безопасности, и автомобиль опустится ближе к земле. Помните, что чем ниже вы опускаете автомобиль на высоту, тем тяжелее становится поездка. Так что остерегайтесь лежачих полицейских!

Пневматическая подвеска обычно рассматривается как роскошный вариант для внедорожников, и она обладает комфортом и производительностью, подтверждающими это. Давайте посмотрим на среднеразмерные и полноразмерные внедорожники, которые предлагают этот альтернативный тип подвески.

Среднеразмерные внедорожники с пневмоподвеской

2021 Audi SQ7

Audi SQ7 — отличный выбор для потребителей, которым нужен семиместный внедорожник, который вмещает их семью, но при этом удовлетворяет их потребность в скорости.Этот роскошный внедорожник третьего ряда оснащен двухцилиндровым двигателем V8, выдающим колоссальные 500 лошадиных сил и 568 фунт-фут крутящего момента.

Это безумие!

Что еще более безумно, так это то, что вы и вся ваша семья можете разогнаться до 100 км / ч всего за 3,5 секунды. Возможно, это не лучшая идея, но будьте уверены, что вам и всей вашей семье понравится плавная и комфортная поездка на пневматической подвеске Audi SQ7 2021 года.

2021 Порше Макан S

На пороге Porsche Macan S! Имея всего пять мест, это меньший вариант для внедорожников среднего размера.Тем не менее, Porsche Macan S предлагает вместительные сиденья и комфортную езду. Под капотом вы найдете двигатель v6 с турбонаддувом, мощностью 348 лошадиных сил и крутящим моментом 352 фунт-фут.

Этот маневренный внедорожник оснащен системой Porsche Active Suspension Management или PASM. В то время как пневматическая подвеска поднимает или опускает автомобиль, PASM снижает удары от неровностей дороги и пересеченной местности. Это полезная функция при неожиданном въезде в лежачий полицейский или выбоину на более высоких скоростях.

2021 Volvo XC90

Скандинавский Volvo XC90 — первоклассный внедорожник, вмещающий до семи пассажиров. То, что делает этот автомобиль еще более комфортным, чем другие, — это массажные сиденья водителя и пассажира. Уже одна эта особенность делает этот внедорожник идеальным для путешествий.

XC90 предлагается с двигателем 2,0 л с турбонаддувом и подключаемым гибридом. Для потребителей, которым нужен внедорожник с третьим рядом сидений с экономичным пробегом, это отличный выбор.Бензиновый двигатель рассчитан на 19 городов / 28 шоссе, а гибрид — 27 миль на галлон вместе взятых.

2021 Джип Гранд Чероки

Jeep Grand Cherokee не новичок в сообществе внедорожников. На выбор предлагается десять доступных пакетов отделки салона, и все вмещают пять пассажиров. Доступны V6 и V8 мощностью от 295 лошадиных сил до колоссальных 707 лошадиных сил!

Его баланс между авантюристом и ежедневным спутником вождения делает Grand Cherokee не чем иным, как непревзойденным.Его пневматическая подвеска Quadra-Lift имеет систему автоматической регулировки, что означает, что она опускает переднюю часть внедорожника на скоростях шоссе, делая его более аэродинамичным и увеличивая расход топлива.

2021 Tesla Модель X

Tesla — новинка на рынке, которая в последнее время производит серьезный шум на рынке. Его инновационные технологии с автономным вождением и электрическим приводом меняют отрасль. Tesla Model X можно зарядить за 10 1/2 часов, а общее расстояние в пути составляет 340 миль.Он с комфортом вмещает пять пассажиров и имеет двери Tesla с крылатыми крыльями, которые позволяют легко загрузить автокресло для вашего ребенка.

Модель X может быть электрической, но на ней нельзя спать. Обладая мощностью более 1000 лошадиных сил, эта штука может двигаться. Он разгоняется до 0-60 за 2,5 секунды, что делает его очень быстрым, но почти бесшумным внедорожником.

Полноразмерные внедорожники с пневмоподвеской

2021 Ленд Ровер Дискавери

Land Rover Discovery — элегантный внедорожник, вмещающий до семи пассажиров.С подогревом сидений во всех трех рядах делает его отличным автомобилем для езды в зимнюю кабину. Вы можете получить Discovery с четырехцилиндровым или шестицилиндровым двигателем с турбонаддувом, в зависимости от ваших потребностей.

2021 Лексус LX 570

Lexus LX 570 — отличный роскошный полноразмерный внедорожник с пневмоподвеской и надежный выбор. LX 570 вмещает восемь пассажиров и оснащен 5,7-литровым двигателем V8. Одна вещь, которая отличает LX 570 от конкурентов, — это его исключительные возможности для бездорожья.

2021 Мерседес Бенц GLS 450

Если вы ищете вместительный полноразмерный автомобиль, то Mercedes Benz GLS 450 — это то, что вам нужно. GLS 450 с огромной кабиной и передовыми технологиями дает потребителям ощущение лимузина. Если в списке желаний стоит элитная роскошь, то она стоит на первом месте. Покупатели могут выбрать рядный V6 мощностью 362 лошадиных силы или 483-сильный V8 с двойным турбонаддувом.

2021 Кадиллак Эскалейд

Cadillac Escalade 2021 года роскошен и красиво переработан.Он не только вмещает семь пассажиров, но и его возможности буксировки впечатляют по сравнению с аналогичными полноразмерными внедорожниками. Escalade можно купить с оживленным двигателем V6 с двойным турбонаддувом или мощным двигателем V8 объемом 6,2 литра.

2021 Линкольн Навигатор

Lincoln Navigator 2021 года — прекрасное сочетание роскоши и мощности. Этот полноразмерный внедорожник, вмещающий до восьми пассажиров и оснащенный двигателем с двойным турбонаддувом мощностью 450 лошадиных сил, может справиться с любым столкновением.Navigator также оснащен усиленным буксировочным комплектом, что делает его отличным выбором для перевозки больших грузов.

Все модели оснащены точкой доступа 4G. Покупатели также могут использовать подключение к точке доступа на расстоянии до 50 футов от автомобиля.

Как долго прослужит пневмоподвеска?

Каждый автомобиль и его части со временем изнашиваются. Срок службы пневматической подвески зависит от каждого автопроизводителя и его конкретной системы пневматической подвески.

Тем не менее, покупатель может рассчитывать на предполагаемый срок службы от 50 000 до 70 000 миль или рекомендованную замену каждые десять лет.

Что произойдет, если пневматическая подвеска выйдет из строя?

Самой важной частью системы пневматической подвески является ее компрессор. Если компрессор выходит из строя, значит, подушки безопасности не сработают. Если автомобиль находится на ненормальной высоте для езды, это может быть связано с отказом компрессора.

Воздушный компрессор жизненно важен для вашей системы пневматической подвески.Если кажется, что пневматическая подвеска не работает нормально, обратитесь в местное представительство, чтобы диагностировать проблему.

Могу ли я водить машину с отключенной пневматической подвеской?

Бывают случаи, когда постоянное наполнение и выпуск воздуха из воздушного компрессора становится раздражающим. Может возникнуть соблазн полностью отключить пневмоподвеску, но это может привести к серьезным повреждениям вашего автомобиля. Отключение пневматической подвески приведет к тому, что автомобиль будет ездить очень грубо, как если бы он постоянно достиг дна, а без подвески нет ничего, что могло бы поглотить удар от дороги.

Что лучше, пневматическая или рессорная подвеска? Пневматическая подвеска

имеет свои преимущества, когда речь идет о ее универсальности. Водитель может настроить его для комфортной езды по шоссе или более жесткой езды по пересеченной местности. Он также весьма полезен при буксировке тяжелых грузов, поскольку способен выравнивать транспортное средство.

В то время как пружинная подвеска не может быть отрегулирована по ощущениям водителя, как пневматическая подвеска. Пружинная подвеска более надежна, потому что есть меньше вещей, которые могут выйти из строя.Пневматическая подвеска может быть в три раза дороже пружинной подвески и может стоить дорого в ремонте.

С учетом сказанного, покупатели должны взвесить все «за» и «против» приобретения автомобиля с пневматической подвеской. Хотя она более универсальна, чем пружинная подвеска, в конечном итоге пневматическая подвеска может оказаться дорогостоящей из-за ее первоначальной стоимости и будущего ремонта.

В закрытии

В целом, пневматическая подвеска адаптируется к любой местности или работе, с которой ей приходится сталкиваться.Это может быть дорогой вариант, но он может сделать любой среднеразмерный или полноразмерный внедорожник борцом по бездорожью, авантюристом для семейных путешествий или тяжелой буксировочной машиной. Если вы думаете о приобретении автомобиля с пневмоподвеской, протестируйте модели с ней и без нее, чтобы принять решение о покупке.

Дополнительную информацию о внедорожниках можно найти в следующих статьях:

Какие самые высокие внедорожники? [6 моделей, отвечающих всем требованиям]

Какие внедорожники будут иметь двигатели V6 в 2021 году? [Взгляд на среднеразмерные и полноразмерные внедорожники]

Что означает сигнальная лампа пневматической подвески?

В пневмоподвеске

используются надувные мешки для плавной и комфортной езды.Наряду с комфортом, некоторые системы пневматической подвески позволяют регулировать дорожный просвет для работы на пересеченной местности. Система пневматической подвески состоит из воздушного компрессора, 4-х подушек на каждом колесе и датчиков высоты, которые отслеживают, насколько подушки надуваются. Каждый раз, когда автомобиль заводится, компьютер выполняет быструю проверку компрессора и пакетов на предмет утечек.

Что означает сигнальная лампа пневматической подвески

Компьютер автомобиля включит сигнальную лампу пневматической подвески, если обнаружит какую-либо ненормальную активность.Обычно это происходит, если компрессор не подает столько воздуха, сколько должен, или если есть утечка в одном из мешков. Утечка в одном из пакетов приведет к снижению дорожного просвета, что определяется компьютером с помощью датчика высоты. Перед заменой мешка всегда проверяйте датчики высоты, так как они могут выйти из строя и дать ложные показания, в результате чего загорится сигнальная лампа.

Что делать, если горит сигнальная лампа пневматической подвески

Когда загорится этот индикатор, компьютер сохранит код для идентификации обнаруженных проблем.Без сканера для считывания кода может быть очень сложно определить причину проблемы, поэтому всегда лучше сканировать автомобиль на наличие кодов. Вы можете снять колеса и осмотреть сумки на предмет чрезмерных трещин или утечек, но вам все равно следует сканировать автомобиль на случай, если в нем сохранено несколько кодов.

Безопасно ли управлять автомобилем, когда горит сигнальная лампа пневматической подвески?

В зависимости от серьезности проблемы может или не может быть безопасно управлять автомобилем, когда загорается этот свет.Если у вас есть одна сумка, которая протекает медленно, компрессору просто нужно будет немного поработать, чтобы попытаться удержать автомобиль на правильной высоте. В этом случае автомобиль не справится с управлением, поэтому управляйте автомобилем только в случае крайней необходимости. Будьте особенно осторожны на неровностях и неровных дорогах, так как подвеска также не сможет поглощать удары. Теперь предположим, что компрессор не работает, и все мешки полностью спущены. В этой ситуации вообще нельзя водить машину. Мало того, что автомобиль будет иметь ужасную управляемость, без подвески, поглощающей любые удары, все удары будут передаваться на кузов автомобиля, который не предназначен для такого рода вещей.

Если на вашей пневматической подвеске горит свет, наши сертифицированные специалисты всегда готовы помочь вам диагностировать любые проблемы, с которыми вы можете столкнуться. Наши опытные специалисты могут даже заменить компрессор пневмоподвески или осушитель пневмоподвески, если это необходимо.

Автомобили с пневмоподвеской | BuyaCar

Если ваш единственный опыт воздушной амортизации — это обвисшая надувная кровать, то вы можете не осознавать тот превосходный комфорт, который может предложить пневматическая подвеска.

Замена рессор над колесами автомобиля на подушки безопасности позволяет транспортным средствам выдерживать тряску и сотрясения на выбоинах, неровных дорожных покрытиях и лежачих полицейских.Это означает, что они могут плавно двигаться по дороге, делая ее более комфортной для пассажиров.

Хотя пневмоподвеска обычно считается одним из лучших достижений в области автомобильных технологий за последние годы, она, как правило, доступна только на более дорогих автомобилях, особенно на высоких внедорожниках.

Это связано с тем, что его производство обходится дороже, чем традиционные компоненты подвески, такие как пружины, а также более дорогие системы для замены систем пневматической подвески. Другими словами, не ожидайте в ближайшее время найти пневматическую подвеску на своем обычном семейном автомобиле, таком как Ford Fiesta или Vauxhall Astra.

Как работает пневмоподвеска

Системы подвески добавляют некоторую гибкость между колесами и остальной частью автомобиля, чтобы можно было смягчить воздействие провалов и неровностей на дороге, а не заставлять автомобиль подпрыгивать вверх и вниз с дискомфортом.

В большинстве автомобилей используются стальные пружины, поглощающие это движение, но автомобили с пневматической подвеской заменяют их подушками безопасности. Давление воздуха можно регулировать с помощью компрессора, что позволяет изменять высоту автомобиля вместе с ощущениями от вождения: более мягкая подушка безопасности может добавить больше комфорта, а более жесткая подушка может сделать автомобиль более спортивным.Эта регулировка может быть произведена автоматически или нажатием кнопки внутри автомобиля.

Некоторые высококлассные автомобили с пневматической подвеской даже комбинируют данные GPS и карты для автоматической регулировки настроек подвески автомобиля в ожидании следующего поворота на вашем маршруте.

Пневматическая подвеска: хорошая

✔ Управляемая
✔ Безмятежные впечатления от вождения
✔ Адаптируемость

Пневматическая подвеска: плохая

✘ Добавление дорого
✘ Дорогой ремонт при необходимости замены
✘ Не очень точное рулевое управление

Автомобили с пневмоподвеской

1.Mercedes C-Class

Подержанный Mercedes C-Class AirMatic предлагает от £ 19199
Ежемесячное финансирование от 328 £ *

Mercedes C-Class — один из самых комфортабельных автомобилей своего типа, несмотря ни на что Подвеска, которой он оснащен, что делает его идеальным для семей или дальних деловых водителей.

Он может быть оснащен системой пневматической подвески Mercedes Airmatic, которая особенно плавна на скоростях автострады, где кажется, что автомобиль скользит по ней.Это может сделать длительные поездки более расслабляющими, но его эффекты не особенно заметны в городе и на малых скоростях.

РУКОВОДСТВО ПОКУПАТЕЛЕЙ MERCEDES C-CLASS

2. Audi A6 Allroad

Подержанные предложения от £ 22990
Ежемесячное финансирование от 420 £ *

Этот Audi A6 Allroad может выглядеть немного как обычный Estate, но он разработан, чтобы быть немного более прочным и лучше работать на поверхностях с низким сцеплением. И хотя он не так хорош для бездорожья, как Range Rover, он намного маневреннее, чем типичный внедорожник, и к тому же более экономичен.

Ключом к его внедорожным качествам является пневматическая подвеска. Несмотря на то, что во время обычной езды он сидит ниже к земле (что улучшает удовольствие от вождения и снижает расход топлива), на неровных поверхностях его можно поднять еще на 45 мм. Это снижает вероятность того, что он будет царапать колеи, канавы или бордюры.

РУКОВОДСТВО ПОКУПАТЕЛЕЙ AUDI A6 ALLROAD

3. Volvo XC60

Подержанные сделки от 33 500 фунтов стерлингов
Ежемесячное финансирование от 502 фунтов стерлингов *

Volvo XC60 является крупнейшим продавцом Volvo и сокращает разрыв между его меньшими Внедорожник XC40 и огромный XC90.Минималистичный интерьер автомобиля, тихие двигатели и плавная коробка передач делают его в высшей степени комфортным, особенно если он оснащен пневматической подвеской, которая улучшает плавность движения.

Акцент в автомобиле на комфорте означает, что лучше всего расслабляться в поворотах, где автомобиль кажется тяжелым и громоздким, чем BMW X3 аналогичного размера. Режим «Dynamic» пневматической подвески немного улучшает это, делая подвеску более жесткой и занижая автомобиль на 20 мм, но это не спортивный автомобиль.

РУКОВОДСТВО ПОКУПАТЕЛЕЙ VOLVO XC60

4. Range Rover

Подержанные предложения от 41 499 фунтов стерлингов
Ежемесячное финансирование от 625 фунтов стерлингов *

Range Rover продается в роскошном стиле, доступен с стеганой кожей, горячая сиденья для массажа камнями, подлокотники с подогревом и столы с деревянной отделкой. А статус крупнейшего Land Rover среди землевладельцев закреплен за его стойкость на бездорожье.

Эта способность баловать и путешествовать в неизвестность стала возможной благодаря его пневматической подвеске.На дороге он обеспечивает мягкость, подобную подушке, при движении, а на бездорожье он дает автомобилю возможность самостоятельно поднимать и опускать дорожный просвет. Он также может выровняться — поэтому, если вы наполните багажник дробовиками и икрой, он не провиснет на колесах некрасиво.

РУКОВОДСТВО ПОКУПАТЕЛЕЙ RANGE ROVER

5. Audi Q7

Подержанные предложения от 35 930 фунтов стерлингов
Ежемесячное финансирование от 545 фунтов стерлингов *

Пневматическая подвеска оказывает преобразующее влияние на Audi Q7.Без него вы почувствуете вибрацию, когда большой семиместный внедорожник врезается в выбоины и на лежачих полицейских, но если будет установлен дорогостоящий вариант (новый стоит около 2000 фунтов стерлингов), двухтонный Q7 будет поглощать удары в течение долгого времени. спокойная поездка.

Помимо нынешнего Q7 (см. Выше), пневматическая подвеска также доступна для Q7 предыдущего поколения по цене от 35 930 фунтов стерлингов, что делает семиместный Audi с плавным ходом более доступным предложением.

РУКОВОДСТВО ПОКУПАТЕЛЯ AUDI Q7

6.Rolls-Royce Phantom

Подержанные сделки Ограниченный ассортимент

Автомобили не могут быть намного роскошнее Rolls-Royce Phantom. Он большой и показной, но большинство людей, владеющих им, не тратят много времени на то, чтобы разглядывать его или даже водить его. Это машина, на которой можно ездить, а в задней части это самая роскошная машина из всех когда-либо существовавших.

У Phantom есть высший комфорт, соответствующий его роскоши.
