Иммобилайзер приора признаки неисправности

Для обеспечения безопасности и защиты транспортного средства могут использоваться различные противоугонные системы, среди которых — иммобилайзер. Такими устройствами оснащаются не только иномарки, но и отечественные автомобили. В этом материале мы предлагаем узнать, в чем заключается предназначение и как отключить иммобилайзер своими руками на Ладе Приоре.

Характеристика иммобилайзера на Приоре

Перед тем, как произвести активацию или отключение иммобилайзера своими руками, давайте разберемся в основных характеристиках. Как найти устройство, какой его принцип работы и с какими недостатками предстоит столкнуться автовладельцу? На эти и другие вопросы мы ответим ниже.

Принцип действия и устройство

Штатная сигнализация работает по принципу обмена информацией с блоком управления, в зависимости от ситуации разрешая или запрещая запуск двигателя. Иммобилайзер может разрешить запуск мотора только в том случае, если он успешно считает код от ключа. Если же система не распознает ключ, то при попытке завести двигатель иммобилайзер осуществит блокировку цепи топливного насоса, а также системы зажигания. Процедура обмена информацией между иммо и блоком управления производится по диагностической линии K-Line. А это значит, что есть вероятность сбить настройки системы помехами от мобильных гаджетов, в частности, если зажигание активировано (автор видео — Павел Мастер).

Кроме того, нужно учитывать, что в автомобилях с иммо нежелательна полная разрядка аккумулятора. В этом случае в память системы могут записаться хаотичные данные, что приведет к необходимости поездки в сервисный центр. Что касается устройства, то оно идентично системам АПС-4, которые успешно используются в ВАЗах еще с начала 2000-х годов. Единственное различие заключается в том, что сам код интегрирован в ключ зажигания, а считыватель должен располагаться в рулевой колонке. Также следует отметить, что активированный иммо может управлять задними противотуманками и электрическими стеклоподъемниками.

В основе конструкции устройства лежит микроконтроллер на базе PIC16C65B, а также схема K-Line, предназначенная для обмена информацией по диагностической шине. Также устройство включает в себя EEPROM память, где сохраняются комбинации обучения. Нужно учитывать, что модуль АПС-6 может быть установлен в корпус от АПС-4, которых в свое время, видимо, было достаточно много. Монтаж микрочипа при производстве авто осуществляется внутрь штатного пульта, предназначенного для управления центральным замком или сигналкой (автор видео — канал IZO)))LENTA).

Расположение

Если вы не знаете, где находится иммо в вашем авто, попробуйте обратиться к сервисной инструкции — в ней должно быть точно указано, где расположенный блок. Сложность в этом вопросе заключается в том, что производитель может устанавливать этот узел в разных местах, поэтому автовладельцы часто не знают, где найти иммобилайзер в своем авто. Как правило, он монтируется в отсеке для аудиосистемы — чуть ниже от центральной части торпеды. В этом же месте расположен и электронный блок управления.

Плюсы и минусы штатной система защиты

Перед тем, как мы расскажем, какие точки подключения сигнализации используются для ее активации, вкратце рассмотрим основные достоинства и недостатки систем.

Начнем с достоинств:

  • если имеется иммо, автовладельцу не нужно врезаться в проводку для того, чтобы обеспечить безопасность своего транспортного средства;
  • сигнализации, установленные дополнительно, блокируют только одну электроцепь при попытке взлома авто, а обойти эту цепь профессиональному злоумышленнику не составит труда;
  • невозможность эксплуатации транспортного средства при активированном иммо.

Также предлагаем ознакомиться с основными недостатками:

  • система может «глючить», причем сбои, как правило, происходят значительно чаще, чем у обычных сигналок;
  • отсутствие функции автозапуска;
  • в случае со сторонними сигналками, отключение системы будет более простым, чем в случае с иммо;
  • нет обратной связи.

Как отключить и подключить иммо?

Если вам интересно, как активировать иммобилайзер, то эта процедура, как правило, осуществляется при продаже автомобиля в салоне или специалистами в сервисе. Для активации следует руководствоваться точками подключения сигнализации, которые приведены ниже. Если вы заметили, что в работе иммо наблюдаются сбои или на приборной панели появился соответствующий значок, то можно попытаться восстановить его работоспособность путем отключения и подключения. Как известно, со временем контакты на разъемах могут окисляться, соответственно, это может привести к «глюкам» в работе системы.

Итак, как отключить иммобилайзер на Приоре:

  1. Сначала нужно выкрутить болты, расположенные под рулевой колонкой. Используя плоские съемники либо обычный строительный пластмассовый шпатель, вам необходимо разъединить части кожуха колонки.
  2. Далее, разъедините разъем, однако перед этим его следует демонтировать с направляющих, поэтому просто надавите на него. Сделав это, вам нужно нажать на открывшийся фиксатор, после чего разъем без проблем отключается. Вторая часть разъема будет располагаться под приборкой.
  3. После этого, используя маленькую отвертку (к примеру, для ремонта часов) или обычную иголку, необходимо произвести очистку контактов, которые окислились. Для предотвращения возможных неисправностей в будущем контакты также следует обработать медной смазкой, это позволит обеспечить нормальную защиту металла. Тем более, что такой смазочный материал позволяет обеспечить хорошую проводимость тока, а также он обладает высокими антикоррозийными характеристиками. Такая смазка наносится с помощью той же отвертки или иголки.
  4. Теперь вам остается только подключить обратно штекер, произвести диагностику работоспособности иммо и собрать всю конструкцию в обратной последовательности.

Точки подключения иммо

Видео «Как перепрограммировать штатную сигналку своими руками?»

Подробная инструкция по перепрограммированию штатной сигнализации приведена на видео ниже (автор ролика — канал Priorovod).

  • Изучаем основные неисправности иммобилайзера
  • Общая проверка перед поиском неисправностей
  • Основные признаки неисправностей иммобилайзера
  • Какие бывают неисправности иммобилайзера
  • Как исправить неисправности иммобилайзера

Представьте себе современный автомобиль без системы безопасности, продуманной до мелочей. Верно, очень сложно. Сразу в мыслях возникают транспортные средства начала прошлого века. А ведь сейчас нужно по максимуму обезопасить себя от злоумышленников, которые норовят угнать вашего «любимца», пусть даже он находится в гараже.

Пожалуй, одним из лучших и продуманных решений современной безопасности автомобиля является иммобилайзер. И пусть ремонт данного приспособления, как и каждого сложного электронного девайса, непростой, но всё же надёжнее с ним. И помните, что есть профильные агентства и сервисные центры, в которых вам помогут и проведут восстановление. Как вариант, вы можете попытаться устранить неисправности иммобилайзера самостоятельно, предварительно детально изучив инструкцию к нему.

Общая проверка перед поиском неисправностей

Прежде чем проводить общий поиск неисправностей иммобилайзера вашего автомобиля, проверьте следующее и исправьте по необходимости:

— если аккумулятор разряжен, зарядите его полностью, а после уже принимайтесь за поиск проблем с самим иммобилайзером;

— если ключ зажигания не оригинальный, воспользуйтесь одобренным маркой вашего автомобиля, а после принимайтесь за иммобилайзер;

— выньте ключ и поищите неисправности только с ним;

— уберите дополнительные электронные гаджеты или детали, которые могут служить помехой, и поищите неисправности системы иммобилайзера.

Основные признаки неисправностей иммобилайзера

Основные признаки неисправностей, которые не следует оставлять без внимания, следующие:

— при повороте ключа стартер не реагирует;

— когда вы повернули ключ и услышали движение стартера, но двигатель молчит;

— приборная панель сигнализирует соответствующей лампочкой и звуком;

— автомобиль не реагирует на нажатие соответствующей кнопки на брелоке (если, конечно, проблема не в севших в нём батарейках).

Всё, что перечислено выше, – это наиболее распространённые признаки того, что иммобилайзеру требуется помощь специалиста: восстановление или прошивка программного обеспечения. Если игнорировать такие сигналы о неисправностях или доверить справляться с задачей дилетантам, тогда всё может перерасти в более серьёзные проблемы.

Какие бывают неисправности иммобилайзера

Различают следующие виды неисправностей иммобилайзера:

1. Программная неисправность, которая подразумевает под собой разрушение программы в ЭБУ двигателя, иммобилайзере, либо чипе ключа. Данная проблема устранима. Помогает восстановление программы перечисленных систем. Исключение составляет чип-ключ, который порой не имеет дубликатов.

2. Аппаратная неисправность, при которой из строя выходят микросхемы или возникают нарушения в проводке какого-либо компонента системы. В данном случае следует диагностировать и устранить неисправность.

Как исправить неисправности иммобилайзера

Иммобилайзер конструктивно разработан таким образом, что проблема, случившаяся с одним его блоком, выведет из строя всю систему устройства. Но из всех неисправностей можно выделить наиболее часто встречающиеся.

Недостаточный электрический контакт приёмника с антенной

В таком случае иммобилайзер выдает сбои крайне часто. Бывали такие случаи, когда автомобиль удавалось завести только с двадцатого раза. Возникновение данной неполадки происходит из-за тряски, разъёмы антенны и приёмника изготовлены некачественно, окислились контакты или на них попали грязь и жир. Контакт при этом пропадает не сразу, а через определённый срок, который зависит от многих факторов. Чтобы устранить данную проблему, нужно разъединить приёмник и антенну, отключить её питание, затем провести обработку специальным средством, устраняющим загрязнения и окисления. Если есть необходимость, лучше поджать контакты антенны.

Плохой контакт одного из разъёмов электропроводки

Данная проблема возникает также, если разъёмы антенны загрязнены. Для её устранения демонтируйте всю проводку иммобилайзера и проверьте, в каком состоянии находится каждый разъём проводки и блоков. Очистите их специальным средством и подожмите по необходимости.

Сбой контроллера при низком аккумуляторном напряжении

Возникновение данной проблемы обусловлено проведением автомобиля на стоянке с выключенными фарами на протяжении нескольких месяцев, либо несколько часов на парковке со включенными. Чтобы восстановить работоспособность контроллера, отключите аккумулятор примерно на полчаса. В 80% случаев подключение аккумулятора с полным зарядом восстанавливает работу системы иммобилайзера. Если же это не прошло, тогда он требует серьёзной диагностики контроллера. Возможен вариант, что придётся прописывать новый ключ или перепрошивать контроллер.

Сбой при нахождении ключа в поле сильного магнитного излучения

Такое явление возможно возле мощных трансформаторных станций, сварочных аппаратов, микроволновок и прочих устройств. В таком случае потребуется замена либо ремонт чипа. Но порой в системе наблюдаются сбои, от которых происходит блокировка устройства. В таких случаях требуется обязательная разблокировка системы, иначе ваша машина никуда не поедет. Давайте выясним, как отключить систему иммобилайзера, чтобы можно было без проблем выехать, куда нужно.

Отключить данное электронное устройство можно своими силами, но для этого следует набраться терпения и запастись временем. Проще обратиться в соответствующий сервис. Но если вы уже решили сделать это своими руками, тогда вам понадобятся ноутбук (либо ПК), ПАК-загрузчик, изолента и ключ на 10. Данная процедура практически одинакова на всех автомобилях, только с небольшими различиями. В автомобилях с иммобилайзером, расположенным над ЭБУ, провести его отключение особого труда не составит. Для этого извлеките контроллер, отсоедините четыре болта и одну гайку, а затем разберите его.

Далее отключите устройство и сотрите всю информацию с него (тут вам и потребуется ноутбук), присоединив ПАК-загрузчик. Восстановите диагностическую линию. Установите перемычки, чтобы связаться с диагностической колодкой и электронным блоком управления. Случается так, что приходится перезаписывать Flash. Чтобы сохранить остальной функционал системы иммобилайзера, обрежьте входящие провода и снова их между собой соедините. И далее установите разъём обратно на своё место.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Штатными противоугонными устройствами — иммобилайзерами — оснащены все автомобили. В отечественных машинах из-за низкого качества системы часто возникают нештатные ситуации. Загорается индикатор иммобилайзера, противоугонная система блокирует зажигание и подачу топлива — транспортное средство не заводится. Необходимо знать, как отключить иммобилайзер на Приоре при сбое в работе противоугонной системе.

Где находится

В автомобиле LADA Priora автоматическая противоугонная система (АПС) конструктивно встроена в блок электропакета (блок комфорта). В зависимости от года выпуска машины его расположение может быть разным. В ранних моделях Приоры он находился под центральной консолью (бородой), которая расположена посередине торпедо. Под блоком электропакета в этих моделях располагалась электронная система управления двигателем (ЭСУД) или электронный блок управления (ЭБУ).

В последующих модификациях машины Лада Приора блок комфорта, в котором находится иммобилайзер, конструкторы расположили с левой стороны от монтажного блока. В последнем находятся реле и предохранители. В связи с тем, что блок электропакета закреплен у поверхности кузова, за монтажным блоком, добраться до него затруднительно.

По заводской технологии для демонтажа блока комфорта необходимо разобрать часть панели приборов, что долго и сложно. Но есть другой способ:

  1. Обязательно перед операциями с электрооборудованием автомобиля снять контактную клемму с минусового электрода аккумулятора. Из-под руля убрать пластиковую панель, проведя разблокировку крепежных запоров.
  2. Становится виден монтажный блок, за ним в перпендикулярном положении прикручен узел с иммобилайзером. Вслепую следует руками подобраться к 3 разъемам проводки блока электропакета и отсоединить их.
  3. Ключом-колокольчиком с рабочей головкой на 10 на ощупь открутить 2 крепежных болта, которые удерживают блок электропакета. Болты не видны, они находятся за блоком предохранителей.
  4. Аккуратно изъять узел, он вынимается только в одном положении.

Как работает и что блокирует

Иммобилайзер на Приоре предназначен для предотвращения угона транспортного средства злоумышленниками. Он состоит из следующих деталей:

  • Блока АПС, конструктивно совмещенного с электропакетом.
  • Датчика, наличия ключа с «родным» чипом в виде петли накачки, намотанной на замок зажигания.
  • Соединительных проводов для передачи сигналов.
  • Ключей с транспондером.

При покупке машины владельцу выдают специальный ключ с красной вставкой, в которой находится чип, позволяющий обучить рабочие ключи, и 2 рабочих ключа с программируемыми микросхемами. Обучающий ключ необходимо хранить дома, потому что он дает доступ к настраиванию ключей, которые АПС будет считать «родными».

После процедуры активации иммобилайзера и обучения рабочих ключей автомобиль можно будет завести. Но, только если противоугонный блок «видит» ключ с транспондером и в чипе прописан код, совпадающий с информацией, сохраненной в энергонезависимой памяти АПС.

В Приоре иммобилайзер работает следующим образом:

  1. При повороте рабочего ключа в ячейке замка зажигания на индуктивную катушку, намотанную вокруг замка, подается импульс напряжения, который возбуждает в пространстве электромагнитные колебания.
  2. В ключе располагается индуктивность, в которой осуществляется изменение силы тока, что позволяет воспринимать импульс с петли накачки.
  3. Происходит заряд емкости, подающей питание на микросхему с кодом.
  4. Чип генерирует обратный импульс, который излучается в пространство и воспринимается петлей накачки.
  5. Сигнал поступает в АПС, где происходит сравнение сохраненных в памяти блока и принятых кодов.
  6. Если данные совпадают, противоугонное устройство не вмешивается в работу ЭБУ двигателем. При не совпадении кодов АПС переходит в защитный режим, передавая сигнал в ЭБУ, который блокирует питание бензонасоса, стартера и зажигания машины.

Как активировать иммобилайзер на Приоре

На заводе АПС не проходит процедуры активации, ее проводит мастер в салоне продажи по желанию покупателя автомобиля. При строгом соблюдении инструкции ее можно пройти самостоятельно по следующему алгоритму:

  1. При закрытых дверях машины включить обучающим ключом с красной вставкой зажигание автомобиля.
  2. После срабатывания 3 звуковых сигналов (писков) вынуть ключ из замка.
  3. Вставить рабочий черный ключ и активировать зажигание, допустимая длительность процедуры 5 секунд.
  4. Система просигнализирует 3 писками и через некоторое время — еще 2.
  5. Вытащить рабочий ключ и также быстро включить зажигание обучающим ключом.
  6. Услышать серию звуковых сигналов (3+2).
  7. Отключить зажигание, ключ не вынимать.
  8. Дождаться одного звукового сигнала.
  9. Включить зажигание и не выключать до появления одного гудка с клаксона и кратковременного включения аварийной сигнализации.
  10. Отключить зажигание, не вынимать ключ до гашения индикации значка иммобилайзера на панели приборов.

Если в процедуре были допущены ошибки, активация системы не произойдет, но ее можно повторить. При неоднократном отрицательном результате необходимо обратиться на СТО.

Как обойти иммобилайзер

При возникновении сбоев в противоугонной системе автомобиль не удается завести с ключа, иммобилайзер подает сигнал в ЭСУД на блокировку основных систем. При возникновении потребности в установке автозапуска у водителя возникает вопрос о том, как можно отключить иммобилайзер Приоры самому.

Использование обходчика

Применение обходчика иммобилайзера позволяет без демонтажа или отключения АПС использовать процедуру автозапуска у транспортного средства. Устройство для обхода системы можно сделать самому или купить и установить на СТО.

Простой обходчик представляет собой реле, катушку индуктивности для накачки питания чипа и диод. К катушке приматывается рабочий ключ, схема монтируется в параллель к штатной спирали накачки.

Без обходчика

На СТО проводят процедуру перепрошивки ЭБУ двигателем с целью отключения иммобилайзера. При наличии адаптера, ноутбука и программного обеспечения эту операцию можно провести самостоятельно.

Для этого необходимо:

  1. Отсоединить минусовой провод с клеммы аккумулятора.
  2. Получить доступ к ЭСУД, отсоединить блок от автомобильной сети.
  3. Демонтировать его из автомобиля.
  4. Снять крышку с ЭБУ, перепаять резистор на плате в положение, разрешающее перепрограммирование.
  5. Подключить плату к адаптеру, обеспечивающему связь с компьютером, и подать на нее питание.
  6. С помощью программы стереть данные из энергонезависимой памяти EEPROM.
  7. Сохранить изменения, отключить от компьютера.
  8. Перепаять резистор на прежнее место.
  9. Установить ЭСУД в электронную систему автомобиля.

При проведении этой операции ЭБУ двигателем перестает воспринимать сигналы с иммобилайзера.

Перепаять чип в блоке управления

При отсутствии адаптера и возможности подать питание ЭСУД во время программирования рекомендуется выпаять микросхему памяти EEPROM. На ее место поставить новый чистый чип или ее же, но только обнуленную с помощью программатора.

Отсоединить блок управления

Физическое отключение и удаление из Лады Приоры иммобилайзера не представляется возможным, потому что он интегрирован в схему блока комфорта машины. Отключение блока электропакета выведет автомобиль из строя.

Неисправности и их устранение

Одна из проблем АПС Приоры — это реализация механизма обмена данными между иммобилайзером и ЭСУД автомобиля через линию диагностики. При этом возникают неисправности в системе — горит на панели приборов сигнал иммобилайзера и не заводится двигатель.

Код в иммобилайзере может сбиться:

  • от подключения диагностического оборудования;
  • от появления наведенных токов от передатчика сотового телефона,
  • от перепадов напряжения в бортовой сети машины.
  • от обнуления заряда в аккумуляторе.

В последних моделях Приоры была реализована процедура аварийного отключения противоугонной системы. Необходимо эту функцию активировать и зарегистрировать в ЭБУ пароль. Тогда при возникновении нештатной ситуации с АПС можно, манипулируя по заводской инструкции педалью газа, завести автомобиль, игнорируя блокировку иммобилайзера.

Неисправности иммобилайзера - какие бывают

Современные машины невозможно представить без системы безопасности, которая препятствовала бы угону. Если на старых автомобилях ВАЗ не было ничего кроме замков, то на современных, той же Приоре и Калине, уже стоит иммобилайзер. Для того чтобы разобраться в проблемах иммобилайзера, следует сначала сформировать понимание относительно этого понятия.

Что такое иммобилайзер

Если вы купите приличный автомобиль, то производитель уже оснастил его защитой в виде иммобилайзера. Это наиболее распространенное и эффективное средство в борьбе с автоугоном.

Штатный

Если говорить простыми словами, то иммобилайзер предотвращает всякого рода попытки завести автомобиль, если в замок не был вставлен ключ, в котором есть уникальный чип. Если даже вставить «пустой» ключ в замок, устройство увидит, что чипа нет, и откажется запускать двигатель.

Принцип работы

Когда вы включаете зажигание, и на приборной панели загораются лампочки, а потом гаснут, в тот же самый момент иммобилайзер считывает код с чипа, и если он верный, то позволяет завести двигатель. В случае если чип неверный, иммобилайзер блокирует всяческие способы тронуться с места, кроме как при помощи буксира.

Многие автолюбители после покупки автомобиля, изъявляют желание увеличить защищенность своего авто и поставить сигнализацию. Однако, если у вас автомобиль с иммобилайзером, это может быть немного проблематично.

Иммобилайзер не позволяет использовать сигнализацию с автоматическим запуском. Чтобы решить эту проблему, можно использовать модуль обхода иммобилайзера, улучшив защищенность вашей машины.

Модуль обхода иммобилайзера

Симптомы проблем с иммобилайзером

Стоит отметить, что система прекрасным образом защищает автомобиль от угона и довольно надежна. Однако, если вы заметили, что она работает не как полагается, лучше не прибегать к помощи любителей, а сразу обратиться к профессионалам, ведь этот вопрос требует, чтобы вы уделили ему должное внимание.

Основные признаки наличия проблем с иммобилайзером:

  1. При попытке завести двигатель стартер не вращает двигатель.
  2. Пытаясь завести двигатель, вы слышите, что стартер «крутит» двигатель, но тот не заводится.
  3. Вы заметили, что на приборной панели мигает соответствующая лампочка.
  4. При попытке открыть/закрыть автомобиль при помощи брелока, тот не реагирует (сначала поменяйте батарейки).

Индикатор в автомобиле ВАЗ

Это наиболее распространенные признаки, встречающиеся на многих автомобилях. В случае если вы увидели в списке имеющуюся проблему, то может быть так, что вашему иммобилайзеру необходима перепрошивка или восстановление ПО.

Если вы просто постараетесь не замечать имеющуюся проблему, это может вылиться в более существенную проблему в будущем.

Группы неисправностей

Все неисправности иммобилайзера можно разделить на две категории, в каждой из которых отличается способ устранения проблемы, а также степень ее сложности. Как правило, в большинстве случаев устройство подлежит восстановлению:

  • Программные неисправности. Подобные проблемы возникают из-за сбоя программного обеспечения. Это может быть рассинхронизация устройства с кодом чипа и моторным блоком, куда идет сигнал. Может быть и другая ошибка иммобилайзера, но большинство из них довольно просто и быстро решаются: необходимо обратиться к специалисту, который быстро перепрограммирует устройство и сотрет ошибки.
  • Аппаратные поломки. Это касается механических повреждений устройства, что и вызывает сбои в его работе. Сюда можно отнести и дефекты на плате аппарата, повреждение проводов и системы питания, неисправности коммутационного шлейфа. Механические неполадки также довольно быстро устраняются в сервисных центрах.

Дефект на плате

Советы по эксплуатации

Покупая автомобиль с данной системой безопасности, вы должны получить комплект из двух ключей. В случае если вам выдали неполный комплект, либо вы потеряли один из них, нужно срочно сделать новый и перепрошить аппарат, иначе есть вероятность того, что ваше авто могут угнать.

Должен быть дубликат ключей

Не поленитесь прочитать инструкцию, которая прилагается к иммобилайзеру. Благодаря этому вы лучше поймете, как работает система именно на вашем автомобиле.

Помните, что если вы начали наблюдать перебои в работе своего устройства или вы хотите установить это устройство на свое авто, лучше всего обратиться в официальные сервисные центры, обезопасив себя от возможных мошенников.

Ремонтировать лучше в сервисном центре

Подводя итоги можно отметить, что иммобилайзер представляет собой непростую систему, при правильном использовании которой она обеспечит хорошую безопасность. Изучите правила использования данного устройства, чтобы оно корректно работало. Если вам потребовался по какой-либо причине ремонт аппарата, то лучше обратиться к компетентным специалистам, это станет гарантией на бесперебойную работу в будущем, а вас от риска стать пострадавшим от угона.

Видео

Пример решения аппаратной проблемы иммобилайзера:

Как прошить рабочие ключи для Лада Гранта, смотрите ниже:

Читайте также:

проверка, признаки и причины неисправности, ремонт

Любой современный автомобиль оснащен штатным иммобилайзером, но правильно используют это полезное устройство только небольшая часть водителей. Устанавливая дополнительные охранные системы, устройство отключают, убирая непреодолимую преграду для автоворов. Избежать ошибок, возникающих по причине непонимания назначения и функционирования иммобилайзера, можно после более детального знакомства с данным устройством.

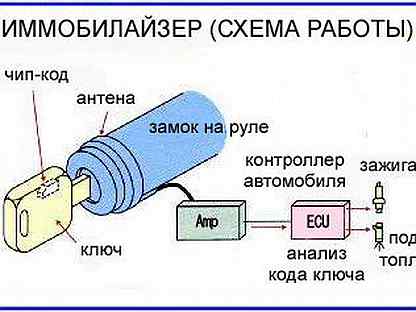

Назначение и принцип работы иммобилайзера

В переводе на русский, слово «immobillizer» означает «обездвиживатель». Устройство представляет собой электронную схему, включенную в разводку автомобиля, при помощи которой исключается возможность несанкционированного запуска двигателя с целью угона автомобиля. Это достигается прерыванием жизненно важных электрических цепей машины. Данный модуль, в отличие от сигнализации, использующей системы оповещения, работает скрытно.

Основная задача устройства – предотвратить угон транспортного средства даже при вскрытии злоумышленниками салона. С целью повышения эффективности его работы, в схему устанавливают реле, блокирующие запуск двигателя при отключении или демонтаже иммобилайзера, и даже при замыкании проводов в «правильном» сочетании. Отдельные модели совмещают со стандартной сигнализацией, которая при срабатывании запускает блокировку.

Иммобилайзер включает в себя следующие элементы:

  1. Электронный блок, или «мозг» устройства, в котором находятся и обрабатываются коды ключей.
  2. Блок управления двигателем (ECU).
  3. Считывающая катушка.
  4. Электромагнитные реле, выполняющие разрыв цепей, и обездвиживающие машину.
  5. Ключ, находящийся у водителя, который выполняет роль элемента управления и активирует систему.

Иммобилайзер может блокировать как отдельный узел (силовой агрегат, коробку, тормоза или рулевое управление), так и несколько узлов.

Проверка иммобилайзера

Перед началом поиска причины поломки иммобилайзера следует проверить и исправить по необходимости следующие части автомобиля:

  1. Аккумулятор, и в случае недостаточного заряда дозарядить.
  2. Использовать оригинальный ключ зажигания, применяющийся в конкретной модели автомобиля.
  3. Убрать электронные гаджеты и другие устройства, способные создать помеху сигналу иммобилайзера.

Осуществить проверку работоспособности устройства можно, обернув ключ в пищевую фольгу и вставив его в замок зажигания. Если на приборной панели не засветится индикатор ключа по причине экранирования сигнала, автомобиль не заведется. При снятии фольги двигатель должен запускаться.

Признаки неисправности иммобилайзера

Иммобилайзеру, как и любой другой технике, свойственны определенные поломки, которые способны причинить владельцу автомобиля массу неудобств, при которых машина «не узнает» владельца:

  1. При поворачивании ключа в замке зажигания стартер не работает.
  2. При повороте ключа вращение стартера происходит, но двигатель не запускается.
  3. Постоянное мерцание на приборной панели индикатора чип-ключа.
  4. Отсутствие реакции автомобиля на нажатую кнопку брелка.

Неисправности иммобилайзера бывают двух типов:

  1. Программные, обусловленные сбоем в программном обеспечении: неполадке в самом устройстве или рассинхронизации компонентов (моторного блока и ключа). Устраняются при восстановлении ПО.
  2. Аппаратные, имеющие механическую причину. Возникают при повреждении коммуникационных проводов, контактов или элементов платы. Устраняются ремонтом иммобилайзера.

Отключение или обход иммобилайзера

Необходимость отключения иммобилайзера может возникнуть у владельца авто по следующим причинам:

  1. При потере ключа.
  2. При поломке ЭБУ или других частей иммобилайзера.
  3. При установке пульта дистанционного запуска двигателя.
  4. При умышленном отключении устройства, обусловленного убеждением, что для защиты машины достаточно только сигнализации.
  5. В случае, когда автомобиль не интересен для угонщиков, и применение иммобилайзера бессмысленно.

Самый простой способ отключить иммобилайзер – это набрать код (при наличии данной опции). Другой способ, который подойдет только для моделей с чипом – это прикрепить чип от второго ключа к антенне иммобилайзера. Официальные дилеры располагают устройствами (киллерами) или универсальными ключами, способными деактивировать штатное устройство. Универсальным способом является программное отключение иммобилайзера, при котором он переводится в состояние неактивного.

Есть несколько способов, позволяющих обойти иммобилайзер при монтаже сигнализации. Для этого используются модули обхода (обходчики), которые приобретаются в компаниях, реализующих охранные системы и сопутствующее оборудование. Модуль обхода представляет собой электронную схему, заключенную в небольшой корпус, и оснащенную внутри и снаружи антеннами. Внутри также помещен чип или ключ от устройства.

При запуске двигателя с сигнализации, внутренняя антенна считывает зашифрованный сигнал, а внешняя посылает его к замку зажигания. При запуске авто ключом, обходчик не работает. Выбирать обходчик должен опытный специалист, чтобы тот был совместим с оборудованием конкретной модели машины. Иногда сигнал иммобилайзера достаточно слабый, и может потребоваться его усиление.

При утрате ключа или возникновении проблем с иммобилайзером, отключить устройство можно при помощи эмулятора. Он обходит программу защиты в ЭБУ, и на управление машиной никак не влияет.

Виды иммобилайзеров

Первые иммобилайзеры, имеющие ручное управление, ушли в прошлое. Большинство автопроизводителей выпускают электронные устройства, которые активируются кодовым электронным ключом. Для этого набор кода блокировки на устройстве не требуется, а водителю достаточно носить при себе брелок или карточку, что деактивирует прибор в присутствии владельца авто. По типу активирующего устройства иммобилайзеры делятся на:

1. Контактные, требующие ручной активации для отключения режима охраны. Это осуществляется нажатием на скрытую кнопку, применением ключа-карты, ручным вводом кода, брелком ДУ и другими способами.

2. Бесконтактные, срабатывающие автоматически, и не требующие участия владельца транспортного средства. Распознавание происходит автоматически при попадании радиомаячка в радиус обнаружения. Как правило, его вмонтируют в ключ зажигания.

Существует классификация иммобиайзеров по типу используемых блокировок:

  1. Проводные, когда сигналы от блока управления к реле поступают по проводам.
  2. Беспроводные, когда передача сигнала от БУ к реле происходит при помощи радиоволн.

Беспроводный тип устройства обеспечивает намного больший уровень защиты за счет сложности обнаружения мест разрыва цепей даже при обнаружении главного модуля. В проводных устройствах легко проследить путь от ЭБУ к реле и вручную замкнуть цепь.

По времени действия:

  1. Моментального (машина сразу лишается подвижности).
  2. С отсрочкой блокировки, когда двигатель глохнет после преодоления автомобилем небольшого расстояния.

Ремонт иммобилайзера

Иммобилайзер устроен таким образом, что поломка одного из его блоков выводит из строя всю систему. Наиболее часто неисправности возникают по следующим причинам:

  1. Сбой в работе программного обеспечения устройства. Решается путем перепрошивки иммобилайзера при наличии сервисного доступа к программе системы. С 1998 г. пин-карты с кодом доступа для перепрограммирования ключей не выдают, а при необходимости запрашивают у официального дилера. Перепрошивка происходит в отделении автосервиса после предоставления документов о праве собственности на авто.
  2. При недостаточном контакте приемника и антенны, что является следствием тряски, окисления контактов, попадания на них грязи или жира. При этом контакт утрачивается не сразу, а спустя некоторое время. Для устранения неисправности отключают питание устройства. Отсоединяют антенну от приемника и обрабатывают контакты средством, устраняющим посторонний налет, и при необходимости поджимают контакты.
  3. Плохой контакт какого-либо разъема электропроводки. Проблема аналогична предыдущей поломке, и для проведения ремонта демонтируют проводку иммобилайзера, после чего проверяют состояния каждого контакта в разъеме или блоке. Их поверхность очищают специальным средством и при необходимости поджимают.
  4. Сбой контроллера по причине низкого напряжения с аккумулятора. Проблема возникает при разрядке аккумуляторной батареи во время длительной стоянки или при длительно включенных электроприборах с неработающим двигателем. Для восстановления штатного функционирования контроллера, аккумулятор отключают на 30 мин. В 4 из 5 случаев полная зарядка аккумулятора восстанавливает работу устройства. Если это не помогло, требуется диагностика контроллера, после которой возможно потребуется его перепрошивка или прописывание нового ключа.
  5. Сбой ключа при воздействии сильного магнитного поля. Возможно около мощных трансформаторов, микроволновых печей, сварочных и других подобных устройств, после которых чип требует ремонта или замены. Но иногда происходят сбои, при которых устройство блокируется, после чего автомобиль становится обездвиженным. Для выхода из сложившейся ситуации обращаются с соответствующий сервис, или при наличии определенных знаний и оборудования, производят разблокировку самостоятельно, используя ноутбук и ПАК-загрузчик.

Как выявить неисправности иммобилайзера?

Представьте себе современный автомобиль без системы безопасности, продуманной до мелочей. Верно, очень сложно. Сразу в мыслях возникают транспортные средства начала прошлого века. А ведь сейчас нужно по максимуму обезопасить себя от злоумышленников, которые норовят угнать вашего «любимца», пусть даже он находится в гараже.

Пожалуй, одним из лучших и продуманных решений современной безопасности автомобиля является иммобилайзер. И пусть ремонт данного приспособления, как и каждого сложного электронного девайса, непростой, но всё же надёжнее с ним. И помните, что есть профильные агентства и сервисные центры, в которых вам помогут и проведут восстановление. Как вариант, вы можете попытаться устранить неисправности иммобилайзера самостоятельно, предварительно детально изучив инструкцию к нему.

Общая проверка перед поиском неисправностей

Прежде чем проводить общий поиск неисправностей иммобилайзера вашего автомобиля, проверьте следующее и исправьте по необходимости:

- если аккумулятор разряжен, зарядите его полностью, а после уже принимайтесь за поиск проблем с самим иммобилайзером;

- если ключ зажигания не оригинальный, воспользуйтесь одобренным маркой вашего автомобиля, а после принимайтесь за иммобилайзер;

- выньте ключ и поищите неисправности только с ним;

- уберите дополнительные электронные гаджеты или детали, которые могут служить помехой, и поищите неисправности системы иммобилайзера.

Основные признаки неисправностей иммобилайзера

Эта система защиты отлично оберегает ваш автомобиль от несанкционированного овладения автомобилем и очень редко выходит из строя. Но если вдруг такое произошло, лучше сразу обратиться за помощью к квалифицированным специалистам. Не стоит доверять такое непрофессионалам, а тем более дилетантам. Обязательно обратитесь к людям знающим, которые имеют специальное оборудование для диагностики и последующего ремонта системы. Даже в том случае, если иммобилайзер начинает издавать непривычные сигналы, задумайтесь о поездке в сервис, ведь это электроника и, может быть, потребуется его перепрошивка.

Основные признаки неисправностей, которые не следует оставлять без внимания, следующие:

- при повороте ключа стартер не реагирует;

- когда вы повернули ключ и услышали движение стартера, но двигатель молчит;

- приборная панель сигнализирует соответствующей лампочкой и звуком;

- автомобиль не реагирует на нажатие соответствующей кнопки на брелоке (если, конечно, проблема не в севших в нём батарейках).

Всё, что перечислено выше, – это наиболее распространённые признаки того, что иммобилайзеру требуется помощь специалиста: восстановление или прошивка программного обеспечения. Если игнорировать такие сигналы о неисправностях или доверить справляться с задачей дилетантам, тогда всё может перерасти в более серьёзные проблемы.

Какие бывают неисправности иммобилайзера

Различают следующие виды неисправностей иммобилайзера:

1. Программная неисправность, которая подразумевает под собой разрушение программы в ЭБУ двигателя, иммобилайзере, либо чипе ключа. Данная проблема устранима. Помогает восстановление программы перечисленных систем. Исключение составляет чип-ключ, который порой не имеет дубликатов.

2. Аппаратная неисправность, при которой из строя выходят микросхемы или возникают нарушения в проводке какого-либо компонента системы. В данном случае следует диагностировать и устранить неисправность.

Как исправить неисправности иммобилайзера

Иммобилайзер конструктивно разработан таким образом, что проблема, случившаяся с одним его блоком, выведет из строя всю систему устройства. Но из всех неисправностей можно выделить наиболее часто встречающиеся.

Недостаточный электрический контакт приёмника с антенной

В таком случае иммобилайзер выдает сбои крайне часто. Бывали такие случаи, когда автомобиль удавалось завести только с двадцатого раза. Возникновение данной неполадки происходит из-за тряски, разъёмы антенны и приёмника изготовлены некачественно, окислились контакты или на них попали грязь и жир. Контакт при этом пропадает не сразу, а через определённый срок, который зависит от многих факторов. Чтобы устранить данную проблему, нужно разъединить приёмник и антенну, отключить её питание, затем провести обработку специальным средством, устраняющим загрязнения и окисления. Если есть необходимость, лучше поджать контакты антенны.

Плохой контакт одного из разъёмов электропроводки

Данная проблема возникает также, если разъёмы антенны загрязнены. Для её устранения демонтируйте всю проводку иммобилайзера и проверьте, в каком состоянии находится каждый разъём проводки и блоков. Очистите их специальным средством и подожмите по необходимости.

Сбой контроллера при низком аккумуляторном напряжении

Возникновение данной проблемы обусловлено проведением автомобиля на стоянке с выключенными фарами на протяжении нескольких месяцев, либо несколько часов на парковке со включенными. Чтобы восстановить работоспособность контроллера, отключите аккумулятор примерно на полчаса. В 80% случаев подключение аккумулятора с полным зарядом восстанавливает работу системы иммобилайзера. Если же это не прошло, тогда он требует серьёзной диагностики контроллера. Возможен вариант, что придётся прописывать новый ключ или перепрошивать контроллер.

Сбой при нахождении ключа в поле сильного магнитного излучения

Такое явление возможно возле мощных трансформаторных станций, сварочных аппаратов, микроволновок и прочих устройств. В таком случае потребуется замена либо ремонт чипа. Но порой в системе наблюдаются сбои, от которых происходит блокировка устройства. В таких случаях требуется обязательная разблокировка системы, иначе ваша машина никуда не поедет. Давайте выясним, как отключить систему иммобилайзера, чтобы можно было без проблем выехать, куда нужно.

Отключить данное электронное устройство можно своими силами, но для этого следует набраться терпения и запастись временем. Проще обратиться в соответствующий сервис. Но если вы уже решили сделать это своими руками, тогда вам понадобятся ноутбук (либо ПК), ПАК-загрузчик, изолента и ключ на 10. Данная процедура практически одинакова на всех автомобилях, только с небольшими различиями. В автомобилях с иммобилайзером, расположенным над ЭБУ, провести его отключение особого труда не составит. Для этого извлеките контроллер, отсоедините четыре болта и одну гайку, а затем разберите его.

Далее отключите устройство и сотрите всю информацию с него (тут вам и потребуется ноутбук), присоединив ПАК-загрузчик. Восстановите диагностическую линию. Установите перемычки, чтобы связаться с диагностической колодкой и электронным блоком управления. Случается так, что приходится перезаписывать Flash. Чтобы сохранить остальной функционал системы иммобилайзера, обрежьте входящие провода и снова их между собой соедините. И далее установите разъём обратно на своё место.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

отключение и обход иммо на Приоре самостоятельно с помощью обходчика

Иммо на Lada Priora и других авто является дополнительным средством безопасности, блокирующим двигатель при попытке угона машины. Отключить иммобилайзер на Приоре при его неисправности можно как с помощью обходчика, так и без него, перепрограммировав устройство системы ЭССУД.

Содержание

Открытьполное содержание

[ Скрыть]

Характеристика иммобилайзера на Приоре

Иммо на автомобилях ВАЗ — такое устройство, которое выполняет активацию системы блокировки силового агрегата в случае взлома машины. Наличие блокиратора позволяет завести двигатель только после распознавания ключа, установленного в замке.

Где находится иммобилайзер в Лада Приора?

Место расположения штатного противоугонного средства указывается в сервисной документации к машине. Суть в том, что производитель АвтоВАЗ может установить основной управляющий блок устройства в различных местах. Обычно микропроцессорный модуль монтируется в свободном отсеке за автомагнитолой, немного ниже от центральной части торпеды. Рядом с блоком управления иммобилайзером располагается ЭБУ двигателя.

Пользователь Igor Bakhirev рассказал о месте размещения, а также о неисправностях в работе блокиратора ДВС в автомобилях Лада Приора.

Принцип действия

Кратко о принципе действия устройства для включения блокировки ДВС:

  1. В основной части ключа для замка зажигания располагается идентифицированный транспондер.
  2. Импульсный сигнал, идущий от ключа, считывается посредством кольцевой антенны. Последняя выполнена из большого количества витков тонкой медной проволоки. Располагается этот элемент вокруг личинки выключателя зажигания.
  3. В результате считывания импульс поступает на управляющий модуль. Последний выполняет сравнивание сигнала с нормированным и дает команду на разрешение или запрет запуска ДВС.
  4. Для передачи команд используется К-Лин интерфейс. Это позволяет связать микропроцессорный модуль с блоком управления мотором, бензонасосом, а также системой зажигания.

Функционирование устройства основано на обмене данными с управляющим модулем. Модель Приоры и год ее выпуска значения не имеют. Этот узел, получая и считывая информацию, дает разрешение или запрещает запуск силового агрегата.

Если противоугонное средство не распознает метку, то при старте силового агрегата иммо будет блокировать его работу путем размыкания электроцепи бензонасоса. Также произойдет выключение системы зажигания, из-за чего стартерный механизм не сможет прокручивать коленвал. На контрольном щитке автомобиля загорится значок, свидетельствующий о проблемах в работе блокиратора.

В результате того, что обмен данными осуществляется по К-Лайн шине, в работе иммобилайзера могут возникнуть неполадки и ошибки от помех мобильных устройств.

Автоэлектрик Сергей Зайцев подробно рассказал о принципе действия блокиратора ДВС, а также его разновидностях и устройстве.

Что делать, если иммобилайзер перестал работать?

Если устройство не работает, на приборке мигает лампа и ЭБУ не видит блокиратор, причина неисправности может заключаться в окислении контактов на разъеме.

Проблема решается так:

  1. Раскручиваются болты, установленные под рулевой колонкой в салоне машины.
  2. С использованием плоских съемников разделяется защитный кожух колонки на две части.
  3. Далее должен отключаться штекер от иммо, но предварительно нужно демонтировать разъем с направляющих. Для этого на колодку надо немного надавить. Затем автовладелец нажимает на открывшийся фиксатор и отсоединяет разъем. Вторая его часть останется под пластиковой облицовкой панели.
  4. С использованием отвертки с тонким наконечником либо швейной угли с большим ушком, выполняется очистка окислившихся контактных элементов.
  5. Для избежания появления таких неполадок производится обработка штекера с помощью медной смазки. Причем очищаются обе колодки. Медная смазка позволяет обеспечить качественную токопроводимость и высокие антикоррозийные характеристики. Вещество наносится посредством отвертки либо иглы.
  6. Затем две части разъема соединяются друг с другом. Производится диагностика правильности работы иммо. Если устройство функционирует, выполняется сборка всех составляющих элементов.

Если очистка не помогла, то проблема иммо может заключаться в работе чип-резистора.

Для замены детали своими руками делается следующее:

  1. Выполняется демонтаж блокирующего устройства из автомобиля. Для осуществления задачи снимаются боковые крышки на консоли в салоне машины. Производится откручивание фиксаторов контроллера, а также клеммных зажимов, которые прикручены к микропроцессорному модулю.
  2. Выполняется разбор управляющих устройств для припайки рабочего чипа-резистора. Для осуществления задачи к микропроцессорному модулю подключается ПК через специальный кабель. Запускается программа для считывания программного обеспечения, файл прошивки сохраняется в память компьютера. В частности, речь идет о FLASH и EEPROM. Сам чип-резистор выпаивается из основной платы устройства.
  3. Новая прошивка устанавливается в блок управления.
  4. Припаивается новый чип-резистор. Перед подключением управляющего модуля блокировки силового агрегата отключается иммо. Это позволит предотвратить его возможную активацию при выполнении монтажа. Для отключения используются контакты модуля. В первую очередь отсоединяется штекер на 12 выходов.
  5. Проводники с номерами 9 и 18 отключаются от колодки и замыкаются друг с другом. После этого выполняется подсоединение колодок к блоку управления, затем устройство монтируется в место монтажа.

Канал «Иммобокс» рассказал о самостоятельной диагностике блокирующих противоугонных средств в Приорах и других автомобилях.

Инструкция по активации иммобилайзера

Процесс включения иммобилайзера на Приоре осуществляется в автомобиле с запертыми дверными замками.

Активация выполняется так:

  1. Обучающий ключ устанавливается в выключатель, производится включение зажигания. Надо выждать не менее шести секунд, а затем отключить его.
  2. Когда действия выполняются корректно, световой индикатор моргает на приборной панели на протяжении всего времени включения. Если он потух, то в ходе осуществления задачи допущена ошибка. Возможно, иммобилайзер неисправный или был нарушен временной интервал. Диодный индикатор на приборке является показателем правильности включения.
  3. На протяжении временного промежутка, пока лампочка моргает, необходимо произвести активацию зажигания посредством рабочего ключа. Звуковой биппер начнет издавать сигналы. Если этого не произошло, в процессе допущена ошибка.
  4. После воспроизведения трех звуковых импульсов необходимо подождать около шести секунд. Затем биппер издаст еще два звуковых сигнала. При их отсутствии выполняется диагностика блокирующего средства на предмет неисправностей. Возможно, микропроцессорный модуль был обучен посредством другого ключа.
  5. После двух звуковых сигналов нужно отключить систему зажигания. Если автовладелец планирует прописать не один, а несколько ключей, то для каждого процедура активации повторяется.
  6. Если световой индикатор на приборной панели моргает, элемент управления извлекается из выключателя. Затем в него опять устанавливается обучающий ключ, зажигание активируется. При отсутствии ошибок биппер издаст тройной звуковой сигнал, что свидетельствует об успешном включении блокиратора. Зажигание не выключается, а через шесть секунд биппер опять издаст двойной сигнал.
  7. Ключ в замке прокручивается против часовой стрелки. После отключения зажигания надо подождать шесть секунд, это приведет к срабатыванию биппера. Световой индикатор на приборке будет моргать более часто. Если в процессе была допущена ошибка, все действия повторяются заново.
  8. Пока лампочка на контрольном щитке мигает с высокой частотой, активируется зажигание обучающим ключом. Спустя 2-3 сек. его надо отключить. Еще через пять секунд индикатор перестанет моргать, а биппер воспроизведет тройной импульс.
  9. Затем зажигание отключается и его не нужно активировать в течение 10 сек., не менее. Произойдет активация сигнализации, а также аварийного индикатора. На этом процедура обучения завершена.

В ходе осуществления задачи может произойти так, что блокиратор и управляющий модуль потеряют синхронность выполнения команд. Для того чтобы ее наладить, активируется зажигание посредством обученного ключа. Индикатор на приборной панели может демонстрировать неисправность и учащенно мигать. Тогда зажигание потребуется выключить на десять секунд. При его повторной активации световой индикатор моргать не должен.

В комплектацию иммо входит три ключа, два из них — рабочие, а третий — обучающий. Первые ключи — черные, а оставшийся — красный. Именно последний используется для активации блокиратора ДВС, если эта процедура не была выполнена в салоне.

Канал «Avtodopka» рассказал о самостоятельном включении блокиратора силового агрегата на Приоре.

Отключение иммобилайзера без обходчика самостоятельно

В зависимости от модели блока для перепрограммирования устройства системы ЭСУД, возможно, потребуется изменение схемы установки составляющих элементов. К таким приборам относятся микропроцессорные модули М73 от производителя Автэл. Перед выполнением задачи необходим демонтаж микропроцессора из посадочного места и подсоединение к нему адаптера К-Лин.

Чтобы убрать иммо, потребуется переходной жгут проводки, его придется сделать самостоятельно.

Когда переходной жгут будет готов, выполняются следующие действия:

  1. На ПК или ноутбук устанавливается программа ОпенБокс. Утилита имеется в свободном доступе. После ее скачивания производится запуск ПО, на первом этапе автовладельцу надо считать штатную прошивку EEPROM. Информация о заводском программном обеспечении сохраняется отдельно. Она может потребоваться для выполнения доработки либо при необходимости отката в изначальное состояние.
  2. Затем загружается редактор файлов типа HxD. Скачанная прошивка открывается на компьютере.
  3. В начале открывшегося текста добавляется строка, которая состоит из двух знаков FF. Изменения в прошивке сохраняются.
  4. Затем отредактированный файл надо загрузить в память микропроцессорного модуля. Для выполнения этой задачи допускается применение готовых вариантов необученной прошивки. Их можно найти в открытом доступе сети.
  5. Производится отключение микропроцессорного модуля, устройство устанавливается обратно.

Если автомобиль оборудован блоком Январь 7.2, то для его деактивации используется схема, приведенная на фото в галерее. Она собирается на базе адаптера К-Лин. В схему обязательно надо добавить переключатель положительного контакта, он будет использоваться в качестве выключателя зажигания.

Канал «Бюро технических решений» рассказал об отключении блокирующего устройства двигателя самостоятельно.

После этого выполняются следующие шаги:

  1. На ПК либо ноутбук устанавливается программное обеспечение ЧипЛоудер. Версия программы должна составить 1.97.7 или выше.
  2. Производится запуск утилиты, в открывшемся окне выбирается необходимый тип микропроцессора.
  3. Затем надо подключиться к модулю, для этого используется опция «Установить связь».
  4. Выполняется считывание информации с платы EEPROM.
  5. В окне программы нажимается клавиша «Удалить иммо». В результате утилита будет автоматически регулировать информацию, записанную в файл.
  6. Программа закрывается. Микропроцессорный модуль можно отключить от компьютера и установить обратно на автомобиль.

В моделях М74 процедура деактивации блокиратора выполняется по-другому:

  1. От машины отключается аккумулятор, предварительно зажим на отрицательной клемме надо ослабить гаечным ключом.
  2. От блока управления иммобилайзером отсоединяется разъем.
  3. Подключается самодельный жгут, который изготавливается по схеме. В ней должен использоваться двойной переключатель, поскольку с его помощью напряжение на устройство сможет подаваться поэтапно.
  4. Собранная схема через кабель ВАГ-КОМ подключается к аккумулятору.
  5. Производится активация первой кнопки на переключательном устройстве. С ее помощью подается импульс, разрешающий программирование блока. На ПК запускается утилита WinFlashECU. В открывшемся окошке настроек надо указать тип микропроцессорного модуля, а также скорость передачи информации. Последний параметр рекомендуется выбирать минимальный.
  6. Производится активация второй кнопки. Затем в открывшемся окошке загорится сообщение о том, что связь с модулем установлена.
  7. Производится сохранение штатного ПО блока управления. Затем данный файл надо заменить новым. Общее время выполнения задачи займет не более нескольких минут.
  8. Когда прошивка будет завершена, программа отключается. От устройства надо отсоединить питание и проводку.
  9. Затем блок управления блокиратором ДВС опять подключается к электросети машины. При осуществлении данной задачи может потребоваться выполнить адаптацию нулевого положения заслонки дроссельного узла. Для этого мотор заводится и производится контрольная поездка. При увеличении числа оборотов до четырех тысяч в минуту выполняется торможение силовым агрегатом. При этом должна быть включена вторая передача.

Фотогалерея

Обход иммо с помощью обходчика

Обходить работу блокиратора ДВС можно путем разрыва проводников. Для выполнения задачи потребуется демонтировать защитный кожух на рулевой колонке, который фиксируется посредством двух саморезов.

После этого делается следующее:

  1. К замку зажигания идут два тонких кабеля, любой из них (в зеленой или белой изоляции) необходимо разрезать.
  2. Затем от точки разрыва к модулю обхода надо подключить двухпроводной шлейф.
  3. Этот элемент подсоединяется вместо индуктивной рамки. Затем производится монтаж чипа. Он устанавливается в штатном ключе. Выполняется подключение обходчика к противоугонной установке.

При необходимости отключения охранного комплекса контакты шлейфа нужно замкнуть. Допускается использование специальных модулей обхода Starline. Модель устройства ВР-03 может функционировать с любыми противоугонными системами.

 Загрузка .. .

Видео «Процедура обхода иммо наглядно»

Пользователь Dmitriy Epishev показал, как на Приоре отключить иммобилайзер, используя метод обхода.

Штатный иммобилайзер ВАЗ  "АПС-4" ("АПС-6") • CHIPTUNER.RU

Штатный иммобилайзер ВАЗ  «АПС‑4» («АПС‑6»)

I. Что это такое

Несмотря на огромную популярность предыдущей статьи (которую без указания источника информации перепечатал журнал «Мастер 12V» и куски которой размещены еще на сотне мелких околоавтомобильных интернет – страничек) я решил ее коренным образом переработать.

Итак – иммобилайзер ВАЗ – штатное противоугонное устройство, устанавливаемое на все новые инжекторные автомобили ВАЗ (кроме «классики»). Первоначально, при выходе с завода, все иммобилайзеры находятся в необученном состоянии, то есть с неактивированной функцией защиты. В комплект поставки входит 3 ключа – 2 черных «рабочих» и красный «мастер-ключ» для обучения системы. Обучение, как правило, производится при продаже автомобиля или самостоятельно хозяином авто.

Принцип действия иммобилайзера довольно прост. Он осуществляет обмен данными с блоком управления (ЭБУ), разрешая или запрещая, в зависимости от состояния системы, запуск двигателя на уровне ЭБУ, то есть, без дополнительных блокировок. Разрешение на запуск двигателя производится только после успешной инициализации (считывания) черного ключа. При попытке завести автомобиль, не снятый с охраны, ЭБУ блокирует цепи зажигания и бензонасоса.

Как было уже отмечено, обмен данными между иммобилайзером и ЭБУ происходит по линии диагностики K‑Line, поэтому вывести его из строя или сбить код (!) возможно даже невинным подключением диагностического оборудования при включенном зажигании (испытано на собственном опыте) или помехами от обычного сотового телефона. Так же, при наличии иммобилайзера ни в коем случае нельзя «высаживать» АКБ «в ноль». В этом случае в  EEPROM может прописаться хаотичный мусор, и поездки в сервис «на галстуке» не избежать. Довольно продолжительное время сей факт приносил немало доходов мастерским, ибо проблема решалась и до сих пор иногда решается горе – диагностами тривиально просто и прибыльно – заменой ЭБУ на новый при физическом отключении иммобилайзера. Справедливости ради необходимо отметить, что количество отказов и «глюков» иммобилайзеров в последнее время резко сократилось – видимо на ВАЗе все-таки ведется работа по улучшению помехоустойчивости иммобилайзеров, наибольшее количество «глюков» приходится на автомобили до 2001 г. выпуска.

Случаев внезапного отказа иммобилайзеров вследствие программных (именно программных, т.к. случаев выхода из строя иммобилайзеров ничтожно мало) сбоев было настолько много, что ВАЗ разработал в новом ПО программируемую пользователем функцию альтернативного запуска двигателя в случае отказа системы, т.е. контроллер в аварийном режиме разрешает произвести одну поездку при условии заблаговременной активации этой функции и правильного ввода пароля. Активация и ввод пароля из 6 цифр (программирование) производится нажатиями на педаль газа, представьте, сколько раз Вам будет нужно, не сбиваясь, по определенному алгоритму ее надавить, если Вы задумали, например, число «999999» :). Впоследствии, при отказе иммобилизатора, можно, опять – таки многочисленными нажатиями на газ, упросить машину завестись. Подробнее об этом извращении для неутомимых и любознательных можно почитать в описании иммобилизатора.

На автомобилях «Шевроле – Нива» и свежих (с 2004 г.в) применен более современный и совершенный иммобилизатор АПС‑6. Устройство функционально аналогично АПС‑4, но в этой системе кодовый ключ встроен в ключ зажигания, а считыватель находится в рулевой колонке. Так же реализован ряд дополнительных возможностей – управление электростеклоподъемниками, задними ПТФ, диагностика иммобилизатора по k‑line. Конструктивно АПС‑6 отличается от АПС‑4. Мало того, АПС‑6 разных годов выпуска немного отличаются между собой. На фото, приведенном ниже, слева – АПС‑6 выпуска 2003 г. , справа – 2001 г. Видимо это тот случай, когда «изготовитель оставляет за собой право вносить изменения, не влияющие на работоспособность изделия». Внутреннее устройство иммобилизатора, несмотря на невыкокую стоимость, довольно сложно. Он представляет собой микроконтроллер на базе PIC16C65B, схему K‑Line  для обмена данными с ЭБУ по диагностической линии и памятью EEPROM, для хранения кодов обучения. Фото платы АПС‑4. Фото платы АПС‑6 с Нивы-Шевроле.  Фото платы АПС6.1 (высокое разешение).

Следует также иметь ввиду, что очень часто АПС‑6 установлен в корпусе от АПС‑4, т.е внешне блок имеерт маркировку АПС‑4, а на плате маркировка APS‑6.

На автомобилях «Калина» и «Приора» микрочип находится внутри штатного брелка. Брелок так же управляет штатным центральным замком (и штатной сигнализацией). В а/м «Приора» конструктивно иммобилайзер объединен с контроллером стеклопакета, на «Калине» – блок АПС‑6 отдельный, расположен за магнитолой.

Подключение АПС к ЭСУД с 55-пиновым разъемом ЭБУ

К проводке с 81-пиновым разъемом ЭБУ



Инструкция пользователя АПС‑4

Инструкция пользователя АПС‑6

Инструкция по переобучению иммобилизатора



II. Проблемы и решения.

Далее описаны методы борьбы с «заглючившим» или сломавшимся иммобилайзером. При обучении иммобилайзер записывает свой код в EEPROM (EEPROM – энергонезависимая флэш – память, сохраняющая данные при полностью отключенном питании) контроллера. В иммобилайзере так же используется EEPROM, в котором хранится информация о двух обученных ключах. В результате обучения получается индивидуальный комплект ключи – иммобилайзер – ЭБУ, работающий только в этом сочетании.

Очевидно, что для отключения иммобилайзера необходимо, что бы он физически отсутствовал и в EEPROM ЭБУ должна отсутствовать информация о наличии иммобилизатора. Проще говоря, необходимо отключить разъем от иммобилайзера и очистить EEPROM ЭБУ.

Иммобилизатор находится: на ВАЗ 2110 прямо над ЭБУ, то есть, для того, что бы добраться до него необходимо открутить боковой щиток; в ВАЗ 2109 с высокой панелью – за панелью приборов, между рулевой колонкой и тем местом, где у карбюраторных находится подсос. На автомобиле Шевроле-Нива доступ к иммобилайзеру (как, впрочем, и ко всему другому) сильно затруднен. Расположение смотрите на фото.

При удалении иммобилизатора не забудьте восстановить линию диагностики – установить перемычку для восстановления связи ЭБУ с диагностической колодкой. Для того, что бы пользоваться всеми остальными функциями иммобилизатора, можно обрезать провода и соединить их, восстановив тем самым K‑line (об этом чуть ниже), а разъем вставить на место.

Метод «оживления» контроллера очень прост – нужно очистить энергонезависимую память ЭБУ от информации, оставленной там иммобилайзером. На практике это выглядит так – от иммобилайзера отсоединяется разъем штатной проводки, если Вам необходимо, что бы сигнал диагностики доходил от ЭБУ до диагностической колодки, необходимо в снятом разъеме установить перемычку между контактами 9. 1 и 18. Иммо можно выбросить, а можно и оставить – красиво гасить плафон, в этом случае необходимо отрезать от разъема провода от контактов 9.1 и 18 и соединить их вместе. Разъем иммобилизатора при этом установить на прежнее место. Далее, нужно внимательно приглядеться к ЭБУ и выяснить его происхождение

Если это Bosch M1.5.4, необходимо его вскрыть и установить на место штатного специально подготовленный чип с программой очистки EEPROM ЭБУ и включить на несколько секунд зажигание. После установки на место микросхемы с программой двигатель заведется, если, конечно, дело было именно в этом. Если же В Вашем блоке ПЗУ запаяна, выходов два – либо выпаивать и устанавливать панельку (что неплохо, пригодится впоследствии для Чип – Тюнинга), либо воспользоваться программой COMBISET от US, имеющей функцию очистки ЕЕPROM по последовательному каналу, без перепайки микросхем. Имейте ввиду, что в этом случае необходимо обеспечить адаптеру и ЭБУ надежную общую «землю». Для того что бы пользоваться этой платной программой вовсе нет необходимости в ее приобретении – функция очистки EEPROM полноценно работает и в демо-версии.  В 2006 г. на автомобилях ВАЗ появились специальные заглушки на разъем АПС (см. фото), для восстановления связи между между ЭБУ и диагностической колодкой.

Если у Вас Январь 5.1.х или VS.1 то можно воспользоваться любым бесплатным  программатором блоков, скачать специальную программку перезаписи EEPROM, и залить в блок прошивку EEPROM, считанную с «чистого», с необученным иммобилайзером, контроллера. Можно считать старый файл, любым редактором исправить все на #FF и залить обратно, имеющаяся в EEPROM информация практически не несет никакой смысловой нагрузки, если блок работает без иммобилизатора, содержит лишь КС, коэффициент коррекции СО и название прошивки. Несмотря на то, что #FF в EEPROM не разрешает запуск двигателя, ЭБУ при первом

включении, не обнаружив иммобилайзер на линии диагностики, сам прописывает код разрешения запуска.  Если Вы пользователь программатора COMBILOADER (или старой версии ECU Programmer) от SMS-Software, убрать иммо из памяти ЭБУ совсем элементарно – нужно считать EEPROM, нажать на кнопку «Удалить Имм» и записать дамп обратно.

В системах Bosch MP7.0H придется либо пользоваться программой Combiset (c eeprom работает даже demo-версия), либо выпаивать микросхему и программировать на программаторе, поддерживающем этот тип микросхем. При использовании Combiset необходимо подать + питания и массу на контроллер и подключить адаптер как показано на фото:


Может так случиться, что целиком стирать eeprom нельзя, тогда нужно подредактировать дамп по методе Kn: Для удаления записи об иммо достаточно байты с 02 до 07 заменить на FF. После подключения иммо не нужен и на это место очевидно ЭБУ прописывает 0FD1 0FD1 0FD1. Если после записи FF иммо отключить физически, пишется туда 0FD30FD30FD3. Если прописать сразу не FF а 0FD10FD10FD1 иммо не мешает больше. Самое интересное – если вписать случайную последовательность на это место, то иммо работает(!!!) и прописывает туда ЭБУ снова 005100510051.  Меняются еще байты с 050 адреса и с 070, это так называемый rolling-code, динамический пароль иммобилайзера.

Новая версия Combiloader (2.1.8) кроме штатной процедуры очистки eeprom получила возможность стирать eeprom без удаления данных иммобилизатора.

Вы можете сами проанализировать дампы eeprom и соответствующий статус иммобилайзера.

Если после процедуры очистки EEPROM двигатель завелся, можно рискнуть вновь подключить иммобилизатор. Следует иметь ввиду, что для того, что бы иммобилизатор  нормально начал выполнять свои функции, необходимо заново «переобучить» его с помощью красного ключа. Может случиться так, что процедура переобучения не сработает. Тогда есть три варианта. Первый – необходимо выпаять eeprom из иммобилизатора, очистить его с помощью программатора и запаять обратно. Запаять можно также и новую, чистую микросхему. Второй – очистить eeprom с помощью программы А. Соколова (aka Uncle Sam) Combiset, режим очистки eeprom Bosch. Третий – приобрести новый иммобилизатор. Во всех трех случаях иммобилизатор «чистый», т.е способен к программированию с помощью любого красного ключа.

В случае, если ЭБУ меняется на новый, иммобилизатор будет сохранять работоспособность, реагировать на ключи и выключение/включение зажигания, но запуск двигателя запрещать не будет. В этом случае необходимо полностью переобучить иммобилайзер, используя красный и черные ключи. Иммо АПС‑4 ранних выпусков могли немотивированно «прописаться» во вновь подсоединенный ЭБУ, но эти случаи крайне редки.

После удаления иммобилизатора на автомобилях без катализатора и без регулятора СО (установка СО с компьютера или тестера) необходимо заново отрегулировать СО, т.к область хранения значиения коррекции СО тоже стирается.

Внимание! На автомобилях с системой Микас 7.6 (Дэу Сенс) целиком стирать eeprom нельзя – машина даже не заведется.

На автомобилях «Калина» деактивация иммобилайзера приведет к неполной работоспособности штатного центрального замка. Так же при неправильном обучении АПС‑6 (ошибках при активации) устройство блокируется. В этом случае единственный выход – запись «чистого» eeprom. Всегда старайтесь сохранять образа eeprom перед, да и после активации.

Калина – чистый eeprom

Калина – чистый eeprom 797+ (новая аппаратная реализация)

Дамп необученного иммобилайзера АПС‑6

Дамп иммобилайзера контроллера элекропакета «Норма» (Приора)


Назначение выводов иммобилайзера АПС‑6

Цвет провода Назначение
1 Зеленый

К катушке антенны, в замке зажигания

2 Голубой

Дополнительное реле питания стеклоподъемников

3 Не используется
4 Зелено/Белый

От выключателя головного света

5 Оранж/Белый

К задним противотуманным фонарям

6 Розовый

Постоянный плюс, от АКБ, питание  АПС‑6

7 Розовый

Постоянный плюс, от АКБ

8 Желтый

Соединяется с массой при включении задних ПТФ

9 Желто/Черный K‑Line. Кл. 7 колодки диагностики, кл. 8 блока управления ЭУР.
10 Бело/Голубой

«-» Плафона освещения салона на Калине (и дополнительно от ВК дверей пассажиров на Ш‑Ниве)

11 Белый

К катушке антенны, в замке зажигания

12 Зелено/Черный

От ВК двери водителя

13 Коричневый

От ВК габаритного освещения

14 Красно/Голубой

К кл. 15 блока управления СП «Норма»

15 Оранж/Белый

К задним противотуманным фонарям

16 Черный

Масса

17 Розовый

Постоянный плюс, от АКБ

18 Коричн/Зеленый

K‑Line. Кл. 71 ЭСУД, кл. 3 блока управления СП «Норма»

19 Желто/Голубой

К светодиодному индикатору АПС комбинации приборов, кл. 8 блока управления СП «Норма»

20 Оранжевый

Клемма 15 замка зажигания


III. Согласование иммобилайзера и сигнализации.
(информация с Hass-Doddev.narod.ru)



Зачастую, при установке сигнализации на автомобили ВАЗ, оборудованные иммобилайзером АПС‑4 возникает одна и та же проблема – иммобилайзер дает задержку на плавное выключение света в салоне. Автомобиль не может быть поставлен на сигнализацию до тех пор, пока свет в салоне не погаснет, т.к. подключение сигнализации обычно производится к проводу, идущему на плафон (см. схему штатного подключения). Некоторые модели сигнализаций содержат функцию задержки постановки на охрану, но если этого нет, это несомненное неудобство достаточно легко устранимо.

Замечание. Схемы и методы, примененные здесь, относятся в первую очередь к автомобилям семейства ВАЗ-2110. Однако с небольшими доработками они вполне могут быть применены к автомобилям семейства ВАЗ-2109.

Наиболее оптимальный способ – развязать диодами цепи концевых выключателей. Несмотря на то, что этот способ достаточно трудоемкий, он является наиболее удачным, т.к. сохраняется функция плавного гашения света. В схему добавляется 5 диодов. Диоды практически любые, на ток до 1А и обратное напряжение 20 вольт. Три диода и провода к ним удобнее всего подсоединять у БСК. Два диода у водительской двери – непосредственно у концевика, и оттуда же тащить провод к остальным диодам.

Сигнализация чаще всего соединяется с проводом плафона под обшивкой левой стойки лобового стекла. Там это соединение и следует искать в первую очередь, чтобы переключить провод от сигнализации на диоды.

Приведенную выше схему можно значительно упростить, применив схему развязки (нижний рисунок) с использованием только одного диода.

Следующий способ исключает функцию плавного гашения плафона и требует разборки блока иммобилайзера. Разобрав его, на печатной плате можно увидеть крупный транзистор, один из выводов которого соединен с выводом № 10 иммобилайзера. Достаточно отпаять этот вывод транзистора от разъема, чтобы решить проблему.

Еще один способ, исключающий систему плавного гашения света, однако не требует разборки блока иммобилайзера и не так трудоемок, как предыдущий способ. Для его реализации необходимо врезать всего один диод в провод от 20-го контакта иммобилайзера к концевику. Искать этот провод надо под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально. От его разъема идет тонкий одиночный провод, цвет – зеленый с черной полосой. Его и следует найти и врезать в него диод анодом к иммобилайзеру.


IV. Запись информации в EEPROM ЭБУ BOSCH M154

Как известно, в системе Bosch M1.5.4 записать осмысленные данные в EEPROM 24С02 проще всего внешним программатором. Для этого нужно перепаивать микросхему, что представляет некоторые сложности т. к. требует соответствующих навыков и инструмента. Кроме того, нужен еще программатор для этого типа микросхем. Хотя, если есть «чистый» новый еепром, можно смело запаивать его – при первом включении ЭБУ сам пропишет в него новые данные.

Программа Ewriter, написанная А. Михеенковым (ALMI Software) позволяет немного упростить процесс программирования EEPROM Bosch M1.5.4, путем подготовки специальной прошивки, которая, будучи установленной в ЭБУ сама пропишет ваши данные в EEPROM. Это очень удобно, если Вам необходимо записывать всегда одни и те же данные (например пароль для защиты прошивки или какой-либо нестандартный идентификатор и т.п.). В этом случае вам нужно лишь один раз подготовить ПЗУ 27С512, в которой будет находится программа, прошивающая EEPROM. Весь процесс программирования будет заключаться в установке этой ПЗУ и включению питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного окончания операции с помощью лампы Check Engine.

Принцип работы с программой очень прост: Вы открываете файл, содержащий образ EEPROM, который вы хотите записать в ЭБУ, а программа создает файл-прошивку, которую нужно зашить в ПЗУ 27С512. Попутно можно изменить некоторые идентификационные данные, хранящиеся в EEPROM (VIN, номер кузова и двигателя). Установив полученную ПЗУ в ЭБУ и включив на несколько секунд «зажигание», Вы запишите данные в EEPROM.

В дальнейшем ALMI Software планирует написать программу, работающую через K‑Line (в ПЗУ будет находится лишь «интерфейс», а данные можно будет писать прямо из ваших файлов на компьютере).

Программа CombiSet от Uncle Sam (SMS-Software) поможет Вам записать данные в eepom прямо в ЭБУ, если основное ПЗУ запаяно у Вас нет желания его выпаивать или где это невозможно и нецелесообразно, например у ЭБУ Bosch MP7.0


V. Процедуры активации иммобилайзеров.

Алгоритм активации АПС с кодовыми ключами

• Включить зажигание, загорается светодиод АПС
• Поднести красный ключ
• Выключить зажигание не убирая красный ключ.
• Короткий писк. Светодиод АПС должен начать мигать.
• Поднести 1 черный ключ.
• Писк. Светодиод гаснет на время.
• Поднести 2 черный ключ.
• Писк. Светодиод гаснет на время.
• Поднести красный ключ.
• Писк. Светодиод загорается.
• Включить зажигание.
• Писк. Светодиод гаснет. (На МП7.0 светодиод продолжает гореть. Нужно выключить зажигание не позже чем через 10 сек.)
• Выключить зажигание.


Как активировать иммобилизатор там, где он считывается прямо с ключа, например, на Калине или Приоре?

Заправить в автомобиль хотя бы 10 литров бензина, чтобы не путаться в писках.

• Собрать черный ключ.
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5 – 6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5 – 6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
• Быстро (в течение 5 – 6 секунд) включить зажигание на 5 СЕКУНД!!! (Внимание!!! Обязательно дождаться бибикалки – засада в этом месте).
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.


Более развернутая инструкция

A. Закрыть все двери автомобиля. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.

B. Выключить зажигание. Лампа должна начать быстро мигать (5 раз в секунду) всё время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из замка зажигания.

C. Пока мигает лампа (около 6 секунд) необходимо, вставить рабочий ключ в замок и включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания.

D. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером ещё двух звуковых сигналов. Если через 6 секунд зуммер не выдал звуковых сигналов, а быстрое мигание лампочки прекратилось, то необходимо выключить зажигание и начать процедуру снова. Если ситуация повторяется, то это означает неисправность или то, что этот рабочий ключ уже был обучен с другим иммобилизатором.

E. Выключить зажигание.

F. Если необходимо обучить второй рабочий ключ, то следует ещё раз выполнить пункты С…Е, используя для включения зажигания второй обучаемый рабочий ключ. Если нет – продолжить выполнение с пункта G.

G. Пока мигает лампа (около 6 секунд) необходимо вынуть ключ из замка зажигания, вставить снова обучающий ключ в замок и включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания.

H. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером ещё двух звуковых сигналов.

I. Выключить зажигание. Не вынимать обучающий ключ из замка зажигания. Примерно через 6 секунд после выключения зажигания зуммер должен выдать одиночный звуковой сигнал, а лампа должна начать мигать в два раза быстрее. Если зуммер не выдал звуковой сигнал, а быстрое мигание лампочки прекратилось, то необходимо выключить зажигание и начать процедуру снова. Если ситуация повторяется, то это означает неисправность или то, что этот обучающий ключ не подходит к данному контроллеру.

J. Не позднее 6 секунд после звукового сигнала (пока быстро мигает лампа) необходимо включить зажигание этим же обучающим ключом. Подождав 2 – 3 секунды, выключить зажигание. Не позднее 5 секунд после выключения зажигания зуммер должен выдать три звуковых сигнала, а лампочка должна прекратить быстрое мигание. Не включать зажигание ещё минимум 10 секунд. При работе с некоторыми контроллерами прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов происходит уже при включении зажигания. В этом случае всё равно следует выключить зажигание и подождать не менее 10 секунд.

По окончании процедуры обучения может потребоваться ресинхронизация кодов иммобилизатора и контроллера. Это означает, что после окончания процедуры обучения контроллер не позволит запустить двигатель при первом включении зажигания. Для проведения ресинхронизации необходимо включить зажигание любым обученным ключом (лучше рабочим). Подождать 6 секунд. Если лампочка иммобилизатора стала показывать состояние ошибки (мигает 1 раз в секунду), то выключить зажигание и подождать не менее 10 секунд. После этого снова включить зажигание. Лампа не должна мигать, а двигатель должен запускаться. Если через 3 секунды после включения зажигания лампочка загорается постоянным светом, это значит, что контроллер не активизировал противоугонную функцию и процедуру обучения следует повторить заново.



где находится иммо и что делать, если он не работает, как поставить обходчик и инструкция по отключению с видео

Автор: Виктор

С помощью иммо в любых автомобилях, в том числе Lada Priora обеспечивается блокировка двигателя, что предотвращает возможность угона машины. Необходимость отключить на Приоре иммобилайзер может возникнуть в случае неисправности приспособления.

Содержание

Открытьполное содержание

[ Скрыть]

Характеристика и принцип работы блокиратора на Priora

В Приорах может использоваться два типа иммо — АПС-4 и АПС-6. Первые стали устанавливаться на ВАЗы еще в начале 00-х годов и считаются менее надежными.

В блокирующем устройстве на Приоре основную роль выполняет контроллер PIC16С65В и шина К-Line. А главным элементом микропроцессорного модуля для работы с блокиратором является физический раздел ЕРROOM. В последнем записывается специальный файл с аналогичным названием, содержащийся в памяти ЭБУ (электронного блока управления). В нем сохраняются комбинации обучения иммобилайзера и именно этот элемент отвечает за безопасность транспортного средства. Если происходит активация файла и блокиратор не отправляет сигнал, микропроцессорный модуль размыкает элетроцепь зажигания и отключает систему подачи топлива.

Более подробно это выглядит так:

  1. Водитель, подходя к машине, нажимает на кнопку в пульте.
  2. Открываются двери, ключ устанавливается в замок зажигания.
  3. От чипа исходит сигнал, подающийся на антенный адаптер.
  4. Антенна кольцевого типа начинает считывать импульс от чипа. Этот элемент изготовлен из большого количества витков медной проволоки. Сам антенный адаптер располагается вокруг личинки выключателя зажигания.
  5. Импульс после считывания передается на микропроцессорный модуль. Блок управления начинает диагностику сигнала и сравнивает его с нормированным. В результате этого дает команду на разрешение либо запрет запуска силового агрегата.
  6. Если ключ не распознается и устройство начинает блокировать основные узлы, то на контрольном щитке отображается индикатор, сообщающий о неисправном иммобилайзере.

Автоэлектрик Сергей Зайцев рассказал о принципе действия штатной противоугонной системы.

Где находится иммобилайзер?

В первых моделях транспортных средств с охранными устройствами блок иммо располагался отдельно. Но в Приорах он устанавливается в элеткропакет. Прибор монтируется в отсеке для автомагнитолы, немного ниже центральной части консоли в салоне. Здесь же располагается микропроцессорный модуль.

Что делать, если иммобилайзер не работает?

Если блокирующее устройство «глючит» и не видит ключ необходимо по признакам неисправностей определить их причину. Если решить проблему быстро не удается можно попробовать обойти иммобилайзер.

Причины неисправностей

Все поломки в работе блокирующего устройства можно условно разделить на две группы:

  1. Программные. Данный тип неисправностей связан с некорректным функционированием ПО, установленного в микропроцессорном модуле. Также программные неполадки могут коснуться работы блока иммобилайзера либо чипа в пульте. Для устранения проблемы потребуется демонтировать механизм и перепрошить его. Если неисправность коснулась непосредственно ключа, то чип необходимо ремонтировать или полностью менять в случае серьезной неисправности.
  2. Неполадки, связанные с аппаратной частью. К основным проблемам относятся поломки схемы или неисправность одного из составляющих компонентов блокирующей системы. Чтобы определить причину, потребуется полная диагностика устройства.

Важно помнить, что в Ладах Приорах нельзя допускать полного разряда аккумуляторной батареи. В результате этого в память иммобилайзера будет записываться хаотичная информация, которая приведет к сбоям.

Пользователь Павел Мастер рассказал о неполадках в функционировании блокирующей системы из-за неисправного ключа.

Более подробно о проблемах:

  1. Сбои в работе иммо могут произойти в результате отключения АКБ от электросети транспортного средства. В автомобилях Лада Приора блокирующий узел не всегда жестко привязан к ключу, поэтому обесточивание бортовой сети приведет к неполадкам. Но такая проблема более характерна для перепрошитых устройств.
  2. Произошел разряд АКБ при попытке старта силового агрегата. Если двигатель не заводится по причине проблем в системе питания, то водитель может долго прокручивать стартерный механизм. Это со временем приведет к разряду АКБ. В частности, такая проблема нередко происходит зимой.
  3. Блокиратор может функционировать некорректно в результате замены двигателя или микропроцессорного блока. Меняя силовой агрегат, нужно также купить электронный модуль управления и новый чип-метку для устройства. Иначе возникнет необходимость повторной привязки ключа к блоку иммо.
  4. К неисправностям в работе блокирующего устройства могут привести неполадки электрооборудования и приборов. Возможно, перегорел один из предохранительных элементов, связанных с иммобилайзером.
  5. Повреждение прошивки блокирующего устройства. Кодировка иммо хранится на конкретной плате микропроцессорного блока. Если в работе памяти появляются сбои, то ее придется программировать заново.
  6. Неисправность чипа в ключе. Проблема может иметь программный характер либо неполадка связана с физическим повреждением. Чтобы определить причину, придется разбирать ключ.
  7. Проблемы зачастую обусловлены воздействием помех от мобильных телефонов, смартфонов, особенно это характерно проявляется при активированном зажигании.

Признаки

Снимать и проводить ремонт блокирующего устройства необходимо при таких «симптомах»:

  • стартерный узел не прокручивает коленчатый вал при попытке запустить силовой агрегат;
  • на контрольном щитке в салоне машины появился индикатор, сообщающий о неисправности в работе ДВС;
  • стартерный механизм крутит коленвал, но мотор не запускается;
  • водитель пытается закрыть двери ключом, но замки не реагируют на эти действия.

Один из признаков неисправности противоугонной системы показан в ролике, снятом пользователем Igor Bakhirev.

Как обойти иммобилайзер?

Отключение блокирующего устройства своими руками заключается в использовании модуля обхода. Есть множество вариантов установки такого «девайса». Рекомендуется приобрести фирменное устройство, к примеру, Starline, которое будет обходить блокиратор. Его можно заказать в Интернете или купить в магазине.

Простой вариант по установке обходчика:

  1. Сначала надо найти блок устройства. Для выполнения задачи необходимо отключить микропроцессорный модуль, использующийся для управления силовым агрегатом. Устройство демонтируется и убирается в сторону. Оно расположено в нижнем отсеке центральной консоли.
  2. После того как блок будет в руках, его надо разобрать. Для этого гаечным ключом откручивается четыре болтика на корпусе устройства.
  3. Следующим этапом будет доработка микропроцессорного модуля, в частности, для обхода блокиратора перепайке подлежит резисторный чип. Перед тем как на Приоре отключить иммобилайзер, блок подключается к компьютеру через специальный кабель.
  4. С помощью ПАК-загрузчика надо произвести диагностику прошивки, в частности, двух слотов памяти — Flash и Eeprom. Использующуюся версию ПО необходимо сохранить на случай, что в процессе будут допущены ошибки и ее придется установить обратно. Если считывание прошивки завершено, новое программное обеспечение с необученным ПО устанавливается на микропроцессорный модуль. Затем выполняется пайка резисторного элемента на его изначальное место. При необходимости допускается применение нового чипа с необученной памятью.
  5. Следующим этапом будет деактивация противоугонной системы. Это надо сделать, чтобы предотвратить возможность ее блокировки в ходе эксплуатации.
  6. Для выполнения задачи от устройства отключается штекерная колодка с 20 контактными элементами. Провода под номерами 9 и 18 отрезаются от разъема, после чего подключаются друг с другом. Место соединения подлежит изоляции посредством изоленты.
  7. Затем колодка с проводами подключается к микропроцессорному модулю. Производится установка устройства в его изначальное место.

Пользователь Dmitriy Epishev рассказал о процедуре обхода иммо в автомобилях Лада Приора.

Как активировать иммобилайзер?

Процесс включения блокирующего устройства обычно осуществляется на заводе при выпуске авто. Если была произведена замена иммобилайзера, то у потребителя появится необходимость самостоятельной активации системы.

Пошаговая инструкция

Процедура включения выполняется так:

  1. Все двери машины запираются. Производится активация зажигания с помощью ключа, который используется для обучения. После этого надо подождать не меньше шести секунд.
  2. Затем зажигание в авто отключается. Индикатор на контрольном щитке должен начать быстро моргать, за одну секунду не менее пяти раз. Это нормальное явление, мигание выполняется в течение всего процесса обучения. После того как только оно прекратится, это сообщит о неверных действиях, допущенных в ходе выполнения задачи. Возможно, потребитель вышел за рамки временного интервала или в работе блокирующего устройства имеется неполадка.
  3. Из выключателя зажигания извлекается ключ.
  4. В течение шести секунд, пока моргает индикатор, надо установить рабочий элемент в замок. Производится активация зажигания. В случае когда действия выполняются верно, биппер издаст три звуковых импульса.
  5. С активированным зажигание надо подождать еще около шести секунд. За это время биппер должен выдать два сигнала. Если этого не произошло, а на контрольном щитке перестал моргать индикатор, то зажигание отключается и процедура осуществляется заново. При повторении ситуации надо выполнить диагностику устройства, в нем возможны неполадки. Причина может заключаться в том, что использующийся ключ был обучен с другим блокиратором ДВС.
  6. Выполняется деактивация зажигания.
  7. При необходимости обучения второго ключа процедура повторяется. Только используется новый элемент для активации. Если этого делать не нужно, то в ходе моргания индикатора на протяжении шести секунд старый ключ извлекается из замка, в него устанавливается новый. Производится активация зажигания. Если действия выполнены верно, то биппер издаст три звуковых импульса.
  8. Затем раздадутся еще два сигнала, это должно произойти в течение шести секунд.
  9. Производится отключение зажигания, ключ извлекать из замка нельзя. Приблизительно через шесть секунд после выключения системы раздастся еще один сигнал, после чего световой индикатор будет моргать с высокой скоростью. Если звукового предупреждения не произошло, и лампочка не мигает, то система зажигания отключается и процедура осуществляется заново. В случае когда проблема повторяется, это свидетельствует о неисправности блокиратора ДВС либо о том, что ключ не подходит к иммобилайзеру.
  10. В течение последующих шести секунд, пока индикатор быстро моргает, надо активировать зажигание с помощью ключа. Через 2-3 сек производится его отключение.
  11. Затем, в течение пяти секунд после деактивации биппер издаст три предупреждения, а световой индикатор перестанет моргать. При этом на протяжении 10 сек нельзя отключать зажигание. В зависимости от модели блокирующего устройства, звуковые сигналы могут раздаться сразу при активации зажигания. Тогда систему все равно надо выключить. Об успешном выполнении задачи сообщит включение световой сигнализации.

Фотогалерея

При наличии этого индикатора на «приборке» иммо не работает
Исчезновение значка говорит об успешной активации устройства

Как отключить блокиратор на Приоре?

Чтобы самостоятельно удалять и выключать систему, потребуется адаптер класса K-Line. Его надо будет подключить к компьютеру и самому блокиратору. На ПК предварительно необходимо загрузить ПО для изменения прошивки.

Процедура может отличаться в зависимости от платы в установленном иммобилайзере — М73 или М74.

Пошаговая инструкция

Руководство, которое позволит убрать иммо на М73:

  1. На компьютер или ноутбук устанавливается программа Openbox. Выполняется подключение блокирующего устройства к ПК. Запускается утилита, производится считывание штатной прошивки EEPROM.
  2. Данные об установленном ПО сохраняются в памяти компьютера. Они потребуются на случай, если процедуру удаления выполнить не удастся.
  3. Затем скачивается и устанавливается редактор файлов НхD. Загруженная прошивка открывается на компьютере. В самом начале текса необходимо добавить строку, которая состоит из символов FF. Изменения сохраняются.
  4. Производится загрузка отредактированного файла в память микропроцессорного модуля. Допускается применение уже готовых вариантов ПО, их можно поискать в Сети.
  5. Затем модуль отключается от компьютера и устанавливается на автомобиль.

Если в Приоре используется микропроцессорный блок Январь 7.2, то для отключения иммо надо собрать схему, в которой имеется выключатель плюсового кабеля.

После этого процедура производится так:

  1. На ПК скачивается и устанавливается ПО ChipLoader. Версия программы должна составить 1.97.7 или выше.
  2. Производится запуск утилиты, в главном окне выбирается необходимый тип микропроцессорного модуля.
  3. Сам блок подключается к компьютеру. Открывается основное окошко программы, где надо выбрать опцию установки связи.
  4. С платы памяти Eeprom скачиваются основные данные о прошивке.
  5. Затем надо кликнуть по клавише «удалить иммобилайзер». Это приведет к тому, что утилита автоматически выполнит регулировку основных параметров в файле памяти.
  6. Потом ПО закрывается. Модуль отсоединяется от компьютера и устанавливается обратно на авто.

Канал «Xilvlik» рассказал о процессе отключения штатного блокирующего устройства.

Если автомобиль оборудован иммобилайзером с платой М74, то процедура выключения производится так:

  1. В транспортном средстве отключается аккумулятор. От микропроцессорного блока отсоединяется колодка с проводами.
  2. Производится подключение к устройству жгута с кабелями, сделанного по схеме, приведенной на фото. В ней рекомендуется использовать двойной переключатель. Это позволит подать напряжение на устройство поэтапно.
  3. Производится соединение схемы с батареей и с ПК посредством кабеля VAG-COM.
  4. Выполняется активация первой кнопки переключателя, с ее помощью подается импульс о разрешении проведения процедуры программирования.
  5. На компьютере или ноутбуке запускается программа WinFlash. Открывается окно с настройками, где надо выбрать тип модуля. Здесь же указывается параметр скорости передачи информации. При выполнении задачи рекомендуется указать минимальное значение.
  6. Производится активация второй кнопки. Затем в основном окошке утилиты появится сообщение о начале связи с модулем.
  7. Выполняется сохранение штатного ПО блокирующего устройства, а память Eeprom меняется на новую. Процедура перепрошивки займет какое-то время.
  8. Если процесс будет завершен, производится отключение программы и отсоединение устройства с проводкой.
  9. Затем блок подключается обратно к автомобилю. После этого потребуется выполнить адаптацию нулевого напряжения заслонки дроссельного узла. Для осуществления задачи надо разогнаться примерно до 4 тысяч оборотов в минуту, а затем несколько раз притормозить двигателем. Используется вторая скорость. Тормозить нужно примерно до 1 тысячи об/мин.

Фотогалерея

Схема для отключения блокиратора
Считывание файла памяти Eeprom
Удаление информации об иммо из прошивки
Схема для подключения модуля с платой М74

Видео «Неисправность иммобилайзера на Приоре»

Канал «IZO))) LENTA» показал пример некорректной работы блокиратора силового агрегата.

 Загрузка ...

Функционирование систем иммобилайзера автомобиля и плохие симптомы - Algerie-Immobilier

В этой статье мы поговорим о системе иммобилайзера автомобиля. Так вы поймете, какие признаки появятся при неисправности системы иммобилайзера и как эта технология может помочь защитить ваш автомобиль. Поехали…

Функции иммобилайзера автомобиля

Программа автоматического иммобилайзера - это фантастическая технология электронной безопасности, которая по сути является противоугонной системой.Его цель - предотвратить кражу автомобиля грабителем, у которого не всегда есть ключ для запуска двигателя. Исследования показали, что с тех пор, как в автомобили были установлены иммобилайзеры, стало на 40 процентов меньше угонов автомобилей.

Если вы приобрели автомобиль, созданный в течение последних 20 лет, значит, вы, вероятно, уже прошли через эту технологию, прежде чем понять ее. Автоматические ключи, которые раздают трейдеры, теперь в основном являются брелками или умными ключами.Вот почему в основании этого ключа есть кнопки для запирания и отпирания двери. Если вам дали цельный брелок, значит, ваш секрет не привязан к основанию. Вам просто нужно находиться в автомобиле со всем брелоком, чтобы использовать его.

Внутри основного находится чип транспондера. После того, как вы поместите ключ в замок зажигания, чип транспондера внутри основного отправит код безопасности в иммобилайзер автомобиля. Этот код безопасности является случайным каждый раз, когда вы заводите автомобиль, а ваш ключ будет единственным источником, который может генерировать правильный токен для автомобиля.Если это законный ключ, ваш двигатель запустится.

Четыре основных симптома проблем с иммобилайзером

Как и все остальное электронное, система иммобилайзера может работать со сбоями и вызывать у вас множество проблем. Здесь перечислены 4 наиболее эффективных подсказки, которые вы можете получить при возникновении неисправности в процедуре иммобилайзера.

дюймов. Проблемы с запиранием - если вы используете ключ для запирания дверей вашего автомобиля, двери не запираются.К сожалению, у современных автомобилей нет замочных скважин снаружи этих дверей, а это значит, что вы не можете открыть их ключом. Без работающего интеллектуального секрета или брелока единственное, что означает, что вы можете запереть свои двери, - это если вы заперете их изнутри, пока двери будут доступны, а затем закроете свои двери.

2. Проблемы с открытием замка - Исходя из прошлого Признак, вы, вероятно, не найдете способ отпереть двери вместе с вашим интеллектуальным ключом, если вы тоже не можете их запереть.Это означает, что если вы заперете двери изнутри и закроете двери, вы не сможете вернуться в машину, так как ваш ключ не сможет открыть двери. Теперь вам нужно вызвать слесаря, чтобы открыть дверной проем.

3. Двигатель не запускается. Самым большим признаком является то, что ваш автомобиль вообще не запускается. Если бы не проблемы с механизмами блокировки, то у вашего двигателя могло бы быть множество причин, по которым он не запускается. Но если вы столкнулись с этими проблемами и у вас есть двигатель, который не запускается, то у вас определенно проблема с иммобилайзером или, возможно, с самим смарт-ключом.

4. Проблемы с сигнализацией. Поскольку иммобилайзер является вашим основным качеством безопасности вашего автомобиля, домашняя охрана не будет работать и при неисправности иммобилайзера. для получения дополнительной информации посетите roysairconditioning.com

Как устранить проблемы с иммобилайзером

Большинство проблем с иммобилайзером можно решить, просто заменив смарт-ключ или брелок. Часто, когда кто-то пытается заменить батарею в своей основной батарее, они избавляются от процессора транспондера или каким-то образом повреждают его, чтобы вызвать неисправность.В таких ситуациях вам нужно будет поговорить с трейдером и попросить свежий ключ. Их неэкономично заменять, будьте готовы раскошелиться на две или сто долларов, чтобы получить новый ключ.

В случае, если истинная система иммобилайзера в транспортном средстве будет атрибутом, впоследствии это может быть результатом коррозии или повреждения проводов. Возможно, неисправен или неисправен блок управления двигателем или его датчики. В таких ситуациях вас попросят посетить вашего продавца, а также использовать собственные механизмы для решения проблемы.

от Algerie Immobilier http://ift.tt/2CJpPvw
через IFTTT

Как это:

Like Loading ...

Код ошибки

P0648: Цепь управления лампой иммобилайзера

Код ошибки

P0648 определяется как цепь управления лампой иммобилайзера, что означает, что в цепи управления лампой иммобилайзера обнаружено ненормальное показание Вероятно, это вызвано неисправной лампой или цепью, либо неисправной проводкой.

Это общий код неисправности, означающий, что он применяется ко всем автомобилям, оснащенным системой OBD-II.Сюда входят модели автомобилей Acura, Buick, Chevrolet, Chrysler, Dodge, Ford, GMC, Honda, Hyundai, Kia и т. Д. Спецификации по определению, поиску и устранению неисправностей и ремонту, конечно, различаются в зависимости от марки, модели и конфигурации трансмиссии.

Код ошибки

P0648 означает, что PCM (модуль управления трансмиссией, также известный как ECM или модуль управления двигателем в автомобилях других производителей) обнаружил неисправность в цепи управления лампой иммобилайзера.

Находящаяся на приборной панели лампа иммобилайзера загорается, чтобы предупредить водителей о неисправности ключа иммобилайзера или о том, что он не распознает ключ.Эта сигнальная лампа также называется сигнальной лампой для некоторых автомобилей. PCM контролирует непрерывность цепи управления лампой при каждом включении зажигания. Этот ключ иммобилайзера поставляется с транспондером, который распознается PCM (и другими контроллерами), когда он находится в непосредственной близости от транспортного средства, что позволяет различным системам (например, вход без ключа, запуск по нажатию) оставаться функциональными и практичными.

Каждый раз, когда включается зажигание и подается питание на PCM, одновременно выполняются различные самопроверки контроллера.Помимо выполнения самотестирования внутреннего контроллера, CAN (сеть контроллеров) передает последовательные данные от каждого модуля, чтобы убедиться, что встроенные контроллеры взаимодействуют должным образом.

Когда возникает проблема с контролем цепи управления лампой иммобилайзера, этот код сохраняется и активирует лампу проверки двигателя.

Общие симптомы

  • Неисправная лампа иммобилайзера
  • Отсутствует условие запуска

Во многих случаях этот код также сопровождается другими кодами безопасности.

Возможные причины

Есть много возможных причин для этого кода, например:

  • Неисправность или ошибка программирования в PCM
  • Обрыв или короткое замыкание в цепи управления лампой иммобилайзера
  • Неисправная лампа лампы иммобилайзера
  • Неисправный (разряженная батарея) иммобилайзер ключ (брелок)

Как проверить

Для проверки этого кода требуется DVOM (цифровой вольт-омметр), надежная информация об автомобиле для TSB (бюллетень технического обслуживания), в котором хранится код, транспортное средство (год, марка, модель, двигатель) , и проявили симптомы.Выбор подходящего TSB может помочь вам сделать процедуру диагностики и ремонта более простой и успешной.

Начните с подключения сканера к диагностическому порту автомобиля. Получить все сохраненные данные, включая данные стоп-кадра. Запишите эту информацию. Затем очистите коды и отправьте автомобиль на тест-драйв, пока код не будет сброшен или PCM не перейдет в режим готовности.

Если PCM переходит в режим готовности, это означает, что проблема носит временный характер. Возможно, вам придется подождать, пока проблема не усугубится, прежде чем вы сможете успешно диагностировать и отремонтировать.Если, с другой стороны, код сбрасывается, продолжайте диагностику.

Используйте информацию о транспортном средстве, чтобы узнать схемы разводки разъемов, виды лиц, расположение компонентов, электрические схемы и диагностические блок-схемы автомобиля.

Используйте схему и DVOM, чтобы проверить напряжение аккумулятора в цепи контрольной лампы контроля скорости. Если их нет, проверьте предохранители и реле системы. При необходимости замените неисправные детали.

Если есть напряжение на контрольной лампе контроля скорости, то можно подозревать, что лампа контрольной лампы контроля скорости неисправна.

Если лампа контрольной лампы контроля скорости работает должным образом, и этот код все еще сбрасывается, используйте DVOM для проверки предохранителей и реле блока питания контроллера. При необходимости замените; предохранители должны быть проверены при нагруженной цепи.

Если все предохранители и реле в порядке, проверьте проводку и жгут проводов контроллера. Также проверьте соединения с массой шасси и двигателя. Используйте источник информации о вашем автомобиле, чтобы найти заземление для связанных цепей.

Также проверьте системные контроллеры; ищите признаки повреждений, проникновения воды, повреждений из-за перегрева или столкновения.Поврежденные контроллеры, особенно поврежденные водой, считаются неисправными и подлежат замене.

Если цепи питания и заземления контроллера в хорошем состоянии, можно подозревать неисправный контроллер или ошибку программирования. В таком случае потребуется замена контроллера, а также перепрограммирование.

В некоторых случаях вам может потребоваться приобрести предварительно запрограммированный контроллер на вторичном рынке. Другие автомобили / контроллеры требуют перепрограммирования на борту, которое может быть выполнено через дилерский центр или квалифицированным специалистом.

Как исправить

В зависимости от вашего диагноза, общий ремонт для этого кода включает:

  • Замена неисправных компонентов, разъемов и проводов
  • Замена неисправного жгута CAN-шины или всего жгута
  • Ремонт или замена ремней , провода и заземляющие кабели не подключены должным образом
  • Замена неисправных модулей управления (включая PCM)
  • Замена или перепрограммирование PCM

Одна из наиболее распространенных ошибок при обращении к этому коду - обработка любых кодов, сохраненных в ответ на сбой связи между цепью лампы иммобилайзера и PCM (или другими модулями управления).В этом случае это лечит только симптом, а НЕ проблему, вызывая возврат кода неисправности.


  • Двигатель может не запускаться, а индикатор безопасности может гореть или мигать, если ключ находится в месте, где системе трудно обнаружить сигнал, например, на приборной панели или в перчаточном ящике. Переместите ключ в место в пределах зоны действия сигнала, выключите зажигание и перезапустите двигатель.

  • Сигналы телевизора или радиостанции, трансивера или мобильного телефона могут мешать работе вашей системы иммобилайзера. Если вы используете правильный ключ, а двигатель не запускается, проверьте световой индикатор безопасности.

Постановка на охрану

Система ставится на охрану, когда зажигание переключается с ВКЛ.

Световой индикатор безопасности на комбинации приборов мигает каждые 2 секунды, пока система не будет снята с охраны.

Снятие с охраны

Система снимается с охраны при включении зажигания правильным запрограммированным ключом. Индикатор безопасности загорится примерно на 3 секунды, а затем погаснет.

Если двигатель не запускается правильным ключом, а индикатор безопасности продолжает гореть или мигать, попробуйте следующее:

Убедитесь, что ключ находится в пределах рабочего диапазона для передачи сигнала.Выключите зажигание и снова запустите двигатель. Если двигатель не запускается после 3-х или более попыток, обратитесь к квалифицированному специалисту по ремонту (мы рекомендуем уполномоченного ремонтного центра Mazda).

После прочтения этого же ...

Если позволить батарее разрядиться, иммобилайзер может быть задействован. Так можно было удалить кабели.

Чтобы снять систему с охраны, выполните эту процедуру, используя аварийный ключевой код доступа. Код записывается на карточку с информацией о безопасности и вводится с использованием указанной процедуры.Если вы не знаете код EKA, вам нужно будет попросить дилера получить его для вас после того, как вы предоставите подтверждение права собственности на транспортное средство.

С помощью ключа поверните замок двери водителя в положение РАЗБЛОКИРОВКИ и удерживайте в этом положении не менее 5 секунд. Затем раздается звуковое предупреждение, указывающее, что блок управления кузовным оборудованием готов принять код. Верните ключ в центральное положение. Теперь можно использовать кнопку для ввода отдельных числовых значений четырех цифр, составляющих код EKA.

Введите первую цифру кода. Если первая цифра - 4, вы должны повернуть ключ в положение РАЗБЛОКИРОВКИ и обратно в центр 4 раза. Если бы это было 5, вы бы повернули ключ в положение РАЗБЛОКИРОВКА и обратно в центральное положение 5 раз.

Введите вторую цифру кода, используя ту же процедуру.

Введите третью цифру кода, используя ту же процедуру.

Введите четвертую цифру кода, используя ту же процедуру.

После ввода четвертой цифры поверните ключ в положение РАЗБЛОКИРОВКИ и обратно в центральное положение.
Двойной звуковой сигнал будет означать, что код введен правильно. Один звуковой сигнал означает, что код был введен неправильно.

Как только вы услышите двойной тональный сигнал, подождите 5 минут, пока сигнализация и иммобилайзер не будут отключены. В течение 5 минут ожидания отключения сигнализации и иммобилайзера светодиодный индикатор аварийной сигнализации на приборной панели продолжает мигать (одно мигание каждые 2 секунды).
НЕ ОТКРЫВАЙТЕ ДВЕРЬ И НЕ ПЫТАЙТЕСЬ ЗАЙТИ В АВТОМОБИЛЬ, пока не истечет полный пятиминутный период задержки.

По истечении 5 минут ожидания светодиодный индикатор аварийного сигнала должен перестать мигать. Немедленно откройте дверь, вставьте ключ в замок зажигания и поверните переключатель в положение II (НЕ ЗАПУСКАЕТСЯ). Если выключатель зажигания не повернут в положение II в течение 30 секунд после окончания 5-минутного ожидания, двигатель снова будет заблокирован.

Код EKA не будет распознан, если между поворотами ключа есть ожидание более 10 секунд или если ключ удерживается в повернутом положении в течение 5 секунд или более во время процедуры.

Если введен неправильный код, раздается звуковое предупреждение, и процедуру необходимо повторить. Допускается максимум 10 попыток ввода кода. После 10 попыток Body Control Unit не разрешит ввод дополнительных кодов в течение 10 минут.

СПОНСОРНЫЕ ССЫЛКИ

Пятница, 15 декабря 2017 г., 10:23

Honda Accord: Устранение симптомов - Система иммобилайзера - Электрооборудование кузова

Мигает индикатор иммобилайзера

ПРИМЕЧАНИЕ; Перед устранением неполадок проверьте элементы, перечисленные в «Общая проверка перед поиском и устранением неисправностей».

1. Поверните ключ зажигания в положение LOCK (0).

2. Подключите HDS, затем поверните ключ зажигания в положение ON. .

3. В главном меню войдите в IMMOBI, выберите НАСТРОЙКА ИММОБИЛАЙЗЕРА, затем выберите Проверка системы, Количество клавиш и журнал состояния.

4. Выберите ПРОВЕРКА СИСТЕМЫ.

Отображается ли ПРОВЕРКА СИСТЕМЫ? ДА

-Устраните неисправность системы иммобилайзера в соответствии с к результату ПРОВЕРКИ СИСТЕМЫ (см. стр. 22-4С4 /.

NO

-Перейдите к шагу 5.

5. Поверните ключ зажигания в положение LOCK (0).

6. Войдите в автомобиль и выньте ключ зажигания из выключите зажигание, затем закройте все двери.

7. Включите бесключевой передатчик ЗАБЛОКИРОВАТЬ и РАЗБЛОКИРОВАТЬ. несколько раз в автомобиле.

Приводы дверных замков работают нормально? ДА

-Перейдите к шагу 8.

NO-

Проверьте плохое заземление и / или разрыв в провод между иммобилайзером-бесключевым блоком управления 7P разъем клеммы No.7 и массу (G101).

8. Поверните ключ зажигания в положение ON (II).

9. Выполните обратный зонд и измерьте напряжение между 7Р разъем блока управления иммобилайзером-бесключевым устройством клемму № 2 и "массу".

БЛОК УПРАВЛЕНИЯ БЕЗ КЛЮЧА ИММОБИЛАЙЗЕР 7Р РАЗЪЕМ

Сторона проводов клемм-выходов

Есть напряжение аккумулятора? ДА

-Перейдите к шагу 10.

NO

-Проверьте, нет ли продувки No.Предохранитель 9 (20 А) в водительском Блок предохранителей и реле под панелью управления. Если предохранитель исправен, отремонтируйте. обрыв в желтом проводе между панелью управления под панелью водителя Блок предохранителей / реле и управление иммобилайзером без ключа единица.

10. Выполните обратный зонд и измерьте напряжение между 7Р разъем блока управления иммобилайзером-бесключевым устройством клемму № 7 и "массу".

БЛОК УПРАВЛЕНИЯ БЕЗ КЛЮЧА ИММОБИЛАЙЗЕР 7Р РАЗЪЕМ

Сторона проводов клемм-выходов

Неужели меньше 0.2 В? ДА

- Отремонтируйте плохой контакт или обрыв или высокий сопротивление между иммобилайзером и бесключевым блоком управления Клемма № 7 7-контактного разъема и G101. NO

-Заменить блок управления иммобилайзером (см. стр. 22-440).

Двигатель не запускается с иммобилайзером ключ

ПРИМЕЧАНИЕ: Перед устранением неполадок проверьте элементы, перечисленные в «Общая проверка перед поиском и устранением неисправностей» (см. Стр. 22-429).

1. Попробуйте запустить двигатель.

Двигатель заводится? ДА

-постоянная неисправность, автомобиль в настоящее время исправен.

Проверьте журнал состояния (см. Стр. 22-436) и проверьте строку указано в таблице.

NO

-Перейдите к шагу 2.

2. Поверните ключ зажигания в положение LOCK (0). 3. Поверните ключ зажигания в положение ON (II) и проверьте индикатор иммобилайзера.

Индикатор мигает один раз, а затем не горит? ДА

-Перейдите к шагу 4.

НЕТ

-Перейти к иммобилайзеру, индикатор мигает поиск и устранение неисправностей (см. стр. 22-432).

4. Поверните ключ зажигания в положение START (III).

Стартер работает? ДА

-Перейдите к шагу 5.

NO

-Перейдите к системе запуска и проверьте стартер двигатель (см. стр. 4-10).

5. Попробуйте запустить двигатель ключом иммобилайзера.

Двигатель заводится? ДА

-Перейдите к шагу 6. ​​

NO

-Перейти к симптому системы PGM-FI Устранение неисправностей (см. Стр. 11-14).

6. Подождите несколько минут при работающем двигателе.

Двигатель останавливается? ДА

-Перейти к симптому системы PGM-FI Устранение неисправностей (см. Стр. 11-14).

NO

-В данный момент система в порядке.

Не гаснет индикатор иммобилайзера

1. Поверните ключ зажигания в положение LOCK (0).

2. Подключите HDS к разъему канала передачи данных.

3. Поверните ключ зажигания в положение ON (II).

4. В главном меню введите IMMOBI, затем выберите УСТАНОВКА ИММОБИЛАЙЗЕРА, затем выберите Проверка системы, Количество ключей и журнал состояния.

5. Выполните ПРОВЕРКУ СИСТЕМЫ с помощью HDS.

lsN-1 ОК отображается? ДА

-Заменить модуль управления приборами (см. Стр. 22-351). NO

-Заменить заведомо исправный иммобилайзер без ключа блок управления, затем зарегистрируйте и перепроверьте. Если симптом исчезнет, ​​замените оригинал Блоки управления иммобилайзером без ключа (см. стр. 22-440).

Проверка системы
1. Подключите HDS к разъему канала передачи данных.2. Поверните ключ зажигания в положение ON (II). 3. Контролируйте ПРОВЕРКУ СИСТЕМЫ в ИНФОРМАЦИИ ОБ ИММОБИЛАЙЗЕРЕ с помощью HDS. 4. Если HDS отображает NORMAL N-1, ...
См. Также:

Замена боковой шторной подушки безопасности
Снятие ПРИМЕЧАНИЕ: При замене боковой шторной подушки безопасности после срабатывания см. Компонент Замена / осмотр после развертывания (см. стр. 24-208) для получения полного списка других частей, которые ...

Журнал состояния
Если вы подозреваете, что проблема в системе иммобилайзера, проверьте журнал состояния.1. Подключите HDS к разъему канала передачи данных. 2. Поверните ключ зажигания в положение ON (II). 3. На экране HDS в MAI ...

Блок реле / ​​предохранителей под панелью управления (MICU) Снятие и установка
Требуются специальные инструменты Съемник реле 07AAC-000A1A0 Модели США ПРИМЕЧАНИЕ; Компоненты SRS расположены в этой области. Рассмотрение расположение компонентов системы пассивной безопасности в 4-х дверях (см. стр. 24-21), 2-дверный (см. Стр. 24-23), ...

Автомобиль не заводится в Майами? Мы можем помочь

Вы пытаетесь понять, почему ваша машина не заводится? Проблемы с автомобилем могут быть неудобными и неприятными.Страх перед дорогостоящим ремонтом автомобиля может настигнуть вас, когда у вас возникнут проблемы с автомобилем. Для большинства это не весело, но для меня это весело. Меня не зря называют мастером механика Дэйвом. Я с энтузиазмом отношусь к работе и помощи другим с автомобилями. Вот почему я пишу здесь, чтобы помочь вам завести машину сегодня.

Ключ поворачивается в замке зажигания? Загораются ли огни на приборной панели при включении зажигания? Горит ли лампочка проверки двигателя? Потратив несколько минут на перечисление симптомов, вы сможете быстрее вернуться в дорогу.Перед вызовом буксировки вам следует потратить немного времени на проверку 4 вещей.

Нужна помощь? Позвоните в службу технической помощи Toyota на дороге прямо сейчас!

4 вещи, которые следует проверить, если ваш автомобиль не заводится

# 1 Проверьте аккумулятор. Он мертвый или разряженный?

Разряженный или разряженный аккумулятор может привести к тому, что ваш автомобиль не заведется. Вы испытываете один или оба следующих симптома?

  • Вы слышите щелчки?
  • Стартер медленно крутится при включении двигателя?

Если это так, возможно, аккумулятор разряжен или разряжен. Хорошие новости: разряженный или разряженный аккумулятор - это недорогой и быстрый ремонт. Совершенно нормально, что однажды аккумулятор разряжен, а на следующий день разрядился. В некоторых случаях есть предупреждающие знаки.

Так что может вызвать проблемы с аккумулятором? Возможно, вы оставляли плафон включенным на длительное время. Или, может быть, в автомобиле неисправна электрическая система или компоненты. Это может быть что-то простое, например, старый аккумулятор.

Вот простой способ диагностировать разрядившуюся или разряженную батарею:

  • Включить дворники.Они движутся медленнее, чем обычно? Если это так, возможно, ваша батарея разряжена.
  • Включите плафон. Внимательно следите за ним, пока заводите машину. Подсветка купола тускнеет при включении двигателя? Если это так, возможно, аккумулятор разряжен.

Недавно я заменил аккумулятор. Как он мог умереть так скоро?

Как давно вы меняли аккумулятор? Если ответ - недавно, попробуйте перезарядить аккумулятор. Имейте в виду - средний срок службы автомобильного аккумулятора составляет около 4 лет.Используйте соединительные кабели, чтобы запустить автомобиль от внешнего источника и зарядить аккумулятор. Как только вы заведете машину, вам следует оставить двигатель включенным на некоторое время. Если аккумулятор не держит заряд, возможно, потребуется его заменить. Проблемы в системе зарядки автомобиля также могут привести к тому, что аккумулятор не перезарядится.

Стартер не проворачивается? Вы слышите щелкающий звук?

Вы поворачиваете ключ в положение «Пуск». Двигатель не заводится. Машина не заводится. Вы слышите одиночные или повторяющиеся щелчки из моторного отсека? Это тоже может означать, что батарея разряжена или разряжена.

# 2 Заметили какие-либо индикаторы, отображаемые или мигающие на приборной панели?

Если вы заметили на приборной панели индикатор в форме ключа или индикатор «Безопасность», возможно, проблема связана с иммобилайзером. Обычно автомобили оснащены иммобилайзером или функцией безопасности, требующей использования подходящего ключа для запуска автомобиля. Иммобилайзер использует код безопасности, прикрепленный к микросхеме внутри ключа. Обычно при включении зажигания датчик системы безопасности считывает код. Во время чтения кода вы можете увидеть, что на короткое время загорится индикатор «Безопасность».Если датчик определяет правильный код, свет должен погаснуть, и автомобиль должен завестись.

Индикатор «Безопасность» может продолжать гореть или мигать, если…

  • Автомобиль не распознает ключ
  • Проблема с самой системой безопасности

В некоторых случаях проблему может решить перепрограммирование ключа. Скорее всего, вы можете получить информацию о перепрограммировании ключей в руководстве по эксплуатации автомобиля. Поиск в Google также может быть ценным источником информации о перепрограммировании клавиш.Можете ли вы найти удобную процедуру повторного изучения ключа? Если да, попробуйте.

У вас есть запасной ключ? Если да, то стоит попробовать. Это работает? В противном случае дилер или ваш механик могут проверить иммобилайзер. При необходимости они должны иметь возможность перепрограммировать ключи.

# 3 Горит ли контрольная лампа двигателя при запуске автомобиля?

В большинстве автомобилей, когда вы включаете зажигание, перед запуском двигателя включается «Проверьте двигатель». Обычно это означает, что компьютер двигателя включен.

Если индикатор «Проверьте двигатель» не загорается, это может быть ключом к решению, почему ваш автомобиль не заводится. Если функция «Проверить двигатель» выключена, это может означать, что компьютер двигателя не получает питания. Обрыв провода, сгоревший предохранитель и неисправное главное реле - вот несколько причин, по которым двигатель может не получать питание. Кроме того, это может указывать на проблему с самим компьютером двигателя.

# 4 Стартер не заводится? Вы слышите щелчок?

Вы поворачиваете ключ в положение «Пуск». Двигатель не заводится.Машина не заводится. Вы слышите одиночный или повторяющийся щелчок из моторного отсека? Батарея может быть разряжена или ее клеммы могут иметь плохой контакт. Проверьте аккумулятор на предмет повреждений или отсоединения проводов или других возможных проблем с подключением.

Как мне предотвратить смерть моей машины?

Правильное и регулярное обслуживание вашего автомобиля может повысить надежность. Также важно найти высококлассного механика, который проведет тщательный осмотр любого сервиса.Многократное использование одной и той же механики в течение длительного времени может улучшить состояние автомобиля. Моя работа мастера-механика похожа на работу врача. Чем лучше я знаю автомобиль, его личность и историю, тем лучше я могу его обслуживать.

Запишитесь на прием в Кендалл Тойота через Интернет.

Если иммобилайзер препятствует запуску двигателя. Почему иммобилайзер не распознает ключ? Что такое иммобилайзер

Уже не один год иммобилайзеры устанавливаются даже на бюджетные автомобили... На некоторых машинах этот аппарат годами работает без нареканий, на других доставляет много мучений и хлопот, некоторые из которых можно исправить. Чтобы понять, что делать, если иммобилайзер не видит ключ, необходимо хотя бы в общих чертах представить себе работу этой системы.

Как работает иммобилайзер

Иммобилайзер, помимо ключа с чипом, включает в себя большое количество других устройств, которые образуют единую систему ... А выход из строя любого элемента приводит к выходу из строя всей системы, поэтому мы рекомендую прочитать об этом самому.

Иммобилайзер состоит из:

  • ключа с чипом передатчика, который генерирует определенную последовательность импульсов;
  • антенна, преобразующая электромагнитные волны в электрические сигналы;
  • приемник, преобразующий сигналы в формат, понятный контроллеру;
  • контроллер, который является центром всей системы;
  • исполнительное устройство, запирающее и отпирающее двигатель по сигналу от контроллера;
  • проводка, по которой подается питание и передаются сигналы между блоками.

Неисправности иммобилайзера

Конструкция иммобилайзера такова, что проблема в каком-либо узле приводит к неработоспособности всего устройства. Однако есть некоторые из наиболее распространенных неисправностей.


Предупреждение. Учтите следующее при рассмотрении вопроса о ремонте или проверке иммобилайзера. Если вы не знаете, как выполнить ту или иную операцию, не делайте этого. Иммобилайзер - сложное и тонкое устройство, которое вряд ли выдержит неумелое вмешательство.

Нужно ли регистрировать ключ в иммобилайзере и как это сделать

Если автоэлектрик предлагает вам без серьезной диагностики, подразумевающей полную проверку каждого блока иммобилайзера, перерегистрировать ключ, не согласен .

Мастер возьмет с вас много денег даром. Ведь новый ключ прописывают только тогда, когда никакие другие методы восстановления не дали результата. По опыту известно, что регистрировать новый ключ нужно в 1 из 40 случаев обращения в автосервис.И в каждом втором случае достаточно почистить контакты и разъемы. В 1-2 случаях из десяти необходимо проверить контроллер и сбросить ошибки. Поэтому только неопытный электрик, не разбирающийся в работе иммобилайзера, или откровенный обманщик предложит прописать новый ключ без предварительного проведения полной диагностики, при которой каждый блок снимается с автомобиля и проверяется как визуально, так и с помощью различные инструменты и приспособления.

Видео - Лада Гранта - прошивка рабочих ключей иммобилайзера

Данная операция требует специального оборудования и программного обеспечения, поэтому самостоятельно зарегистрировать ключ достаточно сложно.Обратитесь к квалифицированному автоэлектрику, чтобы выписать ключ. Это будет стоить в десять раз дешевле, чем покупка сканера и программатора. Кроме того, велик риск совершить серьезную ошибку, которая приведет к выходу из строя иммобилайзера или полностью заблокирует автомобиль, если прописать ключ, не зная, как пользоваться программой и электронными устройствами.

Иммобилайзер - система безопасности автомобиля. Его предназначение - защита автомобиля от угона, достигается блокировкой электрических цепей подачи топлива, стартера, зажигания.

Что такое иммобилайзер?

В чем разница между иммобилайзером и обычной системой безопасности автомобиля? Дело в том, что с ним степень защиты автомобиля намного выше. Это устройство имеет несравненно более сложную интеллектуальную систему. Управлять этим механизмом можно только с близкого расстояния, то есть «ключ-замок», а не дистанционно, как обычно. Поэтому в момент открытия автомобиля злоумышленники не смогут перехватить радиосигнал, исходящий от брелока защитного устройства.

Машины, владельцы которых предпочитают ремонтировать в сомнительных мастерских, подвергаются некоторому риску. Сделать «копию» оригинального брелока очень просто, это займет несколько минут. Угнать машину с имеющейся копией брелока будет проще простого. Но сделать копию ключа системы иммобилайзера очень сложно, потому что у злоумышленника нет мастер-карты.

Современные иммобилайзеры известны своей компактностью. Их установка происходит в скрытом от посторонних глаз месте. При правильной установке иммобилайзера практически невозможно определить тип защиты автомобиля и ее расположение. И это еще не все. Некоторые виды иммобилайзеров имеют встроенную функцию защиты от разбойных нападений, которая может работать без участия автовладельца.

Какие элементы входят в конструкцию иммобилайзера?

Основным элементом иммобилайзера является электронный блок управления. Его работа обеспечивается микросхемой, «прошитой» под определенную программу действий.Микросхема содержит обменный код, который используется для «опроса» ключа машины. Также в системе иммобилайзера есть так называемая катушка, считывающая информацию с ключа.

Второй, не менее важный элемент системы - исполнительный механизм. Он содержит одно или несколько электромагнитных реле. По команде электронного блока управления переключающие механизмы разрывают цепочки сигналов, поступающих на различные важные элементы автомобиля. При необходимости можно дополнительно подключить электромагнитную систему для блокировки работы неэлектрических устройств.

И третий элемент - это специальный запрограммированный чип транспондера. Он находится в каждом ключе зажигания конкретного автомобиля. Только после распознавания уникального кода электронный блок управления автомобилем дает «разрешение» на запуск двигателя автомобиля.

Способы и процесс разблокировки иммобилайзера

Существует два метода разблокировки иммобилайзера: разблокировка иммобилайзера с помощью ИК-передатчика и разблокировка кнопкой управления.

Описание разблокировки иммобилайзера с ИК-передатчиком

Этот метод разблокировки подходит не для всех автомобилей, а только для тех, у которых есть ключ с ИК-передатчиком, который управляет иммобилайзером и центральным замком.Для отключения иммобилайзера нужен код (4-значное число). Вводится при использовании педали газа и кнопки управления бортовым компьютером, которая находится на торце переключателя дворников.

Процесс разблокировки:

Включите иммобилайзер, включите зажигание. Лампа иммобилайзера начинает мигать, что указывает на заблокированный двигатель.

Все действия выполняем однократно для обоих ключей. Если прикреплен только один ключ, то один будет работать, а другой - нет.

Описание разблокировки иммобилайзера кнопкой управления центральным замком

Для отключения иммобилайзера введите аварийный код:

1. Выключите зажигание, лампочка прибора начинает медленно мигать.

2. Включаем зажигание, лампа впрыска загорится на три секунды а потом погаснет, а мигание лампы иммобилайзера будет ускоряться.

3. Нажмите и удерживайте кнопку управления c \ z.Красная сигнальная лампа перестанет гореть.

4. Когда нажата кнопка управления c \\ z, мигание сигнальной лампы будет уменьшаться, тем самым генерируя последовательность счета. Мы подсчитываем количество включений лампы и отпускаем ее, когда она совпадает с первой цифрой кода.

5. Затем снова нажимаем и удерживаем кнопку управления. Когда количество миганий совпадет со второй цифрой кода, отпустите кнопку.

6. Аналогичные действия выполняем и для остальных цифр кода.

Двигатель можно запустить, если все сделать правильно. Лампа иммобилайзера загорится на 3 секунды, затем погаснет на 3 секунды, а затем снова загорится на 30 секунд. Лампа будет напоминать вам об отсутствии защиты автомобиля каждый раз при включении зажигания. Иммобилайзер снова заблокирует машину:

При отключении АКБ.

Автоматически через 10 секунд после выключения зажигания.

При выключении зажигания можно повторно ввести код. Если вы трижды введете неправильный код, следующая попытка будет доступна через пять минут. Внимание! Все вышеперечисленные действия не подходят для расшифровки ЭБУ или кода электромагнитного клапана. Введя аварийный код, вы сможете только запустить двигатель.

Любая современная машина оснащена штатным иммобилайзером, но лишь небольшая часть водителей правильно использует это полезное устройство. При установке дополнительных систем безопасности устройство отключается, устраняя непреодолимое препятствие для угонщиков. Избежать ошибок, возникающих из-за непонимания назначения и функционирования иммобилайзера, можно после более детального ознакомления с данным устройством.

Назначение и принцип действия иммобилайзера

В переводе на русский язык слово «иммобилайзер» означает «иммобилайзер». Устройство представляет собой электронную схему, включенную в проводку автомобиля, с помощью которой исключена возможность несанкционированного запуска двигателя с целью угона автомобиля.Это достигается путем прерывания жизненно важных электрических цепей машины. Этот модуль, в отличие от сигнализации, использующей систему предупреждения, работает скрытно.

Основная задача устройства - предотвратить угон автомобиля даже при вскрытии салона злоумышленниками. Для повышения эффективности его работы в цепь устанавливаются реле, блокирующие запуск двигателя при выключении или демонтаже иммобилайзера, и даже при замыкании проводов в «правильном» сочетании. Отдельные модели сочетаются со стандартной сигнализацией, при срабатывании которой срабатывает блокировка.

В состав иммобилайзера входят следующие элементы:

  1. Электронный блок или «мозг» устройства, в котором находятся и обрабатываются коды клавиш.
  2. Блок управления двигателем (ЭБУ).
  3. Катушка считывания.
  4. Электромагнитные реле, размыкающие цепи и обездвиживающие машину.
  5. Ключ, удерживаемый водителем, который действует как элемент управления и активирует систему.

Иммобилайзер может блокироваться как отдельным блоком (силовой агрегат, коробка, тормоза или рулевое управление), так и несколькими узлами.

Проверка иммобилайзера

Перед тем, как начать поиск причины поломки иммобилайзера, следует проверить и при необходимости исправить следующие детали автомобиля:

  1. Аккумулятор, а в случае недостаточного заряда - подзарядить.
  2. Используйте оригинальный ключ зажигания для вашей конкретной модели автомобиля.
  3. Уберите электронные устройства и другие устройства, которые могут мешать сигналу иммобилайзера.

Проверить работоспособность устройства можно, завернув ключ в пищевую пленку и вставив его в замок зажигания. Если на панели приборов не загорится индикатор ключа из-за экранирования сигнала, автомобиль не заводится. При снятии фольги двигатель должен запуститься.

Признаки неисправности иммобилайзера

Иммобилайзер, как и любая другая техника, отличается определенными поломками, которые могут доставить массу неудобств автовладельцу, при которых автомобиль «не узнает» хозяина:

  1. При повороте ключа в замке зажигания не работает стартер.
  2. При повороте ключа стартер вращается, но двигатель не запускается.
  3. Чип-индикатор ключа на панели приборов постоянно мерцает.
  4. Отсутствие реакции автомобиля на нажатую кнопку брелока.

Неисправности иммобилайзера бывают двух типов:

  1. Программное обеспечение, вызванное программным сбоем: неисправностью самого устройства или рассинхронизированными компонентами (моторным блоком и ключом). Устранено при восстановлении ПО.
  2. Оборудование, имеющее механическую причину.Они возникают при повреждении коммуникационных проводов, контактов или элементов платы. Устранено ремонтом иммобилайзера.

Отключение или обход иммобилайзера

Необходимость отключения иммобилайзера может возникнуть у автовладельца по следующим причинам:

  1. Ключ утерян.
  2. При выходе из строя ЭБУ или других частей иммобилайзера.
  3. При установке дистанционного запуска двигателя.
  4. Когда устройство намеренно отключено из-за убеждения, что для защиты устройства достаточно только сигнала тревоги.
  5. В случае, когда угонщикам автомобиль не интересен, а использование иммобилайзера бессмысленно.

Самый простой способ отключить иммобилайзер - набрать код (если эта опция доступна). Другой метод, который подходит только для моделей с чипом, - это прикрепить чип от второго ключа к антенне иммобилайзера. У официальных дилеров есть устройства (киллеры) или универсальные ключи, которые позволяют деактивировать штатное устройство. Универсальный способ - программное выключение иммобилайзера, при котором он переводится в неактивное состояние.

Есть несколько способов обойти иммобилайзер при установке сигнализации. Для этого используются обходные модули (краулеры), которые закупаются у компаний, реализующих системы безопасности и сопутствующее оборудование. Модуль байпаса представляет собой электронную схему, заключенную в небольшой корпус и снабженную антеннами внутри и снаружи. Внутри также помещается микросхема или ключ от устройства.

Когда двигатель запускается с тревогой, внутренняя антенна считывает зашифрованный сигнал, а внешняя отправляет его на замок зажигания.При запуске с автоключом краулер не работает. Опытный техник должен подобрать гусеничный ход, совместимый с оборудованием конкретной модели машины. Иногда сигнал иммобилайзера настолько слаб, что может потребоваться его усиление.

При потере ключа или проблемах с иммобилайзером можно выключить устройство с помощью эмулятора. Он обходит программу защиты в ЭБУ и никоим образом не влияет на управление машиной.

Виды иммобилайзеров

Первые ручные иммобилайзеры остались в прошлом.Большинство производителей автомобилей выпускают электронные устройства, которые активируются кодовым электронным ключом ... Для этого набор кода блокировки на устройстве не требуется, а водителю достаточно иметь при себе брелок или карту, которая отключает устройство в наличие автовладельца. По типу активирующего устройства иммобилайзеры делятся на:

1. Контакт, требующий ручной активации для отключения режима защиты. Это делается нажатием скрытой кнопки, с помощью карты-ключа, ручным вводом кода, с помощью пульта дистанционного управления и другими методами.

2. Бесконтактный, срабатывает автоматически и не требует участия владельца транспортного средства. Распознавание происходит автоматически при попадании радиомаяка в радиус обнаружения. Как правило, он устанавливается в ключ зажигания.

Существует классификация иммобиайзеров по типу используемых замков:

  1. Проводной, когда сигналы от блока управления к реле передаются по проводам.
  2. Wireless, когда сигнал передается от блока управления к реле с помощью радиоволн.

Устройство беспроводного типа обеспечивает гораздо более высокий уровень защиты из-за сложности обнаружения разомкнутых цепей даже при обнаружении основного модуля. В проводных устройствах легко отследить путь от ЭБУ до реле и вручную замкнуть цепь.

К моменту действия:

  1. Мгновенно (автомобиль сразу теряет подвижность).
  2. Отсроченная блокировка, когда двигатель глохнет после того, как автомобиль проехал небольшое расстояние.

Ремонт иммобилайзера

Иммобилайзер устроен таким образом, что поломка одного из его блоков выведет из строя всю систему. Чаще всего неисправности возникают по следующим причинам:


Иммобилайзер для современных автомобилей давно стал нормой даже в бюджетных комплектациях. Ключ в бесконтактных иммобилайзерах - удобство для пользователя, так как нет необходимости предпринимать какие-либо дополнительные действия для снятия автомобиля с охраны: нужно знакомым движением включить зажигание.Однако у таких систем есть недостатки и уязвимости, вытекающие из конструкции и принципа действия.

На объекте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если у вас есть вопросы по автосигнализации, задавайте их в конце статьи в комментариях или Вконтакте.

Бесконтактный иммобилайзер

Обычные иммобилайзеры этого типа основаны на принципе RFID-меток. Это микросхемы, не имеющие собственного блока питания.Они генерируют сигнал только после того, как антенна иммобилайзера подает импульс, мощности которого достаточно для зарядки встроенного в микросхему конденсатора, и микросхема успевает передать заданный набор данных. Иммобилайзер использует ту же антенну для приема информации. Небольшой размер микросхем иммобилайзера позволяет устанавливать их непосредственно в корпус ключа, поэтому кольцевая антенна закреплена вокруг личинки замка зажигания. В момент включения зажигания блок иммобилайзера опрашивает окружающий воздух, считывая код с микросхемы в ключе.Полученный код сравнивается с кодами, хранящимися в памяти контроллера, и, если совпадение обнаруживается, иммобилайзер отправляет сигнал компьютеру впрыска, чтобы позволить двигателю запуститься.

В сложных системах используется не фиксированный, а плавающий код, аналогично тому, как он реализован в сигнализации. Такие микросхемы устанавливаются в радиоключи: работа стандартного радиоканала сигнализации привязана к кодам, генерируемым микросхемой. Распространенной проблемой систем с динамическим кодом является возможность его рассинхронизации с центральным блоком иммобилайзера (при многократном нажатии кнопок радиокнопки вне зоны приема).После этого вам нужно будет выполнить процедуру обучения иммобилайзера.

это общий принцип работы иммобилайзеров, но есть некоторые отличия по количеству автомобилей. У Citroens и Peugeot чип иммобилайзера опрашивается не один раз при включении зажигания, а постоянно. Таким образом определяется наличие ключа в замке, и как только иммобилайзер перестает получать сигнал от микросхемы, на контроллер периферийной сети отправляется сигнал, чтобы «спить» бортовую электронику.Тем не менее, сам принцип работы с RFID-метками здесь ничем не отличается.

Помимо RFID, для управления стандартным иммобилайзером также используется передача данных с помощью инфракрасного светодиода и ИК-приемника в автомобиле. Когда-то этот метод был популярен, но сейчас его вытеснила RFID, которая работает намного надежнее. В системах с инфракрасным каналом разрешение на запуск двигателя выдается в данный момент кнопкой на штатном ключе. Если открыть дверь вручную, повернув личинку ключом, то мотор не запустится - контроллер останется заблокированным.

Возможные причины неисправностей

Если иммобилайзер «не видит» ключ, причин может быть несколько. В этой системе нечего ломать (если при ремонте или установке дополнительного оборудования не будет повреждена антенна считывателя или его проводка), чаще возникают программные сбои - например, иммобилайзер «забывает» записанный в него код.

Это не обязательно может быть проблема с конкретным иммобилайзером (например, в старом Renault Megane / Scenic), но может привести к неправильной установке сигнализации с автозапуском.Если установщик вместо подключения фиксирует одну из микросхем к антенне считывателя (при этом сохраняется работоспособность ключей из комплекта), то при включении зажигания вторым ключом, где хранится микросхема, иммобилайзер получит сигнал от двух микросхем одновременно. Такая ситуация является ненормальной для контроллера, и со временем он удаляет один из кодов из памяти.

Стоит учесть, что если иммобилайзер не позволяет завести автомобиль, это может свидетельствовать о неудачной попытке угона.Первое, что нужно сделать угонщику после того, как он разобрался с замком зажигания (и, заметьте, голливудский стереотип о рвании и скручивании проводов не имеет ничего общего с реальностью), - это зарегистрировать собственный чип в памяти иммобилайзера. Благодаря доступу к диагностическому разъему на многих машинах это делается буквально за секунды.

На собственной практике автор заметил, что попытка кражи становится заметной только после внимательного осмотра личинками замков - настолько малы их повреждения.Поэтому утром, без проблем открывая машину, пытаясь завести двигатель, владелец с удивлением обнаруживает мигающий индикатор иммобилайзера, свидетельствующий о том, что иммобилайзер не распознает чип-код в ключе как правильный. При подключении диагностического оборудования на таком автомобиле можно обнаружить, что в памяти иммобилайзера прописан только один ключ вместо двух штатных.

Следовательно, вы часто можете встретить его при установке на диагностические разъемы и при повторном закреплении разъемов, что делает невозможным прямое подключение программатора.Однако такие меры имеют смысл только на обычных автомобилях, с которыми проще выбрать другой объект, чем тратить лишнее время на угон. Если по приказу угонится конкретный автомобиль, то угонщик сможет получить доступ к CAN-шине даже без диагностического разъема.

Видео: Иммобилайзер не видит ключ Солярис, решение проблемы

Поиск и устранение неисправностей

Что делать, если иммобилайзер заблокировал запуск двигателя? Прежде всего, убедитесь, что он сам по себе исправен - индикатор на приборной панели (если есть) указывает на то, что код микросхемы не распознан.Если индикатор «не подает признаков жизни» при включении зажигания, то скорее стоит начать с проверки электрооборудования - возможно, перегорел предохранитель на участке цепи, где запитан блок иммобилайзера.

Перерегистрируйте ключ, который не распознается системой - это решает проблему. Однако есть два способа запрограммировать иммобилайзер. В первом случае, который используется на большинстве иномарок, коды ключей программируются дилерским диагностическим сканером через внутреннюю сеть (запрос идет на серверы производителя).Весь набор ключей регистрируется одновременно, поскольку в начале процедуры обучения данные о ранее зарегистрированных ключах стираются из памяти. Так что сам владелец ничего не может сделать с иммобилайзером: он обращается к официальному дилеру вашей марки или в компанию, которая специализируется на аналогичных работах. Фактически, наличие универсальных устройств для тренировки иммобилайзеров играет на руку угонщикам. И к выбору компании, предлагающей услуги по обучению иммобилайзеров, следует подходить более внимательно - владелец автомобиля не будет контролировать, сколько ключей фактически зарегистрировано, на будущее может появиться «лишний».

Второй способ обучения иммобилайзера предполагает наличие в комплекте мастер-ключа, который используется для программирования остальных. Это позволяет владельцу самостоятельно тренировать иммобилайзер, но только в том случае, если сам мастер-ключ распознан. Похожий учебный механизм есть, например, у хорошо известного владельцам ВАЗов агрегата АПС-6, начиная с Калины.

Вас также будет интересовать:

Для программирования «рабочих» ключей с помощью тренировки на блоке APS-6 необходимо:

  1. После закрытия дверей включите зажигание обучающим ключом.
  2. Подождите не менее 6 секунд, затем выключите зажигание. Индикатор иммобилайзера будет мигать с высокой частотой, указывая на начало процедуры обучения.
  3. Вставьте зарегистрированный ключ в замок и включите зажигание. Делайте это, пока не погаснет индикатор иммобилайзера. Зуммер издаст три звуковых сигнала, указывая на то, что чип в ключе распознан и прочитан. Если индикатор гаснет, а звуковые сигналы отсутствуют, это означает, что либо зажигание включено слишком поздно (повторить шаг 1 и далее), либо иммобилайзер неисправен.
  4. Дождитесь еще двух звуковых сигналов. Это подтверждает, что код ключа сохранен в памяти контроллера.
  5. Повторите шаги 3 и 4 для остальных клавиш.
  6. После выключения зажигания последним зарегистрированным ключом с паузой не более 6 секунд необходимо повторно вставить обучающий ключ в замок и включить зажигание. Сначала прозвучит три звуковых сигнала зуммера, затем еще два.
  7. Выключите зажигание, но не вынимайте ключ из замка, пока не услышите одиночный сигнал. Частота мигания индикатора иммобилайзера увеличивается. Если нет, вернитесь к шагу 1 и попробуйте еще раз. Вторичная ошибка однозначно указывает на то, что обучение с этим мастер-ключом невозможно. Поэтому обращайтесь в сервис.
  8. При единичном сигнале нужно быстро включить зажигание. Зуммер издаст три звуковых сигнала, и индикатор иммобилайзера погаснет. Через 2-3 секунды выключите зажигание. Автомобиль ответит звуковым сигналом.
  9. Выньте обучающий ключ.Подождите не менее 10 секунд перед проверкой работы зарегистрированного ключа.

Процедура выглядит сложной, но она гарантирует, что пользователь не сможет случайно запустить переподготовку, если просто использовать мастер-ключ для включения зажигания.

В некоторых системах без главного ключа производитель предоставляет аварийные PIN-коды для программирования ключей. На старом Renault пин-код рассчитывается через программу Trantir с использованием шифра, который напечатан внутри футляра для ключей, на Kia / Hyundai до 2007 года он определяется по последним цифрам VIN даже без специальных программ (онлайн-сервисов) и т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
