Гидроусилитель руля на: Гидроусилитель руля, современная концепция

принцип работы, сравнение ГУР и ЭУР и видео, что лучше

Автор: Виктор

Практически все современные транспортные средства комплектуются усилителями рулей — гидравлическими или электрическими. Вне зависимости от вида, усилитель позволяет упростить управление транспортным средством благодаря обеспечению более легкого проворачивания рулевого колеса. Что представляет собой гидроусилитель руля и ЭУР, в чем заключаются их отличия? Ответы на эти вопросы вы можете найти ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Основные сведения о ГУР

Итак, что такое гидравлический усилитель руля в автомобиле, в чем заключается его принцип работы, какое давление должно быть в системе? Для начала предлагаем узнать, для чего нужен ГУР и из каких устройств он состоит.

Функции

Как мы уже сообщили, основная функция гидравлического усилителя заключается в том, чтобы обеспечить более облегченное управление автомобилем.

Благодаря усилителю процесс поворачивания руля будет более простым при выполнении маневров. Кроме того, это устройство дает возможность обезопасить себя в случае появления непредвиденных ситуаций на дороге. В частности, в автомобилях с ГУР рулевое колесо не так подвержено вибрациям, как в авто без усилителя, особенно это становится понятно при попадании машины в яму или наезде на кочки.

Если во время движения будет случайно пробито колесо транспортного средства, то благодаря усилителю это не повлияет на безопасность движения. Все потому, что узел автоматически фиксирует руль в прямолинейном положении.

Схема насоса гидроусилителя

Схема гидроусилителя руля и элементов

Если с основными функциями гидравлического усилителя все понятно, то теперь предлагаем разобраться со схемой и устройством системы.

Итак, из каких элементов состоит система гидравлического усилителя:

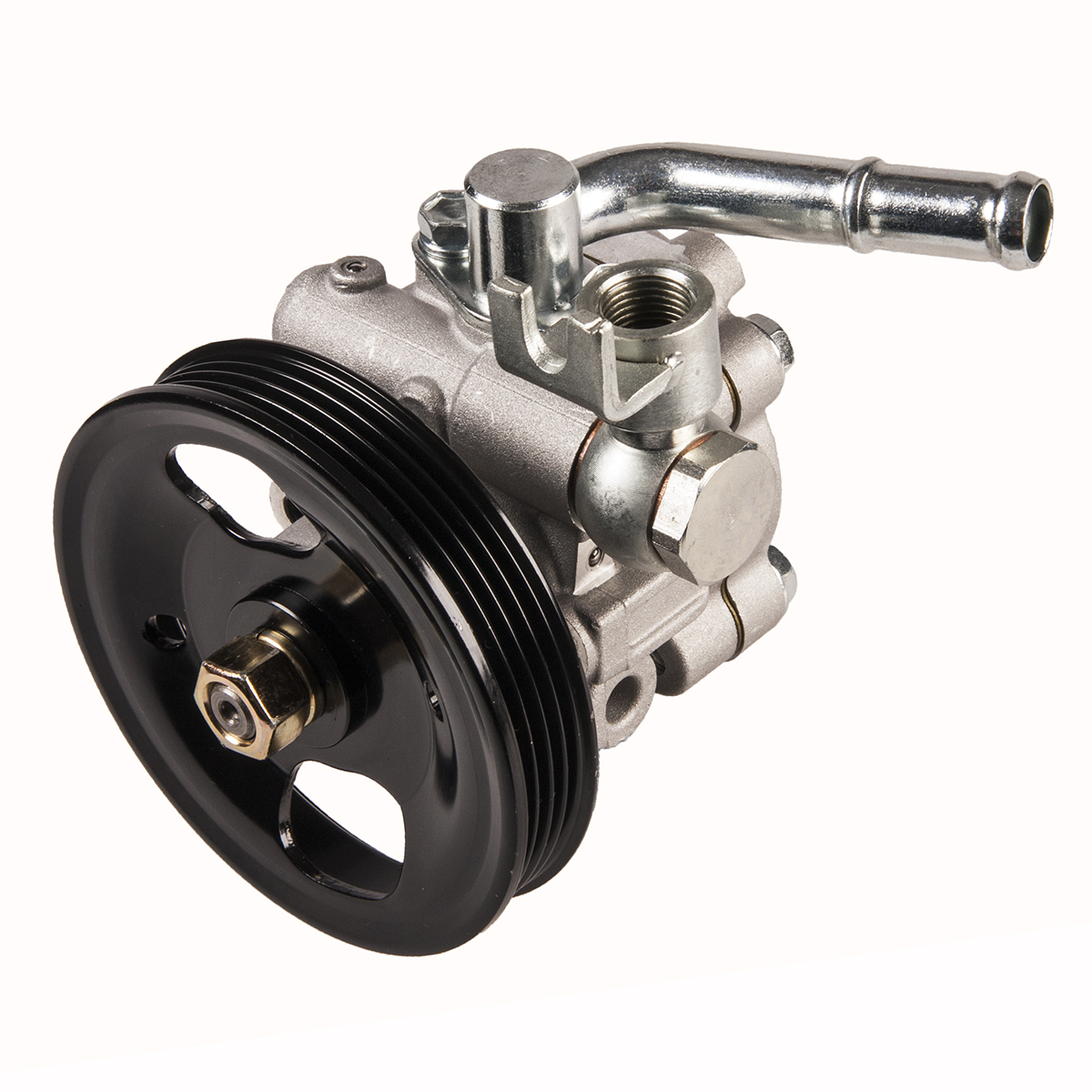

1. Насосное устройство считается одним из основных компонентов данной системы. Этот агрегат позволяет обеспечить систему необходимым давлением благодаря циркуляции по ее магистралям рабочей жидкости.
   Фактически на всех современных транспортных средствах обычно используются пластичные насосные устройства. Их преимущество заключается в обеспечении более высокого коэффициента полезного действия, также их срок службы более высокий по сравнению с традиционными насосами. С учетом конструктивных особенностей авто насосный механизм может находиться в разных местах установки, но обычно он располагается на двигателе.
2. Распределительный узел. Этот девайс выполняет опцию направления и распределения рабочей жидкости — масла — в определенные полости цилиндра. В машинах от разных производителей могут использоваться несколько видов распределителей — они могут быть либо осевыми, либо роторными. Если передвижение золотника по системе усилителя поступательное, то это свидетельствует о том, что распределитель осевой, но если золотник вращается, то распределительный узел роторный.
   Данное устройство системы дает возможность находиться механизму либо на валу, либо под рулевым приводом. Непосредственно распределительное устройство представляет собой чувствительный по отношению к загрязнению использующегося масла узел.
3. Следующий компоненты системы — гидравлический цилиндр. Основное назначение этого устройства заключается в приведении в действие поршня и штока под воздействием масла на эти компоненты. Если уровень давления в системе будет достаточный, то колеса транспортного средства будут поворачиваться под воздействием рычагов. Сам цилиндр может располагаться на рулевой рейке либо между кузовом автомобиля и приводом.
4. Также любая система гидроусилителя состоит из соединительных магистралей и шлангов, без которых ее полноценная работа будет невозможна. Первостепенное предназначение магистралей заключается в обеспечении прохода рабочей жидкости из одного узла системы в другой. Между собой магистрали делятся на патрубки высокого или низкого давления. Первые используются для подачи расходного материала между насосным устройство, распределительным узлом и цилиндров. Вторые предназначены для циркуляционного возврата жидкости из расширительного бачка в насосное устройство и наоборот.
5. Как сказано ранее, функционирование гидравлической системы невозможна без использования рабочей жидкости, то есть масло. Это вещество предназначается для того, чтобы обеспечить подачу усилия к цилиндру от насоса. Также масло позволяет обеспечить качественную смазку всех элементов системы.
6. Приводной ремень, благодаря которому осуществляется ременная передача.

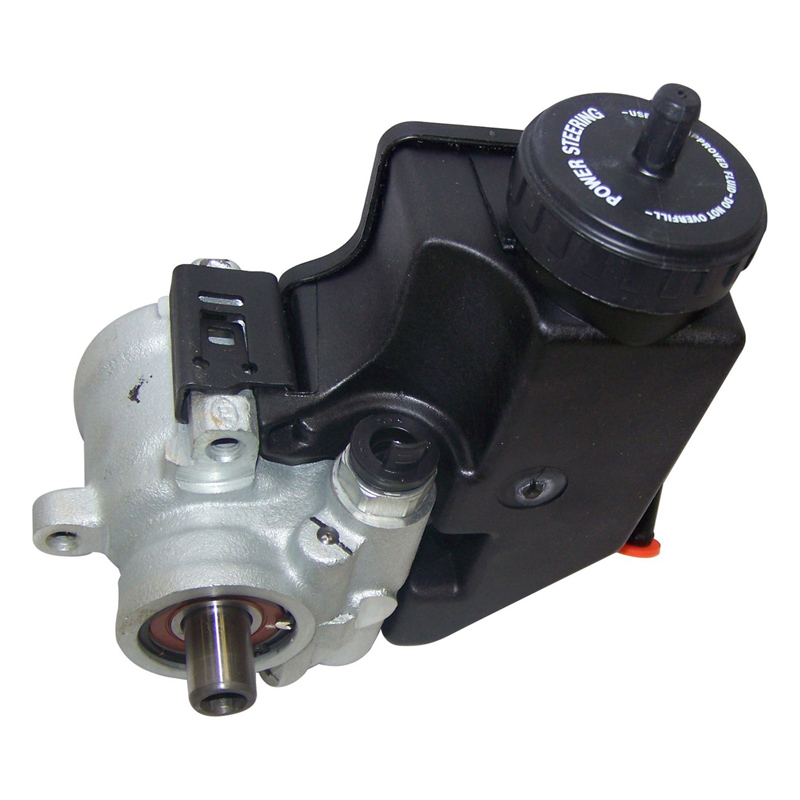

7. Расширительный бачок, в котором находится рабочая жидкость, использующаяся для циркуляции. В бачке имеется фильтрующий элемент, который эффективной очищает рабочую жидкость во время ее циркуляции. Также в бачке может находиться специальный щуп с метками, благодаря которым можно проверить уровень масла (видео опубликовал пользователь Саня Маевский).

Принцип действия

Как работает гидравлический усилитель? Ранее мы сообщили, что в зависимости от конструктивных особенностей системы, в ГУР может использоваться два вида золотников, но несмотря на это, принцип действия в обоих случаях будет практически аналогичным. При расположении руля в центральном положении колесо фиксируется благодаря использованию центрирующих пружин. В таком положении руля масло без проблем перемещается по всей системе, поскольку насосное устройство функционирует в более усиленном режиме. Все потому, что на данном этапе первостепенная функция заключается в перегоне масла по системе, причем насосное устройство функционирует всегда, не зависимо от поворачивания руля.

Если водитель поворачивает руль автомобиля, это приводит к перемещению золотника. Когда золотник будет перемещаться, он перекроет сливные магистрали, а расходный материал начнет подаваться в один из цилиндров. При этом на поршень и шток будет воздействовать само масло, что будет способствовать повороту колес, а также корпусу распределительного устройства в сторону перемещения золотника. Корпус распределителя догонит золотник, когда последний перестанет перемещаться, это будет говорить о том, что водитель выполнил маневр, связанный с поворотом руля. В конечном итоге золотник вернется в начальное состояние, что приведет к открытию патрубка для слива рабочей жидкости.

В чем разница гидро- и электроусилителя руля?

Чем отличается электроусилитель от гидравлического, что лучше гидро- или электроусилитель? Чтобы понять, что действительно лучше — ГУР или ЭУР, нужно ознакомиться с понятием электрической системы и недостатками обоих узлов (ролик опубликовал Sargis Muradyan).

Что такое ЭУР?

Электрический усилитель — это система, в которой выполнение основных функций осуществляется благодаря использованию электротока. Электрические усилители стали появляться позже гидравлических, поэтому данный узел считается более модернизированным о совершенным. Ключевым достоинством ЭУР считается улучшенная связь водителя с транспортным средством. Также следует отметить, что электроусилитель может работать работать в двух режимах — городском и загородном.

При функционировании в городском режиме усилитель дает возможность водителю управлять автомобилем при осуществлении маневров, то есть все то же самое, что предлагает ГУР.

В загородном режиме работы (такой режим часто зовется трассой) система автоматически выключается и перестает работать, если скорость движения авто превышает 60 км/час. Эта скорость считается порогом, при превышении которого работа усилителя не требуется. Что касается конструкции, то в данном случае устройство ЭУР более простое, чем гидравлическое — система питается от генераторного устройства, а ее работа ни коим образом не влияет на расход топлива. Также конструкция системы ЭУР подразумевает отсутствие ременной связи с двигателем, в результате чего ее ремонт в случае неисправности будет более упрощенным.

Фотогалерея «Схемы ЭУР и ГУР»

Минусы ГУР и ЭУР

Теперь рассмотрим основные недостатки гидравлических и электрических усилителей, это позволит разобраться в том, какая из систем лучше и больше подходит для вас.

Начнем с недостатков ГУР:

1. Автовладелец должен регулярно следить на состоянием масла в расширительном бачке, а также за его уровнем. Также у автовладельца есть необходимость регулярной замены рабочей жидкости, которая осуществляется в соответствии с техническим регламентом.
2. При использовании гидравлического усилителя водитель должен соблюдать правила. Например, без лишней необходимости водителю не стоит удерживать рулевое колесо в крайнем правом или левом положении и особенно оставлять автомобиль с вывернутыми колесами. Это в итоге может привести к перегреву масла в системе и выходу из строя насоса.
3. Также автовладельцу необходимо постоянно следить за другими составляющими элементами системы, в частности, патрубками, насосным устройством, приводным ремнем или ремнями и т.д. При появлении дефектов и трещин на этих компонентах необходимо выполнить их ремонт или замену. В холодное время года на шлангах могут образовываться трещины, которые приводят к утечке рабочей жидкости, а при ее недостатке из строя может выйти насос.
4. Еще один недостаток — работа гидравлической системы полностью зависит от функционирования силового агрегата. В соответствии с конструктивными особенностями, привод маслонасоса связан с двигателем автомобиля посредством ремня или цепи. Так что если двигатель будет заглушен, то провернуть колеса автомобиля будет проблематично.
5. При движении на повышенной скорости нет необходимости использовать усилитель, поэтому силовой агрегат автомобиля впустую расходует свою мощность. Это обусловлено бесперебойной работой насосного устройства, который при функционировании в любом случае оказывает лишнюю нагрузку на двигатель.
6. В гидравлических устройствах нет возможности регулировки усилия в соответствии со скоростью передвижения. Поэтому ГУРы считаются не такими безопасными, как электроусилители. Соответственно, из-за этого при езде на высокой скорости ГУР является менее информативным. Усилитель просто убивает чувствительность, соответственно, водителю будет сложнее выполнить тот или иной маневр (автор видео — канал Chevrolet Aveo).

Также предлагаем ознакомиться с основными недостатками электрических усилителей:

1. Стоимость системы. Если ваш автомобиль не оборудован системой усилителя рулевого колеса и вы планируете поставить ее своими руками, то первым недостатком, с которым вы столкнетесь, будет высокая стоимость ЭУР.
2. В случае поломки тех или иных конструктивных элементов ЭУР стоимость ремонта будет более высокой. Несмотря на то, что электрические усилители — это довольно надежные системы, характеризующиеся высокой выносливостью и долгим сроком службы, они также подвержены неисправностям. Если в работе ЭУР происходят неполадки, то произвести ремонт будет сложнее и дороже, в отличие от ГУР. Иногда поломки настолько серьезные, что при неисправности необходимо менять всю систему в сборе.
3. Также такие системы характеризуются невысоким запасом мощности. Этот минус является причиной, по которой электрические усилители не ставятся на внедорожники, микроавтобусы, автобусы и грузовые авто. Если вы все же хотите поставить ЭУР на объемный двигатель, то вам также потребуется дополнительно установить более мощный генератор.

Заключение

Таким образом, недостатков в работе электрического усилителя значительно меньше, чем у ГУР, но в случае неполадок ремонт последнего легко можно выполнить в домашних условиях. При поломке элементов ГУР нужно будет только заменить вышедшие из строя узлы и механизмы, что в принципе, не особо сложно. В случае с электроусилителем разобраться с причиной неисправности будет значительно сложнее.

 Загрузка …

Видео «Как отремонтировать электрический усилитель своими руками?»

Если вы столкнулись с проблемой неработоспособности ЭУР, то ролик, размещенный ниже, позволит вам разобраться с процедурой ремонта системы в гаражных условиях (видео снято каналом CompsMaster).

Гидравлика против электроники. Что лучше для машины — ГУР или ЭУР? | Об автомобилях | Авто

Первые технические устройства, призванные упрощать жизнь водителей, возникли почти сразу, как только вес и скорость транспортных средств превысили 10 миль в час. Правда, впервые их опробовали не на автомобилях, а в морских и речных судах. Строились усилители на основе гидравлических систем. Затем (перед Первой мировой войной) с появлением броневиков и тяжелых грузовиков гидроусилители шагнули в мир автомобилей. Возможность разворачивать бронированного гиганта одним движением рукой прельщала и производителей американских лимузинов высшего класса. В 1925 году инженер Франсис Дэвис запатентовал первый миниатюрный ГУР, а в 1933 году General Motors впервые внедрила подобное устройство на Cadillac V12. Позднее оно использовалось на тяжелых грузовиках. Но массовое внедрение ГУР на легковых машинах произошло уже после Второй мировой войны благодаря брендам Chrysler и Cadillac. В 1956 году они выпустили флагманские модели, открывшие гидроусилителю путь в массы.

Устройство по конструкции принципиально не изменилось за полвека. Там есть соединенные с рейкой гидравлические механизмы и насос, поддерживающий давление.

На отечественных легковушках гидроусилитель руля появился лишь в 90-е годы. Однако на рубеже веков произошел качественный рывок в электронике: рынок заполонили новые устройства. Это электроусилители, которые не имеют обратной связи с дорогой и выстраивают работу исключительно программно, то есть по проводам.

Зачем усилителю мозги?

Сейчас перед многими стоит выбор, какой же усилитель предпочесть. На рынке множество подержанных машин, которые уже успели поездить по российским просторам и накопить статистику поломок.

«Недостатки ГУР давно известны. У него слабые патрубки, склонные к протечкам масла, из-за чего необходим контроль его уровня и периодическая замена, — рассказывает технический эксперт Денис Лукин.

Электроусилитель устроен по-другому. По сути это просто электромотор, который расположен на рулевом валу или на рейке и помогает вращать колеса за счет электромагнитного поля. Управляется он с помощью встроенного компьютера, а куда и как сильно нужно вращать руль, электроника понимает за счет двух датчиков (угла поворота и крутящего момента). Если человек интенсивно тянет баранку влево, то туда же вращает ее и электромотор. ЭУР значительно легче и компактнее ГУРа, но при этом заметно дороже его. Помимо этого, он плохо передает «обратной связи» с дорогой и в критические моменты водитель не понимает, что творится в пятне контакта колес. Почему же производители так настойчиво внедряют ЭУР в жизнь?

Дело в том, что электроусилитель способен взаимодействовать с другими электронными системами автомобиля. Он даже обучен самостоятельно заворачивать на парковке автомобиль в парковочный «карман». Да и во время движения электроусилитель, порой, сам вмешивается в движение и корректирует рыскания или уводы в сторону. Кроме того, современные системы управления предлагают и элементы автоматического движения, корректирующие траекторию машины в поворотах. Перспектива широких программных возможностей узла открывает перед ним будущее. Естественно, ГУР на такое не способен.

Кто надежнее?

«Чтобы победить главный недостаток электроусилителя, то есть его высокую цену, и было принято глобальное решение ставить такие устройства даже на бюджетные машины», — рассказывает автомобильный эксперт Андрей Ладыгин. За счет массовости производства снижается и цена.

Однако ЭУР уже подбрасывает сюрпризы. Так, за ним замечались «шалости» на дороге, из-за которых у неопытных водителей волосы вставали дыбом. Например, усилитель внезапно начинал тянуть вбок, силясь завернуть машину в кювет. Или он внезапно менял нейтральное положение баранки, отчего руль приходилось держать под углом. Из-за внезапного отключения электроусилителя руль мог и вовсе «окаменеть» прямо в повороте, а после перезагрузки системы заработать как ни в чем не бывало. Случалось, что отгнившие провода и разъемы становились причиной частых сбоев в электронике. Такие «болячки» встречались на автомобилях из первого десятилетия этого века. И хотя со временем многие недочеты были исправлены, ЭУР по-прежнему зависим от капризов электроники. Чем больше срок службы такого усилителя, тем выше вероятность его внезапной поломки.

ГУР работает более надежно, хотя и он имеет особенности. К примеру, нельзя долго держать руль в крайнем положении из-за роста давления в гидравлике. Невечные резинки сочленений и трубки текут и потеют, отчего автомобиль требует постоянного ухода. С гидроусилителем нужно быть аккуратным в морозы, так как загустевшее масло теряет эксплуатационные свойства. Но он редко выходит из строя внезапно, и поэтому к нему больше доверия. Гидроусилитель намного ремонтопригоднее электронного конкурента. Его чинят даже гаражные мастера без сложных инструментов и мудреного программного обеспечения. Поэтому автомобиль с ГУР гораздо лучше для жизни в глубинке.

Смотрите также:

Гидроусилитель или электроусилитель руля, что лучше?

Гидроусилитель или электроусилитель руля?

Когда-то автомобили вообще были без усилителя руля, в том числе грузовые машины. Водители имели сильные руки, но это сказывалось на их утомляемости. Хорошо, что прогресс не стоит на месте, сначала появились гидроусилители, затем электроусилители. Их и сравним.
Гидроусилитель руля
Сокращено ГУР, это система из соединительных трубопроводов высокого и низкого давления, в которых циркулирует специальная жидкость, нагнетаемая при помощи насоса. При повороте руля жидкость под давлением накачивается в гидроцилиндр, что создает давление на поршень, смещает его, что, в свою очередь, облегчает поворот рулевого колеса.
Плюсы:
Гидроусилитель дешевле, причем значительно дешевле.
Система гидроусилителя руля имеет более большую мощность передачи крутящего момента на рулевой механизм.
Минусы:
Система гидроусилителя руля более громоздка.
ГУР требует обязательной профилактики, смена жидкости, постоянное слежение за уровнем масла и т.д…
Рулевое колесо нельзя долго держать в крайнем положении, так как это приводит к перегреву масла и может привести к поломке.
Гидроусилитель руля нельзя настроить под режим дороги.
Электроусилитель руля
Сокращено ЭУР, это система состоящая из электродвигателя, электронного блока и датчиков крутящего момента и угла поворота рулевого колеса. Расположен ЭУР на рулевой колонке либо на рулевой рейке. Электроусилитель изменяет усилие на руле при помощи тока.
Плюсы:
Система ЭУР более компактная, занимает значительно меньше места.
Требует меньше времени на обслуживание, это следствие его простоты. Следить нужно только за подшипниками качения.
Не отбирает мощность у двигателя, что позволяет экономить топливо.
Вождение при наличие электроусилителя более чувствительное (чувство руля).
ЭУР имеет режимы настройки, которые можно применять в зависимости от окружающих условий.
Добавим также, что многие производители все чаще устанавливают на автомобили ЭУР, и отказываются от ГУРа.
Минусы:
Электроусилитель значительно дороже.
Требуется наличие более мощного генератора.

Гидроусилитель руля Лачетти

Гидроусилитель руля Лачетти — это основной узел рулевого управления данного автомобиля, который требует особого внимания. Рассмотрим его устройство и обслуживание.

Рулевое управление Шевроле Лачетти —травмобезопасное, с регулируемой рулевой колонкой, реечным рулевым механизмом и гидравлическим усилителем.
Часть Лачетти комплектуется ещё системой гидравлического усилителя рулевого управления с изменяемым усилием на рулевом колесе. Принцип работы системы основан на изменении давления рабочей жидкости в трубопроводах в зависимости от скорости автомобиля, для чего в корпусе насоса гидроусилителя рулевого управления установлен клапан, которым управляет электронный блок системы. Чем выше скорость автомобиля, тем больше открывается клапан, в результате чего падает давление в трубопроводах гидроусилителя и усилие на рулевом колесе возрастает.
Рулевое управление состоит из рулевого колеса, рулевой колонки, рулевого механизма, двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками, трубопроводов и насоса.
Поворот рулевого колеса через валы рулевой колонки передастся на шестерню рулевого механизма, которая сдвигает рулевую рейку, поворачивающую через рулевые тяги передние колеса автомобиля.
Насос гидроусилителя рулевого управления создает давление рабочей жидкости, благодаря которому уменьшается усилие, которое необходимо прикладывать водителю для поворота колес.

Гидроусилитель руля Лачетти. Устройство

Система гидроусилителя Лачетти довольно надёжна, но имеет один недостаток — на большинстве автомобилей после определённого пробега начинается шелест или небольшой вой в работе гидроусилителя. Также не стоит долго держать рулевое колесо в крайних положениях во избежание повышенного износа деталей гидроусилителя.

Гидроусилитель руля Шевроле Лачетти

1 — насос гидроусилителя руля; 2 — нагнетательная магистраль; 3 — наполнительная магистраль; 4 — бачок гидроусилителя руля; 5 — сливная магистраль; 6 — руль; 7 — рулевая колонка; 8 — промежуточный вал рулевого управления; 9 — уплотнитель промежуточного вала; 10 — пыльник шарнира; 11 — рулевой механизм; 12 — чехол рулево

Как установить гидроусилитель руля на Chevrolet 210 1955 года выпуска

Нет сомнений, что мы испортились. В то время как наши родители, бабушки и дедушки обычно водили машины, лишенные таких предметов роскоши, как гидроусилитель руля, гидроусилители тормозов, кондиционер или электрические стеклоподъемники, сегодня практически все, что вы покупаете, будет иметь все или большинство из них — возможно, в качестве стандартного оборудования.

Но если вам нравятся классические линии и внешний вид винтажного Chevy, а также удовольствие от вождения, скорее всего, вы почувствуете вкус того, с чем ваши старшие имеют дело каждый день.А когда дело доходит до ручного рулевого управления в мире рулевого управления с гидроусилителем, это переживание былых дней может быстро устареть.

Чтобы облегчить преобразование любого винтажного Chevy на гидроусилитель руля, компания Classic Performance Products (CPP) представила новую линейку коробок передач с гидроусилителем серии 500. Эти коробки не только имеют современное быстрое соотношение 14: 1, но и их намного проще установить, чем старые комплекты для переоборудования, в которых использовались коробки на основе 605. Мы поговорили с Хавьером Нуньесом в CPP, чтобы узнать больше о новой коробке.

«Коробка передач с гидроусилителем рулевого управления CPP серии 500 является современной альтернативой популярной, но устаревшей коробке передач с гидроусилителем рулевого управления серии 605. Этот блок с соотношением сторон 14: 1 представляет собой прямую замену и работает с преобразователем 605.

«Одним из многих преимуществ коробок CPP серии 500 является превосходная управляемость и обратная связь с дорогой, а также более стабильное ощущение для водителя. Компания CPP разработала шаровые передачи с рециркуляцией для снижения трения и повышения управляемости. Роторный клапан с открытым центром обеспечивает плавную работу во всем диапазоне рулевого управления, сохраняя при этом отличное ощущение дороги.Он также имеет более быстрое соотношение, 14: 1, по сравнению с 16: 1 в старой коробке 605.

«Старые усилитель руля коробки имеют стопорное кольцо на зубчатый сектор, который неизбежно вызывает утечку из-за перемещения вала сектора. Наша коробка 500 имеет крышку с болтовым креплением, которая обеспечивает отсутствие движений и надежное герметичное уплотнение. Также обратите внимание, что монтажные выступы интегрированы в отливку, что устраняет необходимость во внешнем кронштейне. Кроме того, он будет идеально соответствовать вашей колонне без прокладок ».

Так как владелец нашего подопытного ‘55210 нацелился на прохождение трассы автокросса и трековых дней, мы знали, что усилитель руля станет необходимостью, особенно с учетом будущих планов по установке тормозной системы CPP Hydra Stop вместо тормозной системы. заводские барабаны.Установка этого комплекта для переоборудования была удивительно простой. Все это заняло всего несколько часов, от начала до конца, и это обновление было легко отнесено к категории проектов выходного дня.

2/19

01. Благодаря CPP преобразование Tri-Five с ручным управлением в надлежащий усилитель рулевого управления стало проще, чем когда-либо.

3/19

02 . Первым делом снимите гайку, удерживающую штангу шатуна на рулевой коробке. Мы использовали торцевой ключ на 1 3/8 дюйма, чтобы открутить нашу гайку, но на заводе использовались гайки трех разных размеров, поэтому вы не будете знать, какой размер вам понадобится, пока не приступите к его снятию. В комплекте гидроусилителя CPP используются все заводские рулевые тяги, поэтому вам не придется возиться с чем-либо, находящимся под коробкой, если только у вас нет изношенных деталей. Если вы не знаете, сколько лет вашей руке питмена, сейчас самое время установить новую.

4/19

03. В то время как гидроусилитель руля был опцией в 1955–1957 годах, заводская установка использовала гидроцилиндр, подобный корветам C2 и C3. Однако большинство автомобилей было с ручным управлением, как этот седан 210. Несмотря на то, что эта коробка не имела чрезмерного люфта и работала нормально, она была медленной, и владелец устал от необходимости мускулировать машину на парковках, а необходимое рулевое колесо большого диаметра не могло работать хорошо, когда пришло время. чтобы начать движение по трассе автокросса.

5/19

04 .Чтобы снять заводскую коробку, колонка должна выйти. Сначала вы откручиваете фиксирующую манжету в основании колонны внутри моторного отсека.

6/19

05. Затем вы снимаете рулевое колесо и откручиваете фиксирующую пластину под приборной панелью. После отсоединения колонки от жгута проводов оригинальная колонка соскальзывает с рулевого вала.

19.07

06. Хотя коробка была герметичной, она сильно изнашивалась, о чем свидетельствует массивная канавка, изношенная на рулевом валу, когда нижний подшипник в колонке вышел из строя.

19.08

07 .Вернувшись под машину, мы использовали съемник для рук питмена, чтобы вытащить руку из старого ящика.

9/19

08. Рулевой механизм крепится к раме с помощью трех длинных болтов с квадратным подголовком, которые проходят через раму. Как только они будут удалены, колонна будет выведена наружу. Для нас эта операция была упрощена, поскольку переднее крыло было снято с машины, но не у всех есть такая роскошь.

10/19

09 . На место старой коробки мы устанавливаем гидроусилитель рулевого управления CPP серии 500, PN CP50000. Эта коробка была специально разработана, чтобы превзойти старую коробку 605, которая была популярным вариантом для преобразования Tri-Fives в рулевое управление с усилителем на протяжении десятилетий. В то время как заводской рулевой механизм использовал соотношение 20: 1, коробка CPP 500 использует быстрое соотношение 14: 1, что даже быстрее, чем 16: 1 коробки 605.Большим преимуществом коробки CPP является использование заводских монтажных отверстий рулевого механизма на раме, что означает, что вам не нужно сверлить или использовать какой-либо кронштейн для его установки.

19.11

10. Коробка CPP 500 имеет резьбу, поэтому для ее крепления к раме используются только эти болты (без гаек, как в заводской коробке).Эти болты проходят через оригинальные отверстия в раме заводской коробки.

12/19

11. После установки новой коробки мы обнаружили, что провод свечи зажигания с керамическим кожухом ACCEL попадает в коробку. В обычных силиконовых ботинках достаточно гибкости, чтобы очистить их, но в этих нет. Независимо от того, какой тип проводов вы используете, мы рекомендуем установить 135-градусный пыльник на цилиндр номер пять, чтобы у вас не было никаких проблем.Поскольку комплект для переоборудования LS, который мы использовали для установки нашего 5.3L, был получен от CPP («Ditch the Six, Part 1 & 2, Oct., Nov. ’14), заголовки на нашем 5.3L были разработаны таким образом, чтобы убрать это поле вместе с заводская коробка.

13/19

12. Чтобы придать новой коробке элегантный вид, CPP включает в себя эту крышку, которая крепится болтами прямо к коробке.

14/19

13. Чтобы соединить новую коробку с новой рулевой колонкой, вам понадобится стандартная тряпичная соединительная муфта, так как она не входит в комплект новой коробки. Мы получили наш от CPP под номером RJC730R. Это стандартная 3/4-дюймовая 30-шлицевая муфта, которая будет работать с большинством вторичных рулевых колонок.

15/19

14. Кстати о новых колонках, вот та, которую мы подобрали. CPP предлагает различные варианты столбцов для этого преобразования, включая наклон / отсутствие наклона и со смещением столбца или без него, поэтому свяжитесь с ними напрямую, чтобы узнать, что лучше всего подходит для вашего приложения. Коробка CPP 500 также будет работать с колонками от ididit, Flaming River и других.

16/19

15. Новая колонна устанавливается на место так же, как заводская колонна, и фиксируется таким же образом. Новый рулевой вал соединяется с тряпичной муфтой шарнира, установленной ранее на новом рулевом механизме, и закрепляется там усиленными установочными винтами.

17/19

16. Закрепив коробку и поставив стойку на место, мы можем установить штангу шатуна на новую коробку.

18/19

17. Из-за нашей предыдущей модификации двигателя LS у нас уже был установлен насос гидроусилителя рулевого управления с нашим вспомогательным приводом LS. Это означало, что все, что нам нужно было сделать, это проложить наши магистрали гидроусилителя рулевого управления от насоса до новой коробки. Если вы беспокоитесь о подключении линий в обратном направлении, помните, что линия подачи высокого давления всегда проходит внутри, а обратная линия к резервуару насоса — снаружи. CPP также продает коробку серии 500 в комплекте, который включает в себя новый насос гидроусилителя рулевого управления и монтажный кронштейн для малых и больших блоков первого поколения, поэтому, если у вас еще нет насоса, они вам помогут.

19/19

18. И вот оно. Теперь, когда все готово, у нас есть быстрое и легкое рулевое управление, которое упрощает круиз, равно как и любые динамические характеристики вождения. Коробка 500 также предлагает отличные ощущения и обратную связь — это не требует усилий. Мы установили рулевое колесо ’58 Impala вместо оригинального ’55 210, но в конечном итоге мы заменим колесо меньшего диаметра, которое более благоприятно для динамичного вождения.

Лучшие типы рулевого управления с гидроусилителем — отличные предложения на типы рулевого управления с усилителем от мировых продавцов рулевого управления с усилителем

Отличные новости !!! Вы попали в нужное место для типов рулевого управления с гидроусилителем.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший тип рулевого управления с усилителем в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели рулевое управление с усилителем на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в типах рулевого управления с гидроусилителем и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите усилители рулевого управления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Можно ли использовать трансмиссионную жидкость для гидроусилителя руля?

Мы надеемся, что вам нравятся продукты, которые мы рекомендуем, и просто чтобы вы знали, что как партнер Amazon MyEngineNeeds может зарабатывать на соответствующих покупках.

Владение автомобилем влечет за собой множество обязанностей.Только при правильном уходе он будет вам хорошо служить. Вы должны помнить так много вещей, таких как разные ремни и разные жидкости, имеющих свои индивидуальные цели. У вас есть жидкости, такие как трансмиссионные, тормозные жидкости и жидкости для гидроусилителя руля, которые вам необходимо постоянно доливать, а иногда смывать и доливать, чтобы поддерживать ваш автомобиль в отличном состоянии.
Независимо от того, насколько хорошо вы подготовлены ко всему этому, иногда вы можете либо случайно заменить их, либо сделать замены из-за отсутствия другого выхода. Это когда вы задаете себе вопросы, например, можете ли вы использовать трансмиссионную жидкость для жидкости для гидроусилителя руля. Хотя это не упоминается в руководствах пользователя, они одинаковы. Но когда дело доходит до использования трансмиссии вместо жидкости для гидроусилителя руля, все зависит от марки и модели автомобиля.

Итак, хотя некоторые говорят, что это нормально, некоторые категорически против и предлагают заменять одно другим только в случае крайней необходимости. Это происходит главным образом потому, что большое количество неправильного раствора может привести к ухудшению качества и разрушению компонентов системы.Хотя ATF может работать в течение некоторого времени, в конечном итоге она влияет на уплотнения насоса и коробки передач. Это было в конце 70-х или, возможно, раньше, когда было безопасно использовать ATF в насосе гидроусилителя руля.

Это потому, что в то время автомобили не использовали никаких сложных или легких материалов при их конструкции. Фактически, системы гидроусилителя этих автомобилей были изготовлены из сырых материалов, что делает их безопасными с использованием ATF. Современные автомобили, построенные с использованием тонких деталей и тонких инженерных технологий, заставляют использовать только те продукты, которые предназначены для них.

Неправильный продукт может не соответствовать специфическим требованиям системы и может нанести вред автомобилю. В то время как обмен в случае моделей Ford и GM значительно безопасен, обмен может испортить BMW, Mercedes Benz, Audi или Honda.

Болезнь рулевого управления Armstrong — вот наши лучшие предложения

В чем разница между жидкостью для гидроусилителя руля и жидкостью для автоматических трансмиссий?

Вы сможете лучше понять, безопасна ли замена жидкости гидроусилителя руля на ATF, если сравните оба продукта и узнаете различия между ними.Хотя и ATS, и PSF являются гидравлическими, это не одно и то же.

Разница в составе

ATF содержит детергенты и модификаторы трения. В то время как моющие средства отфильтровывают жир и грязь из системы рулевого управления с гидроусилителем и могут повредить гидравлические клапаны рулевой рейки, модификаторы трения регулируют нагрев клапанов и насоса.

Разница в назначении

ATF используется больше для очистки и трения, в то время как PSF используется для смазки и уменьшения трения между деталями гидроусилителя руля.PSF также снижает чрезмерное повышение температуры, смазывает насос рулевого управления и редуктор и обеспечивает гидравлическое давление на детали системы.

Разница по цвету и запаху

ATF красного цвета и имеет уникальный сладкий запах. Он становится темнее, может быть, оранжевым, так как работает через трансмиссию. Однако PSF имеет прозрачный, розоватый или янтарный цвет и пахнет жженым зефиром. Со временем он может стать красным или коричневым.

Можно ли смешивать жидкость для гидроусилителя руля с трансмиссионной жидкостью?

Теперь вопрос в том, можно ли смешивать гидроусилитель руля с трансмиссионной жидкостью. Поскольку обе являются гидравлическими жидкостями, проблем быть не должно.

Однако проблема возникает, если и когда существуют особые требования, которые должны быть выполнены из-за различных материалов в системе, таких как резиновые уплотнения. Например, масла вызывают расширение резины.

Поскольку в PSF есть масло, а в ATF нет, существует вероятность утечки, если они используются в системах с резиновыми деталями. Таким образом, принимая это во внимание, обычно PSF может вызвать проблему, что делает ATF более безопасным вариантом.
Лучше избегать смешивания этих продуктов, если это не произошло случайно.

Есть вероятность, что передачи не переключаются у некоторых марок и моделей автомобилей. Если что-то подобное все же произойдет, ваш механик может предложить промыть систему, а затем залить ее ATF. Лучший способ избежать нежелательных проблем и поддерживать автомобиль в рабочем состоянии — это использовать PSF, одобренный для использования в вашем автомобиле.

Разница между тормозной жидкостью и жидкостью для гидроусилителя руля

Точно так же, хотя и тормозная жидкость, и жидкость для гидроусилителя руля важны для характеристик вашего автомобиля и, кажется, имеют различные схожие характеристики, они сильно отличаются друг от друга.

Смазывает разные детали

Хотя оба работают как смазочные материалы, они смазывают разные детали автомобиля. Тормозная жидкость помогает приводить в действие тормозную систему автомобиля, включая гидравлическое сцепление и тормоз. Это эффективная смазка и антикоррозийное средство для подвижных частей автомобиля. Жидкость для гидроусилителя рулевого управления используется в системе рулевого управления с усилителем для оптимизации ее работы, чтобы водитель мог лучше управлять рулевым колесом. Это гидравлическая жидкость с низкой вязкостью, обладающая высокой устойчивостью к окислению.

Различные функции

Тормозные жидкости увеличивают тормозное усилие автомобиля. Жидкости для гидроусилителя рулевого управления оптимизируют работу системы гидроусилителя рулевого управления, увеличивая в ней давление.

Разница в составах

Тормозные жидкости обычно представляют собой минеральное масло, гликолевый эфир или силикон, продукты гидроусилителя руля — это масло. Последнее различие между ними заключается в том, что тормозные жидкости находятся в сжимаемой среде, известной своей высокой температурой кипения. точка. Однако, хотя жидкость для гидроусилителя руля также имеет высокую температуру кипения, ее низкая температура замерзания делает ее сжимаемой жидкостью.

Однако не существует твердого правила или какого-либо доказательства, указывающего, какая жидкость между ними является более безопасной. Вот почему лучше следовать руководству пользователя, в котором четко указаны потребности вашего автомобиля и безопасно ли обмениваться продуктами.

Обычно лучше покупать и использовать специальные решения для различных автомобильных систем. В любом случае, все эти продукты легко доступны, по крайней мере, в Интернете, если не рядом с вами, и оба они доступны по цене.

Часто задаваемые вопросы

Можно ли использовать Dexron III в качестве жидкости для гидроусилителя руля?

Да, можно.

Жидкости для автоматических трансмиссий — одна из безопасных альтернатив жидкостям гидроусилителя руля. Отсутствие жидкости для гидроусилителя руля может стать для вас тяжелым испытанием. Поэтому следует регулярно проверять, достаточно ли у вас.

Если у вас закончилась жидкость для гидроусилителя руля, вы можете использовать жидкость для автоматических трансмиссий Dexron 111 в качестве альтернативы. Некоторые модели автомобилей рекомендуют использовать ATF для гидроусилителя руля.

Однако другие модели строго запрещают использование жидкости для автоматических трансмиссий в качестве альтернативы.Поэтому обязательно ознакомьтесь с руководством пользователя, прежде чем использовать Dexron 111 в качестве альтернативы.

Можно ли использовать трансмиссионную жидкость вместо жидкости для гидроусилителя руля?

Да, вы можете использовать трансмиссионную жидкость вместо жидкости для гидроусилителя руля. Но обязательно ознакомьтесь с рекомендациями производителя автомобиля, прежде чем использовать ATF в качестве замены. Например, Honda запрещает использование ATF в качестве альтернативы жидкости для гидроусилителя руля.

Тем не менее, единственный случай, когда вы должны использовать ATF вместо жидкости гидроусилителя руля, — это аварийные ситуации.Жидкости для автоматических трансмиссий содержат модификаторы трения. Таким образом, его использование в качестве альтернативы может привести к повреждению насоса рулевого управления с гидроусилителем.

В чем разница между жидкостью для гидроусилителя руля и трансмиссионной жидкостью?

Понимание их разницы помогает решить, безопасно ли использовать ATF вместо жидкости для гидроусилителя руля. Во-первых, ATF поставляются с модификаторами трения, которых нет в жидкости для рулевого управления. В состав добавок входят чистящие средства, которые помогают поддерживать чистоту и исправность коробки передач.

Кроме того, модификаторы помогают охлаждать трансмиссию при повышении температуры. Такие трансмиссионные жидкости могут работать при высоких температурах без разрушения. Если вы используете ATF вместо жидкости для рулевого управления, это может привести к выходу из строя насоса рулевого управления.

В то время как ATF используется для уменьшения трения и очистки трансмиссии, жидкость для рулевого управления используется для смазки.

Какой тип жидкости для гидроусилителя руля использует Toyota?

Toyota рекомендует использовать Dexron 111 для усилителя рулевого управления.Если вы воспользуетесь альтернативой, вы рискуете повредить уплотнения и клапаны гидроусилителя руля. Использование альтернативы также может привести к аннулированию гарантии на ваш автомобиль.

Последнее обновление 2021.01.08 / Партнерские ссылки / Изображения из Amazon Product Advertising API

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ В АВТОМОБИЛЕ

Презентация на тему: «СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ В АВТОМОБИЛЕ» — стенограмма презентации:

1 СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ НА АВТОМОБИЛЕ
ПРИМЕР — 1

2 ВВЕДЕНИЕ Рулевое управление с усилителем помогает водителям управлять транспортными средствами, увеличивая усилие рулевого колеса. Гидравлические или электрические приводы добавляют управляемую энергию к рулевому механизму, поэтому водителю необходимо прилагать лишь скромные усилия независимо от условий. Усилитель рулевого управления значительно помогает, когда автомобиль стоит или медленно движется. Кроме того, рулевое управление с усилителем обеспечивает некоторую обратную связь о силах, действующих на передние колеса, чтобы постоянно ощущать, как колеса взаимодействуют с дорогой; это обычно называется «ощущением дороги».

3 СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ В состав систем гидроусилителя рулевого управления входят:
Рулевая колонка и промежуточный вал Реечный и шестеренный рулевой механизм Гидравлический насос рулевого управления с ременным приводом Насосный напорный, подающий и возвратный шланги Маслоохладитель

4 ГИДРАВЛИЧЕСКАЯ СИСТЕМА Большинство систем рулевого управления с гидроусилителем работают за счет использования гидравлической системы для поворота колес транспортного средства. Гидравлическое давление обычно исходит от генератора или пластинчато-роторного насоса, приводимого в действие двигателем транспортного средства. Гидравлический цилиндр двустороннего действия прикладывает усилие к рулевому механизму, который, в свою очередь, управляет опорными колесами. Рулевое колесо управляет клапанами для управления потоком в цилиндр. Чем больший крутящий момент водитель прикладывает к рулевому колесу и колонке, тем больше жидкости клапаны пропускают к цилиндру, и, следовательно, тем большее усилие применяется для поворота колес.

5

лучших брендов насосов гидроусилителя рулевого управления для вашего проекта ремонта рулевого управления

Щелкните здесь, чтобы найти насос гидроусилителя рулевого управления для вашего автомобиля.Системы рулевого управления с гидроусилителем вносят значительный вклад в улучшение качества вождения на низких скоростях не только на дорогих роскошных автомобилях, но также на моделях среднего класса и большинстве базовых моделей. Кроме того, системы рулевого управления с гидроусилителем также довольно надежны, и хотя отказы насосов рулевого управления с гидроусилителем действительно случаются, внезапные и / или катастрофические отказы относительно редки.

Функция насоса гидроусилителя рулевого управления

Как следует из этого термина, функция насоса рулевого управления с гидроусилителем заключается в подаче жидкости под давлением в рулевую рейку для уменьшения усилия, необходимого для управления автомобилем на низких скоростях.В современных конструкциях величина усиления мощности модулируется таким образом, что максимальная помощь оказывается на низких скоростях дороги, а поддержка мощности постепенно уменьшается по мере увеличения скорости движения. В большинстве случаев усилитель полностью отключается при скорости движения выше 30–35 миль в час, чтобы улучшить обратную связь рулевого управления с водителем.

В чисто гидравлических системах рулевого управления с гидроусилителем жидкость нагнетается поршневым насосом с ременным приводом, поэтому давление жидкости рулевого управления с гидроусилителем зависит от частоты вращения двигателя. Однако на практике все насосы рулевого управления с гидроусилителем оснащены клапанами регулирования давления, которые поддерживают минимально необходимое давление / объем и предотвращают создание избыточного давления при высоких оборотах двигателя.

Когда давление в системе рулевого управления с гидроусилителем приближается к максимально допустимому пороговому значению или превышает его, давление преодолевает натяжение пружины, которая открывает предохранительный клапан, в результате чего большая часть или вся жидкость под давлением направляется обратно в систему резервуар.Точно так же, когда система рулевого управления работает на холостом ходу при работающем двигателе (т. Е. Нет рулевого управления), предохранительный клапан позволяет жидкости циркулировать из резервуара через насос и обратно в резервуар.

Когда происходит рулевое управление, объем жидкости в рулевой рейке увеличивается, что вызывает падение давления на стороне высокого давления системы, что приводит к частичному закрытию предохранительного клапана. В этом состоянии часть жидкости под давлением направляется в рулевую рейку, где эффективная гидравлическая сила рулевого управления увеличивается, чтобы уменьшить усилие рулевого управления водителя.

Сколько жидкости направляется в рулевую рейку в любой момент времени, зависит от сигнала, который генерируется датчиком крутящего момента (расположенном в рулевой колонке), который определяет, поворачивается ли рулевое колесо, а также от величины усилия рулевого управления. .

Следует отметить, что приведенное выше описание относится к системам рулевого управления с усилителем в их простейшей форме, а не к более совершенным системам, таким как электрогидравлические и чисто электрические системы рулевого управления.В чисто электрических системах используются электродвигатели и различные датчики для умножения и управления входами рулевого управления, в то время как электрогидравлические системы используют два или более датчиков нагрузки / крутящего момента, обычно два электродвигателя для привода одного гидравлического насоса и микропроцессор для целей управления. Эти типы систем могут быть значительно более сложными и, как таковые, выходят за рамки данной статьи.

Общие симптомы неисправности насоса гидроусилителя рулевого управления

Признаки неисправности насосов рулевого управления с гидроусилителем практически одинаковы независимо от типа транспортного средства, которое вы ведете, и могут включать любое из следующего:

Контрольная лампа двигателя
На некоторых автомобилях система гидроусилителя рулевого управления оснащена датчиками давления для контроля работы насоса.Следовательно, полная потеря или серьезное снижение рабочего давления может вызвать загорание контрольной лампы двигателя. Если загорается индикатор проверки двигателя, вы можете легко узнать, с каким кодом неисправности он связан, используя недорогой считыватель кодов OBD.

Потеря поддержки рулевого управления
Механические неисправности насосов рулевого управления с гидроусилителем могут вызвать полную потерю давления, и хотя это редко бывает опасно само по себе, если водитель об этом осведомлен (поскольку функции рулевого управления без усилителя обычно доступны) , внезапная потеря поддержки рулевого управления с усилителем может потребовать значительных усилий для управления транспортным средством на низких скоростях, что может удивить водителя, если давление пропадет во время движения транспортного средства.

Механический шум
Низкий уровень жидкости, грязная или загрязненная жидкость или неподходящий тип жидкости для гидроусилителя руля могут вызвать быстрый и серьезный механический износ движущихся и вращающихся частей в насосе гидроусилителя рулевого управления, который обычно проявляется в виде нытья, урчания или шлифовальные шумы в насосе. Эти шумы обычно меняются в зависимости от частоты вращения двигателя, поскольку насос чаще всего имеет ременной привод от двигателя. Если немедленно не принять меры, вскоре после этого, вероятно, последует отказ насоса.

Рулевое управление может «заедать»
Низкий уровень жидкости и некоторые виды механических неисправностей могут вызывать периодические потери давления в системе, которые обычно проявляются в виде точек, где рулевое колесо «заедает» или заедает при его повороте от упора до упора. независимо от того, в каком направлении он поворачивается. Это серьезная проблема с точки зрения безопасности, и автомобиль не должен эксплуатироваться в таких обстоятельствах до завершения ремонта.

Замена насоса гидроусилителя рулевого управления

В зависимости от области применения процедуры замены могут варьироваться от простых, до умеренно сложных, до чрезвычайно сложных, поскольку рабочее пространство на некоторых автомобилях крайне ограничено.

Примечание: Примеры шагов ниже предназначены для общих информационных целей исключительно для того, чтобы помочь вам получить представление о сложности проекта и необходимых инструментах. Поскольку все автомобили спроектированы по-разному, процедуры ремонта и меры безопасности варьируются от автомобиля к автомобилю. Чтобы убедиться, что у вас есть процедура ремонта для конкретного автомобиля и исчерпывающий список потенциальных угроз безопасности, мы рекомендуем вам обратиться к заводскому руководству по обслуживанию вашего автомобиля. Точно так же ссылка на руководство по ремонту, такое как Чилтон или Хейнс, может служить менее дорогой альтернативой.

Шаг 1 — Убедитесь, что двигатель холодный, чтобы предотвратить ожоги и ожоги. Найдите насос гидроусилителя рулевого управления и потратьте несколько минут на изучение общей схемы системы. Важно найти все кронштейны и крепления, некоторые из которых могут быть скрыты за несвязанными кронштейнами и / или компонентами. Кроме того, используйте это время, чтобы удалить как можно больше жидкости из резервуара, чтобы в дальнейшем минимизировать разливы. Насос для жидкости или большой шприц могут сделать это относительно легко. Слейте жидкость гидроусилителя руля в поддон для слива масла и утилизируйте старую жидкость экологически безопасным способом (многие центры замены масла принимают старую жидкость для гидроусилителя руля и безопасно утилизируют ее от вашего имени).Если насос рулевого управления находится под вашим автомобилем, вам, вероятно, придется поднять его с помощью напольного домкрата подходящего номинала и поддержать его с помощью набора опор подходящего номинала.

Шаг 2 — Изучите прокладку серпантинного (приводного) ремня, и, если руководство недоступно, сделайте столько снимков прокладки ремня вокруг шкивов и натяжных устройств, сколько потребуется, чтобы дать вам четкое представление о том, как ремень подходит по отношению ко всем ведомым компонентам. Некоторые ремни могут быть чрезвычайно сложными для повторной установки, поэтому, если у вас нет четкого представления о том, как они подходят, вы можете потратить несколько часов, пытаясь разобраться с этим.Сделав пару снимков, вы получите справочную информацию, чтобы убедиться, что вы правильно переустановите, когда придет время.

Шаг 3 — Найдите натяжитель ремня и используйте подходящие инструменты и подходящие методы для снятия натяжения, чтобы снять приводной ремень. ЗАПРЕЩАЕТСЯ с силой снимать ремень со шкива: это приведет к повреждению ремня и, возможно, других компонентов. В зависимости от типа натяжного устройства это иногда может быть выполнено с помощью глубокого гнезда и прерывателя.В других случаях для этого потребуется специальный инструмент для вашего автомобиля.

Шаг 4 — Убедитесь, что вы понимаете свою систему рулевого управления. В зависимости от системы вам, возможно, придется принять меры для сброса давления в системе, прежде чем продолжить, чтобы избежать травм, связанных с жидкостью под высоким давлением. Обратитесь к заводскому руководству по обслуживанию, чтобы убедиться, что вы знаете о любых проблемах безопасности. Снимите с насоса шланги низкого и высокого давления с помощью гаечных ключей или комбинированных ключей, а также с помощью любых электрических разъемов, если таковые имеются.Электрические разъемы часто можно снять вручную, хотя вам может потребоваться небольшой набор отверток в зависимости от типа разъема. Снимите все крепления с помощью набора торцевых головок и снимите старый насос с двигателя.

Шаг 5 — Установите новый насос. Вставьте, затяните и затяните все крепежи в порядке, обратном снятию, с помощью динамометрического ключа, чтобы обеспечить затяжку креплений в соответствии с заводскими спецификациями. Установите все шланги и электрические разъемы.

Шаг 6 — Обратитесь к руководству или фотографиям, которые вы сделали, чтобы установить приводной ремень, но убедитесь, что ремень правильно расположен на всех шкивах, чтобы предотвратить повреждение ремня или других компонентов.

Шаг 7 — Убедившись, что ремень установлен правильно и все шланговые соединения герметичны, заполните бачок жидкости гидроусилителя рулевого управления до указанной отметки «ПОЛНЫЙ», используя жидкость для гидроусилителя рулевого управления правильного типа для вашего автомобиля. Обязательно закройте крышку перед запуском двигателя. Запустите двигатель и МЕДЛЕННО поворачивайте рулевое колесо от упора к упору, чтобы новая жидкость заполнила систему, доливая при необходимости.

Шаг 8 — После добавления жидкости и подтверждения того, что рулевое управление работает нормально без шума, выключите двигатель.При необходимости отрегулируйте уровень жидкости рулевого управления. Выполните пробную поездку на автомобиле, чтобы убедиться, что система рулевого управления работает правильно. Если что-то не так, немедленно остановитесь, устраните неполадки и при необходимости отремонтируйте.

Лучшие бренды насосов гидроусилителя руля

Cardone
Cardone подвергает свои новые и модернизированные насосы рулевого управления с гидроусилителем управляемым компьютером реальным циклам нагрузки, чтобы протестировать и откалибровать новые и восстановленные детали в своих изделиях, чтобы гарантировать стабильно надежную работу во всех возможных условиях эксплуатации.Более того, многие из их агрегатов снабжены резервуарами и крышками для предотвращения попадания грязи и других загрязнителей в насосы во время упаковки, транспортировки и хранения. В целом, A1 Cardone производит отличные насосы рулевого управления, и мы уверены, что они сослужат вам хорошую службу, если вы решите установить их в своем автомобиле.

Нажмите здесь, чтобы найти насос гидроусилителя Cardone для вашего автомобиля.

Maval
Maval — не только один из основных поставщиков OEM-производителей насосов рулевого управления с гидроусилителем; Компания также, возможно, является лидером мирового рынка в области проектирования, производства и тестирования внедорожных и нестандартных рулевых устройств.Фактически, независимо от того, что вы водите, Maval, скорее всего, сможет предоставить решение для насоса рулевого управления, поскольку продукты компании имеют сертификаты производительности от большинства основных мировых производителей автомобилей.
