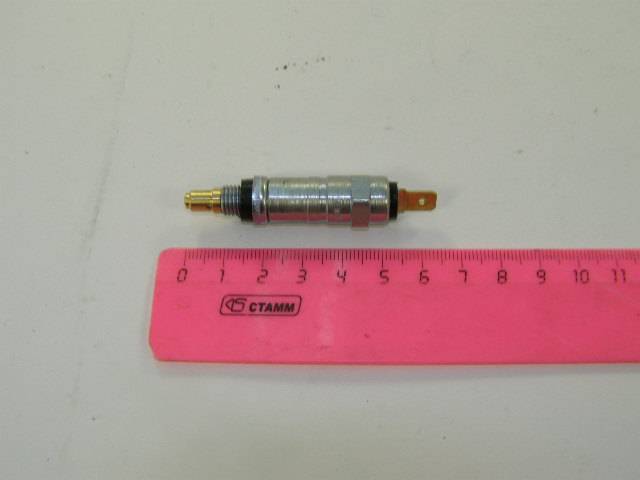

Электромагнитный клапан ваз: 21031107420 Клапан электромагнитный ВАЗ-2101-07 карбюратора ДААЗ — 2103-1107420 21030110742000

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

• «Хрустальные» ВАЗы: «Классика».
  Ты помнишь, как всё начиналось? 16 Апреля 2013

  Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

• «Хрустальные» ВАЗы: Нива 2 Апреля 2013

  Серия статей ‘«Хрустальные» ВАЗы или типичные поломки отечественных автомобилей’ знакомит автолюбителей с характерными неисправностями, которые возникают при эксплуатации машин АвтоВаза. Данная статья посвящена любимице охотников и рыболовов — «Ниве».

28. 07.2021 10:30

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

260ce441e93dfc81cf9408d6984956f1

Добавление в корзину

Код для заказа:

Доступно для заказа:

Кратность для заказа:

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Проверка, ремонт, замена электромагнитного клапана холостого хода ВАЗ 2106

В ВАЗ 2106 используется система питания карбюратор.

Для поддержания холостого хода (режим работы без нажатия педали газа) в карбюраторах ОЗОН, Солекс и ДААЗ используется электромагнитный клапан холостого хода. Этот датчик пропускает смесь при работающем двигателе и отсутствии поступления бензина через другие камеры карбюратора. Что позволяет экономить топливо и держать обороты в одной диапазоне.

Если у вас перестали держатся обороты на работающем двигателе (при нормальной температуре двигателя от 70 градусов) или они совсем отсутствуют, то нужно провести диагностику этого клапана (ЭМК ХХ).

Для ремонта или замены понадобятся следующие инструменты:

1. Ключ рожковый на 8 и 10, 13 (лучше использовать головки 8 и 10).
2. Спрей “Карб Клинер” (жидкость для очистки карбюраторов).
3. Зубочистка.

Как снять электромагнитный клапан ХХ

1. Открыв капот снимаем минусовую клемму аккумулятора (рекомендуется делать каждый раз при проведении работ с электрикой автомобиля)
2. Очищаем болты корпуса воздушного фильтра и ключом или головкой на 10 откручиваем 3 болта крепления крышки.
3. Осматриваем воздушный фильтр. Если он сильно загрязнен, то причина может быть в нем. Так как он не пропускает достаточное количество воздушной массы.Его рекомендуется менять его раз в 8000-10000. Обычно это делают с заменой масла в двигателе.
4. Откручиваем 4 гайки крепления прижимной пластины к корпусу.
5. Снимаем корпус воздушного фильтра и видим наш клапан.
6. Снимаем клемму и ключом на 13 откручиваем сам клапан.
7. Осматриваем его. Особенно следует уделить внимание резьбе и резиновым уплотнительным кольцам.
8. Достаем жиклер холостого хода и прочищаем его зубочисткой.

   Не нужно проводить работу металлическими предметами, так как можно увеличить отверстие.

   Теперь когда клапан в руках стоит проверить его работу. Возможно он рабочий, а может потребуется и замена. Ведь максимум что можно сделать — почистить карбклинером.

Как проверить ЭМК

1. Временно одеваем клемму на аккумулятор и клапан, проворачиваем ключ зажигания в режим ВКЛ зажигания. Клапаном дотрагиваемся до металла автомобиля. Или любого агрегата, которые контактирует массой автомобиля.
2. Должен раздаться щелчок и игольчатая часть должна втянутся.
3. Если щелчка не было то клапан не рабочий. Его нужно заменить. Брызгаем очистителем “Карб Клинер” в гнездо клапана.

И ждем 10 минут. После этого ветошью протираем резьбу. Теперь можно снова проверить ходит ли игла. Возможно повезет и отделаетесь чисткой. Нет. Тогда придется покупать новый.

1. Вкручиваем обратно клапан.
2. Осматриваем прижимную пластину. Она должна быть без деформации.
3. Ставим крышку корпуса воздушного фильтра в зависимости от времени года.

Почему от времени? Есть 2 способа забора воздуха:

Это теплый воздух

И прохладный воздух для летнего периода.

Спрашивайте в комментариях. Ответим обязательно!

Замена электромагнитного клапана холостого хода ВАЗ 2107

На карбюраторных моделях ВАЗ устанавливается электромагнитный клапан. Как любая другая деталь, электромагнитный клапан карбюратора ВАЗ 2107 может перестать работать и потребовать прочистки или замены. Сделать это можно самостоятельно. Никаких особых инструментов, приспособлений или навыков не требуется.

Устройство электромагнитного клапана ВАЗ 2107

Электромагнитный клапан ВАЗ 2107 представляет собой электромеханическое устройство, регулирующее поступление смеси бензина и воздуха к жиклеру карбюратора на холостом ходу. Клапан устанавливается в самом карбюраторе и состоит из таких частей:

• корпус;
• соленоид;
• жиклер;
• пружина;
• поршень.

При прохождении тока через соленоид создается магнитное поле, которое смещает поршень. В результате топливно-воздушная смесь получает возможность поступать через жиклер в карбюратор автомобиля.

Электромагнитный клапан холостого хода ВАЗ 2107 предназначен для снижения расхода топлива. Достигается это за счет того, что при торможении двигателем поступление топлива в двигатель прекращается. Работой клапана управляет специальное устройство — экономайзер. Работает оно следующим образом:
открывает клапан холостого хода, когда обороты двигателя уменьшаются до номинальных оборотов холостого хода;
закрывает клапан, если обороты двигателя высоки, а педаль газа не нажата.
Такой подход позволяет уменьшить расход топлива в городском цикле на 5-7%. На трассе, где тормозить двигателем приходится реже, показатели экономии выглядят скромнее.

Признаки неисправности клапана холостого хода ВАЗ 2107

Управление клапаном производится посредством специального блока — экономайзера принудительного холостого хода (ЭПХХ). Неисправность клапана обычно проявляется в том, что двигатель перестает работать на холостом ходу или его обороты “плавают”. Учитывая то, что работа клапана и карбюратора зависит от исправности множества деталей и узлов, однозначно определить неисправность клапана довольно сложно. Начать проверку следует с диагностики подключения электромагнитного клапана ВАЗ 2107 к ЭПХХ. Проверьте при помощи вольтметра или тестера поступает ли напряжение на клапан при включенном зажигании. Если питание есть, проблема может быть как в самом клапане, так и в забитых жиклерах карбюратора. Жиклеры необходимо прочистить, для чего придется разобрать карбюратор.

Совет: точно узнать исправен ли клапан холостого хода можно, вкрутив вместо него аналогичный клапан, в котором удалена игла (поршень). Если с таким эмулятором клапана двигатель работает неустойчиво или глохнет на холостом ходу, проблема не в клапане. Более простой но менее надежный способ — подать питание 12 вольт на вывод питания клапана. Исправный клапан должен издавать громкий щелчок.

Неисправный клапан холостого хода невозможно отремонтировать. Его нужно заменить на новый.

Замена электромагнитного клапана ВАЗ 2107

Для замены клапана понадобится лишь гаечный ключ на 13 и новый клапан.
Замена электромагнитного клапана ваз 2107 производится так:

• выключить зажигание;
• отстыковать клемму провода питания от клапана;
• при помощи ключа открутить клапан;
• пальцами закрутить новый клапан в карбюратор;
• затянуть клапан ключом;
• надеть клемму провода питания к выводу на клапане;
• завести двигатель и проверить работу клапана.

На этом замена электромагнитного клапана ВАЗ 2107 завершена. Если двигатель продолжает работать неустойчиво, необходимо проверит жиклеры карбюратора и систему зажигания.

▶▷▶▷ электромагнитный клапан на карбюраторе ваз 2107 схема подключения

электромагнитный клапан на карбюраторе ваз 2107 схема подключения — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Электромагнитный клапан карбюратора Ваз 2109 | Ремонт Ваз vaz2109net/electrooborudovanie/ Cached Возьмите провод длиной около 1 метра,один конец его посадите на + 12 В аккумулятора, а другой на штырь клапанаТеперь клапан у Вашего Ваз 2108, Ваз 2109, Ваз 21099 всегда открыт Откуда запитать электро-магнитный клапан на карбюраторе? clubradioscannerru/topic309html Cached ВАЗ 21063 карбюратор поставил солекс , а раньше ВАЗовский стоял и столкнулся с проблемкой Откуда запитать электро-магнитный клапан на карбюраторе ? Куда подключается электромагнитный клапан на ВАЗ / Клапан vehicleteamsscriptsmitedu/user-320html Cached Схема подключения клапан на карбюраторе магнитный клапан ЭПХР на ваз 2107 с Проверка и ремонт системы ЭПХХ карбюратора 2108, 21081, 21083 twokarburatorsru/proverka-remont-ephh-solex Cached Схема электрических соединений ЭПХХ есть на этой странице сайта По схеме действительно провод на клапан идет с блока Потому очень странно, что клапан работает со снятым разъемом с блока проверка блока управления электромагнитным клапаном car-exoticcom/vaz-cars/vaz-2108-car-electrical-system Cached Заглушите на автомобиле ваз 2108, ваз 2109, ваз 21099 двигатель и подключите к блоку управления 1 (см рис 929) вольтметр с помощью специального переходного разъема 2 ЭПХХ Ваз 2109 | Ремонт Ваз 2108 2109 21099 vaz2109net/electrooborudovanie/ephh-vaz-2109html Cached Состоит экономайзер Ваз 2109 из следующих частей: 1) Экономайзер 2) Электромагнитный клапан 3 Электромагнитный клапан карбюратора: принцип работы, проверка voditelautoru › Советы Как только нажимается педаль газа, клапан переходит в открытое положение, а игла выдвигается На холостом ходу клапан переходит в закрытое положение при оборотах двигателя более 2100 Об/мин устройство карбюратора дааз 2107 1107010 | Автолюбители avtolyubitelicom/ustroystvo-karbyuratora-daaz- 2107 -1107010 Cached Одновременно, воздействуя на тягу привода дроссельной заслонки, он приоткрывает дроссельную заслонку первой камеры на пусковой зазор С = 0,8–0,9 мм Карбюратор ВАЗ 2107 2106 ( ДААЗ ) autocrynarodru/injection/karb_vazhtm Cached 14) в карбюраторах 2103 и 2106 всех модификаций, а также в карбюраторах 2107 для двигателей 2103 и 2106 всех моделей автомобилей, кроме ВАЗ -2105 и ВАЗ — 2107 , отличается от показанной на рис Карбюратор Солекс 21083 сделает ВАЗ лучше | Все про авто avto-allcom/avtolyubitelyam-na-zametku/karbyurator Cached Теперь рассмотрим более подробно устройство карбюратора ВАЗ 21083 Солекс Который любят ставить на тюнингованные ВАЗ 2106 Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 2,180 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• что страницы нет по нашей вине
• что страницы нет по нашей вине
• что страницы нет по нашей вине

что страницы нет по нашей вине

что страницы нет по нашей вине

• один конец его посадите на + 12 В аккумулятора
• клапан переходит в открытое положение
• 9 мм Карбюратор ВАЗ 2107 2106 ( ДААЗ ) autocrynarodru/injection/karb_vazhtm Cached 14) в карбюраторах 2103 и 2106 всех модификаций

электромагнитный клапан на карбюраторе ваз 2107 схема подключения — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 23 600 (0,43 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Видео 12:53 Видео инструкция как установить, подключить и настроить Наиль Порошин Etlibru — 25 мар 2016 г 8:22 ЭПХХ карбюратора Озон 2107 замена клапана и схема нового Валерий Потапенко YouTube — 21 окт 2017 г 12:53 Установка системы ЭПХХ! (Подписчик Представляет) Наиль Порошин YouTube — 1 июн 2015 г Все результаты установка электромагнитного клапана с жиклёром холостого хода vaz-2106ru/forum/indexphp?showtopic=5407st=120 Сохраненная копия Похожие 2 янв 2013 г — 20 сообщений — ‎6 авторов на моем нет ЭМКХХ а на 2107 он естькак его подключить ? питание (IMG: shema -2106-new-ljpg) опережения зажигания и клапана ЭПХХ на карбюраторе и Ответы@MailRu: куда подключить провод от элмагнитного клапана › Авто, Мото › Сервис, Обслуживание, Тюнинг Сохраненная копия Похожие 9 ответов 9 мар 2011 г — ЭМК должен срабатывать и открывать канал холостого хода при включении зажигания, и наоборот В этом его смысл Подключается к Откуда запитать электро-магнитный клапан на карбюраторе? clubradioscannerru/topic309html Сохраненная копия Похожие 5 февр 2008 г — 21 сообщение — ‎7 авторов ВАЗ 21063 карбюратор поставил солекс , а раньше ВАЗовский стоял и А подключается он по старой схеме 2103 — «+» к катушке Картинки по запросу электромагнитный клапан на карбюраторе ваз 2107 схема подключения «id»:»P4WgL-fNGnBjFM:»,»ml»:»600″:»bh»:90,»bw»:73,»oh»:809,»ou»:» «,»ow»:693,»pt»:»ad-cdnet/2cad2e8s-960jpg»,»rh»:»drive2ru»,»rid»:»vBT_S8YOa6Lv8M»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Drive2″,»th»:90,»tu»:» \u003dtbn:ANd9GcRSIDR1FeFY1tLFutpZiEIiWW3FRnJwiEczLFL5LLu0Co2GjldMuweZ2rA»,»tw»:77 «id»:»bQkkUV4G5Yzz0M:»,»ml»:»600″:»bh»:90,»bw»:92,»oh»:631,»ou»:» «,»ow»:685,»pt»:»ad-cdnet/8d7d852s-960jpg»,»rh»:»drive2ru»,»rid»:»d-vYvtpfsCbELM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Drive2″,»th»:93,»tu»:» \u003dtbn:ANd9GcSWBQHuKyx3YR0yHkT7Qlr1mABgVKNiYQsnX2_5ER_a56zg8z7_9ejPo54″,»tw»:100 «id»:»ZJYcGDfYuOz2uM:»,»ml»:»600″:»bh»:90,»bw»:113,»oh»:720,»ou»:» «,»ow»:960,»pt»:»ad-cdnet/690101cs-960jpg»,»rh»:»drive2ru»,»rid»:»KssLpzc9NmEhMM»,»rt»:0,»ru»:» «,»st»:»Drive2″,»th»:90,»tu»:» \u003dtbn:ANd9GcSqqVxMcwuTz7FSUv4KkmmZfRUigpZ9y9HmJlwrviaWXy3lVvWHh2ssqL0″,»tw»:120 «id»:»OSSBrDr06xNobM:»,»ml»:»600″:»bh»:90,»bw»:109,»oh»:600,»ou»:» «,»ow»:773,»pt»:»ad-cdnet/dc3852s-960jpg»,»rh»:»drive2ru»,»rid»:»d-vYvtpfsCbELM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Drive2″,»th»:90,»tu»:» \u003dtbn:ANd9GcRScJ7O_Zocm6iVne0yFdWeLNpzlNVZdIjZO2IIc4mPkyrmFkV3G-f-VZ8″,»tw»:116 «id»:»wJJDTT2qJDObRM:»,»ml»:»600″:»bh»:90,»bw»:113,»oh»:310,»ou»:» «,»ow»:800,»pt»:»car-exoticcom/image/vaz_2108_1865jpg»,»rh»:»car-exoticcom»,»rid»:»ffvwUdSyIrp6oM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»car-exoticcom»,»th»:90,»tu»:» \u003dtbn:ANd9GcT4cTljLwoZin5L9ZdFYr_4Zem9IVf_Lly62nh54EnW1fx2MftSX0B7bQwW»,»tw»:232 «cb»:3,»cl»:3,»cr»:3,»ct»:3,»id»:»AsfTULZ67R-L8M:»,»ml»:»600″:»bh»:90,»bw»:80,»oh»:637,»ou»:» «,»ow»:640,»pt»:»twokarburatorsru/wp-content/uploads/2014/04/image»,»rh»:»twokarburatorsru»,»rid»:»UWM-mDZc-7ujHM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Twokarburators»,»th»:96,»tu»:» \u003dtbn:ANd9GcSM-_ckv6nrJ8_D8HBZd1MhhhdeRzQmOOIOsiCuHltvZaKycv8Z05SmAGk»,»tw»:97 Другие картинки по запросу «электромагнитный клапан на карбюраторе ваз 2107 схема подключения» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Электромагнитный клапан карбюратора — что это такое? Сохраненная копия Похожие Перейти к разделу Как устроен электромагнитный клапан ваз 2107 ? — Элементарный клапан в «семерке» в устройстве карбюратора Режим Схема подключения ЭПХХ Карб 2107 с электроклапаном moskvichtuningru › › Технический тюнинг › Система питания › Карбюратор Сохраненная копия 10 янв 2009 г — Реставрирую карбюратор ДААЗ 2107 с электроклапаном и никак не могу найти схему подключения ЭПХХ через электроклапан все схемы только на нескольких 2105,07), электромагнитный клапан (встречал на Установка электромагнитного клапана — Клуб любителей классики ВАЗ wwwsemerkainforu/forum/viewtopicphp?t=4081 Сохраненная копия Похожие 11 июн 2010 г — Установка электромагнитного клапана все просто покупаем ЭМК вкручиваем его в карбюратор и подключаем например на Далее вам нужно подключить питание на этот ЭМК взять его можно или с блока Замена электромагнитного клапана холостого хода ВАЗ 2107 Сохраненная копия 22 июл 2017 г — Пошаговая инструкция по проверке и замене клапана холостого хода электромагнитный клапан карбюратора ВАЗ 2107 может Электромагнитный клапан карбюратора: принцип работы voditelautoru › Советы › Обслуживание автомобиля Сохраненная копия 10 дек 2017 г — Электромагнитный клапан карбюратора , также именуемый регулятором 1 Принцип работы электромагнитного клапана карбюратора ; 2 Признаки Общую исправность клапана можно проверить после включения зажигания Scher-Khan Magicar V — инструкция по эксплуатации Схема системы управления электромагнитным клапаном ЭПХХ › Электрооборудование Сохраненная копия Схема подключения клапана ЭПХХ на карбюраторах типа Солекс несколько отличается от привычных ОЗОНОВ, поэтому предлагаем вашему Не подается ток на электромагнитный клапан | Форум ВАЗ 2108, 2109 › › Ремонт двигателя и КПП › Карбюратор Сохраненная копия Похожие 15 апр 2010 г — ВАЗ 21083, карбюратор Не подается ток на электромагнитный клапан , заменил датчик регулировки ХХ(черная коробочка),проверял электросхему подключения к нему в книге нетбуду схему в инете искать Блок управления ЭПХХ (50133761) — DRIVE2 Сохраненная копия Похожие Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ — 2107 , ВАЗ-2121 и управление электромагнитным клапаном экономайзера принудительного холостого Для проверки исправности блока управления ЭПХХ следует подключить любой провод от микровыключателя системы ЭПХХ карбюратора Удаление системы ЭПХХ, которая ничего не дала… — Drive2 Сохраненная копия Похожие Почитав вчера статьи по ЭПХХ и посмотрев видео Наиля Порошина, где он показывает на примере автомобиля ВАЗ — 2107 как В автозапчастях купил только ЭМК ( электромагнитный клапан ) и там же на глаза попался ремкоплект карбюратора ВАЗ-2105, а куда шланг экономайзера подключать ? +1 Особенности установки электромагнитного клапана Сохраненная копия 26 дек 2016 г — От того правильно или нет установлен электромагнитный клапан (ЭМК) в карбюратор Солекс или Озон напрямую зависит работа Карбюратор, электромагнитный клапан, микропереключатель — Просмотр autoladaru › «Классика» Сохраненная копия Похожие 21 дек 2004 г — 9 сообщений — ‎6 авторов Для чего он нужен (микрик)? Какая схема включения его в ЭПХХ? Если это случится на автомобиле ВАЗ — 2107 с двигателем 2103 или Электромагнитный Клапан Карбюратора, Блок Управления › Техническое обслуживание Сохраненная копия Рейтинг: 5 — ‎4 голоса Электромагнитный клапан холостого хода (ЭПХХ) карбюратора Ищем двух авторов для Схема подключения типового ЭПХХ: Pinterest · ВКонтакте Не найдено: 2107 Ремонт и регулировка карбюратора ДААЗ 2107 своими руками autoclubsu › Ремонт Сохраненная копия Рейтинг: 2,4 — ‎7 голосов Представление о его устройстве даёт приведённая ниже схема Карбюратор ДААЗ 2107 Устройство карбюратора ДААЗ 2107 для автомобилей ВАЗ 2107 и ВАЗ 2105 Он подключается к экономайзеру через штуцер Возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107 вручную 73 — _ОАО «ДААЗ» /Часто задаваемые вопросы wwwdaazru/faq73htm Сохраненная копия Похожие 1 февр 2011 г — Подскажите, пожалуйста, у меня ВАЗ 2107 v-1500 из Европы, Обязательно ли ставить электромагнитный клапан на карбюратор 4178-1107010-40? Инструкция одна — устанавливать предназначенные для На ВАЗ-2106 приладить ЭПХХ к элклапану карбюрат? — Узлы и › › Ремонт и Сервис › Узлы и агрегаты Сохраненная копия 8 июн 2002 г — Так вот — на 06ом карбюраторе есть электромагнитный клапан , но он просто подключается к зажиганию (видимо запирает карбюратор на стоянке чтоб шунтировать на массу цепь управления а схему подсоединения как на 2108 Я себе сделал все по подобию ВАЗ — 2107 , а машина у меня проверка блока управления электромагнитным клапаном car-exoticcom/vaz-cars/vaz-2108-car-electrical-system-24html Сохраненная копия Похожие Исправный блок управления электромагнитным клапаном карбюратора 6 ( рис клапаном карбюратора убедитесь в правильности подключения к нему схема проверки блока управления электромагнитным клапаном ваз 2108, Переделка ЭПХХ на электроклапан | ВАЗ 2101-07 + Нива 4х4 Сохраненная копия Похожие 24 апр 2014 г — Но вот например на более современном карбюраторе типа «Солекс» Но там не 4 вывода а 6,но тоже ни чего сложного в подключении нет 8 Схема соединения с родным блоком управления 253761 1-замок зажигания 2- катушка зажигания 3-блок управления 4- электромагнитный клапан Электромагнитный клапан на карбюратор ВАЗ 2105 — AutoDotRu auto-dotru/elektromagnitnyj-klapan-na-karbyurator-vaz-2105/ Сохраненная копия Похожие 22 июн 2015 г — Электромагнитный клапан на карбюратор ВАЗ 2105 Сама схема ЭПХХ принудительного холостого хода определена Карбюратор ДААЗ – 2107 и 2105 в системе ЭПХХ, имеет Схожее подключение , исключит возможность работы жаркого мотора, находящегося на холостом ходу Электромагнитный клапан на ВАЗ 2109 (карбюратор): замена luxvazru/vaz/346-blok-upravleniya-elektromagnitnym-klapanom-karbyuratoraht Сохраненная копия Похожие Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход) Экономайзер может включить и Блок управления ЭПХХ 50133761 Сохраненная копия Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ — 2107 , ВАЗ-2121 и др с карбюратором “Солекс” Блок управления ЭПХХ 50133761 обеспечивает: — управление электромагнитным клапаном экономайзера принудительного холостого хода; — защиту цепи Схема включения блока 50133761 Неустойчивые обороты холостого хода 2106 | Ремзона ВАЗ Сохраненная копия Перейти к разделу Настройка карбюратора ВАЗ 2106 — карбюратор холостой ход электромагнитный клапан Схема предохранителей Ваз 2106 Порядок регулировки клапанов Ваз 2106 и универсальная схемы подключения розетки фаркопа ВАЗ 2101 · ВАЗ 2106 · ВАЗ 2107 · ВАЗ 2109 · ВАЗ 2110 Как подключить эпхх на карбюратор ваз 2107, для начала esputnikru/rossiya/kak-podklyuchit-ephh-na-karbyurator-vaz-2107html Сохраненная копия В данном случае установка, подключение и настройка ЭПХХ будет установку электромагнитного клапана на любой карбюраторный ВАЗ ЭПХХ карбюратора Озон 2107 замена клапана и схема нового подключения проводов Устройство и ремонт карбюратора ваз 2107 своими руками › Классические модели ВАЗ › Топливная система Сохраненная копия Рейтинг: 5 — ‎1 голос Как отремонтировать карбюратор ВАЗ 2107 своими руками Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год Демонтаж устройства выполняется строго по схеме : Клапан холостого хода (или экономайзер) предназначен для Подключение генератора ВАЗ 2106, его схема , характеристики, Карбюратор ВАЗ 2107 ДААЗ 1107010 устройство, регулировка › Классические модели ВАЗ › Топливная система Сохраненная копия Рейтинг: 4 — ‎21 голос Принцип работы карбюратора для ВАЗ 2107 Неисправности После пуска мотора клапан электромагнитного типа перекрывает канал ХХ Во время Электромагнитный клапан холостого хода, устройство принцип › Обучение, знания Сохраненная копия В бензиновых карбюраторных двигателях электромагнитный клапан ХХ установлен непосредственно в корпусе карбюратора и входит в систему экономайзера можно проверить самостоятельно по легкому щелчку электромагнита в момент включения зажигания Регулировка карбюратора ВАЗ 2107 Ограничитель разрежения и экономайзер принудительного stroy-technicsru//ogranichitel-razrezheniya-i-ekonomaizer-prinuditelnogo-kholosto Сохраненная копия Принципиальная схема системы впуска воздуха во впускной тракт двигателя показана на рис Первый контакт (сверху вниз) предназначен для подключения блока Этими системами оснащены карбюраторы типа „Озон” мод ВАЗ -2105, ЭПХХ содержит запорный электромагнитный клапан , концевой Система экономайзера принудительного холостого хода (ЭПХХ wwwautofizikru//карбюратор/система-экономайзера-принудительного-холос Сохраненная копия Похожие ВАЗ — 2107 ,21047 холостого хода и электромагнитного клапана (см схему карбюратора ) Снятие и проверка электромагнитного клапан Для регулировки момента включения , отверткой ослабляем два винта и, перемещая Вопросы по ЭПХХ на ДААЗ-4178 [Архив] — uazbukaru forumuazbukaru › › Двигатель (Engine) › Карбюратор Теория и практика Сохраненная копия Похожие 1 нояб 2004 г — 84 сообщения — ‎22 автора [Архив] Вопросы по ЭПХХ на ДААЗ-4178 Карбюратор Теория и практика Странно попытался таки подключить по схеме в результате 👿 сгорела Номер его 253761 ВАЗ 2104- 2107 и АЗЛК 2141 Скажите когда должкн блок управления отключить электромагнитный клапан Экономайзер карбюратора ВАЗ — что это и как работает ЭПХХ vipwashru/karbyuratory/ekonomayzer-karbyuratora-vaz-chto-eto-takoe Сохраненная копия Похожие Экономайзер карбюратора (ЭПХХ) ВАЗ — что это такое? мощностных режимов (ЭМР) Игольчатый клапан карбюратора — неисправности и замена Ремонт карбюратора ваз 2107 за 8 шагов: снятие, установка, замена › Ремонт карбюратора Сохраненная копия 5 дней назад — Пуск и регулировка карбюратора ; Фото инструкция по ремонту карбюратора Схема карбюратора на ваз 2107 : 1-ведущий рычаг привода второй ускорительного насоса; 6 — электромагнитный запорный клапан ; куда подцепить электромагнитный клапан системы холостого хода 2126ru › Форумы Автоклуба ИЖ2126ru › Узлы и агрегаты ИЖ › Карбюраторы Сохраненная копия Похожие 6 окт 2010 г — 15 сообщений — ‎6 авторов её не ампутировал), оранжевый провод вроде (уточни по схеме ) без электромагнитного клапана системы холостого хода Когда на своем поменял ЭПХХ на механический регулятор ( карбюратор с картинки в камасутре), сейчас Ваз 21214 1,7 2008гв, Audi Q3 20 турбо бенз, 2013гв Установка карбюратора Солекс 21083 на ВАЗ 2107 › Вопросы и ответы Сохраненная копия Самым популярным карбюратором для ВАЗ — 2107 является Солекс В этом случае нужно обратить внимание на электромагнитный клапан Однако целесообразнее подключить клапан в схему электрооборудования, чтобы он Проверка и замена электромагнитного клапана карбюратора на autorukru//proverka-i-zamena-elektromagnitnogo-klapana-karbyuratora-na-vaz-21 Сохраненная копия Конструкция и проверка электромагнитного клапана карбюратора автомобиля Нива ВАЗ -2121 Если двигатель на холостых оборотах не работает, Электромагнитный клапан карбюратора Ваз 2109 | Ремонт Ваз Сохраненная копия 8 окт 2014 г — Проверка электромагнитного клапана карбюратора Ваз 2109 и его продувка сжатым воздухом Замена электромагнитного клапана Ваз 2109: почему не работает электромагнитный клапан masteravazaru/zubilo/remont-i/vaz-2109-ne-rabotaet-elektromagnitnyj-klapan-700 Сохраненная копия Похожие Ваз 2109: не работает электромагнитный клапан — как исправить то причине, в ваз 2109 электромагнитный клапан в карбюраторе перестает работать, Проверить работоспособность вам поможет простая инструкция : Ваз 2109 своими силами Как проверить генератор ВАЗ 2107 – способы проверки Карбюратор — Википедия Сохраненная копия Похожие Карбюра́тор (фр Carburateur) — узел системы питания ДВС, предназначенный для Системы с клапаном в устье используются на ДААЗ- 2107 , −05 и 2140 В эмульсионных карбюраторах такая схема не используется ввиду имели только карбюраторы отдельных моделей ВАЗ ( в основном, экспортных) Карбюратор ВАЗ 2108 – конструкция устройства и ее особенности › Обслуживание и Ремонт › Двигатель Сохраненная копия Рейтинг: 4 — ‎5 голосов Устройство карбюратора ВАЗ 2108, его основные узлы и механизмы, воздушные и За счет этой схемы езда на непрогретом двигателе становится более когда машина набирает обороты выше 2100, электромагнитный клапан Карбюратор ВАЗ 2107 – настроим и отрегулируем самостоятельно ГБО 2 поколения на карбюратор на пропане и метане (устройство rezautoru › ГБО от А до Я › Поколения ГБО Сохраненная копия Похожие Описание, схема , устройство, принцип работы, инструкция , типовые бензина пресекается электромагнитным клапаном , который устанавливается на Карбюратор ВАЗ 2106 и его устройство — КорчимРу Сохраненная копия 27 февр 2017 г — Карбюратор ВАЗ 2106 «Озон» – это двухкамерное устройство эмульсионного типа с падающим потоком Какова схема работы карбюратора «Озон»? Топливный Карбюратор «Озон» имеет полное обозначение 2107 -1107010-20 К электромагнитному клапану подключается провод Карбюратор ВАЗ 2107: устройство, регулировка и настройка Сохраненная копия 27 февр 2013 г — Регулировка и настройка карбюратора ваз 2107 с распылителем в первой камере;; электромагнитный запорный клапан холостого Полная схема устройства карбюратора 2107 вам вряд ли понравится, да и не Электромагнитный клапан ваз 2105 – Клапан эпхх ваз 2105 Сохраненная копия Перейти к разделу Электромагнитный клапан на карбюратор ВАЗ 2105 — классики, тема: « Электромагнитный клапан на карбюратор ВАЗ 2105» остается актуальной и сегодня Сама схема ЭПХХ принудительного холостого Карбюратор ДААЗ – 2107 и 2105 в Подобное подключение Электромагнитный бензиновый клапан — устройство и › Клопы Сохраненная копия Электромагнитный клапан карбюратора , блок управления солекс, дааз, принцип работы и схема подключения , как проверить ненужным, но при его использовании в городском режиме можно у автомобиля ВАЗ 2107 на 3-5% Установка и регулировка карбюратора Солекс на ВАЗ-2107 Сохраненная копия Самым популярным карбюратором для ВАЗ — 2107 является Солекс Однако для снятия более точных показателей лучше всего подключать обратить внимание на электромагнитный клапан карбюратора , чтобы его закрыть Пошаговая инструкция , позволяющая грамотно произвести регулировку Подключение шлангов ваз 2107 карбюратор Система питания Сохраненная копия Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная Как установить карбюратор — инструкция по установке карбюратора Снимаем шланг электромагнитного клапана системы управления ЭПХХ со Вместе с электромагнитный клапан на карбюраторе ваз 2107 схема подключения часто ищут как подключить электромагнитный клапан ваз 2106 электромагнитный клапан карбюратора ваз 2107 как заглушить электромагнитный клапан карбюратора карбюратор озон без электромагнитного клапана карбюратор озон электромагнитный клапан как убрать эпхх ваз 2107 доработка эпхх ваз 2107 подключение экономайзера ваз 2107 Навигация по страницам 1 2 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

404 Найти Ошибка 404 Нет такой страницы Если вы считаете, что страницы нет по нашей вине, напишите нам Маркет — смартфоны Xiaomi Автору — премьеры машин 2019 Недвижимость — выписаться «в никуда» Такси — быстрый заказ машины Работа — вахтовая работа Расписания — пригород и межгород Трекер — ставьте задачи команде Компания About © Яндекс «static»:»22036″

Замена и проверка электромагнитного клапана на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Из этой сегодня статьи вы узнаете для себя, как нужно правильно производить замену электромагнитного клапана на автомобилях «Самарского» семейства.

Краткое содержание:

Где находится электромагнитный клапан?
Он завернут в корпус карбюратора, а к его выводу подсоединена колодка проводов. На первый взгляд после открытия капота его очень трудно заметить, а все это потому что его закрывает корпус воздухофильтра. Поэтому что бы увидеть этот электромагнитный клапан, вам придется наклониться и тем самым заглянуть под корпус воздухофильтра. Более подробное местонахождение этого клапана смотрите на фото ниже:

Когда нужно менять электромагнитный клапан?
Чаще всего при выходе из строя электромагнитного клапана, с двигателем автомобиля начинают происходить следующие проблемы:

• Во-первых холостой ход у автомобиля становится неровный, то есть обороты начинают плавать и в некоторых случаях машина просто постоянно глохнет.

Примечание!
Все это связано либо с засорением жиклера холостого хода который установлен на клапане, либо с выходом из строя самого электромагнитного клапана, либо отсутствие питания у всё этого же клапана!

Как заменить электромагнитный клапан на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале же операции снимите с крышки карбюратора корпус воздухофильтра. (Как снять корпус, читайте в статье: «Замена корпуса воздушного фильтра»)

2) Далее отсоедините колодку проводов от вывода электромагнитного клапана.

3) Следом с помощью гаечного ключа, зацепившись за грани которые присутствуют на электромагнитном клапане полностью отверните его. После отворачивания электромагнитного клапана, снимите его с двигателя автомобиля.

Примечание!
Снимайте клапан аккуратно, при снятии не потеряйте жиклер холостого хода, резиновое уплотнительное кольцо и чашку, которые присутствуют на этом клапане!

Установка:
1) Взяв в руки новый электромагнитный клапан, установите его на свое место и после чего заверните его за грани которые на нем присутствую.

2) После заворачивания подсоедините к нему колодку проводов.

3) И в завершении установите корпус воздухофильтра на крышку карбюратора.

Проверка электромагнитного клапана на работоспособность:

1) В начале операции включите зажигание на автомобиле.

2) Далее пока клапан будет еще установлен на своем месте, отсоедините от него колодку проводов и после чего кончиком этой колодки несколько раз дотроньтесь до вывода электромагнитного клапана.

Примечание!
В тот момент когда колодка проводов будет прикасаться к выводу клапана, обязательно должны быть слышны щелчки!

Если щелчки присутствуют:
1) Если щелчки все же будут слышны, то после этого снимите электромагнитный клапан со своего установочного места. (Как это сделать смотрите в этой же статье, в рубрике «снятие»)

2) Когда электромагнитный клапан будет снят, извлеките из его корпуса жиклер холостого хода (Указан красной стрелкой) и после чего очистите его от грязи и различного рода соринок, продув его для этого воздушным насосом или компрессором. После продувания жиклера просмотрите на свет чистоту его отверстия и после чего установите жиклер на свое место. После этого на свое место так же установите электромагнитный клапан и наденьте на его вывод колодку проводов, а после чего сядьте в машину и заведите её.

Если щелчки отсутствуют:
1) В этом случае снимите клапан со своего места и после чего отсоедините от него жиклер холостого хода.

2) Далее взяв в руки дополнительный провод, подсоедините его одним концом к выводу электромагнитного клапана а другой конец положите на «плюсовую» клему аккумулятора. После этого несколько раз коснитесь корпусом электромагнитным клапаном клеммы «-».

Примечание!
Когда будете касаться клапаном аккумуляторной клемы «-», должны будут происходить щелчки и обратите особое внимание на запорную иглу клапана (Указана красной стрелкой), при подачи напряжения она должна будет втягиваться, а при отключение напряжения она должна будет без заедания возвратиться в исходное положение!

3) Если и в этом случае щелчков у вас не происходит, то скорее всего у вас перегорел электромагнитный клапан, в таком случае его необходимо заменить на новый. А что же делать мне если у меня нет при себе нового электромагнитного клапана? В этом случае можно немного переделать клапан, для того что бы доехать до ближайшего автомагазина, для этого:

• Сперва снимите электромагнитный клапан с карбюраторного корпуса, после чего извлеките жиклер холостого хода и в том месте где показано на фото, отломите часть запорной иглы.

• Когда часть будет отломлена установите жиклер на свое место и установите клапан в корпус карбюратора, подсоединив к нему при этом колодку с проводами. После этого заведите двигатель и езжайте до ближайшего автомагазина.

Примечание!
При отламывании иглы вы делаете клапан принудительно открытым, в связи с этим может быть проблема с выключением двигателя, то есть после выключения зажигания есть вероятность что двигатель будет некоторое время еще работать. Поэтому перед тем как заглушить двигатель после поездки, дайте ему около «5» минут поработать и только затем выключите зажигание. Сразу же после выключения зажигания, рекомендуется плавно выжать педаль газа до упора!

Электромагнитный клапан холостого хода, устройство принцип работы

Все современные автомобили с двигателями внутреннего сгорания любого типа (карбюраторный, инжекторный, дизельный) имеют систему холостого хода.

Данная система обеспечивает стабильную работу двигателя на холостом ходу (ХХ), когда полностью закрыта дроссельная заслонка акселератора.

Одним из основных элементов этой системы является электромагнитный клапан холостого хода, называемый также «электропневмоклапан», «электромагнитный клапан», «регулятор холостого хода».

Назначение клапана

Клапан холостого хода обеспечивает поступление топливо-воздушной смеси во входной коллектор двигателя по отдельному дополнительному каналу ХХ в обход дроссельной заслонки, управляемой педалью акселератора.

В зависимости от типа двигателя клапан холостого хода регулирует подачу либо топлива, либо воздуха.

В карбюраторных и дизельных двигателях он управляет подачей во входной коллектор топлива, необходимого для стабильных холостых оборотов двигателя.

В бензиновых инжекторных двигателях обеспечивает подачу нужного количества воздуха.

Принцип работы

По своей сути клапан холостого хода является электромеханическим исполнительным устройством, работающем под управлением электронного блока, подающего электрические сигналы на его открытие или закрытие.

При этом происходит изменение диаметра проходного сечения канала ХХ, подающего во впускной коллектор двигателя необходимое количество топлива или воздуха.

Карбюраторные двигателя.

В бензиновых карбюраторных двигателях электромагнитный клапан ХХ установлен непосредственно в корпусе карбюратора и входит в систему экономайзера принудительного холостого хода (ЭПХХ) топливной системы.

Управление работой клапана ХХ осуществляет блок управления ЭПХХ, установленный в моторном отсеке автомобиля.

При включении зажигания с блока управления подается питание на электромагнитный клапан, который открывается и обеспечивает подачу бензина по каналу ХХ во впускной коллектор двигателя.

При выключении зажигания клапан холостого хода обесточивается и перекрывает подачу топлива.

Для регулировки объема топлива, подаваемого по каналу холостого хода, в нем установлен регулировочный винт, называемый «винт холостого хода».

Инжекторные двигателя.

В бензиновых инжекторных двигателях клапан холостого хода, чаще называемый «регулятор ХХ», монтируется в корпусе дроссельной заслонки и входит в систему электронного управления двигателя (ЭСУД).

Его работой управляет электронный блок ЭБУ (контроллер), расположенный, как правило, в салоне автомобиля под передней панелью.

Блок управления фиксирует сигналы от датчиков, контролирующих отдельные параметры работы двигателя, обрабатывает полученную информацию и выдает управляющий сигнал на регулятор холостого хода.

По команде от блока ЭБУ регулятор ХХ увеличивает или уменьшает объем подаваемого через него воздуха во входной коллектор двигателя, обеспечивая заданные обороты ХХ.

Дизельные двигателя.

В дизельных двигателях клапан холостого хода устанавливается в корпусе топливного насоса высокого давления (ТНВД) и также как в инжекторе подключен к блоку управления ЭБУ двигателем, расположенном в моторном отсеке.

Но при этом он регулирует подачу в цилиндры топлива, а не воздуха, обеспечивая необходимые обороты на холостом ходу.

Основные виды и устройство клапанов ХХ

В зависимости от типа двигателя применяются три основных вида электромагнитных клапанов:

1. Соленоидный;
2. Роторный;
3. Шаговый.

Соленоидный вариант представляет собой электромагнит в виде втягивающей катушки с сердечником, установленным на входе в канал холостого хода.

При подаче питания на катушку сердечник втягивается, открывая проходное отверстие канала.

При обесточивании катушки сердечник возвращается в начальное положение, запирая канал.

Роторный тип клапана работает по такому же принципу, как и соленоидный. Но вместо сердечника используется ротор, который вращается в разных направлениях, плавно изменяя сечение проходного канала холостого хода.

При этом применяется широтно-импульсная модуляция (ШИМ), предусматривающая высокую частоту подачи управляющих сигналов на открытие или закрытие клапана.

Шаговый клапан холостого хода, по сути, это электродвигатель, выполненный в виде кольцевого магнита и четырех обмоток.

Управляющие сигналы от блока ЭБУ подаются поочередно на одну из обмоток, в результате чего вращается ротор, плавно изменяющий сечение проходного канала от его полного открытия до полного закрытия.

Признаки неисправности клапана ХХ и его устранение

Неисправный клапан холостого хода может вызывать:

• проблемы с запуском двигателя, он может заводиться и сразу глохнуть;
• нестабильные холостые обороты двигателя;
• выключение двигателя при постановке КПП на нейтраль;
• снижение холостых оборотов при включении нагрузки (печка, фары и т.д.).

Работоспособность электромагнитного клапана холостого хода карбюраторных двигателей можно проверить самостоятельно по легкому щелчку электромагнита в момент включения зажигания.

Для инжекторных и дизельных двигателей, работающих под управлением блока ЭБУ, его неисправность может быть выявлена с помощью диагностического оборудования.

Вывод

Таким образом, клапан холостого хода составляет важный элемент системы питания двигателя, от которого во многом зависит стабильная работа любого современного автомобиля.

Надеемся, что полученные знания помогут Вам в дальнейшем правильно эксплуатировать свой автомобиль.

Проверка и замена электромагнитного клапана карбюратора на ВАЗ-2121

Если двигатель на холостых оборотах не работает, то одной из причин может быть отказ электромагнитного клапана

Рассмотрим, как работает система управления электромагнитным клапаном.

Блок управления электромагнитным клапаном карбюратора отключает клапан (прерывает подачу топлива) при увеличении частоты вращения коленчатого вала до 2100 мин^–1 и включает при снижении частоты вращения до 1900 мин ^–1 , если концевой выключатель карбюратора замкнут на массу (педаль «газа» отпущена).

При нажатой педали «газа» (разомкнутом выключателе) клапан включен независимо от числа оборотов коленчатого вала (топливо подается).

Питание на блок управления подается только при включенном зажигании, поэтому при выключении зажигания одновременно отключается и клапан (независимо от положения концевого выключателя карбюратора), что предотвращает работу двигателя с самовоспламенением (электромагнитный клапан нормально закрыт).

Для проверки работы блока управления подключаем вольтметр параллельно обмотке электромагнитного клапана (срабатывание клапана можно определить и по его стуку, без подключения вольтметра).

Отсоединяем провод от концевого выключателя карбюратора и замыкаем его на «массу».

Пускаем двигатель и, постепенно увеличивая частоту вращения коленчатого вала, следим за показаниями вольтметра.

После пуска двигателя вольтметр должен показывать не менее 10 В (клапан открыт), а при оборотах около 2100 мин ^–1 напряжение должно резко снизиться до величины не более 0,5 В (клапан – закрыт).

После этого медленно понижаем обороты двигателя, около 1900 мин ^–1 напряжение должно скачкообразно увеличиться до прежней величины (клапан – открыться).

Устанавливаем обороты в пределах 2200–2300 мин ^–1 (клапан закрыт) и отсоединяем от «массы» провод концевого выключателя карбюратора – клапан должен открыться.

Снятие блока управления электромагнитным клапаном карбюратора

Выключаем зажигание.

Отсоединяем колодку от блока управления электромагнитным клапаном карбюратора.

Головкой «на 8» отворачиваем две гайки крепления блока к щитку передка

Снимаем блок

Устанавливаем блок управления в обратной последовательности.

Снятие и проверка электромагнитного клапана

Снимаем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).

Снимаем провод с электромагнитного клапана.

Ключом «на 13» отворачиваем электромагнитный клапан и вынимаем его вместе с жиклером холостого хода и резиновым уплотнительным кольцом в чашке.

При необходимости снимаем уплотнительное кольцо и чашку.

Вынимаем жиклер.

Проверяем исправность электромагнитного клапана и его цепи.

Для этого надеваем на клемму клапана снятый провод и, включив зажигание, прижимаем корпус клапана к карбюратору – игла должна со щелчком втянуться в клапан, а при снятии напряжения (отводим от корпуса) – без заедания возвратиться в исходное положение.

Для проверки исправности самого клапана соединяем проводом его вывод с «плюсом» аккумуляторной батареи, а корпус – с «минусом».

Если игла не втягивается – клапан неисправен

Устанавливаем в обратной последовательности.

Клапан нельзя сильно затягивать (нужно затянуть «от руки», при сильной затяжке клапан работать не будет).

Проверка концевого выключателя экономайзера принудительного холостого хода

Отсоединяем разъем провода концевого выключателя

Омметром измеряем сопротивление между контактом провода концевого выключателя и «массой» автомобиля

При закрытой дроссельной заслонке (педаль «газа» отпущена) прибор должен показать сопротивление около нуля Ом, при открытой (педаль нажата) – бесконечность.

Пневматический клапан, пневматические клапаны, клапан, клапаны — :: — Timmer GmbH

Пневматика — Вакуум — Насосы :: Timmer GmbH

Игольчатый и соленоидный клапаны карбюратора ВАЗ 2109

«Самара» (ВАЗ 2109), сама по себе — машина прочная и надежная.А если что-то «летает», то обычно это результат экстремальных температур или неправильной эксплуатации. Но время никого не щадит, даже машины. Поэтому в один прекрасный день он может просто не запуститься. И причина такой неисправности может быть не в двигателе или зажигании. Часто к такому повреждению приводит выход из строя клапанов.

Проверка и ремонт клапана

Проверка клапана — обязательный процесс при диагностике автомобиля. Поможет отсеять некоторые варианты причин неисправности

Часто бывает, что игольчатый клапан карбюратора ВАЗ 2109 иногда может просто «заедать».И это вызывает проблемы. Если топливный игольчатый клапан неисправен, его необходимо очистить или заменить.

Бывает, что клапан перестает работать в очень жаркую погоду. Это может выражаться в том, что машина заводится, но через десять-двадцать секунд двигатель глохнет. Внешне определить причину очень проблематично.

Иногда в таких случаях помогает простукивание по крышке карбюратора, а затем делается несколько ходов на ручном приводе топливного насоса.

Когда игольчатый клапан прекращает свою работу в закрытом состоянии, то, очевидно, ничего не происходит, и вы не слышите никаких звуков.А открытый клапан издает звук бензина, наполняющего поплавковую камеру.

Процесс замены игольчатого клапана карбюратора ВАЗ 2109

Рекомендуем не издеваться над автомобилем и заменить клапан. Иначе рано или поздно придется делать более серьезный ремонт карбюратора ВАЗ 2109.

Внимание! Замена проводится только на холодную машину.

• Необходимо ослабить болты крепления троса и оплетки привода «всасывания».После этого его можно свободно снимать с карбюратора.
• Теперь нужно остановить хомуты, чтобы снять с карбюратора шланг, подающий бензин и «обратную магистраль». Можно отсоединить провод от клапана экономайзера принудительного холостого хода.
• При этом нужно открутить пять винтов, которыми крепится крышка карбюратора. Очень важно не повредить ни прокладку, ни поплавки. Теперь вы можете снять крышку.
• Переверните крышку так, чтобы поплавки оказались вверху.После этого можно взять шило и надавить на оси поплавков, чтобы их снять. Все делаем аккуратно, чтобы не повредить язычки. В противном случае может нарушиться уровень топлива.
• Теперь снимите старый клапан. Новые сделаны таким образом, что их игла по сути является отдельной деталью. Это очень удобно, ведь теперь уздечка легко надевается на язык.
• Обязательно смочите новую иглу на десять минут в бензине, прежде чем начинать установку нового клапана.
• Присоедините новый клапан.
• Игла надевается на уздечку языка. При этом он вставляется в сам корпус. Далее устанавливаются поплавки, совмещая отверстия под ось кронштейна и поплавков. Возвращаем на законное место поплавки оси.
• Теперь крышку можно вернуть на место. Но в идеале промойте и топливный фильтр. Для этого откручиваем заглушку, которая находится напротив входа, и вытаскиваем фильтр. После этого его промывают бензином и ставят на место.
• Закрутите винты на крышке карбюратора.
• Возвращаем на место шланги и трос, закрепляем.

После этого проблем с заеданием клапана точно не будет. При необходимости проверьте электромагнитный клапан карбюратора ВАЗ 2109.

Проверка электромагнитного клапана карбюратора ВАЗ 2109 и его блока управления

В карбюраторе ВАЗ 2109 установлены электромагнитный клапан и его блок управления.Этот агрегат включает клапан при 1900 об / мин и отключает при 2100 об / мин. Как только двигатель выйдет на заданную частоту вращения коленчатого вала, в цепи электропитания электромагнитного клапана карбюратора ВАЗ 2109 произойдет обрыв и подача бензина прекратится.

И наоборот, когда частота вращения падает до 1900 об / мин, цепь снова замыкается и подача топлива восстанавливается. Для того чтобы проверить правильность работы электромагнитного клапана ВАЗ 2109, выполните следующие действия:

• включите двигатель и прогрейте его до рабочей температуры;
• то следует отсоединить разъем от провода клапана и замкнуть его на массу;
• Постепенно увеличивайте обороты двигателя до 2100 и заблокируйте их на этом этапе.
• при достижении двигателем 2100 об / мин вы почувствуете появление автоколебательного режима с рябью оборотов. Это связано с тем, что прекратилась подача топлива — клапан закрыт.
• как только клапан закрывается, то следует естественное, постепенное снижение оборотов до 1900 оборотов, и как только эта отметка достигается, автоматически открывается электромагнитный клапан и топливо снова начинает поступать в двигатель — обороты до 2100 оборотов начнется.

В большинстве случаев включение / выключение клапана является циклическим процессом и происходит каждые 1-2 секунды. Итак, если вы не увидели этот цикличный процесс при проверке, но уверены, что клапан исправен, то вам следует разобраться с блоком управления. Или поменяйте клапан на новый для большей уверенности.

Для проверки блока управления электромагнитным клапаном карбюратора ВАЗ 2109 следует подготовить дополнительный провод, длины которого должно хватить от нашего клапана до аккумулятора , а именно к положительной клемме.Кроме того, требуется контрольная лампа напряжения. Далее необходимо проделать следующие действия:

• отсоединить кабель питания от электромагнитного клапана карбюратора ВАЗ 2109 и подсоединить клапан к клемме аккумуляторной батареи заранее подготовленным проводом, не трогая мотор;
• Подключите питающий кабель клапана, который был отсоединен, к плюсовой клемме контрольной лампы, а минус — к массе.
• запустите двигатель и дайте ему поработать на холостом ходу с частотой вращения коленчатого вала 850-900 оборотов в минуту, при этом контрольная лампа должна гореть.
• постепенно увеличивайте скорость до 2100, и лампа погаснет, когда она достигнет этой отметки, а при уменьшении скорости до 1900 она снова загорится.

На этом испытания электромагнитного клапана карбюратора ВАЗ 2109 окончены. При обнаружении неисправности следует заменить клапан или блок управления клапаном.

Карбюратор ВАЗ глохнет на холостом ходу

Двигатель глохнет Ваш автомобиль ВАЗ-2109 или ВАЗ-2108 на холостом ходу ?

Ничего плохого в этом нет.Подскажем, что делать в ситуации, когда двигатель не работает на холостом ходу . Конечно, теоретически причин, когда двигатель глохнет на холостом ходу , может быть много. Например, может выйти из строя электромагнитный клапан карбюратора или сгореть блок управления соленоидом карбюратора . Также может быть неисправность в проводке. Но зачастую практически все оказывается банально простым. Ничего не сгорело и не вышло из строя, а просто забило форсунку , которая открывает электромагнитный клапан .
VX-5.ru / Наука и жизнь / Система знаний

Казалось бы, как такое может случиться, ведь перед карбюратором установлен дополнительный фильтр тонкой очистки топлива, а еще в карбюраторе есть фильтр бензиновый. Соринка может пройти через воздушный фильтр, если он установлен неправильно, и при его установке есть утечки.

Процедура поиска и устранения неисправностей (Когда двигатель глохнет на холостом ходу или не поддерживает холостой ход ):

1. Отсоедините пружинные зажимы корпуса воздушного фильтра.
2. Ослабьте гайку, фиксирующую крышку корпуса воздушного фильтра, и снимите крышку.
3. Ослабьте хомут, идущий к вентиляционной трубе картера.
4. Снимите 4 гайки, которыми корпус воздушного фильтра крепится к карбюратору. При этом будьте осторожны, чтобы гайки случайно не попали в карбюратор.
5. Снимите воздушный фильтр (лучше отметить, в каком положении стоял фильтр, потом еще и установите) и корпус воздушного фильтра одновременно со шпилек и сняв шланг с патрубка вентиляции картера.
6. Теперь на всякий случай проверим исправность электромагнитного клапана карбюратора . Снимите провод с клеммы электромагнитного клапана , включите зажигание, прикоснувшись к проводу клеммы, проверьте, слышны ли щелчки в электроклапане , если они слышны, затем электромагнитный клапан ОК, и перейдите к следующему пункту . Если он неисправен, то нужно искать причину в плане электричества.
7. Берем гаечный ключ размером 12 мм и аккуратно закручиваем электромагнитный клапан карбюратора, следя за тем, чтобы при снятии электромагнитного клапана ничего не упало и не потерялось.Вместе с электромагнитным клапаном может выходить и жиклер .
8. Если жиклер остался в карбюраторе, его нужно вытащить. Возьмите пинцет и осторожно, покачивая, вытащите жиклер холостого хода . Вот и все.
9. Возьмите jet в руку и посмотрите на свет, на свету должна быть видна тонкая дырочка. Если он не просвечивает, значит, нужно его очистить. Почистить нужно аккуратно, желательно тонкой леской, потом обдувать воздухом, можно использовать ртом, обдув струей с обеих сторон.
10. Теперь нужно собрать все в обратной последовательности, аккуратно, ничего не повредив и не забыв установить провод на клемму электромагнитного клапана .
11. Воздушный фильтр Желательно устанавливать в том же положении, в котором он стоял.
12. Крышка корпуса воздушный фильтр Не забудьте установить в направлении стрелки на крышке в сторону отверстия для забора воздуха на корпусе фильтра .

Сезонные советы:

Причин, приводящих к ситуации, когда ВАЗ 2109 глохнет на холостом ходу может несколько.Наиболее частыми являются засорение фильтра тонкой очистки топлива или форсунки, а также неисправность в системе регулирования оборотов двигателя на карбюраторе.

Все причины связаны с легко ремонтируемыми поломками в доме, в гараже или на стоянке.

2109 глохнет на холостом ходу также из-за недостаточного времени, однако у опытных водителей такой проблемы нет. Поэтому стоит сосредоточить усилия на поиске дефектов по двум направлениям — проверка проходимости магистрали подачи топлива и настройка карбюратора на режим холостого хода.

Топливопровод

На некоторые модели ВАЗ 2109 устанавливаются жиклеры с клапаном , который имеет электромагнитное управление. Такой клапан регулирует подачу топливной композиции к жиклеру.При нормальном функционировании подача топлива прекращается при оборотах двигателя выше 2100 об / мин. Клапан снова открывается, когда скорость падает с до 1900 об / мин .

В момент таких манипуляций с проводом в клапане можно услышать щелчок, который укажет на его исправное состояние.

Фильтр тонкой очистки топливной смеси установлен на топливопроводе перед насосом для подачи бензина в карбюратор. По регламенту подлежит замене на «2109» каждые 15 000 км, но на этом все. Неравномерная работа двигателя (рывки) на холостом ходу и на высоких оборотах может означать его засорение.

В этом случае его необходимо заменить, продувка, вероятно, будет эффективна только тогда, когда необходимо будет добраться до автомастерской, чтобы купить новый фильтр.

Настройка карбюратора

На карбюраторе есть два регулировочных винта, один отвечает за качество, а другой — за объем подачи топлива.

Предпосылки для начала процедуры регулировки:

• регулируемая система зажигания;
• Двигатель прогрет до 90 ° С (зимой 85 ° С)

• винт, отвечающий за объем топлива, затягивается до заглохания двигателя;
• для того же винта делают два полных оборота в противоположном направлении и двигатель запускается;
• если двигатель не запускается, винт делает еще один полный оборот; На тахометре
• , количество оборотов должно быть в районе отметки 1020 об / мин;
• достигнув необходимого показания тахометра, можно приступать к манипуляциям с винтом, отвечающим за обогащение смеси;
• этот винт необходимо вращать, пока скорость не достигнет 850 об / мин;

Двигатель ВАЗ

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и дальше заводить машину не получается.Самое интересное в такой ситуации — не было ни малейшего признака предупреждения (предвидения) этих проблем, машина ехала в обычном режиме, не было «чихания» или «стрельбы в глушитель».
Поскольку проблема является общей, наша инструкция подскажет, что делать в такой ситуации, как внезапная остановка двигателя или плохой запуск. Мы подробно рассмотрим все основные причины, по которым двигатель останавливается на холостом ходу и в движении.
А также причины, по которым он не запускается в предварительно прогретом состоянии и как решить такую ​​проблему.

Двигатель глохнет на холостом ходу

На ВАЗ 2109 глохнет двигатель на холостом ходу по следующим причинам:

Датчик (регулятор) одиночных оборотов

Проверить это довольно просто. Когда машина не заводится, от вращения …

0 0

Автомобиль ВАЗ 2109 комплектуется системой питания двигателя двух типов — инжекторной и карбюраторной. Как известно, карбюраторная система в связи с тяжелой конструкцией чаще подвержена каким-либо неисправностям, влияющим на ходовые и технические качества автомобиля.Поэтому в этой статье мы рассмотрим карбюраторный тип питания.

Причины проблемы

Довольно часто владельцы ВАЗ 2109 сталкиваются с такой проблемой, когда карбюратор не держит обороты на холостом ходу, а двигатель просто глохнет. Причин может быть много, и все они объединены рядом характерных черт.

Первая причина — засор форсунки холостого хода. Несмотря на то, что в системе подачи топлива имеется 2 фильтра (фильтр грубой и тонкой очистки), даже одной пылинки может хватить, чтобы засорить форсунку.

фильтр тонкой очистки

Также может засориться сам фильтр тонкой очистки. Это часто случается, когда фильтр не был заменен вовремя …

0 0

ВАЗ 2109 постоянно глохнет на холостом ходу? Все решено — почините сами. Причин ситуации, когда ВАЗ 2109 глохнет на холостом ходу, может быть несколько. Наиболее частыми являются засорение фильтра тонкой очистки топлива или форсунки, а также неисправность в системе регулирования оборотов двигателя на карбюраторе.

Все причины связаны с легко ремонтируемыми поломками в доме, в гараже или на стоянке.

2109 глохнет на холостом ходу также из-за недостаточного времени для прогрева двигателя, но у опытных водителей такой проблемы нет. Поэтому стоит сосредоточить усилия на поиске дефектов по двум направлениям — проверка проходимости магистрали подачи топлива и настройка карбюратора на режим холостого хода.

Топливопровод

0 0

Наверное, каждый счастливый обладатель экземпляров отечественного автопрома хоть раз в своей практике сталкивался с проблемой, когда код его машины глухой на ходу. Это досадное недоразумение может омрачить ожидание беззаботных выходных или очень негативно сказаться на вашей карьере, если вы спешите на работу, где вас ждет строгий начальник.

Причин поломки может быть несколько. Задача автомобилиста — определить ее и постараться устранить в «путевых» условиях.

Причина 1 — перебои в подаче топлива.

Если в вашей машине установлен фильтр тонкой очистки, то его необходимо регулярно и, самое главное, своевременно менять. Фильтр, забитый песком, может стать проблемой. В этом случае просто снимите фильтр и подключите газовую линию напрямую.

Негерметичные топливные шланги, через которые проходит воздух. При растрескивании краев старых шлангов их необходимо отрезать и после установки затянуть все хомуты.

Причина 2 -…

0 0

ВАЗ 2114 глохнет на холостом ходу

Как это происходит Вызывает плавающие обороты карбюратора на холостом ходу

Модель «Четырнадцатая» от отечественного автопроизводителя АвтоВАЗ завоевала огромную популярность в то время благодаря надежности, качеству исполнения, отзывчивости и маневренности мощности Блок.

Конечно, эту машину нельзя назвать идеальной. Потому что иногда могут возникнуть проблемы. Нередко всплывают холостые обороты. Подобные явления вызывают у водителя раздражение, приводя к неприятным сценариям на дороге.Например, в любой момент двигатель может просто заглохнуть.

Вряд ли вам удастся надолго решить проблему, нажимая на педаль акселератора с целью сохранения скорости. Следовательно, необходимо предпринять более кардинальные действия.

Как это происходит

Если автомобиль исправен, нужно просто завести его и дождаться, пока двигатель прогреется до оптимальной температуры. Стрелка тахометра в …

0 0

ВАЗ 2109 21099 Карбюратор 2108 глохнет на холостом ходу.Причины как исправить.

Проблемы и решения

Достаточно частая проблема карбюраторных автомобилей ВАЗ 2109 21099 2108, машина не держит холостой ход, глохнет. Причина скорее всего в электромагнитном клапане холостого хода или в соринке, попавшей в карбюратор, нужно это проверить, для этого снимаем воздушный фильтр. Очистка карбюратора от пятнышек не помогла.

Пример видео, причины как решить:

Как вы могли видеть причину неисправности электроклапана холостого хода, показан его быстрый (временный) ремонт, вынимаем форсунку и отламываем иглу.Все заработало.

Комментарии к …

0 0

Двигатель глохнет на холостом ходу ВАЗ-2109 2108

Глохнет ли двигатель ВАЗ-2109 или ВАЗ-2108 на холостом ходу?

Ничего плохого в этом нет. Мы подскажем, что делать в такой ситуации, когда двигатель не работает на холостом ходу. Конечно, теоретически причин, по которым двигатель глохнет на холостом ходу, может быть много. Например, может выйти из строя электромагнитный клапан карбюратора, либо перегореть блок управления соленоидом карбюратора, также может быть неисправность в проводке.Но зачастую практически все оказывается банально простым. Ничего не перегорело и не вышло из строя, а просто засорилась форсунка, открывающая электромагнитный клапан.

Казалось бы, как такое может случиться, ведь перед карбюратором установлен дополнительный фильтр тонкой очистки топлива, а еще в карбюраторе есть фильтр бензиновый. Пятнышко может пройти через воздушный фильтр, если он установлен неправильно, а есть …

0 0

Недавно столкнулся с такой проблемой: перестал работать карбюратор ВАЗ 2109 на холостом ходу.Машина запускается на всасывании и работает. Все нормально, ездить можно, но как только снять присоску и убрать ногу с педали газа, ВАЗ 2109 глохнет. Конечно, машина едет, но это очень сложно, особенно на светофоре при езде по городу, когда нужно постоянно ускоряться, потом тормозить, чтобы ехать без холостого хода. Когда машина прогревается до рабочей температуры, она может не глохнуть на холостом ходу, а ужасно трястись на холостом ходу, при этом обороты двигателя около 500-600 оборотов в минуту.Срочно восстановить нормальный холостой ход ВАЗ 2109, рассмотрим как.
В интернете много статей, объясняющих причину, по которой не работает холостой ход на Ваз 2109. В 90% таких статей рассматриваются только манипуляции с электромагнитным клапаном холостого хода. Действительно, проблемы с клапаном очень часто являются причиной пропадания холостого хода на ВАЗ 2109, однако есть …

0 0

10

Рано или поздно практически любой водитель столкнется с такой проблемой.Когда холостые обороты плавают, управлять автомобилем довольно сложно. На светофоре он может заглохнуть или выйти из строя на спуске на нейтральной передаче. Время от времени приходится «помогать» двигателю, нажимая на педаль газа, чтобы машина не заглохла. Стрелка тахометра то и дело показывает разные обороты (от 500 до 1200). К тому же тряска двигателя беспокоит водителя и пассажиров, а низкая скорость значительно снижает ресурс двигателя. Сегодня вы узнаете о наиболее частых причинах нестабильной работы двигателя на холостом ходу и о том, как решить эту проблему.

Успешное решение этой непростой проблемы абсолютно невозможно без правильной «диагностики», а потому автолюбителю следует хорошо знать полный список «симптомов», указывающих на неправильную работу карбюратора:

Самостоятельное падение и увеличение частота вращения двигателя ….

0 0

11

ВАЗ 2109 глохнет на холостом ходу. Что делать?

Сегодня столкнулся с такой проблемой. Подойдя к светофору и переключившись на нейтральную передачу, машина начала глохнуть.Раньше с таким не сталкивался, потому что сначала растерялся, но помогли хорошие друзья. Так вот, машина на нормальных оборотах работает нормально, но на холостом ходу начинает глохнуть. В чем проблема и как бороться?

Как мне объяснили, может быть много причин, НО! 99% проблем такого рода происходит по вине одного небольшого механизма, называемого холостым ходом регулятора (IAC). Этот механизм представляет собой электродвигатель, вставляется в карбюратор и выполняет одноименную функцию, т.е.е. регулирует холостой ход.

Проверить его работоспособность довольно просто. Откручиваем (при выключенном зажигании) ключом на 14, затем включаем зажигание и касаемся концом его корпуса металлическими частями двигателя, при этом должны быть слышны характерные щелчки. Если их нет, то он пришел к …

0 0

Автономная гидравлическая система аварийного отключения

Серхио Ваз Лопес

Автоматизированная функция безопасности (SIF) в инструментальной системе безопасности (SIS) содержит датчик, логическое решающее устройство и конечный элемент.Все должны функционировать должным образом в случае требования безопасности, чтобы перевести процесс в безопасное состояние в координации с другими SIF.

Последний элемент состоит из нескольких частей, включая запорный клапан, привод, пилотные клапаны давления, контрольные клапаны и другие компоненты в соответствии с требованиями приложения. В этом коротком видео (2:17) «Введение в гидравлическую систему аварийного отключения Bettis PressureGuard» Серджио Ваз Лопес из Emerson описывает элементы этой автономной гидравлической системы аварийного отключения (ESD).

Эта система ESD обеспечивает надежное отключение клапана, когда внешний источник питания недоступен или ненадежен. Их можно использовать с поворотными гидравлическими приводами для обеспечения отказоустойчивой системы для использования с шаровыми, пробковыми и другими четвертьоборотными клапанами, а также с клапанами с линейным приводом, не соответствующими API 6A.

Эти системы PressureGuard ESD обычно включают в себя автономный гидравлический модуль, гидравлический привод и триггеры отключения для конкретных приложений, такие как пилоты высокого и / или низкого давления, соленоидные клапаны и плавкую вставку с датчиком температуры.

Примеры приложений, в которых эти системы ESD хорошо подходят, включают устья нефтегазовых скважин, точки коммерческого учета и другие SIF, где требуется автоматическое аварийное отключение клапана, а внешнее питание, такое как сжатый воздух, природный газ или электричество, недоступно .

В нормальных условиях система PressureGuard поддерживает клапан в его рабочем положении, сопротивляясь силе пружины и давлению гидравлической жидкости. В случае требования безопасности, требующего автоматического срабатывания клапана аварийного останова, PressureGuard использует управляющий компонент для перемещения гидравлической жидкости от привода клапана во внутренний резервуар.Без давления жидкости сжатая пружина в приводе перемещает клапан в положение отключения.

Посетите страницу системы аварийного отключения гидравлической системы Bettis PressureGuard, а также раздел «Приводы» на сайте Emerson.com, чтобы получить дополнительную информацию об этой и других технологиях приводов клапана, соответствующих вашим требованиям. Вы также можете общаться и взаимодействовать с другими экспертами по конечным элементам в группе «Клапаны, приводы и регуляторы» сообщества Emerson Exchange 365.

VERSA VALVES — Расположение систем давления

что нужно знать для самообслуживания

Двигатель ВАЗ 2103 — классический силовой агрегат, входящий в линейку моторов, разрабатываемых и производимых ОАО «АвтоВАЗ».

Подводя итог, можно сказать, что все это семейство (2101 — 2130) разработано на базе глубоко модернизированного двигателя FIAT-124. Изменения, внесенные отечественными конструкторами, коснулись верхнего распредвала и межцентрового расстояния цилиндров.

Именно эти изменения позволили в будущем не раз модернизировать моторы, не останавливая их серийное производство. От остальных силовых агрегатов этой линейки (кроме «») двигатель 2103 отличается тем, что вал привода ГРМ приводится в движение стальной цепью.

Технические характеристики

Силовой агрегат устанавливался на автомобили ВАЗ: 21023, 2103, 21043, 21053, 21061, 2121.

Описание

Двигатель ВАЗ 2103 изготовлен с использованием «высокого» блока цилиндров (215,9 мм вместо 207,1 л), что позволило довести его рабочий объем до 1,5 л и установить коленчатый вал с увеличенным ходом поршня.

Агрегат представляет собой классический вариант двигателя с верхним газораспределительным механизмом.

Распределительный вал приводится цепной передачей без натяжителя цепи. Поэтому натяжение цепи необходимо регулярно проверять и регулировать. Кроме того, необходимо отрегулировать зазоры клапанов, так как в газораспределительном механизме нет гидроподъемников.

• Блок цилиндров изготовлен из чугуна, а его головка отлита из алюминиевого сплава. Распределительный вал выполнен из стали и отличается от других моделей наличием одной необработанной шейки, имеющей форму шестигранника.
• Карбюратор, который устанавливается на двигатель ВАЗ 2103, оборудован распределителем с вакуумным регулятором угла опережения зажигания. После появления инжекторных силовых агрегатов на двигатель стали устанавливать доработанную ГБЦ с соответствующим газораспределительным механизмом.
• Для работы водяного насоса (помпы) применяется привод с клиновым ремнем сечением 10х8 мм.
• Подача масла из картера во внутренние каналы блока цилиндров и пары трения осуществляется масляным насосом, расположенным в картере силового агрегата.
• Двигатель 2103 оснащался как классической, так и бесконтактной системой зажигания.

Техническое обслуживание

Двигатель ВАЗ 2103 имеет высокую степень унификации на уровне деталей и сборочных единиц, в связи с чем его ремонт, связанный с заменой узлов, не вызывает никаких затруднений.

Как и все силовые агрегаты ВАЗ того времени, двигатели ВАЗ 2103 требуют довольно сложного и трудоемкого Технического обслуживания … При проведении текущего технического обслуживания необходимо:

1. Каждые 10-15 тыс. Км пробега проверяйте и при необходимости регулируйте: натяжение цепного привода ГРМ; клапанные зазоры в ГБЦ;
2. Регулярно очищайте и регулируйте карбюратор.
3. Замена моторного масла через каждые 10 000 км.
4. Регулярно проверяйте двигатель на предмет утечек охлаждающей жидкости и моторного масла.

По мнению многочисленных владельцев автомобилей с двигателями ВАЗ 2103, этот силовой агрегат является одним из самых неприхотливых и надежных среди всех двигателей семейства классических моторов.

Единственное условие — тщательное регулярное обслуживание и работа в режимах, рекомендованных руководством по эксплуатации автомобиля. При соблюдении этого требования ресурс двигателя 2103 может достигнуть 300 тыс. Км.

Неисправности

Для двигателя 2103 характерны те же неисправности, что и для других классических двигателей ВАЗ. Наиболее распространены:

Есть и другие неисправности при работе двигателей ВАЗ 2103. В общем, неисправности двигателя лучше диагностировать на специализированном СТО.

Тюнинг

Добавить мощность к мотору 2103 можно разными способами:

Самый простой способ — расточить цилиндры до диаметра 79 мм. Это увеличит их общий объем до 1,6 литра. Установка поршней диаметром 79 мм позволяет поднять мощность до 75 л.с.Крутящий момент составит 115 Нм при 3000 об / мин.

1. Дальнейшего увеличения мощности можно добиться за счет увеличения хода поршня до 84 мм. Для этого используются поршни ТПТ и коленчатый вал от ВАЗ 2130. Этот коленчатый вал обычно используется в тех случаях, когда хотят увеличить мощность и крутящий момент на низких и средних оборотах. При этом мощность двигателя увеличится до 80-85 л.с. с.
2. Существует более сложный вариант тюнинга, в котором: растачивают и полируют каналы ГБЦ и впускного коллектора; выберите соответствующий распредвал.Правильно подобранные детали позволяют увеличить мощность двигателя до 100 л.с. с.
3. Установка компрессора 0,5 бар вместе с доработанной ГБЦ дает возможность увеличить мощность силовой установки до 125 л. с.
4. Возможны и более дорогие способы увеличения мощности двигателя 2103, однако цена комплектующих и оплата работ, связанных с доработкой деталей, сборкой двигателя и его регулировкой, могут превышать стоимость как двигателя, так и машина в целом.

Отечественная классика в лице «ВАЗ-2106» хоть и не выпускается, но продолжает активно ехать на российские дороги … Автомобиль 30 лет производился на мощностях Волжского автозавода. Первый экземпляр был выпущен в 1976 году. Эту модель по праву можно считать легендой советского и российского автопрома. Не все знают, что прототипом для создания отечественного авто был итальянский автомобиль «Фиат» модели 124 Speciale. Действительно, обе машины очень похожи друг на друга.Это неудивительно, ведь «ВАЗ-2106» начали выпускать только через 3 года после начала производства «Фиата». Поскольку «шестерки» по-прежнему актуальны, остается естественным вопрос, какие масла лучше заливать в карбюраторные двигатели «ВАЗ-2106».

При выборе моторного масла для ВАЗ-2106 нет смысла полагаться на рекомендации производителя.

Критерии выбора

Каждый автомобилист пытается найти оптимальный баланс между ценой и качеством.Ведь при покупке откровенно дешевых смазочных материалов каждый понимает, к чему может привести работа автомобиля на такой смазке. Но не все готовы тратиться на слишком дорогие композиции. Для правильного подбора моторной жидкости важно знать основные данные своего «ВАЗ-2106». В эту информацию входят:

• год выпуска;
• тип двигателя и его модификация;
• уровень износа силового агрегата;
• климатические условия эксплуатации автомобиля.

Но только эти данные не помогут дать точный ответ на вопрос, какое масло лучше поведет себя в двигателе ВАЗ-2106. Специалисты рекомендуют исходить из двух критериев:

• тип моторного масла;
• степень вязкости.

Рассмотрим эти вопросы подробнее.

Тип моторного масла

Все моторные жидкости, представленные на рынке, делятся на 3 категории:

• минеральные;
• синтетический;
• полусинтетическое.

В случае с современной иномаркой никто бы не сомневался, что следует выбирать только синтетику. Но в нашей ситуации, когда дело касается автомобиля «ВАЗ-2106», дело обстоит иначе. Минеральные масла имеют одно важное преимущество. Это их невысокая цена … Хотя по техническим характеристикам и свойствам они значительно уступают аналогам в виде синтетики и полусинтетики. Минеральную воду не рекомендуется использовать, если климатические условия сопровождаются сильными морозами.При такой температуре минеральное моторное масло теряет текучесть, что вызывает проблемы с запуском двигателя. имеют другой состав, а присадки в них помогают более эффективно защищать двигатель и предотвращают преждевременный износ.

Важно учитывать год выпуска вашего автомобиля. Старые двигатели, построенные между 70-ми и 80-ми годами, оснащены уплотнениями штока клапана, сальниками и уплотнениями из нитрилового каучука. Этот материал плохо переносит контакт с синтетическими и полусинтетическими маслами.Резина просто начинает ломаться. Чтобы устранить этот недостаток, следует поменять уплотнители на резинотехнические изделия. Или залить в картер двигателя минеральные масла … Замена сальников на резиновые опасна, ведь у двигателей ВАЗ-2106 могут быть проблемы с системой питания. Бензин разрушает резину.

Вязкость

Выбор масла для двигателя также должен основываться на его вязкости. Уровень текучести самым непосредственным образом влияет на производительность мотора… В случае с «ВАЗ-2106» лучше 2 раза в год заливать летнюю и зимнюю смазку. Это особенно важно для регионов с суровыми зимами, когда температура на градусах опускается ниже -25 градусов по Цельсию. Если климат умеренный, то подойдут всесезонные масла.

Чаще всего для отечественной «шестерки» используются следующие параметры вязкости моторного масла:

• 5W30;
• 10W30;
• 15W30;
• 20W40;
• 10W40;
• 15W40.

Если зима сопровождается сильными морозами, лучше ориентироваться на моторные жидкости с вязкостью 0W.

Производители и бренды

Все прекрасно понимают, что «ВАЗ-2106» относится к категории дешевых автомобилей, которые доступны только на вторичном рынке … Стоят они очень дешево, потому что основная целевая аудитория имеет небольшой финансовый уровень. богатство. Из этого следует, что дорогие моторные масла они покупать не будут. И смысла в этом нет, так как «ВАЗ-2106» прекрасно себя чувствует при работе на бюджетных жидкостях.Идеальным решением будет покупка европейских моторных масел. Хотя их высокая цена не всегда позволяет покупателям приобретать аналогичные товары на свою «шестерку». Основное внимание автовладельцев уделяется отечественным брендам. Наиболее популярными являются:

• ЮКОС Туризм;
• Азмол Супер;
• Лада Стандарт.

Технические параметры импортных жидкостей намного выше. Здесь и возникает основная проблема выбора. Чтобы обеспечить надежную, надежную и долговечную работу мотора, лучше потратить немного больше денег, но приобрести качественное импортное масло для «ВАЗ-2106».Если ваше финансовое состояние не позволяет тратить большие деньги на обслуживание ВАЗ-2106, можно обойтись отечественным вариантом. По качеству они уступают, но водители обычно не ощущают существенной разницы.

Заглядывать в официальную инструкцию по эксплуатации «ВАЗ-2106» нет смысла, так как рекомендованные там масла давно не производятся или утратили актуальность.

В список наиболее подходящих марок для «ВАЗ-2106», доступных сегодня, входят:

• Optimum производства Роснефти;
• Стандарт выпускается под маркой Lada;
• Стандарт от Лукойла;
• Лукойл Люкс;
• Лукойл Супер;

Выбор достаточно разнообразен, хотя здесь стоит ориентироваться на год выпуска вашего «ВАЗ-2106».Это касается зимних, летних и всесезонных моторных масел. Есть несколько важных рекомендаций относительно года выпуска автомобилей. Придерживаясь их, вам будет легче определиться с окончательным выбором смазки для двигателя.

1. Автомобили «ВАЗ-2106», произведенные в период с 1976 по 1982 год, подлежат только заправке. Трудно предсказать, как они будут вести себя на синтетике или полусинтетике. Их лучше не использовать, иначе это приведет к серьезным последствиям для силового агрегата.
2. Если «шестерка» выпускалась с 1983 по 1991 год, то также используются масла на минеральной или гидрокрекинговой основе.
3. При эксплуатации автомобиля ВАЗ-2106 1992-1994 модельного года, кроме минеральных составов, в масляный картер двигателя допускается заливать полусинтетические смеси.
4. Если вам повезло и вы имеете дело с «ВАЗ-2106», который был выпущен одним из последних, то есть в период 2004-2006 годов, то смело покупайте качественные полусинтетические моторные жидкости.Минеральная вода здесь уже не подходит, но и на синтетику тратиться нет смысла.

По брендам все просто. Ориентируйтесь на самых востребованных производителей, сумевших заслужить хорошую репутацию.

Наиболее предпочтительными марками для заправки двигателей отечественного автопроизводителя являются:

• Роснефть;
• Лукойл;
• Корпус;
• Mobil;
• Всего;

Сезонность

Важно определиться, какие масла заливать в двигатель ВАЗ-2106, с учетом сезонности.Летом и зимой при умеренном климате и плюсовой средней температуре года актуально и рационально заливать в маслосборник всесезонные составы. Обычно они имеют вязкость 15W20, 15W40 и 10W40. Но зимой предпочтение отдается вязкостям 5W30, 5W20 и 10W40. Они подходят для автомобилей «ВАЗ-2106» примерно до 2002 года. Но для версий 2003 — 2006 годов лучше использовать специальные зимние составы, вязкость которых составляет 0W40 или 0W30.

Нулей не было при разработке ВАЗ-2106.Это масла с повышенной текучестью, которые не подходят для использования на машинах с чрезмерно изношенными силовыми агрегатами. До наших дней сохранилась «шестерка», только основная их часть эксплуатируется с двигателями, имеющими серьезный износ. Это привело к образованию зазоров, которые при замерзании не позволят моторному маслу с индексом 0W нормально работать. Так что только в исключительных случаях будет разумно покупать такие смеси.

Обычно при выборе расходных материалов для автомобиля владельцу достаточно посмотреть официальную инструкцию по эксплуатации.Но в случае с ВАЗ-2106 ситуация несколько иная. Машины давно не выпускаются, да и руководства по эксплуатации сильно устарели. Так что ориентироваться на то, что рекомендует растение, не имеет особого смысла. Основывайтесь на приведенных выше советах и ​​характеристиках. С их помощью вам будет проще сделать правильный выбор и залить в картер двигателя правильное моторное масло, соответствующее текущему положению вещей. Кроме того, дадим несколько полезных советов.

1. Производитель моторных масел.В случае с автомобилем ВАЗ-2106 приоритетом для большинства водителей будут жидкости отечественного производства. Но многие импортные составы подходят и для шестерки. Здесь следует руководствоваться не географической принадлежностью бренда, а его положением на рынке. Старайтесь выбирать те смеси, которые давно присутствуют на рынке. Это говорит о том, что они производят качественные составы, соответствующие требованиям и стандартам.
2. Условия эксплуатации. В наших условиях и с учетом технических особенностей «ВАЗ-2106» не стоит слишком сильно затягивать с заменой моторной жидкости.Рекомендуется заменять каждые 5-7 тысяч километров. Чем больше проблем у вашей «шестерки», тем меньше будут интервалы.
3. Попытка сэкономить. Все прекрасно понимают, что никто не хочет, а иногда и не может тратить большие деньги на обслуживание такой бюджетной машины … Но излишняя экономия может обернуться серьезными проблемами … Не заливайте сомнительные моторные смеси, а используйте проверенные, хорошо зарекомендовавшие себя масла. Среди них есть варианты по адекватной цене.
4. Продавцы-консультанты.Не обижайтесь на некоторых продавцов, которые действительно пытаются помочь покупателям. Но большинство из них преследуют личные цели и выгоды. Для них предпочтительнее продать несвежий товар, чем дать толковый и полезный совет … Поэтому лучше разобраться в вопросе самому.
5. Подделки. Большая проблема отечественных автомобилистов заключается в наличии огромного количества. В связи с этим старайтесь обходить сомнительные торговые точки, прилавки и стихийные рынки. Сходите в специализированные магазины. Пусть там масло будет немного дороже, но вы сможете получить все документы, посмотреть сертификаты качества и соответствия, предъявить претензии в случае покупки плохого масла и т. Д.

Всегда старайтесь помнить, что вы заливаете в картер и какое масло вы используете для своего ВАЗ-2106, у которого есть карбюратор. Это позволит вам в следующий раз приобрести аналогичную жидкость. Возраст автомобиля — основная проблема при выборе моторной жидкости для «ВАЗ-2106». Поэтому старайтесь учитывать все данные рекомендации, отталкиваться от текущего состояния автомобиля и не экономить на расходниках. В противном случае вам скоро придется отправить машину на свалку.

Легендарный продукт советского и российского автопрома ВАЗ 2103 давно не выпускается, но остается популярным.И многие владельцы тройки после покупки задумываются, какое масло заливать в двигатель ВАЗ 2103.

Если следовать оригинальной инструкции по эксплуатации автомобиля, то для моторного масла двигателя ВАЗ 2103 или 2106 подходят:

• M — 6 / 12G;
• М — 8 ГИ;
• М — 5/10 ГИ.

Не все магазины могут предложить моторное масло с этой маркой. Тогда какое масло заливать в двигатель ВАЗ 2103, если вы являетесь счастливым обладателем этой машины?

Какое масло оптимально заливать в двигатель автомобиля ВАЗ 2103

Имеется достаточное количество современных аналогов, например, полусинтетический 10W40.Универсальное всесезонное масло, которое используется в двигателях автомобилей старого образца, например, Жигулей или Жигулей. Продавцы могут предложить на выбор:

Все моторное масло разливается в четырехлитровые пластиковые емкости и содержит сбалансированный набор современных присадок. Рецептуры масел запатентованы и соответствуют высочайшему уровню качества.

Вы можете не сомневаться, какое масло заливать в двигатель тройки, 10W40 — это улучшенная замена маслам старых марок.Среди преимуществ использования масла:

• отклонение минимизировано;
• уменьшение отходов при запуске двигателя;
• экономия топлива за счет снижения коэффициента трения;
• оптимальное соотношение — цена / качество.

То же касается заливки маслом и «шестерок». Чем отличается КПП ВАЗ 2103 от 2106? Только передаточное число шестерен. В двигатель заливаем столько же масла — 3,5 л.

Если вы еще не определились, какое масло заливать в двигатель ВАЗ 2103, обратитесь на сайт интернет-магазина — специалисты расскажут вам о преимуществах и особенностях масел разных производителей и помогут сделать правильный выбор.

14.04.2017

Для заднеприводного седана ВАЗ-2103 (LADA 1500) или попросту «тройки» отечественный производитель изначально предусматривал новый двигатель 2103 рабочим объемом 1,5 л, построенный на базе 2101. Также в этой модели использовались проверенные двигатели от «копейки» до 1,2 литра и от ВАЗ-21011 на 1,3 литра. Двигатели ВАЗ 2106 для третьей модели «Жигули» выпускались малым тиражом.

Двигатель ВАЗ 2103

Карбюраторный четырехцилиндровый рядный силовой агрегат ВАЗ 2103 на 1 шт.5 литров получил верхний распредвал, цепной привод ГРМ и высокий блок двигателя, что позволяет устанавливать коленчатый вал с увеличенным ходом поршня.

Жигулевские двигатели часто «грешат» износом распредвала или отсутствием натяжителя в приводной цепи, который необходимо подтягивать каждые 10 тысяч километров. Если в двигателе произойдет громкий стук, необходимо будет отрегулировать зазоры клапанов, чтобы избежать падения мощности, повышенного расхода топлива, прогорания клапанов и прочего.

Также среди недостатков двигателя для «тройки» — необходимость постоянной регулировки и очистки от СО. Если мотор перегревается, обратите внимание на помпу.

Если происходит тройное образование, необходимо изменить сжатие.

Тюнинг двигателя возможен в широком диапазоне: от расточки до компрессора и турбин.

Среди автомобилистов двигатель ВАЗ-2103 на хорошем счету, по сравнению с другими агрегатами линейки. Долгий срок службы обусловлен доступностью запчастей и их дешевизной.При бережном отношении к двигателю и своевременном обслуживании ВАЗ-2103 проедет не заявленные производителем 125 тыс. Км, а все 180-200 тыс. Км.

Двигатель ВАЗ 2106

Двигатель ВАЗ 2106 объемом 1,6 л стал продолжением ВАЗ 2103 и, как следствие, 2101. Основные отличия от аналогов заключаются в увеличении диаметра поршня до 79 мм при неизменном блоке двигателя.

Также есть блок впрыска 21067, который отличается закрытой ГБЦ от инжекторного двигателя Нива-21214.Практика показала, что карбюратор «шестерка» более устойчив, чем инжектор.

В основном рядный двигатель ВАЗ 2106 имеет 4 цилиндра, верхний распредвал и цепной привод. Несмотря на возможный ресурс до 180-200 тысяч километров у автомобилистов ВАЗ-2106 считается менее надежным, чем «трешка». Для безопасной работы двигателя «шестерка» зимой его необходимо прогревать не менее пяти минут при 1500-2000 об / мин.

К недостаткам ВАЗ-2106 можно отнести повышенные требования к маслу, на что может повлиять увеличение диаметра цилиндров.Часто бывает, что расход масла составляет литр и более на тысячу километров, что требует замены колец, клапанов и прочего.

Также среди минусов «шестерки» — повышенный износ распредвала, детонация двигателя, детонация двигателя из-за дефектов поршневых пальцев или шатунных подшипников. При нестабильной работе карбюраторного двигателя обратите внимание на жиклеры. Заглушающий двигатель на холостом ходу требует регулировки воздушной заслонки.

Когда двигатель нагревается или закипает, необходимо проверить термостат, радиатор и наличие воздуха в охладителе.

Конструкция двигателя 2106 вызвана неправильно отрегулированными клапанами, прогоранием клапанов, израсходованной прокладкой ГБЦ и низкооктановым бензином.

На вибрацию двигателя влияют изношенные колодки 2106, а также дисбаланс коленвала и кардана.

Мощность ВАЗ-2106 можно добавить, расточив двигатель на 33 мм под поршень на 82 мм, больше расточить нельзя, так как стенки блока становятся тоньше.

Двигатель ВАЗ 21011

Номер 1.3-литровый силовой агрегат ВАЗ 21011 — это улучшенная версия «копеечного» двигателя. Основное отличие — увеличение диаметра поршня до 79 мм, что позволило прибавить объем и удачно оформить короткий ход поршня и хороший диаметр цилиндра, гарантируя агрегату высокие обороты, скромный расход топлива и уверенность на дороге.

Все недостатки 21011 идентичны таковым у двигателя 2101.

Двигатель ВАЗ 2101

Номер 1.2-литровый силовой агрегат ВАЗ 2101 стал основой всего семейства ВАЗ. В отличие от своего прототипа, двигателя FIAT 124, отечественные инженеры увеличили межцентровое расстояние, что впоследствии позволило «поиграть» с рабочим объемом двигателя, который варьировался от 1,2 л до 1,8 л.

ВАЗ 2101 — рядный карбюраторный агрегат с 4 цилиндрами, верхним распредвалом и цепным приводом ГРМ. Двигатели 1970-74 годов выпуска оказались более надежными, так как их производство контролировалось специалистами FIAT.

К недостаткам ВАЗ-2101 можно отнести повышенный износ распредвала, необходимость постоянно регулировать зазоры клапанов. Расход масла на «копейку» достигает 0,7 литра на 1000 км.

Из-за неисправности термостата мотор часто нагревается. О перегреве мотора 2101 говорит также отказ вентилятора, поломка помпы, некачественное топливо.

Дым ВАЗ 2101 от горения поршневых колец, износа сальников клапанов, утилизации направляющих втулок и т. Д., Что вынуждает сдать автомобиль на капремонт двигателя.Как отмечают опытные владельцы автомобилей с двигателем ВАЗ 2101, недостатки агрегата можно перечислять и ремонтировать бесконечно.

Выделите его и нажмите Ctrl + Enter

Китайский автомобильный бренд Geely вместе со шведской компанией Volvo намерен выпустить пятый в линейке кроссоверов Lynk & Co.Информация об этом опубликована на официальном портале Министерства промышленности Китая.

Новинка с индексом «06» уже неоднократно обсуждалась в СМИ. Ожидалось, что это будет большой кроссовер с тремя рядами сидений. В результате получается, что шестая модель в модельном ряду станет очень компактной.

Скорее всего, новинка будет собрана на платформе CMA. Габаритные размеры нового кроссовера составляют:

• длина — 4.34 метра;
• ширина — 1,82 метра;
• высота — 1,63 метра;
Колесная база
• — 2,64 метра.

Силовой агрегат будет оснащаться 1,5-литровым турбомотором мощностью 177 л.с. Вероятной трансмиссией может быть семиступенчатая роботизированная коробка передач.

Что касается дизайна новинки, то здесь легко угадывается фирменный стиль модельного ряда. Среди отличий можно отметить разве что задние фонари и особую «плавающую» крышу.

В Китае новый Lynk & Co 06 будет доступен в 2020 году.Информации о ориентировочной стоимости пока нет.

Как вам показался новый кроссовер шведско-китайской разработки? Делитесь впечатлениями в комментариях.

Джереми Кларксон, бывший ведущий автомобильной программы Top Gear, назвал лучшие и самые худшие автомобили 2019 года.

Популярный автомобильный эксперт Джереми Кларксон привел примеры самых успешных и неудачных автомобильных проектов текущего года. При этом выбор не остановился на каком-то конкретном типе авто, Джереми выбрал суперкары, внедорожники, хот-хэтчи и т. Д.

Г-н Кларксон — востребованный и заядлый автолюбитель. Он известен во всем мире как ведущий популярной программы Top Gear, которой он придал особый оттенок. По крайней мере, по этой причине его мнению стоит верить.

Характеристики двигателя 2103

Годы выпуска — (1972 г. — наст. диаметр — 76 мм
Степень сжатия — 8.5
Объем двигателя 2103 — 1452 куб.см
Мощность двигателя 2103 — 71 л.с. / 5600 об / мин
Крутящий момент — 104 Нм / 3400 об / мин
Топливо — AI93
Расход топлива — город 9,4л. | трасса 6,9 л. | смешанный 8,9 л / 100 км
Расход масла — 700 г на 1000 км
Масса двигателя ВАЗ 2103 — 121кг
Габаритные размеры двигателя 2103 (ДхШхВ), мм — 565x541x665
Mac lo для двигателя ВАЗ 2103:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2103: 3.75 литров.
При замене залейте примерно 3,5 литра.

Ресурс двигателя ВАЗ 2103:
1. По данным завода — 125 тыс. Км
2. Практически — до 250 тыс. Км

Тюнинг
Потенциал — 200 л.с.
Без потери ресурса — 80 л.с.

Двигатель устанавливался на:
ВАЗ 21023
ВАЗ 2103
ВАЗ 21043
ВАЗ 21053
ВАЗ 21061
ВАЗ 2107

Неисправности и ремонт двигателя ВАЗ 2103

ВАЗ 2103 1.Двигатель 5 л. карбюраторный рядный 4-х цилиндровый с верхним распредвалом, ГРМ двигателя 2103 имеет цепной привод. Блок двигателя ВАЗ 2103 высокий, об этом ниже. Ресурс двигателя 2103 при бережной эксплуатации и своевременном обслуживании превышает установленные заводом 125 тыс. Км и достигает 180-200 тыс. Км.
Основные отличия двигателя 2103 от увеличенной высоты блока на 8,8 мм с 207,1 мм до 215,9 мм за возможность установки коленчатого вала с увеличенным ходом поршня, за счет чего объем двигателя увеличился до 1.5 литров.
Как отмечалось в предыдущих статьях, в двигателях Lada существует проблема с износом распредвала. В связи с тем, что цепной привод не имеет натяжителя — нужно натягивать цепь, двигателю также нужна постоянная (каждые 10 тыс. Км) регулировка зазоров клапанов, на это подскажет громкий стук в ВАЗ 2103 Двигатель при работе двигателя на холостом ходу слышен с места водителя с закрытым капотом. У многих возникает вопрос, зачем регулировать клапана, ответ простой — мощность уменьшится, расход топлива увеличится, клапан сгорит и многие другие радости жизни.Регулировку клапанов двигателя ВАЗ 2103 должен производить либо мастер, либо своими руками. Что касается других проблем, то карбюраторы Weber и Ozone постоянно требуют регулировки и очистки CO. Часто бывает так, что прогревается двигатель ВАЗ 2103, ищите проблему в помпе, 99% вот и все. Часто когда троит двигатель на 2103, причин может быть много, чаще выгорание клапана, в любом случае надо замерять компрессию и показывать машину мастеру. Многие неисправности двигателя ВАЗ 2103 повторяют проблемы 2101, в силу своей тесной связи.Для более полной картины и, чтобы ничего не упустить, читайте о.
Однако, по народному мнению, двигатель 2103 — самый надежный и неприхотливый среди классической линейки двигателей, и учитывая цены на запчасти к двигателю ВАЗ 2103, не стоит удивляться, почему классика до сих пор ездит по нашим улицам.

ВАЗ 2103 тюнинг двигателя

Двигатель наддув 2103

Методов улучшения двигателя ВАЗ 2103, как и всей классики, очень много, от расточки до компрессора с турбинами, но начнем по порядку.Как накачать двигатель ВАЗ 2103, самым дешевым и простым тюнингом двигателя ВАЗ 2103 был и остается расточка цилиндра 3 мм под поршень 79 мм от ВАЗ 21011 или от ВАЗ 2106, на выходе у нас 1,6 л. Заточить дальше под 82 мм не получится из-за слишком тонких стенок блока.
Для дальнейшего увеличения объема ход поршня необходимо увеличить до 84 мм. Увеличение объема таким образом снижает максимальную рабочую скорость, двигатель, расположенный ниже по потоку, не лучший выбор для гонок, но все же.Для увеличения мощности двигателя ВАЗ 2103 с ходом поршня ставят коленчатый вал ВАЗ 2130, а также используют поршень TRT, шатуны садятся до 134 мм. Недостатки поршней TRT — меньшая прочность по сравнению со стандартными, тепловая нагрузка на кольцо и вероятность прогорания поршня.

Расточка двигателя 2103

1,6 л. 79×80 ~ 75 л.с.
Максимальный крутящий момент ~ 115 Нм при 3000 об / мин
В такой конфигурации мы получаем именно мотор 2106.
— больший поршень, стандартный ход
1.7 л. 79×84 ~ 80 л.с.
Мотор, не гоночная комплектация.

Как накачать двигатель ВАЗ 2103 доработкой ГБЦ

Головка блока цилиндров ВАЗ 2101 применяется на трехколесном моторе, основным недостатком которого является то, что она разработана для малотоннажных агрегатов. Соответственно проходные сечения каналов не соответствуют увеличенному объему, это необходимо исправлять растачиванием и полировкой каналов.
Шлифовка и расточка каналов ГБЦ ВАЗ 2103 и коллектора значительно снизят сопротивление впуска, мощность двигателя во всем диапазоне увеличивается на 10%.Как полировать и какие валы выбрать, рассказывается в статье «Тюнинг ВАЗ 2101», в силу идентичности моторов все это применимо к двигателю трех «Жигулей». Доработка двигателя 2103 на этом не заканчивается, правильно подобранный распредвал на 2103, а также доработанная головка может показывать более 100 л.с.

Распредвал на ВАЗ 2103

Правило выбора было простым, в нижней конфигурации, когда ход поршня большой и он больше диаметра цилиндра, нужно брать нижний вал с фазой до 270, подъем клапана больше.Такой двигатель окажется достаточно тяговитым, городским и будет ездить намного лучше штатного, при этом пропадут высокие обороты. Какой распредвал выбрать для низа, Эстонский 1, Нивовский вал 213 или что-то подобное по параметрам подойдет. В случае верхней конфигурации мы, соответственно, выбираем верхний вал с широкими фазами и большим подъемом клапанов. Распределительный вал Mastermotor 48, OKB Engine 480 и т.п. впишется в стандартную головку без доработок. Более широкофазные потребуют дополнительной работы.Недостатки валов с широкой фазой — это тяга снизу, чем жестче вал, тем хуже он едет снизу и более неравномерная частота вращения холостого хода, но, теряя низ, мы получаем большую мощность наверху. В каком направлении двигаться и стоит ли вообще двигаться — решать вам, основные и самые популярные принципы форсирования двигателя 2103 были представлены вам в максимально простой и доступной форме.

Компрессор для классики

на 2103 отличный вариант недорого надуть Жигули, в магазинах есть готовые установочные комплекты с давлением 0.5 и 0,7 бар от автотурбо. Установить компрессор 0,5 бар на классику достаточно просто и требует минимум доработок, в паре с доработанной ГБЦ двигатель выдает более 125 л.с. Этому методу противостоит цена всех мероприятий.

Классическая турбина

Это, без сомнения, самый дорогой и невыгодный способ нагнетания двигателя ВАЗ 2103. Первой статьей ваших расходов будет перевод двигателя на инжектор. Затем покупаем турбо-кит на классику, цены от 1 $.5 тыс. Большинство китов построены на базе турбины Garrett GT17, встают без модификации поршня, но дуют до 0,5 бар. В этом случае более рациональным будет классический компрессор.
