При покупке авто лучше убедиться в чистоте его истории: были ли ДТП и серьезные повреждения? Выявить следы ремонта по кузову и перекрашенные элементы поможет толщиномер.
Толщиномер — прибор, определяющий толщину лакокрасочного покрытия на любой металлической части авто. Работает толщиномер как с черными, так и с цветными металлами. Единица измерения прибора — микрон (мкм), одна тысячная миллиметра (1 мкм — 0,001 мм).
Обязательно проверьте кузов по всему периметру: точечная шпаклевка всегда оставляет
«следы». С завода авто уезжает, как правило, с показателем 100–140 мкм.
Если прибор показывает 200 мкм и больше, краску наносили повторно. Серьезный кузовной ремонт необходим,
если на приборе больше 1 000 мкм. Предельное значение толщиномера —
2 000 мкм.
Магнитные
Степень притяжения к металлу измеряется магнитом, а механический указатель отображает результат.
Ультразвуковые
Диагностика толщины покрытия осуществляется с помощью ультразвуковых волн: они проникают через краску к детали, а затем обратно. Прибор вычисляет разницу во времени от отправки до приема сигнала.
Электромагнитные
Эти приборы измеряют плотность магнитного поля. Чем слабее магнитное поле, тем толще изолирующий слой. Данные передаются на электронный модуль, и их числовое значение отображается на дисплее.
Вихретоковые
В датчике такого толщиномера расположена передающая катушка, которая излучает
радиочастотные колебания.
✻ Толщина лакокрасочного покрытия зависит от модели и марки автомобиля. Следует заранее перед осмотром ознакомиться с заводскими значениями.
✻ Толщиномер не «видит» пластик.
Толщиномеры покрытий | Выбор по параметрам
Для выбора толщиномера поставьте галочки в полях с нужным сочетанием покрытия и основания
Elcometer 456 – универсальный толщиномер покрытий работающий со всеми типовыми сочетаниями покрытия и основания. Модель измеряет толщину покрытия в диапазоне от 0 до 31 мм с максимальной погрешностью ±3%. Скорость измерения до 70 измерений в минуту. Прибор внесен в Госреестр средств измерений РФ (№ 57137-14) и перечень средств контроля ПАО «Транснефть». Точность измерений и надежность конструкции делают Elcometer 456 одной из самых востребованных моделей на российском рынке.
Толщиномер покрытий Elcometer 415 предназначен для измерений толщины диэлектрических неметаллических покрытий (лакокрасочных, пластмассовых, порошковых и т.д.) на магнитных металлических основаниях, а также немагнитных покрытий на цветных металлах. Предел измерений до 1000 мкм. Погрешность ±5%. Скорость измерения до 60 измерений в минуту. Модель комплектуется двумя типами датчиков: типF для покрытий на магнитном основании или комбинированным датчиком типа FNF для покрытий, нанесенных на черные и цветные металлы. Конструктивно Elcometer 415 представляет собой моноблок с несъемным датчиком, встроенным в электронный блок.
Подробнее…
Elcometer 500 — ультразвуковой толщиномер покрытий на бетоне, гипсокартоне, кирпиче и аналогичных материалах. Принцип работы основан на измерении контактным способом высоты профиля поверхности в перпендикулярном прилегающей плоскости направлении.
Прилегающая плоскость задается поверхностью датчика. Наконечник датчика выполнен из карбида вольфрама. При измерениях определяется расстояние между точкой касания наконечника и основанием датчика.
Толщиномер Elcometer 500 поставляется в двух модификациях — B (Basic) и T (Top) отличающихся набором функций, таких как объемом памяти, статистика данных, связь по Bluetooth и возможность работать в программе Elcomaster 2.0 для составления профессиональных отчетов. Максимальная толщина измеряемого покрытия обоих модификаций – 9 мм. Стандартная скорость измерения более 60 показаний в минуту, скорость в режиме сканирования более 140 показаний.
Ультразвуковой толщиномер PosiTector 200 американской компании DeFelsko предназначен для измерения толщины различных покрытий на немагнитных основаниях, таких как цветные металлы, дерево, бетон, пластмасса, композиты и другие. Принцип действия толщиномера PosiTector основан на ультразвуковом методе, в процессе которого ультразвуковая волна от преобразователя, проникает в покрытие через контактную жидкость и отражается от любой поверхности, материал которой отличается от плотности покрытия.
Измерение времени прохождения волны от преобразователя до границы покрытие / основание и обратно, пересчитывается электронным блоком в показание толщины покрытия.
При выборе толщиномера покрытий PosiTector 200 надо определиться с типом электронного блока и датчиком. Электронный блок может быть стандартный (Std) или продвинутый (Adv). Стандартная модель измеряет суммарную толщину всех покрытий. Продвинутый блок может измерять суммарную толщину и толщину отдельных слоев в многослойном покрытии (до трех слоев). Продвинутый блок также отображает показания в графической форме и может хранить в памяти большее количество измерений. Оба электронных блока могут поставляться с датчиками трех типов:
Подробнее…
Высокоточный ультразвуковой толщиномер покрытий QuintSonic 7 новый портативный толщиномер немецкой компании ElektroPhysik. Основная особенность данной модели — это возможность измерения толщины многослойных покрытий (до 5 покрытий за одну операцию).
В отличии от большинства аналогов прибор дает возможность измерения толщины основания через покрытие. Диапазон измерений 10 мкм до 7 мм. Дополнительно модель QuintSonic 7 позволяет измерять покрытия на армированных волокном пластмассах, например, GFRP, CFRP, WPC. Интеллектуальная обработка отраженного ультразвукового сигнала позволяет быстро записывать измеренные значения — более 40 измерений в минуту. Простая калибровка и графическое отображение результатов теста в виде А-скана обеспечивает быструю работу и универсальное использование.
Подробнее…
Толщиномер покрытий Константа К6Ц — это многофункциональный прибор для измерения толщины защитных покрытий всех типов. Константа К6Ц в комбинации с различными преобразователями реализует индукционный, вихретоковый фазовый и параметрический методы, позволяя контролировать широкий спектр покрытий, начиная с микронных гальванических и заканчивая сверхтолстыми покрытиями специального назначения.
Толщиномер покрытий Константа К5 – это многофункциональный прибор для измерения толщины защитных покрытий всех типов. Константа К5 использует индукционный, вихретоковый фазовый и параметрический методы, позволяя контролировать широкий спектр покрытий, начиная с микронных гальванических и заканчивая сверх толстыми покрытиями специального назначения. На сегодняшний день данная модель является одной из самых популярных на российском рынке.
Толщиномеры защитных покрытий серии Константа К5 представлены двумя модификациями – К5 для стандартных условий и К5 подводный для измерения на глубине до 60м и более. Приборы сделаны в России, внесены в госреестр РФ (описание типа средства измерения), имеют положительные отзывы отечественных специалистов, а так же входят в реестр средств НК ПАО «Газпром» и табель технической оснащенности лабораторий контроля качества ПАО «Транснефть».
Гарантия — 1 год.
Толщиномер покрытий Константа МК4Ц комплектуется расширенным набором преобразователей для контроля любых покрытий нанесенных на любое токопроводящее основание. Таким образом, обновленный МК4Ц сочетает в себе возможности предыдущих моделей МК4-ИД и МК4-ПД. Прибор представлен двумя модификациями – со встроенным или выносным совмещенным преобразователем.
Толщиномеры покрытий Константа МК4 сделаны в России, внесены в госреестр РФ (описание типа средства измерения) и имеют положительные отзывы отечественных специалистов. На сегодняшний день, Константа МК4 это самый маленький Российский цифровой толщиномер с цветным индикатором. Гарантия — 1 год. Технические характеристики заявленные производителем толщиномеров Константа приведены в следующей таблице:
Подробнее…
Толщиномер покрытий PosiTector 6000 американской компании DeFelsko предназначен для измерения толщины любых покрытий на любом металлическом основании.
Толщиномер реализует методы магнитной и вихретоковой толщинометрии. Типовые сочетания покрытий и оснований — это изоляция стальных труб, краска на стали, хромированная и никелированная сталь, гальваника на цветных металлах. Универсальность толщиномера достигается за счет возможности замены датчиков. PosiTector 6000 внесен в Госреестр средств измерения (№56547-14). Межповерочный интервал – 1 год. В комплект входит сертификат заводской калибровки. Свидетельство о поверке заказывается отдельно. Срок гарантии 2 года. Производство США.
Ультразвуковой толщиномер PosiTector 200 американской компании DeFelsko предназначен для измерения толщины различных покрытий на немагнитных основаниях, таких как цветные металлы, дерево, бетон, пластмасса, композиты и другие. Принцип действия толщиномера PosiTector основан на ультразвуковом методе, в процессе которого ультразвуковая волна от преобразователя, проникает в покрытие через контактную жидкость и отражается от любой поверхности, материал которой отличается от плотности покрытия.
Измерение времени прохождения волны от преобразователя до границы покрытие / основание и обратно, пересчитывается электронным блоком в показание толщины покрытия.
При выборе толщиномера покрытий PosiTector 200 надо определиться с типом электронного блока и датчиком. Электронный блок может быть стандартный (Std) или продвинутый (Adv). Стандартная модель измеряет суммарную толщину всех покрытий. Продвинутый блок может измерять суммарную толщину и толщину отдельных слоев в многослойном покрытии (до трех слоев). Продвинутый блок также отображает показания в графической форме и может хранить в памяти большее количество измерений. Оба электронных блока могут поставляться с датчиками трех типов:
Подробнее…
Бесконтактный вихретоковый толщиномер Sedge-42 предназначен для измерения толщины изделий из неферромагнитных металлов в сверхмалом диапазоне толщин: от 1 до 2000 мкм. Прибор отличается интуитивным интерфейсом с клавишами быстрого доступа, полуавтоматической калибровкой (определением электропроводности) по заведомо известной толщине образца, что позволяет оператору оперативно настроить прибор прямо на объекте, заводской прошивкой на основные типы металлов, измерением толщины объекта под слоем (до 1500 мкм) любого диэлектрического покрытия.
С помощью толщиномера Sedge-42 можно измерять толщину металлического покрытия на металле, при условии, что оба металла неферромагнитные, а их электропроводности существенно отличаются (например: медное покрытие на титане), использовать различные типы вихретоковых преобразователей, в т. ч. для решения нетиповых задач, заменять преобразователи без подстройки к электронному блоку.
Вихретоковый толщиномер покрытий ВТ-201 предназначен для измерения толщины немагнитных покрытий, таких как хром, медь, краска, эмаль, пластик на немагнитном основании (алюминий, медь, латунь, титан, немагнитная сталь). Толщиномер покрытий ВТ-201 применяется для контроля толщины покрытий по ГОСТ Р 51694, ГОСТ 18353, ИСО 2808 в диапазоне от 5 до 6000 мкм. Прибор сделан в России и внесен в государственный реестр средств измерения РФ под номером № 39650-08.
Принцип работы вихретоковых ВТ-201 основан на наведение вихревых токов Фуко в материале основания. В датчике вихретокового толщиномера расположена передающая катушка, которая излучает радиочастотные колебания.
В результате в материале основания наводятся токи Фуко. Чем больше расстояние от катушки до основания, тем меньше величина этих токов. Величина токов также зависит от электрического сопротивления материала основания.
Вихретоковый толщиномер ТМ-4Т используется для измерения толстых защитных покрытий, таких как изоляция, битум и т.д., на любом токопроводящем (ферромагнитном и неферромагнитном) основании. Прибор доступен в двух модификациях с измерением толщины до 27 мм или до 60 мм.
Толщиномер ТМ-4Т имеет память на 5000 результатов с режимом выборочного усреднения, интерфейс RS232 для подключения к ПК и возможность программирования до 15 аппроксимационных шкал, с клавиатуры прибора или ПК. В комплект толщиномера ТМ-4Т входит диск с программным обеспечением: ScaleM для создания и записи аппроксимационных шкал в прибор и Dlogger для считывания результатов измерения, их статистической обработки и вывода на печать.
Подробнее…
Вихретоковый толщиномер ТМ-4 предназначен для локального измерения толщины декоративных, лакокрасочных и других защитных покрытий на любом токопроводящем основании.
Прибор совмещает два режима работы: магнитный (на низкой частоте) для контроля покрытий на ферромагнитном основании и вихретоковый (на высокой частоте) для контроля покрытий на неферромагнитном основании.
Универсальность толщиномера ТМ-4 позволяет применять данный прибор во различных областях промышленности: на производстве, в аттестованных лабораториях НК, учебных заведениях, автосервисах. Объектами измерений могут быть любые изделия, в том числе крупногабаритные, труднодоступные, с выпуклыми и плоскими поверхностями.
Подробнее…
Вихретоковый толщиномер ТМ-3 предназначен для локального измерения толщины гальванических покрытий, таких как цинк, никель, кадмий, хром наносимых на основание из стали и гальванических покрытий на неферромагнитных материалах (латунь, медь, серебро, алюминий и пр.) При использовании со специальным датчиком прибор может также применяться для обнаружения поверхностных и подповерхностных трещин и других дефектов.
Универсальность толщиномера ТМ-3 позволяет применять его в различных областях промышленности, в том числе в аттестованных лабораториях НК при контроле опасных производственных объектов.
Толщиномер ТМ-3 позволяет контролировать крупногабаритные изделия, со сложной геометрической формой. Благодаря применению специализированных преобразователей, прибор позволяет проводить измерения в труднодоступных местах, таких как отверстия, трубки и пр.
Вихретоковый толщиномер ТМ-2 — базовый прибор, предназначенный для контроля толщины защитных и декоративных покрытий (лаки, краски) наносимых на магнитное и немагнитное основание толщиной не менее 1 мм. При настройке толщиномера ТМ-2 по контрольным образцам толщины покрытия, обеспечивается измерение абсолютного значения в мкм или мм. В остальных случаях толщина покрытий определяется по переводным таблицам. По заказу прибор может калиброваться под конкретную марку металла основания.
Прибор предельно прост в использовании и не имеет функций памяти, программирование шкал, усреднение результатов, связь с ПК и т.д. Вместе с этим толщиномер ТМ-2 имеет отличные измерительные характеристики и низкую стоимость, что делает его оптимальным в соотношении цена/качество.
Объектами измерений могут быть любые изделия, в том числе с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм.
ТП-1 – универсальный толщиномер покрытий, позволяющий измерять толщину диэлектрических и электропроводящих покрытий на ферромагнитных и неферромагнитных металлах. ТП-1 обеспечивает точные измерения в диапазоне от 0 мкм до 60 мм. Толщиномер выполнен в легком, компактном корпусе. Соответствует ГОСТ 8.502-84 ГСИ и зарегистрирован в Госреестрее средств измерений РФ под номером № 57857-14. Простота использования и высокая точность измерений обеспечивают широкий спектр применения ТП-1 в различных отраслях промышленности.
Принцип действия прибора основан на измерении частоты генератора, в контур которого включена катушка вихретокового параметрического преобразователя. Частота генерации зависит от толщины покрытия. Результат измерения отображается на цифровом индикаторе в (мм) либо (мкм) по выбору.
Помимо преобразователей для измерения толщины покрытия, доступны преобразователи для измерения шероховатости и параметров окружающей среды (температура, влажность, точка росы). Распознавание датчика происходит автоматически. Нужный типа датчика уточняется при заказе.
MiniTest 70 – самый простой прибор, используемый для оперативного контроля толщины покрытия. Работа с данным прибором не требует специальных навыков, все управление осуществляется при помощи четырех кнопок. Данные измерений выводятся на цифровой дисплей отображающий общее число измерений, минимальное, максимальное и среднее значение, а также среднеквадратическую погрешность.
Несмотря на компактный размер, толщиномер покрытий MiniTest 70 оснащен современными цифровыми датчиками SIDSP. В зависимости от комплектации устанавливаются датчики типа — F для измерения немагнитного покрытия стали или FN для немагнитного покрытия стали и цветных металлов. При контакте с поверхностью, двойной сенсор датчика FN самостоятельно определяет тип основного материала, после чего автоматически переключается на наиболее подходящий метод измерения (магнитная индукция или вихреток).
ElektroPhysik MiniTest 650 — простой и надежный толщиномер любых немагнитных покрытий (хром, цинк, кадмий, краска, изоляция, керамика и др.) на основаниях из стали и цветных металлов. Прибор работает в диапазоне от 0 — 3 мм с погрешностью ± (2% показаний + 2 мкм). Модель оптимальна для работы в агрессивных условиях промышленного производства, где необходим точный контроль покрытий разного типа. MiniTest 650 может быть особенно актуален в автомобильном секторе, строительстве, металлургии и других отраслях, где нужен постоянный контроль качества большого количества изделий.
В толщиномере покрытий MiniTest 650 используется магнитно-индукционный или вихретоковый принципы действия. По методу магнитной индукции работают датчики типа F, используемые для контроля покрытий стали. Датчики типа N работают по вихретоковому методу и применяются для контроля покрытий немагнитных металлов. В датчиках FN используются оба принципа действия.
Сенсор датчика FN самостоятельно определяет тип основного материала и после этого автоматически переключается на подходящий метод измерения.
Толщиномеры ElektroPhysik серии MiniTest 700 предназначены для точного измерения толщины изоляционных, лакокрасочных, гальванических и других покрытий, нанесенных на сталь и неферромагнитные металлы. Особенностью этой модели являются повышенная точность измерений, сменные датчики и большой объем встроенной памяти. В зависимости от объектов контроля, толщиномер покрытий MiniTest 700 может комплектоваться датчиками для мелких деталей, грубых поверхностей, толстых покрытий и специальными датчиками для измерения внутри труб и других труднодоступных местах. Срок гарантии – 1 год.
В приборах серии MiniTest 700 используется магнитно-индукционный или вихретоковый принципы действия. По методу магнитной индукции работают датчики типа F, используемые для контроля покрытий стали.
Датчики типа N работают по вихретоковому методу и применяются для контроля покрытий немагнитных металлов. В датчиках FN используются оба принципа действия. Сенсор датчика FN самостоятельно определяет тип основного материала, и после этого автоматически переключается на подходящий метод измерения. Перечень датчиков, поставляемых с толщиномерами серии MiniTest 700, приведен в таблице.
ElektroPhysik MiniTest 7400 – многофункциональный толщиномер для измерения любых немагнитных покрытий на основаниях из стали и цветных металлов. Особенностями данного прибора являются расширенный функционал и большое количество износостойких датчиков для разных задач. Толщиномер покрытий MiniTest 7400 это оптимальный выбор для контроля большого количества изделий с покрытиями разного типа, когда необходимы подробный анализ статистики и возможность составления отчетов.
Все датчики толщиномера MiniTest 7400 используют метод цифровой обработки сигнала SIDSP, обеспечивающий высокую точность, повторяемость и адаптивность измерений.
В отличие от аналоговых датчиков, сигнал поступающий в датчики SIDSP, преобразуется в цифровую форму. Обработка сигнала происходит непосредственно в сенсорной головке датчика, позволяя избежать помех, которые неизбежно возникают при передаче сигнала по кабелю. Во избежание малейших отклонений от правильной кривой характеристик, все комплектуемые датчики проходят тщательную процедуру заводской калибровки по 50 точкам. Также возможна специальная калибровка для измерений толщины покрытия на шероховатых поверхностях. Еще одним преимуществом датчиков SIDSP является температурная компенсация, благодаря которой перепады температур не оказывают влияние на результаты контроля.
Толщиномеры MiniTest FH-7400 и FH-7200 немецкой компании ElektroPhysik используются для измерения толщины цветных металлов, стекла, керамики, пластика и других немагнитных материалов.
Благодаря специальным датчикам измерения можно проводить на изделиях любой формы, в том числе в труднодоступных местах (острые углы, выпуклые и вогнутые поверхности и т.д). Диапазон измерения до 24 мм. Данный прибор особенно применим при контроле толщины стенок банок, бутылок, пластиковых труб, электронных плат, медицинских и лабораторных изделий. Демонстрация возможностей прибора содержится в видеоролике.
Толщина материала определяется как расстояние между магнитным датчиком и стальным шариком. Непрерывный контроль возможен благодаря скольжению датчика по поверхности и следующему за ним шарику, например, чтобы обнаружить самое тонкое место. Значение толщины отображается на цифровом дисплее, который также отображает статистические данные и другую полезную информацию. При проведении измерений на крупных объектах или на объектах неправильной формы датчик можно держать в руке. Для измерений на цилиндрических объектах, таких как бутылки и чашки, рекомендуется использовать измерительный стенд V-образной формы с пружинным креплением.
Высокая скорость сканирования (20 измерений в секунду) и отображение показаний на аналоговой шкале позволяют быстро и надежно идентифицировать отклонение толщины. Выбранный режим минимального значения показывает наименьшее значение после каждого непрерывного измерения.
Универсальный толщиномер MiniTest 3100 немецкой компании ElektroPhysik используется для измерения толщины немагнитного покрытия (лак, краска или цинк) на стали и железе, а также изоляционных покрытий (лак, анодированный алюминий) на основах из цветного металла, и покрытий из цветного металла на изоляционных основах. Основными областями применения данной модели являются промышленная антикоррозийная защита, гальваника и лакокраска.
Подробнее…
Вихретоковый прибор МВП-2М – это многофункциональное устройство для решения спектра задач по анализу структуры, физических и механических свойств ферромагнитных и неферромагнитных материалов методом ферромагнитно-индукционного контроля.
В зависимости от типа подключаемого преобразователя, он может выполнять следующие функции:
Вихретоковый толщиномер ТЛ-1МП предназначен для измерения толщины электропроводящих покрытий на электропроводящих основаниях при различных сочетаниях электромагнитных свойств покрытия и основания.
Прибор позволяет измерять покрытия толщиной от 0 до 50 микрон с цифровой индикацией результатов измерений. Пределы допускаемой основной относительной погрешности составляют ±10%. Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10°С в пределах рабочего диапазона температур составляют не более половины основной относительной погрешности.
Подробнее…
Магнитный толщиномер покрытий МТ 2007 предназначен для измерения толщин лакокрасочных, гальванических и иных немагнитных проводящих и непроводящих покрытий, наносимых на ферромагнитный металл. Толщиномер магнитный МТ-2007 (описание типа средства измерения) — это один из наиболее известных отечественных приборов для измерения толщины покрытий. Гарантия на электронный блок действует весь срок службы прибора.
Толщиномер покрытий МТ 2007 Обладает памятью калибровочных характеристик магнитоиндукционных преобразователей, что позволяет использовать до семи типов преобразователей с одним электронным блоком. МТ-2007 Имеет два режима измерений: дискретный и непрерывный. Предусмотрена пользовательская процедура калибровки преобразователя (до 8 калибровочных таблиц), функция полезна при измерении толщин на различных по геометрическим параметрам основаниях.
Подробнее…
Магнитный толщиномер покрытий МТ-101 предназначен для измерения толщины немагнитных покрытий, таких как хром, медь, краска, эмаль, пластик на магнитном основании (железо, сталь). Толщиномер покрытий МТ-101 применяется для контроля толщины покрытий по ГОСТ Р 51694, ГОСТ 18353, ИСО 2808 в диапазоне от 10 до 5000 мкм. Прибор внесен в государственный реестр средств измерения РФ (описание типа средства измерения).
Принцип работы толщиномера основан на преобразовании величины измеряемой толщины покрытия в электрический сигнал и последующем измерении его амплитуды микропроцессором управляющим работой всех элементов прибора.
МТ-101 может применяться как в цеховых условиях предприятий, так и в качестве персонального толщиномера лакокрасочного покрытия, например при контроле покраски кузова автомобиля.
Магнитный толщиномер покрытий МТ-201 предназначен для измерения толщины немагнитных покрытий, таких как хром, медь, краска, эмаль, пластик на магнитном основании (железо, сталь). Толщиномер покрытий МТ-201 применяется для контроля толщины покрытий по ГОСТ Р 51694, ГОСТ 18353, ИСО 2808 в диапазоне от 5 до 5000 мкм. Прибор сделан в России и внесен в государственный реестр средств измерения РФ под номером №42007-09 (описание типа средства измерения). МТ-201 входит в состав набора для визуального контроля ВИК Инспектор.
Принцип работы магнитного толщиномера МТ-201 основан на преобразовании величины измеряемой толщины покрытия в электрический сигнал и последующем измерении его амплитуды микропроцессором управляющим работой всех элементов прибора. Модель МТ-201 может применяться как в цеховых условиях предприятий, так и в качестве персонального толщиномера лакокрасочного покрытия, например при контроле покраски кузова автомобиля.
Магнитный толщиномер покрытий МТ-1008 предназначен для измерения толщины немагнитных токопроводящих и непроводящих защитных покрытий — лакокрасочных, гальванических, огнезащитных и любых других — на ферромагнитных (сталь, чугун и пр.) основаниях. Диапазон измерений толщины покрытий — от 5 до 2 000 мкм.
Этот портативный недорогой прибор для экспресс-контроля имеет широкую область применения: нефтегазовая, химическая, пищевая промышленность, судостроение и судоремонт, тепловая и атомная энергетика, трубопрокатные, машиностроительные и транспортные предприятия, коммунальное хозяйство. Толщиномер МТ-1008 может использоваться при проведении как локальных (в конкретном месте), так и непрерывных измерений.
Подробнее…
Толщиномер ТМ-20МГ4 предназначен для измерения толщины немагнитных покрытий на ферромагнитном основании, например, ЛКП, изоляция, гальваника на стальном основании. Диапазон измерения от 0 до 2 мм.
Погрешность ±(0,03h+0,003 мм). Радиус кривизны контролируемой поверхности не менее 30 мм. Максимальная шероховатость изделия 0,2 Ra. Толщиномер имеет память на 200 результатов измерений, часы реального времени и связь с ПК. Прибор питается от 2х батарей типа АА. Продолжительность работы без подзарядки не менее 30 часов.
Магнитный толщиномер ТМ-20МГ4 произведен в России и внесен в Госреестр средств измерения РФ (№ 59933-15), Беларуси и Казахстана. Прибор соответствует требованиям ГОСТ Р 51694 и ИСО 2808 и поставляется со свидетельством о поверке. Поверка регламентирована методикой КБСП. 427634.051 МП. Основное средство поверки — меры толщины покрытий. Межповерочный интервал – 1 год. Срок гарантии — 12 месяцев. Полный средний срок службы – 10 лет. Сервисные центры находятся в Москве и Челябинске.
Подробнее…
Толщиномер ТМ-50МГ4 предназначен для измерения толщины немагнитных покрытий на ферромагнитном основании, например, ЛКП, изоляция, гальваника на стальном основании.
Диапазон измерения от 0 до 5 мм. Погрешность ±(0,03h+0,003 мм). Радиус кривизны контролируемой поверхности не менее 30 мм. Максимальная шероховатость изделия 0,2 Ra. Толщиномер имеет память на 200 результатов измерений, часы реального времени и связь с ПК. Прибор питается от 2х батарей типа АА. Продолжительность работы без подзарядки не менее 30 часов.
Магнитный толщиномер ТМ-50МГ4 произведен в России и внесен в Госреестр средств измерения РФ (№ 59933-15), Беларуси и Казахстана. Прибор соответствует требованиям ГОСТ Р 51694 и ИСО 2808 и поставляется со свидетельством о поверке. Поверка регламентирована методикой КБСП. 427634.051 МП. Основное средство поверки — меры толщины покрытий. Межповерочный интервал – 1 год. Срок гарантии — 12 месяцев. Полный средний срок службы – 10 лет.
Подробнее…
Магнитный толщиномер ТМИ-200МГ4 с индукционным датчиком предназначен для измерения толщины изоляционных и гальванических покрытий на ферромагнитном основании в диапазоне от 1 до 20 мм.
Например, лакокрасочных, мастичных, битумных и пластиковых покрытий на стальном основании, а также цинковых, хромовых, медных, оловянных, алюминиевых покрытия на стальном основании. Основная область применения толщиномера ТМИ-200МГ4: измерения толщины покрытий труб газо-нефтепроводов в соответствии с ГОСТ Р 511164, ГОСТ 52568 и ГОСТ 9.602
Толщиномер ТМИ-200МГ4 имеет возможность ввода поправочных коэффициентов по известному диаметру трубы, функцию настройки нуля и измеряемого диапазона по прилагаемым мерам толщины. Введенные настройки сохраняются в памяти прибора при выключении питания. Модель имеет память на 500 результатов измерений, часы реального времени, связь с ПК через USB. Толщиномер питается от двух батареек типа АА. Время непрерывной работы до 30 часов. Масса – 350 г.
Подробнее…
Толщиномер покрытий MikroTest немецкой компании ElektroPhysik измеряет толщину немагнитных покрытий на стальных основаниях методом отрыва постоянного магнита описанного в ГОСТ 31993-2013 (ISO 2808:2007).
Суть метода заключается в притяжении измерительного магнита к ферромагнитной поверхности через покрытие. Сила притяжения магнита зависит от толщины покрытия. Данная зависимость механически конвертируется в толщину покрытия на стрелочном индикаторе. Диапазон измерения до 20 мм. Описание работы толщиномера показано в видеоролике.
Модели серии MikroTest не требуют электроэнергии или батарей. Калибровка так же не требуется. Постоянные магниты ElektroPhysik, остаются в пределах допуска в течение десятилетий. Возможно измерение на изогнутых и шероховатых поверхностях (см. инструкцию). Толщиномер устойчив к растворителям и очень прочен благодаря металлическому корпусу. Прибор не рекомендуется размещать рядом с источниками магнитного поля. Другого обслуживания не требуется. MikroTest также соответствует международным стандартам: DIN EN ISO 2178, DIN 50982, ASTM B 499, E 376, D 1186, G 12, B 530, BS 5411, ISO 2361. Срок гарантии производителя – 1 год.
Подробнее…
Магнитный толщиномер покрытий МТП-10Т предназначен для непрерывного измерения толщины защитного покрытия на трубопроводах в процессе их переизоляции.
Процесс измерения осуществляется непосредственно в одном технологическом цикле нанесения покрытия. Индикация результатов измерения — цифровая по каждому каналу плюс звуковая при уменьшении толщины покрытия ниже допустимого (порогового) значения.
Толщиномер МТП-10Т — многоканальный прибор. Количество каналов определяет Заказчик. Другие важные особенности толщиномера МТП-10Т: автоматическая регистрация результатов измерений в памяти толщиномера, запись информации на карту памяти и в персональный компьютер, наглядное представление результатов проведенного контроля с помощью персонального компьютера.
Подробнее…
Магнитный толщиномер покрытий МТП-10П предназначен для непрерывного измерения толщины по всей поверхности защитного покрытия на трубах для нефте- и газопроводов. Процесс измерения осуществляется непосредственно в одном технологическом цикле нанесения покрытия в производственных условиях. Индикация результатов измерения — цифровая по каждому каналу плюс звуковая при уменьшении толщины покрытия ниже допустимого (порогового) значения.
Толщиномер МТП-10П — многоканальный прибор. Количество каналов определяет Заказчик. Другие важные особенности толщиномера МТП-10П: обнаружение продольного сварного шва и отдельный анализ толщины покрытия на нем, передача информации в компьютер оператора по высокоскоростному интерфейсу Rs485, возможность наблюдения за процессом контроля толщины в реальном времени в любом месте по сети Ethernet.
Подробнее…
Магнитный толщиномер покрытий МТП-01 предназначен для измерения толщины защитных покрытий на трубах нефте- и газопроводов, а также для измерения толщины любого немагнитного покрытия на ферромагнитном основании. Толщиномер может быть использован в полевых, цеховых и лабораторных условиях. Толщиномер сохраняет работоспособность при воздействии индустриальных помех (работающего цехового оборудования).
Диапазон измерений толщины защитных покрытий у прибора МТП-01 составляет от 0,2 до 10 мм. Результаты измерений отображаются на жидкокристаллическом дисплее.
Толщиномер шарового истирания Константа-Ш1 предназначен для измерения толщины тонких твердых покрытий на любых основаниях. Измерение основано на определении геометрических размеров сферы («сферического шлифа»), образованной при абразивном истирании покрытия и, частично, образца стальным вращающимся шариком при добавлении в зону контакта абразивной суспензии. Шарик имеет точки опоры – на вращающемся приводном валу и образце.
В месте контакта при абразивном износе образуется кратер сферической формы, на котором наблюдаются две характерные зоны: зона износа покрытия и зона износа подложки. После проведения испытаний образец исследуют с использованием измерительного микроскопа. Зная диаметр истирающего шара и определив с помощью микроскопа диаметры кратера и лунки в основании (либо кратера и каждого из слоев в случае многослойного покрытия), можно определить геометрические размеры кратера истирания, в том числе толщину слоя покрытия.
Толщиномер шарового истирания Константа-Ш2 предназначен для измерения толщины одно- и многослойных, одно- и многокомпонентных покрытий, полученных различными методами напыления, осаждения, полимерных покрытий, лаков, красок и других видов твердых покрытий толщиной от 1 до 500 мкм, нанесенных на твердое основание. Принцип действия прибора основан на определении геометрических размеров сферы («сферического микрошлифа»), образованной при абразивном истирании покрытия и, частично, основания стальным вращающимся шаром при добавлении в зону контакта абразивной суспензии. Шар имеет точки опоры – на вращающемся приводном валу и образце.
После проведения истирания образец исследуют с использованием измерительного микроскопа. Измеряют диаметры микрошлифов в покрытии (в слоях покрытия в случае многослойного покрытия) и основании. Измеряют диаметр шара. Полученные результаты измерений подставляют в формулу для расчета толщины покрытия (толщины каждого слоя покрытия в случае многослойного покрытия).
Константа К6А – многоканальный толщиномер защитных покрытий с аналоговым выходом для автоматизированных систем. Прибор предназначен для бесконтактного измерения толщины диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях в составе автоматизированных систем. В Константе К6А реализована комбинация оптического и вихретокового параметрического методов измерения расстояний.
При проектировании автоматизированных систем толщиномер Константа К6А предоставляет широкие возможности за счет программного обеспечения промышленных контроллеров (предусмотрена возможность подключения к промышленным контроллерам Siemens, Omron и др.), а блок обработки информации может крепиться на DIN рейку.
Подробнее…
Толщиномер Константа-сплав предназначен для автоматизированного измерения толщины неферромагнитных покрытий на внутренних поверхностях сложнопрофильных цилиндрических изделий из ферромагнитных материалов.
Конструкция прибора позволяет проводить автоматическое сканирование внутренней поверхности и проведение измерений с задаваемой дискретностью.
Толщиномер покрытий Elcometer 121/4 предназначен для измерения толщины однослойных и многослойных покрытий на металлических и неметаллических основаниях. Elcometer 121/4 поставляется в двух модификациях — Standard и Top. Обе модификации имеют встроенный 50х микроскоп с поворотной шкалой и яркую LED подсветку. Версия Top имеет более удобный карусельный держатель резаков и при заказе специального ножа может измерять адгезию покрытия методом решетчатых надрезов по ГОСТ 31149-2014. Производство Elcometer – Великобритания. Сертификат о калибровке производителя входит в стандартный комплект поставки.
Подробнее…
Толщиномер-карандаш магнитный Константа М предназначен для оперативного измерения толщины отвердевших немагнитных покрытий, нанесенных на изделия из ферромагнитных металлов.
Прибор отличают простота и надежность в работе, а также возможность калибровки. Прибор соответствует ГОСТ P51694 и ISO 2808
Разрушающий толщиномер «Константа-нож» предназначен для определения толщины отвердевших покрытий на любых основаниях, таких как бетон, дерево, пластики и т.п. Этот инструмент позволяет определить толщину отдельного слоя многослойного покрытия.
Толщиномер Константа-нож комплектуется тремя сменными резаками (№1, №2, №10), позволяющими увеличить диапазон измеряемых толщин и получить необходимую точность измерений.
Принцип измерения толщины покрытий толщиномером Константа-нож следующий. По всей толщине покрытия до подложки толщиномером выполняется надрез, а затем измеряется его ширина, которая пропорциональна толщине покрытия.
Подробнее…
Толщиномеры покрытий можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов.
Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
Портативные толщиномеры
Компания Olympus является крупнейшим производителем ультразвуковых толщиномеров, позволяющих измерить толщину практически любого материалаНаши цифровые толщиномеры отличаются высокой производительностью, многофункциональностью и эффективностью. Спросите эксперта |
Мы предлагаем широкий выбор решений, от условно простых ручных до сложных измерительных приборов и систем под конкретные задачи и заданные параметры точности. Все ультразвуковые толщиномеры Olympus способны измерить толщину изделия при одностороннем доступе. Ультразвуковые толщиномеры измеряют толщину практически любого материала, включая пластик, металлы, металлические композиционные материалы, резину, корродированные металлы. Компания Olympus также является ведущим производителем магнитных толщиномеров (использующих эффект Холла), которые идеально подходят для измерения толщины немагнитных и тонких материалов (пластиковых бутылок).Цифровые толщиномеры
Наши решения для прецизионных измерений толщины включает базовые ручные толщиномеры и сложные измерительные приборы, а также одноэлементные и раздельно-совмещенные преобразователи.
27MG – базовый ультразвуковой толщиномер, используемый для прецизионных измерений толщины корродированных стенок металлических труб и емкостей, при одностороннем доступе к объекту контроля.
Прибор эргономичен, легок и удобен для работы одной рукой.
Узнать больше
45MG – усовершенствованный ультразвуковой толщиномер, оснащенный всеми необходимыми функциями и программными опциями. Этот уникальный прибор совместим со всеми одноэлементными и раздельно-совмещенными преобразователями Olympus.
Узнать больше
Универсальный толщиномер 38DL PLUS™, в комбинации с раздельно-совмещенными преобразователями, используется для измерения стенок корродированных труб, а в комбинации с одноэлементными преобразователями — для измерения толщины тонких или многослойных материалов.
Узнать больше
Magna-Mike™ представляет собой портативный толщиномер на основе эффекта Холла, использующий простой магнитный метод для измерения толщины неферромагнитных и тонких материалов (пластиковых бутылок).
Узнать больше
35RDC – простой в использовании ультразвуковой толщиномер, предназначенный для обнаружения подповерхностных дефектов в конструкциях самолетов из композиционных материалов.
Узнать больше
Компания Olympus предлагает широкий выбор аксессуаров, одноэлементных и раздельно-совмещенных преобразователей для прецизионных измерений толщины и коррозионного мониторинга.
Узнать больше
Толщинометрия — Часто задаваемые вопросы
Что такое толщиномер?
Толщиномер — это устройство, позволяющее быстро измерить толщину материала. Толщиномер используется во многих отраслях промышленности, особенно в машиностроении и производстве, для проверки соответствия толщины материала промышленным стандартам. Помимо измерения толщины и плотности материала, толщиномер может использоваться в качестве дополнительного инструмента контроля качества в таких отраслях, как автомобилестроение, для измерения однородности материала и выявления скрытых дефектов.
Что представляет собой магнитный толщиномер?
Магнитные толщиномеры на эффекте Холла, (н-р, Magna-Mike™ 8600 Olympus) используют датчик, который реагирует на изменения магнитного поля путем изменения напряжения. Используя небольшой магнитный шарик, можно с высокой точностью измерить толщину практически любого немагнитного материала. Для измерения толщины стенки, датчик Холла размещается с одной стороны изделия, а ферромагнитное тело (маленький стальной шарик) – с другой стороны изделия.
Как измерить толщину трубы?
Для измерения толщины трубы используется ультразвуковой толщиномер. Портативный ручной толщиномер, такой как 27MG, используется для прецизионных измерений толщины корродированных стенок металлических труб и емкостей, при одностороннем доступе к объекту контроля.
Как измерить толщину металла?
Для точного измерения толщины металла неразрушающим способом следует использовать ультразвуковой толщиномер.
Толщиномеры — Видеоресурсы
Краткий обзор беспроводного адаптера Olympus 38-Link™ для ультразвукового толщиномера 38DL PLUSАдаптер 38-Link позволяет отправлять и получать данные с любого толщиномера 38DL PLUS по беспроводной сети Bluetooth® или WLAN, что значительно повышает эффективность рабочего процесса. |
Ультразвуковой толщиномер 45MGТолщиномер 45MG оснащен всеми необходимыми функциями и программными опциями. Этот уникальный прибор совместим со всеми одноэлементными и раздельно-совмещенными преобразователями Olympus и способен решить любые задачи толщинометрии. |
Let us know what you’re looking for by filling out the form below.
Какие бывают толщиномеры или краскомеры и для чего они нужны?
Толщиномер как выбрать? Краскомер как выбрать? Толщиномер как пользоваться, как калибровать?
Хотите продать свой автомобиль быстро и без лишних проволочек? «Выкуп машин.ру» — обращайтесь в нашу компанию и мы сразу выкупим вашу машину. Наш телефон: +7(925)6000-511 или напишите: Этот адрес электронной почты защищён от спам-ботов.
У вас должен быть включен JavaScript для просмотра..
—————————————————————-
Иногда при выборе подержанного автомобиля у покупателя возникают сомнения по поводу деталей кузова. Чаще всего появляются вопросы: не «битая» ли машина, не грунтовали ли мятое крыло или капот?
«Не лишним будет проверить с помощью прибора и авто из дорогого салона, ведь недобросовестные продавцы иногда выдают мятые и крашеные машины за новые.»
Для проверки понадобится толщиномер, что это такое и как им пользоваться?
Самым простым способом определения заводской покраски будет не честное слово продавца, а толщиномер ЛКП (лакокрасочного покрытия). Он без труда найдет не «родную» толщину краски и тип металла под ней, чем заметно сэкономит ваше время и деньги.
Что такое толщиномер (краскомер)?
Толщиномер лакокрасочного слоя — это специальный измерительный прибор, которым можно определить толщину покрытия, не нарушая целостности.
Иногда этот прибор называют краскомер, так как измерять им можно слои краски, полимера, грунтовки.
Компактность и простота в использовании делает толщиномер незаменимым для каждого, кто покупает подержанный автомобиль.
Используя краскомер, вы без труда определите лучше любого автосервиса, есть ли различия в толщине краски по всей площади машины.
Если такие недостатки есть, значит какие-то части авто подвергались окраске по заводскому слою. На перекрашенной детали слой покрытия всегда будет больше, чем на оригинальной заводской детали.
«Краскомер поможет определить, сколько слоев нанесено на деталь, а также какие повреждения скрываются под этим слоем: вмятина, царапина, ржавчина.»
Область применения этого прибора затрагивает все производства, где есть металл, покрытый краской или полимером. Толщиномер ЛКП может пригодиться в строительстве, при сборе металлоконструкций, он незаменим при экспертизе автомобиля.
Новые современные приборы работают с различными объектами, изготовленными из металла, стекла, керамики, пластика.
Какие виды толщиномеров бывают?
Принцип работы толщиномера ЛКП очень прост: он определяет расстояние от точки, к которой он приложен, до основания детали. Современная промышленность выводит на рынок различные модели прибора. Они отличаются физическим действием, на основании которого прибор работает. И бывают:
- механические;
- магнитные и электромагнитные;
- вихретоковые;
- ультразвуковые.
Чаще всего покупаются ультразвуковые, вихретоковые и магнитные толщиномеры. Эти виды имеют диапазон измерения до долей миллиметра, минимальную допустимую погрешность, компактны и недороги. Большинство приборов запоминает и сравнивает результаты измерений.
Ультразвуковые толщиномеры — самые распространенные, принцип их действия состоит в отслеживании волн высокой частоты, проходящих через деталь. Таким прибором можно измерить одновременно и толщину основного металла, и покрывающего его слоя.
Он подходит для измерений в местах, где к детали возможен только односторонний доступ, например, стенки патрубков маленького диаметра.
«Самую незначительную погрешность измерений дает использование магнитных толщиномеров. Их используют для определения толщины слоя немагнитного покрытия, нанесенного на магнитное основание.»
Существуют и приборы комбинированного типа, выбор зависит от того, какие материалы вам необходимо будет замерять.
Для удобства эксплуатации все толщиномеры, выпускаемые на современном производстве, имеют небольшие габариты, маленький вес, аккумулятор, зонд со специальными насадками.
Какой же толщиномер краски лучше? Ответ на этот вопрос зависит от того, для чего вам нужен прибор. Для официальной экспертизы автомобиля необходим аппарат, внесенный в Госреестр, для личного использования достаточно и недорогого краскомера.
Для чего нужны краскомеры и как их использовать самостоятельно?
Толщиномеры не требуют специальных навыков при эксплуатации.
Пользоваться этим прибором сможет любой человек. Самой распространенной причиной покупки толщиномера можно назвать экспертизу автомобиля.
Этот небольшой прибор за несколько минут поможет вам абсолютно точно установить все ли покрытия авто имеют одну толщину и являются заводскими, а также покажет все дефекты металлического корпуса машины.

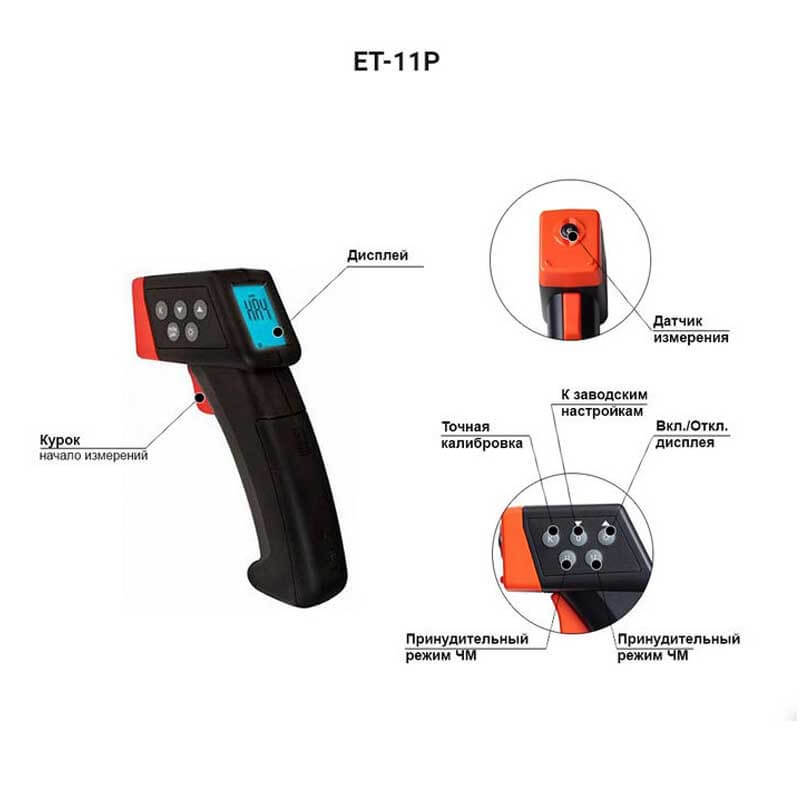

Для использования краскомера прижмите его датчик к кузову авто и включите прибор. Дисплей покажет толщину слоя и его особенности. Если у вас нет под рукой заводских значений толщины покрытия для конкретного авто, найдите на кузове участок, который имеет явное заводское происхождение. Значения, полученные на этом участке, вы можете задать прибору за эталон. Все остальные измерения он будет сверять с толщиной краски на этом участке.
«Непрерывный режим измерения позволит вам за 15-20 минут понять, сколько раз шпаклевалась машина, какие ее части перекрашивали, где под слоем «грима» есть вмятины.»
Авто «б/у» часто сложно реализовать, поэтому, чтобы не ждать толпы покупателей с краскомерами, просто продайте свою машину специалистам.
Это быстро, просто и за наличные. Звоните +7(925)6000-511 или напишите нам на Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..
Интересно почитать:
Что такое Толщиномер | Автомобильный портал
При покупке подержанного автомобиля важно быть на чеку, поскольку продавец может продать вам окрашенный автомобиль, который был поврежден в результате аварии. Сломанные автомобили часто ремонтируют с использованием самых дешевых материалов, чтобы изделие выглядело более привлекательно. Для косметического ремонта можно применить несколько килограммов шпатлевки и не случайно нанесенную краску.
Толщиномер может помешать вам купить такую машину. Хороший электросчетчик стоит недешево, но если продавец вас все-таки обманывает, это копейки по сравнению с ценой будущего ремонта и покраски. Толщиномеры можно приобрести на сайте https://defectoscop.
ru/category3/ На сайте указаны цена и все технические характеристики прибора.
Принцип работы магнитного толщиномера очень прост. Магнит, встроенный в устройство, может определять притяжение к металлическим частям автомобиля. Чем сильнее сила притяжения, тем ближе металл к магниту, а значит, тоньше лакокрасочный слой.
- Универсальный толщиномер использует электромагнитную индукцию для определения толщины слоя краски на автомобилях с железными кузовами и вихретоковые электромагнитные поля деталей из алюминия, меди и любых сплавов.
Ультразвуковое оборудование, используемое в промышленности для измерения толщины автомобильной краски. Результаты их измерений более точны, но цена обычно в несколько раз выше. Эти измерители могут определять толщину любого материала, измеряя уровень ультразвуковой вибрации.
Толщиномер измеряет расстояние от металлического основания до датчика. По полученным данным можно узнать, проводились ли малярные работы. Если перед ремонтом сильно повреждена толщина окрашенной детали, ее толщина будет отличаться от стандартного заводского значения.
Толщиномеры компании ООО «Контроль Измерение Диагностика» могут помочь определить, была ли деталь окрашена, и могут определить, почему ее следует красить. Можно скрыть царапины на детали, а можно полностью покрыть изношенные элементы.
Иногда ответы на вопросы помогает найти история автомобильных аварий. Если машина попала в одну или несколько серьезных аварий, сразу становится понятна причина перекраски, люди, которые специализируются на этой работе, помогут вам найти ответ. Они также могут найти детали, которые были перекрашены.
Прежде чем приступить к выбору толщиномеров краски, необходимо знать, что они собой представляют и какими характеристиками обладают. В настоящее время на рынке представлено большое количество толщиномеров, от простых и дешевых (бюджетных) до дорогих профессиональных с расширенными функциями.
Где может понадобиться толщиномер | Другие автотовары | Блог
Что такое толщиномер и когда он может понадобиться — примерно представляет каждый автомобилист.
Но, во-первых, не всякий толщиномер убережет вас от покупки «убитого» в ДТП автомобиля, а, во-вторых, у них есть еще множество применений за пределами автомобильного рынка.
Лакокрасочное покрытие автомобилей
Примерно 99% выпущенных расходомеров — бытовые. Они предназначены для измерения лакокрасочного покрытия автомобилей. Если автомобиль перекрашивали, это снижает его цену от 3% до 15%, и неудивительно, что все перекупщики пытаются скрыть наличие незаводской краски. Кроме того, нельзя забывать о машинах, покрашенных после серьезного ДТП или поверх сильной коррозии кузовных элементов. Во всех этих случаях толщиномер может уберечь покупателя от серьезной ошибки. Вот только не всякий и не всегда.
Проверка заводской краски
Допустим, продавец уверяет, что машина «не бита, не крашена». Здесь следует понимать, что со стопроцентной достоверностью подтвердить «небитость» не получится. Машину могли перекрасить не целиком — продавец мог просто заменить и покрасить отдельные (пострадавшие) кузовные элементы.
При этом в целом толщина ЛКП по машине останется в пределах допустимого. Но, как минимум, проверка толщиномером подтвердит, что все кузовные детали новые, а это уже немало.
Для определения заводской краски важна точность толщиномера — не хуже 30 мкм.
Дело в том, что толщина слоя краски на кузове в пределах 60–200 мкм мало что значит сама по себе. Заводская окраска большинства автомобилей неравномерна, если измерять ее в нескольких точках кузова. Самый тонкий слой обычно на крыше — от 60 мкм. К низу толщина ЛКП увеличивается и по нижнему краю дверей может составлять до 150–170 мкм.
Мало того, машина на заводе может быть покрашена дважды. Если по каким-то причинам ЛКП не проходит контроль, авто отправляют на повторную покраску, и процент таких машин не так уж и мал. Слой заводской краски на таких автомобилях может достигать 200-220 мкм. Отдельно следует упомянуть модели премиум-класса и нестандартные краски. Слой ЛКП на таких автомобилях не регламентируется вообще.
Как же определить заводскую краску? По изменению толщины.
За базу следует взять крышу: она реже всего страдает в ДТП, плюс слой заводской краски на ней минимальный. Замерив в нескольких местах толщину краски на крыше и убедившись, что она примерно (в пределах 10 мкм) одинакова, можно приступать к измерению толщины ЛКП кузова. Она не должна превышать толщину ЛКП на крыше более чем на 100–120 мкм.
Большую настороженность должны вызывать изменения толщины ЛКП в пределах одной плоскости детали более чем на 30–50 мкм. Таких перепадов не должно быть на заводской детали. Это может говорить о зашпаклеванном дефекте. А для того, чтобы все это отследить, точность толщиномера должна быть максимум 30, а лучше — до 10 мкм.
Кроме точности, важен еще и принцип измерения — электромагнитный толщиномер работает только с магнитными (железными) кузовными элементами. Для машин нижнего и среднего класса этого может быть и достаточно, но в машинах подороже алюминиевые кузовные детали используются все чаще и чаще.
Если вы собираетесь обследовать толщину ЛКП на AUDI, Mercedes, BMW, Lexus, Infinity, Porsche или другой подобной машине, лучше используйте вихретоковой толщиномер — он способен определять толщину ЛКП на алюминии.
А еще лучше — толщиномер ультразвуковой — с ним можно измерить толщину краски и на пластиковых деталях. Правда, стоят ультразвуковые расходомеры с точностью 10–30 мкм на порядок дороже вихретоковых и электромагнитных.
Определение состояния кузова
Допустим, ситуация иная: продавец не скрывает, что машина перекрашена, но уверяет, что под слоем новой краски лишь сколы да царапины. Сомнительно, что в такой ситуации кто-то будет вкладываться в покраску с перспективой снижения цены машины (3–15%, помните?), но всегда хочется верить в чудо. В этом случае будет достаточно недорогого толщиномера с точностью от 100 мкм.
Слой шпаклевки поверх серьезных дефектов может доходить до нескольких сантиметров (!) и точности в 100 микрон для определения такого дефекта будет вполне достаточно. Слой шпаклевки часто выходит за диапазон измерений прибора (обычно 1,7-2 мм) и на экране при попытке измерения будут просто прочерки. Такого автомобиля следует избегать, как бы привлекательна ни была цена. Вполне возможно, что кузов прогнил насквозь, и новая краска вскоре начнет отваливаться кусками вместе со шпаклевкой.
А вот если краска по всему кузову держится в пределах 100 мкм, вполне возможно, что чудо таки произошло, и серьезных дефектов на кузове нет.
Как производить измерения
Для определения однослойной заводской покраски достаточно произвести несколько одиночных измерений. Режим одиночных измерений поддерживают практически все толщиномеры, но хорошо, если будет возможность сохранить последние измерения в памяти прибора. Как уже упоминалось выше, начинать измерения лучше с крыши: произвести 6–8 измерений по периметру крыши и в случайных точках посреди неё. Значения должны соответствовать минимальным для данной модели автомобиля. Эталонные значения можно найти на сайте производителя или в сводных таблицах. Далее следует снять несколько замеров по площади каждой кузовной детали. Толщина ЛКП на них не должна отличаться от минимальной более чем на 100–120 мкм.
Если толщина ЛКП на крыше значительно превышает эталонные значения, следует насторожиться и дальнейшие измерения выполнять в неперерывном режиме, измеряя толщину краски по диагоналям каждой кузовной детали. Перепады толщины также не должны превышать 100–120 мкм от минимальной и оставаться в пределах 30–50 мкм на одной плоскости.
Для поиска серьезных дефектов следует измерять в непрерывном режиме по диагоналям кузовных элементов, уделяя особое внимание часто повреждающимся деталям. Это пороги, крылья (передние и задние), средняя и нижняя часть дверей, бамперы.
Толщина бронепленки
Бронепленка, она же антигравийное покрытие, приобретает все большую популярность. Фирм, оклеивающих бронепленкой фары и кузов автомобиля, все больше и больше. Наличие антигравийного покрытия — серьезный аргумент, оправдывающий завышенную стоимость авто при перепродаже.
Но как убедиться, что на машине действительно есть эта самая бронепленка и что она стоит тех денег, что за нее просят?
Так же, как измерять толщину ЛКП.
Точность толщиномера — желательно не ниже 50 мкм. Просто имейте в виду, что толщина пленки по всей машине будет одна и та же. То есть, она добавляет к толщине основного ЛКП некую константу — от 100 до 220 мкм.
Так что к изменениям толщины ЛКП остаются те же требования, что при проверке без пленки: не более 120 мкм по машине и не более 50 мкм в пределах одной детали. Если продавец оправдывает наличием пленки большие изменения толщины ЛКП у одной детали, можно смело уличать его во лжи.
Проводить измерения можно теми же электромагнитными и вихретоковыми толщиномерами, только измерять они будут уже толщину не ЛКП, а краски вместе с пленкой.
Толщину самой пленки можно замерить с помощью ультразвукового толщиномера. Чем толще пленка, тем она прочнее и дороже. Самая прочная и дорогая пленка LLumar имеет толщину 228 мкм.
Толщина профнастила
Профнастил — самый распространенный сегодня облицовочный и кровельный материал. Производителей профнастила великое множество, и все они уверяют покупателей в том, что у них профнастил самый толстый и самый дешевый.
Как убедиться в том, что реклама говорит правду? Можно измерить толщину листа микрометром, штангенциркулем или ультразвуковым толщиномером с точностью не хуже 100 мкм.
На всякий случай имейте в виду, что для временных ограждений и не подверженной физическим воздействиям облицовки сгодится самый тонкий профнастил — от 0,3 мм. Для обычных ограждений и для кровли крыш частных домов толщина профлиста должна быть не ниже 0,45 мм. Для ограждений высотой более 2 м и кровли большой площади следует применять профнастил с толщиной 0,5-0,7 мм. И, наконец, для обустройства опалубки фундаментов, несущих конструкций и плоской кровли на зданиях производственного масштаба применяется несущий профнастил с толщиной 0,7-1 мм.
Состояние трубопроводов
Толщиномеры могут использоваться для определения остаточной толщины трубопроводов. Если перед вами водопроводная труба, покрытая ржавчиной, и вы хотите неразрушающим методом установить, пора ли её менять или она еще прослужит несколько лет, поможет ультразвуковой толщиномер.
Надо лишь очистить до металла несколько участков трубы и промерить эти участки толщиномером.
Строительные работы
В строительстве толщиномеры используют для измерения толщины не только ЛКП, но и теплоизоляционных изделий, листового металла, труб (включая те, по которым в момент измерения течет вода), строительных металлоконструкций, водопроводных коммуникаций и газовых магистралей. При этом поверхность материала может быть как гладкой, так и грубой, шероховатой. С помощью прибора проверяют однородность материала, выявляют локальную коррозию или износ.
Поскольку на строительных площадках велик риск уронить толщиномер или повредить его при небрежной эксплуатации, для толщиномеров предлагают защитные чехлы. Некоторые модели допускают подключение специализированных датчиков, определяющих влажность, температуру, точку росы, неровности на поверхности и т. д., что расширяет их информативность. Кроме того, подключаемые датчики упрощают измерение толщины у объектов небольшого размера, в труднодоступных местах, на изогнутых поверхностях, кромках, краях и ребрах изделий, под водой, на мягких или горячих поверхностях (до 300 °C).
Судостроение и ремонт судов
Для работы с судами часто используют модели с прорезиненным корпусом или чехлом, защищающим от воды и брызг. Как и в случае с автомобилями, толщиномером измеряют величину ЛКП, слоя грунтовки, шпаклевки и т. д. Прибором неразрушающего контроля удобно проверять обшивку судна, контролировать остаточную толщину металла и прочность сварных швов.
Контроль покрытия корпуса судна особенно важен, поскольку и речные, и морские суда эксплуатируют в условиях, провоцирующих ускоренный износ материалов. Кроме того, во избежание ошибок и погрешностей, рекомендуется особенно тщательно проводить калибровку толщиномера, если предполагается использовать его для работы с водной техникой.
Другие сферы применения толщиномера
youtube.com/embed/8XEc6lGWyZY?origin=https://club.dns-shop.ru&autoplay=1><img src=https://img.youtube.com/vi/8XEc6lGWyZY/hqdefault.jpg><svg width=68 height=48><path fill=#f00 d=’M66.52,7.74c-0.78-2.93-2.49-5.41-5.42-6.19C55.79,.13,34,0,34,0S12.21,.13,6.9,1.55 C3.97,2.33,2.27,4.81,1.48,7.74C0.06,13.05,0,24,0,24s0.06,10.95,1.48,16.26c0.78,2.93,2.49,5.41,5.42,6.19 C12.21,47.87,34,48,34,48s21.79-0.13,27.1-1.55c2.93-0.78,4.64-3.26,5.42-6.19C67.94,34.95,68,24,68,24S67.94,13.05,66.52,7.74z’></path><path fill=#fff d=’M 45,24 27,14 27,34′></path></svg></a>» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Существует большое количество других видов толщиномеров. Например, игольчатые — для текстильных материалов, войлока и стеклохолстов. Есть приборы для измерения толщины картона и бумаги, фольги, ламинирующей и пластиковой пленки, бетона, камня и стекла. Также специализированные толщиномеры используются для контроля диэлектрических и электропроводящих покрытий, коррозионного мониторинга, степени усталостного разрушения и т.
д., но это уже узкоспециализированные области применения прибора.
Что такое толщиномер?
Толщиномером являются переносные устройства измерительной техники, которое предназначено для определения толщины покрытий нанесенных на поверхность. Чрезвычайно низкая погрешность измерения (в нанометрах) сделала так, толщиномер безупречно зарекомендовал себя в определении толщины слоев так скупо покрывающих поверхность веществ, как лаки. Большой ассортимент толщиномеров Вы найдете по ссылке https://speranza-ua.com/kontrol-pokrytij/tolshinomery/ высокого качества исполнения. Здесь можно подобрать оборудование, которое оптимально подойдет для ваших целей. На портале представлены такие модели:
- универсальные;
- индикаторные;
- магнитные;
- механические;
- электронные.
Измерители толщины карманных размеров
Измерители толщины, в числе которых ценовая категория является дружественной для кошелька любителя, не являются значительно менее достоверными по сравнению с профессиональными устройствами.
Эти удобные устройства позволят эффективно определить разницу толщины лакокрасочного покрытия автомобиля при купли-продажи, безошибочно указывая на места, которые подверглись ремонту. Карманные толщиномеры, могут работать с стальными, алюминиевыми элементами и компонентами из пластика, на поверхность которых также нанесен лак – в случае двух последних категорий, измерение, однако, может быть немного менее точным.
Устройство для измерения толщины для профессионалов
Толщиномер для специальных задач — это измерительные приборы, которые изначально делают указания вида исследуемого металла, обладая также технологией для обнаружения поверхности черных (здесь проверяется измерение индуктивное) и цветных металлов (направленных под действие измерения вихревых токов). После предварительного анализа, прибор для измерения толщины определяет дальнейшую стратегию анализа слоев, издавая сигнал тревоги в случае превышения запрограммированных предельных значений. Благодаря наличию пластин калибровочных, устранить можно будет ошибки даже при высокой частоте измерений устройством.
Исследования толщины слоев могут в такого типа устройствах подлежать не только лакокрасочные покрытия или краски, но и изолирующие покрытия.
Безупречный толщиномер – всегда в компании Сперанца
Компания Сперанца неизменно держит руку на пульсе, позволяя посетителям своего сайта ознакомиться с всегда актуальными с точки зрения достижениями рынка в предложениях толщиномеров для различных областей применения.
Толщиномеры: ультразвуковые, цифровые и магнитные
Olympus — ведущий поставщик ультразвуковых толщиномеров для точного измерения многих типов материалов. Наши цифровые толщиномеры предлагают ряд функций для повышения производительности. Изучите различные варианты, соответствующие потребностям вашего приложения, от простых портативных манометров до продвинутых моделей. Все ультразвуковые толщиномеры Olympus могут измерять толщину с одной стороны детали. Обратитесь к экспертам |
Цифровые толщиномеры
В наш ассортимент прецизионных толщиномеров входят базовые портативные толщиномеры, усовершенствованные ультразвуковые датчики, а также одно- и двухэлементные преобразователи.
Базовый ультразвуковой толщиномер 27MG разработан для выполнения точных измерений с одной стороны на внутренних корродированных или эродированных металлических трубах и деталях. Он легкий, прочный и эргономичный, поэтому управлять им можно одной рукой.
Посмотреть продукт
Усовершенствованный ультразвуковой толщиномер 45MG оснащен стандартными функциями измерения и опциями программного обеспечения.
Этот уникальный прибор совместим со всем диапазоном двухэлементных и одноэлементных преобразователей толщины Olympus.
Посмотреть продукт
Универсальный датчик 38DL PLUS ™ может использоваться с двухэлементными датчиками для измерения корродированных труб с очень точным измерением толщины тонких или многослойных материалов с помощью одноэлементного датчика.
Посмотреть продукт
В измерителе толщины на эффекте Холла Magna-Mike ™ используется магнитный зонд для выполнения точных измерений на цветных и тонких материалах, таких как пластиковые бутылки.
Посмотреть продукт
35RDC — это простой ультразвуковой датчик, работающий / непрекращающийся, предназначенный для обнаружения подповерхностных дефектов, вызванных ударным повреждением композитных конструкций самолета.
Посмотреть продукт
Компания Olympus предлагает широкий выбор одно- и двухэлементных преобразователей и принадлежностей для точного измерения толщины и коррозии.
Посмотреть продукт
Часто задаваемые вопросы о толщиномере
Что такое толщиномер?
Толщиномер — это устройство, используемое для быстрого и простого измерения толщины материала.
Измеритель толщины полезен во многих отраслях промышленности, но чаще всего используется в машиностроении и производстве, чтобы обеспечить соответствие толщины материала промышленным стандартам и нормам.Наряду с измерением толщины и плотности материала толщиномер можно использовать в качестве дополнительного инструмента контроля качества в таких отраслях, как автомобилестроение, для измерения однородности материала и помощи в выявлении скрытых повреждений или дефектов.
Что такое толщиномер на эффекте Холла?
Толщиномеры на эффекте Холла, такие как Olympus Magna-Mike ™ 8600, используют датчик, который реагирует на изменения магнитного поля путем изменения напряжения. Используя небольшую магнитную мишень, они могут обеспечить точные измерения толщины практически любого немагнитного материала, если зонд можно разместить с одной стороны, а цель, например, стальной шар, — с другой.
Как измерить толщину трубы?
Если вы хотите измерить толщину трубы, следует использовать ультразвуковой толщиномер.
Переносной толщиномер, такой как 27MG, будет обеспечивать точные измерения с одной стороны металлических труб и деталей, утончающихся из-за эрозии или коррозии.
Как измерить толщину металла?
Для точного измерения толщины металла неразрушающим способом следует использовать ультразвуковой толщиномер.
Видеоресурсы по толщиномеру
Знакомство с беспроводной связью Olympus 38-Link ™ для ультразвукового толщиномера 38DL PLUSАдаптер 38-Link позволяет любому существующему датчику 38DL PLUS отправлять и получать данные с помощью Bluetooth® или беспроводной локальной сети, обеспечивая более эффективные рабочие процессы. |
Представляем ультразвуковой толщиномер 45MG Манометр 45MG оснащен стандартными функциями измерения и опциями программного обеспечения. |
Этот инновационный прибор, совместимый с полным спектром двухэлементных и одноэлементных преобразователей толщины Olympus, может решить практически любую задачу измерения толщины.Сообщите нам, что вы ищете, заполнив форму ниже.
Ультразвуковой толщиномер 45MG
45MG предлагает пять программных опций, активируемых кодом, что делает его одним из самых универсальных толщиномеров в отрасли.
Опция Echo-to-Echo / THRU-COAT®
Echo-to-Echo Измеритель отображает истинную толщину металла и игнорирует толщину слоя покрытия, используя несколько эхо-сигналов от задней стенки :
| THRU-COAT Technology
|
Вы можете отображать толщину металла и покрытия, каждая из которых настроена на соответствующую скорость звука в материале. Нет необходимости удалять краску и покрытия с поверхностей. Для измерений THRU ‑ COAT используются двухэлементные преобразователи D7906-SM, D7906 ‑ RM и D7908.| Режим Auto Echo-to-Echo с A-сканированием | Режим THRU-COAT, показывающий толщину покрытия и стали (форма волны не активирована) |
| Ручная настройка эхо-эхо-сигнала для первого пустого эхо-сигнала | Режим THRU-COAT с дополнительной формой сигнала |
Опция программного обеспечения Single Element
Опция программного обеспечения Single Element позволяет выполнять очень точные измерения толщины при разрешении до 0.0001 дюйм или 0,001 мм. Совместимость с одноэлементными преобразователями Microscan в диапазоне от 2,25 МГц до 30 МГц.
- Большинство материалов, от тонких до толстых
- Пластиковые бутылки, трубки, трубы, листы толщиной до 0,08 мм (0,003 дюйма)
- Металлические контейнеры, рулоны стали, обработанные детали толщиной до 0,10 мм (0,004 дюйма)
- Расточки цилиндров, лопатки турбины
- Колбы стеклянные, бутылки
- Тонкое стекловолокно, резина, керамика и композитные материалы
- Изогнутые участки или емкости с малым радиусом
Опция программного обеспечения для одноэлементной высокой проницаемости
Эта опция позволяет использовать низкочастотные одноэлементные преобразователи (от 0.5 МГц) для измерения толстых или сильно ослабляющих материалов, таких как резина, стекловолокно, отливки и композиты. Включен вариант «Один элемент».
- Наиболее толстые или звукопоглощающие материалы
- Толстые литые металлические детали
- Толстые резиновые шины, ремни
- Корпуса лодок из стеклопластика, резервуары для хранения
- Панели композитные
- Разрешение 0,01 мм (0,001 дюйма) для частот преобразователя 0,5 МГц и 1,0 МГц
Дополнительный регистратор данных и интерфейс ПК
45MG имеет полнофункциональный внутренний двунаправленный буквенно-цифровой регистратор данных, предназначенный для удобного хранения и передачи показаний толщины и данных формы сигналов. Опция регистратора данных
| GageView Интерфейсная программа
|
Опция регистратора данных включает программу интерфейса GageView ™.
txt формат.
Live A-Scan с настройкой формы волны
Этот дополнительный режим Live A-scan позволяет пользователям просматривать форму ультразвукового сигнала (или A-сканирование) непосредственно на дисплее прибора, проверять измерение толщины и вносить ручные настройки для настройки усиления и гашения, чтобы максимизировать производительность измерений в сложных приложениях. Эта полезная опция включает ручную регулировку усиления, расширенное гашение, первое гашение эхо, диапазон и задержку.
Ультразвуковой толщиномер 27MG
Olympus 27MG — это доступный ультразвуковой толщиномер, предназначенный для точных измерений с одной стороны на внутренних корродированных или эродированных металлических трубах, резервуарах и другом оборудовании.Он весит всего 12 унций. (340 г) и эргономичный дизайн, позволяющий легко управлять одной рукой. Несмотря на свои компактные размеры, 27MG обладает множеством инновационных функций измерения, в которых используются те же технологии, которые доступны в наших более совершенных толщиномерах. |
Прочный и прочный 27MG работает от батареи и оснащен большим ЖК-дисплеем с подсветкой и легко читаемыми цифрами, а также интуитивно понятной цветной клавиатурой с прямым доступом ко многим ключевым функциям.Стандартные функции включают автоматическое распознавание датчика для обеспечения оптимальной производительности преобразователя, автоматическую компенсацию нуля для повышения точности измерений на горячих поверхностях, регулировку усиления для улучшения измерений на звукопоглощающих материалах, таких как литые металлы, дифференциальный режим , Настройки аварийного сигнала высокого-низкого уровня и мин./Максимум. режим, который фиксирует минимальную или максимальную толщину при 20 измерениях в секунду.
27MG разработан для инспекторов и инженеров по техническому обслуживанию, которым необходимо контролировать толщину стенок металлических труб, резервуаров, балок и структурных опор, которые подвержены коррозии на внутренней поверхности.
Ультразвуковой толщиномер обеспечивает быстрое и экономичное решение, передавая звук в материал снаружи, делая ненужным повреждение детали.
ПреобразователиВ стандартную комплектацию 27MG входит недорогой двухэлементный преобразователь D7910, который позволяет выполнять измерения толщины во многих основных случаях коррозии.Для измерений на очень тонких или толстых материалах или трубах малого диаметра Olympus предлагает полную линейку двухэлементных преобразователей. Датчики Olympus, совместимые с 27MG, имеют функцию автоматического распознавания датчика, которая оптимизирует работу датчика, автоматически вызывая поправку V-пути по умолчанию. | 27MG с дополнительным защитным резиновым чехлом с шейным ремнем и подставкой для манометра |
Толщиномер MagnaMike 8600
Magna-Mike 8600
Magna-Mike® 8600 — это портативный толщиномер, в котором используется простой магнитный метод для надежных и повторяемых измерений цветных металлов.
Управлять Magna-Mike очень просто. Измерения производятся, когда его магнитный зонд удерживается или сканируется на одной стороне исследуемого материала, а небольшой шарик-мишень (или диск, или проволока) помещается на противоположной стороне или опускается внутрь контейнера. Датчик эффекта Холла зонда измеряет расстояние между наконечником зонда и шариком-мишенью. Измерения мгновенно отображаются на большом цветном дисплее толщины в виде удобочитаемого цифрового значения толщины.
Новые особенности
|
|
txt и CSV форматыТри новых дизайна зонда
Magna-Mike доступен с прямым, угловым и низкопрофильным шарнирно-сочлененными магнитными зондами. 86PR-1 и 86PR-2 оснащены заменяемой защитной крышкой для увеличения срока службы датчика и снижения затрат на замену.
| Съемный стандартный износостойкий колпачок 86PR1-WC | Съемный увеличенный износостойкий колпачок 86PR1-EWC | Съемный износостойкий колпачок наконечника зубила 86PR1-CWC | 86PR-3 Низкопрофильный Шарнирный зонд |
Размеры от 0,001 мм (0,0001 дюйма) до 25,4 мм (1 дюйм).
Magna-Mike предлагает расширенный список целевых параметров, значительно расширяющий его возможности измерения.
| Мишени | Мин.толщина | Макс.толщина | Точность | |
| Базовая калибровка | 9045 8615 900 PR 1||||
| Шарик 1/16 дюйма (1,58 мм) (80TB1) | 0,0001 дюйма (0,001 мм) | 0.080 дюйма (2,03 мм) | 4% | 3% |
| Шарик 1/8 дюйма (3,17 мм) (80TB2) | 0,0001 дюйма (0,001 мм) | 0,240 дюйма (6,1 мм) | 4% | 2% |
| Шар 3/16 дюйма (4,76 мм) (80TB3) | 0,0001 дюйма (0,001 мм) | 0,360 дюйма (9,1 мм) | 3% | 1% |
| 1/4 дюйма(6,35 мм) шар (80TB4) | 0,0001 дюйма (0,001 мм) | 0,360 дюйма (9,1 мм) | 3% | 1% |
| Магнитный шарик 3/16 дюйма (4,76 мм) (86TBM3) | 0,160 дюйма (4,06 мм) | 0,750 дюйма (19,05 мм) | 3% | 1% |
| Магнитный шарик 1/4 дюйма (6,35 мм) (86TBM4) | 0. 160 дюймов (4,06 мм) | 1,00 дюйма (25,4 мм) | 3% | 1% |
| Плоский диск 12,7 мм (0,500 дюйма) (80TD1) | 0,0001 дюйма (0,001 мм) | 0,360 дюйма (9,1 мм) | 3% | 2% |
| Диск с V-образной кромкой 0,250 дюйма (6,35 мм) (80TD2) | 0,0001 дюйма (0,001 мм) | 0.240 дюймов (6,0 мм) | 3% | 2% |
| Диаметр 0,045 дюйма (1,14 мм) провод (86TW1) | 0,0001 дюйма (0,001 мм) | 0,500 дюйма (12,7 мм) | 3% | 2% |
| Диаметр 0,026 дюйма (0,66 мм). провод (86TW2) | 0,0001 дюйма (0,001 мм) | 0,240 дюйма (6,1 мм) | ||
| Новый низкопрофильный шарнирный зонд 86PR-3 | ||||
| 1/16 дюйма(1,58 мм) шар (80TB1) | 0,0001 дюйма (0,001 мм) | 0,080 дюйма (2,0 мм) | 4% | 3% |
| Шарик 1/8 дюйма (3,17 мм) (80TB2) | 0,0001 дюйма (0,001 мм) | 0,160 дюйма (4,1 мм) | 4% | 2% |
Диаметр 0,026 дюйма (0,66 мм). провод (86TW2) | 0.0001 дюйм (0,001 мм) | 0,160 дюйма (4,1 мм) | 3% | 2% |
Примечание: Для датчиков 86PR-1 и 86PR-2 допуск измерения = [(точность x толщина) +0,0001 дюйма или 0,0003 мм)], для 86PR-3 допуск измерения = [(точность x толщина) + (0,001 дюйма или 0,0025 мм)]
Внутренний буквенно-цифровой регистратор данных
Magna-Mike® имеет обширный буквенно-цифровой регистратор данных на основе файлов, который предназначен для удобного хранения и передачи показаний толщины.
У вас есть возможность сохранять показания толщины в одном из четырех стандартных форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой и 2-мерная сетка.
- Однократная отправка или отправка файла напрямую в электронную таблицу Excel с помощью WINXL
- Отправить данные в другую программу SPC
- Выходы USB и RS-232
- Экспорт файлов на съемную карту MicroSD в форматах .
txt и CSV - Создание бортовых отчетов
txt и CSVПрямой интерфейс с электронными таблицами ExcelMagna-Mike 8600 имеет выходы RS-232 и USB, которые позволяют прибору напрямую отправлять данные в электронную таблицу Excel.Прилагаемая программа интерфейса WINXL позволяет вам однократно отправлять или отправлять в файл показания толщины. | Интерфейсная программа WINXL |
15 Кодекс США § 206 — Стандартный калибр для листового и толстолистового чугуна и стали | Кодекс США | Закон США
В целях обеспечения однородности в Соединенных Штатах Америки в качестве единственного стандартного калибра для листового и толстолистового чугуна и стали установлено следующее:
0000000 | 1/2 | . | 12,7 | 320 | 20,00 | 9.072 | 97,65 | 215,28 |
000000 | 15/32 | . 46875 | 11, | 300 | 18,75 | 8,505 | 91.55 | 201,82 |
00000 | 7/16 | .4375 | 11.1125 | 280 | 17,50 | 7,983 | 85,44 | 188,37 |
0000 | 13/32 | .40625 | 10.31875 | 260 | 16,25 | 7,371 | 79,33 | 174,91 |
000 | 3/8 | . | 9,525 | 240 | 15 | 6.804 | 73,24 | 161.46 |
00 | 11/32 | . 34375 | 8.73125 | 220 | 13,75 | 6,237 | 67,13 | 148,00 |
0 | 5/16 | .3125 | 7.9375 | 200 | 12.50 | 5,67 | 61,03 | 134,55 |
1 | 9/32 | . 28125 | 7,14375 | 180 | 11,25 | 5.103 | 54,93 | 121,09 |
2 | 17/64 | . | 6.746875 | 170 | 10,625 | 4,819 | 51,88 | 114,37 |
3 | 1/4 | ,25 | 6,35 | 160 | 10 | 4,536 | 48.82 | 107,64 |
4 | 15/64 | ,234375 | 5.953125 | 150 | 9,375 | 4,252 | 45,77 | 100,91 |
5 | 7/32 | . 21875 | 5.55625 | 140 | 8,75 | 3.969 | 42,72 | 94,18 |
6 | 13/64 | . | 5,159375 | 130 | 8.125 | 3.685 | 39,67 | 87.45 |
7 | 3/16 | . 1875 | 4,7625 | 120 | 7,5 | 3,402 | 36,62 | 80,72 |
8 | 11/64 | . 171875 | 4.365625 | 110 | 6.875 | 3,118 | 33,57 | 74,00 |
9 | 5/32 | . 15625 | 3.96875 | 100 | 6,25 | 2,835 | 30,52 | 67,27 |
10 | 9/64 | . | 3,571875 | 90 | 5,625 | 2,552 | 27,46 | 60,55 |
11 | 1/8 | .125 | 3,175 | 80 | 5 | 2,268 | 24.41 | 53,82 |
12 | 7/64 | . 109375 | 2,778125 | 70 | 4,375 | 1.984 | 21,36 | 47,09 |
13 | 3/32 | .09375 | 2.38125 | 60 | 3,75 | 1.701 | 18,31 | 40,36 |
14 | 5/64 | . | 1.984375 | 50 | 3,125 | 1,417 | 15,26 | 33.64 |
15 | 9/128 | . 0703125 | 1,7859375 | 45 | 2,8125 | 1,276 | 13,73 | 30,27 |
16 | 1/16 | .0625 | 1,5875 | 40 | 2.5 | 1,134 | 12,21 | 26,91 |
17 | 9/160 | .05625 | 1,42875 | 36 | 2,25 | 1.021 | 10,99 | 24,22 |
18 | 1/20 | . | 1,27 | 32 | 2 | .9072 | 9,765 | 21,53 |
19 | 7/160 | .04375 | 1.11125 | 28 | 1,75 | .7938 | 8.544 | 18,84 |
20 | 3/80 | .0375 | .9525 | 24 | 1,50 | . 6804 | 7,324 | 16,15 |
21 | 11/320 | . 034375 | .873125 | 22 | 1,375 | . 6237 | 6,713 | 14,80 |
22 | 1/32 | . | .793750 | 20 | 1,25 | .567 | 6.103 | 13.46 |
23 | 9/320 | .028125 | . 714375 | 18 | 1,125 | . 5103 | 5,493 | 12,11 |
24 | 1/40 | 0,025 | .635 | 16 | 1 | .4536 | 4,882 | 10,76 |
25 | 7/320 | .021875 | .555625 | 14 | . 875 | .3969 | 4,272 | 9,42 |
26 | 3/160 | . | . 47625 | 12 | ,75 | .3402 | 3.662 | 8,07 |
27 | 11/640 | . 0171875 | .4365625 | 11 | .6875 | .3119 | 3.357 | 7,40 |
28 | 1/64 | .015625 | .396875 | 10 | .625 | . 2835 | 3,052 | 6,73 |
29 | 9/640 | . 0140625 | .3571875 | 9 | . 5625 | . 2551 | 2,746 | 6,05 |
30 | 1/80 | . | .3175 | 8 | ,5 | . 2268 | 2.441 | 5.38 |
31 | 7/640 | . 0109375 | . 2778125 | 7 | .4375 | .1984 | 2,136 | 4,71 |
32 | 13/1280 | . 01015625 | . 25796875 | 6½ | .40625 | . 1843 | 1.983 | 4,37 |
33 | 3/320 | .009375 | . 238125 | 6 | .375 | .1701 | 1,831 | 4,04 |
34 | 11/1280 | . | . 21828125 | 5½ | . 34375 | . 1559 | 1.678 | 3,70 |
35 | 5/640 | .0078125 | .1984375 | 5 | .3125 | .1417 | 1.526 | 3,36 |
36 | 9/1280 | .00703125 | . 17859375 | 4½ | . 28125 | .1276 | 1,373 | 3,03 |
37 | 17/2560 | .006640625 | .168671875 | 4¼ | .265625 | .1205 | 1,297 | 2,87 |
38 | 1/160 | . | . 15875 | 4 | ,25 | . 1134 | 1,221 | 2.69 |
5
375
265625
203125
140625
078125
05
03125
01875
0125
00859375
00625То же самое и никакие другие не должны использоваться при определении пошлин и налогов, взимаемых Соединенными Штатами Америки на листовой и листовой чугун и сталь. Но этот подраздел не должен толковаться как увеличивающий пошлины на какие-либо товары, которые могут ввозиться.
ультразвуковые толщиномеры | Instrumart
Ультразвуковые толщиномеры определяют толщину образца, очень точно измеряя, сколько времени требуется звуковому импульсу, который генерируется преобразователем, чтобы пройти через него.
образец и отразите его от внутренней поверхности или дальней стены.Сравнивая этот измеренный интервал времени с известными данными о типе материала, можно рассчитать толщину
образца с чрезвычайно высокой точностью. Ультразвуковые толщиномеры во многих отношениях очень похожи на дефектоскопы, но, в то время как дефектоскопы отображают А-сканирование ультразвуковых
формы сигналов, детекторы толщины обычно предоставляют числовой формат точных измерений.
Ультразвуковые толщиномеры имеют ряд применений в области неразрушающего контроля.Поскольку звуковые волны отражаются от границ между разнородными материалами, они превосходны инструменты для измерения толщины красок и других покрытий в рамках программы контроля качества. Толщиномеры также обычно используются для сканирования резервуаров для хранения, трубопроводов, корпусов судов, и многое другое для любых признаков повреждения или слабости, которые могли быть вызваны коррозией, экологическим ущербом или просто износом.
Ультразвуковые толщиномеры могут работать с широким спектром материалов, включая металлы, пластик, керамику, композиты, эпоксидные смолы и стекло.Возможность работать при доступе только Одна сторона тестового образца позволяет легко использовать их в различных областях применения. Также был разработан ряд типов преобразователей для повышения универсальности прибора.
Ультразвуковые преобразователи обычно работают на частотах от 500 кГц до 100 МГц.
Как правило, более низкие частоты будут использоваться для оптимизации проникновения при измерении толстых, сильно затухающих,
или сильно рассеивающих материалов, в то время как более высокие частоты будут рекомендованы для оптимизации разрешения в более тонких, не ослабляющих, не рассеивающих материалов.Преобразователи обычно требуют
акустический связующий агент, такой как пропиленгликоль, для обеспечения полного акустического пути между датчиком и измеряемым материалом.
С ультразвуковыми толщиномерами используются три типа преобразователей:
- Контактные преобразователи — преобразователи общего назначения для ультразвуковых толщиномеров. Они, как и все ультразвуковые преобразователи, должны находиться в прямом контакте с тестируемого материала, и они излучают звуковые волны перпендикулярно поверхности тестируемого материала.
- Преобразователи линии задержки используются для тестирования очень тонких материалов, поскольку они включают короткий пластиковый волновод или линию задержки между активным элементом
и образец для испытаний, который улучшает разрешение вблизи поверхности.
- Двухэлементные преобразователи оптимальны для улучшения разрешения, когда испытуемые поверхности шероховаты или изъедены коррозией.
Калибровка
Как и большинство испытательного и измерительного оборудования, ультразвуковые толщиномеры необходимо периодически калибровать для поддержания точности.В случае оборудования неразрушающего контроля калибровка выполняется с использованием прецизионных испытательных блоков, которые имитируют условия и служат эталонами. Различные типы тестовых блоков моделируют разные условия. Блоки тестов могут включать в себя этапы разных толщины для использования с толщиномерами, отверстиями и другими «дефектами» для использования с дефектоскопами или заданной твердости для датчиков твердости.
На что следует обратить внимание при выборе ультразвукового толщиномера:
- Какой параметр (толщина, дефектоскопия и т. Д.) проходит тестирование?
- Требует ли оборудование специальной подготовки?
- Какие аксессуары (преобразователи, контакт, калибровочные блоки) необходимы?
- Существуют ли профессиональные стандарты, которых необходимо придерживаться?
Если у вас есть какие-либо вопросы относительно ультразвуковых толщиномеров, не стесняйтесь обращаться к одному из наших инженеров, отправив нам электронное письмо по адресу sales@instrumart.
com или позвонив по телефону 1-800-884-4967.
ультразвуковых толщиномеров Толщина стенки / толщиномер металла
УЛЬТРАЗВУКОВЫЙ ИЗМЕРИТЕЛЬ ТОЛЩИНЫ СТЕНКИ / ИЗМЕРИТЕЛЬ ТОЛЩИНЫ МЕТАЛЛА
Использование ультразвукового неразрушающего контроля (NDT) для проверки свойств материала, таких как измерение толщины, в настоящее время широко используется во всех сферах промышленности.Возможность измерения толщины без необходимости доступа к обеим сторонам испытательного образца предлагает этой технологии множество возможных применений. Металлы, пластмассы, керамика, стекло и другие материалы можно легко измерить портативными ультразвуковыми толщиномерами с общей точностью 0,001 дюйма.
Ультразвуковые толщиномеры измеряют толщину детали, измеряя время, в течение которого звук проходит от преобразователя через материал до заднего конца детали, а затем измеряют время отражения обратно к преобразователю.
Затем датчик рассчитывает толщину на основе скорости звука, проходящего через проверяемый материал.
Для генерации звука при возбуждении используется широкий спектр пьезоэлектрических преобразователей, работающих на заданных частотах. Обычно частота 5 МГц является стандартной для всех ультразвуковых толщиномеров Phase II. Дополнительные преобразователи всегда доступны для множества приложений.
Метод прямого контакта ультразвуковых толщиномеров импульсного / эхо-типа требует использования связующего вещества.Пропиленгликоль широко распространен, но можно использовать и многие другие вещества.
Простые в настройке и использовании, многие датчики сегодня имеют возможность сохранять память, выводить на принтеры, ПК и портативные портативные устройства. Благодаря сочетанию простого прибора с меню и данных в памяти, технический персонал / операторы имеют под рукой целый мир технологий для получения высокоточных и экономичных измерений для всех типов приложений толщины.
