АКПП любой формации представляет собой достаточно сложный механизм, просто изобилующий разного рода деталями. Одни из них являются лишь вспомогательными в работе устройства, а другие – настоящей основой. Именно к категории последних относятся соленоиды, отвечающие за переключение передач и управление режимами коробки. Более подробно о принципах функционирования и общей концепции данных элементов АКПП поговорим сегодня. Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй.

Устройство и принцип работы соленоидов АКПП

Соленоид АКПП – это специальное устройство, которое отвечает за движение масла внутри гидроблочного механизма. Управляется оно электронным блоком управления АКПП и, по сути, представляет собой обычный электромеханический клапан. Именно соленоиды стали наиболее распространёнными «управленцами» переключения передач и режимов работы в современных автоматических коробках передач. Если в роботизированных и вариаторных КПП заменить данные узлы чем-то возможно, то вот в гидравлических АКПП они стали основой управления, поэтому вряд ли будут вытеснены в течение ближайших десятилетий.

Стоит отметить, что соленоид в коробке переключения передач далеко не один – их множество, которые зачастую объединены в целые блоки. Ранее функции контроля движения масла по каналам АКПП возлагались на механические клапанные механизмы, однако развитие автомобильной электроники спровоцировало замену таких устройств на более удобные соленоиды. Если быть точнее, то первый соленоид был установлен в конструкцию автомата лишь в середине 80-х годов в США, после чего получил широкое распространение в этой сфере применения.

Повторимся, любой соленоид – это электромеханическое устройство, которое, честно говоря, очень простое по своей конструкции. Основная функция данного механизма заключается в перекрытии подачи масла по тому или иному каналу АКПП посредством его запирания специальным стержнем. Последний, к слову, выполнен из металла и попросту скользит в проводящей ток спирали (электричество в ней течёт постоянно, пока заведён мотор автомобиля). Нарастание тока движет стержень к концу спирали, то есть запирает канал подачи масла, снижение – к его началу, соответственно, усиливая подачу смазки. Движение стержня любого соленоида организовано при помощи специальных механизмов – запирающих и возвратных пружин.

Все соленоиды АКПП собраны в её элементе под названием «гидроблок» (в народе – блок соленоидов). Гидроблок, к слову, представляет собой плиту, разделённую на многочисленные каналы и имеющую в конструкции множество датчиков, клапанов. Такая организация позволяет автомату осуществлять возложенные на него обязанности, которые заключаются в автоматическом переключении передач. Соленоиды в этой системе играют немаловажную роль и находятся под управлением ЭБУ, направляющем им сигналы по открытию или закрытию конкретного канала гидроблока.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

• Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
• Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
• Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

• Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
• Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
• Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
• Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
• Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
• Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

1. Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
2. Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
3. Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

1. Гидроблок снимается с коробки;
2. От клапана отсоединяются все разъёмы;
3. Откручивают крепления соленоида, и он снимается с гидроблока;
4. После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
5. Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

За что отвечают соленоиды в акпп

Соленоид АКПП- это электромагнитный клапан, который открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.

Именно благодаря соленоидам в АКПП переключаются передачи, а также включается и отключается блокировка Гидротрансформатора. Соленоидами управляет Электрический Блок Управления — он посылает электрические сигналы на соленоид, тем самым открывая или закрывая клапан. Это позволяет контролировать давление трансмиссионного масла при его подаче на фрикционные диски (элементы сцепления АКПП).
Срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.

Из-за этого клапан начинает «подклинивать» или «зависать». Коробка перестает корректно работать,

появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.
Распространенной причиной проблем с соленоидами является износ каналов и плунжеров, нередко отмечается то, что пружины теряют упругость, в корпусе появляются трещины, возникают проблемы с обмоткой соленоида.
Ресурс самых надежных соленоидов (в идеальных условиях экспуатации) не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).

Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за те или иные функции.

Ремонт соленоида в автоматической коробке часто не предусмотрен. Если иначе, касательно ремонта соленоидов, задача усложняется, так как данная деталь в современных АКПП неразборная.

Замену соленоидов в АКПП совершают после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Задавайте Ваши вопросы.
Ждем комментариев!)

• Соленоиды в АКПП: что это, проверка и замена
• Для чего нужны соленоиды в АКПП
• Где находятся соленоиды
• Типы соленоидов
• Основные неисправности соленоидов АКПП их ремонт
• Как проверить и заменить соленоиды

Для чего нужны соленоиды в АКПП

Соленоид АКПП – это электромагнитный клапан-регулятор, выполняющий работу по закрытию и открытию масляного канала. Его работа управляется ЭБУ, который посылает непрерывные электрические импульсы с определённой частотой. Соленоид осуществляет контроль над давлением масла на конкретные связки сцепления, быстро переключая передачи, или снимает блокировку гидравлического трансформатора. Соленоид АКПП отвечает за управление режимами коробки передач.

Где находятся соленоиды

Соленоид, или же электроклапан, по общим правилам находится в гидроблоке – гидравлической клапанной плите.

В гидроблоке он вставлен в канал, где скрепляется с ним с помощью болта или специальной прижимной пластины. С другого конца он присоединяется с помощью шлейфа, или штекера электропроводки к блоку управления автоматики.

Соленоид АКПП отвечает за передачу сигналов между гидравлической и электрической системами. Он с помощью своих функций объединяет их. И часто это объединение дает сбои, которые определяет компьютер.

В АКПП располагается не менее 4-х соленоидов. Их количество зависит от сложности схемы и количества ступеней.

Кабель и шлейф ЭБУ часто являются причинами поломки соленоидов, поэтому подвергаются замене так же быстро, как и соленоид.

Типы соленоидов

Первыми соленоидами, предназначенными именно для автоматических коробок, были on-off соленоиды достаточно простой конструкции и с простыми функциями. Такого типа соленоиды работали по принципу: «открыть» и «закрыть». Стержень, с помощью тока, бегущего по обмотке, ходил по каналу и выполнял функцию on/off.

Первые из соленоидов действовали по принципу on/off. Но, в силу развития автоиндустрии, в начале 90-х были созданы 3-way соленоиды – переключатели нового поколения. В положении on шарик-клапан открывает проход для масла с канала 1 на канал 2, а в положении off – проход со 2-го на 3-й. Такая разработка помогла объединить приборы в один – включать и отключать фрикционные муфты.

Стремясь к совершенству, конструкторы в середине 90-х разработали ещё более «умный» тип соленоида.

Соленоиды – регуляторы, или «электрорегуляторы», сконструированы по принципу вентиля. В зависимости от типа импульса, который поступает от компьютера, внутреннее кривое сечение соленоида «приоткрывается» или «призакрывается», то есть ток подается определенными перерывами и частотой.

Соленоиды-регуляторы бывают шариковые, золотниковые 3-way, 4-way, и даже 5-way.

Были разработаны соленоиды с шариковым клапаном – PWM-соленоиды. Это первый этап разработки.

Позже появились достаточно редкие соленоиды VBS. Они обладают низкой чувствительностью к вариациям подающего давления и хорошо справляются с высокими давлениями масла в линии. Они называются еще золотниковыми, так как у них клапан – золотник.

Линейные (пропорциональные) соленоиды сконструированы так, что самый изнашиваемый элемент плиты гидроблока, муфта с отверстиями, по которой в таком типе соленоида ходит золотник-плунжер, помещен в сам соленоид.

Линейные соленоиды тем и примечательны, что с их помощью можно избежать замены всей гидроплиты при поломке этого элемента, а ограничиться заменой только одного изношенного соленоида. Гидроплита теперь служит дольше, а проблема с износом её каналов – устранена.

Этот тип соленоидов достаточно капризен, и ресурс жизни, по сравнению с линейными соленоидами короче. Так как в силу быстрого износа из-за небольшого веса и повышения давления, клапан соленоида меняет свой уровень открытия, и компьютеру необходима точная связь для правильной реакции на такие изменения.

Различают ещё соленоиды по функциональному назначению:

1. Это соленоиды ЕРС или LPC (Line Pressure Control). Он один из первых в гидравлической плите электроклапанов. Этот тип соленоидов – «главарь». Он единолично распределяет масло по остальным соленоидам и каналам. При 4-х ступенчатой ЕРС – первым изнашивается.
2. Соленоид ТСС. Выполняет самую «грязную» работу среди всех типов соленоидов. Он влияет на гидротрансформаторную муфту «блокироваться-подключаться», повышая КПД для «спортивного режима» разгон. Он часто бывает самым слабым звеном во многих гидроблоках, так как через этот соленоид идет нефильтрованное и горячее масло с гидротрансформатора.
3. Shift soleno >

Управляющий соленоид – по типу транзистора в электросхеме, соленоиды могут управлять клапанами плиты.

Они направляют и дают небольшое давление на клапан гидроблока, который сам уже подает давление на поршни и фрикционы.

Управляющие соленоиды бывают 2 типов:

• – соленоид качественного переключения передач;
• – соленоид управления охлаждением масла.

Основные неисправности соленоидов АКПП их ремонт

Ниже представим самые распространенные «болезни» соленоидов.

1. Причиной поломок и «клина» соленоидов является то, что из-за некачественного масла соленоиды забиваются нагаром из бумажной, стальной, бронзовой и алюминиевой пыли, которая получается от изношенных расходников и узлов.

Проявляется такая проблема тем, что клапан соленоида при холодном масле работает нормально, а при горячем – тормозит.

Чтобы устранить эту проблему, рекомендуется полоскать соленоид, промывать в растворителях и очищать с помощью переменного тока и растворителя.
Протечки – следствие износа, поломка деталей, таких как плунжер, манифольд. При наличии PWM соленоидов в управлении, при ослаблении одного из них, компьютер учитывает его износ и перенаправляет часть нагрузки на другие соленоиды.

Это немного продлевает жизнь состарившейся детали. Но горячее масло и интенсивность напряжения быстро изнашивают слабый соленоид, и тогда приходится его менять.

Интенсивность работы, при перенаправлении давления и части обязанностей на другие соленоиды, изнашивает их каналы и плунжеры. Таким образом, получается цепная беспрерывная реакция.
Следующими проблемами и поломками являются снижение упругости пружины, трещины в корпусе, снижение сопротивления обмотки соленоида, поломки конструкции.

Самая распространенная причина выхода из строя соленоидов – износ его деталей: втулок, манифольда, клапана, плунжера или шарика.

Засоряется плунжер крошкой от изношенных деталей и масла, все начинается с проблемой с переключением – его клинит, потом увеличивается количество нагара, и выходят из строя втулки и клапаны.

Но, тем не менее, из-за всех этих нововведений, уменьшился расход топлива, повысилась динамика и комфорт автомобиля, вся механика АКПП стала работать точно, слаженно и нагружено. Но такие изменения, в свою очередь, привели к быстрому износу деталей и загрязнению масла их частицами.

Сейчас нужно постоянно менять масло, так как оно приобретает из-за всех этих частиц свойства наждачной бумаги.

Как проверить и заменить соленоиды

Если вы заметили, что вам стало тяжелее переключать скорости на определённые передачи, заметили в поддоне неизвестную стружку, ваш компьютер подает вам сигналы бедствия – в поиске причин обратиться непосредственно к соленоидам.

Достаточно легко определить, какой же именно соленоид «клинит». Каждый соленоид отвечает за группу передач и управление гидротрансформатором. Это зависит от марки вашего авто и АКПП. Например, если в коробке 4 соленоида, то первый отвечает за переключение 1-2 передачи, и, скорее всего, за 3-4 передачу, второй – 2-3 передача, третий за блок гидротрансформатора, четвёртый отвечает за работу тормозной ленты. Если проблема с переключением с 2-3 передачи, то, соответственно, этот соленоид подлежит ремонту или замене.

Если вы при движении чувствуете толчки и удары в коробку передач, или компьютер вам сам говорит о проблеме (высвечивается код, лампочка мигает и т.д.), эти случаи говорят о том, что нужно срочно проверить гидроблок.

В этих случаях необходимо сразу проверить деталь. В первую очередь, соленоид проверяется на сопротивление. На контакт клапана подают напряжение 12 В. Если соленоид рабочий, то он издаст щелчок, если же такового нет, то проблема в его засорении. Для прочистки под напряжением продуваем сжатым воздухом – соленоид должен его пропускать. Если нет, необходима его замена.

Ремонт соленоида своими руками возможен, но только в тех случаях, когда сама деталь разборная. Современные детали, в своем большинстве, сейчас выпускаются не разборными. Для таких деталей единственным вариантом ремонта является их продувка или ультразвук. Если же деталь разборная, то можно поменять обмотку, промыть все детали в бензине, высушить и собрать. После этих действий рекомендуем проверить соленоид на работоспособность.

Если у вас не удался ремонт соленоида, то его замена в АКПП нетрудная, главное – все сделать аккуратно и осмотрительно. Перед тем, как приступить к работе, необходимо определить тип своей АКПП, и, исходя из этих данных, подобрать подходящий соленоид. Открепляем гидроблок от коробки, отсоединяем соленоид от питания и извлекаем из блока. Далее устанавливаем новые детали. Устанавливаем гидроблок на его законное место, не забывая про новую прокладку.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Автоматическая трансмиссия представляет собой сложный комплекс, который включает в себя как механику и электронику, так и гидравлику. Именно благодаря слаженной и точной работе всех компонентов, механизмов и устройств АКПП реализована возможность плавного и своевременного переключения передач в автоматическом режиме.

Одним из важных составляющих любой современной коробки — автомат является соленоид АКПП (еще упрощенно называется соленоид гидроблока). От работы соленоидов напрямую зависит не только исправность АКПП, но и срок службы всего агрегата. Далее мы рассмотрим, за что отвечают соленоиды в АКПП, какие вид соленоидов бывают, а также как работает данный элемент.

Читайте в этой статье

Соленоиды коробки — автомат: назначение и принцип работы

Итак, соленоид АКПП является особым электромеханическим клапаном-регулятором (краном), который способен открывать и закрывать масляный канал гидроблока, по которому циркулирует рабочая жидкость (трансмиссионное масло ATF).

На момент появления первых автоматов коробка оснащалась простейшим механическим клапаном, однако в дальнейшем механику вытеснили соленоиды. Их главным преимуществом является точность, высокая скорость и повышенная надежность.

• Устройство соленоида АКПП достаточно простое. Его конструкция предполагает наличие магнитного стержня, в котором имеется медная обмотка. Если просто, когда на обмотку подается электрический ток, это заставляет перемещаться магнитный стержень в направлении движения масла.

Если напряжение меняется, стержень смещается в противоположную сторону. Также соленоид имеет возвратную пружину, усилие которой позволяет улучшить качество его закрытия и повысит скорость и точность срабатывания.

Устанавливаются соленоиды в каналах гидроплиты. Если канал открыт, масло без ограничений проходит по каналу, перенаправляясь к различным элементам самой коробки или попадает в маслоприемник, чтобы охладиться.

Как уже было сказано выше, управляет работой таких клапанов ЭБУ. Контроллер подключается к клапану посредством шлейфа. Отметим, что часто проблемы возникают именно по причине повреждений шлейфа соленоида, а не самого клапана.

• Идем далее. Сегодня сами соленоиды могут отличаться по конструкции, видам и типам. Самые простые решения на старых АКПП являются обычным электромеханическим клапаном, который работает по принципу открытие/закрытие.

Дальнейшее развитие привело к появлению устройства со стальным сердечником и шариковым клапаном. Решение стало более эффективным, однако слабым местом принято считать низкую надежность и сложность конструкции.

По этой причине немногим позже были созданы трехканальные соленоиды. Устройство позволяет эффективно регулировать давление, а также перенаправлять масло к различным деталям коробки или в систему охлаждения. При этом конструкция соленоида данного типа отличается повышенной надежностью.

Следующим этапом стало создание «умного» соленоида, который способен оптимизировать работу гидроблока. Речь идет о соленоидах-регуляторах, работающих по принципу вентиля. Такое устройство способно не только открывать и закрывать канал для подачи масла, но и осуществлять открытие/закрытие на ту или иную величину.

Использование таких устройство позволило увеличить общий срок службы гидроблока, поломки клапанной плиты по причине выхода из строя соленоидов свелись к минимуму, намного менее актуальной стала проблема износа каналов гидроблока.

Еще клапана гидроблока делятся по назначению (например, соленоид давления АКПП, соленоид EPC, LPC, соленоид контроля линейного давления, соленоид ТСС, shift соленоид и т.д.). Группа EPC и LPC отвечает за линейное давление, ТСС управляет блокировкой ГДТ, тогда как shift solenoid (линейный шифтовик) обеспечивает переключение передач.

Неисправность соленоидов АКПП: основные поломки и причины

Сегодня в автоматических коробках соленоиды достаточно надежны и рассчитаны на большой срок службы. Однако данные устройства также могут давать сбои или полностью выходить из строя по ряду определенных причин.

Прежде всего, естественный износ затрагивает механические элементы указанной детали. Также скопление грязи и масляных отложений, металлической стружки, которая образуется в результате износа самой АКПП, на металлическом сердечнике приводит к тому, что шток теряет подвижность.

Если автомобиль эксплуатируется активно, то к 200-250 тыс. км. изнашивается сам соленоид, детали плунжера, входное отверстие. В таком случае масло начинает течь, появляются проблемы в работе АКПП и охлаждении масла в коробке автомат. Если соленоид разборной, можно заменить изношенные элементы, если же деталь цельная, тогда потребуется полная замена соленоида.

Советы и рекомендации

Прежде всего, к быстрому выходу соленоидов из строя приводит использование неподходящего для конкретной коробки масла, а также его несвоевременная замена. Параллельно нужно вовремя менять и фильтры АКПП.

Причина вполне очевидна, так как жидкость АТФ накапливает в себе продукты износа и стружку. Стружка действует как абразив, а отложения накапливаются на деталях, после чего сердечник соленоида клинит.

Единственным решением является замена масла/фильтров в автоматической коробке передач по регламенту или даже раньше (с поправкой на индивидуальные условия эксплуатации). Также использовать нужно только оригинальные жидкости или расходники.

При отсутствии такой возможности допускается замена исключительно на высококачественные аналоги. Важно понимать, что только чистое и качественное масло позволяет соленоидам отработать весь свой расчетный ресурс.

Если же возникли сбои в работе АКПП, связанные с блоком клапанов, необходимо знать, как проверить соленоиды. Выполнить данную процедуру можно своими руками, однако если опыта недостаточно, лучше доверить автомобиль опытным специалистам.

Напоследок отметим, что в коробке передач имеется целая группа соленоидов. По этой причине (особенно если АКПП имеет большой пробег), рекомендована замена всех клапанов, даже если явно неисправен только один.

Дело в том, что если ограничиться заменой только проблемного элемента, высока вероятность того, что в скором времени менять нужно будет и другие, то есть повторно выполнять частичную разборку, сборку АКПП и т.д.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Как проверяются электромагнитные клапана (соленоиды) АКПП: частые неисправности соленоидов АКПП, виды клапанов, устройство, диагностика. Промывка и замена.

Соленоид АКПП: устройство соленоидов, принцип работы. Частые неисправности и поломки клапанов-соленоидов, диагностика, ремонт и замена.

Как определить, что коробка автомат перегревается: признаки, указывающие на перегрев АКПП. Как улучшить охлаждение АКПП и не допустить перегрева автомата.

Устройство блока клапанов (клапанной плиты, гидроблока) АКПП. Принцип работы гидроблока, неисправности блока клапанов, чистка и промывка гидроблока, ремонт.

Полная проверка автоматической коробки передач АКПП на б/у автомобиле: как самому определить степень износа, остаточный ресурс, возможные неполадки и т.д.

зачем нужны и как их проверить?

Большинство современных транспортных средств оснащены автоматическими коробками передач. И основную роль в подобных КП выполняет трансмиссионное масло. В этом вопросе практически все автомобилисты очень трепетны, поскольку именно выбор правильного и хорошего расходного материала гарантирует длительность срока эксплуатации автоматической коробки переключения передач. И как положено любому устройству, АКПП состоит из большого числа механизмов. И особая роль отведена тех, что отвечают за смазку конструкции, где самым главным элементом являются соленоиды. Эти элементы фактически несут ответственность за подачу в систему АКПП трансмиссионного смазочного масла.

Почему используют АКПП?

Соленоид в АКПП является специальным устройством, которое выступает электромагнитным регулирующим клапаном или регулирующим клапаном. Он производит открытие и закрытие специального канала подачи смазочного масла. В конструкции АКПП соленоиды несут ответственность именно за работу масляного канала коробки. При этом работа устройства осуществляется за счет поступающих от ЭБУ команд. Когда ЭБУ отправляет электроимпульс с определенной частотой, соленоид в это время следит за значением давления смазочного материала и выполняет быстрое переключение скорости или же съем блокировки с гидравлических трансформаторов. В плане конструктивных особенностей в этом нет ничего сложного. По сути это обычный стержень из металла, который обвит спиралью для прохождения постоянного тока. Внутри стержень подвижен и когда на него действует ток, он начинает перемещаться с помощью пружинки от конца спирали к началу. Это и приводит к закрытию или открытию потока смазочной жидкости.

Какие поломки соленоида могут быть?

Понятное дело, что на длительность эксплуатации соленоида серьезное влияние оказывает используемое в АКПП транмиссионное масло. При этом если они вышли из строя совсем не обязательно покупать очень дорогостоящие элементы для замены. Если параллельно в коробку будет заливаться только низкокачественное масло, то это все равно не даст должного результата. По этой причине большинство неполадок связано именно с использованием откровенно плохой смазки. Также соленоиды очень часто ломаются по причине появления на них нагара. Это отражается в итоге на том, что элемент начинает плохо справляться со своими функциями. Причем если масло еще холодное, соленоид может нормально работать, а вот если оно прогрелось, то возникают определенные проблемы. Нередко могут возникать протечки, которые появляются в результате износа и поломок манифольдов или пленжеров. Со временем работы один из соленоидов может ослабнуть и тогда он не сможет справляться со своими функциями. Его часть нагрузки будет перераспределена на остальные соленоиды, что в последствии может привести к перенагрузке.

О том, что такое соленоиды и зачем они нужны в АКПП более подробно будет рассказано в этом видеоролике:

Соленоид АКПП — электромагнитный клапан, открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.

Благодаря работе соленоидов в автоматической коробке происходит переключение передач, а также включается и отключается блокировка ГДТ (гидротрансформатора).

Устройство соленоидов АКПП

Если говорить о самой простой конструкции, для простоты понимания, соленоид является электроклапаном. В двух словах, в корпусе стоит стержень из металла, на который навита спираль. По указанной спирали идет ток.

Соленоид устанавливается в гидроблоке (гидравлическая клапанная плита). Клапан вставляется в канал, также к нему присоединяется электропроводка для подсоединения к блоку управления. Как правило, в АКПП устанавливается от 4-х соленоидов и более (в зависимости от количества передач, особенностей конструкции коробки и т.д.).

Виды соленоидов

Соленоиды для автоматических трансмиссий на начальном этапе выполняли только функцию открытия и закрытия каналов гидроблока. Далее соленоид стал по принципу работы напоминать электромагнитный клапан (гидравлический клапан).

Устройство получило отдельный масляный канал и клапан шарикового типа, который отвечает за перекрытие данного канала. Далее технология получила развитие, что позволило создать соленоиды нового поколения.

Следующим этапом развития стали соленоиды с возможностью дополнительного регулирования, похожие на вентиль. Такие клапаны имеют внутренне кривое сечение. Получив импульс от ЭБУ, сечение соленоида может приоткрыться или немного закрыться. Такое решение позволило еще более гибко управлять давлением масла.

Также добавим, что соленоиды бывают шариковыми, золотниковыми (с клапаном – золотником), линейные соленоиды, соленоиды VFS и т.д. Кстати, ресурс последних заметно ниже, чем у линейных.

В АКПП также устанавливается соленоид ТСС. Данный соленоид отвечает за блокировку/разблокировку ГДТ. Через него проходит горячее и загрязненное масло из гидротрансформатора, так что данный элемент часто выходит из строя. Соленоид Shift выполняет роль переключателя скоростей, еще имеются управляющие соленоиды гидроплиты и т.д.

Неисправности и ремонт/замена соленоидов АКПП

Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.

В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.

Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).

Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за те или иные функции.

Если водитель заметил, что возникли проблемы при переходе со второй на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.

Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т.д.

В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.

На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.

Замена соленоидов в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Гидротрансформатор АКПП (конвертер крутящего момента, ГДТ). Назначение, устройство гидротрансформатора, принцип работы и особенности.

Фрикционы (фрикционные диски) АКПП в устройстве автоматической гидромеханической коробки передач. Устройство и виды фрикционов, особенности работы.

Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.

Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

Устройство и принцип работы роботизированной КПП. Отличия роботизированных коробок передач от гидротрансформаторной АКПП и вариатора CVT.

В первых автоматических коробках для управления переключением передач и некоторыми другими функциями использовалась сложная и громоздкая система гидравлических насосов, клапанов и исполнительных механизмов. С внедрением электроники делать это стало значительно проще, поскольку стало возможно использовать соленоид АКПП – специальный электрогидравлический узел, позволяющий управлять потоками масла с помощью электрических сигналов.

Что из себя представляет соленоид

Это электрический клапан, способный при подаче на него напряжения перекрывать прохождение гидравлической жидкости или, наоборот, разрешать её протекание через свой канал. Более продвинутые устройства могут регулировать потоки, менять их интенсивность, давление или перераспределять движение масла между разными направлениями. Всё это необходимо для управления исполнительными механизмами коробки, которые уже непосредственно воздействуют на фрикционные пакеты, тормозные ленты, блокируют гидротрансформатор или открывают весь поток масла через гидроблок и радиатор охлаждения.

Разобравшись, что такое соленоид в АКПП, можно перейти к рассмотрению конкретных конструктивных исполнений деталей и более подробному анализу их работы.

Как устроен реальный соленоид

Электромагнитный принцип работы заключается в наличии обмотки из тонкого провода с большим количеством витков, при протекании по которой электрического тока возникает сильное магнитное поле. Внутри катушки помещён металлический шток, который намагничивается и начинает перемещаться в поле катушки. Со штоком связан гидравлический клапан шарикового или золотникового типа, который таким образом открывается или закрывается. Обратный ход клапана после снятия управляющего напряжения обеспечивает входящая в его состав пружина.

Примерный алгоритм, описывающий как работает соленоид в АКПП, выглядит следующим образом:

1. Блок управления коробкой принимает решение на переключение передачи и подаёт напряжение на соответствующий клапан.
2. В обмотке появляется магнитное поле, которое сдвигает золотник соленоида, управляющее давление поступает на исполнительный механизм.
3. Блок фрикционов зажимается поршнем и в планетарном механизме выбирается нужное передаточное число.

Точно так же под управлением электронного мозга коробки задействуются и все прочие функции гидроблока по той же схеме:

• принятие решения;
• выдача электрической команды;
• преобразование её соленоидом в гидравлическое воздействие;
• выполнение команды;
• получение обратной связи от датчиков коробки и двигателя.

Но некоторые автоматы уже устроены несколько сложнее. Там в одной детали объединено несколько функций.

Типы соленоидов

По описанному выше принципу работы соленоидов АКПП действуют самые простые устройства, имеющие два состояния — включено и выключено. Они и сейчас применяются, лишь получив несколько более усовершенствованную конструкцию для более надёжной работы. Но параллельно создавались клапаны посложнее, например, если рядом работают два соленоида в противофазе, то почему бы не применить один переключающий? Так и было сделано, появились двухканальные клапаны. Или трёхканальные, если считать входную магистраль. Такой соленоид может перебрасывать давление рабочей жидкости из одного выходного канала на другой, например, чтобы снять поток с поршня фрикционов передачи и сбросить жидкость в картер.

Следующим по сложности устройством стал регулируемый клапан. Он не имеет два положения «открыто-закрыто», а способен плавно изменять сечение проходного канала. Для этого на него подаётся изменяющееся по величине напряжение, обычно для этих целей используется ключевое регулирование по широтно-импульсному методу, как обеспечивающее наибольший коэффициент полезного действия и минимальный нагрев электронного управляющего ключа. Такая конструкция позволяет более плавно переключать передачи, делая этот процесс незаметным для водителя.

Признаки и причины неисправностей

Как следует из принципа работы, проблемы с управляющими клапанами будут проявляться в моменты переключения передач. Коробка начнёт «пинаться», то есть пропадёт плавность изменения передачи, начнутся непредсказуемые и ненужные переключения или автомат может зависнуть на одной из передач. Потеряется адекватность управления. Чаще всего это бывает связано с потерявшим качество или загрязнённым маслом в АКПП. Такой продукт, проходя через клапаны, будет засорять и их, после чего тонкая гидравлика золотников и плунжеров плавно работать уже не сможет.

Обычно управляющая электроника сразу замечает неправильные реакции на свои команды, поскольку штатная модель работы АКПП зашита у неё в памяти в виде программы встроенного микропроцессора. И если контроллер хочет одного, а происходит совсем другое, он сам заметит признаки неисправности соленоидов АКПП и отреагирует зажиганием лампы неисправности на приборной панели водителя. Надо разбирать коробку и проверять гидроблок, хотя в отдельных случаях удаётся обойтись заменой масла и фильтра.

Зачем нужно менять соленоиды

Не всегда замена будет необходима. Иногда вполне возможно произвести ремонт соленоида АКПП своими руками. Для этого даже существуют ремкомплекты, хотя конечно далеко не с каждой деталью получится так поступить. Замена вместо ремонта – это общемировая тенденция в автомобильной технике. Тем не менее, если клапан удастся разобрать, то можно его проверить путём прозвонки электрической части, обмотки и подводящей проводки с разъёмами, очистить детали от грязи и металлической стружки, попавшей туда с маслом, и убедиться в восстановлении его нормальной работы. На чистом масле деталь ещё поработает.

Чистка соленоидов АКПП вряд ли потребуется, если регулярно заменять масло в коробке, даже вопреки заверениям производителя, что она этого не требует на протяжении всего срока службы. Оно так и есть, только срок этот окажется очень коротким. В пределах заводской гарантии на автомобиль. На самом деле коробка может прожить гораздо дольше, только надо почаще удалять продукты износа от тонких деталей гидравлики путём регулярной замены масла.

Порядок проверки и замены соленоидов

Работа достаточно сложная, доступна только при хорошем знании материальной части.

1. При прогретом масле открутить сливную пробку и дождаться полного слива жидкости из картера.
2. Открутив болты по периметру фланца поддона снять нижнюю часть картера и масляный фильтр, если он расположен между поддоном и гидроблоком. Иногда фильтр при таком разборе недоступен или вообще отсутствует.
3. Отсоединив электрические разъёмы и освободив крепёж, снять плиту гидроблока.
4. Проверить подозрительные соленоиды на электрическое сопротивление, подав на них напряжение выяснить состояние механической части, срабатывание клапанов.
5. Если принято решение о замене, выбрать по каталогу точно соответствующую деталь и после тщательной промывки всех деталей, гидроблока и поддона установить взамен изношенной.
6. При сборке заменить фильтр, его уплотняющее кольцо и прокладку поддона.
7. Заменить масло в АКПП, установив его уровень в соответствии с инструкцией на конкретный автомобиль.

Наверное можно рекомендовать проводить эти операции профилактически при каждой замене масла, но сомнительно, что кто-то захочет этим заниматься. Хотя такие процедуры способны в разы увеличить срок службы коробки и всех её деталей. Но даже просто регулярная замена масла даст вполне сопоставимый эффект.

Изначально коробки передач оснащались так называемым Говернором. Это примитивный гидравлический клапан, который работал по механическому принципу. Сегодня же на современных автоматических коробках передач используется исключительно соленоиды, которые управляются автоматикой. Преимуществом использования соленоида являются повышение надёжности, возможность тонкого управления и настройки работы автоматической коробки передач.

Содержание :

Соленоиды АКПП | Общая информация

Конструкция и принцип работы

Конструкция соленоидов состоит из специального магнитного стержня, внутри которого располагается медная обмотка. По обмотке подается постоянный ток, который толкает магнитный стержень по направлению движения масла. При изменении напряжения тока магнитный стержень перемещается в противоположную сторону. Несмотря на кажущуюся сложность, данная конструкция отличается простотой и лёгкостью в управлении. В современных автоматических коробках передач соленоиды перемещаются не только под воздействием изменения направления тока, но и за счёт специальной возвратной пружинки. Тем самым обеспечивается повышенная надёжность устройства и возможность правильного функционирования соленоида при проблемах с электроснабжением.

Располагаются соленоиды в специальных каналах гидроблока, по которым движется масляная жидкость. При открытом канале масло свободно циркулирует по каналу и направляется к движущимся частям коробки или же в маслоприемник для последующего охлаждения.

Управление работой соленоидов осуществляется при помощи компьютера, который подключён к электрическим клапанам при помощи специального шлейфа. Необходимо отметить, что шлейфы, по которым передаются управляющие сигналы к электрическим клапанам, является слабым местом конструкции и достаточно часто выходит из строя. Именно поэтому при проблемах в работе соленоидов в первую очередь в ремонтных мастерских проверяют работоспособность шлейфа.

Гидроблоки в большинстве моделей современных коробок передач располагаются в нижней части коробки. Только лишь в отдельных трансмиссиях гидроблок расположен с левой или же с правой стороны. Нижнее расположение электрических клапанов позволяет существенным образом упростить ремонтные работы. Замена соленоидов в акпп может производиться в специализированных сервисных центрах. Отметим, что данная работа производится без снятия автоматической коробки передач с автомобиля.

Типы соленоидов

Электрические соленоиды

В современных коробках автоматах используется несколько типов соленоидов. Впервые данные электрические клапаны стали использоваться американскими автопризводителями ещё в восьмидесятых годах прошлого века. По сути, они представляли собой специально открывающий и закрывающей клапан, который стоял в канале, по которому масляный насос гонит рабочую жидкость в систему. По сути, такие соленоиды имели два положения Открытое и Закрытое.

Соленоиды Volvo

На смену таким электрическим клапанам пришли соленоиды, которые были разработаны шведским автопроизводителем компанией Volvo. Подобные конструкции имели специальный толкающий сердечник и встроенный шариковый металлический клапан. Клапан позволял открывать или же закрывать масляный канал. Несмотря на свою эффективность работы подобная конструкция не получила должного распространения. Проблема заключалась в сложной конструкции, которая достаточно часто выходила из строя.

Трехканальные соленоиды

В скором времени должное распространение получили специальные трёхканальные соленоиды, которые позволяли с лёгкостью регулировать давлений системе и направлять масло к подвижным элементам или же в систему охлаждения. Тщательно продуманная конструкция таких трёхканальных соленоидов отличалась надёжностью и долговечностью.

Интеллектуальные соленоиды

В середине девяностых годов появились интеллектуальные соленоиды, которые позволяли оптимальным образом управлять работой гидроблока. Большой популярностью стали пользоваться соленоиды-регуляторы, которые использовали принцип вентиля и позволяли не просто перекрывать или же открывать канал для движения масла, но и открываться на определенную величину, что позволяло регулировать объем перекачиваемого масла. Открытие клапана осуществлялось по сечению в штоке, а управление осуществлялось от центрального компьютера, который направлял импульсный ток к магнитному сердечнику соленоида. Одновременно с изменением принципа работы инженеры ведущих мировых автопроизводителей модернизировали конструкцию электрических клапанов, что позволило сделать трех, четырех и пятиканальные соленоиды. Сама конструкция существенно упростилась, что в свою очередь положительно сказалось на надежности. Гидроблок стал служить намного дольше, а выходы его из строя по причине поломок соленоидов стали редкостью. Была фактически полностью решена проблема износа каналов гидроплиты, которая являлась одной из основных причин поломок автоматических коробок передач.

Соленоиды принято классифицировать по их назначению. Наибольшее распространение получили два типа электрических клапанов – EPC и ТСС. Первые отвечают за работу главного подающего канала и канала, по которому масло движется в маслосборник. Соленоид типа ТСС отвечает за блокировку гидротрансформатора и обеспечивает возможность увеличения объема подачи масла в коробку передач.

Неисправности соленоидов АКПП — Симптомы и причины

Используемые в настоящее время в автоматических коробках передач соленоиды отличаются надёжностью и долговечностью. Однако утверждать, что данный элемент полностью лишен каких-либо проблем и поломок было бы неправильно. Как и любой другой механический элемент, соленоид может ломаться и выходить из строя. Опишем наиболее распространенные поломки и их причины.

Так, например, достаточно часто происходит увеличение отложений масла и мельчайшей пыли на металлическом сердечнике. В результате сердечник даже при получении необходимого электрического сигнала не выдвигается в шток. При рабочей температуре масла в коробке передач соленоид может клинить, а автомобиль при этом будет выдавать ошибку в работе коробки передач. Устранить данную проблему можно путём промывки соленоидов в специальных растворителях. Блок соленоидов может очищаться ультразвуком. Последнее проводится без демонтажа соленоидов с коробки передач. Рекомендуем выполнять ультразвуковую чистку соленоидов каждые 50 тысяч километров пробега.

Так выглядит блок соленоидов

При пробеге автомобиля в 250 – 300 тысяч километров или же при максимально активной эксплуатации транспортного средства может отмечаться износ входного отверстия и деталей плунжера. Все это приводит к появлению протечек масла. Появляются проблемы в работе системы охлаждения и смазки коробки передач. В данном случае ремонт износившихся соленоидов заключается в экзамене их на новые запасные части.

Распространённой причиной выхода из строя соленоидов является использование некачественного масла или же отсутствие замены масла в коробке. Рабочая жидкость с продуктами износа постепенно заклинивает магнитный сердечник на горячей или же холодной машине. Необходимо помнить, что диагностировать такую поломку крайне сложно. Именно поэтому рекомендуем проводить замену масла в автоматической коробке передач в соответствии с рекомендациями производителя. Используйте исключительно качественные масла.

В специализированных мастерских вам расскажут, как проверить соленоиды и при необходимости проведут замену. Стоимость этих элементов не слишком высока. Однако вы должны понимать, что в коробке передач может содержать несколько подобных элементов. И при выходе из строя электрических клапанов проводится замена всех соленоидов. Именно поэтому ремонт данного элемента может иметь достаточно высокую стоимость. Помните, что использование качественного масла является залогом долговечного использования соленоидов.

Проверка и замена соленоидов АКПП

Итак, если вы еще не знаете, что же такое соленоиды АКПП, в этой статье я ознакомлю вас с ними. Я остановлюсь на основных проблемах, возникающих при их неисправности, и расскажу, как проверить соленоиды АКПП.

Содержание статьи

Что такое соленоид и для чего он нужен?

Это понятие представляет собой электрический магнитный клапан под управлением электронного блока управления или мехатроником. Он закрывает или открывает канал в гидроблоке АКПП (мехатроник) в целях осуществления управления непосредственно коробкой. Именно при помощи соленоидов блок управления АКПП направляет в пакет сцепления трансмиссионную жидкость под давлением и переключает передачи. Соленоид состоит из магнита в виде стержня с обмоткой из меди. Туда поступает постоянный ток.

Я расскажу вам о принципе работы простых соленоидов. Если напряжения нет, клапан втягивается с помощью пружины. Как только появляется напряжение, при помощи действия магнитного поля пружина толкает клапан. Сегодня они имеют более сложное устройство. Они могут управляться при помощи широко-импульсной модуляции и создавать плавное переключение. Такие экземпляры более дорогие, но благодаря им нет износа самой гидроплиты. Вы можете всего лишь поменять вышедший из строя экземпляр, и проблема будет исчерпана.

Как вы уже поняли, соленоид регулирует посредством импульса канал в гидроплите и управляет потоком масла в АКПП. С помощью него происходит переключение всех режимов работы КПП.

Типичные проблемы

Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник  в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным».  Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается  до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и  клей. Это существенно усложнит процедуру ремонта.

Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:

• манифольд;
• втулки;
• клапан;
• плунжер;
• шарик.

Чаще всего, по своему опыту могу сказать, что засоряется сам плунжер продуктами от износа фрикционов. Тогда и появляются проблемы в переключении. Появившийся на поверхности нагар истирает трущиеся поверхности клапанов, втулок. Бронзовые втулки истираются очень часто. Есть специальные наборы для самостоятельной замены втулок. Они существенно продлевают срок службы.

Соленоиды имеют свой срок службы. Он исчисляется количеством открываний –закрывания. Эта цифра находится в пределах диапазона от 300 000 до 400 000 циклов. Когда именно это произойдет, не всегда зависит от пробега, но в значительной степени больше зависит от работы электронного блока управления при нажатии на педаль газа. В некоторых коробках передач предусмотрен такой механизм работы, при котором одни работают на порядок интенсивнее других. Вследствие этого они выработают ресурс раньше.

Еще одной частой распространенной причиной поломки становятся различные механические повреждения (трещины) в корпусе. Может быть, и недостаточно упруга сама пружина. Или же случился обрыв электрической обмотки.

Как проверить и заменить соленоиды?

Как распознать, что вам необходимо осуществить ремонт соленоидов АКПП? О поломке вам подскажут следующие типичные признаки:

• удары;
• толчки;
• рывки при переключении передач,
• переход трансмиссии  в аварийный режим.

Если вы заметили, что передачи переключаются с толчками,  – это именно тот случай, когда надо заглянуть в блок соленоидов АКПП.

Из-за недостатка давления может начаться работа всухую. Это ускорит в разы износ втулок. Возникшая при этом вибрация может повредить детали коробки вплоть до состояния, не подлежащего восстановлению. Могут выйти из строя различные детали коробки. Например, тормозные ленты. Это произойдет в случае длительной эксплуатации при неисправности.

Исправность можно проверить самостоятельно с помощью омметра. Если соленоид имеет нормальное сопротивление, а при подаче на него напряжение, вы слышите щелчок, достаточно будет просто промыть его. Но вот современные соленоиды более сложной конструкции с электро регулятором необходимо отправлять на компьютерную диагностику. Компьютер выдаст код ошибки. Вы сможете по этому коду расшифровать имеющуюся неисправность или же доверить это дело мастеру.

Для того, чтобы самостоятельно справиться с заменой соленоидов в АКПП, нужно вначале определить тип АКПП. Как правило, эта информация указывается производителем в виде таблице, наклеенной на самой АКПП.

Найдите соответствующий вашей АКПП новый соленоид. Открутить блок можно аккуратно обычной монтировкой. Далее следует очистить посадочное место от пыли и остатков старой прокладки. Новый блок устанавливать нужно аккуратно, затягивать постепенно. После установки следует протестировать авто, переключая скорости.

Если вы доверите дело мастерам, они дополнительно произведут более тщательную очистку от пыли места, где были установлены прежние детали. Чаще всего эти детали обдувают сжатым воздухом.

Новый блок нужно устанавливать достаточно аккуратно. Если перетянуть его можно деформировать и тогда срок службы его будет значительно сокращен. Обычно вся процедура сопровождается тестированием авто при помощи компьютерной диагностики. АКПП должна подружиться с ними. После все процедуры компьютер не должен выдавать ошибок. Я советую вам отправиться в автомастерскую, если вы не уверены в своих силах. Выбор за вами.

Видео “Работа соленоидов АКПП”

На записи показано, как работают соленоиды АКПП.

Как проверить, заменить и отремонтировать соленоиды акпп? краткий мануал

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.Обращаться на почту [email protected].

АКПП любой формации представляет собой достаточно сложный механизм, просто изобилующий разного рода деталями.

Одни из них являются лишь вспомогательными в работе устройства, а другие – настоящей основой. Именно к категории последних относятся соленоиды, отвечающие за переключение передач и управление режимами коробки. Более подробно о принципах функционирования и общей концепции данных элементов АКПП поговорим сегодня.

Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй.

Устройство и принцип работы соленоидов АКПП

Соленоид АКПП – это специальное устройство, которое отвечает за движение масла внутри гидроблочного механизма. Управляется оно электронным блоком управления АКПП и, по сути, представляет собой обычный электромеханический клапан.

Именно соленоиды стали наиболее распространёнными «управленцами» переключения передач и режимов работы в современных автоматических коробках передач.

Если в роботизированных и вариаторных КПП заменить данные узлы чем-то возможно, то вот в гидравлических АКПП они стали основой управления, поэтому вряд ли будут вытеснены в течение ближайших десятилетий.

Обратите внимание

Стоит отметить, что соленоид в коробке переключения передач далеко не один – их множество, которые зачастую объединены в целые блоки.

Ранее функции контроля движения масла по каналам АКПП возлагались на механические клапанные механизмы, однако развитие автомобильной электроники спровоцировало замену таких устройств на более удобные соленоиды.

Если быть точнее, то первый соленоид был установлен в конструкцию автомата лишь в середине 80-х годов в США, после чего получил широкое распространение в этой сфере применения.

Повторимся, любой соленоид – это электромеханическое устройство, которое, честно говоря, очень простое по своей конструкции. Основная функция данного механизма заключается в перекрытии подачи масла по тому или иному каналу АКПП посредством его запирания специальным стержнем.

Последний, к слову, выполнен из металла и попросту скользит в проводящей ток спирали (электричество в ней течёт постоянно, пока заведён мотор автомобиля). Нарастание тока движет стержень к концу спирали, то есть запирает канал подачи масла, снижение – к его началу, соответственно, усиливая подачу смазки.

Движение стержня любого соленоида организовано при помощи специальных механизмов – запирающих и возвратных пружин.

Все соленоиды АКПП собраны в её элементе под названием «гидроблок» (в народе – блок соленоидов). Гидроблок, к слову, представляет собой плиту, разделённую на многочисленные каналы и имеющую в конструкции множество датчиков, клапанов.

Такая организация позволяет автомату осуществлять возложенные на него обязанности, которые заключаются в автоматическом переключении передач.

Соленоиды в этой системе играют немаловажную роль и находятся под управлением ЭБУ, направляющем им сигналы по открытию или закрытию конкретного канала гидроблока.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

• Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
• Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
• Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

• Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
• Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
• Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
• Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
• Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
• Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.

О неисправностях соленоидов акпп и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим.

Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены.

Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

1. Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
2. Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
3. Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

1. Гидроблок снимается с коробки;
2. От клапана отсоединяются все разъёмы;
3. Откручивают крепления соленоида, и он снимается с гидроблока;
4. После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
5. Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них Не забудьте поделиться этой страницей с друзьямиИ подписаться на нашу группу

Источник: https://SwapMotor.ru/korobka-peredach/solenoid.html

Соленоиды АКПП

Изначально коробки передач оснащались так называемым Говернором. Это примитивный гидравлический клапан, который работал по механическому принципу. Сегодня же на современных автоматических коробках передач используется исключительно соленоиды, которые управляются автоматикой. Преимуществом использования соленоида являются повышение надёжности, возможность тонкого управления и настройки работы автоматической коробки передач.

Соленоиды АКПП | Общая информация

Конструкция и принцип работы

Конструкция соленоидов состоит из специального магнитного стержня, внутри которого располагается медная обмотка. По обмотке подается постоянный ток, который толкает магнитный стержень по направлению движения масла. При изменении напряжения тока магнитный стержень перемещается в противоположную сторону.

Несмотря на кажущуюся сложность, данная конструкция отличается простотой и лёгкостью в управлении. В современных  автоматических коробках передач соленоиды перемещаются не только под воздействием  изменения направления тока, но и за счёт специальной возвратной пружинки.

Тем самым обеспечивается повышенная надёжность устройства и возможность правильного функционирования соленоида при проблемах с электроснабжением.

Располагаются соленоиды в специальных каналах гидроблока, по которым движется масляная жидкость. При открытом канале масло свободно циркулирует по каналу и направляется к движущимся частям коробки или же в маслоприемник для последующего охлаждения.

• Принцип работы гидроблока

Управление работой соленоидов осуществляется при помощи компьютера, который подключён к электрическим клапанам при помощи специального шлейфа.

Необходимо  отметить, что шлейфы, по которым передаются управляющие сигналы к электрическим клапанам, является слабым местом конструкции и достаточно часто выходит из строя.

Именно поэтому при проблемах в работе соленоидов в первую очередь в ремонтных мастерских проверяют работоспособность шлейфа.

Гидроблоки в большинстве моделей современных коробок передач располагаются в нижней части коробки. Только лишь в отдельных трансмиссиях гидроблок расположен с левой или же с правой стороны.

Нижнее расположение электрических клапанов позволяет существенным образом упростить ремонтные работы. Замена соленоидов в акпп может производиться в специализированных сервисных центрах.

Отметим, что данная работа производится без снятия автоматической коробки передач с автомобиля.

Типы соленоидов

Электрические соленоиды

В современных коробках автоматах используется несколько типов соленоидов. Впервые данные электрические клапаны стали использоваться американскими автопризводителями ещё в восьмидесятых годах прошлого века.

По сути, они представляли собой специально открывающий и закрывающей клапан, который стоял в канале, по которому масляный насос гонит рабочую жидкость в систему.

По сути, такие соленоиды имели  два положения Открытое и Закрытое.

Соленоиды Volvo

На смену таким электрическим клапанам пришли соленоиды, которые были разработаны шведским автопроизводителем компанией Volvo. Подобные конструкции имели специальный толкающий сердечник и встроенный шариковый металлический клапан.

Клапан позволял открывать или же закрывать масляный канал. Несмотря на свою эффективность работы подобная конструкция не получила должного распространения.

Проблема заключалась в сложной конструкции, которая достаточно часто выходила из строя.

Трехканальные соленоиды

В скором времени должное распространение получили специальные трёхканальные соленоиды, которые позволяли с лёгкостью регулировать давлений системе и  направлять масло к подвижным элементам или же в систему охлаждения. Тщательно  продуманная конструкция таких трёхканальных соленоидов отличалась надёжностью и долговечностью.

Интеллектуальные соленоиды

В середине девяностых годов появились интеллектуальные соленоиды, которые позволяли оптимальным образом управлять работой гидроблока.

Большой популярностью стали пользоваться соленоиды-регуляторы, которые использовали принцип вентиля и позволяли не просто перекрывать или же открывать канал для движения масла, но и открываться на определенную  величину, что позволяло регулировать объем перекачиваемого масла.

Важно

Открытие клапана осуществлялось  по сечению  в штоке, а управление осуществлялось от центрального компьютера, который направлял импульсный ток к магнитному сердечнику соленоида. Одновременно с изменением принципа работы инженеры ведущих мировых автопроизводителей модернизировали конструкцию электрических клапанов, что позволило сделать трех, четырех и пятиканальные соленоиды.

Сама конструкция существенно упростилась, что в свою очередь положительно сказалось на надежности. Гидроблок стал служить намного дольше, а выходы его из строя по причине поломок соленоидов стали редкостью. Была фактически полностью решена проблема износа каналов гидроплиты, которая являлась одной из основных причин поломок автоматических коробок передач.

Соленоиды принято классифицировать по их назначению. Наибольшее распространение получили два типа электрических клапанов – EPC и ТСС. Первые отвечают за работу главного подающего канала и канала, по которому масло движется в маслосборник. Соленоид типа ТСС отвечает за блокировку гидротрансформатора и обеспечивает возможность увеличения объема подачи масла в коробку передач.

Неисправности соленоидов АКПП – Симптомы и причины

Используемые в настоящее время в автоматических коробках передач соленоиды отличаются надёжностью и долговечностью. Однако утверждать, что данный элемент полностью лишен каких-либо проблем и поломок было бы неправильно. Как и любой другой механический элемент, соленоид может ломаться и выходить из строя. Опишем наиболее распространенные поломки и их причины.

Так, например, достаточно часто происходит увеличение отложений масла и мельчайшей пыли на металлическом сердечнике. В результате сердечник даже при получении необходимого электрического сигнала не выдвигается в шток.

При рабочей температуре масла в коробке передач соленоид может клинить, а автомобиль при этом будет выдавать ошибку в работе коробки передач. Устранить данную проблему можно путём промывки соленоидов в специальных растворителях. Блок соленоидов  может очищаться ультразвуком.

Последнее проводится без демонтажа соленоидов с коробки передач. Рекомендуем выполнять ультразвуковую чистку соленоидов каждые 50 тысяч километров пробега.

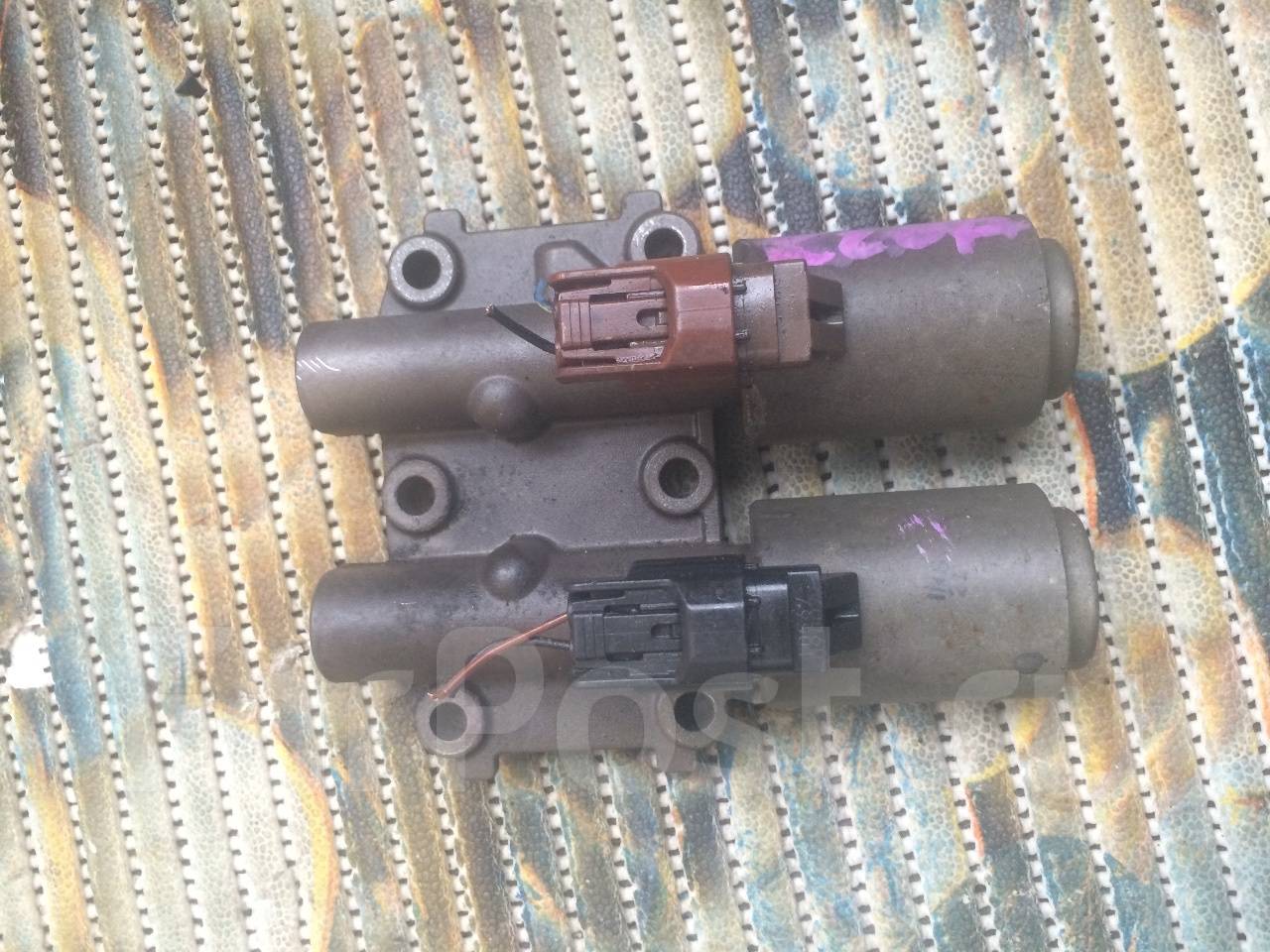

Так выглядит блок соленоидов

При пробеге автомобиля в 250 – 300 тысяч километров или же при максимально активной эксплуатации транспортного средства может отмечаться износ входного отверстия и деталей плунжера.

Все это приводит к появлению протечек масла. Появляются проблемы в работе системы охлаждения и смазки коробки передач.

В данном случае ремонт износившихся соленоидов заключается в экзамене их на новые запасные части.

Распространённой причиной выхода из строя соленоидов является использование некачественного масла или же отсутствие замены масла в коробке.

  Рабочая жидкость с продуктами износа постепенно заклинивает магнитный сердечник на горячей или же холодной машине. Необходимо помнить, что диагностировать такую поломку крайне сложно.

Именно поэтому рекомендуем проводить замену масла в автоматической коробке передач в соответствии с рекомендациями производителя. Используйте исключительно качественные масла.

Совет

В специализированных мастерских вам расскажут, как проверить соленоиды и при необходимости проведут замену. Стоимость этих элементов не слишком высока. Однако вы должны понимать, что в коробке передач может содержать несколько подобных элементов.

И при выходе из строя электрических клапанов проводится замена всех соленоидов. Именно поэтому ремонт данного элемента может иметь достаточно высокую стоимость. Помните, что использование качественного масла является залогом долговечного использования соленоидов.

Источник: http://akpphelp.ru/solenoidy_akppneispravnosti.html

Что такое соленоиды АКПП, типичные проблемы

Это понятие представляет собой электрический магнитный клапан под управлением электронного блока управления или мехатроником. Он закрывает или открывает канал в гидроблоке АКПП (мехатроник) в целях осуществления управления непосредственно коробкой.

Именно при помощи соленоидов блок управления АКПП направляет в пакет сцепления трансмиссионную жидкость под давлением и переключает передачи.  Соленоид состоит из магнита в виде стержня с обмоткой из меди. Туда поступает постоянный ток.

Я расскажу вам о принципе работы простых соленоидов. Если напряжения нет, клапан втягивается с помощью пружины. Как только появляется напряжение, при помощи действия магнитного поля пружина толкает клапан. Сегодня они имеют более сложное устройство.

Они могут управляться при помощи широко-импульсной модуляции и создавать плавное переключение. Такие экземпляры более дорогие, но благодаря им нет износа самой гидроплиты.

Вы можете всего лишь поменять вышедший из строя экземпляр, и проблема будет исчерпана.

Как вы уже поняли, соленоид регулирует посредством импульса канал в гидроплите и управляет потоком масла в АКПП. С помощью него происходит переключение всех режимов работы КПП.

Типичные проблемы

Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник  в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным».

  Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается  до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и  клей. Это существенно усложнит процедуру ремонта.

Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:

• манифольд;
• втулки;
• клапан;
• плунжер;
• шарик.

Соленоиды имеют свой срок службы. Он исчисляется количеством открываний –закрывания. Эта цифра находится в пределах диапазона от 300 000 до 400 000 циклов.

Когда именно это произойдет, не всегда зависит от пробега, но в значительной степени больше зависит от работы электронного блока управления при нажатии на педаль газа.

В некоторых коробках передач предусмотрен такой механизм работы, при котором одни работают на порядок интенсивнее других. Вследствие этого они выработают ресурс раньше.

Еще одной частой распространенной причиной поломки становятся различные механические повреждения (трещины) в корпусе. Может быть, и недостаточно упруга сама пружина. Или же случился обрыв электрической обмотки.

Как проверить и заменить соленоиды?

Как распознать, что вам необходимо осуществить ремонт соленоидов АКПП? О поломке вам подскажут следующие типичные признаки:

• удары;
• толчки;
• рывки при переключении передач,
• переход трансмиссии  в аварийный режим.

Если вы заметили, что передачи переключаются с толчками,  – это именно тот случай, когда надо заглянуть в блок соленоидов АКПП.

Из-за недостатка давления может начаться работа всухую. Это ускорит в разы износ втулок. Возникшая при этом вибрация может повредить детали коробки вплоть до состояния, не подлежащего восстановлению. Могут выйти из строя различные детали коробки. Например, тормозные ленты.

Это произойдет в случае длительной эксплуатации при неисправности.

Исправность можно проверить самостоятельно с помощью омметра. Если соленоид имеет нормальное сопротивление, а при подаче на него напряжение, вы слышите щелчок, достаточно будет просто промыть его.

Но вот современные соленоиды более сложной конструкции с электро регулятором необходимо отправлять на компьютерную диагностику. Компьютер выдаст код ошибки. Вы сможете по этому коду расшифровать имеющуюся неисправность или же доверить это дело мастеру.

Для того, чтобы самостоятельно справиться с заменой соленоидов в АКПП, нужно вначале определить тип АКПП. Как правило, эта информация указывается производителем в виде таблице, наклеенной на самой АКПП.

Найдите соответствующий вашей АКПП новый соленоид. Открутить блок можно аккуратно обычной монтировкой. Далее следует очистить посадочное место от пыли и остатков старой прокладки. Новый блок устанавливать нужно аккуратно, затягивать постепенно. После установки следует протестировать авто, переключая скорости.

Если вы доверите дело мастерам, они дополнительно произведут более тщательную очистку от пыли места, где были установлены прежние детали. Чаще всего эти детали обдувают сжатым воздухом.

Новый блок нужно устанавливать достаточно аккуратно. Если перетянуть его можно деформировать и тогда срок службы его будет значительно сокращен.

Обычно вся процедура сопровождается тестированием авто при помощи компьютерной диагностики. АКПП должна подружиться с ними. После все процедуры компьютер не должен выдавать ошибок.

 Я советую вам отправиться в автомастерскую, если вы не уверены в своих силах. Выбор за вами.

Видео “Работа соленоидов АКПП”

На записи показано, как работают соленоиды АКПП.

Источник: https://mineavto.ru/remont/transmissiya/solenoidy-akpp-602.html

Что такое соленоиды в АКПП, как их проверить и заменить?

Соленоид АКПП – это электромагнитный клапан-регулятор, выполняющий работу по закрытию и открытию масляного канала. Его работа управляется ЭБУ, который посылает непрерывные электрические импульсы с определённой частотой. Соленоид осуществляет контроль над давлением масла на конкретные связки сцепления, быстро переключая передачи, или снимает блокировку гидравлического трансформатора. Соленоид АКПП отвечает за управление режимами коробки передач.

Соленоид по своей конструкции достаточно прост. Металлический стержень, который обвит спиралью с постоянным током.

Он внутри подвижен и под влиянием тока движется от конца спирали к началу, с помощью пружины, перекрывая или открывая поток масла.

Эта конструкция характерна для современных АКПП и удобна тем, что в случае сбоев с электроснабжением пружина автоматически срабатывает и перекрывает масло.

Где находятся соленоиды

Соленоид, или же электроклапан, по общим правилам находится в гидроблоке – гидравлической клапанной плите.

В гидроблоке он вставлен в канал, где скрепляется с ним с помощью болта или специальной прижимной пластины. С другого конца он присоединяется с помощью шлейфа, или штекера электропроводки к блоку управления автоматики.

Соленоид АКПП отвечает за передачу сигналов между гидравлической и электрической системами. Он с помощью своих функций объединяет их. И часто это объединение дает сбои, которые определяет компьютер.

В АКПП располагается не менее 4-х соленоидов. Их количество зависит от сложности схемы и количества ступеней.

Кабель и шлейф ЭБУ часто являются причинами поломки соленоидов, поэтому подвергаются замене так же быстро, как и соленоид.

Типы соленоидов

Первыми соленоидами, предназначенными именно для автоматических коробок, были on-off соленоиды достаточно простой конструкции и с простыми функциями. Такого типа соленоиды работали по принципу: «открыть» и «закрыть». Стержень, с помощью тока, бегущего по обмотке, ходил по каналу и выполнял функцию on/off.

Ещё один прекрасный тип соленоидов – соленоид «электромагнитный клапан» Это совершенное ноу-хау для своего времени. Он, фактически является гидравлическим клапаном. Разработчики подарили ему собственный канал для масла и шариковый клапан, который открывает и закрывает этот масляной канал. Легко отсоединяется от гидравлической системы и электропитания, просто отсоединив штекер.

Первые из соленоидов действовали по принципу on/off. Но, в силу развития автоиндустрии, в начале 90-х были созданы 3-way соленоиды – переключатели нового поколения. В положении on шарик-клапан открывает проход для масла с канала 1 на канал 2, а в положении off – проход со 2-го на 3-й. Такая разработка помогла объединить приборы в один – включать и отключать фрикционные муфты.

Обратите внимание

Стремясь к совершенству, конструкторы в середине 90-х разработали ещё более “умный” тип соленоида.

Соленоиды – регуляторы, или «электрорегуляторы», сконструированы по принципу вентиля.

В зависимости от типа импульса, который поступает от компьютера, внутреннее кривое сечение соленоида «приоткрывается» или «призакрывается», то есть ток подается определенными перерывами и частотой.

Соленоиды-регуляторы бывают шариковые, золотниковые 3-way, 4-way, и даже 5-way.

Были разработаны соленоиды с шариковым клапаном – PWM-соленоиды. Это первый этап разработки.

Позже появились достаточно редкие соленоиды VBS. Они обладают низкой чувствительностью к вариациям подающего давления и хорошо справляются с высокими давлениями масла в линии. Они называются еще золотниковыми, так как у них клапан – золотник.

Линейные (пропорциональные) соленоиды сконструированы так, что самый изнашиваемый элемент плиты гидроблока, муфта с отверстиями, по которой в таком типе соленоида ходит золотник-плунжер, помещен в сам соленоид.

Линейные соленоиды тем и примечательны, что с их помощью можно избежать замены всей гидроплиты при поломке этого элемента, а ограничиться заменой только одного изношенного соленоида. Гидроплита теперь служит дольше, а проблема с износом её каналов – устранена.

Последующими были разработаны VFS (Variable Force Solenoid) соленоиды. Имея дешёвую и простую конструкцию, они достаточно сложны в управлении.

Этот тип соленоидов достаточно капризен, и ресурс жизни, по сравнению с линейными соленоидами короче. Так как в силу быстрого износа из-за небольшого веса и повышения давления, клапан соленоида меняет свой уровень открытия, и компьютеру необходима точная связь для правильной реакции на такие изменения.

Различают ещё соленоиды по функциональному назначению:

1. Это соленоиды ЕРС или LPC (Line Pressure Control). Он один из первых в гидравлической плите электроклапанов. Этот тип соленоидов – «главарь». Он единолично распределяет масло по остальным соленоидам и каналам. При 4-х ступенчатой ЕРС – первым изнашивается.
2. Соленоид ТСС. Выполняет самую “грязную” работу среди всех типов соленоидов. Он влияет на гидротрансформаторную муфту “блокироваться-подключаться”, повышая КПД для «спортивного режима» разгон. Он часто бывает самым слабым звеном во многих гидроблоках, так как через этот соленоид идет нефильтрованное и горячее масло с гидротрансформатора.
3. Shift solenoid. Так называемый «шифтовик» – соленоид-переключатель. Самый простой тип соленоидов. Отвечает за переключение скоростей. Таких «шифтовиков» в гидроплите несколько, и переключение вверх и вниз в коробке совершается именно ими. Их обозначают как S1, S2, или А, В, а SL1 – это линейный шифтовик .

• Управляющий соленоид – по типу транзистора в электросхеме, соленоиды могут управлять клапанами плиты.
• Они направляют и дают небольшое давление на клапан гидроблока, который сам уже подает давление на поршни и фрикционы.
• Управляющие соленоиды бывают 2 типов:

• – соленоид качественного переключения передач;
• – соленоид управления охлаждением масла.

Основные неисправности соленоидов АКПП их ремонт

2. Ниже представим самые распространенные «болезни» соленоидов.

Важно! Для долговременной службы соленоидов важно не производство, а качество масла.

1. Причиной поломок и «клина» соленоидов является то, что из-за некачественного масла соленоиды забиваются нагаром из бумажной, стальной, бронзовой и алюминиевой пыли, которая получается от изношенных расходников и узлов.

• Проявляется такая проблема тем, что клапан соленоида при холодном масле работает нормально, а при горячем – тормозит.
• Чтобы устранить эту проблему, рекомендуется полоскать соленоид, промывать в растворителях и очищать с помощью переменного тока и растворителя.

Протечки – следствие износа, поломка деталей, таких как плунжер, манифольд. При наличии PWM соленоидов в управлении, при ослаблении одного из них, компьютер учитывает его износ и перенаправляет часть нагрузки на другие соленоиды.

Это немного продлевает жизнь состарившейся детали. Но горячее масло и интенсивность напряжения быстро изнашивают слабый соленоид, и тогда приходится его менять.

Интенсивность работы, при перенаправлении давления и части обязанностей на другие соленоиды, изнашивает их каналы и плунжеры. Таким образом, получается цепная беспрерывная реакция.

Следующими проблемами и поломками являются снижение упругости пружины, трещины в корпусе, снижение сопротивления обмотки соленоида, поломки конструкции.

Самая распространенная причина выхода из строя соленоидов – износ его деталей: втулок, манифольда, клапана, плунжера или шарика.

Засоряется плунжер крошкой от изношенных деталей и масла, все начинается с проблемой с переключением – его клинит, потом увеличивается количество нагара, и выходят из строя втулки и клапаны. Современные конструкции соленоидов значительно проще своих предшественников. Гидроблоки изготавливались из чугунной стали, а сейчас – из алюминия. Раньше можно было залить подобие масла, а сейчас соленоиды стали намного нежнее.

Но, тем не менее, из-за всех этих нововведений, уменьшился расход топлива, повысилась динамика и комфорт автомобиля, вся механика АКПП стала работать точно, слаженно и нагружено. Но такие изменения, в свою очередь, привели к быстрому износу деталей и загрязнению масла их частицами.

Сейчас нужно постоянно менять масло, так как оно приобретает из-за всех этих частиц свойства наждачной бумаги.

Как проверить и заменить соленоиды

Если вы заметили, что вам стало тяжелее переключать скорости на определённые передачи, заметили в поддоне неизвестную стружку, ваш компьютер подает вам сигналы бедствия – в поиске причин обратиться непосредственно к соленоидам.

Достаточно легко определить, какой же именно соленоид «клинит». Каждый соленоид отвечает за группу передач и управление гидротрансформатором. Это зависит от марки вашего авто и АКПП. Например, если в коробке 4 соленоида, то первый отвечает за переключение 1-2 передачи, и, скорее всего, за 3-4 передачу, второй – 2-3 передача, третий за блок гидротрансформатора, четвёртый отвечает за работу тормозной ленты. Если проблема с переключением с 2-3 передачи, то, соответственно, этот соленоид подлежит ремонту или замене.

Если вы при движении чувствуете толчки и удары в коробку передач, или компьютер вам сам говорит о проблеме (высвечивается код, лампочка мигает и т.д.), эти случаи говорят о том, что нужно срочно проверить гидроблок.

Важно

В этих случаях необходимо сразу проверить деталь. В первую очередь, соленоид проверяется на сопротивление. На контакт клапана подают напряжение 12 В.

Если соленоид рабочий, то он издаст щелчок, если же такового нет, то проблема в его засорении. Для прочистки под напряжением продуваем сжатым воздухом – соленоид должен его пропускать.

Если нет, необходима его замена.

Ремонт соленоида своими руками возможен, но только в тех случаях, когда сама деталь разборная. Современные детали, в своем большинстве, сейчас выпускаются не разборными.

Для таких деталей единственным вариантом ремонта является их продувка или ультразвук. Если же деталь разборная, то можно поменять обмотку, промыть все детали в бензине, высушить и собрать.

После этих действий рекомендуем проверить соленоид на работоспособность.

Если у вас не удался ремонт соленоида, то его замена в АКПП нетрудная, главное – все сделать аккуратно и осмотрительно. Перед тем, как приступить к работе, необходимо определить тип своей АКПП, и, исходя из этих данных, подобрать подходящий соленоид. Открепляем гидроблок от коробки, отсоединяем соленоид от питания и извлекаем из блока. Далее устанавливаем новые детали. Устанавливаем гидроблок на его законное место, не забывая про новую прокладку.

Источник: https://auto.today/bok/5649-solenoidy-v-akpp-chto-eto-proverka-i-zamena.html

Ремонт соленоида АКПП своими руками

Отправив на пенсию простой говернор – гидравлический клапан с механическим принципом работы, соленоид превратился в сложный компонент гидроблока АКПП. Соответственно, ремонт соленоида АКПП своими руками потребует знаний электрики, механики и устройства коробки передач.

Этапы ремонта

Нам потребуется набор инструментов (для развальцовки соленоида) в составе:

• ремкомплект для АКПП, например, AISIN AW55-50 SN с запасными втулками;
• молоток;
• штангенциркуль;
• шестигранный ключ;
• очиститель карбюратора;
• инструмент для развальцовки;
• сжатый воздух;
• тиски;
• пресс;
• лоток для мелких деталей.

Ремнабор для развальцовки соленоида АКПП

Ремонт соленоида АКПП своими руками – развальцовка

1. Берем гидроблок и отвинчиваем отворотный болт соленоида.
2. Снимаем кронштейн крепления и вынимаем интересующий нас соленоид.
3. Гидравлический блок отставляем в сторону.
4. Замеряем затяжку пружины контровочной гайкой с помощью штангенциркуля.
5. Снимаем контр-шпильку с соленоида, кладем в лоток.
6. Шестигранным ключом выворачиваем гайку предварительной затяжки пружины. Действуем аккуратно, чтобы не повредить деталь.
7. Вытащили пружину. Кладем в лоток.
8. Вытаскиваем шток соленоида, он не всегда выходит сразу, надо энергично встряхнуть. Помещаем в лоток.

1. Соленоид полностью готов к ремонту. Открываем ремнабор, достаем приспособление для развальцовки и устанавливаем в него соленоид.
2. Сначала на дно приспособления устанавливаем шайбу, чтобы потом удобнее было вынимать соленоид.
3. Устанавливаем аккуратно, с натягом, электрический разъем должен находиться в прорези.
4. Зажимаем приспособление в тиски.
5. Берем инструмент для развальцовки, например, стамеску, с помощью молотка бережно по кругу развальцовываем соленоид под углом 60°.
6. Снимаем корпус штока и кладем в лоток.
7. Вытаскиваем электромагнитную катушку из корпуса.
8. Осматриваем корпус (как правило, там много грязи, примесей) и саму катушку на предмет обрывов обмотки и повреждений втулок.
9. Аккуратно разбираем катушку, вынимаем клапан, снимаем шайбу, кладем в лоток.
10. Протираем катушку и производим осмотр втулок. Если внешних повреждений не видно, их можно прочистить и оставить. Если наблюдаются царапины, заусеницы, то втулки надо заменить.
11. Для этого нам понадобятся втулки ремонтных размеров.
12. Берем выкладку, вставляем во втулки и вытаскиваем втулки по очереди, стремясь не повредить катушку.
13. Промываем катушку очистителем и продуваем сжатым воздухом.
14. Все готово к замене втулок, которую производим в обратном порядке с помощью оправки для втулок. Она предохраняет втулки от перекосов при установке.
15. Запрессовываем втулку с помощью молотка.
16. Готовим заданный размер втулок. Для этого берем развертку, закрепляем в держателе и за один проход вывинчиваем во втулках посадочный размер, вплоть до финальной сборки соленоида в составе гидроблока.
17. Промыть катушку очистителем от механических частиц и продуть сжатым воздухом.
18. Итак, катушка готова к установке исполнительного элемента, который вставляется легко и свободно ходит в катушке.

АКПП в разрезе

1. Завершающие процедуры проводим в обратном порядке: чистим и запрессовываем корпус катушки, помещаем катушку в корпус штока (риска разъема должна совпасть с прорезью), производим завальцовку соленоида с помощью пресса и кольца из ремнабора, устанавливаем шток, пружину и гайку, затягиваем гайку на глубину, предварительно замеренной штангенциркулем, надеваем штопор.

Соленоид готов к установке в гидроблок. Удачных Вам ремонтов!

Список других статей

Источник: https://stolica-atc.ru/o-nas/blog/remont-solenoida-akpp-svoimi-rukami

Как проверить соленоид АКПП: на что обратить внимание

Начнем с того, что соленоид АКПП фактически является электромагнитным клапаном-регулятором. Основной задачей является своевременное открытие и закрытие масляного канала, по которому под давлением подается рабочая трансмиссионная жидкость ATF.

При этом важно понимать, что соленоиды коробки автомат, как и любые другие устройства, имеют ограниченный срок службы, могут работать со сбоями или выходит из строя при определенных условиях. Далее мы рассмотрим, какие неисправности соленоидов часто возникают, что делать в данной ситуации и как проверить соленоиды АКПП на работоспособность

Соленоид: как проверить и почему данный элемент выходит из строя

Итак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

Именно через масло происходит передача крутящего момента в ГДТ, осуществляется переключение передач, снимается блокировка гидротрансформатора и т.д. Получается, соленоид АКПП управляет режимами автоматической коробки передач. Первые соленоиды пришли на смену механическим устройствам еще в 80-х и с тех пор активно используются в коробке автомат.

• Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности,  задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

Фактически, соленоид соединяет гидравлику и электронику. Современные версии автоматов имеют, как минимум, четыре клапана — соленоида. Общее количество зависит от того, сколько скоростей получила та или иная коробка, насколько она сложна конструктивно и т.д.

• Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также  не редкость, когда сам соленоид может выйти из строя. При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов.

Виды соленоидов коробки — автомат

Если первые соленоиды работали по принципу «открытие/закрытие», то в дальнейшем устройство эволюционировало, превратившись в гидравлический клапан. Если коротко, соленоиды-регуляторы могут быть шариковыми и золотниковыми (имеют клапан – золотник).

Соленоид получил отдельный канал для масла и шариковый клапан для открытия и закрытия этого дополнительного канала. Последующее совершенствование конструкции позволило создать несколько каналов, которые отдельно перекрываются шариковыми клапанами.

Позже появились и соленоиды – регуляторы (электрорегулятор), напоминающие по устройству вентиль. В таком устройстве все зависит от частоты импульса ЭБУ, в результате чего внутреннее кривое сечение соленоида частично открывается или закрывается.

Еще можно выделить различие соленоидов как по конструкции, так и назначению. Например, линейные (пропорциональные), которые позволяют менять отдельные соленоиды без замены всего гидроблока. Тип VFS (Variable Force Solenoid) прост конструктивно, однако более сложен в управлении, имеет меньший ресурс, чем линейные аналоги.

Совет

По функциональному назначению выделяют соленоиды ЕРС (LPC, Line Pressure Control, клапан линейного давления). Это «основной» клапан, которые распределяет жидкость на остальные каналы. Еще существует клапан ТСС, так как отвечает за блокировки муфты гидротрансформатора.

Кстати, это соленоид первым выходит из строя на многих АКПП, так как через него поступает разогретое и загрязненное масло из ГДТ. Еще можно отметить shift solenoid (переключатель). Элемент отвечает за включение передач «вверх» и «вниз» и т.д.

Частые неисправности соленоидов АКПП: проверка и ремонт

Прежде всего, на ресурс соленоидов напрямую влияет состояние и качество масла ATF. Частой проблемой является их заклинивание в результате того, что вместе с грязным маслом внутрь устройства попадает металлическая стружка, пыль от фрикционных наладок, в каналах скапливаются масляные отложения и т.д.

Часто клапан «на холодную» работает в штатном режиме, однако «на горячую» начинает зависать. Чтобы избавиться от проблемы, соленоид следует промывать в очистителях или менять.

Еще соленоид может не держать давление, возникают утечки масла. Если используется тип клапанов PWM, ЭБУ способен частично перераспределить нагрузку на другие клапана. Однако это временная мера, то есть через небольшой промежуток потребуется ремонт.

Также страдают и другие элементы, так как рост нагрузок приводит к износу их плунжеров и каналов. Результат – трещины в корпусе, ослабление пружин, снижается сопротивление обмотки соленоида и т.д.

Так или иначе, чаще всего соленоид приходит в негодность по причине износа:

• втулки;
• манифольда;
• клапана;
• плунжера;
• шарика;

Плунжер загрязняется все теми же  металлическими частицами и отложениями в масле, затем происходит подклинивание, после разрушаются втулки и клапаны. С учетом того, что срок службы соленоидов обычно не больше 400 тыс. км., а средний ресурс ограничен отметкой в 150-200 тыс. , следует заранее быть готовым к замене элементов на данных пробегах.

Более того, сегодня клапана гидроплиты стали более сложными и требовательными к качеству масла. Это значит, что жидкость АКПП и масляные фильтры в автомате нужно менять регулярно, не допуская создания эффекта абразива.

Как проверить соленоиды АКПП и выполнить их замену

Появление рывков, пинков, пробуксовок АКПП, задержки при переключениях, отсутствие каких-либо передач или более жесткая работа автомата может указывать на то, что соленоиды работают со сбоями или частично/полностью вышли из строя.

Наличие на щупе или в поддоне стружки, сильное загрязнение масла АТФ, его помутнение также является дополнительным признаком проблем с клапанами гидроблока.

Чтобы понять, какой соленоид не работает, нужно учесть особенности устройства конкретной АКПП. Если соленоиды отвечают за скорости и управление гидротрансформатором, тогда, например, в 4-х скоростной коробке 4 соленоида.

Один отвечает за 1 и 2 скорость, второй за 3 и 4,  третий за работу гидротрансформатора, тогда как четвёртый за срабатывание тормозной ленты. Вполне очевидно, что если имеются неполадки и сбои с включением передач 2 и 3, это говорит о проблемах данного соленоида.

Также при появлении ударов АКПП и рывков коробки автомат часто на панели загорается лампочка A/T, что говорит о проблемах в трансмиссии. В подобной ситуации нужно проверять гидроблок.

Сами соленоиды проверяются на сопротивление. Для этого на клапан следует подать 12В напряжение. В том случае, если соленоид сохранил работоспособность, клапан издает характерный щелчок.

Рекомендуем также прочитать статью о том, что делать, если пропала задняя передача в АКПП. Из этой статьи вы узнаете о том, почему не включается задняя скорость в коробке автомат, а также как обнаружить и устранить данную неисправность.

Если щелчка нет, это значит, что произошло загрязнение или поломка. Для начала можно продуть клапан воздухом под давлением, одновременно подавая на него напряжение. В норме воздух должен проходить через элемент.

Если же воздух не проходит, тогда выполняется замена соленоида или ремонт. Ремонт  соленоидов возможен только в том случае, если конструкция разборная. В этом случае имеется возможность заменить обмотку, по отдельности промыть детали очистителем, после чего  заново собрать устройство.

Обратите внимание

Затем нужно проверить соленоид и при удовлетворительном результате установить на место.  Однако проблема зачастую заключается в том, что многие АКПП имеют сегодня неразборные клапана.

Получается, если воздух и очистители не помогают, а также не дает результатов ультразвуковая ванна, устройство нужно только менять. Сама замена соленоида АКПП достаточно проста. Главное, снять гидроблок, отсоединить соленоид и извлечь его из клапанной плиты. После новый элемент устанавливается на место и сборка осуществляется в обратном порядке.

Подведем итоги

Как видно, соленоид является важным элементом в устройстве АКПП. При этом выход из строя указанных клапанов гидроблока нарушает работу всей автоматической коробки передач. Зачастую, основной проблемой является естественный износ соленоидов или их загрязнение.

Рекомендуем также прочитать статью о том, что такое тормозная лента АКПП. Из этой статьи вы узнаете о том, для чего нужна и какие функции выполняет тормозная лента коробки автомат.

Также в ряде случаев рекомендуется промывка гидроблока и/или АКПП перед заменой масла в том случае, если уже заметны признаки и симптомы появления стойких загрязнений и отложений.

Источник: http://KrutiMotor.ru/proverka-solenoidov-akpp/

Как можно правильно отремонтировать соленоиды АКПП?

При наличии проблем с переключением скоростей либо посторонних шумах в коробке передач стоит в первую очередь обратить внимание на исправность соленоидов. Произвести специальную диагностику, которая поможет выявить неисправности можно в любом сервисном центре обслуживания автомобилей. Соленоиды – это электромеханические клапаны-регуляторы, которые служат для управления трансмиссией. От их функционирования напрямую зависит возможность переключения передач в автомобиле. Возможные неисправности соленоидов:

1.  Забивание нагаром и мелким мусором от изнашивающихся деталей трансмиссии;
2.  Растяжение возвращающей пружины;
3.  Трещины на корпусе;
4.  Падение уровня сопротивления обмотки вследствие обрыва;
5.  Износ каналов манифольда.

Устранение неполадок

После выявления типа неисправности можно приступать к ремонту. Конструкция автоматической коробки переключения передач достаточно сложна, и автолюбителям, которые не имеют должного опыта и не разбираются в ремонте машин лучше самостоятельно не производить никаких действий. Проще отправиться на станцию технического обслуживания и воспользоваться услугами профессионалов. Что касается автовладельцев со стажем, они могут попробовать произвести ремонт соленоидов АКПП своими силами. Стоит помнить, что далеко не все поломки можно устранить. Соленоид можно почистить от мусора либо спаять разрывы, а в остальных случаях лучше полностью заменить вышедшую из строя деталь. Для устранения неполадок необходимо осуществить следующие операции:

•  Определить тип неисправности и удостовериться в возможности ремонта;
•  Снять соленоид;
•  Аккуратно извлечь из корпуса катушку;
•  Найти место разрыва;
•  Отпаять контакты;
•  Спаять место разрыва и залить его эпоксидкой;
•  Вставить катушку назад в корпус и проверить, чтобы она не болталась;
•  Припаять контакты на место;
•  Хорошенько продуть соленоид для его очистки;
•  Поставить отремонтированную деталь на место.

После ремонта соленоид должен прослужить еще пару лет. В случае невозможности спаять провод в месте разрыва его можно просто перемотать. Чтобы найти сервис, который проводит данный вид работ нужно ввести в интернете конкретный поисковый запрос, например, шиномонтаж 5 колесо Казань.

Оцените статью: Поделитесь с друзьями!

Cоленойды — что это и зачем их менять в АКПП?

Автоматическая коробка передач – это агрегат в котором при всей его сложности совместно трудятся самые разнообразные узлы. За грамотной и корректной работой трансмиссии стоят, как различные механические детали, так и электронные – будь то плата управления, датчики или электромагнитные клапана.

Кстати, эти клапана, также называемые соленоидами, и являются залогом правильной, аккуратной, но при том тонкой работы агрегата.

Они работают следующим образом – на соленоид платой управления подается определенное напряжение. При этом на обмотке соленоида образуется электромагнитное поле. Величина этого поля зависит от величины напряжения, которое в данный момент времени подается на соленоид.

Далее это изменяющееся электромагнитное поле под воздействием напряжения «управляет» сердечником соленоида, перемещая его вперед-назад. Происходит открытие и закрытие соленоида.

Если в отсутствии напряжения соленоид остается открытым, пропуская жидкость, то он называется «нормально-открытым», и наоборот, если напряжения на соленоиде нет, и он оказывается закрытым, блокируя дальнейший путь для жидкости, тогда он является «нормально-закрытым».

Сам ферромагнитный сердечник, на который воздействует электромагнитное поле, регулирует количество трансмиссионной жидкости, проходящей через соленоид. Она далее, пройдя через клапан, приводит в действие механические клапана гидроблока, а также совершает другую гидравлическую работу, включая необходимые передачи.

Выходит так, что соленоиды управляют переключениями передач.

 Почему соленоиды ломаются?

При этом соленоиды являются очень точными, но хрупкими узлами, а потому – конструктивно предрасположены к быстрому выходу из строя. В АКПП чаще всего такой выход связан с постепенным загрязнением продуктами износа. Почти в 100 процентах случаев соленоиды забиваются металлической и фрикционной взвесью и перестают корректно включать передачи.

Но чаще соленоиды не выходят из строя сразу все. Из, допустим, 8 соленоидов неисправными могут оказаться только 2-3 (особенно это касается соленоида главного давления, EPC, и соленоида блокировки гидротрансформатора). А каждый соленоид – это недешевое удовольствие, поэтому менять все сразу наугад – дорогой, как крыло от боинга, и нерациональный вариант.

Решаем проблему замены соленойдов

Но выход из этой ситуации есть. Мы, в АКПП 03, тестируем соленоиды на специальном стенде. Он прогоняет через них жидкость и управляет их открытием и закрытием, имитируя работу соленоидов в трансмиссии. Итоговые данные по каждому соленоиду выводятся на экран в виде графика. Так мы понимаем, работает ли клапан четко, без ошибок и в корректном диапазоне и, соответственно, исправен, или наоборот – подлежит замене.

В рамках ремонта трансмиссии проблема с неисправными соленоидами может решаться по-разному; Например, на коробках ZF соленоиды можно только поменять на новые, а вот на большинстве японских Aisin-ов они вполне себе разбираются, промываются, ремонтируются и «бегают» дальше. Все зависит лишь от того, решит ли производитель сделать конструкцию, не подлежащую ремонту.

В общем итоге, соленоиды, активно применяющиеся в самых разных сферах, являются и неотъемлемой частью гидравлики и логики работы автоматической коробки. Поэтому, если АКПП ведет себя некорректно, то помимо всего остального следует обратить пристальное внимание на состояние и исправность соленоидов.

Вам могут быть интересны эти статьи:

• Нужна ли замена АКПП?

  Мы бы переспросили дилеров, и спрашивали на совместных конференциях многократно,…

• 2 причины, почему масло в АКПП становится грязным

  Многие автопроизводители утверждают, что масло в АКПП залито на весь срок службы автомобиля.  И так-то оно так, но стоит задать самому себе закономерный вопрос, а сколько это «срок службы автомобиля»? Нам бы хотелось, чтобы такая дорогая вещь, как машина, служила долго. Коробка автомат-это чрезвычайно сложный механизм, над устройством которого и сейчас трудятся сотни инженеров. Во время эксплуатации АКПП, масло в ней подвергается целому спектру воздействий, — трению между деталями, высоким температурам и сжатию. При всем этом, трансмиссионная жидкость должна как обеспечивать присадочные и смазочные свойства, так и корректную работу гидравлики. Здесь масло выступает в роли рабочего тела и путешествует между канальцами, соленоидами и клапанами для того, чтобы включить определенную передачу. Именно из-за такой «универсальности», по правильному, масло следует называть АТФ жидкостью, от английского ATF – Automatic Transmission Fluid. И все дело в том, что эта «флюид» от тяжелых условий работы внутри трансмиссии со временем начинает терять свои качества и стареть. Детали перестают адекватно смазываться, моющие присадки «выгорают», а изменение консистенции мешает работе гидравлики. Что уж там говорить, АТФ жидкость начинает загрязняться продуктами износа: фрикционной и металлической пылью, и все это вместе с жидкостью разносится по всему агрегату. Тогда в скором времени коробка скажет вам «До свидания». Но избежать такой участи очень легко — просто регулярно менять АТФ-ку в коробке, как и масло в двигателе. Про него ведь никто не забывает?  Не будем обделять и трансмиссию. Если ваш автомобиль «живет в городе», то есть, эксплуатируется в городских условиях и пробках, тогда о замене масла в АКПП стоит задумываться через каждые 40 тысяч километров пробега. Эта цифра обусловлена более высокой температурой коробки и частыми переключениями. А вот если вы ездите преимущественно по трассе, тогда коробке приходится попроще, и замены масла она требует каждые 60 тысяч километров.

Навигация по записям

❤️ Каковы симптомы неисправного соленоида коробки передач? ❤️

Соленоид трансмиссии является ключевой частью трансмиссии. Этот соленоид представляет собой электрогидравлический клапан, который отвечает за регулирование количества жидкости, поступающей в автоматическую трансмиссию и из нее. Соленоиды могут быть нормально открытыми или закрытыми, в зависимости от контроля жидкости. Соленоид работает с помощью напряжения или тока, подаваемого компьютером коробки передач или электронным модулем управления.Соленоиды трансмиссии обычно расположены внутри корпуса клапана, блока управления трансмиссией или модуля управления трансмиссией.

Авторемонт стоит ДОРОГОЙ

Блок управления трансмиссией — это устройство, которое управляет автоматической коробкой передач и может использовать датчики для расчета внутренней работы каждой электрической части вашего автомобиля. Если ваша трансмиссия не работает должным образом и у вас возникли проблемы с производительностью вашего автомобиля, это обычно может быть связано с симптомами неисправного соленоида трансмиссии.

Функция соленоида трансмиссии

В то время как песчаные автомобили с механической трансмиссией используют сцепление для переключения передач, системы автоматической трансмиссии полагаются на гидравлическую систему, которая отвечает за переключение передач. Соленоид трансмиссии очень важен для этого процесса и играет огромную роль в плавном переключении передач и производительности вашего автомобиля.

Во-первых, трансмиссионная жидкость направляется через клапаны различными соленоидами трансмиссии, такими как соленоид переключения передач, соленоид блокировки или соленоид управления трансмиссией.Эти соленоиды трансмиссии отвечают за открытие или закрытие гидравлических клапанов для регулирования потока жидкости в системе. Кроме того, датчики скорости, расположенные рядом с двигателем, отвечают за включение и активацию соленоидов трансмиссии.

Как видите, соленоид трансмиссии является ключевой частью работающей трансмиссии, которая обеспечивает бесперебойную работу вашего автомобиля. Если вы начнете замечать симптомы неисправного соленоида управления трансмиссией, это может означать серьезные проблемы для вашей трансмиссии и производительности вашего двигателя.

В автомобиле с автоматической трансмиссией трансмиссия полагается на различные ленты и муфты для плавного и своевременного переключения передач, и единственный способ сделать это — установить правильное давление жидкости в системе переключения. Соленоид трансмиссии отвечает за открытие и закрытие клапанов в корпусе, чтобы позволить или предотвратить попадание жидкости. В этот момент жидкость может оказывать давление на муфты и ленты, чтобы быстро переключать передачи.

Трансмиссионные соленоиды состоят из подпружиненного плунжера, который связывается с датчиками двигателя автомобиля или модулем управления трансмиссией посредством электронных сигналов. Соленоиды трансмиссии и датчики определяют, когда наступает правильное время для переключения передач, в зависимости от автомобиля и частоты вращения двигателя.

Если соленоид трансмиссии работает правильно и находится под напряжением, механический плунжер пропускает необходимое количество жидкости, в то время как соленоид трансмиссии не получает питание в своем закрытом положении.В то время как различные датчики двигателя определяют, когда предполагается переключение передач, работа соленоида трансмиссии состоит в том, чтобы выполнять сам механизм переключения. Если вы заметили симптомы неисправного соленоида трансмиссии, вы не сможете правильно переключать передачи.

Предупреждающие знаки соленоида коробки передач неисправности

Если ваша автоматическая трансмиссия не работает должным образом, и ваш автомобиль не работает должным образом, это может быть явным признаком как для вас, так и для ваших пассажиров, что соленоид вашей трансмиссии вышел из строя или отказал ранее.Неисправный соленоид трансмиссии может отрицательно повлиять на многие компоненты вашей автоматической трансмиссии.

Трансмиссионные соленоиды — это электрогидравлические клапаны, которые регулируют поток трансмиссионной жидкости через трансмиссию в автомобиле, и они открываются и закрываются из-за электрических сигналов, которые они получают от транспортного средства или блока управления трансмиссией, который получает данные от различных датчики скорости, расположенные внутри двигателя.

Поскольку сцепление управляет переключением передач в механической коробке передач автомобиля, соленоид трансмиссии управляет трансмиссией в автомобиле с автоматической коробкой передач, выполняя ту же задачу.Кроме того, система трансмиссии вашего автомобиля с автоматической коробкой передач имеет различные типы соленоидов — соленоиды переключения, соленоиды блокировки и соленоиды управления трансмиссией.

Существует множество причин и причин того, почему ваши соленоиды коробки передач могли выйти из строя и вызвать различные симптомы неисправного соленоида коробки передач. Когда блок управления трансмиссией отправляет сигналы и информацию на соленоиды трансмиссии для переключения вверх или вниз, эти значения должны открываться или закрываться, чтобы позволить или ограничить поток трансмиссионной жидкости.Жидкость в трансмиссии создает давление в трансмиссионной системе и позволяет вашему автомобилю плавно переключать передачи.

Симптомы вождения

Трансмиссия вашего автомобиля зависит от положения и расположения различных соленоидов трансмиссии, которые контролируют передачи и обеспечивают плавное движение вашего автомобиля. Если вы заметите симптомы неисправного соленоида трансмиссии, вы можете потерять возможность использовать несколько передач в вашем автомобиле, и одна из передач может сильно застрять, или шестерня может вообще не двигаться.

Убедитесь, что вы знаете разницу между пробуксовкой коробки передач и проблемой соленоида коробки передач. Вы сможете заметить разницу, когда попытаетесь переключить передачи — когда у вас пробуксовывает передача, переключение действительно может происходить, но при этом вырабатывается очень мало мощности. Однако при неисправном соленоиде трансмиссии соленоид может вообще предотвратить переключение.

Основные симптомы вождения, которые вы заметите при симптомах неисправного соленоида управления трансмиссией, заключаются в том, что переключение передач может происходить с задержкой, вы не можете переключаться на пониженную передачу, и ваш двигатель будет продолжать работать, ваша трансмиссия застрянет в нейтральном положении, и переключение передач становится очень грубым и прерывистым.

Ассоциированные системы

В большинстве современных автомобилей есть какой-либо модуль управления коробкой передач, который отвечает за мониторинг трансмиссии с помощью различных датчиков, таких как датчик положения переключения и датчик скорости трансмиссии. Кроме того, модуль управления трансмиссией и проводка соленоида защищены различными видами топлива, поэтому отказ или повреждение одного из предохранителей или проводов может вызвать симптомы неисправного соленоида трансмиссии.

Ограниченный режим

Модуль управления трансмиссией — это не ваш автомобиль, он отвечает за обнаружение любых сбоев в системах, которые он контролирует. Любая обнаруженная им неисправность, начиная от сломанного или поврежденного соленоида до перегоревшего предохранителя, приведет к срабатыванию аварийного режима, чтобы предотвратить дальнейшее повреждение двигателя или любое дальнейшее повреждение трансмиссии. Даже когда активирован безвыходный режим, автомобиль все еще может работать, позволяя водителю передвигаться с ограниченными возможностями.

Обычно хрома влияет на неисправный соленоид трансмиссии. Это позволяет вашей машине перейти на вторую передачу и оставаться на ней. Это может привести к ощущению медлительности при первом запуске, предотвращая полное ускорение и заставляя обороты двигателя быть намного выше, чем обычно, чтобы двигаться с той же скоростью. Убедитесь, что вы не ведете машину в режиме без тормозов слишком долго, так как это может вызвать различные симптомы неисправного соленоида управления коробкой передач.

Диагностические коды неисправностей

Как только модуль управления трансмиссией обнаруживает проблему в одной из отслеживаемых систем, он может включить диагностический код неисправности, который можно правильно диагностировать с помощью сканирующего прибора, подходящего для конкретной марки, модели и года выпуска вашего автомобиля.Коды неисправностей основных компонентов трансмиссии, которые показывают симптомы неисправного соленоида управления трансмиссией, начинаются с P0700, а коды для соленоида находятся в диапазоне от P0751 до P0758. Кроме того, есть коды датчиков скорости, которые продолжаются до P0503.

Замена соленоида трансмиссии и стоимость

Если вы осознали, что при сканировании компьютера вашего автомобиля с помощью диагностического прибора возникла проблема с трансмиссией, или вы заметили симптомы неисправного соленоида управления трансмиссией, то вы, возможно, поняли, что для вашего автомобиля необходима замена соленоида трансмиссии. автомобиль.

Часто замена соленоида трансмиссии — довольно простая задача, которая не займет много времени по сравнению с более обширным и дорогим ремонтом и заменой. Если вы принесете свой автомобиль в автомастерскую, весь процесс займет не более 2 часов. Ремонтные мастерские в среднем берут от 60 до 100 долларов в час за работу, поэтому затраты на оплату труда соленоида не должны превышать 200-250 долларов.

Однако стоимость может варьироваться в зависимости от того, какой у вас автомобиль — например, от марки, модели и года выпуска автомобиля.Некоторые соленоиды трансмиссии можно заменить должным образом, только сняв корпус клапана, что может занять больше времени и увеличить общие трудозатраты на процедуру.

Замена соленоида трансмиссии стоит примерно от 15 до 100 долларов только за детали, при этом средняя стоимость трудозатрат возрастает примерно до 300 долларов. Если вам просто нужно заменить переднее уплотнение трансмиссии, чтобы устранить симптомы неисправного соленоида трансмиссии, вы должны заплатить от 00 до 1000 долларов за замену переднего уплотнения трансмиссии.

Если вам необходимо заменить корпус клапана для устранения симптомов неисправного соленоида трансмиссии, то лучше всего заменить весь корпус клапана, поскольку шестерни трансмиссии работают от гидравлического давления. Сборка корпуса клапана будет стоить от 200 до 500 долларов, а затраты на рабочую силу для этой процедуры составят около 500 долларов. Это будет не менее 1000 долларов на низком уровне, чтобы ваш автомобиль снова работал нормально.

Если вам необходимо заменить опору трансмиссии в автомобиле, это может помочь устранить признаки и симптомы неисправного соленоида трансмиссии.Сами детали обычно стоят от 50 до 200 долларов, а стоимость рабочей силы примерно такая же, в среднем около 400 долларов, чтобы заменить стоимость крепления.

Стоимость замены соленоида трансмиссии обычно зависит от типа трансмиссии, при этом соленоид часто помещается внутри поддона с маслом, подсоединенным к корпусу клапана. Замена соленоида с одной трансмиссией стоит от 15 до 100 долларов, в то время как замена блока может стоить от 50 до 300 долларов.

Тип замены TS зависит от стоимости замены.Стоимость одного типа замены составляет от 15 до 100 долларов, в то время как пакет — от 50 до 300 долларов, трудозатраты — от 120 до 400 долларов, а общий пакет для замены — от 250 до 600 долларов.

Когда мне нужна замена соленоида трансмиссии?

Если вы заметили признаки и симптомы неисправного соленоида коробки передач, лучше всего заменить его. Признаками неисправности соленоида трансмиссии является невозможность переключения на пониженную передачу.В автомобиле невозможно переключение на пониженную передачу, если соленоид трансмиссии заклинило. Это означает, что жидкость не заполнит клапан, и мощность станет слишком низкой, и автомобиль не сможет набрать давление для правильного переключения передач.

Кроме того, у автомобиля может быть неустойчивое переключение передач. Если есть проблема с соленоидом трансмиссии, и вы заметили симптомы неисправного соленоида трансмиссии, то коробка передач может пропустить, и автомобиль может неоднократно переключаться вверх и вниз.В худших случаях рычаг переключения передач может даже полностью застрять.

Наконец, если вы заметили серьезную задержку переключения, это может быть явным признаком и симптомом неисправного соленоида коробки передач. Давление жидкости позволяет внутреннему компьютеру автомобиля, блоку управления двигателем, переключать передачи правильно и вовремя. Если на обмотку провода сантехника попадет слишком большой электрический ток или слишком низкий электрический ток, или переход будет очень грязным, это может привести к застреванию соленоида трансмиссии.Это может привести к затруднению или нестабильности переключения передач, а также к застреванию коробки передач в нейтральном положении.

Теперь, когда вы знаете симптомы неисправного соленоида управления коробкой передач, вы можете легче определить основную причину проблем, способы решения неотложной проблемы и способы обеспечения бесперебойной и безопасной работы вашего автомобиля на долгие годы.

Что такое соленоиды трансмиссии?

Соленоиды — очень важные компоненты в системе автоматической трансмиссии вашего автомобиля.Это электрогидравлические клапаны, которые эффективно регулируют поток трансмиссионной жидкости. Они открываются и закрываются с точной синхронизацией, связанной с датчиками скорости в вашем двигателе. Соленоиды и гидротрансформатор — это уникальные компоненты автоматических трансмиссий, которые в конечном итоге помогают автоматизировать процесс переключения передач.

Отказ соленоида и возможное повреждение трансмиссии

Как и любые автомобильные детали, соленоиды со временем могут выйти из строя или ослабнуть, и иногда их необходимо заменять.Поскольку система трансмиссии очень сложна и зависит от правильного течения трансмиссионной жидкости, могут возникнуть значительные внутренние повреждения трансмиссии, если соленоиды не работают должным образом. Если они пропускают слишком много передач во время переключения (или слишком мало), это приведет к проблемам.

Признаки неисправности соленоидов

При первых признаках неисправности трансмиссии вам следует показать свой автомобиль опытному специалисту по трансмиссии. В Центральной долине магазин трансмиссии, к которому можно обратиться, — это Ralph’s Transmission, который находится в центре города Модесто.Мы даже предлагаем бесплатную буксировку и транспортировку в радиусе 30 миль.

Вот некоторые из симптомов, которые вы могли заметить, которые могут быть признаками неисправности соленоида или другой проблемы с трансмиссией:

• Задержка переключения передач

• Грубое / прерывистое переключение передач

• Автомобиль не переключается на пониженную передачу

• Двигатель продолжает работать при торможении

• Трансмиссия застряла в нейтральном положении

Профессиональный ремонт соленоидов

Если соленоид выходит из строя и проблема обнаруживается на ранней стадии, блок соленоидов можно заменить до того, как произойдет дальнейшее повреждение трансмиссии.Тем не менее, все же стоит пройти полный осмотр и диагностическое тестирование у профессиональных технических специалистов по трансмиссиям, чтобы убедиться, что кроме соленоидов, вызывающих проблемы, больше ничего нет. Часто сама жидкость плохая, что требует стандартного обслуживания трансмиссии или полной промывки жидкостью.

Для получения дополнительной информации о соленоидах или каких-либо трансмиссиях, позвоните в Ralph’s Transmission сегодня по телефону 209.526.1909 или запишитесь на сервисное обслуживание онлайн.

Стоимость замены соленоидов трансмиссии | Коробка передач Street Smart®

датчика частоты вращения турбины,,,

U1000	Не удается установить связь с TCM / Class 2 Ошибка связи
U0101	Нарушение связи с TCM
U0402	Недействительные данные, полученные от модуля управления коробкой передач
P0218	Превышение температуры трансмиссии
P0700	Система управления трансмиссией (запрос MIL)
P0701	Диапазон / рабочие характеристики системы управления трансмиссией
P0702	Электрическая система управления коробкой передач
P0703	Цепь выключателя B крутящего момента / тормоза
P0704	Выключатель сцепления Неисправность цепи во входной цепи
P0705	Неисправность цепи датчика диапазона передачи (вход PRNDL)
P0706	Диапазон / рабочие характеристики цепи датчика диапазона передачи
P0707	Цепь датчика диапазона трансмиссии, низкий входной сигнал
P0708	Высокий входной сигнал цепи датчика диапазона трансмиссии
P0709	Цепь датчика диапазона передачи неустойчивый
P0710	Цепь датчика температуры трансмиссионной жидкости
P0711	Цепь датчика температуры трансмиссионной жидкости вне диапазона рабочих характеристик
P0712	Низкий входной сигнал цепи датчика температуры трансмиссионной жидкости
P0713	Высокий входной сигнал цепи датчика температуры трансмиссионной жидкости
P0714	Неустойчивый сигнал цепи датчика температуры трансмиссионной жидкости P0715
P0715	Вход / цепь датчика скорости турбины
P0716	Входной сигнал / диапазон датчика скорости вращения турбины
P0717	Вход / цепь датчика скорости турбины Нет сигнала
P0718	Неустойчивый сигнал датчика скорости на входе / скорости турбины
P0719	Преобразователь крутящего момента / выключатель тормоза B, низкий уровень сигнала
P0720	Цепь датчика выходной скорости вращения
P0721	Диапазон / рабочие характеристики цепи датчика выходной скорости
P0722	Нет сигнала в цепи датчика выходной скорости вращения
P0723	Неустойчивый сигнал цепи датчика выходной скорости
P0724	Преобразователь крутящего момента / выключатель тормоза B, высокий уровень сигнала
P0725	Входная цепь частоты вращения двигателя
P0726	Диапазон / рабочие характеристики входной цепи скорости двигателя
P0727	Нет сигнала входной цепи оборотов двигателя
P0728	Неустойчивый входной сигнал частоты вращения двигателя
P0729	Неправильное передаточное число 6 шестерни
P0730	Неправильное передаточное число
P0731	Неправильное передаточное число 1 передачи
P0732	Неправильное передаточное число 2 передачи
P0733	Неправильное передаточное число 3 шестерни
P0734	Неправильное передаточное число 4 шестерни
P0735	Неправильное передаточное число 5 шестерни
P0736	Обратное неправильное передаточное число
P0738	TCM Выходная цепь частоты вращения двигателя
P0739	TCM Низкий сигнал выходной цепи скорости двигателя
P0740	Неисправность цепи муфты гидротрансформатора
P0741	Цепь муфты гидротрансформатора
P0742	Заедание цепи муфты гидротрансформатора
P0743	Электрическая цепь муфты гидротрансформатора
P0744	Неисправность цепи муфты гидротрансформатора
P0745	Электромагнитный клапан регулировки давления ‘A’
P0746	Электромагнитный клапан регулирования давления A работает или заедает в выключенном состоянии
P0747	Электромагнитный клапан управления давлением ‘A’ заедает
P0748	Электромагнитный клапан регулировки давления ‘A’, электрические
P0749	Электромагнитный клапан управления давлением ‘A’ Прерывистый
P0750	Соленоид переключения передач ‘A’
P0751	Электромагнитный клапан переключения передач «А» работает или заедает в выключенном состоянии
P0752	Электромагнитный клапан переключения передач ‘A’ заедает
P0753	Электромагнитный клапан переключения передач A
P0754	Соленоид переключения передач ‘A’ Прерывистый
P0755	Соленоид переключения передач ‘B’
P0756	Электромагнит переключения передач ‘B’ работает или заедает в выключенном состоянии
P0757	Электромагнитный клапан переключения передач ‘B’ заедает
P0758	Электромагнитный клапан переключения передач B, электрический
P0759	Электромагнитный клапан переключения передач B, прерывистый сигнал
P0760	Соленоид переключения передач ‘C’
P0761	Электромагнитный клапан переключения передач ‘C’ работает или заедает в выключенном состоянии
P0762	Электромагнитный клапан переключения передач ‘C’ застрял на месте
P0763	Электромагнитный клапан переключения передач ‘C’ Электрический
P0764	Соленоид переключения передач ‘C’ Прерывистый
P0765	Соленоид переключения передач ‘D’
P0766	Электромагнит переключения передач ‘D’ работает или заедает в выключенном состоянии
P0767	Электромагнитный клапан переключения передач ‘D’ заедает
P0768	Электромагнитный клапан переключения передач ‘D’ Электрический
P0769	Электромагнитный клапан переключения передач ‘D’ Прерывистый
P0770	Соленоид переключения передач ‘E’
P0771	Электромагнитный клапан переключения передач E работает или заедает в выключенном состоянии
P0772	Электромагнитный клапан переключения передач ‘E’ заедает
P0773	Электромагнитный клапан переключения передач E, электрический
P0774	Электромагнитный клапан переключения передач ‘E’ Прерывистый
P0775	Электромагнитный клапан регулировки давления ‘B’
P0776	Электромагнитный клапан управления давлением « B » работает или заедает в выключенном состоянии
P0777	Электромагнитный клапан регулировки давления ‘B’ заедает
P0778	Электромагнитный клапан регулировки давления ‘B’, электрические
P0779	Электромагнитный клапан управления давлением ‘B’ Прерывистый
P0780	Неисправность переключения передач
P0781	1-2 Shift
P0782	2-3 Shift
P0783	3-4 Shift
P0784	Сдвиг 4-5
P0785	Соленоид переключения / синхронизации
P0786	Электромагнит переключения передач / синхронизации Диапазон / рабочие характеристики
P0787	Электромагнитный клапан переключения передач / синхронизации, низкий уровень сигнала
P0788	Высокий уровень соленоида переключения / синхронизации
P0789	Электромагнитный клапан переключения передач / синхронизации, прерывистый сигнал
P0790	Цепь переключателя нормальных / рабочих характеристик
P0791	Цепь датчика скорости промежуточного вала
P0792	Цепь датчика скорости промежуточного вала вне диапазона рабочих характеристик
P0793	Отсутствует сигнал цепи датчика скорости промежуточного вала
P0794	Прерывистый сигнал цепи датчика скорости промежуточного вала
P0795	Электромагнитный клапан регулировки давления ‘C’
P0796	Электромагнитный клапан регулирования давления «C» Работает или заедает в выключенном состоянии
P0797	Электромагнитный клапан регулирования давления ‘C’ заедает
P0798	Электромагнитный клапан регулировки давления ‘C’, электрические
P0799	Электромагнитный клапан регулирования давления ‘C’ Прерывистый
P0810	Датчик положения клапана ручного управления давлением трансмиссионной жидкости
P0811	Максимальное адаптивное и долгосрочное время переключения
P0812	Перегрев трансмиссионной жидкости
P0813	Неисправность соленоида управления крутящим моментом
P0814	Перенапряжение гидротрансформатора
P0816	Датчик давления трансмиссионной жидкости с ручным переключением положения клапана Парковка / Нейтраль с передаточным числом
P0817	Датчик давления трансмиссионной жидкости ручной клапан положения обратного хода с передаточным числом
P0818	Привод переключателя положения клапана давления трансмиссионной жидкости с ручным управлением без передаточного числа
P0819	Внутренний переключатель режима Нет запуска / неправильный диапазон
P0820	Низкий уровень внутренней цепи переключателя режима «A»
P0802	Обрыв цепи запроса системы управления трансмиссией
P0812	Обратный входной контур
P0813	Обратный выходной контур
P0814	Цепь отображения диапазона трансмиссии
P0816	Цепь переключателя понижающей передачи
P0817	Цепь отключения стартера
P0819	Переключатель переключения передач вверх и вниз для корреляции диапазонов передачи
P0820	Цепь датчика положения X-Y рычага переключения передач
P0821	Цепь положения X рычага переключения передач
P0822	Цепь положения рычага переключения передач по оси Y
P0823	Цепь положения рычага переключения передач по оси X прерывистый
P0824	Положение рычага переключения передач по оси Y, прерывистый сигнал цепи
P0825	Двухтактный переключатель рычага переключения передач (с ожиданием переключения)
P0826	Цепь переключателя передач вверх и вниз
P0827	Низкий сигнал цепи переключателя переключения передач вверх и вниз
P0829	5-6 Shift
P0840	Датчик / переключатель давления трансмиссионной жидкости «A»
P0841	Датчик давления трансмиссионной жидкости / переключатель «A» Диапазон / рабочие характеристики цепи
P0842	Датчик давления трансмиссионной жидкости / переключатель «A» Низкий уровень сигнала
P0843	Датчик / переключатель давления трансмиссионной жидкости «A», высокий уровень сигнала
P0844	Датчик давления трансмиссионной жидкости / переключатель «A» Неустойчивый контур цепи
P0845	Датчик / выключатель давления трансмиссионной жидкости Цепь
P0846	Датчик давления трансмиссионной жидкости / переключатель «B» Диапазон / рабочие характеристики цепи
P0847	Датчик / переключатель давления трансмиссионной жидкости «B» Низкий уровень сигнала
P0848	Датчик / переключатель давления трансмиссионной жидкости «B», высокий уровень сигнала
P0849	Датчик / переключатель давления трансмиссионной жидкости «B» Неустойчивый контур цепи
P0850	Входная цепь переключателя парковочного / нейтрального положения
P0851	Низкий сигнал входной цепи переключателя парковки / нейтрали
P0852	Высокий уровень входного сигнала переключателя парковки / нейтрали
P0853	Входная цепь переключателя привода
P0854	Низкий сигнал входной цепи переключателя привода
P0856	Входной сигнал антипробуксовочной системы
P0857	Диапазон / рабочие характеристики входного сигнала системы контроля тяги
P0858	Низкий уровень входного сигнала системы контроля тяги
P0859	Высокий входной сигнал антипробуксовочной системы
P0860	Цепь связи модуля переключения передач
P0861	Низкий сигнал цепи связи модуля переключения передач
P0862	Высокий уровень сигнала в цепи связи модуля переключения передач
P0863	Цепь связи TCM
P0864	Цепь связи TCM вне диапазона рабочих характеристик
P0865	Низкий уровень сигнала в цепи связи TCM
P0866	Высокий уровень сигнала в цепи связи TCM
P0867	Давление трансмиссионной жидкости
P0868	Низкое давление трансмиссионной жидкости
P0869	Высокое давление трансмиссионной жидкости
P0870	Датчик / выключатель давления трансмиссионной жидкости Цепь
P0871	Датчик / переключатель давления трансмиссионной жидкости «C» Диапазон / рабочие характеристики цепи
P0872	Датчик / переключатель давления трансмиссионной жидкости «C» Низкий уровень сигнала
P0873	Датчик / переключатель давления трансмиссионной жидкости «C», высокий уровень сигнала
P0874	Датчик / переключатель давления трансмиссионной жидкости «C» Неустойчивый контур цепи
P0875	Датчик / выключатель давления трансмиссионной жидкости Цепь
P0876	Датчик давления трансмиссионной жидкости / переключатель D Диапазон / рабочие характеристики цепи
P0877	Датчик / переключатель давления трансмиссионной жидкости «D» Низкий уровень сигнала
P0878	Датчик / переключатель давления трансмиссионной жидкости «D», высокий уровень сигнала
P0879	Датчик / выключатель давления трансмиссионной жидкости «D» Неустойчивый контур цепи
P0880	TCM Входной сигнал питания
P0881	TCM Диапазон входного сигнала питания / рабочие характеристики
P0882	Низкий уровень входного сигнала питания TCM
P0883	Высокий уровень входного сигнала питания TCM
P0884	Прерывистый входной сигнал питания контроллера КПП
P0885	Обрыв цепи управления реле мощности TCM
P0886	Низкий уровень сигнала цепи управления реле мощности TCM
P0887	Высокий уровень сигнала в цепи управления реле мощности TCM
P0888	Цепь датчика реле мощности TCM
P0889	Цепь контроля реле мощности TCM вне диапазона рабочих характеристик
P0890	Низкий уровень сигнала цепи контроля реле мощности TCM
P0891	Высокий уровень сигнала в цепи датчика реле мощности TCM
P0892	Неисправность цепи датчика реле мощности TCM
P0893	Несколько передач включены
P0894	Проскальзывание компонента трансмиссии
P0895	Слишком короткое время переключения
P0896	Слишком долгое время переключения
P0897	Изношенная трансмиссионная жидкость
P0898	Низкий уровень сигнала контрольной лампы неисправности системы управления трансмиссией
P0899	Высокий уровень сигнала контрольной лампы неисправности системы управления трансмиссией
P0900	Обрыв цепи исполнительного механизма сцепления
P0901	Цепь привода сцепления вне диапазона рабочих характеристик
P0902	Низкий сигнал цепи привода сцепления
P0903	Высокий сигнал цепи привода сцепления
P0904	Цепь положения выбора ворот
P0905	Положение выбора ворот Диапазон / рабочие характеристики цепи
P0906	Цепь положения выбора ворот, низкий уровень
P0907	Высокий уровень цепи выбора положения ворот
P0908	Перемежающийся контур позиции выбора ворот
P0909	Ошибка управления выбором ворот
P0910	Обрыв цепи исполнительного механизма выбора ворот
P0911	Диапазон / рабочие характеристики цепи привода выбора ворот
P0912	Низкий сигнал цепи исполнительного механизма выбора ворот
P0913	Высокий сигнал цепи привода выбора ворот
P0914	Цепь положения переключения передач
P0915	Цепь положения переключения передач вне диапазона / рабочих характеристик
P0916	Низкий уровень сигнала цепи переключения передач
P0917	Высокий уровень сигнала цепи переключения передач
P0918	Неустойчивая цепь положения переключения передач
P0919	Ошибка управления положением переключения передач
P0920	Привод переключения передач переднего хода
P0921	Цепь исполнительного механизма переключения передач переднего хода вне диапазона рабочих характеристик
P0922	Цепь исполнительного механизма переключения передач переднего хода, низкая
P0923	Высокий показатель цепи привода переднего хода переключения передач
P0924	Обрыв цепи исполнительного механизма переключения передач заднего хода
P0925	Цепь исполнительного механизма переключения передач заднего хода вне диапазона / рабочих характеристик
P0926	Цепь исполнительного механизма переключения передач заднего хода, низкий
P0927	Цепь исполнительного механизма переключения передач заднего хода, высокий уровень
P0928	Обрыв цепи управления соленоидом блокировки переключения передач
P0929	Цепь управления соленоидом блокировки переключения передач вне диапазона / рабочих характеристик
P0930	Цепь управления соленоидом блокировки переключения передач, низкий уровень
P0931	Высокий уровень сигнала в цепи управления соленоидом блокировки переключения передач
P0932	Цепь датчика давления в гидросистеме
P0933	Диапазон рабочих характеристик датчика гидравлического давления
P0934	Низкий сигнал цепи датчика давления в гидросистеме
P0935	Высокий сигнал цепи датчика давления в гидросистеме
P0936	Прерывистый сигнал цепи датчика давления в гидросистеме
P0937	Цепь датчика температуры гидравлического масла
P0938	Диапазон рабочих характеристик датчика температуры гидравлического масла
P0939	Низкий сигнал цепи датчика температуры гидравлического масла
P0940	Высокий уровень сигнала в цепи датчика температуры гидравлического масла
P0941	Неисправность цепи датчика температуры гидравлического масла
P0942	Гидравлический блок давления
P0943	Слишком короткий период цикла блока гидравлического давления
P0944	Гидравлический блок давления Потеря давления
P0945	Обрыв цепи реле гидравлического насоса
P0946	Цепь реле гидравлического насоса вне диапазона рабочих характеристик
P0947	Низкий сигнал цепи реле гидравлического насоса
P0948	Высокий показатель цепи реле гидронасоса
P0949	Адаптивное обучение при автоматическом переключении вручную не завершено
P0950	Цепь ручного управления автоматическим переключением передач
P0951	Диапазон / рабочие характеристики цепи ручного управления автоматическим переключением передач
P0952	Низкий уровень сигнала цепи ручного управления автоматическим переключением передач
P0953	Высокий уровень сигнала цепи ручного управления автоматическим переключением передач
P0954	Неустойчивый контур ручного управления автоматическим переключением передач
P0955	Цепь ручного режима автоматического переключения передач
P0956	Автоматический режим переключения передач в ручном режиме Диапазон / рабочие характеристики цепи
P0957	Низкий уровень сигнала цепи ручного режима автоматического переключения передач
P0958	Высокий уровень сигнала в цепи ручного режима автоматического переключения передач
P0959	Неустойчивый контур ручного режима автоматического переключения передач
P0960	Электромагнитный клапан регулирования давления «A» Обрыв цепи управления / обрыв
P0961	Электромагнитный клапан регулирования давления «A» Диапазон / рабочие характеристики цепи управления
P0962	Электромагнитный клапан регулирования давления «А», низкий уровень сигнала
P0963	Электромагнитный клапан регулирования давления «A», высокий уровень сигнала в цепи управления
P0964	Электромагнитный клапан регулирования давления «B» Обрыв / цепь управления
P0965	Электромагнитный клапан управления давлением «B» Диапазон / рабочие характеристики цепи управления
P0966	Электромагнитный клапан управления давлением «B», низкий уровень сигнала
P0967	Высокий уровень сигнала в цепи управления электромагнитным клапаном управления давлением «B»
P0968	Цепь управления электромагнитным клапаном регулировки давления «C» / обрыв
P0969	Электромагнитный клапан регулирования давления «C» Диапазон / рабочие характеристики цепи управления
P0970	Электромагнитный клапан регулирования давления «C» Низкий уровень сигнала в цепи управления
P0971	Высокий уровень сигнала в цепи управления соленоидом управления давлением «C»
P0972	Электромагнитный клапан переключения передач «A» Диапазон / рабочие характеристики цепи управления
P0973	Электромагнитный клапан переключения передач «А», низкий уровень сигнала
P0974	Высокий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «А»
P0975	Электромагнитный клапан переключения передач «B» Диапазон / рабочие характеристики цепи управления
P0976	Электромагнитный клапан переключения передач «B», низкий уровень сигнала
P0977	Высокий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «B»
P0978	Электромагнитный клапан переключения передач «C» Диапазон / рабочие характеристики цепи управления
P0979	Электромагнитный клапан переключения передач «C», низкий уровень сигнала
P0980	Высокий уровень сигнала в цепи управления электромагнитным клапаном переключения передач «C»
P0981	Электромагнитный клапан переключения передач «D» Диапазон / рабочие характеристики цепи управления
P0982	Электромагнитный клапан переключения передач «D», низкий уровень сигнала
P0983	Электромагнит переключения передач «D», высокий уровень сигнала
P0984	Электромагнитный клапан переключения передач «E» Диапазон / рабочие характеристики цепи управления
P0985	Электромагнитный клапан переключения передач «E», низкий уровень сигнала
P0986	Электромагнитный клапан переключения передач «E», высокий уровень сигнала в цепи управления
P0987	Датчик / выключатель давления трансмиссионной жидкости Цепь
P0988	Датчик давления трансмиссионной жидкости / переключатель «E» Диапазон / рабочие характеристики цепи
P0989	Датчик / переключатель давления трансмиссионной жидкости «E» Низкий уровень сигнала
P0990	Датчик / переключатель давления трансмиссионной жидкости «E», высокий уровень сигнала
P0991	Датчик / переключатель давления трансмиссионной жидкости «E» Неустойчивая цепь
P0992	Датчик / выключатель давления трансмиссионной жидкости Цепь
P0993	Датчик / переключатель давления трансмиссионной жидкости «F» Диапазон / рабочие характеристики цепи
P0994	Датчик / переключатель давления трансмиссионной жидкости «F» Низкий уровень сигнала
P0995	Датчик / переключатель давления трансмиссионной жидкости «F», высокий уровень сигнала
P0996	Датчик / выключатель давления трансмиссионной жидкости «F» Неустойчивый контур цепи
P0997	Электромагнитный клапан переключения передач «F» Диапазон / рабочие характеристики цепи управления
P0998	Электромагнитный клапан переключения передач «F», низкий уровень сигнала
P0999	Электромагнит переключения передач «F», высокий уровень сигнала в цепи управления
P1702	Nissan DTC: модулю управления коробкой передач нет доступа к оперативной памяти
P1703	Nissan DTC: Модуль управления трансмиссией не может получить доступ к ПЗУ
P1705	Nissan DTC: Неисправность цепи датчика положения дроссельной заслонки
P1706	Nissan DTC: Неисправность цепи переключателя нейтрального положения парковки
P1710	Nissan DTC: Цепь датчика температуры трансмиссионной жидкости
P1716	Nissan DTC: Цепь
P1721	Nissan DTC: Датчик скорости автомобиля MTR
P1730	Nissan DTC: Блокировка АКП
P1731	Nissan DTC: A / T 1st Engine Braking / 1-2 Shift Malfunction
P1752	Nissan DTC: Электромагнитный клапан входной муфты
P1754	Nissan DTC: Функция электромагнитного клапана входной муфты
P1757	Nissan DTC: Электромагнитный клапан переднего тормоза
P1759	Nissan DTC: Функция электромагнитного клапана переднего тормоза
P1762	Nissan DTC: Электромагнитный клапан прямого сцепления
P1764	Nissan DTC: Функция электромагнитного клапана прямого сцепления
P1767	Nissan DTC: Электромагнитный клапан муфты высокого и низкого уровня передачи заднего хода
P1769	Nissan DTC: Работа электромагнитного клапана муфты высокого и низкого уровня передачи заднего хода
P1772	Nissan DTC: Электромагнитный клапан низкого выбега тормоза
P1774	Nissan DTC: Работа электромагнитного клапана аварийного тормоза низкого уровня
P1821	Низкий уровень внутренней цепи переключателя режима «B»
P1822	Внутренняя цепь переключателя режима «B», высокий уровень
P1822	Внутренняя цепь переключателя режима «B», высокий уровень
P1823	Низкий уровень внутренней цепи переключателя режима «P»
P1824	Внутренняя цепь переключателя режима «P», высокий уровень
P1825	Внутренний переключатель режима Недопустимый диапазон
P1826	Внутренняя цепь переключателя режима «C», высокий уровень
P1831	Низкий уровень цепи питания соленоида управления давлением
P1832	Высокое напряжение цепи питания соленоида управления давлением
P1833	GM — Низкое напряжение цепи управления мощностью соленоида TCC
P1834	GM — Цепь управления мощностью соленоида TCC, высокое напряжение
P1835	Цепь выключателя Kick-Down
P1836	Отказ выключателя Kick-Down в открытом положении
P1837	Короткое замыкание выключателя Kick-Down
P1842	Электромагнит переключения передач 1-2, низкое напряжение
P1843	Высокое напряжение соленоида переключения 1-2 передач
, P1844,	, Subaru — Датчик давления трансмиссионной жидкости «A», прерывистый сигнал цепи
P1845	Низкое напряжение соленоида 2-3 переключения передач
P1847	Высокое напряжение соленоида 2-3 переключения передач
P1850	Тормозная лента применяет цепь соленоида
P1851	Тормозная лента примените работу соленоида
P1852	Тормозная лента подает низкое напряжение соленоида
P1853	Тормозная лента подает высокое напряжение соленоида
P1860	TCC PWM Электромагнитная цепь электрическая
P1864	Электрическая неисправность соленоида включения преобразователя крутящего момента
P1866	Цепь электромагнитного клапана PWM TCC, низкое напряжение
P1870	Проскальзывание компонентов трансмиссии: трансмиссия GM
P1871	Неопределенное передаточное число
P1873	Низкое напряжение цепи переключателя температуры статора муфты гидротрансформатора
P1874	Высокое напряжение цепи переключателя температуры статора муфты гидротрансформатора
P1886	Работоспособность соленоида синхронизации переключения передач в сборе с главной передачей
P1887	Выключатель муфты гидротрансформатора
P1890	Система контроля скорости вариатора
P1891	Проблема в системе управления пусковой муфтой
P2700	Фрикционный элемент трансмиссии A Диапазон времени / рабочие характеристики
P2701	Фрикционный элемент трансмиссии B Применить временной диапазон / рабочие характеристики
P2702	Фрикционный элемент трансмиссии C Применение Диапазон времени / рабочие характеристики
P2703	Фрикционный элемент трансмиссии D Применить временной диапазон / рабочие характеристики
P2704	Фрикционный элемент трансмиссии E Применить временной диапазон / рабочие характеристики
P2705	Фрикционный элемент трансмиссии F Применить временной диапазон / рабочие характеристики
P2706	Фрикционный элемент трансмиссии F Неисправность
P2707	Электромагнит переключения передач F работает / заедает в выключенном состоянии
P2708	Электромагнитный клапан переключения передач F заедает
P2709	Электромагнит переключения передач F, электрический
P2710	Соленоид переключения передач F Прерывистый
P2711	Неожиданное отключение механической шестерни
P2712	Утечка в гидроагрегате Прерывистая
P2713	Электромагнитный клапан регулирования давления «D»
P2714	Электромагнитный клапан регулирования давления «D» работает или заедает в выключенном состоянии
P2715	Электромагнитный клапан регулирования давления «D» заедает
P2716	Электромагнитный клапан регулирования давления «D», электрический
P2717	Электромагнитный клапан регулирования давления «D» Прерывистый
P2718	Обрыв цепи электромагнитного клапана управления давлением «D»
P2719	Электромагнитный клапан регулирования давления «D» Диапазон / рабочие характеристики цепи
P2720	Низкое напряжение цепи управления электромагнитным клапаном регулировки давления «D»
P2721	Цепь управления электромагнитным клапаном регулирования давления «D», высокое напряжение
P2722	Неисправность электромагнитного клапана регулировки давления «E»
P2723	Электромагнитный клапан управления давлением «E» заедает в выключенном состоянии
P2724	Электромагнитный клапан регулировки давления «E» заедает
P2725	Электромагнитный клапан регулировки давления «E», электрический
P2726	Электромагнитный клапан регулировки давления «E» Прерывистый
P2727	Соленоид контроля давления E Ctrl Circ / Open
P2728	Соленоид управления давлением E Ctrl Circ Range / Perf
P2729	Соленоид управления давлением E Ctrl Circ Low Voltage
P2730	Соленоид управления давлением E Ctrl Circ High Voltage
P2731	Соленоид контроля давления F
P2732	Электромагнит F управления давлением работает или заедает в выключенном состоянии
P2733	Электромагнитный клапан управления давлением F заедает на
P2734	Электромагнитный клапан управления давлением F, электрические
P2735	Электромагнитный клапан управления давлением F Прерывистый
P2736	Соленоид контроля давления F Ctrl Circ / Open
P2737	Соленоид управления давлением F Ctrl Диапазон / производительность цепи
P2738	Электромагнитный клапан управления давлением F Ctrl Низкое напряжение цепи
P2739	Электромагнитный клапан управления давлением E Ctrl, высокое напряжение цепи
P2740	Цепь датчика B температуры трансмиссионной жидкости
P2741	Датчик температуры трансмиссионной жидкости B Диапазон рабочих характеристик цепи
P2742	Низкий уровень сигнала датчика B температуры трансмиссионной жидкости
P2743	Высокий уровень сигнала датчика B температуры трансмиссионной жидкости
P2744	Неисправность цепи датчика температуры трансмиссионной жидкости B
P2745	Цепь датчика B частоты вращения промежуточного вала
P2746	Датчик частоты вращения промежуточного вала B Диапазон / рабочие характеристики цепи
P2747	Нет сигнала в цепи датчика скорости вращения промежуточного вала B
P2748	Неисправность цепи датчика частоты вращения промежуточного вала B
P2749	Цепь датчика частоты вращения промежуточного вала
P2750	Диапазон цепи датчика скорости вращения промежуточного вала C / Perf
P2751	Цепь датчика скорости промежуточного вала C Нет сигнала
P2752	Неисправность цепи датчика скорости C промежуточного вала
P2753	Охладитель трансмиссии Ctrl Обрыв цепи
P2754	Охладитель трансмиссии Ctrl Circuit Low
P2755	Охладитель трансмиссии Ctrl Circuit High
P2756	Пресс муфты гидротрансформатора Ctrl Соленоид
P2757	Электромагнитный клапан управления давлением муфты гидротрансформатора Ctrl Работа цепи или заедание в выключенном состоянии
P2758	Электромагнитный клапан управления давлением муфты гидротрансформатора Цепь Ctrl застряла на
P2759	Электромагнитный клапан управления давлением муфты гидротрансформатора Ctrl Электрическая цепь
P2760	Электромагнитный клапан управления давлением муфты гидротрансформатора Ctrl Circuit Intermittent
P2761	Электромагнитный клапан управления давлением муфты гидротрансформатора Ctrl Обрыв цепи
P2762	Электромагнитный клапан управления давлением муфты гидротрансформатора Ctrl Диапазон / производительность цепи
P2763	Электромагнитный клапан управления давлением муфты гидротрансформатора Ctrl Circuit High
P2764	Электромагнитный клапан управления давлением муфты гидротрансформатора Ctrl Circuit Low
P2765	Цепь датчика B входной скорости / скорости турбины
P2766	Входной сигнал / датчик скорости вращения турбины B Диапазон / рабочие характеристики цепи
P2767	Входной сигнал / цепь датчика скорости вращения турбины B Нет сигнала
P2768	Входной сигнал / датчик скорости вращения турбины B Неустойчивый сигнал цепи
P2769	Низкий сигнал цепи муфты гидротрансформатора
P2770	Высокий сигнал цепи муфты гидротрансформатора
P2775	Диапазон рабочих характеристик цепи переключателя повышающей передачи
P2776 ​​	Низкий сигнал цепи переключателя повышающей передачи
P2777	Высокий сигнал цепи переключателя повышающей передачи
P2778	Неустойчивая цепь переключателя повышающей передачи
P2779	Диапазон / рабочие характеристики цепи переключателя понижающей передачи
P2780	Низкий сигнал цепи переключателя понижающей передачи
P2781	Высокий сигнал цепи переключателя понижающей передачи
P2782	Неустойчивая цепь переключателя понижающей передачи
P2783	Слишком высокая температура гидротрансформатора
P2784	Корреляция A / B датчика скорости входа / турбины
P2786	Слишком высокая температура привода переключения передач
P2787	Слишком высокая температура сцепления
P2788	Автоматическое переключение передач, ручное адаптивное обучение на пределе
P2789	Адаптивное обучение сцепления на пределе
P2790	Цепь направления выбора ворот
P2791	Gate Select Direction Circuit Low
P2792	Gate Select Direction Circuit High
P2793	Цепь направления переключения передач
P2794	Цепь переключения передач, низкий уровень
P2795	Цепь направления переключения передач, высокий уровень

ЧТО ТАКОЕ А…Электромагнитный клапан переключения передач?

Чтобы узнать, что, черт возьми, такое соленоид переключения передач, мы должны сначала изучить, чем, черт возьми, НЕ ЯВЛЯЕТСЯ соленоид переключения передач. Соленоида переключения передач нет:

1. Персонаж-робот-миньон из видеоигр
2. Программа, назначающая графики работы
3. Конфета Вилли Вонки
4. Устройство в клавиатуре, позволяющее использовать заглавные буквы

Я бы сыграл в эту игру.

Так … что это, черт возьми, тогда?

Соленоид переключения передач — это управляемый компьютером, управляемый электроникой компонент системы автоматической коробки передач.В коробке передач имеется несколько соленоидов переключения передач. Они отвечают за открытие / закрытие определенных клапанов в трансмиссии для регулирования потока трансмиссионной жидкости, что заставляет трансмиссию фактически переключать передачи.

Как это работает? Соленоиды переключения передач

имеют подпружиненный поршень, обернутый катушкой с проволокой. По проводу поршень связывается либо с датчиками двигателя, либо с модулем управления трансмиссией (TCM — это не Turner Classic Movies) посредством электронных сигналов.Эти датчики двигателя определяют, когда пора переключать передачи, в зависимости от скорости.

Когда соленоид переключения передач активирован, плунжер открывает определенные клапаны в корпусе клапана, позволяя войти трансмиссионной жидкости. Это оказывает давление на муфты и ленты, заставляющие трансмиссию переключать передачи. Когда на соленоид переключения передач не подается питание, плунжер закрывается.

Отказ

Есть несколько вещей, которые могут указывать на проблему с соленоидом переключения передач:

• Задержка переключения передач, во время которой автомобиль не может разогнаться
• Коробка передач не переключается на пониженную передачу или переключает ее случайным образом
• Коробка передач переключается на неправильную передачу, пропускает передачу или случайным образом переключается вперед и назад

Поскольку он активируется электроникой, причиной любой из этих проблем может быть электрическая неисправность.Если загорится индикатор проверки двигателя, вы можете доставить свой автомобиль к местному уполномоченному механику, чтобы отсканировать код неисправности, диагностировать и отремонтировать его.

Если индикатор проверки двигателя не загорается, но вы испытываете проблемы с переключением передач, скорее всего, проблема связана с механикой, и вы можете доставить свой автомобиль к местному уполномоченному механику для проверки и замены.

В любом случае, если у вас возникнут какие-либо из вышеперечисленных проблем, вы можете (читайте: ДОЛЖЕН) доставить свой автомобиль к местному уполномоченному механику.

Этот парень подождал, пока не стало слишком поздно. Теперь его очень дорогому Роллс-Ройсу нужна новая автоматическая коробка передач.

Итак, вот оно. Теперь вы знаете, чем, черт возьми, НЕ является соленоид переключения передач, что это такое, и узнали, какие знаки должны предупреждать вас о том, что вы должны доставить свой автомобиль к местному надежному механику — в отличие от этого бедного маленького ребенка.

Скажите, какие другие автомобильные запчасти вас сбивают с толку. Я вам скажу, что это за хрень!

Что такое соленоид трансмиссии? Его использование и обычные проблемы

Соленоид трансмиссии является неотъемлемой частью автоматической трансмиссии вашего автомобиля.В современных автоматических трансмиссиях для переключения передач используется гидравлическая жидкость под давлением. Когда вам действительно нужно переключить передачу, компьютерная система вашего автомобиля активирует соленоид трансмиссии, который затем управляет трансмиссионной жидкостью в корпус клапана, чтобы направить нужную передачу.

По сравнению с механической коробкой передач, в которой используется система сцепления при переключении передач, автомобили с автоматической коробкой передач в значительной степени полагаются на более сложную гидравлическую систему.

Какие типы соленоидов трансмиссии?

Соленоид отключения подачи топлива Holdwell Через: Amazon

Существуют различные типы трансмиссионных соленоидов, которые направлены на гидравлические клапаны и регулируют поток трансмиссионной жидкости, который либо закрывается, либо открывается.К таким соленоидам трансмиссии относятся соленоид переключения трансмиссии, соленоид муфты гидротрансформатора, соленоид блокировки и соленоид управления трансмиссией. Вокруг двигателя есть датчики скорости, которые, в свою очередь, активируют соленоиды.

Хотя эти типы трансмиссионных соленоидов используются по-разному, принцип действия во всем одинаков. Поскольку соленоид трансмиссии является электромеханическим устройством, он получает электрический сигнал в основном от автомобильного аккумулятора. Эти соленоиды обычно устанавливаются одновременно или в комбинации типов, в зависимости от модели автомобиля.

Вы можете проверить типы соленоидов, которые установлены в вашем автомобиле, получив информацию из руководства пользователя. Если у вас нет руководства по эксплуатации автомобиля, вы можете спросить своего механика, когда вы закончите регулярное техническое обслуживание.

Что делает соленоид трансмиссии?

В автомобилях с автоматической коробкой передач переключение передач зависит от лент и сцепления. Единственный возможный метод, который может быть выполнен, — это давление жидкости.В то время как соленоид трансмиссии — это тот, который закрывает и открывает гидравлические клапаны в корпусе клапана, обеспечивая поступление трансмиссионной жидкости в контролируемом количестве.

Соленоид состоит из подпружиненного плунжера, обернутого катушкой провода, который связывается с датчиками двигателя. Когда эта катушка с проводом получает электрический сигнал от модуля управления трансмиссией (TCM) или блока управления двигателем (ECU) вашего компьютера, это открывает или закрывает соленоид трансмиссии.

В то время как датчики определяют, когда переключать передачи в зависимости от скорости автомобиля, соленоид трансмиссии получает питание, что позволяет ему открыть плунжер, позволяя проходить трансмиссионной жидкости. Другие соленоиды трансмиссии, которые не находятся под напряжением, останутся в своем нормальном положении.

Связанное сообщение: Что цвет трансмиссионной жидкости говорит о вашем автомобиле

Каковы признаки неисправности соленоида?

Так как соленоиды трансмиссии отвечают за регулирование давления жидкости, вы можете легко определить, что это будет виновником возникновения проблем с переключением передач.Однако есть более глубокий смысл, когда наблюдаются другие проблемы, связанные с передачей. Если в трансмиссии недостаточно давления жидкости, диски сцепления могут перегреться, а избыточное давление вызовет грубое переключение передач.

Когда индикатор «Проверьте двигатель» не мигает, но у вас возникла проблема с переключением передач, наиболее вероятной причиной является механическая проблема. В таком случае лучшим решением будет заменить соленоид трансмиссии.

Однако, если лампочка проверки двигателя мигает, а соленоиды работают нерегулярно, возможно, проблема в электрической системе соленоидов.Это можно исправить, выполнив быстрое сканирование на вашем компьютере.

Это общие признаки неисправности соленоида:

• Медленное или непостоянное переключение передач

Если вы испытываете задержку переключения, которая занимает несколько секунд или дольше, возможно, проблема в одном из соленоиды трансмиссии. Когда это происходит, автомобиль движется так, как будто он находится на нейтрали, и не может разогнаться.

• Коробка передач не может переключиться на более низкую передачу

Если у вас неисправен соленоид переключения передач, вы не сможете переключить на более низкую передачу или у вас возникнут проблемы с переключением на пониженную передачу.

• Трансмиссия не может переключиться на правильную передачу

Если вы не можете переключиться на желаемую передачу, и происходит то, что вы всегда выбираете неправильную передачу, пропускаете передачу и переключаетесь непредсказуемо вперед и назад , возможно, у вас неисправен соленоид трансмиссии.

Вот несколько отличных марок трансмиссионных соленоидов

Для хорошей замены больному трансмиссионному соленоиду попробуйте этот самый продаваемый бренд: Wisamic Automatic Transmission Shift Control Lock Up Solenoid.Этот продукт от Wisamic является сборкой для моделей Honda Civic 1994-2000 годов, с запасной частью No. 28300-P24-J01. Проверьте это на Amazon, и у вас будет отличная сделка.

Соленоид трансмиссии, безусловно, является обязательным элементом работающей трансмиссионной системы вашего автомобиля. Любое необычное поведение этого элемента обязательно вызовет у вас признаки и симптомы. Лучше, чтобы вы знали о функциях и возможных неисправностях этого устройства, чтобы знать, когда вам нужно посетить своего опытного механика для тщательной проверки вашего автомобиля.

Пожалуйста, отправьте нам свой комментарий и вопрос по этой статье.

7 признаков неисправности соленоида переключения передач, расположение и стоимость замены

Есть ли у вашей коробки передач странные проблемы с переключением передач и неожиданные сообщения об ошибках на приборной панели?

Электромагнитный клапан переключения передач — это деталь, которая может вызвать множество странных проблем с вашей автоматической коробкой передач, если она неисправна.

Замена соленоида переключения передач часто обходится дорого, поэтому необходимо убедиться, что вы не заменяете исправный соленоид переключения передач.

В этом руководстве вы найдете общие симптомы неисправного соленоида переключения передач, местонахождение, стоимость замены и способы диагностики.

7 Признаков неисправности соленоида переключения передач

1. Проверьте свет двигателя
2. Сигнальная лампа трансмиссии
3. Задержки переключения
4. Шестерни
5. Застрял в передаче
6. Проблемы при переключении на пониженную или повышенную передачу
7. Ограниченный режим

Это несколько различных симптомов, которые могут появиться при неисправности соленоида переключения передач.

Вот более подробный список наиболее распространенных симптомов неисправного соленоида переключения передач.

Проверить свет двигателя

Первым признаком, который вы заметите, когда у вас возникнет проблема с соленоидом переключения передач, вероятно, будет индикатор проверки двигателя. Индикатор проверки двигателя загорится даже при неисправности коробки передач.

Обычно светлеет, и вы увидите код неисправности P0700. Этот код в основном сообщает вам, что есть проблема с управлением коробкой передач, и в модуле управления коробкой передач будет обнаружено больше кодов неисправностей.

Сигнальная лампа трансмиссии

У некоторых автомобилей есть отдельная сигнальная лампа коробки передач. Если этот индикатор горит, это может быть сохраненный код неисправности, связанный с неисправным соленоидом переключения передач.

Для считывания кодов неисправностей из модуля управления трансмиссией вам понадобится сканер OBD2 для считывания общих и расширенных кодов неисправностей. Самые дешевые могут считывать коды только с модуля управления двигателем.

Задержки переключения передач

Если блок управления трансмиссией обнаруживает какие-либо проблемы с соленоидом переключения передач, это может привести к очень медленному переключению коробки передач.Это касается как переключения на повышенную, так и на пониженную передачу.

Пропуск передач

Вы также можете заметить, что у вашего автомобиля могут возникнуть проблемы с включением некоторых передач, и поэтому он перейдет на следующую передачу. Это серьезный признак того, что у вас есть проблемы с соленоидом переключения передач, потому что у вас есть один или несколько соленоидов переключения для каждой передачи, и если один из них сломан, он не переключится на эту передачу — вместо этого перейдите непосредственно на следующую передачу.

Застрял в передаче

Если соленоид переключения передач будет поврежден при включенной передаче, это может привести к застреванию трансмиссии на этой передаче.Если это так, вы можете попытаться подать внешнее питание на соленоид переключения передач, чтобы разблокировать передачу, если вы знаете, как это сделать.

Проблемы с понижением или повышением передачи

У вас также могут возникать периодические проблемы с соленоидом переключения передач, что может вызвать проблемы с переключением передач. Это может вызвать резкое переключение передач, например, при слишком низких или слишком высоких оборотах.

Режим Limp

Limp mode — это функция защиты вашего двигателя, и вы заметите это в основном потому, что ваш двигатель будет иметь ограничение об / мин 2500-3000 об / мин, и это также может повлиять на переключение передач.

В основном режим хромоты приводит к тому, что трансмиссия не переключает передачу 3, а неисправный соленоид переключения передач может вызвать режим хромоты вашего автомобиля. Подробнее об этом можно прочитать здесь: Limp mode.

Функция соленоида переключения передач

Работа соленоида переключения передач такая же, как и звучит — он переключает передачи за вас. Блок управления трансмиссией собирает информацию от двигателя, датчиков скорости автомобиля и других датчиков. Модуль управления трансмиссией использует все эти параметры, чтобы вычислить, когда пора переходить на следующую передачу.

Когда приходит время переключения передач, блок управления трансмиссией посылает питание или массу на необходимый соленоид переключения передач, и он заставляет соленоид открываться и пропускать трансмиссионное масло в корпус клапана, который затем переключается на следующую передачу.

Расположение соленоида переключения передач

Соленоиды переключения передач расположены внутри корпуса клапана вашей автоматической коробки передач.

Они встроены в корпус клапана, и на некоторых моделях автомобилей вы можете увидеть их, не снимая корпус клапана, в то время как на других вам необходимо снять корпус клапана, чтобы добраться до них.

На рисунке выше вы видите соленоиды переключения передач, расположенные на корпусе клапана. Соленоиды переключения — это трубки желтого, зеленого и черного цветов.

Стоимость замены соленоида переключения передач

Стоимость замены соленоида одинарной смены составляет от 100 до 350 долларов, а комплект соленоида переключения стоит от 400 до 700 долларов, включая трансмиссионную жидкость, фильтр, детали и трудозатраты.

Стоимость замены соленоида переключения передач во многом зависит от модели вашего автомобиля и трансмиссии.

Как я упоминал ранее, в некоторых автомобилях нельзя заменить только один соленоид. Вы должны заменить весь блок соленоидов, а в некоторых автомобилях даже весь корпус клапана, что часто очень дорого.

При замене соленоида переключения передач, корпуса клапана или блока соленоидов всегда следует заменять трансмиссионную жидкость и фильтр.

Это цены с учетом запчастей и затрат на рабочую силу. В цену не включены затраты на диагностику и замену жидкости.

• Стоимость замены соленоида одиночного переключения передач: 50–150 долларов США
• Стоимость замены блока соленоидов переключения передач: 300-600 долларов США
• Стоимость замены корпуса клапана: от 500 до 1000 долларов

Цена также сильно зависит от того, какие детали и трансмиссионную жидкость вы используете.Запасные части часто дешевле оригинальных, но зачастую не того же качества.

Как диагностировать проблему соленоида переключения передач?

Во-первых, мы должны выяснить, проблема ли это в проводке, соленоиде переключения передач, блоке управления двигателем или механической неисправности. Для этого вам следует внимательно прочитать и изучить коды неисправностей, чтобы понять проблему, прежде чем начинать поиск и устранение неисправностей.

Если код неисправности сообщает нам, что он застрял или неисправен, скорее всего, это проблема с проводкой или соленоидом переключения передач.

Многие коды, связанные с соленоидом переключения передач, можно решить, заменив трансмиссионную жидкость или промыв трансмиссию. Замена трансмиссионной жидкости зачастую не так уж и дорога, и того стоит.

Использование диагностического сканера необходимо, когда дело доходит до проблем, связанных с соленоидом переключения передач.

Вот список способов устранения неполадок со сканером:

1. Найдите электрическую схему трансмиссии для своей коробки передач.
2. Выясните, какие штифты идут к неисправному соленоиду переключения передач.
3. Ослабьте заглушку проводки коробки передач на коробке передач
4. Используйте сканер OBD2 и запустите тест выходного сигнала электромагнитного клапана переключения передач.
5. Измерьте с помощью мультиметра, есть ли у вас 12 вольт и масса на соленоид переключения передач на вилке коробки передач на затронутом штифте.

Если вы не получаете одновременно 12 В и массу — у вас могут быть проблемы с проводкой или неисправный TCM (блок управления трансмиссией).

Если вы получаете 12 вольт и массу, а код неисправности соленоида переключения передач продолжает возвращаться после того, как вы его стерли, вероятно, у вас неисправный соленоид переключения передач.

Общие коды неисправностей соленоида переключения передач

P0750 Электромагнит переключения передач А
• P0752 — Соленоид переключения передач А — Заедание соленоида @ ВКЛ.
• P0753 — Электромагнитный клапан переключения передач 3-4 переключения передач — цепи реле
• P0754 — Электромагнитный клапан переключения передач А — Неустойчивая неисправность
• P0755 — Соленоид переключения передач B
• P0756 — AW4 Shift Sol B (2-3) — Функциональная неисправность
• P0757 — Электромагнит переключения передач B — Заедание соленоида @ ВКЛ.
• P0758 — Электромагнитный клапан переключения передач B — электрический
• P0759 — Электромагнитный клапан переключения передач B — Неустойчивая неисправность
• P0760 — Соленоид переключения передач C
• P0761 — Электромагнитный клапан переключения передач C — работоспособность или залипание
• P0762 — Электромагнит C переключения — Заедание соленоида @ ON
• P0763 — Электромагнитный клапан переключения передач С — электрическая часть
• P0764 — Электромагнитный клапан переключения передач — Неустойчивая неисправность
• P0765 — Соленоид переключения D
• P0766 — Электромагнитный клапан переключения передач D — работоспособность или залипание
• P0767 — Соленоид переключения передач D — Заедание соленоида @ ВКЛ.
• P0768 — Электромагнитный клапан переключения передач D — электрический
• P0769 — Электромагнитный клапан переключения передач D — Interm
• P0770 — Соленоид переключения передач E
• P0771 — Электромагнит E переключения — работоспособность или залипание
• P0772 — Электромагнит E переключения — Заедание соленоида @ ON
• P0773 — Электромагнитный клапан переключения передач E — электрическая часть
• P0774 — Электромагнит переключения передач E — Неустойчивая неисправность

Привет, я Магнус, владелец и автор Mechanic Base.Работаю с автомобилями 10 лет, специализируюсь на диагностике и устранении неисправностей. Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!

Признаки неисправного соленоида трансмиссии

Автоматическая трансмиссия автомобиля состоит из нескольких важных компонентов, одним из которых является соленоид трансмиссии. Соленоиды — это электрогидравлические клапаны, которые регулируют поток трансмиссионной жидкости в систему автоматической трансмиссии транспортного средства и через нее.В зависимости от напряжения или токов, которые они получают от блока управления трансмиссией, соленоиды открываются или закрываются, чтобы позволить или заблокировать поток трансмиссионной жидкости. Когда эти соленоиды трансмиссии неисправны или выходят из строя, автомобиль может начать работать нестабильно. Вот некоторые из симптомов неисправного соленоида коробки передач.

Задержка переключения передач

Часто проблемы с соленоидом проявляются в виде задержки переключения передач. Если есть проблема с соленоидом трансмиссии, необходимое количество гидравлической жидкости для переключения передач может не подаваться.В результате, скорее всего, возникнет недостаток давления, что может помешать вашему автомобилю переключать передачи. Если вы заметили, что вашему автомобилю требуется больше времени для переключения передач, чем обычно, рекомендуется проверить его соленоиды трансмиссии.

Невозможность переключения передач

Соленоиды играют большую роль при выборе передачи. Помимо задержки переключения передач, неисправный соленоид трансмиссии может полностью помешать вашему автомобилю переключать передачи.

Когда соленоид неисправен, необходимое давление жидкости может не передаваться на желаемую передачу, что препятствует активации соответствующих передач.В результате вы можете потерять возможность использовать одну передачу, несколько передач или все передачи, в результате чего ваш автомобиль застрянет на одной конкретной передаче.

Автомобиль застрял в аварийном режиме

Еще одним признаком неисправного соленоида трансмиссии является застревание автомобиля в тормозном режиме.
