Распредвал автомобиля - что такое распределительный вал

Распределительный вал двигателя

Для стабильной работы двигателя внутреннего сгорания каждая его деталь играет важную функцию. Среди них – распределительный вал. Рассмотрим, какова его функция, какие неисправности встречаются, и в каких случаях он нуждается в замене.

Где расположен распредвал?

Расположение распределительного вала зависит от особенностей конструкции мотора. В некоторых модификациях он находится внизу, под блоком цилиндров. Чаще встречаются модификации моторов, распредвал которых находится в головке блока цилиндров (сверху ДВС). Во втором случае ремонт и настройка механизма газораспределения намного легче, чем в первом.

Модификации двигателей V-образной формы оснащаются ГРМ, который расположен в развале блока цилиндров, а иногда отдельный блок оснащается своим газораспределительным механизмом. Сам распределительный вал фиксируется в корпусе подшипниками, что позволяет ему постоянно и плавно вращаться. В оппозитных моторах (или боксер) конструкция ДВС не позволяет установить один распредвал. В этом случае на каждую сторону устанавливается свой газораспределительный механизм, но их работа синхронизируется.

Функции распредвала

Распредвал – элемент ГРМ (газораспределительного механизма). Он определяет порядок тактов мотора и синхронизирует открывание/закрывание клапанов, которые подают в цилиндры воздушно-топливную смесь и отводят отработанные газы.

Газораспределительный механизм работает по следующему принципу. В момент запуска двигателя стартер проворачивает коленчатый вал. Распредвал приводится в движение при помощи цепи, ремня, посаженного на шкив коленвала или шестерен (во многих старых американских автомобилях). В цилиндре открывается впускной клапан, и в камеру сгорания поступает смесь бензина и воздуха. В этот же момент датчик коленвала подает импульс на катушку зажигания. В ней генерируется разряд, который идет на свечу зажигания.

К моменту, когда появляется искра, оба клапана в цилиндре закрыты, а топливная смесь сжата. Во время возгорания образуется энергия, и поршень перемещается вниз. Так коленвал проворачивается и приводит в движение распределительный вал. В этот момент он открывает выпускной клапан, через который выходят отработанные в процессе горения газы.

Распредвал всегда открывает нужный клапан на конкретный промежуток времени и на стандартную высоту. Благодаря своей форме этот элемент обеспечивает стабильный цикл смены тактов в моторе.

Подробно о фазах открытия и закрытия клапанов, а также об их настройках, показано в данном видео:

Фазы на распредвалах, какое перекрытие выставить? Что такое "фаза распредвала"?


Watch this video on YouTube

В зависимости от модификации двигателя в нем может стоять один или несколько распредвалов. В большинстве автомобилей эта деталь размещена в головке блока цилиндров. Она приводится в движение за счет вращения коленчатого вала. Эти два элемента соединяются при помощи ремня, цепи ГРМ или шестеренчатой передачи.

Чаще всего одним распредвалом оснащены двс с рядным расположением цилиндров. Большинство таких двигателей имеет по два клапана на цилиндр (один впускной, а другой выпускной). Встречаются также модификации с тремя клапанами на цилиндр (два на впуск, один на выпуск). Двумя валами чаще комплектуются двигатели, в которых на один цилиндр приходится по 4 клапана. В оппозитных двс и с V-образной формой тоже устанавливается два распределительных вала.

Моторы с одним валом ГРМ имеют простую конструкцию, что приводит к снижению стоимости агрегата в процессе изготовления. Такие модификации легче обслуживать. Их всегда устанавливают на бюджетные автомобили.

На более дорогих модификациях двигателей некоторые производители устанавливают второй распредвал для уменьшения нагрузки (по сравнению с вариантами ГРМ с одним валом) и в некоторых моделях ДВС для обеспечения сдвига фаз распределения газов. Чаще всего такая система встречается в автомобилях, которые должны отличаться спортивными характеристиками.

Распредвал всегда открывает клапан на конкретный промежуток времени. Чтобы улучшить эффективность мотора на повышенных оборотах, необходимо изменить этот интервал (двигателю нужно больше воздуха). Но при стандартной настройке газораспределительного механизма при повышенных оборотах коленвала впускной клапан закрывается раньше, чем в камеру поступит нужный объем воздуха.

В то же время, если установить спортивный распредвал (кулачки на дольше и на другую высоту открывают впускные клапаны), на низких оборотах двигателя есть большая вероятность, что впускной клапан откроется еще до того, как закроется выпускной. Из-за этого часть смеси попадет в выхлопную систему. Как результат – потеря мощности на низких скоростях и повышение токсичности выхлопов.

Самая простая схема для достижения такого эффекта – установить распредвал с функцией проворачивания на определенный угол относительно коленвала. Этот механизм позволяет осуществить раннее и позднее закрытие/открытие впускных и выпускных клапанов. На оборотах до 3500 он будет находиться в одном положении, а когда этот порог преодолевается, вал немного проворачивается.

Каждый производитель, оснащающий свои автомобили такой системой, в технической документации указывает собственную маркировку. Например, Honda указывает VTEC или i-VTEC, Hyundai – CVVT, Fiat – MultiAir, Mazda – S-VT, BMW – VANOS, Audi – Valvelift, Volkswagen – VVT и др.

На сегодняшний день с целью повышения производительности силовых агрегатов разрабатываются электромагнитные и пневматические бескулачковые системы газораспределения. Пока такие модификации очень дорогие в производстве и обслуживании, поэтому их еще не устанавливают на серийные автомобили.

Помимо распределения тактов двигателя данная деталь приводит в движение дополнительное оборудование (зависит от модификации мотора), например, масляный и топливный насосы, а также вал трамблера.

Конструкция распредвала

Распределительные валы изготавливаются путем ковки, цельного литья, полого литья и в последнее время появились трубчатые модификации. Цель изменения технологии создания – облегчить конструкцию для получения максимальной эффективности работы мотора.

Распредвал изготавливается в виде стержня, на котором имеются такие элементы:

  • Носок. Это передняя часть вала, в котором сделан паз для шпонки. Здесь устанавливается шкив привода ГРМ. В случае цепной передачи на его месте устанавливается звездочка. Эта деталь фиксируется с торца болтом.
  • Шейка сальника. На ней крепится сальник, предотвращающий вытекание смазки из механизма.
  • Опорная шейка. Количество таких элементов зависит от длины стержня. На них крепятся опорные подшипники, снижающие силу трения во время вращения стержня. Эти элементы устанавливаются в соответствующие пазы в головке блока цилиндров.
  • Кулачки. Это выступы, имеющие форму застывшей капли. Во время вращения они толкают штангу, присоединенную к коромыслу клапана (или сам толкатель клапана). Количество кулачков зависит от числа клапанов. Их размер и форма влияет на высоту и продолжительность открытия клапана. Чем острее будет вершина, тем быстрее закроется клапан. И наоборот – пологий край немного задерживает клапан в открытом состоянии. Чем тоньше будет ось кулачка, тем ниже опустится клапан, что увеличит объем топлива и ускорит отвод отработанных газов. По форме кулачков определяется тип фаз газораспределения (узкие – на пониженных оборотах, широкие – на повышенных).
  • Масляные каналы. Внутри вала сделано сквозное отверстие, по которому на кулачки (на каждом сделано небольшое выходное отверстие) подается масло. Это предотвращает преждевременное стирание штанг толкателей и выработку на плоскостях кулачков.

Если в конструкции мотора используется один распредвал, то кулачки в нем расположены так, чтобы один комплект двигал впускные клапаны, а немного смещенный набор – выпускные. В двигателях, цилиндры которых оснащены двумя клапанами на впуск и двумя на выпуск, устанавливается два распределительных вала. В этом случае один открывает впускные клапаны, а другой – выпуск отработанных газов.

За что отвечает датчик распредвала

В двигателях с карбюратором к распредвалу подсоединяется трамблер, который определяет, какая фаза выполняется в первом цилиндре – впуск или выпуск.

В инжекторных ДВС трамблера нет, поэтому за определение фаз первого цилиндра отвечает датчик положения распредвала. Его задача не идентична функционалу датчика коленвала. За один полный оборот вала ГРМ коленвал провернется вокруг оси дважды.

ДПКВ фиксирует ВМТ поршня первого цилиндра и подает импульс на формирование разряда для свечи зажигания. ДПРВ подает сигнал на ЭБУ, в какой момент нужно подать топливо и искру в первый цилиндр. Циклы в остальных цилиндрах происходят поочередно в зависимости от конструкции двигателя.

Датчик распредвала состоит из магнита и полупроводника. На валу ГРМ в районе установки датчика имеется репер (небольшой металлический зуб). Во время вращения этот элемент проходит мимо датчика, благодаря чему магнитное поле в нем замыкается и образуется импульс, идущий на ЭБУ.

Электронный блок управления фиксирует скорость импульсов. По ним он ориентируется, когда в первом цилиндре выполнить подачу и воспламенение топливной смеси. В случае установки двух валов (один на такт впуска, а другой – выпуска), будут установлены по датчику на каждом из них.

Что произойдет, если датчик выйдет из строя? Этому вопросу посвящено данное видео:

Если мотор оснащен системой смещения фаз газораспределения, то от частоты импульсов ЭБУ определяет, в какой момент нужно выполнить задержку открытия/закрытия клапанов. В этом случае двигатель будет оснащен дополнительным устройством – фазовращателем (или гидроуправляемой муфтой), которое проворачивает распредвал для изменения времени открытия. Если датчик Холла (или распредвала) неисправен, то фазы газораспределения не будут меняться.

Принцип работы ДПРВ в дизелях отличается от применения в бензиновых аналогах. В этом случае он фиксирует положение всех поршней в верхней мертвой точке в момент сжатия топливной смеси. Это позволяет точнее определить положение распредвала относительно коленвалу, что стабилизирует работу дизеля и облегчает его запуск.

В конструкцию таких датчиков добавлены дополнительные реперы, положение которых на задающем диске соответствует наклону конкретного клапана в отдельном цилиндре. Устройство таких элементов может отличаться в зависимости от фирменных разработок разных производителей.

Типы размещения распредвала в двигателе

В зависимости от типа двигателя в нем может находиться один, два и даже четыре вала газораспределительного механизма. Чтобы легче было определить тип ГРМ, на крышку головки блока цилиндров наносится следующая маркировка:

  • SOHC. Это будет рядный или V-образный мотор с двумя или тремя клапанами на один цилиндр. В нем распредвал будет один на ряд. На его стержне имеются кулачки, управляющие фазой впуска, а немного смещенные – отвечающие за фазу выпуска. В случае моторов, выполненных в форме V, таких валов будет два (по одному на ряд цилиндров) или один (помещается в развал между рядами).
  • DOHC. Эта система отличается от предыдущей наличием двух распредвалов на один ряд цилиндров. В этом случае каждый из них будет отвечать за отдельную фазу: один – за впуск, а другой – за выпуск. На однорядных моторах валов ГРМ будет два, а на V-образных – четыре. Такая технология позволяет уменьшить нагрузку на вал, что увеличивает его ресурс.

Газораспределительные механизмы также отличаются по размещению валов:

  • Боковое (или нижнее) (двигатель OHV или «Толкателя»). Это старая технология, которая использовалась в карбюраторных моторах. Среди преимуществ такого типа – простота смазки движущихся элементов (размещается прямо в картере двигателя). Основной недостаток – сложность обслуживания и замены. В этом случае кулачки давят на толкатели коромысла, а те передают движение на сам клапан. Такие модификации моторов малоэффективны на повышенных оборотах, так как в них присутствует большое количество элементов управления моментом открывания клапанов. Из-за повышенной инерции страдает точность фаз газораспределения.
  • Верхнее (OHC). Такая конструкция ГРМ используется в современных моторах. Этот узел легче обслуживать и ремонтировать. Один из недостатков – сложная система смазки. Масляный насос должен создавать стабильное давление, поэтому необходимо пристально следить за интервалами замены масла и фильтра (о том, на что ориентироваться, определяя регламент таких работ, рассказывается здесь). Такое устройство позволяет использовать меньше дополнительных деталей. В этом случае кулачки воздействуют непосредственно на толкатели клапанов.

Как обнаружить дефект распредвала

Основная причина выхода из строя распредвала – масляное голодание. Оно может возникать из-за плохого состояния фильтра или несоответствующего для данного мотора масла (по каким параметрам подбирается смазка, читайте в отдельной статье). Если соблюдать интервалы ТО, вал газораспределительного механизма прослужит столько же, сколько и весь двигатель.

Типичные неполадки распредвала

Из-за естественного износа деталей и недосмотра автомобилиста могут наблюдаться следующие неполадки вала газораспределителя.

  • Выход из строя присоединяемых деталей – шестерня привода, ремень или цепь ГРМ. В этом случае вал приходит в негодность и его нужно заменить.
  • Задиры на опорных шейках и выработка на кулачках. Сколы и канавки появляются из-за чрезмерных нагрузок, например, в результате неправильной регулировки клапанов. Во время вращения увеличенная сила трения между кулачками и толкателями создает дополнительный нагрев узла, разрушая масляную пленку.
  • Протечка сальника. Она возникает в результате длительного простоя мотора. Со временем резиновый уплотнитель теряет свою эластичность.
  • Деформация вала. Из-за перегрева мотора металлический элемент при большой нагрузке может искривляться. Такая неполадка выявляется появлением дополнительной вибрации в двигателе. Обычно такая неполадка не длится долго – из-за сильной тряски смежные детали быстро выйдут из строя, и мотор нужно будет отправлять на капитальный ремонт.
  • Неправильная установка. Само по себе это не является неполадкой, но из-за несоблюдения норм по затяжке болтов и регулировке фаз, ДВС быстро придет в негодность, и его нужно будет «капиталить».
  • К поломке самого вала может привести плохое качество материала, поэтому, выбирая новый распредвал, важно обращать внимание не только на его цену, но и на репутацию производителя.

Как визуально определить износ кулачков – показано в видео:

Некоторые автомобилисты пытаются устранить некоторые неисправности вала ГРМ, шлифуя поврежденные участки или устанавливая дополнительные вкладыши. В таких ремонтных работах нет смысла, потому что при их выполнении невозможно достичь точности, необходимой для бесперебойной работы узла. В случае возникновения неполадки с распредвалом специалисты рекомендуют сразу его заменить на новый.

Как выбрать распределительный вал

Новый распредвал необходимо подбирать, исходя из причины замены:

  • Замена испорченной детали на новую. В этом случае взамен вышедшей из строя модели подбирается аналогичная.
  • Модернизация двигателя. Для спортивных автомобилей используются специальные распредвалы совместно с системой смены фаз газораспределения. Моторы для повседневной езды тоже модернизируют, например, повышая мощность за счет регулировки фаз при помощи установки нестандартных распредвалов. Если нет опыта в выполнении таких работ, то лучше это доверить профессионалам.

На что следует ориентироваться, подбирая нестандартный для конкретного двигателя распредвал? Основной параметр – кулачковый развал, максимальный подъем клапана и угол перекрытия.

О том, как эти показатели влияют на характеристики двигателя, смотрите в следующем видео:

Стоимость нового распределительного вала

По сравнению с капитальным ремонтом всего двигателя стоимость замены распредвала незначительна. Для примера, новый вал для отечественного автомобиля стоит в пределах 25 долларов. За настройку фаз газораспределения в некоторых мастерских возьмут 70 у.е. За капитальный ремонт мотора вместе с запчастями придется заплатить порядка 250 долларов (и это в гаражных СТО).

Как видно, лучше вовремя проводить техническое обслуживание и не подвергать мотор чрезмерным нагрузкам. Тогда он прослужит своему хозяину долгие годы.

Каким брендам отдать предпочтение

Рабочий ресурс распределительного вала напрямую зависит от того, насколько качественный материал использует производитель, создавая данную деталь. Мягкий металл будет сильнее изнашиваться, а перекаленная может лопнуть.

Самый качественный и надежный вариант – компания ОЕМ. Это производитель разного оригинального оборудования, продукция которого может продаваться под названием разных брендов, но в документации будет указано, что деталь ОЕМ.

Среди продукции данного производителя можно найти деталь на любой автомобиль. Правда, стоимость такого распредвала будет очень дорого по сравнению с аналогами конкретных брендов.

Если необходимо остановиться на более дешевом распредвале, то неплохим вариантом являются:

  • Немецкий бренд Ruville;
  • Чешский производитель ET Еngineteam;
  • Британский бренд АЕ;
  • Испанская фирма Ajusa.

Минусов при выборе распределительного вала перечисленных производителей является то, что во многих случаях на конкретную модель они не создают детали. В таком случае нужно будет либо покупать оригинал, либо обращаться к проверенному токарю.

4.6 / 5 ( 54 голоса )

ПОХОЖИЕ СТАТЬИ

Что такое распредвал (распределительный вал) в автомобиле, как он устроен и как работает

Распределительный вал – это функциональный элемент топливной системы автомобиля, ответственный за правильное последовательное открывание и закрывание клапанов мотора. От правильности его функционирования зависят расход топлива, развиваемая мощность, стабильность его работы, другие ездовые характеристики. Давайте рассмотрим, что такое распредвал в автомобиле, в чём заключается его принцип действия и как неправильная работа сказывается на машине.

Что такое распредвал



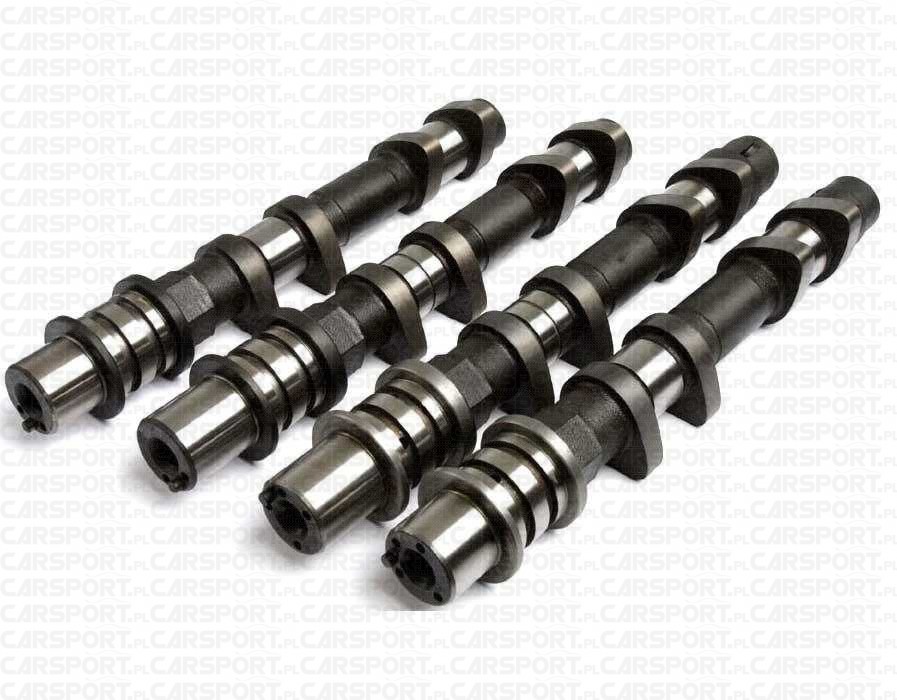

Как выглядит распредвал.
Распределительный вал представляет собой стержень, на котором располагается несколько так называемых кулачков. Это детали неправильной формы, вращающиеся на оси вала. Они соответствуют количеству впускных клапанов цилиндров и располагаются точно напротив них. Комплект кулачков подобран так, что вращение гарантирует стабильное и равномерное сжигание топлива в цилиндрах. А работа всего распредвала чётко синхронизирована с другими механизмами двигателя.

По обеим сторонам от кулачков на вал надеты опорные шейки, удерживающие его в подшипниках. Одним из важнейших узлов вала являются масляные каналы. От их состояния зависит физический износ деталей, мощностные характеристики мотора и стабильность его работы. Для подвода масла в оси распредвала сделано сквозное отверстие с выводами к опорным подшипникам и кулачкам.

Как устроен распредвал



Распредвалы в головке блока цилиндров.

Распределительный вал – это ключевой функциональный компонент газораспределительного механизма, который определяет порядок открытия клапанов для запуска воздушно-топливной смеси внутрь цилиндров. Синхронная работа этого механизма обеспечивает непрерывное поочерёдное сгорание порций топлива в камерах двигателя. В некоторых моделях автомобилей газораспределительный механизм имеет несколько распредвалов.

Конструкция, расположение, состав и характеристики кулачков распределительного вала полностью зависят от модели двигателя. В некоторых машинах распредвал размещается в головке блока цилиндров, а в других – в его основании. Верхнее расположение на данный момент считается оптимальным, так как облегчает ремонт и обслуживание. Распредвал ремённой или цепной передачей связывается с коленчатым валом двигателя, потому что именно им приводится в движение.

Как работает распредвал


При поперечном рассмотрении кулачок имеет форму капли. При вращении вытянутая часть кулачка наживает на толкатель клапана и приводит к открыванию клапана. Это провоцирует подачу воздушно-топливной смеси для сжигания. При дальнейшем вращении кулачок «отпускает» толкатель, и тот под действием пружинного механизма возвращает клапан в закрытое положение.

В шестерне распределительного вала располагается в два раза больше зубьев, чем у коленчатого. Это связано с тем, что за один рабочий циклы двигателя коленвал совершает 2 оборота, а распредвал – 1.

Конфигурация двигателя может включать два распределительных вала. Компоновка газораспределительного механизма с одним валом применяется в бюджетных машинах, где цилиндры имеют по 1 паре клапанов. Два распредвала нужны в моделях с двумя парами клапанов на цилиндрах.

За что отвечает датчик распредвала


Датчик положения распределительного вала определяет угловые положения ГРМ относительно коленчатого вала и генерирует соответствующие сигналы в системе электронного управления двигателем. В результате корректируются зажигание и впрыск топлива. На бензиновых автомобилях сбой в работе данного прибора блокирует работу ЭБУ и не позволяет завести мотор. В дизельных моделях пуск возможен, но все равно сложен.

Как и датчик коленвала, датчик распредвала работает на основе принципа Холла – магнитное поле в приборе изменяется при замыкании магнитного зазора специальным зубцом, который находится на валу или задающем диске. Когда зубец проходит рядом с датчиком, формируется сигнал, отправляемый в электронный блок управления. Частота импульсов напрямую связана с темпом вращения распредвала, исходя из чего ЭБУ и вносит корректировки в работу двигателя. За счёт постоянного получения данных о позиции поршня первого цилиндра обеспечивается последовательный и своевременный впрыск.

Поломки и их причины


Неисправный распределительный вал чаще всего выдаёт своё состояние характерным стуком, который возникает из-за износа подшипников или кулачков, деформации вала, механической поломке одного из элементов. Такие поломки возникают, как по причине заводского брака, так и в результате естественного износа.

Стук распредвала также возникает при использовании плохого моторного масла или из-за неотрегулированной подачи топлива. Из-за этого клапана цилиндров и кулачки работают несинхронно – двигатель теряет мощность, расходует слишком много топлива и работает нестабильно.

Видео по теме:

Источник

Что такое распредвал и как он работает

Автомобилисты, которые предпочитают самостоятельно заниматься обслуживанием и ремонтом своего транспортного средства, наверняка хорошо знакомы с таким элементом как распределительный вал, или просто распредвал. Если кто-то не так тесно знаком с устройством машины, то стоит сказать, что распредвал находится непосредственно в силовой установке. При этом этот элемент играет важнейшую роль в работе двигателя. Когда описываются характеристики автомобиля, говорят про расход топлива, мощность, количество лошадиных сил и скорость. Но все эти параметры очень сильно зависят от работоспособности распределительного вала. Потому крайне важно знать, что это за узел, как он функционирует, и какие неисправности могут возникать.

Принцип работы и назначение распредвала.

Что это

Начнём с того, где находятся распредвалы и для чего нужен этот элемент. Раньше распредвал находился в нижней части двигателя, но затем конструкторы перешли на верхнее расположение. Так двигатели должны были работать лучше и эффективнее, что оказалось правдой. Распределительный вал выступает как основной элемент ГРМ, то есть газораспределительного механизма, в двигателях, работающих по принципу внутреннего сгорания. Всем известно, что двигатель выполняет свою работу за счёт сжигания топливовоздушной смеси, которая, предварительно смешиваясь, проникает в цилиндры. Это воздействует на рабочие поршни. Они перемещаются, и тем самым задают вращение коленвалу.

Теперь важно учесть один момент. Цилиндрам необходимо вовремя получать свежие порции смеси воздуха и топлива, плюс своевременно освобождать их от сгоревшей смеси. Это невозможно без слаженной и обязательно синхронной работы поршней, клапанов (впускных и выпускных), которые очищают и наполняют цилиндры. Все эти задачи по управлению данными элементами выполняет компонент газораспределительного механизма, который получил название распределительный вал. Тесно взаимодействуя с коленчатым валом, этот компонент ГРМ отвечает за фазы газораспределения. То есть вовремя открывает клапаны, а также закрывает их. Теперь касательно того, где располагается необходимый автомобильному двигателю распределительный вал. Как уже отмечалось ранее, находится он в двигателе. Но это полностью не позволяет получить ответ. Находящийся в моторе элемент стоит непосредственно напротив впускных клапанов.

Если же говорить о том, как выглядит автомобильный распредвал, то по сути это стержень, на котором размещено определённое количество так называемых кулачков. Эти кулачки имеют неправильную форму и осуществляют вращение по оси вала. Их количество зависит от количества впускных клапанов на силовой установке. В двух сторон кулачков также находятся опорные шейки, которые позволяют удерживаться в подшипниках. Во многом работоспособность и износ детали зависит от эффективности работы масляных каналов. Чтобы масло поступало в распредвал, предусмотрено сквозное отверстие с выводами, которые идут на кулачки и опорные подшипники.

Устройство детали

Следует детальнее разобраться в устройстве распределительного вала двигателя. Выделяют 3 основных элемента, которые формируют основу распредвала и обеспечивают его функциональные возможности.

  1. Кулачки. Основой детали выступает стержень, выполненный из металла. Но куда более важную роль играют нанизанные на стержень элементы, называемые кулачками. Если сделать поперечный разрез такого кулака, получится форма капли. Сколько в автомобиле клапанов, столько и кулачков предусматривается на валу. Каждый кулак отвечает за один клапан. При вращении сложная форма кулачка позволяет ему с помощью дополнительных механизмов (коромысло и толкатели) давить на клапан, тем самым открывать его. Это позволяет выполнить выпуск уже отработанных газов ли впустить свежую формую смеси топлива и воздуха. Открытие каждого клапана чётко синхронизируется с текущим положением цилиндровых поршней. На современных авто это реализуют с помощью цепных или ременных передач, которые соединяют коленчатый и распределительный валы.
  2. Шейки. Кроме самих кулачков, в конструкции рассматриваемого вала также присутствуют опорные шейки. На них надеваются подшипники. Это своего рода посредники между распредвалом и местом его установки на двигатель. На современных ДВС выбирают наиболее близкое к клапанам расположение, то есть в ГБЦ.
  3. Масляные каналы. Каждый распредвал обязательно имеет собственную смазочную систему. И переоценить её значимость крайне сложно, поскольку смазка препятствует износу трущихся элементов. Подвод масла осуществляется через специальное сквозное отверстие, имеющее выход на необходимых участках. Это выходы на кулачках и опорных подшипниках.

Понимая конструктивную особенность автомобильного распределительного вала, функции основных элементов само расположение механизма, удаётся намного лучше понять задачи и суть такого компонента двигателя.

Принцип работы

Как уже выяснилось, распределительный вал обладает специальной формой расположенных на нём кулачков, подшипниками, а также собственной смазочной системой. При этом он работает совместно с коленчатым валом. И тут многие интересуются, сколько оборотов делает распредвал, а сколько их совершает коленвал. Если коленчатый вал совершает определённое количество оборотов, вращения у распределительного вала в 2 раза меньше. Распредвал, делая, предположим, 4 оборота, оказывается медленнее коленвала ровно в 2 раза.

  • Чтобы осуществлять эти вращения, на разных двигателях используются передачи зубчатого, ременного и цепного типа;
  • Форма кулачков обеспечивает создание тех самых фаз газораспределения, то есть открытие клапанов происходит в нужный момент для эффективной работы двигателя;
  • Если изменить форму кулачка, производительность мотора можно повысить;
  • Используя толкатели или работая напрямую через гидрокомпенсаторы, кулак нажимает на клапан и открывает его. Открытый клапан затем постепенно и плавно закрывается;
  • Форма кулачка специально адаптирована под геометрию толкателя клапана;
  • На валу кулаки расположены под определённым углом, что и формирует соответствующие фазы. В зависимости от мотора, угол может несколько отличаться;
  • Если двигатель предусматривает наличие электронного блока управления, вал дополнительно оснащается специальным датчиком. Контроллер следит за положением распредвала, за счёт чего синхронизируется подача топлива и работа клапанов.

В итоге распредвал оказывается крайне важным компонентом любого двигателя внутреннего сгорания.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

  • с нижним расположением;
  • с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Если же применять принцип верхнего расположения распределительного вала, это позволяет эффективно выжимать весь потенциал из двигателя внутреннего сгорания. В настоящее время это оптимальный вариант для силовых установок, который используют автокомпании.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

  • Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
  • ГРМ, конструкция которых включает пару распределительных валов;
  • Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

  • естественным износом элемента;
  • низким давлением масла в смазочной системе;
  • использованием низкокачественных масел;
  • дефицитом масла в системе;
  • нарушением температурного режима работы двигателя;
  • механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

  • механическая поломка компонентов;
  • износ подшипников;
  • износ кулачков;
  • деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя. Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом.

Всё про распредвал двигателя

Устройство распределительного вала (или распредвала, как его чаще всего называют) меняется по форме, но остается неизменным по своей сути. Независимо от того, какие модификации с ним происходят, распредвал остается неизменной деталью двигателей внутреннего сгорания.



Функции распредвала

В ДВС распредвал отвечает за открытие и закрытие впускных и выпускных клапанов, то есть за газораспределение непосредственно в камере сгорания двигателя. От особенностей конструкции мотора и самого распредвала, а также корректной настройки ГРМ, зависит эффективность работы двигателя: мощность, динамика, КПД. Эволюция двигателей влечет за собой и некоторые изменения в форме и функциях распредвала: создаются системы, подстраивающие газораспределение под частоту оборотов, устанавливаются валы на впуск и выпуск по отдельности, и, конечно, меняются материалы и способы обработки металлов.



Конструкция распредвала

В большинстве случаев распредвал вытачивается из цельного металлического цилиндра, и только некоторые производители устанавливают накладки с кулачками на ось, делая не цельную, а сборную конструкцию (например, распредвал на Audi Valvelift System (AVS), на котором кулачки перемещаются на оси распредвала). Но пока в большинстве автомобилей используются цельнолитые конструкции распредвалов, изготовленные из чугуна или износостойких слоев стали. Дополнительную твердость готовые валы получают в результате закалки: азотирования, лазерной обработки, отбеливания и т.д.

Основными конструктивными элементами распредвала являются кулачки, которые открывают клапаны напрямую или через толкатели. Опорные элементы (шейки) устанавливаются в подшипники скольжения (вкладыши), на которых распредвал вращается благодаря эффекту масляного клина с минимальным трением.

При вращении вала кулачки в строгой очередности открывают клапаны (как правило, на один клапан – один кулачок, хоть есть и другие варианты конструкции), а закрытие их происходит за счет пружин.

Принцип работы распредвала

Особое внимание конструкторы уделяют форме и размерам кулачков, ведь именно от их параметров зависит, на какую высоту и на какое время откроются клапаны, а значит, насколько эффективно будет подаваться воздух и отводиться выхлопные газы.

Существует закономерность: чем дольше открыт клапан, тем больше воздуха поступает в камеру сгорания, а значит, можно подать больше топлива. С другой стороны, слишком длительное открытие клапана грозит «поцелуем» между ним и поршнем. Это противоречие и пытаются всеми силами решить инженеры.

Для спортивных двигателей разработаны особые распредвалы, с измененной геометрией кулачка, на более длительный срок открывающей клапан. Такая конструкция позволяет мотору развивать максимальную мощность, что и требуется для автогонок. Однако при этом на порядок вырастает потребление топлива даже на холостом ходу, что совершенно не подходит для повседневного вождения.

Сравнение профиля кулачков обычного (слева)
и спортивного (справа) распредвалов

Скорость вращения распределительного вала в два раза меньше, чем у коленвала: за один полный такт двигателя коленвал делает два полных оборота, но каждый из клапанов должен открыться только один раз (на такте сжатия и рабочем такте оба клапана закрыты). Для синхронизации скорости вращения коленвала и ГРМ используется ременная или цепная передача (зубчатый ремень или цепь ГРМ), и самым совершенным на сегодняшний день вариантом является разрезная шестерня, зафиксированная на одном конце распредвала, на которую передается вращение от двигателя. Конструкция шестерни для ремня и цепи отличается.

Разрезная шестерня для цепного (слева)
и ременного (справа) привода



Тонкости конструкции

От высоты и профиля кулачков зависит глубина и продолжительность открывания клапана.

На рисунке видно, что кулачок С больше по высоте, чем остальные, D имеет более тонкую ось и за счет этого опускает клапан ниже, а Е дольше всех продержит клапан в открытом положении (только теоретически, на практике такой профиль кулачков не используется).

На распредвалах, независимо, установлен он один на впуск и выпуск, или на разные клапаны ставятся отдельные валы, предусмотрена так называемая фаза перекрытия: момент, когда выпускной клапан еще не закрылся, а впускной уже открывается. Конструкторы называют это продувкой: поток отработанных газов, выходя, создает дополнительное разрежение, облегчающее поступление воздуха в камеру сгорания. Чем меньше угол перекрытия (примерно от 15 градусов), тем экономичней мотор и лучше приемистость на низких оборотах. И наоборот, чем дольше оба клапана остаются открытыми одновременно, тем лучше приемистость мотора на высоких оборотах, но теряется экономия топлива и экологические нормы.

Схема построения фаз на распредвале



Типы размещения распредвала в двигателе

В конструкции двигателя может присутствовать один, два или четыре распредвала, в зависимости от компоновки цилиндров и количества клапанов.

При линейном расположении и 2-3 клапанами на цилиндр устанавливается один распредвал, управляющий и впуском, и выпуском (система SOHC).

При 4 клапанах на цилиндр ставится 1 или 2 распредвала (система DOHC – отдельные валы на впуск и выпуск).

Для V-образных или оппозитных двигателей распредвал устанавливается на каждый из блоков цилиндров отдельно (один общий на ряд или по два на ряд), либо один общий распредвал на все цилиндры (ставится по центру, в развале двигателя). Конструкторы предпочитают разделять впускные и выпускные валы, чтобы уменьшить нагрузку на них и сложность конструкции.

Как правило, впускной и выпускной распредвал почти не отличаются: одинаковая длина и диаметр вала, одинаковая высота и профиль кулачков. Разница может заключаться в конструкции крайних опорных шеек и приводных шкивов.

На один из распредвалов устанавливается датчик положения, для которого выделяется отдельное посадочное место.

Расположение распредвала относительно клапанов может различаться в разных конструкциях двигателей. В старых или маломощных моторах вал устанавливают сбоку от клапанов, соединяя их с кулачками через рокеры (Т-образные коромысла) и штанги. Такая система называется боковым или нижним расположением распредвала «Cam-in-Block». Их преимущество в более простой системе смазки (зачастую распредвал устанавливается прямо в картере), а недостаток – в сложной доступности для замены.

Моторы более поздних конструкций делались в распредвалами непосредственно над клапанами, что облегчает обслуживание и ремонт. Такое расположение, когда кулачки вала давят непосредственно на толкатели, называют верхним или «Cam-in-Head». Смазывать верхний распредвал несколько сложней: система подачи масла должна работать бесперебойно, в том числе это касается масляных каналов и отверстий в самом распредвале.



Немного о моторном масле

Долгая и бесперебойная работа ГРМ, и в том числе распредвала, напрямую зависит от качества смазки. Подача масла на подшипники скольжения (постели и вкладыши распредвала), а также на поверхность кулачков, должна быть бесперебойной. Отверстия внутри распредвала, предназначенные для подачи смазки к парам трения, достаточно тонкие и рассчитаны на моторное масло определенной вязкости и качества. Несвоевременная замена или неправильный подбор масла приводят к засорению каналов, после чего трение распредвала происходит не по слою жидкости (гидродинамическое планирование), а по поверхности металл-металл. Итог этого процесса печален, но предсказуем: быстрый износ кулачков (иногда до состояния идеальной окружности) и толкателей, а также шеек и вкладышей приводит к сбоям в работе двигателя. От чрезмерного трения распредвал может сломаться, а это уже чревато не только его заменой, но и капремонтом двигателя. Особенность конструкции распредвала в том, что даже минимальная выработка приводит к его вибрации и окончательному выходу из строя. В большинстве случаев основной причиной ремонта распредвалов является именно некачественное масло, несвоевременная его замена или неподходящая вязкость. При нормальном ТО ресурс распредвала будет столь же долгим, как и ресурс самого двигателя.



Другие причины неисправности распредвала

Помимо масляного голодания, причинами поломок может стать перегрев, от которого металл «ведет», естественный износ (рано или поздно всё изнашивается, как ни старайся), поломки смежных деталей (шкив, цепь или ремень ГРМ), а также изначально низкое качество распредвала (плохой металл, неточное изготовление). Признаки можно определить визуально или даже на слух: характерным симптомом неисправности именно распредвала будет стук при запуске холодного двигателя (в начале проблемы стук пропадает, когда мотор прогреется, а с ухудшением ситуации двигатель будет стучать постоянно).

Выработка и задиры на шейках, подшипниках, сальниках или кулачках – однозначный сигнал к замене детали.

Некачественный распредвал может искривиться (деформация, как правило, определяется не визуально, а только на специальном оборудовании) из-за прогиба опорных шеек. Для легковых автомобилей допустимая степень искривления распредвала составляет 0,05 мм, если больше – усиливается вибрация, выходят из строя смежные узлы двигателя.

При неправильной установке вала, а также некорректной сборке двигателя (недотянуты крепежные болты ГБЦ, распредвала, шкивов и шестерен) появляется вибрация во время работы. Вал срывает крепеж, после чего двигатель в большинстве случаев отправляется на капремонт. На самом распредвале могут появиться трещины, а пазы под штифты разбиваются под нагрузкой.

Ремонт распредвала проводить нецелесообразно: никакая шлифовка или напыление не вернет его первоначальных свойств. В случае выхода из строя деталь просто заменяют на новую, попутно устанавливая новые крепежные болты и проверяя цепь или ремень ГРМ.



Что будет дальше? Эволюция ГРМ

Технологии не стоят на месте, и сегодня можно уже говорить о том, как изменится работа газораспределительного механизма и в частности распредвала. Основные направления работы конструкторов – повышение экономичности двигателей, уменьшение вредных выбросов и увеличение отдачи мощности как на высоких, так и на низких оборотах. Для этой цели разработано несколько концептов, в которых либо используется измененный распредвал, либо не используется вообще.

Условно можно выделить несколько основных направлений работы:

  • изменения в работе распредвала: установка дополнительных кулачков, проворот распредвала для увеличения угла перекрытия и т.д.;
  • использование других систем управления открытием клапанов: электронное управление, магнитные или пневматические толкатели;
  • двигатели без клапанного механизма.

Концерн Honda предложил несколько вариантов улучшения распредвала. Например, это система DOHC i-VTEC, в которой подъемом клапанов управляют кулачки с низким профилем (на малых оборотах) или с высоким профилем (на режиме 5800 об/мин).



Очень похожий принцип использован в моторах Mitsubishi Pajero IV – система газораспределения MIVEC, управляющая высотой и продолжительностью открытия клапанов.

Второй вариант управления впуском – система VTEC-E от Honda, при которой на малых оборотах открывается только один впускной клапан, а на больших – оба. Это удалось реализовать с помощью системы VTC, при которой распредвал проворачивается относительно своей нулевой точки под давлением масла.

Похожий способ управления впуском создал и концерн Volkswagen: блок с кулачками крепится на валу с помощью шлицевого соединения, и под действием управляющего механизма может смещаться относительно продольной оси. Таким образом, над клапанами располагаются кулачки либо с низким, либо с высоким профилем, в зависимости от режима работы двигателя.

Разработка Volkswagen открывает широкие возможности: с помощью такого подхода можно управлять системой газораспределения в большом диапазоне, в том числе подключать или отключать цилиндры при необходимости.

Другой вариант предложила шведская компания Koenigsegg: управлять работой клапанов с помощью пневматических механизмов, а не распредвала, что в теории может дать прибавку мощности до 30% и увеличение крутящего момента до 20 тыс. об/мин. В 2015 году компания представила и реализацию этого принципа: автомобиль Regera с гибридным двигателем мощностью 1500 л.с. Насколько успешной будет эта разработка, покажет только время.

Двигатели без клапанов – тоже возможно! Это доказали в компании EcoMotors, которую возглавляет Петер Хофбауэр, бывший моторист концерна Volkswagen. В компании разработан двухцилиндровый оппозитный двигатель, превосходящий по своей мощности и экономичности современные турбодизели. Экспериментальный образец двигателя развивает мощность 325 л.с., а крутящий момент при 2100 об/мин составляет 900 Нм. Легкий, компактный и мощный мотор пока не запущен в серийное производство и находится в стадии доработки.

Несмотря на постоянно появляющиеся идеи и новинки, самым распространенным механизмом газораспределения остается старый-добрый распредвал, который может меняться по форме, но остается неизменным по сути.



О том, как выбрать новый распредвал и на что обращать внимание при выборе, читайте наш "Гид покупателя".





Распредвал — Словарь автомеханика

Распределительный вал, в сокращенном варианте распредвал – основная часть главного распределительного механизма или ГРМ, важный элемент автомобильного двигателя. Его задача заключается в синхронизации впускного и выпускного тактов работы ДВС.


Конструктивные особенности

Расположение данного механизма целиком зависит от конструкции ДВС, поскольку в некоторых моделях распредвал размещается внизу, в основании блока цилиндров, а в других – вверху, прямо в головке блока цилиндров. На данный момент оптимальным считается верхнее расположение распредвала, поскольку это существенно упрощает сервисный и ремонтный доступ к нему. Распредвал напрямую связан с коленвалом. Они соединяются между собой цепной или ременной передачей посредством обеспечения связи между шкивом на валу ГРМ и звездочкой на коленвале. Это необходимо потому, что приводится в движение распредвал именно коленвалом.

Устанавливается распределительный вал в подшипники, которые в свою очередь надежно закрепляются в блоке цилиндров. Осевой люфт детали не допускается за счет применения в конструкции фиксаторов. Ось любого распредвала имеет сквозной канал внутри, через который осуществляется смазка механизма. Сзади данное отверстие закрыто заглушкой.

Важными элементами являются кулачки распредвала. По количеству они соответствуют числу клапанов в цилиндрах. Именно эти детали выполняют основную функцию ГРМ – регулирование порядка работы цилиндров.

На каждый клапан приходится отдельный кулачок, открывающий его через нажим на толкатель. Освобождая толкатель, кулачок позволяет распрямиться пружине, возвращающей клапан в закрытое состояние. Устройство распределительного вала предполагает наличие двух кулачков для каждого цилиндра – по числу клапанов.

Устройство распределительного вала.

Следует отметить, что от распределительного вала также осуществляется привод топливного насоса и распределителя масляного насоса.


Принцип работы

Распределительный вал двигателя, располагаемый в блоке цилиндров, приводится в движение зубчатой или цепной передачей от коленвала.

Вращаясь, распредвал проворачивает располагающиеся на на нем кулачки, которые попеременно воздействуют на впускные и выпускные клапана цилиндров, обеспечивая их открывание-закрывание в определенном порядке, уникальном для каждой модели ДВС.

Рабочий цикл двигателя (поочередное движение каждого из клапанов цилиндров) осуществляется за 2 оборота коленвала. За это время распределительный вал должен выполнить только один оборот, поэтому его шестерня имеет вдвое больше зубьев.

В одном ДВС может быть больше одного распределительного вала. Их точное количество определяется конфигурацией двигателя. Наиболее распространенные бюджетные рядные моторы, имеющие по паре клапанов для каждого цилиндра, оборудуются только одним распредвалом. Для систем с двумя парами клапанов нужно использовать уже два распределительных вала. Например, силовые агрегаты с другим расположением цилиндров имеют или единственный распределительный вал, установленный в развале, или пару – для каждой головки блока отдельно.


Поломки распредвала

Существует довольно много причин, по которым в работу двигателя вплетается стук распредвала, что свидетельствует о появлении проблем с ним. Вот только наиболее типичные из них:

    Распределительный вал требует должного ухода: замену сальников, подшипников и периодичной дефектовке.

  1. износ кулачков, что ведет к появлению стука сразу только при запуске, а потом и все время работы двигателя;
  2. износ подшипников;
  3. механическая поломка одного из элементов вала;
  4. проблемы с регулировкой подачи топлива, из-за чего возникает асинхронность взаимодействия распредвала и клапанов цилиндров;
  5. деформация вала, ведущая к осевому биению;
  6. некачественное моторное масло, изобилующее примесями;
  7. отсутствие моторного масла.

По утверждениям специалистов при возникновении легкого стука распредвала автомобиль может ездить еще не один месяц, но это ведет к усиленному износу цилиндров и других деталей. Поэтому при обнаружении проблемы следует заняться ее устранением. Распредвал – разборный механизм, поэтому ремонт чаще всего осуществляется методом замены его всего или только некоторых элементов, например, подшипников.

Связанные термины

Что такое распределительный вал (распредвал)? Вал распределительный. Конструкция механизма газораспределения с двумя верхними распредвалами (DOHC) Поломки и их причины

Что такое распредвал в автомобиле

Распределительный вал – это функциональный элемент топливной системы автомобиля, ответственный за правильное последовательное открывание и закрывание клапанов мотора. От правильности его функционирования зависят расход топлива, развиваемая мощность, стабильность его работы, другие ездовые характеристики. Давайте рассмотрим, что такое распредвал в автомобиле, в чём заключается его принцип действия и как неправильная работа сказывается на машине.

Что такое распредвал

Как выглядит распредвал.

Распределительный вал представляет собой стержень, на котором располагается несколько так называемых кулачков. Это детали неправильной формы, вращающиеся на оси вала. Они соответствуют количеству впускных клапанов цилиндров и располагаются точно напротив них. Комплект кулачков подобран так, что вращение гарантирует стабильное и равномерное сжигание топлива в цилиндрах. А работа всего распредвала чётко синхронизирована с другими механизмами двигателя.

По обеим сторонам от кулачков на вал надеты опорные шейки, удерживающие его в подшипниках. Одним из важнейших узлов вала являются масляные каналы. От их состояния зависит физический износ деталей, мощностные характеристики мотора и стабильность его работы. Для подвода масла в оси распредвала сделано сквозное отверстие с выводами к опорным подшипникам и кулачкам.

Как устроен распредвал


Распредвалы в головке блока цилиндров.

Распределительный вал – это ключевой функциональный компонент газораспределительного механизма, который определяет порядок открытия клапанов для запуска воздушно-топливной смеси внутрь цилиндров. Синхронная работа этого механизма обеспечивает непрерывное поочерёдное сгорание порций топлива в камерах двигателя. В некоторых моделях автомобилей газораспределительный механизм имеет несколько распредвалов.

Конструкция, расположение, состав и характеристики кулачков распределительного вала полностью зависят от модели двигателя. В некоторых машинах распредвал размещается в головке блока цилиндров, а в других – в его основании. Верхнее расположение на данный момент считается оптимальным, так как облегчает ремонт и обслуживание. Распредвал ремённой или цепной передачей связывается с коленчатым валом двигателя, потому что именно им приводится в движение.

Как работает распредвал

Как работает распредвал.

При поперечном рассмотрении кулачок имеет форму капли. При вращении вытянутая часть кулачка наживает на толкатель клапана и приводит к открыванию клапана. Это провоцирует подачу воздушно-топливной смеси для сжигания. При дальнейшем вращении кулачок «отпускает» толкатель, и тот под действием пружинного механизма возвращает клапан в закрытое положение.

В шестерне распределительного вала располагается в два раза больше зубьев, чем у коленчатого. Это связано с тем, что за один рабочий циклы двигателя коленвал совершает 2 оборота, а распредвал – 1.

Конфигурация двигателя может включать два распределительных вала. Компоновка газораспределительного механизма с одним валом применяется в бюджетных машинах, где цилиндры имеют по 1 паре клапанов. Два распредвала нужны в моделях с двумя парами клапанов на цилиндрах.

За что отвечает датчик распредвала

Датчик положения распределительного вала определяет угловые положения ГРМ относительно коленчатого вала и генерирует соответствующие сигналы в системе электронного управления двигателем. В результате корректируются зажигание и впрыск топлива. На бензиновых автомобилях сбой в работе данного прибора блокирует работу ЭБУ и не позволяет завести мотор. В дизельных моделях пуск возможен, но все равно сложен.

Как и датчик коленвала, датчик распредвала работает на основе принципа Холла – магнитное поле в приборе изменяется при замыкании магнитного зазора специальным зубцом, который находится на валу или задающем диске. Когда зубец проходит рядом с датчиком, формируется сигнал, отправляемый в электронный блок управления. Частота импульсов напрямую связана с темпом вращения распредвала, исходя из чего ЭБУ и вносит корректировки в работу двигателя. За счёт постоянного получения данных о позиции поршня первого цилиндра обеспечивается последовательный и своевременный впрыск.

Поломки и их причины

Неисправный распределительный вал чаще всего выдаёт своё состояние характерным стуком, который возникает из-за износа подшипников или кулачков, деформации вала, механической поломке одного из элементов. Такие поломки возникают, как по причине заводского брака, так и в результате естественного износа.

Стук распредвала также возникает при использовании плохого моторного масла или из-за неотрегулированной подачи топлива. Из-за этого клапана цилиндров и кулачки работают несинхронно – двигатель теряет мощность, расходует слишком много топлива и работает нестабильно.

Видео на тему

Avtonov.com

Всё про распредвал (распределительный вал) » АвтоНоватор

Доброго времени суток, уважаемые автолюбители! Давайте мы с вами вместе попробуем разложить по полкам, в буквальном смысле слова, устройство одной из важных составляющих газораспределительного механизма (ГРМ) двигателя - распределительный вал.

Устройство распредвала

Распредвал выполняет далеко не последнюю функцию в работе двигателя автомобиля – он синхронизирует впуск и выпуск тактов работы двигателя.

В зависимости от типа двигателя, ГРМ может быть с нижним расположением клапанов (в блоке цилиндров), так и с верхним расположением клапанов (в головке блока цилиндров).

В современном моторостроении предпочтение отдаётся верхнему расположению ГРМ. Это позволяет упростить процесс обслуживания, регулировки и ремонта распредвала, благодаря простоте доступа к деталям ГРМ.

Конструктивно распредвал связан с коленвалом двигателя. Это соединение осуществляется посредством ремня или цепи. Ремень или цепь распредвала надета на шкив распредвала и звездочку коленвала. Привод распределительного вала осуществляется за счет коленчатого вала.

Наиболее эффективным считается шкив распредвала - разрезная шестерня, который применяется для тюнинга рапредвала с целью увеличения мощностных характеристик двигателя.

На головке блока цилиндров расположены подшипники, в которых вращаются опорные шейки распредвала. В случае ремонта для крепления опорных шеек используются ремонтные вкладыши распредвала.

Осевой люфт распредвала предотвращают фиксаторы распредвала. По оси распределительного вала выполняется сквозное отверстие. Через него осуществляется смазка трущихся поверхностей деталей. С задней стороны это отверстие закрывает заглушка распредвала.

Кулачки распредвала – важнейшая составная часть. Их количество соответствует количеству впускных и выпускных клапанов двигателя. Именно кулачки и выполняют основное назначение распредвала – регулировка фаз газораспределения двигателя и порядок работы цилиндров.

Каждый клапан имеет свой, индивидуальный кулачок, который его и открывает, «набегая» на толкатель. Когда кулачок сходит с толкателя, под действием мощной возвратной пружины клапан закрывается.

Кулачки распредвала располагаются между опорными шейками. Два кулачка: впускной и выпускной на каждый цилиндр. Кроме того, на вал крепится шестерня для привода прерывателя-распределителя и масляного насоса. Плюс эксцентрик для приведения в действие топливного насоса.

Газораспределительная фаза распредвала подбирается опытным путём, и зависит от конструкции впускных и выпускных клапанов и числа оборотов двигателя. Производители для каждой модели двигателя указывают фазы распредвала в виде диаграмм или таблиц.

На опорах распредвалов устанавливается крышка распредвала. Передняя крышка распредвала – общая. В ней установлены упорные фланцы, входящие в проточки в шейках распредвалов.

Основные детали ГРМ

  • Клапаны: впускные и выпускные. Клапан состоит из стержня и тарельчатой плоскости. Седла клапанов являются вставными для простоты их замены. Головка впускного клапана по диаметру больше, чем выпускного.
  • Коромысло служит для передачи усилия клапану от штанги. В коротком плече коромысла существует винт для регулировки теплового зазора.
  • Штанга предназначена для передачи усилия от толкателя к коромыслу. Одним концом штанга упирается в толкатель, а другим - в регулировочный болт коромысла.

Принцип работы распредвала

Распредвал находится в развале блока цилиндров. С помощью зубчатой или цепной передачи распредвал приводится в действие от коленчатого вала.

Вращение распределительного вала обеспечивает воздействие кулачков на работу впускного и выпускного клапанов. Это происходит в строгом соответствии с фазами газораспределения и порядком работы цилиндров двигателя.

Для правильной установки фаз газораспределения существуют установочные метки, расположенные на распределительных шестернях или на приводном шкиве. С этой же целью кривошипы коленвала и кулачки распредвала должны быть в строго определенном положении, относительно друг друга.

Благодаря установке, производимой по меткам, соблюдается последовательность чередования тактов – порядок работы цилиндров двигателя. Порядок работы цилиндров зависит от их расположения и конструктивных особенностей коленвала и распредвала.

Рабочий цикл двигателя

Период, когда впускной и выпускной клапаны в каждом цилиндре должны открыться один раз - это и есть рабочий цикл двигателя. Он осуществляется за 2 оборота коленвала. В это время распредвал должен сделать один оборот. Именно для этого и шестерня распредвала имеет в два раза больше зубьев.

Количество распредвалов в двигателе

Эта величина, как правило, зависит от конфигурации двигателя. Двигатели с рядной конфигурацией и одной парой клапанов на цилиндр имеют один распредвал. Если на цилиндр предусмотрено 4-е клапана, то два распредвала.

Оппозитные и V-образные двигатели имеют один распредвал в развале, либо два, по одному распредвалу в каждой головке блока. Существуют также исключения, связанные с конструктивными особенностями модели двигателя. (например, рядное расположение четырех цилиндров – один распредвал при 4-х клапанах на цилиндр, как у Мицубиси Лансер 4G18).

Современный рынок предлагает потребителю разные двигатели с разными системами изменения фаз газораспределения. Наиболее характерные из них:

VTEC – технологическая разработка компании Honda. Регулировка фаз происходит посредством использования для регулируемого клапана 2 кулачков.

VVT-i - от фирмы Toyota. Регулировка фаз производится поворотом распредвала относительно его приводной звёздочки.

Valvetronic - технологическая разработка компани BMW. Регулировка высоты подъёма клапанов происходит за счёт изменения положения оси вращения коромысел.

Успехов вам в изучении устройства двигателя своего автомобиля.

carnovato.ru

Распредвал - Словарь автомеханика

Распределительный вал, в сокращенном варианте распредвал – основная часть главного распределительного механизма или ГРМ, важный элемент автомобильного двигателя. Его задача заключается в синхронизации впускного и выпускного тактов работы ДВС.

Конструктивные особенности

Расположение данного механизма целиком зависит от конструкции ДВС, поскольку в некоторых моделях распредвал размещается внизу, в основании блока цилиндров, а в других – вверху, прямо в головке блока цилиндров. На данный момент оптимальным считается верхнее расположение распредвала, поскольку это существенно упрощает сервисный и ремонтный доступ к нему. Распредвал напрямую связан с коленвалом. Они соединяются между собой цепной или ременной передачей посредством обеспечения связи между шкивом на валу ГРМ и звездочкой на коленвале. Это необходимо потому, что приводится в движение распредвал именно коленвалом.

Устанавливается распределительный вал в подшипники, которые в свою очередь надежно закрепляются в блоке цилиндров. Осевой люфт детали не допускается за счет применения в конструкции фиксаторов. Ось любого распредвала имеет сквозной канал внутри, через который осуществляется смазка механизма. Сзади данное отверстие закрыто заглушкой.

Важными элементами являются кулачки распредвала. По количеству они соответствуют числу клапанов в цилиндрах. Именно эти детали выполняют основную функцию ГРМ – регулирование порядка работы цилиндров.

На каждый клапан приходится отдельный кулачок, открывающий его через нажим на толкатель. Освобождая толкатель, кулачок позволяет распрямиться пружине, возвращающей клапан в закрытое состояние. Устройство распределительного вала предполагает наличие двух кулачков для каждого цилиндра – по числу клапанов.

Устройство распределительного вала.

Следует отметить, что от распределительного вала также осуществляется привод топливного насоса и распределителя масляного насоса.

Принцип работы

Распределительный вал двигателя, располагаемый в блоке цилиндров, приводится в движение зубчатой или цепной передачей от коленвала.

Вращаясь, распредвал проворачивает располагающиеся на на нем кулачки, которые попеременно воздействуют на впускные и выпускные клапана цилиндров, обеспечивая их открывание-закрывание в определенном порядке, уникальном для каждой модели ДВС.

Рабочий цикл двигателя (поочередное движение каждого из клапанов цилиндров) осуществляется за 2 оборота коленвала. За это время распределительный вал должен выполнить только один оборот, поэтому его шестерня имеет вдвое больше зубьев.

В одном ДВС может быть больше одного распределительного вала. Их точное количество определяется конфигурацией двигателя. Наиболее распространенные бюджетные рядные моторы, имеющие по паре клапанов для каждого цилиндра, оборудуются только одним распредвалом. Для систем с двумя парами клапанов нужно использовать уже два распределительных вала. Например, силовые агрегаты с другим расположением цилиндров имеют или единственный распределительный вал, установленный в развале, или пару – для каждой головки блока отдельно.

Поломки распредвала

Существует довольно много причин, по которым в работу двигателя вплетается стук распредвала, что свидетельствует о появлении проблем с ним. Вот только наиболее типичные из них:

    Распределительный вал требует должного ухода: замену сальников, подшипников и периодичной дефектовке.

  1. износ кулачков, что ведет к появлению стука сразу только при запуске, а потом и все время работы двигателя;
  2. износ подшипников;
  3. механическая поломка одного из элементов вала;
  4. проблемы с регулировкой подачи топлива, из-за чего возникает асинхронность взаимодействия распредвала и клапанов цилиндров;
  5. деформация вала, ведущая к осевому биению;
  6. некачественное моторное масло, изобилующее примесями;
  7. отсутствие моторного масла.

По утверждениям специалистов при возникновении легкого стука распредвала автомобиль может ездить еще не один месяц, но это ведет к усиленному износу цилиндров и других деталей. Поэтому при обнаружении проблемы следует заняться ее устранением. Распредвал – разборный механизм, поэтому ремонт чаще всего осуществляется методом замены его всего или только некоторых элементов, например, подшипников.

Связанные термины

etlib.ru

Распределительный вал ГРМ


Распределительный вал (распредвал) - ключевой элемент газораспределительного механизма, который отвечает за своевременное открытие и закрытие впускного или выпускного клапана для подачи топливно-воздушной рабочей смеси или выпуска отработавших газов.

Распредвал служит для синхронизации впуска и выпуска на тактах работы ДВС. Деталь обеспечивает функционирование всего газораспределительного механизма с учетом порядка работы цилиндров и фаз газораспределения применительно к тому или иному конкретному двигателю.

Распределительный вал представляет собой вал с расположенными на нем кулачками. Распредвал вращается в подшипниках скольжения, которые выполнены в виде опор. К опорам распредвала по каналам поступает моторное масло под давлением из системы смазки. Количество кулачков на распредвале соответствует количеству впускных и выпускных клапанов двигателя. Один клапан получает свой кулачок, который осуществляет его открытие путем нажатия на толкатель. В тот момент, когда кулачок распредвала сходит с толкателя, тогда клапан закрывается под мощным воздействием возвратной пружины.

От формы кулачков распределительного вала зависят фазы газораспределения. Под такими фазами понимаются моменты открытия и закрытия клапанов, а также продолжительность пребывания клапана в открытом или закрытом состоянии. Современные силовые агрегаты имеют также систему изменения фаз газораспределения для повышения общей эффективности работы ГРМ и улучшения характеристик ДВС.

В двигателях современных автомобилей распредвал находится в верхней части головки блока цилиндров. Распределительный вал соединяется с зубчатой звездочкой или шкивом коленчатого вала двигателя посредством ремня или цепной передачи. Приводом распредвала выступает коленчатый вал.

На четырехтактных моторах весь ГРМ вращается в два раза медленнее, чем коленвал, так как полный рабочий цикл таких ДВС осуществляется за два оборота коленвала. За указанные два оборота впускной и выпускной клапаны должны открыться только по одному разу. Получается так, что распредвал, управляющий открытием клапанов, должен совершить только один оборот за рабочий цикл.

В конструкции ГРМ может присутствовать не один распредвал. Зачастую это обусловлено количеством клапанов на цилиндр. Сегодня наиболее широко применяется схема четырех клапанов на один цилиндр и двухвального ГРМ (один распредвал является приводом впускных клапанов, а другой взаимодействует с выпускными). Для V-образных ДВС устанавливают четыре распредвала, так как каждый ряд цилиндров имеет отдельную ГБЦ с двумя валами. Система ГРМ с одним валом называется SOHC (англ. Single OverHead Camshaft), двухвальная получила наименование DOHC (англ. Double OverHead Camshaft).

Читайте также

krutimotor.ru

Распределительный вал (распредвал) - деталь сложной формы, снабженная кулачками, которые в нужный момент открывают из закрывают клапана

Двигатель

Основная функция распредвала – синхронизировать впуск и выпуск тактов работы двигателя. Другими словами, этот механизм предназначен для своевременного открытия клапанов и подачи в камеру сгорания топливной смеси. Момент открытия и закрытия клапанов относительно положения коленчатого вала называют фазой распредвала.

Устройство и принцип работы распределительного вала

В современном двигателе распредвал (чаще всего их два) расположен в верхней части головки блока цилиндров.

Распределительный вал связан с коленчатым валом двигателя автомобиля. Соединение осуществляется за счет цепи (или ремня) ГРМ. Для надежности передачи усилия к торцевой части распредвала присоединена ведомая шестерня, напоминающая "звездочку" на заднем колесе велосипеда.

За регулировку фаз газораспределения и порядок срабатывания цилиндров отвечают кулачки распредвала – их ровно столько, сколько впускных и выпускных клапанов используется в механизме ГРМ. Работа организована так: кулачок распредвала «набегает» на толкатель клапана, надавливает на него и открывает клапан. После того как кулачок сходит с толкателя, клапан закрывается под действием тугой возвратной пружины.

Чем больше клапанов в газораспределительном механизме, тем больше в нем установлено распредвалов. У Bugatti Veyron четыре распредвала и 64 клапана

Итак, распределительный вал вращается, благодаря чему обеспечивается воздействие кулачков на работу впускного и выпускного клапанов. Расположение кулачков относительно друг друга тщательно рассчитано в строгом соответствии с фазами газораспределения и порядком срабатывания цилиндров. Иными словами, пока открыт впускной клапан (или два клапана) одного цилиндра, все остальные впускные клапана находятся в состоянии покоя.


Количество распредвалов в двигателе определяется конфигурацией самого мотора: если двигатель имеет рядную конструкцию и одну пару клапанов на цилиндр, то достаточно одного распредвала. Если на один цилиндр приходится 4 клапана, целесообразно применение 2-х распредвалов - один из них обслуживает только впускные клапана, другой - только выпускные. Помимо прочего у системы с парными валами есть еще один плюс - быстродействие.

Что касается V-образных и оппозитных моторов, то они могут иметь либо один распределительный вал в месте так называемого "развала" цилиндров (основание воображаемой буквы V), либо два – по одному на каждой головке блока цилиндров. Попытаться реализовать сложную схему открытия и закрытия 16 клапанов при помощи одного распредвала можно, но не рационально - деталь получится слишком уж сложной. Такие схемы редки, но компания Honda все-таки решилась взять одну из них на вооружение: рядный мотор с четырьмя цилиндрами и одним распредвалом установлен, например, на популярной модели Honda Fit/Jazz. Безусловное достоинство такой системы - возможность сделать двигатель компактным и легким.

Характеристики распредвала

Обычно принято выделять три важные характеристики распредвала: это величина подъема клапанов, продолжительность открывания клапанов и фазы распредвала.

Ради максимального периода открытия клапанов при конструировании спортивных моторов инженеры жертвуют холостым ходом. У гоночных болидов он редко бывает ниже 2000 оборотов в минуту

Подъем клапана измеряется в миллиметрах. Этой величиной измеряют максимальное расстояние, на которое клапан отходит от так называемого «седла», в котором он находится в момент закрытия. Продолжительность открывания клапанов – это отрезок времени, в течение которого клапана остаются в открытом состоянии. Измерять эту величину принято в градусах поворота коленчатого вала. При этом каждый из перечисленных критериев способен повлиять на работу двигателя: при увеличении подъема клапана, продолжительности его открытия или оптимизации фаз газораспределения мощность мотора увеличивается. Стоит отметить, что именно продолжительность открывания является основным параметром, с которым работают конструкторы форсированных моторов.

Так, например, распределительные валы, используемые на спортивных автомобилях, обеспечивают большую продолжительность открытия клапанов, по сравнению со стандартными. Это значит, что клапана остаются открытыми так долго, как это возможно, позволяя сжечь максимальную при таком объеме камеры сгорания дозу топлива за один такт. К сожалению, в технике для достижения одного приходится жертвовать чем-то другим: установка спортивных распредвалов не позволяет держать обороты холостого хода ниже 2000 об/мин. Естественно, при такой работе двигатель потребляет огромное количество топлива.

Если же говорить о фазах распределительного вала (моменты, когда клапаны открываются и закрываются по отношению к положению распредвала), то вся информация о них обычно содержится в таблице данных, которая прилагается к распределительному валу. В таблице указаны угловые положения распределительного вала, а также информация о том, когда открываются и закрываются впускные и выпускные клапаны.

Современные двигатели часто оборудуют системами изменяемых фаз газораспределения. Так, например, некоторые автомобили марки Toyota имеют систему VVT-i. регулировка фаз газораспределения происходит посредством поворота распределительного вала относительно его приводной звездочки. Другой пример – разработка японского производителя Honda, получившая обозначение VTEC – она позволяет изменять фазы, используя для регулируемого клапана два кулачка.

blamper.ru

Что такое распределительный вал (распредвал)?

Распределительный вал в двигателе - это пальцеобразный осевой механизм, движимый коленчатым валом и имеющий на своей поверхности несколько эллиптических выступов (кулачков) - по одному для каждого впускного и выпускного клапана, находящийся в двигателе. В то время как распределительный вал вращается (под действием коленчатого вала), эти эллиптические выступы регулируют открытие и закрытие клапанов, толкая их в определённой очерёдности.

Первые симптомы выхода из строя распределительного вала:

  • Ненормальный шум при работе клапанов
  • Осечки двигателя.

Обслуживание распределительного вала заключается в регулярной проверке и, при необходимости, замене его сальников. Так, замена обычно проводится, когда заменяется ремень ГРМ.

Что такое распределительный вал (распредвал)? Видео

howcarworks.ru

Распределительный вал двигателя

При всей своей внешней сложности и кажущейся недоступности для понимания, ДВС удивительно рациональное и целесообразно сконструированное устройство. Назначение любой его детали – обеспечение правильной работы и максимальной отдачи от двигателя. При этом, буквально все его элементы взаимосвязаны между собой, но тем не менее, работу ГРМ (газораспределительного механизма), а также его основу – распределительный вал стоит рассмотреть отдельно.

О циклах и работе ДВС

ДВС является четырехтактным силовым агрегатом, это значит, что все процессы, связанные с его работой, осуществляются за четыре такта. Их последовательность строго определена, и при ее нарушении работа такого мотора невозможна. Последовательность, т.е. открытие клапанов в нужное время для вывода отработанных газов и запуска горючей смеси, определяет распределительный вал, который можно видеть на приведенном рисунке.
Его основным рабочим элементом необходимо считать кулачки. Именно они через систему привода, включающую в себя толкатели, коромысло, пружины и прочие детали, определяемые конструкцией ГРМ, осуществляют открытие клапанов в нужное время. На каждый клапан работает свой кулачок, когда он имеющимся выступом, через толкатель надавливает на клапан, тот приподнимается, и в цилиндр либо может поступать свежая смесь, либо выводятся продукты ее сгорания. Когда выступ уходит с толкателя, то под действием пружины клапан закрывается.

Опорная шейка распределительного вала предназначена для его установки на заданные места, на них он вращается в процессе работы. Трущиеся детали закаливаются при помощи токов высокой частоты и смазываются в процессе.

О конструктивном исполнении распредвала

Устройство и чертеж ГРМ, в том числе и распределительного вала, приведены ниже.
Конструктивно распределительный вал может располагаться либо в блоке цилиндров, либо в головке блока силового агрегата. В зависимости от его месторасположения меняется и привод, благодаря которому передается усилие от кулачков на клапан. Привод распределительного вала связан с коленвалом. Привод может быть выполнен как с помощью цепной передачи (см. чертеж выше), так и с помощью гибкой ременной. Кроме того, могут быть иные способы передачи управляющего усилия к клапанам, но это уже определяет чертеж и документация мотора.

Какой лучше использовать привод распределительного вала, определяет устройство двигателя. В тех случаях, когда распределительный вал располагается в блоке цилиндров, (так называемое нижнее расположение), то может быть даже задействован шестеренчатый привод. Последний, правда, в последнее время не применяется из-за своей громоздкости и повышенного шума при работе. Что цепной, что ременный привод отличаются достаточной надежностью, но у каждого из них есть свои особенности эксплуатации, которые надо учитывать при обслуживании двигателя.
Его устройство может предусматривать, что распределительный вал в моторе может быть не один. Как правило, в современных многоклапанных двигателях его располагают по возможности ближе к клапанам для уменьшения на нем нагрузки. Конструкция и чертеж, например, V-образного двигателя, предусматривает как минимум два вала, тогда как в обычном рядном, как правило, один распределительный вал. Хотя для многоклапанных двигателей определяющим будет их назначение – может быть отдельно выпускной и впускной распределительные валы, т.е. они управляют работой выпускных или впускных клапанов.

О совместной работе с коленвалом

Не стоит забывать, что для распределительного вала основное назначение – обеспечение правильного газораспределения при работе двигателя. Для этого работа распределительного и коленчатого валов должна быть согласована, т.е. открытие и закрытие клапанов обязано происходить в нужные моменты – в положении ВМТ или НМТ поршня, или в соответствии с опережением, которое устанавливает чертеж или конструкторская документация.

Для выполнения такой связи на шестернях ГРМ делают специальные метки, совпадение которых означает обеспечение нужного положения распределительного и коленчатого валов. Чтобы добиться этого, используется специальная методика регулировки их положения.

Датчик положения распредвала

С переходом на инжекторные двигатели для этих целей стали применять специальный датчик положения распределительного вала. Так, на автомобилях ВАЗ для этого служит датчик Холла. Его работа основана на изменении магнитного поля, для создания которого устройство датчика предусматривает магнит. При изменении магнитного поля, которое происходит, когда распределительный вал находится в нужном положении, датчик определяет, что в первом цилиндре поршень располагается в положении ВМТ, и передает эти данные в контроллер. Он в соответствии с ними обеспечивает впрыск топлива и его сгорание, как предусматривает порядок работы отдельных цилиндров двигателя чертеж или документация.

Техническое обслуживание распредвала

В первую очередь при проведении регламентных работ, затрагивающих распределительный вал, необходимо обратить внимание на состояние ремней или цепи его привода. Дело даже не столько в том, что нарушится весь механизм газораспределения, который обеспечивает распредвал, а в том, что возможно механическое повреждение как клапанов, так и поршня.

Порой причиной отказа или неправильной работы двигателя является датчик положения. Проявлением этого может быть плохая динамика машины и значительный расход топлива, а также загорание контрольной лампочки исправности двигателя на панели приборов. Дефектация неисправности и определение ее источника – датчик это или нет, выполняется с помощью мультиметра. Часто возможной причиной служит не сам датчик, а проводка. В случае, если дефектация показывает, что неисправен датчик, то его надо менять.

Причинами отказа датчика могут быть:

  • выход из строя зубчатого диска датчика импульсов;
  • его смещение из-за нарушения крепления;
  • замыкание во внутренней схеме датчика;
  • воздействие повышенной температуры от перегрева двигателя.

Правильно выполненная дефектация позволит избежать отказа нового датчика, устанавливаемого вместо старого.

Распределительный вал является основным узлом, обеспечивающим правильное газораспределение при работе двигателя, и зачастую в основном обеспечивает его эффективную работу. Его своевременное обслуживание и контроль технического состояния позволят правильно и без дополнительных затрат эксплуатировать автомобиль.

1. Подкатной гидравлический домкрат. Штатный домкрат автомобиля ваз 2107 часто или неудобен, или просто бесполезен при выполнении некоторых работ.

2. Опора под автомобиль, регулируемая по высоте и с допустимой нагрузкой не менее 1т. Желательно иметь четыре такие подставки.

3. Противооткатные упоры (не менее 2шт.).

4. Двухсторонние ключи для штуцеров тормозной системы на 8, 10 и 13мм. Наиболее распространены два типа таких ключей: зажимной ключ и накидной ключ с прорезью. Зажимной ключ позволяет отворачивать штуцеры с изношенными гранями. Чтобы надеть ключ на штуцер тормозной трубки, необходимо вывернуть стяжной болт. Накидной ключ с прорезью позволяет более оперативно выполнять работу, однако такой ключ должен быть изготовлен из качественной стали с соответствующей термической обработкой.

5. Специальные щипцы для снятия стопорных колец. Существует два типа таких щипцов: сдвижные - для извлечения стопорных колец из отверстий, и раздвижные - для снятия стопорных колец с валов, осей, тяг. Щипцы также бывают с прямыми и изогнутыми губками.

6. Съемник масляного фильтра.

7. Универсальный двухзахватный съемник для снятия шкивов, ступиц, шестерней.

8. Универсальные трехзахватные съемники для снятия шкивов, ступиц, шестерен.

9. Съемник карданного шарнира.

10. Съемник и оправка для замены маслосъемных колпачков.

11. Рассухариватель для разборки клапанного механизма головки блока цилиндров.

12. Приспособление для снятия шаровых опор.

13. Приспособление для извлечения поршневого пальца.

14. Приспособление для выпрессовки и запрессовки сайлентблоков рычагов передней подвески.

15. Приспособление для снятия рулевых тяг.

16. Ключ храповика коленчатого вала.

17. Съемник пружин.

18. Ударная отвертка с набором насадок.

19. Цифровой мультиметр для проверки параметров электрических цепей.

20. Специальный щуп или контрольная лампа на 12В для проверки электрических цепей автомобиля ваз 2107, находящихся под напряжением.

21. Манометр для проверки давления в шинах (при отсутствии манометра на шинном насосе).

22. Манометр для измерения давления в топливной рампе двигателя.

23. Компрессометр для проверки давления в цилиндрах двигателя.

24. Нутромер для измерения диаметра цилиндров.

25. Штангенциркуль с глубиномером.

26. Микрометры с пределом измерений 25-50 мм и 50-75 мм.

27. Набор круглых щупов для проверки зазора между электродами свечей зажигания. Можно использовать комбинированный ключ для обслуживания системы зажигания с набором необходимых щупов. Ключ имеет специальные прорези для подгибания бокового электрода свечи зажигания.

28. Набор плоских щупов для измерения зазоров при оценке технического состояния агрегатов.

29. Широкий щуп 0,15мм для проверки зазоров в клапанном механизме.

30. Оправка для центрирования ведомого диска сцепления.

31. Оправка для обжима поршневых колец при установке поршня в цилиндр.

32. Ареометр для измерения плотности жидкости (электролита в аккумуляторной батарее или антифриза в расширительном бачке).

33. Специальное приспособление с металлическими щетками для очистки клемм проводов и выводов аккумуляторной батареи.

34. Масляный шприц для заливки масла в коробку передач и задний мост.

35. Нагнетательный шприц для смазки шлицов карданного вала.

36. Шланг с грушей для перекачки топлива. Шланги можно использовать для удаления топлива из бака перед его снятием.

37. Медицинский шприц или груша для отбора жидкостей (например, при необходимости снятия бачка главного тормозного цилиндра без слива всей тормозной жидкости из системы). Шприц также незаменим для чистки деталей карбюратора.При выполнении ремонтных работ на автомобиле ваз 2107 могут также потребоваться: технический фен (термопистолет), электродрель с набором сверл по металлу, струбцина, пинцет, шило, рулетка, широкая слесарная линейка, бытовой безмен, широкая емкость для слива масла и охлаждающей жидкости объемом не менее 10л.

Есть три важные характеристики конструкции распределительного вала, они и управляют кривой мощности двигателя: фазы газораспределителя распредвала, продолжительность открывания клапана и величина подъема клапанов. Далее в статье мы расскажем, что представляет собой конструкция распределительных валов и их привода.

Подъем клапана обычно рассчитывается в миллиметрах и представляет собой то расстояние, на которое клапан максимально отойдет от седла. Продолжительность открытия клапанов - это период времени, который измеряется в градусах поворота коленвала.

Продолжительность можно измерить различными путями, но из-за максимального потока при небольшом подъеме клапана, продолжительность обычно меряют после того, как клапан уже поднялся от седла на некоторую величину, часто она составляет 0,6 или 1,3 мм. Например, у конкретного распределительного вала может быть продолжительность открывания в 2000 поворотов при подъеме в 1,33 мм. В результате, если использовать подъем толкателя в 1,33 мм в качестве точки остановки и начала подъема клапана, распределительный вал будет удерживать клапан в открытом состоянии в течение 2000 поворота коленвала. Если продолжительность открытия клапана будет измеряться при нулевом подъеме (когда он только отходит от седла или находится в нем), то продолжительность положения коленвала будет составлять 3100 или даже более. Момент, когда определенный клапан закрывается или открывается, часто называют фазой газораспределения распредвала . Например, распределительный вал может производить действие по открытию впускного клапана при 350 до верхней мертвой точке и закрывать его при 750 после нижней мертвой точки.

Увеличение расстояния подъема клапана может быть полезным действием в увеличении мощности мотора, так как мощность можно добавить без существенного вмешательства в характеристики двигателя, особенно на низких оборотах. Если углубиться в теорию, то ответ на данный вопрос будет довольно простым: такая конструкция распределительного вала при коротком времени открытия клапанов нужна, для того чтобы увеличить максимальную мощность двигателя. Работать это теоретически будет. Но, механизмы привода в клапанах не такие и простые. В таком случае высокая скорость движения клапанов, которые обуславливаются этими профилями, значительно уменьшит надежность двигателя.

Когда скорость открывания клапана увеличится, то на передвижения клапана из закрытого положения до полного его подъема и возвращения с точку отправления остается меньше времени. В случае если время движения станет еще короче, понадобятся клапанные пружины с большим усилием. Часто это становится механически невозможным, не говоря уже о том, чтобы привести в движение клапаны на довольно низких оборотах.

В результате, что же является надежным и практичным значением максимального подъема клапана? Распределительные валы с величиной подъема, больше 12,8 мм (минимум для мотора в котором привод осуществляется при помощи шлангов), находятся в непрактичной для обычных моторов области. Распределительные валы с продолжительностью впускного такта менее 2900, которые сочетаются с величиной подъема клапана больше чем на 12,8 мм, обеспечивают очень высокие скорости закрывания и открывания клапанов. Это, безусловно, создаст дополнительную нагрузку на механизм привода клапанов, что существенно уменьшает надежность: кулачков распределительного вала, направляющих втулок клапанов, стержней клапанов, клапанных пружин. Впрочем, вал с высокой скоростью подъема клапанов может работать в начала очень даже неплохо, однако срок службы направляющих и втулок клапанов, скорее всего не превысит 22000 км. Хорошо, что большинство фирм-производителей распределительных валов конструируют свои детали так, что в них обеспечен компромисс между продолжительности открывания клапанов и значениями подъема, при надежности и долгом сроке службы.

Продолжительность такта впуска и обсуждаемые подъем клапанов не являются только одними элементами конструкции распределительного вала, влияющие на конечную мощность двигателя. Моменты, закрытия и открытия клапанов относительно положения распредвала, также являются столь важными параметрами для оптимизации характеристик мотора. Эти фазы газораспределения распредвала вы можете найти в таблице данных, которая прилагается к любому качественному распределительному валу. Такая таблица данных графически и числами иллюстрирует угловые положения распределительного вала, когда выпускные и впускные клапаны закрываются и открываются. Они будут точно определены в градусах поворота коленвала перед верхней или нижней мертвой точкой.

Угол между центрами кулачков - это угол смещения между линией центра кулачка выпускного клапана (который называется выпускным кулачком) и линией центра кулачка впускного клапана (который называется впускным кулачком).

Угол цилиндра зачастую измеряется в «углах поворота распредвала», т.к. мы обсуждаем смещение кулачков относительно друг друга, это является одним из немногих моментов, когда характеристика распределительного вала указывается в градусах поворота вала, а не в градусах поворота коленвала. Исключение составляют те двигатели где, применены два распределительных вала в ГБЦ (головке блока цилиндров).

Угол, выбранный в конструкции распределительных валов и их привода, непосредственно повлияет на перекрытие клапанов, то есть на период, когда выпускной и впускной клапаны одновременно открыты. Перекрытие клапанов часто измеряют SB углах поворота коленвала. В моменты уменьшения угла между центрами кулачков, происходит открывания впускного клапана и закрывания выпускного клапана. Всегда надо помнить, что на перекрытие клапанов влияет и изменение времени открытия: в случае увеличения продолжительности открывания, перекрытие клапанов также станет большим, обеспечивая при этом отсутствие изменений угла, чтобы компенсировать эти увеличения.

При всей своей внешней сложности и кажущейся недоступности для понимания, ДВС удивительно рациональное и целесообразно сконструированное устройство. Назначение любой его детали – обеспечение правильной работы и максимальной отдачи от двигателя. При этом, буквально все его элементы взаимосвязаны между собой, но тем не менее, работу ГРМ (газораспределительного механизма), а также его основу – распределительный вал стоит рассмотреть отдельно.

О циклах и работе ДВС

ДВС является четырехтактным силовым агрегатом, это значит, что все процессы, связанные с его работой, осуществляются за четыре такта. Их последовательность строго определена, и при ее нарушении работа такого мотора невозможна. Последовательность, т.е. открытие клапанов в нужное время для вывода отработанных газов и запуска горючей смеси, определяет распределительный вал , который можно видеть на приведенном рисунке.

Его основным рабочим элементом необходимо считать кулачки. Именно они через систему привода, включающую в себя толкатели, коромысло, пружины и прочие детали, определяемые конструкцией ГРМ, осуществляют открытие клапанов в нужное время. На каждый клапан работает свой кулачок, когда он имеющимся выступом, через толкатель надавливает на клапан, тот приподнимается, и в цилиндр либо может поступать свежая смесь, либо выводятся продукты ее сгорания. Когда выступ уходит с толкателя, то под действием пружины клапан закрывается.

Опорная шейка распределительного вала предназначена для его установки на заданные места, на них он вращается в процессе работы. Трущиеся детали закаливаются при помощи токов высокой частоты и смазываются в процессе.

О конструктивном исполнении распредвала

Устройство и чертеж ГРМ, в том числе и распределительного вала, приведены ниже.


Конструктивно распределительный вал может располагаться либо в блоке цилиндров, либо в головке блока силового агрегата. В зависимости от его месторасположения меняется и привод, благодаря которому передается усилие от кулачков на клапан. Привод распределительного вала связан с коленвалом. Привод может быть выполнен как с помощью цепной передачи (см. чертеж выше), так и с помощью гибкой ременной. Кроме того, могут быть иные способы передачи управляющего усилия к клапанам, но это уже определяет чертеж и документация мотора.

Какой лучше использовать привод распределительного вала, определяет устройство двигателя. В тех случаях, когда распределительный вал располагается в блоке цилиндров, (так называемое нижнее расположение), то может быть даже задействован шестеренчатый привод. Последний, правда, в последнее время не применяется из-за своей громоздкости и повышенного шума при работе. Что цепной, что ременный привод отличаются достаточной надежностью, но у каждого из них есть свои особенности эксплуатации, которые надо учитывать при обслуживании двигателя.


Его устройство может предусматривать, что распределительный вал в моторе может быть не один. Как правило, в современных многоклапанных двигателях его располагают по возможности ближе к клапанам для уменьшения на нем нагрузки. Конструкция и чертеж, например, V-образного двигателя, предусматривает как минимум два вала, тогда как в обычном рядном, как правило, один распределительный вал. Хотя для многоклапанных двигателей определяющим будет их назначение – может быть отдельно выпускной и впускной распределительные валы, т.е. они управляют работой выпускных или впускных клапанов.

О совместной работе с коленвалом

Не стоит забывать, что для распределительного вала основное назначение – обеспечение правильного газораспределения при работе двигателя. Для этого работа распределительного и коленчатого валов должна быть согласована, т.е. открытие и закрытие клапанов обязано происходить в нужные моменты – в положении ВМТ или НМТ поршня, или в соответствии с опережением, которое устанавливает чертеж или конструкторская документация.

Для выполнения такой связи на шестернях ГРМ делают специальные метки, совпадение которых означает обеспечение нужного положения распределительного и коленчатого валов. Чтобы добиться этого, используется специальная методика регулировки их положения.

Датчик положения распредвала

С переходом на инжекторные двигатели для этих целей стали применять специальный датчик положения распределительного вала. Так, на автомобилях ВАЗ для этого служит датчик Холла. Его работа основана на изменении магнитного поля, для создания которого устройство датчика предусматривает магнит. При изменении магнитного поля, которое происходит, когда распределительный вал находится в нужном положении, датчик определяет, что в первом цилиндре поршень располагается в положении ВМТ, и передает эти данные в контроллер. Он в соответствии с ними обеспечивает впрыск топлива и его сгорание, как предусматривает порядок работы отдельных цилиндров двигателя чертеж или документация.

Техническое обслуживание распредвала

В первую очередь при проведении регламентных работ, затрагивающих распределительный вал, необходимо обратить внимание на состояние ремней или цепи его привода. Дело даже не столько в том, что нарушится весь механизм газораспределения, который обеспечивает распредвал, а в том, что возможно механическое повреждение как клапанов, так и поршня.

Порой причиной отказа или неправильной работы двигателя является датчик положения. Проявлением этого может быть плохая динамика машины и значительный расход топлива, а также загорание контрольной лампочки исправности двигателя на панели приборов. Дефектация неисправности и определение ее источника – датчик это или нет, выполняется с помощью мультиметра. Часто возможной причиной служит не сам датчик, а проводка. В случае, если дефектация показывает, что неисправен датчик, то его надо менять.

Причинами отказа датчика могут быть:

  • выход из строя зубчатого диска датчика импульсов;
  • его смещение из-за нарушения крепления;
  • замыкание во внутренней схеме датчика;
  • воздействие повышенной температуры от перегрева двигателя .

Правильно выполненная дефектация позволит избежать отказа нового датчика, устанавливаемого вместо старого.

Распределительный вал является основным узлом, обеспечивающим правильное газораспределение при работе двигателя, и зачастую в основном обеспечивает его эффективную работу. Его своевременное обслуживание и контроль технического состояния позволят правильно и без дополнительных затрат эксплуатировать автомобиль.

Иногда в большом потоке информации (особенно новой) очень трудно найти какие-то важные мелочи, выделить «зерна истины». В этой небольшой статье я расскажу о передаточных числах передач и привода в целом. Эта тема очень близка темам, освещенным в...

Привод – это двигатель и все, что находится и работает между валом двигателя и валом рабочего органа (муфты, редукторы, различные передачи). Что такое «вал двигателя» понятно, думаю, почти всем. Что такое «вал рабочего органа» понятно, вероятно, не многим. Вал рабочего органа – это вал, на котором закреплен тот элемент машины, который и приводится во вращательное движение всем приводом с необходимым заданным моментом и частотой вращения. Это может быть: колесо тележки (автомобиля), барабан ленточного конвейера, звездочка цепного конвейера, барабан лебедки, вал насоса, вал компрессора, и так далее.

U – это отношение частоты вращения вала двигателя nдв к частоте вращения вала рабочего органа машины nро .

U = nдв / nро

Общее передаточное число привода U часто на практике из расчетов получается достаточно большим числом (более десяти, а то и более пятидесяти), и выполнить его одной передачей не всегда представляется возможным ввиду различных ограничений, в том числе силовых, прочностных и габаритных. Поэтому привод делают состоящим из последовательно соединенных нескольких передач со своими оптимальными передаточными числами Ui . При этом общее передаточное число U находится как произведение всех передаточных чисел передач Ui , входящих в привод.

U =U1 *U2 *U3 *…Ui *…Un

Передаточное число передачи Ui – это отношение частоты вращения входного вала передачи nвхi к частоте вращения выходного вала этой передачи nвыхi .

Ui = nвхi / nвыхi

При выборе желательно отдавать предпочтение значениям близким к началу диапазона, то есть минимальным значениям.

Предложенная таблица – это всего лишь рекомендации и не догма! Например, если вы назначите цепной передаче U =1,5, то это не будет ошибкой! Конечно, всему должно быть обоснование. И, возможно, для удешевления всего привода лучше это U =1,5 «спрятать» внутри передаточных чисел других передач, увеличив их соответственно.

Вопросам оптимизации при проектировании зубчатых редукторов уделено очень много внимания различными учеными. Дунаев П.Ф., Снесарев Г.А., Кудрявцев В.Н., Ниберг Н.Я., Ниманн Г., Вольф В. и другие известные авторы пытались добиться одновременно равнопрочности зубчатых колес, компактности редуктора в целом, хороших условий смазки, уменьшения потерь на разбрызгивание масла, одинаковой и высокой долговечности всех подшипников, хорошей жесткости валов. Каждый из авторов, предложив свой алгоритм разбивки передаточного числа по ступеням редуктора, так и не решил полностью и однозначно эту противоречивую проблему. Очень подробно интересно и детально об этом написано в статье по адресу: http://www.prikladmeh.ru/lect19.htm.

Добавлю к решению данного вопроса еще немного неоднозначности… Смотрим еще одну таблицу в Excel.

Задаем в объединенную ячейку C4-7 значение общего передаточного числа редуктора U и считываем результаты расчетов в ячейках D4…D7 — U б и в ячейках E4…E7 – U т , выполненные для четырех вариантов различных условий.0,5

В заключение осмелюсь порекомендовать: не проектируйте одноступенчатый зубчатый цилиндрический редуктор с передаточным числом U >6…7, двухступенчатый – с U >35…40, трехступенчатый – с U >140…150.

На этом краткий экскурс в темы «Как оптимально «разбить» передаточное число привода по ступеням?» и «Как выбрать передаточное число передачи?» завершен.

Уважаемые читатели, подписывайтесь на получение анонсов статей моего блога. Окно с кнопкой — вверху страницы. Не понравится – всегда можно отказаться от подписки.

Распредвал: устройство, принцип работы

Распредвал – такая же неизменная часть двигателя, как поршень или клапан. И хоть инженеры пытаются видоизменить эту деталь, пока что все их усилия направлены на ее доработку, поскольку ничего более простого и удобного для ДВС еще не придумали.

По своей конструкции распределительный вал – штука достаточно надежная, но только до тех пор, пока двигатель нормально работает и регулярно обслуживается. Лучше знать заранее, от чего зависит продолжительность его жизни и как предупредить неисправности.

Что такое распредвал, для чего он нужен

Распредвал представляет собой длинный цилиндр из прочного металла, на котором расположены кулачковые рычажки. Поворотом вокруг своей оси распредвал закрывает и открывает клапаны, тем самым обеспечивает подачу воздуха или топливной смеси и отвод выхлопных газов.

Расположение распредвала в двигателе

Поскольку скорость двигателя может достигать значительных показателей, оптимальным вариантом управления клапанами становится именно такой вот механический элемент. Да, инженеры пытаются придумать, как удалить распредвал из автомобиля, заменив его электронными толкателями клапанов, но пока отказаться от него не удалось.

Задача распредвала – нажимать на коромысла или толкатели клапанов, открывая каждый из них в нужный момент и на строго определенное время. Через одни клапаны идет закачка воздуха или топливной смеси в камеры сгорания двигателя, через другие отводятся выхлопные газы. Сбой в работе мотора, когда клапана встречаются с поршнями – один из самых страшных снов автовладельца. Капремонт двигателя – это вам не шутки.

Устройство и принцип работы распредвала

Устройство распредвала

1 – распредвал для впускных клапанов; 2 – распредвал для выпускных клапанов; 3 – упор; 4 – рабочая (верхняя) часть кулачка; 5 – шейка распредвала; 6 – нижняя часть кулачка.

Конструкция распредвала обычно цельная, весь он выточен из одной металлической заготовки. Можно выделить несколько важных элементов:

  1. Кулачки. Так называют выступы в форме капли, «нанизанные» на ось вала. Их функция – постоянный контакт с толкателями клапанов, причем для каждого клапана предназначен свой отдельный кулачок. При повороте вала выступ «капли» нажимает на толкатель, открывая клапан в строго определенный момент на заданное время.
  2. Опорные шейки. Это участки вала, оснащенные подшипниками, на которые он, собственно, и опирается при установке на двигатель. Торцы вала оснащены сальниками для герметизации стыка с корпусом двигателя.
  3. Масляные каналы. Это отверстия, через которые моторное масло подходит к элементам распредвала, испытывающим самое большое трение: опорным подшипниками и кулачкам. Без моторного масла в таком режиме работы распредвал прослужил бы совсем недолго.

В редких случаях кулачки «нанизаны» на вал, так что получается не цельная, выточенная из одной болванки конструкция, а сборная система. В настоящее время такие распредвалы встречаются редко.

Принцип работы

Принцип работы распредвала в ГРМ

Распредвал – компонент системы ГРМ (газораспределительного механизма) двигателя. Он приводится в движение ременной, цепной или зубчатой передачей от коленвала двигателя, а значит, работает синхронно с поршнями и другими элементами мотора.

Существует закономерность: на два полных оборота коленвала приходится один оборот распредвала. Причина – в механизме открытия клапанов. В двигателе два цикла из четырех проходят при закрытых клапанах, поэтому нужен один оборот распредвала для их открытия.

Вращаясь синхронно с оборотами двигателя, распредвал открывает клапана подачи воздуха и выхода выхлопных газов на определенное время, которое зависит от настроек двигателя. Дополнительные регулировки того, как работает двигатель, реализуются с помощью дроссельной заслонки, управления системой впрыска и т.д.

Ниже, на видео-уроке, детально описано принцип работы газораспределительного механизма (ГРМ) и роль распредвала в нем.

Что такое датчик распредвала?

Для контроля за системой ГРМ на распредвале предусмотрен датчик положения, который определяет угол его поворота. Эта информация (так же, как и от датчика коленвала) поступает на электронный блок управления (ЭБУ), где корректируется подача топлива на форсунки и момент зажигания.

Работа датчика основана на принципе Холла: данные поступают от магнитного датчика, который считывает каждый оборот контактного элемента. Таким образом считывается частота вращения распредвала, и на основании этих данных рассчитывается режим работы системы впрыска.

Неисправность или ошибка датчика приводит к блокировке бензинового двигателя и затрудненному пуску дизельного.

Основные неисправности и их причины

Как и любая деталь в двигателе, распредвал может выйти из строя. Однако поломки обычно вызваны не естественным износом (от него должен защищать масляная пленка на поверхностях трения), а другими причинами:

  1. Износ кулачков, опорных шеек или подшипников – прямое следствие масляного голодания или некачественного масла. Проблемой может стать и несменяемый масляный фильтр, который забился насмерть, и теперь весь нагар циркулирует в двигателе, засоряя тонкие каналы системы смазки;
  2. Осевое биение, которое приводит к деформации и излому распредвала. Причиной часто становится рассинхронизация с системой подачи топлива.

Поскольку распредвал находится внутри двигателя (на двигатель может устанавливаться один или два распредвала, а на мощные V-образные моторы – до четырех), повлиять на его работу можно только опосредованно. Это в первую очередь своевременное ТО с заменой моторного масла и масляного фильтра.

Такая нехитрая процедура убережет все детали двигателя от преждевременного износа.
Замена распредвала обычно обходится недешево: сама деталь дорогая за счет качественного металла и точной обработки, плюс работа мастеров требует времени и денег. Лучше следить за состоянием двигателя и вовремя его обслуживать.

Что такое распределительный вал и как он работает?

Распределительные валы - еще один из многих критических компонентов, необходимых для работы двигателя внутреннего сгорания, но что такое распредвал и почему его роль так важна?

Старая техника

Предположим, вы знакомы с основной функцией двигателя внутреннего сгорания - топливо и воздух воспламеняются внутри цилиндра, производя взрывную энергию, которая преобразуется в движение поршнями, коленчатым валом и трансмиссией.

Звучит достаточно просто, но, как мы знаем, внутреннее сгорание претерпело больше усовершенствований и усовершенствований, чем любой другой механизм на планете, так что теперь это чрезвычайно сложная система частей.

Распределительный вал, однако, является одной из самых старых частей и исправно работает с первых дней изобретения и развития двигателей. Это связано с тем, что кулачок сам по себе является невероятно древней идеей, которая восходит к Турции 13 - векам, где он использовался в различных механизмах легендарным Исмаилом аль-Джазари и описан в его `` Книге знаний об изобретательной механике ''. Устройств ».

Перенесемся в 21 век, год, год, и его принципы работы остались такими же, как и тогда.

Синхронность и форма

Распределительный вал является относительно основным компонентом - это простой стержень или вал с фигурными выступами, расположенными вдоль него, они были названы « кулачков ». Когда вал вращается, форма кулачка позволяет ему воздействовать на клапан или переключаться в степени, соответствующей жесткости его формы - со скоростью вращения, контролирующей скорость действия.

В современном двигателе внутреннего сгорания они обычно, но не обязательно, располагаются непосредственно над рядами цилиндров, где они управляют клапанами. Их калибровка точно контролирует количество топливовоздушной смеси, поступающей в камеру, и насколько эффективно отработавшие отработавшие газы от предыдущего зажигания могут выходить из камеры, уступая место следующей зарядке.

Это делает их критически важными не только для работы двигателя, но и потому, что открытие и закрытие клапанов должно быть тщательно и идеально синхронизировано с движениями поршней, они также сильно влияют на производительность.

Для обеспечения такой синхронизации распределительные валы через ремень или цепь ГРМ соединяются с вращением коленчатого вала, который непосредственно перемещает поршни внутри цилиндра. Кроме того, форма самих кулачков также тщательно продумана, чтобы контролировать скорость, с которой клапаны открываются и закрываются. Это более известно как с регулируемыми фазами газораспределения .



Основное действие кулачка.

Преимущества в цифрах

В двигателе может быть разное количество распределительных валов в зависимости от расположения цилиндров и работы клапана.Поскольку вам нужен как минимум один распределительный вал на ряд цилиндров, рядным двигателям требуется всего один распределительный вал, тогда как для V-образного расположения потребуется как минимум два. В некоторых двигателях используются двойные верхние распредвалы (DOHC), поэтому их может быть до четырех на двух рядах цилиндров.

Использование дополнительного вала на ряд обеспечивает многочисленные преимущества по сравнению с конструкцией с одним верхним распределительным валом (SOHC) , несмотря на дополнительный вес и стоимость. Идеальное размещение компонентов для повышения эффективности, увеличения максимальной мощности и упрощения работы клапана при использовании более двух клапанов на цилиндр

Четыре клапана на цилиндр - это обычная конфигурация из-за его эффективности, поскольку она использует максимальное пространство головки блока цилиндров.Хотя SOHC может управлять четырьмя клапанами на цилиндр, для этого требуется сложная система штоков и кулачков, поэтому вместо этого предпочтительнее DOHC.


Вся система в действии.

Изменение на горизонте

В значительной степени DOHC позволяет использовать более сложную клапанную технологию, которая работает для изменения времени, продолжительности и подъема клапанов. Этот контроль может улучшить топливную экономичность, увеличить мощность и уменьшить выбросы при необходимости, в зависимости от ситуации.

Это было главным нововведением в конструкции двигателей за последние годы, и почти каждый производитель автомобилей имеет свою собственную версию, работающую над множеством различных элементов системы газораспределения двигателя.

Некоторые используют несколько профилей кулачков и переключаются между ними в зависимости от нагрузки двигателя; другие изменяют синхронизацию между коленчатым валом и распределительными валами, чтобы изменить производительность. Одна из первых систем использовала давление масла для изменения работы клапана.

Лучшая система еще не определена, но вы можете быть уверены, что все больше этих систем найдут свое применение в двигателях, поскольку нескончаемый поиск эффективности и мощности продолжается - и скромный распределительный вал становится еще одной его частью. переосмысление дизайна и роли.

MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ. ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

Что делает распредвал? Как это влияет на двигатель

Распределительный вал имеет решающее значение для основной функции двигателя. Распределительный вал, состоящий из двух отдельных частей, кулачков и вала, является элементом, который позволяет клапанам открываться. При вращении вала яйцевидные кулачки (или «лепестки») толкают клапаны синхронно с шестерней коленчатого вала.

Идентификация распредвала

Сборник распредвалов от двигателей легковых и грузовых автомобилей. ThyssenKrupp Presta Chemnitz GmbH / Wikimedia Commons

В современных двигателях с верхним расположением распредвала (OHC) распределительный вал расположен в головке блока цилиндров. Двигатели с одним OHC (SOHC) имеют по одному кулачку на группу, обычно устанавливаемую между штоками клапанов. Коромысла передают движение SOHC на клапаны. Двигатели с двойным OHC (DOHC) имеют два кулачка на ряд, обычно непосредственно над штоками клапанов, один для впускных клапанов и один для выпускных клапанов.Усилие передается прямо на клапан. Двигатель i4 (четырехцилиндровый) SOHC имеет один распределительный вал, а двигатель V6 или V8 SOHC - два. Двигатель i4 DOHC имеет два распредвала, а двигатель V6 или V8 DOHC имеет четыре распредвала. Двигатели с верхним расположением распредвала имеют от трех до пяти клапанов на цилиндр, но обычно два впускных клапана и два выпускных клапана.

Старые двигатели и несколько более новых двигателей с «толкателем» имеют единственный распредвал в блоке цилиндров. Длинные металлические толкатели передают движение распределительного вала на коромысла, которые передают это движение на клапаны.Двигатели с толкателем обычно имеют два или три клапана на цилиндр, обычно один впускной клапан и один выпускной клапан.

Типичный распределительный вал фрезерован из литой стальной заготовки грубой формы. Некоторые рабочие и нестандартные распределительные валы могут быть изготовлены из цельного стального блока.

Как работают распредвалы

vladru / Getty Images

При вращении распределительного вала кулачки перемещаются вверх и вниз. В двигателях DOHC каждое вращение заставляет один выступ кулачка толкать клапан вниз, открывая его в цилиндр.Точно так же в двигателях SOHC и толкателях выступ кулачка нажимает на коромысла (или на толкатели , затем на коромысла ), открывая клапан. При дальнейшем вращении выступа кулачка пружина клапана заставляет клапан подниматься, закрывая его.

Распределительный вал обычно соединяется с коленчатым валом с помощью цепи ГРМ или ремня ГРМ. В некоторых двигателях с толкателем также могут использоваться распределительные шестерни. Шестерня распределительного вала имеет вдвое больше зубцов, чем шестерня коленчатого вала, что позволяет ей вращаться с половинной скоростью вращения коленчатого вала.Распределительный вал имеет четыре различных хода: впускной, компрессионный, силовой и выпускной.

Распределительные валы общего назначения сделаны в соответствии с типичными рабочими характеристиками и могут подчеркивать крейсерскую эффективность на шоссе или пониженную мощность. Точно так же «подъем» клапана относится к высоте выступа по отношению к центру вала, которая определяет, насколько далеко открывается клапан. На фиксированных распредвалах это не регулируется, но есть обстоятельства, при которых двигатель мог бы «дышать» лучше, если бы только клапаны могли открываться немного больше.Кроме того, фиксированный распределительный вал может открыть впускной клапан на 10 ° перед ВМТ (BTDC) и закрыть его на 5 ° после нижней мертвой точки (ABDC), открыть выпускной клапан на 15 ° до нижней мертвой точки (BBDC) и закрыть его на 5 ° ATDC. Это называется продолжительностью открытия клапана. Это хорошо работает в среднем , но не работает ни в одной дорожной ситуации.

Специальные функции распределительного вала

Эти гидравлические фазовращатели распределительного вала влияют на изменение фаз газораспределения на впускных и выпускных клапанах.DmitryKo / Wikimedia Commons

Время очень важно. Клапаны должны открываться и закрываться через определенные промежутки времени в зависимости от положения цилиндра. Например, когда цилиндр № 1 приближается к верхней мертвой точке (ВМТ) на такте выпуска, распределительный вал открывает впускные клапаны и закрывает выпускные клапаны. В то же время цилиндр № 3 может достигать ВМТ на такте сжатия, поэтому распределительный вал оставит эти клапаны закрытыми.

Распределительные валы, оснащенные системой изменения фаз газораспределения (VVT), используют гидравлические приводы для опережения опережения и опережения или отсрочки газораспределения относительно угла поворота коленчатого вала.VVT обеспечивает высокую эффективность или низкую мощность.

Используя специализированные распределительные валы с регулируемым подъемом клапана (VVL) и управляемые компьютером соленоиды или гидравлические приводы, ECM может выбирать между двумя вариантами подъема клапана , в зависимости от требований водителя.

На автомобилях с прямым впрыском топлива, некоторых дизельных двигателях и большинстве бензиновых двигателей с прямым впрыском топливный насос высокого давления (HPFP) приводится в действие кулачком на одном из распределительных валов.

Общие проблемы с распределительным валом

FotoZlaja / Getty Images

Поскольку распределительный вал представляет собой прочную стальную деталь, он не подвержен износу или поломке.В большинстве двигателей другие детали изнашиваются раньше, чем распредвал. Тем не менее, есть несколько распространенных проблем с распределительным валом, которые могут возникнуть.

  • Изношенные выступы кулачка (также называемые «стертыми» или «порванными») относятся к выступам кулачков, которые были изношены. Изношенные кулачки кулачка не открывают клапаны в должной степени, что приводит к ухудшению характеристик двигателя и пропускам зажигания в цилиндрах. Если это повлияет на HPFP, недостаточное давление топлива приведет к увеличению выбросов и случайным пропускам зажигания.
  • Изношенные подъемники не относятся к исключительной проблеме распредвала, но могут приводиться в движение распредвалом.Изношенный подъемник не поднимет клапан так сильно, как предполагалось, если вообще поднимет его, и обычно это слышно как стук или стук в крышке клапана.
  • Сломанный распределительный вал означает катастрофический отказ распределительного вала. Это может быть производственный дефект или заедание распредвала. В двигателях с толкателем сломанный распределительный вал может значительно повредить шатуны, блок цилиндров, поршни или коленчатый вал. В двигателях с натягом сломанный распределительный вал может повредить головку блока цилиндров, клапаны или поршни.

Все три проблемы вызваны неправильным обслуживанием двигателя. Предотвратите проблемы с распределительным валом, регулярно заменяя моторное масло на качественное масло, соблюдая рекомендации производителя относительно интервалов замены масла, типа масла и вязкости масла, а также избегая перегрева двигателя.

Что такое кулачок? | News

Кулачок - это сокращение от распределительного вала, части двигателя, которая открывает и закрывает клапаны, позволяя топливовоздушной смеси входить и выходить из камер сгорания.Каждый двигатель серийного серийного автомобиля имеет по крайней мере один двигатель, а многие современные двигатели имеют два или более.

Связано: Горит ли индикатор проверки двигателя? 5 наиболее распространенных причин

Для открытия и закрытия клапанов распределительный вал имеет овальные кулачки или кулачки, установленные на валу. Когда распределительный вал вращается, лепестки контактируют с другими частями, которые активируют клапаны и перемещают топливно-воздушную смесь в камеры сгорания и из них в хорошо спланированной последовательности, которая повторяется сотни раз каждую минуту.

Как это делается и сколько распредвалов задействовано, зависит от типа двигателя.

Двигатели с верхним распределительным валом (OHC)

В двигателе с верхним расположением распредвала распределительные валы устанавливаются в головке блока цилиндров над клапанами. В некоторых двигателях один распределительный вал управляет впускными клапанами, которые позволяют воздушно-топливной смеси поступать в двигатель, и выпускными клапанами, которые позволяют воздушно-топливной смеси выходить после сгорания.

Большинство современных двигателей OHC имеют двойные распредвалы; один управляет впускными клапанами, а другой - выпускными клапанами.На V-образном двигателе, таком как V-6 или V-8, или на горизонтально оппозитных двигателях, таких как используемые Subaru, каждый ряд цилиндров имеет два распределительных вала, так что всего их четыре. Многие двигатели OHC также имеют два впускных клапана на цилиндр или два клапана на цилиндр как для впуска, так и для выпуска.

В двигателях OHC кулачки воздействуют непосредственно на клапаны или на коромысла, которые на мгновение толкают их. Пружины на клапанах позволяют им закрыться самостоятельно после прохождения кулачка.

Двигатели с верхним расположением клапанов (OHV)

Напротив, двигатели с верхним расположением клапанов, также известные как двигатели с толкателем, имеют единственный распределительный вал, установленный в блоке цилиндров.При вращении распределительного вала кулачки контактируют с толкателями, которые, как следует из названия, толкают стержни вверх, чтобы активировать коромысла в головке блока цилиндров. Коромысла, в свою очередь, надавливают на клапаны, чтобы открыть их. Пружины закрывают клапаны.

Двигатели

OHV стали менее распространенными и сегодня используются в основном в пикапах и больших внедорожниках с V-образными двигателями.

Распределительные валы в головке цилиндров или в блоке цилиндров приводятся в движение ремнем или цепью, соединенной с коленчатым валом.Они называются ремнями ГРМ или цепями ГРМ, потому что время открытия клапанов распределительного вала связано с движением вверх и вниз поршней, которые соединены с коленчатым валом.

Некоторым будущим двигателям внутреннего сгорания распредвалы могут не потребоваться, потому что инженеры разрабатывают конструкции двигателей без глушителя, в которых вместо этого используются электронные приводы клапанов для перемещения топливовоздушной смеси в камеры сгорания и из них. Однако на момент написания этой статьи двигатели без глушителя не производятся.

Ещё с сайта Cars.com:

Редакционный отдел Cars.com - ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com .

Как работают распредвалы | HowStuffWorks

Если вы читали статью Как работают автомобильные двигатели, вы знаете о клапанах, которые пропускают топливно-воздушную смесь в двигатель, а выхлопные газы - из двигателя.В распределительном валу используются выступы (называемые кулачками ), которые прижимаются к клапанам, открывая их при вращении распределительного вала; пружины на клапанах возвращают их в закрытое положение. Это критически важная работа, которая может сильно повлиять на работу двигателя на разных скоростях. На следующей странице этой статьи вы можете увидеть анимацию, которую мы создали, чтобы действительно показать вам разницу между рабочим распредвалом и стандартным.

Из этой статьи вы узнаете, как распредвал влияет на работу двигателя.У нас есть отличные анимации, которые показывают, как на самом деле работают разные компоновки двигателей, такие как с одинарным верхним кулачком (SOHC) и с двойным верхним кулачком (DOHC). А затем мы рассмотрим несколько изящных способов, которыми некоторые автомобили регулируют распределительный вал, чтобы он мог более эффективно справляться с разными оборотами двигателя.

Начнем с основ.

Основы распределительного вала

Ключевыми частями любого распределительного вала являются выступы . Когда распределительный вал вращается, кулачки открывают и закрывают впускной и выпускной клапаны синхронно с движением поршня.Оказывается, существует прямая взаимосвязь между формой кулачков и тем, как двигатель работает в разных диапазонах скоростей.

Чтобы понять, почему это так, представьте, что мы запускаем двигатель очень медленно - всего 10 или 20 оборотов в минуту (об / мин), так что поршню требуется пара секунд, чтобы завершить цикл. На самом деле было бы невозможно запустить обычный двигатель так медленно, но давайте представим, что мы могли бы. На этой низкой скорости нам нужно, чтобы выступы кулачка имели такую ​​форму, чтобы:

  • Как только поршень начинает двигаться вниз во время такта впуска (так называемая верхняя мертвая точка, или ВМТ ), впускной клапан открывался.Впускной клапан закроется сразу после того, как поршень опустится до дна.
  • Выпускной клапан открывается вправо, когда поршень опускается до дна (так называемая нижняя мертвая точка, или BDC ) в конце такта сгорания, и закрывается, когда поршень завершает такт выпуска.

Эта установка будет очень хорошо работать для двигателя, пока он работает на этой очень низкой скорости. Но что произойдет, если вы увеличите обороты? Давайте разберемся.

Когда вы увеличиваете число оборотов в минуту, конфигурация распределительного вала от 10 до 20 оборотов в минуту не работает.Если двигатель работает со скоростью 4000 об / мин, клапаны открываются и закрываются 2000 раз в минуту или 33 раза в секунду. На этих скоростях поршень движется очень быстро, поэтому воздушно-топливная смесь, устремившаяся в цилиндр, также движется очень быстро.

Когда впускной клапан открывается и поршень начинает свой ход впуска, топливно-воздушная смесь во впускном желобе начинает ускоряться в цилиндр. К тому времени, когда поршень достигает нижней точки своего такта впуска, воздух / топливо движутся с довольно высокой скоростью.Если бы мы захлопнули впускной клапан, весь этот воздух / топливо остановился бы и не попал в цилиндр. Если впускной клапан остается открытым немного дольше, импульс быстро движущегося воздуха / топлива продолжает нагнетать воздух / топливо в цилиндр, когда поршень начинает свой ход сжатия. Таким образом, чем быстрее работает двигатель, тем быстрее движется воздух / топливо и тем дольше мы хотим, чтобы впускной клапан оставался открытым. Мы также хотим, чтобы клапан открывался шире на более высоких скоростях - этот параметр, называемый подъемом клапана , регулируется профилем выступа кулачка.

На анимации ниже показано, как обычный кулачок и рабочий кулачок имеют разные фазы газораспределения. Обратите внимание, что циклы выпуска (красный кружок) и впуска (синий кружок) намного больше перекрываются на кулачке производительности. Из-за этого автомобили с этим типом кулачка, как правило, очень грубо работают на холостом ходу.

Два разных профиля кулачков: нажмите кнопку под кнопкой воспроизведения, чтобы переключаться между кулачками. Кружки показывают, как долго клапаны остаются открытыми: синий - впускной, красный - выпускной.Перекрытие клапанов (когда впускной и выпускной клапаны открыты одновременно) выделяется в начале каждой анимации.

Любой распределительный вал идеален только при одной частоте вращения двигателя. При любой другой частоте вращения двигатель не будет работать в полную силу. Таким образом, фиксированный распределительный вал - это всегда компромисс. Вот почему автопроизводители разработали схемы изменения профиля кулачка при изменении частоты вращения двигателя.

Существует несколько вариантов расположения распределительных валов на двигателях.Мы поговорим о некоторых из самых распространенных. Вы, наверное, слышали терминологию:

  • Одинарный верхний кулачок (SOHC)
  • Двойной верхний кулачок (DOHC)
  • Толкатель

В следующем разделе мы рассмотрим каждый из них конфигурации.

Распредвал - Energy Education

Рис. 1. Вращающийся кулачок. [1]

Распределительный вал представляет собой стержень, который вращается и скользит по механизму, чтобы преобразовать вращательное движение в линейное движение.Это изменение движения достигается за счет того, что распределительный вал перемещается все дальше и ближе от оси вращения, когда распределительный вал толкается механизмами. [2] Эти подвижные части вала являются кулачками. Линейное пройденное расстояние называется «броском», и его можно увидеть на Рисунке 1.


Распределительный вал теплового двигателя внутреннего сгорания - это устройство, которое контролирует как подачу топлива, так и отвод выхлопных газов. Он состоит из нескольких радиальных кулачков, каждый из которых перемещает впускные или выпускные клапаны.Этот распределительный вал соединен с коленчатым валом через ремень, цепь или шестерни. Это обеспечивает согласованную синхронизацию клапанов по отношению к движению поршней. [3]

Рисунок 2. Схема 4-тактного двигателя внутреннего сгорания. Кулачки находятся в верхней части рисунка 2, обратите внимание, как они превращают свое вращательное движение в линейное движение для клапанов. [4]


Функция распределительного вала зависит от того, как работает клапан, и от функции самого кулачка. Клапан на головке блока цилиндров состоит из двух основных частей: штока и головки (см. Рисунок 2).Головка закрывает форсунку, которая позволяет впускать или выпускать топливо и требует линейного движения. [5] Кулачок, в его простейшем определении, - это механическое звено, которое преобразует вращательное движение в линейное или наоборот. [2] Кулачки на распределительном валу достигают этого смещения за счет вращения радиального шаблона и толкателя, который перемещается перпендикулярно оси вращения. Распределительный вал имеет некруглую форму с одним выступом. Толкатель соответствует перемещению кулачка при его вращении.Затем это смещение передается на шток клапана, позволяя головке подниматься, когда выступы кулачка проходят через толкатель. [5]

Поскольку автомобильный двигатель имеет несколько поршней, как поршень на Рисунке 2, одного кулачка недостаточно для всех этих поршней. Необходимо использовать весь стержень, покрытый кулачками. Это распределительный вал, показанный на Рисунке 3. Обратите внимание, что точное размещение кулачков вдоль вала позволяет точно определить время открытия и закрытия клапанов.Это точное время необходимо, поскольку двигатель автомобиля работает со скоростью тысячи оборотов в минуту. [3] Обеспечение правильного выбора времени в двигателе автомобиля - один из более простых способов сэкономить деньги и энергию.

Рисунок 3. Распределительный вал рядного четырехцилиндрового двигателя. Обратите внимание, как каждый набор из четырех кулачков разделен, что соответствует 16-клапанному двигателю. [6]

Для дальнейшего чтения

Ссылки

Что такое распредвал и для чего он нужен?

Средний двигатель внутреннего сгорания состоит из тысяч деталей, из которых более 200 являются движущимися частями.

Из этих компонентов распределительный вал является одним из самых важных.

Автомобильный двигатель просто не работает без него и плохо работает, если распредвал поврежден.

Поскольку большинство людей никогда не разбирают двигатель автомобиля, трудно понять, что это такое и для чего он нужен.

Давайте посмотрим, что такое распредвал, что он делает и что происходит, если что-то не так.

Что такое распредвал?

Распределительный вал буквально представляет собой вал с прикрепленными к нему кулачками.

Кулачки представляют собой выступы овальной формы, расположенные точно вдоль вала.

Длина вала и количество кулачков или кулачков напрямую связаны с количеством клапанов и цилиндров, составляющих двигатель.

Распредвалы изготавливаются из закаленной стали или сплава чугуна.

Это достаточно просто, но что он делает?

Распределительный вал открывает и закрывает клапаны в головке блока цилиндров.

При вращении распределительного вала выступы кулачков давят на толкатели клапана.

Это движение заставляет клапаны открываться, и пружины клапана возвращают клапан в положение седла, как только кулачок проходит мимо.

Но что заставляет вращаться распределительный вал, спросите вы?

Вы наверняка слышали о ремне (или цепи) ГРМ.

Ремень ГРМ соединяет звездочки на передней части коленчатого вала и распределительного вала, поэтому они работают синхронно.

Коленчатый вал передает энергию распределительному валу для его вращения, в результате чего впускные и выпускные клапаны открываются и закрываются.

Как мне узнать, есть ли проблема с распределительным валом?

Как и все движущиеся части двигателя, распределительный вал может иметь проблемы.

Это не частая проблема для большинства новых автомобилей, но время от времени все же случается.

Как выглядит выход из строя распределительного вала?

В большинстве случаев загорается индикатор Check Engine.

Коды неисправностей, относящиеся к проблемам с распределительным валом, включают код пропуска зажигания для определенного цилиндра и возможные коды датчика положения распределительного вала.Другие симптомы включают:

  • Возгорание или треск из выхлопной трубы или впускного патрубка
  • Стук из верхней части двигателя
  • Полный промах в двигателе
  • Потеря мощности двигателя

Поскольку ни один из этих симптомов не является уникальным только для проблем с распределительным валом, требуется опытный механик, чтобы точно диагностировать и исправить это.

Можно ли отремонтировать распределительный вал?

Из-за производственных процессов ремонт распредвала не рекомендуется.

В то время как в некоторых высокопроизводительных двигателях используются ремонтируемые распредвалы, это не совсем экономично или практично для среднего автомобиля в дороге.

Вместо этого, если вашему автомобилю нужен новый распредвал, замена его на новый - лучший выбор.

Сколько стоит замена распредвала?

Детали для замены распредвала для большинства моделей будут стоить от 200 до 500 долларов за распредвал, плюс соответствующие уплотнения и прокладки.

Работа по замене распредвала, безусловно, самая дорогая часть сметы ремонта.

Ожидаемые затраты на рабочую силу составляют 1 000 долларов США или более, в сумме от 1 200 до 1 500 долларов США на ремонт большинства моделей.

Если вам нужна замена распредвала, узнайте расценки у опытного механика через AutoGuru.

Вы получите быстрое предложение, прозрачные цены и удобство онлайн-бронирования!

ЧТО ТАКОЕ РАСПРЕДВАЛ И ДЛЯ ЧЕМ ДЕЛАЕТ? | MTA Queensland

Функция распределительного вала заключается в открытии и закрытии клапанов в верхней части каждого цилиндра двигателя.Каждый цилиндр имеет по крайней мере два клапана - один, который втягивает горючую воздушно-топливную смесь, которая при воспламенении заставляет поршень опускаться в цилиндре. Когда поршень возвращается в цилиндр, другой клапан открывается, чтобы выпустить выхлопные газы, оставшиеся от этого сгорания.

Распределительный вал представляет собой металлическую направляющую из железа или стали, которая находится над цилиндрами в верхней части двигателя. Вал отмечен яйцевидными выступами, известными как выступы кулачка, которые расположены с интервалами по его длине и совпадают с клапанами.При вращении распределительного вала заостренный конец каждого выступа контактирует с рычагом, называемым «коромыслом», который открывает клапан двигателя. Когда вершина лепестка проходит мимо коромысла, рычаг возвращается в исходное положение, и клапан закрывается.

На самом деле довольно просто.

За исключением того, что, как и в большинстве случаев, на самом деле это не так. Физическая механика может быть достаточно простой, но взаимодействие распределительного вала с другими компонентами имеет решающее значение для работы двигателя и требует тщательного обслуживания.

Движение распределительного вала очень точно синхронизировано с движением коленчатого вала - компонента в основании двигателя, который вращается благодаря вертикальному движению поршней. В большинстве двигателей открытые клапаны и поршни занимают одно и то же пространство внутри цилиндра в разное время, поэтому очень важно, чтобы время их движения было точным. Если эти двое вступят в контакт, может быть нанесен серьезный, возможно, непоправимый ущерб.

Что может пойти не так?

Как и с любым движущимся компонентом, все может пойти наперекосяк.Лепестки на распределительном валу могут со временем изнашиваться, и если система вокруг распределительного вала не обслуживается должным образом - если из системы вытекает масло или внутрь попадает грязь и мусор, то может произойти повреждение. Проблемы могут проявляться в виде хлопающих звуков из выхлопной трубы или тикающего шума из-за расположения распределительного вала,

Другая проблема может исходить от датчика распредвала. Это электронное устройство, используемое системой управления двигателем автомобиля для контроля положения распределительного вала по отношению к коленчатому валу.Система использует эти данные для помощи в управлении системой впрыска топлива и зажигания. Если датчик распредвала неисправен, у автомобиля могут возникнуть проблемы с зажиганием; потеря или скачок мощности; заглох двигателя; а также снижение производительности и экономии топлива.

Наиболее разрушительные повреждения нанесены, когда синхронизация между движением коленчатого и распределительного валов нарушена. Когда это происходит - и обычно в этом виноват ремень привода ГРМ - тогда поршни и клапаны могут хрустеть вместе внутри цилиндра, и эффект домино может включать не только поврежденные клапаны, но и поврежденные лепестки, изогнутые или сломанные коромысла и даже погнутый, треснувший или сломанный распределительный вал.Если это произойдет, двигатель потенциально может быть списан.

ЧТО МОЖНО ДЕЛАТЬ ПРИ ПОВРЕЖДЕНИИ РАСПРЕДВАЛА?

Если сам распредвал поврежден, его замена может оказаться столь же рентабельной, как и ремонт, если ремонт действительно возможен. Однако замена распредвала по-прежнему является трудоемкой работой, и опытному механику может потребоваться несколько часов. Наряду с ценой на новый распредвал, на большинство стандартных автомобилей можно ожидать около 1500 долларов.

Как и все, профилактика лучше лечения, и признание того, что с вашим автомобилем что-то не так, а также диагностика и устранение любых проблем до того, как они станут чем-то более серьезным, всегда лучший вариант.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
