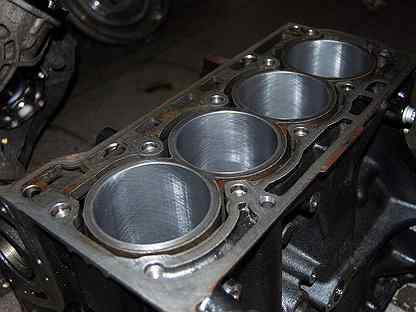

Что такое гильзовка блока цилиндров двигателя

Гильзовка и расточка блока цилиндров двигателя являются операциями, которые осуществляются в рамках выполнения капитального ремонта силового агрегата. Расточка цилиндра представляет собой устранение дефектов и восстановление необходимых параметров применительно к стенкам цилиндра путем снятия слоя металла с указанных стенок. Другими словами, цилиндр растачивается до определенного ремонтного размера, после чего туда устанавливается ремонтный поршень с ремонтными поршневыми кольцами. Гильзование блока цилиндров применяется в том случае, если стенки цилиндра имеют такие дефекты, глубина которых не позволяет устранить повреждения методом расточки цилиндра в последний ремонтный размер.

Рекомендуем также прочитать статью о том, что такое хонингование цилиндров. Из этой статьи вы узнаете о том, для чего нужен хон, а также как правильно делается хонинговка.

Также блок гильзуют тогда, когда цилиндры уже были ранее расточены до максимального ремонтного размера. Отметим, что некоторые двигатели имеют блоки цилиндров, в которые изначально не предусмотрена установка поршней ремонтного размера. В этом случае блок также восстанавливают методом гильзования. Если с  расточкой все ясно, то вопрос гильзовки для многих автолюбителей остается не до конца понятным. Далее мы рассмотрим, как осуществляется гильзовка блока цилиндров двигателя, возможна ли  гильзовка алюминиевого блока цилиндров, а также что нужно знать в том случае, если планируется гильзовка одного цилиндра.

Содержание статьи

Гильза цилиндра: что это такое

Гильза цилиндра фактически является съемной вставкой в блок цилиндров двигателя. Если иначе, гильза выполняет функцию стенок блока цилиндра, так как именно в ней движется поршень. От объема гильзы напрямую зависит и рабочий объем цилиндра. Установка гильзы в цилиндр называется гильзованием (гильзовкой) блока цилиндров. Сам процесс монтажа такой вставки является сложным, так как требует целого ряда подготовительных работ, а также наличия специального оборудования.

На автомобильных двигателях может быть установлено два вида гильз: так называемые «сухие» и «мокрые». Первый тип является вставкой в блок цилиндров, которая не имеет контакта с охлаждающей жидкостью. Второй тип представляет собой гильзу, которая с одной стороны вступает в контакт с ОЖ. Такие гильзы дополнительно имеют прокладки-уплотнители, которые исключают возможность попадания жидкости из системы охлаждения в цилиндр, а также не допускают прорыва газов из цилиндра-гильзы с последующим их попаданием в систему охлаждения.  Также добавим, что «мокрые» гильзы легче всего поддаются ремонту.

В списке основных требований к втулкам блока независимо от их типа находятся:

  • стойкость к коррозии;
  • устойчивость к механическим и температурным нагрузкам;
  • прочность материала изготовления;

Еще для гильз, которые устанавливаются с уплотнителем, необходимо обеспечить нужные характеристики в том месте, где блок цилиндров стыкуется со втулкой. Во время подбора также обращают внимание на форму изделия (эллипсность и конусность), на толщину стенок. Также необходимо учитывать наличие или отсутствие допуска под дополнительную расточку гильзы после установки в блок.

Как гильзуют блок цилиндров

Гильзование цилиндров является видом ремонта, который подходит для любого мотора. Как уже было сказано выше, блок цилиндров может быть гильзованным изначально, то есть с завода. Обычно такая конструкция предполагает «мокрую» гильзу и замену изношенных втулок на новые. Такой ремонт не является сложным по сравнению с другими видами гильзования, замену можно осуществить вручную, подобрав готовые ремонтные гильзы.  Также не обязательно сразу менять втулки во всех цилиндрах, так как вполне можно заменить только один изношенный элемент. Достаточно проанализировать состояние всех гильз в блоке, промерив их нутромером.

В других случаях, когда речь идет о «сухой» гильзе для негильзованного блока, задача усложняется. В чугунные блоки устанавливаются втулки из легированного чугуна, для БЦ из алюминиевых сплавов используют гильзы на основе алюминия. В состав сплавов могут также входить различные дополнительные компоненты или же наноситься на стенки отдельно для того, чтобы создать определенное устойчивое покрытие на стенках цилиндров.

Рекомендуем также прочитать статью о том, как подобрать поршневые кольца. Из этой статьи вы узнаете об особенностях подбора поршневых колец во время ремонта двигателя.

Для запрессовки втулки сначала осуществляется расточка цилиндров, во время которой специалист добивается создания правильной геометрии посадочных гнезд под гильзы. Даже малейшие отклонения от нормы недопустимы, так как, например, эллипс в гнезде после установки проявится и на поверхности самой гильзы. Другими словами, возникнет эллипсность уже загильзованного цилиндра, что не позволит поршню и кольцам нормально работать.

Сам процесс так называемого горячего гильзования блока цилиндров, который предполагает установку «сухой» гильзы, осуществляется следующим образом:

  • блок цилиндров нагревается до температуры около 150 градусов по Цельсию;
  • гильза перед установкой охлаждается в жидком азоте;
  • затем гильзу обрабатывают специальным средством, которое не позволяет образовываться конденсату во время установки холодной втулки в горячий блок;
  • далее втулку вставляют в посадочное гнездо;

Такой способ гильзовки блока считается оптимальным по качеству, так как удается достичь плотной посадки и необходимого натяга в том месте, где гильза соприкасается с блоком.

Втулка устанавливается легко, то есть заходит в гнездо под собственным весом или монтаж осуществляется легким постукиванием молотка.

Добавим, что в определенных ситуациях, например, когда алюминиевый блок не растачивается перед установкой втулок, гильзы монтируют при помощи запрессовки. Главным отличием при таком монтаже является то, что в посадочное гнездо предварительно наносится герметик, после чего втулка запрессовывается в блок. Так выглядит процедура гильзования цилиндров в общих чертах. Если все операции были выполнены правильно и достигнуты необходимые параметры, качественно загильзованный блок цилиндров позволит эксплуатировать двигатель минимум 100-150 тыс. км. при условии правильного обслуживания и эксплуатации ДВС.

Тонкости и нюансы во время гильзовки блока

Начнем с блоков цилиндров, так как существуют чугунные и алюминиевые изделия, блоки могут быть цельными и с гильзой.

Также встречаются БЦ из алюминия, которые не рассчитаны на установку поршней ремонтного размера. В цельных блоках из чугуна стенки цилиндров покрыты хоном. Редким явлением считается ДВС, когда в чугунном блоке дополнительно установлены гильзы из стали. Агрегаты с блоком из алюминия обычно имеют гильзу, намного реже встречаются цельнолитые изделия.

Нужно отметить, что современные ДВС многих производителей имеют алюминиевый блок цилиндров с сухими гильзами. В таких блоках поршень и поршневые кольца взаимодействуют с алюминиевыми стенками втулок, на которые также нанесено специальное покрытие для придания прочности и износостойкости. В зависимости от покрытия одни алюминиевые блоки допускают использование ремонтных поршней, а также возможна их гильзовка. Для решения задачи в продаже присутствуют алюминиевые гильзы.

Другой тип блоков из алюминия не предусматривает возможности поставить увеличенные поршни и кольца для ремонта, так как завод изготовитель не выпускает ремонтных деталей. При этом такие блоки также гильзуются. Если с чугунным блоком проблем не возникает, установка втулок в изделия из алюминия имеет ряд сложностей. Прежде всего, использование готовых заводских гильз для моторов, где гильзование допускается заводом, может обойтись очень дорого. Одна втулка имеет среднюю стоимость около 130-150 у.е. Если нужно отремонтировать только один цилиндр, тогда процедура имеет смысл, а вот гильзовать весь блок алюминиевыми гильзами самого завода-изготовителя ДВС получается экономически нецелесообразно.

Единственным выходом в сложившейся ситуации можно считать установку чугунных гильз в алюминиевый блок цилиндров. Данный способ успешно практикуется мастерами по ремонту двигателей на территории СНГ. Главным условием является обеспечение правильного натяга между гильзой и блоком цилиндров, а также проведение комплексных замеров перед установкой втулок. Важно правильно подобрать тепловые зазоры, обеспечить необходимый отвод тепла.

Также следует учитывать некоторые особенности, например, при установке втулок только в один или два цилиндра.   Если гильзовать один цилиндр, тогда в соседнем будет нарушена геометрия. Не меньше внимания уделяется и способу установки гильзы, так как метод запрессовки не всегда подходит. В таком случае используется способ свободной посадки холодной втулки в предварительно нагретый блок, используется герметик и т.д. Напоследок отметим, что качественный ремонт алюминиевого блока с использованием втулок из чугуна позволяет двигателю пройти около 150 тыс. км.

Читайте также

что это значит, плюсы и минусы

Начнем с того, что гильзовка двигателя является решением, которое продиктовано необходимостью снизить вес силового агрегата. Еще следует отметить, что данная технология также позволяет добиться общей экономии в рамках производства ДВС. В этой статье мы поговорим о том, что значит гильзованный двигатель, а также как гильзование отражается на ресурсе и надежности мотора.

Содержание статьи

Зачем и когда моторы начали гильзовать

Итак, гильзованный мотор появился для того, чтобы добиться снижения веса двигателя. Если просто, снизить вес стало возможным благодаря тому, что при изготовлении блока цилиндров начал использоваться алюминий, а не чугун.

Дело в том, что чугун даже с учетом его прочности и дешевизны в три раза тяжелее алюминия, также отличается склонностью к образованию коррозии, имеет меньшую теплопроводность. В результате чугунные блоки требуют лучшего охлаждения, в систему необходимо заливать большее количество антифриза и т.д.

Первые попытки по внедрению алюминиевых блоков были проведены еще в 1930-е годы на некоторых спортивных авто. Такие «облегченные» двигатели представляли собой алюминиевый блок, в который вставлялись мокрые чугунные гильзы. Понятие «мокрые» означает, что между гильзой и телом блока находится ОЖ из системы охлаждения.

Далее к середине 50-х аналогичная конструкция стала использоваться не только в автоспорте, но и на конвейере. Однако в те годы полностью вытеснить чугун не удалось по причине технологической сложности процедуры гильзования, а также с учетом сниженной жесткости блока, высоких нагрузок на гильзы, быстрому прогару прокладки БЦ даже при незначительных перегревах.

К началу 1970-х стала активно использоваться практика установки в блок из алюминия «сухой»  гильзы. Такая гильза вставлена в блок, при этом каналы для антифриза в данной области отсутствуют. При этом запрессовка  разогретой чугунной гильзы в более мягкий алюминий является сложным процессом.

Еще алюминий и чугун имеют разный коэффициент температурного расширения, в результате чего возможно появление зазора между блоком и самой гильзой после выхода ДВС на рабочие температуры. Однако плюсом стала жесткость такого цилиндра. При этом показатель жесткости был не лучше, чем у чугуна, зато достигалось существенное снижение веса блока.

Дальнейшее развитие технологий привело к тому, что вместо запрессовки гильз блок цилиндров стал отливаться вокруг них. Визуально чугунная гильза стала напоминать вставку, которая вплавлена в алюминий.

Прочность была повышена, однако такие гильзы нельзя выпрессовать из блока для замены, подбора ремонтного размера и т.д. Другими словами, официально гильзованный по данной технологии блок стал непригодным для ремонта, то есть началась эра одноразовых моторов. Затем многие производители и вовсе отказались от чугунных гильз в алюминиевом блоке цилиндров.

Неремонтопригодный блок цилиндров: что нужно знать

Разобравшись с тем, что значит гильзованный двигатель и зачем нужна установка гильз, давайте рассмотрим дальнейшее развитие  технологий производства алюминиевых блоков. Вполне очевидно, что решение отказаться от чугуна и установки гильз позволяет упростить и удешевить процесс, исключить сложную запрессовку гильзы, отливку блока вокруг «стакана» и т.д.

Параллельно цельный блок из алюминия означает, что больше нет необходимости принимать в расчет температурные характеристики двух разных металлов (чугун и алюминий), позволяя добиться лучшего охлаждения цилиндров.

Единственное, алюминий как был, так и остался мягким. Это значит, что стальные поршневые кольца на поршне быстро приведут такой цилиндр в негодность. Получается,  зеркало алюминиевого цилиндра нужно сделать более прочным. Для решения задачи автопроизводители  разработали схемы обработки поверхностей цилиндров различными сверхпрочными покрытиями.

Так появился безгильзовый алюминиевый блок цилиндров. Первые серийные образцы можно было встретить еще в 1971 г. В основе  лежал алюминиевый сплав, в который добавлялся кремний (около 17%). В двух словах, зеркало цилиндра резко и сильно охлаждали, в результате происходила кристаллизация кремния в зоне охлаждения. Далее зону упрочнения также обрабатывали кислотами, чтобы удалить остатки алюминия на молекулярном уровне.

Результатом стала твердая стенка, по которой жесткие поршневые кольца могли свободно работать без риска повреждения зеркала цилиндра (так же, как и в чугунном блоке). Далее этот метод получил развитие. Также появились гильзы из алюминия, которые специально насыщали кремнием.

Технологии  упрочнения зеркала цилиндра кремнием в Европе получили название Silumal и Alusil.  Изготовление алюминиевых упрочненных гильз называется Locasil. Казалось бы, можно было праздновать победу над чугунном даже с учетом неремонтопригодности  таких блоков, однако на практике все оказалось иначе.

Во всех случаях алюминиевые блоки склонны сильно повреждаться от механического воздействия, в результате образуются серьезные задиры. Дело в том, что под прочным кремниевым слоем, который при этом весьма тонкий, все равно остается достаточно мягкий алюминий.

Кстати, еще одним витком эволюции стала технология упрочнения стенок цилиндра путем гальванического нанесения никеля и карбида кремния под названием Nikasil. Владельцы моделей BMW и Audi хорошо знакомы с такими блоками. Компания БМВ затем пошла еще дальше, выпустив двигатель, который имел алюминиевые упрочненные гильзы, а остальные элементы были выполнены из магниевого сплава. Такой сплав позволил сделать двигатель еще более легким.

Сегодня также постоянно ведутся работы над созданием более совершенных технологий по нанесению упрочняющего покрытия. Например, лазерное легирование кремнием, технология плазменного напыления составов с железом, создание на стенках прочного покрытия  из титана и т.д.

Недостатки блока цилиндров из алюминия

С учетом того, что современные технологии шагнули далеко вперед, автопризводители немедленно заявили о том, что двигатели стали не только легче, но и получили увеличенный ресурс. Теоретически так и должно было быть, однако на практике все оказалось несколько иначе.

Прежде всего, хотя кремниевое покрытие или никель тверже и прочнее чугуна, такие блоки все равно очень быстро изнашивались. Например, многие хорошо помнят ситуацию с моторами BMW M52 или M60, которые отличались сильным износом даже не к 100 тысячам пробега, а уже к 60-70 тыс.

Исследования определили, что причиной такого износа оказалась сера, которая содержалась в топливе. Если просто, сера фактически разрушала прочное покрытие на стенках цилиндров. Если к этому добавить, что блок изначально неремонтопригодный, проблема оказалась достаточно серьезной. Естественно, в БМВ от использования  покрытия Nikasil сразу отказались.

Если же говорить об общем ресурсе моторов с алюминиевыми блоками цилиндров различных производителей, на деле ресурс составляет, в среднем, около 300 тыс. км. При этом на данный показатель не особенно влияет сама технология упрочнения цилиндров, а также объем двигателя, его тип и т.д.

Другими словами, форсированный двигатель V8 на дорогом Porsche выйдет из строя уже к 300 тыс. км, при этом простые чугунные блоки  или алюминиевые блоки с гильзой из чугуна  на моторах с рабочим объемом 1.6-1.8 литра вполне способны отходить 400-450 тыс. км.

Если же сравнивать легендарные двигатели-миллинонники из 90-х, которые при должном обслуживании и уходе могли пройти по 750-850 тыс. км. без замены поршневых колец, сегодня современные агрегаты (например, двигатель FSI) выходят из строя к 200 тыс. км, а турбированные высокофорсированные версии даже раньше.

При этом рассчитывать даже на такой скромный ресурс можно только с учетом того, что владелец придерживается рекомендованных межсервисных интервалов, использует качественное моторное масло, которое подходит по всем допускам и рекомендациям, заливает хорошее топливо и эксплуатирует двигатель в режимах умеренных нагрузок.

Рекомендуем также прочитать статью о том, что такое хонингование цилиндров двигателя. Из этой статьи вы узнаете о том, для чего на стенки наносится хон, какие преимущества такое решение имеет по сравнению с полировкой зеркала цилиндра, а также как правильно выполнить хонинговку цилиндра.

Если говорить о поломках, алюминиевый блок может немедленно выйти из строя без возможности восстановления  в случае непредвиденной поломки (например, сломались поршневые кольца и т.д.). При этом замена блока цилиндров обойдется достаточно дорого (в зависимости от марки и модели стоимость замены блока на новую деталь может составлять около 25-30 % от стоимости всего подержанного авто и больше). Вполне очевидно, что небольшой ресурс ЦПГ может обернуться серьезными проблемами для владельца после покупки автомобиля с пробегом на вторичном рынке.

Ремонт алюминиевого блока цилиндров

С учетом перечисленных выше минусов и высокой стоимости замены блока, достаточно актуальным стал вопрос практической возможности ремонта. И снова на помощь автолюбителям пришли уже знакомые гильзы. Не так давно специалисты начали практиковать технологию гильзования блоков из алюминия, которые официально не пригодны для восстановления.

Процедура сложная и не самая дешевая, однако на фоне покупки нового блока или контрактного двигателя затраты все равно меньше. Более того, в ряде случаев грамотно выполненная установка чугунной гильзы в алюминиевый блок позволяет значительно увеличить ресурс мотора после такого ремонта.

В качестве итога отметим, что загильзовать сегодня можно фактически любой двигатель. Главное, чтобы толщина стенок позволяла выполнить данную операцию. Получается, после дефектовки двигателя вполне можно подобрать подходящие гильзы и установить их в блок. Остается напомнить, что также необходимо тщательно подходить к выбору автосервиса, доверяя такую ответственную работу исключительно проверенным высококвалифицированным специалистам.

Читайте также

Восстановление блока цилиндров двигателя: дефектовка и ремонт

Как известно, блок цилиндров двигателя является основой любого ДВС. Фактически, блок представляет собой объемную деталь, внутри которой размещаются различные узлы и механизмы (поршни и кольца, а также гильзы ЦПГ, коленчатый вал, шатуны КШМ и т. д.).

Также на блок цилиндров через прокладку устанавливается головка блока цилиндров, которая является «продолжением» блока. В ГБЦ находится ГРМ. При этом как узлы внутри блока, так и в ГБЦ подвергаются значительным механическим и температурным нагрузкам во время работы двигателя.

Не удивительно, что повреждения блока цилиндров не только нарушат работоспособность, но и выведут из строя силовой агрегат. По этой причине восстановление блока и его ремонт должен быть выполнен качественно и своевременно.

Содержание статьи

Основные дефекты и неисправности блока цилиндров двигателя

Начнем с того, что существует два вида блоков цилиндров:

  • чугунные БЦ;
  • блоки из алюминиевых сплавов;

Как правило, блоки из чугуна  дополнительно упрочнены при помощи графита, а облегченные изделия из алюминия делают гильзованными (в блок вставляется гильза из чугуна). Также существуют алюминиевые блоки цилиндров без гильз. В состав сплава включен кремний, который значительно упрочняет блок.

Что касается гильзованных блоков, гильзы бывают «мокрыми» и «сухими». В первом случае охлаждающая жидкость напрямую контактирует с гильзой, тогда как во втором гильза плотно запрессована в тело блока  во время изготовления.

Так или иначе, каждое решение имеет свои плюсы и минусы, а также в процессе эксплуатации возникают различные повреждения и дефекты блока цилиндров или дефекты гильз блока (в зависимости от типа БЦ).

Ремонт блока цилиндров необходимо начинать с установления причины неисправностей и дефектовки. Зачастую основной проблемой на моторах с большим пробегом является износ поверхности цилиндра или гильзы. На поверхности (зеркале) цилиндра появляются задиры, могут образоваться трещины, раковины и т.д.

Также нередко возникает износ цилиндров по направлению оси коленвала. Как правило, к повреждениям цилиндров на «свежем» моторе приводит перегрев двигателя или гидроудар, а также снижение уровня или значительная потеря свойств моторного масла.

Реже причиной дефектов блока становится неожиданное разрушение поршневых колец и другие непредвиденные поломки. Еще добавим, что в БЦ часто происходит деформация постели подшипников коленвала и т.п.

  • Что касается износа поверхностей цилиндров,  в этом случае такой износ зачастую является «естественным», то есть становится результатом эксплуатации двигателя в нормальных рабочих режимах. Сам ремонт цилиндров в этом случае зачастую предполагает расточку и хонингование цилиндра (нанесение хона). Это позволяет убрать эллипсность цилиндра, удалить царапины и задиры на зеркале.
  • Более сложным случаем можно считать обрыв шатуна,
    так как повреждения обычно более серьезные. Также причиной возникновения дефектов блока является и обрыв клапана, разрушение седла клапана и т.д. Результат — задиры на поверхности цилиндра и другие повреждения. Также в списке частых неисправностей следует выделить трещины блока или гильзы.
  • Еще добавим, что существуют так называемые «скрытые» проблемы, то есть определить дефекты визуально в рамках поверхностного осмотра может быть затруднительно. При этом неквалифицированный ремонт, который ограничен банальной  заменой изношенных частей, все равно приведет к тому, что двигатель потребуется разбирать повторно через несколько сотен или тыс. километров  пробега.

К указанным «скрытым» дефектам, прежде всего, следует отнести деформацию блока цилиндров. Зачастую такая деформация является следствием нарушения технологии в процессе изготовления блока. Простыми словами, если в блоке не снять внутреннее напряжение, возникнет деформация.

Кстати, данная проблема больше присуща блокам из чугуна. Также к деформации блока (как чугунного, так и алюминиевого) может привести перегрев двигателя или его неравномерный нагрев во время эксплуатации.

Восстановление цилиндров двигателя

Итак, ремонт блока цилиндров и восстановление самих цилиндров предполагает:

Для многих двигателей растачивание цилиндров является обязательной процедурой в рамках капитального ремонта мотора. Для  выполнения процедуры используется специальный станок для расточки цилиндров двигателей. Под самой расточкой блока  следует понимать обработку внутренней поверхности.

Такая обработка фактически представляет собой снятие слоя металла для выравнивания неровностей, удаления задиров, сглаживания раковин и т. д. Главная задача обработки заключается в том, чтобы придать цилиндрам нормальную форму (цилиндрическую).

Следующим шагом после расточки является хонингование. Нанесение хона на внутренние поверхности цилиндров выполняется абразивным мелкозернистым материалом (хонинговальный брус на хонинговальной головке). Сама хонинговальная головка крепится в шпинделе хонинговального станка. Такой станок позволяет реализовать вращательные и возвратно-поступательные движения.

Еще ремонт блока цилиндров может предполагать гильзовку или перегильзовку. В первом случае следует понимать установку гильз, хотя заводская конструкция изначально этого не предполагает. Во втором изношенную гильзу извлекают из блока, после чего устанавливают ремонтную новую.

Как правило, гильзовка  блока может быть выполнена двумя способами, когда гильзу охлаждают жидким азотом или же осуществляется нагрев ответной детали. В первом случае  охлажденная гильза уменьшается в размере и с легкостью ставится  (запрессовывается) на посадочное место. Второй способ предполагает нагрев. Оба метода запрессовки гильз позволяет добиться нужного натяга.

Напоследок отметим, что также в рамках восстановления блока может потребоваться выполнить ремонт постели подшипников коленчатого вала. Также в некоторых случаях возникает необходимость устранить деформацию блока. Для этого используется метод искусственного старения, когда блок нагревают до определенной температуры, после чего производится обработка различных участков.

Рекомендуем также прочитать статью о том, что такое гильзовка блока цилиндров. Из этой статьи вы узнаете о том, для чего выполняется данная процедура, а также когда возникает необходимость загильзовать двигатель, который изначально не рассчитан на установку гильз в блоке цилиндров.

Что в итоге

Как видно, существует достаточно много неисправностей самого блока цилиндров. Некоторые можно считать мелкими (например, если болт обломался в блоке и т.п.), тогда как другие являются достаточно серьезными (например, износ стенок цилиндра, трещины и т.д.)

При этом важно понимать, что в каждом случае технология ремонта блока цилиндров может отличаться. Также сложность ремонта блока двигателя напрямую будет зависеть от самой проблемы, от общего состояние поврежденной детали, от особенностей конструкции и т.д.

На практике это означает, что в одних случаях можно выполнить восстановление блока цилиндров своими руками даже в условиях гаража, тогда как в других потребуется обязательное наличие спецоборудования (станки для расточки блока, хонингования, шлифовки). Также очень важным аспектом является опыт и квалификация самого мастера.

С учетом вышесказанного становится понятно, что доверять выполнение подобных работ следует только опытным специалистам, а сам двигатель оптимально ремонтировать на таких СТО, где реализована возможность производить все необходимые операции прямо на месте. Прежде всего, это позволит сократить сроки ремонта, а также зачастую может служить гарантией качества.



Читайте также

Гильзованный двигатель, его плюсы и минусы

Двигатели ТС со временем изнашиваются и требуют от мастеров определиться с методом проведения капитального ремонта. Один из способов, это гильзование силовых агрегатов. Если стенки в блоке цилиндров не позволяют из-за сильных дефектов производить расточку применяют гильзовку. Этой процедурой восстанавливают ремонтные размеры втулок.

В чем суть гильзования моторов

Проводят гильзование только, когда необходим капитальный ремонт двигателя и нельзя проводить расточку.

В блоке цилиндров есть специальная вставка для поршня – гильза. Ремонт мокрых гильз более простой. Здесь есть каналы, которые предназначены для отвода тепла и охлаждения движка.

Установка сухих гильз сложная процедура. Исправление деформаций проводят на специальном оборудовании. Перед гильзованием необходима полноценная диагностика для определения:

  1. Степени износа деталей.
  2. Методов их обновления.

Подготавливают блок к установке гильз:

  1. Проточкой цилиндров.
  2. Шлифовкой поверхностей.

Сухие гильзы обрабатывают поэтапно:

  1. Нагревают блок до + 150 град.
  2. Охлаждают втулки.
  3. Покрывают герметиком посадочные гнезда.
  4. Запрессовывают гильзы.

Обработку поверхностей выполняют для избавления от конденсата. Охлаждение проводят жидким азотом. Разницей температур и клеящим составом добиваются максимальной стыковки с надежным прилеганием элементов. Когда температура блока станет одинаковой с гильзой:

  1. Элементы становятся неразъемными частями.
  2. Восстанавливается компрессия двигателя.
  3. Рабочий режим нормализуется.

На стенки цилиндра действуют сильные нагрузочные силы, отчего деформируются поверхности, они вместо круглых превращаются в овальные. Кольца поршней перестают плотно прилегать, а газ с горючей смесью начинает проникать в картер. Увеличивается расход масла, двигатель снижает свою мощность. Гильзовка для некоторых моторов является единственным вариантом для возвращения их работоспособности.

Положительные моменты гильзования

Гильзы берут на себя функции стенок цилиндра благодаря стойкости:

  • К коррозии.
  • К механической и термической нагрузке.
  • Качественных материалов.

Гильзование позволяет восстановить двигатели, если:

  1. Вышли из строя цилиндры.
  2. Нельзя провести расточку.
  3. Изношены стенки.
  4. Ремонт проводился ранее по максимальным размерам.

Гильзировкой продлевают и улучшают эксплуатацию автомобиля, когда стенки цилиндров вышли из строя по причине:

  1. Нагрузок, созданных поршневыми кольцами и горячими газами.
  2. Отсутствовала смазка элементов.
  3. Сопряженные детали изготовлены из некачественного материала.
  4. Износ произошел по времени и пробегу.

Исправная работа двигателя после гильзовки гарантирована при условии:

  1. Авто пройдет обкатку, чтобы детали осуществили притирку между собой. Для этого необходимо соблюдение скоростного режима до прохождения конкретного пробега.
  2. Нельзя ездить на превышенных оборотах – только на средних.
  3. Скорость резко не увеличивать на первых километрах.
  4. Периодически проводить смену масла в соответствии с рекомендациями автомеханика.

Сухие втулки наделены преимуществом в отношении своих размеров, их диаметр и длина позволяет выполнять запрессовку после последних расточек. Изделия, изготовленные по «мокрой» технологии, внешней стороной касаются с жидкостью, которая охлаждает втулку и отводит тепло.

Новые автомобили имеют гильзованные моторы, которые просто поддаются ремонту, их даже не нужно снимать. Основным преимуществом гильзования является возможность замены только изношенных или поврежденных втулок, не затрагивая остальных.

Отрицательные показатели

Процедура гильзования сложная и трудоемкая работа, которую возможно провести:

  1. В мастерской со специальным оборудованием.
  2. Технологию подбирают в зависимости от конструкции силового агрегата.
  3. Гильзы должны соответствовать определенным требованиям в отношении материалов, размеров, форм, быть устойчивыми к нагрузкам.
  4. Ремонтопригодность зависит от типа изделий.
  5. Операции выполняют только опытные специалисты.

Чтобы от гильзования был эффект нужно знать правила проведения поэтапных мероприятий и четко соблюдать все требования с технологическими особенностями.

Вывод рекомендательного характера

При гильзовании учитывают ряд важных моментов:

  1. Блок цилиндров (БЦ) бывает алюминиевым или чугунным, цельным и гильзованным на заводе.
  2. Алюминиевые блоки не всегда предназначены для использования ремонтных поршней.
  3. Стенки чугунных цельных БЦ покрывают коном.
  4. В редких двигателях с чугунным блоком происходит установка стальных гильз.
  5. В алюминиевых ЦБ иногда устанавливают цельнолитый вариант.
  6. Если в качестве дополнения в сборке идут сухие гильзы, стенки должны быть обработаны специальным твердым покрытием, с которым будет контактировать поршень.
  7. Учитывают применение вида покрытия для использования ремонтных поршней при проведении гильзовки, в продаже есть алюминиевые втулки.
  8. Когда установку колец с увеличенными поршнями в алюминиевый блок нельзя выполнить, так как у производителя отсутствует ремкомплект, такое изделие подлежит гильзованию.
  9. Обработка чугунных агрегатов выполняется проще по сравнению с ремонтом алюминиевых БЦ. Причиной служит высокая стоимость заводских деталей, поэтому часто ремонтируют только 1 цилиндр.
  10. В алюминиевые БЦ ставят чугунные втулки как альтернативный способ для восстановления двигателя, механики активно используют взаимозаменяемость материалов.
  11. При ремонте учитывают, если гильзуют 1 цилиндр, что будет нарушена геометрия соседних элементов.

В любом случае, если правильно проведены работы, чугунные втулки продлевают работоспособность алюминиевых блоков до 160 тыс. км. Гильзование, как считают мастера автомастерских – это метод борьбы против заговора производителей. Чтобы чаще покупались машины, они ставят не долговечные ДВС. А на станциях технического обслуживания жизнь двигателей продлевают гильзованием.

Похожие записи

Гильзовка блока цилиндров — Motor-Doctor Ростов-на-Дону

Гильзовка блока цилиндров операция не требующая много действий, но если хочешь чтобы было качественно, надо приложить не мало усилий, знаний, средств, чтобы был хороший результат. Для того чтобы разобраться в этом вопросе, для начала рассмотрим основные типы гильз, которые существуют на двигателях внутреннего сгорания.

В зависимости от способа охлаждения гильзы цилиндра двигателя с водяной рубашкой бывают двух типов: «сухие» и «мокрые». В зависимасти от материала различают чугунные, стальные, алюсиловые и никосиловые гильзы. В случае установки «мокрых» гильз, вся гильзовка сводится к демонтажу старой гильзы (в некоторых случаях выпрессовке), очистке посадочного места, и установке новой гильзы (в некоторых случаях запрессовке). При установке стальной гильзы, операция сводится к такому же перечню работ, и обычно трудностей не вызывает. Специального оборудования и навыков требует случай с чугунной или алюминиевой гильзой «сухого» типа. Именно этот вариант гильзовки мы рассмотрим более подробно.

Гильзовка блока цилиндров

Необходимость работы по гильзовке возникает в следующих случаях:

  • выработка в гильзе цилиндра превышает максимальный ремонтный размер для данной модели.
  • данная модель двигателя не имеет ремонтных размеров поршней.
  • выявленные повреждения на гильзе не допускают обработку в ремонтный размер.

Блоки цилиндров, которые приходится гильзовать, можно разделить еще на два варианта: блок изготовленный с изначально вставной гильзой и блоки в которых гильза является единым целым с остальной частью блока, так называемый моноблок. При вставной гильзе удаляется старая гильза, выпрессовуется или вырезается (выбор способа удаления определяется в каждом конкретном случае), очищается посадочное место, и устанавливается новая гильза. Такой вариант возможен в случае если посадочные места гильзы имеют правильную геометрию и имеются гильзы соответствующих размеров, в противном случае процедура соответствует технологии гильзования моноблока.

Гильзовку блока, не имеющего вставных гильз, следует начинать с выбора ремонтных гильз. При выборе ремонтных гильз следует учесть: поверхность гильзы должна соответствовать нужному классу точности, то есть 8-10, по внутреннему размеру гильза должна иметь допуск для будущей расточки, длина гильзы должна соответствовать блоку, также необходимо учесть наличие либо отсутствие верхнего бурта. К тому же ее форма должна иметь нужные параметры, а именно: ее конусность не может быть больше 0,02 миллиметра, а разность толщины стенки – 0,01 миллиметра. Данный процесс проводится с проверкой всех гильз. Диагностика позволяет выявить, какие из них следует заменить.

Гильзовка блока цилиндров в Ростове-на-Дону

Следующим этапом гильзования является расточка цилиндров под подходящий размер. Это процедура, требующая высокой точности и опыта.

Многие источники рекомендуют после этого выполнить хонинговку гнезд, для улучшения точности и чистоты поверхности. Однако хотелось бы сказать о том, что в большинстве случаев невозможно правильно сделать хонингование по всей поверхности посадочного места. Обычно это обусловлено тем, что процедура хонингования не позволяет обрабатывать поверхности до упора, то есть для качественной обработки всей поверхности хонингованием, необходима возможность выхода брусков хонинговальной головки ниже обрабатываемой части. Такая возможность отсутствует в случае установки гильзы на нижний бурт, а также в случае определенным образом расположенных бугелей коленчатого вала. Как показала практика, большинство автомобильных мехобработчиков использует просто чистовую расточку посадочной поверхности. Далее следует этап самой гильзовки. Для этого используется метод горячего гильзования, или метод запрессовки гильз. Первый способ основывается на температурной разнице блока и гильзы; блок цилиндров нагревается до температуры около 120 °C, вторая подвергается обработке специальным составом, что позволяет избежать конденсации при монтаже, охлаждается в жидком азоте и вставляется в блочное отверстие. Такое красивое описание этой процедуры можно очень часто встретить на просторах интернета и даже классической литературы по ремонту автомобилей. Хочу сразу, как реальный практик заявить: это бред и полный идиотизм описанный теоретиками, которые сами этой работой никогда не занимались. В реальных условиях, охлажденная гильза, при соприкосновении с блоком почти моментально принимает его температуру и вам реально приходиться запрессовывать одну горячую деталь в другую горячую деталь. То есть та же запрессовка, но обе детали 120 градусов, согласитесь не очень удобно. Дальше, что такое «специальный составов, что позволяет избежать конденсации»? Я лично такого не знаю, не смотря на свой многолетний опыт работы в автомобильной мехобработке. Кроме того, при таком способе гильзовки, после охлаждения, гильзы поднимаются с посадочных мест (на профессиональном языке «подскакивают») и далее требуется их допрессовать. Эта процедура выглядит крайне ужасно, либо гильза добивается кувалдой, либо на прессе нагнетается нагрузка до того момента, пока гильза со звуком выстрела не проваливается на место. В общем такой способ здоровья вашему блоку не прибавит.

Второй способ установки, холодная запрессовка, выглядит не так эффектно как первый, здесь огня и пара с треском вы не увидите. Он очень прост и надежен. Для этого надо точно соблюсти рекомендации по натягам и чистоте поверхности сопрягаемых деталей. Дальше на любом прессе, с помощью специальных наставок, тихо и спокойно гильза задавливается в блок.

Дальнейший процесс обработки заключается в расточке и хонинговании установленных гильз под размер поршня. Эта операция будет рассмотрена мной в статье «Расточка блока цилиндров».

Описанный процесс является одним из самых ответственных видов работ производимых при капитальном ремонте двигателя и является крайне ответственной работой.

У нас в компании Мотор-Доктор, данный вид работы выполняется с отличным качеством, на современном уровне и только профессиональными мастерами без всяких цирковых спецэффектов.

Есть вопросы? звони!

(988)-561-72-65
(919)-895-89-06

2 метода гильзовки блока цилиндров: особенности ремонтных работ

Стандартно расточка блока цилиндров является оптимальным вариантом для ремонта, однако при определённых обстоятельствах её стоит заменить гильзовкой. В каких случаях гильзовка блока цилиндров более целесообразна и что собой представляет данная процедура? Как выполнить гильзовку с учётом типа гильз?

Часто производитель авто предусматривает расточку блока цилиндров под больший размер поршня в ремонтных целях. Но не всегда такой ремонт возможен. К категории исключений стоит отнести трещины, задиры и глубокие царапины в цилиндре после разрушения поршня, а также его избыточный износ, отсутствие комплекта, необходимого для ремонта или их высокая стоимость. В случае с определёнными двигателями такой ремонт вовсе не предусмотрен. Гильзовка блока цилиндров является альтернативным вариантом ремонта в упомянутых ситуациях.

Содержание статьи

 Что такое гильза блока цилиндров двигателя?

Гильза представлена в виде съёмной вставки в блок цилиндров двигателя. Иными словами – это своеобразные стенки блока цилиндра, поскольку поршень движется именно в ней. Рабочий объём цилиндра напрямую зависит от объёма гильзы. Гильзование блока цилиндра – это установка гильзы в цилиндр. Такие ремонтные работы можно смело отнести к категории сложных. В данном случае успех зависит не только от подготовительных работ, но также от наличия специального оборудования.

Независимо от типа втулок блока они должны соответствовать следующим требованиям:

  • материал, из которого они изготовлены, должен быть прочным;
  • стойкость к температурным и механическим нагрузкам;
  • стойкость к коррозионным процессам.

Если гильзы устанавливаются с уплотнителем, то в месте стыковки втулки с блоком цилиндров необходимо обеспечить требуемые параметры. При выборе гильз обращайте внимание на такие факторы, как толщина стенок, а также конусность и эллипсность изделий. Некоторые гильзы не предусматривают наличие допуска под дополнительную расточку после установки в блок – данный нюанс также необходимо брать во внимание.

Разновидности гильз

Классификация гильз предполагает их распределение на мокрые, сухие и с воздушным охлаждением.

В случае с мокрыми гильзами наблюдается соприкосновение её поверхности с охлаждающей жидкостью, которая находится в полости двигателя с водяным охлаждением. Отвод тепла при использовании такой гильзы намного лучше, но недостатком является меньшая жёсткость картера двигателя. Ключевое достоинство представлено высоким уровнем ремонтопригодности, поэтому такие гильзы наиболее распространены на двигателях для тракторов и грузовиков. Перед установкой нет необходимости что-либо дорабатывать, а изношенные гильзы сразу заменяются и чаще всего ремонту не подвергают. При осуществлении замены мокрых гильз двигатель даже не снимают с шасси.

Сухие гильзы с охлаждающей жидкостью не соприкасаются. Использование износостойких материалов при их изготовлении позволяет создать оптимальные условия для работы группы цилиндров и поршней. В случае с сухими ремонтными гильзами допускается шлифовка наружной поверхности, чтобы добиться оптимальной плотности прилегания. Фиксация возможна при монтаже нижним, верхним буртом или без упора. Жёсткость блока картера с сухими гильзами более высокая, если сравнивать с мокрыми.

Гильзы, устанавливаемые в двигателях с воздушным охлаждением, представлены отдельно отлитыми цилиндрами с воздушными рёбрами, расположение которых является перпендикулярным относительно оси цилиндра. Фиксация осуществляется с помощью короткий шпилёк через опорный фланец на верхней части картера. Также используются несущие, то есть анкерные шпильки.

Такие гильзы могут быть би- или монометаллическими. Для их изготовления используется несколько сплавов или один металл. При изготовлении биметаллических элементов наиболее востребованными вариантами являются цилиндры из стали или чугуна с рёбрами из алюминия, которые могут быть навиты или залиты. Для изготовления цилиндров из одного металла часто используется чугун. Лёгкие сплавы и сталь имеют меньшее распространение. Двигатели с воздушным охлаждением устанавливаются преимущественно на тяжёлую строительную технику. В качестве примера стоит привести производителя немецких двигателей индустриальной направленности – компанию DEUTZ.

Технология гильзовки

Гильзование блока цилиндра можно провести на любом моторе. Возможна изначальная заводская гильзовка блока цилиндров, при которой стоит использовать мокрую гильзу, а изношенные втулки заменяются на новые. Такой вид ремонта нельзя назвать сложным, поскольку доступна ручная замена путем подбора готовых гильз. В одновременной замене втулок сразу во всех цилиндрах чаще всего нет никакой необходимости, а чтобы в этом убедиться, необходимо воспользоваться нутромером. Данный инструмент позволит провести диагностику каждой гильзы в блоке и заменить только изношенные.

При выборе технологии ремонта стоит ориентироваться на вид гильз, а выбирать придётся между горячим гильзованием и запрессовкой. Помните, что чугунные гильзы подходят для блоков из того же материала, а гильзовка алюминиевого блока цилиндров осуществляется только путем установки гильзы из сплавов этого металла.

Предварительные работы выглядят следующим образом:

  1. Необходимо провести расточку цилиндра, если речь не идёт о цилиндре из галникала. На данном этапе очень важно выдержать необходимую форму паза.
  2. Хонингование пазов является следующим шагом, по завершению которого можно приступать непосредственно к гильзованию.

Метод горячего гильзования

Горячее гильзование блока цилиндра подходит для работы с сухими гильзами и предполагает реализацию следующих этапов:

  1. Нагревание блока цилиндров до 150 градусов.
  2. Охлаждение гильзы с помощью жидкого азота и её дальнейшая обработка специальным средством, благодаря которому установка холодной втулки в горячий блок не вызовет образование конденсата.
  3. Установка втулки в посадочное гнездо.

В плане качества такой метод считается наиболее подходящим, поскольку посадка получается плотной, а в зоне соприкосновения гильзы с блоком достигается необходимое натяжение. Под тяжестью собственного веса втулка без труда попадает в гнездо, в крайних случаях необходимо легко постучать молотком.

Метод запрессовки

Запрессовка актуальна в тех ситуациях, когда перед установкой втулок алюминиевый блок не растачивался. Ключевое отличие заключается в предварительном нанесении герметика в посадочное гнездо, далее втулка подвергается запрессовке в блок.

Мастера категорически против установки сухих гильз таким методом, поскольку допустимое значение натяга не должно превышать 0,05 мм. Процесс запрессовки с высокой долей вероятности может исказить форму гильзы, поэтому её толщина часто достигает 4 мм. Данный метод также может спровоцировать искажение гильзы непосредственно во время работы двигателя, поскольку внутри может присутствовать остаточное напряжение.

Выводы

Подводя итоги, стоит отметить, что эксплуатация двигателя при качественно загильзованном блоке цилиндров и соблюдении всех технологических этапов достигает 150 тысяч км. Дополнительным условием является правильная эксплуатация двигателя и его регулярное обслуживание.

Как работает судовой двигатель?

Судовые двигатели на судах отвечают за перемещение судна из одного порта в другой. Независимо от того, идет ли речь о небольшом корабле, курсирующем в прибрежных районах, или о большом корабле, путешествующем по международным водам, на борту корабля для обеспечения тяги установлен четырехтактный или двухтактный морской двигатель.

Судовые двигатели - это тепловые двигатели, используемые для преобразования тепла, выделяемого при сжигании топлива, в полезную работу, т. Е. Выработку тепловой энергии и преобразование ее в механическую энергию.Двигатели, используемые на борту судов, представляют собой двигатели внутреннего сгорания (тип), в которых сгорание топлива происходит внутри цилиндра двигателя, а тепло выделяется после процесса сгорания.

Принцип работы судового двигателя

Как упоминалось ранее, двигатели внутреннего сгорания (внутреннего сгорания) в основном используются в морских силовых установках и для выработки электроэнергии. Работу судового двигателя можно объяснить следующей процедурой:

- Топливо впрыскивается в контролируемом количестве под высоким давлением

- Смесь топлива и воздуха сжимается внутри цилиндра двигателя с помощью поршня, что приводит к взрыву смеси при повышении давления за счет сжатия.В результате выделяется тепло, которое увеличивает давление горящего газа

2-тактные и 4-тактные двигатели

- Внезапное увеличение давления толкает поршень вниз и передает поперечное движение во вращательное движение коленчатого вала с помощью шатуна. Взрыв повторяется непрерывно для поддержания выходной мощности в зависимости от типа морского двигателя и его использования.

Прочтите по теме: 14 терминов, используемых для определения мощности судового двигательного двигателя

Коленчатый вал соединен через маховик с генератором переменного тока или с гребным винтом для выполнения механической работы.Чтобы коленчатый вал постоянно вращался, взрыв необходимо повторять непрерывно.

Перед следующим взрывом отработанные газы вытягиваются из цилиндра через выпускной клапан и подается свежий воздух, который помогает вытеснять отработанный газ, а также обеспечивает свежий воздух для следующего процесса сгорания.

Прочтите по теме: Компоненты и конструкция системы выпуска отработавших газов

Типы судовых дизельных двигателей:

Два основных типа судовых дизельных двигателей: -

  • 4-тактный двигатель
  • Двухтактный двигатель

Четырехтактный двигатель может быть установлен на судне для выработки электроэнергии, а также для приведения в движение корабля (обычно на небольших судах).Этому двигателю требуется 4 цикла, чтобы завершить передачу мощности от камеры сгорания к коленчатому валу.

Связанное чтение: Почему 2-тактные двигатели чаще используются для движения на кораблях, чем 4-тактные?

События, происходящие в I.C. двигатель следующие:

  1. Ход всасывания для забора свежего воздуха внутрь камеры - это движение поршня вниз
  2. Такт сжатия для сжатия топливовоздушной смеси - движение поршня вверх
  3. Рабочий ход - при котором происходит взрыв, и поршень толкается вниз
  4. Такт выпуска отработавших газов - движение поршня вверх для откачивания отработанных газов

Четыре события завершаются четырьмя тактами поршня (два оборота коленчатого вала).Впускной и выпускной клапаны установлены в верхней части головки цилиндров для всасывания свежего воздуха и удаления отработанных выхлопных газов.

И клапаны, и топливный насос (подающий топливо в форсунку) приводятся в действие с помощью распределительного вала, который приводится в движение коленчатым валом с помощью зубчатой ​​передачи. В четырехтактном двигателе распределительный вал вращается на половине скорости коленчатого вала. Картер открыт для гильзы поршня, что способствует смазке гильзы.

Двухтактные двигатели используются для движения судов и имеют больший размер по сравнению с четырехтактными двигателями.В этом двигателе полная последовательность выполняется за два цикла, т.е.

  1. Такт всасывания и сжатия - это движение поршня вверх для втягивания внутрь свежего воздуха и сжатия топливовоздушной смеси
  2. Мощность и выхлоп - это движение поршня вниз из-за взрыва внутри камеры с последующим удалением выхлопных газов через выпускной клапан, установленный в верхней части цилиндра. Используется сальник, который отделяет и уплотняет картер от камеры сгорания.

Ниже показано базовое видео о работе судового двигателя:

На этом видео показано, как работает двухтактный судовой двигатель на судне -

Как и где производится судовой двигатель?

Если вы видели двигатели на кораблях, в том числе небольшие 4-тактные двигатели-генераторы, а также массивные 2-тактные двигатели, вам наверняка пришла в голову одна мысль: как и где были сделаны эти двигатели?

Наиболее известные производители двигателей, двигатели которых используются на судах:

  1. MAN Diesel & Turbo (ранее двигатели B&W) - известные судовые двигатели с высокой, средней и низкой частотой вращения.
  2. Wartsila (ранее Sulzer Engines) - известна высокими, средними и малыми скоростями судовых двигателей.
  3. Mitsubishi - производство двигателей для легких, средних и тяжелых условий эксплуатации
  4. Rolls Royce - известный своими двигателями для круизных лайнеров и кораблей
  5. Caterpillar производит - для средне- и высокоскоростных судовых дизельных двигателей

Прочтите по теме: Самые популярные судовые двигатели в судоходной отрасли

Wartsila по-прежнему является держателем рекордов Гиннеса за самый большой из когда-либо построенных судовых двигателей.

Двухтактный двигатель Wärtsilä RT-flex96C с турбонагнетателем удерживает этот рекорд. Изготовлен для крупных контейнеровозов, его размеры следующие:

Длина - 27 метров (88 футов 7 дюймов),

Высота - 13,5 метра (44 фута 4 дюйма)

вес> 2300 тонн.

Выходная мощность ~ 84,42 МВт (114800 л.с.).

Размер судового двигателя варьируется от корабля к кораблю, типа хода и выходной мощности. Судовой двигатель может быть высотой до пятиэтажного здания, и для его размещения машинное отделение корабля должно быть спроектировано соответствующим образом.

Где производятся судовые двигатели?

Судовые двигатели построены на мощностях производителей. Например, MAN Diesel имеет производственные предприятия в Аугсбурге, Копенгагене, Фредериксхавне, Сен-Назере, Шанхае и др.

Аналогичным образом, Wartsila имеет производственные мощности в Финляндии, Германии, Китае и т. Д.

Судовой двигатель также может быть изготовлен на известной верфи при наличии контракта между двумя компаниями.

Двигатель обычно состоит из трех различных секций (поясняется ниже) и, в зависимости от размера машинного отделения и доступа для установки, он может быть установлен на верфи по частям или как целая сборка.

Связанное чтение: Как крупные главные двигатели устанавливаются в машинном отделении корабля?

Материал, используемый для изготовления судового двигателя

Материал, используемый для изготовления судового двигателя и различных деталей судового двигателя:

Опорная плита: Опорная плита - это самая нижняя часть двигателя, которая является основой двигателя и вмещает подшипники коленчатого вала и А-образную раму. Для маленького двигателя используется одинарная отливка из чугуна, а для больших двухтактных двигателей используются сборные литые стальные поперечные секции с продольными балками.

Прочтите по теме: Важные вещи, которые нужно проверить Опорная плита судового двигателя

A рама: А-образная рама, как следует из названия, имеет форму буквы «A» и установлена ​​над фундаментной плитой двигателя. Он построен отдельно, чтобы нести направляющую крейцкопфа, а сверху он поддерживает основание антаблемента. Нижняя поверхность А-образной рамы подвергается механической обработке для изготовления сопряженную поверхность для установки на верхней части станины.

Антаблемент: Антаблемент, также известный как блок цилиндров, изготовлен из чугуна и используется для размещения охлаждающей воды и продувочного воздушного пространства.В зависимости от размера двигателя отливка может быть индивидуальной или многоцилиндровой (скрепленной болтами). Нижняя часть блока цилиндров обработана так, чтобы образовать сопрягаемую поверхность, и крепится к А-образной раме с помощью установленных болтов.

Другие части судового двигателя, которые устанавливаются внутри двигателя:

Детали двигателя Wartsila RTFlex Electronic

Поршень, гильза, цилиндр, шатун, коленчатый вал, распределительный вал, топливный насос, выпускной клапан и т. Д., И эти важные детали можно подробно изучить в нашей электронной книге -

Техническое обслуживание судовых двигателей

Базовое техническое обслуживание судового двигателя состоит из планового технического обслуживания, которое включает в себя капитальный ремонт важных подвижных и неподвижных частей камеры сгорания.

Ниже приведены некоторые из наиболее распространенных видов технического обслуживания судового двигателя:

  1. Ремонт и измерение поршня, колец и штока
  2. Ремонт и обмер гильзы цилиндра
  3. Капитальный ремонт и обмер выпускного клапана
  4. Ремонт и обмер сальника
  5. Ремонт и обмер подшипников шатунов и крейцкопфов
  6. Ремонт и измерение коренных подшипников

Прочтите по теме: Типы коренных подшипников судовых двигателей и их свойства

7.Измерение прогиба коленчатого вала

8. Проверка и измерение времени работы топливного насоса

9. Проверки и капитальный ремонт пусковой воздушной системы

Промежуток времени между капитальным ремонтом различных частей двигателя указан производителем в руководстве по эксплуатации двигателя. Техническое обслуживание необходимо выполнять в соответствии со временем, указанным между двумя периодами капитального ремонта, независимо от проблем, обнаруженных двигателем.

Помимо своевременного ремонта, параметры двигателя и мощность необходимо проверять с помощью цифрового индикатора мощности.Осмотр продувочного пространства также проводится для проверки состояния поршневого кольца, которое, в свою очередь, определяет эффективность системы смазки гильзы цилиндра.

Судовые двигатели, используемые на судах, являются одними из самых сложных инженерных сооружений. Поэтому морские инженеры проходят специальную подготовку по эксплуатации, техническому обслуживанию и устранению неисправностей судовых двигателей на борту судов.

Заявление об ограничении ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight.Данные и диаграммы, если они используются, в статье были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания «Марин Инсайт» не утверждают, что они точны, и не принимают на себя никакой ответственности за них. Изображения представляют собой только мнения и не являются руководством.

Что такое гильза цилиндра? | Гильзы цилиндра | Продукция и технологии | TPR

  • Детали, связанные с автомобилем
    Детали силового агрегата
    Кольца поршневые
    Гильзы цилиндров
    Седла клапана
    Направляющие клапана
    Кольца уплотнительные
    Углеродные скребковые кольца
    Детали интерьера и экстерьера
    Внутренние пластмассовые детали
    Наружные детали из смолы
    Багет
    Текстиль
    Детали подвески
    Алюминиевые детали
    Детали амортизатора
    Алюминиевые тормозные барабаны
    прочие
    Электрические и электронные компоненты
    Детали оборудования
    Детали автомобильного оборудования
    Сушильное оборудование
    Регулирующие клапаны
    Специальные медные сплавы для сварки
    Резиновые детали
    Домашнее оборудование
    Домашнее оборудование
    Система жизнеобеспечения
    Система жизнеобеспечения
    Новые детали для разработки
    Новые детали для разработки
    • Корпоративная информация
    • Сообщение от высшего руководства
    • Корпоративный план
    • Корпоративная философия
    • Политика качества
    • Хронология
    • Внутренние базы
    • Зарубежные базы
    • Свяжитесь с нами
    • ИК-информация
    • ИК Новости
    • Нашим акционерам и инвесторам
    • Политика возврата акционерам
    • Основные финансовые показатели
    • Данные IR (финансовые отчеты)
    • Среднесрочный план управления
    • Часто задаваемые вопросы
    • Свяжитесь с нами
    • TPR Экологическая деятельность
    • Экологическая политика TPR
    • Экологические технологии
  • Продукция и технологии
  • Корпоративный обзор
  • ИК-информация
  • TPR Экологическая деятельность

Что такое гильза цилиндра? (с фотографиями)

Гильза цилиндра - это устройство, которое вдавливается в блок двигателя и вмещает поршень. Он намного тверже блока цилиндров и предотвращает износ поршня через отверстие цилиндра. Гильза цилиндра, обычно используемая в алюминиевых блоках цилиндров и дизельных двигателях, либо прижимается, либо удерживается на месте головкой блока цилиндров. В больших двигателях, таких как двигатели тепловозов, гильза является частью узла, содержащего новый поршень, поршневые кольца и шатун, и заменяется как единый узел во время планового обслуживания или ремонта.

Без гильзы цилиндра головка цилиндра может быть повреждена.

В алюминиевых блоках цилиндров материал блока слишком мягкий, чтобы вместить поршень. Трение поршня, движущегося вверх и вниз внутри блока из сплава, вскоре изнашивается, что приводит к потере компрессии и значительному расходу масла. Стальная гильза цилиндра запрессовывается в блок цилиндров, а затем блок цилиндров обрабатывается, чтобы обеспечить гладкость и ровность сопрягаемой поверхности головки блока цилиндров. За счет механической обработки блока цилиндров под стальную гильзу двигатель может работать многие годы без поломки.

Неправильно запечатанные прокладки могут привести к проблемам с двигателем, особенно в случае неподходящей прокладки головки блока цилиндров.

Плоская поверхность, полученная в результате механической обработки блока цилиндров, обеспечивает надлежащее уплотнение прокладки головки блока цилиндров и блока цилиндров.Неправильно запаянная прокладка головки блока цилиндров приведет к перегреву двигателя, потере мощности и вероятности выхода из строя блока и головки блока цилиндров. При установке гильзы цилиндра в алюминиевый блок цилиндров необходимо соблюдать особую осторожность, поскольку алюминиевый блок будет реагировать на тепло с другой скоростью, чем стальная гильза цилиндра. Неправильная установка при установке может привести к поломке гильзы или треснувшему блоку двигателя.

Бывают также случаи, когда гильзу цилиндра можно использовать для ремонта чугунного блока цилиндров, который потерпел катастрофическое повреждение стенки цилиндра.Часто, когда двигатель выходит из строя или «взрывается», стенка цилиндра принимает на себя основной удар травмы, делая ее непригодной для ремонта путем переточки. В этом случае блок может быть обработан для установки гильзы, а затем все цилиндры могут быть расточены до одного и того же размера, что снова сделает двигатель полезным. Для уличных транспортных средств это жизнеспособный вариант, который обычно предлагает владельцу транспортного средства значительную экономию по сравнению с заменой двигателя.

В чем разница между 4- и 6-цилиндровыми двигателями?

В четырехтактном двигателе после серии движений топливо преобразуется в поступательное движение.При прочих равных, разница между 4-цилиндровым и 6-цилиндровым двигателем заключается в том, что последний производит большую мощность. Это связано с двумя дополнительными цилиндрами, которые создают дополнительную тягу поршня.

У большинства 6-цилиндровых двигателей поршни расположены в форме буквы «V».

В базовой конструкции двигателя поршни движутся вниз по гильзам или камерам цилиндров, позволяя впускным клапанам открываться. Впускные клапаны пропускают топливо и воздух в цилиндры, а поднимающиеся поршни сжимают эти газы. Свечи зажигания воспламеняют сжатый газ, вызывая взрывы, заставляющие поршни опускаться обратно. Следующий подъем поршней совпадает с открытием выпускных клапанов для очистки камер. Синхронизация поршней смещена, так что одна пара поднимается, а другая опускается.Поршни соединены с коромыслами, которые вращают коленчатый вал; затем карданный вал поворачивает колеса, тем самым переводя топливо в движение.

В двигателе с 4-цилиндровым двигателем для привода коленчатого вала используются четыре поршня, которые обычно расположены в линию.

В 4-цилиндровом двигателе четыре поршня поднимаются и опускаются в четырех камерах. 6-цилиндровый двигатель с шестью поршнями выдает теоретическую мощность на 50% больше, чем такой же 4-цилиндровый двигатель. В то время как 4-цилиндровый двигатель может колебаться, когда вы нажимаете на газ, 6-цилиндровый, как правило, будет более отзывчивым, с большей маневренностью.4-цилиндровый двигатель входит в стандартную комплектацию небольших автомобилей, поскольку относительно легкий вес автомобиля делает его экономичным выбором с большой мощностью для средних автомобильных потребностей. Многие модели включают возможность модернизации 6-цилиндрового двигателя.

В двигателях легковых и грузовых автомобилей, независимо от того, 4 или 6 цилиндров, используются различные типы уплотнений, называемых прокладками, которые помогают предотвратить утечку газов и жидкостей.

6-цилиндровый двигатель входит в стандартную комплектацию легковых автомобилей, фургонов, небольших грузовиков, а также внедорожников (внедорожников) малого и среднего размера. Некоторые из этих моделей могут также предлагать альтернативные конструкции двигателя в качестве опций. Стандартные грузовики и большие внедорожники обычно оснащены 8-цилиндровым двигателем. Эти более тяжелые автомобили используются для буксировки и перевозки значительного веса.

Хотя большее количество цилиндров означает большую мощность при сравнении одних и тех же моделей двигателей, существуют исключения при сравнении различных двигателей.За прошедшие годы усовершенствованные конструкции двигателей привели к существенной выгоде. Это сделало 4-цилиндровые двигатели более мощными, чем они были десять лет назад, а 8-цилиндровые двигатели - более экономичными, чем были раньше. Короче говоря, 6-цилиндровый двигатель 1993 года выпуска, который все еще работает, может, тем не менее, иметь меньшую мощность, чем недавно разработанный 4-цилиндровый двигатель. Кроме того, новый 8-цилиндровый двигатель может расходовать больше бензина, чем старый 6-цилиндровый двигатель.

При выборе 4- или 6-цилиндрового двигателя на новом автомобиле следует учесть несколько соображений.Меньший двигатель будет дешевле и должен иметь немного больший расход топлива. Недостатком является нехватка электроэнергии, которая может иметь большее значение для пассажиров и путешественников. Для холмистой или гористой местности 6-цилиндровый двигатель, вероятно, будет лучшим выбором. Если вы хотите буксировать значительный вес, например моторную лодку или прицеп для дома, рассмотрите возможность использования 8-цилиндрового двигателя.

Обратите внимание, что не все 4-цилиндровые двигатели одинаковы. Разные технологии могут сделать один двигатель безвольным, а другой - бодрым. Различия также существуют в более крупных двигателях разной конструкции. Единственный способ узнать, подойдет ли тот или иной двигатель вашим потребностям, - это провести его честный тест-драйв.

Большинство малых и средних внедорожников имеют 6-цилиндровый двигатель.

Техническое обслуживание авиационных двигателей | AvBuyer

Как работают авиационные двигатели?

Воздух всасывается в газотурбинный двигатель через вентилятор.

Он проходит через компрессор, который вращается с очень высокой скоростью, повышая давление воздуха за счет его сжатия. Затем сжатый воздух распыляется с топливом, и электрическая искра воспламеняет смесь, которая снова расширяется и выходит из задней части двигателя через сопло (в случае реактивного двигателя), обеспечивая тягу самолета.

Для турбовинтовых двигателей процесс такой же, за исключением того, что большая часть расширяющегося воздуха, проходящего через силовую установку, используется для приведения в движение воздушного винта.

Составные части компонентов реактивного и турбовинтового двигателя подвергаются сильному нагреву и давлению и требуют тщательного обслуживания.

Каковы основы обслуживания двигателей летательного аппарата?

Вот справочник основных терминов. Владелец / эксплуатанты воздушного судна должны вести полные и актуальные журналы всех аспектов технического обслуживания авиационных двигателей.

Что такое капитальный ремонт самолета?

Капитальный ремонт - это когда двигатели самолета разбираются, его части проверяются и измеряются, а некоторые части заменяются (см. Компоненты с ограниченным сроком службы ниже).

Сколько времени между капитальным ремонтом (TBO)?

Количество времени (в часах), в течение которого двигатели самолета должны работать до проведения капитального ремонта.

Большинство авиационных двигателей поставляются с рекомендованным производителем межремонтным ремонтом.

Как межремонтный период (TBO) влияет на цену / стоимость?

Самолеты с более коротким межремонтным интервалом обычно будут иметь меньшую стоимость, чем воздушные суда, недавно подвергшиеся капитальному ремонту.

Что такое инспекция горячей секции (HSI)?

Инспекция горячей секции обычно происходит по истечении установленного периода времени (и обычно в середине между нулем часов и пределом TBO).

При проверке основное внимание уделяется компонентам двигателя, которые подвергаются экстремальным давлениям и высокой температуре сгорания топлива.

Это помогает подтвердить, что все компоненты горячей секции двигателя находятся в хорошем рабочем состоянии и что они будут продолжать вырабатывать номинальную мощность в двигателе, работая эффективно и безопасно до следующей плановой проверки.

К компонентам, подвергнутым HSI, относятся:

  • воздушные компрессоры двигателя,
  • камеры сгорания и гильзы,
  • колеса турбины, вращаемые струей горячего воздуха, выходящего из сопел камеры сгорания.
  • лопатки силовых и компрессорных турбин,
  • кольца неподвижные лопатки,
  • сегментов бандажа турбины,
  • датчики температуры и соединения,
  • вход компрессора.

Что произойдет, если компоненты авиационного двигателя выйдут из строя HSI?

Эти компоненты необходимо будет заменить или отремонтировать, в то время как другие элементы могут быть просто зарегистрированы для дальнейшего рассмотрения, если они не влияют напрямую на целостность силовой установки.

Если в компонентах горячей секции двигателя не обнаружено значительного износа, HSI, как правило, является относительно недорогим капитальным обслуживанием - и самым коротким, поскольку некоторые двигатели останавливаются всего на пару дней.

Что такое компоненты авиационного двигателя Life Limited?

Компоненты с ограниченным сроком службы (LLC) - поставляются с ограничениями срока службы, установленными производителем оборудования. Эти ограничения могут измеряться часами или циклами (взлет и посадка воздушного судна представляют собой один цикл). Как только этот предел будет достигнут, их необходимо заменить.

Как сделать техническое обслуживание авиационного двигателя предсказуемым?

Мероприятие по обслуживанию авиационного двигателя - один из самых дорогих аспектов владения бизнес-самолетом.

Можно сохранить предсказуемость затрат. Владельцы самолетов могут записать свои самолеты на программу почасового обслуживания - либо у производителя двигателя, либо у стороннего поставщика программы.

Вы можете узнать больше о программах обслуживания реактивных двигателей здесь, в этом центре, или посетить наши статьи по обслуживанию реактивных двигателей.

Двигатели

Что такое аэронавтика? | Динамика полета | Самолеты | Двигатели | История полета | какая такое UEET?
Словарь | Веселье и игры | Образовательные ссылки | Урок ланы | Индекс сайта | Дом

Двигатели

Как работает реактивный двигатель?


НОВИНКА!
Видео "Как работает реактивный двигатель".

Мы считаем само собой разумеющимся, насколько легко самолет весом более половины миллион фунтов отрывается от земли с такой легкостью. Как это бывает? Ответ прост. Это двигатели.

Позвольте Терезе Бенио из Исследовательского центра Гленна НАСА объяснить подробнее . ..

Как показано на НАСА Пункт назначения завтра.


Реактивные двигатели перемещают самолет вперед с большой силой, создаваемой огромная тяга и заставляет самолет лететь очень быстро.

Все реактивные двигатели, которые также называют газовые турбины, работают по тому же принципу. Двигатель всасывает воздух спереди с помощью вентилятора. Компрессор повышает давление воздуха. Компрессор сделан с множеством лезвий, прикрепленных к валу. Лезвия вращаются с высокой скоростью и сжимают или сжимают воздух. Сжатый затем воздух распыляется с топливом, и электрическая искра зажигает смесь. В горящие газы расширяются и выбрасываются через сопло в задней части двигателя.Когда струи газа летят назад, двигатель и летательный аппарат толкаются вперед. Когда горячий воздух попадает в сопло, он проходит через другую группу лопастей. называется турбина. Турбина прикреплена к тому же валу, что и компрессор. Вращение турбины вызывает вращение компрессора.

На изображении ниже показано, как воздух проходит через двигатель. Воздух проходит ядро двигателя, а также вокруг ядра.Это вызывает некоторую часть воздуха чтобы было очень жарко, а некоторым было прохладнее. Затем более холодный воздух смешивается с горячим воздух на выходе из двигателя.

Это изображение того, как воздух проходит через двигатель

Что такое тяга?

Тяга это передовая сила, которая толкает двигатель и, следовательно, самолет вперед. Сэр Исаак Ньютон обнаружил, что «каждому действию соответствует и противоположная реакция. "Двигатель использует этот принцип. Двигатель принимает в большом объеме воздуха. Воздух нагревается, сжимается и замедляется. Воздух проходит через множество вращающихся лопастей. Смешивая этот воздух со струей топлива, температура воздуха может достигать трех тысяч градусов. В сила воздуха используется для вращения турбины. Наконец, когда воздух уходит, он выталкивает назад из двигателя.Это заставляет самолет двигаться вперед.

Детали реактивного двигателя

Поклонник - Вентилятор - это первый компонент в ТРДД. Большой вращающийся вентилятор всасывает большое количество воздуха. Большинство лезвий Вентиляторы изготовлены из титана. Затем он ускоряет этот воздух и разбивает его на две части. Одна часть продолжается через «ядро» или центр двигателя, где на него действуют другие компоненты двигателя.

Вторая часть «обходит» ядро ​​двигателя. Проходит через воздуховод который окружает ядро ​​до задней части двигателя, где он производит большую часть сила, которая толкает самолет вперед. Этот более прохладный воздух помогает успокоить двигатель, а также добавление тяги к двигателю.

Компрессор - Компрессор первый компонент в ядре двигателя. Компрессор состоит из вентиляторов с множеством лопастей. и прикреплен к валу.Компрессор сжимает попадающий в него воздух в постепенно уменьшаются площади, что приводит к увеличению давления воздуха. Этот приводит к увеличению энергетического потенциала воздуха. Сдавленный воздух попадает в камеру сгорания.

Камера сгорания - В камере сгорания воздух перемешивается с топливом, а затем воспламеняется. Имеется до 20 форсунок для распыления топлива. воздушный поток. Смесь воздуха и топлива загорается.Это обеспечивает высокую температура, высокоэнергетический воздушный поток. Топливо горит вместе с кислородом в сжатом состоянии. воздух, производящий горячие расширяющиеся газы. Внутри камеры сгорания часто делают из керамических материалов для создания термостойкой камеры. Жара может достигать 2700 °.

Турбина - Приближается высокоэнергетический воздушный поток из камеры сгорания попадает в турбину, в результате чего лопатки турбины вращаются. Турбины связаны валом для вращения лопаток компрессора и вращать впускной вентилятор спереди.Это вращение забирает некоторую энергию из поток высокой энергии, который используется для привода вентилятора и компрессора. Газы вырабатываемые в камере сгорания движутся через турбину и раскручивают ее лопатки. Турбины реактивного самолета вращаются тысячи раз. Они закреплены на валах между которыми установлено несколько комплектов шарикоподшипников.

Сопло - Сопло - вытяжной канал двигатель. Это та часть двигателя, которая на самом деле создает тягу для самолет.Поток воздуха с пониженным энергопотреблением, который проходил через турбину, в дополнение к более холодный воздух, проходящий мимо сердечника двигателя, создает силу при выходе из сопло, которое толкает двигатель и, следовательно, самолет вперед. Комбинация горячего и холодного воздуха удаляется и производит выхлоп, который вызывает прямую тягу. Соплу может предшествовать смеситель , который сочетает в себе высокотемпературный воздух, поступающий из сердечника двигателя, с более низкая температура воздуха, который был обойден вентилятором. Миксер помогает сделать двигатель тише.

Первый реактивный двигатель - А Краткая история первых двигателей

Сэр Исаак Ньютон в 18 веке был первым предположил, что взрыв, направленный назад, может привести в движение машину вперед с огромной скоростью. Эта теория была основана на его третьем законе движение. Когда горячий воздух проходит через сопло назад, самолет движется вперед.

Анри Жиффар построил дирижабль, который приводился в движение первым авиадвигателем, паровым двигателем мощностью три лошадиные силы. Это было очень тяжелый, слишком тяжелый, чтобы летать.

В 1874 году Феликс де Темпл, , построил моноплан. который пролетел всего лишь короткий прыжок с холма с помощью угольного парового двигателя.

Отто Даймлер , в конце 1800-х изобрел первый бензиновый двигатель.

В 1894 году американец Хирам Максим пытался привести свой трехместный биплан в движение двумя угольными паровыми двигателями. Это только пролетел несколько секунд.

Первые паровые машины приводились в действие нагретым углем и обычно слишком тяжелый для полета.

Американец Сэмюэл Лэнгли изготовил модель самолетов которые приводились в действие паровыми двигателями. В 1896 году он успешно пилотировал беспилотный самолет с паровым двигателем, получивший название Aerodrome . Он пролетел около 1 мили, прежде чем выдохся. Затем он попытался построить полную размерный самолет Aerodrome A, с газовым двигателем.В 1903 г. разбился сразу после спуска с плавучего дома.

В 1903 году братья Райт летал, Flyer , с бензиновым двигателем мощностью 12 л.с. двигатель.

С 1903 года, года первого полета братьев Райт, до конца 1930-х гг. газовый поршневой двигатель внутреннего сгорания с воздушным винтом. единственное средство, используемое для приведения в движение самолетов.

Это был Фрэнк Уиттл , британский пилот, который разработал и запатентовал первый турбореактивный двигатель в 1930 году. Двигатель Уиттла впервые успешно полетел в мае 1941 года. Этот двигатель имел многоступенчатый компрессор и систему внутреннего сгорания. камера, одноступенчатая турбина и сопло.

В то время как Уиттл работал в Англии, Ханс фон Охайн работал над подобным дизайном в Германии. Первый самолет, который успешно использовать газотурбинный двигатель был немецкий Heinkel He 178, август 1939 года. Это был первый в мире турбореактивный двигатель. рейс.

General Electric построила первый американский реактивный двигатель для ВВС США Реактивный самолет . Опытный самолет XP-59A впервые поднялся в воздух в октябре 1942 года.

Типы реактивных двигателей

Турбореактивные двигатели

Основная идея турбореактивный двигатель это просто.Воздух забирается из отверстия в передней части двигателя сжимается в 3-12 раз от исходного давления в компрессоре. Топливо добавляется в воздух и сжигается в камере сгорания до Поднимите температуру жидкой смеси примерно от 1100 ° F до 1300 ° F. Образующийся горячий воздух проходит через турбину, которая приводит в действие компрессор. Если турбина и компрессор эффективны, давление на выходе из турбины будет почти вдвое выше атмосферного давления, и это избыточное давление отправляется к соплу, чтобы создать высокоскоростной поток газа, который создает тягу.Существенного увеличения тяги можно добиться, если использовать форсаж. Это вторая камера сгорания, расположенная после турбины и перед сопло. Форсажная камера увеличивает температуру газа перед соплом. Результатом этого повышения температуры является увеличение примерно на 40 процентов. по тяге при взлете и гораздо больший процент на высоких скоростях, когда самолет в воздухе.

Турбореактивный двигатель является реактивным.В реактивном двигателе расширяющиеся газы сильно надавите на переднюю часть двигателя. Турбореактивный двигатель всасывает воздух и сжимает или сжимает его. Газы проходят через турбину и заставляют ее вращаться. Эти газы отскочите назад и выстрелите из задней части выхлопной трубы, толкая самолет вперед.

Изображение турбореактивного двигателя

Турбовинтовые

А турбовинтовой двигатель это реактивный двигатель, прикрепленный к пропеллеру.Турбина на спина поворачивается горячими газами, и это вращает вал, который приводит в движение пропеллер. Некоторые малые авиалайнеры и транспортные самолеты оснащены турбовинтовыми двигателями.

Турбореактивный двигатель, как и турбореактивный, состоит из компрессора, камеры и турбины, давление воздуха и газа используется для запуска турбины, которая затем создает мощность для привода компрессора. По сравнению с турбореактивным двигателем, турбовинтовой двигатель имеет лучшую тяговую эффективность на скоростях полета ниже примерно 500 миль в час.Современные турбовинтовые двигатели оснащены гребными винтами, которые иметь меньший диаметр, но большее количество лопастей для эффективной работы на гораздо более высоких скоростях полета. Чтобы приспособиться к более высоким скоростям полета, лопасти имеют форму ятагана со стреловидными передними кромками на концах лопастей. Двигатели с такими винтами называются пропеллеры , пропеллеры .

Изображение турбовинтового двигателя

Турбовентиляторы

А турбовентиляторный двигатель имеет большой вентилятор спереди, который всасывает воздух.Большая часть воздуха обтекает двигатель снаружи, что делает его тише. и дает большую тягу на низких скоростях. Большинство современных авиалайнеров оснащены двигателями турбовентиляторными двигателями. В турбореактивном двигателе весь воздух, поступающий во впускное отверстие, проходит через газогенератор, состоящий из компрессора, камеры сгорания и турбина. В турбовентиляторном двигателе только часть поступающего воздуха попадает в камера сгорания. Остальное проходит через вентилятор или компрессор низкого давления, и выбрасывается непосредственно в виде «холодной» струи или смешивается с выхлопом газогенератора. для получения «горячей» струи.Целью такой системы байпаса является увеличение тяга без увеличения расхода топлива. Это достигается за счет увеличения общий массовый расход воздуха и снижение скорости при той же общей подаче энергии.

Изображение турбовентиляторного двигателя

Турбовалы

Это еще одна разновидность газотурбинного двигателя, который работает как турбовинтовой. система.Он не управляет пропеллером. Вместо этого он обеспечивает питание вертолета. ротор. Турбовальный двигатель спроектирован таким образом, чтобы скорость вертолета ротор не зависит от скорости вращения газогенератора. Это позволяет скорость ротора должна оставаться постоянной, даже если скорость генератора варьируется, чтобы регулировать количество производимой мощности.

Изображение турбовального двигателя

ПВРД

ПВРД - это Самый простой реактивный двигатель и не имеет движущихся частей.Скорость реактивного "тарана" или нагнетает воздух в двигатель. По сути, это турбореактивный двигатель, в котором вращающийся оборудование было опущено. Его применение ограничено тем, что его степень сжатия полностью зависит от скорости движения. ПВРД не создает статического электричества. тяга и тяга вообще очень мала ниже скорости звука. Как следствие, ПВРД требует некоторой формы вспомогательного взлета, например другого самолета. Он использовался в основном в системах управляемых ракет.Космические аппараты используют это тип струи.

Изображение ПВРД

Вернуться к началу

Что такое аэронавтика? | Динамика полета | Самолеты | Двигатели | История полета | Что такое UEET?
Словарь | Веселье и игры | Образовательные ссылки | Урок Планы | Индекс сайта | Дом

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
