Что такое fm модулятор: Что такое FM-модулятор, назначение и как его выбрать

Что такое FM-модулятор, назначение и как его выбрать

Содержание статьи

FM-модулятор, другое название FM-трансмиттер– компактное радиоэлектронное устройство для машин, которое подключается к прикуривателю. Применяется для воспроизведения музыкальных файлов, записанных на встроенную или flash-память, с помощью штатного автомобильного радиоприёмника. Отличается простотой использования и доступной ценой по сравнению с современными магнитолами и автомобильными мультимедийными системами, поставляется вместе с дистанционным пультом управления. Большинство модуляторов имеет компактный дисплей на базе LCD-технологии, что упрощает процесс поиска любимого музыкального трека.

Принцип работы модулятора

• устройство подключается к прикуривателю;
• ФМ-модулятор распознаёт сохранённые музыкальные композиции на внутренней или внешней памяти;
• штатная магнитола автомобиля улавливает радиочастоты, воспроизводит их через установленные и подключенные колонки.

Это принцип работы большинства FM-модуляторов. Устройства на базе мобильных операционных платформ iOS и Android оснащены Bluetooth и функцией подключения смартфона. Трансляция и приём радиосигнала осуществляется по беспроводному каналу связи. Соответственно и мобильное устройство для корректной работы модулятора должно поддерживать Bluetooth.

Современные передатчики распространяют сигнал на расстояние до 10-20 метров. Хотя для трансляции музыки достаточно 1-3 м. Это средняя дистанция между установленным FM-трансмиттером и антенной автомобильной магнитолы.

Об основных функциях

1. Считывание аудиофайлов разных форматов (MP3, WMA, WAV).
2. Обработка цифрового сигнала и трансляция на FM-частотах.
3. Передача нового сигнала по радиоканалу.

Для правильной работы ФМ-модулятора выбирают частоту, не занятую радиостанцией.

Как пользоваться устройством?

1. Подключите трансмиттер к прикуривателю, чтобы корпус устройства не закрывал кнопки и регуляторы на передней панели;
2. Включите FM-радио в штатной магнитоле;
3. Настройте частоту на 88,0 или 87,5 МГц для минимального количества помех;
4. Установите с помощью кнопок, которые расположены на корпусе трансмиттера, или дистанционного пульта управления аналогичную частоту;
5. Вставьте флешку в модулятор, если такая функция предусмотрена;
6. Воспроизведение музыкальных композиций начнётся в автоматическом режиме.

Как выбрать FM-модулятор?

При выборе модулятора необходимо обращать внимание на следующие характеристики:

1. Доступные частоты

Чем шире диапазон рабочих радиочастот, тем лучше. Указывается производителем в инструкции по эксплуатации. Стандартная автомагнитола имеет диапазон 87,5 — 108 МГц. Шаг – 0,1 МГц. Дешёвый модулятор  работает в ограниченном спектре частот, а более дорогой и функциональный вещает во всем диапазоне. В первом случае владелец ТС ограничен в выборе свободных волн, а с широкодиапазонным FM-трансмиттером таких трудностей не возникнет.

2. Наличие жидкокристаллического дисплея

LED- или ЖК-экран, который установлен в трансмиттере, — приятное и удобное дополнение. Различается размерами, чёткостью и удобством считывания информации. Упрощает процесс управления FM-модулятором. Полезен при поиске любимой композиции, изменении настроек и т.д.

Выбирайте устройство одновременно с качественным, хорошо читаемым и не слишком крупным дисплеем. Большой жидкокристаллический экран приводит к увеличению габаритных размеров устройства. В результате модулятор выглядит громоздко и чужеродно в интерьере транспортного средства, занимает дополнительное пространство.

3. Поддержка Bluetooth

Удобная функция для беспроводной связи модулятора со смартфоном. Если Вы не воспроизводите музыку через мобильное устройство, то наличие Bluetooth-модуля в трансмиттере не обязательно.

4. Питание

Обращайте внимание на поддерживаемое напряжение питания трансмиттера. Он должен совпадать с напряжением в бортовой автомобильной сети. Модуляторы с универсальным питанием, т.е. подходящие для работы в 12- и 24-вольтных бортовых сетях, стоят чуть дороже.

5. Габаритные размеры

Компактные и недорогие модуляторы подходят для автомобилей с разным расположением прикуривателя. При выборе более крупного устройства проверяйте наличие свободного пространства в передней части машины.

6. Комплектация

Вместе с модуляторами могут быть предусмотрены карты памяти, пульты дистанционного управления и другое оборудование. Это приводит к расширению функциональных возможностей и удорожанию устройств.

При выборе ФМ-модулятора обращайте внимание на дизайн, качество сборки и т.д.

Видео:Xiaomi Roidmi 2S. Самый лучший FM модулятор с Bluetooth.

Обзор лучших моделей

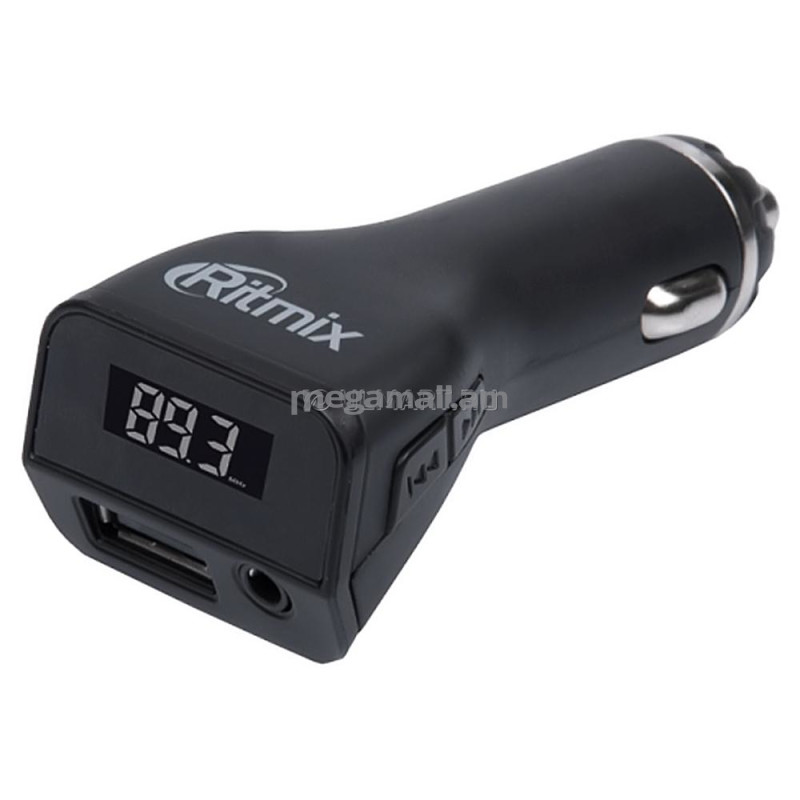

Ritmix FMT-A705

Удобный в эксплуатации и демократичный по цене модулятор от производителя Ritmix. Имеет дисплей компактных размеров. Поддерживает карты памяти форматов SD и microSD,  распознаёт флешки, ёмкость которых не превышает 32 ГБ. Оборудование корейской компании позволяет слушать любимые музыкальные композиции и аудиокниги в формате MP3. В комплектации с устройством идёт простенький, но аккуратный пульт дистанционного управления. Диапазон радиочастот находится в границах 87,5-108 МГц.

+ Низкая цена.

+ Универсальное питание 12/24 В.

+ Поддержка карт памяти и flash-накопителей.

— Отсутствует возможность изменения наклона экрана.

— «Дружит» только с MP3-форматом.

Neoline Splash FM

Красивый FM-модулятор с цветным дисплеем LCD, выполненный в корпусе чёрного цвета с пластиковым покрытием Soft Touch. Отличается габаритными размерами по сравнению с другими моделями на рынке. В корпусе устройства предусмотрен пустой слот для microSD-карты. Splash FM без проблем распознаёт карточки памяти ёмкостью до 16 Гбайт.

Трансмиттер с жидкокристаллическим экраном рассчитан на 206 FM-каналов. Рабочий диапазон – 87-108 MHz. Имеет встроенную память для запоминания настроек и последней музыкальной композиции, проигрываемой перед выключением.

В комплекте с основным оборудованием от Neoline поставляется дополнительный предохранитель, ДУ-пульт, 3,5-миллиметровый кабель Jack.

+ Мощный передатчик.

+ Красивое и аккуратное внешнее исполнение.

+ Немаркий корпус благодаря специальному покрытию Soft Touch.

+ Наличие ПО с дополнительными функциями.

+ AUX -разъёмы IN и OUT.

— Высокая стоимость.

— Из-за габаритных размеров может не подойти для установки в прикуриватель.

Rolsen RFA-400

Устройство, которое транслирует музыку в форматах WMA и MP3 на расстоянии до 3,5 м. Отличается дружелюбностью для автовладельца, заключающейся в наличии крутящегося регулятора и удачном расположении кнопок управления. Благодаря этому FM-модулятором Rolsen приятно и удобно пользоваться. Источником сигнала для него может стать как USB-накопитель (больше 16 Гигабайт не поддерживается), так и карта памяти вида microSD.

Устройство имеет чёрный корпус овальной формы с серебристой окантовкой и красивыми дополнительными элементами голубого цвета. Смотрится симпатично и аккуратно. Главный недостаток FM-трансмиттера марки Rolsen — дисплей с невысокой степенью яркости. Из-за этого возникают трудности со считыванием информации при попадании солнечных лучей в салон машины.

+ Удобные органы управления, включая вращающуюся рукоять.

+ Два разъёма USB.

+ Моментальная синхронизация с автомагнитолой.

+ Эквалайзер, удобный для выбора настроек.

— Завышенная цена.

— Претензии к работе пульта дистанционного управления на большом расстоянии.

— Блеклый дисплей, с которого тяжело считывать информацию в яркий солнечный день.

— Не способно работать в 24-вольтных бортовых сетях.

Так что же выбрать?

В меру функциональный, удобный в управлении и недорогой ФМ-модулятор. Не стоит приобретать устройства с большим количеством дополнительных функций и огромными дисплеями, так как в противном случае теряется смысл бюджетности FM-трансмиттера. Добавив немного денежных средств, вы купите простенькую автомагнитолу с USB-разъёмом и поддержкой карт памяти.

Что такое FM-модуляторы и зачем они нужны?

Как правильно подобрать и функциональные особенности FM-модуляторов.

FM модулятор (трансмиттер) – компактный, мобильный прибор, который преобразует аудио сигнал в сигнал FM передатчика. Его можно подсоединить к CD проигрывателю, спутниковому радио, гнезду для наушников или портативному проигрывателю. Чаще всего FM трансмиттеры используются для воспроизведения музыки в формате MP3 через колонки (акустическую систему) автомобиля.
Большинство FM трансмиттеров имеют радиус действия около 9 метров. Хорошее радио может увеличить эту дистанцию до приблизительно 23 метров. Из-за своей небольшой продуктивности часто FM трансмиттеры не годятся для использования в городах так как могут быть прерваны другими радио сигналами.
FM модулятор имеет множество полезных функций. Например, возможно воспроизводить любые аудио файлы с компьютера, включая музыку, телефонные разговоры и их передача на FM радиостанцию. Преимущество этого заключается в том, что необходимость находится около стационарного компьютера для прослушивания радио через Интернет, исчезает. На рынке существуют различные виды FM передатчиков. Кроме явной разницы в цене, FM трансмиттеры различаются по источникам питания, радиусу действия, количеству FM частот, которые они могут использовать. Через FM трансмиттер удобно подключать MP3 проигрыватель к автомобилю или домашней стерео системе через радиоприемник. FM модулятор подсоединяется к MP3 проигрывателю и преобразует файлы, которые проигрываются, в формате MP3 в радиоволны короткого диапазона. При подключении к MP3 проигрывателю FM трансмиттер передает сигнал через FM радиостанцию, которая не используется в этой зоне. MP3 проигрывается через радиоприемник в автомобиле или в домашних условиях. Для использования в автомобилях FM модуляторы имеют диапазон действия около 15 метров. При движении автомобиль с FM трансмиттером предает сигнал на одну и ту же частоту. Однако, не все FM передатчики совместимы со всеми видами MP3 проигрывателей. Перед покупкой FM трансмиттера стоит убедиться, что ваш проигрыватель совместим с прибором, который вы хотите приобрести. Как правило, эта информация содержится на упаковке или в описании продукта. Также следует обратить внимание на используемый FM трансмиттером источник питания. Большинство FM модуляторов со встроенной батареей питания подсоединяются к прикуривателю автомобиля, что безусловно является преимуществом данных моделей. В комплектации FM модулятора  зачастую имеются дополнительные насадки для различных типов автомобильных прикуривателей. А для тех моделей, в комплекте с которыми данные насадки не предусмотрены, существует множество разных разветлителей, удлинителей и прочих дополнительных устройств.
Главной особенностью и преимуществом FM модуляторов является их низкая стоимость. Как правило, в их комплектацию входить пульт дистанционного управления, что делает возможным использовать данное устройство, как водителю автомобиля так и пассажирам в салоне. Зачастую пульт дистанционного управления имеет достаточно «широкие» возможности в управлении устройством, что безусловно очень удобно для пассажиров, которые не находятся в непосредственной близости к самому устройству. Непосредственно FM трансмиттер, как правило, оснащен LED-дисплеем, на котором отображается значение частоты, громкости, номера аудиотрека, название композиции и т.д. Подсветка дисплея может иметь разный цвет, в зависимости от модели и производителя. Управление прибором осуществляется при помощи кнопок, расположенных на корпусе самого прибора либо при помощи пульта дистанционного управления. Многие модели FM модуляторов запоминают последний воспроизводимый файл и в результате повторного включения начинают воспроизведение сразу с него и на той же частоте. Это особенность будет очень удобна для автомобилистов или их пассажиров, которые любят слушать в транспортном средстве аудиокниги, которые часто состоят из большого количества файлов, небольших размеров.
Воспользуйтесь нашим каталогом FM модуляторов для выбора подходящей для Вас модели.

Какой Fm модулятор лучше выбрать и на что обращать внимание перед покупкой

У вас есть авто, смартфон и вы любите слушать музыку. Идеальное сочетание, для того что бы задуматься о покупке Fm модулятора — устройство, которое позволяет прослушивать аудио файлы, через телефон, прямо в машине. О том, какой Фм модулятор лучше, как выбрать, на какие характеристики обращать внимание — расскажем в этой статье.

✔️ Что такое FM-трансмиттер

✔️ На что обратить внимание при выборе данного устройства

✔️ Обращаем внимание на нюансы

✔️ Установка и настройка гаджета

✔️ Ассортимент FM-модуляторов от Romax Group

✔️ Ответы на наиболее частые вопросы

Что такое FM-модулятор и для чего он используется

FM-трансмиттер (модулятор) — автомобильный гаджет, предназначенный для воспроизведения аудиофайлов, записанных на съемном накопителе (флешках) посредством FM-радиоприемника. Принцип работы устройства заключается в преобразовании указанных файлов в радиоволны определенной частоты, которые улавливаются магнитолой и воспроизводятся аналогично сигналам радиостанции.

Можно сказать, что модулятор – это личная мини-радиостанция, транслирующая только вашу любимую музыку.

Достоинством устройства является его возможность воспроизводить любые аудиофайлы. Это не обязательно должна быть музыка. Вы можете попутно учить иностранный язык или слушать интересную аудиокнигу.

Кроме того, современные модели позволяют не только воспроизводить музыку с телефона, планшета или USB накопителя, но и заряжать свой гаджет, одновременно с этим.

Эти девайсы могут иметь компактные размеры и современный дизайн, жидкокристаллический дисплей, один или несколько разъемов (USB, miniSD, microSD, аудиовыход). Питание прибора происходит от прикуривателя автомобиля. Управление осуществляется через кнопки, расположенные на корпусе или через пульт дистанционного управления.

Какие устройства выбирать и как это делать

Современный рынок автомобильных аксессуаров предоставляет широкий ассортимент данных устройств.

Не существует четких критериев, чтобы разделить все варианты по категориям, но разобраться в них достаточно легко.

FM модуляторы делятся на классы по цене и другим свойствам.

Закономерно, что чем выше цена, тем больше возможностей имеет гаджет. Бюджетные простенькие варианты предусматривают только один набор функций — в основном это воспроизведение аудиофайлов. Как правило, они имеют черно-белый дисплей и несколько кнопок, чтобы поменять частоту или перемотать запись. Очень редко обладают встроенным накопителем или же объём такой памяти является маленьким. Работают на определенной запрограммированной частоте с небольшим диапазоном.

Модели средней ценовой категории имеют более привлекательный дизайн и пульт дистанционного управления. Помимо этого, они часто обладают функцией запоминания радиочастот, что позволяет быстро изменить радиоволну для более качественного сигнала и звучания. В трансмиттерах этого класса есть аудио вход/выход, что позволяет подключать смартфон непосредственно к устройству.

FM-модуляторы премиум-класса Hoco & Baseus

Самый большой набор функционала конечно же у FM-модуляторов премиум-класса:

• большой цветной экран, на котором можно даже просматривать видеофайлы;
• возможность непосредственной загрузки файлов на устройство с ПК;
• встроенная память;
• Bluethooth;
• эквалайзер для настройки качества звучания.

На что обратить внимание при покупке

Более детально:

1. Наличие встроенной памяти. Эта функция обеспечивает дополнительный комфорт при использовании и маленькие размеры устройства.
2. Пульт дистанционного управления также делает эксплуатацию прибора более удобной и легкой.
3. Информативность экрана трансмиттера. Простенькие дисплеи бюджетных моделей проинформирует вас о частоте радиоволны или номере трека. Дорогие же модели могут давать дополнительную информацию, а также способны воспроизводить видеофайлы.
4. Подключение смартфона напрямую позволяет слушать музыку непосредственно с него.
5. С какими гаджетами совместимо устройство и какие аудио форматы может проигрывать.
6. Входное напряжение (12 или 24 В).
7. Некоторые модели FM-трансмиттеров посредством Bluetooth-канала позволяют безопасно отвечать на телефонные звонки по громкой связи во время движения.

Как установить и настроить «чудо-чудное, диво-дивное»

После того, как вы определились с моделью и приобрели ее, вам необходимо произвести установку и настройку прибора.

В зависимости от возможностей FM-модулятора, вы сбрасываете музыку или другие аудиофайлы на флеш-накопитель или само устройство. Лучше файлы помещать в корневые папки, поскольку устройство может не читать записи с разноуровневых дек.

Перед установкой, важно убедиться в исправности прикуривателя, целостности проводки и предохранителей. При их неисправности вы можете испортить новенький прибор.

Обязательно проверьте напряжение в электросети автомобиля, чтобы его хватило для запуска трансмиттера. Если все в порядке, вы подсоединяете прибор к гнезду прикуривателя, а затем включаете его.

Нет никаких стандартов по подходящей форме или модели прикуривателя. Они могут быть любыми, так же, как и дизайн самого автомобиля. Для удобства пользования гаджет имеет поворотную головку.

Теперь можно переходить непосредственно к настройке. Вам необходимо совместить частоту радиоприемника и FM-модулятора. Частоту транслятора изменяют нажатием кнопки «СН» («СН+/СН-»). Такую же частоту, необходимо установить и на приемнике магнитолы. Их совпадение — обязательное условие работы. При выборе частоты для трансляции сигнала старайтесь выбрать диапазон, не занятый радиостанциями. В противном случае они будут создавать помехи и портить качество приема и звука.

Если устройство сломано или не работает, не стоит самостоятельно заниматься его ремонтом, лучше отнести в специализированный сервисный центр.

Ассортимент FM-модуляторов, которые предлагает Romax Group

Компания Romax Group, уже не один год занимается реализацией качественных автомобильных аксессуаров по доступным ценам. Мы являемся надежными партнерами, как для оптовых, так и для розничных покупателей.

Фирма предлагает вашему вниманию широкий ассортимент FM-модуляторов разного типа от бренда Baseus и Hoco.

Основную ставку, эти производители электроники делают на инновационные технологии в сочетании с современным дизайном.

Преимущества:

• надежный прочный корпус;
• компактный размер;
• возможность подсоединения к телефону посредством Bluetooth;
• воспроизведение музыкальных файлов и принятие звонков с телефона по громкой связи;
• два USB-разъема позволяют одновременно зарядить планшет или смартфон;
• совместимость с напряжением легковых и грузовых автомобилей;
• простое интуитивно понятное управление;
• возможность работы с флеш-накопителями, TF-картами.

Ответы на часто задаваемые вопросы

Возможно, вам будет интересно:

• Как подключить ФМ модулятор к магнитоле?

Ответ на этот вопрос был дан выше. Чтобы его подключить, необходимо прибор вставить непосредственно в прикуриватель, включить его, настроить одинаковую волну на нём и на магнитоле.

• Какая частота является оптимальной для FM-модулятора?

Для большинства моделей подойдет любая частота, свободная от радиостанции и их помех. Трудность может заключаться в том, что во многих городах, особенно крупных, такую найти достаточно тяжело, но всё-таки возможно. Бюджетные варианты имеют довольно ограниченный диапазон частот, которые указываются в их характеристиках. Опытные пользователи рекомендуют частоту ниже 90 FM: 87.5-87.7 МГц, поскольку она является свободной во многих городах.

• Чем отличается FM-трансмиттер от FM-модулятора?

Многие потребители воспринимают их как одно и то же. Они сходны по функции, но все-таки имеют существенное различие. Оно заключается в принципе получения сигнала от них радиоприемником. FM-трансмиттеры потребляют сравнительно мало энергии, но их мощности достаточно для передачи определенного объема информации. Но сам сигнал иногда оказывается довольно слабым, и легко глушится в зоне нечувствительности FM-регулятора. FM-модуляторы передают звук непосредственно в головное устройство, поэтому риск возникновения помех, значительно уменьшается. Качество звука, не сравнить по отношению с вспомогательными портами. Последний вариант – отличное решение для головных устройств без дополнительных разъемов и портов.

Как видим, FM-трансмиттеры очень полезные устройства для автомобилистов. Надеемся, наш обзор помог вам разобраться, для чего нужно это устройство, c его функциями и возможностями, понять какой FM-модулятор будет лучше для вас.

Автомобильный FM модулятор — назначение и использование

Еще совсем недавно водителя в дороге «развлекало» радио, а теперь – его любимые песни, записанные на компакт-диске или флэш накопителе. И вправду, прогресс не стоит на месте: в настоящий момент существует уже большое количество электронных устройств, которые, так или иначе, делают нашу жизнь приятнее. Сегодня вы узнаете, для чего нужен автомобильный FM модулятор, как им правильно пользоваться, а также их достоинства и недостатки.

Зачем нужен FM модулятор для авто

FM модулятором называют небольшое радиоэлектронное устройство, которое применяется для воспроизведения звуковых файлов, находящихся на специальном флэш накопителе. Однако модулятор не имеет в своей системе ни колонок, ни усилителя. Он является лишь передатчиком между автомобильным радио и флэш накопителем. Модуляторы зарекомендовали себя как самая дешевая альтернатива дорогой магнитоле, имеющий специальный разъем под USB или любой другой накопитель.

Принцип действия у этого устройства следующий. Оно подключается к бортовой сети автомобиля и настраивается под определенную волну, выбранную водителем. В это же время, радио, установленное в автомобиле, настраивается на ту же волну. Теперь флэш карта подключается к модулятору, и он преобразует воспроизведение аудио файлов в радиоволну на требуемой частоте. Радиоприемник автомобиля получает этот сигнал и музыка, находящаяся на карте, воспроизводится в колонках радиоприемника. Управление списком воспроизведения осуществляется при помощи клавиш, расположенных на самом передатчике.

Вот так мы получаем магнитолу, которая имеет возможность воспроизведения звуковых файлов с флэш карты. На самом деле, это очень удобно.

Советы по использованию ФМ модулятора

На первый взгляд, все кажется предельно простым: настрой радио и передатчик на нужную частоту и вставь флэш накопитель. Однако если не учесть некоторые нюансы, то вы будете не удовлетворены качеством звука.

• Приготовьте мощную антенну. Чтобы качество передачи было действительно неплохим, необходимо обзавестись хорошей антенной и тщательно позаботиться о ее хорошей «массе» с кузовом.
•  Используйте только те частоты, которые свободны от эфирных вещаний. Так, например, если взять частоту, на которой передает звуковые сигналы местное радио, то это создаст излишние помехи, что помешает нормальному воспроизведению музыки.
• Не используйте слишком большие флэш карты. Большой объем памяти не всегда читается устройством. Это как раз тот случай, когда перед выбором устройства нужно выбрать для себя оптимальную память.

Достоинства и недостатки FM-передатчиков

Как и любое устройство, модулятор тоже имеет свои плюсы и минусы. Ниже мы постараемся их все перечислить.

Плюсы:

• Относительная небольшая цена. Такой FM модулятор стоит в 2 раза дешевле магнитолы. Покупать модулятор экономически выгодно. Однако цена модулятора имеет прямую зависимость от его качества и дополнительного функционала. Ведь есть устройства со встроенными дисплеями.
• Возможность чтения любого флэш накопителя. Современные модуляторы имеют разъемы под любую флэш карту, что делает их универсальными.

Минусы:

• Все модуляторы изготавливаются под стандартное напряжение 12 Вольт. Это значит, что их применение на тяжелых дизельных автомобилях с напряжением 24Вольта будет невозможным, так как устройство может попросту сгореть.
• Самым главным недостатком модуляторов являются помехи, которые есть всегда и везде, но в первую очередь, это касается высоковольтных проводов. Они вырабатывают достаточное магнитное поле, способное сбить с толку абсолютно любой FM передатчик.
• Качество звука модулятора будет чуть хуже, чем у обычного радио, поэтому в погоне за лучшим звуком, целесообразнее иметь хорошую аудиосистему.

Конечно, сегодня FM-модулятор является устаревшим устройством, спрос на которое постепенно уходит в прошлое. Ведь сейчас уже есть специальные магнитолы, которые имеют разъемы под разные виды флэш карт и даже дисководы. Поэтому, исходя из плюсов и минусов FM-передатчика, вы сами сможете решить, нужен он вам или нет

Что такое ФМ модуляторы

Автомобильный FM модулятор, как и FM-трансмиттер, — суть одно и тоже. Тот пользователь, который уже купил это устройство, обычно считает, что для любителей слушать музыку с USB флешки ничего лучшего подыскать просто невозможно.

Конечно, современные автомобильные магнитолы поддерживают такую функцию. Однако если у вас уже есть хорошая и столь полюбившаяся магнитола, с которой вы долгие годы не разлучаетесь, то у вас не должно быть необходимости покупать новую дорогую магнитолу, которая поддерживает USB. В этом нет необходимости для того, чтобы только слушать музыку с флешки.

Достаточно купить модулятор в прикуриватель, который вам обойдется совсем недорого. Такой FM модулятор сможет объединить два мира, два столетия. То есть мир автомагнитол двадцатого века и мир mp3 музыки двадцать первого века.

Если у вас авто, в котором установлен простой радиоприемник, магнитола, воспроизводящая только CD диски или вообще воспроизводящая только аудиокассеты, то FM модулятор станет в этом случае своеобразной палочкой-выручалочкой. Ведь FM модулятор преобразует звук в формате мр3 или wma — в радиоволны, а потом передает их на радиоприемник. Тот, что установлен в автомобиле.

Настраиваешь приемник автомагнитолы на частоту передачи FM модулятора и слушаешь свою любимую музыку из динамиков акустической системы в автомобиле. При этом необходимо посоветовать автомобилистам , чтобы при выборе частоты они отдавали предпочтение тем частотам, которые находятся подальше от частот вещания местных радиостанций.

Чисто внешне FM модулятор представляет собой поворотную двухсекционную конструкцию с дисплеем, штекер которой подключается к гнезду прикуривателя. В устройстве предусмотрены два вида носителя информации: с внутренней встроенной памятью и с внешней памятью (USB flash накопители и карты памяти SD/MMS).

С пультом в руках можно управлять устройством с любого места в автомобиле. Эквалайзер позволит подстроить звучание музыки под свой вкус. Нажав на кнопку выключения питания, можно избавиться от постоянного извлечения FM модулятора из гнезда прикуривателя после того, как выключаешь зажигание и уходишь из автомобиля.

Есть модуляторы со множеством дополнительных функций: встроенный радиоприемник, передача по Bluetooth каналу, hands free для телефона, воспроизведение видео, что уже существенно влияет на стоимость устройства.

FM модуляторы, FM трансмиттер | kaup24.ee

FM модуляторы, FM трансмиттер

Благодаря новейшим технологиям, мы можем наслаждаться любимой музыкой в своем автомобиле гораздо проще – теперь не нужно инвестировать в звуковую систему, достаточно позаботиться о том, чтобы в транспортном средстве были автомобильные FM-модуляторы. Все работает по очень простому принципу, так как назначение модулятора – давать возможность запускать в транспортном средстве аудиозаписи с любого удобного для Вас устройства. Достаточно подключить его к телефону или MP3-плееру и на протяжении всей поездки Вас будет сопровождать любимая музыка, поэтому если такое решение кажется Вам удобным, остается только решить, какой FM-модулятор приобрести.

В настоящее время на рынке есть FM-модуляторы с USB-разъемом, которые можно подключать к звуковой системе автомобиля (в таком случае важно заранее убедиться в том, что такое же соединение есть в Вашем транспортном средстве), и FM-модуляторы с Bluetooth системой Hands-free, которая позволяет отвечать на важные звонки, не нарушая правила дорожного движения. Звуковое качество качественного FM-модулятора будет безупречным, поэтому если Вы хотите определиться, какие FM-модуляторы лучше, отзывы и мнения других пользователей помогут Вам принять правильное решение.

Тем, кого интересует FM-модулятор с RDS или любой другой FM-модулятор для iPhone или другого смартфона, мы предлагаем ознакомиться с нашим ассортиментом – FM-модуляторы в электронном магазине Kaup24.ee продаются на очень привлекательных условиях. Предлагаемые здесь цены на FM-модуляторы заставляют задуматься водителей о том, что пора привнести в свою жизнь гораздо больше комфорта – тем более, что для того, чтобы приобрести FM-радиомодулятор, не нужно даже выходить из дома. Возможность заказывать FM-модуляторы через интернет позволяет очень быстро и удобно приобрести это изделие – определитесь, какие FM-модуляторы больше всего соответствует Вашим потребностям, и вскоре мы доставим их по указанному адресу.

Если у Вас мало свободного времени, но хочется позаботиться о поездках, наполненных отличным звуком и хорошей музыкой, то самой удобной альтернативой для многих будет заказ FM-модулятора через интернет. В нашем ассортименте Вы найдете FM-модуляторы MP3-плееры, FM-модулятор Lemona и предлагаемые другими производителями устройства, которые на протяжении долгих лет будут радовать Вас своим качеством и и позволят максимально использовать возможности, предоставляемые современными технологиями.

ФМ модулятор

Код товара: 497334 ФМ модулятор ACV FMT-112 Артикул: ACV FMT-112 Производитель ACV ACV FMT-112		org/Offer»> Интернет: нет в наличии
Код товара: 499328 ФМ модулятор ACV FMT-114 Артикул: ACV FMT-114 Производитель ACV FMT-114		Интернет: нет в наличии
Код товара: 504806 ФМ модулятор AVS F-462 Артикул: F-462 Производитель AVS A78554S	Интернет 16 шт.
Код товара: 520445 ФМ модулятор AVS F-472 Артикул: F-472 Производитель AVS A07156S	Интернет 16 шт.
Код товара: 465847 ФМ модулятор AVS F-507 Артикул: 43035 Производитель — 43035		org/Offer»> Интернет: нет в наличии
Код товара: 520444 ФМ модулятор AVS F-901 Bluetooth Артикул: F-901 Производитель AVS A07157S	Интернет 12 шт.
Код товара: 414246 ФМ модулятор TELEFUNKEN FMT10 Артикул: TELEFUNKEN FMT10 Производитель TELEFUNKEN FMT10		org/Offer»>
Код товара: 414248 ФМ модулятор TELEFUNKEN FMT12 Артикул: TELEFUNKEN FMT12 Производитель TELEFUNKEN FMT12

Что такое FM, частотная модуляция »Электроника

Частотная модуляция, FM, используется во многих приложениях от радиовещания до связи и предлагает ряд преимуществ по сравнению с другими режимами.

---

Учебное пособие по частотной модуляции Включает:
Частотная модуляция, FM Индекс модуляции и коэффициент отклонения Боковые полосы FM, полоса пропускания FM демодуляция Детектор наклона FM Детектор отношения FM Детектор Foster Seeley Демодулятор ЧМ с ФАПЧ Квадратурный демодулятор МСК ГМСК

Форматы модуляции: Типы и методы модуляции Амплитудная модуляция Фазовая модуляция Квадратурная амплитудная модуляция

---

Хотя изменение амплитуды радиосигнала является наиболее очевидным методом его модуляции, это ни в коем случае не единственный способ.Также можно изменить частоту сигнала, чтобы получить частотную модуляцию или FM. Частотная модуляция широко используется на частотах выше 30 МГц, и особенно хорошо известна тем, что она используется для радиовещания в диапазоне УКВ FM.

Хотя это может быть не так просто, как амплитудная модуляция, тем не менее частотная модуляция, FM, дает некоторые явные преимущества. Он способен обеспечивать прием почти без помех, и именно по этой причине он был принят для звукового вещания на УКВ.Эти передачи могут предлагать высококачественный звук, и по этой причине частотная модуляция гораздо более популярна, чем более старые передачи в длинных, средних и коротких диапазонах волн.

Помимо широкого использования для высококачественных аудиопередач, FM также используется в различных системах двусторонней радиосвязи. Будь то для стационарных или мобильных систем радиосвязи или для использования в портативных приложениях, FM широко используется на УКВ и выше.

Недорогое FM радиовещание

Что такое частотная модуляция, FM?

Для генерации частотно-модулированного сигнала частота несущей изменяется в соответствии с амплитудой входящего аудиосигнала.

Частотная модуляция, FM

Когда аудиосигнал модулируется на несущую радиочастоту, новый радиочастотный сигнал перемещается вверх и вниз по частоте. Величина, на которую сигнал перемещается вверх и вниз, важна. Он известен как отклонение и обычно обозначается как отклонение в килогерцах. Например, сигнал может иметь отклонение плюс и минус 3 кГц, то есть ± 3 кГц. В этом случае несущая перемещается вверх и вниз на 3 кГц.

Радиовещательные станции в УКВ-диапазоне частотного спектра между 88.5 и 108 МГц используют большие значения девиации, обычно ± 75 кГц. Это известно как широкополосный FM (WBFM). Эти сигналы могут поддерживать передачу высокого качества, но занимают большую полосу пропускания. Обычно для каждой широкополосной FM-передачи допускается 200 кГц. Для коммуникационных целей используется меньшая пропускная способность. Узкополосный FM (NBFM) часто использует значения девиации около ± 3 кГц.

Это узкополосный FM, который обычно используется для приложений двусторонней радиосвязи. Имея более узкую полосу, она не может обеспечить высокое качество широкополосной передачи, но это не требуется для таких приложений, как мобильная радиосвязь.

Типичный небольшой портативный FM-приемопередатчик радиосвязи

Демодуляция частоты

Как и в случае с любой другой формой модуляции, необходимо иметь возможность успешно демодулировать ее и восстановить исходный сигнал. FM-демодулятор может называться различными именами, включая FM-демодулятор, FM-детектор или FM-дискриминатор.

Существует несколько различных типов FM-демодуляторов, но все они позволяют преобразовывать изменения частоты входящего сигнала в изменения амплитуды на выходе.Обычно они подаются на аудиоусилитель или, возможно, на цифровой интерфейс, если данные передаются по системе.

Модуляторы FM

Существует множество различных методов, которые можно использовать для генерации частотно-модулированных сигналов.

• Генератор на варакторном диоде: Этот метод просто требует использования варакторного диода, помещенного в настроенную цепь схемы генератора. Можно даже использовать варакторный диод в схеме кварцевого генератора.Обычно при повторном использовании кварцевых генераторов сигнал необходимо умножить по частоте, и можно получить только узкополосную ЧМ.
• Контур фазовой автоподстройки частоты: Контуры фазовой автоподстройки частоты обеспечивают превосходный метод генерации частотной модуляции. Часто необходимо тщательно управлять ограничениями внутри цикла, но после того, как это сделано, это обеспечивает отличное решение.

Преимущества и недостатки частотной модуляции

Как и у любой формы модуляции, у ее использования есть несколько преимуществ и недостатков.Их необходимо учитывать, прежде чем принимать какое-либо решение или выбор относительно его использования:

Преимущества частотной модуляции, FM:

• Устойчивость к шуму: Одним из особых преимуществ частотной модуляции является ее устойчивость к изменениям уровня сигнала. Модуляция осуществляется только в виде вариаций частоты. Это означает, что любые изменения уровня сигнала не повлияют на аудиовыход при условии, что сигнал не упадет до уровня, с которым приемник не сможет справиться.В результате это делает FM идеальным для приложений мобильной радиосвязи, включая более общую двустороннюю радиосвязь или портативные приложения, где уровни сигнала могут значительно различаться. Другое преимущество FM — устойчивость к шумам и помехам. По этой причине FM используется для высококачественного вещания.
• Простота применения модуляции на ступени малой мощности передатчика: Еще одно преимущество частотной модуляции связано с передатчиками.Можно применить модуляцию к каскаду малой мощности передатчика, и нет необходимости использовать линейную форму усиления для увеличения уровня мощности сигнала до его конечного значения.
• Можно использовать эффективные РЧ-усилители с частотно-модулированными сигналами: Можно использовать нелинейные РЧ-усилители для усиления FM-сигналов в передатчике, и они более эффективны, чем линейные, необходимые для сигналов с любой амплитудой вариации (e.грамм. AM и SSB). Это означает, что для данной выходной мощности требуется меньший заряд батареи, и это делает использование FM более целесообразным для портативных приложений двусторонней радиосвязи.

Преимущества частотной модуляции, FM:

• FM имеет более низкую спектральную эффективность, чем некоторые другие форматы модуляции: Некоторые форматы фазовой модуляции и квадратурной амплитудной модуляции имеют более высокую спектральную эффективность для передачи данных, чем частотная манипуляция, форма частотной модуляции. В результате большинство систем передачи данных используют PSK и QAM.
• Требуется более сложный демодулятор: Одним из незначительных недостатков частотной модуляции является то, что демодулятор немного сложнее и, следовательно, немного дороже, чем очень простые диодные детекторы, используемые для AM. Однако в наши дни это гораздо менее серьезная проблема, потому что многие радиоинтегральные схемы содержат встроенный частотный демодулятор.
• Некоторые другие режимы имеют более высокую спектральную эффективность данных: Некоторые форматы фазовой модуляции и квадратурной амплитудной модуляции имеют более высокую спектральную эффективность для передачи данных, чем частотная манипуляция, форма частотной модуляции.В результате большинство систем передачи данных используют PSK и QAM.
• Боковые полосы простираются до бесконечности в обе стороны: Боковые полосы для передачи FM теоретически простираются до бесконечности. Обычно они важны для передач с широкополосной частотной модуляцией, хотя и малы для узкополосной ЧМ. Чтобы ограничить полосу пропускания передачи, часто используются фильтры, которые вносят некоторое искажение сигнала. Обычно это не слишком большая проблема, хотя следует позаботиться о том, чтобы включить эти фильтры для широкополосной ЧМ и убедиться, что они правильно спроектированы.

Как появился FM

На заре развития радио статика была серьезной проблемой, и все пытались уменьшить эффект статики за счет уменьшения полосы пропускания — таким образом, приемник улавливал меньше шума.

Американский инженер Эдвин Армстронг исследовал эту проблему и выяснил, может ли частотная модуляция, а не амплитудная модуляция, дать преимущество.

Примерно в 1928 году Армстронг начал разрабатывать концепцию использования FM, и вместо того, чтобы сокращать полосу пропускания, он ее увеличил.

Многие не соглашались с идеями Армстронга по разным причинам. Он обратился в RCA, и, хотя они были впечатлены, они сосредоточились на телевидении и не хотели отвлекать какие-либо ресурсы на новую форму вещания.

После многих трудностей Армстронг в 1939 году запустил собственную радиостанцию, чтобы продемонстрировать эффективность FM. Для размещения этой и других станций, следующих за FCC, выделена полоса частот от 42 до 50 МГц.Вскоре последовали и другие, но после войны Федеральная комиссия по связи в США изменила выделенную полосу частот на известную сегодня между 88 и 108 МГц. Несмотря на то, что вначале были некоторые проблемы из-за того, что было продано несколько сотен тысяч радиостанций, группа была принята во всем мире, и это диапазон УКВ FM, который мы знаем сегодня.

После того, как FM стал средой для высококачественного вещания, он быстро развился.

В дополнение к этому, вид узкополосного FM стал популярным для мобильной связи в диапазонах УКВ и УВЧ.Природа FM означала, что колебания силы сигнала не влияли на работу почти так сильно, как если бы это был сигнал AM.

Индекс модуляции и коэффициент отклонения

При использовании частотно-модулированного сигнала очень полезно иметь меру того, что фактически является уровнем модуляции.

Это полезно при определении параметров, например, является ли сигнал узкополосным или широкополосным частотно-модулированным сигналом. Это также очень полезно для обеспечения того, чтобы все передатчики или приемники в системе были настроены для обеспечения стандартизованного уровня модуляции, поскольку это влияет на такие параметры, как ширина полосы приемника, разнос каналов и тому подобное.

Для определения уровня модуляции используются цифры, известные как индекс модуляции и коэффициент отклонения.

Диапазон FM

Одним из ключевых элементов FM-сигнала является его полоса пропускания. При любом частотно-модулированном сигнале боковые полосы выходят в обе стороны. Они на самом деле простираются до бесконечности, но их интенсивность спадает. К счастью, можно ограничить полосу пропускания FM-сигнала без чрезмерного ухудшения его качества.

Частотная модуляция широко используется во многих областях радиотехники, включая радиовещание и области двусторонней радиосвязи.В этих приложениях можно эффективно использовать его особые преимущества.

Хотя во многих областях используются другие формы модуляции, FM по-прежнему обеспечивает высочайшее качество для радиовещания, а также множество преимуществ для других форм связи.

Другие важные темы по радио:
Радиосигналы Типы и методы модуляции Амплитудная модуляция Модуляция частоты OFDM ВЧ микширование Петли фазовой автоподстройки частоты Синтезаторы частот Пассивная интермодуляция ВЧ аттенюаторы RF фильтры Радиочастотный циркулятор Типы радиоприемников Радио Superhet Избирательность приемника Чувствительность приемника Обработка сильного сигнала приемника Динамический диапазон приемника
Вернуться в меню тем радио. . .

Что такое частотная модуляция? Определение и часто задаваемые вопросы

Определение частотной модуляции

Модуляция — это процесс, с помощью которого информация кодируется из источника сообщения, чтобы оптимизировать ее для передачи. Частотная модуляция (FM) — это кодирование информации в несущей волне путем изменения мгновенной частоты волны. FM-технология широко используется в области вычислений, телекоммуникаций и обработки сигналов.

Часто задаваемые вопросы

Что такое частотная модуляция?

Частотная модуляция — это модуляция, при которой частота несущей волны изменяется в соответствии с мгновенной амплитудой модулирующего сигнала, сохраняя постоянную фазу и амплитуду. Изменение частоты несущей волны выполняется с целью отправки данных или информации на небольшие расстояния.

Индекс частотной модуляции постоянно превышает 1, требует широкой полосы пропускания в диапазоне 200 кГц, работает в диапазоне очень высоких частот от 88 до 108 мегагерц, имеет сложную схему с бесконечным количеством боковых полос и обеспечивает высокое качество приема. сигнал с высоким качеством звука.Частотная и фазовая модуляция являются дополнительными основными методами угловой модуляции, которая представляет собой класс модуляции несущей частоты, часто используемый в системах передачи данных.

FM-сигналы могут быть сгенерированы либо с помощью прямой частотной модуляции, которая достигается путем ввода сообщения непосредственно в генератор, управляемого напряжением, либо с помощью косвенной частотной модуляции, которая достигается путем интеграции сигнала сообщения для генерации модулированного по фазе. сигнал, который затем используется для модуляции кварцевого генератора, результат которого передается через умножитель частоты для получения FM-сигнала.

Варианты использования частотной модуляции включают FM-радиовещание, системы магнитной записи, мониторинг новорожденных на предмет припадков с помощью ЭЭГ, радар, сейсморазведку, синтез звука, телеметрию, системы двусторонней радиосвязи и системы передачи видео.

Уравнение частотной модуляции: FM: VFM (t) = Vco sin (2 p [fc + (Df / Vmo) Vm (t)] t + f)

Амплитудная модуляция против частотной модуляции

Амплитудная модуляция (AM) равна модуляция, при которой амплитуда несущей волны изменяется в соответствии с мгновенной амплитудой модулирующего сигнала, сохраняя постоянную фазу и частоту. Изменение амплитуды несущей волны выполняется с целью отправки данных или информации на большие расстояния.

Индекс амплитудной модуляции колеблется от 0 до 1, требует низкой полосы пропускания в диапазоне 10 кГц, работает в диапазонах средних и высоких частот от 535 до 1705 килогерц, имеет простую схему только с двумя боковыми полосами и принимает сигналы низкого качества с плохое качество звука.

FM и AM работают одинаково, однако способ модуляции их несущих волн отличается.В режиме AM сила сигнала меняется, чтобы включить звуковую информацию. В FM частота, с которой ток меняет направление в секунду для несущего сигнала, изменяется, чтобы включить звуковую информацию.

Частотная модуляция в системах связи

В телекоммуникациях используются два различных типа частотной модуляции: аналоговая частотная модуляция и цифровая частотная модуляция.

При аналоговой модуляции сигнал данных модулируется непрерывно изменяющейся синусоидальной несущей.Три определяющих свойства несущей волны — частота, амплитуда и фаза — используются для создания AM, PM и фазовой модуляции. Цифровая модуляция, классифицируемая как клавиша сдвига частоты, клавиша сдвига амплитуды или клавиша сдвига фазы, работает аналогично аналоговой, однако там, где аналоговая модуляция обычно используется для AM, FM и коротковолнового радиовещания, цифровая модуляция включает передачу двоичных сигналов ( 0 и 1).

Частотная модуляция в анализе вибрации

Анализ вибрации — это процесс измерения и анализа уровней и моделей сигналов вибрации или частот машинного оборудования с целью обнаружения аномальных вибрационных событий и оценки общего состояния машин и их компонентов.Анализ вибрации особенно полезен для вращающегося оборудования, в котором существуют механизмы неисправности, которые могут вызвать аномалии амплитудной и частотной модуляции. Процесс демодуляции может непосредственно обнаруживать эти частоты модуляции и используется для восстановления информационного содержания из модулированной несущей волны.

Как OmniSci помогает контролировать частотную модуляцию?

Во многих телекоммуникационных сетях необходимо реализовать модуляцию, чтобы информационные сигналы были представлены в форме волны, которая может эффективно проходить через среду передачи. Затем этот модулированный сигнал возвращается к исходному сигналу, несущему информацию, посредством демодуляции. Нарушение этой передачи может произойти, если есть отклонения в модулированных сигналах.

Обнаружение аномалий сигналов или аномальных моделей вибрации в огромных объемах сигналов данных невозможно с использованием традиционных решений. Используя OmniSci, телекоммуникационные аналитики могут легко обнаруживать и визуализировать аномалии сетевых сигналов из миллиардов строк записей с помощью SQL-запросов, возвращаемых за миллисекунды.

Частотная модуляция (FM) — NI

Основной принцип FM состоит в том, что амплитуда аналогового сигнала основной полосы частот может быть представлена ​​немного другой частотой несущей. Мы представляем эту взаимосвязь на графике ниже.

Рисунок 1. Частотная модуляция

Как показано на этом графике, различные амплитуды сигнала основной полосы частот (показаны белым цветом) относятся к конкретным частотам сигнала несущей (показаны красным). Математически мы представляем это, описывая уравнения, которые характеризуют FM.

Во-первых, мы представляем наше сообщение, или сигнал основной полосы частот, простым обозначением m (t) . Во-вторых, мы представляем синусоидальную несущую уравнением:

x _c (t) = A _c cos (2πf _c t) .

Фактический математический процесс для модуляции сигнала основной полосы частот m (t) на несущую требует двухэтапного процесса. Во-первых, сигнал сообщения должен быть интегрирован относительно времени, чтобы получить уравнение для фазы относительно времени, θ (t).Эта интеграция обеспечивает процесс модуляции, поскольку фазовая модуляция довольно проста с типичной схемой I / Q-модулятора. Ниже приводится описание блок-схемы FM-передатчика.

Рис. 2. Блок-схема FM-передатчика

Как показано на приведенной выше блок-схеме, интегрирование сигнала сообщения приводит к уравнению для фазы относительно времени. Это уравнение определяется следующим уравнением:

, где k _f — частотная чувствительность.Опять же, результирующая модуляция, которая должна произойти, — это фазовая модуляция, которая включает изменение фазы несущей с течением времени. Этот процесс довольно прост и требует квадратурного модулятора, показанного ниже.

Рисунок 3. Квадратурный модулятор

В результате фазовой модуляции результирующий FM-сигнал, s (t) , теперь представляет собой частотно-модулированный сигнал. Это уравнение показано ниже.

, где м (τ) = M cos (2πf _м τ) .Проще говоря, мы также можем представить это уравнение как:

RadioShack Car Radio FM Stereo Modulator

RadioShack.com Политика возврата онлайн

Из-за COVID-19 обработка возврата может занять больше времени, чем обычно. Пожалуйста, подождите от 14 до 21 дня, прежде чем связываться со службой поддержки клиентов относительно статуса вашего возврата. Спасибо за терпеливость.

На RadioShack.com мы хотим, чтобы вы были полностью удовлетворены каждым приобретенным товаром. Если вас не устраивает ваш RadioShack.com, вы можете вернуть большинство товаров в течение 30 дней с полным возмещением покупной цены за вычетом доставки, обработки или других дополнительных расходов. См. Раздел «Исключения» для продуктов, на которые не распространяется наша политика возврата.

ВАЖНО: За некоторыми исключениями, возврат осуществляется в форме кредита интернет-магазина, который можно погасить на RadioShack.com. RadioShack не возмещает стоимость доставки. За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; Вы несете ответственность за покрытие любых транспортных расходов при возврате вашего товара (ов).

Обязательно отправьте ваш товар (-ы) обратно в полном соответствии с нашей Политикой возврата через Интернет:

• Товар (-ы) необходимо отправить обратно в течение 30 дней с даты доставки.
• Товар (-ы) должны быть неиспользованными и в новом состоянии.
• Все товары должны быть возвращены в оригинальной упаковке со всеми прилагаемыми аксессуарами и документами.
• При возврате, отправленном обратно на наш склад без разрешения на возврат, созданного в нашем Центре возврата или связавшись с нашей службой поддержки клиентов, взимается сбор за ручную обработку в размере 10 долларов США.

Исключения: RadioShack.com не может принимать возврат некоторых товаров. Товары, которые не подлежат возврату, указаны в Интернете. Невозвратные товары включают:

• Продукты, которые были перепроданы или изменены (или помечены) для перепродажи, не принимаются.
• Открытый софт или комплекты.
• Неисправные электронные носители (например, флэш-накопители USB и карты памяти).
• Средства личной гигиены (например, маски для лица, защитные маски).
• Товары, указанные в списках окончательной продажи или невозвратных.
• Продукты, приобретенные не на RadioShack.com.

Возврат внутри страны (США)

Для возврата или обмена товара:

• Начните с посещения нашего центра возврата по адресу radioshack.com/returns и введите адрес электронной почты, использованный при размещении заказа.
• Ваш запрос на возврат товара должен быть отправлен в течение 30 дней с даты доставки или иным образом в рамках нашей Политики возврата.
• За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; Вы несете ответственность за оплату обратной доставки. Стоимость обратной доставки будет вычтена из суммы возврата.
• Вы получите электронное письмо с инструкциями по возврату. Выберите «Начать возврат» и выберите товары, которые хотите вернуть. Следуйте инструкциям, чтобы распечатать этикетку обратной доставки.
• Используйте выданную транспортную этикетку, чтобы обеспечить надлежащую обработку возврата. Сохраните номер отслеживания возврата из возвращаемой посылки, чтобы гарантировать, что посылка будет возвращена на наш склад.
• Вы можете вернуть посылку в любое почтовое отделение США. Как только ваш возврат будет получен и обработан на нашем складе, вам будет отправлено электронное письмо с подтверждением.

Международный возврат

Если вы решите вернуть свой товар (-ы), RadioShack не предоставляет этикетки с предоплаченным возвратом, и вы несете ответственность за покрытие расходов по доставке. Кроме того, клиенты за пределами США не смогут использовать наш онлайн-центр возврата.Вместо этого следуйте приведенным ниже инструкциям, чтобы вернуть товар в соответствии с нашей Политикой возврата через Интернет.

Чтобы вернуть товар (-ы) по почте, свяжитесь с нашей службой поддержки клиентов по адресу [email protected] или позвоните нам по телефону 1-800-THE-SHACK (1-800-843-7422). Мы предоставим вам этикетку для возврата, которую вы можете передать любому из местных перевозчиков. Отправляйте возвращаемые товары в наш отдел возврата по адресу, указанному ниже:

.

RadioShack Returns
900 Terminal Road # 244
Fort Worth, TX 76106

Поврежденные или дефектные товары

Если вы получили поврежденный или бракованный товар от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Сообщите представителю номер вашего заказа, номер позиции и номер отслеживания из исходного электронного письма с подтверждением. Представителю также понадобятся ваш адрес электронной почты и номер телефона.

● RadioShack.com сделает все возможное, чтобы помочь вам с возвращением.

● Неисправный элемент может быть заменен в течение 30 дней с даты покупки в соответствии с нашей Гарантийной политикой или в течение гарантийного срока производителя, в зависимости от того, какой срок больше.Обратитесь за помощью к представителю службы поддержки клиентов.

● По возможности имейте при себе фотографии повреждения или дефекта, чтобы ускорить оказание помощи.

● Поврежденные или дефектные товары будут заменены, если таковые имеются, или будет предоставлен кредит магазина RadioShack.com.

Пропавший предмет (ы)

Если ваш номер отслеживания показывает, что заказ был доставлен, но вы так и не получили его от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Свяжитесь с перевозчиком и подайте претензию в отношении утерянных при транспортировке предметов.Сообщите представителю номер вашего заказа, номер позиции, номер для отслеживания из исходного электронного письма с подтверждением и номер претензии. Представителю также понадобятся ваш адрес электронной почты и номер телефона. ● RadioShack.com приложит все разумные усилия, чтобы помочь вам с заменой, если таковая имеется, или будет предоставлен кредит магазина.

Отмена заказа

Поскольку ваш заказ обрабатывается максимально быстро, для его отмены есть 15-минутное окно в наши обычные рабочие часы.Если вы разместили заказ по ошибке, немедленно позвоните в службу поддержки по телефону 1-800-843-7422. Если запрос на отмену поступает более чем через 15 минут после размещения заказа или в нерабочее время, заказ будет доставлен и должен быть обработан как возврат после доставки.

Гарантия на продукцию

Щелкните здесь , чтобы ознакомиться с положениями и условиями для всех штатов.

Многие товары, которые продаются на RadioShack.com, поставляются с гарантией производителя.Применимую информацию о гарантии обычно можно найти внутри коробки или упаковки. Для получения дополнительной информации о гарантии производителя на конкретный продукт обращайтесь непосредственно к производителю.

На наши продукты под собственной торговой маркой RadioShack предоставляется 90-дневная или 1-летняя гарантия, в зависимости от продукта. Вы можете прочитать условия этих ограниченных гарантий ниже.

Условия гарантии

За исключением Калифорнии, RadioShack не дает никаких дополнительных гарантий, явных или подразумеваемых, в отношении любого продукта, произведенного сторонней организацией, кроме RadioShack.

, ЗА ИСКЛЮЧЕНИЕМ ЗАКОНОДАТЕЛЬСТВ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ ОСОБЕННО ОТКАЗЫВАЮТСЯ: (1) ДЛЯ ВСЕХ ПРОДАЖ «КАК ЕСТЬ»; И (2) ПОСЛЕ ПРОИЗВОДСТВА: [A] истечения срока действия ЛЮБЫХ ПРИМЕНИМЫХ ЯВНЫХ ГАРАНТИЙ, ИЛИ [B] 90 ДНЕЙ С ДАТЫ ПОКУПКИ.

RadioShack не несет ответственности за любые убытки или ущерб (включая косвенные, особые, случайные или косвенные убытки), прямо или косвенно вызванные продуктами, перечисленными в этой квитанции.В некоторых штатах не допускаются ограничения подразумеваемых гарантий (например, гарантии товарной пригодности или пригодности для определенной цели) или исключение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут к вам не относиться. Кроме того, у вас могут быть другие права, которые варьируются от штата к штату.

Продукты, которые подверглись неправильному использованию (включая статический разряд), небрежному обращению, аварии или модификации, или которые были спаяны или изменены во время сборки и не могут быть протестированы, исключаются из какой-либо гарантии RadioShack. com.

Продукты, которые мы продаем, не авторизованы для использования в качестве критических компонентов в имплантируемых человеку устройствах, устройствах или системах жизнеобеспечения. Критическим компонентом является любой компонент имплантируемого человеку устройства, устройства или системы жизнеобеспечения, отказ от работы которых, как можно разумно ожидать, вызовет отказ имплантата, устройства или системы жизнеобеспечения или повлияет на их безопасность или эффективность.

На многие другие продукты, предлагаемые на этом веб-сайте, распространяется гарантия производителя.Копия конкретной гарантии, если она предлагается гарантом, будет доступна для проверки перед продажей по специальному запросу по нашему каталожному номеру.

Мы поставляем множество продуктов, которые соответствуют военным спецификациям производителя. Мы не отслеживаем эти продукты; поэтому мы поставляем их только как коммерческие детали.

Информация для международных клиентов или клиентов, путешествующих за границу: продуктов, приобретенных на RadioShack. com или через наши розничные точки в США не подлежат возврату для гарантийного обслуживания ни в одном из наших международных представительств.

90-дневная ограниченная гарантия

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие в этом продукте дефектов материалов и изготовления при нормальном использовании первоначальным покупателем в течение девяноста (90) дней с даты покупки в магазине RadioShack.com, принадлежащем RadioShack. , или авторизованный франчайзи или дилер RadioShack.RADIOSHACK НЕ ДАЕТ НИКАКИХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Настоящая гарантия не распространяется на: (a) повреждение или отказ, вызванный или связанный с неправильным обращением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, переделкой, аварией, стихийными бедствиями (такими как наводнения или молния) или превышением напряжения или текущий; (б) ненадлежащим или неправильно выполненным ремонтом лицами, не авторизованными сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) расходы на транспортировку, доставку или страхование; (f) затраты на снятие, установку, настройку, настройку или переустановку продукта; и (g) претензии лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется данная гарантия, доставьте продукт и товарный чек RadioShack в качестве доказательства даты покупки в место первоначальной покупки или посетите сайт www.radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом (а) заменит продукт таким же или сопоставимым продуктом, или (б) вернет покупную цену. Все замененные продукты и продукты, за которые производится возврат, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ.ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ БЫТЬ НАЛОЖЕННЫМ ЗАКОНОДАТЕЛЬСТВОМ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ЦЕННОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, ДЕЙСТВУЮТ ПО ДЕЙСТВУЮЩЕЙ ГАРАНТИИ.

, ЗА ИСКЛЮЧЕНИЕМ ВЫШЕ ОПИСАННОГО, RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМ ДРУГИМ ЛИЦОМ ИЛИ ЛИЦОМ В ОТНОШЕНИИ ЛЮБОЙ ОТВЕТСТВЕННОСТИ, ПОТЕРЯ ИЛИ УЩЕРБ, ВЫЗВАННЫЙ НАПРЯМУЮ ИЛИ НЕПОСРЕДСТВЕННЫМ ИСПОЛЬЗОВАНИЕМ ПРОДУКЦИИ. НАРУШЕНИЕ ДАННОЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УБЫТКИ, ВЫЗВАННЫЕ НЕУДОБСТВАМИ И ЛЮБЫМИ УБЫТКАМИ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ И ЛЮБЫЕ КОСВЕННЫЕ, СПЕЦИАЛЬНЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ДАЖЕ ЕСЛИ ВОЗМОЖНОСТЬ ТАКИХ УБЫТКОВ.

В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии, а также исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут к вам не относиться. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются в зависимости от штата.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack
900 Terminal Rd # 244
Fort Worth, TX 76106 USA
www.radioshack.com
1-800-THE-SHACK

Обновлено 21.01.

Ограниченная гарантия на 1 год

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие в этом продукте дефектов материалов и изготовления при нормальном использовании первоначальным покупателем в течение одного (1) года с даты покупки в магазине RadioShack. com, принадлежащем RadioShack. , или авторизованный франчайзи или дилер RadioShack. RADIOSHACK НЕ ДАЕТ НИКАКИХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Настоящая гарантия не распространяется на: (a) повреждение или отказ, вызванный или связанный с неправильным обращением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, переделкой, аварией, стихийными бедствиями (такими как наводнения или молния) или превышением напряжения или текущий; (б) ненадлежащим или неправильно выполненным ремонтом лицами, не авторизованными сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) расходы на транспортировку, доставку или страхование; (f) затраты на снятие, установку, настройку, настройку или переустановку продукта; и (g) претензии лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется данная гарантия, доставьте продукт и товарный чек RadioShack в качестве доказательства даты покупки в место первоначальной покупки или посетите сайт www. radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом (а) заменит продукт таким же или сопоставимым продуктом, или (б) вернет покупную цену. Все замененные продукты и продукты, за которые производится возврат, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ.ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ БЫТЬ НАЛОЖЕННЫМ ЗАКОНОДАТЕЛЬСТВОМ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ЦЕННОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, ДЕЙСТВУЮТ ПО ДЕЙСТВУЮЩЕЙ ГАРАНТИИ.

, ЗА ИСКЛЮЧЕНИЕМ ВЫШЕ ОПИСАННОГО, RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМ ДРУГИМ ЛИЦОМ ИЛИ ЛИЦОМ В ОТНОШЕНИИ ЛЮБОЙ ОТВЕТСТВЕННОСТИ, ПОТЕРЯ ИЛИ УЩЕРБ, ВЫЗВАННЫЙ НАПРЯМУЮ ИЛИ НЕПОСРЕДСТВЕННЫМ ИСПОЛЬЗОВАНИЕМ ПРОДУКЦИИ. НАРУШЕНИЕ ДАННОЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УБЫТКИ, ВЫЗВАННЫЕ НЕУДОБСТВАМИ И ЛЮБЫМИ УБЫТКАМИ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ И ЛЮБЫЕ КОСВЕННЫЕ, СПЕЦИАЛЬНЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ДАЖЕ ЕСЛИ ВОЗМОЖНОСТЬ ТАКИХ УБЫТКОВ.

В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии, а также исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут к вам не относиться. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются в зависимости от штата.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack
900 Terminal Rd # 244
Fort Worth, TX 76106 USA
www.radioshack.com
1-800-THE-SHACK

Обновлено 21.01.

Частотная модуляция — обзор

51.4.5 Методы модуляции

До настоящего времени на выбор метода модуляции для использования в спутниковой связи большое влияние оказывала стоимость мощности несущей, достигающей приемной антенны. Эта стоимость имеет тенденцию к снижению, в частности, по мере того, как начинают использоваться спутники с более высоким коэффициентом усиления антенны, но другое ограничение на уровни мощности нисходящего канала, вероятно, останется, пока большая часть спектра, выделенного для космических служб, используется совместно с наземными службами радиосвязи, которые имеют равные статус распределения. Несмотря на низкие уровни шума приемника, достижимые даже с помощью недорогих приемников земных станций, методы модуляции должны подходить для работы при относительно низком отношении несущей к шуму. Амплитудная модуляция никогда не используется для аналоговых сигналов, а для цифровых сигналов редко используются фазовый сдвиг высокого порядка и гибридная модуляция. Однако методы модуляции, которые допускают более низкие отношения несущей предварительного демодулятора к шуму (C / N), как правило, требуют более широкой полосы пропускания для данной информационной емкости. Таким образом, параметры модуляции следует оптимизировать для каждой ситуации, чтобы обеспечить максимальное использование пропускной способности транспондера.

Частотная модуляция чаще всего используется для сигналов, которые излучаются в аналоговой форме, и обычно имеет относительно высокий индекс модуляции. В идеале индекс модуляции и, следовательно, ширина полосы, занимаемая до демодуляции, и уровень мощности несущей выбираются так, чтобы:

1.

Порог демодулятора в условиях ясного неба (то есть при отсутствии поглощение сигнала в тропосфере) будет превышено на несколько децибел (в зависимости от требуемых запасов дождя и реализации), и необходимое отношение сигнал / шум постдемодулятора (S / N) будет достигаться в течение указанного времени.

2.

Мощность и полоса пропускания, доступные от транспондера для несущей и любых других несущих, которые может ретранслировать транспондер, будут заняты, когда транспондер будет полностью загружен.

Выбор включает рассмотрение многих характеристик спутниковой сети, наиболее важной из которых, вероятно, является добротность (G / T) комбинаций антенн и приемников различных задействованных земных станций.

FM с широким отклонением широко используется для аналоговых телевизионных сигналов и многоканальных телефонных агрегатов с частотным разделением каналов (FDM).При использовании для одиночных речевых каналов ценная экономия энергии может быть получена за счет подавления несущей, когда говорящий молчит. Концентрация спектральной энергии в окрестности несущей частоты FM-сигнала может потребовать применения формы волны рассеивания энергии несущей к основной полосе телевизионного излучения или высокопроизводительного телефонного излучения FDM, чтобы удовлетворить упомянутому ранее ограничению PFD, если распределение частот нисходящей линии связи используется совместно с наземными радиослужбами.

Для цифровых сигналов чаще всего используется фазовая манипуляция (PSK), 2-фазная или 4-фазная. Для 2-фазной PSK отношение C / N при чистом небе 8,4 дБ плюс небольшой дождь и запас реализации достаточно, а для 4-фазной PSK это отношение должно быть на 3 дБ больше. Однако некоторая форма прямого исправления ошибок (FEQ часто используется, особенно когда G / T приемников земных станций низкое, и это позволяет удовлетворительно работать со значительно более низким отношением C / N. Такие излучения переносят все виды цифровых сигналов, от одиночных речевых каналов до многоканальных телефонных агрегатов с временным уплотнением (TDM) и систем передачи данных с широким диапазоном скоростей передачи информации до сигналов цифрового телевидения, хотя последние обычно подвергаются некоторой форме обработки видеосигнала с уменьшением скорости передачи битов.

Широкополосные цифровые излучения могут иметь сильные спектральные линии в условиях холостого хода цепи, и может потребоваться добавить к модулирующему сигналу на передающей земной станции псевдослучайную последовательность, которая будет вычтена на приемной земной станции, чтобы рассеять их. линии, если частотное распределение нисходящей линии связи используется совместно с наземными радиослужбами. Когда G / T приемных земных станций очень мало, как это может быть в некоторых сетях терминалов с очень малой апертурой (VSAT), может быть предпочтительным распределить спектральную энергию несущей с использованием модуляции с расширенным спектром со скачкообразной перестройкой частоты.

Модуляторы FM для автомобилей | MP3, стерео, проводное, беспроводное — CARiD.com

Современные портативные мультимедийные устройства, будь то MP3-плееры, смартфоны или планшеты, можно использовать в автомобиле для прослушивания любимых композиций, куда бы вы ни направлялись. У некоторых автомобилей есть разъемы, которые позволяют подключать устройство к стереосистеме автомобиля, но многие автомобили на дороге все еще не имеют этой функции и требуют дополнительного оборудования или требуют использования дополнительных входов. Если ваш автомобиль не оборудован для этой настройки или устройство несовместимо, то модулятор FM — удобный и доступный вариант.

У нас есть целый ряд первоклассных 3-ступенчатых FM-модуляторов, iSimple iPod и дополнительных устройств ввода, FM-пульты iSimple с поддержкой Bluetooth и многое другое. Специально разработанные для использования в автомобильных аудиосистемах, они обеспечивают простоту эксплуатации и эффективное подключение. В нашем цифровом магазине вы можете найти FM-модуляторы, которые позволяют подключать такие аудиоустройства, как MP3-плееры, CD и DVD-плееры, а также электронные планшеты, а именно iPad (R), iPhone (R), iPod (R) и т. Д., Следовательно, вещание любимую музыку через заводскую автомагнитолу.

Модуляторы

FM предлагают вам возможность выбирать песни со своего телефона или плеера через пустую FM-станцию ​​и, в свою очередь, воспроизводить музыку через радио, как если бы оно было подключено для этого. Модуляторы FM улавливают частоту, излучаемую отдельным модулем, который подключается к разъему для наушников. Модуляторы FM особенно полезны в районах за пределами больших городов, поскольку количество FM-станций значительно меньше, чем в более густонаселенных мегаполисах. Кроме того, после покупки FM-модулятора вам больше не нужно будет беспокоиться о том, что вашему мобильному телефону или другим портативным устройствам будет не хватать электроэнергии во время путешествий, поскольку FM-модуляторы помогут их зарядить.

Модуляторы

FM обладают множеством инновационных преимуществ, что гарантирует вам полное удовлетворение. Например, FM-пульт iSimple с поддержкой Bluetooth для смартфона Android, который мы предлагаем, оснащен системой громкой связи, которая позволяет отправлять текстовые сообщения, отправлять электронную почту и отвечать на звонки, не обращаясь с телефоном, а также позволяет безопасно управлять автомобилем. Он включает микрофон с шумоподавлением, который обеспечивает четкое и четкое общение. Этот продукт совместим с мобильными телефонами с функцией Bluetooth.Итак, если вы хотите, чтобы музыка воспроизводилась с вашего телефона через автомобильную стереосистему, но ваше радио не имеет входа AUX, и у вас нет другого способа воспроизводить музыку во время вождения, выберите один из модуляторов FM на нашем веб-сайте. Пусть это станет началом вашего нового музыкального путешествия.

Схема модуляции / демодуляции FM: 7 шагов (с изображениями)

Сигнал от детектора огибающей не имеет большой амплитуды и содержит довольно много шума. Поэтому мы добавляем несколько фильтров, чтобы прояснить и усилить сигнал.Посмотрите на дисплей осциллографа на изображении 2. Красный сигнал канала 1 представляет собой несущую 25 кГц с частотой модуляции 1 кГц, амплитудой 500 мВ и показателем 10%. Все эти настройки находятся на расширенной вкладке инструмента Analog Discovery AWG (см. Изображение 3), если вы хотите генерировать сигнал самостоятельно. Затем этот сигнал вводится на вход дифференциатора, пока не используется схема модуляции. Синий канал CH 2 — это выход детектора огибающей перед любой фильтрацией. Вы видите шкалу слева от дисплея на изображении 2? Каждое деление составляет 20 мВ для канала 2.Большинство осциллографов позволяют вам выбирать разные шкалы для каждого канала, и здесь шкала для канала 1 составляет 200 мВ / дел, что больше в 10 раз. С этими двумя сигналами на шкале 200 мВ / дел вы вряд ли сможете увидеть выход детектора огибающей, потому что он очень слабый. Вы также можете увидеть шум в сигнале на изображении 2. Нам нужно отфильтровать его и значительно усилить сигнал. Мы также будем пропускать сигнал через полосовой фильтр, чтобы пропускать только звуковые частоты от 200 Гц до 2 кГц.

Первая часть — полосовой фильтр. Он пропускает только небольшой диапазон частот, и в нашем случае от 200 Гц до 2 кГц более чем достаточно. Обратите внимание, что, поскольку резисторы совпадают, здесь нет усиления, только фильтрация. Мы не хотим усиливать шум, поэтому сначала его отфильтруем.

После полосового фильтра у нас есть два фильтра нижних частот, первый с усилением примерно 23,5 и отсечкой примерно 8,6 кГц, а второй с единичным усилением 1, что означает отсутствие усиления и отсечкой примерно 3.4 кГц. Даже после полосового фильтра у нас все еще есть некоторый шум от несущей волны (в конце концов, фильтры не идеальны), и сигнал слабый. Мы отфильтровываем шум выше 8,6 кГц, а затем усиливаем его в 23,5 раза. Да, он высокий, но он нужен (вы можете изменить его, изменив соотношение резисторов. Щелкните ссылку фильтра нижних частот выше, чтобы просмотреть уравнение). Затем второй фильтр нижних частот дополнительно очищает этот сигнал, фильтруя шум выше 3,4 кГц, что выше нашего целевого диапазона 200 Гц — 2 кГц, так что мы в порядке.Второй фильтр не является абсолютно необходимым, но, в конце концов, он все-таки изменил ситуацию.

Изображение 4 показывает разницу в сигнале между выходом детектора огибающей и выходом последнего фильтра. Масштаб не совсем такой, как раньше, но данные были вне диапазона, поэтому я немного уменьшил их. Вы заметили окно измерения в правом нижнем углу? Это значение модуляции 1 кГц, которое мы видели в настройках на изображении 3 выше. Это не идеальная синусоида, но она намного чище, чем была раньше, и достаточно хороша, чтобы вы не заметили разницы.

Если вы не хотите добавлять усилитель класса B, все готово.
