Основные отличия Twin-Turbo от Bi-Turbo двигателей

26 августа 18:19 2020 by AMSRUS

Просмотров: 688

Наверняка вы не раз слышали про “твинтурбо” двигатели и “битурбо” двигатели, но в чем же их основные отличия между собой?

К сожалению, большинство водителей думают, что на самом деле они ничем не отличаются между собой, но это совсем не так. Существенные отличия все-таки есть и прямо сейчас мы узнаем, какие именно.

Характеристика Bi-Turbo двигателя

Итак, начнём с того, что Битурбо – система турбонаддува, состоящая из двух турбин (маленькая и большая). Маленькая турбина раскручивается в несколько раз быстрее, запуская работу большой турбины. После того, как вторая турбина раскручивается, добавляется большой воздушный заряд. Без работы большой турбины, маленькая просто не смогла бы обеспечить автомобиль нужной производительностью, а совокупность двух турбин позволяет добиваться большой мощности, а соответственно и быстрого ускорения автомобиля.

Что это дает? Прежде всего то, что двигатель запускается плавно, без надрыва, то есть двигатель направлен на то, чтобы минимизировать вероятность лага. Такой двигатель отлично подходит не только для использования его в гоночных машинах на длинных дорожных трассах, но и для городской размеренной езды. Стоит отметить, что система Битурбо достаточно дорогостоящая, поэтому установка производится в основном в автомобилях высокого класса.

Характеристика Twin-Turbo двигателя

Теперь поговорим о Твин-турбо, в чем основные отличия данного двигателя. Система отличия состоит в том, что двигатель направлен не на снижение лага, а на увеличение производительности при прокачке воздуха. Это нужно в случае, когда мотор автомобиля работает, потребляя больший воздух, нежели способна дать турбина. Из-за такого диссонанса возникает не только сбой в системе, но и поломка в механизме наддува, а ведь на этом список не заканчивается, существует еще ряд поломок, с которыми вы можете ознакомится на https://turboday. com.ua/.

В отличие от Битурбо, система Твин-Турбо включает в себя две одинаковых турбины, что в несколько раз увеличивает производительность двигателя. При этом, если установить две маленькие турбины, которые будут наравне с производительностью одной большой турбины, то можно эффективно снизить лаг.

Таким образом, мы можем выделить несколько главных отличий двигателей Твин-Турбо и Битурбо:

  • Разные способы достижения нужных уровней производительности
  • Стоимость, так как Битурбо несколько дороже, чем Твин-Турбо
  • Разные внутренние составляющие (разная величина турбины)
  • Битурбо снижает возможность появления турбо-лага
  • Твин-турбин увеличивает плавность динамики запуска двигателя

Мало кто знает, но помимо двух вышеперечисленных вариантов существует также третий, который предполагает установку трёх или более турбин.

Установка трех или более турбин преследует практически такую же цель, как и установка Twin-Turbo, так как улучшение производительности автомобиля играет большую роль для всех автомобилистов. Тем не менее, третий способ является менее популярным, он практически никогда не устанавливается на серийных автомобилях и является более распространенным в драг-рейсинге.


Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/amsrus.ru/wp-content/themes/gadgetine-theme/includes/single/post-tags-categories.php on line 7

Отличие битурбо от твинтурбо. Какие отличия между системами твин-турбо и битурбо? Различие между данными системами

Твинтурбо и битурбо в чем разница и какие отличия

Вы не раз слышали названия твинтурбо (twinturbo) и битурбо (biturbo), но в чем же разница? А разницы на самом деле никакой! Твин-турбо и Би-Турбо – это все маркетинговые уловки и различные названия для одной и той же системы турбонаддува. Кстати, почитайте полезную статью Кости Неклюдина о плюсах и минусах различных систем турбонаддува​

Вопреки убеждениям некоторых «экспертов» название системы битурбо или твинтурбо не отображают схему работы турбины – параллельную или последовательную (секвентальную).

Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo (твинтурбо). В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор. У, например, немецких автомобилей есть схожие по рабочему принципу системы, но называются они не твинтурбо (twinturbo), а БиТурбо (BiTurbo).

На автомобиле Toyota Supra с рядной шестеркой установлены две турбины, система турбонаддува называется TwinTurbo (твинтурбо), но работают они в особой последовательности, включаясь и выключаясь с помощью специальных перепускных клапанов. На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.

Давайте теперь по порядку разберем обе системы би-турбо (biturbo) и твинтурбо (twinturbo), а точнее, что о них пишут в «этих ваших интернетах»:

Би-турбо (biturbo) – система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе битурбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы битурбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.

Система битурбо (bitrubo) может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.

Твин-турбо (twinturbo) – данная система отличается от би-турбо тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В системах твинтурбо (twinturbo) применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной. К тому же, если применить 2 небольших турбины, схожих по производительности с одной большой, то можно снизить нежелаемый турболаг. Но это не значит, что никто не использует две больших турбины. Например, в серьезном драге могут использоваться две больших турбины для еще большей производительности. Система твин-турбо может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на битурбо системах.

А вообще для еще большего веселья никто вам не мешает воткнуть сразу 3 (!) турбины или более. Цель преследуется такая же, как и для твинтурбо. Должен заметить, что такое зачастую применяется в драг рейсинге и никогда на серийных автомобилях.

Кстати, почитайте полезную статью Кости Неклюдина о плюсах и минусах различных систем турбонаддува

Любите турбо или у вас автомобиль с турбонаддувом? Тогда вступайте в нашу группу!

На современных автомобилях нередко применяется турбонаддув - он позволяет повысить мощность двигателя благодаря увеличению количества топлива, впрыскиваемого в цилиндр за один цикл.

Ещё с середины XX века существуют автомобили, в которых используются сразу две турбины - такую компоновку называют Twinturbo, Biturbo, Double Turbo и другими словами. Нередко можно встретить информацию о принципиальных различиях Твинтурбо и Битурбо - в отдельных статьях приводятся определения и сущность уникальных конструктивных элементов. Попробуем разобраться в компоновке этих систем и мы.

Турбонаддув всё чаще применяют для повышения мощности двигателя

Самый интересный момент в этой проблеме заключается в том, что принципиальных отличий как раз не существует. Biturbo и его аналог Twinturbo являются просто альтернативными названиями одинаковых систем наддува с двумя компрессорами. Причём как Biturbo, так и Twinturbo предполагают использование различных вариаций технической части.

Различные названия были придуманы маркетологами известных автомобильных производителей, чтобы выделить свою продукцию среди множества аналогичных машин, построенных с применением той же компоновки.

Интересно, что японцы предпочитать свои сдвоенные турбокомпрессоры Twinturbo, тогда как европейские компании пишут Biturbo - так сложилось исторически. В нашу страну поступают машины из обеих частей света, поэтому что название Biturbo, что Twinturbo знакомы отечественному потребителю. Поэтому спор о различиях между названиями турбокомпрессоров можно считать несостоятельным - а вот узнать о принципиально разных системах, используемых в международной практике, будет интересно.

Если вы знаете, что такое турбонаддув, то поймёте, что в установке двух турбокомпрессоров есть свои сложности. Обе турбины системы Biturbo приходится устанавливать на одну выхлопную магистраль, причём между ними должно сохраняться определённое расстояние. Проблема заключается в том, что дальний турбокомпрессор будет получать меньше энергии и работать не столь эффективно. В середине XX века эту проблему решали достаточно просто - вторая турбина в компоновке Twinturbo имела отличающиеся характеристики подшипников и форму крыльчатки. За счёт этого удавалось синхронизировать работу двух агрегатов и существенно повышать мощность двигателя при помощи системы Biturbo.

Система Biturbo используется всё реже

Однако практика показала, что последовательная компоновка Twinturbo имеет несколько важных недостатков:

  • Наличие серьёзной «турбоямы», то есть диапазона оборотов, в котором турбины попросту не работают;
  • Достаточно большое время отклика на подачу газа;
  • Ускоренный износ ближней турбины;
  • Неудобство установки на V-образные моторы.

Проблему пытались решить различными способами. Однако наиболее элегантное и эффективное инженерное решение предложила компания Toyota, которая сделала включение турбокомпрессоров своего варианта Biturbo. На низких оборотах клапаны закрыты и выхлопные газы проходят только через небольшую первую турбину, легко раскручивая её и обеспечивая ранний выход из «турбоямы». После достижения 3500 об/мин, когда давление газов уже становится избыточным, электроника открывает специальную заслонку, и горячий поток устремляется ко второму турбокомпрессору большего размера, обеспечивая существенный прирост мощности двигателя.

Однако с массовым распространением V-образных моторов последовательная система Biturbo стала применяться всё реже, поскольку использовать её было неудобно с конструктивной точки зрения. Приблизительно в начале 80-х была предложена альтернативная компоновка Twinturbo, в которой каждая турбина была закреплена за несколькими цилиндрами двигателя - как правило, речь шла о той или иной «половинке» блока. Турбокомпрессоры могли располагаться намного ближе к впускному и выпускному коллектору, что существенно уменьшило уровень механических и аэродинамических потерь, а также повысило мощность двигателя. Кроме того, параллельная система Biturbo, использующая компактные турбины, позволила избавиться от «турбоямы» и сделать мотор очень чувствительным к изменению подачи топлива.

В большинстве случаев параллельная схема Twin Turbo предполагает использование общего впускного коллектора, что упрощает её и делает менее затратной в обслуживании, но ограничивает динамический потенциал автомобиля. Поэтому в качестве альтернативы была предложена компоновка Biturbo с раздельными впускными трактами и коллекторами. Помимо прочего, это позволило адаптировать систему для использования на компактных рядных моторах, которые ранее оснащались исключительно двумя турбокомпрессорами, расположенными последовательно.

Однако наиболее интересную схему Twinturbo предложила компания BMW - её отличие заключалось в расположении турбин в развале V8, а не по сторонам от блока цилиндров. Причём каждый из турбокомпрессоров был запитан от цилиндров, находящихся по обе стороны двигателя! Несмотря на огромные сложности, которые пришлось преодолеть инженерам, результат превзошёл все ожидания. Такая оригинальная система Biturbo уменьшила протяжённость «турбоямы» на 40% без снижения надёжности узла. Кроме того, существенно повысилась стабильность работы двигателя и уменьшилась интенсивность его вибраций.

Иногда с компоновкой Twinturbo путают турбину Twinscroll. Последняя предполагает использование одной турбины, имеющей два канала и два участка крыльчатки с разной формой лопастей. На низких оборотах открывается клапан, ведущий к меньшей крыльчатке - в результате турбокомпрессор разгоняется достаточно быстро и обеспечивает прирост мощности без «турбоямы». Однако с повышением скорости вращения коленвала давление выхлопных газов становится избыточным и открывается второй клапан - теперь используется только большая крыльчатка. Как следствие, автомобиль получает дополнительный рост производительности.

Конечно, такая система имеет несколько меньшую эффективность, чем классическая Biturbo. Однако в сравнении с одной турбиной тяговые возможности двигателя всё же возрастают. Конечно, компоновка Twinscroll сложна в производстве и считается достаточно ненадёжной. Однако в настоящее время её очень часто применяют в мощных автомобилях - в том числе и в составе системы Biturbo.

Если вы знаете, чем отличается механический компрессор от турбины, то поймёте, почему эти две системы считаются несовместимыми - первый приводится от коленвала, тогда как турбокомпрессор использует энергию выхлопных газов и совместить их практически невозможно. Однако для инженеров Volkswagen нет ничего невозможного - в свой вариант системы Twinturbo они включили оба узла. Турбина работает постоянно, тогда как компрессор помогает устранить «турбояму» на низких оборотах. Впоследствии он отключается, но при резком нажатии педали газа вновь вступает в действие, улучшая реакцию двигателя на подачу топлива.

Результатом использования такого варианта Biturbo стало значительное повышение мощности, достижение предела крутящего момента на малых оборотах, ускорение набора оборотов, а также уменьшение времени отклика на нажатие педали газа. Разница с простым Twinturbo для водителя практически незаметна - он чувствует лишь легко прогнозируемую мощную динамику и не отвлекается на провалы мощности либо иные проблемы. Однако система, разработанная Volkswagen, оказалась очень сложной в производстве и ненадёжной. Поэтому в настоящее время на машинах брендов, входящих в группу компаний, использует только один из двух вариантов наддува.

Резюмируя вышесказанное, можно сделать вывод о том, что отличия Twinturbo от Biturbo заключаются только в названии. Если же вас действительно интересуют различные системы наддува, вам стоит обратить внимание на параллельные и последовательные компоновки. Кроме того, нелишним будет более подробно ознакомиться с отличиями турбокомпрессора от механического наддува и плюсами их совместного применения.

Как работают двигатели Biturbo и Twin Turbo в автомобилях?

В дословном переводе с английского языка словосочетание twin-turbo обозначает «двойное турбо» или «удвоенное турбо». Правильными являются оба варианта перевода. Теперь давайте оставим лингвистический аспект и изучим подробно техническую сторону данного вида турбонаддува.

Для того, чтобы добиться заметного увеличения мощности двигателя в его конструкцию устанавливают турбину. Twin-Turbo является одним из видов турбосистемы автомобиля и именно на нем мы и остановим наше внимание. Твин турбо подразумевает установку сразу двух одинаковых турбин, которые многократно увеличивают производительность всей системы турбонаддува. Подобная компоновка намного эффективней турбосистемы, в работе которой используется только одна турбина.

Изначально битурбо было спроектировано для решения главной проблемы всех надувных двигателей – устранение так называемой «турбоямы». Это явление проявляется в снижении эластичности и резком падении мощности двигателя на низких оборотах. Все это происходит в момент, когда турбина двигателя под давлением выхлопных газов не успевает раскрутиться до оптимальных оборотов.

Впоследствии было замечено, что сдвоенные турбины позволяют существенным образом расширить диапазон оборотов номинального крутящего момента, повысив тем самым максимальную мощность, одновременно сократив общий расход топлива.

Знаете ли Вы? Эксклюзивный суперкар Bugatti Veyron оснащен сразу четырьмя турбинами, а такая система турбонаддува получила соответствующее название — Quad-Turbo.

Существует несколько основных видов системы Twin-Turbo: параллельная, последовательная и ступенчатая. Каждый вид турбонаддува характеризуется собственной геометрией, принципом работы и выдаваемыми динамическими характеристиками.

Это относительно простой тип турбосистемы, конструкция которого включает симметричную пару одновременно работающих компрессоров. Благодаря такой синхронизации достигается равномерное распределение входящего воздуха.

Зачастую данная схема применяется в дизельных V-образных двигателях, где каждый компрессор отвечает за подачу воздуха во впускной коллектор своей группы цилиндров.

Уменьшение инертности достигается путем снижения массы ротора турбины, поскольку 2 небольших компрессора создают большее давление, раскручиваясь при этом значительно быстрее, чем один большой и более производительный компрессор. В итоге значительно уменьшается та турбояма, о которой говорилось выше, а двигатель выдает лучшие характеристики во всем диапазоне оборотов.

Данный тип подразумевает компоновку, состоящую из двух соизмеримых компрессоров, которые при этом могут иметь разные характеристики и работать в дополняющем режиме. Более легкий и быстрый нагнетатель работает в непрерывном режиме, устраняя тем самым глубокую и широкую турбояму. Второй нагнетатель по специальным сигналам электроники контролирует обороты двигателя и включается при более тяжелых режимах работы двигателя, обеспечивая таким образом максимальный показатель мощности и топливной эффективности.

На пиковых режимах работы двигателя включаются сразу 2 турбины, работая в паре. Подобная схема может применяться на двигателях с любым топливным циклом.

Самый сложный и прогрессивный тип турбонаддува, обеспечивающий самый широкий диапазон мощности. Создание необходимого наддува становится возможным благодаря установке двух разновеликих компрессоров, соединенных между собой особой системой bypass-клапанов и патрубков.

Данный тип турбонаддува называется ступенчатым из-за того, что выхлопные газы в минимальных режимах раскручивают малую турбину, а это позволяет двигателю легко набирать обороты и работать с большей эффективностью. При увеличении оборотов происходит открытие клапана, что в свою очередь приводит в движение большую турбину. Но давление, которое она создает необходимо увеличить, что и делает малая турбина.

После достижения максимальных оборотов большая турбина выдает огромное давление, которое превращает малый нагнетатель в аэродинамическое сопротивление. В этот самый момент автоматика открывает перепускной клапан, и сжатый воздух поступает в двигатель, минуя на своем пути малую турбину.

Но вся сложность данной системы в полной мере компенсируется гибкостью работы двигателя и его высочайшими характеристиками.

Какие преимущества использования Twin-Turbo и есть ли недостатки

Несомненным преимуществом системы Twin Turbo является большая мощность при сравнительно небольшом рабочем объеме двигателя. Сюда же относится высокий крутящий момент и отличная динамика автомобиля, оснащенным Twin-Turbo. Двигатель с двумя турбинами намного экологичнее, чем обычный, поскольку турбонаддув позволяет топливу намного эффективнее сгорать в системе цилиндров.

Из недостатков битурбо можно выделить сложность эксплуатации такой системы. Силовая установка становится более чувствительной к качеству топлива и моторного масла. Турбированные двигатели нуждаются в специальном масле, так как без него заметно уменьшается срок службы масляного фильтра. Высокие температуры, в которых работают турбины негативно сказываются на всем двигателе автомобиля.

Главный недостаток системы Twin-Turbo – это большой расход топлива. Для создания топливовоздушной смеси в цилиндрах необходим большой объем воздуха, что влечет увеличение подачи горючего.

Турбины довольно быстро изнашиваются, если при остановке авто сразу же глушить двигатель. Чтобы продлить срок эксплуатации Twin-Turbo следует давать двигателю поработать некоторое время на холостых оборотах, охладив таким образом турбины, а только после этого можно смело доставать ключ зажигания.

Помните! Twin-Turbo – это сложная и весьма чувствительная система турбонаддува, которая нуждается в бережном отношении и качественных комплектующих. Соблюдение этих простых правил позволяет максимально насладиться скоростью и динамикой автомобиля.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Би-турбо (Bi-Turbo) и Твин-турбо (Twin-Turbo), двойной наддув – различия. Так отличаются или нет?

Турбированные двигатели не так просты, как кажется, рядом с этой темой витает много непоняток и неопределенностей. Одна из таких – про два строения «би-турбо» и «твин-турбо». Не так давно сам лично был свидетелем разговора двух автовладельцев, один заверял - что разница есть, а вот другой – что отличий нет! Так в чем же правда? Действительно, чем отличаются эти два строения ТУРБО моторов, давайте разбираться …

Если честно, то разница, конечно - будет, но она не будет носить категорический характер! Лишь потому что названия взяты у разных производителей, которые устанавливают свои агрегаты с различной компоновкой и строением.

Однако и система «Би-турбо» и «Тви-нтурбо» - по сути одно и тоже. Если взять английский язык и посмотреть на обозначение, Bi-Turbo и Twin-Turbo, можно увидеть две приставки «Bi» и «Twin» - если грубо перевести то получается – «ДВА» или «ДВЕ». Не что иное - как обозначение наличия двух турбин на двигателе, причем и одно и другое название можно применять к одному и тому же двигателю, то есть они абсолютно - взаимозаменяемые. Эти названия не несут в себе какие-то технические различия, так что это «голый маркетинг».

Сейчас может возникнуть вопрос, а вообще зачем? Все просто есть всего два вопроса, которые они призваны решать:

  • Устранение турбоямы, можно сказать, что это первоочередная проблема.
  • Увеличение мощности.
  • Строение двигателя.

Начну, пожалуй, с самого простого пункта – это строение двигателя. Конечно, легко ставить одну турбину, когда у вас есть рядный двигатель на 4 или 6 цилиндров. Глушитель то один. Но вот что делать, когда у вас скажем V образный мотор? И по три – четыре цилиндра на каждую строну, тогда и глушителя два! Вот и ставят на каждый по турбине, средней или малой мощности.

Устранение турбоямы – как я уже писал сверху, это задача номер «1». Все дело в том что у турбированного мотора, есть провал - когда вы нажимаете на газ, отработанным газам нужно пройти и раскрутить крыльчатку турбины, именно это время и «проседает» мощность, это может быть от 2 до 3 секунд! А если вам на скорости нужно сделать обгонный маневр – это не безопасно! Вот и устанавливают различные турбины, а зачастую компрессор + турбина. Один работает на низких оборотах, то есть на старте, чтобы избежать «турбоямы», вторая – на скорости когда нужно оставить тягу.

Увеличение мощности – это самый банальный случай. То есть для увеличения мощности мотора, к маломощной турбине устанавливают еще одну мощную, таким образом - дуют они две, что значительно повышает производительность. Кстати на некоторых гоночных машинах, есть и три и даже четыре турбины, но это очень сложно и в серию, как правило не идет!

Вот собственно и решения, для которых применяют «ТВИНТУРБО» или «БИТУРБО» и знаете это реально выход, от избавления от турбоямы и увеличения мощности.

Сейчас на многих авто применяются всего два основных строения - расположения двух турбин. Это параллельное и последовательное (известное еще как секвентальное).

Например, некоторые Мицубиши имеют именно «ТВИНТУРБО», но параллельную работу, как я уже отмечал сверху, это две турбины на агрегате V6, по одной на каждую сторону. Дуют они в общий коллектор. А вот например на некоторых АУДИ, также есть параллельная работа на двигателе V6, но название «БИТУРБО».

На автомобилях Тойота в частности на «СУПРА», стоит рядная шестерка, однако тут также есть два наддува – работают они в хитром порядке, могут работать сразу два, могут один работает, другой нет, могут включаться попеременно. Все зависит от вашей манеры езды – добиваются такой работы «хитрыми» перепускными клапанами. Вот вам последовательно-параллельная работа.

Как и на некоторых автомобилях СУБАРУ – первая (малая) нагнетает воздух на низких оборотах, вторая (большая) подключается только тогда, когда обороты значительно выросли, вот вам и параллельное включение.

Так разница все же есть или отличий вообще нет? Знаете негласно, производители все же отличают эти два строения, давайте подробнее.

Как правило, это два последовательно включаемых турбины в работу. На ярком примере СУБАРУ – одна малая и затем другая большая.

Малая раскручивается намного быстрее, потому как не обладает большой инерционной энергией – логично она включается в работу на низах, то есть первой. Для малых скоростей и до невысоких оборотов этого вполне достаточно. Но при больших скоростях и оборотах этот «малыш» практически бесполезен, тут нужна подача, куда большего объема сжатого воздуха – включается вторая более тяжелая и мощная турбина. Которая дает нужную мощность и производительность. Что дает такое последовательное размещение в BI-TURBO? Это почти исключение турбоямы (комфортное ускорение) и высокая производительность на высоких скоростях, когда тяга остается даже на скоростях за 200 км/ч.

Нужно отметить, что могут быть установлены как на V6 агрегат (с каждой стороны по своей турбине), так и на рядную версию (здесь могут разделить выпускной коллектор, например с двух цилиндров дует одна, с других двух другая).

Минусами можно назвать высокую стоимость и работы по настройки такой системы. Ведь здесь применяются тонкие настройки перепускных клапанов. Поэтому установка обусловлена на дорогих спортивных машинах, таких как ТОЙОТА СУПРА, либо на авто элитного класса – МАЗЕРАТТИ, АСТОН МАРТИН и т. д.

Здесь в основном стоит задача не избавиться от «турбоямы», а максимально повысить производительность (нагнетание сжатого воздуха). Как правило работает такая система на высоких оборотах, когда один нагнетатель не может справиться с возросшей на него нагрузкой, поэтому устанавливается (параллельно) еще один такой же. Вместе они нагнетают воздуха в два раза больше, что даете почти такой же прирост производительности!

Но как же «турбояма», что она здесь свирепствует? А вот и нет, ее тоже эффективно побеждают только немного другим способом. Как я уже говорил, малые турбины гораздо быстрее раскручиваются, так вот представьте – меняют 1 большую, на 2 малых – производительность практически не падает (работают параллельно), а вот «ЯМА» уходит потому как реакция быстрее. Поэтому, получается, создать нормальную тягу, с самого низа.

Установка может быть как на рядные модели силовых агрегатов, так и на V-образные.

Производство и настройка намного дешевле, поэтому это строение применяется у многих производителей.

Это тоже можно назвать «БИ-ТУРБО» или «ТВИН-ТУРБО» - как хотите. По сути, и компрессор и турбо вариант, делают одну работу, только один (механический) намного эффективнее в низах, другой (от отработанных газов) - в верхах! Про различия наддувов читаем здесь.

Как правило, компрессор устанавливается на ременную передачу от коленчатого вала двигателя, поэтому максимально быстро раскручивается с ним. Тем самым позволяя избегать «ЯМЫ», а вот на высоких оборотах он бесполезен – тут уже вступает турбо вариант.

Этот симбиоз применяется на некоторых немецких машинах, большой плюс компрессора, что у него намного выше ресурс, чем у оппонента!

Сейчас небольшое видео, смотрим

Читайте наш АВТОБЛОГ, подписывайтесь на обновления.

Многие заблуждаютя, считая эти системы турбированияпринципиально разными!
Твин-турбо и БиТурбо-это лишь разные коммерческие названия системы наддува, состоящей из 2-х турбин.
Название не отображает схему работы турбин (параллельное или последовательное(секвентальное)
Например,Мицубиши 3000 VR-4 и меет название TwinTurbo, там V6 и две турбины,каждая из которых питается от своих 3 цилиндров и дует в общийколлектор. Аналогично на Ауди S4 2.7, но там уже в названии BiTurbo.Аналогично на Мазере Джибли или Кватропорте.
На Тойоте СупраTwinTurbo рядная шестерка, и турбины там работают в хитром порядке,включаясь и выключаясь с помощью специальных перепускных клапанов(последовательно-параллельная схема)
НаСубару В4-там две турбины, но работают они секвентально: на низкихоборотах работает одна-маленькая-турбина, на высоких к ней подключаетсявторая-большая.
Би-турбо (biturbo) - система турбонаддува,состоящая из двух последовательно включаемых в работу турбин. В такойсистеме применяют 2 турбины, одну маленького размера другую большого,сделано это потому, что маленькая турбина раскручивается значительнобыстрее, и вступает в работу первой, затем, при достижении болеевысоких оборотов мотора, раскручивается вторая, большая турбина, идобавляет значительно больший воздушный заряд. Таким образом преждевсего минимизируется лаг, образуется достаточно ровная разгоннаяхарактеристика автомобиля без рывка, свойственного большим турбинам, идостигается возможность использовать большие турбины на двигателяхустанавлеваемых в автомобилях предназначенных не только для езды погоночным трассам, но и по городским дорогам, где возможность крутитьмотор постоянно есть не всегда, а получить больше мощности с моторанебольшого объема имеет смысл, по каким либо причинам, напримерсвязанным с законодательством по налогам данной страны на литражмотора. Системы би-турбо весьма дороги, и по этому их установка, какправило в серийном производстве, производится на автомобили высокогокласса, типа MASERATI или ASTON MARTIN (там компрессоры).
Такаясистема может быть установлена как на двигатель V6, каждая турбинабудет висеть на своей головке по выхлопу, впуск общий, так и на рядноммоторе например рядная 4-ка, в этом случае турбины можно включить повыхлопу как парралельно, 2 цилиндра на одну, 2 на другую, так ипоследовательно - сначала большая турбина, потом маленькая. Встречаютсятак же варианты, когда к маленько турбине подходит выхлоп только с 2-хцилиндров, а к большой соответственно с 2-х оставшихся, и с выходамалой турбины.
==============================Biturbo===================================

Твин-турбо (twinturbo) - в данной системе вотличии от системы би-турбо, основной задачей является не снизить лаг,а добиться большей производительности по прокачиваемому воздуху либобольшего давления наддува. Производительность по прокачиваемому воздухунеобходима, в случаях когда мотор работая на высоких оборотах,потребляет воздух больше, чем турбина способна обеспечить, такимобразом возможно падение давления наддува. В системах Twinturboприменяются две одинаковые турбины. Соответственно производительностьтакой системы в 2 раза больше чем системы состоящей из одной турбины,при этом если применить 2 небольших турбины которые попроизводительности будут равны одной большой, то можно достигнутьэффекта снижения лага, при идентичной производительности. Существуюттак же ситуации, когда производительности имеющихся в наличии большихтурбин, оказывается недостаточно, например при построении моторадрэгстера, тогда так же используется комбинация из 2-х турбин. Даннаясхема как и вариант biturbo может работать как на двигателях с Vобразным развалом головок, так и на рядных двигателях. Вариантывключения турбин такие же как и в битурбо.
Существуют так же системысостоящие из 3-х и более одинаковых турбин, результат преследуется тотже что и в twinturbo. Такие системы в гражданском применении какправило не имеют распостранения, и применяются как правило, дляпостроения мощных спортивных моторова, для автомобилей участвующих вдрагрэйсинге.
В современных турбированных двигателях (в частностиRRS V8 дизель) турбины имеют изменяемую геометрию крыльчаток. Этоминимизирует проблему турбоямы и даёт высокий потенциал турбонадуввауже на самых низких оборотах коленвала двигателя. Кроме того этодобавляет экономию топлива
=========================Twin-turbo========================.

Вероятно, вы неоднократно слышали, что есть турбированные двигатели, причем турбины имеются и у бензиновых ДВС. Но в моторах бывает и две турбины. Однако, высокого распространения такие автомобили не получают, будучи довольно дорогостоящими. Но получить информацию можно бесплатно.

Итак, существуют турбированные двигатели под названиями Би-турбо и Твин-турбо. Многие полагают, что разница в названиях зависит от компаний-производителей автомобилей. Однако, кроме компаний, причина различий кроется в самом турбонаддуве.

Система наддува Twin-Turbo. Вообразите, как функционирует турбина. Она призвана создавать давление воздуха, закачиваемого затем в цилиндры. С возрастанием оборотов ДВС турбина теряет эффективность, а с ней обязательно снижается понижается мощность. С целью предотвращения этого, для ее прироста при высоких оборотах автомобильный движок просто оснастили второй турбиной.

Но функционировать совместно турбины могут разным образом - смотря, как система будет настроена. Например, возможна параллельная работа, а также последовательная – сперва давление нагнетает одна турбина, а потом ее сменяет вторая. Иногда дополнительная турбина подключается при недостатке мощности, компенсируя потери. Добавим, что устанавливается система Twin-Turbo успешно на рядные и V-образные агрегаты.

Bi-Turbo – в таких агрегатах также пара турбин, но если в варианте "Twin" они одинаковы, то здесь к обыкновенной турбине прибавлена более мощная, которая и размером больше. Способ включения турбин тут всегда последовательный: на средних оборотах еще работает обыкновенная турбина, а когда они растут, и ее перестает хватать – запускается увеличенная турбина. Данная конфигурация обеспечивает всегда ровные разгонные характеристики. Монтаж двух турбин такого рода также возможен на оба вышеупомянутых типа ДВС.

Но машина с разными системами наддува все равно ведет в поездке себя неодинаково. В Twin-Turbo присутствует слабо заметный эффект турбоямы, когда нажатие акселератора и срабатывание турбины разделяет время, равное нескольким долям секунды. За этот момент турбина раскручивается и дает нужный прирост. У двигателей Bi-Turbo из-за разных турбин «ямы» нет, отчего при разгоне отсутствуют толчки.

Заметим, что битурбированные автомобили участвуют в гонках и автосоревнованиях, Twin-Turbo же не позволяет такого, ибо конструкция, сами понимаете, к гонкам не располагает.

Твин-Турбо и Би-Турбо – это два различных производственных обозначения одной системы наддува с двумя турбинами. Би-Турбо – это такая система, которая состоит из двух турбин, включающихся в действие поочерёдно друг за другом. Они отличаются разными размерами: одна из них больше, а другая поменьше.

Маленькая турбина имеет свойство быстро раскручиваться и приводит в действие первую. А далее (при более мощных моторных оборотах) начинает работать вторая турбина, которая действует на больший заряд воздуха.

Таким образом, создаётся ровный разгон машины без рывка с минимальным запаздыванием, который присущ большим турбинам.

Создаётся возможность применять большие турбины на движках таких машин, которые созданы не только для скоростных поездок по гоночным трассам, но и для городской поездки по обыкновенным дорогам.

Системы Би-Турбо очень дорогие, поэтому их используют исключительно для автомобилей достаточно высокой стоимости.

Также данная система может быть использована для работы движка V6, где такие турбины будут свешиваться на своей головке возле выхлопа, так и для рядного двигателя.

Например, на такой двигатель турбины можно будет включать по выхлопу и одновременно, и последовательно друг за другом, т. е. первой включается большая турбина, а следом за ней маленькая.

Существуют случаи, когда к первой турбине применим выхлоп только двух цилиндров, а ко второй-два остальных. Твин-Турбо отличается от системы Би-Турбо тем, что здесь остаётся важным не уменьшать запаздывание, а создать гораздо больший эффект прокачивания воздуха и большего наддувного давления.

Прокачиваемый воздух нужен в том случае, если двигатель, действуя на высоких оборотах, имеет расход воздуха больше, чем турбина может дать.

То есть само давление наддува может упасть. В системе Твин-Турбо используются равнозначные турбины. Таким образом, производительность данной системы вдвое больше, чем системы с одной турбиной.

Если же, например, пользоваться двумя маленькими турбинами, то они иногда будут равносильны одной большой, так же возможно воспроизвести и понижение запаздывания.

В некоторых случаях, если эффективность больших турбин слишком маленькая, можно также применить сразу две турбины. Обе эти системы могут действовать на движках с В-образным развалом головок и на рядных моторах. Эти турбины включаются одинаково в двух данных системах. Существуют системы, которые состоят из нескольких равнозначных турбин.

Данные системы вовсе не распространены в массовом использовании, и в основном используются при создании двигателей для гоночных автомобилей . Это оправдано тем что гоночный автомобиль должен как можно быстрее разгоняться, соответственно от двигателя и требуется повышенная мощность изначально.

В современных движках с турбинами , такие турбины имеют крыльчатки с изменённой геометрией, которая позволяет увеличивать её мощность при заданной нагрузке, и повышает действие турбонаддува даже на незначительных оборотах двигателя, когда поток газов остаётся маленьким и раскручивает турбину недостаточно для резкого лада.

Иными словами, повышается эффективность работы самого двигателя, тем самым, обеспечивая весьма значительное снижение расхода топлива.

В настоящее время существуют такие виды движков, которые имеют две турбины. Однако из-за своей стоимости такие моторы могут позволить себе далеко не все автовладельцы. На сегодняшний день самыми популярными автомобильными движками, на которые спрос растет с каждым днем, являются Twin-Turbo и Bi-Turbo. Конечно, не каждый автолюбитель знает разницу между ними, а на первый взгляд и вовсе можно сказать, что они одинаковые. Однако это вовсе не так. Так же не стоит думать, что Bi и Twin – это одна и та же, одинаковая в своих свойствах и качествах система турбонаддува, но с разными названиями.

Система турбонаддува Twin-Turbo

Для того, чтобы разобраться в данной системе, необходимо четко представлять себе ее принцип работы. Система вырабатывает необходимое давление воздуха, которое должно закачиваться в сами цилиндры движка. По мере того, как бежит стрелка по тахометру, движок теряет свою мощность, а выработка самой турбины стремительно снижается. Именно для того, чтобы мотор не терял мощности, а выработка турбины только возрастала, и была встроена вторая такая же аналогичная турбина.

Конечно, работу такой системы нужно регулировать самостоятельно или в автосервисе. Турбины могут включаться в работу одновременно, но желательно настроить турбины так, чтобы сначала свою работу начинала одна из них, а по мере возрастания оборотов на тахометре в работу включалась вторая. Однако при такой работе турбин возникает такая проблема, как турбояма. Так же не стоит забывать о том, что данная система может быть установлена не только на V-образные движки, но и на обычные рядные двигатели.

Система турбонаддува Bi-Turbo

Bi-Turbo, как и twin, имеет две турбины. Однако их отличают между собой две совершенно разные по мощности турбины. Если в первом случае две турбины имеют одинаковую мощность, то Bi-Turbo имеет одну стандартную турбину и одну с увеличенной мощностью. Данные турбины не нужно самостоятельно регулировать. Они изначально настроенные так, что в начале движения включает первая обычная турбина, а когда стрелка тахометра показывается все большее количество оборотов на тахометре, то в работу включается вторая, более мощная турбина. Данная система обеспечивает не только быстрый, но и ровный разгон машины. К тому же такой наддув позволяет избежать турбоям. Такую турбину, так же как и Twin-Turbo, Bi-Turbo можно установить не только на V-образный движок, но и на обычный рядный мотор.

Различие между данными системами

Во-первых, Bi-Turbo создает плавный и равномерный старт и разгон, а Twin-Turbo снижает максимальную мощность движка.

Во-вторых, Bi не создает турбоям, чего нельзя сказать про Twin.

В-третьих, Bi-Turbo позволяет производить эксплуатацию не только по городу и трассе, но так же и на гоночных треках, при этом Twin-Turbo не имеет такой возможности.

Итак, ждем от Автоваза появления в модельном ряду и с турбироваными двигателями=)

Битурбо и твинтурбо. В чем разница, какие отличия? Какие отличия между системами твин-турбо и битурбо? Что такое твин турбо и принцип работы

Многим из вас приходилось слышать о существовании моторов, усиленных двумя турбинами. Конечно, такие силовые агрегаты доступны лишь избранным по причине высокой дороговизны, но все же, если не приобрести, то хотя бы поинтересоваться каждый из нас имеет право. А задумывались ли вы, чем отличается Твин-Турбо, от Би-Турбо, ведь на первый взгляд, можно подумать, что это одно и тоже – двигатель, оснащенный двумя турбинами. Давайте немного углубимся в технические характеристики и разберемся что к чему.

Некоторые ошибочно считают, что Twin-Turbo и – это разные коммерческие название одной систем наддува. Уверяем, что разница не только в компании, но и в способе наддува.

Двигатели с системой наддува Twin-Turbo

Представим себе, как действует турбина. Она создает определенное давление воздуха, закачиваемого в цилиндры двигателя. В процессе роста оборотов эффективность турбины снижается и, мощность мотора падает. Чтобы исключить падение мощности и обеспечить прирост даже на высоких оборотах, была установлена вторая аналогичная турбина.

Примечательно, что в работу турбины могут вступать по-разному. К примеру, можно настроить турбины таким образом, чтобы они действовали параллельно, либо же, есть возможность настроить так, чтобы сначала давление нагнетала одна турбина, затем, когда ее мощности становится недостаточно, подключалась вторая и, таким образом, компенсировала потерю.

Стоит вспомнить, что система наддува Twin-Turbo может устанавливаться как на V-образные двигатели, так и на рядные, здесь нет особой разницы.

Двигатели с системой Bi-Turbo

Bi-Turbo также подразумевает наличие двух турбин, однако если в предыдущем варианте турбины были одинаковыми, то Би-турбо включает в себя наличие обычной турбины и увеличенной, более мощной. обладают последовательным способом включения, то есть на малых и средних оборотах работает первая турбина, на больших оборотах – увеличенная. Благодаря такой конфигурации обеспечивается ровный разгон автомобиля.

В свою очередь, устанавливаться Bi-Turbo также может и на V-образные двигатели, и на рядные.

Отличие в работе Bi-Turbo от Twin-Turbo

Итак, конструктивные особенности каждой из систем повлияли на общий характер поведения автомобиля. Если система Bi-Turbo, благодаря использованию разных по мощности турбин, обеспечивает автомобилю равномерный разгон, без потери, или резкого увеличения мощности, то главным приоритетом Twin-Turbo является снятие максимальной мощности с мотора. Twin-Turbo, в отличие от конкурента все еще страдает т.н. турбоямой, т.е. небольшой задержкой, пока раскрутится турбина и даст прирост. Отсюда возникает и резкий толчок в разгоне, с системой Bi-Turbo разгон происходит плавно.

Прежде всего следует сразу пояснить, что разницы между терминами битурбо и твинтурбо не существует. Просто обозначение битурбо в мире более распространенное, чем твинтурбо ввиду наличия известной в 80-90х годах модели Maserati Biturbo, ставшей первопроходцем применения схемы битурбо на серийных автомобилях. Вот, собственно говоря, и вся разница.

Схема битурбо двигателя Maserati

Смысл схемы битурбо или твинтурбо заключается в том, что два турбокомпрессора имеют меньшую инерционность и их турбины быстрее раскручиваются, что приводит к увеличению отдачи мотора. Также встречаются последовательные схемы битурбо, где одна турбина работает на низких оборотах двигателя, а вторая подключается позже. К наиболее ярким примерам современного применения битурбо относятся Pagani Huayra , Koenigsegg Agera , McLaren MP4-12C .

Обычные автомобили с турбонаддувом, как правило, довольствуются одним турбокомпрессором, а схема битурбо - это более сложный механизм, поэтому применяется только на самых мощных версиях гражданских моделей. Кроме того, в последнее время экономически выгодным выглядит применение более дешевой схемы twin-scroll даже на мощных модификациях. В свою очередь, для повышения эффективности дизельных двигателей часто предпочитают применять один турбокомпрессор взамен битурбо, но с изменяемой геометрией турбины .

К наиболее изощренным технически схемам повышения отдачи наддувных моторов следует отнести компоновку с тремя турбокомпрессорами (BMW X5 M50d) или с четырьмя (Bugatti Veyron), а также комбинированную схему Twincharger, где в паре с турбокомпрессором трудится механический нагнетатель (модели концерна Volkswagen и Volvo). Ну а самым распространенным способом повышения отдачи наддувных моторов остается интеркулер , который применяется практически на всех современных двигателях с турбонаддувом.

Пионеры серийного применения битурбо (таблица)

Марка Год выпуска Рабочий объем двигателя, л Мощность, л.с.

Очевидно, что турбокомпрессор (он же – турбина) устанавливают на двигатель автомобиля для увеличения его мощности. В настоящее время технический прогресс позволяет использовать для максимально полного достижения этой цели систему наддува BITURBO и ТWIN-TURBO. Часто возникает вопрос, есть ли между ними разница? Что это: две разных системы наддува или два названия одной системы?

“BI” или “TWIN”

Когда автомобили с двумя турбинами только начали появляться, почти все они назывались БИТУРБО. С течением времени и развитием прогресса появилась система последовательного наддува с двумя последовательно расположенными нагнетателями, а за ней – и еще более совершенная система двухступенчатого наддува. Во всех этих случаях в процессе участвуют две турбины. Какие из них как называть, решать вам – для этого дочитайте эту статью до конца.

Как уже говорилось, изначально все эти системы наддува назывались БИТУРБО. Отмечу, что ещё до появления последовательного наддува автомобили с параллельно установленными турбинами стали называть уже по-новому – ТВИН-ТУРБО, затем это название стали применять и к последовательному, и к двухступенчатому наддуву. Так же складывалась ситуация и у мировых производителей: кто-то при выпуске серийного а/м называл современный последовательный наддув БИТУРБО, а кто-то параллельный вид наддува – ТВИН-ТУРБО. Решение автопроизводителя было в некотором роде непредсказуемо. Например, Volvo S80/XC90 (B6284T/B6294T) R6 Twinturbo , BMW 335/535 N74 (V 12 TwinPower Turbo).

И это еще не самое интересное. Выражение «TwinPower Turbo» компания BMW использует и для двигателей с одним турбокомпрессором механизма Twin Scroll. Этот факт в очередной раз доказывает, что выбор одного из двух этих названий обусловлен исключительно прихотью автопроизводителя и не имеет прямого отношения к конструктивной схеме. Система BITURBO отличается от системы TWIN-TURBO только тем, что раньше говорили BITURBO , а теперь стало модно ТВИН. Конечно, чтобы быть абсолютно точным, надо помнить, что известные мировые автопроизводители называют свои, зачастую индивидуально заряженные, версии на заводах – и стало быть, как они пишут, так надо и называть.

В подтверждение этого простого-сложного вопроса, прочтём, какие названия давал производитель двигателям, оснащенным двумя турбокомпрессорами, работающими по параллельной схеме наддува:

  • Audi 2.7 Biturbo (V6 Biturbo, A6/S4/RS4)
  • Audi 4.2 Biturbo (V8 Biturbo, RS6)
  • Audi 4.0 TFSI (V8 Twinturbo/Biturbo, S6/RS6/S7/RS7/A8/S8)
  • BMW N54 (R6 TwinPower Turbo, 135i/335i/535i/740i/Z4/X6/1M Coupe)
  • BMW N63/S63 (V8 TwinPower Turbo, 550i/650i/750i/X5/X5 M/X6/X6 M/M5/M6)
  • BMW N74 (V12 TwinPower Turbo, 760i)
  • Mercedes-Benz M278/M157/M158 (V8 Bi-turbo, S500/CL500/CLS500/E550/GL550/S63 AMG/CL53 AMG/CLS63 AMG/E63 AMG/SLK55 AMG)
  • Mercedes-Benz M275/M285/M158 (V12 Bi-turbo, S65 AMG/CL65 AMG/SL 65 AMG/ Maybach/Pagani)
  • Porsche 3.6/3.8 Turbo (H6 Twinturbo, 911 Turbo/Turbo S/GT2/GT2 RS)
  • Porsche 4.5/4.8 Turbo (V8 Twinturbo, Cayenne Turbo/Panamera Turbo)

Разновидности BITURBO/TWIN-TURBO


Разобравшись с тем, что два эти названия взаимозаменяемы, можно поговорить о разных системах из двух турбин. Различают несколько видов системы BITURBO/TWIN-TURBO :

  • Параллельный;
  • Последовательный;
  • Ступенчатый.

Поговорим о них подробнее.

Параллельная система наддува – система двух турбин, относящихся к одному виду и размещенных параллельно. При этом турбины работают одновременно. Преимущества параллельной системы в том, что в ее случае две небольшие или средние турбины обладают меньшей инерционностью по сравнению с одной мощной, но большой турбиной.

Такая система соединения позволяет турбокомпрессорам равномерно распределять между собой потоки газов во время работы. Сначала сжатый воздух подается компрессорами в общий для них впускной коллектор. Затем этот воздух может распределяться по цилиндрам, или, реже, подаваться раздельно для каждого ряда цилиндров. Параллельная система наддува чаще всего используется в работе дизельных V-образных двигателях, где каждый турбонагнетатель зафиксирован на собственном выпускном коллекторе.

Таким образом, при параллельной системе турбонаддува турбины работают на всех оборотах двигателя, а так называемая «турбояма» становится существенно меньше.

Последовательная система турбонаддува представляет собой систему из двух полностью одинаковых турбин. При этом существенное отличие работы такой системы в том, что одна турбина функционирует постоянно, а вторая подключается к работе только при возрастании числа оборотов мотора. Чтобы второй турбокомпрессор запускался вовремя, в систему введена схема электронной регулировки его работы с помощью специального клапана, что и делает эту систему более сложной.

Ступенчатая система турбонаддува является самой сложной, эффективной и современной реализацией принципа BI/TWIN-TURBO . В двухступенчатую систему объединяются две турбины – малая и большая. Они установлены во впускном и выпускном тракте. При работе турбокомпрессоров происходит клапанная регулировка отработанных газов и сжатого воздуха. При увеличении оборотов двигателя начинается одновременная слаженная работа обеих турбин. При этом происходит раскрытие перепускного клапана отработанных газов, вследствие чего некоторая их часть проходит через большую турбину, и она раскручивается сильнее. По достижении некоторого определенного уровня давления на впуске турбонагнетатель большой турбины сжимает воздух (при этом давление еще не достаточное). Затем сжатый воздух поступает в компрессор малой турбины, и там давление продолжает расти. Пи этом перепускной клапан наддува остается все еще закрытым. Когда, наконец, двигатель достигает максимальной нагрузки, происходит полное открытие перепускного клапана. Отработанные газы проходят через большую турбину, из-за чего она раскручивается до самой высокой частоты, а вот малый турбокомпрессор в это время прекращает движение. На впуске большой компрессор создает наибольшее давление наддува, а малый, в свою очередь, напротив, обеспечивает сопротивление воздушным потокам. В результате в некоторый момент перепускной клапан наддува раскрывается, и происходит поступление сжатого воздуха непосредственно в двигатель.

Как видно из всего вышесказанного, двухступенчатая система BI/TWIN-TURBO создана специально для того, чтобы поддерживать максимально возможную эффективную работу турбонагнетателя при всех без исключения режимах работы двигателя автомобиля.

Твинтурбо и битурбо в чем разница и какие отличия

Вопреки убеждениям некоторых «экспертов» название системы битурбо или твинтурбо не отображают схему работы турбины - параллельную или последовательную (секвентальную).

Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo (твинтурбо ). В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор. У, например, немецких автомобилей есть схожие по рабочему принципу системы, но называются они не твинтурбо (twinturbo), а БиТурбо (BiTurbo).
На автомобиле Toyota Supra с рядной шестеркой установлены две турбины, система турбонаддува называется TwinTurbo (твинтурбо), но работают они в особой последовательности, включаясь и выключаясь с помощью специальных перепускных клапанов.
На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.

Давайте теперь по порядку разберем обе системы би-турбо (biturbo ) и твинтурбо (twinturbo ), а точнее, что о них пишут в «этих ваших интернетах»:

Би-турбо (biturbo ) - система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе битурбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы битурбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.
Система битурбо (bitrubo ) может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.

Твин-турбо (twinturbo ) - данная система отличается от би-турбо тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В системах твинтурбо (twinturbo ) применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной. К тому же, если применить 2 небольших турбины, схожих по производительности с одной большой, то можно снизить нежелаемый турболаг. Но это не значит, что никто не использует две больших турбины. Например, в серьезном драге могут использоваться две больших турбины для еще большей производительности. Система твин-турбо может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на битурбо системах.

А вообще для еще большего веселья никто вам не мешает воткнуть сразу 3 (!) турбины или более. Цель преследуется такая же, как и для твинтурбо . Должен заметить, что такое зачастую применяется в драг рейсинге и никогда на серийных автомобилях.

В последние годы автомобильные компании все чаще начинают применять в своих моторах системы турбонаддува. Таким образом они компенсируют тенденцию к уменьшению рабочего объема и, как следствие, падения мощности. Но если раньше в двигателях использовали только одну турбину, то сейчас их может быть несколько. Давайте разберемся, что скрывается за загадочными терминами «bi-turbo» и «twin-turbo»?

Если «копнуть поглубже», оказывается, что разницы практически нет, а различия в «bi-turbo» и «twin-turbo» заключаются в различных подходах инженеров и маркетинговых уловках компаний. Некоторые автолюбители считают, что различие в системах битурбо и твинтурбо отображают схему работы системы турбонаддува в целом, например, последовательную или параллельную. И отчасти будут правы. Но для полного понимания вопроса давайте разберемся в самой сути системы турбонаддува.

Для повышения мощности двигателей используется три различных системы нагнетания воздуха:

  • резонансный;
  • механический;
  • газодинамический.

К термину «турбонаддув» применяется именно последний вариант – газодинамический. В основе этой системы лежит принцип подачи в цилиндры двигателя воздуха специальным устройством, называемым нагнетателем. Такое устройство состоит из компрессорной части и воздушной турбины. Две этих независимых части расположены на одном приводном валу, воздушная турбина приводится в действие выхлопными газами, выводящимися из цилиндров двигателя. Приводной вал соответственно начинает раскручивать компрессорную часть и нагнетать воздух в цилиндры.

Главным преимуществом подобной системы является отсутствие потерь мощности, связанных с отниманием части энергии от двигателя. Главным же её недостатком можно считать так называемый эффект «турбоямы».

Именно с последним и призваны бороться системы двойного турбонаддува. Суть понятия «турбоямы» лежит на поверхности – давления выхлопных газов при разгоне с места недостаточно для быстрого нагнетания воздуха в цилиндры. Если резко нажать на педаль газа, автомобиль практически не среагирует на это действие и только спустя несколько секунд с ощутимым рывком начнет ускорение. Эта «болезнь» только агрегатов оснащенных газодинамической системой наддува, моторы оснащенные механическим нагнетателем, такой особенностью не страдают.

Использование систем «bi-turbo» и «twin-turbo» позволяет практически полностью забыть о понятии турбоямы. С теоретической частью надувных систем мы разобрались, теперь нам нужно понять, для чего в таких системах используется второй турбокомпрессор.

Итак, инженерам необходимо было поднять давление, нагнетаемое в цилиндры, а этого можно добиться двумя способами.

Способ первый заключается в использовании меньшего по размеру турбокомпрессора, для которого даже небольшого количества выхлопных газов будет достаточно для эффективного нагнетания воздуха для второй, большей по размеру турбины. После достижения максимального давления большая турбина начинает подавать необходимое количество воздуха в цилиндры. Такое строение системы наддува называется последовательным или битурбо. Наибольшая эффективность такой системы проявляется на двигателях рядной конструкции, имеющих небольшой рабочий объем и, как следствие, малое количество выхлопных газов. Одной из основных компаний, применяющих данный тип системы наддува, можно назвать немецкую Alpina, которая использует рядные двигатели от BMW. Компания особо подчеркивает это в названиях своих моделей.

Второй способ подразумевает использование в конструкции системы наддува двух одинаковых по размеру турбокомпрессоров. Причем установлены они не последовательно (как в первом случае), а параллельно. Другими словами работают независимо друг от друга. Такой вариант принято называть twin-turbo (твинтурбо). Суть подобной системы заключается в разделении «области ответственности», то есть каждая турбина получает необходимое количество выхлопных газов от своей части цилиндров.

Наиболее оправданно применение такой системы на V-образных двигателях, которые, как правило, имею большие рабочие объемы. На каждый блок такого мотора приходится по одному турбокомпрессору, и как следствие, каждая из турбин получает свой поток выхлопных газов. Параллельную установку турбин наиболее широко используют британские и немецкие производители автомобилей. Компания BMW, которая долгое время упорно отказывалась строить наддувные моторы, решила наверстать упущенное и устанавливает такую систему даже на свои рядные двигатели.

Можно сделать вывод, что обе системы призваны бороться с главным врагом всех наддувных двигателей – турбоямой. Системы битубро и твинтурбо основаны на едином принципе использования двух нагнетателей при наддуве воздуха в цилиндры. А главными отличиями между ними являются способ их установки на мотор и различия в конструкции турбокомпрессоров. Запомните, bi-turbo (битурбо) означает использование двух нагнетателей разных размеров, twin-turbo (твинтурбо) – двух одинаковых по размерам нагнетателей. С технической точки зрения оба термина можно назвать маркетинговыми, а какой из видов лучше использовать, решает сам производитель автомобиля.

Отличие biturbo от twinturbo. / личный блог FaLLkeN / smotra.ru

Многие заблуждаютя, считая эти системы турбированияпринципиально разными!
Твин-турбо и БиТурбо-это лишь разные коммерческие названия системы наддува, состоящей из 2-х турбин.
Название не отображает схему работы турбин (параллельное или последовательное(секвентальное)
Например,Мицубиши 3000 VR-4 имеет название TwinTurbo, там V6 и две турбины,каждая из которых питается от своих 3 цилиндров и дует в общийколлектор. Аналогично на Ауди S4 2.7, но там уже в названии BiTurbo.Аналогично на Мазере Джибли или Кватропорте.
На Тойоте СупраTwinTurbo рядная шестерка, и турбины там работают в хитром порядке,включаясь и выключаясь с помощью специальных перепускных клапанов(последовательно-параллельная схема)
НаСубару В4-там две турбины, но работают они секвентально: на низкихоборотах работает одна-маленькая-турбина, на высоких к ней подключаетсявторая-большая.
Би-турбо (biturbo) — система турбонаддува,состоящая из двух последовательно включаемых в работу турбин. В такойсистеме применяют 2 турбины, одну маленького размера другую большого,сделано это потому, что маленькая турбина раскручивается значительнобыстрее, и вступает в работу первой, затем, при достижении болеевысоких оборотов мотора, раскручивается вторая, большая турбина, идобавляет значительно больший воздушный заряд. Таким образом преждевсего минимизируется лаг, образуется достаточно ровная разгоннаяхарактеристика автомобиля без рывка, свойственного большим турбинам, идостигается возможность использовать большие турбины на двигателяхустанавлеваемых в автомобилях предназначенных не только для езды погоночным трассам, но и по городским дорогам, где возможность крутитьмотор постоянно есть не всегда, а получить больше мощности с моторанебольшого объема имеет смысл, по каким либо причинам, напримерсвязанным с законодательством по налогам данной страны на литражмотора. Системы би-турбо весьма дороги, и по этому их установка, какправило в серийном производстве, производится на автомобили высокогокласса, типа MASERATI или ASTON MARTIN (там компрессоры).
Такаясистема может быть установлена как на двигатель V6, каждая турбинабудет висеть на своей головке по выхлопу, впуск общий, так и на рядноммоторе например рядная 4-ка, в этом случае турбины можно включить повыхлопу как парралельно, 2 цилиндра на одну, 2 на другую, так ипоследовательно — сначала большая турбина, потом маленькая. Встречаютсятак же варианты, когда к маленько турбине подходит выхлоп только с 2-хцилиндров, а к большой соответственно с 2-х оставшихся, и с выходамалой турбины.
==============================Biturbo===================================

Твин-турбо (twinturbo) — в данной системе вотличии от системы би-турбо, основной задачей является не снизить лаг,а добиться большей производительности по прокачиваемому воздуху либобольшего давления наддува. Производительность по прокачиваемому воздухунеобходима, в случаях когда мотор работая на высоких оборотах,потребляет воздух больше, чем турбина способна обеспечить, такимобразом возможно падение давления наддува. В системах Twinturboприменяются две одинаковые турбины. Соответственно производительностьтакой системы в 2 раза больше чем системы состоящей из одной турбины,при этом если применить 2 небольших турбины которые попроизводительности будут равны одной большой, то можно достигнутьэффекта снижения лага, при идентичной производительности. Существуюттак же ситуации, когда производительности имеющихся в наличии большихтурбин, оказывается недостаточно, например при построении моторадрэгстера, тогда так же используется комбинация из 2-х турбин. Даннаясхема как и вариант biturbo может работать как на двигателях с Vобразным развалом головок, так и на рядных двигателях. Вариантывключения турбин такие же как и в битурбо.
Существуют так же системысостоящие из 3-х и более одинаковых турбин, результат преследуется тотже что и в twinturbo. Такие системы в гражданском применении какправило не имеют распостранения, и применяются как правило, дляпостроения мощных спортивных моторова, для автомобилей участвующих вдрагрэйсинге.
В современных турбированных двигателях (в частностиRRS V8 дизель) турбины имеют изменяемую геометрию крыльчаток. Этоминимизирует проблему турбоямы и даёт высокий потенциал турбонадуввауже на самых низких оборотах коленвала двигателя. Кроме того этодобавляет экономию топлива
=========================Twin-turbo========================.

Есть ли отличия между моторами Twin-Turbo и Bi-Тurbo?

Расскажите, есть ли отличия в турбированных моторах Twin-Turbo и Bi-Turbo?

Расскажите, есть ли отличия в турбированных моторах Twin-Turbo и Bi-Turbo?

Сергей Масловский, г. Тернополь

В турбированных моторах применяется несколько схем наддува – чаще с одной турбиной, реже с двумя. В зависимости от того, каким образом в схеме подачи воздуха располагаются турбокомпрессоры и за какие цилиндры «отвечают», эти системы могут называться Twin-Turbo (twin – с англ. близнец) или Bi-Turbo.

Twin-Turbo – схема, в которой воздух во все цилиндры одновременно могут подавать оба турбокомпрессора (например, BMW 3,9 V8 32V). Размещаются они в такой схеме параллельно или последовательно. Используемые турбокомпрессоры, как правило, имеют разный диаметр роторов турбины/компрессора (крыльчаток) и, соответственно, различную производительность. Турбокомпрессоры с меньшими роторами (турбинными колесами) менее инертны, поэтому обеспечивают наполнение цилиндров на малых оборотах двигателя. Турбина с большим диаметром роторов активно вступает в работу на средних оборотах и выше, когда давления отработавших газов в выпускном тракте оказывается достаточно для эффективной работы этого компрессора.

Bi-Turbo – это две турбины, каждая из которых обеспечивает заполнение воздухом разных цилиндров. Обычно такая схема применяется в многоцилиндровых V-образных моторах (например, Audi Allroad 2,7 V6 Bi-Turbo), где каждая турбина питает отдельный ряд цилиндров.

Стоит отметить, что термины Twin-Turbo и Bi-Turbo нередко путают любители доработки моторов, которые устанавливают по два турбокопрессора. Чтобы выяснить, какая именно схема турбонаддува используется на автомобиле, нужно изучить его моторный отсек.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Отличия систем наддува Твинтурбо и Битурбо

На современных автомобилях нередко применяется турбонаддув — он позволяет повысить мощность двигателя благодаря увеличению количества топлива, впрыскиваемого в цилиндр за один цикл. Ещё с середины XX века существуют автомобили, в которых используются сразу две турбины — такую компоновку называют Twinturbo, Biturbo, Double Turbo и другими словами. Нередко можно встретить информацию о принципиальных различиях Твинтурбо и Битурбо — в отдельных статьях приводятся определения и сущность уникальных конструктивных элементов. Попробуем разобраться в компоновке этих систем и мы.

Турбонаддув всё чаще применяют для повышения мощности двигателя

Сущность вопроса

Самый интересный момент в этой проблеме заключается в том, что принципиальных отличий как раз не существует. Biturbo и его аналог Twinturbo являются просто альтернативными названиями одинаковых систем наддува с двумя компрессорами. Причём как Biturbo, так и Twinturbo предполагают использование различных вариаций технической части.

Различные названия были придуманы маркетологами известных автомобильных производителей, чтобы выделить свою продукцию среди множества аналогичных машин, построенных с применением той же компоновки. Интересно, что японцы предпочитать свои сдвоенные турбокомпрессоры Twinturbo, тогда как европейские компании пишут Biturbo — так сложилось исторически. В нашу страну поступают машины из обеих частей света, поэтому что название Biturbo, что Twinturbo знакомы отечественному потребителю. Поэтому спор о различиях между названиями турбокомпрессоров можно считать несостоятельным — а вот узнать о принципиально разных системах, используемых в международной практике, будет интересно.

Классика жанра

Если вы знаете, что такое турбонаддув, то поймёте, что в установке двух турбокомпрессоров есть свои сложности. Обе турбины системы Biturbo приходится устанавливать на одну выхлопную магистраль, причём между ними должно сохраняться определённое расстояние. Проблема заключается в том, что дальний турбокомпрессор будет получать меньше энергии и работать не столь эффективно. В середине XX века эту проблему решали достаточно просто — вторая турбина в компоновке Twinturbo имела отличающиеся характеристики подшипников и форму крыльчатки. За счёт этого удавалось синхронизировать работу двух агрегатов и существенно повышать мощность двигателя при помощи системы Biturbo.

Система Biturbo используется всё реже

Однако практика показала, что последовательная компоновка Twinturbo имеет несколько важных недостатков:

  • Наличие серьёзной «турбоямы», то есть диапазона оборотов, в котором турбины попросту не работают;
  • Достаточно большое время отклика на подачу газа;
  • Ускоренный износ ближней турбины;
  • Неудобство установки на V-образные моторы.

Проблему пытались решить различными способами. Однако наиболее элегантное и эффективное инженерное решение предложила компания Toyota, которая сделала включение турбокомпрессоров своего варианта Biturbo. На низких оборотах клапаны закрыты и выхлопные газы проходят только через небольшую первую турбину, легко раскручивая её и обеспечивая ранний выход из «турбоямы». После достижения 3500 об/мин, когда давление газов уже становится избыточным, электроника открывает специальную заслонку, и горячий поток устремляется ко второму турбокомпрессору большего размера, обеспечивая существенный прирост мощности двигателя.

Современная интерпретация

Однако с массовым распространением V-образных моторов последовательная система Biturbo стала применяться всё реже, поскольку использовать её было неудобно с конструктивной точки зрения. Приблизительно в начале 80-х была предложена альтернативная компоновка Twinturbo, в которой каждая турбина была закреплена за несколькими цилиндрами двигателя — как правило, речь шла о той или иной «половинке» блока. Турбокомпрессоры могли располагаться намного ближе к впускному и выпускному коллектору, что существенно уменьшило уровень механических и аэродинамических потерь, а также повысило мощность двигателя. Кроме того, параллельная система Biturbo, использующая компактные турбины, позволила избавиться от «турбоямы» и сделать мотор очень чувствительным к изменению подачи топлива.

В большинстве случаев параллельная схема Twin Turbo предполагает использование общего впускного коллектора, что упрощает её и делает менее затратной в обслуживании, но ограничивает динамический потенциал автомобиля. Поэтому в качестве альтернативы была предложена компоновка Biturbo с раздельными впускными трактами и коллекторами. Помимо прочего, это позволило адаптировать систему для использования на компактных рядных моторах, которые ранее оснащались исключительно двумя турбокомпрессорами, расположенными последовательно.

Однако наиболее интересную схему Twinturbo предложила компания BMW — её отличие заключалось в расположении турбин в развале V8, а не по сторонам от блока цилиндров. Причём каждый из турбокомпрессоров был запитан от цилиндров, находящихся по обе стороны двигателя! Несмотря на огромные сложности, которые пришлось преодолеть инженерам, результат превзошёл все ожидания. Такая оригинальная система Biturbo уменьшила протяжённость «турбоямы» на 40% без снижения надёжности узла. Кроме того, существенно повысилась стабильность работы двигателя и уменьшилась интенсивность его вибраций.

Не совсем Битурбо

Иногда с компоновкой Twinturbo путают турбину Twinscroll. Последняя предполагает использование одной турбины, имеющей два канала и два участка крыльчатки с разной формой лопастей. На низких оборотах открывается клапан, ведущий к меньшей крыльчатке — в результате турбокомпрессор разгоняется достаточно быстро и обеспечивает прирост мощности без «турбоямы». Однако с повышением скорости вращения коленвала давление выхлопных газов становится избыточным и открывается второй клапан — теперь используется только большая крыльчатка. Как следствие, автомобиль получает дополнительный рост производительности.

Конечно, такая система имеет несколько меньшую эффективность, чем классическая Biturbo. Однако в сравнении с одной турбиной тяговые возможности двигателя всё же возрастают. Конечно, компоновка Twinscroll сложна в производстве и считается достаточно ненадёжной. Однако в настоящее время её очень часто применяют в мощных автомобилях — в том числе и в составе системы Biturbo.

Совместить несовместимое

Если вы знаете, чем отличается механический компрессор от турбины, то поймёте, почему эти две системы считаются несовместимыми — первый приводится от коленвала, тогда как турбокомпрессор использует энергию выхлопных газов и совместить их практически невозможно. Однако для инженеров Volkswagen нет ничего невозможного — в свой вариант системы Twinturbo они включили оба узла. Турбина работает постоянно, тогда как компрессор помогает устранить «турбояму» на низких оборотах. Впоследствии он отключается, но при резком нажатии педали газа вновь вступает в действие, улучшая реакцию двигателя на подачу топлива.

Результатом использования такого варианта Biturbo стало значительное повышение мощности, достижение предела крутящего момента на малых оборотах, ускорение набора оборотов, а также уменьшение времени отклика на нажатие педали газа. Разница с простым Twinturbo для водителя практически незаметна — он чувствует лишь легко прогнозируемую мощную динамику и не отвлекается на провалы мощности либо иные проблемы. Однако система, разработанная Volkswagen, оказалась очень сложной в производстве и ненадёжной. Поэтому в настоящее время на машинах брендов, входящих в группу компаний, использует только один из двух вариантов наддува.

Итоги

Резюмируя вышесказанное, можно сделать вывод о том, что отличия Twinturbo от Biturbo заключаются только в названии. Если же вас действительно интересуют различные системы наддува, вам стоит обратить внимание на параллельные и последовательные компоновки. Кроме того, нелишним будет более подробно ознакомиться с отличиями турбокомпрессора от механического наддува и плюсами их совместного применения.

Учимся различать битурбо двигатели от твин турбо, чем они похожи и какие основные отличия

Содержание статьи:

Сегодня расскажу, чем отличаются битурбированные двигатели и моторы с twin-турбо, для чего они нужны и почему многие люди их путают. Не будут углубляться в дебри терминологии и технологии, рассмотрим основные понятия, объясню на пальцах.

Зачем они нужны

Начнем с назначения, ведь есть уже турбомоторы, зачем придумывать что-то другое, тем более с разными названиями и путать простых автовладельцев? Все просто. Вспомните, когда обсуждались турбированные двигатели, упоминалась одна серьезная проблема – турбояма. Это потеря мощности при резком нажатии на акселератор при малых оборотах мотора. Кому интересно – почитайте, ссылка выше.

Для устранения этого недостатка, была разработана система с двумя турбинами – двойной турбонаддув. Когда устанавливается два турбонагнетателя, способные работать на разных режимах ДВС, на низких оборотах, средних и высоких. Одна вступает в работу на малых, низкой скорости выхлопных газов достаточно ей, чтобы выйти на свою максимальную мощность. Вторая включается на средних и высоких оборотах мотора.

На некоторых автомобилях роль первой турбины может играть компрессор. В чем разница между ним и турбокомпрессором подробно рассказывалось в отдельной статье, рекомендую почитать. Так вот, он нагнетает воздух в цилиндры при низких оборотах двигателя, а турбонагнетатель включается в работу на высоких. Так выравнивается полка мощности турбомотора, сглаживается турбояма.

Хочется отметить, что битурбомотор бывает в бензиновом и дизельном исполнении. Именно битурбированный дизель стал первопроходцем в этой технологии. Затем она перекачивал на бензиновые двигатели

В чем отличия битурбо от твинтурбо

Не только в названии. Кстати, из названия появляются первые различия. Они в конструкции этих систем. Приставка «Би» на английском означает «двойной», набор из двух элементов. В нашем случае – турбокомпрессоров.

Twin – близнец, перевод с английского языка. В нашем случае используются абсолютно одинаковые турбины. Их геометрические размеры, производительность идентичны. Что в первом случае, что во втором это двойной турбонаддув.

По принципу работу

Только двигатели битурбо используют две разные по производительности и размерам турбины. Одна предназначена для работы на низких оборотах мотора, а вторая на средних и высоких. При малых нагрузках силового агрегата, скорость отработанных газов низкая. Её будет достаточно, чтобы раскрутить крыльчатку маленького турбонагнетателя. Он выходит на номинальную производительность, нагнетая воздух в цилиндры. Силовой агрегат получает динамику и «не тупит» при разгоне.

С повышением оборотов двигателя, скорость выхлопных газов увеличивается. Маленькая турбинка не может обеспечить достаточным количеством воздуха цилиндры. В работу включается вторая. Через систему перепускных клапанов, отработанные газы начинают раскручивать большой турбонагнетатель, маленький отключается. Его производительности достаточно, чтобы дать необходимую мощность мотору в таком режиме.

Система твин-турбо использует две одинаковые турбины. Их применяют как для увеличения мощности, так и разделения потоков сжатого воздуха в разные цилиндры. Часто можно ее встретить в V-образных двигателях, на каждую головку свой турбонагнетатель.

Кроме этого, применяют для сглаживания турбоямы два турбонагнетателя меньшего размера. Их меньшая инерционность позволяет «раскручиваться» с самых «низов» ДВС. Их холодные части соединены в единый коллектор. По отдельности они имеют небольшую производительность, а параллельно – удвоенную. Такие твин-турбо системы называются параллельные.

Следующая разновидность – последовательный twin turbo. Это когда два одинаковых турбоагрегаты соединены последовательно, как по ходу движения выхлопных газов, так и по холодному воздуху. Этот вариант еще называют секвентальной турбосистемой.

Подобные схемы включения могут применяться как в двигателях битурбо, так и твин-турбо. По этому признаку они похожи, отличить их невозможно.

Недостатки Biturbo

  1. Дороговизна конструкции, сложность;
  2. Снижение надежности;
  3. Высокая стоимость обслуживания и ремонта.

Из минусов битурбированных двигателей можно выделить сложность и дороговизну конструкции. Нелегко соединить в параллельную работу две турбины разного размера, синхронизировать их.

Кроме этого в подобных конструкциях применяются дополнительные клапаны управления – это заслонки, сервоприводы. Все это повышает стоимость битурбо двигателей.

Наличие дополнительных систем управления, оборудования, увеличивает цену обслуживания и ремонта. Снижается надежность, так как перепускные клапана, например, могут заклинивать и т.д.

Twin-турбо этих проблем частично лишено, если оно применяется в классической компоновке – параллельно. В таком случае нет дополнительного оборудования, просто две одинаковые турбины работают совместно. Да, есть определенные сложности, но их меньше, чем в битурбо.

Вывод

В сети часто встречается подмена этих понятий. На многих сайтах, даже профильных, эти два типа двойного турбонаддува путают. Либо по незнанию, либо они просто так перемешались в современном мире, что их перестали отличать.

Чтобы прервать этот порочный круг, вы должны запомнить основное различие между двигателями битурбо и twin турбо:

Biturbo – система, в которой используется две разные по размерам и производительности турбины, в твин турбо – идентичные турбонагнетатели, абсолютно одинаковые.

Схемы присоединения могут совпадать, по этому признаку их делить нельзя, различий нет. Битурбированные системы могут быть как параллельного включения, так и последовательного. Это же касается твин-турбо.

Но последний тип двойного турбонаддува считается более простым, значит дешевым в конструкции, обслуживании и более надежным, чем битурбо двигатели. В турбомоторах могут применяться твин-скролл турбины, но это тема отдельного разбора. Если вам это будет интересно, я подробно разберу в другом обзоре.

Всем удачи на дорогах.

В чем разница между твин турбо и битурбо?

Среди различных марок и моделей, представленных сегодня на рынке, есть этикетки с турбонаддувом, включая двигатель с двойным турбонаддувом и двигатель с турбонаддувом. Вдобавок ко всему, существуют разные конфигурации для моделей, оснащенных двумя турбинами, из-за чего может возникнуть путаница, какая из них какая и достигает ли каждая одна и та же конечная цель. Здесь, с Mercedes-Benz Gilbert, вы можете увидеть, в чем на самом деле разница между моделями с двойным турбонаддувом и битурбо.

Подробнее: у какой модели Mercedes-Benz есть третий ряд сидений?

Twin Turbo против Biturbo

Когда дело доходит до двигателей с двумя турбонагнетателями, это просто означает, что в цилиндры всасывается, сжимается и воспламеняется больше воздуха, чем было бы возможно для одного турбокомпрессора или двигателя самостоятельно. Когда дело доходит до моделей, которые претендуют на звание Twin Turbo или Biturbo, термины взаимозаменяемы. «Би» означает «двое», что также означает «близнец».

Существуют различные типы битурбированных двигателей, такие как параллельные или последовательные турбины, в которых может заключаться путаница.Будьте уверены, что все они по-прежнему имеют два турбокомпрессора. См. Два вышеупомянутых типа двойных турбин, описанных ниже.

Двигатель Mercedes-Benz Biturbo

С именем Mercedes-Benz водители получают высочайшее качество и надежную работу, особенно от битурбированного двигателя этой марки. Оснастив свой модельный ряд битурбированными двигателями, Mercedes-Benz может подавать больше воздуха в свои двигатели с турбонаддувом меньшего размера, который по-прежнему обеспечивает огромные показатели мощности и топливной эффективности.Для различных моделей и размеров двигателей бренд разработал различные конструкции битурбо, чтобы оптимизировать производительность каждой модели.

Технология biturbo не ограничивается только производительными моделями AMG, такими как AMG C 63 Coupe 2017 года. Некоторые модели из всей линейки продуктов, включая модели Mercedes-Benz S-Class 2017 года, доступны с высокопроизводительными технологиями, обеспечивающими превосходное повседневное вождение.

Чтобы получить более подробную информацию о битурбированном двигателе и узнать, какие модели подходят с такими характеристиками, приходите сегодня к нашей команде в Mercedes-Benz of Gilbert.Вы также можете просмотреть наш список новых моделей в Интернете, чтобы найти свой битурбированный Mercedes-Benz и запланировать тест-драйв в удобное для вас время.

Еще из Mercedes-Benz Gilbert

Сравнение зарядного устройства

Turbo | Mercedes-Benz Twin Turbo против Biturbo

С момента своего основания Mercedes-Benz является лидером в области превосходных автомобильных характеристик.Это наследие продолжается и сегодня благодаря вариантам двигателей Mercedes-Benz с турбонаддувом. Хотя оба типа двигателей с турбонаддувом обеспечивают безупречную работу, вам может быть интересно, в чем разница между двигателями Mercedes-Benz Twin Turbo и битурбированными двигателями. Вот почему эксперты Autohaus on Edens составили этот исчерпывающий обзор этих двух двигателей и того, как они работают, чтобы обеспечить вам столь любимые характеристики Mercedes-Benz.

Если у вас есть какие-либо вопросы, прежде чем перейти к Twin Turbo vs.Ниже, для сравнения битурбо, позвоните нашей команде по телефону (847) 272-7900.

Что делает турбо-зарядное устройство?

Турбокомпрессор - это устройство с приводом от турбины, в котором используется принудительная индукция для увеличения выходной мощности двигателя внутреннего сгорания без снижения эффективности. Принудительная индукция выталкивает больше воздуха в камеру сгорания, позволяя ей заполниться за более короткое время и, таким образом, увеличивая ее объемный КПД. Кроме того, чем быстрее и эффективнее заполняется камера, тем больше топлива можно использовать и, следовательно, можно производить больше энергии.

Как работают двигатели Twin Turbo и Biturbo?

Оба этих двигателя имеют двойной турбонаддув, что означает, что они используют два турбокомпрессора вместо одного. Конфигурация турбонагнетателей разделяет двигатели на два типа: параллельные и последовательные.

Twin Turbo: двигатели с последовательным двойным турбонаддувом

Трансмиссии с двойным турбонаддувом, в которых используются последовательные сдвоенные турбокомпрессоры, основаны на двух турбокомпрессорах разного размера, которые работают независимо. Турбонагнетатель меньшего размера используется для более низких оборотов двигателя, а турбонагнетатель большего размера - для более высоких оборотов двигателя.При низких оборотах меньший турбонагнетатель будет раскручиваться до тех пор, пока не накопится давление, достаточное для активации второго, большего турбонаддува. Последовательный турбонаддув позволяет уменьшить турбо-задержку - также называемую замедленной реакцией на дроссельную заслонку - без ущерба для выходной мощности наддува и мощности двигателя. Последовательный турбонаддув также обеспечивает более низкий порог наддува и повышенную выходную мощность при более низких оборотах двигателя.

Mercedes-Benz biturbo: параллельные двигатели с двойным турбонаддувом

В битурбированных двигателях Mercedes-Benz

одновременно используются два идентичных турбокомпрессора, поэтому функции наддува распределяются поровну.Обычно каждому турбонагнетателю присваивается определенное количество цилиндров (например, турбонагнетатель A назначен цилиндрам 1-3 на двигателе V6, а турбокомпрессор B назначен цилиндрам 4-6). Это позволяет им работать вместе, чтобы создавать ускорение быстрее и эффективнее. Несмотря на некоторую потерю максимальной мощности, эта конфигурация также снижает турбо-задержку.

Найдите роскошный автомобиль Mercedes-Benz с турбонаддувом в Нортбруке, штат Иллинойс,

Вы хотите добавить к своей повседневной поездке динамичные и захватывающие характеристики роскошного автомобиля Mercedes-Benz с турбонаддувом? Изучите доступные модели с турбонаддувом в нашем представительстве Mercedes-Benz в Нортбруке, штат Иллинойс, и найдите такую ​​же уникальную, как и вы! Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к экспертам Autohaus on Edens через нашу контактную форму или по телефону (847) 272-7900.

Знайте разницу в Biturbo Vs. Twin Turbo здесь

Автомобильный двигатель - жизненно важная часть вашего автомобиля. Когда вы планируете купить автомобиль, есть вероятность, что вы столкнетесь с целым спектром технических терминов, связанных с автомобильной промышленностью. Существует множество технических терминов, которые непросто понять среднему потребителю. Два из этих жаргонов включают два типа автомобильных двигателей, а именно битурбо и твин-турбо двигатель. Автомобильный двигатель - это сердце автомобиля, без которого он просто кусок металла.Кроме того, многие автовладельцы хотят понять разницу между двигателями biturbo и Twin Turbo .

Битурбо против. Двигатели с двойным турбонаддувом - подробное сравнение

Различные производители автомобилей используют в своих автомобилях различные компоненты, что отличает их от остальных. Один из этих компонентов включает двигатель автомобиля, который определяет общие характеристики автомобиля. Если вы хотите в деталях разобраться в различиях между автомобильными двигателями с битурбо и двойным турбонаддувом, то читайте дальше.Вы получите полную информацию о том, что включает в себя автомобильный двигатель с двойным турбонаддувом и битурбо. Однако не забывайте, что техническое обслуживание двигателя автомобиля определит, как далеко ваш автомобиль уедет по шоссе.

1. Двигатель с двойным турбонаддувом

Те, кто хочет понять разницу между Biturbo и Twin Turbo , должны знать, что автомобильный двигатель с двойным турбонаддувом относится к автомобильному двигателю с турбонаддувом. В его состав входят два турбокомпрессора, отвечающие за сжатие всасываемого заряда. Наиболее распространенная особенность компоновки этих турбокомпрессоров - параллельность.Другая компоновка с двойным турбонаддувом включает в себя двигатели с последовательным и ступенчатым турбонаддувом, которые используются в автомобильных гонках. Теперь мы поймем, как работают последовательные и параллельные двигатели с двойным турбонаддувом.

2. Последовательные двигатели с двойным турбонаддувом

Силовой агрегат, устанавливаемый в последовательных сдвоенных турбонагнетателях, основан на двух турбонагнетателях разного размера. Небольшой турбокомпрессор работает с меньшим потоком выхлопных газов и обеспечивает большую мощность при более низких оборотах. Как только водитель ускоряется, второй турбонагнетатель большего размера вырабатывает больше мощности с помощью клапана сжатия.

Клапан сжатия позволяет гигантской турбине создавать больше мощности на верхнем конце спектра. Мы рекомендуем вам просмотреть в Интернете, чтобы получить лучшие советы по обслуживанию двигателя автомобиля, чтобы поддерживать автомобиль в рабочем состоянии на максимальной скорости. Это поможет вам получить полную информацию о том, как поддерживать свой автомобиль в наилучшей форме.

3. Параллельные двигатели с двойным турбонаддувом

Компоновка под капотом вашего автомобиля выиграет от двойных турбонагнетателей одинакового размера. Каждый турбонагнетатель привязан к одному блоку двигателя с выхлопными газами.Турбонагнетатели поровну распределяют эти газы между собой. Этот тип двигателей чаще всего ассоциируется с двигателями V6 или V8. Параллельный сдвоенный турбонагнетатель помогает первому турбонагнетателю подключаться к цилиндрам с 1 по 3. Второй - к цилиндрам с 4 по 6 шестицилиндрового двигателя. Таким образом, это две категории автомобильных двигателей с двойным турбонаддувом, которые обеспечивают наилучшие характеристики для тех, кто хочет двигаться с высокой скоростью.

Второй до цилиндров с 4 по 6 в шестицилиндровом двигателе (Источник фото: vk)

СМОТРЕТЬ БОЛЬШЕ:

Мы надеемся, что вы поняли два основных типа автомобильных двигателей с двойным турбонаддувом.Теперь пора разобраться, из чего состоит битурбированный двигатель.

4. Автомобильный двигатель Biturbo

Автомобильный двигатель Biturbo - это модное название автомобильного двигателя с двойным турбонаддувом. Тем, кто хочет узнать , что такое битурбированный двигатель , следует понимать, что слово «би» относится к турбокомпрессорам внутри двигателя автомобиля. Они помогают подавать в двигатель больше воздуха, что позволяет им вырабатывать больше лошадиных сил при меньших размерах. Двигатель экономный даже без турбонагнетателей.Он может производить лучшую мощность и при этом оставаться эффективным в течение длительного времени. Следовательно, если вы ищете автомобильный двигатель, обеспечивающий одновременно эффективность и мощность, выберите автомобильный двигатель с битурбированием. Битурбированный двигатель предлагает лучшую мощность и эффективность для тех, кто хочет иметь двигатель, что красноречиво говорит о производительности.

Битурбированный двигатель обеспечивает лучшую мощность и эффективность (Источник фото: motor1)

Резюме

Таким образом, мы надеемся, что этот блог помог вам понять разницу между biturbo и biturbo.двигатель автомобиля Twin Turbo . Вы также можете просмотреть в Интернете, какой тип двигателя лучше всего подходит для вашего стиля вождения. Помните, в конце концов, это ваш автомобиль, и тип двигателя будет определять его характеристики.

Twin Turbo VS Biturbo - полное руководство

Когда в погоне за более мощным и эффективным двигателем, турбокомпрессоры - одно из первых направлений, на которое обращают внимание многие люди. За счет использования принудительной индукции турбонагнетатели увеличивают количество воздуха, всасываемого в двигатель, который сжимается и воспламеняется в цилиндрах, что приводит к созданию более мощного двигателя.

Для автомобилей с 4-цилиндровыми двигателями достаточно одинарных турбонагнетателей, но когда вы садитесь в автомобили с двигателями V6, V8 и V12, предпочтительны сдвоенные турбокомпрессоры. Говоря о двойных турбонагнетателях, вы можете услышать слова «твин турбо» и «битурбо». Ниже приводится более подробное описание этих слов и различных типов двойных турбонагнетателей:

Взаимозаменяемость

Вопреки распространенному мнению, термины битурбо и твин-турбо являются синонимами.Они взаимозаменяемы и имеют одинаковое значение. «Би» в слове «битурбо» - это префикс, означающий «дважды» или «два» на латыни. Твин турбо также имеет аналогичное значение. При использовании в этом контексте нет никакой разницы.

Иногда производитель транспортных средств будет использовать термины «твин турбо» или «битурбо» при описании системы двойного турбонаддува своего автомобиля, хотя не существует согласованных критериев относительно того, когда использовать один термин вместо другого. Иногда параллельные сдвоенные турбокомпрессоры называют «сдвоенными турбокомпрессорами», а последовательные сдвоенные турбокомпрессоры - «битурбо», но это не правило, и вы часто обнаружите, что их называют противоположным термином.

Параллельные сдвоенные турбокомпрессоры

Параллельные системы сдвоенных турбонагнетателей имеют два турбонагнетателя одинакового размера, каждый из которых закреплен за собственным блоком двигателей. Например, если двигатель V6, первый турбонагнетатель может быть назначен цилиндрам с 1 по 3, а второй турбонагнетатель может быть назначен цилиндрам с 4 по 6. Если вместо этого у вас двигатель V8, один турбонагнетатель из параллельного двойного турбонагнетателя система будет обрабатывать цилиндры с 1 по 4, а другая - с 5 по 8.

Тот факт, что два турбокомпрессора имеют одинаковый размер, вероятно, поэтому этот тип системы часто называют сдвоенными турбинами . Как правило, они имеют меньшую турбо-задержку, чем некоторые другие системы с турбонаддувом, и их можно найти на Nissan 300ZX и Mitsubishi 3000GT.

Последовательные сдвоенные турбокомпрессоры

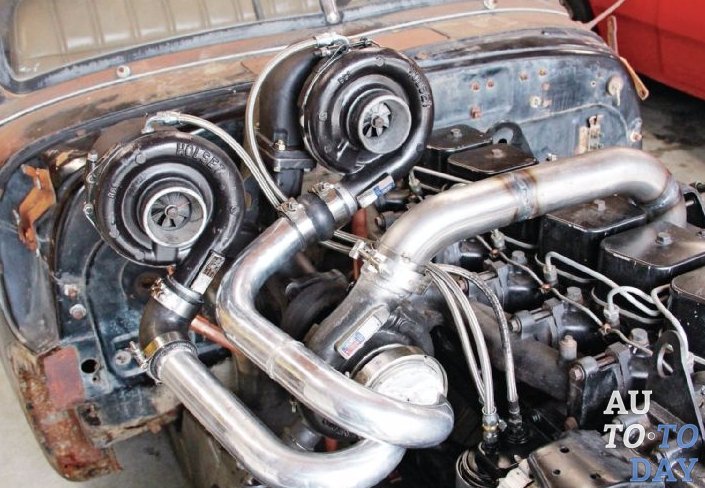

В отличие от параллельных сдвоенных турбонагнетателей, в последовательных сдвоенных турбонагнетателях используются две турбины разного размера. Независимо от того, что вы выберете или какой у вашего автомобиля, вам нужно будет определить, разрешена ли ваша турбина в штате Калифорния.Если он входит в комплект оборудования оригинального производителя (OEM) вашего автомобиля, все должно быть в порядке.

С двумя турбинами разного размера, последовательные двойные системы турбонагнетателей могут обеспечить повышенную эффективность даже на более низких оборотах . При меньших оборотах в минуту работает меньший из двух турбонагнетателей. Когда вы ускоряетесь, более крупный турбонаддув срабатывает за счет использования клапана сжатия. Обычно для этого типа настройки используется термин «битурбо».

Последовательные двойные системы турбонаддува часто встречаются в рядных двигателях, таких как двигатели BMW 5 серии. Например, 500i оснащен последовательным двигателем V8 с двойным турбонаддувом, который позволяет развивать впечатляющие 445 лошадиных сил . Другой пример - Legacy B4 от Subaru. Некоторые автомобили, которые в настоящее время запрещены к въезду в США Национальным управлением безопасности дорожного движения, также используют последовательные системы двойного турбонаддува. К ним относятся Toyota MK4 Supra и Mazda FD Rx-7.

Турбокомпрессоры Twin-Scroll

Хотя битурбо и сдвоенный турбонаддув обычно взаимозаменяемы с некоторыми тенденциями к параллельным или последовательным системам двойного турбонагнетателя, турбонагнетатели с двумя спиральными компрессорами - это нечто совершенно иное. Фактически, турбокомпрессоры Twin-Scroll состоят только из одного турбонагнетателя.

Турбокомпрессоры с двойной спиралью представляют собой тип системы с импульсным турбонаддувом, в которой выпускные отверстия цилиндров двигателя подводятся к турбине через каналы спиральной формы, также называемые спиралями, причем обе спирали имеют разный диаметр. Это позволяет избежать столкновения давления между цилиндрами.

Турбокомпрессоры Twin-scroll отлично подходят для повышения производительности при низких и средних оборотах двигателя за счет экономичного использования энергии импульса .Рабочие характеристики при ускорении также улучшаются за счет турбонагнетателей с двойной спиралью. В отличие от систем с двойным турбонаддувом, которые подходят для двигателей V6 и V8, турбокомпрессоры с двумя спиральными компрессорами лучше всего подходят для 4-цилиндровых двигателей. Например, турбокомпрессор с двойной спиралью, установленный в BMW 3 серии 2012 года, не только потребляет на 15% меньше топлива, чем был бы без турбонагнетателя с двойной спиралью, но и придает этому двигателю V4 мощность V6.

Нельзя забывать о недостатках турбокомпрессоров Twin-Scroll, несмотря на все достоинства. Одним из недостатков турбонагнетателей с двойной спиралью является то, что они не очень эффективны ни при высоких оборотах в минуту, ни при высоких нагрузках. Кроме того, они требуют более сложных и дорогих выпускных коллекторов и кожуха турбины, чем другие системы.

Наконец, в зависимости от того, где вы живете, вам все равно придется изучить местные правила . Например, если вы живете в Лос-Анджелесе, вам нужно будет знать, запрещена ли настройка в Калифорнии. Если ваш автомобиль оснащен турбонагнетателем с двойной спиралью, он будет принят в штате Калифорния.В противном случае вы должны убедиться, что знаете, как пройти тест на выбросы с модифицированным автомобилем.

Двойные турбокомпрессоры часто имеют разные названия, некоторые из которых включают битурбо и сдвоенные турбины. В подавляющем большинстве случаев эти термины используются как синонимы. Хотя производители выбирают, какой термин они собираются использовать для описания своих двойных турбонагнетателей, похоже, что параллельные сдвоенные турбокомпрессоры чаще называют двойными турбонагнетателями (вероятно, потому, что два турбонагнетателя идентичны по размеру).

С другой стороны, битурбо часто используется для описания последовательных двойных турбонагнетателей. Последовательные двойные турбины хороши для поддержания производительности даже при низких оборотах в минуту. Параллельные двойные турбины лучше уменьшают турбо-лаг . Как последовательные, так и параллельные сдвоенные турбокомпрессоры могут называться битурбо или сдвоенными турбинами в зависимости от предпочтений производителя транспортного средства.

Один термин, на который следует обратить внимание, - это «турбокомпрессор с двойной спиралью», потому что турбокомпрессоры с двойной спиралью вообще не являются двойными турбонагнетателями. Вместо этого это один турбонагнетатель с парными спиралевидными каналами или спиралями между цилиндрами и турбиной. Устранение помех давления между цилиндрами делает систему намного более эффективной.

Турбокомпрессор и нагнетатель: в чем разница?

По мере того, как государственное законодательство и забота об окружающей среде приводят к переходу от энергоемких безнаддувных двигателей большого объема к более экономичным двигателям меньшего размера, автопроизводители все чаще используют турбокомпрессоры и нагнетатели, чтобы получить больше энергии из меньшего количества топлива.Оба устройства служат «заменой смещения», помогая втиснуть такое же количество воздуха, которое более крупный двигатель естественным образом вдыхает, в меньший двигатель, чтобы они могли производить ту же мощность, когда ступня водителя касается пола. Оказывается, кислород труднее попасть в двигатель, чем топливо. (Это также цель, которую системы закиси азота служат на рынке послепродажного обслуживания.) Давайте по-новому взглянем на относительные преимущества турбонаддува по сравнению с наддувом.

В чем разница между турбонагнетателем и нагнетателем?

«Нагнетатель» - это общий термин для воздушного компрессора, который используется для увеличения давления или плотности воздуха, поступающего в двигатель, обеспечивая большее количество кислорода для сжигания топлива.Все самые ранние нагнетатели приводились в движение от коленчатого вала, обычно с помощью шестерни, ремня или цепи. Турбокомпрессор - это просто нагнетатель, который приводится в действие турбиной в потоке выхлопных газов. Первые из них, датированные 1915 годом, назывались турбокомпрессорами и использовались в радиальных авиационных двигателях для увеличения их мощности в более разреженном воздухе, обнаруживаемом на больших высотах. Сначала это название было сокращено до турбокомпрессора, а затем до турбо.

Посмотреть все 5 фото

Что лучше: турбонагнетатель или нагнетатель?

Каждый из них может использоваться для увеличения мощности, экономии топлива или того и другого, и у каждого есть свои плюсы и минусы.Турбокомпрессоры используют часть «бесплатной» энергии, которая в противном случае полностью терялась бы в выхлопе. Привод турбины действительно увеличивает противодавление выхлопных газов, которое оказывает некоторую нагрузку на двигатель, но чистые потери имеют тенденцию быть меньше по сравнению с прямой механической нагрузкой, связанной с приводом нагнетателя (самые большие нагнетатели, приводящие в действие драгстер, работающий на верхнем топливе, потребляют 900 лошадиных сил на коленчатом валу. в двигателе мощностью 7500 лошадиных сил). Но нагнетатели могут обеспечить наддув почти мгновенно, тогда как турбокомпрессоры обычно страдают некоторой задержкой реакции, в то время как давление выхлопных газов, необходимое для вращения турбины, увеличивается.Очевидно, что драгстер с самым высоким уровнем топлива, пытающийся проехать квартал за четыре секунды, не имеет времени тратить время на ожидание повышения давления выхлопных газов, поэтому все они используют нагнетатели, в то время как автомобили, которым поручено повысить среднюю корпоративную экономию топлива (CAFE), не могут себе позволить. тратить драгоценную мощность на воздуходувки, поэтому они в основном используют турбины. Но с появлением мягкой гибридизации и 48-вольтовых электрических систем вы можете ожидать большего использования нагнетателей, приводимых в действие свободно рекуперированным электричеством, сохраняемым во время замедления и торможения.В новом шестицилиндровом двигателе Mercedes-Benz M256, который теперь устанавливается на такие автомобили, как CLS 450 и GLE 450, используется именно такая система, как и в новом Land Rover Defender с двигателем такого же размера и конфигурации с максимальным запасом хода.

Сколько мощности добавляет турбонагнетатель или нагнетатель?

Выше мы отметили, что количество кислорода, которым двигатель может «дышать», является ограничивающим фактором в отношении того, сколько энергии он может производить, потому что технология топливных форсунок более чем способна подавать столько топлива, сколько может быть сожжено. с количеством кислорода в баллоне.Безнаддувные двигатели, работающие на уровне моря, получают давление воздуха 14,7 фунтов на квадратный дюйм, поэтому, если турбонагнетатель или нагнетатель добавляет к двигателю 7 фунтов на квадратный дюйм, то сами цилиндры получают примерно на 50 процентов больше воздуха и теоретически должны производить примерно на 50 процентов больше. мощность. Обычно так не получается. Сжатие всасываемого воздуха добавляет тепла, которое вместе с дополнительным давлением увеличивает вероятность повреждения двигателя перед детонацией или «звоном», поэтому время часто приходится несколько замедлять.Это может ограничить количество времени, в течение которого топливо должно полностью сгореть, и, следовательно, частично снижает выигрыш в мощности. Большинство современных двигателей с турбонаддувом и / или нагнетателем также включают промежуточные охладители, которые помогают отводить часть тепла, добавляемого турбонагнетателем или нагнетателем. В конце концов, обычно ожидается, что добавление на 50 процентов большего количества воздуха даст на 30-40 процентов больше мощности.

Просмотреть все 5 фото

Как турбины / нагнетатели экономят газ?

Когда они работают, турбины и нагнетатели в основном помогают сжигать на больше газа, но когда они прикреплены болтами к двигателю, который в противном случае был бы слишком мал, чтобы адекватно удовлетворить потребности транспортного средства с точки зрения ускорения или при буксировке, и т.п., они помогают экономить топливо во время круизов на малой мощности, которые составляют большую часть нашей поездки. Один из способов, которым это происходит, - это уменьшение насосных потерь, которые возникают, когда двигатель большого рабочего объема работает с дроссельной заслонкой пять процентов или меньше - он должен усердно работать, чтобы всасывать воздух мимо в основном закрытой дроссельной заслонки. Для того же количества мощности может потребоваться 20-процентное открытие дроссельной заслонки на меньшем двигателе, что приведет к меньшему количеству насосных работ. (Вот почему многие новые автомобили не создают достаточного вакуума для работы механических тормозов, дверей смешанного воздуха систем климат-контроля и т. Д., и либо оснащены вспомогательными вакуумными насосами, либо используют электрические элементы управления для этих элементов.)

Почему турбонагнетатели более популярны, чем нагнетатели в серийных автомобилях?

Турбины, как правило, превосходят компрессоры с кривошипно-шатунным приводом в критическом тесте экономии топлива FTP75, который определяет количество миль на галлон с наклейками на стекле и рейтинг CAFE корпорации, поэтому турбины можно найти на более распространенных транспортных средствах, начиная с 1,0-литрового Ford EcoSport за 21240 долларов. турбо для любого из четырех двигателей с турбонаддувом в пикапе Ford F-150.Между тем, как показывает этот список всех автомобилей с наддувом, доступных в США, нагнетатели в основном устанавливаются на высокопроизводительные автомобили. Конечно, все Volvo, оснащенные 2,0-литровыми двигателями с двойным наддувом, такие как модели XC60 и XC90 T6 и T8, оснащены как турбонагнетателем , так и с нагнетателем. Эта конструкция использует сильные стороны каждого из них - наддув нагнетателя на низких оборотах обеспечивает давление до тех пор, пока большой турбонагнетатель не раскрутится, и в этот момент нагнетатель отсоединяется от коленчатого вала, чтобы не терять мощность.

Просмотреть все 5 фото

А как насчет Twin Turbos, Biturbos, Quad Turbos и Hot Vees?

Twin-turbo означает, что есть два турбокомпрессора. Они могут работать независимо (как это часто бывает в двигателях с V-образной конфигурацией, где отдельные турбины работают с каждой стороны двигателя) или последовательно. Когда они используются последовательно, малый и большой турбонагнетатели соединяются в пару, и в этом случае маленький турбонагнетатель быстро раскручивается, чтобы уменьшить турбо-задержку, а затем, когда поток выхлопных газов увеличивается, более крупный турбо начинает обеспечивать наддув.Обратите внимание, что некоторые называют первый битурбо (Mercedes обозначает многие из своих автомобилей AMG Biturbos), а второй - твин-турбо, но мы не делаем этого различия. Естественно, квад-турбо означает, что их четыре, как в Bugatti Chiron. В его большом двигателе W-16 используются две пары последовательных турбонагнетателей. В течение многих лет большинство V-образных двигателей с турбонаддувом свешивали турбины с выпускных коллекторов на внешней стороне двигателя, при этом всасываемый воздух входил в долину V-образного сечения. В последнее время возникла тенденция к тому, чтобы обратить это вспять и подавать всасываемый воздух на внешние стороны V-образного сечения, при этом выхлопная труба и турбины расположены внутри V-образного сечения.Это дает преимущество в значительном уменьшении габаритов двигателя и, при надлежащей вентиляции капота, может привести к более низким температурам под капотом.

Просмотреть все 5 фото

Какие бывают типы нагнетателя?

Из-за необходимости размещать турбокомпрессор рядом с выхлопом, его форм-фактор с самого начала был склонен к центробежному (турбинному) компрессору. Также доступны центробежные нагнетатели с ременным приводом, которые также довольно легко установить в модернизированных установках послепродажного обслуживания.Пакстон популяризировал эту установку, и ее дизайн теперь продается под названием Vortech (как показано выше). Одним из интересных вариантов этой концепции является центробежный нагнетатель с регулируемым передаточным числом, который включает в себя бесступенчатый привод шкива, установленный на обычном компрессоре. Заводские нагнетатели на V-образных двигателях обычно упаковываются в V-образной впадине и, следовательно, предпочитают более длинную, более низкую и более узкую упаковку. Из них тип Roots наиболее популярен среди заводских автомобилей с наддувом, к которым относятся новые Ford Mustang Shelby GT500 и Camaro ZL1.В этой установке два вала, вращающихся в противоположных направлениях, имеют выступы, которые направляют воздух вниз через валы - обычно воздух входит в верхнюю часть устройства и выходит из нижней части. Двухвинтовые нагнетатели Lysholm нагнетают воздух от одного конца нагнетателя к другому. Винтажный Ford GT начала 2000-х использовал этот тип, как и двигатель цикла Миллера Mazda Millenia.

Винтовой нагнетатель типа G-Lader был одобрен Volkswagen в течение некоторого времени и предлагался на Corrado здесь, в США. Этот странный дизайн включает в себя пару переплетенных спиралей, которые сопряжены с большим трением и оказались проблематичными.Лопастной нагнетатель - это еще одна конструкция, которая мало использовалась в автомобильной промышленности с тех пор, как нагнетатели Powerplus устанавливались на некоторые автомобили MG в 1930-х годах. Это сложно объяснить без подробных иллюстраций и связано с большим трением. Последний тип, заслуживающий упоминания, - это нагнетатель волны давления, известный как система Comprex. Он имеет вращающийся цилиндр, разделенный на многочисленные камеры, открытые с обоих концов. Один конец выходит на выхлопной поток, другой - на впускной.Выхлопные импульсы толкают всасываемый воздух к стороне всасывания, прежде чем трубка снова герметизируется, отражая импульсную волну выхлопа обратно к стороне выпуска. На обратном пути камера снова попадает в воздухозаборник, куда воздух врывается вслед за отступающей волной. Есть некоторое смешение газов, и это работает только на низких оборотах двигателя, поэтому лучше всего подходит для дизелей. Примерно 150 000 дизельных двигателей Mazda получили эту установку, но ни один из них не был продан на наших берегах.

Могу ли я добавить к своему автомобилю турбонагнетатель или нагнетатель?

Существуют комплекты вторичного рынка для обоих, но обычно немного проще прикрутить болтами к нагнетателю, для которого нужны только кронштейн, шкив коленчатого вала и ремень, а также интеграция во впускную систему - плюс, возможно, добавление промежуточного охладителя.Турбонагнетатель должен быть интегрирован как в выхлопную, так и в впускную системы, а также может быть добавлен промежуточный охладитель. Тем не менее, такие сайты, как JEGS.com, с радостью продадут вам все необходимое, чтобы добавить любой из них.

Single Turbo и Twin Turbo: различия и преимущества

Автомобили с турбонаддувом всегда славятся взрывной мощностью, которую они могут легко собрать. Что касается турбокомпрессоров, вы можете оптимизировать турбонаддув для любого типа автомобиля. Вопрос в том, подойдет ли вам двойной турбонаддув или одинарный турбо подойдет вам лучше всего? С чем пойти? Читайте дальше, чтобы узнать больше:

Как работает турбо?
  • Турбокомпрессоры используют выхлопные газы вашего автомобиля для вращения турбины и сжатия поступающего воздуха.
  • Установки с одиночным турбонаддувом медленнее раскручиваются, но занимают меньше места, чем установка с двойным турбонаддувом.
  • Машины Dragster, как правило, предпочитают одиночные турбины для значительного увеличения мощности.
  • Установки с двойным турбонаддувом легче наматывать, поскольку они меньше, чем одинарный турбонаддув.
  • Комплекты с двойным турбонаддувом также отлично смотрятся под капотом, если ваш автомобиль больше похож на шоу-кар, чем на ежедневного водителя.

Принудительная индукция - это больше, чем просто решение, хотите ли вы турбокомпрессор или нагнетатель.Турбокомпрессоры - это форма принудительной индукции. Вместо того, чтобы приводиться в движение ремнем, как нагнетатель, они питаются от потока выхлопных газов. Когда выхлопные газы проходят мимо турбины, они раскручивают компрессор в корпусе. Этот компрессор создает наддув, и сжатый воздух направляется во впускную систему вашего автомобиля.

Турбины - очень эффективный способ увеличения мощности, поскольку они не имеют паразитного сопротивления, как у нагнетателя. Однако, поскольку они зависят от потока выхлопных газов, наддув не происходит мгновенно.Они бывают разных конфигураций, но наиболее распространенными являются одиночные турбо-комплекты или параллельный твин-турбо-комплект.

Single Turbo

Комплекты Single Turbo более популярны по ряду простых причин. Первая причина - стоимость, вторая - пространство. Иногда бывает трудно найти достаточно места под капотом, чтобы добавить хоть одну турбину вместе с связанной с ней сантехникой. Это становится намного сложнее, когда вам нужно найти место и для второго турбо.

Комплекты с одинарным турбонаддувом также отлично подходят для получения большой мощности, поскольку они имеют более широкий диапазон мощности, чем установка с двойным турбонаддувом, и не исчерпывают себя на верхнем конце. Одиночный турбонаддув действительно создает ускорение медленнее, что облегчает буксировку автомобилей с высокой мощностью с места раскопок. Как только у них появится тяга и ускорение, наращивание мощности сингла позволит им проехать четверть мили.

Twin Turbo

Несмотря на некоторые недостатки, двойные турбины по-прежнему являются отличными комплектами.Двойные турбины отлично подходят для повседневного или в основном уличного автомобиля. Каждой турбине требуется выхлоп только из 4 цилиндров для катушки, поэтому она наматывается намного быстрее, чем один комплект. Меньшие турбины в твин-турбо-ките могут также производить такую ​​же мощность, как и более крупный одиночный турбо.

Это уменьшает задержку вашего автомобиля при аналогичном приросте мощности. И когда комплекты твин-турбо не заняты гонками по городу, они также выглядят внушительно под капотом. Катаетесь ли вы по драг-стрипу, спешите с детьми на тренировку по футболу или гуляете по местным шоу, двойные турбины сделают вас незабываемым.

Сравнение одинарного турбонаддува и двойного турбонаддува: различия и преимущества

Турбокомпрессор - это турбина, работающая на топливе, предназначенная для сжатия воздуха для увеличения мощности и крутящего момента вашего двигателя. Если вам нужна более мощная турбина, подумайте о том, чтобы объединить сжатие воздуха и увеличение плотности. Это позволяет двигателю получать больше кислорода на одно горение, а выделяемая энергия направляется к поршням, которые перемещают сжатый воздух. Это также приводит к увеличению количества воздуха и топлива в двигателе.Таким образом, теперь вы можете наслаждаться более быстрой машиной и получать больше удовольствия от вождения!

Автомобили с турбодвигателями всегда пользовались большим спросом, и сейчас их предпочитает все больше людей. Многие автомобили имеют двигатели с двойным турбонаддувом. Он имеет ряд преимуществ для тех, кто любит ощутить всю мощь автомобиля. Двигатель твин-турбо - это два турбонагнетателя, нацеленных на оптимальную работу со сжатием воздуха.

Твин-турбо установка также обеспечивает уменьшение задержки. Он помогает быстрее вырабатывать мощность, используя 4 цилиндра, в то время как один турбонаддув требует всех 8 цилиндров для оптимального наддува.Этот тип двигателя отлично подходит для обычной езды по городу или в нормальном режиме.

Twin-turbo обеспечивает бесперебойную работу двигателя. С точки зрения затрат два меньших турбокомпрессора более эффективны, чем один больший. Однако для некоторых двигателей требуются комплекты твин-турбо для лучшей и более эффективной работы. Это связано с двигателями V-образного типа. Они намного лучше работают вместе с двойными турбокомпрессорами. Конечно, у твин-турбо есть пара недостатков по сравнению с одинарным - он занимает больше места, а его установка немного дороже.

Стоит также принять во внимание преимущества одиночного турбонаддува. Если вам нужен идеальный автомобиль для перетаскивания, рассмотрите вариант с одним турбонаддувом, поскольку это лучший вариант, когда вам нужна большая мощность. Имея мощность на одной стороне, вы можете решить проблему задержки на другой стороне.

Гораздо проще установить одинарный турбо, чем двойной, поскольку он меньше, компактен и занимает гораздо меньше места, чем твин-турбо. Этот тип охлаждает лучше. Сам одиночный турбонаддув, как и его установка, более экономичен.В отличие от твин-турбо, он дает максимальное ускорение при более высоких оборотах. С одним турбонаддувом вы можете увеличить мощность до 1500 л.с. и более, приобретя более крупные установки.

Это краткое сравнение одно- и двухтурбинного двигателя. Основные моменты показывают, что если вы хотите уменьшить отставание, вам необходимо установить твин-турбо. Если у вас есть автомобиль с V-образным двигателем, вам также следует выбрать вариант со сдвоенным двигателем. А для встроенного макета лучше всего подходит одинарная турбо-настройка.

Давным-давно автомобиль стал не только средством передвижения, но и предметом роскоши и развлечений.Многие люди хотят иметь мощный спортивный автомобиль, но не все могут его себе позволить. Выход есть - турбо-комплекты. Тем, кто задумывается, как сделать свой автомобиль уникальным шедевром, можно обратиться за помощью к нашим специалистам.

Выбор правильной турбины

Выбор правильной турбины для вашего автомобиля начинается с целевой мощности. Каждый турбонагнетатель рассчитан на поддержку определенного диапазона мощности и рабочего объема двигателя. Если турбонаддув слишком велик для вашего двигателя, у вас будет много турбо-лагов, а если турбонаддув слишком мал для вашего двигателя, вы можете никогда не достичь своей цели в лошадиных силах.

Как выбрать?

Чтобы решить, какая настройка лучше всего подходит для вас, вам необходимо изучить свои цели для вашего автомобиля. Вы хотите купить более дешевую комплектацию или больше всего сосредоточены на дрэг-рейсинге? Под капотом мало свободного места? В таком случае лучшим выбором будет одиночный турбонаддув.

С другой стороны, если стоимость не так велика для вас, и если вы ищете отличную мощность в диапазоне от низкого до среднего, более быструю катушку и потрясающую установку под капотом, двойной Турбины подойдут вам лучше всего.Независимо от того, какой стиль вы выберете, мы в Diesel Components, Inc. можем оборудовать ваш автомобиль мощной и эффективной системой.

В Diesel Components, Inc. мы можем помочь вам с любыми турбокомпитами и деталями, которые вам нужны. Турбокомпрессоры BorgWarner и турбокомпрессоры Mitsubishi легко доступны у нас. Теперь, когда вы знаете различия и преимущества как Single Turbo, так и Twin Turbo, получите один от Diesel Components, Inc., который обеспечит вашему автомобилю больше мощности и мощности.

Что такое BMW TwinPower Turbo? Twin Turbo против TwinPower

Обозначение BMW «TwinPower Turbo» создало некоторую путаницу и даже вызвало судебные иски, обвиняющие BMW в ложной рекламе. Это потому, что TwinPower Turbo не обязательно означает, что двигатель действительно твин-турбо; это просто одинарный турбонагнетатель с двойной спиралью. Хотя турбина с двойной прокруткой является более эффективной конструкцией, чем турбо с одной прокруткой. Чтобы понять разницу между конструкциями с одинарной прокруткой, двойной прокруткой и истинным двойным турбонаддувом, мы должны рассмотреть сложности двигателя с турбонаддувом.

Как работает турбокомпрессор?

В качестве напоминания давайте вкратце рассмотрим идею турбокомпрессоров и почему они работают. На изображении ниже показаны основные принципы работы турбокомпрессора.

Я думаю, что проще всего подумать об образе, где цикл по сути начинается - с выпускного коллектора. После возгорания цилиндра выхлопные газы попадают в выпускной коллектор. Затем воздух направляется к турбине внутри корпуса турбокомпрессора; любой дополнительный воздух направляется через перепускную заслонку для контроля и ограничения давления наддува.Высокоскоростные выхлопные газы вращают турбину, которая связана с компрессором через вал («турбо-вал»). Это, в свою очередь, раскручивает колесо компрессора; Как вы уже догадались, колесо компрессора отвечает за сжатие воздуха и создание давления наддува. Затем сжатый воздух направляется через промежуточный охладитель для охлаждения воздуха и в конечном итоге в цилиндр.

Иногда можно увидеть, что люди относятся к «горячей стороне» или «холодной стороне» турбокомпрессора. Горячая сторона - это турбина или выхлопная сторона турбины.Холодная сторона - это компрессор или сторона всасывания турбонагнетателя. На изображении выше наддувная труба чаще упоминается как зарядная труба. Наконец, сливная труба широко известна как спускная труба. Интересный факт: турбокомпрессоры часто работают со скоростью более 150 000 об / мин при полностью открытой дроссельной заслонке.

Почему это важно?

Важно отметить - холодная сторона турбокомпрессора остается одинаковой как в одинарных, так и в парных турбокомпрессорах. Компоненты внутри корпуса турбокомпрессора остаются прежними, включая турбину, вал турбонагнетателя и компрессор.Заметное различие заключается в выпускных коллекторах и выпускном патрубке на корпусе турбонагнетателя. Турбонагнетатель с двойной спиралью имеет выпускной коллектор, разделенный на два коллектора в зависимости от порядка включения.

На изображении выше мы можем видеть выпускной коллектор и коллекторы для турбины с двойной прокруткой слева и с турбонаддувом с одной прокруткой справа. Быстрый поиск изображений в Google покажет похожие изображения и для выхлопных отверстий турбокомпрессора. Кроме того, в двигателях BMW TwinPower Turbo используются два перепускных клапана, так как у вас есть два отдельных выхлопных потока, идущих в Twin Scroll Turbo.В общем, отличия минимальны. Как эта небольшая разница в дизайне действительно может улучшить производительность?

Удаление выхлопных газов

Удаление выхлопных газов означает выталкивание выхлопных газов из цилиндра для втягивания свежего воздуха во время такта впуска. Если выхлопные газы не вытесняются из цилиндра должным образом, то следующий цикл будет включать выхлопные газы, смешанные со свежим воздухом, что приведет к снижению мощности. Следовательно, продувка является важным аспектом выхлопной системы.Я обещаю связать это с преимуществами конструкции Twin Scroll Turbo.

Реверсирование выхлопных газов

Реверсирование - противоположность продувке; это происходит, когда выхлопные газы меняют направление и фактически втягиваются обратно в цилиндр, а не выбрасываются через выхлоп. При более низких оборотах более низкое давление во впускном коллекторе и более высокое давление в выхлопной системе; это заставляет воздух из выпускного коллектора втягиваться обратно в цилиндр по направлению к воздуху более низкого давления во впускном коллекторе.Все двигатели испытывают некоторую степень реверсирования, однако турбонаддув с двойной прокруткой помогает уменьшить реверсирование за счет использования отдельных выпускных коллекторов.

Как Twin Scroll Turbos снижает реверсию?

На примере рядного 6-цилиндрового двигателя BMW разделение потока выхлопных газов на два отдельных коллектора помогает избежать столкновения выхлопных газов друг с другом за выход. Цилиндры, которые мешают друг другу выхлопных газов, теперь питают разные коллекторы и другой «спиральный» или выхлопной патрубок в турбонагнетателе.Это создает более плавный поток выхлопных газов, тем самым уменьшая реверсирование. Кроме того, уменьшение реверсирования по своей сути увеличивает поток выхлопных газов через турбонагнетатель. Больше выхлопных газов быстрее вращает турбину и создает дополнительный наддув.

Звучит сложнее, чем есть на самом деле, но важный вывод заключается в том, что турбокомпрессор с двойной прокруткой является более эффективной конструкцией, чем турбокомпрессор с одной прокруткой. Давайте посмотрим на некоторые преимущества и недостатки различных турбо-настроек.

Турбокомпрессор Single Scroll

Преимущества:

  • Compact
  • Недорогой по сравнению с двойным турбонаддувом или двойным турбонаддувом
  • Меньше отказов компонентов

Недостатки: 06 Больше турбонаддува

  • Менее эффективный общий
  • Турбокомпрессор Twin Scroll - BMW TwinPower Turbo

    Преимущества:

    • Более компактный, чем двойной турбонаддув
    • Меньше турбонаддув по сравнению с одинарным турбонаддувом
    • Увеличенная мощность и крутящий момент
    • Повышенная топливная эффективность
    • Лучшее охлаждение двигателя

    Недостатки:

    • Больше, чем конструкция с турбонаддувом с одной спиралью
    • Дороже
    • Больше отказавших компонентов (два перепускных клапана)

    00 True Twin Turbo

    900 5 преимуществ:

    • Те же преимущества, что и с турбонаддувом с двойной прокруткой
      • Уменьшение реверсирования
      • Повышенная мощность и крутящий момент
      • Повышенная топливная экономичность
      • Уменьшение турбо-лага
    • Все преимущества турбонаддува с двойной прокруткой
    9000 :

    • Самый тяжелый
    • Занимает больше всего места
    • Сложная конструкция
    • Больше неисправных деталей (более высокие затраты на техническое обслуживание и ремонт)

    Какой турбо-режим самый лучший?

    Это действительно зависит от целей рассматриваемого двигателя.Настоящая установка с двойным турбонаддувом приведет к большей мощности и крутящему моменту, меньшему запаздыванию турбонагнетателя и повсеместному повышению производительности. Однако это происходит за счет более сложной и тяжелой конструкции, которая занимает больше места в двигателе. Турбины с одинарной прокруткой являются самым дешевым вариантом и, как таковые, предлагают наименьшее преимущество в производительности. Между тем, турбины с двойной прокруткой добавляют те же преимущества, что и настоящая конструкция с двойным турбонаддувом, в меньшем и более простом корпусе.

    Краткое описание

    Система BMW TwinPower Turbo (их термин для обозначения Twin Scroll и Single Turbo) вызвала множество вопросов и даже исков из-за ложной рекламы.Хотя на первый взгляд это кажется сложным, конструкция с двойной прокруткой действительно дает значительные преимущества в производительности по сравнению с одинарной турбонаддувом с одной прокруткой. Использование отдельных выхлопных труб и «спиралей» помогает уменьшить реверсирование и турбо-задержку, одновременно увеличивая мощность, крутящий момент и топливную экономичность.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
