Расшифровка обозначений на мультиметре. Как обозначаются переменный и постоянный ток и напряжение

Мультиметр – один из самых необходимых и многофункциональных приборов электрика. Наверняка все помнят, как на уроках физики в школе измеряли напряжение вольтметром, сопротивление – омметром, силу тока – амперметром. Так вот, мультиметр воплотил в себе все эти измерительные приборы, а также несколько других, о которых чуть ниже расскажем подробнее.

Сам по себе мультиметр работать не будет, все зависит от знания мастера и умения пользоваться этим прибором. То есть, чтобы измерить какой-либо параметр, сначала нужно правильно выставить переключатель, знать какой щуп в какое гнездо воткнуть, и так далее. Поэтому, прежде чем брать прибор в руки, нужно научиться им правильно пользоваться.

Внимание! В данной статье описывается стандартный мультиметр с наиболее распространенными функциями. В зависимости от модели мультиметра, его функционал может быть больше и включать в себя дополнительные возможности. Здесь описываются только те, которые имеются практически в каждом приборе, а также расшифровка обозначений на мультиметре.

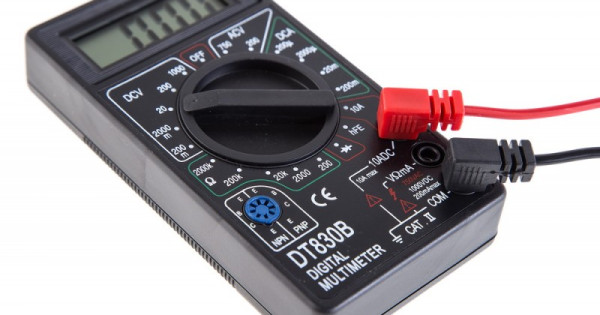

Вкратце опишем основные компоненты прибора:

1. 1. Электронное табло
2. 2. Шкала обозначений
3. 3. Переключатель
4. 4. Кнопка “ВКЛ/ВЫКЛ” (вместо нее бывает специальное положение для регулятора)
5. 5. Разъемы для щупов
6. 6. Специальные разъемы для проверки транзисторов (присутствуют на некоторых тестерах)
7. 7. Индикатор прозвонки (зуммер и светодиод красного цвета)
8. 8. Батарейка

Из всего вышеперечисленного самым важным моментом является шкала обозначений, так как если вы неправильно выставите регулятор, то можете сжечь измеряемую радиодеталь или сам прибор. Поэтому расшифровка обозначений на мультиметре очень важный момент при работе с этим прибором.

Обозначения на мультиметре

Шкала обозначений включает в себя круговой переключатель положений, а также символы, обозначающие те или иные параметры, разбитые на сектора.

Каждый сектор отвечает за измерение одного конкретного параметра (например сопротивления). Внутри сектора имеется несколько положений регулятора, каждое положение обозначает измеряемый номинал. Каждый сектор обозначается специальным символом. Все сектора разделяются между собой линиями.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный, второй – черный. Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс, черный – всегда минус. Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

• 1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
• 2. Гнездо «VΩCX+» — обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
• 3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны. Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так.
  Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор. Также нужно знать, как обозначается постоянный ток на мультиметре.
• 4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» — значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1.6 вольт). В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока.

Диапазоны переключателя мультиметра

Сначала затронем тему включения и выключения мультиметра. Обычно присутствует кнопка “ON/OFF”, но на некоторых моделях мультиметров имеется специальный сектор с таким же названием. Также есть тестеры, которые выключаются самостоятельно, спустя некоторое время.

Сам же регулятор, или переключатель – кому как больше нравится, модно крутить хоть по часовой, хоть против часовой стрелки. Что измерить какой-либо параметр – просто переведите регулятор в нужный сектор на нужное значение.

Важно! Сектора обозначаются буквами, номиналы – цифрами.

Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

1. 1. DCV – сектор измерения постоянного напряжения
2. 2. ACV – сектор измерения переменного напряжения
3. 3. DCA – сектор измерения силы постоянного тока
4. 4. ACA – сектор измерения переменного тока

Как обозначается сопротивление на мультиметре

Из школьного курса физики мы помним, что сопротивление измеряется в Омах, в честь немецкого физика Георга Симона Ома.

Обозначение на мультиметре — «Ω», номиналы сопротивления на стандартном приборе следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. В зависимости от модели используемого мультиметра диапазон значений может быть иным.

Измерение этого параметра является очень популярным как в радиоэлектронике, так и в электрике. С помощью сопротивления можно очень быстро проверить работоспособность лампочки, спирали, провода и т.д.

Для измерения сопротивления переставьте регулятор в сектор «Ω» и выберите нужное значение.

Обозначение постоянного напряжения на мультиметрах

Напряжение измеряется в Вольтах, в честь итальянского физика Алессандро Вольта. Выше мы уже писали, что сектор измерения постоянного напряжения обозначается аббревиатурой “DCV”. Но, на многих моделях вместо этого сокращения используют символ “V－”. В этом сокращении буква “V” обозначает напряжение, а символ “－” – постоянное.

Также, чтобы не перепутать сектор постоянного напряжения с переменным, запомните следующее: диапазон значений сектора постоянного напряжения шире, чем диапазон переменного.

Для измерения постоянного напряжения необходимо выставить регулятор на нужное значение в секторе “V－”.

Внимание! Если в процессе измерения вы перепутали полюса, то на дисплее отобразится то же самое значение, но со знаком “－”. В этом нет ничего страшного.

Обозначение переменного напряжения

Переменное напряжение также измеряется в Вольтах. Аббревиатура “ACV”, либо, как в предыдущем случае, сокращение “V~” – обозначение на мультиметре, расшифровка – “v” – напряжение, знак “~” — переменное.

Для электрика этот параметр является основной задачей, поскольку в розетках, выключателях и т.д. всегда используется переменное напряжение. Наши сети работают на 220 Вольт, а на мультиметре присутствуют значения 700 В (750В) и 200 В.

Один знакомый как-то раз спросил меня, для чего на мультиметре имеется значение в 200 Вольт, если в сети используется переменное напряжение 220, а переменка в 200 Вольт и ниже вообще не используется. Так вот, примите к сведению: практически вся Америка использует

стандарт 110 Вольт переменного напряжения.

При замере переменного напряжения полярность не важна. То есть при измерении напряжения в розетке без разницы, в какой разъем розетки вы воткнете красный и черный щуп.

Как обозначается постоянный ток на мультиметре

Сила тока измеряется в Амперах в честь французского физика Анри Ампера. На мультиметре сектор измерения постоянного тока обозначается как DCA, либо просто DC. Регулятор, как и в предыдущих случаях, выставляется на нужное для измерения значение в секторе DC.

Не забывайте о том, что для измерения силы тока прибор подключается последовательно. Что это значит? Для измерения силы тока мы разрываем цепь.

Например, нам нужно замерить силу тока в фазном проводе. Нельзя просто взять и прикоснуться в двух местах щупами к проводу. Должен быть разрыв провода (или цепи), именно в этот разрыв мы подключаем прибор.

Как обозначается переменный ток на мультиметре

Не каждый тестер способен измерить силу переменного тока, но на некоторых моделях такая функция присутствует. На вопрос “как обозначается переменный ток на мультиметре” ответим: аналогично обозначению переменного напряжения, сектор переменного тока обозначается как «A~».

Вообще, мультиметр плохо подходит для измерения переменного тока. Лучше для этой цели использовать токоизмерительные клещи.

Что такое сектор hFE?

Некоторые владельцы мультиметров могут увидеть у себя на приборе сектор hFE, а в придачу к нему – два гнезда по четыре разъема в каждом. Этот сектор отвечает за проверку транзисторов (измерение значения коэффициента передачи тока). Гнезда подписаны “NPN” и “PNP”, а разъемы – буквами “E”, “B”, “C”.

Существует два типа транзисторов: транзистор типа “PNP-переход”, транзистор типа “NPN-переход”. Буквы “E”, “B”, “C” обозначают “эмиттер”, “база”, “коллектор” соответственно.

Чтобы проверить транзистор, выставьте регулятор на сектор hFE, посмотрите распиновку его ножек, тип транзистора, потом вставьте сам транзистор в нужный разъем. Если ваш транзистор неисправен, то прибор покажет значение “0”. Конечно, многих начинающих электриков пугает аббревиатура hFE, но для этого и нужна расшифровка обозначений на мультиметре, чтобы все непонятное стало понятным.

Тест диодов

Выше упоминалось, что практически в каждом мультиметре есть специальный светодиод и зуммер. Кроме этого, на шкале измерений должен быть сектор с нарисованным диодом. Это все необходимо для проверки диодов на работоспособность, а также проверки целостности цепей и всего прочего, сопротивлением не больше 50 Ом.

Чтобы проверить диод, нужно вспомнить о его свойствах. Диод пропускает ток только в одну сторону. Выставляем регулятор на значок диода и начинаем проверять, меняя полюса. Исправный диод в одном положении на дисплее выдаст значение 1, при этом светодиод загорится, а зуммер запищит. При смене полюсов – мультиметр покажет значение диода, например, 436 милливольт. Неисправный диод – будет прозваниваться в обе стороны.

Это лишь поверхностные принципы работы диода, но для проверки исправности диода мультиметром этого достаточно.

Проверка емкости конденсаторов

Чтобы измерить емкость конденсатора необходимо установить переключатель в диапазон F (Фарад). Для проверки ёмкости конденсатора мультиметр должен иметь эту функцию. Чтобы произвести измерение, используют гнёзда -CX+. «-» и «+» означают полярность подключения.

Диапазон измерения емкости в данном мультиметре варьируется от 200 микрофарад до 20 наноФарад.

Что означает kHz?

Этот параметр присутствует не на всех приборах. “Hz” – единица измерения частоты (Герц). С помощью данного сектора можно измерить частоту сигнала.

Для чего нужна кнопка hold

Такая кнопка тоже присутствует не на всех приборах, полное ее название – “Data hold”. Она служит для того, чтобы зафиксировать полученные данные на дисплее. Нужное значение будет отображаться ровно до повторного нажатия этой кнопки. Кто-то считает ее бесполезной, кто-то периодически ее использует.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Знак переменного тока на мультиметре

Данные обозначения соответствуют положению измерения постоянного и переменного тока.

В положении AC мультиметр измеряет переменный ток, это стандартные электрические сети на 220V или 380V, возможно некоторые модели способны работать в диапазоне 600V и более.

А вот положение мультиметра в DC соответствует режима работы прибора в постоянном токе, это значит, что прибор будет делать замеры с батареек, аккумуляторов и источников питания с постоянным током, в режиме обязательного соблюдения полярности «+» и «-«, по вольтам это может быть от нуля, но нескольких тысяч, в зависимости от модели и возможностей измерительного прибора.

Это сокращение английской аббревиатуры.

«DC» это постоянный ток, а «АС» переменный ток.

Мультиметр измерительный прибор для измерения (тестирования, или проверок) связанных с электричеством.

Постоянный ток, это ток который «течёт» в одном направлении (для примера можно привести автомобильный аккумулятор, он выдаёт постоянный ток), то есть в слове «постоянный» есть вся информация.

Переменный ток может менять своё направление, отсюда и название.

К примеру все бытовые розетки, в них переменный ток.

Если на неких приборах есть буквы «АС» это означает что они работают от переменного тока.

При работе с мультиметром, если работаете с постоянным током «DC», важно соблюдать полярность при подключении щупов прибора, правда смотря какой мультиметр, это правило больше для стрелочных приборов

А для переменного тока (его измерения), полярность не имеет значения.

Мультиметр – миниатюрный прибор, предназначенный для проведения измерений различных электротехнических параметров, а так же для проверки полупроводниковых приборов и электронных компонентов. Грубо говоря, мультиметр такое же средство измерения как линейка или, например весы, только измеряет он не сантиметры и граммы, а Омы, Вольты и Амперы. Кстати, о том, что измерять он может несколько величин, свидетельствует приставка «мульти».

• Возможности мультиметра
• Напряжение, ток, сопротивление
• Постоянный и переменный ток
• Параллельное и последовательное подключение
• Обозначения на передней панели мультиметра
• Символы на мультиметре и их назначение
• Измерение напряжения
• Измерение силы тока
• Измерение сопротивления
• Прозвонка цепи
• Проверка диодов

Внешний вид прибора показан на фотографии. Как видно, на его передней панели установлен большой переключатель. С его помощью осуществляется выбор параметра, а так же предел измерения. Кроме того, мультиметр имеет жидкокристаллический дисплей, на котором высвечивается результат измерений. О том, как пользоваться мультиметром пойдет речь в этой статье.

Справедливости ради стоит отметить, что необязательно индикация в мультиметре жидкокристаллическая. На рынке до сих пор продается множество устаревших моделей, имеющих стрелочную шкалу. И хотя эти приборы не обладают такой точностью как цифровые, и ими не так удобно пользоваться, многие радиолюбители именно их и предпочитают. И все же, в этой статье речь пойдет именно о приборах с жидкокристаллической индикацией.

Все мультиметры, без исключения, позволяют измерять напряжение ток и сопротивление. Более подробно об этих величинах будет изложено ниже. Кроме того большинство приборов снабжены пробником цепей,в некоторых мультиметрах есть возможность иземерния температуры. Пробник цепи позволяет быстро установить целостность проводника. В том случае, если сопротивление цепи будет менее 30 Ом, раздастся звуковой сигнал. Это очень удобно – нет надобности смотреть на индикацию, а величина сопротивления, при проверке элементарной цепи, не так важна.

Еще одна полезная функция мультиметров – проверка полупроводниковых диодов. Тот, кто работал с ними, знает, что диод пропускает ток в одном направлении. Если проводимость есть и в другом, значит прибор неисправен. Мультиметр анализирует эти параметры и выдает результат на экране. Кроме того, в том случае, когда на корпусе диода нет маркировки, с помощью тестера легко можно установить его полярность. К сожалению, данная функция есть далеко не у всех мультиметров.

Более дорогие и продвинутые модели приборов имеют возможность измерять такие величины как индуктивность катушек и емкость конденсаторов. Но так как это могут только специальные мультиметры, то в этой статье они рассматриваться не будут.

В этом разделе, небольшой ликбез для тех, кто ранее не был знаком с этими величинами. Сразу стоит заметить, что для их измерения придуманы специальные величины. Если провести аналогию с расстоянием, то оно будет измеряться в метрах и обозначаться английской буквой “m”. Точно такие же сокращения придуманы и для электрических величин.

Напряжение это та сила, которая заставляет ток течь по проводнику. Чем выше напряжение, тем быстрее движение электронов. Напряжение принято измерять в вольтах, сокращая до большой буквы «В». Но так как на рынке невозможно найти мультиметр с русифицированной передней панелью, на ней нужно искать английскую “V”.

Интенсивность протекания тока через электрическую цепь определяется его силой. Здесь уместно употребить сантехническою аналогию представить электрическую цепь в виде трубы заполненной водой. Высокое давление в этой трубе, еще не повод для того, чтобы вода по ней текла. Может быть на другом конце трубы просто закрыта задвижка. И по мере ее открытия, скорость потока будет увеличиваться. Вот эта скорость, в электрической цепи, и будет силой тока. Измеряется она в амперах «А».

Сопротивление показывает насколько трудно току пройти тот или иной участок электрической цепи. Вернувшись к водопроводной аллегории сопротивление можно сравнить с каким-то узким участком трубы, например засором. Чем меньше диаметр трубы в этом месте ( читай больше сопротивление) тем меньше скорость водяного потока (сила тока). Это очень хорошо проиллюстрировано на веселой картинке. Единицей измерения является Ом, который обозначается греческой буквой омега (?).

Direct current –для тех, кто знает английский, перевести не составит труда. Дословный перевод, направленный ток. Это электрический ток, который течет в одном направлении. В русском языке он получил название постоянного. Большинство мелких домашних приборов работает на постоянном токе. Его выдают батарейки всех классов и размеров, автомобильные и телефонные аккумуляторы. Постоянному току присвоена аббревиатура DC.

В зависимости от производителя на мультиметре соответствующие позиции могут обозначаться либо DCA и DCV (измерение постоянного тока и напряжения соответственно), либо “A”и”V” , а рядом черта и под ней пунктир.

Переменный ток (Alternating current) меняет свое направление десятки раз в секунду. К примеру, в домашних розетках частота составляет 50-т герц. Это означает, что направление тока меняется 50 раз в секунду. Но не стоит, не имея опыта и знаний по технике безопасности пытаться померить высокое напряжение в розетке. Это очень опасно.

Переменный ток получил аббревиатуру “AC”. На переключателях мультиметра возможны 2 варианта:
“ACA” и “ACV” измерение переменного тока и напряжения;A

Измерение постоянного напряжения имеет свои нюансы – обязательно нужно соблюдать полярность. Это особенно актуально для стрелочных приборов. У них в этом случае может выйти из строя измерительная головка. Цифровые – переносят это безболезненно, просто на экране появляется знак минус. Это обязательно нужно учитывать, перед тем как пользоваться мультиметром в режиме измерения напряжения.

При работе с мультиметром очень важно знать, как подключать его при измерении. Возможны всего два варианта: последовательно или параллельно, в зависимости от того, какую величину нужно измерить. При последовательном подключении через все элементы цепи протекает один и тот же ток. Следовательно, последовательно, еще говорят «в разрыв цепи», нужно мерить силу тока. Если рассмотреть параллельное соединение, то здесь к каждому элементу приложено одинаковое напряжения, и став щупами параллельно любому из них можно его померить. Итак, напряжение меряется параллельно, ток – последовательно, это нужно запомнить и никогда не путать.

На рисунке показаны схемы параллельного и последовательного соединения. Следует обратить внимание, что при последовательном, ток, протекающий через каждый из элементов, будет одинаковы, если их сопротивления будут равны. Это же условие обеспечит равное напряжение через элементы, в случае параллельного соединения.

Не опытного пользователя хитрые символы, нанесенные на главный переключатель мультиметра. Но здесь нет ничего сложного, достаточно только вспомнить, как обозначаются единицы измерения напряжения, тока и сопротивления:

• Вольт – “V”;
• Ампер – “A”;
• ОМ – “Ω»

Все производители без исключения используют только эти значки. Правда, есть одно но. Не всегда приходится измерять целые величины. Иногда результат составляет тысячные доли единицы измерения, а иногда, наоборот – миллионы. Поэтому в мультиметр внесены соответствующие пределы измерения и производители для их обозначения используют метрические приставки. Основных всего четыре:

• µ ( микро) – 10-6 единицы измерения;
• m (мили) – 10-3 единицы измерения;
• к (кило) – 103 единиц измерения;
• М (мега) – 106 единиц измерения.

Эти префиксы добавляются к основным единицам измерения и в таком виде нанесены на переключатель режимов работы прибора: µА (микроампер), mV(милливольт), кОм(килоом), мОм(мегаом).

Прежде чем измерять какую либо величину нужно выставить соответствующий предел. Для этого нужно, хотя бы приблизительно знать какой будет результат, и выставить на приборе цифру немного его превышающую. Если даже в первом приближении невозможно предугадать величину измеряемого тока или напряжения, лучше начать с максимального предела. Полученный результат будет очень приблизительный, но позволит сделать вывод о том какой установить предел. Теперь измерения можно провести с большей точностью.

Некоторые мультиметры оснащены функцией “auto-rangin”. Благодаря ей, предел измерений выставляется автоматически. Это очень удобно, так как пользоваться мультиметром, в этом случае, гораздо проще. На рисунке представлены простой мультиметр (слева) и прибор оснащенный функцией auto-ranging”(справа).

Производители приборов редко придерживаются стандартов, если они вообще есть, поэтому в разных мультиметрах одна и та же функция может быть обозначена по-разному. Конечно, невозможно привести здесь все возможные варианты символов, однако основные из них приведены ниже.

Вот так, волнистой линией обозначают переменный ток. Причем обратите внимание, что может измеряться как ток, так и напряжение. Может быть переменный ток (сила тока), а может быть напряжение переменного тока.

Горизонтальной чертой, с пунктиром под ней, обозначается постоянный ток и постоянное напряжение.

Обозначение тока и напряжения с помощью аббревиатуры “AC”и “DC”. Из примера видно, что иногда буквы дублируются знаками. Еще следует обратить внимание, что обозначения AC,DC, могут быть как до AилиV, так и после.

Таким значком обозначается прозвонка цепей. Если цепь цела, мультиметр издаст звуковой сигнал. Иногда эта функция совмещена с режимом измерения сопротивления. В этом случае звуковой сигнал будет звучать, если сопротивление менее 30 Ом.

Функция проверки диодов. Позволяет определить исправность диода и его полярность.

Что же. С теоретической частью можно считать закончили. Теперь можно переходить непосредственно к процессу измерения.

для измерения напряжения необходимо:

• подключить щупы к мультиметру.
• лучше сразу, привыкнуть это делать правильно: черный к гнезду COM, а красный к гнезду V;
• устанавливаем переключатель в положение соответствующее режиму измерения (переменное или постоянное) и пределу;
• теперь можно стать щупами параллельно элементу цепи, на котором предполагается померить напряжение.

На рисунке приведен пример измерения падения напряжения на девяти вольтовой батарие «кроне»;

Теперь экран прибора должен показывать напряжение. В том случае, если на дисплее появляется «1», предел измерения мал, нужно установить поменьше. Но в данном примере переключать находится в правильном положении, установлена на предел в 20 Вольт постоянного тока. Красный провод- плюсовой, подключается к плюсу батареи, а черный соответсвенно это минус, вставлен в разъем COM на мультиметре. Он подключается к минусу батареи.

Подключаем щупы, не забываем про цвет; Здесь нужно обратить внимание на следующее: при измерении малых токов красный шнур подключается к тому же гнезду, как и при измерении напряжения, а токов до 10-ти ампер – к разъему «10А».
Теперь необходимо выбрать режим измерения и его предел.

В отличие от напряжения, силу тока меряют последовательно. Для этого придется разорвать (поэтому и говорят « в разрыв») цепь. Если все сделано правильно дисплей покажет значение силы тока. В том случае, когда на экране высвечиваются нули, причин может быть несколько: не включено напряжение, нет контакта на щупах и, самое вероятное велик предел. Если на экране высвечивается единица – предел мал. На рисунке приведена схема измерения постоянного тока протекающего через лампочку.

Подключить щупа к разъемам “COM” и “?”. Полярность здесь соблюдать, конечно, не обязательно и все же черный лучше подключить к разъему COM. Выставляем предел и режим измерения.

Измеряем сопротивление резистора или спирали лампочки, как это показано на рисунке. Нужно обязательно иметь в виду, что измеряемый элемент должен быть обязательно исключен из схемы. В противном случае измерения будут не правильными.Если индикатор перед цифрой показывает несколько нулей, предел измерения вели, для большей точности его нужно уменьшить. Если предел мал, индикатор будет показывать все ту же единицу.

Установить прибор в режим звукового сигнала. На переключатели есть соответствующий значок. Он также приведен в качестве примера в таблице выше.

Щупы установить в гнезда по аналогии с измерением сопротивления.Измерить нужный элемент схемы. Если между щупами протекает электрический ток, т.е. он исправен, должен раздаться звуковой сигнал с частотой порядка 1кГц. при этом нужно обязательно отключить от схемы питание. Кстати говоря, если звукового сигнала нет, то вовсе необязательно, что он неисправен. Возможно, его нормальное сопротивление превышает 30 Ом.

Мультиметр проверяет диод, пропуская через него ток и измеряя падение напряжение на нем. При наличии некоторого навыка прибором можно проверять даже биполярные транзисторы. Иногда полупроводниковые приборы даже нет необходимости выпаивать из схемы. Итак, последовательность действий следующая.

Щупы подключаются аналогично измерению сопротивления.Переключатель прибора устанавливается в положение измерения диода. Чаще всего это значок – схематичное обозначение диода.Измеряем диод, касаясь щупами его анода и катода. Показания прибора должны быть: для кремниевого диода -500-700 mV, для германиевого – 200-300mV, исправный светодиод должен показывать 1.5-2 V.

Теперь меняем полярность на диоде. Прибор должен показать нули, в противном случае он неисправен. Вот, в общем, то и все, что можно вкратце рассказать про работу с мультиметром. Все остальное придет с опытом. Главное не забывать про безопасность и перед тем как пользоваться мультиметром, обязательно изучить правила техники безопасности.

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр – это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра – это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 – режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV – AC Voltage – (анг. Alternating Current Voltage) – переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA – (анг. Direct Current Amperage) – постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 – звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 – проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 – режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV – DC Voltage – (анг. Direct Current Voltage) – постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

– нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

– среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А ;

– верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру – 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

– щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

– щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А .

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Устройство аналогового и цифрового мультиметра

Среди радиолюбителей мультиметр часто называют тестером. Но правильней будет все-таки «мультиметр», так как он имеет дополнительные функции, и помимо напряжения и силы тока измеряет другие показатели в широком диапазоне. У современного прибора устройство довольно сложное, но в принципах работы интересно разобраться, чтобы понимать, как происходят измерения.

Классификация

По представлению измеряемых показателей мультиметры разделяют на аналоговые (стрелочные) и цифровые. В аналоговых тестерах отклонение стрелки на градуированной шкале показывает результат измерения. Цифровые мультиметры информацию отображают в виде цифр на жидкокристаллическом или подобном ему экране.

Принципиальная схема мультиметра со стрелкой выглядит проще, чем у его собрата, поэтому зачастую для цифрового прибора в инструкции предоставляют функциональную или структурную схему.

По конструкции их можно так же разделить на два вида:

• стационарные;
• мобильные (карманные).

Наиболее простые – это стрелочные карманные мультиметры. Они представляют собой микроамперметр с набором высокоточных резисторов большого и малого номинала, а для измерения сопротивления имеют встроенный источник питания.

Стационарные мультиметры работают от сети переменного или постоянного тока.

Как правило, это высокоточные приборы со сложной схемой, используемые в лабораториях и различных сервисных центрах.

Дополнительно они имеют разъемы типа RS232, которые позволяют подключаться к компьютерам и создавать на их базе информационно-измерительные системы. В специализированных промышленных комплексах их используют в виде отдельных блоков совместно с другой аппаратурой.

Кроме измерения основных параметров тока в них закладывают еще другие возможности. Некоторые могут измерять температуру, частоту, скважность, выступать в роли генератора синусоидальных или прямоугольных сигналов.

Устройство мультиметра стационарного типа таково, что в нем используются достоинства аналоговых и цифровых приборов. Например, управляемый микропроцессором жидкокристаллический экран, представляет информацию в удобном для восприятия виде. Кроме цифровых показаний, он выдает изображение шкалы и стрелки в соответствующем сигналу положении, как на аналоговом мультиметре.

Простейшая схема

На рисунке представлена принципиальная схема мультиметра. Это самый простой вариант. Как видим, он имеет три шунтирующих резистора номиналами 0,5 Ом, 4,6 Ом и 46,3 Ом.

В режиме миллиамперметра он обеспечивает, при подключении к соответствующим выводам, измерение силы тока в трех диапазонах: 300 мА, 30 мА и 3 мА. Шунты необходимы для защиты мультиметра и измерения тока в различных диапазонах.

Добавочные резисторы номиналом 950 Ом, 10 кОм и 100 кОм предназначены для измерения напряжения в трех диапазонах: 3 В, 30 В и 300 В. Сопротивление измеряется при подсоединении к контактам Rx измеряемой нагрузки.

Перед замером, при закороченных контактах измерительных щупов, переменным резистором R3 выставляется ноль на шкале измерения сопротивления. Данный тестер предназначен только для измерения постоянного тока.

Для того чтобы он мог измерять переменный ток, в схему необходимо ввести выпрямительные диоды. Это связано с тем, что магнитоэлектрический механизм микроамперметра, в силу своего принципа действия, может измерять только постоянный ток.

Принципиальная схема мультиметра, если он стрелочный, меняется от прибора к прибору незначительно. Могут быть другие номиналы сопротивлений из-за использования различных микроамперметров, но суть не изменится. Поэтому ремонтировать их просто, в отличие от цифровых тестеров.

Структурная схема цифрового прибора

В настоящее время большинство мультиметров, выпускаемые промышленностью, являются цифровыми. Оно и понятно. Благодаря использованию современной элементной базы с большим входным сопротивлением, появилась возможность создавать многоразрядные точные аналогово-цифровые преобразователи электрического сигнала.

Это в свою очередь позволило уменьшить погрешность измерения, а применение цифровой индикации обеспечило легкое считывание информации.

В случае со стрелочными мультиметрами это затруднено, так как при погрешности 0,2% и выше прочитать точное показание будет практически невозможно из-за плотного расположения делений на шкале.

Принципиальная схема мультиметра, основанная на интегральных микросхемах сильно зависит от вида используемых микросхем, поэтому для разбора принципа работы прибора удобнее пользоваться структурной схемой, которая одинакова для всех цифровых тестеров.

На рисунке изображена структурная схема цифрового мультиметра. На ней видно, как происходят измерения постоянного и переменного токов, а также сопротивлений.

Аттенюатор и операционный усилитель

Аттенюатор – это устройство в схеме, уменьшающее входной сигнал в определенное количество раз для того, чтобы он находился в нормированном диапазоне, например, 0-1 мВ. В зависимости от конкретной реализации диапазон может быть другим.

Операционный усилитель очень чувствительный и имеет большой коэффициент усиления. Он реагирует на единицы микровольт на своем входе, а усиление позволяет выставлять от единицы до нескольких тысяч.

При этом у него огромное входное сопротивление, из-за чего он практически не вносит погрешностей. На его основе можно создать очень точные мультиметры и другие измерительные устройства.

Так вот, при поступлении на вход операционного усилителя напряжения с аттенюатора, он усилит его в конкретное число раз, и также не превысит допустимые пределы.

АЦП

На вход аналогово-цифрового преобразователя (АЦП) поступит сигнал, не превышающий диапазон преобразования.

Предварительное усиление требовалось, чтобы преобразователь мог произвести его оцифровку и вывести на цифровой индикатор.

Схемы аналогово-цифровых преобразователей весьма разнообразны, и некоторые из них выполнены в виде отдельной микросхемы, что очень удобно при создании компактных мультиметров.

Прецизионный выпрямитель и коммутатор

При измерении переменных токов дополнительно применяется прецизионный выпрямитель. Когда необходимо измерить сопротивление, то оно подключается к преобразователю, представляющего собой эталонный генератор тока с делителями.

Этот ток проходит через измеряемое сопротивление, на нем происходит падение напряжения. Это падение усиливается, оцифровывается и выводится на цифровой индикатор.

При любых измерениях сигналы поступают через коммутатор. Он может быть механическим или электронным. На автономных ручных мультиметрах используется механический переключатель.

Хотя принципиальная схема мультиметра цифрового типа не представлена, проанализировав устройство прибора, можно найти отличия между ним и аналоговым типом.

Стрелочные мультиметры, чтобы произвести измерение какого-либо параметра, преобразуют его в силу тока и затем только измеряют. А цифровые тестеры, используя преимущества операционных усилителей, их огромное внутреннее сопротивление, все входящие сигналы преобразуют в напряжение и потом только проводят измерения.

Основные обозначения

Большинство мультиметров выглядят как небольшие коробочки, в верхней части которых расположена шкала со стрелочным механизмом или жидкокристаллический экран. Обозначения на мультиметре практически одинаковы и не зависят от вида прибораи схемы. Так, ниже экрана располагается переключатель режимов измерения. Вокруг отображаются значки, характеризующие тип и диапазон измеряемой величины:

• OFF означает что, если переключатель режимов будет установлен напротив него, то прибор выключен;
• положение переключателя в секторе V означает измерение постоянного напряжения;
• значения 200m, 2000m, 20, 200, 1000 показывают пять диапазонов измерения от 200 милливольт до 1000 вольт;
• знак V~ информирует об измерении переменного напряжения, цифры 100 и 750 о пределах измеряемого напряжения в вольтах;
• сектор, охваченный белой линией, с символом A означает измерение постоянного тока;
• цифры 200µ, 2000µ, 20m, 200m и 10А показывают, в каком диапазоне происходит измерение, от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер или до 10 ампер;
• сектор с символом Ω и цифрами 200, 2000, 20k, 200k, 2000k означает измерение сопротивления в диапазонах от 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм;
• при положении переключателя на знаке hFE мультиметр будет тестировать транзистор, если вставить его выводы в гнезда расположенные ниже на отдельном разъеме;
• символ диода означает, что в этом положении переключателя осуществляется прозвонка.

С правой стороны имеются три гнезда. Верхнее, с цифрой 10А, используется при измерении постоянного тока до 10 ампер. Среднее применяется для измерения во всех остальных случаях. Нижнее гнездо для присоединения нулевого провода, рядом изображен знак заземления, как на схеме. Количество диапазонов и их пределы, типы измеряемых величин могут отличаться, но в основном будут совпадать.

На устройство и внешний вид влияют также и дополнительные возможности закладываемые производителем. Так, сейчас появились тестеры со встроенными токоизмерительными клещами. Они позволяют измерять ток без разрыва проводника, достаточно обхватить его клещами.

В комплект поставки, кроме мультиметра, входят щупы и инструкция по эксплуатации. В ней обычно даются принципиальная схема, технические характеристики, правила пользования прибором и требования по техники безопасности.

Обозначение постоянного и переменного тока: значок напряжения

Когда произносят слово «электричество», один человек представит себе обычную бытовую розетку из дома, а другой – высоковольтную линию электропередач. Более продвинутые вспомнят молнию, батарейки и даже сварочный аппарат. Все эти явления и приборы так или иначе связаны с электричеством, основными характеристиками которого, в соответствии с законом Ома, являются сила тока, напряжение и сопротивление. Ток, в свою очередь, бывает постоянным и переменным. В обозначении двух этих видов на схемах возникает еще больше путаницы, чем при поиске ассоциаций со словом «электричество». В этой статье будет рассказано о том, как обозначается постоянный ток, маркируется переменное напряжения и силы постоянного характера, используемые для обозначения на схемах и чертежах.

Что такое электричество

Появление электричества – это определенная совокупность явлений, которые обусловлены существованием электрических зарядов со знаком «+» и «-», их взаимодействием между собой и возможностью движения. За счет того, что совокупность зарядов может перемещаться по проводнику, обладать притягивающими и отталкивающими свойствами, было открыто явление магнетизма и электричества. Одним из первых это описал Фалес, а позже в 1600 году английский физик Уильям Гилберт. С течением времени знания об этом явлении только увеличивались и прогрессировали.

Виды тока и их графики относительно времени

С точки зрения физики, электричество – это упорядоченное движение положительно и отрицательно заряженных частиц по материалу проводникового типа под действием электрического поля. В качестве частиц выступают ионы, протоны, нейтроны и электроны.

Направленное движение частиц

Какое отличие между переменным и постоянным током

Ток – это движение заряженных электронов в определенном направлении. Это перемещение необходимо для того, чтобы бытовые и профессиональные электроприборы могли работать с установленной номинальной мощностью. В домашней розетке ток появляется из электростанции, где кинетическая энергия электронов преобразуется в электрическую.

Электроток постоянного характера – электричество, получаемое из аккумулятора телефона или батарейки. Он называется так, потому что направление движения электронов в нем не меняется. На таком принципе основана работа зарядных устройств: они конвертируют переменное электричество сети в постоянное и в таком виде оно накапливается в аккумуляторных батареях.

Переменный ток – электричество в любой домашней электросети. Он называется так из-за того, что направление движения электронов постоянно меняется. Количество изменений направления задается частотой, которая для домашних сетей в СНГ равно 50 Гц. Это значит, что за одну секунду электроток меняет направление движения целых 50 раз. Напряжение же в сети – это максимальный «напор», который заставляет двигаться электроны.

Обозначение постоянного и переменного тока

Как обозначается постоянное и переменное напряжение

Постоянное напряжение или ток обозначаются аббревиатурой DC, что означает Direct current. На схемах и электроприборах принято также указывать постоянное напряжение простой ровной линией (—).

Значок переменного напряжения записывается в виде несколько иной аббревиатуры ( – AC. Если расшифровать, то получится «Alternating current». На клеммах электроприборов и распределительных щитков, а также на схемах она может изображаться как волнистая линия (~).

Важно! Если в сеть рассчитана для пропуска и того, и другого видов электроэнергии, она маркируется как «AC/DC» и обозначается на схеме двойной линией (верхняя линия прямая и сплошная, а нижняя прямая и пунктирная).

Альтернативное обозначение видов тока и напряжения на схемах

Какой значок напряжения

Напряжение означает поток электрических заряженных частиц по проводнику определенного сечения и  обычно обозначается как «U». Если напряжение в сети постоянное, то около латинской буквы ставится символ прямой линии или двух линий (верхняя сплошная прямая, а нижняя пунктирная). Для мультиметров и прочих приборов, связанных с измерением напряжения, используют латинскую букву «V», которая обозначает единицу измерения напряжения – Вольт (Volt). Значение линий при этом сохраняется.

Важно! Многие обыватели полагают, что напряжение обозначается как «E», но это не так. «Е» — это электродинамическая сила (ЭДС) источника питания проводника.

Обозначение вида тока на мультиметре

Таким образом, маркировка проводов, клемм электроприборов и схем имеет совершенно четкий и понятный характер. Она указывает на силу тока и напряжение, с которыми работает та или иная сеть или прибор. Каждый взрослый человек может научиться читать электротехнические схемы буквально за несколько дней, так как для этого достаточно лишь изучить основные маркировки, а также обозначения постоянного и переменного напряжения.

Dcv и acv обозначение на мультиметре: расшифровка

Есть различные измерительные устройства для работы в электрических цепях. Чтобы определить напряжение, ток, сопротивление, необходимо произвести настройки. DCV и ACV на мультиметре отображает тип цепи.

Что такое мультиметр

Мультиметр называют комбинированным измерительным устройством. Оно сочетает в себе омметр, вольтметр, амперметр. Устройство может использоваться в цепи постоянного, переменного тока. Модели выбирают из-за их компактности и точности.

Мультиметр

Востребованными остаются цифровые измерители, которые имеют преимущество перед аналоговыми приборами. Показатель погрешности не превышает 15%. Устройства отличаются по разрядности, учитывается класс проводимости.

Расшифровка DCV и ACV

Если взглянуть на панель мультиметра, видны надписи DCV и ACV. DCV — это «постоянное напряжение», а ACV — это «переменный тип». Отличие заключается в изменении величины либо направлении электрического потока.

Измерение мультиметром

Важно! Постоянный ток стабилен и движется в одном направлении.

На графике величина выглядит, как прямая линия. Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим.

Заряженные частицы при этом движутся в заданном направлении по схеме. Учитывается их количество и скорость передвижения внутри проводника. Речь идёт о металлах, ионах, электронах и т. п. На заряды действует электрическое поле. Оно отвечает за распределение элементов. В стационарной модели заряды держаться кучно.

Постоянный ток

В случае с переменным током величина изменяется. Мультиметр показывает колебания энергетического потока (иначе он называется синусоидальным). Если подключить измерительный прибор, заметна малая либо большая амплитуда тока.

Важно! Ещё один фактор это направление заряженных частиц.

Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент. Взглянув на диаграмму, можно увидеть связь между показателем тока и временем.

Переменный ток

Обозначение на мультиметре

При использовании измерительных приборов часто встаёт вопрос обозначения на мультиметре, расшифровка. Режимы DCV и ACV у моделей прописываются английскими буквами. Также есть укороченные обозначения DC и AC. Если встречается компактная панель, вовсе может быть «A» и «V». На китайской мультиметровой технике прописаны надписи «ACA» и «ACV».

ACA и ACV

Как использовать мультиметр

Мультиметр отлично подходит для диагностики неисправности электрооборудования, однако важно знать основные правила эксплуатации. Тестеры отличаются по функциональности, внешнему виду, но можно дать общие рекомендации. Простые варианты для домашнего использования имеют стандартные функции и годятся для измерения напряжения, сопротивления, силы тока.

Все данные отображаются на экране, а измерения производятся щупом. Чтобы выбрать режим, нужно крутить поворотный механизм пока отметка не совпадет с надписью. На экране отображается вся необходимая информация, есть текст и значки. Распространенными считаются варианты на четыре заряда.

Тестеры на четыре заряда

Интересно! Значки показывают уровень заряда аккумулятора и выбранный режим.

Необходимо учитывать единицы измерения и тип цепи. Также предусмотрена кнопка включения-выключения прибора. При выборе определенного режима учитывается рабочий диапазон мультиметра. Обратив внимание на значения, можно заметить, что есть разделение для цепей постоянного и переменного тока. Установлены выделенные кнопки для замера сопротивления, проверки транзисторов и прозвона элементов.

Прозвон элементов

При замере необходимо начинать с меньших единиц и продвигаться далее. На панели нет обозначения больших значений, поэтому используются сокращения. К примеру, проверяя сопротивление, рядом с отметками можно увидеть надписи — «микро», «мили», «кило», «мега». Таким образом удается избежать длинных значений. В случае с напряжением имеет смысл двигаться от большего к меньшему.

У стандартной модели есть разъём для подключения щупа. Чёрный провод является общим, а красный используется с целью замера силы тока, сопротивления, напряжения. Разъем постоянного тока обозначается как ADC, но китайцы используют сокращение — AC. Общий выход находится под надписью COM или встречается текст «common».

COM на мультиметровом устройстве

Измерение с помощью мультиметра

Чтобы произвести замер постоянного напряжения, необходимо выбрать соответствующее значение на поворотном механизме — DCV. Проверяется подключение щупа и общего разъёма. Начинать следует с максимального значения на панели. Щуп фиксируется на компоненте, например, клемме батарейки. Экран в автоматическом режиме покажет значение, можно узнать точную величину.

Важно! Если на дисплее перед цифрами указываются нули, значит, следует понижать единицы измерения.

Чтобы проверить переменное напряжение в цепи, стоит поставить переключатель на надпись ACV. Следуя инструкции, важно установить щупы на контактах элемента. К примеру, это может быть розетка 220 вольт. Как в случае с постоянным током, необходимо начинать с максимальной отметки рабочего диапазона.

Дисплей тестера

Меры безопасности

При использовании мультиметра важно придерживаться правил:

• не допускается напряжение свыше 500 в,
• необходимо проверять тестер,
• необходим учет рабочей температуры.

Выше рассмотрены обозначения на мультиметре, дана их расшифровка. Раскрыты режимы DCV и ACV постоянного, переменного тока. Чтобы использовать мультиметр, необходимо знать о мерах безопасности.

как измерить? пошаговая инструкция с описанием и рекомендациями

Как измерить ток и напряжение мультиметром?

1)Значок сопротивления. Этот значок говорит нам о том, что мы собираемся мерять сопротивление. На фотографии показан диапазон сопротивления, который мы можем измерить мультиметром — от 0 Ом до 200 МегаОм.

2)Значок постоянного напряжения. Означает, что ставя переключатель на него, мы сможем измерять постоянный ток. В данном приборе, диапазон измерения постоянного напряжение от 0 миливольт до 1000 Вольт.

3)Значок переменного напряжения. Диапазон измерения в данном случае от 0 миливольт до 750 Вольт.

4)Значок для измерения коэффициента усиления транзисторов . Но я им не пользуюсь, потому как нет надобности.

5)Значок емкости конденсаторов. Емкость измеряется в Фарадах. Диапазон от 0 и до 200 микроФарад.

6)Значок измерения силы тока постоянного напряжения. Диапазон от 0 до 20 Ампер.

7)Значок измерения силы тока переменного напряжения. Диапазон от 0 до 20 Ампер.

8)Диодная прозвонка. Показывает именно падение напряжения на замеряемом элементе в миллиВольтах. Да-да, можно не протирать глаза, чтобы еще раз прочитать предыдущее предложение ;-). Прелесть данной функции в том, что если высвечивается падение напряжения меньше, чем 100 миллиВольт (для различных моделей оно разное), из мультиметра доносится пикающий сигнал. Очень удобная для проверки диодов, а также целостности проводов, предохранителей (в конце статьи ссылки, как это сделать). Покупая мультиметр, берите такой, чтобы эта функция была однозначно, иначе мультиметр резко теряет свой функционал.

Измеряем силу тока.

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь мерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле.

В нашем случае нагрузкой является кулер от компа. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручкукрутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

1. Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
2. Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
3. Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
4. Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
5. При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
6. После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
7. Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
8. Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными. При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству

Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V~ «. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Измерение сопротивления

Как правило, диапазон измерения сопротивления мультиметра разбит на пять диапазонов:

Большинство мультиметров имеют еще один диапазон, обозначенный значком диода или зуммера – он предназначен для проверки контакта. Когда контакт замкнут, загорается светодиод и звучит сигнал. В некоторых видах мультиметров эту функцию выполняет диапазон 200 Ом.

В быту измерение сопротивления, как правило, используется для проверки обрывов в электрической цепи, а также исправности некоторых бытовых приборов, например, электрических лампочек, утюга, обмотки электродвигателя и т.д.

Измеряя сопротивление, можно проверить исправность предохранителя, работоспособность выключателя и других коммутирующих устройств.

Если в левой части дисплея появляется единица, то это значит, что сопротивление измеряемой цепи выше включенного диапазона, необходимо переключиться на следующий. Единица во всех диапазонах измерения сопротивления говорит о наличии обрыва в цепи.

Понятие поляризованная и неполяризованная вилка

Есть два типа однофазных розеток, используемых в быту.

Неполяризованная розетка

Это устройства, вилку в которые можно вставить двумя способами — прямо и с разворотом на 180°. Такие розетки используются для подключения электроприборов, в которых полярность включения не имеет значения.

Неполяризованныме вилки и розетки с заземлением и без него используются в большинстве стран Европы, на бывшей территории СССР и в некоторых других странах.

Поляризованные вилки и розетки

Эти устройства можно включить только в одном положении и подать «ноль» и «фазу» в электроприбор по определённым проводам. В аппаратах, подключаемых при помощи таких вилок, защитные выключатели устанавливаются только на фазный провод.

Поляризованные розетки есть различных типов, котрые используются в разных странах:

1. Во Франции и некоторых других странах Европы, Азии и Африки применяются разъёмы стандарта — CEE 7/5. В этих разъёмах контакты в виде штырей расположены треугольником, в котором заземляющий электрод расположен в тупом углу треугольника.
2. Английский стандарт BS 1363. Британские 3-штырьковые вилки имеют три плоских штыря — два горизонтальных для питания и один вертикальный для заземления.
3. Американский стандарт NEMA 5-15. Североамериканский 3-контактный штекер имеет два плоских штыря, расположенных параллельно друг другу, для подачи питающего напряжения. На третьей вершине треугольника находится круглый штырь для подключения к заземлению.

Кроме выщеперечисленных, есть и другие, менее распространённые типы поляризованных вилок и розеток.

Совет! Вилку американского, французского или другого типа в обычную европейскую розетку можно включить через переходник.

Как измерить напряжение

Измерить напряжение электрического тока можно с помощью следующих измерительных приборов. Вольтметр всем нам известен с уроков физики, однако в повседневной жизни он не используется. Многочисленными функциями обладает мультиметр, в том числе и измерениями величины тока и напряжения. Тестер является аналогом мультиметра, только механической стрелочной конструкции.

С помощью мультиметра можно не только определить величину силы тока и напряжения, но и прозвонить цепь на целостность и определить величину ее сопротивления. Кроме того, этим прибором можно проверить транзисторы, диоды и прочие радиодетали. Даже можно измерить сопротивления своего тела, для чего нужно просто взять щупы мультиметра в разные руки. Это полностью безопасно и не повредит Вашему здоровью. Перед измерением напряжения в сети необходимо вставить черный провод со щупом в гнездо с надписью СОМ в мультиметре, после чего вставить красный провод в гнездо. Далее включите прибор, повернув переключатель и поставив его в положение измерения напряжения

Следует обратить внимание на то, что в мультиметре есть два режима измерения напряжений: режим измерения постоянного напряжения и режим переменного напряжения. Необходимо включить прибор в режим измерения переменного напряжения, который обозначен символами AVC

Переключатель нужно поставить напротив цифры 750, которой обозначен предел измеряемых мультиметром напряжений для данного положения переключателя. На дисплее Вы должны увидеть три цифры «ноль» и значок «HV», который показывает, что включен режим измерения больших напряжений. Если же такого значка нет, то нужно еще раз проверить, как установлен переключатель режимов, и установить его правильно.

Для измерения напряжения следует взять один щуп в правую руку, а другой — в левую. Далее вставьте их в розетку и по показаниям на дисплее определите напряжения. Помните, что показания могут изменяться в пределах 3-4 единиц, это нормально. Значительные изменения напряжения могут быть вызваны постоянно повторяющейся сильной нагрузкой в сети. Проверьте, возможно, Ваш сосед работает с каким-либо мощным инструментом или производит электросварочные работы на своем участке. В противном случае рекомендуется вызвать электрика, который проверить надежность контактов и соединительных клемм в Вашем доме или квартире. Ни в коем случае не пытайтесь самостоятельно определить причину нестабильности напряжения в своем доме. Главное помнить, что любые внесенные изменения в электропроводке могут привести к несчастному случаю или пожару.

Функциональные элементы мультиметра

Современные изготовители выпускают различные модели мультиметров. Широкой популярностью пользуются цифровые приборы с различными дополнительными функциями, которые считаются более точными. Нормальной считается погрешность до тех процентов. Чем меньше показатель отклонения, тем достоверней тестовая проверка.

Даже самое простое электроизмерительное устройство способно определить самые стандартные величины – силу тока, напряжение и сопротивление. Более дорогие мультиметры оснащены специальными датчиками для измерения температуры. Также с помощью такого ручного инструмента определяется емкость, интервалы между импульсами, частота и индуктивность.

Среди функциональных возможностей мультиметра выделяют:

1. Распознавание нарушений в работе электрической цепи. Прибор способен с помощью звукового сигнала – «прозвонки» выявить величину сопротивления, которая опустилась ниже необходимой шкалы.
2. Проверка полупроводниковых элементов. Мультиметром можно выполнить проверку диодов, транзисторов или тиристоров, а именно их исправность.
3. Многие усовершенствованные модели оснащены дисплеями, на которые подается сигнал, и могут проводить необходимые вычисления.

Наиболее популярными дополнительными возможностями считаются:

• фиксирование прибором выявленной величины – кнопочная или автоматическая;
• подсветка показателей на экране;
• счетчик отключения питания;
• индикатор перезагрузки;
• автоопределение рубежей измерения.

В профессиональных моделях установлена самая минимальная погрешность точности. Иногда используется способность цифровой обработки. В рабочей памяти закрепляется необходимые максимальные параметры, с помощью которых прибор высчитывает среднюю величину.

Также на лицевой стороне мультиметра находится значок «прозвонки» и ручка для переключения диапазонов

Почти на всех мультиметрах имеются уловные обозначения, которые отображают функциональные элементы устройства:

• «DCA» – измерение силы постоянного тока;
• «Ω» – значок сопротивления;
• «ACV» – показатель постоянного напряжения;
• «DCV» – обозначение переменного напряжения.

Некоторые электроизмерительные устройства имеют сразу два индикатора – цифровой и стрелочный. Для облегчения работы с устройством используют две измерительные шкалы, которые способствуют проводить измерение в разных значениях.

Как измерить напряжение мультиметром

Почти каждому из нас рано или поздно доводилось (или еще придется) столкнуться с задачей измерить электрическое напряжение.

Это может понадобиться вам в одной из бесконечного множества бытовых ситуаций, и хорошо бы заранее знать, как и при помощи чего это можно сделать.

Для измерения напряжения вам понадобится всего лишь один прибор под названием “мультиметр” и источник электроэнергии. Измерить напряжение завалявшейся батарейки, блока питания для ноутбука, оголенных проводов в квартире – это одни из наиболее частых применений.

В этой статье мы на примере рассмотрим как измерять напряжение электрической энергии при помощи бытового мультиметра.

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она “здорова”, или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая – стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть “+” и “-” (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV – постоянный ток, ACV – переменный ток.

Цифровые значения на мультиметре – это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается – постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение – V. В таком случае просто выставьте его.

Подключение штекеров

Перед тем, как измерять напряжение, мультиметр надо выставить в соответствующий режим. Для маркировки напряжения используются либо аббревиатуры ACV — переменное, и DCV — постоянное, либо пиктограммы, дополняющие обозначение V — вольтаж. Так, V

— это переменное напряжение. V с горизонтальной длинной чертой, под которой три коротких — это постоянное.

Если на вашем приборе есть только обозначение V, значит, он способен автоматически определять, переменное оно или постоянное.

Кроме пиктограмм, обозначающих тип напряжения, на корпус мультиметра нанесены диапазоны величин. Большинство бытовых приборов имеют границы измерения до 750 В переменного и до 1000 В постоянного напряжения.

Черный щуп — это либо минус, либо «ноль». Он всегда устанавливается в гнездо мультиметра, обозначенное COM. Красный щуп — либо плюс, либо «фаза». Для его подключения выбирается гнездо, снабженное соответствующей маркировкой. Если гнезд только 2 — вопрос снят, если больше — выбирайте то, около которого есть символ V.

Другие гнезда могут быть маркированы либо 10-20А, либо mA — соответственно для измерения силы тока (сверхбольшой или сверхмалой), либо иметь другие обозначения и соответственно предназначения. Гнездо для вольтажа всегда одно.

Как измерить напряжение аккумулятора или батареи

Всевозможные батарейки и различные аккумуляторы, в общем все, где вы видите “+” и “-” – все это источники постоянного электрического тока. Измерить постоянное напряжение ни чуть не сложнее, чем переменное.

Для этого возьмите, к примеру, самую обыкновенную пальчиковую батарейку. Соедините красный провод мультиметра с “+” – вым контактом батарейки, а черный с “-” – вым. Если вы соедините их наоборот – ничего страшного не произойдет, просто на экране мультиметра показания будут отображаться со знаком “минус”, примерно вот так.

Обычно напряжение на аккумуляторах маленькое, так что можно не бояться и прижимать щупы пальцами. До 20 вольт вы скорее всего ничего не почувствуете. В случае батарейки типа AAA – её максимальное напряжение 1.5 вольта, что совсем не страшно для человека.

Как мы видим из показаний мультиметра, напряжение в нашей батарейке 1.351 вольта, а значит батарейка еще вполне себе заряженная и может использоваться.

Аналогичным образом можно проверять любые другие элементы питания и измерять их вольтаж, и как вы теперь знаете, ничего сложного в этом нет.

{SOURCE}

Возможные неисправности

Если мультиметр перестал измерять напряжение или неправильно его показывает, проверьте другим тестером батарейку, размещенную внутри корпуса, или просто замените ее.

Проверьте также, соответствует ли выставленный порог измерения напряжению, которое должно быть у объекта, который вы проверяете. Проверьте, верно ли установлен характер вольтажа — батарея не проверяется в режиме переменного, а розетка — постоянного напряжения.

Если не определяется параметр в одной розетке, проверьте его в другой. Если проблема возникла при проверке маленькой батареи — возможно, дело в плохом контакте щупа и клеммы.

Протестируйте устройство на различных объектах, априори работоспособных. Если мультиметр в принципе перестал измерять вольтаж, то либо иссяк его встроенный источник тока, либо повреждена плата управления, либо — наиболее частый случай — поврежден кабель одного из щупов.

Следует осмотреть кабели на предмет разрыва, убедиться в хорошем контакте с гнездом. Если разрыв обнаружен — замените или почините провод, восстановив его целостность.

Если же никаких видимых причин потери работоспособности не обнаружено, то, скорее всего, мультиметр сгорел. Это могло произойти из-за попытки измерить завышенное напряжение, либо мощного сетевого скачка или других причин.

Как проверить напряжение в розетке мультиметром — видео и фото

Электрическая сеть сегодня является неотъемлемым атрибутом практически любого сооружения и от того, насколько правильна будет реализована ее инсталляция, во многом зависит работоспособность применяемого электрооборудования и всех электрокоммуникаций

Ввиду чего очень важно понимать, каким образом устроена домовая электросистема, и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить розетку мультиметром, дабы удостовериться в ее работоспособности. Давайте обсудим это вместе

Давайте обсудим это вместе.

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она «здорова», или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая — стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть «+» и «-» (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV — постоянный ток, ACV — переменный ток.

Цифровые значения на мультиметре — это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается — постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение — V. В таком случае просто выставьте его. Напомним, что в предыдущей статье мы рассказывали как подключить диммер своими руками.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос — куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода — черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначение V.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше — выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

В нашем случае это 235.8 вольт — в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 — это нормально. Для того, чтобы процесс диагностики электрооборудования не вызывал существенных трудностей в процессе выполнения работ желательно придерживаться следующих рекомендаций: производить работы только при наличии соответствующего опыта, использовать проверенные электроприборы и применять индивидуальные средства защиты.

Измерение напряжения

Обычно в таком случае стоит задача как измерить напряжение в розетке или просто проверить его наличие. Первым делам подготавливается сам тестер – черный провод вставляется в клемму в маркировкой COM – это минус или «земля». Красный вставляется в клемму, в обозначении которой есть буква «V»: зачастую она написана рядом с другими символами и выглядит это примерно так ֪– VΩmA. Возле колеса выбора режимов мультиметра показаны граничные значения – 750 и 200 Вольт (В разделе с маркировкой ACV). При измерении напряжения в розетке напряжение должно около 220 Вольт, поэтому переключатель ставится на деление 750.

На экране устройства появятся нули – прибор готов к работе. Теперь надо вставить щупы в розетку и узнать какое в ней сейчас напряжение и есть ли оно вообще. Так как надо измерить напряжение в сети переменного тока, то нет никакой разницы каким щупом касаться фазы, а каким нуля – результат на экране будет неизменным – 220 (+/-) Вольт, если напряжение в розетке есть или ноль, если его там нет. Во втором случае надо быть осторожным – если в розетке нет ноля, то устройство просто покажет, что розетка нерабочая, поэтому чтобы не получить удар током, дополнительно не помешает проверить контакты пробником напряжения.

Точно так же проводится измерение постоянного напряжения – с той только разницей, что щупом с черным проводом надо касаться минуса, а красным – плюса (если они правильно подключены к клеммам прибора). Колесо выбора режимов, разумеется, надо перевести в область DCV.

Здесь есть такая же приятная особенность, как и при измерении переменного напряжения: на самом деле определяя напряжение можно черным щупом касаться как минуса, так и плюса – просто если перепутать полярность, то на экране устройства будет отображаться правильный результат, но со знаком минуса.

Это все особенности, которые надо знать перед тем как измерить напряжение мультиметром – в каком-либо устройстве или розетке.

Немного теории – как подключаются измерительные приборы

Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание. Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов.

Измерение мультиметром

Перед тем как мультиметром проверить напряжение в сети 220В, желательно понять устройство и маркировку прибора. Лучше использовать цифровой механизм. Он корректно отображает информацию, лоялен к неправильному подсоединению щупов. Дополнительно цифровые измерительные приборы неприхотливы к эксплуатации.

Главные составляющие мультиметра:

• ЖК экран для отображения показателей.
• Колесо, используемое для установки режимов (параметров) работы прибора.
• Щупы (2 шт.) — красный и черный. Непосредственно с их помощью проводят измерения.

• V= — определение напряжения постоянного тока;
• V

— напряжение переменного тока;

Ω — позволяет узнавать сопротивление;
A= — определение постоянного тока;
-hFE — проверка работоспособности транзистора;
o))) — быстрая прозвонка электрической цепи;
OFF/ON — выключение/включение.

Для каждого из параметров предусмотрены номинальные диапазоны измерений. Они указаны на панели мультиметра.

» токов могут заменяться аббревиатурами DC или AC. К примеру, чтобы выставить колесо регулировки на параметр измерения напряжения переменного тока, нужно повернуть его к аббревиатуре ACV или VАС.

Подготовительный этап

Дополнительно, перед тем как померить напряжение мультиметром в розетке, стоит выяснить назначение всех его разъемов на корпусе.

• 10ADC. Предназначен только для определения параметров силы постоянного тока. Максимальный разрешенный показатель – до 10 А. В этот разъем всегда вставляют только красный щуп.
• COM. Разъем является общим. К нему всегда подсоединяют для замеров только черный щуп.
• VΩmA. Разъем, который предназначен для выполнения всех основных измерений, таких как сила тока (до 10 А), напряжение или сопротивление.

Чаще используют разъем VΩmA.

Подключение мультиметра и проведение измерений

Для выполнения работ нужно правильно подключить щупы. Красный вставляют в разъем VΩmA, а черный — в СОМ. Далее нужно перевести колесо управления на нужный режим работы прибора. Для определения напряжения его выставляют на аббревиатуру ACV или V

. При этом положение колеса нужно задать так, чтобы оно находилось на отметке выше предполагаемого напряжения сети. Для бытовой точки питания характерен показатель 220 В. Значит нужно задать ближайшее большее по величине значение. Для большинства мультиметров это будет 750 В.

Типовая конструкция розетки

Использование техники проверки наличия розеточного заземления может потребоваться в любой момент. Особенно тем людям, кому придётся работать с конкретными электрическими розетками неоднократно.

Эта деталь электрической сети (бытовой или промышленной) имеет простейшую конструкцию.

Конструктивными сложностями электрическая розетка не блещет. Незамысловатая керамическая или пластиковая основа плюс металлический каркас с крышкой. И тем не менее, электрические розетки совершенствуются

Состоит розетка электрическая из плато круглой или прямоугольной формы. Сделано плато на основе материалов, которые не проводят электричество.

Обычно для изготовления плато розеток применяют:

• керамику;
• фарфор;
• пластик.

Задняя часть плато имеет ровную поверхность, а на передней части имеются фигурные посадочные площадки под электрические контакторы. Материал контакторов, как правило, медь. Закрепляются контакторы на плато жёстко – при помощи клёпок, плюс внедряются в тело плато.

Для соединения с электрической проводкой на контакторах имеются крепёжные винты. Вся эта конструкция закрывается крышкой, имеющей два проходных отверстия под электрическую вилку.

Заключение

Если все же возникают сложности, как в розетке проверить напряжение мультиметром, то в инструкции к прибору дается об этом подробное описание. Радует, что такие устройства имеют приемлемую цену.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Как итог

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Что можно приготовить из кальмаров: быстро и вкусно

Запомните одно правило при измерениях: при измерении силы тока, соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на .

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения — «А~» и точно также по такой же схеме делаем замеры.

Как измерить постоянное напряжение мультиметром

Возьмем вот такую вот батарейку

Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка — 1,2 Вольта. Напряжение — это понятно, а вот что такое «ток в течение часа»? Допустим, наша нагрузка -лампочка кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.

Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо:-)

Давайте замеряем напряжение на батарейке, один щуп мультиметра ставим на плюс, а другой на минус, то есть подсоединяем параллельно , и вуаля!

В данном случае напряжение на батарейке 1,28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и замеряем.

Красный — это плюс, черный — минус. Все сходится, напряжение 10,09 Вольт. 0,09 Вольт спишем на погрешность.

Если же мы спутаем щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам такое же значение, но со знаком «минус».

Имейте ввиду, на таких мультиметрах это не прокатывает

Для того, чтобы точно определить полярность не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в статье.

Как измерить переменное напряжение мультиметром

Ставим на мультике предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как совать щупы. У нет плюса и минуса. Там есть фаза и ноль. Грубо говоря, один провод в розетке не представляет опасности — это ноль, а другой может здорово попортить ваше самочувствие или даже здоровье — это фаза.

По идее в розетке должно быть 220 Вольт. Но у меня показывает 215. Ничего страшного в этом нет. Напряжение в розетке «играет». Ровно 220 Вольт вам вряд ли придется увидеть при измерениях напряжения в розетках вашего дома:-)

Прежде чем начать разговор о том, как измерить силу тока мультиметром необходимо сделать несколько предупреждений. Во-первых, если вы ни разу не использовали мультиметр или любой другой прибор – внимательно прочтите инструкцию, поскольку иначе вы можете его сжечь в первый же день. Во-вторых, прежде чем измерять любые показатели, в том числе и силу тока в розетке или цепи под высоким напряжением потренируйтесь на более безобидных источниках питания, например, на батарейках. В-третьих, при недостатке опыта тщательно выполняйте все инструкции к прибору.

Соблюдение правил обращения с прибором необходимо в обязательном порядке, поскольку в лучшем случае вы можете сжечь устройство, а в худшем и вовсе получить удар током. Это обусловлено тем, что все замеры производятся под напряжением. Также в процессе производства замеров не стоит пренебрегать стандартными требованиями техники безопасности.

Как измерить силу тока (ампераж)

Измерение силы тока в цепи производится путем последовательного подключения прибора к ней. На практике это значит, что, для производства замеров, вам нужно подсоединить оба щупа от мультиметра к разорванному проводу. То есть, простейшая цепь будет выглядеть так: источник питания – лампа – мультиметр – источник питания. При этом, прибор следует выставить на показатель А~(это значок переменного тока) и на максимальное значение. Значок постоянного тока очень похож, так что не постарайтесь не перепутать. Далее можно производить замер.

Очень многих интересует, какова сила тока в розетке 220В и как проверить силу тока аккумулятора или батарейки. Данный тип вопросов некорректен, по одной простой причине – у источников питания невозможно проверить силу тока, поскольку она измеряется исключительно в цепи. А для определения силы тока в цепи, вам требуется создать цепь из источника питания, какого-то прибора и мультиметра. Тем не менее, отметим, что большинство современных бытовых розеток рассчитаны на силу тока в 16А.

Как измерить напряжение в розетке

Измерение напряжения в розетке следует проводить только с помощью мультиметров, рассчитанных на силу тока до 20А или более. Если ваш прибор предназначен для измерений в диапазоне до 6А, то при попытке произвести замеры он просто сгорит. Настройте мультиметр на измерение напряжения переменного тока(V~ или AVC) и выставьте показатель на 750В. Далее черный щуп подключите к порту COM, а затем подключите и красный щуп. Теперь включаем прибор и вставляем щупы в розетку, смотрим на экран и записываем показатели.

О том, как правильно это делать смотрите на видео:

Как мультиметром проверить сопротивление

Для того чтобы измерить сопротивление выставьте регулятор мультиметра в сектор Ω(Ом) и выберите единицы измерения К (КилоОмы) или М (МегаОмы). Далее просто включаем прибор, щупы подсоединяем к двум контактам, измеряемого предмета и смотрим на показатели. Не стоит пытаться измерить сопротивление в розетке это бессмысленно и опасно для устройства. Однако, вы всегда можете измерить сопротивление собственного тела, для этого просто включите прибор, возьмите черный щуп в одну рук, а красный в другую и смотрите на показатели.

Наглядно о том, как измерять сопротивление

Мультиметр — это прибор для измерения различных электрических параметров. Он позволяет измерить постоянное и переменное напряжение, силу тока, сопротивление, а также множество специфических параметров, таких как работоспособность диодов, транзисторов, частоту сигналов. Для того чтобы знать, как измерить силу тока мультиметром, необходимо разобраться в основных принципах работы этого прибора.

Силу тока важно измерять при контроле правильной работоспособности приборов. Часто нужно проверить уровень зарядного тока аккумулятора для машины, ноутбука, планшета, power-bank .

Измерение тока различного характера производится разными способами внутри измеряющего прибора. Поэтому на мультиметре всегда есть элемент, задача которого выбрать параметр, режим измерения и уровень сигнала. Иногда, в более совершенной аппаратуре, уровень сигнала определяется автоматически.

Обычно параметр и режим измерения выбираются поворотом ручки на корпусе мультиметра. Выбираемые характеристики сгруппированы по их типам. Обозначаются они, как правило, так:

Чтобы померить нужные показатели , сначала нужно определить, ток какого типа протекает в проверяемой цепи. Это зависит от источника питания цепи. Например, аккумуляторы и батарейки — это постоянные источники питания. Для измерения постоянного тока нужно установить поворотную ручку мультиметра на значок A -, DCA или I -, или нажать кнопку на передней панели, соответствующую нужному режиму. Как переменный, так и постоянный ток измеряется в амперах. Поэтому значение на экране измерительного прибора будет отображаться в этой величине.

Чтобы понять, как замерить амперы мультиметром, нужно знать, что ток на участке цепи всегда одинаков. При включении амперметра в цепь последовательно (то есть щупы прибора присоединить к разным точкам разрыва цепи), он не будет создавать ощутимого изменения параметров схемы. При этом сможет отобразить верное значение протекающего тока. Важно присоединить измеритель в правильной полярности, то есть красный щуп — к ветви, которая идет к плюсу источника питания, а черный — к минусу. В противном случае прибор покажет отрицательные значения.

При подготовке к измерению очень важно знать, какой уровень сигнала нужно проверить. Если в цепи протекают миллиамперы, то красный щуп нужно подключить к гнезду измерителя, на котором написано V Ω мА, или стоит конкретный предел измерения (обычно это 300 — 400 мА). Если проверяется силовая цепь, значения в которой измеряются единицами ампер, то щуп нужно присоединить к гнезду с надписью, А или NA (обычно тут протекает от 5 до 10 ампер). Пренебрежение этим правилом может вывести из строя измерительный прибор. Существуют и более мощные амперметры, но они используются для специальных целей.

Правильно подключив прибор можно приступать к работе . Порядок действий, как замерить ампераж мультиметром, таков:

1. Установить щупы в подходящие гнезда измерителя, соответствующие уровню сигнала.
2. Выбрать режим постоянного тока регулятором или нажатием соответствующей кнопки на передней панели.
3. При необходимости следует выбрать уровень измеряемого сигнала регулятором или кнопкой. Уровень нужно выбирать чуть выше ожидаемого значения.
4. Подсоединить мультиметр в разрыв цепи ветви схемы, соблюдая полярность подключения.
5. Включить источник питания.

Для того чтобы оценить работоспособность простейшего переносного аккумулятора — батарейку мультиметром, достаточно проверить ее вольтаж и ампераж , при этом необязательно использовать нагрузку. Для проверки нужно установить красный провод в отверстие с надписью, А (NA), выбрать режим постоянного тока и предел измерений на передней панели мультиметра, и приложить щупы в соответствии с полярностью к выводам элемента питания — красный к плюсу, черный к минусу. Через несколько секунд на экране измерителя отобразится генерируемый элементом постоянный ток.

Если значения находятся в диапазоне 4 — 6 ампер, то батарейка «свежая» и готова к работе. При показаниях ниже 4 ампер ее можно использовать только в приборах пониженной мощности. При значениях ниже 2,5 А лучше отказаться от использования такого элемента.

Корректные значения напряжения должны соответствовать указанным на батарейке.

Среди параметров аккумуляторов выдаваемый ток является немаловажным . Проверить его можно мультиметром, но при этом последовательно с измерителем нужно подключить нагрузку. Нагрузкой может выступать обычная лампа накаливания. Ее сопротивление не превышает нескольких сотен Ом, и его тоже можно измерить мультиметром в режиме измерения сопротивления. Для этого нужно приложить щупы измерителя к резьбе цоколя лампы и центральному выводу. На экран будет выведено значение сопротивления.

Если считать сопротивление мультиметра не вносящим больших изменений в значения тока, то его величина должна быть равна:

I = U / R, где I — ток в цепи, ампер, U — напряжение, выдаваемое аккумулятором, а R — сопротивление нагрузки (лампы).

С этой расчетной величиной нужно сравнивать показания измерительного прибора. Если показания отличаются — возможен недозаряд аккумулятора.

Также можно проверить ток утечки аккумулятора. Если отцепить плюсовую клемму, и между ней и плюсовым выводом АКБ установить мультиметр, то он покажет утечку в бортовую сеть автомобиля. Вытаскивая предохранители в авто, можно даже узнать, какова величина утечки в разных частях бортовой сети. При некотором опыте реально не только узнать, как измерить амперы мультиметром, но и определять причины некоторых неисправностей электрики авто.

Замер тока при зарядке аккумулятора

Большинство зарядных устройств для аккумулятора автомобиля имеют индикаторы, отображающие параметры зарядки. Но если они неисправны или отсутствуют, ток заряда может показать мультиметр. При подзаряде аккумуляторной батареи можно включить в цепь зарядки измерительный прибор. Для отображения верных показаний нужно:

1. Установить красный щуп в отверстие прибора, маркированное надписью, А (NA), черный щуп обычно подключается к входу с надписью COM;
2. Выбрать режим измерения постоянного тока и уровень сигнала;
3. Последовательно соединить плюсовую клемму зарядного с черным щупом мультиметра, красный щуп измерителя соединить с плюсовым выводом аккумулятора, а минусовой вывод АКБ соединить с минусовой клеммой зарядного устройства;
4. Далее, нужно включить зарядник в сеть. Мультиметр отобразит ток, который не должен превышать 10% от значения емкости АКБ.

Часто возникают ситуации, когда необходимо проверить электрическую сеть здания. Таковой является и обычная электрическая сеть в многоквартирных домах. Зная о том, как замерить силу тока мультиметром в переменной сети, можно делать мелкий ремонт проводки дома.

Электрическую розетку также нельзя проверять без нагрузки . Лучшей нагрузкой для переменной сети будет лампа накаливания. Для измерений нужно выполнить следующие действия:

Так как напряжение в сети имеет переменную синусоидальную форму, то измерительный прибор показывает действующее значение, которое в 1,41 раза меньше амплитудного значения.

По предложенной методике можно делать проверки любой переменной цепи, включающей трансформаторы, индуктивности, асинхронные и синхронные двигатели.

Значения постоянного и переменного напряжения также можно узнать с помощью мультиметра. Для этого нужно:

Мультиметр — незаменимый прибор для эффективной работы с электрическими цепями и сигналами. С помощью такого устройства можно быстро выявить неисправность, определить нужные параметры сигналов, поэтому его важно всегда иметь под рукой.

Мультиметр является важным инструментом в работе электрика — он позволяет с точностью узнать самые разные характеристики электричества: как основные (сопротивление, силу тока, напряжение), так и второстепенные (частоту, индуктивность конденсаторов и резисторов и даже температуру кабельных линий). Однако знать, как измерить сопротивление мультиметроми как пользоваться электрическими измерительными приборами в целом, следует знать не только профессионалам. Это поможет примерно измерить ёмкость аккумулятора автомобиля, определить утечку тока в автомобиле, узнать напряжение в розетке и многое другое. Как правильно использовать этот прибор?

Измерение силы тока

Главным параметром электричества, измеряемым мультиметром, является сила тока. Чтобы проверить силу тока аккумулятора мобильника, автомобильных аккумуляторных батарей или простой батарейки мультиметром, нужно настроить прибор на режим измерения постоянного тока. У дешевых моделей, таких как М-831, переключения нет — он всегда работает на постоянный ток, однако более сложные устройства могут работать и с переменным током.

После этого к гнездам (портам) на корпусе устройства подключаются щупы — два кабеля, красного и черного цвета, с оголенными контактами на концах. Черный щуп (минусовой) вставляется в гнездо, обычно помеченное надписью COM. Красный (плюсовой) — в один из дополнительных портов. Они могут иметь разную маркировку; обычно имеется два гнезда: одно — для небольших величин (до 200 мА), второе -до 10 А. Точную маркировку можно узнать из инструкции к конкретному устройству.

Важно! Несмотря на то, что стандартная сила тока в розетке меньше 10 А, измерять мультиметром этот параметр бытовой электросети нельзя. Случится короткое замыкание, и прибор взорвется.

Кликните для увелечения

Измерение силы токаПеред тем как измерить силу тока мультиметром, нужно выбрать подходящий диапазон значений. Для этого нужно приблизительно знать ожидаемый результат. В секции силы тока на корпусе прибора можно найти разные пределы (обычно от 200 мкА до 200 мА), отдельно — 10 А. Если даже примерной информации нет, лучше выбрать вариант побольше — в крайнем случае измерение получится неточным, тогда можно будет снизить предел и провести тест снова. Профессиональные электрики пользуются цифровыми устройствами, которые самостоятельно выставляют нужный диапазон, автоматически определяя проходящие через цепь амперы.

После настройки прибора при измерении силы тока зарядного устройства, АКБ или другого потребителя свободные концы щупов прикладываются к контактам последовательно (с разрывом цепи). Делать это следует, дав нагрузку, чтобы не сжечь прибор. Рекомендуется соблюдать полярность, но это не обязательно — при ошибке на экране мультиметра просто появится число с минусом. Подключать прибор параллельно нельзя, в т. ч. исследуя аккумулятор мультиметром под нагрузкой!

Важно также знать о том, как измерить ток утечки в автомобиле мультиметром. Этот параметр характеризует потребление энергии при выключенном двигателе, и для разных моделей машин варьируется между 10 и 80 мА. Он влияет на скорость деградации аккумуляторов.

Измеряется утечка так же, только при отключении всего оборудования, способного потреблять электрическую энергию.

Измерение напряжения

Узнать определенное напряжение постоянного тока потребуется, например, если понадобится измерить остаточную емкость аккумулятора мультиметром. Перед тем как приступать к измерениям, нужно выбрать тип тока и диапазон значений. Предел устанавливается исходя из тестируемого объекта — у пальчиковых батареек стандартное напряжение равно 1,5 вольт, у автомобильной батареи — 12–12,5 вольт и т. д., точные цифры всегда написаны на электроприборах. Предел ставится ближайший к предполагаемому значению с округлением в большую сторону.

1. Подключить черный щуп к порту COM.
2. Подключить красный щуп к порту для измерения напряжения (отмечен буквой V).
3. Подключить свободные концы щупов к контактам исследуемого объекта.

В школе на уроках физики учат, как измерить напряжение вольтметром, — включать прибор в цепь нужно параллельно потребителю. Здесь принцип тот же: подключать щупы нужно параллельно клеммам автомобильного аккумулятора, участку кабеля и т. д.

Постоянный ток измеряется, если нужно узнать напряжение аккумулятора или другого источника; если же исследуется электросеть, нужно переключить мультиметр в режим переменного тока, далее порядок действий аналогичен. Напряжение спокойно можно измерять и в розетке.

Исходя из первых двух параметров можно измерить мощность прибора, просто перемножив эти величины.

Измерение сопротивления

Эту функцию предстоит использовать чаще всего, так как мультиметром измерить сопротивления резисторов, кабелей, изоляции и других проводников любой электрической цепи наиболее просто. В теории, можно измерить даже сопротивление воздуха, так как этой характеристикой обладают все вещества.

Кликните для увелечения

Порядок действий практически идентичен предыдущим:

1. Выбирается диапазон измерений. Проверяя сопротивление провода тестером, выбрать можно из гораздо большего ассортимента — вплоть до сотен мегаом (миллионов ом). В таких больших омах обычно измеряется сопротивление изоляции; сопротивление спирали электроприборов обычно находится в пределах 200 Ом.
2. Подключаются щупы.
3. Концы щупов параллельно прикладываются к контактам анализируемого прибора или кабеля. Предварительно нужно отключить питание.

Показания обычно незначительно отступают от заявленных, так как измерить сопротивление резистора без погрешности не получится. Например, проверяя резистор мультиметром,нужно получить 82 Ом, а прибор показывает 81,9 Ом -это можно списать на собственное сопротивление мультиметра.

Для того, чтобы померить сопротивление изоляции, нужно подключить один щуп к выходу фазового кабеля, второй — к выходу заземления в распределительной коробке, предварительно обесточив проводку и отключив от сети все приборы. В розетке измерять сопротивление бессмысленно, но можно.

Важно! Точные параметры сопротивления изоляции можно получить только при измерении под повышенной нагрузкой — этим должны заниматься профессиональные электрики, самостоятельно проводить такую работу опасно.

Кроме того, стоит знать, как измерить внутреннее сопротивление аккумулятора. Делается это при помощи измерения мультиметром силы тока и напряжения и простой формулы. К наполовину разряженному аккумулятору нужно подключить два потребителя, после чего провести замеры и посчитать:

Измерение емкости аккумулятора

Использовать мультиметр для определения емкости аккумулятора не рекомендуется, так как измерить емкость аккумулятора с точностью можно только специальным прибором, оценивающим плотность электролита. Если все же нужно проверить заряд аккумулятора мультиметром, емкость батареи измеряется следующим образом:

1. К клеммам заряженного аккумулятора подключается мощный потребитель, например, лампочка на 60 ватт.
2. После подключения одного или нескольких потребителей мультиметр включается в режим измерения напряжения и засекается время. Когда напряжение упадет ниже 12 В, для определения ёмкости прошедшее время нужно умножить на силу тока, которую использовали потребители.

По такой же схеме можно узнать емкость аккумулятора телефона или любого другого накопителя энергии — например, заряд батарейки. Если что-то непонятно, стоит посмотреть видео, на котором объясняется как оценить объем заряда, чтобы не испортить устройство.

Это только самые основные функции любого мультиметра. Дорогие модели имеют гораздо больше возможностей, подробнее о которых можно узнать из инструкции — например о том, как измерить частоту мультиметром в розетке. Если прибор этот и другие параметры будут измеряться, следует заранее убедиться, что на нем есть сектор с герцами.

Видео

Чтобы ответить на вопрос, как измерить силу тока мультиметром, необходимо разобраться, что такое сила тока, и что собой представляет мультиметр. Итак, начнем с первой позиции.

Со школьной скамьи известно, что сила тока – это количество (объем) электроэнергии, который проходит через какой-нибудь проводник, к примеру, это может быть обычная лампочка или кусок проволоки. Сам же электрический ток – это направленное движение электронов. Так вот сила тока – это, по сути, количество электронов, прошедших через какую-то одну точку в проводнике за единицу времени (обычно считается за одну секунду). Чисто с физической стороны – это один ампер, равный одному кулону в секунду. На этом информацию по школьной программе можно считать законченной.

Теперь переходим к электрике. Для чего необходимо измерять силу тока? Основное назначение данной процедуры – это определить, не является ли проходящий через проводник ток выше, чем этот проводник может выдержать. Другого назначения нет.

А вот измерять лучше именно мультиметром, который собой представляет универсальный измерительный прибор, с помощью которого можно измерить не только силу тока, но и напряжение, и сопротивление электрической цепочки.

Виды мультиметров

В настоящее время рынок предлагает два вида мультиметров.

1. Аналоговые.
2. Цифровые.

Первая модель в своей конструкции имеет шкалу, на которой установлены показатели напряжения, силы тока и сопротивления, а также стрелку, указывающую измеряемые параметры электрических проводников. Начнем с того, что аналоговые мультиметры очень популярны среди новичков. Это и понятно, их цена в несколько раз ниже, чем у цифровых. Плюс возможность научиться на простом приборе.

Недостатков много, и один из главных – это большая погрешность показаний. Правда, в конструкции прибора есть построечный резистор, с помощью которого погрешность можно уменьшить. И все равно, если есть необходимость более точного определения параметров электрической цепи, то лучше выбирать цифровой вариант.

Цифровой мультиметр

Чисто с внешней стороны эта модель отличается от аналоговой только дисплеем, на который выводятся измеряемые величины. Экран в старых моделях светодиодный, в новых жидкокристаллический. При этом это самые точные мультиметры на сегодняшний день, который очень просты в обращении (нет необходимости заниматься подгонкой градуировки, как в случае с аналоговыми моделями).

Конструктивные особенности

Итак, в мультиметре есть два вида выходов, они обозначены цветом: красным и черным. А вот гнезд может быть на разных моделях разное количество: два, четыре или больше. Черный выход – это масса, то есть, общий (обозначается или «com», или минусом). Красный используется именно для измерений, то есть, является потенциальным. Здесь может быть несколько гнезд для измерения каждого параметра электрической цепи, то есть, сопротивления, напряжения и силы тока. На мультиметре такие гнезда обозначаются единицей измерения параметров, так что не ошибетесь.

Второй внешний элемент – это рукоятка, вращающаяся по кругу. С ее помощью устанавливается предел измерений. Так как перед нами стоит вопрос, как можно измерить силу тока мультиметром, то нас должна интересовать шкала с амперами. Хотелось бы отметить, что таких пределов на аналоговых тестерах меньше, чем на цифровых. Плюс ко всему последние комплектуются разными полезными опциями, к примеру, звуковым сигналом.

А вот теперь один из важных моментов. У каждого мультиметра есть предел по току, который является максимальным. Поэтому выбирая проверяемую электрическую сеть, необходимо сопоставить проверяемую ситу тока цепи с пределом в тестере. К примеру, если в проверяемой электрической цепочке предполагается, что проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту цепь мультиметром с максимальным пределом в 10 А. Предохранители прибора тут же сгорят, как только вы начнете тестирование. Кстати, максимальный показатель обязательно указывается на корпусе прибора или в его паспорте.

Измеряем силу тока

Что нужно сделать в первую очередь:

• устанавливаем щупы: черный в черное гнездо, красный в красное с обозначением ампера – «А»;
• переключаем тумблер, который показывает, какой ток надо будет проверять: переменный «AC» или постоянный «DC»;
• устанавливается интервал измеряемых пределов так, чтобы не спалить сам прибор, то есть, предел установить таким, который будет выше ожидаемого уровня силы тока в электрической цепи.

Подготовительный этап закончен, мультиметр готов, можно проводить измерение силы тока.

Внимание! Перед тем как проводить замеры, необходимо электрическую сеть обесточить. Не стоит проводить тестирование во влажной среде или в помещении с высокой влажностью. Придерживайтесь обязательно требований техники безопасности.

К примеру, как проверить участок электропроводки. Для этого концы участка надо оголить (удалить изоляцию на проводах) и подключить к ним два щупа от мультиметра. Кстати, на конце черного провода установлен «крокодил», так что подсоединить его к проводке не составит труда. На красном проводе установлен именно щуп в виде шила. Его придется вручную подсоединять, прикладывая щуп к оголенному концу.

Итак, если все приготовления закончены, можно подавать на участок проводки напряжение. На дисплее мультиметра должны показаться цифровые обозначения силы тока. Если на экране высветились нули, то это или обрыв сети, или неправильно установлен предел измерений. Поэтому выключите подачу тока на участок, отсоединить мультиметр и настройте его под другую ожидаемую величину. И все, то же самое, проведите заново.

Что можно дополнительно посоветовать?

• Будет лучше, если перед тем как начать работу по тестированию проводника, ознакомиться с инструкцией к прибору. Особое внимание надо уделить разделу, где описываются меры предосторожности.
• Обязательно при использовании мультиметра надевать на руки защитные резиновые перчатки.

14 Символы мультиметра и их значения (со схемой)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 5 марта 2021 г.

Они не делают их так, как раньше. Вы все еще можете купить старый аналоговый мультиметр своего дедушки в любом хозяйственном магазине или в Интернете, и они все еще находят свое применение.

Лучшие современные мультиметры полностью цифровые, и они доминируют на рынке.Неудивительно, что благодаря числовому дисплею, отображающему ваши измеренные значения с максимальной точностью, старые аналоги отошли на второй план.

А что означают символы на мультиметре ? Не беспокойтесь об этом, мы вас поддержим.

Что такое мультиметр?

Давайте начнем с простого: мультиметр — это инструмент, который электрики или все, кому это необходимо, могут использовать для проверки силы тока (в амперах), напряжения (в вольтах) и сопротивления (в омах) устройства, которое выводит электричество.

Мультиметры бывают аналоговыми, как упоминалось выше, и используют иглу для получения показаний, но цифровые мультиметры гораздо более распространены.

Мультиметр состоит из четырех основных компонентов:

1. Экран дисплея , на котором отображаются выполненные измерения
2. Различные кнопки , управляющие инструментом.
3. Поворотный переключатель , который позволяет вам выбрать, какую единицу измерения вы хотите использовать.
4. Входные порты для подключения измерительных проводов.

Как читать символы на мультиметре?

К счастью, текущие символы на мультиметрах были более или менее стандартизированы одной из самых популярных марок мультиметров, Fluke.

Единственное различие, которое вы, вероятно, увидите между мультиметрами, — это дополнительные символы вокруг поворотного переключателя, которые вы можете прочитать с помощью кнопки функции / переключения (№4 ниже).

1. Кнопка удержания

Когда вы сняли показания, вы можете нажать кнопку удержания, чтобы зафиксировать измерение.Это чрезвычайно полезно, если вам нужно иметь под рукой измерения, пока вы работаете над своим проектом.

2. Кнопка «Мин. / Макс.»

Сохранение введенных значений. Мультиметр подаст звуковой сигнал при превышении верхнего / нижнего значения, и новое значение будет сохранено.

3. Кнопка диапазона

Позволяет переключаться между диапазонами измерителя.

4. Функциональная кнопка

Позволяет активировать вторичные функции вокруг циферблата, которые обычно обозначаются желтым текстом или значками. Сравнимо с клавишей Ctrl или Alt на клавиатуре.

5. Напряжение переменного тока

Обозначается буквой V с волнистой линией сверху. Однако на принципиальной схеме символы вольтметра обычно обозначаются заглавной буквой V внутри круга. Это параметр, который вы будете использовать чаще, чем что-либо другое, и он измеряет напряжение объекта, с которым вы работаете.

6. Напряжение постоянного тока

Обозначается заглавной буквой V с тремя дефисами над ней и одной линией над ней. Думайте об этом как о букве V с частью дороги над ней.Вы будете использовать кнопку напряжения постоянного тока при измерении цепей меньшего размера.

7. Милливольты переменного тока

Обозначается милливольтами и волнистой линией наверху для тестирования небольших цепей с использованием низкого напряжения переменного тока. Точно так же есть кнопка милливольт постоянного тока, три дефиса с прямой линией над ними, и обычно она находится рядом с кнопкой милливольт переменного тока. Вы можете использовать функциональную кнопку, чтобы переключиться на настройку постоянного тока.

8. Сопротивление

Выглядит как омега-буква и измеряет сопротивление, чтобы помочь вам получить точное значение сопротивления.Это также может помочь вам определить, перегорел ли предохранитель, по отображению букв OL.

9. Непрерывность

Обозначается символом, который вы обычно видите для обозначения звуковых волн. Это измеряет, есть ли две точки непрерывности, и поможет вам определить, есть ли у вас обрыв или короткое замыкание.

10. Тест диодов

Обозначается стрелкой, указывающей вправо, со знаком плюс рядом с ней. Определяет, исправен ли у вас диод или нет.

11.Переменный ток

Обозначается заглавной буквой A с волнистой линией наверху, которая может измерять нагрузку, которую использует объект.

12. Постоянный ток

Обозначается заглавной буквой A с тремя дефисами и линией над ней. Измеряет постоянный ток объекта, с которым вы работаете.

13. Выключатель

Не требует пояснений

14. Auto-V / LoZ

На некоторых моделях он предотвращает ложные измерения из-за паразитного напряжения.

Надеюсь, это руководство помогло полностью разобраться в сложных функциях мультиметра, чтобы вы могли максимально использовать его в своем следующем проекте.Хотя это устройство может показаться сложным, если вы будете придерживаться основ, вы быстро станете экспертом.

Символы мультиметра — что они означают?

Вас смущают все символы на мультиметре? Вам интересно, что может означать эта маленькая линия с волнистой линией? Возможно, вы все еще учитесь использовать свой мультиметр или, может быть, какое-то время у вас был свой, но вы просто не уверены, что на самом деле означают пара символов, потому что вам никогда не приходилось использовать эту настройку.Это руководство для вас. Мы собираемся подробно объяснить, что означают настройки и символы на общем счетчике.

Последнее, что вам нужно при устранении важной проблемы с цифровым мультиметром, — это неправильно понимать значение показаний. Это может быть особенно опасно, если вы пытаетесь провести проверку целостности цепи и случайно настроили прибор на измерение напряжения.

В нашем руководстве мы используем Fluke 117, мы выбрали Fluke, потому что это отличный универсальный мультиметр, и в нем есть символы и настройки, которые вы найдете на 95% мультиметров на рынке.Обратите внимание на желтые символы вокруг циферблата, эти показания можно получить только после нажатия кнопки SHIFT. Кнопка SHIFT работает так же, как на стандартной клавиатуре, вы просто нажимаете ее, и счетчик выполняет дополнительную функцию, в зависимости от того, где вы установили циферблат.

Номер 1: Кнопка удержания . Эта кнопка будет «удерживать» все, что показывает счетчик после того, как вы ее нажали. Это отличная функция, если вам нужно запомнить точное значение того, что вы измеряете, или если вы не видите мультиметр во время тестирования с помощью измерительного провода или щупов

Номер 2: Напряжение переменного тока .Это будет ваша самая распространенная настройка для проверки напряжения дома или на работе. В зависимости от того, где вы живете, вы обычно будете измерять напряжение от 100 до 240 вольт переменного тока.

СДВИГ: Герц . Используется для измерения частоты вашей цепи или оборудования. Различное оборудование и схемы предназначены для работы как на фиксированной, так и на переменной частоте, поэтому важно знать это перед тем, как приступить к тесту.

Номер 3: Напряжение постоянного тока . Настройка напряжения постоянного тока позволит вам тестировать небольшие электронные схемы, световые индикаторы и батареи.В 99% случаев, когда вы сталкиваетесь с напряжением постоянного тока, оно будет ниже 30 вольт постоянного тока.

Номер 4: Непрерывность . Измеритель издаст звуковой сигнал при обнаружении непрерывности между двумя точками. Это быстрый и эффективный способ поиска коротких замыканий или обрывов. Просто поместите один датчик в одну точку, а другой датчик в другую точку, и ваш глюкометр подаст вам визуальный и звуковой сигнал.

Номер 5: Постоянный ток .То же, что и переменный ток (номер 13), но с постоянным током.

Номер 6: Текущий Джек . Используется только для измерения силы тока с помощью красного измерительного провода или специальных клещей. Если вы используете специальные токоизмерительные клещи, у вас, скорее всего, не будет этого разъема на вашем устройстве.

Номер 7: Обычный домкрат . Используется для всех тестов и может использоваться только с черным измерительным проводом.

Номер 8: Кнопка диапазона .Используется для переключения между различными диапазонами вашего глюкометра. У большинства измерителей есть автоматический выбор диапазона, но у некоторых есть возможность выбрать конкретный диапазон. Например, вы можете узнать, какое значение у вас выражено в мегаомах.

Номер 9: Кнопка яркости . Переключает подсветку дисплея с тусклой на яркую.

Номер 10: Милливольты переменного тока . Если вы тестируете небольшую схему при настройке напряжения переменного тока и показания низкие, рекомендуется переключиться на настройку «Милливольты переменного тока», чтобы получить более точные показания.

SHIFT: DC Милливольты . То же, что и выше, но с постоянным напряжением.

Число 11: Ом . Эта настройка используется для измерения сопротивления, которое измеряется в омах. Сама по себе функция называется омметром. Отличный способ проверить точность вашего мультиметра — получить резистор, сопротивление которого вам известно, и использовать настройку в омах для проверки сопротивления. Если он читает правильно, вы можете быть уверены, что ваш цифровой мультиметр точен. Установка в омах также является быстрым и простым способом проверки состояния предохранителей — если счетчик показывает OL, вы можете быть уверены, что предохранитель перегорел.ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ: проверяйте предохранители с установленным сопротивлением только тогда, когда они ВЫКЛЮЧЕНЫ из цепи.

Номер 12: Тест диодов . Настройка проверки диодов — самый надежный способ проверить, хороши ли ваши диоды или нет. Другой способ проверить, работает ли диод должным образом, включает использование настройки Ом, однако он не так точен, как использование специального теста диодов.

SHIFT: Емкость . Чрезвычайно важно отметить, что в некоторых конденсаторах сохраняется электрический заряд даже после отключения питания.Перед измерением емкости убедитесь, что конденсаторы безопасно разряжены.

Номер 13: Переменный ток . Испытания переменным током, обычно выполняемые с добавлением зажимных приспособлений, являются обязательными для таких испытаний, как, например, нагрузка на прибор.

Номер 14: Рэд Джек . Используется для всех испытаний, кроме тока, включая: напряжение, сопротивление, частоту, диод, рабочий цикл, температуру, импеданс и емкость.

Мы надеемся, что это руководство было для вас полезным. Наличие даже базовых знаний в области электротехники и собственных тестеров очень поможет вам и может сэкономить тысячи долларов на расходах на электрика. Сказав это, напряжение и ток могут быть чрезвычайно опасными — даже при небольших измерениях обязательно вызовите электрика, если у вас есть какие-либо сомнения, и никогда не выполняйте никаких работ, требующих наличия лицензии.

Как пользоваться мультиметром

Не знаете, что такое мультиметр и что с ним можно делать? Тогда вы попали в нужное место! Ниже представлен обзор того, что такое мультиметры и для чего они нужны.Чтобы узнать, как использовать мультиметр, найти идеи использования мультиметра или найти помеченные фотографии различных моделей мультиметра, щелкните другие вкладки (выше) в этом руководстве по мультиметру.

В этом разделе даны ответы на следующие вопросы:

Что такое мультиметр?

Мультиметр — это удобный инструмент, который вы используете для измерения электричества, точно так же, как вы использовали бы линейку для измерения расстояния, секундомер для измерения времени или весы для измерения веса. Плюс мультиметра в том, что он, в отличие от линейки, часов или весов, может измерять различных предметов — что-то вроде мультитула.У большинства мультиметров есть ручка на передней панели, с помощью которой вы можете выбрать то, что вы хотите измерить. Ниже представлен типичный мультиметр. Есть много разных моделей мультиметров; Посетите галерею мультиметра, чтобы увидеть фотографии дополнительных моделей с этикетками.

Рисунок 1. Типичный мультиметр.

Что могут измерять мультиметры?

Почти все мультиметры могут измерять напряжение , ток и сопротивление .См. Следующий раздел для объяснения того, что означают эти термины, и щелкните вкладку «Использование мультиметра» выше, чтобы получить инструкции по выполнению этих измерений.

Некоторые мультиметры имеют функцию проверки целостности цепи , которая приводит к громкому звуковому сигналу, если два объекта электрически соединены. Это полезно, если, например, вы собираете схему и соединяете провода или пайки; звуковой сигнал означает, что все подключено и ничего не отсоединилось. Вы также можете использовать его, чтобы убедиться, что два элемента , а не подключены, чтобы предотвратить короткое замыкание.

Некоторые мультиметры также имеют функцию проверки диода . Диод похож на односторонний клапан, который пропускает электричество только в одном направлении. Точная функция проверки диодов может варьироваться от мультиметра к мультиметру. Если вы работаете с диодом и не можете сказать, в каком направлении он проходит в цепи, или если вы не уверены, что диод работает должным образом, функция проверки может оказаться весьма удобной. Если в вашем мультиметре есть функция проверки диодов, прочтите руководство, чтобы узнать, как именно она работает.

Усовершенствованные мультиметры

могут иметь другие функции, такие как возможность измерения и идентификации других электрических компонентов, таких как транзисторы или конденсаторы. Поскольку не все мультиметры имеют эти функции, мы не будем рассматривать их в этом руководстве. Вы можете прочитать руководство к мультиметру, если вам нужно использовать эти функции.

Что такое напряжение, сила тока и сопротивление?

Если вы раньше не слышали об этих терминах, мы дадим здесь очень простое вводное объяснение.Вы можете узнать больше о напряжении, токе и сопротивлении на вкладке «Ссылки» выше. Помните, что напряжение, ток и сопротивление — это измеримые величины, каждая из которых измеряется в блоке , который имеет символ , точно так же, как расстояние — это величина, которая может быть измерена в метрах, а символ для метров — м .

• Напряжение показывает, насколько сильно электричество «проталкивается» через цепь. Более высокое напряжение означает, что электричество подается сильнее.Напряжение измеряется в вольт . Обозначение для вольт: В .
• Ток — это количество электричества, протекающего по цепи. Более высокий ток означает, что протекает больше электричества. Сила тока измеряется в ампер . Обозначение для ампер — A .
• Сопротивление показывает, насколько трудно электричеству протекать через что-то. Более высокое сопротивление означает, что электричеству труднее течь.Сопротивление измеряется в Ом Ом. Обозначение для омов — Ом (заглавная греческая буква омега).

Техническая нота

Символ, который используется для единицы , обычно отличается от символа для переменной в уравнении. Например, напряжение, ток и сопротивление связаны законом Ома (см. Вкладку «Ссылки», чтобы узнать больше о законе Ома):

[Пожалуйста, включите JavaScript, чтобы просмотреть уравнение]

, который обычно выражается как

[Пожалуйста, включите JavaScript, чтобы просмотреть уравнение]

В этом уравнении V представляет напряжение, I представляет ток и R представляет сопротивление.Обращаясь к единицам измерения вольт, ампер и ом, мы используем символы V , A и Ω , как объяснено выше. Таким образом, «V» используется как для напряжения, так и для вольт, но ток и сопротивление имеют разные символы для их переменных и единиц. Не волнуйтесь, если это сбивает с толку; эта таблица поможет вам отслеживать:

Переменная	Символ	Блок	Символ
Напряжение	В	Вольт	В
Текущий	я	Ампер	A
Сопротивление	R	Ом	Ом

Это очень распространено в физике.Например, во многих уравнениях «положение» и «расстояние» представлены переменными «x» или «d», но они измеряются в единицах измерения, а символ для метров — м .

Простая аналогия, чтобы лучше понять напряжение, ток и сопротивление: представьте, что вода течет по трубе. Количество воды, протекающей по трубе, похоже на ток. Чем больше поток воды, тем больше ток. Величина давления, заставляющая воду течь, подобна напряжению; более высокое давление «толкает» воду сильнее, увеличивая поток.Сопротивление похоже на препятствие в трубе. Например, труба, забитая мусором или предметами, будет труднее проходить воду и будет иметь более высокое сопротивление, чем труба без препятствий.

Что такое постоянный ток (DC) и переменный ток (AC)?

Постоянный ток (сокращенно DC) — это ток, который всегда течет в одном направлении. Постоянный ток обеспечивается повседневными батареями, такими как батарейки типа AA и AAA, или батареей вашего мобильного телефона.Большинство ваших проектов Science Buddies, вероятно, связаны с измерением постоянного тока. Различные мультиметры имеют разные символы для измерения постоянного тока (и соответствующего напряжения), обычно «DCA» и «DCV» или «A» и «V» с прямой полосой над или рядом с ними. Видеть «Что означают все символы на передней панели мультиметра?» для получения дополнительной информации о сокращениях и символах на мультиметрах.

Переменный ток (сокращенно AC) — это ток, который меняет направление, обычно много раз за одну секунду.Настенные розетки в вашем доме обеспечивают переменный ток, который переключает направление 60 раз в секунду (в США, но 50 раз в секунду в других странах). (Предупреждение : Не используйте мультиметр для измерения розеток в вашем доме. Это очень опасно.) Если вам нужно измерить переменный ток в цепи, разные мультиметры имеют разные символы для его измерения (и соответствующего напряжения). , обычно «ACA» и «ACV» или «A» и «V» с волнистой линией (~) рядом или над ними.

Что такое последовательные и параллельные цепи?

Когда вы проводите измерения с помощью мультиметра, вам необходимо решить, подключать ли его к вашей цепи: серии или параллельно , в зависимости от того, что вы хотите измерить. В последовательной цепи каждый элемент схемы имеет одинаковый ток . Итак, чтобы измерить ток в цепи, вы должны подключить мультиметр последовательно. В параллельной цепи каждое измерение цепи имеет одинаковое напряжение .Итак, чтобы измерить напряжение в цепи, вы должны подключить мультиметр параллельно. Чтобы узнать, как выполнять эти измерения, см. Вкладку «Использование мультиметра».

На рисунке 2 показаны основные последовательные и параллельные схемы без подключенного мультиметра. Чтобы узнать больше о напряжении, токе и сопротивлении в последовательных и параллельных цепях, перейдите на вкладку «Ссылки».

Рисунок 2. В базовой последовательной цепи (слева) каждый элемент имеет одинаковый ток (но не обязательно одинаковое напряжение; это произойдет только в том случае, если их сопротивления одинаковы).В базовой параллельной схеме (справа) каждый элемент имеет одинаковое напряжение (но не обязательно одинаковый ток; это произойдет только в том случае, если их сопротивления одинаковы).

Что означают все символы на передней панели мультиметра?

Вас могут смутить все символы на передней панели мультиметра, особенно если вы на самом деле нигде не видите таких слов, как «напряжение», «ток» и «сопротивление». Не волнуйтесь! Помните из «Что такое напряжение, ток и сопротивление?» В разделе, где напряжение, ток и сопротивление указаны в вольтах, амперах и омах, которые представлены соответственно V, A и Ω.Большинство мультиметров используют эти сокращения вместо написания слов. На вашем мультиметре могут быть и другие символы, о которых мы поговорим ниже.

В большинстве мультиметров также используется метрический префикс . Метрические префиксы работают с единицами электричества так же, как и с другими единицами измерения, с которыми вы, возможно, более знакомы, такими как расстояние и масса. Например, вы, вероятно, знаете, что метр — это единица расстояния, километр, — одна тысяча метров, а миллиметр — — одна тысячная метра.То же самое касается миллиграммов, граммов и килограммов массы. Вот общие префиксы метрики, которые вы найдете на большинстве мультиметров (полный список см. На вкладке «Ссылки»):

• µ (микро): одна миллионная
• м (милли): одна тысячная
• к (кило): одна тысяча
• M : (мега): один миллион

Эти метрические префиксы используются одинаково для вольт, ампер и ом.Например, 200 кОм произносится как «двести килоом» и означает двести тысяч (200 000) Ом.

Некоторые мультиметры имеют «автоматический выбор диапазона», тогда как другие требуют, чтобы вы вручную выбирали диапазон для измерения. Если вам нужно вручную выбрать диапазон, вы всегда должны выбирать значение, которое на немного выше , чем значение, которое вы ожидаете измерить. Подумайте об этом как о линейке и мериле. Если вам нужно измерить что-то длиной 18 дюймов, 12-дюймовая линейка будет слишком короткой; вам нужно использовать мерку.То же самое и с мультиметром. Предположим, вы собираетесь измерить напряжение батареи AA, которое, как вы ожидаете, составит 1,5 В. Мультиметр слева на рисунке 3 имеет варианты для 200 мВ, 2 В, 20 В, 200 В и 600 В (для постоянного тока). 200 мВ слишком мало, поэтому вы должны выбрать следующее наибольшее значение, которое работает: 2 В. Все остальные параметры излишне велики и могут привести к потере точности (это было бы похоже на использование 50-футовой рулетки, у которой есть только отметки на каждой ступне, а не дюймовые отметки; это не так точно, как использование мерка с разметкой в ​​1 дюйм).

Рисунок 3. Мультиметр слева предназначен для ручного выбора диапазона, с множеством различных опций (обозначенных метрическими префиксами) для измерения различных величин напряжения, тока и сопротивления. Мультиметр справа имеет автоматический выбор диапазона (обратите внимание, что у него меньше вариантов для ручки выбора), что означает, что он автоматически выберет соответствующий диапазон.

Что означают другие символы на мультиметре?

Вы могли заметить некоторые другие символы, помимо V, A, Ω и метрических префиксов, на передней панели мультиметра.Мы объясним некоторые из этих символов здесь, но помните, что все мультиметры разные, поэтому мы не можем охватить все возможные варианты в этом руководстве. Обратитесь к руководству по мультиметру, если вы все еще не можете понять, что означает один из символов. Вы также можете просмотреть нашу галерею мультиметров, чтобы увидеть маркированные изображения различных мультиметров.

Символ мультиметра	Образцы
~ (волнистая линия): вы можете увидеть волнистую линию рядом с буквами V или A или над ними на передней панели мультиметра, помимо метрических префиксов.Это означает переменного тока (AC). Обратите внимание, что напряжение в цепи переменного тока обычно называют «напряжением переменного тока» (хотя звучит странно называть «напряжение переменного тока»). Эти настройки используются при измерении цепи переменного тока (или напряжения).
— , — — — (сплошная или пунктирная линия): как и волнистая линия, вы можете увидеть это рядом или над V или A. Прямые линии обозначают постоянный ток .Вы используете эти настройки, когда измеряете цепь с постоянным током (например, большинство цепей, которые питаются от батареи).
DCV , ACV , ACA , DCA , VAC или VDC : Иногда вместо (или в дополнение к) кривых или пунктирных линий мультиметры используют сокращения AC и DC, которые обозначают переменный ток и постоянный ток соответственно. Обратите внимание, что некоторые мультиметры могут иметь AC и DC после , V и A, а не до.
Проверка целостности (серия параллельных дуг): это настройка, используемая для проверки того, электрически ли соединены два объекта. Мультиметр издаст звуковой сигнал, если между двумя наконечниками пробников есть токопроводящий путь (то есть, если сопротивление очень близко к нулю), и не будет издавать никаких шумов, если токопроводящий путь отсутствует. Обратите внимание, что иногда проверка непрерывности может быть объединена с другими функциями в одной настройке.
Проверка диода (треугольник с несколькими линиями, проходящими через него): эта функция используется для проверки диода , который похож на односторонний клапан для подачи электричества; он позволяет току течь только в одном направлении.Точная функция проверки диодов может отличаться на разных мультиметрах. Обратитесь к руководству по мультиметру, чтобы узнать, как работает функция проверки диодов в вашей модели.

Таблица 1. Некоторые примеры символов различных мультиметров. Посмотрите галерею, чтобы увидеть больше примеров.

Какие бывают красный и черный провода (щупы)? Куда их подключить?

Ваш мультиметр, вероятно, поставляется с красными и черными проводами, которые выглядят примерно так, как на рисунке 4.Эти провода называются зондами , или , проводами (произносится как «светодиоды»). Один конец провода называется банановым домкратом ; этот конец подключается к вашему мультиметру ( Примечание: у некоторых мультиметров есть штыревых разъемов , которые меньше банановых разъемов; если вам нужно купить запасные щупы, обязательно проверьте руководство вашего мультиметра, чтобы узнать, какой тип вам нужен). Другой конец называется наконечником зонда ; это конец, который вы используете для проверки своей схемы.Следуя стандартным правилам электроники, красный датчик используется для положительного полюса, а черный — для отрицательного.

Рисунок 4. Типичная пара щупов мультиметра.

Несмотря на то, что они поставляются с двумя датчиками, многие мультиметры имеют на больше, чем на , чем два места для подключения датчиков, что может вызвать некоторую путаницу. То, где именно вы подключаете щупы, будет зависеть от того, что вы хотите измерить (напряжение, ток, сопротивление, проверка целостности или проверка диодов) и типа имеющегося у вас мультиметра.Мы привели один пример на изображениях ниже — и вы можете проверить нашу галерею, чтобы найти мультиметр, похожий на ваш, — но поскольку все мультиметры немного отличаются, вам может потребоваться обратиться к руководству для вашего мультиметра.

Большинство мультиметров (кроме очень недорогих) имеют предохранители для защиты от слишком большого тока. Предохранители «перегорают», если через них протекает слишком большой ток; это останавливает электрический ток и предотвращает повреждение остальной части мультиметра. Некоторые мультиметры имеют различных предохранителей , в зависимости от того, будете ли вы измерять высокий или низкий ток, который определяет, куда вы подключаете щупы.Например, мультиметр, показанный на рисунке 5, имеет один предохранитель на 10 ампер (10 А) и один предохранитель на 200 миллиампер (200 мА).

На левом изображении показан мультиметр без датчиков. Центральное изображение представляет собой мультиметр, у которого черный датчик вставлен в центральный порт, а красный датчик вставлен в крайний правый порт. Эта установка рассчитана на измерение тока до 200 мА. На правом изображении показан мультиметр, в центральный порт которого вставлен черный датчик, а в крайний левый порт — красный датчик.Эта установка рассчитана на измерение тока до 10 ампер.

Рис. 5. Этот мультиметр имеет три разных порта, обозначенных 10A, COM (что означает «общий») и mAVΩ. Предохранитель между mAVΩ и COM рассчитан на 200 мА, что является относительно «низким» током. Итак, для измерения малых токов — или напряжения, или сопротивления (при измерении напряжения или сопротивления через мультиметр проходит очень небольшой ток) — вы подключаете черный щуп к COM, а красный щуп к порту, обозначенному mAVΩ.Предохранитель между 10A и COM рассчитан на 10A, поэтому для измерения высоких токов вы подключаете черный щуп к COM, а красный щуп — к порту с маркировкой 10A.

У вас есть мультиметр, но вы не знаете, как им пользоваться, или получаете неожиданные показания? Если да, то приведенные ниже разделы помогут вам разобраться, что делать. Если есть слова или понятия, которые вы не понимаете, или символы на мультиметре, которые вас озадачивают, вернитесь на вкладку «Обзор мультиметра». Если вы ищете идеи использования мультиметра или фотографии с этикетками различных моделей мультиметра, посетите другие вкладки в этом руководстве по мультиметру.

В этом разделе даны ответы на следующие вопросы:

Как измерить напряжение?

Чтобы измерить напряжение, выполните следующие действия:

1. Подключите черный и красный щупы к соответствующим гнездам (также называемым «портами») на мультиметре. Для и большинства мультиметров черный щуп должен быть подключен к разъему, помеченному «COM», а красный щуп — к разъему, помеченному буквой «V» (на нем также могут быть другие символы).Не забудьте заглянуть в нашу галерею изображений, на вкладку «Обзор мультиметра» или в руководство к мультиметру, если у вас возникли проблемы с определением правильного гнезда.
2. Выберите соответствующую настройку напряжения на шкале мультиметра. Помните, что в большинстве схем с батарейным питанием будет постоянный ток, но выбранная вами настройка будет зависеть от научного проекта, который вы выполняете. Если вы работаете с мультиметром с ручным выбором диапазона, вы можете оценить необходимый диапазон на основе батареи (или батареек), питающей вашу схему.Например, если ваша схема питается от одной батареи 9 В, вероятно, нет смысла выбирать настройку на 200 В, а 2 В будет слишком низким. Если доступно, вы можете выбрать 20 В.
3. Прикоснитесь наконечниками щупа к вашей цепи в параллельно с элементом, на котором вы хотите измерить напряжение (см. Вкладку «Обзор мультиметра» для объяснения последовательной и параллельной цепей). Например, на рисунке 6 показано, как измерить падение напряжения на лампочке, питаемой от батареи.Обязательно используйте красный щуп на стороне, подключенной к положительной клемме батареи, и черный щуп на стороне, подключенной к отрицательной клемме батареи (ничто не пострадает, если вы перевернете это назад, но ваше показание напряжения будет отрицательным).

Рисунок 6. Измерение напряжения на лампочке путем параллельного подключения щупов мультиметра. Текущий поток представлен желтыми стрелками. В режиме измерения напряжения сопротивление мультиметра очень , высокое , поэтому почти весь ток проходит через лампочку, и мультиметр не оказывает большого влияния на схему.Обратите внимание, как ручка была установлена ​​для измерения постоянного напряжения (DCV), а красный зонд подключен к правильному порту для измерения напряжения (обозначенному «VΩ», потому что он также используется для измерения сопротивления).

4. Если ваш мультиметр не поддерживает автоматический выбор диапазона, возможно, вам придется отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик. Если на экране отображается «OVER», «OL» или «1» (это разные способы выражения «перегрузка»), то выбранный вами диапазон слишком мал.Если это произойдет, при необходимости увеличьте или уменьшите свой диапазон. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как измерить ток?

Чтобы измерить ток, выполните следующие действия:

1. Подключите красный и черный щупы к соответствующим гнездам (также называемым «портами») на мультиметре. Для большинства мультиметров черный щуп следует подключать к разъему с надписью «COM». Для измерения тока может быть несколько розеток с такими метками, как «10A» и «mA». Примечание: Всегда безопаснее начинать с розетки, которая может измерять больший ток. Подключите красную розетку к сильноточному порту.
2. Выберите соответствующую настройку тока на мультиметре. Не забудьте проверить, является ли ваша цепь постоянным или переменным током, и что почти все цепи с батарейным питанием будут постоянным током. Если ваш измеритель не имеет автоматического выбора диапазона, вам может потребоваться угадать масштаб, который будет использоваться (вы можете изменить это позже, если не получите точных показаний).
3. Подключите щупы мультиметра серии к току, который вы хотите измерить (см. Вкладку «Обзор мультиметра» для объяснения последовательной и параллельной цепей). Например, на рисунке 7 показано, как измерить ток через лампочку, которая питается от батареи. Обязательно поднесите красный щуп к положительной стороне батареи, иначе текущее показание будет отрицательным.

Для измерения тока через лампочку мультиметр становится частью цепи и передает электричество от батареи к лампочке.Положительный щуп мультиметра (красный) подключается к положительной стороне батареи, а отрицательный щуп мультиметра (черный) подключается к одному проводу лампочки. Затем свободный провод лампочки подключается к отрицательной стороне батареи с помощью провода. Ток будет течь от батареи к мультиметру, а затем в лампочку.

Рис. 7. Измерение тока через лампочку путем последовательного подключения мультиметра. Текущий поток представлен желтыми стрелками.В режиме измерения тока сопротивление мультиметра очень низкое, , , поэтому ток может легко протекать через мультиметр, не влияя на остальную цепь. Обратите внимание, как ручка была установлена ​​для измерения постоянного тока (DCA), а красный зонд вставлен в порт для измерения тока, помеченный буквой «A».

4. Если ваш мультиметр не поддерживает автоматический выбор диапазона, возможно, вам придется отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик.Если на экране отображается «OVER», «OL» или «1» (это разные способы выражения «перегрузка»), то выбранный вами диапазон слишком мал. Если это произойдет, при необходимости увеличьте или уменьшите свой диапазон. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как измерить сопротивление?

Чтобы измерить сопротивление, выполните следующие действия:

1. Подключите красный и черный щупы к соответствующим гнездам на мультиметре.Для большинства мультиметров черный щуп следует подключать к разъему с надписью «COM», а красный щуп — к разъему, помеченному символом «Ω».
2. Выберите соответствующую настройку измерения сопротивления на шкале мультиметра. Если у вас есть оценка сопротивления, которое вы будете измерять (например, если вы измеряете резистор с известным значением), это поможет вам выбрать диапазон.
3. Важно : Перед измерением сопротивления отключите питание вашей цепи.Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если переключателя нет, можно вынуть батарейки. Если вы этого не сделаете, ваше чтение может быть неверным. Если ваша схема состоит из нескольких компонентов, вам может потребоваться удалить компонент, который вы хотите измерить, чтобы точно определить его сопротивление. Например, если в вашей схеме два параллельно подключенных резистора, вам придется удалить один резистор, чтобы измерить их сопротивления по отдельности.

   Подключите один из щупов мультиметра к каждой стороне объекта, сопротивление которого вы хотите измерить.Сопротивление всегда положительное и одинаково в обоих направлениях, поэтому не имеет значения, поменяете ли вы черный и красный щупы в этом случае (если вы не имеете дело с диодом, который действует как односторонний клапан для электричества, поэтому он имеет высокое сопротивление в одном направлении и низкое сопротивление в другом направлении). На рисунке 8 показано, как измерить сопротивление лампочки.

Рисунок 8. Измерение сопротивления лампочки с помощью мультиметра.Обратите внимание, как лампочка отключила от цепи. Мультиметр подает небольшой собственный ток, который позволяет измерять сопротивление. Обратите внимание, как ручка была установлена ​​в положение «Ω» для измерения сопротивления, а красный датчик подключен к соответствующему порту для измерения сопротивления (обозначенному «VΩ», поскольку он также используется для измерения напряжения).

4. Если ваш мультиметр не поддерживает автоматический выбор диапазона, возможно, вам придется отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик.Если на экране отображается «OVER», «OL» или «1» (это разные способы выражения «перегрузка»), то выбранный вами диапазон слишком мал. Если это произойдет, при необходимости увеличьте или уменьшите свой диапазон. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как мне проверить целостность?

Чтобы выполнить проверку непрерывности (которая гарантирует наличие токопроводящего пути между двумя точками в вашей цепи), выполните следующие действия:

1. Установите мультиметр на символ проверки целостности.Помните, что этот символ может выглядеть по-разному на всех мультиметрах (а на некоторых мультиметрах его вообще нет), поэтому просмотрите вкладку «Обзор мультиметра» или нашу галерею изображений мультиметра, чтобы увидеть примеры.
2. Вставьте датчики в соответствующие розетки. На большинстве мультиметров черный щуп должен входить в гнездо с надписью «COM», а красный щуп должен входить в то же гнездо, которое вы использовали бы для измерения напряжения или сопротивления (, а не тока), помеченное V и / или Ω.
3. Важно : Отключите питание вашей цепи перед проверкой непрерывности. Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если переключателя нет, можно вынуть батарейки.

   Коснитесь щупами двух частей вашей цепи. Если две части схемы электрически соединены с очень небольшим сопротивлением между ними, ваш мультиметр должен издать звуковой сигнал. Если они не подключены, он не будет издавать шума и может отображать что-то на экране, например «OL», «OVER» или «1», что означает «перегрузка».«Самый простой способ проверить эту функцию с помощью мультиметра — это проверить ее с помощью одного куска проводящего материала (большинство металлов) и куска непроводящего материала, такого как дерево или пластик. См. Пример на рисунке 9.

Рис. 9. Использование мультиметра для проверки целостности цепи. Если между наконечниками щупов образуется токопроводящий путь, мультиметр подаст звуковой сигнал. Если токопроводящий путь нарушен (возможно, из-за ослабленного провода в цепи или плохого паяного соединения), мультиметр не подаст звуковой сигнал.Обратите внимание на то, как ручка была установлена ​​на символ непрерывности, а красный зонд вставлен в порт VΩ (этот порт не всегда помечен символом целостности).

Как мне проверить диод?

Функция проверки диодов полезна, чтобы определить, в каком направлении проходит электричество через диод. Точная работа функции «проверка диодов» будет отличаться для разных мультиметров, а некоторые мультиметры вообще не имеют функции проверки диодов. Из-за такого разнообразия и из-за того, что эта функция не требуется для большинства проектов Science Buddies, мы не включали сюда указания.Если вам нужно проверить диод, обратитесь к руководству по эксплуатации вашего мультиметра.

Как мне узнать, какую шкалу выбрать для напряжения, тока или сопротивления, и как мне прочитать числа в разных шкалах?

Если ваш мультиметр не поддерживает автоматический выбор диапазона, узнать, какую шкалу выбрать, может быть непросто, особенно если вы не очень хорошо знакомы с метрическими префиксами. Вот два практических правила, которым вы можете следовать при измерении напряжения, тока и сопротивления:

• Напряжение : Многие мультиметры с ручным выбором диапазона имеют настройки 200 мВ, 2 В и 20 В.Очень маловероятно, что цепи с батарейным питанием превысят 20 В (например, две батареи 9 В, соединенные последовательно, обеспечат максимум 18 В). Одна батарея AA или AAA обеспечивает напряжение 1,5 В. Две батареи AA или AAA, объединенные в батарейный блок, обеспечат 3 В, четыре — 6 В, а восемь — 12 В. Итак, если вы знаете, какой тип батарей (и сколько) питает вашу схему, вы можете выбрать начальный диапазон для измерения напряжения. Помните, что вы хотите выбрать , следующее по величине значение напряжения (точно так же, как при измерении расстояния; вам понадобится мерка, а не 12-дюймовая линейка, чтобы измерить что-то, что имеет длину 18 дюймов).Итак, для схемы, питаемой от одной батареи AA (1,5 В), вы должны выбрать настройку 2 В. Для схемы, питаемой от батареи 9 В, вы должны выбрать 20 В.
• Ток : при измерении тока всегда рекомендуется начинать с с максимально возможной уставкой тока (и соответствующей сильноточной розеткой, если ваш мультиметр имеет несколько розеток для измерения тока), чтобы избежать перегорает предохранитель. Если ток, который вы измеряете, достаточно низкий, чтобы безопасно использовать ваши слаботочные настройки и розетку, вы можете снять новое показание, чтобы получить более точное измерение.Например, предположим, что у вашего мультиметра есть розетка с предохранителем на 10 А и розетка с предохранителем на 200 мА. Используя розетку на 10 А, вы измеряете ток 150 мА. Тогда было бы безопасно провести повторные измерения с розеткой 200 мА (и более низким значением на ручке).
• Сопротивление : Если вы измеряете объект с известным сопротивлением, вы можете использовать это значение, чтобы выбрать соответствующую настройку сопротивления. Как и в случае с током и напряжением, вам нужно выбрать следующее по величине значение сопротивления на вашей шкале.Например, чтобы измерить резистор 4,7 кОм, вы должны выбрать 20 кОм. Если вы измеряете объект с неизвестным сопротивлением, вам просто нужно угадать, но сложно повредить мультиметр или объект, который вы проверяете при измерении сопротивления, так что это не большая проблема.

Одно и то же значение может отображаться по-разному при измерении с другой шкалой, выбранной на шкале мультиметра. Например, давайте измеряем напряжение постоянного тока от батареи AA, которое, как мы ожидаем, будет равно 1.5 В — с помощью мультиметра с настройками на 200 мВ, 2 В, 20 В, 200 В и 600 В. При замере батареи с каждой настройкой получаем такие показания:

Настройка шкалы мультиметра	Чтение экрана
200 мВ	1.
2В	1,607
20 В	1,60
200 В	1.6
600 В	001

Таблица 2. Показания при измерении напряжения одной батареи AA с использованием различных настроек шкалы на мультиметре с ручным выбором диапазона.

«1.» это способ мультиметра сказать, что он «перегружен» — значение 1,6 В выходит за пределы выбранного диапазона 200 мВ. В этом случае другие мультиметры могут отображать «OVER» или «OL». Обратите внимание, что по мере увеличения диапазона точность уменьшается .При настройке 2 В показание отображается с 3 десятичными знаками. При настройке 200 В показание отображает только один десятичный разряд.

Вам также может потребоваться учитывать метрические префиксы при считывании числа с экрана мультиметра. Например, предположим, что ваш экран показывает «6.1», когда вы измеряете ток с настройкой «10A». Это означает, что ваше текущее измерение составляет 6,1 ампер. Однако, если на экране отображается «6,1», когда текущая шкала установлена ​​на 20 мА, это означает, что вы измеряете 6.1 милли ампер.

Мой мультиметр не работает! Что не так?

Не паникуйте! Есть несколько распространенных ошибок, которые легко исправить.

• Убедитесь, что в мультиметре свежие батарейки.
• Некоторые мультиметры имеют функцию автоматического энергосбережения и отключаются после определенного периода бездействия. В этом случае поверните шкалу мультиметра в положение «выключено», а затем снова включите его.
• Убедитесь, что ваши датчики подключены к правильным портам для того, что вы хотите измерить (см. «Как выполнить измерения… «разделы выше).
• Убедитесь, что вы подключаете свои пробники к цепи правильным образом (последовательно или параллельно) в соответствии с тем, что вы хотите измерить (см. Разделы «Как измерить …» выше).
• Убедитесь, что на шкале мультиметра выбрана правильная настройка того, что вы хотите измерить; например, если вам нужно измерить напряжение постоянного тока, убедитесь, что на шкале не выбран ток, сопротивление или напряжение переменного тока.
• Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться вручную настроить диапазон.Если на экране мультиметра всегда отображается «0», это может означать, что выбранный вами диапазон слишком велик. Если отображается «OL», «OVER» или «1», возможно, выбранный вами диапазон слишком мал. Каждый мультиметр отличается, поэтому вам может потребоваться прочитать руководство к мультиметру, чтобы узнать, что означает дисплей на экране. Затем вы можете соответствующим образом отрегулировать диапазон.
  • Например, если вы пытаетесь измерить напряжение батареи 9 В, но у вашего мультиметра установлено значение 2 постоянного тока, этот диапазон слишком мал, и вам придется увеличить его до более высокого значения, например 20 постоянного тока.

Все еще не работает? Возможно, в мультиметре перегорел предохранитель. См. Предложения в следующем разделе.

Как узнать, нужно ли заменить предохранитель?

У некоторых мультиметров есть предохранитель (или несколько предохранителей), который «перегорает», когда через них проходит слишком большой ток, что затем предотвращает протекание большего количества электричества и, надеюсь, спасает остальную часть мультиметра от повреждений. В некоторых мультиметрах эти предохранители можно заменить, если они перегорели, но инструкции по их замене (и выяснение, нужно ли их вообще заменять) будут отличаться для разных моделей мультиметра.

Вам, вероятно, потребуется открыть мультиметр, чтобы получить доступ к предохранителям ( Важно : всегда отсоединяйте щупы перед этим). У некоторых мультиметров есть крышки, которые отрываются или соскальзывают, а у некоторых есть винты, которые необходимо сначала удалить. Предохранители обычно выглядят как маленькие стеклянные цилиндры с металлическими крышками на конце и тонкой проволокой, идущей посередине:

Рисунок 10. Типовой предохранитель.

Если предохранитель перегорел, он мог заметно почернеть или обгореть.Провод внутри мог полностью сгореть и больше не быть видимым.

Как заменить предохранитель?

Важно : Всегда отключайте провода от мультиметра, прежде чем открывать крышку для замены предохранителя.

Инструкции по замене предохранителя различаются в зависимости от модели мультиметра, поэтому вам необходимо ознакомиться с инструкциями в руководстве к мультиметру. В этом руководстве от SparkFun представлены инструкции по замене предохранителя на мультиметре их марки, но помните, что эти указания могут не относиться к вашей модели.Обратите внимание, что в некоторых мультиметрах, особенно в недорогих, вы не сможете заменить предохранитель.

Страница не найдена

Убедитесь, что в вашем браузере включен JavaScript. Если вы оставите отключенным JavaScript, вы получите доступ только к части предоставляемого нами контента. Вот как.

404 Ошибка: искомая страница не существует.

Но мы все равно можем помочь вам с вашим научным проектом!

Пришло время начать планирование вашего научного проекта.Если вы начинаете первый научный проект, вам нужна расширенная помощь по вашему научному проекту, или просто пытаетесь научить учеников в вашей школе, как сделать хороший научный проект, который у вас есть пришли в нужное место! Science Buddies предлагает множество онлайн-ресурсов для студентов, учителей и родителей, занимающихся научным проектом.

Ищете идею для научного проекта? Наш мастер выбора темы поможет вам сузить область науки, которая лучше всего подходит для вас.Если у вас уже есть область науки, а затем взгляните на наши Идеи научного проекта.	Хотите научиться делать научный проект? Прочтите наш проект Science Fair Руководство с подробным руководством и примерами, которые помогут вам сделать все возможное научный проект. Руководство включает информацию о том, как создать научный проект, ведение лабораторной записной книжки, изготовление табло и многое другое!
Нужна помощь с вопросом о научном проекте? Наш новый спросите эксперта онлайн-доска объявлений предлагает персональную помощь, чтобы ответить на любые вопросы науки вопросы по проекту.	Пытаетесь повысить свои шансы на победу на научной выставке? Прочтите наш раздел о Научные соревнования, написанные ветеранами научной ярмарки, имеющими был полностью на выставке Intel International Science and Engineering Fair. Их советы по выбору хорошего проекта для научной выставки, судейство, презентации и многое другое, может помочь вам улучшить ваш научный проект!

Страница не найдена

Убедитесь, что в вашем браузере включен JavaScript.Если вы оставите отключенным JavaScript, вы получите доступ только к части предоставляемого нами контента. Вот как.

404 Ошибка: искомая страница не существует.

Но мы все равно можем помочь вам с вашим научным проектом!

Пришло время начать планирование вашего научного проекта. Если вы начинаете первый научный проект, вам нужна расширенная помощь по вашему научному проекту, или просто пытаетесь научить учеников в вашей школе, как сделать хороший научный проект, который у вас есть пришли в нужное место! Science Buddies предлагает множество онлайн-ресурсов для студентов, учителей и родителей, занимающихся научным проектом.

Ищете идею для научного проекта? Наш мастер выбора темы поможет вам сузить область науки, которая лучше всего подходит для вас. Если у вас уже есть область науки, а затем взгляните на наши Идеи научного проекта.	Хотите научиться делать научный проект? Прочтите наш проект Science Fair Руководство с подробным руководством и примерами, которые помогут вам сделать все возможное научный проект.Руководство включает информацию о том, как создать научный проект, ведение лабораторной записной книжки, изготовление табло и многое другое!
Нужна помощь с вопросом о научном проекте? Наш новый спросите эксперта онлайн-доска объявлений предлагает персональную помощь, чтобы ответить на любые вопросы науки вопросы по проекту.	Пытаетесь повысить свои шансы на победу на научной выставке? Прочтите наш раздел о Научные соревнования, написанные ветеранами научной ярмарки, имеющими был полностью на выставке Intel International Science and Engineering Fair.Их советы по выбору хорошего проекта для научной выставки, судейство, презентации и многое другое, может помочь вам улучшить ваш научный проект!

Страница не найдена

Убедитесь, что в вашем браузере включен JavaScript. Если вы оставите отключенным JavaScript, вы получите доступ только к части предоставляемого нами контента. Вот как.

404 Ошибка: искомая страница не существует.

Но мы все равно можем помочь вам с вашим научным проектом!

Пришло время начать планирование вашего научного проекта. Если вы начинаете первый научный проект, вам нужна расширенная помощь по вашему научному проекту, или просто пытаетесь научить учеников в вашей школе, как сделать хороший научный проект, который у вас есть пришли в нужное место! Science Buddies предлагает множество онлайн-ресурсов для студентов, учителей и родителей, занимающихся научным проектом.

Ищете идею для научного проекта? Наш мастер выбора темы поможет вам сузить область науки, которая лучше всего подходит для вас. Если у вас уже есть область науки, а затем взгляните на наши Идеи научного проекта.	Хотите научиться делать научный проект? Прочтите наш проект Science Fair Руководство с подробным руководством и примерами, которые помогут вам сделать все возможное научный проект.Руководство включает информацию о том, как создать научный проект, ведение лабораторной записной книжки, изготовление табло и многое другое!
Нужна помощь с вопросом о научном проекте? Наш новый спросите эксперта онлайн-доска объявлений предлагает персональную помощь, чтобы ответить на любые вопросы науки вопросы по проекту.	Пытаетесь повысить свои шансы на победу на научной выставке? Прочтите наш раздел о Научные соревнования, написанные ветеранами научной ярмарки, имеющими был полностью на выставке Intel International Science and Engineering Fair.Их советы по выбору хорошего проекта для научной выставки, судейство, презентации и многое другое, может помочь вам улучшить ваш научный проект!

Символы мультиметра и их значение

Кнопка 1: Кнопка удержания . Эта кнопка, обычно расположенная в верхнем левом углу мультиметров, фиксирует показания / измерения на месте после того, как вы их сняли.

Это особенно полезно, если вы работаете над проектом, требующим от вас точного измерения под рукой.Это также отличная функция, если во время тестирования щупов вы не можете полностью прочитать показания мультиметра.

Кнопка 2: Напряжение переменного тока . Этот символ мультиметра обозначается заглавной буквой «V» с волнистой линией над ней, что немного похоже на знак ударения на испанском языке.

Скорее всего, именно эту настройку вы будете чаще всего использовать для электронных измерений. Он измеряет напряжение ваших объектов, независимо от обстановки или объекта, с которым вы работаете.

Обычно вы должны ожидать увидеть показания в диапазоне от 100 до 240 вольт.

Кнопка 3: Сдвиг: Герц . Обычно это смещенное значение над параметром «Напряжение переменного тока», обозначенное «Гц». Этот символ мультиметра покажет вам частоту вашей цепи или оборудования.

Поскольку большинство из них будут работать либо на переменной, либо на фиксированной частоте, вам необходимо убедиться, что вы знаете, с какой из них вы будете работать, прежде чем начинать измерения.

Кнопка 4: Напряжение постоянного тока .Эта кнопка также представляет собой одинокую заглавную букву «V», над которой есть три дефиса (- — -), а поверх нее — одна прямая линия. Это похоже на букву V с изображением дороги поверх нее!

Это настройка, которую вы будете использовать при измерении небольших цепей, батарей и даже индикаторов!

Если вы получаете результат измерения, превышающий 30 В, это обычно плохой знак.

Кнопка 5: Непрерывность . Эта кнопка выглядит как связка закрытых скобок в ряду, как символ, обозначающий звук.

Может быть, это потому, что он сам издает звуки! Когда две точки соединены, раздастся звуковой сигнал. Это простой и отличный способ узнать, есть ли у вас обрыв или короткое замыкание.

Кнопка 6: Постоянный ток . Эта кнопка имеет те же функции, что и кнопка переменного тока (мы вернемся к этому через минуту), но вместо этого измеряет постоянный ток. Это похоже на букву «А» с надписью «дорога» наверху. Три дефиса (- — -) с одинарной чертой поверх них.

Баттон 7: Текущее гнездо . Хорошо, это технически не символ мультиметра. Но по-прежнему важно знать, что он делает. Это красный валет с буквой «А» над ним. Его следует использовать только для измерения токов с помощью зажимов или красного провода.

Баттон 8: Обычный разъем . Это блэкджек с надписью «COM» над ним, обычно расположенный в центре между двумя черными гнездами. Он совместим со всеми измерениями, но должен использоваться только с черными измерительными проводами.

Кнопка 9: Кнопка диапазона . Эта кнопка обычно находится в верхней части мультиметра и имеет символ «Lo / Hi» над ней. Это поможет вам «щелкнуть» по разным диапазонам счетчиков.

Хотя сегодня подавляющее большинство мультиметров имеют автоматический выбор диапазона, вы также можете выбрать определенный диапазон на некоторых моделях — например, переключение с Ом на МегаОм.

Кнопка 10: Индикатор яркости . Как и на iPhone, это кнопка, которая позволяет сделать экран темнее или светлее, что облегчает чтение, если вы проводите измерения на открытом воздухе.

Признан — как вы уже догадались! — небольшой рисунок солнца.

Кнопка 11: Милливольт переменного тока . А теперь вернемся к серьезным символам мультиметра. Это «мВ» с волнистой линией наверху V. Он используется для тестирования цепей меньшего размера с использованием особенно низких значений напряжения переменного тока.

Переключение на милливольты поможет вам получить более точные показания.

Кнопка 12: Сдвиг постоянного тока, милливольты .Обычно он находится рядом с кнопкой «Милливольты переменного тока». Это еще один «дорожный» символ — три дефиса с прямой линией над ними. Он выполняет ту же функцию, что и милливольты переменного тока, но использует напряжение постоянного тока.

Кнопка 13: Ом . Нет, это не мантра йоги. По крайней мере, когда вы читаете символы мультиметра. Это похоже на букву Омега, и это поможет вам получить наиболее точное значение сопротивления.

Еще лучше? Эта кнопка также может помочь вам определить, перегорел ли предохранитель.Если на вашем глюкометре отображается «OL», значит, предохранитель перегорел, и вы можете избавиться от него.

В качестве примечания, убедитесь, что вы вынули предохранители из цепи, когда используете настройку сопротивления на мультиметре. Независимо от того, работаете ли вы в одиночку или в команде, около 143 электриков ежегодно умирают от поражения электрическим током. Береженого Бог бережет!

Кнопка 14: Проверка диодов . У него есть стрелка, указывающая вправо, рядом со знаком плюс. Как вы уже догадались, это говорит о том, имеете ли вы дело с хорошими или плохими диодами.

Хотя некоторые люди используют для проверки значение сопротивления, это более точно.

Кнопка 15: Емкость сдвига . Обычно это опция сдвига на кнопке «Проверка диодов», которая выглядит как две буквы «Т», обращенные друг к другу. Это измеряет вашу емкость.

Кнопка 16: Переменный ток . Эта кнопка представляет собой заглавную букву «А» с волнистой линией над ней (опять же, подумайте о знаках ударения на испанском языке).
