Всем привет!
В этой записи будут даны рекомендации по настройке карбюратора Озон 2105 и 2107 для нормальной работы.
В общем успехе настройки карбюратора лежит выявленная исправность сопряженных систем двигателя. В эти системы входят свечи зажигания, катушка зажигания, контакты трамблера или датчик холла и коммутатор, фазы и зазоры в газораспределительном механизме. Сам карбюратор должен быть исправным технически. Если в каналах карбюратора имеется засор или другой фактор влияющий на исправность его работы, то приступать к настройке не рекомендуется. В наш пример настройки попадает полностью вымытый и продутый карбюратор, но с нарушенными установками жиклеров, положениями регулировочных винтов и поплавка.
Регулировка поплавка
Снять верхнюю крышку карбюратора и расположить ее в горизонтальном положении вверх поплавком. Измерить зазор между поплавком и прокладкой карбюратора.
Расположить крышку карбюратора в горизонтальном положении вниз поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 12,5 мм. Ход поплавка должен составлять 8 мм. Расстояние от прокладки до нижнего края поплавка не должно быть больше расстояния глубины поплавковой камеры. Поплавок не должен касаться дна поплавковой камеры. Регулировка хода поплавка осуществляется двумя его упорами путем их подгиба.
Установка начального положения дроссельной заслонки 1 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 90 градусов по часовой стрелке. При проверке на свет должно быть видно тоненькое световое кольцо.
Установка начального положения дроссельной заслонки 2 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 0,5 — 1 градус по часовой стрелке так, чтобы винт подпирал рычаг заслонки, но не открывал ее.
Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. При проверке на просвет не должно быть видно светового кольца.
Регулировка винта количества топлива
Регулировка винта дополнительной подачи воздуха
Регулировка клапана ЭПХХ
Клапан ЭПХХ необходимо заворачивать в посадочное отверстие до момента касания жиклером ЭПХХ ограничителя. Этот момент можно определить смазав маслом резиновое кольцо и наблюдать касание кольца о посадочное отверстие. Клапан нельзя перетягивать. Перетянутый клапан может стать неисправным.
Подстройка карбюратора на работающем двигателе
Запустить двигатель. Отрегулировать рабочие обороты коленвала винтом количества и повысить их на 200-400 об/мин. Установить положение дроссельной заслонки первой камеры винтом упора, путем отворачивания винта на 90 градусов против часовой стрелки, так, чтобы двигатель не заглох, но работал с минимальным количеством оборотов.
Настройка холостого хода без приборов
— Винтом количества установить обороты ХХ на 850 об/мин.
— Винтом качества установить максимальные обороты ХХ.
— Винтом количества поднять обороты на 100-120 об/мин.
— Винтом качества понизить обороты до 850 об/мин.
Регулировкой добиваются ровной работы двигателя без тряски и хлопков в глушитель.
Настройка холостого хода с помощью прибора ИКС-1 (инструкция к прибору)
Запустить двигатель, установить зеркало в положение, удобное для наблюдения, и винтом количества установить минимально устойчивую частоту вращения коленвала двигателя. С помощью зеркала наблюдать пламя в цилиндре, цвет которого зависит от состава рабочей смеси.
— Медленно вывернуть винт качества смеси до появления ярко-оранжевого цвета пламени, указывающего на чрезмерно обогащенную смесь.
— Медленно вворачивать винт качества смеси до момента исчезновения оранжевого и появления ярко-голубого цвета пламени, свидетельствующего о нормальном составе смеси, обеспечивающем наилучшую работу двигателя.
— Довернуть винт качества смеси еще на 1/2+1/4 оборота и на этом регулировку закончить.
Во избежании выхода свечи ИКС-1 из строя запрещается выводить двигатель на повышенные обороты (более 1200 об/мин) холостого хода.
После всех регулировок карбюратора автомобиль должен ехать без провалов, затыков, на всем диапазоне оборотов коленвала, обеспечивая максимальную мощность исправного двигателя.
Для более точной регулировки уровня СО следует воспользоваться таблицей
10.09.2017
Регулировка привода заслонок подсоса.
19.07.2018
Мои настройки карбюратора ОЗОН-2105
Все настройки под вопросом, так как замена носика УН дает более быстрый выход на предельные обороты на грунте.
— ГТЖ 1к — 135.
— ГВЖ 1к — 170.
— ГТЖ 2к — 150.
— ГВЖ 2к — 150.
— Носик УН — 5.0.
— ЖХХ 1к — 6.0.
— винт количества — длина 2см (2 оборота).
— винт качества — 1 оборот (отклонение винта в любую сторону снижает обороты).
— винт доп. подачи воздуха — закручен.
— зазор поплавка — 4.5мм (уровень топлива выше ступеньки).
— УОЗ — 8-10 градусов.
— зазор свечей — 1мм.
Если настройки карбюратора обеспечивают более быстрый разгон до 100км/ч, то после, ускорение сильно падает, почти до нуля.
Если же настройки обеспечивают стабильный разгон после 100км/ч, то разгон с места оказывается более медленный.
Видимо, пока нет сильного сопротивления воздуха, топливо сгорает эффективней, а с увеличением лобового сопротивления, топливо сгорает очень плохо, ибо карбюратор начинает переливать.
Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере.
На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.
Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Озон
Расположены на дне поплавковой камеры карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 1.07 | 1.62 |
| 2105-1107010-10 | 1.09 | 1.62 |
| 2105-1107010-20 | 1.07 | 1.62 |
| 2107-1107010 | 1.12 | 1.5 |
| 2107-1107010-20 | 1.12 | 1. 5 |
| 2140-1107010 | 1.09 | 1.57 |
| 2140-1107010-10 | 1.09 | 1.57 |
| 2140-1107010-50 | 1.09 | 1.40 |
| 2140-1107010-70 | 1.12 | 1.50 |
| 2141-1107010 | 1.12 | 1.50 |
Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Озон
Ввернуты в верхнюю часть эмульсионных колодцев в корпусе карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 1.70 | 1.70 |
| 2105-1107010-10 | 1.70 | 1.70 |
| 2105-1107010-20 | 1.70 | 1.70 |
| 2107-1107010 | 1.50 | 1.50 |
| 2107-1107010-20 | 1. 50 | 1.50 |
| 2140-1107010 | 1.50 | 1.70 |
| 2140-1107010-10 | 1.50 | 1.70 |
| 2140-1107010-50 | 1.70 | 1.50 |
| 2140-1107010-70 | 1.70 | 1.70 |
| 2141-1107010 | 1.50 | 1.50 |
Топливный жиклер системы холостого хода карбюратора Озон
Расположен в держателе топливного жиклера ввернутом в корпус карбюратора или на ряде модификаций в электромагнитном клапане системы ЭПХХ установленном вместо держателя.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 0.50 | — |
| 2105-1107010-10 | 0.50 | — |
| 2105-1107010-20 | 0.50 | — |
| 2107-1107010 | 0. 50 | — |
| 2107-1107010-20 | 0.50 | — |
| 2140-1107010 | 0.50 | — |
| 2140-1107010-10 | 0.50 | — |
| 2140-1107010-50 | 0.50 | — |
| 2140-1107010-70 | 0.50 | — |
| 2141-1107010 | 0.50 | — |
Воздушный жиклер системы холостого хода карбюратора Озон
Запрессован в верхней части воздушного канала СХХ в корпусе карбюратора.
| Первая камера | Вторая камера | |
| 2105-1107010 | 0.70 | — |
| 2105-1107010-10 | 0.70 | — |
| 2105-1107010-20 | 0.70 | — |
| 2107-1107010 | 0. 70 | — |
| 2107-1107010-20 | 0.70 | — |
| 2140-1107010 | 0.40 | — |
| 2140-1107010-10 | 0.40 | — |
| 2140-1107010-50 | 0.70 | — |
| 2140-1107010-70 | 0.40 | — |
| 2141-1107010 | 0.70 | — |
Топливный жиклер переходной системы второй камеры карбюратора
Установлен в держателе завернутом в корпус карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | — | 0.60 |
| 2105-1107010-10 | — | 0.60 |
| 2105-1107010-20 | — | 0.60 |
| 2107-1107010 | — | 0. 60 |
| 2107-1107010-20 | — | 0.60 |
| 2140-1107010 | — | 0.60 |
| 2140-1107010-10 | — | 0.60 |
| 2140-1107010-50 | — | 0.75 |
| 2140-1107010-70 | — | 0.75 |
| 2141-1107010 | — | 0.60 |
Воздушный жиклер переходной системы второй камеры карбюратора Озон
Запрессован в верхнюю часть воздушного канала переходной системы второй камеры карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | — | 0.70 |
| 2105-1107010-10 | — | 0.70 |
| 2105-1107010-20 | — | 0.70 |
| 2107-1107010 | — | 0. 70 |
| 2107-1107010-20 | — | 0.70 |
| 2140-1107010 | — | 0.70 |
| 2140-1107010-10 | — | 0.70 |
| 2140-1107010-50 | — | 0.70 |
| 2140-1107010-70 | — | 0.77 |
| 2141-1107010 | — | 0.70 |
Топливный, воздушный и эмульсионный жиклеры эконостата карбюратора Озон
Топливный жиклер установлен в канале подачи топлива из поплавковой камеры в эконостат, воздушный в нижней части воздушного канала эконостата, эмульсионный в нижней части эмульсионного канала эконостата в крышке карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | — | 1.50 – топливный |
1.
50 – эмульсионный
1.50 – эмульсионный
1.50 – эмульсионный
1.50 – эмульсионный
1.50 – эмульсионный
1.50 – эмульсионный
1.50 – эмульсионный
1.20 – эмульсионный
1.20 – эмульсионный
— – эмульсионный
Перепускной жиклер ускорительного насоса карбюратора Озон
Установлен в корпусе ускорительного насоса.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 0.40 | — |
| 2105-1107010-10 | 0.40 | — |
| 2105-1107010-20 | 0.40 | — |
| 2107-1107010 | 0.40 | — |
| 2107-1107010-20 | 0.40 | — |
| 2140-1107010 | — | — |
| 2140-1107010-10 | — | — |
| 2140-1107010-50 | 0.30 | — |
| 2140-1107010-70 | 0.30 | — |
| 2141-1107010 | 0.40 | — |
Ускорительный насос карбюратора Озон
Демпферный жиклер пускового устройства карбюратора Озон
Расположен в корпусе пускового устройства, в канале подведения разрежения в полость за диафрагмой пускового устройства из задроссельного пространства.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 0.70 | — |
| 2105-1107010-10 | 0.70 | — |
| 2105-1107010-20 | 0.70 | — |
| 2107-1107010 | 0.70 | — |
| 2107-1107010-20 | 0.70 | — |
| 2140-1107010 | 0.40 | — |
| 2140-1107010-10 | 0.40 | — |
| 2140-1107010-50 | 0.70 | — |
| 2140-1107010-70 | 0.40 | — |
| 2141-1107010 | 0.70 | — |
Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора Озон
Расположены в каналах подведения разрежения в корпус пневмопривода из первой и второй камер карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 1.20 | 1.00 |
| 2105-1107010-10 | 1.20 | 1.00 |
| 2105-1107010-20 | 1.20 | 1.00 |
| 2107-1107010 | 1.50 | 1.20 |
| 2107-1107010-20 | 1.50 | 1.20 |
| 2140-1107010 | 1.20 | 1.00 |
| 2140-1107010-10 | 1.20 | 1.00 |
| 2140-1107010-50 | 1.20 | 1.00 |
| 2140-1107010-70 | 1.20 | 1.00 |
| 2141-1107010 | 1.50 | 1.20 |
Примечания и дополнения
— На части жиклеров выбито число, показывающее диаметр калиброванного отверстия в сотых долях миллиметра.
Например, жиклер с маркировкой 150 имеет диаметр отверстия 1,5 мм. Такая маркировка принята на всех карбюраторах ДААЗ.
Еще статьи по карбюраторам Озон
Владельцы автомобилей типа «Классики» часто сталкиваются с проблемами динамики и расхода топлива. Водители зовут двигатель автомобиля сердцем, а карбюратор можно смело сравнивать с сердечным клапаном. Именно от последней детали зависит расход топлива, а динамические характеристики зависят от правильной регулировки ее. В этой статье узнаем о том, как устроен карбюратор (ВАЗ 2107 ДААЗ). Также мы посмотрим, как его правильно регулировать.
Принципиальное устройство деталей ДААЗ для классических моделей ВАЗ
Работа любого автомобильного ДВС напрямую зависит от качества и количества смеси топлива и воздуха. Эту самую смесь готовит непосредственно карбюратор. К тому же это устройство равномерно распределяет смесь по камерам сгорания.
Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных деталей.
Это диффузор, дроссельная заслонка, а также жиклер и поплавковая камера.
Типы устройств
Если на автомобиле установлен старый мотор, тогда такие автомобили укомплектованы карбюраторами ДААЗ 2107 – 1107010. С новыми моторами и вакуумным корректором применяется новая модель или модификация. Это модель ДААЗ 2107 1107010-20.
Эти изделия производят на Дмитровградском заводе автомобильных агрегатов. Данное предприятие уже достаточно много лет выпускает различное оборудование для классических моделей ВАЗ. ДААЗ 2107 (карбюратор) среди водителей заслужил особое доверие как достаточно надежный.
Сложный и высокоточный прибор
Карбюратор является сложным прибором, состоит из множества различных компонентов. Но полное устройство необходимо только тем, кто профессионально занимается настройкой и регулировкой этих приборов.
Однако, несмотря на все сложности и большое количество деталей, рассмотрим, как устроен данный аппарат конкретней.
Итак, какое имеет карбюратор ДААЗ 2107 1107010 устройство? Этот прибор состоит из поплавковой камеры, в которую в ограниченном количестве поступает топливо.
Доступ бензина закрывают игольчатый клапан, а также поплавок, который по внешнему виду напоминает бочонок. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной, а также воздушной заслонки. Кроме них в устройство входят и жиклеры. Топливо распыляется посредством распылителя. Одни из важных составляющих карбюратора — диффузоры. Они работают как сопла, создают конфигурацию потока воздуха.
ДААЗ 2107 карбюратор: принцип работы
Когда горючее попадет в поплавковую камеру, объем топлива регулируется посредством поплавка. Если он всплывает, то игольчатый механизм перекроет доступ бензина в камеру. Так, камера в данном случае напоминает бачок унитаза. Здесь все то же самое. Но горючее подается не сразу. Сначала оно пройдет через специальный фильтр, чтобы очиститься.
Далее устройство подает горючую жидкость в первую и вторую топливную камеру. Карбюратор ДААЗ 2107 (устройство) предусматривает наличие основных топливных жиклеров, по которым проходит горючее.
Кроме бензина, через воздушные жиклеры в камеры подается воздух, который предварительно прошел очистку в воздушных фильтрах. Воздух затем при помощи специальных трубок и колодцев образует смесь с бензином. Так, получается так называемая эмульсия.
Но это еще не все. Прежде чем попасть в камеры сгорания посредством распылителя, смесь проходит через эконостат. Здесь смесь проходит дополнительное обогащение.
Далее, при помощи распылителей смесь попадает в диффузоры. Здесь производится окончательная подготовка смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ ‘овского производства) сконструирован таким образом, что в диффузорах капли топлива вовлекаются в высокоскоростной поток воздуха. Так, воздушно-топливная смесь попадает в центр смесительной камеры.
Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси прямиком в цилиндры двигателя.
Чем еще особенный карбюратор ДААЗ 2107? Устройство его включает в себя жиклеры для холостого хода.
В этом режиме смесь забирается лишь из первой топливной камеры. Принцип и схема работы топливных камер задействует вторую камеру лишь при выходе двигателя на рабочие температуры. II камера также включается, если нужно быстро набрать обороты и высокую скорость.
Отличия в модификациях
Как известно, в последние модели ВАЗ 2107 и другие версии устанавливают новый карбюратор ДААЗ 2107 1107010 20. Давайте посмотрим, в чем разница между этой модификацией и старым карбюратором 1107010.
По информации, полученной от специалистов АвтоВАЗа, две эти модификации базируются на одной модели. Здесь принципиальная разница между ними — это экономайзер для принудительного холостого хода. Модель 1107010 имеет ЭПХХ, а новая модификация не оснащена данным узлом.
Хоть карбюратор ДААЗ 2107 20 и не оснащали экономайзером, он оборудован специальным жиклером для подачи топлива. Отличие в том, что здесь холостой ход регулируется посредством электромагнитного запорного клапана. Так, если зажигание отключено, то отсекается подача горючего.
Карбюратор ДААЗ 2107 1107010 — регулировка
Прежде чем перейти к регулировке, нужно выяснить, какая из двух модификаций установлена в вашем автомобиле. Так, если автомобиль оснащен вакуумным корректором зажигания, тогда ДВС машины — это последняя модель моторов ВАЗ 2103 или 2106, а модификация карбюратора – новая. Если вы не нашли вакуум-корректора, тогда у вас карбюратор ДААЗ 2107 1107010.
Основные неисправности
Для того чтобы можно было провести регулировку, необходимо знать несколько типичных неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломкам можно отнести:
- Проблемы при запуске мотора, чихание двигателя.
- Рывки, дергания, частые провалы на педали акселератора.
- Отсутствие возможностей для разгона.
- Рост потребления топлива.
Так, если при эксплуатации своей машины вы смогли зафиксировать одну или несколько неисправностей из этого списка, тогда детали нужен ремонт.
Нужно знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно лишь при снятом узле.

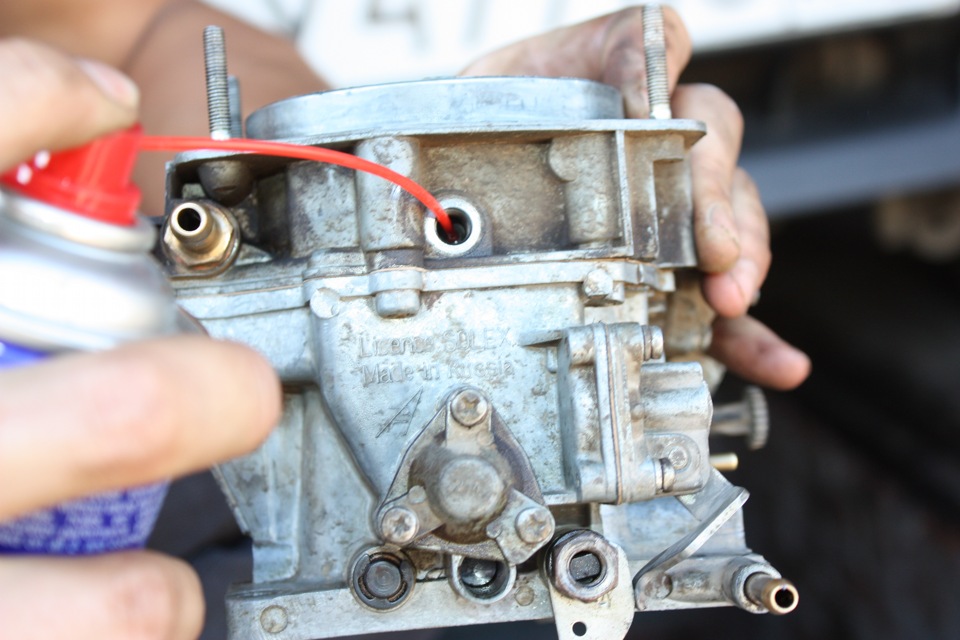

Процесс не предусматривает очистку этого устройства ворсистой либо шерстяной ветошью. Также не понадобится никаких проволочек для очистки жиклеров.
Вначале при самостоятельной регулировке необходимо первым делом снять с узла крышку. Затем можно перейти к регулировке поплавковой камеры. Это удобно.
Регулируем поплавковую камеру
Поплавок имеет свободный ход. Размер хода должен быть между 6,5 мм с одной стороны и 14 мм с другой стороны. Регулируют ход при помощи специального шаблона.
Если в вашей камере расстояние меньше, необходимо немного подогнуть язычок игольчатого клапана.
Теперь можно отрегулировать работу игольчатого клапана. Когда поплавок поднимается, поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива выше, и поплавок опускается вниз. Для регулировки поплавка по другой стороне необходимо по максимуму отвести поплавок назад и при помощи того же шаблона проверить этот параметр. Если расстояние не 14 мм, тогда следует подогнуть упор крепления.
Настраиваем пусковое устройство
Регулировка включает в себя процесс наладки пускового устройства. Для устройств старого образца оно работает на частоте 1500 оборотов. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять узел и осмотреть его сзади, то можно увидеть канал для подвода воздуха.
Для регулировки сначала нужно его снять. Затем необходимо покрутить рычаг так, чтобы воздушная заслонка полностью закрылась. Далее следует перевернуть прибор, а затем провести замеры зазоров между заслонкой и стенкой. Для нашего карбюратора зазор должен составить 0,85 мм. Для подвода зазора под необходимый размер необходимо подогнуть тягу привода.
Далее нужно настроить зазор А. Вы сможете его найти между стенкой канала и кромкой заслонки внизу. Так, нужно закрыть заслонку и утопить шток пускового устройства. В результате она откроется, а зазор должен составить от 5 до 5,4 мм. Для регулировки нужно вращать отвертки регулировочный винт.
Настраиваем холостой ход
Для начала стоит убедиться в правильности регулировки зажигания. Двигатель должен находиться на рабочих температурах. Для регулировки необходимо вращать регулировочный винт качеств топливной смеси, пока обороты двигателя не станут максимальными.
Далее нужно вращать против часовой стрелки винт количества топлива. Следует добиться еще большей частоты оборотов.
Теперь стоит покрутить еще винт качества, чтобы добавить еще немного оборотов.
Смысл этих операций в том, чтобы качество смеси было минимальным, а обороты холостого хода составляли от 850 до 900. Это наиболее оптимальные значения для карбюраторных двигателей автомобилей семейства «Классики». Больше или меньше этого значения делать обороты не следует, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КШМ.
Мы рассмотрели несколько возможных способов регулировки, которые можно выполнить своими руками. Но если вы не уверены в своих действиях, лучше все-таки доверить свой ДААЗ 2107 (карбюратор от «семерки») специалисту, который в них отлично разбирается.
Система холостого хода (СХХ) карбюратора Озон 2105, 2107
Назначение системы холостого хода (СХХ) карбюраторов 2105, 2107 Озон/
Система холостого хода карбюратора 2105, 2107 «Озон» и его модификаций предназначена для обеспечения работы двигателя автомобиля без нагрузки с закрытыми дроссельными заслонками обеих камер.
Система холостого хода карбюратора 2105, 2107 Озон
1. Устройство системы холостого хода карбюратора 2105, 2107 Озон.
На изображении система холостого хода карбюратора 2105 – 1107010 Озон с вынесенным на брызговик двигателя электропневмоклапаном. Устройство других модификаций карбюраторов 2105 — 2107 Озон аналогично. Единственными отличиями могут быть отсутствие электропневмоклапана или электромагнитный клапан будет ввернут вместо держателя топливного жиклера системы холостого хода.
Сами держатели могут быть разного диаметра, например, для карбюраторов 2105 — меньшего, а 2107 — большего. Также, вместо мембранного (диафрагменного) механизма ЭПХХ (как на изображении), может быть установлен обычный винт регулировки «количества» топливной смеси.
2. Принцип действия СХХ карбюратора Озон.
При работе двигателя на холостом ходу дроссельные заслонки обеих камер карбюратора закрыты. Под ними возникает большое разрежение. Под его воздействием, через расположенное ниже кромки дроссельной заслонки первой камеры, отверстие и далее через топливные каналы топливо засасывается из эмульсионного колодца первой камеры в систему холостого хода.
Из эмульсионного колодца топливо проходит через топливный жиклер системы холостого хода. Здесь оно смешивается с воздухом поступающим сверху через воздушный жиклер системы холостого хода. Образуется топливная эмульсия (смесь топлива и воздуха), которая по топливному каналу опускается вниз к выходному отверстию и далее попадает в цилиндры двигателя.
Выходное отверстие СХХ ОзонПо пути поток эмульсии разбавляется дополнительным воздухом. На некоторых модификациях карбюратора (например, 2105-1107010, 2107-1107010 Озон), воздух поступает из отверстия в стенке горловины первой камеры, перед диффузором и регулируется подстроечным винтом, положение которого устанавливается на заводе.
Винт закрыт металлической заглушкой.
Поток эмульсии регулируется винтом «качества» топливной смеси. Он перекрывает сечение топливного канала системы холостого хода и его вращением можно либо уменьшить, либо увеличить поток топливной эмульсии. Для улучшения плавности регулировки в обход канала с винтом «качества» имеется еще один топливный канал с топливным жиклером. Поэтому карбюратор Озон должен работать на холостом ходу даже с полностью завернутым винтом «качества».
Далее топливная эмульсия попадает в кольцевую полость вокруг конуса запирающей иглы винта «количества», где смешивается с воздухом, поступающим туда же по воздушному каналу и через выходное отверстие поступает в смесительную камеру и цилиндры двигателя.
Заворачивая этот винт, мы перекрываем и уменьшаем сечение выходного отверстия и соответственно уменьшаем объем топливной смеси идущей в цилиндры двигателя. Отворачиваем винт, наоборот увеличиваем ее поток.
На карбюраторах с ЭПХХ и вынесенным электропневмоклапаном винт «количества» ввинчен в корпус диафрагменного механизма. Запирающая игла перемещается взад-вперед под воздействием разрежения, поступающего или не поступающего в корпус механизма. Винт «количества» регулирует в этом случае величину перемещения запорной иглы.
Диафрагменный механизм АСХХ и игла винта регулировки «количества» топливной смеси3. Самостоятельный ремонт СХХ Озон.
Ремонт системы холостого хода заключается в прочистке ее каналов, жиклеров в случае их засорения, проверке соответствия маркировки топливного жиклера, наличия и состояния резинового уплотнительного кольца на винте «качества».
При возникновении неполадок в системе холостого хода возможен полный или частичный отказ в работе двигателя на холостом ходу.
Примечания и дополнения
— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».
Еще статьи на сайте по карбюраторам Озон
— Разборка карбюратора 2105, 2107 Озон
— Схемы карбюратора 2105, 2107 Озон
— Пневмопривод дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон
— Прочистка системы холостого хода карбюраторов 2105, 2107 Озон
— Неустойчивый холостой ход двигателя с карбюратором Озон
— На сколько оборотов заворачивать винты качества и количества Озон
Подписывайтесь на нас!
Lada 2107 Fuel Saver MAGNUM Лямбда-Эко Экономайзер Датчик Лямбда с Головкой Bosch
Отзывы покупателей о Лямбда-Эко Экономайзер Лямбда Датчик с Головкой Bosch
Средний рейтинг
Простота установки
Качество
СОЕДИНЕНИЕ ЦЕНА К Стоимости
Доставка и упаковка
Клиентская и техническая поддержка
42 Отзывы о клиентах
Премиум 4.5 до 5 Star83%
. до 4 звезд7%
средняя оценка 3 звезды 5%
плохая оценка 2 до 2,5 звезды 2%
очень плохая оценка ниже 2 звезд 2%
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
Значительная экономия миль на галлон Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Шевроле HHR 2.
0 л турбо – Воскресенье, 18:42Заметный прирост расхода топлива без потери производительности.
8 из 15 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
Эко-набор сделал магию
Отзыв от Ferdynand s. (Барвице, Польша) , проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Мерседес 280SE 3,5 л – Воскресенье, 16:58
Этот эко-набор сотворил чудо с моим классическим 280SE, и я буду рекомендовать ваш продукт всем.
4 из 4 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(1/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
не подходит к моему широкополосному датчику
Отзыв:
org/Person»> индро О., аналитик методов
(Саммит, Нью-Джерси, США) , проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch
для Порше 928 5,4 В8 – Воскресенье, 8:41
не подходит к моему широкополосному датчику
2 из 2 человек считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
делает именно то, что вы хотели бы
Отзыв Сальвиано. (Holland Landing, Канада) , проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Ауди 4000 1,6 л – вторник, 9:46
Очень услужливые ребята, сверхбыстрая доставка с бесплатной доставкой, хорошее качество, и это именно то, что вы ожидаете от усилителя экономики Скверны.
1 из 1 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(4/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
определенное увеличение расхода топлива на галлон
Рассмотрено Grant l. (округ Лагранж, штат Индиана, США) , проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Киа Седона 3,8 л – вторник, 8:45
Я увидел явное увеличение расхода топлива на галлон, и транскрипция прошла гладко. Не расстраивайтесь, но этот датчик не является сменной заменой, поэтому вам нужно, чтобы его установил сертифицированный технический специалист.
2 из 2 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
точно так, как рекламируется
Отзыв
org/Person»> Грант Л., сертифицированный локомотивщик
(округ Лагранж, штат Индиана, США) , проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch
для Киа Седона 3,8 л – Пятница, 18:45
Это работало именно так, как рекламировалось, без кода MIL, и, в конце концов, машина стала работать немного лучше.
1 из 7 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(3/5)
Простота установки
Качество
Соотношение цена-качество
Доставка и упаковка
Клиентская и техническая поддержка
Доставка медленная
Отзыв Salviano c. (Holland Landing, Канада) , проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Ауди 4000 1,6 л – Пятница, 9:46 утра
поставляется медленно и в комплект не входит заглушка датчика o2
1 из 1 пользователей считают этот обзор полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
подходит для всех моих целей
Отзыв ashton E. (Буда, США) , проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Додж Стратус 2.7 л – пятница, 00:33
Я гонялся за настоящим газосберегателем, и этот датчик подошёл для всех моих целей.
14 из 16 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(4/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
, похоже, увеличился расход топлива (Holland Landing, Канада)
, проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Додж Стратус 2.
7 л – пятница, 9:46Быстрая, дружелюбная и полезная поддержка со знанием того, что доставка была быстрой, а эко-датчик, казалось, увеличил расход топлива примерно на 12% на моем Stratus с 27-м двигателем. Меньше, чем ожидалось, но лучше, чем ничего. Работа двигателя не пострадала. На самом деле я доволен.
5 из 13 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
превосходит все ожидания Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Kia Ceed Sportwagon 1.6L GDI – Пятница, 9:46 утра
Этот экосенсор превзошел все мои ожидания. Спасибо за отличную техническую поддержку!
2 из 4 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(4/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
OK
Отзыв предоставлен Grant l. (округ Лагранж, штат Индиана, США) , проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Киа Седона 3,8 л – пятница, 7:45
OK
2/2считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(4/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
Доставлено увеличение пробега
Проверено
org/Person»> G. I., сертифицированным механиком по локомотивам
(округ Лагранж, штат Индиана, США) , проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch
для Киа Седона 3,8 л – пятница, 6:45
Поскольку меня всегда не заботил контроль за выбросами, поэтому, хотя моя вялая Sedona в некоторой степени увеличила пробег (9,7% в городе), я ожидал немного большего увеличения MPG.
1 из 1 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
Я рекомендую этот кислородный датчик (Ашленд, Орегон, США)
, проверено на Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Вольво В40 1,9л турбо – пятница, 16:55 Обязательно порекомендую этот кислородный датчик своим друзьям.
7 из 15 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цена-качество
Доставка и упаковка
Клиентская и техническая поддержка
Впечатление от Eco Boost
Проверено Shin’ichi O. (Ками-аоки, Япония) , проверено для Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Пежо 406-406 купе 3,0 л – пятница, 10:51
Я впечатлен эко-ускорением, но проводка была сложной
0 из 0 человек считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
мой джип стал чертовски агрессивным , рассмотрено для Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для джипа чероки 2.
4 л – Четверг, 19:42Поскольку я установил его в местном (удаленном) магазине, я скорее новичок в специфике, но этот тюнер заставил мой джип работать чертовски агрессивно
17 из 22 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
замечено улучшение расхода топлива
Отзыв от Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Шевроле Монте-Карло 5,7 л – Понедельник, 7:29ВЕЧЕРА
После доработки и тестирования сразу заметил улучшение расхода топлива. Нет кода неисправности — нет падения производительности. На самом деле подключи и работай, за исключением обжима, но все разъемы включены. Очень легко подключить, и до сих пор эта покупка казалась отличной сделкой. Я буду рекомендовать другим.
0 из 0 человек считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(4/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
ОК, за исключением длины привязи
Отзыв Тами Ю. (Москва, Россия) , проверено для Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Мерседес CLS63 АМГ 5,5 л турбо – Понедельник, 15:02
ОК, за исключением длины жгута, красный провод должен быть продлен до зажигания
2 из 4 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(4/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
Экономия топлива
Отзыв org/Person»> isaak (Walbridge) Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch
для Фольксваген Пассат 2.8 л ВР6 – Среда, 18:30
Отправлено по бесплатному фиксированному тарифу, доставлено очень быстро, установка прошла без проблем, особенно заметно улучшилась экономия топлива, но все еще неизвестно, насколько эта мелодия для экономии топлива увеличила пробег моего Passat. Проведу 10 тестов и обновлю свой отзыв, если увижу существенные изменения
0 из 1 человек считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
на вес золота
Отзыв от Tyson (Сент-Круа, Канада) , проверено для Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch
для Ниссан Скайлайн 300 3.
0 л – вторник, 15:40
WOW сверхбыстрая доставка без денег, ценное обновление, и оно стоит своего веса в алмазе, экологический кислородный датчик сделал все, что должен был сделать, технические помощники делают очень хорошую работу, когда вам это нужно.
34 из 45 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
(5/5)
Простота установки
Качество
Соотношение цены и качества
Доставка и упаковка
Клиентская и техническая поддержка
Заметно возросла экономия топлива
Отзыв Andrzej K. Датчик кислорода в экономайзере Lambda-Eco с головкой Bosch для Мицубиси Паджеро 2.3 л – вторник, 1:09ВЕЧЕРА
Доставили быстро и бесплатно, сразу исправили мой код неисправности, заметно увеличилась экономия топлива.
2 из 3 пользователей считают этот отзыв полезным.
Был ли этот отзыв полезен?
Да Нет
Новый истребитель ВВС: технологии шестого поколения, возможности
- Инженеры уже набрасывают необходимые технологии для истребителей шестого поколения, включая секретный новый истребитель ВВС.
- Истребители шестого поколения, скорее всего, начнут массово поступать на вооружение в середине 2030-х годов.
- Консолидация и простота являются важными характеристиками, а технологии облегчают нагрузку как на проектировщиков, пилотов, так и на техников.
Гонка по созданию передовых истребителей возвращается с новой силой. Сегодня, когда по всему миру летает менее 1000 истребителей пятого поколения, мир уже с нетерпением ждет следующего поколения.
Какие технологии и возможности определят так называемое «шестое поколение», в том числе секретный новый истребитель ВВС, который был сконструирован, испытан и запущен всего за год? Ответ может вас удивить.
Новый истребитель ВВС: все, что мы знаем на данный момент
- Он выглядит так
- Он использует технику в стиле F1
- Он начинен секретными технологиями
Падение Советского Союза в 1991 году положило конец более 45 лет интенсивной разработки реактивных истребителей. Во время холодной войны было быстро внедрено несколько ключевых технологий, включая реактивные двигатели, ракеты с радиолокационным наведением, проекционные дисплеи и малозаметность, а также разработка первых четырех поколений послевоенных истребителей. В 2000-х годах в США был выпущен первый истребитель пятого поколения F-22 Raptor.
Истребители пятого поколения обычно определяются как летательные аппараты, разработанные с нуля с малозаметностью, позволяющей уклоняться от радаров, способными летать со скоростью выше 1 Маха без форсажной камеры, усовершенствованными радарами и инфракрасными датчиками, а также широким использованием компьютеров и программного обеспечения не только для управлять самолетом, но и обрабатывать данные датчиков.
Этот контент импортируется из опроса. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.
После дебюта Raptor к пантеону пятого поколения присоединились и другие самолеты, в том числе F-35 Joint Strike Fighter и его международные конкуренты Chengdu J-20 и Су-57.
История по теме
- СУ-57 Против. J-20: более пристальный взгляд на конкуренцию
Меняющаяся среда великих держав, особенно Россия и Китай, которые агрессивно действуют против своих соседей, усиливая свои вооруженные силы, приводит к увеличению расходов на истребители. США, Япония, Великобритания, Франция и Германия работают над созданием истребителей шестого поколения. Вопрос в том, что вообще представляет собой истребитель шестого поколения?
На недавнем вебинаре инженеры Raytheon Intelligence & Space заявили, что, по их мнению, следующее поколение истребителей будет определяться несколькими новыми технологиями, в том числе всего одним большим передатчиком, который действует как радар «воздух-воздух» и «воздух-земля».
радар, радио и платформа радиоэлектронной борьбы. Одна система, управляемая программным обеспечением, заменит несколько разных систем, переключаясь между задачами по мере необходимости.
Инженеры Raytheon заявили, что истребители шестого поколения также будут включать в себя системы автоматической посадки.0615 Aerotech News резюме вебинара. Будущие самолеты, вероятно, будут предназначены для автономной посадки на авианосцы, которые можно будет использовать для посадки самолетов в ненастную погоду в «зоне точной посадки». Истребитель шестого поколения может приземляться автономно, без контроля со стороны человека, или давать указания пилотам, совершающим посадку в сложных условиях.
Прочтите это
- Эксклюзивно: ИИ пилотирует военный самолет впервые
- Секретный новый истребитель ВВС с R2-D2
А еще есть искусственный интеллект, который будет действовать как второй пилот человека на истребителе нового поколения.
