особенности замены фильтра коробки автомат
АКПП – один из наиболее дорогостоящих узлов. Неправильная эксплуатация и несвоевременное техническое обслуживание может привести к выходу из строя не только самой коробки передач, но и других не менее важных узлов автомобиля.
Чтобы увеличить срок службы АКПП, необходимо соблюдать некоторые технические условия ее использования. Одно из важнейших условий — это контроль качества и количества трансмиссионной жидкости (ATF) в автоматической коробке передач, а также ее регулярная замена.
Обусловлено это тем, что жидкость, которая под давлением циркулирует в АКПП, не только снижает трение фрикционов, но и уменьшает термические нагрузки трущихся деталей коробки передач. Также важно вместе с маслом АКПП менять и масляный фильтр. В этой статье мы рассмотрим, как заменить фильтр в коробке автомат.
Содержание статьи
- Особенности устройства и расположения фильтрующих элементов автоматической трансмиссии
- Как выполняется замена фильтра в АКПП
- Что в итоге
Особенности устройства и расположения фильтрующих элементов автоматической трансмиссии
Начнем с того, что в результате износа детали АКПП разрушаются, частицы попадают в узкие каналы, засоряя их. Это приводит к тому, что смазывающая жидкость через забитые каналы не сможет проникнуть ко всем трущимся агрегатам АКПП, в результате образуется масляное голодание. Также частицы действуют подобно абразиву.
Не трудно догадаться, что в дальнейшем это приводит к образованию задиров на трущихся поверхностях деталей коробки. Для обеспечения чистоты трансмиссионной жидкости применяется внешний или внутренний масляный фильтр АКПП. В его функции входит фильтрация абразивных частиц определенной фракции, которые накапливаются в масле в процессе работы АКПП.
В автоматах от разных производителей устанавливаются различные фильтрующие элементы, которые отличаются друг от друга по способу установки, по качеству фильтрации, по пропускной способности и т. д. Несмотря на все разнообразие устанавливаемых в АКПП фильтров, все они делятся на два вида:
- внешний фильтр («магистральный фильтр») устанавливается снаружи автоматической коробки;
- внутренний фильтр (располагается внутри корпуса автоматической коробки).
Внешний фильтр в АКПП вкручивается в картер коробки, так как именно в нем содержится наибольшее количество смазывающей жидкости. Фильтр по своей конструкции практически ничем не отличается от масляного фильтра ДВС и используется, в основном, на старых автоматических коробках.
Недостатки: такой фильтр имеет довольно малую площадь фильтрации, как следствие, происходит быстрое загрязнение фильтрующего материала и снижение давления трансмиссионной жидкости в коробке автомат. Несвоевременная замена фильтра повлечет преждевременный выход из строя автоматической коробки передач.
Достоинства: фильтр без лишних манипуляций легко снимается и устанавливается, так как в большинстве случаев соединяется с коробкой резьбовым соединением. Еще один плюс такого фильтра — сравнительно низкая цена.
Внутренний фильтр в АКПП расположен внутри корпуса автоматической коробки. Устанавливается на современные автоматические трансмиссии. Недостатки: замена фильтра достаточно трудоемкая (необходимость в демонтаже поддона АКПП, замены прокладки поддона и др. ). Еще один минус-большая цена. Достоинства: увеличенная площадь фильтрации, заметно пролонгирован срок службы фильтра (ресурс внутреннего фильтра, в среднем, составляет около 60 тыс. км).
Обратите внимание, некоторые автомобили с автоматической трансмиссией могут иметь одновременно наружный и внутренний фильтры. В этом случае замена внешнего фильтра проводится чаще!
Если говорить о самих фильтрах, составляющие фильтрующего элемента в АКПП следующие:
- Корпус с двумя каналами (входным и выходным). Материал корпуса может быть из алюминия или толстого пластика;
- Фильтрующая поверхность, находящаяся внутри корпуса (специальная бумага-фетр, складывающаяся в форму гармошки или металлическая сетчатая поверхность).
Общий принцип работы фильтра АКПП заключается в фильтрации трансмиссионной жидкости. Масло, попадая во входной канал корпуса, протекает через фильтрующую поверхность (специальная сложенная гармошкой бумага), оставляя мелкодисперсные отложения на ее поверхности. Затем отфильтрованное масло через выходной канал корпуса фильтра попадает обратно в смазывающие магистрали АКПП.
Как выполняется замена фильтра в АКПП
Очищая трансмиссионную жидкость от посторонних частиц, фильтр со временем засоряется и перестает выполнять свои функции. Регламент замены фильтрующего элемента совпадает с регламентом замены смазывающей жидкости в АКПП.
Обратите внимание, у каждого производителя временные показатели по замене трансмиссионной жидкости различные, в зависимости от особенностей технических характеристик того или иного агрегата. При этом на практике также распространены случаи, когда по разным техническим причинам, фильтр потребует замены чаще, чем определяет плановый межсервисный интервал полной замены смазывающей жидкости в АКПП.
Как уже было сказано выше, фильтры в АКПП могут иметь разный фильтрующий материал, влияющий на их срок службы. Это значит, что замена фильтра в АКПП должна проводиться с учетом особенностей такого материала. Как правило, в старых коробках автомат используют в качестве фильтрующего материала металлическую сетку.
Такие фильтры отличаются своей долговечностью и меняются, как минимум, через одну замену масла. Если жидкость в коробке не грязная, достаточно снять металлическую сетку и хорошо промыть. Однако такой фильтр имеет недостаток, так как, улавливая грязь и стружку крупных и средних размеров, пропускает стружку малых размеров. По этой причине в АКПП с сетчатым фильтром жидкость меняют чаще.
Рекомендуем также прочитать статью о том, что представляет собой фильтр АКПП. Из этой статьи вы узнаете, какие типы фильтров бывают, чем отличаются друг от друга, как устроен и работает масляный фильтр коробки автомат.
В фильтрах современных автоматических коробок в качестве фильтрующей поверхности используют специальную фетровую бумагу. Такой фильтр будет задерживать все мелкие и крупные дисперсные частицы. Но минус в том, что он быстро засоряется. Замена такого фильтра влечет за собой дополнительные расходы при замене трансмиссионной жидкости в АКПП.
- Если же говорить о самой замене, нужно отдельно изучить мануал, чтобы знать, как заменить фильтр в коробке автомат. Сразу отметим, замена внешнего фильтра АКПП довольна проста. При наличии у автовладельца соответствующего опыта, работы по замене фильтра можно провести самостоятельно, а именно открутив старый фильтр и установив новый.
Замена внутреннего фильтра требует частичной разборки автоматической коробки. Самостоятельно провести замену такого фильтра сложнее, особенно если он установлен в труднодоступном месте (современные АКПП, условно необслуживаемые и часто имеют подобную особенность).

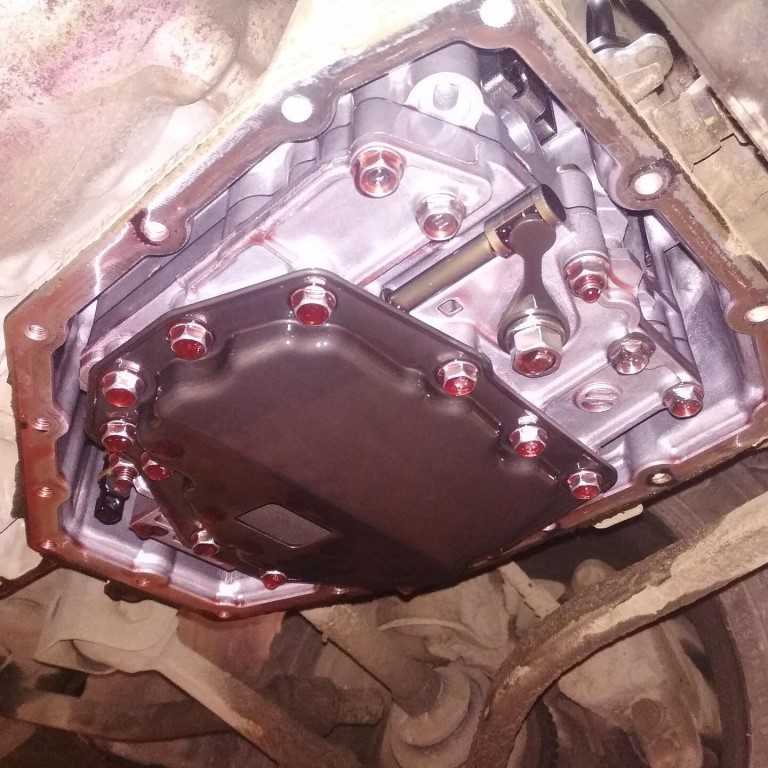

Если же доступ к фильтру есть, достаточно снять поддон, слить масло, открутить старый фильтр и установить новый. Как правило, такую замену совмещают с заменой масла в автомате и проводят как в специализированных сервисных центрах по ремонту и обслуживания коробок автомат, так и своими руками.
Что в итоге
Необходимо помнить, что замена фильтра в автоматической коробке является такой же обязательной процедурой, как и замена самой трансмиссионной жидкости. При этом фильтр и жидкость (ATF), как правило, меняются одновременно.
Рекомендуем также прочитать статью о том, как выполняется замена масла в АКПП. Из этой статьи вы узнаете о том, когда менять масло в коробке автомат, почему нужно это делать, как производится замена и на что обратить внимание при подборе масла.
Напоследок отметим, что регулярная диагностика и проверка состояния масла, замена АТФ и фильтра АКПП, а также правильный подбор трансмиссионной жидкости и соблюдение правил эксплуатации позволит увеличить общий срок службы коробки автомат на 25-40%.
замена и нужно ли менять масляный фильтр в коробке
Фильтр АКПП является главным комплектующим в жизни автомата. Не было бы его, то автовладельцу приходилось менять коробку каждые 40 тысяч километров. Так как он выполняет очистительную работу смазывающего средства. Если убрать фильтрующее устройство, то вся грязь и продукты износа АКПП, окажутся внутри гидроплиты и гидротрансформатора, повреждая жизненно-важные для деятельности коробки механические детали.
Содержание
- Про виды фильтров
- Дополнение о слабых местах фильтров
- Устройство фильтра АКПП
- Почему нужно менять
- Когда нужно менять фильтр АКПП
- Признаки забитого фильтра
- Какой фильтр лучше выбрать
- Где находится фильтр
- Можно ли починить АКПП сменой фильтра и масла
- Как выполняется замена фильтра в АКПП
- Что делать с необслуживаемой трансмиссией
- Заключение
Про виды фильтров
Трансмиссионная жидкость, проходя через фильтр в АКПП, оставляет в нем весь мусор, который она принесла из коробки. Поэтому фильтру производители уделяли особое внимание с начала производства автоматических коробок передач.
Внимание! Первые четырехступенчатые коробки передач не нуждались в фильтре как таковом. Переварили любое масло и любую грязь. Многие автовладельцы даже не знали, что АКПП их имеют фильтры, так как последние устанавливались достаточно глубоко и о них не вспоминали до первого капитального ремонта.
Таблица ниже дает важную информацию о видах очищающих устройств с самого начала зарождения АКПП.
Наименование фильтрующего устройства для АКПП | Описание: для чего ставился, как крепился и т.д. |
Открытый металлический | Имел простой устройство и состоял только из металлической сетки. В течение всей жизни АКПП не менялся, а только промывался. Исключение составляли только автоматы, на которых водители забывали менять смазку. Нагар от масла, сгоревшие продукты износа забивали сетку до таких пор, что промыть не представлялось возможным. А забившееся фильтрующее устройство еще сильнее забивалось крупными продуктами износа. В результате автомат выходил из строя. |
Закрытый металлический | Главным отличием от первых фильтров АКПП – закрытый блок и легкость замены аппарата. Тогда, когда они использовались, не были придуманы производителями прокладки и большое количество винтов.![]() |
С фетровой мембраной | Из-за разработки соленоидов, клапанов, интеллектуального управления АКПП, производители стали ужесточать требования к качеству масла, так как оно стало играть не только пассивную роль в виде смазки, но и активную – создавать давление. Появились фильтры нового поколения с фетровой мембраной. Например, фильтр на АКПП 5HP19 с однослойной мембраной под каталожным номером 192010. Устанавливался на Мерседесы с 6 ступенчатой АКПП. Смена смазки и фильтра АКПП производится одновременно. |
Двухслойные с фетровой мембраной | Появились в середине 90-х. Эти фильтры стало бессмысленным промывать. Поэтому они подлежали только замене. Устройство их позволяет промывать смазку после установки нового через первый слой. Таким образом соблюдается короткий путь промывки. По мере засорения масло проходит длинный путь промывки и промывается через нижний, второй слой фетровой мембраны.![]() |
Встроенный | Эти устройства появлялись только в некоторых коробках передач. Например, ZF6HP26 под каталожным номер 181010. Устанавливались только на легковушки для экономии места. Для джипов с высокой посадкой разделялись. |
Внешний | Устанавливается на вариаторы. Так как в этих коробках передач масло должно уменьшать проскальзывание ремня на металле и снижать износа металла. Поэтому менять фильтр надо как можно чаще. Например, один из таких фильтров можно видеть н вариаторе модели JF011E под каталожным номером 316010. |
Внешний магистральный | Устанавливается дополнительно на вариаторы, у которых доступ к обычным фильтрам усложнен. Он устанавливается в систему охлаждения масла.![]() |
Дополнение о слабых местах фильтров
Если фильтры АКПП начала зарождения автоматов состояли из металлической сетки по сути не нуждались в замене вообще. То с фетровой мембраной очень капризные и одноразовые.
Холодное время года является самым тяжелым периодом для таких устройств. Особенно, когда смазывающее средство долго не менялось, фрикционы износились. В результате падает давление, быстро изнашивается насосное колесо.
Трансмиссия приходит в негодность после 1 такой зимы. Поэтому производители рекомендуют менять масло и очиститель с фетровой мембраной каждые 40 тысяч километров.
Устройство фильтра АКПП
Конструкция масляного фильтра в АКПП имеет следующее строение:
- Коробка из двух частей с патрубком или без.
- В коробке устанавлена фетровая мембрана.
- Резиновая прокладка.
Внимание! Однослойные являются долговечными. Двухслойные быстро засоряются и их автовладельцу приходится менять чаще.
Они могут быть как плоской конструкции, так и круглые типа стакана (это относится к двухслойным).
Почему нужно менять
Существует несколько условий при которых замена фильтра необходима. От чистого масла и чистоты аппарата зависит срок службы коробки.
- производится частичная или полная смена смазывающей жидкости. В этих условиях смена фильтра АКПП обязательна. Без установки нового – давление останется на низком уровне, так как загрязненное устройство не сможет пропускать достаточное количество смазки.
При замене масла и не смененном фильтре вскоре все продукты износа окажутся в свежей смазке и надо будет снова производить смену трансмиссионной жидкости;
- если транспортное средство использовалось в экстремальных условиях. В этом случае смазывающее средство активно работало и защищало механические детали. А это значит, что продукты износа появлялись в два раза чаще. Фильтр и смазка быстрее приходят в негодность.
Если не будет заменен фильтр АКПП, то упадет давление, грязь в нем будет нарастать. Мусор станет попадать в клапана, забивать их, съест фрикционные диски. Масло перестанет выполнять свою защитную функцию и АКПП начнет перегреваться. Переключения передач станут все более задумчивыми.
Как следствие АКПП пойдет на восстановление или автовладельцу придется купить новую.
Когда нужно менять фильтр АКПП
Новички автовладельцы часто задумываются, нужно ли менять фильтр на АКПП. Эксперты отвечают на этот вопрос: «В обязательном порядке нужна смена фильтрующего устройства и масла в АКПП».
Если до этого говорилось только о видах фильтрующих устройств, объяснялось почему нужна замена, то теперь пришло время объяснить, как узнать неопытному водителю, что нужно поменять фильтр.
- порядок замены, обусловленный манулами по эксплуатации АКПП. На старых авто – после пробега в 40 тыс км и частичной замены масла. На новых – после 60 тысяч километров пробега и полной смены смазывающей жидкости. Хотя производители рекомендуют замену не раньше 100 тысяч километров, но в условиях российских автодорог и климата, поздняя замена смазки обойдется в капитальный ремонт АКПП;
- если автовладелец чувствует запах гари из заливного отверстия при проверке уровня смазывающего средства;
- при появлении признаков засорения фильтрующего устройства АКПП.
Внимание! Известно, что автоматы середины двадцатого века работали намного дольше.
