Хомут червячный это: Хомут червячный – производство и продажа от компании Металлорукав

Содержание

Хомут червячный для соединения трубопроводов и шлангов + видео

Хомут червячный – разновидность хомутовых крепежных элементов, предназначенных для герметичного соединения эластичных трубопроводов, шлангов, трубок. Изделия тяжелого типа нашли свое применение в машиностроении для выполнения стыков, на которые оказывается существенная механическая нагрузка.

Какие существуют виды червячных хомутов

Конструктивные особенности, размеры и ряд других параметров, которым должен отвечать металлический червячный хомут, определяется стандартами. В соответствие с ГОСТ 28191-89 выделяется четыре типа:

  • Хомут червячный ленточный с болтом или «барашком» легкой или тяжелой серии рекомендуется применять в условиях незначительной вибрации.
  • Узкий ленточный хомут с болтами подходит для эксплуатации при сильной вибрации скрепляемых элементов.
  • Широкий ленточный хомут с болтами применяется для рукавов, на которые нельзя оказывать сильное удельное давление.
  • Проволочный хомут с винтом.

Самой распространенной разновидностью являются крепежи с лентой, на поверхности которой под небольшим углом располагаются зубья, выполненные методом гофрирования. Такое расположение зубьев обеспечивает надежность крепежа, не позволяя корпусу соскакивать даже в условиях сильной вибрации, механической нагрузки.

Просечные (перфорированные) хомутовые изделия отличаются наличием на ленте сквозных просечек. Просечный червячный нержавеющий хомут отличается более высоким разрушающим моментом (до 15 Нм) по сравнению с конструкциями, имеющими отпрессованную резьбу. Затяжка крепежа может выполняться с помощью шестигранника или отвертки. В соответствие с ГОСТ диапазон затяжки составляет 6–76 мм.

Еще одна разновидность, чаще используемая в быту, а не в промышленных условиях – хомут червячный с барашком. Их диаметр колеблется в диапазоне 10–60 мм. Отличительной особенностью является наличие винта-барашка (или бабочки), благодаря которому можно сделать затяжку без использования инструментов. Корпус и лента изготавливаются из нержавеющей или высокоуглеродистой стали, барашек – из пластика. Эта разновидность применяется для соединения шлангов, а также как трубный хомут.

По материалу изготовления хомуты делятся на три типа:

  • хомут червячный нержавейка;
  • хомут червячный оцинкованный;
  • хомут комбинированный (болт из углеродистой стали, лента и замок из нержавейки).

Где применяется хомут червячный

Герметизация в пневматических и гидравлических системах – основная область, где используется червячный хомут, размеры крепежа определяются ГОСТ и зависят от типа, исполнения и серии изделия.

Это изделие производится согласно ГОСТ 28191-89 как единая конструкция. Поверхность деталей из углеродистой стали должна иметь цинковое покрытие с хроматированием. Конструкция включает в себя ленту с нанесенной на нее зубчатой дорожкой, винт или болт, необходимые для затягивания крепежного изделия.

Пара винт-лента образует бесступенчатую поверхность, обеспечивающую равномерную затяжку и герметизацию стыка.

Винт может иметь различные виды головок:

  • шестигранную;
  • со шлицевым пазом;
  • с крестообразным пазом;
  • с буртиком.

Корпус соединяется с лентой заподлицо без использования сварных швов или клепки. Благодаря этому отсутствует риск повреждения гибкого шланга или рукава во время соединения. Лента изготавливается штампованной. На формованной поверхности выполняются зубья или просечки. Все края должны быть скругленными. Во время вращения винта корпус упирается в зацепы, благодаря чему надежно удерживается на стяжке.

Какие требования предъявляются к червячным хомутам

Крепежные изделия  производятся из углеродистых или нержавеющих стальных сплавов, предел прочности которых составляет более 40 кгс/мм2. Для изготовления изделий 4 типа применяется проволока марки Б, класса 2 нормальной точности.

Изделие предназначается для многократного использования при условии соединения рукавов одинакового диаметра. При повторном применении не должна снижаться прочность и надежность закрепления. Минимальное количество повторных использований – 50 раз. Если в ходе эксплуатации система подвергается сильной вибрации, зажим должен обеспечивать надежность соединения без ослабления затяжки. В условиях очень высокой вибрации лучше использовать усиленные хомуты.

На поверхности крепежа не допускаются деформации, следы коррозии, заусенцы, вмятины, острые кромки. Маркировка изделия содержит в себе информацию о его типе, диаметре/диапазоне диаметров. Например, на изделии нанесено следующее – 1Л 25-40-6 Н ГОСТ 28191-89. 1Л означает, что оно относится  к первому типу легкой серии, диапазон диаметров может составлять от 25 до 40 мм, цифра 6 указывает на то, что болт с шестигранной головкой, а буква Н говорит о том, что изделие изготовлено из нержавейки.

Оцените статью: Поделитесь с друзьями!

Виды и особенности червячных хомутов | Обзоры и описания продукции Силтон в Екатеринбурге

Компания «Силтон» предлагает купить червячные хомуты, которые используются в различных отраслях хозяйства, промышленности и эксплуатационных служб. Наши червячные хомуты применяются в:

  •  системах крепления шлангов и патрубков;
  •  холодильном оборудовании;
  •  в вентиляционных системах;
  •  в воздуховодах транспортного типа;
  •  в системах локальной вытяжной вентиляции.

Представлена продукция из оцинкованной стали, которая характеризуется достаточным сроком службы, имеет невысокую цену и из нержавеющей стали, обладающая большей механической прочностью, устойчивостью к агрессивной среде и максимальным сроком службы. К недостаткам хомутов из нержавейки можно отнести их более высокую стоимость.

Особенность червячных хомутов – это оперативное изменение обжимаемого диаметра в широких пределах и простая регулировка усилия обжатия. То есть, они обладают некоторой универсальностью в диапазоне, который определяется модификацией червячного хомута.

В ассортименте продукции представлены:

  •  универсальные хомуты с диаметром от 8 до 160 мм. Изготавливаются либо из оцинкованной стали, на основе Алюцинка или нержавейки марки w2. Выпускаются в стандартном ряду типоразмеров, что позволяет подобрать оптимальный вариант изделия под необходимый диаметр соединения;
  •  хомут червячный с мостиком. Конструктивно аналогичен обычному червячному, за исключением формы ленты, которая изогнута в виде спирали и имеет переходной мостик. Он обеспечивает свободную укладку гофрированного элемента шланга или рукава. Используется для крепления на штуцер гофрированных шлангов и рукавов различного назначения. Такая конструкция позволяет обеспечить плотный обжим гибкого патрубка с выступающими элементами гофры, не сминая его и не нарушая герметичности соединения.
    Червячные хомуты с мостиком представлены в более широком диапазоне диаметров, и вы всегда сможете подобрать крепежные изделия с рабочим диаметром от 25 до 600 мм.

Когда вам надо будет подобрать и купить червячные хомуты обычные или спиральные с мостиком, обращайтесь в нашу компанию. Наши сотрудники помогут подобрать оптимальный типоразмер и материал хомута в зависимости от особенностей решаемых вами задач. Забрать заказ можно самовывозом с нашего склада в Екатеринбурге. Также можно оформить доставку нашими транспортными партнерами в любой регион России.




Хомуты металлические, червячные и другие: размеры и выбор

Иногда может резко прорваться трубопровод, и появившуюся дыру потребуется быстро чем-то перекрыть, причем сделать это нужно качественно и оперативно. Чаще всего для этой цели используют хомуты. Что они представляют собой, в чем состоят особенности червячных и других хомутов и как их подобрать по размерам, мы и расскажем в данном материале.

Особенности и виды шланговых хомутов

Хомут собой представляет конструкцию, которая включает в себя несколько разборных соединительных элементов, чаще всего скоб, которые нужны для соединения и герметизации труб и шлангов.

В основном хомуты используют для таких целей, как:

  • предотвращение течи с прорвавшейся трубы;
  • предотвращение течи с места, которое было повреждено вследствие коррозии;
  • закрепление шлангов и труб к стенам, потолкам и прочим видам поверхностей.

Помните, что хомуты крепят только в той части трубы, которая расположена вертикально или горизонтально, а если трубы изогнутые, то они не слишком будут полезны, поскольку не смогут плотно прилегать к поверхности.

Крепежные изделия различаются по видам и размерам, характеристикам и материалам изготовления. Основные виды, на которые они подразделяются, такие:

  • червячные;
  • пластиковые;
  • металлические;
  • сантехнические.

Мы расскажем подробно о каждой категории, однако больше всего внимания уделим описанию червячных изделий.

Особенности червячных хомутов и их применение

Хомуты червячного типа – это цельноштампованное крепление, оснащенное специальным крепежным замком. Червячные изделия применяются для таких нужд:
  • для соединения водопроводных сетей, труб, шлангов и прочих магистралей;
  • для фиксации систем отопления на месте;
  • для крепления труб при повышенной вибрации.

Червячные хомуты очень часто применяют при высоких нагрузках, поскольку их крайне сложно разорвать или даже растянуть. Кроме того, изделия червячного типа устойчивы к любым механическим воздействиям. Червячные конструкции не потеряют своей герметичности, даже если их применять по нескольку раз.

Изделия червячного типа производятся методом прессования или же просечкой либо накаткой. При их изготовлении делают большой упор на обработку ленты, на то, чтобы не было острых краев, а трубы и шланги при этом не могли повредиться.

Типовые размеры червячной конструкции такие:

  • длина ленты 0,8 – 24 см;
  • ширина 0,9 – 1,2 см;
  • толщина металла 0,7-0,9 мм.

Помимо размеров, червячные конструкции отличаются друг от друга по металлу изготовления. Это всегда сталь, но она бывает разной:

  • оцинкованная;
  • нержавеющая и легко намагничивающаяся;
  • нержавеющая и плохо намагничивающаяся;
  • антимагнитная нержавеющая сталь.

Конструкционные особенности червячных хомутов

В основном червячные хомуты используются при герметизации пневматических и гидравлических систем. Размеры конструкции и крепежа определены ГОСТом и отличаются в зависимости от типа червячного хомута и его серии.

Так, например, согласно одному из ГОСТов, червячный хомут представляет собой единую конструкцию, где поверхность деталей на основе углеродистой стали имеет покрытие из цинка с хроматированием. Также червячный хомут включает в себя ленту, на которой имеется зубчатая дорожка, а также винт или болт, способные затянуть крепежное изделие. Эта пара (лента и болт) представляет собой бесступенчатую поверхность, благодаря которой обеспечивается равномерная затяжка трубы и герметизация ее стыков.

Головки на винте могут быть таких видов:

  • шестигранные;
  • включающие шлицевой паз;
  • включающие крестообразный баз;
  • винт с буртиком.

Корпус с лентой соединены заподлицо, сварные швы или клепки при этом не нужны. При этом нет риска того, что гибкий шланг или рукав при соединении будут повреждены. Лента сделана штампованной, а на ее формованной поверхности содержатся просечки или зубья, а края должны быть скругленными. При вращении винта корпус начинает упираться в зацепы, что позволяет надежно ему удерживаться на стяжке.

Крепежные червячные изделия сделаны на основе углеродистого или нержавеющего сплава стали, их предел составляет 40 кгс/мм2 и выше.

Червячные хомуты независимо от размера и типа стали предназначены для частого использования, при условии, что будут соединяться рукава с одинаковым диаметром. При повторном применении прочность и надежность крепления не должны быть хуже, чем при первичном. Минимальное количество применений червячного хомута составляет 50 раз. А если в ходе применения система труб подверглась сильной вибрации, то червячный хомут должен обеспечивать надежное соединение без ослабления стяжки. Если вибрация сильно высокие, то лучше выбирать червячные изделия усиленного типа.

Сантехнические хомуты и их характеристики

Сантехнические или трубные изделия применяются для установки металлических и пластиковых труб в вентиляционных, канализационных и прочих системах. Они тоже могут иметь разные размеры, которые нужно выбирать в зависимости от каждого случая установки.

Конструкция изделия включает в себя две части, соединенные друг с другом винтами. Одна из частей вверху содержит непрессованную гайку. Также конструкция включает наличие прокладки из резины, которая выступает в роли звукоизолятора и защитным средством от вибрации.

Изделия такого вида закручиваются с помощью гаек и шестигранных болтов. Некоторые виды дополнительно покрыты цинком. В основном сантехнические изделия сделаны на основе металла, но есть и пластиковые, но они будут менее прочными, но при этом они стоять дешевле и лучше сочетаются с пластиковыми трубами.

Металлические хомуты

Чаще всего металлические хомуты сделаны, как и червячные, из стали, но при этом они покрыты цинком. Изделия оснащены резиновой вставкой, а зажимом служит винт или шпилька с дюбелем.

Хомуты данного типа являются универсальными, поскольку с их помощью можно жестко и прочно закрепить металлические трубы. Они рассчитаны на большой вес, но при этом их можно применять и для более легких пластиковых труб, а вот пластиковые хомуты для металлических труб не подойдут.

Металлические хомуты подразделяются на два вида:

  • С-образные с одним креплением;
  • О-образные с двумя.

Их отличия в том, что изделия с одним креплением подходят только под тот или иной размер трубы, а вот если креплений два, то такой хомут может приспособиться к трубам разного размера, их можно растянуть или отпустить в зависимости диаметра.

Особенности пластиковых изделий

Пластиковые хомуты крепят трубу жестко и подвижно, наиболее востребованные среди них – это полимерные легкие изделия.

Их можно применять достаточно длительное время, они не подвергаются влиянию ржавчины и не рассыхаются со временем.

По конструкции они аналогичны пластиковым, могут быть как цельными, так и двойными. Однако есть у пластиковых конструкций и свои недостатки:

  • провисание;
  • зависимость от вибраций;
  • невозможность выдерживать большие нагрузки, особенно это касается цельных изделий.

За исключением этих моментов, выбор хомутов данного типа очень большой, вы можете выбрать то, что подойдет вам по размеру или материалу.

Итак, мы узнали, что представляют собой хомуты, как они отличаются друг от друга по особенностям и размерам, и как правильно их выбирать в том или ином случае.

Оцените статью: Поделитесь с друзьями!

Хомут червячный — что это

В современно мире системы коммуникации состоят из множества проводов, собранных в один «букет».



Чтобы они все соответствовали своему поту или разъему и не были вперемешку, используют специальный крепеж, который называется червячный хомут. В этой статье мы расскажем для чего он нужен, какие виды бывают и где его можно найти.

Разновидности червячного хомута

В соответствии со стандартом, который указывает на размер и особенность конструкции, изделия делятся на четыре типа:

  • для условий со слабой силой вибрации. Такой материал имеет вид ленты, на которой расположен болт для фиксации;
  • в условиях сильных вибраций используют тонкое изделие с наличием болтов;
  • широкие хомуты с болтами применяют для изделий, на которых запрещено оказывать удельное давление выше нормы;
  • последний вид – это хомут в виде проволоки с присутствием винта.

Самым популярным является ленточное изделие, у которого на поверхности под определённым углом присутствуют зубья. Именно благодаря такой структуре и конструкции хомут обеспечивает надежное крепление, тем самым не дает корпусу съезжать или деформироваться даже во время сильных вибраций.

Сфера применения хомутов

Основной областью применения является герметизация систем гидравлического и пневматического управления. Данный вид крепления изготавливается в соответствии со стандартами и является одной целой конструкцией.

Поверхность изделия должна быть из стали с добавлением углерода и покрытием из цинка с частицами хрома.

Винт на хомуте может иметь четыре вида головок:

  • шестигранник;
  • шлицевой паз;
  • крестообразный паз;
  • буртик.

Лента с корпусом соединяется воедино без применения методов клепки или швов. Каждый край изделия должен быть закругленным.

Каким требованиям должно соответствовать изделие

Червячный хомут изготавливается из нержавеющих сплавов стали, прочность которых должна составлять не больше 40 килограмм-силы на миллиметр в квадрате. Материал предназначен для многократного применения только в том случае, если диаметр изделий, на которые будет фиксироваться хомут имеют одинаковый диаметр.

В случае повторного использования прочность и надежность фиксации не должна быть снижена. Максимум хомут можно повторно использовать 50 раз.

В случае если в процессе использования изделие подвергается сильной вибрации, то зажим нужно затягивать предельно сильно, дабы избежать нежелаемых поломок или выхода из строя оборудования.

Твитнуть

Червячный хомут – что это такое, как выглядит, для чего нужен, отличие от пружинных изделий, основные виды

Приспособление, которое активно применяют в самых разных сферах: от автомобильной промышленности до сантехнической деятельности – это червячный хомут. Модели разнятся размерами, уровнем прочности, формой и степенью стягивания. Обсудим подробнее, что же представляет собой червячный хомут и как его правильно выбрать.

Что такое червячный хомут?

Так называют изделия, чье предназначение – герметизация и крепление труб, шлангов, пневморукавов. Хомут червячный – это разновидность крепежа, который используется как в условиях промышленности, так и в быту. Изготавливают его путем прессования. Этот метод и обеспечивает изделию максимальную прочность. Основными плюсами червячного стального хомута являются стойкость к механическим повреждениям, герметичность и возможность многоразового использования – от 50-ти раз. Его конструктивные особенности позволяют равномерно распределять зажимное усилие в нужном месте.

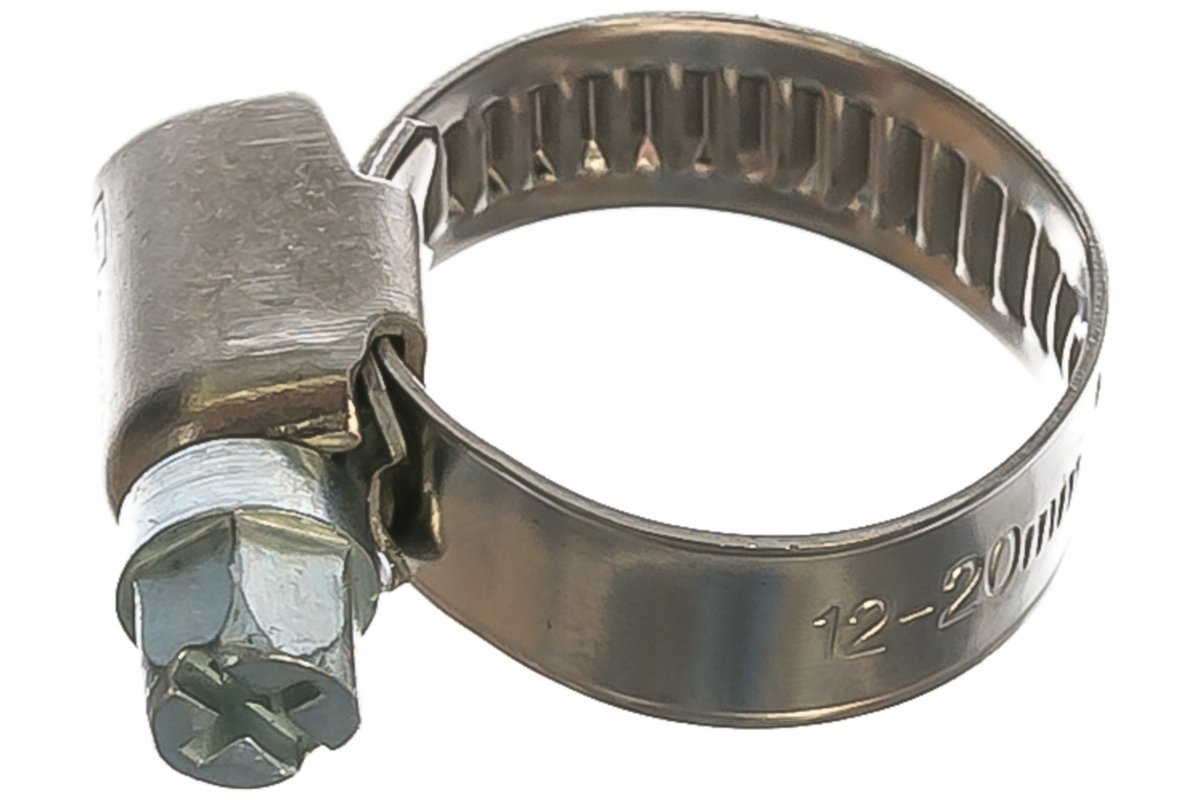

Как выглядит червячный хомут?

Изделие напоминает браслет из пластин и с отверстиями по всей длине ленты, которые и гарантируют надежное механическое замыкание. Фиксирующий элемент, венчающий соединенные концы приспособления, обеспечивает крепкий обжим труб и шлангов. Модели разнятся по объему и прочности, поэтому используются в разных сферах.

Для надежного удержания червячный хомут (либо червячная скоба, как его еще называют) может быть дополнен уплотнительными прокладками из каучука либо резины. Некоторые изделия имеют самозатягивающиеся гайки с дополнительными элементами, задача которых – достижение максимального уплотнения составных частей. Крепятся эти приспособления как на вертикальные, так и на горизонтально лежащие трубы.

Для чего нужен червячный хомут?

Универсальность изделия позволяет активно использовать его во многих сферах, но чаще ему находят применение при монтаже водопровода и отопления. Без червячного хомута статичность конструкции будет сомнительной. Модели с резиновым уплотнителем можно использовать в виде элемента заземления водопровода либо при утечке. В качестве стяжного приспособления хомут червячный используют при производстве автомобилей.

Червячный хомут еще используют:

  • при монтаже кровли;
  • при изготовлении систем вентиляции;
  • при установке теплиц;
  • для фиксации кабелей и шлангов к различным поверхностям;
  • в сантехнической деятельности.

Изделие представляет собой отличный вид крепежа для труб и шлангов. С его помощью можно надежно установить сантехнику, закрепить кабели и шланги. Особенно ценится изделие из нержавеющей стали, которое служит долгие годы. Червячными хомутами соединяют составляющие техники, направленной на работу с огромными механическими нагрузками.

Чем пружинные хомуты лучше червячных?

Многие называют червячные хомуты более надежными, так как они радуют прочностью и простотой эксплуатации. Однако в автомобильной промышленности более активно в настоящее время применяют пружинные хомуты. Это связано с тем, что червячные изделия имеют ряд недостатков, среди которых – риск недожима или пережима шланга, сложности при подборе диаметра.

Пружинные хомуты хороши тем, что их можно подбирать в соответствии с диаметром шланга, качественно обжимая его. Минусом является то, что эти приспособления нелегко найти в продаже и стоят они немало. В области отопительных систем пружинные изделия тоже считают более надежными, ведь они способны обеспечить компенсацию теплового расширения и быстрый монтаж. Червячный оцинкованный хомут либо скобу из нержавеющей стали применяют активнее из-за приемлемой стоимости.

Виды червячных хомутов

Различают изделия по диаметру, условиям эксплуатации, ширине (от 8 до 200 мм). Червячные хомуты могут быть:

  1. Проволочными. Винтовый тип крепления подходит для шлангов с толстыми стенами.
  2. Оснащенными болтом либо барашком (разновидностью замка). Хомут червячный с барашком применяют при отсутствующей либо небольшой вибрации.
  3. Дополненными усиленным крепежом. Подходят для крепления элементов с выраженной вибрацией.
  4. Улучшенными червячными оцинкованными креплениями. Идеальны для систем с низким давлением.

Материал червячных хомутов

Червячный стальной хомут изготавливают из нержавеющей либо оцинкованной стали. Металлический червячный хомут бывает в форме С (с единственным креплением) и О (с двумя). Первый подходит только для труб определенного диаметра, второй считают универсальным. Червячный нержавеющий хомут хорош тем, что не подвержен коррозии и радует высокой прочностью. В продаже можно найти и комбинированные изделия, одни части которых изготовлены из углеродистой, а другие – из оцинкованной стали. Самым надежным, долговечным и прочным является хомут из нержавейки.

Хомут червячный – размеры

Червячный обжимной хомут обязан соответствовать требованиям, указанным в ГОСТе 28191-89. Приспособления из легкой серии в диаметре имеют 8-16 мм. Остальных причисляют к тяжелой серии с диаметром от 20-ти до 260-ти мм. Толщина изделий варьируется от 0,4 до 1 мм. Ширина хомутов – 9-13 мм, а высота червячного механизма составляет 13-16 мм.

Как выбрать червячный хомут?

Подбирают изделия, исходя из таких характеристик, как давление в трубах/шлангах, размер, условия использования и тип конструкции браслета. Для соединения с давлением до 3-х атм в области сантехники, автомобильной промышленности и садоводства используют стальные хомуты с шириной до 9-ти мм. При давлении от 3-х до 5-ти атм подойдут усиленные изделия шириной от 12-ти мм.

Силовой хомут используют при давлении выше 5-ти атм. Важна и длина ленты хомута. Диаметр изделия должен быть больше трубы с надетым на нее шлангом. Ленту больше необходимого размера можно «откусить», если же ее длины не хватает, используют отдельную ленту для червячных хомутов и замки, создавая из них одно изделие.

По виду ленты хомуты разделяют на просечные, накатные и гладкие. Первые не используют для элементов из мягкого материала, потому как грани сквозных отверстий могут повредить их стенки. Накатный тип ленты – самый популярный вариант, потому как выступы для винта выдавливают в ленте, обеспечивая отличную фиксацию. Гладкий тип ленты является универсальным и подходит для монтажа любых элементов.

Тип винта в конструкции тоже нужно учитывать. В стандартном варианте винт закручивают крестообразной отверткой либо головкой под шестигранник. Если же необходимо быстро переключить шланг на другой патрубок, рекомендуется приобретать модели с ключом, которые фиксируют и снимают вручную.

Что еще важно учесть перед покупкой:

  • наличие нержавеющего покрытия на замках и винтах;
  • рабочие показатели разрушающих факторов – они свидетельствуют о максимальном усилии, которое способен выдержать хомут;
  • производителя и качество продукции;
  • лучшие червячные хомуты дополнены резиновыми или каучуковыми уплотнителями;
  • широкие модели применяют для рукавов с умеренными показателями давления;
  • узкие ленточные хомуты используют при выраженной вибрации;
  • легкие хомуты применяют в системах со слабой вибрацией.

Маркировка червячных хомутов

В числовых и буквенных значениях указывают тип хомута (червячный указан под цифрой «1»), серию (она бывает легкой или тяжелой) и диапазон диаметра. К примеру, маркировка 1Л 20-35 обозначает изделие легкой серии с минимальным диаметром 20, а максимальным – 35. Если стальной червячный хомут сделан из «нержавейки», это обозначают буквой «Н».

Есть несколько видов приспособлений, изготавливаемых из нержавеющей стали. Хомуты из легко намагничивающего материала продают под W2. Если сталь намагничивается трудно, об этом сообщает W4, а сталь с антимагнитной функцией обозначает W5. Червячный усиленный хомут, созданный из оцинкованной стали, имеет маркировку W1.

Применение червячного хомута

В использовании червячный хомут очень прост. Чтобы затянуть приспособление, необходима отвертка или шестигранник. Нужно по часовой стрелке закрутить винт инструментом. Момент затяжки зависит от ширины ленты хомута. Например, если ширина изделия составляет 16 мм, рекомендуемый момент затяжки – 7,5 H*m для нового шланга и 4,5 – для бывшего в использовании.



Червячные хомуты: особенности выбора — HOMUT.COM

Червячный хомут обладает особой конструкцией, которая включает в себя разборные элементы (скобы). С помощью скоб обеспечивается герметизация мест соединения шлангов и патрубков. Нержавеющий червячный хомут состоит из специального зажимного винтового устройства, посредством которого передается усилие и обеспечивается надежность фиксации монтажа, и металлического фиксирующего профиля. Хомуты KVP предназначаются для узкопрофессионального использования. При изготовлении данных элементов применяют особые материалы высокого качества. Сборка происходит на современной производственной площадке посредством высокоточного специализированного оборудования. Это выгодно отличают нашу продукцию от аналогов низкого качества, произведенных в условиях гаражного производства. Сегодня рынок буквально наводнен подобными хомутами, что негативно сказывается на применении подобных элементов в современных условиях. Определить дешевую подделку от качественной продукции можно по внешним признакам, к тому же вызывать опасения должна подозрительная низкая стоимость таких хомутов. Вызвано данное обстоятельство еще и тем, что до недавнего времени не было необходимых условий (специального оборудования и квалифицированных специалистов) для проверки качества такой продукции. Не проводились исследования на тот факт, соответствует ли хомут червячный ГОСТ. В первую очередь уделялось внимание прочностным характеристикам. Из-за данных негативных обстоятельств специалисты нашей компании все чаще фиксируют запросы на приобретение силовых хомутов. Это свидетельствует о подорванном доверии отечественных покупателей к червячным хомутам. Это не может не огорчать. Ведь, как показывают проведенные многочисленные испытания, данная продукция по всем параметрам превосходит силовые элементы. Исправить данную ситуацию можно путем наглядной демонстрации высоких технических характеристик червячных хомутов и проверки качества приобретаемой продукции. Наши специалисты готовы проконсультировать по данным вопросам. При подборе червячного хомута на обязательной основе необходимо учитывать следующие факторы, которые могут оказать влияние на прочность соединения: • вибронагруженность; • величина перепада температур; • конструкция используемых шлангов и патрубков; • величина давления. Нам удалось организовать выпуск червячных хомутов собственного производства. Качество ни в чем не уступает европейским аналогам, а цена при этом остается доступной. Во избежание покупки некачественной продукции рекомендуем приобретать червячные хомуты на нашем сайте. Хомуты KVP изготавливаются по утвержденным стандартам качества, имеют все необходимые сертификаты и полностью соответствуют заявленным характеристикам. Выбирая нашу продукцию, вы получаете качественные элементы с высокой степенью надежности по доступной цене.

Червячные хомуты | ПромТехСырье

Хомут червячный из нержавеющей стали – это тип хомута, который предназначен для крепления армированного шланга и вентиляционного канала. В общем случае, его можно применять для соединения различных трубок среднего диаметра и шлангов, имеющих круглый профиль. Хомуты винтовые с червячной резьбой имеют отличные эксплуатационные характеристики, долговечны, изготовлены из прочной нержавеющей стали, что предотвращает коррозию металла. Это хомут ленточный с винтом, передающим усилие по червячному типу. Обязательными элементами червячных ленточных хомутов служат металлическая лента и червячный замок для жесткой фиксацию хомута в нужном диаметре, которые полностью обеспечивают герметизацию изделия после установки ленточного хомута.
Благодаря надежной конструкции винта и особому замку, их можно использовать многократно. Наличие кромки по краям ленты предотвращает повреждение шланга. Широкий диапазон крепления облегчит выбор размера.

Хомут червячный из оцинкованной стали является полным аналогом хомута из нержавеющей стали, но выигрывает по цене. Где нет воздействия внешних климатических факторов, применение хомута из оцинкованной стали будет оправдано ценой и качеством. Обладает прекрасными прочностными характеристиками, обеспечивает многократное использование и стабильную герметизацию при небольшом моменте затяжки.

Размерная таблица:

ОбозначениеХомут червячный D~Cs
Хомут червячный D 6-11 мм911,50,6
Хомут червячный D 8-12 мм911,50,6
Хомут червячный D 10-16 мм911,50,6
Хомут червячный D 11-19 мм911,50,6
Хомут червячный D 12-20 мм911,50,6
Хомут червячный D 16-25 мм911,50,6
Хомут червячный D 20-32 мм911,50,6
Хомут червячный D 25-40 мм911,50,6
Хомут червячный D 30-45 мм911,50,6
Хомут червячный D 32-50 мм911,50,6
Хомут червячный D 40-60 мм911,50,6
Хомут червячный D 50-70 мм911,50,6
Хомут червячный D 60-80 мм911,50,6
Хомут червячный D 70-90 мм9,1211,50,6
Хомут червячный D 80-100 мм1211,50,6
Хомут червячный D 90-110 мм9,1211,50,6
Хомут червячный D 100-120 мм1214,50,7
Хомут червячный D 110-130 мм1214,50,7
Хомут червячный D 120-140 мм9,1214,50,7
Хомут червячный D 130-150 мм1214,50,7
Хомут червячный D 140-160 мм1214,50,7
Хомут червячный D 150-170 мм1214,50,7
Хомут червячный D 160-180 мм1214,50,7
Хомут червячный D 170-190 мм9,1214,50,7
Хомут червячный D 180-200 мм1214,50,7
Хомут червячный D 190-210 мм1214,50,7
Хомут червячный D 200-220 мм9,1214,50,7
Хомут червячный D 210-230 мм9,1214,50,7
Хомут червячный D 220-240 мм1214,50,7
Хомут червячный D 230-250 мм9,1214,50,7
Хомут червячный D 240-260 мм1214,50,7
Хомут червячный D 260-280 мм9,1214,50,7
Хомут червячный D 280-300 мм9,1214,50,7
Хомут червячный D 300-320 мм1214,50,7
Хомут червячный D 310-330 мм1214,50,7

Drip Depot Поддержка для самостоятельного орошения

«Если один червячный зажим не режет его, два червячных зажима не режут».

На момент написания этой статьи мы производим зажимы трех типов: зажимы с червячной передачей из нержавеющей стали, зажимные зажимы и зажимы с Т-образными болтами. Каждый из них используется аналогичным образом для закрепления трубки или шланга над фитингом с зазубренной вставкой. Зажимы делают это по-разному, уникальным для каждого зажима. Определить, какой зажим подходит для вашего применения, легко с помощью приведенного ниже руководства.Ссылки на элементы, упомянутые в этом руководстве, будут включены в статью.

Зажимы с червячной передачей из нержавеющей стали

Их часто называют винтовыми зажимами или юбилейными зажимами; если вы столкнетесь с одним из этих терминов, они будут формой зажима червячной передачи. Их также называют ленточными зажимами, однако ленточные зажимы также могут быть ленточными зажимами.

Хомуты с червячной передачей из нержавеющей стали имеют цинковое покрытие (оцинкованное) для повышенной устойчивости к коррозии. Они часто используются в сельском хозяйстве, автомобилестроении и промышленности. Они сделаны из стальной ленты, на одном конце которой находится винт; когда винт поворачивается, он действует как червячный привод, вытягивая резьбу ленты и затягивая ее вокруг трубки. Эти типы зажимов в основном используются с трубками ½ дюйма или больше.

Хомуты с червячной передачей просты в использовании, снимаются и полностью многоразовы. Для ее установки не требуются никакие дополнительные инструменты, кроме отвертки с плоской головкой. Зажимы червячной передачи могут со временем ослабнуть из-за внешних сил, оказывающих натяжение на винт, поэтому рекомендуется время от времени проверять затяжку винта, чтобы убедиться, что он затянут и надежен.Червячные зажимы также могут оказывать неравномерное давление, что может не подходить для всех случаев применения; это вызовет некоторую деформацию трубок, хотя, как правило, ничего серьезного в ирригационной системе низкого давления.

Хотя для их установки или снятия не требуется специальный инструмент, компания Murray действительно производит зажимной ключ, который может ускорить установку и снятие: зажимной ключ Murray.

Самая большая критика зажимов с червячной передачей заключается в том, что они могут со временем ослабнуть и со временем могут слегка деформировать трубку / шланг, поскольку большая часть напряжения приходится на одну сторону зажима.

Прижимные зажимы

Их часто называют зажимами Oetiker, ушными зажимами и обжимными зажимами. У этих типов зажимов есть выступающее «ушко», которое сжимается вместе с помощью обжимного инструмента, чтобы закрыть зажим над шлангом / трубкой, который он предназначен для закрепления. Эти типы зажимов чаще используются в постоянных приложениях, поскольку они, по сути, являются предметом одноразового использования. Они также отлично работают в условиях низкого давления, например, при капельном орошении.Они считаются одними из самых простых в использовании и самых эффективных в долгосрочной перспективе.

Компания Murray, производитель наших пережимных зажимов, использует запатентованную конструкцию, чтобы уменьшить количество ошибок при обжиме. Они также делают два разных обжимных инструмента, которые помогают устанавливать зажимы в ограниченном пространстве. Инструменты для обжима находятся по этим ссылкам: Инструмент для обжима зажимов с боковыми губками Мюррея и Инструмент для обжима зажимов Мюррея.

Помимо одноразового использования, самым большим недостатком этих зажимов является то, что обжимной инструмент может быть трудно доставить в ограниченное пространство — это больше проблема, наблюдаемая в автомобильных приложениях, но может быть проблемой в ирригационные системы, особенно при зажиме в клапанной коробке или аналогичном небольшом пространстве.

Хомуты с Т-образными болтами

Хомуты с Т-образными болтами часто называют «гоночными лагерями» или «зажимами EFI». Они представляют собой хороший баланс между зажимами червячной передачи и пережимными зажимами. В отличие от зажимов с червячной передачей, они обеспечивают натяжение на 360 °, поэтому шланг не перекручивается. В отличие от зажимов, их можно использовать повторно в любое время, и их легко снять с трубок и шлангов.

Самый большой недостаток хомутов с Т-образным болтом, как правило, заключается только в их цене, так как они стоят немного дороже, чем два других типа зажимов, которые мы продаем.Сообщалось, что они также могут со временем немного терять натяжение, как зажимы с червячной передачей, но без связанного с этим искажения трубки.

Создание зажима


Если у вас есть трубка нестандартного размера, для которой нет доступных зажимов или вам нужен зажим особого размера для конкретного применения, Murray производит комплект для создания зажима, который позволяет вы можете создать зажим для червячной передачи нестандартного размера. В комплект входит 10 футов бандажа, регулируемые застежки и соединители.Комплект доступен по этой ссылке: Create a Clamp Kit.

Таблица характеристик зажима

Зажим √

9 0074

Тип

Материал

Легко использовать

Легко установить

7 Легко установить

7

Требуется специальный инструмент

Зажим червячной передачи

Нержавеющая сталь

√

√

√

0

9000 Нержавеющая сталь

√ * (Самый простой)

√

Зажим с Т-образным болтом

Нержавеющая сталь

√

√

* может быть трудно, если пространство ограничено

Характеристики зажимов и таблицы совместимости

Ниже приведены некоторые диаграммы характеристик наших зажимов. Включены открытые и закрытые диаметры различных зажимов, а также размеры трубок, овальных шлангов, Layflat и FlexNet, с которыми они совместимы.

Прижимные хомуты

Ссылка на таблицу размеров производителя

Хомуты с червячной передачей

Ссылка на таблицу размеров производителя

Хомуты с Т-образным болтом

Спасибо за чтение. Если у вас есть какие-либо вопросы, комментарии или отзывы, пожалуйста, свяжитесь с нами. Мы читаем каждое полученное сообщение и отвечаем на него, и будем рады ответить на ваши вопросы и учиться на ваших отзывах.

Предварительно собранные гоночные шланги из ПТФЭ с оплеткой, размер 3

Кол-во для заказа
Деталь №
Опис.
Цена
Статус

3-12-S-90
Состояние: Новое
Артикул: 35376

Шланг из ПТФЭ размером 3 12 дюймов, прямой под 90 градусов с внутренней резьбой 3AN

от 1 до 5: 20 долларов. 99

6 и старше: $ 19,11

В наличии

3-12-SB
Состояние: Новое
Артикул: 28057

Шланг PTFE размером 3 12 дюймов, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 16 долларов.99

6 и старше: $ 15,46

В наличии

3-12-SS
Состояние: Новое
Артикул: 34566

Шланг из ПТФЭ, 12 дюймов, размер 3, прямая внутренняя резьба 3AN с обоих концов

от 1 до 5 : 13 долларов США. 99

от 6 до 35: $ 12,69

36 и выше: $ 11,39

В наличии

3-14-S-90
Состояние: Новое
Артикул: 35377

14-дюймовый PTFE шланг, размер 3, прямой до 90 градусов с внутренней резьбой 3AN

От 1 до 5: 21 доллар.49

6 и старше: $ 19,57

В наличии

3-14-SB
Состояние: Новое
Артикул: 28058

Шланг PTFE размером 3 14 дюймов, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 17 долларов США. 49

6 и старше: 15,90 долл. США

В наличии

3-14-SS
Состояние: Новое
Артикул: 34567

14-дюймовый PTFE шланг, размер 3, прямая внутренняя резьба 3AN с обоих концов

от 1 до 5 : 14 долларов США.49

6 и старше: $ 13,15

В наличии

3-16-S-90
Состояние: Новое
Артикул: 35378

Шланг из ПТФЭ размером 3 16 дюймов, прямой до 90 градусов с внутренней резьбой 3AN

От 1 до 5: 21 доллар. 99

6 и старше: $ 20,03

В наличии

3-16-SB
Состояние: Новое
Артикул: 28059

Шланг PTFE размером 3 16 дюймов, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 17 долларов США.99

6 и старше: $ 16,38

В наличии

3-16-SS
Состояние: Новое
Артикул: 34568

Шланг из ПТФЭ, 16 дюймов, размер 3, прямая внутренняя резьба 3AN с обеих сторон

от 1 до 5 : 14 долларов США. 99

6 и старше: $ 13,61

В наличии

3-18-S-90
Состояние: Новое
Артикул: 35379

Шланг из ПТФЭ 18 дюймов, размер 3, прямой до 90 градусов с внутренней резьбой 3AN

От 1 до 5: 22 руб.49

6 и старше: $ 20,49

В наличии

3-18-SB
Состояние: Новое
Артикул: 28060

Шланг PTFE размером 3 18 дюймов, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 18 долларов. 49

6 и старше: $ 16,84

В наличии

3-18-SS
Состояние: Новое
Артикул: 34569

Шланг из ПТФЭ размером 3 18 дюймов, прямая внутренняя резьба 3AN с обоих концов

от 1 до 5 : 15 долларов США.49

6 и старше: $ 14,06

В наличии

3-21-S-90
Состояние: Новое
Артикул: 35380

21-дюймовый ПТФЭ шланг размера 3, прямой до 90 градусов с внутренней резьбой 3AN

От 1 до 5: 22 руб. 99

6 и старше: $ 20.94

В наличии

3-21-SB
Состояние: Новое
Артикул: 28061

Шланг из ПТФЭ 21 дюйм, размер 3, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 18 долларов.99

6 и старше: $ 17,36

В наличии

3-21-SS
Состояние: Новое
Артикул: 34570

Шланг из ПТФЭ 21 дюйм, размер 3, прямая внутренняя резьба 3AN с обеих сторон

от 1 до 5 : 15 долларов США. 99

6 и старше: $ 14,52

В наличии

3-24-S-90
Состояние: Новое
Артикул: 35381

Шланг PTFE размером 3 24 дюйма, прямой до 90 градусов с внутренней резьбой 3AN

От 1 до 5: 23 доллара.99

6 и старше: $ 21,86

В наличии

3-24-SB
Состояние: Новое
Артикул: 28062

Шланг PTFE размером 3 24 дюйма, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 19 долларов. 99

6 и старше: 18,21 $

В наличии

3-24-SS
Состояние: Новое
Артикул: 34565

Шланг из ПТФЭ размером 3 24 дюйма, прямая внутренняя резьба 3AN с обоих концов

от 1 до 5 : 16 долларов.99

6 и старше: $ 15,44

В наличии

3-28-S-90
Состояние: Новое
Артикул: 44942

Шланг из ПТФЭ размером 28 дюймов, прямой до 90 градусов с внутренней резьбой 3AN

От 1 до 5: 24 доллара. 99

6 и старше: $ 22,78

В наличии

3-28-SB
Состояние: Новое
Артикул: 28063

Шланг PTFE размером 3 28 дюймов, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 20 долларов.99

6 и старше: $ 19,11

В наличии

3-28-SS
Состояние: Новое
Артикул: 34571

Шланг из ПТФЭ, 28 дюймов, размер 3, прямая внутренняя резьба 3AN с обеих сторон

от 1 до 5 : 17 долларов США. 99

6 и старше: $ 16,36

В наличии

3-30-S-90
Состояние: Новое
Артикул: 78536

Шланг TFE 30 дюймов, размер 3, прямой под 90 градусов

1 to 5: $ 25,99

6 и старше: 23 доллара.70

В наличии

3-30-SB
Состояние: Новое
Артикул: 78537

Шланг TFE 30 дюймов, размер 3, прямой до банджо 3/8 дюйма

1 к 5: 21,99 долл. США

6 и старше: $ 20,03

В наличии

3-30-SS
Состояние: Новое
Артикул: 78535

Шланг из ПТФЭ 30 дюймов, размер 3, прямая внутренняя резьба 3AN с обоих концов

от 1 до 5 : 18 долларов.99

6 и старше: $ 17,27

В наличии

3-32-S-90
Состояние: Новое
Артикул: 44943

Шланг PTFE размера 3 32 дюйма, прямой до 90 градусов, внутренняя 3AN

От 1 до 5: 25 долларов США. 99

6 и старше: $ 23,70

В наличии

3-32-SB
Состояние: Новое
Артикул: 28064

Шланг PTFE размером 3 32 дюйма, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 21 доллар.99

6 и старше: $ 20,03

В наличии

3-32-SS
Состояние: Новое
Артикул: 34572

32-дюймовый PTFE шланг, размер 3, прямая внутренняя резьба 3AN с обеих сторон

от 1 до 5 : 18 долларов. 99

6 и старше: $ 17,27

В наличии

3-36-S-90
Состояние: Новое
Артикул: 44944

Шланг PTFE размером 3 36 дюймов, прямой до 90 градусов с внутренней резьбой 3AN

От 1 до 5: 26 долларов.99

6 и старше: $ 24,62

В наличии

3-36-SB
Состояние: Новое
Артикул: 28065

Шланг PTFE размером 3 36 дюймов, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 22 руб. 99

6 и старше: $ 20.95

В наличии

3-36-SS
Состояние: Новое
Артикул: 34573

Шланг из ПТФЭ, 36 дюймов, размер 3, прямая внутренняя резьба 3AN с обеих сторон

от 1 до 5 : 19 долларов.99

6 и старше: $ 18,19

В наличии

3-40-S-90
Состояние: Новое
Артикул: 44963

Шланг из ПТФЭ размером 3 40 дюймов, прямой до 90 градусов с внутренней резьбой 3AN

От 1 до 5: 28 долларов США. 99

6 и старше: $ 26,46

В наличии

3-40-SB
Состояние: Новое
Артикул: 44964

Шланг PTFE размером 3 40 дюймов, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 24 доллара.99

6 и старше: $ 22,78

В наличии

3-40-SS
Состояние: Новое
Артикул: 44965

Шланг из ПТФЭ размером 3 40 дюймов, прямая внутренняя резьба 3AN с обеих сторон

от 1 до 5 : 21 доллар. 99

6 и старше: $ 20,03

В наличии

3-44-S-90
Состояние: Новое
Артикул: 44966

Шланг PTFE размером 3 44 дюйма, прямой до 90 градусов с внутренней резьбой 3AN

От 1 до 5: 29 долларов.99

6 и старше: $ 27,38

В наличии

3-44-SB
Состояние: Новое
Артикул: 44967

Шланг PTFE размером 3 44 дюйма, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 25 долларов США.49

6 и старше: $ 23,24

В наличии

3-44-SS
Состояние: Новое
Артикул: 44968

Шланг PTFE размером 3 44 дюйма, прямая внутренняя резьба 3AN с обеих сторон

от 1 до 5 : 22 руб.99

6 и старше: $ 20.94

В наличии

3-48-S-90
Состояние: Новое
Артикул: 44969

Шланг PTFE размера 3 48 дюймов, прямой до 90 градусов с внутренней резьбой 3AN

От 1 до 5: 30 долларов.99

6 и старше: 28,30 $

В наличии

3-48-SB
Состояние: Новое
Артикул: 44970

Шланг PTFE размером 3 48 дюймов, прямая внутренняя резьба от 3AN до 3/8 дюйма

от 1 до 5: 26 долларов.99

6 и старше: $ 24,62

В наличии

3-48-SS
Состояние: Новое
Артикул: 44971

Шланг из ПТФЭ, 48 дюймов, размер 3, прямая внутренняя резьба 3AN с обоих концов

от 1 до 5 : 23 доллара.99

6 и старше: $ 21,86

В наличии

Хомут для шланга с червячной передачей | Установка и подключение — зажимы

Стандартный зажим для универсальных требований


Материал

  • винт: оцинкованная сталь
  • хомут: оцинкованная сталь

Области применения

  • Крепление легких типов шлангов к соединительным скобам на мобильных и стационарных установках

Свойства

  • прочный
  • защищенный от ржавчины
  • ширина полосы прибл.12 мм
  • толщина ленты прибл. 0,5 — 1 мм

Варианты продукта

диапазон зажима старый артикул нет. новый артикул no. инвентарная единица
мм
25-40 620-025-100 002038 & проверить;
32-50 620-032-100 002040 & проверить;
40-60 620-040-100 002042 & проверить;
50-70 620-050-100 002044 & проверить;
60-80 620-060-100 002046 & проверить;
70-90 620-070-100 002048 & проверить;
80-100 620-080-100 002050 & проверить;
90-110 620-090-100 002052 & проверить;
100-120 620-100-100 002054 & проверить;
110-130 620-110-100 002056 & проверить;
120-140 620-120-100 002058 & проверить;
130-150 620-130-100 002060 & проверить;
140-160 620-140-100 002062 & проверить;
150-170 620-150-100 002064 & проверить;
160-180 620-160-100 002066 & проверить;
170-190 620-170-100 002068 & проверить;
180-200 620-180-100 002070 & проверить;
190-210 620-190-100 002072 & проверить;
200-220 620-200-100 002073 & проверить;
210-230 620-210-100 002075 & проверить;
220-240 620-220-100 002077 & проверить;
230-250 620-230-100 002079 & проверить;
240-260 620-240-100 002080 & проверить;
250-270 620-250-100 002082 & проверить;
260-280 620-260-100 002084 & проверить;
270-290 620-270-100 002085 & проверить;
280-300 620-280-100 002087 & проверить;
290-310 620-290-100 002089 & проверить;
300-320 620-300-100 002091 & проверить;
310-330 620-310-100 002093 & проверить;
320-340 620-320-100 002095 & проверить;
340-360 620-340-100 002096 & проверить;
350-370 620-350-100 002097 & проверить;
370-390 620-370-100 002099 & проверить;
380-400 620-380-100 002100 & проверить;
390-410 620-390-100 002101 & проверить;
400-420 620-400-100 002102 & проверить;
410-430 620-410-100 002104 & проверить;
440-460 620-440-100 002105 & проверить;
450-470 620-450-100 002106 & проверить;
470-490 620-470-100 002108 не
500-520 620-500-100 002109 не

По запросу

  • Доступны по запросу в других размерах и из других материалов.

Массив ( [active] => 6_7_757_9450 )

О зажимах червячной передачи: впускные шланги

Мы продаем как хомуты с постоянным крутящим моментом, так и стандартные червячные хомуты.

Хомуты с постоянным крутящим моментом

Зажимы

с постоянным крутящим моментом — единственный доступный тип зажима, который поддерживает постоянное давление на соединение независимо от расширения или сжатия из-за тепла, а также противостоит резким скачкам давления. Широко используется в системах охлаждения наддувочного воздуха.

Для правильной работы требуется соответствующая настройка (см. Ниже).

На самом деле это высокотехнологичный зажим с червячной передачей, он предлагает широкий ассортимент в пределах каждого размера. Это означает, что один размер с постоянным крутящим моментом может соответствовать нескольким шлангам. Гораздо менее критично, чем T-Bolt, с точки зрения размеров.

Зажимы

с постоянным крутящим моментом были разработаны для решения необычной, но важной проблемы с подпружиненными зажимами, а именно, как справляться с резкими скачками давления.

Металлические диски на болте, которые выглядят как шайбы, на самом деле не шайбы — это тип пружины, называемой пружиной Бельвилля.Использование пружин Бельвилля обеспечивает способность выдерживать расширение и сжатие из-за тепла, аналогично традиционным подпружиненным зажимам, но с дополнительным преимуществом, заключающимся в способности поддерживать давление зажима во время быстрых скачков давления. Они также намного лучше сопротивляются перемещению шланга на фитинге во время этих событий, чем традиционные подпружиненные зажимы.

Если ваша система наддувочного воздуха работает при давлении, близком к максимальному, мы настоятельно рекомендуем использовать зажимы с постоянным крутящим моментом и поддерживать правильную регулировку зажимов.

Полностью облицованный — защищает мягкие шланги, например, силикон.

Все нержавеющие.

Сложная конструкция означает более высокую стоимость.

Регулировка зажима с постоянным крутящим моментом: для начальной регулировки рекомендуется использовать динамометрический ключ. Отрегулируйте от 90 до 125 дюймов / фунт. В этих зажимах используется функция «Проверка крутящего момента» — вы можете визуально проверить надлежащий крутящий момент. Посмотрите на конец болта, противоположный шестигранному концу. Он должен выступать из корпуса примерно на 1/4 дюйма. В состоянии покоя болт выдвигается примерно на 1/8 дюйма, поэтому вам нужно убедиться, что он ближе к 1/4 дюйма — тогда вы будете знать, что зажим правильно затянут.

НЕ ЗАТЯГИВАЙТЕ ИЗБЫТОЧНО — эти хомуты разорвутся, если сильно затянуть. Вы также потеряете преимущество постоянного крутящего момента, если затянете их слишком сильно. Позвольте пружинам Бельвиля выполнять свою работу, поддерживая надлежащий крутящий момент на регулировочном болте (см. Выше).

Червяк — Зажимы зубчатые:

Недорогой и легкий, мы неохотно рекомендуем стандартные зажимы с червячной передачей для любой стационарной установки. Их никогда не следует использовать с силиконовыми шлангами, потому что задняя часть седла может врезаться в мягкий силикон, а силикон может вытекать через открытые прорези при слишком сильном затягивании.

Мы предлагаем их, потому что клиенты запрашивают их, и они могут использоваться в законных целях, например, для создания прототипа системы или для использования с меньшими размерами резиновых шлангов (не силиконовых).

Создание прототипа системы: При планировании системы всасывания с нуля трудно точно предсказать, сколько деталей всасывания потребуется, их длину или даже расположение. Особенно сложно точно предсказать размер, тип и количество зажимов для окончательной версии.

Многие производители заказывают либо все зажимы с червячной передачей, либо комбинацию зажимов с Т-образным болтом для соединений, в которых они уверены, а также некоторые зажимы с червячной передачей для дальнейшего прототипирования. По достижении окончательной конфигурации все зажимы червячной передачи заменяются на Т-образный болт подходящего размера, Т-образный болт с пружинной нагрузкой или зажимы с постоянным крутящим моментом, чтобы сделать установку профессионально выглядящей и надежной.

Наши зажимы с червячной передачей полностью нержавеющие, включая винт.

Может использоваться попарно для большей удерживающей способности.

Важное примечание. Все типы шланговых хомутов следует повторно затягивать после первых нескольких недель использования.

M70 — M90 70 мм x 90 мм хомут для шланга с червячной передачей из нержавеющей стали

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

  • Атрибуты
  • Документы
  • {{спецификация.nameDisplay}}
  • Атрибуты
  • Документы
Марка
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
Марка
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

Делиться

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

50104 Хомуты для шлангов с червячным приводом 3/8 дюйма, емкость от 1/2 до 7/8 дюймов | SAE 6-10 ПК

Представляем хомуты для шлангов с червячным приводом (10 шт.) От POWERTEC .

  • ВКЛЮЧАЕТ: (10) хомуты для шлангов с червячным приводом
  • РАЗМЕР SAE: 6, 1/2 «~ 7/8», 3/8 «ширина полосы
  • НАЗНАЧЕНИЕ: Миниатюрные зажимы для шлангов, используемые для крепления водяных и воздушных шлангов к фитингам для предотвращения утечки потока
  • КАЧЕСТВЕННАЯ КОНСТРУКЦИЯ: Эти регулируемые хомуты для шлангов с червячной передачей из нержавеющей стали обладают антикоррозийными и устойчивыми к высоким температурам свойствами, а также червячным механизмом, предназначенным для регулировки диаметра хомута и приложения давления уплотнения
  • УНИВЕРСАЛЬНОСТЬ: Может использоваться в различных домашних, автомобильных, морских и промышленных применениях, где требуется высококачественный зажимной инструмент.

Они разработаны, чтобы помочь распределить равномерное давление по окружности ваших шлангов, труб, кабелей, трубок и топливопроводов, предотвращая утечку потока и беспрепятственно связывая их с фитингами.Эти гладкие, высокоточные хомуты для шлангов, изготовленные из высококачественной нержавеющей стали 304, имеют идеально прочную конструкцию и практичную конструкцию, идеально подходящую для установки шлангов в ограниченном пространстве.

Простота использования
Эти хомуты для шлангов с червячной передачей оснащены легко регулируемым механизмом с червячной передачей, позволяющим регулировать диаметр в соответствии с вашим индивидуальным проектом и при необходимости прикладывать точное давление уплотнения.

Широко используемые приложения

  • Автомобильная промышленность
  • Электронный
  • Ремонт дома
  • Промышленное
  • Морской
  • и не только!


Технические характеристики

  • Материал: нержавеющая сталь 304
  • Усилие зажима: 1/2 ~ 7/8 дюйма
  • Ширина хомута для шланга: 3/8 дюйма
  • SAE Размер: 6

ВНИМАНИЕ: рак и вред репродуктивной системе — www.P65Warnings.ca.gov

1 5/16 дюйма — 2 1/4 дюйма Червячная передача для шлангового зажима Полностью из нержавеющей стали Лента и винт B28HS

Авторские права на установку комплектующих. Все права защищены.

ВСЕ АВТОРСКИЕ ПРАВА И ТОВАРНЫЕ ЗНАКИ ЯВЛЯЮТСЯ СОБСТВЕННОСТЬЮ ИХ КОМПАНИИ (-И). IPS не заявляет никаких прав собственности или прав на указанные логотипы, названия или продукты, кроме: IPS, логотип ее компании и INSTALLATIONPARTSSUPPLY.COM®.

Предупреждение. Некоторые продукты, предлагаемые IPS, могут подвергать вас воздействию химических веществ, включая свинец, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.Для получения дополнительной информации посетите www.P65Warnings.ca.gov .

Некоторые продукты могут соответствовать или не соответствовать AB1953 по содержанию свинца.

Заказчики / покупатели и, в конечном итоге, пользователь / установщики обязаны знать и знать все законы, касающиеся использования определенных продуктов, таких как устройства предотвращения обратного потока.

IPS является дистрибьютором, а не производителем и поставщиком деталей для установки IPS. Домен .com и его принципы не подлежат никакому ущербу, включая, помимо прочего: судебные иски в связи с неправильным использованием, физическим, имущественным, повреждением водой или иным образом по любой причине.Покупатель / пользователь / установщик заявляет, несет и принимает на себя всю ответственность.

Некоторые изображения предназначены только для иллюстрации и могут быть изменены в соответствии с текущими запасами и / или заводским производством. Цены могут меняться в зависимости от рыночных колебаний.

Совершая покупку, Клиент соглашается со всеми положениями и условиями, изложенными здесь и в Условиях использования IPS247.com®.

Минимум 2 напитка (позиции) и минимум 25 долларов США Требуется заказ
Часы работы офиса: 8:00 — 16:00 по тихоокеанскому времени
* Время звонка по местным властям: 9:00 — 15:00 по тихоокеанскому времени
Прекращение наземной доставки в тот же день: 2: 00pm Pacific
Прекращение экспресс-доставки в тот же день: 13:00 Pacific
Прекращение доставки USPS в тот же день: 13:30 Pacific

* ИЗ-ЗА ЦЕЛЕЙ СТРАХОВАНИЯ ЗАКАЗЫ НА ЗВОНКИ ДОЛЖНЫ БЫТЬ РАЗМЕЩЕНЫ ЧЕРЕЗ ВЕБ-САЙТ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
