Содержание

Типы динамометрических ключей и их особенности

Одним из распространённых видов точного инструмента в автосервисных мастерских, при сборке разнообразных конструкций и оборудования являются динамометрические ключи. Чтобы сделать правильный выбор, вы можете ознакомиться с основными видами динамометрического инструмента в данной статье.

динамометрические ключи предельного типа
динамометрические ключи индикаторного типа
динамометрические отвертки

Динамометрические ключи предельного типа.

Динамометрические ключи предельного типа являются самыми распространёнными. Они часто используются при сборке в машиностроении, в частности в автомобилестроении. Как правило, это серийное производство. Также ключи применяются для обслуживания оборудования и автомототранспорта. Динамометрические ключи предельного типа с большим пределом измерения активно применяются при сборке металлических конструкций и строительных ферм.

Предельные или, другими словами щелчковые, ключи работают по принципу предварительной установки значения момента затяжки. При достижении заданного значения момента срабатывает механизм, раздается оповещающий щелчок, далее ключ временно перестает передавать момент на крепеж.

Предельные динамометрические ключи принципиально подразделяются на ключи регулируемые и ключи с предварительно установленным моментом (preset).

Регулируемые ключи это ключи, на которых момент затяжки регулируется при помощи шкалы.

На ключах с предварительно установленным моментом нужное значение момента предварительно выставляется при помощи тестера или другого оборудования. Это значение не может быть изменено оператором, без использования обозначенного выше оборудования.

Трещоточный механизм упрощает работу оператора, а ключи с возможностью использования сменных головок различного типа позволяют производить работы в труднодоступных местах.

Допустимая погрешность предельного динамометрического ключа фирмы Tohnichi составляет 3%.

Индикаторные динамометрические ключи.

Ключи индикаторного типа применяются для одиночных операций по затяжке, а также для контрольных измерений. Ключи широко применяются в автомобилестроении, в ремонте и сервисе. Ключи индикаторного типа с большим пределом часто используются для контроля крепежа при сборке металлических конструкций и в строительстве.

Этот тип динамометрических ключей подразделяется на:

ключи со стрелочным циферблатом
ключи с прямой индикацией
цифровые индикаторные ключи.

Индикаторные ключи со стрелочным циферблатом — это точный и удобный в работе инструмент. Циферблат показывает величину прикладываемого усилия. Значение на циферблате можно зафиксировать при помощи пойнтера (вспомогательной стрелки).

Динамометрические ключи прямой индикацией момента затяжки используются как при мелкосерийной сборке, так и для контрольных измерений. Это ключи так называемого старого дизайна. Надежный, долговечный и недорогой инструмент.

Точность цифровых динамометрических ключей ±1%. Основное предназначение этой модели контрольное, инспекционное измерение, проверка качества выполненных работ. Для передачи полученных данных при измерениях ключ может быть подключен к компьютеру по кабелю, также существуют версии с подключением при помощи Bluetooth. Широко применяется на участках качества в автомобилестроении.

Чтобы обеспечить предельную точность ключей всех типов рекомендуется проводить периодическую стендовую диагностику и делать калибровку согласно Методике Поверки.

Динамометрические отвёртки.

Преимущество динамометрических отверток заключается в их компактных размерах, позволяющих работать инструментом в узких, вертикальных пространствах, где нет достаточного места для поворота ключа. Диапазоны моментов отверток значительно ниже, чем у ключей.

Основные типы динамометрических отвёрток это:

отвертки предельного типа,
отвёртки индикаторного типа
цифровые отвертки

Отвертки предельного типа с прокручивающейся муфтой предназначены для работ в серийном производстве, обслуживании и т. д. Точность ±3%. Затяжка по часовой стрелке. Подразделением этого типа отверток являются отвертки предельного типа с предустановленным моментом. Значение момента на них предварительно выставляется и не может быть изменено оператором.

Динамометрические отвёртки индикаторного типа с круговым циферблатом используются как для контролируемой затяжки крепежа,так и для контрольных измерений. Точность ±3% от заданного параметра. Затяжка осуществляется по и против часовой стрелки.

Цифровые отвертки с прямой индикацией момента, используется для затяжки крепежа или контроля и инспекции уже произведенных работ. Динамометрическая отвёртка с цифровым дисплеем и трещоточным механизмом Tohnichi имеет точность ±1%. Затяжка также по и против часовой стрелки.

Чтобы обеспечить предельную точность отверток всех типов рекомендуется проводить периодическую диагностику и делать калибровку согласно Методики Поверки.

Если вы хотите купить динамометрический ключ или отвертку, обращайтесь в нашу компанию по телефону: (812) 448 47 90 или e-mail: order@torquework.

ru. Мы поможем подобрать подходящую модель, оформим заказ в короткие сроки и без задержек доставим по указанному адресу.

Динамометрические ключи. Виды и особенности. Рекомендации по применению

Динамометрический ключ является одной из разновидностей гаечного ключа и предназначен для осуществления момента затяжки з точно заданным значением. Область применения ключа очень широка, он незаменим в процессе сборки автомобильного оборудования, строительных и промышленных агрегатов, а также монтаже любых конструкций, где есть необходимость контролировать момент затяжки.

Почему важно в точности соблюдать момент затяжки резьбовых соединений? Болт при правильной затяжке рассчитан на некоторые перепады температуры, давления и нагрузки в целом. Когда меняются условия, резьбовое соединение адаптируется и это не влияет на работу механизма. Если болт перетянуть возникает риск, что он лопнет от нагрузки или перегрева. А если его не дотянуть – есть риск раскручивания соединения.

Моменты затяжки для автомобильной и мотоциклетной техники указываются в специальной сервисной книге «Service manual». Если динамометрический ключ используется в бытовых условиях, узнать момент затяжки для разных диаметров и типов болтов можно в таблице ОСТ 37.001.050-73 или таблице стандартных моментов затяжки.

Существует три основных вида динамометрических ключей: стрелочные, предельные или «щелчковые» и ключи с цифровой индикацией усилия.

Стрелочный или шкальный динамометрический ключ работает по принципу динамометра и показывает величину приложенного усилия в процессе работы. Конструкция данного типа ключа состоит из корпуса, в котором расположен динамометр и индикатора со стрелкой, которые отображают момент затяжки.

Данный тип ключа на сегодняшний день используется реже, чем другие виды в силу его погрешности, которая может составлять 4-20%. Также минусом является то, что момент затяжки необходимо внимательно отслеживать, в процессе закручивания. Отсутствует и трещоточный механизм, что затрудняет работу в труднодоступных местах, и делает этот ключ не лучшим вариантом для автомобилистов.

Несмотря на недостатки, стрелочный ключ обладает и рядом положительных характеристик, которые определяют его востребованность во многих отраслях. Ключ изготавливается из цельной закаленной стали, что обеспечивает его прочность, надежность и долговечность. Из-за простоты конструкции ключ имеет невысокую стоимость. Достаточно большой рабочий интервал до 300 Н·м позволяет использовать ключ для самых разных резьбовых соединений.

Предельный или «щелчковый» динамометрический ключ является одним из наиболее популярных и востребованных на сегодняшний день. Данный вид ключа объединяет высокую точность, доступную цену и удобство в эксплуатации, благодаря чему он и завоевал доверие пользователей.

Принцип работы данного ключа состоит в предварительной установке требуемого значения, после достижения которого, раздается отчетливый щелчок, сигнализирующий о необходимости завершения работы.

Конструкция ключа представляет собой трещотку с присоединительным квадратом для торцевой головки. На рукоятке расположена вертикальная и горизонтальная шкала для установки момента затяжки.

Установка необходимого усилия осуществляется следующим образом: сначала необходимо выбрать на шкале наиболее приближенное значение к необходимому, затем подкрутить рукоятку и установить нулевую отметку на уровне с выбранной. После следует добавлять по единице прокручивая горизонтальную шкалу, пока не получится нужное число.

Так, например, нам необходимо задать значение 32 Н·м, а ближайшее на шкале составляет 28 Н·м. В таком случае необходимо подвести рукоятку с нулевой отметкой к показателю 28 и подкрутить горизонтальную шкалу на рукояти еще на 4 пункта, таким образом достигается необходимый момент 32 Н·м.

Ключ с цифровой индикацией усилия является наиболее точным и удобным в использовании динамометрическим ключом, его погрешность не превышает 1%. Такой вид ключа находится в более дорогом ценовом сегменте за счет расширенного набора функций.

Конструкция цифрового ключа отличается наличием небольшого дисплея, на котором отображаются показатели. В зависимости от модели, такой ключ может быть оснащен звуковой, визуальной или обеими индикациями достижения крутящего момента. Также данный ключ может быть оснащен функцией памяти, в которой хранятся последние показатели, время, дата и даже марка автомобиля.

Цифровой, как и предельный ключ оснащен трещоточным механизмом с реверсом, что позволяет удобно работать с крепежными элементами, имеющими левую и правую резьбу.

Одной из разновидностей цифрового динамометрического ключа является ключ-адаптер с механическим приводом. Устройство соединяется с трещоткой или воротком, а на переходник надевается торцевая головка. Главной особенностью такого ключа является его универсальность, так как он способен работать как с предустановленным значением, так и как динамометр – отображая величину усилия в конкретный момент затягивания болта. Это удобно если пользователю необходимо затянуть болт с усилием, которое меньше нижней границы диапазона ключа. Устройство работает от батареек. Установка момента затяжки, переключение режимов и управление памятью осуществляется кнопками и меню на дисплее.

Выбор динамометрического ключа следует осуществлять исходя из сферы и специфики работы мастера. Если необходим простой и надежный ключ, следует остановить выбор на стрелочном, если нужен точный, практичный и доступный – останавливайте свой выбор на предельном, а если вы ищете максимальной удобный ключ для высокоточных работ с минимальной погрешностью – стоит брать цифровой.

Рекомендации по эксплуатации динамометрического ключа

Чтобы избежать погрешностей в работе ключа запрещается продолжать затягивать соединение после щелчка.
Не стоит превышать максимальную отметку крутящего момента.
Не допускается использование динамометрического ключа в качестве обычной трещотки для затягивания крепежей, не требующих специальных условий.
Запрещается применять дополнительные рычаги и собственный вес для увеличения крутящего момента.
Рекомендуется избегать загрязнения и падения инструмента.
Рекомендуется регулярно выполнять калибровку инструмента.
Хранить ключ необходимо только с ослабленной пружиной в сухом месте, вдали от высоких температур.

Динамометрические ключи | Виды динамометрических ключей, используемых в шиномонтаже

Основные типы динамометрических ключей

Производители инструмента выпускают несколько видов динамометрических ключей:

стрелочные – имеют наиболее простую конструкцию, стрелочную индикацию момента затяжки;
предельные – инструмент с заданным крутящим моментом, позволяет быстро и точно закрутить резьбовое соединение. Отличаются высокой точностью и простотой в эксплуатации;
электронные – имеют цифровую индикацию момента затяжки, отличаются высокой точностью, используется на профессиональных СТО.

Предельные ключи тестируются на специальных стендах, сертификация обязательно проводится раз в год. Стрелочные ключи не только имеют самую высокую погрешность, но и теряют со временем свою точность, вернуть которую невозможно. Именно по этим причинам основным инструментом профессионального шиномонтажа стал электронный динамометрический ключ.

Зачем нужен динамометрический ключ шиномонтажнику

Профессиональный круглосуточный шиномонтаж 24 часа в день обслуживает клиентов. Его мастера не должны допускать таких ошибок, как перезатягивание и недозатягивание колесных гаек. Если эта операция выполняется «на глазок», то нет никакой уверенности в безопасности. Понятно, что потерять гайку, которая раскрутится под воздействием вибрации, приятного мало, но еще больше проблем доставит перезатянутая гайка. Чем это грозит автовладельцу? Результаты могут быть следующими:

сорванная резьба;
деформация ступичных болтов;
лопнувший легкосплавный диск;
прикипание диска к ступице;
лопнувшие шпильки.

Наиболее критический результат – лопнувшие крепежные болты и оторванное колесо.

Перезатянутое колесо практически невозможно открутить обычным гаечным ключом. На трассе многие прибегают к рычагам, с помощью которых к гайкам прикладываются высокийе усилия, которые и приводят к различным видам деформации. Между тем – каждый водитель должен легко откручивать болты, меняя поврежденное колесо на запаску и именно поэтому шиномонтажники Dream Auto используют динамометрические ключи. С их помощью затяжка регулируется в соответствии с требованиями производителя автомобиля. Обязательно используется точный профессиональный инструмент, который обеспечивает идеальный результат при затяжке колесных болтов. Рекомендуем обращаться в шиномонтаж для контроля уровня фиксации после каждого снятия/установки колеса, например, после проведения работ по ремонту подвески.

виды, проверка и настройка с интрукцией отзывами и видео

Ремонт, обслуживание, эксплуатация техники требует соблюдения определённых правил. Чем сложнее устройство, тем больше требований к качеству сборки, точности подгонки деталей и элементов конструкции. Оптимальные условия для функционирования механизмов и узлов определены в инструкциях, руководствах пользователя. Обеспечить необходимые параметры «на глазок» невозможно, нужны специализированные инструменты, в частности, динамометрические ключи, позволяющие получить определённый, измеряемый результат. Но такими приспособлениями нужно правильно пользоваться, ведь от этого зависит работоспособность техники, долговечность и безопасность эксплуатации.

Что такое динамометрический ключ и для чего предназначен

Современные механизмы требуют создания определённых условий при ремонте или обслуживании. В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм). Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.

Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки. Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов. Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:

Трещотка (съёмная насадка).
Гнездо для установки сменных насадок с фиксатором.
Корпус, содержащий пружинный механизм.
Установочная шкала или измерительный элемент.
Фиксатор установки момента.
Рукоять.

Ключ состоит из нескольких элементов

Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год. Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных центров «Ростест», имеющих соответствующее оборудование.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

Тип индикации.
Предельная величина допустимого усилия.
Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

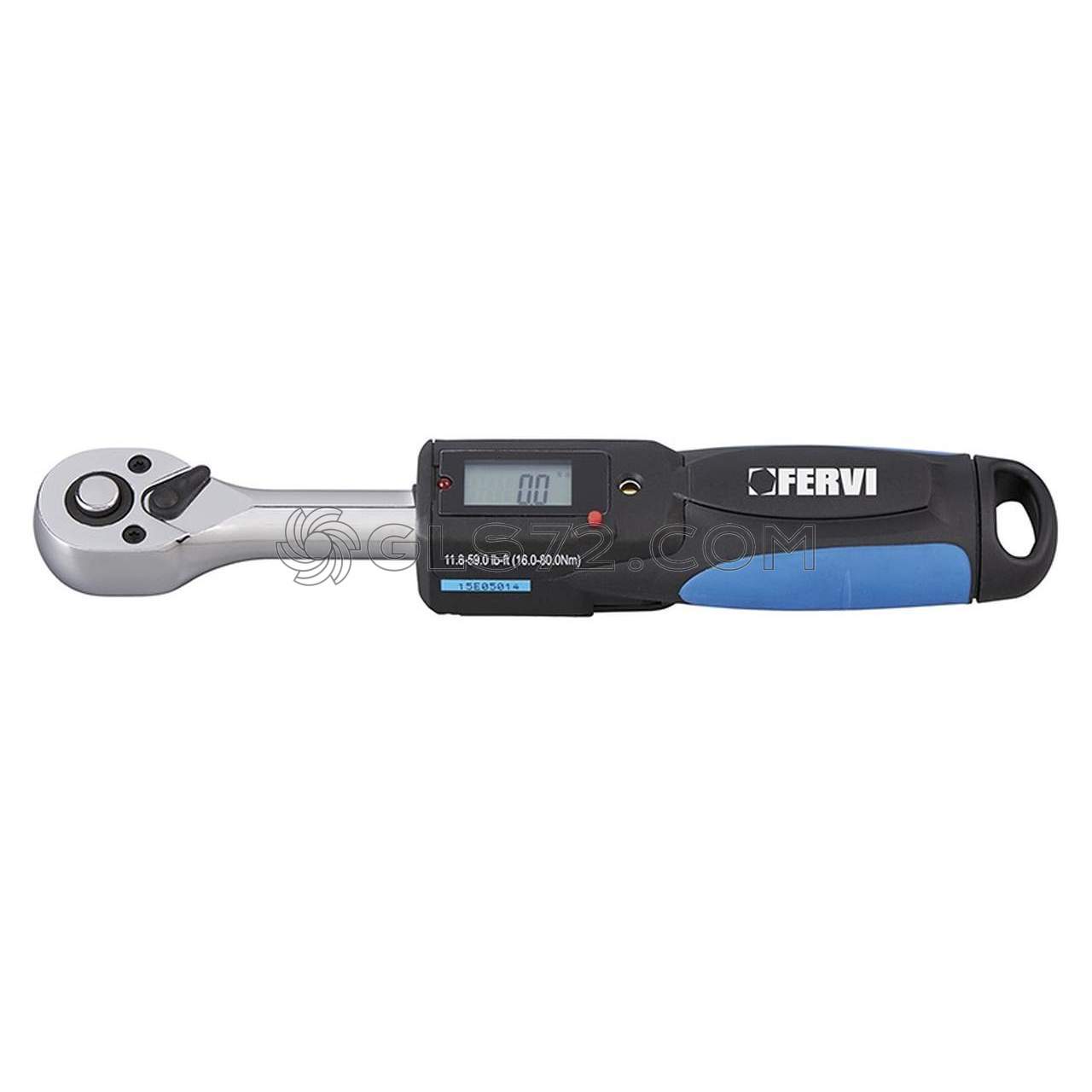

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Внимание! Выбирая ключ, не следует стремиться к приобретению универсальных моделей с большим диапазоном. Чем выше универсальность, тем выше погрешность инструмента. Лучше приобрести несколько ключей с меньшим диапазоном, они обеспечат высокую точность измерений.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа. При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие.

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Как пользоваться динамометрическим ключом

С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя. Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат. Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки.
Не следует пытаться установить значения, выходящие за пределы диапазона ключа.
Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его.
Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента.
Особое внимание следует обращать при работе на низких крутящих моментах.
После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями.
Не допускается использование кусков трубы для усиления момента, только штатные приспособления.
Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.

Важно! Существует некоторая разница между показаниями ключа и конечным усилием на крепёжном элементе, возникающая из-за силы трения.

Рассмотрим особенности пользования разными видами ключей:

Как пользоваться электронным инструментом

Электронные ключи используются для наиболее ответственных и точных работ. Они имеют возможность сохранения настроек, позволяющую значительно экономить время. Это позволяет одним нажатием кнопки переключить параметры устройства. При этом, возможность контролировать показания индикатора есть не всегда, поэтому следует учитывать условия выполнения работы, чтобы избежать осложнений. Усилие затяжки контролируется оператором в режиме реального времени, для получения расширенных возможностей допускается использование усилителей крутящего момента.

В электронных ключах можно сохранить настройки

Стрелочный

Ключи со стрелочной индикацией используются для работы с механизмами средней ответственности. Усилие затяжки контролируется визуально, оператор должен следить за тем, чтобы не превысить допустимое значение. Оптимальными условиями работы являются:

Хорошая освещённость.
Доступность соединительных элементов, позволяющая качественно контролировать показания индикатора.

Отсутствие условий может вызвать превышение допустимого усилия и разрушение крепёжного элемента.

Работать этим ключом рекомендуется только в условиях хорошей освещённости

Использование ключей рожкового типа

Динамометрические ключи рожкового типа используются в условиях доступности соединений, исключающих соскальзывание насадки с головки болта или с гайки. Не рекомендуется использование таких ключей на больших крутящих моментах, когда чрезмерное усилие способно сорвать насадку с крепежа. Размеры насадок и крепежа должны точно соответствовать друг другу, чтобы не вызвать расклепывания рожков, изменяющего размеры и выводящего насадку из строя.

Размеры ключа и крепежа должны строго соответствовать

Щелчкового типа

Ключи щелчкового типа позволяют контролировать усилие осязательными способами. Это удобно при работе в условиях плохой видимости, сложной конфигурации механизма. Затяжка производится только до щелчка, продолжать вращение после него не следует. Особенное внимание следует обращать при слабых усилиях, когда щелчок может прозвучать раньше, чем этого ожидает оператор.

Настройка предельного усилия производится путём совмещения данных на шкале рукояти и рычага ключа. Основная шкала даёт грубую настройку с шагом в 5 Нм, а дополнительная обеспечивает тонкую настройку в пределах 5 Нм, для получения точной требуемой величины.

Следует учитывать, что даже для однотипных образцов ключей могут существовать собственные требования и особенности эксплуатации, поэтому пользоваться инструментом без изучения технического описания или инструкции нельзя. Также необходимо следить за соблюдением интервала поверок, чтобы обеспечить точность индикации крутящего момента.

Затягивать крепления нужно до щелчка механизма ключа

Как определить момент затяжки (с таблице)

Крутящий момент, оптимальный для этого соединения, указывается в паспорте или инструкции к механизму. При этом, такая информация даётся далеко не для всех соединений, а только для наиболее важных и ответственных. В некоторых случаях допустимые величины вовсе не указываются, что создаёт возможность разрушения крепежа с неприятными последствиями. Для определения предельных или оптимальных величин прилагаемого усилия существует специальная таблица. Ниже приведена таблица с номинальными величинами и предельными значениями.

Как правильно, крутящий момент соединений должен быть указан в техническом документе

Используя эту таблицу, вы сможете определить передельный параметр затяжки болтов

Использование этих таблиц поможет выбрать нужный режим затяжки крепежа, самостоятельно определить пределы прочности отдельных узлов или соединений. Приведённые значения действительны только для крепежа, воздействие на элементы механизма не учитывается.

Существуют удлинители (усилители) для динамометрических ключей. Они увеличивают длину рычага, позволяя изменить диапазон инструмента и получить большее значение усилия затяжки крепежа. Это удобно для пользователя, позволяет обходиться одним ключом, не приобретая несколько разных типоразмеров. При использовании удлиняющих насадок показания шкалы инструмента приходится пересчитывать, так как величина прилагаемого момента меняется.

Удлинителя для динамометрических ключей помогают получить больший параметр затяжки болта

Использовать удлинители, не соответствующие конструкции ключа, запрещается.

Отзывы

Судя по отзывам пользователей, единого мнения о качестве и свойствах инструмента не существует. Эта ситуация объяснима, так как уровень квалификации и специфика выполняемых работ могут быть самыми разными, поэтому и точки зрения значительно отличаются друг от друга.

Использование динамометрических ключей позволяет получить оптимальное качество соединения элементов механизмов, систем. Инструмент такого типа имеет смысл применять только для соединения достаточно важных или ответственных деталей, где нельзя допускать отклонений от номинальных значений крутящего момента. Пользование динамометрическими ключами требует знания их конструкции и умения правильно настроить инструмент на нужное значение.

Оцените статью: Поделитесь с друзьями!

Динамометрический ключ принцип действия

По поводу того, нужен ли обычным автолюбителям динамометрический ключ, ведутся долгие и жаркие споры. А между тем, все в данной ситуации, в общем-то, достаточно просто. Давайте разберемся, что такое динамометрический ключ, как им пользоваться и как хранить.

Что такое динамометрический ключ

По сути своей это обычный ключ, который оснащается динамометром, и позволяет затягивать резьбовые соединения с точно заданным усилием. Другими словами, если в документации к вашему автомобилю сказано, что затяжка гаек на колесах должна производиться с усилием в 110 ньютон метров, то обеспечить данное условие вы сможете только при помощи динамометрического ключа. Именно точность момента затяжки того или иного узла или соединения, и является преимуществом, которое обеспечивают динамометрические ключи. Рассмотрим теперь основные разновидности данного инструмента.

Виды динамометрических ключей

Сверху вниз: шкальный, стрелочный, электронный и предельный динамометрические ключи

Динамометрические ключи можно разделить на два основных типа:

Индикаторные динамометрические ключи в свою очередь бывают:

Наиболее высокой точностью обладают конечно же электронные ключи, тогда как остальные два вида, не могут похвастаться высокой точностью показаний.

Что же касается предельных ключей, то нужное значение усилия здесь выставляется перед началом работы. А когда вы достигаете этого значения, ключ издает щелчки или же срабатывает другой механизм сигнализации.

В основном, те, кто пользуется подобным инструментарием, выбирают ключи предельные. Электронные ключи слишком дорогие, к тому же в быту для простого автолюбителя и не требуется идеальная точность. Кроме того, не всегда удобно контролировать показания динамометра. А с предельным ключом, все достаточно просто. Выставил нужное значение и работаешь, не отвлекаясь ни на какие шкалы, стрелки, циферблаты. Поэтому, даже опытные мастера на СТО, предпочитают именно ключи предельного типа. К тому же, придельные динамометрические ключи дольше сохраняют высокую точность работы, в сравнении с индикаторными не электронными аналогами.

Существуют так же ключи односторонние и реверсивные. Первые пригодны только для затяжки правой резьбы, а вторые могут работать и с левой нарезкой. Следовательно, реверсивные модели будут гораздо универсальнее.

Различаются динамометрические ключи и по диапазону измеряемых усилий. Самые маленькие из них работают в диапазоне от одного до шести Ньютон метров, а наиболее распространенные автомобильные динамометрические ключи могут работать в диапазоне от сорока до двухсот НМ.

Читайте также: Что такое ГБЦ в автомобиле.

Так нужен ли автовладельцу динамометрический ключ

Некоторые владельцы автомобилей и даже некоторые автомеханики утверждают, что динамометрический ключ, в общем-то для обычного автолюбителя, вещь бесполезная и ненужная. Колеса дескать, можно затянуть и без особой точности, а все остальное уже удел специалиста.

Между тем, сами эти умельцы не отрицают, что ремонт и замену многих узлов на своих автомобилях, они проводят самостоятельно. Другое дело, что со временем появляется опыт и довольно-таки точное ощущение достаточности прикладываемого усилия, особенно когда это родной и насквозь знакомый автомобиль. А что делать тем, у кого такого опыта нет? Зарваные болты, сломанные шпильки, лопнувшие гайки или головки, все это может стать результатом отсутствия динамометрического ключа. Особенно сегодня, когда в автомобилях иностранного производства, активно применяются различные сплавы и цветные металлы.

Кроме того, динамометрический ключ позволяет достигать такой важной вещи, как равномерность затяжки всех болтов или гаек, что даже на колесе будет совсем не лишним, а ведь есть ситуации, когда это обязательное условие.

Кстати говоря, динамометрический ключ, будет полезен и для современных велосипедистов. Ведь новые, облегченные модели двухколесных транспортных средств включают в себя и алюминий, карбон и другие материалы, которые при перетягивании соединений могут давать трещины, разрушаться и приходить в негодность.

Как пользоваться динамометрическим ключом

Собственно каких-то особенных отличий между работой ключом обычным и ключом динамометрическим, не существует. Вы задаете нужное усилие, если это ключ предельный, или же контролируете его зрительно, если ключ индикаторный. А далее, вы затягиваете гайку или болт, до тех пор, пока не достигнете требуемого момента, вот собственно и все.

Единственное, что никакие удлинители плеча рычага при работе с динамометрическими ключами не допускаются. Другими словами, если на обычный ключ, вы можете надеть кусок трубы, чтобы увеличить прикладываемое усилие, то здесь такого делать нельзя. Ключ конечно же не испортится, но ни о какой точности его, речь идти не будет. Поэтому, работать придется исключительно руками. Нужные значения для усилия в той или иной ситуации, искать следует в документации к автомобилю или иному техническому средству, с которым вы планируете работать таким ключом.

Хранить динамометрический ключ, как и любой точный инструмент, следует в чистом сухом месте, а если это ключ придельного типа, то его необходимо ставить на минимальное значение усилия, чтобы пружина, которая имеется внутри такого ключа, была расслаблена. Тогда ключ прослужит вам дольше, и дольше будет сохранять точность показаний.

Читайте также: Какая компрессия должна быть в двигателе.

Видео на тему

Недавно приобрела такой ключик!
Немало водителей для установки колеса применяют баллончик, будучи уверенными в том, что данный инструмент является весьма приемлемым для этого и его будет вполне достаточно.
Однако, они не подозревают о том, что для этого можно использовать другие инструменты, и уж точно не знают о том, как пользоваться динамометрическим ключом, который очень сильно облегчает эту задачу.
А между тем, очень зря. Ведь используемые для колес гайки требуют, как, в общем-то, гайки в целом, определенных усилий для их затягивания, причем усилие это измеряется преимущественно в 100Нм.
При этом учитывать усилие следует в обязательном порядке, потому как при закручивании ее не до предела вы можете столкнуться с тем, что она попросту слетит.
Не избежать проблем и при излишнем усилии, которое может привести к срыву резьбы и шпильки.
Учитывая это, использование динамометрического ключа является наиболее целесообразным вариантом, который, однако, требует общей информированности о том, как следует его использовать, а также о том, какие свойства в целом для него характерны.
Перед тем, как пользоваться динамометрическим ключом, не лишним будет знать то, что с его помощью можно обеспечить абсолютную точность в усилии по затяжке болтов и гаек.

При работе этим инструментом только с гайками, усилие может быть определено вами в пределах 100Нм.
Регулировка на конкретно определенное усилие – это возможность, в принципе, всех ключей, однако забывать о том, что чем ближе будет непосредственно к размеру диапазона уровень регулировки, тем более точным будет само усилие.
Учитывая это, лучше, если вы приобретете ключ, интервал усилий которого составляет 40-210Нм, хотя, собственно, именно этот диапазон является наиболее распространенным в продаже.
Кроме самого ключа следует также приобрести головку – лучше, если она будет более длинной, это позволит в процессе затяжки не задевать руки и ключ.
Переходя непосредственно к использованию ключа, определим несколько основных действий для этого процесса.
Для начала следует разблокировать штопор, после чего, при одновременном вращении рукоятки, устанавливаем усилие на показатель в 100Нм.

Данное число можно получить из 98 (в виде числа на шкале) и 2 (определенного делением рукоятки). Вполне возможно, что в зависимости от варианта ключа, шкала имеет определенные отличия.
Далее необходимо установить головку – теперь ключ полностью готов к проведению работ с его помощью.
Теперь необходимо установить в такое положение «трещотку», при котором гайка будет откручиваться.
Далее гайку одеваем непосредственно на ключ, затем ослабляем ключом гайку.
Здесь, в момент равенства степени затяжки с моментом установленным ключом будет издан щелчок, уведомляющий об этом, после чего следует прекратить закручивание.
Затем процедуру следует повторить для остальных гаек.
По завершению работы в обязательном порядке следует установленный момент ослабить до минимума, хранение должно осуществляться только в таком виде.
Преимущество работы с данным ключом заключается в том, что процесс становится в целом достаточно легким, кроме того, у такого ключа удобная и длинная ручка, что также добавляет удобства в работе.

При этом, отличительной особенностью в сравнении с баллончиком является то, что для отвинчивания плотно посаженной гайки не придется прыгать, кроме того, прикладывать можно любые усилия, не сосредотачивая внимания на том, щелкнет он или не щелкнет.
Кстати, проверку гаек следует осуществлять каждый раз после достижения отметки в очередных 500км пробега.

Время на чтение: 6 минут

Огромное количество авторемонтных мастерских и шиномонтажей в каждом населённом пункте России практически полностью избавили автолюбителей от необходимости самостоятельно ковыряться в собственных автомобилях, устраняя неисправности.

Однако нередко случаются ситуации, когда на пустынной дороге срочно возникает необходимость замены колеса на запаску, и дорожный набор с минимальным количеством инструментов здесь приходится очень кстати. В комплекте вещей первой необходимости у каждого предусмотрительного водителя обязательно должен быть динамометрический ключ.

Устройство ключа

Принцип работы динамометрического ключа

Многие начинающие автолюбители часто задают вопрос — как пользоваться динамометрическим ключом? Данное устройство представляет собой универсальный инструмент, предназначенный для использования различных накидных насадок на гайки, а также внутренних шестигранников в целях откручивания или затягивания автомобильных крепежей. Ключ имеет очень простую конструкцию, и обучиться его использованию может практическим каждый автолюбитель.

Дальше в изделии идёт высокопрочный элемент, влияющий на всю работу инструмента, — квадратный стержень из закалённой стали, на который устанавливаются все рабочие насадки в наборе.

Все элементы ключа заключены в прочный корпус из стали, и на нём может быть нанесено резиновое покрытие для предотвращения скольжения инструмента в руке. Внутри ключа спрятан пружинный блок, позволяющий автолюбителю регулировать усилие.

На краю насадки стоит специальный пластиковый фиксатор, который позволяет зафиксировать нужное усилие и не сорвать гайку.

Ключ индикаторного типа

Виды динамометрических ключей

Ключи могут быть нескольких видов в зависимости от принципа работы, устройства пружинного механизма, качества, производителя и стоимости изделия. Все ключи можно разделить на следующие основные категории:

Индикаторного, либо стрелочного типа — содержат на корпусе динамометр со стрелочным циферблатом, что очень просто для определения усилия, а также данный инструмент имеет относительно низкую стоимость, потому что в нём нет сложных цифровых устройств. Прибор имеет и минус — при определении усилия он даёт погрешность до 6-8 % от точных показаний.
С электронным индикатором — принцип работы и конструкция прибора практически та же самая за исключением того, что в нём цифровая круглая шкала заменена электронным дисплеем. Прибор даёт более точные измерения, и суммарная погрешность не превышает 1 %, однако в то же время он стоит дороже и в случае падения может быстро разбиться.
Щелчкового типа. Этот инструмент имеет градуированную рукоять с бегунком, регулируется небольшим усилием руки, при каждом из которых раздаётся характерный звук. Погрешность данного прибора не превышает 4 %, что гораздо ниже, чем у индикаторного ключа, но больше, чем при использовании электронного изделия. По цене данный ключ находится в среднем диапазоне и является наиболее популярным.

Электронный ключ

Как пользоваться динамометрическим ключом щелчкового и иного типа

Чтобы правильно воспользоваться инструментом, автолюбителю не потребуется каких-либо особых навыков, достаточно лишь 2-3 раза самостоятельно затянуть или открутить гайку. Для каждого изделия надлежащего качества имеется инструкция по использованию прибора, в соответствии с которой необходимо выполнить следующие шаги:

Выбрать подходящую насадку, которая будет соответствовать размеру гайки.
На рукоятке выстраивается необходимое предельное усилие, которое требуется приложить к крепежу.
После настройки шкалы необходимо зафиксировать винт, который будет определять это усилие и не даст мастеру сорвать гайку.
Рабочий орган ключа накидывается на гайку и происходит затяжка. Автолюбитель может не переживать, что сорвёт крепёж, так как при достижении выставленного усилия прибор начнёт трещать и прокручиваться вхолостую.

Предельные усилия для затяжки болтов

Чтобы правильно затянуть автомобильные болты и гайки, не повредив их, мастер должен быть в курсе того, какие усилия являются предельными в зависимости от длины, диаметров элементов, качества стали, из которых они изготовлены. Эти данные по предельному крутящему моменту приведены в таблице.

Резьба/шаг, мм	Класс прочности 4,6	Класс прочности 5,8	Класс прочности 8,8	Класс прочности 10,9	Класс прочности 12,9
5/0,8	2,1	3,5	5,5	7,8	9,3
6/1,0	3,6	5,9	9,4	13,4	16,3
8/1,25	8,5	14,4	23,0	31,7	38,4
10/1,5	16,3	27,8	45,1	62,4	75,8
12/1,75	28,8	49,0	77,8	109,4	130,6
14/2,0	46,1	76,8	122,9	173,8	208,3
16/2,0	71,0	118,1	189,1	265,9	319,7
18/2,5	98,9	165,1	264,0	370,6	444,5
20/2,5	138,2	230,4	369,6	519,4	623,0
22/2,5	186,2	311,0	497,3	698,9	839,0
24/3,0	239,0	399,4	638,4	897,6	1075,2
27/3,0	345,6	576,0	922,6	1296,0	1555,2
30/3,5	472,3	786,2	1257,6	1766,4	2121,6
33/3,5	636,5	1056,0	1699,2	2380,8	2860,8
36/4,0	820,8	1363,2	2188,8	3081,6	3696,0
39/4,0	1056,0	1756,8	…	3955,2	4742,4

Как правило, шкала инструмента градуирована в Нм, но иногда можно увидеть на ней показатели усилий в килограммах.

Динамометрический ключ в наборе с насадками

Правила корректного использования ключа

Чтобы динамометрический ключ служил долго и не ломался, мастера на СТО дают различные советы своим клиентам. Основные рекомендации по безопасному пользованию данного инструмента приведены ниже:

Не рекомендуется применять данное дорогостоящее изделие в качестве баллонного ключа или трещотки, откручивая и закручивая им все виды гаек или болтов, потому что он является лишь измерительным инструментом и прибор может быстро выйти из строя, так как у него сломается пружинный механизм.
Все накидные или шестигранные насадки должны быть только безударными, так как любые грубые сотрясения приведут к увеличению погрешности измерительной шкалы.
Лишь одна устанавливаемая на прибор штатная насадка может точно передать нужный момент на крепёж, исходя из произведения силы и плеча, заложенных в динамометре. Если же использовать какие-либо переходники, гибкие или жёсткие удлинители, то показатель на приборе будет сильно разниться с фактическим усилием.
Категорически не разрешается применение самодельного рычага, например, обрезка трубы. Излишнее усилие на трещотку приведёт к поломке пружинного механизма и скорому износу прибора. Допускается оказывать усилие на крепёж лишь при помощи имеющегося плеча на рукояти.
Один из главных принципов эксплуатации прибора — это бережное отношение к нему. Его ни в коем случае нельзя бросать, оказывать ударные воздействия на рукоять, так как циферблат обязательно собьётся.
Динамометрический ключ, только что приобретённый в магазине, не может сразу эксплуатироваться по назначению. Перед первой затяжкой реального болта ключом надо несколько раз поработать при холостом нагружении, то есть дать инструменту минимальное значение на шкале и провернуть 5-7 раз до характерного звука трещотки.
Данный инструмент почти полностью состоит из движущихся металлических деталей, и долгое его хранение без работы во влажных условиях неминуемо приведёт к коррозии. Чтобы этого не произошло, его следует всегда убирать в сухое прохладное место, при длительном хранении без использования регулярно смазывать машинным маслом, а перед новой эксплуатацией — настроить для работы.
Обязательна установка шкалы на ноль после использования. Это связано с тем, что при любом значении, отличном от начального, пружинный механизм всегда находится в напряжении, из-за чего прочный металл пружины может быстро «устать» и погрешность показаний существенно возрастёт.

Вечных механизмов не бывает, и пружина рано или поздно подвергается пластическим деформациям, что требует её ремонта или замены. Данная процедура выполняется в любой точке ремонта автомобильного инструмента и называется поверкой прибора. Так, после проведения данной процедуры его точность возрастает до первоначальных значений.

Станция техобслуживания

Динамометрический ключ — прибор всё-таки профессиональный, и в инструментах каждого автолюбителя иметь его вовсе не обязательно. Кроме того, надо помнить, что электронный прибор всегда более чувствителен, чем механический, поэтому он может быть использован не только при ремонте авто, но и во время эксплуатации электронных приборов или иного высокоточного оборудования.

Динамометрические ключи

Назначение динамометрических ключей

Динамометрический инструмент — это прецизионный инструмент для затяжки резьбовых соединений с точно заданным моментом. При проектировании любых строительных конструкций, любого промышленного или строительного оборудования, любой техники, предполагается её сборка с определенным значением крутящего момента для каждого конкретного соединения.

Рекомендации по выбору динамометрического ключа

Для начала необходимо определиться с типом динамометрического ключа: предельного типа, стрелочный, шкальный. Если вам необходимо видеть значение крутящего момента, выбирайте стрелочный или шкальный ключ. На циферблате стрелочного ключа 2 стрелки: первая показывает номинальное значение величины крутящего момента, вторая стрелка фиксирует максимальное значение момента затяжки. На шкальном ключе можно увидеть значение момента только когда вы им затягиваете. Для затягивания с особо высокой точностью (сборка узлов двигателя, ответственных строительных конструкций) используйте ~~стрелочные~~ ключи; для быстрой сборки с нужным моментом затяжки (затягивание анкерных болтов, затяжка болтов при шиномонтаже) применяйте ключи предельного типа.

Правила работы с динамометрическими ключами

Прежде всего необходимо ознакомиться с инструкцией по эксплуатации на инструмент. Необходимо подбирать модель ключа так, чтобы нужный вам момент затяжки находился примерно в середине диапазона работы ключа. Ни в коем случае не превышайте максимальный момент на который рассчитан ключ, это повредит его механизм. Динамометрические ключи предельного типа следует хранить с установленным нулевым значением. Берегите корпус ключа от деформаций и повреждений — это может привести к подклиниванию внутреннего механизма и неточности показаний.

Нарушения правил пользования чаще всего приводит к поломке храпового механизма и выходного квадрата.

Виды динамометрических ключей

Все динамометрические ключи можно разделить на два вида: это ключи предельного типа и ключи индикаторного типа.

Ключи динамометрические индикаторного типа бывают: стрелочные, шкальные или электронные.

Ключи динамометрические предельного типа: ломающиеся, щелчковые.

Динамометрический инструмент

Динамометрический инструмент – это высокоточное приспособление с механизмом измерения усилия затяжки. С помощью динамометрического инструмента производят точную затяжку крепежных изделий с необходимым крутящим моментом.

Чаще всего инструмент со встроенным динамометром применяется для ремонта и обслуживания автомобилей, коммерческого транспорта, промышленного оборудования, строительной техники и сборки высокотехнологичных механизмов. Во всех этих случаях слишком сильно или слабо затянутый крепеж подвержен риску сорваться или ослабнуть и выпасть, что может привести к значительным повреждениям механизма и нанести ущерб здоровью людей.

Динамометрические ключи

Наиболее распространенный вид высокоточного инструмента для крепежа. Конструктивно представляют собой трещотку для торцевых головок, в привод которой вмонтирован измерительный механизм.

Динамометрические ключи предельного типа (для быстрой затяжки резьбовых соединений с точно заданным крутящим моментом). Также именуются Пружинные динамометрические ключи. Погрешность в работе ключа не превышает 4 %, при условии, что вы своевременно выполняете поверку инструмента на специальном стенде. Сертификат соответствия необходимо подтверждать ежегодно в Ростест.
Стрелочные динамометрические ключи. Также именуется Торсионный динамометрический ключ. Точность таких ключей не самая высокая, погрешность измерений составляет от 5 % до 20 %. Кроме того, в силу своих конструктивных особенностей динамометрический ключ со временем утрачивает точность и не поддается регулировке;
Динамометрические ключи с цифровой индикацией момента (для контроля затяжки «ответственных» резьбовых соединений). Также именуются Электронные динамометрические ключи. Погрешность такого ключа обычно не превышает 1 %.

Применение и виды динамометрических гаечных ключей – «Nord West Tool»

Люди, далёкие от промышленности, уверены, что болтовое соединение в процессе монтажа должно затягиваться до отказа. Однако это не всегда так. Существуют узлы, в которых гайки должны затягиваться со строго определённым усилием (моментом) – ни больше, ни меньше. Эта задача решается с помощью специальных гаечных ключей, называемых динамометрическими.

Данный инструмент используется в следующих отраслях промышленности.

Производство летательных аппаратов.
Автопром.
Точное машиностроение.
Строительство.

Болтовые соединения с регламентируемым затягивающим моментом используются повсеместно при монтаже и прокладке трубопроводов – как магистральных, так и производственных (на химических заводах). Поэтому для выполнения данных работ необходимо применение динамометрических гаечных ключей. Это требование обязательно указывается в документации, на основании которой выполняется сборка.

Для чего требуется точное обеспечение момента?

Требования по обеспечению определённого затягивающего усилия связаны с наличием специфического свойства, присущего металлам, а именно изменению размеров металлических изделий в зависимости от температуры. Если затянуть гайку без ограничения момента, то при температурных колебаниях резьбу может, что называется, «сорвать». Если же, напротив, узел собрать недостаточно плотно, то это вызовет ослабление резьбы, особенно, в объектах, которые эксплуатируются в динамичных условиях (автомобили, самолёты). В обоих случаях это чревато выходом объекта из строя и причинением значительного ущерба, а иногда здоровью и даже жизни людей.

В этой связи гайки необходимо затягивать с точно рассчитанным усилием. Значение момента в каждом конкретном случае определяется в зависимости от марки металла и, конечно же, от габаритных размеров метиза (длины, диаметра, шага резьбы). Расчёт усилий выполняется проектировщиками объекта, и величина момента указывается в проектно-монтажной документации.

Виды динамометрических ключей

Все динамометрические ключи являются накидными. Они, как правило, комплектуются сменными головками. Инструменты подразделяются на следующие типы:

предельные;
торсионные;
индикаторные.

Предельный динамометрический ключ напоминает собой трещотку. Затягивание соединения осуществляется до щелчка. Момент является регулируемым. Торсионные оснащаются специальной шкалой, над которой располагается стрелка, угловое смещение которой при повороте ключа показывает величину затягивающего усилия. Индикаторный ключ представляет собой, по сути, дальнейшее развитие торсионной модификации с той только разницей, что механическая стрелка трансформировалась здесь в миниатюрный цифровой дисплей.

Гайковёрты

Отдельным типом динамометрического инструмента являются настраиваемые гайковёрты. Принцип действия этих устройств состоит в отключении электродвигателя при достижении крутящим моментом заданного значения. В пневматических модификациях мотор отключается за счёт срабатывания клапана, через который стравливается воздух в тот момент, когда усилие становится равным установленной величине. Компактные динамометрические гайковёрты находят частое применение в автосервисах, поскольку их использование позволяет обеспечивать высокую производительность работ.

В заключение следует сказать, что резьбовое соединение может быть не только болтовым, но и винтовым. Узлы, в которых винт затягивается с заданным моментом, встречаются не очень часто, но, тем не менее, используются. Поэтому к динамометрическому инструменту относятся не только гаечные ключи, но и отвёртки со сменными жалами разных видов. Они так же могут быть предельными, торсионными и индикаторными. Последние используются чаще всего.

вернуться назад

Зачем нужен динамометрический ключ

Крутящий момент — это крутящая сила. Мышца, которую вы прикладываете к верхней части банки с завинчивающейся крышкой, — это крутящий момент. И когда вы используете гаечный ключ для резьбового крепления (такого как болт, гайка, винт или шпилька), вы прикладываете крутящий момент, чтобы либо затянуть, либо ослабить его. Но насколько туго туго? Некоторые типы крепежных деталей, многие из которых используются на различных механических устройствах, включая автомобили, требуют затяжки до определенной величины, чтобы компонент работал должным образом.Вот где пригодится динамометрический ключ. Какой динамометрический ключ самый лучший? Сказать нелегко. Самый простой способ ответить на этот вопрос — указать на то, что существует множество хороших вариантов (несколько предложений см. В списке в конце этой статьи), поэтому важно знать, что делает динамометрический ключ и что вам нужно знать, чтобы найти лучший динамометрический ключ для вас.

Как работает динамометрический ключ?

Разница между обычным ключом и динамометрическим ключом заключается в том, что последний показывает — с помощью электронного окошка, щелчка, иглы или датчика — точное значение силы, приложенной к его рукоятке. Важно, но малоизвестно, что для многих крепежных изделий требуются очень специфические требования к затяжке. Когда дело доходит до определенных гаек и болтов на автомобилях, догадываться, что они «достаточно тугие», почти никогда не бывает.

Зачем он мне?

Почему важно точно знать, какое усилие или крутящий момент прилагается? Если слишком ослабить, застежка может открепиться, что явится очевидной проблемой. Слишком плотно, и застежка или застегиваемая часть могут быть повреждены или деформированы. Например, чрезмерно затянутая проушина на колесе может привести к короблению тормозного ротора, менее эффективному торможению, преждевременному износу тормозов и значительным неудобствам из-за застревания проушин.Вы даже можете отломать шпильку колеса (резьбовую часть). С другой стороны, недостаточная затяжка этих гаек может привести к ослаблению крепления, падению и падению колеса. Вот почему в большинстве руководств пользователя указан крутящий момент для гаек.

Getty Images

Если вы планируете провести какие-либо серьезные работы на своем двигателе или некоторых основных компонентах трансмиссии, вам обязательно понадобится динамометрический ключ. Например, чрезмерная затяжка болтов крепления головки блока цилиндров может легко привести к дорогостоящим повреждениям и катастрофической потере охлаждающей жидкости. Слишком затянутые болты выпускного коллектора могут вызвать его растрескивание. Характеристики крутящего момента настолько важны для правильного ремонта автомобиля, что большинство руководств по ремонту предоставляют их вместе с этапами ремонта, а затем также включают их в таблицы на последней странице с указанием местоположения крепежа, обозначения и отдельных характеристик. Сила крутящего момента может быть измерена в единицах метр-килограмм (мкг), ньютон-метр (Нм) и фунт-фут (фунт-фут).Если вы покупаете новый гаечный ключ, убедитесь, что он откалиброван с использованием тех же единиц измерения, которые используются в ваших процедурах ремонта, или имейте под рукой таблицу преобразования. У большинства автомобилей, продаваемых в США, характеристики крутящего момента выражены в фунт-футах.

Как работает динамометрический ключ

Существуют приличные динамометрические ключи в различных ценовых категориях (40–140 долларов США) с размерами головок под торцевой ключ, ⅜, ½, ¾ и 1 дюйм. Меньшие по размеру обычно используются для таких вещей, как установка чувствительных переключателей температуры в хрупких литых корпусах.Более крупные используются для большого закручивания гаек шкива коленвала или трансмиссии. Как и в случае с торцевыми ключами, вы можете справиться с большинством основных потребностей в ремонте с помощью гаечного ключа на ½ дюйма. (Именно такой размер мы используем в испытательном гараже Car and Driver для затяжки гаек.)

Getty Images

Типы динамометрических ключей

Существует четыре основных типа динамометрических ключей, каждый из которых имеет несколько отличающиеся принципы работы: лучевой или отклоняющий, циферблатный, ручное переключение и цифровой.Типы лучевых и циферблатных индикаторов используют простую механическую систему, которая подключается к стрелке, которая парит над шкалой крутящего момента, прикрепленной к ручке или циферблатному индикатору. Когда к изгибающейся рукоятке гаечного ключа прикладывается сила, шкала или циферблат показывает величину крутящего момента, эквивалентную отклонению рукоятки. Если вы покупаете световой или циферблатный индикатор, вам понадобится большой указатель или циферблат для работы в темных местах под капотом.

Для некоторых гаек и болтов угадать, достаточно ли они затянуты, недостаточно.

отличаются друг от друга и удивительно удобны в использовании. У них есть регулируемое кольцо вокруг основания ручки, которое позволяет вам установить точный крутящий момент, который вы хотите приложить к гайке или болту. Когда вы затягиваете крепеж до установленного крутящего момента, храповой механизм громко щелкает, чтобы предупредить вас о том, что установленный крутящий момент достигнут, и вам следует прекратить затяжку. Во время затяжки не нужно рассматривать трудно читаемые циферблаты. При ввинчивании и выкручивании ручки индикатор перемещается вверх и вниз по шкале, изменяя точку, в которой происходит щелчок, указывающий на крутящий момент.

Цифровые динамометрические ключи — одни из самых дорогих и точных. В них используется электронный тензодатчик внутри ручки для отправки сигнала на светодиодное окно. Минусом является то, что с ними нужно обращаться осторожно и требуется аккумулятор.

Для правильных измерений важно, чтобы гаечный ключ был откалиброван и сохранен на минимальном уровне, а также знать, проводятся ли измерения на сухих или смазанных крепежных изделиях.

Какой динамометрический ключ самый лучший?

Лучший динамометрический ключ для вас — это тот, который соответствует вашим потребностям с точки зрения возможностей и цены.Динамометрические ключи существуют так давно, есть много качественных. Вам не нужны самые дорогие, и вам подойдут многие фирменные ключи. Вам действительно нужно решить, для какой работы он вам нужен, но в целом гаечный ключ на ½ дюйма сделает большую часть того, что вам нужно. Именно такой размер мы используем в гараже Car and Driver , чтобы закрутить колеса на наших тестовых автомобилях и устроить всевозможный механический хаос. Вот несколько вещей, которые вам понадобятся от качественного динамометрического ключа:

Надежный рычаг для крутящего момента от 20 до 150 фунт-футов.
Удобная ручка для ситуаций, когда жир или масло делают вещи скользкими.
Сертификат точности ISO 6789 (плюс-минус 4 процента на срок до 25 000 циклов).
Защитный футляр, обеспечивающий долгий срок службы в суровых условиях цеха.
Для ключей кликер-типа, простой, быстрый и точный крутящий момент набора регулировка с помощью стопорного кольца.

А теперь иди и начни затягивать!

Затяните болты вправо с помощью этих высококачественных динамометрических ключей

Динамометрический ключ для приводных микрометров на 1/2 дюйма

Зубчатый ключ Динамометрический ключ для приводного микрометра 1/2 дюйма

Динамометрический ключ с крутящим моментом 1/2 дюйма, приводной микрометр промышленного бренда CDI

Цифровой динамометрический ключ с приводом 1/2 дюйма

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

8 типов динамометрических ключей для сантехнических и автомобильных работ

Фото: depositphotos.com

Для начинающих и опытных ветеранов в гараже часто бывает полезен динамометрический ключ. Он привыкает прикладывать определенный крутящий момент (или крутящую силу) к гайке, болту или стягивающему винту — ни больше, ни меньше. И во многих сценариях, связанных с автомобилем или водопроводом, пользователю необходимо применить крутящий момент , точный крутящий момент , указанный для конкретного применения.

Многие энтузиасты коллекционируют несколько ручных ключей на протяжении многих лет, в то время как другие, возможно, накопили свои коллекции сериями покупок для выполнения необходимых задач в прошлом. Самое время проверить, какие типы динамометрических ключей у вас уже есть, или составить короткий список специальных версий, которые могли бы пополнить коллекцию. В частности, существует восемь типов динамометрических ключей, которые, как правило, наиболее часто используются экспертами в области автомобилестроения или сантехники, а также обычными любителями проектов в гараже.Продолжайте читать, чтобы познакомиться с этими инструментами и узнать подробности о том, что каждый из них делает лучше всего. Их наличие под рукой означает, что гайка или болт никогда не станут слишком тугими.

Фото: amazon.com

1. Динамометрический ключ Click

Динамометрический ключ Click присутствует практически в каждом ящике с инструментами и является любимцем поклонников при выполнении базовых работ. Как правило, чрезмерного затягивания можно избежать с помощью визуальных манометров или индикаторов крутящего момента, которые сообщают пользователю, когда следует прекратить скручивание. Но некоторые работы выполняются в ограниченном пространстве или требуют достижения в пути, препятствующего видимости уровней давления.Для этих работ идеально подойдет динамометрический ключ. Динамометрический ключ со щелчком можно предварительно настроить на определенный уровень крутящего момента. Внутренний щелкающий звук и механизм сцепления предназначены для остановки или проскальзывания при достижении заданного значения. Эти динамометрические ключи с защелкой можно приобрести в различных размерах и пределах крутящего момента.

Подходит для: Труднодоступные работы, требующие заданного уровня крутящего момента.

Выбор редакции: Динамометрические ключи Click найти так же легко, как и использовать.Благодаря отчетливому щелчку на рукоятке и слышимости, динамометрический ключ TEKTON ½ дюйма с приводным щелчком (доступен на Amazon) является отличным дополнением к коллекции.

Фото: amazon.com

2. Динамометрический ключ для балки

Вам будет сложно найти автолюбителя, у которого нет динамометрического ключа для балки в ящике для инструментов. Этот тип динамометрического ключа позволяет затягивать болты с точной степенью затяжки, установленной производителями или автопроизводителями. Если у вас есть задача, требующая точных рекомендаций по крутящему моменту, простой в использовании динамометрический ключ для балки предлагает поворотную рукоятку. При приложении давления эта конструкция балки обеспечивает исключительную точность на кончике инструмента. Рукоятка, если ее держать правильно, будет оказывать давление на крайний конец, как рычаг, только прикладывая предварительно выбранный крутящий момент. Крутящие моменты балки также приходят с различными сигналами при достижении уровней крутящего момента, что всегда приветствуется в шумной гаражной среде.

Подходит для: Крепление с точным соблюдением требований по герметичности, особенно на автомобилях.

Выбор редакции: Если у вас его еще нет, то динамометрический ключ Tooluxe 03703L ⅜ и ½ дюйма с двумя балками (доступен на Amazon) предлагает универсальность двух размеров в одном инструменте. Вал длиной 17 дюймов отлично подходит для более распространенных применений крутящего момента.

Фото: amazon.com

3. Динамометрический ключ с разрезной балкой

Динамометрический ключ с разрезной балкой относится к семейству динамометрических ключей для балок и аналогичным образом работает с использованием двух балок для точной затяжки.Он работает, открывая петлю и устанавливая желаемый уровень крутящего момента. Некоторые модели предлагают функцию щелчка, чтобы предупредить пользователя о достижении настройки. Большинство энтузиастов гаража прибегают к динамометрическому ключу с разрезной балкой, когда чрезмерная затяжка недопустима. Если вы работаете с крепежом, для которого требуется заводская настройка затяжки, а максимальная точность является в приоритете, динамометрический ключ для расщепленной балки отлично справится с этой задачей. Перед покупкой подумайте о точности и удобстве захвата, а также о размере привода и необходимых диапазонах крутящего момента.Они могут стоить от 100 до 800 долларов в зависимости от возможностей.

Подходит для: Прецизионное затягивание до заданного значения при случайном перетягивании невозможно.

Выбор редакции: Гайковерт Precision Instruments PREC2FR100F с делением балки ⅜ дюйма с гибкой головкой (доступен на Amazon) производится в США и поставляется с футляром для хранения и сертификатом соответствия калибровке. Этот бренд заслужил уважение механиков в коммерческой среде.

Фото: amazon.com

4. Электронный динамометрический ключ

Как следует из названия, этот динамометрический ключ представляет собой цифровую платформу, в которой внутренние множители объединены с электродвигателем, что идеально подходит для любого HVAC, промышленного, автомобильного и аэрокосмические сценарии. Вы можете запрограммировать уровни крутящего момента и использовать звуковой индикатор или считывать данные со светодиодного дисплея по ходу движения. Технически подкованные пользователи могут также использовать дополнительные функции, в том числе настройки памяти и возможность загрузки данных на компьютер для использования в спецификациях и таблицах. Наличие в этих ключах чувствительных датчиков и технологий не снижает их долговечность или прочность.

Подходит для: Электронное сохранение настроек и работа с цифровыми приложениями.

Выбор редакции: Что касается всего пакета, рассмотрите регулируемый цифровой динамометрический ключ Summit Tools серии WEA (доступен на Amazon). Этот динамометрический ключ изготовлен из высококачественной нержавеющей стали и поставляется в защитном футляре для хранения.

Фото: protorquetools.com

5. Динамометрический ключ с проскальзыванием

Динамометрический ключ с проскальзыванием является важным инструментом в ящике для инструментов, отчасти из-за простоты использования и обычного применения. Они отлично подходят для небольших работ с низким крутящим моментом, в том числе для быстрого откручивания упорных гаек и болтов в повседневных проектах или для деликатных электрических компонентов. Как только будет достигнут уровень крутящего момента, динамометрический ключ будет действовать так, как следует из названия: скользить и автоматически сбрасывать давление. Во время скручивания вы можете снова увеличить крутящий момент, но никогда не будет опасности чрезмерного затягивания сверх установленных для гаечного ключа пределов.

Подходит для: Работы с низким крутящим моментом.

Выбор редакции: Продвинутая модель, такая как динамометрический ключ с предустановленным проскальзыванием Seekonk MR-1½ (доступный на ProTorqueTools.com), поставляется с сертификатом калибровки NIST и имеет минимальный диаметр головки, что делает ее идеальной для тех, кто труднее работает. добраться до мест.

Фото: amazon.com

6. Гидравлический динамометрический ключ

Когда болты большие, и требуется прецизионный крутящий момент на более высоком, чем обычно, уровне, мощность гидравлического динамометрического ключа облегчает затяжку и ослабление.Сам гаечный ключ можно использовать непосредственно в контакте с гайкой или в тандеме с ударной головкой. Гидравлический динамометрический ключ — это обновленная версия традиционного ручного ключа для тяжелых условий эксплуатации. Фактически, для покупки одного из этих типов динамометрических ключей может потребоваться поездка к промышленному поставщику. Они могут быть невероятно легкими и тихими в использовании, с идеальными результатами на хорошо смазанных крепежных деталях и с точными уровнями крутящего момента.

Подходит для: Используется с более крупными болтами или в тех случаях, когда требуется более высокая точность крутящего момента.

Выбор редакции: Высококачественный гидравлический динамометрический ключ Enerpac W4000X (доступен на Amazon) относится к надежным инструментам марки W-серии и имеет низкопрофильный шестигранник.

Фото: amazon.com

7. Динамометрический ключ отклоняющей балки

Этот инструмент, также известный как динамометрический ключ отклоняющей балки с двойным сигналом, разработан с механизмом двойного отключения, который предлагает фиксирующий штифт индикатора, а также визуальные и звуковые сигналы, используемые для считывания уровней крутящего момента и обеспечивающие звуковую и визуальную обратную связь. Давление крутящего момента прилагается к отклоняющим балкам, а не к цилиндрическим пружинам, обычно используемым в конструкции динамометрических ключей, что, по мнению некоторых, приводит к тому, что эти ключи переживают свои традиционные аналоги. Другие считают, что динамометрические ключи с отклоняющей балкой дают более стабильные показания. Запатентованная Warren & Brown Tools в 1948 году, эта конструкция продолжает быть популярной среди многих энтузиастов гаража.

Подходит для: Более точные показания крутящего момента в течение увеличенного срока службы.

Выбор редакции: Если вы готовы добавить один из них в свой набор инструментов, вы можете найти динамометрический ключ Powerbuilt 649972 с приводом отклоняющей балки с приводом ½ дюйма в крупных розничных магазинах оборудования или на Amazon.К нему прилагается сертификат калибровки и удобный жесткий футляр для хранения.

Фото: amazon.com

8. Динамометрический ключ без ступицы

Динамометрический ключ без ступицы идеален для сантехников и монтажников труб при работе с муфтами, установкой труб и чугунных работ без ступицы. как установка грунтовых труб. Эта обычно T-образная рукоятка этого гаечного ключа проста в использовании в различных средах и обеспечивает высокую точность при крутящем моменте. В мире сантехники слишком большой или слишком маленький крутящий момент при соединении труб приводит к утечкам, так что это кардинально меняет правила игры.

Подходит для: Сантехнических или трубопроводных работ, когда утечки возможны, но нежелательны, или вы работаете с фитингами без ступицы.

Выбор редакции: Динамометрический ключ RIDGID 31410 902 (доступен на Amazon) включает пожизненную гарантию на весь срок службы ключа.

9 различных типов динамометрических ключей — турболты

Последнее обновление: 5 октября 2020 г.

Любой инструмент, который можно использовать для затяжки гайки или болта с определенным крутящим моментом, называется динамометрическим ключом.По сути, эти инструменты представляют собой торцевые ключи, но с дополнительными деталями, позволяющими измерять крутящий момент. Проще говоря, крутящий момент — это величина силы вращения, которая вызывает вращение. Обычно он измеряется с шагом в фут-фунт. Динамометрические ключи наиболее часто используются для затяжки болтов на колесах автомобилей, но имеют много дополнительных целей. Существует девять различных типов динамометрических ключей, каждый из которых имеет свои преимущества и недостатки.

Динамометрический ключ Click

Это самый распространенный тип динамометрических ключей, который широко доступен почти везде.Динамометрический ключ со щелчком использует механизм сцепления, который откалиброван для точного измерения приращений в фунтах-футах. Наиболее распространенная форма сцепления, используемая в гаечных ключах, использует пружину и шариковый фиксатор. Когда пружина обнаруживает, что было применено необходимое количество силы, она может освободиться и вытолкнуть шар из своего места, вызывая щелкающий звук.

Динамометрический ключ этого типа имеет большую точность, чем многие другие доступные динамометрические ключи. Он также имеет то преимущество, что дает звуковую подсказку, в отличие от визуальной, которую механик может упустить.

Примеры

Динамометрический ключ для балки

Динамометрический ключ с балкой — это самая простая форма инструмента. Он использует две балки для расчета и индикации приложенного крутящего момента. Одна из балок может свободно перемещаться на одном конце, что позволяет ей указывать на печатной шкале, прикрепленной к гаечному ключу, величину приложенного крутящего момента.

Примеры

Динамометрический ключ для тапочек

В гайковерте с динамометрическим ключом все измерения выполняют шарик и кулачок.Ролик воздействует на кулачок и фиксирует его на месте, когда приложено достаточное усилие. Если оператор пытается добавить больше силы, кулачок проскальзывает, поэтому больше не прикладывает крутящий момент.

Примеры

Динамометрический ключ для отклоняющей балки

Динамометрический ключ с отклоняющей балкой использует отклоняющую балку вместо пружины для определения крутящего момента. В результате получается инструмент, который не нужно так часто калибровать. Кроме того, он обычно более долговечен, чем другие типы динамометрических ключей.Его общая работа такая же, как и у обычного динамометрического ключа для балки; единственная разница между ними заключается в том, как гаечный ключ отклоняющей балки реагирует на относительное смещение.

Пример

Динамометрический ключ без хаба

Динамометрические ключи без ручки не используются в автомобилях, отсюда и название. Сантехники используют их для затяжки трубных муфт. Обычно они выглядят как гаечные ключи с Т-образной рукояткой и используют сцепление и трещотку. Вы не можете отрегулировать крутящий момент на динамометрических ключах без гайковерта, они предварительно настроены так, что могут затягивать муфты, не повреждая их.

Электронный динамометрический ключ

Электронные динамометрические ключи позволяют точно отображать крутящий момент на цифровом экране. В них используется тензодатчик, который крепится к торсионному стержню. Они могут сохранять любые измерения, сделанные во внутренней памяти устройства, которые можно распечатать или просмотреть на компьютере. Обычно они используются в кузовных мастерских для обработки или на автомобильных заводах для обеспечения качества.

Пример

Динамометрический ключ Mechatronic

Если вы разбираетесь в механизмах динамометрических ключей со щелчком, вы очень быстро поймете идею мехатронных динамометрических ключей.Они используют ту же физику для определения крутящего момента, но вместо того, чтобы просто предлагать щелчок для обратной связи, они могут хранить информацию в электронном виде.

Пример

Гидравлический динамометрический ключ

Гидравлические динамометрические ключи, используемые для больших крутящих моментов, требующих максимальной точности, используют свойства вытеснения воды и движения для измерения крутящего момента. Чаще всего они используются в авионике и тяжелой технике.

Пример

Программируемый динамометрический ключ с электронным управлением

Эти инструменты работают так же, как электронные динамометрические ключи, но также могут измерять угол, который использовался для затяжки крепежа.Для этого они используют гироскоп. Это позволяет распознать и учесть ранее отрегулированные крепежные детали. Они также могут отображать предел текучести крепежа. Производители любят использовать эти инструменты для документирования процесса затяжки под контролем угла. Это связано с тем, что в этих приложениях угол приложения работает рука об руку с величиной крутящего момента, необходимой для правильной работы оборудования.

Пример

Теперь, когда вы знакомы с различными типами динамометрических ключей, ознакомьтесь с нашими рекомендуемыми динамометрическими ключами здесь! Я испробовал и протестировал каждый из них и могу гарантировать, что вы не разочаруетесь.

4 типа динамометрических ключей и способы их использования

Динамометрический ключ — бесценный инструмент для автомобильных работ. Чаще всего используется для затяжки гаек колесных болтов в соответствии с точными спецификациями, его можно использовать для многих задач ремонта и технического обслуживания автомобилей. В этой статье мы рассмотрим, что такое динамометрический ключ, четыре различных типа динамометрических ключей и как использовать динамометрический ключ.

Что такое динамометрический ключ?

Крутящий момент — это крутящая сила, которая заставляет что-то вращаться.Вы часто слышите, как слово «крутящий момент» используется для описания различных компонентов автомобиля, особенно его двигателя внутреннего сгорания. Но крутящий момент может относиться к любой части автомобиля, которая либо вращается сама по себе, либо требует, чтобы кто-то другой вращал ее. Это не обязательно должны быть большие части. Они могут быть такими маленькими, как болты и гайки.

Динамометрический ключ регулярно используют механики при ремонте автомобиля. Это особый тип гаечного ключа, который отличается от стандартного гаечного ключа, поскольку он откалиброван для обеспечения соответствующего крутящего момента для затяжки гайки или болта.В большинстве случаев динамометрический ключ представляет собой торцевой ключ, который упрощает затягивание и отвинчивание гаек и болтов.

Есть несколько областей автомобиля, в которых требуется использование динамометрического ключа при ремонте или замене. Например, есть проушины, которые соединяют обод шины с колесом. Каждый раз, когда вам нужно заменить шину, вам нужно использовать динамометрический ключ для снятия гаек. А когда возникают более интенсивные механические работы, вам понадобится динамометрический ключ для снятия болтов с головок цилиндров, деталей трансмиссии и двигателей.

Конечно, это области, где вы должны позволить механику взять верх. Единственное, что вам нужно сделать, это заменить шины динамометрическим ключом.

4 типа динамометрических ключей

Существует 4 различных типа динамометрических ключей: динамометрический ключ с балкой, электронный динамометрический ключ, динамометрический ключ со щелчком и динамометрический ключ со шкалой. Самый дешевый и простой в использовании — динамометрический ключ для балки. Самый точный из них — динамометрический ключ с максимальным сроком службы. Самая большая разница между ними заключается в том, как они приспосабливаются и как читают.

Динамометрический ключ со шкалой — Динамометрический ключ со шкалой идеально подходит для измерения крутящего момента. Когда вы используете инструмент, есть встроенный датчик, который позволяет вам видеть, какой крутящий момент прилагается или уже был приложен к чему-то вроде гайки или болта. Это полезно, если вы хотите проверить крутящий момент или проверить его самостоятельно.

Динамометрический ключ для балки — Конструкция динамометрического ключа для балки довольно старомодна, но некоторым она нравится. Динамометрический ключ для балки прост в использовании.Однако здесь нет датчиков или цифровых экранов, поэтому нет возможности измерить величину крутящего момента. Но это отличный гаечный ключ для базового использования в автомобилях, например для затяжки или ослабления гаек и болтов.

Электронный динамометрический ключ — Электронный динамометрический ключ является одним из самых современных ключей. Он оснащен цифровым экраном, на котором отображается текущий крутящий момент гаечного ключа во время его использования. Вы также можете настроить гаечный ключ так, чтобы он издавал звук, мигал или вибрировал при достижении заданного крутящего момента.Существуют датчики, определяющие используемую крутящую силу.

Динамометрический ключ Click — Динамометрический ключ Click имеет регулируемую шкалу, которая позволяет изменять текущую настройку крутящего момента для различных применений. Это высококачественный гаечный ключ, который позволяет очень быстро затягивать и откручивать гайки и болты. Он также доступен по цене и используется на многих автомобильных и промышленных предприятиях.

Как использовать динамометрический ключ

Конструкция обычного динамометрического ключа проста.Это стальная ручка с цилиндрической застежкой на конце. Крепеж имеет глубокую канавку, которую вы размещаете на гайке или болте. Затем вы просто крутите ручку рукой, как и с любым другим гаечным ключом. Однако вы обнаружите, что динамометрический ключ намного проще в использовании, чем стандартный гаечный ключ из-за формы крепежа. Он идеально подходит для гайки и болта, которые вы пытаетесь ослабить или затянуть. Таким образом, исключается проскальзывание, как это часто бывает со стандартными гаечными ключами.

Типы динамометрических ключей: какие использовать?

Если вы занимаетесь проектами «сделай сам» или даже у вас есть опытный механик, динамометрический ключ — важный инструмент. Если задача связана с затяжкой крепежных деталей, неправильное использование динамометрического ключа приведет к повреждению гаек и болтов.

Существует четыре основных типа динамометрических ключей, поэтому бывает сложно определить, какой из них лучше всего подходит для ваших нужд. Давайте взглянем на эти четыре гаечных ключа и посмотрим, что их отличает, а также когда использовать каждый из них.

Динамометрические ключи различных типов

1. Электронный (цифровой) гаечный ключ

Электронный динамометрический ключ оснащен светодиодным экраном, на котором отображается текущий крутящий момент, что дает преимущество в точности. Вы можете легко предварительно настроить эти ключи на требуемый уровень крутящего момента. Вы также можете увеличивать и уменьшать крутящий момент, требуемый при затяжке крепежа, с помощью кнопок, имеющихся на гаечном ключе.

Две функции, которые пригодятся при использовании электронного динамометрического ключа, — это звуковые и физические оповещения.Звуковые сигналы и вибрация укажут, что вы достигли желаемого уровня крутящего момента. Однако, поскольку он поставляется с этими дополнительными функциями, вы можете найти этот тип гаечного ключа немного более дорогим по сравнению с механическими альтернативами.

2. Динамометрический ключ балки

Разработанный в конце 1920-х годов динамометрический ключ для балки может выглядеть немного старомодно, но это самый простой и самый простой вариант.

Головку и рукоятку гаечного ключа отделяет гибкий рычаг, который позволяет пользователю прикладывать точный необходимый крутящий момент.Тем не менее, в отличие от электронного гаечного ключа, динамометрический ключ для балки не имеет цифрового экрана, поэтому невозможно определить величину прилагаемого крутящего момента. Когда вы оказываете давление на руку, шкала перемещается.

Хотя динамометрический ключ дешевле по сравнению с электронным вариантом, он прослужит так же долго.

3. Динамометрический ключ с защелкой

Динамометрический ключ с защелкой — отличный инструмент, особенно для ремонта автомобилей, строительства и технического обслуживания машин. В случаях, когда важна затяжка болтов, данный инструмент обязательно пригодится.

Механическая шкала с выемкой на рукоятке ключа легко читается и определяет крутящий момент. Когда гаечный ключ издает слышимый щелчок, это означает, что желаемый уровень крутящего момента достигнут.

Некоторые люди также «чувствуют» щелчок. Однако, если вы продолжите затягивать болт после того, как услышите это, вы можете повредить крепеж.

4. Динамометрический ключ с механической шкалой

Динамометрический ключ с механической шкалой помогает проверить и подтвердить величину прилагаемого крутящего момента.Динамометрический ключ с круговой шкалой также работает как гаечный ключ для затяжки, но это еще не все. Затягивать болт до тех пор, пока он не покажется правильным, — это слишком рискованный шаг ради безопасности. Таким образом, динамометрический ключ с круговой шкалой помогает тестировать и проверять величину крутящего момента в определенных соединениях.

Стрелка памяти покажет максимальное значение крутящего момента соединения. Некоторые модели также имеют звуковую и визуальную обратную связь, которая помогает определить максимальное значение крутящего момента. Это, в свою очередь, гарантирует, что ваши гайки и болты надежно затянуты.

Чем отличаются эти ключи?

1. Точность

Динамометрические ключи разных типов имеют разную степень точности. Тем не менее, гаечный ключ должен иметь точность не менее 95%. Также важна четкость масштаба гаечного ключа. Если вы чувствуете, что гаечный ключ недостаточно точен, вы всегда можете повторно откалибровать его.

2. Размер

При выборе гаечного ключа учитывайте различные размеры головки. Для небольших гаек и болтов используйте-дюймовый привод, а для легковых и грузовых автомобилей выберите-дюймовый привод.Для больших гаек и болтов используйте привод ½ дюйма. Однако в случае сомнений выберите гаечный ключ с головкой разного размера.

3. Прочность

Обратите особое внимание на используемые материалы, поскольку большинство гаечных ключей состоит из значительного количества пластмассовых деталей. Хотя они могут выполнять свою работу первые несколько раз, эти ключи не могут прослужить очень долго. И наоборот, тяжелые материалы могут быть слишком громоздкими для использования.

4. Ручка

Для большинства людей это может быть не важно, но при выборе динамометрического ключа важна хватка.Захват обеспечивает безопасность и точность при приложении крутящего момента.

5. Хранилище

Для обеспечения точности и точности вашего инструмента вы должны хранить его в безопасном месте или в ящике для хранения. Большинство динамометрических ключей поставляется с футляром, если у вас его нет, вы можете подумать о его покупке. Также не забудьте установить самый низкий крутящий момент перед сохранением. Это поможет сохранить пружину в целости.

Последние мысли

Несмотря на то, что существует множество динамометрических ключей, обязательно определите, какие функции требуются вашему проекту.Если вы не можете определиться, динамометрического ключа классической балки обычно более чем достаточно. С учетом сказанного, новые функции, такие как звуковые сигналы и щелчки, полезны по соображениям безопасности.

Список литературы

Как правильно выбрать динамометрический ключ?

Иногда покупка нового инструмента для мастерской может показаться простым и понятным решением. Однако сравнение брендов, характеристик продукта и приложения, для работы с которым требуется инструмент, иногда может внести путаницу в процесс принятия решений.Когда дело доходит до принятия решения о покупке, принимается во внимание множество факторов, таких как — Цена — Качество — Характеристики продукта — Простота использования — Долговечность. Все эти аспекты в основном побуждают покупателя выбрать лучший продукт с соотношением цены и качества. Каждый потребитель, независимо от того, покупает ли он автомобиль, дом или инструмент, ожидает соотношения цены и качества, и это правильно. Поэтому покупка инструмента, который не совсем подходит для работы или не соответствует высоким стандартам, которых вы ожидаете, в конечном итоге окажется неудачной покупкой. Одним из наиболее часто используемых инструментов в автомобильной сфере является динамометрический ключ. Наряду с набором гаечных ключей и головок нет ни одной мастерской, в которой бы регулярно не использовался хотя бы один или несколько динамометрических ключей. Таким образом, динамометрический ключ — это инструмент, который позволяет пользователю контролировать силу или крутящий момент, прилагаемые при затяжке или ослаблении болта.

Динамометрический ключ обычно имеет датчик, показывающий величину крутящего момента, прилагаемого в процессе работы, чтобы гарантировать, что гайка или болт не затянут с недостаточным или чрезмерным усилием.Динамометрические ключи предназначены для различных применений как в автомобильной, так и в промышленной сфере. Размеры и вместимость варьируются от малых, средних и крупных. Диапазон крутящего момента для моделей небольшого размера обычно составляет от 30 до 200 дюймов. фунты. (4-22 Нм) с квадратом ¼ «или 3/8». Ключ этого размера подходит для повседневного использования с приложениями с низким крутящим моментом и широко используется для обслуживания трансмиссий. Для моделей среднего размера диапазон низкого крутящего момента составляет от 20 до 30 фунт-футов. (17 или 34 Нм) с диапазоном высокого крутящего момента приблизительно 250 фунт-футов.(332 Нм) и обычно поставляются с переходником с квадратным хвостовиком ½ дюйма. Это хороший вариант для ремонта и ремонта двигателей. Для тяжелых автомобилей также доступны гаечные ключи еще большей емкости, которые имеют диапазон до 1000 футо-фунтов (1320 Нм). и промышленное использование, такое как обслуживание грузовиков, машин и тяжелого оборудования.

Когда дело доходит до динамометрических ключей или любого другого инструмента, иногда можно упустить из виду определенные факторы, которые определят, будет ли принято разумное решение о покупке.Долговечность и долговечность инструмента являются одним из важнейших критериев при определении качества продукта. Например, как долго прослужит продукт? Будет ли это длиться 1 или 2 года или 20 или 30 лет, и будет ли это чем-то, что можно будет передать следующему поколению? Будет ли динамометрический ключ таким же точным после 500, 1000 или 5000 применений, как при первом использовании? Какова будет общая стоимость владения динамометрическим ключом с учетом регулярных калибровок и ремонтов? Что касается качества, одним из важных аспектов является проверка характеристик динамометрического ключа на соответствие австралийским или международным стандартам точности.

Большинство моделей имеют допуск точности для отображаемого выходного крутящего момента. Например, некоторые марки и модели имеют допуск +/- 4%, +/- 2% или даже +/- 1%. Чем ниже допуск, тем точнее будет показание, так как истинное показание будет в пределах указанного + или процентного допуска. Чтобы помочь в процессе принятия решений, мы составили обзор некоторых из различных типов динамометрических ключей, доступных на рынке, чтобы помочь вам принять правильное решение.

Динамометрический ключ типов

Динамометрический ключ для отклоняющей балки

Динамометрический ключ с отклоняющей балкой зарекомендовал себя как инструмент, который передается из поколения в поколение, благодаря испытанной австралийской конструкции, которая существует уже более 50 лет. Они работают за счет приложения крутящего момента к отклоняющей балке, а не к винтовой пружине, что продлевает срок службы гаечного ключа, а также обеспечивает исключительную точность. Функция двойного сигнала (визуального и звукового) гарантирует, что оператор знает, когда был достигнут желаемый крутящий момент.Недостатком является то, что он не содержит храпового механизма, который некоторые могут предпочесть, и большинство моделей можно использовать только в одном направлении для затяжки гаек или болтов. Однако, прикрепив к динамометрическому ключу отклоняющей балки такие изделия, как храповой переходник или угловой переходник, можно преодолеть определенные препятствия, и ключ станет более универсальным. Динамометрический ключ для отклоняющей балки имеет простую конструкцию, обеспечивающую проверенные результаты и надежность. Это продукт, который будет сохранять свою точность в течение длительного времени, так как не содержит изнашиваемых деталей.Убедитесь, что продукт, который вы покупаете, является австралийским оригиналом или его имитацией.

Динамометрический ключ для микрометров

Пожалуй, наиболее часто используемый и универсальный динамометрический ключ, который вы найдете в любой механической мастерской, — это динамометрический ключ Micrometer. Настройка крутящего момента просто регулируется поворотом рукоятки до достижения правильной настройки крутящего момента на стволе инструмента. Вращение ручки по часовой стрелке сжимает внутреннюю пружину, и когда вы прикладываете крутящий момент к гайке или болту, инструмент щелкает, чтобы вы знали, что был достигнут правильный крутящий момент.Одним из основных преимуществ ключа для микрометра является его храповая функция для работы как левой, так и правой рукой. Они отличаются четким тормозным действием при достижении заданного крутящего момента. Функция автоматического сброса гарантирует, что гаечный ключ автоматически вернется в исходное положение после использования, сняв нагрузку с пружины и убедившись, что он снова готов к работе. Его прочная и прочная конструкция делает его идеальным инструментом для повседневного использования. Один из недостатков заключается в том, что из-за приложения силы к изнашиваемым деталям, таким как внутренняя цилиндрическая пружина, требуется регулярная повторная калибровка. В зависимости от марки и места производства качество и цена могут варьироваться от дешевых и неприятных до профессиональных. Следует проявлять осторожность с ключами для микрометров, поскольку обычно вы получаете то, за что платите. Более дешевые модели могут очень быстро выйти из строя.

Динамометрические ключи с циферблатом

Динамометрические ключи циферблатного типа обычно считаются одними из самых точных типов динамометрических ключей. Циферблатный ключ — единственный тип динамометрических ключей, окончательное показание которого не зависит от положения ключа, удерживаемого рукой.Динамометрические ключи циферблатного типа шире, чем некоторые другие типы, поэтому их может быть сложно использовать в труднодоступных местах, а шкала шкалы всегда должна быть в поле зрения, чтобы определять прилагаемый крутящий момент. Гаечные ключи с круговой шкалой обычно дороже, чем другие типы гаечных ключей, однако они чрезвычайно точны. Помимо использования в автомобилях, они также используются в аэрокосмической и оборонной промышленности.

Динамометрические ключи с электронным / цифровым считыванием данных

имеют цифровой экран считывания, который позволяет пользователю программировать предел крутящего момента.Тензодатчик, прикрепленный к торсионному стержню, посылает сигнал на датчик для определения силы крутящего момента на единицу, который затем отображается на светодиодном индикаторе. Светодиодные индикаторы уведомят пользователя о приближении к желаемой настройке крутящего момента и о достижении настройки крутящего момента вместе с звуковым сигналом предупреждения. Некоторые модели также имеют внутренний компьютерный чип, который позволяет сохранять измерения крутящего момента, а затем загружать их в базу данных для ведения учета. Это также полезно для любых требований аудита.Электронные или цифровые гаечные ключи снизились в цене за последние несколько лет и теперь стали намного доступнее и доступнее для большинства автомобильных механиков. Однако многие пользователи обнаруживают, что новые динамометрические и угловые ключи выполняют точно такую же функцию с дополнительным преимуществом считывания угла для крутящего момента в зависимости от условий эксплуатации.

Динамометрический ключ с динамометрическим углом

Torque-Angle используются в приложениях, требующих крутящего момента до предела текучести, которые предназначены в основном для болтов головки цилиндров, но также и для крышек коренных подшипников и компонентов подвески.При затяжке болтов до упора требуется правильная последовательность затяжки, которая необходима для устранения перекоса. Далее крутящий момент прикладывается последовательно через серию движений, только на этот раз вместо измерения крутящего момента также измеряется угол поворота. Цифровой динамометрический ключ работает аналогично стандартному динамометрическому ключу с электронным управлением, но с дополнительной функцией приложения углового поворота к гайке или болту. Гаечный ключ также содержит цифровую индикацию и экран функций, который позволяет пользователю легко программировать требуемый крутящий момент и установку угла.Затем пользователь применяет необходимое значение крутящего момента и любое дополнительное угловое вращение. Некоторые модели позволяют выполнять эту функцию одним непрерывным движением, без необходимости останавливать и перепрограммировать гаечный ключ. Светодиодные индикаторы и звуковой предупреждающий сигнал уведомляют пользователя о достижении правильных настроек. Динамометрические ключи Torque-Angle сейчас широко доступны у большинства дистрибьюторов инструментов, а ключ хорошего качества будет стоить от 350 долларов и выше. Убедитесь, что выбранный вами гаечный ключ позволяет применять крутящий момент и угол одним непрерывным движением, что значительно облегчит вашу работу.

Динамометрические ключи со съемной / сменной головкой

Один из новых динамометрических ключей на рынке, динамометрический ключ со съемной головкой обычно поставляется в комплекте со стандартной храповой головкой и множеством адаптеров с открытым зевом. Все головки съемные, что позволяет использовать гаечный ключ как стандартный экранный ключ или динамометрический ключ с открытым зевом. В комплект обычно входят головки с открытым зевом разного размера. Термин «экран» относится к выпуклому экрану, который увеличивает шкалу крутящего момента на ручке.Динамометрический ключ со съемной головкой — это очень экономичный инструмент, который дает вам так много за ваши деньги. Наряду со съемной храповой головкой, добавление в комплект съемных головок с открытым концом различных размеров означает, что этот инструмент подходит для многих применений, включая доступ к гайкам и болтам в труднодоступных местах.

Заключение

На рынке есть много других типов динамометрических ключей, однако мы рассмотрели подавляющее большинство и наиболее часто используемые динамометрические ключи.На рынке также доступны другие типы, включая гидравлические динамометрические ключи, для которых необходимо приложить большие нагрузки крутящего момента, а также другие варианты балочных ключей и динамометрических ключей сита. Однако, выбирая идеальный инструмент для использования, вам в первую очередь необходимо определить, какой инструмент лучше всего подходит для той области применения, в которой он вам нужен. Что касается динамометрических ключей на рынке, существует множество различных типов, которые различаются по функциям, точности и долговечности. Помните, что динамометрический ключ — это точный инструмент, и в качественный продукт стоит вкладывать средства.Таким образом, приобретение качественного динамометрического ключа, безусловно, будет самым разумным выбором, поскольку вы получите точный, надежный и надежный инструмент, который прослужит вам много лет.

Типы динамометрических ключей | Ацтекский болт

При затяжке крепежных деталей в машиностроении и машиностроении главное значение имеют точность и аккуратность. Динамометрические ключи лучше всего подходят для выполнения таких критических задач, чтобы гарантировать целостность соединений. Важно обеспечить точное значение крутящего момента, чтобы повысить безопасность, производительность и долговечность оборудования.Прибор применяет заранее заданное давление и крутящий момент к различным крепежным деталям, включая болты и гайки, чтобы обеспечить необходимое усилие и в то же время избежать риска чрезмерной затяжки. Есть две основные категории динамометрических ключей. Во-первых, есть те, которые прикладывают заданный крутящий момент, а во-вторых, те, которые помогают установить крутящий момент, прилагаемый к застежке. Динамометрические ключи специально разработаны для различных промышленных применений и различаются по размеру и мощности.Ниже приведены некоторые типы динамометрических ключей:

Ключ балочный

Динамометрический ключ для балки — это основной тип гаечных ключей. Между головкой и ручкой у него есть рычаг. Плечо рычага тянется к датчику, чтобы указать величину крутящего момента, прилагаемого, когда инструмент используется для закрепления. Когда на гаечный ключ не было давления, его индикатор и рычаг лежат параллельно друг другу. При приложении давления аналоговые весы перемещаются вместе со стрелкой-указателем, дающей показание, аналогично весам.Балочный ключ обычно тяжелее по сравнению с динамометрическими ключами других типов. Это также самый простой в использовании, наименее дорогой и самый надежный по сравнению с другими динамометрическими ключами. Однако балочные ключи имеют ограниченный уровень точности.

Гаечный ключ

Щелевой гаечный ключ имеет ограниченную шкалу лазерной резки, и вам придется считывать ее вручную. Несмотря на то, что он изготовлен из прочного металла, он имеет механизм самозащиты от чрезмерного растяжения и возможного разрушения. Вы можете предварительно установить требуемый уровень крутящего момента, при достижении которого отображается пробуксовка сцепления.Щелевые ключи невероятно универсальны и доступны по цене, что делает их фаворитом среди автомехаников, работающих в небольших масштабах. Однако считывание с этих гаечных ключей занимает больше времени по сравнению с считыванием с цифровых гаечных ключей. Таким образом, эти ключи не идеальны для использования в коммерческих гаражах с большим объемом работ.

Электронный динамометрический ключ

Электронные динамометрические ключи, также известные как цифровые динамометрические ключи, помогают установить уровень крутящего момента с использованием установленных пределов. Торсионный стержень программируемого устройства снабжен тензодатчиком, который посылает на датчик сигналы, отображающие требуемый крутящий момент на единицу на светодиодном дисплее.В гаечный ключ есть встроенная карта памяти для сохранения показаний для последующего использования или проверки.

Гидравлические динамометрические ключи

Они используются для точной затяжки соединений, требующих большого крутящего момента, например, в авиастроении и производителях тяжелого оборудования. Храповик приводной головки ключа приводится в действие одним или несколькими гидроцилиндрами. Когда цилиндр выдвигается, он толкает головку привода через собачки, а затем втягивается за зубья трещотки. Гидравлический динамометрический ключ специально разработан для приложения крутящего момента к смазанному крепежу через его головку.Использование предварительно откалиброванного крутящего момента жизненно важно для фиксации хрупких автомобильных деталей, которые могут сломаться при приложении избыточной силы и давления.

Динамометрический ключ Mechatronic

Мехатронный динамометрический ключ сочетает в себе характеристики гаечных ключей с защелкой и новейшие электронные технологии, включая функции проверки ошибок. Способность инструмента устранять неисправности во время работы значительно повышает качество ваших подключений. Показания могут быть указаны в цифровой или механической форме в зависимости от предпочтений пользователя.Эти ключи дают вам больше контроля над соединяемыми соединениями, поскольку они имеют функцию контроллера фокусировки. Кроме того, эти ключи могут дотрагиваться до соединений, которые недоступны при использовании стандартного ключа, поскольку они компактны.
