Опция открывания окон в автомобиле с помощью электростеклоподъёмника давно стала привычной для современных автовладельцев. Однако так было не всегда. Попробуем разобраться, что представляет из себя автомобильный стеклоподъёмник и как с ним обращаться, чтобы не возникало проблем.
Как появился электростеклоподъёмникВ 2018 г. стеклоподъёмнику исполнилось 90 лет. Ведь самые первые стеклоподъёмники были установлены на автомобилях, которые выпускались немецким автоконцерном Brose, ещё в 1928 г. За два года до этого специалисты концерна получили патент на изобретение механического стеклоподъёмника. Автоматические стеклоподъёмники появились только в 1940 г. в Америке в модели Packard-180 от ныне несуществующего производителя Packard. Работа этих устройств основывалась на использовании электрогидравлической системы, а само устройство было значительно габаритнее, нежели современное.
Стеклоподъемник – это устройство, позволяющее опускать и поднимать боковые окна в автомобиле.
В зависимости от типа привода, как уже указывалось выше, бывают стеклоподъёмники механические и электрические. Механические стеклоподъёмники («вёсла» или «мясорубки») приводятся в действие при помощи специальной рукоятки на дверной карте, которая напоминает весло. Усилием руки перемещают стекло в нужном направлении. Электрический моторчик заменяет усилия руки в электрическом подъёмнике. Чтобы опустить или поднять окно, достаточно просто нажать на соответствующую кнопку. Далее электроника сама всё сделает – сигнал будет передан на реверсивный двигатель, и тот начнёт своё движение по рейке. Обычно такой переключатель находится в районе дверной ручки. В зависимости от комплектации авто, таких стеклоподъёмников в машине бывает два или четыре.
Приводной механизм (или мотор-редуктор) в своём действии объединяет электродвигатель, зубчатую и червячную передачи, которые выполнены в виде цельного блока.
Этот механизм необходим для создания усилия, которым будет подыматься и опускаться стекло. Из-за использования червячной передачи окно случайным образом открыть не удастся. Червячный редуктор устроен так, что передача вращения будет идти только по одному направлению – от червяка к колесу. Если будет попытка выполнить вращение в обратном направлении, то передача будет заблокирована.
Посредством подъёмного механизма осуществляется непосредственный подъём и опускание стекла. Конструкция у механизма может быть самой разной, отсюда возникает градация стеклоподъёмников. Они бывают реечными, тросовыми и рычажными. Самыми популярными у производителей являются тросовые и рычажные подъёмные механизмы.

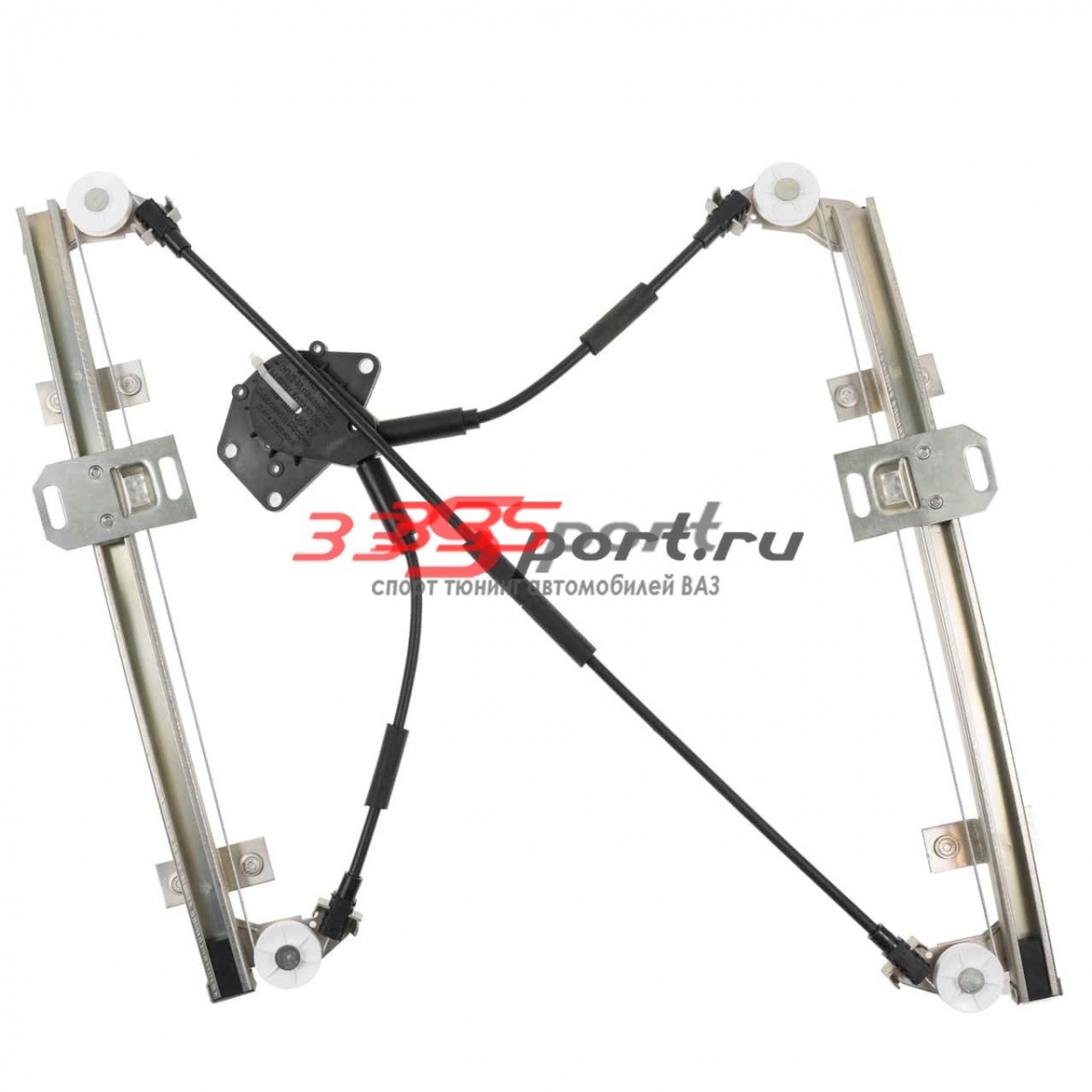

Тросовый стеклоподъёмник – это гибкий элемент (цепь, трос, зубчатый ремень), который натянут внутри двери между несколькими роликами. Гибкий элемент приводится в движение через импульс, идущий от приводного барабана. Когда барабан вращается, происходит наматывание одной ветви гибкого элемента, вторая ветвь сматывается.
Сам же элемент начинает поступательно двигаться. Гибкий элемент соединён со стеклом при помощи пластины. Главное достоинство, выгодно отличающее тросовый стеклоподъёмник – высокая ремонтопригодность.
Также подъёмники могут иметь один или два рычага. Однорычажный механизм стеклоподъёмников в своей конструкции имеет рычаг, зубчатое колесо и пластины. Пластины крепятся с помощью болтов к стеклу и двигают последнее в нужном направлении. У рычага на конце ползун – приспособление, перемещающее пластину по рейке вместе со стеклом. Обычно это пластиковый ролик с небольшим количеством смазки. Принцип работы такого механизм стеклоподъёмника передней двери очень простой. Когда водитель нажимает на кнопку или крутит «веслом», задействуется зубчатое колесо. Оно двигается по рейке вверх-вниз. А поскольку стекло соединено с пластиной, оно также перемещается в заданном направлении благодаря ползуну. Если это электрический механизм стеклоподъёмника, данным процессом управляет электромоторчик. Именно он двигает зубчатое колесо по направлению, заданному кнопкой.
Считается, что однорычажный механизм менее надёжен (перекос возникает чаще), быстрее выходит из строя, и процесс опускания стекла происходит медленнее. Двухрычажный механизм стеклоподъёмника имеет, соответственно, не один, а пару рычагов, плюс классические пластины и зубчатые колёса. В качестве приводного элемента используется трос или реверсивный двигатель. Ко второму рычагу в двух местах крепятся ползуны. Один перемещает пластину со стеклом, второй двигается только по пластине, что крепится внутри двери. Зубчатые колёса стоят с левой и правой стороны приводной шестерни.
Реечный подъёмный механизм включает в себя неподвижную зубчатую рейку и направляющую пластину, которая соединена со стеклом. Приводной механизм расположен на пластине, а его шестерня сцеплена с зубчатой рейкой, благодаря чему стекло перемещается. Стекло перемещается в заданном направлении благодаря направляющим: в рамках дверей расположены желоба, а в корпусе находятся специальные рельсы.
Реечные стеклоподъемники отличаются большей долговечностью (если шестерни не пластмассовые), обладают более высокой скоростью, чем тросовые, а шума при этом издают меньше.
Управление у электрических стеклоподъёмников бывает как непосредственным, так и электронным. При непосредственном управлении электростеклоподъёмник управляется трёхпозиционным переключателем, включённым в цепь питания электрического двигателя. Когда происходит перемещение переключателя в первую позицию, вращение двигателя идёт в одну сторону, а когда переключатель находится во второй позиции, двигатель меняет полярность, то есть меняется направление, в котором движок вращается. Так как такой стеклоподъёмник достаточно травмоопасен, то применяется он в достаточно ограниченном количестве.
У электронного управления стеклоподъёмника более сложная конструкция, которая включает в себя входные устройства, исполнительное устройство и ЭБУ (электронный блок управления).
Входными устройствами являются переключатель режимов работы и датчики расположения стекла. В конструкцию ЭБУ входят трёхпозиционные переключатели. Со стороны водителя в двери установлен блок переключателей, через который можно управлять стеклоподъёмником на каждой из дверей. В том же месте может стоять выключатель блокировки подъёмников стекла на дверях. Датчиками положения стекла могут быть датчики Холла. Они монтируются на червячном колесе. Когда червячное колесо вращается, меняется магнитный поток, и это изменение датчиками преобразуется в импульсы напряжения, выходящие из датчика.
В электронном блоке управления учитывается:
1) количество импульсов, когда определяется величина опускания (подъёма) стекла;
2) после включения блокировки движения стекла вычисляется продолжительность этих импульсов;
3) когда устанавливается направление движения, учитывается импульсный сдвиг от пары датчиков.
У каждого стеклоподъёмника зачастую есть свой ЭБУ. В этом блоке управления происходит преобразование сигналов от входящих устройств в управляющие импульсы для исполнительного устройства – электродвигателя постоянного тока.
Благодаря электронному управлению значительно расширяются функциональные возможности электростеклоподъёмников. Кроме выполнения своих стандартных функций по подъёму и опусканию стекла, подъёмники могут реализовать такие функции:
Существует два вида электрических стеклоподъёмников: импульсные и неимпульсные. Импульсные стеклоподъёмники могут работать как в импульсном, так и в обычном режиме. Обычный режим подразумевает, что электрический стеклоподъёмник работает только тогда, когда нажата клавиша управления. В импульсном режиме достаточно одного короткого нажатия, чтобы полностью опустить или поднять стекло.
Импульсные стеклоподъёмники оснащают пятипозиционными клавишами управления, которые от нейтрального положения имеют две позиции вверх и две вниз. При перемещении клавиши в первую позицию стеклоподъёмник работает в обычном режиме, и стекло опустится или поднимется ровно на столько, на сколько хочет его поднять водитель.
То есть обеспечение автоматического закрытия и открытия окна зависит от того, на сколько долго будет зажат переключатель. Если нажатие будет кратковременным, то будет инициирован подъём или опускание стекла, а если нажатие продолжительное, то окно закроется или откроется автоматически.
А ещё можно установить доводчики стеклоподъёмников, которые автоматически закрывают все окна при постановке машины на сигнализацию.
Стеклоподъёмники изначально были созданы для того, чтобы водитель и пассажиры могли самостоятельно опускать и подымать стёкла в автомобиле. Но водителю ещё необходимо и водительское удостоверение. Лучше – международного образца. Его можно оформить у нас на сайте. Поторопитесь стать обладателем международного водительского удостоверения – это гарантия беспроблемной езды за границей в большинстве стран мира!
Замена стеклоподъемника передней двери
Для замены стеклоподъемника передней двери автомобиля Opel Astra вам потребуются: ключ TORX T20, отвертка с крестообразным лезвием и заклепочный пистолет с заклепками диаметром 4,8 мм.
1. Опустите стекло вниз.
2. Снимите обивку передней двери (см. Снятие и установка обивки передней двери).
3. Преодолевая сопротивление фиксаторов, снимите уплотнитель опускного стекла.
4. Снимите влагозащитную пленку (см. «Снятие и установка обивки передней двери»).
5. Высверлите две заклепки крепления задней направляющей опускного стекла к панели двери (рис. 1) и выньте направляющую.
Рис. 1. Крепление задней направляющейопускного стекла: 1 — заклепка; 2 — задняя направляющая опускного стекла.
6. Придерживая стекло, выверните два винта крепления обоймы стекла к ползуну стеклоподъемника (рис. 2) и извлеките стекло из двери, вынимая его вверх и поворачивая в проеме двери.
Рис. 2. Крепление обоймы стекла к ползуну стеклоподъемника
7. Выньте из отверстия в панели двери уплотнительную втулку жгута проводов моторедуктора электростеклоподъемника.
8. Высверлите шесть заклепок крепления электростеклоподъемника к панели двери (рис. 3).
Рис. 3. Крепление электростеклоподъемника передней двери
9. Извлеките стеклоподъемник из отверстия в панели двери и отсоедините от моторедуктора колодку жгута проводов.
10. Установите детали в порядке, обратном снятию. Для установки электростеклоподъемника воспользуйтесь заклепочным пистолетом.
11. После подсоединения аккумуляторной батареи необходимо синхронизировать систему автоматического подъема стекол. Для этого необходимо выполнить следующие операции:
- закройте все двери и включите зажигание;
- переведите опускные стекла всех дверей в нижнее положение;
- переведите опускное стекло двери водителя в верхнее положение и удерживайте в нажатом положении клавишу управления электростеклоподъемника не менее 5 с;
- аналогично проведите процедуру синхронизации для электростеклоподъемника двери переднего пассажира.
Механизм стеклоподъемника — устройство, специфические особенности и отзывы
Время от времени каждому автовладельцу приходится опускать стекла в машине. Неважно, с чем это связано – с необходимостью покурить за рулем, передать какие-либо документы или просто проветрить салон. На первый взгляд работа стеклоподъемника кажется весьма простой – нажал кнопку и подождал, пока откроется окно. Но не все так однозначно. Что же, давайте подробно рассмотрим механизм стеклоподъемника и его принцип работы.
Характеристика
Исходя из самого слова становится понятно, для чего нужен данный элемент. Итак, стеклоподъемник представляет собой устройство, позволяющее опускать и поднимать боковые окна в автомобиле. Существуют различные типы данных механизмов. Они отличаются как по конструкции, так и по принципу работы. Давайте ознакомимся с механизмом стеклоподъемника более детально.
Разновидности
В первую очередь, данные элементы различаются по типу привода..jpg)
Существуют:
- Механические стеклоподъемники (в простонародье «весла»). Они приводятся в действие при помощи специальной рукоятки на дверной карте, которая напоминает весло. Усилием руки мы перемещаем стекло в нужном направлении.
- Электрические. Появились они немного позже. Здесь, в отличие от предыдущих, в работу включается электрический моторчик. Именно он создает те усилия, которые ранее потребовалось задействовать руками автовладельцу. Теперь, дабы опустить или поднять окно, достаточно просто нажать на соответствующую кнопку. Далее электроника сама все сделает – сигнал передается на реверсивный двигатель, и тот начинает свое движение по рейке. Обычно такой переключатель находится в районе дверной ручки. В зависимости от комплектации авто, таких стеклоподъемников может быть два или четыре.
Также механизм стеклоподъемника отличается по конструкции. Об этом мы расскажем ниже.
Устройство и принцип работы
Вне зависимости от привода, механизм стеклоподъемника делится еще на два вида.
Он может быть одно- и двухрычажным. Начнем с первого.Применяется однорычажный механизм стеклоподъемника на ВАЗах, а также на некоторых бюджетных иномарках типа «Нексии». В конструкцию элемента входит зубчатое колесо, рычаг и пластины. Последние крепятся намертво к стеклу болтами и позволяют двигать его в нужном положении. На конце рычага имеется ползун. Что это такое? Ползун являет собой приспособление, что перемещает пластину по рейке вместе со стеклом. Обычно это пластиковый ролик с небольшим количеством смазки. Принцип работы такого механизм стеклоподъемника передней двери очень простой. Когда водитель нажимает на кнопку или крутит «веслом», задействуется зубчатое колесо. Оно двигается по рейке вверх-вниз. А поскольку стекло соединено с пластиной, оно также перемещается в заданном направлении благодаря ползуну. Если это электрический механизм стеклоподъемника (в «Нексии» такие встречаются в комплектациях GLE), данным процессом управляет электромоторчик. Именно он двигает зубчатое колесо по направлению, заданному кнопкой.
Никаких тросов здесь нет – только провода.
Теперь о двухрычажном механизме стеклоподъемника. Он тоже идет как с механическим, так и с электрическим приводом. В конструкции есть зубчатое колесо, пластина с болтами, ползунок и рычаг. Но вдобавок к основному прилагается еще и дополнительный. В качестве приводного элемента используется трос или реверсивный двигатель.Ко второму рычагу в двух местах крепятся ползуны. Один перемещает пластину со стеклом, второй двигается только по пластине, что крепится внутри двери. Зубчатых колес здесь два. Они стоят с левой и правой стороны приводной шестерни. В чем плюс такой конструкции? Как говорят отзывы, с двухрычажными механизмами наблюдается меньше проблем с перекосом. Также отзывы говорят, что такие механизмы более надежны и долговечны. А процесс опускания стекла осуществляется немного быстрее.
Неисправности
Есть несколько симптомов, говорящих о неисправности данного элемента. Когда нужна замена механизма стеклоподъемника? Необходима она в случае, если при поднимании и опускании окна слышны посторонние звуки либо стекло заклинивает в одном положении.
Если привод электрический, оно может закрываться рывками или вовсе не откликаться на нажатие кнопок. В случае когда механизм механический, можно констатировать разрыв или растягивание тросика. Реже из строя выходят ползунки и зубчатое колесо.Существуют ли иные причины, по которым не работает механизм стеклоподъемника? Зачастую проблемы с ним возникают из-за засора рейки и попадания в пазы посторонних предметов. Также на рейке может высохнуть смазка, из-за чего окно туго возвращается назад (при этом опускается, как положено).
Замена
Как снять механизм стеклоподъемника своими руками? Вне зависимости от того, электрический он или механический, принцип демонтажа один и тот же. Итак, поскольку механизм спрятан внутри двери, сперва необходимо снять обшивку. На разных автомобилях она демонтируется по-своему. В большинстве случаев нужно найти под заглушками винты, крепящие ручку и выкрутить их. Если это механический стеклоподъемник, необходимо извлечь стопор, а затем и само «весло». Далее аккуратно поддеть края обшивки и оттянуть ее наружу. Она крепится на пластиковых «клопах» — рекомендуется запастись новыми, поскольку они одноразовые. Если установлены ЭСП, нужно отключить проводок от центрального блока управления поднятием стекол. На следующем этапе требуется снять с корпуса моторчик и черные лючки. Затем откручиваем болты на пластине, что крепят стекло.Обратите внимание: во время демонтажа окно должно находиться в поднятом состоянии. В противном случае извлечь механизм стеклоподъемника будет очень трудно. Это касается как электрических, так и механических элементов.
После этого снимаем с боковых роликов и с самого крепления стекла тросик (если таковой имеется). Также вынимаем его с верхнего ползунка. Затем откручиваем болты крепления механизма к двери (ключом на 10). Обычно их два или три. Теперь можно смело извлекать старый стеклоподъемник. Новый элемент устанавливается на место в обратном порядке.
Мелкие поломки
Бывает так, что окно падает внутрь и больше не поднимается.
Может показаться, что механизму стеклоподъемника пришел конец. Но это не так. Дело скрывается в двух пластиковых фиксирующих деталях. Их можно увидеть после разборки дверной карты. Эти детали тоже могут выходить из строя. Продаются они отдельно, поэтому при их неисправности необязательно раскошеливаться на новый стеклоподъемник.
Полезный совет
Дабы механизм управления окнами прослужил максимально долго, производители рекомендуют производить периодическое обслуживание. В чем заключаются эти работы? Раз в 1-2 года рекомендуется снимать обшивку и смазывать трущиеся детали. Это зубчатое колесо, рейка и пластиковые ползунки. За это время в механизме может накапливаться мусор, который тоже нужно очищать вместе со старой высохшей смазкой. В качестве последней при обслуживании можно использовать «Литол-24». Это весьма густая смазка, которая хорошо держится на сопрягаемых деталях стеклоподъемника.
Заключение
Итак, мы выяснили, что такое механизм стеклоподъемника в авто, как он устроен и как его заменить.
Как видите, данную операцию можно произвести своими руками. А чтобы механизму не потребовался ремонт, не стоит забывать о его техническом обслуживании.
Электрический стеклоподъемник для автомобилей
Главный MCU (со стороны водителя) стеклоподъемника или дверного блока требует сетевых возможностей CAN / LIN, а вспомогательный MCU (со стороны пассажира / сзади) должен поддерживать сеть LIN. Кроме того, для реализации функций безопасности с автоматическим реверсированием требуется высокая скорость работы.
Renesas предлагает широкую линейку компактных высокопроизводительных микроконтроллеров (MCU), отвечающих этим требованиям. Для большей компактности мы поставляем специализированные продукты ASIC, которые включают в себя источник питания, коммуникационный драйвер и другие функции в одном корпусе, а также микроконтроллеры со встроенным регулятором и функциями драйвера LIN.
Сопутствующие товары
Микроконтроллеры
| Рекомендуемый продукт | ПЗУ (байты) | RAM (байты) | Рабочая Частота (МГц) | Пакет (количество выводов) | Характеристики |
|---|---|---|---|---|---|
| RH850 / F1KH-D8 | 6144-8192 | 896 | 2×240 | 176-324 | CAN / CAN FD 12 каналов, LIN, FlexRay 2 канала, Ethernet 2 канала, ICU * 1 |
| RH850 / F1KM-S4 | 3072-4096 | 384-512 | 240 | 100–272 | CAN / CAN FD 8 каналов, LIN, FlexRay, Ethernet, ICU * 1 |
| RH850 / F1KM-S1 | 512-1024 | 64-128 | 120 | 48-100 | CAN / CAN FD, 6 каналов, LIN, ICU * 1 |
| RH850 / F1K | 768-2048 | 96-192 | 120 | 100–176 | CAN / CAN FD, 6 каналов, LIN, ICU * 1 |
| RH850 / F1H | 3072-6144 | 320-576 | 2×120 | 176-272 | CAN, 7 каналов, LIN, FlexRay, Ethernet, ICU * 1 |
| RH850 / F1L | 256-2048 | 32–192 | 96 | 48-176 | CAN, 6 каналов, LIN, ICU * 1 |
| RL78 / F15 | 128–512 КБ | 10K-32K | 32 | 48–144 | Таймер управления двигателем (Timer RD), CAN 2ch, LIN 3ch, IEBus, ADC, DAC, компаратор, 8 КБ / 16 КБ флэш-памяти данных |
| RL78 / F14 | 48К-256К | 4К-20К | 24-32 | 30–100 | 8K Data Flash, таймер управления двигателем, CAN, LIN, 10-битный 31-канальный АЦП, 8-битный ЦАП, компаратор, LVD * 2, 150 ° C |
| RL78 / F13 | 16–128 тыс. | 1К-8К | 24-32 | 20-80 | 4K Data Flash, таймер управления двигателем, CAN, LIN, 10-битный АЦП, 20 каналов, LVD, 150 ° C |
* 1 ICU: интеллектуальный криптографический блок
* 2 LVD: обнаружение низкого напряжения
Аналоговые / силовые устройства
| Рекомендуемый продукт | Характеристики | |||||
|---|---|---|---|---|---|---|
| Привод лампы IPD Выключатель питания светодиодной фары | UPD166033T1U | 42 В / 6 мОм, TO-252 7-контактный, одноканальный, IPD высокого напряжения, функция защиты, пропорциональное определение тока нагрузки | ||||
| UPD166034T1U | 42 В / 8 мОм, TO-252 7-контактный, одноканальный, IPD высокого напряжения, функция защиты, пропорциональное определение тока нагрузки | |||||
| UPD166031AT1U | 42 В / 10 мОм, TO-252 7-контактный, одноканальный, IPD высокого напряжения, функция защиты, пропорциональное определение тока нагрузки | |||||
| UPD166032T1U | 42 В / 12 мОм, TO-252, 7-контактный, одноканальный, IPD высокого напряжения, функция защиты, пропорциональное определение тока нагрузки | |||||
| UPD166023T1J | 42 В / 12 мОм, 12-контактный HSSOP, одноканальный, IPD высокого напряжения, функция защиты, пропорциональное определение тока нагрузки | |||||
| UPD166025T1J | 42 В / 16 мОм, 12-контактный HSSOP, одноканальный, IPD высокого напряжения, функция защиты, пропорциональное определение тока нагрузки | |||||
| UPD166038T1J | 42 В / 20 мОм, 12-контактный HSSOP, двухканальный, IPD высокого уровня, функция защиты, пропорциональное определение тока нагрузки | |||||
| UPD166037T1J | 42 В / 30 мОм, 12-контактный HSSOP, двухканальный, IPD высокого напряжения, функция защиты, пропорциональное определение тока нагрузки | |||||
| UPD166027T1J | 42 В / 35 мОм, 12-контактный HSSOP, двухканальный, IPD высокого напряжения, функция защиты, пропорциональное определение тока нагрузки | |||||
| UPD166029T1J | 42 В / 70 мОм, 12-контактный HSSOP, двухканальный, IPD высокого напряжения, функция защиты, пропорциональное определение тока нагрузки | |||||
| MOSFET с моторным приводом для стеклоподъемников, стеклоочистителей, раздвижных дверей с электроприводом | NP60N04PDK | 40В / 3. 95 мОм, ТО-263 | ||||
| НП90Н04ВУК | 40 В / 2,8 мОм, TO-252 | |||||
| НП60Н04ВУК | 40 В / 3,85 мОм, TO-252 | |||||
| НП75Н04ВУК | 40 В / 5,7 мОм, TO-252 | |||||
Как работает функция безопасности автоматического реверса Power Windows?
Когда вы поднимаете электрические стеклоподъемники в автомобиле, вы можете поднять переключатель электрического стеклоподъемника и удерживать его, пока стекло не достигнет верха. Это займет всего несколько секунд, но это может отвлечь вас, как водителя, отводя взгляд от дороги.Конструкторы автомобилей придумали решение — переключатели окон экспресс-вверх.
Оконные переключатели Express-up
На некоторых автомобилях есть переключатели стеклоподъемников. Когда переключатель нажимается, чтобы поднять окно в верхнее, полностью закрытое положение, требуется только одно нажатие кнопки. Водитель может отпустить кнопку, и окно автоматически переместится в верхнюю часть без каких-либо дополнительных действий.
Переключатели окон с ускоренным подъемом чаще всего используются на органах управления водителя, хотя некоторые автомобили с более высокой отделкой салона также используют переключатели окон с ускоренным подъемом в местах расположения пассажиров.
Устройство безопасности Express-up
Проблема с окнами Express-up заключается в том, что в окне есть препятствие, на которое вы не обращаете внимания. Например, вы можете использовать кнопку быстрого включения электрического стеклоподъемника, чтобы поднять заднее стекло, в то время как ваш ребенок решает высунуть руку из окна. Предохранительное устройство необходимо для предотвращения травм.
Есть предохранительное устройство, которое идет вместе со всеми переключателями окон ускоренного подъема, известное как автореверс.Это устройство использует датчик на двигателе электрического стеклоподъемника, чтобы определить, есть ли дополнительное напряжение на двигателе, прежде чем оно достигнет своего верхнего предела. Если он обнаруживает препятствие на пути, он запускает функцию защиты от защемления и меняет направление окна.
Он либо полностью опустит окно, либо откатится на несколько дюймов и остановится.
Хотя он является частью системы защиты от защемления стеклоподъемников, стеклоподъемник все равно будет прикладывать достаточно усилий, чтобы поранить вас. Вы все равно должны быть очень осторожны, чтобы препятствия и придатки не попали в закрывающееся окно.
Функция автоматического реверса должна знать верхнюю и нижнюю границы хода окна, и ее нужно будет повторно изучить, если:
- Аккумулятор разряжен
- Заменен электродвигатель стеклоподъемника
- Замена оконного стекла
- Перегорел предохранитель стеклоподъемников
Когда функция автоматического реверса не запрограммирована, он не обнаруживает, что он достиг максимальной точки своего хода, и скатывается назад, как если бы он достиг препятствия.Вы не сможете закрыть окно с помощью функции экспресс-обновления, если необходимо повторно изучить лимит.
Могу ли я преобразовать ручную Windows в Power Windows?
Короткий ответ: да, можно.
Однако есть некоторые вещи, которые вы должны знать, прежде чем переоборудовать стеклоподъемники с ручным управлением в автомобиле на электрические стеклоподъемники. Добавление стеклоподъемников и замков к автомобилю включает в себя проводку автомобиля, добавление устройств питания, модернизацию двери и добавление переключателей.Все должно соответствовать марке и модели вашего автомобиля.
Вам также необходимо убедиться, что вы можете получить устройства питания, созданные для вашего автомобиля. Когда все будет готово, прочтите ниже, чтобы узнать, как мы можем помочь вам установить электрические стеклоподъемники в свой автомобиль.
OEM-детали
Переделанные электрические стеклоподъемники не используют те же оригинальные запчасти, которые использовались, когда ваш автомобиль сошел с конвейера. Они представляют собой набор из двух двигателей-преобразователей вторичного рынка, которые поставляются в комплекте с кабелями, которые необходимо подключить к ручному регулятору.
Ремни, переключатели, рамки и любые другие необходимые детали поставляются отдельно.
Переоборудованные детали предназначены для облегчения подъема и опускания окна. Они не предназначены для использования, как если бы вы приобрели автомобиль с системой стеклоподъемников. Следовательно, вы можете не получить от них ожидаемую производительность. Поэтому вам необходимо убедиться, что вы покупаете детали самого высокого качества и профессионально устанавливаете их, чтобы вы могли максимально эффективно использовать свою систему.
Профессиональная установка стеклоподъемников
Когда вы принесете свой автомобиль в наш магазин для установки стеклоподъемника, мы осмотрим его, чтобы определить, какая система стеклоподъемников вам нужна. Мы специализируемся на установке новых стеклоподъемников и приводов замков для вашего автомобиля. Мы также можем добавить дверные замки с входом без ключа, чтобы завершить весь пакет.
Мы гарантируем, что у вас есть необходимые детали, специально разработанные для вашей марки и модели автомобиля. Правильные части прослужат дольше и обеспечат исключительную производительность.Мы работаем с отечественной и зарубежной техникой, включая легковые, грузовые и внедорожники.
Установка электрического стеклоподъемника и замка в Миннеаполисе
Если вы хотите преобразовать окна с ручным управлением в электрические стеклоподъемники, свяжитесь с Mobile Installation сегодня. Предлагаем полную установку и ремонт стеклоподъемников для всех типов автомобилей. Мы также предлагаем дистанционный запуск, аксессуары для интерьера, аудио- и видеосистемы, а также охрану автомобилей.
Независимо от того, где вы живете в районе метро Twin Cities, приходите и посетите наш магазин в Brooklyn Park.Если у вас есть какие-либо вопросы или вы ищете продукт, вы также можете позвонить нам по телефону 612-986-3332 или написать нам на нашей странице контактов.
Свяжитесь с нами для получения дополнительной информации
Найдите прочный, индивидуальный и сдвижной универсальный комплект стеклоподъемников Inspiring Driving Experience
Если вы хотите покупать высококачественные, индивидуализированные и продвинутые.
Универсальный комплект стеклоподъемников для вашего автомобиля, не более чем изумительная коллекция на Alibaba.com. Вы можете выбирать из большого количества файлов. Универсальный комплект стеклоподъемников , специально созданный для соответствия требованиям различных транспортных средств и обеспечивающий лучшую долговечность в любых погодных условиях. Эти. Универсальный комплект стеклоподъемников демонстрирует уникальные особенности и изготовлен из прочных материалов, чтобы защитить вас внутри вашего автомобиля. Универсальный комплект стеклоподъемников является жизненно важной частью вашего автомобиля, и вы не должны недооценивать важность их лучшего качества. Здесь вы можете не только выбирать из множества разных. универсальный комплект стеклоподъемника , а также другие запасные части, которые могут иметь значение для ваших автомобилей. Покупатели могут заказать как размеры, так и цвета на заказ, прежде чем заказывать эти мощные и продвинутые.
комплект стеклоподъемников универсальный на сайте. Эти продукты продаются известными продавцами, которым доверяют, которые гарантируют качество и производительность одновременно.
Обширная коллекция. Универсальный комплект стеклоподъемников на Alibaba.com сертифицирован ведущими органами управления, такими как ISO, CE, и доступен как с мощными, так и с прочными рамами для повышения прочности.Вы также можете найти. Универсальный комплект стеклоподъемников , который можно установить во все части вашего автомобиля, такие как боковые, задние или передние. Очки этих. Универсальный комплект стеклоподъемников устойчив к ультрафиолетовому излучению, состоит из двухслойных акриловых пластин и других уникальных свойств. Если вы ищете идеальный продукт для своего дома на колесах, седана или любых других автобусов, внедорожников или других транспортных средств, вы можете получить здесь всевозможные продукты.
Alibaba.
com предлагает широкий выбор. Универсальный комплект стеклоподъемников опций для экономии ваших денег и одновременного доступа к высококачественной продукции.Вы также можете размещать заказы OEM или ODM и индивидуальную упаковку для экспорта.
Как работают Power Windows
Есть Вы когда-нибудь задумывались, какой механизм делает вашу машину окна поднимаются и опускаются? Как насчет стеклоподъемников с функция автоматического подъема, которая самостоятельно поднимает окна, но перестает их поднимать, если есть препятствие? Или, может быть вы видели рекламу Volkswagen по телевидению где парень открывает окна поворотом ключа в двери замок.
Из этой статьи вы узнаете, что происходит во всех об этих функциях стеклоподъемника и многом другом!
Подъемный механизм
Начнем с
подъемный механизм.
Это крутое устройство — сердце
система стеклоподъемников.
Стеклоподъемник на большинстве автомобилей имеет действительно аккуратную связь с поднимите оконное стекло, удерживая его ровно.Небольшой электрический мотор прикреплен к червячной передаче и несколько других цилиндрических зубчатых колес для создания большого редуктора, давая ему достаточный крутящий момент для поднять окно.
Важной особенностью стеклоподъемников является то, что они
принудительное открытие невозможно — червячная передача в приводе
механизм позаботится об этом. Многие червячные передачи имеют
функция самоблокировки из-за угла контакта между
червяк и шестерня.В
червяк может вращать шестеренку, но шестерня не может вращать червяк —
трение между зубьями приводит к заеданию шестерен.
Анимация работы механизма подъема окон,
со вставкой двигателя и редуктора
уменьшение
У рычага есть длинная рука, которая прикрепляется к стержню, который удерживает нижнюю часть окна.Конец руки может скользить в паз в баре, когда окно поднимается. На другом конце прутка представляет собой большую пластину с врезанными в нее зубьями шестерни, и двигатель вращает шестерню, которая входит в зацепление с этими зубьями.
Такое же соединение часто используется на автомобилях с ручными стеклоподъемниками,
но вместо двигателя, вращающего шестерню, рукоятка кривошипа
поворачивает это. В следующем разделе мы узнаем о некоторых
аккуратные особенности некоторые электрические стеклоподъемники, в том числе ребенок
блокировка и автоматический подъем.
Электропроводка и переключатели
Двери кабины подключены
разными способами, в зависимости от того, какие функции
включены. Мы рассмотрим проводку базовой системы —
тот, который позволяет водителю управлять всеми четырьмя окнами на
автомобиль и может заблокировать управление на трех других
окна.
A Базовая система
Вкл.
В этой системе мощность подается на дверь водителя через
Автоматический выключатель на 20 ампер.Питание поступает в стеклоподъемник.
панель управления на двери и раздается контакту в
центр каждого из четырех оконных переключателей. Два контакта,
по одному с каждой стороны от силового контакта, подключены к
заземление транспортного средства и к двигателю. Сила также проходит через
переключатель блокировки к аналогичному переключателю окна на каждом из
другие двери.
Простой стеклоподъемник
контур
Когда водитель нажимает один из переключателей, один из двух боковые контакты отключены от земли и подключены к центральный силовой контакт, а второй остается заземлен. Это обеспечивает питание стеклоподъемника.Если переключатель нажат в другую сторону, затем питание проходит через двигатель в обратном направлении.
Расширенная система
Вкл.
В некоторых машинах электрические стеклоподъемники работают совершенно по-другому
способ. Вместо мощности двигателя, проходящего через
переключатели напрямую, переключатели подключаются к одному из
много электронных модулей в автомобиле (средний автомобиль содержит
25).В некоторых автомобилях есть один в двери водителя, а также
Центральный модуль называется корпусным контроллером .
Автомобили, у которых много органов управления на двери, более вероятны иметь такую настройку. В некоторых машинах есть стеклоподъемники, зеркало с электроприводом, замок с электроприводом и даже управление сиденьем с электроприводом находится на двери. Это было бы слишком много проводов, чтобы попробовать выбежать за дверь.
Вместо того, чтобы пытаться это сделать, модуль двери водителя
контролирует все переключатели. Например, если водитель
нажимает на переключатель окна, дверной модуль замыкает реле, которое
обеспечивает питание стеклоподъемника. Если водитель нажимает кнопку
переключатель регулировки зеркала переднего пассажира на двери водителя
модуль отправляет пакет данных на коммуникационную шину
машина.Этот пакет сообщает контроллеру тела, что нужно активировать его.
двигателей зеркал.
Интересные особенности
- Автоматический подъем / опускание — Функция автоматического опускания
довольно часто встречается на автомобилях с электрическими стеклоподъемниками. Вы нажимаете и
отпустите переключатель опускания, и окно полностью откроется
вниз. Эта функция использует схему, которая отслеживает количество
времени вы удерживаете переключатель в нажатом положении.Если переключатель выключен на
менее чем за полсекунды, окно откроется на все
вниз, пока он не коснется концевого выключателя. Если вы держите
переключиться на более длительное время, окно закроется, когда
вы отпускаете кнопку. Окна с автоматическим подъемом меньше
общий.
Проблема с автоматическим открытием окон в том, что во всяком случае мешает окну, например, ребенок, окно должен перестать двигаться, прежде чем это повредит ребенку.
Один из способов
автопроизводители контролируют силу, воздействующую на окно, путем разработки
цепь, контролирующая скорость двигателя. Если скорость замедляется,
цепь переключает мощность на двигатель, так что окно
возвращается вниз. - Оконное управление снаружи — На Volkswagen в рекламном ролике окна можно опустить на вставляем ключ в дверь водителя, поворачиваем и держим Это.Эта функция контролируется модулем двери водителя, который контролирует выключатель в дверном замке. Если ключ удерживается поворачивалась дольше установленного времени, водительская дверь модуль опускает окна.
- Предоставлено Power-On — Некоторые автомобили поддерживают питание
к оконной цепи после выключения автомобиля, что
избавляет вас от необходимости вставлять ключ обратно в замок зажигания
если вы забыли закатать окно. Стеклоподъемник
цепь будет иметь реле на проводе, которое обеспечивает
власть. На некоторых автомобилях контроллер кузова держит это реле
закрыт на дополнительную минуту или около того. На других машинах он остается
закрыто, пока вы не откроете дверь.
Один из способов
автопроизводители контролируют силу, воздействующую на окно, путем разработки
цепь, контролирующая скорость двигателя. Если скорость замедляется,
цепь переключает мощность на двигатель, так что окно
возвращается вниз.
Стеклоподъемник
цепь будет иметь реле на проводе, которое обеспечивает
власть. На некоторых автомобилях контроллер кузова держит это реле
закрыт на дополнительную минуту или около того. На других машинах он остается
закрыто, пока вы не откроете дверь.Изменение параметров электропитания Windows
| Инструкции по изменению параметров питания в Windows, чтобы жесткий диск и монитор никогда не выключались |
| Применимо к: Windows, Eaglesoft, Eaglesoft Hardware, IntraVet, все версии |
Решение:
Инструкции по изменению параметров питания в Windows 7, Windows 8, Windows 8.1, Windows 10 и Windows XP для использования с решениями Patterson Practice Management.
Windows 7, Windows 8, Windows 8.1 и Windows 10:
- Перейти в панель управления | Варианты питания.
- Щелкните «Изменить настройки плана». Установите для параметра Переводить компьютер в спящий режим значение Никогда.
- Щелкните «Изменить дополнительные параметры питания». Разверните Жесткий диск и разверните Спящий режим. Установите для параметра «Выключать жесткий диск после», «Спящий режим после» и «Спящий режим после всего» значение «Никогда».Возможно, потребуется ввести слово «Никогда». Нажмите «Применить», затем нажмите «Сохранить изменения».
- Установите для параметра «Настройки USB» / «Выборочная приостановка USB» значение «Отключено».
- Установить дисплей | Отключить отображение после, чтобы Никогда.
- Перейдите в раздел «Система» на панели управления. В левой части окна выберите Диспетчер устройств.
- Разверните Сетевые адаптеры, щелкните правой кнопкой мыши сетевую карту и выберите «Свойства».
- Перейдите на вкладку «Управление питанием». Убедитесь, что флажок не установлен для Разрешить компьютеру выключать это устройство для экономии энергии, и нажмите ОК.
Windows XP
1. Перейдите в Панель управления | Показать свойства | Хранитель экрана | Вкладка «Схемы электропитания»
o Установите для схемы электропитания значение «Всегда включено»
o Установите «Выключать мониторы, никогда не отключать жесткие диски»
o Также отключите режим ожидания системы.
2. На вкладке «Гибернация» — спящий режим должен быть отключен полностью — снимите флажок «Включить спящий режим».
3. Нажмите Применить и ОК, чтобы сохранить изменения.
Печатные копии этого документа считаются неконтролируемыми.
13738.Rev004 22.12.2020
Почему мои электрические стеклоподъемники работают с перебоями?
Электроэнергия упрощает закатывание окон.
Бросать окна с помощью рукоятки может быть болезненно, а управлять автомобилем станет легче, когда мотор стеклоподъемника сделает это за вас.Пока он не работает, только когда хочет. Почему это делают электрические стеклоподъемники? И как это исправить?
В зависимости от модели и опций, имеющихся на панели главного переключателя электрического стеклоподъемника, проблема может быть вызвана одной из трех или четырех частей.
Неисправный компьютерУ некоторых автомобилей есть множество вариантов питания, которые посылают сигналы на компьютер от переключателя. Иногда неисправен просто компьютер, который периодически посылает сигналы на ваш двигатель и оставляет окна работающими только часть времени.Автомобильные компьютеры довольно сложны, и если у вас возникнут проблемы с компьютером, вам, вероятно, придется отвезти его к профессионалу, который может решить эту проблему.
Неисправный или неисправный переключатель электрического стеклоподъемника или электрический разъем Иногда проблема в неисправном переключателе, а иногда в неисправном разъеме.
Вы можете приподнять стеклоподъемник над дверной панелью и отсоединить разъемы. Проверить жгут проводов на предмет коррозии. Иногда его можно почистить, а иногда необходимо заменить.Если с разъемом все в порядке, это может быть выключатель. Влага — это сложно, и она может проникнуть внутрь переключателя и разъема, если внешние элементы попадут в дверную панель.
Замена переключателя стеклоподъемника — довольно простой ремонт. Вам просто нужно будет приподнять панель переключателей с подлокотника с помощью инструмента для обрезки, а затем отсоединить разъем проводки. В зависимости от вашего автомобиля и если электрический стеклоподъемник не работает на стороне водителя или пассажира, вам, возможно, придется заменить всю панель главного переключателя как одно целое, или вы можете отделить неисправный переключатель от панели переключателей и клип в новый.Если проблема не в драйвере, вам, скорее всего, придется заменить только один переключатель. Чтобы переустановить, просто подключите переключатели обратно и вдавите их обратно в подлокотник.
Если двигатель умирает и частично принимает мощность или у него плохое заземление, ваши окна могут работать только некоторое время. Плохой грунт можно исправить, очистив поверхность от коррозии в местах контакта двери с грунтом. Если сам двигатель сгорел (это может произойти со временем или из-за дополнительной нагрузки из-за смещения окна или регулятора), вы можете заменить двигатель, отсоединив его от стеклоподъемника и установив новый, или вы можете решить заменить двигатель и регулятор как единое целое.
Повреждение электропроводки
Иногда может быть короткое замыкание. Изоляция на проводке со временем может сломаться или порваться, и это может обнажить медную проводку / провод. Слабое соединение может привести к слабому электрическому току или провод может полностью отделиться, возможно, касаясь только при движении по неровностям.
Это может привести к прерывистому соединению, но в зависимости от того, насколько сильна коррозия, вы можете исправить разрыв, обжав провод стыковым соединителем или припаяв его.Иногда приходится полностью заменять провод.
Если вы не уверены, какая часть неисправна, вы можете проверить электрические соединения с помощью недорогой контрольной лампы или вольтметра. Поднимите переключатель, включите автомобиль и проверьте провода питания, входящие в разъем переключателя. Если свет становится ярче или счетчик показывает правильное напряжение (обычно 12 В), значит, вы знаете, что на переключатель подается питание.Затем проверьте провода, выходящие из переключателя. Если свет становится ярче, проблема может быть в стеклоподъемнике или проводах, идущих к нему. Если у вас нет питания на переключателе, это может быть либо переключатель стеклоподъемника, либо провода, ведущие к нему.
