Инструкция по изготовления сабвуфера для автомобиля.

Сабвуфер — это низкочастотный динамик, установленный в корпус. Он предназначен для воспроизведения звука низкой частоты. Тема этой статьи — изготовление сабвуфера своими руками.

Наш рассказ о том, как собрать сабвуфер, необходимо предварить небольшим экскурсом в теорию. Корпус выступает в роли акустического оформления, требуемого для изоляции звуковых волн, излучаемых передней и задней стороной диффузора динамика, так как при их встрече происходит самозатухание, называемое коротким замыканием.

Виды конструкций акустического оформления

Бесконечный экран (freeair)- головка динамика устанавливается в усиленную заднюю полку автомобиля. Несмотря на простоту установки, используется редко ввиду низкого звукового давления, а также переменой звучания в зависимости от наполненности багажника. Возможна реализация только в автомобилях с кузовом седан.

Закрытый ящик — наиболее распространённый корпус сабвуфера. Закрытая коробка достаточной жесткости полностью изолирует звуковые колебания, излучаемые тыльной стороной головки. Для лучшего затухания звуковых волн внутри корпуса ящик внутри обклеивают звукопоглощающим материалом: войлоком, ватой или поролоном толщиной не меньше 2см. Из плюсов — простота расчетов и изготовления. Также динамики в таком корпусе легко переносят пиковую нагрузку. Закрытый ящик подходит для прослушивания музыки с богатым тональным окрасом. Минус один, но существенный. Это низкий коэффициент полезного действия сабвуфера, так как половина звуковых волн «остается» в ящике.

Фазоинвертор. Представляет из себя закрытый ящик с выходом порта, через который звуковая волна от тыльной стороны головки выходит из ящика наружу. Тоннель имеет круглую или прямоугольную форму. Именно этот порт и называется фазоинвертором. Он имеет определённый размер и место установки, благодаря чему меняет фазу проходящей через него звуковой волны. Звук от задней стороны динамика накладывается на звук от передней стороны, увеличивая коэффициент полезного действия. Это позволяет получить звуковое давление в два раза больше, чем при закрытом корпусе. Однако такой корпус более сложен в расчётах, и требуется больше размер ящика по сравнению с установкой того же динамика в закрытый ящик. Также при большом уровне звука возможны шумы из-за завихрения воздуха на краю фазоинверторного порта.

Бандпасс(bandpass). Представляет собой ящик с перегородкой посередине, которая образует две камеры. В перегородку внутри корпуса устанавливается низкочастотный динамик. В зависимости от сочетания камер (глухих или фазоинверторных), различают три вида бандпасс корпусов. Это бандпасс 4-й категории, 6-й категории тип А и 6-й категории тип Б (см. рис.). Сабвуферы данной конструкции позволяют получить качественный бас и высокий уровень КПД. Такой корпус очень сложный в проектировании и настройке, также имеет большие размеры по сравнению с другими конструкциями.

Изготавливаем корпус для сабвуфера своими руками

Какой материал лучше всего подойдёт для того, чтобы сделать корпус для сабвуфера своими руками?

  • Древесностружечная плита (ДСП) — наиболее подходящий вариант, он дёшев и легко поддается обработке. Следует выбирать ДСП с наибольшей плотностью. Подойдет толщина 16мм или больше. ДСП легко впитывает влагу и разбухает, поэтому желательно окрашивать.
  • Древесноволокнистая плита (ДВП) — её, также как и ДСП, следует выбирать наиболее большой плотности. Легко слоится, особенно влажный. С ДВП следует работать аккуратно, чтобы не испортить. Несмотря на недостатки, является удобным материалом для быстрой постройки сабвуферного корпуса для динамика средней мощности.
  • Фанера. Подходит фанера из русской березы или корабельной древесины. Большинство других сортов фанеры не имеют достаточной плотности, что приводит к искажению звука.

Если есть листы ДСП, ДВП или фанеры, но их толщины недостаточно, чтобы обеспечить требуемую жесткость конструкции, можно сложить вместе два листа, скрепив их герметиком (или ПВА, столярным клеем) и саморезами.

Итак, сделать корпус для сабвуфера своими руками совсем не сложно.

Как собрать сабвуфер: требуемые материалы и инструменты

Материалы

  • Динамики. При выборе динамика следует знать, что они отличаются своими характеристиками. На коробке или инструкции обычно указывается рекомендуемое акустическое оформление для данного динамика.
  • Фанера, ДВП, ДСП. Количество зависит от размеров изготовляемого корпуса.
  • Клеммы для проводов (акустический терминал). Необязательно. Можно просверлить две дырочки и через них вывести провода от динамика наружу.
  • Кабель акустический.
  • Силиконовый герметик или клей ПВА.
  • Саморезы по дереву. Гвозди не подходят.
  • Эпоксидная смола.
  • Краска или лак.
  • Клей в баллончике для карпета. Можно использовать и другой клей.
  • Если вы будете строить корпус с фазоинвертором, необходим фазоинверторный туннель требуемого размера. Если нужного в продаже нет, то подбирается в строительном магазине пластиковая (картонная, железная) труба нужного диаметра.

Инструменты

  • Ножовка или лобзик.
  • Шуруповерт, подойдет и отвертка.
  • Рулетка или длинная линейка.
  • Карандаш (маркер).
  • Карпет или винил, подойдет и другой материал для обтяжки корпуса снаружи.
  • Ножницы.

Перед тем как собрать сабвуфер, необходимо грамотно его рассчитать. Качаем в интернете программу JBL SpeakerShop (или аналогичные, например WinISD или bassbox6pro), нужна чтоб рассчитать размеры корпуса.

Все эти программы работают по одному принципу: в соответствующие поля в программе вводим характеристики из инструкции к динамику или ищем в базе данных программы свой динамик. Выбираем тип корпуса, который хотим построить, и объем, рекомендуемый в инструкции. Программа выдаст размеры всех стенок сабвуферного корпуса. В инструкциях ко многим динамикам уже указываются размеры и виды рекомендуемых ящиков. Если форма сабвуферного корпуса, указанного в инструкции, подходит, то можно обойтись без программы. Для каждого динамика требуется индивидуальный расчёт объема корпуса, размера и расположения порта. Для корпуса сабвуфера не имеет значения форма, важен объем для получения тех или иных характеристик звука.

Изготовление сабвуфера включает в себя несколько этапов

Вырезаем стенки ящика согласно размерам. Вырезать следует, тщательно соблюдая размеры, чтобы при сборке щели были как можно меньше.

Собираем стенки вместе, промазывая стыки герметиком и закручивая саморезы через каждые 5 см.

Стыки ещё раз промазываем герметиком снаружи и внутри. Если останется даже очень маленькая дырочка, через нее при работе динамика будет слышен свист.

Вырезаем в удобном месте отверстие для акустического терминала (клеммы для проводов).

Вырезаем отверстие для динамика.

Если ящик с фазоинвертором, то крепим фазоинверторный порт в соответствующее отверстие так же с помощью эпоксидной смолы.

Чтобы защитить корпус из ДВП или ДСП от влаги, материал лучше покрыть краской или лаком, лучше нитро.

Обтягиваем карпетом корпус, не забывая оставить отверстия для динамика и терминала.

Устанавливаем акустический терминал на свое место. Крепим его саморезами, изнутри можно промазать эпоксидной смолой.

Крепим на клеммы внутри терминала два провода. Другой стороной провода присоединяем к клеммам динамика. Они должны иметь ровно ту длину, которая требуется для удобного подсоединения динамика.

Вставляем динамик на свое место. В стык между динамиком и плоскостью ящика кладем уплотнительную прокладку. Если в комплекте с динамиком не было такой, можно использовать тонкую полоску поролона или уплотнитель для окон.

Крепим динамик саморезами из комплекта динамика или обычными саморезами по дереву.

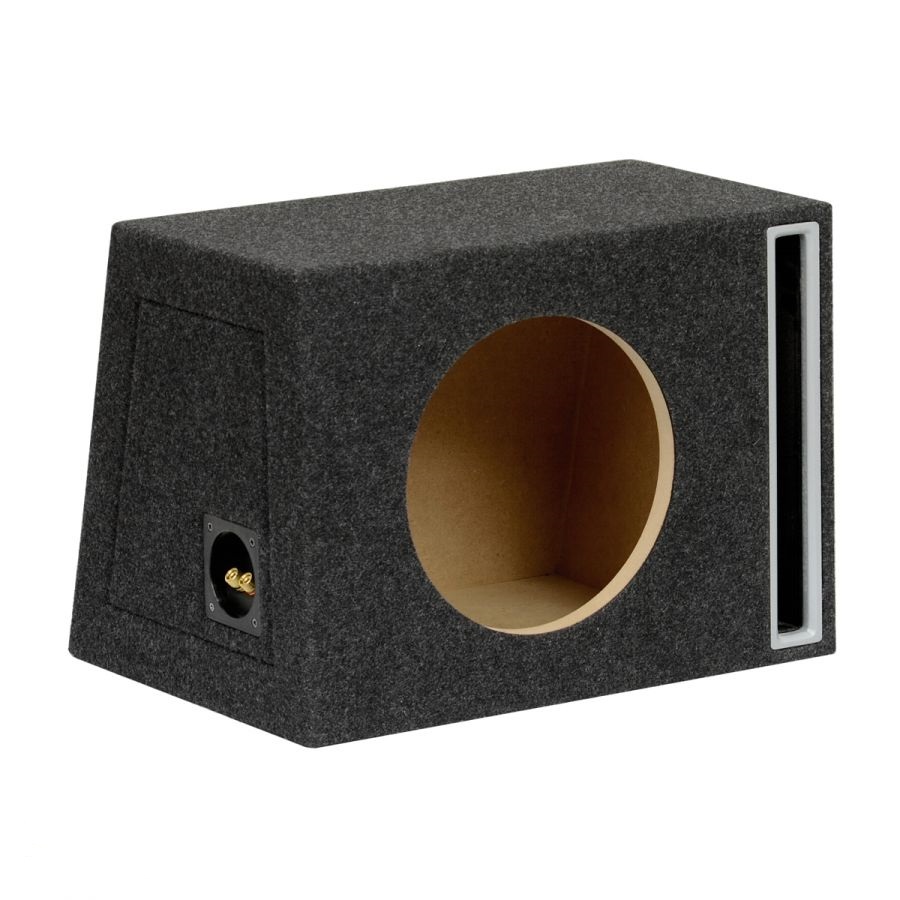

На фото — сабвуферный корпус с фазоинвертором для динамика BLAUPUNKT размером 12″ (слева). Объем корпуса — 70 литров, это максимальный рекомендованный в инструкции объем для этого динамика. Большой объем позволяет получить хорошее звуковое давление для прослушивания электронной музыки.

Короб для сабвуфера своими руками ⋆ Doctor BASS

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

 Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее, либо выбирайте с достаточно мощными пружинами. Устанавливая клеммник (терминал) для подключения сабвуфера не забудьте проклеить по периметру место соединения с корпусом. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Насадка для круглых отверстий
Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

  • Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.
Ручная циркулярка
  • Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
  • Шуруповерт — для закручивания саморезов и сверления отверстий.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам.  Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.



Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Сборка корпуса для сабвуфера

Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.

Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.

Шаблон для посадочного отверстия (вырезан из коробки)

Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.

Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.

Двойная передняя стенка

Части двойной стенки нужно дополнительно проклеить и скрутить между собой. Правильно выбирайте длину саморезов, чтобы он не торчали внутри. Но иногда это может  делаться специально, чтобы использовать саморезы как каркас для набивочного материала.

Для дополнительного укрепления конструкции можно использовать угловые усилители или попросту «косынки».

При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.

Варианты распорок и ребер жесткости

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей.

Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.

Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.

Закладные гайки с внутренней стороны передней стенки

Прикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.

Информативное видео сборки и склейки на примере серийного сабика Рокфордов.

Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.

Удачи в построении!

Из каких материалов делают корпус сабвуфера и его формы

Корпус должен быть крепким, иначе его вибрация, будет генерировать частоты, которые придадут нежелательную окраску звуку. Расскажем из какого материала лучше делать ящик для сабвуфера, и какие бывают типы корпусов.

Из каких материалов делают

Многослойная фанера

Существует большое количество сортов фанеры, многие из которых не приемлемы для корпуса сабвуфера автомобиля. Обычная фанера недостаточно плотная и дает искажения звука. Многослойная фанера является отличным материалом для постройки небольших сабвуферов. Данная фанера плотная и легче ДСП и MDF. С ней легко работать, вкручивать шурупы, не опасаясь расслаивания. Недостаток фанеры — большие корпуса из неё начинают звенеть. Для этого, при изготовлении коробки для мощных сабвуферов используют фанеру толщиной не менее 18 мм, иногда стенки ящика состоят из двойного слоя фанеры. Чтобы окончательно избавиться от резонансов, внутри устанавливают растяжки и усилители. Подробнее в статье: как сделать корпус для сабвуфера.

ДСП

В продаже имеются плиты нескольких сортов, но для корпусов рекомендуется ДСП самой большой плотности. Хотя высокоплотные разновидности весят больше, с ними легче работать и они лучше звучат. Высокоплотная ДСП толщиной 16 мм является, возможно, самым лучшим выбором для мощного сабвуфера, поскольку у нее самая высокая плотность и слабые резонансные качества.

Недостаток ДСП — он легко впитывает влагу и с трудом режется пилой. Ящик из него следует окрашивать, чтобы предотвратить разбухание из-за влаги.


ДВП

По сути, является формой спрессованной бумаги, имеет высокую плотность и легко режется. Недостаток ДВП — с ней тяжело работать из-за склонности расслаиваться, когда ее скрепляют. Она много и быстро впитывает влаги.

OSB

Интересный вариант сделать корпус для саба из материала OSB. Он по прочности уступает фанере, но лучше, чем ДСП или ДВП. OSB не сильно боится влаги, его даже используют при наружной отделки домов. В магазинах часто встречается толщиной 9, 12 и 18 мм. Для сабвуфера — следует выбирать последний. Если нет в продаже, то строить в два слоя из материала в 9 или 12 мм.

Типы корпусов

Герметичные (закрытый ящик)
. Наиболее распространенной формой сабвуфера является герметичный корпус. Ему отдают предпочтение по причине относительной простоты разработки и конструирования.

Герметичный — это корпус, который полностью изолирует внутреннее воздушное пространство сабвуфера от внешнего. Воздух внутри короба поддерживает мембрану динамика и работает как дополнительная подвеска для нее. Это позволяет динамику выдерживать большую мощность.

Диапазон излучаемых частот сабвуфера зависит от объема ящика. Если объем меньше оптимального, то внутри ящика давление увеличится, что приведет к срезанию некоторых частот и усилению других. Вместо чистого глубокого баса сабвуфер выдаст гулкий, «проваленный». Увеличивая объем короба бас улучшается, но до определенного уровня. Главная задача проектирования — в определении оптимального объема для динамика.

На практике случается, что сначала конструируется короб, исходя из ограничений свободного пространства в багажнике автомобиля, а затем подбирается динамик под внутренний объем этого ящика.


Фазоинверсные корпусы сабвуферов широко применяются в домашних акустических системах и получили широкое распространение в автомобильном авто звуке. Эта форма корпуса уникальна тем, что фазоинвертор (вентиляционный канал) помогает в воспроизведении наиболее низких частот в слышимом диапазоне. Фазоинвертор фактически становится источником звука, содействующим общему звучанию сабвуфера.

Фазоинверсные системы выдают больше баса при меньшей мощности, чем герметичные. Правильно сконструированный вентиляционный канал даст повышенный выходной сигнал на настроенной частоте. Звук у фазоинверсных сабвуферов чище, но объем больше, чем у герметичных для одного и того же динамика.


Недостатком является возможность появления искажений при воспроизведении частот из диапазона ниже расчетного. Расчеты параметров вентилируемого корпуса более сложные, и даже небольшие погрешности могут не оправдать затраченных усилий и времени. Ошибки при конструировании и настройке фазоинвертора являются причиной того, что акустическая система «бубнит» или же бас «размазан». Изобарическая конструкция представляет собой короб, в котором установлены два идентичных динамика. Эта конструкция основана на идее наличия постоянного давления воздуха между мембранами двух динамиков. В результате два акустически связанных динамика функционируют как один динамик.

Преимущество состоит в экономии объема. Недостатком является то, что при наличии двух звуковых катушек фактически рабочей остается только одна мембрана. Общая отдача изобарического сабвуфера примерно на 3 дБ меньше, чем у остальных сабвуферов при одинаковой входной мощности. Конструктивно пара динамиков располагается внутри корпуса на одной оси, мембрана к мембране, магнит к магниту или магнит к мембране.

Bandpass корпусы — это две камеры между которыми монтируется динамик. Одна из камер является герметичной, а вторая камера фазоинверсной.

Данная конструкция обеспечивает качественный низкий бас по сравнению с другим сабвуферами, что делает их популярными. Но акустическая отдача их сравнительно низка. При конструировании bandpass следует учитывать зависимость между частотной характеристикой и звуковым давлением, которое развивает корпус. Чем ниже и лучше бас, тем ниже акустическая отдача и мощность сабвуфера. И наоборот, чем мощнее сабвуфер, тем выше и хуже бас он выдает.

Недостатком является сложность расчетов и большие размеры по сравнению с герметичными или фазоинверсными корпусами.

Задавить басом: Сабвуфер

Корзины низкочастотных динамиков максимально открытые, чтобы не препятствовать воздухообмену динамика с внешней средой. Между различными внутренними полостями позади диффузора и внутри магнита также легко циркулирует воздух. Свободное перемещение воздуха в динамике, во-первых, уменьшает вязкостное сопротивление движению конуса — значит, бас не будет вялым. Во-вторых, исключает шумы от воздуха, пытающегося протиснуться в узкие щелочки.

Гигантское внутреннее давление в сабвуфере стремится деформировать диффузор. Если это удается, бас становится вялым и жидким. Для увеличения жесткости применяются различные материалы и пропиточные смолы, а у большинства динамиков B&W диффузор с пылезащитным колпаком и бобиной звуковой катушки собран в единую грибовидную конструкцию, работающую как кольцевая ферма, увеличивая жесткость узла диффузора и помогая передаче баса с резкой атакой.

Подобно мощному автомобильному мотору, придающему автомобилю динамику, большой магнит делает динамик более отзывчивым и чувствительным. Чем сильнее магнитное поле, тем быстрее отклик динамика. В лучших моделях устанавливаются магниты завышенного габарита.

Советы от B&W

1. Установка сабвуфера у стены прибавляет баса. В углу помещения баса будет еще больше, но возможен гулкий резонанс. Если хочется максимального эффекта — смело ставьте сабвуфер в угол, если более точного звука — у стены. У какой стены или угла — все равно.

2. Если решили ставить в угол, задвиньте сначала сабвуфер как можно дальше. Затем, понемногу выдвигая и прослушивая, найдите точку, в которой бас будет наиболее глубоким, но четким. Это и есть оптимальное место.

3. Не злоупотребляйте громкостью сабвуфера: уменьшите ее до уровня, при котором не можете определить на слух его расположение. Даже если в прослушиваемом материале немного баса, сабвуфер добавит объем и эффект присутствия.

Фазоинвертор для саба. Фазоинверторный или закрытый корпус сабвуфера: что лучше

Один из наиболее эффективных способов, который необходимо использовать для богатого и качественного баса – это добавление к уже существующей акустической системе сабвуфера. Именно сабвуфер и добавление фазоинвертора для сабвуфера позволяют значительно расширить и сделать богаче низкие частоты. В конечном итоге, это поможет не просто улучшить качество звучания звука, но и делать это вне зависимости от выбранной для прослушивания музыки.

На данный момент существует два варианта басов – гулкий бас и бас плотный. Выбирать устройство фазоинвертора для сабвуфера необходимо на основании предпочтений в музыке. На протяжении долгого времени на большом количестве форумов и Интернет-ресурсов обсуждались вопросы: что лучше использовать фазоинвертор для сабвуфера или закрытый корпус?


Одни уверены в том, что вентилируемые сабвуферы, или фазоинверторы необходимы только для того, чтобы улучшать звуковые эффекты, поэтому для музыки они годятся. Другие же уверены в том, что закрытые боксы отличаются большей музыкальностью, хотя им не хватает басов и глубины.

Оба вида сабвуферов – фазоинвертор и закрытый корпус, отличаются своими достоинствами и недостатками. Поэтому необходимо сделать выбор на основании плюсов и личных предпочтений в музыкальных жанрах.

Принцип работы фазоинвертора

Фазоинвертор, как корпус с некоторыми отверстиями, позволяет воспроизводить действительно гулкие и громкие басы с хорошими, высокими энергическими показателями реверберации, чего не скажешь о закрытых боксах. Достигается такое высокое качество басов за счет негерметичного корпуса, а также отсутствия каких-либо средств дополнительной обработки звука.


Также в фазоинверторе отсутствует цифровой процессор, а это значит, что единственная особенность этой конструкции – это как раз использование негерметичного корпуса. В большинстве случаев негерметичность достигается тем, что в корпусе делается небольшое отверстие. В этом заключается главное отличие фазоинвертора от закрытых корпусов аудиосистем для транспортного средства.

Пускай у фазоинвертора очень простой и даже немного примитивный дизайн и внешний вид, однако эта простота никак не отображается и не связана с простотой настройки аппарата. Другими словами, в некоторых случаях бывает достаточно сложно правильно настроить фазоинвертор на сабвуфер для того, чтобы получить качественный, сбалансированный и красивый звук при проигрывании музыкальных композиций на выходе.

Главная хитрость фазоинвертора для сабвуфера и его настройки заключается в правильно выбранных габаритах корпусов, а также в правильном подборе отверстий в акустической системе для машины.


Вентиляционные отверстия, на основании использования которых и строится вся работа фазоинвертора, занимаются перенаправлением звуков из задней области конуса, одновременно с этим добавляя к этим звукам тот звук, который исходит от передней части конуса. На основании сочетания этих двух источников звучания при воспроизведении и получается сильно увеличить басы и их громкость.

Нужен ли фазоинвертор в сабвуфере.

Корпус для сабвуфера. Формы и материалы

Корпус сабвуфера должен быть крепким, иначе его вибрация, будет генерировать частоты, которые придадут нежелательную окраску звуку. Расскажем из какого материала лучше делать корпус для сабвуфера

и какие бывают типы корпусов.

Материалы для корпуса сабвуфера

Многослойная фанера
. Существует большое количество сортов фанеры, многие из которых не приемлемы для конструирования корпуса сабвуфера. Обычная фанера недостаточно плотная и дает искажения звука. Многослойная фанера является отличным материалом для постройки небольших сабвуферов. Данная фанера плотная и легче ДСП и MDF. С ней легко работать, вкручивать шурупы, не опасаясь расслаивания.

Недостаток фанеры в том, что большие корпуса из нее начинают звенеть. Для этого, при изготовлении корпуса для мощных сабвуферов используют фанеру толщиной не менее 18 мм, иногда стенки ящика состоят из двойного слоя фанеры. А чтобы окончательно избавиться от резонансов, внутри корпуса устанавливают растяжки и усилители.

Древесностружечная плита

. В продаже имеются плиты нескольких сортов, но для корпусов рекомендуется ДСП самой большой плотности. Хотя высокоплотные разновидности весят больше, с ними легче работать и они лучше звучат. Высокоплотная ДСП толщиной 16 мм является, возможно, самым лучшим выбором для мощного сабвуфера, поскольку у нее самая высокая плотность и слабые резонансные качества.

Недостаток ДСП — он легко впитывает влагу и с трудом режется пилой. Корпуса из него следует окрашивать, чтобы предотвратить разбухание из-за влаги.
Древесноволокнистая плита средней плотности
. По сути, является формой спрессованной бумаги, имеет высокую плотность и легко режется. Недостаток ДВП — с ней тяжело работать из-за склонности расслаиваться, когда ее скрепляют. Она много и быстро впитывает влаги.

Типы корпусов сабвуферов

Герметичные корпусы (закрытый ящик)
. Наиболее распространенной формой корпуса сабвуфера является герметичный корпус. Ему отдают предпочтение по причине относительной простоты разработки и конструирования.

Герметичный корпус — это корпус, который полностью изолирует внутреннее воздушное пространство сабвуфера от внешнего. Воздух внутри короба поддерживает мембрану динамика и работает как дополнительная подвеска для нее. Это позволяет динамику выдерживать большую мощность.

Диапазон излучаемых частот сабвуфера зависит от объема корпуса. Если объем короба меньше оптимального, то внутри короба давление увеличится, что приведет к срезанию некоторых частот и усилению других. Вместо чистого глубокого баса сабвуфер выдаст гулкий, «проваленный». Увеличивая объем короба бас улучшается, но до определенного уровня. Главная задача проектирования короба заключается в определении оптимального объема для динамика.

На практике случается, что сначала конструируется короб, исходя из ограничений свободного пространства в багажнике автомобиля, а затем подбирается динамик под внутренний объем этого короба.

широко применяются в домашних акустических системах. В настоящее время фазоинверсные или вентилируемые корпуса получили распространение в автомобильном авто звуке. Эта форма корпуса уникальна тем, что фазоинвертор (вентиляционный канал) помогает в воспроизведении наиболее низких частот в слышимом диапазоне. Фазоинвертор фактически становится источником звука, содействующим общему звучанию сабвуфера.

Фазоинверсные системы выдают больше баса при меньшей мощности, чем герметичные.

Правильно сконструированный вентиляционный канал даст повышенный выходной сигнал на настроенной частоте. Звук у фазоинверсных сабвуферов чище, но объем больше, чем у герметичных для одного и того же динамика.

Недостатком является возможность появления искажений при воспроизведении частот из диапазона ниже расчетного. Расчеты параметров вентилируемого корпуса более сложные, и даже небольшие погрешности могут не оправдать затраченных усилий и времени. Ошибки при конструировании и настройке фазоинвертора являются причиной того, что акустическая система «бубнит» или же бас «размазан».

представляет собой короб, в котором установлены два идентичных динамика. Эта конструкция основана на идее наличия постоянного давления воздуха между мембранами двух динамиков. В результате два акустически связанных динамика функционируют как один динамик.

Преимущество состоит в экономии объема короба. Недостатком данной конструкции является то, что при наличии двух звуковых катушек фактически рабочей остается только одна мембрана. Общая отдача изобарического сабвуфера примерно на 3 дБ меньше, чем у остальных сабвуферов при одинаковой входной мощности. Конструктивно пара динамиков располагается внутри корпуса на одной оси, мембрана к мембране, магнит к магниту или магнит к мембране.

представляют из себя две камеры между которыми монтируется динамик. Одна из камер является герметичной, а вторая камера фазоинверсной.

Данная конструкция обеспечивает качественный низкий бас по сравнению с другим сабвуферами, что делает их популярными. Однако акустическая отдача их сравнительно низка. При конструировании bandpass коробов следует учитывать зависимость между частотной характеристикой и звуковым давлением, которое развивает корпус. Чем ниже и лучше бас, тем ниже акустическая отдача и мощность сабвуфера. И наоборот, чем мощнее сабвуфер, тем выше и хуже бас он выдает.

Недостатком данного типа корпуса является сложность расчетов и большие размеры по сравнению с герметичными или фазоинверсными корпусами.

Единственный эффективный способ для получения полного, богатого баса — это добавление сабвуфера к звуковой системе. Сабвуфер позволит значительно расширить воспроизведение низких частот в аудиосистеме и улучшит качество звука, независимо от того, какую музыку вы слушаете.

В основном, существуют два типа басов: плотный и гулкий. И в зависимости от предпочитаемой музыки уже стоит выбирать, какой тип сабвуфера подойдет для вас.

Долгое время на форумах обсуждался вопрос что лучше — фазоиверторный или закрытый корпус сабвуфера? Там нет недостатка мнений по этому поводу, но, к сожалению, есть много распространенных заблуждений. Одни считают, что вентилируемый сабвуфер, предназначен исключительно для звуковых эффектов и не годятся для музыки, другие говорят, что запечатанные боксы более музыкальны, но им, как правило, не хватает глубины баса.

И хотя присутствуют некоторые дебаты по этой теме, здесь есть и зерно истины. Оба вида сабвуферов имеют свои плюсы и минусы. Так что, перед приобретением саба, стоит тщательно продумать, какие результаты вы хотите получить.

Здесь мы постараемся разобраться, в чем различие между этим двумя видами.

Герметичный корпус: плюсы и минусы.

Что отличает закрытые корпуса от фазоинверторных, это их меньший размер. Закрытый ящик, как правило, более компактен, и как следствие, он подойдёт для установки во многих транспортных средствах. Если свободное пространство является проблемой, это будет неплохой вариант. Но размер не единственный фактор, который отличает закрытые корпуса от открытых, различие так же есть и в звуке. На самом деле, воздух внутри таких коробок действует как амортизатор дифузора сабвуфера. Он ограничивает движение низкочастотного динамика, что приводит к равномерному воспроизведению, соответственно на выходе получается более жесткий и точный бас.

Плюсы:

Как правило, закрытые боксы для сабвуфера меньше;

Качество звука и точность гораздо лучше;

Отличная переходная характеристика.

Минусы:

Что касается минусов, их довольно сложно найти. Единственным недостатком может являться эффективность. Позвольте мне остановиться на том, что происходит внутри запечатанного бокса;

В отличие от фазоинверторных коробок, воздух внутри закрытого пространства сильно ограничивает движение дифузора — задняя волна рассеивается внутри корпуса, что ослабляет звуковой сигнал на выходе. В такой ситуации потребуется более мощный усилитель с отдельным питанием, для компенсации потерь в эффективности.

Фазоинверторный корпус: плюсы и минусы.

Корпус открытого типа может воспроизводить громкий, гулкий бас с большей энергией и реверберацией, чем закрытые боксы. Это достигается с помощью негерметичного корпуса, без использования какого-либо дополнительного звукового эквалайзера или цифрового процессора. Отличие с закрытым боксом состоит в относительно небольшом отверстии в корпусе. Несмотря на простой дизайн, при использовании фазоинверторного сабвуфера бывает довольно трудно получить хороший, сбалансированный звук на выходе.

Хитрость заключается в идеально подобранном размере корпуса и подходящем размере отверстия. Вентиляционное отверстие перенаправляет звук из задней части конуса и добавляет его к звуку, исходящему от фронтальной части, что значительно увеличивает громкость басов. Такая схема позволяет использовать довольно скромный внешний усилитель, и получать неплохие результаты. Еще одно преимущество такого типа оформления корпусов, заключается, в долговечности сабвуфера, что происходит благодаря потоку воздуха, охлаждающего динамик. Плюсы:

Снижение искажений и вибрации дифузора; . Фазоинверторные боксы дадут вам более четкий звуковой удар в определенных видах музыки. Из-за воздуха, поступающего в вентиляционное отверстие, звук слегка напоминает свист, похожий на тот, который можно получить с помощью пустой бутылки.

Минусы:

Звук, получаемый с помощью вентиляционного канала, может принести больше вреда, чем пользы для некоторых типов музыки; . Такой тип корпуса более чувствителен к изменениям климата, таким как влажность, температура и т.д.; . Такой тип корпуса способствует физической усталости человека; . Из-за высокого внутреннего давления, они должны быть более прочными, что делает их немного сложнее в изготовлении.

Вердикт

Мы рассмотрели два различных способа, чтобы определить, какой тип боксов будет соответствовать вашим потребностям. Фазоинверторный тип оформления, имеет расплывчатый бас, с помощью закрытыго ящика, получается более плотный звук. Если вы хотите чтобы басы отдавались в землю, фазоинверторный корпус подойдет как нельзя лучше. В противном случае, если вы ищете способ, чтобы добавить некоторую глубину музыке, закрытый ящик прекрасно справится с этим. Тп с оформдением «фазоинвертор» звучит громче нежели закрытый ящик, из-за того, что отверстие значительно увеличивает выход резонансных частот, что значительно расширяет чувствительность сабвуфера и позволяет добиться существенно большей басовитости.

Все вышеперечисленное в основном сводится к простому факту: закрытый ящик предназначен для более качественного звука, в то время как фазоинверторные используют для громкости. Но есть и некоторые исключения из этого правила. В конце концов, мы считаем, что качество звука это в гораздо большей степени наличие хорошей техники, а не определенный вид акустического оформления сабвуфера.

«в ящике динамик», но затем, конечно я принялся изучать влияния параметров короба и фазоинвертора на звук самого динамика.

Впрочем, я от данный темы потихоньку отошел, предпочитаю теперь:ОЯ, щиты, либо TQWT, TQWP на ШП динамиках. Но это совсем другая тема, в данной статье хочу осветить аспекты: частота настройки фазоинвертора, настройка фазоинвертора сабвуфера.

Предлагаю ознакомиться с данной статьёй, здесь я представлю довольно простой способ настройки фазоинвертора сабвуфера.

Я был сильно поражён, что для большинства «сабо-строителей » вообще не существует никакой настройки фазоинвертора это просто «динамик в коробе!», и чем больше размер динамика и ящика, тем лучше БАХАЕТ ПО БАШКЕ!!. Да, в некоторой степени, для закрытого ящика(ЗЯ) это верно. Но никак не для фазоинвертора…

Подобный ящик потребует от вас скрупулезной настройки фазоинвертора. Так, что же что мы видим на реалии? В качестве фазоинвертора такие люди монтируют канализационные трубы непонятной длины, мастерят «щелевые фазоинверторы» типа: «по этим отличным размерам Петя Иванов сделал», ставят при этом совсем другой динамик. Тот, кто не может сделать по нормальному –изготовливает закрытый ящик (и правильно !).

Конечно же, есть такие отличные программы для моделирования акустики, к примеру . Но они потребуют от вас введения множества исходных параметров. И даже зная эти параметры, расхождение в реальности получится, просто большое (динамик окажется совсем другой, короб немного различается по размерам, наполнителя не знаем сколько нужно, фазоинверторная труба немного другая и т.п.)

Методика настройка фазоинвертора, даёт погрешность 5%. Методика существует более 20-ти лет.

Для начала, нужно разобраться, чем ящик с «фазиком» различается от закрытого ящика?

Каждый динамик, это механическая система, обладает собственной резонансной частотой. Выше этой частоты сам динамик звучит «очень гладко», а вот ниже – уровень, формируемого им звукового давления, сразу падает. Причем, падает с быстротой 13 дБ. А вот за «нижнюю границу данных воспроизводимых частот» нужно считать частоту, на которой этот уровень упадет на 6 дБ.

АЧХ динамика в пространстве открытом

Установив динамик в короб, его резонансная частота немного повысится

, из за того, что к упругости подвеса самого диффузора прибавится упругость сдавливаемого в коробе воздуха. Кстати, подъём резонансной частоты неминуемо потянет вверх и даже нижнюю границу данных воспроизводимых частот. Зато, чем меньше объёма воздуха в коробе, тем больше он будет упругим, таким образом, больше резонансная частота. Из-за этого у многих возникает желание сделать короб огромный.

Жёлтая линия – АЧХ динамической головки в ЗЯ

Красная линия – АЧХ динамика в ЗЯ с ФИ

Кстати, ниже частоты резонанса ФИ спад всегозвукового давления будет намного круче, чем у ЗЯ и составит 24 дБ на октаву.

Следовательно, фазоинвертор позволит расширить диапазоны всех воспроизводимых частот

причем, в сторону НЧ. Так как же выбирать эту частоту резонанса ФИ?

Если частота резонанса ФИ станет выше оптимальной, т.е. она будет уже находиться совсем близко к резонансной частоте динамической головки в коробе, то мы приобретем «переконменсацию» в виде выпячивающегося горба на АЧХ. Звучание станет бочкообразный. Если частоту выбирать чересчур низкую, то подъём такого уровня не будет чувствоваться,

т. к. на низкой частоте отдача динамика будет падает чересчур (означает недокомпенсировали).

Голубые линии – не лучшая настройка ФИ

Это очень чуткий момент – или ФИ даст эффект, или не даст ничего,

или, напротив, изуродует звучание! Частоту ФИ необходимо выбирать крайне правильно! Но где же взять эту правильность в домашней ситуациии?

Действительно, коэффициент соразмерности между частотой резонанса динамической головки в коробе и частотой резонанса ФИ, в большинстве истинных конструкций составит 0,6о – 0,63, и если же принять его равным 0,62, то погрешность составит не больше 5%.

Теперь же перенесем теорию в реальность.

Измерение импеданса динамической головки

Как же измерить резонансную частоту динамической головки в коробе?

На резонансной частоте, этот «модуль полного электрического сопротивления» (Импеданс) звуковой катушки усиливается. Проще говоря – сопротивление вырастет. Если для стабильного тока оно составит, к примеру, 4 Ома, то на резонансной частоте оно вырастит до 10 — 50 Ом.
Как же это можно ?
Последовательно с динамиком надо включить резистор номиналом на один порядок выше своего

сопротивления динамической головки. Нам же подойдёт простой резистор номиналом 100 – 1000 Ом. Кстати, измеряя напряжение на данном резисторе, мы сможем оценить «модуль полного электрического сопротивления» нашей звуковой катушки динамической головки. На частотах, где сопротивление нашего динамика будет высокое – напряжение на данном резисторе будет наименьшим, и напротив. Чем будем ?

Совершенные значения для нас не значимы, нам необходимо лишь отыскать самое большее сопротивлени

е(самое меньшее напряжения на резисторе), частоты сравнительно низкие, поэтому можно воспользоваться простым китайским тестером (мультиметром)причем, в режиме замера переменного напряжения. А где взять источник звуковой частоты?

Проще всего создать компакт-диск или альбом в флак с записанными треками звуковых частот.

К примеру можно создать CD или альбом флак на 90 треков, по 4-5 секунд каждый, с рядом частот от 20 до 120 Гц, с шагом 1 Гц. Переключаешь треки – меняется частоты. Частоты равны номеру трека + 20. Довольно !

Процесс замера резонансной частоты динамической головки в коробе происходит таким образом: «затыкаете» отверстие ФИ (куском фанеры и пластилином) включаете альбом на воспроизведение, устанавливаете нормальную громкость, и, не изменяя её, «прыгаете» по трекам и находите трек, на котором напряжение на вашем резисторе будет минимально. Все – теперь частота вам .

Впрочем, параллельно, измеряя резонансную частоту динамической головки в коробе, вы можете подбирать лучшее количество наполнителя для вашего ящика! Понемногу добавлять количество этого наполнителя, смотрите изменение резонансной частоты. Находите то наилучшее количество, при котором данная резонансная частота будет минимальная.

Зная подобное значение «резонансной частоты динамической головки в коробе с наполнителем» просто найти наилучшую резонансную частоту ФИ. Просто-напросто умножите её на 0,63. К примеру, получив резонансную частоту динамической головки в коробе 62 Гц – таким образом, наилучшая частота резонанса ФИ будет примерно 39 Гц.

Теперь «раскрываем» отверстие ФИ, и, изменяем длину трубы (либо тоннеля) или же сечение, настроим фазоинвертор на нужную частоту. Как это ?

Да с поддержкой вашего резистора, тестера и альбома!

Только надо не забывать, что на частоте резонанса ФИ, напротив, «модуль полного электрического сопротивления» динамика катушки упадет до самого минимума. Отчего, искать вам надо не минимум напряжения на вашем резисторе, а, напротив самый максимум – 1-ый максимум, который находится ниже частоты резонанса динамической головке в ящике .

Конечно, частота настройка фазоинвертора будет разниться от требуемой. И очень сильно, в сторону НЧ (недокомпенсация). Для повышения частоты настройки вашего фазоинвертора нужно укоротить тоннель, или уменьшить площадь его поперечного сечения. Нужно делать это понемногу, по 0,5 см …

Приблизительно так будет выглядеть в области НЧ модуль полного электрического сопротивления динамической головки в ящике с наилучше настроенным ФИ:

Вот, и весь метод «Настройка фазоинвертора». Очень просто, и в то же время, дает довольно итог. Впрочем, как настроить сабвуфер можете почитать . Также вы можете смастерить саб своими руками прочитав .

Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука!

Не бойтесь меня и добавляйтесь в

Автомобильный сабвуфер предназначен для воспроизведения низших частот.

Чтобы получить хорошие низкие частоты на обычных акустических системах (без сабвуфера) требуются большие и мощные колонки.
Применение сабвуфера позволит разгрузить акустическую систему по низким частотам. Поскольку человеческий слух не может распознать направление низкочастотного звука, сабвуфер понадобиться только один и расположить можно в любом месте автомобиля. Качество звука при этом повысится, поскольку не придется перегружать колонки басами, а значит уменьшится количество искажений.
Существует три типа оформления: закрытый ящик, фазоинвертор и бандпасс.

Тип корпуса сабвуфера — закрытый ящик (ЗЯ)

Это наиболее простой в изготовлении тип акустического оформления. Колебания в таком ящике находятся в закрытом объеме и в конечном итоге гасятся. Поскольку звуковая волна это энергия, то затухая она превращаются в тепло. И хотя количество этого тепла невелико — оно все же оказывает влияние на характеристики акустической системы.
Для предотвращения этого эффекта ЗЯ заполняют изнутри звукопоглощающим материалом (вата или синтепон), который, поглощая звук поглощает и тепло. Повышение температуры воздуха становится намного меньше и динамику «кажется» что позади него существенно больший объем, чем на самом деле. На практике таким способом удается добиться увеличения «акустического» объема ящика по сравнению с геометрическим на 15-20%.

При всей простоте конструкции закрытого ящика, он обладает многими достоинствами.

Во-первых, простота расчета. Здесь есть всего один параметр — объем. Во-вторых, существенно снижает вероятность перегрузки динамика и его механических повреждений. В-третьих, при грамотном выборе параметров сабвуферной головки и объема корпуса — закрытый ящик не имеет равных в области характеристик, определяющих субъективное восприятие басовых частот.

Если все так хорошо, зачем нужны остальные типы акустического оформления? Подвох один — КПД. У закрытого ящика он наименьший по сравнению с любым другим типом акустического оформления. Чем меньше сделать объем ящика, тем меньше будет его эффективность.

Тип корпуса сабвуфера — фазоинвертор (ФИ)

В фазоинверторе часть энергии, которая в закрытом ящике «ставится к стенке» используется в мирных целях. Для этого внутренний объем ящика сообщается с окружающим пространством тоннелем, заключающим в себе некоторую массу воздуха. Величина этой массы выбирается таким образом, чтобы, в сочетании с упругостью воздуха внутри ящика создать вторую колебательную систему, получающую энергию от тыльной стороны диффузора и излучающую ее куда нужно и в фазе в излучением диффузора. Такой эффект достигается в не очень широком диапазоне частот, но в его пределах к.п.д. существенно возрастает.
Помимо более высокого к.п.д. фазоинвертор обладает еще одним достоинством — наличие здоровенной прорехи в корпусе громкоговорителя может сдержать движение диффузора и вблизи частоты настройки значительно уменьшается амплитуда колебаний диффузора. В рабочем диапазоне фазоинвертор создает для динамика совершенно тепличные условия, причем точно на частоте настройки амплитуда колебаний минимальна, а большая часть звука излучается тоннелем. Допустимая подводимая мощность здесь максимальна, а искажения, вносимые динамиком — наоборот, минимальны.

Фазоинвертор капризен к выбору параметров и настройке

, поскольку выбору, под конкретный динамик, подлежат три параметра: объем ящика, поперечное сечение и длина тоннеля. Тоннель часто делают так, чтобы можно было регулировать длину тоннеля, меняя частоту настройки.

Тип корпуса сабвуфера — полосовой громкоговоритель (bandpass)

Если закрытый ящик и фазоинвертор — акустические фильтры верхних частот, то полосовой — объединяет в себе фильтры верхних и нижних частот. Простейший полосовой громкоговоритель — одинарный 4-го порядка. Он состоит из закрытого объема, т.н. задней камеры и второго, снабженного тоннелем, как у фазоинвертора (передняя камера). Динамик установлен в перегородке между камерами так, что обе стороны диффузора работают на полностью или частично замкнутые объемы — отсюда и термин «симметричная нагрузка».
Из традиционных конструкций, бандпасс — чемпион по эффективности. Эффективность прямо связана с шириной полосы пропускания. Частотная характеристика полосового громкоговорителя имеет вид колокола.

Бандпасс — капризен в расчете и трудоемок в изготовлении.

Поскольку динамик закопан внутри корпуса, приходится идти на ухищрения по сборке ящика, чтобы наличие съемной панели не нарушало жесткости и герметичности конструкции. Импульсные характеристики тоже не из лучших, в особенности при широкой полосе.

Чем же это компенсируется? Прежде всего — высочайшим к.п.д. Во-вторых — весь звук излучается через тоннель, а динамик полностью закрыт. При компоновке такого сабвуфера открываются немалые возможности для установки его в автомобиль. Достаточно найти небольшое местечко на стыке багажника и салона, где может разместиться жерло тоннеля — и путь мощнейшим басам открыт.

Какой тип корпуса выбрать для сабвуфера

Если любите слушать качественную музыку — выбирайте сабвуфер с закрытом типом ящика. Если нужно много баса, чтобы дрожало стекло автомобиля — выбор в пользу сабвуфера с корпусом фазоинвертора. Этот вариант даст наибольшую мощность.

Вариант с корпусом «бандпасс» — лучше оставить профессионалам авто звука.
Рекомендуем почитать

Антенна
Триколор тв личный кабинет проверить баланс

Электрооборудование
Как работает двигатель внутреннего сгорания

Антенна
Телевизоры со встроенным спутниковым ресивером

Электрооборудование
Самостоятельная установка видеонаблюдения

Законодательство и законы
Служебная командировка и служебная поездка

Измерения и расчёт
Самый большой сабвуфер в мире

Основные преимущества и недостатки фазоинверторов

К основным преимуществам фазоинверторов для сабвуферов в транспортных средствах можно отнести следующие:

  1. Уменьшение уровня и показателей вибрации и искажений диффузора.
  2. Более качественный, четкий и приятный для человеческого восприятия звук. Правда, относится это не к каждому жанру и типу композиций, а к определенным разновидностям музыки. Из-за воздушных потоков, поступающих прямо в отверстие вентиляции, звук будет напоминать небольшой, едва слышимый свист. Этот свист очень похож на тот, который получается, когда человек дует на горлышко пустой бутылки.


К основным преимуществам фазоинверторов для сабвуферов в автомобилях можно отнести следующие:

  1. Звуки при воспроизведении композиции, которые получаются при помощи вентиляционных каналов, могут стать причиной причинения вреда, а не пользы, но это относится не ко всем видам музыки, а только к некоторым из них. Как было отмечено выше, фазоинверторы – это тот комплекс в общей акустической системе транспортного средства, который не сможет подойти под абсолютно любую музыку.
  2. Фазоинвертор — это достаточно чувствительный вид корпуса, а в особенности его чувствительность распространяется на изменения в климате. Больше всего работа фазоинвертора зависит от таких климатических показателей, как температурные показатели, а также уровень и процент влажности.
  3. Фазоинвертор и тип корпуса, как ни странно, способствует физическому переутомлению человека.
  4. Из-за постоянного высокого давления внутри корпуса фазоинвертора система должна быть очень прочной. Все это говорит о том, что ее сложнее делать и продавать, а себестоимость входит в итоговый ценник.

Что можно сказать о фазоинверторе?

Фазоинвертор в сабвуфере отличается расплывчатым басом, что понравится далеко не всем. С другой же стороны, если нужно, чтобы басы уходили «в землю», именно такая система акустики подойдет просто идеально.


Еще один момент – отверстие позволяет увеличить выход частот, что серьезно расширяет показатели чувствительности акустической системы в целом.

Если говорить в общих словах, то фазоинвертор и фазоинвертные системы созданы для того, чтобы делать звуки громче и атмосфернее.

Короб для сабвуфера: Фазоинвертор, закрытый ящик, сравнение

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.

А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Всё о сабвуферах: их типы и особенности установки

20 Октября 2019, Вс

Нет такого меломана, который хотя бы раз в жизни не задумывался о приобретении сабвуфера. Как и нет звукорежиссера, который мог бы представить себе концерт без акустики данного типа. Прочитав нашу публикацию, вы узнаете некоторые полезные факты о сабвуферах: особенности конструкции, правила установки, нюансы их настройки и многое другое. Цель данной статьи дать основную информацию о данном типе акустических систем.

Electro-Voice TX2181

Дословно слово «сабвуфер» означает «сверх низкочастотный динамик». Этот термин используется для описания любой акустической системы, в конструкции которой есть низкочастотный излучатель. Если другими словами, то «сабвуфер» — это громкоговоритель, воспроизводящий самые низкие звуки, которые не способна передать стандартная широкополосная акустика.

Electro-Voice EVC-1181S-W

Где и для чего используется сабвуфер?

В большинстве своем фонограммы современной музыки имеют ярко выраженное звучание в низкочастотном спектре, этот спектр музыки наиболее важен для передачи музыкальной энергетики, драйва. Именно по этой причине для качественного воспроизведения современных профессиональных записей требуется сабвуфер. Данный тип акустики кроме сцены, так же нашел свое применение в ночных клубах, домашних кинотеатрах, автомобилях.

Следует так же отметить, что качественные акустические системы воспроизводят звук во всей полосе частот и не способны озвучить только самый низкий частотный диапазон. Вот для этого используют сабвуферы. В наше время часто сабвуфер используют в качестве mid-басового компонента системы, что не совсем верно. Ведь Суб бас это скорее дополнение к вашей аудиосистеме. Сабвуфер лишь придает НЧ звучанию необходимый объем и бархатистость, как соль и пряности, которые мы добавляем приготавливая пищу.

RCF S8018

Конструктивные особенности сабвуферов

Слух молодого здорового человека способен улавливать звуки в диапазоне от 20 Гц до 20 кГц. С возрастом границы этого диапазона сужаются, и человек начинает слышать немного хуже, именно в высокочастотном диапазоне. Это связано с тем, что в отличии от низких звуков, высокие имеют более короткую звуковую волну и малую собственную энергию, по этой же причине воспроизвести высокие частоты намного проще чем низкие.
В наши дни среднечастотная и высокочастотная акустика конструктивно близка к своему совершенству. Для воспроизведения НЧ излучателем частотного диапазона от 20 до 400 Гц требуется более габаритный и массивный диффузор, который в добавок, должен иметь высокую механическую жесткость, обеспечивающую устойчивость к изгибанию.  Применение диффузоров большого диаметра позволяет увеличить сопротивление и сжимаемость воздуха. Конструктивной особенностью НЧ динамиков является использование мощной катушки индуктивности, что значительно увеличивает вес конструкции.

Из-за большой мощности, подводимой к низкочастотному динамику, требуется быстро и эффективно отводить тепло от звуковой катушки и усилителя. Источник питания нужен мощный и качественный, что в свою очередь влияет на стоимость. До сих пор нерешаемыми остаются проблемы, связанные с резонансами, возникающими из-за наложения отраженных и прямых волн. Причиной появления интерференции служит большая длинна НЧ волны сопоставимая с размером помещения и самого корпуса акустики.

Во избежание этих проблем низкочастотная акустика нередко размещается в отдельном корпусе. Конструктивно активный сабвуфер очень простой: кубический корпус, НЧ головка и усилитель способный воспроизводить звук в диапазоне частот 20 — 500 Гц.

Изучив конструкцию сабвуфера можно прийти к одной немаловажной истине: чем больше динамик, тем обьемнее и мощнее бас. Из-за того, что диффузор находящийся внутри корпуса сабвуфера имеет достаточно большой диаметр, низкочастотная акустика всегда имеет большие размеры.

Виды сабвуферов по типу усиления

Все сабвуферы по типу усиления можно разделить на два вида: активные и пассивные. Первые, оборудованы усилителем мощности и специальным фильтром, отсекающим звук за пределами рабочего диапазона. Пассивные сабвуферы состоят из корпуса и динамика. Они требуют наличия внешнего усилителя.

dB Technologies SUB 15D

Характеристики
  1. Частотный диапазон, измеряющийся в герцах, является одной из важнейших характеристик сабвуфера. Данный диапазон для удобства разделяют на несколько октав:
  2. Самый низкий бас 20-40 Гц,
  3. Средние басы 40-80 Гц,
  4. Высокие басы 80-160 Гц.

Даже самые бюджетные модели воспроизводят диапазон от 40 до 200 Гц. А частоту от 20 Гц способны воспроизвести  только топовые модели акустики.

  1. Частота раздела кроссовера — это верхний диапазон работы сабвуфера и он же — нижний диапазон СЧ- НЧ излучателя.
  2. SPL (Максимальное звуковое давление) – Maximum Pressure Level это пиковая давление, которое способен обеспечить сабвуфер.
  3. Чувствительность динамика (дБ) – динамики с большей чувствительностью меньше нагружают усилитель и способны выдать большее звуковое давление.
  4. Диаметр НЧ-динамика.

Типы акустического оформления суб басов

Конструктивные особенности оформления корпуса сабвуфера существенно влияют на его акустические свойства. Акустическое оформление НЧ головки сабвуфера разделяют на следующие основные типы:

  • Закрытый,
  • С фазоинвертором,
  • С полосовым фильтром.

HH Electronic VRS-118A

Сабвуферы с закрытым корпусом имеют самую простую и самую эффективную конструкцию.  Из достоинств конструкции можно выделить:

  1. Отсутствие утечки воздуха наружу а значит и звука,
  2. Глубокий бас,
  3. Ровная амплитудно-частотная характеристика,
  4. Низкий уровень искажений.

К недостаткам сабвуферов типа «закрытый ящик» можно отнести:

  1. Низкий коэффициент полезного действия (КПД),
  2. Большой вес и габариты.

Park Audio SW128 MkII

У сабвуферов фазоинверторного типа имеется специальное отверстие в корпусе, через которое часть воздуха выходит наружу. В это отверстие зачастую вставлена трубка определенной длинны. Иногда их бывает несколько. Подбор длинны трубки позволяет настроить правильную резонансную частоту фазоинвертора. Иногда порт фазоинвертора выполнен в виде щели. Это позволяет сделать корпус более компактным. Такой тип фазоинвертора часто применяют в студийных мониторах.
В процессе усиления низких частот важную роль играет акустический резонанс и его главная частота, на которой ноты звучат значительно громче остальных. Правильная настройка резонансной частоты фазоинвертора позволяет получить больший КПД колонки и красивый, бархатный бас. Очень часто резонансную частоту определяют не верно, из-за чего появляется много проблем. Во избежание ошибок при расчете руководствуются следующим правилом: «Частота резонанса фазоинвертора должна быть не более чем на 33% ниже резонанса динамика в том же корпусе с закрытым фазоинвертором».

Достоинства сабвуферов с фазоинвертором:

  1. Благодаря большому ходу, диффузор может иметь небольшие размеры и обеспечить достаточно низкий звук,
  2. Высокое звуковое давление,
  3. Высокий КПД.

Недостатки:

  1. Для его правильной настройки нужно обладать знаниями в электроакустике и уметь настраивать задержки между СЧН_ВЧ трактом и суб басом,
  2. Такая конструкция вносит в звук большое количество искажений.

RCF SUB705AS

Сабвуфер с полосовым фильтром (часто такая конструкция называется bandpass) имеет признаки как фазоинверторного, так и закрытого корпуса, тем самым унаследовав их достоинства и недостатки. Его ящик разделен перегородкой на две ровные части, одна из которых имеет фазоинвертор, вторая представляет собой закрытый обьем. Данная конструкция позволяет повысить уровень звукового давления, но при этом уменьшает диапазон воспроизводимых частот. Сабвуферы такого типа очень компактны и с успехом применяются в закрытых помещениях.

Корпус громкоговорителя с туннельным типом акустического оформления. (Разрез)

Самым редким типом акустического оформления сабвуфера является «лабиринт», его работа основана на акустических резонансах. Акустика с данным типом оформления сложна в производстве, готовые изделия стоят намного дороже аналогов.

Достоинства сабвуферов с акустическим оформлением «Лабиринт»:

  1. КПД выше чем у закрытого типа, но равен фазоинверторному,
  2. Минимальное количество вносимых искажений (в сравнении с фазоинвертором)

Недостатки:

  1. Высокая стоимость,
  2. Сложность настройки



Корпус с пассивным излучателем изнутри

Сабвуфер с пассивным излучателем (так же обозначается как PAS) – довольно новый тип акустического оформления, в качестве пассивного резонатора в нем используется неподключенный дополнительный громкоговоритель. Таким образом, имея всего один канал усиления, вы получаете вдвое большую площадь излучения, благодаря суммарной площади двух диффузоров.

Достоинства сабвуферов с пассивным излучателем:

  1. Меньшие габариты в сравнении с закрытым типом,
  2. Отсутствие посторонних и резонаторных звуков.

Недостатки:

  1. Большая потеря мощности,
  2. Низкая чувствительность динамика,
  3. Массивный пассивный излучатель негативно влияет на передаточную характеристику.

Как правильно расположить сабвуфер?

Обычно сабвуферы устанавливают на полу, перед сценой или под ней, прямо под акустической системой или за ней. Есть модели подвесных сабвуферов, которые крепятся к монтажной раме, позволяя собрать кластеры из НЧ и широкополосных кабинетов и обеспечивая ровное звуковое поле. Иногда целесообразно расставить все НЧ кабинеты в центре в виде моно кластера, в другом случае их располагают слева и справа от сцены, прямо под широкополосными кабинетами.

В последние годы широко распространен метод кардиоидного расположения сабвуферов. Он основан на точно рассчитанном взаимном расположении суб басов и позволят управлять  суммарной направленностью массива из сабвуферов, изменяя уровни сигнала определенных групп элементов массива. Это дает возможность устранить эффект гребенчатого фильтра, (попросту говоря, обеспечить равномерный бас без перепадов давления) и направить энергию суб басов только вперед, или вперед и в стороны, в зависимости от геометрии озвучиваемого пространства. Эта же технология позволяет практически полностью убрать звук, идущий  от суб баса назад, что обеспечивает максимальную передачу звуковой энергии вперед и получить почти тишину на сцене. Другими словами, звук от суб баса не мешает исполнителю на сцене.

Кардиоидное расположение сабвуферов

Одна из главных проблем, связанных с применением сабвуферов, это неправильно рассчитанная задержка сигнала между широкополосными колонками и суб басом. На слух это ощущается как размытое звучание в СЧ диапазоне и малую отдачу в низах. Упрощенно говоря, вам необходимо чтобы звук суб баса и широкополосной системы доносился до слушателя строго в одно и то же время.

Самый простой способ достичь этого это передвигать сабвуфер вперед –назад относительно широкополосного кабинета,  и таким образом найти место, в котором вы получите наибольшую отдачу в НЧ диапазоне, и разборчивое звучание. Для более точной настройки задержки лучше воспользоваться акустических процессором и специальным программным обеспечением, которое позволяет  при помощи микрофона точно определить фазы сигналов от разных источников звука и правильно их скорректировать.

Виды взаминого расположения сабвуферв и широкополосной акустики

Расположение сабвуферов в виде моно кластера позволяет значительно уменьшить их количество.  Из недостатков такого способа можно выделить:

  1. Обрезание нижней части акустического пространства для увеличения площади покрытия звуком увеличивает звуковое давление на передних рядах.
  2. Разница в звуковом давлении между первыми и последними рядами может достигать 26 Дб.

Взаминое расположение сабвуферов и линейного массива

Применение сабвуферов с линейными массивами

Между сабвуферами и линейными массивами появляется задержка в небольшом диапазоне частот в общем спектре вблизи частоты раздела кроссовера. Для того, чтобы устранить задержку нужно компенсировать временную задержку тем самым синхронизировав их. Но синхронизация не решает данную проблему, так как задержка у передних и последних рядов может значительно отличаться.

Опираясь на физические законы логично будет расположить сабвуферы на одной высоте с линейными массивами. Таким образом, у нас получится устранить задержки, выровнять АЧХ и убрать частотные искажения, но взамен придется пожертвовать эффективностью работы сабвуферов. Данный компромисс позволяет получить однородную звуковую картину в области частоты среза кроссовера.

Electro-Voice XLC118

Как выбрать сабвуфер?

Мы подготовили для вас несколько простых правил, руководствуясь которыми, можно выбрать хороший сабвуфер:

  1. Дороже – чаще значит лучше. Не старайтесь сэкономить, ведь вложенные средства окупятся качественным звуком и годами эксплуатации.
  2. Покупайте сабвуфер чуть большей мощности, чтобы иметь запас. Это позволит вам использовать вашу звуковую систему на 50-60% мощности и получить качественное звучание без искажений.
  3. Всегда выбирайте усиление для сабвуфера с хорошим запасом. Помните: катушка динамика чаще сгорает при работе со слабым усилителем. В следствии перегрузки слабого усилителя на его выходе появляется огромное количество искажений сигнала, и его постоянная составляющая легко повредит катушку вашего диффузора. Напротив: усилитель большей мощности заставит лишь интенсивнее двигаться диффузор, не причинив ему вреда. Многочисленные испытания доказывают верность этого постулата. Его верность вы можете проверить, внимательно изучив характеристики активных моделей сабвуферов. Иногда мощность усилителя может в 2-2.5 раза превышать мощность динамика.
  4. Не все зависит от вашей широкополосной акустики. Чем мощнее сабвуфер, том больше площади он способен наполнить звуком. К тому же, сабвуфер имеет большую энергию, чем СЧ+НЧ кабинет.
  5. Чем уже диапазон работы сабвуфера, тем более эффективно вы будете использовать мощность усилителя и получите качественный бас. Хотя, в некоторых случаях необходимо больше «открыть» верхний диапазон саба, обеспечив тем самым лучшую атаку в mid-басовом спектре.
  6. Очень желательно, что бы сабвуфер имел следующие регуляторы: Level, Frequence и Phase. Это позволит вам легко и просто настраивать его.

Electro-Voice QRX118S

Заключение

Несмотря на большой выбор сабвуферов и их узкую специализацию, перед покупателем стоит нелегкий выбор. Перед тем как купить сабвуфер следует определиться с бюджетом, требованиями по весу и габаритам, техническими характеристиками предмета покупки. Подумайте о том, где чаше всего вы будете его использовать. Какого размера ваше помещение? Оно всегда одно и тоже, или вам приходится работать в разным местах? Как часто вам придется работать на улице? Ведь в этом случае вам нужно иметь хотя бы двукратный запас по мощности. Вы планируете работать стационарно, или в гастрольном варианте? Лучше активные или пассивные модели? Где вы установите ваш суб бас? Под сценой, или по бокам от нее.

Размеры колонки должны позволять вам установить ее в нужном месте. Часто пол сцены делают настолько низким, что под него невозможно установить суб бас. Тип воспроизводимой музыки. Ведь классическая музыка, рок, лаунж или клубные треки имеют совершенно разную музыкальную составляющую. Поэтому и подходы к озвучиванию должны быть разными. Определитесь с типом и количеством необходимых суб басовых кабинетов, с размером их динамиков. Если вы планируете часто переезжать с места на место, обратите внимание, имеет ли выбранная модель транспортировочные колеса. В случае если ваши средства ограничены – не расстраивайтесь, выбирайте то, на что у вас хватает денег. Это будет ваш первый опыт. Не бойтесь экспериментировать получайте новый опыт и всегда стремитесь к лучшему!

Понравилась статья? Напишите комментарий к ней и получите 5% скидки на звуковое оборудование до конца этого месяца!

Отзыв должен содержать 3-5 предложений по теме

Саб с фазоинвертором | Assa59.

ru

Фазоинвертор или закрытый ящик: сравнение и что лучше

Качество акустического звучания напрямую зависит от передачи низкочастотной составляющей звука. В сабвуферах закрытого типа сложно получить низкую граничную рабочую частоту. Повышение общей упругости системы уменьшает показатели звукового давления на низких частотах. В целях усовершенствования работы музыкальных динамиков, специалисты заручились поддержкой дополнительных устройств таких, как фазоинвертор и закрытый ящик.

Особенности фазоинвертора

Фазоинвертор – музыкальное устройство, представляющее собой щель или трубу. Вспомогательный элемент располагается во внутренней части корпуса звуковой системы. Задача фазоинвертора – преобразить один входной сигнал в два. Акустический резонатор инверсирует, то есть постепенно переворачивает звуковые волны, зарожденные на тыльной части диффузора. Перевернутая звонкая волна соединяется со звуками фронтальной поверхности диффузорной конструкции. Таким образом, повышается степень звукового давления. На свет появляется низкочастотный звук.

Размер и вид порта изделия определяет частоту резонанса и объем воздуха. Специалисты выпускают кольцевые и щелевые по форме устройства. Кольцевой вид – классический вариант туннеля фазоинвертора. Щелевые каналы мастерят с целью увеличения внутренней площади фазоинверторного порта. В продаже отсутствуют цилиндрические по форме туннели. Цилиндрический порт снижает уровень шума и значительно уменьшает его длину. В таком случае представленное устройство не сможет качественно справиться с поставленной задачей.

Выбор профессионалов и музыкальных любителей в пользу фазоинвертора объясняют следующие преимущества доступного оборудования:

  • Высокое КПД корпуса.
  • Широкое использование. 90% современных акустических систем успешно функционируют благодаря таким устройствам.
  • Равные значения между КПД и нижней границей частоты значительно уменьшают габариты используемой системы.
  • С помощью современного ФИ можно установить необходимую звуковую частоту.

В то же время в арсенале музыкального агрегата имеются свои слабые стороны. Среди них выделяют низкий уровень качества звука, а также невысокие переходные характеристики. Длительность нарастания и затухания сигнала полностью зависит от состояния здоровья фазоинвертора. Могут возникать определенные трудности в процессе согласования взаимодействия усилителя с акустической системой.

Минусы фазоинвертора побуждают новичков и опытных меломанов пользоваться закрытыми ящиками.

Все о закрытом ящике

Закрытый ящик – один из популярных видов акустического оформления. Простой сабвуфер имеет вид герметичного короба. Устройство с относительно ровными амплитудно-частотными характеристиками отлично взаимодействует с разными музыкальными направлениями. ЗЯ предназначен для инструментальной, джазовой, клубной и классической музыки. Отличная находка для поклонников ровного баса.

И все же закрытый ящик подходит не для всех видов музыкального динамика. Определить совместимость помогут параметры Тиля-Смола указанные в специальной документации, прилагаемой к звуковому устройству. В случае отсутствия рекомендаций от производителя, проверить совместимость можно самостоятельно, с помощью некоторых подсчетов. Значение резонансной частоты динамической головки необходимо поделить на значение плотной добротности, то есть Fs/Qts. Если полученная цифра в результате математический действий окажется ниже 80 ГЦ, значит приобретенный закрытый ящик подходит для выбранного динамика. В противном случае, следует подыскать другое акустическое оформление.

Основными достоинствами закрытого ящика называют небольшие габариты конструкции, а также качественное звучание. По объему корпус такого сабвуфера идеально подходит для разных видов низкочастотных динамиков. Простое в использовании музыкальное устройство обладает ровным АЧХ. Закрытый ящик придется по душе почитателям разных музыкальных жанров.

Сравнение музыкальных устройств и особенности применения

Фазоинвертор и закрытый ящик – схожие и одновременно такие разные музыкальные помощники. У представленных видов акустического оформления единая цель существования – повышение уровня звукового давления и улучшение качества низкочастотного звука. Оба вида сабвуфера привлекают меломанов своими небольшими габаритами. И закрытый ящик, и фазоинвертор можно собрать самостоятельно или приобрести в специальных магазинах (даже через интернет).

И все же представленные варианты акустического оформления во многом отличаются друг от друга. Покупка фазоинвертора обойдется дешевле, нежели приобретение герметичного короба. При этом изготовить закрытый ящик своими руками намного проще, чем создать ФИ. Первый вид сабвуфера славится высоким уровнем КПД, тогда как вторая акустическая система лучше взаимодействует с разными музыкальными направлениями. Обсуждаемые конструкции отличает уровень качества звука. У закрытого ящика звук качественнее, чем у его оппонента.

Выбор и использование сабвуфера зависит от финансовых возможностей и личных предпочтений меломана. Для подчеркивания и установки определенной частоты лучше приобретать фазоинвертор, так как подобные возможности имеются в его настройках. В погоне за качественным звучанием рекомендуют остановиться на ЗЯ. Желающим самостоятельно изготовить акустическую систему приглянется закрытый ящик. С помощью этого сабвуфера меломаны наслаждаются мелодиями разных музыкальных направлений.

Особенности фазоинвертора для сабвуфера

Один из наиболее эффективных способов, который необходимо использовать для богатого и качественного баса – это добавление к уже существующей акустической системе сабвуфера. Именно сабвуфер и добавление фазоинвертора для сабвуфера позволяют значительно расширить и сделать богаче низкие частоты. В конечном итоге, это поможет не просто улучшить качество звучания звука, но и делать это вне зависимости от выбранной для прослушивания музыки.

На данный момент существует два варианта басов – гулкий бас и бас плотный. Выбирать устройство фазоинвертора для сабвуфера необходимо на основании предпочтений в музыке. На протяжении долгого времени на большом количестве форумов и Интернет-ресурсов обсуждались вопросы: что лучше использовать фазоинвертор для сабвуфера или закрытый корпус?

Одни уверены в том, что вентилируемые сабвуферы, или фазоинверторы необходимы только для того, чтобы улучшать звуковые эффекты, поэтому для музыки они годятся. Другие же уверены в том, что закрытые боксы отличаются большей музыкальностью, хотя им не хватает басов и глубины.

Оба вида сабвуферов – фазоинвертор и закрытый корпус, отличаются своими достоинствами и недостатками. Поэтому необходимо сделать выбор на основании плюсов и личных предпочтений в музыкальных жанрах.

Определение и особенности

Фазоинвертор – это тип акустической системы и ее оформление, которое объединяет в себе такие качества:

  1. Высокое качество звука при воспроизведении.
  2. Внушительная громкость.
  3. Простота в эксплуатации и настройке фазоинвертора вне зависимости от модели и места расположения.
  4. Небольшие размеры.

Принцип работы фазоинвертора

Фазоинвертор, как корпус с некоторыми отверстиями, позволяет воспроизводить действительно гулкие и громкие басы с хорошими, высокими энергическими показателями реверберации, чего не скажешь о закрытых боксах. Достигается такое высокое качество басов за счет негерметичного корпуса, а также отсутствия каких-либо средств дополнительной обработки звука.

Также в фазоинверторе отсутствует цифровой процессор, а это значит, что единственная особенность этой конструкции – это как раз использование негерметичного корпуса. В большинстве случаев негерметичность достигается тем, что в корпусе делается небольшое отверстие. В этом заключается главное отличие фазоинвертора от закрытых корпусов аудиосистем для транспортного средства.

Пускай у фазоинвертора очень простой и даже немного примитивный дизайн и внешний вид, однако эта простота никак не отображается и не связана с простотой настройки аппарата. Другими словами, в некоторых случаях бывает достаточно сложно правильно настроить фазоинвертор на сабвуфер для того, чтобы получить качественный, сбалансированный и красивый звук при проигрывании музыкальных композиций на выходе.

Главная хитрость фазоинвертора для сабвуфера и его настройки заключается в правильно выбранных габаритах корпусов, а также в правильном подборе отверстий в акустической системе для машины.

Вентиляционные отверстия, на основании использования которых и строится вся работа фазоинвертора, занимаются перенаправлением звуков из задней области конуса, одновременно с этим добавляя к этим звукам тот звук, который исходит от передней части конуса. На основании сочетания этих двух источников звучания при воспроизведении и получается сильно увеличить басы и их громкость.

Подобная схема примечательна и полезна тем, что благодаря ее действию можно использовать очень скромный как по габаритам, так и по показателям внешний усилитель для того, чтобы на выходе получились отличные и качественные результаты звучания.

Еще одно интересное преимущество фазоинверторов, которое будет полезно потребителю, заключается в продолжительном сроке эксплуатации сабвуфера. Это происходит за счет потоков воздуха, охлаждающих динамики.

Основные преимущества и недостатки фазоинверторов

К основным преимуществам фазоинверторов для сабвуферов в транспортных средствах можно отнести следующие:

  1. Уменьшение уровня и показателей вибрации и искажений диффузора.
  2. Более качественный, четкий и приятный для человеческого восприятия звук. Правда, относится это не к каждому жанру и типу композиций, а к определенным разновидностям музыки. Из-за воздушных потоков, поступающих прямо в отверстие вентиляции, звук будет напоминать небольшой, едва слышимый свист. Этот свист очень похож на тот, который получается, когда человек дует на горлышко пустой бутылки.

К основным преимуществам фазоинверторов для сабвуферов в автомобилях можно отнести следующие:

  1. Звуки при воспроизведении композиции, которые получаются при помощи вентиляционных каналов, могут стать причиной причинения вреда, а не пользы, но это относится не ко всем видам музыки, а только к некоторым из них. Как было отмечено выше, фазоинверторы – это тот комплекс в общей акустической системе транспортного средства, который не сможет подойти под абсолютно любую музыку.
  2. Фазоинвертор — это достаточно чувствительный вид корпуса, а в особенности его чувствительность распространяется на изменения в климате. Больше всего работа фазоинвертора зависит от таких климатических показателей, как температурные показатели, а также уровень и процент влажности.
  3. Фазоинвертор и тип корпуса, как ни странно, способствует физическому переутомлению человека.
  4. Из-за постоянного высокого давления внутри корпуса фазоинвертора система должна быть очень прочной. Все это говорит о том, что ее сложнее делать и продавать, а себестоимость входит в итоговый ценник.

Что можно сказать о фазоинверторе?

Фазоинвертор в сабвуфере отличается расплывчатым басом, что понравится далеко не всем. С другой же стороны, если нужно, чтобы басы уходили «в землю», именно такая система акустики подойдет просто идеально.

Еще один момент – отверстие позволяет увеличить выход частот, что серьезно расширяет показатели чувствительности акустической системы в целом.

Если говорить в общих словах, то фазоинвертор и фазоинвертные системы созданы для того, чтобы делать звуки громче и атмосфернее.

Существет три типа акустического оформления: А именно – это закрытый ящик, фазоинвертор и бандпасс. Останвимся на них немного подробнее.

Закрытый ящик (ЗЯ) – sealed box

Это наиболее простой в изготовлении тип аккустического оформления АС. Колебания в таком ящике находятся в закрытом обьеме и в конечном итоге гасятся. Но поскольку звуковая волна это энергия, то затухая она превращаются в тепло. И хотя количество этого тепла невелико оно все же оказвает влияние на характеристики аккустической системы. (теплея воздух расширяется и повышает жесткость системы). Для предотвращения этого эффекта ЗЯ заполняют изнутри звукопоглощающим материалом, который, поглощая звук поглощает и тепло. Повышение температуры воздуха становится намного меньше и динамику “кажется” что позади него существенно больший объем чем на самом деле. На практике таким способом удается добиться увеличения “аккустического” объема ящика по сравнению с геометрическим на 15-20%.

При всей простоте этой конструкции она обладает многими достоинствами. Во-первых, простота расчета характеристик. Здесь есть всего один параметр -обьем. Во-вторых, во всем диапазоне частот колебания диффузора сдерживаются упругой реакцией воздушного обьема. Это существенно снижает вероятность перегрузки динамика и его механических повреждений. В-третьих, при грамотном выборе параметров головки и объема для нее закрытый ящик не имеет себе равных в области импульсных характеристик, в значительной мере определяющих субъективное восприятие басовых нот.

Если все так хорошо, зачем нужны все остальные типы акустического оформления? Подвох один-единственный. К.П.Д. У закрытого ящика он наименьший по сравнению с любым другим типом акустического оформления. При этом чем меньше нам удастся сделать объем ящика, при сохранении того же рабочего частотного диапазона, тем меньше будет его эффективность.

Фазоинвертор (ФИ) – vented box

Cледующий по распространенности тип акустического оформления. ФИ более гуманен по отношению к излучению тыловой стороны диффузора. В фазоинверторе часть энергии, которая в закрытом ящике “ставится к стенке” используется в мирных целях. Для этого внутренний объем ящика сообщается с окружающим пространством тоннелем, заключающим в себе некоторую массу воздуха. Величина этой массы выбирается таким образом, чтобы, в сочетании в упругостью воздуха внутри ящика создать вторую колебательную систему, получающую энергию от тыльной стороны диффузора и излучающую ее куда нужно и в фазе в излучением диффузора. Такой эффект достигается в не очень широком диапазоне частот, от одной до двух октав, но в его пределах к.п.д. существенно возрастает.

Помимо более высокого к.п.д. фазоинвертор обладает еще одним важнейшим достоинством – вблизи частоты настройки значительно уменьшается амплитуда колебаний диффузора. Это может на первый взгляд показаться парадоксом – как наличие здоровенной прорехи в корпусе громкоговорителя может сдержать движение диффузора, но тем не менее это – факт жизни. В своем рабочем диапазоне фазоинвертор создает для динамика совершенно тепличные условия, причем точно на частоте настройки амплитуда колебаний минимальна, а большая часть звука излучается тоннелем. Допустимая подводимая мощность здесь максимальна, а искажения, вносимые динамиком – наоборот, минимальны.

Фазоинвертор существенно более капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат уже три параметра: объем ящика, поперечное сечение и длина тоннеля. Тоннель очень часто делают так, чтобы у уже готового сабвуфера можно было регулировать длину тоннеля, меняя частоту настройки.

Полосовой громкоговоритель – bandpass

Третий тип сабвуфера, довольно часто используемый в автоустановках (хотя и реже, чем два предыдущих) – полосовой громкоговоритель. Если закрытый ящик и фазоинвертор – акустические фильтры верхних частот, то полосовой, как и вытекает из названия – объединяет в себе фильтры верхних и нижних частот. Простейший полосовой громкоговоритель – одинарный 4-го порядка (single vented). Он состоит из закрытого объема, т.н. задней камеры и второго, снабженного тоннелем, как у обычного фазоинвертора (передняя камера). Динамик установлен в перегородке между камерами так, что обе стороны диффузора работают на полностью или частично замкнутые объемы – отсюда и термин “симетричная нагрузка”.

Из традиционных конструкций полосовой громкоговоритель, в любом варианте – чемпион по эффективности. При этом эффективность прямо связана с шириной полосы пропускания. Частотная характеристика полосового громкоговорителя имеет вид колокола. Путем выбора соответствующих объемов и частоты настройки передней камеры, можно построить сабвуфер с широкой полосой пропускания, но органиченной отдачей, то есть колокол будет низким и широким, а можно – с узкой полосой и очень высоким к.п.д. в этой полосе. Колокол при этом вытянется в высоту.

Бандпасс – капризная штука в расчете и самая трудоемкая в изготовлении. Поскольку динамик закопан внутри корпуса, приходится идти на ухищрения по сборке ящика так, чтобы наличие съемной панели не нарушало жесткости и герметичности конструкции. Импульсные характеристики тоже не из лучших, в особенности при широкой полосе.

Чем же это компенсируется? Прежде всего, как говорилось – высочайшим к.п.д. Во-вторых – тем, что весь звук излучается через тоннель, а динамик полностью закрыт. При компоновке такого сабвуфера открываются немалые возможности для установки его в автомобиль. Достаточно найти небольшое местечко на стыке багажника и салона, где может разместиться жерло тоннеля – и путь мощнейшим басам открыт. Специально для таких установок фирма JLAudio, например, выпускает гибкие пластмассовые рукава-тоннели, которыми она предлагает соединять выход сабвуфера с салоном. Вроде шланга пылесоса, только толще и жестче.

Теперь немного о самих сабах

Прежде чем делать ящик для саба нужно выбрать головку, под которую, собственно, и будут рассчитаны его физические параметры. Для выбора динамика необходимо знать как можно больше его электромеханических параметров. Абсолютный минимум данных это: резонансная частота динамика Fs: полная добротность Qts и эквивалентный обьем Vas

Если же вы не знаете хотя бы одного из этих параметров, а самому их измерить у вас нет возможности – браться за этот динамик не стоит. Ничего путного вы сделать, скорее всего, не сможете.

Резонансная частота (Fs)

Резонансная частота – это частота резонанса динамика без какого-либо акустического оформления. Она так и измеряется – динамик подвешивают в воздухе на возможно большем расстоянии от окружающих предметов, так что теперь его резонанс будет зависеть только от его собственных характеристик – массы подвижной системы и жесткости подвески.

Бытует мнение, что чем ниже резонансная частота, тем лучше выйдет сабвуфер. Это верно только отчасти, для некоторых конструкций излишне низкая частота резонанса – помеха. Для ориентира: низкая – это 20 – 25 Гц. Ниже 20 Гц – редкость. Выше 40 Гц – считается высокой, для сабвуфера.

Полная добротность (Qts)

Добротность в данном случае- не качество изделия, а соотношение упругих и вязких сил, существующих в подвижной системе динамика вблизи частоты резонанса. Подвижная система динамика во много сродни подвеске автомобиля, где есть пружина и амортизатор. Пружина создает упругие силы, то есть накапливает и отдает энергию в процессе колебаний, а амортизатор – источник вязкого сопротивления, он ничего не накапливает, а поглощает и рассеивает в виде тепла. То же самое происходит при колебаниях диффузора и всего, что к нему прикреплено. Высокое значение добротности означает, что преобладают упругие силы. Это – как автомобиль без амортизаторов. Достаточно наехать на камешек и колесо начнет прыгать, ничем не сдерживаемое. Прыгать на той самой резонансной частоте, которая присуща этой колебательной системе. Применительно к громкоговорителю это означает выброс частотной характеристики на частоте резонанса, тем больий, чем выше полная добротность системы.

Самая высокая добротность, измеряемая тысячами – у колокола, который в результате ни на какой частоте, кроме резонансной звучать не желает, благо еще, что этого от него никто и не требует.

Механическая добротность определяется главным образом выбором материала подвеса, причем в основном – центрирующей шайбы, а не внешнего гофра, как иногда полагают. Больших потерь здесь обычно не бывает и вклад механической добротности в полную не превышает 10 – 15%. Основной вклад принадлежит электрической добротности.

Чем мощнее магнит динамика, тем ниже, при прочих равных, его добротность. Но, конечно, поскольку в формировании этой величины участвуют и длина провода обмотки, и ширина зазора в магнитной системе, окончательный вывод только на основании размера магнита было бы делать преждевременно. А предварительный – почему нет?- Базовые понятия – низкой считается полная добротность динамика меньше 0,3 – 0,35; высокой – больше 0,5 – 0,6.

Эквивалентный объем (Vas)

Большинство современных головок громкоговорителей основано на принципе “акустического подвеса”. Концепция акустического подвеса заключается в установке динамика в такой объем воздуха, упругость которого сопоставима с упругостью подвеса динамика. При этом получается, что в параллель к уже имеющейся в подвеске пружине поставили еще одну. Эквивалентным объемом будет при этом такой, при котором вновь появившаяся пружина равна по упругости уже имевшейся. Величина эквивалентного объема определяется жесткостью подвеса и диаметром динамика. Чем мягче подвес, тем больше будет величина воздушной подушки, присутствие которой начнет беспокоить динамик.

То же происходит с изменением диаметра диффузора. Большой диффузор при одном и том же смещении будет сильнее сжимать воздух внутри ящика, тем самым испытывая большую ответную силу упругости воздушного объема. Именно это обстоятельство зачастую определяет выбор размера динамика, исходя из имеющегося объема для размещения его акустического оформления. Большие диффузоры создают предпосылки для высокой отдачи сабвуфера, но требуют и больших объемов. У эквивалентного объема интересные родственные связи с резонансной частотой, без осознания которых легко промахнуться. Резонансная частота определяется жесткостью подвеса и массой подвижной системы, а эквивалентный объем – диаметром диффузора и той же жесткостью.

В результате возможна такая ситуация: предположим, имеется два динамика одинакового размера и с одинаковой частотой резонанса. Но только у одного из них это значение частоты получилось вследствие тяжелого диффузора и жесткой подвески, а у другого – наоборот, легкого диффузора на мягком подвесе. Эквивалентный объем у такой парочки при всей внешней схожести может различаться очень существенно, и при установке в один и тот же ящик результаты будут сильно различны.

Не нашли то, что искали? Воспользуйтесь поиском:

Фазоинверторный или закрытый корпус сабвуфера, что лучше? 14 августа `16

Единственный эффективный способ для получения полного, богатого баса – это добавление сабвуфера к звуковой системе. Сабвуфер позволит значительно расширить воспроизведение низких частот в аудиосистеме и улучшит качество звука, независимо от того, какую музыку вы слушаете.

В основном, существуют два типа басов: плотный и гулкий. И в зависимости от предпочитаемой музыки уже стоит выбирать, какой тип сабвуфера подойдет для вас.

Долгое время на форумах обсуждался вопрос что лучше – фазоиверторный или закрытый корпус сабвуфера? Там нет недостатка мнений по этому поводу, но, к сожалению, есть много распространенных заблуждений. Одни считают, что вентилируемый сабвуфер, предназначен исключительно для звуковых эффектов и не годятся для музыки, другие говорят, что запечатанные боксы более музыкальны, но им, как правило, не хватает глубины баса.

И хотя присутствуют некоторые дебаты по этой теме, здесь есть и зерно истины. Оба вида сабвуферов имеют свои плюсы и минусы. Так что, перед приобретением саба, стоит тщательно продумать, какие результаты вы хотите получить.

Здесь мы постараемся разобраться, в чем различие между этим двумя видами.

Герметичный корпус: плюсы и минусы.

Что отличает закрытые корпуса от фазоинверторных, это их меньший размер. Закрытый ящик, как правило, более компактен, и как следствие, он подойдёт для установки во многих транспортных средствах. Если свободное пространство является проблемой, это будет неплохой вариант. Но размер не единственный фактор, который отличает закрытые корпуса от открытых, различие так же есть и в звуке. На самом деле, воздух внутри таких коробок действует как амортизатор дифузора сабвуфера. Он ограничивает движение низкочастотного динамика, что приводит к равномерному воспроизведению, соответственно на выходе получается более жесткий и точный бас.

Плюсы:

• Как правило, закрытые боксы для сабвуфера меньше;

• Качество звука и точность гораздо лучше;

• Отличная переходная характеристика.

Минусы:

• Что касается минусов, их довольно сложно найти. Единственным недостатком может являться эффективность. Позвольте мне остановиться на том, что происходит внутри запечатанного бокса;

В отличие от фазоинверторных коробок, воздух внутри закрытого пространства сильно ограничивает движение дифузора – задняя волна рассеивается внутри корпуса, что ослабляет звуковой сигнал на выходе. В такой ситуации потребуется более мощный усилитель с отдельным питанием, для компенсации потерь в эффективности.

Фазоинверторный корпус: плюсы и минусы.

Корпус открытого типа может воспроизводить громкий, гулкий бас с большей энергией и реверберацией, чем закрытые боксы. Это достигается с помощью негерметичного корпуса, без использования какого-либо дополнительного звукового эквалайзера или цифрового процессора. Отличие с закрытым боксом состоит в относительно небольшом отверстии в корпусе. Несмотря на простой дизайн, при использовании фазоинверторного сабвуфера бывает довольно трудно получить хороший, сбалансированный звук на выходе.

Хитрость заключается в идеально подобранном размере корпуса и подходящем размере отверстия. Вентиляционное отверстие перенаправляет звук из задней части конуса и добавляет его к звуку, исходящему от фронтальной части, что значительно увеличивает громкость басов. Такая схема позволяет использовать довольно скромный внешний усилитель, и получать неплохие результаты. Еще одно преимущество такого типа оформления корпусов, заключается, в долговечности сабвуфера, что происходит благодаря потоку воздуха, охлаждающего динамик.

Плюсы:

• Снижение искажений и вибрации дифузора;
• Фазоинверторные боксы дадут вам более четкий звуковой удар в определенных видах музыки. Из-за воздуха, поступающего в вентиляционное отверстие, звук слегка напоминает свист, похожий на тот, который можно получить с помощью пустой бутылки.

Минусы:

• Звук, получаемый с помощью вентиляционного канала, может принести больше вреда, чем пользы для некоторых типов музыки;
• Такой тип корпуса более чувствителен к изменениям климата, таким как влажность, температура и т.д.;
• Такой тип корпуса способствует физической усталости человека;
• Из-за высокого внутреннего давления, они должны быть более прочными, что делает их немного сложнее в изготовлении.

Вердикт

Мы рассмотрели два различных способа, чтобы определить, какой тип боксов будет соответствовать вашим потребностям. Фазоинверторный тип оформления, имеет расплывчатый бас, с помощью закрытыго ящика, получается более плотный звук. Если вы хотите чтобы басы отдавались в землю, фазоинверторный корпус подойдет как нельзя лучше. В противном случае, если вы ищете способ, чтобы добавить некоторую глубину музыке, закрытый ящик прекрасно справится с этим. Тп с оформдением “фазоинвертор” звучит громче нежели закрытый ящик, из-за того, что отверстие значительно увеличивает выход резонансных частот, что значительно расширяет чувствительность сабвуфера и позволяет добиться существенно большей басовитости.

Все вышеперечисленное в основном сводится к простому факту: закрытый ящик предназначен для более качественного звука, в то время как фазоинверторные используют для громкости. Но есть и некоторые исключения из этого правила. В конце концов, мы считаем, что качество звука это в гораздо большей степени наличие хорошей техники, а не определенный вид акустического оформления сабвуфера.

Саб с фазоинвертором

Расмотрим четыре вида конструкций сабвуферов:

  • Бесконечный экран (free-air)
  • Закрытый ящик (ЗЯ)
  • Ящик с фазоинвертором (ФИ)
  • Бандпасс или полосовой сабвуфер (БП)

Рассмотрим подробней каждый вид их достоинства и недостатки.

Кстати говоря тем кто хочет самостоятельно конструировать сабвуферы своими руками рекомендую книжку ” Лучшие конструкции усилителей УНЧ и сабвуферов своими руками “

Бесконечный экран (free-air), акустически разгруженное оформление, система одинарного действия.

Самой нетрудной в реализации являться конструкция бесконечного экрана. В такой конструкции волны фронтальной и тыловой части динамика непосредственно излучают в открытое пространство. В реальности для такого оформления используют большой щит (фанерный лист) с размерами щита превышающим максимальную длинну волны воспроизводимую НЧ или широкополосным динамиком. Динамик обычно распологают немного сместив от центра щита по диагонали. На практике используют укороченную конструкцию или ящик без задней стенки, конструкция ящика получается компактней.

Достоинства это очевидная простота конструкции и отсутствие повышения собственной резонансной частоты применяемого динамика, оформление не вносит искажений и они определяются только используемым динамиком, усилителем и источником.

Недостатки прежде всего большие размеры, щит и ящик имеют конечные размеры и когда длина волны на нижних частотах превышает размер от дифузора до края щита, то происходит сложение прямой (излучёной передней поверхностью дифузора) и обратной (излучёной тыльной поверхностью дифузора) волн (волны сложились в противофазе), что приводит к ослаблению или акустическому КЗ, а если волны придут в фазе то они сложатся в фазе и произойдет повышение отдочи.

Закрытый ящик (ЗЯ), акустически нагруженное оформление, система одинарного действия.

Герметичный ящик определенного объема, на одной из стенке устанавливается динамик. Причем динамик может стоять как излучателем наружу так и во внутрь, обычно излучателем наружу (как на рисунке). Для уменьшения объема внутрь ящика помещают вату, синтепон, что гасит стоячие волны внутри ящика и уменьшает вибрацию стенок корпуса.

Достоинства быстрый и четкий бас, простой в настройке, небольшой по объему корпус. В правельно расчитаном корпусе самое качественное воспроизведение низких частот.

Недостатки самый низкий КПД (эффективность), по сравнению с ФИ и БП, и если вы захотите низко играющий сабвуфер (до 30 Гц) то повышенные требования к мощности, размерам и ходу диффузора динамика.

Ящик с фазоинвертором (ФИ),акустически нагруженное оформление, система двойного действия.

Фазоинвертор это порт (труба, щель, отверстие, воздуховод) в корпусе акустической системы, обеспечивающая расширение НЧ-диапазона за счёт сложения излучения фазоинвертора и дифузора динамика на частоте настройки ФИ. Стоит отметить что Фазоинвертор это не просто порт любого размера, а четко расчитанный воздуховод квалифицируемым специалистом. И при правильной настройке фазоинвертора получается – довольно неплохой и ровный бас, на самых низких частотах (20-45) Гц. Излучателями звука являются фазоинвертор и динамик. Обычно фазоинвертор и динамик распологают на передней панели, но бывают на боковой и на задней стенки ящика. Одной из разновидностей ФИ является пасивный излучатель, где вместо фазоинвертора устанавливают на передней панели такой-же динамик как и основной (можно сгоревший, можно без магнита и катушки) дополнительный, который является пасивным излучателем, на резонансной частоте пасивный излучатель начинает колебаться в фазе с основным, что приводит к увеличению излучающей поверхности в 2 раза, что повышает отдачу на низких частотах.

Достоинства повышенный КПД, довольно неплохой и ровный бас, на самых низких частотах (20-45) Гц. Бас немного хуже чем у закрытого ящика.

Недостатки сложнее в настройке чем ЗЯ, для каждого динамика приходится настраивать длинну фазоинвертора. Повышенный КНИ чам в ЗЯ. Большая опасность повреждения динамика, амплитуда колебаний дифузора ниже резонансной частоты ограничена только жёсткостью подвеса.

Бандпасс или полосовой сабвуфер (БП),акустически нагруженное оформление, система как одинарного так и двойного действия.

Закрытый ящик-резонатор, четвёртого порядка, двухкамерный, внутренний объем разделен на две резонансных камеры. Динамик помещаться на перегородку между камерами, самое распространённое оформление БП, используется исключительно для сабвуферов. БП шестого и восьмого порядков, а также трёх камерные встречаются редко. БП оформление является фильтром, поэтому можно не ставить ФНЧ высоких порядков на усилитель и его настраивать.

Достоинства самый высокий КПД у данного типа оформления выше, чем у ФИ. Можно не ставить ФНЧ. Обычно хорошо расчитаный изготовленный и настроенный БП используют на соревнованиях по автозвуку SPL, получая давления 150-170dB.

Недостатки так как БП не являются системами прямого излучения их расчёт, изготовление и настройка очень сложны. Самое низкое качество воспроизведения низких частот. Система резонансная узкий диапазон воспроизводимых частот, нет возможности перестройки в частотном диапазоне. Сложность при замене динамика. Очень трудоёмок в изготовлении.

Сабвуферы должны быть размещены на полу?

Размещение сабвуфера имеет решающее значение для получения наилучшего звука в домашнем кинотеатре. Итак, важно знать, стоит ли ставить сабвуфер на пол, что является наиболее удобным вариантом. Если нет, можно ли разместить сабвуфер высоко на полке или спрятать за диваном?

Если вы слышите гулкие басы, исходящие из вашего сабвуфера, нет причин для беспокойства, потому что это очень распространенная проблема, которую можно решить.

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

Когда я впервые купил домашний кинотеатр, я ничего не знал о том, как басы ведут себя в комнате и какие факторы влияют на качество звука, исходящего из сабвуфера.

Есть несколько вещей, которые вам нужно сделать, чтобы улучшить качество басов в вашей комнате. Правильное размещение сабвуфера — одна из них.

Что касается размещения сабвуфера на полу, быстрый ответ — это не лучший вариант.В идеале он должен быть повышен для наилучшего вывода звука.

Но поднимать сабвуфер не всегда практично. Итак, давайте посмотрим, почему сабвуфер не следует класть на пол, как можно изолировать сабвуфер от пола и как мы можем добиться от сабвуфера наилучшего качества, если держать его подальше от пола невозможно.

Если вас интересуют бестселлеры сабвуферов для домашних кинотеатров на Amazon, вы можете найти их, нажав здесь.

Вы также можете ознакомиться с моими главными рекомендациями для сабвуферов для любого бюджета, основанными на реальных тестах в реалистичных домашних условиях.

Если сабвуфер должен быть расположен высоко, рядом с уровнем уха

Сабвуфер — один из важнейших компонентов системы домашнего кинотеатра. Несмотря на то, что размещение центрального, переднего и объемного динамиков довольно простое, необходимо уделить должное внимание именно сабвуферу.

Звуковые волны от других динамиков в комнате в основном однонаправленные.Это потому, что эти динамики обрабатывают звуковые волны средних и высоких частот, которые распространяются по прямым линиям. По мере того, как частота уменьшается, звуку становится трудно распространяться в одном направлении.

Поскольку низкие частоты обрабатываются сабвуфером, почти все звуковые волны, исходящие от него, будут всенаправленными, что означает, что они распространяются во всех направлениях.

Вот почему вам не нужно размещать сабвуфер высоко на уровне ушей или лицом к месту слушателя.

Почему нельзя ставить сабвуфер на пол

Итак, если прямая видимость не проблема, то почему сабвуферы нельзя ставить на пол?

Для этого есть две основные причины.

Вибрация

Сабвуферы — это рабочие лошадки развлекательных систем, поскольку они работают с низкими частотами, требующими значительного количества энергии. Конусы динамиков больше по размеру и движутся с большей скоростью и энергией по сравнению с другими динамиками. В результате в самом корпусе сабвуфера создается множество вибраций.

Если вы поставите сабвуфер на пол, вибрации будут передаваться на него, вызывая вибрацию пола. Это то, чего мы не хотим, как с точки зрения звукоизоляции, так и с точки зрения акустики.

С точки зрения звукоизоляции, любые вибрации пола, вызванные сабвуфером, будут передаваться в соседние комнаты или комнату ниже. Независимо от того, сколько вы потратили на то, чтобы заглушить пол, вибрации достаточно сильны, чтобы передаваться за пределы комнаты

С точки зрения акустики, эти вибрации могут вызвать дребезжание, которое будет более заметным на деревянных полах и ухудшит качество звука.

По этим причинам сабвуфер не следует ставить на пол .

Дежурный номер

Решение проблемы помещения — сложный вопрос, который непросто понять, если вы не очень знакомы с акустикой помещения. Но определенно стоит знать некоторые важные аспекты, поскольку они могут быть полезны для улучшения акустики вашей комнаты.

Когда дело доходит до баса в комнате, всегда возникают пики и нули, которые влияют на качество прослушивания.Не вдаваясь в технические подробности, пики и нули создаются из-за интерференции звуковых волн, и это может сделать звук низких частот слишком гулким (пики) или неслышимым (нули).

Очевидно, мы не хотим, чтобы наш бас звучал громко или глухо. Причин возникновения пиков и нулей в комнате много. Их можно уменьшить до минимума: —

  1. Улучшение акустики помещений.
  2. Равномерное распределение низких частот в комнате.

Улучшение акустики помещения

Количество пиков и нулей можно свести к минимуму за счет уменьшения звуковых отражений в комнате.Комнаты из гипсокартона обладают меньшей отражающей способностью по сравнению с бетонными комнатами, поэтому рекомендуется сделать стены и потолки из гипсокартона.

Еще один способ улучшить акустику помещения — это установка басовых ловушек. Басовые ловушки очень полезны для звукопоглощения и необходимы в комнатах домашнего кинотеатра.

Таким образом, улучшив акустику помещения, можно улучшить характеристики помещения.

Равномерное распределение низких частот в комнате

Это связано с размещением сабвуфера и областью, которой мы интересуемся в этой статье.Мы должны помнить, что сабвуфер — это устройство высокого давления.

Почему?

Драйвер сабвуфера постоянно излучает высокую энергию и низкочастотные басы. При работе сабвуфера возникают волны высокого давления.

Если сабвуфер расположен на полу, давление в комнате распределено неравномерно, при этом максимум басов приходится на нижнюю часть, тогда как в верхних частях комнаты сравнительно меньше басов.

Задача сабвуфера — наполнить комнату басами. Даже если у вас есть мощный сабвуфер, который может легко наполнить вашу комнату басами, он все равно будет неровным, если его поставить на пол.

Итак, для равномерного распределения басов в комнате пол — не идеальное место для сабвуфера.

Лучшие варианты размещения сабвуфера

Прежде чем я перейду к лучшим вариантам размещения сабвуфера, , Я НАСТОЯТЕЛЬНО рекомендую , чтобы вы прочитали мою статью о , в каком направлении должен располагаться сабвуфер .Для получения наилучшего качества звука также важно знать, в какую сторону должен стоять сабвуфер.

Мы видели, почему сабвуфер нельзя ставить на пол. Но я не предлагаю поднять ее и держать на полпути между полом и потолком.

Самое главное, чтобы он был отделен от пола . Это означает, что вибрации, которые передаются от вашего сабвуфера к полу, должны быть минимизированы.

Размещение сабвуфера на столе

Вы можете поставить сабвуфер на стол, чтобы поднять его, но есть одна загвоздка.Стол должен быть действительно тяжелым. Достаточно тяжелый, чтобы не дребезжать и не двигаться при вибрации сабвуфера.

Размещение сабвуфера на полке или в шкафу

Если сабвуфер фронтальный, его можно поставить на полку или в шкаф. Здесь действует то же правило тяжести. Для разъединения под полкой или шкафом можно разместить виброопоры, чтобы минимальные звуковые колебания передавались на пол.

Предупреждение при размещении сабвуферов на столах, шкафах или полках.Будьте осторожны и убедитесь, что они достаточно тяжелые, чтобы защитить сабвуфер от падения.

Что я бы порекомендовал

Нет сомнений в том, что сабвуфер, расположенный на возвышении (на уровне ушей), будет воспроизводить лучший звук по сравнению с тем, который находится на полу. Но их поднять не всегда практично, особенно в случае больших сабвуферов.

С эстетической точки зрения сабвуфер может не очень хорошо смотреться на столе или на полке. К тому же всегда есть отваливание и разрыв натяжения сабвуфера.

Я бы порекомендовал поднять сабвуфер примерно на 12 дюймов . Для своего сабвуфера я построил коробку высотой 12 дюймов, покрыл внутренности двойным пластиковым защитным слоем и засыпал коробку песком.

Песок сделал коробку тяжелой и очень хорошо гасит вибрации сабвуфера. Я испытал очень заметную разницу после отделения сабвуфера от пола, и это то, что я бы порекомендовал.

Последние мысли

Подводя итог важным моментам, затронутым в этой статье, можно сказать, что сабвуферы в идеале не следует ставить на пол.Однако этаж — самое удобное и безопасное место для него .

Поднятие сабвуфера выгодно, но, как уже говорилось ранее, сопряжено с риском. Что вы можете безопасно и определенно сделать, так это отсоединить сабвуфер от пола с помощью гасителей вибрации или ящика, наполненного песком, как описано в статье.

Также убедитесь, что сабвуфер не расположен в каком-либо углу комнаты, из-за чего басы не будут звучать гулко.

Лучшее место можно найти с помощью метода ползать и слышать.Установите сабвуфер на место слушателя (где вы будете сидеть) и включите тяжелую басовую музыку. Затем подползите ко всем частям комнаты. Место, где лучше всего звучат басы, является идеальным местом для вашего сабвуфера.

После того, как вы отсоединили субмарину и поместили ее в наилучшее положение, все готово!

Ознакомьтесь с моими главными рекомендациями для сабвуферов для любого бюджета, основанными на реальных тестах в реалистичных домашних условиях.

Также прочтите: Можно ли класть сабвуфер набок?

Как установить и настроить сабвуфер

По шкале качества аудио / видео несколько компонентов могут конкурировать с сабвуфером.Есть что-то примитивное в коробке, сделанной с единственной целью — дребезжать и издавать низкие тона. Мы думаем, что у каждого должен быть хотя бы один, но лучше два. К сожалению, какими бы крутыми ни были сабвуферы, они также могут быть очень непостоянными.

Подробнее

Если у вас нет твердого опыта в науке об акустике и глубокого понимания того, как работает ваше аудио / видео оборудование, размещение и настройка сабвуфера для достижения оптимальной производительности иногда может оказаться делом проб и ошибок.Хотя мы не можем предвидеть и реагировать на бесчисленные переменные, которые представит ваша отдельная комната (такие как тип пола, тип потолка, размеры комнаты и т. Д.), Мы можем указать вам правильное направление.

Вот что вам нужно знать.

Почему сабвуфер?

Вы получаете гораздо больше (и намного лучше) басов за свой доллар из коробки, специально созданной для их передачи. Сабвуферы менее навязчивы, чем напольные колонки с достаточно большими динамиками для выполнения той же задачи.Кроме того, сабвуферы имеют выделенное питание на борту, что снижает нагрузку на ваш аудио / видео ресивер или многоканальный усилитель. Короче говоря, они представляют собой более эффективный путь к удовлетворению потребностей бюджетного сегмента. Правильная интеграция сабвуфера также улучшит общее качество звука вашей системы, увеличив глубину и ширину звуковой сцены вашей системы, а также улучшив звук из ваших громкоговорителей, поскольку они были освобождены от большей части тяжелой работы. .

Важность размещения

Большинство людей не думают об этом так, но когда вы слушаете аудиосистему, то, что вы действительно слышите, — это влияние вашей комнаты на аудиосистему.Стены, окна и мебель окрашивают звуки, которые вы слышите, но низкие частоты особенно чувствительны к факторам помещения. Вот почему размещение действительно важно.

Одним из главных врагов вашего сабвуфера являются параллельные поверхности — вы знаете, те безумные штуки, которые называются стенами в вашей гостиной или кабинете. Басовые волны по сути являются всенаправленными, поэтому они имеют тенденцию отражаться по всей комнате. Когда они отражаются от ваших стен, они часто отскакивают друг от друга, создавая один из двух сценариев: стоячие волны или басовые нули.

Хотя мы признаем, что угол часто является наиболее удобным вариантом, он редко бывает идеальным вариантом.

Стоячие волны, на которые влияют размер комнаты и длина звуковой волны, представляют собой избыток энергии низких частот. Это происходит, когда определенная частота усиливается комнатными факторами или аналогичными длинами волн, возникающими примерно в одно и то же время и в одном месте. В таком случае вы слышите тот «гулкий» эффект или «однотонный бас», которому не хватает четкости или напряженности.На противоположном конце спектра находятся нули низких частот, которые возникают, когда отраженные волны нейтрализуют друг друга, оставляя вас в мертвой зоне.

Чтобы иметь дело с акустикой помещения и имеющимися эффектами, вы можете работать либо с комнатой, либо против нее. Работа с помещением включает акустические процедуры, а также умное размещение и настройку сабвуфера. Работа против комнаты может включать в себя что угодно, от причудливых эквалайзеров до программного обеспечения для коррекции комнаты. По возможности, мы предпочитаем первую тактику второму.

Куда девать

Как правило, размещение сабвуфера в углу или близко к стене дает басов больше, басов, но не обязательно лучших басов . Маленькие маломощные сабвуферы, такие как те, которые обычно поставляются с системами домашнего кинотеатра в коробке и звуковыми панелями, как правило, используют небольшие драйверы в паре с маломощными усилителями и, таким образом, имеют тенденцию к некоторому усилению границ. К сожалению, все, что вы действительно получаете, — это все тот же дерьмовый бас.Хотя мы признаем, что угол часто является наиболее удобным вариантом, он редко бывает идеальным.

Билл Роберсон / Digital Trends

Сабвуферы с более крупными динамиками и более мощными усилителями не нуждаются в помощи, опираясь на стену. Фактически, высококачественные сабвуферы, как правило, лучше всего звучат, когда их отодвигают на расстояние не менее 8–12 дюймов от любой стены. Сабвуферы также лучше работают в передней половине вашего пространства для прослушивания, размещенных ближе к громкоговорителям переднего канала, чтобы уменьшить временные задержки и фазовую компенсацию.

Вот несколько полезных советов о том, где разместить подводную лодку в зависимости от того, какая у вас гибкость и чего ожидать от нее, живя там.

  • Карт-бланш: Значит, сабвуфер можно положить куда угодно? Что ж, поздравляю вас. Нет, серьезно, это здорово, потому что очень немногие люди обладают такой гибкостью, как вы. Но, раз уж у вас это получилось, вот что мы предлагаем: отодвиньте стул или диван для прослушивания от того места, где вы обычно сидите. Теперь прикрепите сабвуфер туда, где раньше стоял стул, и отключите его от мощных басов.Ходите и ползайте по комнате, внимательно прислушиваясь к тому, где басы звучат наиболее ровно и четко. Дело не только в интуиции. Вы хотите услышать тембр (качество звука) и текстуру нот. Положите кусок ленты на пол, когда заметите, что все звучит хорошо, а затем перейдите в другое место. Продолжайте делать это, пока у вас не будет 3–4 вариантов, чтобы сузить круг победителя.
  • В любом месте спереди: Следуйте «правилу третей» для сабвуферов.Идея состоит в том, что, разместив сабвуфер на трети расстояния от стены, вы уменьшите количество стоячих волн и нулей. С математической точки зрения, следуя этому руководству, шансы на то, что ваша зона отдыха станет «хорошим местом для басов», увеличиваются.
  • Он должен быть в углу: Послушайте, никто не хочет ставить свою потрясающую новую игрушку в угол, но иногда у вас есть to. Вот что вы можете сделать, чтобы уменьшить проблемы, возникающие из-за того, что сабвуфер загоняет в угол.Во-первых, если ваш сабвуфер расположен на задней части корпуса, вы можете набить порт теннисными мячами, резиновыми мячами или даже свернутыми носками, чтобы герметизировать корпус и сократить его взаимодействие со стеной за ним. Многие производители теперь поставляют со своими продуктами индивидуальные заглушки, чтобы вы могли экспериментировать со звуком. Во-вторых, отодвиньте сабвуфер как минимум на 6-8 дюймов от угла. Подкупите друга пиццей, чтобы тот буквально ползал за вас по полу; переместите сабвуфер на несколько дюймов в каждом направлении, чтобы найти идеальное место.Только убедитесь, что они не сходят с ума от громкости.
  • Под диваном или столом: Это не худший план в мире, но ожидайте дыры в звуке, если у вас действительно маленькие сателлитные динамики, которые зависят от сабвуфера на частотах выше 120 Гц.
  • Внутри другого шкафа: Мы понимаем, что иногда определенные обстоятельства невозможно преодолеть. Но вы должны знать, что это наихудший из возможных сценариев .Размещение сабвуфера внутри другого корпуса в значительной степени лишает сабвуфера. Этим ненаправленным низким частотам нужно пространство, чтобы дышать в комнате, а вы просто запихнули их в шкаф и закрыли дверь.
  • Внутри стены: Это становится все более популярным среди специалистов по установке, и хотя есть действительно хорошие встраиваемые сабвуферы от JL Audio, Paradigm и B&W, это не тот тип продуктов, которые арендаторы должны даже подумайте об установке — если вы действительно действительно хорошо ремонтируете гипсокартон, и даже тогда вы рискуете серьезно рассердить соседей.Встраиваемые в стену сабвуферы должны быть профессионально установлены с помощью специальных коробок, которые предназначены для удержания корпуса сабвуфера на месте и изоляции его от остальной комнаты. Если все сделано правильно, это может быть эффективным решением. Следует помнить одну вещь: встроенные в стену сабвуферы действительно дороги, потому что для их правильной установки часто требуется внешний усилитель, кроссоверы и много труда.
  • А как насчет беспроводной связи? Если расположение сабвуфера мешает вам из-за проводки, подумайте о приобретении беспроводного адаптера для сабвуфера, такого как беспроводной аудиоадаптер SoundPath от SVS.Это не избавит вас от необходимости искать удобную розетку питания (фактически, это лишь усугубляет это требование), но устраняет необходимость в физическом соединении с вашим A / V-ресивером или усилителем. Если он у вас есть, убедитесь, что он рассчитан на сверхнизкую задержку. Некоторые модели Bluetooth имеют недопустимую задержку; это нормально для наушников, но плохо, когда вы пытаетесь синхронизироваться с девятью другими проводными динамиками.

Автоматическая и ручная калибровка

Большинство средних и высоких A / V-ресиверов в наши дни имеют своего рода автоматическую коррекцию помещения (ARC), и хотя они неплохо справляются с определением таких вещей, как расстояние до динамиков и уровни каналов, они, как известно, неточны, когда дело доходит до определения настройки кроссовера.Для целей этого обсуждения термин кроссовер относится к точке, в которой динамик перестает воспроизводить басы, и сабвуфер вступает во владение. Как вы понимаете, эта настройка имеет решающее значение для получения наилучших низких частот в вашей комнате.

Некоторые программы ARC работают лучше, чем другие. ARC Anthem на сегодняшний день является наиболее эффективным из всех, что мы когда-либо видели, за ним следует Sonos Trueplay, который более эффективен в основном потому, что ему приходится иметь дело только с горсткой динамиков Sonos. В аудиовизуальном сообществе Dirac Live очень любят.YPAO, Audyssey и другие Yamaha, как правило, менее эффективны.

Вместо того, чтобы полагаться на автоматизированную систему, стоит попытаться самостоятельно определить наилучшие настройки кроссовера для вашей системы. Вы по-прежнему можете использовать автоматическую калибровку для остальных динамиков и откалибровать сабвуфер только вручную. Подробнее о том, как это сделать, читайте ниже.

Набираем все на

После того, как вы нашли лучшее место для вашего сабвуфера и настроили некоторые важные системные настройки, вам нужно установить фазу сабвуфера, точку кроссовера и громкость.Чем меньше размер других динамиков, тем выше будет частота кроссовера сабвуфера. Если вы еще не знаете, на что способны ваши динамики, поищите характеристики частотной характеристики ваших динамиков в их руководствах или в Интернете. Теперь возьмите это число и увеличьте его на 10 Гц.

Установить кроссовер легко: поверните его до упора. По сути, это приведет к выходу из строя внутреннего кроссовера сабвуфера, позволяя вашему A / V-ресиверу позаботиться о задаче. Если вы не используете A / V-ресивер или предусилитель / процессор для управления кроссовером (возможно, используя линейные входы для стереосистемы), установите кроссовер как можно ближе к точке, в которой вы хотите, чтобы сабвуфер запускался. производство баса.Обычно это основано на номинальном низкочастотном расширении динамика. Вы также можете попросить своего приятеля по пицце (если он все еще рядом) начать с регулятора кроссовера до упора и медленно поднимать его, пока не почувствуете, что у вас есть хорошее сочетание между основными динамиками и сабвуфером.

Затем включите музыку с интенсивными басами (фильмы ненадежны и не дают уху зацепиться за что-то знакомое). Если во время прослушивания вы замечаете явное падение энергии низких частот (или то, что мы называем «высасыванием») около частоты, на которой кроссовер сабвуфер и основные динамики, вам необходимо отрегулировать фазовый контроль.Воспроизводите один и тот же трек снова и снова и слушайте, пока ваш друг меняет настройку фазы (это может быть непрерывный набор или простой переключатель с одной или двумя позициями). Остановитесь, когда дойдете до настройки, обеспечивающей наиболее полный звук. Если фаза настройки не избавляет вас от отсасывания, проблема может быть в неправильном размещении. Вернитесь к разделу размещения этого руководства и попробуйте еще раз.

Вместо того, чтобы пытаться превзойти влияние вашей комнаты на звук путем настройки самого звука, настройте свою комнату.

Что касается громкости, распространенной ошибкой является установка регулятора громкости сабвуфера на максимальное значение. Вместо этого установите регулятор громкости примерно на 75% или около того и вместо этого отрегулируйте выходной уровень сабвуфера от A / V-ресивера или предусилителя / процессора. Увеличивайте и уменьшайте громкость сначала широкими колебаниями, затем небольшими приращениями, пока не достигнете точки, в которой вы действительно не замечаете сабвуфер. По сути, он должен «исчезнуть» в звуке, создавая иллюзию, что вся ваша система воспроизводит весь этот басовый отклик.Хорошо интегрированный сабвуфер также расширит звуковую сцену как по глубине, так и по ширине.

Если вы ищете простой, но менее строгий способ настройки кроссовера, производитель сабвуфера SVS предлагает хороший набор рекомендаций по частотам среза для разных размеров и типов динамиков.

Работайте вместе со своим помещением, а не против него


Вместо того, чтобы пытаться перебить влияние вашей комнаты на звук, настраивая сам звук, настройте свою комнату так, чтобы это вообще не влияло на звук.Один из самых простых способов сделать это — поставить какую-нибудь акустическую обработку в углах комнаты. Вы можете использовать басовые ловушки или другое специальное звукопоглощающее устройство, но это может быть дорого… и некрасиво. Чтобы нарушить акустический беспорядок в углах вашей комнаты, попробуйте разместить в помещении предмет мебели (избегайте стекла или больших плоских поверхностей — вот что мы пытаемся исправить!) Или большое растение в горшке (это может быть подделка). Космос. Полки, заполненные книгами, тоже отлично подходят для таких вещей, и они не так уродливы, как пенопластовые звукопоглотители.

Если у вас деревянный или бетонный пол, приобретение ковра или коврика очень поможет. Для тех, у кого полы из твердых пород дерева, использование шипов и защитных дисков под сабвуфер будет иметь значение. Если вы хотите потратить больше денег, вы также можете подумать о специальной подставке для сабвуфера (да, они ее делают).

Двойной вниз

Прежде чем мы поделимся нашим последним советом, имейте в виду, что мы не продавцы — мы абсолютно не заинтересованы в том, чтобы доить у вас ваши кровные деньги.То, что мы собираемся вам сказать, правда. Мы сами попробовали, и результаты фантастические.

Необходимо иметь два сабвуфера.

Серьезно, правда. Тодд Велти, специалист по акустике в Harman International (компания, отвечающая за электронику Harman / Kardon, динамики JBL и т. Д.), Написал одну из лучших исследовательских работ, когда-либо написанных по этой теме, и это было его заключение. Это правда, что использование нескольких сабвуферов не всегда практично в жилых помещениях, но нельзя отрицать, что это звучит впечатляюще.Если вы можете его качать, то и должны. Несколько дополнительных настроек не решат проблему стоячих волн, но они дадут каждому в комнате лучшее ощущение низких частот, устраняя возможность появления этих раздражающих пустых пространств.

Идите и двигайтесь

Чтобы все исправить, может потребоваться немного проб и ошибок, а по пути вы можете даже расстроить нескольких соседей или соседей по комнате. Но тот великолепный момент, когда ваш сабвуфер воспроизводит вызывающие мурашки басы, которые вам нужны, стоит любых связанных с этим усилий.

Рекомендации редакции

Все, что вы хотели знать о сабвуферах

Если вы действительно хотите создать свою басовую часть, сабвуфер может быть незаменим. Вот подноготная …

Когда я впервые заинтересовался звуком, домашние сабвуферы были довольно специализированными устройствами, которые интересовали только две группы энтузиастов Hi-Fi: тех, кто слушал большие концерты органной трубы, и тех, кто любил регги! С тех далеких дней многое изменилось, и сегодня сабвуферы теперь считаются — больше из соображений «домашнего признания», чем из каких-либо потенциальных звуковых преимуществ — почти стандартной частью современных систем Hi-Fi и студийного мониторинга.

Сабвуфер PMC TLE1.

Таким образом, становится все более распространенным использование небольших «сателлитных» левого и правого громкоговорителей, а также одного или нескольких сабвуферов — формат, часто называемый 2.1. Два относится к основной паре стереодинамиков (левый и правый), а «.1» относится к сабвуферу с ограниченной полосой пропускания. Точно так же система объемного звучания часто обозначается как 5.1, что означает пять основных каналов плюс сабвуфер для обработки канала низкочастотных эффектов (LFE).

Однако в случае домашнего кинотеатра 5.1 и систем объемного звучания требуется специальный сабвуфер специально для обработки канала низкочастотных эффектов (LFE). Тот факт, что этот сабвуфер обычно также удваивается за счет использования управления низкими частотами (поясняется позже), чтобы обрабатывать низкочастотное содержимое всех пяти основных каналов, является просто удобством, которое позволяет использовать меньшие сателлиты. Опять же, я вернусь к этой теме позже, но сначала я хочу рассмотреть механизмы стереомониторинга 2.1.

При правильном проектировании и использовании сабвуферы могут быть чрезвычайно эффективными и очень удобными. В равной степени, однако, очень легко уничтожить любую возможность хорошего качества мониторинга с помощью неподходящего или плохо настроенного сабвуфера — и стоит отметить, что я, вероятно, видел девять неудовлетворительных установок на каждую хорошую!

Плохая установка сабвуфера обычно страдает от слишком сильного или плохо определенного баса. Часто есть очевидная «дыра» в частотном спектре в области кроссовера между сателлитными динамиками и сабвуфером.Именно «интеграция» через этот переходный регион действительно создает или разрушает систему в целом.

Наихудший вид системы сабвуфера будет обеспечивать только гулкий или монотонный «шум» энергии, независимо от высоты тона или динамики басового инструмента, и поэтому низкие частоты могут казаться медленными или запаздывающими относительно основных динамиков. С другой стороны, хорошо спроектированная и хорошо сконфигурированная система обычно обеспечивает более точное отображение и имеет более четкий и прозрачный средний диапазон (благодаря более низким уровням искажений и интермодуляции) и более высокий общий выход, чем можно было бы достичь с помощью только спутники.

С практической точки зрения, комбинацию сателлита и сабвуфера намного проще разместить и передвинуть. Отдельные корпуса динамиков компактнее и легче, чем полнодиапазонные динамики, и это часто является важным соображением — особенно в небольших домашних студиях и для установок для записи на месте.

Итак, цель этой статьи — попытаться объяснить, как и почему выбирать и использовать сабвуфер в контексте приложений стерео и объемного звука.

Первое, что нужно понять — это основная концепция сабвуферной системы. Что он пытается делать и как работает? Очевидно, что основная идея заключается в воспроизведении низких частот. В большинстве случаев это примерно две нижние октавы, от 20 Гц до 80 Гц. Однако здесь кроется первая серьезная проблема, которую мы должны принять во внимание: наличие специального блока, генерирующего низкие частоты, не гарантирует хорошего баса в комнате для прослушивания — на самом деле, это далеко не так!

Собственные акустические свойства помещения имеют первостепенное значение.Если вы поместите лучший в мире сабвуфер в комнату с плохой акустикой, вы получите очень плохие басы! Я часто сталкивался с системами мониторинга, в которых владелец добавил сабвуфер в надежде исправить слабые или неровные басы, но обнаружил, что ситуация либо не улучшается, либо фактически ухудшается!

Если в комнате есть неприятные проблемы со стоячей волной — а они есть почти во всех домашних студиях — очень важно сначала решить эти акустические проблемы, прежде чем вы тратите деньги или время на сабвуфер.

Захват басов для контроля и уменьшения стоячих волн в помещении — это тема, которую мы затрагивали много раз, а также популярная тема для постоянного обсуждения и рекомендаций на форуме Studio Design & Acoustics на веб-сайте SOS . Часто можно значительно улучшить акустику комнаты с минимальными затратами с помощью некоторых элементарных вещей, сделанных своими руками. А с обработанной комнатой вы вполне можете обнаружить, что ваши существующие динамики на самом деле воспроизводят гораздо больше и лучше басов, чем вы думали!

Еще одно полезное преимущество сабвуфера — это дополнительная мощность системы в целом.Акустическая энергия в музыке наиболее высока на низких частотах и ​​спадает с увеличением частоты. Таким образом, использование специального бокса для обработки большей части требовательных к мощности басов снимает нагрузку со спутников с полезными преимуществами в отношении общей мощности и четкости.

Большинство стереосистем имеет два основных динамика, но у нас только один сабвуфер. Почему не два сабвуфера? В некоторых ситуациях наличие двух (или более) сабвуферов может иметь преимущества, но в целом обычно достаточно одного.Причина этого связана с тем фактом, что для частот ниже примерно 700 Гц наше слуховое восприятие измеряет разность фаз между звуком, поступающим в каждое ухо, тогда как выше этой частоты оно в основном использует разность уровней. На улице наша способность определять направление звука остается довольно точной вплоть до чрезвычайно низких частот, но эта способность теряется при прослушивании в помещении. Источники, генерирующие низкочастотные звуки (ниже примерно 100 Гц), имеют тенденцию делать это более или менее во всех направлениях (звуковая волна распространяется от источника во всех направлениях), потому что длина волны звука обычно больше, чем сам объект.Когда в замкнутом пространстве генерируется низкочастотный звук, создаваемые сферические звуковые волны будут отражаться от граничных поверхностей комнаты и возвращаться обратно в уши с множеством фазовых отклонений из-за разницы в длине пути. Эта путаница сигналов не позволяет уху и мозгу определить достоверную разность фаз, поэтому нормальная направленная острота зрения не работает.

Итак, теоретически, поскольку вы не можете сказать, откуда берутся низкие частоты в комнате, одного сабвуфера будет вполне достаточно.Гармоники басовых нот будут воспроизводиться сателлитными громкоговорителями — которые обычно начинают преобладать выше 90 Гц — и они будут предоставлять много информации о направлении через разницу фаз и уровней обычным способом. Таким образом, хотя сам бас превращается в моно, впечатление стереоизображения на самом деле сохраняется совершенно удовлетворительно.

Эта теория хороша и хороша, но я часто слышу комментарии людей о том, что они могут слышать, где в комнате находится сабвуфер.Это не из-за каких-то особых акустических свойств с их стороны, а, скорее, из-за плохой работы некоторых сабвуферов! Конструкции, построенные по низкой цене, использующие некачественные драйверы и разработанные для повышения эффективности, как правило, генерируют много «внеполосных» шумов — много гармонических искажений и слышимых шумов портов или других артефактов. Они занимают среднечастотный диапазон, что не только позволяет легко определить их положение, но также скрывает и маскирует критические средние частоты от сателлитных динамиков.Таким образом, добавление дешевого сабвуфера к качественным сателлитам на самом деле скорее сделает систему менее точной, чем более точной.

Хороший сабвуфер должен иметь очень линейный драйвер (который стоит дорого), точный и мощный усилитель (который стоит дорого) и хорошо спроектированный и собранный шкаф (что … дорого). Но срезание углов в любом из этих аспектов — ложная экономия. Я слушал и использовал много разных сабвуферов, и лучшие по всем очевидным причинам произведены теми же компаниями, которые у вас ассоциируются с хорошими мониторами.Blue Sky, ATC, Genelec и PMC производят превосходные сабвуферные системы, которые очень хорошо интегрируются с предполагаемыми партнерскими проектами. Все они относительно легко настроить из-за присущего им точного согласования и соответствующих средств электрического выравнивания. В моей собственной системе мониторинга я использую сабвуфер PMC TLE1 (показанный выше), как часть большого 5.1-канального оборудования, так и для расширения нижнего конца крошечных мониторов DB1 или ближнего поля TB2. В то время как многие сабвуферы представляют собой большие прямоугольные коробки, TLE1 имеет форм-фактор корпуса компьютерной башни, который я считаю привлекательным как с эстетической, так и с практической точки зрения.

При покупке сабвуфера главное — попробовать его в вашей собственной среде прослушивания с вашими собственными сателлитными громкоговорителями, особенно если сабвуфер от другого производителя. Некоторые комбинации будут интегрироваться намного лучше, чем другие, и только домашнее прослушивание покажет успех или неудачу конкретной комбинации.

На схеме показана система управления низкими частотами. Каждый из пяти основных каналов проходит через фильтр верхних частот, чтобы удалить низкочастотный элемент сигнала, прежде чем он будет передан на соответствующий усилитель и динамик.

Управление низкими частотами — это процесс удаления низкочастотного элемента сигнала, подаваемого на каждую сателлитную акустическую систему, и направления его вместо этого на один или несколько сабвуферов. По сути, это ничем не отличается от обычного кроссовера — просто басовый драйвер размещен в отдельном корпусе, и в него должно быть включено какое-то средство микширования, чтобы объединить низкочастотные составляющие как минимум двух каналов.

В случае простой стереосистемы 2.1 это управление низкими частотами или фильтрация кроссовера обычно встроены в сабвуфер и могут быть активными или пассивными (в настоящее время большинство систем активны).Существуют различные подходы к подключению, но большинство из них сначала направляют линейные сигналы от контроллера или предусилителя к сабвуферу, который фильтрует сигналы и выводит их на сателлиты. Некоторые системы работают наоборот: сначала сигнал подключается к спутнику, а затем — к сабвуферу. Системы, предназначенные для домашнего использования, часто работают с сигналами уровня громкоговорителей.

Для систем объемного звучания 5.1 управление басами обычно выполняется контроллером объемного звука или контроллером мониторинга, а не самим сабвуфером.Схема на предыдущей странице показывает такую ​​систему. Каждый из пяти основных каналов проходит через фильтр верхних частот, чтобы удалить низкочастотный элемент сигнала, прежде чем он будет передан на соответствующий усилитель и динамик.

Все пять каналов также суммируются и пропускаются через фильтр нижних частот для удаления средне- и высокочастотного содержимого. Затем этот сигнал объединяется со специальным сигналом LFE (который также подвергается фильтрации нижних частот и усилению в соответствии с соответствующими спецификациями) и направляется на динамик сабвуфера.Стоит иметь в виду, что, поскольку каждый из пяти каналов в системе 5.1 является каналом с полной полосой пропускания, сабвуфер должен быть в состоянии справиться с вкладом низких частот пяти полных каналов плюс все, что может передаваться на LFE. канал — а это может быть много баса! Так что не стоит ожидать, что очень маленькая коробка сможет справиться, если вы любите слушать на серьезном уровне.

Конечно, разные системы реализуют управление басами по-разному. Некоторые используют активную фильтрацию повсюду, тогда как некоторые фильтруют только низкие частоты сигнала, поступающего на сабвуфер, полагаясь на естественный спад динамиков сателлитов для механической фильтрации высоких частот.Некоторые позволяют регулировать частоту и крутизну переключения фильтра. Профессиональные устройства обычно делают это с осмысленными техническими параметрами, в то время как домашние контроллеры, как правило, имеют более простые описания «больших» или «маленьких» динамиков.

Лучшие системы часто включают в себя какие-то ограничения или защиту от перегрузки для сабвуфера, а некоторые также включают средства задержки звука для каждого динамика, чтобы компенсировать неидеальное физическое положение. Большинство домашних систем применяют управление низкими частотами только к цифровым входам объемного звука (звуковые дорожки Dolby Digital и DTS), но не к дискретным многоканальным аналоговым входам, и это может вызвать проблемы, если вы хотите использовать дешевый домашний контроллер объемного звука для мониторинга объемного звука.Другой распространенной ловушкой является то, что в некоторые DVD-плееры встроены собственные средства управления низкими частотами, а это означает, что вам нужно убедиться, что вы не дублируете обработку!

Хотя относительно легко генерировать высокие уровни низких частот в очень небольшой полосе пропускания (и это то, что обычно делают самые дешевые сабвуферы), разработать что-то, что может генерировать высокий выходной сигнал в широкой полосе пропускания с очень низким уровнем искажений и оставаться разумным размер, довольно сложно. Создание низкочастотного звука на студийных уровнях воспроизведения требует движения большого количества воздуха.Для этого требуется мощный усилитель, очень большой басовый драйвер (или несколько меньших) и большое смещение диафрагмы.

Самый простой способ добиться высокой эффективности — разместить драйвер в так называемом «шкафу с полосой пропускания». По сути, это резонансный настроенный блок, внутри которого скрыт драйвер, а звук выходит через один или несколько портов. Вы можете увидеть это довольно часто на дешевых домашних кинотеатрах и в автомобильных «бумбоксах». Несмотря на эффективность (для которой читайте громко!), Этот тип дизайна всегда имеет тенденцию звучать громоздко с однотонной реакцией.Это отлично подходит для съемок взрывов и падений, но не очень полезно, если вы хотите услышать, какие ноты играет басист, поэтому его лучше избегать при серьезном мониторинге.

Большинство сабвуферов имеют ту или иную форму «рефлексной» конструкции, которая сочетает в себе практическую эффективность с достаточно широкой полосой пропускания и в корпусах удобных размеров. Принципы конструкции полностью понятны: передняя часть драйвера излучает прямое излучение, а его задняя часть вносит свой вклад через закрытый объем шкафа через один или несколько портов.Не все рефлекторные конструкции одинаковы, но большинство сабвуферов студийного качества будут иметь именно такой дизайн.

Менее распространенной альтернативой является конструкция «закрытого ящика». Корпус герметичен, и только передняя сторона динамика вносит звук в комнату. КПД относительно низок, и к усилителю и драйверу предъявляются значительные требования (последний должен быть в состоянии справиться с необычно большими отклонениями). Однако этот подход имеет значительные преимущества с точки зрения его фазовой характеристики, синхронизации и искажений.Еще одна близкая вариация на эту тему — подход «линия передачи», который направлен на объединение лучших элементов как герметичных, так и рефлексных шкафов. Эти два типа, как правило, самые дорогие, но при этом их легче всего выровнять и интегрировать, и они обеспечивают наиболее точный звук.

Не обманывайтесь размером сабвуфера. Больше не обязательно означает лучшее или даже большее расширение низких частот, хотя обычно это означает громче; опять же о том, что нужно поднять много воздуха.

Физическое и электрическое выравнивание сабвуфера — это процесс, который часто неправильно понимают, но ошибиться — значит нарушить точность системы мониторинга в целом. Во-первых, очень важно, чтобы сабвуфер и сателлитные динамики находились в одной фазе друг с другом — под этим я подразумеваю их электрическую полярность и синхронизацию по времени. Если это не так, область кроссовера будет иметь очевидную выпуклость или провал в уровне. Потенциально существует множество источников фазовых сдвигов, которые могут испортить область кроссовера.Сабвуфер и сателлитные динамики должны учитывать свои собственные механические фазовые характеристики, а также электрические фазовые характеристики самих кроссоверных фильтров. Существует также временная задержка, вызванная расположением динамиков на разном расстоянии от слушателя, а некоторые конструкции кабинетов вводят дополнительные акустические задержки, которые часто сильно зависят от частоты (и в некоторых случаях могут превышать 40 мс — весь видеокадр!).

Если на вашем сабвуфере есть регулятор фазы, как на изображенном здесь PMC TLE1, вы обнаружите, что небольшие регулировки фазы часто могут значительно повлиять на плавность области кроссовера, особенно если сабвуфер и сателлиты от разных производителей. производители.

Многие сабвуферы с лучшими характеристиками включают средство регулировки фазы (переключаемое или бесступенчатое), которое может помочь исправить механическую и электрическую разность фаз между сателлитами и сабвуфером. К сожалению, не все конструкции одинаково эффективны и, что более важно, фазовая коррекция — это не то же самое, что компенсация задержки. Если сабвуфер расположен ближе или дальше от слушателя, чем сателлиты, потребуется некоторая компенсация задержки для достижения правильной временной синхронизации.Хотя некоторые системы управления низкими частотами или системы мониторинга объемного звука включают эту функцию, не все это делают.

Когда дело доходит до размещения сабвуфера, следует учесть несколько моментов. Хотя высококачественный сабвуфер не должен выдавать более высокие частоты, которые позволяют определить его положение путем прослушивания, это не означает, что его можно поставить где угодно. Во-первых, расположение сабвуфера в комнате — особенно его близость к стенам — будет иметь значительное влияние на его частотные характеристики и характеристики во временной области.В типичной комнате будет несколько «лучших» мест среди множества других, которые неприемлемы. Во-вторых, если не предусмотрена компенсация задержки, сабвуфер в идеале должен располагаться на том же расстоянии от слушателя, что и сателлитные динамики.

Имеет смысл разместить одиночный сабвуфер перед слушателем, а не сзади, и также прямо напротив места слушателя. Он должен располагаться подальше от углов, но также не следует размещать его в центре ширины комнаты, чтобы свести к минимуму возбуждение стоячих волн.Чем ближе сабвуфер расположен к стене, тем сильнее будет усиление низких частот. Некоторые модели предназначены для размещения близко к стене, чтобы извлечь из этого выгоду, но некоторые нет, а это означает, что вы всегда должны проверять рекомендации производителя. Часто небольшие изменения расстояния по отношению к стене могут существенно повлиять на баланс глубоких басов, поэтому не бойтесь экспериментировать.

Чтобы сабвуфер работал должным образом и его нельзя было найти, кроссовер между сабвуфером и сабвуфером должен быть установлен ниже примерно 90 Гц, а это означает, что в идеале сателлит должен иметь приличный отклик до 70 Гц или около того.Все, что выше, начинает вторгаться в средние частоты, и сабвуфер становится доступным для поиска. Организация THX рекомендует кроссовер на частоте 85 Гц, и я обнаружил, что в большинстве случаев это хорошая отправная точка.

В идеале сабвуфер и спутниковая система должны быть выровнены с использованием надлежащего акустического измерительного оборудования, но немногие из нас имеют к нему доступ или опыт для правильной интерпретации результатов. К счастью, обычно вы можете получить очень хорошие субъективные результаты, если уделите этому немного времени и терпения и примените логический подход.

Для начала поместите сабвуфер в положение слушателя с приблизительными настройками фильтра и громкости — 85 Гц и примерно правильной громкостью. Затем вам нужно будет воспроизвести коллекцию музыкальных треков с хорошо записанными басовыми партиями в разных тональностях. Или создайте свой собственный тестовый трек, используя звуковой генератор или клавиатуру, играя каждую ноту перкуссионно (не непрерывно) и с одинаковыми настройками скорости. После этого все, что вам нужно сделать, это ползать по полу, слушая каждое потенциально практичное расположение сабвуфера, для которого положение обеспечивает наиболее стабильный и естественный басовый звук.Вы обнаружите, что в одних местах звучат громкие и резонансные ноты, в других — явно слабые или отсутствующие. Надеюсь, вы обнаружите одно или два места, где звук хорошо сбалансирован и все басовые ноты довольно однородны. Определив оптимальное место, поместите туда сабвуфер и верните свое кресло для прослушивания.

Размещение сабвуфера очень важно. Чтобы найти подходящее место, нужно встать на четвереньки, передвигаться и слушать хорошо записанные басы с сабвуфером в обычном положении для прослушивания.Когда вы найдете, где он звучит лучше всего, переместите сабвуфер туда.

Теперь вы можете оптимизировать уровень сабвуфера и, если есть, частоту переключения фильтра и фазу / задержку. Эти элементы управления обычно интерактивны, поэтому вам, вероятно, придется циклически менять их настройку, прежде чем вы придете к наилучшей комбинации. Обычно я начинаю с низкочастотного динамика, повернутого вправо, а затем проигрываю большую коллекцию музыки, концентрируясь на том, как звучат средние и верхние басовые ноты.

Узнав, что сателлиты делают сами по себе, я начинаю повышать уровень сабвуфера до тех пор, пока все басовые ноты не станут ровными, независимо от высоты звука.Очень легко переварить уровень сабвуфера, и хотя это может звучать впечатляюще, это быстро утомляет и приводит к легким басам, так что не торопитесь и слушайте критически.

Если самые глубокие и самые высокие басы кажутся правильными, но все идет не так в области кроссовера, попробуйте немного увеличить или уменьшить частоту кроссовера, чтобы найти наиболее плавный переход. Если есть фазовый контроль, вы обнаружите, что небольшие корректировки фазы могут часто приводить к удивительно большим различиям, особенно если сабвуфер от другого производителя от сателлитов.Помните, что все три элемента управления будут взаимодействовать, так что не торопитесь, живите с хорошими настройками какое-то время и не бойтесь экспериментировать.

Я обычно даю хотя бы час на настройку сабвуфера на слух, и обычно продолжаю тонкую настройку в течение нескольких дней после этого, пока я не буду счастлив, что добился наилучших возможных характеристик.

Наконец, помните, что низкие частоты очень трудно сдерживать. Добавление сабвуфера неизбежно приведет к тому, что часть ваших недавно обретенных глубоких басов покинет комнату для прослушивания.Это вполне может раздражать ваших соседей, даже если они раньше терпели систему без сабвуфера. Генерация низких частот может также вызвать стоячие волны в помещении, о которых вы раньше не подозревали, и это также может привести к дребезжанию и резонансу различных структур вашего здания, о которых вы раньше не слышали! Когда я в последний раз откалибровал сабвуфер в моей собственной системе 5.1 дома, моя дочь бросилась жаловаться на то, что все на ее туалетном столике грохотало и падало!

Teardown Monday: Что внутри Bluetooth-динамика?

Вы когда-нибудь задумывались, что внутри Bluetooth-динамика?

Во вторник этой недели мы собираемся взглянуть на внутреннюю часть одного из них.Этот водостойкий динамик Bluetooth произведен компанией Taotronics, и это динамик модели TT-SK09.

Bluetooth-динамик Taotronics

Открытие!

Открыть эту Bluetooth-колонку было непросто. В этом динамике использован интересный метод плавления пластика над перфорированными решетками динамика.

Конструкция из расплавленного пластика

Расплавленный пластик соскребали с помощью плоского ножа.Как только расплавленный пластик был удален, решетки динамиков сразу поднялись. После того, как решетки динамиков были сняты, пластиковый корпус скрепили несколькими стандартными винтами Phillips. Винты были удалены, и корпус был отделен.

Открытый Bluetooth-динамик

Динамики

Главный компонент любой Bluetooth-колонки — динамик! В этом случае есть два динамика мощностью 3 Вт каждый.

Один из 3-ваттных динамиков

Аккумулятор

Срок службы батареи этого динамика составляет от 8 до 10 часов.Батарея, которую использует этот динамик, имеет номер детали 623450. Номер представляет батарею высотой 6,2 мм, шириной 34 мм и высотой 50 мм. Подобные литиевые батареи часто производятся разными производителями в упаковках одинакового размера. Быстрый поиск в Google по запросу «батарея 623450» приводит к множеству разных производителей.

Литий-ионный аккумулятор емкостью 1000 мАч

Эта батарея также содержит небольшую печатную плату. Эта небольшая плата действует как схема защиты аккумулятора.Эти печатные платы часто обеспечивают защиту от коротких замыканий, перегрузки, перегрузки по току и перенапряжения.

Плата защиты аккумулятора

Первичная печатная плата

Основная печатная плата этого динамика Bluetooth выполняет все функции динамика. Эта печатная плата разделена на секции для зарядки аккумулятора, регулирования напряжения, усиления звука и Bluetooth.

Первичная печатная плата

На тыльной стороне основной монтажной платы ничего особенного.

Простая задняя часть основной печатной платы

Имеется микрофон для голосовых вызовов и 3 кнопки для увеличения и уменьшения громкости, а также управления воспроизведением / паузой.

Кнопки управления

Зарядное устройство

Схема зарядки

Первый раздел, который мы собираемся рассмотреть, — это раздел зарядки.Зарядка осуществляется линейной технологией LTC4054. Микросхема представляет собой корпус SOT-23-5 и требует минимального количества внешних компонентов. Однако одним из необходимых внешних компонентов является резистор для установки зарядного тока. В случае этой печатной платы резистор представляет собой резистор сопротивлением 2 кОм с маркировкой R19. Это значение устанавливает скорость заряда LTC4054 на 500 мА. При емкости аккумулятора динамика 1000 мАч для зарядки потребуется около 2 часов. Кроме того, в этой части источника питания используются два МОП-транзистора AO3401 для переключения между литиевой батареей и источником питания USB, если динамик Bluetooth заряжается.

Источник питания

Схема блока питания

Двигаясь вправо на плате, мы доходим до блока питания. Этот раздел состоит из обычных настроек ускорения. В основе блока питания лежит повышающий преобразователь производства LPS (Low Power Semiconductor), номер детали LP6212. Это довольно типичный повышающий преобразователь, который может выдавать мощность 6 А.

Повышающий преобразователь

Для повышающего преобразователя требуется индуктор, диод, входные и выходные конденсаторы; и резисторы для формирования делителя напряжения для механизма обратной связи по напряжению.Схема, используемая на этой плате, очень похожа на типичную схему приложения, показанную в таблице данных, за исключением больших конденсаторов.

Пример схемы из технического описания

Аудио

Схема аудиосистемы

Следующий раздел электроники содержит всю электронику для управления двумя динамиками. В этом разделе есть два основных компонента, первый — это аудиоусилитель.Усилитель звука имеет номер детали HT6818 и изготовлен компанией Jiaxing Heroic Electronic Technology. Этот аудиоусилитель представляет собой стереоусилитель с двумя выходами мощностью до 3,3 Вт.

Усилитель для динамиков

Второй основной компонент, расположенный в этой секции, — это операционный усилитель NJRC NJM14558M.

Операционный усилитель 4558

Bluetooth

Схема Bluetooth

Последняя основная часть этой печатной платы — это Bluetooth.Основным компонентом раздела Bluetooth является система Bluetooth CSR8635. Эта микросхема, изготовленная CSR, предназначена для использования в беспроводных аудиоустройствах, как и эта Bluetooth-колонка. Этот модуль Bluetooth поддерживает Bluetooth 4.0, беспроводной стереозвук, проводное аудио и т. Д. Микросхема Bluetooth даже содержит регуляторы напряжения и зарядное устройство для литиевой батареи, которое не используется в этом продукте. В паре с модулем Bluetooth находится 128 Кбит EEPROM FM24C128 производства Fairchild. Он связывается с модулем Bluetooth через двухпроводной последовательный интерфейс и, скорее всего, содержит информацию о настройках и конфигурации модуля Bluetooth.Последний важный компонент секции Bluetooth — антенна. Этот модуль использует трассирующую антенну, которая использовалась для отправки и получения данных. Есть два индуктора, L6 и L4, которые используются для точной настройки импеданса антенны для достижения оптимальных характеристик.

Трассовая антенна

Вторичная печатная плата

Вторичная печатная плата

Внутри динамика расположена еще одна небольшая печатная плата.Маленькая плата используется для подключения линейного аудиовхода, питания USB и кнопки питания к основной плате. Интересно отметить, что на вторичной плате есть два светодиода, которые не видны снаружи динамика.

Завершение!

Подобные Bluetooth-колонки

не стоят больших денег, обычно от 20 до 30 долларов, но все же в них помещается ряд компонентов и они обладают достаточно высоким качеством сборки. (Динамик даже прошел сертификацию FCC!)

Все части динамика Bluetooth

Спасибо, что заглянули на Teardown Tuesday на этой неделе.Заходите в следующий вторник, чтобы провести еще одну разборку!

Мы всегда ищем новые вещи для разборки. Если у вас есть какие-либо предложения или вы хотите внести что-то в будущий разборный вторник, нажмите здесь, чтобы увидеть мой адрес электронной почты.

Следующий разбор: что внутри радар-детектора?

Как остановить гудение сабвуфера

Когда сабвуфер перестает воспроизводить тяжелые басы и начинает больше походить на собаку на изображении в заголовке, что-то идет не так.Чтобы убедиться, что вы получаете нужный звук, мы составили простое руководство, которое поможет вам определить проблему и способы ее решения. Потому что хороший звук не должно быть трудным. Во многих случаях, но не во всех, это может означать, что сабвуфер просто сломан и зацикливается на «гудении», но давайте продолжим.

1. Что вызывает гудение?

Сначала хорошие новости: это, вероятно, шлейф , а не неисправный сабвуфер . Контуры заземления и другие внешние факторы часто легко исправить.

Существует три возможных причины гудения — и важный намек в том, как гудит ваш сабвуфер: шум очень тих и не становится громче даже при увеличении громкости? Четко ли слышно и зависит от громкости? Или он отчетливо слышен, но не зависит от громкости? У каждого из этих трех типов помех есть объяснение.

  1. Только в первом случае, наверное, из-за самого сабвуфера. Вы можете услышать источник питания , потому что он не работает должным образом.
  2. Во втором случае могут возникнуть помехи в электросети, либо неудачно расположенный кабель сабвуфера или сетевой кабель могут быть источником шума . Это происходит из-за сигналов электромагнитных помех, которые влияют на сабвуфер и возникают в большей или меньшей степени в зависимости от мощности или громкости.
  3. В третьем случае проблема, скорее всего, связана с гудящим шлейфом , вызванным резисторами от розетки питания к устройству-источнику и сабвуферу, вызывающим громкий гул в конце.

Как узнать, что вызывает гул?

Когда сабвуфер гудит, можно провести несколько тестов. В первом случае, когда гул очень тихий, ничего нельзя сделать. Однако вы всегда можете связаться с нашей службой поддержки клиентов и попросить замену.

Вы можете попробовать усилить или свести к минимуму гудение, изменив громкость и стараясь исключить ту или иную точку. Однако единственный способ узнать наверняка — сначала вытащить шнур типа «тюльпан» из входа для сабвуфера.Если сабвуфер перестает гудеть после этого шага, можете быть уверены, что виноват гудящий шлейф.

Если гудение все еще присутствует, петля гудения может быть исключена, и проблема, скорее всего, связана с помехами в сети или с недостаточно экранированными кабелями.

Возможное решение: фильтр тока оболочки от Teufel

Что делать?

По тихому гудению можно поиграть, позвонив в нашу службу поддержки. Однако, если есть техническая проблема, вам необходимо выполнить следующие действия.

Если проблема связана с кабелем или источником питания, попробуйте подключить сабвуфер к другой розетке. Если уловки сработали, снова подключите сабвуфер к предыдущей розетке, но на этот раз отключите все остальные устройства от розетки. Иногда определенные устройства или зарядные устройства могут вызывать гудение сабвуфера. Если проблема не исчезнет, ​​обратитесь в нашу службу поддержки, возможно, проблема связана с электроснабжением дома.

Возможно, гудение исходит из динамиков.Это может быть проблемой, когда кабели дешевые или неухоженные, однако это случается редко. Чтобы проверить это, переставьте кабели или используйте более короткие кабели. Вы можете попробовать беспроводной сабвуфер с функцией отключения звука, который может стать отличным решением для интеграции сабвуфера в ваш дом.

Вот как можно избавиться от гудения

Если это гул, вы должны проверить, вызван ли гудение подключением между сабвуфером и устройством-источником или другими устройствами, которые дополнительно подключены к устройству-источнику.Отсоедините антенный кабель от ресивера (если это ресивер в качестве источника сигнала) и проверьте, гудит ли сабвуфер.

Если это не так, вы можете использовать промежуточный фильтр тока оболочки (также доступный в нашем магазине), чтобы устранить петлю гудения, и проблема будет решена. Вы также можете найти там отдельные сабвуферы, если все равно ищете другое устройство. Если его нет на антенном кабеле или если это другое устройство-источник, вам следует отключить все подключенные устройства от устройства-источника и посмотреть, какое устройство прерывает гудение.

Между этим устройством и устройством-источником следует установить гальванический фильтр (доступен в специализированных магазинах), который, в свою очередь, предотвращает возникновение петли гула. Если и это не помогает, обратитесь в соответствующую службу поддержки.

▶ Монофонический сабвуфер US 2106/1 SW: немного более умеренный — также и по цене — вот в чем суть этой модели. Тем не менее, вы почувствуете разницу, когда заработают две фазоинверторные лампы. Очень практично: функция автоматического включения / выключения.

Лучшие товары Teufel

Вывод: что делать, если сабвуфер гудит

  • Прежде всего, проверьте, зависит ли гудение в сабвуфере от громкости и является ли оно в целом тихим или громким.Это ограничивает причины.
  • Если дело не в самом сабвуфере, начинается поиск следов: меняют розетки, меняют кабели, отключают другие устройства от источника питания. В какой-то момент вы найдете источник помех.
  • В зависимости от причины может помочь замена кабеля, подключение тока оболочки или гальванического фильтра или обращение в службу технической поддержки.

Заголовок: Абхинав Раджагопал, flickr.com

Новая звуковая панель

Roku за 129 долларов предлагает Dolby Audio и потоковую передачу 4K.

Звуковая панель может стать хорошим дополнением к вашей гостиной, если вы хотите улучшить звуковую игру во время просмотра фильмов.Но помимо того, что саундбары довольно дороги, их бывает трудно купить, если вы еще не знаете, что именно ищете. Roku надеется облегчить решение для большинства людей с помощью своего новейшего аудиоустройства Roku Streambar. Это звуковая панель, которая лишь немногим больше коробки с яйцами и по конкурентоспособной цене — 129 долларов — да, и в ней также есть технология потоковой передачи 4K от Roku.

Это не первое аудиоустройство Roku. В прошлом году компания выпустила пару умных динамиков, сабвуфер и полноразмерную звуковую панель.Новая Streambar — это, по сути, уменьшенная версия Roku Smart Soundbar за 180 долларов, потому что она разработана, чтобы превратить ваш глупый телевизор в умный, одновременно улучшая его звуковые характеристики. Внутри него есть технология, которая похожа на Roku Ultra тем, что позволяет транслировать контент 4K HDR. вы также можете управлять звуковой панелью с помощью прилагаемого пульта дистанционного управления или с помощью голосовых помощников, включая Amazon Alexa и Google Assistant.

Галерея: фотографии Roku Streambar | 6 Фото

Галерея: фотографии Roku Streambar | 6 Фото

Что касается аудиооборудования, Streambar имеет четыре драйвера, два фронтальных динамика и два боковых динамика, а также поддерживает Dolby Audio.Вы можете подключить Streambar к другим динамикам Roku, если хотите создать систему объемного звучания в своем помещении. Roku также добавил поддержку входа Bluetooth, чтобы вы могли подключить свой смартфон к звуковой панели и воспроизводить музыку и другой звук. Это делает Streambar немного более универсальным — он не ограничивается звуком, исходящим от вашего телевизора, потому что он может действовать как динамик Bluetooth. Как и другие потоковые устройства Roku, Streambar поддерживает Spotify Connect через приложение Spotify Roku, поэтому вы можете подключить свою учетную запись Spotify к телевизору и с легкостью слушать свои плейлисты.

А как звучит Streambar? К сожалению, мы не уверены, потому что не могли еще услышать это лично. Хотя он, вероятно, не будет звучать точно так же, как полноразмерная звуковая панель Roku, скорее всего, это будет шаг вперед по сравнению с внутренними динамиками вашего телевизора. И, похоже, именно это Roku пытается достичь с помощью Streambar — даже если вы не аудиофил, вы можете выбрать довольно доступную Streambar и знать, что он сделает звук, исходящий с вашего телевизора, лучше, чем сейчас. .Roku также пытается упростить настройку для клиентов, включив в комплект все необходимое, включая высокоскоростной кабель HDMI.

Новый Streambar от Roku доступен для предзаказа сегодня по цене 129 долларов на веб-сайте Roku. Доставка ожидается в октябре.

Носимый сабвуфер для вашего запястья

Музыка — это то, что нравится каждому человеку. Однако музыка доставляет больше удовольствия, когда ее ощущают. Бас в первую очередь предназначен для того, чтобы их чувствовали, а не только слышали. Энергия или воздействие, которое вы получаете на концерте или в клубе, полностью отличается от того, что вы слушаете дома или в наушниках.Бас — это основная составляющая любой музыки, которая помогает ее прочувствовать.

Для того, чтобы вы «почувствовали» бас в музыке, где бы вы ни находились и на любом устройстве, с которого вы ее играете, компания запустила проект Kickstarter, который просто делает это. Изделие представляет собой сабвуфер, который можно носить.

Basslet — сабвуфер, который можно носить на теле. Используя совершенно новую технологию звука, он передает биты и басы вашей музыки прямо вам — так что вы можете буквально чувствовать музыку.В результате получается мощное звучание, которое не могут обеспечить одни наушники. Носимый браслет Basslet, похожий на часы, на самом деле представляет собой сабвуфер, который крепится на запястье. Он сочетается с вашим смартфоном и будет посылать басовые вибрации прямо на ваше тело. Вы не сможете ничего услышать, поскольку это не динамик, а просто массивное вибрирующее устройство внутри небольшого компактного корпуса. Басовые сигналы отправляются на устройство через Bluetooth, и устройство вибрирует в соответствии с частотой и амплитудой, чтобы вы почувствовали, как воспроизводятся басы.Устройство предназначено для меломанов, а также для тех, кто любит качественный звук в фильмах.

Посмотрите видео ниже, которое даст вам полную информацию о продукте.

Basslet включает в себя огромный вибрирующий механизм и питается от небольшой цепи, питаемой от аккумуляторной батареи. Ожидается, что Basslet будет продаваться по цене 10 500 рупий, а поставки начнутся с декабря 2016 года.

Basslet соединяется с небольшим устройством, которое устанавливается (подключается) между разъемом для наушников и музыкальным плеером. Устройство использует Bluetooth LE для сопряжения с Basslet, и вам не нужно устанавливать какое-либо программное обеспечение.

Добавить комментарий

Ваш адрес email не будет опубликован.
