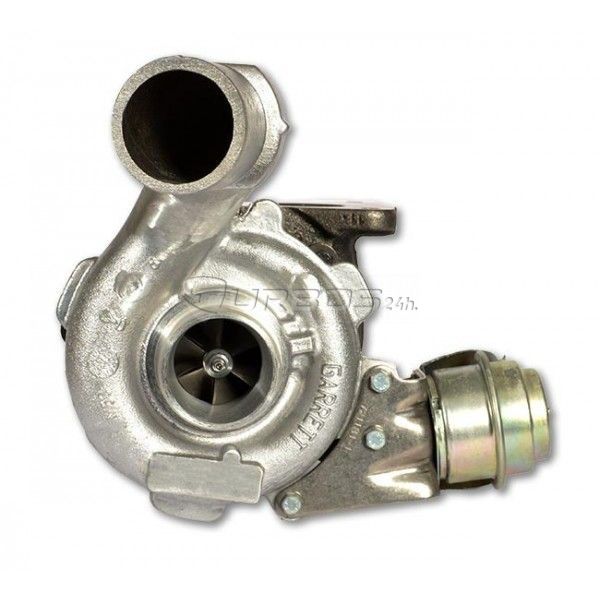

Турбонагнетатель (турбокомпрессор) - плюсы и минусы


Турбонагнетатель – плюсы и минусы

Турбонагнетатель хорош тем, что он не использует энергию коленвала, а работает от приходящего в турбину потока выхлопных газов. То есть, он функционирует фактически на халяву, и в этом есть основное его преимущество. Выхлопные газы вместе со своей энергией все равно улетели бы в трубу, а так и они напоследок потрудятся во благо человека. Получается. Что турбонагнетатель более эффективен, нежели его механический аналог. Он не отбирает у силового агрегата энергию. Однако, на этом плюсы только начинаются.

Если оснастить таким турбонаддувом обычную машину, то можно получить очень высокий прирост мощности – автомобиль будет развивать целых 300 л.с., и это, конечно, не предел. Турбонагнетатель обеспечивает сорокапроцентный прирост мощности ДВС. Удивительно, но турбированный мотор при этом можно охарактеризовать как экономичный. Автомобильный ДВС традиционно имеет низкий КПД, обусловленный следующими причинами:

1. Потери на трение.
2. Низкий уровень тепловой эффективности.

Если увеличить габариты агрегата, то и данные потери резко возрастут. В таком случае гораздо предпочтительнее иметь небольшой движок с турбонагнетателем, нежели огромный агрегат без турбины.

Но идеалом совершенства турбонагнетатель назвать нельзя. Он обладает некоторым рядом сложных моментов:

1. Турбояма. Между компрессором и мотором нет механической связи. В результате задаваемая водителем мощность не соответствует возможностям установленного компрессора. То есть, вы жмете педаль газа, а нагнетатель отвечает далеко не сразу.

2. Если у турбины нет переменной геометрии, то при малых оборотах мотора эффективность компрессора будет низкой. Повысить мощность можно путем параллельного монтажа двух таких турбин. Получится битурбированный двигатель (Bi-Turbo).

3. Чтобы от такого компрессора наступил хороший эффект, ему придется чрезвычайно интенсивно вращаться. Аналогичным недостатком обладает и механический нагнетатель.

4. Турбонагнетатель греется до 1000 С. Производители тщательно подбирают очень тугоплавкие материалы, что удорожает конструкцию. А еще работающее оборудование нуждается в хорошей смазке и отводе тепла, что сделать тоже довольно трудно.

5. Помимо деталей турбонагнетателя, сильно греется и сам воздух, так что приходится как-то его охлаждать. Обычно на помощь приходит установка интеркулера. При его подборе надо все особо тщательно рассчитать.

Турбонагнетатель должен обладать и клапаном, спускающим излишки давления. Правда, и с этим ситуация тут сложнее. Помимо слежения за давлением наддува, тут надо еще перепускать выхлопные газы, дабы в выпускном коллекторе не формировалось избыточное давление. Также важно, чтобы ротор не вращался чрезвычайно быстро, когда двигатель развивает высокие обороты.

Именно этот вид турбины требует отдыха на холостых оборотах, когда вы откуда-то приехали. Если вы тут же заглушите мотор, турбонагнетатель перестанет смазываться и охлаждаться маслом, что грозит его скорейшим выходом из строя.

Производители советуют - перед тем как заглушить двигатель, дать ему поработать на оборотах холостого хода в течении, не менее 15 - 20 секунд.

Чтобы вы не сидели в машине, ожидая глушения движка, придуман турботаймер. Вы выключаете зажигание, но ДВС глохнет не сразу же, а спустя определенный промежуток времени.

Турбонагнетатель сложен в установке, поэтому при тюнинге автомобиля прибегают в основном к механическим разновидностям турбоаппаратуры. Но более высокий КПД турбонагнетателя никуда не денешь.

Электрический турбонагнетатель KAMANN - альтернатива для атмосферных двигателей

Покупая автомобиль, Вы прежде всего обращаете внимание на безопасность и надежность, красоту и функциональность, а также на мощность и крутящий момент. Максимальные скоростные характеристики, полученные при использовании дополнительной аэродинамики, не могут помочь в получении качественного ускорения на многих автомобилях. Классический способ улучшить ускорение состоит в том, чтобы использовать двигатель большего объема, что в свою очередь увеличивает потребление топлива и количество отработанных газов.
После многих лет научных исследований, специалисты из Германии разработали признанную во всей Европе и доступную идею нагнетания воздуха с минимальными затратами. Новый, и существенно эффективный, способ улучшить нагнетание воздуха в двигатель, предлагает компания KAMANN с использованием мини-турбины, установленной во впускной системе. Изобретенный в Германии ЭЛЕКТРИЧЕСКИЙ ТУРБОНАГНЕТАТЕЛЬ является мини-турбиной, электрической системой нагнетания воздуха в подкапотном пространстве. Такая установка увеличивает крутящий момент двигателя, что в свою очередь, способствует уменьшению расхода топлива, улучшает качество выхлопных газов, снижая показатели CО и продлевая срок службы катализаторов, и улучшает динамические характеристики автомобиля в целом

БОЛЬШЕ МОЩНОСТИ, МЕНЬШЕ ОТРАБОТАННЫХ ГАЗОВ
Большинство обычных двигателей внутреннего сгорания, оснащенных турбинами для получения большей мощности и хорошего ускорения, потребляют меньше топлива и порождают меньшее количество выхлопных газов и СО при увеличенной производительности, по сравнению с аналогичным двигателем без нагнетателя или компрессора.

Все это хорошо производит впечатление в теории, на практике же, складывается другая ситуация. Высокий крутящий момент часто имеется в распоряжении только в относительно узком диапазоне числа оборотов. В частности, у некоторых турбо-дизельных двигателей наблюдается очень плохой показатель ускорения, когда в ответ на изменение положения педали газа двигателю необходимо какое-то время, чтобы увеличить мощность и ускориться. Такое явление получило название «турбо-яма»

БЫСТРЫЙ ОТВЕТ И ЭКОНОМИЯ
Проанализировав рынок современных автомобилей, KAMANN утверждает, что к 2010-2012 году доля автомобилей, оснащенных турбо-нагнетателями, будет составлять 60-70 % от общего количества проданных авто. Тщательно рассмотрев все существующие турбо-системы, специалисты KAMANN разработали прибор, помогающий быстрее реагировать на изменение положения педали газа и в то же самое время экономичен. Эти требования пока не могут быть реализованы в двигателе, оснащенном обычной турбо-системой. Двигатели с турбо-системой от выхлопных газов эффективны только в пределах определенного диапазона оборотов двигателя.

Неоспоримым преимуществом электрических турбо-систем является эффективность нагнетания воздуха во всем диапазоне оборотов двигателя, даже когда двигатель только запустился - нагнетаемый воздух уже присутствует во впускном коллекторе. Нагнетая воздух при запуске двигателя, ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ дает мгновенный ответ на нажатие педали газа, даже на небольшой скорости. Плюс, нагнетая воздух во время переключения передач, Вы все равно непрерывно получаете дополнительную энергию для движения и ускорения.


ТУРБО-НАГНЕТАТЕЛЬ ДОПОЛНЯЕТ ТУРБО-СИСТЕМЫ
Также Электрический Турбо-Нагнетатель от KAMANN способен дополнить уже существующие системы подачи воздуха в бензиновых/дизельных турбо-двигателях, ускорение такого автомобиля только улучшится. Большинство турбин начинает эффективно работать только свыше 2000-3000 об/мин, что означает - крутящий момент ниже этого значения не увеличивается, что делает Ваш автомобиль не динамичным, а двигатель - слабым. Такая особенность работы двигателей с классической турбо-системой уходит в прошлое.
С установкой ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ уже при 1200-1500 об/мин и спустя 1 секунду после нажатия на педаль акселератора, Ваш двигатель получает в распоряжение больше чистого воздуха, не затрачивая при этом ценную энергию. Крутящий момент увеличивается при этом на 10-12% по сравнению с классическим способом всасывания воздуха двигателем!

УВЕЛИЧИВАЕМ МОЩНОСТЬ - И ЭКОНОМИМ
Главное преимущество после установки ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ - получение для двигателя непрерывного крутящего момента и быстрое ускорение автомобиля. KAMANN AUTOSPORT сравнил автомобиль с бензиновым двигателем 1,4, но с установленным ЭЛЕКТРИЧЕСКИМ ТУРБО-НАГНЕТАТЕЛЕМ, и автомобиль той же марки с бензиновым двигателем 1,6 и без нагнетателя, и получил результат: у обоих автомобилей примерно одна и та же мощность и крутящий момент (динамика разгона), и это при почти неизменном потреблении топлива! Значит, двигатель 1,4 имеет ту же мощность, что и двигатель 1,6, но при этом потребляет меньше топлива. Владелец такого автомобиля экономит при движении до 10% топлива! Теперь у Вас действительно будут Мощность и Экономия топлива в одном!

Справка
Электрический турбонагнетатель КАМАНН (KAMANN) в Украине можно приобрести в компании ATLAS Tuning Technologies.

Турбонагнетатель | Тюнинг ателье VC-TUNING

Турбокомпрессоры и турбонагнетатели устанавливаются не только на автомобилях, но и самолетах, поездах, кораблях и других видах транспорта. Система была изобретена швейцарским инженером Альфредом Бюхи, который запатентовал свой турбонагнетатель для двигателя внутреннего сгорания в 1905 году. В 1962/63г. компания Шевроле (General Motors) впервые установила систему турбонаддува на серийный автомобиль, хотя можно предположить, что турбонагнетатели использовались еще в далеком 1952 году, но исключительно на гоночных автомобилях. Как пример, не стоит забывать об успехах Audi Quattro на мировых ралли в 1980-х. Вначале 1980-х с конвейера сошло много машин с турбонаддувом. Некоторые модели были очень достойными, несмотря на ранний этап развития данной области.

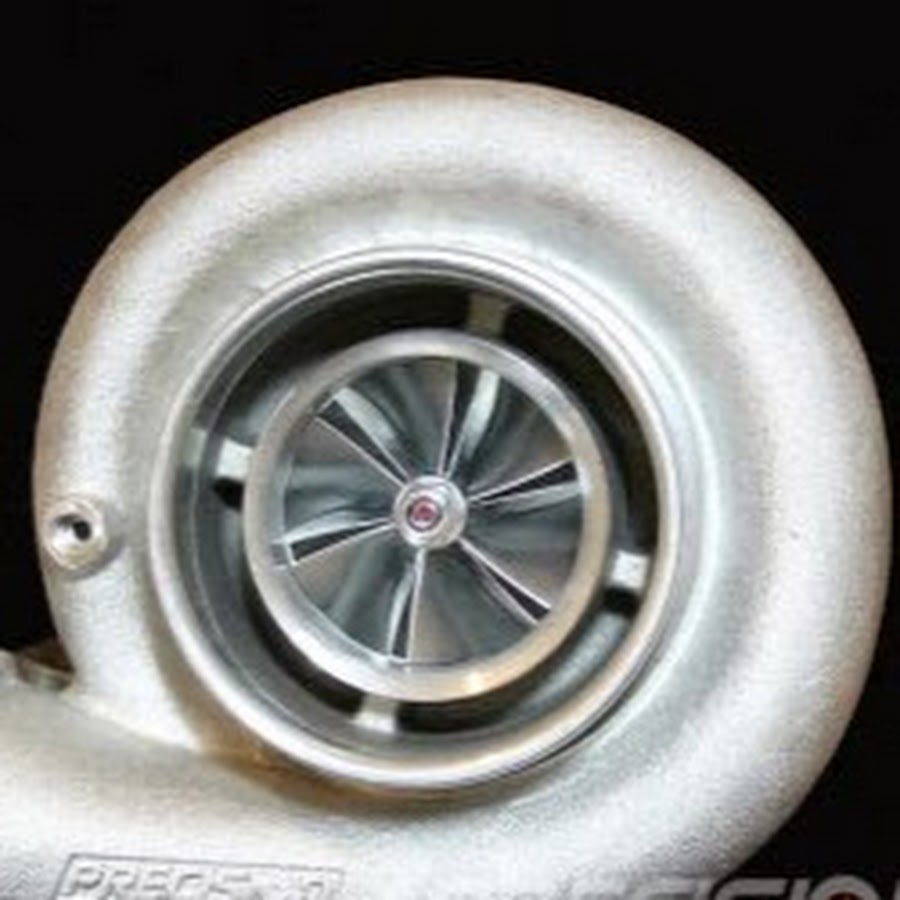

Как работает система турбонаддува

Как и механические нагнетатели (cуперчарджеры), турбонаддув нагнетает воздух под давлением в двигатель с тем, чтобы увеличить количество кислорода, необходимого для горения. При этом мощность автомобиля увеличивается, но вместе с этим возрастает и расход топлива. Однако, в отличие от компрессоров, турбонаддув использует поток выхлопных газов, который заставляет вращаться турбину. Скорость вращения турбины может достигать 150 000 оборотов в минуту.

Турбины крепятся к выпускному коллектору. Внутри турбин имеются лопасти. Они вращаются под действием выходящего потока выхлопных газов. Турбина соединяется с компрессором посредством вала. Он передает вращение компрессору, который нагнетает воздух в цилиндры.

В большинстве турбонаддувов предусмотрен гидростатический подшипник. Он нужен для постоянной смазки вала маслом, поступающим по специальным каналам от двигателя к подшипникам. Так масло подается на вал и смазывает его тонким слоем во время работы. Это обеспечивает свободное вращение вала и охлаждение всех частей турбонаддува.

Современные модели турбонаддувов считаются более надежными, поскольку при их разработке были учтены все недочеты и слабые места предыдущих конструкций.

Установка турбонаддува
Если не сделать настройку, скорее всего, количество поступающего воздуха не будет учтено в программе, а это повлечет плохую работу системы или того хуже. .

Также важно учитывать сопротивление двигателя. Поскольку воздух имеет свойство расширяться при нагревании, он создает дополнительное давление, которое в свою очередь увеличивает нагрузку на двигатель. Однако на многих современных двигателях вместе с установкой системы турбонаддува ставятся дополнительные устройства. Для этого лучше обратиться к специалистам, которые знают все нюансы работы по установке турбонаддувов.

Сжатый воздух имеет высокую температуру. Чтобы его охладить и увеличить плотность для лучшего горения смеси, необходим интеркулер (воздушный радиатор, который охлаждает воздух).

Важно отметить, что, если сжатый воздух очень горячий, его подача слишком интенсивная, и при этом используется бензин с низким октановым числом, а зажигание выставлено на опережение, это может спровоцировать детонацию двигателя. Детонация – самопроизвольное возгорание рабочей смеси в цилиндре (бензин и воздух), в результате которой образуется ударная волна, способная вывести из строя двигатель.


Если компрессор начинает «травить», это может вызвать повреждение двигателя и турбин. Предохранительные клапаны разработаны с целью, не допустить движение воздуха в компрессоре в обратном направлении.

Автомобили с турбонаддувом
Многие производители выпускают автомобили, оснащенные системой турбонаддува.

Все, что нужно знать о турбонаддуве
Большой наддув или маленький, что выбрать?
Турбонаддувы, как известно, «страдают» задержкой (турболаг). Для того, чтобы турбина начала разгоняться нужно время. Сократить время разгона можно посредством уменьшения веса вращающихся частей. По причине легкой массы небольшие турбины меньше подвержены турболагу, чем более крупные. Но в то же время у больших турбин большее давление нагнетателя, соответственно больший наддув на высоких оборотах двигателя. Существует множество способов минимизировать время разгона турбины, поэтому турболаг не так уж и заметен на современных авто.

Для борьбы с турболагом можно использовать систему твин-турбо. Малая турбина ускоряет наддув, а большая обеспечивает быстрое повышение давления наддува.

Перепускной клапан турбокомпрессора (вестгейт)
Перепускной клапан позволяет устанавливать турбины меньшие по размеру, так как сокращает любые задержки (турболаги) и в то же время не дает слишком сильно вращаться турбине на высоких оборотах двигателя. Клапан обеспечивает нормальный выход выхлопных газов через лопасти турбины даже при высоком давлении и одновременно замедляет скорость их вращения. Во многих системах турбонаддува применяется внутренний перепускной клапан. Дизели (не все) обходятся без вестгейта, поскольку количество и давление выхлопных газов всегда под контролем, так как зависит от количества, поступающего в двигатель топлива. Небольшие колебания давления наддува никак не влияют на работу двигателя.

Подшипники
Иногда в турбонаддувах используются шариковые подшипники. Они уменьшают трение вала во время его вращения лучше, чем подшипники, смазываемые маслом. Они также облегчают вес вала. Это помогает турбокомпрессору быстрее разгоняться и сокращает турболаг.

Керамические лопасти турбины
Лопасти из керамики обладают меньшим весом, чем лопасти из стали, хотя последние наиболее часто устанавливаются в турбинах. Поскольку керамические лопасти облегчают вес турбины, они позволяют ей набирать скорость вращения быстрее и сокращают турболаг.

Интеркулер/охладитель нагнетаемого воздуха
Интеркулер – полезная вещь. По внешнему виду напоминает радиатор. Его предназначение – охлаждать горячий воздух, проходящий через него, холодным воздухом, поступающим снаружи от вентилятора. Охлажденный воздух имеет большую плотность, а, следовательно, в нем содержится больше кислорода, необходимого для горения. Это увеличивает мощность автомобиля (кислород + бензин = мощность).

Регулятор давления наддува
Наддув – это увеличение давления во входном коллекторе, который измеряется в PSI (фунт на квадратный дюйм). Важно остаться в диапазоне регулирования. Качество бензина, равно как и эффективное охлаждение нагнетаемого воздуха, влияет на то, какое будет давления наддува.

Регулятор давления может быть использован, чтобы обмануть датчик давления, который распознает меньший импульс и откроет перепускной клапан позже. Это происходит благодаря сокращению давления, поступающего в перепускной клапан, следовательно, наддув увеличивается. Есть регуляторы давления наддува, которые управляются бортовым компьютером.

Предохранительный клапан (клапан сброса давления) – антинагнетающий вентиль, перепускной клапан, клапан отвода.

Когда вы отпускаете педаль газа, воздух из системы турбонаддува выходит под давлением и можно услышать характерный звук. Перечисленные выше клапаны предназначены для сброса сжатого воздуха, который находится в турбинах. Как только вы отпускаете педаль газа, срабатывает клапан, но турбина при этом продолжает вращаться. Если этого не происходит, значит, произошла поломка системы турбонаддува или других деталей вследствие избыточного давления.

Тем не менее, предохранительный клапан (сброса давления) отличается от перепускного (клапана отвода). Предохранительный клапан сбрасывает воздух в атмосферу без учета того, что датчик массового потока воздуха будет все еще ждать, когда выпущенный воздух пойдет в двигатель. Это приводит к тому, что образуется и горит несгоревшее топливо, поскольку двигатель продолжает работать. А поскольку он продолжает работать, то блоком управления подается команда на впрыск топлива, которого итак в избытке. Это грозит поломкой двигателя. Перепускной (клапан отвода) перенаправляет воздух обратно в компрессор, поэтому количество воздуха в системе остается неизменным. У предохранительного клапана нет преимуществ по сравнению с перепускным и наоборот. Поэтому устанавливать можно и тот, и другой, разницы не будет, за исключением, конечно, характерного звука, издаваемого предохранительным клапаном.

Турботаймер
Помогает двигателю остыть. Даже при полной остановке автомобиля и без ключа в замке зажигания, это устройство обеспечивает работу двигателя на холостом ходу. В это время масло продолжает циркулировать и охлаждать турбину. Важно дать турбине остыть, поскольку масло, смазывая турбину, может нагреться до предела и отвердеть. Коксование масла крайне опасно – приводит к поломке двигателя.

Датчик давления турбины
Помогает постоянно следить за давлением наддува. Необходим, как при оптимальных настройках системы, так и при завышенных.

Синтетическое масло
Турбонаддувы требуют частой замены масла, причем оно должно быть синтетическим. Грязное или некачественное масло может повредить всю систему. Синтетическое масло обладает лучшими характеристиками, и предотвращает быстрый износ деталей.

Бензин с высоким октановым числом
Рекомендуется использовать бензин с более высоким октановым числом, чтобы избежать детонации двигателя. Супер неэтилированный бензин с октановым числом 97 RON считается лучше и стоит дороже, чем неэтилированный с числом в 95 RON.

Преимущества и недостатки турбонаддува
Преимущества:
