Содержание

Устройство и принцип действия ТНВД механического типа

Стандартные рядные ТНВД

Рядные ТНВД относятся к классической аппарату ре впрыскивания дизельного топлива. Эти надежные агрегаты используются на дизелях с 1927 г. Рядные ТНВД устанавливаются на стационарные дизели, на двигатели грузовых автомобилей, строительных и сельскохозяйственных машин. Они позволяют получать высокие цилиндровые мощности у двигателей с числом цилиндров от 2 до 12. В сочетании с регуляторами частоты вращения коленчатого вала, устройствами для изменения угла опережения впрыскивания и различными дополнительными механизмами они обеспечивают потреби гелю возможность широкого выбора режимов эксплуатации. Рядные ТНВД для легковых автомобилей сегодня не производятся. Мощность дизеля существенно зависит от количества впрыскиваемого топлива. Рядный ТНВД всегда должен дозировать количество подаваемого топлива

в соответствии с нагрузкой. Для хорошей подготовки смеси ТНВД должен дозировать топливо максимально точно, впрыскивая его под очень высоким давлением в соответствии с процессом сгорания. Оптимальное соотношение расхода топлива, уровней шума работы и эмиссии вредных веществ в ОГ требует точности порядка 1° угла поворота коленчатого вала по моменту начала
впрыскивания. Для управления моментом начала впрыскивания и компенсации времени на проход волны давления топлива через подводящую магистраль в стандартном рядном ТНВД используется муфта 3 опережения впрыскивания см. на рис. ниже, которая с увеличением частоты вращения коленчатого вала изменяет момент начала подачи топлива в направлении «раньше». В особых случаях предусмотрено управление опережением впрыскивания в зависимости от нагрузки на двигатель. Нагрузка и частота вращения коленчатого вала регулируются изменением величины цикловой подачи топлива. Рядные ТНВД делятся на два типа: стандартные и с дополнительной втулкой.

  1. Дизель
  2. Стандартный рядный ТНВД
  3. Муфта опережения впрыскивания
  4. Топливоподкачивающий насос
  5. Регулятор частоты вращения коленчатого вала
  6. Установочный рычаг с тягой от педали газа
  7. Ограничитель полной подачи, зависимый от давления наддува
  8. Фильтр тонкой очистки топлива
  9. Магистраль высокого давления
  10. Форсунка о сборе
  11. Магистраль обратного слива топлива

Конструкция и принцип действия

Рядные ТНВД серии РЕ имеют собственный кулачковый вал 14, который установлен в алюминиевом корпусе. Он
соединяется с двигателем либо непосредственно, либо через соединительный узел и муфту опережения впрыскивания.
Количество кулачков на кулачковом валу TНВД соответствует числу цилиндров двигателя. Над каждым кулачком находится роликовый толкатель 13 с тарелкой 12 пружины 11. Тарелка передает усилие от толкателя на плунжер 8, а пружина возвращает его в исходное положение. Гильза 4 плунжера является направляющей, в которой плунжер совершает возвратно-поступательное движение. Сочетание втулки и плунжера образует насосный элемент, или плунжерную пару.

  1. Корпус нагнетательного клапана
  2. Проставка
  3. Пружина нагнета тельного клапана
  4. Гильза плунжера
  5. Конус нагнетательного клапана
  6. Впускное и распределительное отверстия
  7. Регулирующая кромка плунжера
  8. Плунжер
  9. Регулирующая втулка плунжера
  10. Поводок плунжера
  11. Пружина плунжера
  12. Тарелка пружины
  13. Роликовый толкатель

Конструкция плунжерной пары

Плунжерная пара состоит из плунжера 9 и гильзы 8. Гильза имеет один или два подводящих канала (при двух каналах один из них выполняет функции подводящего и перепускного), которые соединяют полость всасывания с камерой высокого давления плунжерной пары. Над плунжерной парой находится штуцер 5 с посадочным конусом 7 нагнетательного клапана. Двигающаяся в корпусе TНВД рейка 10 вращает зубчатый сектор 2, управляя тем самым регулирующей втулкой 3 плунжера. Перемещение самой рейки определяется регулятором частоты вращения коленчатого вала. Это позволяет точно дозировать величину цикловой подачи. Полный ход плунжера неизменен. Активный ход и связанная с ним величина цикловой подачи могут изменяться поворотом плунжера, который совершается при помощи регулирующей втулки.

  1. Полость всасывания
  2. Зубчатый сектор
  3. Регулирующая втулка плунжера
  4. Боковая крышка
  5. Штуцер нагнетательного клапана
  6. Корпус нагнета тельного клапана
  7. Конус нагнетательного клапана
  8. Гильза плунжера
  9. Плунжер
  10. Рейка ТНВД
  11. Поводок плунжера
  12. Возвратная пружина плунжера
  13. Нижняя тарелка возвратной пружины
  14. Регулировочный винт
  15. Роликовый толкатель
  16. Кулачковый вал ТНВД



Плунжер имеет наряду с продольной канавкой 2 еще и спиральную канавку 7. Получаемая таким образом косая кромка на поверхности плунжера называется регулирующей кромкой 6. Если величина давления впрыскивания не превышает 600 бар, то достаточно одной регулирующей кромки, для больших значений давления впрыскивания необходим плунжер с двумя регулирующими кромками, отфрезерованными с противоположных сторон плунжера. Их наличие снижает износ плунжерной пары, поскольку плунжер с одной регулирующей кромкой под давлением прижимается к одной стороне гильзы, увеличивая ее выработку.В гильзе плунжера размещены одно или два отверстия для подвода и обратного слива топлива.

Плунжер притерт к гильзе так плотно, что пара герметична без дополнительных уплотнений даже при очень высоких давлениях и низких частотах вращения коленчатого вала. Из-за этого замене могут подвергаться только комплектные плунжерные пары.
Величина возможной подачи топлива зависит от рабочего объема пары. Максимальное значение давления впрыскивания у форсунки может составлять, в зависимости от конструкции, 400... 1350 бар. Угловой сдвиг кулачков на кулачковом валу гарантирует точное совмещение впрыскивания с фазовым сдвигом процессов по цилиндрам двигателя в соответствии с порядком его работы.

а - гильза с одним подводящим каналом
b - гильза с двумя подводящими каналами

  1. Подводящий канал
  2. Продольная канавка
  3. Гильза плунжера
  4. Плунжер
  5. Перепускном канал
  6. Регулирующая кромка
  7. Спиральная канавка
  8. Кольцевая канавка для смазки

ПЛУНЖЕРНАЯ ПАРА С ПРИВОДОМ

а - НМТ плунжера
б - ВМТ плунжера

  1. Кулачок
  2. Ролик
  3. Роликовый толкатель
  4. Нижняя тарелка возвратной пружины
  5. Возвратная пружина плунжера
  6. Верхняя тарелка возвратной пружины
  7. Регулирующая втулка плунжера
  8. Плунжер
  9. гильза плунжера

Принцип действия плунжерной пары

(последовательность фаз)
Вращение кулачкового вала ТНВД преобразуется непосредственно в возвратно-поступательное движение роликового толкателя, приводящего в действие плунжер Движение плунжера в направлении к его ВМТ называется ходом нагнетания.
Возвратная пружина возвращает плунжер к его НМТ. Пружина рассчитана так, что даже при максимальных частотах
вращения кулачкового вала ТНВД ролик не отходит от кулачка; отскок и вместе с ним удар ролика по кулачку при длительной эксплуатации привели бы к разрушению поверхностей кулачка или ролика. Плунжерная пара работает по принципу перетока топлива с управлением регулирующей кромкой 5. Этот принцип используется в рядных ТНВД серии РЕ и индивидуальных ТНВД серии PF. В НМТ плунжера подводящий канал 2 гильзы 3 и канал 6 слива топлива открыты. Благодаря им топливо может перетекать под давлением подкачки из полости впуска в камеру 1 высокого давления. При движении вверх плунжер закрывает отверстие подводящего канала своим верхним торцом. Этот ход плунжера называется предварительным. При дальнейшем движении плунжера вверх давление

растет, что приводит к открытию нагнетательного клапана над плунжерной парой. При применении нагнетательного клапана постоянного объема плунжер дополнительно совершает втягивающий ход. После открытия нагнетательного клапана топливо во время активного хода через магистраль высокого давления направляется к форсунке, которая впрыскивает точно дозируемое количество топлива в камеру сгорания двигателя. Когда регулирующая кромка плунжера открывает перепускной канал, активный ход плунжера завершается. С этого момента топливо в форсунку не нагнетается, поскольку во время остаточного хода оно через продольную и спиральную канавки из камеры высокого давления направляется в перепускной канал. Давление в плунжерной паре при этом падает. По достижении ВМТ плунжер меняет направление своего движения на противоположное. Топливо при этом через спиральную и продольную канавки поступает обратно из перепускного канала в камеру высокого давления. Это происходит до тех пор, пока регулирующая
кромка вновь не перекроет перепускной канал. При продолжении обратного хода плунжера над ним возникает область низкого давления. С освобождением подводящего канала верхним торцом плунжера топливо вновь поступает в камеру высокого давления. Цикл начинается снова.

Последовательность работы плунжерной пары

  1. Камера высокого давления
  2. Подводящий канал
  3. Гильза плунжера
  4. Плунжер
  5. Регулирующая кромка
  6. Перепускной капал А полный ход плунжера

Регулирование цикловой подачи

Величину цикловой подачи топлива можно регулировать изменением активного хода кромки. Для этого рейка 5 через регулирующую втулку плунжера поворачивает сам плунжер 3 таким образом, что регулирующая кромка 4 может изменять момент конца нагнетания и
вместе с тем величину цикловой подачи (регулирование по концу впрыскивания). В крайнем положении, соответствующем нулевой подаче (а), продольная канавка находится непосредственно перед перепускным каналом. Вследствие этого давление в камере высокого давления плунжерной пары во время всего хода плунжера равняется давлению в полости всасывания и нагнетания топлива не происходит. В это положение плунжер приводится, если двигатель должен быть остановлен. При средней подаче (Ь) плунжер устанавливается в промежуточное положение (по регулирующей кромке). Полная подача (с) становится возможной только при установке максимального активного хода плунжера. Передача движения от рейки на плунжер может производиться либо через

зубчатую рейку на зубчатый сектор , закрепленный на регулирующей втулке плунжера либо через рейку с направляющими шлицами на штифт или сферическую головку на регулирующей втулке плунжера .

а - нулевая подача
b - средняя подача
с - полная подача

  1. Гильза плунжера
  2. Подводящий канал
  3. Плунжер
  4. Регулирующая кромка плунжера
  5. Рейка ТНВД

www.carluck.ru

Топливный насос высокого давления. Рядный ТНВД

Примером рядного топливного насоса высокого давления применяемого на легковых автомобилях является насос дизеля Мерседес 190, состоящий из нескольких одинаковых секций. В передней части этого насоса расположен вакуумный насос 14, приводимый в движение эксцентриком 2, расположенным на торце кулачкового вала.

В нижней части  корпуса насоса установлен кулачковый вал, который соединяется со звездочкой привода через муфту опережения впрыска.

На кулачковом валу имеются про­филированные кулачки для каждой насосной секции и эксцентрик для приведения в движение насоса низкого давления, который крепится к привалочной плоскости насоса высокого давления.

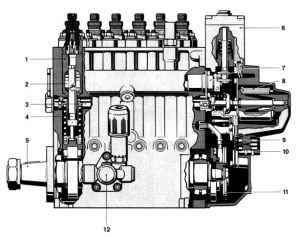

Топливный насос высокого давления Мерседес

Рис. Топливный насос высокого давления Мерседес:
1 – штуцер подключения вакуумного усилителя тормозов; 2 – эксцентрик привода вакуумного насоса; 3 – звездочка приводной цепи; 4 – автоматическая муфта опережения впрыска; 5 – винт установки начала впрыска; 6 – подача топлива; 7 – трубопровод высокого давления; 8 – рычаг перекрытия подачи топлива; 9 – вакуумная камера остановки двигателя; 10 – вакуумная камера увеличения частоты вращения коленчатого вала; 11 – регулятор частоты вращения; 12 – пробка для установки приспособления регулировки начала впрыска; 13 – топливоподкачивающий насос; 14 – вакуумный насос

В перегородке корпуса против каждого кулачка установлены роликовые толкатели 14. Оси роликов своими концами входят в пазы корпуса насоса, предотвращая проворачивание толкателей.
Секция рядного ТНВД

Рис. Секция рядного ТНВД:
1 – зубчатый сектор; 2 – регулирующая поворотная втулка плунжера; 3 – боковая крышка;  4 – штуцер нагнетательного клапана; 5 – корпус нагнетательного клапана; 6 – нагнетательный клапан; 7 – гильза плунжера; 8 – плунжер; 9 – рейка ТНВД; 10 – поводок плунжера; 11 – возвратная пружина плунжера; 12 – нижняя тарелка возвратной пружины; 13 – регулировочный болт; 14 – роликовый толкатель; 15 – кулачковый вал

Насосные секции установлены в верхней части корпуса и крепятся винтами. Основной частью каждой насосной секции является плунжерная пара, состоящая из плунжера 8 и гильзы 7. Плунжерную пару изготовляют из хромомолибденовой стали и подвергают закалке до высокой твердости. После окон­чательной обработки подбором производят сборку плунжеров и гильз так, чтобы обеспечить в соединении зазор, равный 3…5 мкм. Этим достигается  максимальная плотность сопряжения взаимодейст­вующих деталей обеспечивающих давление впрыскивания топлива до 1200 кгс/см2.

Сверху каждой плунжерной пары установлен нагнетательный клапан 6, размещенный в корпусе 5.

При вращении кулачкового вала 15 насоса выступ кулачка набегает на роликовый толкатель 14, который через регулировочный болт воздействует на плунжер 8 и перемещает его вверх. Когда выступ кулачка выходит из-под ролика толкателя, пружина 11, упирающаяся в тарелки, возвращает плунжер в первоначаль­ное положение. Рейка 9 входит в зацепление с зубчатым венцом поворотной втулки 2, надетой на гильзу.

Регулирование состава топливовоздушной смеси в дизельном двигателе происходит изменением подачи топлива при неизменном количестве воздуха, в отличие от бензиновых двигателей, где изменяется и то и другое. В рядных ТНВД изменение подачи топлива, обычно осуществляется за счет рейки, однако изменение подачи может осуществляться и за счет золотника, который перемещается по плунжеру. В рассматриваемом ТНВД при перемещении рейки 9 вдоль ее оси втулка 2  поворачивается на гильзе и, действуя на выступы  плунжера, поворачивает его, в результате чего изменяется количество топлива, подаваемого к форсункам. Ход рейки ограничивается стопорным винтом, входящим в ее продольный паз. Задний конец рейки соединен с тягой  регулятора частоты вращения коленчатого вала, установленного в корпусе ТНВД.

Принцип работы секции насоса

Принцип работы секции насоса заключается в следующем. При движении плунжера 1 вниз внутреннее пространство гильзы 12 наполняется топливом, и одновременно оно подается насосом низкого давления в подводящий канал 10 корпуса 11 насоса.
Схема работы секции насоса высокого давления

Рис. Схема работы секции насоса высокого давления:
а – впуск топлива; б – начало подачи; в – конец подачи;
1 – плунжер; 2 – продольный паз; 3 – выпускное отверстие; 4 – сливной канал; 5 – пружина; 6 – нагнетательный клапан; 7 – разгрузочный поясок; 8 – надплунжерное пространство;  9 – впускное отверстие; 10 – подводящий канал; 11 – корпус насоса; 12 – гильза; 13 – винтовая кромка

При этом открывается впускное отверстие 9, и топливо поступает в надплунжерное пространство 8. Затем под действием кулачка плунжер начинает подниматься вверх, перепуская топливо обратно в под­водящий канал 10 до тех пор, пока верхняя кромка плунжера 1 не перекроет впускное отверстие 9 гильзы. После перекрытия этого отверстия давление топлива резко возрастает и при рабочем давлении  топливо, преодолевая усилие пружины 5, поднимает нагнетательный клапан 6 и поступает в топливопровод.

Дальнейшее перемещение плунжера вверх вызывает повышение давления, превышающее давление, создаваемое пружиной форсунки, в результате чего игла форсунки приподнимается и проис­ходит впрыскивание топлива в камеру сгорания. Подача топлива про­должается до тех пор, пока винто­вая кромка 13 плунжера не откроет выпускное отверстие 3 в гильзе, в результате чего давление над плунжером резко падает, нагнетательный клапан 6 под действием пружины закрывается и надплунжерное пространство разъе­диняется с топливопроводом высокого давления. При дальнейшем движении плунжера вверх топливо перетекает в сливной канал 4 через продольный паз 2 и винтовую кромку 13 плунжера.

Нагнетательный клапан 6 разгружает топливопровод высокого давления, так как он снабжен цилиндрическим разгрузочным пояском 7, который при посадке клапана на седло обеспечивает увеличение объема топливопровода. Этим достигается резкое прекращение впрыскивания топлива и устраняется возможность его подтекания через распылитель форсунки, что улучшает процесс смесе­образования и сгорания рабочей смеси, а также повышает надежность работы форсунки.

Клапаны ТНВД

В ТНВД с рядным расположением плунжерных пар применяются нагнетательные клапана объемного течения и ограничения обратного течения, а также клапана постоянного давления.

Клапана обратного течения применяются для демпфирования волн обратного давления топлива, возникающих при закрытии распылителя форсунки, что уменьшает износ распылителя и подвпрыски топлива в цилиндры двигателя. Клапан  устанавливается как дополнительный над обычным клапаном перед топливопроводом высокого давления, идущим к форсунке.
Штуцер ТНВД с нагнетательным клапаном

Рис. Штуцер ТНВД с нагнетательным клапаном:
а – с клапаном объемного течения и ограничением обратного течения; b – с клапаном постоянного течения; 1 – корпус нагнетательного клапана; 2 – обратный клапан; 3 – промежуточный объем; 4 – разгрузочный поясок; 5 – сферический клапан; 6 – втулка клапана; 7 – нагнетательный клапан; 8 – жиклер; 9 – обратный клапан

Клапан состоит из головки с запорной конической фаской, разгрузочного пояска 4 и хвос­товика с прорезями для прохода топлива. Сверху на клапан установлена пружина 3, которая прижимает его к седлу. При подаче топлива разгрузочный поясок вместе с конусом клапана приподнимается над направляющей втулкой и топливо под давлением поступает к форсунке. При закрытии основного клапана клапан обратного течения перекрывает доступ обратных волн топлива.

Клапана постоянного течения применяются на ТНВД с давлением впрыска более 800 кг/см2, для уменьшения кавитации. При подаче топлива через нагнетательный клапан в конце хода нагнетания шариковый обратный клапан под действием обратных волн давления топлива открывается и система топливоподачи действует как нагнетательный клапан с перепускным дросселем. При уменьшении давления клапан закрывается, при этом в магистрали сохраняется постоянное давление.

Перемещение плунжера во втулке с момента закрытия впускного отверстия до момента открытия вы­пускного отверстия  называется активным  ходом  плунжера, который в основном и определяет количество подаваемого топлива за цикл работы топливной секции.

Изменение количества топлива, подаваемого секцией за один цикл, происходит в результате поворота плунжера зубчатой рейкой 5. При различных углах поворота плунжера благодаря винтовой кромке смещаются моменты открытия выпускного отверстия. При этом, чем позднее открывается выпускное отверстие, тем большее количество топлива может быть подано к форсункам.
Схема изменения подачи топлива

Рис. Схема изменения подачи топлива:
1 – гильза; 2 –  впускное отверстие; 3 – плунжер; 4 – винтовая кромка; 5 –рейка

На рисунке показаны следующие положения винтовой кромки плунжера за цикл работы топливной секции:

  • положение а – нулевая подача топлива. Плунжер 3 повернут так, что его продольный паз расположен против выпускного отверстия, в результате чего при перемещении плунжера вверх топливо вытесняется в сливной канал, подача топлива прекращается и двигатель останавливается
  • положение  б – промежуточная подача, так как при повороте плунжера 3 по часовой стрелке объем вытесненного топлива уменьшается так как выпускное отверстие открывается раньше
  • положение в – максимальная подача топлива и наибольший активный ход плунжера 3. В этом случае расстояние от винтовой кромки 4 плунжера до выпускного отверстия будет наибольшим

ustroistvo-avtomobilya.ru

Мой дорогой дизель: почему ломаются ТНВД, и как их чинят

С одной стороны, вы получаете неимоверно производительный ДВС с паровозной тягой и уменьшенным расходом, с другой – необходимость повышенного внимания к качеству топлива, более частой замене топливного фильтра и довольно большим расходам в случае необходимости ремонта или замены элементов системы. Но если первая чаша весов все же перевесила, и вы стали обладателем автомобиля «на дизеле» с системой Common Rail, то стоит посмотреть, как ремонтируются элементы этой системы. Сегодня мы выясним, как выполняется ремонт ТНВД.

Кратко об устройстве

Common Rail: это словосочетание у всех на слуху, и многие даже знают, что это такое. Говоря простым языком, это не что иное, как система впрыска дизельного топлива из общей магистрали непосредственно в цилиндр двигателя под очень высоким давлением (1 600 – 1 800 бар). Некоторые скажут: но ведь дизтопливо уже давно впрыскивается непосредственно, в чем же особенность? Ответ лежит на поверхности, в самом названии: это «единая магистраль».

Раньше, до появления Common Rail, дизтопливо под давлением, создаваемым ТНВД (топливным насосом высокого давления) отправлялось сразу к форсунке, через которую впрыскивалось в цилиндр. В новой же системе насос нагнетает топливо в топливную рампу, которая сама по себе является аккумулятором – а уже от рампы топливо по трубкам подводится к форсункам.

Благодаря подобной схеме получается, что все форсунки имеют в своем распоряжение топливо под одинаковым давлением в любое время и в любом количестве – причем давление это довольно высокое. Оно необходимо для лучшего распыления и, следовательно, смешивания топлива с воздухом, а значит, для более полного сгорания. Все это – звенья цепи, ведущей к повышению эффективности работы ДВС.

Почему нельзя было обойтись без общей топливной рампы? Чтобы ответить себе на этот вопрос, попробуйте надуть до максимального размера воздушный шарик за один присест. Если вы кит, то справитесь без проблем. Если же вы человек, то придется или очень постараться, или просто сделать несколько вдохов и выдохов. Так и здесь: систему питает небольшой насос высокого давления с малыми потерями на трение, но с возможностью накачать 1600 бар в трубку, называемую топливной рампой.

Следующий элемент в схеме – форсунки. В современных моторах они могут быть электромагнитными или пьезоэлектрическими. Вторые, к слову – последнее слово техники в дизелестроении.

Для завершения схематической картины работы Common Rail добавим, что топливо от рампы подается к форсункам, но не запирается в самой рампе, а отводится через сливной канал. По сути, топливо в системе постоянно циркулирует, но как только сигнал «приходит» на электромагнитный клапан, он «открывает» форсунку, и топливо распыляется в цилиндр. Кстати, именно об устройстве и работе форсунок мы поговорим в следующей статье.

Устройство ТНВД

Конструктивно насосы могут быть роторными или, как в нашем случае, плунжерными. Так как в наше поле зрения попал плунжерный насос, и на данный момент он более распространен, то и рассматривать мы будем различные вариации этой конструкции.

Принцип работы предельно прост: подпружиненный плунжер двигается внутри стакана, набирая и выталкивая из полости над ним дизтопливо. Перемещается плунжер благодаря кулачковому валу. Зачастую конструктивно в корпус установлено три плунжера. В полости над плунжером установлены односторонние клапаны на впуск и выпуск. В общем, насос устроен почти как сердце.

Если обратиться к деталям, то можно выделить три типа ТНВД.

Первый – «голый» насос: топливо к нему подкачивается отдельным насосом, смонтированным в баке. Второй – ТНВД с регулятором давления. И, наконец, третий – на котором установлен и подкачивающий насос, и регулятор давления, который в случае необходимости сбрасывает топливо под избыточным давлением в «обратку».

Существуют также небольшие отличия и в конструкции плунжеров. Для наглядности мы разбирали и ремонтировали ТНВД с плунжером, перемещающимся в стакане, который можно извлечь из корпуса и заменить в сборе. Однако есть и конструкции, в которых сам корпус исполняет роль стакана. В принципе, о механике здесь больше ничего и не скажешь – она простейшая.

Что может поломаться?

Первый и чуть ли не единственный враг всех деталей топливной аппаратуры дизельного двигателя – вода. Не исключение здесь и ТНВД с прецизионной подгонкой пары плунжер-стакан и клапанами. Помните статью про дизельный фильтр-отстойник с краном для слива воды? Так вот если не следить за водой в отстойнике, то в один момент ваш автомобиль потеряет тягу «на низах», а может и во всем диапазоне оборотов – как повезет. Впрочем, справедливости ради нужно сказать, что зачастую качество нашего дизтоплива оставляет желать лучшего, потому даже если каждый день сливать воду из отстойника, но при этом заправляться на подозрительных станциях – результат будет такой же.

Еще один момент, который нужно выделить в самом начале: ни в коем случае нельзя давать работать ТНВД «на сухую» – иными словами, надо исключить пуск двигателя без прокачки топливной системы. ТНВД смазывается топливом, а работа без смазки «приговорит» его в считанные минуты.

Любая поломка ТНВД так или иначе связана с коррозией или попаданием посторонних частиц на рабочие поверхности. Именно она может стать причиной подклинившего плунжера или односторонних клапанов. К поломкам также можно отнести износ втулок вала в передней крышке корпуса ТНВД. Не редкость – износ сальника вала. Но втулки и сальник – просто мелочи по сравнению с коррозией.

Конечно, в предыдущем абзаце упомянуты не все возможные поломки. Могут, например, порваться и уплотнительные кольца крышек корпуса или фланца (в зависимости от конструкции) – но это обычно случается только в процессе разборки. Выйти из строя может регулятор давления – как его электрическая, так и механическая часть. Этим список потенциальных неисправностей, пожалуй, можно завершить.

Зато по топливоподкачивающему насосу вопросов обычно не возникает, так как там ломаться попросту нечему. Он являет собой обычный шестеренный насос внешнего зацепления – такой же, как масляный насос на Жигулях.

Начало

В любом уважающем себя и клиента сервисе перед тем, как лезть в «железо», выполняют компьютерную диагностику двигателя и его систем. Благодаря ей можно локализовать поломку – вернее, приблизительно понять, кто именно стал виновником неправильной работы двигателя. Окончательно убедившись, что это ТНВД, его направляют в ремонтный цех.

Здесь первым делом насос устанавливают на специальный диагностический стенд и подключают к нему все необходимые трубки. Выбрав в меню по номеру детали искомый набор букв и цифр, запускают процесс диагностики. Самое удобное здесь то, что работа стенда построена на системе подсказок. Выполняя заданную программу диагностики, мастер видит результаты испытания в реальном времени и на их основании делает выводы.

Уже на данном этапе мастер может понять, в чем проблема и каков приблизительный масштаб предстоящих работ и затрат.

В работу!

Как уже упоминалось выше, мы для наглядности разбирали ТНВД с возможностью замены пары стакан-плунжер. Это немного устаревшая конструкция, но для понимания устройства – самый оптимальный вариант. Итак, поместив насос в сборе на поворотный стол и закрепив его на нем, мы выкрутили элементы крепления и сняли переднюю крышку.

5

Сальник и втулка отправляются под замену в любом случае.

13 14

После этого шага сразу стало понятно, почему насос не создавал нужного давления: из-за коррозии, которая «победила» почти все внутренности ТНВД, завис один из плунжеров, результат – сниженная производительность. Далее мы сняли крышку подклинившего плунжера вместе с клапанами.

7

Сняв крышку, мы извлекли стакан с плунжером.

8

Мастер, немного поработав плунжером, сделал вывод, что можно попробовать его разработать, но лучше, конечно, заменить. Это зависит от решения клиента – или оставить все как есть, фактически ожидая очередного подклинивания, или заменить пару. Остальная коррозия, что видна в корпусе, будет удалена без особых проблем.

11 12

Кстати клапаны тоже поставляются как детали, потому заменить их не проблема – весь вопрос в цене.

10

Уплотнительные кольца под крышками также подлежат замене.

9

Таким же образом мы извлекли оставшиеся плунжеры – они были в нормальном рабочем состоянии. В итоге было принято решение заменить все плунжерные пары и клапаны. Никакие расточки или шлифовки не предусмотрены: заложили производители возможность замены основных деталей – и на том спасибо. Хотя случись аналогичная беда с более современным насосом, без крышек и без стаканов — пришлось бы заменять весь корпус ТНВД.

Именно такой насос мы использовали как пример на диагностическом стенде. Вот такой неоднозначный жест от производителей – вроде и намерения благие (повышенная прочность и износостойкость, уменьшенная цена производства), но и возможностей для ремонта куда меньше. Именно поэтому нужно помнить: чем автомобиль моложе, тем вероятность агрегатного ремонта – такого, когда заменяют весь агрегат в сборе – выше.

По окончании работ

После замены деталей и сборки насос снова ставят на стенд для диагностики. И если хоть один из параметров выйдет в «красную» зону, то насос вернется на верстак под разборку с последующим, уже повторным, ремонтом. Полностью исправный насос необходимо запечатать в герметичную упаковку, чтобы исключить попадание внутрь влаги. Ну а далее – только установка обратно на двигатель.

В завершение

Да, автомобили с дизельными двигателями совершили необычайный рывок в автоиндустрии, дав возможность экономить на топливе порой без потери в мощности, но с выигрышем в моменте. Однако вместе с этим пришла немалая головная боль для хозяев – необходимость более тщательного выбора поставщика продуктов нефтепереработки и еще более тщательного изучения заводского руководства по обслуживанию и эксплуатации своего четырехколесного спутника. Интересная интерпретация закона механики – в чем-то выигрываешь, в чем-то теряешь. Ну а для апологетов тяжелого топлива можно оставить памятку из двух пунктов: во-первых, чаще меняйте топливные фильтры (невзирая на техрегламент), а во-вторых, следите за индикаторами на приборном щитке – там есть особый значок, отображающий необходимость слива воды из фильтра-отстойника.

Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), к.т. +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).

Опрос

А вы сталкивались с поломкой ТНВД?

Всего голосов:

www.kolesa.ru

Электронные системы управления рядными ТНВД

Как и в обычном рядном ТНВД, оснащенном механическим регулятором, количество впрыскиваемого топлива является функцией положения управляющей рейки подачи топлива 3 и частоты вращения вала привода ТНВД. Управление рейкой осуществляется с помощью специального электромагнитного регулятора количества топлива 8, присоединенного непосредственно к ТНВД. Электромагнитный регулятор состоит из катушки и сердечника, воздействующего на рейку ТНВД. Положение рейки насоса определяется индуктивным датчиком положения рейки 9, закрепленным на ней. В катушку электромагнитного регулятора, в зависимости от сигналов входных датчиков температуры двигателя, частоты вращения вала насоса, положения педали управления рейкой и др. от блока управления поступает ток возбуждения различной величины. При этом сердечник регулятора, втягиваясь под воздействием магнитного поля, воздействует на рейку насоса преодолевая усилие пружины, изменяя количество впрыскиваемого топлива. С увеличением силы тока поступаемого от блока управления, сердечник, втягиваясь на большую величину и воздействуя на рейку, увеличивает подачу топлива. При отключении соленоида пружина прижимает рейку в положение остановки двигателя и прекращает подачу топлива.

Общий вид рядного ТНВД с электронным управлением показан на рисунке:

Рядный ТНВД с электронным управлением

Рис. Рядный ТНВД с электронным управлением:
1 – гильза; 2 – втулка управления; 3 – рейка подачи топлива; 4 –плунжер; 5 – кулачковый вал; 6 – электромагнитный клапан начала подачи топлива; 7 – вал управления регулирующей втулкой; 8 – электромагнитный регулятор количества топлива; 9 – индуктивный датчик положения рейки; 10 – вилочное соединение; 11 – диск; 12 – топливоподкачивающий насос

На кулачковом валу ТНВД устанавливается зубчатый диск 11, который при вращении подает импульсы на индуктивный измерительный преоб­разователь. Электронный блок управления использует импульсные ин­тервалы для вычисления частоты вра­щения коленчатого вала двигателя.

Датчик положения рейки подает сигналы для различных устройств на двигателе и автомобиле:

  • сигнал о моменте переключения передач для гидравлической коробки передач
  • сигнал для подачи максимальной порции топлива скоординированной с давлением наддува для соблюдения норм на дымность отработавших газов
  • сигнал о нагрузке, как указание момента переключения для переключения передач в механической коробке передач
  • сигнал для измерения расхода топлива
  • сигнал для запуска рецеркуляции отработавших газов
  • сигнал диагностики и др.

Датчик положения рейки

Рис. Датчик положения рейки:
1 – контрольная катушка; 2 – сердечник; 3 – короткозамкнутый подвижный контур; 4 – рейка; 5 – лыска; 6 – возвратная пружина; 7 – измерительная катушка; 8 – магнитопровод; 9 – неподвижный контур

Датчик состоит из пластинчатого стального сердечника 2 с двумя наружными открытыми концами. На одном конце закреплена измерительная катушка 7, которая запитывается переменным током 10 кГц, на другом конце контрольная катушка 1. Короткозамкнутый подвижный контур 3, предназначенный для регистрации хода рейки крепится к ней. Датчик хода рейки соединен с блоком управления.

Принцип работы датчика состоит в том, что короткозамкнутый неподвижный контур 9, окружающий конец сердечника, экранирует переменное магнитное поле (индукцию), вырабатываемое контрольной катушкой 1. Распространение магнитного поля ограничивается пространством между катушкой и короткозамкнутым кольцом. Учитывая то, что короткозамкнутое подвижное кольцо перемещается вместе с рейкой и изменяет своё положение относительно измерительной катушки, магнитное поле воздействующее на измерительную обмотку изменяется. Реагирующая цепь преобразует отношение индукции измерительной катушки 7 к индукции контрольной катушки 1 в отношении напряжений, которые пропорциональны ходу рейки. Величина измеряемого напряжения постоянно сравнивается с напряжением контрольной катушки.

Датчик информирует о текущем положении рейки с точностью 0,2 мм.

Электронный блок управления сравнивает частоту вращения и другие параметры работы двигателя с целью определения оптимального ко­личества подаваемого топлива (выра­жаемого как функция положения рей­ки). С помощью электронного контрол­лера сравнивается положение рейки насоса с конкретной точкой для опре­деления значения тока возбуждения соленоида, который сжимает возврат­ную пружину. Когда отклонения опре­деляются, регулируется ток возбужде­ния, обеспечивая смещение рейки насо­са к более точному положению.

Подача топлива к форсункам принципиально не отличается от механических ТНВД. Однако в насосах с электронным управлением отсутствует муфта опережения впрыска и в них угол опережения впрыска управляется по сигналам, подаваемым от блока управления в электромагнитный клапан начала подачи топлива. В зависимости от величины силы тока поступающего в катушку электромагнитного клапана начала подачи топлива 6, его сердечник, преодолевая сопротивление пружины, втягивается в катушку на определенную величину, поворачивая при этом вал управления 7 регулирующей втулкой. В свою очередь вал управления связан с втулкой управления. При повороте вала управляющая втулка может приподниматься или опускаться. При обесточивании электромагнитного клапана вал под воздействием пружины переводит втулки в верхнее положение (поздний впрыск).

Начало подачи может регулироваться при изменении положения втулок в пределах до 40° поворота коленчатого вала.

Принцип работы прецизионных деталей гильзы, плунжера и управляющей втулки показан на рисунке:

Принцип работы плунжерной пары с управляющей втулкой

Рис. Принцип работы плунжерной пары с управляющей втулкой:
a – НМТ плунжера; b – начало подачи топлива; c – завершение подачи топлива; d – ВМТ плунжера; h2 – предварительный ход; h3 – полезный ход; h4 – холостой ход; 1 – нагнетательный клапан; 2 – полость высокого давления; 3 – втулка плунжера; 4 – управляющая втулка; 5 – винтовая канавка плунжера; 6 – распределительное отверстие в плунжере; 7 – плунжер; 8 – пружина плунжера; 9 – роликовый толкатель; 10 – кулачок; 11 – разгрузочное отверстие; 12 – камера низкого давления

Плунжер кроме обычной спиральной канавки изменяющей подаваемую порцию топлива к форсункам имеет распределительное отверстие 6, которое может быть закрыто или открыто управляющей втулкой 4. При движении плунжера вниз топливо поступает в надплунжерное пространство.

При движении плунжера 7 вверх, до тех пор, пока распределительное отверстие 6 находится в полости всасывания камеры низкого давления 12, давление в полости нагнетания 2 выравнивается с давлением во всасывающей полости через центральный канал.

Как только распределительное отверстие 6 плунжера перекрывается кромкой управляющей втулки 4 полость всасывания и полость высокого давления разобщаются и давление в полости нагнетания начинает расти. После того как под воздействием высокого давления открывается нагнетательный клапан 1, давление в трубопроводе высокого давления растет до величины открытия иглы форсунки (начало впрыска).

Впрыск продолжается при движении плунжера вверх пока кромка спиральной канавки 5 не достигнет разгрузочного отверстия 11 в управляющей втулке 4. После этого давление в полостях выравнивается, и нагнетательный клапан 1 под воздействием пружины и давления топлива закрывается.

Регулирование начала впрыска топлива зависит от частоты вращения коленчатого вала, нагрузки на двигатель и его температуры. Начало впрыска топлива зависит от положения управляющей втулки, размещенной в кольцевой выточке гильзы. Изменение начала впрыска происходит одновременно во всех секциях насоса за счет поднятия или опускания управляющих втулок. Начало впрыска топлива зависит от положения управляющей втулки, так как нагнетание может произойти только после перекрытия распределительного отверстия плунжера 6, в противном случае топливо через вертикальный канал и отверстие 6 будет вытесняться полость 12 и давление в надплунжерном пространстве возрастать не будет. В момент перекрытия отверстия 6 полость в надплунжерном пространстве становится герметичной и давление топлива начинает резко возрастать, открывая при этом нагнетательный клапан. Если втулка находится относительно отверстия плунжера 6 выше, впрыск начинается позже, так как позже будет перекрываться окно плунжера. При более низком положении втулки относительно окна плунжера перекрытие окна плунжера будет более ранним и впрыск начинается раньше. Ход втулки составляет около 5,5 мм при изменении угла опережения впрыска топлива 12° по углу поворота коленчатого вала.

Регулирование количества подаваемого топлива осуществляется как и у обычных механических ТНВД поворотом плунжера 7, на котором распределительное отверстие 6 соединено с винтовой канавкой 5 плунжера. Если плунжер повернут на небольшой угол, количество подаваемого топлива будет малым, так как спиральная канавка очень быстро после закрытия распределительного отверстия в плунжере 6 управляющей втулкой достигает разгрузочного отверстия 11 втулки. При большем повороте плунжера подача топлива соответственно увеличивается.

Прекращение подачи топлива осуществляется при останове двигателя. При этом плунжер устанавливается в такое положение, при котором в любой позиции между мертвыми точками полости всасывания и нагнетания соединены через центральное отверстие плунжера.

ustroistvo-avtomobilya.ru

Устройство ТНВД BOSCH (Бош) VE. Топливный насос высокого давления

Топливный насос высокого давления ⭐ (ТНВД) — основной конструктивный элемент системы впрыска дизельного двигателя, выполняющий две основные функции: дозированную подачу топлива в цилиндры двигателя под давлением и определение правильного момента впрыска. После появления аккумуляторных систем впрыска, задачу определения момента подачи топлива выполняет электронная форсунка.

Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД

Принципиальная схема системы топливоподачи дизеля с одно­плунжерным распределительным топливным насосом (ТНВД) с торцевым кулачко­вым при­водом плунжера показана на рисунке: Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД

Рис. Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД: 1 – топливопровод низкого давления; 2 – тяга; 3 – педаль подачи топлива; 4 – ТНВД; 5 – электромагнитный клапан; 6 – топливопровод высокого давления; 7 – топливопровод сливной магистрали; 8 – форсунка; 9 – свеча накаливания; 10 – топливный фильтр; 11 – топливный бак; 12 – топливоподкачивающий насос (применяется при магистралях большой протяженности; 13 – аккумуляторная батарея; 14 – замок «зажигания»; 15 – блок управления временем включения свечей накаливания

Топливо из бака 11 прокачивается по топливо­проводу низкого давления в топливный фильтр тонкой очистки топлива 10, откуда засасывается топливным насосом низкого давления и затем направляется во внутреннюю полость корпуса ТНВД 4, где создается давление порядка 0,2 … 0,7 МПа. Далее топливо поступает в насосную секцию высокого давления и с помощью плунжера — распреде­лителя в соответствии с порядком работы цилиндров подается по топливопроводам высокого давления 6 в форсунки 8, в результате чего осуществляется вспрыскивание топлива в камеру сгорания дизеля. Избыточное топливо из корпуса ТНВД, форсунки и топливного фильтра (в некоторых конструкциях) сливается по топливо­проводам 7 обратно в топливный бак. Охлаждение и смазка ТНВД осуществляются циркулирующим в системе топливом. Фильтр тонкой очистки топлива имеет важное значение для нормальной и безаварийной работы ТНВД и форсунки. Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунки являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3…5 мкм. Важной функцией фильтра является также задержание и выведение в осадок воды, содержащейся в топливе  Попадание влаги во внутреннее пространство насоса может привести к выходу последнего из строя по причине образования коррозии.

Топливный насос подает в цилиндры дизеля строго дози­рован­ное количество топлива под высоким давлением в определенный момент времени в зависимости от нагрузки и скоростного режима, поэтому характеристики двигателей существенно зависят от работы ТНВД.

Схема и общий вид распределительного насоса VE

Схема распределительного насоса VE представлена на первом рисунке, а его общий вид на следующем.

Основные функциональные блоки топливного насоса VE представляют собой:

  • роторно-лопастной топливный насос низкого давления с регулирующим перепускным клапаном
  • блок высокого давления с распределительной головкой и дозирующей муфтой
  • автоматический регулятор частоты вращения с системой рычагов и пружин
  • электромагнитный запирающий клапан, отключающий подачу топлива
  • автоматическое устройство (автомат) изменения угла опережения впрыскивания топлива

Схема топливного насоса - Bosch VE

Рис. Схема топливного насоса — Bosch VE: 1 – вал привода насоса; 2 – перепускной клапан регулирования внутреннего давления; 3 – рычаг управления подачей топлива; 4 – грузы регулятора; 5 – жиклер слива топлива; 6 – винт регулировки полной нагрузки  7 – передаточный рычаг регулятора; 8 – электромагнитный клапан остановки двигателя; 9 – плунжер  10 – центральная пробка; 11 – нагнетательный клапан; 12 – дозирующая муфта; 13 – кулачковый диск; 14 – автомат опережения впрыска топлива; 15 – ролик; 16 – муфта; 17 – топливоподкачивающий насос низкого давления



Общий вид распределительного ТНВД VE

Рис. Общий вид распределительного ТНВД VE: а – ТНВД; б – блок высокого давления с распределительной головкой и дозирующей муфтой. Позиции соответствуют позициям на предыдущем рисунке.

Дополнительные устройства распределительного ТНВД VE

Распределительный ТНВД VE может также быть оснащен различными дополнительными устройствами, например, кор­рек­торами топ­ливоподачи или ускорителем холодного пуска, которые позволяют индивидуально адаптировать ТНВД к особенностям данного дизеля.

Вал привода 1 топливного насоса расположен внутри корпуса ТНВД, на валу установлен ротор 17 топливного насоса низкого давления и шестерня привода вала регулятора с грузами 4. За валом 1 неподвижно в корпусе насоса установлено кольцо с ро­ли­ками и штоком привода автомата опережения впрыски­вания топлива 14. Привод вала ТНВД осуществляется от колен­чатого вала дизеля, шесте­ренчатой или ременной передачей. В че­тырехтактных двигателях частота вращения вала ТНВД составляет половину от частоты вращения коленчатого вала, и работа распределительного ТНВД осуществляется таким образом, что поступательное движение плунжера синхронизировано с движением поршней в цилиндрах дизеля, а вращательное обеспечива­ет распределе­ние топлива по цилиндрам. Поступательное движение обеспечивается кулачковой шай­бой, а враща­тельное – валом топливного насоса.

Автоматический регулятор частоты вращения включает в себя центробежные грузы 4, которые через муфту регулятора и систему рычагов воз­действуют на дози­рующую муфту 12, изменяя таким образом величину топливоподачи в зависимости от скоростного и на­грузочного режимов дизеля. Корпус ТНВД закрыт сверху крышкой, в которой установлена ось рычага управления, связанного с педалью акселератора.

Автомат опережения впрыскивания топлива является гидравлическим устройством, работа которого определяется давлением топлива во внутренней по­лости ТНВД, создаваемым топливным насосом низкого давления с регулирующим перепу­скным клапаном 2.

Видео: Работа ТНВД

ustroistvo-avtomobilya.ru

Электронные системы управления рядными ТНВД



Рядный ТНВД с электронным управлением. Общий вид рядного ТНВД с электронным управлением: 1 – гильза; 2 – втулка управления; 3 – рейка подачи топлива; 4 –плунжер; 5 – кулачковый вал; 6 – электромагнитный клапан начала подачи топлива; 7 – вал управления регулирующей втулкой; 8 – электромагнитный регулятор количества топлива; 9 – индуктивный датчик положения рейки; 10 – вилочное соединение; 11 – диск; 12 – топливоподкачивающий насос.

Как и в обычном рядном ТНВД, оснащенном механическим регулятором, количество впрыскиваемого топлива является функцией положения управляющей рейки подачи топлива 3 и частоты вращения вала привода ТНВД. Управление рейкой осуществляется с помощью специального электромагнитного регулятора количества топлива 8, присоединенного непосредственно к ТНВД. Электромагнитный регулятор состоит из катушки и сердечника, воздействующего на рейку ТНВД.

Положение рейки насоса определяется индуктивным датчиком положения рейки 9, закрепленным на ней. В катушку электромагнитного регулятора, в зависимости от сигналов входных датчиков температуры двигателя, частоты вращения вала насоса, положения педали управления рейкой и др. от блока управления поступает ток возбуждения различной величины. При этом сердечник регулятора, втягиваясь под воздействием магнитного поля, воздействует на рейку насоса преодолевая усилие пружины, изменяя количество впрыскиваемого топлива.

С увеличением силы тока поступаемого от блока управления, сердечник, втягиваясь на большую величину и воздействуя на рейку, увеличивает подачу топлива. При отключении соленоида пружина прижимает рейку в положение остановки двигателя и прекращает подачу топлива.

На кулачковом валу ТНВД устанавливается зубчатое колесо, которое при вращении подает импульсы на индуктивный измерительный преоб­разователь. Электронный блок управления использует импульсные ин­тервалы для вычисления частоты вра­щения коленчатого вала двигателя.

Датчик положения рейки подает сигналы для различных устройств на двигателе и автомобиле:

  • сигнал о моменте переключения передач для гидравлической коробки передач; сигнал для подачи максимальной порции топлива скоординированной с давлением наддува для соблюдения норм на дымность отработавших газов;
  • сигнал о нагрузке, как указание момента переключения для переключения передач в механической коробке передач;
  • сигнал для измерения расхода топлива;
  • сигнал для запуска рецеркуляции отработавших газов;
  • сигнал диагностики и др.



Датчик положения рейки 1 – контрольная катушка; 2 – сердечник; 3 – короткозамкнутое подвижный контур; 4 – рейка; 5 – лыска; 6 – возвратная пружина; 7 – измерительная катушка; 8 – магнитопровод; 9 – неподвижный контур

Датчик состоит из пластинчатого стального сердечника 2 с двумя наружными открытыми концами. На одном конце закреплена измерительная катушка 7, которая запитывается переменным током 10 кГц, на другом конце контрольная катушка 1. Короткозамкнутый подвижный контур 3, предназначенный для регистрации хода рейки крепится к ней. Датчик хода рейки соединен с блоком управления.

Принцип работы датчика состоит в том, что короткозамкнутый неподвижный контур 9, окружающее конец сердечника, экранирует переменное магнитное поле (индукцию), вырабатываемое контрольной катушкой 1. Распространение магнитного поля ограничивается пространством между катушкой и короткозамкнутым кольцом. Учитывая то, что короткозамкнутое подвижное кольцо перемещается вместе с рейкой и изменяет своё положение относительно измерительной катушки, магнитное поле воздействующее на измерительную обмотку изменяется. Реагирующая цепь преобразует отношение индукции измерительной катушки 7 к индукции контрольной катушки 1 в отношении напряжений, которые пропорциональны ходу рейки. Величина измеряемого напряжения постоянно сравнивается с напряжением контрольной катушки. Датчик информирует о текущем положении рейки с точностью 0,2 мм.

Электронный блок управления сравнивает частоту вращения и другие параметры работы двигателя с целью определения оптимального ко­личества подаваемого топлива (выра­жаемого как функция положения рей­ки). С помощью электронного контрол­лера сравнивается положение рейки насоса с конкретной точкой для опре­деления значения тока возбуждения соленоида, который сжимает возврат­ную пружину. Когда отклонения опре­деляются, регулируется ток возбужде­ния, обеспечивая смещение рейки насо­са к более точному положению.

Подача топлива к форсункам принципиально не отличается от механических ТНВД. Однако в насосах с электронным управлением отсутствует муфта опережения впрыска и в них угол опережения впрыска управляется по сигналам, подаваемым от блока управления в электромагнитный клапан начала подачи топлива. В зависимости от величины силы тока поступающего в катушку электромагнитного клапана начала подачи топлива 6 (рис.), его сердечник, преодолевая сопротивление пружины, втягивается в катушку на определенную величину, поворачивая при этом вал управления 7 регулирующей втулкой. В свою очередь вал управления связан с втулкой управления. При повороте вала управляющая втулка может приподниматься или опускаться. При обесточивании электромагнитного клапана вал под воздействием пружины переводит втулки в верхнее положение (поздний впрыск).

Начало подачи может регулироваться при изменении положения втулок в пределах до 40° поворота коленчатого вала. Принцип работы прецизионных деталей гильзы, плунжера и управляющей втулки показан на рисунке.



Принцип работы плунжерной пары с управляющей втулкой. a – НМТ плунжера; b – начало подачи топлива; c – завершение подачи топлива; d – ВМТ плунжера; h2 – предварительный ход; h3 – полезный ход; h4 – холостой ход; 1 – нагнетательный клапан; 2 – полость высокого давления; 3 – втулка плунжера; 4 – управляющая втулка; 5 – винтовая канавка плунжера; 6 – распределительное отверстие в плунжере; 7 – плунжер; 8 – пружина плунжера; 9 – роликовый толкатель; 10 – кулачок; 11 – разгрузочное отверстие; 12 – камера низкого давления.

Плунжер кроме обычной спиральной канавки изменяющей подаваемую порцию топлива к форсункам имеет распределительное отверстие 6, которое может быть закрыто или открыто управляющей втулкой 4. При движении плунжера вниз топливо поступает в надплунжерное пространство.

При движении плунжера 7 вверх, до тех пор, пока распределительное отверстие 6 находится в полости всасывания камеры низкого давления 12, давление в полости нагнетания 2 выравнивается с давлением во всасывающей полости через центральный канал.

Как только распределительное отверстие 6 плунжера перекрывается кромкой управляющей втулки 4 полость всасывания и полость высокого давления разобщаются (рис b) и давление в полости нагнетания начинает расти. После того как под воздействием высокого давления открывается нагнетательный клапан 1, давление в трубопроводе высокого давления растет до величины открытия иглы форсунки (начало впрыска).

Впрыск продолжается при движении плунжера вверх пока кромка спиральной канавки 5 не достигнет разгрузочного отверстия 11 (рис. с) в управляющей втулке 4. После этого давление в полостях выравнивается, и нагнетательный клапан 1 под воздействием пружины и давления топлива закрывается.

Регулирование начала впрыска топлива зависит от частоты вращения коленчатого вала, нагрузки на двигатель и его температуры. Начало впрыска топлива зависит от положения управляющей втулки, размещенной в кольцевой выточке гильзы. Изменение начала впрыска происходит одновременно во всех секциях насоса за счет поднятия или опускания управляющих втулок. Начало впрыска топлива зависит от положения управляющей втулки, так как нагнетание может произойти только после перекрытия распределительного отверстия плунжера 6, в противном случае топливо через вертикальный канал и отверстие 6 будет вытесняться полость 12 и давление в надплунжерном пространстве возрастать не будет. В момент перекрытия отверстия 6 полость в надплунжерным пространством становится герметичной и давление топлива начинает резко возрастать, открывая при этом нагнетательный клапан. Если втулка находится относительно отверстия плунжера 6 выше, впрыск начинается позже, так как позже будет перекрываться окно плунжера. При более низком положении втулки относительно окна плунжера перекрытие окна плунжера будет более ранним и впрыск начинается раньше. Ход втулки составляет около 5,5 мм при изменении угла опережения впрыска топлива 12° по углу поворота коленчатого вала.

Регулирование количества подаваемого топлива осуществляется как и у обычных механических ТНВД поворотом плунжера 7, на котором распределительное отверстие 6 соединено с винтовой канавкой 5 плунжера. Если плунжер повернут на небольшой угол, количество подаваемого топлива будет малым, так как спиральная канавка очень быстро после закрытия распределительного отверстие в плунжере 6 управляющей втулкой достигает разгрузочного отверстия 11 втулки. При большем повороте плунжера подача топлива соответственно увеличивается.

Прекращение подачи топлива осуществляется при останове двигателя. При этом плунжер устанавливается в такое положение, при котором в любой позиции между мертвыми точками полости всасывания и нагнетания соединены через центральное отверстие плунжера.

Основные неисправности рядных электронных ТНВД и их причины.

  • Большинство неисправностей электронных рядных ТНВД, аналогичны механическим рядным ТНВД. Отличительными особенностями являются неисправности электронной части насоса.
  • Двигатель не запускается. Повреждена обмотка электромагнитного регулятора количества топлива; неисправность блока управления; остальные неисправности характерные как и для механических рядных ТНВД.
  • Блок управления двигателя включает программу аварийной работы, двигатель не развивает полной мощности. Замыкание обмоток катушек индуктивного датчика положения рейки или индуктивного датчика частоты вращения кулачкового вала ТНВД.
  • Неправильное измерение частоты вращения. Биение зубчатого колеса импульсов более 0,03 мм.

00:4922.05.2013

Проверка механизма опережения на ТНВД H типа с дополнительной втулкой

Для определения работоспособности электромагнита опережения, регулировки втулок опережения, рекомендую выкрутить с регулятора заглушку, вставить внутрь отвёртку, упёршись в сам сердечник электромагнита и прогазовывать, наблюдая за перемещением вниз электромагнита. Чем раньше зажигание, тем ниже перемещается электромагнит. Можно также вручную делать зажигание раньше, имея достаточный опыт в работе дизельных двигателей.

L

kovsh.com

что это? Устройство и принцип работы топливного насоса высокого давления

Топливный насос высокого давления в системе питания дизельного двигателя является самым дорогим и сложным устройством. Рудольф Дизель, создавая свой первый двигатель, определил тот аспект, что топливо будет качественно самовоспламеняться в цилиндре, если оно поступает под высоким давлением. Первый компактный и надёжный ТНВД в начале двадцатых годов прошлого столетия изобрёл Роберт Бош.

В 1927 году концерн Bosch произвёл первый серийный топливный насос высокого давления для грузового автомобиля. Для легковых автомобилей они наладили выпуск топливных насосов высокого давления в 1936 году. В соответствии с порядком работы цилиндров топливный насос высокого давления распределяет топливо по форсункам под высоким давлением.

Топливопроводы высокого давления соединяют ТНВД с форсунками. В нижней части форсунок расположены распылители, ими они входят в камеры сгорания. Топливо поступает в камеру сгорания в мелкодисперсном виде и воспламеняется из-за того, что в распылителях на выходе имеются очень мелкие отверстия. Угол опережения впрыска определяет момент времени впрыска. Топливный насос высокого давления и форсунки относятся к устройствам прецизионной точности. В процессе работы к ним поступает дизельное топливо, которое смазывает их штифты и плунжеры.

На заре производства топливных насосов высокого давления они были похожи на однорядные двигатели. Коленчатый вал двигателя был в зацеплении с кулачковым валом, у которого число выступов было равно числу цилиндров, и воздействовал непосредственно на плунжерные пары.

Топливные насосы высокого давления роторного типа применяют на дизельных легковых автомобилях с начала шестидесятого года прошлого века. Представляет собой устройство с вращающимся кулачковым валом, у которого один выступ, воздействующий на радиально расположенные плунжерные пары, число которых равно числу цилиндров. Их ещё называют распределительными. Они значительно дешевле по себестоимости и очень компактны.

Встроенные в насос электронные и механические устройства поворачивают вперёд и назад кулачковый вал, тем самым регулируют момент впрыска. Также, при помощи отсечных клапанов, понижающих давление, они регулируют подачу топлива. Для удержания нужного расхода топлива и токсичности выхлопных газов, начало впрыскивания должно быть выставлено в пределах плюс минус один градус поворота коленчатого вала.

Многоплунжерный топливный насос высокого давления

Цилиндр (втулка) и поршень (плунжер) малого размера – есть плунжерная пара. Их изготавливают с высокой точностью из высококачественной легированной стали. Для обеспечения минимального зазора в сопряжении при изготовлении их притирают друг к другу. Через выпускное отверстие топливо отводится, а через впускное поступает. Каждая плунжерная пара нагнетает топливо в свой цилиндр, а количество плунжерных пар соответствует числу цилиндров.

Плунжерные пары стоят внутри корпуса топливного насоса высокого давления. Отсечная кромка (спиральная канавка) имеется на боковой поверхности каждого плунжера. Коленчатый вал двигателя приводит в действие кулачковый вал топливного насоса высокого давления, который установлен на подшипниках качения в нижней части корпуса. К кулачкам через пружины прижимаются плунжеры. Кулачки перемещают плунжеры внутри втулок при вращении кулачкового вала. Когда плунжер движется вверх, он закрывает выпускное отверстие, после – впускное.

Многодырчатая форсунка состоит из корпуса распылителя, иглы, гайки, проставки, штанги, установочных штифтов, уплотнительного кольца, корпуса, фильтра, штуцера, регулировочной прокладки, уплотняющей втулки, пружины и упорной прокладки.

Сверху гильзы находится нагнетательный клапан, который под давлением топлива открывается и к соответствующим форсункам через топливопроводы высокого давления поступает топливо. В корпусе имеется игла, которую поджимает пружина. Игла способна перекрывать доступ топлива к распыляющим отверстиям. Давление топлива поднимает иглу. Пружина сжимается, и топливо впрыскивается в камеру сгорания. Когда канавка отсечной кромки совпадает с отверстием выпуска, тогда прекращается процесс впрыскивания. Давление топлива резко падает, игла закрывает распылитель. Подтекание топлива не наблюдается.

Если внутри повернуть плунжер, то изменив наклон отсечной кромки, Вы измените момент конца подачи топлива. Соответственно изменится и количество топлива. На каждом плунжере есть шестерня в зацеплении с зубчатой рейкой. Рейка механически соединена с педалью акселератора. Нажимая на педаль, Вы перемещаете рейку, которая вращает все плунжеры и меняет количество топлива. Если Вы прекратите подачу топлива, дизель будет заглушен и у всех плунжеров отсечная кромка соединится с выпускным отверстием.

Момент начала подачи топлива меняется при изменении количества оборотов коленчатого вала. Этому способствует центробежная муфта опережения впрыскивания топлива, установленная на кулачковом вале топливного насоса высокого давления. У ней внутри грузики, которые расходятся под действием центробежных сил при увеличении вращения коленчатого вала двигателя. По фазе, относительно привода они проворачивают кулачковый вал. Уменьшение количества оборотов коленчатого вала ведёт к позднему началу впрыскивания, а увеличение, соответственно, к более раннему.

Распределительный топливный насос высокого давления с компенсатором давления во впускном трубопроводе и аксиальным движением плунжера (LDA).

Одноплунжерные топливные насосы высокого давления имеют одну плунжерную пару, а специальный вращающийся распределитель подаёт топливо к форсункам разных цилиндров. Эти насосы, тоже являются распределительными. Они очень лёгкие и компактные, вот только долговечность их мала из-за большей частоты ходов плунжера.

Видео - принцип устройства и работы ТНВД

reno.by

Отправить ответ

avatar
  Подписаться
Уведомление о
