Почему моргает светодиодная лента? Ответ эксперта

Оформление интерьера с помощью светодиодной ленты – явление распространённое. Тем более что теоретический срок службы светодиодов исчисляется десятками тысяч часов, а разнообразие цветовой гаммы позволяет подобрать любые оттенки. На самом же деле сбои в работе подсветки наступают гораздо раньше и проявляются, как правило, в виде частого мерцания или мигания отдельных сегментов. Об этом свидетельствуют жалобы потребителей, оставленные на разных интернет-ресурсах. Почему мигает светодиодная лента и как избежать подобных неприятностей в будущем? Попробуем разобраться.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

  • применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
  • перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
  • применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
  • микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Постоянный перегрев кристалла проявляется в виде потемнения основания ленты и силиконовой оболочки.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Поиск и устранение неисправностей

Если мигание светодиодной ленты во включенном состоянии проявляется из-за сбоев в работе блока питания, то самым правильным решением будет его замена на более мощный и дорогостоящий вариант. При этом стоит обратить внимание на место его расположения. Некоторые модели БП не допускается размещать в закрытом пространстве, например, потолочные ниши из гипсокартона.

Те, кто разбирается в электричестве, могут попытаться вычислить неисправность самостоятельно. Начать следует с замера выходного напряжения во время нестабильного свечения светодиодов. Для этого мультиметр переводят в режим измерения постоянного напряжения и аккуратно (чтобы не устроить короткое замыкание) касаются щупами выходных контактов с БП. Для одноцветной ленты напряжение в пределах 11–12,2В считается нормальным. В случае с RGB-лентой замер делают на БП и на RGB-контроллере, отдельно тестируя каждый цвет.

Доказать неисправность RGB-контроллера можно методом его исключения из цепи питания. Для этого на каждый цвет светодиодной ленты поочередно подают +12В и наблюдают за стабильностью свечения.

Если на каком-то участке светодиодной ленты появился мерцающий (погасший) сегмент из трёх кристаллов, то его следует заменить. Сделать эту операцию можно без демонтажа с профиля. С помощью канцелярского ножа необходимо аккуратно удалить неисправный сегмент, делая разрез между соседними контактными площадками. Оставшиеся по краям медные контакты нужно зачистить и залудить. На освободившееся место приклеить новый сегмент с залуженными контактами и, соблюдая полярность, спаять соответствующие печатные проводники.

Иногда светодиодная лента во включенном состоянии может работать корректно, но после выключения несколько раз мигнуть. Чтобы справиться с подобной неисправностью, нужно понять причину её проявления. В первую очередь следует исключить влияние других электронных устройств, которые могут давать помеху обратно в сеть (например, тиристорный диммер). Кроме этого, причиной мигания может стать неоновая подсветка в выключателе. Чтобы доказать или опровергнуть данные предположения, нужно запитать светодиодную ленту через удлинитель от розетки, расположенной в другой комнате.

Почему светодиодная лента мигает или моргает

За пару летних месяцев мне пришлось решить множество проблем, когда светодиодная лента мигает, моргает или тускло горит. В основном все причины одинаковые и устраняются легко.

Содержание

  • 1. Популярные причины
  • 2. Диагностика причин неисправности
  • 3. Ремонт светодиодной ленты, видео
  • 4. Этапы проверки
  • 5. Как найти неисправный светодиод
  • 6. Видео, ремонт светодиодного светильника

Популярные причины

Усилитель RGB сигналов

1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает. Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена. Фирменные выдерживают заявленные технические характеристики с запасом.

Грязная и неаккуратная пайка

2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.

Виды коннекторов

3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А. Окислы приводят к нагреву такого соединения и подгоранию контактов. Поэтому специалисты паяют для надежного контакта.

4. Отдельный случай составляют диодные ленты, которые подключается прямо к сети 220В. У них светодиоды соединены последовательно по 60 штук, отрезками по 1м. Мигание одного диода приводит к морганию остальных, длиной 1м.

5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных. В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.

Виды батареек в пульте ДУ, CR2025 и пальчиковые

6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.

Диагностика причин неисправности

Цветовое обозначение проводов

Чтобы не мучатся в догадках, разделим светодиодное освещение на функциональные блоки:

  • истояник питания;
  • диммер;
  • блок управления RGB;
  • пульт дистанционного управления;
  • светодиодная лента;
  • соединители;
  • RGB усилитель.

Для диагностики причин потребуется вольтметр или мультиметр для измерения напряжения 12В.

Ремонт светодиодной ленты, видео

Бытовое видео от коллеги про ремонт, замена неисправного элемента в  последовательности из 3 шт.

Этапы проверки

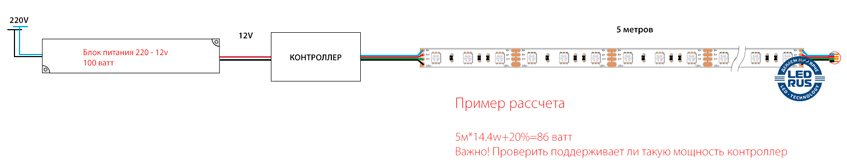

Схема соединения

..

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

Маркировка контактов на блоке питания

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

Основные элементы РГБ контроллера с ДУ

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

Полярность на круглом штекере

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

Коннектор открывается

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

Обозначение контактов RGB контроллера, пульт дистанционного управления

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Как найти неисправный светодиод

Часто светодиоды входят из строя  в  лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке.

Перечислю способы поиска:

  1. визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;
  2. прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
  3. можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
  4. чтобы выявить моргание, сделайте небольшой  регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.

Видео, ремонт светодиодного светильника

Коллега снял  видео про замену неисправного светодиода на люстре, принцип ремонта как у ленты.

Мигает светодиодная лента: причины и план действий

Сразу после подключения или спустя некоторое время работы светодиодная лента может начать мигать, давая световые импульсы, как у стробоскопа. Свет тускнеет или совсем гаснет, а затем снова загорается. Подобные проблемы можно устранить самостоятельно. Далее подробнее о возможных причинах, почему светодиодная лента начала мигать. Рассмотрим случаи моргания непосредственно при включении, после выключения и в выключенном состоянии.

Причины моргания при включении

Если светодиодная лента мигает не сразу после включения, а спустя пару минут, то причина в большинстве случаев скрывается в блоке питания. Его технических характеристик недостаточно для обеспечения потребностей ленты. В результате напряжение падает и появляется мигание. Чтобы такого не происходило, нужно правильно рассчитать мощность блока питания.

Подобная проблема может возникать, даже если в магазине при проверке все работало нормально. В дальнейшем непосредственно после подключения, когда лента поработает некоторое время и нагреется, появятся проблемы.

Это часто происходит, если реальная мощность блока питания меньше, чем указанная в паспорте прибора. В таких ситуациях светодиодная лента «вспыхивает», мигает и сразу тухнет, поскольку блок переходит в режим защиты. Это характерно для дешевых китайских моделей. Лучше изначально приобретать качественные блоки питания от известных производителей.

Еще одной причиной, почему светодиодная лента мигает во включенном состоянии, может быть использование разных по характеристикам блоков питания. Они различаются напряжением, поэтому в случае с протяженной подсветкой 15-20 м могут давать сбои. Особенно часто это происходит с RGB-лентами. Их цвета могут включаться с некоторым отставанием или вовсе пропускаться.

Неправильная пайка

Если подсветка сначала моргает, а затем весь участок, находящийся после места пайки, перестает работать, то причина заключается в качестве соединения. Одна из распространенных ошибок – использование для пайки активных (кислотных) флюсов. Оставаясь на контактном «пятачке», они начинают разъедать соединения, тем самым размыкая цепь.

Неустойчивость соединения может быть связана с применением слишком мощного паяльника (более 60 Вт), который просто перегревает контакты. Площадка с медными «пятачками» отслаивается, и соединение нарушается. Такую проблему очень просто выявить. Если место пайки прижать пальцем, то свет есть, если отпустить – пропадает.

Что делать, если светодиодная лента мигает после включения – менять модуль ленты, устанавливать вместо него новый посредством качественной пайки.

Проблемы с коннекторами

Коннекторы – это способ соединения отрезков лент. Выступает более простой альтернативой пайки. Здесь проблема мигания может быть связана с окислением контактов коннектора. Если в помещении недавно были проведены работы, вызвавшие повышение влажности (была залита стяжка, побелены или покрашены стены) – стоит проверить именно коннекторы, поскольку это может способствовать окислению контактов.

Окисленный контакт нагревается и выгорает до момента полного разрушения. Свет сначала мигает, а затем вовсе перестает включаться. Такое может происходить, если контактные площадки недостаточно хорошо соприкасаются между собой.

Влага же может проникнуть в коннектор при нарушении его герметичности, если его крышки были закрыты не полностью. Очень важно закрывать их до щелчка. Это одно из важных условий правильного монтажа коннекторов.

Причины мигания LED-ленты в выключенном состоянии

Если светодиодная лента мигает и в выключенном состоянии, то скорее всего причина заключается в выключателе с подсветкой, который часто используют в системе освещения. Если через них подключен блок питания, то из-за них светятся и светодиодные осветительные приборы, включая лампочки и ленты. Для LED-лент оптимальны бесконтактные и сенсорные выключатели.

Убрать мигание на светодиодной ленте в такой ситуации можно двумя способами: поменять выключатели на обычные или подсоединить блок в щитке напрямую через автомат.

Еще если светодиодная лента мигает после выключения, но не сразу, а через 1-2 часа, то стоит искать неисправность в диодах. К примеру, один из них перегревается и просто прекращает контакт. Когда лента остыла после выключения, при повторном все вновь начинает гореть, после чего цикл повторяется. Это особенно характерно для мощных LED-лент 220 В, в которых на 1 м приходится не 3-6 диодов, как в изделиях 12-24 В, а до 60 шт. Если выходит из строя один диод, это сказывается на работе всех остальных.

Это лишь наиболее распространенные причины мерцания. Чтобы найти неисправность, нужно проверить светодиодную ленту на работоспособность. Перейдя по ссылке, вы найдете все способы проверки и возможные причины неисправности с рекомендациями по их устранению.

Почему моргает светодиодная лента

Читатели нашего блога попросили рассказать о причинах моргания светодиодной ленты. Как правило, эта проблема возникает у людей, купивших LED-ленту, блок питания и другие аксессуары на рынке или в небольшом магазине. Мигание smd-ленты наблюдается при как ее включении/отключении, так и во включенном состоянии. Ситуация весьма неприятная и требует грамотного оперативного решения. Давайте вместе разбираться, почему лента неожиданно начинает моргать.

Причины моргания LED-ленты

Причин неприятного мерцания несколько. Все они связаны с нарушением нормального электропитания светодиодной ленты напряжением 12 В, 24 В, 220 В. В зависимости от проблемы мигание появляется сразу или в процессе работы. Могут мигать все светодиоды, отдельные группы или один smd-светодиод. Рассмотрим основные причины и признаки их проявления.

Блок питания

При выборе блока питания для ленты необходимо учитывать запас мощности 25% к расчетному значению. На блоках AC/DC всегда указано паспортное значение мощности и следует выбирать его по формуле:

P пасп = P нагр + 25%

В этом случае гарантирована стабильная работа нагрузки во всех режимах. Но если мощности блока питания недостаточно, то светодиоды сначала светятся ярко, а затем быстро тускнеют. Далее все повторяется. Перепады интенсивности светового потока визуально воспринимаются как мерцание. Обычно эта проблема выявляется сразу при включении LED-ленты.

Второй важный момент. Часто покупатели стараются сэкономить и приобретают дешевые БП китайского производства. Недостатком подобной продукции является несоответствие паспортной мощности фактическому показателю. Вы покупаете преобразователь питания на 300Вт, а фактически он выдает 250Вт или еще меньше.

Покупайте блоки питания только в надежных магазинах, предлагающих продукцию хорошо зарекомендовавших себя производителей.

Подключение ленты к такому источнику электропитания вызывает не только моргание, но и отключение БП из-за большой перегрузки.

При проблеме с блоком электропитания замените его на новый с параметрами, соответствующими техническому расчету.

Плохая пайка

В процессе монтажа и соединения нескольких шлейфов светодиодной ленты, соединения обычно выполняются с помощью пайки. Нередко люди используют активные (кислотные) флюсы, которые постепенно разъедают места соединений.

Рекомендуем паять только канифолью.

Вследствие воздействия неправильного флюса нарушаются контакты. На них увеличивается падение напряжения, что приводит к изменению режима электропитания smd-светодиодов и, как результат, к перебоям в интенсивности излучаемого света. Что опять же воспринимается как моргание светового потока.

Как быть в этом случае? Можно вырезать ленточный кластер с разрушенными контактами и запаять вместо него новый, выполнив нужные паечные соединения.

Используйте паяльник на 15 - 25Вт.

При использовании мощного паяльника перегревается контактная площадка и нарушается ее контакт с печатной дорожкой. Неустойчивое контактное соединение вызывает эффект мерцания.

Коннекторы

Зачастую для выполнения соединений выбирают коннекторы вместо пайки. Это простое и эффективное решение для оперативного монтажа. Однако следует учитывать, что контакты коннектора могут окислиться вследствие воздействия влажной внешней среды. Например, в помещении, которое только что покрасили, побелили, залили стяжкой полы.

Под действием большого рабочего тока окисленные контакты нагреваются и постепенно выгорают. Что приводит к сильным изменениям тока и, соответственно, к перепадам интенсивности светового потока. Нередко покупаются некачественные коннекторы, создающие нестабильные соединения. Такой выбор опять же способствует быстрому выгоранию контактных точек.

Не стоит применять коннекторы для соединений светодиодных лент с общей длиной, превышающей 5 метров. Паечные соединения будут гораздо лучшим вариантом.

Неисправные светодиоды

Разумеется, smd-светодиоды со временем выходят из строя. Для понимания последствий уточним, что светодиоды на ленте группируются в кластеры.

Количество LED в кластере зависит от типа лед-ленты:

  • 12 В – 3 штуки;
  • 24 В – 6 штук;
  • 220 В – 30/60 штук.

Внутри одного кластерного участка светодиоды соединены последовательно. А сами кластеры – параллельно. Что из этого следует?

При неисправности одного светодиода проблема отражается только на одном кластерном отрезке. То есть, если единичный лед начинает резко изменять яркость свечения, то и остальные led внутри кластера будут вести себя аналогично. На остальной ленте эта неисправность никак не скажется.

Проблема решается заменой неисправного светодиода либо всего кластера в целом.

Диммер и контроллер RGB

Диммер используется для регулировки яркости свечения LED-ленты с помощью широтно-импульсной модуляции рабочего тока. При его неисправности возможно хаотичное изменение интенсивности освещения. Чтобы выявить проблему, нужно исключить диммер из цепи, подсоединив ленту напрямую к источнику электропитания. Если ситуация нормализуется, то диммер подлежит замене.

Контроллер RGB предназначен для управлением цветовой палитрой и яркостью многоцветных лед-лент. При появлении мигания необходимо убедиться в исправности этого прибора.

Для этого необходимо убрать RGB-контроллер из системы и подать питание по отдельности на контакт каждого цвета. Если в этом случае LED-лента начинает светиться в штатном режиме, то следует произвести замену контроллера.

Гораздо реже проблема связана с дистанционными пультами управления диммерами и контроллерами. Причиной может быть сам пульт или севшие батарейки.

Другие причины

Моргание отдельного кластера светодиодной ленты нередко происходит из-за перегрева печатных дорожек и появления на них микротрещин. Визуально это проявляется как потемнение участка led-ленты. Лучшим выходом будет замена проблемного отрезка.

Распространенным случаем является моргание диодной ленты после выключения. Причиной может быть неисправный усилитель, диммер или контроллер. Использование усилителя актуально при несоответствии мощности диммера/контроллера мощности подключенной нагрузки. Исправность этих устройств определяется простым исключением их из системы.

Еще одной причиной мерцания может быть наличие индикаторной подсветки в выключателе. Индикаторная лампочка вызывает прерывистое свечение светоизлучающих диодов даже при отключении подачи электропитания.

Проверка состоит в подаче напряжения 220 В на блок питания напрямую от розетки, минуя выключатель.

Как найти и устранить проблему мигания лед-ленты

Самостоятельно разобраться с проблемой могут только люди, хорошо знакомые с электрикой и электроникой. Нужны теоретические и практические знания, умение пользоваться измерительными приборами.

Но российские домашние мастера привыкли делать все своими руками и не надеяться на стороннюю помощь. Именно для них мы вкратце расскажем о способах устранения возникших неисправностей.

Понадобится обычный мультиметр и схема выполненных соединений.

Вначале требуется измерить величину переменного напряжения, поступающего на БП. Затем измеряется напряжение 12/24 В на выходе блока. И далее по цепочке вплоть до входных контактов самой ленты. Если эти параметры отличаются от номинала более чем на 10%, то именно здесь может скрываться причина мерцания.

Допустим, что до ленты напряжение соответствует норме. Тогда переходим к проверке самой лед-ленты и всех контактных соединений. Вначале – визуальный осмотр контактных площадок, печатных дорожек и смд-светодиодов. Обращаем внимание на дефекты соединений, потемнения участков ленты, некачественную пайку.

Неисправный SMD-светодиод обнаруживается по черной точке на его поверхности или потемнению, которое зрительно выделяет элемент из общего ряда.

Светодиод, вызывающий подозрение, можно закоротить кусочком провода и посмотреть на результат. Если он действительно неисправен, то другие led кластера начнуть работать в штатном режиме.

Иногда встречается некачественная пайка светоизлучающих диодов, которая проверяется простым нажатием. Нажимаете – весь участок светится нормально, отпускаете – появляется моргание. Выход – перепаять ненадежное место.

Что делать, если Вы не электронщик и не электрик? Обращайтесь в интернет-магазин «Ледрус». У нас продают только качественную светодиодную ленту, блоки питания, диммеры и контроллеры. Наш менеджер сделает все нужные расчеты и предложит оптимальное решение под Вашу индивидуальную задачу. На всю приобретенную продукцию предоставляется надежная гарантия.


Почему мигает светодиодная лента | Ledcountry.ru

Частенько после монтажа подсветки или уже в процессе эксплуатации обнаруживается, что светодиодная лента моргает во включенном состоянии. Оставлять ее в таком состоянии не следует, так как совсем не зря СНиП 23-05-95 регламентирует допустимые коэффициенты пульсации светового потока.

Мерцающий свет негативно сказывается не только на зрении при чтении, работе за компьютером, письме. Организм человека в целом получает отрицательное воздействие, которое выражается в быстрой утомляемости, повышенной нервозности.

По каким причинам возникает мигание светодиодов и способы исправления ситуации

Если вы столкнулись с подобной ситуацией, то надо немедленно заняться ее исправлением. Большинство факторов можно устранить самостоятельно, но при наличии сомнений лучше обратиться к специалистам компании Ledcountry.ru. Обладая большим практическим опытом и глубокими знаниями, наши сотрудники помогут правильно поставить диагноз и найти лучшее решение. Итак, почему мигает светодиодная лента во включенном состоянии?

№п/п Причины Рекомендуемые меры
1 В систему установлен маломощный блок питания. По нормам проектирования запас мощности должен быть не менее 20%, однако далеко не все производители придерживаются этой номы. Заменить адаптер на фирменный с необходимыми техническими показателями.
2 Неаккуратно выполненная пайка мест соединений проводов и оборудования. Остатки флюса с кислотой могут за короткое время повредить медную основу. Перепаять стыки с использованием менее едкого флюса, а оставшиеся следы тщательно смыть или нейтрализовать.
3 Использование коннекторов вместо пайки. Они часто выходят из строя из-за окисления контактов при неблагоприятных температурно-влажностных условиях, вот почему моргает светодиодная лента в этом случае. Для создания надежного контакта коннекторы убрать, а вместо них использовать паяльник.

Правильно установить места возникновения неисправности поможет диагностика простыми приборами: вольтметром либо мультиметром под напряжение 12В и 24В (в зависимости от класса LED ленты). Для удобства проверки нужно провода обозначить разными цветами, а светодиодную систему разделить на функциональные устройства:

  • источник питания и блок управления;
  • дистанционный пульт;
  • светодиодные ленты и соединители;
  • усилитель.

По результатам произведенных замеров можно точно установить, почему мигает светодиодная лента и ликвидировать неисправности. Это одна сторона вопроса, но бывает и другая, когда нужно совершить обратное, и превратить равномерно светящуюся ленту в мерцающую.

Как можно заставить мигать светодиодную ленту

Мигающие светодиоды чаще всего используют для сценического или праздничного оформления, например, на новый год. Подобные схемы применяют в автомобильных осветительных приборах, а также при тюнинге машин.

Проще всего сделать мигающую светодиодную ленту с многоцветными элементами, если в систему подсветки вмонтировать контроллер. В случае использования плат с однотонным свечением в схему надо включать диммер.

Бывают случаи, когда надо сделать мигающими два и несколько диодов с поочередным действием. Такой процесс можно организовать при помощи самодельного стробоскопа. Элементарные вспышки легко создать посредством обычного транзистора С945 либо его аналогов 2N2222, MPS2222A. Более сложные схемы требуют использования транзисторов помощнее, типа  PNP, или применения уже готовой микросхемы NE555.

Из вышесказанного понятно, что устранить мерцание светодиодов или, наоборот, организовать его несложно. Достаточно найти подходящие схемы, взять в руки паяльник и простейшие инструменты. А необходимые компоненты проще всего купить в интернет магазине Ledcountry.ru по выгодным ценам.



причины мерцания и способы их устранения

Светодиодная лента часто используется для оформления интерьера жилых или административных помещений. И пусть мода на нее постепенно уходит в прошлое, спрос по-прежнему остается на высоком уровне. Обусловлено это несколькими факторами, среди которых – продолжительный срок эксплуатации (десятки тысяч часов по сравнению с несколькими тысячами у лампы накаливания) и большое разнообразие цветовых решений.

На деле время работы гибкой платы меньше и сбои в работе происходят намного раньше. Проявляется это в мигании по всей протяженности или на отдельных участках. Ниже мы постараемся разобраться, почему моргает светодиодная лента и как устранить подобные неисправности.

Как устроена светодиодная лента

Прежде чем приступать к самостоятельной диагностике осветительного прибора, важно изучить устройство и принцип действия. Стандартная длина ленты насчитывает 5 м. На тыльную сторону наносится клей, спрятанный под защитной пленкой, к фронтальной крепятся светодиоды. В процессе монтажа защитная пленка легко отделяется от изделия, после чего оно закрепляется на нужной поверхности. Основание гибкой ленты выполнено из диэлектрических материалов, обеспечивающих безопасность устройства и возможность установки в любой части дома.

Светодиоды, размещенные на передней стороне, спрятаны под пластиковым защитным слоем. На ленте led-диоды группируются по 3-4 штуки. Они соединены токопроводящими дорожками, аналогичными тем, которые используются на обычных текстолитовых платах. Схема обязательно дополняется резисторами, которые служат для предотвращения мерцания.

Лампы накаливания и ртутные изделия перед выходом на полную мощность после включения нагреваются в течение нескольких секунд. Принцип работы светодиодов построен на свечении за счет проходящего тока, поэтому устройства, во-первых, сразу после включения работают на полной яркости и, во-вторых, в процессе работы не нагреваются. Последнее повышает общую безопасность эксплуатации.

Есть один важный нюанс. При последовательном подключении полупроводников в случае выхода из строя одного элемента перестает работать вся цепь. Именно поэтому в качественных лентах диоды группируют по 6-12 штук, соединяя созданные группы параллельно. В таком случае при перегорании элемента наблюдается картина, когда не горит отдельный, небольшой участок.

Для удобства на изделие наносят пунктирные линии, указывающие на места, где его можно разрезать (параллельные соединения). Причем достаточно вооружиться обычными ножницами или канцелярским ножом.

Почему вредна любая пульсация напряжения в источнике света

Большие проблемы из-за изменения светового потока возникают в том случае, если выполняются работы высокой точности.

В отдельных документах СНиП записаны пределы для перепадов освещенности, которые составляют от 12 до 20 %. Такая норма актуальна на производстве, где изготавливают высокоточные изделия или осуществляется сборка малых деталей/узлов. Причины крайне просты: из-за постоянных перепадов глаза человека устают, поэтому рабочий допускает ошибку при сборке, расположив в неправильном порядке элементы и т.п. В итоге получается брак, что ведет к финансовым убыткам предприятия и потере репутации надежного производителя.

Иная картина наблюдается в быту. Простая лампочка накаливания функционирует напрямую от сети переменного тока напряжением 220 В и промышленной частотой 50 Гц. Последний параметр определяет частоту мигания. Пауза между двумя последовательными пульсациями составляет 10 мс – значение настолько мало, что человеческий глаз данный процесс абсолютно не воспринимает. Описанная ситуация сохранится прежней при стабильном напряжении.

В теории это так, но на практике в бытовой электросети наблюдаются заметные перепады напряжения. Можете убедиться в этом самостоятельно, воспользовавшись тестером или обычным фильтром со встроенным конденсатором (вы будете видеть, как мерцает диодный индикатор). Фактическое значение напряжения колеблется в диапазоне от 215 до 240 В. Производители учитывают этот факт, поэтому бытовые электрические приборы рассчитаны на подобную эксплуатацию.

Освещенность напрямую зависит от напряжения, поскольку падение или увеличение данного параметра влияет на нагрев колбы или корпуса (повышение/снижение). Коэффициент пульсации при таких перепадах составляет 11,36 %.

В бытовых сетях наблюдаются более серьезные перепады, когда напряжение уменьшается до 190 В. В таком случае коэффициент пульсации вырастает до 22 %. Данная величина практически удовлетворяет нормам, записанным в СНиП и указанным нами ранее (12-20 %). Все это актуально для обычных ламп накаливания, а в случае со светодиодными изделиями картина будет совершенно иной.

Причины мигания светодиодной ленты

Для начала рассмотрим несколько основных причин мерцания светодиодных лент.

Блок питания

Включите диодную ленту и тщательно изучите то, как она работает. Если моргание возникнет не сразу, а спустя несколько секунд (минут), то, вероятно, была допущена ошибка при выборе блока питания для цепи. Он не справляется с поставленной задачей из-за нехватки мощности, поэтому происходят перепады напряжения (обычно снижение). Существует негласное правило, в соответствии с которым мощность блока питания должна быть на 30 % больше значения, необходимого для работы светодиодной ленты.

Придя в магазин, не надейтесь на помощь продавцов-консультантов. Далеко не все компетентны в вопросах применения электрических приборов. Да, продавец подключит светодиодную ленту, она будет светиться нормально, но уже дома, спустя время, микросхемы нагреются и проблемы вылезут наружу.

Ни один китайский блок питания не соответствует тем значениям, которые указаны в паспорте. Если там пишется мощность 200 Вт, то смело отнимайте 25 %, поскольку реальное значение в лучшем случае составляет 150 Вт.

Представьте картину: требуемая мощность для подключаемой платы равна 140 Вт. Повысив это значение на 30 % (запас мощности), вы приходите к выводу, что необходим блок питания на 182 Вт. Недолго думая, вы покупаете китайское изделие на 200 Вт, подключаете ленту и включаете ее на полную мощность. Она вспыхнет и сразу погаснет, поскольку срабатывает защита блока питания из-за перегрузки в цепи.

Главный совет – покупайте источники питания проверенных компаний либо в случае приобретения китайских повышайте мощность в два раза.

При организации подсветки из светодиодной ленты длиной 15 м и более рекомендуется создавать ее из изделий идентичной модели одного производителя. В большинстве случаев используются ленты с RGB-технологией, позволяющей устройству светиться разными цветами. При выборе неодинаковых изделий на определенных участках включение будет либо затормаживаться, либо вообще отсутствовать.

Аналогичная картина может наблюдаться при работе ленты от разных блоков питания. Выходное напряжение на них будет неодинаковым, поэтому на некоторых участках цвета будут меняться с некоторым запозданием (отставанием).

Другая причина моргания светодиодной ленты, которое может происходить даже в выключенном состоянии, связана с ситуацией, когда источник питания подключается к сети через обычный выключатель с индикаторной подсветкой. Уже давно доказано, что такие индикаторы заставляют светиться led-диоды, расположенные в лампочке или ленте. Поэтому подключать блок питания нужно напрямую к автомату электрического щитка или через обычные выключатели без индикаторной подсветки.

Учитывайте сроки эксплуатации изделий. После длительного применения блока питания в течение нескольких лет могут высохнуть конденсаторы, стабилизирующие напряжение, что приведет к снижению их емкости. Они же могут вовсе выйти из строя. Осмотрите изделие – если емкость вздутая, то конденсатор не функционирует.

Со временем происходит естественная деградация кристаллов в полупроводниках, что также снижает качество свечения ленты. Без продуманной системы охлаждения процесс деградации усилится, особенно если плата периодически подвергается воздействию падающих ультрафиолетовых лучей.

Старайтесь избегать приклеивания светодиодной ленты к деревянным или пластиковым поверхностям, поскольку это приведет к перегреву даже самых качественных и фирменных приборов.

Некачественная пайка

Гибкие платы на основе светодиодов нельзя паять при помощи активных флюсов (кислотных). Нарушение данного правила приведет к постепенному окислению контактной площадки и потере соединения. Во включенном состоянии наблюдается странное мерцание, после чего перестает функционировать целый участок цепи, расположенный за пайкой. Поэтому важно соблюдать правила и рекомендации, связанные с пайкой изделия.

Если контакт пропал, то разрежьте ленту, удалив нерабочий модуль, и на его место установите новый.

Категорически запрещено паять ленту при помощи паяльника мощностью свыше 60 Вт. В противном случае перегревается контакт: если медная площадка отслоится от дорожки, то соединение будет неустойчивым. Проверить это легко – прижмите пальцем контакт и убедитесь, что свет появится и плата будет работать стабильно. Как только отпустите палец, то свечение пропадет.

Окисление контакта на коннекторах

Одни люди не умеют пользоваться паяльником, другие – любыми способами пытаются избегать такой работы. Альтернативным становится соединение светодиодной ленты с помощью коннекторов.

Применение таковых связано с существенным недостатком – окислением контактов. Часто они начинают окисляться в свежеокрашенных комнатах, помещениях с побеленными стенами, залитой стяжкой, повышенным уровнем влажности. Через данный коннектор протекает ток силой не более 10 А. Рассчитать значение просто:

  • лента 5 м мощностью 75 Вт имеет силу тока 6,5 А;
  • метровая лента 30 Вт – 12,5 А.

При наличии окисления на контакте и прохождении большого тока происходит перегрев с последующим выгоранием. В конце концов, контакт полностью пропадает. Аналогичная картина наблюдается при недостаточной площади соприкосновения на коннекторе.

Поэтому мы рекомендуем тщательно выбирать коннекторы.

Неисправный светодиод

Рассмотренные выше дефекты связаны с лентами, работающими на низком напряжении 12/24/36 В. Однако существуют приборы на 220 В. Источники света располагают последовательно на больших участках. К примеру, на одном погонном метре будет 60 полупроводников. Если выйдет из строя один диод, то произойдут изменения в работоспособности остальных. То же самое касается случаев, когда один светодиод начинает мерцать.

Подсветка на 12 В состоит из групп диодов, соединенных параллельно, поэтому мерцание одного полупроводника негативно сказывается исключительно на конкретной группе.

Таким образом, выход из ситуации прост – определите неисправный диод и перепаяйте на его место новый. Можно пойти глобальным путем и заменить данный модуль (кластер). Если мерцание проявляется спустя время после включения ленты, то причина кроется в неисправности одного полупроводника: происходит постепенный нагрев и разрыв контакта с последующим затуханием ленты. После остывания светодиод вновь начинает работать. Это повторяется с определенной цикличностью.

Контроллер и пульт

Если диодная лента вообще перестала включаться или работает через раз, то возможной причиной могут стать севшие батарейки в пульте ДУ, используемом для управления контроллером с RGB-технологией. Проверьте батарейки в первую очередь. Если изделие начнет самостоятельно переключаться и менять цвета, то дефекты нужно искать в контроллере.

Если пульт исправен, то никаких подобных переключений происходить не должно. Чтобы убедиться в том, что пульт не имеет отношения к самостоятельным переключениям, просто извлеките из корпуса батарейки.

Другой метод выявления неисправного контроллера – удаление прибора из электронной схемы. Подайте питание на каждый цвет отдельно. Если все работает исправно без сбоев, то причина очевидна. Замените RGB-контроллер на новый!

Дополнительные источники неприятного явления

Есть еще несколько причин, по которым могут проявиться неисправности в работе светодиодной ленты. Помимо севших батареек, неправильно припаянных контактов или нехватки мощности причиной мерцания может стать технически неверный монтаж. Возможно, при подключении были перепутаны ноль с фазой.

Для выявления причин моргания светодиодной ленты нужно осмотреть составляющие электрической цепи – гибкую плату, источник питания, пульт ДУ и контроллер.

Поиск и устранение неисправностей

В случае с блоком питания лучшим выходом станет полная замена на более мощное и качественное изделие. Не забывайте о правилах установки и эксплуатации источников тока – некоторые модели запрещено хранить в закрытых пространствах, включая потолочные ниши из гипсокартона.

Если вы обладаете знаниями в электротехнике, то попытайтесь самостоятельно выявить неисправность. Для начала выполните замер выходящего напряжения в момент мерцания светодиодной ленты. Понадобится мультиметр, включенный в режим измерения постоянного напряжения. Соедините щупы с выходными контактами блока питания. Обычная одноцветная лента работает при напряжении 11-12 В. Для RGB-плат необходимо тестировать каждый цвет отдельно, при этом должны быть получены аналогичные результаты.

Как определить неисправность контроллера, мы писали выше.

Если обнаружен мерцающий отрезок из трех диодов на определенном участке платы, то просто замените его на новый, обеспечив качественную пайку. К слову, совершенно не обязательно демонтировать ленту. Нужный отрезок удаляется при помощи канцелярского ножа. Далее зачистите и залудите медные контакты и к этому месту приклейте новый отрезок. Соблюдая полярность, спаяйте проводники.

Помимо индикаторной подсветки на выключателе, появление мерцания светодиодной ленты в выключенном состоянии может быть связано с влиянием других электронных приборов – к примеру, диммера, регулирующего яркость. Чтобы доказать это, подключите ленту напрямую к автомату щитка.

Как найти нерабочий светодиод

Из информации выше вы узнали, что существует два способа подключения светодиодов – последовательный и параллельный (группами). Наиболее популярен параллельный метод. В таком случае при выходе из строя одного светодиода начнет мерцать или перестанет работать отдельный (обычно небольшой) участок гибкой платы. Остальная часть ленты продолжит функционировать в заданном режиме.

Чтобы отыскать неисправный светодиод, используйте следующие рекомендации:

  1. Осмотрите ленту визуально, что нередко позволяет выявить выгоревший диод. При отсутствии явных следов подгорания изучите поверхность полупроводника.
  2. Черная точка на кристалле может указывать на то, что этот элемент уже перегорел или работает некорректно. В целом нужно искать любые дефекты, которые не наблюдаются на соседних деталях.
  3. Обнаружив подозрительный диод, прозвоните его. Сделайте аналогичную процедуру для всех остальных полупроводников на неработающем или некорректно функционирующем участке. Вас не интересует соответствие техническим нормам – просто сравните полученные значения на каждом участке отдельно.
  4. При отсутствии мультиметра воспользуйтесь медной проволокой. С ее помощью следует закоротить подозрительные диоды. Когда обнаружите неисправный, то при его закорачивании участок цепи начнет работать в нормальном режиме.
  5. Никогда не исключайте вероятности заводского брака – плохую припайку диода. Нажмите на него, приложив небольшое усилие. Если проблема в припайке, то светодиод начнет светиться, как и весь проблемный сегмент цепи. В таком случае поможет повторная пайка.

Несмотря на кажущуюся сложность конструкции светодиодной ленты, наличие большого числа полупроводников, резисторов и других элементов цепи, вы сможете самостоятельно выявить причину мерцания или неисправности отдельного участка платы. И уж тем более не нужно при выявлении дефектов бежать в магазин за новой лентой – возможно, причиной является неправильно работающий контроллер, блок питания или пульт дистанционного управления. Для начала попытайтесь выполнить самостоятельную диагностику, а уже после воспользуйтесь услугами мастера.

Моргает светодиодная лента во включенном состоянии



Сегодня очень много людей используют в своих домах дополнительную подсветку. И чаще всего ее делают с помощью светодиодной ленты.

Светодиодная лента в освещении

Но некоторые люди при эксплуатации освещения, сформированного с помощью такого прибора, начинают замечать различные нежелательные эффекты в работе светодиодов, когда они находятся в рабочем состоянии. Эти визуальные эффекты проявляют себя как моргание или мигание. Наша статья поможет вам разобраться с данной проблемой и по возможности устранить причину. Кроме этого вы узнаете, почему появляются такие визуальные эффекты.

Немного о ленте

Лента со светодиодами

Светодиодная лента относится к энергосберегающим осветительным приборам. Именно поэтому данное изделие сегодня пользуется большой популярностью и наиболее часто встречается в современных ремонтах в качестве дополнительного освещения различных помещений: гостиной, спальни, кухни, детской и т.д.
Еще одним положительным качеством, определившим лидерскую позицию данной продукции на рынке осветительных приборов, являются отличные характеристики светового потока. По параметру светоотдачи светодиодная лента лишь немногим уступает люминесцентным светильникам, а во всем остальном значительно их превосходит. Это касается в первую очередь безопасности.

Помимо этого, к достоинствам данного вида истопника света относится:

  • эстетичность;
  • функциональность;
  • экономичность;
  • универсальность;
  • долговечность.

Светодиодная лента позволяет создать в комнате мягкий, приятный для глаз рассеянный свет. Но в процессе эксплуатации она может начать работать не совсем корректно. Это означает, что во включенном состоянии она мигает или моргает. Почему это происходит можно выяснить, разобравшись с принципом работы такого источника света.
Обратите внимание! Если светодиодная лента во включенном состоянии моргает, это не означает, что в скором времени она перестанет работать совсем. Но такая ситуация требует решения и разбирательств.
Светодиодная лента представляет собой специальную гибкую ленту, на которой расположены в ряд светодиоды, подключенные друг к другу.

Схема работы

Принцип работы светодиодов базируется не на стандартной схеме. В отличие от остальных лампочек (накаливания, люминесцентных и т.д.), светодиод, применяемый здесь в качестве источника света, представляет собой полупроводник. При пропускании через него электрического тока происходит создание оптического излучения.
Высокая светоотдача в данном случае стала возможной благодаря отсутствию в цепи промежуточных элементов. Помимо этого изделие обладает низкой инерционностью. Благодаря этому светодиодная лента зажигается при включении света незамедлительно.
Вся конструкция светодиодов базируется на ленте, которая с другой стороны имеет клейкую основу. Поэтому такой источник освещения можно использовать практически в любом помещении и на любой поверхности.
Из всей конструкции самым важным элементом выступает электронный драйвер. Поэтому довольно часто лента моргает во включенном состоянии из-за электронного драйвера.
Почему виноват именно драйвер? Он содержит в своем составе конденсатор. В зависимости от причины возникновения моргания ленты в рабочем состоянии, этот конденсатор накапливает в себе напряжение. При достижении критической величины напряжения, он срабатывает, вызывая таким образом моргание во включенном или нерабочем состоянии.

Возможные причины

Нет универсального ответа на вопрос «почему может начать мигать светодиодная лента?» . Это связано с тем, что причины, приводящие к этому, могут быть различными.
К морганию светодиодной ленты могут привести следующие ситуации:

Выключатель с подсветкой

  • применение выключателей, имеющих в своей конструкции дополнительную опцию – подсветку. Эта причина встречается наиболее часто. Моргание в данной ситуации вызывается за счет взаимодействия светодиода выключателя с драйвером осветительного прибора;

Обратите внимание! Помимо подсветки выключателя причиной моргания светодиодов могут стать датчики движения, различные регуляторы и т.д.

  • работа системы по созданию рассеянного ровного света, которая функционирует благодаря переменному напряжению. Через предохранитель напряжение поступает на диодный мостик. С него уже выходит постоянное напряжение. Поэтому и получается ровное свечение;
  • нарушение правил монтажа и подключения светодиодной ленты. Нарушение правил схемы подключения;
  • нарушения в тепловом режиме. Например, такая ситуация может возникнуть, если изделие было установлено на доску без вентиляции;
  • установка открытой ленты. Это означает, что светодиоды не имеют необходимой механической защиты;

Обратите внимание! Попадание на светодиоды влаги при отсутствии механической защиты может привести к некорректной работе источника света.

  • несоблюдение правил или нарушения при подключении проводов к осветительному прибору. Такая ситуация очень часто возникает в зданиях со старой проводкой;
  • перепутывание фазы. В норме выключатель обязан прерывать фазный провод. Но если его перепутать (отсутствует маркировка), то выключатель будет разрываться уже нулевым проводом. В результате светодиод моргает;
  • выработка ресурсов. Эта причина зачастую сопровождает мигание при выключенном свете, но также может возникать и в рабочем состоянии. В последнем случае наблюдается не только моргание, но и измените характеристик света (силы свечения, цвета и т.д.).

Все эти причины могут появиться в процессе эксплуатации ленты, приводя к таким нежелательным визуальным эффектам. Некоторые из вышеперечисленных причин в дальнейшем могут привести к полной неисправности. Такая ситуация возможна при нарушении правил монтажа и схемы подключения светодиодов к электросети.



Качество – всегда

Сертификат

Несмотря на довольно внушительный перечень причин, которые ответят на вопрос «почему светодиод моргает?», это далеко не окончательный список.
Ведь мерцание вполне может появляться в рабочем состоянии из-за некачественного изделия и его комплектующих.
Мигание, как визуальный эффект, очень характерен для дешевой продукции китайского производства, которой просто-таки завален сегодня рынок осветительных приборов. Поэтому, если вы покупаете нужные вам изделия в магазинах, вызывающих сомнение в плане качественной продукции, всегда сохраняйте чеки. Так как если продукция окажется бракованной (будет мигать или вообще не станет работать после подключения к электросети), вы будете иметь возможность заменить его более качественным.
При покупке светодиодной ленты всегда требуйте у продавца сертификат качества.

Его наличие послужит гарантией того, что купленный вам осветительный прибор будет работать как надо, а также соответствовать всех нормам и техническим характеристикам.
Обратите внимание! Покупка дешевой некачественной продукции чревата быстрыми и частыми поломками, а также снижением уровня безопасности эксплуатации изделия в домашних условиях. Помимо этого еще снижается и срок службы.

Устранять обязательно

При обнаружении возможных причин, повлекших за собой появление в рабочем состоянии мерцания светодиодной ленты, есть несколько путей решения проблемы. Стоит помнить, что моргание светодиодов необходимо устранять даже тогда, когда это не ведет к поломке источника света.
Прежде всего, это связано с тем, что от такого мерцания появляется ряд негативных явлений:

  • повышается нервная возбудимость всех членов семьи;
  • наблюдается отрицательное влияние мерцания на зрительную систему. Глаза начинают быстро утомляться, слезиться, что через некоторое время может привести к снижению остроты зрения;
  • также могут появиться нарушения в общей работе организма. Может начать болеть голова, нарушаться сон или появляться слабость;
  • возможно нагревание отдельных элементов конструкции ленты.

Мерцание изделия

Поэтому от мерцающего эффекта в рабочем или не рабочем состоянии следует избавляться в любом случае.

Дополнительные причины

Помимо уже перечисленных выше причин, привести к миганию светодиодной ленты может:

Блок питания для ленты

  • нехватка мощности на блоке питания. Напряжение может просто «проседать». В норме допускается «проседание» не более чем на 20%. Именно на эти 20% делался раньше запас по мощности при проектировании проводки. Если причина в этом, то мигание проявится не зразу, а только после нагревания электронных элементов и микросхем;

Обратите внимание! Очень часто с напряжением не справляются блоки питания китайского производства.

  • наличие остатков флюса с кислотой на светодиодной ленте после припаивания ее концов. Кислота со временем начинает разъедать медное основание ленты, приводя к миганию последней во включенном состоянии;
  • использование коннекторов при нарезании ленты на куски необходимой длины. Такие участки могут окисляться во влажных помещениях (особенно в новостройках). В результате контакты нагреваются и могут прогореть;
  • подключение ленты напрямую к электросети. Это касается источников света с напряжением в 220 В. В результате мигания одного светодиода эффект может распространиться на участок ленты примерно в 1 м;
  • использование ленты 3 led диода. В результате неисправность одной ленты приводит к миганию двух остальных;
  • села батарейка в пульте.

Теперь перечень причин возникновения мигания можно считать полным. Чтобы выявить причину мерцания, проводят диагностику составных частей светильника: ленты, блока питания, пульта. При выяснении причин нарушения работы светодиодной ленты, можно определить дальнейший путь решения проблемы: ремонт или устранение неполадок.

Способы решения

Как видим, существует достаточно много причин, которые могут повлечь за собой ситуацию, в которой светодиодная лента начинает мигать во включенном состоянии. Способ разрешения проблемы напрямую зависит от причины возникновения дефекта в свечении светодиодов. Предлагаем небольшую подборку различных вариантов устранения сложившейся ситуации своими силами:

  • отключить у выключателя подсветку. Некоторые умельцы модернизируют выключатель таким образом, чтобы сохранить подсветку и убрать эффект мигания;

Обратите внимание! Работу по модификации или отключению подсветки лучше всего будет доверить профессионалам. Но если вы все-таки решились на исправление собственными руками, перед работой ознакомьтесь с правилами, чтобы избежать риска получения электротравмы. Обаятельно обесточьте ту часть квартиры, в которой будет происходить работа с проводами.

Отключение подсветки

  • замена выключателя с подсветкой на обычный;
  • замена некачественного источника света на новый, сертифицированный товар;
  • замена батарейки в пульте;
  • нейтрализация остатков флюса, оставшегося после припайки концов ленты. Это скорее профилактические меры, чем устранение проблемы, так как такие повреждения, если они уже проявили себя, не исправить.

Как видим, львиная доля проблем в работе светодиодной ленты могут возникнуть вследствие неправильной установки или подключения источника света к электросети. Поэтому, чтобы предупредить возможность появления такого нежелательного эффекта, как мерцание, нужно просто с самого начала воспользоваться услугами профессионального электрика.
При выявлении нарушений, приводящих к мерцанию светодиодов во время работы, следует оценить возможность самостоятельного устранения неполадок и рациональность этого дела. Иногда более правильным решением будет замена всей ленты. Главное не отчаивайтесь, решение найдется в любой ситуации.



Как остановить мигание светодиодных индикаторов

Наиболее частой причиной мерцания светодиодных индикаторов является плохо согласованный источник питания светодиодов, также известный как драйвер светодиодов.

Для светодиодных ламп

требуется либо драйвер светодиодов постоянного тока, либо драйвер светодиодов постоянного напряжения. Не существует жесткого правила относительно того, какой тип входа требуется для определенных типов светодиодных фонарей. Это определяется исключительно конструкцией самого светодиодного светильника.

Как правило, в светодиодных даунлайтах чаще всего используются драйверы постоянного тока и светодиодные ленты постоянного напряжения.Но вам нужно будет проверить данные производителя, чтобы убедиться, что вы используете правильный.

Так в чем разница между двумя разными типами светодиодных драйверов?

Светодиодный драйвер постоянного тока

Выходной сигнал будет выражаться в амперах (A) или миллиамперах (мА). Например, на драйвере светодиода будет напечатано что-то вроде «Выход: 350 мА».

Мощность, подаваемая в розетку, время от времени колеблется.Светодиодный драйвер постоянного тока гарантирует, что ток, подаваемый на светодиодную осветительную арматуру, останется постоянным, независимо от любых колебаний в точке питания. Это достигается соответствующей регулировкой выходного напряжения.

В техническом описании драйвера светодиода будет показан диапазон напряжения, в котором может подаваться постоянный ток.

Этот диапазон напряжения должен быть достаточно широким, чтобы включать минимальный и максимальный диапазон напряжения, необходимый для светодиодной осветительной арматуры.

Светодиодный драйвер постоянного напряжения

Это будет иметь выходное напряжение (В).Например, на драйвере светодиода будет напечатано что-то вроде «Output: 12V».

Драйвер светодиода с постоянным напряжением гарантирует, что напряжение, подаваемое на светодиодный светильник, остается постоянным, независимо от любых колебаний в точке питания. Для этого он соответствующим образом регулирует выходной ток.

Вам нужно будет проверить, на какой мощности должно подаваться это напряжение. Это значение указывается либо в ваттах, либо в амперах.

Если вы используете светодиодный драйвер неправильного типа для вашей осветительной арматуры, светодиодный индикатор будет мигать при колебаниях входящей мощности переменного тока в настенной розетке, как это часто бывает.

Что делать, если ваши светодиодные фонари мерцают при уменьшении яркости?

Есть одна или две возможные причины, по которым ваши светодиодные индикаторы мигают, когда вы их затемняете.

Во многих случаях вы не можете использовать стандартный настенный диммер для затемнения светодиодного освещения.

Стандартный настенный диммер, который вы видите в большинстве домов и офисов, - это диммер TRIAC с передним или задним краем.

Диммеры этого типа отключают входное напряжение 240 В переменного тока. Драйвер светодиода должен быть разработан специально для работы с диммерным переключателем этого типа.Для этого он должен иметь «затемнение с отсечкой фазы переменного тока».

Если ваш драйвер светодиода не диммируется, вам нужно будет заменить драйвер светодиода на тот, который имеет затемнение с отсечкой фазы переменного тока. Этот тип светодиодного диммера также называется драйвером светодиода с регулируемой яркостью TRIAC.

Power Supplies Австралия предлагает две разные серии светодиодных драйверов с функцией диммирования с отсечкой фазы переменного тока.

СВЕТОДИОДНЫЕ ДРАЙВЕРЫ ПОСТОЯННОГО НАПРЯЖЕНИЯ

Драйверы светодиодов с регулируемой яркостью TRIAC серии Power Source PDV имеют выход типа PWM с постоянным напряжением.Это означает, что они будут тускнеть равномерно независимо от фактической нагрузки на драйвер светодиода. Некоторые драйверы светодиодов постоянного напряжения требуют, чтобы вы имели «максимальную» нагрузку на них для равномерного затемнения.

Драйверы светодиодов серии PDV доступны в версиях 30 Вт, 75 Вт, 100 Вт, 150 Вт, 200 Вт, 300 Вт и 360 Вт. Блоки питания Австралия предлагает версии как на 12 В, так и на 24 В.

Модели на 30 и 75 Вт имеют степень защиты IP20 и предназначены только для использования внутри помещений.

Все модели с выходной мощностью 100 Вт или выше имеют степень защиты IP66, что означает, что их можно использовать на открытом воздухе.

Внутренний светодиодный драйвер Светодиодный драйвер для установки вне помещений

Если вы устанавливаете драйвер светодиода на открытом воздухе, не устанавливайте его под прямыми солнечными лучами. Это может привести к тому, что температура внутри драйвера светодиода превысит максимальную рабочую температуру. Это потенциально может вызвать сбой, на который не распространяется гарантия производителя.

Никогда не погружайте светодиодный драйвер в воду.

СВЕТОДИОДНЫЕ ДРАЙВЕРЫ ПОСТОЯННОГО ТОКА

Power Supplies Australia также предлагает драйверы постоянного тока для светодиодов серии MEAN WELL PCD.Они доступны в моделях на 16 и 25 Вт.

Светодиодный драйвер постоянного тока

Другие причины мигания светодиода

В некоторых частях Австралии в линии электропередачи вводятся пульсации напряжения или импульсы. Обычно это 750 Гц или 1050 Гц. Так обстоит дело с некоторыми частями Квинсленда, Нового Южного Уэльса и ACT.

Целью этой инъекции пульсаций напряжения является обеспечение сигнала, который может переключать оборудование, такое как водонагреватели, которые включаются, когда применяются непиковые значения мощности, а затем снова выключаются, чтобы избежать пиковых значений.

Пульсации напряжения, которые вводятся, могут вызвать проблемы с электронным оборудованием в доме, одним из примеров является светодиодное освещение.

Если ваши огни мерцают в течение одного и того же временного окна каждый день, то причиной может быть пульсация напряжения. Мерцание может быть очень слабым или довольно выраженным. Пульсация может длиться от нескольких секунд до десятков минут.

Не все светодиодные фонари подвержены воздействию пульсаций напряжения, разные модели светодиодных чипов и драйверов светодиодов ведут себя по-разному при наличии пульсаций напряжения.

Одно из возможных решений для электрика - установить фильтр в систему. Этот предмет не продается компанией Power Supplies Australia, поэтому лучше оставить его на усмотрение электрика для покупки фильтра. Это связано с тем, что требуемый фильтр будет зависеть от частоты пульсаций напряжения, которые вводятся в линии электропередач.

Power Supplies Australia рекомендует, чтобы у вас был лицензированный электрик для проверки любой светодиодной осветительной установки, которая мигает.

Если вам нужна помощь в выборе подходящего драйвера светодиода, без колебаний обращайтесь в компанию Power Supplies Australia.Член или наша команда экспертов с радостью ответят на любые ваши вопросы.

Периодически мерцающие светодиодные ленты - Обмен стека для товаров для дома

Периодически мерцающие светодиодные ленты - Обмен стека для товаров для дома
Сеть обмена стеком

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange - это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 455 раз

У меня есть 10 отдельных светодиодных лент за подвесным потолком.Кажется, что у каждого есть свой собственный драйвер, и ни один из них не связан друг с другом, кроме как через один и тот же источник питания и переключатель. Два, которые даже не находятся рядом друг с другом, внезапно начнут мигать одновременно через много часов. Выключение и включение света останавливает мерцание на некоторое время, но те же два набора одновременно начинают мигать снова. Есть идеи, как решить эту проблему?

Создан 18 янв.

Входное напряжение драйвера должно быть таким же, как напряжение, требуемое драйвером.В противном случае изменение напряжения может вызвать мерцание или мигание. На драйвере должна быть наклейка или отпечаток с указанием требований к напряжению. Кроме того, если у вас 10 подключенных к одному источнику питания, это может вызвать падение напряжения ровно настолько, чтобы вызвать мерцание. Используйте измеритель, чтобы проверить напряжение в точке непосредственно перед вводом драйверов. Если напряжение правильное, драйверы могут выйти из строя. Я много работаю для отелей, и электроника, как правило, выключается одновременно, если она была установлена ​​в одно и то же время.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
