Содержание

Свечи накала дизельного двигателя

Свечи накаливания (калильные свечи, свечи накала) — главная зимняя деталь дизельного двигателя. Летом водители даже не вспоминают об их существовании, зато морозным зимним утром от работы свечей зависит, на чём вы поедете: на собственной машине или на общественном транспорте. О роли свечей накаливания в холодном пуске дизеля — в нашей статье.

Запуск дизеля: отличия от бензиновых моторов

Дизельный двигатель заводится совсем не так, как бензиновый. Летучий бензин даже при температуре -40° C готов вспыхнуть от одной искры, которую в цилиндрах создают свечи зажигания. Дизельному топливу — даже зимнему — из-за низкой летучести для воспламенения нужны те же 40 градусов, но уже со знаком «плюс» (а летнему — и вовсе +62° C). Недаром соляр называют тяжёлым топливом.

Высокую температуру, необходимую для горения дизеля, в цилиндре создаёт сжатие воздуха поршнем. Как и любой газ, воздух сжимается неохотно, при этом растёт его давление и температура.

Когда форсунка впрыскивает порцию дизтоплива, оно самостоятельно воспламеняется от контакта с горячим сжатым воздухом — из-за этого часто говорят, что дизель заводится давлением или взрывом. Старые дизельные моторы, не оснащённые электронным впрыском и датчиками, легко могут работать без аккумулятора, поскольку воспламенение топлива в цилиндрах происходит механически, без каких-либо искр и свечей зажигания.

Но дизельную идиллию рушит мать-природа: при похолодании до минусовых температур сжатия воздуха в цилиндрах уже недостаточно, чтобы нагреть топливо до самовоспламенения. Поэтому совсем отказаться от свечей в дизельном двигателе невозможно. Просто свечи здесь нужны не для зажигания топливно-воздушной смеси, а для её нагрева.

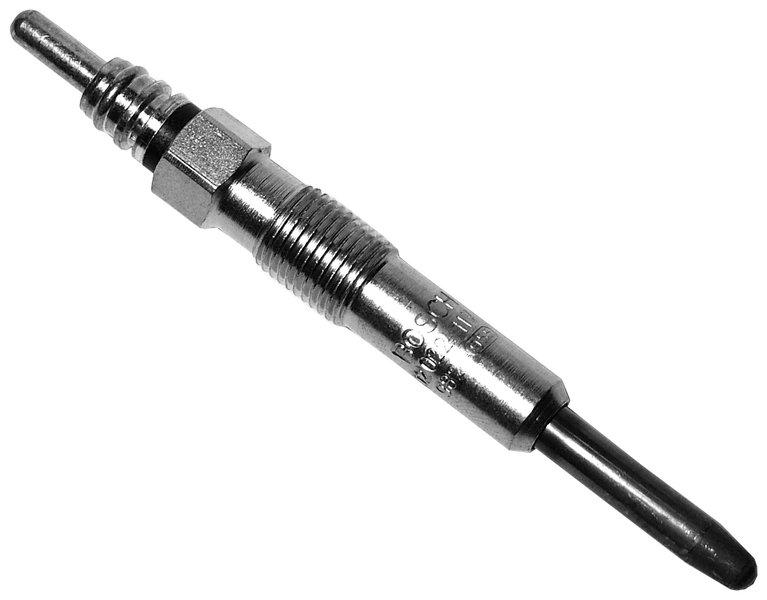

Конструкция свечи накала

Любой, кто держал в руках кипятильник или ТЭН от водонагревателя, с ходу поймёт принцип работы дизельной свечи накаливания. Кстати, первые калильные свечи были с открытой спиралью и действительно внешне напоминали мини-кипятильник.

Нагревательная спираль современных свечей закрыта прочным корпусом-стержнем (обычно стальным, иногда керамическим), заполненным оксидом магния — магнезией. При прохождении электрического тока спираль нагревается, отдавая тепло стержню, а тот — воздуху в камере сгорания и топливно-воздушной смеси, помогая ей воспламениться. Кончик стержня находится ровно в том месте камеры сгорания, где образуется завихрение смеси при впрыске топлива форсункой.

Свеча с открытым нагревательным элементом и современная стержневая свеча накала

Время прогрева первых свечей накаливания в 1920-е годы составляло бесконечные 180 секунд — целых 3 минуты водитель должен был ждать, пока свечи достигнут рабочей температуры, чтобы запустить двигатель! Современные свечи со стальным стержнем полностью раскаляются менее чем за 10 секунд (рекордсмены — за 4 секунды), а температура стержня достигает 800–1000 °C.

Свечи с керамическим стержнем ещё эффективнее: прогрев за 2 секунды и максимальная температура 1350 °C. Такие свечи используются в высокофорсированных дизелях, отвечающих самым жёстким экологическим требованиям. Но и стоимость керамических свечей в сравнении с классическими стальными заметно выше.

Саморегулируемые свечи SRM/SRC

В свечах накаливания первого поколения время и мощность их нагрева регулировал либо сам водитель, либо отдельный электронный блок управления. Современные свечи меняют свой режим работы самостоятельно благодаря дополнительной регулирующей (управляющей) спирали. Такие свечи накаливания называются саморегулирующимися и обозначаются маркировкой SRM — Self Regulating Metal. Или SRC (Self Regulating Ceramic), если речь о керамической свече.

Сопротивление регулирующей спирали меняется в зависимости от температуры: чем она выше, тем меньший ток управляющая спираль пропускает к основной спирали накаливания. Это позволяет изначально подать на свечу больший ток, ускорив её прогрев, без риска выхода свечи из строя — встроенный предохранитель в виде управляющей спирали не даст ей сгореть.

Системы быстрого накаливания QGS. Свечи на 6 и 12 вольт

В двухступенчатых системах быстрого накаливания QGS (Quick Glow System) свечи последовательно работают в двух режимах: сперва интенсивный накал, затем более слабый догрев. В фазе накала свеча почти мгновенно выходит на пиковую температуру, а затем переходит в режим догрева, где поддерживает её какое-то время. Системы QGS обычно встречаются в зимних комплектациях дизелей, а работой свечей в них заведуют сразу два реле и специальный таймер.

В двухступенчатых системах используются особые свечи накаливания с пониженным вольтажом (6V или 7V). В режиме накала они работают на повышенном напряжении 12V, а после запуска двигателя переходят в режим догрева, где напряжение уже соответствует номинальным 6V. Если такие свечи установить в одноступенчатую систему накаливания, где 12 вольт подаются постоянно, то они очень быстро сгорят. А если использовать обычные свечи на 11/12 вольт в системе QGS, то автомобиль будет плохо запускаться и нестабильно работать на холостых оборотах, ведь свечи не будут раскаляться до расчётной температуры.

Поэтому правильный подбор свечей накаливания очень важен — нельзя устанавливать в двигатель первые попавшиеся свечи, подходящие по размеру.

Послепусковое накаливание и очистка от сажи

С ролью свечей накаливания при запуске всё ясно. Но нередко они греются и во время работы мотора! Современные алгоритмы управления дизельным двигателем предусматривают послепусковое накаливание — включение свечей, пока двигатель холодный. Это улучшает сгорание топлива и снижает дымность двигателя при прогреве.

Другая важная функция свечей накаливания — очистка мотора от сажи. Как известно, нагар — главный враг дизеля. Продукты горения и износа оседают на поверхности поршней, в камерах сгорания и в узлах системы EGR (рециркуляции выхлопных газов). Клапан EGR особенно активно засоряется при низкой температуре выхлопа, когда отложения не успевают сгорать. Чтобы принудительно повысить её, вновь включаются свечи накаливания — этот режим называется промежуточный накал.

Современные дизельные моторы дополнительно оснащены сажевым фильтром DPF, чтобы вписываться в жёсткие экологические нормы. Ёмкость фильтра не бесконечна, поэтому в электронном блоке управления двигателя предусмотрена программа его регенерации. Чтобы очистить сажевый фильтр, его нужно прожечь — принудительно нагреть до высокой температуры на 10–15 минут. Для этого двигатель переходит в особый режим работы, где свечи накаливания также задействуются. Режим регенерации сажевого фильтра активируется водителем или механиком автосервиса вручную с помощью кнопки или специальной процедуры каждые 1500–5000 км (зависит от модели автомобиля) — подробная информация есть в сервисной инструкции. О необходимости очистки сажевого фильтра напомнит специальный индикатор на приборной панели.

Проверка свечей накала и симптомы поломки

К сожалению, на дизельных машинах редко встречается самодиагностика свечей накаливания. Если при сгоревшей свече зажигания «бензинка» сразу зажжёт ошибку Check Engine, то суровый дизель может молчать, как партизан, не информируя водителя о проблеме. Не всегда дефектную свечу накаливания видно и диагностическим сканером. Самостоятельно заметить неисправность летом тоже непросто, ведь при плюсовой температуре двигатель заводится хорошо. В итоге поиск сгоревшей свечи начинается с первыми морозами, когда машина начинает плохо заводиться и дымить.

Без снятия с двигателя свечи накала проверяют мультиметром двумя способами:

  1. В режиме омметра замеряют сопротивление каждой из свечей: оно колеблется от 0,7 до 1,8 Ом, в зависимости от модели, но обычно составляет около 1 Ома. Если сопротивление повышено, то свеча вряд ли раскаляется до расчётной температуры. А если электрической проводимости нет вовсе, то свеча полностью нерабочая.
  2. В режиме амперметра замеряют потребление тока в бортовой сети при включении реле накаливания. Например, если в автомобиле установлены 4 свечи с потреблением тока 5, А, то общее потребление во время накаливания должно увеличиваться на 20 А. Если эта цифра не 20, а 15, А, то одна из свечей не работает.

Но проверка мультиметром — не панацея: бывает, что и при нормальном сопротивлении свеча накаливания чудит.

Поэтому самый надёжный способ проверки — выкрутить свечи и подключить их напрямую к аккумулятору, проверив нагрев визуально.

Замена свечей

Многие автомобилисты уверены, что свечи накаливания лучше лишний раз не трогать, чтобы ненароком не сломать при выкручивании — ведь в камере сгорания стержень свечи обрастает нагаром и прикипает, с риском остаться там навсегда. Но чем дольше тянуть с заменой, тем выше риск сломать свечу. А рано или поздно менять свечи придётся, ведь ничего вечного не бывает. Поэтому лучше не оттягивать замену и не ждать проблем, а менять свечи планово каждые 30 000 км пробега — тогда они не успеют обрасти сажей и выкрутятся легко.

В любом случае, перед заменой свечей стоит залить их WD-40 или любой другой проникающей смазкой и оставить на ночь, чтобы жидкость прошла всю резьбу свечи. А непосредственно перед заменой свечей прогрейте двигатель — горячее резьбовое соединение всегда поддаётся легче.

Как и свечи зажигания бензиновых двигателей, свечи накаливания рекомендуется менять комплектом, поскольку время прогрева старых (пусть и рабочих) свечей постепенно увеличивается. Затягивать новые свечи нужно с помощью динамометрического ключа, чтобы при следующей замене они выкрутились без сложностей.

Как правильно заводить дизель

Дизель спешки не любит — не только при езде, но и при запуске. Чтобы мотор завёлся уверенно, дайте свечам накаливания отработать полный цикл, и лишь затем начинайте крутить стартер.

Свечи накала начинают нагрев при включении зажигания, а об их работе сигнализирует специальный индикатор на приборной панели — жёлтая спираль. Чем холоднее на улице, тем дольше продолжается цикл накаливания. Дождитесь, пока индикатор свечей погаснет, и лишь затем начинайте заводить мотор. А в сильный мороз можно сделать и два прогрева подряд: выключить зажигание после первого накаливания и сразу включить снова, чтобы запустить его повторно. Так вы заметно повысите шансы на успешный запуск.

Меняйте свечи накала вовремя, и ваш дизель будет радовать вас уверенным холодным запуском и стабильной работой.

Свечи накаливания на дизель – как подобрать и проверить?

В нашей статье мы разберем, какие свечи накаливания требует дизель, принцип работы этого элемента и его разновидности. Это совсем не та искра, которую привыкли подразумевать, говоря о бензиновом моторе, так что самое время внести ясность.

Свечи накаливания: дизель и бензин – в чем разница?

Итак, как известно, дизельный движок отличается от своего карбюраторного прототипа. Ведь во втором случае происходит самовоспламенение. При забросе топлива всасываемый воздух, сжимаясь, нагревается до 700-900 °С, как раз это и приводит к самовозгоранию. В силу того, что дизельный двигатель устроен иначе, чем бензиновый, принципы их работы также отличаются. В бензиновом моторе возгорание происходит от искры, а вот моторе с дизельным топливом – от сжатия. Для того чтобы топливо воспламенялось, его необходимо подогреть.

В летний период это не составит никакого труда, так как довольно тепло, а вот при морозе и в случае запуска «на холодную» нужно обеспечить дополнительный прогрев в камере сгорания. В каждую из камер ввинчивают по свече накаливания. В тот момент, когда через спиральный резистор проходит электрическая энергия, нагревая его до температуры в 100 °С, происходит возгорание. Таким образом, можно сказать, что свеча накаливания в дизельном двигателе привела к самозажиганию дизельного топлива.

Свечи в дизеле не служат в качестве источника искры для воспламенения горючей смеси, они нужны лишь для ее подогрева.

Как проверяется свеча накаливания в дизельном двигателе?

Есть несколько способов проверить рабочее состояние элементов. Это можно сделать посредством двигателя или отдельно от него. Для того чтобы проверить работоспособность свечей накаливания вне двигателя, то есть не вкручивая их, необходим омметр или вольтметр. Эти устройства используются для проверки состояния напряжения. При отсутствии того или иного можно проверить следующим способом: подключить свечу к аккумулятору, подсоединить плюс на клемму, а вот минус завести на корпус замеряемого элемента.

Через несколько секунд у исправной свечи нагреется спираль, затем она начнет светиться, это и покажет ее работоспособность. Если же ни какой реакции не произойдет, необходимо заменить элемент накаливания. Еще один способ проверить их работоспособность – использовать шину. Для этого на ней устанавливают вывернутые свечи, концы которых следует направить вверх. Затем с помощью проводов со сравнительно большим сечением замыкают «массу», прикрепляя проводники к корпусу каждой свечи.

В некоторых инструкциях по ремонту двигателей описывается способ проверки работы элементов накаливания через отверстия, предназначенные для форсунок. Предварительно их выкрутив, понаблюдайте, как светятся штифты, раскаленные от нагрева. Если один или несколько элементов горят менее ярко, чем остальные, или не светятся вовсе, необходимо проверить их электрические соединения и следом проверить значение сопротивления.

Какие свечи накала может иметь дизельный мотор?

Чтобы всегда знать, в каком состоянии свечи накала, дизель оснащают соответствующим датчиком. Такой индикатор покажет неисправность, он загорается в случае наличия проблемы и гаснет, если достигнута необходимая температура нагрева. Не всегда стоит беспрекословно доверять этим приборам. Все же необходимо обезопасить себя, и перед началом зимнего сезона стоит все проверить самостоятельно. Если хотя бы один элемент в дизельном двигателе неисправен, целесообразно будет его заменить.

Не каждый знает, что этих элементов накаливания существует два вида – это открытые и закрытые. Свечи закрытого типа, в отличие от представителей открытого типа, отличаются высокой механической прочностью и долговечностью в эксплуатации, так как они не окисляются. В основу устройства данного типа входит спираль, которая защищена специальной оболочкой, заполненной керамическим порошком.

Свечи открытого типа еще называют штифтовыми или стержневыми. Они устанавливаются в камере сгорания. При этом обязательным условием является попадание топлива на раскаленную часть. Работоспособность их зависит от отсутствия загрязнений и влаги на поверхности. Чтобы этого не допустить, необходимо плотно закреплять стержень манжеты, которую производят из силиконового герметика или резины. Когда вы выбрали нужные свечи накаливания на дизель, замена на СТО предпочтительней.

Оцените статью: Поделитесь с друзьями!

Свечи накаливания — Denso

В чем отличие DENSO

Свечи накаливания DENSO мгновенно разогреваются, обеспечивая безотказный запуск даже при минусовых температурах.

Особенности и преимущества

  • Свечи накаливания соответствуют качеству оригинального оборудования, что отвечает требованиям производителей или даже превышает их
  • Более быстрое время разогрева и безотказный запуск холодного двигателя
  • Повышенная температура подогрева для снижения выбросов
  • Широкая применяемость гарантирует возможность установки практически на любой двигатель в Европе
  • Более широкий диапазон применения с меньшим количеством разновидностей
  • Простота системы обозначения деталей
  • Соответствует стандартам ISO TS 16949, ISO 14001 и OHSAS 18001



Пионер дизельных технологий

Значительные вложения в процессы исследования и разработки помогли компании DENSO стать передовым производителем систем для дизельных двигателей.

Наши достижения:

> 1991: компания DENSO стала первым в мире производителем керамических свечей накаливания для конвейерной сборки, которые повысили скорость пуска двигателя и снизили выбросы вредных веществ.

> 1995: компания DENSO создает первую в мире систему common rail, предназначенную для  обеспечения оптимального давления впрыска, что повышает эффективность работы двигателя, а также качество и надежность его работы.

> 2002: компания DENSO представляет первую в мире систему common rail с давлением впрыска 1800 бар.

> 2005: компания DENSO представляет первую в мире систему common rail с давлением впрыска 1800 бар и пьезо-форсунками для еще более эффективного процесса сгорания.

как проверить свечу накаливания на дизеле не снимая

Свечи накаливания на дизельных двигателях часто оказываются «слабым звеном» в морозную погоду. Владельцам таких автомобилей зачастую приходится отказываться от запланированных поездок, потому что их мотор упорно не хочет заводиться. В этой статье мы опишем три простых способа, как проверить свечи накаливания для дизеля.

Свечи накаливания играют важную роль при запуске дизельного двигателя в холодное время года. Благодаря их подогреву камер сгорания удается облегчить воспламенение топлива в цилиндрах мотора.

Самый быстрый способ проверки свечей накаливания для дизеля подробно показан на видео в конце статьи.

В зависимости от модели и возраста автомобиля есть разные принципы работы системы подогрева дизельных двигателей:

  • У старых машин свечи накаливания, как правило, включаются практически при каждом запуске мотора.
  • Современные автомобили могут успешно заводиться и без включения свечей накала при плюсовых температурах.

Поэтому прежде чем приступать к диагностике системы предпускового подогрева дизеля, нужно узнать при каком температурном режиме происходит нагрев камеры сгорания. О включении свечей накаливания на панели приборов сигнализирует соответствующая лампочка в виде спирали.

Способы проверки свечей накаливания для дизеля

Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.

Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.

Способ 1 — Проверка свечей накаливания при помощи аккумулятора

Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.

Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.

  1. Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
  2. Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
  3. С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
  4. Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
  5. При отсутствии накала или нагревании только кончика элемента — требуется замена свечи.

Ниже приведены более простые способы проверки свечей накала.

Способ 2 — Проверка свечей накаливания мультиметром

Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).

Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.

Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.

Способ 3 — Проверка свечей накаливания на «искру»

Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.

Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:

  • На исправном нагревательном элементе образуется сильная искра.
  • Если свеча слабо накаливается, искрение будет незначительным.
  • На полностью неисправной свече накаливания искры не будет вообще.

Данную проверку можно смело делать на старых автомобилях, у которых нет «мозгов» и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.

Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.

Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.

Быстрая проверка свечей накаливания на дизеле

Свеча накаливания в дизельном двигателе современного автомобиля

Свечи в дизельном двигателе обеспечивают гарантированный запуск силового агрегата на холодную. Принцип их действия заключается в доведении топлива, находящегося под высоким давлением, до необходимой температуры при помощи специального реле. Дизельный движок имеет столько свечей, сколько цилиндров расположено в нем. На каждый цилиндр мотора приходится по одной свече.

Принцип включения дизельного мотора

Топливно-воздушная смесь, находящаяся в цилиндре под давлением, нагревается до 900°С. Для обеспечения условий возгорания, конструкция обладает высокой прочностью. Горючая смесь воспламеняется от степени сжатия, а не от свечи. При температуре окружающей среды ниже плюс 5°С вплоть до сильных морозов, камера сгорания нуждается в принудительном прогреве при помощи керамических или штифтовых свечей накала.

Свеча накаливания в дизельном двигателе способна прогреть зону впрыска до 1000°С за считаные секунды. Когда происходит включение дизеля, данные устройства работают до достижения температуры жидкости охлаждения плюс 75°С.

В связи с повышенными требованиями экологов, благодаря своим уникальным свойствам, свечи зажигания начинают функционировать на холостых оборотах. Устройство данных деталей способствует снижению количества вредных выбросов дизельного двигателя в атмосферу.

Конструктивные особенности различных видов свечей

Данные конструкции могут быть выполнены как из керамики закрытого типа, так и из металла — открытые. Нагревательный элемент изготовлен в виде спирали.

В металлических штифтовых конструкциях имеются спирали: нагревательная и регулировочная. Благодаря первой происходит быстрое нагревание, вторая служит для защиты конструкции от перегрева.

Состав керамических деталей более сложен:

  1. Корпус из металла.
  2. Трубка нагревательная.
  3. Болт с гайкой соединительные.
  4. Спираль регулировочная.
  5. Керамическое наполнение.
  6. Электрод центральный.
  7. Резьбовая часть.

Керамические детали более предпочтительны, благодаря их способности быстро производить нагрев и обеспечивать очень высокую температуру.

Под воздействием электрического тока происходит нагревание спирали. Высокая температура в моторе не дает элементу нагреваться выше 850°С, подогрев длится в течение короткого времени: от 4 сек до 2 мин. За продолжительностью подогрева ведет наблюдение электронный блок управления, который отслеживает температуру жидкости охлаждения через специальные датчики.

Пока подогрев продолжается, горит контрольная лампочка, расположенная на приборной панели. Выключение лампы свидетельствует о полной готовности движка к запуску.

Свечи накаливания продолжают работать и после включения мотора, продолжая прогрев и обеспечивая наиболее полное сгорание воздушно-топливной смеси, уменьшая вредные выбросы.

Методы проверки свечей

Проверить напряжение в элементах можно с использованиеммультиметраили аккумулятора автомобильного.

Чтобы не демонтировать устройство, достаточно подключить его к аккумулятору. Схема подключения такова: минус подсоединяется к корпусу свечи, а плюс — к клемме соответственно. В исправном узле в течение нескольких секунд нагревается спираль. Отсутствие тепла говорит о необходимости заменить устройство.

При проверке свечей в форсунках нужно выкрутить элементы и изучить свечение штифтов, которые должны раскалиться. Отличие интенсивности свечения хотя бы одного элемента говорит о необходимости дополнительной проверки путем замера его сопротивления.Во избежание быстрого выхода из строя остальных элементов, замена производится сразу всего комплекта, независимо от того, сколько деталей оказалось бракованными.

Редко случается, когда происходит отказ более двух устройств, в таком случае необходимо произвести проверку электрической проводки либо электронного блока управления.

При помощи мультиметра работоспособность демонтированной свечи определяется методом «прозвонки».

В современных автомобилях проверить данные узлы можно путем самодиагностики, дополнительно используя индикатор, расположенный на панели приборов, который подает сигнал при появлении поломки свечи.

Описание признаков неисправностей элементов накаливания

Поломки свечей накала проявляются следующими дефектами:

  1. Мотор не хочет запускаться.
  2. Неравномерность работы холодного движка.
  3. Появление выхлопных газов белого цвета.

Если автовладелец недавно производил замену всех свечей, то причина может крыться в неисправности элемента по вине производителя. Бракованную деталь нужно выкрутить и заменить на новый экземпляр. Неисправности элементов накаливания наиболее заметны в зимнее время. Понижение температуры в окружающей среде вызывает появление большего количества признаков неисправностей элементов накала.

Чтобы облегчить процесс демонтажа, используется специальный съемник свечей накаливания дизельных двигателей. Его нужно применять в комплекте с инструментом, приспособленным под квадратную или шестигранную головку.

Почему свечи выходят из строя

Срок службы современных штифтовых свечей накала дизелей составляет 60 тысяч километров при условии соблюдения эксплуатационных условий. Если случится повреждение оболочки спирали, то все устройство выйдет из строя раньше, т. к. в образовавшуюся трещину внутрь проникают грязь и влага, а спираль замыкается на корпус. Оболочка может выйти из строя по следующим причинам:

  • несоблюдение тщательности и аккуратности при монтаже элемента накаливания в мотор;
  • появление электрохимической коррозии с течением длительного времени;
  • установка свечей, не соответствующих моделей данному типу дизельного двигателя.

Данные устройства очень важны — они обеспечивают как бесперебойный запуск дизельного двигателя при минусовых значениях температуры окружающей среды, так и существенно снижают количество отработавших вредных газов.

Прогреть за 2 секунды: базовые знания о свечах накаливания

Замена свечей накаливания порой действительно может оживить мотор

14 июня 09:18 2016 by AMSRUS

Просмотров: 1 114

Если владельцу машины с дизельным мотором предлагают поменять свечи зажигания – это либо попытка подшутить над тем, кто не знаком с устройством двигателей внутреннего сгорания, либо попытка мошенничества. Однако свечи – только называются они свечами накаливания – конструкцией дизеля все же предусмотрены. И замена их порой действительно может оживить мотор.

Чем отличаются свечи накаливания от свечей зажигания?

Ответ можно найти в самом вопросе: если в бензиновых двигателях для воспламенения рабочей смеси нужна искра, то в дизельных моторах топливо загорается при соприкосновении с раскаленным воздухом. То есть в дизельном двигателе поджигать ничего не надо, а значит – искра и создающая ее свеча зажигания не нужны. А вот нагреть воздух не помешает – именно это и обеспечивает свеча накаливания.

Но ведь в дизеле воздух нагревается в процессе сжатия?

Это правда: в прогретом до рабочей температуры дизельном двигателе воздух с помощью одного сжатия нагревается до 700-900о С. Но при запуске мотора (особенно при низких температурах) добиться нужной температуры нередко можно, только предварительно подняв температуру воздуха в камере сгорания. Это особенно актуально для двигателей, где топливо подается не в основной объем цилиндра, а в дополнительную форкамеру или вихревую камеру.

Однако при минусовых температурах свечи накаливания оказывают существенную помощь и современным моторам с непосредственным впрыском.

Как устроены свечи накаливания?

Нагревательный элемент свечи накаливания с металлическим нагревательным элементом представляет собой металлическую спираль, которая «замурована» внутри металлического стержня в очень плотно спрессованный керамический порошок с высоким коэффициентом теплопроводности.

Новейшее поколение таких свечей накаливания имеет сокращенную на треть зону накаливания и оптимизированное энергопотребление благодаря электронному управлению и применяется в системах ускоренного запуска дизельного двигателя. Время выхода на рабочий режим (1000 о С) занимает всего от 1 до 2 секунд. Керамические свечи накаливания, имеющие нагревательный элемент из высокопрочной электропроводящей керамики, более компактны и могут разогреваться до более высоких температур (до 1300 о С) и делать это очень быстро (за 2 секунды против 5-7 у менее совершенных стержневых свечей ранних модификаций).

Современные свечи накаливания также могут оснащаться встроенным датчиком давления. Нагревательный стержень такой свечи накаливания выполнен на эластичной опоре, передающей давление в камере сгорания на диафрагму, расположенную в задней части свечи накаливания.

Какими бывают свечи накаливания?

Прежде всего на эффективность свечи влияет ее конструкция. В современных саморегулирующихся свечах ток к нагревательной спирали проходит через т.н. регулирующую обмотку, сопротивление которой резко возрастает с ростом температуры. Увеличение сопротивления в обмотке уменьшает силу тока и предохраняет спираль от перегрева.

Ряд производителей  до сих пор обходятся без регулирующей обмотки. При запуске это увеличивает нагрузку на аккумулятор, а нагрев происходит дольше – из-за чего двигатель может заводиться медленнее или с трудом.

Не менее важную роль играет схема управления свечами. К примеру, старые типы свечей накаливания нагревались только в момент пуска двигателя – в случае же с современными свечами с 3-х фазной системой нагрева их рабочая температура (около 1000 о С) поддерживается и в течение нескольких минут после пуска, что позволяет снизить токсичность выхлопа и свести к минимуму шум мотора.

Требуют ли свечи накаливания обслуживания?

Нет, «обслуживание» сводится к замене неисправных или выработавших срок службы (у современных свечей может превышать 100 000 километров) свечей. Однако не будет лишним ежегодно проверять работоспособность свечей перед наступлением холодов.

По каким симптомам можно судить о неисправности свечи накаливания?

Обычно о проблемах со свечами сигнализируют отказ двигателя запустить с первой попытки или его нестабильная работа сразу после запуска. Впрочем, как и в случае со свечами зажигания, повреждение нагревательного стержня часто само является симптомом неисправностей электрической или топливной систем.


Каталог Federal-Mogul

Свечи накаливания — что это такое?

Калильные свечи (свечи накаливания) — это детали дизельного двигателя, которые расположены в предпусковом подогревателе двигателя, калильном карбюраторном двигателе и в автономном отопителе салона. Служат для облегченного запуска холодного двигателя. Отличаются от свечей зажигания тем, что не дают искру. Они являют собою простой электронагревательный элемент. При включенном двигателе спирали свечей накаливания калильных двигателей все время нагреты и имеют высокую температуру. В конце каждого такта сжатия эти свечи воспламеняют воздушно-топливную смесь.

1. Назначение свечей накаливания.

При хорошей работе дизельного двигателя горючее, которое находится в цилиндрах, самовоспламеняется в определенный момент впрыска его форсунками в воздух, который предварительно был сжат поршнем и нагрет до температуры 900 градусов. Таким образом, обычных свечей зажигания — искровых — в конструкции дизельного двигателя нет. В бензиновом двигателе они присутствуют. По своей сути свечи накаливания — это часть предпускового устройства двигателя. Нужны они для того, чтобы облегчить пуск дизеля, который был в долгом простое (холодный двигатель). Происходит это за счет улучшений условий образования рабочей смеси. Особо это заметно при температуре ниже +5 градусов. Дизельное топливо в таких случаях испаряется неохотно, не образуя той нужной смеси с воздухом для работы двигателя.

Иногда можно встретить ситуацию, когда дизельный двигатель с непосредственным впрыском в камеру сгорания не имеет вообще свечей накаливания. В большей степени это крупные и тихоходные двигатели. Также, это двигатели, которые приводят в движение промышленное оборудование. Иногда дизели используют предпусковой подогреватель вместо свечей накаливания. Он существует в виде нагревательной решетки, которая встроена во впускной коллектор. У некоторых транспортных средств присутствует только одна свеча накаливания (у тракторов, в основном), расположена она во впускном коллекторе и работает в паре с дополнительной форсункой. Из этого и выплывает, что перед самим запуском подается горячий воздух вместе с продуктами сгорания дизтоплива в камеры сгорания. Это устройство носит название электрофакельного подогревателя.

2. Разновидности свечей накаливания и их устройство.

Внешне калильные свечи очень похожи на свечи зажигания, но все же, искру они не вырабатывают. Свеча в своем арсенале имеет нагревательный элемент — спираль, которая сделана из керамики или металла. Максимальная температура нагревания свеч накаливания может достигать 1350 градусов по Цельсию. Нагревательный металлический наконечник свечи сложен из двух спиралей: регулировочной и нагревательной. Регулировочная спираль защищает свечу от перегрева. Это происходит из-за того, что увеличивается электрическое сопротивление регулировочной спирали при увеличении температуры. Нагревательная спираль служит нагревателем наконечника.

Между спиралями и нагревательной трубкой есть пространство, которое заполняются изолирующим наполнителем. Этот наполнитель выполняет две важных функции — эффективную передачу тепла и защиту спирали от воздействий механики. С металлической спиралью свечи накаливания могут нагреваться до температуры в 1000 градусов.

Свеча, которая имеет керамический нагревательный элемент очень похожа за принципом действия. Ее отличие в конструкции заключается в том, что спираль находится в керамической оболочке. Именно благодаря этому, свеча нагревается намного быстрее. Нагревании свечи происходит всего за несколько секунд.

3.

Принцип действия свечей накаливания.

Свечи накаливания представляют из себя погружной электронагреватель, но такой, что имеет спиральный резистор. В камеру сгорания дизеля выступает стержень свечи накаливания, а его кончик располагается на границе создаваемой форсункой завихрени рабочей смеси.

После поворота ключа в положение, после которого следует включение стартера, свечи накаливания могут подключатся автоматически. На щитке приборов загорается лампа-индикатор, которая показывает вышеуказанный процесс. Свечи накаливания нагреваются до высокой температуры, нагревая и камеры сгорания, и поступающий туда воздух. Тем не менее, до 5 секунд накала свечи, если она была в холодном состоянии, хватит лишь для ее саморазогрева. Свеча будет не в состоянии нагреть холодный металл блока цилиндров и воздух. Проблемы с нагревом воздуха возникают из-за того, что при кручении стартером двигателя воздух постоянно меняется на не подогретый,поступающий извне.

Главной задачей нагрева свечей является подогрев топлива, которое впрыскивается, до температуры, при какой оно сможет испарятся и нормально смешаться с тем воздухом, который поступает внутрь и сможет воспламениться от компрессии.

Через 3-5 секунд температура свечи повышается до достаточного уровня и индикатор на панели гаснет. После этого, следует запускать двигатель. Чем температура воздуха выше, тем быстрее гаснет индикатор, хотя на самой свече напряжение продолжает подаваться. Перед запуском двигателя или после него свечи накаливания отключаются.

В момент запуска двигателя топливо, которое впрыскивается через форсунки очень нагревается и испаряется, отлично смешиваясь воздухом. Вследствие, топливо-воздушная смесь, за счет компрессии, самовоспламеняется. При неисправности свеч, ток на них не поступает и компрессии оказывается недостаточно для воспламенения смеси. Двигатель может завестись после долгого стартерного кручения, или не завестись вообще. Чем температура окружающая ниже, тем труднее происходит запуск двигателя.

Дизельный мотор, который исправный, заводится одинаково быстро, как при минусовой температуре, так и при плюсовой. В большинстве новых двигателей их работа может продолжаться до нескольких минут. Это объясняется тем, что время это предназначено для снижения выброса вредных веществ в атмосферу в период работы охлажденного двигателя. Также, это объясняется тем, что стабилизируется процесс горения в не нагретом двигателе. Для этого не снимается напряжение совсем, оно постепенно снижается. После этого полностью прекращается подача ток на свечи.

После проделанной работы двигателя, свечи играют уже вспомогательную роль. Они становятся элементом системы распылителя топлива, улучшая приготовление рабочей смеси. Свечи накала, которые представляют собою твердое тело, являются хорошими теплопроводными телами, подогревают впрыскиваемое топливо, нагреваясь при этом процессами сгорания, которые происходят внутри двигателя.

Из всего вышесказанного следует, что запуск дизельного двигателя в холодные погодные условия, его дальнейшая работа, полностью зависят от работы свечей накала.

Сама схема реализации, конструкция системы калильных свечей зависят непосредственно от самого производителя двигателя. В разных случаях, у разных производителей могут подаваться разные напряжения, свечи могут быть выполнены из другого материала, схема же управления по-разному может учитывать и изменение сопротивления свечей (непосредственно зависит от их нагреваемости), и температуру топлива, воздуха, антифриза и так далее.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

ЧТО ДИЗЕЛЬНЫМ ВОДИТЕЛЯМ ДОЛЖНЫ ЗНАТЬ О СВЕЧНЫХ СВЕЧИКАХ

Когда дело доходит до обслуживания вашего дизельного пикапа, есть некоторые вещи, которые вам нужно учитывать при работе с дизелем, чего вы не делаете с пикапом с бензиновым двигателем. Одним из таких соображений является свеча накаливания.

Что такое свеча накаливания?

Для запуска дизельного двигателя необходимы свечи накаливания. Свеча накаливания производит тепло, необходимое дизельному двигателю для запуска, работы и оптимальной работы, особенно в холодных погодных условиях.Однако не только холодная погода отводит тепло, необходимое для возгорания. Блок цилиндров и головка цилиндров также поглощают тепло. Чтобы вернуть это жизненно необходимое тепло к двигателю, в камере сгорания устанавливаются свечи накаливания.

СВЕЧА ЗАЖИГАНИЯ VS СВЕЧА ЗАЖИГАНИЯ

Люди часто путают свечи накаливания и свечи зажигания. Однако это два очень разных компонента автомобиля. Свечи зажигания отвечают за создание искры, которая воспламеняет топливно-воздушную смесь в камере сгорания бензиновых автомобилей.Свечи зажигания не используются в автомобилях с дизельным двигателем, поскольку они не производят достаточно тепла для смеси в камере сгорания дизельного топлива. В дизельных двигателях сжатие цилиндров сильнее, поэтому для воспламенения им требуется больше тепла. Свеча накаливания — единственное, что может генерировать дополнительное тепло, необходимое для запуска и работы дизельного двигателя.

СИМПТОМЫ ПЛОХОЙ СВЕЧИ ЗАЖИГАНИЯ ДИЗЕЛЯ

Когда свеча накаливания не работает должным образом, камера сгорания не имеет дополнительного тепла, необходимого для воспламенения.В зависимости от наружной температуры могут быть случаи, когда вы можете добиться зажигания после нескольких попыток завести двигатель. Однако при низких зимних температурах маловероятно, что дизельный двигатель вообще запустится, если свеча накаливания неисправна. Если у вас возникли проблемы с запуском двигателя с дизельным двигателем, особенно зимой, как можно скорее проверьте свечу накаливания.

Еще одним признаком неисправности свечи накаливания может быть черный дым, выходящий из автомобиля, когда вы пытаетесь запустить двигатель.Этот дым указывает на то, что сгорание воздуха / топлива было неудачным. Черный дым возникает из-за того, что топливо не прошло процесс сгорания должным образом из-за неисправной свечи накаливания.

Если вы столкнулись с этими симптомами, но ваш автомобиль по-прежнему заводится и движется, вероятно, он работает не очень хорошо. Скорее всего, вы столкнетесь со следующими проблемами:

  • Падение ускорения
  • Плохая экономия топлива
  • Падение топливной экономичности
  • Падение общей мощности

Эти условия движения могут быть небезопасными и могут привести к дальнейшему увеличению стоимости автомобиля. повреждать.Принесите свой автомобиль нам прямо сейчас, чтобы мы могли решить вашу проблему со свечами накаливания или любую другую проблему за вас.

Gem State Diesel специализируется на ремонте и обслуживании легких, средних и тяжелых дизельных пикапов. Мы были основаны в 2010 году и зарекомендовали себя в области ремонта и обслуживания дизельных пикапов высочайшего качества в районе Бойсе. В нашей команде работают дизельные механики, сертифицированные ASE Master, с большим опытом обслуживания и ремонта дизельных двигателей пикапов. Позвоните по телефону 208.957.6106 или запишитесь на прием онлайн.

5 признаков неисправности свечей накаливания (и стоимость замены в 2021 г.)

Последнее обновление 30 июля 2020 г. влияют на долговечность и производительность вашего автомобиля.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Но прежде чем мы углубимся в тревожные признаки неисправной свечи накаливания и стоимость приобретения новой, давайте посмотрим, что такое свеча накаливания.

Что такое свечи накаливания?

Свеча накаливания работает, выделяя тепло для нагрева цилиндра двигателя и воспламенения топлива. Без него ваш дизельный двигатель не запустится.

Свечи накаливания не только прогревают и зажигают дизельные двигатели, но и обеспечивают бесперебойную работу двигателя. В большинстве автомобилей свеча накаливания установлена ​​в камере сгорания, где она может эффективно отводить тепло к дизельному двигателю.

В идеальных погодных условиях неисправная свеча накаливания будет изо всех сил выделять тепло, достаточное для нагрева цилиндра и воспламенения топлива.В холодную погоду неисправная свеча накаливания вообще не подойдет.

Связано: Общие признаки неисправности свечи зажигания

Свеча накаливания и свеча зажигания

Хотя свечи накаливания и свечи зажигания выполняют одну и ту же функцию зажигания двигателей, они служат другим целям. Помимо внешнего вида, другие существенные различия между двумя типами свечей включают:

  • Топливо: Свечи зажигания работают в бензиновых двигателях, в то время как свечи накаливания встречаются в дизельных двигателях.В газовых двигателях свечи зажигания генерируют искры для воспламенения смеси воздуха и бензина в камере сгорания. Свечи накаливания делают то же самое, но в дизельных двигателях.
  • Разница в тепле: Поскольку бензин очень летуч, все, что требуется, — это искра, чтобы вызвать его испарения. Поскольку дизельное топливо менее летучее, а у дизельного двигателя более сильная компрессия в цилиндре, для его воспламенения требуется более высокий уровень тепла. Только свечи накаливания могут генерировать такой уровень тепла для воспламенения смеси воздуха и дизельного топлива в камере сгорания дизельного двигателя.
  • Долговечность: Свечи накаливания служат дольше, чем свечи зажигания. Это потому, что свечи зажигания работают без остановки во время движения автомобиля. С другой стороны, свечи накаливания работают только во время зажигания.
  • Процесс зажигания: Свечи зажигания используют электрическую энергию для образования искр, которые воспламеняют топливно-воздушную смесь в двигателе. Вместо искры свечи накаливания используют электричество для нагрева нагревательного элемента, который создает достаточно продолжительного тепла для воспламенения дизельной и воздушной смеси.

См. Также: 4 типа свечей зажигания

Признаки неисправности свечей накаливания

Если на вашем дизельном двигателе Duramax или другом автомобиле с дизельным двигателем проявляются какие-либо из следующих симптомов, вероятно, у вас неисправные свечи накаливания.

# 1 — Проблемы с запуском двигателя

Невозможно запустить дизельный двигатель с неисправными свечами накаливания. Неисправная свеча накаливания не выделяет тепла, достаточного для нагрева цилиндра и воспламенения топлива.

Если он не может достаточно быстро создать тепло, может потребоваться несколько попыток для запуска двигателя.Если у вас почти неработающие свечи накаливания и низкая температура на улице, автомобиль вообще не заведется.

# 2 — Плохое ускорение

Хотя вы можете запустить дизельный двигатель с неисправной свечой накаливания, вы не можете добиться оптимальной работы автомобиля. Вы заметите первый признак снижения производительности, когда вы нажмете педаль акселератора, не увеличив скорость.

Плохое ускорение может произойти и из-за других проблем с двигателем. Тем не менее, если вы заметите какие-либо из этих других симптомов плохой свечи накаливания наряду с плохим ускорением, скорее всего, виновником является одна или несколько ваших свечей накаливания.

# 3 — Пропуски зажигания

Выхлоп с обратным зажиганием может вызвать множество проблем в вашем автомобиле. Это происходит, когда топливо не воспламеняется, как должно в цилиндре. Поскольку свеча накаливания играет решающую роль в воспламенении топлива, вы можете предположить, что пропуски зажигания в дизельном двигателе могут иметь какое-то отношение к вашим свечам накаливания.

# 4 — Темный дым от выхлопных газов

Темно-серый или черный дым от выхлопных газов может быть обусловлен несколькими факторами. Если неисправность кроется в процессе сгорания, возможно, проблема связана со свечами накаливания.

В дизельных двигателях темный дым при разгоне чаще встречается у дизелей, но если этот симптом возникает у других из этого списка, возможно, виновата неисправная свеча накаливания.

# 5 — Контрольная лампа двигателя

Неисправные свечи накаливания активируют контрольную лампу двигателя, и при сканировании с помощью сканера OBD2 вы получите код ошибки, связанный со свечой накаливания, такой как P0380, что переводится как «Свеча накаливания» / Неисправность цепи нагревателя «А» ».

Дополнительные диагностические коды неисправностей, связанные со свечами накаливания, включают: P0381, P0382, P0383, P0384, P0670, P0671, P0672, P0673, P0674, P0675, P0676, P0677, P0678, P0679, P06803682681, и P0680681, P06803682681

Можно ли ездить с неисправной свечой накаливания?

Со временем свечи накаливания изнашиваются, что отрицательно сказывается на характеристиках вашего автомобиля. Автомобиль может продолжать заводиться, и вы все еще можете управлять им, но не так эффективно, как при исправных свечах накаливания.

По мере ослабления свечей накаливания потребуется несколько попыток запуска двигателя, а для достижения более высоких скоростей потребуется нажать на педаль газа. Если вы живете в более холодных регионах, автомобиль вообще не заводится, поскольку свечи накаливания не могут выделять достаточно тепла, чтобы вызвать возгорание.

Помимо неудобства, связанного с необходимостью многократных попыток зажигания двигателя и движения на пониженных скоростях, неисправные свечи накаливания снижают топливную экономичность вашего автомобиля. Они также увеличивают углеродный след автомобиля. Чтобы избежать этих затрат и неудобств, замените свечи, как только заметите какие-либо симптомы плохого накала.

Стоимость замены свечей накаливания

Если вы откладываете замену свечей накаливания из-за высокой стоимости, вы должны знать, что замена свечей накаливания доступна по цене.В зависимости от качества и бренда вы можете получить новую свечу накаливания примерно за 25-50 долларов.

Если у вас есть инструменты, вы можете избежать затрат на рабочую силу, заменив заглушки самостоятельно. Если вы хотите уделять первоочередное внимание удобству и правильно выполнять работу, вы можете оплатить затраты на рабочую силу механика в размере от 90 до 200 долларов для замены свечей накаливания.

В зависимости от конструкции вашего двигателя и квалификации механика работа может занять до двух часов. Чем дольше будет работа, тем больше вы заплатите за рабочую силу.

Признаки неисправности или неисправности свечей накаливания

Свечи накаливания — это компонент системы управления двигателем, который используется в автомобилях, оснащенных дизельными двигателями. Их цель — предварительный нагрев и помощь в прогреве цилиндров двигателя, чтобы облегчить сгорание дизельного топлива. Они играют особенно важную роль в нагревании цилиндров автомобиля при холодном пуске, когда запуск двигателя наиболее затруднен. В свечах накаливания используется электрод, который нагревается и светится оранжевым светом при подаче тока.Когда возникают проблемы со свечами накаливания, они обычно могут вызвать проблемы с управляемостью автомобиля. Обычно плохие или неисправные свечи накаливания вызывают несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Пропуски зажигания в двигателе или снижение мощности и ускорения

Пропуски зажигания в двигателе — один из первых симптомов неисправности свечей накаливания автомобиля. Если свечи накаливания неисправны, они не будут обеспечивать дополнительное тепло, которое способствует сгоранию дизельного топлива, что может привести к пропускам зажигания в двигателе.Пропуски зажигания могут вызвать потерю мощности, ускорение и даже топливную экономичность.

2. Жесткий запуск

Еще один симптом неисправности свечей накаливания автомобиля — затрудненный запуск. В отличие от бензиновых двигателей, в которых для воспламенения топливной смеси используется искра, дизельные двигатели полагаются исключительно на давление в цилиндрах для воспламенения смеси дизельного топлива. Если свечи накаливания выходят из строя, двигателю придется преодолеть дополнительное давление, чтобы зажечь смесь, что может привести к затрудненному запуску.

3. Черный дым из выхлопа

Еще одним признаком неисправности свечей накаливания является черный дым из выхлопной трубы. Неисправные свечи накаливания могут нарушить чувствительный процесс сгорания дизельного топлива, в результате чего двигатель может выделять черный дым из выхлопной трубы. Черный дым также может быть вызван множеством других проблем, поэтому настоятельно рекомендуется правильно диагностировать двигатель.

Свечи накаливания встречаются практически на всех дизельных двигателях и играют важную роль в запуске и работе двигателя.Если на вашем автомобиле проявляются какие-либо из вышеперечисленных симптомов или вы подозреваете, что у ваших свечей накаливания могут быть проблемы, обратитесь к профессиональному технику, чтобы проверить автомобиль, например, из компании yourMechanic, чтобы определить необходимость замены свечей накаливания.

Как проверить свечи накаливания дизеля

Свечи накаливания — это специальные нагревательные устройства, используемые для запуска дизельных двигателей. По конструкции они похожи на свечи зажигания; однако они различаются по своей основной функции. Вместо того, чтобы производить искру для воспламенения топливной смеси, как это делают свечи зажигания, свечи накаливания просто служат для выработки дополнительного тепла, которое помогает процессу сгорания дизельного двигателя во время холодных запусков.

Дизельные двигатели полностью полагаются на тепло, выделяемое при сжатии цилиндров, для воспламенения топливной смеси. Когда свечи накаливания начинают выходить из строя, это дополнительное тепло, которое способствует процессу сгорания, уходит, и двигатель может стать труднее запускаться, особенно в холодную погоду.

Еще одним признаком неисправности свечей накаливания является появление черного дыма во время запуска, что указывает на наличие несгоревшего топлива из-за неполного процесса сгорания. В этом руководстве мы расскажем, как проверить сопротивление свечей накаливания, чтобы определить, правильно ли они работают.

Часть 1 из 1: Проверка свечей накаливания

Необходимые материалы

Шаг 1. Определите значение сопротивления мультиметра . Перед проверкой клемм необходимо определить значение сопротивления вашего цифрового мультиметра. Для этого включите мультиметр и установите показания в Ом.

  • Совет : Ом обозначается символом омега или символом, который выглядит как перевернутая подкова (Ω).

Когда мультиметр настроен на показания в Ом, соедините два вывода мультиметра вместе и проверьте отображаемое значение сопротивления.

Если мультиметр показывает ноль, попробуйте изменить настройку мультиметра на более высокую чувствительность, пока не будут получены показания.

Запишите это значение на листе бумаги, так как оно будет важным значением при расчете сопротивления ваших свечей накаливания в дальнейшем.

Шаг 2: Найдите свечи накаливания в двигателе . Большинство свечей накаливания устанавливаются в головках цилиндров, и к ним прикреплен провод большого сечения, похожий на обычный провод свечи зажигания.

Снимите все крышки, которые могут препятствовать доступу к свечам накаливания, и при необходимости используйте фонарик для дополнительного освещения.

Шаг 3: Отсоедините провода свечей накаливания . После того, как все свечи накаливания будут установлены, отсоедините все провода или прикрепленные к ним колпачки.

Шаг 4: Коснитесь отрицательной клеммы . Возьмите мультиметр и прикоснитесь отрицательными выводами к отрицательной клемме аккумуляторной батареи вашего автомобиля.

Если возможно, прикрепите провод к терминалу, засунув его внутрь или под зажимной механизм стойки.

Шаг 5: Коснитесь плюсовой клеммы . Возьмите плюсовой провод мультиметра и прикоснитесь им к клемме свечи накаливания.

Шаг 6: Запишите сопротивление свечи накаливания . Когда оба провода касаются клемм, запишите показание сопротивления, которое отображается на мультиметре.

Опять же, получаемое вами показание должно быть измерено в Ом (Ом).

Если при прикосновении к свече накаливания показания не получаются, убедитесь, что отрицательный провод все еще соприкасается с отрицательной клеммой аккумуляторной батареи.

Шаг 7: Рассчитайте значение сопротивления . Вычислите истинное значение сопротивления свечи накаливания путем вычитания.

Истинное значение сопротивления свечи накаливания можно определить, взяв значение сопротивления вашего мультиметра (записанное на шаге 2) и вычтя его из значения сопротивления свечи накаливания (записанного на шаге 6).

Шаг 8: Оцените значение сопротивления . Сравните рассчитанное вами истинное значение сопротивления свечи накаливания с заводскими характеристиками.

Если сопротивление свечи накаливания превышает спецификацию или выходит за пределы допустимого диапазона, свечу накаливания необходимо заменить.

  • Совет : Для большинства свечей накаливания допустимый диапазон истинного значения сопротивления составляет от 0,1 до 6 Ом.

Шаг 9: Повторите действия для других свечей накаливания .Повторите процедуру для остальных свечей накаливания, пока все они не будут проверены.

Если какая-либо из свечей накаливания не прошла испытание, рекомендуется заменить весь комплект.

Замена одной или нескольких свечей накаливания может вызвать проблемы с двигателем, похожие на неисправную свечу накаливания, если показания сопротивления слишком сильно расходятся.

Для большинства автомобилей проверка сопротивления свечей накаливания — довольно простая процедура, при условии, что свечи накаливания находятся в доступном месте.Однако, если это не так или эта задача не является чем-то, что вы не можете решить самостоятельно, это услуга, которую любой профессиональный техник, например, из YourMechanic, должен иметь возможность выполнить быстро и легко. При необходимости они также могут заменить ваши свечи накаливания, чтобы вы могли завести машину как обычно.

Как заменить свечи накаливания на дизельном топливе

Дизельные двигатели не имеют свечей зажигания или какой-либо системы зажигания, поэтому свечи накаливания должны запустить его, когда двигатель холодный или на улице холодно.В результате свечи накаливания дизельного двигателя живут нелегко, и поэтому их необходимо время от времени заменять.

Свечи накаливания для дизельных двигателей подвержены резким перепадам температуры и высокому давлению сгорания. Поскольку в дизельном двигателе может быть до 10 свечей накаливания, по одной на каждый цилиндр, вы можете не заметить, когда одна выходит из строя, но если три или более выйдут из строя, вы заметите, что двигатель становится очень трудно запускать.

В некоторых автомобилях есть PCM, которые контролируют работу свечей накаливания и сообщают о полной функциональности каждой свечи отдельно; однако большинство из них просто используют реле свечей накаливания, поэтому вы можете не знать, что у вас плохие свечи накаливания.

В любом случае, если вам нужно заменить свечи накаливания на дизельном топливе, вам понадобится несколько инструментов, включая набор гаечных ключей с храповым механизмом с глубокими головками и универсальным шарниром, отвертки, шестигранные комбинированные ключи (1/4 «, 5/16» 3/8 «7/16 и 1/2»), приспособление для снятия и установки соединителя свечи накаливания J 39083 для автомобилей GM, инструмент для развертывания камеры свечи накаливания, прокладки крышки клапана и проникающая смазка.

Как заменить свечи накаливания дизеля

Перед тем, как начать, соберите все свои инструменты и расходные материалы и внимательно прочитайте все инструкции, чтобы полностью понять их, и убедитесь, что у вас достаточно времени для завершения работы, чтобы вы не торопились и не пропустили ни одного шага.Также помните, что это общие инструкции, которые применимы к большинству дизельных двигателей, для получения более подробных инструкций, относящихся к вашему конкретному автомобилю, обратитесь к соответствующему руководству по ремонту.

Безопасность важна всякий раз, когда вы работаете с механизмами; остерегайтесь горячих предметов, острых инструментов и опасных материалов. Не заменяйте инструменты, если вы не уверены, что не поставите под угрозу свою безопасность или производительность вашего автомобиля. Кроме того, поскольку там может присутствовать топливо и его пары, не курите и не допускайте появления открытого огня или искр в рабочей зоне; Было бы неплохо иметь под рукой огнетушитель, рассчитанный на пожар бензина.

Теперь, когда вы внимательно ознакомились с инструкциями по технике безопасности и проконсультировались с руководством по эксплуатации вашего автомобиля, чтобы определить расположение свечей накаливания дизельного двигателя, выполните следующие действия, чтобы заменить их:

  1. Снимите крышку клапана (Ford или при необходимости).
  2. Удалите все необходимое, чтобы получить доступ к свечам накаливания.
  3. Отсоедините электрический разъем и снимите свечу накаливания впускного коллектора с головки блока цилиндров.
  4. С помощью торцового ключа или комбинированного ключа снимите свечу накаливания с головки блока цилиндров.
  5. Вверните расширитель свечи накаливания до упора в отверстие для свечи накаливания, а затем вывинтите его.
  6. Установить новую свечу накаливания.
  7. Подсоедините разъем к клемме свечи накаливания.
  8. Замените клапанную крышку на новую прокладку (при необходимости).
  9. Установите на место все снятые для доступа к свечам накаливания.

Вот и все! Это так же просто, как замена свечи зажигания. На некоторых двигателях это займет около часа, на других может потребоваться до пяти часов, в зависимости от того, что мешает, или, в случае некоторых дизельных двигателей Ford, снятия клапанной крышки.Хороший проект для субботы, и вам не придется беспокоиться о том, что ваш дизель не запустится, когда снова станет холодно.

Для чего нужна свеча накаливания дизеля?

В дизельном двигателе на сгорание влияет самовоспламенение топлива, впрыскиваемого в сильно сжатый и, следовательно, сильно нагретый воздух для горения, но в холодном двигателе температура самовоспламенения достигается не только за счет сжатия, поэтому система предварительного накала поэтому требуется.

Система предварительного накаливания служит для повышения температуры сжатого воздуха для облегчения зажигания холодного двигателя с помощью свечи накаливания; продолжительность предварительного накала зависит от температуры двигателя и температуры окружающей среды.

Свечи накаливания с карандашным элементом состоят в основном из корпуса с резьбой для ввинчивания и стержня, запрессованного в корпус. Однополюсный соединительный штифт приклеивается к корпусу с помощью неразъемной круглой алюминиевой гайки; свечи накаливания с карандашным элементом рассчитаны на ток 12 вольт и работают параллельно.

На некоторых старых дизельных двигателях свечи накаливания работают от тока 6 вольт, а понижающий резистор используется для понижения напряжения до 6 вольт.После периода свечения в течение 9 секунд достигается температура элемента карандаша «Quick-Start» приблизительно 1652 ° F, через 30 секунд максимальная температура составляет 1976 ° F.

Элемент карандаша нагревается косвенно с помощью нагревательного элемента. Этот нагревательный элемент представляет собой катушку из проволоки сопротивления, залитую керамическим компаундом и изолированную ею. Когда система накаливания включена, каждая свеча накаливания подвергается воздействию тока приблизительно 20 ампер с пиковым импульсом приблизительно 40 ампер.Под воздействием увеличивающегося тепла собственное сопротивление свечи накаливания увеличивается и ограничивает ток примерно до восьми ампер.

После периода свечения примерно 20 секунд температура нагревательного элемента карандаша будет достигнута 1652 ° F, через примерно 50 секунд максимальная температура составит 1976 ° F.

Проверка свечей накаливания

Проверка свечей накаливания проста и может быть выполнена, когда они все еще установлены в двигателе — просто отсоедините провод, идущий к каждой свече накаливания.

Подключите контрольную лампу к ПОЛОЖИТЕЛЬНОЙ (+) клемме аккумуляторной батареи и прикоснитесь концом контрольной лампы к каждой клемме свечи накаливания. Если горит свет — это хорошо. Если нет, значит, он плохой и его нужно заменить. Вы заменяете только плохой или все? Я считаю, что если один испортился, то и остальные не сильно отстают. Поэтому я рекомендую заменять их все одновременно. Я бы заменил, по крайней мере, все свечи накаливания с одной стороны.

Некоторые дизельные двигатели, например, дизельный Mercedes-Benz, имеют камеру предварительного сгорания, в которой находятся свечи накаливания.Эта камера предварительного сгорания помогает замедлить процесс сгорания и способствует холодному запуску. Они имеют тенденцию к обугливанию, что делает свечи накаливания неэффективными. Поэтому при замене свечей накаливания на двигателях, оборудованных камерой предварительного сгорания, камеру предварительного сгорания необходимо расширить, чтобы удалить любые скопления углерода.

Как проверить свечи накаливания дизеля

Свечи накаливания — это специальные нагревательные устройства, используемые для запуска дизельных двигателей.По конструкции они похожи на свечи зажигания; однако они различаются по своей основной функции. Вместо того, чтобы производить искру для воспламенения топливной смеси, как это делают свечи зажигания, свечи накаливания просто служат для выработки дополнительного тепла, которое помогает процессу сгорания дизельного двигателя во время холодных запусков.

Дизельные двигатели полностью полагаются на тепло, выделяемое при сжатии цилиндров, для воспламенения топливной смеси. Когда свечи накаливания начинают выходить из строя, это дополнительное тепло, которое способствует процессу сгорания, уходит, и двигатель может стать труднее запускаться, особенно в холодную погоду.

Еще одним признаком неисправности свечей накаливания является появление черного дыма во время запуска, что указывает на наличие несгоревшего топлива из-за неполного процесса сгорания. В этом руководстве мы расскажем, как проверить сопротивление свечей накаливания, чтобы определить, правильно ли они работают.

Часть 1 из 1: Проверка свечей накаливания

Необходимые материалы

Шаг 1. Определите значение сопротивления мультиметра . Перед проверкой клемм необходимо определить значение сопротивления вашего цифрового мультиметра.Для этого включите мультиметр и установите показания в Ом.

  • Наконечник : Ом обозначается символом омега или символом, который выглядит как перевернутая подкова (Ω).

Когда мультиметр настроен на показания в Ом, соедините два вывода мультиметра вместе и проверьте отображаемое значение сопротивления.

Если мультиметр показывает ноль, попробуйте изменить настройку мультиметра на более высокую чувствительность, пока не будут получены показания.

Запишите это значение на листе бумаги, так как оно будет важным значением при расчете сопротивления ваших свечей накаливания в дальнейшем.

Шаг 2: Найдите свечи накаливания в двигателе . Большинство свечей накаливания устанавливаются в головках цилиндров, и к ним прикреплен провод большого сечения, похожий на обычный провод свечи зажигания.

Снимите все крышки, которые могут препятствовать доступу к свечам накаливания, и при необходимости используйте фонарик для дополнительного освещения.

Шаг 3: Отсоедините провода свечей накаливания . После того, как все свечи накаливания будут установлены, отсоедините все провода или прикрепленные к ним колпачки.

Шаг 4: Коснитесь отрицательной клеммы . Возьмите мультиметр и прикоснитесь отрицательными выводами к отрицательной клемме аккумуляторной батареи вашего автомобиля.

Если возможно, прикрепите провод к терминалу, засунув его внутрь или под зажимной механизм стойки.

Шаг 5: Коснитесь плюсовой клеммы .Возьмите плюсовой провод мультиметра и прикоснитесь им к клемме свечи накаливания.

Шаг 6: Запишите сопротивление свечи накаливания . Когда оба провода касаются клемм, запишите показание сопротивления, которое отображается на мультиметре.

Опять же, получаемое вами показание должно быть измерено в Ом (Ом).

Если при прикосновении к свече накаливания показания не получаются, убедитесь, что отрицательный провод все еще соприкасается с отрицательной клеммой аккумуляторной батареи.

Шаг 7: Рассчитайте значение сопротивления . Вычислите истинное значение сопротивления свечи накаливания путем вычитания.

Истинное значение сопротивления свечи накаливания можно определить, взяв значение сопротивления вашего мультиметра (записанное на шаге 2) и вычтя его из значения сопротивления свечи накаливания (записанного на шаге 6).

Шаг 8: Оцените значение сопротивления . Сравните рассчитанное вами истинное значение сопротивления свечи накаливания с заводскими характеристиками.

Если сопротивление свечи накаливания превышает спецификацию или выходит за пределы допустимого диапазона, свечу накаливания необходимо заменить.

  • Совет : Для большинства свечей накаливания допустимый диапазон истинного значения сопротивления составляет от 0,1 до 6 Ом.

Шаг 9: Повторите действия для других свечей накаливания . Повторите процедуру для остальных свечей накаливания, пока все они не будут проверены.

Если какая-либо из свечей накаливания не прошла испытание, рекомендуется заменить весь комплект.

Замена одной или нескольких свечей накаливания может вызвать проблемы с двигателем, похожие на неисправную свечу накаливания, если показания сопротивления слишком сильно расходятся.

Для большинства автомобилей проверка сопротивления свечей накаливания — довольно простая процедура, при условии, что свечи накаливания находятся в доступном месте. Однако, если это не так или эта задача не является чем-то, что вы не можете решить самостоятельно, это услуга, которую любой профессиональный техник, например, из YourMechanic, должен иметь возможность выполнить быстро и легко.При необходимости они также могут заменить ваши свечи накаливания, чтобы вы могли завести машину как обычно.

Как дизельная свеча накаливания улучшает запуск и снижает выбросы выхлопных газов

Дизельные и бензиновые двигатели во многом схожи. Например, они оба используют такие компоненты, как топливные форсунки, поршни и клапаны, для передачи мощности на коленчатый вал. Другое дело, как они извлекают энергию из топлива, потому что дизельное топливо и бензин не похожи друг на друга по химическому составу. При более низких температурах эта разница становится еще более очевидной, но свеча накаливания для дизельного двигателя облегчает запуск дизельных двигателей.

Различия между бензином и дизельным топливом

Основное различие между дизельным топливом и бензином заключается в том, как соотносятся их точки вспышки и температуры самовоспламенения. Температура вспышки — это самая низкая температура, при которой вещество может воспламениться, а температура самовоспламенения — это самая низкая температура, при которой вещество воспламеняется. Бензин имеет очень низкую температуру воспламенения, всего минус 45 градусов по Фаренгейту, но высокую температуру самовоспламенения, 536 градусов по Фаренгейту — искра воспламенит бензин, а сжатие — нет.

Дизельное топливо, с другой стороны, имеет гораздо более высокую температуру вспышки, 126 градусов по Фаренгейту, и более низкую температуру самовоспламенения, 410 градусов по Фаренгейту. Как только поршень приближается к верхней мертвой точке на такте сжатия, дизельное топливо впрыскивается непосредственно в цилиндр. Поскольку температура сжатого воздуха выше, чем температура самовоспламенения дизельного топлива, он мгновенно испаряется и воспламеняется, заставляя поршень опускаться и попадать на коленчатый вал. Поскольку воспламенение дизельного топлива очень сильно зависит от температуры, дизельные двигатели могут быть трудно запускать на холоде и могут выделять более высокие выбросы на холостом ходу.

Более теплые двигатели с 1929 г.

После разработки дизельного двигателя в 1890-х годах холодный запуск стал проблемой, которую нелегко решить. Некоторым двигателям даже требовалось разжечь огонь, чтобы нагреть всасываемый воздух настолько, чтобы он запустился. В холодную погоду холодный блок двигателя и головка блока цилиндров работают как теплоотвод, при понижении температуры воздуха и работе двигателей на холостом ходу эффективность снижается, но свечи накаливания могут компенсировать разницу. К 1929 году началась разработка электрических свечей накаливания.Нагреватель свечи накаливания дополнительно повышает температуру сжатого воздуха в цилиндре, повышая ее температуру выше, чем температура самовоспламенения дизельного топлива. Более теплый блок и температура воздуха улучшают холодный запуск, а позже будут использоваться для снижения выбросов на холостом ходу.

Свеча накаливания современного дизельного двигателя похожа на карандашный паяльник и работает по схожим принципам. Свеча накаливания ввинчивается в цилиндр рядом с портом топливной форсунки и питается от специальной сильноточной цепи.По команде, например, при предпусковом прогреве или когда этого требуют стратегии контроля выбросов, внутренние нагревательные спирали свечи накаливания нагревают наконечник от светящегося оранжевого до докрасна. В то время как старым моделям требовалось от 20 до 30 секунд, чтобы нагреться, современным моделям требуется всего шесть секунд.

Замена свечей накаливания дизельного двигателя

Хотя обычно нет интервалов замены свечей накаливания, некоторые рекомендуют замену через 60 000–100 000 миль. Также обычно рекомендуется при замене одной вышедшей из строя свечи накаливания заменить комплект, потому что другие, вероятно, будут рядом.Вам может потребоваться заменить свечу накаливания, если неисправность связана с диагностическим кодом ошибки или если у вас возникли проблемы с запуском автомобиля в холодную погоду. К счастью, свечи накаливания можно найти практически для любого применения.

Ознакомьтесь со всеми продуктами по топливу и выбросам, доступными на NAPA Online, или доверьтесь одному из наших 17000 центров NAPA AutoCare для текущего обслуживания и ремонта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
