Свечи Накаливания, Как Проверить и Заменить, Где Находятся Реле Свечей Накала в Дизельном Двигателе, Устройство и Принцип Работы

Содержание

  • 1 Принцип работы реле свечей накала
  • 2 Проверка свечей накала самостоятельно своими руками
    • 2.1 Дефекты на свече
    • 2.2 На кончике свечи имеется оплавление
  • 3 Где находится реле свечей накала и как осуществить его проверку и замену?
  • 4 Советы по выбору свечей накаливания
  • 5 Инструкция по самостоятельной замене свечей накаливания

По внешнему виду свечи накала схожи со свечами зажигания бензинового мотора, но при этом не дают искру. Используются для запуска дизельного двигателя. Состоят из корпуса, наконечника и нагревательного элемента (металлического или керамического) — спирали. Максимальная температура наконечника составляет 1350 градусов по Цельсию. Наконечник свечи накаливания в дизельном двигателе состоит из пары спиралей – нагревательной и регулирующей. Последняя обеспечивает свече защиту от перегрева, путем увеличения электрического сопротивления при повышении температуры.

Нагревательная спираль обеспечивает нагрев горючей смеси и воздуха.

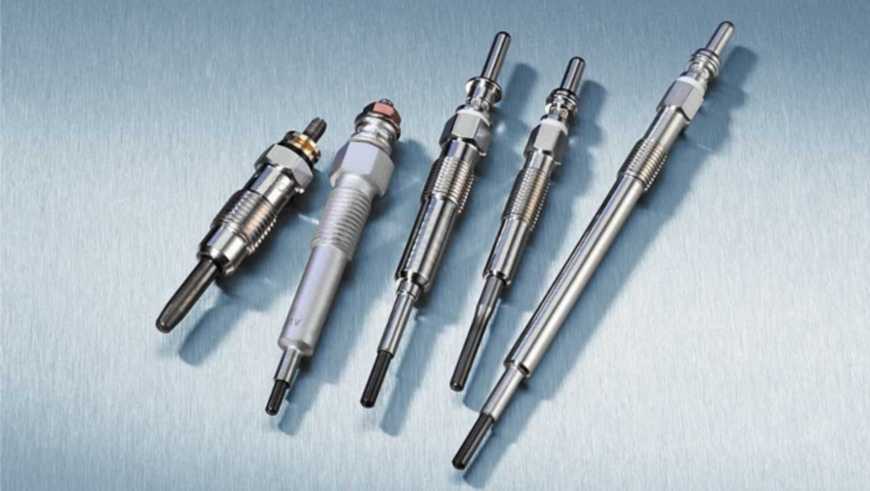

Существуют свечи накаливания двух основных видов:

  1. штифтовые — с металлическим нагревательным элементом, который представляет собой сплав железа, хрома и никеля. Внутренность корпуса заполнена оксидом магния;
  2. керамические — нагревательный элемент изготовлен из керамики, обладающей повышенной устойчивостью к перепадам температур. Материалом для изготовления защитной оболочки служит силиконовый нитрит.

Керамические свечи обеспечивают разогрев топлива всего за 2 секунды. Их использование позволяет производить запуск дизельного мотора без предварительного прогрева.

К отличительным особенностям относится и сопротивление свечи. Колеблется оно в пределах от 0,5 до 1,8 Ом. При этом металл обладает всегда большим сопротивлением, чем керамика. Таким образом, проигрывая в сопротивлении керамика, выигрывает в возможности использовать для нагрева более мощные токи.

Принцип работы реле свечей накала

С реле свечей накала подается ток нужной величины, который обеспечивает нагрев спирали и наконечника. Испускаемое наконечником тепло поступает во впускной коллектор и рабочие цилиндры мотора, нагревая рабочую смесь до необходимой температуры.

Нагреваясь она воспламеняется в результате сжатия под действием сил давления рабочего поршня. Но при этом перегрев чреват возгоранием рабочей смеси еще до ее попадания в цилиндр, в результате мотор либо вовсе отказывается работать, либо снижается ее эффективность. Для обеспечения нужного режима нагрева используется реле свечей накала.

Оно осуществляет смыкание, и размыкание электроцепи, обеспечивая нужную величину прогрева рабочей смеси. После замыкания цепы, поступающий на свечу ток нагревает наконечник до необходимой температуры, после размыкания он «остывает».

Проверка свечей накала самостоятельно своими руками

Осуществляется она зачастую путем визуального осмотра. Это позволяет выявить неисправности и нарушения в работе топливной системы, состояние поршневой группы, правильность срабатывания системы электронного управления.

Дефекты на свече

В случае если свеча еще не выработала свой рабочий ресурс, но при ее визуальном осмотре имеют место трещины и вздутие посредине корпуса, то это свидетельствует о:

  • повышенном напряжении, которое подается на свечу. Для того, чтобы уточнить этот факт нужно произвести измерения напряжения, подаваемого на свечи бортовой сетью при помощи мультиметра;
  • долгое время не происходит отключение свечей накала. Проверить это можно используя омметр или засекая время срабатывания этого элемента зажигания дизельного мотора по щелчкам.

На кончике свечи имеется оплавление

Образоваться оно может по следующим причинам:

  • происходит преждевременный впрыск топлива;
  • форсунки загрязнены, поэтому распыл осуществляется не корректно;
  • перегрев в результате позднего зажигания и слабой компрессии;
  • вышел из строя напорный клапан. Проверить можно ослабив гайку топливопровода который идет к форсунке. Если это так, то из-под нее пойдет не пена, а топливо.

Осматривая свечу, обращайте внимание на ее тонкую часть. Она не должна быть оплавленной, в противном случае вам ее необходимо готовиться к ее замене, хоть она еще и работает.

Где находится реле свечей накала и как осуществить его проверку и замену?

Учитывая то, что это электронное устройство его проверку можно осуществить, используя мультиметр. Но предварительно реле необходимо отыскать. Внешне оно представляет собой коробочку, которая закреплена на кузове авто. Место ее фиксации на кузове называют «массой». Отыскать ее не составит труда. Для этого нужно просто проследовать по проводам, которые выходят из свечей зажигания.

Когда расположение установлено, нужно подключить мультиметр, путем соединения щупов с кузовом авто и клеммами, которые через провода передают ток на свечи накаливания и переключить его на режим измерения напряжения. Замер производится при включенном зажигании. При этом на выходе напряжение не должно быть меньше 12 вольт. Также можно измерить напряжение на клеммах аккумуляторной батареи и сверить его с тем, которое показывает мультиметр на клеммах реле. Если на реле меньше, хотя б на один вольт — оно не исправно!

Можно проверить напряжение между клеммами реле. При этом нужно учитывать нормативные значения сопротивлений.

Есть еще один способ как проверить свечи накала на дизеле и реле, регулирующее их работу. Нужно выкурить свечи, присоединить к ним провода и включить зажигание. Если происходит их накал, то свечи и реле в исправном состоянии.

Осуществить замену реле достаточно просто. Для этого необходимо отсоединить все провода, которые к нему идут, и снять само реле. Далее потребуется произвести очистку места соединения реле с «массой» и установить новую коробочку.

Совет! Снимая штекера желательно запомнить их расположение или запастись схемой реле, в противном случае можно собрать устройство неправильно.

Рекомендуется также произвести осмотр и, при необходимости, замену свечей.

Советы по выбору свечей накаливания

Лучше всего осуществлять подбор по vin-коду авто, потому что важную роль играют тип электронного блока и система мотора. После замены мотора или проведения его тюнинга подбор производится, используя данные: марка, тип кузова, год выпуска, модель мотора.

При приобретении свечей накала необходимо учитывать:

  • их геометрические размеры;
  • тип подключения;
  • скорость нагрева;
  • вид самой свечи, точнее ее нагревательного элемента.

Инструкция по самостоятельной замене свечей накаливания

Для этого понадобится:

  • отвертка;
  • гаечный ключ;
  • торцевой ключ-трещетка;
  • плоскогубцы;
  • рабочие перчатки;
  • немного высокотемпературной и графитовой смазок.

Если есть защита корпуса мотора ее необходимо снять. Поле чего отключить соединительные клеммы. Далее очень аккуратно произвести вывинчивание самих свечей. После зачистки контактов и очистки резьб производится установка новых свечей накала. При этом лучше производить их полную замену, не зависимо от состояния какой либо отдельной свечи.

Имея понятие о том, для чего нужны свечи накала, из чего состоят, как работают и каким образом производится их замена, любой автолюбитель будет «вооружен» необходимой информацией и сможет восставить нормальную работоспособность мотора, если причиной являются эти элементы зажигания.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Тяжелый случай: чем опасна замена свечей накаливания у дизельных моторов — Прилавок

  • Прилавок
  • Автохимия

Фото avtovzglyad.ru

Все узлы автомобильного двигателя — и бензинового, и работающего на тяжелом топливе — имеют свой эксплуатационный ресурс. И когда он у той или иной детали полностью выработан, ее обязательно следует заменить на новую. Портал «АвтоВзгляд» разбирался в нюансах замены таких специфичных элементов дизеля, как свечи накаливания.

Мирон Горин

По утверждению специалистов сервис-центров, обслуживающих дизельные авто, далеко не все владельцы таких машин знают, что в их моторах тоже используются свечи. Правда, свечи не «искровые», а специальные, основная задача которых — разогрев воздуха во впускном тракте в холодное время года. Называются они свечи накаливания.

Причем без этих элементов запуск дизельного двигателя при низких температурах часто оказывается невозможным. А посему эксперты рекомендуют регулярно контролировать состояние стольважных деталей. Периодическая проверка и своевременное обслуживание — таковы основные этапы самостоятельного ухода, позволяющие продлить ресурс данных комплектующих. Сложного тут ничего нет, просто надо следовать рекомендациям автопроизводителя. Если же игнорировать эти требования, есть риск нарваться на серьезные проблемы. Впрочем, опытный водитель по отдельным признакам может выявить первые признаки ухудшения самочувствия «дизельных» свечей.

Фото avtovzglyad.ru

К таковым, например, можно отнести повышенное дымообразование (особенно при холодном пуске), громкий шум мотора при повышении рабочей температуры, а также неравномерную работу прогретого двигателя. Еще одним косвенным признаком может служить снижение мощности или повышение уровня потребления солярки.

Но хуже всего ситуации, связанные с резкими нарушениями теплового режима работы свечей накаливания. В подобных случаях, особенно зимой, однозначно потребуется их замена. Вот тут, собственно, и начинаются главные трудности, поскольку замена свечей накаливания — это, можно сказать, тяжелый аварийный случай, требующий особого внимания.

Дело в том, что при подаче напряжения на свечи, они раскаляются до 1100 градусов, обеспечивая тем самым разогрев воздушной смеси в камере сгорания до нужной температуры. Помимо этого, на них «возложена» часть функций выхлопной системы. В частности, свечи накаливания поддерживают режим работы клапана рециркуляции отработавших газов, а также помогают проводить регенерацию дизельного сажевого фильтра.

Фото avtovzglyad.ru

104775

Образно говоря, в дизелях свечи накаливания работают не только зимой, а круглогодично. Ситуацию усложняет и конструктивные особенности дизельных агрегатов. У них свечи накаливания устанавливаются в мелкие, причем труднодоступные резьбовые отверстия на головке блока цилиндров (ГБЦ). Очевидно, что, после жестких и длительных температурных воздействий, извлечение этих элементов из своих «гнезд» в ходе ремонта оказывается весьма и весьма затруднительным. К слову, такие ситуации очень часто наблюдаются на подержанных машинах, где резьба свечей иногда не просто корродирует, а буквально «спекается».

В результате, из-за превышения усилия (при попытке вывинчивания элемента накаливания) они нередко ломаются. И если часть детали при этом остается внутри головки блока цилиндров, то для ее удаления волей-неволей придется снимать всю ГБЦ. То есть фактически делать частичную разборку двигателя. А подобная процедура по цене уже многократно превышает стоимость самих свечей накаливания.

Фото avtovzglyad.ru

Чтобы исключить такой вариант развития событий при ремонте дизеля и упростить процесс замены свечей накаливания, химики немецкой фирмы Liqui Moly запустили в серию новый аэрозоль Pro-Line Injektoren und Glukerzenloser. Основа препарата — эффективный растворитель с мощным проникающим действием. Благодаря этому, состав быстро пропитывает высокотемпературные отложения, размягчает их и тем самым позволяет значительно облегчить демонтаж не только свечей накаливания, но даже форсунок.

Аэрозольный баллончик с удлинителем позволяет обработать самые труднодоступные места резьбовых соединений, а мощная растворяющая способность нового спрея дает возможность быстро удалить с них нагары и твердые смолистые отложения.

Кроме того, для облегчения последующего демонтажа деталей двигателя немецкие инженеры выпустили смазку Pro-Line Injektoren-und Gluhkerzenfett. Новинка представляет собой полусинтетическую пасту, которая наносится на резьбу и предотвращает ее спекание с металлом. Смазка подходит для обработки любых температурно-напряженных узлов. Таких, например, как топливные форсунки, свечи накаливания, штифты и болты системы выпуска.

  • Автомобили
  • Тест-драйв

Японский красавчик против русских катаклизмов

22373

  • Автомобили
  • Тест-драйв

Японский красавчик против русских катаклизмов

22373

Подпишитесь на канал «Автовзгляд»:

  • Telegram
  • Яндекс.Дзен

двигатель, автосервис, ремонт, техническое обслуживание, дизельное топливо, лайфхак

Высококачественные свечи накаливания | Что такое свечи накаливания и как они работают?

август 2019 г.

Свечи накаливания — это мини-обогреватели в капоте вашего автомобиля. В качестве нагревательных элементов они нагревают воздух и дизельное топливо в вашем двигателе для эффективного сгорания.

Свечи накаливания имеют те же функции, что и свечи зажигания. Но вместо зажигания в бензиновых двигателях они нагревают воздух и топливо для запуска дизельных двигателей.

У каждого дизельного двигателя есть свеча накаливания для каждого цилиндра, поэтому для разных марок и моделей требуется разное количество свечей.

Анатомия свечи накаливания

Свеча накаливания начинается с нагревательной катушки, которая вставляется в металлическую трубку. Трубка заполнена электроизолирующим керамическим порошком и запаяна с одного конца. Когда на свечу накаливания подается электрическое напряжение, ее нагретый наконечник может превысить 1000°C в течение нескольких секунд.

Керамические свечи накаливания являются альтернативой стандартным свечам. К ним относится нагревательный элемент, заключенный в керамический корпус (нитрид кремния). Корпус позволяет свечам накаливания особенно быстро нагреваться, достигая более высоких рабочих температур в течение продолжительных периодов времени.

Примечание : высококачественные свечи накаливания в хорошем состоянии значительно снижают выброс выхлопных газов вашего автомобиля, сводя к минимуму воздействие на окружающую среду.

Как работают свечи накаливания?

В отличие от свечей зажигания, свечи накаливания должны быть достаточно нагреты под давлением, чтобы самовоспламениться. В жаркую погоду для достижения этого топливу требуется небольшая помощь других частей автомобиля. Однако дизельным двигателям часто трудно воспламенить топливо в холодную погоду. Свечи накаливания нагревают топливо для запуска двигателя.

Для запуска двигателя всасываемый воздух сжимается, и по мере подъема поршня двигатель впрыскивает дизельное топливо в камеру сгорания. Впрыскиваемое топливо соединяется с воздухом, испаряется и воспламеняется.

Воспламенение происходит так быстро после испарения, что эти процессы почти одновременны.

Свечи накаливания проходят трехфазный процесс при запуске двигателя.

1) Предварительный подогрев

Свечи накаливания быстро нагреваются для запуска двигателя.

2) Поддержание температуры

Свечи накаливания поддерживают свою температуру для обеспечения оптимального сгорания.

3) Догрев

Свечи накаливания остаются нагретыми в течение нескольких минут после запуска двигателя для поддержания процесса сгорания.

Прочтите нашу запись в блоге о том, как изготавливаются свечи накаливания, здесь.

Поиск подходящих свечей накаливания

При наличии тысяч свечей накаливания поиск замены для вашего автомобиля может стать непосильной задачей.

Но, введя свой номерной знак в наш инструмент поиска автомобиля, вы сможете найти лучшие свечи накаливания для своего автомобиля за считанные секунды.

Имея один из самых широких ассортиментов высококачественных свечей накаливания на рынке, компания DIY Car Service Parts предлагает свечи от ведущих рекомендованных производителей, предлагая свечи накаливания для каждой марки и модели.



Поиск по моему номерному знаку для свечей накаливания

Все автозапчасти, сделанные своими руками, производятся проверенными и высококачественными брендами. Вот лишь некоторые из брендов, которые у нас есть.

О автозапчастях DIY

Меняете ли вы свои автозапчасти или экономите деньги, доставляя их в местный гараж, DIY Car Service Parts — это лучший сайт, где можно легко найти нужные запчасти для автомобиля.

Запчасти для автосервиса своими руками — это не только доступ к автозапчастям лучших брендов по самым низким ценам. Обладая более чем 35-летним опытом работы в автомобильной промышленности, мы являемся экспертами в области автомобильных запчастей. Наша команда специалистов всегда готова ответить на любые ваши вопросы и дать ценный совет, чтобы вы могли больше узнать о том, как работает ваш автомобиль, и разобраться под капотом.

Работа дизельных свечей накаливания

Двигатель

Чтобы дизельный двигатель заработал в холодную погоду, свечи накаливания должны загореться на некоторое время, чтобы нагреть воздух в камере сгорания. Любой, у кого есть дизельный двигатель, скажет вам, что когда наступают холода, ваши свечи накаливания работают лучше.

Однако с современными дизельными технологиями мы часто забываем, насколько мы избалованы сегодня по сравнению с тем, как все было раньше. Теперь вы можете выйти к своему автомобилю и включить зажигание в положение «включено», и через три-пять секунд вы сможете запустить двигатель. Используемая сейчас свеча накаливания может достигать 1000 градусов по Фаренгейту за это короткое время.

Современные дизельные двигатели оснащены системами впрыска топлива под высоким давлением, которые впрыскивают дизельное топливо в камеру сгорания с точно отмеренным количеством топлива в точное время. Давление впрыска может достигать 30 000 фунтов на квадратный дюйм в системах Common Rail. Более высокое давление и своевременная дозировка топлива означают большую эффективность, меньшее загрязнение окружающей среды и меньший расход топлива.

Основная причина изменения дизельной технологии заключалась в том, что для дизельных двигателей вступали в силу более жесткие ограничения выбросов. Правительство хотело снизить количество дизельных углеводородов и уровень оксидов азота, выбрасываемых дизельными двигателями. Вот здесь-то и проявляется важность свечей накаливания.

Свечи накаливания работают не только для помощи двигателю во время запуска в холодную погоду, но и после запуска двигателя — они продолжают работать, чтобы уменьшить количество выбросов при запуске. Это помогает уменьшить количество дыма, выделяемого большинством дизельных двигателей при запуске холодным утром.

Несмотря на то, что двигатель работает и индикатор свечей накаливания не горит на приборной панели, свечи накаливания включаются через 3-5 минут после запуска. Это помогает снизить количество выбросов при запуске на 60 процентов, а также помогает уменьшить накопление сажи, которая обычно задерживается в фильтре регенерации (DPF).

Но сейчас производители двигателей совершенствуют технологию свечей накаливания, чтобы еще больше продвинуть вперед разработку дизельных двигателей.

Свеча накаливания теперь содержит датчик давления, называемый «датчиком накаливания сгорания» или GCS.

GCS может не только нагревать камеру сгорания, но и измерять давление внутри камеры сгорания. Современные дизельные двигатели с электронным управлением всегда считались конструкциями с разомкнутым контуром. Это означает, что электроника транспортного средства установила параметры, при которых двигатель будет работать на основе полученных входных данных. Они впрыскивают отмеренное количество топлива в зависимости от положения дроссельной заслонки, MAP, атмосферного давления, температуры охлаждающей жидкости и температуры масла.

Но эти двигатели не имеют датчика кислорода в выхлопной системе и поэтому не могут контролировать ситуации, когда двигатель может быть слишком богатым или слишком обедненным. Компьютер двигателя знает только, что измеренное количество должно быть близко к тому, что необходимо. Двигатель не имеет никакой обратной связи относительно того, было ли слишком много топлива или недостаточно.
