Cистема впрыска KE-Jetronic

Двигатели внутреннего сгорания работают на бензине и дизельном топливе, в зависимости от этого и делятся на дизельные и бензиновые. Их различие состоит в процессе смесеобразования и воспламенения. Дизели, вы наверно уже знаете, работают от самовозгорания под действием процесса сжатия. Горючая смесь в дизельных двигателях образуется в то время, когда с высокой степенью сжимается воздух, он достигает высокой температуры и происходит самовоспламенение впрыскиваемого мелкими частичками дизельного топлива.

Бензиновые двигатели – это те двигатели, в которых воспламенение горючей смеси происходит непосредственно после подачи искры дополнительным источником и смесеобразование происходит вне цилиндра.

В бензиновых двигателях можно выделить три типа карбюраторов:

1) испарительный

2) впрыскивающий

3) поплавковый

Схематически эти три типа карбюраторов изображены на рисунке.

Слева направо изображены три типа карбюраторов испарительный, впрыскивающий, всасывающий. Устройство карбюратор: 1 –

дроссельная заслонка, 2 – диффузор, 3 – жиклер, 4 – клапан, 5,6,7,8, - камеры, 9 – форсунка, 10 – клапан, 11 – поплавок.


Главные цели и задачи поставленные перед исследованием «впрыска» являются топливная экономичность и снижение токсичности отработавших газов.

Работа главной дозирующей системы и системы холостого хода.

Подача топлива осуществляется непосредственно к форсункам, которые установлены рядом с впускными клапанами. Форсунки мелко распыливают топливо, и что важно, его количество может регулироваться в зависимости от режима движения  автомобиля. Регулировка количества подаваемого топлива осуществляется с помощью дозатора- распределителя. Управление его осуществляется специальным расходомером воздуха, электронным блоком управления в зависимости от температуры охлаждающей жидкости, за которой следят специальные датчики температуры, а также датчика числа оборотов вращения коленчатого вала. Импульсы частоты вращения передает датчик распределителя, катушка зажигания или коммутатор. Но сегодня для такой цели применяют индуктивный датчик.

Система впрыска работает так: Электронный насос 2 закачивает топливо из бака и подает его к дозатору-распределителю 5 с определенным давлением, минуя топливный фильтр 3 и накопитель 4.

Давление поступления топлива регулируется регулятором 10, который в свою очередь зависит от плунжера распределителя. Количество топлива также регулируется диафрагмой клапанов и подается к форсункам.

Система впрыска топлива KE-JETRONIC

Система впрыска топлива KE-JETRONIC состоит из:

- топливного электронасоса,
- накопителя топлива,
- топливного фильтра,
- регулятора давления топлива в системе,
- дозатора-распределителя топлива,
- электро-гидравлического регулятора управляющего давления,
- инжектора и пусковой форсунки,
- датчика Холла,
- выключателя положения дроссельной заслонки,
- клапана дополнительной подачи воздуха,
- термодатчика охлаждающей жидкости,
- термореле,
- потенциометра напорного диска,
- электронного блок управления (ЭБУ - ECU).

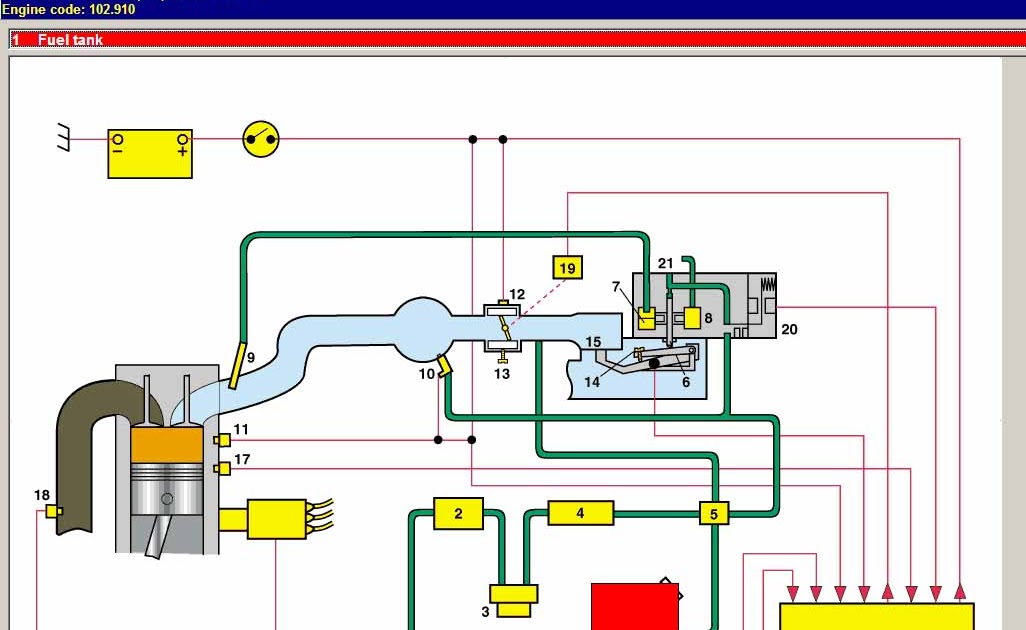

Cхема системы управления впрыском топлива KE-JETRONIC


Расшифровка схемы системы управления впрыском топлива KE-JETRONIC
1. Топливный бак
2. Топливный насос
 3. Накопитель топлива
 4. Топливный фильтр
 5. Регулятор давления топлива
 6. Инжектор
 7. Пусковая форсунка
 8. Дозатор-распределитель топлива
 9. Лямбда-зонд
10. Датчик температуры двигателя
11. Термореле
12. Распределитель зажигания
13. Клапан дополнительного воздуха
14. Датчик дроссельной заслонки
15. Расходомер воздуха
16. Двигатель
17. Управляющее реле
18. Электронный блок управления (ЭБУ)
19. Замок зажигания
20. Аккумуляторная батарея

Система впрыска топлива KE-JETRONIC работает так:
1) Электронасос обеспечивает подачу топлива из топливного бака к дозатору-распределителю системы впрыска через накопитель и топливный фильтр.
2) В дозаторе-распределителе топливо поступает в верхние камеры дифференциальных клапанов под давлением.
3) Затем оно, в зависимости от положения плунжера распределителя, корректируется регулятором давления топлива.
4) Количество топлива необходимое для приготовления топливной смеси и подающегося к форсункам, регулируется диафрагмой дифференциальных клапанов, которая прижимается управляющим давлением.
5) Давление топлива в системе определяется соответствующим регулятором, который устанавливает диапазон изменения давления в системе и регулирует дифференциальное давление.
6) Регулятором управляющего давления является электроклапан, котрый управляется, в свою очередь, электронным блоком управления.


7) Регулятор включает в себя биметаллическую пластину, от положения которой и зависит подача топлива к регулятору.
8) При увеличении оборотов двигателя, подача топлива к регулятору ограничивается, а при снижении оборотов, увеличивается.
9) По сигналам датчиков электронный блок управления (эбу) "вычисляет" режим работы двигателя и производит управление клапаном регулятора управляющего давления.
10) Клапан дополнительной подачи воздуха управляется электронным блоком управления (ЭБУ) и работает при холодном пуске и прогреве двигателя.
11) В пусковых режимах, в зависимости от температуры охлаждающей жидкости, пусковая форсунка распыляет топливо во впускной тракт и обеспечивает обогощение топливной смеси для надежного пуска двигателя.
12) Для обеспечения более рационального дозирования топлива, в систему управления может быть включен датчик содержания кислорода в выхлопных газах (лямбда-зонд).

.

Система впрыска топлива КЕ-Джетроник

Ремонт и регулировка потенциометра напорного диска KE III Jetronic (rus.) Фотоотчет
Данные работы я проводил 3-4 года назад, но решил написать, т.к. по настройке и ремонту систем впрыска KEIII-Jetronic и связанных с ней компонентов "профильтрованной" и "удобной" информации - немного. Из-за износа потенциометра напорного диска (ПНД) появляется надоедливое "пиление" оборотов ХХ. Это бывает из-за протирания до меди прямой дорожки на ПНД. В таком случае не сложно его починить путем стирания графитового слоя и впайки резистора. Для начала нужно его снять, посмотреть на состояние контактных щёток...

Проверка дозатора и форсунок KE III Jetronic (rus.) Фотоотчет
Одной из проверок дозатора является проверка равномерности подачи бензина по каналам (по форсункам). Для проверки надо "располовинить" коллектор, разобрать часть деталей, вытащить форсунки и направить их в мерные емкости.

Если детали старые - то могут понадобиться новые пластиковые стаканы форсунок (026 133 555 A), уплотнительные кольца 4-х видов...

Поиск подсосов воздуха на KE III Jetronic, ремонт микриков, дроссельная заслонка (rus.) Фотоотчет
Из-за подсосов воздуха во впуск машина может глохнуть, обороты ХХ могут "пилить" (кратковременно повышаться и понижаться) могут возникать и другие проблемы. Это возникает из-за того что в системе впрыска появляется "лишний" (неучтенный ЭБУ) воздух. Для поиска подсосов нужен чистый (новый) целофановый пакет, резиновый шланг, ну и всякие заглушки, хомуты и пр...

Системы впрыска бензина (rus.)
Книга по впрыскам: K-Jetronic, KE-Jetronic, L-Jetronic, Mono-Jetronic, Motronic и др.

Системы впрыска топлива Bosch (rus.)
Описаны различные системы впрыска топлива Bosch, как импульсные (D-Jetronic, L-Jetronic, LH-Jetronic, Motronic), так и системы последовательного впрыска (К-Jetronic, КЕ-Jetronic, К-lambda, KE-Motronik). Показано как обслуживаются эти системы, включая регулировку, поиск неисправностей, модернизацию.

Система впрыска бензина KE-Jetronic (rus.)

Руководство по ремонту систем впрыска топлива (rus.)
Рассмотрены системы впрыска: Bosch KE-Jetronic, VAG Digijet, Bosch K-Jetronic, Bosch Mono-Jetronic, VAG Digifant, Bosch Motronic, Bosch KE- Motronic

Системы управления бензиновыми двигателями (Bosch) (rus.)
Книга содержит подробные описания систем управления бензиновым двигателем, дает представление о методах их диагностики, а также о способах снижения токсичности отработавших газов. K-Jetronic, KE-Jetronic, Mono-Jetronic, Motronic. 73 Мб.

Система впрыска топлива KE-Jetronic часть I
Система впрыска топлива KE-Jetronic часть II
Система впрыска топлива KE-Jetronic часть III

Диагностика системы впрыска KE-Jetronic
Control unit KE-Jetronic (eng)

Bosch K-Jetronic and KE-Jetronic mechanical fuel injection systems (eng. )

Benzineinspritzsystem Bosch KE-Jetronic. Ausgabe 96/97 (ger.) 7 Mb.

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)


Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю - посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Система распределенного впрыска K-Jetronic: устройство и принцип действия

Для гарантии непрерывного впрыска воздушно-бензиновой смеси в рабочие цилиндры ДВС, вне зависимости от позиционирования автомобиля относительно линии горизонта, в недрах конструкторских бюро была создана механистическая система распределенного впрыска. Ее название – K-Jetronic.

Изначально данная концепция рассматривалась как замена стремительно устаревающему карбюраторному впрыску и в базе своей имела достаточно сложную организацию, в состав которой были вписаны несколько ключевых компонентов.

Устройство системы K-jetronic

  • Традиционной дроссельной заслонкой;
  • Воздушным расходомером;
  • Топливным дозатором-распределителем;
  • Регулятором, управляющим давлением;
  • Пусковой форсункой;
  • Впрыскивающими форсунками;
  • Термическим реле;
  • Клапаном добавочного воздуха.

Назначение дроссельной заслонки, которая управляется с помощью механического привода, связывающего ее с педалью акселератора (газа), заключается в регулировании подачи объема воздуха, идущего на образование рабочей топливной смеси.

При помощи воздушного расходомера осуществляется замер порций воздуха, отмеряемых за счет пропорционального смещения напорного диска, соединенного системой из двух рычагов с поршнем дозаторного распределителя.

После открывания заслонки дросселя во впускной коллектор поступает ограниченный объем воздуха, смещающий нагнетательный (напорный) диск, зафиксированный на рычаге. На этом же рычаге, через ось, закреплен упорный рычаг поршня распределения топлива, роликом опирающийся на поршень и имеющий на своем конце винт регулирования качества подготавливаемой к впрыску смеси.

Распределительный дозатор служит для реализации перераспределения полученной смеси топлива с воздухом по форсункам при разнообразных двигательных нагрузках. Поскольку снизу на поршень оказывается воздействие со стороны рычага напорного диска, а сверху – давление, создаваемое в регуляторе управляющего давления, согласующим результатом этих воздействий оказывается подготовка топливно-воздушной смеси в стехиометрическом соотношении (1 к 14.7), необходимом для качественной работы катализатора. Следствием использования такого конструкционного решения оказывается увеличенный срок его службы.

Вместе с тем регулятор, управляющий давлением, служит для сохранения в системе неизменного по своей величине давления топлива. Он создает необходимые условия для поддержания подпорного давления на верхушке плунжера, вследствие чего создаются предпосылки для формирования обогащенной, либо обедненной воздушно-топливной смеси. Что, в свою очередь, гарантирует безотказную работу двигателя в различных режимах, в частности:

  • при его холодном запуске;
  • при прогреве в режиме холостого хода;
  • при пиковой нагрузке.

Чтобы добиться беспроблемного запуска двигателя в условиях пониженных наружных температур (менее 10 °C), система K-Jetronic содержит два конструкционных элемента: пусковую форсунку и клапан добавочного воздуха.

Благодаря наличию форсунки пуска, когда двигатель только запускается или работает в режиме прогрева на холостых оборотах, осуществляется подача дополнительной порции топлива во впускной коллектор двигателя. Работает эта форсунка в паре с термическим реле, которое исполняет ее управляющую роль.

Термореле монтируется на блоке цилиндров силового агрегата и служит для контроля температуры охлаждающей жидкости, циркулирующей по его рубашке. Как понятно из вышесказанного, при низкой температуре окружающего воздуха, реле подает сигнал на пусковую форсунку. При достижении запрограммированного уровня температуры охлаждающей жидкости форсунка прекращает свою работу.

Для того, чтобы обеспечить постоянную подачу топлива под давлением, используются индивидуальные для каждого цилиндра форсунки впрыска.

Клапан добавочного воздуха служит для подачи дополнительной воздушной порции, когда осуществляется запуск мотора без задействования дроссельной заслонки. При холодном двигателе клапан полностью открыт, как только мотор начинает прогреваться, клапан, под воздействием биметаллической пластины, связанной с клапанной диафрагмой, постепенно прикрывается вплоть до полного перекрытия подачи воздуха.

В качестве регулировочных инструментов холостого хода завод-производитель силовой установки использует специальные регулировочные винты:

  • Первый из них используется для установки частоты вращения коленчатого вала при холостом ходе;
  • Второй – для регулирования качественных характеристик смеси, влияющих на концентрацию в выхлопе угарного газа.

Принцип работы K-jetronic

Нажатие на педаль акселератора активирует дроссельную заслонку, которая открывается. Воздух, поступающий через заслонку, воздействует на напорный диск воздушного расходомера. Диск при этом смещается, что обеспечивает движение плунжера дозатора-распределителя.

Под неизменным давлением, которое гарантируется наличием в системе регулятора давления, топливо подается к распределительному дозатору. Через кинематическую связь плунжера дозатора и диска воздушного расходомера осуществляется регулировка давления топливной смеси, поступающей в форсунки.

При постоянстве диаметра каналов впрыска форсунок, объем подаваемого топлива зависит от давления, развиваемого на входе в форсунки. Топливная дозировка реализована через синхронизированную работу воздушного расходомера и топливного дозатора и напрямую связана с режимом работы силового агрегата.

Увеличение оборотов двигателя в момент пуска и при работе в режиме холостого хода обеспечивается за счет подачи дополнительной порции воздуха, проходящего во впускной коллектор через специальный клапан (доп. подачи воздуха), и одновременно с воздухом подается и дополнительная порция топлива. За подачу топлива отвечает пусковая форсунка.

Недостатки системы впрыска K-jetronic

На практике система K-Jetronic продемонстрировала изменение параметров создаваемой смеси. Ведь, несмотря на то, что ее разработчики рассчитывали на получение стабильных результатов, на деле происходило не только загрязнение, но и износ взаимодействующих пар конструкции, что дисгармонично сказывалось на конечных параметрах системы в целом.

При изнашивании цилиндро-поршневой группы возрастал объем картерных газов, которые стало необходимым дожигать, а образование продуктов сгорания, оседающих в системе, приводило к сужению сечений загрязняющегося со временем впускного коллектора.

В итоге поступающее в цилиндр количество воздуха также сокращалось и прекращало соответствовать заветному соотношению 1 к 14.7. Помимо этого не оставались в своей первозданности и форсунки. Постепенное засорение выпускных каналов (отверстий) в определенный момент времени становилось вне допустимых норм, и приводило к чрезмерному обеднению смеси.

Система впрыска KE III JETRONIK, болячки

Ответ: Система впрыска KE III JETRONIK, болячки

Night Walker сказал(а):

У меня такой глюк, как неезда на холодную, ушел после замены потенциометра напорного диска. Зато при этом подтраивание на ХХ вылезло. Это, в свою очередь, вылечилось промывкой форсунок и клапана ХХ очистителем карбюратора и заменой стаканов форсунок.
Теперь и на-холодную едет, и на ХХ не подтраивает, и прогревочные обороты появились, и перегрев двигателя ушел. Зато на горячую стало хуже заводиться.

Нажмите, чтобы раскрыть...

Механические форсунки впрыска открываются автоматически под давлением и не осуществляют дозирование топлива. Угол конуса распыливания топлива примерно 35° (у пусковой форсунки 80°).
Как известно механические форсунки плохо поддаются промывке, и эффект от промывки зачастую носит кратковременный характер, поэтому если промыл то потом надо обязательно их проверить на предмет производительности, равномерного количества впрыскиваемого топлива и качество распыла особенно в режиме холостого хода. Измерения должны производиться на трёх режимах, имитирующих работу двигателя на холостом ходу, разных режимах и полной нагрузке, при этом наблюдаем качество распыла. Если количество топлива в измерительных ёмкостях не одинаково или качество распыла неудовлетворительно, особенно на холостом ходу, то форсунки нужно заменить.

Скорее всего что менять придется не все а только те что не соответствуют необходимым параметрам, потому что и среди новых очень большой процент брака и нет гарантии что купив новые ты от них получишь идеальные параметры. Важным показателем форсунки впрыска является давление, соответствующее закрытому состоянию форсунок, так называемое давление слива. Для контроля давления слива установите давление 2,5 кгс/см? и подсчитайте число капель топлива появившихся из распылителя форсунки за 1 мин. Как правило, допускается только одна капля. Если капель больше может быть плохой пуск на горячую. При недостаточной чистоте бензина давление слива резко падает, что в свою очередь может затруднить пуск (особенно горячего двигателя). При перебоях в работе двигателя проверьте равномерность впрыскивания топлива форсунками, предварительно удостоверившись в соответствии компрессии в цилиндрах требуемому значению.

Разброс по форсункам не должен превышать 10%. Если эта разница окажется больше, форсунка заменяется новой и снова проверяется равномерность впрыскивания топлива форсунками. При отсутствии новой форсунки произведите перестановку форсунок и вновь проверьте равномерность впрыска.

Если снова обнаруживается большая разница по уровню топлива в мензурках, проверяется (заменяется) дозатор -распределитель.

Иногда клапанные форсунки впрыска могут быть оснащены дополнительным подводом воздуха. Воздух забирается перед дроссельной заслонкой (давление здесь выше, чем у форсунки) и по специальному каналу подается в держатель каждой форсунки. Эта система способствует улучшению смесеобразования на холостом ходу, так как смешение бензина с воздухом начинается уже в держателе форсунки. Лучшее смесеобразование обеспечивает лучшее сгорание и соответственно меньший расход топлива и снижение токсичности отработавших газов. Необходимо тщательно прочистить этот канал. Ну я тут уже несколько раз упоминал про герметичность всего впускного тракта, это самое первое условие нормальной работы. Также очень важно начальное давления открытия форсунок и одновременность начала распыла на всех форсунках при поднятии лопаты. От этого зависит ХХ. Не должно быть неплотностей между форсунками и стаканами и стаканами и впускным коллектором,если будет подсос неучтенного воздуха, двигатель обречен на неустойчивую работу на ХХ. Да много еще чего может быть. Надо не бояться брать в руки манометр, прикупить на разборе шланги и штуцера с аналогичной машины для соединения, про осциллограф я и не говорю. На этих движках всю систему впрыска по электрическим параметрам можно и цифровым мультиметром продиагностировать если следовать определенной логике и тогда все получиться и не надо будет ездить по дорогим сервисам, оплачивая неоправданные затраты на ремонт.
Да не тех сервисах как правило стараются с механикой и не связываться потому, что компьютер ее не диагностирует а шевелить своими мозгами и копаться в ней мало есть у кого желания.

И еще:
Практика показывает простой установкой новых узлов, проблему как правило решить не удается, так как система механическая, и для нормальной работы новый узел придётся вручную подстраивать к старому мотору.
Поэтому нужно настроить систему впрыска согласно всем параметрам необходимым для нормальной работы двигателя (некоторые в предыдущих сообщениях).
Если не получиться, не спешите покупать новые узлы нужно тщательно проверить все необходимые давления, параметры по напряжению и току, и тогда можно будет определить в чём причина. И главное помните что инжектор это тот же карбюратор только размазанный по двигателю в виде всяких датчиков и исполнительных устройств. А принцип работы четырехтактного двигателя винутрееенего сгорания остается прежний воздух+топливо в определенной пропорции смешанный с ним +вовремя, чтобы искра шарахнула и все будет в порядке, а если одно из этих условий не соответствует норме, тогда и начинаются всяческие глюки. Всего доброго
