Системы пуска двигателя внутреннего сгорания.


Системы пуска двигателя




Система пуска обеспечивает первоначальное проворачивание коленчатого вала при пуске двигателя, поскольку сам двигатель в неподвижном состоянии не создает вращающего момента, и без внешнего источника энергии не запустится.
Для того, чтобы вдохнуть в двигатель жизнь, его коленчатому валу нужно сообщить определенную начальную (пусковую) частоту вращения, после чего начинают протекать газообменные и термодинамические процессы в цилиндрах, а также функционировать основные системы, обеспечивающие работу двигателя – питания, зажигания, смазки. В цилиндры двигателя начинает поступать горючая смесь (у дизелей – чистый воздух), в нужный момент на свечи зажигания подается искрообразующий электрический импульс, либо впрыскивается порция топлива (у дизелей), а система смазки обеспечивает снижение сил трения при работе механизмов двигателя – двигатель запускается и начинает работать самостоятельно.

При первоначальном проворачивании коленчатого вала системе пуска необходимо преодолеть моменты сопротивления следующих составляющих:

  • момент сил трения, возникающих между поверхностями сопряженных деталей двигателя и во вспомогательных механизмах, имеющих привод от коленчатого вала;
  • момент инерционных сил, которые появляются в процессе разгона двигателя, создаваемых движущимися деталями. Основную долю момента инерционных сил составляет момент инерции маховика;
  • момент сопротивления тепловых циклов горючей смеси, определяемый затратами энергии на расширение и сжатие заряда в цилиндрах двигателя. Эта составляющая зависит от величины компрессии в цилиндрах, степени сжатия и рабочего объема двигателя.

Суммарный момент сопротивления зависит, также, от типа и мощности двигателя, а также от его температуры и технического состояния. Так, с понижением температуры увеличивается вязкость масла смазывающей системы, что приводит к увеличению момента сил трения.

Система пуска должна обладать достаточной мощностью, чтобы преодолеть моменты сопротивления, заставив вращаться коленчатый вал с частотой, необходимой для запуска двигателя. За все время существования двигателей внутреннего сгорания изобретатели и конструкторы разработали и испробовали на практике разнообразные способы пуска двигателей. И в современных двигателях можно встретить разные по принципу действия и конструкции пусковые устройства. При этом используемый в двигателе способ пуска во многом определяется назначением и характером работы машины, а также условиями, в которых она эксплуатируется.

***

Классификация систем пуска двигателя

Поршневые двигатели внутреннего сгорания можно запустить, раскручивая коленчатый вал различными способами:

Мускульный пуск

Мускульный пуск осуществляется вручную при помощи пусковой рукоятки (или другого аналогичного устройства), либо проворачиванием вывешенного ведущего колеса, когда второе ведущее колесо заторможено (опирается на дорогу и не вращается благодаря дифференциалу).


В данном способе источником энергии для проворачивания коленчатого вала двигателя является мускульная сила человека.

Мускульный пуск применяется на современных автомобилях только в случае отказа штатной системы пуска. Он достаточно опасен с точки зрения травмирования человека, поэтому требует особой осторожности при применении. Запускать дизельный двигатель при помощи мускульного пуска значительно сложнее и опаснее, чем двигатель с принудительным воспламенением из-за высокой степени сжатия в цилиндрах.
В последние годы на легковых автомобилях производителями не предусматриваются штатные устройства для мускульного пуска двигателя.

Пуск методом буксировки

Методом буксировки двигатель можно запустить при помощи другого транспортного средства либо с использованием мускульной силы группы людей или животных (лошадей, мулов и т. п.).
Буксированием автомобиль разгоняется до некоторой скорости, после чего водитель включает передачу КПП (обычно 3-ю) и плавно включает сцепление, заставляя коленчатый вал крутиться.
Данный метод пуска двигателя не применим для автомобилей, оборудованных автоматической коробкой передач.

Пуск от электродвигателя

Пуск от электрического двигателя постоянного тока — стартера, использующего для своей работы энергию аккумуляторной батареи автомобиля. Этот способ наиболее удобен и практичен, поэтому применяется в подавляющем большинстве систем пуска современных автомобильных двигателей.
Стартер конструктивно объединяет электродвигатель постоянного тока, привод с обгонной муфтой, соединяющий стартер с венцом маховика, и электрическое реле включения электродвигателя.

Пуск с помощью вспомогательного двигателя — «пускача»

Пуск основного двигателя от вспомогательного двигателя внутреннего сгорания малой мощности, который запускается от других источников энергии, в том числе – вручную. Этот способ нередко применяется в тракторных двигателях, поскольку позволяет легко запустить двигатель большой мощности с высокой степенью сжатия, свойственной дизелям, мало зависит от степени заряда аккумуляторной батареи, поэтому применим в любых условиях, в том числе вдали от населенных пунктов.
В качестве пусковых двигателей обычно используют небольшие карбюраторные двигатели, называемые «пускачами».

Пневматический пуск

Пневматический пуск осуществляется с использованием энергии сжатого воздуха, который накапливается в специальных баллонах при работе основного двигателя. Этот способ пуска ДВС в автомобильном транспорте применения не нашел; его чаще используют для запуска судовых и тепловозных двигателей, а также дизелей тяжелой бронетанковой техники.


Инерционный пуск

Инерционный пуск с использованием энергии вращающегося маховика, накопившего энергию во время работы двигателя — может использоваться для запуска двигателя после кратковременной остановки. Впрочем, известны инерционные системы пуска, в которых тяжелый маховик первоначально раскручивался вручную, после чего его энергия использовалась для пуска двигателя и после длительной стоянки.
К инерционному пуску можно отнести пуск двигателя, заглохшего во время движения транспортного средства – включение какой-либо передачи КПП при плавном включении сцепления позволяет раскрутить коленчатый вал от вращающихся колес. Такой способ пуска двигателя иногда еще называют ротационным.

Непосредственный пуск

Непосредственный пуск (Direct Start) – перспективный способ пуска двигателя внутреннего сгорания без применения внешних источников механической энергии, предложенный известной фирмой Bosch.
Оригинальность этого способа пуска заключается в том, что с помощью бортового компьютера определяется, какой из цилиндров двигателя наиболее подходит для выполнения такта рабочего хода (поршень находится чуть за пределами верхней мертвой точки), после чего в него подается и воспламеняется небольшая порция горючей смеси – двигатель начинает работать.
По ряду причин этот способ можно использовать в двигателях с числом цилиндров не менее четырех.

Работы над воплощением этой идеи в настоящее время ведутся, и вполне возможно, электрическую систему пуска заменит более эффективный и удобный непосредственный пуск.

Пиротехнический пуск

Еще один редкий способ запуска двигателя. Пиротехнический пуск — способ с использованием пиротехнических веществ, например, пороха, не получивший применения на автомобилях. Этот способ технологически похож на пневматический пуск, и отличается тем, что не требует запаса сжатого воздуха — давление пуска обеспечивают пороховые газы, образующиеся при сгорании пиропатрона, который можно воспламенить электрической искрой или ударом обыкновенного молотка по капселю.

В настоящее время пиротехнический пуск используется на некоторых моделях снегоходов и моторных судовых шлюпок, поскольку удобен тем, что в некоторых условиях для пуска двигателя другие источники энергии недоступны.

Основное требование, предъявляемое к системам пуска двигателя – обеспечение достаточной частоты вращения коленчатого вала, для чего необходим крутящий момент определенной величины. При этом система пуска должна надежно функционировать в любых условиях эксплуатации двигателя внутреннего сгорания, и минимально расходовать запасы собственных источников энергии транспортного средства.

***

Вспомогательные устройства пуска двигателя

К системе пуска относятся и устройства, облегчающие пуск холодного двигателя, особенно при низких температурах окружающей среды. Такие устройства в момент пуска холодного двигателя позволяют улучшить искрообразование (в двигателях с принудительным воспламенением смеси), обеспечить подачу в цилиндры горючей смеси необходимого качества и количества, выполняют продувку цилиндров, а также предварительный подогрев горючей смеси, смазочного материала, охлаждающей жидкости и деталей основных механизмов двигателя.

Особенно затруднен пуск холодного двигателя, оборудованного газовой и дизельной системой питания в зимнее время. Здесь, наряду с перечисленными выше причинами, имеют место и специфические трудности пуска, обусловленные характеристиками используемого топлива и типом системы питания.

Так, газовое топливо при выходе из баллонов нуждается в подогреве (газообразное) или испарении (жидкий газ). Для того, чтобы подогреватель или испаритель начали функционировать, необходимо изначально запустить и прогреть двигатель, поскольку в подогревателе используются отработавшие газы, а в испарителе — горячая жидкость системы охлаждения. Очевидно, в холодном состоянии системы двигателя не могут обеспечить нормальный подогрев газа перед подачей его в редуктор и смеситель. Поэтому пуск двигателя в газобаллонных автомобилях обычно осуществляется на бензине, а после некоторого прогрева двигателя переключают систему питания на газообразное топливо.

Для дизелей дополнительной причиной затруднения пуска является холодный воздух. Поскольку дизельный двигатель использует для воспламенения горючей смеси сильное сжатие воздуха, то очевидно, что холодный воздух при одной и той же степени сжатия прогреется меньше, чем теплый воздух, и воспламенение смеси будет затруднено или даже невозможно. Кроме того, высокая степень сжатия в дизелях, характеризующаяся значительным компрессионным сопротивлением, создает дополнительное препятствие работе системы пуска (стартера или пускового двигателя), и при запуске трудно раскрутить коленчатый вал до нужной частоты.


Для устранения описанных причин затрудненного пуска дизелей применяются такие конструкторские решения, как предварительный подогрев воздуха во впускном трубопроводе с помощью специальных электронагревательных свечей, а также декомпрессоры — устройства, снижающие компрессию двигателя в момент раскручивания коленчатого вала перед пуском двигателя. Декомпрессоры обычно открывают клапана (впускной, выпускной или оба), что облегчает стартеру раскручивание коленчатого вала до нужной частоты, а после отключения декомпрессора двигатель запускается.
Кроме того, декомпрессор может быть использован для аварийной остановки двигателя в случае необходимости — снижение компрессии в цилиндрах исключает возгорание горючей смеси, и дизель глохнет.
Конструктивно декомпрессор представляет собой систему тяг и рычагов с ручным или электромагнитным приводом, воздействующих на штанги толкателей и открывающих клапаны ГРМ.

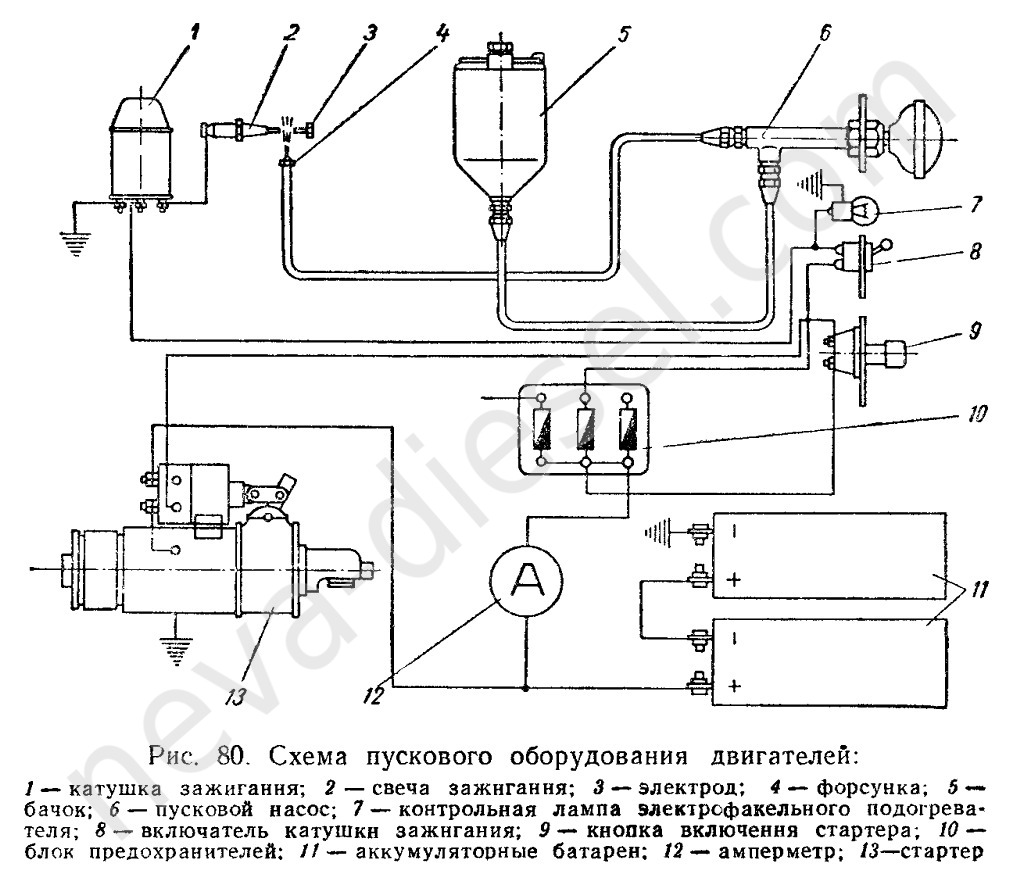

В условиях очень низких температур для облегчения пуска двигателя нередко применяют эфиросодержащие жидкости, впрыскиваемые в небольшом количестве во впускной тракт системы питания.

В холодное время года наиболее удобным и надежным средством облегчения пуска двигателей являются предпусковые подогреватели.

***

Автомобильные стартеры


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Как устроена система запуска двигателя

Система запуска двигателя предназначена для включения ДВС автомобиля и его последующей самостоятельной работы. Без внешнего вмешательства мотор машины запустить невозможно, поэтому необходимо прикладывать внешние усилия, чтобы повернуть коленчатый вал. Для этого используется специальное устройство – стартер.

Что такое система запуска двигателя

Система запуска обеспечивает включение автомобильного двигателя в работу благодаря преобразованию электрической энергии от штатного аккумулятора в поступательные механические движения. В результате чего появляется необходимое сжатие горючего в цилиндрах и его воспламенение. После этого частота вращения коленчатого вала достигают требуемых оборотов, а затем автоматически отключается пусковой механизм.

Подобный принцип работы касается исключительно бензиновых и дизельных моторов, поскольку у электромобилей предусмотрен другой механизм запуска.

Изначально для включения двигателя внутреннего сгорания использовалась ручная рукоятка. Водитель должен был самостоятельно вставить ее в специальное отверстие, раскрутить коленчатый вал, после чего машина приходила в рабочее состояние. С появлением электрических решений, ручные стартеры постепенно вышли из оборота. Их надежность и комфорт использования значительно облегчили жизнь автомобилистов. Современные пусковые системы используют механические и электрические устройства для запуска ДВС. В каждом автомобиле устанавливают аккумулятор, который подает нужное значение напряжения и тока на стартер для прокрутки коленвала, что обеспечивают нужную частоту вращения.

Предназначение элементов конструкции

Система запуска машинного двигателя состоит из электрического оборудования и механических элементов, которые приводят в действие мотор. Основные составляющие и их функции:

  1. Стартер предназначен для создания крутящего момента коленчатого вала. Другими словами, устройство преобразовывает электрический ток в механическую энергию и служит для непосредственного запуска ДСП. Конструкция стартера состоит из стандартного корпуса, ротора (якоря), щеток и щеткодержателя, электромотора и тягового реле. При подаче электропитания после поворота ключа зажигания приводится в действие приводной механизм и начинается движение вала.
  2. Привод предназначен для передачи механической энергии от стартера на коленчатый вал. На валу якоря электродвигателя устанавливают шестерню привода, которая обеспечивает зацепление с зубчатым ободом маховика. При включении зажигания начинается движение привода и передача энергии на вал, а когда двигатель запущен — привод работает вхолостую до полной остановки.
  3. Замок зажигания необходим для подачи рабочего тока с аккумуляторной батареи на тяговое реле стартера и включения пусковой системы. После поворота ключа начинается процесс прокрутки стартера и запуска ДВС.

Конструкция системы включения мотора одинаковая для дизельных и бензиновых ДВС. В некоторых случаях для авто на дизеле используют механизм предварительного подогрева с помощью свечей накаливания. Они разогревают воздух выпускного коллектора перед включением зажигания.

Устройство и принцип работы системы

Работает система достаточно просто и не требует от водителя никакого вмешательства, если оборудование находится в исправном состоянии. Рассмотрим пошаговый процесс работы механизма запуска:

  1. Водитель поворачивает ключ, вставленный в замок зажигания, после чего электрический пусковой ток поступает на клеммы реле стартера.
  2. Электропитание подается на обмотки реле, создает электромагнитную индукцию и притягивает якорь. Поскольку он конструктивно связан с механизмом привода, происходит сцепление ведущей шестерни и венца маховика.
  3. Тяговое реле переключает контакты и замыкает электрическую цепь питания обмоток двигателя. Это приводит в работу вращающийся статор, который передает механическую энергию на коленчатый вал и запускает двигатель.
  4. После включения ДВС и увеличения оборотов срабатывает обгонная муфта. Она предназначена для выключения пускового механизма. Затем возвратная пружина обеспечивает изменение положения якоря, что приводит привод в начальное состояние.

Некоторые автомобили оснащаются системой штатной блокировки стартера, что позволяет увеличить безопасность эксплуатации транспорта. Для его включения необходимо выбрать нейтральную передачу или выжать педаль сцепления.

Ток запуска двигателя

При выборе аккумулятора водители обращают внимание на значение пускового тока АКБ, хотя более правильный подход подразумевает выбор батареи, исходя из потребления стартера. Для запуска двигателя нужно привести в действие электрический мотор постоянного тока, который работает от небольших значений напряжения, при этом показатель тока достигает десятков и сотен Ампер.

.

В идеальных условиях внутреннее сопротивление АКБ составляет от 2 до 9 мОм, при этом дополнительные падения напряжения будут наблюдаться на электрических проводах, клеммах, а также стартере. В зависимости от типа двигателя, показатель сопротивления может колебаться в пределах 6-30 мОм, что необходимо учитывать при выборе аккумулятора.

Обязательным условием для нормальной работы системы запуска является увеличенное сопротивление стартера и силовых электропроводов в 1,5-2 раза по сравнению с показателем батареи. При таких параметрах напряжение не упадет ниже 9В, а значит датчики и электроника будет работать исправно.

В момент включения стартера идет скачок потребления тока, который может достигать 300-400 А и больше в зависимости от мощности и объема двигателя. Состояние сохраняется в течение нескольких миллисекунд, после чего происходит плавное снижение показателя и выравнивание напряжения. Если не брать во внимание начальный момент, среднее значение пускового тока составляет от 100 до 150 Ампер при напряжении в 10-11 Вольт.

Особенности пуска двигателя зимой

Отдельного внимания заслуживает включение автомобильного мотора в зимнее время. Техника под капотом охлаждается под действием низких температур, что приводит к ухудшению эксплуатационных характеристик ДВС и сложностям с его запуском. Для включения необходимо использовать ряд рекомендаций:

  1. Заводить двигатель рекомендуют только при плюсовых температурах. К примеру, можно предварительно согреть пространство под капотом с помощью бытовых обогревателей, если машина хранится в гараже. Также рекомендуют парковать авто в теплых местах, что уменьшает время промерзания мотора. Для полного остывания масла после езды потребуется несколько часов на морозе, поскольку оно разогревается до температуры 90 градусов.
  2. При повороте ключа (стартера) необходимо выжимать педаль сцепления двигателя. Это позволяет отключить коробку передач, которая увеличивает значение пускового тока вдвое, поскольку происходит проворачивание всех ее шестерней. В моторе масло менее вязкое, что обеспечивает небольшие показатели сопротивления при повороте зажигания.
  3. Выключить все приборы до запуска двигателя. Лишнее оборудование будет увеличивать размер пускового тока. Чем больше вспомогательных устройств включено, тем выше требуемая мощность для включения ДВС. Необходимо отключить освещение салона габаритные огни, магнитолу и другую технику.

https://youtu.be/sDkrcpprawI

Если вышеописанные рекомендации не помогают, проблема заключается в автомобильном аккумуляторе. В таком случае необходимо прикурить батарею от другой машины или использовать специальный бустер.

Система запуска автомобильного двигателя значительно улучшилась с момента ее создания. Если первоначально требовалось руками стартовать мотор, то сейчас достаточно повернуть ключ зажигания, а машина придет в рабочее состояние. Единственная проблема, которую необходимо решить конструкторам, это защита АКБ и стартера от холодных температур.

Больше информации об устройстве автомобиля читайте на сайте: https://techautoport.ru/

Устройство автомобиля: система пуска двигателя

Система пуска двигателя

    Система пуска двигателя состоит из следующих механизмов (рисунок 20.1):
  • стартер с тяговым реле и механизмом привода,
  • реле включения стартера,
  • замок зажигания.

Стартер — мощный электрический двигатель постоянного тока. Именно с его помощью происходит запуск двигателя, путем поворота ключа в замке зажигания. Когда водитель повернул ключ, ток через реле пошел от аккумуляторной батареи на обмотки стартера, что заставляет работать двигатель. Рис. 20.1. Схема системы пуска двигателя а) стартер выключен 1 — корпус стартера; 2 — вал якоря стартера; 3 — шестерня привода с муфтой свободного хода; 4 — рычаг привода шестерни; 5 — обмотки тягового реле; 6 — якорь тягового реле; 7 — контактная пластина; 8 — контактные болты; 9 — обмотки стартера; 10 — якорь стартера; 11 — коленчатый вал двигателя; 12 — зубчатый венец маховика Рис. 20.1. Схема системы пуска двигателя б) стартер включен Рис. 20.1. Схема системы пуска двигателя в) схема электрической цепи стартера 1 — аккумуляторная батарея; 2 — предохранитель; 3 — замок зажигания; 4 — реле стартера

Стартер совершает работу в три этапа:

1. С помощью механизма привода стартера шестерня на валу якоря вступает в зацепление с зубчатым венцом маховика.

2. Вал и шестерня начинают вместе вращаться. Шестерня проворачивает коленчатый вал двигателя через маховик. Происходит запуск двигателя.

3. Как только двигатель начал работать, механизм привода выводит шестерню из зацепления с зубчатым венцом маховика.

Все эти этапы повторяются каждый раз при повороте ключа в замке зажигания.


По результатам теста, только 29.76% успешно сдали экзамен. Остальные 70.24% продолжают ездить по дорогам Ташкента, подвергая опасности Вас и Ваших детей.
Безопасность на дорогах зависит от каждого из нас. Проверь свои знания. Пройди тестирование.

Система пуска автомобиля — устройство и работа стартера

Пока не было стартеров, существовала ежедневная тренировка водителя с использованием специального ключа для вращения коленчатого вала. Чтобы запустить двигатель, нужно было изрядно попотеть. Появление стартера позволило водителю расслабиться и забыть о ключе для ручного пуска двигателя.

Стартер представляет собой электродвигатель постоянного тока, мощный настолько, чтобы провернуть коленчатый вал двигателя с достаточной для его пуска частотой.

Устройство стартера показано на рисунке 10.10.


Рисунок 10.10 Устройство стартера.

После того, как вы вставили ключ в замок зажигания и провернули его, заработало втягивающее реле, сердечник переместился внутрь обмотки и, увлекая за собой рычаг, сместил шестерню стартера вместе с обгонной муфтой до зацепления с зубчатым венцом маховика. Продолжая проворачивать ключ зажигания в замке, сердечник втягивающего реле будет далее перемещаться, пока не будет соединения контактов. Как только контакты соединятся, через них потечет электрический ток от аккумуляторной батареи к щеткам и контактному кольцу, якорь стартера начнет вращаться, передавая свое вращение через шестерню на маховик и коленвал соответственно. После того, как двигатель заведется, вы бросите ключ и он вернется из нефиксированного положения пуска в положение зажигания. В этот момент отключится питание от обмотки втягивающего реле и сердечник под воздействием возвратной пружины вернется в исходное положение. Также в исходное положение вернется и шестерня стартера.

Примечание
Обгонная муфта – это храповый механизм, благодаря которому тяга передается при вращении только в одну сторону. Обгонная муфта — это защита стартера от забывчивости и неопытности водителя. Дело в том, что при начале работы, двигатель набирает обороты холостого хода, которые могут достигать 800 – 1000 об/мин. Если забыть выключить стартер, после начала работы двигателя, все те же 800 об/мин через маховик начнут передаваться обратно на стартер, что приведет к его неминуемому повреждению. Обгонная муфта исключит такие плачевные последствия.

Cистема запуска двигателя. Стартер



Система запуска двигателя предназначена для создания первичного крутящего момента коленвала двигателя с оборотами, необходимыми для образования нужной степени сжатия, для воспламенения горючей смеси. Управление системой запуска может быть ручным, автоматическим и дистанционным.



Система пуска двигателя состоит из основных функциональных устройств:

  1. Аккумуляторная батарея
  2. Стартер
  3. Механизмы управления запуска (замок зажигания, блок управления автоматическим пуском, система дистанционного управления)
  4. Соединительные провода большого сечения (многопроволочные медные).

Предъявляемые требования к системе запуска:

  • надежность работы стартера (отсутствие поломок в 45-50 тыс. км. пробега)
  • возможность уверенного  запуска в условиях пониженных температур
  • способность системы к многоразовым пускам в течение короткого времени.



Устройство стартера автомобиля

Основным узлом системы запуска двигателя является стартер. Представляет собой электродвигатель постоянного тока напряжением 12 вольт и, развивающий на холостом ходу примерно 5000 об\мин.

Стартер состоит из пяти основных элементов:

  1. Корпус стартера выполнен из стали, имеет форму цилиндра. На внутреннюю стенку корпуса крепятся обмотки возбуждения (обычно четыре) совместно с сердечниками (полюсами). Крепеж происходит винтовым соединением. Винт закручивается в сердечник, который прижимает обмотку к стенке. Корпус имеет резьбовые технологические отверстия для крепления передней части, в которой происходит движение обгонной муфты.
  2. Якорь стартера представляет собой ось из легированной стали, на которую запрессован сердечник якоря и коллекторные пластины. Сердечник имеет пазы для укладки обмоток якоря. Концы обмоток надежно крепятся к коллекторным пластинам. Коллекторные пластины расположены по кругу и жестко установлены на диэлектрической основе. Диаметр сердечника напрямую связан с внутренним диаметром корпуса (совместно с обмотками). Якорь крепится в передней крышке стартера и в задней крышке при помощи втулок, изготовленных из латуни, реже из меди. Втулки одновременно являются и подшипниками.
  3. Втягивающее реле или тяговое реле устанавливается на корпус стартера. В корпусе тягового реле, в задней части находятся силовые контакты – «пятаки», и подвижный контакт-перемычка, выполненные из мягких металлов. «Пятаки» представляют собой обыкновенные болты, запрессованные в эбонитовую крышку тягового реле. При помощи гаек к ним крепятся силовые провода от аккумулятора и от плюсовых щеток стартера. Сердечник тягового реле соединяется, через подвижное «коромысло» с обгонной муфтой, в простонародье именуемой бендиксом.
  4. Обгонная муфта (бендикс) крепится подвижно на вал якоря и представляет собой роликовый механизм, который связан с шестерней зацепления с венцом маховика. Конструкция собрана так, что при подаче крутящего момента на бендикс в одну сторону, ролики, находящиеся в сепараторе выходят из пазов сепаратора и жестко фиксируют шестерню к наружной обойме.  При вращении в противоположную сторону ролики западают в сепаратор, и шестерня вращается независимо от наружной обоймы.
  5. Щеткодержатель элемент стартера, через который подается рабочее напряжение на медно-графитные щетки, а затем передается на коллекторные пластины якоря. Выполнен щеткодержатель в виде диэлектрической обоймы с металлическими вставками, внутри которых находятся щетки. Контакты щеток (мягкий многожильный провод) при помощи точечной сварки привариваются к полюсным пластинам. Полюсными пластинами обычно являются «хвосты» обмоток возбуждения.



Принцип работы пусковой системы и стартера

Этапы работы стартера следующие: стыковка с зубчатым венцом маховика, пуск стартера, расстыковка стартера.

На деле это выглядит следующим образом: при включении замка зажигания и повороте ключа в положение «запуск», по цепи «+» АКБ — замок зажигания — обмотка тягового реле — «+» выхода стартера — плюсовая щетка — обмотка якоря — минусовая щетка, срабатывает тяговое реле. Под действием сердечника реле подвижный контакт замыкает силовые пятаки, через которые подается ток от АКБ на плюсовой провод стартера. Плюс стартера соединен с плюсовой полюсной пластиной и плюсовыми щётками. Минус по умолчанию подключен постоянно.

После подачи тока вокруг обмоток якоря и обмоток возбуждения возникают магнитные потоки, которые направлены в одну сторону а, как известно, одинаковые полюса магнита отталкиваются друг от друга, так возникает круговое движение якоря.

В момент срабатывания втягивающего реле, «коромысло» приходит в движение вместе сердечником реле и выталкивает бендикс на шлицах якоря, в сторону венца маховика. Якорь в этот момент начинает вращаться и приводит в действие маховик. Если двигатель автомобиля завелся, а ключ зажигания еще не отпущен, наступает момент, когда обороты двигателя превышают обороты стартера, в этом случае срабатывает обгонный механизм бендикса.

Для дизельных двигателей или двигателей большой мощности, применяется другой механизм подачи вращения на бендикс. Применяется редуктор, встроенный в корпус стартера. Редуктор представляет собой механизм привода трансмиссии, т.е. по внутренней зубчатой обойме вращаются три сателлита, которые и приводят в действие вал, на котором подвижно находится бендикс. Достоинство таких стартеров в малых габаритах и большой мощности.



РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:



Система электрического пуска двигателя внутреннего сгорания: устройство и принцип работы

Система запуска двигателя автомобиля осуществляет первичное вращение коленчатого вала ДВС, в результате чего происходит воспламенение топливно-воздушной смеси в цилиндрах и силовой агрегат начинает работать самостоятельно.

Главной задачей системы пуска становится проворачивание коленвала, что позволяет поршню выполнить необходимое для воспламенения заряда сжатие смеси в цилиндрах. Затем горючее воспламеняется (от внешнего источника в бензиновых двигателях, от сильного сжатия и нагрева в дизельных).

Далее коленчатый вал начинает вращаться самостоятельно, то есть  двигатель запускается, обороты коленвала увеличиваются, вращение вала становится возможным благодаря преобразованию тепловой энергии сгорания топлива в механическую работу. Как только обороты коленвала достигают определенной частоты, происходит автоматическое отключение системы запуска.

В этой статье мы рассмотрим, как работает электрическая система пуска двигателя, из каких какие основных элементов она состоит, а также поговорим о том, какие еще бывают системы запуска ДВС, кроме электрических решений.

Содержание статьи

Система пуска двигателя: конструктивные особенности и принцип действия электрического запуска ДВС

Начнем с того, что на раннем этапе двигатели автомобиля запускались вручную. Для этого использовалась особая заводная рукоятка, которая вставлялась в специальное отверстие, после чего водитель самостоятельно проворачивал коленчатый вал.

В дальнейшем появилась система электрического пуска, которая в самом начале была не совсем надежной. По этой причине на многих моделях электрический пуск комбинировали с возможностью ручного запуска, что давало возможность запустить двигатель в случае возникновения проблем с электрозапуском. Затем от такой схемы полностью отказались, так как общая надежность электрических систем значительно возросла.

Итак, система запуска (часто называется стартерная система пуска двигателя) состоит из механических и электрических узлов и агрегатов. Как уже было сказано, главной задачей является проворачивание двигателя для запуска.

Основными элементами в схеме электрического пуска двигателя выступают:

  • стартерная цепь;
  • стартер;
  • аккумулятор;

В двух словах, стартерная цепь фактически является электроцепью, по которой электрический ток подается от АКБ к стартеру. В такую цепь входит провод, который соединяет аккумулятор и стартер, «масса» на кузов автомобиля, а также различные клеммы и соединения, по которым идет пусковой ток.

Что касается аккумулятора, основной задачей является обеспечение необходимого напряжения для работы стартера. Важно, чтобы АКБ имела нужную емкость и уровень заряда не ниже 70%, что позволяет стартеру прокручивать коленвал ДВС с необходимой для запуска частотой.

Стартер представляет собой электромотор. На валу стартера установлена шестерня, которая после подачи напряжения на стартер входит в зацепление с зубчатым венцом на маховике двигателя. Так реализована передача крутящего момента от стартера на коленвал двигателя.

Еще отметим, что стартер потребляет большой пусковой ток. При этом для включения и выключения стартера используется слаботочный переключатель, более известный как  замок зажигания. Данный элемент осуществляет управление специальным реле, а также блокировочными выключателями стартера (при наличии).

Вернемся к общему устройству элементов системы. Как уже говорилось, стартер с тяговым реле представляет собой электродвигатель постоянного тока. Стартер состоит из статора, который является корпусом, ротора (якорь), а также щеток со щеткодержателем, тягового реле и механизма привода.

Тяговое реле обеспечивает питание обмоток стартера, а также позволяет работать механизму привода. Указанное тяговое реле включает в себя обмотку, якорь, контактную пластину. Электрический ток подается на тяговое реле через специальные контактные болты.

Механизм привода нужен для передачи крутящего момента от стартера на коленвал. Основными элементами конструкции является рычаг привода или вилка, которая имеет поводковую муфту,  демпферная пружина, а также обгонная муфта и ведущая шестерня. Указанная шестерня входит в зацепление с зубчатым венцом маховика, который установлен на коленвалу. Замок зажигания после поворота ключа в положение «старт» отвечает за подачу постоянного тока от АКБ на тяговое реле стартера.

Принцип работы системы электрического запуска ДВС

Система  электрического запуска стоит на различных типах двигателей (двухтактные и четырехтактные, бензиновые, дизельные, роторно-поршневые, газовые и т.д.)

Общий принцип работы заключается в следующем:

После того, как водитель поворачивает ключ в замке зажигания, электрический ток от АКБ подается на контакты тягового реле (на втягивающее стартера). В то время, когда ток начинает проходить по обмоткам тягового реле, осуществляется втягивание якоря. Указанный якорь перемещает рычаг механизма привода, в результате осуществляется зацепление ведущей шестерни и зубчатого венца маховика.

Параллельно якорь замыкает контакты реле, благодаря чему реализуется питание электрическим током обмоток статора и якоря. Это позволяет стартеру вращаться, передавая крутящий момент на коленчатый вал.

После запуска двигателя обороты коленвала увеличиваются. В этот момент срабатывает обгонная муфта, отсоединяющая стартер от двигателя, при этом стартер еще продолжает свое вращение. Затем при помощи возвратной пружины тягового реле происходит обратное перемещение якоря. Это позволяет вернуть механизм привода в обратное положение.

Кстати, если говорить о различных штатных блокировках стартера при запуске двигателя, такие решения встречаются, однако не на всех моделях авто. Основной задачей является повышение комфорта эксплуатации и безопасности. Если просто, стартер не будет работать, пока водитель не выжмет сцепление или не включит нейтральную передачу перед запуском двигателя.

Наличие  такой блокировки позволяет избежать рывков и случайного перемещения ТС, что часто случается,  когда водитель начинает заводить двигатель от стартера с включенной передачей.

Система воздушного пуска двигателя

Система воздушного пуска является еще одним решением, которое позволяет прокручивать коленчатый вал ДВС.  Для запуска мотора используется сжатый воздух. При этом такое пневматическое оборудование, как правило, на автомобилях и другой технике не используется, однако пусковые системы данного типа можно встретить на стационарных двигателях внутреннего сгорания.

Если говорить о конструкции, устройство системы воздушного пуска двигателя предполагает наличие следующих элементов:

  • воздушный баллон;
  • электроклапаны;
  • маслоотстойник;
  • обратный клапан;
  • воздухораспределитель;
  • пусковые клапаны;
  • трубопроводы;

Принцип работы системы воздушного запуска ДВС основан на том, что сжатый в воздушном баллоне воздух под давлением подается в коробку-распределитель, далее проходит через фильтры в редуктор и поступает к электропневмоклапану.

Далее необходимо нажать кнопку «пуск», после чего клапан открывается, затем воздух из воздухораспределителя проходит через пусковые клапаны и попадает в цилиндры двигателя, создавая давление и раскручивая коленвал. Когда обороты достигают нужной частоты, двигатель запускается.

Добавим, что такие силовые установки дополнительно оснащены электрической системой пуска от стартера, что позволяет завести агрегат в том случае, если с воздушным пуском, который является основным способом, имеются какие-либо проблемы или произошла поломка.

Советы и рекомендации

Необходимо учитывать, что  электрическая система пуска двигателей обычно предполагает то, что мощность АКБ и стартера будут практически одинаковыми. Это значит, что напряжение аккумулятора в значительной степени меняется с учетом того тока, который потребляет стартер.

Простыми словами, на эффективность и легкость запуска ДВС сильно влияет общее состояние АКБ, температура аккумулятора, уровень заряда, а также исправность стартера и стартерной цепи. Диагностировать некоторые проблемы на раннем этапе позволяют такие признаки, как явное затухание габаритов и подсветки панели приборов в момент пуска двигателя.

Как известно, яркость ламп зависит от напряжения в бортовой сети. При этом нормально работающая система пуска не должна сильно «просаживать» напряжение. Отметим, что в норме допускается снижение яркости приборной панели и, в ряде случаев, перезапуск магнитолы, однако яркость не должна сильно понижаться.

Еще отметим, что в случае проблем с запуском, которые связаны со стартером, некоторые водители привыкли стучать по данному устройству. Дело в том, что такие постукивания на старых моделях стартеров (например, на «классике» ВАЗ) в некоторых случаях позволяли сместить щетки стартера, ротора и т.д. В результате удавалось на короткое время восстановить работоспособность устройства.

При этом важно понимать, что современные стартеры в своем устройстве имеют постоянные магниты. Указанный магниты весьма хрупкие, то есть после удара по стартеру происходит их раскалывание.

В конечном итоге цельный магнит разрушается. Более того, такие магниты на некоторых моделях стартеров могут быть просто приклеены к корпусу.  Соответственно, если ударять по корпусу сильно, отколовшиеся части магнита попадают на ротор или в область установки подшипников, полностью выводя стартер из строя.

Читайте также

принцип работы стартера и устранение неисправностей

Неотъемлемой частью всей электросистемы автомобиля является система зажигания. Данная система служит для воспламенения рабочей смеси. Мощность двигателя и вдобавок уровень содержания в отработанных газах вредных веществ, непосредственно зависит от правильной работы системы зажигания. Срок эксплуатации автомобиля значительно увеличится, если провести ремонт или замену стартера вовремя, в следствии чего система зажигания будет исправно работать.

Стартер – принцип работы.

Необходим он для приведения в действие коленчатого вала, поршневой группы двигателя, маховика. Поворачивая ключ в зажигании, посредством реле ток поступает от аккумуляторной батареи на обмотки стартера, тем самым происходит запуск двигателя. Существуют стартеры для легковых и грузовых автомобилей,  для водной техники, для спецтехники и т. д. По структуре они делятся на редукторные и безредукторные, со статором в виде постоянных магнитов и т. п.  Редукторные стартеры, в свою очередь, также могут классифицироваться по типу редуктора. Более популярными являются стартеры редукторного типа с постоянными магнитами.

Существуют три этапа работы стартера:
1. С помощью привода стартера шестерня на валу якоря сцепляется с зубчатым венцом маховика.
2. Совместно с шестерней начинается вращение вала якоря стартера. Благодаря шестерне проворачивается коленчатый вал двигателя через маховик, тем самым происходит запуск двигателя.
3. Сразу после того, как двигатель начинает работать, шестерня стартера выходит из сцепления.

Существует огромное количество вариантов, как добиться зажигания.  Самым старым способом является  самостоятельное раскручивание маховика. Также можно выполнить запуск с помощью сжатого воздуха. Самым же популярным способом в настоящее время является запуск с помощью электростартера, который начинает свою работу благодаря аккумуляторной батареи.

Основные причины неисправности стартера:

1. За счет неграмотной установки ломается маска стартера;
2. В результате изношенности венца маховика при неверной настройке ТНВД, пытаясь при рабочем двигателе включить стартер, может выйти из строя бендикс;
3. Результатом неисправного замка зажигания или из-за перегрева является «посинение» арматуры якоря, коллектора, оплавка пластмассовых элементов планетарного редуктора;
4. За счет износа щеток или применения для запуска не аккумуляторной батареи, а иных мощных пусковых устройств, может выгореть якорь.

Со временем стартер может выйти из строя у любой машины. Сначала он начинает пробуксовывать и авто заводится далеко не с первого раза, после чего может и вовсе прийти в негодность. В таком случае у автовладельца возникает вопрос: приобрести новый или заняться ремонтом старого? Конечно же, сначала любой автомобилист попытается завести авто без стартера, то есть, машину просто толкают, а водитель, включив вторую передачу, выжимает сцепление, а затем плавно его отпускает. Благодаря этим действиям отечественная машина заведется и на ней можно будет доехать до магазина автозапчастей или автосервиса.

Продолжение — генератор и его основные неисправности.

  • < Назад
  • Вперёд >

: как работает пусковая система, детали и функции с изображениями | The Ultimate Guide

Есть много типов автомобильных аккумуляторов, но наиболее распространенным из них является свинцово-кислотный аккумулятор.

Он назван свинцово-кислотным аккумулятором, потому что он содержит свинцовые (P b ) пластины внутри аккумулятора, погруженные в серную кислоту (H 2 SO 4 ).

Жидкость внутри батареи называется электролитом, который представляет собой смесь серной кислоты (H 2 SO 4 ) и воды (H 2 O).

Действительно, полностью заряженная свинцово-кислотная батарея состоит из 40 процентов серной кислоты и 60 процентов воды.

Свинцовая пластина и электролит создают химическую реакцию, которая высвобождает энергию и дает нам электрическое напряжение и ток.

Здесь вы должны помнить один важный момент: автомобильный аккумулятор не накапливает электрический ток напрямую.

Он хранит энергию в химической форме и при необходимости преобразует эту химическую энергию в электрическую энергию (электрический ток).

Никакие батареи в мире не могут накапливать электрический ток напрямую, все батареи хранят электрический ток в другой форме, кроме электрической энергии.

Свинцово-кислотная аккумуляторная батарея.

Но это не перезаряжаемый аккумулятор глубокого разряда, что означает, что аккумулятор не должен разряжаться более чем на 70 процентов, что вредит здоровью аккумулятора и может сократить срок его службы.

Следует отметить, что при подаче электрического тока на аккумулятор происходит обратная химическая реакция, и мы называем это перезарядкой аккумулятора.

Помните, что во время зарядки аккумулятора выделяется водород, который очень уязвим для искр и пламени, поэтому будьте осторожны при зарядке аккумулятора.

Кроме того, аккумулятор измеряется в амперах холодного пуска (CCA), чтобы определить способность аккумулятора запускать двигатель при низкой температуре.

Это связано с тем, что в холодном климате химическая реакция в батарее замедляется, что снижает ее мощность и сводит к минимуму возможность выработки максимального тока.

Вот почему хорошей батареей считается батарея, которая проворачивает двигатель на 30 секунд при температуре 0 F, сохраняя при этом напряжение равным или выше 1. 20 вольт на элемент или 7,2 вольт на всю батарею.

Как заводится ваша машина?

Чтобы ваш автомобиль работал нормально, вам будет полезно знать, как работают различные компоненты вашего автомобиля. Поначалу система запуска вашего автомобиля может показаться запутанной, но любой водитель может узнать, как она работает и почему так важно поддерживать ее в рабочем состоянии.

Как заводится ваша машина

Сегодня в большинстве автомобилей используется электрический пусковой двигатель. Эта система состоит из пяти основных частей:

  • Аккумулятор
  • Замок зажигания
  • Реле стартера
  • Аккумуляторные кабели
  • Стартер

Когда все эти части работают вместе, ваш автомобиль заводится.

Аккумулятор

Аккумулятор вашего автомобиля обеспечивает электрический ток, необходимый для запуска вашего автомобиля, а также обеспечивает дополнительную электроэнергию, когда это необходимо. Когда вы вставляете ключ в замок зажигания и заводите машину, ток начинает течь.

Выключатель зажигания

Этот компонент позволяет электричеству течь туда, где это необходимо. Система имеет пять положений переключателя. Начальное положение — это то, которое подает электричество на зажигание, посылая электрический ток на реле стартера.

Реле стартера

Реле стартера принимает небольшой электрический ток, посылаемый замком зажигания, и преобразует его в больший ток, необходимый для запуска двигателя. Он настроен таким образом, потому что, хотя автомобили нуждаются в большом электрическом токе для запуска, переключатели зажигания и провода должны быть увеличены вдвое, чтобы выдерживать такой большой ток.

Аккумуляторные кабели

Кабели аккумуляторной батареи многожильные, большие провода. Они переносят этот больший электрический ток в стартер.

Стартер

Ваш стартер имеет две шестерни. Когда электрический ток достигает двигателя, они сцепляются вместе, когда двигатель раскручивает двигатель. Когда топливо и искра попадают в цилиндры, они воспламеняются, и двигатель запускается. Когда двигатель начинает вращаться быстрее стартера, устройство, называемое приводом Bendix, разделяет стартер и двигатель, и стартер отключается.

Как обслуживать эту систему

Хотя вы не часто думаете о своей стартовой системе, она все же требует некоторого обслуживания.Аккумулятор вашего автомобиля необходимо время от времени чистить и проверять. Конденсация электролита и коррозия образуются естественным образом, и их необходимо удалить. Ваши провода и электрические кабели следует проверить на предмет обрывов или износа. Также важно проверить ремень генератора на наличие трещин или износа. Ваш технический специалист может лучше всего проинформировать вас о состоянии вашей пусковой системы.

Как вы думаете, ваша стартовая система может нуждаться в настройке? Позвоните или остановитесь в одном из наших офисов Sun Auto Service и спросите нас о своем автомобиле сегодня.

Technical World: СИСТЕМА ЗАПУСКА: КОМПОНЕНТЫ И ПРИНЦИПЫ РАБОТЫ

СИСТЕМА ЗАПУСКА: КОМПОНЕНТЫ И ПРИНЦИПЫ РАБОТЫ

Двигатель не может «запускать» вращательное движение сам по себе. Ему нужен электродвигатель, чтобы разогнать его до минимальных оборотов в минуту, чтобы двигатель мог работать на своей собственной мощности. Стартер — самая большая нагрузка на электрическую систему автомобиля. Мы не можем просто пропустить весь этот ток через выключатель зажигания, в большинстве систем реле используется для активации соленоида стартера, а сам соленоид стартера действует как другое реле для включения стартера (объяснено позже).До появления электростартера автовладельцам нужно было провернуть двигатель самостоятельно! Это не было идеальным местом для быстрого отдыха.

Стартер — это электродвигатель, который вращает ваш двигатель, чтобы система искры и впрыска топлива могла начать работу двигателя самостоятельно. Обычно стартер представляет собой большой электродвигатель и обмотку статора, установленную на дне (обычно с одной стороны) картера трансмиссии транспортного средства, где он соединяется с самим двигателем. У стартера есть шестерни, которые входят в зацепление с большой шестерней маховика на задней стороне двигателя, которая вращает центральный коленчатый вал. Поскольку необходимо преодолеть большой физический вес и трение, стартерные двигатели, как правило, являются мощными, высокоскоростными двигателями и используют катушку зажигания для увеличения мощности перед включением.

КОМПОНЕНТЫ СИСТЕМЫ ЗАПУСКА

1. Аккумулятор

Автомобильный аккумулятор, также известный как свинцово-кислотная аккумуляторная батарея, представляет собой электрохимическое устройство, вырабатывающее напряжение и подающее ток.В автомобильном аккумуляторе мы можем обратить электрохимическое действие вспять, тем самым перезарядив аккумулятор, что обеспечит нам долгие годы службы. Батарея предназначена для подачи тока на стартер, подачи тока в систему зажигания при проворачивании коленчатого вала, для подачи дополнительного тока, когда потребность в нем выше, чем может обеспечить генератор, и для работы в качестве электрического резервуара.

2. Выключатель зажигания

Выключатель зажигания позволяет водителю распределять электрический ток туда, где это необходимо.Обычно используются 5 положений переключателя с ключом:

1. Блокировка — все цепи разомкнуты (ток не подается), а рулевое колесо находится в положении блокировки. В некоторых автомобилях рычаг трансмиссии не может быть перемещен в это положение. Если рулевое колесо оказывает давление на запорный механизм, ключ может быть трудно повернуть. Если вы действительно испытываете такое состояние, попробуйте повернуть рулевое колесо, чтобы уменьшить давление при повороте ключа.

2. Выкл. — Все цепи разомкнуты, но рулевое колесо можно повернуть, а ключ не вытащить.

3. Работа — Все цепи, кроме цепи стартера, замкнуты (ток может проходить). Ток подается на все цепи, кроме цепи стартера.

4. Пуск — Питание подается только на цепь зажигания и стартер. Поэтому в исходном положении радио перестает играть. В этом положении переключатель зажигания подпружинен, поэтому стартер не включается при работающем двигателе. Это положение используется на мгновение, просто чтобы активировать стартер.

5.Вспомогательное оборудование — Питание подается на все цепи, кроме цепи зажигания и стартера. Это позволяет включать радио, работать с электрическими стеклоподъемниками и т. Д. При неработающем двигателе.

Большинство выключателей зажигания установлены на рулевой колонке. Некоторые переключатели на самом деле представляют собой две отдельные части;

* Замок, в который вы вставляете ключ. Этот компонент также содержит механизм блокировки рулевого колеса и переключателя передач.

* Переключатель, который содержит фактические электрические цепи.Обычно он устанавливается на верхней части рулевой колонки сразу за приборной панелью и соединяется с замком рычажным механизмом или тягой.

3. Защитный выключатель нейтрального положения

Этот выключатель размыкает (отключает ток) цепь стартера, когда коробка передач находится на любой передаче, кроме нейтральной или парковочной на автоматических коробках передач. Этот переключатель обычно подключается к рычагу трансмиссии или непосредственно на трансмиссии. В большинстве автомобилей этот же переключатель используется для подачи тока на фары заднего хода при включении заднего хода.Автомобили со стандартной трансмиссией подключают этот переключатель к педали сцепления, чтобы стартер не включился, пока педаль сцепления не будет нажата. Если вы обнаружите, что вам нужно переместить переключатель передач из положения парковки или нейтрали, чтобы автомобиль завелся, это обычно означает, что этот переключатель требует регулировки. Если в вашем автомобиле есть автоматический выключатель стояночного тормоза, аварийный выключатель нейтрального положения также будет управлять этой функцией.

4. Реле стартера

Реле — это устройство, которое позволяет небольшим количеством электрического тока управлять большим током.Автомобильный стартер использует большой ток (250+ ампер) для запуска двигателя. Если бы мы пропустили столько тока через выключатель зажигания, нам бы потребовался не только очень большой выключатель, но и все провода должны были бы быть размером с кабели аккумулятора (что не очень практично). Между аккумулятором и стартером последовательно установлено реле стартера. В некоторых автомобилях используется соленоид стартера для достижения той же цели, позволяя небольшому количеству тока от замка зажигания управлять сильным током, протекающим от батареи к стартеру.Соленоид стартера в некоторых случаях также механически соединяет шестерню стартера с двигателем.

5. Кабели аккумуляторной батареи

Аккумуляторные кабели имеют большой диаметр, это многожильный провод, по которому проходит большой ток (250+ ампер), необходимый для работы стартера. Некоторые имеют меньший провод, припаянный к клемме, который используется либо для управления меньшим устройством, либо для обеспечения дополнительного заземления. Когда меньший кабель горит, это указывает на высокое сопротивление в тяжелом кабеле. Необходимо следить за тем, чтобы концы (клеммы) кабеля аккумуляторной батареи были чистыми и плотно затянутыми.Кабели аккумулятора можно заменить на несколько большего размера, но не меньшего размера.

6. Стартер

Стартер представляет собой мощный электродвигатель с маленькой шестерней (шестерней) на конце. При активации шестерня зацепилась с более крупной шестерней (кольцом), которая прикреплена к двигателю. Затем стартер раскручивает двигатель так, чтобы поршень мог всасывать топливно-воздушную смесь, которая затем воспламеняется для запуска двигателя. Когда двигатель начинает вращаться быстрее стартера, устройство, называемое обгонной муфтой (привод Бендикса), автоматически отключает шестерню стартера от шестерни двигателя.

Детали стартера

1. Соленоид стартера

Соленоид стартера находится в верхней части стартера и выполняет две основные функции: он действует как реле для тяжелых условий эксплуатации для стартера и соединяет шестерню стартера с кольцом. шестерня на маховике / гибкой пластине / гидротрансформаторе. Соленоид имеет 3 вывода; клемма B +, клемма S и клемма M. Клемма B + всегда подключена напрямую к плюсу аккумуляторной батареи. Этот провод наполнен, что означает, что при замыкании этого провода на массу будут искры до тех пор, пока батарея не разрядится.Провод от аккумулятора к клемме B + будет очень толстым, потому что он должен пропускать ток, необходимый для вращения стартера и преодоления компрессии двигателя. Клемма S получает питание от замка зажигания прямо или косвенно через реле. Клемма S подключается к двум обмоткам: втягивающей обмотке и удерживающей обмотке. Эти обмотки представляют собой просто мотки проволоки, намотанные вокруг плунжера, которые при включении создают электромагнит. Втягивающая обмотка состоит из более толстой обмотки и создает сильный электромагнит.Он заземлен через клемму M и стартер. Придерживающая обмотка меньше по размеру и создает более слабый электромагнит. Он заземлен непосредственно на корпус стартера. Плунжер находится в середине обмотки и удерживается пружиной. Плунжер втягивается / удерживается обмоткой, когда они находятся под напряжением. На одном конце он соединен с рычагом, который заставляет ведущую шестерню стартера входить в зацепление с коронной шестерней. На другом конце, когда плунжер достигает конца своего хода, он толкает контактный диск, который соединяет клемму B + с клеммой M, которая подключена к стартеру.Это приводит в действие стартер, а также приводит к прекращению подачи энергии через втягивающую обмотку. Это связано с тем, что после того, как контактный диск соединяет B + с M, на обеих сторонах втягивающей обмотки присутствует 12 В, а заземления нет. Придерживающая обмотка продолжает пропускать электричество и удерживает плунжер на месте до тех пор, пока ключ не вернется в рабочее положение. Соленоиду нужны обе обмотки, чтобы втягивать плунжер, но только удерживающая обмотка, чтобы удерживать его там. Чтобы сдвинуть плунжер для включения стартера, требуется гораздо больше усилий, чем для его удержания.Поскольку втягивающая обмотка больше не нужна, для ее питания потребуется только трата электроэнергии.

2. Стартер

Стартер преобразует электрическую энергию во вращательное движение, используя электромагнетизм или электромагнитное отталкивание. Большинство пускателей, используемых сегодня в автомобилях, представляют собой пускатели с постоянными магнитами. Эти стартеры имеют несколько постоянных магнитов, размещенных внутри корпуса вокруг якоря. Якорь используется для создания электромагнитного поля той же полярности, что и постоянные магниты, заставляя якорь отталкивать магниты.Питание от клеммы M и заземления от корпуса подается на полосу коллектора через щетки. Полосы коммутатора соединены друг с другом через обмотки якоря, это вызывает формирование электромагнитного поля вокруг полос якоря, по которым течет энергия. Если питание подается на полосу коммутатора 1, земля находится на полосе коммутатора 5, мощность должна проходить через полосы якоря 2,3 и 4, чтобы добраться до полосы коммутатора 5. Это создаст магнитное поле вокруг полос якоря 2,3. и 4.Чтобы якорь вращался, постоянный магнит помещают рядом, но не прямо над местом формирования электромагнитного поля. Когда две одинаковые полярности отталкиваются, якорь начинает вращаться. По мере вращения якоря щетки будут контактировать со следующими полосами коммутатора, удерживая электромагнитное поле в одном месте (рядом с постоянным магнитом), но позволяя якорю вращаться. Это то, что создает вращательное движение, необходимое для запуска двигателя. Стартеры также могут иметь планетарный ряд для уменьшения числа оборотов и увеличения крутящего момента на коронной шестерне.В стартерах для тяжелых условий эксплуатации вместо постоянных магнитов используются катушки возбуждения. По сути, они создают оба магнитных поля, используя электромагнетизм, вместо того, чтобы полагаться на постоянные магниты. Эти стартеры намного мощнее стартеров с постоянными магнитами, но они занимают больше места, намного тяжелее и дороже в производстве.

3. Ведущая шестерня стартера

Ведущая шестерня стартера удерживается пружиной в зацеплении с зубчатым венцом до тех пор, пока соленоид стартера не войдет в зацепление и не переместит рычаг, толкая ведущую шестерню стартера в зацепление с зубчатым венцом. Когда двигатель запускается, оператор позволяет ключу вернуться в рабочее положение. Это отключает питание соленоида стартера, что позволяет пружине вернуть плунжер в его нормальное положение. Плунжерный рычаг вытягивает ведущую шестерню стартера назад из зацепления с зубчатым венцом. Важно, чтобы стартер приводил в движение маховик, а не наоборот. Вот почему стартерные приводы имеют одностороннюю муфту. Обгонная муфта позволяет стартеру вращать маховик, но если маховик начинает заставлять шестерню стартера вращаться быстрее, чем якорь, односторонняя муфта проскальзывает.Это предохраняет стартер от слишком быстрого вращения.

ПРИНЦИПЫ РАБОТЫ

Чтобы запустить двигатель, его нужно повернуть на некоторой скорости, чтобы он всасывал топливо и воздух в цилиндры и сжимал их.

Вращает мощный электрический стартер. Его вал несет небольшую шестерню (шестерню), которая входит в зацепление с большим зубчатым венцом вокруг обода маховика двигателя.

В варианте с передним расположением двигателя стартер установлен низко рядом с задней частью двигателя.

Стартеру нужен сильный электрический ток, который он отводит от аккумулятора по толстым проводам. Никакой обычный ручной выключатель не может включить его: для работы с большим током нужен большой выключатель.

Выключатель должен включаться и выключаться очень быстро, чтобы избежать опасного, опасного искрения. Таким образом, используется соленоид — устройство, в котором небольшой переключатель включает электромагнит, замыкая цепь.

Выключатель стартера обычно приводится в действие ключом зажигания.Поверните ключ за пределы положения «зажигание включено», чтобы подать ток на соленоид.

Замок зажигания имеет возвратную пружину, так что как только вы отпускаете ключ, он возвращается в исходное положение и выключает стартер.

Когда переключатель подает ток на соленоид, электромагнит притягивает железный стержень.

Движение штока замыкает два тяжелых контакта, замыкая цепь от аккумулятора до стартера.

Шток также имеет возвратную пружину — когда ключ зажигания перестает подавать ток на соленоид, контакты размыкаются и стартер останавливается.

Возвратные пружины необходимы, потому что стартер не должен вращаться больше, чем необходимо для запуска двигателя. Частично причина в том, что стартер потребляет много электроэнергии, которая быстро разряжает аккумулятор.

Кроме того, если двигатель запускается, а стартер остается включенным, двигатель будет вращать стартер так быстро, что это может быть серьезно повреждено.

Сам стартер имеет устройство, называемое шестерней Bendix, которая взаимодействует своей шестерней с зубчатым венцом на маховике только тогда, когда стартер вращает двигатель.Он отключается, как только двигатель набирает обороты, и есть два способа, которыми он это делает — система инерции и система предварительного включения.

Инерционный стартер полагается на инерцию шестерни, то есть ее сопротивление вращению.

Шестерня не жестко закреплена на валу двигателя — она ​​навинчивается на него, как свободно вращающаяся гайка на болте с очень крупной резьбой.

Представьте, что вы внезапно закручиваете болт: инерция гайки не дает ей сразу повернуться, поэтому она смещается по резьбе болта.

При вращении инерционного стартера шестерня движется по резьбе вала двигателя и входит в зацепление с зубчатым венцом маховика.

Затем он достигает остановки в конце резьбы, начинает вращаться вместе с валом и, таким образом, вращает двигатель.

При запуске двигателя шестерня вращается быстрее, чем вал собственного стартера. Вращающееся действие закручивает шестерню обратно на резьбу и выходит из зацепления.

Шестерня возвращается в исходное положение с такой силой, что на валу должна быть сильная пружина, чтобы смягчить ее удар.

Резкое включение и выключение инерционного стартера может вызвать сильный износ зубьев шестерни. Чтобы решить эту проблему, был введен стартер с предварительным включением, который имеет соленоид, установленный на двигателе.

Автомобильная стартерная система — это еще не все: соленоид не только включает двигатель, но и перемещает шестерню по валу, чтобы зацепить ее.

Вал имеет прямые шлицы, а не резьбу Бендикса, поэтому шестерня всегда вращается вместе с ней.

Шестерня входит в контакт с зубчатым кольцом маховика с помощью скользящей вилки.Вилка приводится в движение соленоидом, который имеет два набора контактов, замыкающихся один за другим.

Первый контакт подает слабый ток на двигатель, поэтому он медленно вращается — ровно настолько, чтобы зубья шестерни зацепились. Затем замыкаются вторые контакты, запитывая двигатель большим током, который вращает двигатель.

Стартер предотвращает превышение скорости, когда двигатель запускается с помощью муфты свободного хода, как на велосипеде. Возвратная пружина соленоида выводит шестерню из зацепления.







Стартерная система вашего автомобиля · BlueStar Inspections

Думаете, магия предназначена только для волшебников? Подумай еще раз. Вы творите волшебство каждый день, просто повернув ключ зажигания вашего автомобиля или нажав кнопку пуска. Престо: двигатель оживает, словно по волшебству! Никаких волшебных слов не требуется.

Возможно, вы знаете, как завести автомобиль, но знаете ли вы, как именно это происходит? Это может показаться простым, но это довольно сложный процесс, зависящий от ряда компонентов, каждый из которых должен надежно и точно работать вместе, чтобы запустить двигатель вашего автомобиля.

Автомобильный стартер используется для вращения двигателя внутреннего сгорания со скоростью примерно 150-200 об / мин, чтобы начать процесс сгорания. Чтобы подготовить двигатель внутреннего сгорания к запуску, его необходимо провернуть, чтобы топливо и воздух всасывались в цилиндры. Эта смесь топлива и воздуха затем сжимается в камерах сгорания, подготавливая ее к воспламенению от искры, создаваемой системой зажигания.

Большинство стартеров устанавливаются в нижней части двигателя с левой или с правой стороны в месте соединения трансмиссии и двигателя.На современных автомобилях стартер обычно включает в себя стартер и соленоид стартера как один узел. Однако на более старых автомобилях соленоид стартера обычно устанавливается отдельно на внутреннем крыле или рядом с аккумулятором в моторном отсеке.

Хотя правильно сказать, что основные принципы работы стартера сегодня такие же, как и при проектировании первого стартера, многие особенности конструкции стартера значительно улучшились. Например, полюсные наконечники, которые становятся мощными магнитами, когда электричество проходит через обмотанные вокруг них катушки возбуждения, в большинстве современных пускателей заменены на постоянные магниты.Поскольку энергия, необходимая для намагничивания полюсных наконечников, не требуется, стартер потребляет меньше энергии от батареи и более эффективен.

Кроме того, в большинстве современных стартеров конструкция прямого привода была заменена на редукторную конструкцию. Конструкция редуктора со смещением позволяет меньшим, более легким и более эффективным стартерам производить такой же крутящий момент, как и предыдущие стартеры с прямым приводом, при этом потребляя меньше энергии от батареи. Ведущая шестерня больше не соединена с валом якоря.

Запускает мощный электрический стартер. Малая ведущая шестерня входит в зацепление с зубьями маховика или гибкой пластины, которые прикреплены болтами к задней части коленчатого вала. Пластины гибкости используются в автоматических трансмиссиях, а маховики — в автомобилях с механической трансмиссией.

Электрическая система стартера, которая управляет работой стартера, состоит из выключателя зажигания, выключателя безопасности нейтрали (только для автоматических коробок передач), предохранительного выключателя сцепления (только для механических коробок передач), аккумулятора, кабелей аккумуляторной батареи, противоугонной системы, компьютера, брелока, стартер и соленоид стартера.

Стартеру необходим сильный электрический ток, который он отводит от аккумулятора через толстые кабели. Электропитание главного стартера подается непосредственно с положительной стороны аккумуляторной батареи через положительный кабель аккумуляторной батареи. Стартер предназначен для использования этого 12-вольтового источника питания с высоким током, чтобы обеспечить мощность для вращения двигателя.

Когда нейтраль или предохранительный выключатель сцепления удовлетворяет критериям безопасности, электрический ток подается на соленоид путем поворота ключа зажигания в положение кривошипа или нажатия кнопки запуска зажигания.Триггерный провод генерирует электрический сигнал, который инициируется выключателем зажигания. Эта цепь подает электричество на соленоид стартера, который затем активирует моторную часть стартера.

Существует несколько распространенных проблем, которые могут возникнуть в системе стартера, большинство из которых приводит к необычным шумам или их отсутствию. Общие шумы, связанные с проблемами системы стартера, включают жужжание или вращение, жужжание, звук щелчка, лязг или стук, скрежет или скрежет, затрудненное медленное проворачивание или полное отсутствие шума.

Если стартер не работает или издает необычный шум, необходимо проверить состояние заряда аккумулятора, проверить клеммы аккумулятора, проверить кабели аккумулятора и проверить все электрические соединения системы стартера на герметичность и отсутствие коррозии. Одним из симптомов разряда аккумуляторной батареи является тусклый свет приборной панели или фар при включении стартера.

Следующим шагом должна быть проверка цепи управления стартером. Напряжение аккумуляторной батареи следует измерять на клемме управления соленоидом стартера, когда ключ находится в положении кривошипа или включена кнопка запуска.Если напряжение отсутствует, проблема, скорее всего, в цепи управления стартером (выключатель зажигания, реле стартера, предохранительный выключатель нейтрали, предохранительный выключатель сцепления, провод управления, система безопасности или брелок).

Если на клемме управления соленоидом стартера имеется надлежащее напряжение аккумулятора, когда ключ находится в положении кривошипа или нажата кнопка пуска, а стартер по-прежнему не работает, возможно, неисправен стартерный двигатель или соленоид. Механические проблемы двигателя также могут препятствовать проворачиванию стартера и могут быть определены путем поворота коленчатого вала двигателя вручную.

Систему стартера следует проверять не реже одного раза в год. Если вы подумываете о покупке автомобиля, перед покупкой необходимо проверить стартерную систему. Сертифицированный специалист ASE может быстро и тщательно прослушать и оценить компоненты стартерной системы автомобиля, чтобы убедиться в нормальной работе и обеспечить вам душевное спокойствие.

Как это работает: стартеры и технология автоматического старт-стопа

Ссылки Breadcrumb Trail

  1. Технологии и инновации
  2. Как это работает
  3. История функций

Системы автоматического старт-стоп широко распространены в автомобилях сегодня, поэтому вот беглый взгляд на то, как они творят свое волшебство

Автор статьи:

Джил МакИнтош В наши дни кнопочное зажигание и автоматические системы старт / стоп стали обычным явлением в автомобилях.Фото Дженнифер Фравика / Вождение автомобиля

Содержание статьи

Когда вы поворачиваете ключ автомобиля или нажимаете кнопку пуска, все запускается с помощью стартера. Это электродвигатель с единственной целью — вращать коленчатый вал для запуска двигателя, но на многих новых автомобилях он играет эту роль еще чаще. Некоторые производители автомобилей добавляют технологию старт-стоп, которая выключает двигатель на холостом ходу, а затем запускает его снова, когда вы будете готовы к работе.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Сердцем двигателя является его центральный коленчатый вал, который вращается, вызывая движение, которое в конечном итоге приводит к вращению колес. Его вращают поршни, которые двигаются вверх и вниз, вращая его так же, как ваши ноги приводят в движение велосипед. Чтобы двигатель запускался и работал, большинство связанных с ним функций также должны запускаться одновременно. Некоторые запускаются при первых оборотах коленчатого вала; электрическая система также включает топливный насос и систему зажигания для свечей зажигания.

  1. Кнопочные зажигания приводят к смертельным последствиям — и пора действовать

  2. Первый привод: 2019 RAM 1500 с eTorque

К задней части коленчатого вала прикреплен диск, называемый маховиком, который вращается. всякий раз, когда коленчатый вал делает. Одна из его функций — выравнивание движения коленчатого вала для уменьшения вибрации, но также важно для запуска двигателя благодаря зубчатому венцу, зубчатому венцу вокруг его обода.Соленоид на стартере создает контакт, который передает энергию аккумулятора на стартер. Приводной механизм стартера, называемый шестерней Бендикса, зацепляет свою малую ведущую шестерню с зубьями кольцевой шестерни. При вращении ведущей шестерни вращается и коронная шестерня, что приводит к вращению коленчатого вала.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Этот прядильный станок заставляет все работать.Коленчатый вал опускает некоторые поршни, образуя вакуум в каждом цилиндре, который всасывает топливо и воздух. Свеча зажигания воспламеняет смесь, создавая сгорание, которое приводит в действие каждый поршень и запускает вращение коленчатого вала. Стартер больше не нужен. Пружина отсоединяет его от зубчатого венца, а контакт соленоида размыкается и отключает питание.

На обычном автомобиле запуск двигателя — это основная работа аккумулятора. Когда двигатель работает, он запускает генератор / генератор, который обеспечивает электроэнергию автомобиля, от зажигания свечей зажигания до включения света.Он также подает электричество обратно в аккумулятор, где оно сохраняется для следующего запуска двигателя. Единственные другие задачи аккумулятора — это запускать аксессуары при выключенном двигателе — например, когда вы сидите с включенной стереосистемой — или брать на себя управление в случае отказа генератора, и в этом случае автомобиль будет работать до тех пор, пока аккумулятор не разрядится.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Единственная задача стартера — вращать коленчатый вал для запуска двигателя.Фото Джил МакИнтош / Driving

Вы, наверное, видели старинные фотографии автомобилистов, поворачивающих ручку на передней части своих автомобилей. На этих ранних автомобилях вращение коленчатого вала для запуска двигателя производилось исключительно с помощью мускулов. Cadillac представила первый автомобиль с автостартером в 1912 году, и эта базовая конструкция используется до сих пор.

У гибридных автомобилей также должны запускаться бензиновые двигатели, но в дополнение к двигателю у них есть электродвигатель-генератор. Это работает либо само по себе, когда автомобиль работает только на электричестве, либо в сочетании с газовым двигателем для дополнительного ускорения.Вместо обычного стартера он также вращает коленчатый вал, чтобы запустить двигатель по мере необходимости — не только при первом запуске автомобиля, но и в любое время, когда системе необходимо перейти с электрической системы на газоэлектрическую. Двигатель очень быстро вращает коленчатый вал, и запуск двигателя в целом происходит более плавно. У некоторых гибридов бывает трудно определить, когда срабатывает бензиновый двигатель во время движения.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Гибриды выключают бензиновый двигатель на холостом ходу, например, когда вы сидите на стоп-сигнале, и теперь многие негибриды делают то же самое, чтобы сэкономить топливо и уменьшить выбросы. Все остальное продолжает работать, включая климат-контроль, фары и стереосистему, а двигатель перезапускается, как только вы снимаете ногу с тормоза.

Ram 1500: 5,7-литровый двигатель Hemi V8 с двигателем eTorque. Фото из раздаточного материала / Ram

Эти негибридные автомобили, конечно, используют стартер, но поскольку двигатель останавливается и запускается очень много раз, стартер и его система оптимизированы для уменьшения износа.Сюда могут входить специальные материалы и подшипники для увеличения срока службы, улучшенное передаточное число ведущей шестерни, чтобы стартер не вращался так быстро, а также модули управления, которые останавливают цилиндры двигателя в точке, где легче всего запустить все заново. Система старт-стоп также не срабатывает, если для нее не созданы все условия, включая температуру окружающей среды и если двигатель достаточно прогрелся. Большинство транспортных средств дают водителю возможность временно отключить систему, если старт-стоп нежелателен, а также автоматически отключить ее, если автомобиль переведен в спортивный режим.

Некоторые автомобили имеют мягкие гибридные системы, такие как система eTorque, доступная на Ram 1500 2019 года. Они объединяют мотор-генератор с 48-вольтовой батареей, и хотя они не управляют автомобилем только на электричестве, гибрид может, они заводят бензиновый мотор и сглаживают ускорение. Ожидайте увидеть это еще больше, поскольку автопроизводители работают над соблюдением стандартов эффективности — и вы тоже можете начать работу.

Поделитесь этой статьей в своей социальной сети

Зарегистрируйтесь, чтобы получать Вождение.Информационный бюллетень Монитора слепых зон CA по средам и субботам

Нажимая кнопку подписки, вы соглашаетесь на получение вышеуказанного информационного бюллетеня от Postmedia Network Inc. Postmedia Network Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300

Спасибо за регистрацию!

Приветственное письмо уже готово. Если вы его не видите, проверьте папку нежелательной почты.

Следующий выпуск «Монитора слепых зон» Driving.ca скоро будет в вашем почтовом ящике.

Комментарии

Postmedia стремится поддерживать живой, но гражданский форум для обсуждения и поощрять всех читателей делиться своим мнением о наших статьях. На модерацию комментариев может потребоваться до часа, прежде чем они появятся на сайте. Мы просим вас, чтобы ваши комментарии были актуальными и уважительными. Мы включили уведомления по электронной почте — теперь вы получите электронное письмо, если получите ответ на свой комментарий, есть обновление в цепочке комментариев, на которую вы подписаны, или если пользователь, на которого вы подписаны, комментарии.Посетите наши Принципы сообщества для получения дополнительной информации и подробностей о том, как изменить настройки электронной почты.

Auto Safety Blog 5: Системы запуска и зарядки

Система запуска и зарядки обеспечивает поддержку запуска двигателя транспортного средства и обеспечивает питание функций, для работы которых требуется электричество.

Основы

Система запуска в автомобиле с двигателем внутреннего сгорания состоит из стартера и переключателя зажигания. Стартер представляет собой электродвигатель с высоким крутящим моментом, который буквально поворачивает двигатель до тех пор, пока в цилиндрах не сможет сгореть топливо, запуская цепную реакцию, которая поддерживает работу двигателя.Стартер получает питание от аккумуляторной батареи. Для этого требуется довольно много энергии, поэтому, если аккумулятор автомобиля разряжен, двигатель может не запуститься.

Система зарядки для гибридных электрических транспортных средств и электромобилей отличается, поскольку приводные двигатели отличаются от стандартных двигателей внутреннего сгорания.

Система зарядки

В автомобиле с двигателем внутреннего сгорания система зарядки состоит из аккумулятора и генератора.Генератор соединен с двигателем ремнем, который вращает генератор переменного тока для выработки электричества, как генератор. Это электричество заряжает аккумулятор и обеспечивает питание, необходимое для работы всех электрических компонентов автомобиля. В аккумуляторной батарее сохраняется электричество для последующего использования для работы стартера.

Для гибридных электрических и аккумуляторных электромобилей система зарядки включает в себя системы рекуперативного торможения, которые могут восстанавливать энергию от колес для хранения в аккумуляторной системе, а также имеют внешние системы зарядки, которые могут взаимодействовать с зарядными станциями дома или в дороге. восполнить энергию в аккумуляторах.

Нормальный износ

Система зарядки и система запуска двигателей внутреннего сгорания рассчитаны на очень долгий срок службы в современных транспортных средствах. Часто отказ какой-либо системы вызван внешним воздействием. Например, ремень, приводящий в движение генератор, является резиновым, может изнашиваться и растягиваться. Если натяжение ремня установлено неправильно, ремень не будет правильно приводить в действие генератор и может помешать аккумулятору получать заряд, необходимый для работы стартера при холодном пуске.

Для гибридных электрических транспортных средств и аккумуляторных электромобилей система зарядки состоит из блоков аккумуляторов. Эти батареи имеют расчетный диапазон до 500 000 миль при надлежащем уходе и техническом обслуживании.

Уход и техническое обслуживание

Производители рекомендуют регулярный осмотр системы запуска и зарядки каждые 100 000 миль для автомобилей с двигателем внутреннего сгорания. Аккумулятор следует проверять не реже одного раза в год, так как он требует обслуживания и ухода.Для некоторых типов батарей необходимо проверять воду во время ежегодного цикла обслуживания, а положительные и отрицательные клеммы всегда должны быть защищены от коррозии. Коррозия может вызвать проблемы с электрической цепью и помешать аккумуляторной батарее полностью зарядить стартер.

Для гибридных электрических транспортных средств и электромобилей на аккумуляторных батареях необходимо плановое техническое обслуживание для выявления любых проблем в аккумуляторных системах и предотвращения неисправности, которая может привести к сокращению срока службы.Если гибридный электрический или аккумуляторный электромобиль попал в аварию, которая могла повлиять на аккумуляторную систему, очень важно проверить эту систему, чтобы предотвратить потенциальный пожар.

Руководство для начинающих: что такое стартер (и для чего он нужен)?

После запуска двигателя вашего автомобиля, пока он получает воздух, топливо и искру, он будет эффективно работать бесконечно долго без какой-либо помощи. Вот почему генераторы и ирригационные насосы можно использовать в отдаленных районах без постоянного ухода за ними со стороны инженера.Были даже разговоры об использовании внутреннего сгорания на спутниках и космических кораблях для выработки тепла и выработки электроэнергии (очевидно, им нужно было бы принести с собой запас кислорода).

Но в первую очередь нужно запустить двигатель, и тут в дело вступает стартер! Представляете, какой была бы жизнь, если бы мы все еще крутили машины вручную?

Чтобы вращать двигатель, вам нужен электродвигатель, который может обеспечивать большой крутящий момент в течение короткого периода времени, по требованию, снова и снова.Именно это и есть стартер, плюс механизм, позволяющий ему мгновенно включаться и отключаться механически.

Чарльз Кеттеринг изобрел электрический стартер в 1911 году для использования на кадиллаках 1912 года, соединив электродвигатель, генератор и систему искрового зажигания, значительно модернизировав автомобили того времени. Винсент Бендикс разработал систему привода, которая позволяла шестерням стартера быстро и эффективно включаться и выключаться, что является важной частью системы запуска.Функции генерации и зажигания скоро будут отделены от стартера и получат свои собственные специализированные системы, но по иронии судьбы многие современные мягкие гибриды снова используют интегрированную систему генератора / стартера. Затем ведущая шестерня вращает маховик, и двигатель запускается. Как только двигатель запускается (и вы отпускаете ключ зажигания), соленоид позволяет ведущей шестерне втягиваться и отсоединяться от маховика, предотвращая повреждение стартера.

а как работает стартер? На самом деле это относительно просто — когда вы поворачиваете ключ зажигания, мощность передается в систему зажигания для зажигания свечей зажигания и на более крупный магнитный переключатель, который посылает импульс мощности прямо от батареи к стартеру.

Добавить комментарий

Ваш адрес email не будет опубликован.
