Содержание

Подвеска автомобиля: устройство, классификация

Подвеска автомобиля (ПА) служит для перемещения колёс вверх – вниз без изменения направления движения транспортного средства.

Назначение

Назначение подвески – сделать езду безопасной, плавной, уберечь авто от крена (наклона) кузова во время разгона, прохождения поворота и при торможении.


Фактически элементы подвески решают несколько задач:

  1. Увеличивают комфорт при езде. Это достигается за счёт демпфирования вибрации, толчков, ударов. Устройство «работает» с действующими силами колебания и гашения (трансформирует воздействия в допустимые колебания), обеспечивает упругую связь между кузовом и колёсами. Качественная подвеска позволяет достичь эффективного перераспределения энергии колебаний автомобиля между кузовом транспортного средства и колёсной базой. Амортизаторы поглощают эту энергию, превращая ее в тепло. Чем больше энергии поглощает амортизатор, тем быстрее будут затухать колебания кузова.
  2. Оказывают помощь при маневрах, регулируют (стабилизируют) положение кузова во время езды, обеспечивают противостояние дифференту – «кивкам» при торможении. От подвески зависит устойчивость авто и его управляемость. Шины транспортного средства находятся в постоянном контакте с дорожным покрытием.
  3. Минимизируют нагрузки на колеса. Благодаря этому вместе с правильно подобранными протекторами улучшают сцепление.
  4. Оптимизируют уровень точности рулевого управления во время езды. Ведь под контролем – геометрия положения и перемещения колёс.

Устройство подвески автомобиля

Конструкция включает следующие элементы:

  • Упругие устройства. Принимают на себя нагрузки от дорожного полотна во время движения по кочкам, ухабам, минимизируют динамические нагрузки, вертикальные ускорения, смягчают удары, уберегают от «копирования» дорожных неровностей кузовом, отпружинивают толчки, обеспечивают транспортному средству плавную езду (оптимальный вариант – колебания 1 — 1,3 Гц). Популярные упругие элементы – витые пружины, торсионы.
  • Демпфирующие элементы. Представлены всевозможными видами амортизаторов – пневматическими, газомасляными, масляными, магнитными. Поглощают тряску, не дают удару пройти к кузову авто.
  • Направляющие. Обеспечивают корректное положение колесной базы при совершении маневров во время движения по прямой траектории и при поворотах. Роль направляющих выполняют рычаги, поперечные тяги.
  • Стабилизатор поперечной устойчивости. Предохраняет авто от заваливания набок на поворотах.

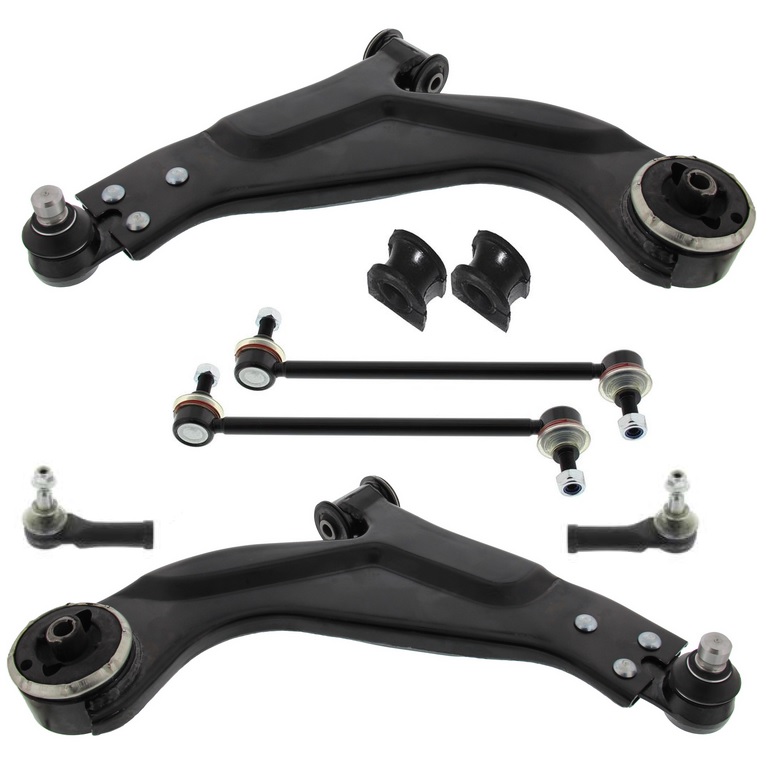

  • Крепления для амортизаторов, рычагов, стабилизатора поперечной устойчивости. Упругие вставки гасят вибрации и колебания, передаваемые в самой ПА от одного узла к другому. Если вставка сделана из полиуретана, то это хорошее условие, обеспечивающее профилактику для всей подвески от «выжимания» и нежелательной деформации.
  • Шаровые опоры. Связывают рычаг ПА со ступицей (центральной вращающейся частью) колеса. Если в непорядке шаровая опора, то во время движения колеса могут начать выворачиваться наружу, а сама машина начнёт заваливаться на одно из крыльев.
  • Сайлентблоки. Втулки из металла с резиновой или полиуретановой вставкой, образующие шарниры.


На упругих элементах, входящие в схему подвески автомобиля, остановимся наиболее подробно.

Витые пружины

Главная задача пружин – поддержка веса транспортного средства, гашение вибраций и ударов от дорожного полотна, сохранение надлежащего дорожного просвета.

Стандартные пружины средней жёсткости ставятся на городские легковые автомобили.

Усиленные пружины с высокой жесткостью – элементы задней подвески автомобиля. Их активно монтируют на транспортные средства, у которых на заднюю ось приходятся заметные весовые нагрузки. Это грузовики, легковые авто с прицепом.

На некоторые транспортные средства могут ставиться пружины с переменным сечением прута – с переменной жесткостью. Благодаря ним автомобиль легко  адаптируется  к любой дорожной ситуации.

Большинство пружин изготавливается в печах из прутков из рессорно-пружинной, торсионной стали. При деформации материал способен возвратиться в исходное положение. Пружины делают из прутков круглого сечения. Могут быть бочкообразными, коническими, цилиндрическими.  Для гоночных авто выпускают пружины из углепластика.


Торсионы

Представляют собой металлические упругие стержни круглого сечения. Имеют на концах шлицевое соединение. Отлично работают на скручивание. Обеспечивают упругую связь между колесом и кузовом при перемещении колес.

Чаще всего монтируются на независимых подвесках  у многоосных транспортных средств. Крепятся одним концом к кузову, другим – к рычагу.

Торсионы – распространённые компоненты передней ПА у рамных внедорожников и грузопассажирских фургонов RENAULT KANGOO, Iveco Daily, MERCEDES-BENZ.


Рессоры

Рессоры – упругие элементы ПА из металла. Эффективны для передачи нагрузки от кузова к ходовой (колесам, гусеницам). Могут быть однолистовыми и многолистовыми.

Одни из самых первых типов упругих элементов ПА. Изначально активно присутствовали и на легковом, и на грузовом транспорте. В странах СНГ рессоры в составе подвески хорошо знакомы владельцам машин «Москвич», «Волга».


Сейчас рессоры ставятся на коммерческий транспорт, преимущественно тяжёлые грузовики, строительную спецтехнику с двумя задними мостами.

Отказ от рессор у производителей легковых авто и интерес к ним со стороны производителей тяжёлого транспорта вызван тем, что главный недостаток большинства рессор – невозможность обеспечить плавный ход на хорошем полотне (это связано с высоким трением в самих компонентах устройства данного типа) , при этом это наиболее надёжное решение, когда нужно удержать кузов гружёной машины на заданной высоте, обеспечить тяжёлому грузовому транспорту безопасность движения.

И пока одни производители говорят, что рессоры уходят в прошлое, другие удивляются новыми решениями: рессорами с графитовым покрытием (существенно снижается трение), дробеструйным упрочнением.

Принцип работы подвески

Принцип работы подвески основан на преобразовании энергии удара.

  1. Колёса наезжают на неровность.
  2. Возникает сам удар.
  3. Упругие элементы (пружины, торсионы, рессоры) перемещаются
  4. Освобождается энергия.
  5. Боковые, продольные силы и их моменты передают направляющие (рычаги, поперечные тяги). Они же оказывают влияние на характер перемещения колёс.
  6. Гашения колебаний осуществляются амортизаторами. Ведь мало просто погасить удар. Важно, чтобы когда машина попадает на неровность, она не раскачивалась. По сути, если у ПА не было бы амортизаторов, то при попадании на колдобину, элементарно бы ухудшалось сцепление и машина бы “улетала”.

Классификация подвески

Существует большое многообразие типов подвесок автомобиля.

Классификационными признаками могут выступать

  • Направляющие. В таком “срезе” ПА может быть независимой  (телескопической, рычажной, комбинированной) и зависимой  (с жёсткой балкой, с реактивными штангами).
  • Особенности перемещения колеса. В поперечной, продольной плоскостях, в обеих из них.
  • Тип гасящего устройства (в амортизаторах, рессоре и шарнирах, рессорах и амортизаторах).
  • Тип базового упругого элемента (металлическая – торсионная с витой пружиной, с листовой рессорой,  неметаллическая – гидравлическая, пневматическая, резиновая), комбинированная (рессорно-пружинная).

Виды подвесок автомобиля

Многообразие видов подвесок на рынке связано с тем, что производителям постоянно приходится искать новые решения.

Крайне важно, чтобы ПА не просто справлялась с базовыми функциями, но и была компактной, надёжной, доступной по стоимости, простой в установке и обслуживании. Давно прошли те времена, когда транспортное средство выбирали исключительно по двигателю, кузову и трансмиссии. Свою ПА требуют городские авто,  внедорожники постоянно сталкивающиеся с ямами и ухабинами, грузовики. Также своё решение требуется для передней и задней подвески автомобиля.

Универсальных решений нет и в ближайшее время не предвидятся. Зато для каждого транспортного средства можно подобрать свою идеальную ПА.

Зависимая ПА

Дольше всего существует зависимая ПА. Она базируется на жесткой неразрывной оси, представляющей собой связующую колёс. Фактически такая подвеска была ещё до того, как не было авто. Это был распространенный элемент карет, конных повозок.


Такое устройство способно решить главную задачу - предупредить смещение колёс относительно друг друга. Если одно колесо попадает в яму или на камень, то другое смещается в эту же сторону.

Исполнение при этом может быть различным. Самые популярные варианты – на продольных рессорах и с направляющими рычагами.

Конструкция с продольными рессорами - это устройство с балкой, которая подвешена на двух рессорах. Соединение выполнено с помощью стремянок.


Концы рессоры монтируются прямо на несущем кузове. Для этого используются кронштейны разных видов. Один из них в виде эластичной опоры снижает вибрации, другой - в виде серьги создаёт благоприятные условия для продольного перемещения.

Один из недостатков конструкции c продольными рессорами – проблемы при противодействии на большой скорости  боковым и продольным силам. В этом случае нет гарантии, что не сместится мост, а в итоге машина и вовсе не потеряет управляемость.

По этой причине автоконцерны уже не ставят ПА с продольными рессорами на легковые автомобили, но не отказались от её использования на коммерческом транспорте, особенно тяжёлой технике.

Впрочем, этот недостаток не встретить у  конструкции с направляющими рычагами. Как правило, четыре из рычагов продольные, а один поперечный – в виде штанги, которая широко известна под названием “тяга Панара”, но у некоторых производителей возможны и другие вариации. Вместо тяги Панара в системе может присутствовать механизм Ватта, представляющий собой вертикальный рычаг,  эффективно решающий проблему колебаний, или механизм Скотта-Рассела. Последний базируется на чередовании рычагов разной длины.  Для того, чтобы обеспечить курсовую устойчивость транспортного средства – именно то, что требуется.

Рычаги присоединены с одной стороны к раме, а с другой стороны к балке моста, лояльны к продольным, боковым, вертикальным усилиям.

5-ти рычажная зависимая подвеска – популярное решение для многих современных автомобилей марок Volvo, Kia, Fiat, и Hyundai. Особенно хорошо данное решение подходит для внедорожников.  ПА такого типа обеспечивает транспортному средству хорошую проходимость, а сама характеризуется надёжностью и длительным сроком эксплуатации. Единственное, как показывает практика, если с такой ПА что-то случается  в силу сложности конструкции, обслуживание, ремонт – не самые дешёвые.

Но если автомобилист понимает необходимость таких трат на обслуживание, а среди маршрутов – регулярно дороги с плохим покрытием, это то, что нужно. А если есть желание, чтобы была более чёткая езда на ровном асфальте, всегда есть возможность выбрать покрышки с низким профилем.

Подвеска МакФерсон (McPherson)

Отдельным подвидом независимой ПА является McPherson с поворотным кулаком. Фактически ПА МакФерсон напоминает классическую ПА, базирующуюся на двойных поперечных рычагах, но вместо поперечного рычага как-такового у конструкции есть специальная амортизационная стойка.


Производители переднеприводных легковых авто получают отличные возможности для размещения в подкапотном пространстве коробки передач и ДВС. Можно использовать поперечную схему. Другие ПА не всегда позволяют это сделать.

Большой ход и простота конструкции – это ещё одни весомые плюсы решения. При этом конструкция неуниверсальная. Есть проблемы с углом наклона в вертикальной плоскости. Для производителей спорткаров, это например, – существенное ограничение.


Полунезависимая подвеска

  • Общей осью для колес выступает скручивающая  торсионная балка. Она имеет П-форму.
  • Балка способна «играть», гася на поворотах крены транспортного средства.
  • Продольные рычаги крепятся одним концом  к кузову либо раме (смотря что перед нами - грузовой транспорт или легковой автомобиль), а другой – к ступице.
  • При разгоне и торможении транспортного средства  ПА ощущает силы скручивания,  при этому балка “подтягивает” колёса на место.
У некоторых транспортных средств с полузависимой ПА на балке есть электромотор. И жёсткость ПА в этом случае можно изменять прямо в ручном режиме. Это очень практично.

Чаще всего такой тип ПА можно встретить у ВАЗ (модели от 2108 до 2115), HОNDA, Renault.

Автомеханики любят такие устройства за легкость монтажа,  автомобилисты - за отличную кинематику колес и возможность получить высокий уровень жесткости в поперечном направлении.

Возникает вопрос: “А почему же такое решение не самое распространённое?” Увы, монтировать устройство можно далеко не на любом транспортном средстве. У решения достаточно специфические требования к геометрии днища.


Подвеска Де-дион (сбалансированная)

Фактически эта ПА гибридного типа. У неё есть признаки и зависимой, и независимой ПА. Основные элементы решения – витая пружина, амортизатор, приводной, задний и поперечный рычаг,  балка, приводной вал, дифференциал, тормозной диск.

Решение обеспечивает отличную возможность сбалансировать неподресоренные массы автомобиля (массы рамы, кузова и другие элементы “верхней части” транспортного средства), добиться идеальной плавности хода. Недостаток решения – риск возникновения дисбаланса в момент торможения и при разгоне.

Конструкция достаточно сложна. Поэтому у неё высокая себестоимость. Высока и стоимость ремонта такой ПА.


На практике  ПА Де-дион  можно встретить у ряда Alfa Romeo, Mercedes-Benz  Р-класса и Ferrari.

Независимая подвеска

Главная особенность независимой ПА – это то, что каждое колесо способно двигаться самостоятельно. Поэтому решение и называют независимым. Если правое колесо попадает на камень, то левое останется в статичном положении. То есть одно колесо сдвинется вместе с пружинами или другими элементами, а второму будет гарантировано хорошее сцепление с дорожным полотном. Пассажиры при езде на авто с независимой подвеской, напротив, чувствуют наибольший комфорт.


Но при этом – в “сцепке” с ПА находятся развал-схождение, ширина колеи. Для водителя это создаёт определённые трудности. Но на фоне легкой управляемости на больших скоростях с этим недостатком чаще на практике готовы смириться.

Исполнение

Исполнение независимых ПА бывает очень разным:

  • На двойных поперечных рычагах. Верхний рычаг короче, нижний – длинней. Конструкция на двойных поперечных рычагах может иметь абсолютно разные упругие элементы. У автомобилей Fiat, например, распространены торсионные ПА на поперечных рычагах, у Jaguar – пружинные (пружины могут монтироваться с упором на брызговик или в зоне, находящейся между поперечными рычагами).
  • На двойных продольных рычагах. Как правило, в качестве упругих элементов выступают торсионы. Решение хорошо подходит для тех ситуаций, когда производитель авто хочет обеспечить максимальный комфорт водителю и пассажиру, который находится рядом с ним. Неплохой вариант для городских автомобилей, предназначенных для езды, преимущественно, двух пассажиров. Правда, важно понимать, что такая конструкция требует увеличенных рычагов. А для того же городского автомобиля, требующего компактности, это уже проблема.
  • На поперечных и продольных рычагах (одновременно). Гибридное решение минимизирует влияние сил на крепления подвески к кузову транспортного средства, но с показателями кинематики у конструкции – явные проблемы. В частности, при больших ходах ПА – изменение угла развала очень существенное.
  • На косых рычагах. Оси качания – под косым углом. Производители таких ПА добились минимизации крена транспортного средства на повороте, но не всех устраивает изменения развал-схождения колёс. Такие подвески можно нередко встретить на машинах Opel, Fiat.
  • С качающимися полуосями. Упругими элементами могут быть пружины и рессоры. Качающиеся полуоси создают идеальные условия для того, чтобы при наезде на камень или другое препятствие, колесо могло уберечь относительно полуоси перпендикулярное размещение. Но при езде со скоростью выше 60 км/час сразу же начинаются проблемы с развалом. Поэтому решение нельзя назвать практичным. При установке на легковые автомобили от него давно отказались. Хотя ранее такое решение можно было встретить у Chevrolet, Ford, Mercedes-Benz.


Пневматическая подвеска

ПА базируется на баллонах  со сжатым воздухом. На характеристики ПА можно влиять именно при помощи изменения величины давления. Решение позволяет получить максимальную  плавность хода, а также взять под полный контроль регулировку клиренса автомобиля.

Чаще всего решение можно встретить на коммерческом транспорте. Особенно на автобусах и большегрузных автомобилях, тягачах.


На легковой транспорт пневматические системы ставят реже. В основном, только на машины премиум-класса.

Массовый автопром прибегал к решению разве что только при выпуске отдельных моделей Citroen.

Гидравлическая подвеска

Альтернатива классическим амортизаторам и у решения – гидростойки и гидроподъемники со значительным рабочим ходом.


Гидравлическая подвеска автомобиля (с резервуаром с гидравлической жидкостью). Хорошо подходит для эффективного решения двух задач:

  • контроля за жёсткостью,
  • регулировкой высоты клиренса.

Лучше всего показывает себя на транспортных средствах с управляющей электроникой, подстраиваясь под особенности дорожного покрытия, скорость передвижения.

При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески гидравлическая ПА самостоятельно подстраивается под условия дороги и вождения.

Электромагнитная подвеска

Работает за счёт преобразователей с мощными магнитами.

Особенности решения:

  • От блока управления на магниты подается электричество,
  • Автоматически изменяется жёсткость амортизаторов, клиренс.
  • Автомобиль получает идеальную управляемость.
  • Система отлично гасит  мельчайшие неровности, даже те, которые проявляют себя на уровне вибрации.


Некоторые электромагнитные ПА, как, например, подвеска Bose (названа так по фамилии разработчика), дополнительно способны эффективно справляться с функцией электрогенератора. Колебания из-за неровностей дороги превращаются в электрическую энергию и накапливаются в аккумуляторах.

Многорычажная подвеска

Многорычажная ПА или Multilink – одна из наиболее активно устанавливаемых конструкций на заднюю ось.  Включает в себя комплекс рычагов – поперечных и продольных, опору, пружину, амортизатор, подрамник,  стабилизатор.

Для крепления ступицы колеса используется не менее 4-х рычагов. Это важно для того, чтобы обеспечить корректную регулировку колеса.


Плюсы Multilink:

  • высокая плавность хода машины,
  • хорошая управляемость,
  • малошумность,
  • независимая поперечная и продольная регулировка колес.
При этом решение сложно в изготовлении, поэтому себестоимость его достаточна высока. Непроста и установка ПА. Установить её способны только опытные автомеханики.

Двухрычажные push-rod и pull-rod

Для спорткаров очень важно, чтобы ПА мало весила, была жёсткой, обеспечивала согласованность кинематических параметров при высоких нагрузках.

Этим характеристикам соответствуют двухрычажные конструкции push-rod и pull-rod.

У обеих конструкций между монококом и колесом находится наклонная тяга – штанга. Она может быть тянущей (pull-rod) или толкающей (push-rod). Каждое колесо взаимосвязано с одной штангой. Толкающие штанги более популярны. Их проще установить в поднятую носовую часть авто. А ведь большинство гоночных авто в силу аэродинамических особенностей именно такие.

Чтобы детально изучить устройство подвески автомобиля, её виды, можно приобрести специальный онлайн-курс для самообучения на базе LCMS ELECTUDE. Обучающий продукт предназначен для самообучения. Электронная программа представляет собой интерактивный тренинг из 25 модулей.  Среднее время прохождения тренинга – 6 часов. Но всё достаточно индивидуально и зависит от базовой подготовки. Кроме систематизированной теоретической базы вас ждёт работа на специализированном симуляторе. В том числе, вы сможете отточить навыки проведения сервисных операций.

Подвеска автомобиля - схема, устройство, виды

Что такое подвеска современного транспортного средства и ее предназначение? В первую очередь, это совокупность отдельных узлов и агрегатов, выполняющих роль промежуточного звена между дорожным полотном и собственно автомобилем. Именно эта система кардинально решает проблему сглаживания, или «гашения», колебаний, вызванных неровностями дорожного полотна. Кроме того, подвеска автомобиля, схема которой представлена ниже, обеспечивает надежное соединение кузова транспортного средства и колес.

Функциональное предназначение подвески можно сформулировать следующим образом: осуществление устойчивой связи между кузовом транспортного средства и его колесами с одновременной минимизацией воздействия колебательных процессов, вызванных неровностями дорожного полотна.

Устройство подвески автомобиля

Подвеска современного автомобиля представляет собой достаточно сложную в техническом исполнении систему, состоящую из следующих узлов и агрегатов:

  • Упругие элементы. Компоненты системы, обладающие специфическими физическими характеристиками и равномерно  передающие нагрузку от дороги кузову автомобиля. Подразделяются на неметаллические (резиновые, пневматические, гидропневматические) и металлические (торсионы, рессоры, пружины) детали.

  • Амортизаторы, или «гасящие» устройства, функциональное предназначение которых заключается в действенном нивелировании колебательных движений кузова автомобиля, получаемых от упругих элементов. Могут иметь пневматическое, гидравлическое или гидропневматическое конструктивное исполнение.

  • Направляющие элементы – звенья системы, не только обеспечивающие надежное соединение кузова и подвески, но и  устанавливающие положение колес относительно кузова и наоборот. К ним относят разнообразные рычаги, как поперечные, так и продольные.

  • Стабилизаторы поперечной устойчивости, выполняемые в виде упругой металлической штанги, соединяющей кузов транспортного средства с подвеской. Основная функция данного элемента – противодействие росту угла крена автомобиля, возникающего в процессе его движения.

  • Опоры колес, или специальные поворотные кулаки, предназначенные для восприятия и последующего распределения нагрузок от колес на подвеску.

  • Элементы крепления отдельных деталей, агрегатов и узлов системы. Выполняются в виде жестких болтовых соединений, шаровых шарниров (опор) или композитных сайлентблоков.

Основные варианты подвески

Устройство подвески автомобиля, безусловно, является прерогативой производителя. Тем не менее, в настоящее время, существует несколько основных (наиболее распространенных) вариантов систем подвески, различающиеся конструктивным исполнением направляющих элементов:

Зависимая подвеска

Основным конструктивным элементом данного типа подвески является жесткая балка, выполняющая роль неразрезного моста между колесами (правым и левым). Характерная особенность этого элемента заключается в зависимости (передаче перемещения в поперечной плоскости) одного колеса от другого. Современные производители применяют данный тип подвески на малотоннажных грузовиках, автомобилях коммерческого предназначения, а  также в качестве задней подвески на некоторых моделях внедорожников.

Наибольшее распространение получила зависимая подвеска, оснащенная направляющими рычагами или базирующаяся на продольных рессорах.

Видео - Подвеска автомобиля (ходовая часть)

Независимая подвеска

Данная подвеска автомобиля, схема которой предполагает независимость правых и левых колес автомобиля друг от друга, характеризуется повышенными амортизационными качествами, обеспечивающими плавностью хода. Это обусловило достаточно успешное ее применение в качестве передней и задней подвески легковых автомобилей.

Основой независимой подвески служат амортизаторы, или «гасящие» устройства. В настоящее время широко используются пневматические (газовые), гидропневматические (газо-масляные) и гидравлические (масляные) амортизаторы.

Активная подвеска

Третьим вариантом, имеющим более сложное конструктивное исполнение, является активная подвеска автомобиля, схема которой включает возможность изменения технических параметров в зависимости от условий эксплуатации автомобиля. Реализуются эти возможности посредством специализированной системы электронного управления.

Перечень изменяемых параметров:

  • степень жесткости упругих элементов;

  • уровень демпфирования «гасящих» устройств;

  • длину направляющих элементов;

  • степень жесткости  стабилизаторов поперечной устойчивости.

Общее устройство подвески автомобиля.

Подвеска автомобиля – это совокупность устройств и деталей соединяющий колёс с несущей системой автомобиля (Кузов автомобиля) подвеска воспринимает и частично поглощает воздействие неровной дороги на автомобиль, гасит колебания кузова и колёс обеспечивая колёсам необходимый характер перемещения относительно кузова так же передаёт боковые и продольные силы, воздействующие на колёса к несущей системе

Подвески классифицируются на:

- зависимая подвеска

- независимая подвеска

- полунезависимая подвеска (является промежуточным звеном между зависимой и независимой подвеской)



Зависимая подвеска – колёса одной оси жёстко связаны между с собой таким образом колёса между собой зависимы и при наезде на неровность одним колесом второе наклоняется на тот же угол, выполняется в виде жесткой балкой на современных легковых автомобилях практически не применяется

Только на внедорожниках, широко используется на грузовых автомобилях.







Независимая подвеска – У независимой подвески колеса одной оси не имеют жесткой связи между с собой при наезде на неровность одно из колес может изменять положение, при этом не изменяя положения второго колеса. Выполняется в разнообразных вариациях, самая распространённая независимая подвеска выполняется по типу «МакФерсон» Независимая подвеска устанавливается на передней оси практически на всех легковых автомобилях, на автомобилях высоко ценовой категории независимая подвеска так же устанавливается и на задней оси (реже в средней ценовой категории).





Полунезависимая подвеска (некоторые классифицируют её как зависимая подвеска) – промежуточное звено между зависимой подвеской и независимой подвеской. В полунезависимой подвески, в место жёсткой балки применяется торсионная балка, которая позволяет снизить зависимость колёс одной оси благодаря скручиванию балки, устанавливается на задней оси на многих легковых автомобилях бюджетного и среднего класса.



Подвеска состоит из:

-  Опоры колёс

-  Направляющие детали колёс

-  Упругих элементов

-  Стабилизатор поперечной устойчивости

-  Элементы крепления подвески



Опоры колёс – Соединяющая деталь колеса с направляющими деталями подвески состоит из - Ступицы колеса, подшипник ступицы, поворотный кулак. К ступице колеса крепится тормозной диск и колесо, а сама ступица через подшипник ступицы фиксируется на поворотном кулаке позволяя колесу вращаться, на поворотном кулаке имеются крепления для установки необходимых деталей таких как: тормозной суппорт, направляющих деталей колёс, рулевые наконечники.

На задней подвеске, поворотного кулака нет здесь ступица колеса с подшипником ступицы может фиксироваться сразу на направляющих деталях.





Направляющие детали колёс – Обеспечивают необходимый характер перемещения колёс относительно кузова, а так - же передают боковые и продольные силы, воздействующие на колёса.

Направляющими деталями являются рычаги, и амортизаторная стойка в подвеске «МакФерсона» для нежесткого соединения в рычагах используются сайлентблоки и шаровые опоры, а в амортизаторной стойке используется опора с подшипником.

В роли направляющих деталей могут использоваться разнообразные рычаги, амортизаторные стойки, балки мостов.





Упругие элементы – Детали которые при воздействие внешних сил деформируются, а после снятия внешних усилий восстанавливают свою первоначальную форму. В автомобиле упругие элементы воспринимают и передают преимущественно вертикальные силы, воздействующие на колёса, а за счёт деформации сглаживают воздействие неровной дороги на автомобиль.

В роли основного упругого элемента могут использоваться:

- пружина

- торсион

- листовые рессоры

- пневморессора

- Амортизатор





Торсион – выполнены в виде металлического стержня, работающего на скручивании, в легковых автомобилях встречается редко.



Листовые рессоры -  выполненные в виде металлических листов, в легковых современных автомобилях не применяются только лишь на некоторых внедорожниках, в основном используются на грузовых автомобилях и автобусах.



Пневморессоры – выполненные в виде баллонов с воздухом где воздух благодаря своим свойствам сжиматься выполняет роль упругого элемента. Пневморессоры имеют отличные ходовые показатели, но за счёт сложности всей системы и дорогого обслуживания используются на автомобилях высокой ценовой категории. В основном распространены на грузовом транспорте.



Пружина – Самый распространённый вид упругого элемента, который имеет хорошие ходовые характеристики и невысокую цену.



Амортизатор -  Устройство гасящее колебание упругого элемента и как последствие кузова и колёс тем самым повышая сцепление колёс с дорогой. Амортизатор на подвеске «МакФерсона» выполняет функцию направляющей детали колёс.





Стабилизатор поперечной устойчивости – представлен в виде торсионной штанги соединённый концами через стойки стабилизаторов с подвижными элементами подвески, а средняя часть стабилизатора закрепляется втулками стабилизатора на подрамнике подвески либо на кузове автомобиля.

При равномерном наезде на препятствие стабилизатор не работает и свободно вращается во втулках в случае наезда на препятствие одним из колёс стабилизатор работает на скручивание (скручивается по принципу торсиона) и тянет за собой второе колесо делая колёса немного зависимыми. Служит для уменьшения боковых кренов при поворотах.

Элементы крепления подвески – служат для соединения деталей подвески между собой и кузовом автомобиля, так как многие детали подвески движутся относительно друг друга в соединениях применяются не жёсткие крепления к таким деталям можно отнести:

- Сайлентблоки

- Шаровые шарниры

- Опоры амортизаторов

- Втулки стабилизатора

- Подрамник подвески (используется как промежуточная деталь крепления)

Сайлентблоки – Данная деталь состоит из двух металлических втулок объединенных резиновой вставкой, благодаря резиновой вставкой втулки имеют необходимый ход, а так - же частично гася вибрации подвески.

Сайлентблоки применяются в рычагах подвески, торсионных балках, амортизаторах, подрамниках подвески.



Шаровый шарнир – Состоит из металлического стержня, корпуса, вкладыша пластикового или полимерного. Стержень внутри корпуса может двигаться и вращаться что позволяет соединённым деталям иметь определенный ход. Используется в рычагах подвески где рычаг через шаровой шарнир крепится к поворотному кулаку. Шаровая опора объединена с рычагом или делается съёмной деталью, шаровые шарниры так же могут применяться в стойках стабилизатора, в рулевом наконечнике, в рулевой тяге.



Опоры амортизаторов – амортизаторы крепятся через сайлентблоки реже через другие резиновые крепления, а верхние опоры передних амортизаторов, значительно отличается своим устройством, например, в подвески «МакФерсона» в амортизаторе в верхней опоре устанавливается опорный подшипник так как в такой подвеске амортизатор вращается вместе с колесом, в других видах передней подвески амортизатор может не вращаться, а в верхней опоре будет отсутствовать опорный подшипник.



Втулки стабилизатора – Резиновый втулки через которые стабилизатор крепится к подрамнику или кузову автомобиля, стабилизатор может свободно вращаться во втулках.



Подрамник – Жесткая рама служащая опора для некоторых деталей подвески, может устанавливаться как спереди, так и на задней оси так же подрамник может отсутствовать, а подвеска будет крепиться непосредственно к несущей системе. Так же подрамник может служить опорой для двигателя и коробки передач рулевой рейки и других механизмов



Устройство ходовой части

Устройство ходовой части - это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Ходовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Для того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Ходовая часть автомобиля  состоит из следующих основных элементов:

1. Рамы

2. Балок мостов

3. Передней и задней подвески колес

4. Колес (диски, шины)

Типы подвесок автомобиля:

Подвеска Макферсон

Устройство подвески Макферсон - Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимой подвеска называется, потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении. Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески - балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме.   Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых  расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов: зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля - это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ - раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает  передачу толкающих и скручивающих усилий.

- Устройство задней подвески автомобиля

- Устройство балансирной подвески

- Зависимые подвески

- Задняя подвеска трехосного автомобиля

Элементы ходовой части автомобиля:

- Управляемый мост - управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

- Упругие элементы подвески машины - упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

- Конструкция листовых рессор

- Пружины

- Упругие пневматические элементы

- Упругие гидропневматические элементы

- Упругие резиновые элементы

- Направляющее устройство

- Рычаги направляющих устройств

- Гасители колебаний

- Строение амортизатора

- Устройство телескопической стойки

- Однотрубный амортизатор

- Устройство стабилизатора поперечной устойчивости

- Конструкция автомобильных шин

- Камеры

- Строение вентиля

- Ободная лента шины

- Устройство бескамерных шин

- Устройство шин и колес

Устройство подвески автомобиля

Устройство подвески автомобиля

Подвеска — важная система, которая делает возможным движение автомобиля (ведь с ее помощью к автомобилю крепятся колеса), а заодно обеспечивает комфорт и безопасность пассажиров и грузов. Об устройстве подвески автомобиля, основных ее элементах и их назначении читайте в этой статье.


Назначение подвески автомобиля

Подвеска — одна из основных систем ходовой части автомобиля, она необходима для соединения кузова (или рамы) автомобиля с колесами. Подвеска выступает в качестве промежуточного звена между автомобилем и дорогой и решает несколько задач:

- Передачу на раму или кузов сил и моментов, возникающих при взаимодействии колес с дорожным покрытием;
- Связь колес с кузовом или рамой;
- Обеспечивает необходимые для нормального движения положения колес относительно рамы или кузова и дороги;
- Обеспечивает приемлемую плавность хода, компенсирует неровности дорожного покрытия.

Так что подвеска автомобиля — это не просто набор компонентов для соединения колес и кузова или рамы, а сложная система, которая делает возможным нормальное и комфортное движение на автомобиле.


Общее устройство подвески автомобиля

Любая подвеска, независимо от своего типа и устройства, имеет ряд элементов, которые помогают решить описанные выше задачи. К основным элементам подвески относятся:

- Направляющие элементы;
- Упругие элементы;
- Гасящие устройства;
- Опоры колес;
- Стабилизаторы поперечной устойчивости;
- Элементы крепления.

Нужно отметить, что далеко не в каждой подвеске есть отдельные детали, играющие роль того или иного элемента — зачастую одна деталь решает сразу несколько задач. Например, традиционная подвеска на рессорах в качестве направляющего и упругого элемента, а также в качестве гасящего устройства использует рессору. Пакет стальных пружинящих пластин одновременно обеспечивает нужное положение колеса, воспринимает возникающие при движении силы и моменты, а также служит амортизатором, сглаживающим неровности дороги.

О каждом элементе подвески нужно рассказать отдельно.


Направляющие элементы

Главная задача направляющих элементов — обеспечить необходимый характер перемещения колес относительно рамы или кузова. Кроме того, направляющие элементы воспринимают силы и моменты от колеса (преимущественно боковые и продольные) и передают их на кузов или раму. В качестве направляющих элементов в подвесках различных типов обычно используются рычаги той или иной конструкции.


Упругие элементы

Основное назначение упругих элементов — передача сил и моментов, направленных по вертикали. То есть упругие элементы воспринимают и передают на кузов или раму неровности дороги. Нужно отметить, что упругие элементы не гасят воспринимаемые нагрузки — напротив, они их накапливают и передают на кузов или раму с некоторой задержкой. В качестве упругих элементов могут выступать рессоры, витые пружины, торсионы, а также разнообразные резиновые буферы (которые чаще всего применяются совместно с упругими элементами других типов).


Гасящие устройства

Гасящее устройство выполняет важную функцию — оно гасит колебания рамы или кузова, вызванные наличием упругих элементов. Чаще всего в роли гасящих элементов выступают гидравлические амортизаторы, но на многих автомобилях находят применение также пневматические и гидропневматические устройства.

В большинстве современных легковых автомобилей упругий элемент и гасящее устройство объединены в единую конструкцию — так называемую стойку, которая состоит из гидравлического амортизатора и витой пружины.


Опоры колес

С помощью опоры колесо соединяется с другими деталями подвески (в первую очередь — с рычагами и амортизаторами). Опоры передних колес решают и еще одну задачу — дают колесам возможность поворачиваться на тот или иной угол. Поэтому для крепления передних колес используются поворотные кулаки и иные сложные по конструкции опоры.

В качестве опор задних колес могут использоваться шаровые опоры, которые дают некоторую свободу перемещения во всех плоскостях.


Стабилизатор поперечной устойчивости

Как понятно из названия, стабилизатор поперечной устойчивости обеспечивает устойчивость автомобиля при поворотах и езде по дорогам с поперечным уклоном. Обычно стабилизатор — это штанга сложной формы (обычно П-образная), упруго соединяющая детали подвески колес и кузов (или раму). Штанга выступает в роли торсиона, который при возникновении крена закручивается, перераспределяет нагрузки между правым и левым колесом, и не дает кузову автомобиля опрокинуться.

Чаще всего стабилизаторы поперечной устойчивости ставятся на автомобили с независимой подвеской, так как в зависимой подвеске в роли стабилизатора выступает сама колесная балка. Стабилизатор может устанавливаться как на заднюю, так и на переднюю ось.


Элементы крепления подвески

С помощью этих элементов осуществляется крепление деталей подвески между собой, а также крепление подвески к кузову или раме автомобиля. В качестве креплений может выступать как обычное болтовое соединение (а также другие виды жестких соединений), так и соединение с помощью специальных эластичных элементов — резинометаллических шарниров (или сайлент-блоков).

Все описанные выше элементы присутствуют на подвесках любых типов. Более подробно о типах подвесок и их устройстве читайте в статье «Типы подвесок автомобиля».

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Как устроены и работают зависимая и балансирная подвески автомобилей.


Устройство и работа зависимой подвески



Зависимые подвески широко применяются на задних и передних мостах грузовых автомобилей и автобусов, а также на задних мостах многих легковых автомобилей. Широкому распространению зависимые подвески обязаны тем, что способны не только удовлетворительно обеспечивать плавность хода автомобиля, но и передавать тяговые и тормозные силы от колес к несущей системе автомобиля.

На рис. 1 показана зависимая подвеска грузового автомобиля ЗИЛ-431410.
Передний мост автомобиля подвешен к раме на двух рессорах с гидравлическими амортизаторами 5 (рис. 1, а). Каждая рессора состоит из одиннадцати листов, изготовленных из кремнистой стали. В средней части каждого листа имеются две выштамповки, предохраняющие их от взаимных перемещений в рессоре. С этой же целью листы рессоры стянуты хомутами 3.
Передний конец рессоры соединен с рамой шарнирно через палец 14, для чего через накладку 11 двумя болтами и стремянкой 2 крепится ушко 12. В него запрессована втулка 13, через которую свободно проходит палец 14, закрепленный в кронштейне. Для смазывания пальца имеется масленка 15. Средней частью рессора крепится к балке 9 моста посредством стремянок 10.

Задний конец рессоры при прогибах свободно перемещается в проушинах кронштейна 7, опираясь при этом на сухарь 21.

Для предохранения от изнашивания скользящего коренного листа на его конце приклепана вспомогательная накладка 8. На пальце 20 установлен опорный сухарь. Концы пальца расположены в двух вкладышах 19.
Вкладыши, закрепленные в кронштейне 7 стяжным болтом 23 с распорной втулкой 22, служат для предохранения кронштейна от истирания концами рессор.

Прогибы рессор ограничиваются упорными резиновыми буферами 4 и 6.

Амортизатор 5 шарнирно соединен с передним мостом и рамой с помощью пальца 17 и резиновой втулки 16.

Задний мост подвешен к раме автомобиля на парных рессорах (рис. 1, б), из которых две рессоры 27 являются основными, а две рессоры 26 - дополнительными (подрессорники). Основная рессора крепится к балке 32 заднего моста стремянками 28 с накладками 29 и 31.
Передний и задний концы основной рессоры 27 крепятся к раме в кронштейнах 24 и 30 так же, как и концы рессоры передней подвески.

Если автомобиль не нагружен, работает только основная рессора, в этом случае концы дополнительной рессоры 26 не касаются кронштейнов 25.
Когда автомобиль нагружен, рама в результате прогиба основной рессоры опускается, и концы дополнительной рессоры упираются в кронштейны 25, обеспечивая дополнительную поддержку несущей системы автомобиля. В этом случае работают все рессоры – и основные, и дополнительные.

На грузовых автомобилях ГАЗ соединение коренных листов с рамой обеспечивается не через накладные ушки, а через толстостенные резиновые подушки-вкладыши. Такое соединение не требует смазывания и способствует повышению плавности хода автомобиля, поскольку резиновые вкладыши дополнительно обеспечивают демпфирование между деталями.

***



Устройство и работа балансирной подвески

Балансирная подвеска (рис. 2) применяется на трехосных автомобилях, иногда на четырехосных автомобилях и многоосных прицепах. Мосты, образующие тележку балансирной подвески, дожны располагаться на небольшом расстоянии друг от друга.
К раме автомобиля на кронштейнах прикреплена поперечная ось 6, на концах которой во втулках устанавливается ступица 7, которая, в свою очередь, стремянками крепится к средней части рессоры 5.
Концы рессоры опираются на кронштейны 3 балок среднего и заднего мостов 4 и 8. Поскольку продольное перемещение концов рессоры в кронштейнах ничем не ограничено, она разгружена от передачи продольных усилий и моментов, но воспринимает боковые усилия.

Продольные силы и моменты передаются системой реактивных штанг – верхними 2 и нижними 1. Каждая из штанг шарнирно (через пальцы с шаровыми головками) соединяется с балкой моста и с рамой автомобиля. Таким образом, узел образует сложный многозвенник, необходимая кинематика которого обеспечивается большим числом шарнирных соединений.

При балансирной подвеске оба задних моста образуют тележку, которая может качаться вместе с рессорами на оси 6 и, кроме того, в результате прогиба рессоры каждый мост может иметь независимые перемещения, обеспечивающие хорошую проходимость автомобиля.
Применение балансирной подвески позволяет, кроме того, улучшить общую компоновку базы автомобиля, поскольку для поддержания несущей системы используется только две рессоры вместо четырех в классической зависимой рессорной подвеске.

Балансирные подвески применяются, например, на отечественных автомобилях марки «КамАЗ», «КрАЗ», на прицепах ОдАЗ-9370, ОдАЗ-9770 и т. п.

***

Пневматическая подвеска автомобилей


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Подвеска МакФерсон - что это такое?

Подвеска является одной из самых важных элементов в конструкции современного автомобиля. Именно подвеска, известная также как система подрессоривания, служит связующим звеном между несущей частью кузова и колесами машины. Сложные узлы и механизмы подвески призваны не только надежно соединить, но и передать на кузов силы, возникающие при контакте колес с дорожным покрытием. Благодаря правильному функционированию подвески обеспечиваются оптимальное положение колёс по отношению к раме или кузову, а также требуемая плавность хода автомобиля. В процессе развития автомобилестроения устройство подвески претерпело множество изменений. Значительный рост скоростей и высокие требования к управляемости и устойчивости привели к созданию системы, получившей название McPherson.

История вопроса

Технологичная подвеска получила свое наименование благодаря изобретателю Эрлу МакФерсону, трудившемуся в компании Ford в 40-е годы XX века. Именно его разработка была впервые использована при создании серийной модели Ford Vedette в 1948 году.

Примечательно, что до этого инженер работал на автогиганта General Motors, однако, там его изобретения не оценили по достоинству и МакФерсон покинул компанию.

Известно, что подвески подобного типа, но без поперечного рычага использовались в автомобилестроении еще в 20-х годах XX века. Инженер итальянского концерна Fiat Гуидо Форнац даже запатентовал в 1925 году схему аналогичной подвески в США. А спустя почти пятнадцать лет американец МакФерсон существенно доработал знакомый механизм и воплотил его в металле.

Новая по тем временам система имела важный недостаток - ресурс телескопических стоек был невелик. Развитие ученой мысли привело к открытию более прочных сплавов, и проблема была решена. По планам изобретателя подвеска МакФерсон должна была применяться как в передней, так и в задней части авто, но после продолжительной дискуссии, более востребованной была признана традиционная схема. Аналогичный вариант подвески задних колес был использован в 1957 году при разработке модели Lotus Elite. В честь конструктора Колина Чепмена подвеска, устанавливаемая на заднюю ось, получила название Chapman.

Устройство подвески МакФерсон

Основой конструкции подвески МакФерсона является массивная амортизационная стойка, расположенная на одной оси с подвижной пружиной амортизатора. Именно поэтому такой тип подвески иногда зовется «качающейся свечой». Опорой всей системе служит подрамник, который жестко крепится к кузову, в том числе с помощью так называемых сайлентблоков. Специальные металлические шарниры имеют резиновую втулку, способную смягчать колебания и устранять шум, передающиеся при взаимодействии одной детали подвески с другой.

Необходимую жесткость конструкции придают поперечные рычаги, зафиксированные на подрамнике. Поворотный кулак, в свою очередь, обеспечивает отличную управляемость, ведь именно он шарнирным соединением связан с рулевой тягой автомобиля. Кстати, с другой стороны поворотный кулак имеет специальное крепление в виде шаровой опоры, соединяющее его с поперечным рычагом. Не менее важную задачу в механизме подвески решает стабилизатор поперечной устойчивости, способный регулировать величину бокового крена. «Растяжки» или реактивные тяги стабилизатора крепятся к амортизационной стойке в точке соединения с поворотным кулаком. Благодаря четкому разделению функций каждого из элементов конструкции передняя подвеска обеспечивает мягкую, комфортную и безопасную езду на автомобиле любой марки.

На сегодняшний день крупнейшими производителями автомобилей придумано несколько разновидностей подвески МакФерсона. Например, в системе подрессоривания легендарного Porsche-911 пружину амортизатора заменяет торсион, позволяющий уменьшить высоту всей конструкции. Существуют также подвески, где амортизационная стойка с пружиной представляют собой единый элемент системы, а не две отдельные детали. Несмотря на разнообразие вариантов исполнения, любая подвеска типа МакФерсон является независимой, то есть положение одного колеса в вертикальной плоскости не сказывается на расположении другого.

Преимущества и недостатки системы МакФерсон

Популярность подвески данного типа невозможно переоценить. Конструкция МакФерсон устанавливается на огромном количестве автомобилей по всему миру. Однако, как и любой сложный механизм, подвеска МакФерсон имеет свои плюсы и минусы.

Плюсы:

  1. Низкие затраты на производство по сравнению с аналогичными системами на двойных поперечных рычагах;
  2. Большой эксплуатационный ресурс верхней опоры амортизационной стойки, сконструированной в виде подшипника качения;
  3. Компактные размеры и сравнительно небольшой вес обеспечивают отличные динамические характеристики, даже автомобилям с двигателями средней мощности;
  4. Легкая диагностика неисправностей: легкое постукивание и неустойчивость автомобиля при движении на высокой скорости говорит об износе деталей подвески.

Минусы:

  1. Потеря устойчивости при движении на высокой скорости и при резком торможении. Причиной неустойчивости является существенное изменение положения колеса по вертикальной оси вследствие увеличения, либо уменьшения хода амортизатора;
  2. Подвеска МакФерсон не предназначена для эксплуатации в условиях бездорожья. При езде по плохой дороге разрушаются детали крепления стоек, в результате на брызговике крыла образуются так называемые усталостные трещины, начинается процесс коррозии;
  3. Постоянное давление вредит амортизационным стойкам, поэтому подвеска МакФерсон не выдерживает больших нагрузок. Таким образом, данный тип подвески не подходит для эксплуатации на спортивных, грузовых машинах, а также внедорожниках и автомобилях с рамной конструкцией;
  4. Относительно сложный ремонт. Сложная конструкция подвески не позволяет точечно заменить износившуюся деталь. Сотрудникам СТО приходится полностью разбирать систему, что увеличивает время и стоимость ремонта.

Несмотря на то, что инженеры-конструкторы постоянно дорабатывают и совершенствуют механизмы подвески, при покупке автомобиля с «МакФерсоном» следует учитывать пределы его технических возможностей. Внимательный подход к изучению характеристик позволит избежать дорогостоящего ремонта и преждевременной замены стоек амортизаторов и других деталей конструкции.

Большинство легковых автомобилей среднего ценового сегмента сегодня оснащены подвеской МакФерсон. Например, известные седаны Volkswagen и KIA, а также популярные бюджетные хэтчбеки марок Ford и Renault оборудованы различными вариантами подвески этого типа.

Официальные сервисные центры Группы компаний FAVORIT MOTORS оказывают высококачественные услуги по диагностике, ремонту и техническому обслуживанию автомобилей различных марок. Квалифицированные сотрудники и современное оборудование позволяют нам осуществлять работы любой сложности в короткие сроки и по доступным ценам. Не подвергайте риску себя и своих близких - при любой неисправности автомобиля, обращайтесь только к профессионалам!

4 Часто задаваемые вопросы о подвеске автомобиля

Подвеска автомобиля находится между рамой и дорогой. Основная функция системы подвески - максимизировать общие характеристики автомобиля при движении по дороге. Система подвески также помогает поглощать неровности дороги и обеспечивать безопасную и комфортную езду.

Если вы хотите узнать больше о системе подвески вашего автомобиля, найдите ответы на четыре часто задаваемых вопроса.

  1. Из каких частей состоит система подвески?

Система подвески вашего автомобиля состоит из следующих частей:

  • Это единственная часть системы подвески, которая касается земли.
  • Пружины винтовые. Это часть, которая поглощает удар, когда автомобиль наезжает на неровность дороги.
  • Амортизаторы. Эта деталь, которую иногда называют амортизаторами или амортизаторами, поддерживает цилиндрическую пружину, чтобы еще больше уменьшить воздействие неровностей или выбоин.
  • Стержни / рычаги. Эти части работают вместе, чтобы связать вместе разные части системы подвески.
  • Шарниры / подшипники / втулки. Эти детали позволяют некоторым компонентам системы подвески совершать скользящие действия.

Некоторые автомобили не имеют амортизаторов. Вместо этого эти автомобили поставляются с подкосами. Стойка похожа на амортизатор, поскольку она поддерживает подвеску, а также винтовые пружины.

Система рулевого управления также важна, поскольку она работает со всей системой подвески, заставляя автомобиль поворачиваться.Вся система подвески расположена на верхней части рамы автомобиля, которая выдерживает его вес.

  1. Какие признаки указывают на проблему с системой подвески?

Подвеска вашего автомобиля сильно изнашивается. Когда вы проезжаете выбоины, натыкаетесь на неровности дороги, врезаетесь в бордюр или попадаете в изгиб крыльев, все это сказывается на системе подвески. Из-за этого износа ваша система подвески требует регулярного обслуживания.

В некоторых случаях ваша система подвески может потребовать проверки профессиональным автомобильным техником. Узнайте о некоторых признаках того, что вам следует профессионально взглянуть на свою систему подвески:

  • Ваш автомобиль резко падает, когда вы нажимаете на тормоз.
  • Ваш автомобиль тянет в сторону, когда вы едете по дороге.
  • Ваш автомобиль словно заносит на повороте.
  • Ваш автомобиль продолжает подпрыгивать после того, как вы налетели на выбоину или неровность на дороге.
  • Ваш автомобиль больше не обеспечивает плавность хода.

Некоторые из этих знаков также могут указывать на то, что вам нужны новые шины или регулировка углов установки колес. Однако любой из этих признаков требует скорейшего осмотра.

  1. Когда требуется замена частей подвески?

Как и любая другая часть вашего автомобиля, вам со временем придется заменить определенные части вашей системы подвески. Особенно это касается амортизаторов или стоек.Возможно, вам потребуется заменить амортизаторы или стойки на пробеге от 50 000 до 100 000 миль. Однако это число не высечено на камне.

Если вы регулярно ездите по неровным неровным дорогам, возможно, вам придется раньше заменить амортизаторы и амортизаторы. Если вы едете только по гладкой поверхности, амортизаторы и стойки, скорее всего, прослужат намного дольше.

Если вы заметили утечку жидкости из ваших амортизаторов и стоек или они жирные, возможно, вам потребуется их заменить. Если крепления и втулки вокруг амортизаторов и стоек повреждены, вы захотите заменить все эти части системы подвески.

  1. Кто может предоставить ремонт и обслуживание систем подвески?

Вас беспокоит подвеска вашего автомобиля? Вам нужно, чтобы система подвески осмотрела сертифицированные специалисты ASE? Или, может быть, вы знаете, что пришло время заменить амортизаторы и амортизаторы. В любом случае обращайтесь в сервисные центры Evans Tire & Service. Мы помогаем водителям из Калифорнии держать свои автомобили на дорогах более 40 лет.

Как работает автомобильная подвеска | HowStuffWorks

Если не присутствует амортизирующая структура , автомобильная пружина будет выдвигаться и высвобождать энергию, которую она поглощает от неровностей, с неконтролируемой скоростью.Пружина будет продолжать подпрыгивать со своей собственной частотой до тех пор, пока не будет израсходована вся первоначально вложенная в нее энергия. Подвеска, построенная только на пружинах, обеспечила бы чрезвычайно подвижную езду и, в зависимости от местности, неуправляемую машину.

Введите амортизатор или демпфер, устройство, которое контролирует нежелательное движение пружины посредством процесса, известного как демпфирование . Амортизаторы замедляют и уменьшают величину вибрационных движений, превращая кинетическую энергию движения подвески в тепловую энергию, которая может рассеиваться через гидравлическую жидкость.Чтобы понять, как это работает, лучше всего заглянуть внутрь амортизатора, чтобы увидеть его структуру и функции.

Амортизатор представляет собой масляный насос , расположенный между рамой автомобиля и колесами. Верхнее крепление амортизатора соединяется с рамой (т. Е. С подрессоренным весом), а нижнее крепление соединяется с осью рядом с колесом (т. Е. С неподрессоренным весом). В двухтрубной конструкции , одном из наиболее распространенных типов амортизаторов, верхняя опора соединена со штоком поршня, который, в свою очередь, соединен с поршнем, который, в свою очередь, находится в трубке, заполненной гидравлической жидкостью.Внутренняя трубка известна как напорная трубка, а внешняя трубка известна как резервная трубка. Резервная трубка хранит излишки гидравлической жидкости.

Когда автомобильное колесо наталкивается на неровность дороги и заставляет пружину скручиваться и раскручиваться, энергия пружины передается амортизатору через верхнее крепление, вниз через шток поршня в поршень. Отверстия перфорируют поршень и позволяют жидкости просачиваться, когда поршень перемещается вверх и вниз в напорной трубке. Поскольку отверстия относительно крошечные, через них проходит лишь небольшое количество жидкости под большим давлением.Это замедляет поршень, что, в свою очередь, замедляет работу пружины.

Амортизаторы работают в двух циклах - цикл сжатия и цикл удлинения . Цикл сжатия происходит, когда поршень движется вниз, сжимая гидравлическую жидкость в камере под поршнем. Цикл расширения происходит, когда поршень движется к верху напорной трубки, сжимая жидкость в камере над поршнем. Типичный легковой автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем во время цикла сжатия.Имея это в виду, цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

Все современные амортизаторы чувствительны к скорости - чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор. Это позволяет амортизаторам адаптироваться к дорожным условиям и контролировать все нежелательные движения, которые могут происходить в движущемся транспортном средстве, в том числе отскок, раскачивание, клевание при торможении и приседание с ускорением.

Как работает автомобильная подвеска | HowStuffWorks

Если не присутствует амортизирующая структура , автомобильная пружина будет выдвигаться и высвобождать энергию, которую она поглощает от неровностей, с неконтролируемой скоростью.Пружина будет продолжать подпрыгивать со своей собственной частотой до тех пор, пока не будет израсходована вся первоначально вложенная в нее энергия. Подвеска, построенная только на пружинах, обеспечила бы чрезвычайно подвижную езду и, в зависимости от местности, неуправляемую машину.

Введите амортизатор или демпфер, устройство, которое контролирует нежелательное движение пружины посредством процесса, известного как демпфирование . Амортизаторы замедляют и уменьшают величину вибрационных движений, превращая кинетическую энергию движения подвески в тепловую энергию, которая может рассеиваться через гидравлическую жидкость.Чтобы понять, как это работает, лучше всего заглянуть внутрь амортизатора, чтобы увидеть его структуру и функции.

Амортизатор представляет собой масляный насос , расположенный между рамой автомобиля и колесами. Верхнее крепление амортизатора соединяется с рамой (т. Е. С подрессоренным весом), а нижнее крепление соединяется с осью рядом с колесом (т. Е. С неподрессоренным весом). В двухтрубной конструкции , одном из наиболее распространенных типов амортизаторов, верхняя опора соединена со штоком поршня, который, в свою очередь, соединен с поршнем, который, в свою очередь, находится в трубке, заполненной гидравлической жидкостью.Внутренняя трубка известна как напорная трубка, а внешняя трубка известна как резервная трубка. Резервная трубка хранит излишки гидравлической жидкости.

Когда автомобильное колесо наталкивается на неровность дороги и заставляет пружину скручиваться и раскручиваться, энергия пружины передается амортизатору через верхнее крепление, вниз через шток поршня в поршень. Отверстия перфорируют поршень и позволяют жидкости просачиваться, когда поршень перемещается вверх и вниз в напорной трубке. Поскольку отверстия относительно крошечные, через них проходит лишь небольшое количество жидкости под большим давлением.Это замедляет поршень, что, в свою очередь, замедляет работу пружины.

Амортизаторы работают в двух циклах - цикл сжатия и цикл удлинения . Цикл сжатия происходит, когда поршень движется вниз, сжимая гидравлическую жидкость в камере под поршнем. Цикл расширения происходит, когда поршень движется к верху напорной трубки, сжимая жидкость в камере над поршнем. Типичный легковой автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем во время цикла сжатия.Имея это в виду, цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

Все современные амортизаторы чувствительны к скорости - чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор. Это позволяет амортизаторам адаптироваться к дорожным условиям и контролировать все нежелательные движения, которые могут происходить в движущемся транспортном средстве, в том числе отскок, раскачивание, клевание при торможении и приседание с ускорением.

Как работает автомобильная подвеска | HowStuffWorks

Если не присутствует амортизирующая структура , автомобильная пружина будет выдвигаться и высвобождать энергию, которую она поглощает от неровностей, с неконтролируемой скоростью.Пружина будет продолжать подпрыгивать со своей собственной частотой до тех пор, пока не будет израсходована вся первоначально вложенная в нее энергия. Подвеска, построенная только на пружинах, обеспечила бы чрезвычайно подвижную езду и, в зависимости от местности, неуправляемую машину.

Введите амортизатор или демпфер, устройство, которое контролирует нежелательное движение пружины посредством процесса, известного как демпфирование . Амортизаторы замедляют и уменьшают величину вибрационных движений, превращая кинетическую энергию движения подвески в тепловую энергию, которая может рассеиваться через гидравлическую жидкость.Чтобы понять, как это работает, лучше всего заглянуть внутрь амортизатора, чтобы увидеть его структуру и функции.

Амортизатор представляет собой масляный насос , расположенный между рамой автомобиля и колесами. Верхнее крепление амортизатора соединяется с рамой (т. Е. С подрессоренным весом), а нижнее крепление соединяется с осью рядом с колесом (т. Е. С неподрессоренным весом). В двухтрубной конструкции , одном из наиболее распространенных типов амортизаторов, верхняя опора соединена со штоком поршня, который, в свою очередь, соединен с поршнем, который, в свою очередь, находится в трубке, заполненной гидравлической жидкостью.Внутренняя трубка известна как напорная трубка, а внешняя трубка известна как резервная трубка. Резервная трубка хранит излишки гидравлической жидкости.

Когда автомобильное колесо наталкивается на неровность дороги и заставляет пружину скручиваться и раскручиваться, энергия пружины передается амортизатору через верхнее крепление, вниз через шток поршня в поршень. Отверстия перфорируют поршень и позволяют жидкости просачиваться, когда поршень перемещается вверх и вниз в напорной трубке. Поскольку отверстия относительно крошечные, через них проходит лишь небольшое количество жидкости под большим давлением.Это замедляет поршень, что, в свою очередь, замедляет работу пружины.

Амортизаторы работают в двух циклах - цикл сжатия и цикл удлинения . Цикл сжатия происходит, когда поршень движется вниз, сжимая гидравлическую жидкость в камере под поршнем. Цикл расширения происходит, когда поршень движется к верху напорной трубки, сжимая жидкость в камере над поршнем. Типичный легковой автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем во время цикла сжатия.Имея это в виду, цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

Все современные амортизаторы чувствительны к скорости - чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор. Это позволяет амортизаторам адаптироваться к дорожным условиям и контролировать все нежелательные движения, которые могут происходить в движущемся транспортном средстве, в том числе отскок, раскачивание, клевание при торможении и приседание с ускорением.

Что такое подвеска в автомобиле?

Современные автомобили - это настоящие чудеса инженерной мысли.Они полагаются на совместную работу нескольких компонентов и механических систем, чтобы гарантировать плавную и безопасную работу.

Однако, хотя большинство людей немного знают о колесах, системах рулевого управления и тормозах своих автомобилей, многие не понимают, что такое подвески и как они работают.

Хотите узнать, что такое подвеска в вашем автомобиле и для чего она предназначена? Давайте вместе разберемся.

Что такое подвеска автомобиля?

Короче говоря, система подвески вашего автомобиля представляет собой защитную решетку из амортизирующих компонентов, таких как пружины и амортизаторы.Подвеска вашего автомобиля помогает обеспечить безопасное и плавное вождение, поглощая энергию от различных дорожных неровностей и других кинетических ударов. Кроме того, он помогает вашим шинам оставаться в контакте с дорогой за счет увеличения трения шин.

Думайте о подвеске вашего автомобиля как о тележке, на которой находится основная кабина автомобиля. Ваша кабина сделана более комфортной, потому что она установлена ​​на подвеске, которая соединена с колесами автомобиля. Автомобиль и его кабина изолированы от ударов, которые обычны при движении, даже по дорогам с хорошим покрытием.

К основным частям подвески автомобиля относятся:

  • Пружины, которые помогают контролировать высоту и нагрузку подвески и кабины.
  • Амортизаторы (также называемые амортизаторами), которые поглощают и демпфируют различные импульсы кинетической энергии, которые ваши шины передают при контакте с дорогой.

Система подвески вашего автомобиля, вероятно, также имеет стабилизатор поперечной устойчивости. Стабилизатор поперечной устойчивости может помочь вам сместить движение ваших колес относительно рулевого колеса. Он эффективно стабилизирует направление вашего автомобиля при движении по дороге.

Вероятно, у вашего автомобиля есть система подвески как для передних, так и для задних колес. Системы подвески могут быть независимыми или зависимыми:

  • Независимые системы подвески используются, когда ваши задние или передние колеса движутся независимо от передней или задней оси соответственно.
  • С другой стороны, используются системы зависимой подвески, когда направление колеса ограничено движением оси.

Для чего нужна подвеска?

Чтобы полностью понять, что делает ваша подвеска, вы должны понять, что произошло бы, если бы в вашем автомобиле ее не было.

Когда вы едете по дороге, шины вашего автомобиля естественным образом перекатываются на различные неровности и неровности. Эти неровности взаимодействуют с колесами вашего автомобиля, каждый раз прикладывая силу. Законы физики гласят, что каждая сила, действующая на объект, имеет величину и направление.

Когда вы натыкаетесь на неровность на дороге, ваше колесо начинает двигаться вверх и вниз под перпендикулярным углом (вертикально по отношению к поверхности дороги). Конечно, небольшие неровности не передадут вашему автомобилю много вертикальной кинетической энергии.Но более крупные неровности дороги или неровности поверхности могут передавать довольно много энергии.

Это здравый смысл; когда колеса вашего автомобиля ударяются о неровность, он получает энергию и трясется вверх или вниз.

Если бы у вас не было подвески, вся эта энергия передавалась бы в раму вашего автомобиля. Такая передача энергии может в лучшем случае сделать поездку в машине неудобной. Кроме того, ваша машина может гипотетически потерять сцепление с дорогой, из-за чего колеса подпрыгнут, а затем снова упадут на поверхность дороги.

Подвеска вашего автомобиля:

  • поглощает энергию, передаваемую через колеса вашего автомобиля
  • помогает кабине вашего автомобиля относительно плавно перемещаться по подвеске, даже при движении по несовершенным дорогам

Два основных компонента, упомянутых выше, играют жизненно важную роль. роль в этом процессе. Амортизаторы или амортизаторы поглощают импульсы, при этом кинетическая энергия проходит по амортизаторам, а не передается в кабину вашего автомобиля (по крайней мере, в той же степени).

Тем временем пружины, прикрепленные к вашей подвеске, сгибаются и расширяются, чтобы контролировать рассеивание этой кинетической энергии.Они также предохраняют подвеску вашего автомобиля от слишком сильного раскачивания вверх и вниз.

В сочетании оба этих компонента обеспечивают относительно ровную и ровную езду вашего автомобиля.

Почему подвеска так важна?

Каждый современный автомобиль оснащен подвеской, благодаря ее преимуществам. Например:

  • Системы подвески увеличивают трение между шинами вашего автомобиля и дорогой. Увеличивая трение, вы можете управлять автомобилем с большей устойчивостью и чувствовать себя более комфортно.Чем больше ваши шины соприкасаются с дорогой, тем безопаснее и безопаснее вы сможете управлять автомобилем.
  • Подвеска вашего автомобиля также обеспечивает дополнительный комфорт. Ограничивая кинетическую энергию, передаваемую от неровностей дороги, например неровностей, к вашей кабине, вы будете намного меньше подпрыгивать вверх и вниз, а ваши пассажиры также будут наслаждаться более плавной поездкой.
  • Кроме того, системы подвески могут помочь продлить срок службы и долговечность вашего автомобиля. Компоненты вашего автомобиля со временем будут облагаться гораздо меньшими налогами за счет ограничения передачи энергии от неровностей и выбоин на дороге.Таким образом, другие компоненты вашего автомобиля прослужат дольше.

Резюме

В конечном счете, система подвески вашего автомобиля - лишь один из многих важных компонентов, необходимых для обеспечения безопасной езды, когда вы садитесь в автомобиль. Без подвески автомобили были бы в лучшем случае ухабистыми, а в худшем - опасными.

Убедитесь, что ваша подвеска находится в хорошем состоянии, периодически сдавая автомобиль на осмотр у сертифицированного механика. Мы настоятельно рекомендуем сдать ваш автомобиль в ремонт, если ваша поездка станет слишком ухабистой или вы подозреваете, что ваша подвеска, возможно, изнашивается.

курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии.

курсов. "

Russell Bailey, P.E.

Нью-Йорк

"Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации."

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. "

Blair Hayward, P.E.

Альберта, Канада

"Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе. "

Roy Pfleiderer, P.E.

Нью-Йорк

"Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что уже знаком с

с подробной информацией о Канзасе

Городская авария Хаятт."

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

- лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

"Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал "

Jesus Sierra, P.E.

Калифорния

"Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

"Курс составлен хорошо, и использование тематических исследований является эффективным

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину "

Арвин Свангер, П.Е.

Вирджиния

"Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил много удовольствия ".

Мехди Рахими, П.Е.

Нью-Йорк

"Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов."

Уильям Валериоти, P.E.

Техас

"Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее визуальное представление

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

"Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь."

Джеральд Нотт, П.Е.

Нью-Джерси

"Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам. »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то неясной секции

законов, которые не применяются

по «обычная» практика."

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация "

Иван Харлан, П.Е.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

"Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо. "

Патрисия Адамс, P.E.

Канзас

"Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата."

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

"Документ" Общие ошибки ADA при проектировании объектов "очень полезен.Модель

испытание потребовало исследования в

документ но ответов были

в наличии. "

Гарольд Катлер, П.Е.

Массачусетс

"Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ."

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роадс, P.E.

Мэриленд

"Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой."

Кристина Николас, П.Е.

Нью-Йорк

"Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

в пути ".

Деннис Мейер, P.E.

Айдахо

"Услуги, предоставляемые CEDengineering, очень полезны для Professional

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

пора искать где

получить мои кредиты от. "

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

"Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу."

Клиффорд Гринблатт, П.Е.

Мэриленд

"Просто найти интересные курсы, скачать документы и сдать

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. "

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники."

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40% "

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

"Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. "

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

"Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительно

сертификация. "

Томас Каппеллин, П.E.

Иллинойс

"У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил - много

оценено! "

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

"Курс был по разумной цене, а материалы были краткими.

в хорошем состоянии »

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока -

.

хороший справочный материал

для деревянного дизайна. "

Брайан Адамс, П.E.

Миннесота

"Отлично, я смог получить полезные рекомендации по простому телефонному звонку."

Роберт Велнер, P.E.

Нью-Йорк

"У меня был большой опыт работы в прибрежном строительстве - проектирование

Building курс и

очень рекомендую ."

Денис Солано, P.E.

Флорида

"Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике в Нью-Джерси были очень хорошими.

хорошо подготовлен. "

Юджин Брэкбилл, P.E.

Коннектикут

"Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда."

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

"Вопросы на экзамене были зондирующими и демонстрировали понимание

материала. Полная

и комплексное ».

Майкл Тобин, P.E.

Аризона

"Это мой второй курс, и мне понравилось то, что мне предлагали курс

поможет по моей линии

работ."

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

"Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П.Е.

Conneticut

"Мне нравится, как зарегистрироваться и читать материалы в автономном режиме, а затем

Вернуться, чтобы пройти викторину "

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

"Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс."

Ира Бродская, П.Е.

Нью-Джерси

"Веб-сайт прост в использовании, вы можете скачать материал для изучения, а потом вернуться.

и пройдите викторину. Очень

удобно а на моем

собственный график "

Майкл Глэдд, P.E.

Грузия

"Спасибо за хорошие курсы на протяжении многих лет."

Деннис Фундзак, П.Е.

Огайо

"Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и прошел

один час PDH в

один час. "

Стив Торкильдсон, P.E.

Южная Каролина

"Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал ."

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

"Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение."

Thomas Stalcup, P.E.

Арканзас

"Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. "

Марлен Делани, П.Е.

Иллинойс

"Учебные модули CEDengineering - это очень удобный способ доступа к информации по номеру

.

много различных технических областей за пределами

по своей специализации без

приходится путешествовать."

Гектор Герреро, П.Е.

Грузия

Подвеска

Performance | Комплекты для опускания, подъемные комплекты, амортизаторы и пружины

Категории

Рекомендуемые бренды

Сортировка
  • Cognito Motorsports® Fox 2.0 Performance Series монотрубный алюминиевый амортизатор корпуса

    Fox 2.0 Performance Series монотрубный алюминиевый амортизатор от Cognito Motorsports®. Амортизаторы серии 2.0 Performance обеспечивают доминирующие в гонках характеристики в удобном комплекте с болтовым креплением.Их теплоизоляционная конструкция включает ...

    Корпус

    - Алюминиевый корпус амортизатора рассеивает тепло в три раза быстрее, чем стальКомпоненты - Черный анодированный алюминий 6061-T6, заготовка

  • Torxe ™ Набор для выравнивания

    Набор для выравнивания Torxe ™. Этот высококачественный комплект для выравнивания и компоненты сохранят ваш ценный уровень владения, обеспечивая более агрессивную стойку и увеличенный дорожный просвет. Это делает его идеальным для заядлых автомобильных тюнеров и ...

    Разработан, чтобы сохранить стойкость вашего стального жеребца даже Премиум-апгрейд, чтобы придать автомобилю желаемый вид

  • Bilstein® Амортизатор и распорка серии 5100

    Амортизатор и распорка серии 5100 от Bilstein®.Амортизаторы серии BILSTEIN 5100 разработаны специально для того, чтобы помочь вашему поднятому грузовику, джипу или внедорожнику достичь вершины в ходовых качествах, обеспечивая при этом правильную настройку и длину для ... техника давления

  • Bilstein® Амортизатор и распорка серии 4600

    Амортизатор и распорка серии 4600 от Bilstein®. Амортизаторы и стойки Bilstein серии 4600 разработаны специально для того, чтобы помочь вашему грузовику, фургону или внедорожнику достичь вершины в ходовых качествах и управляемости, сохраняя при этом полезные свойства...

    Однотрубная технология измерения давления газа Простота установки, непосредственная установка болтов, модификация не требуется

  • Monroe® Амортизаторы с регулировкой нагрузки Sensa-Trac ™

    Амортизаторы с регулировкой нагрузки Sensa-Trac ™ от Monroe®. Эти амортизаторы имеют демпфирование, чувствительное к положению (PSD), клапаны, специально разработанные для улучшения плавности хода и управляемости, а также калиброванные пружины большого калибра, которые помогают поддерживать ...

    Внутренняя конструкция с одинарной трубкой Улучшает ходовые качества и управляемость, а также помогает поддерживать дорожный просвет при нагрузке дополнительного веса

  • Rancho® Амортизаторы и стойки RS5000X ™

    Амортизаторы и стойки RS5000X ™ от Rancho®.В основе этого нового инновационного амортизатора от Rancho® лежит уникальная запатентованная система клапанов отскока и усовершенствованная фаза сжатия амортизатора. Эта запатентованная ...

    Двухтрубная внутренняя конструкция Клапан с прогрессивным зацеплением

  • H & R® Винтовая пружина спортивного опускания

    Винтовая пружина спортивного опускания от H & R®. Запасные пружины H&R разработаны для высокопроизводительных водителей, которые хотят получить от своих автомобилей максимальную отдачу. Когда потребность в бескомпромиссной маневренности становится приоритетом, H&R...

    Превосходное качество езды Разработан для отзывчивой, жесткой управляемости и производительности

  • Godspeed Project® Mono-SS ™ Front and Rear Coilover Kit

    Mono-SS ™ Front and Rear Coilover Kit by Godspeed Project®. MonoSS - это единственная компания Godspeed Project в семействе комплектов подвески с одной регулируемой койловером. Эти койловеры предназначены для использования в уличных гонках на ...

    Передние пластины развала с подушкой для регулировки развала 16 точные уровни регулировки демпфера

  • Monroe® Амортизаторы и стойки Monro-Matic Plus ™

    Амортизаторы и стойки Monro-Matic Plus ™ от Monroe®.Амортизаторы и стойки Monro-Matic Plus, заряженные газом азотом, оснащены клапаном VPV (клапаном пропорциональности скорости) и инновационной всепогодной жидкостью. Они предлагают повышенный комфорт для любых ...

    Внутренняя конструкция с двумя трубамиИдеальный баланс комфорта и управляемости для любых условий вождения

  • Torxe ™ Тяга стабилизатора поперечной устойчивости

    Тяга стабилизатора поперечной устойчивости от Torxe ™. Хотите вывести свою поездку на новый уровень производительности и комфорта? Тогда остановитесь на этих деталях подвески премиум-класса.Искусно изготовленные из лучших материалов для безупречной прочности ...

    Изготовлены из высококачественных материалов для надежности и стоимости Прочная конструкция, рассчитанная на долгие годы

  • Bilstein® 5100 Series Leveling Shock and Strut

    5100 Серия выравнивающих амортизаторов и распорок от Bilstein®. Амортизаторы Bilstein B8 5100 разработаны как решение для непосредственной установки на поднятые грузовики и внедорожники. Эти амортизаторы имеют однотрубную конструкцию, обеспечивающую равномерное затухание...

    Индивидуально спроектировано для широкого спектра конкретных транспортных средств и комбинаций подъемниковТехнология давления газа в трубке

  • Pro Comp® Полный подъемный комплект подвески

    Полный подъемный комплект подвески от Pro Comp®. Продукты подвески Pro Comp, созданные настоящими энтузиастами бездорожья, отражают ориентированность на клиентов, влияние гонок, технологии и инженерию с упором на производственные процессы мирового класса ...

    Разработано и произведено в США.A. Предназначен для простой установки с учетом установщика

  • KSport® Kontrol Pro ™ Coilover Kit

    Kontrol Pro ™ Coilover Kit от KSport®. Комплекты полностью регулируемых койловеров Ksport Kontrol Pro обеспечивают передовую технологию подвески для вашего автомобиля как на улице, так и на трассе. 36 уровней регулировки демпфирования позволяют точно ...

    Регулируемое демпфирование в 36 направлениях Хомуты и верхние опоры из алюминия 6061 с T6 для повышенной твердости

  • Bilstein® Амортизатор и распорка серии B6

    Амортизатор и распорка серии B6 от Bilstein ®.Если вы ожидаете большей демпфирующей способности вашего амортизатора - даже под нагрузкой - но не хотите выбирать универсальную спортивную модель, BILSTEIN B6 - идеальное решение.

    Увеличенный запас мощности и срок службы, даже при буксировке транспортеров и прицепов или во время частых поездок с грузами Оптимальное сцепление и повышенная устойчивость при смене полосы движения в повседневных и экстремальных ситуациях

  • Supreme Suspensions® Pro Series Suspension Full Lift Kit

    Комплект полного подъема подвески серии Pro от Supreme Suspensions®.Подъемные комплекты Supreme Pro разработаны для точного подъема и выравнивания вашего грузовика для действительно индивидуальной езды. Каждый передний и задний подъемный элемент обработан на станке с ЧПУ для обеспечения точности и ...

    Разработан, чтобы придать вашей машине гладкую и агрессивную стойку Идеально подходит для тех, кто хочет более жесткой и спортивной езды

  • Supreme Suspensions® Pro Billet Series Suspension Full Lift Комплект

    Pro Billet Series Suspension Full Lift Kit от Supreme Suspensions®. Подъемные комплекты Supreme Pro Billet разработаны для точного подъема и выравнивания вашего грузовика для действительно индивидуальной езды.Каждый передний и задний подъемный компонент обработан на станке с ЧПУ из ...

    Разработан, чтобы придать вашей машине гладкую и агрессивную стойку Идеально подходит для тех, кто хочет более устойчивой и спортивной езды

  • Belltech® Lowering Kit

    Lowering Kit от Belltech®. Комплекты опускания Belltech придают вашему автомобилю агрессивный вид, сохраняя при этом заводские ходовые качества. В комплекты входят шарнирный шарнир с откидной головкой, откидной шпиндель, задние алюминиевые опускные блоки и задние скобы. Комплекты для большего ...

    Комплекты для опускания Belltech придают вашему автомобилю агрессивный вид, сохраняя при этом заводские ходовые качества Флип-комплект для перемещения точки крепления листовой рессоры сверху оси на нижнюю ее

  • Godspeed Project® Traction-S Винтовые пружины

    Винтовые пружины Traction-S от Godspeed Project®.Снизьте дорожный просвет своей гордости и радости с помощью этих понижающих компонентов премиум-класса, чтобы придать ему более гладкий и агрессивный вид, одновременно улучшив его общие характеристики. Стильный дизайн и ...

    Однотрубная конструкция амортизатора Анодированный корпус амортизатора

  • Monroe® Амортизаторы Max-Air ™

    Амортизаторы Max-Air ™ от Monroe®. Если вы используете свой автомобиль для буксировки прицепов или перевозки тяжелых грузов, эти амортизаторы - то, что вам нужно, поскольку они спроектированы для поддержания дорожного просвета транспортного средства даже при весе до 1100 фунтов.из ...

    Однотрубный, внутренняя конструкция с регулируемой воздушной регулировкой Обеспечивает надлежащую высоту дорожного просвета при наличии дополнительного веса

  • Fox® Гладкий амортизатор серии 2.0 Performance

    Гладкий амортизатор серии 2.0 Performance от Fox®. Амортизатор Fox Offroad Performance Series с гладким корпусом имеет прочные проверенные в гонках внутренние детали и технологию демпфирования производительности, которую вы ожидаете с уникальными характеристиками, которые можно найти только в ...

    2,0-дюймовый металлический ударопрочный алюминий 6061-T6 будет сопротивляться ржавчине с течением времени прочная отделка

  • D2 Racing® Передние и задние понижающие пружины серии Pro

    Передние и задние понижающие пружины серии Pro от D2 Racing®.Заниженные пружины серии Pro оптимизируют и улучшают характеристики управляемости, предлагая уменьшение дорожного просвета при сохранении исключительного качества езды за счет использования ...

    Изготовлены в соответствии со строгими стандартами качества для надежности и производительности Экспертно изготовлены с использованием материалов высшего качества

  • Rancho® RS9000XL ™ Амортизаторы и стойки

    RS9000XL ™ Амортизаторы и стойки Rancho®. Серия Rancho RS9000 ™ XL с 9-позиционной регулировкой обеспечивает девять уровней производительности для дорожных и внедорожных грузовиков, внедорожников и джипов.Признанный во всем мире первым 9-позиционным вручную ...

    Трехтрубная внутренняя конструкция Большой трехтрубный корпус: увеличенный объем жидкости для работы охладителя

  • Belltech® Nitro Drop 2 ™ Пониженные амортизаторы

    Nitro Drop 2 ™ Пониженные Удары Belltech®. Belltech разработала комплект амортизаторов Nitro Drop 2, чтобы предоставить рынку грузовиков и внедорожников уникальное сочетание настройки амортизаторов. Эта новая установка концентрируется на уровне комфорта, а также увеличивает ...

    Гидравлический амортизатор Nitro Drop 2 ™ Разработан для оптимального комфорта при движении в диапазоне высоты езды

  • Rancho® Загруженный quickLIFT ™ Полная стойка стойки

    Загруженный quickLIFT ™ Полная сборка стойки Rancho®.Отмеченное наградами Rancho quickLIFT ™ Загружаемые узлы выравнивают и поднимают грузовики и внедорожники последних моделей, обеспечивая агрессивную позицию и позволяя использовать колеса и шины большего размера ... пружина и верхнее крепление

  • Belltech® Амортизаторы Street Performance

    Амортизаторы Street Performance от Belltech®. Масляный амортизатор Street Performance. После установки проставки устанавливаются под вашей пружиной для регулировки дорожного просвета.Амортизаторы Street Performance имеют предварительно заданные степени демпфирования сжатия ...

    Масляный передний амортизатор Street Performance Предлагает широкий выбор высоты дорожного просвета

  • Gabriel® Load Carrier ™ Spring Assist Shocks

    Load Carrier ™ Spring Assist Assist by Габриэль®. Система Spring Assist (Load Carrier ™) от Gabriel® - это идеальное сочетание амортизатора и пружинной технологии, помогающее уменьшить потерю дорожного просвета в условиях постоянной нагрузки. ...

    Внутренняя конструкция с двумя трубками

    Превосходно обработанный хромированный шток поршня для предотвращения коррозии, обеспечения надлежащей смазки уплотнения и обеспечения более однородной поверхности износа

  • Skyjacker® Комплект спиральных пружин Softride ™

    Пружина Softride ™ Установлено Skyjacker®.Эти катушки идеальны, когда качество езды является вашей главной заботой. Эти новые катушки спроектированы таким образом, чтобы максимально поддерживать исходное качество езды, в то же время обладая ключевыми характеристиками для бездорожья ...

    Катушки Softride ™ для плавной езды, такие как материал OEHot wound 5160

  • KYB® MonoMax ™ Shock и Strut

    MonoMax ™ Амортизатор и стойка KYB®. Повысьте эффективность подвески вашего грузовика с помощью мощных однотрубных газогидравлических амортизаторов и стоек MonoMax. Благодаря усовершенствованной конструкции они могут выдерживать самые тяжелые рабочие нагрузки и орган управления...

    Максимальное улучшение характеристик благодаря демпфирующей способности до 40% по сравнению со стандартными амортизаторами Идеальное решение, когда вам необходимо улучшить характеристики подвески

  • Skyjacker® Black MAX ™ Shock Absorber

    Black MAX ™ Shock Absorber от Skyjacker®. Двухтрубные амортизаторы Skyjacker Black MAX ™ имеют увеличенную пропускную способность и используют технологию «поролоновых ячеек». Когда амортизатор нагревается и нагревается, вставка из пенопласта сжимается до ...

    Усовершенствованная технология пенопласта Многоступенчатый клапан для конкретного автомобиля

  • ACDelco® Амортизатор с воздушным подъемом Specialty ™

    Specialty ™ Air Lift Амортизатор от ACDelco®.Специальные пневмоподъемники ACDelco разработаны для улучшения управляемости в временных ситуациях, например, когда транспортное средство буксирует тяжелый груз или буксирует прицеп. ACDelco Air Lift ...

    Однотрубный, внутренняя конструкция с воздушной регулировкой До 1100 фунтов. (на пару) выравнивающей способности для улучшения управляемости автомобиля

У вас есть четырехколесный автомобиль, и вы хотите поднять его для больших шин и бездорожья? Или вы хотите, чтобы тюнер занял ровную позицию? Вы строите гоночный трекер или просто хотите улучшить управляемость от повседневного водителя? Независимо от того, что вы водите или для чего строите, у нас есть детали подвески, которые помогут вам достичь ваших целей, включая комплекты подъема и опускания, амортизаторы, пружины, стабилизаторы поперечной устойчивости и многое другое.

Заводские системы подвески, как правило, представляют собой компромисс между плавностью хода и управляемостью, даже на автомобилях с высокими характеристиками. Добавление пружин, амортизаторов и стабилизаторов поперечной устойчивости послепродажного обслуживания может улучшить положение автомобиля, не влияя на качество езды, а также значительно уменьшить крен кузова и крен передней части для улучшения управляемости, торможения и контроля, которые вы можете почувствовать. Это приводит к тому, что водить машину намного веселее, и разве не в этом все дело?

Если вы хотите поднять грузовик или внедорожник, мы предлагаем несколько способов сделать это.Вы можете избавиться от этого положения носа вниз с помощью набора для выравнивания, который может включать в себя удлинители стоек, проставки с цилиндрическими пружинами или торсионные ключи, чтобы поднять переднюю часть и выровнять ее с задней частью. Кузовной лифт поднимает кузов на раме и идеально подходит, если вы хотите установить колеса и шины большего размера, но не планируете ездить по бездорожью. Для установки, готовой к бездорожью, мы предлагаем комплекты подъема подвески до 6 дюймов или более, которые позволят вам преодолевать самые сложные участки местности. Выбирайте от базовых комплектов до наиболее полных, а также отдельных компонентов.

Автопроизводители должны быть консервативными в отношении дорожного просвета даже для спортивных моделей, чтобы соответствовать высоте бампера и другим нормам. Вы не испытываете таких ограничений, поэтому, чтобы занять эту агрессивную позицию, избавиться от уродливого зазора между крыльями и шинами и улучшить управляемость, мы предлагаем комплекты опускания. Эти комплекты содержат прогрессивные пружины, которые уменьшают дорожный просвет, но при этом обеспечивают комфортную, хотя и уверенную езду. В комплексные комплекты входят более прочные амортизаторы или стойки, или койловеры, а также стабилизаторы поперечной устойчивости большего размера.Помимо улучшения внешнего вида и управляемости, опускание автомобиля также может снизить лобовое сопротивление и повысить топливную экономичность.

Перевозка тяжелых грузов на платформе грузовика или буксировка прицепа могут быть проблемой, если транспортное средство не настроено должным образом, и после загрузки вы можете столкнуться с фарами, направленными в небо, а задний бампер почти волочится по земле. Мы предлагаем сверхпрочные листовые рессоры, вспомогательные рессоры и пневматические рессоры, разработанные для того, чтобы ваш автомобиль оставался ровным и устойчивым, обеспечивая комфортную езду при добавлении тяжелых грузов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
