Сигнализация с автозапуском инструкция: Сигнализация StarLine с автозапуском, инструкция по эксплуатации

Содержание

Как включить автозапуск на сигнализации starline

Сигнализация Starline — это охранная система последнего поколения, которая соответствуют всем нормам и требованиях для охраны автомобиля. Если система была установлена профессионалами, то она также позволяет вам активировать автоматический запуск двигателя.

При этом важно понимать, что далеко не все автомобилисты знакомы с этой функцией, поэтому самостоятельно настроить ее удается не всем. В этой статье мы подробно расскажем вам о том, как грамотно включить starline автозапуск.

Как проверить есть ли автозапуск?

Алгоритм проверки не такой уж сложный, выполните все шаги последовательно:

Поставьте автомобиль на ручник, селектор КПП переведите в нейтральное положение.
Отключите зажигание, если мотор заглох, то стартером вновь его запустите.
Далее на брелоке старлайн нажмите кнопку со значком ключа.
Теперь попробуйте извлечь ключ из зажигания, если у вас получилось, значит автозапуск есть в вашей машине. Когда вы заблокируете двери, то двигатель автоматически заглохнет через 30-60 секунд.

Если при нажатии кнопки автозапуска вы слышите проворачивание вала двигателя, но запуска не происходит, то следует проверить параметры настройки. Прочитайте внимательно руководство по эксплуатации охранной сигнализации, тогда вы сможете правильно настроить её работу.

Сигнализация старлайн автозапуск с брелка

Дистанционный автозапуск starline

Прежде чем изучать как производить удаленный автозапуск starline, важно изучить некоторые особенности. Чтобы у вас была возможность с брелка включить автозапуск, важно соблюсти такие условия:

Первым делом надо поставить машину на стояночный тормоз.
Повернуть ключ в замке зажигания, а после этого извлечь ключ (двигатель при этом должен быть заглушен).
Далее следует перевести рычаг коробки в нейтральное положение.
Напоследок стоит закрыть плотно все двери, а также багажник и капот.

Только если все вышеописанные условия будут соблюдены, то только в этом случае охранная сигнализация позволит поставить на автозапуск.

Переключение в режим охраны с автозапуском также осуществляется особым образом:

Припаркуйтесь, а затем поставьте автомобиль на ручник.
Селектор КПП переведите на нейтраль.
Кнопку 1 на брелке задержите на 3 секунды, после этого раздастся звонкая мелодия.
Извлеките ключ из замка зажигания.
Выйдите из машины (проверьте плотность закрывания дверей). Если вы все сделали правильно, то сигнализация самостоятельно заглушит мотор, после чего она переведет сигнализацию в режим охраны.

Чтобы выполнить автозавод дистанционно есть 2 способа:

Зажмите кнопку 1 ровно на 3 секунды, а затем до появления сигнала нажмите кнопку 3.
Выберите иконку «старт», а потом разово нажмите кнопку 2.

Если двигатель завелся, то на экране вы увидите обозначение «выхлопные газы». Прогреваться автомобиль будет в течение того времени, которое вы заранее установили в настройках. За 1 минуту до выключения движка на дисплее отобразится код «r01». Если время закончилось, то этот код сменится на «r00».

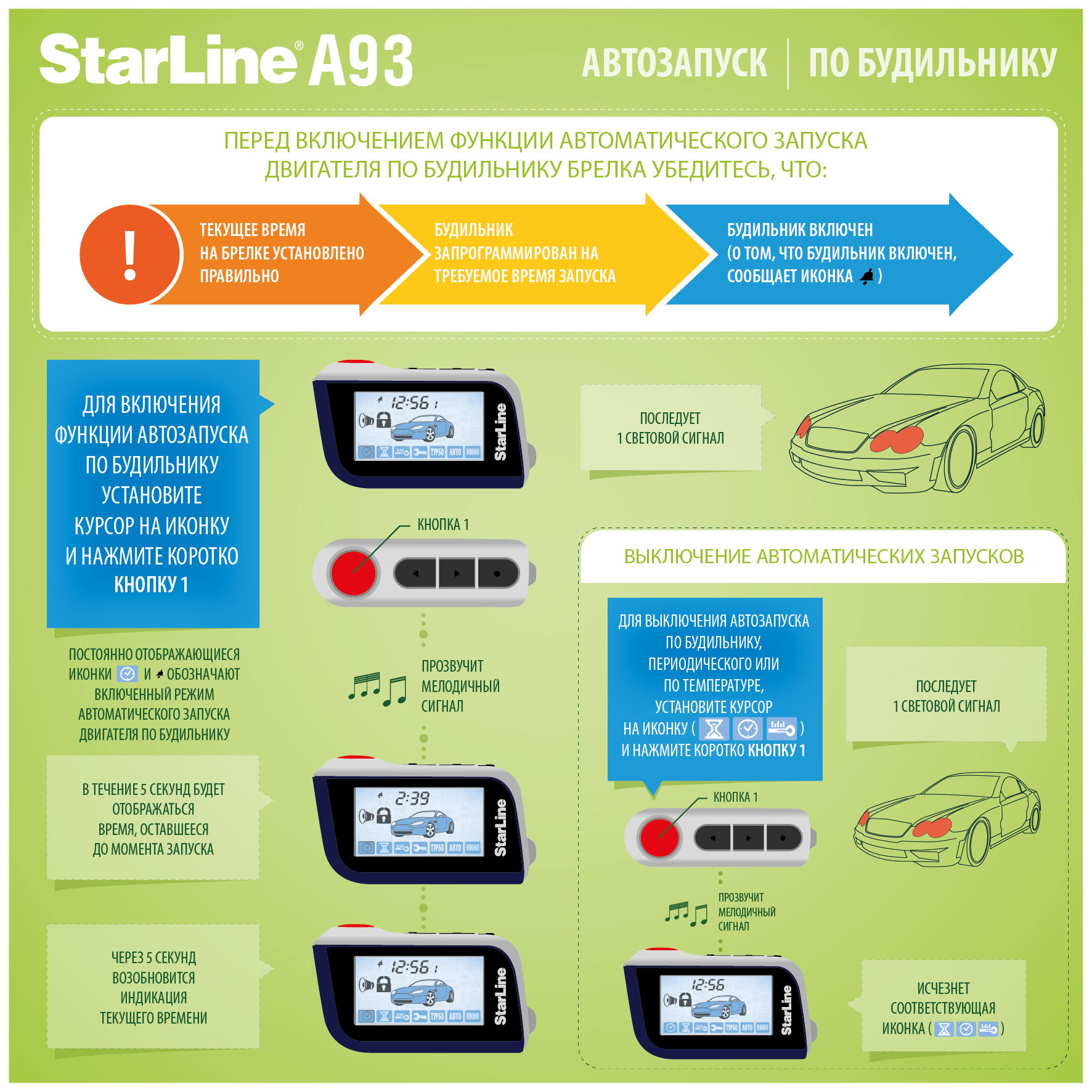

Автозапуск по будильнику

Первым делом сверьте время бортового компьютера, оно должно быть максимально точным. Чтобы произвести включение автозапуска на сигнализации по будильнику, необходимо выполнить все действия по инструкции:

Для начала включаем опцию на брелоке со значком колокольчика.
Установив необходимое время на будильник, по очереди нажмите клавиши 3 и 1, подтвердите свой выбор на значке циферблата. Если автозапуск настроен правильно, то авто моргнет габаритными огнями.

Когда функция включена, то на дисплее будет меняться картинка колокольчика и циферблата, а также раздастся продолжительная мелодия.

Автозапуск по времени таймеру

Активация этой опции производится следующим образом:

Наведите курсор на песочные часы, затем подтвердите выбор последовательным нажатием кнопок 3 и 1.
Выставьте нужное время, а затем аналогичным способом подтвердите включение функции.

Если вы решите отключить включенный запуск двигателя по таймеру, то сделать это очень просто — два раза быстро нажмите кнопку 2. Прежнее отображение таймера пропадет с дисплея, также брелок известит сигналом об отключении таймера.

Автозапуск по температурным показателям

Эта опция одна из самых полезных, датчики отслеживают температуру окружающей среды, и при достижении нужной температуры происходит запуск двигателя. Активировать опцию можно по этой инструкции:

Переведите курсор на значок «термометр», сделайте короткое нажатие кнопки 1, далее вы увидите вспышку габаритов, звуковой сигнал на брелке. В этот же момент на 5 секунд должна отобразиться текущая температура на улице.

Быстрыми нажатиями на кнопку 1 установите необходимые параметры температуры.
Долгое удерживание кнопки 1 активирует режим автоматического запуска по температуре.

Деактивация опции происходит аналогичным методом, который описан выше, только в нашем случае теперь указатель нужно ставить на иконку «термометра».

Если вы хотите наглядно посмотреть как осуществляется настройка автозапуска в зависимости от температуры на сигнализации старлайн, то посмотрите это видео

<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743925-3";} else{var rtbBlockID="R-A-743925-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Настройка автозапуска по приложению для телефона

Автоматический запуск двигателя с помощью смартфона — это полезная опция, так как у водителя есть возможность запустить мотор из любой точки Земли (если встроен gps-модуль). Если в вашей охранной сигнализации от компании Starline есть GPS-модуль, то произвести запуск можно такими способами:

Отправив СМС-сообщение на сим-карту установленную в брелке.
По звонку.
Отправив команду с помощью специального приложения, которое предварительно надо установить, а затем законнектиться с машиной.

Приложение можно скачать из самых популярных магазинов приложений, оно совершенно бесплатно предоставляется всем. Интерфейс разработчиками был сделан максимально простым и понятным, поэтому в управлении разберется даже ребенок.

Неполадки в сигнализации старлайн и способы устранения

Движок не запускается, либо глохнет после минуты работы

Устранить проблемы можно попробовать так, практика показывает, что способ помогает лишь в 75% случаев:

Съездите в специализированный сервис, попросите мастеров вмонтировать модуль обхода штатного иммобилайзера.
Проверьте обязательно правильно ли располагается ключ транспондера.
Переподключите провод контроля автозапуска, теперь можно протестировать функцию автозапуска.

Автозапуск с МКПП работает раз через раз

Заведите двигатель повернув ключ в замке зажигания, поставьте машину на ручник.
Извлеките ключ из замка зажигания.
Откройте и закройте все двери у машины, а затем активируйте функцию охраны.

Сигнализация блокирует автозапуск

Водители утверждают, что с данной проблемой можно справиться просто сбросив настройки брелока. Сделать это можно по этой инструкции:

Поставить машину на стояночный тормоз, включить зажигание.
Нажать кнопку valet на сигнализации Старлайн 10 раз.

Теперь нужно подождать перезагрузки системы, после этого раздастся 2 звуковых сигнала.
Затем следует подтвердить сброс нажатием кнопки 1, далее вы увидите моргание всех габаритов 5 раз. Теперь настройки брелка перестроятся на заводские.

Если вы внимательно изучали статью, то теперь вы сможете самостоятельно настроить автозапуск на своей сигнализации Starline. Желаем вам успехов!

Сигнализация Старлайн с автозапуском: инструкция

На чтение 10 мин. Просмотров 682

Сигнализация Старлайн: инструкция, управление

StarLine – сегодня именно этот производитель лидирует на автомобильном рынке по продажам противоугонных комплексов. Бренд пользуется спросом среди автомобилистов благодаря надежности и качеству. Чтобы получить максимальную пользу от системы безопасности, важно, правильно установить ее и настроить.

Режимы работы сигнализации StarLine

Абсолютно все модели Старлайн поддерживают следующие рабочие режимы:

Автоматический – активизируется после предыдущего;
Беззвучный – после несанкционированного доступа в салон, владелец получает об этом информацию. Причем, автосигнализация не подключает сирену. Опция работает независимо от запущенного или отключенного двигателя;
Охранный – блокируются все автомобильные двери, источники питания;
Режим паники – при постороннем влиянии на автомобиль активизируются поворотные огни, вспомогательные сигналы;
Самодиагностика – водитель получает информацию на дисплей брелока о неполадках в работе машины;
Иммобилайзер – устройство – блокирующее работу двигателя при несанкционированном доступе;
«Антиграббер» – пресекает любые действия злоумышленников.

Пиктограммы на экране: основное значение

На дисплее пульта дистанционного управления есть много разных иконок. А их значение лучше хорошо знать:

Часы;
Уровень датчика ударов;

Активация будильника;
Отправка сигналов на устройство Старлайн;
Таймер обратного отсчета;
Бесшумный режим;
Охранный режим;
Открытые/запертые двери;
Активация ручного тормоза;
Индивидуальный ПИН-код – его настраивают отдельно;
Автоматический пуск мотора по будильнику;
Периодически настроенные запуски;
Активизация РКПП;
Открытие капота;
Сервисное обслуживание;
Турботаймер;
Автоматическое включение;
Тревожный уровень датчика удара;
Иммобилайзер;
Блокировка клавиш пульта;
Уровень заряда батарейки;
Температурный датчик ДВС;
Антиграббер;
Работа ДВС;
GSM/GPS;
Открытые двери;
Активированное зажигание.

Настройка брелка автосигнализации Старлайн

Алгоритм настройки коммуникатора:

Включаем зажигание;
Отключаем охранный режим;
Для настройки запуска охранного режима последовательно нажимаем клавишу 1 семь раз;
После запуска зажигания система издаст серию из семи сигналов;
Одновременно нажимаем на клавиши 2 и 3. Удерживаем до звучания сигнала;
Отключаем зажигание. Если действия проведены правильно, поворотные огни проморгают пять раз. На этом настройка брелка завершена.

Включение автозапуска сигнализации

Грамотно настроить автоматический запуск мотора может только специалист. Чтобы воспользоваться набором необходимых функций мастера используют специальные ПИН-коды. Устройство хранит все настройки, которые ранее задал производитель. Если после установки новых параметров, вас что-то не устроило, всегда можно сбросить их до первоначального состояния.

Как подготовить сигнализацию для установки автозапуска:

Перевести рычаг КПП в нейтральное положение;
Запустить двигатель и оставить его в рабочем состоянии;
Поставить автомобиль на ручной тормоз;
Закрыть автомобильные двери, капот и багажник.

Владельцам нравится возможность пользоваться автозапуском с брелка. Можно настроить его по температурным данным.

Регулировка громкости звуковых оповещений

Чтобы отрегулировать громкость звуковых сообщений, предстоит воспользоваться сервисным режимом VALET. Для начала отключаем зажигание. Нажимаем на клавишу 5 на брелоке и запускаем двигатель. После этого жмем клавишу 2 и ждем появления надписи на дисплее — SO UN.

Процесс вбивания настроек начинаем с удерживания клавиши 3. Держим несколько секунд, отпускаем и нажимаем на кнопку, расположенную слева. На экране дисплея отобразится цифра, указывающая на уровень громкости оповещений. Все уровни регулируются и настраиваются клавишей 3. После настройки громкости можете смело пользоваться системой безопасности.

Регулировка чувствительности датчика удара

Чтобы отрегулировать чувствительность ударного датчика, нам опять понадобится клавиша 3. Опять удерживаем ее на несколько секунд. Отпускаем и нажимаем повторно. Уровень чувствительности можно регулировать двумя клавишами: 2 и 3. Третья кнопка понадобится еще при необходимости сбрасывания настроек.

Как сбросить настройки брелка?

Случаются ситуации, когда автовладельцу необходимо сбросить настройки и вернуть устройство в заводское состояние. И подумать только, ведь в этом нет ничего страшного. Если четко придерживаться инструкции, то сделать это очень легко.

Распорядок действий:

Запускаем зажигание, оставляя ключ в замке;
Нажимаем на клавишу сервисного режима 9 или 10 раз – количество нажатий указано в инструкции. Дело в том, что у каждой модели автосигнализации это число может быть разным;
После включения зажигания ждем серию из нескольких сигналов;
Еще раз нажимаем клавишу сервисного режима ВАЛЕТ;
Нажимаем клавишу 1. Ждем звучания сигнала и подтверждаем свое желание сбросить имеющиеся настройки;
После завершения действий включаем зажигание. Ждем 5 морганий от поворотных огней;
На этом перенастройка пульта дистанционного управления завершена.

Настройка дополнительных функций

Чуть выше мы уже говорили, что устройство Старлайн можно использовать для автозапуска по времени и температуре. А теперь давайте подробно разберемся, как настроить эти два режима работы:

По времени. Нажимаем на кнопку 3 однократно. После нажатия на дисплее брелока отобразится текущее значение: от 2 до 24 ч. Для увеличения цифры просто нажмите клавишу 1, а для уменьшения – 2;
По температуре. Двумя нажатиями воздействуем на кнопку 3. После этого ждем, когда на экране брелока замигает изображение с градусником. Аналогичным способом увеличиваем данные температуры клавишей 1, а уменьшаем – клавишей 2.

ВАЖНО! Перед тем, как настраивать автозапуск по таймеру или температуре, не забудьте правильно настроить время на пульте дистанционного управления. Оно настраивается также клавишей 3 до тех пор, пока система не оповестит характерным тональным сигналом.

Существуют другие дополнительные возможности. Например, открытие или закрытие дверей. Если вам не нужна та или иная опция, воспользуйтесь клавишей 10, чтобы отказаться от нее. В целом, режимы и принципы работы разных брелков сильно не отличаются друг от друга. Но, если покопаться, можно отыскать парочку кардинальных отличий. Поэтому перед установкой и настройкой любого противоугонного комплекса тщательно изучайте инструкцию. Если возникают сомнения в правильности своих действий, лучше обратитесь за помощью к специалистам сервисного центра.

Расположение компонентов автосигнализации StarLine: карты монтажа и схемы подключения

Карты монтажа – их установкой действительно лучше заниматься специалистам. Цвета проводов, схемы монтажа – все это может кардинально видоизменяться с выпуском новых моделей. А рядовой автомобилист вряд ли будет следить за обновлениями технического мира. Если неправильно установить устройство, можно не только снизить уровень безопасности, но и нанести серьезный ущерб автомобилю.

Основные этапы монтажа любых моделей будут одинаковыми:

Установка главного модуля;
Установка сирены;
Монтаж реле, разных датчиков;
Подключение антенного модуля;
Подсоединение проводки.

А теперь подробно о каждом из этапов.

Установка главного модуля:

Микропроцессорный блок монтируют внутри салона. Желательно выбирать потайное место для монтажа. Неплохим вариантом будет участок под панелью приборов, вещевым ящиком или креслами;
Чаще предпочтение отдают участку под панелью приборов. Для этого предстоит снимать обшивку. Это трудно, но наиболее безопасно. Потому что, если внутрь салона проникает злоумышленник, у него не будет столько времени, чтобы снять обшивку и отключить блок. А еще рядом с микропроцессором нельзя находиться другим электроприборам;
Необходимо крепко зафиксировать блок. Для этого используют саморезы или хомута, а все это сверху оборачивают поролоном. Если микропроцессор будет плохо зафиксирован, от получаемых вибраций он быстро выйдет из строя;
Разъем блока должен быть устремлен вниз, чтобы внутрь не попадала вода.

Установка сирены:

Обычно модуль сирены монтируют в подкапотном пространстве. Но, важно, чтобы располагался он вдали от двигателя и цилиндров. Предпочтительно устанавливать сирену рядом с АКБ. Нельзя допустить попадание влаги и воздействие высоких температур, иначе она быстро выйдет из строя;
Модуль должен быть установлен так, чтобы никому не удалось пробраться к нему через автомобильное днище;
Рупор сирены должен смотреть вниз во избежание попадания влаги. Опять же необходимо ликвидировать вибрации, надежно зафиксировав модуль;
Один из проводов сирены следует провести внутрь салона.

Монтаж дополнительных деталей:

Предпочтительно внутри салона, посредине кузовной части машины устанавливаются датчики чувствительности и удара. Их производят в герметичной упаковке, но это не значит, что их можно устанавливать под днищем автомобиля;
Крепление должно быть надежным. Но для усиления фиксации прокладки ставить нельзя. Из-за них датчики могут работать неправильно;
Для успешного автозапуска необходим температурный датчик. Лучше установить его неподалеку от главного блока под приборной панелью;
Датчик, контролирующий температуру двигателя, можно вмонтировать следующими способами: установить на головке цилиндрового блока или на магистрали, где происходит циркуляция антифриза;
Блокировочное реле монтируют в замке зажигания. Главное, правильно соединить провода;
Клавиша сервисного режима предусмотрена во всем модельном ряде. Это важный элемент, отвечающий за настройку и программирование. Кнопка должна быть установлена в секретном месте, чтобы только владелец знал ее месторасположение;
Концевики переключателей устанавливают внутри дверей и под капотом. Их монтируют в специальные отверстия, а если они отсутствуют – придется воспользоваться дрелью.

Подключение антенного модуля:

Модуль размещают внутри салона на лобовом стекле. Чем выше он расположен, тем качественнее звучит сигнал. Необходимо предотвратить попадание влаги и грязи;
Модуль антенны должен размещаться подальше от остального электрооборудования;
Антенну крепят на очищенный участок стекла с помощью двухстороннего скотча.

Подсоединение проводки:

Перед подсоединением проводов рекомендуется тщательно ознакомиться с инструкцией. Все модели отличаются друг от друга по этому параметру;
Проводка должна быть максимально изолированной от внешних воздействий;
Можно замотать провода изолентой. Это еще больше укрепит их и предотвратит спутывание;
Если не хватило длины провода и его пришлось наращивать, то этот участок тоже должен быть надежно изолирован.

Что же касается карт монтажа? Сейчас поговорим именно о них. Многие научились устанавливать автосигнализации самостоятельно, но мы рекомендуем оставлять эту работу для специалистов. Карты монтажа со временем постоянно меняются. Выпускаются новые модели сигналок, производители вносят корректировки, появляются обновления. В прошлом году провода были одного цвета, а в этом – другого. И за такими новостями обычно следят специалисты сервисных центров, а не рядовые автомобилисты.

Любую монтажную схему можно отыскать не только в комплектации устройства, но и в интернете. Достаточно зайти в поисковик и в строке набрать нужный запрос. Обязательно правильно указывайте название модели. Ведь у каждого комплекса собственная карта монтажа.

Зоны безопасности у каждой марки автомобиля разные, и точки подключения автосигнализации – тоже. Поэтому, даже если, кажется, что все сигналки похожи – нельзя устанавливать один комплекс по инструкции другого.

Проверенные инструкции всегда можно читать на сайте производителя.

Ознакомившись с информацией, предоставленной инструкцией, можно заняться установкой устройства. Заблаговременно подумайте, где расположите элементы, точки подключения и штатные разъемы.

ВАЖНО! Весь установочный процесс происходит при отключенном зажигании.

Алгоритм монтажа:

Монтируем главный блок под панелью приборов;
«Положительный» конец провода подсоединяем к АКБ и зажиганию;
К блоку подводим проводку центрального замка;
Провод, отвечающий за световое оповещение тревожного сигнала, необходимо подсоединить к аварийной автосигнализации;
Провода от дверных датчиков подсоединяем по схеме к приборной панели;
Надежно фиксируем ударный датчик;
Прячем в потайное место клавишу сервисного режима Валет.

Помните, чтобы ваша автосигнализация работала исправно, а автомобиль находился в максимальной безопасности, важно правильно установить устройство. Для самостоятельного монтажа помогут схемы, указанные в инструкции. НО! Еще раз настоятельно советуем обращаться с такими вопросами к специалистам. Не старайтесь экономить деньги на работе мастеров.

Только представьте, что неправильно установленный противоугонный комплекс может не сработать в нужный момент? Что тогда произойдет? Вы рискуете остаться без автомобиля. Вы же отлично понимаете, что это гораздо большие деньги, чем те, которые вы потратите на визит в сервисный центр.

Настройка автозапуска автосигнализации Starline A91

Содержание статьи

Хотя Starline A91 и устарела по современным понятиям (отсутствие гибко настраиваемых каналов, поддержки CAN/LIN-шин, использование радиоканала 433 МГц), «в строю» остается еще очень много сигнализаций этой модели. И часто возникают вопросы о ее настройке: например, как настроить автозапуск «Старлайн А91» по времени или задать автозапуск с брелка. Особенно, если машина куплена на вторичном рынке, а инструкция от установленной на ней сигнализации давно потеряна.

Что вообще «умеет» StarLine A91 в плане автозапуска?

Произвольный автозапуск: может выполняться в любое время, когда автомобиль находится в зоне уверенного радиоприема либо к сигнализации подключен внешний GSM-модуль;
Автозапуск по будильнику: автомобиль заведется однократно в то время, которое задано в настройках будильника;
Автозапуск «Старлайн А91» по таймеру позволяет машине самостоятельно прогревать двигатель с периодичностью 2,3,4 или 24 часа с момента активации режима;
Выставить по температуре «Старлайн А91» можно, чтобы прогрев двигателя начинался при падении температуры двигателя ниже заданного порога, но не чаще, чем один раз в час.

Видео: Режим периодического авто запуска. Авто сигнализация StarLine А91.

Основные настройки автозапуска

Для использования автозапуска «Старлайн А91» необходимо, чтобы сигнализация была корректно подключена и настроена. Основные настройки системы задаются следующим образом:

При выключенном зажигании и отключенной охране быстро нажать сервисную кнопку охранной системы 6 раз.
Без задержки включить зажигание. Сигнализация должна подать шесть звуковых сигналов, сообщая тем самым, что успешно вошла во второе меню настроек (настройки автозапуска).
Последовательными нажатиями сервисной кнопки выбрать нужную функцию (от 1 до 12). После каждого нажатия сигнализация будет сигналами сирены подтверждать номер выбранной функции, причем короткий сигнал сирены означает единицу, а длинный – пятерку. То есть четыре коротких сигнала означают, что выбрана функция 4, длинный и короткий – функция 6, два длинных и два коротких – функция 12.
Требуемое значение выбранной функции задается кнопками основного брелка: кратковременное нажатие кнопок 1,2 и 3 устанавливает эту функцию в соответствующее значение по номеру, длительное и затем короткое нажатие кнопки 1 устанавливает функцию в значение 4.
После установки всех нужных настроек выход из меню осуществляется выключением зажигания.

Для пользователя актуален следующий набор функций (часть из них программируется в соответствии со схемой подключения к конкретному автомобилю, и изменение этих настроек способно вызвать отказ автозапуска):

функция 2 задает длительность работы двигателя после принудительного запуска или запуска по алгоритму (будильник, таймер, температура). В значениях функции 1,2 и 3 длительность прогрева составляет 10, 20 и 30 минут. В варианте 4 мотор не будет глушиться автоматически, его каждый раз нужно будет глушить с брелка;
функция 3 позволяет поставить прогрев на «Старлайн А91» по таймеру на 2,3,4 и 24 часа;
функция 4 настраивает автозапуск по температуре «Старлайн А91». В вариантах от 1 до 4 порог, при снижении температуры ниже которого будет запущен мотор, составляет соответственно -5, -10, -18 и -25 градусов Цельсия;
функция 6 определяет логику работы световых индикаторов во время прогрева двигателя (в зависимости от подключения сигнализации к конкретному автомобилю это могут быть поворотники или габариты). Они могут гореть импульсно (вариант 1), постоянно (вариант 2) или быть отключены (3 и 4). Учтите, что при подключении сигнализации не напрямую к лампам, а к кнопке аварийной сигнализации поворотники и в варианте 2 будут мигать, так как фактически при этом будет постоянно включена «аварийка»;
функция 9 задает максимальную длительность прокрутки стартера: 0,8, 1,4, 2 или 6 секунд. Учтите, что эта максимальная длительность актуальна только для косвенного определения факта успешного запуска (сигнализация подключена не по тахосигналу). Рекомендуем оставить ее в том значении, что было задано установщиком;
функция 10 задает задержку между включением зажигания и прокруткой стартера: 2, 5, 10 или 20 секунд. Для дизелей со свечами накаливания зимой есть смысл устанавливать более длительную задержку;
функция 12 определяет, как сигнализация будет входить в режим поддержки зажигания, начиная алгоритм резервирования автозапуска. Поскольку резервирование автозапуска необходимо только для автомобилей с МКПП («программная нейтраль» нужна, чтобы гарантированно не оставить машину на передаче), для автомобилей с АКПП необходимо устанавливать функцию 12 в значение 4 (отключено). Установка этого значения в 4 на автомобилях с МКПП заблокирует автозапуск, это можно использовать для того, чтобы полностью отключить автозапуск «Старлайн А91». Резервирование в варианте 1 происходит автоматически при затягивании ручного тормоза в момент выключения зажигания. Некоторые автомобили во время паузы между выключением зажигания ключом и срабатыванием силового реле автозапуска могут глохнуть, в таком случае функцию нужно устанавливать в значение 3 (автоматически при затягивании «ручника»). Если вам не нужно автоматическое резервирование, установите функцию в значение 2 – резервирование будет происходить, если при работающем двигателе и затянутом ручном тормозе вы нажмете на брелке кнопку 2.

Принудительный автозапуск

Чтобы включить автозапуск «Старлайн А91» в любое нужное время, используйте брелок. Естественно, машина с МКПП до этого должна пройти заданную процедуру «программной нейтрали» и после этого не сниматься с охраны.

Для запуска двигателя сначала длительно нажимается кнопка 1 брелка, после короткого писка – кнопка 3. Индикация на экране сменится на «St», автомобиль включит зажигание и через время, заданное функцией 10 в меню настроек, попытается запустить мотор. При удачном запуске индикация вновь сменится: отрисуется «дымок» у выхлопной трубы на дисплее, начнется отсчет времени, оставшегося до глушения мотора. Например, если функция 2 установлена в значение 3 (30 минут), то на дисплее начнется обратный отсчет от «г30» до «г00», после чего мотор будет заглушен. Если время прогрева установлено на «бесконечность» (значение 4), то на дисплее будет постоянная индикация «г99».

Поскольку настройка автозапуска «Старлайн А91» требует доступа к автомобилю, предусмотрена возможность при необходимости продлить время прогрева дистанционно. Для этого, пока мотор работает, нужно снова нажать те же кнопки автозапуска – сначала длительно кнопку 1, а кнопку 3 после этого кратко. Таймер обратного отсчета сбросится на начальное значение и снова начнет отсчет от того интервала, что задан в настройках – например, если время прогрева установлено на 10 минут, а на 9 минуте вы выполните продление времени прогрева, суммарно мотор проработает 19 минут.

Чтобы заглушить мотор до момента автоматического отключения, нажмите кнопку 2 длительно, а затем кнопку 3 кратковременно.

Автозапуск по будильнику

Однократный автозапуск по будильнику невозможен, если активирован также запуск по таймеру, и наоборот. Активным будет только один режим, заданный последним. То есть, например, если у вас задан автозапуск каждые 24 часа, но вы дополнительно установили будильник на какое-то время и включили автозапуск по будильнику, следующий автопрогрев «Старлайн А91» произойдет именно во время, установленное на будильнике, даже если следующий запуск по таймеру должен быть раньше этого момента.

Чтобы использовать автозапуск по будильнику, настройте:

текущее время на экране брелка;
время будильника.

Обе эти операции можно выполнить одновременно, войдя в настройки брелка. Длительно удерживайте кнопку 3, пока брелок не отыграет сначала длинный, затем – один короткий и два коротких сигнала. Индикация часов на экране начнет моргать, кнопки 1 и 2 будут увеличивать и уменьшать значение. Далее нажатием кнопки 3 перейдите к настройке минут, затем аналогично настройте будильник.

После настройки времени будильника очередное нажатие кнопки 3 переключит брелок в режим включения и выключения будильника (надписи ON и OFF). Автозапуск по будильнику будет работать только при установке в ON.

Затем активируйте сам автозапуск по будильнику. Он, как и другие способы программного автозапуска, активируется через курсорное меню внизу экрана. Включается оно длительным нажатием кнопки 3, но отпускать ее нужно после первого короткого сигнала. Затем короткими нажатиями кнопки 3 нужно установить курсор на нужную иконку, включить ее кнопкой 1 или отключить кнопкой 2. За автозапуск по будильнику отвечает иконка, изображающая будильник.

Автозапуск по таймеру

Автозапуск по таймеру включается и выключается в курсорном меню брелка с помощью иконки, изображающей вращающийся вентилятор. При этом машина с МКПП должна пройти «программную нейтраль», так как после активации иконки автоматически произойдет первый автозапуск, и от этого момента начнут отсчитываться интервалы, заданные функцией 3 меню настроек.

Внимание! При использовании периодических автозапусков по таймеру и температуре обязательно убедитесь, что функция 2 не установлена в значение 4!

Автозапуск по температуре

Автозапуск по температуре включается в курсорном меню иконкой «градусника». Эта функция доступна в том случае, если при установке сигнализации был подключен и датчик, идущий в комплекте, и этот датчик исправен. После активации режима первый автозапуск произойдет не менее чем через 1 час независимо от температуры двигателя.

Видео: Авто сигнализация StarLine A91. Режим авто запуска по температуре.

Неисправности автозапуска

Если не работает автозапуск «Старлайн А91», убедитесь в том, что:

На автомобилях с МКПП была выполнена процедура «программной нейтрали», и машина после этого не снималась с охраны (снятие с охраны отключает резервирование автозапуска). Обязательно должен гореть индикатор затянутого ручника.
На экране брелка нет индикации открытой двери или капота (недозакрыты, либо неисправен концевик). Проверьте и устраните неисправность.
Находясь рядом с автомобилем, попробуйте выполнить принудительный автозапуск. Если команда не отрабатывается вовсе (не включается зажигание), проверьте само подключение силовых реле автозапуска, состояние предохранителей. Если зажигание включается, стартер отрабатывает, но запуск не происходит, проверьте работоспособность обходчика иммобилайзера. Если мотор схватывает, но сигнализация отключает зажигание после этого, это означает, что она не распознает факт запуска (не получает тахосигнал, если настроена именно на него, либо нет перехода уровня сигнала от генератора при настройке на «лампу» — зависит от конкретного подключения и требует проверки автоэлектриком).

Сигнализации StarLine (СтарЛайн) инструкции по эксплуатации и установка

Ниже представлены инструкции для всех моделей автомобильных сигнализаций StarLine (СтарЛайн):

StarLine A61 Dialog
Инструкция по установке
Инструкция по эксплуатации

StarLine Twage A2
Инструкция по установке и эксплуатации

StarLine Twage A4
Инструкция по установке и эксплуатации

StarLine Twage A6
Инструкция по установке и эксплуатации

StarLine Twage A8
Инструкция по установке и эксплуатации

StarLine Twage A9
Инструкция по установке и эксплуатации

StarLine Twage B6, редакция 6
Инструкция по установке и эксплуатации

StarLine Twage B9
Инструкция по установке и эксплуатации

StarLine Twage B9, редакция 6
Инструкция по установке и эксплуатации

StarLine Twage C9
Инструкция по установке

StarLine Twage С4
Инструкция по установке
Инструкция по эксплуатации

StarLine Twage С6
Инструкция по установке
Инструкция по эксплуатации

StarLine Twage 24V
Инструкция по установке и эксплуатации

StarLine Twage Moto V5
Инструкция по установке и эксплуатации

StarLine Twage Moto V7
Инструкция по установке и эксплуатации

StarLine A91 Dialog

Инструкция по установке
Инструкция по эксплуатации

StarLine A93 Dialog
Инструкция по установке
Инструкция по эксплуатации

StarLine B6 Dialog
Инструкция по установке
Инструкция по эксплуатации

StarLine B9 Dialog
Инструкция по установке
Инструкция по эксплуатации

StarLine A62 Dialog
Инструкция по установке
Инструкция по эксплуатации

StarLine A63 Dialog
Инструкция по установке и эксплуатации

StarLine A62 Dialog CAN
Инструкция по установке
Инструкция по эксплуатации
Список автомобилей, поддерживаемых сигнализацией

StarLine A92 Dialog
Инструкция по установке
Инструкция по эксплуатации

StarLine A92 Dialog CAN
Инструкция по установке
Инструкция по эксплуатации

StarLine B62 Dialog
Инструкция по установке

Инструкция по эксплуатации

StarLine B92 Dialog
Инструкция по установке
Инструкция по эксплуатации

StarLine A62 Dialog Flex
Инструкция по установке
Инструкция по эксплуатации
Дополнение к инструкции по установке

StarLine A62 Dialog CAN Flex
Инструкция по установке
Инструкция по эксплуатации
Дополнение к инструкции по установке

StarLine A92 Dialog Flex
Инструкция по установке
Инструкция по эксплуатации
Дополнение к инструкции по установке

StarLine A92 Dialog CAN Flex
Инструкция по установке
Инструкция по эксплуатации
Дополнение к инструкции по установке

StarLine B62 Dialog Flex
Инструкция по установке
Инструкция по эксплуатации
Дополнение к инструкции по установке

StarLine B92 Dialog Flex
Инструкция по установке
Инструкция по эксплуатации
Дополнение к инструкции по установке

StarLine E60
Инструкция по установке
Инструкция по эксплуатации

StarLine E90 GSM
Инструкция по установке
Инструкция по эксплуатации
Инструкция для GSM модуля

StarLine E90
Инструкция по установке
Инструкция по эксплуатации

StarLine A64
Инструкция по установке
Инструкция по эксплуатации

StarLine B64
Инструкция по установке
Инструкция по эксплуатации

StarLine A94 GSM
Инструкция по установке
Инструкция по эксплуатации
Инструкция для GSM модуля

StarLine A94
Инструкция по установке
Инструкция по эксплуатации

StarLine B94
Инструкция по установке
Инструкция по эксплуатации

StarLine B94 GSM
Инструкция по установке
Инструкция по эксплуатации
Инструкция для GSM модуля

StarLine B94 GSM/GPS
Инструкция по установке
Инструкция по эксплуатации
Инструкция для GSM модуля

StarLine D64
Инструкция по установке
Инструкция по эксплуатации

StarLine D94 GSM
Инструкция по установке
Инструкция по эксплуатации
Инструкция для GSM модуля

StarLine D94 GSM/GPS
Инструкция по установке
Инструкция по эксплуатации

Инструкция по установке ПО блока сигнализации M2 и выше
Инструкция по эксплуатации ПО блока сигнализации M2 и выше
Инструкция по установке ПО блока сигнализации L7 и выше
Инструкция по эксплуатации ПО блока сигнализации L7 и выше
Инструкция по установке ПО блока сигнализации К9 и выше
Инструкция по эксплуатации ПО блока сигнализации К9 и выше
Инструкция для GSM модуля
Инструкция по установке ПО блока сигнализации H6 и выше
Инструкция по эксплуатации ПО блока сигнализации H6 и выше
Инструкция для валидатора
Инструкция по установке ПО блока сигнализации H5
Инструкция по эксплуатации ПО блока сигнализации H5
Slave — дополнение к инструкциям
Инструкция для GSM модуляв контакті без реєстраціїdvadom. top

инструкция по эксплуатации и установке сигнализации с автозапуском

На этой странице вы можете скачать инструкции по эксплуатации и установке автосигнализаций Starline A94.

Инструкция по эксплуатации

Инструкция по эксплуатации содержит следующие разделы:

Меры безопасности при использовании автосигнализации.
Технические характеристики. Данный раздел требует внимательного ознакомления для изучения нагрузочных характеристик сигнализации на предмет совместимостью со штатным оборудованием автомобиля.
Комплект поставки. В этом разделе описано назначение блоков, соединительных кабелей, дополнительных узлов базового комплекта автосигнализации Starline A94.

Охранные функции и функции сервиса. В разделе перечислены зоны, охраняемые с помощью автосигнализации, применяемые способы защиты от несанкционированного доступа, противоугонные функции, способы самодиагностики, индикаторные режимы, функции сервиса, автозапуск.
Управление сигнализацией брелоками.

В разделе описаны основные команды брелоков, пиктограммы на дисплее, приведены соответствующие таблицы:

Охранные и противоугонные функции автосигнализации. Описаны различные режимы охраны, включение сигнализации различными методами, способы самодиагностики, порядок выключения автосигнализации в разных ситуациях, сигналы сообщений и тревоги. Все режимы иллюстрированы наглядными схемами с подробным описанием событий.

Сервисные функции. Раздел содержит описание дополнительных опций, порядок их активации, способы и назначение управления дополнительными каналами, другие сервисные режимы.

Дистанционный запуск (автозапуск). Описан порядок программирования функций автоматического запуска, способы защиты систем автомобиля от случайного старта.

Программирование функций. Приведены таблицы программирования режимов сигнализации.

Скачать:
Инструкция по эксплуатации Starline A94

Инструкция по установке

Инструкция Старлайн А94 по установке автосигнализации дублирует отдельные разделы инструкции по установке: технические характеристики, комплект поставки, описание команд брелоков. В инструкции по установке Starline A94 имеется подробное описание специальных разделов, необходимых для успешной инсталляции сигнализации в автомобиль:

Размещение блоков сигнализации. Изображена схема наиболее рациональных мест размещения устройств сигнализации.

Подключение сигнализации. Приведены схемы и распиновка разъемов, их расположение на устройствах. Провода изображены в соответствии с цветовой маркировкой.

Реализация функции сигнализации с автозапуском. Подробно описан порядок реализации функций автозапуска, приведены электрические схемы, особенности программирования различных режимов запусков.

Программирование автосигнализации. Приведены таблицы программирования, порядок проведения операций.
Программирование CAN интерфейса.
Запись брелоков и персонального кода.

Скачать:
Инструкция по установке Starline A94

Подпишитесь, чтобы не пропустить ничего важного

Как настроить сигнализацию и брелок Starline

Появление на автомобильных рынках сигнализации StarLine стало настоящим открытием: великолепное сочетание инновационных функций, высокого уровня защиты и интуитивно понятного интерфейса выдвинуло систему в лидеры среди охранных комплексов. Почему автосигнализация заслужила столь высокие оценки, чем она отличается от аналогов и как настроить брелок Старлайна.

Особенности сигнализации Старлайн

Диалоговый метод шифрования данных — одна из основных особенностей автосигнализации Старлайн, снижающая риски взлома автомобиля. Все модели системы, разработанные для использования в городских условиях, обладают большим радиусом действия, достигающим полутора тысяч километров. Устойчивость сигнализации к радиопомехам обеспечивается отдельными каналами, на которые направляются радиопомехи.

Комплект сигнализационной системы StarLine

Отличительной чертой сигнализации Старлайн является самодиагностика — система автоматически проверяет и контролирует работу всех датчиков в автомобиле. Брелок сигнализации или светодиодный индикатор блока оповещают водителя о повреждениях системы или любого из её элементов. Любая модель сигнализации Старлайн комплектуется инструкцией по эксплуатации, в которой содержится информация о том, какой именно тип защиты предусмотрен в конкретном комплексе.

Автосигнализации оснащаются разными защитными механизмами, предотвращающими попытки взлома:

Перехват сигнала системы невозможен посредством динамического кода;
Тревожный сигнал может быть прерван без снятия с автомобиля защиты;
Сигнал тревоги цикличен, однако количество его повторов ограничено;
В случае отключения электропитания все настройки автосигнализации сохраняются;
Экстренно отключить сигнализацию можно введением персонального кода доступа.

Благодаря компактной и эргономичной форме брелок удобно ложится в ладонь. Интерфейс полностью на русском языке, что упрощает работу с системой. Отсутствие на брелоках антенны упрощает их эксплуатацию.

Возможности системы

Автолюбители при выборе охранного комплекса обращают внимание в первую очередь на его функционал и возможности. В зависимости от конкретной модели сигнализации может разниться набор опций и количество охраняемых зон, для каждой из которых предусмотрен индивидуальный алгоритм защиты.

Функционал сигнализаций Старлайн включает в себя:

Контроль двигателя и его блокировка при несанкционированной попытке запуска осуществляются реле — цифровыми или обычными.
Дистанционное зажигание.
Защита дверей, капота и багажника гарантируется концевыми кнопочными выключателями.
Стёкла и кузов автомобиля защищены от ударов двухуровневыми датчиками.
Состояние салона машины контролируется установленным внутри него датчиком.
Невозможность отключения стояночного тормоза.

В прилагаемой к автосигнализации инструкции говорится о том, что система способна не только защитить автомобиль, но и оповестить владельца в случае взлома или его попытки. Оповещения могут быть самыми разными:

Передача сигнала на брелок с обратной связью;
Звуковое и световое оповещение;
Возможность блокировки двигателя;
Режим «паника»;
Режим безопасной блокировки двигателя, имитирующий его неисправность.

Дистанционный пуск и работа двигателя автомобиля контролируются процессором автомобильной сигнализации. Функции системы могут выполняться как автоматически, так и вручную посредством брелока.

Принцип работы

Сигнализационные системы StarLine оснащаются специальной технологией, работающей через защищённый канал. После того, как охранная система получает от датчика сигнал, она проверяет его на подлинность. Ответный запрос для подтверждения оправляется в виде закодированных чисел.

Определённый алгоритм и секретный код позволяют брелоку автосигнализации обработать полученный сигнал и отправить блоку управления ответ. Сигнализация отключится в том случае, если отправленный и пришедший в ответ сигналы совпадают, а на брелок поступает подтверждение. Весь процесс обмена сигналами занимает не более нескольких секунд.

Инструкция по использованию

Инструкция по установке сигнализации StarLine с подробным описанием подключения системы

В комплекте с охранной системой идёт инструкция по эксплуатации, в которой не только объясняется принцип её работы и способ использования, но и процесс установки. Соответственно, монтаж, настройка и эксплуатация автосигнализации могут осуществляться владельцем автомобиля самостоятельно, без обращения в сервисные центры и автомастерские.

Подключение автомобильной сигнализации Старлайн своими руками

Процесс монтажа охранной системы требует наличия набора инструментов:

Гаечных ключей;
Паяльника;
Кусачек;
Электрической дрели;
Отвёрток;
Термоусадочных колпаков;
Тестера — им будет проверяться электропроводка.

Поэтапный процесс монтажа

Прежде чем приступать к установке автосигнализации, необходимо обесточить автомобиль — отключить клеммы аккумуляторной батареи. Рассмотреть процесс монтажа можно на примере машины Шевроле Ланос.

Снимается приборная доска. Для этого разбирается торпедо: снимаются блоки климат-контроля и управления фарами, накладки под «малым» бардачком и магнитолой.
Снимается сама панель приборов. Она крепится при помощи трёх разъёмов.
Расположение креплений приборной панели
Разъёмы, к которым будет крепиться проводка сигнализации
Основные подключения автосигнализации будут осуществляться на разъёмах приборной панели.
Разъём с проводами от поворотников
Разъём с проводкой от поворотников и генератора
Разъём с проводкой от тахометра, ручного тормоза концевиков дверей
Снимаются накладки подторпедника и руля: первая крепится двумя саморезами со стороны руля, двумя саморезами и одним винтом снизу, вторая — четырьмя саморезами.
К замку зажигания подключается силовой разъём с шестью контактами.
Подключение к замку зажигания разъёма с шестью контактами
С блока предохранителей снимается накладка, выкручиваются болты, которыми крепится сам блок предохранителей.
Снимается накладка блока предохранителей
Снимается блок предохранителей
Из водительской двери выступает жгут проводов, расположенный за блоком предохранителей. Центральный замок подключается именно к нему.

CODE ALARM — Руководство пользователя

Руководство пользователя

Особенности и преимущества вашей системы безопасности

Автоматическая иммобилизация стартера

Стартер автомобиля автоматически отключается при включении охранной системы или через 20 секунд после выхода из автомобиля. Эта функция защищает ваш автомобиль, даже если вы забыли поставить охранную систему на охрану.

Все подъезды защищены

При открытии любой двери или входа, защищенного системой безопасности, включается сирена на 125 дБ и включаются габаритные огни автомобиля.

Детектор удара

Датчик столкновения обнаруживает любые толчки или удары, связанные с вторжением автомобиля.

Функция личной защиты (паника)

Функция паники включает сирену и мигает габаритными огнями автомобиля, привлекая внимание к вашему автомобилю и окружающему пространству.

Индикатор внутреннего состояния

Ярко-красный предупреждающий световой сигнал является эффективным средством визуального отпугивания потенциального вора.

Вход с подсветкой

Освещение прикрытия автомобиля включается на одну минуту, когда система снята с охраны.

Удаленный доступ без ключа

Двери удобно запираются и отпираются * при включении и выключении охранной сигнализации.

Дополнительные схемы иммобилизации (с некоторыми системами)

Помимо отключения стартера автомобиля при включенной охранной сигнализации, две дополнительные цепи позволяют отключать другие цепи автомобиля (например, зажигание), значительно повышая безопасность. (Подробности см. В вашем установщике.)

Вспомогательные выходы **

Позволяет управлять до трех удобных функций (например, открывать багажник или поднимать / опускать окна) с удаленного передатчика.

* Если автомобиль оборудован дверными замками с электроприводом и они подключены к системе охранной сигнализации вашим установщиком.

** Могут потребоваться дополнительные подключения, компоненты и / или зарядка. За подробностями обращайтесь к своему установщику.

Использование удаленного передатчика

Дистанционные передатчики, входящие в состав вашей системы безопасности, представляют собой высококачественные и надежные инструменты. Каждый передатчик имеет влагостойкий корпус и герметичные резиновые кнопки для защиты внутренней схемы и 12-вольтовой щелочной батареи.Кроме того, каждый передатчик использует технологию Rolling Code для защиты от устройств захвата кода. Ваша система безопасности может работать с четырьмя (4) удаленными передатчиками.

Постановка охранной системы

Чтобы поставить систему на охрану, выйдите из автомобиля, закройте все двери, затем нажмите и отпустите кнопку ARM. Сирена дважды подаст звуковой сигнал, а габаритные огни дважды мигнут, показывая, что система поставлена на охрану. Двери в это время также будут заблокированы (если они установлены и подключены). Загорится индикатор состояния.Через 25 секунд он будет постоянно мигать один раз в секунду.

Если сирена издает звуковой сигнал, а габаритные огни мигают только один раз, это означает, что: система обнаружила, что включен дополнительный световой сигнал или что вход не закрыт надежно. Убедитесь, что все въезды в автомобиль надежно закрыты. После того, как все входы будут заблокированы (и подсветка выключится), система снова подаст сигнал / мигание. Теперь система полностью поставлена на охрану.

Снятие системы безопасности

Чтобы снять систему с охраны, нажмите и отпустите кнопку DISARM.Сирена издаст звуковой сигнал, габаритные огни мигнут один раз, и двери разблокируются (если они установлены и подключены). Лампа освещения включается на 1 минуту или до тех пор, пока двигатель не заведется.

Идентификация поездки

Если сирена издает четыре звуковых сигнала при снятии с охраны, это означает, что система сработала в ваше отсутствие. (Индикатор состояния также будет быстро мигать.) Выполните следующую операцию, чтобы определить защищенную зону, в которой сработала система:

После снятия с охраны снова нажмите кнопку DISARM.Сирена издаст звуковой сигнал, указывая на причину срабатывания сигнализации:

1 щепотка	Датчик удара
2 щебетания	Другой датчик
3 щебета	Дверь или другой вход
4 гудка	Включено зажигание

Отключение функции Lite-Touch детектора удара

Ваша система безопасности оснащена датчиком удара lite-touch, который заставляет систему издавать предупреждающий звуковой сигнал при обнаружении легкого удара в автомобиль.Иногда может потребоваться временно отключить функцию lite-touch, особенно в тех областях, где сильная вибрация может вызвать ложные срабатывания сигнализации.

Нажмите кнопку ARM, чтобы поставить охранную систему на охрану.
В течение 5 секунд снова нажмите кнопку ARM. Система ответит тремя (3) звуковыми сигналами и тремя световыми вспышками, указывая на то, что функция lite-touch отключена. Эта процедура отключает датчик только на один цикл постановки / снятия с охраны. Датчик будет включен при следующей постановке системы охранной сигнализации.

Активация выхода освобождения багажника

Чтобы активировать выход освобождения багажника, нажмите и удерживайте кнопку DISARM. Охранная система снимает с охраны, если она поставлена на охрану, и открывается багажник / люк автомобиля.

Тревога персональной защиты (паника)

При одновременном нажатии любых двух кнопок на дистанционном передатчике активируется функция паники, включается сирена и мигают габаритные огни. Паника предназначена для того, чтобы привлечь внимание к транспортному средству и окружающей среде и отогнать потенциального злоумышленника. Нажмите любую кнопку на дистанционном передатчике, чтобы выключить тревогу при панике.

Дополнительные темы см. В разделе «Обслуживание системы»:

Замена батареи дистанционного передатчика
Добавление удаленных передатчиков в вашу систему
Удаление утерянных или украденных удаленных передатчиков из вашей системы

Когда срабатывает ваша система безопасности

Система безопасности сработает, если во время постановки на охрану произойдет одно из следующих событий:

Любой охраняемый вход открыт
Зажигание автомобиля включено
Транспортное средство достаточно сильно сотрясено, чтобы подать сигнал на датчик удара

При срабатывании сигнала тревоги он включает сирену на 125 дБ и мигает габаритными огнями автомобиля в течение 30 секунд.Затем система будет повторно поставлена на охрану в ожидании следующей попытки вторжения.

Индикатор внутреннего состояния

Индикатор состояния — это красный свет высокой интенсивности, установленный на видном месте на приборной панели автомобиля. Этот красный свет дает визуальную индикацию состояния работы системы охранной сигнализации. Обратите внимание на таблицу ниже:

Если индикатор состояния …	…. затем система безопасности
Выкл.	снято с охраны
Медленно мигает (примерно раз в секунду)	полностью поставлен на охрану, находится в режиме ожидания или с автоматической иммобилизацией
Очень быстро мигает	сработал в ваше отсутствие (см. Trip ID)
Горит (не мигает)	ждет постановки на охрану

Valet Mode

Valet Mode используется для временного предотвращения автоматического отключения системой охранной сигнализации стартера транспортного средства (и зажигания, если подключен дополнительный иммобилайзер транспортного средства), а также отключения сигнализации от постановки на охрану, когда в вашей системе безопасности включена функция автоматической постановки на охрану. Это полезно при обслуживании вашего автомобиля.

Для входа в режим Valet:

На работающем автомобиле или при включенном зажигании нажмите кнопку DISARM на пульте дистанционного управления. Индикатор состояния мигнет дважды, указывая на то, что система находится в режиме Valet. После выключения зажигания индикатор состояния будет мигать каждые 1/2 секунды.

Чтобы выйти из режима Valet , нажмите любую кнопку на дистанционном передатчике.

Примечание: В качестве меры безопасности система безопасности автоматически выйдет из режима Valet, если зажигание автомобиля будет включено и выключено более пяти (5) раз.

Обслуживание системы

Замена батареи дистанционного передатчика

Срок службы 12-вольтовой щелочной батареи, входящей в комплект поставки дистанционного передатчика, составляет примерно один год, в зависимости от использования. Когда батарея начнет разряжаться, вы заметите уменьшение дальности действия или расстояния от вашего автомобиля, на котором будет работать ваш удаленный передатчик. Следуйте приведенным ниже инструкциям, чтобы заменить батарею дистанционного передатчика.

Если на задней панели удаленного передатчика есть небольшой винт с крестообразным шлицем, удалите винт с помощью небольшой отвертки.Подденьте заднюю часть передатчика и обнажите аккумулятор.
Извлеките старую батарею и замените ее новой. Обязательно соблюдайте знаки (+) и (-) в батарейном отсеке.
Замените подкладку корпуса и винт (если есть), затем проверьте удаленный передатчик. Нет необходимости перепрограммировать дистанционный передатчик после замены батареи.

Добавление удаленных передатчиков в вашу систему

Ваша система безопасности может работать от четырех (4) удаленных передатчиков.Следуйте этим инструкциям, чтобы добавить удаленный передатчик в вашу систему.

Убедитесь, что система безопасности снята с охраны и зажигание выключено.
Не заводя двигатель, включите, выключите и затем включите зажигание с интервалом в 1/2 секунды.
Через две (2) секунды индикатор состояния для ввода кода начнет мигать. Следуйте процедуре ввода кода. Если введен правильный код, сирена издаст два звуковых сигнала, указывая на вход в режим программирования передатчика.
Подождите 5 секунд.Для программирования нажмите кнопку ARM на пульте дистанционного управления. Сирена издаст один щелчок, указывая на то, что система «изучила» этот передатчик.
Повторите шаг 3 для всех дополнительных удаленных передатчиков.
Выйдите из режима программирования передатчика, включив, а затем выключив зажигание автомобиля. Проверьте все удаленные передатчики, чтобы убедиться, что они работают правильно.

Удаление утерянных или украденных удаленных передатчиков из вашей системы

Если один из ваших удаленных передатчиков утерян или украден, следуйте этим инструкциям НЕМЕДЛЕННО, , чтобы удалить код передатчика из вашей системы.

Убедитесь, что у вас есть все оставшиеся удаленные передатчики.
Войдите в режим программирования передатчика, выполнив шаги 1 и 2 в разделе «Добавление удаленных передатчиков в вашу систему» (см. Выше).
1. Если у вас остался только один удаленный передатчик , нажмите кнопку ARM на этом удаленном передатчике четыре (4) раза, делая паузу не менее пяти секунд между каждым нажатием. Убедитесь, что сирена издает звуковой сигнал при каждом нажатии кнопки ARM.
2. Если у вас осталось два удаленных передатчика , нажмите кнопку ARM на каждом удаленном передатчике два (2) раза, делая паузу не менее пяти секунд между каждым нажатием.Убедитесь, что сирена издает звуковой сигнал при каждом нажатии кнопки ARM.
3. Если у вас осталось три удаленных передатчика , нажмите кнопку ARM на первом удаленном передатчике два (2) раза, а затем один раз нажмите кнопку ARM на двух других удаленных передатчиках. Делайте паузу не менее пяти секунд между каждым нажатием. Убедитесь, что сирена издает звуковой сигнал при каждом нажатии кнопки ARM.
Когда вы закончите, утерянный или украденный удаленный передатчик больше не будет работать с вашей системой.

Выбираемые опции программирования

Убедитесь, что система снята с охраны и зажигание выключено
Не заводя двигатель, включите зажигание, выключите, включите, выключите, затем включите с интервалом в 1/2 секунды.
Через две (2) секунды индикатор состояния для ввода кода начнет мигать. Следуйте процедуре ввода кода. Если введен правильный код, сирена издаст три звуковых сигнала, указывая на вход в режим выбираемых опций.
Нажмите кнопку ARM на запрограммированном передатчике, чтобы начать выбор опций.

Номер и описание опции Жирный шрифт обозначает заводские настройки	Индикатор состояния ВКЛ	Индикатор состояния ВЫКЛ
1. Двери запираются, когда все двери закрыты и зажигание автомобиля включено	ДА	НЕТ
2. Отпирание дверей при выключении зажигания автомобиля	ДА	НЕТ
3.Длительность выхода блокировки / разблокировки	6 сек.	1/2 сек.
4. Выход магистрали / Aux активируется нажатием и удерживанием ARM или DISARM	ARM	ВЫКЛЮЧЕНИЕ
5. Сирена издает звуковой сигнал при постановке и снятии с охраны	ДА	НЕТ
6. Система активируется автоматически через 20 секунд после закрытия последней двери	ДА	НЕТ
7 Программирование таймера дополнительного выхода 1	См. Раздел программирования таймера ниже
8 Программирование таймера дополнительного выхода 2	См. Раздел программирования таймера ниже

Программирование таймера

Вспомогательные выходы 1 и 2 могут быть запрограммированы на отправку определенного синхронизированного выхода при нажатии соответствующих кнопок.

При программировании опции 7 или 8 светодиод мигнет несколько раз, указывая текущую настройку таймерного выхода.

При нажатии кнопки DISARM на запрограммированном передатчике выполняется переход к следующей опции.

Количество вспышек	Продолжительность вывода
1	0,6 секунды
2	6 секунд
3	12 секунд
4	24 секунды

Выйдите из режима выбираемых опций, включив, а затем выключив зажигание автомобиля.

Процедура ввода кода

Эта система безопасности использует секретный код для добавления или удаления удаленных передатчиков, изменения параметров системы и отключения сигнализации, если удаленный передатчик не работает. 4-значный код должен быть записан на передней стороне данного руководства вашим установщиком. Если код не указан на наклейке на задней стороне модуля сигнализации. Ниже приводится процедура ввода кода.

Войдите в режим ввода кода, выполнив действия, описанные в разделах «Добавление удаленных передатчиков в вашу систему», «Программирование выбираемых опций» или «Процедура аварийного снятия с охраны» настоящего руководства.
Индикатор состояния начнет мигать при вводе кода
Посмотрите на первую цифру в коде. Позвольте индикатору состояния мигать соответствующее количество раз, как первое число в коде.
После того, как индикатор состояния мигнет соответствующее количество раз, выключите зажигание автомобиля. Было введено первое число.
Включите зажигание обратно в положение ON Индикатор состояния снова начнет мигать. Повторите действия шагов 2 и 3, на этот раз используя вторую цифру в коде.
Повторите шаги 2 и 3 для третьего и четвертого чисел в коде
После того, как четвертое число будет введено правильно, сигнализация снимется с охраны или войдет в желаемый режим программирования.

Примечание: Если вы ввели неправильную цифру, выключите и снова включите зажигание автомобиля.Когда индикатор состояния начнет мигать, повторно введите код с начала

Пример: код 2314

Войдите в режим ввода кода Индикатор состояния начнет мигать при вводе кода
Дать индикатору состояния мигнуть два (2) раза После второй вспышки выключите зажигание автомобиля.
Подождите одну секунду, затем включите зажигание
Дать индикатору состояния мигнуть три (3) раза После третьей вспышки выключите зажигание автомобиля
Подождите одну секунду, затем включите зажигание
Дать индикатору состояния мигнуть один (1) раз. После вспышки выключите зажигание автомобиля.
Подождите одну секунду, затем включите зажигание
Дать индикатору состояния мигнуть четыре (4) раза После четвертой вспышки выключите зажигание автомобиля.

ВАЖНО !!!

Обязательно запомните свой код и храните его в надежном месте. Если код утерян, его невозможно восстановить.

О диапазоне передатчика …

Приемник в системе безопасности вашего автомобиля и передатчики дистанционного управления спроектированы вместе, чтобы иметь средний рабочий диапазон 50 футов в идеальных условиях. Хотя иногда диапазон может быть больше указанного, в некоторых случаях диапазон может быть меньше обычного. Атмосферные условия или помехи от других РЧ-излучающих устройств могут эффективно уменьшить дальность действия передатчика.

Процедура аварийного отключения

Если ваш удаленный передатчик не работает, систему можно снять с охраны с помощью кода тревоги, указанного на лицевой стороне данного руководства. Следуйте процедуре ниже:

Войдите в машину. Когда дверь откроется, прозвучит сигнал тревоги.
Вставьте ключ в замок зажигания и поверните его в положение ON. Не заводите автомобиль. Индикатор состояния начнет мигать при вводе кода.
Посмотрите на первую цифру в коде. Позвольте индикатору состояния мигнуть соответствующее количество раз, как первое число в коде.
После того, как индикатор состояния мигнет соответствующее количество раз, выключите зажигание автомобиля. Введен первый номер.
Верните зажигание в положение ON. Индикатор состояния снова начнет мигать. Повторите процедуру из шагов 3 и 4, на этот раз используя второе число в коде.
Повторите шаги 3 и 4 для третьего и четвертого чисел в коде.
После того, как четвертое число будет введено правильно, сигнализация отключится.

Примечание: Если вы ввели неправильную цифру, выключите, а затем включите зажигание автомобиля. Когда индикатор состояния начнет мигать, повторно введите код с начала.

27.12.2001

CODE ALARM — Руководство по установке

Инструкция по установке

Схема системы

Технические характеристики системы

Постановка системы на охрану

Система будет игнорировать все триггерные входы в течение 25 секунд после второго звукового сигнала / световой вспышки при постановке на охрану

Цикл аварийного отключения

Сирена будет звучать в течение 30 секунд. Затем сигнализация будет игнорировать все триггерные входы в течение 10 секунд, затем снова включится. Сирена не будет звучать снова, пока не будет обнаружено другое вторжение.

Паника

Нажатие любых двух кнопок на дистанционном передатчике активирует функцию паники. Длительность паники составляет 30 секунд. Нажатие любой кнопки на дистанционном передатчике отключает функцию паники.

Датчики

Питание и заземление на порте 1 датчика постоянно активны
Земля на порту датчика 2 активна только тогда, когда тревога полностью активирована
При повторном нажатии кнопки ARM в течение 5 секунд после постановки на охрану система деактивирует входы Lite-Touch на портах датчика 1 и 2, а также вход триггера на порте датчика 2. Сирена издаст три звуковых сигнала, когда эти входы деактивированы. Эти входы будут остаются деактивированными, пока сигнализация не будет снята с охраны, а затем снова включена.
10 срабатываний Lite-touch в течение одного периода постановки на охрану заставят сигнализацию игнорировать любые дальнейшие нажатия lite-touch, пока она не будет снята с охраны, а затем снова включена.
4 Срабатывания полного триггера в течение одного периода постановки на охрану заставят тревогу игнорировать любые дальнейшие входы полного триггера, пока она не будет снята с охраны, а затем снова включена.

Автоматическая постановка на охрану

Если включена опция «Автоматическая постановка на охрану», сигнализация будет автоматически включать и отключать стартер автомобиля через 20 секунд после выключения зажигания и закрытия последней двери или через 2 минуты после отключения сигнализации без повторной постановки на охрану вручную.

Автоматическая иммобилизация

Если опция «Автоматическая постановка на охрану» не включена, сигнализация автоматически отключит стартер автомобиля через 20 секунд после выключения зажигания и открытия двери или через 2 минуты после того, как сигнализация будет снята с охраны и не будет повторно поставлена на охрану.

камердинер

Valet Mode предотвращает автоматическое включение сигнализации и предотвращает автоматическую иммобилизацию Войдите в режим Valet Mode, нажав кнопку DISARM на дистанционном передатчике при включенном зажигании автомобиля.
В режиме «Valet» светодиодный индикатор дважды мигает при включенном зажигании автомобиля.
В режиме «Valet» светодиод будет мигать каждые 1/2 секунды, когда зажигание автомобиля выключено.
Выйдите из Valet, нажав любую кнопку на дистанционном передатчике при выключенном зажигании автомобиля.

Вход с подсветкой

Выход с подсветкой активируется на 60 секунд после снятия тревоги.

Открытие багажника / дополнительный выход

Освобождение магистрали / дополнительный выход активируется нажатием и удержанием кнопки DISARM или ARM (по выбору) на дистанционном передатчике. Продолжительность выхода длится, пока удерживается кнопка (до 45 секунд).

Дверные замки

Выходы блокировки / разблокировки двери активируются, когда сигнализация поставлена на охрану или снята с охраны.Продолжительность составляет 0,6 секунды или 6 секунд (по выбору).
Выход дверного замка активируется, когда все двери закрыты и зажигание автомобиля включено (эту опцию можно отключить).
Выход отпирания дверей активируется при выключении зажигания автомобиля (эту опцию можно отключить).
Если для выхода открывания багажника / дополнительного выхода задана кнопка 2, нажатие и удерживание кнопки 1 активирует выход блокировки двери на время удерживания кнопки (до 45 секунд).
Если для выхода открывания багажника / дополнительного выхода задана кнопка 1, нажатие и удерживание кнопки 2 активирует выход разблокировки двери, пока кнопка удерживается (до 45 секунд).

Идентификация поездки

Идентификатор поездки определяет конкретную зону, которая активировала систему сигнализации.
Вернувшись в автомобиль, нажмите DISARM. Если сирена издает 4 звуковых сигнала, сработала тревога.
Снова нажмите DISARM. Сирена издаст звуковой сигнал несколько раз, указывая на нарушенную зону.

Кол-во щебетаний	Зона
1	Датчик 1
2	Датчик 2
3	Дверь, капот, багажник
4	Зажигание

Вспомогательный выход 1

Дополнительный выход 1 активируется в любой момент нажатием OPTION 1 на удаленном передатчике. Выход активируется, как только кнопка нажата, и будет продолжать работать в течение заданного времени.Предустановленная длительность программируется на 0,6, 6, 12 или 24 секунды.

Примечание: Нажатие кнопки OPTION 2 при активном дополнительном выходе 1 выключит дополнительный выход 1.

Дополнительный выход 2

Дополнительный выход 2 активируется в любой момент нажатием OPTION 2 на удаленном передатчике. Выход активируется, как только кнопка нажата, и будет продолжать работать в течение заданного времени. Предустановленная длительность программируется на 0,6, 6, 12 или 24 секунды.

Примечание: Нажатие кнопки OPTION 1 при активном дополнительном выходе 2 отключит дополнительный выход 2.

Установка

Перед установкой удалите все предохранители из жгута проводов.

А. Сирена (№20 ОРАНЖЕВЫЙ)

Установить раструб вниз.
Используйте не менее двух (2) винтов, чтобы прикрепить сирену к месту установки.
Подключите ЧЕРНЫЙ провод сирены к ОРАНЖЕВОМ проводу модуля.
Подключить КРАСНЫЙ провод сирены к источнику +12 В с предохранителем.

B. Основное питание 12 В + (# 22 КРАСНЫЙ)

Подключить к аккумуляторной батарее автомобиля или к главному проводу 12 В на жгуте проводов замка зажигания.
Проверка цепи — Целевой провод постоянно регистрирует напряжение.

C. Коммутируемый источник питания 12 В + (# 17, голубой)

Подсоедините переключаемый 12-вольтный провод к жгуту замка зажигания. *
Проверка цепи — Целевой провод регистрирует напряжение, когда ключ зажигания повернут в положение ON и положение START.

* Если вы подключаете дополнительный иммобилайзер 2-Cut, обязательно подключите СИНИЙ провод № 17, ближайший к замку зажигания. См. Стр. 12 для получения дополнительной информации.

D. Земля (# 11 ЧЕРНЫЙ)

Присоединить к заземленной металлической точке шасси автомобиля.
Примечание: При установке нескольких компонентов (таких как сигнализация и дистанционный пускатель) заземляйте блоки отдельно.

E. Прерывание стартера (БЕЛЫЙ / КРАСНЫЙ и БЕЛЫЙ на 2-контактном разъеме)

Примечание: Некоторые автомобили имеют два провода стартера.Если да, отрежьте оба и подключите к модулю сигнализации. См. Таблицу цветов и расположения проводов автомобиля.

F. Дверные штыревые переключатели (№ 8 ЖЕЛТЫЙ или № 19 БЕЛЫЙ)

Проверка цепи — Обратитесь к таблице цветов и расположения проводов автомобиля, чтобы узнать тип и расположение цепи, или проверьте провод автомобиля, используя следующие рекомендации:

Положительные системы — целевой провод регистрирует напряжение при открытии любой двери.
Отрицательные системы — целевой провод регистрирует землю при открытии любой двери.

G. Вход с подсветкой (№ 4 ЖЕЛТЫЙ и № 3 ЖЕЛТЫЙ / ЧЕРНЫЙ)

Проверка цепи — Целевым проводом обычно является провод выключателя штифта двери См. Раздел F для руководства по проверке
Подключите ЖЕЛТЫЙ провод # 4 к целевому проводу.
Подключите ЖЕЛТЫЙ / ЧЕРНЫЙ провод №3 к +12 В, если дверная система положительная.
Подключите ЖЕЛТЫЙ / ЧЕРНЫЙ провод №3 к массе, если система двери отрицательная.

H. Стояночные огни (№ 2 ОРАНЖЕВЫЙ / ЧЕРНЫЙ и № 1 ЧЕРНЫЙ / БЕЛЫЙ)

Проверка цепи — Обратитесь к таблице цветов и расположения проводов транспортного средства, чтобы узнать тип и расположение цепи, или проверьте провод транспортного средства, используя следующие рекомендации
- Положительные системы — целевой провод регистрирует напряжение при включенных габаритных огнях
- Отрицательные системы — целевой провод регистрирует землю при включенных габаритных огнях
Подключите ОРАНЖЕВЫЙ / ЧЕРНЫЙ провод № 2 к целевому проводу.
Подключите ЧЕРНЫЙ / БЕЛЫЙ провод №1 к +12 В, если система положительная.
Подключите ЧЕРНЫЙ / БЕЛЫЙ провод №1 к земле, если система отрицательная.

I. Пальцевый выключатель капота / багажника (# 7, зеленый, зеленый)

Проверка цепи — Обратитесь к таблице цветов и расположения проводов автомобиля для определения расположения цепи или установите контактный переключатель и подключите его к модулю №7, зеленый провод.

J. Дверные замки с электроприводом: # 14 СИНИЙ / ЧЕРНЫЙ, # 10 КРАСНЫЙ / ЧЕРНЫЙ, # 6 КРАСНЫЙ / БЕЛЫЙ, # 16 ЗЕЛЕНЫЙ, # 15 ЗЕЛЕНЫЙ / ЧЕРНЫЙ

Проверка цепи — Тип и расположение цепи см. В таблице цветов и расположения проводов автомобиля.

Тип 1 — 3-проводная положительная система дверного замка
Тип 3 — 3-проводная отрицательная система дверного замка

Тип 2 — положительная 5-проводная система дверного замка

Тип 4 — вакуумная система дверного замка

К.Индикатор состояния (# 18 СЕРЫЙ)

Найдите видимое место на приборной панели с зазором 1 дюйм позади него.
Просверлите отверстие 1/4 и защелкните индикатор состояния на месте
Подключите ЧЕРНЫЙ провод индикатора состояния к СЕРЫМ проводу модуля.
Подключите КРАСНЫЙ провод индикатора состояния к источнику +12 В с предохранителем.

L. Открытие багажника / доп. Выход (# 5 ФИОЛЕТОВЫЙ и # 12 ТАН)

Примечание: Этот выход можно запрограммировать для работы в качестве выхода освобождения ствола или вспомогательного выхода (см. «Выбираемые параметры программирования» — следующая страница).

Освобождение багажника Тип и расположение цепи см. В таблице цветов и расположения проводов транспортного средства или проверьте провод транспортного средства, используя следующие рекомендации
Проверка цепи:
- Positive Systems Target Wire регистрирует напряжение при открытии багажника / люка с помощью кнопки транспортного средства
- Отрицательный провод системы Target регистрирует землю, когда багажник / люк открывается с помощью кнопки транспортного средства
Вспомогательный выход Определите полярность, необходимую для аксессуара
Подключите провод TAN №12 к целевому проводу
Подключите ФИОЛЕТОВЫЙ провод №5 к +12 В, если система положительная.
Подключите ФИОЛЕТОВЫЙ провод №5 к земле, если система отрицательная *

* При подключении к отрицательной системе разблокировки багажника может потребоваться определенное место подключения См. Схему расположения и цвета проводов автомобиля

М.Дополнительные выходы 1 и 2 (# 21 РОЗОВЫЙ и # 9 ЧЕРНЫЙ / ЗЕЛЕНЫЙ)

Определите полярность, необходимую для аксессуара
- Требуется отрицательная полярность: Подключите # 21 РОЗОВЫЙ или # 9 ЧЕРНЫЙ / ЗЕЛЕНЫЙ к вспомогательному входу (обратите внимание на максимальные выходы 500 мА)
- Требуется положительная полярность: добавьте реле SPST или SPOT (не входит в комплект) и подключите, как показано

N. Детектор удара

Установите датчик удара на рулевую колонку или на прочный жгут проводов.
Подключите датчик удара к SENSOR PORT 1 на модуле.

О.Выход на охрану (ЧЕРНЫЙ на порте 2 датчика)

Подключение к устройству, требующему сигнала заземления, когда система охранной сигнализации поставлена на охрану

Включение системы

Проверьте все соединения и проводку
Поверните зажигание в положение ON
Заменить все предохранители в жгуте модуля
Выключить зажигание

Выбираемые опции программирования

Убедитесь, что система снята с охраны и зажигание выключено
Не заводя двигатель, включите зажигание, выключите, включите, выключите, затем включите с интервалом в 1/2 секунды.
Через две (2) секунды индикатор состояния для ввода кода начнет мигать.Следуйте процедуре ввода кода. Если введен правильный код, сирена издаст три звуковых сигнала, указывая на вход в режим выбираемых опций.
Нажмите кнопку 1 на запрограммированном дистанционном передатчике, чтобы начать выбор опций.

Номер и описание опции Жирный шрифт Тип указывает заводские настройки	Индикатор состояния ВКЛ	Индикатор состояния ВЫКЛ
1 Двери запираются, когда все двери закрыты и зажигание автомобиля включено	ДА	НЕТ
2 Открытие дверей при выключении зажигания автомобиля	ДА	НЕТ
3 Длительность вывода блокировки / разблокировки	6 секунд	1/2 секунды
4 Выход магистрали / Aux активируется нажатием и удержанием ARM или DISARM	ARM	ВЫКЛЮЧЕНИЕ
5 Сирена издает звуковой сигнал при постановке и снятии с охраны	ДА	НЕТ
6 Система активируется автоматически через 20 секунд после закрытия последней двери	ДА	НЕТ
7 Программирование таймера вспомогательного выхода 1	См. Раздел программирования таймера ниже
8 Программирование таймера вспомогательного выхода 2	См. Раздел программирования таймера ниже

Программирование таймера

Количество вспышек	Продолжительность вывода
1	0,6 секунды
2	6 секунд
3	12 секунд
4	24 секунды

При нажатии DISARM на запрограммированном передатчике выполняется переход к следующей опции.

Чтобы выйти из режима выбираемых опций, включите зажигание автомобиля, затем выключите.

Тестирование системы охранной сигнализации

1. Постановка и снятие с охраны / Блокировка датчика

Закройте все двери и нажмите ARM	Замок всех дверей Сирена издает два сигнала / габаритные огни мигают два раза Индикатор состояния включается
В течение 5 секунд снова нажмите ARM	Сирена издает три звуковых сигнала (отключение датчика)
Нажмите Снятие с охраны	Все двери разблокированы Сирена издает однократный сигнал / мигают габаритные огни Индикатор состояния гаснет Включается световой сигнал (если подключен)

2.Срабатывание сигнализации / прерывание стартера / идентификатор отключения / варианты блокировки

Система рычагов. Подождите 30 секунд, затем откройте дверь	Сирена звучит / мигают габаритные огни
С сиреной попытка завести ТС
Подождите, пока сирена не остановится, затем нажмите DISARM	Сирена издает звуковой сигнал / габаритные огни мигают 4 раза (сработала система)
Снова нажать DISARM	Сирена издает три звуковых сигнала (система сработала дверью)
Закройте двери и попытайтесь завести автомобиль	Автомобиль запускается Блокировка дверей (если активирована опция блокировки зажигания)
Выключить зажигание	Разблокировка дверей (если активирована опция разблокировки зажигания)

3.Открытие багажника / дополнительная опция

Нажмите и удерживайте ARM или DISARM (в зависимости от программирования опций)

Магистраль открывается или активируется дополнительное устройство

4. Паника

Нажать две кнопки на одну секунду

Сирена звучит / габаритные огни мигают в течение 30 секунд. Нажмите любую кнопку, чтобы остановить

5. Автоматическая постановка на охрану (тестируйте, только если активирована автоматическая опция)

Сядьте в автомобиль и закройте двери Включите зажигание на пять секунд, затем выключите.Выйдите из машины и закройте двери.

Сигнальные рычаги через 20 секунд после закрытия двери

6. Услуги камердинера

При снятии системы с охраны включите зажигание, затем нажмите DISARM	Индикатор состояния мигает дважды (входит в режим Valet)
Выключить зажигание	Индикатор состояния мигает каждые 1/2 секунды
Закройте все двери и нажмите ARM	Мигающие упоры и рычаги системы

7 дополнительных выходов (проверьте, если подключено)

Нажмите OPTION 1 на удаленном передатчике	Аксессуар, подключенный к доп.Выход 1 активируется
Нажмите OPTION 2 на удаленном передатчике	Аксессуар, подключенный к доп. Выход 2 активируется

Проверка процедуры аварийного отключения

Выйдите из автомобиля, закройте все двери и включите сигнализацию Подождите 30 секунд, затем активируйте сигнализацию, открыв дверь
При включении сирены сесть в автомобиль и включить зажигание.

Через две (2) секунды индикатор состояния для ввода кода начнет мигать.Следуйте процедуре ввода кода

Если введен правильный код, сигнализация снимется с охраны.

Регулировка детектора удара

Поверните белую ручку на датчике удара по часовой стрелке до упора, затем поверните против часовой стрелки примерно на 1/4 оборота.
Проверьте чувствительность, поставив охранную сигнализацию на охрану, подождав 30 секунд, затем хлопнув по разным частям автомобиля открытой рукой.
- При легком шлепке сирена должна издать предупреждающий сигнал.
- Более сильный удар должен вызвать тревогу.
Отрегулируйте чувствительность, пока не будет достигнута желаемая настройка.

Если ваша система включает в себя дополнительный иммобилайзер 2-Cut, обратитесь к инструкциям по установке. Вернитесь в этот раздел после завершения установки и тестирования иммобилайзера.

Размещение антенны / Установка модуля

1а. Если модуль имеет короткую антенну (около 8), держите антенну как можно прямо и проложите ее подальше от автомобильных жгутов

1б. Если модуль имеет длинную антенну, полностью размотайте антенну и протяните ближайшую стойку переднего окна к обшивке потолка. Будьте осторожны, чтобы не зажать антенну под панелями автомобиля и не прокладывать путь возле движущихся частей.

2. Для оптимальной работы оставьте прозрачную пластиковую часть антенны открытой в углу окна или за зеркалом заднего вида.

ВАЖНО !!!

Перед установкой модуля напишите код аварийной сигнализации (находится на задней стороне модуля) в отведенном для этого месте на передней стороне Руководства по эксплуатации.НЕВЫПОЛНЕНИЕ ЭТОГО МОЖЕТ ПРИВЕСТИ К ЗАЯВКЕ ВАШЕГО КЛИЕНТА, ЕСЛИ ДИСТАНЦИОННЫЙ ПЕРЕДАТЧИК ВСЕГДА ОТКАЗАЛСЯ!

3. Установите модуль с помощью прилагаемых длинных стяжных лент. Убедитесь, что модуль и ремни не соприкасаются с движущимися частями автомобиля.

Установка иммобилайзера

Примечание: Провода иммобилайзера на концах пронумерованы для идентификации. При подключении проводов обрежьте пронумерованные участки для повышения безопасности.

1. Ввод кода (ЧЕРНЫЙ / РОЗОВЫЙ)

Подключите к розовому проводу № 21 от жгута проводов модуля сигнализации.

Примечание: РОЗОВЫЙ провод №21 может подключаться как к иммобилайзеру, так и к вспомогательному реле.

2. Земля

Присоединить к заземленной металлической точке шасси автомобиля.

3. Коммутируемое питание 12 В +

Подключить переключаемый 12-вольтный провод к жгуту замка зажигания.

ВАЖНО! Если вы используете CUT 1 или CUT 2 для прерывания провода зажигания автомобиля, подключите СИНИЙ модуль сигнализации № 17 к проводу иммобилайзера № 3, ближайшему к выключателю зажигания.

4. Отрежьте 1 входной / выходной провод (макс. 30 А)

Используйте эти провода для отключения зажигания автомобиля или другие провода.
- Разрежьте целевой провод пополам.
- Подключите половину целевого провода к одному из проводов CUT 1.
- Подсоедините вторую половину целевого провода к другому проводу CUT 1.
  Примечание: Провода CUT 1 взаимозаменяемы.

5. Отрежьте 2 провода ввода / вывода (макс. 30A)

Используйте эти провода для отключения зажигания автомобиля или другие провода.
- Разрежьте целевой провод пополам.
- Подключите половину целевого провода к одному из проводов CUT 2.
- Подсоедините вторую половину целевого провода к другому проводу CUT 2.
  Примечание: Провода CUT 2 взаимозаменяемы.

Включение питания и проверка иммобилайзера

Иммобилайзер узнает код охранной сигнализации при первом подключении и включении зажигания. С этого момента иммобилайзер «согласован» с конкретной сигнализацией.Если модуль сигнализации заменен или если иммобилайзер снят и подключен к другой сигнализации, иммобилайзер не будет работать (автомобиль не запустится).

Убедитесь, что сигнализация снята с охраны.
Поверните зажигание автомобиля в положение ON.
Наблюдайте за светодиодом на иммобилайзере.
- Если подключена сигнализация, загорится светодиод.
- Если сигнализация еще не подключена, светодиод будет мигать:
  - Если иммобилайзер ни разу не подключался к аварийной сигнализации, светодиод излучает двойное мигание.
  - Если иммобилайзер был подключен к системе охранной сигнализации, светодиод будет медленно, непрерывно мигать.
- Если сигнализация подключена, но иммобилайзер был ранее подключен к другой системе сигнализации, светодиод будет быстро мигать, что означает, что он получил неправильный код. Автомобиль не заводится.
Убедитесь, что автомобиль заводится.

Примечание: Иммобилайзер прерывает выбранные провода всякий раз, когда сигнализация прерывает провода стартера.Убедитесь, что провода отключены при условиях, перечисленных в разделах «Автоматическая постановка на охрану» и «Автоматическая иммобилизация» технических характеристик системы.

Установка иммобилайзера

Установите иммобилайзер, используя прилагаемые длинные стяжки. Убедитесь, что все соединения хорошо изолированы.

Программирование удаленных передатчиков

Примечание: Каждый системный модуль имеет четыре «слота» или ячейки памяти для хранения кодов удаленных передатчиков, что дает ему возможность работать с четырьмя удаленными передатчиками.Для правильной работы код передатчика должен храниться в каждом слоте памяти. При использовании менее четырех передатчиков следуйте предлагаемым параметрам программирования:

Один удаленный передатчик — Программирование четыре (4) раза
Два удаленных передатчика — Запрограммируйте каждый удаленный передатчик два (2) раза
Три удаленных передатчика — Запрограммируйте один удаленный передатчик дважды и каждый оставшийся удаленный передатчик один раз.

Убедитесь, что система снята с охраны и зажигание выключено.
Не заводя двигатель, включите, выключите и затем включите зажигание с интервалом в 1/2 секунды.
Через две (2) секунды индикатор состояния для ввода кода начнет мигать. Следуйте процедуре ввода кода (ниже). Если введен правильный код, сирена издаст два звуковых сигнала, указывая на вход в режим программирования передатчика.
Подождите 5 секунд. Для программирования нажмите кнопку 1 на пульте дистанционного управления. Сирена издаст один сигнал, указывая на то, что система «объединила» этот передатчик.
Повторите шаг 3 для любых дополнительных удаленных передатчиков или кодов передатчиков.
Выйдите из режима программирования передатчика, включив, а затем выключив зажигание автомобиля. Проверьте все удаленные передатчики, чтобы убедиться, что они работают правильно.

Процедура ввода кода

Войдите в режим ввода кода, выполнив действия, описанные в разделах «Программирование удаленных передатчиков», «Программирование выбираемых опций» или «Проверка процедуры аварийного снятия с охраны» настоящего руководства.
Индикатор состояния начнет мигать при вводе кода.
Посмотрите на первую цифру в коде. Подождите, пока индикатор состояния мигнет соответствующее количество раз, как первая цифра в коде.
После того, как индикатор состояния мигнет соответствующее количество раз, выключите зажигание автомобиля. Введен первый номер.
Верните зажигание в положение ON. Индикатор состояния снова начнет мигать. Повторите процедуру из шагов 2 и 3, на этот раз используя второе число в коде.
Повторите шаги 2 и 3 для третьего и четвертого чисел в коде.
После того, как четвертое число будет введено правильно, сигнализация снимется с охраны или войдет в желаемый режим программирования.

Пример: код 2314.

Войдите в режим ввода кода.
Дайте индикатору состояния мигнуть два (2) раза.После второй вспышки выключите зажигание автомобиля.
Подождите одну секунду, затем включите зажигание.
Дайте индикатору состояния мигнуть три (3) раза. После третьей вспышки выключите зажигание автомобиля.
Введите третье и четвертое числа таким же образом.

26.12.2001

Автозапуск автомобиля с дистанционным управлением: инструкция, описание и рекомендации

С наступлением холодов многие автовладельцы сталкиваются с проблемой прогрева двигателя автомобиля.Как приятно выпить утренний кофе, поехать, сесть в машину и сразу уехать. Но глядя реальности в глаза — едем на мороз, садимся в холодную машину, заводим двигатель и ждем, пока он прогреется, чтобы была возможность поехать.

Время не стоит на месте, поэтому у всех автовладельцев есть возможность установить в своем автомобиле сигнализацию с дистанционным запуском двигателя.

Описание

Сигнализация с автозапуском — это система, которая не только защищает, но и прогревает двигатель.Последние активизируются через запуск машины с флешки. Цена варьируется от 3000 до 70000 рублей, в зависимости от наличия множества дополнительных настроек.

Базовые компоненты системы у всех производителей схожи, но, конечно, есть отличия. Поэтому к выбору сигнализации следует подходить внимательно, взвесить все за и против. Например, в комплект автосигнализации Starline входят:

Брелки с дистанционным управлением в количестве двух штук.
Центральный блок.
Декодер пейджинга.
Датчик удара.
Светодиодный индикатор.
Первая кнопка.
Реле с дистанционным управлением, отключающее двигатель.

Установка

Каждый аварийный сигнал устанавливается в соответствии с инструкциями к нему. В этом случае, конечно, лучше довериться профессионалам. Ведь от того, как он будет установлен, зависит не только прогреть машину, но и не украсть ее.

В случае самостоятельной установки автосигнализации алгоритм действий будет в основном аналогичным для систем всех производителей.Поэтому рассмотрим, как настроить автозагрузку машины с брелка Starline.

Центральный блок системы, расположенный в салоне автомобиля. Удобно разместить под панелью приборов. Там не промокнет, а длина соединительных проводов сократится до минимума. Крепится к агрегату с помощью саморезов. Необходимо следить за тем, чтобы он не двигался даже при колебаниях. Декодер поискового вызова находится рядом с устройством.

Функции

К основным функциям, которые установила сигнализация с автозапуском, относятся:

Защита автомобиля. Каждая часть автомобиля защищена. Двигатель от запуска. Колеса, окна и кузов реагируют на удары и толчки. Зажигание от поворота. Двери, багажник и капот защищены от открывания.
Защита автомобиля. Сигнализация издает визуальные или звуковые сигналы при попытке ограбления, кражи и т. Д.
Охранная сигнализация. Сама сигнализация охраняется от подбора кодов для взлома.
Самопроверка. Сигнализация автоматически диагностирует охранные датчики, сообщает о состоянии.
Сервисные функции (по запросу владельца настраиваются различные операции — поиск автомобиля, блокировка дверей через определенное время и т. Д.).

Варианты запуска двигателя

Раньше в системе безопасности была только функция дистанционного запуска двигателя. Сегодня есть возможность настраивать и комбинировать различные возможности автосигнализации, что обеспечивает максимальный комфорт в жизни владельца транспортного средства.

В зависимости от назначения ракета-носитель делится на типы:

Дистанционная. Этот тип запуска используется для ускоренного прогрева двигателя перед поездкой.
Вид автозапуска — это кратковременное срабатывание автомобиля при достижении определенной температуры окружающей среды или по прошествии определенного периода времени. Параметры, которые будут запускать автозапуск, предварительно указаны в настройках.

Дистанционный запуск

Основная функция сигнализаций по нажатию кнопок на джойстике «Запустить двигатель».С развитием Интернета и мобильной связи появилась возможность управлять настройками и самой машиной с помощью GPS-GSM. Теперь автовладелец может отправить сообщение с вашего мобильного телефона, ПК, планшета, и двигатель запустится удаленно. Эта функция особенно удобна в городе, где брелок действия может позволить зданиям и другим строениям.

Автозапуск

Запуск машины с брелком — прекрасное дополнение к пульту дистанционного управления. Однако многие его недооценивают.Ничего, так как при определенных обстоятельствах это очень помогает. Автоматический запуск имеет множество настроек, будь то условия, период включения и так далее. Все настройки автоматического запуска двигателя подстраиваются в зависимости от климатических условий региона, времени года и так далее. При более-менее стабильных погодных условиях настраиваются только время и частота прогрева. Зимой наработка двигателя увеличивается, осенью и весной соответственно сокращается.

То есть частота и время нагрева зависят от температуры автомобиля.Запуск двигателя можно настроить по сигналу тревоги, чтобы ваш автомобиль был готов к работе в определенное время. В регионах с переменчивой погодой и нерегулярными градусами на ртутном столбе драйверы активно используют температуру нагрева. Функция заключается в следующем: автосигнализация подключена к датчику, который при понижении температуры ниже заданного значения подает сигнал, и двигатель запускается.

Руководство по эксплуатации для механической коробки передач

Есть несколько последовательных шагов, в которых запуск будет работать правильно без возникновения непредвиденных обстоятельств.Как завести машину с автозапуска FOB? Общего алгоритма для автомобилей с автоматической и механической коробкой передач нет.

Алгоритм для станка:

Переведите рычаг коробки в нейтральное положение.
Автомобиль поставить на ручник.
Чтобы выйти из автомобиля, закройте дверь.
Включить сигнализацию, включить запуск двигателя.

Предостережение, к которому автомобилистам придется привыкать после установки, при запуске — это привычка ставить автомобиль на нейтраль.Если вы оставите машину включенной, а затем попытаетесь использовать автозапуск, ничего не получится.

МКПП

Последовательность действий, после которых автомобиль запускается с автозапуском на FOB, с автоматической коробкой передач частично аналогична механической коробке передач.

Алгоритм работы автоматически:

Рычаг АКПП переведен в режим парковки.
Чтобы выйти из автомобиля, закройте дверь.
Активировать сигнализацию, включить автозапуск.

Алгоритм должен выполняться строго в заданной последовательности. Если пропустить любой из этапов запуска двигателя на авто не получится.

Pros Несомненно, Keyless автомобиль с брелка, как и любой автоматизированный процесс, обладает положительными и отрицательными свойствами.

Плюсы:

Зимой салон теплый, а двигатель прогрет. Летом — холодильные помещения.
Минимальные накладные расходы.

Минусы

Минусы больше на авто с МКПП.

Минусы:

Повышает расход топлива.
Зимой обледенение выхлопной трубы (это происходит из-за водяного конденсата, который образуется в выхлопной системе).
Зимой замерзание тросов стояночного тормоза или тормозных колодок (при нейтральном положении автомобиля).
Если автомобиль припаркован на склоне, ослаблен механизм стояночного тормоза — есть риск непреднамеренного движения автомобиля.
В момент включения автозапуска возникает угроза угона автомобиля, так как в это время отключается сигнализация.

Владелец имеет смысл, только взвесив все за и против запуска, сможет решить, устанавливать ли систему на свой автомобиль.

Мифы

Запуск машины с брелком имеет как поклонников, так и противников. По поводу этой системы разгорелась полемика. Многие автовладельцы отказываются от этой автосигнализации, услышав разные слухи и мифы, не имеющие подтверждений.

Мифы про стартап:

Самостоятельное движение автомобиля.Самый распространенный миф об авто. И он правильно. Откат автомобиля происходит, если водитель после остановки выезжает из машины на передаче. Установив эту автосигнализацию, привычки придется изменить. Теперь необходимо после остановки рычага раздаточной коробки в нейтральном положении поставить автомобиль на ручной тормоз.
Замерзание тормозных колодок. Этот миф становится реальностью только для тех автовладельцев, которые не сушат тормоза после езды в сырую погоду. Сделать проще, чем кажется. Просто выполните несколько интенсивных торможений.А если у вас все еще была такая же проблема, вам на помощь приходит двухлитровая бутылка с горячей водой. Жидкость пролита на задние тормоза, и можно двигаться по траектории.
Угон. Несомненно, машина с заведенным двигателем — лакомый кусочек для вора. Поэтому не следует использовать AutoPlay в безлюдных местах и на значительном удалении от автомобиля.
Замок руля иногда может быть нечаянно человеком. Происходит это так: хозяин садится в автомобиль уже с работающим двигателем и забывает вставить ключ зажигания.Это, в свою очередь, приводит к блокировке рулевого управления. Решение этой проблемы — принудительно выключить двигатель перед поездкой.

Любая проблема с автозапуском с сигнализацией связки ключей решена. Поэтому основным препятствием для установки автосигнализации является нежелание владельца транспортного средства.

MAGICAR M870AS. Автосигнализация с двухсторонней дистанцией и дистанционным управлением — система запуска Руководство по установке

1 MAGICAR M870AS Автосигнализация с двусторонним дистанционным и дистанционным управлением — система запуска Руководство по установке EN

2 Английский

3 СОДЕРЖАНИЕ I.ВВЕДЕНИЕ … 4 II. РАЗМЕЩЕНИЕ … 4 III. ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО РЕЛЕ 12 В … 1 IV. ЭЛЕКТРОПРОВОДКА … 6 V. ПОДКЛЮЧЕНИЕ ДАТЧИКА СЦЕПЛЕНИЯ … 1 VI. ЦИКЛ УДАЛЕННОГО СТАРТА … 10 VII. Программирование дополнительных функций … 10 Меню программирования № Меню программирования № VIII. КАЛИБРОВКА РАБОЧЕГО РЕЖИМА ОПАСНОГО СВЕТА … 13 IX. РЕЖИМ VALET … 14 Вход в режим камердинера без пин-кода … 14 Вход в режим камердинера с PIN-кодом Деактивация режима камердинера … 15 X. ПРОГРАММИРОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ … 15 Программирование дистанционного управления … 15 Установка кода безопасности…15 Изменение PIN-кода … 16 XI. ЭЛЕКТРИЧЕСКАЯ СХЕМА СИСТЕМЫ ЗАПИРАНИЯ ДВЕРЕЙ … 16

4 I. ВВЕДЕНИЕ MAGICAR M870AS — это устройство безопасности с высочайшим уровнем защиты. Благодаря двустороннему пульту дистанционного управления с пейджером вы сразу же будете проинформированы о возможном вторжении в машину, а также о способе вторжения, даже если вы находитесь слишком далеко от машины, чтобы слышать сирену.MAGICAR M870AS позволяет дистанционно запускать двигатель. Вы можете использовать его для предварительного прогрева автомобиля зимой или охлаждения летом непосредственно перед началом поездки. Автомобиль защищен даже при включенном дистанционном пуске, а при его взломе двигатель останавливается и блокируется. Самым большим преимуществом двухстороннего пульта дистанционного управления является возможность использования без прямого обзора автомобиля. Все отправленные вами команды будут подтверждены пультом дистанционного управления. Для еще более высокого уровня безопасности автосигнализация оснащена двузначным PIN-кодом для входа в режим камердинера.II. РАЗМЕЩЕНИЕ При установке каждого компонента продумайте правильное место для микроволнового датчика охраны салона (если он установлен). Поскольку этот датчик работает по магнитному принципу, он очень чувствителен к магнитному полю, создаваемому в автомобильных соленоидных реле, что может вызвать ложную тревогу. Например, при проверке состояния автомобиля с помощью пульта дистанционного управления будут мигать габаритные огни. Если датчик расположен слишком близко к реле освещения, это может вызвать срабатывание сигнализации. Проверьте эту возможность перед окончательной установкой датчика. Поместите антенну на переднее или заднее стекло так, чтобы она не была в вашем поле зрения.В качестве альтернативного места можно использовать шторы со стороны водителя. Антенна предназначена для горизонтального использования. Любое другое расположение может привести к уменьшению рабочего диапазона. Наклейте круглую наклейку на датчик RPS и, сняв фольгу, поместите датчик на переднее окно на видном месте, не в поле зрения водителя. В составе РПС присутствует светодиодный диод и кнопка. Уровень чувствительности ДПС регулируется на его задней стороне трехпозиционным переключателем. 4

5 ВНИМАНИЕ! При установке сигнализации в автомобиль с механической коробкой передач нельзя обрезать шлейф дистанционного запуска, расположенный в блоке управления сигнализацией.в случае, если контур дистанционного запуска оборван, необходимо повторно подключить его или установить сигнализацию в автомобиль с автоматической коробкой передач. В случае автомобиля с автоматической коробкой передач, где двигатель может быть запущен без рычага переключения передач в положениях N или P, это считается как автомобиль с механической коробкой передач. Это касается того, что контур дистанционного пуска не должен прерываться. При установке дверного контакта вы должны найти подходящий провод из жгута проводов автомобиля (это важно с точки зрения безопасности, а также для дистанционного запуска) Проводка, используемая для подключения сигнализации, не должна быть нарушена, ни ее изоляция поврежден.Это должно предотвратить короткое замыкание проводки. Проводка дистанционного запуска должна быть подключена к проводке в распределительном щите. В случае повреждения электроники автомобиля не устанавливайте сигнализацию. После завершения установки вы должны протестировать сигнализацию в соответствии с руководством пользователя. Если сигнализация работает исправно, автомобиль с установленной сигнализацией можно передать заказчику. Установка должна производиться в безопасном месте, на соответствующем расстоянии от дорог с интенсивным движением и на ровной поверхности. Перед установкой подготовьте все необходимое оборудование (например,г. сервоприводы, диоды, реле и т. д.) При приеме автомобиля от покупателя проверьте исправность электроники автомобиля. Используйте только безопасное оборудование. При проверке проводов используйте мультиметр. В автомобилях с подушками безопасности перед установкой необходимо удалить предохранитель подушки безопасности или отсоединить соответствующий разъем. После установки установите предохранитель или разъем на место. При подключении проводов к плате выключателя необходимо вынуть ключ из замка зажигания. Когда ключ вставлен в замок зажигания, может загореться подушка безопасности или контрольная лампа AMS.III. ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО РЕЛЕ 12 В Неправильное подключение дополнительного реле может вызвать различные проблемы при подключении сигнализации, поэтому обязательно внимательно прочтите следующие примеры подключения реле 12 В. Базовое описание реле: 87 Контакты 85 и 86 для клемм катушки для электромагнита. Если на этой катушке нет тока, контакт 30 подключается к контакту 87A. Если в этой катушке есть ток, электромагнит притягивает клемму 30, чтобы подключить ее к контакту 85 A. Если вы хотите изменить полярность сигнала с (+) на (-) E.г. сигнал (+) указателя поворота изменяется на сигнал (-) и подключается к аварийному освещению с выходом 85 импульсов (+) 30 (-) 5

6 + 12V 86 Если вы хотите изменить полярность сигнала (-) на (+) 87 Например: когда установлен AUX, соответствующее устройство работает на (+). 87a 85 импульс (-) 30 выход (+) Если вы хотите отключить два провода с помощью (-) сигнала +12 В Например: с помощью (-) сигнала, линии A и B отключены.Используйте это, когда блокировщик стартера 86 установлен на линию A Если вы хотите быстро соединить два провода сигналом (-). Например: в основном используется для установки сигнальных реле газа. 85 импульсов (-) V 86 линия A 87 87a линия B IV. ЭЛЕКТРОПРОВОДКА 85 impuls (-) 30 линия B РАЗЪЕМ 1 CN1 1 белый Дополнительный выход — подключите к распределительному щиту (к проводу +12 В) с ключом в положении ACC. Если двигатель включен, в этом проводе нет напряжения. Можно использовать провод для питания системы кондиционирования или отопления. 2 желтый — Выход стартера — подключается к распределительному щиту (к проводу +12 В при пуске) Не должен быть подключен к проводу блокировки стартера.3 зеленый — Выход зажигания — подключить к распределительному щиту (к проводу + 12В при включенном зажигании). Подает питание на проводку стартера. 4 черный Chassis Grounding — заземление (-). Он должен быть прочно закреплен на кузове автомобиля. 5 красный — + 12V Блок питания — блок питания, подключить к + 12V. 6 красных / белых лампочек — это линия для выхода ламп, подключаемая к +12 В или земле в зависимости от типа источника питания фонарей. РАЗЪЕМ 2 CN2 1 фиолетовый — Выход сигнальных ламп. Он переключает напряжение в красно-белом проводе CN1. 2 фиолетовых — выход сигнальных огней.Он переключает напряжение в красно-белом проводе CN1. 3 белый — выход сирены. При активации обеспечивает +12 В. 4 серый — общий провод питания механизма открывания багажника. Может быть подключен к проводу + 12В или к земле. 5 серый / белый — релейный выход механизма открывания багажника (при поставке с сервоприводом или электромагнитом) может использоваться для открытия багажника. Он переключает напряжение на сером CN2. 6

7 РАЗЪЕМ 3 CN3 На этом разъеме расположены все релейные выходы для управления центральным замком.1 желтый / черный 4 зеленый / черный — выход реле отпирания дверей (NC) — выходное реле запирания дверей (nc) 2 желтый 5 зеленый — общий провод (COM) реле отпирания — общий провод (COM) реле запирания 3 желтый / белый 6 зеленый / белый — провод переключателя (NO) реле отпирания дверей — провод переключателя (NO) реле запирания дверей РАЗЪЕМ 4 CN4 1 синий — провод заземлен при включении сигнализации. Он управляет реле блокировки стартера, а также может использоваться для активации дополнительных модулей (интерфейс эл. Окон). Номинальная мощность 250 мА. Второй провод реле блокировки стартера подключен к зажиганию.(через зеленый провод). Подключение блокировки стартера: При развязывании проводов стартера необходимо подключить каждый провод (желтый от гнезда реле и желтый от разъема CN1) отдельно! После обрезки линий стартера автомобиля необходимо подключить провода к релейным выходам, используемым для блокировки стартера. 2 желтый / черный — сканирование частоты вращения генератора или двигателя. Сканирование генератора подключите к проводу генератора. При включении зажигания и выключенном двигателе должно появиться напряжение не менее 5 В, а сразу после запуска двигателя напряжение в пределах 7–14 В.Сканирование оборотов двигателя подключается к точке, где импульсы пропорциональны оборотам при работающем двигателе (например, сканер коленчатого вала, маховик сканера коробки передач, распределитель и т. д.) 3 красный / черный — отрицательный вход дверного переключателя (-) 4 красный — положительный вход дверного выключателя (+12 В) 5 белый / черный — отрицательный вход свечи накаливания (-). Подключается только к дизельным двигателям. Если на этом проводе есть сигнал при включенном дистанционном запуске нагрева, система автоматически перейдет в дизельный режим, и запуск начнется после завершения нагрева.Вы можете подключить вход, например, к контрольной лампе нагрева. 6 белый — положительный вход свечи накаливания (+). 7 оранжевый / черный — вход минус габаритных огней (-). При включении Magicar M870AS это будет означать, что светятся. 8 оранжевый — Вход положительных габаритных огней (+). При включении Magicar M870AS это будет означать, что светятся. 9 серый / черный — отрицательный вход выключателя магистрали (-) 7 распределительного щита Цепь стартовой линии CN1-3 Выход зажигания CN4-1 Отключение стартера CN1

8 10 коричневый / черный — Вход отрицательного переключателя капота (-) 11 черный / белый — Вход ножного тормоза срабатывает (+) 12 голубой / черный — Вход аварийного тормоза срабатывает (-) РАЗЪЕМ 5 — красный — дополнительные выходы Дополнительные выходы управляется пультом дистанционного управления.Для настроек см. Меню программирования 2-08, 2-09. При подключении AUX всегда проверяйте источник питания, чтобы он не повредил какое-либо оборудование в автомобиле. При подключении AUX к электрическим стеклоподъемникам необходимо использовать дополнительное реле 12 В. Для приборов (в автомобиле), которые активируются в положениях ACC или IG1, подключите диод к проводке сигнализации через IG2. переключатель + 12V AUX (-) Отключение цепи переключения Например: если AUX подключен через IG1 (вместо + 12V) в автомобиле с механической коробкой передач, проверьте, активен ли режим резервирования настройки дистанционного запуска или нет.Если AUX подключается через дополнительное реле, используйте предохранитель 30А при подключении к реле 1 желтый — выход AUX1, номинальная мощность — 250 мА. 2 желто-белые — выход AUX2, номинальная мощность — 250мА. или — управление обходом транспондера. При удаленном пуске выход заземлен. Может использоваться для управления газовым клапаном в автомобилях с карбюратором. Номинальная выходная мощность 250 мА. (См. Меню программирования 2-08, 2-09, 2-10). Установка обхода транспондера: откройте коробку обхода и поместите внутрь микросхемы проводки или ключ с иммобилайзером.Рекомендуем размещать только чип или ключ с неотфрезерованной металлической частью! Байпасные провода: Красный Подключите к зеленой линии аварийной сигнализации CN1. Черный Подключите к желто-белой линии аварийной сигнализации CN5. Поместите петлю, которая подключена ко второму байпасному проводу, на котором размещается считыватель кода иммобилайзера. В некоторых случаях необходимо адаптировать обходной контур, чтобы считыватель мог правильно прочитать код микросхемы. В этом случае обратитесь в службу технической поддержки вашего дистрибьютора. 8

9 РАЗЪЕМ 6 — черный — РАЗЪЕМ UART 7 — синий — РАЗЪЕМ антенны 8 — синий — РАЗЪЕМ датчика температуры 9 — белый — светодиодная индикация РАЗЪЕМ 10 — белый — РАЗЪЕМ датчика RPS 11 — красный — датчик удара 1 черный — заземление 2 белый — удар второй уровень входа датчика (-) 3 красный — питание +12 В 4 желтый — первый уровень входа датчика удара (-) РАЗЪЕМ 12 — зеленый — дополнительный датчик 1 черный — заземление При выключении сигнализации или дополнительных датчиков, заземление отключено, что означает, что датчик работает от сети.2 белый — вход дополнительного датчика, реагирующего на (-) 3 красный — питание +12 В В. ПОДКЛЮЧЕНИЕ ДАТЧИКА СЦЕПЛЕНИЯ Это подключение необходимо в случае, если автомобиль при трогании с места требует нажатия педали сцепления. Реле подключается к проводу зажигания и байпасному проводу. Провод при пуске заземлен. В этом случае опция AUX2 как байпас в меню программирования 2-10 должна быть включена. clutchswitch CN1-3 зажигание a Выключатель цепи CN5-2 байпаса (-)

10 VI.ПЕТЕЛЬ ДИСТАНЦИОННОГО ЗАПУСКА Шлейф дистанционного пуска находится под крышкой основного блока автосигнализации: Шлейф Обрезанный: АКПП Не отключен: МКПП Внимание! Когда петля прервана, вы можете начать удаленно в любое время. Поэтому отключение шлейфа возможно только в автомобилях, запуск которых возможен только в стояночном или нейтральном положении. В любых других случаях петля НЕ ДОЛЖНА быть обрезана! VII. Программирование дополнительных функций Система позволяет запрограммировать активацию / настройки следующих (в основном системных) функций.Поскольку некоторые из них могут повлиять на правильную работу устройства, важно, чтобы эти изменения выполнялись только профессиональной службой технического обслуживания. Будильник включает в себя набор из двух меню программирования. Вы можете войти в меню программирования 1 или 2 следующим образом: 1. Включите зажигание и откройте дверь. 2. Для программирования меню №1 удерживайте кнопки l + ll нажатыми в течение 2 секунд. Для программирования меню № 2 удерживайте кнопки l + lv нажатыми в течение 2 секунд. Сирена издаст один звуковой сигнал, подтверждая доступ к режиму программирования.3. В течение 2 секунд после шага 1 нажмите кнопку IV столько раз, сколько соответствует порядковому номеру функции, которую вы хотите установить. После каждого нажатия кнопки IV световые индикаторы будут мигать, и сирена будет издавать звуковой сигнал. 4. Подождите несколько секунд. Сирена издаст звуковой сигнал, и индикаторы будут мигать столько раз, сколько соответствует порядковому номеру функции. Если количество миганий неправильное, начните процесс заново. 5. В течение 5 секунд после мигания / исчезновения молнии сделайте свой выбор: нажмите кнопку I, чтобы выбрать вариант 1. Сирена издаст один звуковой сигнал, индикаторы мигнут один раз.Нажмите кнопку II, чтобы выбрать вариант 2. Сирена издаст два звуковых сигнала, индикаторы дважды мигнут. Нажмите кнопку III, чтобы выбрать вариант 3. Сирена издаст 3 звуковых сигнала, индикаторы мигнут 3 раза. Нажмите кнопку IV, чтобы выбрать вариант 4. Сирена издаст 4 звуковых сигнала, индикаторы мигнут 4 раза. 6. Сигнал тревоги выйдет из режима меню программирования. Примечание. Если вы хотите внести какие-либо другие изменения, начните весь процесс заново. Если вы слышите длинный звуковой сигнал, вы находитесь вне зоны меню программирования. Начните снова с шага 1. Уведомление о сбое: если пульт дистанционного управления оказался вне диапазона при изменении программирования, он отобразит сообщение «FAIL», и программирование будет отменено.10

11 RU Меню программирования № 1 При открытой двери и включенном зажигании одновременно удерживайте кнопки I и II нажатыми в течение 2 секунд. № Функция Опции Кнопка I Кнопка II Кнопка III Кнопка IV 1-01 Режим ТУРБО Выкл. 2 мин. 1 мин. Обычный запуск Выкл. Вкл. Время работы двигателя 10 мин. 25 мин. 3 мин. 5 мин. 1-04 Код аварии RPS Выкл. Вкл. Настройка режима резервирования Путем закрывания Путем закрывания Путем закрывания двери и нажатия кнопки двери + поворота дверцы l тревога горит Мигает, когда двери открыты Выкл. Вкл. Время нагрева 3 сек 5 сек 8 сек 12 сек 1-08 Мигает при открытом капоте Выкл горит Двигатель определение оборотов генератора ПИН-код Выкл. Вкл. Пуск отключ. / ig kill. IG kill. Запуск отключения. Задержка освещения купола. Выкл. 5 сек. 15 сек. 50 сек. 1-13 Ультразвуковой вход выключен во время дистанционного запуска. / Write / Wiindow roll up 1-01 При включении двигатель продолжает работать после нажатия ручного тормоза, выключения зажигания и закрытия дверей.Пока двигатель работает, индикаторы мигают, на пульте дистанционного управления отображается оставшееся время работы двигателя. Вы можете установить 1 или 2 минуты работы двигателя. Когда он включен, сигнализация будет пытаться завести автомобиль в заранее установленное время. Эта функция требует активации функции на пульте дистанционного управления, установки времени запуска и настройки режима резервирования. Установка времени работы двигателя при удаленном запуске. Когда эта функция включена, вы можете ввести 4-значный код экстренной помощи, чтобы отключить сигнал тревоги и открыть автомобиль. Выбрав этот вариант, вы можете настроить условия для настройки режима резервирования.Для выполнения настройки режима резервирования трансмиссия должна находиться в нейтральном положении, экстренный тормоз нажат при работающем двигателе. При выключении зажигания двигатель продолжает работать, и режим резервирования будет установлен после выбора опции в меню программирования. При выборе опции № 3 сигнализация включится. При включении сигнализация предупредит об открытии двери миганием огней. время на прогрев в дизельных авто. Также можно установить время, в течение которого сигнализация будет держать зажигание и аксессуары включенными при дистанционном запуске. Когда сигнализация включена, сигнализация будет предупреждать, что капот открыт, мигая световыми индикаторами, вы можете выбрать тип обнаружения двигателя.- входное напряжение генератора 12 В требуется сразу после запуска двигателя и менее 5 В при выключении. — обороты, вы можете использовать импульсы датчика на основе оборотов. Это позволяет вам войти в режим камердинера двумя способами: — простой доступ путем включения / выключения зажигания 3 раза подряд — безопасный доступ путем включения / выключения зажигания 3 раза в ряд и ввод 2-значного PIN-кода кнопкой на задней стороне RPS. В случае использования функции IG kill, блокирующий выход активен (на -250 мА) при постановке на охрану, — неактивен при дистанционном запуске и снятии с охраны; в случае использования функции НАПАДЕНИЯ при снятии с охраны выход будет активирован через 30 сек.В случае использования функции Start kill, блокирующий выход активен при постановке на охрану и удаленном запуске, — неактивен при снятии с охраны; в случае использования функции НАПАДЕНИЯ при снятии с охраны выход будет активирован немедленно. Есть возможность настроить отложенную реакцию на размыкание дверных контактов при включении сигнализации. Функцию предполагается использовать при непрямом сканировании закрытых дверей (от верхнего света и т. Д.) 11

12 1-13 Позволяет деактивировать порт ультразвукового датчика с помощью функции удаленного запуска.После отмены дистанционного запуска вход снова активируется. Эта функция доступна с модулем шины CAN. Если вы используете режим только для чтения> Magicar будет считывать данные только с CAN (багажник, дверь, капот). В режиме чтения / записи> данные будут считываться и записываться в CAN (багажник, дверь, капот, блокировка и разблокировка, индикаторы, блокировка и разблокировка, кроме закрытия окон). В режиме 3 он будет читать / писать и закрывать окна> в этом режиме Magicar может закрывать окна при постановке на охрану. Эта функция зависит от типа автомобиля. Меню программирования No.2 Когда двери открыты и зажигание включено, удерживайте кнопки I и IV нажатыми в течение 2 секунд. № Функция Опции Кнопка I Кнопка II Кнопка III Кнопка IV 2-01 Время выхода из багажника 0,5 сек 2 сек 3 сек 4 сек 2-02 Импульс блокировки двери 0,8 сек 4 сек 2 x 0,8 сек 15 сек 2-03 Импульс отпирания двери 0,8 сек 4 сек 2 x 0,8 сек — импульс разблокировки Блокировка / разблокировка двери Импульс блокировки перед дистанционным запуском 2-04 импульс при дистанционном запуске Выкл — после дистанционного запуска и импульс блокировки после запуска дистанционный запуск 2-05 Импульс блокировки двери после дистанционного запуска двигателя выкл. Стояночные огни Нормальный режим Непрерывный режим Импульсный режим Стартовый выход (TACH) ST-1 ST-2 ST AUX сек 5 сек 40 сек Защелка 2-09 AUX сек 5 сек 40 сек Защелка 2-10 Функция AUX 2 BYPASS Вкл. Выкл. Датчик удара вкл. / выкл. во время выхода AUX Вкл. Выкл. Холодный старт Выкл. 0 ºC -5 ºC -10 ºC 2-13 Постановка / снятие с охраны с помощью штатного пульта ДУ Включено Выключено Описание функции: 2-01 Установка времени импульса для выхода из ствола Установка времени импульса для двери lock Установка времени импульса для отпирания двери Вы можете настроить реакцию выходов центрального замка двери при активированном дистанционном запуске.Рекомендуется, если вам нужно, чтобы дверь открывалась при дистанционном запуске. Возможность запирать автомобиль после дистанционного запуска. С помощью этой функции вы можете установить управление освещением в режиме сигнализации. — нормальный, в основном для прямого управления аварийными огнями в режиме (-) или (+), предназначенный для управления аварийными огнями кнопкой (см. стр.13) Продолжительность последовательности запуска двигателя Длительность отрицательного импульса для выхода AUX No 1 (заземлен при активации ) 2-09 Длительность отрицательного импульса для выхода AUX № 2 (заземлен при активации) 2-10 Можно установить выход AUX № 2 как выход байпаса.В этом случае выход будет активирован при удаленном запуске, и его можно будет использовать, например, для модуля обхода транспондера. Когда дистанционный запуск завершен, выход будет деактивирован. Он позволяет вам деактивировать датчик удара, используя дополнительные выходы в случае, если подключенное устройство вызывает реакцию датчика. Это позволяет вам установить температуру, при которой, если функция обычного запуска включена, удаленный запуск. будет осуществляться. Но если температура выше заданной, запуск не будет! 2-13 Когда функция включена, можно ставить и снимать систему с охраны с помощью Magicar и заводских пультов дистанционного управления.Функция доступна только в том случае, если система подключена к модулю шины CAN. 12

13 Меню программирования СБРОС Если вы хотите вернуть все функции к предустановленным значениям, вы можете сделать это следующим образом. Все функции будут установлены на вариант 1. Порядок действий: 1. Включите зажигание и откройте дверь. 2. Для сброса меню программирования № 1 удерживайте кнопки l + ll нажатыми в течение 2 секунд.Для сброса меню программирования № 2 удерживайте кнопки l + lv нажатыми в течение 2 секунд. 3. Индикаторы будут мигать, и сирена подаст один звуковой сигнал. 4. В течение 2 сек. нажмите кнопку III. Индикаторы будут мигать, и сирена издаст один звуковой сигнал. Снова нажмите кнопку III. Индикаторы будут мигать, и сирена издаст один звуковой сигнал. Снова нажмите кнопку III. Индикаторы будут мигать, и сирена издаст один звуковой сигнал. 5. Через несколько секунд сирена издаст 3 звуковых сигнала, а индикаторы мигнут 3 раза, подтверждая сброс меню программирования. VIII. КАЛИБРОВКА ФУНКЦИОНАЛЬНОГО РЕЖИМА ОПАСНОГО СВЕТА В случае, если невозможно напрямую управлять аварийными огнями для нужд сигнализации, вы можете использовать режим кнопки аварийной сигнализации.В этом случае сигнализация, использующая световой выход, заменяет выключатель аварийной сигнализации (рис.1). В меню программирования 2-06 вы можете установить непрерывный режим (Mode1) и импульсный режим (Mode 2). Режим 1 непрерывный Режим 2 импульсный Выход — Световые индикаторы — мигают Аварийные огни Переключатель огней Блок управления Световой выход (CN2-1 или 2) Общий вход (CN1-6) Релейный контакт в обход переключателя аварийных огней Рис. Переключатель опасности Калибровка В случае использования режима 1 или 2 необходимо установить время закрытия выхода.В этом случае будильник установит точную продолжительность, которая необходима для количества миганий, используемых при индикации состояния тревоги. Перед калибровкой необходимо установить правильный режим (1 или 2) в меню программирования 2. Порядок действий: 1. Включите аварийную сигнализацию, когда фары автомобиля мигают. 2. Откройте дверь, включите зажигание и нажмите педаль тормоза. 3. При длительном нажатии на кнопку III сирена издаст один звуковой сигнал. 4. Нажмите кнопку на датчике RPS и удерживайте ее, пока не мигнет 10 лампочек. 5. После отпускания кнопки сирена издаст двойной звуковой сигнал.13

14 6. Калибровка успешно завершена. Выключите кнопку аварийной сигнализации, выключите зажигание и отпустите педаль тормоза. 7. Подсоедините провод светового выхода (CN2-1) к проводу выключателя аварийной сигнализации (Рисунок № 1). Проверьте полярность общего провода CN1-6. После этого подключения сигнализация будет контролировать мигание лампочек. Если калибровка была выполнена неправильно, сирена издаст 3 звуковых сигнала.В этом случае повторите всю процедуру. IX. РЕЖИМ VALET Вы можете получить доступ к режиму камердинера системы охранной сигнализации даже без пульта дистанционного управления (в случае потери или повреждения пульта). Вы можете войти в режим камердинера без использования PIN-кода или с помощью PIN-кода (меню программирования 1-10). Вход в режим камердинера без пин-кода. Вооружен. Открой дверь. Сработает сигнал тревоги. Подождите 30 секунд, пока сирена не отключится. В течение 3 секунд повторите следующие 3 шага: 1. Поверните ключ в положение включения зажигания. При включении зажигания загорается подсветка приборной панели.В большинстве автомобилей это положение находится на два щелчка вперед от положения «Выкл.». 2. Выключите зажигание. Свет на приборной панели должен быть выключен. 3. Шаги 1 и 2 необходимо повторить всего три раза в течение трех секунд. Как только это будет сделано, будильник выключится и будет активирован режим камердинера. Вход в режим камердинера с помощью PIN-кода. 1. Вооружен. 2. При открытии двери срабатывает сигнализация. Сирена будет чирикать. 3. В течение 3 секунд трижды включите / выключите зажигание.4. Индикаторы мигнут один раз. 5. Нажмите кнопку на RPS столько раз, сколько будет ваше первое число. Интервалы между толчками не должны превышать 1,5 сек. 6. Индикаторы мигнут один раз. 7. Нажмите кнопку на RPS столько раз, сколько будет ваше второе число. 8. Индикаторы дважды мигнут. Сирена выключена. Включен режим Valet. Доступные функции в режиме камердинера: Кнопка I (0,5 с) запирание / разблокирование дверей Кнопки I + III (0,5 с) Режим камердинера Кнопка IV (0,5 с) Проверка состояния автомобиля (только в режиме охраны / снятия с охраны) Кнопка III (2 коротких нажатия) 10 сек.подсветка удаленного дисплея. Кнопки II + III (2s) Программирование удаленного меню. Если вы попытаетесь установить любую другую функцию, пульт подаст 3 звуковых сигнала и отобразит SLEEP. 14

15 Деактивация режима Valet. Вы можете деактивировать режим камердинера только с помощью пульта дистанционного управления: быстро нажмите вместе кнопки I и III. Сирена издаст один звуковой сигнал, а индикаторы мигнут дважды.X. ПРОГРАММИРОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Программирование дистанционного управления 1. Снято с охраны. 2. В течение 3 секунд трижды включите / выключите зажигание. Огни мигнут один раз. Теперь вы находитесь в режиме камердинера / программирования. 3. В течение 6 секунд кратковременно нажмите кнопку l на пульте дистанционного управления. Индикаторы мигнут один раз для подтверждения программирования. 4. Таким же образом, как в шаге 3, запрограммируйте остальные пульты дистанционного управления. Индикаторы мигнут один раз для подтверждения каждого пульта ДУ. Система автоматически выйдет из режима программирования после принятия третьего пульта дистанционного управления или в течение 6 секунд, о чем будут сигнализировать две вспышки света.Запись!!! При программировании новых пультов ДУ старые будут автоматически удалены. Если у вас только один пульт, нет необходимости программировать его 3 раза. Настройка кода безопасности Условия первичной настройки кода безопасности! Должна быть установлена функция в меню программирования 1-04. Зажигание снято с охраны / Двери открыты, двигатель выключен Программирование кода безопасности (): 1. Зажигание включено. 2. Откройте дверь. 3. Нажмите кнопку на датчике RPS 10 раз. При каждом щелчке светодиодный индикатор мигает красным один раз. Интервалы между щелчками / толчками не должны быть больше 1.5 сек. 4. Синий светодиод начнет быстро мигать. Если этого не произошло, вернитесь к шагу. Нажмите кнопку на RPS столько раз, сколько будет ваше первое число от 1 до 9. После каждого нажатия будет мигать красный светодиод. 6. После ввода цифр подождите, пока светодиодный индикатор не подтвердит номер соответствующим количеством миганий синего светодиода. 7. Синий светодиод начнет быстро мигать. Нажмите кнопку на RPS столько раз, сколько будет ваше второе число от 1 до 9. При каждом нажатии кнопки красный светодиод мигнет один раз. 8. После ввода цифр подождите, пока светодиодный индикатор не подтвердит номер соответствующим количеством миганий синего светодиода.9. Продолжайте повторять шаги 7, 8 для ввода третьей и четвертой цифр вашего кода. 10. После ввода четвертого числа индикаторы будут мигать, подтверждая принятие программного кода. 15

16 Изменение PIN-кода PIN-код установлен как заводской код по умолчанию (11). ПИН-код необходимо ввести для входа в режим Valet после трехкратного включения / выключения ключа, если вы уже выбрали ПИН-код ВКЛ из дополнительной таблицы.Процедура изменения PIN-кода с заводского кода по умолчанию 11 на собственный код владельца 1. Система снята с охраны. 2. Поддерживайте состояние багажника и открываемой двери. 3. Включите / выключите ключ 3 раза. Огни мигнут один раз. Сирена издает длинный звуковой сигнал. 4. Нажмите кнопку на RPS столько раз, сколько будет ваше первое число (1–9). Интервалы между щелчками / толчками не должны превышать 1,5 сек. 5. Сирена издает один звуковой сигнал. Огни мигнут один раз. 6. Нажмите кнопку на RPS столько раз, сколько будет ваше второе число (1-9).7. Сирена издает два звуковых сигнала. Индикаторы дважды мигнут. 8. Нажмите кнопку IV на пульте дистанционного управления для аутентификации. Сирена издаст три звуковых сигнала и трижды мигнет лампочка. XI. ЭЛЕКТРИЧЕСКАЯ СХЕМА СИСТЕМЫ ЗАПИРАНИЯ ДВЕРЕЙ Рис.1 Оригинальный встроенный центральный замок с выключателем внутри дверей. Требуется мотор на уровне управления. Рис.2 Оригинальный центральный замок и выключатель электрического замка внутри передних дверей. CN3 желтый / черный желтый желтый / белый зеленый / черный зеленый зеленый / белый NC1 COM1 NO1 NC2 COM2 NO2 + 12В Разблокировка замка CN3 желтый / черный желтый желтый / белый зеленый / черный зеленый зеленый / белый NC1 COM1 NO1 NC2 COM2 NO2 Замок Разблокировка + 12V Переключатель передней двери Рис.3 Оригинальный встроенный центральный блокиратор питания и использование компрессора для управления переключателем. Примечание: время активности 4 сек. CN3 желтый / черный желтый желтый / белый зеленый / черный зеленый зеленый / белый NC1 COM1 NO1 NC2 COM2 NO2 Выключатель электродвигателя Замок Основная линия Разблокировка Воздушный компрессор Рис.4 Оригинальный встроенный центральный замок питания желтый / черный желтый желтый / белый CN3 зеленый / черный зеленый зеленый / белый NC1 COM1 NO1 NC2 COM2 NO2 Земля Разблокирован Заблокирован Контакт — разблокирован Контакт — заблокирован Оригинальный встроенный блок управления. 16

17 Схема подключения Magicar M870AS Сирена См. Схему подключения системы запирания дверей Page 16 Электромагнитный замок багажника (N.O) Блокировка (COM) Блокировка (NC) Разблокировка (NO) Разблокировка (COM) Разблокировка (NC) Магистральный провод зеленый / белый 5 зеленый 4 зеленый / черный 3 желтый / белый 2 желтый 1 желтый / черный предохранитель 15 A предохранитель 15 A CN 3 Выход к выключению стартера (-250 мА) Вход датчика Alt / Rev Вход дверного переключателя (-) Вход дверного переключателя (+) Вход свечи накаливания для дизельного топлива (-) Вход свечи накаливания для дизеля (+) Вход стояночного света (-) Вход стояночного света (+) 1 синий 2 желтый / черный 3 красный / черный 4 красный 5 белый / черный 6 белый 7 оранжевый / черный 8 оранжевый + 12V Провод сигнальной лампы Общий провод — + Аккумулятор Общий провод + — предохранитель 15A предохранитель 40A Магистраль (N.O) Магистраль (COM) Выход 12 В на сирену Свет (NO) Свет (NO) Свет (COM) Постоянный 12 В Земля Выход на зажигание Выход на стартер 12 В Выход на аксессуар 5 серый / белый 4 серый предохранитель 10A 3 белый 2 фиолетовый 1 фиолетовый 6 красный / белый 5 красный 4 черный 3 зеленый 2 желтый 1 белый CN 1 CN 2 CN 4 Вход триггера багажника (-) Вход триггера капота (-) Вход ножного тормоза (+) Вход аварийного тормоза (-) 9 серый / черный 10 лоб / черный 11 черный / белый 12 голубой / черный Датчик +12 В RPS CN 10 Датчик удара CN 11 Дополнительный красный + белый вход черный — Дополнительный / Ультразвуковой датчик CN 12 MAGICAR CN 9 CN 8 CN 7 CN 5 AUX 1 (-250 мА) AUX2 / Байпас (-250 мА) CN 6 UART 1 желтый 2 желтый / белый MAGICAR Антенна Светодиодная сигнализация Датчик температуры Ver EN

18 — Автосигнализация предназначена для установки на все виды автомобилей с бензиновыми и дизельными двигателями с напряжением +12 В, оканчивающимися отрицательным полюсом.- Автосигнализация должна быть установлена в соответствии с рекомендациями производителя. — Установка сигнализации должна выполняться только авторизованным сервисным центром. — Проконсультируйтесь с производителем о выборе сервисного центра. — Международные знаки одобрения и / или международные сертификаты соответствия нанесены на крышку основных частей системы, а также на коробку. — Предупреждение: любые изменения или дополнения к системе автоматически аннулируют сертификат установки. СВИДЕТЕЛЬСТВО ОБ УСТАНОВКЕ Я, нижеподписавшийся, как профессиональный установщик, настоящим подтверждаю, что установка системы охранной сигнализации автомобиля, описанной ниже, была выполнена мной в соответствии с инструкциями по установке, предоставленными производителем системы.Описание автомобиля: Марка: Тип: Серийный номер: Регистрационный номер: Описание системы охранной сигнализации / иммобилайзера автомобиля 1 /: Марка: Тип: Номер разрешения: Выдан: Полный адрес и печать установщика: Подпись: (укажите должность) 1 / Зачеркнуть, если не применимо.

% PDF-1.4 % 6156 0 obj> endobj xref 6156 1039 0000000016 00000 н. 0000034377 00000 п. 0000034611 00000 п. 0000034656 00000 п. 0000034788 00000 п. 0000035247 00000 п. 0000035276 00000 п. 0000035305 00000 п. 0000038395 00000 п. 0000041615 00000 п. 0000044741 00000 п. 0000047840 00000 п. 0000051120 00000 п. 0000051171 00000 п. 0000054312 00000 п. 0000054364 00000 п. 0000057849 00000 п. 0000061029 00000 п. 0000148383 00000 п. 0000148460 00000 н. 0000148915 00000 н. 0000149703 00000 н. 0000164789 00000 н. 0000187211 00000 н. 0000188203 00000 н. 00001 00000 н. 0000204035 00000 н. 0000222350 00000 н. 0000243341 00000 п. 0000262411 00000 н. 0000269416 00000 н. 0000274686 00000 н. 0000298344 00000 н. 0000318324 00000 н. 0000318688 00000 н. 0000318762 00000 н. 0000318844 00000 н. 0000318925 00000 н. 0000318980 00000 н. 0000319087 00000 н. 0000319142 00000 п. 0000319243 00000 н. 0000319298 00000 н. 0000319435 00000 н. 0000319576 00000 н. 0000319631 00000 н. 0000319805 00000 н. 0000319944 00000 н. 0000320161 00000 н. 0000320216 00000 н. 0000320361 00000 н. 0000320508 00000 н. 0000320563 00000 н. 0000320710 00000 н. 0000320853 00000 н. 0000321047 00000 н. 0000321100 00000 н. 0000321255 00000 н. 0000321348 00000 н. 0000321401 00000 н. 0000321508 00000 н. 0000321561 00000 н. 0000321658 00000 н. 0000321711 00000 н. 0000321864 00000 н. 0000321920 00000 н. 0000322119 00000 н. 0000322285 00000 н. 0000322420 00000 н. 0000322476 00000 н. 0000322703 00000 н. 0000322858 00000 н. 0000322979 00000 н. 0000323035 00000 н. 0000323195 00000 н. 0000323353 00000 н. 0000323474 00000 н. 0000323529 00000 н. 0000323740 00000 н. 0000323902 00000 н. 0000324061 00000 н. 0000324116 00000 н. 0000324271 00000 н. 0000324326 00000 н. 0000324483 00000 н. 0000324538 00000 н. 0000324683 00000 н. 0000324738 00000 н. 0000324871 00000 н. 0000324926 00000 н. 0000325045 00000 н. 0000325100 00000 н. 0000325273 00000 н. 0000325400 00000 н. 0000325455 00000 н. 0000325586 00000 н. 0000325641 00000 н. 0000325806 00000 н. 0000325959 00000 н. 0000326014 00000 н. 0000326181 00000 н. 0000326316 00000 н. 0000326371 00000 н. 0000326506 00000 н. 0000326687 00000 н. 0000326828 00000 н. 0000326883 00000 н. 0000327038 00000 н. 0000327175 00000 н. 0000327230 00000 н. 0000327353 00000 н. 0000327408 00000 н. 0000327565 00000 н. 0000327620 00000 н. 0000327767 00000 н. 0000327822 00000 н. 0000327941 00000 н. 0000327996 00000 н. 0000328173 00000 н. 0000328228 00000 н. 0000328371 00000 н. 0000328426 00000 н. 0000328569 00000 н. 0000328624 00000 н. 0000328793 00000 н. 0000328848 00000 н. 0000328981 00000 н. 0000329036 00000 н. 0000329179 00000 н. 0000329338 00000 н. 0000329393 00000 н. 0000329524 00000 н. 0000329643 00000 н. 0000329698 00000 н. 0000329860 00000 н. 0000329967 00000 н. 0000330022 00000 н. 0000330163 00000 п. 0000330328 00000 н. 0000330471 00000 п. 0000330526 00000 н. 0000330665 00000 н. 0000330720 00000 н. 0000330919 00000 н. 0000330974 00000 п. 0000331029 00000 н. 0000331084 00000 н. 0000331251 00000 н. 0000331306 00000 н. 0000331491 00000 н. 0000331546 00000 н. 0000331683 00000 н. 0000331738 00000 п. 0000331921 00000 н. 0000331976 00000 н. 0000332159 00000 н. 0000332214 00000 н. 0000332389 00000 н. 0000332444 00000 н. 0000332581 00000 н. 0000332636 00000 н. 0000332773 00000 н. 0000332828 00000 н. 0000332961 00000 н. 0000333016 00000 н. 0000333071 00000 н. 0000333126 00000 н. 0000333301 00000 п. 0000333356 00000 н. 0000333507 00000 н. 0000333562 00000 н. 0000333711 00000 н. 0000333766 00000 н. 0000333917 00000 н. 0000333972 00000 н. 0000334193 00000 п. 0000334248 00000 н. 0000334471 00000 п. 0000334526 00000 н. 0000334697 00000 п. 0000334752 00000 п. 0000334807 00000 н. 0000334862 00000 н. 0000334917 00000 н. 0000334972 00000 н. 0000335137 00000 п. 0000335192 00000 н. 0000335247 00000 н. 0000335302 00000 п. 0000335357 00000 н. 0000335472 00000 н. 0000335527 00000 н. 0000335706 00000 н. 0000335761 00000 н. 0000335998 00000 н. 0000336053 00000 н. 0000336108 00000 н. 0000336251 00000 н. 0000336307 00000 н. 0000336436 00000 н. 0000336555 00000 н. 0000336611 00000 н. 0000336770 00000 н. 0000336826 00000 н. 0000336953 00000 п. 0000337009 00000 н. 0000337142 00000 н. 0000337198 00000 н. 0000337361 00000 п. 0000337506 00000 н. 0000337562 00000 н. 0000337729 00000 н. 0000337904 00000 н. 0000338093 00000 п. 0000338148 00000 н. 0000338299 00000 н. 0000338500 00000 н. 0000338657 00000 н. 0000338712 00000 н. 0000338873 00000 н. 0000339046 00000 н. 0000339181 00000 п. 0000339236 00000 п. 0000339505 00000 н. 0000339672 00000 н. 0000339833 00000 н. 0000339888 00000 н. 0000340041 00000 н. 0000340206 00000 н. 0000340347 00000 н. 0000340402 00000 н. 0000340543 00000 н. 0000340724 00000 н. 0000340919 00000 п. 0000340974 00000 п. 0000341169 00000 н. 0000341276 00000 н. 0000341331 00000 н. 0000341452 00000 п. 0000341507 00000 н. 0000341638 00000 н. 0000341693 00000 н. 0000341828 00000 н. 0000341883 00000 н. 0000341938 00000 п. 0000342095 00000 н. 0000342150 00000 н. 0000342323 00000 п. 0000342378 00000 н. 0000342549 00000 н. 0000342604 00000 н. 0000342659 00000 н. 0000342714 00000 н. 0000342769 00000 н. 0000342824 00000 н. 0000343029 00000 н. 0000343084 00000 н. 0000343229 00000 н. 0000343284 00000 н. 0000343339 00000 н. 0000343394 00000 н. 0000343635 00000 н. 0000343690 00000 н. 0000343913 00000 н. 0000343968 00000 н. 0000344023 00000 н. 0000344078 00000 н. 0000344255 00000 н. 0000344310 00000 п. 0000344495 00000 н. 0000344550 00000 н. 0000344605 00000 н. 0000344661 00000 п. 0000344814 00000 н. 0000344869 00000 н. 0000345078 00000 н. 0000345134 00000 п. 0000345303 00000 п. 0000345359 00000 н. 0000345522 00000 н. 0000345578 00000 н. 0000345739 00000 н. 0000345795 00000 н. 0000345850 00000 н. 0000345906 00000 н. 0000346059 00000 н. 0000346115 00000 н. 0000346230 00000 н. 0000346286 00000 п. 0000346431 00000 н. 0000346487 00000 н. 0000346638 00000 н. 0000346694 00000 н. 0000346837 00000 н. 0000346893 00000 н. 0000346949 00000 н. 0000347005 00000 н. 0000347142 00000 н. 0000347198 00000 н. 0000347254 00000 н. 0000347309 00000 н. 0000347440 00000 н. 0000347496 00000 н. 0000347699 00000 н. 0000347907 00000 н. 0000348034 00000 н. 0000348090 00000 н. 0000348235 00000 н. 0000348407 00000 н. 0000348534 00000 п. 0000348590 00000 н. 0000348735 00000 н. 0000348899 00000 н. 0000349048 00000 н. 0000349104 00000 п. 0000349223 00000 п. 0000349279 00000 н. 0000349410 00000 п. 0000349466 00000 н. 0000349651 00000 п. 0000349707 00000 н. 0000349916 00000 н. 0000349972 00000 н. 0000350119 00000 н. 0000350175 00000 н. 0000350316 00000 н. 0000350372 00000 н. 0000350527 00000 н. 0000350583 00000 н. 0000350746 00000 н. 0000350802 00000 н. 0000350929 00000 н. 0000350985 00000 н. 0000351114 00000 н. 0000351170 00000 н. 0000351297 00000 н. 0000351353 00000 н. 0000351508 00000 н. 0000351564 00000 н. 0000351703 00000 н. 0000351759 00000 н. 0000351894 00000 н. 0000351950 00000 н. 0000352079 00000 н. 0000352135 00000 п. 0000352306 00000 н. 0000352362 00000 н. 0000352499 00000 н. 0000352555 00000 н. 0000352708 00000 н. 0000352764 00000 н. 0000352820 00000 н. 0000352876 00000 н. 0000353171 00000 н. 0000353227 00000 н. 0000353420 00000 н. 0000353476 00000 н. 0000353649 00000 н. 0000353705 00000 н. 0000353856 00000 н. 0000353912 00000 н. 0000354061 00000 н. 0000354117 00000 н. 0000354268 00000 н. 0000354324 00000 н. 0000354483 00000 н. 0000354539 00000 н. 0000354692 00000 н. 0000354748 00000 н. 0000354903 00000 н. 0000354959 00000 н. 0000355015 00000 н. 0000355071 00000 н. 0000355366 00000 п. 0000355422 00000 н. 0000355617 00000 н. 0000355673 00000 н. 0000355818 00000 н. 0000355874 00000 н. 0000356027 00000 н. 0000356083 00000 н. 0000356256 00000 н. 0000356312 00000 н. 0000356475 00000 н. 0000356531 00000 н. 0000356686 00000 н. 0000356742 00000 н. 0000356893 00000 н. 0000356949 00000 н. 0000357132 00000 н. 0000357188 00000 н. 0000357341 00000 п. 0000357397 00000 н. 0000357552 00000 н. 0000357608 00000 н. 0000357664 00000 н. 0000357720 00000 н. 0000357865 00000 н. 0000357921 00000 н. 0000358056 00000 н. 0000358112 00000 н. 0000358257 00000 н. 0000358313 00000 н. 0000358448 00000 н. 0000358504 00000 н. 0000358641 00000 н. 0000358697 00000 н. 0000358854 00000 н. 0000358910 00000 н. 0000359037 00000 н. 0000359093 00000 н. 0000359232 00000 н. 0000359288 00000 н. 0000359447 00000 н. 0000359503 00000 н. 0000359630 00000 н. 0000359686 00000 н. 0000359837 00000 н. 0000359893 00000 п. 0000360030 00000 н. 0000360086 00000 н. 0000360263 00000 п. 0000360319 00000 п. 0000360375 00000 н. 0000360431 00000 н. 0000360562 00000 н. 0000360618 00000 н. 0000360737 00000 н. 0000360904 00000 н. 0000361033 00000 н. 0000361089 00000 н. 0000361218 00000 н. 0000361391 00000 н. 0000361528 00000 н. 0000361584 00000 н. 0000361717 00000 н. 0000361854 00000 н. 0000361910 00000 н. 0000362067 00000 н. 0000362164 00000 н. 0000362220 00000 н. 0000362457 00000 н. 0000362636 00000 н. 0000362692 00000 н. 0000362865 00000 н. 0000363008 00000 п. 0000363064 00000 н. 0000363201 00000 н. 0000363374 00000 н. 0000363519 00000 п. 0000363575 00000 п. 0000363716 00000 н. 0000363853 00000 н. 0000363909 00000 н. 0000363965 00000 н. 0000364114 00000 н. 0000364170 00000 н. 0000364226 00000 н. 0000364282 00000 н. 0000364459 00000 н. 0000364515 00000 н. 0000364732 00000 н. 0000364788 00000 н. 0000364965 00000 н. 0000365021 00000 н. 0000365172 00000 п 0000365228 00000 п 0000365284 00000 н. 0000365340 00000 н. 0000365396 00000 н. 0000365452 00000 н. 0000365508 00000 н. 0000365564 00000 н. 0000365695 00000 н. 0000365751 00000 н. 0000365914 00000 н. 0000365970 00000 н. 0000366026 00000 н. 0000366082 00000 н. 0000366241 00000 н. 0000366297 00000 н. 0000366353 00000 н. 0000366409 00000 н. 0000366570 00000 н. 0000366626 00000 н. 0000366763 00000 н. 0000366950 00000 н. 0000367057 00000 н. 0000367113 00000 н. 0000367218 00000 н. 0000367415 00000 н. 0000367536 00000 н. 0000367592 00000 н. 0000367699 00000 н. 0000367876 00000 н. 0000368007 00000 н. 0000368063 00000 н. 0000368206 00000 н. 0000368377 00000 н. 0000368544 00000 н. 0000368600 00000 н. 0000368737 00000 н. 0000368904 00000 н. 0000369049 00000 н. 0000369105 00000 н. 0000369250 00000 н. 0000369422 00000 н. 0000369553 00000 п. 0000369609 00000 н. 0000369812 00000 н. 0000369868 00000 н. 0000370013 00000 н. 0000370069 00000 н. 0000370204 00000 н. 0000370260 00000 н. 0000370395 00000 н. 0000370451 00000 п. 0000370588 00000 н. 0000370644 00000 н. 0000370801 00000 п. 0000370857 00000 н. 0000370984 00000 п. 0000371040 00000 н. 0000371179 00000 п. 0000371235 00000 н. 0000371394 00000 н. 0000371450 00000 н. 0000371577 00000 н. 0000371633 00000 н. 0000371784 00000 н. 0000371840 00000 н. 0000371977 00000 н. 0000372033 00000 н. 0000372208 00000 н. 0000372264 00000 н. 0000372320 00000 н. 0000372376 00000 н. 0000372432 00000 н. 0000372488 00000 н. 0000372639 00000 н. 0000372695 00000 н. 0000372751 00000 н. 0000372807 00000 н. 0000372970 00000 н. 0000373026 00000 н. 0000373082 00000 н. 0000373138 00000 п. 0000373331 00000 н. 0000373387 00000 н. 0000373588 00000 н. 0000373644 00000 н. 0000373700 00000 н. 0000373756 00000 н. 0000373883 00000 н. 0000373939 00000 н. 0000374114 00000 н. 0000374170 00000 н. 0000374226 00000 н. 0000374282 00000 н. 0000374453 00000 п. 0000374509 00000 н. 0000374565 00000 н. 0000374710 00000 н. 0000374766 00000 н. 0000374869 00000 н. 0000374925 00000 н. 0000375054 00000 н. 0000375110 00000 н. 0000375261 00000 н. 0000375317 00000 н. 0000375460 00000 н. 0000375516 00000 н. 0000375572 00000 н. 0000375715 00000 н. 0000375769 00000 н. 0000375962 00000 н. 0000376063 00000 н. 0000376118 00000 п. 0000376229 00000 н. 0000376390 00000 н. 0000376445 00000 н. 0000376656 00000 н. 0000376769 00000 н. 0000376824 00000 н. 0000376935 00000 н. 0000377108 00000 н. 0000377227 00000 н. 0000377282 00000 н. 0000377469 00000 н. 0000377644 00000 н. 0000377759 00000 н. 0000377814 00000 н. 0000377955 00000 п. 0000378122 00000 н. 0000378243 00000 н. 0000378298 00000 н. 0000378411 00000 н. 0000378562 00000 н. 0000378719 00000 н. 0000378774 00000 н. 0000378893 00000 н. 0000379066 00000 н. 0000379219 00000 п. 0000379274 00000 н. 0000379387 00000 н. 0000379544 00000 н. 0000379713 00000 н. 0000379767 00000 н. 0000379892 00000 н. 0000380039 00000 н. 0000380093 00000 н. 0000380238 00000 н. 0000380292 00000 н. 0000380465 00000 н. 0000380578 00000 н. 0000380632 00000 н. 0000380753 00000 н. 0000380807 00000 н. 0000380936 00000 н. 0000380990 00000 н. 0000381121 00000 п. 0000381175 00000 п. 0000381294 00000 н. 0000381348 00000 н. 0000381402 00000 н. 0000381456 00000 н. 0000381510 00000 н. 0000381565 00000 н. 0000381698 00000 н. 0000381753 00000 н. 0000381808 00000 н. 0000381863 00000 н. 0000382034 00000 н. 0000382089 00000 н. 0000382144 00000 п. 0000382199 00000 п. 0000382254 00000 п. 0000382309 00000 н. 0000382426 00000 н. 0000382481 00000 н. 0000382536 00000 н. 0000382591 00000 н. 0000382646 00000 н. 0000382701 00000 н. 0000382756 00000 п. 0000382811 00000 н. 0000382866 00000 н. 0000382920 00000 н. 0000383077 00000 н. 0000383133 00000 п. 0000383304 00000 н. 0000383500 00000 н. 0000383601 00000 н. 0000383657 00000 н. 0000383816 00000 н. 0000384031 00000 н. 0000384158 00000 п. 0000384214 00000 н. 0000384333 00000 п. 0000384492 00000 н. 0000384615 00000 н. 0000384671 00000 н. 0000384788 00000 н. 0000384995 00000 н. 0000385100 00000 н. 0000385156 00000 н. 0000385279 00000 н. 0000385440 00000 н. 0000385557 00000 н. 0000385613 00000 п. 0000385708 00000 п. 0000385764 00000 н. 0000385865 00000 н. 0000385921 00000 н. 0000386026 00000 н. 0000386082 00000 н. 0000386233 00000 н. 0000386289 00000 п. 0000386444 00000 н. 0000386500 00000 н. 0000386655 00000 н. 0000386711 00000 н. 0000386850 00000 н. 0000386906 00000 н. 0000386962 00000 н. 0000387018 00000 н. 0000387074 00000 н. 0000387130 00000 н. 0000387247 00000 н. 0000387303 00000 н. 0000387430 00000 н. 0000387486 00000 н. 0000387623 00000 н. 0000387679 00000 н. 0000387848 00000 н. 0000387904 00000 н. 0000388047 00000 н. 0000388103 00000 п. 0000388224 00000 н. 0000388280 00000 н. 0000388336 00000 н. 0000388392 00000 н. 0000388537 00000 н. 0000388593 00000 н. 0000388732 00000 н. 0000388788 00000 н. 0000388935 00000 н. 0000388991 00000 н. 0000389160 00000 н. 0000389216 00000 н. 0000389341 00000 п. 0000389397 00000 н. 0000389524 00000 н. 0000389580 00000 н. 0000389717 00000 н. 0000389773 00000 п. 0000389829 00000 н. 0000389930 00000 н. 0000389986 00000 н. 00003 00000 н. 00003 00000 н. 00003

00000 н. 00003
00000 н. 00003 00000 н. 00003

00000 н. 00003 00000 н. 00003 00000 н. 00003
00000 н. 00003 00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 0000391750 00000 н. 0000391806 00000 н. 0000391915 00000 н. 0000392056 00000 н. 0000392112 00000 н. 0000392251 00000 н. 0000392307 00000 н. 0000392480 00000 н. 0000392581 00000 н. 0000392637 00000 н. 0000392762 00000 н. 0000392963 00000 н. 0000393064 00000 н. 0000393120 00000 н. 0000393241 00000 н. 0000393366 00000 н. 0000393422 00000 н. 0000393543 00000 н. 0000393599 00000 н. 0000393732 00000 н. 0000393788 00000 н. 0000393909 00000 н. 0000393965 00000 н. 0000394124 00000 н. 0000394225 00000 н. 0000394281 00000 п. 0000394390 00000 н. 0000394517 00000 н. 0000394573 00000 н. 0000394706 00000 н. 0000394762 00000 н. 0000394883 00000 н. 0000394939 00000 н. 0000395064 00000 н. 0000395120 00000 н. 0000395245 00000 н. 0000395301 00000 п. 0000395410 00000 н. 0000395466 00000 н. 0000395587 00000 н. 0000395643 00000 н. 0000395762 00000 н. 0000395818 00000 н. 0000395967 00000 н. 0000396023 00000 н. 0000396079 00000 п. 0000396244 00000 н. 0000396300 00000 н. 0000396441 00000 н. 0000396497 00000 н. 0000396553 00000 н. 0000396609 00000 н. 0000396946 00000 н. 0000397002 00000 н. 0000397215 00000 н. 0000397271 00000 н. 0000397490 00000 н. 0000397546 00000 н. 0000397602 00000 н. 0000397658 00000 н. 0000397803 00000 н. 0000397859 00000 н. 0000398054 00000 н. 0000398110 00000 н. 0000398291 00000 н. 0000398347 00000 н. 0000398542 00000 н. 0000398598 00000 н. 0000398753 00000 н. 0000398809 00000 н. 0000398958 00000 н. 0000399014 00000 н. 0000399070 00000 н. 0000399126 00000 н. 0000399247 00000 н. 0000399303 00000 н. 0000399530 00000 н. 0000399586 00000 н. 0000399737 00000 н. 0000399793 00000 п. 0000399849 00000 н. 0000399905 00000 н. 0000400046 00000 н. 0000400102 00000 п. 0000400237 00000 п. 0000400293 00000 п. 0000400349 00000 п. 0000400405 00000 п. 0000400570 00000 н. 0000400626 00000 н. 0000400773 00000 п. 0000400829 00000 н. 0000400885 00000 н. 0000400941 00000 п. 0000400997 00000 н. 0000401053 00000 н. 0000401109 00000 н. 0000401165 00000 н. 0000401264 00000 н. 0000401320 00000 н. 0000401427 00000 н. 0000401590 00000 н. 0000401707 00000 н. 0000401763 00000 н. 0000401982 00000 н. 0000402107 00000 н. 0000402163 00000 п. 0000402272 00000 н. 0000402328 00000 н. 0000402513 00000 н. 0000402569 00000 н. 0000402625 00000 н. 0000402681 00000 п. 0000402737 00000 н. 0000402876 00000 н. 0000402932 00000 н. 0000403059 00000 н. 0000403115 00000 н. 0000403171 00000 п. 0000403298 00000 н. 0000403354 00000 п. 0000403461 00000 н. 0000403517 00000 н. 0000403690 00000 н. 0000403746 00000 н. 0000403929 00000 н. 0000403985 00000 н. 0000404128 00000 н. 0000404184 00000 н. 0000404327 00000 н. 0000404383 00000 п. 0000404526 00000 н. 0000404582 00000 н. 0000404638 00000 п. 0000404789 00000 н. 0000404845 00000 н. 0000404996 00000 н. 0000405091 00000 н. 0000405147 00000 н. 0000405280 00000 н. 0000405415 00000 н. 0000405471 00000 п. 0000405584 00000 н. 0000405640 00000 н. 0000405696 00000 п. 0000405845 00000 н. 0000405901 00000 н. 0000406062 00000 н. 0000406118 00000 п. 0000406174 00000 н. 0000406230 00000 н. 0000406383 00000 п. 0000406439 00000 н. 0000406620 00000 н. 0000406731 00000 н. 0000406787 00000 н. 0000406980 00000 н. 0000407177 00000 н. 0000407288 00000 н. 0000407344 00000 н. 0000407537 00000 н. 0000407593 00000 н. 0000407706 00000 н. 0000407762 00000 н. 0000407887 00000 н. 0000407943 00000 н. 0000407999 00000 н. 0000408055 00000 н. 0000408180 00000 п. 0000408236 00000 п. 0000408292 00000 н. 0000408397 00000 н. 0000408453 00000 п. 0000408580 00000 н. 0000408636 00000 н. 0000408753 00000 н. 0000408809 00000 н. 0000408865 00000 н. 0000408982 00000 п. 0000409038 00000 н. 0000409161 00000 п. 0000409474 00000 н. 0000409649 00000 н. 0000409705 00000 н. 0000409800 00000 н. 0000409967 00000 н. 0000410023 00000 н. 0000410184 00000 п. 0000410332 00000 н. 0000410388 00000 п. 0000410495 00000 н. 0000410696 00000 п. 0000410752 00000 п. 0000410987 00000 п. 0000411132 00000 н. 0000411188 00000 н. 0000411363 00000 п. 0000411532 00000 н. 0000411588 00000 н. 0000411757 00000 н. 0000411813 00000 н. 0000411869 00000 н. 0000412058 00000 н. 0000412114 00000 н. 0000412297 00000 н. 0000412353 00000 п. 0000412409 00000 н. 0000412465 00000 н. 0000412635 00000 н. 0000412786 00000 н. 0000412842 00000 н. 0000412977 00000 н. 0000413033 00000 н. 0000413244 00000 н. 0000413300 00000 п. 0000413475 00000 н. 0000413531 00000 н. 0000413712 00000 н. 0000413768 00000 н. 0000413955 00000 н. 0000414011 00000 н. 0000414190 00000 н. 0000414246 00000 н. 0000414455 00000 н. 0000414511 00000 п. 0000414692 00000 н. 0000414748 00000 н. 0000414925 00000 н. 0000414981 00000 п. 0000415154 00000 н. 0000415210 00000 н. 0000415379 00000 н. 0000415435 00000 н. 0000415662 00000 н. 0000415718 00000 н. 0000415939 00000 н. 0000415995 00000 н. 0000416166 00000 н. 0000416222 00000 н. 0000416409 00000 н. 0000416465 00000 н. 0000416736 00000 н. 0000416792 00000 н. 0000416965 00000 н. 0000417021 00000 н. 0000417268 00000 н. 0000417324 00000 н. 0000417507 00000 н. 0000417563 00000 н. 0000417619 00000 п. 0000417736 00000 н. 0000417792 00000 н. 0000417923 00000 н. 0000417979 00000 п. 0000418110 00000 н. 0000418166 00000 н. 0000418307 00000 н. 0000418363 00000 п. 0000418504 00000 н. 0000418560 00000 н. 0000418719 00000 н. 0000418775 00000 н. 0000418948 00000 н. 0000419004 00000 н. 0000419185 00000 н. 0000419241 00000 п. 0000419366 00000 н. 0000419422 00000 н. 0000419539 00000 п. 0000419595 00000 н. 0000419734 00000 н. 0000419790 00000 н. 0000419909 00000 н. 0000419965 00000 н. 0000420021 00000 н. 0000420077 00000 н. 0000420210 00000 н. 0000420266 00000 н. 0000420322 00000 н. 0000420378 00000 п. 0000420533 00000 н. 0000420589 00000 н. 0000420734 00000 н. 0000420790 00000 н. 0000420953 00000 н. 0000421009 00000 н. 0000421134 00000 п. 0000421190 00000 н. 0000421367 00000 н. 0000421423 00000 п. 0000421566 00000 н. 0000421622 00000 н. 0000421755 00000 н. 0000421811 00000 н. 0000421934 00000 п. 0000421990 00000 н. 0000422125 00000 н. 0000422181 00000 п. 0000422316 00000 н. 0000422372 00000 п. 0000422489 00000 н. 0000422545 00000 н. 0000422601 00000 н. 0000422657 00000 н. 0000034155 00000 п. 0000021506 00000 п. трейлер ] >> startxref 0 %% EOF 7194 0 obj> поток x | XT {n {30yiP0l ۠ X} TBA9 jFFS «Ų_BNcZ.[n? ϙgZ
Лучшие обзоры дистанционного запуска для легковых и грузовых автомобилей 2021
Как мы выбирали
Мы часто обновляем наш список лучших удаленных запусков. Наш процесс выбора включает ряд факторов, в том числе в некоторых случаях тесты из первых рук. Мы комбинируем обширные исследования с отзывами и мнениями пользователей, чтобы в конечном итоге сузить круг наших рекомендаций. Для удаленного запуска мы учитываем несколько конкретных вещей:
Тип дисплея (ЖК-дисплей, пунктирный, текстовый ЖК-дисплей и т. Д.)
Характеристики (диапазон, вспомогательные выходы, освобождение магистрали, двусторонний пейджинг и т. Д.)
Цена
Качество (используемые материалы, производитель и т. Д.)
Интернет-обзоры (от различных поставщиков, таких как Sonic Electronix, Crutchfield, Amazon и других)
Установка (Насколько сложно установить выносной стартер)
Функции безопасности (Включена ли система безопасности или она совместима с другими системами?)
Результатом нашей комбинации источников и тестирования является список самых популярных и проверенных удаленных автомобильных стартеров.Кроме того, CarAudioNow предлагает сравнение цен от нескольких поставщиков, чтобы попытаться предложить вам лучшую цену на все ваши продукты. Но, в конце концов, лучший дистанционный запуск — это тот, который соответствует вашим конкретным потребностям и совместим с вашим автомобилем.
Что искать в автосигнализации
Угон автомобилей сегодня является одним из самых распространенных видов преступлений. Будь то iPod, наличные деньги или вся машина — большинство людей взламывали свои машины или знают кого-то, кто это сделал. Ужасное чувство — идти к своей машине и обнаруживать, что ее взломали или украли, особенно когда машины большинства людей являются ценным достоянием и необходимостью в повседневной жизни.Автомобильная сигнализация может быть разницей между вторжением и прогулкой. Они невероятно эффективны при предотвращении краж и взломов автомобилей.
Когда вы ищете лучшую автосигнализацию для своего автомобиля, есть несколько функций и систем, которые можно сравнить. Даже при том, что любая автомобильная сигнализация поможет, знание разницы между ними и выбор той, которая лучше всего соответствует вашим потребностям, максимизируют ее эффективность и обеспечат безопасность вашего автомобиля в любое время.
Общие термины и особенности
Существует множество различных типов автомобильных сигнализаций, некоторые из которых имеют больше стандартных функций, чем другие.Знание того, что это за функция, поможет вам принять обоснованное решение.
Keyless Entry — Системы бесключевого доступа позволяют отпирать двери автомобиля, нажав кнопку на пульте дистанционного управления. Пульт дистанционного управления подключается к системе охранной сигнализации, чтобы отпереть / запереть двери автомобиля без использования ключа.
Дистанционный запуск — Дистанционный запуск — это функция, которая позволяет вам запустить двигатель автомобиля, не находясь внутри автомобиля. Вы можете использовать пульт дистанционного управления или другое устройство (в зависимости от устройства) для удаленного запуска вашего автомобиля с расстояния в сотни ярдов.
Освобождение багажника — Освобождение багажника — это форма доступа без ключа, предназначенная для удаленного открытия багажника вашего автомобиля. Он позволяет открывать багажник, не отпирая дверь с пульта дистанционного управления. Иногда вам может потребоваться просто открыть багажник, не открывая обязательно все двери, освобождение багажника позволяет это.
Местоположение автомобиля — Местоположение автомобиля — это форма тревожной кнопки, которая дает вам возможность выследить свою машину, когда вы не можете точно знать, где она находится.Например, вы идете на концерт или на бейсбольный матч и не помните, в каком именно ряду припарковались. Функция определения местоположения автомобиля включит звуковой сигнал будильника, чтобы вы могли найти свою машину по звуку.
Двусторонний пейджер — Двусторонний пейджер — это сигнал, который не только отправляет информацию с вашего пульта дистанционного управления на ваш автомобиль (например, отпирание двери), но и получает информацию от вашего автомобиля. Эти типы сигналов тревоги позволяют вам в реальном времени видеть, когда происходит попытка взлома, и оповещать вас с вашего пульта дистанционного управления, когда это происходит.Некоторые двусторонние пейджеры могут работать на расстоянии до мили, давая вам уверенность в безопасности вашего автомобиля, где бы вы ни находились.
Шумогенератор будильника — Шумогенератор будильника является основной функцией автомобильной сигнализации. Это то, что издает шум, когда в вашу машину врывают, чтобы отпугнуть вора и привлечь внимание к машине. Обычно это громкоговоритель, шумогенератор измеряется в децибелах, и чем выше децибелы, тем громче звук.
Иммобилайзер — Иммобилайзер — это устройство, которое позволяет запускать автомобиль, если у вас нет ключа / пульта дистанционного управления, соответствующего устройству.Ключ обычно имеет установленный чип, который взаимодействует с иммобилайзером, чтобы позволить автомобилю заводиться. Это не дает ворам возможности завести вашу машину, даже если они вломятся в нее.

Как включить автозапуск на сигнализации starline

Как проверить есть ли автозапуск?

Сигнализация старлайн автозапуск с брелка

Дистанционный автозапуск starline

Автозапуск по будильнику

Автозапуск по времени таймеру

Автозапуск по температурным показателям

Настройка автозапуска по приложению для телефона

Неполадки в сигнализации старлайн и способы устранения

Движок не запускается, либо глохнет после минуты работы

Автозапуск с МКПП работает раз через раз

Сигнализация блокирует автозапуск

Сигнализация Старлайн с автозапуском: инструкция

Сигнализация Старлайн: инструкция, управление

Режимы работы сигнализации StarLine

Пиктограммы на экране: основное значение

Настройка брелка автосигнализации Старлайн

Включение автозапуска сигнализации

Регулировка громкости звуковых оповещений

Регулировка чувствительности датчика удара

Как сбросить настройки брелка?

Настройка дополнительных функций

Расположение компонентов автосигнализации StarLine: карты монтажа и схемы подключения

Настройка автозапуска автосигнализации Starline A91

Что вообще «умеет» StarLine A91 в плане автозапуска?

Видео: Режим периодического авто запуска. Авто сигнализация StarLine А91.

Основные настройки автозапуска

Принудительный автозапуск

Автозапуск по будильнику

Автозапуск по таймеру

Автозапуск по температуре

Видео: Авто сигнализация StarLine A91.<img src='/800/600/https/manualza.ru/manuals/cloy/6f.png' /> Режим авто запуска по температуре.

Неисправности автозапуска

Сигнализации StarLine (СтарЛайн) инструкции по эксплуатации и установка

инструкция по эксплуатации и установке сигнализации с автозапуском

Инструкция по эксплуатации

Инструкция по установке

Как настроить сигнализацию и брелок Starline

Особенности сигнализации Старлайн

Возможности системы

Принцип работы

Инструкция по использованию

Подключение автомобильной сигнализации Старлайн своими руками

Поэтапный процесс монтажа

CODE ALARM — Руководство пользователя

Руководство пользователя

Особенности и преимущества вашей системы безопасности

Автоматическая иммобилизация стартера

Все подъезды защищены

Детектор удара

Функция личной защиты (паника)

Индикатор внутреннего состояния

Вход с подсветкой

Удаленный доступ без ключа

Дополнительные схемы иммобилизации (с некоторыми системами)

Вспомогательные выходы **

Использование удаленного передатчика

Постановка охранной системы

Снятие системы безопасности

Отключение функции Lite-Touch детектора удара

Активация выхода освобождения багажника

Тревога персональной защиты (паника)

Когда срабатывает ваша система безопасности

Индикатор внутреннего состояния

Valet Mode

Обслуживание системы

Замена батареи дистанционного передатчика

Добавление удаленных передатчиков в вашу систему

Удаление утерянных или украденных удаленных передатчиков из вашей системы

Выбираемые опции программирования

Выйдите из режима выбираемых опций, включив, а затем выключив зажигание автомобиля.

Процедура ввода кода

О диапазоне передатчика …

Процедура аварийного отключения

CODE ALARM — Руководство по установке

Инструкция по установке

Схема системы

Технические характеристики системы

Постановка системы на охрану

Видео: Авто сигнализация StarLine A91. Режим авто запуска по температуре.

Тип 1 — 3-проводная положительная система дверного замка
Тип 3 — 3-проводная отрицательная система дверного замка
