виды, размеры, как снять и поменять сальники на ВАЗ — Рамблер/авто

Снятие шкива коленвала ВАЗа – достаточно сложная операция, особенно если вы делаете это впервые. При демонтаже особенно важно, чтобы не пострадал шпоночный паз. Использование специализированных механизмов поможет вам быстро выполнить замену – а если их нет, задачу можно выполнить другими методами. В этом обзоре речь пойдёт о демонтаже шкива коленвала и замене сальников на автомобиле ВАЗ.

Что такое шкивВидыКак снять шкив коленвала на ВАЗНеобходимые инструментыЭтапы работыЗамена сальника$(‘.index-post .contents’).toggleClass(‘hide-text’, localStorage.getItem(‘hide-contents’) === ‘1’)

Что такое шкив

Шкив коленвала – это вращающееся колесо, которое приводится в движение коленчатым валом. Именно от него зависит работа многих систем вашего автомобиля, получающих энергию, которая поступает от двигателя.

Знаете ли вы? Первые шкивы использовались на территории Месопотамии в 1500 г. до н. э. С их помощью поднимали вёдра с водой к царским садам. Ременная передача обеспечивалась виноградными лозами и верёвками.

Он приводит в действие генератор, газораспределительный механизм, кондиционер автомобиля и помпу. Если понадобилось установить новый сальник, вам нужно будет снять шкив.

Демонтаж возможен и в случае повреждения самого шкива. Они могут быть очень разными, и в различных автомобилях имеются свои особенности этой детали.

Узнайте что нужно для замены подшипника первичного вала автомобиля ВАЗ.

Эпоха автомобилестроения знала разные по степени сложности автомобили и несколько независимых друг от друга конструкционных решений:

Коленвал со шкивом под клиновый ремень – это самый распространённый вариант в автомобилестроении. Им оснащались и оснащаются автобусы, легковые авто и грузовики. Главное преимущество этого типа – его универсальность: на него можно устанавливать не только оригинальный, но и другие типы ремней.

Другой тип – зубчатый. Именно он установлен в большинстве современных автомобилей. Чтобы надёжно совместить угол вращения распредвала с коленвалом, внешний обод колеса оснащён зубьями, а внутренняя поверхность ремня снабжается пазами. Если шкив эксплуатируют корректно, а ремни заменяют своевременно, он служит долго и не выходит из строя.

Следующий вид – демпферный. Данный тип применяется в микроавтобусах и авто с небольшой грузоподъёмностью. Демпфер – это резиновая прослойка, которая гасит колебания между внешним диском и внутренним механизмом. Это самый новый вид шкивов.

Ремни могут выходить из строя под влиянием погодных условий (резких перепадов температур), механических нагрузок и агрессивных сред. Поэтому при появлении дефектов вероятна замена шкива. Также замена понадобится, если вышли из строя сальники коленчатого вала (вы заметили утечку масла).

Важно! Течь масла возможна не только из-за сальника. Также возможны недостаточная вязкость или повышенная текучесть самого масла. Так происходит, если используемое масло не соответствует техническим условиям работы мотора.

Как снять шкив коленвала на ВАЗ

Конструкционно в автомобилях ВАЗ шкив крепится массивным болтом – именно его снятие может вызвать проблему. Сложность возникает из-за местонахождения болта: вам необходимо правильно расположить ключ и приложить силу, а это трудно.

И даже если вы это сделали, болт мог прикипеть, из-за чего снять его проблематично. Сильная заводская фиксация выполнена для того, чтобы воспрепятствовать самораскручиванию болта. В дальнейшем эксплуатация автомобиля может привести к ещё большей фиксации.

Откручивание трудно поддающихся болтов будет проще, если вы имеете под рукой технический аэрозоль WD-40. Спрей применяют для раскручивания заржавевших болтов, прикипевших и т. д.

Необходимые инструменты

Для снятия вам потребуются:

упоры противооткатные;подъёмник;монтировки;набор гаечных ключей на 38 или 36 и на 10;отвёртки.

Работы проводятся на подъёмнике или в смотровой яме.

Важно! Прежде чем приступать к демонтажу, проверьте систему вентиляции картера. Если она загрязнена, то под действием избыточного давления газов даже исправный сальник начинает пропускать смазку.

Чтобы приступить к демонтажу, устанавливаете ВАЗ на площадке для ремонта или над смотровой ямой и обездвиживаете авто.

Снимаете крышку, которая закрывает провода агрегатов, чтобы обеспечить доступ к тем деталям мотора, которые нужно заменить.Ослабляете натяжение приводной цепи и снимаете всё, что может мешать: электрогенератор, ремень гидроусилителя руля.Теперь нужно ослабить болт, который крепит шкив, с помощью стартёра. Для этого торцовый ключ на 36 или на 38 одевается на гайку с упором в стабилизатор и надёжно фиксируется. Резко поверните ключ зажигания – и пуск стартёра сорвёт гайку. Если с первого раза вам не удалось это сделать – выполните пуск стартёра снова.Осталось просто открутить гайку.

Прежде чем демонтировать шкив:

Осуществляете демонтаж колеса.Убираете блок воздушного фильтра и грязезащитный щиток.Ослабляете гайку на генераторе.Ослабляете гайку и болт натяжения ремня генератора. Ослабляете и снимаете приводной ремень генератора.Теперь шкив снимается достаточно просто, несколькими движениями. Он также может сниматься съёмным устройством. При снятии необходима осторожность, чтобы не повредить шпоночный паз. Неплотная посадка детали в пазе существенно ускорит её износ.

Замена сальника

Переходя к демонтажу и замене сальников, действуйте так:

Гаечным ключом №10 открутите все болты и гайки, которыми крепится к поддону крышка привода.Теперь вместе с прокладкой снимите крышку привода.Удалите остатки прокладки.С крышки привода отвёрткой и бородком выбейте сальник с внутренней стороны.Крышку привода обязательно надо вымыть. Для этого могут использоваться бензин или солярка.Сальник смазывается сверху силиконовым герметиком.Аккуратно вложите его на место и вдавите.Лишний герметик с крышки и сальника удалите ветошью.Крышку также необходимо протереть ветошью.Теперь можно нанести фиксирующий герметик двумя способами – на крышку или на блок. Герметик на крышку по контуру наносят в том случае, если вы сразу же сможете установить её правильно; если у вас так не получится, то наносите герметик на блок. Перед установкой протрите ветошью место установки; там не должны присутствовать остатки прокладки или загрязнения.Поставьте крышку углом на поддон и оденьте её на место на направляющие шпильки.Закрутите крышку, начиная с трёх поддонных болтов, а затем переходите к основным.Болты не закручивайте сразу, просто наживите все, а затем закрутите.Теперь вымойте шкив так же, как и крышку до этого.Чтобы просто установить шкив, обратите внимание, где у вас шпонка на детали, и правильно центрируйте.Шкив устанавливается подкручиванием.Если он вдруг не садится на место – слегка открутите болты крышки, подтолкните деталь и затем закрутите обратно.

Видео: как снять шкив коленвала

Теперь осталось установить все детали и механизмы на свои места. Прикручивая гайку на место, её можно посадить на слой герметика. Это делается для того, чтобы она не ослабла, если вы вдруг не очень сильно её закрутили.

Знаете ли вы? По сообщению Плутарха, Архимеду удалось перемещать целый корабль с находящимися на нём воинами при помощи сложной системы шкивов. Сейчас такие системы могут обеспечивать работу целого завода от одной турбины.

Таким образом, замена сальника не является особенно сложной. В чём вы сможете убедиться сами, если будете выполнять все действия аккуратно и последовательно.

процедура снятия и установки Как снять демпферный шкив с коленвала

Ни один вал в автомобиле не может работать сам по себе, ему нужны элементы, передающие крутящий момент на другие узлы сложного механизма, и шкив коленвала является одним из таких звеньев в ряде многих передач. Как и со многими другими деталями, с этой также нужно уметь обращаться, вовремя снять, при необходимости заменить.

Где стоит шкив коленвала и как до него добраться?

Когда вы поднимаете крышку капота и бросаете взгляд на двигатель, демпферный шкив коленвала (равно как и обычный) почти незаметен. Его скрывает генератор, однако заглянув вниз, туда, куда тянется ремень, можно увидеть диск, плотно зафиксированный на валу ступицей. Это и есть искомая деталь. Шкивы бывают двух видов, обычные и с демпфером, причем последний вариант отличается наличием внешнего массивного кольца, отделенного от основной части резиновой прокладкой, для снижения вибрации детали . По внешней кромке демпфера нарезаны зубцы, необходимые для работы .

Чтобы снять шкив, необходимо для начала освободить на генераторе стопорный болт, затем ослабить натяжной, с тем, чтобы слегка отпустить ремень и получить возможность его снять. Отсоединяем и бачок с антифризом. Также может мешать ремень гидроусилителя руля, поэтому в стороне от шкива находим и откручиваем болт на 14, создающий натяжение передачи ГУР, после чего снимаем последнюю. Остается финальный шаг, отделяющий нас от успеха, причем самый сложный – открутить еще один-единственный болт, который и фиксирует шкив. Найти крепежный элемент можно, лишь заглянув под машину под правым передним колесом, и, если есть пневматический гайковерт, операция будет выполнена без труда.

Почему трудно снять зубчатый шкив коленчатого вала?

При отсутствии специального инструмента изъять болт, удерживающий зубчатый шкив коленчатого вала, весьма проблематично, поскольку резьба нарезана так, что направление откручивания совпадает с крутящим моментом вала при работающем двигателе. Однако именно в этом и заключается выход из положения. Понадобится всего лишь длинный ключ с головкой на 19 (можно нарастить обрезком трубы), который упирается в землю против вращения вала. Выполняем небольшие подготовительные работы – под передние колеса подкладываем клинья, а на катушке зажигания отсоединяем разъем. Зачем? Для использования стартера в качестве механического усилия, прилагаемого к болту.

Итак, мы сделали все, чтобы автомобиль случайно не завелся и не стронулся с места, теперь всех присутствующих просим отойти подальше, а сами забираемся в кабину (не оставляйте ноги высунутыми наружу) и резко, но кратковременно, поворачиваем ключ на старт. При неудачной попытке не отчаиваемся и повторяем. Обычно со второго раза, реже с 5-6 подхода, болт проворачивается. Теперь можно приступать к следующему мероприятию – сниманию ступицы шкива с вала, учитывая, что сидит она плотно и удерживается шпонкой. Когда понадобится затянуть болт обратно, вам нужно либо приложить много усилий к его затягиванию, либо все-таки найдите к тому времени пневмогайковерт.

Даже если болт шкива коленвала снят, впереди много работы

Итак, вам удалось, наконец, с помощью стартера или пневматического инструмента, снять упрямый болт шкива коленвала. Однако это не значит, что уже через секунду нужная деталь окажется у вас в руках. Дело в том, что ступица сидит на вале очень плотно, кроме того, от случайного соскальзывания ее удерживает шпонка. Идеальный вариант – использовать специальный съемник, можно даже самый дешевый, китайского производства, лапки этого инструмента избавят вас от применения лишних усилий и траты времени. Как вариант, впрыскивается аэрозольная смазка, например, WD-40, после чего ступица шкива коленчатого вала аккуратно раскачивается с тягой на себя.

Снимать шкив надо аккуратно, чтобы не повредить шпоночный паз, иначе деталь будет сидеть неплотно, что приведет к скорому износу ступицы.

Еще один способ, чаще всего применяемый водителями – снять шкив, поддевая его по окружности монтажкой. Если обычная автомобильная слишком велика, используйте мотоциклетные каленые инструменты, Г-образной формы. В любом случае операция потребует много сил, поэтому желательно, чтобы у вас был помощник. Надевать новый шкив лучше, намазав чем-нибудь вязким, например солидолом, место посадки шпонки (ее слегка наклоняем в сторону надвигаемой ступицы), затем обстукиваем шкив молотком через мягкую прокладку из тонкой резины

Многие автовладельцы, которые хоть раз проводили ремонт своего «железного любимца» своими руками, точно сталкивались с такой проблемой – как с коленвала снять шкив. Да, сразу же конечно можно обратиться к инструкции, прочесть её и, вроде бы, пустяки эта самая процедура. А вот и нет. Только Вы пытаетесь открутить тот самый заветный болт, оказывается, что это пустяковое, казалось бы, дело совсем уж и не так просто осуществить. И абсолютно не ясно как зафиксировать коленчатый вал так, чтобы не было его вращения. Тут вырастает следом и вторая проблема – каким боком подлезть к этому самому болту? Достаточно хлопот доставляет сильная затяжка шкива коленвала и снять его становится всё сложнее. Применяя силу велика опасность повреждения многих близрасположенных деталей двигателя или кузовное покрытие.

Суть проблемы лежит в болте шкива коленвала, или гайке – это зависит от модели. Во время установки они закручиваются с огромным усилием. Это делается во избежание самопроизвольного раскручивания. Ведь если это произойдёт, то больших поломок не избежать, а следовательно придётся выложиться по полной на дорогостоящий ремонт. Болт или гайка со временем эксплуатации постепенно затягиваются и далее, а усугубляется это ещё и дополнительным коксовнием, коррозией и залипанием. При знании определённых приёмов и обладая специальными навыками, провести ремонт можно и за 10 минут. Далее мы рассмотрим как справиться с этими двумя задачами: гайкой и болтом шкива коленвала.

Где стоит шкив коленвала и как до него добраться?

Когда вы поднимаете крышку капота и бросаете взгляд на двигатель, то не сразу замечаете шкив коленвала, будь то демпферный или обычный. Он скрыт под генератором, но проследив за тем, куда пролегает ремень, вы увидите диск, что плотно зафиксирован ступицей на валу.

Это и есть та самая деталь. Шкивы, как Вы уже поняли, бывают двух видов: обычные и демпферные , для второго варианта характерно наличие массивного кольца, что расположено снаружи и отделено от основания резиновой прокладкой, которая служит элементом, понижающим вибрацию детали. Внешняя кромка демпфера покрыта зубцами, которые нужны для работы датчика положения коленвала.

Для снятия шкива коленчатого вала, следует сначала освободить генераторный болт стопора, а после ослабить натяжной настолько, чтобы ремень слегка опустился и появилась возможность его снять. Следующим отсоединяем антифризовый бачок. При этом может помешать ремень рулевого гидроусилителя. Рядом со шкивом откручиваем болт на 14, который создаёт натяжение передачи гидроусилителя, и снимаем её. Остаётся последний шаг, преодолев который, мы выполним поставленную задачу. Ну и конечно же финальный рубеж самый сложный. Нужно открутить единственный болт, фиксирующий шкив. Подобраться к нему проще из под днища автомобиля со стороны правого переднего колеса.

Задача выполнится без особых усилий при наличии пневматического гайковёрта.

Откручиваем гайку шкива коленвала

Если на конце коленчатого вала шкив удерживается гайкой, то это является прямым признаком двигателя классической компоновки заднеприводного автомобиля по типу ВАЗ моделей 2101-2107, Нива и подобных им. Эту гайка носит ещё и второе название – «храповик», ведь на неё могут иметься уступы для «кривого стартера».

— накидным или торцовым ключами на 36-38;

Удлинителем рычага, пригодится и отрезок любой крепкой трубы.

Когда Вы уже находитесь в яме под автомобилем, откручивать гайку лучше пробовать максимально возможно длинным рычагом. Если же она не поддалась, то переключаем коробку передач на нейтралку и делаем следующее:

— снимаем насвечники;

Находясь в яме, устанавливаем ключ с рычагом таким образом, чтобы его конец упёрся в пол или лонжерон автомобиля по курсу вращения коленвала;

Поворачиваем ключ в замке зажигания и тем самым подаём краткий импульс.

Зачастую с первых попыток гайка поддаётся и далее её можно будет отвернуть обычным ключом. Не забудьте ослабить и снять генераторный ремень.

Почему трудно снять зубчатый шкив коленчатого вала?

Без наличия специального инструментария, достать болт, который держит зубчатый шкив коленвала, достаточно трудное занятие, ведь его резьба нарезана таким образом, что направление откручивания болта идентично крутящему моменту вала работающего двигателя. Но как бы парадоксально это ни звучало, но выход из положения кроется именно в этом.

Болт, что удерживает шкив коленвала, преобладает в двигателях переднеприводных автомобилей. В них расположение блока перпендикулярно автомобильной оси. В случае с болтом, в отличие от гайки, придётся постараться посильнее, ведь к болту подобраться будет посложнее. И для этого Вам следует подготовить вот что:

— домкрат;

Торцовую головку соразмеряемую по размеру с болтом и удлинительный рычаг;

Автомобильные инструменты.

Бороздя просторы интернета и интересуясь у знакомых автолюбителей, многие желают пойти по неправильному пути наибольшего сопротивления, зато, как они думают по наиболее быстрому, а именно без предварительных подготовительных работ. Априори такие попытки увенчиваются полнейшим фиаско. Для правильного и наиболее безопасного извлечения шкива, следует проделать следующие действия:

— поднимите переднюю правую часть автомобиля и затем снимите колесо;

Установите автомобиль на пенёк;

Сверху возле капота снимите все детали, которые смогут воспрепятствовать доступу: воздушный фильтр и щиток грязевой защиты;

Для того, чтобы зафиксировать коленчатый вал, откройте заглушку блока сцепления и в образовавшееся отверстие вставьте монтировку, чтобы заклинить зубья маховика;

На болт шкива под аркой колеса наденьте головку с рычагом удлинения;

Болт откручивайте против часовой стрелки.

При правильном выполнении вышеперечисленных манипуляций болт должен поддаться и его можно легко открутить. Если же такого не случилось, тогда ещё удлините рычаг. Если же и это не помогло, тогда на помощь придёт стартер, как было описано выше в случае с гайкой у заднеприводных автомобилей.

Полезно знать! Любое соединение на резьбе, даже если оно чрезмерно сильно затянуто, можно ослабить, не прилагая больших усилий. Просто достаточно знать и успешно применять народные автомобильные хитрости.

Проблема снятия шкива коленвала сойдёт на нет, если Вы заранее смочите шапку гайки или болта тормозной жидкостью, маслом по типу «WD» или обычным столовым уксусом. Не лишним будет слегка постучать по граням головки.

Но отвинтив гайку или болт, Вы не всегда сможете просто снять шкив с вала, ибо он прочно на нём удерживается. Снять его можно используя монтировку. Достаточно аккуратно и равномерно поддевать его с разных сторон. Важно прикладывать усилия как можно ближе к самому валу. А если случай ну совсем уже безнадёжный и не помогает всё перечисленное, тогда придётся использовать специальный съёмник шкива коленчатого вала. Это специальное устройство в виде шпильки с гайкой, на которой имеются два или три захвата. Концы захватов закрепите за края шкива, а в центр вала уприте конец шпильки. Проворачивая съёмник по часовой стрелке, Вы постепенно стянете шкив с вала.

Но не будьте уверены в том, что коленвал вращается по часовой стрелке абсолютно во всех марках автомобилей. Например коленвал в некоторых моделях вращается в обратном направлении. Следовательно резьба гайки шкива будет уже не правой, а левой.

Даже если болт шкива коленвала снят, впереди много работы

Итак, шкив коленвала снят. Какие-то из описанных манипуляций да помогли и упрямые болт или гайка всё-таки поддались. Но, как Вы уже поняли – это ещё не конец пути и нужная деталь по щучьему велению не окажется в Ваших руках. Ступица располагается на валу очень плотно, в дополнение её ещё сдерживает шпонка, которая воспрепятствует её случайному соскальзыванию. Идеальным вариантом, как уже обговаривалось выше, послужит специальный съёмник шкива коленвала. Подойдёт даже самая недорогая модель. Он избавит Вас от затрат лишних усилий и времени. Снимать шкив нужно очень аккуратно, ведь можно повредить шпоночный паз, а это может привести к быстрому износу ступицы, ведь деталь уже будет сидеть не достаточно плотно.

Другой способ снятия тоже был кратко осмотрен нами выше. Если автомобильная монтировка не подходит из-за своих больших размеров, то можно использовать калёные инструменты от мотоцикла. Подойдут любые Г-образной формы. В данном случае помощь ещё кого-нибудь покрепче не будет излишней, ведь эта процедура отнимет у Вас больше сил, чем в случае применения специального съёмника. Перед тем как надевать новый шкив на вал, рекомендуем смазать место установки шпонки солидолом. Затем обстукайте шкив молотком по разным сторонам, предварительно положив на него гасящую прокладку из мягкого прорезиненного материала.

Вазовская «десятка» давно завоевала репутацию народного автомобиля, которая используется для разных целей. В основном владельцы этих моделей люди со средним достатком и многие работы в целях экономии выполняют самостоятельно. К примеру, заменить шкив коленвала ВАЗ 2110 вполне можно своими руками, сэкономив на услугах мастеров.

Сам процесс замены достаточно прост и научится его выполнять самостоятельно очень важно. Освоив его, вы сможете получить представление не только о работе этой системы, но сможете при необходимости проводить замену и настройку, клапанов и иных узлов этого механизма.

[ Скрыть ]

Назначение шкива коленвала

Шкив коленвала на ВАЗ 2110 служит для следующих целей:

Снижения амплитуды колебания коленвала, вовремя резонации. В частности, для этого некоторые мастера устанавливают облегченный вариант коленвала.
Уменьшение шума от функционирования силового агрегата.
Вращение механизмов, которые принимают непосредственное участие в работе мотора. Происходит это при помощи шестерней и ремня.
Демпфер в свой черед адресует импульсы, отвечающие числу оборотов коленчатого вала на ЭБУ.

Возможные неисправности

Шкив коленвала снимают в следующих случаях:

Демонтаж и замена

Работы по снятию и замене шкива коленчатого вала на автомобиле ВАЗ 2110 лучше проводить на эстакаде. Также желательно присутствие напарника, потому что в одиночку с некоторыми работами будет справиться затруднительно.

Исходя из написанного выше видно, что работа ДВС и всего автомобиля в целом становится невозможной без исправно работающего шкива коленвала. В связи с большим функционалом и объемом выполняемых работ, данная деталь, как никакая другая, подвержена действию износа. В результате этого замена шкива коленвала становится логичным шагом ответственного автолюбителя.

Причины, по которым может потребоваться замена шкива коленвала

В ходе длительной эксплуатации транспортного средства замена шкива коленвала может потребоваться в следующих случаях:

Результат, к которому может привести вовремя не произведенная замена шкива коленвала, весьма плачевный – это может быть и расслоение ремня навесного оборудования, и проникновение струн испорченного ремня под ремень ГРМ, что в свою очередь может стать причиной загиба клапанов. Все это ведет к сложному, дорогому ремонту, трате личного времени и нервов.

Эксплуатационный период работы шкива коленвала и признаки его неисправности

При наступлении времени планового техобслуживания следует производить контроль исправность ремня аксессуаров. Плановое ТО для многих автомашин назначено на каждые 60 тысяч километров, в процессе его проведения советуют выполнить демонтаж демпферного шкива коленчатого вала. Следует также отметить базовые признаки его неисправности:

расслоение демпфирующей резины;
смещение наружной обоймы шкива к полимерной крышке мотора;
видимые следы от перегрева;
чрезмерный износ либо механические дефекты на ремне аксессуаров.

Настоятельно рекомендуют проводить замену шкива каждые 120 тысяч километров, а у такого класса, как микроавтобус – это вовсе крайний предел. Для примера, замена шкива коленвала на Форд Транзит назначается при пробеге до 100 тысяч километров.

Стоимость замены шкива коленвала

Замена шкива коленвала представляет собой довольно трудоемкую задачу, по большому количеству критериев. К тому же дело может усугубиться, в случае если произошло расслоение шкива. Производить ремонт такого уровня необходимо именно в автосервисе по ряду причин, главная из которых, наличие специального оборудования, оценивающего напряжение и поперечное биение шкива в ходе работы двигателя.

Сложная работа требует достойной оплаты. Однако, результаты некачественного ремонта, или отсутствие такового вовсе, могут повлечь за собой очень серьезные последствия, в особенности, если неисправность обнаружит себя где-нибудь в дальней дороге. Отвечая за привод всех вспомогательных узлов автомашины, поломка этого элемента сделает движение невозможным. Стоит ли говорить, в какую цену обойдутся услуги эвакуатора при работе за городом?

Когда-нибудь каждый автолюбитель, привыкший делать всё своими руками, сталкивается с необходимостью демонтажа шкива коленчатого вала. Чаще всего это связано с заменой уплотнительных сальников, которые со временем стареют, трескаются и начинают пропускать масло. Для опытного моториста снять шкив коленвала не представляет особой сложности, однако, как показывают форумы в Интернете, рядовые автомобилисты, решившие сэкономить деньги, часто встречаются здесь с большими трудностями.

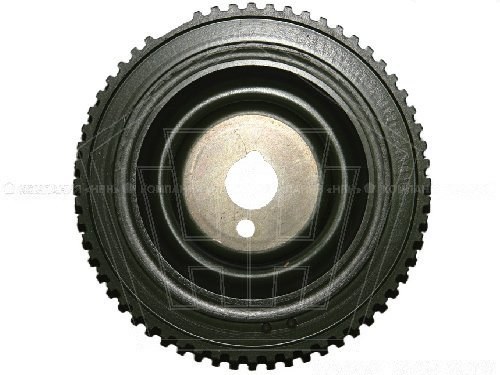

Так выглядит шкив коленвала

Что мешает снимать шкив коленвала?

В инструкции по эксплуатации автомобиля и руководству по ремонту процедура демонтажа коленчатого вала, включая снятие шкива, описывается красиво и немногословно, и кажется, что это легко выполнить. Но на деле всё оказывается не так просто. Причин тому несколько:

Неудобное для проведения работ расположение шкива в моторном отсеке. Он скрыт за генератором и подход к нему ограничен элементами конструкции кузова. Шкивы бывают обычные и демпферные, которые имеют дополнительное внешнее кольцо с резиновым уплотнителем для поглощения вибрации. Чтобы добраться до элементов крепления шкива, нужно ослабить натяжные болты и снять ремни генератора и гидроусилителя. И даже после этого при выполнении демонтажных работ следует соблюдать особую осторожность в приложении сил, чтобы случайно не повредить окружающие близкорасположенные детали и лакокрасочное кузовное покрытие.
При установке на заводе шкив коленвала зажимается болтом или гайкой с высокой силой сжатия, чтобы обеспечить надёжное крепление. В процессе работы двигателя правая резьба крепления способствует дальнейшему усилению зажима. Высокая температура и действие окружающей среды с течением времени усугубляют этот процесс посредством коксования масла и коррозии металла. В результате крепёжная гайка или болт прочно прилипает к корпусу шкива, и сорвать это сцепление металлов без знания специальных способов не просто.
При коленчатый вал свободно проворачивается с посредством любого гаечного ключа. Поэтому, прежде чем как открутить шкив коленвала, следует решить вопрос надёжной фиксации его положения, чтобы исключить проворачивание при откручивании гайки. В мастерских для этого используют специальные приспособления, которые прикручиваются болтами к шкиву в технологические отверстия и создают надёжный упор против проворачивания. При отсутствии таких приспособлений данную проблему можно решить установкой надёжных упоров под колёса и постановкой 4-й скорости механической коробки передач. Можно также зафиксировать маховик коленвала, упирая в его зубья или отверстия монтировку.

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала, закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

поставить машину на «яму» или эстакаду;
включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
обстучать деревянным молотком грани крепёжной гайки;
используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.

Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

поставить ручку коробки передач в нейтральное положение;
снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала, затянутый болтом, следует выполнить следующие операции:

приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. находится информация о том где находится и как проверить датчик коленвала.

Как снять шкив коленвала

После откручивания крепления нужно снять шкив. Он плотно сидит на ступице и фиксируется шпонкой, поэтому просто стянуть его с вала рукой не удастся. Лучше всего использовать для этого специальный съёмник, который имеет две лапки, захватывающие края шкива и центральный закручивающийся винтовой упор, упираемый в ось вала. При отсутствии съёмника можно использовать для этого монтировки, которыми нужно равномерно поддевать шкив с противоположных сторон, прилагая усилия в направлении от вала.

Точку приложения силы нужно стараться выбирать максимально приближённую к валу. Перед тем как снять шкив коленвала, можно аккуратно обстучать его деревянным молотком, чтобы устранить возможный перекос. Следует соблюдать особую осторожность, чтобы не деформировать фиксирующую шпонку и паз. Обратную установку шкива на вал следует производить после обработки установочных мест солидолом, чтобы не прилагать больших усилий приводящих к перекосу.
