Съемник крестовин карданных валов своими руками – АвтоТоп

Появление стука при начале движения, переключении передач или резком разгоне, а также появление шума и вибрации машины при движении в определённом диапазоне скоростей может сигнализировать об износе крестовины карданного вала. Конечно, данные симптомы могут означать не только выход из строя карданной крестовины. Поэтому необходимо провести первоначальную диагностику. Как это сделать самостоятельно можно прочитать тут.

Для замены крестовины карданного вала понадобятся:
1. Крестовина карданного вала.
2. Струбцина (съёмник) или оправки с молотком для выпрессовки и запрессовки игольчатых подшипников;
3. плоская отвёртка;
4. круглогубцы (пассатижи, щипцы) для снятия стопорных колец;
5. Металлическая щётка;
6. тиски (желательно).

Кроме того, необходимы торцевые и рожковые ключи для снятия карданного вала. Ну и в редких случаях, для снятия старой крестовины понадобится… болгарка.

Замену крестовины карданного вала производят со снятого кардана. Перед снятием тщательно отчистите от грязи детали карданного шарнира. ОБЯЗАТЕЛЬНО пометьте взаимное расположение частей карданной передачи краской или керном, для сохранения балансировки валов при сборке. После снятия вала (валов) приступаем, собственно, к извлечению карданной крестовины.

Отчистите от грязи детали карданного вала, проушины вилки и т.д.

ВНИМАНИЕ. ПЕРЕД СНЯТИЕМ крестовин карданного вала ОБЯЗАТЕЛЬНО ПОМЕТЬТЕ ВЗАИМНОЕ РАСПОЛОЖЕНИЕ ВИЛОК, СТОПРОНЫХ КОЛЕЦ (ГЛУБИНУ ДО ЧАШЕК). Это позволит впоследствии правильно собрать карданный вал.

Снимите стопорные кольца (стоит легонько осадить молотком стаканы игольчатых подшипников для удобства снятия колец) фиксирующие карданную крестовину. Выпрессуйте подшипники из вилок при помощи струбцины или установите полый упор под проушину вилки карданного вала так, чтобы крестовина оказалась как бы «на весу». Лёгкими ударами молотка по оправке выбейте подшипник. Переверните кардан на 180 градусов и извлеките второй стакан игольчатого подшипника. Снимите фланец шарнира и выпрессуйте оставшиеся подшипники.

В шарнирах новой конструкции выпрессовывать игольчатые подшипники таким образом невозможно из-за увеличенной толщины вилки шарнира. Поэтому установите карданный вал одной из вилок карданного шарнира на опору пресса. Через специальную втулку штоком пресса переместите другую вилку шарнира вниз до упора в крестовину карданного вала. Повернув вилку шарнира на 180°, повторите указанные операции, то есть переместите другой конец вилки вниз до упора в крестовину. При выполнении этих операций противоположный подшипник крестовины частично выйдет из отверстия вилки и в полученный зазор между вилкой и карданной крестовиной можно будет установить втулку с боковым вырезом. Установив эту втулку на шип крестовины карданного вала, переместите вилку карданного шарнира вниз до выпрессовки подшипника. Используя указанные методы, выпрессуйте другие подшипники крестовины.

Перед установкой новой крестовины карданного вала необходимо зачистить проушины вилки и фланца от грязи и ржавчины. Карданные крестовины Вилюй заправлены смазкой, но лучше немного добавить её в подшипник (рекомендуем использовать ФИОЛ-2У или Литол 24). Шипы крестовины карданного вала смазывать НЕ нужно. В противном случае образуется воздушная подушка при сборке.

Строго соблюдайте технологию при сборке карданного шарнира. При запрессовке подшипников, особое внимание уделите тому, чтобы не закусило иглы и не было перекосов. Иначе придётся заново разбирать и переустанавливать карданную крестовину. Запрессовывать лучше тисками. Нельзя бить молотком – иглы подшипника могут покоситься, что приведёт к быстрому выходу крестовины карданного вала из строя.

Следите за тем, чтобы все метки о взаимном расположении деталей совпадали. После сборки проверьте, чтобы вилки перемещались без люфтов, но при этом двигались достаточно свободно. Установите кардан на место, предварительно смазав шлицевые соединения и, опять же, обратив внимание на метки.

После замены крестовины карданного вала, рекомендуется провести его балансировку.

Ремонт карданного шарнира обычно заключается в замене игольчатых подшипников, уплотнений и крестовины, для чего шарнир необходимо разобрать. Подшипники в проушинах вилок установлены с натягом (у ВАЗ натяг 0,005-0,038 мм), поэтому при разборке и сборке шарнира их приходится соответственно выпрессовывать и запрессовывать.

Приспособления для замены игольчатых подшипников карданного шарнира, разборка и сборка карданного шарнира.

Наиболее часто встречающиеся конструкции карданных шарниров легковых автомобилей представлены на рисунке ниже, основные размеры и предельно допустимые износы узлов карданных передач приведены в таблицах ниже. Соединительным звеном в карданном шарнире является крестовина, которая служит также и для центрирования, так как соединяемые шарниром валы опираются через вилки на шипы крестовины. Осевой зазор 0,01-0,04 мм.

Фиксация подшипника карданного вала в проушине вилки стопорными кольцами радиальной сборки на автомобилях Москвич, Волга, ГАЗ, УАЗ, ЛуАЗ.

Карданный шарнир со стопорным кольцом осевой сборки.

Карданные передачи автомобилей ГАЗ, УАЗ и ЛуАЗ (игольчатые подшипники). Основные размеры сопрягаемых деталей и пределы допустимых износов.

Карданные передачи автомобилей ВАЗ. Основные размеры сопрягаемых деталей и пределы допустимых износов.

Центрирование осуществляется по торцам шипов, что учитывается при назначении допусков на расстояние между ними, а также допусками на соответствующие размеры вилки и корпусов подшипников. Требуемый осевой зазор при регламентируемом размере А обеспечивается подбором стопорных колец необходимой толщины.

Разборка карданного шарнира.

Разобрать карданный шарнир можно несколькими способами. Иногда после снятия стопорных колец подшипников последние извлекаются из вилок за считанные минуты «инерционным методом». Ударами вилкой о твердое основание. Но это удается, если посадка подшипников в проушинах вилок уже почти без натяга. При нормальной посадке подшипник приходится выпрессовывать.

Разбирать и собирать шарниры с использованием молотка не следует, при этом неизбежно нарушается соосность отверстий в вилках, что приводит к ускоренному износу подшипников и цапф крестовины. Рекомендуется использовать оправки, кольца и тиски. Однако на практике их не всегда удобно применять (с учетом длины карданных валов порядка 1,5 метра).

Оправки и кольца для разборки и сборки карданного шарнира.

Размеры оправок и колец для разборки и сборки карданного шарнира ВАЗ, ГАЗ, УАЗ.

Значительно проще разобрать и собрать карданные шарниры при помощи приспособлений (струбцин), показанных ниже.

Приспособление (струбцина) для выпрессовки и запрессовки подшипников карданных шарниров Волга, Газель, УАЗ, ЛуАЗ.

Приспособление (струбцина) для выпрессовки и запрессовки подшипников карданных шарниров ВАЗ.

Основные правила разборки карданных шарниров ВАЗ.

Часть посадочной поверхности (по крайней мере одного из пары подшипников), выступающая из отверстия в проушине вилки, должна быть очищена от грязи и ржавчины. Перед разборкой шарнира зафиксируйте — в какой канавке стояло каждое стопорное кольцо, чтобы при сборке кольца установить на свои места. Кольца при снятии могут «улететь», поэтому, сжимая кольцо круглогубцами одной рукой, в другой держите ветошь, прикрывая «место действия».

Кольцо нельзя излишне сжимать или растягивать, оно может сломаться. После снятия стопорных колец тщательно очистите от грязи и ржавчины отверстия в вилках шарниров. Диаметр отверстий в проушинах вилок должен быть не более 23,823 мм, в противном случае отверстия разобьются очень быстро.

Обмятие канавок под стопорные кольца допускается до максимального размера между наружными стенками канавок соосных отверстий — 64,36 мм, в противном случае даже при самых толстых кольцах (размеры колец 1,50-1,62; шаг 0,3 мм) не обеспечить требуемый осевой зазор крестовины в пределах 0,01-0,04 мм.

Разборка карданного шарнира.

Отверткой снимают стопорные кольца с подшипников крестовины. Если кольцо проворачивается, то используют вторую отвертку, уперев ее в другой конец кольца. При выпрессовке подшипников в тисках с использованием оправок и колец или струбцины, пресс-масленка крестовины, во избежание ее поломки при выпрессовке, должна находиться вверху (направлена в сторону оправки).

Выпрессовываем верхний подшипник из вилки и снимаем его с крестовины. Одновременно с выпрессовкой верхнего подшипника выпрессовать нижний не удается, так как смещению крестовины вниз мешают уплотнения подшипников второй вилки. Вынимаем из первой вилки вторую с крестовиной и подшипниками. Второй подшипник первой вилки выпрессовываем также внутрь, предварительно по­вернув вилку подшипником вверх.

Сборка карданных шарниров.

Особого труда не представляет, так как иглы удерживаются в подшипниках. Крестовину вводим в вилку и в отверстия проушин вставляем подшипники, надевая их на шипы крестовины. Помещаем проушину с крестовиной и подшипниками в струбцину, предварительно установив на втулку струбцины упор. Запрессовываем подшипники одновременно, пока торец одного из них не станет заподлицо с торцем проушины.

При запрессовке подшипников крестовину рекомендуется покачивать. Легкими ударами молотка вставляем стопорное кольцо в канавку подшипника. Вынимаем из втулки струбцины упор и устанавливаем вилку так, чтобы подшипник со стопорным кольцом оказался над втулкой струбцины. Винтом струбцины смещаем наиболее глубоко запрессованный подшипник назад (от центра крестовины) так, чтобы стопорное кольцо уперлось во внутренний торец проушины вилки.

Вставляем второе стопорное кольцо и поворачиваем оба кольца концами внутрь вилок. Так же собирается и вторая пара подшипников. После сборки шарнира проверяем легкость его вращения. Момент сопротивления повороту вилки не должен превышать 0,2 кгсм. При тугом вращении рекомендуется слегка ударить медным молотком в основание проушины против «тугого» подшипника.

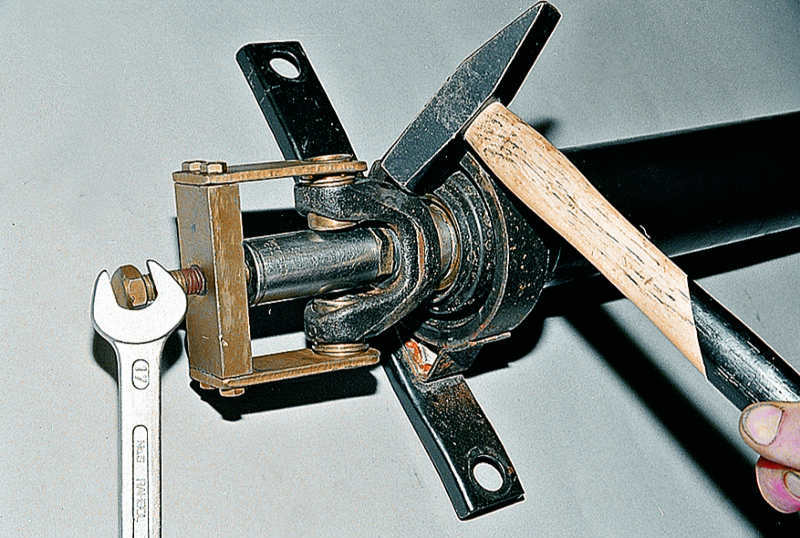

Разборка карданного шарнира при помощи струбцины.

Ее можно проследить, обратившись к рисунку ниже (выпрессовка второй пары подшипников — одна вилка уже отсоединена). Извлекаем стопорные кольца подшипников одной вилки. Если есть возможность, лучше струбцину зажать в тисках за планку, приваренную к ее скобе посередине.

Выпрессовка подшипника из второй вилки карданного шарнира (первая отсоединена), вилка и крестовина условно повернуты на 90 градусов.

Устанавливаем шарнир в струбцину, карданные валы располагаются на верстаке. Винтом выпрессовываем внутрь вилки подшипник. При этом невыпрессовываемый подшипник также будет перемещаться вместе с крестовиной. Винт служит упором. Дело в том, что как только выпрессовываемый подшипник выйдет из проушины (контролируем по канавке на шестиграннике винта), выпрессовка прекращается.

Невыпрессовываемый подшипник должен остаться в проушине вилки. Снимаем выпрессовываемый подшипникс шипа крестовины и вынимаем вторую вилку с крестовиной из подшипника и из струбцины. Корпус подшипника также выпрессовывается внутрь вилки. Если выпрессовывать подшипник до тех пор, когда оба подшипника выйдут из проушины вилки, тогда обойма уплотнения невыпрессовываемого подшипника будет смята.

Ни в коем случае нельзя выпрессовывать (выбивать) подшипник, оказавшийся внутри вилки, через посадочное отверстие наружу, так как у корпуса подшипника с глухой стороны нет заходной фаски и повреждения посадочной поверхности в отверстии вилки не избежать.

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.

показано на рис. 123. Для удаления колпачка вворачиваем в гайку болт М10 длиной 40 мм, который после установки колпачка на место заменяем болтом-заглуш-кой длиной 10 мм.

Вторая жизнь шарниров

Шарниры карданной передачи у «Жигулей» служат в среднем 70—80 тыс. км. К этому времени из-за естественного износа появляется большой зазор в игольчатых подшипниках, признак чего — Стук и вибрация карданного вала. Понятно, что детали шарнира — крестовина и подшипники — требуют замены, но, к сожалению, их не всегда удается быстро приобрести.

Существует возможность несколько продлить срок службы старого шарнира. Дело в том, что шипы крестовины интенсивнее изнашиваются с одной стороны на участке, меньшем половины окружности. Поэтому, если снять шарнир, сделав соответствующие пометки, промыть и смазать его детали, а затем собрать и установить, повернув крестовину на 180° вокруг одной из осей относительно прежнего положения, то основная нагрузка во время работы придется на менее изношенную сторону.

Перебранный таким образом шарнир может служить еще не одну тысячу километров. Целесообразно выполнять эту работу после пробега 50—60 тыс. км, не дожидаясь предельного износа шарнира.

Съемник для крестовин

При разборке карданных шарниров легковых автомобилей следует пользоваться специальным съемником, позволяющим без ударов выпрессовывать подшипники из вилок. Конструкция его несложна: две опорные пластины, две стяжки, две гайки, два отрезка трубы и болт. Основные размеры деталей приведены на рис. 124. Материал для их изготовления— конструкционная сталь.

Расстояние между опорными пластинами выбирают в зависимости от размеров шарнира.

Для улучшения смазки

При самостоятельной разборке и сборке карданных шарниров «Жигулей» автолюбители, как правило, пользуются

ром 29 мм (для шарниров «Москвича»)

тем набором стопорных колец, который уже стоял на вилках шарниров. Порой это приводит к тому, что при замене деталей — крестовин и подшипников рекомендуемые заводом зазоры между торца-

Рис. 125. Канавки на торцах крестовины «Жигулей» для улучшения смазки подшипников

Съемник крестовины карданного вала | Хитрости Жизни

Ремонт карданного шарнира обычно заключается в замене игольчатых подшипников, уплотнений и крестовины, для чего шарнир необходимо разобрать. Подшипники в проушинах вилок установлены с натягом (у ВАЗ натяг 0,005-0,038 мм), поэтому при разборке и сборке шарнира их приходится соответственно выпрессовывать и запрессовывать.

Приспособления для замены игольчатых подшипников карданного шарнира, разборка и сборка карданного шарнира.

Наиболее часто встречающиеся конструкции карданных шарниров легковых автомобилей представлены на рисунке ниже, основные размеры и предельно допустимые износы узлов карданных передач приведены в таблицах ниже. Соединительным звеном в карданном шарнире является крестовина, которая служит также и для центрирования, так как соединяемые шарниром валы опираются через вилки на шипы крестовины. Осевой зазор 0,01-0,04 мм.

Фиксация подшипника карданного вала в проушине вилки стопорными кольцами радиальной сборки на автомобилях Москвич, Волга, ГАЗ, УАЗ, ЛуАЗ.

Карданный шарнир со стопорным кольцом осевой сборки.

Карданные передачи автомобилей ГАЗ, УАЗ и ЛуАЗ (игольчатые подшипники). Основные размеры сопрягаемых деталей и пределы допустимых износов.

Карданные передачи автомобилей ВАЗ. Основные размеры сопрягаемых деталей и пределы допустимых износов.

Центрирование осуществляется по торцам шипов, что учитывается при назначении допусков на расстояние между ними, а также допусками на соответствующие размеры вилки и корпусов подшипников. Требуемый осевой зазор при регламентируемом размере А обеспечивается подбором стопорных колец необходимой толщины.

Разборка карданного шарнира.

Разобрать карданный шарнир можно несколькими способами. Иногда после снятия стопорных колец подшипников последние извлекаются из вилок за считанные минуты «инерционным методом». Ударами вилкой о твердое основание. Но это удается, если посадка подшипников в проушинах вилок уже почти без натяга. При нормальной посадке подшипник приходится выпрессовывать.

Разбирать и собирать шарниры с использованием молотка не следует, при этом неизбежно нарушается соосность отверстий в вилках, что приводит к ускоренному износу подшипников и цапф крестовины. Рекомендуется использовать оправки, кольца и тиски. Однако на практике их не всегда удобно применять (с учетом длины карданных валов порядка 1,5 метра).

Оправки и кольца для разборки и сборки карданного шарнира.

Размеры оправок и колец для разборки и сборки карданного шарнира ВАЗ, ГАЗ, УАЗ.

Значительно проще разобрать и собрать карданные шарниры при помощи приспособлений (струбцин), показанных ниже.

Приспособление (струбцина) для выпрессовки и запрессовки подшипников карданных шарниров Волга, Газель, УАЗ, ЛуАЗ.

Приспособление (струбцина) для выпрессовки и запрессовки подшипников карданных шарниров ВАЗ.

Основные правила разборки карданных шарниров ВАЗ.

Часть посадочной поверхности (по крайней мере одного из пары подшипников), выступающая из отверстия в проушине вилки, должна быть очищена от грязи и ржавчины. Перед разборкой шарнира зафиксируйте — в какой канавке стояло каждое стопорное кольцо, чтобы при сборке кольца установить на свои места. Кольца при снятии могут «улететь», поэтому, сжимая кольцо круглогубцами одной рукой, в другой держите ветошь, прикрывая «место действия».

Кольцо нельзя излишне сжимать или растягивать, оно может сломаться. После снятия стопорных колец тщательно очистите от грязи и ржавчины отверстия в вилках шарниров. Диаметр отверстий в проушинах вилок должен быть не более 23,823 мм, в противном случае отверстия разобьются очень быстро.

Обмятие канавок под стопорные кольца допускается до максимального размера между наружными стенками канавок соосных отверстий — 64,36 мм, в противном случае даже при самых толстых кольцах (размеры колец 1,50-1,62; шаг 0,3 мм) не обеспечить требуемый осевой зазор крестовины в пределах 0,01-0,04 мм.

Разборка карданного шарнира.

Отверткой снимают стопорные кольца с подшипников крестовины. Если кольцо проворачивается, то используют вторую отвертку, уперев ее в другой конец кольца. При выпрессовке подшипников в тисках с использованием оправок и колец или струбцины, пресс-масленка крестовины, во избежание ее поломки при выпрессовке, должна находиться вверху (направлена в сторону оправки).

Выпрессовываем верхний подшипник из вилки и снимаем его с крестовины. Одновременно с выпрессовкой верхнего подшипника выпрессовать нижний не удается, так как смещению крестовины вниз мешают уплотнения подшипников второй вилки. Вынимаем из первой вилки вторую с крестовиной и подшипниками. Второй подшипник первой вилки выпрессовываем также внутрь, предварительно по­вернув вилку подшипником вверх.

Сборка карданных шарниров.

Особого труда не представляет, так как иглы удерживаются в подшипниках. Крестовину вводим в вилку и в отверстия проушин вставляем подшипники, надевая их на шипы крестовины. Помещаем проушину с крестовиной и подшипниками в струбцину, предварительно установив на втулку струбцины упор. Запрессовываем подшипники одновременно, пока торец одного из них не станет заподлицо с торцем проушины.

При запрессовке подшипников крестовину рекомендуется покачивать. Легкими ударами молотка вставляем стопорное кольцо в канавку подшипника. Вынимаем из втулки струбцины упор и устанавливаем вилку так, чтобы подшипник со стопорным кольцом оказался над втулкой струбцины. Винтом струбцины смещаем наиболее глубоко запрессованный подшипник назад (от центра крестовины) так, чтобы стопорное кольцо уперлось во внутренний торец проушины вилки.

Вставляем второе стопорное кольцо и поворачиваем оба кольца концами внутрь вилок. Так же собирается и вторая пара подшипников. После сборки шарнира проверяем легкость его вращения. Момент сопротивления повороту вилки не должен превышать 0,2 кгсм. При тугом вращении рекомендуется слегка ударить медным молотком в основание проушины против «тугого» подшипника.

Разборка карданного шарнира при помощи струбцины.

Ее можно проследить, обратившись к рисунку ниже (выпрессовка второй пары подшипников — одна вилка уже отсоединена). Извлекаем стопорные кольца подшипников одной вилки. Если есть возможность, лучше струбцину зажать в тисках за планку, приваренную к ее скобе посередине.

Выпрессовка подшипника из второй вилки карданного шарнира (первая отсоединена), вилка и крестовина условно повернуты на 90 градусов.

Устанавливаем шарнир в струбцину, карданные валы располагаются на верстаке. Винтом выпрессовываем внутрь вилки подшипник. При этом невыпрессовываемый подшипник также будет перемещаться вместе с крестовиной. Винт служит упором. Дело в том, что как только выпрессовываемый подшипник выйдет из проушины (контролируем по канавке на шестиграннике винта), выпрессовка прекращается.

Невыпрессовываемый подшипник должен остаться в проушине вилки. Снимаем выпрессовываемый подшипникс шипа крестовины и вынимаем вторую вилку с крестовиной из подшипника и из струбцины. Корпус подшипника также выпрессовывается внутрь вилки. Если выпрессовывать подшипник до тех пор, когда оба подшипника выйдут из проушины вилки, тогда обойма уплотнения невыпрессовываемого подшипника будет смята.

Ни в коем случае нельзя выпрессовывать (выбивать) подшипник, оказавшийся внутри вилки, через посадочное отверстие наружу, так как у корпуса подшипника с глухой стороны нет заходной фаски и повреждения посадочной поверхности в отверстии вилки не избежать.

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.

Стал замечать, что при 80 км/ч появился гул где-то сзади, а при большей скорости появляется небольшая вибрация.
Залез под авто и в первую очередь проверил кардан. С помощью монтировки был выявлен люфт крестовины кардана со стороны моста. Для замены эксперементально была выбрана крестовина Japan Parts JO-502, которая как и ожидалось долго не отходила. Дольше всего ходит оригинальная крестовина MR 232151 (которую производит Koyo и номер отдельно не существует) после нее в принципе не плохой вариант GMB GUM93.

На МПС 3 крестовины, 2 на заднем кардане (MR 232151) и 1 на переднем кардане (MR 196837), процесс замены которых идентичный.

Так же крестовину можно установить от Соболя или Газели. Параметры крестовин одинаковые 85мм габарит крестовины, но главное 30мм диаметр подшипников. Но стоит ли устанавливать крестовины отечественного производства выбирать уже каждому.

Итак, для замены крестовины нужно снять кардан.
Перед снятием кардана устанавливаем метки на фланцевой вилке кардана и фланце ведущей шестерни моста.

Без ямы и подъемника был откручен кардан от фланца ведущей шестерни заднего моста (открутив 4 болта)

Немного постучав молотком по фланцевой вилке разъединяется кардан от фланца ведущей шестерни моста и вытягиваем весь кардан из хвостовика раздатки. Сухой тряпкой заткнув хвостовик раздатки, дабы не сочилось масло и внутрь раздатки не попали посторонние частицы. Но японцы предлагают заткнуть специальной пробкой, которая думаю есть только у официалов, а может и нет.

1. Бренд: Гидросфера
2. Тип изделия: Механический
3. Габаритные размеры, мм: 182х112х310
4. Вес товара (Вес нетто), кг: 5,3
5. Способ захвата детали: Внешний
6. Максимальная глубина захвата мм: 180
7. Усилие (тс): 1
8. Ход винта (мм): 60-160
9. Макс. усилие на рукоятке (кг): 10
10. Рабочее пространство (мм): 125х160
11. Габариты (ШхДхВ мм): 114х315х180
12. Масса (кг): 5,3

Описание к «Съемник крестовин карданных валов СВК-1»

Используются для разборки крестовин карданных валов грузовых автомобилей ЗИЛ, МАЗ, ГАЗ, КАМАЗ при выполнении ремонта трансмиссий грузовых автомобилей. Может использоваться как струбцина или винтовой пресс при проведении ремонтных работ.

легкая фиксация на снимаемой детали
сверхпрочная металлическая конструкция

Пример условного обозначения: СВК1, где:
С – съемник;
В – винтовой;
К – карданных валов;
1 – усилие, тс.

Максимальное усилие на рукоятке, кг: 10
Высота рабочей зоны h, мм 60…185
Габаритные размеры, мм:
длина, L 182
ширина, B 112
высота, H 310…435
