Что такое рокеры в автомобиле?

Случается, что при ремонте автомобиля необходима замена или ремонт рокера. Очень многие, встретившись с этой проблемой впервые, не знают, что это значит. Рокеры (или, как их еще называют, коромысла клапанов) – это механизм, который используется для передачи энергии кулачка распределительного вала на стержень впускного клапана. Коромысла клапанов являются частью деталей газораспределительного механизма (ГРМ) двигателя авто «классической» структуры. Сейчас рокеры в двигателях встречаются достаточно редко.

Причиной этого является тот факт, что современные двигатели полностью перешли к верхнему расположению распредвала. И, как правило, основной причиной использования рокеров в современных двигателях является желание уменьшить размеры последнего. Причин для принятия такого решения может быть несколько, но первое место занимает необходимость поместить двигатель внутреннего сгорания (ДВС) под капотом малогабаритного авто.

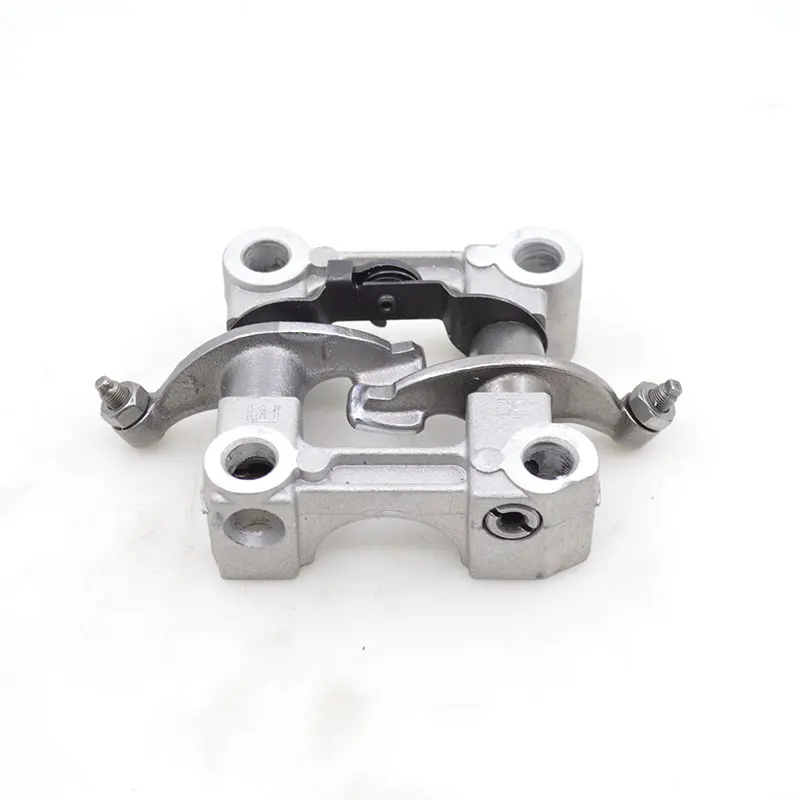

Устройство рокеров.

Рокеры расположены на оси, которая крепится на 4-х стойках на ГБЦ (головка блока цилиндров). Каждый рокер расположен на отдельной оси и прикреплен к поверхности головки одним болтом, а положение оси рокеров, в свою очередь, фиксируется двумя штифтами, впрессованными в стойку.

Стойка изготовлена как одно целое с осью рокеров.

Рокер является рычагом с двумя «плечами», и изготавливают его с помощью формовки стали, используя технологию ковки либо литья. Если выбирать, то метод ковки намного лучше, ведь кованые детали несравнимо прочнее. Оба «плеча» рокера имеют Т-образное сечение.

Традиционно выделяют длинное и короткое плечо коромысла. На конце длинного плеча расположена закаленная цилиндрическая плоскость – боёк рокера. Бойком коромысло упирается в торцевой конец штока клапана.

На конце короткого плеча находится болт, при помощи которого регулируется глубина зазора между самим клапаном и рычагом привода клапана. В случае, когда имеется гидрокомпенсатор, регулировка такого зазора происходит автоматически. При этом значительно снижается шум, а работа ГРМ становится более плавной и мягкой. Также в коротком плече есть специальное отверстие, с помощью которого обеспечивается доступ моторного масла для смазки деталей.

Коромысло сдерживается с помощью спиральной пружины. Нужно это для того, чтобы предотвратить перемещение рокера по оси. Сама ось, которая служит для крепления рокеров – полая, а внешняя сторона оси закалена, что способствует увеличению износостойкости.

Принцип работы коромысла клапанов.

Принцип работы коромысла состоит в следующем: когда кулачок распределительного вала оказывает давление на короткое плечо – происходит подъем. Длинное плечо опускается, при этом происходит нажатие на шток клапана. Вспомогательными элементами в строении рокера являются втулки, которые снижают трение.

Распространенные поломки.

Так как во время работы боёк рокера и само коромысло подвергаются различным тепловым и механическим нагрузкам, то это, в свою очередь, приводит к их повреждению и износу.

Если вы замечаете, что снижается отдача от ДВС в разных режимах работы, или же слышите характерное постукивание в головке блока цилиндров, то это значит, что рокер сломался. Также очень часто разламывается само коромысло, а это значит, что вышел из строя клапан.

Внешние признаки разлома рокера точно такие же, как и при неисправности любой детали ГРМ.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что такое рокер в двигателе фото

Будьте осторожны!
На фото два рокера (коромысла) от двигателя 4d65t

Один с роликом, а другой — скользящего типа. Вместо ролика закругленный гладкий блестящий металлический квадрат.
С виду и по смыслу похожи.
И оба великолепно надеваются на один и тот же вал коромысел и сидят как влитые.
Казалось бы, взаимозаменяемы они. И мастер, поставил роликовые вместо скользящих.
А нет!
Знания эти получены и закреплены ценой супердырки в голове.


Драматические события навеки останутся в моей памяти.
Из-за неподходящих рокеров, произошла роковая встреча поршней с клапанами.
Следы остались неизгладимые.
Мастер делавший вскрытие сказал, что встреча происходила на излёте движения .
И удары были слабоваты.
Ремень не рвался, и посторонних звуков чуткое ухо мастера не расслышало.
Поэтому двигатель работал до последнего с долбящимися об поршня клапанами.

Один рокер не выдержал долбления и деформировался. Из него от ужаса вывалился ролик.
Ролик угодил под кулак распредвала, и проделал чёрную дыру в ГБЦ. (В предыдущем посте она заснята)

Будьте осторожны!
Эти похожие коромысла под разные распредвалы.

И вот ищу теперь недостающее коромысло под мой распредвал.

Товарищи,
Может кто знает где таких б/у коромысел можно добыть по привлекательной цене?
Рынок наводнён современными роликовыми,
не могу обнаружить дешевых скользящих на разборках.

Тема статьи – рокера для моторов 21213 и 21214. Взяться за отдельное написание для данной запчасти заставила полная каша, которая творится в головах нивоводов и папуас-сервисов. Рокера идут в комплектах «смерть гидрикам» старого и нового образца, но ряд вопросов все-таки возникает. Данные детали еще бывают двух типов по размеру. В чем разница попробую объяснить.

Капелька теории

Главное отличие рокеров для нивы «маде ин USSR» от «маде ин Россия» — это материал. По советской металлоклассификации и гостам, чугун делился на две большие категории. Чугун высшего качества, КЧ – ковкий чугун. И весь остальной, БЧ – белый чугун. Данные материалы отличались не только удельным весом, но и кристаллической структурой. Из КЧ делались станины для станков, блоки двигателей, корпуса редукторов. Из БЧ – гири, противовесы, крышки люков…..и другие важные детали ))) Как можно догадаться, старые рокера сделаны из КЧ, новые из БЧ ))) Ну поскольку в данном случае поделать ничего нельзя, перейдем к конкретике на данный момент.

Старый и новый стандарт

Отличие только одно. Это диаметр посадочного шарика на солдатике и как следствие разный диаметр лунки рокера. Рокера старого образца ставились на конвейере где то вплоть, до 2008-2010г. исключительно на двигатели 21213. Даже на классику в тот момент, ставились солдатики и рокера с маленькими шариками. На фото прекрасно видно насколько отличается диаметр шарика. И еще один очень важный момент – это профиль рокера. Кулачок распредвала должен «накатывать» на рокер, а не совершать удар. Только при этом можно добиться тихой работы двигателя и качественной регулировки.

Комплекты «смерть гидрикам» комплектуются рокерами нового типа. То есть солдатик идет с маленьким шариком.

Рокера Пиленга

Когда в продаже появились рокера Пиленга, тут же посыпались вопросы. Цитата. *Я поставил комплект рокеров, регулировал несколько раз, все равно все грохочет итд*. Конец цитаты. Секрет я объяснял выше. Рокера Пиленга действительно хорошИ, но они старого образца, с лункой под большой шарик. Естественно они легко садятся на маленький, только рокер болтается на шарике, как карандаш в стакане. Ни о какой регулировке речи просто быть не может. Но фиат так просто не сломать и двигатель, даже при таком издевательстве, продолжает работать.

Немножко о рокерах Пиленга. Отличия по весу от «наших» рокеров фактически нет. Разница в другом – материал. Они сделаны действительно из ковкого серого чугуна. Как на «копейках», где движки выхаживали по нескольку «соток» и никто никогда не слышал про замену рокеров. Что делать, если вы хотите поставить эту качественную деталь? Это очень тщательно поискать на разборках, в закромах или пещере Алладина, болты старого образца, с большим шариком.

Также могу порадовать тех, у кого еще живы гидрокомпенсаторы старого образца. На них большие шарики и поэтому если очень хочется можно установить рокера Пиленга. На гидроопорах нового образца, конструктивно сделан маленький шарик, поэтому этот номер не прокатит.

Рокеры, или коромысла клапанов, входят в состав деталей механизма ГРМ некоторых автомобильных двигателей, чаще всего, так называемой, классической конструкции. В современных двигателях, после окончательного перехода к верхнему расположению распределительных валов, рокеры встречаются редко. Обычно их применение может быть вызвано отступлением от стандартной конструкции клапанного механизма, например, ради уменьшения габаритов двигателя. Иными словами, моторный отсек может быть таким маленьким, что инженерам приходится менять компоновку деталей двигателя, чтобы полученный агрегат "вписался" в заданное пространство.

Кованные спортивные детали двигателя крепче обычных, так как при ковке структура металла укрепляется от механического воздействия

Устройство рокеров

Структурно рокер — двуплечевой рычаг. На конце длинного плеча находится закаленная цилиндрическая поверхность, называемая бойком. Он упирается в торец стержня клапана.

В конец короткого плеча рокера вкручивается болт, позволяющий регулировать глубину зазора между рокером и клапаном. В теле короткого плеча просверлено отверстие, служащее подводом смазки. Через регулировочный болт смазка проходит от оси рокера к верхнему наконечнику штанги толкателя клапана.

Изготавливаются рокеры из стального листа методом формовки или из стальной заготовки методом литья или ковки

Оба плеча рокера имеют Т-образное сечение. Изготавливаются рокеры из стального листа методом формовки или из стальной заготовки методом литья или ковки. Кованые рокеры — самые крепкие, их устанавливают в форсированные двигатели.

Ось, служащая для крепления рокеров, полая. Наружная поверхность оси закалена для увеличения ее износостойкости.

Клапанный рокер, или коромысло, служит для преобразования поступательного движения штанги толкателя вверх в поступательное движение стержня клапана

От осевых перемещений, рокер, расположенный посередине между двумя стойками оси, удерживает спиральная пружина.

Принцип работы рокера

Клапанный рокер, или коромысло, служит для преобразования движения штанги толкателя (или распредвала при верхнеклапанной конструкции) в поступательное движение штока клапана. Кулачок распредвала накатывает на одно плечо рокера, приподнимая, его. В это время длинное плечо опускается и давит на шток клапана.

Располагаются рокеры в верхней части головки блока цилиндров. В центре рокера находится отверстие, в которое впрессована ось. В головке блока рокеры установлены соосно друг другу. Положение оси рокеров фиксируется двумя штифтами, запрессованными в стойки (своего рода опоры выполненные единым целым с корпусом ГБЦ). Впрочем, конструкции бывают разными, и стойки могут быть разборными.

Характерные поломки

Помимо самого рычага в конструкцию рокера входят втулки, которые снижают трение и увеличивают ресурс эксплуатации.

При проведении ремонта необходимо тщательно очищать рокеры и проверять все части детали, включая боек и подшипники на наличие повреждений и следов износа. Если повреждений не наблюдается, рокеры после очистки можно опять устанавливать в двигатель.

Разлом рокера влечет за собой выход из строя соответствующего клапана. При поломке рокера появляется стук в головке блока цилиндров и падает мощность двигателя.

Толкатель (рокер)

Двигатель любого автотранспортного средства рассчитан заводом изготовителем на весь срок службы, но неправильная эксплуатация автомобиля, неграмотное техническое обслуживание, падение давления масла, плохое качество масла и его несвоевременная замена, плохие дороги, выводят двигатель из строя раньше заявленного производителем срока.

У автомобилей марки Mercedes Benz 400 и 500 серии существует большая проблема в газораспределительном механизме. Во время эксплуатации происходит износ деталей данного механизма, в результате чего увеличивается тепловой зазор, что в свою очередь вызывает впоследствии стук при подъеме и посадке клапана. Происходит увеличение износа распредвала и ролика толкателя. Роликовый толкатель изнашивается из-за маленькой площади трения направляющей, также начинает изнашиваться сама направляющая и паз направления.

Толкатель предназначен для передачи движения клапанам через штанги газораспределительного механизма. Выходя за пределы допуска, направляющая толкателя разбивает собственное посадочное место и срезав направляющую шпонку, начинает вращаться в отверстии развернувшись на 45 градусов, распределительный вал начинает бить по торцу ролика, разбивая вершину кулачка.

После такой поломки, новый толкатель (рокер) в разбитый блок поставить нет никакой возможности. Блок становится не ремонтно пригодным. Посадочное место восстановлению не подлежит. У распредвала разбивает эллипсную часть, и он также приходит в негодность.

Межрегиональный научно-технологический центр «КВАЛИТЕТ» предлагает свои услуги по избежанию вышеописанной ситуации методом увеличения длины направляющей шпонки в теле толкателя, тем самым увеличивая площадь трения. Благодаря данной технологии можно спасти двигатель от утилизации, но в зависимости от нанесенного ущерба в момент разноса двигателя, так как очень часто разбивает не только паз направления, но и вместе с ним диаметр посадочного места самой направляющей. Кулачек распредвала также подвергается восстановлению с гарантией на все виды работ. При изменении конструкции тяг, твердость материала соответствует параметрам завода изготовителя.

Применение такого оригинального решения в ремонте толкателя (рокера) не имеет аналогов.

Автомобили, спасенные нами 5 лет назад, и посей день ходят с нашими модернизированными толкателями и восстановленными распредвалами. Максимальный пробег на нашем изделии составляет 500 000 км.

ФОТООТЧЕТ. Замена рокеров и гидриков на 8кл двигателе своими руками - Двигатель и трансмиссия

Замена рокеров и промывка гидриков без снятия распредвала.
Может кому пригодится. На форуме не нашел инфы. Спасибо r898ny за много полезной инфы по поводу замены оных.
Итак, недавно обнаружил стук, аля "швейная машинка" в районе 4го цилиндра, с увеличением оборотов двигателя соответственно увеличивалась частота данного стука. Путем гадания на картах и кофейной гуще быстро определил, что износ на восьмом рокере и кулачке распредвала. Распредвал было решено оставить до лучших времен. Ограничился только заменой рокера.

1) Снимаем клапанную крышку (8 болтов), и видим такую картину

2) Далее смотрим в каком положении завис кулачок распредвала над вашим рокером, который вы собираетесь менять. Если выпуклая часть смотрит на верх, то ничего не трогаем, вам повезло. Если на рокер, то придется крутить распредвал. Достаточно много способов это сделать, но я выбрал такой: поддомкрачиваем любое из двух передних колес, включаем третью передачу, и крутим колесо в ту сторону, что бы распредвал крутился !ПО ЧАСОВОЙ СТРЕЛКЕ! до момента когда выпуклая часть будет смотреть вверх

3) Подпиливаем, подгоняем вазовский рассухариватель таким образов чтобы он без труда прошел мимо распредвала и что можно было нажать на тарелку клапана

4) Одной рукой отжимаем клапан, другой вытаскиваем рокер в ту сторону где отжимаем клапан. Со стороны гидрокомпенсаторов вытащить не удасться. (конечно помощник не помешает) Аккуратно, не уроните шайбу клапана в маслоканал. А лучше заткнуть его тряпочкой какой-нибудь.
слева старый, справа новый. Новый значительно легче старого, да и немного Уже почемуто

5) Пока снят рокер, можно сразу гидрик промыть, хватаем пинцетом за верхушку и тянем наверх, разбираем, моем сушим, собираем, ставим на место. И также с остальными рокерами и гидриками. Далее собираем все в обратной последовательности. И радуемся шёпотом двигателя.

После запуска может двоить, троить, пердеть, дымить. Но ничего страшного, путь немного поработает, далее все нормализуется и будет все тип топ

Спасибо за внимание

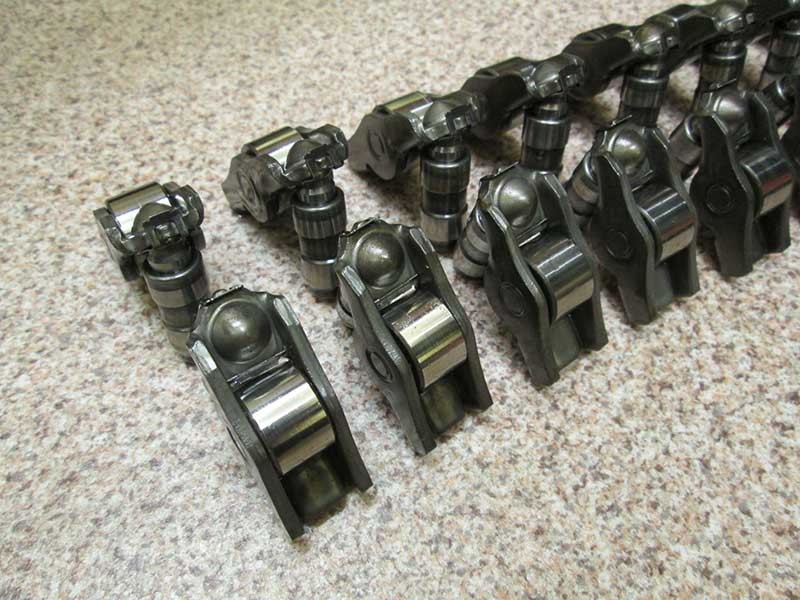

Гидрокомпенсаторы зазора и рокера (роликовые коромысла) дизельного двигателя Freelander 2

Шестнадцать клапанов дизельного двигателя Land Rover управляются при помощи рокеров (также ониименуются роликовыми коромыслами) и гидрокомпенсаторами зазора. В действие механизмы приводятся благодаря работе кулачков распределительного вала. Одной стороной рокер установлен на конец штока клапана, а другой крепится непосредственно к гидрокомпенсатору зазора. В середине роликового коромысла имеется специальный ролик, который регулярно соприкасается с кулачком распределительного вала.

При соприкосновении кулачок распределительного вала прижимает ролик рокера вместе с гидрокомпенсатором зазора. В это же время, соответствующий клапан прижимается вследствие давления пружины, а гидравлический плунжер перемещается в камеру для смазки в блоке цилиндров. Механизм срабатывания устроен таким образом, чтобы максимально уменьшить трение между рабочими частями конструкции и устранить необходимость регулировки элементов вручную.

Корпус гидрокомпенсатора зазора включает плунжер и две камеры для работы с маслом – напорную и приемную. Масло подается под давлением через отверстие в корпусе с помощью специальной магистрали, расположенной в головке блока цилиндров. В первую очередь, оно поступает в приемную камеру, а затем посредством шарового клапана в отдельную напорную камеру.

Поток масла определяется по зазору между корпусом гидрокомпенсатора и центральным плунжером. Масло попадает на боковую часть плунжера каждый раз, когда срабатывает гидрокомпенсатор. Соответствующий объем масла выталкивается из корпуса под давлением прижима плунжера.

По мере того, как продолжается проворачивание кулачка распределительного вала, давление прижима роликового коромысла и вала постепенно понижается. Давление масла, содержащегося в напорной камере, выталкивает плунжер компенсатора вверх. Этого вполне достаточно, чтобы устранить зазор между рокером и верхушкой штока клапана и при этом не оказать негативного влияния на работу системы.

Особенности конструкции механизмов дизельного двигателя для Freelander 2 предполагают, что при встрече поршня с клапанами могут сломаться именно роликовые коромысла, предотвратив изгиб самих клапанов. Практика сервиса LR-West показывает, что в большинстве случаев замене подвергаются исключительно рокеры. Несмотря на это, в редких случаях клапаны все же могут получать некоторые повреждения.

Коромысло

❤️ В чем важность этой детали?

Что такое коромысло?

Авторемонт стоит ДОРОГОЙ


Коромысло - это часть двигателя внутреннего сгорания вашего автомобиля, помогающая ему работать эффективно и безопасно. Этот подвижный рычаг преобразует радиальное движение кулачка в линейное движение, которое можно использовать для привода автомобиля. Лепесток кулачка - это вращающийся элемент в цепи рычажного механизма в двигателе, который переводит вращательное движение в линейное движение, передавая мощность для приведения в движение двигателя.

Как вы узнаете из этой статьи, коромысло играет важную роль в основной функции вашего двигателя, помогая поддерживать давление на правильном уровне и помогая синхронизировать зажигание, чтобы предотвратить пропуски зажигания и перегрев двигателя.

Предотвращая преждевременное возгорание и избыточное трение, коромысло помогает поддерживать работу вашего автомобиля на высоком уровне. Продолжайте читать, чтобы увидеть механизм коромысла, функцию коромысла, симптомы неисправного коромысла и способы решения этой проблемы!

Один конец коромысла перемещается как вверх, так и вниз за счет вращающегося выступа распределительного вала, непосредственно за счет распредвала или толкателя. Молоток - это подъемник, который преобразует вращательное движение в линейное движение, помогая передавать энергию из стороны в сторону и вперед.

Другой конец коромысла, который не перемещается вверх и вниз, действует как шток клапана, который открывается, чтобы впустить газ в камеру, а затем закрывается, чтобы удерживать газ в камере, изменяя давление в камере, чтобы удерживать его на уровне правильный уровень. Шток клапана удерживает правильную топливно-воздушную смесь в двигателе, обеспечивая правильную синхронизацию зажигания и сгорания.

Когда выступ распределительного вала поднимает рычаг, внутренняя часть рычага давит на шток клапана, чтобы открыть клапан в нужное время, чтобы давление и газ находились внутри или снаружи системы. Регулировка газа означает, что коромысло работает, чтобы поддерживать уровни двигателя внутреннего сгорания на нужном давлении, предотвращая преждевременное сгорание.

В некоторых двигателях для внутреннего процесса используются более короткие коромысла, когда выступ кулачка нажимает на коромысло, открывая клапан.В этом типе рычага точка поворота находится на конце коромысла, что делает этот тип рычага обычным для двигателей с двумя кулачками.

Рычаг коромысла, который относится к силе, приложенной к другим внутренним частям двигателя, регулируется соотношением коромысла. Передаточное число коромысел определяет расстояния от центра рычага до точки вращения, в которой распределительный вал толкает рычаг. Идеальное соотношение для большинства коромысел для работы на оптимальном уровне - между 1.5 к 1 или 1,8 к 1.

Признаки неисправности коромысла

Хотя коромысла не считаются такими важными, как другие части системы двигателя внутреннего сгорания, они по-прежнему выполняют жизненно важную функцию в вашем автомобиле. Без коромысла вы не смогли бы правильно управлять автомобилем, так как поврежденный рычаг может привести к неоптимальной работе двигателя или отказу двигателя, если вы позволите поврежденному коромыслу работать слишком долго без ремонта.

Чтобы выяснить, есть ли у вас поврежденное коромысло, которое отрицательно влияет на ваш двигатель, вы должны внимательно следить за наиболее распространенными симптомами повреждения.Хотя коромысло может работать в одиночку, чтобы повредить ваш двигатель, другие дефектные детали усугубляют проблему.

Громкие и необычные шумы, исходящие из секции внутреннего сгорания вашего двигателя, такие как звук быстрого щелчка, могут относиться к поврежденному коромыслу и окружающим его деталям. Поврежденные коромысла могут застрять во время вращения, вызывая щелчки. Однако другие детали могут вызывать щелчки в двигателе, поэтому вам следует отнести свой автомобиль к механику, чтобы определить, является ли основная причина проблемы коромыслом или другим компонентом.

Если вы чувствуете, что ваш двигатель не ускоряется так быстро, как обычно, не обладает такой же мощностью, не способен преодолевать холмы или проезжать мимо других автомобилей и отстает, то это может быть признаком того, что неисправный коромысло. Снижение эффективности двигателя связано с неисправным коромыслом, препятствующим правильному выбору времени открытия и закрытия клапана, что приводит к остановке двигателя, если проблема не устранена.

В дополнение к тому, что ваш автомобиль может распознавать отсутствие ускорения и щелчки в вашем автомобиле, он также может распознавать слабые характеристики двигателя и предупреждать водителя, включив световой индикатор проверки двигателя.Несмотря на то, что этот свет иногда может включаться по минимальным причинам, он также может предупредить водителя о серьезном состоянии, которое требует немедленного устранения.

Конкретные коды коромысел, которые можно просканировать с помощью диагностического прибора и увидеть при включении контрольной лампы двигателя: P2646, P2647 и P2662, все из которых относятся к системе привода коромысла, переключателю давления коромысла или система коромысла застряла на берегу 2.

Одним из наиболее заметных признаков того, что вы или механик повредили коромысла из-за постоянного использования, является наличие трещин, отверстий или явных следов износа на рычаге.После того, как вы или специалист по кузовному ремонту снимите крышку клапана, поищите контакт металл-металл или мусор, скопившийся в точке поворота или в клапанах, что повредит работе коромысла.

Подобно слабой работе двигателя и его износу, если вы обнаружите, что ваш двигатель часто глохнет, когда вы пытаетесь завести автомобиль, ускориться или двигаться на высоких скоростях, это общий признак того, что вы позволили плохому качалке. рука держится слишком долго без каких-либо исправлений.

Двигатель может часто глохнуть во время использования до тех пор, пока он полностью не выйдет из строя, в результате чего вы не сможете управлять автомобилем или заводить его.

Стоимость ремонта коромысла

После того, как вы заметили симптомы повреждения коромысла, следующим шагом будет либо ремонт коромысла, либо поиск мест, где можно заменить коромысло. Одна коромысла обойдется вам от 15 до 60 долларов в местном магазине, хотя это зависит от вашего типа автомобиля и конкретной модели ремонта.

Комплекты коромысел

, которые намного дороже и варьируются в диапазоне сотен долларов, включают в себя другие компоненты, которые помогают в работе коромысла, такие как пластины двигателя и толкатели. Если вы чувствуете, что можете заменить коромысло самостоятельно, покупка комплекта коромысла снизит затраты на рабочую силу и сохранит общую стоимость замены коромысла намного ниже, чем если бы вы пошли в ближайший магазин.

Предположим, вы заметили какие-либо симптомы повреждения коромысла.В этом случае вам следует заменить оба рычага, поскольку вы сэкономите, объединив усилия в одно исправление, и часто замена всех рычагов коромысла предотвратит неминуемый выход из строя другого рычага.

Стоимость замены только одного коромысла обычно составляет от 500 до 1000 долларов, если ремонт не может решить проблему. В большинстве случаев с этим исправлением вам придется заменить несколько рычагов, поскольку все они имеют тенденцию выходить из строя или выходить из строя в одно и то же время в вашей машине. Даже если один из них не вышел из строя, замена всех может предотвратить преждевременный отказ коромысла в других рычагах.

Причины повреждения коромысла

Несмотря на то, что существует множество причин, по которым ваши коромысла могут быть повреждены или почему ваши коромысла смещаются, есть четыре основных причины, по которым это может произойти. Помимо смещения коромысел, эти проблемы также могут вызвать выпадение седел клапанов, что приведет к серьезным проблемам с двигателем.

Если что-то застревает в клапане и препятствует его закрытию, это может серьезно повлиять на работу вашего двигателя.Наиболее частые причины этого:

Использование некачественного топлива или топлива, не подходящего для вашего автомобиля, может повредить коромысло и привести к тому, что клапан останется в открытом положении. Плохое топливо может быть вызвано загрязнением топливной форсунки, что можно увидеть по пропускам зажигания в двигателе, резкой работе двигателя на холостом ходу, уменьшению расхода бензина, колебаниям иглы оборотов во время использования и невозможности запуска вашего автомобиля.

Масло, которое было загрязнено или содержит слишком много грязи, может препятствовать плавному течению масла и привести к повреждению коромысла.Многие признаки грязного моторного масла могут предупредить вас об этой проблеме, прежде чем она повредит ваш двигатель. Некоторые признаки грязного моторного масла: масляный щуп показывает неправильный цвет масла, вы слышите стук двигателя или громкие звуки, исходящие от вашего двигателя, в салоне чувствуется запах масла или вы замечаете дымный и черный выхлоп.

Еще одна причина выхода из строя коромысла, из-за которого клапан остается открытым, - это погнутый клапан. Изогнутый клапан может быть вызван несколькими ключевыми проблемами, такими как превышение оборотов двигателя, неправильный ремонт двигателя, проблемы во время восстановления двигателя.

Если ваш двигатель набирает обороты, предел оборотов превысит нормальные и безопасные для автомобиля. Клапаны могут растягиваться и тереться о поршни, что приводит к перегреву, чрезмерному трению и повреждению поршня. Кроме того, если вы не выполняете регулярное техническое обслуживание двигателя, в нем не будет смазки, что приведет к заеданию направляющих клапанов и трению о поршни.

Наконец, во время ремонта двигателя может не хватить места между поршнем и клапанами, чтобы обеспечить выравнивание клапанов с впускными и выпускными клапанами.В этом случае изогнутый клапан приведет к повреждению коромысла и снижению производительности двигателя.

Если седло клапана смещается из нужного места во время использования, это может привести к повреждению коромысла и к тому, что клапан останется открытым. Вы сможете определить, смещено ли седло, проверив, не сломано ли коромысло, проверялись ли клапаны в последний период технического обслуживания и достаточно ли в вашем двигателе масла и жидкостей. Если вы видите, что коромысло сломано, а ваши клапаны не были проверены на предмет преждевременного износа внутренних деталей двигателя.

Заключение

Хотя коромысло часто упускается из виду как важная часть системы двигателя, оно обеспечивает стержневое соединение между внутренними компонентами, что приводит к высокому уровню производительности, надлежащему ускорению и долговечности двигателя. Если вы слышите или видите какие-либо из распространенных симптомов коромысла, вам следует принять это к сведению и как можно скорее осмотреть машину у надежного механика.

Симптомы неисправности или повреждения коромысла в автомобиле включают пропуски зажигания в двигателе, включение индикатора проверки двигателя в автомобиле, недостаточную работу двигателя, видимые физические повреждения и щелчки, которые становятся громче при постоянном использовании двигатель или когда на ваш двигатель оказывается чрезмерная нагрузка.

Есть определенные причины, на которые следует обратить внимание и предотвратить повреждение и неисправное коромысло. Если вы заправляете в автомобиль не тот тип топлива, это может привести к повреждению коромысла. Если у вас есть мусор в масле и вы не меняли масло в рекомендуемый интервал времени, это может существенно повредить коромысло. Кроме того, погнутый клапан или смещенное седло клапана могут привести к более быстрому износу коромысла, чем обычно.
