Зачем нужен ремень ГРМ в автомобиле, где он находится и 5 признаков износа ремня
Привод ГРМ недорогая и простая на вид деталь авто, которая выполняет серьезную функцию. От его качества зависят работоспособность двигателя и системы зажигания. Порыв детали ведет к серьезной поломке деталей мотора. Давайте более детально разберемся в вопросе назначения, замены и износа важной детали механизма газораспределения
Содержание статьи:
- 1 Для чего в машине ремень ГРМ
- 2 5 признаков, что пора сменить ремень газораспределения
- 3 Через сколько километров нужно менять ремень ГРМ
- 4 Что будет, если ГРМ порвется
- 5 Реально ли заменить газораспределительный механизм своими руками
Для чего в машине ремень ГРМ
Ремень ГРМ нужен в машине, чтобы синхронизировать работу системы зажигания с тактом поршней и клапанов. Крутясь на шкивах коленчатого и распределительного валов, он приводит в действие водяной насос.
Читайте обязательно: Что делать если машина не заводится или заводится не с первого раза
Эта деталь имеет сложную многослойную структуру. Для ее изготовления используют резину и нейлон. Нормальное натяжение ремня обеспечивается особым роликом.
Разрыв детали ведет к серьезной поломке двигателя. Ее сложность и последствия зависят от того, в каком положении были клапаны и поршни в момент обрыва.
5 признаков, что пора сменить ремень газораспределения
Своевременно обнаружить и заменить привод ГРМ, значит предотвратить серьезную поломку. На некоторых моделях машин доступ к ремню затруднен кожухами, которые при диагностике состояния ремня нужно демонтировать.
Периодически нужно проверять состояние привода ГРМ.
Деталь нужно срочно заменить, если при визуальном осмотре обнаружено, что:
- Задняя сторона детали покрылась трещинами;
- Боковые края изделия утратили ровность и гладкость, на них видны оборванные нити корда;
- На внутренней стороне между зубцами появились растрескивания;
- Зубья расслаиваются;
- Кожух и соприкасающиеся с ремнем детали покрыты черным резиновым порошком.
Не все автовладельцы в состоянии самостоятельно произвести демонтаж защитного кожуха, чтобы осмотреть состояние ремня.
Автомобилисты могут понять, что привод пора менять по следующим признакам:
Износ изделия из-за длительной эксплуатации. Производители советуют менять привод через каждые 50-120 тысяч километров пробега. Даже когда машина мало ездила, ремень требуется менять не реже одного раза в 5 лет.
Резина, из которой он сделан, теряет свои свойства, грубеет, утрачивает эластичность. Когда машина куплена с рук, сразу следует заменить привод ГРМ. Не известно, сколько лет назад деталь была установлена прежним владельцем.
Падение мощности, мотор заводится с перебоями. Двигатель стал заводиться хуже, чем прежде, машина на дороге с трудом набирает скорость. Изношенный ремень ГРМ растягивается, начинает перескакивать через несколько зубцов. В результате нарушения в его работе, происходит сбой системы зажигания.
При движении чувствуются провалы в тяге, вибрации двигателя. Если не устранить неполадку, возникнут несколько дополнительных поломок деталей системы зажигания и мотора.
Дым из выхлопной трубы. Когда работа двигателя и системы зажигания не синхронизирована, горючая смесь сгорает в моторе не полностью. По этой причине происходит разрушение катализатора.
При попадании части топлива из двигателя в систему выпуска, происходит повышение температуры выше допустимой нормы. Выхлоп из трубы может сопровождаться хлопками, дым окрашен в черный цвет. Причиной такого нарушения может стать неисправность (провисание) ремня ГРМ.
Тикающий звук от мотора. Привод ГРМ при сильном износе начинает трескаться, провисать, разлохмачиваться. Из-под кожуха во время движения машины исходят всевозможные клацающие, щелкающие звуки. Их характер зависит от скорости движения авто. Чем она выше, тем сильнее и чаще раздается стук.
Подобные звуки может издавать не только привод, похожие симптомы у неисправного ролика водяной помпы. В любом случае, появление посторонних звуков под капотом, это сигнал автовладельцу, что машину нужно срочно показать мастеру.
Появление маслянистых пятен на деталях, расположенных рядом с ремнем ГРМ. Течь из-под защитного кожуха могут масло или антифриз. Попадая на привод, агрессивные жидкости разъедают его поверхность.
Под их воздействием ремень может начать трескаться. Перед заменой привода нужно найти и устранить причину течи.
Через сколько километров нужно менять ремень ГРМ
В инструкции по эксплуатации автомобиля указаны рекомендуемые сроки эксплуатации каждой детали. Замену ремня нужно производить не по прописанному регламенту, а по факту его износа.
Это полезно знать: Нужна ли обкатка нового автомобиля и как правильно её сделать
К примеру, некоторые отечественные производители указывают в руководстве, что ремень на изделиях автопрома рассчитан на 180 тыс. км. пробега. Автомобилист с большим опытом усомнится в правдивости таких данных.
Срок эксплуатации авто детали зависит от нескольких факторов:
- Качества дорог;
- Марки ремня;
- Модели машины.
Так, привод ГРМ от известных производителей, установленный на автомобиле Renault при эксплуатации в России, подлежит замене после пробега 60 тыс. км., а при езде по дорогам Европы, через 120 тыс. км.
Важно! Производить замену детали рекомендуется вместе с натяжным роликом, шкивами и водяной помпой.
Что будет, если ГРМ порвется
Когда ремень порвался, стартер работает без прежнего напряжения, но двигатель при этом не заводится. Причиной отсутствия компрессии становится загиб клапанов. В момент порыва часто происходит их столкновение с поршнями. Вал во время выхода привода из строя останавливается, а поршни продолжают движение.
youtube.com/embed/HcQd0ONGjH0?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Когда клапаны замирают в «полностью открытом положении», удара поршнями по ним не избежать. Вместо замены недорогой детали автовладельцу приходится чинить двигатель. Расходы тем больше, чем дороже авто. Кроме клапанов, может быть поврежден и поршень.
Реально ли заменить газораспределительный механизм своими руками
Самостоятельно произвести ремонт газораспределительного механизма можно только в том случае, когда автовладелец знаком с устройством авто, имеет необходимые инструменты, приспособления. Сложность процесса замены ремня ГРМ зависит от модели машины.
Во время замены привода, нельзя сбивать настроенные фазы газораспределения.
Для правильной работы системы совмещают метки:
- на шестернях;
- маховике коленвала;
- корпусе двигателя.
Работа производится по стандартной схеме.
Мастер действует по порядку:
- Демонтирует узел;
- Снимает изношенный привод;
- Осматривает детали, соприкасающиеся с ремнем;
- Чистит внутреннюю полость от загрязнений;
- Устанавливает новый ремень ГРМ и ролик;
- Проверяет и регулирует натяжение.
Если человек не знаком с устройством машины и не владеет нужными навыками, замену ремня лучше доверить специалисту. Сделать это нужно заблаговременно, не дожидаясь, когда разрыв резинового изделия станет причиной поломки двигателя.
Что такое ремень ГРМ, почему он важен, и что нужно знать о ремнях газораспределительного механизма
Признайтесь, вы же не раз ставили лайки смешным гифкам «когда порвался ремень ГРМ, но не загнуло клапана» в соцсетях? И даже если нет, то наверняка слышали, что обрыв ремня ГРМ – это страшный сон автовладельца. В этой статье предлагаем разобраться почему это правда, а не шуточки из соцсетей.
Для чего нужен ремень ГРМ на автомобиле
Основная функция ремня ГРМ (газораспределительного механизма) – это синхронизировать работу коленвала и распредвала (или распредвалов). Именно ремень ГРМ делает так, чтобы клапана и поршни не столкнулись друг с другом. Ремень ГРМ находится снаружи двигателя, закрыт защитным кожухом и огибает различное количество шкивов, в зависимости от конструкции двигателя. Как минимум это натяжитель, который гарантирует корректную работу ремня ГРМ. Но в современных двигателях, где в ограниченном пространстве нужно впихнуть побольше агрегатов, ремень ГРМ захватывает шкивы еще и дополнительного оборудования. Чаще всего это водяной насос (он же помпа), который отвечает за охлаждение двигателя. Но могут быть и другие агрегаты.
И еще немного теории. Кроме ремня ГРМ на некоторых двигателях может использоваться цепь ГРМ – например, Фиат Добло 1.3 мультиджет или Опель Астра G, с мотором 1. 4 Z14XEP. Ее преимущества – более прочная и ходит в несколько раз дольше. Недостаток – в несколько раз дороже и сложнее в установке.
Сам ремень ГРМ выглядит как резиновое кольцо определенного диаметра, с зубцами на внутренней поверхности. Несмотря на то, что на ремне производителем может быть нанесена маркировка с направлением установки, ремень ГРМ не имеет заданного направления вращения – то есть его нельзя установить «задом наперед». Стрелочки важны для установки по меткам распредвала и коленвала. Для того, чтобы ремень ГРМ был установлен правильно и обеспечивал корректную работу двигателя, его нужно установить четко по меткам на самом ремне и на шкивах коленвала/распредвала. Вот, чтобы не путаться с метками на ремне и рисуются стрелочки. Так мы плавно подошли к вопросу замены ремня ГРМ.
Когда менять ремень ГРМ
Четкого ответа на этот вопрос нет – каждый автопроизводитель дает собственные рекомендации. Например, ремень ГРМ Рено Меган 3 1.5 dci нужно менять через 150 000 километров. А ремень ГРМ у Ford Focus 2 с бензиновым мотором 1.6 литра – 160 000 км или 8 лет. И это тоже важный нюанс – иногда для автомобилей с маленькими пробегами ремень ГРМ нужно менять не по километражу, а по возрасту. Потому что со временем структура ремня разрушается – он просто стареет и может выйти из строя. Но не у всех автомобилей интервалы замены такие длинные. Например, у Hyundai Accent 2008 года 1.4 ремень ГРМ нужно начинать проверять с 60 000 километров и точно заменить на отметке 90 000. У Шевроле Лачетти с мотором 1.8 F18D3 – через 60 000 км.
Здесь дадим важный совет. Если вы купили подержанный автомобиль – то нужно заменить не только все фильтры, но еще и ремень ГРМ, причем вместе со всеми роликами/натяжителями и водяным насосом. Потому что невозможно установить, когда они менялись, а последствия выхода из строя могут быть очень серьезными. Отказываться от этой операции можно, только если у вас есть достоверные сведения о ресурсе запчастей, которым вы можете доверять на 100%. Потому что экономия может обойтись намного дороже.
Что будет, если порвется ремень ГРМ
Последствия обрыва ремня ГРМ очень серьезны. Если вернуться к теории, то станет понятно – сразу же после того, как ремень перестает синхронизировать работу распредвала и коленвала, они начинают вращаться сами по себе. Учитывая количество оборотов двигателя, в считанные секунды это приводит к тому, что поршни и клапаны, которые обычно двигаются так, чтобы не пересекаться друг с другом, «встречаются» в камере сгорания. Итог – менее крепкие клапаны деформируются. Это и называется «загнуло клапана». Хотя только этими деталями дело не ограничивается.
Если случился обрыв ремня ГРМ, то капремонта двигателя уже не избежать. Если сопоставить расходы на замену ремня ГРМ, даже в комплекте с роликами и водяным насосом, это в десятки раз дешевле, чем капремонт. Предотвратить такую ситуацию достаточно легко.
- Не игнорируйте интервалы замены автопроизводителей. Даже если вам или вашему механику кажется, что ремень «еще походит», его лучше заменить.
- Проводите осмотр ремня ГРМ при каждом ТО. Так вы или ваш механик сможете обнаружить проблему заранее (например, трещины).
- Если вы эксплуатируете машину интенсивнее обычного (подрабатываете в такси, много ездите в командировки на личном авто и т.д.), то меняйте ремень чаще. Интенсивная эксплуатация приводит к перегреву, а это разрушает структуру.
- Обращайте внимание на работу двигателя и ремня. Посторонние звуки или заметное биение ремня могут свидетельствовать о проблемах с ГРМ.

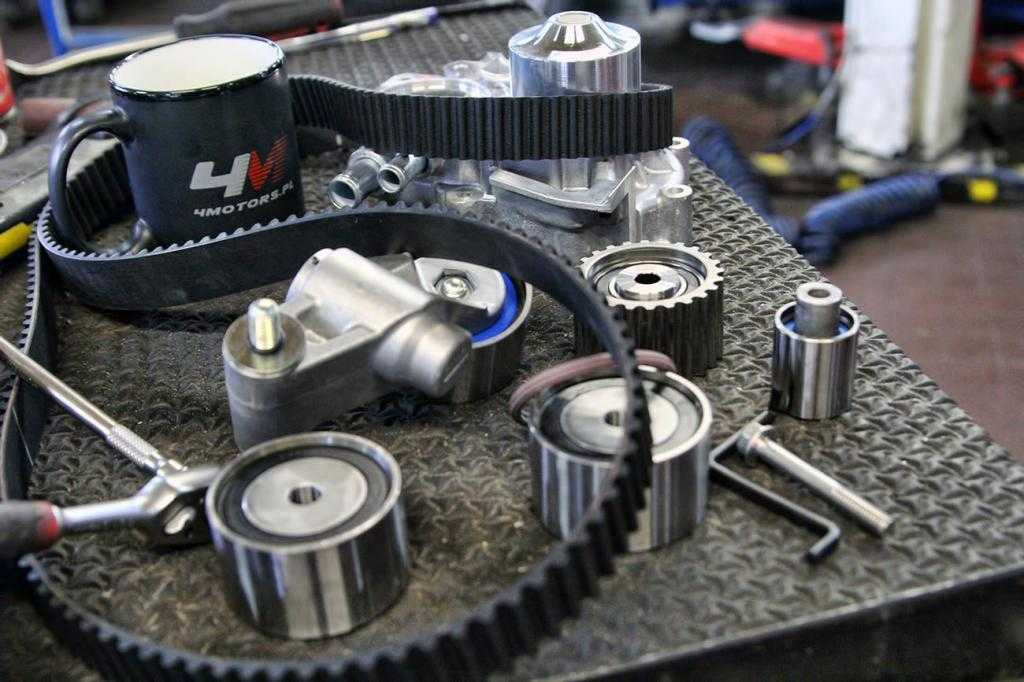

- Меняйте ремень ГРМ вместе с роликами и натяжителями. Большинство производителей запчастей продают все необходимые запчасти в одном удобном комплекте. Есть комплекты ГРМ с водяными помпами – их можно купить, если интервал замены ГРМ совпал с заменой насоса. Или автопроизводитель рекомендует менять все вместе.
Рейтинг ремней ГРМ
Специалисты нашего магазина рекомендуют ремни и комплекты ГРМ трех ведущих производителей: Dayco, Contitech, Gates. Это компании, которые выпускают запчасти премиум-качества, сопоставимые с оригинальными. Точнее, эти компании и производят ремни для многих автопроизводителей для установки на конвейере. Причем количество ремней для заводской комплектации выпускается не меньше, чем для вторичного рынка автозапчастей. Ну а то, что в системе ГРМ экономить на качестве ремней не стоит, мы уже объяснили. Кстати, все производители предлагают комплекты ГРМ с роликами/натяжителями и водяными насосами.
Dayco – американский концерн, который производит ремни ГРМ высшего качества. В Украине не так хорошо известен, как конкуренты, но это исключительно вопрос маркетинга и раскрутки, потому что их продукция ни в чем не уступает конкурентам. С 2016 года предлагают также усиленные ремни ГРМ с маркировкой High Tenacity. Они имеют дополнительный внешний слой на зубцах, который делает их более износостойкими.
Contitech – один из двух крупнейших в мире производителей ремней. Является частью концерна Continental, который производит различные резиновые изделия (например, всем известные премиальные шины), а также огромное количество автомобильной электроники. С 2017 года в ремнях ГРМ, которые устанавливают на высоконагруженных двигателях, применяется технология усиления состава Synchroforce Carbon.
Gates – вместе с Contitech постоянно конкурирует за 1 место в мире ремней. Американская корпорация производит ремни больше 100 лет и их продукция используется не только в автомобилях, но и в промышленности. Кстати, именно Gates в начале 90-х годов предложил готовые решения для замены всех компонентов системы ГРМ – ремня и роликов/натяжителей. Сегодня в их ассортименте есть даже комплекты с термостатами – для тех автомобилей, где термостат является частью системы водяного насоса.
5 вещей, которые нужно знать о ремнях ГРМ
Перейти к основному содержанию
Многие знают, что обрыв ремня ГРМ — плохая новость для двигателя автомобиля, но вы можете не знать гораздо большего. Этот простой компонент служит ценной цели и может испортить вам день, если он выйдет из строя.
Мы считаем, что, узнав больше о ремнях ГРМ, вы сможете относиться с большим уважением ко всему, что они делают. Ниже вы найдете пять вещей, которые нужно знать о ремне ГРМ, который может быть в вашей Toyota.5. Что делает ремень ГРМ
Чтобы лучше понять, что делает ремень ГРМ, полезно взглянуть на процесс сгорания в газовом двигателе. Впускные клапаны в цилиндрах двигателя открываются, пропуская смесь топлива и воздуха в камеру сгорания. Клапан закрывается, и поршень движется вверх по цилиндру, сжимая смесь топлива и воздуха. Свеча зажигания воспламеняет смесь, и сгорание снова толкает поршень вниз. Выпускной клапан открывается, позволяя отработавшим газам выталкиваться из цилиндра, когда поршень возвращается в верхнюю точку своего хода.
Поршни прикреплены к коленчатому валу, который превращает движения поршня во вращательное движение. Распределительные валы открывают и закрывают впускные и выпускные клапаны. Ремень ГРМ нужен для того, чтобы движение распределительного вала или распределительных валов синхронизировалось с движением коленчатого вала.
4. Почему обрыв ремня привода газораспределительного механизма так опасен
В старых автомобилях использовались двигатели с автономным двигателем или без помех. В этих двигателях поршни и клапаны никогда не занимают одно и то же место в цилиндре. Однако большинство современных двигателей являются интерференционными. Эти двигатели позволяют поршням создавать еще большее сжатие, производя более мощные и эффективные двигатели. Компромисс заключается в том, что клапаны и поршни занимали бы одно и то же место в цилиндрах, если бы клапаны были открыты, а поршни были полностью выдвинуты.
Синхронизация коленчатого и распределительного валов означает, что этого не должно происходить, но обрыв ремня ГРМ означает, что эти две части больше не будут синхронизированы. В свободном двигателе это привело бы к снижению мощности двигателя и, в конечном итоге, к его полной остановке. Но в интерференционных двигателях дело обстоит иначе. Поршни могут двигаться вверх и ударять по клапанам, пока они еще открыты, что приводит к серьезным повреждениям различных внутренних частей двигателя. Это невероятно дорого ремонтировать и иногда может привести к достаточному ущербу, поэтому может иметь смысл приобрести новый двигатель или новый автомобиль, а не ремонтировать поврежденный.
3. Симптомы выхода из строя ремня ГРМ
К сожалению, обычно нет никаких признаков выхода из строя ремня ГРМ. Иногда могут быть небольшие признаки, такие как тикающий шум, который может исходить от двигателя. Однако эти симптомы легко пропустить, и их трудно правильно диагностировать (поскольку они могут быть вызваны и другими проблемами). Часто ремень ГРМ просто рвется без предупреждения. Именно по этой причине жизненно важно заменить ремень ГРМ, как это рекомендуется в руководстве пользователя. Поступать иначе — это ужасно рисковать.
2. Почему замена ремня ГРМ стоит дорого
Сам по себе ремень ГРМ представляет собой простой резиновый ремень, и вы обнаружите, что сам компонент не так уж и дорог. Но позвоните в любое место и попросите оценить замену ремня ГРМ, и это будет сотни долларов. Почему это? Замена ремня ГРМ на автомобиле – долгий и трудоемкий процесс. Для замены ремня ГРМ техникам приходится демонтировать значительную часть двигателя, что требует времени. Перед снятием старого ремня они проверят уплотнения, шкивы, натяжители и многое другое. После этого им нужно будет установить правильное время и проверить его, чтобы убедиться, что ремень работает должным образом. Наконец, они будут собирать двигатель. Это занимает часы труда и требует исключительного мастерства. Из-за этого замена ремня ГРМ, как правило, является одной из самых дорогих услуг, которые потребуются вашему автомобилю. Тем не менее, это все равно дешевле, чем ремонт двигателя.
1. Ремни ГРМ есть не на всех автомобилях
Если в руководстве по эксплуатации не указано, когда необходимо менять ремень ГРМ, возможно, на вашей Toyota ремень ГРМ вообще отсутствует. Вместо этого он может быть оснащен цепью привода ГРМ. Как видно из названия, цепь ГРМ служит той же цели, что и ремень ГРМ, но представляет собой металлическую цепь, а не резиновый ремень. В отличие от ремней ГРМ, цепи ГРМ, скорее всего, не нужно будет заменять. Однако они также тяжелее и громче ремней.
Capitol Toyota
783 Auto Group Avenue
SALEM, OR 97301- Продажи: (888) 459-7024
MAP DTAR20202020202020202.
2020202020202.
2920202020202. 29202029202.
9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000. Использование Карта
Спутник
Контакт
Капитолий Тойота
783 Авто Групп Авеню Не
Направления
Салем, Орегон 97301
- Отдел продаж: 503-399-1011
- Сервис: 503-399-1011
- Запчасти: 503-399-1011
- Специальные услуги
- Скидки на запчасти
Ремень ГРМ: определение, функции, схема, работа
Два компонента двигателя соединены между собой ремнем ГРМ, который также известен как цепь ГРМ или камбелт. Деталь синхронизирует вращение коленчатого и распределительного валов двигателя, чтобы открывать и закрывать клапан двигателя в нужное время, чтобы обеспечить беспрепятственное сгорание. Теперь вы можете увидеть суть ремня ГРМ в процессе сгорания двигателя, так как клапан открывается и закрывается для впуска воздушно-топливной смеси и выхода выхлопных газов.
Ремень ГРМ изготовлен из резины с твердыми зубьями, которые входят в зацепление с зубчатыми колесами коленчатого и распределительного валов. Компонент иногда приводит в действие масляный насос, водяной насос и ТНВД в зависимости от конструкции двигателя. Ремни ГРМ относятся к зубчатому ремню или приводному ремню с зубьями на внутренней поверхности. Хотя цепь ГРМ представляет собой роликовую цепь, производитель использует любую из них для достижения одной и той же цели.
Подробнее: 7 Различные типы тисков и их применение
Модель автомобиля определяет, используется ли ремень ГРМ или цепь. цепь можно использовать вместо приводного ремня, они по-прежнему служат той же цели. Причина, по которой ремень ГРМ широко используется, заключается в том, что он легче и тише с момента его появления в 1960-х годах. Однако современные двигатели теперь работают с цепями ГРМ, так как они могут служить в течение длительного периода времени.
Сегодня мы рассмотрим определение, функции, детали, схему, типы и принцип работы ремня ГРМ. Я также объясню конструкцию и конструкцию, а также симптомы неисправности ремня ГРМ.
Read more: Things you need to know about alternator
Contents
- 1 Timing Belt Definition
- 2 Functions of Timing Belts
- 2.0.1 Timing belt diagram below gives more detail:
- 3 Типа ремня ГРМ
- 4 Принцип работы
- 4.1 Подпишитесь на нашу рассылку новостей
- 4.1.1 Посмотрите видео, чтобы лучше понять работу ремня или цепи ГРМ:
- 5 Признаки плохого или неисправного ремня ГРМ или цепи
- 5. 1 Пожалуйста, поделитесь!
Ремень ГРМ Определение
Ремень ГРМ — это компонент, используемый в двигателе внутреннего сгорания для синхронизации движения коленчатого и распределительного валов. Он разработан с точным твердым зубом, который сцепляется с зубчатым колесом коленчатого вала и двумя распределительными валами. Благодаря точным зубьям приводного ремня впускной и выпускной клапаны открываются и закрываются синхронно с поршнями.
Ремень ГРМ обычно изготовлен из резины с высокопрочными волокнами. Весь ремень изготовлен из прочного материала, такого как формованный полиуретан, неопрен или сварной уретан различного уровня. зуб может быть нестандартного или метрического шага. Шаг – это расстояние между центрами двух соседних на ремне ГРМ.
Резина разрушается при более высоких температурах и при контакте с маслом. Срок службы ремня ГРМ сокращается в горячих и негерметичных двигателях. Хотя более новые и дорогие ремни изготавливаются из термостойких материалов, таких как «высоконасыщенный нитрил». Кроме того, вода или антифриз могут сильно повлиять на срок службы армирующих кордов, что требует особых мер предосторожности при эксплуатации вне дорог. Вот почему большинство двигателей сильно загерметизированы.
Старые ремни ГРМ обычно быстро изнашиваются из-за трапециевидных зубьев. Что ж, большинство производителей используют новые технологии, изгибая зубья, что делает их более тихими и служит дольше.
Функции зубчатых ремней
Ниже приведены функции зубчатых ремней или цепей в автомобильных двигателях:
- Зубчатый ремень обеспечивает процесс сгорания, так как от него зависит управление поршнем и клапанами.
- Он соединяет коленчатый вал и распределительный вал вместе для управления работой клапана.
- Ремень ГРМ обеспечивает точную синхронизацию открытия и закрытия клапанов двигателя.
- Некоторые другие компоненты двигателя, такие как водяной насос, ТНВД и масляный насос.
- Ремень ГРМ использует ту же механическую энергию сгорания для управления клапаном. Это означает, что внешний источник не включен.
- Еще одна функция зубчатого ремня или цепи заключается в том, что они предотвращают удары поршня о клапаны на критическом уровне.
Ремень ГРМ представляет собой единое устройство, но соединяет различные детали, такие как звездочка распределительного вала, натяжной ролик ремня ГРМ, верхняя звездочка уравновешивающего вала, шкив водяного насоса, натяжной ролик ремня ГРМ, уравновешивающий натяжной ролик, нижняя звездочка уравновешивающего вала, распределительный вал Шестерня ременного привода, шестерня привода уравновешивающего ремня и ролик натяжителя уравновешивающего ремня.
Подробнее: Все, что вам нужно знать о распределительном валу
Приведенная ниже схема ремня ГРМ дает более подробную информацию:
Типы ремня ГРМ
При указании типов ремня ГРМ необходимо учитывать многое. они могут быть определены следующим пояснением ниже;
- Выбор шага
- Выбор шкива
- Чертеж шкива
- Выбор ремня
- Выбор вала
- Сборка конструкции
Метрические размеры Ремень ГРМ
- Зуб трапециевидной формы с метрическими размерами.
- Круглая форма зуба с метрическим размером.
Имперские размеры Ремни ГРМ
Все это необходимо учитывать перед перечислением типов ремней ГРМ, но большинство производителей автомобилей имеют стандартную конструкцию для конкретной модели автомобиля. но вы можете посмотреть видео ниже, чтобы узнать больше о ремнях ГРМ или типах цепей.
Подробнее: Что нужно знать о коленчатом валу
Принцип работы
Ремни ГРМ выполняют свою работу точно и своевременно. Именно по этой причине процесс сгорания в двигателе возможен даже при наличии мощности, необходимой для вращения коленчатого вала. затем он синхронизирует распределительные валы, которые позволяют клапану открываться и закрываться, так что всасываемый воздух и топливо могут поступать в камеру сгорания. Выпускной клапан также управляется этим вращением, так что выхлоп может выйти. этот процесс осуществляется в гармонии.
Подпишитесь на нашу рассылку новостей
Поскольку распределительный вал и коленчатый вал работают согласованно, коленчатые валы рассчитаны на работу в два раза медленнее распределительного вала. Например, два оборота коленчатого вала приводят к повороту распределительного вала. Ремень ГРМ требует натяжения для правильной работы, поэтому натяжение ремня ГРМ является конструкцией. В современных автомобилях используются автоматические натяжители ремня ГРМ, не требующие регулировки. Старые автомобили время от времени нуждаются в регулировке, так как ремень ослабевает. Ослабленный ремень ГРМ приведет к выходу за пределы допустимого диапазона, поэтому этой проблемы следует избегать. Время настолько важно, что если одно движение ускользает, это может повлиять на эффективность двигателя, что приведет к потере мощности, пропускам зажигания и т. д.
Посмотрите видео, чтобы лучше понять работу ремня или цепи ГРМ:
Что вам нужно знать о приводном ремне
Симптомы плохого или неисправного ремня или цепи ГРМ
Ниже приведены симптомы неисправного ремня ГРМ или цепь, требующая замены:
- Мощность двигателя снижена
- Перегрев двигателя
- Проблемы с запуском двигателя
- Вибрация или тряска двигателя
- Утечка масла
- Тикание двигателя
- Горит лампочка двигателя
- Пропуски зажигания в двигателе
- Визг или трение ремней.
