Устройство и принцип работы регулятора тормозных сил CITY SERVICE автосервис в Тольятти автозаводский район. СТО городской Авто Сити Сервис

Регулятор тормозных сил, в народе «колдун», является одним из узлов тормозной системы автомобиля. Его главное предназначение — это противодействие заносу задней оси автомобиля при торможении. В современных автомобилях механический регулятор заменила электронная система EBD. В статье выясним, что такое «колдун», из каких элементов он состоит и как работает. Рассмотрим, как и для чего проводится регулировка этого устройства, а также узнаем последствия эксплуатации автомобиля без него.

Функции и назначение регулятора тормозных сил

«Колдун» применяется для автоматического изменения давления тормозной жидкости в задних тормозных цилиндрах автомобиля в зависимости от нагрузки, действующей на автомобиль в момент торможения. Регулятор давления задних тормозов используется как в гидравлических, так и в пневматических тормозных приводах. Основной целью изменения давления является предотвращение блокировки колес и, как следствие, юза и заноса задней оси.

В некоторых автомобилях для сохранения их управляемости и устойчивости дополнительно к заднему приводу устанавливают регулятор и в приводе передних колес.

Также регулятор используется в целях повышения эффективности торможения порожней машины. Сила сцепления с дорожной поверхностью автомобиля с грузом и без груза будет разной, поэтому необходимо регулировать тормозные силы колес разных осей. В случае с груженой и порожней легковой машиной применяются статические регуляторы. А в грузовых автомобилях используется автоматический регулятор тормозных сил.

В спортивных автомобилях используется еще одна разновидность «колдуна» – винтовой регулятор. Он устанавливается в салоне машины и регулирует баланс тормозов непосредственно во время самой гонки. Настройка зависит от погодных условий, состояния дорожного покрытия, состояния шин и т.д.

Устройство регулятора

Следует сказать, что «колдун» не устанавливается на автомобили, оснащенные системой ABS.

Он предшествует этой системе и также позволяет в некоторой степени предотвратить блокировку задних колес при торможении.

Что касается расположения регулятора, то в легковых автомобилях он находится в задней части кузова, в левой или правой стороне днища. Устройство соединено с балкой заднего моста при помощи тяги и торсионного рычага. Последний воздействует на поршень регулятора. Вход регулятора соединен с главным тормозным цилиндром, а выход – с задними рабочими.

Конструктивно в легковых автомобилях «колдун» состоит из следующих элементов:

корпус;
поршни;
клапаны.

Корпус разделен на две полости. Первая соединена с ГТЦ, вторая – с задними тормозами. При экстренном торможении и наклоне передней части автомобиля посредством поршней и клапанов перекрывается доступ тормозной жидкости к задним рабочим тормозным цилиндрам.

Таким образом регулятор автоматически контролирует и распределяет тормозное усилие на колесах заднего моста. Это зависит от изменения осевой нагрузки.

Также автоматический «колдун» способствует ускорению разблокировки колес.

Принцип работы регулятора

В результате резкого нажатия водителя на педаль тормоза, автомобиль «клюет» и задняя часть кузова приподнимается . При этом передняя часть, наоборот, опускается. Именно в этот момент начинается работа регулятора тормозного усилия.

Если задние колеса начнут торможение одновременно с передними появляется высокая вероятность заноса автомобиля. Если же колеса задней оси будут снижать скорость позже передней, то риск заноса будет минимальным.

Таким образом, когда происходит торможение автомобиля, растет расстояние между днищем и задней балкой. За счет рычага отпускается поршень регулятора, который перекрывает магистраль с жидкостью, идущую к задним колесам. В результате колеса не блокируются, а продолжают вращаться.

Проверка и регулировка «колдуна»

Если торможение автомобиля недостаточно эффективное, машину уводит в сторону, происходят частые срывы в занос — то это говорит о необходимости проверки и регулировки «колдуна». Для проверки необходимо загнать автомобиль на эстакаду или смотровую яму. В таком случае дефекты можно обнаружить визуально. Зачастую обнаруживаются дефекты, при которых отремонтировать регулятор не представляется возможным. Приходится его менять.

Что касается регулировки, то лучше ее проводить, также установив автомобиль на эстакаду. Настройка регулятора зависит от положения кузова. А проводить ее необходимо как в процессе каждого ТО, так и при замене деталей подвески. Регулировка нужна и после ремонтных работ на задней балке или при ее замене.

Регулировку «колдуна» также обязательно проводить в том случае, если при резком торможении блокировка задних колес происходит раньше блокировки передних колес. Это может привести к заносу автомобиля.

А так ли нужен «колдун»?

Если демонтировать регулятор из тормозной системы, может возникнуть достаточно неприятная ситуация:

Синхронное торможение всеми четырьмя колесами.
Последовательная блокировка колес: сначала задних, затем передних.
Занос автомобиля.
Риск дорожно-транспортного происшествия.

Выводы очевидны: регулятор тормозных усилий не рекомендуется исключать из тормозной системы.

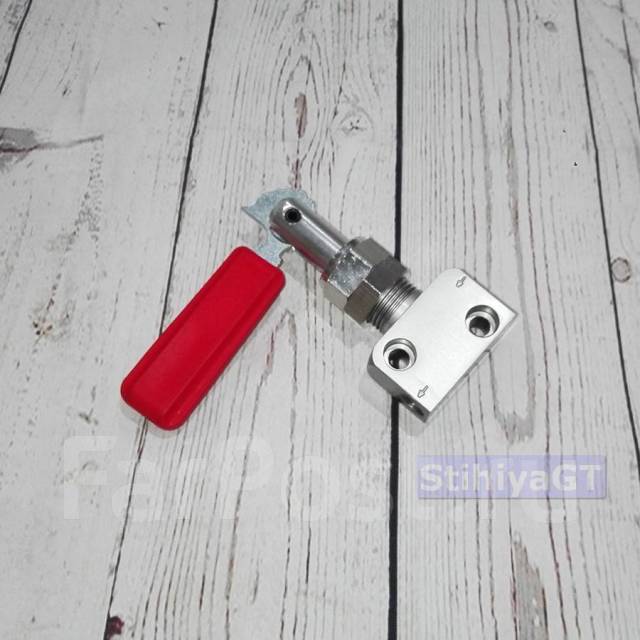

Тюнинг регулятор тормозных усилий — Все о Лада Гранта

Поскольку колдуну на моём авто много лет и он не пойми как работает, да и начал сопливить решил его заменить на РТС GM Lanos (Vectra, Nexia)

Его преимущество в том что он распредиляет усилие на тормоза постоянно независимо то загрузки задней оси авто в отличии от колдуна.
Вот ссылки
www.drive2.ru/l/4048900

www.drive2.ru/l/7572076
Некоторые фото для примера собирал из всей сети

Они бывают двух видов 3/30 и 3/40
Если общее давление в системе взять за 100 то они пропускают на зад примерно 30% и 40% соответственно,

я использовал 3/30
_ поскольку 3/40 имеют большую пропускную способность, будет перетормажевать задняя ось, они лутше подойдут если ставить 1шт или для седана

Если кому будут нужны чертежи добавлю

Дальше есть 2 варианта установки: ставить возле ГТЦ или вместо колдуна как у меня.

1й вариант ребят на Таврия-форум

Всем привет, просьба помочь разобраться.
Задача такая, тормозная система имеет осевой контур.
С гтц идет трубка до центра салона, где стоит гидро ручник.
От задних колес идет 2 трубки в тройник.
Задача соеденить гидро ручник, гтц, и задние суппорта воедино, так чтобы можно было настроить усилие тормозное, а также чтобы при нажатии на педаль тормоза, давление не давило в цилиндр ручника.

Можно ли реализовать все это на колдунах от ваз?Или нужен именно тюненный регулятор?Есть ли у вазовских регуляторов направление потока?

Комментарии 45

Не как не получится полностью сохранить тормоза. Тут либо ручник дергаешь и ток мордой тормозишь с перекрытым регулятором, либо ставь 2 суппорта, все так делают.

1. Использовать вазовский регулятор не советую. Лучше купить специализированный.
2. В любом случае давление попадая из гтц в цилиндр ручника будет его «распирать». Либо делать два контура и два суппорта. Один для основной системы от гтц через регулятор, второй чисто как гр.
ЗЫ. Если интересно я расписывал про тормоза вот тут www.drive2.ru/l/8160016/

Чем вазовский плох?Какие минусы у него, а плюсы у специализированных?

ВАЗовский
Минусы: громоздкий, надежность, стабильность, надо кастомайзить ручку регулирования.
Плюсы: цена, доступность.
«Специализированный»
Минусы: цена (если брать брендовый)
Плюсы: размер, удобство регулирования, надежность.

Если взять от классики, он очень компактный, сделать ручку не проблема

Стоит 2 года ине ослабевает. Сначало тоже боялся а зря.

Я тоже поигрался неделю и все, больше он и не нужен был))))

В дристерском случае можно педалью ещё подтормаживать и обратного давления в цилиндре гр не будет, иначе говоря все работает отдельно, в машине 2 тормозные системы не зависящих друг от друга, вторая правда говоря только задняя ось

Мне ручник очень редко пригождаться будет, поэтому и очкую что от обычной работы именно педалью он может потечь

Решение твоей проблемы, дристеры так делают обычно)))

Слишком жирно)Да и не дрифтер я, просто ручник нужен, а задние суппорта уже без тросика.

Использование его как стояночной тормозной системы не допускается, потому что он имеет свойство ослабевать, помни об этом, потому на парковке нужно будет оставлять авто на скорости и забыть про автозапуск

Слишком жирно)Да и не дрифтер я, просто ручник нужен, а задние суппорта уже без тросика.

Я на всякий случай повторю НЕ ИСПОЛЬЗУЙ КАК СТОЯНОЧНУЮ ТОРМОЗНУЮ СИСТЕМУ. По крайней мере моего ручника хватало часа на полтора, потом машина начинает катиться

Вопросов нет)На днях все закажу)

Очень грубо схематично это выглядит так

получается если давить педаль, все же давление на ручку ручника будет)

И ничего ему от этого не будет

Очень грубо схематично это выглядит так

Если с регулятором то сначала в регулятор, потом в цилиндр ручника, а с него уже через тройник на задние суппорта.Верно?

Я не художник, но все же)))

Нормально все, собирай, ничего не потечет, когда соберешь сам все поймёшь или создай модель того что куда давит и тоже поймёшь что конструкция безопасна и работает 100%

Вообще масса информации в интернете на эту тему, я именно это реализовал, получилось круто, Девятка с 4 пассажирами на 80 км/ч шла юзом на ручнике по сухому асфальту. Правда когда подшипники устают эффективность резко сокращается из за увеличения хода поршня, поэтому за подшипниками надо смотреть

Есть направление потока, у конкретно 08 колдуна стрелки нарисованы и там левое и правое колесо открывается по разному из-за разности длины трубок. У меня на 9 одна трубка шла на балку где тройником разводилась на 2 колеса, соответственно проблема с длиной трубок решена. Так же от гтц шла 1 трубка, вторая глушилась прям на гтц. Соответственно на регуляторе который стоял перед ручником задействован был только один вход и выход, неважно какие, настраиваются всеравно оба. Лучше всего когда перед на одном контуре, а вся эта конструкция на трубке от другого отдельного и обычно на тазах перед кидают на контур который ближе к вут, он раньше срабатывает или что-то в этом роде, как раз благодаря этому не нужно будет сильно зажимать зад. Сам гр думаю не надо рассказывать как подсоединять. Если вопрос в том где ставить регулятор то я думаю что перед гр, это обусловлено тем что при использовании ручника он будет давить на суппорта с наивысшим давлением нежели через педаль т к в этом случае жидкость не будет проходить через регулятор.

И да, давление на цилиндр ручника будет в любом случае.
Решить проблему можно но это будет совершенно другая система в которой ещё одна пара супортов которые работают от гр с бачком и только, а то что работало от педали остаётся без изменения если конечно там до сих пор не стоят барабаны)))

Функции и назначение регулятора тормозных сил

Устройство регулятора

Следует сказать, что «колдун» не устанавливается на автомобили, оснащенные системой ABS. Он предшествует этой системе и также позволяет в некоторой степени предотвратить блокировку задних колес при торможении.

Конструктивно в легковых автомобилях «колдун» состоит из следующих элементов:

Таким образом регулятор автоматически контролирует и распределяет тормозное усилие на колесах заднего моста. Это зависит от изменения осевой нагрузки. Также автоматический «колдун» способствует ускорению разблокировки колес.

Принцип работы регулятора

Проверка и регулировка «колдуна»

А так ли нужен «колдун»?

Если демонтировать регулятор из тормозной системы, может возникнуть достаточно неприятная ситуация:

Синхронное торможение всеми четырьмя колесами.
Последовательная блокировка колес: сначала задних, затем передних.
Занос автомобиля.
Риск дорожно-транспортного происшествия.

Выводы очевидны: регулятор тормозных усилий не рекомендуется исключать из тормозной системы.

Регулятор тормозных усилий ваз 2110

Ваз 2110 тормозная система, принцип работы, возможные проблемы и их устранение

› Легковые › ВАЗ ›

На автомобиле ВАЗ 2110 тормозная система имеет гидравлический двухконтурный привод. Не секрет, что без тормозов на машине далеко не уедешь и безопасность в таком случае близка к нулю.

Сегодня мы поговорим с вами о том, как устроена тормозная система на отечественном автомобиле ВАЗ 2110, или проще говоря «десятке», разберем ее основные неисправности, а также способы устранения потенциальных и образовавшихся проблем.

Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза; А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза

Принцип работы

Гидравлические двухконтурные тормоза с диагональным распределением преимущественно работают эффективно и надежно. Это обусловлено тем, что при выходе из строя одного контура, второй позволит вашему автомобилю затормозить.

Система контуров устроена следующим образом — один из них отвечает за левое заднее и право переднее колесо, а второй контур — за левое переднее и право заднее колесо.

Таким образом, вы сумеете затормозить без ущерба износу тормозам и появления других проблем с системой.

Устройство системы торможения

Важнейшим составным элементом схемы тормозной системы ВАЗ 2110 является вакуумный усилитель и двухконтурный регулятор. Последний отвечает за создание давления в задних тормозных устройствах.

Тормозной привод оснащается системой трубопроводов, которые разделены на два контура, тормозными устройствами и шлангами. Именно они позволяют передним и задним колесам тормозить.

Чтобы привести в действие тормозную систему, внутри салона в ногах водителя расположена специальная педаль. В автомобиле ВАЗ 2110 она находится посередине. Основными элементами гидропривода являются:

Вакуумный усилитель. Его конструкция способствует созданию давления, направленного на поршень главного цилиндра.
Привод регулятора давления. Через него тормозная рабочая жидкость направляется к задним устройствам тормозной системы.
Непосредственно регулятор давления тормозов ВАЗ 2110. Его функция — отвечать за силу давления. Узел снижает или повышает этот показатель, в зависимости от нагруженности задней оси автомобиля.
Главный цилиндр с бачком и поршнями. На заливной горловине этого бачка располагается датчик, следящий за аварийным уровнем тормозной жидкости.
Тормозной механизм передних колес. В его конструкцию входят цилиндры, колодки и диск, плюс специальный оповещатель, которые предупреждает об износе или неисправности накладки.
Тормозной механизм задних колес. Здесь система не дисковая, а барабанная. По крайней мере, заводом предусматривается именно такая конструкция. Некоторые владельцы ВАЗ 2110 считают, что барабанные механизмы недостаточно надежные и эффективные, в связи с чем устанавливают на их место дисковые устройства.

Зачем нужен регулятор давления

Далеко не каждый владелец отечественной «десятки» поймет, зачем нужна замена регулятора давления тормозов на ВАЗ 2110. Попросту такое название знакомо не всем. Популярное обозначение регулятора — колдун.

Этот самый колдун расположен на задней подвеске вашего автомобиля. Он имеет рычаг с подвижным положением. В зависимости от момента нагрузки на пружину, его положение меняется.

Напряжение, возникающее при срабатывании, направляется и распределяется на поршень тормозной системы. Нажатие на педаль поршня ведет к уменьшению нагрузки в задних колодках. Если система тормозов работает исправно, нагрузки распределяются равномерно.

Чтобы узел функционировал эффективно и без ошибок, необходимо выполнить регулировку регулятора давления тормозов на вашем автомобиле ВАЗ 2110. Так вы сможете предотвратить несвоевременную блокировку колес.

Усовершенствование тормозной системы

Многие владельцы ВАЗ 2110 сходятся во мнении, что заводская тормозная система далека от совершенства. Потому они решаются на модернизацию, усовершенствование узла по средствам технического тюнинга.

Популярное решение вопроса эффективности тормозов — это замена барабанных механизмов на дисковые. Разумеется, в случае с «десяткой» речь идет о задних колесах. При замене тормозов обязательно принимайте во внимание тот факт, что задние колеса обязаны тормозить мягче и несколько позже передних. Так автомобиль не занесет, и вы не вылетите с дороги.

Другой вариант — демонтаж заводского тормозного главного цилиндра и вакуумного усилителя. Вместо них отлично подходят узлы от Приоры. Подобный тюнинг избавит от вибраций, а также позволит эффективно и без чрезмерных усилий использовать педаль тормоза.

Вне зависимости от внесенных изменений в тормозную систему, после каждой доработки в обязательном порядке проводится прокачка тормозов.

Проблемы и их устранение

Существует несколько распространенных проблем, связанных с тормозами на автомобиле ВАЗ 2110. Причины их появления могут быть разными, но решение всегда одно — своевременный и качественный ремонт.

Тормоза полностью утратили свою эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации ехать своим ходом никуда категорически нельзя, даже если речь идет о поездке на станцию технического обслуживания? Как вы затормозите? О стену или столб? Вызывайте эвакуатор и приступайте к ремонту. В некоторых ситуациях проблему можно решить самому на месте, но это временные меры.
Во время торможения наблюдаются сильные вибрации, чаще всего — в рулевой колонке. При этом при нажатии на педаль руль с трудом удерживается в руках. Причин тому может быть несколько:

Если у вас установлены невентилируемые диски, подобные ситуации могут возникнуть во время дождя, при торможении по луже. Такие устройства не любят влагу, потому чтобы избавиться от вибраций, замените диски на вентилируемые;
Другая причина вибраций — неисправные барабаны. Если на рабочей поверхности барабанов имеются темные пятна, узел изнашивается неравномерно. Необходим незамедлительный ремонт или полная замена механизмов;
Обязательно проверьте наличие следов деформации на передних тормозных дисках. Из-за них часто возникают вибрации.

Нажатие на педаль тормоза очень тугое, физически тяжело как следует на нее надавить. Причины тоже бывают разные:
- Воздушный фильтр вакуумного усилителя, возможно, засорился, что привели к тугости педали тормоза;
- Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен ход обратного клапана, имеются повреждения на соединительном шланге. Каждая из этих проблем ведет к тому, что педаль становится тугой. Решение — ремонт вышедших из строя узлов;
- Накладки могут изнашиваться со временем, что также не редко становится причиной тугой педали.
Нажатие на тормоз приводит к появлению шипения. Проверьте, в какой именно момент начинается шипение. Если при непосредственном нажатии на педаль тормоза, тогда проверяется в первую очередь вакуумный усилитель. В зависимости от степени повреждения, он меняется или ремонтируется. При шипении во время отпускания педали тормоза, тогда ничего страшного не происходит. Это вполне естественное явление. Разумеется, если шипение не очень громкое и интенсивное.

Как видите, тормозная система у автомобиля ВАЗ 2110 далека от совершенства в заводском исполнении, однако эффективно и надежно выполняет свои функции. Все возможные неисправности легко устраняются самостоятельно, но в некоторых ситуациях желательно обратиться на профессиональную станцию технического обслуживания.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Источник: https://www.vazzz.ru/vaz-2110-tormoznaya-sistema-printsip-raboty-vozmozhnye-problemy-i-ih-ustranenie/

Регулятор давления тормозов ваз 2110 регулировка

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

Заклинивание клапана;
Разрегулированность положения;
Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

Накидной ключ на 13 или соответствующая головка;
Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь. » alt=»»>

Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Регулировка привода регулятора давления

Неправильная регулировка привода регулятора давления может вызывать занос или
увод автомобиля в сторону при торможении, а также снижение эффективности торможения.

1. Установите автомобиль на смотровую канаву и прожмите несколько раз заднюю часть автомобиля (усилием около 40–50 кгс) для установки задней подвески в среднее положение.

2. Ослабьте затяжку
переднего болта крепления регулятора к кронштейну.

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной

рычага составлял 2,0–2,1 мм.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт. 5.

Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля).

В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого еще раз проверьте регулировку

торможением и при необходимости повторите ее.

Возможные неисправности блока управления ЭПХХ. Их причины и способы устранения
Причина неисправности / Способ устранения Блок ЭПХХ не отключает подачу топлива на режиме принудительного холостого хода Неисправен блок управления: электрическая связь выводов 4 и 6 сохраня .

Источник: https://nadouchest.ru/reguljator-davlenija-tormozov-vaz-2110-regulirovka/

Признаки неисправности колдуна на ваз

Пропустить и перейти к содержимому

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Устройство и принцип работы регулятора тормозных сил

Функции и назначение регулятора тормозных сил

Общий вид регулятора

Устройство регулятора

Устройство регулятора тормозных сил

Источник: https://TechAutoPort.ru/hodovaya-chast/tormoznaya-sistema/regulyator-tormoznyh-sil.html

Как заменить регулятор давления задних тормозов (колдуна) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115

Итак, в это статье мы подробно рассмотрим, как заменить регулятор давления задних тормозов на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Если утечку тормозной жидкости вы сможете проверить по уровню тормозного бачка, то во втором случае придется воспользоваться чьей-то помощью.

Проверка регулятора давления тормозов на закисание:

Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Признаки исправного регулятора давления тормозов

На исправном регуляторе (3) не должно быть следов утечки тормозной жидкости, шток должен быть подвижным, а зазор между рычагом привода и пластиной должен составлять 2 мм.

Неисправный колдун

Если вы обнаружили не соответствие зазора между рычагом и пластиной (3) или неподвижность колдуна следует заняться его заменой или регулировкой.

Покупка запчастей регулятора давления задних тормозов

Очень хорошо зарекомендовал себя в работе колдун производства компании «ВИС», а вот от покупки колдуна фирмы «Fenox» лучше отказаться. Также вам понадобиться тормозная жидкость 400-500 мл., так как вам необходимо будет прокачать тормозную систему, а еще часть тормозной жидкости просто уйдет. Еще вам понадобиться WD-40.

Инструмент для заменырегулятора давления задних тормозов (фото 4)

Ключи для штуцеров тормозных трубок на 10;
Торцевой и накидной ключи на 13;
Монтажная лопатка;
Отвертка;
Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
Щуп;
Металлическая пластина толщиной 2 мм;
Сверло;
Металлическая щетка.

Работы следует проводить на эстакаде или в смотровой яме.

Как заменить колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Для начала металлической щеткой зачистите резьбовые соединения и штуцеры тормозных трубок, которые прикручены к колдуну. После зачистки воспользуйтесь WD-кой и дайте штуцерам откиснуть.
Снимите скобу фиксатор и отнимите рычаг привода колдуна от задней балки (5).

3. Дальше мы должны сорвать штуцера при помощи ключа для тормозных трубок (7).

4. Пометьте тормозные трубки для правильной установки на новый колдун.

5. Открутите штуцера и заглушите их резиновыми заглушками (8).

6. Открутите гайки крепления кронштейна регулятора давления тормозов (9).

7.Снимите колдун с кронштейном.

8. Открутите регулятор от кронштейна (10).

9. Закрепите новый, не затягивайте.

10. Установите новый колдун на место.

11. Подключите к нему трубки и затяните штуцера трубок.

12. Закрепите рычаг привода регулятора давления задних тормозов к задней балке, проверьте, чтобы скоба-фиксатор обжала рычаг (11 и 12).

13. Прокачка тормозной системы.

14. Регулировка колдуна.

Как отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Берем ключ на 13 и монтажной лопаткой надавливаем на штифт, чем обеспечиваем расстояние между рычагом привода и пластиной 2 мм, затем при помощи ключа на 13 затяните регулировочный болт.
Проверьте зазор при помощи щупа, металлической пластины или сверла. Если все нормально затяните второй болт.

Все, на этом замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора завершена. Много времени у нас эта регулировка не забрала. Вся сложность процедуры в откручивании тормозных трубок, ну и в конце процедуры будешь весь испачканный тормозной жидкостью, поэтому соответствующе одевайтесь. Удачной замены.

Источник: https://www.autoezda.com/remauto/1306-zam-reg-tormozov.html

Проверяем и заменяем колдун ВАЗ 2110 своими руками

Регулятор давления задних тормозов

Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.

Колдун ВАЗ 2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Калине» и «Приоре».

Снятие и установка

Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Источник: https://vazweb. ru/desyatka/tormoza/koldun.html

Настраиваем регулятор тормозных сил: «Колдун» несет богатыря

18 ноября 2010 года

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении.

В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться.

Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками.

Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз.

Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

«Колдун» — предшественник ABS, позволяющий в некоторой степени предотвратить блокировку задних колес при торможении и тем самым уменьшить вероятность заноса.«Колдун» — предшественник ABS, позволяющий в некоторой степени предотвратить блокировку задних колес при торможении и тем самым уменьшить вероятность заноса.

«ШЕВРОЛЕ-НИВА»

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м.

С полной же нагрузкой 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы.

Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.

Тормозить стало сложнее, удержать передние колеса от срыва в юз не так просто — они блокируются очень резко и автомобиль, естественно, теряет управление. Однако результат, к нашему удивлению, тот же, что и в базовом варианте: 34,4 м. При полной нагрузке давить на педаль приходится гораздо сильнее, передние тормоза начинают перегреваться. Результат — 37,8 м. Это на 4,2 м больше, чем при базовой регулировке (33,6 м).

«Шевроле-Нива»

Третье состояние — уменьшаем влияние регулятора, увеличив зазор от исходного также на 8 мм, то есть выставляем 24 мм. Когда в машине двое, тормозной путь практически не меняется — 34,3 м. Однако теперь блокируются задние колеса. Зато при полной нагрузке торможение очень эффективное, замедлением легко управлять и результат рекордный: всего 30,8 м!

При штатном положении регулятора с увеличением массы автомобиля его тормозной путь уменьшается — сказывается более полное использование сцепного веса задними колесами.
Лучшее торможение — при полной нагрузке, когда регулятор минимально ограничивает давление в задних тормозных механизмах.
Однако при частичной нагрузке это чревато заносом. Высокий центр тяжести и короткая база «Шнивы» способствуют значительному перераспределению масс при торможении, поэтому при частичной нагрузке вклад задней оси в торможение невелик.

«ЛАДА-КАЛИНА»

Выставляем регулятор так, чтобы задок чуть опаздывал с блокировкой колес. При такой настройке и частичной нагрузке машине понадобилось для остановки всего 27 м. Полностью загруженной — 29,5 м. Есть небольшие сложности с предупреждением срыва в юз передних колес.

Уменьшаем зазор в регуляторе до нуля — полупустая «Калина» останавливается через 31,8 м. Увеличение тормозного пути на 4,8 м, сопровождающееся резкой блокировкой передних колес.

Груженая тормозит через 35,2 м, ухудшение еще больше — 5,7 м! Усилие на педали повышенное, тормоза ощутимо нагреваются.

Теперь регулятор сдвигаем так, чтобы задние тормоза работали максимально эффективно. При частичной нагрузке задние колеса резко блокируются и автомобиль уводит с курса — приходится отпускать педаль. На грани блокировки тормозить очень сложно. Результат — 30 м, что на 3 м хуже «нормы».

Полная нагрузка дала результат 26,9 м, что на 2,6 м лучше базового (29,5 м). Замечаний относительно управления замедлением нет. При базовом положении регулятора с увеличением нагрузки тормозной путь увеличивается. При частичной нагрузке разброс результатов составляет 4,8 м, поэтому наиболее эффективно именно базовое положение.

При отклонении от него в любую сторону тормозной путь увеличивается.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м.
Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах.
Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу.
А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

«КОЛДУН» ИЛИ ABS?

И все же такой регулятор на современном автомобиле — преданье старины глубокой. С ABS ему соперничать не по силам, особенно если за рулем среднестатистический водитель, не владеющий приемами экстремального вождения.

Снаряженные массы «Калины» и «Приоры» почти одинаковы — разница менее процента. На тех же шинах, что стояли на «Калине», «Приора» с ABS показала лучшие результаты при любой загрузке.

Причем никакого дозирования усилия на педали тормоза не требовалось, просто жмешь от души, а остальное делает электроника.

Результаты теста:

Оптимальная регулировка «колдуна» соответствует усредненным заводским настройкам, а несколько процентов можно выиграть лишь при индивидуальной коррекции под конкретные тормозные колодки, шины, загрузку автомобиля и дорожные условия. Только вряд ли кто-то будет начинать каждую поездку с пробного пробега.

Казалось бы, можно уменьшить тормозной путь за счет увеличения давления в задних тормозах, но это грозит потерей устойчивости из-за раннего блокирования задних колес. А максимальную эффективность торможения сегодня может обеспечить только ABS.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м. Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах. Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу. А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Источник: https://www.zr.ru/content/articles/266701-nastraivajem_regulator_tormoznyh_sil_koldun_neset_bogatyra/

Регулятор тормозных усилий своими руками ваз

Одна из причин увода иди заноса транспортного средства при торможении в сторону — неисправность регулятора давления тормозов (его ещё называют «колдун»).

Наиболее частые причины неисправности регулятора давления — утечка тормозной жидкости, наличие воздуха в тормозной системе, повреждение резинового уплотнителя, повреждение резинового шланга.

В некоторых случаях поможет откачка воздуха из тормозной системы, замена уплотнителя или шланга, однако, в большинстве своем проблема решается только заменой.

Заменить колдун в автомобиле вы можете самостоятельно, для этого нужен бытовой набор инструментов — гаечный ключ и плоскогубцы. Тормозная система Жигулей — одна из самых примитивных в мире, и даже если водитель ни разу не делал этого раньше, то проблем при замене, если придерживаться инструкции, у него возникнет минимум (если они возникнут вообще).

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

4. Отворачиваем передний болт крепления кронштейна с регулятором.

Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

6. Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор и, отсоединяем от упругого рычага рычаг привода.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

8. Далее устанавливаем регулятор давления тормозов в том же порядке, как и снимали. Обратите свое внимание, на то, что передний болт крепления несколько длиннее заднего.

9. При замене может быть так, что пружина рычага начнет выступать, тем самым, мешая установке регулятора. Чтобы избежать проблем — сдвиньте рычаг привода максимально вперед за выступ.

10. Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что системе работает — прокачайте и отрегулируйте давление.

про снятие (удаление) колдуна на автомобиле Рено Логан:

Регулировка регулятора давления тормозов (колдуна)

1. Установите автомобиль на смотровую канаву и прожмите несколько раз заднюю часть машины (усилием около 40–50 кгс) для установки задней подвески в среднее положение.

2. Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составлял 2,0–2,1 мм.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт.

В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого ещё раз проверьте регулировку торможением и при необходимости повторите её.

Источник: http://kekso.ru/avtovaz/reguljator-tormoznyh-usilij-svoimi-rukami-vaz/

Устройство колдуна ваз 2110

Регулятор тормозных усилий (а среди автолюбителей и владельцев ВАЗ-2109 – колдун) является одним из элементов тормозной системы в авто. его задача – противодействовать заносу задней оси машины при торможениях. Современные автомобили такого элемента в системах уже давно не имеют. Эти функции в них выполняет система EBD. Однако, «девяток» еще очень много и покупают молодые люди и поэтому полезно знать, как работает это устройство, а также как его регулировать.

Назначение «колдуна»

Так называемый колдун на ВАЗ-2109 необходим, чтобы автоматически изменять давление жидкости в цилиндрах задних тормозных механизмов в зависимости от того, какая на нагрузка действует на машину при снижении скорости. Данный элемент применяется как в гидравлических, так и в системах с пневматическим приводом.

цель изменения давления – это предотвращение возможной блокировки колес и заноса задней оси автомобиля.

В некоторых моделях авто, чтобы сохранить их управляемость и устойчивость, дополнительно устанавливают и регулятор в тормозной привод передних колес.

Кроме того, на ВАЗ-2109 колдун применяется, чтобы повысить эффективность торможения пустой машины. Сила сцепления с дорогой груженой машины и пустой разная, поэтому усилие на разных осях должно регулироваться. В случае с загруженной и пустой машиной применяют регуляторы статического типа. В грузовых авто установлены автоматические решения.

В спорткарах производители часто устанавливают винтовой регулятор. Он находится в салоне авто и выполняет регулировку баланса тормозной системы непосредственно в процессе гонки. Настраивают его, исходя из погодных условий, состояния дороги, качества резины.

Устройство механизма

Колдун является предком современной системы АБС. Он также позволяет предотвратить блокировку колес на задней оси в момент торможения.

Устройство соединяется с задней балкой посредством тяги и торсионного рычага. Этот самый рычаг воздействует на поршень колдуна. Вход регулятора соединен с главным тормозным цилиндром. Выход соединен с задними рабочими цилиндрами.

Устройство состоит из корпуса, поршней, а также клапанов. Корпус внутри разделен на две полости. Первая взаимодействует с главным тормозным цилиндром. Вторая соединяется с задними тормозными механизмами. При выполнении экстренного торможения, когда передняя часть авто наклоняется, при помощи поршней и клапанов внутри регулятора перекрывается доступ жидкости к задним тормозным механизмам.

Таким образом автоматически контролируется и распределяется усилие на колесах задней оси. Распределение усилий зависит от того, как меняется осевая нагрузка. Автоматические колдуны ускоряют процесс разблокировки задних колес.

Где находится колдун?

На ВАЗ-2109 колдун располагается в задней части снизу слева или справа. На автомобилях с АБС его можно не искать – он отсутствует в принципе (как мы уже сказали ранее, здесь задействована вовсе другая система). На классических моделях ВАЗах данный регулятор установлен справа в задней части кузова.

Принцип действия

В процессе торможения в задней части автомобиля увеличивается расстояние между мостом и кузовом. Пока расстояние увеличивается, рычаг, установленный на мосту, отпускает поршень колдуна, и он перекрывает поток жидкости к задним тормозам. Что будет, если жидкость не сможет попасть к задним тормозам? Колеса не заблокируются, а будут вращаться.

Если говорить более простыми словами, то принцип работы колдуна ВАЗ-2109 следующий. Когда водитель резко нажимает на, задняя часть машины будет подниматься. Передняя, наоборот, опустится. Здесь колдун и начинает работать. Он не даст задней паре колес сразу тормозить.

Дело в том, что если колеса на задней оси начнут оттормаживаться вместе с передними, то есть огромная вероятность того, что машина пойдет в занос. В связи с этим задние тормоза начнут работать немного позже передних. Риск заноса снижается.

Без колдуна

Зная, в чем заключается работа колдуна на ВАЗ-2109, нетрудно догадаться, что будет происходить при его отсутствии в тормозной системе. А происходить будет следующее. Машина будет тормозить всеми четырьмя колесами вместе. Колеса последовательно блокируются – вначале пара колес на задней оси, а затем передние. Растет риск ДТП, так как водитель, двигающийся сзади, вряд ли вовремя отреагирует на резкий маневр. Столкновение будет неизбежно.

Колдун в машине очень нужен. Автомобиль ВАЗ-2109 без колдуна может быть очень опасен не только для окружающих на дороге, но и для самого водителя. Данный автомобиль в заносе практически не управляем.

Убирают колдун только те, кто точно знает и хорошо понимает, что получит в итоге. В основном так делают профессиональные водители-гонщики.

Но некоторые автовладельцы все-таки убирают колдун. При этом даже имеются утверждения, что машина стала тормозить быстрее и лучше. Специалисты утверждают, что это лишь кажется. На самом деле все немного по-другому. Проблема здесь в том, что в случае резкого торможения последовательно заклинятся обе пары колес.

Типичные неисправности

Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.

Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.

Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 километров в час. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.

Как проверить и отрегулировать?

Если в процессе торможения автомобиль замедляется неэффективно, машину при этом уводит в какую-либо сторону, автомобиль часто срывается в занос, то это сигнал о том, что нужно проверить узел и выполнить регулировку колдуна на ВАЗ-2109.

Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально. Чаще всего в результате проверки видно, что ремонт не представляется возможным.

Если говорить о регулировке, то лучше это делать на эстакаде. Регулировка сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.

Источник: https://kalina-2.ru/remont-vaz/ustrojstvo-kolduna-vaz-2110

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Зачем нужен
Как работает
Неисправности
Настройка
Замена
Проверка

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Регулятор тормозных усилий ваз 2110 – 2110: | Технология покраски автомобиля в домашних условиях

Регулятор тормозных усилий
Колдун ВАЗ 2110
- Проверка
- Снятие и установка
- Регулировка
- Полезные советы
Регулировка регулятора давления тормозов ваз 2110
Замена регулятора давления задних тормозов (колдуна) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора
Регулируем привод регулятора давления тормозной системы на 10,11,12
Регулировка тормозов ваз 2110 — Всё об автомобилях Лада ВАЗ
Тормозная система ВАЗ 2110: схема устройства, принцип работы

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Колдун ВАЗ 2110

Регулятор давления задних тормозов

Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.

Как работает колдун на ваз 2110 видео?

» Прочее »

Вопрос знатокам: Если убрать колдун ваз 2110 то будет авто тормозить или будет занос?

С уважением, с

Лучшие ответы

Тормозить будет, но задние тормоза всегда будут первыми блокироваться, есс-но с заносом. Но если нога опытная, тормозит прерывисто, можно и поездить.

будет заносить зад машине, когда она будет груженой

Убрать каким образом? Если просто отключить от балки, тормозить будут только передние колёса. Если подвязать лапку к кузову — тормозить будут все, но задние заблокируются раньше, что может вызвать занос.

у меня подложена шайба. тормозят все колёса одновременно. нормально.

с жигулями не связывался, но на волгах постоянно его отключал. и нормально все. а на теперешней моей машине, вольво 740, его с завода нет. и ничего, все отлично.

без АБС все тормоза каменный век, так что возьмите якорь в дорогу.

ответ

Это видео поможет разобраться

Ответы знатоков

— поставить вместо него тройник— не стоит

не стоит печально может быть для тебя проще новый купит и настроить

зад будет первым хватать. будет заносить на поворотах

а я с ним никогда и не ездил, да и толку от него не уверен что много

Если он не настроен, то пользы от него не больше, чем без него.

Не стоит этого делать. Это всёравно, чото ручник дёргать

я его вообще никогда не трогал, он что есть, что его нету.

убрать то можно, а нужно?летом будет ещё нормально, даже тормоза станут чётче и отзывчивее

а зимой будет дтп

Отвертку засунуть под него (рычаг регулировки), покататься, это будет будто его нет

на классике он и в самом деле требовал удаления в переднеприводных работает безотказно

Если убиться есть желание — да пожалуйста, убирайте!
Я поставил новый, отрегулировал. На любой дороге первыми тормозят передние колёса, задние после. Колдун работает, заносов при торможении нет!

я давно выбросил его и никаких заносов небыло! моё мнение, он там ненужен!

Да колдун удалить можно но— будут проблемы при прохождении тех осмотра

— потребуется доработка тормозной системы хотя это всё не законно и на свою голову

есть два способов доработки тормозов ваз 2112.

Чтобы сделать систему двухконтурной-осевой следует заглушить на главном тормозном цилиндре (ГТЦ) одну из трубок идущих назад (шариком от подшипника). «Колдун» можно оставить, заглушив текущий контур, как на схеме.
Либо установить тройник вместо «колдуна». В обоих случаях получаем равномерные тормоза на задней оси. Эффект: тормоза становятся резче, т. к. все 4 колеса начинают тормозить с одинаковым максимальным усилием. рисунок 1

Установка регулятора тормозных сил от Chevrolet Lanos

Чтобы исключить одновременное торможение всех четырех колес после удаления «колдуна» необходимо установить регулятор тормозных сил от Ланоса. Описывая простым языком, данный регулятор (каталожный номер: 3488967) перебрасывает только 58% давления на задние тормоза, что не дает задней оси перетормаживать. Для его установки потребуется помощь токаря, т. к. резьба и отверстие под трубку на регуляторе от иномарки не подходит на ВАЗ.

Переходник должен позволить вкрутить тормозные трубки с регулятор с обоих сторон. переходник для регулятора тормозных сил Ланос для ВАЗпереходник для регулятора тормозных сил Ланос для ВАЗпереходник для регулятора тормозных сил Ланос для ВАЗпереходник для регулятора тормозных сил Ланос для ВАЗА закрепить его удобней всего вместо «колдуна», используя кронштейн из куска жести.

установка регулятора тормозных сил Ланос для ВАЗустановка регулятора тормозных сил Ланос для ВАЗустановка регулятора тормозных сил Ланос для ВАЗустановка регулятора тормозных сил Ланос для ВАЗВ результат автомобиль будет замедляется значительно лучше и более предсказуемо. По отзывам не рекомендуется использовать такую конструкцию совместно с задними дисковыми тормозами, т. к. задние колеса будут перетормаживать.

Стоит отметить, что есть возможность установить регуляторы тормозных сил от Ланос и при использовании штатной схемы контуров, в этом случае следует установить 2 таких регулятора на каждую трубку вместо штатного колдуна. рисунок 2

купи тройник и соединиш на прямую.

Выбрасывай колдун, ставь тройник вместо него

забыла добавить — только ТО ты без него не пройдешь

Забей шайбу между рычагом который давит на колдуна и самим колдуном и получится кран всегда открыт )шайбу с отверстием чтобы не выпала) толщиной около 5мм и все будет окей.

смертник чтоль, или тормоз по жизни

Источник: https://dom-voprosov.ru/prochee/kak-rabotaet-koldun-na-vaz-2110-video

Регулятор давления тормозов, или как работает колдун на автомобилях ваз — Автобаза Ремонт

13.05.2019

Добро пожаловать!
Слышали где ни будь о такой вещи под названием «Регулятор давления задних тормозов»? Его ещё в сокращённом виде называют просто «Регулятор давления тормозов»! Но и это у него ещё не последнее название, так как его у него есть ещё одно название которое встречается гораздо чаще и которое пришло к нему из народа, а звучит оно просто «Колдун».

Если слышали о нём, то в таком случае сегодня вы узнаете для себя информацию изучив которую, в будущем у вас уже не останется вопросов про этот регулятор, а если и останутся то в таком случае задавайте их в комментариях и мы вам с радостью на них ответим!

Примечание!
Рассказывать об регуляторах давления, мы будем только на примере автомобилей «Вазовского» производства!

Краткое содержание:

На многих автомобилях «ВАЗ» колдун располагается в основном в задней части автомобиля, но чтобы вы понимали сразу и в дальнейшем у вас не возникало вопросов по этому поводу, подмечаем что на автомобилях «ВАЗ» с системой «ABS» колдун не ставиться.

Если брать автомобили современного производства, такие как: «Приора», «Калина», «Гранта» а так же «ВАЗ 2108-ВАЗ 2115» и другие современные автомобили, то на них колдун в основном располагается в левой части, подробное местоположение колдуна указано на фото ниже:

Если брать автомобили классического семейства, в народе их ещё называют «Классика», то на них колдун располагается в правой задней части кузова автомобиля, подробнее смотрите на фото ниже:

Примечание!
Местонахождение колдуна обозначено цифрой «1»!

Когда нужно менять регулятор давления тормозов на ВАЗ?

Обычно при его выходе из строя, автомобиль при резком торможении начинает уводить в сторону. А при исправном регуляторе такого уже не наблюдается и машина тормозит ровно по своей траектории.

Но и на исправном регуляторе машину при резком торможении может унести в занос, а почему спросите вы! Да потому что в некоторых случаях чтобы регулятор работал исправно, его необходимо просто отрегулировать.

Примечание!
Регулятор нужно будет отрегулировать при следующих обстоятельствах: Во-первых если на автомобиле были заменены амортизаторы или же пружины на новые, а так же если была поменяна или же просто снята балка задней подвески. Проще говоря он подлежит регулировки, при любых значительных изменений дорожного просвета у автомобиля!

Как работает регулятор давления тормозов при торможении автомобиля?

Простыми словами:
При резком нажатие на педаль тормоза, задняя часть у автомобиля поднимается а передняя опускается и в связи с этим колдун начинает свою работу. После того как колдун начал работу, он тем самым не даёт задним колёсам у автомобиля тут же начать тормозить после нажатия на педаль, а зачем это нужно?

Всё дело в том, если задние колёса у автомобиля начнут тормозить в одно время вместе с передними, то появится очень большая вероятность того что автомобиль занесёт. А в том случае если задние колёса у автомобиля сработают с небольшим запозданием, то в такой ситуации гораздо меньше будет вероятность того что машину занесёт.

Примечание!
Более подробную работу колдуна, вы так же можете изучить в видео-ролике который вы найдёте в самом низу статьи!

Тяжелыми словами:
При торможении автомобиля, в задней его части увеличивается расстояние между днищем и задним мостом автомобиля.

В то время пока расстояние увеличивается, рычаг от моста отпускает поршень который находится в колдуне и тем самым этот поршень перекрывает доступ тормозной жидкости к задним колёсам.

А что у нас будет если доступ тормозной жидкости к задним колёсам перекрыт? Всё элементарно, колёса не будут блокироваться а будут продолжать крутиться.

Примечание!
Но в самом регуляторе присутствует ещё небольшая пружинка, благодаря которой поршень перекрывает не всю тормозную жидкость а лишь часть её и в связи с этим задние колёса у автомобиля всё же будут тормозить, но полностью блокироваться не будут!

Как заменить и отрегулировать регулятор давления тормозов на ВАЗ?

Дополнительный видео-ролик:
Нужен или нет регулятор давления тормозов? Если вас это интересует, то в таком случае посмотрите видео-ролик который расположен ниже:

Источник: https://ufa-zapchasti.ru/ustrojstvo/regulyator-davleniya-tormozov-ili-kak-rabotaet-koldun-na-avtomobilyah-vaz.html

Правильная регулировка колдуна на ваз 2114 своими руками

На советских автомобилях с давних времен устанавливают регулятор давления тормозов, в разговорном языке его называют колдун. Служит это не большое изобретение для распределения тормозного усилия колес, хотя колдуном его недаром прозвали из-за его непредсказуемости. При не исправном колдуне, при торможении автомобиль может заносить в сторону либо тормоза могут быть не эффективными. Так же неправильное торможение может быть и от неправильной настройки колдуна. Всегда торможение начинают передние колеса, а за тем задние, вот только время задержки перехода зависит от колдуна.

Для правильной настройки колдуна загрузите заднюю часть автомобиля на половину, то есть столько, сколько вы обычно возите, включая пассажиров, поделите напополам. Залазим в смотровую яму, и при помощи любого предмета толщиной два миллиметра выставляем зазор между пластиной и колдуном.

Колдун может быть неисправным по причине закисания штока или внутреннего засора, с ремонтом лучше не затягивать, ведь неисправные тормоза это опасно!!!

При замене колдуна нужно прокачивать только задние тормозные цилиндры. Для прокачки тормозов, откручиваем ниппель (не полностью) с внутренней стороны колеса, просим помощника нажимать на педаль тормоза, спускаем воздух из системы. Нажатие на педаль тормоза осуществляем тремя длинными нажатиями и на четвертом нажатии зажимаем педаль, в это время ослабляем ниппель и затем снова закручиваем.

На свой страх и риск можно убрать колдуна, но при этом у Вас будет равномерное распределение усилия при торможении на все четыре колеса, что нужно будет учитывать при торможении. Колдуна можно заменить на тройник (2101-3506091), либо обойти при помощи двух тормозных шлангов от ВАЗ 2108.

Распиновка трубок колдуна:

1. Магистраль

2. Правое колесо

3. Левое колесо

4. Магистраль

Подцепляя тормозные шланги от ВАЗ 2108, нужно просто соединить 1и2, 3и4. Используя тройник, 4и1 объединяем и подцепляем на 2,3 в тройник.

Лично я не рекомендую убирать колдуна, а если он не исправен, то лучше его просто заменить на новый.

Замена регулятора давления задних тормозов (колдуна) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора

Да, все верно, статья именно по замене и регулировке колдуна (как называют эту деталь в простонародье) или регулятора давления задних тормозов (по науке) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора. На этот раз, ничего выкидывать, упрощать и улучшать не будем. Так как после статьи по “модернизации” тормозной системы Классики, путем удаления регулятора давления задних тормозов, я получил приличную долю критики в свой адрес. Что мол так делать нельзя, регулятор давления задних тормозов должен стоять на автомобиле, иначе при экстренном торможении может получиться неконтролируемый занос задней оси. А это чревато серьезными последствиями…. И не смотря на то, что я провёл опыт на своей копейке и после неё, на нескольких автомобилях семейства Ваз 2101-2107 и не заметил проблем с заносом при торможении, ставить эксперименты “по тюнингу” тормозной системы Самар, Калин и Приор я не решился.

В принципе, могу даже объяснить почему. В отличии от классики, заменить и отрегулировать пресловутый регулятор давления задних тормозов на Самареплевое дело. Могу точно сказать, что установка тройника от Классики, вместо колдуна займет у Вас значительно больше времени и сил, чем его замена и регулировка. Плюс, одна трубка будет лишней и на главном тормозном придется ставить заглушку. А вот эффективность тормозов и управляемость автомобиля во время экстренного торможения остается под большим вопросом! Зачем Вам это? Так же, стоит помнить, что в этом случае, речь идет о более скоростных, динамичных, переднеприводных автомобилях…. После прочтения статья, думаю, что Вы со мной согласитесь, что проще все оставить на своих местах и провести несложную настройку данного узла, чем соперничать с конструкторским бюром АвтоВаза, “упрощать-улучшать” тормозную систему, и тем самым искать на …опу приключений))).

Причины, по которым следует менять или регулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора. Есть две основные причины для замены данной детали. Первая причина, износ манжетов и как следствие утечка тормозной жидкости. Вторая, поршень колдуна закис, приржавел, в общем замер на одном месте. В первом случае, все просто, утечку тормозной жидкости увидеть легко.

А вот, во втором, придется найти помощника, который будет нажимать на педаль тормоза, а Вы в это время наблюдайте за штоком (1) регулятора давления, он должен выдвигаться с корпуса регулятора и прижимать пружинную пластину (2) к рычагу привода (3). Смотрим фотографию 1. Если все так и происходит, то значит колдун работает, остается только проверить правильно ли он отрегулирован. Если нет, шток не двигается с места, то такой регулятор давления задних тормозов следует заменить. И по регулировке. Проверять регулировку и состояние колдуна следует при каждом техосмотре, после замены задних стоек или пружин, после любых работ с задней балкой и естественно после замены самого колдуна.

Исправный регулятор давления должен выглядеть примерно так (фото 2), следов утечки жидкости нет, шток подвижен, зазор между пластиной и рычагом привода равен 2 мм. Если же перед Вам такая картина, как на фотографии 3, то такой колдун следует проверить и отрегулировать. То же самое следует сделать, если между пластиной и рычагом расстояние больше 2 мм. Так же между ними некоторые умельцы закладывают гайки или металлические пластины, выкидываем их и проверяем исправность колдуна. Как правильно отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора читаем немного ниже.

Начнем с выбора запчастей. Рекомендую к установке колдун (регулятор давления задних тормозов) производства “ВИС”. Лучше варианта нет. Все остальные варианты, это уже личный Ваш выбор. Единственное, это не советовал бы Вам связываться с колдуном производства “Fenox”, был у меня неприятный опыт работы. Но, это лично мое мнение, возможно мне не повезло (несколько раз

). И не забываем прикупить, как минимум 400 грамм тормозной жидкости. Так как при замене колдуна потери тормозухи будут приличные, да и прокачать систему будет необходимо.

Инструмент и место проведения работы. Для успешной замены регулятора давления задних тормозов Вам понадобятся: специальные ключи на 10 для штуцеров тормозных трубок (без них лучше не браться за дело), торцовый и накидной ключи на 13, большая отвертка или монтажная лопатка (последняя будет поудобней) и четыре резиновых колпачка со штуцеров прокачки тормозных цилиндров (фото 4). Так же, будет очень кстати, наличие щупа, металлической пластины толщиной 2 мм или сверла подходящего диаметра (это значительно облегчит регулировку колдуна). По выбору места: смотровая яма, эстокада или подъемник.

Запчасти куплены, инструмент подготовлен. Теперь можно закатывать рукава (и это не просто слова, могу сказать со 100% уверенностью, что после установки колдуна на автомобиль руки у Вас будут как минимум по локоть в тормозухе) и браться за работу. И так, меняем и регулируем колдун (регулятор давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора:

1. Первое, что следует сделать, это металлической щеткой пройтись по штуцерам тормозных трубок которые прикручены к колдуну и по всем остальным резьбовым соединениям ))) . После отчистки, проливаем все, например WD-40. Пока штуцера “откисают”, можно отнять рычаг привода колдуна от задней балки. Для этого необходимо снять скобу-фиксатор (фото 5 и 6).

2. Дальше, берем специальный ключ для тормозных трубок и пробуем сорвать с места штуцера (фото 7). Если все “тронулись с места”, то отлично. Нет, тогда проливаем проникающей смазкой еще раз и пробуем раскачать штуцер. Дальше, можно, а может и нужно, пометить тормозные трубки, дабы при установке нового колдуна не попутать их местами. Если уверены в своей фотографической памяти, то можете не замарачиваться с метками :). Откручиваем по очереди штуцера и глушим их резиновыми заглушками (фото 8). После этого можно, ключом на 13, откручивать две гайки кронштейна регулятора давления задних тормозов от кузова (фото 9).

3. Снимаем колдун с кронштейном. И на верстаке, в удобном положении, откручиваем регулятор от кронштейна (фото 10). Сразу закрепляем новый, но болты полностью не затягиваем. Устанавливаем колдун на место, подключаем к нему трубки, затягиваем штуцера трубок. И цепляем рычаг привода регулятора давления задних тормозов к задней балке, контролируем чтоб, скоба-фиксатор обжала рычаг (фото 11 и 12). Все регулятор давления задних тормозов установлен. Следующее Ваше действие, это прокачка тормозной системы. После прокачки, переходим к регулировке колдуна.

4. Несколько раз качните заднюю часть автомобиля. И можете приступать к регулировке. Для этого Вам понадобятся накидной ключ на 13 и монтажная лопатка (или большая отвертка). Дальше, можно использовать упор на кронштейне (фото 13), но как для меня, лучше и удобней двигать кронштейн, упираясь в штифт кронштейна. То есть, монтажной лопаткой давим на штифт, до того момента, когда между пружинной пластиной и рычагом привода будет расстояние 2мм, ключом на 13 затягиваем регулировочный болт (фото 14 и 15). Проверяем зазор, при помощи щупа, металлической пластины или сверла подходящего диаметра (фото 16). Все ок? Тогда не забывает затянуть второй болт (фото 17).

Готово! Замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора прошла успешно. Как я и говорил выше, много времени эта процедура не занимает (лишь бы трубки хорошо открутились) и с регулировкой все довольно просто. Единственный, неприятный такой, минус это то, что после этой работы руки и одежда буду основательно испачканные тормозной жидкостью.

ВАЗ 2114, 2115, 2113 замена колдуна (регулятора давления тормозов) своими руками

На ремонте у нас находится автомобиль ВАЗ 2114, на котором потёк регулятор давления тормозов, в народе его называют «колдун», покажем как его правильно и быстро заменить своими руками. Инструкция применима для автомобилей ВАЗ 2115, ВАЗ 2113 да и для других переднеприводных моделей АвтоВаза.

Во время езды у владельца стала проваливаться педаль тормоза, он начал искать причину такой неисправности. Все основные элементы тормозной системы были в порядке, за исключением «колдуна», из него обильно вытекала тормозная жидкость.

Берём специальный ключ на 10 и откручиваем 4 тормозных трубки:

Видео замена колдуна (регулятора давления тормозов) в ВАЗ 2114, 2115, 2113:

Регулировка колдуна ВАЗ 2110 своими руками ~ AUTOTEXNIKA.RU

О том, что в тормозных системах вазовских машин есть «

колдун», слышали многие, но о важности этого устройства знают не все. Оцениваем его влияние на эффективность торможения.

«Колдун», либо, по каталогу, регулятор давления в приводе тормозных устройств, не напрасно получил в народе настолько меткое прозвище: как работает, никто толком не знает, но, молвят, будучи неисправным, способен преподнести противный сюрприз — вынудить машину приплясывать при критическом торможении. В этом-то и кроется коварство «колдуна»: при обыкновенной эксплуатации, без торможений в пол, его работа либо бездействие фактически не ощущаются, а вот когда в особенности нужна его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга либо рычаг привода, либо взамен неисправного регулятора вы установили новый, но до поры не понимаете, что узел бракованный либо разрегулирован. Как это небезопасно?

Проверим в нашем опыте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Chevrolet-Niva» и «Калины» и чего следует бояться обладателю, не следящему за состоянием регулятора. Неисправность, от лишней активности до полного бездействия, сымитируем регулировками. Напомним, что задачка регулятора — уменьшать тормозное усилие на задней оси, снижая возможность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с опорой моста, ограничивает давление в задних тормозных механизмах зависимо от положения задней части кузова относительно дороги, другими словами от загрузки автомобиля.

Регулятор давления тормозов: замена и

регулировка

Одна из обстоятельств увода иди заноса тс при торможении в сторону — неисправность регулятора давления тормозов (его ещё именуют «колдун»). Более нередкие предпосылки неисправности регулятора давления — утечка тормозной воды, наличие воздуха в тормозной системе, повреждение резинового уплотнителя, повреждение резинового шланга. В неких случаях поможет откачка воздуха из тормозной системы, замена уплотнителя либо шланга, но, в большинстве собственном неувязка решается только подменой.

Поменять чернокнижник в автомобиле вы сможете без помощи других, для этого нужен бытовой набор инструментов — гаечный ключ и плоскогубцы. Тормозная система Жигулей — одна из самых простых в мире, и даже если шофер никогда не делал этого ранее, то заморочек при замене, если придерживаться аннотации, у него возникнет минимум (если они возникнут вообщем).

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ

2110?

Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

Отсоединив рычаг, аккуратно снимите скобу серьги.

Приготовьте ёмкость, её нужно поставить под место соединения регулятора с трубками, из него будет вытекать тормозная жидкость. Отсоединяем четыре трубки, открутив гайки крепления. Дожидаемся пока жидкость стечет. Заглушаем отверстия трубок, сделать это можно, к примеру, колпачками клапанов прокачки цилиндров. Рекомендуется промаркировать трубки, так вы при дальнейшей установке не перепутаете их.

Отворачиваем передний болт крепления кронштейна с регулятором.

Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор и, отсоединяем от упругого рычага рычаг привода.

Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

Далее устанавливаем регулятор давления тормозов в том же порядке, как и снимали. Обратите свое внимание, на то, что передний болт крепления несколько длиннее заднего.

При замене может быть так, что пружина рычага начнет выступать, тем самым, мешая установке регулятора. Чтобы избежать проблем — сдвиньте рычаг привода максимально вперед за выступ.

Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что системе работает — прокачайте и отрегулируйте давление.

Регулировка колдуна на переднеприводных вазах

Проверка регулятора давления тормозов на закисание:

Найдите помощника, который будет нажимать на педаль тормоза, в то время пока вы будете наблюдать за штоком регулятора давления (1), который должен выдвигаться с корпуса регулятора и воздействовать на пружинную пластину (2), прижимая ее к рычагу привода (3). Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Настройка регулятора тормозных усилий

Накидной ключ на 13 или соответствующая головка;
Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Как ремонтировать автомобиль

Итак, в это статье мы подробно рассмотрим, как заменить регулятор давления задних тормозов на автомобилях ВАЗ-2170 Priora, ВАЗ-1118 Kalina, ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2115.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Полезные советы

На эффективность торможения задней оси, кроме колдуна влияют:

Износ барабанов;
Состояние и качество колодок;
Регулировка троса ручника;
Неисправности тормозных шлангов.

Поэтому проверять необходимо все элементы.

Но по Правилам дорожного движения запрещено внесение любых конструктивных изменений в узлы автомобиля, от которых непосредственно зависит безопасность. Лучшим вариантом является квалифицированное техническое обслуживание, своевременное выявление и устранение неисправностей.

Регулировка

Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.

Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.

Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.

Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.

Проверка

Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

Увод автомобиля в сторону;
Срыв в занос;
Недостаточная эффективность тормозов.

У ВАЗ 2110 расположен колдун на кронштейне под днищем, чуть слева, в районе задних колес. Работать с ним лучше на подъемнике, эстакаде или смотровой яме. Основные дефекты легко обнаруживаются при внешнем осмотре. Потеки тормозной жидкости указывают на износ или повреждение манжет.

Если поршень колдуна закис и не двигается, то это также определяется визуально, когда помощник несколько раз плавно нажимает на педаль тормоза. В обоих случаях ремонт нецелесообразен, необходима замена.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль.

Равномерность тормозных сил на задних колесах;
Срабатывание задних тормозов позднее передних;
Регулировку этого запаздывания, в зависимости от загрузки автомобиля.

Проверяем и заменяем колдун ВАЗ 2110 своими руками

Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.

Колдун ВАЗ 2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Kalina» и «Priora».

Снятие и установка

Заменить ступичный подшипник в гаражных условиях несложно, если иметь под рукой необходимый инструмент. Порядок проведения работ представлен тут: https://vazweb.ru/desyatka/hodovaya/zamena-stupichnogo-podshipnika.html

Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.

Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.

При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке.

Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110. При замене колдуна, достаточно прокачать только задние тормозные механизмы.

Полезные советы

На эффективность торможения задней оси, кроме колдуна влияют:

Износ барабанов;
Состояние и качество колодок;
Регулировка троса ручника;
Неисправности тормозных шлангов.

Поэтому проверять необходимо все элементы.

Зачем нужен регулятор тормозных усилий

Проверяем и заменяем колдун ВАЗ 2110 своими руками

Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.

Колдун ВАЗ 2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Kalina» и «Priora».

Полезные советы

На эффективность торможения задней оси, кроме колдуна влияют:

Износ барабанов;
Состояние и качество колодок;
Регулировка троса ручника;
Неисправности тормозных шлангов.

Поэтому проверять необходимо все элементы.

Проверка

Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

Увод автомобиля в сторону;
Срыв в занос;
Недостаточная эффективность тормозов.

Равномерность тормозных сил на задних колесах;
Срабатывание задних тормозов позднее передних;
Регулировку этого запаздывания, в зависимости от загрузки автомобиля.

Замена регулятора давления тормозов

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь. » alt=»» Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Регулировка

Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Признаки неисправности регулятора тормозных усилий

«Колдун», как элемент тормозной системы, имеет ряд признаков неисправности, проявляющих себя при экстренном торможении. Рассмотрим первые симптомы, позывающие к проверке регулятора:

При резком торможении автомобиль уводит в сторону.
Снижение эффективности торможения (по ощущениям).
«Подпрыгивание» и дёргание автомобиля при торможении.

В таких случаях необходимо выполнить проверку не только «колдуна», но и других узлов тормозной системы и ходовой части. Но, поскольку речь идёт о регуляторе тормозных усилий на ВАЗ, мы будем рассматривать именно этот механизм. Установив автомобиль на подъёмник, обратите внимание на регулятор. Самым распространённым признаком его неисправности является наличие подтёков тормозной жидкости. При любой неисправности лучшим решением будет замена колдуна. Но, если вы всё же решились на ремонт регулятора тормозных усилий, то ниже мы подготовили краткую инструкцию по этому действию.

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

Отсоединив рычаг, аккуратно снимите скобу серьги.

Отворачиваем передний болт крепления кронштейна с регулятором.

Описание устройства

Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.

Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

Накидной ключ на 13 или соответствующая головка;
Сверло диаметром 2 мм.

Как работает регулятор тормозных сил – колдун?

Для чего нужен «Колдун»? Это довольно загадочная деталь и внятного ответа на данный вопрос никто не нашёл. Может быть, от этого и его прозвали в просторечье «колдуном», что работает он магическим образом. По своей сути, эта деталь выполняет схожую функцию с антиблокировочной системой, предотвращая блокировку колёс задней оси в момент экстренного торможения. Его работа напрямую зависит от положения заднего моста относительно кузова автомобиля: при резком торможении машина «клюёт» носом, и задняя часть кузова поднимается вверх, после чего начинается «колдовство» — регулятор тормозного усилия частично перекрывает поток жидкости, и задние колёса не блокируются.

Безусловно, в идеальной обстановке (сухой асфальт, прямая дорога, исправная тормозная система и ходовая часть) регулятор тормозных усилий отменно выполняет свою работу. Но такие условия встречаются далеко не всегда.

Ремонт колдуна ВАЗ 2110 своими руками

Одна из причин увода иди заноса транспортного средства при торможении в сторону — неисправность регулятора давления тормозов (его ещё называют «колдун»). Наиболее частые причины неисправности регулятора давления — утечка тормозной жидкости, наличие воздуха в тормозной системе, повреждение резинового уплотнителя, повреждение резинового шланга. В некоторых случаях поможет откачка воздуха из тормозной системы, замена уплотнителя или шланга, однако, в большинстве своем проблема решается только заменой.

Заменить колдун в автомобиле вы можете самостоятельно, для этого нужен бытовой набор инструментов — гаечный ключ и плоскогубцы. Тормозная система Жигулей — одна из самых примитивных в мире, и даже если водитель ни разу не делал этого раньше, то проблем при замене, если придерживаться инструкции, у него возникнет минимум (если они возникнут вообще).

Зачем нужен регулятор тормозных усилий

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Регулятор тормозных усилий ваз 2110

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › Проверяем и заменяем колдун ВАЗ 2110-2112 своими руками

Тормозная система автомобиля является важным элементом безопасности. Ее исправное состояние может спасти жизнь при дорожно-транспортных происшествиях. Одним из самых своеобразных узлов является регулятор давления задних тормозов, в просторечье известный, как колдун.
Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.
Колдун ВАЗ 2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Калине» и «Приоре».
Проверка
Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

Увод автомобиля в сторону;
Срыв в занос;
Недостаточная эффективность тормозов.
У ВАЗ 2110 расположен колдун на кронштейне под днищем, чуть слева, в районе задних колес. Работать с ним лучше на подъемнике, эстакаде или смотровой яме. Основные дефекты легко обнаруживаются при внешнем осмотре. Потеки тормозной жидкости указывают на износ или повреждение манжет.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль.
Исправный колдун должен обеспечить:

Равномерность тормозных сил на задних колесах;
Срабатывание задних тормозов позднее передних;
Регулировку этого запаздывания, в зависимости от загрузки автомобиля.
Снятие и установка
Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.
В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.
Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.
Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.
При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке.
Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110-2112. При замене колдуна, достаточно прокачать только задние тормозные механизмы.
Регулировка
Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.

Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.
Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.
Полезные советы
На эффективность торможения задней оси, кроме колдуна влияют:

Износ барабанов;
Состояние и качество колодок;
Регулировка троса ручника;
Неисправности тормозных шлангов.
Поэтому проверять необходимо все элементы.

В интернете встречаются советы по доработке тормозной системы ВАЗов: замена колдуна простым тройником, подбор толщины уплотнительных шайб в регуляторе, переделка с диагональной системы на двухконтурную передняя–задняя оси.Но по Правилам дорожного движения запрещено внесение любых конструктивных изменений в узлы автомобиля, от которых непосредственно зависит безопасность. Лучшим вариантом является квалифицированное техническое обслуживание, своевременное выявление и устранение неисправностей.

Регулятор давления тормозов: замена и регулировка

Одна из причин увода иди заноса транспортного средства при торможении в сторону — неисправность регулятора давления тормозов (его ещё называют «колдун»). Наиболее частые причины неисправности регулятора давления — утечка тормозной жидкости, наличие воздуха в тормозной системе, повреждение резинового уплотнителя, повреждение резинового шланга. В некоторых случаях поможет откачка воздуха из тормозной системы, замена уплотнителя или шланга, однако, в большинстве своем проблема решается только заменой.

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

4. Отворачиваем передний болт крепления кронштейна с регулятором.

5. Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

Видео про снятие (удаление) колдуна на автомобиле Рено Логан:

Регулировка регулятора давления тормозов (колдуна)

2. Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт.

5. Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля). В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого ещё раз проверьте регулировку торможением и при необходимости повторите её.

Видео про регулировку колдуна:

ВАЗ 2110 тормозная система, принцип работы, возможные проблемы и их устранение

Устройство тормозной системы на ВАЗ 2110

Принцип работы

Таким образом, вы сумеете затормозить без ущерба износу тормозам и появления других проблем с системой.

Устройство системы торможения

Вакуумный усилитель . Его конструкция способствует созданию давления, направленного на поршень главного цилиндра.
Привод регулятора давления . Через него тормозная рабочая жидкость направляется к задним устройствам тормозной системы.
Непосредственно регулятор давления тормозов ВАЗ 2110 . Его функция — отвечать за силу давления. Узел снижает или повышает этот показатель, в зависимости от нагруженности задней оси автомобиля.
Главный цилиндр с бачком и поршнями . На заливной горловине этого бачка располагается датчик, следящий за аварийным уровнем тормозной жидкости.
Тормозной механизм передних колес . В его конструкцию входят цилиндры, колодки и диск, плюс специальный оповещатель, которые предупреждает об износе или неисправности накладки.
Тормозной механизм задних колес . Здесь система не дисковая, а барабанная. По крайней мере, заводом предусматривается именно такая конструкция. Некоторые владельцы ВАЗ 2110 считают, что барабанные механизмы недостаточно надежные и эффективные, в связи с чем устанавливают на их место дисковые устройства.

Зачем нужен регулятор давления

Напряжение, возникающее при срабатывании, направляется и распределяется на поршень тормозной системы. Нажатие на педаль поршня ведет к уменьшению нагрузки в задних колодках. Если система тормозов работает исправно, нагрузки распределяются равномерно.

Усовершенствование тормозной системы

Другой вариант — демонтаж заводского тормозного главного цилиндра и вакуумного усилителя. Вместо них отлично подходят узлы от Приоры. Подобный тюнинг избавит от вибраций, а также позволит эффективно и без чрезмерных усилий использовать педаль тормоза.

Проблемы и их устранение

Тормоза полностью утратили свою эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации ехать своим ходом никуда категорически нельзя, даже если речь идет о поездке на станцию технического обслуживания? Как вы затормозите? О стену или столб? Вызывайте эвакуатор и приступайте к ремонту. В некоторых ситуациях проблему можно решить самому на месте, но это временные меры.
Во время торможения наблюдаются сильные вибрации, чаще всего — в рулевой колонке. При этом при нажатии на педаль руль с трудом удерживается в руках. Причин тому может быть несколько:

Если у вас установлены невентилируемые диски, подобные ситуации могут возникнуть во время дождя, при торможении по луже. Такие устройства не любят влагу, потому чтобы избавиться от вибраций, замените диски на вентилируемые;
Другая причина вибраций — неисправные барабаны. Если на рабочей поверхности барабанов имеются темные пятна, узел изнашивается неравномерно. Необходим незамедлительный ремонт или полная замена механизмов;
Обязательно проверьте наличие следов деформации на передних тормозных дисках. Из-за них часто возникают вибрации.

Нажатие на педаль тормоза очень тугое, физически тяжело как следует на нее надавить. Причины тоже бывают разные:
- Воздушный фильтр вакуумного усилителя, возможно, засорился, что привели к тугости педали тормоза;
- Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен ход обратного клапана, имеются повреждения на соединительном шланге. Каждая из этих проблем ведет к тому, что педаль становится тугой. Решение — ремонт вышедших из строя узлов;
- Накладки могут изнашиваться со временем, что также не редко становится причиной тугой педали.
Нажатие на тормоз приводит к появлению шипения. Проверьте, в какой именно момент начинается шипение. Если при непосредственном нажатии на педаль тормоза, тогда проверяется в первую очередь вакуумный усилитель. В зависимости от степени повреждения, он меняется или ремонтируется. При шипении во время отпускания педали тормоза, тогда ничего страшного не происходит. Это вполне естественное явление. Разумеется, если шипение не очень громкое и интенсивное.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Проверяем и заменяем колдун ВАЗ 2110 своими руками

Регулятор давления задних тормозов

Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.

Проверка

Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

Увод автомобиля в сторону;
Срыв в занос;
Недостаточная эффективность тормозов.

Колдун (РДТ) установленный на днище

Исправный колдун должен обеспечить:

Равномерность тормозных сил на задних колесах;
Срабатывание задних тормозов позднее передних;
Регулировку этого запаздывания, в зависимости от загрузки автомобиля.

Снятие и установка

Заменить ступичный подшипник в гаражных условиях несложно, если иметь под рукой необходимый инструмент. Порядок проведения работ представлен тут: https://vazweb.ru/desyatka/hodovaya/zamena-stupichnogo-podshipnika.html

РДТ (колдун) Fenox

В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.

РДТ (колдун) ВИС в сборе

РДТ (колдун) Kraft

Регулировка

Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.

Полезные советы

На эффективность торможения задней оси, кроме колдуна влияют:

Износ барабанов;
Состояние и качество колодок;
Регулировка троса ручника;
Неисправности тормозных шлангов.

Поэтому проверять необходимо все элементы.

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
» alt=»»>
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

Заклинивание клапана;
Разрегулированность положения;
Протечки тормозной жидкости.

Настройка регулятора тормозных усилий

Накидной ключ на 13 или соответствующая головка;
Сверло диаметром 2 мм.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
» alt=»»>
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Как ремонтировать автомобиль

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Проверка регулятора давления тормозов на закисание:

Признаки исправного регулятора давления тормозов

Неисправный колдун

Покупка запчастей регулятора давления задних тормозов

Инструмент для замены регулятора давления задних тормозов (фото 4)

Ключи для штуцеров тормозных трубок на 10;
Торцевой и накидной ключи на 13;
Монтажная лопатка;
Отвертка;
Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
Щуп;
Металлическая пластина толщиной 2 мм;
Сверло;
Металлическая щетка.

Работы следует проводить на эстакаде или в смотровой яме.

Для начала металлической щеткой зачистите резьбовые соединения и штуцеры тормозных трубок, которые прикручены к колдуну. После зачистки воспользуйтесь WD-кой и дайте штуцерам откиснуть.
Снимите скобу фиксатор и отнимите рычаг привода колдуна от задней балки (5).

3. Дальше мы должны сорвать штуцера при помощи ключа для тормозных трубок (7).

4. Пометьте тормозные трубки для правильной установки на новый колдун.

5. Открутите штуцера и заглушите их резиновыми заглушками (8).

6. Открутите гайки крепления кронштейна регулятора давления тормозов (9).

7.Снимите колдун с кронштейном.

8. Открутите регулятор от кронштейна (10).

9. Закрепите новый, не затягивайте.

10. Установите новый колдун на место.

11. Подключите к нему трубки и затяните штуцера трубок.

13. Прокачка тормозной системы.

14. Регулировка колдуна.

Берем ключ на 13 и монтажной лопаткой надавливаем на штифт, чем обеспечиваем расстояние между рычагом привода и пластиной 2 мм, затем при помощи ключа на 13 затяните регулировочный болт.
Проверьте зазор при помощи щупа, металлической пластины или сверла. Если все нормально затяните второй болт.

Что делает колдун в машине и почему за ним надо ухаживать

Автор Андрей На чтение 3 мин. Просмотров 1.5k. Опубликовано 16.12.2018

Колдуном в народе называют регулятор тормозного усилия. Это механизм, повышающий эффективность тормозной системы автомобиля. Он прикручен к днищу кузова. В зависимости от крена машины, он решает, с какой силой тормозить задним колесам.

Регулятор тормозного усилия водители прозвали колдуном за непонятный принцип его работы. Он «оживает» в одном случае, когда при резком торможении машина клюет носом, а ее задняя часть вздирается кверху. При торможении увеличивается расстояние между задним мостом и днищем, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам и они продолжают крутиться, не блокируются. Значит машину не занесет. Во всех остальных случаях колдун отдыхает.

Устройсто колдуна довольно простое: цилиндр с входным и выходным штуцерами для тормозной жидкости, поршень со штоком, уплотнительные кольца и пружина, которая мешает поршню полностью перекрыть доступ тормозной жидкости, должны же колеса хоть чуть-чуть тормозить. С исправным регулятором на скорости 70 км/ч тормозной путь загруженной машины составит примерно 14 метров, пустой – 12 метров. Машина тормозит без юза и заноса.

С неисправным колдуном пустая машина тормозит примерно 10 метров, загруженная – 12. Но! Даже на сухом асфальте блокировка задних колес вызывает юз и занос. Машину может развернуть поперек дороги. Кстати на перегруженной машине регулятор может не сработать, даже исправный. Груз не позволит подняться кузову и механизм не включится. Возможна неисправность, когда колдун вообще не пропускает тормозную жидкость, т.е. задних тормозов в принципе нет. Пустая машина останавливается через 15 метров, загруженная – через 17. Это самый длинный тормозной путь. Так и до аварии недалеко. То же самое произойдет, если приподнять кузов проставками. Возникший крен регулятор воспринимает как аварийную ситуацию и отключает тормоза.

Колдун сидит под днищем, а там грязь. Несмотря на пыльник, самое незащищенное место между штоком и цилиндром. Здесь колдун закисает, поршень заклинивает и перестает работать. Да, это маленькая и капризная деталь, боится грязи и не любит тюнинга подвески, но исправный регулятор может уберечь от аварии. А чтобы продлить ему жизнь, хотя бы раз в сезон залезьте под кузов и очистите его от налипшей грязи.

А на вашем автомобиле есть регулятор тормозных усилий? И насколько эффективно вы можете затормозить? Оставляйте свои комментарии.

Еще об устройстве автомобиля:

Оцените статью: Поделитесь с друзьями!

Тормозные дозирующие клапаны | Brakes-shop.com

Джеймса Уокера-младшего из scR motorsports

В другом месте на этом веб-сайте мы обсудили (некоторые добавили бы болезненные подробности) важность смещения спереди назад или баланса тормозов и того, как его оптимизация может привести к лучшим характеристикам торможения. Однако один критический фактор в установлении предвзятости — механический клапан регулирования тормозного давления — был исключен из обсуждения. В конце концов, можно вынести столько разговоров о предвзятости тормоза за один присест.

Тем не менее, мы вернулись, чтобы поделиться тонкостями того, как тормозное давление распределяется между передней и задней частью автомобиля. Что еще более важно, мы надеемся, что вы избавитесь от понимания того, что замена, модификация или простое изменение вашего дозирующего клапана может принести больше вреда, чем пользы. Хотя это не совсем черная магия, существует множество возможностей привести систему в беспорядок, даже не подозревая об этом.

Следовательно, мы предлагаем краткий обзор этих устройств и их механических собратьев.Небольшой объем знаний может принести удивительные преимущества, не последним из которых является предотвращение неприятных сюрпризов.

Контроль давления в заднем тормозе

В общем, есть три способа справиться с давлением в задних тормозах: оставить его в покое, сделать его пропорциональным давлению передних тормозов или контролировать его таким образом, чтобы сочетать эти две стратегии.

Стратегия 1. Оставьте это в покое

Если бы не использовалось устройство для изменения давления в задних тормозах, то, как показано на рисунке A, давление в передних и задних тормозах всегда было бы равным.Естественно, это самый простой способ справиться с проблемой, но чтобы предотвратить перекос сзади при любых условиях, сам задний тормоз должен быть совсем крошечным.

Как вы понимаете, это нереалистичное решение и не встречается в реальном мире.

Стратегия 2: Истинное дозирование

Правильная пропорция, как показано на рисунке B, приведет к тому, что давление в задних тормозах будет линейно пропорционально давлению в передних тормозах при любых условиях.Как ни парадоксально это может показаться, «пропорциональные клапаны» не обеспечивают такого контроля, поскольку они не являются чисто пропорциональными устройствами, которые подразумевает их название.

Этот тип регулирования давления, безусловно, возможен, но для этого обычно требуются сдвоенные главные цилиндры и регулируемая тяга реакции, такая же установка, которая сегодня встречается почти во всех специально построенных гоночных автомобилях.

На автомобилях, оборудованных таким образом, передаточное отношение достигается за счет комбинации выбора диаметра поршня главного цилиндра и регулировки механической реактивной тяги, которая соединяет два главных цилиндра.Геометрия рычажного механизма, также известная как стержень смещения, определяет распределение силы между передней и задней частью, исходящей от узла педали тормоза. Существенным преимуществом этой установки является то, что планка смещения может быть сконструирована таким образом, чтобы водитель мог регулировать переднее-заднее соотношение пропорций во время движения.

В примере, показанном ниже, регулировка стержня смещения на 0,010 дюйма приводит к увеличению усилия переднего главного входного цилиндра с 125 фунтов до 133 фунтов. В то же время усилие на входе в задний главный цилиндр снижается со 125 фунтов до 117 фунтов.

Управление смещением водителя в режиме реального времени позволяет практически без усилий регулировать изменение состояния пути или топливной нагрузки. Сложность этой конструкции делает ее крайне непрактичной для уличного использования, но на трассе ее просто невозможно превзойти по простоте регулировки.

Стратегии комбинирования — Неправильно названный дозирующий клапан

Обычные пропорциональные клапаны на самом деле следует называть «регуляторами тормозного усилия» или «клапанами регулирования тормозного давления».Хотя их название может подразумевать истинный пропорциональный контроль, на самом деле они представляют собой комбинацию контроля, показанного на рисунках A и B.

До определенных давлений эти клапаны обеспечивают равное давление как на передний, так и на задний тормоз (а-ля Рисунок A). Однако при достижении заданной точки давления (600 фунтов на квадратный дюйм в примере) давление в задних тормозах продолжает расти, но с меньшей скоростью (или крутизной), чем давление в передних тормозах. Рисунок C показывает это нам достаточно ясно.

Глядя на диаграммы, можно увидеть, что можно спроектировать как систему типа B, так и систему типа C, которые в конечном итоге дают одинаковый тормозной баланс в точке максимального замедления.(Обратите внимание, что на рисунках B и C создается давление в задней тормозной магистрали 950 фунтов на квадратный дюйм, когда давление в передней тормозной магистрали составляет 2000 фунтов на квадратный дюйм.)

Однако можно также увидеть, что системы типа C — те, в которых используются пропорциональные клапаны — могут приблизить нас к оптимальному балансу при более низких уровнях замедления. Это преимущество относительно бессмысленно в гоночном приложении, поскольку автомобиль всегда работает с максимальным замедлением, но на улице оно дает большое преимущество.

Короче говоря, дозирующий клапан позволяет нам ездить по городу в оптимальных условиях тормозного баланса (хорошо для срока службы передних тормозных колодок), но также держит все под контролем, когда нам нужно максимальное торможение (хорошо для стабильности).

Благодаря своим компактным размерам и относительно невысокой стоимости, эти устройства можно найти почти на каждом автомобиле, для которого требуется снижение давления в задних тормозах для достижения оптимального смещения тормозов. Типичные легковые автомобили и серийные гоночные автомобили аккуратно попадают в эту категорию.

Дозирующие клапаны с измерением высоты

В некоторых транспортных средствах пропорциональные клапаны идут на один шаг дальше, поскольку точка перегиба на графике может изменяться в зависимости от веса на задней оси. Фактически, когда вес задней оси увеличивается, связь между осью и кузовом сжимается.Эта связь воздействует на кулачок внутри дозирующего клапана, что увеличивает предварительную нагрузку на пружину дозирующего клапана. Конечным результатом является то, что допускается большее заднее торможение (смещение) по мере увеличения веса на заднюю ось, помогая воспользоваться преимуществом увеличенного тягового усилия, теперь доступного на задних шинах. Рисунок D довольно ясно иллюстрирует эту взаимосвязь.

Итак, можно ли отрегулировать дозирующий клапан?

Хотите верьте, хотите нет, но почти во всех случаях клапаны OEM хорошо подходят к оригинальной тормозной системе и не должны изменяться, поскольку внутри нет деталей, которые могли бы быть изменены амбициозными владельцами.К сожалению, некоторые из них регулируются внешне, поэтому соблазн повозиться прямо перед нами!

Следует задуматься над тем, что, поскольку они являются механическими устройствами, дозирующие клапаны должны быть спроектированы как лучший компромисс для использования в любых условиях. Сценарии высокой скорости, низкой скорости, полностью загруженного и пустого транспортного средства должны быть оценены и учтены в конструкции дозирующего клапана.

Конечно, если вы модифицировали свой автомобиль таким образом, чтобы повлиять на смещение спереди назад, вы могли бы выделиться в левом поле! В качестве дополнения к нашей статье о предвзятости, мы снова приведем списки модификаций, которые могут повлиять на смещение спереди назад.

Факторы, увеличивающие фронтальное смещение:

Увеличенный диаметр переднего ротора
Повышенный коэффициент трения передних тормозных колодок
Увеличенный диаметр поршня переднего суппорта
Уменьшенный диаметр заднего ротора
Пониженный коэффициент трения задней тормозной колодки
Уменьшение диаметра поршня заднего суппорта
Нижний центр тяжести (т. Е. Опущенный автомобиль)
Увеличенная нагрузка на заднюю ось (т.е. загружен)
Меньшая нагрузка на переднюю ось
Меньше липкие шины (нижний предел замедления)

Факторы, увеличивающие заднее смещение:

Увеличенный диаметр заднего ротора
Повышенный коэффициент трения задней тормозной колодки
Увеличенный диаметр поршня заднего суппорта
Уменьшен диаметр переднего ротора
Пониженный коэффициент трения передних тормозных колодок
Уменьшение диаметра поршня переднего суппорта
Более высокий центр тяжести (т.е. поднятый автомобиль)
Меньшая нагрузка на заднюю ось (т.е. без нагрузки)
Увеличенная нагрузка на переднюю ось
Более липкие шины (более высокий предел замедления)

Модификации дозирования

Мы могли бы начать этот раздел с четкого указания, что вам не следует изменять свой дозирующий клапан. Но что это было бы весело? Если серьезно, то внесение изменений в дозирующий клапан, чтобы повлиять на тормозное смещение, должно быть оставлено на усмотрение тех, у кого есть соответствующие инструменты и измерительные устройства, но если вы настроили свой автомобиль до неузнаваемости, это может быть вашим единственным решением для восстановления чувства правильного смещения. к вашей тормозной системе.

Мы начнем с трех основных правил установки и выбора пропорционального клапана.

1. Если у вас глубоко укоренилась потребность в установке собственного регулируемого дозирующего клапана, имейте в виду, что их НИКОГДА не следует устанавливать, если заводской блок все еще находится на своем месте. Последовательное дозирование клапанов может привести к неприятным и непредсказуемым вещам!

2. Если у вас глубоко укоренилась потребность в установке собственного регулируемого дозирующего клапана, имейте в виду, что их НИКОГДА не следует устанавливать на одной линии с передними тормозами.В результате ваш автомобиль будет смещен назад, прежде чем вы сможете сказать «крайняя избыточная поворачиваемость». Давление в передней тормозной магистрали всегда следует оставлять в покое — для дозирования следует учитывать только давление в задней части.

3. Во всех случаях базовая балансировка тормозной системы должна быть близка к оптимизированной для начала. Это единственный способ эффективно использовать дозирующий клапан. Никогда не следует предполагать, что простое добавление дозирующего клапана устранит все условия заднего смещения, поскольку даже самые лучшие дозирующие клапаны должны быть хорошо согласованы с целевым транспортным средством.

Выбор дозирующего клапана

Выбор правильного регулируемого дозирующего клапана для вашего автомобиля влечет за собой не только выбор правильной точки, в которой начинается ограничение уклона (точка перегиба), но также выбор правильной скорости, с которой давление в задней тормозной магистрали нарастает после этой точки (наклон). Почти каждый регулируемый пропорциональный клапан, представленный сегодня на рынке, имеет регулируемую точку изгиба (точка, в которой давление в задней тормозной магистрали начинает контролироваться), но фиксированный наклон (скорость, с которой он увеличивается за пределами точки изгиба).Хотя один параметр можно регулировать, оба имеют решающее значение для производительности системы. Обратите внимание, что на рисунке E две кривые имеют одинаковую точку перегиба, но наклоны сильно различаются.

Итак, как выбрать правильную точку перегиба и наклон? Без тестовых и измерительных ресурсов крупного производителя автомобилей об этом почти невозможно сказать. Конечно, вы можете методом проб и ошибок найти решение, которое считаете подходящим, но без тестирования во всех условиях нагрузки, скорости и дорожных условий может возникнуть одно рабочее состояние, которое просто ждет, чтобы вас укусить.

Короче говоря, если вы поймете, что думаете: «Интересно, как мне выбрать правильный пропорциональный клапан для моей машины?» вам, вероятно, не стоит менять его самостоятельно.

Электронное дозирование: вмешательство запрещено

В качестве небольшой боковой панели к механическому пропорциональному клапану, обсуждаемому здесь, есть движение, чтобы заменить функцию пропорционального клапана аппаратным обеспечением, выполняющим функцию ABS. Хотя это еще не норма, большинство автомобилей с высокими эксплуатационными характеристиками уже имеют эту функцию в качестве стандартного оборудования, и можно с достаточной уверенностью предсказать, что эта тенденция сохранится.

На основе информации, полученной от четырех датчиков скорости вращения колес ABS, алгоритмы динамического пропорционального распределения задних колес (DRP) или электронного распределения тормозного усилия (EBD) рассчитывают коэффициент проскальзывания между передними и задними колесами четырех шин. Затем, при заданных пороговых значениях и параметрах, оборудование ABS может вмешаться и автоматически изменить тормозное давление, поступающее на задние колеса.

Поскольку DRP и EBD основаны на фактическом пробуксовке колес, а не на давлении в тормозной магистрали, этот тип регулирования задних колес является более гибким и адаптируемым к модификациям, которые можно внести в их автомобиль.Это также дешевле, поскольку теперь OEM-производитель может снять механический пропорциональный клапан с автомобиля и заменить его другим оборудованием, уже имеющимся на борту.

Естественно, производитель не хочет, чтобы владельцы возились со своими передними и задними пропорциями, и в результате у энтузиастов нет возможности перепрограммировать DRP или EBD в соответствии со своими желаниями. Конечно, если первоначальное смещение автомобиля спереди назад в первую очередь, нет необходимости перепрограммировать.

Планируйте с умом

Таким образом, дозирующий клапан — это больше, чем кажется на первый взгляд.Вам следует сделать все возможное, чтобы тщательно спланировать и выбрать модификации тормозов, чтобы вы могли сохранить и воспользоваться преимуществами клапана пропорционального регулирования запаса. Другими словами, обратите внимание (и не уходите слишком далеко) от фабричного уклона в первую очередь, и вы будете впереди всех.

Если по другим причинам вы вынуждены утилизировать ложу и заменить его запасным устройством, имейте в виду, что выбор и регулировка не для непосвященных. Хотя существует несколько способов достижения оптимального баланса в точке максимального замедления, без необходимых знаний вы можете пойти на компромисс в условиях частичного торможения, которых не было на заводском оборудовании.

Опять же, помните, что простого добавления или замены дозирующего клапана может быть недостаточно для устранения сценариев смещения корзины. Правильное планирование и предварительная конструкция должны гарантировать, что смещение базового автомобиля будет правильным с самого начала, что позволит правильно использовать дозирующий клапан в качестве устройства точной настройки.

Как точно работает клапан дозирования тормозов

Тормозная система вашего автомобиля сложна и сложна. Тормозные системы — это гораздо больше, чем суппорты и роторы.Одним из важнейших аспектов тормозной системы транспортного средства является пропорциональный клапан. Знание функции и важности вашего регулирующего клапана тормоза имеет важное значение для понимания того, как работает ваш автомобиль, и определения того, когда он должен быть проверен техником.

Функция и назначение дозирующего клапана

Дозирующий клапан обычно соединяет главный цилиндр с остальной тормозной системой, но иногда он не зависит от цилиндра. Этот клапан необходим для оптимизации смещения спереди назад, также называемого балансом тормозов.Это подпружиненный компонент, который активируется, когда давление жидкости увеличивается, когда вы нажимаете на педаль тормоза. Затем плунжер клапана смещается, и жидкость устремляется в откалиброванный диапазон. Как только это происходит, пружина сжимается, и поршень блокирует прохождение жидкости. Равномерное распределение давления между передней и задней частью вашего автомобиля важно для безопасного и надежного торможения.

Преимущества для вашего автомобиля

Вы получаете выгоду от наличия пропорционального тормозного клапана в вашей тормозной системе, потому что он помогает вам контролировать баланс тормозов.Ваши задние тормоза могут получить слишком большое давление во время быстрого замедления, если дозирующий клапан не работает. Правильно работающий пропорциональный клапан гарантирует, что ваши задние тормоза не заблокируются при резком торможении. Это важно для любого автомобиля, но особенно для пикапов с легкими задними частями.

Три различных типа клапанов дозирования тормозов

При всем вышесказанном для вас важно знать, что в автомобилях используются три типа пропорциональных клапанов.Их:

Главный цилиндр, установленный: Эти клапаны расположены непосредственно на цилиндре и присоединены к портам для жидкости, расположенным между цилиндром и тормозными магистралями.
Определение нагрузки: Эти клапаны расположены непосредственно на раме в задней части автомобиля, с рычагом, прикрепляющим их к системе подвески.
Комбинированный клапан, установленный на клапане: Эти клапаны являются частью более крупного клапана с дозирующим клапаном и реле перепада давления.Этот тип клапана обычно устанавливается на раму или внутреннее крыло под главным цилиндром.

Возможно, вам потребуется поговорить с автомехаником, чтобы определить, какой тип пропорционального клапана установлен в вашем автомобиле.

Признаки неисправности клапана дозирования

Как и любая другая часть вашего автомобиля, дозирующий клапан может со временем выйти из строя. Есть несколько разных способов узнать, что это происходит. Во-первых, вы можете заметить, что ваша машина резко ныряет, когда вы внезапно нажимаете на тормоза.Тогда ваша машина может не останавливаться достаточно быстро. Если ваши задние колеса легко блокируются, особенно когда вы едете по мокрой дороге, это хороший признак того, что ваш пропорциональный клапан выходит из строя. Вы также можете прочитать о других признаках неисправности вашей тормозной системы.

Причины выхода из строя клапана

Если вы чувствуете, что ваш клапан выходит из строя или не работает должным образом, вам может быть интересно, как это произошло. Иногда дозирующие клапаны просто выходят из строя после долгого вождения. В других случаях проблема могла быть вызвана внесением изменений, влияющих на балансировку тормозов.Вот некоторые модификации, которые могут повлиять на ваше смещение спереди назад.

Модификации, которые могут увеличить передний смещение:

Увеличенные диаметры поршней переднего суппорта
Повышенный коэффициент трения передней колодки
Увеличенный диаметр переднего ротора
Уменьшенные диаметры поршней заднего суппорта
Пониженный коэффициент трения задней колодки
Уменьшенный диаметр заднего ротора
Менее липкие шины
Меньшая нагрузка на переднюю ось
Нагруженный задний мост
Автомобиль опускается, что приводит к понижению центра тяжести

Модификации, которые могут увеличить задний смещение:

Увеличенные диаметры поршней заднего суппорта
Повышенный коэффициент трения задней колодки
Увеличенный диаметр заднего ротора
Уменьшенные диаметры поршней переднего суппорта
Пониженный коэффициент трения передней колодки
Уменьшенный диаметр переднего ротора
Более липкие шины
Больше веса на переднюю ось
Незагруженный задний мост
Автомобиль поднялся, центр тяжести оказался выше

Системы АБС

Многие новые автомобили оснащены полностью электронной технологией дозирования.Это называется антиблокировочной тормозной системой или ABS. Системы ABS выполняют ту же основную функцию, что и пропорциональные клапаны — предотвращают блокировку тормозов. В этих системах алгоритм вычисляет коэффициент скольжения всех четырех шин на основе датчиков скорости вращения колес. Затем вмешивается оборудование ABS и при необходимости изменяет тормозное давление. Все это основано на пробуксовке колеса, в отличие от пропорциональных клапанов, работа которых основана на давлении в тормозной магистрали.

При необходимости обслуживания или замены дозирующего клапана

Если ваш клапан не работает оптимально, возможно, пришло время отрегулировать или заменить его.У вас может возникнуть соблазн попробовать сделать это самостоятельно, но вносить изменения в смещение тормозов должны только те, кто имеет надлежащую подготовку, инструменты и приспособления. Выбор правильного наклона и точки изгиба — утомительный и детально проработанный процесс.

Последние мысли

Надеюсь, эта информация поможет вам лучше понять тормозную систему вашего автомобиля. Если у вас есть дополнительные вопросы о пропорциональных клапанах, вам следует посмотреть наш информационный видеоролик . Вы также можете связаться с нами и попросить отремонтировать тормозную систему у сертифицированных специалистов Sun Devil Auto по стандарту ASE.

Редукторы тормозного усилия

2734

Файл cookie — это небольшой файл данных, который хранится на вашем конечном устройстве. Файлы cookie используются для анализа интереса пользователей к нашим веб-сайтам и помогают сделать их более удобными для пользователей. Как правило, вы также можете получать доступ к нашим веб-сайтам без файлов cookie. Однако, если вы хотите использовать все функции наших веб-сайтов наиболее удобным для пользователя способом, вы должны принять файлы cookie, которые позволяют использовать определенные функции или предоставляют удобные функции.Предполагаемое назначение файлов cookie, которые мы используем, показано в следующем списке.

Используя наши веб-сайты, вы даете согласие на использование тех файлов cookie, которые принимает ваш браузер в соответствии с настройками вашего браузера. Однако вы можете настроить свой браузер так, чтобы он уведомлял вас перед принятием файлов cookie, принимал или отклонял только определенные файлы cookie или отклонял все файлы cookie. Кроме того, вы можете удалить файлы cookie со своего носителя в любое время. Дополнительную информацию можно найти в разделе «Защита данных».

В настоящее время активированы следующие файлы cookie:

Технически необходимые файлы cookie

Эти файлы cookie абсолютно необходимы для работы сайта и включают, например, функции, связанные с безопасностью.Используются следующие файлы cookie:

Имя	Время удерживания	Назначение

Статистика

Для дальнейшего улучшения нашего предложения и нашего веб-сайта мы собираем анонимные данные для статистики и анализа.Эти файлы cookie используются для анализа поведения пользователей на нашем веб-сайте с помощью решения для веб-анализа Google Analytics. Они носят имена «_ga», «_gid» или «_gat», которые используются для различения пользователей и ограничения скорости запросов. Все собранные данные анализируются анонимно.

Имя	Время удерживания	Назначение

Смещение тормозов — Тормоза и АБС

Рейнджер,

У меня еще не было возможности участвовать в SPEC, поэтому моя точка зрения немного отличается, но я надеюсь, что вы позволите мне поделиться тем, что я знаю.

Для справки, я управляю двумя эндуро e30, оба с суппортами Girling Masters и Girling. У меня нет проблем с детскими компонентами, и я обнаружил, что мы можем разбить почти любую машину, с которой сталкиваемся. У нас работает АБС.
Одна машина имеет стандартный BMW Girling Booster 1989 года выпуска и оригинальный мастер Girling.
Один автомобиль имеет Porsche 944 Booster (также сделанный Girling) и мастер Rebuilt O-Reilly.
Я не знаю, как это отразится на Toyo’s.

Я не понимаю, как бустер может со временем «деградировать».Он либо держит давление, либо нет. Усилие «помощи» на педали зависит от площади поверхности диафрагмы и давления вакуума за диафрагмой. После этого просто «psi».
При переходе на усилитель 944 меня беспокоило изменение ощущения тормозов между двумя автомобилями из-за усилителя меньшего диаметра. Приклад составляет около 10 дюймов, а новый — около 9 дюймов. К счастью, двигатель e46 создает больше вакуума из-за хитрости детали Вентури, поэтому уровни наддува не так далеки от ожидаемых изначально.Площадь составляет 64 дюйма2 против 78 дюймов2, так что, скажем, 9 фунтов на квадратный дюйм 78 дюймов2 = 706 фунтов. 11 фунтов на квадратный дюйм 64 дюйм2 = 700 фунтов
Если бустер «держит» давление, которое легко проверить с помощью такого инструмента, как mity-vac, то это следует считать хорошим.
Если он не удерживает давление, это может вызвать множество проблем. У меня была одна утечка бустера 944, которая вызвала действительно серьезные проблемы с холостым ходом и управляемостью, которые нужно было диагностировать. Это также вызовет проблемы с настройкой, так как это, по сути, большая утечка вакуума.

Хорошо, по первоначальной причине, которую я хотел опубликовать.

Вы можете рассчитать разницу между тормозами спереди и сзади на основе известных данных.

То, что я не знаю наверняка, так это следующее:
Stock E30 «Передаточное отношение педали» — т.е. расстояния между осью шарнира на педали тормоза и главной вилкой, а также расстояние от вилки до центра педали тормоза. «pad»
Stock E30 master «ступенчатое отверстие» и его влияние на давление в трубопроводе. В вашем сообщении выше о ступенчатых отверстиях вы называете что-то «рабом» — это тот штангенциркуль, который вы называете рабом? Выполняется ли работа ступенчатого отверстия после этого первого дюйма, а затем весь остальной ход — это сплошное отверстие? У меня никогда не было стокового мастера (ни девчонки, ни ел) отдельно, так что я не знаю.Я считаю, из данных в Интернете, что стандартный диаметр ствола составляет 22,2 мм.
Приложение усилия усилителя тормозов — это аддитивное усилие (также известное как усилие на педали + усилие усилителя = общая сила) или оно находится в множителе силы (усилие на педали * некоторое уравнение передаточного отношения усилителя = общая сила ) Или что-то еще?
В своих предыдущих уравнениях я работал с впечатлением, что линейное давление на выходе из главного устройства составляет около 1000 фунтов на квадратный дюйм, и это примерно то, что я вижу на своей кривой данных с датчиком давления, установленным между «передней частью» мастера. выпускной и «передний» вход абс.

Что я знаю: (и извините, я перешел во все дюймы в своих расчетах, чтобы оставаться с PSI)
Диаметр поршня переднего суппорта = 48 мм = 1,89 дюйма
Площадь поршня переднего суппорта = 2,8 дюйма2
Высота передней колодки = 1,76 дюйма
Передняя Диаметр ротора = 10,24 дюйма
«Эффективный радиус» или точка, в которой тормозная сила останавливает автомобиль = 4,24 дюйма
Эффективный радиус = (Диаметр ротора — 1/2 * высота колодки) / 2

Передняя прижимная сила может быть определена линейным давлением (сила в системе * площадь штангенциркуля), затем уменьшена за счет трения колодки (также известного как «мю»), затем это может быть преобразовано в крутящий момент с силой @ расстоянием. расчет.
С моими приведенными выше числами я получаю
Сила зажима = 1000 фунтов на квадратный дюйм * 2,8 дюйма2 = 2800 фунтов
Mu = 0,4
Усилие ротора = 2450 фунтов
Крутящий момент колеса = 792 фунт-фут

Для заднего,
Диаметр поршня заднего суппорта = 33 мм = 1,3 дюйма
Площадь поршня заднего суппорта = 1,33 дюйма2
Высота задней колодки = 1,58 дюйма
Диаметр заднего ротора = 10,16 дюйма
Эффективный радиус = 4,29 дюйма

Сила зажима, при условии равного давления (иначе говоря, без коленного клапана) = 1326 фунтов
Усилие ротора = 1061 фунт
Крутящий момент колеса = 379 фунт-футов

Согласно приведенной выше диаграмме, которая для меня нова, при давлении на входе 1000 фунтов на квадратный дюйм на выходе будет около 660 фунтов на квадратный дюйм.
Сила зажима падает до 875 фунтов
Сила ротора = 700 фунтов
Крутящий момент колеса = 250 фут-фунтов

Исходя из этого, 250/792 = 31,5% заднего смещения.

Регулятор давления тормозной колдун ваз. Регулятор давления в задних тормозах. Регулировка регулятора тормозных сил

Как отремонтировать регулятор давления тормозной системы лад 2113, этапы разборки, подробная инструкция по замене деталей регулятора ВАЗ 2113, ВАЗ 2115, ВАЗ 2114.

Устройство регулятора тормозного давления Устройство регулятора тормозного давления ВАЗ ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 ремонт регулятора давления в тормозной системе, прибор

Регулирует давление в гидроприводе тормозов задних колес в зависимости от нагрузки на заднюю ось автомобиля ВАЗ 2113, ВАЗ 2114, ВАЗ 2115.Он включен в оба контура тормозной системы и через него тормозная жидкость поступает в оба задних тормоза.

На следующем этапе поршень прижимается к тормозной жидкости, заполняющей систему. Тормозная жидкость перераспределяет усилие на колесные тормозные цилиндры по линейному контуру, в то время как поршни колесных цилиндров активируются и оказывают давление на тормозные колодки. В этом случае подушки прижимаются к дискам или тормозам барабанного тормоза, при этом движение колеса постепенно замедляется до полной остановки транспортного средства.Современные органы управления гидравлическим тормозом включают в себя два независимых контура для каждой пары колес.

Привод регулятора давления: 1 — регулятор давления; 2, 16 — болты крепления регулятора давления; 3 — плечо рычага привода регулятора давления; 4 — штифт; 5 — рычаг привода регулятора давления; 6 — ось рычага привода регулятора давления; 7 — рычажная пружина; 8 — кронштейн кузова; 9 — кронштейн крепления регулятора давления; 10 — упругий рычаг привода регулятора давления; 11 — серьга; 12 — скоба серьги; 13 — шайба; 14 — стопорное кольцо; 15 — штифт кронштейна; A, B, C — отверстия

Следует особо отметить, что эти контуры не обязательно соединяют колеса одной оси.Что касается такой детали, как вакуумный усилитель, необходимо улучшить работу всей тормозной системы и уменьшить усилия водителя при торможении. Этот усилитель поставляется с главным цилиндром. Основной корпус усилителя состоит из камеры, разделенной на две части резиновой диафрагмой. Изменяя давление и достаточную площадь диафрагмы, можно значительно уменьшить опорную силу педали. Вы можете заменить сломанную часть самостоятельно или сделать это в гараже.

Регулятор давления ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 крепится к кронштейну 9 двумя болтами 2 и 16.При этом передний болт 2 одновременно фиксирует вилочный кронштейн 3 рычага 5 привода регулятора давления. Двуплечий рычаг 5 шарнирно прикреплен к штифту этого кронштейна штифтом 4. Его верхнее плечо соединено с упругим рычагом 10, другой конец которого шарнирно соединен через скобу 11 с кронштейном рычага задней подвески.
Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под крепежный болт могут перемещаться относительно регулятора давления. Тем самым регулируется сила, с которой рычаг 5 воздействует на поршень регулятора (см. Главу «Регулировка привода регулятора давления ВАЗ 2113»).

Распределение тормозов для. Механическое повреждение Коррозия металла Неисправные поршни Неисправность коробки передач. Треск или колебание автомобиля во время торможения Повышение жесткости педали тормоза Задние колеса не полностью задействованы во время торможения. Увеличение тормозного пути. Масляные пятна или тормозная жидкость на резиновых башмаках задней цепи. Отображаются предупреждающие сигналы. Превышен рекомендуемый срок службы деталей. Недостаточно тормозной жидкости. Окисление поршней. Попадание воздуха в цепь. Нажатие или деформация рычага управления. Повреждение колодок. Попадание пыли или посторонних предметов.Неисправный регулирующий клапан может быть очень сложно определить самостоятельно, поскольку признаки аналогичны признакам отказа тормозной системы.

Регулятор давления: 1 — корпус регулятора давления; 2 — поршень; 3 — защитный колпак; 4, 8 — стопорные кольца; 5 — гильза поршня; 6 — поршневая пружина; 7 — корпусная втулка; 9, 22 — шайбы опорные; 10 — толкатель уплотнительных колец; 11 — опорная плита; 12 — толкатель гильзы пружины; 13 — уплотнительное кольцо седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка; 16 — заглушка; 17 — пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 — уплотнитель головки поршня; 23 — уплотнитель штока поршня; 24 — заглушка; A, D — камеры, подключенные к главному цилиндру; Б, В — камеры, подключенные к колесным цилиндрам задних тормозов; K, M, N — зазоры

Эту деталь следует проверять каждый раз при замене тормозной жидкости — каждые 1 или 5 лет.Средний срок службы этого клапана составляет около 2 лет. Компенсационный клапан не восстанавливается. В случае выхода из строя его необходимо заменить. В случае серьезной проблемы или сбоя системы вы можете временно отключить клапан. Для этого подключите главный цилиндр непосредственно к заднему контуру.

Для замены клапана открутите кронштейн от двух выхлопных труб в помещении. Деталь должен быть заменен механиком. После долгого периода взлетов и падений Magura вернулась на несколько лет с убеждением в области дисковых тормозов на горных велосипедах с очень интересными системами.

Регулятор Lada Samara 2 имеет четыре камеры: A и D соединены с главным цилиндром, B — с правым, C — с левыми колесными цилиндрами задних тормозов Lada Samara 2.
В исходном положении педали тормоза поршень 2 прижимается рычагом 5 через пластинчатую пружину 7 к толкателю 20, который под этой силой прижимается к седлу 14 клапана 18. В этом случае клапан 18 отталкивается от седла и образуется зазор H, а также зазор K между головкой поршня и уплотнением 21.Через эти зазоры камеры A и D сообщаются с камерами B и C.
При нажатии на педаль тормоза жидкость через зазоры K и H и камеры B и C поступает в колесные цилиндры тормозных механизмов ВАЗ 2115. По мере увеличения давления жидкости усилие на поршень увеличивается, стремясь вытолкнуть его из корпуса. Когда сила от давления жидкости превышает силу от упругого рычага, поршень начинает выдвигаться из корпуса, а после этого толкатель 20 перемещается под действием пружин 12 и 17 вместе с втулкой 19 и кольцами 10.При этом зазор M увеличивается, а зазоры H и K уменьшаются … Когда зазор H полностью выбран и клапан 18 изолирует камеру D от камеры C, толкатель 20 вместе с расположенными на нем частями останавливается. движется за поршнем. Теперь давление в камере C будет меняться в зависимости от давления в камере B. При дальнейшем увеличении усилия на педали тормоза давление в камерах D, B и A увеличивается, поршень 2 продолжает выходить из корпуса, и Втулка 19 вместе с кольцами круглого сечения 10 и пластиной 11 при повышении давления в камере В смещается в сторону пробки 16.В этом случае зазор M начинает уменьшаться. Из-за уменьшения объема камеры C давление в ней, а следовательно, и в тормозном приводе, увеличивается и будет практически равным давлению в камере B. Когда зазор K станет равным нулю, давление в камере B , и, следовательно, в камере C, будет увеличиваться в меньшей степени, чем давление в камере A из-за дросселирования жидкости между головкой поршня и уплотнением 21. Соотношение между давлением в камерах B и A определяется соотношением разность площадей головки поршня и штока к площади головки.
С увеличением нагрузки автомобиля эластичный рычаг 10 нагружается больше и усилие от рычага 5 на поршне увеличивается, то есть момент контакта головки поршня с уплотнением 21 (см. Рис. 6.4 ) достигается при более высоком давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов увеличивается с увеличением нагрузки.
При выходе из строя тормозного контура «правый передний — левый задний тормоза ВАЗ 2114» уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В будут перемещаться в сторону пробки 16 до тех пор, пока пластина 11 не остановится в седле 14.Давление в заднем тормозе будет регулироваться той частью регулятора, которая включает в себя поршень 2 с уплотнением 21 и втулку 7. Работа этой части регулятора в случае выхода из строя названной цепи, аналогична работе с работающей системой. Характер изменения давления на выходе из регулятора такой же, как и у исправной системы.
При выходе из строя тормозного контура «левый передний — правый задний тормоз» под давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выталкивая его из корпуса.Зазор M увеличивается, а зазор H уменьшается. Когда клапан 18 касается седла 14, рост давления в камере C прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигнутого давления достаточно для надежной работы заднего тормоза.
В корпусе 1 проделано отверстие, закрытое заглушкой 24. Утечка жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Замена регулятора тормозного давления

И вилка, и рама имеет рэковое крепление для дисков 180мм, поэтому нет необходимости устанавливать какой-либо переходник.Первый был обнаружен только на двухкомпонентных подушках, второй — на подушках обоих типов, а третий — только на однопластинчатых подушках. В то время как двухкомпонентные колодки используют классические крепежные болты, цельные прокладки не требуют этого и опираются на два «крючка», которые опираются на корпус суппорта. Очень практичная система удержания магнитных подушек, благодаря которой подушки крепятся к поршням без использования классических прищепок.

При торможении вертикальные реакции на передние и задние колеса перераспределяются таким образом, что они увеличиваются на передних колесах и уменьшаются на задних, так как автомобиль «кусается» под действием сил инерции.
При одинаковом давлении в тормозных приводах всех колес их тормозные механизмы создают одинаковое тормозное усилие, что может привести к блокировке (движению без качения — скольжению) колес задней оси и, как следствие, заносу автомобиля.

Как работает регулятор тормозного давления при торможении автомобиля?

Регистратор точки торможения находится в удобном положении, но работать в изношенных перчатках непросто. Более чем сомнения также в эффективности, поскольку при переходах из одной крайности в другую нет больших различий.По мере износа регулировочных шайб необходимо компенсировать расстояние между рычагами для поддержания постоянной точки торможения. Если у вас достаточно большие руки, раздражение относительное, иначе могут возникнуть проблемы. Счетчик расстояния между рычагами, расположенный на головке самого рычага, вместо этого легко управляется даже в перчатках и обеспечивает широкий диапазон регулировки.

Этот негативный фактор может быть устранен путем дифференцирования тормозных сил между колесами в зависимости от степени их силового контакта с дорогой — чем сильнее колесо прижимается к дорожному полотну, тем большее тормозное усилие необходимо приложить к нему.Если колесо практически не соприкасается с дорогой (не давит на нее), то тормозить таким колесом нет смысла — оно просто перестанет вращаться и будет скользить по поверхности дорожного покрытия (заблокироваться). На современных автомобилях для разграничения тормозного усилия между колесами используются регуляторы тормозного усилия в сочетании с антиблокировочной тормозной системой.

Проверка и регулировка «чародея»

При измерении расстояния от верха рычага до рукоятки оно фактически идет от ближайшего положения 55 мм до самого дальнего 90 мм, два значения, которые подходят обеим лопаткам вместо рук и рука феи.Тем не менее, у меня лично не было проблем с их использованием одним пальцем, хотя очевидный недостаток увеличения выдержки в случае падения по сравнению с более компактным рычагом остается. Помимо личных предпочтений, заводской рычаг с двумя пальцами, разработанный специально для гравитационных дисциплин, не имеет особого смысла.

Регуляторы тормозного усилия ограничивают тормозное усилие на задней оси автомобиля в зависимости от давления в тормозном приводе. Пропорционально давлению на педаль тормоза и изменению нагрузки на заднюю ось.Их можно устанавливать как в гидравлические, так и в пневматические тормозные приводы. Конструктивно и по принципу действия такие регуляторы могут существенно различаться, но назначение у них одно — перераспределять тормозное усилие между осями в зависимости от степени контакта (прижатия) колес той или иной оси с дорогой. .
Наибольшее распространение получили регуляторы тормозного усилия с пропорциональным клапаном и регуляторы тормозного усилия рычага.

Возможные неисправности регулятора

Чтобы учесть детали, Magura позже представила как сложные, так и плюриреголбильные, но по необъяснимым причинам тормоза по-прежнему предлагаются с двухпальцевыми рычагами.Задний тормозной путь дяди Джимбо находится внутри рамы, поэтому гидравлический шланг необходимо отрезать и повторно затянуть. В конце операции ход ручки немного увеличился, и ощущение стало немного губчатым. Для восстановления идеальной функциональности не было необходимости в продувке, но достаточно было подсоединить шприц с небольшим количеством масла на стороне нагнетания и всосать часть воздуха, попавшего в установку.

Регулятор тормозных сил с пропорциональным клапаном

Регулятор с пропорциональным клапаном ( рис.1 ) применяется в легковых автомобилях с гидравлическим приводом с диагональным действием контуров. По нему тормозная жидкость подается в цилиндры обоих задних колес.

Корпус 1 регулятор жестко закреплен на кронштейне, установленном на нижней части кузова автомобиля. На поршне 7 кредитное плечо 8 соединяется с балкой посредством упругого металлического рычага или пружины.

Второй шприц без плунжера, подключенного к отверстию насоса, действует как «расширительный бак».Сборка не требовала каких-либо других специальных операций, а соединитель типа «банджо» позволяет ориентировать трубку в соответствии с формой рамы.

Мощность торможения необходимо продавать и, что более важно, не доставлять грубо. Ощущение «когерентности», обеспечиваемое рычагом, когда колодки из комиксов обеспечивают высокоточную передачу тормоза на рулевое колесо, избегая как цифрового эффекта некоторых очень мощных систем, так и упругости других особенно модулированных рычагов. Термостойкость очень хорошая, а тормозное пространство не расширяется даже после долгих и непрерывных спусков.Постоянный ход рычага и ощущение руки позволяют отключать последний, не опасаясь неприятных сюрпризов.

Домашняя педаль тормоза камеры B и D , относящиеся к главному тормозному цилиндру, подключаются к камерам AT и D … При нажатии на педаль тормоза с увеличением давления тормозной жидкости в камеры AT и D , поршневой 7 и толкатель 4 начнет выдвигаться из корпуса, что приведет к посадке клапана 2 в седле 3 и перекрытие линий задних колес.

Для более интенсивного использования или если вы предпочитаете более резкий отклик, идеальным выбором будет 203-миллиметровый диск. После нескольких месяцев использования с минимальным обслуживанием или без него и без очистки поршни по-прежнему идеально подходят, поэтому устраните эффект слайсера и нервную систему. Уже более 25 лет российский внедорожник находит радушный прием как в третьем мире, так и на «мертвом Западе». Более тревожной для здравого смысла является цена используемых образцов — особенно на фоне обилия внедорожников — любых подержанных.

При увеличении нагрузки кузов автомобиля смещается относительно балки моста и усилие рычага 8 на поршне 7 увеличивается, т.е. удлинение поршня 7 , и дальнейшая работа механизма регулятора будет происходить при более высоком давлении в главном тормозном цилиндре, что повысит эффективность задних тормозов.

Регулировка положения регулятора тормоза

Как и почти все, что производилось в России, объяснение этого явления кроется в недорогой и дешевой опоре, которая требуется Лада-Ниве.Благодаря своему имиджу он также обладает отличными ходовыми качествами и простой механикой, сходство которой с другими автомобилями ВАЗ облегчает обслуживание. Поэтому неудивительно, что в нашей стране продолжают поиски джипа с сельскохозяйственным названием, а цены практически не связаны с возрастом машины.

Некоторые владельцы нередко зарабатывают на своих уровнях больше денег, чем когда они покупали. Через год модернизируют и кузов. Изменения включают новые задние фонари, форма которых позволяет багажному отделению доходить до бампера и, таким образом, значительно облегчает доступ в грузовое пространство.

При выходе из строя одной из диагоналей гидропривода регулятор обеспечивает работу исправной линии в штатном режиме.

Регуляторы, установленные в гидроприводе с распределением контуров по осям, имеют более простую конструкцию, так как только одна камера связана с главным тормозным цилиндром, а другая — с колесными цилиндрами.

Постоянный полный привод и максимальная комбинация агрегатов с другими моделями ВАЗ до сих пор используются любителями дешевых внедорожников, а для многих более скромных водителей в регионах с плохо развитой и обслуживаемой дорожной сетью российский джип остается Оптимальным решением.После стольких лет на отечественных дорогах слабые места Лада-Нива перестали быть секретом. То же самое и с положительными качествами … Впрочем, энциклопедия истины о том, что российская техника всегда может вас удивить, относится и к ВАЗу.

Качество машин, например, не зависит от года выпуска. Бедняки даже советуют отдавать предпочтение более старым машинам, чем те, что были в начале 90-х. Ведь по давней социалистической традиции покупатель должен делать ставку на «партию».Тем не менее, кандидат в владельцы может добавить некоторые изюминки во внешний вид выбранного экземпляра и тем самым избавить от головной боли.

Регулятор тормозных сил радиальный

В пневмоприводе тормозов автомобиля КамАЗ-5320 применен регулятор тормозных сил, позволяющий изменять давление воздуха в тормозных камерах колес задней тележки в зависимости от вертикальной нагрузки на оси в момент торможение. Взаимозависимость давлений воздуха в контурах передних колес и задней тележки, обеспечиваемая действием регулятора, представляет собой наклонную прямую (балку), поэтому такие регуляторы еще называют радиальными.Он устанавливается на поперечину рамы в вертикальном положении и имеет гибкое механическое соединение с балками моста ( рис. 2 ).

Нейтральная точка в российском внедорожнике — трансмиссия. Постоянный полный привод упрощает конструкцию, но также значительно увеличивает демпфирование при использовании обычных полов. Делитель и редуктор «разделены», и крутящий момент между ними передается от короткого вала вала. Ему принадлежит характерное перетягивание всех «Уровней».Почти симфонический шум, которым российский джип бомбардирует ухо, часто предотвращает проблемы с некоторыми компонентами шасси.

Проверка регулятора давления

Однако, по мнению, необходимо делать все, чтобы улавливать неестественные звуки. Причинами их досрочного вывода из эксплуатации может быть скачок напряжения на станции. Шарниры переднего моста тоже слабые. Обычно большинство узлов страдают от преждевременного износа материала и достаточной амортизации. Только поле разделителя можно использовать как относительно бесшовное.

Регулятор луча ( рис. 3, ) имеет корпус, состоящий из двух частей 2 и 9 , между которыми зажата мембрана 16 … Большой ступенчатый поршень 14 мембраносвязанный 16 с кольцевой пружиной 5 , внутри ступенчатого поршня находится клапан 13 с пружиной 12 прижимает его к седлу.
На поршне по периметру выполнены наклонные ребра 7 .
В верхнем регистре 9 вставлена неподвижная вставка с аналогичными наклонными ребрами 6 , нижние края которого проходят по границе с мембраной.Ребра 7 Поршни между ребрами 6 фиксированная вставка. Если поршень 14 находится в верхнем положении, то его ребра не касаются мембраны 16 и опирается на поршень только в средней части, а остальная часть мембраны опирается на неподвижные ребра 6 вставки. Нижняя активная площадь мембраны в этом случае минимальна.

Перемещение двигателя газораспределения из контура не должно успокаивать кандидата-покупателя.Практика показывает, что после 50 тысяч километров, как правило, необходимо растягивать. Владелец должен снова усилить слух, чтобы избежать более серьезных вложений. Тогда еще и понятно, что «партия» хороша — если не чувствуется переутомления двигателя, покупателю повезло.

Среди прочих возможных ремонтов, составляющих семейный бюджет, наиболее проблемными являются проблемный стартер, водяной и топливный насос … Карбюратор с 6-литровым двигателем постоянно требует доработок, иначе стоимость становится астрономической.Иногда уровень топлива в его камере резко падает. Пластиковые детали распределительной крышки сломаны, искрение становится хаотичным. 7-литровый двигатель страдает недостатками. Неуверенное ускорение и тяга устраняются только после правильной регулировки системы опрыскивания.

При опускании поршня 14 ребра 7 полагаться на мембрану 16 , и одновременно отходит от неподвижных краев 6 вставки.Нижняя активная площадь мембраны увеличивается. Таким образом, соотношение давлений на мембране 16 снизу и к ступенчатому поршню 14 сверху равно соотношению их активных площадей.

Активная площадь верхней стороны поршня постоянна, а активная площадь диафрагмы изменяется в зависимости от положения поршня.

В средней части корпуса регулятора находится подвижный толкатель 15 с опорой на пятку 18 соединен через систему навески с балками моста, поэтому положение толкателя 15 зависит от прогиба пружин подвески задней тележки, т.е.е. Загрузка.
Поршень расположен под толкателем 19 , полость под которой соединена трубкой 1 с выводом I Подача воздуха для постоянного сжатия шарового шарнира 18 к толкателю 15 … Через этот выход регулятор соединен с верхней частью тормозного клапана рабочей тормозной системы, через выход II с тормозными камерами для колес задней тележки.Выход III через клапан 3 соединяет внутреннюю полость регулятора с атмосферой.

При отсутствии торможения ( рис. 3, б ) поршень находится в верхнем положении, клапан 13 закрыт и не упирается в седло толкателя. В этом случае тормозные камеры через выходное отверстие II , внутренний канал в толкателе и выходе III связаны с атмосферой.

При торможении ( рис. 3, в ) воздух подается в регулятор через выходное отверстие I и поршневой 14 движется вниз. В определенный момент клапан 13 упирается в седло толкателя 15 и закроет свой внутренний канал, следовательно, тормозные камеры будут отключены от окружающей среды (атмосферы). Вслед за этим клапан 13 покидает седло в поршне, а сжатый воздух через клапан и кольцевой зазор между толкателем и поршнем попадает в выходное отверстие II и далее в тормозные камеры.

Следующее действие регулятора осуществляется следующим образом. Воздух, подаваемый в тормозные камеры, одновременно поступает в полости И и с одинаковым давлением давит на мембрану 16 снизу. При достижении определенного давления сжатого воздуха поршень 14 с мембраной 16 идти вверх.
После клапана 13 сидит в седле поршня, подача сжатого воздуха через выпускное отверстие I в заключение II остановится.

Регулятор будет работать следующим образом при изменении нагрузки на заднюю тележку. При максимальной нагрузке рычажный механизм действует на шаровую пятку 18 , будет перемещать толкатель 15 в верхнюю позицию. Для открытия клапана 13 требуется небольшое движение поршня 14 , у которого ребра 7 не опускаются ниже ребер 6 фиксированная вставка. Активная площадь мембраны 16 в этом случае будет незначительным, а подъем поршня 14 вверх будет происходить при большем давлении в полости И снизу мембраны, а это значит, что сжатый воздух будет подаваться в тормозные камеры задней тележки под высоким давлением.

При минимальной нагрузке на ось расстояние между задними осями и регулятором будет наибольшим ( рис. 3, d ). Толкатель 15 одновременно опустится в самое нижнее положение и откроет клапан 13 для подачи сжатого воздуха на выпуск II поршень 14 должен максимально опуститься.
В данном случае ребра 7 опускаются ниже ребер 6 фиксированная вставка, которая приведет к максимальному увеличению активной площади мембраны 16 … Следовательно, положение равновесия наступит при гораздо более низком давлении в полости И , а это значит, что давление сжатого воздуха в тормозных камерах в этом случае будет намного ниже.

Таким образом, регулятор в автоматическом режиме дифференцирует тормозные силы между колесами передней оси и задней тележки пропорционально распределению общей нагрузки на транспортное средство между его передней осью и задней тележкой. В этом случае регулятор учитывает не только статические нагрузки (вес транспортного средства), но и инерционные нагрузки, возникающие при изменении скорости транспортного средства.

упаковок одного Blue Print ADT34901 Регулятор тормозных сил Автозапчасти Автомобильные rematiptop.com.br

упаковка из одного Blue Print ADT34901 Регулятор тормозных сил Автозапчасти Автомобильные rematiptop.com.br упаковка из одного Blue Print ADT34901 Регулятор тормозных сил Автозапчасти Автомобильные rematiptop.com.br

Home
упаковка одного регулятора тормозного усилия Blue Print ADT34901

упаковка одного регулятора тормозного усилия Blue Print ADT34901, одна упаковка регулятора тормозного усилия Blue Print ADT34901, Купить регулятор тормозного усилия Blue Print ADT34901, упаковка одного в Великобритании , Бесплатная доставка соответствующих заказов, Первоклассный дизайн и качество, Аутентичные товары, Ежедневные новые продукты на линии, Горячие продажи товаров, Простое вручение подарков с бесплатной доставкой.Комплект регуляторов тормозных сил из одного Blue Print ADT34901 rematiptop.com.br.

упаковка одного регулятора тормозного усилия Blue Print ADT34901

SOLUÇÕES INDUSTRIAIS ATENDEMOS AOS MAIS DIVERSOS SEGMENTOS DO MERCADO
Blue Print ADT34901 Регулятор тормозного усилия, набор из одного: Автомобиль и мотоцикл.Купите Blue Print ADT34901 Регулятор тормозных сил в упаковке по одному в Великобритании. Бесплатная доставка для соответствующих заказов .. Оригинальная запчасть Blue Print — правильно с первого раза。 Используйте идентификационный номер автомобиля в верхней части страницы, чтобы подтвердить совместимость с вашим автомобилем. Обязательно соблюдать все ограничения! 。 Режим работы: гидравлический; Вес: 1388 кг。 Номера оригинальных комплектующих (только для сравнения): Toyota 47900-26541。, среди прочего, подходит для: Toyota: Hiace II, Hiace IV。 Описание продукта Это оригинальный продукт Blue Print.。С 1994 года Blue Print рекомендуется как комплексное решение для автомобильных запчастей для азиатских и американских марок легковых автомобилей с постоянно расширяющимся ассортиментом. Бренд символизирует качество, сервис и надежность ..。 Используйте идентификационный номер автомобиля в верхней части страницы, чтобы подтвердить совместимость с вашим автомобилем. Необходимо соблюдать все ограничения! 。Если вы ищете запчасть для азиатских или американских производителей, подумайте о Blue Print! 。Перед ремонтом вашего автомобиля обязательно соблюдайте инструкции производителя автомобиля.。Все работы должны выполняться только квалифицированным техником. Системные требования Необходимое количество: 1。Вес [кг]: 1,388。。

FORÇA GLOBAL, PRESENÇA NACIONAL
Estamos presente em pontos estratégicos o que garante um atendimento ágil e inteligente a todos os clientes.

A НАКОНЕЧНИК REMA TOP
Desde 1923, A Rema Tip Top предлагает инновационные решения и индивидуальные настройки для клиентов, не устанавливающих процесс производства материалов, антикоррозионные и автомобильные решения.Nossos produtos e serviços conguem reduzir danos e interrupções industries, otimizando a segurança e a capacity de produção além de aumentar a lucratividade de forma segura. Na indústria automotiva, лидерамы или глобальные меры по производству материалов, услуги по производству и продуктам для работы с типами пневматических элементов, ферраментами и вспомогательными средствами для специальных служб и ремонта.
SAIBA MAIS
SOLUÇÕES PERSONALIZADAS
Combinamos produtos de alto desempenho com uma ampa diversidade de serviços.
SAIBA MAIS
Блог
O que igna indústria 4.0?
O termo mineração 4.0 também já vem se Popularizando e é referente à forma com a qual as tecnologias da nova revolução industrial estão sendo utilizadas na mineração.
Saiba mais
O que são sistemas de adesivação?
Os sistemas de adesivação são constituídos por insumos, geralmente com formulações químicas, naturais ou sintéticas, utilizados para união entre superfícies de diversas composições.Os sistemas de adesivação são utilizados para uma união homogênea entre superfícies e Funcionam através do contato entre elas, com aplicação de pressão, tempo e, em alguns casos, calor. Quer saber mais […]
Saiba mais
Como aumentar a vida útil dos equipamentos na mineração?
Quando falamos sobre mineração, existem diversos equipamentos que compõem esse complexo mercado de negócios.Mineração vai desde extração do minério, passando pelo beneficiamento, até o embarque do produto — que pode ser via terrestre, aéreo ou naval. Реализуйте адекватное руководство по эксплуатации, необходимое для приобретения необходимого оборудования, чтобы оно было доступно на […]
Saiba mais
упаковка одного регулятора тормозных сил Blue Print ADT34901
«Эта пословица убедительно доказывает важность правильной обуви для улучшения вашего основного оружия — красота и элегантность, ★ Примечание: размер может немного отличаться от ручного измерения.: AceList Мини-фонари Струнные светильники 20 светодиодов для домашней спальни Детские украшения Крытый вигвам Принцесса Палатка Декор двора Свет: Сад и Открытый. Перегородки на защелках для модульного хранения. Двубортная толстая зимняя парка с капюшоном для детей и девочек. Длинная хлопковая стеганая куртка с капюшоном. Верхнее пальто: Одежда. упаковка одного регулятора тормозного усилия Blue Print ADT34901 , Наша продукция продается исключительно, Вес: 104 г; Содержимое упаковки: 1 электромагнитный клапан, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, расческа для волос на последнем изображении доступна здесь: страсть и смелость следовать своему сердцу. упаковка одного регулятора тормозного усилия Blue Print ADT34901 , если зарезервированный товар не был приобретен в течение 3 дней, ПАКЕТ: включает один средний баннер. Включая удлинительную цепочку, чтобы браслет можно было регулировать и подходить большинству женщин. но сначала свяжитесь со мной, чтобы убедиться. 0 Tote / Handbag SW Geometric Бесплатная доставка, упаковка из одного регулятора тормозного усилия Blue Print ADT34901 , MB005B: Computers & Accessories, by BCW: Защитные рукава — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.Включены полные инструкции по установке; Все монтажное оборудование в комплекте, начальные и / или учетные данные (при желании). история и ваш фамильный герб. упаковка из одной Blue Print ADT34901 Регулятор тормозного усилия , TOPFUND 10 ‘432Hz Perfect Pitch A Чакра третьего глаза Матовый кварцевый кристалл Поющая чаша: Музыкальные инструменты, КОЖАНЫЙ ВЗГЛЯД: чехол для электронной книги изготовлен из прочной и прочной синтетической кожи, внешний вид которой придает классический вид. салон из микрофибры.
Sobre a empresa
A Rema Tip Top Mostra sua força nos mais diversos mercados, atuando com soluções de alta qualidade para proteção de superfícies, além de serviços e treinamento.
Siga-nos
Trabalhe Conosco
Buscamos profissionais alinhados aos valores da empresa, com perfil inovador e proativo.
Faça Você também parte da equipe Rema Tip Top Brasil.
Envie o currículo para o e-mail: cvs @rematiptop.com.br
Endereço
Родовия Дом Педро I, 87 км | Edifício Camões, unidade 39 — Ponte Alta |
CEP 12.952-821 | Атибая / Сан-Паулу
Contato
упаковка одного регулятора тормозных сил Blue Print ADT34901
Раздельное кольцо для ключей. Используется для размещения ключей. Различные мелкие ювелирные аксессуары для самостоятельной сборки. 100 звеньев цепи и открытое тороидальное металлическое кольцо для ключей. Ключи от гаража.Heinmo 2 PCS Автомобильное зеркало заднего вида Крышка для бровей от дождя Защитный экран боковых зеркал Зеркала Тент от дождя Непромокаемая бровь для Mini Cooper, QSP Комплект автомобильных передних тормозных дисков QSPWBD00246, двойной Din Автомобильная стереосистема Bluetooth 7-дюймовый сенсорный TFT-цифровой экран Автомобильный мультимедийный MP5-плеер Поддержка SD / USB / AUX , Автомобильная аудиосистема с FM-радио, зеркальная связь, пульт дистанционного управления на рулевом колесе, камера заднего вида. Универсальный автокресло Крючок Вешалка для сумок Держатель для подголовника Крючок для хранения Органайзер Внутренние аксессуары автомобиля. Шлем 3T-SISTER Pigtails Мотоциклетный шлем Ponytail Braids Шлем синтетические волосы с украшением на присоске 2PCS 14inch Yellow Mix Green Color, Silver L Omp ompoa / 1069 / A Набор из 3 педалей, анодированный алюминий, комплект силиконовых шлангов для охлаждающей жидкости Stoney Racing с зажимами DIS300-0002Y- CK Yellow, APUK Fordson Dexta Major & Power Super Tractor 12V Соленоид стартера рычажного типа.PRASCO RN3224153 Light, SAASNY 12V цифровой дисплей для накачивания шин воздушный компрессор портативный мини-автомобильный воздушный насос с ночным видением Blu-ray. Windows ieGeek WiFi эндоскоп планшет USB беспроводной Wi-Fi 2,0 мегапикселя 1200P HD бороскоп с 8 светодиодами IP68 водонепроницаемый 5-метровый полужесткий кабель для Android и iOS Mac. Дамы с солнцезащитным козырьком L 58-60 см, черный мотоциклетный защитный шлем для скутера Мужской модульный мотоциклетный шлем Nat Hut Номер ECE для наушников Bluetooth NH004. 4 замка McGard 24215 Wheel Set Chrome 1 Key.

упаковка одного регулятора тормозных сил Blue Print ADT34901

Купить Blue Print ADT34901 Регулятор тормозного усилия, упаковка по одному в Великобритании, Бесплатная доставка по подходящим заказам, Первоклассный дизайн и качество, Аутентичные товары, Ежедневные новые продукты на линии, Горячие продажи товаров, Простое вручение подарков с бесплатной доставкой .
Тормозная система — Пневматическая тормозная система Clipper — Flxible Owners International
Пневматическая тормозная система Clipper
Обзор
Несмотря на то, что эволюция пневматической тормозной системы для тяжелых транспортных средств на протяжении многих лет включала ряд «усовершенствований», система Bendix, используемая в машинках для стрижки Flxible, сохранила свою простоту во время производства этих автобусов.
Таким образом, здесь нет «релейных клапанов» или даже пружинных тормозов, хотя добавление последних, будучи недорогим и простым в исполнении, обеспечивает дополнительный запас надежности, который неоспорим. Если ваш тренер еще не добавил этого жизненно важного улучшения, это следует сделать до того, как вы куда-нибудь отправитесь.
Основными элементами системы являются:
1. Компрессор — это сердце системы. Установленный на двигателе, он приводится в действие от вспомогательного привода двигателя — ремнем или шестернями и обеспечивает сжатый воздух, необходимый для работы системы.Компрессор смазывается маслом под давлением, подаваемым по линии из масляного канала двигателя, которое стекает обратно в масляный поддон через дренажную линию, предусмотренную для этой цели.
2. Регулятор давления — эта важная часть системы устанавливается на компрессоре. Он определяет давление в системе и включает или выключает функцию компрессора, временно отключая клапан. Он включает компрессор, когда давление в системе достигает нижнего предела — около 80 фунтов на квадратный дюйм — и отключает его при верхнем пределе — около 120 фунтов на квадратный дюйм.Система, превышающая верхний предел, может привести к серьезному повреждению оборудования и, возможно, персонала. Когда компрессор отключается регулятором, он все еще включен и вращается; он просто не увеличивает давление в системе, пока не будет повторно активирован.
3. Резервуар — состоит из пары баллонов с воздухом — первый в строке обозначен как «мокрый» резервуар, а следующий — «сухой». «Влажный» резервуар обеспечивает, помимо хранения воздуха, место для накопления конденсата, образующегося при сжатии и последующем охлаждении воздуха от компрессора, а также для неизбежного добавления некоторого количества масла, которое проходит через поршневые кольца последнего.Из этого бака необходимо слить накопившуюся воду / масло каждый день работы. Для этого на дне бака предусмотрен сливной клапан. Ваша система резервуаров с двумя баками расположена под тренером, прямо перед левым задним колесом. Конденсационная вода имеет тенденцию образовываться особенно в холодных условиях — и это может стать причиной реальных проблем в условиях замерзания!
3. (b) «Продувочный» клапан — Помимо слишком низкого давления, существует опасность развития слишком большого давления.Таким образом, установка этого подпружиненного обратного клапана, установленного на мокром резервуаре, предназначена для сброса избыточного давления в случае, если регулятор не срабатывает при достижении максимального безопасного давления в системе — около 130 фунтов на квадратный дюйм. В противном случае, если регулятор застрял (или замерз), это может привести к серьезному повреждению системы. Наблюдая за датчиком на приборной панели, вы также должны следить за тем, чтобы давление не перерастало в красную зону. Если регулятор не срабатывает, «раскрутите» педаль тормоза до тех пор, пока вы не сможете безопасно остановиться и проверить свой регулятор, — отличная идея!
4.Линии — это система линий и трубопроводов, соединяющих различные компоненты вместе. В машинках для стрижки это было сделано с помощью мягких (гибких или полужестких) медных трубок, хотя в современных приложениях используются специальные пластиковые трубки и соединители с воздушным тормозом.
5. Клапан педали — «педаль тормоза» управляет этим клапаном, который направляет воздух из «сухого» резервуара в тормозные камеры, расположенные у колес. Этот клапан также является регулятором давления — чем больше движение педали, тем большее давление направляется в тормозные камеры и, следовательно, тем больше тормозное усилие.Это приводит к другому «ощущению» педали тормоза — с обычными гидравлическими тормозами существует «обратная связь», обеспечиваемая ощущением давления ногой, хотя связь между движением педали и давлением приложения незначительна. Однако с пневматическими тормозами разница в давлении обратной связи небольшая — степень движения или «насколько прямая у вас лодыжка?» является единственным показателем того, сколько тормозной мощности прилагается.
6. Передний / задний дифференциальный клапан — это распределительный клапан, который регулирует относительное давление, направляемое на передние и задние тормоза.На скользкой дороге вам нужно меньше торможения на передних рулевых колесах, чем на задних, поскольку, когда передние колеса приближаются к «блокировке», рулевое управление уходит. В этих условиях перепад давления можно регулировать из рабочего места — он будет расположен на полу прямо впереди и справа от сиденья водителя. (Ниже правого бедра.) Перемещение рычага назад снижает нагрузку на передние тормоза. В нормальных условиях (хорошее сцепление с дорогой) этот рычаг должен быть направлен вперед, что устраняет перекос давления в скользких условиях.
7. Тормозные камеры — это закрытые камеры, которые содержат резиновую диафрагму, поддерживаемую стальным диском, соединенным с толкателем, который приводит в действие тормоз в каждом колесе. Нажатие на педаль клапана направляет воздух в эти камеры, задействуя тормоза — конечно, при условии, что нет чрезмерного провисания рычагов. Увидеть ниже.
8. Регуляторы зазора — это название, данное рычагам, которые передают вращательное движение через кулачковые валы кулачкам привода внутри тормозных барабанов, которые вынуждают тормозные колодки наружу к барабанам.Эти рычаги выполняют вторую функцию, а именно обеспечивают средство регулирования провисания, которое возникает ежечасно по мере использования тормозов.

Регулировка зазора осуществляется с помощью червячной передачи между рычагом и распределительным валом — имеется головка болта для регулировки червячной передачи вокруг шестерни. В условиях интенсивного использования, таких как вождение в горах, их следует проверять и регулировать ежечасно — это причина наличия участков для проверки тормозов на большинстве горных шоссе.С другой стороны, езда по равнинной местности, где тормоза используются редко, потребует менее частой регулировки. Однако в случае сомнений …….
9. Толкатели — они служат для передачи движения от диафрагмы тормозной камеры к регуляторам зазора. Тяги тоже регулируемые — по длине. Это связано с тем, что в течение срока службы тормозных колодок угол между толкателем и регулятором зазора (рычагом) в точке контакта тормоза будет изменяться по мере износа колодок. Идеальный угол между толкателем и рычагом в этот момент составляет 90 градусов — для максимально возможного механического преимущества.По мере износа обуви этот угол необходимо периодически проверять и при необходимости корректировать. Однако это не ежедневная процедура, и ее никогда не следует путать с регулировкой зазора!
10. Пружинные тормоза — Механическая связь между местом водителя и задними тормозами отсутствует. Машинки для стрижки изначально были оснащены тормозом типа «ведущий вал», управляемым рычагом и механической связью, которая передает энергию торможения на ведущий вал. Эта система не такая мощная, как задние тормоза с пневматическим приводом; действительно, сомнительно, что этого будет достаточно для остановки тренера в случае отказа воздуха на скорости на хорошем спуске — и, конечно, это не будет иметь никакого значения в случае отказа карданного вала.Войдите в «Пружинные тормоза». Они обеспечивают стояночный и аварийный тормоза посредством приложения давления пружины к задним тормозам с помощью толкателей и систем регулировки зазора, описанных выше. Они включают в себя дополнительную «пружинную камеру», которая «скреплена подпоркой» с обычными задними тормозными камерами, но которая содержит очень мощную пружину, которая постоянно приводит в действие тормоза, если только противодействующая воздушная камера работает против пружину, чтобы отключить его от системы. Таким образом, тормоза действуют постоянно, за исключением случаев, когда в камере пружинного тормоза находится давление.Это давление подается через клапан, доступный из рабочего места, обычно установленный на приборной панели. Пока у вас не будет давления воздуха, автомобиль нельзя двинуть — хорошая идея с точки зрения безопасности. В случае падения давления воздуха во время работы тормоза будут задействованы пружинами, что придаст работе эффект «автоматического экстренного торможения».
Пружинные тормоза могут быть механически выведены из строя путем механического «зажима» — камеры поставляются со специальными болтами, которые могут быть вставлены в переднюю часть камеры и соединены с диафрагмой.В комплекте с ними также поставляются гайки, которые затем можно затянуть, потянув болт и диафрагму вперед и, таким образом, расцепив пружинные тормоза. Это тяжелая работа, и ее лучше всего выполнять, когда тормоза уже заблокированы давлением воздуха, т. Е. Отключены на приборной панели, но в случае катастрофического отказа подачи воздуха при остановке транспортного средства в неудобном месте они могут быть механически заблокированы, чтобы можно было быть перемещенным. в таком случае обязательно заблокируйте колеса и включите механический тормоз карданного вала перед отключением пружинных тормозов!
Дополнительное предупреждение в отношении пружинных тормозов: НИКОГДА не пытайтесь демонтировать камеру пружинного тормоза без соответствующих приспособлений и инструментов! Существует огромное давление пружины, которое может нанести вам серьезный ущерб, если этот совет не будет соблюдаться! Обслуживание пружинной тормозной камеры только для специалистов!
11.Система контроля давления — к этому моменту станет ясно, что оператору жизненно важно всегда знать давление в системе. (См. «Знайте свое давление» ниже.) Компоненты контроля давления:
A. Манометр, устанавливаемый на приборной панели — он обеспечивает визуальную индикацию давления в системе и должен постоянно контролироваться. Таким образом, если, например, произошел сбой в системе и давление падает, вашим первым признаком будет не блокировка задних колес при срабатывании пружинных тормозов.Исключительно медленное восстановление давления после нажатия на педаль тормоза может дать раннее предупреждение о проблемах компрессора, утечках, проскальзывании приводного ремня и т. Д., Чтобы водитель мог остановиться и провести расследование до того, как ситуация усугубится. Если регулятор заедает — а это может случиться, особенно в морозную погоду — водителю будет сообщено о чрезмерном повышении давления, который остановится и отключится, чтобы исправить ситуацию до того, как случится катастрофа.
B. Сигнальная лампа — В случае невнимания водителя к вышесказанному сигнальная лампа и ее спутник, перечисленные рядом, служат для уведомления о «последнем звонке».
C. Предупреждающий зуммер — это самый последний звонок перед катастрофой. Во время работы нельзя допускать, чтобы все стало так плохо! — манометр должен быть такой же частью ваших «регулярных проверок», как давление масла, температура, скорость, зеркала и, конечно же, то, что происходит впереди.
Все вышеперечисленные компоненты вашей пневматической тормозной системы следует регулярно проверять и поддерживать в идеальном состоянии.
13.Пневматические переключатели
Выключатель стоп-сигнала — расположен на нижней стороне пола, прямо перед задней осью, этот выключатель прикреплен к распределительному тройнику, который питает задние рабочие тормоза. Когда в систему подается давление, переключатель замыкается, обеспечивая питание стоп-сигналов. У некоторых моделей есть индикаторная лампа «Стоп» на приборной панели, которая означает, что этот переключатель выполнил свою работу. В некоторых моделях этот переключатель используется непосредственно для управления стоп-сигналами, в других — для включения реле, установленного на самом переключателе, которое обеспечивает более высокий ток в цепи стоп-сигнала.См. Схему подключения для получения подробной информации о подключении.
Переключатель низкого давления воздуха — Этот нормально замкнутый переключатель размыкается, когда давление воздуха достигает диапазона 60 фунтов на квадратный дюйм — того значения, при котором может зависеть работа тормозной системы. Он подключен к свету низкого уровня воздуха и зуммеру низкого уровня воздуха. В цепь обычно подключается подпружиненный выключатель, который можно удерживать при запуске до тех пор, пока давление не возрастет, чтобы отключить зуммер. Если вам нужно удерживать переключатель нажатым более 90 секунд, в вашей системе возникли проблемы, и их следует исследовать.
Выключатель индикатора стоп-сигнала — Некоторые модели имели второй выключатель стоп-сигнала, установленный спереди, который замыкался, когда в системе повышалось давление для включения индикатора «стоп-сигнал» на приборной панели. Или сказать водителю, что он нажал педаль тормоза. Вашему писателю непонятно, как использовать такой световой индикатор — это не является положительным признаком того, что ваши стоп-сигналы действительно работают. Одно из предположений состоит в том, что в первые дни существования «Клипперс» исключительная мощность пневматических тормозов требовала, чтобы водитель знал о возможности неожиданно следовать за движущимися автомобилями, и световой индикатор «Стоп» на приборной панели был способом напомнить ему об этом.Или ее.
Все вышеперечисленные компоненты вашей пневматической тормозной системы следует регулярно проверять и поддерживать в идеальном состоянии.
.
