Регулятор давления топлива: симптомы неисправности, проверка, ремонт

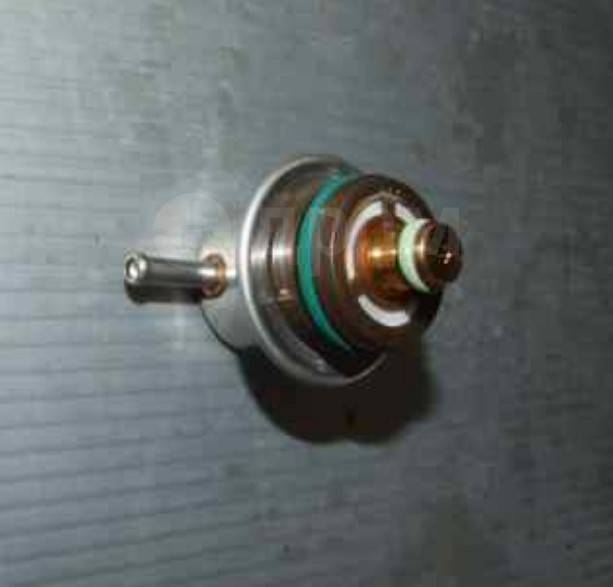

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого - пружина впускного коллектора. На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр. На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

  • двигатель работает неравномерно;
  • на холостом ходу останавливается работа мотора;
  • внезапно повышается или понижается частота вращения коленвала;
  • плохо работает система охлаждения;
  • мотор ощутимо теряет мощность;
  • при нажатии на педаль газа частично или полностью отсутствует отклик;
  • двигатель будто захлебываться;
  • слабое ускорение машины при переключении передач;
  • автотранспорт начинает часто двигаться рывками;
  • происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

  1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
  2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
  3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.


Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

  1. Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
  2. Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
  3. Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

  1. Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
  2. После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
  3. Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.


Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

Признаки неисправности регулятора давления топлива

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Содержание статьи

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива.  Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы.  В списке основных признаков специалисты отмечают:

  • неустойчивую работу на ХХ, агрегат глохнет на холостых;
  • потерю мощности, заметное повышение расхода топлива;
  • замедленные реакции на нажатие педали газа;
  • рывки и провалы во время разгона, в момент перегазовки;
  • автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс.

На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Читайте также

  • Двигатель не тянет: возможные причины

    Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.

Признаки неисправности регулятора давления топлива

Диагностика и ремонт4 февраля 2018

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Симптомы неисправности элемента

Горит «Check» на приборной панели

Чек может загореться по разным причинам, одной из которых может быть неисправность РДТ. Для более точного выявления поломки рекомендуется использовать диагностическое оборудование, в простонародье – «автосканер». На рынке очень большое количество подобных устройств, мы же рекомендуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition.

Данный сканер находится в бюджетном сегменте, но в то же время способен диагностировать не только двигатель, но и другие узлы автомобиля (srs, abs, esp, подушки, трансмиссию и т.д.). После диагностики с его помощью на неисправность с РДТ укажет код ошибки P0089. Однако данная ошибка также может возникнуть при засорении топливной сетки, фильтра или топливопроводов. Поэтому их тоже следует осмотреть, после чего приступить к детальному осмотру РДТ.

Два вида поломки РДТ

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Причины и способы устранения неполадок

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

  • измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
  • отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
  • отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:

  • пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
  • загрязнение некачественным бензином;
  • заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

Регулятор давления топлива - признаки неисправности, проверка и замена

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

  • Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
  • Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
  • Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
  • Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП



Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.



2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.



6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Как снять и проверить неисправный регулятор давления топлива (рдт)? 6 простых шагов

Регулятор давления топлива инжектора – одна из деталей ДВС, поддерживающая в топливных форсунках необходимое давление горючего в зависимости от выбранного режима работы двигателя. Стабильность работы мотора и производительность форсунок напрямую зависят от исправности работы регулятора давления топлива.

Поскольку РДТ относится к категории мембранных клапанов, признаки неисправности регулятора давления топлива и его выход из строя могут оказать негативное влияние на работу двигателя. Осуществление регулярной диагностики регулятора, устранение его неисправностей и необходимый ремонт – процедуры, знать о которых необходимо каждому автовладельцу.

Функции регулятора давления топлива

Нормальная работа форсунок двигателя с учетом определенного режима его функционирования зависит от давления горючего в системе, поддержанием которого занимается указанный регулятор. Проще говоря, основной задачей РДТ является изменение количества и интенсивности подачи в цилиндры мотора топлива.

Где находится регулятор давления топлива

Мембранный клапан-регулятор, на который оказывается давление горючего с одной стороны, а с другой – усилие пружины, используется для более точного дозирования топлива и поддержания постоянного давления в системе.

Регулятор давления топлива ВАЗа такого типа устанавливается в те системы, в которых присутствует “обратка”. В них он размещается в топливной рампе. Реже деталь устанавливается в топливном баке, но при этом у подобных систем отсутствует обратная магистраль.

О том, как работает регулятор давления топлива в зависимости от его расположения, рассказано ниже.

Расположение регулятора в топливной рейке

Одна из самых распространенных схем размещения: регулятор давления топлива ВАЗа располагается на топливной рейке. Принцип работы элемента заключается в нагнетании горючего по магистрали из топливного бака посредством топливного насоса.

На регулятор оказывает давление горючее. Сам РДТ состоит из двух отдельных полостей-камер, разделенных мембраной: камеры для топлива и пружинной камеры.

Сквозь специальные отверстия для впуска в регулятор поступает топливо, которое оказывает давление на мембрану с одной стороны; с другой на нее давит пружина и давление впускного коллектора.

Если топливо оказывает большее давление, чем усилие пружины и впускное давление, то регулятор открывается, благодаря чему в “обратку” сбрасывается часть топлива. Излишки горючего направляются обратно в топливный бак по обратной магистрали.

Расположение регулятора в топливном баке

РДТ размещается непосредственно в топливном баке в системах, в которых отсутствует обратная магистраль. Достоинством подобной системы является отсутствие дополнительного трубопровода.

Необходимый объем топлива подается непосредственно из бака, то есть в подкапотном пространстве не скапливается лишнее горючее, соответственно, нет необходимости направлять его обратно в бак.

Благодаря такой конструкции топливо не перегревается и меньше испаряется, что является дополнительным преимуществом.

Электронная схема регулировки давления топлива

Регулировка давления горючего в системе осуществляется посредством электронной схемы, конструкция которой не подразумевает наличия механического регулятора. Контролем давления в подобных системах занимается электробензонасос.

Установленная в нем электронная система управления фиксирует напряжение и регулирует объемы подаваемого горючего.

Преимуществами использования датчика регулятора давления топлива является максимальная экономия и снижение степени нагрева топлива.

К форсункам двигателя подается только строго ограниченное количество топлива, необходимое для выбранного режима работы мотора и конкретных условий его эксплуатации. Избыточное давление не повышается до критической отметки благодаря присутствию клапана сброса.

Основные симптомы неполадок регулятора давления топлива

Во время диагностики системы питания двигателя необходимо учитывать признаки неисправности регулятора давления топлива. Основными симптомами, связанными с неполадками РДТ, является понижение мощности двигателя и его неспособность набрать необходимое число оборотов. Признаки неисправности регулятора давления топлива и, соответственно, двигателя, следующие:

  • Мотор неустойчиво работает на холостых оборотах и глохнет.
  • Увеличивается расход топлива, понижается мощность.
  • Двигатель замедленно реагирует на педаль акселератора.
  • Во время разгона автомобиля и в моменты перегазовки проявляются рывки и провалы.
  • Автомобиль не набирает обороты и не разгоняется.

По симптомам неполадка регулятора давления топлива на автомобилях с бензиновыми ДВС схожа с выходом из строя топливного насоса либо его сетчатого фильтра. По этой причине проверка регулятора давления топлива производится в случае выявления каких-либо неисправностей топливной системы двигателя.

Проще говоря, при появлении вышеописанных симптомов неисправностей двигателя проблема может скрываться не только в поломке реле, моторчика бензонасоса или загрязнении его сетки, но и в регуляторе давления топлива.

Дефекты РДТ: пружина

Основной неполадкой регулятора является ослабление пружины, из-за чего происходит преждевременное сливание топлива в “обратку”.

Это приводит к голоданию двигателя: ему не хватает горючего для работы на повышенных оборотах, в моментах нажатия педали акселератора или на переходных режимах.

Неисправная пружина регулятора становится причиной низкого давления горючего в топливной рампе, что приводит к понижению мощности двигателя, неполадкам в работе ЭБУ и неустойчивому функционированию мотора.

Загрязнение РДТ

Еще одна неисправность регулятора – его загрязнение и понижение пропускной способности. В этом случае двигатель глохнет вне зависимости от того, какой конкретно режим работы выбран.

При сильном загрязнении регулятора давление в системе резко возрастает, и это может привести к тому, что через уплотнительные детали и места соединения узлов будет выходить топливо. Производители транспортных средств всегда учитывают вероятность того, что производительность форсунок и топливного насоса со временем понизится.

Решается данная проблема посредством закачки большего объема топлива бензонасосом. Избыток горючего повышает давление в том случае, если он не может вернуться обратно в возвратную магистраль.

Заклинивание регулятора

Регулятор давления, расположенный в топливной рампе, с определенной периодичностью может начать заклинивать. Симптомами такой неполадки становятся перепады давления в системе и подергивания автомобиля.

Еще одни признаки неисправности регулятора давления топлива, которые не менее часто встречаются, – это банальный износ всех деталей: проще говоря, со временем клапан полностью отрабатывает собственный ресурс.

Срок эксплуатации данного элемента двигателя зависит от качества топлива, наличия в нем различных примесей, режима эксплуатации самого автомобиля и многих других факторов.

Диагностика регулятора давления топлива

По своим симптомам неисправность РДТ во многом схожа с неполадками топливного фильтра или бензонасоса.

Стоит сразу отметить, что если во время диагностики топливной системы были обнаружены неисправности именно РДТ, то оптимальным выходом из ситуации станет замена регулятора давления топлива.

Объясняется это тем, что замена отдельных частей, промывка и очистка устройства не вернут ему полноценной работоспособности. Учитывая то, что стоимость РДТ очень даже доступна и приемлема, то ремонт регулятора давления топлива просто нецелесообразен.

Провести диагностику РДТ своими руками можно одним из самых простых и эффективных способов: проверить в топливной системе давление горючего. Осуществляется это при помощи манометра. Замеряется оно на холостом ходу двигателя; манометр подключается параллельно с вакуумным шлангом между штуцером и топливным шлангом.

Произведенные замеры показывают колебания давления в системе. Оно должно увеличиваться, находясь при этом в пределах от 0,3 до 0,7 Бар. Если подобных показателей не было выявлено, то необходимо переподключить шланг регулятора давления топлива и повторно использовать манометр.

Пробка штуцера отворачивается для измерения давления топлива в торцевой части топливной рампы. В пробке имеется специальное уплотнительное кольцо: необходимо проверить его на целостность – оно не должно быть эластичным.

Если на нем все же имеются дефекты, то оно меняется либо по отдельности, либо совместно с пробкой.

Ремонт регулятора давления топлива

После того как будет завершена диагностика системы и проведен осмотр уплотнительного кольца, из штуцера выворачивается зонтик. Отвернуть его можно при помощи металлического колпачка вентиля.

К штуцеру после этого подключается шланг манометра, затем вся конструкция крепится при помощи хомутов. Замеры давления проводятся только при запущенном двигателе. Стандартные показатели давления должны составлять 2,9-3,3 кг/см2.

Затем от регулятора давления топлива аккуратно отсоединяется шланг, при этом фиксируются показания манометра: давление должно увеличиться до 70 кПа с 20 кПа.

Регулятор давления топлива меняется в том случае, если показатели остаются слишком низкими или равными нулю. Замена данной детали не представляет собой ничего сложного: ее можно произвести своими силами в обычном гараже.

Перед началом процедуры из системы питания двигателя стравливается все давление.

Для этого откручивается гайка, крепящая топливную трубку, после чего выкручиваются болты, которыми к топливной рейке крепится сам регулятор на большинстве автомобилей с инжекторными двигателями.

В дальнейшем из отверстия в топливной рейке аккуратно вынимается штуцер регулятора, после чего полностью демонтируется РДТ. Перед этим полностью отключается топливная трубка. Последний этап – монтаж в рампу нового либо исправного регулятора, после чего посредством манометра проверяется работоспособность и исправность всей топливной системы.

Перед установкой нового регулятора давления топлива специалисты рекомендуют промазывать уплотнительные кольца бензином: это облегчит монтаж новой детали. Аналогичную процедуру выполняют и при замене самих уплотнительных колец.

Регулятор давления топлива – ищем поломку и делаем замену сами + видео

Сначала необходимо узнать, где находится клапан (регулятор) давления топлива… А далее мы научимся непосредственно проверять его работу. Так что займемся этим как можно скорее, а там и наладить работу получится без проблем. Приступим.

Регулятор установлен на топливной рампе и необходим для поддержки определенного перепада давления. В него входят следующие детали: бак, форсунки, топливопривод и насос, переключатель и насос управляющего блока.

Принцип работы регулятора давления топлива можно представить таким образом: в самом начале работы насоса горючее покидает бак и проходит систему очистки в фильтре. После этого поступает в регулятор, здесь безостановочно держится однородный напор в системе.

В системе без рециркуляции эта деталь должна располагаться в баке. Функция ее остается такой же, она должна поддерживать давление топлива.

Неисправность регулятора давления топлива заметить можно по определенным проблемам авто. У вас может заглохнуть мотор на холостом ходу, или вы начинаете замечать, как двигатель во время движения теряет мощность.

Если при переключении передач ваш автомобиль плохо начинает ускоряться, проблема также может быть в регуляторе давления топлива. При движении, если возникают резкие рывки, двигатель начинает захлебываться или реакция на педаль газа практически отсутствует, все это предпосылки к поломке регулятора.

Самый распространенный симптом: когда резко повышается расход топлива. Для этого не надо даже производить какие-либо вычисления, вы сами заметите, как он стремительно увеличился.

Регулятор давления топлива – отчего он может сломаться?

Чтобы убедиться в неисправности, вы можете воспользоваться одним из способов проверки. Многие слесари могут вам рассказать самый простой и быстрый вариант, как проверить регулятор давления топлива с манометром, мы сделаем это чуть ниже.

Проблемы, как правило, происходят из-за того, что по истечении определенного времени пружина, которая держит давления в насосе, проседает. Тем самым она уже не создает необходимого напора, и в результате этого часть горючего возвращается обратно в бак, и, следовательно, снижается давление в топливной рейке.

В итоге мы имеем большой недостаток топлива и потерю мощности во время работы двигателя.

Также ряд проблем может возникнуть, если клапан давления начнет подклинивать. В данном случае давление в топливной рамке начнет резко меняться, это будет происходить не закономерно. Отсюда будет сразу заметна неустойчивая и ненадежная работа двигателя.

Вы сразу почувствуете дерганье при разгоне или одну их тех неисправностей, которые вы могли узнать выше. Итак, пришло время поэтапно разобрать, как же происходит замена регулятора давления топлива.

Сначала мы также рассмотрим, как провести проверку регулятора, а затем его снятие.

Как производится замена регулятора давления топлива?

Выделяем время, надеваем рабочую одежду и лезем под капот. Отворачиваем пробку штуцера, чтобы контролировать давление топлива на торце.

Воспользовавшись специальным металлическим защитным колпачком, аккуратно выверните из внутренней полости штуцера золотник. Дальше вам необходимо присоединить к нему шланг с манометром.

Закрепляем этот самый шланг на штуцере при помощи хомута. Дальше пускаем двигатель и проверяем давление, которое показано на манометре.

Давление, которое будет показывать прибор, не должно превышать 325 кПА. Затем отсоединяем вакуумный шланг от регулятора – давление по манометру будет увеличиваться.

По всем правилам оно должно увеличиться на 20 или 70 кПа. Если же увеличения не произошло, то вам просто необходимо будет заменить регулятор. Если увеличение происходит, то проверка регулятора давления топлива прошла успешно, и замену производить не имеет смысла. Теперь переходим к непосредственному снятию регулятора.

Первым делом необходимо снизить давление в системе питания. Потом мы плавно снимаем вакуумный шланг с регулятора давления топлива и отворачиваем гайку крепления трубки слива горючего. Она присоединена непосредственно к нему.

Далее выворачиваем два болта, которые служат для плотного крепления этого узла к топливной раме, и выводим штуцер из отверстия.

Теперь аккуратно, без лишних резких движений, снимаем регулятор с трубки слива топлива. Если вы не смогли снять уплотнительное кольцо вместе с ним, то снимите кольцо отдельно и сразу наденьте на регулятор, который будете устанавливать.

Иначе кольцо потеряется, и вам придется покупать новое, так как установка без этого кольца не имеет смысла. Теперь вам всего лишь осталось установить регулятор в обратном порядке.

Как правило, редко когда производят ремонт регулятора давления топлива, чаще всего бывает проще и дешевле произвести замену на новый.

Регулятор давления топлива: симптомы неисправности, проверка, ремонт

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого – пружина впускного коллектора.

На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр.

На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

  • двигатель работает неравномерно;
  • на холостом ходу останавливается работа мотора;
  • внезапно повышается или понижается частота вращения коленвала;
  • плохо работает система охлаждения;
  • мотор ощутимо теряет мощность;
  • при нажатии на педаль газа частично или полностью отсутствует отклик;
  • двигатель будто захлебываться;
  • слабое ускорение машины при переключении передач;
  • автотранспорт начинает часто двигаться рывками;
  • происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

  1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
  2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
  3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

  1. Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
  2. Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
  3. Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

  1. Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
  2. После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
  3. Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.

Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

Как проверить регулятор давления топлива?

Регулятор давления топлива (РДТ) — это мембранный клапан, находящийся под давлением топлива с одной стороны и пружины впускного коллектора с другой. При снижении оборотов клапан открывается, вследствие чего остаток топлива сливается из двигателя в бак. Когда снова возникает необходимость в подаче топлива, запускается топливный насос, проводя жидкость через фильтр. Далее по цепочке находится установленный на топливной рампе регулятор, на протяжении всего процесса обеспечивающий поддержания надлежащего давления в системе.

Так выглядит РДТ ВАЗ 2110

Именно в поддержании постоянного давления в двигателях с рециркуляцией топлива и заключается работа РДТ. При отсутствии системы обратного отвода неиспользованного горючего в бак регулятор давления все равно требуется, но в данном случае давление будет меняться в зависимости от длительности впрыска.

Неисправный регулятор может создать определенные затруднения для нормального функционирования двигателя.

Пониженное давление в топливной системе не обеспечивает силовой агрегат достаточным количеством горючего, вследствие чего неизбежно падение мощности и нестабильная работа двигателя.

Излишнее давление тоже опасно — обрыв топливного шланга или заливание форсунок нельзя отнести к категории незначительных поломок.

Зачастую именно регулятор давления топлива является причиной подобных неисправностей, поэтому их нужно устранять по мере обнаружения, не дожидаясь очередного техосмотра или выхода из строя более серьезных и дорогостоящих элементов двигателя.

Регулятор давления топлива: признаки неисправности

Выход из строя регулятора давления топлива всегда сопровождается достаточно характерными симптомами, причем достаточно явными. О возникновении неисправности РДТ могут говорить следующие признаки:

  • неровно работающий двигатель;
  • глохнущий на холостых оборотах мотор и плохая реакция на нажатие акселератора;
  • заметное снижение мощности и динамики;
  • ощущение «захлебывающегося» двигателя при движении;
  • завышенный расход топлива;
  • протекание топливных шлангов даже при полном затягивании хомутов.

При проявлении описанных выше признаков неисправности необходимо проверить отдельные элементы двигателя, в том числе и регулятор давления топлива — нередко причиной неполадок становится именно он.

Механическая конструкция РДТ подразумевает его выход из строя на вполне понятных основаниях. Чаще всего неисправность регулятора возникает по следующим причинам:

1. Ослабление клапана и проявляющаяся вследствие этого нехватка давления. Клапан устанавливается на пружине, которая со временем имеет свойство просаживаться, тем самым пропуская топливо в бак постоянно. Двигателю не хватает горючего, и он просто не может выдать необходимую мощность.

2. Преграды для движения топлива. Это ситуация, обратная предыдущей: в данном случае клапан мешает движению горючего или полностью перекрывает ему проход к силовому агрегату. Двигатель в таком случае может заглохнуть в любой момент, а топливо начнет выходить из системы через любые доступные отверстия.

3. Подклинивание клапана. Обычно такая «болезнь» становится заметной при разгоне — автомобиль начинает дергать, а мощность двигателя падает и повышается скачкообразно.

Как правило, возникновение неполадок в работе регулятора давления топлива происходит за счет механических повреждений, например, изношенности элементов или их засорения. Независимо от причины неисправности, элемент придется менять — регулятор давления топлива не подлежит ремонту.

Иногда появление проблем не связано с самим регулятором, но очень тесно связано с его работой. Например, при использовании плохого горючего или пренебрежительном отношении к своевременному техосмотру автомобиля могут возникать неисправности, в том числе и связанные с функционированием топливной системы.

Нередки случаи приобретения изначально дефектного РДТ, неспособного выполнять свои функции. Если же этот фактор будет происходить на фоне несвоевременного обслуживания автомобиля, то проблемы неизбежно проявятся в самое ближайшее время.

Как проверить регулятор давления топлива

Регулятор давления топлива — это сугубо механический элемент, поэтому проверить его работоспособность при помощи электрических приборов невозможно.

Кроме того, стоит отметить тот факт, что РДТ не является разборным элементом, поэтому при обнаружении в нем неисправностей единственным выходом будет замена.

Больно ударить по кошельку такой ремонт не сможет — регуляторы стоят достаточно дешево, и ремонт (если бы он был возможен) обошелся бы значительно дороже.

Чтобы привести автомобиль в нормальное состояние, необходимо проверить РДТ на работоспособность. Существует несколько простых методов, позволяющих самостоятельно установить причины неполадок и устранить их, не прибегая к дорогостоящим услугам специалистов.

Первый способ — визуальный. Его можно использовать только на карбюраторных двигателях, поэтому на сегодняшний день этот метод практически не применяется.

Заключается такая проверка в следующем: необходимо пережать или отсоединить клапан и пронаблюдать за струей топлива. По интенсивности струи горючего и определяется неисправность.

Способ далеко не самый эффективный, нужной точности обеспечить он не в состоянии, поэтому использовать его не рекомендуется.

Второй способ дает точный результат и позволяет с уверенностью говорить о неисправности РДТ.

Для проверки потребуется манометр, который нужно установить в разрыв между штуцером и шлангом подачи топлива, отсоединив вакуумный шланг. При проверке давление должно расти с 0,3 до 0,7 Бар.

Отсутствие роста давления при такой проверке еще ни о чем не говорит, и операцию необходимо повторить с другим вакуумным шлангом.

Если же и в этом случае регулятор не выдает давления, то он явно неисправен и требует замены.

Подсоединяя манометр к топливной системе, можно воспользоваться еще одним методом проверки: просто пережать шланг, возвращающий неиспользованное топливо в бак. Стрелка манометра должна будет обязательно отреагировать на подобное обращение. Естественно, такой способ не подходит для проверки топливных систем, в которых используются металлические трубки или слишком короткие шланги.

Этот же способ позволяет выявить неполадку РДТ без использования манометра, если двигатель не развивает нормальные обороты. Пережав обратку при запущенном двигателе, необходимо отследить обороты и послушать двигатель — если его работа выровнялась, то проблема заключается в неисправном клапане регулятора, и его нужно менять.

Видео о том, как проверить неисправность регулятора давления топлива

Итог

Регулятор давления топлива — это небольшой, но достаточно важный элемент топливной системы автомобиля. Проверка регулятора давления топлива и его своевременная замена позволит избежать многих неприятностей.

Проверка РДТ осуществляется самостоятельно без каких-либо затруднений, как и его замена, а стоимость нового регулятора достаточно невысока — намного дороже обойдется топливо при завышенном расходе или ремонт топливной системы, ведь одна маленькая неполадка может стать причиной более опасных неисправностей.

Как проверить регулятор давления топлива? Диагностика РДТ своими руками

Здравствуйте. Сегодня поговорим о регуляторе давления топлива (РДТ). Вы узнаете, что такое РДТ, где он расположен и как проверить регулятор давления топлива в домашних условиях, то есть своими руками.

РДТ располагается на топливной рампе, задача этого устройства — поддерживать оптимальное давление в топливной системе независимо от рабочих режимов.

Как работает регулятор давления топлива?

РДТ выполнен в виде мембранного клапана, на который с одной стороны давит топливо, а с другой — пружина впускного коллектора. После разгрузки двигателя, клапан открывается, а неиспользованное топливо отправляется назад в топливный бак.

Как только включается топливный насос, происходит подача топлива из бака, затем его очищает топливный фильтр, дальше оно идет в регулятор давления, который на протяжении всего этого цикла “выравнивает” (поддерживает) оптимальное давление в топливной системе.

Эта задача является главной для РДТ, за счет постоянной поддержки давления в топливной системе обеспечивается правильная работа силового агрегата. В случае неисправного регулятора давления возникает недостаток давления, в результате чего меняется работа двигателя.

Если после проверки топливного насоса и топливных магистралей вы не обнаружили никаких неисправностей, то скорее всего, проблема заключается в РДТ.

Какие признаки неисправного регулятора давления топлива?

Неисправный РДТ можно обнаружить по следующим признакам:

  • Двигатель работает нестабильно, глохнет на холостых;
  • Плохая реакция двигателя на педаль “газа”;
  • Мотор во время езды “захлебывается”;
  • Снижается мощность двигателя и увеличивается.

Почему РДТ выходит из строя?

  • Как правило, неисправность регулятора давления топлива сводится к тому, что клапан просто не способен удерживать необходимое давления. Это может происходить, например, из-за просадки пружины клапана. Из-за неисправной пружины, топливо обратно возвращается в бак, в итоге двигатель плохо запускается;
  • Как вариант проблема может заключаться в затрудненном движении топлива или в случае образования закупорки;
  • Нередко причиной становится подклинивающий клапан. Изменение давления происходит неравномерно, в итоге происходят перебои в подаче топлива и как результат — машина дергается. Особенно это чувствуется при наборе скорости, во время разгона.

Проверка регулятора давления топлива своими руками

Перед тем как проверить РДТ хочу отметить, что существует несколько способов проверки. Самый старый способ — пережать или отключить «перепускной клапан» и понаблюдать за струей. Этот метод использовали еще наши деды и отцы на своих ВАЗах и ГАЗах, однако с появлением инжекторных двигателей этот способ перестал быть актуальным.

Наиболее популярный и эффективный способ проверки давления в топливной системе — при помощи манометра.

Для проверки давления в РДТ при помощи манометра необходимо завести двигатель и подключить манометр между штуцером и топливным шлангом.

Двигатель должен работать на холостых, а вакуумный шланг должен быть отсоединенным. Во время измерения давление в системе должно увеличиваться от 0,3 до 0,7 Бар.

Более детально том как правильно проверить регулятор давления топлива вы можете узнать в представленном ниже видео. Как проверить регулятор давления топлива-  видео:

В случае если во время измерения вы не заметили никакого роста давления – поменяйте вакуумный шланг, затем повторите попытку.

Если и это не помогло и регулятор показывает “0” давление, можно сделать заключение о неисправности РДТ.

Замена регулятора давления топлива — единственный способ решить эту проблему, ремонту эта деталь не подлежит!

Текст принадлежит: http://vopros-avto.ru/

Проверка исправности регулятора давления топлива в топливной рейке, не снимая с автомобиля

Задача регулятора давления топлива в топливной рейке довольно простая – сбрасывать давление путём перепускания топлива из рейки. Данный процесс на системах Common Rail регулируется при помощи компьютера, таким образом, чтобы узнать, есть ли неисправность в данном устройстве – необходимо обладать параметрами для проверки.

Когда стоит проверять регулятор давления?

  • Машина плохо заводится на горячую, либо на холодную (Зависит от марки, модели, двигателя и года выпуска машины)
  • Под нагрузкой автомобиль переходит в аварийный режим работы;

Происходит это потому, что насос не успевает накачивать топливо в систему. Например, предполагаем, что кантик прилегания внутри или  запорный клапан промыло стружкой. Таким образом, меняются параметры устройства.

По тест-плану он должен пропускать меньше, но пропускает больше. Таким образом, насосу не хватает производительности, чтобы поддержать нужное давление в топливной системе.

Компьютер будет указывать на неисправность насоса, но на самом деле проблема может крыться в регуляторе.

Проверка регулятора официалами

Проверка регулятора давления топлива на официальных BOSCH-сервисах или других официальных сервисах выглядит таким образом.

  • Регулятор снимается вместе с топливной рейкой;
  • Затем, регулятор необходимо установить на стенд;
  • Затем, подключается управление, трубки подачи высокого давления.

В зависимости от сигнала, клапан будет менять своё положение, а с помощью трубки высокого давления будет накачиваться топливо. В сервисах присутствует свой тест-план и характеристики, которых в свободном доступе нет. С помощью них можно узнать, в каком положении и какое количество топлива может перепускаться.

Проверка регулятора, не снимая с автомобиля

Как проверить регулятор давления быстро, не снимая с автомобиля? Как ни странно, сделать это очень просто и в умелых руках даже не потребуется помощь мастера. К каждому регулятору по рейке подводится путь к сбросу топлива.

Конструкция простая – высокое давление в рампе, сбоку имеется штуцер, с помощью которого сбрасывается в обратку лишняя соляра, которую сбрасывает регулятор. Но, на стартере не должно ничего сбрасываться.

Если устройство сбрасывает топливо на стартере – это говорит о его промывке и неисправности.

Аналогичные регуляторы и аварийный режим

Проверить, переходит машина в аварийный режим из-за регулятора или нет также можно. Для этого необходимо переставить любой аналогичный регулятор в машину, который схож по конструкционным особенностям с вашим.

Такая возможность обусловлена очень умной системой, которая регулирует давление при помощи электромагнита. Компьютер управляет клапаном при помощи силы тока на этот магнит.

Чем больше даётся ток, тем больше открывается крышка регулятора. И так будет происходить до тех пор, пока регулятор не увидит в рейке нужное давление.

Поэтому, вне зависимости от датчика, он все равно будет наращивать, чтобы получить необходимые параметры работы.

Нашим СТО проводились такие работы и соответственно, устанавливались разные регуляторы на машины. Например, регулятор с мерседеса может подойти даже на Renault Trafic. Чтобы проверить исправность, достаточно лишь снять обратку клапана регулятора и крутить стартером. Не должно быть никакой обратки.

Как проверить регулятор давления топлива? Самостоятельная диагностика РДТ

В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.

Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.

Как работает регулятора давления топлива?

Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой — пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное топливо возвращается обратно в топливный бак.

После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя.

Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива.

Признаки неисправного РДТ:

Причины неисправности регулятора давления топлива

  1. Клапан не может удержать необходимого давления.

    Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;

  2. Затруднен ход топлива или произошла полная закупорка;
  3. Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.

Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками

Есть несколько способов, как проверить РДТ в домашних условиях.

Одним из самых “древних” вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи.

Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.

Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.

Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.

Более подробно о том как проверить РДТ вы узнаете посмотрев тематическое видео Как проверить регулятор давления топлива:

Если же во время замеров вы не увидели роста – замените вакуумный шланг и повторите процедуру. Если же и это не дало результатов и РДТ по прежнему показывает нулевое давление, можно сделать вывод о неисправном регуляторе давления топлива. РДТ не подлежит ремонту, поэтому его нужно заменить.

Регулятор давления топлива.Вопрос. — logbook Mitsubishi Lancer 2004 on DRIVE2

Сидел в машине, ждал человечка и думал о предстоящем замере давления топлива в системе. Все уже приготовил осталось обзавестись временем… Так вот, после измерения давления на работающем двигателе его нужно замерить и на заглушенном.

По истечении определенного времени оно должно сохраняться в системе, что обеспечивает быстрый пуск после стоянки и позволяет не прокачивать (заполнять) топливную магистраль заново топливом. У меня запускается двигатель не с первого оборота, а причиной может быть как раз низкое остаточное давление или его полное отсутствие.

Основные причины падения могут быть из-за пропуска топливных форсунок и если не держит Регулятор Давления Топлива (РДТ). Если форсунки просто так за 2 минуты не проверишь, то РДТ как мне казалось можно. РДТ в моем случае может являться и причиной обедненной смеси (если клапан всегда открыт), так что пробую проверять. Идея, которая меня посетила, не дала спокойно сидеть, и я полез в багажник.

Можно конечно было сначала замерить остаточное давление и убедиться, что оно падает или наоборот держится, возможно и нет необходимости РДТ проверять, но я не смог удержаться, тем более нужно всего пару минут да и сидеть скучно.

Подумал, что можно установить сразу после стальной трубки обратки вазовский прозрачный фильтр, который у меня валяется в багажнике и наблюдать идет ли бензин в обратку или нет. Как вариант просто скинуть шланг и в случае недержания у клапана залить все бензином и замочить руки, что меня не устраивает, так что ставлю фильтр исполняющий роль смотрового окошка.

Что я хотел увидеть? Нахватавшись верхушек в интернете я был уверен, что на холостых должно быть сухо т.к. давление срабатывания клапана выше 3кг, а давление на хх у нас составляет по букварю не ниже 2.65кг. Предположим, оно будет выше, пусть 2.9кг, клапан должен быть закрытым. Так же после остановки двигателя думал сброса бензина не будет, а вот при нагрузке клапан открывается и спускает лишний бензин назад в бензобак.

  • Инсталлируем:
  • Тестируем, запускаю двигатель:
  • Фильтр мгновенно заполнился, да и по ощущениям давит через клапан по полной, будто он не держит совсем.

Возникает вопрос- либо я начитался бреда, либо затупил и о работе РДТ понял все так как хотелось мне (ошибочно), либо у меня он действительно не держит и льет прямотоком назад в бак.Симптом пропуска бензина у меня есть – при скорости выше 120км.ч. машина дальше разгоняться практически не хочет, грешу на регулятор, что он не держит и давление в системе ниже положенного.

Возможно засран топливный фильтр и насос не может продавить нужное кол-во топлива.

  1. В общем я запутался, кто в теме по работе регулятора разъясните, киньте толковую ссылочку. В любом случае давление в системе в скором будущем замерю и станет многое понятно, но пока не дошли руки интересно …
  2. ДОПОЛНЕНИЕ.
  3. Вот накопал немного:
  4. Описание функций регулятора давления подачи топлива:

При различных режимах работы двигателя, например, на холостом ходу, требуется немного топлива, тогда как при полной нагрузке — значительно больше. Такая потребность регулируется с помощью регулятора давления.

В зависимости от потребности регулятор давления поддерживает низкое или высокое давление подачи топлива. Основной информацией при регулировке давления служит разрежение во впускном коллекторе. Благодаря ему нагружается мембрана регулятора давления.В режиме холостого или принудительного холостого хода во впускной трубе создается давление разрежения.

На величину давления разрежения от номинального значения снижается давление подачи топлива. Номинальное значение давления выбито на корпусе регулятора.

  • При полной нагрузке разрежение во впускной трубе примерно равно нулю, регулятор давления поддерживает давление топлива, равное выбитому на корпусе номинальному значению.
  • Описание функционирования топливного насосаДля обеспечения функционирования регулятора давления при любых режимах работы топливный насос должен всегда обеспечивать более высокое давление, необходимое для функционирования регулятора давления.
  • Описание функционирования поддержания давления:

При нулевой подаче (двигатель выключен) закрывается регулятор давления, и давление подачи топлива во впускной трубе поддерживается продолжительное время. В топливном насосе закрывается обратный клапан. Благодаря таким мерам поддерживается давление в системе подачи топлива, и, тем самым, сокращается время пуска.

Рекламации: Нарушение динамики двигателя, недостаток мощностиЗапустить двигатель на холостом ходу и замерить давление подачи топлива.Отсоединить вакуумный шланг от регулятора давления топлива. Тем самым симулируется режим “полной нагрузки”. При этом измеряемое значение в зависимости от двигателя должно возрастать на 0,4-0,7 бар. Измеренное значение записать.

Если возрастание не происходит, следует заменить вакуумный шланг и повторить последний шаг проверки. Если возрастание опять не наблюдается, заменить регулятор давления.Снова начать проверку и записать измеренное значение.Сравнить результат измерения со значением, выбитым на корпусе регулятора давления.

ОценкаРезультат измерения ниже номинального значения на -0,2 бар:• Сужено сечение трубопровода подачи топлива или засорен топливный фильтр.• Не в порядке электропитание топливного насоса, например, большое переходное сопротивление в штекерном соединении (коррозия) электропроводки автомобиля и топливного насоса.

Результат измерения выше номинального значения на+ 0,2 бар:• Отключить двигатель, затем пронаблюдать за измеряемым значением;• Если оно снизилось до номинального значения (допуск по номинальному значению+ /- 0,2 бар, значит сужены или засорены трубопроводы слива топлива. Проверить трубки на изломы и, если их нет, то заменить сливные трубопроводы.

• Если результат измерения остается слишком высоким, значит неисправен регулятор давления. Кроме этого, существует вероятность полного перекрывания слива. Тогда при снятии регулятора давления выступило бы топливо под действием давления! Поэтому заранее приготовив ветошь, собрать и отправить выступающее топливо на утилизацию.

Если имеет место засорение трубопровода, то менять следует его, а не регулятор давления.Рекламации: Затруднения при пускеПроверить падение давления:Дать двигателю поработать на холостом ходу и выключить. Записать измеренное значение в режиме выключения двигателя. Примерно через 20-30 минут снова снять показание в режиме выключения двигателя.

Если измеряемая величина упала больше, чем на 0,5 бар, то следует провести следующую проверку.Запустить двигатель, подождать нагнетания давления, выключить двигатель и сразу пережать шланг подвода непосредственно перед манометром. Результат измерения записать. Примерно через 20-30 минут снова снять показание в режиме выключения двигателя.

ОценкаТеперь результат измерения снизился менее, чем на 0,5 бар:• Если обнаружатся дефекты в трубопроводах подачи, в сливном трубопроводе или неисправности напорного (обратного) клапана в топливном насосе, то проверить все детали, при необходимости, заменить.Измеряемая величина снова снизилась более, чем на 0,5 бар;

• Заменить регулятор давления.

Примечания:При работе двигателя со снятым вакуумным шлангом во время проведения проверки в ЗУ неисправностей ЭБУ могут быть занесены сообщения о неисправностях. Сообщения о неисправностях “Регулировка состава рабочей смеси с лямбда-зондом неправильна” или “Регулировка состава рабочей смеси с лямбда-зондом на пределе” по окончании проверки следует стереть.

Регулятор давления топлива (устройство, неисправности, проверка)

Автор Master OffRoad На чтение 12 мин. Просмотров 809 Опубликовано

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Места установки

На автомобилях система впрыска оснащена отдельной магистралью слива излишков бензина, которая идет от топливной рампы к бензобаку ( рециркуляция топлива). В таких инжекторах регулятор устанавливается непосредственно на топливной рампе (или подсоединяется к ней), поэтому узел быстро «реагирует» на изменение условий функционирования двигателя и корректирует давление в рампе. В такой конструкции системы питания используется РДТ механического типа.


Существует еще один вариант инжектора – без рециркуляции бензина. В этой системе «обратка» вовсе отсутствует, а регулирование осуществляется на выходе их бензонасоса. Особенность такой системы — расположение регулятора – в баке или возле него. Здесь уже используется РДТ, работа которого управляется ЭБУ – блок управления посредством датчика, установленного в рампе, отслеживает нужные параметры и корректирует путем подачи сигналов на регулятор.

Системы питания с электронными регуляторами используются реже механических из-за сложной конструкции, а соответственно, и меньшей надежности.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.


Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Конструкция регулятора

Устройство механического регулятора давления топлива простое. Он состоит из корпуса, который внутри поделен мембраной на две камеры. Одна из них называется топливной, вторая – камерой разрежения (или просто вакуумной). Каждая из камер штуцерами и каналами соединяется с компонентами системы. Топливная камера каналами соединяется с топливной рампой, также от нее отходит штуцер магистрали слива излишков бензина («обратки»). В камере разрежения тоже есть штуцер, который предназначен для соединения с впускным коллектором.

На мембране закреплен игольчатый клапан, седлом для которого выступает канал штуцера сливной магистрали. Этот клапан постоянно в закрытом положении, и к седлу его прижимает пружина, установленная в вакуумной камере.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Видео

Неполадки РДТ: плохо едет, не разгоняется, дергается.

Как проверить регулятор давления топлива. Пример на Bmw E34 (БМВ Е34).

Как замерить давление в топливной системе на автомобиле ВАЗ 2110.

Нарушение целостности корпуса

Плохое качество топлива, наличие в нем посторонних примесей и другие негативные факторы способствуют разрушению корпуса. Устройство перестает нормально работать. Выявить небольшую утечку жидкости достаточно сложно. Это обусловлено тем, что бензин быстро испаряется. В месте установки образуются подтеки и пятна.


При выявлении нарушения целостности корпуса следует незамедлительно заменить изделие. Утечка может спровоцировать возгорание.

Варианты поломок

Регулятор – несложное с технической точки зрения устройство, поэтому поломок, которые могут с ним случиться немного. Почти во всех случаях рекомендуется заменить РДТ.

Что может сломаться:

  1. Пружина. Это главная поломка в РДТ. Из-за ослабления пружины развивается «голодание» мотора, не хватает топлива на повышенных оборотах, при нажатии сцепления и во время переходных режимов.
  2. Загрязнение. При засорении теряется способность пропускать горючее. Двигатель останавливается на любых режимах работы. Если РДТ сильно загрязнен, давление в ТС резко подскакивает, и через уплотнительные материал вытекает топливо. Проблему решают путем закачки большого количества топлива бензонасосом.
  3. Заклинило. РДТ в рампе может периодически заклинивать. Автомобиль подергивается.

Подготовительные работы

  1. Возьмите шинный манометр, намотайте на наконечник лён или ленту фум, это позволит предотвратить разлив топлива и пропуск воздуха.
  2. Подготовьте шланг с максимальный внутренним диаметром 9 миллиметров, также вам потребуются хомуты для крепления. Необходимо зафиксировать шланг на манометре и затянуть все хомутами.
  3. Приготовленную инструмент складываете на двигатель так, чтобы зафиксированный на ней шланг с манометром не скатились с поверхности. Это позволит избежать разлива топлива на мотор.
  4. Откручиваем золотник ниппеля на рампе (возможно разбрызгивание топлива из-за остаточного давления).
  5. Одеваем шланг с манометром на соединения рампы и фиксируем всё хомутом.
  6. Самодельный манометр для замерения давления в рампе в сборе.

Диагностика

Есть ряд методов диагностики состояния. Все они несложные, с ними может справиться даже начинающий автолюбитель.

Методы проверки:

  1. Визуально. Это вариант для карбюраторных моторов. Пережмите клапан или отсоедините его. От того, насколько интенсивен поток топлива, можно судить о неисправности. Способ прост, но неточен.
  2. Манометром. Установите прибор между штуцером и шлангом, временно отсоединив вакуумный шланг. На манометре показатель должен подняться до 0,7 Бар.
  3. Пережатием шланга. Проверьте РДТ пережатием обратной магистрали. Манометр должен сразу прореагировать. Если двигатель не набирает обороты, регулятор неисправен. Запустите мотор, пережав обратную магистраль. Следите за оборотами и прислушайтесь к его работе. Если его работа равномерная, неисправен клапан регулировки – его надо заменить.

Порядок проверки работоспособности РДТ зависит от его вида – механические и электрические узлы проверяют по-разному.

Как проверить механический регулятор:

  • найдите под капотом шланг возвратной подачи топлива;
  • запустите мотор – пусть поработает минуту, чтобы немного нагрелся;
  • плоскогубцами – очень аккуратно, пережмите шланг обратного хода;
  • если после пережатия двигатель стал хорошо работать, значит, проблема в поломке РДТ.

Шланги пережимать на долгое время запрещается – это создает дополнительную нагрузку на насос, что приводит в будущем к его поломке.

В инжекторных моторах топливные шланги сделаны из металла, а не из резины – для повышения надежности. Электрические датчики в таких системах сделаны на базе тензорезисторов. Для определения неисправности РДТ на инжекторе, проверяют напряжение на выходе датчика.

В дизелях РДТ проверяют, измеряя сопротивление катушки индуктивности датчика. Обычно нормальное значение составляет около 8 Ом. Если сопротивление заметно превышает, или наоборот гораздо ниже заявленного, регулятор поломался. Подробную диагностику проводят только в сервисе – на специальных стендах, где проверяют датчики и всю систему топливного обеспечения.

Ремонт и замена РДТ

Если в работе транспортного средства наблюдается ряд признаков неисправности регулятора топлива, его диагностика — единственный шаг на пути к возвращению надлежащих эксплуатационных параметров. В том случае когда проверка свидетельствует о том, что прибор вышел из строя, необходимо осуществить следующее.

Шаг 1. Извлечь пробку штуцера, чтобы иметь возможность проконтролировать давление горючей жидкости на его торце.

Шаг 2. Используя специальный металлический защитный колпачок, аккуратно достать из внутренней полости штуцера золотник.

Шаг 3. Снизить давление в системе питания, после чего осторожно снять вакуумный шланг с устройства.

Шаг 4. Снять гайку, с помощью которой осуществлялось крепление трубки, подающей горючее.

Шаг 5. После того как будут откручены два болта, служащие для крепления модуля к топливной раме, нужно плавно выводить штуцер их отверстия.

Шаг 6. Осторожно достаем РДТ.

Как правило, извлеченное устройство не подлежит ремонту, и его меняют на новое, более функциональное. Приобрести модуль с доставкой можно как в любом специализированном магазине, так и через Интернет.

Как заменить регулятор давления топлива в многопортовой системе впрыска топлива

В многопортовых системах впрыска топлива вы найдете регулятор давления топлива, подключенный к топливной трубе, которая идет к топливной рампе с топливными форсунками. Это руководство поможет вам заменить ту деталь самостоятельно.

Однако ваша конкретная конфигурация этого узла может отличаться от описанной здесь. Если это так, при необходимости обратитесь к руководству по обслуживанию для конкретной марки и модели автомобиля. Вы можете купить недорогое руководство послепродажного обслуживания онлайн или в большинстве магазинов автозапчастей.

1. После сброса давления топлива из системы снимите все крышки, чтобы получить доступ к регулятору давления топлива. ПРИМЕЧАНИЕ. На некоторых моделях автомобилей необходимо снять впускную камеру, чтобы добраться до него. При необходимости обратитесь к руководству по обслуживанию вашего автомобиля.

2. Осторожно отсоедините вакуумный шланг от регулятора.

3. Ослабьте фитинг возвратного топливопровода на регуляторе. Возможно, вам придется удерживать отливную гайку с помощью гаечного ключа, а ослабить линейную гайку с помощью другого гаечного ключа. На некоторых моделях в возвратной линии используется быстроразъемное соединение, которое можно снять с помощью недорогого инструмента, который можно купить в большинстве магазинов автозапчастей.

4. Отключите обратную линию.

5. На некоторых моделях вам не нужно отсоединять обратную линию, но открутите крепежные (два или три) болты регулятора с помощью шестигранного гаечного ключа. На других моделях может потребоваться отвинчивать топливопроводы и регулятор от топливного коллектора плюс монтажные кронштейны. При необходимости обратитесь к руководству по ремонту.

6. Снимите его монтажного основания.

7. Тщательно очистите сопрягаемую поверхность прокладки на монтажном основании регулятора.

8. Слегка смажьте новое уплотнительное кольцо чистым моторным маслом перед установкой.

9. Установите уплотнительное кольцо и новую прокладку.

10. Установите новый регулятор.

11. Подсоедините топливопровод, если вам пришлось его отсоединить.

12. Подсоедините вакуумные шланги.

13. После переустановки любых щитков или крышек двигателя и замените предохранитель топливного насоса, если вам пришлось его снять.

14. Восстановите давление в системе, повернув ключ зажигания в течение пяти секунд, а затем в положение ВЫКЛ. Повторите эту последовательность по крайней мере еще четыре раза.

15. Проверьте на утечки топлива вокруг регулятора давления топлива.

16. Установите на место любые другие компоненты, которые вам пришлось снять.

На следующем видео показано, как заменить регулятор давления топлива в ранней системе EFI.

После замены регулятора давления топлива рекомендуется поддерживать и обслуживать систему вовремя во избежание проблем с работой двигателя. Добавляйте качественную топливную добавку в топливный бак, по крайней мере, два раза в год, чтобы очистить топливные форсунки и устранить накопление. Кроме того, заменяйте топливный фильтр каждый год, чтобы предотвратить ограничение расхода топлива и продлить срок службы топливного насоса. В конечном итоге вы сэкономите на ремонте.

Источники

  • https://TechAutoPort.ru/dvigatel/toplivnaya-sistema/regulyator-davleniya-topliva.html
  • https://topmekhanik.ru/regulyator-davleniya-topliva/
  • https://autochainik.ru/priznaki-neispravnosti-rdt.html
  • https://avto-idea.ru/remont/neispravnosti-regulyatora-davleniya-topliva-priznaki/
  • https://autostuk.ru/regulyator-davleniya-topliva.html
  • https://bibiauto.club/systems/toplivnaya/priznaki-neispravnosti-regulyatora-davleniya-topliva.html
  • https://moyidorogi.ru/regulyator-davleniya-topliva/
  • https://sto-tolyatti.ru/drugoe/regulyator-davleniya-topliva-vaz-2115.html
  • https://auto-gl.ru/kak-snyat-i-proverit-neispravnyy-regulyator-davleniya-topliva-rdt-6-prostyh-shagov/
  • https://santavod.ru/zamena-regulyatora-davleniya-topliva/

Как работает регулятор давления топлива в топливной рампе

Главная » Разное » Как работает регулятор давления топлива в топливной рампе

функции, устройство и принцип работы

Регулятор давления топлива является частью системы топливоподачи двигателя. Он представляет собой клапан мембранного типа, который также называют перепускным. Главная задача регулятора — изменение давления горючего в топливной системе, поэтому от исправности этого узла зависит производительность и стабильность работы мотора в целом.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Устройство и принцип работы

Регулятор давления топлива в закрытом (а) и открытом (б) положениях

Состоит топливный регулятор из следующих элементов:

  • Корпус. Изготавливается из металла и отличается высокой герметичностью, необходимой для предотвращения утечки топлива и потери давления.
  • Мембрана (диафрагма). Реагирует на избыточное давление и открывает сливную магистраль.
  • Обратный клапан. Расположен на входе.
  • Пружина. Оказывает дополнительное давление на диафрагму клапана.
  • Штуцеры для крепления магистралей впуска и слива топлива.
  • Уплотнители. Обеспечивают герметичность системы на входе и выходе.

Принцип работы механического регулятора объема топлива прост. Мембрана разделяет внутреннее пространство корпуса на две камеры (топливную и воздушную). В первую при помощи насоса подается топливо, которое оказывает некоторое давление на мембрану. Обратный клапан при этом препятствует возврату топлива во впускную магистраль, что позволяет создавать давление, необходимое для работы мотора.

Классическая конструкция клапана представляет собой механический узел, работа которого основана на разнице давлений. В системах типа Common Rail вместо топливного регулятора может быть использован электромагнитный клапан, управляемый ЭБУ двигателя.

С обратной стороны мембраны (во второй камере) расположена пружина, запирающая регулятор. Эта камера при помощи шланга соединена с впускным коллектором, в котором при различных режимах формируется некоторый уровень разрежения воздуха, что также воздействует на диафрагму. В момент, когда давление топлива превышает суммарное воздействие пружины и разрежения во впускном коллекторе, клапан открывается, сбрасывая часть горючего.

Таким образом, чем меньше разрежение во впускном коллекторе, тем больше давление поступающего к топливным форсункам горючего. Контрольным режимом топливного регулятора является холостой ход двигателя, когда разрежение минимально, а давление максимально.

Данные этого режима, как правило, фиксируют на внешней стороне корпуса, что упрощает процесс диагностики и ремонта системы питания двигателя. При остановке двигателя клапан полностью закрывается, что позволяет поддерживать постоянное высокое давление в топливной рейке (рампе) и упрощает повторный пуск.

Расположение в конструкции автомобиля

В современных автомобилях используют две схемы расположения регулятора давления топлива. В системах с обратной магистралью он устанавливается на топливной рампе, а в конструкциях без «обратки» — непосредственно внутри топливного бака (в насосе). Схема с расположением на топливной рампе предполагает подключение регулятора к двум магистралям системы:

techautoport.ru

Регулятор давления топлива — DRIVE2

В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.

Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.

Как работает регулятора давления топлива?

Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой —пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное возвращается обратно в топливный бак. После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя. Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива. Признаки неисправного РДТ:

1. Нестабильная работа двигателя;
2. Машина глохнет на холостых, плохо реагирует на педаль "газа";
3. Снижение мощности двигателя, плохая динамика;
4. Двигатель захлебывается во время движения; 5. Увеличенный расход топлива.

Причины неисправности регулятора давления топлива

1. Клапан не может удержать необходимого давления. Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;
2. Затруднен ход топлива или произошла полная закупорка;
3. Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.

Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками

Есть несколько способов, как проверить РДТ в домашних условиях. Одним из самых "древних" вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи. Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.

Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.

Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.

www.drive2.ru

Принцип работы и устройство регулятора давления топлива

В процессе работы инжекторной системы питания, порция топлива подмешивается в проходящий поток воздуха (или непосредственно впрыскивается в цилиндры). Но чтобы форсунки смогли впрыснуть бензин нужно, чтобы он находился под давлением. Нагнетание топлива осуществляется электробензонасосом.

При этом создаваемое внутри топливной системы давление должно находится в строго заданном диапазоне. И поддерживает его в требуемом значении регулятор давления топлива, используемый в конструкции инжекторной системы.

Места установки

data-full-width-responsive="true">

Место установки этого элемента зависит от конструктивных особенностей системы питания. В большинстве случаев на авто используются системы с рециркуляцией топлива. Ее особенность сводится к тому, что лишнее топливо, которое уже поступило на форсунки, сливается обратно в бак.  В такой системе регулятор устанавливается на топливной рампе (где и находится топливо перед поступлением на форсунки).

Но есть и системы, у которых рециркуляция не предусмотрена конструктивно, хотя и встречаются они редко. Поскольку сброса части бензина из рампы нет, то регулировка давления в системе осуществляется до того, как топливо попадет в рампу. В таких системах этот элемент устанавливается сразу за топливным насосом. Он может быть врезанным в топливную магистраль или же располагаться в баке.

Особенности конструкции

Регулятор давления бензина – один из немногих элементов системы, который не управляется с электронного блока. Этот узел – полностью механический и его функционирование основано на перепадах давления. Хотя в системах без рециркуляции срабатыванием датчика заведует ЭБУ. Поскольку встречаются они не часто, то далее рассматривать такие узлы мы не будем.

Стоит отметить, что РТД работает не в строго заданных значениях, он подстраивается под режим работы двигателя. То есть, при надобности он увеличивает или уменьшает давление в системе, чтобы обеспечить оптимальное смесеобразование.

Конструктивно этот элемент очень прост и состоит из корпуса, на котором расположены штуцеры и выводы для подсоединения к системе питания. Внутри этот корпус разделен мембраной на две камеры – топливную и вакуумную.

К топливной полости подходят для вывода – один используется для подачи топлива в камеру, а второй ведет на магистраль слива бензина в бак (обратку). Но второй канал закрыт клапаном, который связан с мембраной.

Со стороны вакуумной полости установлена пружина, которая воздействует на мембрану, обеспечивая перекрытие канала слива клапаном. Эта камера посредством штуцера трубкой соединена с впускным коллектором.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера  связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Видео: Регулятор давления топлива. Плохо едет, плохо заводится.

Признаки неисправности. Основные поломки РТД

Несмотря на то, что этот механизм с виду незначительный элемент, от его работы в значительной степени зависит функционирование силовой установки. Все просто – если не будет обеспечиваться требуемое давление, в цилиндры будет подаваться меньшее количество бензина чем требуется.

Признаки неисправности
  • плохо заводиться;
  • глохнет на холостом ходу;
  • не развивает требуемой мощности;
  • дергается при наборе скорости;
  • обороты коленчатого вала «плавают»;

При наличие этих признаков существует вероятность, что неисправен РТД. Но поскольку такие симптомы могут давать также проблемы с электробензонасосом, фильтром или форсунками, то следует сначала удостовериться, что неисправен именно регулятор давления топлива.

В целом, из-за простоты конструкции, этот элемент выходит из строя очень редко. Основными его неисправностями являются снижение жесткости пружины (из-за чего давление в системе не поднимается до нормы), закупорка каналов и потеря герметичности корпуса. А поскольку регулятор считается не разборным, то в случае возникновения проблем он просто заменяется, тем более, что стоит он недорого.

Ещё кое-что полезное для Вас:

Проверка работоспособности. Замена

Видео: Замена РДТ на ваз 2114

Проверить работоспособность узла можно при помощи манометра. И сделать это очень просто. На топливных рампах имеется штуцер сброса давления в системе, который и используется для проверки создаваемого давления в системе.

Для примера, рассмотрим, как проверяется регулятор давления на примере ВАЗ-2110 с инжектором. Все, что потребуется для проверки – это манометр, маслостойкий шланг и два хомута. А далее:

Так выкручивается золотник из штуцера

  1. Снимаем защитный колпачок со штуцера сброса давления на рампе.
  2. Аккуратно и неспешно колесным колпачком отворачиваем немного золотник, выжидаем сброса давления и полностью его выкручиваем.
  3. На штуцер надеваем подготовленный шланг и фиксируем его хомутом.
  4. Второй конец шланга соединяем с манометром и тоже зажимаем хомутом.
  5. Заводим двигатель и устанавливаем малые обороты (холостой ход).
  6. Смотрим на манометр. Если насос, форсунки и фильтр в нормальном состоянии, то показания манометра должны составлять 2,8-3,2 Атм.
  7. Стягиваем со штуцера вакуумной камеры регулятора патрубок, ведущий к коллектору. Это действие должно сопровождаться повышением давления на 0,2-0,7 Атм.

Если есть хоть какое-то несоответствие, то необходимо искать причину. К примеру, насос не смог обеспечить необходимое давление. И лучше всего начать с регулятора давления, поскольку добраться до него не сложно.

Из инструментов для снятия регулятора на ВАЗ-2110 потребуется ключ на 24 и шестигранник на 5.

Регулятор снимается так:

  1. Откручиваем ключом на 24 гайку трубки слива бензина в бак.
  2. Шестигранником выкручиваем два болта крепления элемента.
  3. Аккуратно его извлекаем.
  4. Устанавливаем на место новый элемент.
  5. Делаем замеры давления.

Если после проделанной процедуры показания замеров не улучшились, следует проверять работоспособность остальных элементов системы.

Напоследок отметим, что регуляторы давления топлива используются не только инжекторных моторах. В дизельных агрегатах с системой питания Common Rail он тоже используется. Только в этой системе регулятор – электромагнитный и его работой управляет ЭБУ.

avtomotoprof.ru

Как работает регулятора давления топлива. Признаки неисправности регулятора давления топлива

Очень важно, чтобы автомобиль радовал своего хозяина не только внешним видом, но и работой без поломок. Для этого необходимо правильно за ним ухаживать и заправлять только качественным топливом. Современные технологии дают возможность обезопасить авто от непредвиденных повреждений или предупредить их. Так, большинство автолюбителей используют специальный прибор, который регулирует давление топлива на выходе в форсунке при разном режиме работы двигателя.

Содержание:

  1. Принцип работы РДТ
  2. Как работает регулятор давления топлива
  3. Признаки неисправности
  4. Причины неисправности
  5. Как проверить регулятор давления топлива
  6. Как влияют неисправности на работу двигателя
  7. Замена регулятора давления топлива



Давление топлива, которое подаётся через форсунки и направляется во впускной коллектор, должно быть неизменным независимо от нагрузки. Регулятор, отвечающий за давление топлива автомобиля, должен правильно рассчитывать объём поступающего топлива в системах с его рециркуляцией. Это позволяет контролировать давление бензина внутри топливной рейки, а также давление внутри впускного коллектора. Данный прибор помогает поддерживать разницу давлений. Поддерживает он также и давление топлива на форсунке и воздуха во впускном коллекторе. Это необходимая вещь, если хотите контролировать правильный расход топлива и предотвратить выход автомобиля из строя. При правильном уходе за прибором и, если будете использовать хороший бензин, то регулятор прослужит вам долгое время. Не забывайте постоянно его проверять  и настраивать.

Когда данный регулятор выходит из строя, то мотор автомобиля начинает терять мощность, а двигатель работает неравномерно. Дабы не допускать подобного, следует регулярно проверять регулятор давления. Это поможет вам избежать ряд неисправностей в автомобиле и сэкономит ваши средства на приобретении новых запчастей. Поэтому каждый должен знать, как работает регулятор давления топлива.

Принцип работы регулятора давления топлива

Чтобы понять, как работает устройство для проверки давления топлива, нужно знать, как он устроен. Состоит он из следующих частей:

  1. Топливного насоса;
  2. Регулятора давления;
  3. Насоса электронного управляющего блока;
  4. Топливопровода;
  5. Бака;
  6. Топливного фильтра;
  7. Форсунки;
  8. Инерционного переключателя.

Благодаря своему устройству, регулятор контролирует и поддерживает одно и то же давление топлива относительно к атмосферному. А где установлен регулятор давления топлива? Устанавливают его в топливном баке.

Особенности устройства прибора для контролирования топливного давления в системе с рециркуляцией топлива

РДТ разделён мембранной на две камеры:

  • Топливную;
  • Пружинную.

Сам держатель клапана соединён с мембраной и прижимает клапан к седлу. Давление топлива, которое подаётся в камеру через специальные впускные проходы, действует на мембрану снизу. Сверху же действует давление пружины и впускном коллекторе. Иногда давление может превышать усилие пружины. В данном случае приоткрывают клапан, перепуская бензин в обратный трубопровод. В этом случае необходимо учитывать давление во впускном коллекторе.

Во время работы топливного насоса, горючие выходит из бака, направляясь к фильтру. Там оно очищается и поступает в регулятор. Регулятор же без остановок держит эффективный напор в системе. Главное, все действия должны происходить правильно.

Само устройство находится внутри стального корпуса. Он же должен быть приспособлен к выдерживанию высокого давления. Сам механизм прибора состоит из диафрагмы и имеет также обратный клапан. Он препятствует возвращению топливу, которое находится под давлением обратно в магистраль.



Как работает регулятор давления топлива

. Режим работы РДТ

Нужно помнить, что от разряжения во всасывающем коллекторе зависит уровень давления топлива в самой рампе: чем меньше разряжено, тем больше давление. Основной режим работы регулятора – холостой ход. Как раз в момент работы на таком ходу разрежение начинает достигать низкой точки, а уровень давления в рампе топливной приводит к наивысшему показателю. Данное значение наносят на корпус регулятора, дабы правильно производить контроль давления во время диагностики системы подачи.

Важно: если регулятор давления невозможно отремонтировать, его стоит менять на новый. Дабы избежать подобного, необходимо как можно чаще его проверять и следить за давлением. Это позволит вовремя избежать поломки и сэкономит ваши средства на приобретение очередного регулятора давления. Здесь нет гарантии, что новый регулятор не избежит подобных проблем.

Важно: несмотря на режим работы двигателя, РДТ должен всегда реагировать на изменения в нём



Признаки неисправности регулятора давления топлива

Спустя время пружина в регуляторе может просесть, не создавая необходимого усилия. Топливо начнёт возвращаться обратно в бак. Это вызовет снижение давления в топливной рейке. Такая поломка приведёт к недостатку топлива и потери мощности в двигателе.

Если же наблюдается подклинивание клапана, то уровень давления в топливной рамке будет изменяться каждый раз по-разному. В таком случае будет наблюдаться не регулярная работа двигателя, автомобиль во время разгона будет дёргаться.

Основные признаки неисправности регулятора давления топлива:

  • Неравномерная работа двигателя;
  • Остановка мотора на холостом ходу;
  • Резкое повышение или сильное падение частоты вращения коленвала на холостом ходу;
  • Потеря мощности мотора;
  • Плохое ускорение автомобиля во время переключения передач;
  • Плохая реакция на педаль газ;
  • Захлёбывание авто при движении, частые рывки;
  • Резкое повышение расхода.

При обнаружении хоть одного из выше перечисленных признаков, следует немедленно проверить прибор.

Причины неисправности регулятора давления топлива в автомобиле

Причина

Что собой представляет неисправность?

Не удержание клапаном нужного давления Пружина клапана может быть просажена, что приводит к возврату топлива обратно в бак и плохой работе двигателя
Плохое поступление топлива или полная закупорка регулятора Остановка двигателя на ходу. Топливо начинает литься из всех возможных щелей
Подклинивает клапан Происходит изменение давления. Оно становится неравномерным, что и приводит к дёрганью машины при её разгоне.

К самым распространённым неисправностям относят механические повреждения деталей этого узла или же засорение в его части. Это и приводит к неисправности регулятора проверки давления топлива. Такие повреждения могут быть связанны с устареванием материалов, из которых сделан сам механизм. В связи с этим регулятор давления приходит в норму, но его работа уже не соответствует нормативным показателям. Например: происходит нарушения вакуума в его закрытой полости, что приводит к невозможному управлению регулятором оборотами двигателя. Ослабленная внутренняя пружина приводит к низкому давлению в топливной магистрали.

Есть ещё некоторые моменты, которые могут быть причинами неисправности РДТ:

  1. Долгий простой автомобиля;
  2. Некачественное топливо, разбавленное водой;
  3. Неисправность клапана.

Как проверить топливную рампу? Проверка РДТ самостоятельно

Проверка регулятора давления топлива проводят с целью выявления  неисправностей либо для профилактики. Подобные проверки делают, ориентируясь на рекомендации автопроизводителя. Но все же, как проверить давление в топливной рампе? В основном проверка заключается, в осмотре и проверке давления системы топлива во время различных оборотах двигателя. Потом проводят сравнения с показателями, которые соответствуют норме.

Необходимо тщательно осмотреть герметичность соединений, состояние вакуумного шланга, а также сам регулятор. Если же не обнаружено никаких повреждений и дефектов, то регулятор демонтируют, полностью его разобрав. При выявлении засорения данного узла производят его промывку.

Важно: диагностировать давление в топливной рампе следует проводить, используя манометр. Его подключают к специальному диагностическому штуцеру.



Как проверить регулятор давления топлива. Диагностика регулятора давления топлива

Самостоятельно также можно проверить регулятор. Для этого не нужно использовать никаких специальных инструментов и иметь особых навыков автомеханика. Нужно будет пережать или отсоединить клапан и наблюдать за силой струи. Или же для лучшей проверки используйте манометр.

Для измерения давления РДТ в двигателе при включении холостых оборотов стоит подключить манометр, устанавливая его между шлангом для топлива и штуцером. Не забудьте отсоединить вакуумный шланг. Ниже мы рассмотрим, какое давление в топливной рампе ваз 2110 должно быть.

Когда проводят замер давления в топливной рампе своими руками, давление должно начать увеличиваться от 0,3 до целых 0,7 Бар.

Если же давление осталось на месте, повторите процедуру. Бывает, что после ряда необходимых процедур, давление остаётся прежним. Значит, регулятор неисправен и уже не подлежит ремонту. Его нужно заменить.





Как влияют неисправности регулятора давления топлива, на работу двигателя?

Неисправный клапан регулятора отражается не только на работе, но и на самом запуске двигателя. При исправном приборе давление не падает в топливной рампе после того, как остановится двигатель. Если же клапан имеет неисправность, то падает давление в топливной рампе во время остановки двигателя. Двигатель не запустится до тех пор, пока нанос не заполнит полностью систему. И только после достижения нужного уровня, могут появиться первые сигналы запуска двигателя. Здесь уже будет всё зависеть от мощности аккумулятора. Иначе, двигатель так и не получится завести. Поэтому если не держит давление в топливной рампе – это говорит о неисправности!

Помимо выше указанного, могут происходить провалы газа во время разгона автомобиля, неустойчивый холостой ход, а также начнёт появляться общее ослабевание мощности двигателя.



Замена регулятора давления топлива ваз 2110 (и другие авто)

Чтобы ваш автомобиль был всегда на ходу, и не было проблем с регулятором давления топлива, нужно выделить время для тщательного осмотра.

1) Под капотом автомобиля отворите пробку штуцера, которая отвечает за контроль давления топлива на торце.

2) Возьмите специальный защитный металлический колпачок и аккуратно выворачивайте золотник из внутренней полости штуцера.

3) Потом присоедините к нему шланг с манометром. Закрепляют его на штуцере с помощью хомута. После этого стоит запустить двигатель и проверить давление, которое показывает манометр. Оно не должно быть выше 325 кПа (3,25 Бар).

4) Отсоедините аккуратно шланг вакуумный от регулятора давления. Вы сразу увидите, как по манометру будет увеличиваться давление. Если этого не произошло – стоит произвести замену прибора на новый. Ремонту не исправленный прибор уже не подлежит. Но как поменять регулятор давления топлива?!

5) Теперь можно немного убавить давление в системе питания и вынуть вакуумный шланг с РДТ. Для этого понадобится отвернуть укрепляющую гайку на трубки слива топлива к регулятору давления.

6) Нужно вывернуть два болта крепления прибора к топливной рампе.

7) Теперь можно снять регулятор с самой трубки слива для топлива. Если кольцо сразу не отсоединилось и осталось в рампе, извлеките его. Его надевают на регулятор перед установкой. Устанавливать регулятор нужно в обратном порядке, соблюдая точную последовательность.

8 ) Новый регулятор также устанавливают в такой последовательности. Предварительно его проверяют на исправность и только потом собирают. После установки, проверьте его работу и исправность.

Так что теперь вы знаете, причины неисправности регулятора давления топлива и как заменить регулятор давления топлива. Самое главное не спешите, и соблюдайте последовательность действий.

Комментирование и размещение ссылок запрещено.

avtgid.ru

Регулятор давления топлива — Сообщество «Diesel Power (Дизельные ДВС)» на DRIVE2

Всем привет.

По приезду домой САНТА стала глохнуть.
Но она просто супер. Сломалась перед дорогой в отпуск и теперь по приезду домой ) За 9 000км отдыха не о чем не просила.

Глохнет на горячую, через 30-50 км. дороги, на малых оборотах, перед светофором . После этого заводится только спустя 12 часов. ( примерно ) Стартер крутит, чеков не горит, а машина не заводится. Обычная комп. диагностика ни чего не показала. Ошибок ноль. В динамике провалов нет, обороты не плавают

Как заглох первое что пришло в голову это ГРМ, и от этой мысли ноги подкосились.Позже понял что это не ГРМ, Стал думать что и как. Первым делом снял шланг с фильтра, крутанул стартером, саляра брызжет. Уже хорошо. Дальше снял сам фильтр, слил всё что в нём было в бутылку. Ни каких частиц не обнаружил. Проверил фишки и предохранители . Ну и как бы всё, на этом мои познания в дизели иссякли. Дальше были звонки друзьям, знакомым и поиски ответов через интернет. Узнал что глохнуть САНТИК может от чего угодно.
Вариантов просто куча (
В моё случаи грешу на регулятор в рампе. ( стоит не родной, без номеров ) Еще ни чего с авто не делал. Жду очередь на 6.09.2018г к диагностам-дизелистам. Будет проверка всего нашего Сommon Rail.Понимаю что без вскрытия и детального изучения проблемы делать выводы рано
Позже отпишусь что за сервис.

Пока жду приём, решил закупить датчики.
Заказал
Датчик положения кален вала ( ДПКВ ) Оригинал
Датчик давления масла. Оригинал
Датчик температуры топлива .Оригинал
Датчик давления топлива в рампе.

Ну и сам виновник торжества, регулятор давления в рампе. Оригинал стоит как чугунный мост. Брать его не вижу смысла.
На форумах и Д2 нашел информацию что ставят от РЕНО либо МЕРСЕДЕС.
Француз без переделок .
Немца нужно немного запилить.

Я понимаю что тема не оригинальная и много чего про это написано.
Но всё же, МУЖИКИ. Прошу поделится своими мыслями по вопросу КАКОЙ СТАВИТЬ РЕГУЛЯТОР ?
И куда еще копнуть, пока машина не в сервисе.

Фото с инета

www.drive2.ru

часто-задаваемые вопросы и ответы на них — Лада 2112, 1.6 л., 2007 года на DRIVE2

…запись с ответами на самые-самые часто-задаваемые вопросы. Давно обещал это сделать и вот наконец-то собрал волю в кулак и все расписал:) Итак, начнем:

Зачем выносной РДТ и обратка на турбо-моторе?
Есть неправильное мнение, что при переделке атмо-мотора (на котором изначально не стоит обратки и выносного РДТ) в турбо-мотор, бензиновую магистраль трогать не стоит. Однако это глубокое и в корне не правильное заблуждение.

Давление топлива — очень важная штука 🙂

Запомните: обязательна установка выносного РДТ с регулированием разряжением/наддувом и обратной топливной магистрали в бак соотвественно! Тем кто говорит, что это необязательно, что можно и так настроить и ездить — плюньте в лицо! Ездить и настроить можно, но в большинстве случаев, не долго…

Выносной РДТ

Почему? Потому что я так сказал:

— на холостых оборотах и в до-наддувных режимах давление топлива в системе необходимо сделать минимальное которое может дать РДТ, дабы наши большие форсунки не «заливали», а зимой и на холодную заводилось авто без проблем. Так же работает правило — чем «больше» форсунки тем надо брать РДТ с возможностью меньшего давления в системе.

— в наддувных режимах, когда открывается форсунка, грубо говоря, против нее дует наш наддутый воздух, изза чего ее производительность падает, однако это исправляется повышением давления в топливной системе (как раз через наш выносной РДТ), тем самым мы перекрываем это противодействие, и у нас все работает четко и красиво.
Встроенный РДТ (который непосредственно в баке рядом с насосом находится) не может предоставить нам таких услуг по регулировке, поэтому его надо выкидывать и ставить выносной вместе с обраткой.

Как быстро сделать обратку в безобраточной системе?
Есть простой, но от этого не менее эффективный способ как это сделать — используя магистраль адсорбера:

В зависимости от модели и года выпуска расположение элементов на схеме может отличаться, но суть остается такой же

1. С обратной стороны рампы откручиваем пластмассовый колпачёк
2. Выкручиваем нипель
3. Берем бензо-стойкую трубку подходящего диаметра и натягиваем её на трубку, фиксируем жёстко железным хамутом. (Более правильный вариант — выточить штуцер, который можно будет накрутить на рампу а с обратной стороны также надеть трубку)
4. После трубки, цепляем выносной РДТ (с возможностью регулировки давления разряжением/наддувом)
5. на РДТ проводим и подклчюаем вакуумную трубку
6. На выходе РДТ прикручиваем еще одну бензостойкую трубку
7. Находим топливную трубку-магистраль, которая выходит из Адсорбера, отключаем её от него (а лучше уже вообще его выкинуть — место освободится :))
8. К этой магистрали подсоединяем нашу трубку которая идет с выхода РДТ
9. Лезем под машину, под заднее левое колесо, в районе где находится колдун
10. Берем жену болгарина и режем 2 магистрали, после чего соединяем первую со второй. Таким образом мы проложили полноценную обратку в бак.
11. И напоследок, достаем модуль бензонасоса, отсоединяем и достаем встроенный РДТ
12. Глушим вторую трубку и выход из модуля бензонасоса.

Ну как то так 🙂
Всё, готово!

Какой расход у тебя на машине? Какой бензин льешь?
И заканчивая бензиновую тему. Вопрос про расход наверное самый часто-задаваемый "Какой у тебя расход?"

Контролируй расход! 🙂

Зимой:
— город, обычный режим езды: 10л/100км
— трасса, обычный режим езды: 8л/100км

Летом:
— город, обычный режим езды: 8,5-9л/100км
— трасса, обычный режим езды: 6.5-7л/100км

Режим «тапка-в-пол» вне зависимости от времени года, поверхности дороги и местонахождения: 20+л/100км

Бензин я лью либо 95 Премиум, либо 98 (смотря какая заправка ближе окажется), Господи, упаси от 92ого либо 95ого! 🙂

Однако по секрету расскажу, был случай когда я остался в другом городе ночью, практически без денег в кошельке, и без бензина в баке, без банковской карты и телефона, и вообще кароче в полной жопе, и дабы как-то доехать домой (180км) надо было залить на оставшиеся деньги бензина, и ничего не оставалось делать как залить АИ80 =)
Добрался я удачно и без каких-либо последствий, но никогда такое не повторяйте ))))

Какой ресурс такого турбо-ВАЗовского мотора?
Ресурс любого мотора, зависит от кучи факторов: от стиля езды, от масла, бензина, регулярности ТО, ухода… в общем об этом все итак знают.

Тюнингованный же мотор (и не только ВАЗовский) зависит от всего того же, только за ним следить надо еще более тщательно и лучше, использую более качественные детали, дорогие масла, фильтра, бензин. При соблюдении этих простых истин, а так же при разумном использовании мотор будет работать долго и счастливо.

Возвращаясь к вопросу о ресурсе ВАЗовского турбо-мотора, под его стандартным пониманием (например, как у меня) я могу смело заявлять о 100-150тыс/км без лишнего вмешательства и ремонта.

Говорю цифры не с потолка, чем дальше, тем больше турбо-знакомых проезжают эти цифры и ездят дальше. Сам уже проехал более 30тыскм — все, тьфу-тьфу-тьфу, отлично!

Собирайте качественно, хорошо настраивайте турбо-моторы и будет вам счастие!

Привет! У меня полный сток! С чего начать тюнинг двигателя с небольшими вложениями?
Тоже достаточно частый вопрос, собственно руководствуясь своим опытом, могу дать четкий список, по мере важности:

Уже не сток 🙂

— Паук 4-2-1. Мотору станет выдыхать легче и приятнее. Увеличиться тяга на средних и высоких оборотах. Крайне полезная, недорогая и важная вещь!

Паук 4-2-1

— Дроссельная заслонка увеличеного диаметра 52-54мм. А это даст возможность легче и более полными легкими вдыхать 🙂 Улучшение динамики на верхах, улучшение отзывчивости во всем диапазоне.

Дроссельная заслонка увеличенного диаметра 54мм

— Хороший нулевик (фирменный ProSport, K&N и тд) либо фильтр от Ford Focus 2. Даёт лучшую пропускную способность всасываемого воздуха, и одновременно хорошую фильтрацию. Прибавка и отзывчивость во всем диапазоне.

Фильтр от Ford Focus

— Облегченный маховик. Давно уже доказано, что для около-стоковых (и не только) авто для городского использования и для покатух более легкий

www.drive2.ru

регулятор давления топлива — Audi 100, 2.6 л., 1994 года на DRIVE2

Регулятор давления топлива в топливной магистрали, который находится на топливной рампе, нужен для создания оптимального давления топлива, как для пуска двигателя, так и для его последующей работы, и держит его в пределах 4 bar, сбрасывая лишнее обратно в бензобак.

У меня долгое время была такая проблема, чтобы завести двигатель, нужно было два раза "подкачать" топливо зажиганием, потом уже заводить, и только тогда пуск был, как говорится, "с пол оборота".

Замерив давление топлива "в упор" с приходящей магистрали топливного бака, манометр показал 7 bar и в течении 5 минут простоя давление не упало, что хороший результат и показатель полностью исправного насоса. Как только я подвесил манометр параллельно, с участием топливной рампы, и попробовал накачать зажиганием давление, то манометр показывал до 3.5 bar, после чего давление в течении минуты падало до 1 bar. Тут стало понятно, что регулятор давления топлива требует обслуживания, не будем горячиться с покупкой нового.

Чтобы снять регулятор давления топлива, не нужно ничего разбирать, достаточно просто вытянуть скрепку, которой он фиксируется в топливной рампе, и аккуратно разработать его поворотами по часовой и против часовой стрелки. А чтобы он лучше выходил, я брызнул немного вэдэшки.

На сеточке клапана обнаружил гору мусора, и герметик:

Вот что бывает, если пропускать замену топливного фильтра. А если бы это пошло в форсунки?

На ощупь определил дубовые прокладки, которые тупо разваливались при попытке поддеть их отвёрточкой:

Вот и найдена причина, по которой регулятор давления топлива "травил" — прохудились прокладки, и пропускали мимо мембраны регулятора топливо.

Заказал ремокомплект резинок для регулятора давления топлива, номер 1 287 010 001 Bosch:

Для ценителей: VAG 037 198 031; подешевле: Jp Group 1119605910, Hans Pries 100 736 016

Заменил прокладки, сделал повторный замер, и манометр показал ровно 4 bar, давление даже не упало после простоя в 10 минут. Теперь нет необходимости накачивать давление зажиганием, и двигатель стартует уверенно.

И нет, мне не показалось, я заметил, что машина стала резвее реагировать на педаль газа 🙂

Кто знает, может я нашел причину обедненной смеси, судя по белым свечам? Покатаюсь, потом

www.drive2.ru

Лада 2110 VLZ_SNIPER › Бортжурнал › Типа аналог Спорт РДТ и +регулировка давления в рампе

Тут дело такое, у меня насос выдаёт 4 атм вместо 6.От сюда и потеря динамики на верхах, так как насос не успевает набрать столько сколько нужно(особенно чувствуется после 5 000 RPM.
В принципе покупка нового насоса решит проблему, пока денег не очень + зима на насосу ни к чему на тапку давить пока.Вот и задумался как бы поднять давление в системе.Есть вариант купить Спорт РДТ 380 или 400.Ну и его цена тоже под тысячу.Если кто знает как работает Регулятор Давления Топлива примерно поймёт о чём сейчас буду писать)

Вот оно решение

+

С помощью этой штуки регулирую давление.Получается что _когда газ давишь, в ресивере создаётся разряжение, через шланчик из РДТ в ресивер воздух откачивается.Значит мембрана внутри регулятора закрывается и на обратку меньше скидывает топлива, потому и получается что хватает определённого давления _ количества топлива в зависимости от того как нажимаешь на педаль газа.Вентилем я перекрываю эту трубку, создаётся эффект разряжения_(то есть проходит меньше воздуха от РДТ к ресиверу)и получается что обратка скидывает меньше топлива.Весь прикол в том что, как бы я не нажал на педаль газа в системе всегда будет больше давление чем нужно в момент открывания заслонки.От сюда и те самые плюсы как у СПОРТ РДТ 380 или 400.Но учитывая что у меня насос так и так не работает в полную мощность весь потенциал этой системы пока не раскрыт до конца.Поставив эту систему и на этом насосе, динамика на верхах практически сохранилась.Разница есть до и после.Езжу так уже 3ю неделю.Сей девайс помог ещё одной десятке только 8 клапанной, у друга тоже насос под замену.
+ СПОРТ РДТ :
1)Устраняет мощностные потери двигателя, связанные с "завоздушиванием" топливной рампы.

2)Повышает производительность форсунок на всех режимах работы двигателя.

3)Необходим при увеличении объёма и мощности ДВС

Не думаю что кому то это нужно и всё таки мало ли, мне помогло

Сразу скажу до конца перекрывать не надо а то насос будет давить"в стенку", это не есть хорошо так долго ездить.Я примерно 1 оборот открутил)
То есть в стенку у меня насос давит 4 атм-должен 6
На холостых примерно 2.5 должно быть а не 3.2 как все говорят.)2.8 примерно должно быть при включённом зажигании потом когда заводишь давление падает примерно до 2.2-2.5(у кого как)
Через эту систему я поставил себе на ХХ 3 атм
Усё.Есть вопросы задавайте

На ХХ 3 кг благодаря ей_

Я сделал аналог этого_манометр у себя подключаю отдельно и выставляю давление

Цена вопроса: 1 ₽

www.drive2.ru

BMW 5 series E34 530i M20 › Бортжурнал › Проверка топливной системы и замена регулятора давления топлива

Сегодня был у электрика-диагноста, хотел узнать в каком состоянии у меня топливная. Первым делом начали проверять регулятор давления топлива. У меня стоял оригинальный бош на 2.5 бара (сток от моего мотора объемом 2.0). Без регулирования вакуумом он четко отсекает 2.5 бара. Если подключить вакуумную трубку то на холостом давление падает до 2.2. Если плавно добавлять обороты, то давление плавно падает до 1.9. Если резко дать газа то стрелка еле-ели подпрыгивает (почти незаметно). Вобщем, при резком увеличении наргузки бенз никто не добавляет, что плохо. Не знаю нормальная ли просадка давления до 2.2 при подключении вакуума. Кто знает сколько должно быть?

У меня с собой был еще один БУ регулятор Pierburg 7.21197.60, но на 3 бара. Электрик сказал что я смело его могу себе поставить, что мозги по лямбде адаптируются без проблем (чуть уменьшат время открытия форсунок чтоб небыло перелива). Еще интересный момент — у меня мотор переделан в 2.5 литра, а на такой мотор с завода шел регулятор как раз на 3 бара. Правда там еще были другие форсунки, другой коллектор, другой дроссель, другая прошивка в мозгах. Одно время думал поставить всю топливную + мозги от 2.5, но меня отговорили.

Вобщем, поставили этот регулятор. По началу он не держал давления при выключении насоса. Но раза с 4того начал держать (думаю сказалось то что он лежал непонятно сколько лет сухим). Провели тесты еще раз. Без вакуумной трубки давление 3 бара. С трубкой на холостом где-то 2.6 бар. Если плавно добавлять обороты, то давление чуть падает на 0.1-0.2 бара. Зато если резко добавить газа то давление подпрыгивает (на 0.2-0.3) бара причем достаточно резко, и так же резко возвращается назад. Этот регулятор мне по цифрам понравился больше. Я с подключенным манометром выехал из гаражей чтоб попробовать его на ходу. Пока выезжал по грунтовке с песком пару раз допустил пробуксовку)) Проехался и немного не узнал свою машину. С низов тяга стала заметно лучше! Завтра посмотрю еще как будет трогатся на холодную утром, но у меня хорошее причувствие! Проблема была как раз при трогании, особенно если включен кондиционер.
Скрестим пальцы 🙂

Вобщем, оставил я себе этот регулятор давления, покатаюсь пока с ним, понаблюдаю за машиной и расходом. Если этот тоже будет глючить то буду брать новый. Зато точно знаю что буду брать именно на 3 бара, а не на 2.5. Он дешевле, т.к. более ходовой.

После замены регулятора последним штрихом было снятие и промывка форсунок. У меня стоят стоковые белые форсунки от 2.0 с номером 0 280 150 716. По ним вопросов не возникло. Производительность ровненькая. Во всех режимах струя четкая и равномерная. Промывали на вот таком самодельном стенде, который может гонять форсунки в куче режимов, а так же есть возможность подключить его к компу и запускать программы промывок.

стенд

На последок заменили фильтры из вот такого набора

www.drive2.ru

Контроль давления в системе впрыска Common Rail

Контроль давления в системе впрыска Common Rail

Ханну Яэскеляйнен, Алессандро Феррари

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Существует несколько подходов к контролю давления в общей магистрали. Один из первых методов подхода заключался в том, чтобы подавать больше топлива, чем необходимо, в общую топливную рампу и использовать клапан регулирования давления, чтобы слить излишки топлива обратно в топливный бак.Более предпочтительный подход состоит в том, чтобы дозировать топливо в насосе высокого давления, чтобы минимизировать количество топлива под давлением до давления в рампе. Для последующего использования можно использовать различные виды учета топлива. Некоторые практические реализации Common Rail используют оба подхода со стратегией управления в зависимости от условий работы двигателя.

Введение

Серийные топливные системы Common Rail оснащены замкнутой системой управления высоким давлением, которая стабилизирует давление в рампе в пределах относительно небольшого запаса до номинального значения, указанного электронным блоком управления для данного режима работы двигателя.Насос поддерживает давление в рампе за счет непрерывной подачи топлива в общую топливную рампу. Это давление контролируется датчиком давления, и разница между номинальным значением давления в рампе и измеренным является входным сигналом для контроллера. В терминологии управления давлением в направляющей является выходной сигнал системы , в то время как положение исполнительного механизма, используемого для управления давлением в направляющей, является входным сигналом системы .

Существует несколько подходов к контролю давления в общей рампе.Один из способов - подать больше топлива, чем требуется, в общую топливную рампу и использовать регулятор высокого давления - обычно называемый клапаном регулирования давления - в контуре высокого давления, чтобы слить излишки топлива обратно в топливный бак. При таком подходе положение клапана регулирования давления является входом системы управления. Хотя этот подход использовался исключительно в некоторых ранних системах впрыска топлива, таких как системы с насосами Bosch CP1 (Рисунок 1 и Рисунок 2), это может привести к низкой эффективности и чрезмерно высоким температурам возврата топлива.

Другой подход заключается в дозировании топлива в насосе высокого давления, чтобы гарантировать, что только количество топлива, необходимое для форсунок, подается в общую топливную рампу. Возможны несколько подходов к насосному дозированию. Одним из распространенных подходов является дозирование топлива, всасываемого в насос (дозирование на входе), с помощью определенного типа впускного дозирующего клапана (IMV), который иногда также называют просто дозирующим клапаном топлива (FMV). Другой подход состоит в том, чтобы позволить насосу всасывать неконтролируемое количество топлива и измерять поток нагнетания насоса (измерение на выходе) с помощью клапана, такого как выпускной дозирующий клапан (OMV).Другой способ - изменить эффективный рабочий объем насоса высокого давления. Тщательно контролируя количество топлива, поступающего в насос, и избегая сжатия избыточного топлива до высокого давления, можно повысить гидравлический КПД системы впрыска топлива и избежать образования чрезмерно высоких температур топлива. Однако следует отметить, что дозирование топлива на ТНВД не может избавить от необходимости в регуляторе высокого давления. Регулятор давления по-прежнему может использоваться для некоторого снижения давления в рампе.

Клапан регулировки давления

Клапан регулирования давления (PCV) для управления давлением в рампе может быть расположен на одном конце рампы (PCV с внешним насосом), Рис. 1, или на выходе насоса (PCV, интегрированный в насос), Рис. 2. PCV с внешним насосом ведет к более низкие затраты на производство насоса, но близость регулятора к форсункам может внести дополнительные нарушения в динамику форсунок. В решении PCV со встроенным насосом топливо, дросселируемое регулирующим клапаном, присоединяется к потоку утечки из насосных камер, а также к топливу, протекающему в контурах охлаждения и смазки насоса.Этот комбинированный поток выходит из насоса и возвращается в топливный бак.

Рисунок 1 . Система впрыска дизельного топлива Common Rail с клапаном регулировки давления, расположенным на рампе

(Источник: Bosch)

Рисунок 2 . Насос Bosch CP1 со встроенным клапаном регулировки давления

(Источник: Bosch)

Регулирование давления в рампе с помощью PCV по своей сути является быстрым из-за близости входа системы (PCV) и выхода системы (датчик давления в рампе). Другими словами, система не включает задержку, возникающую из-за прохождения топлива через насос высокого давления, как это было бы в случае некоторых подходов к насосному дозированию.

###

Что такое регулятор давления топлива? »NAPA Know How Blog

Регуляторы давления топлива представляют собой подпружиненную мембрану с вакуумным приводом, которая позволяет системе подачи топлива автомобиля поддерживать постоянное давление. Когда автомобиль находится на холостом ходу, регулятор открыт, позволяя топливу обходить систему подачи и возвращаться в бак. Когда двигатель создает больший вакуум под нагрузкой, диафрагма регулятора давления закрывается и позволяет увеличить объем топлива, подаваемого в форсунки, при сохранении постоянного давления.

Регуляторы давления топлива обычно расположены на конце топливной рампы в системах с механическим возвратом или на топливном баке в системах с механической безвозвратной подачей топлива.

Как работают демпферы давления в топливной магистрали?

Демпферы давления топлива похожи на регуляторы давления, но работают по-другому. У них есть подпружиненная диафрагма, которая поглощает пульсации и перепады давления, которые могут возникать каждый раз при включении и выключении инжектора. Обычно они встречаются в электронных безвозвратных топливных системах.Вакуумный порт, расположенный наверху демпфера, подключен к вакуумному коллектору, чтобы избежать утечки топлива, если диафрагма в демпфере должна разорваться.

Как определить, неисправен ли регулятор или демпфер?

Регулятор давления топлива - течет ли? Давление топлива в пределах спецификации? Повышается ли давление топлива во время работы на 8-10 фунтов на кв. Дюйм при отключении подачи вакуума?

Топливный демпфер - течет ли? Стрелка измерителя давления топлива сильно колеблется во время работы двигателя?

Возможные симптомы неисправности регулятора или топливной заслонки

    Диагностический прибор
  • - Коды P0172 или P0175
  • Регулировка уровня топлива с высоким отрицательным давлением
  • Выхлопная система - черный дым
  • Система зажигания - почерневшие электроды свечи зажигания
  • Плохая работа двигателя
  • Система смазки - бензин в моторном масле
  • Удлиненный пуск / жесткий пуск

Поскольку регуляторы давления топлива и импульсные демпферы обычно не устанавливают коды и могут отрицательно повлиять на работу многих других компонентов автомобиля, регуляторы и демпферы должны быть проверены во время ежегодной очистки системы впрыска топлива или при выполнении работ по управлению двигателем.

Ознакомьтесь со всеми деталями топливной и выхлопной систем , доступными на NAPA Online, или доверьте одно из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, что такое регулятор давления топлива, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Более 90 лет назад Национальная ассоциация автомобильных запчастей (NAPA) была создана для удовлетворения растущих потребностей Америки в эффективной системе распределения автомобильных запчастей.Сегодня 91% тех, кто занимается самоделкой, узнают торговую марку NAPA. У нас есть более 6000 магазинов NAPA AUTO PARTS по всей стране, обслуживающих все 50 штатов, с уникальной системой управления запасами, которая поможет вам найти именно ту часть, которая вам нужна.

Регуляторы давления топлива - работа, признаки неисправности и проверка

Регуляторы давления топлива - работа, признаки неисправности и проверка

Все двигатели с впрыском топлива имеют регуляторы давления топлива для поддержания регулируемого уровня высокого давления.

Регуляторы давления топлива, прежде всего, должны поддерживать постоянное давление; для правильной работы всех компонентов системы впрыска топлива.
Следовательно, если давление выходит за пределы этого диапазона, то; автомобиль не будет работать или будет работать неэффективно.

Итак, функция регуляторов давления топлива - поддерживать давление топлива; от 25 до 60 фунтов, в зависимости от автомобиля и производителя.

Проверка давления топлива в двигателе

Есть главный топливопровод от топливного бака до топливной рампы. Также обратный топливопровод, от регулятора давления топлива. Эта возвратная линия расположена после всех форсунок.

В большинстве регуляторов давления топлива в корпусе используется комбинация диафрагмы и пружины. Также с источником вакуума на верхней стороне диафрагмы.

Это противодействует давлению пружины; когда высокий спрос диктует необходимость более высокого давления топлива.

Внезапное падение вакуума повлияет на давление топлива. В результате топливные форсунки откроются настежь. Из-за этого топливным форсункам требуется некоторое время, чтобы нагнать создаваемое давление. В эти моменты регулятор давления топлива временно перекрывает возвратный топливопровод. В результате повышается давление топлива.

Компьютер использует датчики для определения:
  • Температура воздуха
  • Плотность воздуха
  • Нагрузка на двигатель
  • Положение дроссельной заслонки
  • Температура двигателя
Датчики

Итак, используя эту информацию, компьютер определяет стратегию, которая приведет к наилучшей работе двигателя.

Регуляторы давления топлива обычно выходят из строя одним из двух способов:
  1. Когда он не может удерживать давление, он подает в двигатель слишком мало топлива; вызывая состояние обедненной смеси.
  2. Когда регулятор давления топлива заедает и создает большее давление, чем должно; это приведет к тому, что форсунки будут подавать слишком много топлива; вызывая состояние богатой смеси (высокое давление).

Регулятор давления топлива, признаки неисправности:
  • Свечи зажигания почернели
  • Масломерный щуп пахнет бензином
  • Бензин капает из выхлопной трубы
  • Глохнет двигатель
  • Бензин в вакуумном шланге
  • Проблемы с замедлением
  • Плохой пробег топлива

Проверка вакуума и утечек

Самый простой способ проверить регуляторы давления топлива - использовать манометр.

Датчик давления топлива

Итак, данный тест проверяет работу регулятора давления топлива; чтобы убедиться, что он изменяет давление в трубопроводе в ответ на изменение вакуума в двигателе. Кроме того, это необходимо для поддержания должного рабочего давления; за форсунками и для компенсации изменений нагрузки двигателя.

Испытания с помощью манометра

При работающем двигателе отсоединить вакуумный шланг от регулятора давления. Как правило, давление в топливной системе должно увеличиваться на 8-10 фунтов на квадратный дюйм при отсоединенной линии.Никакие изменения не будут указывать на неисправный регулятор давления, негерметичность или закупорку вакуумной линии.

Также при отсоединении вакуумного шланга от регулятора; проверьте внутреннюю часть шланга на влажность. Потому что это будет означать, что в шланг всасывается топливо. Не должно быть. Мембрана внутри регулятора протекает, если в шланге есть топливо.

В результате это вызовет падение давления топлива; позволяя топливу всасываться во впускной коллектор; нарушение воздушно-топливной смеси.Наконец, если мембрана протекает, замените регулятор.

Заключение

Итак, всегда заменяйте топливный фильтр через рекомендованные производителем интервалы. Потому что забитый фильтр приведет к падению давления топлива, а также к повреждению топливного насоса. Таким образом, более экономично обслуживать топливный фильтр через регулярные промежутки времени.

Поделитесь новостями Danny’s Engineportal.com

Симптомы регулятора давления топлива ❤️ Все, что вам нужно знать

Регулятор давления топлива - неизвестный, но очень важный компонент вашего автомобиля.Регулятор давления топлива необходим для правильной работы и оптимальной работы давления и внутренней топливной системы автомобиля, обеспечивая необходимую поддержку форсункам. Если регулятор давления топлива не работает должным образом, топливо не достигнет форсунок и не будет проходить прямо через систему без отвода.

Авторемонт стоит ДОРОГОЙ


Что такое регулятор давления топлива?

Регулятор давления топлива играет ключевую роль в обеспечении надлежащего уровня топливовоздушной смеси в системе.Без этой работы топливный насос будет подавать слишком много топлива в топливные форсунки, что приведет к их отказу и не позволит достаточному количеству топлива достичь желаемой цели. Чтобы обеспечить правильную топливно-воздушную смесь для работы двигателя на нужном уровне производительности, вашему автомобилю необходимо правильное давление топлива.

Регулятор давления топлива определяет и изменяет давление топлива во всех дорожных ситуациях, позволяя двигателю работать правильно и контролировать выходную мощность автомобиля.Если у вас возникнут симптомы неисправности регулятора давления топлива, ваш двигатель не сможет работать правильно.

  • Функция регулятора давления топлива

Регулятор давления топлива - это компонент вашего автомобиля, который поддерживает постоянную и постоянную подачу топлива на должном уровне, даже когда ваш двигатель требует другой нагрузки и во время резких изменений необходимых уровней топлива.Топливный инжектор имеет две стороны: одна находится под топливной рампой, а другая управляется компрессором. В этой ситуации идеальным соотношением воздуха и топливной смеси является соотношение 1: 1.

Регулятор давления топлива отвечает за поддержание этого соотношения для обеспечения правильной работы двигателя. Если есть признаки неисправности регулятора давления топлива, соотношение будет неправильным, и двигатель не будет работать с необходимой производительностью.

Регулятор давления топлива содержит диафрагму, которая отвечает за управление перепускным клапаном, регулировку времени открытия и закрытия клапана для обеспечения стабильной подачи топлива для обеспечения двигателя мощностью.Когда наддув подается на регулятор давления топлива, диафрагма должна уменьшать количество избыточного топлива, заставляя насос работать более интенсивно и увеличивая давление наддува. Когда вы заметите признаки неисправности регулятора давления топлива, диафрагма не сможет открываться и закрываться в нужный момент.

  • Разница в регуляторах давления топлива

Чтобы убедиться, что вы покупаете и используете в своем автомобиле стандартный и качественный регулятор давления топлива, вам необходимо знать разницу между реальным и дешевым имитатором.Регулятор давления топлива большего размера может обрабатывать более высокий расход топлива и более высокий уровень давления, сохраняя при этом правильную топливно-воздушную смесь в соотношении 1: 1.

Более дорогие и высококачественные регуляторы давления топлива обычно могут работать с различными типами топлива, такими как этанол и метанол. Напротив, менее дорогой вариант обычно может иметь дело только с одним типом топлива, что не обеспечивает универсальности. В этом случае вы сразу заметите признаки повреждения регулятора давления топлива, поскольку дешевый регулятор не может работать с различными типами спиртового топлива.

Признаки неисправности регулятора давления топлива

При попытке определить симптомы повреждения или неисправности регулятора давления топлива существуют определенные признаки, на которые следует обратить внимание при вождении автомобиля. Как вы уже знаете, топливо является одним из наиболее важных компонентов вашего автомобиля - без этого смазка не происходила бы в двигателе, автомобиль не работал бы, и топливо не доставлялось бы в нужные точки в автомобиле. .

Одним из важнейших компонентов вашего автомобиля является регулятор давления топлива.Эта часть, о которой часто забывают, гарантирует, что двигатель получает правильное количество топлива для внутреннего сгорания, которое должно происходить в нужное время. Однако, если эта деталь выйдет из строя, вы заметите многочисленные симптомы регулятора давления топлива.

  • Пониженная топливная эффективность

Самая важная функция регулятора давления топлива - контролировать давление топлива, подаваемого в двигатель, для работы автомобиля на оптимальном уровне.Если давления недостаточно, топливо будет двигаться слишком медленно, чтобы работать правильно, а это означает, что цилиндры не могут получить нужное количество топлива с воздухом. Это приводит к тому, что двигатель находится под нагрузкой, и ему приходится усерднее работать, чтобы компенсировать нехватку топлива. В этом случае симптомы отрицательного давления на регуляторе давления топлива приводят к повышенному расходу топлива.

Тот же результат может возникнуть из-за слишком высокого давления топлива вместо слишком низкого. Если у вас слишком высокое давление топлива, это может привести к избыточному хранению топлива в камере сгорания, что приведет к снижению топливной эффективности.

Помимо недостаточного или слишком большого количества топлива, утечки в топливной системе могут способствовать экономии топлива, наряду с другими симптомами неисправности регулятора давления топлива.

  • Черный дым из выхлопа

Двигатель, который работает правильно и заправлен правильным количеством топлива, никогда не должен приводить к выходу черного дыма из выхлопной трубы. Однако, как только вы это замечаете, это один из самых заметных и красноречивых признаков того, что вы испытываете симптомы неисправности регулятора давления топлива.

В некоторых случаях вы можете заметить белый или серый дым. Это нормально, но если вы заметили, что из вашей машины начал выходить черный дым, вам необходимо проверить внутренние части вашего автомобиля либо самостоятельно, либо доставить его к надежному механику.

Если вам интересно, почему этот темный дым выходит из вашей машины, это может быть связано с неправильной установкой карбюратора, засорением воздушного фильтра или повреждением топливных форсунок, причем последний вариант является наиболее серьезным.Однако поврежденный регулятор может вызвать симптомы неисправности регулятора давления топлива, такие как проблема с соотношением воздуха и топливной смеси и выходом черного дыма из вашего автомобиля из-за сгорания избыточного топлива.

Одна из самых проблемных проблем, которые вы можете увидеть по симптомам неисправного регулятора давления топлива, - это утечка топлива из вашего автомобиля. Повреждение уплотнений в системе транспортировки топлива может привести к небольшой утечке, так как у жидкости будет шанс выйти из системы.Проблема уплотнений в том, что они не такие долговечные и долговечные, как другие части вашего автомобиля, а это означает, что эти уплотнения в конечном итоге приведут к утечке жидкости, если вы не выполните надлежащее обслуживание и ремонт.

Проблемы с регулятором давления топлива могут привести к утечке в системе подачи топлива из-за накопления загрязнений, мусора и грязи со временем, что приведет к нехватке чистого топлива, избытку топлива и утечке топлива из системы.

Если вы заметите утечку в автомобиле, это автоматически приведет к снижению эффективности использования топлива.Таким образом, можно будет легко заметить симптомы повреждения регулятора давления топлива, поскольку расход топлива значительно сократится.

Признаки неисправности регулятора давления топлива равны плохому ускорению и плохой работе автомобиля. Это один из основных симптомов, который сразу заметят почти все владельцы автомобилей, поскольку падение мощности вашего автомобиля очень распространено и может быть особенно заметно на шоссе, когда вы пытаетесь обогнать другую машину или набрать скорость.

Однако проблемы с регулятором давления топлива не могут быть главной причиной того, почему вашему автомобилю не хватает ускорения. Эта проблема также может быть связана с проблемой топливной форсунки, скоплением мусора или проблемой с системой подачи топлива.

Какой бы ни была основная причина проблемы, устранение проблемных симптомов регулятора давления топлива может помочь решить проблему плохого ускорения.

Существует несколько причин, по которым ваш двигатель может пропускать зажигание, что приводит к снижению уровня производительности и небезопасным методам вождения на дороге.Симптомы перебоев в зажигании двигателя очень заметны для водителя, пассажиров и других автомобилей на дороге, поэтому вы сразу же обращаете внимание на признаки неисправности регулятора давления топлива.

Если вы чувствуете резкий холостой ход, плохое ускорение, медленную скорость и сильную вибрацию из-под капота, которую вы чувствуете в рулевом колесе, это все признаки пропусков зажигания в двигателе. Хотя эта проблема может не иметь прямого отношения к регулятору давления топлива, она может возникать из-за проблем со свечами зажигания или катушек зажигания, что приводит к низкому давлению топлива и снижению топливной эффективности.

Это, возможно, самый заметный симптом группы. Если ваш автомобиль не заводится, значит, у вас явно проблема с автомобилем. Двигатель, который не запускается, может быть вызван различными проблемами: разряженной аккумуляторной батареей, которая не обеспечивает необходимой электрической искры, неправильной работой генератора переменного тока или преобладающими симптомами регулятора давления топлива.

Если вы заметили, что ваши свечи зажигания грязные и загрязненные из-за накопления грязи и складируемого мусора, это может привести к отсутствию мощности и неправильному моменту зажигания, что не позволяет двигателю работать на нужном уровне.Двигателю требуется правильная комбинация воздушно-топливной смеси в надлежащем соотношении, чтобы производить мощность для запуска и запуска автомобиля - если поврежденные свечи зажигания повредят этому, ваш автомобиль не включится.

Однако, если у вас дизельный двигатель, вам не придется беспокоиться о проблемах вашего автомобиля. Дизельные двигатели не нуждаются в свече зажигания из-за самовозгорания. Если у вас автомобиль с дизельным двигателем, вам не нужно искать признаки неисправности регулятора давления топлива.

Если у вас есть проблемы с ускорением, вы также заметите проблемы с замедлением или замедлением вашего автомобиля в нужное время.Проблема возникает из-за избытка бензина в системе. Поскольку топлива слишком много и двигатель не может справиться с избытком жидкости, двигатель может дать обратный сигнал.

Если вы продолжите движение со слишком большим запасом топлива в двигателе, это может привести к серьезным осложнениям и проблемам с безопасностью. Когда вы убираете ногу с педали, вашему автомобилю может потребоваться слишком много времени, чтобы замедлить скорость, что приведет к опасным условиям вождения. Вам также будет сложнее регулировать скорость и реагировать на движение вокруг вас, показывая явные признаки симптомов регулятора давления топлива.

Даже если все части вашего автомобиля издают какой-то звук, обычно этого достаточно, чтобы не отвлекать вас во время вождения. Тем не менее, очень важно следить за любыми проблемами с топливным насосом, так как этот тихий гудящий звук может быстро превратиться в громкий шум, если вы заметите какие-либо симптомы регулятора давления топлива.

  • Топливо в вакуумном шланге автомобиля

Один из основных симптомов регулятора давления топлива, который является ключом к диагностике проблемы в вашем автомобиле и который вы никогда не должны игнорировать, - это топливо, находящееся в вакуумном шланге вашего автомобиля.Этот вакуумный шланг выполняет главную функцию соединения сторон регулятора давления топлива. Однако, если есть неисправный регулятор давления топлива, вы заметите, что топливо просачивается в шланг.

Для этого необходимо немедленно отсоединить вакуумный шланг от регулятора. Если вы не чувствуете, что у вас есть знания, чтобы сделать это самостоятельно, вам следует быстро обратиться к местному механику, чтобы он отсоединил эту деталь и проверил любые другие признаки неисправности регулятора давления топлива.

Заключение

Как видите, регулятор давления топлива является ключевой частью системы подачи топлива в вашем автомобиле. Предположим, эта деталь работает неправильно, и вы заметили признаки неисправности регулятора давления топлива. В этом случае ваш автомобиль будет страдать от пониженной экономии топлива, пониженного ускорения, снижения уровня производительности, повышенного расхода топлива и более низкого тормозного усилия, что приведет к опасным условиям вождения на дороге.

Давление топлива объяснено - динамика форсунки

Эта статья была прикреплена к электронному письму от Дэйва Стека под названием «Here Fagot» В теле письма просто говорилось «Мне сегодня стало скучно… См. Приложение.”

Я не уверен, но думаю, что это его версия подарка.

Его предыдущие электронные письма сообщали мне, что он находится в Бангкоке по работе, а в последующих электронных письмах я узнал, что он, должно быть, нашел единственный отель в Таиланде, где подают японскую и китайскую кухню, но не тайскую кухню.

Поскольку Дэйв, вероятно, был не в своем уме о пиве Phucket и Thai Stick, когда писал это, я не несу ответственности за информацию, содержащуюся в этой статье.

Если вы считаете, что эта статья отстой, пожалуйста, свяжитесь с Дейвом напрямую и сообщите ему, что вы думаете.

Paul Yaw
Injector Dynamics


Часто термин «давление топлива» используется без понимания того, что он на самом деле означает. Это приводит к путанице в отношении расхода форсунок, и люди теряют из виду, как их форсунки действительно работают. Понимание того, как давление топлива работает и применяется как в безвозвратных, так и в возвратных топливных системах, важно, если пользователь хочет правильно настроить характеристики своих форсунок и получить предсказуемую заправку. Знание того, чего ожидать, также позволяет пользователю диагностировать проблемы с его топливной системой и, в конечном итоге, заставить автомобиль работать так, как задумано.

Люди должны учитывать два давления: давление в рампе и эффективное (или дифференциальное) давление. В остальной части статьи это будет просто эффективное давление. Давление в рампе не требует пояснений; это давление внутри рельса. Когда вы прикрепляете датчик давления топлива к концу рельса, он считывает давление внутри рельса. Хотя это число важно, это только половина дела.

Эффективное давление - это фактическое давление, приложенное к форсунке, и представляет собой перепад давления НАПРЯЖЕНИЕ форсунки.Эффективное давление - это то, на чем в конечном итоге основывается расход инжектора. Когда двигатель работает на холостом ходу, во впускном коллекторе создается разрежение. Этот вакуум вытягивает топливо из форсунок и увеличивает эффективное давление в форсунке до давления, превышающего само давление в рампе. Когда автомобиль с наддувом или турбонаддувом находится в режиме наддува, давление внутри коллектора пытается подтолкнуть топливо обратно в форсунку, сопротивляясь потоку, и снижает эффективное давление топлива ниже давления в рампе.

Эта концепция важна, потому что она меняет способ настройки топливной системы в PCM. Существует два основных типа настроек топливной системы: безвозвратный и возвратный. Безвозвратная система работает так, как следует из названия, и не возвращает топливо в бак. Системы обратного типа будут стравливать излишки топлива обратно в бак через регулятор. Системы обратного типа имеют большое преимущество в том, что с помощью регулятора давления топлива с привязкой к вакууму / наддува система может поддерживать ПОСТОЯННОЕ эффективное давление топлива, что может расширить диапазон топливных форсунок и помочь им работать при более низких потребностях в топливе.

В системе возврата базовое давление устанавливается при выключенном двигателе, но при работающем насосе. Для GM это давление обычно составляет 58 фунтов на квадратный дюйм (заводское давление топлива в рампе). Опорный регулятор вакуума / наддува поможет изменить давление в рампе в зависимости от давления в коллекторе. Когда двигатель работает на холостом ходу, он может создавать 20 дюймов ртутного столба вакуума, что составляет примерно 10 фунтов на квадратный дюйм. Ссылка на регулятор позволит ему регулировать и понижать давление в направляющей до 48 фунтов на квадратный дюйм, что приводит к эффективному давлению 58 фунтов на квадратный дюйм, что совпадает с базовым давлением.Когда двигатель делает наддув на 10 фунтов на квадратный дюйм, регулятор отрегулирует и увеличит давление в рампе до 68 фунтов на квадратный дюйм, что снова приведет к эффективному давлению 58 фунтов на квадратный дюйм. Регулятор будет постоянно сбрасывать давление внутри направляющей, чтобы поддерживать одинаковое эффективное давление во всех рабочих условиях. Это помогает предотвратить потерю эффективного давления при полностью открытой дроссельной заслонке, а также помогает предотвратить необходимость работы форсунок с чрезвычайно малой шириной импульса для подачи топлива на холостом ходу. Недостатком систем возврата является тот факт, что они циркулируют топливо через очень горячий моторный отсек, в конечном итоге возвращая это тепло обратно в топливный бак.

Система возвратного типа, которая не регулируется, будет поддерживать определенное давление внутри направляющей, независимо от того, что происходит в коллекторе. Например, возьмите систему GM со стандартным давлением 58 фунтов на квадратный дюйм в направляющей (обычно рядом с насосом есть механический регулятор, чтобы сбросить давление обратно в резервуар и поддерживать саму направляющую на уровне 58 фунтов на квадратный дюйм). Независимо от того, в каком рабочем состоянии (если не требуется больше топлива, чем может подать насос), давление в рампе всегда будет 58 фунтов на квадратный дюйм (или довольно близко).При работе на холостом ходу при 20 дюймах ртутного столба это означает, что эффективное давление повысится до 68 фунтов на квадратный дюйм, потому что вакуум в коллекторе добавляет 10 фунтов на квадратный дюйм к направляющим 58 фунтов на квадратный дюйм. Это требует, чтобы форсунки работали более короткими импульсами, чтобы не переполнить двигатель и не вызвать богатое состояние. Напротив, когда у двигателя без наддува широко открыта дроссельная заслонка, давление в коллекторе не находится в вакууме или наддува, поэтому эффективное давление составляет 58 фунтов на квадратный дюйм давления в рампе и не более того. Однако форсированный двигатель при давлении 10 фунтов на квадратный дюйм будет сопротивляться топливу, в результате чего эффективное давление упадет до 48 фунтов на квадратный дюйм с 58 фунтов на квадратный дюйм в направляющей.Это снижает конечную мощность форсунок.

Некоторые безвозвратные системы фактически изменяют мощность насоса, чтобы имитировать систему, на которую указывает ссылка, или чтобы обеспечить большее давление топлива при более высоких потребностях и меньшее давление топлива при более низких потребностях. Топливные системы Ford регулируют работу насоса, чтобы поддерживать эффективное давление топлива на уровне 3 бар. Corvette ZR1 работает под давлением топлива за 30 секунд до тех пор, пока в системе не возникнет повышенная потребность, после чего давление топлива в рампе повысится до 88 фунтов на квадратный дюйм.В подобных системах используются датчики, которые регистрируют давление топлива, и при объединении этого давления с давлением в коллекторе PCM знает, что такое эффективное давление, и соответственно определяет ширину импульса для форсунки. Подобные системы предлагают лучшее из обоих миров.

В конечном итоге нам нужно знать эффективное давление топлива в любой конкретной ситуации. GM использует давление в коллекторе для вычитания из давления в рампе (которое всегда предполагает 58 фунтов на квадратный дюйм) для расчета ширины импульса.Обращаясь к таблице расхода, в которой запрограммирован расход при различных эффективных давлениях, PCM знает, на какой расход инжектор способен в любой данной операционной системе. Чтобы преобразовать автомобиль GM для работы с возвратной системой с наддувом, нужно просто заполнить все различные давления одним и тем же значением расхода, поскольку эффективное давление (и, следовательно, расход форсунки) останется постоянным, независимо от давления в коллекторе. Послушайте мудрых: когда вы видите, что форсунки, рекламируемые, пропускают X количества топлива при определенном давлении, если у вас есть автомобиль с форсированным двигателем, они на самом деле будут расходовать меньше во время форсирования, если у вас нет системы с наддувом!


Дэйв Стек
DSX Tuning

FPR-D, Регулятор давления топлива-демпфер


Нажмите здесь, чтобы загрузить инструкции по установке (PDF)

Регулятор-демпфер давления топлива (FPR-D) - идеальное решение для объединения критически важных компонентов топливной системы в узел с высоким расходом.Это первый в отрасли полнофункциональный высокопроизводительный регулятор давления с уникальным встроенным демпфером импульсов топлива. FPR-D совместим со всеми бензиновыми и спиртовыми смесями топлива, включая E85.


РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА
Эталонная конструкция вакуума 1: 1 с высоким расходом была протестирована для регулирования более 1400 литров в час (см. Вкладку «ПОДРОБНЕЕ»). В комплект входят два сменных отверстия, чтобы соответствовать количеству топлива, пропущенного для данной области применения.Эта дополнительная точность будет препятствовать дрожанию диафрагмы и оптимизировать стабильность давления. Кроме того, с добавлением сменных возвратных отверстий регулятор хорошо подходит для двигателей большой и малой мощности.
Давление топлива устанавливается с помощью установочного винта предварительного натяга наверху. В отличие от многих других, регулировочный винт из нержавеющей стали имеет сверхтонкую резьбу для предотвращения утечек вакуума / наддува и точной настройки давления топлива.


ДЕМПФЕР ТОПЛИВНЫХ ИМПУЛЬСОВ
Встроенный демпфер топливных импульсов 1: 1 стабилизирует давление топлива, создаваемое регулятором давления топлива, топливным насосом, топливными форсунками и т. Д.Базовое давление, необходимое для максимальной эффективности демпфирования, составляет 40–120 фунтов на квадратный дюйм (2,8–8,3 бар). Этот диапазон является только базовым статическим давлением. Любое динамическое давление топлива, создаваемое увеличением скорости FPR за пределами этого диапазона, является приемлемым, если подключена опорная линия вакуума / наддува.
ПРИМЕЧАНИЕ. Базовое давление измеряется при работающем топливном насосе без вакуумной линии, подключенной к регулятору.


ПОРТЫ
Входной (боковой) порт и выходной (нижний) порт имеют большие порты с резьбой 10AN ORB (7/8 "-14).В комплект входят два переходных фитинга -6AN и два -8AN, которые подходят для большинства топливных систем вторичного рынка. При установке уплотнительных колец для смазки требуется нефтяное масло.
Вспомогательный порт 1/8 "NPT может использоваться для контроля давления топлива, температуры и т. Д. Обычно используется этот радиевый манометр. Если этот порт не будет использоваться, в комплект входит заглушка. При установке для фитинга NPT требуется ПТФЭ паста для надлежащей герметизации.


МОНТАЖ
Узел FPR-D имеет два монтажных отверстия с резьбой M6x1 мм.В комплект входит монтажная пластина из анодированного алюминия, вырезанная лазером, с болтами / гайками M6x1 мм с зенковкой. FPR-D может быть установлен в любом направлении, в том числе в перевернутом положении.
Этот продукт НЕ предназначен для использования непосредственно на порте топливной рампы.


ВКЛЮЧЕНО
-Регулятор давления топлива-демпфер
-Алюминиевый монтажный кронштейн
-Алюминиевый переходник с наружной резьбой 6AN (x2)
-Алюминиевый переходник с наружной резьбой 8AN (x2)
-Монтажное оборудование M6x1 мм
-Устойный Y-образный адаптер
-Вакуумный шланг, внутренний диаметр 3/32 дюйма


Щелкните вкладку ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ выше для получения дополнительной технической информации о скорости потока.

Миф

- добавление вторичного регулятора давления топлива улучшит производительность

Что это такое (компьютерный разговор) - Все автомобили с впрыском топлива оснащены топливными насосами, которые пропускают больше топлива, чем требуется в топливной рампе, питающей форсунки. В результате на большинстве автомобилей есть OEM-регуляторы давления топлива для поддержания необходимого постоянного давления в топливной рампе. Но с учетом модификации характеристик, с соотношением топлива можно повозиться.Это будет означать установку модернизированной топливной системы, состоящей из топливного насоса более высокого давления, более толстых (и более прочных) топливных магистралей, лучшего топливного фильтра, регулятора давления топлива, топливной рампы с большим расходом и форсунок большей емкости. С помощью карты изменения ECU для регулировки нового соотношения топлива и некоторой настройки воздушного потока, безусловно, произойдут чудеса в вашем автомобиле, особенно если он разработан внутри или имеет высокую принудительную индукцию наддува.

За всеми последними новостями следите за новостным каналом The Daily Star в Google.

То, что вы думаете, это делает - В настоящее время регуляторы давления топлива на вторичном рынке (FPR) являются одним из самых популярных предметов, которые люди покупают, когда начинают модифицировать свои автомобили. Новички-тюнеры считают, что увеличение давления топлива на несколько фунтов на квадратный дюйм от регулятора будет означать, что форсунки получают топливо моаар, что увеличит мощность в лошадиных силах. Неправильный. По правде говоря, вторичные FPR не нужны, и заводские OEM FPR прекрасно справятся с этой задачей. Даже установка топливного насоса Walbro 255L / H и / или более крупных форсунок не требует от вас переключения на вторичный рынок FPR, поскольку заводской с этим справится.Это связано с тем, что ваши форсунки будут подавать в двигатель только необходимое (обозначенное) топливо, а остальное возвращать в топливный бак. Но выглядит вещь круто. А с точки зрения бангладешских модификаций, все, что выглядит круто, должно быть в бухте. Хотя для подавляющего большинства это ничего не дает. Что еще хуже, многие инвестируют в дешевые вторичные серийные устройства FPR без брендов с ужасным качеством сборки. Они имеют непостоянное давление топлива, что приводит к дорогостоящему повреждению двигателя.

Тогда когда послепродажный FPR станет выигрышем? Иногда OEM-производители FPR сдаются, и поиск замены утомителен.Купите запасной. Если вы являетесь одним из экспериментальных тюнеров и решите установить комплект топливной рампы послепродажного обслуживания, то обычно не предусмотрено никаких условий для штатной FPR. В этом случае у вас может не быть другого выбора, кроме как использовать послепродажное обслуживание. Кроме того, профессиональные тюнеры стремятся сверлить свои блоки для большей мощности или выбирать турбо-обновления, которые, в свою очередь, требуют соответствующего увеличения соотношения воздух-топливо, чтобы двигатель не работал на обедненной смеси. В таких обстоятельствах обязательна полная модернизация топливной системы, когда заводская FPR может быть слишком строгой.В таком случае решением будет более высокая стоимость вторичного рынка послепродажного обслуживания. Когда дело доходит до двигателей, всегда разумно перестраховаться с топливом, поэтому инвестирование в качественные фирменные FPR может немного сжечь ваш кошелек, но в долгосрочной перспективе спасет вас от нежелательных сбоев.

Где найти и сколько за порчу? Найти OEM-производителя для замены регулятора давления топлива на новый двигатель может быть не так сложно, поскольку у нашего Dholaikhal есть много в наличии. Но когда дело доходит до вторичного рынка, это хуже, чем кошмар мусорщика.Отдельные импортеры могут взять на себя труд подобрать вам достойных, но если вы захотите получить их самостоятельно, eBay - отличная платформа. Не брендовые дженерики или поддельные подделки «никому не нужны» по цене от жалких 20 до 60 долларов США, тогда как фирменные оригинальные - от 100 долларов США и выше до 250 долларов США.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
