Регулировка редуктора заднего моста уаз патриот: Регулировка редуктора переднего моста уаз патриот. Обслуживание и регулировка переднего моста Спайсер на Уаз Патриот и Уаз Хантер, возможные неисправности переднего моста

Передний мост совмещенный, он одновременно выполняет функции ведущего и управляемого, представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.От главной передачи крутящий момент через полуоси передается на передние ступицы.

Полуось представляет собой цельную деталь с шарнирами равных угловых скоростей (ШРУС) типа Rceppa-Bearfield, названными в честь своего изобретателя Альфреда Реппа и американской компании Bearfield, которая произвела его по патенту. Он более компактен, чем петля Bendix-Weiss на мостах Timken, может выдерживать большие углы и передавать больший крутящий момент.

В настоящее время такими шарнирами оснащаются передние мосты старой конструкции типа Timken, которые до сих пор устанавливаются на автомобили.По этой причине они получили название — гибридные мосты.

Задний мост представляет собой жесткую полую балку, на концах которой установлены ступицы ведущих колес на подшипниках, а внутри расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мосты имеют одинаковую конструкцию главных передач и дифференциалов.

Spicer в значительной степени унифицированы со старыми одноступенчатыми мостами типа Timken, у них такие же подшипники дифференциала, полуоси заднего моста и почти все детали ступичных узлов.

Толщина основания ведомой шестерни в новых мостах увеличена на 8 миллиметров, что снизило шум и повысило надежность бортовой передачи. Новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером, при условии, что на штыре чашки установлено распорное кольцо.

Производимые в настоящее время передняя и задняя оси Spicer имеют передаточное число главной передачи 4,111 или 4,625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, вторые — на автомобили с дизельными двигателями, а также на все автомобили начиная с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его базе устанавливаются так называемые узкие оси с колеей 1445 мм, каталожный номер передней оси 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4,625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4,111 или 31514-2400010-10 — от 4,625.

Широкие мосты с колеей 1600 мм, каталожный номер передней оси 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго. . Номер детали заднего моста 3162-2400010-10, 3163-2400010, передаточное число 4,111 или 4,625.

Техническое обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, по нижнему краю заливного отверстия, и его своевременной замене.

А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главного привода, периодической очистке предохранительного клапана, затяжке всех крепежных элементов и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.

Для смазки шарниров типа Bearfield используется специальная смазка ШРУС-4, которую нельзя заливать во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир.Использование смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24.

Осевой зазор в подшипниках ведущей шестерни главного привода не допускается, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать. Осевой зазор проверяется качанием ведущей шестерни за монтажный фланец карданного вала.

Чтобы устранить осевой люфт ведущей шестерни, затяните гайку с фланцем. Гайка имеет пробивку в канавке резьбовой части ведущей шестерни и при затяжке на шпонку требуется большее усилие. Гайку затягивают осторожно, пока не будет устранен осевой зазор ведущей шестерни, избегая ее сжатия, после чего она снова отцентрируется. Если затянутая гайка не может быть затянута, ее следует сначала ослабить на 0,5–1,0 оборота, а затем затягивать до устранения и затягивания осевого зазора.

Осевой люфт в подшипниках дифференциала главного привода также не допускается. Проверяется покачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняется затяжкой гайки подшипника дифференциала после снятия стопорной пластины.

Регулировка моста УАЗ Патриот — это достаточно долгий и трудоемкий процесс, включающий в себя множество нюансов, которые необходимо последовательно выполнять во избежание проблем при ремонте.

Регулировка оси нужна при появлении проблем в виде выбитых зубьев, течи масла, износа подшипников и т. Д. Это возможно не потому, что качество деталей оставляет желать лучшего, а также из-за неправильной эксплуатации автомобиля. как будто зазор в подшипниках установлен неправильно ведущей шестерней, нехваткой масла или его некачественным. Последствиями этого могут быть как посторонний шум в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей, так и можно даже зацепиться за клин моста.

Помните, своевременная замена масла продлит жизнь вашим деталям!
Если у вас проблемы с расходом топлива, в этом вам поможет

— Обрыв зубьев главной пары.
— Поломка зубьев полуоси.
— Утечка масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение ступичных подшипников.
— Разрушение регулировочных шайб.

Причины неисправностей

— Некорректная работа. УАЗ Патриот задний привод Автомобиль с подключаемым передним мостом
. Если ездить с подключенным передним мостом по твердым дорогам и даже с поворотами (!), То трансмиссия прослужит недолго.
— Наличие осевого люфта в подшипниках ведущей шестерни главного привода.
— Наличие осевого люфта в подшипниках дифференциала главного привода.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за некачественного. Следует искать качественные подшипники, регулировочные кольца.
— Перегрузка во время работы из-за необходимости (например, соревнования) или невозможности управлять автомобилем.
— Неправильная регулировка главной пары.
— Несвоевременная замена трансмиссионного масла.
— Работа с трансмиссионным маслом марки вне сезона.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (плохое качество вала, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом шарнире карданного вала.
— Неправильная настройка — длина и ход карданного вала не соответствуют внесенным изменениям.
— Неправильная настройка — неправильные передаточные числа.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное проскальзывание одного колеса при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступицы.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту.
— Повышенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за повышенной нагрузки.
— Заедание во время движения — самое страшное. Основная причина заклинивания моста — наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот действительно происходит в том случае, если хозяин полностью завел машину или обращается с ним совершенно позорно, так как до заклинивания мостов ему длительным гудением, шумом и треском сообщают о необходимости ремонта.Мостик может заклинивать при сильном нагреве

Задний и передний мост

Причина неисправности и способ устранения
Постоянно повышенный шум при работе переднего моста
1. Изношенные или неправильно отрегулированные подшипники дифференциала.
2. Неправильная регулировка. повреждение или износ шестерен или подшипников коробки передач.
3. Недостаточное количество масла в картере моста.

1.1. Заменить изношенные детали, отрегулировать подшипник дифференциала.
2.2 Выявить неисправность коробки передач, отремонтировать или заменить
3.3. Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста.
Шум при разгоне автомобиля и торможении двигателем
1. Неправильная регулировка зацепления главных шестерен.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Увеличенный зазор в подшипниках шестерни из-за ослабления гайки фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2 Отрегулируйте зазор.
3.3. Отрегулируйте зазор, при необходимости замените подшипники.

Стук при трогании с места
Изношено отверстие ведущей оси в коробке дифференциала Заменить коробку дифференциала и, при необходимости, палец ведущей шестерни
Замена сальника вала ведущей шестерни редуктора переднего моста

Замените сальник, если масло течет из-под фланца коробки передач.

Регулировка подшипников главной передачи передней оси
Отрегулируйте подшипники главной передачи в следующем порядке.

1. Выбрать регулировочное кольцо 5 (см. Рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью + -0,025 мм) исходя из реальных размеров B и D (см. Рис. 6.5 и 6.6) по формуле d1 = B — (111.960 + D) (мм ).

Рис. 6.6. Параметры регулировки подшипников дифференциала

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главного привода:

1 — оправка; 2 — кольцо наружного подшипника; 3 — подшипник

Установите кольцо в картер 16 (см. Рис.6.4) главной передачи.
2. Установите вал-шестерню в картер переднего моста.

Примечание
Проверьте крутящий момент вала-шестерни. Оно должно составлять 1,0-2,0 Н / см (0,1-0,2 кгс / см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер E (рис. 6.7), приложив осевое усилие P, равное 4000-5000 Н (400-500 кгс), и несколько раз проворачивая шестерню, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние B в картере (см. Рис.6.5) от оси шестерни до упорного конца подшипника дифференциала. По фактическим размерам B, E и установочному размеру ведомой шестерни, равному 50 мм, выбрать (с точностью + -0,025 мм) регулировочное кольцо по формуле
d2 = B — (E + 50 + X) (мм), где d2 — толщина регулировочного кольца;
X — максимальное отклонение от установочного размера равное 50 мм, с соответствующим знаком (плюс или минус), этот размер наносится электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. Рис. 6.4) дифференциала переднего моста, затягивая гайку 23, периодически поворачивая дифференциал так, чтобы ролики подшипников заняли правильное положение. После затяжки гайки общий крутящий момент ведущей шестерни дифференциала (Mv. Sh.) Должен быть в пределах Mw. NS. + (0,21-0,42) (Нм). Проведите проверку, проворачивая ведущую шестерню.

Рис. (6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — кольцо подшипника наружное

Примечание
Проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи после регулировки положения шестерен.
Боковой зазор проверяется индикатором, стойка которого прикреплена к картеру моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при прикреплении к кожуху стойки индикатора.Проверьте зазор на трех-четырех зубцах, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен составлять 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. При проверке и регулировке бокового зазора нет необходимости предварительно нагружать подшипники дифференциала.
6. Затяните регулировочную гайку 23 до тех пор, пока она не войдет в контакт с подшипниками и не исчезнет в них.
7. Проверить зацепление главных шестерен по пятну контакта, для чего покрасить зубья ведомой шестерни краской (2 зуба в трех или четырех местах равномерно по окружности). 8. Притормаживая вал ведущей шестерни за фланец, вращайте ведомую шестерню в обоих направлениях, пока на зубьях шестерни не появятся пятна контакта, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерни пятно контакта должно располагаться в местах зубьев, показанных на рис.6.8 (поз.1).

В случае контакта в верхней части зуба (поз. 2) переместите ведущую шестерню к ведомой шестерне, увеличивая толщину регулировочного кольца, и, чтобы сохранить значение бокового зазора, переместите ведомую шестерню от ведомой шестерни. ведущая шестерня.
В случае контакта с основанием зуба (поз. 3) переместите ведущую шестерню в сторону от ведомой шестерни, уменьшив толщину регулировочного кольца, и для сохранения значения бокового зазора переместите ведомую шестерню в сторону ведущая шестерня.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — передняя сторона; Б — боковой реверс; 1 — правильное расположение; 2 — пятно контакта находится на вершине зуба; 3 — пятно контакта находится у основания зуба; 4 — пятно контакта находится на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
В случае контакта на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей шестерни, уменьшив толщину регулировочного кольца, при этом перевод ведущей шестерни на ведомую шестерню для поддержания значения бокового зазора.
В случае контакта на широком конце зуба (поз. 5) переместите ведомую шестерню к ведущей шестерне, увеличивая толщину регулировочного кольца, и для сохранения значения бокового зазора переместите ведущую шестерню от ведомая шестерня.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, сделав тест-драйв на автомобиле. Если картер переднего моста в области подшипников ведущей шестерни и подшипников дифференциала нагревается более чем на 90 ° C, отрегулируйте предварительный натяг

Понадобится : новые болты крышки (по желанию), смазка для фиксации резьбы, герметик, обезжириватель (уайт-спирит или керосин).
— Поднимите колесо домкратом или поднимите автомобиль на подъемнике.
— Снять крышку ступицы.
— Болты необходимо тщательно очистить в растворителе и просушить.
— Очистите колпачок и ступицу в растворителе и просушите.
— Очистите резьбу ступицы растворителем и просушите.
— Поднимите крышку к ступице и убедитесь, что она плотно прилегает и не деформирована.
— Нанести (смазать) тонкий ровный слой герметика на крышку и ступицу.
— Совместите отверстия под болты в крышке и ступице.
— Нанесите смазку на резьбу болтов для фиксации резьбовых соединений и затяните болты (без шайб).
— Равномерно затяните болты и полностью затяните.
— Герметик должен равномерно расползаться по краям. После застывания срежьте лишнее.
— Не опускайте автомобиль на колеса хотя бы в течение часа, пока герметик не затвердеет.

Пробка заливного отверстия коробки передач имеет свойство со временем плотно закисать. Это связано с тем, что резьба в нем коническая.
Не дожидаясь этого момента, следует его открутить, очистить (протереть) пробку и резьбу на коробке передач обезжиривающим средством (уайт-спиритом или керосином).
Смажьте резьбу заглушки качественной смазкой, чтобы зафиксировать резьбовые соединения, не жалея о количестве смазки.
Затяните пробку до такой степени, чтобы не было утечки масла без чрезмерной затяжки.

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные, качественные сальники служат очень долго.
Никогда не переустанавливайте использованные снятые сальники.
Купить качественные сальники.
Если качественные сальники начинают быстро протекать, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовин, подвесного подшипника.
— Открутить карданный вал.
— Отвинтите гайку крепления фланца (гайку вала ведущей шестерни редуктора заднего моста).
— Снимите фланец.
— Снимите сальник с горловины коробки передач с помощью плоской отвертки.
— Очистить место установки сальника обезжиривающим средством (уайт-спиритом или керосином).
— Перед установкой смажьте внутреннюю часть сальника, ту, которая должна соприкасаться с валом и маслом. трансмиссионное масло.
— При установке иногда используется старый сальник в качестве опрессовки. Такой сальник желательно промыть, чтобы не «заразить инфекцию».
— Процесс установки сальника на место должен быть аккуратным, без перекосов, как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, снова смажьте жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установите детали в обратном порядке. При установке фланца, затягивая гайку, поверните ее за фланец так, чтобы ролики подшипника встали на место.

1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи.
Выбор регулировочных колец обеспечивает правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется пятном контакта.
Правильная затяжка подшипников определяется общим крутящим моментом, значение которого измеряется в Нм. Естественно, что на практике эти единицы измерения никого не интересуют. Процесс затяжки подшипников определяется исключительно навыками и опытом мастера. Для проверки правильности установки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. При обкатке исправная и правильно отрегулированная ось не гудит. Без надлежащего ремонта «гудящие» мосты не будут гудеть меньше.

Для проверки правильности регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Прежде чем что-либо делать, проверьте температуру оси после быстрой езды.Если мост сильно нагревается, то можно точно сказать, что его, как минимум, нужно регулировать. Если такой мост не ремонтировать, рано или поздно он заклинит.
1. Отвинтите кардан от моста. На поднятом автомобиле, вращая фланец оси (карданный шарнир) вручную в обе стороны, можно почувствовать наличие сломанных зубцов, оценить состояние подшипников и другие проблемы.
2. После снятия кожуха оси проверьте состояние зубьев главной передачи и дифференциала, повернув ось.Не должно быть трещин, потертостей, шероховатостей в местах пятен контакта, порезов и оторванных зубов. Оцените расположение пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и сломанных элементов. Эти проблемы действительно существуют. Если все целое, то мост можно отрегулировать. Если есть проблемы, то …
3. Проверить боковые зазоры подшипников. Если есть зазоры, то перемычку нужно отрегулировать до заклинивания.
4. Проверьте правильность включения главной передачи.Для этого покрасьте зубья главной передачи краской из аэрозольного баллончика и, поворачивая мост в обе стороны, определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях главных шестерен оси УАЗ Патриот.

На следующем фото показан пример неправильной регулировки главной пары и наличия шероховатостей в точках контакта:

После регулировки заднего моста не должно быть осевого люфта в подшипниках ведущей шестерни главного привода и в подшипниках дифференциала главного привода.Осевой зазор в подшипниках моста является основной причиной шума и заклинивания оси из-за разрушения зубьев главной пары. Мастеров, умеющих правильно отрегулировать основную пару моста, очень мало. Инструкции в Интернете не очень полезны, поскольку процесс повторяется и требует не только умений, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендации наших клиентов для переборки мостов и блокпостов, в том числе иномарок.Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Трансмиссия УАЗ Патриот должна быть залита маслом самого высокого качества, которое вы можете себе позволить. Слишком низкое качество может протекать через сальники низкого качества.

Очень часто в задней оси со временем из-за попадания в нее влаги масло превращается в густую нетекучую суспензию. Простая замена масла в таком мосту не дает желаемого эффекта. Если вы не уверены, снимите ось и крышку оси и очистите ось.Не питайте иллюзий — если не убрать форточки, если вы ехали по воде, если прошло много времени и т. Д., Значит в мосту уже нет масла. Причем жижа не в коробке передач, а ближе к ступицам. Те. Подшипники ступиц заднего моста практически не смазываются.

Сапуны на мостах должны быть сняты в моторный отсек, чтобы вода ни при каких обстоятельствах не попадала в мост.Обычно это делается с помощью тормозных шлангов и тормозных трубок … Проще использовать маслостойкие шланги.

В конце трубок под капотом установлен пластиковый фильтр тонкой очистки топлива от классики, чтобы в мост не попадала пыль. В этом случае конец трубки загибают вниз, чтобы вода не попадала в мост, даже если автомобиль уходит в воду на большее расстояние, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создается избыточное давление воздуха в трансмиссии — как бы раздуваются мосты, коробка и раздаточная коробка изнутри.Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда конец трубки снабжен расширительным бачком с баллоном для создания объема. В этом случае связь внутреннего пространства моста с атмосферой полностью закрывается. Когда объем воздуха в мосту изменяется во время нагрева или охлаждения, баллон надувается или сжимается.

Если вы проехали брод глубиной более 30 см, то следует немедленно (в тот же день) заменить масло в трансмиссии — это инструкция производителя.Делать выводы.

Регулировка ступичного подшипника

Отрегулируйте подшипники ступиц колес оси spicer в следующей последовательности:

— Поднимите автомобиль домкратом со стороны колеса, подшипники которого необходимо отрегулировать.

— Отогните язычок стопорной шайбы 6, отверните стопорную гайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипника на 1 / 6-1 / 3 оборота (1-2 кромки).

— Поворачивая колесо вручную, проверьте легкость его вращения (колесо должно вращаться свободно, не касаясь тормозных колодок каждого диска или барабана).

— Затяните гайку регулировки ступичного подшипника. Момент затяжки 30-40 Нм (3,0-4,0 кг / см). Затягивая гайку, поверните колесо так, чтобы ролики правильно расположились на дорожках качения колец подшипников, и нажмите ручку ключа плавно, без рывков.

— Установите стопорную шайбу, навинтите и затяните стопорную гайку. Момент затяжки 30-40 Нм (3,0-4,0 кг / см). Установите стопорную шайбу с внутренним усом в паз цапфы. Если на выступах стопорной шайбы есть даже незначительные трещины, замените шайбу.

— Проверьте центровку подшипника после затяжки стопорной гайки. При правильной регулировке колесо должно вращаться свободно, без заеданий, заметного осевого люфта или качания.

— Загните один выступ стопорной шайбы к поверхности гайки, а другой — к поверхности контргайки.

— Вставить полуось заднего моста или поставить муфту отключения колес переднего моста, очистить резьбовую часть болтов от остатков герметика, обезжирить и нанести новый слой герметика, затянуть болты.

Наконец, проверьте правильность регулировки подшипников, наблюдая за нагревом ступиц колес после движения автомобиля.

Если ступица сильно нагревается (рука не переносит нагрева), ослабьте гайку на 1/6 оборота (1 кромка), соблюдая последовательность и правила, изложенные выше.

При проверке регулировки подшипников на нагрев не используйте рабочие тормоза, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

Источник
уаз-тюнер.ru
kulibinsclub.ru
avtosteh.ru

Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это означает, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далекие 90-е годы, и каждый год его улучшали и дополняли.Сегодня появились такие новости, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах». Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способ настройки продукта.

Характеристики передней оси

Картер моста Spicer состоит из литого материала, в который запрессованы полуоси. Картер моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и жесткость конструкции.Также дифференциал и главная передача моста Спайсера расположены в одном картере, что связано с высокой точностью включения и работы устройства. Все эти особенности приводят к увеличению производительности продуктов. Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале — все это главный критерий обслуживания агрегата.Мост Spicer оснащен новыми типами шарниров (ШРУС), отличительной чертой которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазки петель. Не менее важным моментом является величина передаточного числа моста Спайсера. Доступны устройства с двумя значениями передаточных чисел переднего моста на УАЗ Патриот: 4,11 и 4,62. На внедорожник УАЗ Патриот с бензиновым двигателем ЗМЗ 409 устанавливаются мосты номиналом 4,11, а на внедорожник УАЗ Патриот — 4.62 на дизельных агрегатах ЗМЗ 514.

Конструкция и компоновка переднего моста Spicer

1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи.

Преимущества Spicer Bridge

Таким образом, данные преимущества говорят о том, что внедорожник обладает высокой устойчивостью на бездорожье, а также проходимостью, что немаловажно для такого агрегата.

Возможные неисправности

Замена сальника вала ведущей шестерни редуктора переднего моста

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

Снятие и установка фрикциона отключения колеса

Снятие и установка полуоси

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

В качестве оправки можно использовать старый сальник.

Снятие и установка главной передачи передней оси

Разборка и сборка дифференциала переднего моста

Перед сборкой дифференциала смажьте ведущие шестерни, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

Конструктивные особенности Возможные неисправности переднего моста, их причины и способы устранения Замена сальника вала ведущей шестерни редуктора переднего моста Снятие и установка фрикциона отключения колеса Снятие и установка полуось Замена сальника переднего Полуось Снятие и установка главной передачи переднего моста Разборка и сборка дифференциала переднего моста Регулировка подшипника…

Рис. 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — кольцо регулировочное …

Замените сальник, если масло вытекает из-под фланца коробки передач. Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.Вам понадобятся: торцовая головка «27», гаечный ключ, отвертка с плоским жалом, динамометрический ключ. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля. Рейз …

Сцепление колеса снимается, чтобы заменить его или получить доступ к другим узлам. Вам понадобятся: гаечный ключ на 14, отвертка с плоским жалом, съемник внешнего стопорного кольца. 1. Отверните три крепежных винта … 2. … и снимите крышку сцепления. 3. Отверните шесть болтов крепления колесной муфты и снимите ее.4. Вы …

Полуоси передних колес снимаются для замены в случае поломки, выхода из строя шарниров равных угловых скоростей (ШРУС) или для получения доступа к другим узлам. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена …

Замените сальник, если обнаружите утечку масла из поворотного кулака.Вам понадобится отвертка с плоским лезвием. Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите …

Главная передача снимается для ремонта или замены. Вам понадобятся: ключи «на 10», торцовая головка «на 19», «на 27». 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля.Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колеса. 2. Выкрутите пробку и слейте масло из переднего моста (см. «Замена масла в переднем …

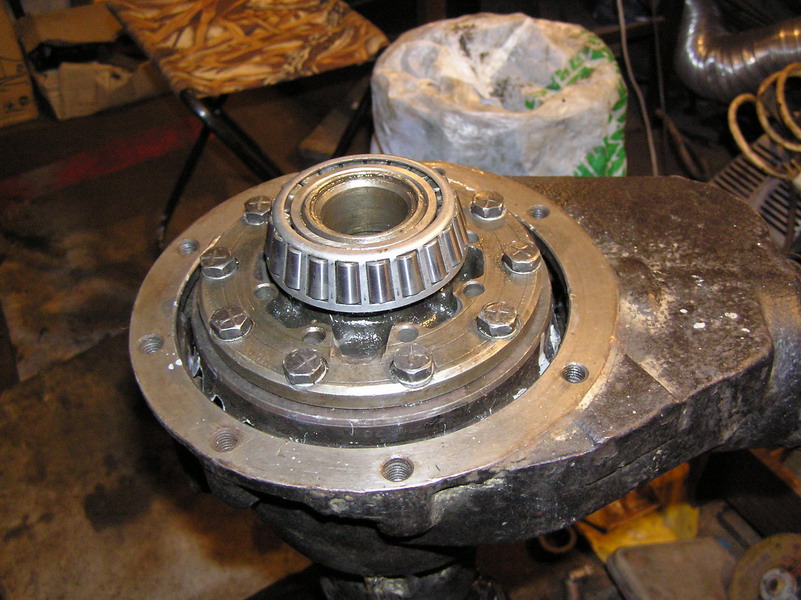

6.5.9 Разборка и сборка дифференциала переднего моста

Вам понадобятся: ключи «14», «17». 1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи передней оси»). 2. Отжать подшипники от оси коробки дифференциала. 3. Отверните десять болтов, которыми ведомая шестерня крепится к дифференциалу, и снимите ведомую шестерню.4. Отверните восемь болтов крепления чашки дифференциала и снимите крышку. 5. Извлечь …

Отрегулируйте подшипники главной передачи в следующем порядке. Рис. 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шай …

Передний мост снимается для замены балки или когда все детали полностью изношены, когда частичный ремонт становится нецелесообразным.Вам понадобятся: ключи «17», «19», «22», «24», «27», пружины подвески. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля и приподнимите переднюю часть автомобиля. 2. Ослабьте гайки крепления передней …

Регулировка редуктора переднего моста уаз патриот. Техническое обслуживание и регулировка переднего моста Spicer на УАЗ Патриот и УАЗ Хантер, возможные неисправности переднего моста

Для автомобилей УАЗ Патриот и УАЗ Хантер, а также всех моделей на их основе, передних и задних одноступенчатых ведущих мостов установлены спайсеры типа с неразъемным картером, названные в честь американского инженера Кларенса Спайсера

Внешний вид переднего моста «Спайсер»

Spicer взамен мостов Timken.Но на этих автомобилях, как и на первых моделях УАЗ Хантер, устанавливались «узкие» мосты шириной 1445 мм.

начали установку «широких» мостов с колеей 1600 мм.

Особенности конструкции

Картер моста состоит из неразъемного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки картера.

Отсутствие щели в поперечной плоскости оси придает конструкции высокую жесткость, ненагруженное соединение крышки и картера снижает вероятность протечки по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия работы подшипников.

Благодаря всем этим конструктивным особенностям реальный ресурс мостов значительно увеличился. К тому же теперь, чтобы получить доступ к главной паре и дифференциалу, необязательно снимать и «половину» его — достаточно снять крышку.

Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности бортовой передачи толщина «подложки» ведомой шестерни увеличена на 8 мм. Однако эта мера привела к замене левой чашки дифференциала.Но новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером, при условии, что на шипе чашки установлено расширительное кольцо.

Spicer унифицированы с одноступенчатыми мостами старой конструкции по ряду других деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новый двухкромочный буртик фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается переднего ведущего и рулевого мостов, то здесь, помимо вышеперечисленных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС ) типа « Beerfield », которые намного прочнее старых шарниров. конструкции (« Weiss »). В настоящее время все мосты Spicer и Timken оснащены такими петлями. Не лишним будет напомнить, что для смазки петель Бирфилда используется специальная смазка ШРУС-4, которая не требует быть помещенным во всю внутреннюю полость.поворотный кулак, как и раньше, но только в самом шарнире. Использование смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака по-прежнему заполнена смазкой Литол-24.

Главная передача:
1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи

Мосты типа Spicer, выпускаемые заводом, имеют передаточное число 4.111 (37: 9) или 4,625 (37: 8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобили с дизельными двигателями.

Ступица переднего колеса

Ступица передняя колесная УАЗ с дисковыми тормозами, но без АБС

Поворотный кулак переднего моста

Поворотный кулак и ступица.
1 — фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — ступичные подшипники; 5 — болт крепления колеса; 6 — щит тормозного диска; 7 — теплоизоляционный экран датчика АБС; 8 — штифт; 9 — корпус поворотного кулака; 11 — прижимная втулка; 12 — шкворень; 13 — вкладыш шкворня; 14-скоба крепления жгута АБС; 15 — пружина; 16 — внешнее уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шариковый подшипник; 20, 28 — шайбы упорные; 21 — шарнирная опора; 22 — внешняя обойма сальника; 23 — колодка; 24 — гайка; 26 — импульсный диск; 27 — манжета; 29 — стопорные кольца; 30 — стопорная шайба; 31 — гайки; 32 — шайба стопорная

Схема сборки поворотного кулака УАЗ:

1 — щит тормозного диска; 2 — усилитель теплоизоляционного экрана датчика АБС; 3 — теплоизоляционный экран датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — шайба стопорная; 9 — гайка; 10 — стопорная шайба; 11 — контргайка; 13 — шайба упорная; 14 — манжета; 15 — шкворень поворотного кулака; 16 — прокладка; 17 — поворотный кулак; 19 — шариковый подшипник; 20 — кожух полуось

Регулировка осевых зазоров в передней и задней оси Spicer

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать.Осевой зазор проверяется поворотом ведущей шестерни за крепежный фланец карданного вала.

Передний мост «Спайсер». Развал, схождение

Передняя ось является управляемой. Для облегчения управления автомобилем передние рулевые колеса имеют развал ( не регулируется, ) в вертикальной плоскости и схождение в горизонтальной плоскости.

Схождение колес. А

Для возврата колес в среднее положение шарниры поворотных кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал — это отклонение верха колеса от вертикальной плоскости наружу.
Угол развала осей Spicer составляет a = 1 ° — 30 дюймов. Развал колес влияет на износ шин. Когда развал составляет до 2 °, износ не будет очень большим. Развал постепенно уменьшается до нуля, а затем отклонение колес перемещается. к отрицательному развалу, ухудшающему управляемость колес.

В результате наклона колес при складывании возникают силы, которые стремятся вернуть их в разные стороны при движении.Появляется боковая пробуксовка колес, что способствует износу шин и затрудняет управление автомобилем. Чтобы исключить вредное влияние развала колес, колеса устанавливают с схождением. При этом расстояние между ободами колес на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня (KASTOR) предназначен для стабилизации управляемых колес в среднем положении, но его эффект заметен только на высоких скоростях со значительными центробежными силами.Стабилизирующий момент и угловая скорость колеса при возврате в нейтральное положение служат мерой стабилизации колеса при выходе автомобиля из поворота.

Техническое обслуживание

Техническое обслуживание моста Spicer сводится к поддержанию уровня масла в картере и его периодической замене, контролю состояния всех сальников и опор оси и своевременному устранению возникающих осевых зазоров в подшипниках шестерен и дифференциала.

Подробности операций по техническому обслуживанию и ремонту мостов Spicer описаны в Руководстве по обслуживанию и ремонту автомобиля УАЗ Патриот IR-05808600.050-2005. Третье издание. 2007

Автомобиль с полным приводом УАЗ Патриот имеет два ведущих моста, причем передний мост не связан ни через сцепление, ни через электронные системы … В конструкции предусмотрен подбор крутящего момента через раздаточную коробку и далее на главную передачу моста. . Различные фотографии и схемы как передней, так и задней оси можно посмотреть не только в каталогах, но и на сайтах в Интернете.

Конструктивные особенности, устройство

Автомобиль на подъемнике

В устройстве ведущих мостов больших отличий нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию. Это отражается в передаче крутящего момента через главную передачу и дифференциал.

В передней полой балке расположены два полуоси, которые получают вращение от ведомой шестерни главного привода и передают его на ступицу. Полуоси передают вращение через ШРУСы.

При использовании передней оси вы можете заблокировать колеса, включив специальные муфты, также называемые ступицами.

Возможные неисправности и их проявление

Несмотря на простоту, из-за высокой нагрузки или нарушения правил эксплуатации могут возникнуть неисправности, которые легко диагностировать.

Передний мост характеризуется следующими неисправностями:

1. Повышенный шум при работе моста. Неисправность данного устройства может быть вызвана:
   • нарушением регулировки и развертки подшипников дифференциала;
   • неправильная регулировка подшипников, изготовление шестерен в конструкции редуктора главной передачи;
   • низкий уровень масла в картере моста.
2. Повышенный уровень шума при разгоне и торможении автомобиля обусловлен:
   • нарушением зацепления или зазора главных передач;
   • увеличение зазоров подшипников при отсутствии регулировки или в результате износа.
3. Стук при трогании автомобиля с места вызван износом ведущей шестерни в дифференциальном механизме.
4. Понижение уровня масла:
   • потеря упругости сальником переднего моста;
   • износ сальника внутреннего шарнира;
   • плохое крепление крышки моста.
5. Шум при движении на поворотах возникает из-за износа деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста.Учитывая простую конструкцию моста, сложностей с ремонтом, как правило, не возникает.

Последовательность действий при разных видах ремонта

Регулировка подшипника

Чтобы мост УАЗ Патриот работал надежно долгое время, после выполнения необходимых ремонтных работ необходимо правильно отрегулировать зазоры подшипников. Операции выполняются в определенном порядке.

1. Регулировочное кольцо выбирается для подшипника главного приводного вала.Толщина кольца определяется разницей длины от воображаемой линии центра полуосей до внешнего края подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверьте крутящий момент при вращении вала. Оно не должно превышать 1,0–2,0 Нм.
3. Аналогичный алгоритм используется для выбора регулировочного кольца ведомой шестерни.
4. При установке дифференциала зазоры подшипников полуосей регулируются регулировочными гайками.
5. После монтажа механизма выходной крутящий момент должен быть не более 0,42 Нм при вращении за ведущей шестерней.
6. Необходимая операция для контроля правильности произведенных регулировок — проверка отсутствия люфта, а также зацепления шестерен механизма по пятну контакта. Для этого вращайте ведомую шестерню, контролируя точку контакта зубьев.

Настройка моста

Зажим не должен быть поверхностным или чрезмерно глубоким, для этого под подшипники устанавливаются регулировочные кольца необходимой толщины.

Передний мост типа Spicer, который устанавливается на УАЗ Патриот и УАЗ Хантер, совмещен. Он одновременно выполняет функции ведущего и управляемого, и представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.

Передние мосты Spicer с колеей 1445 мм устанавливаются на автомобили УАЗ Хантер и модели на его основе, каталожный номер 31605-2300011 — передаточное число главной передачи 4,111, или 31608-2300011 с передаточным числом 4.625.

Передние мосты Spicer с колеей 1600 мм, каталожный номер 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго.

Главная передача и дифференциал переднего и заднего мостов типа «Спайсер» на УАЗ Патриот и УАЗ Хантер схожи по конструкции. Все инструкции по техническому обслуживанию и ремонту также относятся к переднему мосту. В переднем мосту дополнительно обслуживаются и ремонтируются поворотные кулаки.

Поворотный кулак и ступица Уаз Хантер и Уаз Патриот без антиблокировочной тормозной системы ABS.

Поворотный кулак и ступица УАЗ Патриот с антиблокировочной тормозной системой ABS.

Поворотный кулак переднего моста Spicer оснащен шарнирами равных угловых скоростей Birfield и сферическими шарнирами в сборе. Для уменьшения износа деталей переднего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением оси следует также отключать ступицы передних колес с помощью муфты.Установите муфту выключения переднего колеса на переднюю ось или снимите ее с оси в выключенном положении.

При техническом обслуживании Проверяется передний ведущий мост и при необходимости устраняется зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес, проверяется крепление поворотного кулака и затянуты. При осмотре поворотных кулаков обращают внимание на исправность упоров-ограничителей колес, болтов и надежность их блокировки.

Добавление смазки на шаровые опоры и шаровые опоры шарниров типа Bearfield во время работы не требуется. Смазку меняют при ремонте. Используются только рекомендованные смазочные материалы. Для смазки шарниров равных угловых скоростей ШРУСа типа Бирфилд используются смазочные материалы ШРУС-4, ШРУС-4М или их импортные аналоги.

Регулировка затяжки шаровых пальцев поворотного кулака переднего моста Spicer на УАЗ.

Затяжка шарнира поворотного кулака регулируется на заводе с предварительным натягом по общей оси поворота.Особое внимание при эксплуатации автомобиля необходимо обращать на состояние затяжки шкворней поворотных кулаков. При износе трущихся сферических поверхностей вкладышей или штифтов предварительный натяг исчезает и образуется зазор вдоль общей оси штифтов. Этот зазор устраняется затяжкой зажимной втулки.

Эксплуатация переднего ведущего моста Spicer с зазорами в шарнирных узлах приводит к преждевременному выходу из строя верхнего вкладыша шарнира. В условиях эксплуатации удобнее всего затягивать зажимную втулку нижнего шкворня:

— открутить гайку и снять накладку с прокладкой
— затянуть зажимную втулку специальным ключом до устранения зазора, предварительно задев резьбовой конец шкворня с помощью медного молотка
— повернув ключ на 10-20 градусов, потяните эту втулку для создания предварительного натяга вдоль общей оси шкворней
— установите накладку с прокладкой и затяните гайку, приложив крутящий момент 80-100 Нм.

Момент поворота шарового шарнира или картера поворотного кулака, если шаровые шарниры не были отсоединены от картера полуоси, при удалении внешнего и внутреннего уплотнительных колец и шарнира поворотного кулака в любом направлении относительно общей оси шарниры должны находиться в пределах 10-25 Нм (1,0-2,5 кгсм).

Если контрольный параметр не достигается, повторно затяните зажимную втулку, повернув ключ еще на 10-20 градусов, и затяните гайку с указанным крутящим моментом.Если поворотный кулак был разобран, то при его сборке необходимо отрегулировать предварительный натяг по общей оси шкворней и правильное взаимное положение шарового шарнира с корпусом поворотного кулака для предотвращения смещения шарового шарнира.

Коническая поверхность и резьба зажимной втулки, фрикционные сферические поверхности цапфы и гильзы перед установкой в ​​сборку смазываются консистентной смазкой ЛИТОЛ-24. Заверните зажимные втулки до упора штифтов во втулки с обеих сторон, соблюдая равенство размеров A и B от концов корпуса поворотного кулака до сферы шарового шарнира.Неравенство размеров А и В допускается не более 0,2 мм. Для получения достаточной точности измерения размеров A и B следует проводить в плоскости B.

Увеличивая крутящий момент на 20-30 Нм по очереди, затяните зажимные втулки до конечного момента 200-250 Нм. Полости над зажимными втулками заполнить смазкой ЛИТОЛ-24. Установите шайбы с прокладками и затяните внешние гайки с моментом 80-100 Нм. Проверьте размеры A и B. В шарнире не допускается зазор.

Момент поворота шарового шарнира или корпуса поворотного кулака, если шаровые шарниры не были отсоединены от корпуса полуоси, в любом направлении относительно общей оси пальцев должен быть в пределах 10-25 Нм (1,0-2,5 кгсм. Если эти параметры не достигнуты, то регулировку необходимо повторить, потянув или отпустив зажимные втулки снизу и сверху на одинаковую величину.

Проверка и регулировка максимальных углов поворота колес в передней оси Spicer на УАЗ.

Проверка максимальных углов поворота колес проводится на специальном стенде. Угол поворота правого колеса вправо, а левого колеса влево должен быть в пределах 1-32 градуса. Регулировка производится с помощью болта ограничения поворота.

Схождение колес регулируется изменением длины поперечной тяги. Перед регулировкой следует убедиться в отсутствии люфтов в стыках рулевых тяг и подшипников ступиц.Ослабив затяжку стопорных гаек с правой и левой резьбой, путем вращения регулировочного ниппеля выставляется необходимая центровка колес.

Проверку и регулировку углов установки колес необходимо проводить на специальном стенде для каждого колеса. Схождение передних колес, для каждого колеса в отдельности — 0 ° 1’32 «- 0 ° 4’36», общее — 0 ° 3’04 «- 0 ° 9’12». При отсутствии стенда допускается проверка и регулировка соосности колес по внутренним поверхностям.

Схождение шин при нормальном давлении должно быть таким, чтобы размер A, измеренный по средней линии боковины шин спереди, равнялся 0.На 5–1,5 миллиметра меньше размера B сзади. По окончании регулировки контргайки затягивают с моментом 105 — 130 Нм.

Возможные неисправности переднего моста Спайсер на УАЗ.

Нарушение угла развала колес, раскачивание при движении и неравномерный износ шин.

— Большой зазор в подшипниках ступицы передних колес
— Износ пальцев, вкладышей пальцев

Автомобиль плохо держит дорогу.

— Прогиб крышек полуосей переднего моста

Утечка смазки через шаровое уплотнение.

— Износ сальника

Повышенный износ шин.

— Неправильное схождение, погнутая или неправильно отрегулированная рулевая тяга.

Ульяновский автомобиль УАЗ Патриот оснащен системой полного привода с приводом от переднего и заднего мостов. Задний мост относится к главному приводу, а передний включается, когда необходимо преодолевать всевозможные препятствия. Обратим внимание на передний мост внедорожника УАЗ 3160 Патриот: его особенности, как проводится ремонт и замена комплектующих устройства.

Передний мост УАЗ 3160 Патриот представляет собой устройство, передающее крутящий момент от раздаточной коробки через главную передачу и дифференциал на колеса.

Выглядит как полая балка, в которой расположены два полуоси. Полуось — промежуточное звено, выполняющее функцию приема крутящего момента от ведомой шестерни и передачи его на ступицу. Полая балка называется картером. Передача крутящего момента осуществляется такими элементами, как. Подробнее о них вы можете узнать из материала на этом портале.

Как упоминалось выше, передний мост активируется только при необходимости. Чтобы привести его в действие, необходимо включить расположенные на осях передних колес. Эти муфты еще называют ступицами, и их устанавливают самостоятельно после покупки нового автомобиля. Ниже представлена ​​схема переднего моста внедорожника УАЗ 3160, на которой показаны основные конструктивные элементы: шестерни, дифференциал и т.д.

Как видите, конструкция переднего моста довольно сложная, поэтому это очень важно. обратить внимание на ее своевременный ремонт.Собственно, мы обратим внимание на этот вопрос и рассмотрим, как проводится ремонт агрегата от УАЗ 3160 своими руками и в какой последовательности он проводится.

Ремонт

Рассмотрим основные виды ремонта переднего моста на автомобиле, поэтому для начала выясним, что нужно для замены сальника. Сальник предназначен для герметизации вращающихся стыков деталей моста. После выхода из строя сальник не подлежит ремонту, а только замене. Выяснить, что сальник требует замены, несложно, при обнаружении течи масла с моста можно приступать к ремонтным работам.Для замены сальника (хвостовика) ведущей шестерни выполните следующие действия:

1. Автомобиль установлен на смотровой яме, зафиксирован в неподвижном состоянии. После этого передняя часть автомобиля приподнимается, пока не оторвутся колеса. Масло необходимо слить с моста, открутив сливную пробку.
2. Сначала отсоединяет карданный вал от фланца. Фланец и карданный вал соединяются четырьмя стяжными болтами, которые необходимо удалить. После откручивания вал необходимо повернуть в сторону.
3. Фланец демонтируется вместе с отражателем, после чего можно увидеть, где находится сальник гильзы.
4. Сальник хвостовика снимается отверткой, и мы используем трубки того же диаметра для запрессовки нового продукта.

На этом этапе производится замена сальника хвостовика ведущей шестерни и теперь необходимо установить все снятые детали на прежние места.

Если требуется ремонт дифференциала переднего моста, процесс выполняется следующим образом:

1. Вначале дифференциал снимается с автомобиля, после чего проводится его непосредственный ремонт.
2. Опорные подшипники выдавлены.
3. Ведомая шестерня демонтирована.
4. Чашка дифференциала отключена.
5. Шестерни и сателлиты сняты;
6. После замены необходимых деталей производится сборка дифференциала в порядке, обратном снятию, а при необходимости производится

Дифференциал — это устройство, которое служит для перераспределения крутящего момента на все колеса в зависимости от траектории движения агрегата. Таким образом, дифференциал является неотъемлемой частью устройства, без которого его работа была бы невозможна.

Снятие переднего моста

Передний мост хоть и не главный, но без него внедорожник УАЗ Патриот будет неполноценным проходимцем. Поэтому очень важно вовремя его диагностировать и отремонтировать. Ведь даже если прибор не используется, он все равно требует внимания. Если изделие необходимо отремонтировать или заменить, его необходимо снять с автомобиля. Процедура снятия устройства состоит из следующих действий:

1. Снимаются передние колеса.
2. Отсоединена тяга сошки.
3. Снимаются колесные муфты и тормозные суппорты.
4. Внутренняя шайба и стопорное кольцо снимаются.
5. Разборка кулаков, щитов тормозной системы и ступиц.
6. Рулевая тяга и шаровая тяга отвинчены.
7. Прокладки демонтированы и картер устройства снят.

Когда картер изделия снят, приступаем к разборке изделия и проводим его ремонт.Если картер поврежден, то его заменяют. Картер — важная деталь, в которой определяется процесс функционирования агрегата.

Важно знать, что если картер поврежден даже в незначительной степени, то следует уделить особое внимание месту удара. Ведь даже микротрещина может стать серьезной причиной выхода из строя переднего моста УАЗ 3160 Патриот.

Подводя итоги, отметим, что рассмотренный в статье агрегат (мост) внедорожника УАЗ 3160 является одной из основных частей всего автомобиля.Действительно, если выйдет из строя передний привод, нет смысла управлять таким проходимцем, как Патриот. Поэтому единственно правильное решение — контролировать узлы и детали вездехода, чтобы исключить их выход из строя.

Вы можете проверить свой MSC и при необходимости уменьшить его!

Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных.Передняя ось, в отличие от задней, управляемая. Это означает, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далекие 90-е годы, и каждый год его улучшали и дополняли. Сегодня появились такие новости, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах».

Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способ настройки продукта.

Корпус моста Spicer изготовлен из литого материала, в который запрессованы полуоси. Картер моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и жесткость конструкции. Также дифференциал и главная передача оси Spicer расположены в одном картере, что обеспечивает высокую точность включения и работы устройства. Все эти особенности приводят к увеличению производительности продуктов.

Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфта в шестернях и дифференциале — все это главный критерий обслуживания агрегата.

Мост Spicer оснащен новыми типами шарниров (ШРУСов), отличительной чертой которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4.Недопустимо использовать Литол-24 для смазки петель.

Не менее важным моментом является величина передаточного числа моста Спайсера. Доступны устройства с двумя значениями передаточных чисел переднего моста на УАЗ Патриот: 4,11 и 4,62. Мосты со значением 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым двигателем, а на дизельные агрегаты — 4,62.

Конструкция и компоновка

На фото ниже представлена ​​схема устройства переднего моста Spicer с цифровыми обозначениями.Рассмотрим основные механизмы, из которых состоит передний мост Spicer.

• 3 — ведомая шестерня, у которой больше косых зубьев, чем у ведущей;
• 9 — подшипник роликовый, требующий замены при износе;
• 13 — фланец;
• 16 — корпус моста;
• 21 — ведущая шестерня и вал;
• 23 — гайка, с помощью которой регулируются подшипники дифференциала.

На схеме видно, что мост Spicer имеет множество мелких деталей, без которых невозможна работа переднего блока.Мы не будем рассматривать их все, но во время ремонта устройства обязательно проконтролируйте расположение каждой детали. В противном случае изделие потребуется повторно разобрать и отремонтировать.

Преимущества

Внедорожник УАЗ Патриот оснащен передним устройством широкого типа. К достоинствам данной конструкции можно отнести следующие моменты:

1. Увеличенная колея, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье. Колея увеличена до 160 см.
2. Это положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и бездорожье.
3. Повышен класс прочности поворотных кулаков, благодаря чему сокращена периодичность смазочных и ремонтных работ.
4. Благодаря наличию новой подвески УАЗ Патриот получил лучшую управляемость и устойчивость.

Усиленная крышка редуктора

Таким образом, данные преимущества говорят о высокой устойчивости внедорожника на бездорожье, а также проходимости, что немаловажно для такого агрегата.

Регулировка

Регулировка — это процесс, при котором устройство должно быть правильно отрегулировано, чтобы предотвратить возникновение дальнейших дефектов. Регулировка передней оси Spicer осуществляется в основном после ремонтных работ. В редких случаях регулировка оси проводится в случае износа подшипников или хомутов. Рассмотрим, как регулируются подшипники передней оси Spicer на внедорожнике UAZ Patriot.

Итак, регулировка проводится в следующем порядке:

Если требуется регулировка моста Спайсера без замены подшипников, то процесс включает следующие этапы:

1. Полуоси откручиваются и снимается крышка картера. .Перед этим не забудьте слить масло с моста.
2. В дифференциале подшипников зазор следует установить равным значению 0,15 мм. Делается это с помощью тех же регулировочных гаек.
3. Боковой зазор должен составлять 0,2 мм. Для этого поворачивают шестерню и проводят измерение в 6 точках.
4. Для увеличения зазора отверните гайку, а для уменьшения — ввинтите.
5. Подшипник сжимается в направлении оси, с помощью которой регулируется предварительный натяг.
6. После этого передний мост Spicer можно собрать и залить маслом. На этом настройка моста завершена.

Как видите, передний мост Spicer по своим параметрам отличается от предшественников, поэтому размещение подобных изделий на внедорожнике повлекло за собой улучшение не только проходимости, но и долговечности агрегатов.

Стоимость переднего моста Spicer довольно внушительная, поэтому очень важно не доводить его до неисправностей и вовремя их устранить.Ведь даже если передний мост не является основным устройством, то его выход из строя просто приведет к тому, что UAZ Patriot не сможет двигаться по бездорожью. Зачем же тогда полноприводный джип? Поэтому, подводя итоги, следует отметить, что диагностика и профилактика требуются не только для мотора и шасси, но и для прямого привода как передних, так и задних колес … Ведь переднеприводные колеса используются в редких случаях. случаях важно знать, что исправность моста можно проверить, периодически включая его и двигаясь по бездорожью.Так вы можете быть уверены, что джип никогда вас не подведет.

Вы можете проверить свой MSC и при необходимости уменьшить его!

на УАЗ Патриот. Где расположен передний мост и как передний мост на УАЗ патриот УАЗ патриот обслуживание переднего моста

Автомобиль УАЗ Патриот обладает высокой проходимостью по бездорожью за счет полного привода … Передний мост УАЗ Патриот — подключаемый.

Передача крутящего момента на ось осуществляется с помощью раздаточной коробки.

Устройство переднего моста УАЗ Патриот

Передний мост автомобиля УАЗ Патриот состоит из:

• Редуктор;
• Корпуса;
• Два полуоси;
• Корпуса полуосей;
• Кулаки поворотные;
• Кронштейны крепления рессор и амортизаторов.

Редуктор

Редуктор переднего моста автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня небольшого размера и установлена ​​на приводном валу.Ведомая шестерня увеличена в размерах, что позволяет снизить крутящий момент, передаваемый на колесные механизмы. Зубья шестерни расположены под углом. При эксплуатации агрегата зубья шестерен не сталкиваются друг с другом. Это снижает уровень шума при движении.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте станка позволяет колесам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях.Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Кулаки поворотные

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для вождения. Для передачи крутящего момента на колесные механизмы независимо от угла их поворота производитель оснастил полуоси шарниром равных угловых скоростей.

СПРАВКА: В отличие от предыдущих моделей Ульяновского автозавода, автомобиль УАЗ Патриот имеет больший угол поворота колесных механизмов.Это достигается за счет установки шариковых подшипников вместо поворотного механизма.

Рама

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического кузова, образующего картер коробки передач. Для обеспечения герметичности корпус КПП закрывается крышкой. Он прикручен. На стыке крышки с картером коробки передач устанавливается прокладка. Со стороны колесных механизмов полуоси запрессованы в картер коробки передач.

ВНИМАНИЕ: Чтобы избежать избыточного давления в картере переднего моста в результате повышения температуры, производитель установил воздушный клапан.Он сообщает картер моста с атмосферой, предотвращая попадание пыли и грязи в механизм.

Как включить и отключить передний мост на УАЗ Патриот

На раздаточной коробке автомобиля УАЗ Патриот включен передний мост … На модель производитель установил раздаточные коробки двух типов. Старые версии оснащены ПДУ с механическим управлением.

Передний мост сцепляется с раздаточной коробкой с механическим управлением с помощью рычага, установленного в салоне между сиденьем водителя и пассажира… Рычаг механически перемещает штоки раздаточной коробки.

Более новые версии автомобиля оснащены раздаточной коробкой с электронным управлением.

Блок управления раздаточной коробкой включает электродвигатели. Электродвигатели перемещают стержни в нужное положение.

Для включения переднего моста на УАЗ Патриот необходимо:

• выключите сцепление. Для этого нажмите педаль сцепления, установленную в салоне автомобиля;
• После выключения сцепления установите рычаг или регулятор в нужное положение;
• После отпускания педали сцепления включается передняя ось автомобиля.Отсоедините ведущий мост в обратном порядке.

Возможные неисправности и их причины

Конструкция переднего моста надежна и неприхотлива к условиям эксплуатации. Большинство неисправностей, возникающих в процессе эксплуатации автомобиля, может устранить человек с минимальными техническими знаниями. Ниже представлены наиболее частые неисправности, требующие ремонта агрегата. Вы также можете прочитать о.

Наличие подтеков смазки свидетельствует о нарушении герметичности картера.Причиной подтекания смазки может стать нарушение прокладок или износ сальников. При обнаружении неисправности необходимо заменить изношенные прокладки или сальники.

При установке прокладки необходимо заделать герметиком.

Повышенный шум

Громкий шум при работе агрегата может указывать на износ шестерен или подшипников. Для устранения неполадок потребуется разобрать сборку. Неисправные детали необходимо заменить новыми.

Ухудшение качества смазочных материалов

Низкое качество смазки может быть причиной сильного шума во время работы агрегата. Необходимо регулярно менять смазку в картере коробки передач. Регулярное использование автомобиля для езды по бездорожью или преодоления брода может привести к попаданию воды в картер двигателя. Вода препятствует смазке вращающихся частей механизма, что может привести к полному заклиниванию.

Во избежание выхода из строя всего агрегата необходимо регулярно проверять качество смазки.При использовании автомобиля для преодоления брода дыхательный клапан снабжен резиновым шлангом, другой конец которого выведен под капот.

Ремонт и обслуживание переднего моста УАЗ Патриот

Для нормальной работы агрегата требуется регулярное техническое обслуживание. Для этого необходимо визуально осмотреть корпус на предмет протечек смазки.

При необходимости ремонта переднего моста УАЗ Патриот необходимо произвести разборку в сборе. Вы можете разобрать переднюю ось, не снимая ее с автомобиля.Разборка осуществляется следующим образом:

• Установить автомобильную эстакаду, смотровую яму или подъемник;
• Обездвижить машину установкой противооткатных устройств под колеса;
• Слить отработанную смазку из картера. Для этого нужно подготовить емкость с широким горлышком;
• Поднимите переднюю ось домкратом и установите на специальные упоры;
• Снимите крышку корпуса и карданный вал;
• Где установить полуоси;
• Отвинтите гайку крепления фланца приводного вала;

После выполнения этих действий компоненты коробки передач переднего моста будут доступны для замены.Сборка сборки производится в обратной последовательности. Для облегчения процедуры ремонта необходимо воспользоваться схемой устройства переднего моста УАЗ Патриот.

Из вышесказанного следует, что передний мост автомобиля УАЗ Патриот увеличивает внедорожные качества автомобиля. Устройство агрегата делает его надежным и неприхотливым к условиям эксплуатации. Для нормальной работы механизма необходимо регулярно проводить техническое обслуживание.

Регулировка моста УАЗ Патриот — это достаточно долгий и трудоемкий процесс, включающий в себя множество нюансов, которые необходимо последовательно выполнять во избежание проблем при ремонте.

Регулировка оси нужна при появлении проблем в виде выбитых зубьев, течи масла, износа подшипников и т. Д. Это возможно не потому, что качество деталей оставляет желать лучшего, а также из-за неправильной эксплуатации автомобиля. как будто зазор в подшипниках установлен неправильно ведущей шестерней, нехваткой масла или его некачественным. Последствиями этого могут быть посторонний шум в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей и даже можно зацепиться за клин моста.

Помните, своевременная замена масла продлит жизнь вашим деталям!
Если у вас проблемы с расходом топлива, в этом вам поможет

— Сломаны зубы главной пары.
— Поломка зубьев полуоси.
— Утечка масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение ступичных подшипников.
— Разрушение регулировочных шайб.

Причины неисправностей

— Некорректная работа. УАЗ Патриот задний привод Автомобиль с подключаемым передним мостом
. Если ездить с подключенным передним мостом по твердым дорогам и даже с поворотами (!), То трансмиссия прослужит недолго.
— Наличие осевого люфта в подшипниках ведущей шестерни главного привода.
— Наличие осевого люфта в подшипниках дифференциала главного привода.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за некачественного. Следует искать качественные подшипники, регулировочные кольца.
— Перегрузка во время работы из-за необходимости (например, соревнования) или невозможности управлять автомобилем.
— Неправильная регулировка главной пары.
— Несвоевременная замена трансмиссионного масла.
— Работа с трансмиссионным маслом марки вне сезона.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Удар карданного вала (плохое качество вала, разрушение крестовины, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом шарнире карданного вала.
— Неправильная настройка — длина и ход карданного вала не соответствуют внесенным изменениям.
— Неправильная настройка — неправильные передаточные числа.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное проскальзывание одного колеса при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступицы.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту.
— Повышенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за повышенной нагрузки.
— Заедание во время движения — самое страшное. Основная причина заклинивания моста — наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот действительно происходит в том случае, если хозяин полностью завел машину или обращается с ним совершенно позорно, так как до заклинивания мостов ему длительным гудением, шумом и треском сообщают о необходимости ремонта.Мостик может заклинивать при сильном нагреве

Задний и передний мост

Причина неисправности и способ устранения
Постоянно повышенный шум при работе переднего моста
1. Изношенные или неправильно отрегулированные подшипники дифференциала.
2. Неправильная регулировка. повреждение или износ шестерен или подшипников коробки передач.
3. Недостаточное количество масла в картере моста.

1.1. Заменить изношенные детали, отрегулировать подшипник дифференциала.
2.2. Определить, исправна ли коробка передач, отремонтировать или заменить
3.3. Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста.
Шум при разгоне автомобиля и торможении двигателем
1. Неправильная регулировка зацепления главных шестерен.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Увеличенный зазор в подшипниках шестерни из-за ослабления гайки фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2 Отрегулируйте зазор.
3.3. Отрегулируйте зазор, при необходимости замените подшипники.

Стук при трогании с места
Изношено отверстие для пальца ведущей шестерни в коробке дифференциала Заменить коробку ведущей шестерни и, при необходимости, палец ведущей шестерни
Замена сальника вала ведущей шестерни редуктора переднего моста

Замените сальник, если масло течет из-под фланца коробки передач.

Регулировка подшипников главной передачи передней оси
Отрегулируйте подшипники главной передачи в следующем порядке.

1. Выбрать регулировочное кольцо 5 (см. Рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью + -0,025 мм) исходя из реальных размеров B и D (см. Рис. 6.5 и 6.6) по формуле d1 = B — (111.960 + D) (мм ).

Рис. 6.6. Параметры регулировки подшипников дифференциала

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главного привода:

1 — оправка; 2 — кольцо наружного подшипника; 3 — подшипник

Установите кольцо в картер 16 (см. Рис.6.4) главной передачи.
2. Установите вал-шестерню в картер переднего моста.

Примечание
Проверьте крутящий момент вала-шестерни. Оно должно составлять 1,0-2,0 Н / см (0,1-0,2 кгс / см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер E (рис. 6.7), приложив осевое усилие P, равное 4000-5000 Н (400-500 кгс), и несколько раз проворачивая шестерню, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние B в картере (см. Рис.6.5) от оси шестерни до упорного конца подшипника дифференциала. По фактическим размерам B, E и установочному размеру ведомой шестерни, равному 50 мм, выбрать (с точностью + -0,025 мм) регулировочное кольцо по формуле
d2 = B — (E + 50 + X ) (мм), где d2 — толщина регулировочного кольца;
X — максимальное отклонение от установочного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер наносится электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. Рис. 6.4) дифференциала переднего моста, затягивая гайку 23, периодически поворачивая дифференциал так, чтобы ролики подшипников заняли правильное положение. После затяжки гайки общий крутящий момент ведущей шестерни дифференциала (Mv. Sh.) Должен быть в пределах Mw. NS. + (0,21-0,42) (Нм). Проведите проверку, проворачивая ведущую шестерню.

Рис. (6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — кольцо подшипника наружное

Примечание
Проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи после регулировки положения шестерен.
Боковой зазор проверяется индикатором, стойка которого прикреплена к картеру моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при прикреплении к кожуху стойки индикатора.Проверьте зазор на трех-четырех зубцах, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен составлять 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. При проверке и регулировке бокового зазора нет необходимости предварительно нагружать подшипники дифференциала.
6. Затяните регулировочную гайку 23 до тех пор, пока она не войдет в контакт с подшипниками и не исчезнет в них.
7. Проверить зацепление главных шестерен по пятну контакта, для чего покрасить зубья ведомой шестерни краской (2 зуба в трех или четырех местах равномерно по окружности). 8. Притормаживая вал ведущей шестерни за фланец, вращайте ведомую шестерню в обоих направлениях, пока на зубьях шестерни не появятся пятна контакта, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерни пятно контакта должно располагаться в местах зубьев, показанных на рис.6.8 (поз.1).

В случае контакта в верхней части зуба (поз. 2) переместите ведущую шестерню к ведомой шестерне, увеличивая толщину регулировочного кольца, и для сохранения значения бокового зазора переместите ведомую шестерню от ведомой шестерни. ведущая шестерня.
В случае контакта у основания зуба (поз.3) отодвиньте ведущую шестерню от ведомой шестерни, уменьшив толщину регулировочного кольца, и для поддержания значения бокового зазора переместите ведомую шестерню в положение ведущая шестерня.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — передняя сторона; Б — боковой реверс; 1 — правильное расположение; 2 — пятно контакта находится на вершине зуба; 3 — пятно контакта находится у основания зуба; 4 — пятно контакта находится на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
В случае контакта на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей шестерни, уменьшив толщину регулировочного кольца, при этом перевод ведущей шестерни на ведомую шестерню для поддержания значения бокового зазора.
В случае контакта на широком конце зуба (поз. 5) переместите ведомую шестерню к ведущей шестерне, увеличивая толщину регулировочного кольца, и для поддержания значения бокового зазора переместите ведущую шестерню от ведомая шестерня.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, сделав тест-драйв на автомобиле. Если картер переднего моста в области подшипников ведущей шестерни и подшипников дифференциала нагревается более чем на 90 ° C, отрегулируйте предварительный натяг

Понадобится : новые болты крышки (опция), смазка для фиксации резьбовых соединений, герметик, обезжириватель (уайт-спирит или керосин).
— Поднимите колесо домкратом или поднимите автомобиль на подъемнике.
— Снять крышку ступицы.
— Болты необходимо тщательно очистить в растворителе и просушить.
— Очистите колпачок и ступицу в растворителе и просушите.
— Очистите резьбу ступицы растворителем и просушите.
— Поднимите крышку к ступице и убедитесь, что она плотно прилегает и не деформирована.
— Нанести (смазать) тонкий ровный слой герметика на крышку и ступицу.
— Совместите отверстия под болты в крышке и ступице.
— Нанести смазку на резьбу болтов для фиксации резьбовых соединений, затянуть болты (без шайб).
— Равномерно затяните болты и полностью затяните.
— Герметик должен равномерно расползаться по краям. После застывания срежьте лишнее.
— Не опускайте автомобиль на колеса хотя бы в течение часа, пока герметик не затвердеет.

Пробка заливного отверстия коробки передач имеет свойство со временем плотно закисать. Это связано с тем, что резьба в нем коническая.
Не дожидаясь этого момента, следует его открутить, очистить (протереть) пробку и резьбу на коробке передач обезжиривающим средством (уайт-спиритом или керосином).
Смажьте резьбу заглушки качественной смазкой для фиксации резьбовых соединений, не жалея количества смазки.
Затяните пробку до такой степени, чтобы не было утечки масла без чрезмерной затяжки.

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные, качественные сальники служат очень долго.
Никогда не переустанавливайте использованные снятые сальники.
Купить качественные сальники.
Если качественные сальники быстро начинают протекать, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовин, подвесного подшипника.
— Открутить карданный вал.
— Отвинтите гайку крепления фланца (гайку вала ведущей шестерни редуктора заднего моста).
— Снимите фланец.
— Снимите сальник с горловины коробки передач с помощью плоской отвертки.
— Очистить место установки сальника обезжиривающим средством (уайт-спиритом или керосином).
— Перед установкой смажьте трансмиссионным маслом внутреннюю часть сальника, которая должна контактировать с валом и маслом.
— При установке иногда используется старый сальник в качестве опрессовки. Такой сальник желательно промыть, чтобы не «заразить инфекцию».
— Процесс установки сальника на место должен быть аккуратным, без перекосов, как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, снова смажьте жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установите детали в обратном порядке. При установке фланца, затягивая гайку, поверните ее за фланец так, чтобы ролики подшипника встали на место.

1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; десять — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи.
Выбор регулировочных колец обеспечивает правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется пятном контакта.
Правильная затяжка подшипников определяется общим крутящим моментом, значение которого измеряется в Нм. Естественно, что на практике эти единицы измерения никого не интересуют. Процесс затяжки подшипников определяется исключительно навыками и опытом мастера. Для проверки правильности установки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. При обкатке исправная и правильно отрегулированная ось не гудит. Без надлежащего ремонта «гудящие» мосты не будут гудеть меньше.

Для проверки правильности регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Прежде чем что-либо делать, проверьте температуру оси после быстрой езды.Если мост очень горячий, то можно однозначно сказать, что его, как минимум, нужно регулировать. Если такой мост не ремонтировать, рано или поздно он заклинит.
1. Отвинтите кардан от моста. На поднятом автомобиле, вращая фланец оси (карданный шарнир) вручную в обе стороны, можно почувствовать наличие сломанных зубцов, оценить состояние подшипников и другие проблемы.
2. После снятия кожуха оси проверьте состояние зубьев главной передачи и дифференциала, повернув ось.Не должно быть трещин, выемок, шероховатостей в местах пятен контакта, порезов и оторванных зубов. Оцените расположение пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и сломанных элементов. Эти проблемы действительно существуют. Если все целое, то мост можно отрегулировать. Если есть проблемы, то …
3. Проверить боковые зазоры подшипников. Если есть зазоры, то перемычку нужно отрегулировать до заклинивания.
4. Проверьте правильность включения главной передачи.Для этого покрасьте зубья главной передачи краской из аэрозольного баллончика и, поворачивая мост в обе стороны, определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях главных шестерен оси УАЗ Патриот.

На следующем фото показан пример неправильной регулировки главной пары и наличия шероховатостей в точках контакта:

После регулировки заднего моста не должно быть осевого люфта в подшипниках ведущей шестерни главного привода и в подшипниках дифференциала главного привода.Осевой зазор в подшипниках оси является основной причиной шума и заклинивания оси из-за разрушения зубьев главной пары. Мастеров, умеющих правильно отрегулировать основную пару моста, очень мало. Инструкции в Интернете не очень полезны, поскольку процесс повторяется и требует не только умений, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендации наших клиентов для переборки мостов и блокпостов, в том числе иномарок.Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

В трансмиссию УАЗ Патриот нужно заливать самое качественное масло, которое вы можете себе позволить. Слишком низкое качество может протекать через сальники низкого качества.

Очень часто в задней оси со временем из-за попадания в нее влаги масло превращается в густую нетекучую суспензию. Простая замена масла в таком мосту не дает желаемого эффекта. Если вы не уверены, снимите ось и крышку оси и очистите ось.Не питайте иллюзий — если не убрать форточки, если вы ехали по воде, если прошло много времени и т. Д., Значит в мосту уже нет масла. Причем жижа не в коробке передач, а ближе к ступицам. Те. Подшипники ступиц заднего моста практически не смазываются.

Сапуны на мостах должны быть выведены в моторный отсек, чтобы вода ни при каких обстоятельствах не попадала на мост.Обычно это делается с помощью тормозных шлангов и тормозных трубок … Проще использовать маслостойкие шланги.

В конце трубок под капотом установлен пластиковый фильтр тонкой очистки топлива от классики, чтобы в мост не попадала пыль. В этом случае конец трубки загибают вниз, чтобы вода не попадала в мост, даже если автомобиль уходит в воду на большее расстояние, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создается избыточное давление воздуха в трансмиссии — как бы раздуваются мосты, коробка и раздаточная коробка изнутри.Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда конец трубки снабжен расширительным бачком с баллоном для создания объема. В этом случае связь внутреннего пространства моста с атмосферой полностью закрывается. Когда объем воздуха в мосту изменяется во время нагрева или охлаждения, воздушный шар надувается или сжимается.

Если вы проехали брод глубиной более 30 см, то следует немедленно (в тот же день) заменить масло в трансмиссии — это инструкция производителя.Делать выводы.

Регулировка ступичного подшипника

Отрегулируйте подшипники ступиц колес оси spicer в следующей последовательности:

— Поднимите автомобиль домкратом со стороны колеса, подшипники которого необходимо отрегулировать.

— Отогните язычок стопорной шайбы 6, отверните стопорную гайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипника на 1 / 6-1 / 3 оборота (1-2 стороны).

— Поворачивая колесо вручную, проверьте легкость его вращения (колесо должно вращаться свободно, не касаясь тормозных колодок на диске или барабане).

— Затяните гайку регулировки ступичного подшипника. Момент затяжки 30-40 Нм (3,0-4,0 кг / см). Затягивая гайку, поверните колесо так, чтобы ролики правильно расположились на дорожках качения колец подшипников, и нажмите ручку ключа плавно, без рывков.

— Установите стопорную шайбу, навинтите и затяните стопорную гайку. Момент затяжки 30-40 Нм (3,0-4,0 кг / см). Установите стопорную шайбу с внутренним усом в паз цапфы. Если на выступах стопорной шайбы есть даже незначительные трещины, замените шайбу.

— Проверьте центровку подшипника после затяжки стопорной гайки. При правильной настройке колесо должно вращаться свободно, без заеданий, заметного осевого люфта или качения.

— Загните один выступ стопорной шайбы к поверхности гайки, а другой — к поверхности контргайки.

— Вставить полуось заднего моста или поставить муфту отключения колес переднего моста, очистить резьбовую часть болтов от остатков герметика, обезжирить и нанести новый слой герметика, затянуть болты.

Наконец, проверьте правильность регулировки подшипников, наблюдая за нагревом ступиц колес после движения автомобиля.

Если ступица сильно нагревается (рука не переносит нагрева), ослабьте гайку на 1/6 оборота (1 кромка), соблюдая последовательность и правила, изложенные выше.

При проверке регулировки подшипников на нагрев не используйте рабочие тормоза, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

Источник
уаз-тюнер.ru
kulibinsclub.ru
avtosteh.ru

Мосты УАЗ Патриот , их устройство и обслуживание — довольно интересная тема среди производителей УАЗов. Особенно многих волнует передний мост УАЗ Патриот. , потому что конструктивно передний мост сложнее ремонтировать и устанавливать. Сегодня мы расскажем вам подробнее о мостах современного Патриота.

Для начала немного истории ведущих мостов УАЗа и расположения этих элементов трансмиссии.Изначально мосты внедорожников УАЗ были «военными» и «колхозными», по расположению они прилично различались между собой. Среди любителей внедорожников ценятся именно мосты «военного» типа. Но на нынешний УАЗ Патриот устанавливаются совершенно другие мосты, которые имеют ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриот типа «Спайсер» теперь с колеей увеличенной до 1600 мм.Ведь старые мосты были всего 1445 мм и не подходили к довольно широкому Патриоту. Также был изменен корпус главной передачи в конструкции, которая закрывается съемной стальной крышкой, а для доступа к главной передаче и дифференциалу больше не нужно снимать и разбирать мост, можно просто снять крышку.

Устройство передней и задней оси «Спайсер» аналогично, об особенностях мы поговорим ниже. Итак, картер моста
состоит из неразъемного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки.Отсутствие соединителя в поперечной плоскости моста придает конструкции высокую жесткость (неразрезной тип моста). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Схема переднего моста Патриот представлена ​​на первом фото в самом верху статьи. Главной особенностью моста можно считать наличие шарниров равных угловых скоростей. Ведь передние колеса, помимо вращения, должны еще и повернуться.Изначально использовались ШРУСы типа Weiss, но от них отказались. Угол поворота рулевого колеса в силу конструктивных особенностей не превышал 27 градусов, что сказывалось на маневренности машины. Поэтому сейчас устанавливаются новые ШРУСы типа «Беарфилд», которые обеспечивают поворот на 32 градуса и более долговечны за счет более равномерной нагрузки на элементы шарнира.

В качестве смазки для УАЗ Патриот ШРУС используется только «ШРУС-4», широко применяемая ранее смазка ЛИТОЛ-24 для этих целей уже не подходит.

Задний мост Patriot показан на схеме ниже.

Обычно задний мост «Спайсер» не доставляет проблем владельцам внедорожников. Главное — постоянно следить за уровнем масла в картере моста. Так как переборка моста или замена главной передачи на дифференциал — это лотерея. Довольно легко столкнуться с необработанным металлом, а затем ехать с постоянно гудящей коробкой передач.

Основные советы по использованию мостов Патриот достаточно просты — нельзя ездить с подключенным передним мостом по сухой хорошей дороге, это приводит к повышенному расходу топлива и износу раздаточных материалов.Не следует допускать длительного проскальзывания одного из колес, если вы застряли, это может привести к ускоренному износу оси. Но при движении с температурой окружающего воздуха минус 30 лучше подключить передний мост.

Напомним серийный УАЗ Патриот не имеет блокировки межколесного дифференциала … То есть если переднее правое колесо застряло в грязи, а переднее левое колесо висит в воздухе, то только то, что свободно будет вращаться. Так и с задними колесами.Чтобы не попасть в дурацкую ситуацию, настоящие любители бездорожья самостоятельно устанавливают межколесную блокировку. Сегодня существует несколько видов замков на любой вкус и кошелек.

Конструктивные особенности Возможные неисправности переднего моста, их причины и способы устранения Замена сальника вала ведущей шестерни редуктора переднего моста Снятие и установка фрикциона отключения колеса Снятие и установка полуось Замена сальника переднего Полуось Снятие и установка главной передачи переднего моста Разборка и сборка дифференциала переднего моста Регулировка подшипника…

Рис. 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — кольцо регулировочное …

Замените сальник, если масло вытекает из-под фланца коробки передач. Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.Вам понадобятся: торцовая головка «27», гаечный ключ, отвертка с плоским жалом, динамометрический ключ. 1. Затормозите автомобиль стояночным тормозом, поместите упоры под задние колеса автомобиля. Рейз …

Сцепление колеса снимается, чтобы заменить его или получить доступ к другим узлам. Вам понадобятся: гаечный ключ на 14, отвертка с плоским жалом, съемник внешнего стопорного кольца. 1. Отверните три крепежных винта … 2. … и снимите крышку сцепления. 3. Отверните шесть болтов крепления колесной муфты и снимите ее. 4. Вы …

Полуоси передних колес снимаются для замены в случае поломки, выхода из строя шарниров равных угловых скоростей (ШРУС) или для получения доступа к другим узлам.1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена …

Замените сальник, если масло течет из поворотного кулака … Вам понадобится отвертка с плоским лезвием. Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля.Поднимите и поставьте переднюю часть автомобиля на опоры, снимите …

Главная передача снимается для ремонта или замены. Вам понадобятся: ключи «на 10», торцовая головка «на 19», «на 27». 1. Притормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колеса. 2. Выкрутите пробку и слейте масло из переднего моста (см. «Замена масла в переднем …

6.5.9 Разборка и сборка дифференциала переднего моста

Вам понадобятся: ключи «на 14», «на 17».1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи передней оси»). 2. Отжать подшипники от оси коробки дифференциала. 3. Отверните десять болтов, которыми ведомая шестерня крепится к дифференциалу, и снимите ведомую шестерню. 4. Отверните восемь болтов крепления чашки дифференциала и снимите крышку. 5. Извлечь …

Отрегулируйте подшипники главной передачи в следующем порядке. Рис. 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шай…

Передний мост снимается для замены балки или когда все детали полностью изношены, когда частичный ремонт становится нецелесообразным. Вам понадобятся: ключи «17», «19», «22», «24», «27», пружины подвески. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля и приподнимите переднюю часть автомобиля. 2. Ослабьте гайки крепления передней …

Передний мост типа Spicer, который устанавливается на УАЗ Патриот и УАЗ Хантер, совмещен.Он одновременно выполняет функции ведущего и управляемого, и представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.

Передние мосты Spicer с колеей 1445 мм устанавливаются на автомобили УАЗ Хантер и модели на его основе, каталожный номер 31605-2300011 — передаточное число главной передачи 4,111, или 31608-2300011 с передаточным числом 4,625.

Передние мосты Spicer с колеей 1600 мм, каталожный номер 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго.

Главная передача и дифференциал переднего и заднего мостов типа «Спайсер» на УАЗ Патриот и УАЗ Хантер конструктивно схожи. Все инструкции по техническому обслуживанию и ремонту также относятся к переднему мосту. В переднем мосту дополнительно обслуживаются и ремонтируются поворотные кулаки.

Поворотный кулак и ступица Уаз Хантер и Уаз Патриот без антиблокировочной тормозной системы ABS.

Поворотный кулак и ступица УАЗ Патриот с антиблокировочной системой тормозов ABS.

Поворотный кулак переднего моста Spicer оснащен шарнирами равных угловых скоростей Бирфилда и шарнирно-сочлененными узлами. Для уменьшения износа деталей переднего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением оси следует также отключать ступицы передних колес с помощью муфты. Установите муфту выключения переднего колеса на переднюю ось или снимите ее с оси в выключенном положении.

При техническом обслуживании Проверяется передний ведущий мост и при необходимости устраняется зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес, проверяется крепление поворотного кулака и затянуты.При осмотре поворотных кулаков обращают внимание на исправность упоров-ограничителей колес, болтов и надежность их блокировки.

Нет необходимости добавлять смазку на шаровые опоры и шаровые опоры с шарнирами Бирфилда во время работы. Смазку меняют при ремонте. Используются только рекомендованные смазочные материалы. Для смазки шарниров равных угловых скоростей ШРУСа типа Бирфилд используются смазочные материалы ШРУС-4, ШРУС-4М или их импортные аналоги.

Регулировка затяжки шаровых пальцев поворотного кулака переднего моста Spicer на УАЗ.

Затяжка шарнира поворотного кулака регулируется на заводе с предварительным натягом по общей оси поворота. При эксплуатации автомобиля особое внимание следует обращать на состояние затяжки шкворней поворотных кулаков. При износе трущихся сферических поверхностей вкладышей или штифтов предварительный натяг исчезает и образуется зазор вдоль общей оси штифтов. Этот зазор устраняется затяжкой зажимной втулки.

Эксплуатация переднего ведущего моста Spicer с зазорами в шарнирных узлах приводит к преждевременному выходу из строя верхнего вкладыша шарнира.В условиях эксплуатации удобнее всего затягивать зажимную втулку нижнего шкворня:

— открутить гайку и снять накладку с прокладкой
— затянуть зажимную втулку специальным ключом до устранения зазора, предварительно задев резьбовой конец шкворня с медным молотком
— повернув ключ на 10-20 градусов, потянуть эту втулку для создания предварительного натяга вдоль общей оси шкворней
— установить накладку с прокладкой и затянуть гайку, прикладывая крутящий момент 80-100 Нм.

Момент поворота шарового шарнира или картера поворотного кулака, если шаровые шарниры не были отсоединены от картера полуоси, при удалении внешнего и внутреннего уплотнительных колец и шарнира поворотного кулака в любом направлении относительно общей оси шарниры должны находиться в пределах 10-25 Нм (1,0-2,5 кгсм).

Если контрольный параметр не достигается, повторно затяните зажимную втулку, повернув ключ еще на 10-20 градусов, и затяните гайку с указанным крутящим моментом.Если поворотный кулак был разобран, то при его сборке необходимо отрегулировать предварительный натяг по общей оси шкворней и правильное взаимное положение шарового шарнира с корпусом поворотного кулака для предотвращения смещения шарового шарнира.

Коническая поверхность и резьба зажимной втулки, фрикционные сферические поверхности цапфы и гильзы перед установкой в ​​сборку смазываются консистентной смазкой ЛИТОЛ-24. Заверните зажимные втулки до упора штифтов во втулки с обеих сторон, соблюдая равенство размеров A и B от концов корпуса поворотного кулака до сферы шарового шарнира.Неравенство размеров А и В допускается не более 0,2 мм. Для получения достаточной точности измерения размеров A и B следует проводить в плоскости B.

Увеличивая крутящий момент на 20-30 Нм по очереди, затяните зажимные втулки до конечного момента 200-250 Нм. Полости над зажимными втулками заполнить смазкой ЛИТОЛ-24. Установите шайбы с прокладками и затяните внешние гайки с моментом 80-100 Нм. Проверьте размеры A и B. В шарнире не допускается зазор.

Момент поворота шарового шарнира или корпуса поворотного кулака, если шаровые шарниры не были отсоединены от корпуса полуоси, в любом направлении относительно общей оси пальцев должен быть в пределах 10-25 Нм (1,0-2,5 кгсм. Если эти параметры не достигнуты, то регулировку необходимо повторить, потянув или отпустив зажимные втулки снизу и сверху на одинаковую величину.

Проверка и регулировка максимальных углов поворота передних колес Ось Спайсер на УАЗ.

Проверка максимальных углов поворота колес проводится на специальном стенде. Угол поворота правого колеса вправо, а левого колеса влево должен быть в пределах 1-32 градуса. Регулировка производится с помощью болта ограничения поворота.

Схождение колес регулируется изменением длины поперечной тяги. Перед регулировкой следует убедиться в отсутствии люфтов в стыках рулевых тяг и подшипников ступиц.Ослабив затяжку стопорных гаек с правой и левой резьбой, устанавливается необходимое значение схождения путем вращения регулировочного ниппеля.

Проверку и регулировку углов установки колес необходимо производить на специальном стенде для каждого колеса. Схождение передних колес, для каждого колеса в отдельности — 0 ° 1’32 «- 0 ° 4’36», общее — 0 ° 3’04 «- 0 ° 9’12». При отсутствии стенда допускается проверка и регулировка соосности колес по внутренним поверхностям.

Схождение при нормальном давлении в шинах должно быть таким, чтобы размер A, измеренный по средней линии боковины передних шин, был равен 0.На 5–1,5 миллиметра меньше размера B сзади. По окончании регулировки контргайки затягивают с моментом 105 — 130 Нм.

Возможные неисправности переднего моста Спайсер на УАЗ.

Нарушение угла развала колес, шатание при движении и неравномерный износ шин.

— Большой зазор в подшипниках ступицы переднего колеса
— Износ шкворней, вкладышей шкворня

Автомобиль плохо держит дорогу.

— Прогиб кожухов полуосей переднего моста

Утечка смазки через шаровое уплотнение.

— Износ сальника

Повышенный износ шин.

— Неправильное схождение, погнутая или неправильно отрегулированная рулевая тяга.

установлено на УАЗ Патриот Ремонт переднего моста УАЗ Патриот

Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это означает, что передний мост включается только при необходимости.Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далекие 90-е годы, и каждый год его улучшали и дополняли. Сегодня появились такие новости, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах».

Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способ настройки продукта.

Корпус моста Spicer изготовлен из литого материала, в который запрессованы полуоси.Картер моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и жесткость конструкции. Также дифференциал и главная передача оси Spicer расположены в одном картере, что обеспечивает высокую точность включения и работы устройства. Все эти особенности приводят к увеличению производительности продуктов.

Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий.Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале — все это главный критерий обслуживания агрегата.

Мост Spicer оснащен новыми типами шарниров (ШРУСов), отличительной чертой которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазки петель.

Не менее важным моментом является значение передаточного числа моста Спайсера.На УАЗ Патриот доступны устройства с двумя значениями передаточных чисел передних мостов: 4,11 и 4,62. Мосты номиналом 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым двигателем, а на дизельные агрегаты — 4,62.

Конструкция и компоновка

На фото ниже представлена ​​схема устройства переднего моста Spicer с цифровыми обозначениями. Рассмотрим основные механизмы, из которых состоит передний мост Spicer.

• 3 — ведомая шестерня, у которой больше косых зубьев, чем у ведущей;
• 9 — подшипник роликовый, требующий замены при износе;
• 13 — фланец;
• 16 — корпус моста;
,
• 21 — ведущая шестерня и вал;
• 23 — гайка, с помощью которой регулируются подшипники дифференциала.

На схеме видно, что мост Spicer имеет множество мелких деталей, без которых невозможна работа переднего блока. Мы не будем рассматривать их все, но во время ремонта устройства обязательно проконтролируйте расположение каждой детали. В противном случае изделие потребуется повторно разобрать и отремонтировать.

Преимущества

Внедорожник УАЗ Патриот оснащен передним устройством широкого типа. К достоинствам данной конструкции можно отнести следующие моменты:

1. Увеличение колеи, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье.Колея увеличена до 160 см.
2. Это положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и бездорожье.
3. Повышен класс прочности поворотных кулаков, что позволило снизить частоту смазочных и ремонтных работ.
4. Благодаря новой подвеске УАЗ Патриот получил лучшую управляемость и устойчивость.

Усиленная крышка редуктора

Таким образом, данные преимущества говорят о высокой устойчивости внедорожника на бездорожье, а также проходимости, что немаловажно для такого агрегата.

Регулировка

Регулировка — это процесс, при котором устройство должно быть правильно отрегулировано, чтобы предотвратить возникновение дальнейших дефектов. Регулировка переднего моста Spicer осуществляется в основном после ремонтных работ. В редких случаях регулировка оси проводится в случае износа подшипников или хомутов. Рассмотрим, как регулируются подшипники передней оси Spicer на внедорожнике UAZ Patriot.

Итак, регулировка проводится в следующем порядке:

Если требуется регулировка моста Спайсера без замены подшипников, то процесс включает следующие этапы:

1. Полуоси откручиваются и снимается крышка картера. .Перед этим не забудьте слить масло с моста.
2. В дифференциале подшипников зазор следует установить равным значению 0,15 мм. Делается это с помощью тех же регулировочных гаек.
3. Боковой зазор должен составлять 0,2 мм. Для этого шестерня поворачивается и измерение проводится в 6 точках.
4. Для увеличения зазора отверните гайку, а для уменьшения — ввинтите.
5. Подшипник сжимается в направлении оси, с помощью которой регулируется предварительный натяг.
6. После этого передний мост Spicer можно собрать и залить маслом. На этом настройка моста завершена.

Как видите, передний мост Spicer по своим параметрам отличается от предшественников, поэтому размещение подобных изделий на внедорожнике повлекло за собой улучшение не только проходимости, но и долговечности агрегатов.

Стоимость переднего моста Spicer довольно внушительная, поэтому очень важно не доводить его до неисправностей и вовремя их устранить.Ведь даже если передний мост не является основным устройством, то его выход из строя просто приведет к тому, что UAZ Patriot не сможет двигаться по бездорожью. Зачем же тогда полноприводный джип? Поэтому, подводя итоги, следует отметить, что диагностика и профилактические мероприятия необходимы не только для мотора и шасси, но и для прямого привода как передних, так и задних колес. Поскольку передний привод используется в редких случаях, важно знать, что проверить правильность работы моста можно, периодически включая его и двигаясь по бездорожью.Так вы можете быть уверены, что джип никогда вас не подведет.

Вы можете проверить свой MSC и при необходимости уменьшить его!

На автомобили УАЗ Патриот и УАЗ Хантер, а также на всех моделях на их основе устанавливаются передний и задний одноступенчатые ведущие мосты типа Spicer с неразъемным картером двигателя, названные в честь американского инженера Кларенса Спайсера

Внешний вид передней оси «Спайсер»

Spicer взамен мостов Timken.Но на этих автомобилях, как и на первых моделях УАЗ Хантер, устанавливались «узкие» мосты шириной 1445 мм.

начали установку «широких» мостов с колеей 1600 мм.

Особенности конструкции

Картер моста состоит из неразъемного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки картера.

Отсутствие соединителя в поперечной плоскости оси придает конструкции высокую жесткость, ненагруженное соединение крышки и картера снижает вероятность протечки по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия работы подшипников.

Благодаря всем этим конструктивным особенностям реальный срок службы мостов значительно увеличился. Кроме того, теперь для доступа к главной паре и дифференциалу не нужно снимать ее и «половину» — достаточно снять крышку.

Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности бортовой передачи толщина «подложки» ведомой шестерни увеличена на 8 мм. Однако эта мера привела к замене левой чашки дифференциала.Но новый дифференциал можно использовать на предыдущих одноступенчатых осях с разъемным картером, при условии, что на шипе чашки установлено расширительное кольцо.

Spicer унифицированы с одноступенчатыми мостами старой конструкции по ряду других деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двухкромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается переднего ведущего и рулевого мостов, то здесь, помимо вышеперечисленных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС ) типа « Beerfield », которые намного прочнее шарниров. старого образца (« Weiss »). В настоящее время такими петлями оснащены все мосты Spicer и Timken. Не лишним будет напомнить, что для смазки шарниров Бирфилда используется специальная смазка ШРУС-4, которую нужно заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир.Использование смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака по-прежнему заполнена смазкой Литол-24.

Главная передача:
1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мосты типа Spicer, выпускаемые заводом, имеют передаточное число 4.111 (37: 9) или 4,625 (37: 8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобилях с дизельными двигателями.

Ступица переднего колеса

Ступица переднего колеса УАЗ с дисковыми тормозами, но без АБС

Поворотный кулак переднего моста

Поворотный кулак и ступица.
1 — фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — ступичные подшипники; 5 — болт крепления колеса; 6 — щит тормозного диска; 7 — теплоизоляционный экран датчика АБС; 8 — штифт; 9 — корпус поворотного кулака; 11 — прижимная втулка; 12 — шкворень; 13 — вкладыш шкворня; 14-скоба крепления жгута АБС; 15 — пружина; 16 — внешнее уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шариковый подшипник; 20, 28 — шайбы упорные; 21 — шарнирная опора; 22 — внешняя обойма сальника; 23 — колодка; 24 — гайка; 26 — импульсный диск; 27 — манжета; 29 — стопорные кольца; 30 — стопорная шайба; 31 — гайки; 32 — шайба стопорная

Схема сборки поворотного кулака УАЗ:

1 — щит тормозного диска; 2 — усилитель теплоизоляционного экрана датчика АБС; 3 — теплоизоляционный экран датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — шайба стопорная; 9 — гайка; 10 — стопорная шайба; 11 — контргайка; 13 — шайба упорная; 14 — манжета; 15 — шкворень поворотного кулака; 16 — прокладка; 17 — поворотный кулак; 19 — шариковый подшипник; 20 — кожух полуось

Регулировка осевых зазоров в передней и задней оси Spicer

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать.Осевой зазор проверяется поворотом ведущей шестерни за крепежный фланец карданного вала.

Передний мост «Спайсер». Развал, схождение

Передняя ось является управляемой. Для облегчения движения передние управляемые колеса имеют развал ( не регулируется, ) в вертикальной плоскости и схождение в горизонтальной плоскости.

Схождение колес. А

Для возврата колес в среднее положение шарниры поворотных кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал — это отклонение верха колеса от вертикальной плоскости наружу.
Угол развала осей Spicer составляет a = 1 ° — 30 дюймов. Развал колес влияет на износ шин. Когда развал составляет до 2 °, износ не будет очень большим. Развал постепенно уменьшается до нуля, а затем отклонение колес перемещается. к отрицательному развалу, ухудшающему управляемость колес.

В результате наклона колес при складывании возникают силы, которые стремятся вернуть их в разные стороны при движении.Появляется боковая пробуксовка колес, что способствует износу шин и затрудняет управление автомобилем. Чтобы исключить вредное влияние развала колес, колеса устанавливают с схождением. При этом расстояние между ободами колес на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня (KASTOR) предназначен для стабилизации управляемых колес в среднем положении, но его эффект заметен только на высоких скоростях со значительными центробежными силами.Стабилизирующий момент и угловая скорость колеса при его возвращении в нейтральное положение служат мерой стабилизации колеса при выходе автомобиля из поворота.

Техническое обслуживание

Техническое обслуживание моста Spicer сводится к поддержанию уровня масла в картере и его периодической замене, контролю состояния всех сальников и опор оси и своевременному устранению возникающих осевых зазоров в подшипниках шестерен и дифференциала.

Подробности обслуживания и ремонта мостов Spicer описаны в Руководстве по обслуживанию и ремонту автомобиля UAZPatriot IR-05808600.050-2005. Третье издание. 2007

Внедорожники хорошо известны отечественному потребителю. Производитель оснащает их с завода сразу парой ведущих мостов: задним и передним. Основное различие между ними в том, что дизайн лицевой панели управляем и при необходимости может быть включен. Несмотря на то, что передний мост УАЗ Патриот был разработан еще в 90-х годах, он активно используется по сей день благодаря своим техническим характеристикам.

Перед тем, как приступить к разборке устройства и причинам ремонта переднего моста, необходимо остановиться на его преимуществах в эксплуатации.Остановимся на следующих моментах:

Видеообзор конструкции переднего моста УАЗ Патриот:

Описание компонентов и схема конструкции

Устройство передней оси на Патриот следует начинать с описания основных элементов и узлов. Среди них:

• карданный вал и ведущая шестерня;
Шестерня ведомая
• с большим количеством зубьев;
• корпус моста;
Подшипник роликовый
• ;
• фланец;
• Гайка регулировки подшипников дифференциала.

Что касается разницы в строении конструкций каждого из ведущих мостов, то здесь тоже нет особых принципиальных отличий. На переднюю ось Spicer Patriot мощность и крутящий момент передаются через дифференциал и главную передачу. Балка полая, в ней размещена пара полуосей, которые обеспечивают вращение от ведомой шестерни.

Основные виды неисправностей и их причины

Рассмотрим возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста.Как правило, они связаны с чрезмерным износом или работой в тяжелых условиях, или естественным старением металлических деталей и могут выражаться в следующих симптомах:

Ремонт основных видов поломок переднего моста УАЗ

Многие виды ремонта переднего моста Патриот можно произвести самостоятельно в гараже. В этом поможет следующая простая инструкция, касающаяся наиболее частых видов ремонтных работ. Подумайте о регулировке зазора подшипника, которую необходимо выполнять правильно, чтобы этот агрегат работал долгое время.Сначала подбираем диаметр и толщину кольца, которые должны точно соответствовать подшипнику приводного вала от главной передачи.

При вращении вала измеряется момент, значение которого не должно превышать 1-2 Нм. Примерно так же подбирается регулировочное кольцо ведомой шестерни. При установке дифференциалов следует выставлять зазоры с помощью регулировочных гаек — это наглядно демонстрирует схема ремонта передней оси внедорожника.После проведения вышеуказанных манипуляций остается проверить отсутствие люфта и проверить участки контакта зубьев шестерни.

Другой распространенный случай — замена сальника ведущей шестерни главной передачи. Сначала с машины снимается фланец путем откручивания крепежных болтов, после чего освобождается доступ к самому сальнику. Поврежденный элемент снимается с сиденья и заменяется новым, вдавливая его в исходное место.

Разобрать бортовую передачу сложнее — для этого необходимо предварительно вывесить переднюю часть автомобиля.Открыв сливную горловину, удаляем из системы весь объем смазки. Сначала снимаются левый и правый полуоси, а затем наконечник рулевой тяги. После отключения карданной передачи последовательно снимается и основная крышка. Попутно с ведущей шестерней снимаются и крышки подшипников дифференциала. Далее демонтируется ведущая шестерня с валом и подшипниками.

Видео-советы по ремонту переднего моста в сборе УАЗ Патриот:

Мониторинг и плановое ТО

Опытные владельцы внедорожников уделяют особое внимание регулярной проверке состояния сальников.При необходимости проведения работ по замене новые сальники необходимо смазать Литолом-24. Конструкция переднего моста позволяет проводить такой ремонт при необходимости.

Конструкция моста Spicer, на который устанавливается, достаточно проста по конструкции. Благодаря этому, как обслуживание, так и ремонт могут выполняться независимо, с использованием основных инструментов в арсенале. Долгосрочная эксплуатация всегда основана на регулярном плановом техническом обслуживании.

Особое внимание следует уделить контролю уровня смазочного материала в редукторе моста и его замене. Если у вас есть малейшие подозрения на появление посторонних шумов или других симптомов, вам следует придерживаться описанной здесь последовательности ремонта.

Видеообзор передней оси внедорожника УАЗ Патриот:

Передний мост типа Spicer, который устанавливается на УАЗ Патриот и УАЗ Хантер, совмещен. Он одновременно выполняет функции ведущего и управляемого, и представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.

На автомобили УАЗ Хантер и модели на его основе устанавливаются передние мосты Spicer с колеей 1445 мм, каталожный номер 31605-2300011 — передаточное число главной передачи 4,111, или 31608-2300011 с передаточным числом 4.625.

Передние мосты Spicer с колеей 1600 мм, каталожный номер 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго.

Главная передача и дифференциал переднего и заднего мостов типа «Спайсер» на УАЗ Патриот и УАЗ Хантер схожи по конструкции.Все инструкции по техническому обслуживанию и ремонту также относятся к переднему мосту. В переднем мосту дополнительно обслуживаются и ремонтируются поворотные кулаки.

Поворотный кулак и ступица Уаз Хантер и Уаз Патриот без антиблокировочной тормозной системы ABS.

Поворотный кулак и ступица УАЗ Патриот с антиблокировочной тормозной системой ABS.

Поворотный кулак переднего моста Spicer оснащен шарнирами равных угловых скоростей Бирфилда и шарнирно-сочлененными узлами. Для уменьшения износа деталей переднего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением оси следует также отключать ступицы передних колес с помощью муфты.Установите муфту выключения переднего колеса на переднюю ось или снимите ее с оси в выключенном положении.

При техническом обслуживании переднего ведущего моста проверяется зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес и, при необходимости, устраняются, проверяется крепление поворотного кулака. и подтянул. При осмотре поворотных кулаков обращают внимание на исправность упоров-ограничителей колес, болтов и надежность их блокировки.

Нет необходимости добавлять смазку на шаровые опоры и шаровые опоры с шарнирами Бирфилда во время работы. Смазку меняют при ремонте. Используются только рекомендованные смазочные материалы. Для смазки шарниров равных угловых скоростей ШРУСа типа Бирфилд используются смазочные материалы ШРУС-4, ШРУС-4М или их импортные аналоги.

Регулировка затяжки шаровых пальцев поворотного кулака переднего моста Spicer на УАЗ.

Затяжка шарнира поворотного кулака регулируется на заводе с предварительным натягом по общей оси поворота.При эксплуатации автомобиля особое внимание следует обращать на состояние затяжки шкворней поворотных кулаков. При износе трущихся сферических поверхностей вкладышей или штифтов предварительный натяг исчезает и образуется зазор вдоль общей оси штифтов. Этот зазор устраняется затяжкой зажимной втулки.

Эксплуатация переднего ведущего моста Spicer с зазорами в шарнирных узлах приводит к преждевременному выходу из строя верхнего вкладыша шарнира. В условиях эксплуатации удобнее всего затягивать зажимную втулку нижнего шкворня:

— открутить гайку и снять накладку с прокладкой
— затянуть зажимную втулку специальным ключом до устранения зазора, предварительно задев резьбовой конец шкворня с медным молотком
— повернув ключ на 10-20 градусов, потянуть эту втулку для создания предварительного натяга вдоль общей оси шкворней
— установить накладку с прокладкой и затянуть гайку, прикладывая крутящий момент 80-100 Нм.

Момент поворота шарового шарнира или картера поворотного кулака, если шаровые шарниры не были отсоединены от картера полуоси, при удалении внешнего и внутреннего уплотнительных колец и шарнира поворотного кулака в любом направлении относительно общей оси шарниры должны находиться в пределах 10-25 Нм (1,0-2,5 кгсм).

Если контрольный параметр не достигается, повторно затяните зажимную втулку, повернув ключ еще на 10-20 градусов, и затяните гайку с указанным крутящим моментом.Если поворотный кулак был разобран, то при его сборке необходимо отрегулировать предварительный натяг по общей оси шкворней и правильное взаимное положение шарового шарнира с корпусом поворотного кулака для предотвращения смещения шарового шарнира.

Коническая поверхность и резьба зажимной втулки, фрикционные сферические поверхности цапфы и гильзы перед установкой в ​​сборку смазываются консистентной смазкой ЛИТОЛ-24. Заверните зажимные втулки до упора штифтов во втулки с обеих сторон, соблюдая равенство размеров A и B от концов корпуса поворотного кулака до сферы шарового шарнира.Неравенство размеров А и В допускается не более 0,2 мм. Для получения достаточной точности измерения размеров A и B следует проводить в плоскости B.

Увеличивая крутящий момент на 20-30 Нм по очереди, затяните зажимные втулки до конечного момента 200-250 Нм. Полости над зажимными втулками заполнить смазкой ЛИТОЛ-24. Установите шайбы с прокладками и затяните внешние гайки с моментом 80-100 Нм. Проверьте размеры A и B. В шарнире не допускается зазор.

Момент поворота шарового шарнира или корпуса поворотного кулака, если шаровые шарниры не были отсоединены от корпуса полуоси, в любом направлении относительно общей оси пальцев должен быть в пределах 10-25 Нм (1,0-2,5 кгсм. Если эти параметры не достигнуты, то регулировку необходимо повторить, потянув или отпустив зажимные втулки снизу и сверху на одинаковую величину.

Проверка и регулировка максимальных углов поворота передних колес Ось Спайсер на УАЗ.

Проверка максимальных углов поворота колес проводится на специальном стенде. Угол поворота правого колеса вправо, а левого колеса влево должен быть в пределах 1-32 градуса. Регулировка производится с помощью болта ограничения поворота.

Схождение колес регулируется изменением длины поперечной тяги. Перед регулировкой следует убедиться в отсутствии люфтов в стыках рулевых тяг и подшипников ступиц.Ослабив затяжку стопорных гаек с правой и левой резьбой, устанавливается необходимое значение схождения путем вращения регулировочного ниппеля.

Проверку и регулировку углов установки колес необходимо производить на специальном стенде для каждого колеса. Схождение передних колес, для каждого колеса в отдельности — 0 ° 1’32 «- 0 ° 4’36», общее — 0 ° 3’04 «- 0 ° 9’12». При отсутствии стенда допускается проверка и регулировка соосности колес по внутренним поверхностям.

Схождение при нормальном давлении в шинах должно быть таким, чтобы размер A, измеренный по средней линии боковины передних шин, был равен 0.На 5–1,5 миллиметра меньше размера B сзади. По окончании регулировки контргайки затягивают с моментом 105 — 130 Нм.

Возможные неисправности переднего моста Спайсер на УАЗ.

Нарушение угла развала колес, шатание при движении и неравномерный износ шин.

— Большой зазор в подшипниках ступицы переднего колеса
— Износ шкворней, вкладышей шкворня

Автомобиль плохо держит дорогу.

— Прогиб кожухов полуосей переднего моста

Утечка смазки через шаровое уплотнение.

— Износ сальника

Повышенный износ шин.

— Неправильное схождение, погнутая или неправильно отрегулированная рулевая тяга.

SPICEER
(мост спайсера)

Картер моста собран из литого картера первичной передачи, а также запрессованных в него кожухов (чулок) полуосей и штампованной крышки. Следует отметить, что отсутствие штатного разъема в плоскости моста придает конструкции моста большую жесткость, ненагруженное соединение крышки с картером, в принципе, снижает утечки на их стыке, а размещение первичной магистрали шестерня и межосевой дифференциал в едином картере обеспечивает высочайшую точность включения механизмов и агрегатов и более подходящие условия для работы подшипников.Благодаря всем этим конструктивным особенностям реальный срок службы мостов значительно увеличился. Ведь к тому же теперь для доступа к первичной паре и дифференциалу вовсе не обязательно демонтировать мост с автомобиля и «наполовину» его — снять крышку очень просто. Техническое обслуживание моста Spicer сводится к поддержанию нормального уровня масла в картере и его замене, контролю состояния уплотнений и опор оси и устранению возникающих в результате зазоров в подшипниках дифференциала и шестерни.Подробности обслуживания и ремонта мостов Spicer описаны в Руководстве по обслуживанию и ремонту автомобиля УАЗ-Патриот IR-05808600.050-2005. Третье издание. 2007 г. Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности главной передачи, толщина «подложки» ведомой шестерни увеличена на 8 мм. К сожалению, эта мера привела к замене левой чашки дифференциала.Однако новый дифференциал можно использовать на одноступенчатых мостах со старым разъемным картером, при условии, что на выступе манжеты установлено расширительное кольцо. Мосты Spicer унифицированы с одноступенчатыми мостами старой конструкции по ряду других деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двухкромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».Что касается переднего ведущего и управляемого мостов, то здесь, помимо вышеперечисленных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа Бирфилда, которые намного прочнее шарниров старой конструкции (Weiss). ШРУСы этого типа знакомы нашим водителям по переднеприводным моделям как отечественного, так и зарубежного производства. В настоящее время такими петлями оснащены все мосты Spicer и Timken. Нелишним будет напомнить их владельцам, что для смазки шарниров Бирфилда используется специальная смазка ШРУС-4 (ШРУС-4), которая должна закладываться не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир.Использование смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24. Мосты типа Spicer, которые в настоящее время выпускает завод, имеют передаточное число 4,111 (37: 9) или 4,625 (37: 8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобилях с дизельными двигателями. Работа по совершенствованию конструкции ведется на заводе постоянно, и мы постараемся информировать вас обо всех новинках, выходящих в линейку ведущих мостов УАЗ.В начале 90-х для нового автомобиля УАЗ-3160 на Ульяновском автозаводе были разработаны ведущие мосты типа Spicer с неразъемным картером. В настоящее время мосты Spicer устанавливаются на автомобили УАЗ-Хантер, УАЗ-Патриот, УАЗ-23602, УАЗ-23632 …

ПЕРЕДНИЙ МОСТ

Рис. 1 Бортовая передача:
1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи

Возможные неисправности

Причина неисправности Устранение
Постоянный повышенный шум при работе переднего моста
1.Изношенные или неправильно отрегулированные подшипники дифференциала.
2. Неправильная регулировка. повреждение или износ шестерен или подшипников коробки передач.
3. Недостаточное количество масла в картере моста. 1.1. Заменить изношенные детали, отрегулировать подшипник дифференциала.
2.2. Определить, исправна ли коробка передач, отремонтировать или заменить
3.3. Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста.
Шум при разгоне автомобиля и торможении двигателем
1. Неправильная регулировка зацепления главных шестерен.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Увеличенный зазор в подшипниках шестерни из-за ослабления гайки фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2 Отрегулируйте зазор.
3.3. Отрегулируйте зазор, при необходимости замените подшипники.
Стук при трогании с места
Изношено отверстие для пальца ведущей шестерни в коробке дифференциала Заменить коробку ведущей шестерни и, при необходимости, палец ведущей шестерни
Замена сальника вала ведущей шестерни редуктора переднего моста

Замените сальник, если масло вытекает из-под фланца коробки передач.

Примечание
Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.
Вам понадобятся: торцовая головка «27», гаечный ключ, отвертка с плоским лезвием, динамометрический ключ.
1. Затормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поддержите переднюю часть автомобиля.

2. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выверните болты и отведите вал в сторону (см. «Снятие и установка карданного вала»).
3. Открутите гайку крепления фланца ведущего вала переднего моста и снимите фланец с отражателем.
4. С помощью отвертки снимите сальник с картера моста.
5. Вставьте новое масляное уплотнение на место с помощью инструмента подходящего размера.

Note
6. Установите детали в порядке, обратном снятию.
7. Затяните гайку фланца вала ведущей шестерни переднего моста, повернув вал за фланец так, чтобы подшипники встали на место (см. «Регулировка подшипников главной передачи передней оси»).

Снятие и установка фрикциона отключения колеса

Сцепление колеса снимается, чтобы заменить его или получить доступ к другим узлам.
Вам понадобятся: гаечный ключ на «14», отвертка с плоским жалом, съемник внешнего стопорного кольца.

1. Отверните три крепежных винта … 2. … и снимите крышку сцепления. 3. Отверните шесть болтов крепления колесной муфты и снимите ее. 4. Отверните три винта, которыми крышка муфты крепится к фланцу … 5. … и снимите крышку.6. С помощью съемника внешнего стопорного кольца с помощью отвертки подденьте стопорное кольцо с наружным стопорным кольцом? 7. «снимите стопорное кольцо и установленную под ним шайбу» 8.…. И снимаем шлицевую втулку с фланца.

9. Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимаются для замены в случае поломки, выхода из строя шарниров равных угловых скоростей (ШРУС) или для получения доступа к другим узлам.
1. Затормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена тормозного диска»). 3. Снимите датчик скорости колеса (см. «Замена датчиков антиблокировочной тормозной системы»). 4. Выкрутите болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса (см. «Снятие и установка поворотного кулака»).5. Снимите полуось в сборе с ШРУСом из картера моста.

6. Перед установкой полуоси нанести чистую смазку ШРУС-4 в шарниры равных угловых скоростей.
7. Установите детали в порядке, обратном снятию.

Замена сальника полуоси переднего моста

Замените сальник, если обнаружите утечку масла из поворотного кулака. Вам понадобится отвертка с плоским лезвием.

Примечание
Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.
1. Затормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо.

2. Снимите поворотный кулак (см. «Снятие и установка поворотного кулака») и закрепите его в тисках. 3. С помощью отвертки снимите сальник с шарикового подшипника поворотного кулака.

4. Установить новый сальник, осторожно вдавив его в шаровой шарнир оправкой подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

Примечание
В качестве оправки можно использовать старый сальник.
5. Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи переднего моста

Главная передача снимается для ремонта или замены. Вам понадобятся: ключи «на 10», торцовая головка «на 19», «на 27».

1. Притормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колеса.

2. Выкрутите пробку и слейте масло из передней оси (см. «Замена масла в передней оси»). 3. Снимите оба полуоси (см. «Снятие и установка полуоси»). 4. Отсоедините левый конец рулевой тяги от сошки рулевого механизма (см. «Регулировка и замена концов рулевых тяг») и отведите стяжку в сторону. 5. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону (см. «Снятие и установка карданного вала»).6. Отверните десять болтов, крепящих крышку корпуса главной передачи … 7. … и снимите крышку. 8. Очистите старую прокладку от сопрягаемой поверхности.

9. Отверните гайку крепления фланца ведущего вала переднего моста.
10. Снимите фланец отражателя.

11. Выкрутите по два болта каждой крышки подшипника дифференциала, снимите крышки и снимите дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.
12.Снимите сальник фланца (см. «Замена сальника вала ведущей шестерни редуктора переднего моста»).
13. Снимите передний подшипник ведущего вала с картера переднего моста.
14. Выдавите наружные кольца переднего и заднего подшипников вала ведущей шестерни из картера.
15. Установите детали в порядке, обратном снятию.
16. Отрегулируйте главную передачу (см. «Регулировка подшипников главной передачи передней оси»).
17. Залейте масло в картер передней оси (см. «Проверка уровня и добавление масла в картер передней оси»).

Разборка и сборка дифференциала переднего моста

Вам понадобятся: ключи «на 14», «на 17».
1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи передней оси»).
2. Отожмите подшипники от оси коробки дифференциала.
3. Отверните десять болтов, которыми ведомая шестерня крепится к дифференциалу, и снимите ведомую шестерню.
4. Снимите восемь болтов крепления чашки дифференциала и снимите крышку.
5. Снимите дифференциал и шестерни с осями.
6. Соберите дифференциал в порядке, обратном снятию.

Примечание
Перед сборкой дифференциала смажьте ведущие шестерни, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.
7. Равномерно затяните болты ведомой шестерни коробки дифференциала, заворачивая каждый болт на один оборот, попеременно переходя от болта к болту по диаметру.

Регулировка подшипников главного привода переднего моста

Отрегулируйте подшипники главной передачи в следующем порядке.

1. Выбрать регулировочное кольцо 5 (см. Рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью + -0,025 мм) исходя из реальных размеров B и D (см. Рис. 6.5 и 6.6) по формуле d1 = B — (111.960 + D) (мм ).

Рис. 6.6. Параметры регулировки подшипников дифференциала

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главного привода:

1 — оправка; 2 — кольцо наружного подшипника; 3 — подшипник

Установите кольцо в картер 16 (см. Рис.6.4) главной передачи.
2. Установите вал-шестерню в картер переднего моста.

Примечание
Проверьте крутящий момент вала-шестерни. Оно должно составлять 1,0-2,0 Н / см (0,1-0,2 кгс / см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер E (рис. 6.7), приложив осевое усилие P, равное 4000-5000 Н (400-500 кгс), и несколько раз проворачивая шестерню, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние B в картере (см. Рис.6.5) от оси шестерни до упорного конца подшипника дифференциала. По фактическим размерам B, E и установочному размеру ведомой шестерни, равному 50 мм, выбрать (с точностью + -0,025 мм) регулировочное кольцо по формуле
d2 = B — (E + 50 + X ) (мм), где d2 — толщина регулировочного кольца;
X — максимальное отклонение от установочного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер наносится электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. Рис. 6.4) дифференциала переднего моста, затягивая гайку 23, периодически поворачивая дифференциал так, чтобы ролики подшипников заняли правильное положение. После затяжки гайки общий крутящий момент ведущей шестерни дифференциала (Mv. Sh.) Должен быть в пределах Mw. NS. + (0,21-0,42) (Нм). Проведите проверку, проворачивая ведущую шестерню.

Рис. (6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — кольцо подшипника наружное

Примечание
Проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи после регулировки положения шестерен.
Боковой зазор проверяется индикатором, стойка которого крепится к кожуху моста в направлении, p
перпендикулярно поверхности зуба ведомой шестерни при креплении стойки индикатора к картеру.Проверьте зазор на трех-четырех зубцах, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен составлять 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. При проверке и регулировке бокового зазора нет необходимости предварительно нагружать подшипники дифференциала.
6. Затяните регулировочную гайку 23 до тех пор, пока она не войдет в контакт с подшипниками и не исчезнет в них.
7. Проверить зацепление главных шестерен по пятну контакта, для чего покрасить зубья ведомой шестерни краской (2 зуба в трех или четырех местах равномерно по окружности). 8. Притормаживая вал ведущей шестерни за фланец, вращайте ведомую шестерню в обоих направлениях, пока на зубьях шестерни не появятся пятна контакта, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерни пятно контакта должно располагаться в местах зубьев, показанных на рис.6.8 (поз.1).
В случае контакта в верхней части зуба (поз. 2) переместите ведущую шестерню к ведомой шестерне, увеличивая толщину регулировочного кольца, и для поддержания значения бокового зазора переместите ведомую шестерню от ведущая шестерня.
В случае контакта у основания зуба (поз.3) отодвиньте ведущую шестерню от ведомой шестерни, уменьшив толщину регулировочного кольца, и для поддержания значения бокового зазора переместите ведомую шестерню в положение ведущая шестерня.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — передняя сторона; Б — обратная сторона; 1 — правильное расположение; 2 — пятно контакта находится на вершине зуба; 3 — пятно контакта находится у основания зуба; 4 — пятно контакта находится на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
В случае контакта на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей шестерни, уменьшив толщину регулировочного кольца, при этом перевод ведущей шестерни на ведомую шестерню для поддержания значения бокового зазора.
В случае контакта на широком конце зуба (поз. 5) переместите ведомую шестерню к ведущей шестерне, увеличивая толщину регулировочного кольца, и для поддержания значения бокового зазора переместите ведущую шестерню от ведомая шестерня.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, сделав тест-драйв на автомобиле. Если картер переднего моста в области подшипников ведущей шестерни и подшипников дифференциала нагревается более чем на 90 ° C, отрегулируйте предварительный натяг

ЗАДНИЙ МОСТ

Одноступенчатые ведущие мосты устанавливаются на автомобиль Hunter (рис.1). Главная передача и дифференциал заднего и переднего мостов аналогичны по конструкции. Задний мост УАЗ Хантер представляет собой жесткую полую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри расположены главная передача (гипоидная) и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу.

Техническое обслуживание заднего моста заключается в поддержании необходимого уровня масла в картере и его своевременной замене, проверке сальников.своевременное обнаружение и устранение осевых зазоров в шестернях главного привода, периодическая чистка предохранительного клапана, подтяжка всех крепежных элементов и очистка магнитной пробки от металлических частиц при замене масла.

Осевой зазор в подшипниках ведущей шестерни не допускается, так как при его наличии происходит быстрый износ зубьев шестерни и мост может заклинивать. Проверить наличие осевого зазора, покачивая ведущую шестерню за крепежный фланец карданного вала.

Осевой люфт в подшипниках дифференциала главного привода также не допускается. Проверьте это, повернув ведомую шестерню (см. Рис. 1) 2 со снятой крышкой 21
Устраните осевой зазор ведомой шестерни главного привода, затянув гайку 17 подшипника дифференциала после снятия стопорной пластины 19.

1 — Картер; 2 — ведомая шестерня главной передачи; 3 — шестерня ведущей главной передачи; 4 — задний подшипник; 5 — передний подшипник; 6 — кольцо; 7 — фланец; 8 — гайка; 9 — шайба; 10 — манжета; 11 — распорная втулка; 12 — кольцо регулировочное; 13 — кольцо перегонки масла; 14 — заливная пробка; 15 — подшипники дифференциала; 16 — правая полуось; 17 — гайка подшипника дифференциала; 18 — болт; 19 — стопорная пластина; 20 — шайба упорная; 21 — крышка картера; 22 — дифференциал; 23 — болт; 24 — прокладка; 25 — левая полуось; 26 — предохранительный клапан; 27 — кольцо регулировочное; 28 — болт; 29 — крышка подшипника дифференциала

1 — фланец ведущей шестерни; 2 — задний карданный вал; 3 — регулятор тормозных сил; 4 — стремянка; 5- стремянки; 6 — задний амортизатор; 7 — стойка рычага привода регулятора тормозных сил; 8 — картер заднего моста; 9 — сливная пробка; 10 — заливная пробка.

OPEN FILE pdf: руководство по ремонту MOST SPYSER

← ДВИГАТЕЛЬ 421 его модификации и характеристики Устройство, ремонт, эксплуатация, обслуживание | Руководство по эксплуатации ВОЛГА ГАЗ 24 10 →
Теги :,

с постоянным приводом на УАЗ Патриот УАЗ Патриот.

Автомобиль с полным приводом УАЗ Патриот имеет два ведущих моста, причем передний мост не связан через сцепление или электронные системы. В конструкции предусмотрен подбор крутящего момента через раздаточную коробку и далее на главную передачу оси.Различные фотографии и схемы как передней, так и задней оси можно посмотреть не только в каталогах, но и на сайтах в Интернете.

Конструктивные особенности, устройство

Автомобиль на подъемнике

В устройстве ведущих мостов больших отличий нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию. Это отражается в передаче крутящего момента через главную передачу и дифференциал.

В передней полой балке расположены два полуоси, которые получают вращение от ведомой шестерни главного привода и передают его на ступицу.Полуоси передают вращение через ШРУСы.

При использовании передней оси вы можете заблокировать колеса, включив специальные муфты, также называемые ступицами.

Возможные неисправности и их проявление

Несмотря на простоту, из-за высокой нагрузки или нарушения правил эксплуатации могут возникнуть неисправности, которые легко диагностировать.

Передний мост характеризуется следующими неисправностями:

1. Повышенный шум при работе моста.Неисправность данного устройства может быть вызвана:
   • нарушением регулировки и развертки подшипников дифференциала;
   • неправильная регулировка подшипников, изготовление шестерен в конструкции редуктора главной передачи;
   • низкий уровень масла в картере моста.
2. Повышенный уровень шума при разгоне и торможении автомобиля обусловлен:
   • нарушением зацепления или зазора главных передач;
   • увеличение зазоров подшипников при отсутствии регулировки или в результате износа.
3. Стук при трогании автомобиля с места вызван износом ведущей шестерни в дифференциальном механизме.
4. Понижение уровня масла:
   • потеря упругости сальником переднего моста;
   • износ сальника внутреннего шарнира;
   • плохое крепление крышки моста.
5. Шум при движении на поворотах возникает из-за износа деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста.Учитывая простую конструкцию моста, сложностей с ремонтом, как правило, не возникает.

Последовательность действий при разных видах ремонта

Регулировка подшипника

Чтобы мост УАЗ Патриот работал надежно долгое время, после выполнения необходимых ремонтных работ необходимо правильно отрегулировать зазоры подшипников. Операции выполняются в определенном порядке.

1. Регулировочное кольцо выбирается для подшипника главного приводного вала.Толщина кольца определяется разницей длины от воображаемой линии центра полуосей до внешнего края подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверьте крутящий момент при вращении вала. Оно не должно превышать 1,0–2,0 Нм.
3. Аналогичный алгоритм используется для выбора регулировочного кольца ведомой шестерни.
4. При установке дифференциала зазоры подшипников полуосей устанавливаются регулировочными гайками.
5. После монтажа механизма выходной крутящий момент должен быть не более 0,42 Нм при вращении за ведущей шестерней.
6. Необходимая операция для контроля правильности произведенных регулировок — проверка отсутствия люфта, а также зацепления шестерен механизма по пятну контакта. Для этого вращайте ведомую шестерню, контролируя точку контакта зубьев.

Настройка моста

Зажим не должен быть поверхностным или чрезмерно глубоким, для этого под подшипники устанавливаются регулировочные кольца необходимой толщины.

Основные принципы организации постоянного полного привода

Общая информация

Крутящий момент, развиваемый двигателем, передается через АКПП на раздаточную коробку, оснащенную межосевым дифференциалом, а оттуда через карданные валы на дифференциалы переднего и заднего мостов в сборе.

На всех моделях, рассматриваемых в данном руководстве, полный привод не переключается. В конструкции двухступенчатой ​​раздаточной коробки предусмотрен механизм блокировки межосевого дифференциала.Коробка передач раздаточной коробки полностью синхронизирована, поэтому переключение передач можно производить во время движения. Также есть механизмы принудительной блокировки обоих межколесных дифференциалов.

Процедура блокировки дифференциала

Управление блокировкой дифференциала осуществляется с помощью переключателей, установленных в центральной части приборной панели автомобиля (см. Раздел Внутренние органы управления и оборудование ). Блокировка должна производиться строго в определенной последовательности: МЕЖОСОСНАЯ ДИФФЕРЕНЦИАЛА — ›ЗАДНИЙ МОСТ -› ПЕРЕДНИЙ МОСТ.Блокировку дифференциала следует включать только на труднопроходимой местности, при движении по воде или на дорогах, покрытых снегом, льдом или грязью.

В отличие от автомобилей с подключаемым полным приводом крутящий момент постоянно передается на обе оси. Перераспределение мощности между осями обеспечивает межосевой дифференциал. Режим жесткого соединения осей, необходимый для достижения максимального тягового усилия, обеспечивается блокировкой этого дифференциала.

К преимуществам постоянного полного привода можно отнести стабильность управляемости автомобиля, возможность использовать нижний ряд раздаточной коробки без блокировки, а значит, на любых дорогах без ограничения сцепления.К тому же такая машина всегда находится в состоянии «повышенной готовности». Принудительные блокировки дифференциалов можно использовать как дополнительное средство повышения проходимости при возникновении проблем на дороге. Следует отметить, что максимальное сцепление с дорогой при плохом сцеплении с землей можно получить только за счет принудительной блокировки, так как любая автоматика предполагает пробуксовку колес (если нет пробуксовки колес, то блокировка не срабатывает), что обязательно приведет к с потерей тягового усилия

Не лишена постоянного полного привода и недостатков.Ведь на такой машине нужно крутить все карданные валы и полуоси. В результате на асфальте его трансмиссия такая же шумная, как подключаемый полный привод с включенными сцеплениями колес, а также обеспечивает «полный привод» прирост расхода топлива.

Тем не менее, постоянный полный привод все же дает больше плюсов, чем минусов, особенно для настоящих внедорожников.

Органы управления блокировкой дифференциала

Функциональная схема гидропривода блокировки дифференциала

Конструкция блока гидропневматического давления

Компоновка механических узлов управления межколесными дифференциалами

Расположение механических компонентов для управления блокировкой межосевого дифференциала

Расположение пневматических компонентов для управления блокировкой дифференциала

Функциональная схема пневматической блокировки дифференциала на моделях DIESEL (включая блокировку межосевого дифференциала и межколесного дифференциала задней оси

Функциональная схема пневмопривода блокировки дифференциала на БЕНЗИНОВЫХ моделях (замки межосевого дифференциала и межколесного дифференциала заднего моста входят в комплект)

Схема электрических компонентов блокировки дифференциала (1 из 2)

Схема электрических компонентов блокировки дифференциала (2 из 2)

УАЗ Патриот относится к классу автомобилей повышенной проходимости, и из этого следует, что обязательным его дополнением должен быть полный привод всех четырех колес.Действительно, внедорожник оснащен такой функцией, которая позволяет ему выбираться из любых луж, болот и других препятствий, встречающихся на дороге. Именно об этом дополнении для внедорожника и пойдет речь в этом материале. Давайте рассмотрим, как работает полный привод и как его правильно включить, чтобы не повредить конструкцию автомобиля.

Настоящий внедорожник

Как известно, полный привод на автомобиле — приятное дополнение преимущественно к внедорожникам, с которым можно выбраться из любого болота.Но недостатком этого явления всегда считался больший расход топлива в момент включения системы. Основными преимуществами данной системы являются:

• лучшее сцепление автомобиля с дорогой;
• КПД двигателя;
• быстрый старт;
• повышенной мощности;
• увеличивается проницаемость;
• улучшенные параметры управляемости.

Из недостатков, помимо удвоенного расхода топлива, можно также отметить сложную конструкцию данной системы, что влечет за собой немалую стоимость устройства.

Рычаг раздаточной коробки

В природе существует три типа систем для автомобилей:

1. Постоянная;
2. С автоматическим подключением;
3. С ручным подключением.

УАЗ Патриот имеет полный привод третьего типа, то есть включаемый вручную. В этом есть свои преимущества:

• экономия топлива;
• включение только при необходимости;
• стоимость такой конструкции ниже, чем у автоматической.

Итак, основным приводным устройством в автомобиле УАЗ Патриот является задний кардан, то есть внедорожник приводится в движение с помощью заднего моста. Передние колеса приводятся в движение, когда система выключена.

Также этот тип является лучшим решением для мощных внедорожников, чему способствует распределение крутящего момента в соотношении 50 на 50.

Полный привод работает следующим образом:

1. От мотора крутящий момент передается прямо в коробку, а от нее в трамблер.
2. В раздаточной коробке есть такое устройство, как межосевой дифференциал, с помощью которого крутящий момент распределяется между передней и задней осями.
3. Когда рычаг включения переднего привода выключен, крутящий момент распределяется только на заднюю ось. При включении оба.
4. Крутящий момент подается на кардан задней (а при необходимости и передней) оси, затем передается от него на шестерни межколесного дифференциала.
5. Непосредственно через полуоси крутящий момент передается на задние колеса, а при включении рычага — на передние колеса.

Наличие блокировки межосевого дифференциала обязательно в системах с постоянным типом полного привода. У внедорожника УАЗ Патриот есть один недостаток (если его можно так считать) — это то, что данная система не может эксплуатироваться длительное время. То есть полный привод можно включать только при крайней необходимости: при движении по грунтовой мокрой дороге или по снегу. Если на внедорожнике УАЗ Патриот длительное время эксплуатировать полный привод, то это приведет к появлению шума в системе, вибраций и, конечно же, к увеличению расхода топлива.

Ручной вид полного привода внедорожника УАЗ Патриот управляется напрямую путем предварительного переключения ступичных муфт. В кабине есть рычаг, который воздействует на раздаточную коробку, тем самым включая межосевой дифференциал. Рассмотрим подробнее, как происходит включение и основные особенности этого процесса.

Включение полного привода

Итак, разобравшись с важными вопросами о том, какой полный привод у УАЗ Патриот и как он функционирует, стоит обратить внимание на ручное управление этой системой.

Чтобы правильно включить полный привод на внедорожнике УАЗ Патриот, следует знать порядок этих действий, который мы рассмотрим далее. Чтобы правильно включить систему 4×4, необходимо:

1. Первоначально включить вручную, о чем мы говорили ранее. Эти муфты расположены на передних колесах и для их включения нужно переместить указатель вправо на левом колесе, а справа, наоборот, влево.
2. На этом этапе передний привод можно считать включенным.
3. Теперь полный привод включается рычагом раздаточной коробки и осуществляется движение. При необходимости увеличения проходимости следует переключить рычаг раздаточной коробки, включив тем самым пониженную передачу.
4. Когда препятствие уже позади, а это очень просто с помощью системы 4х4, то необходимо таким же образом отключить систему. Для этого рычаг раздаточной коробки возвращают в исходное положение и отключают ступицы.

Раздаточное обозначение позиций

В салоне внедорожника УАЗ Патриот имеется дополнительный рычаг, расположенный рядом с рычагом переключения передач. Рассмотрим, что означают положения этого рычага.

Любой полноприводный внедорожник необходимо оборудовать раздаточной коробкой. УАЗ Патриот не исключение. Раздатка в этом автомобиле до 2014 года самая обыкновенная механическая, управляемая рычагом. Модели, выпущенные после 2014 года, имеют новую раздаточную коробку. Производится в Корее компанией Hyndai-Daymos.Давайте посмотрим на конструкцию и устройство механической отечественной коробки, а затем и новой корейской.

Назначение раздаточной коробки

Этот блок нужен для разделения крутящего момента на две оси внедорожника. Но это не все. Этот агрегат позволяет увеличивать крутящий момент в процессе на сложных участках за счет пониженной передачи.

Эта коробка передач двухступенчатая и может удваивать количество коробок передач. Это делает управление внедорожником более удобным в самых сложных условиях.

Где находится?

На УАЗ Патриот раздаточная коробка находится непосредственно рядом с коробкой передач. Механизм также соединен с передком посредством карданных валов. Конструкция заключена в чугунный корпус. Внутри этого корпуса находятся шестерни, валы и рычаг управления трансмиссией.

Устройство

Итак, внутри раздаточной коробки находятся ведущий вал, приводные валы заднего и переднего мостов, зубчатая передача и понижающая передача. Трансмиссия получает крутящий момент непосредственно от приводного вала коробки передач.Раздаточная коробка крепится к задней части коробки передач с помощью специальных разъемов. Этот узел центрируется на внешней части подшипника — он двухрядный и находится у редуктора, на вторичном валу. На задней стенке раздаточной коробки расположены элементы стояночного тормоза.

Внутри блока два вала. Он ведущий и промежуточный. Они фиксируются подшипниками. В конструкцию также входят приводные валы передней и задней оси. На них установлены прямозубые шестерни, благодаря которым осуществляется зацепление.

Приводной вал со шлицами на конце входит в раздаточную коробку из коробки передач. В одной плоскости с этим валом установлен приводной элемент заднего моста. Он также фиксируется подшипниками. Между подшипниками вала заднего моста расположена шестерня спидометра.

Вращение промежуточного механизма обеспечивают два подшипника. Один из них шарикового типа, второй — роликового. Вал привода переднего моста вместе с шестерней находится внизу коробки.Вращается благодаря двум шариковым подшипникам.

На «УАЗ Патриот» раздаточная коробка также оснащена рычагом, с помощью которого водитель может управлять работой трансмиссии. Механизм управления состоит из двух тяг и двух вилок. Эти элементы находятся в верхней части узла. Рычаг может использоваться для включения или выключения задней и передней осей или для включения обеих осей.

В состав механизма также входят сальники, манжеты, штуцеры, фланцы, маслосливная пробка. Аппарат нетребователен к обслуживанию.Однако периодически требуется проводить различные профилактические и ремонтные работы. Чаще всего в распределитель «УАЗ Патриот» заливают новое масло, заменяют сальники или изношенные шестерни.

Новый проспект

Как уже отмечалось, после 2014 модельного года модели Patriot комплектовались новыми коробками от корейского бренда Hyundai-Dymos. Но на самом деле механизм производится в Китае по лицензии. У этого раздаточного материала хорошая родословная. Достаточно того, что этот механизм был разработан еще в 80-х годах японскими инженерами.Практически такие же раздаточные материалы были установлены на и это говорит о том, что дизайн достаточно удачный. А раз подходит и японцам, и корейцам, то и Патриоту будет в самый раз, говорят отзывы владельцев.

Механика проста и понятна. А что насчет электрического дизайна? Раздаточные коробки предыдущего поколения были чисто механическими. Полный привод подключался усилием рук водителя, который устанавливал селектор в нужное положение.Распределительная коробка «УАЗ Патриот» от «Даймос» электрическая. Чтобы переключиться в нужный режим, просто поверните шайбу или поворотный регулятор. Остальное делает электродвигатель, который приводит в движение стержни и вилки внутри механизма.

Реакция владельца

Отсутствие привычного рычага в салоне вызывает у владельцев двойственные чувства. Эта деталь присутствует даже в серьезных импортных внедорожниках. С другой стороны, круглый селектор выглядит более современно и элегантно. Читатель может увидеть это на фото ниже.

Это нормальный подход производителя, стремящегося догнать мировых автопроизводителей.

Особенности корейского «Даймоса»

Опытные владельцы внедорожников сразу заметят меньший уровень шума при установке новой раздаточной коробки. За счет использования в конструкции многорядной цепочки Морзе интерьер стал намного тише. Саму схему читатель может увидеть на фото ниже.

На автомобиле УАЗ Патриот корейская раздатка не уменьшает клиренс — под ней до земли аж 32 сантиметра, что даже больше, чем над главной передачей.Не станет тем «узким местом», ограничивающим возможности проходимости.

Многочисленные тестовые поездки показывают, что этому механизму может быть полезна дополнительная защита раздаточной коробки. У «УАЗ Патриот» такой опции по умолчанию нет. Электродвигатель выступает наружу. А при проезде по оврагам, болотам и другим препятствиям его легко повредить.

Что касается технических характеристик, то увеличились габаритные размеры механизма, увеличился крутящий момент за счет других передаточных чисел.Это стало причиной необходимости. Итак, передняя часть была усилена, а задняя — укорочена. Промежуточная опора также была удалена. Это большой плюс в пользу корейско-китайского механизма. Конструкция более надежная, а вибрация кардана не сильная.

Корпус механизма выполнен из алюминия. А внутри это не обычные шестеренки, а цепочка. За счет использования другой конструкции передаточные числа пониженного ряда увеличились на 31 процент. Передаточное число теперь равно 2.56. Автомобиль может более уверенно двигаться по пересеченной местности за счет повышенного крутящего момента. На механических версиях это было достигнуто за счет тюнинга.

Преимущества и недостатки электромобиля RK

К достоинствам новой электрической конструкции можно отнести другое, более эффективное передаточное число, пониженный уровень шума и вибрации при движении. Также к достоинствам можно отнести простоту и удобство управления режимами. К минусам можно отнести повышенную цену и множество вопросов по обслуживанию и ремонту этого механизма на наших СТО.

Механическая раздаточная коробка: тюнинг

На автомобилях УАЗ «Патриот» раздаточная коробка может быть модифицирована путем тюнинга. Так, при замене шестерен можно регулировать крутящий момент на пониженной и прямой передаче. Дорабатывается конструкция по устранению шума.

Возможны модификации, решающие проблему самовыключения. К тому же конструкция коробки не очень надежна и иногда необходимо усилить ее крепление к корпусу. Вы также можете переделать коробку так, чтобы она позволяла полностью отключить переднюю ось.

Типичные неисправности

Возможные поломки включают появление шума, выход из строя шестерен, утечки через сальники и разрушение подшипников. К этим проблемам приводят длительные поездки с неправильно накачанными колесами. Кроме того, передний мост, который был включен слишком долго, часто приводит к неисправностям. Подключайте его только при необходимости. Если на «УАЗ Патриот» раздаточная коробка (раздаточная коробка) плохо прикручена к кузову, это может вызвать шум.

Плохое качество подшипников — одна из проблем этого механизма.Из-за плохого качества эти детали часто выходят из строя. Часто поломки связаны с низким уровнем масла или его отсутствием внутри.

На автомобиле УАЗ Патриот по тем же причинам может потребоваться ремонт раздаточной коробки нового типа. Владельцы сообщают о проблемах с цепью и подшипниками. Однако, несмотря на эти цифры, продажи таких автомобилей говорят о хорошем спросе на электрические раздаточные коробки. Эти машины продаются намного лучше, чем базовые версии, оснащенные внутренней механической раздаточной коробкой.

Заключение

Итак, мы выяснили, как устроена раздаточная коробка на автомобиле УАЗ Патриот и какие у нее особенности. Как видите, этот механизм значительно увеличивает проходимость внедорожника. Ведь именно раздатка включает пониженный диапазон передач и блоки

К 2014 модельному году специалисты Ульяновского автозавода преподнесли любимому детищу «Патриот» сюрприз в виде новой раздаточной коробки.Да не во всяком случае, а импортного — корейского Hyundai-Dymos.

Фактически, новый рекламный проспект производится в Китае, но у него солидная родословная. Основы его конструкции были разработаны еще в 80-х годах японскими производителями, а сравнительно недавно практически такую ​​же коробку можно было встретить на KIA Sorento и Hyundai Terracan. Однако такие «перевоплощения» означают, что раздача успешна, а раз она устраивает японцев и корейцев, значит, не так уж и плохо.

Какой смысл в замене старой и проверенной механической раздаточной коробки, и стоит ли она свеч? Давайте разберемся.

Механический привод прост и надежен. А как насчет электрической раздаточной коробки? Раздаточная коробка или предыдущие модели «Патриотов» подключалась за счет мускульной силы водителя, «втыкая» рычаги в нужное положение. Силы хватило — подключил передний мост или понижающую передачу, нет — каша жрет. В отличие от «механики», электропривод коробки Hyundai-Dymos включается легко — одним поворотом «шайбы» (официальное название — «поворотный регулятор»).Остальную работу выполняет электродвигатель, приводящий в движение штанги.

Отсутствие в салоне автомобиля рычагов включения полного привода и мультипликатора вызывает двойственные чувства. С одной стороны, они встречаются даже в «крутых» и престижных внедорожниках. С другой стороны, 21 век уже на дворе, и элегантный круглый селектор вместо привычной по раздаче УАЗ-469 и «кочерги» — нормальный шаг производителя, пытающегося догнать современный автомобиль. промышленность.

Передний мост можно подключить прямо на ходу одним движением джойстика. Но алгоритм включения пониженного ряда оставляет желать лучшего. Дизайнеры перестарались с «защитой от дурака», и теперь даже людям с высоким IQ трудно понять, как работать с раздаточным материалом 2014 года без инструкций. В процессе активации слишком много неинтуитивных действий. Необходимо:

• включить «нейтраль» и отпустить педаль сцепления;
• поверните селектор до упора вправо и подождите несколько секунд;
• выжмите сцепление на две секунды — пока на приборной панели не загорится значок «4L».

Наконец-то включается заниженный ряд, и можно отправиться покорять родную стихию — грязь и бездорожье. Едва трогаясь, водители, впервые попробовавшие УАЗ Патриот с новой раздаткой, в недоумении замирают. Благодаря многорядной цепи Морзе, которой оснащена коробка вместо постоянно гудящих шестерен, в салоне намного меньше шума. Конечно, при замене с импортного внедорожника невозможно в полной мере оценить достоинства установленной на УАЗе раздаточной коробки Hyundai-Dymos, ведь в машине осталось еще много гудящих, дребезжащих и воющих деталей.Но опытные водители УАЗов со стажем и натренированным слухом обязательно заметят разницу. Дополнительным плюсом к комфорту в салоне является отсутствие постоянно вибрирующих рычагов управления.

Заглянем под машину. Дорожный просвет под раздаточной коробкой 32 см — больше, чем под главной передачей (там 21 см). Следовательно, он не должен становиться «узким местом», ограничивающим проходимость автомобиля по бездорожью. Но даже на фото видно, что дополнительная защита не помешала бы новой распределительной коробке УАЗа, ведь, штурмуя овраги и овраги, и просто попав в глубокую колею, можно повредить выступающий наружу электродвигатель.Изменившиеся габариты раздаточной коробки и повышенный крутящий момент на выходе из нее вынудили поменять карданные валы: передний был усилен, а задний укорочен за счет снятия промежуточной опоры. Отсутствие лишней опоры — большой плюс в пользу Hyundai-Dymos: меньше слабых мест — конструкция в целом надежнее, а кардан без нее не так сильно вибрирует.

Что внутри алюминиевого корпуса? Передаточное число пониженного ряда увеличилось на 31% и теперь составляет 2.56, а в основной паре остается прежним. То есть теперь Патриот может еще более уверенно преодолевать пересеченную местность благодаря повышенной проходимости и большему крутящему моменту на колесах. Раньше подобного эффекта можно было добиться только за счет настройки раздаточного материала, на который приходилось тратить свои кровно заработанные деньги. Теперь УАЗ с конвейера стал еще более «бездорожным».

Итак, насколько удачной была имплантация блока Hyundai-Dymos, и нужна ли вообще УАЗ Патриот новая раздаточная продукция?

• Плюсы: Новое передаточное число, меньше шума и вибрации.
• Минусы: повышенная цена и много вопросов по обслуживанию и ремонту раздаточной коробки на российских сервисах.

С момента запуска обновленной модели в производство прошел всего год, и пока рано давать однозначные ответы. Но цифры продаж показывают, что покупатель голосует рублем за раздаточный материал с электроприводом: новые Патриоты продаются лучше, чем базовая версия с кочергой.

Из чего состоит передний мост УАЗ Патриот.Регулировка моста уаз патриот

Передний мост типа Spicer, который устанавливается на УАЗ Патриот и УАЗ Хантер, совмещен. Он одновременно выполняет функции ведущего и управляемого, и представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.

Передние мосты Spicer с колеей 1445 мм устанавливаются на автомобили УАЗ Хантер и модели на его основе, каталожный номер 31605-2300011 — передаточное число главной передачи 4,111, или 31608-2300011 с передаточным числом 4.625.

Передние мосты Spicer с колеей 1600 мм, каталожный номер 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго.

главная передача и дифференциал переднего и заднего мостов типа Spicer на УАЗ Патриот и УАЗ Хантер по конструкции схожи. Все инструкции по техническому обслуживанию и ремонту также относятся к переднему мосту. Передний мост дополнительно обслуживается и ремонтируются поворотные кулаки.

Поворотный кулак и ступица Уаз Хантер и Уаз Патриот без антиблокировочной тормозной системы ABS.

Поворотный кулак и ступица УАЗ Патриот с антиблокировочной тормозной системой ABS.

Передний мост с закругленным кулаком Спайсер оборудован шарнирами равных угловых скоростей типа Bearfield и сферическими шарнирами. Для уменьшения износа деталей переднего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением оси следует также отключать ступицы передних колес с помощью муфты. Установите муфту выключения переднего колеса на переднюю ось или снимите ее с оси в выключенном положении.

При техническом обслуживании Проверяется передний ведущий мост и при необходимости устраняется зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес, проверяется крепление поворотного кулака и затянуты. При осмотре поворотных кулаков обращают внимание на исправность упоров-ограничителей колес, болтов и надежность их блокировки.

Нет необходимости добавлять смазку на шаровые опоры и шаровые опоры с шарнирами Бирфилда во время работы.Смазку меняют при ремонте. Используются только рекомендованные смазочные материалы. Для смазки шарниров равных угловых скоростей ШРУСа типа Бирфилд используются смазочные материалы ШРУС-4, ШРУС-4М или их импортные аналоги.

Регулировка затяжки шаровых пальцев поворотного кулака переднего моста Spicer на УАЗ.

Затяжка шарнира поворотного кулака регулируется на заводе с предварительным натягом по общей оси поворота. Особое внимание при эксплуатации автомобиля необходимо обращать на состояние затяжки шкворней поворотных кулаков.При износе трущихся сферических поверхностей вкладышей или штифтов предварительный натяг исчезает и образуется зазор вдоль общей оси штифтов. Этот зазор устраняется затяжкой зажимной втулки.

Эксплуатация переднего ведущего моста Spicer с зазорами в шарнирных узлах приводит к преждевременному выходу из строя верхнего вкладыша шарнира. В условиях эксплуатации удобнее всего затягивать зажимную втулку нижнего шкворня:

— открутить гайку и снять накладку с прокладкой
— затянуть зажимную втулку специальным ключом до устранения зазора, предварительно задев резьбовой конец шкворня с помощью медного молотка
— повернув ключ на 10-20 градусов, потяните эту втулку для создания предварительного натяга вдоль общей оси шкворней
— установите накладку с прокладкой и затяните гайку, приложив крутящий момент 80-100 Нм.

Момент поворота шарового шарнира или картера поворотного кулака, если шаровые шарниры не были отсоединены от картера полуоси, при удалении внешнего и внутреннего уплотнительных колец и шарнира поворотного кулака в любом направлении относительно общей оси шарниры должны находиться в пределах 10-25 Нм (1,0-2,5 кгсм).

Если контрольный параметр не достигается, повторно затяните зажимную втулку, повернув ключ еще на 10-20 градусов, и затяните гайку с указанным крутящим моментом.Если поворотный кулак был разобран, то при его сборке необходимо отрегулировать предварительный натяг по общей оси шкворней и правильное взаимное положение шарового шарнира с корпусом поворотного кулака для предотвращения смещения шарового шарнира.

Коническая поверхность и резьба зажимной втулки, фрикционные сферические поверхности цапфы и гильзы перед установкой в ​​сборку смазываются консистентной смазкой ЛИТОЛ-24. Заверните зажимные втулки до упора штифтов во втулки с обеих сторон, следя за тем, чтобы размеры A и B были равны от концов корпуса поворотного кулака до сферы шарового шарнира.Неравенство размеров А и В допускается не более 0,2 мм. Для получения достаточной точности измерения размеров A и B следует проводить в плоскости B.

Увеличивая крутящий момент на 20-30 Нм по очереди, затяните зажимные втулки до конечного момента 200-250 Нм. Полости над зажимными втулками заполнить смазкой ЛИТОЛ-24. Установите шайбы с прокладками и затяните внешние гайки с моментом 80-100 Нм. Проверьте размеры A и B. В шарнире не допускается зазор.

Момент поворота шарового шарнира или корпуса поворотного кулака, если шаровые шарниры не были отсоединены от корпуса полуоси, в любом направлении относительно общей оси пальцев должен быть в пределах 10-25 Нм (1,0-2,5 кгсм. Если эти параметры не достигнуты, то регулировку необходимо повторить, потянув или отпустив зажимные втулки снизу и сверху на одинаковую величину.

Проверка и регулировка максимальных углов поворота колес в передней оси Spicer на УАЗ.

Проверка максимальных углов поворота колес проводится на специальном стенде. Угол поворота правого колеса вправо, а левого колеса влево должен быть в пределах 1-32 градуса. Регулировка производится с помощью болта ограничения поворота.

Схождение колес регулируется изменением длины поперечной тяги. Перед регулировкой следует убедиться в отсутствии люфтов в стыках рулевых тяг и подшипников ступиц.Ослабив затяжку стопорных гаек с правой и левой резьбой, устанавливается необходимое значение схождения путем вращения регулировочного ниппеля.

Проверку и регулировку углов установки колес необходимо проводить на специальном стенде для каждого колеса. Схождение передних колес, для каждого колеса в отдельности — 0 ° 1’32 «- 0 ° 4’36», общее — 0 ° 3’04 «- 0 ° 9’12». При отсутствии стенда допускается проверка и регулировка соосности колес по внутренним поверхностям.

Схождение при нормальном давлении в шинах должно быть таким, чтобы размер A, измеренный по средней линии боковины передних шин, был равен 0.На 5–1,5 миллиметра меньше размера B сзади. По окончании регулировки контргайки затягивают с моментом 105 — 130 Нм.

Возможные неисправности переднего моста Спайсер на УАЗ.

Нарушение угла развала колес, шатание при движении и неравномерный износ шин.

— Большой зазор в подшипниках ступицы передних колес
— Износ пальцев, вкладышей пальцев

Автомобиль плохо держит дорогу.

— Прогиб кожухов полуосей переднего моста

Утечка смазки через шаровое уплотнение.

— Износ сальника

Повышенный износ шин.

— Неправильное схождение, погнутая или неправильно отрегулированная рулевая тяга.

Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это означает, что передняя ось включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер.Он был разработан еще в далекие 90-е годы, и каждый год его улучшали и дополняли. Сегодня появились такие новости, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах». Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способ настройки продукта.

Характеристики передней оси

Корпус моста Spicer изготовлен из литого материала, в который запрессованы полуоси.Картер моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и жесткость конструкции. Также дифференциал и главная передача оси Spicer расположены в одном картере, что обеспечивает высокую точность включения и работы устройства. Все эти особенности приводят к увеличению производительности продуктов. Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий.Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале — все это главный критерий обслуживания агрегата. Мост Spicer оснащен новыми типами шарниров (ШРУС), отличительной чертой которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазки петель. Не менее важным моментом является значение передаточного числа моста Спайсера.На УАЗ Патриот выпускаются устройства с двумя значениями передаточных чисел передних мостов: 4,11 и 4,62. Мосты номиналом 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым двигателем ЗМЗ 409, а 4,62 — на дизельные агрегаты ЗМЗ 514.

Конструкция и компоновка переднего моста Spicer

1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи.

Преимущества Spicer Bridge

Таким образом, данные преимущества говорят о том, что внедорожник обладает высокой устойчивостью на бездорожье, а также проходимостью, что немаловажно для такого агрегата.

Возможные неисправности

Замена сальника вала ведущей шестерни редуктора переднего моста

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

Снятие и установка фрикциона отключения колеса

Снятие и установка полуоси

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

В качестве оправки можно использовать старый сальник.

Снятие и установка главной передачи передней оси

Разборка и сборка дифференциала переднего моста

Перед сборкой дифференциала смажьте шестерни полуосей трансмиссии, сателлиты, упорные шайбы и оси сателлитов.

Автомобиль УАЗ Патриот обладает высокой проходимостью по бездорожью за счет полного привода … Передний мост УАЗ Патриот — подключаемый.

Передача крутящего момента на ось осуществляется с помощью раздаточной коробки.

Устройство переднего моста УАЗ Патриот

Передний мост автомобиля УАЗ Патриот состоит из:

• Редуктор;
• Корпуса;
• Два полуоси;
• Корпуса полуосей;
• Кулаки поворотные;
• Кронштейны крепления рессор и амортизаторов.

Редуктор

Коробка передач передней оси автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен.Ведущая шестерня небольшого размера и установлена ​​на приводном валу. Ведомая шестерня увеличена в размерах, что позволяет снизить крутящий момент, передаваемый на колесные механизмы. Зубья шестерни расположены под углом. При эксплуатации агрегата зубья шестерен не сталкиваются друг с другом. Это снижает уровень шума при движении.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте станка позволяет колесам одной оси вращаться с разной скоростью.Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Кулаки поворотные

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для вождения. Для передачи крутящего момента на колесные механизмы независимо от угла их поворота производитель оснастил полуоси шарниром равных угловых скоростей.

СПРАВКА: В отличие от предыдущих моделей Ульяновского автозавода, автомобиль УАЗ Патриот имеет больший угол поворота колесных механизмов.Это достигается за счет установки шариковых подшипников вместо поворотного механизма.

Рама

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического кузова, образующего картер коробки передач. Для обеспечения герметичности корпус КПП закрывается крышкой. Он прикручен к нему. На стыке крышки с картером коробки передач устанавливается прокладка. Со стороны колесных механизмов полуоси запрессованы в картер коробки передач.

ВНИМАНИЕ: Чтобы избежать избыточного давления в картере переднего моста в результате повышения температуры, производитель установил воздушный клапан. Он сообщает картер моста с атмосферой, предотвращая попадание пыли и грязи в механизм.

Как включить и отключить передний мост на УАЗ Патриот

На раздаточной коробке автомобиля УАЗ Патриот включен передний мост … На модель производитель установил раздаточные коробки двух типов.Старые версии комплектуются РК с механическим управлением.

Передний мост включается в раздаточной коробке с механическим управлением с помощью рычага, установленного в салоне между сиденьями водителя и пассажира. Рычаг механически перемещает штоки раздаточной коробки.

Более новые версии автомобиля оснащены раздаточной коробкой с электронным управлением.

Блок управления раздаточной коробкой включает электродвигатели. Электродвигатели перемещают стержни в нужное положение.

Для включения переднего моста на УАЗ Патриот необходимо:

• выключите сцепление. Для этого нажмите педаль сцепления, установленную в салоне автомобиля;
• После выключения сцепления установите рычаг или регулятор в нужное положение;
• После отпускания педали сцепления включается передняя ось автомобиля. Отсоедините ведущий мост в обратном порядке.

Возможные неисправности и их причины

Конструкция переднего моста надежна и неприхотлива к условиям эксплуатации.Большинство неисправностей, возникающих в процессе эксплуатации автомобиля, может устранить человек с минимальными техническими знаниями. Ниже представлены наиболее частые неисправности, требующие ремонта агрегата. Вы также можете прочитать о.

Наличие подтеков смазки свидетельствует о нарушении герметичности картера. Причиной подтекания смазки может стать нарушение прокладок или износ сальников. При обнаружении неисправности необходимо заменить изношенные прокладки или сальники.

При установке прокладки необходимо заделать герметиком.

Повышенный шум

Громкий шум при работе агрегата может указывать на износ шестерен или подшипников. Для устранения неполадок потребуется разобрать сборку. Неисправные детали необходимо заменить новыми.

Ухудшение качества смазочных материалов

Низкое качество смазки может быть причиной сильного шума во время работы агрегата. Необходимо регулярно менять смазку в картере коробки передач.Регулярное использование автомобиля для езды по бездорожью или преодоления брода может привести к попаданию воды в картер двигателя. Вода препятствует смазке вращающихся частей механизма, что может привести к полному заклиниванию.

Во избежание выхода из строя всего агрегата необходимо регулярно проверять качество смазки. При использовании автомобиля для преодоления брода дыхательный клапан снабжен резиновым шлангом, другой конец которого выведен под капот.

Ремонт и обслуживание переднего моста УАЗ Патриот

Для нормальной работы агрегата требуется регулярное техническое обслуживание.Для этого необходимо визуально осмотреть корпус на предмет протечек смазки.

При необходимости ремонта переднего моста УАЗ Патриот необходимо произвести разборку агрегата. Вы можете разобрать переднюю ось, не снимая ее с автомобиля. Разборка осуществляется следующим образом:

• Установить автомобильную эстакаду, смотровую яму или подъемник;
• Обездвижить машину установкой противооткатных устройств под колеса;
• Слить отработанную смазку из картера.Для этого нужно подготовить емкость с широким горлышком;
• Поднимите переднюю ось домкратом и установите на специальные упоры;
• Снимите крышку корпуса и карданный вал;
• Где установить полуоси;
• Отвинтите гайку крепления фланца приводного вала;

После выполнения этих действий компоненты коробки передач переднего моста будут доступны для замены. Сборка сборки производится в обратной последовательности. Для облегчения процедуры ремонта необходимо воспользоваться схемой устройства переднего моста УАЗ Патриот.

Из вышесказанного следует, что передний мост автомобиля УАЗ Патриот увеличивает внедорожные качества автомобиля. Устройство агрегата делает его надежным и неприхотливым к условиям эксплуатации. Для нормальной работы механизма необходимо регулярно проводить техническое обслуживание.

УАЗ патриот с новым двигателем и АКПП. УАЗ Патриот с АКПП пока не известно, когда он появится. Преимущества автоматической коробки

По бездорожью — только с механической коробкой передач

Классический внедорожник может быть представлен только с механической коробкой передач.Все еще в сложных дорожных условиях Когда вам нужно выкопать машину, чтобы выбраться из глубоких ям или грязи, необходима механика. Опять же, не всякая автоматическая коробка позволяет водителю как буксировать автомобиль, так и действовать буксируемым.

В то же время современная трансмиссия обеспечивает не только дополнительное удобство в управлении тяжелой машиной, улучшая ее динамические характеристики, но, в зависимости от предполагаемых условий эксплуатации, делает установку АКПП на УАЗ полностью оправданной. УАЗ Патриот с АКПП с конвейера завода не пошел. Поэтому вопрос, нужна ли установка такой коробки на УАЗ Патриот, каждый владелец внедорожника решает для себя сам.

Преимущества автоматической коробки

Среди преимуществ использования автоматической коробки передач можно выделить следующие.

1. Нет необходимости самостоятельно переключать передачи. Такое качество оценят те, кто часто совершает поездки в условиях среднего ритма городского потока. Также хорошо при движении по проселочным дорогам не лучшего качества вне зависимости от покрытия.
2. Более уверенный и плавный разгон. Минимальные задержки переключения передач УАЗ Патриот помогут более полно реализовать потенциал мотора при разгоне, а также подобрать необходимую передачу при движении на спуске и по трассе. Учитывая не самые выдающиеся динамические характеристики, в обгоне могут помочь особенности авто.
3. Гибкая регулировка тяги на ведущих колесах. Для преодоления не самых простых участков дороги — снежных заносов, размытой глины или мокрого травяного покрытия — нужно двигаться так, чтобы протестующие колеса не проскальзывали, и по возможности не переключайтесь на ходу.Автоматическая коробка умеет настраиваться в таких условиях, позволяя оптимально использовать стремительное движение.

Недостатки использования АКПП

Автоматизацией легче управлять

Среди пользователей автомобилей, в том числе внедорожников, обсуждается агрегатирование двигателя с автоматической коробкой передач. Конечно, помимо достоинств, установка АКПП имеет ряд недостатков и неудобств.

1. Маршрут автомобиля при попытке выехать на него во время заторов невозможно.Ведь на машине с автоматической коробкой передач использование чередования движений вперед-назад не полностью недоступно. Но в то же время есть альтернативные варианты, позволяющие самостоятельно оставить грязь. Например, можно использовать лебедку.
2. Невозможность спуска автомобиля буксиром. Во избежание поломки АКПП от такого способа запуска двигателя следует отказаться. А вот попытка завести мотор буксиром водитель предпринимает… »крайне редко. К тому же на данный момент есть разные помощники по быстрому запуску, и привычный способ ругательства никто не отменял.
3. Невозможность буксировки автомобиля картонной коробкой. Фактически современная автоматическая коробка передач позволяет буксировать, но на небольшой скорости (до 30 км / ч) и на короткие дистанции.
4. Расход топлива увеличивается на 1-1,5 литра на сотню километров.
5. Увеличение стоимости обслуживания КПП. Таковы затраты на замену масла, к тому же при неисправности коробки сделать ремонт самостоятельно, скорее всего, невозможно.

Отдельные водители отмечают некоторое напряжение правой ноги при движении в городской пробке в режиме старт-стоп, задержку срабатывания АКПП при резкой смене условий движения.

Исходя из описанных недостатков и преимуществ использования альтернативной трансмиссии, каждый может определить, какую коробку передач на своем УАЗ-патриоте он хотел бы видеть.

Модернизация УАЗ Патриот

Характеристики УАЗ последнего поколения намного лучше

Несмотря на устоявшуюся классическую компоновочную схему УАЗ Патриот, заводы производителя по разработке этого внедорожника позволяют говорить о постепенном приближении его конструкции к современным образцам автомобиля с полным приводом.

Еще в 2013 году произошли изменения, коснувшиеся раздаточного материала на УАЗ Патриот. Впервые УАЗ получил не рычажное управление работой трансмиссии, а селектор режимов переключения режимов: задний привод (2H), полный привод (4H) и полноприводный (4L) полный привод. . Дизайн новой раздаточной коробки был разработан компанией Dymos (Daimos).

Тогда было объявлено, что новая трансмиссия УАЗ Патриот с раздаточной коробкой Dymos будет сочетаться с дизельными двигателями.Некоторые автолюбители информация о серийной установке южнокорейского автомата-дозатора воспринимается как выпуск автомобиля с автоматической коробкой передач, что является ошибочным.

Разработчики не так давно заявили о планах развития. Для своего внедорожника компания создает новый бензиновый двигатель с одновременным уменьшением его объема и увеличением мощности и крутящего момента до 330 л. из. Показывать такие характеристики данный агрегат сможет за счет установки турбонагнетателя.

Планируется, что в качестве опции с таким двигателем будет показана АКПП. Сделать это планируют прямо на заводе. По разным оценкам, установка АКПП может начаться в конце 2015 года или после 2016 года. Конструкторы уверяют, что количество передач будет не меньше 5, но производитель агрегата пока не раскрывает.

Особенности обновленной трансмиссии

5-ступенчатая коробка DYMOS

Как известно, использование традиционных типов раздаточных ящиков позволяет конструкторам использовать в полноприводных блокируемых дифференциалах — как колесных, так и межосевых.И ожидалось, что при установке автоматической коробки такие особенности сохранятся. Однако конструкция разработки DYMOS предполагает иной принцип работы.

Эта распределительная коробка действует как дифференциал между семенами, соединяя передние колеса и, при необходимости, понижающую серию. Больше не надо. Некоторое ухудшение функциональности связано с постоянно закрытыми передними ступицами и всем приводным механизмом. Все можно, Dymos — дань удобству и функциональности. В противном случае все элементы привода с незанятой мощностью испытывали бы постоянные избыточные нагрузки и быстро изнашивались.

Не забывайте, сколько проблем создали неровности передних колес УАЗ. Только недавно появились надежные сторонние производители, которые обеспечили нормальное функциональное состояние этих элементов машины. Тем, кто верен старому дизайну, остается только эксплуатировать бывшие автомобили.

Для размещения автоматической раздаточной коробки потребовалось изменить место под ее установку, а также доработать суппорты. Это помогло повысить эффективность тормозного механизма.Но сама раздаточная коробка Dymos все равно выглядит из-под низа незащищенного картера.

Дополнительным преимуществом DYMOS является изменение передаточных чисел для нижнего ряда. Производитель указывает значение 2,542 против заводского — 1,94. Это позволит двигателю продемонстрировать все свои тяговые возможности в самых сложных условиях. Дополнительно завод скорректировал передаточное число главной пары, изменив его с 4,11 на 4,625, за счет чего силовые возможности двигателя внедорожника смогут значительно вырасти.Не забываем о планах по установке дизельных двигателей, а также более мощных и перспективных бензиновых двигателей с турбонаддувом. Уже на колесах это просто лишняя тяга, поэтому для многих дорожных ситуаций УАЗ Патриот подготовлен на «отлично».

Сразу оговорюсь, что УАЗ Патриот никогда не выходил с завода с автоматической коробкой передач. И все машины оснащены автоматической коробкой передач — это уникальные творения их владельцев. Свою машину с автоматической коробкой передач они решили оборудовать по собственной инициативе.Так что давайте посмотрим на все и УАЗ против патриота с автоматом.

УАЗ Патриот — внедорожник. Такой автомобиль часто будет использоваться на дорогах с плохим покрытием или без него. Механическая трансмиссия облегчает езду по такой поверхности, а автоматическая трансмиссия часто не способна эффективно вытащить машину из колеи и не совсем совместима с буксировкой.
Зато УАЗ Патриот с автоматом будет удобнее в управлении, а также обладать повышенной динамичностью.В зависимости от условий эксплуатации автомобиля использование АКПП может полностью себя оправдать. УАЗ
сообщает, что возможно время выпуска модели с автоматической коробкой передач. Это вызвало массу споров среди автомобилистов: одни идеи понравились, другие считают такое обновление бессмысленным. Популярность доработанного Патриота обеспечит, прежде всего, его цена, простота обслуживания и надежность. Но автомобили повышенной проходимости Не нуждаются в АКПП, по мнению многих автолюбителей.Вы можете выбрать определенные преимущества, которые автоматически передаются.
Покупатель должен определиться со сроками эксплуатации своего будущего авто. Именно от них зависит машина с ручной коробкой или с пулеметом. Если человек намерен ездить в основном по бездорожью, то автоматическая коробка передач однозначно не самый лучший вариант. Если водитель предпочитает ездить по городу, то можно подумать о покупке УАЗ Патриот с АКПП или о том, чтобы поставить на свой автомобиль АКПП.
Для окончательного решения необходимо учесть все плюсы и минусы АКПП.

Преимущества автоматической коробки передач:

• Полностью автоматизированная система переключения передач;

Всегда приятно, когда легко можно бросить вызов и сосредоточиться только на дороге. АКПП хороша на городских дорогах, а также в деревне при движении по дорогам среднего качества.

• Постепенный и уверенный разгон;

Машина намного лучше справляется с переключением передач, потому что делает это практически без задержек.Это позволяет УАЗу более эффективно использовать мотор и полностью реализовать его потенциал. По ставням и линиям передача тоже подбирается точнее. Динамика — далеко не отличительная черта этого автомобиля, поэтому такие особенности будут совершенно кстати при обгонах.

• Более гибкая регулировка тяги;

Очень пригодится при преодолении сложных участков дороги с плохими погодными условиями — снежными заносами, гололедом, размытым грунтом. Автоматическая коробка передач способна среагировать в такой ситуации и не допустить пробуксовки протестующих колес.

• Удобство эксплуатации;

С автоматической коробкой передач процесс вождения становится намного проще.

• Предотвращение буксировки ведущего колеса;

Благодаря этому автомобиль более устойчив на дороге.

Недостатки АКПП:

• Невозможность раскачивания автомобиля;

Если машина оборудована машиной, то нельзя попеременно двигаться вперед и назад. Если автомобиль находится в затруднительном положении на сложном участке дороги, единственный способ вытащить его оттуда — использовать лебедку.

• Отсутствие запуска машины с «Толкач»;

Буксировка недопустима для такой системы, потому что она может нарушить работу автоматической коробки передач, и она будет работать неправильно. Сегодня практически никто не запускает машину буксировкой, поэтому отсутствие такой возможности некритично. Запуск двигателя благодаря использованию проводов возможен на машине с любой коробкой.

• Повышенный расход топлива;

Автоматическое переключение передач требует дополнительной энергии. Поэтому расход на сотню километров больше примерно 1-1.5 литров по сравнению с механикой.

• Более дорогостоящее обслуживание и ремонт;

Устройство автоматической коробки сложнее механики. Поэтому даже простая замена масла может оказаться довольно дорогой услугой. Устранить неисправность конструкции своими руками довольно сложно. Поэтому, если вы не готовы нести дополнительные расходы, лучше отказаться от идеи покупки УАЗ Патриот с автоматикой.

• АКПП склонна к отставанию;

В моменты, когда нужно быстро набрать скорость, некоторые модели АКПП переключают скорость с небольшой задержкой.И это несколько снижает динамичность езды. Такие задержки при переключении передач особенно критичны при обгоне, когда нужно быстро набрать скорость и завершить маневр.

Вот и все недостатки и преимущества, которые нужно знать покупателю. На их основании можно сделать вывод, какой вариант УАЗ Патриот подходит больше. Но большинство поклонников бренда ждут выхода новой модели. В компании УАЗ сообщают, что устройство машины будет иметь большое количество полезных функций.Автолюбителям обязательно понравится внедорожник с автоматической коробкой передач.

Брать или не брать? Ответить на вопрос невозможно. Каждый должен исходить исключительно из своего стиля вождения.

О решении изменить конструкцию автомобиля УАЗ было доложено на конференции весной 2016 года. Модель будет построена совершенно иначе и будет больше похожа на современные иномарки. Помимо АКПП, патриот получит более мощный двигатель.
Новая коробка передач якобы обладает как минимум пятью режимами. Он сможет похвастаться и другими нововведениями, которые помогут автомобилю превзойти предшественников.
Новая модель ожидается в 2017 году.

Как правило, любой внедорожник оснащается механической коробкой передач. Ведь только механика позволяет раскачивать машину во время пробок, а также всегда позволит буксировать и буксировать, в отличие от автоматической коробки.

С другой стороны, автоматическая трансмиссия позволяет сделать управление автомобилем более удобным.К тому же в различных условиях эксплуатации «УАЗ-Патриот» с АКПП может просто понадобиться. Однако каждый водитель решает сам, нужна ему автоматическая коробка или нет.

Преимущества АКПП

«УАЗ-Патриот» с АКПП имеет следующие преимущества использования:

Недостатки использования АКПП

Помимо преимуществ, «УАЗ-Патриот» с АКПП имеет ряд Из неудобств:

• АКПП не дает машину грабить при застревании, т. к. коробка не позволяет максимально быструю смену референсов.Однако водитель, как правило, может тянуть машину самостоятельно. Например, с лебедкой.
• Отсутствие возможности запуска буксировки автомобиля, так как такой запуск может спровоцировать сбой в электроснабжении. Однако вы можете использовать помощники по быстрому запуску или обычное лекарство.
• Буксировка возможна только на небольшой скорости и на небольшие расстояния.
• Повышенный расход топлива.
• Dorganiza в сервисе в связи с постоянной необходимостью замены масла. К тому же ремонтировать только АКПП могут только специалисты.
• Кроме того, многие водители замечают напряженное состояние правой ноги в моменты, когда нужно часто трогаться и сбавлять скорость.
• А еще АКПП медленно переключает трансмиссию при резком изменении скорости, а также внешних условий движения.

Модернизация «УАЗ-Патриот»

Все доработки автомобиля «УАЗ-Патриот» сводят его конструкцию к конструкции автомобиля с полным приводом.

В 2013 году ДИМОС был произведен установкой на «УАЗ-Патриот» АКПП не с рычажным управлением работой трансмиссии, а с переключением режимов, осуществляемым рукояткой селектора.Режимов было несколько: задний, полный, а также полный с нижним приводом.

Компания также сообщила, что новый раздаточный агрегат может работать с дизельным двигателем, на основе которого многие автолюбители думали, что будет выпускаться УАЗ с автоматической коробкой передач.

Кроме того, в автомобиле будет установлен турбонагнетатель, что позволит уменьшить объем и увеличить мощность и крутящий момент нового бензинового двигателя.

Особенности обновленной трансмиссии

Dymos выпускает новую раздаточную продукцию, которая вместо использования блокируемой средней сцены и самого колесного дифференциала представляет собой межосевой дифференциал, иногда понижающий ряд и соединяющий передние колеса.

Весь механизм привода постоянно находится в закрытом состоянии, что позволяет избежать чрезмерной нагрузки на его элементы, а также из-за их быстрого износа.

Кроме того, было изменено расположение раздаточной коробки и добавлены суппорты, что обеспечило улучшение торможения.

Кроме того, DYMOS увеличил количество передаточных чисел для нижнего ряда, что позволило улучшить тяговые характеристики автомобиля.

Также в будущем производители собираются использовать дизельный двигатель и новый газовый двигатель.Все эти изменения способствуют избыточной тяге, а значит, положительная характеристика работы «УАЗ-Патриот».

Чего ждать в перспективе?

В будущем планируется предложить АКПП. Скорее всего, этим воспользуется упомянутая выше компания. Это позволит избежать больших затрат на подгонку узлов друг к другу.

Дата выпуска «УАЗ-Патриот» (2018 г.) с АКПП пока неизвестна. Поэтому автолюбителям придется набраться терпения и следить за новостями.Просто известно, что в 2017 году дату выпуска «УАЗ-Патриота» с АКПП называть не будут.

Все вышеперечисленные изменения помогут довести автомобиль до системы полного привода. Но оставит ли «УАЗ Патриот» суровый эталон бездорожья, который будет доступен на вооружении?

Нет ответа. Все изменения начались с попытки АКПП. Изменения дали множество преимуществ и недостатков в управлении автомобилем. Эти изменения, с одной стороны, могут сделать вождение более удобным, а с другой — стать провокатором частых поломок.

Характеристики и характеристики «УАЗ-Патриот»

Автомобиль представляет собой современный кроссовер с цельнометаллическим кузовом. Эта модель очень вместительна и удобна. Он оборудован большим багажником, в который при желании можно установить четыре сиденья. Данная модель выпускается с бензиновыми или дизельными двигателями с механической коробкой передач.

Изменения, внесенные в «УАЗ-Патриот» за несколько лет, включают: установку качественного статора с генератором, замену обивки, повышение удобства педалирования.

Через два года ульяновские инженеры поменяли печку и установили в машине новую систему вентиляции. В 2012 году был проведен первый большой рестайлинг.

Существует три основных комплектаций «УАЗ-Патриот»: «Классика», «Комфорт», «Лимитед».

Подвеска, ходовая, безопасность

Данная модель имеет простую и надежную зависимую рессорную подвеску. На задний мост используются полуэллиптические рессоры.

Автомобиль, несмотря на его неполный привод, не имеет постоянного полного привода на каждое колесо.Двухступенчатое распределение вниз, при этом передний мост подключен.

Из охранной системы можно выделить ремни, подушки безопасности, а также АБС, EBD и рулевой вал, который выходит из строя.

Все новые изменения улучшают дизайн автомобиля. Однако, исходя из своей стоимости, автомобиль не будет оснащаться слишком дорогими комплектующими.
На данный момент специалистам подлежит пересчет цены на «УАЗ-Патриот» с АКПП при установке АКПП.Базовая комплектация стоит около 550 тысяч рублей. При установке АКПП без учета других изменений цена увеличится на 100-150 тысяч рублей.

Производителям необходимо приложить усилия для достойной конкуренции моделей в 2018 году с такими автомобилями, как Дастер или Шевроле-Нива, полюбившими людей. Эти сравнения не подходят для вторичного рынка. Например, автомобиль «Шевроле-Нива» 2010 года выпуска в хорошем состоянии стоит порядка 260–270 тысяч рублей, а новый автомобиль — около 500 тысяч рублей.При этом комфорт салона еще не на стороне УАЗа. Поэтому сравнивать «УАЗ-Патриот» лучше с автомобилем Lada. 4х4.

Нужна ли АКПП «УАЗ-Патриот»?

На вопрос, нужна ли автоматическая коробка передач «УАЗ-Патриот», задаются многие любители данной модели. Такой шаг может быть эффективным для восстановления целевой аудитории на ульяновском заводе. Но будет ли машина эффективной? Автолюбители уже несколько лет ждут автоматическую коробку передач.За это время у модели появились конкуренты Great Geely. Их автомобили хоть и имеют большую цель, но по комфорту салона обойти УАЗ по многим параметрам.

Целевой аудиторией автомобиля УАЗ-Патриот станут любители тагази и ранее упомянутые китайские производители. Это будут те люди, которые способны отдать за джип от 500 тысяч до 1 миллиона рублей. Естественно, что за заплаченные деньги люди захотят увидеть как можно больше.

В Интернете можно найти видео, как опытные автолюбители смогли переделать «УАЗ-Патриот» на АКПП.При этом заводилась и ехала не хуже машин той же модели с механической коробкой передач. Поэтому можно рассчитывать на официальный выпуск машины «УАЗ-Патриот» с автоматической коробкой, которого ждут с 2015 года. За это время у поклонников этой модели спрашивают, когда выйдет «УАЗ-Патриот» с автоматическая коробка передач?

Мощность

Скорее всего, в новой автоматической коробке будет 5 или 6 передач. Ульяновский завод не раскрывает секрета, кто будет его производителем.Было бы хорошо, если бы все внутренние компоненты автомобиля «УАЗ-Патриот» производились отечественными заводами. Это снизит стоимость производства новой автоматической коробки передач, а также сделает ее дешевым обслуживание. На данный момент точная дата выпуска «УАЗ-Патриота» с АКПП неизвестна.

февраля 2018.

Как известно, коробки АКПП на УАЗ не ставились. Хотя, если честно, то экспериментальные модели были. Например УАЗ-3162 с двигателем Toyota 5VZ-FE и автоматической коробкой передач, который сейчас представлен в музее УАЗ.
Но все это тестовые образцы. Действительно, об Установке АКПП на модель УАЗ Патриот завод заговорил еще в 2015 году, когда директор НТЦ ОАО УАЗ Евгений Галкин сказал, что технически все готово, но кризис и высокие цены не запускают внедрение. .

Таким образом, АКПП на заводе представят не раньше 2020 года. А ведь необходимость в АКПП есть!
Разные тюнинговые фирмы решали эту проблему одинаково: вместо штатного двигателя, коробки и распределителей устанавливали агрегат чужой сборки, обычно дизельный.Стоимость такой переделки была сопоставима со стоимостью самого автомобиля.

Почему не было, установив только АКПП? — избежать сложностей с адаптацией АКПП с агрегатами УАЗ. Ведь помимо правильного механического молотка агрегатов нужно было подключить и отрегулировать электрическую часть.

Первым это сделать не в единственном экземпляре, а поставить на нить оказался ТД Моторс — официальный дилер УАЗ (г. Щербинка).В конце 2017 года они представили первые автомобили, дизайн которых был переработан по их технологии.

Посмотрим, что изменилось в машине.

Внешне хоть бы заметно то, что патриот стал чуть выше. Произошло это за счет подъемника кузова на 50 мм. Такой подъем кузова необходим для размещения АКПП с наименьшим вмешательством в конструкцию рамы.

Больше снаружи ничего «криминального» не заметно.

Внутри салона отличий мало, но они есть.
И конечно это исчезновение третьей педали — педали сцепления.

Новый рычаг АКП специально подобран, чтобы не отличаться от штатного.

И на приборной панели отображается указатель выбранного режима АКПП.

Все остальные устройства управления трансмиссией остались штатными: Работает «Шайба» передачи раздаточной коробки, работает кнопка поворота замка заднего дифференциала.Неожиданных в УАЗе пассажирских изменений бизнес-класса даже не заметит.

Снаружи все получилось красиво, что внутри?
А в рамках четырехступенчатой ​​АКПП AISIN 30-40LE (A340), которая ставилась на хороший тент марок автомобилей, в том числе Toyota, на Lexus, на Isuzu, на Jeep и др. Агрегат зарекомендовал себя исключительно с позитив Как надежен, так и неприхотлив. Именно поэтому она проехала на таком большом количестве автомобилей по всему миру.

Однако стоимость новой АКПП по-прежнему высока, гораздо больше, чтобы импортировать «контракт» и проверить на месте.Так что приходите в сервисный центр TD Motors. Получить АКПП из Владивостока, разобрать, дефект, сальники поменять. После такого сервисный центр дает гарантию на АКПП один год или 30 000 км., Смотря что будет раньше.

Что касается цены. Он состоит из множества компонентов и стоит в пределах 150–180 тысяч рублей при установке «под ключ».
Почему так дорого?
Кроме самой АКПП, в ее выполнение включены работы, а их много, так как завод заранее не предусмотрел такую ​​возможность.:)

Если по высоте блока, то проблему решил небольшой кузов лифт, то с точками крепления «малой кровью» не обойтись: у меня есть траверты под КПП, чтобы срубить корень и поставить новый, в новое место.

Карданные валы тоже надо поменять, но стандартные, от другой модели УАЗ

АКПП требует стабильной температуры рабочей жидкости Для этого перед радиатором главного двигателя монтируется радиатор-змейка, тоже от УАЗа.

Выхлопной тракт Так же подвергся переделке.

По динамике, по замерам, проведенным в компании, время разгона до 100 км / ч уменьшилось на 1,5-2 секунды. Расход в городском цикле скорее всего на 1-1,5 литра будет больше. Но на трассе из-за меньших оборотов двигателя расход будет меньше. Дело в том, что при скорости 100 км / ч обороты двигателя штатной машины на пятой передаче составляют около 3000 об / мин, а с АКПП — всего 2400 об / мин.

Вне дороги машина ведет себя достойно.
Например, на заснеженной целине ступица глубиной — уверенно двигалась.

Только в затворе пришлось использовать штатную блокировку — колеса буксовали.

В целом переделка автомобиля УАЗ Патриот не смутила его возможностями, а для жителей мегаполисов наоборот расширила его использование как (почти) случайный автомобиль. (Эта снежная зима точно.)

В сервисном центре можно установить АКПП не только на модель УАЗ патриот, но и на всю линейку автомобилей УАЗ и даже на Ниву

TD Motors не только сама занимается установкой АКПП на УАЗ, но и предлагает всем воспользоваться подготовленным к установке комплектом.Хоть через сторонний сервис, хоть и самостоятельно.
А по услугам, программа обучения специалистов организована, обращайтесь.

Так что в светлое будущее — только с автоматом!

Заявление производителя УАЗ о возможных выпусках современного внедорожника с автоматической коробкой передач заинтересовало множество автолюбителей. Отечественный автогонщик всерьез заинтересовался приобретением надежного и недорогого в обслуживании внедорожника с автоматической коробкой передач.Уверен, классический автомобиль. Повышенные убытки, оснащенные автоматической коробкой передач, вызывают много вопросов. Коробка-машина в составе автомобиля, которая предназначена для преодоления сложных участков дорожного покрытия, имеет свои достоинства и недостатки.

Тем не менее, на сложных участках дорожного покрытия, когда возникает необходимость выбить колейное транспортное средство, механическая трансмиссия более эффективна. Кроме того, в АКПП предусмотрены некоторые ограничения на буксировку. Несмотря на это, современная АКПП имеет ряд достойных преимуществ, которые заставят всерьез задуматься о приобретении УАЗ Патриот с автоматической коробкой передач.Автоматическая коробка позволяет значительно упростить управление автомобилем в целом и повысить его динамичность.

Стоит ли приобретать УАЗ Патриот с АКПП личное дело каждого автомобилиста, так как использование АКПП во многом зависит от условий эксплуатации автомобиля. Конечно, для спортивного УАЗ-патриота, который большую часть времени проводит на бездорожье, АКПП — не самый подходящий вариант трансмиссии. При этом значительная часть отечественных автомобилистов используют УАЗ-патриот как вместительную машину для поездок, страны.В этом случае машина может быть вполне приемлемой и оправданной. Чтобы сделать правильный выбор, необходимо внимательно изучить все за и против. Поэтому поговорим о достоинствах и недостатках, характеризующих АКПП на УАЗ Патриот.

Конечно, как и для любого другого автомобиля, одно из явных преимуществ Box Machine на УАЗ Патриот — простота эксплуатации.Коробка-автомат позволяет добиться комфортного управления транспортным средством в современном городе. Также можно отметить практичность АКПП при эксплуатации автомобиля в деревнях и пригородах, где состояние дорожного покрытия в большинстве случаев оставляет желать лучшего.

К положительным характеристикам АКПП следует также отнести плавный и равномерный разгон. Поскольку автоматическая коробка передач предотвращает задержки переключения передач, это позволяет более эффективно использовать мощность двигателя.Автоматическая трансмиссия делает машину в гористой местности более простой и комфортной, потому что при подъеме в гору или на различных спусках нет необходимости выбирать определенную трансмиссию. Как известно, машина, созданная для бездорожья, не отличается высокими динамическими параметрами, при этом автоматическая коробка может помочь при обгонах.

Способность автоматической коробки передач регулировать сложные дорожные условия также имеет ряд преимуществ перед обычной механикой. В АКПП осуществляется тонкая регулировка тяги ведущих колес, что имеет свои преимущества при преодолении заснеженных или влажных участков дорожного покрытия.В отличие от механической трансмиссии, автоматическая трансмиссия предотвращает ведущие колеса, что позволяет стать более устойчивым на дороге.

Безусловно, вопрос об использовании внедорожника с автоматической коробкой передач достаточно спорный, поскольку несмотря на ряд достойных достоинств ACAP на УАЗе имеет свои недостатки.

Среди наиболее характерных недостатков АКПП можно выделить следующие:

Отсутствие возможности расколоть машину при застревании в яме.Как известно, возможность последовательно использовать прямое и обратное движение на АКПП просто отсутствует. Поэтому, если автомобиль оборудован автоматической коробкой передач, единственным выходом для преодоления особо сложных участков дорожного покрытия является лебедка.

Также одним из недостатков АКПП является отсутствие возможности завести машину буксировкой. Такая работа моторной системы неминуемо приводит к нарушению работы автоматической коробки.Конечно, сегодня запуск автомобиля с буксировкой происходит крайне редко, поэтому весомым этот недостаток не назовешь. Наиболее распространенный тип работающей моторной системы (с использованием проводов) остается возможным как на механической коробке передач, так и на автомате.

Запрет на буксировку автомобилей с автоматической коробкой передач. Ряд современных трансмиссий по-прежнему позволяют буксировать транспортное средство, но только на определенном скоростном режиме.

Как известно, АКПП способствует большему расходу топливных смесей, что также следует учитывать при использовании УАЗ Патриот с АКПП.

Сложное устройство АКПП, неизбежно приводит к удорожанию ремонта и обслуживания трансмиссии. Замена масла или устранение неисправности трансмиссии требует значительных денежных затрат, которые становятся более значительными для автомобиля с полным приводом. АКПП требует правильного ухода и своевременного обслуживания. В условиях эксплуатации современная конструкция очень надежна, но при неисправности восстановить функцию трансмиссии своими руками практически невозможно.Между тем автомобиль УАЗ рассчитан на эксплуатацию в сложных климатических и дорожных условиях и, по заявлению производителя, новая коробка Will отвечает всем необходимым требованиям.

Эти характеристики, позволяют ознакомиться с достоинствами и недостатками современного концепта УАЗ. На новую модель владельцы автомобиля УАЗ возлагали большие надежды. По заявлению производителя, новый автомобиль будет наделен рядом новых функций и характеристик. И все же надежный автомобиль Повышенная проходимость в составе автоматической коробки вызывает больший интерес у автолюбителей.

Конечно, однозначного ответа на вопрос, стоит ли использовать внедорожник с автоматической коробкой передач, не существует. В этом случае выбор осуществляется строго исходя из предпочтений автомобилиста и условий эксплуатации транспортного средства.

В планах производителя широко модернизировать привычную компоновку патриота и приблизить ее к современному дизайну, полностью отвечающему всем запросам автолюбителя. О планах модернизации производители УАЗа заявили сравнительно недавно.Как стало известно, новая модель с автоматической коробкой передач будет оснащаться более технологичным и мощным двигателем.

На сегодняшний день подробный дизайн концепта неизвестен, но производитель заявляет, что автоматическая коробка будет иметь как минимум пять режимов работы. Новая трансмиссия. Будет реализован ряд характерных отличий, которые помогут добиться явного преимущества UAZ Patriot перед выпускавшимися ранее аналогами.
