Устройство реечного домкрата — выбираем правильно
Что, казалось бы, общего у двух категорий людей: строителей и автомобилистов? А вот есть такая черта. Многие из них не могут обходиться и, более того, уважают такой механизм, как реечный домкрат. Автомобилисты, конечно пользуются более компактными агрегатами с грузоподъёмностью до пяти тонн, в то время, когда строители успешно эксплуатируют реечные домкраты, поднимающие в четыре раза больший вес!
Основные характеристики реечного домкрата
Среди всех разновидностей автомобильных, монтажных, демонтажных и строительных домкратов наибольшей популярностью пользуются именно реечные домкраты. Характерной конструктивной чертой реечных домкратов является отогнутый на 90 градусов конец рейки. Благодаря такому конструктивному решению можно без особого труда поднять даже низко размещённый груз. Этому способствует низко расположенная подъёмная площадка. Есть модели с высотой этой площадки всего в 9 сантиметров.
Рычажные реечные домкраты представляют собой рычаг с качающимся приводом, выдвигающим рейку. Зубчатые реечные домкраты. Приводной рычаг в этом типе домкратов заменяет шестерня, вращаемая путём приводной рукояти. Для надёжной фиксации груза на необходимой высоте и в нужном положении, одна шестерёнка снабжается храповиком с «собачкой».
Общее, что объединяет зубчатые и рычажные домкраты – это грузонесущая рейка с опорной чашкой. Устройства стопора позволяют удерживать груз на этой чаше. Реечные домкраты замечательно справляются с подъёмом грузов весом до 20 тонн. В зависимости от поднимаемого веса реечные домкраты бывают одноступенчатые, двухступенчатые и трёхступенчатые. Такие домкраты успешно используются как в горизонтальном, так и вертикальном положениях. Их очень удобно эксплуатировать, их грузоподъёмность варьируется от 2 до 20 тонн, прекрасно поддаются ремонту и являются универсальными средствами поднимающими и фиксирующими груз.
Выбор и расчёт реечного домкрата сродни выбору парашюта для бойца воздушно десантных войск! От этого механизма очень часто зависит безопасность водителя, скорость его ремонтных работ и решение проблем без привлечения дополнительной специализированной техники. Какие же характеристики в себе должен совмещать данный аппарат, чтобы Вы были на 100% уверены в своём выборе? Отвечаем.
1. Грузоподъемность – это основополагающий показатель, обладание которым возлагается на любой тип домкрата. Он характеризует максимальный вес, который может поднять механизм. Обычно выражается в тоннах или килограммах.
2. Опорная площадка – это та часть домкрата, которая отвечает за упор агрегата в землю. Главное, чтобы она соответствовала двум требованиям: не скользила по сторонам и обеспечивала минимальное проседание агрегата в грунт при максимально поднимаемом весе. Как первое, так и второе обеспечивается благодаря форме самой площадки.
3. Подхват – это часть домкрата, которая предназначается для упора в материал, который поднимается.
4. Начальная высота подхвата – это расстояние от опорной площадки к подхвату, у инструмента в сложенном положении.
5. Наибольшая высота подъема – расстояние от опорной площадки к подхвату в момент наивысшего подъёма груза.
6. Усилие относительно приводной рукоятки – усилие, прилагаемое водителем в момент поднятия груза. Эта характеристика напрямую связана с возможной массой груза, допустимой для определённых инструментов.
7. Устойчивость – характеристика, которая в первую очередь зависит от опорной пяты инструмента и от того как плотно она прилегает к другим частям механизма. Этот параметр очень важен в моменты, когда домкрат пытается соскользнуть под воздействием сил разного рода.
8. Универсальность – определяет применение домкрата в различных ситуациях с различными грузами.
От совокупности вышеперечисленных параметров и зависит Ваш выбор реечного домкрата. Кстати говоря, первые реечные домкраты изначально предназначались для поднятия железнодорожных вагонов. Но по происшествии времени, важность этого изделия была оценена строителями и автомобилистами.

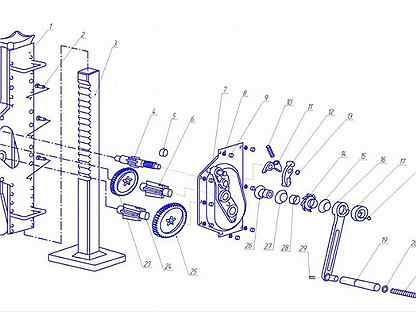

Устройство реечного домкрата — конструкция силача
Принцип работы реечного домкрата состоит во взаимодействии зубчатой рейки с храповым механизмом.
Отличие между рычажным и зубчатым домкратом реечного типа заключается в движении корпуса домкрата по рейке. В первом случае используется приводной рычаг, во втором – рукоятка с шестерёнкой. Реечные домкраты устроены так, что могут перемещать груз, как вертикально, так и горизонтально.
Поднятие грузов и их спуск осуществляется не без приложения ручных усилий на выдвижной механизм корпуса. Ещё одной интересной особенностью реечных домкратов является низкий подхват, который позволяет поднимать грузы, которые практически прилегают к земле. Одним существенным недостатком реечных домкратов являются его габариты и масса. Например, домкрат, способный поднимать груз в 5 тонн, сам будет весить килограмм 40, не говоря уже про длину этого агрегата.
Правильно используем реечный домкрат
На первый взгляд, что может быть сложного в том, чтобы правильно воспользоваться реечным домкратом? Но есть некоторые нюансы, очень важные нюансы! Запомните, что реечный домкрат может быть очень травмоопасным механизмом! Убедиться в этом может каждый на своём личном опыте, если не будет соблюдать всех необходимых правил!
Начнём с его развёртывания. Итак, Вам нужно приподнять какой-то груз. Для этого задвиньте пятку этого механизма как можно глубже, чем может показаться на первый взгляд.
Механизм будет немного наклонен в противоположную от груза сторону. Но когда Вы начнёте поднимать груз на определённую высоту, устройство начнёт выравниваться. Без учёта этого нюанса домкрат может наклониться в сторону поднимаемого груза, что грозит опасностью сдвигания груза.
После этого следует взяться за ручку и потянуть её вверх до тех пор, пока пятка агрегата не упрётся с уверенностью в груз. Когда Вы будете уверены, что все приготовления выполнены верно, можно приступать к подъёму. Итак, встаньте слева от домкрата, а правой рукой обхватите сверху конец ручки, а левой обхватите снаружи, не оттопыривая большой палец, а прижав его сбоку. Важно! Не заводите пальцы в сторону рейки, которая обращена к ручке, а голову держите подальше от ручки и рейки. Если Вы халатно отнесётесь к этим мерам предосторожности, то заработаете по минимуму сотрясение мозгу плюс травму большого пальца руки.
Когда стартовое положение было усвоено, возьмитесь крепко за ручку и качающими движениями вверх-вниз поднимайте груз. Ограничить амплитуду колебаний можно сразу после щелчка шпонок. Когда Вы будете поднимать груз, постоянно следите за тем, чтобы не перекосило механизм. Если же это начало происходить, тогда лучше начните всё заново, поставив механизм в наиболее подходящее положение. Когда Вы подняли груз на нужную высоту, необходимо зафиксировать ручку, как сказано в инструкции, слегка качните груз, убеждаясь в его устойчивости.
Но самое опасное всё же ещё впереди! Когда груз необходимо уже опускать, делать это необходимо в разу осторожнее чем при подъёме. Самая травмоопасная часть данного процесса именно эта. И самые частые и опасные травмы случаются именно в эти моменты. Всё дело в том, что резко высвобождается вся та энергия, которая была затрачена на последние шаги.
Реечный домкрат – механизм очень многофункциональный. Силу, которая направляется на подъём веса до 20 тонн, можно направить также на раздвигание и выдавливание. А если к устройству присоединить и крепкий металлический трос, то домкрат легко превращается в лебёдку. Этот агрегат очень прост в использовании. Достаточно лишь время от времени чистить его от загрязнений, просто сполоснув домкрат струёй воды со шланга. На первый взгляд такая очистка покажется непривычной и захочется смазать механизм машинным маслом, но это делать категорически запрещено, ведь оно является магнитом грязи и пыли. Если в процессе подъёма домкрат заклинит, то выручит та же вода.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Принцип работы и устройство реечного домкрата – как работает реечный домкрат
Домкрат очень эффективен для использования в автомобиле, так как прост, надежен и удобен в применении.
Одной из разновидностей является реечный домкрат.
Это достаточно несложная конструкция из разнообразия подъемных механизмов. Представляет собой дырчатую металлическую рейку (длина может варьироваться), рукоятки, упорной площадки.
Площадка механизма расположена низко от земли, что достаточно удобно для установки под автомобиль, поднимает грузы весом от двух до двадцати тонн.
Домкрат может работать как лебедка в продольном положении.
При помощи встроенных передач в домкрате распределяется разный вес. Первая передача поднимает грузы в шесть тонн. Вторая передача поднимет тяжести весом от шести до пятнадцати тонн. Третья ступень обеспечивает подъем груза весом более пятнадцати тонн.
Принцип работы домкрата
Подъем происходит за счет работы храпового механизма, передвигаемого по металлической рейке. При помощи рычага передвигается корпус домкрата, в котором находятся упоры, и груз движется по дырчатой рейке. Когда в начале движения рычаг находится строго параллельно рейке, нагрузка приходится на большую площадку. Когда рычаг опускается, шатун упирается в малую площадку, нагрузка приходится на верхний упор до тех пор, пока он не защелкнет отверстие в рейке. Далее ручка поднимается обратно, и нижний упор перемещается ровно на одно отверстие. Это составляет один цикл подъема.
При опускании все выполняется в обратном порядке./brand/various/4389ae49c5421902d60a739a56aa32a6.jpeg)
Состав реечного домкрата
- Скобы верхней.
- Болта скобы.
- Планки с отверстиями.
- Переключателя.
- Фиксатора.
- Болта переключателя.
- Рычажка.
- Упора.
- Оси шатуна.
- Шатуна.
- Болта с гайкой.
- Подъёмной площадки с «клювом».
- Пружины.
- Рейки возвратной.
- Пальца перекрестного.
- Пальца подъемного.
- Пружины пальца подъемного.
- Площадки
- Болта шатуна.
- Пятки со шплинтом.
Как работает реечный домкрат: несколько видео
1. Реечный домкрат. Инструкция по эксплуатации
2. HI-Lift реечный домкрат сделанный для бездорожья, проверено
3.
Как вытащить машину из болота
4. Как поднять легковое авто ХайДжеком (реечным домкратом)
5. Опрокидыватель авто, ролик
Полезная информация
Простое устройство реечного домкрата позволяет его использовать в строительстве и на автотранспорте. Изредка при выполнении ремонта, монтажа и демонтажа.
Основными потребителями домкратов остаются водители внедорожников. Для экстремального вождения он подходит оптимально.
Реечный домкрат «вытащил» бесконечное множество тяжелых внедорожников по всему миру.
Поэтому он необходим любому начинающему автолюбителю, который собирается ездить вне дорого, и денег лучше не жалеть.
В дополнение возможно использовать пластмассовую подставку либо деревянную доску. В этом случае домкрат не погрузится в мягкую или влажную почву.
В обычном варианте домкрат реечный используется только в машинах с металлическим бампером или рамой.
Для автомобилей с пластиковым бампером лучше применить аксессуар Lift Mate. Устройство позволяет цеплять домкрат за диск. Звучит грозно, но это всего 2 небольших крюка, с цепью на конце, и упор от контакта с машиной.
Как упоминалось выше домкрат можно использовать и как механическую ручную лебедку.
Преимущества реечного домкрата
Прост в работе, работает с большими грузами. Мощный, большой коэффициент полезного действия (КПД). Высокий подъем.
Из недостатков — большие размеры. Длина рейки может составлять нескольких метров. Возить такой домкрат могут только владельцы внедорожников и крупных авто.
Также необходимо возить подложку под башмак.
Реечный домкрат – все, что нужно знать о выборе «силача» + Видео
У строителей и автомобилистов есть одна общая черта – многие из них являются поклонниками такого механизма, как реечный домкрат.
У автомобилистов устройство, конечно, полегче, зато у строителей их агрегаты способны поднять вес в 20 тонн!
Домкрат механический реечный – 5 тонн своими руками поднять на метр!
Подбор и расчет реечного домкрата – практически как выбор парашюта для десантника! От этого устройства зачастую зависит и безопасность рабочего, и скорость работы, и возможности строителя решить многие проблемы без привлечения грузоподъемной техники. Какими же характеристиками должен обладать аппарат, чтобы вы могли быть уверенными в своем выборе на 100%?
- Грузоподъемность – основной показатель любого домкрата, характеризующий максимальный вес, который приспособление может поднять. Традиционно обозначается в тоннах или килограммах.
- Опорная площадка – часть домкрата, отвечающая за упор изделия в землю. Важно, чтобы она соответствовала двум требованиям – не скользила в стороны и обеспечивала минимальную просадку инструмента в грунт при максимальной грузоподъемности. И первое, и второе обеспечивается за счет формы площадки.
- Подхват – эта часть домкрата предназначена для упора в поднимаемый материал. Подхват может выглядеть, как откидной стержень (чаще всего, у реечных и винтовых моделей), и как кронштейн, который еще называют подъемной пятой (ромбические, гидравлические).
- Начальная высота подхвата – то расстояние от опорной площадки к подхвату, которое присуще инструменту в «свернутом» положении.
- Наибольшая высота подъема – расстояние от опорной площадки к подхвату при наибольшем подъеме груза.
- Усилие относительно приводной рукоятки – усилие, которое прикладывается оператором во время поднятия груза. Напрямую эта характеристика зависит от возможной массы груза, которая допустима для того или иного механизма.
- Устойчивость – в основном, характеристика зависит от опорной «пятки» механизма и от того, насколько плотно она состыкована с другими частями изделия. Этот параметр играет большую роль, когда груз под действием тех или иных сил пытается соскользнуть или съехать.
- Универсальность – возможность применения домкрата в любых ситуациях, с любыми грузами.
От сочетания перечисленных параметров и зависит, какой реечный домкрат лучше. Кстати, изначально устройство предназначалось для поднятия железнодорожных вагонов, но спустя некоторое время его «способности» оценили автомобилисты и строители. В 2014 году домкрат отметил свое 110-летие.
Устройство реечного домкрата – как устроен силач?
Принцип работы реечного домкрата заключается во взаимодействии храпового механизма с зубчатой рейкой. Во время поднятия корпус движется по односторонней зубчатой рейке. На корпусе закреплены рычаг для подъема и опоры для груза. Механизм защищен от проникновения грязи и пыли металлическим кожухом. Разработаны два типа реечного механизма – рычажный и зубчатый.
Отличие между ними заключается в способе выдвижения корпуса по рейке – в первом случае это приводной рычаг, а во втором используется рукоятка с шестеренкой.
Грузоподъемность строительных домкратов колеблется в рамках 5-8 тонн, тогда как промышленные модели с более сложной конструкцией и несколькими передачами способны осилить вес до 20 тонн, поднимая его на очень внушительную высоту! Одноступенчатые передачи, как правило, рассчитаны на грузы до 6 тонн, двухступенчатые способны осилить до 15 тонн, тогда как трехступенчатые поднимут вес от 15 до 20 тонн!
При этом механизмы устроены таким образом, что могут поднимать груз как в вертикальном, так и в горизонтальном положении. Поднятие и спуск грузов осуществляется путем ручного приложения усилий на механизм выдвижения корпуса. Еще одна особенность реечных домкратов – низкий подхват, позволяющий поднимать грузы практически с земли. К недостаткам таких изделий относят их габариты – например, домкрат на 5 тонн будет весить до 40 кг! Плюс ко всему – солидная длина изделия.
Как пользоваться реечным домкратом – правила безопасности
Казалось бы, что в том, как пользоваться реечным домкратом, может быть сложным? Однако механизм этот достаточно травмоопасен, в чем вы можете убедиться лично, если не будете придерживаться некоторых правил.
Начнем с его разворачивания. Итак, вам понадобилось поднять груз – для этого следует «пятку» устройства задвинуть немного глубже, чем требуется на первый взгляд, механизм окажется немного наклоненным в противоположную от груза сторону. Но когда вы начнете выводить груз на нужную высоту, устройство выровняется.
Без этой тонкости вполне возможно, что оно примет наклонное положение в сторону груза, что в свою очередь чревато опасностью сдвига груза.
Когда домкрат для стройплощадки установлен в правильное стартовое положение, необходимо привести в действие единственный переключатель на изделии, который, как правило, располагается слева от реечного механизма, переведя его в верхнее положение. После этого беремся за ручку и тянем за нее вверх, пока «пятка» механизма не упрется как следует в груз. После этого можно приступать непосредственно к подъему.
Для этого встаньте от устройства слева, правой рукой возьмитесь за конец ручки сверху, левой обхватив ее снаружи, при этом прижав большой палец сбоку.
Важно, чтобы пальцы не заходили на сторону рейки, обращенную к ручке, а голова держалась подальше от пространства между ручкой и рейкой. Не соблюдая эту простую предосторожность, вы можете «заработать», как минимум, сотрясение мозга с параллельной травмой большого пальца – ручка механизма часто вырывается из непривычных рук и попадает в неприспособленные для этого участки тела.
Усвоив стартовое положение, крепко беретесь за ручку и раскачиваете ее вверх-вниз. Амплитуду «колебаний» достаточно ограничить на моменте щелчка шпонок. В процессе поднятия груза следите, чтобы механизм не перекашивало – если это происходит, лучше начать все сначала, переустановив домкрат в более правильное положение. Когда груз будет поднят на нужную высоту, зафиксируйте ручку согласно инструкции и попробуйте слегка качнуть груз, чтобы убедиться в его устойчивости.
Однако самое опасное еще впереди! Если груз нужно опустить, сделать это нужно еще осторожнее, чем при поднятии. Самое большое количество травм приходится именно на этот процесс – дело в том, что вся та сила, которая была потрачена на последний «рывок», чтобы поднять платформу на нужную высоту, возвращается при выходе верхней шпонки из механизма.
Причем происходит это достаточно внезапно – когда вы освободите ручку из фиксатора и переключите режим на спуск, ручка сначала пойдет достаточно легко и без усилий. Вот тут-то и следует вцепиться в нее как можно крепче, поскольку механизм вот-вот сработает. По мере спускания груза ослабеет и нагрузка.
Такой домкрат – достаточно многофункциональное устройство. Силу, способную поднять 5-20 тонн, можно использовать и для выдавливания или раздвигания. Кроме того, если подсоединить к устройству металлический трос, его можно превратить в ручную лебедку.
Уход за домкратом совершенно прост. Все, что нужно – время от времени очищать его от грязи, просто сполоснув из ведра или шланга водой. Такое обслуживание может показаться непривычным, и вам захочется, например, смазать его маслом – делать этого как раз нельзя, поскольку масло будет притягивать к себе грязь и пыль. Если же в процессе механизм заклинило, спасает та же вода – достаточно просто полить его.
Что нужно знать о реечном домкрате — устройство, как пользоваться с видео и советы по выбору
Наверно, каждому автовладельцу приходилось сталкиваться с проколом колеса или застреванием машины в грязи. Возвращение транспортного средства в рабочее состояние в таких непредвиденных ситуациях может стать проблемой, особенно если вы находитесь далеко за городом и не имеете при себе такого приспособления, как домкрат. Сегодня мы поговорим о реечной его модификации, которая пользуется большой популярностью у любителей езды по бездорожью.
Что такое реечный домкрат
Инструмент имеет высокий КПД и большую грузоподъемность
Этот мобильный инструмент служит для подъёма тяжёлых грузов, в частности, автомобилей.
Ввиду простоты конструкции приспособление считается очень надёжным и долговечным. Основными рабочими элементами такого домкрата являются дырчатая рейка, подъёмный механизм, рычаг, а также опорная пятка.
Изделие является незаменимым помощником фаната off-road. С помощью инструмента можно снова поставить на ход своего «четырёхколёсного товарища», который застрял в болоте либо в снегу. Только реечная вариация устройства позволяет поднять одну из осей машины на высоту свыше полутора метров.
Область применения
Реечный домкрат является многофункциональным устройством, ведь подъём транспортного средства может осуществляться четырьмя способами. Кроме того, приспособление может заменить лебёдку, струбцину и даже пресс. Рассмотрим все варианты использования инструмента более подробно.
Подъём машины за силовые части
Перед подъёмом машины установите домкрат на твёрдую поверхность
Поддомкрачивание авто за усиленные выступающие элементы, такие как пороги и бамперы, – это, безусловно, самый очевидный способ применения реечного «товарища».
Так, можно достать транспортное средство из глубокой и раскисшей колеи либо приподнять переднюю часть автомобиля, тем самым упростив задачу лебёдке.
Подъём за колесо
Если ваша машина не оснащена усиленными конструкциями, то вытащить её из любой субстанции поможет специальный аксессуар под названием Lift Mate, которым зачастую комплектуется подъёмник. Данное приспособление надевается на «клюв» подъёмника и цепляется за колёсный диск висящими на тряпичных стропах крюками. После этого выполняется подъём.
Для подъёма машины за колесо используются специальные стропы
Полезный совет: Если Lift Mate изначально не входил в комплект домкрата, то его можно купить отдельно. При этом стоит отдавать предпочтение аксессуарам с прорезиненными крюками.
Поддомкрачивание за бампер
Приспособление подходит почти для всех металлических бамперов, под которые нельзя установить «клюв» домкрата
Бывают ситуации, когда для замены повреждённого колеса нужно приподнять машину за бампер.
Но как поступить, если последний не способен выдержать вес авто. В этом случае вас выручит ещё одно дополнительное приспособление – Bumper Lift. Это устройство представляет собой цепной строп с насадкой на «клюв» домкрата и одним мощным крюком, которым можно ухватиться за силовые элементы под бампером (раму, мосты и прочее).
Полезный совет: При покупке Bumper Lift обращайте внимание на его максимальную грузоподъёмность.
Домкрат как замена лебёдки
Как отмечалось ранее, эксплуатация реечного инструмента не ограничивается подъёмом транспортных средств и прочих тяжеловесных грузов. Hi Jack можно использовать и в качестве ручной лебёдки. Иногда для того, чтобы освободить своего «железного коня» из снежного или грязевого плена, нужно сдвинуть его менее чем на полметра. И возможностей реечного домкрата вполне хватает для решения таких задач. Причём подъёмник можно расположить в наиболее удобном месте, спереди либо сзади машины, а потом уже выталкивать или вытягивать машину в нужную сторону.
Устройство реечного домкрата
Чтобы понять принцип работы подъёмника, нужно сначала изучить его устройство. Hi Jack состоит из следующих элементов:
- Верхняя скоба.
- Болт верхней скобы.
- Дырчатая рейка.
- Переключатель.
- Фиксатор ручки.
- Болт переключателя (с шайбой и гайкой).
- Металлическая ручка (рычаг).
- Держатель ручки.
- Ось шатуна.
- Шатун.
- Болт с гайкой.
- Большая подъёмная площадка с «клювом».
- Возвратная пружина.
- Возвратная планка.
- Перекрёстный палец.
- Подъёмный палец.
- Пружина подъёмного пальца.
- Малая площадка.
- Болт шатуна.
- Пятка со шплинтом.
Принцип действия
В основе работы реечного домкрата лежит поэтапное перемещение нагрузки между малой и большой площадками, установленными на рейке. Давление передаётся при помощи шатуна.
Так, в начале подъёма груза ручка расположена строго вертикально, а вся нагрузка приложена к большой площадке.
При опускании рычага шатун начинает упираться в малую площадку, которая в свою очередь передаёт подъёмную нагрузку верхнему упору до тех пор, пока палец не займёт следующее отверстие в рейке. В этот момент давление на малую площадку прекращается. Потом ручка снова поднимается, а вместе с ней и нижний упор (ровно на одно отверстие). Так выглядит один цикл подъёма.
При опускании груза всё происходит в обратном порядке, то есть путём циклического поднятия рычага. Когда ручка занимает горизонтальное положение, всю нагрузку принимает малая площадка. А при подъёме большая площадка опускается, пока штифт не перескочит в соседнее нижнее отверстие. И, соответственно, при каждом опускании рычага малая площадка опускается на одно отверстие.
Видео: обзор топового инструмента Hi Lift
Какой выбрать
При покупке в первую очередь нужно определиться с маркой и габаритами приспособления.
Какое же выбрать? Производителей реечных домкратов немало. Но если вы хотите приобрести действительно качественный и надёжный инструмент, то лучше оригинального домкрата от американской компании Hi Lift вы не найдёте. Эта фирма производит реечные домкраты более ста лет, а их продукцией пользуются самые заядлые джиперы.
«Хай-Джеки» выпускаются только в двух цветах – чёрном и красном. Изготавливаются они из высокопрочного чугуна и имеют несколько стальных деталей. Такие домкраты считаются эталоном надёжности и качества. Стоят они, конечно, немного дороже моделей других производителей, но свою цену оправдывают полностью. По крайней мере, модификации длиной более 150 сантиметров не гнутся, в отличие от инструментов китайских производителей. По названию модели можно определить её длину. Так, Hi-Lift Jack HL-485 имеет длину 48,5 дюймов (120 сантиметров), а HL-605 – 60,5 дюймов (150 сантиметров). Именно эти модели пользуются наибольшей популярностью среди любителей off-road.
Важно: При покупке домкрата подумайте о том, как вы будете его перевозить, ведь полутораметровый инструмент поместится далеко не в каждый багажник.
Поэтому, скорее всего, вам придётся оснастить свой автомобиль специальным наружным креплением.Как пользоваться и работать с инструментом
Приведём перечень основных правил эксплуатации реечного домкрата:
- В первую очередь обязательно ознакомьтесь с инструкцией по эксплуатации устройства.
- При работе попросите наблюдателей отойти подальше и покинуть зону возможного падения поднятого груза.
- Проверяйте «Хай-Джек» на наличие повреждений (сколов, деформаций) перед каждым использованием. Убедитесь в том, что штифты не изношены, а рейка не имеет изгиба.
- Периодически чистите инструмент. Он хоть и простой, но требует ухода. В случае загрязнения подъёмного механизма хорошо очистите его, промойте водой и вытрите сухой чистой ветошью.
- Не используйте подъёмный механизм без смазки. Это также может стать причиной его преждевременного выхода из строя. Используйте только силиконовую или тефлоновую смазку.
Важно: Не смазывайте домкрат моторным маслом.
Оно вскоре накопит грязь, и устройство перестанет плавно работать или вовсе начнёт подклинивать.Теперь рассмотрим пошаговую инструкцию по использованию реечного домкрата. Подъём груза осуществляется в следующем порядке:
Двигайте рычаг плавно, без резких движений
- Сначала подкладываем башмаки под колёса, дабы предотвратить движение автомобиля при подъёме.
- На ровную и твёрдую поверхность ставим опорную пятку домкрата.
- Поднимаем переключатель.
- Поворачиваем фиксатор ручки и немного отводим последнюю.
- Устанавливаем «клюв» большой площадки под нагрузку и поднимаем его до безопасного упора.
- Берём рычаг двумя руками, опускаем и поднимаем его. При этом следим за тем, чтобы пятка и крюк были неподвижными.
- Как только предмет поднимется на необходимую высоту, фиксируем ручку в горизонтальном положении.
- Ставим упор, опускаем на него машину и снимаем нагрузку с домкрата.
В качестве упора желательно использовать специальную ремонтную подставку
Важно: Работать под автомобилем, который удерживается домкратом, строго запрещается!
Опускание груза выполняется в обратном порядке, а именно:
- Ставим подъёмник под груз и немного приподнимаем его согласно вышеуказанной инструкции.
- Затем убираем упор.
- Перед опусканием автомобиля поднимаем рычаг в вертикальное положение.
- Опускаем переключатель до упора.
- Берём рычаг двумя руками и двигаем вверх/вниз до тех пор, пока груз не опустится на землю.
- В конце снимаем нагрузку с домкрата.
По окончании работы с домкратом поднимите ручку в вертикальное положение и зафиксируйте её к рейке
По окончании работы с домкратом поднимите ручку в вертикальное положение и зафиксируйте к рейке
Важно: Работать с реечным домкратом нужно очень аккуратно, ведь конструкция подъёма подчас очень неустойчива. Хватит незначительного отклонения, чтобы груз завалился в сторону. Поднятая машина может рухнуть даже от порыва ветра либо резкого движения ручки домкрата.
Реечный домкрат – это универсальное приспособление, без которого практически невозможно обойтись в суровых условиях езды по бездорожью. При работе с устройством придерживайтесь вышеупомянутых правил, рекомендаций и инструкций.
Как устроен реечный домкрат? — Балтийский крановый завод
Главная » Как устроен реечный домкрат?Многие полагают, что домкрат применяется исключительно для подъема части автомобиля (например, при замене колеса). Однако существуют и другие сферы применения этого устройства. И, соответственно, другие типы конструкций.
Впрочем, реечный домкрат можно использовать и для обслуживания автомобилей. Это универсальное оборудование, которое можно применять и в других сферах — для подъема любых тяжелых предметов.
Конструкция и принцип работы
Основной частью реечного домкрата является металлическая рейка. На ней установлена грузовая платформа. Именно на платформе и располагают груз (либо его опорную часть). Подняв груз на нужную высоту, пользователь приводит в действие стопорный механизм. Он обеспечивает надежную фиксацию.
Как видите, устройство достаточно простое, но это не значит, что домкрат не может быть укомплектован дополнительным оборудованием.
В частности, это может быть электрический или гидравлический привод, который и приводит в движение платформу.
Из чего изготавливают домкрат?
Как правило, реечные домкраты обладают повышенным ресурсом прочности, а это подразумевает применение специальных материалов. В частности, для самой рейки и платформы используют высокопрочную сталь. Благодаря этому рейка имеет высокую грузоподъемность даже при небольших габаритах.
Где применяют домкрат?
Реечный домкрат — уникальный механизм, который благодаря своей прочности и компактности нашел широкое применение как среди автомобилистов и в сервисных центрах, так и в промышленности, в сфере строительства и в монтажных работах.
Автомобилисты ценят домкрат за простую конструкцию, прочность, грузоподъемность. Довольно часто такое устройство берут с собой любители бездорожья. Из-за предельно простой конструкции домкрат крайне редко ломается, при этом способен поднять даже внедорожник. Заменить с его помощью колесо совсем несложно.
Ценят его и владельцы грузовой и спецтехники.
Реечные домкраты часто используют в сервисных центрах, так как они редко ломаются и универсальны — с их помощью можно поднять и малолитражный автомобиль, и микроавтобус, и грузовик.
В строительстве механизм используют при возведении зданий, железнодорожных и автомобильных мостов, монтаже различных металлоконструкций. Там, где необходимо приподнять на небольшую высоту тяжелый элемент — металлическую балку, бетонную плиту или столб, реечный домкрат будет незаменим.
При выборе домкрата учитываются его грузоподъемность, габариты, тип привода и другие особенности устройства.
Поделитесь ссылкой со своими друзьями:
основные характеристики, изготовление своими руками, особенности эксплуатации
Домкраты принято использовать в процессе ремонта автомобилей, хотя такое устройство оказывается незаменимым и при сооружении мостов, а также прокладке электролиний. Чтобы такое оборудование оказалось максимально эффективным, следует отдать предпочтение реечной модели.
При наличии базовых знаний и опыта ее можно сделать своими руками.Виды и принцип работы
Все реечные домкраты могут быть электрическими или с ручным приводом. Несмотря на такое различие, принцип работы устройства сохраняется. Так, происходит взаимодействие храпового механизма с рейкой. Корпус поднимают и перемещают по рейке. Здесь предусмотрена опора и рычаг. Также есть механический кожух, защищающий все детали от возможного загрязнения.
Реечные модели делятся на две группы:
- зубчатые – здесь предусмотрена рукоятка с шестеренками;
- рычажные – такие домкраты приводят в движение благодаря рычагу.
Самое простое оборудование поднимает вес, не превышающий 8 т. В продаже встречаются особые модели, предназначенные для выполнения различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 т. Этот показатель у одноступенчатых разновидностей составляет 15 т, а у трехступенчатых – 20 т. Причем удастся перемещать груз по горизонтали и вертикали.
Инструмент работает при приложении определенного усилия на соответствующий механизм. При необходимости удается даже поднимать груз непосредственно с земли. Этому способствует низкий подхват.
Главным недостатком всех реечных домкратов считаются их внушительные габариты. Так, оборудование, предназначенное для работы с грузами в 5 т, имеют вес около 40 кг. Соответственно, использовать их в бытовых условиях не всегда удобно.
Важные технические характеристики
Чтобы приобрести или сделать своими руками надежный домкрат, стоит учитывать несколько основных параметров. Именно они влияют на эффективность и безопасность выполнения различных работ.
- Грузоподъемность принято указывать в кг либо т. Этот показатель определяется на основании веса груза, который переносят максимально часто.
- Соответствие опорной площадки всем принятым нормам. Такой элемент обеспечивает упор оборудования в землю. Площадка должна быть устойчивой и не двигаться во время выполнения работ. Это возможно благодаря правильной форме основания.
- Высота подхвата, то есть подъемного кронштейна, признана еще одним важным параметром. Стоит отметить, что такой элемент может иметь разную форму, однако это не влияет на его эффективность и качество.
- Важно всегда учитывать высоту подъема. Речь идет о расстоянии от подхвата до опорной площадки.
- Усилие, прикладываемое при подъеме любых грузов, зависит от максимально допустимой массы. Этот параметр может отличаться для разных механизмов.
- На устойчивость всей конструкции влияет качество и прочность фиксации опорной площадки. Если изделие будет аккуратно собрано своими руками, груз не будет съезжать.
Это возможно благодаря правильной форме основания.Самостоятельное изготовление домкрата
Практически каждый человек может сделать своими руками домкрат при наличии соответствующего опыта и всех необходимых деталей. Стоит отметить, что самостоятельная сборка на практике всегда выходит дешевле покупки готового оборудования. При создании такого устройства можно использовать различные схемы, хотя в целом выполнение работ остается одинаковым.
- Сначала необходимо сварить пару реечных труб так, чтобы они визуально напоминали усеченную пирамиду.
- После этого из листа стали толщиной в 5 мм создается верхнее и нижнее основание.
- В верхней части подготавливается отверстие, где будет впоследствии приварена гайка. Подобное отверстие делают и в нижнем основании, однако туда вставляют механический пруток, необходимый для вращения.
Стоит отметить, что для создания домкрата своими руками лучше брать детали, выполненные из закаленной стали. Если говорить о винте, то оптимальным решением станет изделие с трапецеидальной резьбой. Правильно изготовленное устройство можно смело применять при ремонте автомобилей и выполнении строительных работ. Если подсоединить сюда металлический трос, то домкрат сможет заменить собой лебедку. Подобное устройство поднимет груз весом в 5–20 т.
Особенности эксплуатации оборудования
Чтобы домкрат был эффективным, надежным и долговечным, нужно правильно его использовать.
Так, в процессе разворачивания опорную «пятку» аккуратно задвигают вглубь. Благодаря этому устройство будет ровным и устойчивым. В противном случае оно немного наклонится, а значит, груз может сдвинуться или вовсе выпасть.Как только устройство займет нужную позицию, следует переместить выключатель в верхнее положение, а затем потянуть рычаг вверх, чтобы «пятка» уперлась в груз. Только после этого этапа можно приступать к подъему.
Во время работы с домкратом следует помнить о технике безопасности. Стоит находиться по левую сторону от инструмента и держать рычаг правой рукой. Его дополнительно берут левой рукой, располагая сбоку большой палец. При этом следует убедиться, что пальцы не дотрагиваются до реек, а голова не находится между рычагом и рейкой. Если не соблюдать такие рекомендации, возможно травмирование пальцев и сотрясение мозга.
Сам рычаг аккуратно раскачивают вверх-вниз. Если в процессе работы кажется, что домкрат слегка перекосился, следует переустановить его и начать все заново.
После поднятия груза рычаг фиксируют в соответствии со схемой.
Стоит отметить, что опускание груза считается более травмоопасной процедурой, потому ее выполняют очень аккуратно и медленно. К возможным повреждениям обычно приводит выход шпонки. Чтобы избежать этого, важно крепко держать рычаг до тех пор, пока груз не коснется земли.
Реечный домкрат незаменим для каждого автомобилиста. Такое оборудование несложно сделать своими руками, используя несколько стальных труб, листов и крепежей. Готовое изделие нужно периодически очищать от грязи, поливая водой из шланга. Такого простого ухода достаточно для правильного функционирования конструкции.
Оцените статью: Поделитесь с друзьями!устройство и принцип работы, критерии выбора устройства
Реечный домкрат — это инструмент, которому уже более 110 лет. Он характеризуется большим коэффициентом полезного действия и хорошей грузоподъемностью.
Благодаря простоте конструкции он считается надежным и долговечным. Только с помощью реечного домкрата можно поднять автомобиль больше чем на полтора метра.
Особенности конструкции реечного домкрата
Среди большого выбора автомобильных домкратов реечные конструкции пользуются наибольшей популярностью. Характерной чертой конструкции является конец рейки, который отогнут на 90 градусов. Благодаря этому автомобилист сможет без труда поднять автомобиль с низкой посадкой.
Понятие реечного домкратаПреимущество реечных домкратов заключается в том, что они могут перемещать груз и вертикально, и горизонтально. При этом подъем и опускание груза проходит без особых усилий.
Еще одной отличительной особенностью реечных устройств является низкий подхват. Благодаря этому можно поднять транспорт, который практически лежит на земле.
Но есть у конструкции и свои недостатки. Агрегат, который сможет поднять груз до 5 тонн, будет весить около 40 кг. Кроме того, он неудобный и большой по габаритам.
В зависимости от веса груза, конструкции могут быть одноступенчатыми, двухступенчатыми и трехступенчатыми.
Принцип использования устройстваОсновные характеристики реечного домкрата, на которые стоит обратить внимание при выборе
При покупке или самостоятельном изготовлении реечных автомобильных конструкций нужно обращать внимание на основные характеристики, которым должен соответствовать качественный инструмент.
На эффективность и безопасность выполнения работ влияют следующие качества:
- Грузоподъемность — в инструкции к домкрату она указывается в тоннах.
- Соответствие опорной площадки установленным нормам. Площадка должна быть устойчивой и не колебаться во время выполнения работ. Поэтому при покупке нужно обращать внимание, чтобы форма основания была правильной.
- Важным параметром при выборе является высота подхвата. Этот элемент может быть разной формы, но на качество выполнения работы показатель не влияет.
- Также особое внимание уделяется высоте подъема. Это разница между расстоянием от подхвата до опорной площадки.
- Усилие, важное для поднятия груза. Оно зависит от максимально допустимой массы. Этот параметр различный у разных типов механизмов.
Это разница между расстоянием от подхвата до опорной площадки.Важно!
На качество работы механизма будет влиять прочность фиксации опорной площадки.
Ведущие характеристики устройстваКак выбрать качественный инструмент: сравнение производителей и моделей
При покупке домкрата нужно определиться с необходимой грузоподъемностью. Производителей инструментов для автомобилей большое количество. Самым надежным и качественным считается домкрат Hi-Lift. Это американский производитель, который уже более 100 лет на автомобильном рынке.
Самым большим спросом отличаются чугунные домкраты «Хай-Джеки». В продаже их можно найти в двух расцветках — красном и черном. Свою популярность они завоевали благодаря надежности и качественным характеристикам. Минусом такого устройства является его стоимость. Она больше, чем у моделей других производителей.
Но в отличие от устройств китайских фирм этот агрегат имеет длину 150 сантиметров, но при этом не прогибается, а при работе сохраняет прочность. Кроме того, модель характеризуется долгим сроком службы. Такой инструмент будет исправно работать более 15 лет.
Большой популярностью пользуется домкрат реечный 5т «Матрикс». Он дает возможность держать груз на высоте до 70 см. Инструмент может быть использован в качестве лебедки.
Опытные водители рекомендуют приобретать устройство, на котором есть крючок или петля, чтобы использовать его в качестве лебедки. У оригинальных американских домкратов это предусмотрено сразу, на китайских таких приспособлений нет.
Простой и надежной конструкцией считается домкрат ДР 5 чешского производства. Он выпускается с грузоподъемностью от 2,5 до 10 тонн. Величина рабочего хода у устройства небольшая, в связи с этим подъем должен совершаться в несколько приемов.
Для ремонтных мастерских часто приобретают настенные реечные домкраты марки MJW.
Они оснащены цилиндрической передачей. Такое устройство позволяет поднимать, перемещать груз по горизонтали.
При выборе, какой инструмент лучше приобрести, важно продумать, как он будет перевозиться в машине. Не в каждый багажник сможет поместиться устройство длиной в 1,5 метра.
Не уступают по качеству домкраты российского производства. Они надежны в использовании и доступны по цене. Среди ассортимента российских моделей много зубчатых и рычажных с различной грузоподъемностью. Они эффективно используются на предприятиях и в строительстве.
При необходимости можно приобрести совмещенный реечный-винтовой домкрат. Такие модели могут поднимать грузы до 15 тонн. Это возможно благодаря тому, что нагрузка равномерно распределяется как на лапу, так и на торец.
Виды реечных домкратовПринцип работы
Реечный механизм осуществляет свою работу из-за взаимодействия храпового механизма с рейкой зубчатого вида. При подъеме груза корпус устройства начинает движение по зубчатой рейке.
В корпус встроена опора для груза и подъемный рычаг. Механизм находится внутри металлического кожуха. Это не дает попасть пыли, грязи и инородным предметам.
Существенно отличается друг от друга принцип действия рычажного и зубчатого домкрата. В рычажном устройстве корпус двигается по рейке. Для этого используется приводной рычаг. В случае с зубчатым устройством применяется рукоятка с шестеренкой.
В основе работы реечного механического домкрата лежит движение груза между большой и малой площадками этапами. Их разница установлена на рейке.
Реечный домкрат относится к универсальному устройству.
Его принцип работы основан на подъеме авто четырьмя способами:
- За силовые части — перед подъемом домкрат нужно установить на ровное и твердое место. Авто цепляют за пороги и бампер. Благодаря этому можно вытащить его из глубокой колеи.
- За колесный диск.
- За бампер.
- В качестве лебедки. Благодаря этой функции можно вытянуть машину в нужном направлении.
Подъем груза проводится в следующем порядке:
- Сначала автомобиль фиксируется, чтобы при подъеме он не начал движение. Для этого под колеса подкладываются башмаки.
- Опорная пятка инструмента устанавливается на ровную поверхность.
- Фиксатор ручки поворачивается, она отводится в сторону. Предварительно поднимается переключатель.
- До требуемого уровня ставится клюв площадки.
- Рычаг опускают и поднимают двумя руками. При этом нужно следить за тем, чтобы пятка и клюв оставались в неподвижном состоянии.
- Как только груз будет поднят на нужную высоту, ручка фиксируется горизонтально.
После этого под машину ставится упор, чтобы снять нагрузку с инструмента.
Очень важно!
Запрещено работать под машиной, которая зафиксирована домкратом!
Опустить домкрат можно в обратном порядке. Для этого необходимо совершить следующие действия:
- Подъемник ставится под груз и приподнимается в соответствии с инструкцией.
- Далее упор нужно убрать.
- Перед тем как начать опускать груз, ручка должна быть установлена вертикально.
- После этого переключатель опускается до упора.
- Рычаг двигают вверх-вниз до тех пор, пока транспорт не достигнет поверхности.
После того как манипуляция с домкратом будет завершена, ручка фиксируется к рейке в вертикальном положении.
При работе с домкратом нужно быть очень осторожным. Если будет допущен наклон, машина упадет, так как конструкция сама по себе устойчивостью не обладает. Поднятая на большую высоту она может упасть даже от резкого движения ручки домкрата.
Самостоятельный ремонт реечного домкрата
Реечный домкрат — мечта многих автолюбителей, но не каждый может его приобрести из-за высокой стоимости. Обладая знаниями в механике и имея чертежи, можно сделать такой тип устройства самостоятельно. Самодельный домкрат обходится значительно дешевле, чем приобретение заводского инструмента.
Для самостоятельного изготовления инструмента между собой свариваются две реечные трубы. Рекомендуется все детали брать из прочной стали. Сваренные части должны напоминать пирамиду. Далее изготавливается основание вниз и вверх из стального листа толщиной в 5 мм. В верхнем листе должно быть сделано отверстие для гайки. В нижнем листе делается отверстие для механического прутка. Он необходим для того, чтобы осуществлялось вращение.
Составляющие инструментаПроизвести самостоятельно ремонт реечного домкрата смогут только те, кто разбирается в технике и умеет пользоваться схемами. Реечные типы устройства представляют сложную конструкцию, отличающуюся большими габаритами и тяжелым весом. Это может вызвать трудности с проведением ремонта без мастеров.
Для долговременной эксплуатации устройства нужно соблюдать правила его использования. В процессе работы инструмент нужно регулярно чистить. Если механизм, который работает при подъеме, загрязняется, его промывают и тщательно высушивают. Нельзя производить работы, если механизм не смазан. Это может стать причиной выхода домкрата из строя раньше окончания срока эксплуатации. Для обработки берется только тефлоновая смазка, также подойдет из силикона, но не моторное масло. Его нельзя применять, так как оно накапливает грязь. Это приведет к тому, что устройство перестанет плавно работать.
В суровых условиях езды, на бездорожье реечный домкрат — незаменимый инструмент. Срок его службы и надежность эксплуатации напрямую зависит от соблюдения правил пользования.
IRJET — Запрошенная вами страница не найдена на нашем сайте
IRJET приглашает статьи из различных инженерных и технологических дисциплин, для выпуска 8 тома 8 (август 2021 г.)
Отправить сейчас
IRJET Vol-8 Выпуск 8, Август 2021 Публикация в процессе …
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своего Система контроля качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается …
Просмотр Документы
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается …
Просмотр Документы
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается …
Просмотр Документы
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается …
Просмотр Документы
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается …
Просмотр Документы
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается …
Просмотр Документы
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается …
Просмотр Документы
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
Как работает гидравлический домкрат?
Физика гидравлического домкрата
Физика гидроцилиндра на самом деле довольно проста. Гидравлический цилиндр работает по принципу Паскаля. Это означает, что жидкость внутри контейнера несжимаема, поэтому давление внутри контейнера одинаково в каждой точке. Если вы соедините меньший и больший цилиндры вместе, как в гидравлическом домкрате, и приложите небольшое усилие к маленькому, давление будет таким же и в большом цилиндре.Однако при приложении силы к маленькому цилиндру давление в большем цилиндре будет таким же, но выходное усилие будет больше, потому что площадь поршня второго цилиндра больше. Силу можно рассчитать по формуле:
Сила = Давление * Площадь
, где давление в обоих цилиндрах одинаково, но площадь поверхности увеличивается. Поскольку разница между площадями поверхностей обоих цилиндров увеличивается, тем больше будет выходная потенциальная сила большего цилиндра.Принцип работы гидравлического домкрата, используемого в подъемнике двигателя, в основном тот же, блок состоит из двух цилиндров, одного меньшего и одного большего, и груз поднимается путем приложения небольшой силы в меньшем цилиндре, которая умножается на больший цилиндр. , позволяя медленно поднять таран.
Детали гидравлического домкрата
Гидравлические домкраты, используемые на подъемниках с двигателями, бывают различной грузоподъемности и размеров и обычно зависят от максимальной грузоподъемности подъемника.Например, подъемник двигателя с максимальной грузоподъемностью 2 тонны (4000 фунтов) , вероятно, будет оснащен гидроцилиндром максимальной грузоподъемностью 8 тонн (16000 фунтов) . Мы можем наблюдать эту практику на многих подъемных агрегатах, грузоподъемность гидроцилиндра в 4 раза больше, чем общая грузоподъемность всего подъемника двигателя.
Видео, показывающее процесс разборки гидравлического домкрата
Гидравлический домкрат, используемый на подъемнике с двигателем, имеет детали, аналогичные другим гидравлическим домкратам, основное отличие состоит в том, что эти домкраты выше по высоте, так что гидроцилиндр может поднимать стрелу подъемника на большую высоту.Домкрат состоит из цилиндра, в котором удерживается гидравлическая жидкость, вокруг цилиндра расположена масляная камера. Масло используется в качестве гидравлической жидкости, потому что оно также смазывает другие части домкрата. Внутри цилиндра находится плунжер, который перемещается вверх или вниз, увеличивая или уменьшая давление масла внутри цилиндра. На дне гидроцилиндра внутри цилиндра находится поршень, который должным образом герметизирован, чтобы не позволять давлению проходить в обход с другой стороны. Сверху на гидроцилиндр прикреплена стрела подъемника, поэтому при подкачке домкрата стрела поднимается.Внутри домкрата есть несколько медных шайб, уплотнительных колец и уплотнительных прокладок меньшего размера, чтобы должным образом герметизировать масло, поэтому домкрат не начинает протекать масло при подъеме тяжелых грузов.
Сбоку от домкрата находится насосная система, которая перемещает масло из одного цилиндра в другой. Насосная система состоит из цилиндра насоса, гнезда ручки, ручки, которая вставляется в гнездо ручки и приводится в действие вручную для создания давления внутри цилиндра, а также других небольших колец, штифтов, звеньев и стальных шариков для покрытия цилиндра насоса и шайбы.
В целом, гидравлические домкраты — довольно простые устройства, если смотреть на их конструкцию, но они способны поднимать очень большой вес, прилагая к ним относительно небольшое усилие.
Как работает гидравлический домкрат
С точки зрения пользователей, при работе с гидравлическим домкратом вам необходимо вставить металлическую насосную штангу в гнездо рукоятки и накачать ее, что подтолкнет гидроцилиндр вверх и поднимет стрелу с грузом, прикрепленным к концу. Для опускания груза необходимо открыть спускной клапан, расположенный на основании домкрата.Но что происходит внутри цилиндра при работе домкрата?
Информативная анимация, показывающая принцип работы гидравлического домкрата
Ну, в основном тот же принцип Паскаля используется для подъема груза. Когда вы активируете насосную систему, вставляя насосную штангу в гнездо ручки и накачивая ее, гидравлическая жидкость (масло) проталкивается в цилиндр через односторонний клапан, оказывая давление на жидкость во время заполнения цилиндра.Жидкость может вытекать обратно из цилиндра только через другой клапан, который заблокирован стальным шариком, чтобы открыть его, вы должны отвинтить спускной клапан, расположенный в нижней части гидроцилиндра.
Поскольку односторонний клапан не позволяет жидкости вернуться, давление в цилиндре нарастает во время перекачивания домкрата. Давление внутри цилиндра создает силу и поднимает поршень и плунжер вверх, позволяя поднимать тяжелые грузы за счет непрерывного приложения небольшой силы в маленьком цилиндре, которая умножается в большем цилиндре.В основном, чем больше цилиндр, тем больший вес вы можете поднять, что позволяет поднимать очень тяжелые грузы, просто используя механизм ручного насоса.
Гидравлические цилиндры используются в механических устройствах повсюду вокруг нас, от автомобильных тормозов до многих гидравлических устройств, которые не только поднимают, но также толкают, сверлят, режут, измельчают и выполняют все виды других движений. Принцип работы всех этих устройств, в которых используется гидроцилиндр, очень похож, их отличает их конкретное использование и величина создаваемой ими силы, которая определяет, насколько прочной должна быть конструкция устройства, чтобы выдерживать высокое давление внутри цилиндра.
Отец, муж и механик с опытом работы более 20 лет, в настоящее время также блогер. Увлечен всем, что связано с автомобильной промышленностью.
Последние сообщения Билли Миллера (посмотреть все)Автомобильные домкраты — International Driving Authority
Дорожная ситуация иногда бывает непредсказуемой, а иногда случается, что спустившая шину оказывается довольно далеко от магазина шин. Поэтому иметь в машине такое устройство, как домкрат, весьма кстати. Сегодня авторынок предлагает огромное количество различных моделей домкратов, и нужно ориентироваться в их типах и назначении той или иной модификации, чтобы не ошибиться в выборе.В этой статье мы расскажем, как правильно выбрать автомобильный домкрат.
Домкрат как подъемный механизмДомкрат — это устройство, которое распределяет приложенную силу таким образом, что максимальная подъемная сила обеспечивается с минимальным усилием. То есть это оборудование предназначено для подъема тяжелых грузов и удержания их на высоте. Домкраты могут быть стандартными, которыми изначально оснащаются автомобили, и специальными. Главное требование к домкрату — его надежность. Конструкция не должна прогибаться под весом машины.От надежности домкрата зависит не только безопасность автомобиля, но и безопасность человека. Осмотр подвески или замена колеса не должны приводить к травмам водителя или повреждению автомобиля.
Типология домкратовСовременные домкраты отличаются конструкцией, принципом действия и размерами. Бывают стационарные, переносные, мобильные, гидравлические, реечные, пневматические домкраты, а также домкраты винтовые. Также у каждого домкрата есть свой тип привода — способ подъема груза с помощью определенных его компонентов.
Тип привода определяет жидкость (гидравлические домкраты), воздух (пневматические домкраты), физическое усилие человека (механические домкраты) или электрическую тягу (электрические домкраты) в качестве «ключевого действующего лица». Электрические идеально подходят для эксплуатации в автомагазине или гараже, но не в дороге, где не всегда можно подключиться к электросети автомобиля. При этом тип привода особой роли не играет, так как большинство домкратов либо гидравлические, либо механические.
Гидравлика домкратаОтличные, надежные домкраты, пользующиеся успехом у автомобилистов, — это домкраты с гидравлической структурой.Гидравлические домкраты работают по принципу гидронасоса, применяемого на транспорте и в промышленности. Они состоят из цилиндра, содержащего жидкость (обычно масло), внутри которого расположены поршень, клапаны и механизм впрыска. В некоторых моделях используется рычажный механизм, и давление в них вводится вручную. Более дорогие варианты оснащаются небольшим компрессором с питанием от автомобильного аккумулятора.
Такие устройства способны поднимать огромные грузы, например, две-три тонны (а то и пять).Гидравлические домкраты также подразделяются на разные типы. Итак, среди них бутылка, тележка, крючок, ножницы, двухъярусные. Гидравлическое масло здесь всегда является рабочей жидкостью. Силовой насос создает определенное давление рабочей жидкости, в результате чего поршень перемещается.
Большинство гидравлических домкратов отличаются высокой эффективностью, жесткой конструкцией, компактностью, плавностью хода и грузоподъемностью. Но почти все они изначально высокие, и если машина стоит низко, они ей не подходят.Кроме того, поверхность должна быть жесткой и гладкой. В экстремальных условиях (и водители спустили шину именно в таких ситуациях) гидравлика не будет работать.
Гидравлические домкраты для баллонов получили свое название от формы. Поршень расположен в емкости, напоминающей бутылку, а механизм впрыска — сбоку. Как правило, такие модели приводятся в движение ручным насосом, расположенным рядом с резервуаром. Перемещая рычаг вверх и вниз, водитель перекачивает масло из бака к поршню, увеличивая его давление.Клапан не позволяет жидкости стекать обратно.
Преимущества домкратов для бутылок:
— выдерживают большие нагрузки;
— не требует больших усилий для подъема автомобиля;
— низкая цена;
— высокая фиксация.
Недостатки домкратов для бутылок:
— большая масса;
— малая высота подъема;
— низкая износостойкость;
— требуется транспортировка в вертикальном положении.
Домкраты с гидравлическим приводом активно используются в шиномонтажных мастерских и автосервисах.Конструктивно устройства этого типа представляют собой гибрид гидравлического и механического домкрата. Усилие передается масляным гидравлическим насосом, но подъем осуществляется с помощью рычажного механизма. Все их части (гидроплунжер, насос, рычаг) смонтированы на невысокой тележке с колесами.
Среди преимуществ домкрата тележки — большая высота подъема, очень небольшое усилие для подъема, хорошая грузоподъемность, совместимость практически с любым автомобилем. Но есть и недостатки: дороговизна, большие габариты и масса, чувствительность к рельефу и твердости поверхности.
Винты домкраты рабочие и помощники Винт домкратаочень удобен в использовании, к тому же довольно популярен среди автомобилистов. Обычно домкраты бывают двух модификаций: ромбовидные и рычажные. Груз поднимается винтом, а последний управляется ручкой. Домкраты винтовые или ромбические представляют собой конструкцию из двух опорных площадок, четырех профилей, соединенных петлями, и винта с резьбой. К площадкам жестко прикреплены две петли (верхняя и нижняя), еще две (боковые) имеют внутреннюю резьбу, в которую ввинчивается стержень с резьбой.При вращении винта резьба затягивается, рычаги усилия приближаются к центру, за счет чего диагональ между платформами увеличивается и автомобиль приподнимается. Обычно домкраты винтового типа выдерживают нагрузки до двух тонн, но грузоподъемные модификации могут быть рассчитаны до 15 тонн. Сам домкрат имеет небольшую массу, удобный рабочий ход и, к тому же, высота подъема груза впечатляет. Для подъемных винтов не нужны источники энергии. Эти параметры ценятся в эксплуатации, поэтому домкраты так популярны.Однако в автомастерских ими не пользуются, предпочитая домкраты с более высоким КПД. Кроме того, в случае перегрузки резьба может быть сорвана, и тогда проблем не избежать.
Реечные (высокие) домкратыДомкраты типа реечные предназначены как для профессионального использования, так и для любительской эксплуатации. Подъемное устройство штанги реечного типа представляет собой вертикально расположенную стойку со специальными отверстиями (зубьями). Один конец стойки дугообразный, расположен под прямым углом. Существуют как домкраты реечные рычажные, так и зубчатые.Количество передач определяет размер груза, который можно поднять. Домкрат трехступенчатый имеет грузоподъемность до 15 тонн. Домкрат одноступенчатый, способен поднимать до 6 тонн. Домкраты для рулевой рейки просты в эксплуатации, имеют большую высоту подъема и плавность хода. Из минусов: невысокая фиксация и необходимость специальных петель возле колесных арок автомобиля.
Реечный домкрат в качестве подъемного механизма для передвижения не совсем удобен — он имеет значительный вес и внушительные габариты.Но реечный домкрат отлично подходит для использования в гараже.
Пневматические домкраты автомобильныеЕсли вам нужно поднять автомобиль в любых условиях, даже на поверхность со значительным наклоном, отлично подойдет устройство, работающее на сжатом воздухе. Специальная полая подушка из высококачественной резины накачивается баллоном или компрессором и поднимает автомобиль. Поверхность, на которой стоит такой домкрат, тоже без разницы. Но стоимость таких подъемных механизмов довольно высока, и это единственный недостаток пневмодомкратов.
Выбирая домкрат для своего четырехколесного друга, учитывайте грузоподъемность автомобиля и условия эксплуатации. Кроме того, не забудьте взять с собой документы на поездку. Если международные водительские права еще не включены в этот набор, мы приглашаем вас оформить их на нашем сайте. Это не займет у вас много времени и усилий, но этот документ будет полезен в любой точке мира.
Преимущества механического стального домкрата, применение: Преимущества механического стального домкрата Применения и прейскурант реечного домкрата Механический стальной домкрат также называется реечным домкратом, механическим домкратом, ручным механическим домкратом, ручным подъемным домкратом и т. Д.Механический стальной домкрат разработан по принципу механической трансмиссии. Один из лучших подъемных инструментов, используемых при ремонтных и поддерживающих работах. Домкрат механический скорость подъема или опускания ручная
Атрибут продукта:
Applicationt: & nbsp
Преимущества механического стального домкрата Применения и прейскурант применения реечного домкрата Механический стальной домкрат также называется реечным домкратом, механическим домкратом, ручным механическим домкратом, ручным подъемным домкратом и т. Д. Механический стальной домкрат разработан по принципу механической трансмиссии.Один из лучших подъемных инструментов, используемых при ремонтных и поддерживающих работах. Механический домкрат скорость подъема или опускания регулируется вручную, средства могут контролироваться работником. Ручной механический домкрат со стальной конструкцией безопасен при работе и долговечен более пяти лет. И простота обслуживания, и простота обслуживания. Реечный домкрат испытан с перегрузкой 150%. И оснащен фиксированным когтем. Ручка складывается, удобна в хранении, эксплуатации и обслуживании. Механические домкраты широко используются на заводах, складах, доках, железнодорожных проектах и т. Д.Что касается преимуществ механического стального домкрата, применения реечного домкрата, прайс-листа ручного механического домкрата, пожалуйста, свяжитесь с нами. Надеюсь, что профессиональное обслуживание доставит вам удовольствие. Компания Shan Dong Finer Lifting Tools Co., LTD
Описание продукции:
Преимущества механического стального домкрата
Применение реечного домкрата и прайс-лист
Механический стальной домкрат также называется реечным домкратом, механическим домкратом, ручной механический домкрат , ручной подъемный домкрат и т. Д.
Домкрат стальной механический разработан по принципу механической передачи. Один из лучших подъемных инструментов, используемых при ремонтных и поддерживающих работах.
Механический домкрат Скорость подъема или опускания определяется вручную, средства могут контролироваться работником.
Ручной механический домкрат полностью стальной конструкции, безопасен при работе и долговечен более пяти лет. И простота обслуживания, и простота обслуживания.
Реечный домкрат испытан с перегрузкой 150%. И оснащен фиксированным когтем. Ручка складывается, удобна в хранении, эксплуатации и обслуживании.
Механические домкраты широко используются на заводах, складах, доках, железнодорожных проектах и т.д. бесплатно свяжитесь с нами .Надеюсь, что профессиональное обслуживание доставит вам удовольствие.
Shan Dong Finer Lifting Tools co., LTD
TOYO Высококачественный тяжелый Механический стальной домкрат
Описание
Механический стальной домкрат сконструирован по принципу механической передачи. Это один из лучших подъемных инструментов, используемых при ремонте, поддержке и т. Д. Скорость подъема или опускания можно регулировать. Кроме того, он устраняет недостаток обычных гидравлических домкратов, высота и скорость опускания которых не контролируются при утечке масла.
Высококачественная стальная конструкция делает его безопасным и долговечным. Компактная конструкция со складным рычагом обеспечивает простоту эксплуатации и обслуживания. Имеет две подходящие опоры. Дальность подъема намного выше.
Преимущества
1. Вал шестерни на обоих концах стальной втулки снижает износ вала и увеличивает срок службы изделия.
2. Супер качественный дизайн.
3. Кованая ручка, детали шестерни, гнездо подшипника для обеспечения эксплуатационных требований высокой прочности.
4.После термообработки стеллажи из высококачественной стали обеспечивают длительное использование.
5. Опорная плита с отверстием, вставьте стойку в отверстие вверх и вниз по обеим сторонам сварного шва.
Характеристики
- Все домкраты проходят испытания с перегрузкой 25%
- Оборудование с фиксированным захватом
- Складная ручка
Технические параметры
| Модель | SJ-1.5 | 39 -5 | SJ-10 | SJ-16 | SJ-20 | SJ-25 | ||||||||||
| Номинальная грузоподъемность (т) | 1.5 | 3 | 5 | 10 | 16 | 20 | 25 | |||||||||
| Испытательная нагрузка (кН) | 18,4 | 36,8 | 61,3 | 122,5 | 61,3 | 122,5 9039 | ||||||||||
| Встряхните руку для подъема полной нагрузки (Н) | 140 | 196 | 235 | 431 | 580 | 650 | 750 | |||||||||
| Размеры (мм) | 83 | 105 | 120 | 153 | 153 | 153 | ||||||||||
| B | 100 | 130 | 140 | 140 | 150 | 140 | 150 | 605-905 | 720-1075 | 735-1065 | 795-1155 | 790-1105 | 840-1155 | 950-1360 | ||
| D | 5 5-355 | 55-410 | 60-390 | 70-430 | 90-405 | 90-405 | 110-520 | |||||||||
| E | 55 | 60 | 70 80397 | 85 | 85 | 85 | ||||||||||
| F | 40 | 45 | 68 | 73 | 90 | 90 | 90 | 9039 175 | 175 | 182 | 182 | 230 | ||||
| H | 225 | 285 | 285 | 330 | 360 | 360 | 360 | 360 | 252 | 275 | 275 | 388 | ||||
| R | 119 | 140 | 155 | 185 | 224 | 224 | 224 | |||||||||
| S | 185 | 230 | 220 | 220 | 202 | 202 | 205 | |||||||||
| 126 | 126 126 | 9039 25039126 | 126 126 | 9039 25039250 | ||||||||||||
| Н.Вт (кг) | 10,7 | 21,3 | 27 | 47 | 72 | 72 | 93 | |||||||||
(PDF) Конструкция переносного электрического гидравлического домкрата для повышения производительности
Содержание этой работы может использоваться в соответствии с условиями лицензии Creative Commons Attribution 3.0. Любое дальнейшее распространение
этой работы должно содержать указание на автора (авторов) и название работы, цитирование журнала и DOI.
Опубликовано по лицензии IOP Publishing Ltd
1-я Международная конференция по инженерным и прикладным наукам
Journal of Physics: Conference Series 1381 (2019) 012059
IOP Publishing
doi: 10.1088 / 1742-6596 / 1381/1/012059
1
Конструкция переносного электрического гидравлического домкрата для повышения производительности
P Rachmawati
*
, IR Kurniawan
Universitas Mohammadiya [email protected]
Аннотация. Гидравлическая система — это система, которая работает в зависимости от характера и потенциала
в жидкости. Техническое обслуживание — это работа, выполняемая последовательно для поддержания или улучшения существующих объектов
в соответствии со стандартами.Несоответствия и ограничения инструментов и дизайна
концепции, используемые людьми во время работы, все еще встречаются в повседневной жизни. Целью данного исследования
является разработка гидравлического переносного устройства для облегчения механикам обслуживания автомобилей
и, в частности, ремонта части нижней машины. Сбор данных осуществляется путем непосредственного измерения
при испытании портативного гидравлического домкрата в Autocar Andi Jaya по сравнению
с исходным домкратом.Заключение этого исследования — инструмент, который имеет преимущества в поддержке автомобиля
при выполнении автосервиса. Этот инструмент генерирует общее количество выполненных работ по техническому обслуживанию и ремонту автомобилей
за 30 минут нормального завершения обслуживания по сравнению с обычным домкратом
. Таким образом, электрический переносной гидравлический домкрат может ускорить работу механики
и повысить производительность.
1.Введение
Домкрат — это инструмент, используемый для подъема автомобиля, чтобы механики могли проверить детали днища автомобиля. Многие типы домкратов
можно найти в автомастерских, как в крупных мастерских, так и в простых мастерских, поддерживаемых гидравлическими домкратами
и автомобильными подъемниками. Гидравлические домкраты являются наиболее широко используемыми домкратами, потому что они легкие
и простые в использовании [1], доступная стоимость применения инструментов для доступа, простота обслуживания и портативность. Однако гидравлический домкрат
может поднимать только одну сторону автомобиля, которая одобрена механиком для обслуживания нижней части автомобиля
.Обычно механики могут решить эту проблему более чем с одной стороны автомобиля с помощью подъемника
Jack Stand / stand jack, но использование стойки Jack Stand неэффективно, потому что новую стойку Jack Stand
можно установить после подъема автомобиля. с помощью гидравлического домкрата. Электрогидравлический домкрат — это инструмент, используемый специалистами
для улучшения автомобиля с использованием принципа работы гидравлики, так что специалисту
не нужно автоматически тратить много труда [2]. Чтобы применить электрическое управление к ручному управлению гидравлическим насосом
, автору необходимо согласовать систему ручного гидравлического насоса (с приводом) с электрическим управлением
(который приводит в движение) с помощью электродвигателя.При установке электродвигателя это поможет слесарю
производить ремонт автомобилей [3]. Приводной двигатель в качестве преобразователя электроэнергии становится механическим приводом
, использование электродвигателя привода на ручном гидравлическом насосе. Из проблем
, возникающих в верхнем гидравлическом домкрате, у автора возникла идея установить электрическую систему управления на гидравлический насос
, который будет применяться к переносному гидравлическому домкрату. Переносной гидравлический домкрат
, который может поднимать автомобиль со всех сторон, используемый механиками для облегчения механикам ремонта автомобиля, и
Как работает гидравлический напольный домкрат? (Простое объяснение)
Последнее обновление 26 августа 2020 г., Тим
Гидравлические напольные домкраты бывают разных размеров, грузоподъемности и сплавов, что обеспечивает универсальность использования и простоту хранения и транспортировки.Но задумывались ли вы когда-нибудь о том, что именно происходит внутри домкрата, который позволяет вашей силе поднять даже трехтонный автомобиль? Ответ кроется в названии, и это древняя техника, которая приводила в движение машины примерно с 200 г. до н.э. — гидравлика.Изучение гидравлики охватывает огромную область, но, в частности, здесь речь идет о передаче энергии с использованием жидкости; а именно передачу движения руки вниз движению автомобиля вверх.
Ручка напольного домкрата соединяется с вилкой, которая соединяется с блоком домкрата для бутылок, основным рабочим механизмом.Внутри бутылки или резервуара находится цилиндр, а внутри — поршень.
Под ними находятся пара каналов, два обратных клапана (состоящие из маленьких шариков на пружинах) и выпускной клапан, а на конце их — цилиндр насоса и поршень, который он содержит, и соединенный с ним приспособление. к ручке вашего домкрата. Наполнение резервуара — это гидравлическая жидкость, неотъемлемая часть всего механизма.
Когда вы поднимаете ручку домкрата, поршень насоса поднимается, вытягивая жидкость из резервуара, и цилиндр насоса заполняется определенным количеством жидкости.Когда вы опускаете ручку, подавая на нее энергию, жидкость под давлением сдерживается обратными клапанами и переходит в другой канал, заполняя главный цилиндр, толкая подъемный поршень вверх. Прокачайте ручку достаточное количество раз, и вы сможете поднять даже трехтонный автомобиль.
Когда домкрат больше не нужно поднимать, вы слегка поворачиваете выпускной клапан, и он сливает жидкость из главного цилиндра обратно в резервуар, позволяя поршню вернуться в исходное положение.В напольном домкрате узел домкрата для бутылок расположен параллельно земле, а поршень прикреплен к рычагу с помощью специальных шарниров; поршень толкает нижнюю часть рычага вперед, а верхняя часть рычага поднимается, поднимая седло и автомобиль вместе с ним.
Гидравлические напольные домкраты — отличный пример мощности контролируемой жидкости под давлением. Эти домкраты представляют собой замкнутую систему, и, если у них не возникнет утечка, их не нужно заполнять гидравлической жидкостью, и они настолько эффективны, что даже физически слабый человек может поднять автомобиль с их помощью.Гидравлический напольный домкрат — неотъемлемая часть хорошо укомплектованного гаража, будь то домашний или профессиональный.
Вот хорошее маленькое видео для тех, кто более нагляден:
Прочтите материалы по теме: Лучший бренд напольных домкратов на 2020 год
.
