Схема стеклоподъемников ВАЗ 2114: разбираемся в тонкостях

Главная » ВАЗ 2114 » Электрооборудование

Автор Сергей Жигулин На чтение 4 мин. Опубликовано 08.10.2021

Иногда электрические подъемники стекол могут выйти из строя, вызвав тем самым серьезные неудобства. Для того, чтобы их отремонтировать, понадобится схема стеклоподъемников ваз 2114. В сегодняшней статье мы приведем эту схему, а также расскажем о том, как установить электрические подъемники стекол вместо механических самостоятельно.

Стеклоподъемник Катран

Содержание

1. Разновидности стеклоподъемников
2. Схема стеклоподъемников ВАЗ 2114: установка
3. Схема стеклоподъемников ВАЗ 2114: правильное подключение
4. Полезное видео

Разновидности стеклоподъемников

Стеклоподъемники электрического типа, применяемые в современных отечественных (и не только) автомобилях можно разделить на 3 основные категории:

1. Тросиковые — наиболее доступные по цене, но при этом слабые и медленные. Единственное их преимущество — ремонтопригодность — в случае выхода из строя моторчика его можно приобрести отдельно и установить вместо сломанного.
2. Реечные — более быстрые и довольно надежные, но для достижения продолжительного срока службы требуют регулярного осмотра и смазки.
3. Рычажно-шарнирные — наиболее современные. Отличаются долговечностью, нетребовательностью к уходу, а также сочетанием большой скорости работы с высокой мощностью. Могут без больших усилий сдвинуть с места даже примерзшие стекла.

По понятным причинам, выполняя замену стеклоподъемников, свой выбор следует останавливать именно на последнем варианте.

По отзывам многих владельцев отечественных автомашин, наиболее удачными электрическими стеклоподъемниками для них является модель под названием «Гранат».

Стеклоподъемник Гранат

Схема стеклоподъемников ВАЗ 2114: установка

Если на машине в базовой комплектации установлены механические подъемники, то заменить их на электрические — не составит большого труда.

Выполняется эта процедура в следующем порядке:

• отсоединить клеммы от аккумуляторной батареи;
• демонтировать обивку двери;
• выкрутить крепеж, соединяющий стеклоподъемник с дверным стеклом;
• открутить гайки, удерживающие тяги (трапецию) подъемника — две средние гайки, одну нижнюю и одну верхнюю;
• вывинтить 3 гайки, фиксирующие подъемник в районе его ручки;
• выведя нижнюю шпильку направляющей в технологическое отверстие двери, вынуть весь механизм ручного стеклоподъемника;
• установить новый механизм электрического подъемника внутрь двери через тоже отверстие, через которое был удален старый механический подъемник;
• вставить пару шпилек в отверстия, над которыми находились срединные гайки механического подъемника, и зафиксировать при их помощи новый механизм;
• подключая и выключая питание стеклоподъемника (сделать это можно напрямую от АКБ при помощи пары проводков) совместить его крепление для стекла с креплением на стекле;
• соединить оба крепления при помощи болтов.

Демонтаж старого стеклоподъемника

После того, как механизм подъемника будет установлен и соединен с ведомым стеклом, рекомендуется выполнить смазку всех его подвижных деталей при помощи твердой смазки (например, ШРУС-4).

Установка нового стеклоподъемника

На этом установка механической части устройства полностью завершена. Теперь расскажем о том — как выполняется подключение стеклоподъемников ваз 2114 к бортовой сети.

Схема стеклоподъемников ВАЗ 2114: правильное подключение

После того, как все подъемники поставлены на место, следует выполнить их подключение к сети автомобиля. Для большего удобства ниже приведена схема этого подключения.

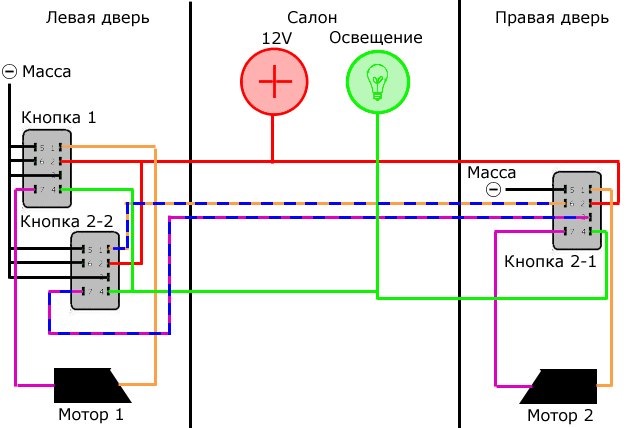

Схема электроподъемников ваз 2114

Сама же процедура производится в следующем порядке (клеммы при этом должны оставаться снятыми с аккумулятора):

1. Подготовить место под кнопку и установить ее (штатнокнопка стеклоподъемника ваз 2114 устанавливается справа от прикуривателя — для этого предусмотрена специальная заглушка, закрывающая свободную полость).
2. Протянуть провода от кнопки в стойку и из стойки — внутрь двери (делая это, следует обязательно обратить внимание на то, чтобы никакие подвижные части не соприкасались с проводами).
3. Подключить провода с одной стороны — к моторчику подъемника, а с другой — запитать всю цепь от прикуривателя (более подробно ознакомиться с принципом этого подключения можно на приведенной выше схеме).
4. Подключить клеммы к АКБ.
5. Выполнить проверку работоспособности подъемников, произведя открывание и закрывание стекол (движение при этом должно быть плавным, без рывков, с минимальным уровнем шума). Если же окажется, что стекло туго ходит в уплотнителе, то в стык можно брызнуть немного силиконовой смазки.

На этом подключение стеклоподъемников можно считать полностью завершенным — останется лишь установить на место обивку двери, снятую в самом начале.

Кнопки стеклоподъемника

Крайне важно отметить, что все подключение электрических подъемников стекол к бортовой сети следует выполнять при помощи проводов общим сечением не менее 1 мм. кв., а лучше — больше. Вызвано это тем, что при работе устройства сила тока в цепи значительно возрастает, и при использовании тонких проводков последние могут в скором времени перегореть.

Последним важным моментом, о котором следует сегодня сказать, является распиновка кнопки стеклоподъемника ваз 2114. Так, после ее подключения следует включить габаритные огни и обратить внимание на подсветку, установленную внутри кнопки. Если она сразу загорелась, значит кнопка подключена правильно и менять ничего не нужно. Если же нет, то следует поменять местами провода, входящие в разъемы 3 и 6, указанные на приведенной выше схеме подключения.

Полезное видео

Дополнительную информацию можно почерпнуть из видео ниже:
