Разъём «джек» (TRS, TRRS)

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼

• 5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
• 4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.

• 3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
• 2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.

Типоразмеры ▼

• 2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
• 3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
• 6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼

1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼

Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Гарнитуры мобильников и смартфонов. См. также все варианты распайки гарнитур ▼

• Балансные наушники ▼

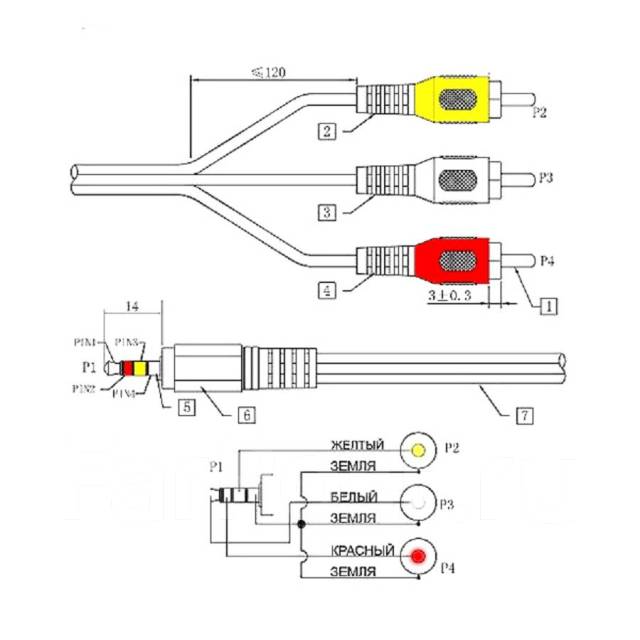

• Переходники на RCA «тюльпаны» для ТВ-приставок ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS

Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики ▼

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Контактами на размыкание оборудуется и линейный вход. При подключении к магнитоле внешнего источника звука, отключается внутренний источник (напр. радио) ▼

Переходник с «джека» на «колокольчики»

Все материалы по теме «Аудио»
Все материалы по теме «Гарнитура»

Поделиться новостью в соцсетях

Статьи — Распиновка разъемов магнитол StarSonic

Главная → Статьи → Распиновка разъемов магнитол StarSonic

Основной разъем (питание и звук)

По просьбам наших клиентов приводим распиновку основного разъема магнитол StarSonic (также бренд Premier).

GROUND Земля (-12В)
ACC Питание +12В (к замку зажигания)
SMALL LIGHT Подсветка +12В (к габаритным огням)
AUTO ANTENNA К активной антенне или усилителю (питание)
RR+ Правый задний динамик (+)
FR+ Правый передний динамик (+)
FL+ Левый передний динамик (+)
RL+ Левый задний динамик (+)
PERMANENT 12V Постоянный +12В (к аккумулятору)
BREAK К датчику парковки (на землю, если хотите смотреть видео и во время движения) / «Земля» управления на руле (Premier)
CAMERA Активация режима камеры заднего хода (+12В во время движения назад) / KEY1 управления на руле (Premier)

KEY2 управления на руле (Premier)
RR- Правый задний динамик (-)
FR- Правый передний динамик (-)
FL- Левый передний динамик (-)
RL- Левый задний динамик (-)

Дополнительные разъемы (видео/аудио)

Нас также спрашивают распиновку дополнительных разъемов популярной магнитолы Toyota 9174 GPS, расположенных внизу справа, если смотреть на магнитолу сзади. Приводим фото этих разъемов и их распиновку.

Разъем левый: 18 pin, аудио:

Subwoofer OUT GND
Front RCA OUT RIGHT
Front RCA OUT GND
Back RCA OUT RIGHT
N/C
N/C
AUX Audio IN RIGHT
N/C
N/C
Subwoofer OUT
Front RCA OUT LEFT
Back RCA OUT GND
Back RCA OUT LEFT
N/C
AUX Audio IN GND
AUX Audio IN LEFT

Разъем правый, 20 pin, видео:

Video OUT 1
Video OUT 1 GND
N/C
N/C
AUX Video IN GND
Backsight Camera Video IN GND
N/C
N/C
N/C
N/C
Video OUT 2
Video OUT 2 GND
AUX Video IN
Backsight Camera Video IN
N/C
N/C
N/C
N/C
N/C
N/C

В некоторых комплектациях в видеоразъеме также присутствует разводка шести проводов кабеля для подключения iPod. Ее мы здесь приводить не будем, потому как она имелась в разных вариантах.

Если в комплекте с магнитолой идет активная антенна, наклеиваемая на любое неподвижное стекло, то ее необходимо подключать следующим образом: провод с клеммой «под болт» необходимо подключить на корпус (это -12В питания антенны), а провод с П-образной клеммой — в пенал предохранителя красного провода ACC к контакту, ближнему к самой магнитоле (это +12В питания антенны).

Распиновка стандартного разъема ISO:

распиновка, Starsonic, Premier, ISO

29.03.2012, 17957 просмотров.

Инструкция по установке и подключению Volkswagen MDI

Инструкция по подключению Volkswagen MDI

Комплектация:

1) Блок Volkswagen Media Interface.
2) Жгут проводов.
3) Переходник MDI USB.

Для установки и подключения Volkswagen Media Interface на автомобиль необходимо выполнить следующие шаги:

1) Отключите массу АКБ автомобиля.
2) Произведите демонтаж штатной магнитолы.
3) Разберите бардачок и освободите место для блока MDI.
4) Проведите жгут проводов от штатной магнитолы до бардачка.
5) Жгут проводов со стороны блока MDI имеет следующую распиновку:

Пин 1: Масса
Пин 2: CAN Low

Пин 3: Не используется
Пин 4: NFR+/AUX R+
Пин 5: NFL+/CD Changer pass thru
Пин 6: NFR+/CD Changer pass thru
Пин 7: 12V
Пин 8: CAN High
Пин 9: NFL+/AUX L+
Пин 10: NF-/AUX —
Пин 11: NF-/CD Changer pass thru
Пин 12: Shield for CD Changer pass thru cable

Определите цвета проводов CAN Low (обычно оранжевый с коричневым), CAN High (обычно оранжевый с фиолетовым), Масса (обычно чёрный или коричневый) в разъёме.

6) Жгут проводов со стороны магнитолы имеет синий 12 пиновый разъём и три отдельных провода.
Подключите синий 12 пиновый разъём в штатный разъём (позиция номер 4 на фото).
Данный разъём может быть занят при наличии на автомобиле штатного разъёма AUX. В данном случае извлеките разъём и установите новый разъём.

Подключите 3 провода к соответствующим проводам разъёма номер 2 в следующем порядке (аккуратно надрежьте изоляцию проводов и примотайте провода):
Провод 9 — CAN High
Провод 10 — CAN Low
Провод 12 — Масса

Для наглядности распиновка разъёма номер 2 приведена на картинке.

7) Устанавливаем магнитолу и Volkswagen Media Interface.
8) Активируем MDI используя VCDS:

Заходим в пункт «Список оборудования».

Далее 19-й блок «Диагностический интерфейс шин данных». Ставим галку напротив пункта «2Е — Медиа-проигрыватель, позиция 3».

Проверяем, появился ли новый блок 2E.
Заходим в него и убираем галку с пункта «аналоговый вход AUX установлен» (если стоит).

Всё установка Volkswagen MDI закончена!
