Содержание

Устройство автомобильного радиатора

================================================================================

Легковые и грузовые транспортные средства в ходе продолжительной эксплуатации претерпевают нагревание отдельных деталей, размещенных в подкапотном пространстве. Неотъемлемым элементом системы охлаждения, продлевающей эксплуатацию автозапчастей для Mitsubishi и других марок, является радиатор, об устройстве и принципах работы которого расскажет данный материал.

На заметку автолюбителю

Вне зависимости от вида двигателя транспортного средства система охлаждения имеет неизменный ряд составляющих элементов, среди которых:

  • теплообменник отопителя, осуществляющий вывод нагретого воздуха в окружающую среду;
  • радиатор, в котором циркулирует жидкость, снижающая температуру деталей подкапотного пространства;
  • центробежный насос, приводящий в движение охлаждающее вещество;
  • вентилятор, ускоряющий процесс теплообмена в системе;
  • патрубки, соединяющие баки радиатора с водяной рубашкой охлаждения двигателя;
  • комплекс рычагов управления системой.

Принцип работы современных авторадиаторов основан на постоянной перекачке насосом охлаждающей жидкости, которая движется по кругу и омывает нагретые цилиндры, отводя тепло от головки блока двигателя. Горячее вещество перенаправляется в радиатор, где остывает за счет выброса термальной энергии в окружающую среду. Жидкость интенсивно охлаждается вентилятором и вновь направляется к двигателю. Цикличный процесс не позволяет мотору достигать критической точки нагрева и обеспечивает функционирование в бесперебойном режиме.

Устройство радиатора представлено в виде спаянных друг с другом трубок и пластин, образующих сердцевину детали. Здесь охлаждающая жидкость разделяется на десятки потоков. Конструкция оснащена баками, представляющими собой буферную зону для вещества, снижающего температуру деталей подкапотного пространства. Нижний резервуар радиатора оборудован краном для слива охлаждающей жидкости. Заливка вещества осуществляется через горловину верхнего бака. Регулировка теплового режима радиатора осуществляется посредством термостата и шторки, которая фиксируется на сматывающем механизме барабана.

Радиатор | Устройство автомобиля



Как устроен радиатор?

Радиатор (рис.28, а) состоит из верхнего 1 и нижнего 7 бачков, соединенных между собой латунными или алюминиевыми трубками 5, к которым припаяны пластины 6, увеличивающие площадь поверхностного охлаждения радиатора, через которую отводится теплота охлаждающей жидкости в окружающую среду.

В верхнем бачке выполнена горловина для заливания охлаждающей жидкости. Она закрывается пробкой 3, в которой есть паровой 11 и воздушный 12 (рис.28, б, в) клапаны.

Рис.28. Радиатор:
а – устройство; б – паровой клапан открыт; в – воздушный клапан открыт.

Паровой клапан нагружен пружиной 10 упругостью 1250—2000 г, что способствует повышению давления в радиаторе, благодаря чему температура закипания охлаждающей жидкости в системе охлаждения повышается до 112-119°С. Это позволяет уменьшить объем охлаждающей жидкости и снизить массу двигателя при сохранении необходимой интенсивности охлаждения.

Кроме того, уменьшаются потери на испарение охлаждающей жидкости.

Воздушный клапан нагружен слабой пружиной упругостью 50-100 г и предназначен для пропуска воздуха в радиатор в случае конденсации охлаждающей жидкости после ее закипания с последующим охлаждением, чтобы предотвратить «сплющивание» радиатора атмосферным давлением. Такая система охлаждения называется закрытой. Для слива охлаждающей жидкости из такой системы открывают сливные краники и обязательно пробку радиатора.

В верхнем бачке радиатора есть патрубок 2 для соединения радиатора с рубашкой охлаждения двигателя при помощи резинового шланга: пароотводная трубка 4; датчик 13 электрического термометра.

В нижнем бачке 7 имеется патрубок 8 для соединения радиатора с насосом и кран для слива охлаждающей жидкости. Радиатор с помощью крепежных деталей 9 крепится на раме автомобиля.

Система охлаждения, в которой горловина радиатора закрывается пробкой без указанных клапанов, называется открытой. В ней вода закипает при 100°С.

Какие типы радиаторов применяются на автомобилях?

В зависимости от типа сердцевины радиаторы сбывают трубчатые, пластинчатые, трубчато-ленточные и другие.

Какое назначение жалюзи, как они устроены и где крепятся?

Жалюзи служат для регулирования воздушного потока, проходящего через радиатор. Они представляют собой металлические пластины, расположенные вертикально или горизонтально перед радиатором и шарнирно соединенные между собой.

Управляют ими рукояткой из кабины автомобиля. Водитель, вдвигая или выдвигая рукоятку, поворачивает пластины, изменяя щели между ними и регулируя тем самым воздушный поток, проходящий через радиатор, а вместе с ним и температуру охлаждающей жидкости.

В сильные морозы на капот и облицовку радиатора одевают утеплительный чехол, сшитый из водонепроницаемой ткани, что способствует поддержанию теплового режима двигателя в требуемых пределах.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система охлаждения»

жидкость, охлаждать, охлаждение, радиатор

Смотрите также:

Система охлаждения.

Радиатор и его принцип работы

Как только водитель поворачивает ключ зажигания, сразу запускается процесс подогрева двигателя до оптимальной рабочей температуры. Чтобы мотор бесперебойно работал и не перегревался, в машинах предусмотрена система охлаждения. В ней важным элементом является радиатор. Из статьи Вы узнаете, какие функции выполняет система охлаждения, какие есть виды системы охлаждения, а также устройство и принцип работы радиатора.

Система охлаждения

Во время работы мотора, все детали нагреваются и помимо основной функции, система охлаждает:

  • масло в системе смазки;
  • воздух в системе турбонаддува;
  • отработанные газы в системе рециркуляции отработанных газов;
  • жидкость в АКП.

А также система охлаждения нагревает воздух в системе вентиляции, кондиционирования и отопления.

Систему охлаждения можно разделить на несколько видов:

  • воздушная – тепло от нагретых деталей отводит поток воздуха;
  • жидкостная - тепло от нагретых деталей отводит поток жидкости;
  • комбинированная - тепло от нагретых деталей отводит поток воздуха и жидкости.

В основном машины оборудуют жидкостной системой из-за равномерного охлаждения и низкого уровня шума.

В состав системы входят:

  • радиатор;
  • расширительный бачок;
  • теплообменник отопителя;
  • термостат;
  • масляный радиатор;
  • патрубки;
  • вентилятор;
  • центробежный насос;
  • рубашка «охлаждения» мотора;
  • элементы управления.

Конструкция системы охлаждения остается неизменной, даже если вместо бензинового мотора будет стоять дизельный.

Устройство радиатора

Радиатор системы охлаждения поддерживает рабочую температуру двигателя и защищает его от перегрева. Без радиатора силовой агрегат функционировать не сможет.

Внешне радиатор состоит из верхнего и нижнего баков, сердцевины и деталей крепления. Сплав латунь – отличный теплопроводник, поэтому элементы радиатора изготавливают из этого материала.

Сердцевина состоит из плоских вертикальных трубок, которые припаяны к тонким поперечным пластинам. Охлаждающая жидкость поступает в сердцевину, а затем растекается на множество потоков. Из-за большой площади соприкосновения жидкости со стенками трубок, процесс охлаждения становится интенсивнее.

С помощью патрубков баки радиатора соединяются с рубашкой охлаждения. Нижний бак имеет краник для слива жидкости, а чтобы спускать воду из водяной рубашки, снизу также есть краник.

Охлаждающую жидкость заливают в систему через горловину бака. Жидкостная система отличается присутствием регулирования теплового режима: шторкой и термостатом. Шторка – это такое полотно, где один конец крепится на сматывающем механизме монтированный в барабан, а другой неподвижно соединен снизу радиатора.

Принцип работы

Система охлаждения предназначена для контроля температуры двигателя, масла, жидкости, снаружи салона и т.д. Каков же принцип работы радиатора?

Жидкостный насос заставляет охлаждающую жидкость циркулировать по кругу и омывать нагревшиеся стенки головки блока и цилиндров.

От нагревшихся запчастей отходит тепло и мотор не перегревается. Затем огненная жидкость протекает в радиатор и он помогает отвести тепло в окружающую среду. Процесс заканчивается, но охлажденная жидкость проходит все сначала.

Получается, что радиатор выступает в роли теплообменника и охлаждает жидкость. Для того, чтобы улучшить работу радиатора перед мотором крепят автомобильный вентилятор. С помощью датчика он запускается автоматически как только рабочая температура заходит за допустимые границы. С ним теплообмен увеличивается в несколько раз.

Без радиатора система охлаждения не сможет существовать, а соответственно и машина далеко не уедет. Если в системе произойдет сбой, то лучше Вы это заметите первым. Поэтому время от времени поглядывайте на приборку и следите за температурой. А запчасти для системы охлаждения Вы можете купить на нашем сайте в разделе «Категория запчастей».

Устройство и принцип работы термоголовки для радиаторов

В осенне-зимний период внутренний температурный комфорт жилых помещений играет важную роль в нашей повседневной жизни.

А постоянно растущие цены на энергоносители заставляют нас задуматься об энергосберегающем управлении систем отопления.  Для получения оптимального уровня комфорта в помещениях и уменьшения расходов на оплату энергоносителей применяется такой элемент терморегулирования, как термоголовки для радиаторов.

Раньше, при увеличении температуры в квартире или доме в зимний период, приходилось открывать окна для проветривания помещений. Таким образом температуру в помещениях восстанавливали до комфортного уровня. Сегодня из-за постоянного увеличения цен на энергоносители, затраты на обогрев помещений очень высоки, и тарифы за отопление только растут. Для того чтобы их минимизировать, есть необходимость теплоноситель расходовать целесообразно.

Для регулирования температуры на радиаторы устанавливают такие элементы, как термостатический клапан с термоголовкой, которые в автоматическом режиме без дополнительной энергии управляют количеством теплоносителя, поступающего в радиатор, поддерживая нобходимую комфортную температуру в комнатах.

Далее в нашей статье пойдет речь об этих термостатических элементах.

Термостатический клапан для радиатора отопления.

Устройство термоголовки.

Принцип работы термостатической головки.

Виды термоголовок.

ТОР 10 термоголовок.

Термостатический клапан для радиатора отопления

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение.  При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

Принцип работы термостатического клапана выглядит следующим образом.



Непосредственно внутри корпуса (9) термостатического клапана расположено седло (8) клапанной части.

Проход теплоносителя через клапан ограничивает непосредственно вентильная головка (шток) с золотником (7). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (6), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт или дроссель (5), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток.

В результате хода штока изменяется пропускная способность клапана, и соответственно уменьшается или увеличивается количество теплоносителя, поступающего в радиатор.

Устройство термоголовки

Устройство термостатической головки довольно простое. Термостатический регулятор имеет корпус (1), обычно выполненный из специального пластика, реже применяется латунь. Внутри в верхней части корпуса расположен специальный сильфон (2) с наполнителем, который реагирует на изменения комнатной температуры.  Следующим расположен шток (3) с толкателем (4), которые непосредственно воздействуют на штифт термостатического клапана, возвратная пружина (5) и элемент присоединения (6), позволяющий произвести прочную фиксацию термоголовки непосредственно на термостатическом клапане.

В основном в качестве наполнителя используют производные ацетона или толуола, эти наполнители применяют при производстве жидкостных термоголовок.  Некоторые производители, например, Danfoss использует газоконденсатный заполнитель для газоконденсатных термоголовок.

Технология производства газоконденсаных термоголовок несколько дороже, но по времени срабатывания такие термоголовки значительно быстрее и погрешность регулирования меньше. Время срабатывания жидкостных термоголовок 17-25 минут, газоконденстатных 8-10 минут.

Принцип работы термоголовки

Принцип работы термоголовки состоит в следующем: нагретый комнатный воздух оказывает воздействие на сильфонный наполнитель, который находится в замкнутом пространстве. В результате расширения наполнителя, сам сильфон увеличивается в объеме, и непосредственно через шток с толкателем начинает воздействие на штифт термостатического клапана. Внутри клапана шток с золотником перемещается вниз, пропускная способность прохода уменьшается, и тем самым ограничивается количество теплоносителя, которое поступает в радиатор.

При уменьшении температуры воздуха в комнате происходит обратный процесс. Охлаждаясь, сильфон уменьшается в объеме, шток термостатического клапана под действием пружины поднимается вверх, пропускная способность увеличивается, количество теплоносителя в единицу времени проходит больше, и соответственно радиатор отдает больше тепла в помещение. Таким образом термоголовка поддерживает в автоматическом режиме заданную Вами температуру с точностью до 1°С, создавая оптимальный комфорт в помещениях.

Установка термоголовки на радиатор
Для начала термоголовка подбирается по резьбе подключения термостатического клапана (так как у разных производителей резьба подключения отличается, и чтобы получить корректную работу термоголовки необходимо правильно ее подобрать. С этим вопросом Вы можете ознакомиться в нашей статье "Как выбрать термоголовку для радиатора отопления")

Для корректной работы термоголовки необходимо правильно ее установить. Термостатические головки, у которых датчик температуры встроен внутри, необходимо располагать горизонтально, т.е. параллельно полу. В результате такого расположения окружающий воздух будет беспрепятственно циркулировать вокруг термостата, и регулирование будет происходить корректно. Установка термоголовки в вертикальном положении не даст возможности правильному функционированию, в следствие влияния таких факторов, как тепловое воздействие от корпуса клапана, или непосредственно от поверхности труб системы отопления, которые проложены открыто вдоль стен.

Виды термоголовок

В зависимости от назначения, метода установки и свободного доступа при монтаже, термоголовки различают по нескольким видам:

Термоголовки для радиатора с встроенным температурным датчиком. Это стандартные терморегуляторы, которые очень часто устанавливаются на радиаторах отопления, потому что обычно имеется свободный доступ комнатного воздуха к корпусу термоголовки, горизонтальный монтаж таких термоголовок не затруднен, и работа термоголовки будет корректной.

Термоголовки с выносным температурным датчиком. Такие термоголовки следует применять, в случаях, когда нет технической возможности произвести горизонтальный монтаж, либо радиаторы отопления скрыты очень плотными шторами; довольно близко от термоголовки находятся какие-либо источники тепла (трубы системы отопления, солнечный свет и др.), радиатор размещен под подоконником очень большой ширины. В таких случаях целесообразно устанавливать термоголовки с выносным датчиком температуры, который крепиться обычно к стене и управление осуществляется посредством капиллярной трубки различной длины.

Электронные термоголовки. Электронные программируемые термоголовки работают так же, как и обычные механические. Отличаются они по времени срабатывания  внутри электронных термоголов находится специальный датчик, который регистрирует температуру в комнате каждую минуту, поэтому условно время срабатывания у них составляет 1 минуту) и возможностью запрограммировать по времени и дням недели необходимую температуру. Еще одно отличие - это встроенный электродвигатель вместо сильфона с наполнителем, который перемещает шток термостатического клапана, ограничивая или увеличивая количество теплоносителя, поступающего в радиатор. Для этого необходимо электропитание. У многих производителей предусмотрены две обычных щелочных батарейки, которые поставляются в комплекте. Срок эксплуатации батареек составляет порядка двух лет, и обычно заранее появляется сигнал о необходимости замены элементов питания.

ТОР 10 термоголовок

В заключение хочется отметить, что большое количество производителей предлагают широкий ассортимент термоголовок, различных по назначению, различной формы и разнообразной цветовой гаммы. Большинство термоголовок отлично справляются с поддержанием оптимальной и комфортной комнатной температуры, при этом эффективно экономятся энергозатраты. Большинство термоголовок имеют хороший дизайн и очень оптимально дополняют интерьер в помещениях.

На нашем сайте вы можете купить термоголовки таких известных производителей, как Danfoss, Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz и др.

И в завершение, для Вашего удобства размещаем 10 самых популярных и часто запрашиваемых термоголов.

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Как подключить стальной радиаторо отопления, схемы подключения

Для начала необходимо определиться, какой стальной радиатор необходимо подключить - с боковым или нижним подключением.

Стальной панельный радиатор отопления подключается аналогично алюминиевым и биметаллическим радиаторам. Стальной радиатор с нижним подключением имеет в нижней части два вывода - подачу и обратку, путать которые нельзя.

Схемы бокового подключения радиаторов

Существует три основные схемы подключения труб к радиатору:

1. Диагональное подключение - наиболее предпочтительный вариант по максимальной теплоотдаче. В данной схеме подающий трубопровод должен быть подключен к верхнему патрубку одной стороны, а отводящая - к нижнему патрубку другой стороны радиатора. В этом случае тепловая мощность у радиатора - максимальная. При обратном подключении - подающий трубопровод снизу, а обратный - сверху, теплоотдача радиатора уменьшится на 10%.

Данная схема предпочтительная для длинных радиаторов и радиаторов с количеством секций более 12. Наилучшим вариантом с эстетической точки зрения, будет вариант прокладки подходящих трубопроводов в стене (в штробе, или за фальшстеной).

2. Боковое одностороннее подключение - самый распространенный случай в квартирах. В данном варианте подающая труба подключается к верхнему патрубку, а обратная - к нижнему, этой же стороны радиатора. При этом максимальная мощность меньше, чем в случае с диагональным подключением на 2%. При обратном подключении подходящего и возвратного трубопровода, мощность уменьшается еще на 7%.





3. Нижнее подключение. Такой вариант подключения радиатора чаще всего применяется при прокладке магистральных трубопроводов в полу или по стене, когда нет возможности спрятать трубы в штробу.



Максимальная теплоотдача радиатора на 7% меньше, чем при диагональном подключении.





Подключение стального панельного радиатора с нижним подключением

Стальные радиаторы с нижним подключением, нужно отнести к схеме с односторонним подключением, т.к. вся разводка (верхнего и нижнего патрубка) произведена внутри него.

Также необходимо помнить, что при обвязке стального радиатора с нижним подключением нельзя менять местами подачу и обратку. Обратный патрубок - всегда первый от ближнего угла (см. рисунок).

Все стальные радиаторы с нижним подключением являются универсальными, то есть их можно подключить через нижние патрубки или второй вариант, заглушить заглушками нижние патрубки и выкрутить верхний встроенный термостатический вентиль. В место вентиля подключить подающий трубопровод, а к одному из нижних боковых патрубков подключить обратный трубопровод.

Чем подключить стальной радиатор отопления

Стальной радиатор отопления с боковым подключением монтируется также, как и любой секционный радиатор. В большинстве случаев у него выхода со внутренней резьбой 1/2 дюйма, в которые закручиваются: заглушка, кран Маевского и регулировочные вентили.

Стальные радиаторы с нижним подключением в большинстве случаев обвязываются медью, металлопластиковыми трубами или сшитым полиэтиленом. Для подключения труб к радиатору, а также для отсечения радиатора от системы используются узлы нижнего подключения (угловой или прямой).

Гайка закручиваютя на 3/4 наружную резьбу радиатора, труба к узлу нижнего подключения подсоединяется через евроконус 3/4.

У некоторых стальных радиаторов входные штуцеры имеют внутреннюю резьбу на 1/2 дюйма, для подключения такого радиатора к узлу нижнего подключения необходимо использовать специальные ниппели 1/2 х 3/4 под евроконус.

Кроме того такие радиаторы можно подключить и с помощью обычных терморегулирующих вентилей.



Радиатор подключен с помощью прямых узлов нижнего подключения и переходников 3/4(евроконус)х20 PPRC



Масляные обогреватели - конструкция, принцип работы, рекомендации по выбору

Масляные обогреватели — это источник мягкого тепла, обычно их используют для обогрева одной комнаты. У масляных обогревателей температура нагрева корпуса обычно не превышает 60 °С, так что о запахе гари или пыли, который преследует обычные тепловентиляторы, можно не беспокоиться. Масляный радиатор может работать несколько суток подряд.

Внешне формой и размером масляные обогреватели (или "масляные радиаторы") напоминают батарею. Внутри герметичного корпуса находится ТЭН и масло, нагревающее металлический корпус изнутри. Так же, как и конвекционные обогреватели, масляные обогреватели разогревают воздух не сразу, а через полчаса, но современные модели, такие как масляные обогреватели General, оснащаются вентилятором, благодаря чему теплообмен происходит гораздо быстрее.

К главным достоинствам масляных обогревателей относят мобильность, отсутствие шума, низкую цену и относительно низкую температуру нагрева корпуса, благодаря чему его абсолютно безопасно даже оставлять один на один с детьми (для "закрытых" моделей).

Выбор масляного обогревателя

Не секрет, что для создания комфортных условий дома, в холодное время года, необходимо, чтобы в помещении температура и влажность воздуха были близки к норме, а именно 45~60% при температуре 21 °С. Для того, чтобы получить желаемый результат необходимо купить обогреватель. Бытовой масляный обогреватель без труда обогреет помещение до 25 м2 до нужной температуры, при этом не пересушивая воздух. Вам просто нужно выставить требуемую мощность нагрева и обогреватель будет поддерживать заданную температуру в течении всего времени работы. Данная функция достигнута за счет оснащения прибора датчиком термозащиты, который отключает обогреватель при достижении заданной температуры.

Масляные обогреватели - один самых распространённых типов обогревателей в мире, они получили свою популярность за счёт простоты установки и удобстве в использовании. Для обогрева помещения достаточно расположить его в удобном для вас месте, и включить в розетку. Конструкция масляного обогревателя проста и надёжна, простыми словами - это металлический радиатор, заполненный минеральным маслом, и нагревательный элемент. На сегодняшний день многие модели имеют встроенную защиту от перегрева и датчик опрокидывания, благодаря чему он мгновенно отключается при падении или перегреве. Одним из важнейших преимуществ масляного обогревателя является низкая температура корпуса. Это кажется немного странным, но именно благодаря этой особенности масляный обогреватель не выжигает кислород в помещении в отличии от всех остальных видов обогревателей.

При выборе масляного обогревателя стоит обратить внимание на мощность, в среднем она колеблется от 1 - 2,5 кВт. Мощность подбирается в зависимости от площади помещения, которое вы собираетесь отапливать, для утеплённого здания стоит принимать значения 1кВт на 10м2 .

Также в масляные обогреватели устанавливают дополнительные функции: таймер, вентилятор, автоматическое отключение. Большинство из них снабжены термостатом, который поддерживает температуру обогревателя на нужном уровне периодически отключая его, благодаря чему вы сможете сэкономить часть электроэнергии. В некоторые модели масляных обогревателей устанавливают вентилятор который его обдувает благодаря чему теплый воздух быстрее и равномернее распространяется по помещению. Ещё одним не оспоримым преимуществом масляных обогревателей является то что их можно оставлять без присмотра во включенном состоянии.

Конструкция масляного обогревателя

Основными элементами конструкции масляного обогревателя являются:

- герметичная емкость, заполненная минеральным маслом.;

- специальный клапан безопасности, предохраняющий корпус от повреждения в случае перегрева. Расположен в нижней части основной емкости;

- электротэн, предназначенный для нагрева масла в резервуаре;

- специальное устройство – термостат. Служит для регуляции степени нагрева;

- термостат безопасности, необходимый для предохранения прибора от перегрева;

- переключатель уровней нагрева прибора.

Режим работы масляного обогревателя выбирается посредством переключателей, расположенными на панели управления.

Более продвинутые модели современных масляных обогревателей снабжены жидкокристаллическими индикаторами, программируемыми таймерами. Также ассортимент предлагаемых обогревателей включает в себя устройства, оснащенные тепловентилятором. Тепловентилятор в значительной мере увеличит скорость прогрева помещения.

Принцип работы масляного обогревателя

Посредством конвекции теплый, нагретый воздух равномерно распределяется по всему объему помещения. Интенсивность, время и скорость прогрева комнаты зависят от мощности устройства, также на эти характеристики влияют конструктивные особенности масляного обогревателя.

Преследуя цель повысить эффективность работы прибора, производители применяют следующие хитрости:

1. Увеличивают площадь поверхности масляных обогревателей, тем самым происходит увеличение площади теплового излучения, и соответственно, интенсивность и скорость прогрева комнаты.

2. Повышают скорость нагретого воздуха, выходящего с обогревателя, достигая при этом повышения эффективности масляного обогревателя.

При этом соблюдаются меры необходимые предосторожности: поверхность радиатора должна оставаться не слишком высокой, чтобы избежать перегрева масла в радиаторе.

Наилучший ли выбор для систем обогрева? Особенности устройства биметаллических радиаторов отопления

Биметаллические радиаторы устойчиво занимают лидирующую позицию среди отопительных систем. Они оставили далеко позади чугунные, алюминиевые и стальные аналоги.

Производители успешно совмещают в этих изделиях все инновационные технологии, получая в итоге лёгкий, компактный и прочный, надёжный элемент отопления.

Основная идея этого устройства состоит в использовании двух видов металла с разными физическими и структурными свойствами. Материал корпуса обладает высокой теплоотдачей, а металл внутреннего каркаса более устойчив к коррозии и перепадам давления, часто возникающим в системе отопления.

Конструкция биметаллических радиаторов отопления

Основное отличие таких батарей — их оригинальное внутреннее устройство. Оно представляет собой стальной или медный каркас, который помещён в алюминиевую оболочку. Каркас состоит из вертикальных и горизонтальных труб, соединённых при помощи дуговой сварки и заполненных теплоносителем. При этом исключена возможность контакта теплоносителя с алюминиевыми деталями. Корпус радиатора имеет специальную форму, позволяющую получить максимальное количество тепла.

Фото 1. Схема устройства биметаллического радиатора отопления. Стрелками показаны составные части конструкции.

Использование в конструкции стального каркаса обусловлено следующими причинами:

  • Сталь не реагирует на перепады давления, периодически возникающие в системе отопления.
  • Для стыковых сварных соединений типа «сталь-сталь» характерна высокая прочность.
  • Сталь может контактировать с любым теплоносителем, она практически не подвержена химическим воздействиям.
  • Стальные элементы не подвержены коррозии.

Алюминиевая оснастка биметаллических радиаторов быстро реагирует на изменение температуры, тем самым обеспечивая эффективную теплоотдачу. Соответственно требуется меньшее количество теплоносителя, чем, например, при использовании чугунного радиатора. Эта особенность позволяет снизить габариты конструкции, сделать её более изящной, не сокращая тепловой поток.

Виды устройства биметаллических радиаторов

Все биметаллические батареи по конструкции можно разделить на две группы:

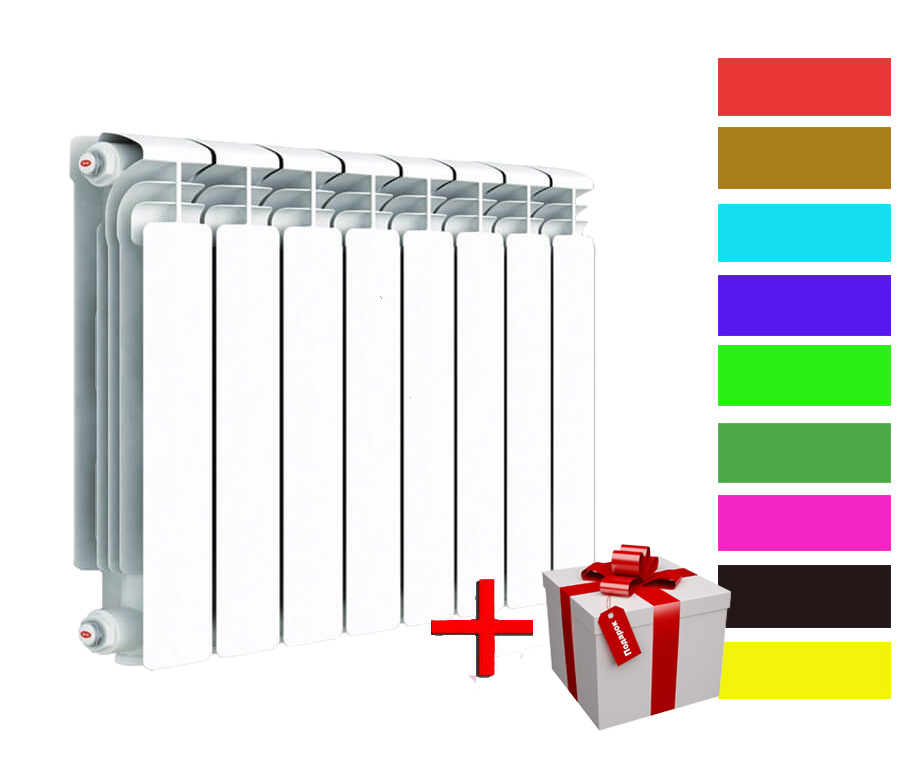

  • секционные — изготовлены из стального каркаса и алюминиевой оболочки;
  • цельные — сердечник из меди, покрытой алюминием.

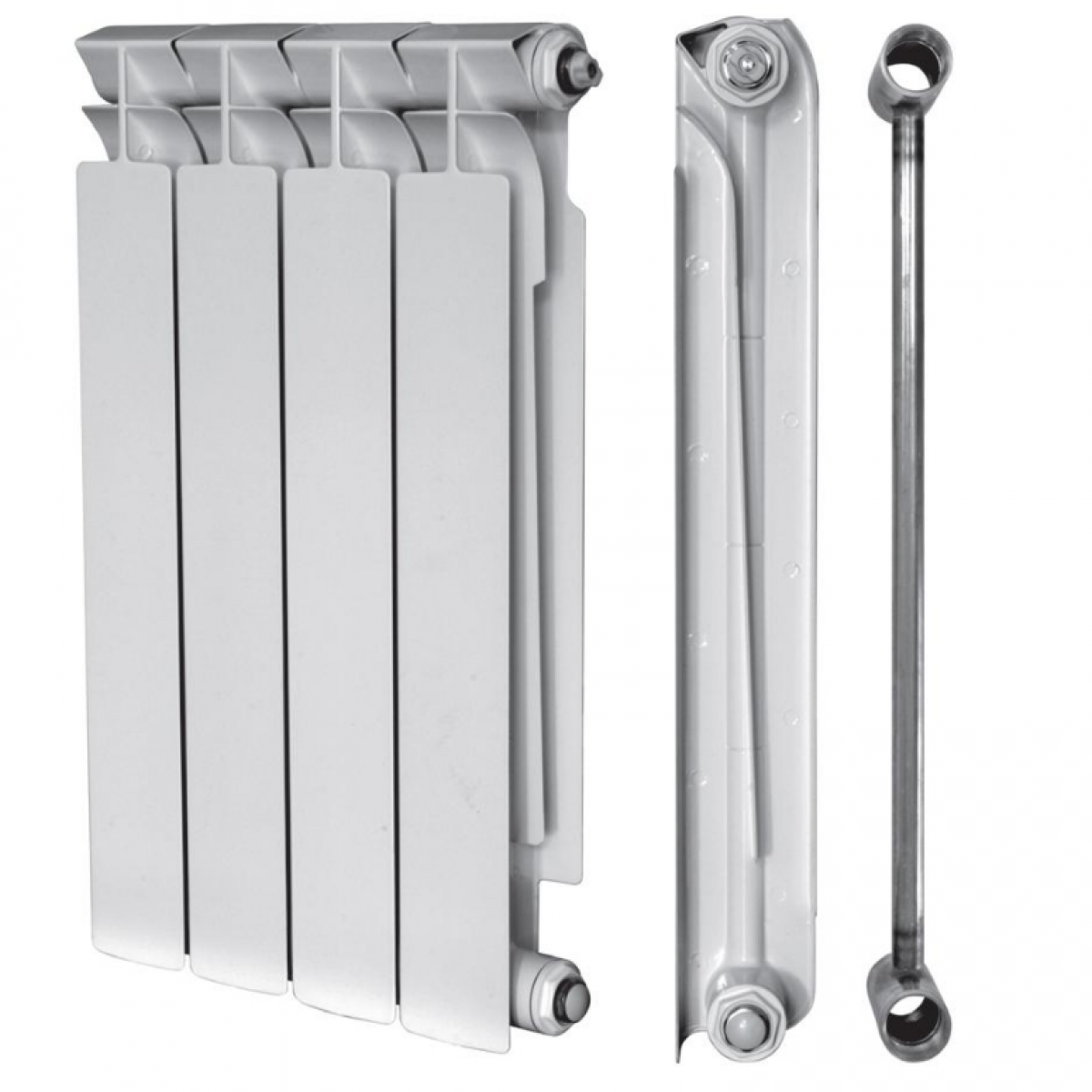

Как устроены секционные батареи

Каждый сегмент батареи состоит из сердечника, по которому транспортируется теплоноситель.

Сердечник представляет собой две короткие стальные трубы, соединённые вертикальной колонкой небольшого диаметра.

На концах горизонтальных элементов имеется специальная резьба, при помощи которой секции совмещаются в единую конструкцию.

Каждый сердечник помещён в оболочку из алюминия со специально разработанной системой конвекционных лепестков для максимальной теплоотдачи.

Достоинство секционной конструкции — возможность соединять необходимое количество элементов для получения требуемой мощности.

Сталь не реагирует на перепады давления в системе отопления, не подвержена коррозии, обладает устойчивостью к воздействию химических примесей, встречающихся в теплоносителях. Алюминий прекрасно проводит тепло, поэтому секционные биметаллические радиаторы очень быстро обогревают помещение.

Цельные устройства

В данной конструкции вместо стальных деталей используются медные. В качестве оболочки применяется алюминий, который одновременно служит и теплообменником. Между собой медные элементы спаиваются, поэтому такая батарея не разбирается. Это не совсем удобно, однако, стоимость цельных биметаллических радиаторов гораздо выше, чем секционных.

Объясняется это тем, что медь обладает более высокой теплопроводностью и ещё меньше подвержена коррозии, чем сталь. Внутренняя поверхность медных труб более гладкая, поэтому не происходит накопления карбонатных отложений, следовательно, срок службы такого устройства будет ещё дольше.

Фото 2. Биметаллическая батарея отопления цельного типа. Конструкция закреплена на стене.

Вам также будет интересно:

Особенности оребрения

Для того чтобы максимально повысить площадь теплоотдачи батареи, используется оребрение.

Теплоотдача увеличивается в несколько раз, благодаря профилированию конвекционных каналов, проходящих между рёбрами радиатора, а также вводу в схему дополнительных алюминиевых рёбер специальной конфигурации. В результате площадь нагрева трубы возрастает в несколько раз, увеличивая продуктивность устройства.

Внимание! Подбирая размер радиатора, не забывайте о технических нормах: прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.

При помощи инженерных расчётов, подкреплённых практическими методами, производители сумели получить наиболее эффективную конструкцию для оптимального пути следования воздушного потока. В ней предусмотрен захват холодного воздуха, поступающего с нижней стороны устройства и равномерное распределение нагретого воздушного потока, полученного после обтекания горячих поверхностей.

Комплектующие: запорные устройства, фитинги и другие

Любые батареи нуждаются в дополнительных элементах, которые используются при установке или эксплуатации системы отопления. Биметаллические радиаторы не являются исключением.

Современные комплектующие подразделяются на три вида:

  • крепёжные элементы;
  • запорная арматура;
  • регулирующие устройства.

Кронштейны могут быть напольными и настенными, в зависимости от места установки радиатора. На каждые 3 секции предусмотрен верхний и нижний кронштейн. Напольные крепления применяются редко.

Запорные устройства (заглушки) служат для того, чтобы можно было перекрыть поток теплоносителя в случае необходимости. Они входят в комплект радиатора.

Задача регулирующих устройств — определение оптимального пути для теплоносителя. К ним принадлежат удлинитель потока и байпас.

Фитинги являются важной частью любой сети коммуникаций. Это крепёжная составляющая с двусторонней внутренней резьбой, которая служит для скрепления элементов трубопровода.

Полезное видео

Посмотрите видео, в котором рассказывается, на что обращать внимание при выборе биметаллического радиатора отопления.

Заключение

При выборе комплектующих надо помнить, что экономить на их качестве не стоит, это может привести к серьёзной аварии и выходу из строя всей системы отопления.

Преимущества биметаллических конструкций — их высокая теплоотдача, длительный срок службы, элегантный внешний вид.

Amazon.com: Термоэлектрический охладитель Полупроводниковое охлаждение Радиатор Охладитель Вентилятор Охладитель воды Устройство охлаждения для аквариума (10A (120 Вт)): Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Мощность: 120 Вт, 180 Вт (дополнительно) Напряжение: 12 В постоянного тока Ток: 10 А (120 Вт), 15 А (180 Вт) Наружный диаметр входа / выхода воды: 8 мм / 0,31 дюйма Размер: 143 * 96 * 162 мм / 5,62 * 3,77 * 6,37 дюйма.
  • Блок охлаждения имеет большую площадь, которая может контактировать с большим количеством воды для быстрого охлаждения. 120 Вт подходит для аквариумов на 30 л, а 180 Вт подходит для аквариумов на 40 л.
  • Четыре полые медные трубы с хладагентом внутри быстро отводят тепло и повышают эффективность охлаждения.
  • В этом термоэлектрическом охладителе используется высококачественный холодильный модуль, обладающий высокой мощностью и хорошей прочностью.
  • Это энергосберегающий и полезный для роста и воспроизводства декоративных рыб.
]]>
Характеристики данного продукта
Тип основы По умолчанию
Фирменное наименование FTVOGUE
Ean 0783335202164
Вес изделия 2.43 фунта
Номер детали FTVOGUEikzftu46y9-01
Код UNSPSC 32000000
UPC 783335202164

Конференция по малым спутникам: экспериментальное исследование интеллектуального радиатора для улучшенного пассивного теплового контроля малых космических аппаратов

Сессия

Сессия II: Расширенные концепции I

Расположение

Университет штата Юта, Логан, штат Юта

Абстрактные

Маленькие спутники часто сталкиваются с проблемами терморегулирования из-за их ограниченной мощности и низкой тепловой емкости (что приводит к большим колебаниям температуры).Интеллектуальные радиаторные устройства (SRD) предоставляют космическому аппарату улучшенный пассивный тепловой контроль по сравнению с традиционными радиаторными материалами, поскольку их тепловые свойства меняются с температурой. SRD снижают мощность, потребляемую системой терморегулирования спутника, поскольку они способствуют быстрой радиационной теплопередаче, когда космический корабль горячий, и подавляют излучение в холодном состоянии, тем самым уменьшая мощность нагревателя, необходимую для поддержания приемлемых температур. Вариации излучательной способности SRD также снижают изменчивость температуры космических аппаратов из-за их более жесткого теплового контроля.В этой статье мы изучаем преимущества SRD, который меняет коэффициент излучения с низкого на высокий примерно при 25 ° C, увеличивая его лучистую теплопередачу и позволяя головному космическому кораблю охлаждаться быстрее. Мы провели термовакуумные испытания на SRD, установленном на репрезентативной модели панели CubeSat. Мы обсуждаем результаты этого тестирования, уроки, извлеченные в ходе этого процесса, и следующие шаги этого исследования.

СКАЧАТЬ

С 16 июля 2019 г.

МОНЕТЫ

3 августа, 11:00

Экспериментальное исследование интеллектуального радиатора для улучшенного пассивного теплового контроля малых космических аппаратов

Университет штата Юта, Логан, штат Юта

Маленькие спутники часто сталкиваются с проблемами терморегулирования из-за их ограниченной мощности и низкой тепловой емкости (что приводит к большим колебаниям температуры).Интеллектуальные радиаторные устройства (SRD) предоставляют космическому аппарату улучшенный пассивный тепловой контроль по сравнению с традиционными радиаторными материалами, поскольку их тепловые свойства меняются с температурой. SRD снижают мощность, потребляемую системой терморегулирования спутника, поскольку они способствуют быстрой радиационной теплопередаче, когда космический корабль горячий, и подавляют излучение в холодном состоянии, тем самым уменьшая мощность нагревателя, необходимую для поддержания приемлемых температур. Вариации излучательной способности SRD также снижают изменчивость температуры космических аппаратов из-за их более жесткого теплового контроля.В этой статье мы изучаем преимущества SRD, который меняет коэффициент излучения с низкого на высокий примерно при 25 ° C, увеличивая его лучистую теплопередачу и позволяя головному космическому кораблю охлаждаться быстрее. Мы провели термовакуумные испытания на SRD, установленном на репрезентативной модели панели CubeSat. Мы обсуждаем результаты этого тестирования, уроки, извлеченные в ходе этого процесса, и следующие шаги этого исследования.

Разрешение на использование оборудования

- RF Устройство

FCC регулирует радиочастотные (RF) устройства, содержащиеся в электронно-электрических изделиях, которые способны излучать радиочастотную энергию посредством излучения, проводимости или других средств.Эти продукты могут создавать помехи радиослужбам, работающим в диапазоне радиочастот от 9 кГц до 3000 ГГц.

Почти все электронно-электрические изделия (устройства) способны излучать радиочастотную энергию. Большинство, но не все, из этих продуктов должны быть протестированы, чтобы продемонстрировать соответствие правилам FCC для каждого типа электрических функций, которые содержатся в продукте. Как правило, продукты, которые по своей конструкции содержат схемы, работающие в радиочастотном спектре, должны демонстрировать соответствие с использованием соответствующей процедуры авторизации оборудования FCC (т.e., Декларация соответствия поставщика (SDoC) или Сертификация), как указано в правилах FCC, в зависимости от типа устройства. Продукт может содержать одно или несколько устройств с возможностью применения одной или обеих процедур авторизации оборудования. Радиочастотное устройство должно быть одобрено с использованием соответствующей процедуры авторизации оборудования, прежде чем его можно будет продавать, импортировать или использовать в США.

Следующие обсуждения и описания предназначены для того, чтобы помочь определить, регулируется ли продукт FCC и требует ли оно утверждения.Более сложный вопрос, который не рассматривается в этом документе, заключается в том, как классифицировать отдельное радиочастотное устройство (или несколько компонентов или устройств в конечном продукте) для определения конкретной части (частей) правил FCC, которые применяются, и конкретной процедуры авторизации оборудования. или процедуры, которые необходимо использовать для соответствия требованиям FCC. Это определение требует технического понимания продукта, а также знания правил FCC.

Некоторые основные инструкции о том, как получить разрешение на использование оборудования, приведены на странице разрешения на использование оборудования.

Радиочастотные устройства сгруппированы по следующим категориям:
ПОБОЧНЫЕ РАДИАТОРЫ
(Часть 15, Подчасть A)

Случайный излучатель (определенный в Разделе 15.3 (n)) - это электрическое устройство, которое не предназначено для преднамеренного использования, преднамеренной генерации или преднамеренного излучения радиочастотной энергии на частотах более 9 кГц. Однако случайный излучатель может производить побочные продукты радиоизлучения на частотах выше 9 кГц и вызывать радиопомехи. Изделие, которое классифицируется как случайное радиаторное устройство, не требует получения разрешения на использование оборудования.Тем не менее, случайный излучатель регулируется в соответствии с общими условиями эксплуатации Раздела 15.5, и при наличии вредных помех пользователь должен прекратить работу и устранить помехи. Производители и импортеры должны принимать правильные инженерные решения, прежде чем продавать и продавать эти продукты, чтобы минимизировать возможные помехи (Раздел 15.13).

Примеры продуктов, которые классифицируются как случайные излучатели, включают: двигатели переменного и постоянного тока, механические переключатели света, основные электрические электроинструменты (не содержащие цифровой логики).

НЕПРЕДНАМЕРЕННЫЕ РАДИАТОРЫ (Часть 15,
, подраздел , разделы B и G)

Непреднамеренный излучатель (определенный в Разделе 15.3 (z)) - это устройство, которое по своей конструкции использует цифровую логику или электрические сигналы, работающие на радиочастотах для использования в продукте, или посылает радиочастотные сигналы путем кондукции на соответствующее оборудование через соединительную проводку, но не предназначен для беспроводного излучения радиочастотной энергии посредством излучения или индукции.

Сегодня в большинстве электронно-электрических изделий используется цифровая логика, работающая в диапазоне от 9 кГц до 3000 ГГц, и они регулируются в соответствии с 47 CFR Part 15 Subpart B.

Примеры включают: кофейники, наручные часы, кассовые аппараты, персональные компьютеры, принтеры, телефоны, приемники гаражных ворот, приемник беспроводных датчиков температуры, универсальный радиочастотный пульт дистанционного управления и тысячи других типов обычного электронно-электрического оборудования, основанного на цифровых технологиях. Это также включает в себя многие традиционные продукты, которые когда-то классифицировались как случайные радиаторы, такие как двигатели и основные электрические электроинструменты, которые теперь используют цифровую логику.

Продукты, которые содержат только цифровую логику, также могут быть освобождены от авторизации оборудования в соответствии с Разделом 15.103.

ПРЕДНАЗНАЧЕННЫЕ РАДИАТОРЫ (Часть 15,
Подраздел с C по F и H)

Преднамеренный излучатель (определенный в Разделе 15.3 (o)) - это устройство, которое намеренно генерирует и излучает радиочастотную энергию посредством излучения или индукции, которое может эксплуатироваться без индивидуальной лицензии.

Примеры: беспроводные устройства открывания гаражных ворот, беспроводные микрофоны, универсальные радиочастотные устройства дистанционного управления, беспроводные телефоны, беспроводные системы сигнализации, передатчики Wi-Fi и радиоустройства Bluetooth.

ОБОРУДОВАНИЕ ПРОМЫШЛЕННОЕ, НАУЧНОЕ И МЕДИЦИНСКОЕ (Часть 18)

Когда электронно-электрические изделия используются для обеспечения радиочастотной энергии для других приложений, кроме телекоммуникаций, например, для создания физических, биологических или химических эффектов, таких как нагрев, ионизация газов, механические колебания и ускорение заряженных частиц, они устройства подпадают под действие правил FCC 47 CFR Part 18.

Примеры включают: люминесцентное освещение, галогенные балласты, аппараты для дуговой сварки, микроволновые печи и медицинские установки для диатермии.

Примечание. Обычное потребительское медицинское устройство обычно не подпадает под эту классификацию; скорее, Часть 18 применяется к медицинскому оборудованию только в том случае, если оно предназначено для выработки и использования радиочастотной энергии на местном уровне в медицинских или терапевтических целях.

ОБОРУДОВАНИЕ, РАБОТАЮЩЕЕ В ЛИЦЕНЗИОННЫХ РАДИОСЛУЖБАХ

Продукты, которые используют лицензированный радиочастотный спектр, от фиксированных микроволновых каналов до сотовых телефонов и услуг мобильной широкополосной связи, считаются радиочастотными устройствами и подлежат разрешению на использование оборудования.

Примеры лицензированного радиооборудования, подлежащего сертификации, включают: маломощные телевизионные передатчики, сотовые телефоны / смартфоны, базовые станции, лицензированные двухточечные микроволновые радиостанции, частные наземные мобильные передатчики, авиационные и морские радиостанции.
Для получения дополнительной информации о лицензированных радиосервисах:

Распределение радиочастотного спектра, регулятивная ответственность за радиочастотный спектр разделена между Федеральной комиссией по связи (FCC) (негосударственное использование) и Национальным управлением по электросвязи и информации (NTIA) (использование правительственными агентствами).В настоящее время распределены только полосы частот между 9 кГц и 275 ГГц (, т. Е. , предназначенные для использования одной или несколькими наземными или космическими службами радиосвязи или для радиоастрономической службы при определенных условиях). OET ведет Таблицу распределения частот FCC, которая представляет собой компиляцию распределения частот. Таблица распределения частот FCC кодифицирована в Разделе 2.106 Правил Комиссии. Для более подробного описания перейдите к Таблице распределения частот.

Тонкопленочный интеллектуальный радиатор на основе

VO2 для улучшенного пассивного теплового контроля космических систем

Абстрактные

MPB совместно с INRS и Magellan Aerospace улучшили характеристики своего тонкопленочного интеллектуального радиаторного устройства (SRD) для пассивного терморегулирования космических конструкций. Они основаны на специально подобранном переходе полупроводник / изолятор нанотехнологического диоксида ванадия (VO2), нанесенного лазерной абляцией или реактивным распылением на тонкие алюминиевые подложки.В настоящее время размер плитки составляет 4 см на 4 см. Тепловые радиаторы произвольной площади можно получить, прикрепив плитку к общей радиаторной панели с помощью подходящей термоэпоксидной смолы. Значения термоэмиттанса были оценены на основе измерений с помощью ИК-преобразования Фурье отражательной способности образца между 2,5 и 25 мкм. Обычно достигается возможность настройки эмиттанса (Δε) около 0,4, изменяющаяся от ε-low <0,36 при температурах ниже температуры перехода до ε-high> 0,76 выше температуры перехода.Панели SRD пассивно снижают теплопотери из пространственной конструкции при более низких температурах, одновременно обеспечивая улучшенный теплообмен с темным пространством при более высоких температурах, чтобы смягчить чистые колебания температуры. Отсутствие механических движущихся компонентов обеспечивает надежную долгосрочную работу. Относительно обширные наземные проверки включали испытания теплового переключения в условиях вакуума, вибрационные испытания алюминиевых радиаторов на основе сборки плиток и соответствующие радиационные испытания, относящиеся к использованию на геостационарной (ГСО) орбите.Характеристики SRD были подтверждены в термовакуумной камере с LN2-охлаждением с использованием различных тепловых нагрузок для температур SRD от -60 ° C до + 80 ° C. По сравнению со случаем излучателя с фиксированным коэффициентом излучения, при использовании пассивно настроенного излучателя SRD возможно гораздо меньшее изменение общей температуры системы. Летная демонстрация технологии SRD запланирована на предстоящий запуск космического корабля Kepler Communications. В этом документе обсуждаются технологический прогресс и наземная аттестация компонентов SRD, подлежащих проверке в космической среде на низкой околоземной орбите (НОО).

Термохромные интеллектуальные излучатели на основе VO2 с полостями со сверхнизким показателем преломления для повышения производительности

Основные моменты

Для оптимизации изменения коэффициента излучения применяется метод оптического моделирования.

Показано, что тонкая пленка VO 2 и полость со сверхнизким показателем преломления являются полезными.

A CaF 2 полость с n = 1.17, как показано, увеличивает поглощение при высокой температуре.

Демонстрируются прототипы устройств с вариациями излучательной способности до 66%.

Реферат

VO 2 Термохромные покрытия обладают большим потенциалом в качестве основного компонента интеллектуальных радиаторных устройств (SRD) для космических аппаратов, особенно для микро- и наноспутников. Действительно, присущий переходу металл-изолятор (MIT) VO 2 позволяет такому покрытию действовать как легкий терморегулятор, устраняя необходимость в тяжелых и склонных к сбоям механических жалюзи.Однако стандарты космической промышленности требуют изменения коэффициента излучения Δε не менее 60%, значение, которое, насколько нам известно, еще предстоит продемонстрировать. Чтобы достичь и превзойти это значение, мы сначала применяем подход к моделированию для оптимизации оптических свойств и толщины отдельных составляющих пленок типичного SRD со следующей архитектурой: зеркало | диэлектрический резонатор | ВО 2 . Затем в этом исследовании выделяются различные возможные пути повышения производительности устройств, одним из которых является использование прозрачного для инфракрасного излучения диэлектрического материала со сверхнизким показателем преломления для резонансной полости.Это теоретическое предсказание затем подтверждается осаждением различных прототипов устройств, реализующих слой полости CaF 2 с n @ 10 мкм = 1,17 и с измеренными значениями Δε, превышающими 60% для всего диапазона длин волн от 3 до 25 мкм. . Фактически, мы демонстрируем прототип устройства с максимальным значением Δε 66%, тем самым приближая эту технологию на один шаг к реализации.

Ключевые слова

Thermochromic VO 2

Терморегулирование

Интеллектуальные радиаторные устройства

Переменный коэффициент излучения

Сверхнизкий показатель преломления

Рекомендуемые статьи Цитирующие статьи (0)

B. Полный текст

vier © 2019 ElseV.

Рекомендуемые статьи

Ссылки на статьи

47 CFR § 15.3 - Определения. | CFR | Закон США

§ 15.3 Определения.

(a) Слуховое устройство. Преднамеренный излучатель, используемый для обеспечения слуховой вспомогательной связи (включая, помимо прочего, такие приложения, как вспомогательное слушание, тренировка слуха, звуковое описание для слепых и синхронный языковой перевод) для:

(1) Лица с ограниченными возможностями: в контексте правил части 15 (47 CFR часть 15) термин «инвалидность» применительно к физическому лицу имеет значение, данное ему в разделе 3 (2) (A) Закон об американцах с ограниченными возможностями 1990 года (42 U.S.C. 12102 (2) (A)), то есть физическое или умственное нарушение, которое существенно ограничивает один или несколько основных видов жизнедеятельности таких лиц;

(2) Лица, которым требуется языковой перевод; или же

(3) Лица, которые иным образом могут получить пользу от слуховой коммуникации в местах массовых собраний, таких как церковь, театр, аудитория или учебное заведение.

(b) Устройство биомедицинской телеметрии. Преднамеренный излучатель, используемый для передачи результатов измерений биомедицинских явлений человека или животных на приемник.

(c) Селекторный переключатель кабельного ввода. Переключатель передачи, предназначенный для переключения между приемом сигналов вещания через подключение к антенне и приемом услуг кабельного телевидения.

(d) Кабельное локационное оборудование. Преднамеренный радиатор, периодически используемый обученными операторами для обнаружения подземных кабелей, линий, труб и подобных конструкций или элементов. Операция включает в себя передачу радиочастотного сигнала на кабель, трубы и т. Д. И использование приемника для определения местоположения этой конструкции или элемента.

(e) Оконечное устройство кабельной системы (CSTD). Устройство ТВ-интерфейса, которое служит в качестве своей основной функции для подключения кабельной системы, работающей в соответствии с частью 76 настоящей главы, к приемнику ТВ-вещания или другому оборудованию в помещении абонента. Любое устройство, которое функционирует как CSTD в одном из своих рабочих режимов, должно соответствовать техническим требованиям для таких устройств при работе в этом режиме.

(f) Система несущего тока. Система или часть системы, которая передает радиочастотную энергию путем проводимости по линиям электропередач.Система несущего тока может быть спроектирована так, что сигналы принимаются по проводимости непосредственно от подключения к линиям электропередачи (непреднамеренный излучатель) или сигналы принимаются по воздуху из-за излучения радиочастотных сигналов от линий электропередач. (преднамеренный радиатор).

(г) CB приемник. Любой приемник, который работает в Персональных радиослужбах на частотах, предназначенных для станций радиослужб CB, а также любой приемник, имеющий отдельный диапазон, специально предназначенный для приема передач станций CB в Персональных радиослужбах.Это включает следующее:

(1) Приемник CB продается как отдельная единица оборудования;

(2) Приемная часть трансивера CB;

(3) Преобразователь, используемый с любым приемником для приема передач CB; а также

(4) Многодиапазонный приемник, который включает полосу, обозначенную «CB» или «11-метровую», в которой такой диапазон может быть выбран отдельно, за исключением приемника любительской радиослужбы, который был изготовлен до 1 января 1960 г. и который включает 11-метровый диапазон не считается приемником CB.

(h) Цифровое устройство класса А. Цифровое устройство, которое продается для использования в коммерческой, промышленной или деловой среде, за исключением устройства, которое продается для использования широкой публикой или предназначено для использования в домашних условиях.

(i) Цифровое устройство класса B. Цифровое устройство, предназначенное для использования в жилых помещениях, несмотря на использование в коммерческих, деловых и промышленных средах. Примеры таких устройств включают, помимо прочего, персональные компьютеры, калькуляторы и аналогичные электронные устройства, которые продаются для использования широкой публикой.

Примечание:

Ответственная сторона также может квалифицировать устройство, предназначенное для продажи в коммерческой, деловой или промышленной среде, как устройство класса B, и на самом деле поощряется это делать, при условии, что устройство соответствует техническим характеристикам цифрового устройства класса B. . В случае, если было обнаружено, что устройство определенного типа неоднократно вызывает вредные помехи для радиосвязи, Комиссия может классифицировать такое цифровое устройство как цифровое устройство класса B, независимо от его предполагаемого использования.

(j) Беспроводная телефонная система. Система, состоящая из двух приемопередатчиков, одна из которых представляет собой базовую станцию, которая подключается к коммутируемой телефонной сети общего пользования, а другая - мобильный телефонный аппарат, который напрямую связывается с базовой станцией. Передачи от мобильного устройства принимаются базовой станцией и затем передаются в коммутируемую телефонную сеть общего пользования. Информация, полученная из коммутируемой телефонной сети, передается базовой станцией на мобильное устройство.

Примечание:

Внутренняя государственная служба сотовой радиосвязи считается частью коммутируемой телефонной сети.Кроме того, разрешены операции внутренней связи и поискового вызова при условии, что они не предназначены для использования в качестве основных режимов работы.

(k) Цифровое устройство. (Ранее определялось как вычислительное устройство). Непреднамеренный излучатель (устройство или система), который генерирует и использует синхронизирующие сигналы или импульсы со скоростью, превышающей 9000 импульсов (циклов) в секунду и использующий цифровые методы; включая телефонное оборудование, в котором используются цифровые технологии, или любое устройство или система, которые генерируют и используют радиочастотную энергию для выполнения функций обработки данных, таких как электронные вычисления, операции, преобразования, запись, хранение, сортировка, хранение, извлечение или передача .Радиочастотное устройство, на которое конкретно распространяется требование об излучении в любой другой части Правил FCC, или преднамеренный излучатель, подпадающий под действие подраздела C этой части, который содержит цифровое устройство, не подпадают под действие стандартов для цифровых устройств при условии, что цифровое устройство используется. только для обеспечения работы радиочастотного устройства, а цифровое устройство не управляет дополнительными функциями или возможностями.

Примечание:

Компьютерные терминалы и периферийные устройства, предназначенные для подключения к компьютеру, являются цифровыми устройствами.

(l) Датчик возмущения поля. Устройство, которое создает радиочастотное поле в непосредственной близости от него и обнаруживает изменения в этом поле в результате движения людей или объектов в пределах его досягаемости.

(м) Вредное вмешательство. Любое излучение, излучение или индукция, которые ставят под угрозу функционирование радионавигационной службы или других служб безопасности или серьезно ухудшают, препятствуют или неоднократно прерывают работу службы радиосвязи в соответствии с настоящей главой.

(n) Случайный радиатор. Устройство, которое генерирует радиочастотную энергию в процессе своей работы, хотя устройство специально не предназначено для генерации или излучения радиочастотной энергии. Примерами случайных радиаторов являются двигатели постоянного тока, механические переключатели света и т. Д.

(o) Преднамеренный радиатор. Устройство, которое намеренно генерирует и излучает радиочастотную энергию посредством излучения или индукции.

(р) Комплект. Любое количество электронных частей, обычно снабженных схематической схемой или печатной платой, что при сборке в соответствии с инструкциями приводит к созданию устройства, подпадающего под действие правил в этой части, даже если для завершения сборки требуются дополнительные части любого типа. .

(q) Система охраны периметра. Датчик возмущений поля, в котором в качестве источника излучения используются линии передачи РЧ. Эти линии передачи РЧ установлены таким образом, чтобы система могла обнаруживать движение в пределах охраняемой зоны.

(r) Периферийное устройство. Блок ввода / вывода системы, который передает данные в центральный процессор цифрового устройства и / или принимает данные от него. Периферийные устройства к цифровому устройству включают любое устройство, подключенное к цифровому устройству, любое устройство, внутреннее по отношению к цифровому устройству, которое подключает цифровое устройство к внешнему устройству с помощью провода или кабеля, а также любую печатную плату, предназначенную для взаимозаменяемого монтажа, внутри или снаружи. , что увеличивает скорость работы или обработки цифрового устройства, e.g., «турбо» карты и «улучшающие» платы. Примеры периферийных устройств включают терминалы, принтеры, внешние дисководы гибких дисков и другие устройства хранения данных, видеомониторы, клавиатуры, интерфейсные платы, карты расширения внешней памяти и другие устройства ввода / вывода, которые могут содержать или не содержать цифровые схемы. Это определение не включает платы ЦП, как определено в параграфе (bb) этого раздела, даже если плата ЦП может подключаться к внешней клавиатуре или другим компонентам.

(s) Персональный компьютер.Электронный компьютер, предназначенный для использования в домашних условиях, независимо от бизнес-приложений. Такие компьютеры считаются цифровыми устройствами класса B. Компьютеры, которые используют стандартный ТВ-приемник в качестве устройства отображения или соответствуют всем следующим условиям, считаются примерами персональных компьютеров:

(1) Продается через розничную торговую точку или каталог с прямой почтовой рассылкой.

(2) Уведомления о продаже или реклама распространяются или адресованы широкой публике или пользователям-любителям, а не ограничиваются коммерческими пользователями.

(3) Работает от батареи или источника питания 120 В.

Если ответственная сторона может продемонстрировать, что из-за цены или производительности компьютер не подходит для использования в жилых помещениях или любителях, она может потребовать, чтобы компьютер не подпадал под это определение для персональных компьютеров.

(т) Системы транспортировки линий электропередачи. Непреднамеренный радиатор, используемый в качестве системы несущего тока, используемой предприятием электроэнергетики на линиях передачи для защитной ретрансляции, телеметрии и т. Д.для общего надзора за энергосистемой. Система работает путем передачи радиочастотной энергии по линиям электропередачи системы. В систему не входят те электрические линии, которые соединяют распределительную подстанцию ​​с электропроводкой заказчика или домом.

(u) Радиочастотная (RF) энергия. Электромагнитная энергия на любой частоте в радиодиапазоне от 9 кГц до 3 000 000 МГц.

(v) Сканирующий приемник. Для целей этой части это приемник, который автоматически переключается между двумя или более частотами в диапазоне от 30 до 960 МГц, и который способен останавливаться и принимать радиосигнал, обнаруженный на частоте.Приемники, предназначенные исключительно для приема сигналов вещания в соответствии с частью 73 данной главы, для приема сигналов метеорологического диапазона вещания NOAA или для работы в рамках лицензированной службы, не включены в это определение.

(w) Приемник телевизионного вещания. Устройство, предназначенное для приема телевизионных изображений, транслируемых одновременно со звуком на телевизионных каналах, разрешенных в соответствии с частью 73 настоящей главы.

(x) Передаточный переключатель. Устройство, используемое для переключения между приемом эфирных радиочастотных сигналов через подключение к антенне и приемом радиочастотных сигналов, полученных любым другим способом, например от устройства ТВ-интерфейса.

(у) Устройство ТВ-интерфейса. Непреднамеренный излучатель, который производит или преобразует по частоте несущую радиочастоты, модулированную видеосигналом, полученным от внешнего или внутреннего источника сигнала, и который передает модулированную радиочастотную энергию путем проводимости к антенным клеммам или другим входным соединениям, не относящимся к основной полосе частот приемник телевизионного вещания. Устройство ТВ-интерфейса может включать в себя автономный радиочастотный модулятор или составное устройство, состоящее из радиочастотного модулятора, источника видеосигнала и других компонентов устройств.Примерами устройств ТВ-интерфейса являются кассетные видеомагнитофоны и оконечные устройства, подключенные к кабельной системе или используемые с главной антенной (включая те, которые используются для видеоустройств центрального распределения в квартирах или офисных зданиях).

(z) Непреднамеренный радиатор. Устройство, которое намеренно генерирует радиочастотную энергию для использования внутри устройства или которое посылает радиочастотные сигналы путем кондукции на связанное оборудование через соединительную проводку, но которое не предназначено для излучения радиочастотной энергии посредством излучения или индукции.

(aa) Кабельное готовое оборудование для бытовой электроники. Бытовая электроника Телевизионные приемные устройства, включая телевизионные приемники, видеомагнитофоны и аналогичные устройства, которые включают тюнер, способный принимать телевизионные сигналы, и входной разъем, предназначенный для приема услуг кабельного телевидения, и продаются как «кабельные» или «совместимые с кабелем». Такое оборудование должно соответствовать техническим стандартам, указанным в § 15.118 и положениям § 15.19 (d).

(bb) плата процессора.Печатная плата, содержащая микропроцессор или схему определения частоты для микропроцессора, основной функцией которой является выполнение пользовательского программирования, но не включая:

(1) Печатная плата, которая содержит только микропроцессор, предназначенный для работы под основным управлением или командой микропроцессора, внешнего по отношению к такой печатной плате; или же

(2) Печатная плата, которая является выделенным контроллером для устройства хранения или ввода / вывода.

(куб.см) Внешний усилитель мощности радиочастоты.Устройство, которое не является неотъемлемой частью преднамеренного излучателя в том виде, в котором оно изготовлено, и которое при использовании в сочетании с преднамеренным излучателем в качестве источника сигнала способно усилить этот сигнал.

(dd) Испытательное оборудование определяется как оборудование, предназначенное в первую очередь для проведения измерений или научных исследований. Такое оборудование включает, помимо прочего, измерители напряженности поля, анализаторы спектра и мониторы модуляции.

(ee) Радар-детектор.Приемник, предназначенный для сигнализации наличия радиосигналов, используемых для определения скорости автотранспортных средств. Это определение не охватывает приемник, встроенный в радиолокационный приемопередатчик, сертифицированный в соответствии с правилами Комиссии.

(ff) Широкополосный доступ по линии электропередачи (Access BPL). Система несущего тока, установленная и эксплуатируемая на коммунальном предприятии электроснабжения в качестве непреднамеренного излучателя, излучающего радиочастотную энергию на частотах от 1,705 МГц до 80 МГц по линиям среднего напряжения или по линиям низкого напряжения для обеспечения широкополосной связи, и расположена на стороне питания. точки присоединения инженерных сетей к помещениям потребителей.Access BPL не включает системы передачи линий электропередач, как определено в § 15.3 (t), или Внутренний BPL, как определено в § 15.3 (gg).

(gg) Внутренняя широкополосная связь по линиям электропередачи (In-House BPL). Система несущего тока, работающая как непреднамеренный излучатель, которая передает радиочастотную энергию путем проводимости по линиям электропередач, которые не принадлежат, не управляются и не контролируются поставщиком электрических услуг. Линии электропередачи могут быть воздушными (воздушными), подземными или внутри стен, полов или потолков помещений пользователя.Внутренние устройства BPL могут создавать закрытые сети в помещениях пользователя или обеспечивать подключения к сетям Access BPL, либо и то, и другое.

(hh) Наклонное расстояние. Расстояние по диагонали, измеренное от центра измерительной антенны до ближайшей точки воздушной линии электропередачи, по которой измеряется сигнал Access BPL. Это расстояние равно гипотенузе прямоугольного треугольника, рассчитанной по формуле ниже. Расстояние наклонной дальности рассчитывается следующим образом:

dslant = (hpwr_line − hant) 2+ (dh) 2

(ii) Уровнемерный радар (LPR): радарный уровнемер ближнего действия, используемый в широком спектре приложений для измерения количества различных веществ, в основном жидкостей или гранул.Оборудование LPR может работать на открытом воздухе или внутри помещения, в котором находится измеряемое вещество.

[54 FR 17714, 25 апреля 1989 г., с поправками, внесенными в 55 FR 18340, 2 мая 1990 г .; 57 FR 33448, 29 июля 1992 г .; 59 FR 25340, 16 мая 1994 г .; 61 FR 31048, 19 июня 1996 г .; 62 FR 26242, 13 мая 1997 г .; 64 FR 22561, 27 апреля 1999 г .; 65 FR 64391, 27 октября 2000 г .; 66 FR 32582, 15 июня 2001 г .; 67 FR 48993, 29 июля 2002 г .; 70 FR 1373, 7 января 2005 г .; 76 FR 71907, 21 ноября 2011 г .; 78 FR 34927, 11 июня 2013 г .; 79 FR 12677, мар.6, 2014; 82 FR 41103, 29 августа 2017 г.]

Страница ошибки

Страница ошибки "," tooltipToggleOffText ":" Переведите переключатель в положение "

БЕСПЛАТНАЯ доставка на следующий день"!

"," tooltipDuration ":" 5 "," tempUnavailableMessage ":" Скоро вернусь! "," TempUnavailableTooltipText ":"

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
"," hightlightTwoDayDelivery ":" false "," locationAlwaysElposed ":" false "," implicitOptin ":" false "," highlightTwoDayDelivery ":" false "," isTwoDayDeliveryTextEnabled ":" true "," useTestingApi " "," ndCookieExpirationTime ":" 30 "}," typeahead ": {" debounceTime ":" 100 "," isHighlightTypeahead ":" true "," shouldApplyBiggerFontSizeAndCursorWithPadding ":" true "," isBackgroundGreyoutEnabled} ":" false " locationApi ": {" locationUrl ":" https: // www.walmart.com/account/api/location","hubStorePages":"home,search,browse","enableHubStore":"false"},"perimeterX":{"isEnabled":"true"},"oneApp ": {"drop2": "true", "hfdrop2": "true", "heartingCacheDuration": "60000", "hearting": "true"}, "feedback": {"showFeedbackSuccessSnackbar": "true", "feedbackSnackbarDuration" : "3000"}, "webWorker": {"enableGetAll": "false", "getAllTtl": "

0"}, "search": {"searchUrl": "/ search /", "enabled": "false" , "tooltipText": "

Скажите нам, что вам нужно

", "tooltipDuration": 5000, "nudgeTimePeriod": 10000}}}, "uiConfig": {"webappPrefix": "", "artifactId": "верхний колонтитул -app "," applicationVersion ":" 20.0.46 "," applicationSha ":" 45b14e3ccfe587f4cb154a1ddd3ad68220e3e4f3 "," applicationName ":" header-footer "," node ":" cd9eb9a5-0319-4cc4-9968-7a513e1f35be "," a2-prod ":" e oneOpsEnv ":" prod-a "," profile ":" PROD "," basePath ":" / globalnav "," origin ":" https://www.walmart.com "," apiPath ":" / header- нижний колонтитул / электрод / api "," loggerUrl ":" / заголовок-нижний колонтитул / электрод / api / logger "," storeFinderApi ": {" storeFinderUrl ":" / store / ajax / preferred-flyout "}," searchTypeAheadApi ": { "searchTypeAheadUrl": "/ search / autocomplete / v1 /", "enableUpdate": false, "typeaheadApiUrl": "/ typeahead / v2 / complete", "taSkipProxy": false}, "emailSignupApi": {"emailSignupUrl": " / account / electro / account / api / subscribe "}," feedbackApi ": {" fixedFeedbackSubmitUrl ":" / customer-survey / submit "}," logging ": {" logInterval ": 1000," isLoggingAPIEnabled ": true," isQuimbyLoggingFetchEnabled ": true," isLoggingFetchEnabled ": true," isLoggingCacheStatsEnabled ": true}," env ":" production "}," envInfo ": {" APP_SHA ":" 45b14e3ccfe587f4cb3ad4a1dION "," 20 ",".0.46-45b14e "}," expoCookies ": {}}

Укажите местоположение

Введите почтовый индекс или город, штат. Ошибка: введите действительный почтовый индекс или город и штат.

Обновите местоположение

Хорошие новости - вы все равно можете получить бесплатную двухдневную доставку, бесплатный самовывоз и многое другое.

Продолжить покупкиПопробуйте другой почтовый индекс Закажите вакцину против COVID-19. Доступно бесплатно в зависимости от права на участие.

Ой! Этот товар недоступен или заказан заранее.

Искать в этих категориях похожие результаты:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
