Работа стартера: Устройство стартера | работа стартера | бендикс

Устройство стартера | работа стартера | бендикс

Устройство стартера довольно просто, его основные детали: корпус, якорь, крышки, привод стартера, благодаря которому включается муфта свободного хода, в устройство стартера также входит шестерня, подводковая муфта. На корпусе стартера укреплено тяговое реле. Конструкция содержит три главных узла: тяговый электродвигатель постоянного тока с коллектором, бендикс с приводной шестерней и обгонной муфтой и втягивающее реле с приводом на бендикс и контактной группой, включающей электродвигатель. Необходимо знать, что работа стартера потребляет большое количество электроэнергии, поэтому каждый последующий пуск значительно разряжает аккумулятор. Вот почему практически в каждой инструкции по эксплуатации для автомобиля указывается, как надо использовать стартер: максимальное время работы и минимальный промежуток, через который его можно включать. Производители обычно предписывают такие нормы: включать не более чем на 5 сек.

и повторно не ранее чем через 0.5-1 мин. В противном случае происходит быстрая разрядка батареи, которая не успевает восстанавливаться. Чтобы не допускать этого, в современных машинах с хорошим оснащением предусмотрен контроль за интервалами времени включений стартера, который исключает «человеческий фактор», когда неопытный или нетерпеливый водитель несвоевременно запускает двигатель автомобиля.

При стандартном принципе конструкции и нормах эксплуатации стартеры могут сильно отличаться по своим техническим характеристикам, которые зависят от объема и типа двигателя. Объем двигателя определяет т. н. момент сопротивления проворачиванию: чем он больше, тем большей должна быть мощность стартера. Характеристики стартеров также должны соответствовать и пусковой частоте, которая зависит, как правило, от типа двигателя: бензиновым моторам стартер должен обеспечить минимальную частоту, с которой вращается коленвал (в пределах 40-80 об/мин), дизельным – 100-200 об/мин. Естественно, стартеры отличаются по техническому исполнению – размерам деталей, креплению и тому подобными характеристиками, однако проблемы у автовладельцев возникают одинаковые – одни и те же неисправности стартера.

Профессиональный сервис, осуществляющий ремонт стартеров, сегодня находится на высоком уровне, в частности в нашей компании Вам могут прямо на месте обменять неисправный стартер на отремонтированный или новый.

Автомобильный стартер: устройство и принцип работы.

Как следует из самого названия, автомобильный стартер применяется для запуска двигателя внутреннего сгорания. Для этого он обеспечивает первичное вращение коленчатого вала с необходимой частотой. Стартер является неотъемлемой частью электрооборудования любого современного автомобиля. Конструктивно он представляет собой четырехполюсный электродвигатель постоянного тока, получающий питание от аккумуляторной батареи. Мощность его бывает разной, в зависимости от конкретной модификации автомобиля, однако для запуска большинства бензиновых моторов достаточно стартера мощностью 3 кВт.

В этой статье будет подробно рассмотрено устройство и принцип работы «классического» стартера.

Автомобильный стартер: устройство и основные функции.
Как известно, ДВС вырабатывает энергию, необходимую для движения автомобиля, за счет оборотов коленвала. От этой же энергии работает все электрооборудование автомобиля. В неподвижном состоянии мотор не способен выдавать ни крутящего момента, ни электрической энергии. В связи с этим приходится его «раскручивать» при помощи специального электродвигателя (стартера) и внешнего источника питания (АКБ).

Устройство стартера включает в себя следующие основные составляющие:

• Корпус (электродвигатель). Стальная деталь цилиндрической формы. В нем размещаются обмотки возбуждения и сердечники.
• Якорь. Выполнен в виде оси из легированной стали. На якоре запрессовывается сердечник и коллекторные пластины.
• Втягивающее реле. Предназначено для подачи питания на электродвигатель стартера от замка зажигания. При этом оно выполняет еще одну немаловажную функцию — выталкивает обгонную муфту. Реле имеет в своей конструкции силовые контракты и подвижную перемычку.
• Обгонная муфта (бендикс) и приводная шестерня. Роликовый механизм, передающий крутящий момент на венец маховика через специальную шестерню зацепления. После запуска мотора рассоединяет приводную шестерню и венец маховика, обеспечивая тем самым сохранность стартера.
• Щеткодержатели и щетки. Предназначены для подачи рабочего напряжения на коллекторные пластины якоря. Повышают мощность электродвигателя, при осуществлении основного рабочего цикла стартера.

Устройство большинства стартеров аналогично между собой и непременно включает в себя «классические» компоненты приведенные выше. Отличия могут быть лишь незначительные. Чаще всего они затрагивают механизм автоматического рассоединения шестеренок. Помимо этого, на автомобилях с автоматическими трансмиссиями, стартер комплектуется дополнительными удерживающими обмотками. Они предназначены для предотвращения пуска двигателя, если селектор «автомата» установлен в любое ходовое положение (L, 1, 2, 3, D, R).

Принцип работы автомобильного стартера.
Рабочий процесс электростартера можно условно разделить на три этапа: соединение приводной шестерни с венцом маховика, пуск стартера, рассоединение маховика и приводной шестерни. Рабочий цикл стартера является кратковременным, т.к. он не участвует в последующем движении автомобиля — его основная задача запустить мотор. Если рассмотреть подробнее, то принцип работы стартера выглядит следующим образом:

1) Поворот ключа в замке зажигания в положение «запуск». Ток передается по цепи от АКБ на замок зажигания и далее на тяговое реле;
2) Приводная шестерня обгонной муфты (бендикса) входит в зацепление с маховиком;
3) Одновременно с перемещением и зацеплением шестерни замыкается цепь и напряжение подается на электродвигатель;
4) Осуществляется запуск мотора и после того, как его обороты превысят обороты стартера, обгонная муфта рассоединяет приводную шестерню и вал электродвигателя.

Что еще нужно знать про стартер?
Помимо перечисленных, существует еще два классификатора автомобильного стартера.

По типу своей конструкции он может быть:

• с редуктором
• без редуктора.

На моторах с дизельной системой питания, а также на двигателях повышенной мощности устанавливается стартер с редуктором. Планетарный редуктор, состоящий из нескольких шестерен, монтируется в корпусе стартера. Он в несколько раз усиливает проходящее напряжение, увеличивая тем самым крутящий момент. Стартер с редуктором обладает следующими преимуществами:

• он более эффективен, обладает высоким КПД;
• потребляет гораздо меньший ток при холодном пуске двигателя;
• редукторный стартер имеет более компактные габаритные размеры;
• сохраняет высокую эффективность и превосходные эксплуатационные характеристики при падении силы пускового тока аккумулятора.

Принцип действия безредукторных стартеров заключается в непосредственном контакте с вращающейся шестерней. Среди преимуществ такого устройства можно отметить:

1. простоту устройства и более высокую ремонтопригодность;
2. более быстрый запуск мотора, за счет моментального соединение с венцом маховика после подачи тока;
3. стойкость в к высоким нагрузкам.

Принцип работы и устройство стартера — Стартер, генератор — Статьи

В настоящее время практически все разновидности стартеров, используемых на современных автомобилях, имеют сходное устройство и принципы работы. В упрощенном виде устройство стартера можно представить как мощный электромотор кратковременного действия, на валу которого расположена шестерня, звенья которой зацепляются с венцом маховика при подаче питания на стартер. Синхронное включение электродвигателя и зацепление шестерни, осуществляется при помощи втягивающего реле.

Питание стартер получает исключительно от аккумуляторной батареи, по этой причине в стартере используется двигатель постоянного тока с последовательной или параллельно-последовательной схемой соединения обмоток якоря и статора. Непосредственное включение в работу электродвигателя осуществляется с помощью контактов, замыкаемых втягивающим реле при помощи системы рычагов и шестерни обгонной муфты.

Согласно принципу работы стартера обгонная муфта (иначе ее называют бендиксом) передает крутящий момент якоря стартера непосредственно на маховик двигателя автомобиля. Благодаря тому, что бендикс имеет возможность перемещаться по специальным шлицам, винтообразно, вдоль вала, при скорости вращения маховика выше числа оборотов электродвигателя, шестерня расцепляется и отбрасывается назад.

Кроме того, конструкцией стартера обеспечивается то, что в одну сторону шестерня вращается свободно, а в другую — только вместе с якорем, тем самым предотвращается одновременная работа стартера вместе с основным двигателем.

Что касается краткого описания принципа работы стартера, то она осуществляется следующим образом: в момент установки ключа зажигания в положение «стартер» происходит подача питания на агрегат с плюсовой клеммы аккумулятора на контакты обмотки втягивающего реле. Под воздействием образовавшегося магнитного поля якорь втягивающего реле начинает перемещаться внутри катушки, увлекая за собой обгонную муфту.

После того, как основные шестерни вошли в зацепление замыкаются контакты, подающие напряжение с АБ на обмотки электродвигателя, после включения, которого, приходит в движение и маховик двигателя внутреннего сгорания. Точно также построен принцип работы стартера ваз, небольшой его особенностью является то, что благодаря использованию в двигателе смешанного возбуждения обмоток, а также наличию коллектора специальной конструкции, достигнуты более высокие показатели надежности и увеличены сроки службы щеток.

Похожие материалы

Стартер для бензопилы. Устройство и ремонт своими руками

Для быстрого запуска любой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в двигатель топливно-воздушной смеси и её последующее воспламенение. Поэтому нормальная работа стартера для бензопилы определяет работоспособность всего механизма.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера. Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Стартер — устройство и принцип работы



Стартер автомобиля это устройство предназначенное для первоначального проворота коленчатого вала обеспечивающего последующий запуск двигателя.

Стартер представляет собой электрический двигатель приводящийся в движение с помощью электрического тока аккумуляторной батареи, израсходованный заряд которой после запуска пополняется за счет другого устройства называемого генератором.

Стартер состоит из:

Эти три элемента обеспечивают четкую работу стартера и предохраняют от избыточных нагрузок и преждевременного выхода из строя.





Принцип работы стартера



При повороте ключа зажигания в положение «запуск» срабатывает втягивающее реле, которое замыкает контакты для начала работы электродвигателя и одновременно выталкивая шестерню стартера для зацепления с маховиком. Войдя в зацеп стартер начинает раскручивать двигатель до оборотов, необходимых для его запуска. Для предотвращения передачи крутящего момента от двигателя стартеру, в случае, если двигатель запустился, а Вы не успели отпустить ключ зажигания, существует такая деталь, как обгонная муфта. Еще ее называют «бендикс» (по фамилии изобретателя). Проще говоря шестерня на валу стартера в одну сторону свободно прокручивается, а в другую сторону входит в зацеп с валом. Такая конструкция намного увеличивает срок службы устройства.

Неисправности стартера и диагоностика



Фактически неисправности стартера сводятся к трем поломкам. Но как определить их, если автолюбитель не «АС» в ремонте автомобиля. Проще говоря существуют некоторые показатели, по которым возможно определить, что именно вышло из строя. Если при повороте ключа слышны щелчки, но стартер не крутит, то виновно в этом втягивающее реле, если, конечно, не заклинил двигатель (но это уже не к нам). Так же вместо щелчков может присутствовать потрескивание или жужжание. Так же на неисправность втягивающего реле может указывать полная тишина (конечно, при повороте ключа в позицию «запуск двигателя»), но обычно такие случаи нечасты и характерны, только при обрыве катушки втягивающего реле. Второй неисправностью стартера является поломка бендикса. При этом стартер будет крутить в холостую, не прокручивая двигатель (жужжит, но не заводится). Второго тут не дано. Ну и в добавок, если, опять же при повороте ключа Вы слушаете тишину, то в данном случае есть еще причины и кроме неисправности стартера. Может у Вас просто сел аккумулятор? А может и перестало работать предпусковое реле. В любом случае необходимо обратиться в сервис. Мы сможем помочь Вам при любой неисправности стартера и готовы произвести ремонт стартера по выгодной цене и неизменно высоком качестве ремонта. И наконец двигатель стартера (ротор, статор или щеточный узел). Эта неисправность так же сопровожается щелчком после включения или, может такое случиться, что стартер просто не осиливает проворот двигателя и крутит на достаточно низких оборотах.



Как завести машину при поломке стартера



Давно канули в лету те времена, когда помимо электрического стартера существовал ручной. В народе его называли «кривой стартер». На наружней выступающей части коленвала — шкиве располагался «храповик», представляющий из себя большую гайку с «рогами». В эти «рога» вставлялся, через отверстие в передней части автомобиля, штырь с рукояткой, вращение которого вручную и обеспечивало заводку двигателя. Запустить мотор было крайне сложно, но возможно, при определенных навыках. Современные автомобили такими приспособлениями не оснащаются, предполагая надежность и долговечность в использовании современных стартеров. Но если случилась поломка стартера и Вы не один в поле воин, то следует:

• включить зажигание
• вручную разогнать автомобиль на нейтральной передаче
• при скорости около 15 км/ч включить третью передачу, предварительно выжав сцепление.



Эти меры способны привести к запуску двигателя от обратного. Двигатель приведется в движение от движения автомобиля передающего крутящий момент на двигатель через трансмиссию.

К сожалению этот способ подходит для автомобилей, только с механической коробкой передач. Если у Вас автомат, то только эвакуатор.

Если Вам необходим ремонт стартера — обращайтесь в нашу мастерскую

Устройство и работа стартера

Всем автовладельцам известно такое понятие как «стартер». Это то, без чего не будет работать двигатель автомобиля. Стартер отвечает за вращение коленчатого вала с нужной частотой, тем самым обеспечивая пуск двигателя. По сути это электродвигатель постоянного тока, четырехщеточный и четырехполюсный, имеющий дистанционное управление.

Стартер имеет стальной корпус, в котором заключены четыре полюса с двенадцатью обмотками возбуждения. С обмоткой якоря три из них соединяются последовательно, а четвертая – параллельно.

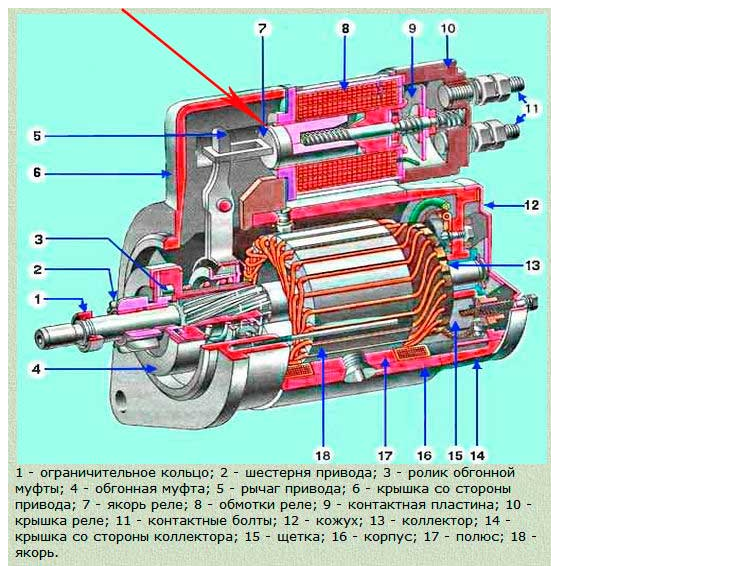

Устройство автомобильного стартера 1 – шестерня; 2 – муфта; 3 – рычаг; 4, 9 – крышки; 5 – реле; 6 – коллектор; 7 – щетки; 8 – втулка; 10 – болт; 11 – корпус; 12 – полюс; 13 – якорь; 14 – кольцо; 15, 16 – обоймы; 17 – плунжер; 18 – ролик

Вращение вала стартера происходит в двух втулках, которые сделаны из спеченных материалов и пропитаны маслом. Втулка переднего конца вала запрессовывается в картер сцепления, заднего конца – в крышку. Привод стартера с муфтой свободного хода и шестерней привода размещаются на переднем конце вала. Когда стартер включается – они перемещаются по шлицам вала.

У стартера имеются передняя и задняя крышка, отлитые из алюминиевого сплава. На передней закрепляется тяговое реле. С помощью пластмассового рычага и кольца оно соединяется с приводом стартера. Это реле служит для обеспечения ввода шестерни в зацепления с венцом маховика. Также оно подключает электрическую цепь обмоток стартера к аккумулятору, когда водитель запускает двигатель. Задняя крышка служит местом размещения щеткодержателей, имеющих четыре медно-графитовые щетки. При помощи пружин они прижимаются к торцовому коллектору якоря. Последний представляет собой пластмассовый диск с залитыми медными контактными пластинами. Он служит для уменьшения длины и снижения массы стартера, обеспечивает стабильную работу щеточных контактов. Корпус стартера скрепляется с крышками при помощи болтов.

Конструктивно муфта свободного входа предполагает наличие внутренней и наружной обойм. Внутренняя соединяется с шестерней привода стартера, наружная – со ступицей, которая в свою очередь соединяется с валом якоря. За счет спиральных шлиц вращается муфта при перемещении вдоль вала. Таким образом, зубья шестерни стартера и венца маховика работают легче.

Наружная обойма имеет три паза переменной ширины. В них помещаются ролики и поджимные плунжеры, имеющие пружины. Благодаря роликам заклинивается обе обоймы. Когда двигатель запущен, то обоймы заклиниваются сильнее и расклиниваются после пуска обоймы.

Последнее, что нужно знать тем, кто ищет стартер – это то, что он устанавливается с левой стороны двигателя.

ремонт стартеров своими руками

Стартер служит для запуска двигателя автомобиля или мотоцикла и представляет собой электродвигатель постоянного тока с электромагнитным дистанционным включением. Стартер запитывается от аккумуляторной батареи через выключатель зажигания.



Принцип работы стартера.

электрическая схема подключения стартера.

Работа стартера основана на том, что если через обмотку якоря и обмотки возбуждения пропускать постоянный электрический ток от источника постоянного тока(батареи), то якорь начинает вращаться и совершать работу, и агрегат становится электрическим двигателем. Электрические стартеры современных мотоциклов и автомобилей состоят из трёх основных механизмов: электродвигатель, механизм включения — привод, и тяговое реле.

устройство стартера.

Большинство  современных стартеров имеют четырёхщёточный  и четырёхполюсный электродвигатель со смешанным возбуждением. Стартер (на примере ВАЗ2105) состоит из корпуса 3 с обмотками возбуждения 1, якоря, передней 18 и задней 31 крышек с щётками и щеткодержателями. Корпус стартера имеет четыре стальных полюса 2, которые крепятся винтами с потаем. На полюсы намотаны катушки обмотки. Корпус стартера вместе с полюсами и обмоткой образует статор. Две катушки обмотки статора шунтовые, а две сериесные, поэтому возбуждение статора называется смешанным. Соединение такого типа уменьшает обороты якоря, что снижает износ бронзовых втулок подшипников скольжения.

Две сериесные катушки соединены между собой паралельно, но с обмоткой якоря последовательно(см. электросхему на рисунке). При работе стартера через катушки проходит основной ток, потребляемый стартером и обмотка катушек выполнена из толстой медной ленты и витки этой ленты изолированы электрокартоном. Обмотки шунтовых катушек соединены между собой последовательно, но с обмоткой якоря параллельно и ток проходящий через них невелик, зависит от напряжения аккумуляторной батареи и сечение этих обмоток намного меньше, чем у сериесных.

Якорь стартера состоит из вала 35(см. рисунок), сердечника с обмоткой 4 и коллектора 32. Якорь вращается на двух бронзовых втулках 11( на некоторых моделях — металлокерамические втулки),смазанных консистентной смазкой. Концы якорной обмотки припаяны к пластинам коллектора, который напрессован на вал якоря. Коллектор имеет пластмассовое(или эбонитовое) основание, на котором вклеены изолированные друг от друга медные пластинки(ламели).

В крышке 31 стартера, закреплены четыре щёткодержателя с меднографитовыми щётками, и два щеткодержателя положительных щёток изолированы от крышки и соединены с выводами сериесных катушек, а два других отрицательных щёткодержателя соединены с массой. К одному из отрицательных щёткодержателей присоеденён вывод шунтовых катушек. Сами щётки прижимаются к пластинкам коллектора спиральными пружинами 30.

Механизм включения стартера. Он предназначен для соединения шестерни вала якоря стартера с зубьями (венцом) маховика двигателя в момент пуска. Механизм состоит из роликовой обгонной муфты, шестерни 12, ступицы 7, буферной пружины 8, рычага 16 с осью 15, ограничительного диска 6 с поводковым кольцом, ограничителя 5 и ограничительного кольца 10 хода шестерни привода. Ступица 7 внутри себя имеет винтовые шлицы, и благодаря им ступица перемещаясь вдоль этих шлицев вала, ещё и проворачивается вокруг своей оси.

Основное назначение обгонной муфты это передача крутящего момента от вала якоря к венцу маховика при пуске двигателя, а в момент, когда двигатель запустился — разъединять вал якоря с шестерней от венца маховика двигателя, который после пуска вращается с большой скоростью и может повредить стартер, если их не разъединить. Наружное кольцо 14 обгонной муфты соединено со ступицей 7, а внутреннее кольцо составляет одно целое с шестернёй 12.

Между кольцами установлены три стальных ролика 13, а сверху на муфту надет алюминиевый кожух. Ролики 13 находятся в конусных вырезах наружного кольца 14 и прижаты к мелким частям вырезов плунжерами 36 и пружинками с направляющими стержнями 37. При запуске двигателя и передаче вращения от якоря стартера к венцу маховика, ролики 13 заклиниваются между наружным и внутренним кольцами муфты и передают вращение от вала якоря к шестерне 12 и эта шестерня передаёт вращение на венец маховика двигателя.

Когда двигатель запустится, то шестерня 12 и естественно внутреннее кольцо начнут вращаться быстрее и обгонять наружное кольцо, и ролики вытолкнутся в более широкую часть выреза, где они начнут свободно проворачиваться и крутящий момент уже не будет передаваться. Шестерня 12 на большинстве стартеров перемещается по валу на бронзовой или латунной втулке 9.

Тяговое реле смонтировано на передней крышке 18. Тяговое реле служит для включения стартера и ввода шестерни 12 в зацепление с венцом маховика при запуске двигателя. Тяговое реле имеет обмотку 22, один конец которой выведен на резьбовую клемму (обычно резьба М8) имеющую обозначение 50 на электросхеме , а другой конец обмотки соединён на массу(корпус).Магнитную систему реле образуют два стальных фланца 25, ярмо, которое окантовывает обмотку, и сердечник 24, который приварен к заднему фланцу 25.

Внутри обмотки помещён якорь 20 (мощный селеноид), на одной стороне которого прикреплена тяга 17, которая соединена с рычагом привода 16, а на другом конце якоря прикреплён стержень 23, имеющий подпружиненную контактную пластину 26. На тягу и якорь для улучшения скольжения одеты капроновые втулки 21.  Сверху тяги 17 и якоря 20 установлена возвратная пружина 19. Задняя часть реле закрыта пластмассовой(эбонитовой) крышкой 28, с двумя неподвижными контактными шпильками 29, с резьбой М8.

Вот в принципе и всё устройство и на разных стартерах могут быть незначительные отличия, но принцип работы у всех одинаковый. С устройством стартера желательно ознакомится, так как это поможет впоследствии устранить любую неисправность своими силами.

Работа стартера. Разберём работу стартера по порядку. При повороте ключа зажигания, замыкаются контакты 30 и 50 (см. электросхему вверху). После включения замка зажигания в обмотке 5 реле тока появляется электроток и от его действия втягивается якорь 4(принцип электромагнита), который через тягу 3 и рычаг перемещает обгонную муфту с шестерней, до частичного её зацепления с венцом маховика.

Дальнейшее перемещение якоря 4 приведёт к замыканию пластиной 7 контактов 6 и 8 и в результате этого через обмотки 9 и 10 статора и обмотку якоря начнёт проходить ток от аккумуляторной батареи 11 и якорь стартера начнёт вращаться. Вращение вала якоря 35 (см. рисунок 130) передаётся ступице 7 и скреплённому с ней наружному кольцу 14 обгонной муфты. Когда кольцо начнёт вращение, оно заклинит ролики 13, и крутящий момент от якоря передаётся через шестерню 12 венцу маховика двигателя.

Одновременно в результате торможения шестерни и вращения якоря, ступица 7 вместе с обгонной муфтой свинчивается со шлицев вала якоря и этим досылает шестерню 12 до полного ввода её в зацепление с маховиком. Ход шестерни по валу ограничен стальным кольцом 10, перед которым могут быть установлены регулировочные шайбы.

В том случае если при перемещении привода зуб шестерни стартера не попадёт между зубьями венца маховика, буферная пружина 8 сожмётся и позволит рычагу 16 перемещаться дальше, и когда якорь повернётся дальше, шестерня под действием буферной пружины уже войдёт в зацепление с венцом маховика(зуб шестерни якоря попадёт между зубьями венца маховика).

Когда ключ зажигания отпускается и возвращается в исходное положение, цепь питания обмотки тягового реле размыкается и пружина 19 возвращает якорь 20, размыкая контакты 29 и возвращает рычаг 16, а с ним и ступицу 7 вместе с обгонной муфтой в исходное положение. Затем пружина 19 через рычаг 16, диск 6 и ограничитель 5 смещает якорь назад до упора тормозного диска 33 в капроновый тормозной диск 34 задней крышки стартера, и благодаря этим тормозным дискам, быстро прекращается вращение якоря.

На более современных стартерах автомобилей более свежих годов выпуска, устанавливается тяговое реле с двумя обмотками — втягивающей и удерживающей. Начала обоих обмоток припаяны к клемме 50 на крышке реле, конец удерживающей обмотки прикреплён к массе(корпусу), а конец втягивающей обмотки соединён с нижней контактной медной шпилькой 29 реле.

При замыкании пластиной 26 контактов 29, втягивающая обмотка обесточивается, так как оба её конца оказываются соединёнными с плюсом аккумуляторной батареи. Поэтому при включении стартера вначале работают две обмотки, но когда якорь реле уже полностью втянут, то для его удержания в этом положении требуется уже небольшой магнитный поток, и его уже обеспечивает всего одна обмотка.

Неисправности стартера.

Неисправности стартера бывают из за следующих причин: загрязнение, окисление или подгорание коллектора якоря(его пластин- ламелей), зависание или износ щёток, выход из строя тягового реле, выход из строя обгонной муфты. В тяговом реле чаще всего изнашиваются(подгорают) рабочие поверхности клеммных блоков и контактной пластины, которые часто обгорают под действием тока большой силы, проходящего через них. Бывают случаи заедания якоря тягового реле в направляющей втулке электромагнита(селеноида).

Но чаще всего причиной отказа в работе стартера являются не поломки стартера, а неисправности аккумуляторной батареи(окислены полюсные штыри, не зажаты клеммы) о неисправности батареи можно почитать здесь. Так же могут выйти из строя дополнительное реле стартера(реле включения стартера) или реле включения замка зажигания.

Если стартер не включается, то возможны три варианта:

1. При попытке включения не слышно щелчков срабатывания тягового реле, и лампы освещения приборов на панели тускнеют или вообще гаснут. Это может быть от разряда аккумуляторной батареи или окисление её полюсных штырей, а так же из за межвиткового замыкания обмотки тягового реле или замыкания обмотки на корпус(массу). Для начала проверяем и заряжаем аккумуляторную батарею. Не помогло, значит нужно проверить обмотку реле, для чего нужно снять стартер и подключить к реле питание через реостат, и регулируя реостатом напряжение питания реле, замерить напряжение включения(при начале срабатывания), это напряжение должно быть не более 9 вольт. Обмотку прозваниваем тестером(омметром) на целостность и так же прозваниваем её на замыкание с корпусом(массой). При обнаружении неисправности реле следует заменить.
2. При попытке включения стартера неслышно щелчков срабатывания тягового реле, но яркость свечения ламп на приборной панели нормальная и не падает(при включении). Причиной может быть то, что не замыкаются контакты 30 и 50 замка зажигания, или заедает якорь тягового реле, а так же может быть обрыв во втягивающей обмотке тягового реле , может быть повреждение провода или окисление клемм провода, соединяющего замок зажигания и клемму 50 реле стартера. Обрыв во втягивающей обмотке проверяем и обнаруживаем омметром, то есть проверяем сопротивление между клеммой 50 реле и его нижней контактной шпилькой(обычно резьбаМ8). При обрыве обмотки, омметр покажет бесконечно большое сопротивление. Состояние цепи(провода) между клеммами 50 реле стартера и замка зажигания так же можно проверить с помощью омметра, а можно проверить, подав на клемму 50 напряжение от плюса аккумуляторной батареи напрямую, с помощью отдельного провода.
3. При включении стартера слышны многократные щелчки включения и отключения тягового реле. Причина неисправности может быть из за разряда аккумуляторной батареи или окисления её полюсных штырей, а так же сильное окисление клемм(наконечников) проводов цепи питания тягового реле или обрыв или замыкание в удерживающей обмотке тягового реле. В этом случае следует соединить реле напрямую со стартером и если неисправность повторится, то причина в удерживающей обмотке реле.

Якорь вращается очень медленно или не вращается совсем при включении стартера и возможны два варианта неисправностей:

1. Слышны щелчки срабатывания тягового реле, но лампы на панели приборов не тускнеют и не гаснут. Причиной может быть слабая затяжка гаек крепления наконечников проводов на контактных шпильках 29 реле или их окисление, а так же подгорание их или подгорание коллектора якоря(его ламелей), зависание щёток или сильный их износ.

При подгорании контактных шпилек их надо зачистить (изнутри) или при сильном износе развернуть на 180°. Если это не поможет, то нужно проверить лёгкость перемещения щёток в щёткодержателе и если щётки стали высотой менее 12 мм, то необходимо их заменить и далее зачистить ламели коллектора 1000 наждачной бумагой и далее полирнуть их 1500 шлифовальной бумагой.

2. Слышны щелчки срабатывания тягового реле и при этом лампы на панели приборов тускнеют или гаснут. Причиной могут быть опять же окисление полюсных штырей батареи, а так же замыкание или обрыв в обмотках якоря или статора, или замыкание щеткодержателя с плюсовой щёткой на массу.

Проверив и зачистив штыри аккумуляторной батареи проверяем цепь(провода) питания реле стартера и если и это не помогло, то необходимо замкнуть контактные шпильки 29 тягового реле (например отвёрткой) и если стартер не заработает, то необходимо проверять омметром и обмотку якоря и статора на предмет замыкания на корпус или межвиткового замыкания, или проверить эти обмотки на обрыв.

Если при включении стартера якорь вращается, а маховик двигателя не проворачивается, то причина может быть в пробуксовке обгонной муфты или заедания её на шлицах вала якоря. Вполне возможна и поломка рычага включения муфты, поводкового кольца или буферной пружины. Всё это обнаруживается после разборки визуально, и естественно повреждённые детали меняются на новые.

Необычный шум стартера при вращении якоря. Это может быть при откручивании (ослаблении) болтов крепления стартера, из за повреждения зубьев шестерни якоря или венца маховика. Сильный шум возникнет и при не выходе шестерни из зацепления с венцом маховика, что бывает при поломке деталей муфты или заедания её на валу. Всё это опять же обнаруживается визуально, после разборки, и повреждённые детали меняются на новые, а заедание муфты устраняется зачисткой и смазкой шлицев вала якоря и шлицев муфты.

Ещё одна очень распространённая неисправность стартера, когда сам стартер крутится, а коленвал двигателя стоит на месте. Это бывает например когда износились зубья венца маховика. Как избавиться от такой неприятности, и причём без замены венца маховика, подробно читаем вот в этой статье.

Техническое обслуживание стартера заключается в основном в периодической зачистке всех клемм, особенно тех которые бывает омываются потоками грязи в моторном отсеке, из под колёс автомобиля или мотоцикла. Желательно через 40 тысяч км. пробега следует снять стартер с двигателя, разобрать его и промыв все детали которые смазываются, заново смазать новой смазкой.

Проверить состояние и лёгкость перемещения щёток, изношенные заменить, и продуть угольную пыль в районе щёткодержателя. Пластины (ламели) коллектора следует зачистить и отполировать. При большом износе контактных шпилек, зачистить их и развернуть на 180°.

При включении стартера, следует учесть, что он при работе и прокручивании коленвала двигателя потребляет очень большой ток, порядка 60 А, а в момент заклинивания ток может быть аж 500А. Поэтому при запуске двигателя мотоцикла или автомобиля, ограничивайте продолжительность его работы до 10 — 15 секунд.

После этого необходимо сделать перерыв хотя бы на минуту, прежде чем снова пытаться запустить двигатель. Если не воспользоваться этим советом, то можно испортить аккумуляторную батарею, или испортить изоляцию обмоток статора и якоря стартера от их перегрева.

Подробнее о ремонте стартера своими руками и о диагностике (прозвонке) его электрических деталей, советую почитать вот тут.

И помните, что исправный двигатель как правило заводится после первой или второй попытки (ну максимум с третьей), и глупо его пытаться заводить далее, проще найти неисправность не запуска двигателя, чем портить стартер и аккумуляторную батарею, удачи всем!



Основные операции устройства плавного пуска

Устройство плавного пуска

представляет собой регулятор пониженного напряжения, предназначенный для пуска стандартных трехфазных асинхронных двигателей. Устройство является твердотельным, в нем используется микропроцессор для управления парами обратных параллельных (спина к спине) тиристоров.
SCR / тиризор — это полупроводниковое устройство, которое фиксируется при срабатывании. После срабатывания он позволяет току течь только в одном направлении и отключается при нулевом токе.
Угол открытия SCR регулируется для достижения желаемого ускорения двигателя.

Устройства плавного пуска обеспечивают следующие преимущества:

1. Сниженные нагрузки и износ механики системы
2. Пониженные пусковые токи
3. Минимизируйте провалы напряжения в сети.
4. Сниженная плата за пиковый спрос
5. Устранение проскальзывания ремня на вентиляторах
6. Плавный разгон двигателя / нагрузки

Устройство плавного пуска с функцией контроля крутящего момента
Устройство плавного пуска включает в себя систему управления крутящим моментом с обратной связью, чтобы обеспечить лучший контроль над запуском и остановкой трехфазных асинхронных двигателей. Обычные системы управления линейным изменением напряжения обычно создают низкий крутящий момент на низких скоростях. При запуске и остановке нагрузок с переменным крутящим моментом (например, насосов) это может привести к очень быстрому ускорению или замедлению с нелинейным изменением скорости двигателя.

Устройство плавного пуска преодолевает эти проблемы, регулируя крутящий момент в двигателе в соответствии с типом нагрузки во время ускорения и замедления. Это по существу позволяет создавать в двигателе постоянный крутящий момент. Непрерывный мониторинг характеристик двигателя во время линейного изменения также позволяет мгновенно регулировать выход пускателя, чтобы учесть изменения в условиях нагрузки.

Система управления устройством плавного пуска обеспечивает плавный пуск и остановку, позволяя профилировать рампы для получения линейного ускорения и замедления скорости двигателя. Нагрузки с переменным крутящим моментом, такие как насосы и вентиляторы, имеют много преимуществ за счет достижения линейного профиля рампы и большего контроля над замедлением. При использовании насосов это обеспечивает лучший контроль и сводит к минимуму проблемы гидравлического удара.

Преимущества устройства плавного пуска Torque Control включают:

1. Истинное линейное ускорение нагрузки и двигателя для всех типов нагрузки.
2. Снижены пиковые пусковые токи.
3. Сниженные нагрузки и износ механики системы
4. Профилирование рампы для лучшего соответствия типу нагрузки, например, нагрузкам с переменным крутящим моментом. Лучшее управление насосами и вентиляторами без быстрого начального разгона, но с линейным нарастанием.
5. Уменьшение нагрева двигателя на низких оборотах.
6. Отсутствие нестабильности из-за изменения коэффициента мощности.Система с обратной связью для мониторинга и реагирования на изменение коэффициента мощности.
7. Отсутствие нестабильности из-за пульсации слота при 3-проводной и 6-проводной работе.
8. Лучшее управление замедлением благодаря системе управления крутящим моментом с обратной связью.

Устройство плавного пуска также предлагает пользователю доступ к параметрам профилирования рампы для точной настройки системы управления крутящим моментом для достижения большего количества требований к производительности для конкретных приложений.

Все о магнитных пускателях двигателей

Пускатели двигателей — это устройства, которые запускают и останавливают электродвигатели с помощью ручных или автоматических переключателей и обеспечивают защиту цепей двигателя от перегрузки.Основные характеристики включают предполагаемое применение, тип пускателя, электрические характеристики, включая количество фаз, ток, напряжение и номинальную мощность, а также характеристики. Пускатели двигателей используются везде, где работают электродвигатели с определенной мощностью. Существует несколько типов пускателей, в том числе ручные, магнитные, плавные, многоскоростные и пускатели полного напряжения. В этой статье рассматриваются магнитные пускатели двигателей и объясняется, как они работают, их применение и некоторые соображения по выбору пускателя двигателя.

Как работает магнитный пускатель двигателя?

Магнитные пускатели работают при помощи электромагнитов. Они имеют набор контактов с электромагнитным управлением, который запускает и останавливает подключенную нагрузку двигателя, и реле перегрузки. Реле перегрузки отключает управляющее напряжение на катушку стартера, если обнаруживает перегрузку двигателя. Схема управления с мгновенными контактными устройствами, подключенными к катушке, выполняет функцию пуска и останова.

Трехполюсный пускатель магнитного двигателя полного напряжения имеет следующие устройства: набор неподвижных контактов, набор подвижных контактов, катушка соленоида, неподвижный электромагнит, нажимные пружины, набор затеняющих магнитных катушек и подвижный якорь. .В магнитных пускателях используются управляющие устройства с мгновенным контактом (например, переключатели и реле), которые требуют перезапуска после потери мощности или если состояние низкого напряжения вызывает отключение контактора. Их также можно подключить для автоматического перезапуска двигателей, если этого требует приложение.

Контактор магнитного пускателя похож на реле, но переключает большее количество электроэнергии и обрабатывает нагрузки с более высоким напряжением. Контактор имеет контактный носитель с электрическими контактами для подключения входящего сетевого силового контакта к контакту нагрузки.Он также состоит из электромагнита, который обеспечивает силу для замыкания контактов, и корпуса, изолирующего материала, который скрепляет детали и защищает компоненты. Контакторы обычно изготавливаются с контактами, которые остаются разомкнутыми, если не замкнуты принудительно, что означает, что мощность не поступает на нагрузку до тех пор, пока катушка не сработает, замыкая контактор.

Когда контактор замкнут, ток идет на электромагнит. Этот ток может иметь то же напряжение, что и мощность, проходящая через контакты, или может иметь более низкое «управляющее» напряжение, которое используется только для питания катушки. Когда катушка находится под напряжением, это создает магнитную связь между контактами и держателем контактов, позволяя им оставаться вместе, и ток течет к двигателю до тех пор, пока система не отключится путем обесточивания катушки. В обесточенном состоянии пружина заставляет контакты разъединяться и прекращать прохождение энергии через контакты, и двигатель выключается.

Некоторые общедоступные магнитные пускатели двигателей включают полное напряжение (линейное), пониженное напряжение и реверсирование. Как следует из названия, пускатель с магнитным пускателем полного напряжения или с параллельным подключением к сети подает на двигатель полное напряжение.Это означает, что он предназначен для правильной обработки уровней пускового тока, возникающего при запуске двигателя. Пускатели пониженного напряжения предназначены для ограничения воздействия пускового тока во время запуска двигателя и доступны в электромеханическом и электронном вариантах. Реверсивные стартеры переключают вращение вала трехфазного двигателя. Это происходит из-за того, что любые двухлинейные проводники, питающие нагрузку двигателя, меняются местами. Реверсивный магнитный пускатель двигателя имеет пускатель прямого и обратного хода.Он также имеет электрические и механические блокировки, которые обеспечивают одновременное включение только переднего или заднего стартера.

Приложения и отрасли

Пускатели двигателей

— это специальные электрические устройства, предназначенные для обработки высокого электрического тока, который двигатели мгновенно потребляют при запуске из состояния покоя, при этом защищая двигатели от чрезмерного нагрева при перегрузках во время нормальной работы. Пусковой ток может в несколько раз превышать ток, потребляемый двигателем при его рабочей скорости.Если бы использовался только предохранитель или автоматический выключатель, это устройство сработало бы или отключилось при каждом запуске.

Вместо этого в двигателях используются магнитные реле перегрузки, чтобы ввести временную задержку во время запуска, когда двигатель подвергается сильному пусковому току. Если двигатель заклинивает — так называемый сценарий с заторможенным ротором — он будет постоянно потреблять такой же пусковой ток. В этом случае реле перегрузки будут нагреваться сверх времени, отведенного для нормальных мгновенных уровней броска тока, и отключат переключатель или контактор и, следовательно, двигатель.

Магнитные пускатели двигателей часто используются для двигателей мощностью несколько лошадиных сил и выше. Примеры включают деревообрабатывающие станки, такие как столярные пилы или формовщики. Машины с меньшими нагрузками, включая большинство ручных инструментов, обычно используют только выключатель вместо пускателя двигателя. Магнитные пускатели являются стандартными компонентами для многих машин, а стартеры послепродажного обслуживания также используются в качестве запасных компонентов или для модернизации старых машин. Они используются в линейных приложениях и в качестве пускателей пониженного напряжения для одно- и трехфазных двигателей.

Пускатели двигателей

доступны в открытых конфигурациях, которые устанавливаются в панели управления, или они могут быть автономными блоками с корпусами, сертифицированными NEMA или IEC. Стандартные размеры NEMA варьируются от 00 до 9, чтобы охватить диапазон типоразмеров двигателей, начиная с 1,5 л.с. и заканчивая 900 л.с.

Соображения

Большинство производителей стартеров предлагают продукцию как в соответствии с рейтингом NEMA, так и IEC. Пускатели NEMA, как правило, больше и дороже, чем пускатели IEC, но могут быть указаны на основе только мощности и напряжения, тогда как спецификации пускателей IEC более точно настроены.В общем, североамериканские инженеры-конструкторы будут указывать применимость либо NEMA, либо IEC, и для новых покупок специалисты по спецификациям могут выбрать из соответствующих предложений поставщиков в этих двух диапазонах. Машиностроители в Северной Америке часто используют пускатели IEC в своих панелях управления из-за их способности более точно настраивать пускатель в соответствии с приложением, что необходимо в соответствии с более сложными критериями выбора IEC.

Сводка

В этой статье представлено понимание магнитных пускателей двигателей. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие изделия для стартеров двигателей

Больше от Machinery, Tools & Supplies

Электрические системы запуска и стартер-генераторная система запуска

Электрические системы запуска для газотурбинных самолетов бывают двух основных типов: электрические системы прямого запуска и системы стартер-генератор.Системы электрического запуска с прямым проворачиванием коленчатого вала используются в основном на небольших турбинных двигателях, таких как вспомогательные силовые установки (ВСУ), и некоторых небольших турбовальных двигателях. Многие газотурбинные самолеты оснащены системами стартер-генераторов. Системы запуска генератора стартера также похожи на электрические системы прямого запуска, за исключением того, что после работы в качестве стартера они содержат вторую серию обмоток, которые позволяют ему переключаться на генератор после того, как двигатель достигнет самоподдерживающейся скорости. Это экономит вес и место на двигателе.

Стартер-генератор постоянно связан с валом двигателя посредством необходимых приводных шестерен, в то время как стартер с прямым проворачиванием коленчатого вала должен использовать некоторые средства отсоединения стартера от вала после запуска двигателя. Блок стартер-генератора в основном представляет собой шунтирующий генератор с дополнительной тяжелой последовательной обмоткой. [Рисунок 5-16] Эта последовательная обмотка электрически соединена для создания сильного поля и, как следствие, высокого крутящего момента для запуска. Стартер-генераторные агрегаты желательны с экономической точки зрения, так как один агрегат выполняет функции и стартера, и генератора.Кроме того, уменьшается общий вес компонентов системы запуска и требуется меньше запчастей.

Рисунок 5-16. Типовой стартер-генератор.

Внутренняя цепь стартер-генератора имеет четыре обмотки возбуждения: последовательное поле (поле C), шунтирующее поле, компенсирующее поле и межполюсную или коммутирующую обмотку. [Рисунок 5-17] Во время пуска используются обмотки поля C, компенсации и коммутации. Устройство аналогично пускателю с прямым проворачиванием, поскольку все обмотки, используемые во время пуска, включены последовательно с источником.Выступая в качестве стартера, блок не использует на практике свое шунтирующее поле. Для запуска обычно требуется источник 24 В и пиковый ток 1500 ампер.

Рисунок 5-17. Внутренняя схема стартер-генератора.

При работе в качестве генератора используются шунтирующая, компенсационная и коммутирующая обмотки. Поле C используется только для начальных целей. Шунтирующее поле подключено к обычной цепи управления напряжением для генератора. Компенсирующие и коммутирующие или межполюсные обмотки обеспечивают практически безискровую коммутацию от холостого хода до полной нагрузки.На рис. 5-18 показана внешняя схема стартер-генератора с регулятором минимального тока. Этот блок управляет стартер-генератором, когда он используется в качестве стартера. Его цель — обеспечить положительное действие стартера и поддерживать его в рабочем состоянии до тех пор, пока двигатель не начнет вращаться достаточно быстро, чтобы поддерживать сгорание. Блок управления регулятора минимального тока содержит два реле. Одно из них — реле двигателя, управляющее входом в стартер; другое, реле минимального тока, управляет работой реле двигателя.

Рисунок 5-18. Схема стартер-генератора. [Щелкните изображение, чтобы увеличить] Последовательность работы системы запуска обсуждается в следующих параграфах. [Рисунок 5-18] Чтобы запустить двигатель, оборудованный реле минимального тока, сначала необходимо замкнуть главный выключатель двигателя. Это замыкает цепь от автобуса самолета до пускового переключателя, топливных клапанов и реле дроссельной заслонки. При подаче питания на реле дроссельной заслонки запускаются топливные насосы, а замыкание цепи топливного клапана дает необходимое давление топлива для запуска двигателя.При включении аккумулятора и пускового переключателя замыкаются три реле: реле двигателя, реле зажигания и реле отключения аккумулятора. Реле двигателя замыкает цепь от источника питания до стартера; реле зажигания замыкает цепь на блоки зажигания; реле отключения аккумулятора отключает аккумулятор. Размыкание цепи аккумуляторной батареи необходимо, поскольку сильный разряд стартера может повредить аккумулятор. Замыкание реле двигателя позволяет протекать к двигателю очень сильному току. Поскольку этот ток протекает через катушку реле минимального тока, оно замыкается.При замыкании реле минимального тока замыкается цепь от положительной шины к катушке реле двигателя, катушке реле зажигания и катушке реле отключения аккумуляторной батареи. Пусковой выключатель может вернуться в нормальное положение выключения, и все блоки продолжают работать.

По мере того, как двигатель набирает скорость, ток, потребляемый двигателем, начинает уменьшаться. Когда он снижается до менее 200 ампер, размыкается реле минимального тока. Это действие разрывает цепь от положительной шины до катушек двигателя, реле зажигания и отключения аккумуляторной батареи.Обесточивание этих катушек реле останавливает операцию запуска.

После завершения этих процедур двигатель должен работать эффективно, а зажигание должно быть самоподдерживающимся. Если, однако, двигатель не набирает обороты, достаточные для остановки работы стартера, можно использовать выключатель остановки для разрыва цепи от положительной шины до главных контактов реле минимального тока.

Поиск и устранение неисправностей в системе запуска стартера-генератора

Процедуры, перечисленные на Рисунке 5-19, являются типичными для тех, которые используются для устранения неисправностей в системе запуска стартер-генератора, аналогичной системе, описанной в этом разделе.Эти процедуры представлены только в качестве руководства. Для соответствующего самолета всегда следует обращаться к соответствующим инструкциям производителя и утвержденным директивам по техническому обслуживанию.

Рисунок 5-19. Процедуры поиска и устранения неисправностей в системе запуска стартер-генератора. [Щелкните изображение, чтобы увеличить]

Flight Mechanic рекомендует

Диагностика стартерной системы

— DENSO Auto Parts

Следующая общая информация была собрана в качестве руководства для диагностики цепи стартера.Обратитесь к руководству по обслуживанию соответствующего производителя оригинального оборудования для получения конкретной информации о процедурах диагностики системы запуска и мерах безопасности для вашего автомобиля.

Стендовые испытания

Если имеется стенд для испытаний стартера, следуйте процедурам, приведенным в руководстве по эксплуатации стендового тестера, для проведения испытания производительности стартера. Этот тест определит, соответствует ли работа стартера своим рабочим характеристикам, что предотвратит ненужную замену стартера.

Если во время стендовых испытаний характеристики стартера находятся в пределах спецификации, устраните проблемы в остальной части системы запуска автомобиля и других электрических цепях, которые могут повлиять на характеристики цепи запуска. Обратитесь к руководству по обслуживанию соответствующего производителя транспортного средства, чтобы узнать о процедурах и принципиальных схемах, необходимых для выявления и устранения дополнительных проблем цепи запуска.

Если результаты испытаний показывают, что характеристики стартера не соответствуют техническим характеристикам, замените стартер.Продолжайте осматривать оставшуюся часть пусковой системы. Обратитесь к руководству по обслуживанию соответствующего производителя транспортного средства, чтобы узнать о процедурах и принципиальных схемах, необходимых для выявления и устранения дополнительных проблем цепи запуска.

ПРИМЕЧАНИЕ : Если соленоид стартера является частью испытываемого стартера, и стендовое испытание определяет, что соленоид неисправен, возможно, можно будет заменить только соленоид и вернуть стартер в сборе в эксплуатацию. Если соленоид заменен и стартер в сборе возвращается в эксплуатацию, обратитесь к руководству по обслуживанию соответствующего производителя транспортного средства за процедурами и схемами электрических цепей, необходимыми для выявления и устранения дополнительных проблем цепи запуска и других электрических цепей, которые могут повлиять на работу цепи запуска.

Полезные советы

Стартер слишком медленно вращает двигатель?

• Аккумулятор должен быть полностью заряжен (12,6 В), а кабели, клеммы и корпус аккумулятора должны быть в хорошем и чистом состоянии. Сюда входят соединения заземления корпуса и корпуса, а также соединения стартера и соленоида стартера. (См. Раздел «Визуальный осмотр аккумулятора и проверка работоспособности»).
• Усовершенствованная синхронизация двигателя создает силы сгорания, работающие против вращения двигателя.Эти силы будут передаваться на стартер во время включения стартера, что снижает его рабочие характеристики.
• Чрезмерная вязкость моторного масла, особенно в холодную погоду, снижает способность двигателя вращаться. Это увеличение лобового сопротивления двигателя будет передаваться на стартер во время включения стартера, снижая его рабочие характеристики.
• Модификации двигателя изменяют рабочие характеристики двигателя. Если будут выполнены модификации, появится вероятность воздействия дополнительных сил на стартер.Стартер следует заменить на новый, соответствующий новым рабочим характеристикам двигателя.

Стартер не запускает двигатель?

• Стартер рассчитан на вращение с заданной частотой вращения. Если соединения аккумулятора или кабели корродированы или загрязнены, это приведет к тому, что стартер будет вращаться медленнее, чем указанная частота вращения. Убедитесь, что все соединения аккумулятора и кабели чистые и надежно закреплены. Сюда входят соединения заземления корпуса и корпуса, а также соединения стартера и соленоида стартера.(См. Раздел «Визуальный осмотр аккумулятора и проверка работоспособности»).

Стартер крутится, не проворачивая двигатель?

• Маховик или гибкий диск передает энергию вращения стартера двигателю. Если стартер вращается, но не двигатель, проверьте все зубья на маховике / гибкой пластине на предмет чрезмерного износа, повреждений или отсутствия. Проверка зубьев маховика / гибкой пластины может выполняться через монтажное отверстие стартера, если смотровая пластина недоступна.
• Неисправный узел привода стартера может вызывать такие же симптомы, как повреждение маховика / гибкой пластины. Если шестерня стартера надлежащим образом входит в зацепление с маховиком / гибкой пластиной и не вращается, стартер следует проверить на предмет механического износа или повреждений.

Щелкает ли система запуска при активации?

• Если при включении цепи управления стартером слышен щелчок и стартер не вращается, возможно, на соленоид не поступает напряжение, необходимое для полной активации.Проверьте цепь управления стартером на предмет неисправных или поврежденных компонентов и проводки, а также ослабленных, грязных или корродированных соединений.
• Если на соленоид подается надлежащее напряжение, возможно, сгорели контакты соленоида. При осмотре соленоида следуйте инструкциям производителя транспортного средства и мерам предосторожности.

Есть ли стук при попытке запустить двигатель?

• Стук может быть связан с физическим повреждением маховика / гибкого диска.Полностью осмотрите маховик / гибкую пластину на предмет трещин, вмятин, баланса круглости и т. Д.
• Неработающий соленоид стартера или поврежденный стартер также могут вызывать стук. Следуйте рекомендациям производителя транспортного средства и мерам предосторожности для проверки соленоида и стартера.
• Аккумуляторная батарея должна быть полностью заряжена (12,6 В), а кабели и клеммы аккумулятора должны быть в хорошем и чистом состоянии. Сюда входят соединения заземления корпуса и корпуса, а также соединения стартера и соленоида стартера.(См. Раздел «Визуальный осмотр аккумулятора и проверка работоспособности»).

Эриксен выписан после успешной операции по установке сердечного имплантата

Футбол Футбол — Евро-2020 — Группа B — Дания — Финляндия — Стадион Паркен, Копенгаген, Дания — 12 июня 2021 года Кристиан Эриксен из Дании во время матча Пул через REUTERS / Hannah Mckay

Зарегистрируйтесь сейчас и получите БЕСПЛАТНЫЙ неограниченный доступ к reuters.com

Зарегистрируйтесь

18 июня (Рейтер) — полузащитник Дании Кристиан Эриксен был выписан из больницы после успешной операции, через несколько дней после того, как он потерял сознание на поле во время открытия Евро-2020 в Дании. Об этом в пятницу сообщила Датская футбольная ассоциация (DBU).

Эриксену имплантировали устройство для запуска сердца после его коллапса из-за остановки сердца во время первой игры Дании в группе B против Финляндии в Копенгагене в субботу. подробнее

Жизнь 29-летнего парня была спасена, когда ему на поле была проведена сердечно-легочная реанимация, а его сердце было перезапущено с помощью дефибриллятора, прежде чем он был доставлен в больницу.

Зарегистрируйтесь сейчас и получите БЕСПЛАТНЫЙ неограниченный доступ к reuters.com

Зарегистрируйтесь

«Спасибо за огромное количество поздравлений, было невероятно увидеть и почувствовать», — Эриксен, который играет в свой клубный футбол в составе итальянского чемпиона «Интер Милан», говорится в заявлении.

«Операция прошла хорошо, и в данных обстоятельствах у меня все хорошо. Было действительно здорово снова увидеть ребят после фантастической игры, которую они сыграли вчера вечером. Не нужно говорить, что я буду болеть за них в понедельник против России. »

Эриксен посетил своих товарищей по команде на их тренировочной базе в прибрежном городе Хельсингор, примерно в 45 км от стадиона Паркен, где он рухнул, и DBU сказал, что он отправится домой, чтобы провести время со своей семьей.

Дания проиграла вторую игру подряд на чемпионате Европы Бельгии, несмотря на то, что в четверг в Копенгагене вырвалась вперед, проиграв 2: 1 и заняв последнее место в группе.

Матч был остановлен на 10-й минуте, так как обе команды присоединились к 25-тысячной толпе для минутных аплодисментов в честь плеймейкера.

Крах Эриксена потряс миллионы телезрителей по всему миру. Игра с Финляндией была приостановлена ​​почти на два часа, а когда она в конце концов возобновилась, Дания проиграла 1: 0.

Зарегистрируйтесь сейчас и получите БЕСПЛАТНЫЙ неограниченный доступ к reuters.com

Зарегистрируйтесь

Отчетность Рохит Наир в Бангалоре; Редакция Кэтрин Эванс

Наши стандарты: принципы доверия Thomson Reuters.

Operation Duel Cards — Starter Pack

Таблицы времени и факты умножения, ключевые уравнения сложения и вычитания, а также порядок операций широко представлены в этой невероятной карточной игре с 60 уравнениями.

Описание продукта:

Учащиеся разовьют свое понимание порядка операций и расписаний, одновременно наслаждаясь захватывающей карточной игрой. Вовлеченность является здесь ключевым моментом, так как им очень нравятся карточки, и многие студенты даже стремятся помочь ламинировать и подготовить их!

«Как я могу использовать этот ресурс в классе?»
Учащиеся могут собираться в небольшие группы или пары с одним набором карточек и наслаждаться игрой.Также отлично подходит в качестве дополнительного занятия для тех немногих, кто всегда заканчивает задания раньше. Студенты часто просят брать наборы, чтобы поиграть в свободное время!

«Легко ли использовать этот продукт?»

Да! По сути, ученики кладут каждый по карточке на стол, решают уравнение, и тот, кто имеет наивысший ответ, побеждает!

«Почему я должен их покупать?»
С этой коллекцией карточек математика становится доступной для всех. Студенты, которым не хватает уверенности или которые не развили любовь к числам, действительно преуспевают в этой игре.Геймификация — прекрасный способ преподнести учебный план, и вы сможете использовать эти карточки снова и снова!

Загляните в ПРЕДПРОСМОТР, и вы увидите, что у вас есть все необходимое, чтобы из года в год приносить эту замечательную игру в свой класс!

Хотите еще карточек?

Call of the Wild — Удивительная колода сложных животных (сложение / вычитание и умножение)

Duelies — Маленькие желе, обучающие цветам и эмоциям (дополнение)

Super Animals — Симпатичная коллекция животных-супергероев (сложение и вычитание)

Карты элементов — выведите игру на новый уровень с помощью карт Operation Duel Cards.

Порядок обучения операциям? БОМДАС или ПЕМДАС?

Посетите наш самый популярный ресурс

ASE Test Preparation — Start System (Starter / Solenoid)

1. Отношение между числом зубьев ведущей шестерни стартера и маховик двигателя около

1 к 1.
1 к 5.
1 до 20.
От 1 до 50.

2. Основные Назначение муфты свободного хода в приводе стартера по:

помогите соленоиду во время проворачивания.
вытащить ведущую шестерню стартера из зацепления.
отключите якорь при запуске двигателя.
держите удерживающую обмотку под напряжением во время проворачивания.

3. Муфта сцепления выключатель безопасности:

расположен в цепи питания двигателя.
закрыто, когда педаль сцепления нажата до упора.
последовательно с цепью управления.
как b, так и c.

4. Малый Клемма (S) на соленоиде пускового двигателя подключена к телефон:

цепь управления стартером.
цепь нагрузки стартера (АКБ).
оба а и Б.
ни а, ни б.

5. Магнитный поле, необходимое для запуска двигателя, обеспечивается:

сборка арматуры.
обмотка возбуждения.
соленоид.
ни один из вышеперечисленных.

6.Соленоид использует две катушки. Их обмотки называются:

вдавливание и извлечение.
втягивание и выталкивание.
вдавливание и удержание.
втягивание и удержание.

7. Базовый Схема управления стартером подает питание на магнитный переключатель через выключатель зажигания и:

соленоид.
нейтральный пусковой выключатель.
обгонная муфта стартера.
регулятор.

8. Обрыв в удерживающей обмотке электромагнитного переключателя стартера. скорее всего вызовет:

аккумулятор разряжен.
соленоид входить и выходить, или дребезжать.
привод стартера должен оставаться включенным после запуска двигателя.
слишком большой ток, потребляемый пускателем.

9. Если двигатель слишком медленно проворачивается для запуска, проблема может быть вызвана:

проблемы с двигателем.
неисправный нейтральный пусковой выключатель.
обрыв реле в цепи управления.
повреждена ведущая шестерня.

10. Если стартер вращается, но двигатель не проворачивается, вероятная причина будет:

плохая обгонная муфта.
плохой соленоид.
высокое сопротивление в цепи питания двигателя.
высокое сопротивление в цепи управления двигателем.

11. Все следующее может вызвать шум при работе стартера, кроме

перекос стартера.
изношенные втулки.
заземленная арматура.
повреждена или изношена коронная шестерня маховика.

12. Когда выполнение теста на потребление пускового тока, обычно высокое потребление тока указывает:

разряженный аккумулятор.
высокая стойкость.
коррозия клемм аккумулятора.
Проблемы с двигателем или плохой стартер

13. Стартер проверка на потребление тока указывает на скорость вращения коленчатого вала ниже указанной и ток. Следующий шаг:

замените соленоид стартера, он неисправен.
проведите тест на падение напряжения на B + и заземляющем кабеле.
проверить аккумулятор.
использовать испытание на падение 9,6 В для герметичного двигателя.

14. Проворачивание Испытания на падение напряжения в цепи используются для определения местонахождения:

высокая стойкость.
плохие приводы стартера.
слабые батареи.
короткое замыкание в стартере.

15. Тест световой индикатор показывает, что на соленоид стартера не подается напряжение Клемма «S» с переключателем зажигания, повернутым в положение пуска. Техник А говорит, что выключатель зажигания неисправен. Техник B говорит, что нейтральный предохранительный выключатель может быть неисправен.Кто прав?

Только техник А.
Только техник B.
и техник А, и техник Б.
ни техник А, ни техник Б.

16. С проворачивание двигателя, на стартере измеряется падение напряжения 4 В изолированный (B +) аккумуляторный кабель.Что нужно сделать?

ничего, такое падение напряжения приемлемо.
установите аккумулятор большего размера.
замените кабель или очистите и затяните соединение.
зарядите аккумулятор.

17. Когда пусковой двигатель не проворачивает двигатель и не проворачивает его тоже медленно, первое, что нужно проверить, это a:

аккумулятор.
проводка и кабели.
соленоид.
пусковой двигатель.

18. Когда проверка системы запуска на автомобиле с шестицилиндровым двигателем. двигатель, вы обнаружите, что двигатель медленно проворачивается, стартер потребляемый ток составляет 80 ампер, а напряжение аккумулятора при запуске 11.5 вольт. Что делать дальше?

проверьте падение напряжения в цепи стартера.
проверьте емкость аккумулятора.
заменить стартер.
проверить двигатель.

19. Когда проверка цепи изоляции пускового двигателя

чем выше значение напряжения, тем лучше.
чем ниже значение напряжения, тем лучше.
оба а и Б.
ни А, ни Б.

20. Напряжение падение на изолированную сторону цепи стартера должно быть не более чем.

напряжение батареи.
0,1 вольт.
0,2 вольт.
0,5 вольт.

21. Стартер на транспортном средстве должен быть проверен на потребление тока при проворачивании коленчатого вала двигатель. Техник «А» говорит, что батарея состояние заряда и емкость должны быть проверены перед действующим стартером. тест может быть выполнен.Техник «Б» говорит, что если батарея заряжена менее 75% (удельный вес 1,230 или меньше) его нельзя использовать для проверки потребления пускового тока.
