Содержание

Отличия 2-х тактного от 4-х тактного двигателя

Это общий вопрос, который многих интересует, особенно когда стоит выбор перед покупкой бензоинструмента с разными типами двигателей. У каждого типа двигателя есть свои преимущества и недостатки, которые мы постараемся изложить в этой статье. Давайте начнем…

Основное отличие двухтактных и четырехтактных двигателей в основном сосредоточена вокруг области применения, для которой используется двигатель. Небольшие двигателя, работающие на высоких оборотах, как правило, двухтактные. Более крупные двигателя, с большим крутящим моментом при более низких оборотах, обычно имеют 4-тактные двигателя.

Принцип работы двигателя.

Совокупность периодически повторяющихся в определенной последовательности процессов, в результате которых происходит преобразование тепловой энергии в механическую называется замкнутым рабочим циклом. А именно двигатель приводится в движение с помощью поршня, который движется вверх и вниз в цилиндре, за счет возгорания смеси из бензина и воздуха.

Бензиновые двигатели используют электрическую искру для зажигания горючей смеси, от сгорания которой создается давление, необходимое для движение поршня. Этот процесс происходит в вакууме и изолирован в блоке цилиндра.

Рабочий цикл, включающий в себя подачу бензина и воздуха, воспламенение горючей смеси, выталкивание отработанных газов, и повторяется тысячи раз в минуту. Так для оборота коленчатого вала на 360 ° или одного оборота, поршень должен перемещаться из своей наивысшей точки, верхней мертвой точки (ВМТ), в свою нижнюю точку, в нижнюю мертвую точку (НМТ), а затем обратно в ВМТ. К примеру, при 1000 оборотах в минуту рабочий цикл происходит 1000 раз в минуту.

По этому принципу работают все двигатели внутреннего сгорания, разница между 4-тактным и 2-тактным двигателями заключается в действиях, при которых происходит подача, сжатие топлива, выхлоп газов.

Как работает двухтактный двигатель?

Двухтактный двигатель не использует впускные и выпускные клапаны, для подачи горючей смеси и вывода отработанных газов из камеры сгорания. За полный рабочий цикл, то есть за  один ход коленчатого вала выполняется два такта.

Вместо клапанов двухтактный двигатель имеет впускной и выпускной каналы – отверстия в боковой части цилиндра, которые совпадают с предварительно рассчитанным положением поршня, где поршень  используется для закрытия или открытия этих каналов.

Впускной канал расположен чуть ниже положения ВМТ (верхняя мертвая точка) и когда поршень движется вверх из НМТ, этот канал открыт и производится подача топливной смеси в камеру сгорания. Когда поршень проходит мимо впускного канала, боковая стенка поршня блокирует отверстие, а свеча зажигания зажигает топливо. Сжатие происходит из-за движения поршня к ВМТ, закрывающего впускное отверстие, в сочетании с одновременным сгоранием. Таким образом, такт сжатия и зажигания происходит как одно целое.

Выпускной канал находится на противоположной стороне цилиндра рядом с ВМТ. Когда поршень приближается к самой низкой точке (НМТ), он проходит через выпускной канал открывая его, в результате чего выходят сгоревшие газы.

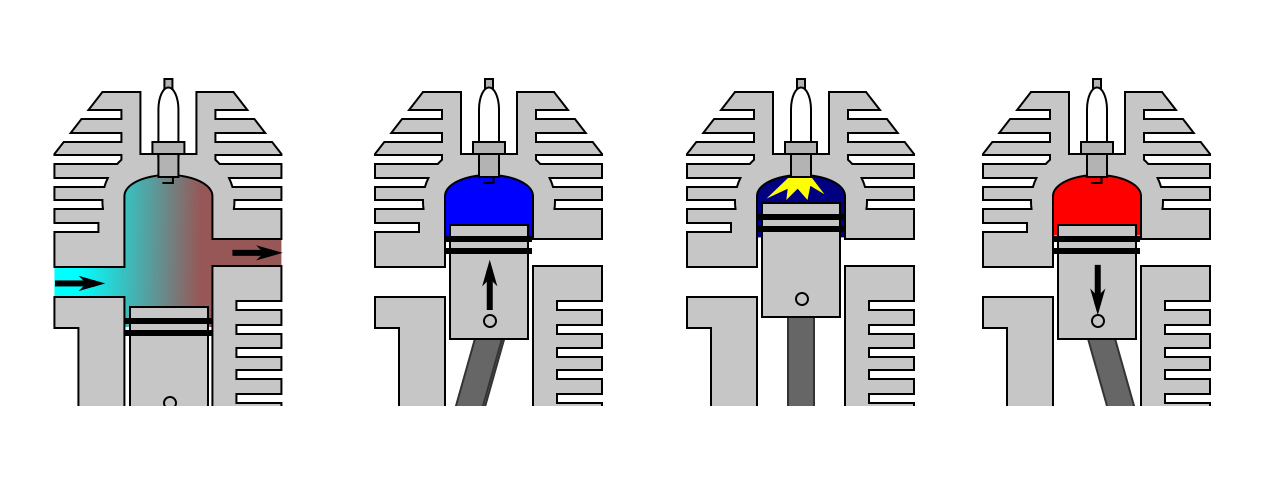

Рабочий цикл двухтактного двигателя.

Такт 1: впуск и зажигание горючей смеси

Когда поршень движется вверх, топливо и воздух нагнетаются в камеру сгорания и свеча зажигания дает искру. Это происходит как раз перед тем, как поршень достигает ВМТ.

Такт 2: Сжатие и Выхлоп

В положении ВМТ поршень блокирует впускное отверстие, герметизируя камеру сгорания, и в результате воспламенения смеси температура и давление газов резко возрастают. Под этим действием поршень перемещается вниз к НМТ. В самой нижней точке выпускное отверстие больше не закрыто поршнем, и происходит выход отработанных газов.

Как работает четырехтактный двигатель?


Четырехтактный двигатель разделяет каждый этап: процесс сгорания и выпуска на четыре отдельных шага или такта.

Чтобы топливо могло попасть в камеру сгорания, непосредственно перед тем, как поршень достигнет ВМТ, открывается впускной клапан, позволяющий подавать топливно-воздушную смесь из карбюратора или системы впрыска топлива. Когда в камеру сгорания поступает достаточно топлива, клапан закрывается и создается вакуум и герметизация цилиндра. После свеча зажигания дает искру вызывающую воспламенение горючей смеси (взрыв смеси), это заставляет поршень двигаться вниз. Затем открывается выпускной клапан, позволяющий отходящим газам выходить. В это время герметизация нарушается, что вызывает декомпрессию в цилиндре, и импульс коленчатого вала толкает поршень обратно в верхнее положение ВМТ, и весь процесс начинается заново.

Рабочий цикл четырехтактного двигателя.

такт 1: впуск

Во время первого такта поршень начинает движение от ВМТ и заканчивается в НМТ, в этот момент клапан впрыска находится в открытом положении и поршень втягивает топливовоздушную смесь в цилиндр, путем создания вакуума.

такт 2: сжатие

Второй такт начинается в НМТ и заканчивается в ВМТ, то есть сразу после поступления горючей смеси в цилиндр, поршень поднимаясь сжимает ее, подготавливая к возгоранию во время рабочего хода. Впускной и выпускной клапана на этом этапе закрыты.

такт 3: воспламенение

В этот момент коленвал завершил полный оборот на 360 градусов и пока поршень находится в ВМТ (конец такта сжатия), сжатый воздух и топливо воспламеняется от свечи зажигания (в бензиновом двигателе) и затем под действием силы взрыва поршень совершает рабочий ход вниз к НМТ и производит механическую работу для поворота коленвала.

такт 4: выпуск

 После возгорания горючей смеси поршень сначала опускается к НМТ и затем поднимается к ВМТ. Двигаясь (поршень) к ВМТ выталкивает из цилиндра продукты сгорания  через открытый выпускной клапан.

Механические Различия | 2-х тактного и 4-х тактного двигателей.

При рассмотрении, различия этих двигателей выходят за рамки основного процесса сгорания. Четырехтактный двигатель имеет клапана находящиеся в головке блока цилиндров, работающие  независимо друг от друга, и требующие особого контроля, чтобы открываться и закрываться точно в нужный момент.

Другими словами – газораспределительный механизм, работа которого регулируется механически с помощью цепи или ремня ГРМ, которая приводит в движение распределительный вал, в тех случаях, если в двигателе больше одного цилиндра. Этому способствуют гидравлические подъемники, которые используют давление моторного масла для подъема клапанов.

Ремень ГРМ приводится в движение коленвалом в нижней части двигателя и затем ремень (цепь) приводит в движение распределительный вал (газораспределительный механизм). При вращении вала кулачки прижимаются к коромыслам или толкателям клапанов, чтобы открывать и закрывать клапаны. Распределительные валы работают с помощью клапанных кулис, которые непосредственно соприкасаются с кулачком и клапаном.

Четырехтактный двигатель имеет полностью герметичный цилиндр, клапана открываются только сверху, в камеру сгорания. Таким образом, масло, смазывающее двигатель, не попадает в камеру сгорания. В двухтактном двигателе все иначе, когда поршень проходит через впускное отверстие, камера сгорания открыта, а это означает, что масло свободно попадает в цилиндр и смешивается с топливом.

Именно поэтому, в двухтактных двигателях для смазки двигателя используется масло другого типа, которое сгорает вместе с топливом. Смешивание топлива с маслом производят перед заливкой в бак.

Производительность.

Двухтактный двигатель имеет меньше компонентов и поэтому легче и компактнее, это предпочтительней для агрегатов, которые пользователю необходимо держать на весу или удерживать. Ручные инструменты, такие как бензопилы и садовые инструменты, работающие на бензине, являются хорошим примером весового преимущества двухтактных двигателей. Уменьшение веса машины облегчает управление и удержание одновременно.

Также двухтактный двигатель имеет более низкую степень сжатие и вращается более свободно. Это приводит к более быстрой реакции при увеличении подачи топлива и набирают обороты намного быстрее, чем четырехтактные.

При запуске двигателя при помощи ручного стартера более низкое сжатие означает, что для запуска двигателя требует меньших усилий. Для ручного запуска 4-тактных двигателей используют декомпрессионное устройство для открытия клапанов и снижения компрессии, а это означает, что двигатель должен иметь дополнительные механические компоненты, увеличивая вес и добавляя процедуры при техническом обслуживании и ремонте. Если 4-тактный двигатель оборудован электростартером, то декомпрессионное устройство не требуется, так как электродвигатель достаточно мощный, чтобы преодолеть сжатие и запустить двигатель.

Недостатком 2-тактных двигателей является то, что они плохо работают на низких оборотах и имеют оптимальный диапазон мощности только на высоких оборотах – когда двигатель встречает слишком большое сопротивление, обороты могут упасть, что приводит к потере мощности и возникает большая вероятность остановки двигателя.

4-тактный двигатель более устойчив при усилении сопротивления (нагрузки), пример: при увеличении нагрузки на двигатель генератора число оборотов в минуту падает и быстро восстанавливается, для поддержания постоянного количества числа оборотов, необходимых для выработки стабильного электрического тока.

Из-за этих ограничений двухтактные двигатели не используют в больших мотоциклах и других транспортных средствах, так как вес машин слишком велик для стабильной работы двигателя. Они также не всегда подходят для генераторов, поскольку генератор предполагает большие перепады нагрузки на двигатель.

В то время как 4-тактный двигатель стабилен при работе на низких оборотах, он не может ускоряться так же быстро, как 2-тактный двигатель.Время задержки является распространенным явлением, когда 4-тактный двигатель должен ускориться, так как механическая работа, связанная с работой клапанов требует времени – это и приводит к основной причине задержке ускорения.

Поскольку 4-тактным двигателям требуется больше времени для ускорения, 2-тактные двигатели являются предпочтительными для высокопроизводительных мотоциклов и моторных лодок. Хотя это можно применять только в том случае, если мотоцикл или лодка не слишком тяжелые. Облегченное транспортное средство, приводимое в действие двухтактным двигателем, имеет лучшее ускорение, если обороты остаются достаточно высокими, чтобы поддерживать оптимальную работу двигателя в диапазоне высоких оборотов.

Техническое обслуживание и ремонт

Двухтактный двигатель требует частого технического обслуживания, это вызвано тем, что моторное масло смешивается с топливом, а масло в свою очередь при сгорании с топливом оставляет черный след (диоксид и оксид углерода) на свече зажигания и требует периодичной очистки свечи. Также остатки масла накапливаются в карбюраторе, и требует своевременного обслуживания.

Топливная смесь для работы 2-тактного двигателя требует особого внимания: если в топливной смеси слишком много масла, сгорание будет не полным. Это снижает производительность двигателя и потребует более частой очистки свечи зажигания и карбюратора; если в топливной смеси слишком мало масла, это может привести к недостаточной смазке блока цилиндра, перегреву и сокращению срока службы двигателя.

Двухтактный двигатель нуждается в частом техническом обслуживании, но эти процедуры просты в исполнении и недороги. Текущее техническое обслуживание 4-тактного двигателя проводиться через определенное количество моточасов или километров. По сравнению с двухтактным двигателем, он не такой частый по времени, но более сложный и дороже. Поскольку современные 4-тактные двигатели используют гидравлические подъемники для управления клапанами, особое внимание следует уделять уровню и типу используемого масла. Так как давление масла и его вязкость напрямую влияют на работу гидравлических подъемников клапанов.

Если уровень масла слишком низкий или неисправен масляный насос, давление масла будет ниже, чем должно быть. Низкое давление масла приводит к неисправности клапанов и может легко привести к поломке двигателя или серьезному повреждению. Если давление масла слишком высокое из-за переполнения масляного картера, двигатель также будет поврежден. Ремонт клапанов двигателя – сложная и дорогостоящая процедура, поэтому крайне важно, чтобы 4-тактный двигатель всегда работал при правильном давлении масла, используя правильный тип масла.

При сравнении технического обслуживания и ремонту двухтактные двигатели проще и обойдутся дешевле. Из-за своей простоты двухтактный двигатель намного легче разобрать и собрать, это занимает меньше времени и требует меньше навыков для ремонта. Отсутствие клапанов или масляного насоса, означает – меньше проблем. В четырехтактным двигателе при длительном использовании клапана будут нуждаться во внимании. С течением времени изнашиваются уплотнения и прокладки штока клапана, а также сами клапана и отверстия клапанов в головке двигателя. Снятие и ремонт клапанов – это сложная операция и требует вмешательство специалиста.

Уровень шума

Когда дело доходит до уровня шума, 4-тактные двигатели, как правило, на холостом ходу работают тише.

Please follow and like us:

Чем отличается принцип работы 2 и 4 тактного двигателя, рассказываем простым языком | Техника времен СССР

Никто не будет спорить, что самым важным и ценным узлом любой техники является двигатель. Он приводит в движение механизмы и способствует работе других агрегатов системы. Двигатели подразделяются по виду топлива на те, которые работают на бензине и работа которых завязана на дизельном топливе. Отсюда соответственно и название-дизельный или же бензиновый мотор. Также существенное отличие двигателей заключается в тактности их работы, они бывают двух и четырехтактными. Сегодня мы разберем, что это значит и чем эти два типа двигателей отличаются. Самым распространенным из этих двух двигателей считается четырехтактный, он устанавливается практически на всю технику начиная даже с мотоциклов.

Ответ на вопрос кроется в названии, четырехтактный, значит у двигателя 4 такта работы, это впуск, сжатие, рабочий ход и выпуск. В первом цикле поршень из верхнего положения идет вниз и занимает место в максимально нижней точке, в этот момент в цилиндр поступает горючее. Во втором этапе поршень начинает подниматься и собой сжимает топливо, которое из-за этого нагревается. В верхней части от свечи исходит искра воспламеняя горючее и образуя газы, которые опускают поршень обратно вниз, в этот момент происходит вращение коленвала т. е. полезная работа. Когда поршень вновь занял нижнее положение, отработанные газы выходят через выпускной клапан, это четвертый такт-выпуск.

В двухтактных моторах все проще, т.к. этапов работы всего два, сжатие и расширение, а два других такта происходят одновременно с ними. Во время сжатия горючей смеси (поршень идет наверх), в кривошипной камере происходит засасывание топлива, которое поступает в поршень, когда тот движется вниз. При движении в нижнюю точку опять же происходит вращение вала, при повторениях хода поршня коленвал крутится постоянно, за счет чего в дальнейшем происходит движение. Вот так простыми словами можно объяснить отличие и принцип работы двух и четырехтактного двигателя.

Если у Вас есть, что добавить к вышесказанному, можете сделать это в комментариях под статьей.

Читайте также:
За счёт чего мотоцикл ИЖ Планета Спорт обгонял Чезет на трассе
Почему в СССР двигатель ВАЗ 2103 считали лучше остальных
Самый знаменитый Советский мотороллер с многоступенчатой трансмиссией, Вятка ВП 150
Почему мотоцикл ИЖ Планета 5 считается самым лучшим за всю историю СССР
Советский грузовик с проходимостью танка или почему ГАЗ 66 называли Шишига
Если статья Вам понравилась подписывайтесь на канал и поставьте лайк.
Заходите на канал Техника времён СССР, там много всего интересного.

2х тактный или 4х тактный двигатель мотокосы, какой выбрать?.

Для двигателей внутреннего сгорания под «тактом» понимается движение поршня (вверх или вниз) в одном направлении. Коленчатый вал при этом совершает полный оборот и приводит в действие рабочие механизмы мотокосы. Отсюда явно следует, что мотокоса с 4х тактным двигателем в сравнении с 2х тактным аналогом работает интенсивнее. Ко всему количество потребляемого топлива у четырёхтактного мотора существенно ниже, что достигается за счет более рациональной конструкции.

Объективно, четырехтактные двигатели более сложны по своим конструктивным особенностям. Соответственно – выше стоимость их производства и больше конечная цена для потребителей. Во многих случаях именно цена и служит определяющим фактором для конечного потребителя. Но при этом целесообразно учитывать и другие, не менее значимые критерии, такие, как интенсивность эксплуатации и время, необходимое для кошения травы на участке напрямую зависят от типа растительности, площади и неровностей грунта.

Газообмен и расход топлива

Рабочий цикл двигателя внутреннего сгорания любого из типов — комплекс постоянно повторяющихся процессов:

  • наполнение емкости цилиндра смесью топлива,
  • компрессия,
  • воспламенение и превращение под давлением поршня в сжатый газ,
  • расширение объема газовой смеси в камере цилиндра и передача освобожденной энергии на коленвал.

Двухтактный двигатель

Четырехтактные моторы потребляют топлива меньше, звук работы тише. Так как вместе с бензином в камере сгорания не горит масло, то и выхлопные газы доставляют меньше дискомфорта при работе. В комплексе, это конечно сказывается на габаритно весовых показателях мотокосы, с 4х тактным двигателем они значительно тяжелее и объёмнее.

Также, в числе значимых моментов, на которые следует обратить внимание:

  • предусмотренная производителем для конкретного двигателя литровая мощность,
  • расход топлива за единицу рабочего времени,
  • требование к смазке и составу добавляемых в бензин масел.

У двухтактных двигателей литровая мощность имеет коэффициент в диапазоне 1,5-1,8 по отношению к четырёхтактному двигатель равного объёма. Это означает, что двухтактный двигатель минимум в полтора раза мощнее при равном рабочем объёме цилиндра.

Относительно сравнения 2-х и 4-тактных двигателей по их требованиям к смазке, касательно мотокос с 4-х тактным двигателем они более высокие к качеству масла, при этом, заменять масло в четырёхтактном двигателе нужно по выработке определённого количества моточасов, в двухтактном, масло нужно постоянно добавлять в топливо.

Взгляд на мотокосы с 2- тактным и 4-тактным двигателем с точки зрения рядового потребителя

Один из важных факторов при оценке мотокосы с точки зрения рядового потребителя – сложность регулярного обслуживания двигателя. Для моделей с 2-х тактным двигателем этот процесс намного проще и в большинстве случаев может производиться в домашних условиях при наличии имеющихся у многих инструментов для работы с автомобильными или мотоциклетными двигателями. Это возможно по причине более простой конструкции, отсутствия газораспределительной системы и системы смазки. С четырехтактным двигателем нужно повозиться и его техническое обслуживание более рационально проводить в условиях специализированной мастерской.

Четырехтактный двигатель

Процесс смешивания масла с бензином в 2-тактном двигателе осуществляется максимально просто. Для этого достаточно перемешивания масла с бензином в рекомендуемой производителем пропорции в обычной топливной канистре. Такая система более проста, чем в 4-тактных моторах. Тем не менее, именно в моторах с четырьмя тактами вы можете не думать о масле каждый раз перед очередным выходом на газон.

В четырехтактном двигателе масло с бензином предварительно смешивать не нужно. Устройство мотора предусматривает оснащение системой смазки классического типа.

Очень разнятся требования к качеству заливаемого для двигателя масла. Для четырехтактных двигателей оно должно быть более стабильного качества по основным характеристикам и обеспечивать длительную работу мотора. Лучше, если постоянно используется масло одного производителя с одинаковыми характеристиками. Для 2-тактных двигателей этот вопрос не имеет принципиального значения – для работы таких моторов подбирать масло намного проще и дешевле.

В двигателях обоих типов применяется воздушная система охлаждения. Некоторые производители комплектуют моторы предохранительными системами, которые глушат и не дают завести двигатель в случае перегрева.

При разных режимах работы ведут себя двигатели по-разному. «Разгоняется» 2х тактный значительно быстрее. Но и греется при работе быстрее, особенно при больших нагрузках. Соответственно, для охлаждения требуются более частые перерывы в работе, на кошение тратится больше времени.

Какие выводы следуют из вышесказанного? Мотокосы с 4-хтактным двигателем – профессиональный инструмент. Они сложнее в обслуживании и ремонте, но это окупается периодичностью покупки расходников и их намного более продолжительным сроком службы. Если позволяют финансовые и физические возможности (не забываем про вес), предпочтение лучше отдать мотокосам с 4-тактным двигателем, конечно если объём работ соответствующий. Нет смысла переплачивать за 4х тактный двигатель чтобы выкашивать несколько раз за сезон несколько соток. Если площадь и частота выкоса небольшая, 2-тактные двигатели смогут вполне надежно и долго послужить в домашнем хозяйстве.

Практическая работа «Работа 2-х и 4-х тактных двигателей.»

ПРАКТИЧЕСКАЯ РАОТА №1

Тема: Работа 2-х и 4-х тактных двигателей.

Цель: Изучить устройство и принцип работы 2-х и 4-х тактных двигателей.

Ход работы

1. Используя схему обозначить детали 4-х тактного двигателя внутреннего сгорания. Указать основные конструктивные параметры двигателя.

__________________________________________

__________________________________________

__________________________________________

__________________________________________

__________________________________________

__________________________________________

__________________________________________

__________________________________________

__________________________________________

__________________________________________

__________________________________________

__________________________________________

__________________________________________

__________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Произвести сравнительную характеристику 2-х тактного и 4-х тактного двигателей.

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Вывод

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Контрольные вопросы.

1. Что называют верхней мертвой точкой?

______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Что называют нижней мертвой точкой?

______________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Перечислить рабочие такты двигателя внутреннего сгорания.

______________________________________________________________________________________________________________________________________________________________________________________________________________________________

Оценка____________________

Подпись преподавателя________________

Дата ____________________

в чем разница между маслами для двигателей — TOTAL Russia

От качества моторного масла напрямую зависит работа и срок службы двигателя. Выбирать смазочную жидкость всегда следует с учётом характеристик конкретного мотора и рекомендаций мировых экспертов. Важное значение имеет отличие масла двухтактного от четырехтактного при использовании в разных типах двигателей.

В чём разница между 4 и 2-тактным двигателем

Принципиальная разница между 4-тактным и 2-тактным мотором состоит в том, что последний работает на масле, которое предварительно смешивается с топливом и сгорает вместе с ним. В четырёхтактном двигателе используется принудительная система смазки, при которой не допускается попадания масляной жидкости в камеры сгорания.

В двухтактных двигателях процесс впуска готовой топливной смеси и выпуска выхлопных газов происходит за один оборот коленчатого вала за два основных такта. Принцип работы четырёхтактного мотора состоит в периодически повторяющейся последовательности определённых тактов в каждом цилиндре: впуск, сжатие, расширение и выпуск.

Двухтактные моторы устанавливают на мотоциклы, скутеры, мопеды, лодки, снегоходы, бензопилы и прочую технику. 4-тактными двигателями оснащают автомобили.

Отличие масла для двухтактных двигателей от четырехтактных

Учитывая особенности двух типов моторов, к их смазочным жидкостям предъявляются абсолютно разные требования.

Двухтактное и четырехтактное масло разница:

2-тактное масло

4-тактное масло

Должно максимально сгорать, оставляя минимум сажи и золы

Должно гарантировать отличное смазывание всех деталей механизма, защищая их от повреждающих факторов

Не содержит «лишних» химических веществ

В него добавляется целый комплекс различных присадок (противозадирные, противопенные, антиокислительные, моющие и т.д.)

Сгорает вместе с бензином, поэтому требуется постоянная его доливка

Рассчитано на длительную эксплуатацию



При подборе смазки обязательно учитываются специфические отличия двухтактного масла, так как это позволяет в несколько раз продлить срок службы агрегата и значительно улучшить его функциональность.

Что будет, если залить четырехтактное масло в двухтактный двигатель

Двухтактное масло имеет существенное отличие от четырехтактного, поэтому его ни в коем случае нельзя заливать в двигатель автомобиля. Использовать масло, предназначенное для 4-тактных моторов в двухтактниках, также недопустимо. Это приводит к тому, что зола, остающаяся при сжигании масла, оседает на поршне и стенках камер сгорания. Она смешивается с новой порцией смазки, создаёт своеобразный абразивный порошок, который словно наждачная бумага травмирует поверхности цилиндра и поршня. В итоге детали изнашиваются значительно раньше положенного срока.

Кроме того, негативное влияние на механизм оказывает сажа. Она скапливается в канавках поршневых колец, значительно уменьшая их подвижность и откладывается в выхлопных окнах, препятствуя нормальному выпуску отработанных газов. В результате двигатель теряет свою мощность. Нагар из золы и сажи способствует развитию самопроизвольного воспламенения горючей смеси и появлению калильного зажигания. Также он загрязняет электроды свечей, что нередко приводит к замыканию и остановке двигателя.

Различие моторных масел для двухтактных двигателей

При выборе моторного масла для двухтактного двигателя следует отличать смазки по классу:

  • API-TA – моторы с рабочим объёмом до 50 кубических см с воздушной системой охлаждения;
  • API-TB – двигатели от 50 до 200 кубических см;
  • API-TC – моторы с максимальными критериями, предъявляемыми к качеству масла;
  • API-TD – лодки с подвесными двигателями.

Смазочная жидкость ТоталЭнерджис для 2-тактного двигателя отличается высоким качеством, в соответствии с требованиями API-TC. Она оказывает системное защитное действие, предотвращая появление деформации поршневых колец. Механизм служит долго и исправно.
Приобрести продукцию бренда TotalEnergies можно в Москве и других городах России у официальных дилеров и партнёров компании.

Устройство и принцип работы четырёхтактного двигателя и двухтактного двигателя с

Преимущества
четырёхтактных двигателей
  • Б́ольшая экономичность
  • Более чистый выхлоп (экологически чище)
  • Не требуется сложная выхлопная система
  • Меньший шум, вибрация
  • Отсутствие необходимости постоянного контроля уровня масла



Преимущества
двухтактных двигателей
  • Отсутствие громоздких систем смазки и газораспределения
  • Б́ольшая мощность в пересчёте на 1 литр рабочего объёма
  • Проще и дешевле в изготовлении
  • Меньший вес

Устройство и принцип работы четырёхтактного двигателя и двухтактного двигателя






Рабочий цикл четырёхтактного двигателя состоит из четырёх основных этапов — тактов.
Поршень — металлический стакан, опоясанный пружинящими кольцами (поршневые кольца), вложенными в канавки на поршне. Поршневые кольца не пропускают газов, образующихся при сгорании топлива, в промежутке между поршнем и стенками цилиндра. Пoршень снабжен металлическим стержнем — пальцем, соединение с шатуном. Шатун передаёт прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала.

1. Впуск — четырёхтактный двигатель

В процессе впуска поршень четырёхтактного двигателя идёт из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). Одновременно кулачком распредвала открывается впускной клапан, — в цилиндр четырёхтактного двигателя затягивается свежая топливно-воздушная смесь.

2. Сжатие — четырёхтактный двигатель

Пoршень четырёхтактного двигателя поднимается из НМТ в ВМТ, сжимая рабочую топливную смесь. Одновременно и значительно поднимается температура горючей смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия (не путать с компрессией). Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Но, для четырёхтактного двигателя с б́ольшей степенью сжатия требуется топливо с б́ольшим октановым числом, которое дороже.

3. Сгорание и расширение (рабочий ход поршня) — четырёхтактный двигатель

Незадолго до окончания такта сжатия горючая смесь воспламеняется искрой от свечи зажигания. Во время следования поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси именуется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы давление газов достигло максимальной величины когда пoршень будет находиться в ВМТ. Тогда использование энергии сгоревшего топлива будет максимальным. Скороть горения топлива практически не меняется, то есть занимает фиксированное время, следовательно чтобы достичь максимальной производительности двигателя нужно увеличивать угол опережения зажигания пропорционально уровню оборотов коленвала. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором воздействующим на прерыватель). В более современных двигателях для регулировки угла используется электронное опережение зажигания.

4. Выпуск — четырёхтактный двигатель

После НМТ такта рабочего хода поршня четырёхтактного двигателя открывается выпускной клапан, и поднимающийся поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и четырёхтактный цикл начинается сначала.

Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.



Четырехтактный двигатель скутера:

1 — цилиндр с головкой
2 — крышка головки цилиндра
3 — карбюратор
4 — впускной патрубок
5 — электростартер.

Для ещё большей наглядности посмотри видеоролик, наглядно показывающий работу четырёхтактного двигателя. На этом видео демонстрируется автомобильный четырёхцилиндровый шестнадцатиклапанный (то есть, в каждом цилиндре по два впускных и выпускных клапана, для лучшей продувки) двигатель, однако сути это не меняет.













В двухтактных двигателях все рабочие циклы (процессы впуска топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленвала (а не двух, как в четырёхтактных) за два (а не четыре) основных такта. У двухтактных двигателей отсутствуют клапаны (как в четырехтактных ДВС), их роль выполняет сам пoршень, который в процессе перемещения то закрывает, то открывает впускные, выпускные и продувочные окна. Поэтому двухтактный двигатель более прост в конструкции.

Мощность двухтактного двигателя при одинаковых размерах цилиндра и частоте вращения вала теоретически в два раза больше четырехтактного за счет большего в 2 раза числа рабочих тактов. Однако неполное использование хода поршня двухтактного двигателя для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60 — 70%.



Итак, рассмотрим конструкцию двухтактного ДВС, показанную на рисунке 1:

Двухтактный двигатель состоит из картера, в который на подшипниках с двух сторон установлен коленчатый вал и цилиндр.

Смазка всех трущихся поверхностей и подшипников внутри двухтактных двигателей происходит за счёт топливной смеси, — смеси бензина и масла в определённой пропорции. Из рисунка 1 видно, что топливная смесь (желтый цвет) попадает и в кривошипную камеру двухтактного двигателя (полость, где закреплен и вращается коленчатый вал), и в цилиндр. Смазки там нигде нет, а если бы и была, то смылась бы топливной смесью. Вот по этой причине масло и добавляют в определенной пропорции к бензину. Тип масла используется специальный, именно для двухтактных двигателей. Оно должно быть способно выдерживать высокие температуры и, сгорая вместе с топливом, оставлять минимум зольных отложений, то есть нагара.

Теперь о принципе работы. Весь рабочий цикл в двухтактных двигателях осуществляется за два такта.



1. Такт сжатия — двухтактный двигатель

Пoршень двухтактного двигателя поднимается от НМТ поршня (в таком положении он находится на рис. 2) к ВМТ поршня (положение поршня на рис.3), перекрывая сначала продувочное 2, а затем выпускное 3 окна цилиндра двухтактного двигателя. После закрытия поршнем выпускного отверстия в цилиндре начинается сжатие ранее поступившего в него топливной смеси. Одновременно в кривошипной камере 1 вследствие ее герметичности и после того как пoршень перекрывает продувочные окна 2, под поршнем создается разряжение, под действием которого из карбюратора через впускное окно и открывающийся клапан поступает горючая смесь в кривошипную камеру двухтактного двигателя.



2. Такт рабочего хода — двухтактный двигатель

При положении поршня около ВМТ сжатая рабочая смесь (1 на рис. 3) воспламеняется электрической искрой от свечи, после этого температура и давление смеси резко подскакивают. Под действием теплового расширения газов поршень двухтактного двигателя опускается к НМТ, в это время расширяющиеся газы сгоревшей смеси совершают полезную работу, толкая поршень. В это же время, опускаясь, пoршень создает высокое давление в кривошипной камере двухтактного двигателя (сжимая топливо-воздушную смесь в ней). Под действием давления клапан закрывается, не давая таким образом горючей смеси снова попасть во впускной коллектор и затем в карбюратор.

Когда поршень двухтактного двигателя дойдет до выпускного отверстия (1 на рис. 4), оно откроется и таким образом выйдут отработавшие газы в выпускную систему, давление в цилиндре понизится. При дальнейшем перемещении пoршень открывает продувочное (впускное) окно (1 на рис. 5) и горючая смесь, сжатая в кривошипной камере, поступает по каналу (2 на рис. 5), заполняя цилиндр и одновременно продувая его от остатков отработавших газов.

Далее цикл повторяется.

Немного о принципе зажигания. Так как топливной смеси нужно время для воспламенения, искра на свече появляется чуть раньше, чем пoршень достигает ВМТ. В идеале, чем быстрей движения поршня, тем раньше должно быть зажигание, потому что пoршень от момента искры быстрее доходит до ВМТ. Существуют механические и электронные устройства, меняющие угол зажигания в зависимости от оборотов двигателя.

У большинства скутеров до 2000 г.в. таких систем не было и угол опережения зажигания был установлен в расчете на оптимальные обороты. На некоторых же скутерах, например Honda Dio ZX AF35, установлен электронный коммутатор с динамическим опережением, то есть с опережением, зависящим от оборотов коленвала. С ним расширяющаяся горючая смесь совершает работу с максимальной полезной отдачей, и двигатель развивает больше мощности.















Преимущества и недостатки двух- и четырехтактных двигателей.

Двухтактные преимущества

1. Меньший вес. Пример: 15 л.с. Двухтактный 36 кг четырёхтактный 45 кг.

2. Цена. Четырёхтактные двигатели сложнее в производстве, состоят из большего количества деталей, поэтому всегда дороже двухтактников.

3. Удобство перевозки двухтактника. Можно возить в любом положении, перед началом эксплуатации не требует отвешивания. Т.е. достал из багажника, поставил, завел, поехал.

4. Двухтактный двигатель живее реагирует на ручку газа. В четырёхтактных для совершения полного рабочего цикла поршню необходимо сделать 2 полных оборота в то время как в двухтактных только один. Частый вопрос: А правда ли что четырёхтактный 15 л.с. бежит быстрее чем такой же двухтактный? Ответ: нет не правда. У обоих этих двигателей мощность на валу 15 л.с. При прочих равных условиях почему один двигатель должен ехать быстрее второго?

Двухтактные недостатки

1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для двухтактного 300 грамм на одну лошадинную силу, для четырёхтактного 200 грамм.

2. Шумность. На максимальных оборотах двухтактные двигатели как правило работают немного громче четырёхтактных.

3. Комфорт. Четырёхтактные двигатели не так вибрируют на малых оборотах (Касается только двухцилинровых двигателей. Одноцилиндровые и двух и четырёхтактные вибрируют примерно одинаково) и не так дымят как двухтактные.

4. Долговечность. Довольно спорный пункт. Бытует мнение, что двухтактные двигатели менее долговечны. С одной стороны это понятно, потому как масло для смазки трущихся элементов двигателя подается вместе с бензином, а значит работает не так эффективно в отличие от четырёхтактных двигателей где трущиеся элементы буквально плавают в масле. Но с другой стороны четырёхтактный двигатель по конструкции намного сложнее конкурента, состоит из значительно большего числа деталей, а золотой принцип механики «Чем проще тем надежнее» еще никто не отменял.

Какой же двигатель выбрать?

Взвесь все за и против изложенные выше и сделай выбор самостоятельно. Однозначного ответа на вопрос: какой из двигателей лучше ты не найдешь ни в одной из книг ни на одном из форумов. И у тех и у других типов двигателей есть свои поклонники.



Просмотров: 6601

Рабочий цикл двухтактного карбюраторного двигателя

Категория:

   Автомобили и трактора

Публикация:

   Рабочий цикл двухтактного карбюраторного двигателя

Читать далее:



Рабочий цикл двухтактного карбюраторного двигателя

В двухтактном двигателе рабочий цикл совершается за два хода поршня или за один оборот коленчатого вала. Двухтактный двигатель отличается от четырехтактного устройством газораспределительного механизма.

Функцию газораспределительного механизма выполняет поршень, закрывающий при своем движении выпускные, впускные и продувочные окна.

Цилиндр двигателя соединен с герметически закрытым картером, который используется для засасывания и предварительного сжатия горючей смеси.

Рекламные предложения на основе ваших интересов:

Рабочий цикл в двухтактном двигателе протекает следующим образом. В конце такта сжатия, когда поршень находится около ВМТ, между электродами свечи проскакивает электрическая искра, воспламеняющая рабочую смесь в камере сгорания. Быстрое сгорание рабочей смеси сопровождается резким повышением давления газов и температуры в цилиндре. Под действием давления газов поршень перемещается вниз к НМТ, совершая такт расширения. В конце такта расширения поршень открывает выпускное окно и отработавшие газы, давление которых выше атмосферного, с большой скоростью выходят из цилиндра — происходит выпуск. При дальнейшем перемещении поршня к НМТ открывается продувочное окно и под действием разности давлений горючая смесь из картера поступает в цилиндр, вытесняя из него отработавшие газы. Таким образом при движении поршня от ВМТ к НМТ в цилиндре происходят следующие процессы: конец сгорания рабочей смеси, расширение продуктов сгорания, начало выпуска отработавших газов и продувка (впуск) свежей горючей смеси, поступающей из картера.

Рис. 1. Рабочий цикл двухтактного карбюраторного двигателя

При втором полуобороте коленчатого вала поршень перемещается к ВМТ и в цилиндре сначала заканчивается продувка и закрываются продувочные окна, затем закрываются выпускные окна и заканчивается выпуск. При дальнейшем движении поршня происходит сжатие рабочей смеси. Одновременно через впускное окно в картер двигателя поступает (под действием разряжения, которое образуется при движении поршня вверх) свежая горючая смесь из карбюратора.

Таким образом при движении поршня от НМТ к ВМТ происходят следующие процессы: в цилиндре — окончание продувки и выпуска, сжатие рабочей смеси, а при подходе поршня к ВМТ начинается процесс сгорания; в картере — впуск горючей смеси. Затем рабочий процесс повторяется.

Давление и температура в цилиндре при различных процессах примерно такие же, как и у четырехтактного карбюраторного двигателя.

Рабочий цикл двухтактного дизельного двшателя происходит аналогично описанному и отличается только тем, что в цилиндр дизельного двигателя поступает не горючая смесь, а чистый воздух. В результате ряда недостатков двухтактные дизельные двигатели сняты с производства и на автомобилях и тракторах не устанавливаются.

В таком двигателе нет специального газораспределительного механизма. Вместо него цилиндр имеет окна: впускное окно, соединяющее цилиндр с карбюратором, выпускное окно и перепускное окно, соединяющее цилиндр с герметичным картером при помощи канала. Перемещающийся внутри цилиндра поршень в определенной последовательности открывает и закрывает окна, выполняя функции газораспределительного механизма. В цилиндр двухтактного двигателя с кривошипно-камерной продувкой горючая смесь из карбюратора поступает через картер. Для подготовки двигателя к работе необходимо сделать два подготовительных хода: первый ход — впуск горючей смеси в картер; второй ход ~ перепуск горючей смеси из картера в цилиндр.

Первый такт. Поршень перемещается снизу вверх и боковой поверхностью сначала закрывает перепускное окно, а затем и выпускное. В цилиндре происходит сжатие рабочей смеси, а в картер в результате разрежения из карбюратора поступает горючая смесь. При подходе поршня к в. м. т. между электродами свечи зажигания появляется электрическая искра, смесь в цилиндре воспламеняется и сгорает.

Второй такт. Образовавшиеся горячие газы расширяются, давят на поршень, он опускается вниз, совершая рабочий ход. В конце рабочего хода поршень сначала открывает выпускное окно, и отработавшие газы через глушитель выходят в атмосферу. Опускаясь ниже, поршень открывает перепускное окно, и горючая смесь по каналу поступает в цилиндр, заполняет его и вытесняет отработавшие газы. Незначительная часть горючей смеси вместе с отработавшими газами выходит в атмосферу и не принимает участия в рабочем цикле.

Для улучшения рабочего цикла двухтактного карбюраторного двигателя в цилиндре, как правило, делают по два окна для впуска горючей смеси, выпуска отработавших газов и перепуска смеси. Картер у такого двигателя сухой, т. е. масло в него не наливают. Масло, необходимое для смазки двигателя, добавляют в топливо в определенной пропорции (1 : 15 или 1 : 20), тщательно перемешивают, а затем масляно-топливную смесь заливают в топливный бак. Горючая смесь, поступающая из карбюратора в картер и затем в цилиндр, состоит из мелкораспылеиного топлива, масла и чистого воздуха.

Рекламные предложения:


Читать далее: Некоторые разновидности рабочих циклов двигателей внутреннего сгорания

Категория: — Автомобили и трактора

Главная → Справочник → Статьи → Форум


Двухтактный двигатель — Energy Education

Рис. 1. Двухтактный двигатель внутреннего сгорания [1]

Как следует из названия, двухтактный двигатель требует только двух движений поршня (одного цикла) для выработки мощности. [2] Двигатель может вырабатывать мощность после одного цикла, потому что выхлоп и всасывание газа происходят одновременно, [3] , как показано на рисунке 1. Существует клапан для такта впуска, который открывается и закрывается из-за к изменению давления.Кроме того, из-за частого контакта с движущимися компонентами топливо смешивается с маслом для добавления смазки, что обеспечивает более плавный ход.

В целом двухтактный двигатель состоит из двух процессов:

  1. Ход сжатия: Впускной канал открывается, топливовоздушная смесь поступает в камеру, и поршень перемещается вверх, сжимая эту смесь. Свеча зажигания воспламеняет сжатое топливо и начинает рабочий такт.
  2. Рабочий ход: Нагретый газ оказывает высокое давление на поршень, поршень движется вниз (расширение), отработанное тепло отводится.

Тепловой КПД этих бензиновых двигателей зависит от модели и конструкции автомобиля. Однако в целом бензиновые двигатели преобразуют 20% топливной (химической) энергии в механическую, в которой только 15% будет использоваться для движения колес (остальное теряется на трение и другие механические элементы). [4]

По сравнению с четырехтактными двигателями двухтактные двигатели легче, эффективнее, позволяют использовать топливо более низкого качества и более экономичны. [2] Следовательно, более легкие двигатели приводят к более высокому удельному весу (больше мощности при меньшем весе). Однако им не хватает маневренности, характерной для четырехтактных двигателей, и они требуют большей смазки. Это делает двухтактные двигатели идеальными для кораблей (для перевозки большого количества груза) [2] , мотоциклов и газонокосилок, тогда как четырехтактные двигатели идеально подходят для автомобилей, таких как легковые и грузовые автомобили.

Цикл Отто

Рисунок 2. Реальный цикл отто для двухтактного двигателя. [5] Рисунок 3. Идеальный цикл отто для бензинового двигателя. [6]

Диаграмма давление-объем (PV-диаграмма), которая моделирует изменения давления и объема топливно-воздушной смеси в любом бензиновом двигателе, называется циклом Отто. Изменения в них будут создавать тепло и использовать это тепло для перемещения транспортного средства или машины (поэтому это тип теплового двигателя). Цикл Отто можно увидеть на Рисунке 2 (реальный цикл Отто) и Рисунке 3 (идеальный цикл Отто). Компонент в любом двигателе, который использует этот цикл, будет иметь поршень для изменения объема и давления топливно-воздушной смеси (как показано на рисунке 1).Поршень получает движение от сгорания топлива (где это происходит, объясняется ниже) и электрического наддува при запуске двигателя.

Ниже описывается, что происходит на каждом этапе фотоэлектрической диаграммы, когда сгорание рабочего тела — бензина и воздуха (кислорода), а иногда и электричества, изменяет движение поршня:

Идеальный цикл — зеленая линия: Называется фазой впуска , двухтактный двигатель не проходит через эту фазу.Это связано с тем, что четырехтактные двигатели начинаются с поднятого поршня, поэтому его нужно опускать, чтобы всасывать топливно-воздушную смесь. Однако двухтактный двигатель может сразу приступить к впуску топливно-воздушной смеси, как показано в процессах 1-2.

Процесс с 1 по 2: Во время этой фазы впускное отверстие открывается, и поршень вытягивается вверх, так что он может сжимать топливно-воздушную смесь, попавшую в камеру. Сжатие вызывает небольшое повышение давления и температуры смеси, однако теплообмен не происходит.С точки зрения термодинамики это называется адиабатическим процессом. Когда цикл достигает точки 2, это происходит, когда свеча зажигания встречает топливо, которое должно воспламениться.

Процессы 2–3: Здесь происходит возгорание из-за воспламенения топлива свечой зажигания. Сгорание газа завершается в точке 3, что приводит к образованию камеры с высоким давлением и большим количеством тепла (тепловой энергии). С точки зрения термодинамики это называется изохорическим процессом.

Процессы с 3 по 4: Тепловая энергия в камере в результате сгорания используется для работы с поршнем, которая толкает поршень вниз, увеличивая объем камеры. Это также известно как силовой сток , потому что это когда тепловая энергия превращается в движение, приводящее в действие машину или транспортное средство.

Фиолетовая линия (процесс с 4 по 1): Из процесса с 4 по 1 все отходящее тепло отводится из камеры двигателя. Когда тепло покидает газ, молекулы теряют кинетическую энергию, вызывая снижение давления. [7] Однако в двухтактном двигателе фаза выхлопа отсутствует, поэтому цикл начинается (с 1 по 2) снова, позволяя сжимать новую смесь топлива и воздуха.

Для дальнейшего чтения

Список литературы

  1. ↑ «Файл: Two-Stroke Engine.gif — Wikimedia Commons», Commons.wikimedia.org, 2018. [Онлайн]. Доступно: https://commons.wikimedia.org/wiki/File:Two-Stroke_Engine.gif.[ Доступно: 17 мая 2018 г.].
  2. 2,0 2,1 2.2 Э. Алтурки, «Сравнение и применение четырехтактных и двухтактных судовых двигателей», Международный журнал инженерных исследований и приложений, вып. 07, нет. 04, с. 49-56, 2017.
  3. ↑ С. Ву, Термодинамика и тепловые циклы. Нью-Йорк: Nova Science Publishers, 2007.
  4. ↑ Р. Вольфсон, Энергия, окружающая среда и климат. Нью-Йорк: W.W. Norton & Company, 2012, стр. 106.
  5. ↑ http://www.citethisforme.com
  6. ↑ Wikimedia Commons [Online], Доступно: https: // en.wikipedia.org/wiki/Otto_cycle#/media/File:P-V_Otto_cycle.svg
  7. ↑ И. Динчер и К. Замфиреску, Современные системы производства электроэнергии. Лондон, Великобритания: Academic Press — это отпечаток Elsevier, 2014, стр. 266.

Как работает двухтактный двигатель? — MechStuff

В моей предыдущей статье мы узнали, как работают четырехтактные двигатели! На этот раз мы узнаем о втором типе двигателя, а именно о двухтактном двигателе . Двухтактный двигатель — это тип двигателя внутреннего сгорания, в котором один цикл мощности завершается двумя ходами поршня во время только одного оборота коленчатого вала .Первый коммерческий двухтактный двигатель с внутрицилиндровым сжатием приписывается шотландскому инженеру Дугальду Клерку .

Двухтактный двигатель выполняет все те же действия, что и четырехтактный двигатель — всасывание, сжатие, расширение и выпуск; но 2-тактный двигатель выполняет все эти шаги только за 2 такта, в отличие от 4-тактного двигателя, который завершает один цикл мощности за 4 такта.

Возможно, вы хотите знать, как работают четырехтактные двигатели?



Детали, которые имеет двухтактный двигатель —

Поршень — В двигателе поршень используется для передачи расширяющей силы газов на механическое вращение коленчатого вала через шатун.Поршень способен на это, потому что он плотно закреплен внутри цилиндра с помощью поршневых колец, чтобы минимизировать зазор между цилиндром и поршнем!
Коленчатый вал — Коленчатый вал — это деталь, которая может преобразовывать возвратно-поступательное движение во вращательное движение.
Шатун — Шатун передает движение от поршня к коленчатому валу, который действует как плечо рычага.
Противовес — Противовес на коленчатом валу используется для уменьшения вибраций из-за дисбаланса вращающегося узла.
Маховик — Маховик — это вращающееся механическое устройство, которое используется для хранения энергии.
Порты входа и выхода — Позволяет подавать свежий воздух с топливом и выводить отработанную топливно-воздушную смесь из цилиндра.
Свеча зажигания — Свеча зажигания подает электрический ток в камеру сгорания, которая воспламеняет топливовоздушную смесь, что приводит к резкому расширению газа.

источник: — wikipedia.org

Работа двухтактного двигателя: —

Ход вниз: —

Сначала поршень перемещается вниз от ВМТ до НМТ, чтобы свежий воздух попал в камеру сгорания.Свежая топливовоздушная смесь попадает в камеру сгорания через картер двигателя. Вращение коленчатого вала — 180 °

Ход вверх: —

Здесь происходит все волшебство. Поршень выдвигается вверх от НМТ до ВМТ. Топливно-воздушная смесь сжимается, и свеча зажигания воспламеняет смесь. По мере расширения смеси поршень опускается. Во время хода вверх впускное отверстие открывается. Когда это впускное отверстие открыто, смесь всасывается внутрь картера. Когда смесь выталкивается в камеру сгорания во время предыдущего хода вверх, создается частичный вакуум, поскольку в картере не остается никакой смеси.Эта смесь готова попасть в камеру сгорания во время хода вниз, но остается в картере до тех пор, пока поршень не поднимется до ВМТ. Вращение коленчатого вала — 360 °

Два хода завершаются за один цикл включения.

Начиная с 2-го хода вниз и далее выхлопные газы вытесняются с одной стороны, в то время как свежая смесь попадает в камеру сгорания одновременно из-за частичного вакуума, создаваемого в камере сгорания после удаления выхлопных газов.В этом вся прелесть двигателя. Обе вещи происходят одновременно, что делает его двухтактным двигателем.

Знайте В чем отличия, преимущества и недостатки 4-тактного и 2-тактного двигателей!



2-тактный двигатель с источником варианта конструкции: — Mechanics.stackexchange.com

На рисунке выше показан другой вариант 2-тактного двигателя, в котором впускные и выпускные отверстия расположены на одной стороне. Здесь нет необходимости промежуточно открывать входные порты. Головка блока цилиндров сконструирована таким образом, что выхлопное отверстие закрывается во время сгорания и открывается после сгорания.Сам поршень соответственно закрывает и открывает порт. Процесс остается прежним, разница только в дизайне.

Вы могли заметить выступ на поверхности поршня. Такая конструкция помогает выхлопным газам проходить через выхлопное отверстие, легко определяя его направление.

Поскольку картер постоянно всасывает топливовоздушную смесь, смазывать поршень и шатун практически невозможно. Поэтому топливо необходимо смешивать с маслом или смазкой (2% -5%) в 2-тактном двигателе .

Предлагаемая статья: — Как работают двигатели Ванкеля?

Связанные

Анимированные двигатели — двухтактный

Двухтактный двигатель

В двухтактном двигателе используются как картер, так и цилиндр для достижения всех элементов цикла Отто всего за два хода поршня.

Впуск

Топливно-воздушная смесь сначала всасывается в картер под действием вакуума. который создается во время движения поршня вверх.Иллюстрированный двигатель оснащен тарельчатым впускным клапаном; однако многие двигатели используют поворотная величина, встроенная в коленчатый вал.

Компрессия картера

Во время хода вниз тарельчатый клапан принудительно закрывается повышенное давление в картере. Затем топливная смесь сжимается в картер в течение оставшейся части хода.

Передача / Выпуск

Ближе к концу хода поршень открывает впускное отверстие, выход сжатой топливно-воздушной смеси из картера вокруг поршня в главный цилиндр.Это вытесняет выхлопные газы. выхлопное отверстие, обычно расположенное на противоположной стороне цилиндр. К сожалению, часть свежей топливной смеси обычно тоже исключен.

Сжатие

Затем поршень поднимается под действием импульса маховика и сжимает топливная смесь. (В то же время происходит еще один такт впуска под поршнем).

Мощность

В верхней части такта свеча зажигания воспламеняет топливную смесь. В горящее топливо расширяется, перемещая поршень вниз, чтобы завершить цикл.(При этом еще один ход сжатия картера составляет происходит под поршнем.)


Поскольку двухтактный двигатель срабатывает при каждом обороте коленчатого вала, двухтактный двигатель обычно более мощный, чем четырехтактный. эквивалентного размера. Это в сочетании с их более легкими, простыми конструкция, делает двухтактный двигатель популярным в бензопилах, линейных триммеры, подвесные моторы, снегоходы, водные мотоциклы, легкие мотоциклы и модели самолетов.

К сожалению, большинство двухтактных двигателей неэффективны и ужасны. загрязнителей из-за количества неизрасходованного топлива, которое выходит через выхлопное отверстие.

Понимание цикла — двухтактный дизельный цикл

Если вы читали «Как работают двухтактные двигатели», вы узнали, что одно большое различие между двухтактными и четырехтактными двигателями заключается в количестве мощности, которую может производить двигатель. Свеча зажигания срабатывает в два раза чаще в двухтактном двигателе — один раз на каждый оборот коленчатого вала, по сравнению с одним разом на каждые два оборота в четырехтактном двигателе. Это означает, что двухтактный двигатель может производить , вдвое большую мощность , чем четырехтактный двигатель того же размера.

В статье о двухтактном двигателе также объясняется, что цикл бензинового двигателя, в котором газ и воздух смешиваются и сжимаются вместе, не совсем подходит для двухтактного подхода. Проблема в том, что часть несгоревшего топлива вытекает каждый раз, когда цилиндр заправляется топливовоздушной смесью. (Подробности см. В разделе «Как работают двухтактные двигатели».)

Оказывается, дизельный подход, при котором сжимается только воздух, а затем впрыскивается топливо непосредственно в сжатый воздух, намного лучше подходит для двухтактного цикла.Поэтому многие производители больших дизельных двигателей используют этот подход для создания двигателей большой мощности.

На рисунке показана схема типичного двухтактного дизельного двигателя:

В верхней части цилиндра обычно находятся два или четыре выпускных клапана, которые открываются одновременно. Также имеется инжектор дизельного топлива (показан желтым наверху). Поршень удлиненный, как в бензиновом двухтактном двигателе, поэтому он может действовать как впускной клапан. В нижней части хода поршня поршень открывает отверстия для забора воздуха.Всасываемый воздух нагнетается турбонагнетателем или нагнетателем (голубой). Картер герметичен и содержит масло, как в четырехтактном двигателе.

Двухтактный дизельный цикл выглядит следующим образом:

  1. Когда поршень находится в верхней части своего хода, цилиндр содержит заряд сильно сжатого воздуха. Дизельное топливо впрыскивается в цилиндр форсункой и немедленно воспламеняется из-за тепла и давления внутри цилиндра. Это тот же процесс, который описан в «Как работают дизельные двигатели».
  2. Давление, создаваемое сгоранием топлива, толкает поршень вниз. Это с рабочим ходом .
  3. Когда поршень приближается к нижней точке своего хода, все выпускные клапаны открываются. Выхлопные газы устремляются из цилиндра, сбрасывая давление.
  4. Когда поршень выдвигается до дна, он открывает отверстия для впуска воздуха. Сжатый воздух заполняет цилиндр, вытесняя остатки выхлопных газов.
  5. Выпускные клапаны закрываются, и поршень начинает двигаться обратно вверх, снова закрывая впускные отверстия и сжимая свежий заряд воздуха.Это такт сжатия .
  6. Когда поршень приближается к верху цилиндра, цикл повторяется с шагом 1.

Из этого описания вы можете увидеть большую разницу между дизельным двухтактным двигателем и бензиновым двухтактным двигателем: в дизельном В версии цилиндр заполняется только воздухом, а не смесью газа и воздуха. Это означает, что двухтактный дизельный двигатель не имеет экологических проблем, присущих бензиновому двухтактному двигателю.С другой стороны, двухтактный дизельный двигатель должен иметь турбонагнетатель или нагнетатель, а это значит, что на бензопиле вы никогда не найдете двухтактный дизель — это было бы слишком дорого.

Что такое двухтактный двигатель?

Двухтактные двигатели

Двухтактный двигатель Двигатель представляет собой тип двигателя внутреннего сгорания, который завершает энергетический цикл двумя тактами поршня за один оборот коленчатого вала.

В четырехтактных двигателях имеется один рабочий ход за два оборота коленчатого вала или за цикл из четырех тактов поршня.Стремление к одному рабочему ходу при каждом обороте коленчатого вала привело к разработке двухтактного двигателя .

В 1838 году англичанин Барнетт описал механизм подачи заряда в цилиндр с помощью отдельных насосов. В 1878 году Дугальд Клерк также внес большой вклад в это направление и описал двухтактный цикл, известный как цикл Клерка.

Двухтактный двигатель используется для малой мощности, необходимой в автоциклах, скутерах, мотоциклах.В двухтактных двигателях нет тактов всасывания и выпуска. Осталось только два хода: такт сжатия и рабочий ход. Обычно это , называемый ходом вверх и ходом вниз . Также вместо клапанов в двухтактных двигателях используются впускной и выпускной патрубки.

Свежий заряд поступает в цилиндр в конце рабочего хода через впускное отверстие. Затем сгоревшие выхлопные газы вытесняются свежим зарядом через выхлопное отверстие.

Двухтактный двигатель с искровым зажиганием (бензин).

Принцип двухтактного двигателя с искровым зажиганием показан на рисунке. Его два хода следующие:

  1. Ход вверх
  2. Ход вниз

Ход вверх

Во время хода вверх поршень перемещается вверх от нижней мертвой точки к верхней мертвой точке . Путем сжатия бензиновой смеси наддувочного воздуха в камере сгорания цилиндра. Из-за движения поршня вверх в картере создается частичный вакуум.

И новый заряд втягивается в картер через открытое впускное отверстие. Выпускной порт и порт передачи закрыты, когда поршень находится в верхней мертвой точке. Сжатый заряд воспламеняется в камере сгорания от искры, подаваемой свечой зажигания.

Ход вниз

Как только заряд воспламеняется, горячие газы сжимают поршень, который движется вниз, вращая коленчатый вал, тем самым выполняя полезную работу. Во время этого хода впускное отверстие закрывается поршнем, и новый заряд сжимается в картере.Дальнейшее движение поршня вниз открывает сначала выпускное отверстие, а затем переходное отверстие. и, следовательно, выхлоп начинается через выхлопное отверстие.

Как только передаточное отверстие открывается, заряд, проходящий через него, принудительно попадает в цилиндр. Заряд ударяется о дефлектор на головке поршня, поднимается к верху цилиндра и выталкивает наружу большую часть выхлопных газов. Поршень теперь находится в нижней мертвой точке.

Цилиндр полностью заправлен свежим зарядом, хотя в некоторой степени это выхлопные газы.Затем цикл событий повторяется, поршень совершает два хода на каждый оборот коленчатого вала.

На рисунке показана схема подключения двухтактного бензинового двигателя. что говорит само за себя.

На рисунке показана форма p-v-диаграммы для двухтактного бензинового двигателя. Эта диаграмма относится только к главному цилиндру или верхней стороне поршня.

Двухтактный двигатель с воспламенением от сжатия (дизель)

В этом двухтактном двигателе внутри цилиндра сжимается только воздух.и топливо (дизельное топливо) впрыскивается форсункой, установленной в головке цилиндра. В этом двигателе нет свечи зажигания. Остальные операции двухтактного двигателя с воспламенением от сжатия точно такие же. как двигатели с искровым зажиганием.

Схема газораспределения двухтактного дизельного двигателя.

На рисунке показаны значения давления и температуры в цилиндре, действующие на свечу зажигания для двухтактных и четырехтактных двигателей.

Преимущества двухтактного двигателя перед четырехтактным:

  1. Двухтактный двигатель обеспечивает один рабочий ход на каждый оборот коленчатого вала.Четырехтактный двигатель дает один рабочий ход на каждые два оборота коленчатого вала. Следовательно, мощность, развиваемая двухтактным двигателем, вдвое больше мощности, развиваемой четырехтактным двигателем при тех же оборотах двигателя и объеме цилиндров.
  2. Крутящий момент на коленчатом валу больше у двухтактного двигателя. Из-за одного рабочего хода на каждый оборот коленчатого вала, и поэтому в нем нужен более легкий маховик.
  3. При той же мощности двухтактный двигатель более компактный, легкий и требует меньше места, чем четырехтактный двигатель.Таким образом, он больше подходит для автоциклов, мотоциклов и скутеров.
  4. Двухтактный двигатель проще по конструкции и механизму. В нем нет клапана и клапанного механизма. Порты легко сконструировать, они закрываются и открываются при движении самого поршня.
  5. Обладает высоким механическим КПД за счет отсутствия кулачков, коленчатого вала, коромысел и т. Д. Клапанов.
  6. Дает меньше крутильных колебаний.
  7. Для двухтактного двигателя требуется меньше запчастей из-за его простой конструкции.
  8. Может быть изменен, если он бесклапанный.
  9. Существует экономия в работе, необходимая для преодоления трения впускного и выпускного отверстий.

Недостатки

  1. В двухтактном двигателе Отто расход топлива высокий. потому что свежий заряд, вероятно, будет потрачен впустую, выйдя через выхлопное отверстие.
  2. Фактическое сжатие начинается, когда порты полностью закрываются движением вверх поршня после нескольких оборотов коленчатых валов на несколько градусов.Таким образом, фактическая степень сжатия и, следовательно, тепловой КПД двухтактного двигателя меньше, чем у четырехтактного при тех же размерах.
  3. Заряд разбавлен дымовыми газами из-за неполной продувки.
  4. Издает больше шума.
  5. Потребляет больше смазочного масла.
  6. Повышенный износ движущихся частей.

Сравнение четырехтактного и двухтактного двигателей.

Четырехтактный двигатель Двухтактный двигатель
В четырехтактном двигателе один рабочий ход на каждые два оборота коленчатого вала.
В этом один рабочий ход на каждый оборот коленчатого вала.
Крутящий момент на коленчатом валу возникает даже не из-за одного рабочего хода на каждые два оборота коленчатого вала. следовательно, требуется тяжелый маховик, и двигатель работает неуравновешенно. Крутящий момент на коленчатом валу более равномерный за счет одного рабочего хода на каждый оборот коленчатого вала. Следовательно, требуется более легкий маховик и сбалансированная работа двигателя.
Двигатель тяжелый Двигатель легкий.
Стоимость двигателя высокая Стоимость двигателя невысокая.
Меньшая механическая эффективность из-за большего трения во многих частях четырехтактного двигателя. Механический КПД больше за счет меньшего трения в нескольких частях.
Мощность больше за счет полного всасывания свежего заряда и полного выхлопа сгоревших газов.
Низкая мощность из-за смешения свежего заряда с дымовыми газами.
Двигатель работает в холодном состоянии
Двигатель работает в горячем состоянии.
С водяным охлаждением С воздушным охлаждением.
Меньший расход топлива в четырехтактном двигателе Расход топлива больше.
Для двигателя требуется больше места
Для двигателя требуется меньше места.
Смазочная система сложна
Смазочная система проста.
Двигатель производит меньше шума
Шума больше.
Двигатель применяется в легковых, автобусных, грузовых автомобилях.
Двигатель применяется для мопедов, скутеров, мотоциклов.
Двигатель состоит из впускного и выпускного клапанов.
Двигатель состоит из впускного и выпускного отверстий.
Повышенная тепловая эффективность. Низкий тепловой КПД.
Двигатель потребляет меньше смазочного масла.
Эти двигатели потребляют больше смазочного масла.
Меньший износ движущихся частей двигателя. Большой износ движущихся частей.

Загрузите эту статью в формате PDF


Если вам понравилась статья, поделитесь ею с друзьями. Если у вас возникнут какие-либо вопросы по этой теме, не стесняйтесь оставлять комментарии, мы ответим.

Изображения в этом блоге взяты с britannica.com, cycleworld.com

Принципы работы двухтактных и четырехтактных двигателей и их различия

Работа четырехтактных двигателей

Почти каждый проданный сегодня автомобиль имеет 4 тактный двигатель.Так же много мотоциклов, газонокосилок, снегоуборочных машин и прочего. механическое оборудование. Но в мире по-прежнему много двухтактных двигателей. небольшие мотоциклы, небольшие газонокосилки, снегоочистители, снегоочистители и т. д.


Разница между типами двухтактных и четырехтактных двигателей заключается в том, сколько раз поршень перемещается вверх и вниз в цилиндре за один цикл сгорания. Возгорание цикл — это весь процесс всасывания, сжатия, удара и удара (всасывание топлива и воздуха в поршень, его нагнетание, воспламенение его и выгоняя выхлоп)




Принцип работы четырехтактного двигателя

4-тактные двигатели обычно имеют гораздо большую мощность, чем 2-тактные, и имеют гораздо более сложную структуру.Вместо того, чтобы полагаться на простую механическую концепцию язычковых клапанов, 4-тактные двигатели обычно имеют клапаны в верхней части камеры сгорания. Самый простой тип имеет один впускной и один выпускной клапан. У более сложных двигателей есть два из одного и один из другого, или по два каждого. Таким образом, когда вы видите «16v» на значке на задней части автомобиля, это означает, что это 4-цилиндровый двигатель с 4 клапанами на цилиндр — два впускных и два выпускных — то есть 16 клапанов, или «16v». Клапаны открываются и закрываются вращающимся распределительным валом в верхней части двигателя.Распределительный вал приводится в движение либо шестернями непосредственно от кривошипа, либо, чаще, ремнем газораспределительного механизма.

На следующей анимации показан 4-тактный цикл сгорания. Когда поршень (красный) отступает на первом такте, впускной клапан (левый зеленый клапан) открывается, и топливно-воздушная смесь всасывается в камеру сгорания. Клапан закрывается, когда поршень опускается до дна. Когда поршень начинает продвигаться, он сжимает топливно-воздушную смесь. Когда свеча достигает максимума своего хода, она воспламеняет топливно-воздушную смесь и горит.Расширяющиеся газы заставляют поршень опускаться во время второго хода. В конце этого хода открывается выпускной клапан (правый зеленый клапан), и когда поршень продвигается во второй раз, он вытесняет отработанные газы из выпускного отверстия. Когда поршень снова начинает отступать, цикл начинается заново, всасывая свежий заряд топливно-воздушной смеси в камеру сгорания.

Из-за природы 4-тактных двигателей вы не часто найдете одноцилиндровый 4-тактный двигатель. Они действительно существуют в некоторых мотоциклах для бездорожья, но они обладают такой динамикой, что им требуются большие балансировочные валы или противовесы на кривошипе, чтобы попытаться сделать поездку более плавной.Им также требуется немного больше времени для запуска из холодного состояния, потому что вам нужно провернуть один поршень как минимум дважды, прежде чем можно будет запустить цикл сгорания. Если больше одного поршня, двигатель станет намного плавнее, лучше запускается и даже близко не будет таким тяжелым. Это одно из преимуществ двигателей V-6 и V-8. Помимо увеличенного объема, большее количество цилиндров обычно означает более плавный двигатель, потому что он будет более сбалансированным.

Работа двухтактных двигателей
Принцип работы двухтактного двигателя


Двухтактный двигатель отличается от 4-тактный двигатель двумя основными способами.Сначала цикл сгорания завершается. в пределах одного хода поршня, в отличие от двух ходов поршня, и, во-вторых, смазочное масло для двигателя смешивается с бензином или топливом. В некоторых В таких случаях, как газонокосилки, вы должны предварительно смешать масло и бензин. вылейте себя в емкость, а затем залейте ее в топливный бак. В остальных случаях такие как и маленькие мотоциклы, у велосипеда есть дополнительный масляный бак, который вы заполняете двумя масло для хода, а затем в двигателе есть небольшой насос, который смешивает масло и бензин вместе для вас.


Простота двухтактного двигателя заключается в пластинчатом клапане и конструкции сам поршень. На рисунке справа показан 4-тактный поршень (слева) и 2-тактный поршень (справа). Двухтактный поршень обычно выше, чем четырехтактный. ходовая версия, и в ней есть два прорези, вырезанные с одной стороны. Эти слоты, в сочетании с пластинчатым клапаном, это то, что заставляет двухтактный двигатель работать так, как он делает. На следующей анимации показан двухтактный цикл сгорания. Как поршень (красный) достигает верхней точки своего хода, свеча зажигания воспламеняет топливо-воздух-масло. смесь.Поршень начинает отступать. При этом прорези врезаются в поршень справа начинает совмещаться с перепускным отверстием в стенке цилиндра (зеленый продолговатый справа). Отступающий поршень нагнетает давление в картере двигателя. который заставляет язычковый или откидной клапан (фиолетовый на этой анимации) закрываться, и при этом вытесняет топливно-масляную смесь, уже находящуюся в картере через прорези поршня в байпасный порт. Это эффективно направляет перемешивает сторону цилиндра и впрыскивает его в камеру сгорания над поршнем, заставляя выхлопные газы выходить через зеленый выхлоп порт слева.Как только поршень снова начинает двигаться, он генерирует вакуум в картере. Тростниковый или откидной клапан всасывается и свежий Заряд топливовоздушной смеси засасывается в картер двигателя. Когда поршень достигает максимума своего хода, свеча зажигания воспламеняет смесь, и цикл начинается снова.

Для того же объема цилиндра 2 Тактные двигатели обычно более мощные, чем 4-тактные версии. Обратная сторона загрязняющие вещества в выхлопных газах; поскольку масло смешивается с бензином, каждые 2 тактный двигатель выталкивает сгоревшее масло вместе с выхлопом.Масла для 2-тактных двигателей обычно предназначены для сжигания чище, чем их 4-тактные аналоги, но, тем не менее, 2-тактный двигатель может быть дымным зверьком. Если, как и я, вы выросли где-нибудь в Европа, где скутеры были в моде для подростков, тогда просто запах двух такт выхлопа может вызвать теплые воспоминания. Другой недостаток 2-х тактного двигателей в том, что они более шумные по сравнению с 4-х тактными двигателями. Обычно шум описывается как «гудящий».



Двухтактный цикл — Журнал газовых двигателей

Персоналом

1/15

Общий обзор 2-тактного цикла: Топливо / воздух втягивается в картер, когда поршень поднимается на такте сжатия / зажигания.Следующий заряд топлива / воздуха сжимается при ходе вниз и направляется в камеру сгорания, когда выхлопные газы из предыдущего цикла сгорания выводятся из цилиндра.

Фото любезно предоставлено Полом Харви.

2/15

2-тактный двигатель развивает мощность на каждом обороте, а 4-тактный требует двух полных оборотов коленчатого вала для достижения одного цикла мощности, с тактом впуска, тактом сжатия, тактом мощности и тактом выпуска.

Фото любезно предоставлено Полом Харви.

3/15

Старинная фотография Николауса Августа Отто.

Фото любезно предоставлено Полом Харви.

4/15

Первый коммерческий четырехтактный двигатель Отто был изготовлен в 1876 году.

Фото любезно предоставлено Полом Харви.

5/15

Старинная фотография сэра Дугальда Клерка.

Фото любезно предоставлено Полом Харви.

6/15

Патент 1880 года на ранний двухтактный двигатель Клерка.

Фото любезно предоставлено Полом Харви.

7/15

Вид в разрезе более позднего двигателя Клерка, в котором использовался цилиндр насоса.

Фото любезно предоставлено Полом Харви.

8/15

Патент 1895 года на двухходовой двухтактный двигатель Джозефа Дэя.

Фото любезно предоставлено Полом Харви.

9/15

Чертеж двухтактного двигателя Palmer Bros.

Фото любезно предоставлено Полом Харви.

10/15

Патент Фредерика Кока на двухтактный двигатель в 1895 году был передан Джозефу Дею, его работодателю.

Фото любезно предоставлено Полом Харви.

11/15

Двигатель Day-Cock 1892 года, выставленный в Немецком музее в Мюнхене, Германия.

Фото любезно предоставлено Полом Харви.

12/15

Двухпортовый с двухтактным Бессемеровским двигателем с клапанами, хранящийся в музее Coolspring.

Фото любезно предоставлено Полом Харви.

13/15

Вертикальный двухтактный с клапаном National Transit в музее Coolspring Power.

Фото любезно предоставлено Полом Харви.

14/15

Трехходовой двухтактный масляный двигатель Mietz & Weiss в музее Coolspring Power.

Фото любезно предоставлено Полом Харви.

15/15

Трехходовой двухтактный двухтактный двигатель Фэрбенкса-Морса, предназначенный для перекачивания.

Фото любезно предоставлено Полом Харви.

❮ ❯

Мы все знаем, что такое двухтактный двигатель, верно? Это тот маленький гудящий двигатель, которым питается ваш поедатель сорняков или цепная пила! Они существуют столько, сколько мы себя помним, и мы не особо о них думаем. Просто подмешайте немного масла в газ, и они сделают свою работу. Мы считаем само собой разумеющимся, что они называются 2-тактными, потому что на самом деле термин должен быть «2-тактный цикл», означающий, что поршень совершает два хода, один вверх и один вниз, для завершения цикла мощности с созданной мощностью. на каждом обороте коленчатого вала.Диаграмма на Фото 1 хорошо это показывает.

Тогда можно спросить, что такое 4-тактный двигатель? Опять же, правильным термином должно быть «4-тактный цикл», поскольку для завершения одного цикла мощности требуется четыре хода поршня. Сначала поршень опускается на такте впуска, затем он снова толкает вверх на такте сжатия, затем снова опускается на рабочий ход и, наконец, снова поднимается вверх на такте выпуска. Диаграмма на Фото 2 прекрасно это показывает. Обратите внимание, что 4-тактный двигатель имеет только один рабочий ход на каждые два оборота коленчатого вала по сравнению с рабочим ходом 2-тактного двигателя на каждый оборот коленчатого вала.

Начало

Я хочу исследовать разнообразную историю двухтактного цикла, в том числе о том, кто его изобрел и как он появился, но сначала давайте взглянем на четырехтактный цикл, который был изобретен до двухтактного цикла. двигатель с тактовым циклом.

Возможно, первая мысль о создании двигателя, использующего энергию взрыва (внутреннего сгорания), возникла у кого-то, кто наблюдал за стрельбой из пушки. Представьте ствол как цилиндр, а ядро ​​как поршень. Изящная концепция, и многие пытались, но мало кому удалось.Атмосферные двигатели были неэффективными, шумными и опасными, а удельная мощность была ужасной. Так что делать?

В Германии Николаус Август Отто (фото 3) глубоко задумался. Он разбирался в термодинамике и знал о цикле Карно, теории идеального цикла эффективности, который никогда не может быть достигнут. Он проявил терпение и рассудил, что если сжать заряд, то получит больше энергии. В 1876 году он был готов выпустить на рынок первый в мире четырехтактный двигатель (фото 4).Это был успех, и вскоре сотни были построены в Германии, Великобритании и США.

Но, как говорится, кто-нибудь всегда будет пытаться построить лучшую мышеловку, и отсюда начинается наша история о двухтактном цикле. Пересекая Ла-Манш в Шотландию, мы встречаем Дугальда Клерка (фото 5). Всего через два года после изобретения Отто Клерк модифицировал двигатель Брайтона, чтобы вырабатывать мощность на каждом обороте коленчатого вала. Здравствуйте, 2-х тактный! Это была новая идея, которая раньше никому не удавалась.

Клерк родился в Глазго, Шотландия, 31 марта 1854 года, в семье Дональда Клерка, машиниста. Он изучал инженерное дело в колледже Андерсона в Глазго и Йоркширском колледже науки в Лидсе. Блестящий инженер, он также разбирался в термодинамике и мог рассчитывать давление, температуру и мощность двигателя. Во время Первой мировой войны он был руководителем инженерных исследований Адмиралтейства. За это он был посвящен в рыцари сэра Дугальда. Он построил газовые двигатели, написал технические книги и внес большой вклад в развитие двухтактного цикла.Многие считают его отцом этого двигателя. Он скончался 12 ноября 1932 года в Эвёрсте, графство Суррей, Англия.

Целью

Clerk было создание двигателя, который вырабатывал мощность при каждом ходе вниз поршня и использовал сжатие для повышения эффективности. Он был успешным, но его конструкция требовала использования отдельного поршня для зарядки силового цилиндра, и он использовал клапаны. В 1880 году, через четыре года после открытия Отто, Клерк получил патент США на свою машину (фото 6). Это было громоздко, так как в нем использовались два золотниковых клапана и тарельчатый клапан, а также второй цилиндр, но сэр Дугальд доказал свою точку зрения, представив двигатель, вырабатывающий мощность на каждом обороте коленчатого вала.

Клерк был неутомимым инженером и изобретателем и продолжал совершенствовать свой двигатель. Обратите внимание на вид в разрезе более позднего двигателя на фото 7. Это гораздо более сложная машина, в которой силовой цикл управляет коленчатым валом, а цилиндр насоса прикреплен к штифту в маховике. Он по-прежнему использовал золотниковый клапан для зажигания, но теперь имел автоматический тарельчатый клапан между цилиндрами. Звучит знакомо, любители двигателей? Да, он очень похож на двигатель Рида, производимый в Ойл-Сити, штат Пенсильвания.

Оставив сэра Дугальда работать над своим двигателем в Шотландии, мы пересекаем стену Адриана в Англию, останавливаясь в красивом городе Бат, где мы встречаем очень уникального человека, Джозефа Генри Дэя. Дэй родился в Лондоне в 1855 году и стал хорошо образованным инженером, посещающим престижную инженерную школу в Хрустальном дворце. Он переехал в город Бат и основал металлургический завод Виктории, который прославился производимыми кранами. Он заинтересовался газовыми двигателями и решил, что может сделать двигатель получше.Я ненадолго воздержусь от обсуждения его разработки двигателя, чтобы продолжить его несколько эксцентричную жизнь и кончину.

Дэй оставался холостяком и большую часть жизни прожил в отцовском доме. В каком-то смысле он был гениален, но был склонен вовлекаться в слишком много проектов. Скопив состояние на своем заводе Victoria Iron Works, он занялся механизированным производством хлеба. Из-за огромных колебаний на рынке он все потерял. Погруженный в депрессию из-за этой трагедии, он постепенно осознал, что зарабатывает еще одно состояние на лицензионных доходах от своих двигателей, особенно тех, которые были лицензированы в Америке и производили модные лодочные двигатели.И снова на вершине мира он занялся нефтяной спекуляцией в Англии. Это было безумием, и, несмотря на его энергичные усилия, он снова остался без гроша в кармане. Он канул в небытие в 1925 году, и считается, что он умер в 1946 году. Никто не знает, где и когда. Какая ужасная судьба для джентльмена, создавшего двигатель, которым сегодня пользуются почти все.

Итак, давайте вернемся в Бат и навестим Дэя, пока он трудится на своем заводе Victoria Iron Works. «Мне казалось, что все газовые двигатели, которые производились тогда, были излишне сложными и, следовательно, дорогими в производстве, и что единственный шанс попасть на рынок двигателей — это разработать что-то намного более простое», — писал Дэй.

Со Дэй разработал двухходовой двухтактный двигатель с одним автоматическим клапаном. Для двигателя требовался закрытый картер с тарельчатым клапаном на той стороне, которая открывалась, когда поршень поднимался. Когда поршень опускался, он открывал отверстия или «порты» в стенке цилиндра, которые позволяли переносить заряд от картера к силовой части цилиндра. Замечательно просто. Он получил британский патент на свой дизайн 14 апреля 1891 года и американский патент на август.6, 1895 г. (фото 8).

Эта конструкция была легкой и универсальной; и он производил мощность на каждом обороте коленчатого вала. Одной из первых американских фирм, получивших лицензию на двигатель, была компания Palmer Brothers Engine Co. из Кос-Коб, Коннектикут (фото 9), которая быстро поняла, что с его превосходным соотношением мощности к весу он станет идеальным двигателем для небольших лодок. Действительно, так было и остается сегодня, поскольку многие «двухтактные» придерживаются этого идентичного дизайна. Если бы только Дэй знал.

Двухпортовый двигатель Day, безусловно, произвел революцию в практике газовых двигателей; но это было еще не все.Представьте себе полноценный и функциональный двигатель, состоящий всего из трех движущихся частей. Невозможно? Менее чем через два года после получения патента Day two-port один из его сотрудников, Фредерик Уильям Касвелл Кок (1863-1944), сконструировал такой двигатель. Кок получил английский патент на свой дизайн 15 октября 1892 года и немедленно передал его Дэю. Американский патент был получен в 1895 году (фото 10). Олицетворенная простота.

Немного изучив патентный рисунок, можно увидеть двигатель с закрытым картером и всеми функциями впуска и выпуска, управляемыми поршнем, проходящим через три порта.Возникает вопрос, почему его не изобрели раньше. Слишком просто? На фото 11 показан двигатель Day-Cock 1892 года, выставленный в Немецком музее в Мюнхене, Германия. Потомки этих гениальных машин все еще производятся во всех размерах и описаниях. И, конечно же, у них всего три движущихся части: поршень, шатун и коленчатый вал.

Мы закончим наше путешествие в музее Coolspring Power Museum, чтобы увидеть, что там может скрываться. Сначала посмотрим на того маленького Бессемера в Доме Основателя (фото 12).Это двухпортовый с клапаном. Обратите внимание, что выхлоп выходит через нижнюю часть цилиндра через порт, а клапан находится справа от него. Он был очень успешным, и преемники Бессемера все еще создают двухтактный цикл в некоторых очень больших машинах. Затем мы находим аккуратную вертикаль National Transit, показанную на фото 13. Клапан — это устройство на левой стороне двигателя. В музее их гораздо больше, но эти двое служат прекрасными примерами.

В здании учредителя недалеко от Бессемера находится двухтактный масляный двигатель Mietz & Weiss с трехходовым двигателем без клапанов (фото 14).Другой прекрасный пример — аккуратный маленький пожарный насос Фэрбенкса-Морса, в котором используется двухцилиндровый трехходовой двигатель Waterman. Он был спроектирован так, чтобы быть максимально легким, чтобы пара лесников могла отнести его к костру, разжечь и перекачать воду. См. Фото 15.

На этом моя краткая история двухтактного двигателя завершается. Чтобы быть кратким, я намеренно опустил детали, но читатель, который копнет глубже, будет щедро вознагражден. И в следующий раз, когда вы просматриваете Lowe’s или Home Depot, посмотрите на все эти двухтактные двигатели на различных верфях и в садовых инструментах и ​​попытайтесь решить, двух или трехходовые они.Они вспоминают Джозефа Дэй. Интересно, догадывался ли он когда-нибудь, сколько их будет и как долго они будут использоваться?


Пол Харви — основатель музея «Холодная энергия». Свяжитесь с музеем по адресу P.O. Box 19, Coolspring, PA 15730 • (814) 849-6883

Опубликовано 14 ноября 2018 г.

СТАТЬИ ПО ТЕМЕ

Черно-белые заводские фотографии показывают сотрудников, создающих двигатели Avery с использованием различного оборудования для изготовления металла.

Ознакомьтесь со следующим разделом Sandusky Automobile Co. — четвертой частью продолжающейся серии о Ф. Андервуд.

Наблюдайте, как большой и шумный IHC мощностью 20 л.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
